Индивидуальные теплосчетчики: Квартирные теплосчетчики (индивидуальные счетчики тепла, тепловой энергии) Ду15, Ду20 || ГК «Теплоприбор»
Разнообразие счетчиков тепла для общедомового и индивидуального учета: особенности и преимущества
Установить счетчик тепла в квартире или доме не так просто и легко, как может показаться вначале. Для этого недостаточно купить прибор учета и выполнить монтаж, также придется соблюсти большое количество требований и, самое главное – получить соответствующее разрешение. Обязательно нужно изучить и технические возможности квартиры, так как наиболее часто в многоквартирных домах используется вертикальная разводка, наличие которой исключает монтаж теплосчетчиков. В таких случаях, конечно, полностью отказываться от возможности контролировать расход тепла все же не следует, но выбор устройств будет ограничен – это: или монтаж многоквартирного прибора, или установка распределителей тепла на радиаторы.
Что такое теплосчетчик и его конструктивные особенности
Теплосчетчик представляет собой достаточно сложное по своей конструкции техническое устройство, составными элементами которого являются следующие приборы и элементы:
- температурные датчики, их местами установки являются вход в систему отопления объекта и, соответственно, выход.
- преобразователь давления;
- прибор учета потребления тепла;
- вычислитель, представляющий собой устройство, основной функцией которого является сбор данных от прибора учета и выполнение необходимых расчетов. Другим назначением этого прибора – это возможность его использование в качестве архива, в котором полученная и обработанная информация сохраняется на протяжении определенного периода времени (этот срок зависит от конкретной модели).
Для работы вычислителя требуется источник питания, в роли которого, как правило, выступает литиевая батарейка, хотя в некоторых моделях может использоваться и внешний источник. Однако эксплуатация счетчика в автономном режиме является более предпочтительной, так как не зависит ни от каких внешних факторов.
Кроме стандартной комплектации, некоторые виды счетчиков тепла могут оснащаться и дополнительными элементами, которые расширяют их функциональные и эксплуатационные возможности. Одним из таких элементов может быть наличие встроенного импульсного входа, позволяющего организовать снятие показаний дистанционно.
Общедомовые и индивидуальные теплосчетчики: особенности эксплуатации
На современном рынке теплосчетчики представлены широким ассортиментом изделий, отличающимися как принципом действия, внешним видом, размерами, так и назначением. По последнему критерию, все приборы учета потребления тепловой энергии можно разделить на несколько групп:
- индивидуальные счетчики тепла. Их сфера применения ограничивается городскими квартирами, частными домами, а также нежилыми объектами, которые имеют небольшую площадь, а, соответственно, и малое теплопотребление;
- общедомовые теплосчетчики. Этот вид устройств наиболее часто эксплуатируется в многоквартирных, офисных и административных зданиях, а местом их установки является входные и выходные трубы системы отопления объекта;
- промышленные приборы учета тепла. Этот вид счетчиков предназначен для учета большого потребления тепловых ресурсов и, в основном, используется на теплогенерирующих предприятиях или промышленных объектах.
Основным и самым заметным отличием между всеми этими видами счетчиков является их размер, при этом самыми компактными являются приборы, предназначенные для квартирного (индивидуального) учета. Их диаметр условного прохода (Ду), как правило, не превышает 20 мм, при этом количество тепловой энергии, учитываемой такими счетчиками тепла, составляет не более 0,6-2,5 м3/час. Теплосчетчики, предназначенные для установки на дом, имеют Ду от 32 до 150 мм, хотя встречаются модели, у которых данный параметр может составлять и 300 мм.
Обязательно следует обратить внимание на тот факт, что если установлен общедомовой счетчик тепла, то его можно эксплуатировать вместе с распределителями тепла, представляющими собой электронные устройства индивидуального назначения, используемые для учета доли каждой квартиры или отдельного помещения в общем потреблении тепла. Принцип работы распределителей тепла основан на сопоставлении получаемой с датчиков информации, которая содержит данные о температуре приборов отопления (радиаторов) и воздуха в помещении.
ЗАКАЗАТЬ УСЛУГУ У АККРЕДИТОВАННЫХ КОМПАНИЙ
Принцип работы разных видов теплосчетчиков, в зависимости от особенностей их конструкции
- механические (тахометрические) изделия;
- ультразвуковые устройства;
- вихревые счетчики;
- электромагнитные приборы.
Особенности и принцип работы механических (тахометрических) счетчиков тепла
Эти теплосчетчики отличаются простой конструкцией и, в зависимости от вида рабочего механизма, представлены двумя видами устройств:
- крыльчатыми;
- турбинными (роторными).
Принцип учета тахометрических счетчиков тепла основан на том, что при работе крыльчатки или ротора происходит преобразование поступательного движения теплоносителя, попадающего в систему, во вращательное. Таким образом, на основании подсчета числа оборотов и осуществляется считывание и вычисление данных, которые и свидетельствуют об объеме поступившей тепловой энергии.
Несмотря на простую конструкцию и невысокую цену, такие приборы отличаются высокой надежностью, а также:
- энергонезависимы;
- не создают проблем как при монтаже устройства, так и во время эксплуатации и обслуживания;
- при наличии встроенного импульсного выхода, могут интегрироваться в централизованные системы сбора и обработки данных.
Но, покупая такой прибор для квартиры или дома, нужно учитывать, что они весьма требовательны к качеству теплоносителя, поэтому их установка должна сопровождаться монтажом фильтров. Также нужно учитывать, что, несмотря на надежность конструкции, срок службы механических теплосчетчиков небольшой – он часто не превышает двух межповерочных интервалов. Но учитывая доступную цену изделий, многие потребители предпочитают по истечении срока поверки счетчика, заменить его новой моделью.

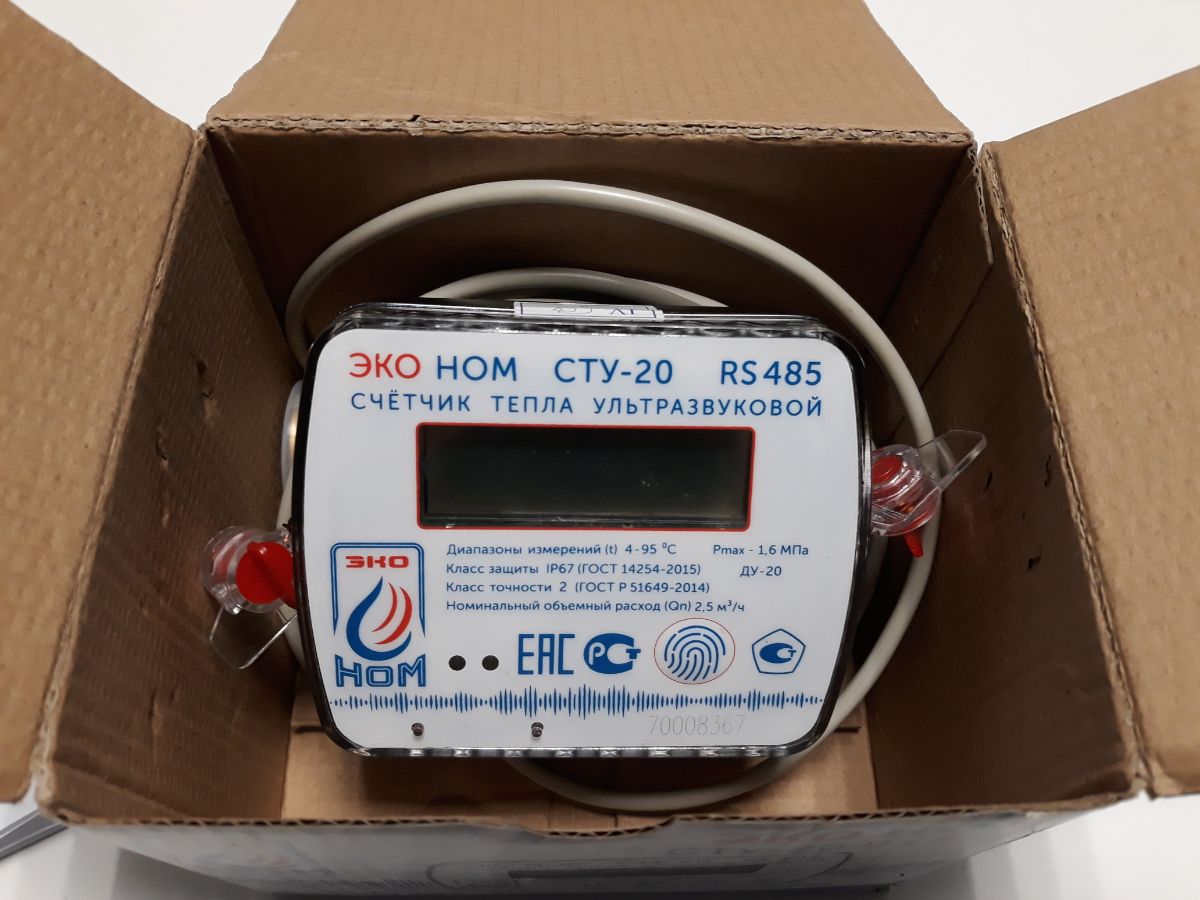

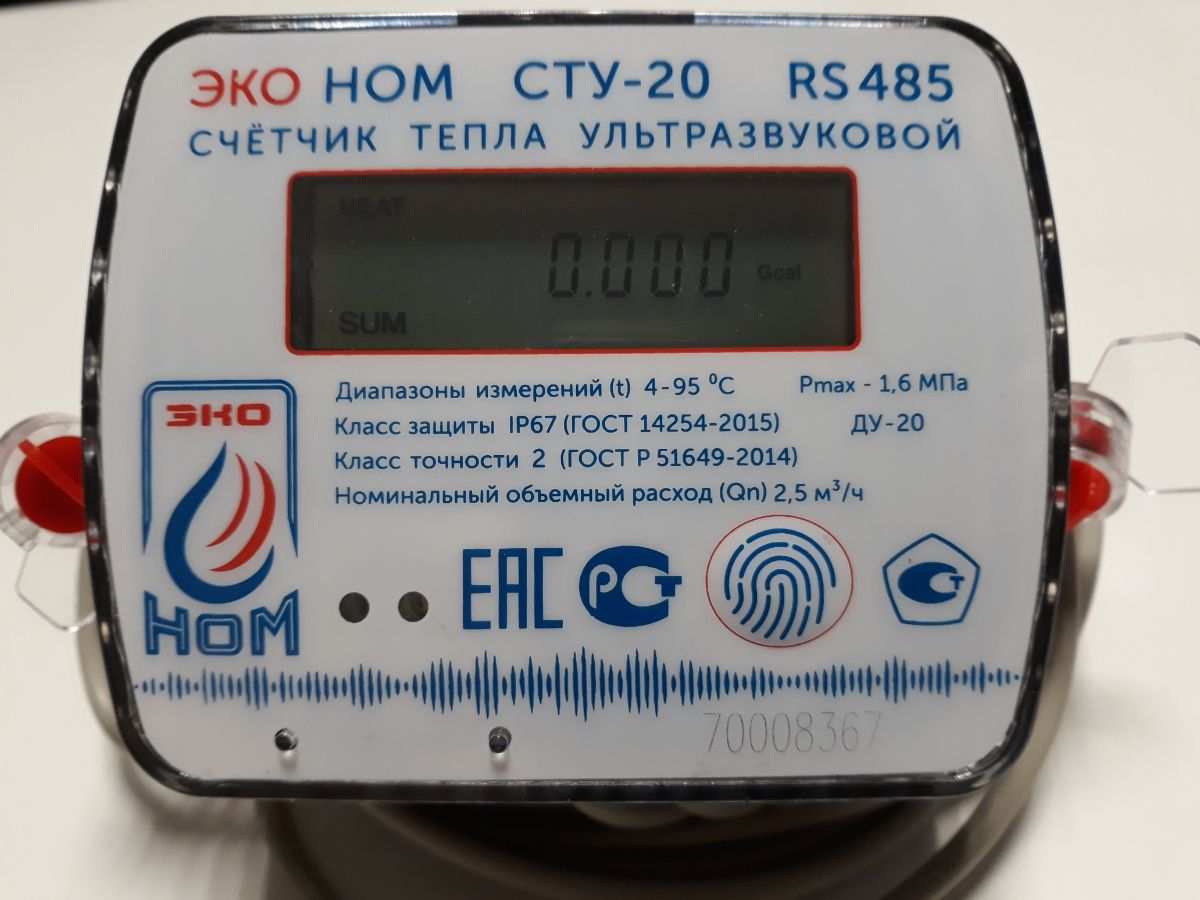

Преимущества эксплуатации ультразвуковых теплосчетчиков
Этот вид приборов учета тепла представлен несколькими видами устройств, отличающимися некоторыми конструктивными особенностями и используемыми методиками при осуществлении замеров потребления. По этому критерию они делятся на:
- допплеровские;
- частотные;
- корреляционные;
- временные.
Но независимо от вида, принцип работы этих счетчиков основан на способности ультразвука распространяться в жидкой среде. Расчет потребленной энергии происходит на основании определения времени, необходимого для прохождения ультразвуком расстояния от его источника до приемника. А так как эта скорость зависит от скорости движения теплоносителя, то сравнение этих данных, позволяет рассчитать расход тепловой энергии. Но нужно обратить внимание на то, что, во время монтажа, источник и приемник, устанавливаемые на подающей трубе, должны располагаться друг напротив друга.
Ультразвуковые счетчики тепла:
- отличаются высокой точностью измерений;
- могут эксплуатироваться с любыми системами отопления;
- имеют большой эксплуатационный ресурс;
- могут использоваться в системах с дистанционным снятием показаний.
Объективным недостатком этих счетчиков может считаться их более высокая цена (в сравнении с механическими приборами), а также требовательность к качеству теплоносителя, так как этот параметр влияет на точность измерений. Поэтому одновременно с установкой счетчиков тепла должен производиться и монтаж фильтров.
Вихревые и электромагнитные теплосчетчики
Для систем с горизонтальной разводкой труб могут использоваться электромагнитные счетчики тепла, принцип работы которых основан на возможности формирования электроволн в жидкой среде, которой и является теплоноситель.
По степени достоверности получаемых данных, электромагнитные счетчики тепла и вихревые устройства отличаются высокой точностью, но при этом они весьма чувствительны к качеству теплоносителя и скорости потока. Для вихревых приборов важным условием получения достоверного результата является также и отсутствие воздушных камер и пробок в трубах.
Широкий выбор теплосчетчиков для дома в интернет-магазине «РосСчёт»
Учитывая тот факт, что установка счетчиков тепла является достаточно сложной технической задачей, дополнительно сопряженной с необходимостью получения специальных разрешений со стороны теплопоставляющих организаций, очень полезной в этой ситуации может оказаться помощь специалистов. А получить квалифицированную помощь несложно – для этого надо оформить заявку на сайте rosschet.ru и оставить свои контактные данные. Наши консультанты не только помогут правильно выбрать модель прибора, но и готовы выполнить работы по установке оборудования и вводу его в эксплуатацию. Также мы оказываем помощь при необходимости замены счетчика тепла или его поверке, как плановой, так внеплановой.
Теплосчётчики
Теплосчётчик «ЦЕЛЬСИУС»
Теплосчётчик «ЦЕЛЬСИУС» состоит из проточной части, измерительной капсулы с тепловычислителем, комплекта термопреобразователей температуры (КТС).
Тепловычислитель размещен в пластиковом корпусе и объединен с измерительной капсулой. На верхней крышке тепловычислителя расположены индикатор и кнопка для управления просмотром данных.
Измерительная капсула крепится к проточной части с помощью резьбового соединения.
В комплект поставки входит запорная крышка для проточной части.
При ее использовании монтаж проточной части и измерительной капсулы может быть выполнен поэтапно. Один из термопреобразователей КТС может быть закреплен в гнезде измерительной капсулы. Крепление теплосчетчика к трубопроводу – с помощью резьбовых соединений.
Теплосчетчики включены в государственный реестр средств измерений под номером РБ 03 10 4518 10
(сертификат типа Госстандарта РБ №6738 от 25.11.10) и соответствуют требованиям СТБ ЕН 1434-1,
СТБ ЕН 1434-2, СТБ ЕН 1434-4, СТБ ЕН 1434-5, СТБ ГОСТ Р 51649 и ТУ BY 101128402.004-2010.
Межповерочный интервал теплосчетчиков при выпуске из производства – 48 месяцев,
при периодической поверке – 24 месяца.
Размеры теплосчётчиков и их конструктивных элементов
Кривые потери давления теплосчетчика «Цельсиус»
Символы, отражающие работу теплосчетчика
Когда теплосчетчик обнаруживает признаки изменений условий (например, истечение ресурса источника питания) или состояний, свидетельствующих о неисправности счетчика, он их индицирует посредством выдачи сообщения об ошибке. В таблице ниже приведено описание возможных кодов ошибок и действия по устранению ошибок. Если зафиксирована неисправность с кодом ошибки более или равным 8000, то код ошибки отображается вместо индикации параметров. В случаях, когда код ошибки менее 8000, появляется предупреждающий треугольник.
Если ошибка устранена, сообщение об ошибке исчезает. Коды ошибок, которые в явном виде отсутствуют в таблице 4, являются суммой нескольких отдельных кодов. Например: Err1005= Err1000+ Err0005, но Err8004 — ошибка записи во флэш-память.
Комплектность
Теплосчетчик в сборе (измерительная капсула с тепловычислителем, КТС) — 1 шт.
Проточная часть с крышкой и прокладкой — 1 шт.
Адаптер резьбовой М10 (с прокладкой) для монтажа КТС — 2 шт.
Паспорт — 1 шт.
По требованию заказчика могут дополнительно поставляться комплектующие для монтажа: комплект присоединительных штуцеров с прокладками — 1 к-т.,
фильтр осадочный сетчатый — 1 шт.,
кран шаровый с резьбой М10 для монтажа термопреобразователя — 1 шт.
Назначение и принцип действия
Теплосчетчики «Цельсиус» предназначены для измерения и регистрации с целью коммерческого и технологического учета значений потребленного количества теплоты. Допускается применение для измерения объема теплоносителя.
Область применения: закрытые системы теплоснабжения, автоматизированные системы учета потребления тепловой энергии, коммунальное хозяйство, жилые дома, административно-бытовые здания и другие объекты.
Единый одноканальный теплосчетчик «Цельсиус» является микропроцессорным устройством с батарейным питанием. Теплосчетчик измеряет количество потребленной тепловой энергии с учетом места установки (подающий или обратный трубопровод).
В состав теплосчетчика входят: проточная часть, измерительная капсула с тепловычислителем и комплектом из двух термопреобразователей сопротивления (КТС).
Принцип действия датчика потока основан на преобразовании вращения крыльчатки в импульсы расхода путем немагнитного индуктивного сканирования. Для обеспечения дистанционного снятия показаний приборы могут быть оснащены интерфейсом M-bus.
Имеется возможность использования теплосчетчиков для измерения количества холода (в системах централизованного кондиционирования).
Основные технические и метрологические характеристики
Класс исполнения по условиям окружающей среды А (СТБ ЕН 1434-1-2004).
Условия эксплуатации
температура окружающей среды, 0С — от +5 до +55;
относительная влажность воздуха, % — до 95;
атмосферное давление, кПа — от 84 до 106,7;
Степень защиты оболочки по ГОСТ 14254-96 — IP 54;
Средний срок службы, лет — не менее 10.
Индицируемые параметры сгруппированы в четыре основные группы. Номер группы индицируется символами в верхнем левом углу индикатора.
Управление выводом информации осуществляется тремя видами нажатий: короткое нажатие, продолжительное нажатие (примерно 2 секунды), удержание кнопки как минимум 5 секунд. Короткое нажатие кнопки вызывает смену индицируемого параметра сверху вниз по параметрам одной группы. Если в течение значительного промежутка времени кнопка не используется, индикация теплосчетчика переключается на отображение первого параметра первой группы (количество теплоты от момента установки теплосчетчика).
Вид и порядок вывода информации на индикатор приведены на рисунках:
виды индивидуальных теплосчетчиков, разрешенных для установки в Украине — Domik.ua
Получив счета за тепло, украинцы задумались об установке индивидуального счетчика тепла. Такой прибор позволит оплачивать только то количество теплоэнергии, которое было потреблено, и не платить за соседей.
Портал Domik.ua выяснил, как установить индивидуальный теплосчетчик, и сколько стоит услуга по установке приборов в разных городах Украины.
Виды теплосчетчиков
При установке индивидуальных приборов учета тепла, потребители могут выбрать механический или ультразвуковой теплосчетчик.
Преимущества механических счетчиков – простота конструкции и надежность. Прибор не требует внешнего источника питания, отличается стабильными показаниями и прост в обслуживании и монтаже. При использовании механического счетчика, диаметр трубопровода не должен превышает 32 миллиметра.
Ультразвуковые приборы могут использоваться в системах с чистым теплоносителем. При наличии в воде грязи, ржавчины, счетчик может показывать неправильные данные.
При выборе вида счетчика необходимо обратить внимание на площадь квартиры. В помещениях до 100 кв. м, можно использовать механические приборы. В помещениях большей площади — ультразвуковые.
Где можно устанавливать теплосчетчик
Индивидуальные теплосчетчики можно устанавливать только в квартирах с горизонтальной системой отопления. Для такого объекта достаточно одного счетчика.
В Украине данные системы отопления существуют только в домах, построенных после 2000 года. Жильцам домов советской постройки, установить такой счетчик невозможно.
Читайте также: Как установить теплосчетчик в квартирах старого жилого фонда, — мнение киевлян
Правила установки теплосчетчиков
Чтобы установить теплосчетчик в квартире, необходимо не только купить прибор учета, но и оформить разрешительные документы на монтаж.
Процесс установки происходит так:
Шаг 1 — следует получить разрешение на установку счетчика у балансодержателя дома (ЖЭК, ОСМД, управляющая компания).
Шаг 2 — оформить технические условия у теплопоставщика.
Шаг 3 — выбрать подрядчика по монтажу счетчика.
Шаг 4 — разработать индивидуальный проект и техническую документацию для установки прибора учета.
Шаг 5 — согласовать проект с теплоснабжающей организацией.
Шаг 6 — установить счетчик.
Шаг 7 — заключить новый договор с теплопоставщиком.
Цена на механические теплосчетчики в крупных городах Украины
Продажу теплосчетчиков по минимальной стоимости, предлагают в Киеве. Стоимость в 2000-2100 грн установлена на приборы учета украинского производства. Счетчики производства Польши стоят на 600-700 грн дороже. Стоимость работы по установке в столице в среднем составляет 3000 грн. Столичные потребители могут сэкономить, заказав услугу «под ключ», в которую входит получение технических условий, разработка проекта, согласование документов и непосредственно монтаж и наладка работы оборудования. В таком случае минимальная стоимость стартует от 4500 грн, где можно сэкономить от 600 грн.
Город | Механический счетчик, грн | Проектная документация и установка, грн | Услуга «под ключ», грн |
Киев | 2100 | 3000 | 4500 |
Одесса | 2700 | 4000 | 6700 |
Харьков | 3400 | 2100 | 5500 |
Львов | 2800 | 2000 | 4800 |
Днепр | 2700 | 4000 | 6700 |
Читайте также: В Киеве стоимость тепла в домах без общедомовых теплосчетчиков будут рассчитывать по-новому
Цены на ультразвуковые теплосчетчики
Наименьшая стоимость на установку ультразвуковых приборов учета также установлена в Киеве — 5800 грн. Немного дороже в Харькове — 6200 грн.
Город | Ультразвуковой счетчик, грн | Проектная документация и установка, грн | Услуга «под ключ», грн |
Киев | 2800 | 3000 | 5800 |
Одесса | 3500 | 4000 | 7500-8000 |
Харьков | 4100 | 2100 | 6200 |
Львов | 4400 | 2000 | 6400 |
Днепр | 3500 | 4000 | 7500 |
В таблицах указаны минимальные цены на услугу по установке теплосчетчиков «под ключ». Стоимость зависит от многих факторов, таких как — цена прибора, расходные материалы, плата за согласование документов.
Сроки установки
Минимальный срок установки теплосчетчика в Киеве, компании обещают выполнить «под ключ» за 7-10 дней. А вот в Харькове на согласование разрешительных документов и установку прибора, необходимо потратить около 2 месяцев. При этом около 1,5 месяца придется утверждать необходимые документы.
В Одессе установить счетчик обещают за 21 день, в Днепре — за 10-15 дней, во Львове — 14 дней.
Специалисты компаний по установке теплосчетчиков отмечают, что сам монтаж счетчика занимает 1-2 дня, а вот сроки согласования документов могут затянуться. Это скажется на сроке предоставления услуги «под ключ».
Читайте также: Сколько сэкономили на стоимости тепла потребители в домах без теплосчетчиков
Принцип экономии
Снизить стоимость тепла поможет не только счетчик, но и регуляторы на батареях. Если регулировать объемы потребления тепла и уменьшать температуру в некоторых комнатах, то это отразится на оплате централизованного отопления. Сам счетчик позволяет контролировать объемы потребленной теплоэнергии и платить за то количество гигакалорий, которые было использовано для отопления квартиры.
В следующем материале портал Domik.ua расскажет, сколько удается экономить потребителям, которые оплачивают тепло по показаниям счетчика и за сколько окупиться установка прибора.
Узнать больше информации о преимуществах оплаты тепла по индивидуальному теплосчетчику, и поделиться своим мнением относительно данного вопроса, можно на форуме портала Domik.ua в разделе: « Все о ЖКХ в Украине ».
(PDF) Анализ точности индивидуального учета и оплаты тепла
7 5
>? 4 = 7> DB48 = C4A = 0C8> = 0; ->; &> «D = 4 = 0; HB8B> 5C7422DA02H> 5! = 38E83D0; 40C% 4C4A8 = 60 = 370A68 = 6 * 8 <> = * 8664; BC4 = 8A68CC0 &> A3 @ D8BC * C450 = ‘; 0 = 34A
145> A4 B>; 0A A0380C8> = 1468 = B C> 05542CC74 8 = 3 >> A
C4 4A0CDA4C >> = расположение квартиры в здании +74 0? 0AC <4 = CRB;> 20C8> = 8 = 01D8; 38 = 6B86 = 85820 = C; H 05542CB8CB = 4435> ABD ??; 8434 = 4A6H4CF44 = 0? 0AC <4 = CB 0 = 3 BD ??; 843 4 = 4A6H 38554AB 1H 0B < D270B? 4A24 = C = 8 = C4A4BC8 = 6> 1B4AE0C8> = 8B C70CC74? 4A24 = C06438554A4 = 24342A40B4B8 = ; 8 = 4F8C7 078674AC74A <0; 8 = BD; 0C8> = BC0 = 30A35> AC741D8; 3 8 = 6 4 = E4;> ? 4 4CF44 = 0? 0AC <4 = CB 0 = 3 8C 38554AB1H? 4A24 = C038554A4 = 24 > 5? 4A24 = C 2> 0A43 C> D8; 38 = 6 ! = C78B BCD3HRB <> BC 4GCA4 <4 20B4 5> A> 22D? 0 = 2H C74 38554A4 = 24 14CF44 = 0? 0AC <4 = C0 = 38 = D8; 38 = 68B :. 75> AC74F7>; 4740C8 = 6B40B> = 0 = 38 = D8; 38 = 6 C7438554A4 = 248B : .7 + 78B <40 = BC70CC74 8BBD4> 5 38554A4 = C 740C8 = 6 = 443B 1420DB4> 5 C74 0? 0AC <4 = CB;> 20C8> = 8 = C741D8; 38 = 68B> 5; 4BBB86 = 85820 = 24 8 = <> 34A = F4; ; 8 = BD; 0C43 1D8; 38 = 6B! = 4 = <0A: H> D 70E4 C> 2> 4 = B0C4 5> A 0 = 0? 0AC <4 = CRB; 4BB 50E> A01; 4;> 20C8> = F74 = DB8 = 6!% H664> 6>; 86BCHA4 ; B4 = ! = * F434 = C78B8B <> BC; H 3> = 4 F74 = 8 = BC0 ;; 8 = 6!% 8 = 0 = 4G8BC8 = 6 1D8; 38 = 6 .8C70? 4A24 = C06438B2> D = C34? 4 = 38 = 6> = C740? 0AC <4 = CRB;> 20C8> = C74 <40BDA43 0 <> D = C> 5 4 = 4A6H8BA43D243; 0A64A0A40> 54GC4A8> AF0 ;; B 0 = 3A >> 5F8 ;; 142> 4 = B0C431H078674A? 4A24 = C 06438B2> D = C + 74 @ D4BC8> = 8BF74C74AC78BCAD ; HA4? A4B4 = CBA40; 8CH + 74 0 <> D = C> 5 8 = C4A = 0; 740C? A> 3D2C8> = 5A > <C74> 22D? 0 = 284B8B 0502C> AC70C2> D; 38 = 5; D 4 = 240? 4A24 = C06438B2> D = C5> A0 = 0? 0AC <4 = CRB; 4BB 50E> A01; 4;> 20C8> = 8 = 01D8; 38 = 6 + 78B20 = 14B7> F = 5A> <02> 0A8B> = 14CF44 = C74CF> 4GCA4 <4> 22D ? 0 = 284B0 = 3! = 0? 0AC <4 = CF782770B0 ; 4BB 50E> A01; 4;> 20C8> = > 22D? 0 = 2H = 443B :. 7 <8 = BD ??; 843 4 = 4A6H C C74 B0 <4 C8 <4 > 22D? 0 = 2H = 443B 9DBC : .7 <5> A C74 B0 <40? 0AC <4 = C + 740BBD C8> = C70C0? 0AC <4 = C 8B2> 4 = B0C43F8C70? 4A24 = C38B2> D = C5> AC74 ; 4BB50E> A01; 4;> 20C8> = 8 = C741D8; 38 = 6C78BF8 ;; A4BD; C 8 = 038B2> D = C5> A> 22D? 0 = 2H> 5: .7G G <> A> 22D? 0 = 2HC7438B2 > D = CF8 ;; > =; H14 :.7038554A4 = 24> 5: .7 ! = BC403> 5 0? 4A24 = C064 38B2> D = C C74A4 2> D; 3140 58G43A43D2C8> = 10B43> = 020; 2D; 0C43 8 = 2A40B430 <> D = C> 5740CCA0 = B <8CC43C7A> D674GC4 A8> AF0 ;; B0 = 3248; 8 = 6B + 78BF> D; 34G2; D340 ;; 4GC4A = 0; 8 = 5; D4 = 24> = C74 38B2> D = C BD27 0B C74 50 <8; H B8I4 => C74A>? C8> = 2> D ; 314C> => C68E40 = H38B 2> D = C0C0 ;; A4; 0C43C> C740? 0AC <4 = CRB ;> 20C8> = 0B 8 = 4A <0 = HF74A4C742> <<> = BC0 = 30A38B => CC> 2> 4 = B0C45> A0 = HD = 50E> A01; 4;> 20C8> = ! C8BC> 14 => C43 C70C 4A <0 = H 70B 0E4AH 38554A4 = C E84F> = !% 2> 0A43C> * F434 = 3D4C> E0A8> DB78BC> A820; 4E4 = CB * 8664; BC4 = 0 = 3 0 = BB> = +> 2> < ? 4 = B0C40601; 4 0? 0AC <4 = C5> A8CB6A40C4A = 4435> A 740C3> 4B => C70E4C> 140 <0CC4A> 5 2> DAB4! C <0H F4 ;; 14C74> C74AF0H0A> D = 3 Локальные дефекты на конверте для переноса ?> C4 = C80; B7> AC2> <8 = 6 F8C7 <40BDA8 = 6 C74 BD? ?; 8434 = 4A6H8B0;> 20; 34542C8 = C741D8; 38 = 64 = E4 ;>? 4 DC 8CB B86 = 85820 = 24 C> C74 = 443> 5 BD ??; 843 4 = 4A6H8B 8 = C741D8; 38 = 6 + 74B8 2A40C43 0B <0 ;; 8 = 2A40B48 = BD ??; 8434 = 4A6HF8C70 B; 867C; H78674A? 4A24 = C0648 = 2A40B48 = C74F4 ;; 8 = BD ; 0C43 D8; 38 = 6 2> 0A43 C> D8; 38 = 6 B44 + 01; 4! = 0 ;; C7A440? 0AC <4 = CB8 = D8; 38 = 6 C74 8 = 2A40B430 <> D = C > 5BD ??; 8434 = 4A6H8B :. 7 G3D4C> ; 02: > 58 = BD; 0C8> = F >>; + 74 <08 = 8BBD4 8BC70CC74C4 = 0 = C70BC> ? 0H5> AC748 = 2A40B43 0 <> D = C> 5 4 = 4A6H = 44343 1420DB4 > 5 0 = H;> 20; 34542CF7827A40 ;; HB7> D; 314? 0831HC74; 0 = 3;> A3 ! = 0338C8> = C74; 0 = 3;> A3;> B4B0 = 42> => <828 = 24 = C8E4 C> A4? 08A C74;> 20; 34542C> A 4E4 = F> AB4 C> 8 = B? 42CC741D8; 38 = 64 = E4;>? 45> A0 = H34542CB ;> 20; 34542C8 = C741D8; 38 = 64 = E4;>? 4F8 ;; > =; H70E40B <0 ;; 8 02C> 5C74 = 4435> ABD ??; 843 4 = 4A6H0 = 3B7 > D; 3 => C05542CC748 = 3 >> AC4 4A0 CDA4 0 ?? A42801; H> F4E4A C74? 4A248E43 >? 4A0 C8E4C4 4A0CDA420 = 1405542C431H3> F = 3A0D67CB 5A> <34542C8E4F8 = 3> FB> A1H2>; 3A0380C8 > = 5A> < BDA5024BF8C7 0? >> A C74A <0; 8 = BD; 0C8> = BC0 = 30A3 + 7445542C> 570E8 = 6 0; 0A6438554A4 = 2414CF44 = C74 <40BDA438 = 3 >> AC4 4A0CDA40 = 3>? 4A0C8E4C4 < ? 4A0CDA4B7> D; 3 => C14D = 34A4BC8 <0C434B? 4280 ;; H 85740C8B270A6431HC748 = 3 >> AC4 4A0CDA4 > = 2; DB 8> = B ! C8B8 > AC0 = CC> 4 70B8I4C70CC74A4BD; CB5A> <C78B BCD3H <0H14 38554A4 = CF74 = > C74A8 =? DC30C0BD27 0BC742; 8 <0C40 = 3CH? 4> 51D8; 38 = 60A4 8 = CA> 3D243 > A 4G0 ; 4 C74 8BBD4> 5 38554A4 = C 740C8 = 6 = 443B 1420DB4> 5C740? 0AC <4 = CRB;> 20C8> = 8 = C741D8; 38 = 6 F0B; 4BB B86 = 85820 = C 8 = C74 <> 34A = F4 ;; 8 = BD; 0C43 1D8; 38 = 6 + 74 8 ; 820C8> = > 5 C74B4 B7> AC2> <8 = 6B 8B C70C 8C 8B E4AH 385582D; C C> <40BDA4 C74 02CD0; 740C DB43 5> A 0 = 8 = 38E83D0; 0? 0AC <4 = C + 78B <0: 4B 8B 0; B> 385582D; CC> 0 ??> AC8> = 740C8 = 62> BCB0 <> = 6C4 = 0 = CB8 = 0F0H 4 @ D8E0; 4 = CC> C7402CD0; 4 = 4A6HDB43 5> A740C8 = 6 + 748 = E4BC860C43!% <4C7> 3B05542CB 0 = 30A405542C431H50 <8; HB8I4C74? A>?> AC8> = > 5 740C8 = 6 2> BCB 14CF44 = C4 = 0 = C 0 = 3; 0 = 3;> A3 0 = 3 0; B> 14CF44 = C4 = 0 = CB все данные о фактически потребляемом количестве тепла, но показывают только пропорциональное потребление каждого радиатора в общем теплопотреблении дом. Так как распределители затрат на испарительное тепло известны для «холодного» испарения размером , жидкость в ампуле имеет тенденцию испаряться при комнатной температуре, даже когда радиатор не используется, и их рекомендуется устанавливать только в том случае, если можно быть уверенным, что средняя поверхность радиатора температурный диапазон от + 55С до 85С на рынке также имеются электронные распределители тепла . Ампула заменена калькулятором с батарейным питанием, который получает свои сигналы от датчиков температуры, которые измеряют температуру радиаторов более точно, быстрее и более дифференцированно, чем классические счетчики распределения тепла испарительного типа .Ультрасовременный микрочип рассчитывает потребление за доли секунды, используя записанных показаний и учитывая даже самые незначительные различия между цифрами , определенными датчиками, и запрограммированным заданным значением 20 C для температуры воздуха в помещении (датчик сигнала система). Он преобразует эти значения в значения, которые отображаются на дисплее. Чем больше тепла отдает радиатор, тем выше отображаемые значения. Электронный счетчик распределения тепла, работающий с использованием системы двойных датчиков. регистрирует не только температуру радиатора, но и температуру воздуха в помещении.Затем они вычисляют разницы температур по этим значениям, которые затем используются для определения теплоотдачи радиатора. Единица измерения: текущее потребление, потребление в конце в предыдущем месяце, потребление на дату регуляризации 2 , потребление в конце аналогичного месяца наименьшего года, ошибка код, текущая дата, коэффициент нормирования K , дата регуляризации и установки и т. д.отображается на легко читаемом жидкокристаллическом дисплее. Счетчики хранят запрограммированную дату отключения и соответствующие ежемесячные значения конечной даты. Электронные распределители затрат на тепло имеют такие преимущества, как отсутствие регистрации потребления неиспользуемых радиаторов (это происходит с некоторыми испарителями) или отображение уникального значения , но их инвестиционная стоимость кратна стоимости испарителей [1, 10 ]. Распределители затрат на тепловую энергию испарения являются наиболее трудоемкими приборами учета.Отдельная сервисная компания обычно берет на себя ежегодную замену ампул для считывания показаний, расчет индивидуального потребления и выставление счетов в течение нескольких месяцев в течение периода вне отопительного сезона. Точность и надежность распределителей затрат на тепло зависит от правильной установки. Распределитель затрат на тепло должен быть прикреплен к поверхности так, чтобы он мог оперативно регистрировать выбросы тепла и не мог быть временно отведен.Радиатор теплопередачи Тепловые сети составляют лишь небольшую часть систем отопления Великобритании. В результате их местонахождение не регистрировалось, и их деятельность не регулировалась до 2014 года. Целью Положений о тепловых сетях (учет и выставление счетов) («Правила»), которые вступили в силу первоначально в 2014 году, является повышение энергоэффективности и сокращение выбросов углерода от отопления. Энергоэффективность достигается за счет установки приборов учета и выставления счетов на основе потребления, что уменьшит использование энергии и сократит счета потребителей, а также приведет к соответствующей экономии выбросов углерода.Измерение также поддерживает справедливое и прозрачное выставление счетов для потребителей тепловых сетей. Кроме того, Правила привели к созданию первой базы данных по тепловым сетям Великобритании. Согласно Регламенту операторы тепловых сетей должны подавать уведомления по тепловым сетям, которые они эксплуатируют. При необходимости они должны установить в этих сетях приборы учета. Операторы, сети которых оснащены приборами учета, должны выполнять текущие обязательства, в том числе использовать эти устройства для выставления счетов потребителям на основе их потребления отопления, охлаждения или горячей воды. В Правила были впоследствии внесены поправки в 2015 году, а последний раз в ноябре 2020 года. Ссылки на Правила и поправки находятся внизу страницы. Тепловые сети — это системы, в которых отопление, охлаждение или горячая вода вырабатываются из центрального источника и поставляются оператором нескольким сторонним потребителям через трубопроводную сеть, обслуживающую несколько зданий или нескольких жильцов в одном здании. Регламент описывает четыре основных компонента тепловой сети: Для тепловой сети, подпадающей под действие Правил, тепло должно передаваться водой, паром или охлажденными жидкостями, но центральный источник тепла может использовать любой тип технологии. Регламент накладывает ряд обязательств на поставщиков тепла. Поставщик тепла определяется как любое лицо или организация, которые поставляют и взимают плату за поставку отопления, охлаждения или горячей воды потребителям через тепловую сеть. Важно отметить, что поставщик тепла — это иное понятие, чем поставщик топлива. Поставщик топлива обеспечивает источник топлива (например, газ или электричество) для энергоцентра тепловой сети, но может не участвовать в использовании этого топлива для отопления, охлаждения или горячей воды. Поставщик тепла — это сторона, которая несет повседневную ответственность за эксплуатацию сети для выработки тепла, охлаждения или горячей воды и распределения этой поставки потребителям. Если в эксплуатации сети задействовано несколько сторон, поставщик тепла является бенефициаром платежей потребителей. Обычно это сторона, использующая платежи клиентов для оплаты счетов за топливо для поддержания работы сети. Поставщики тепла с новой тепловой сетью должны направить первоначальное уведомление в Управление по безопасности продукции и стандартам (OPSS) не позднее того дня, когда он начнет работать, то есть в день, когда он впервые поставит потребителям отопление, охлаждение или горячую воду. Для этого необходимо заполнить копию приведенного ниже шаблона уведомления о тепловой сети и отправить ее (в формате Excel) на адрес [email protected]. После первоначального уведомления поставщики тепла должны подавать повторное уведомление в течение каждого последующего четырехлетнего периода в отношении всех сетей, которые они эксплуатируют. Поставщики должны проинформировать OPSS о тепловых сетях, которые прекратили работу, поскольку их не нужно включать в ренотификации. Если новый поставщик принимает на себя управление сетью, он становится регулируемым субъектом в соответствии с Правилами и должен выполнять обязательства, включая подачу повторных уведомлений. Уведомления и повторные уведомления должны быть представлены в формате, установленном Государственным секретарем или министрами Шотландии: Шаблон уведомления тепловых сетей 2020 (таблица MS Excel, 555 КБ) Поставщикам тепла рекомендуется обращаться к руководству пользователя при заполнении шаблона уведомления: Руководство пользователя шаблона уведомления о тепловых сетях ( PDF , 523KB, 21 стр. ) Текущий шаблон выше является обновленной версией предыдущего шаблона уведомления, который был адаптирован для отражения поправок, внесенных в Правила в ноябре 2020 года.OPSS планирует выпустить новый шаблон в будущем, чтобы помочь поставщикам тепла в соблюдении Правил 3. Версия шаблона уведомления, доступная на веб-сайте OPSS в любой момент времени, является версией, утвержденной Государственным секретарем или министрами Шотландии, и должна использоваться поставщиками тепла при подаче уведомления. Поправки к Правилам в 2020 году вводят классы зданий, которые требуют от некоторых поставщиков тепла с неизмеренными сетями установки приборов учета в зданиях, которые они обслуживают. Три класса зданий: Инструмент оценки рентабельности был разработан для поддержки поставщиков тепла для оценки рентабельности установки приборов учета, который доступен на этой веб-странице. Результаты оценки экономической эффективности должны быть указаны в шаблоне уведомления или повторного уведомления, а оценка экономической эффективности с любыми сопроводительными документами должна быть отправлена в OPSS по запросу. Если оценка рентабельности установила обязанность по установке приборов учета, поставщики тепла должны выполнить эти монтажные работы в соответствии со сроками, установленными законодательством. О результатах этой работы необходимо сообщить в OPSS. Инструмент рентабельности был создан, чтобы помочь поставщикам тепла в определении рентабельности. Доступны две версии: инструмент сокращенного ввода (где известно потребление энергии и доступна квота для измерения затрат на установку) и инструмент полного ввода (где потребление энергии для здания либо оценено, либо известно потребление, но указана квота на установку учета затрат не имеется).Поставщикам тепла необходимо заполнить только один из этих инструментов в соответствии с имеющейся у них информацией, как указано в скобках: Инструмент полной экономической эффективности ( XLSM , 859KB) (FCET) Инструмент снижения затрат на вводимые ресурсы ( XLSM , 114KB) (RCET) Поставщикам тепла рекомендуется ознакомиться с соответствующими инструкциями перед заполнением любого из инструментов рентабельности: Руководство пользователя по инструменту рентабельности учета тепла ( PDF , 2. 63 МБ, 69 страниц) Если в сетях присутствуют приборы учета (независимо от даты установки), поставщики тепла должны обеспечить, чтобы эти приборы точно регистрировали потребление потребителями отопления, охлаждения или горячей воды и чтобы они продолжали работать в непрерывном режиме. Поставщики тепла должны использовать показания счетчиков для выставления счетов клиентам. Счета должны выставляться не реже одного раза в год и основываться на потреблении клиентов на отопление, охлаждение или горячую воду, если не применяется исключение. Полные нормативные требования и подробные объяснения того, как им соответствовать, изложены в руководстве для Положений о тепловых сетях (учет и выставление счетов) 2014 г. (с поправками 2015 и 2020 гг.). Руководство по регулированию учета тепла и выставления счетов 2014 (с поправками, внесенными в 2015 и 2020 гг.) ( PDF , 636 КБ, 38 страниц) На некоторые из этих требований влияют переходные меры, действующие в период с 27. 11.2020 по 01.09.2022. Для получения более подробной информации об этих договоренностях, пожалуйста, ознакомьтесь с законодательством и инструкциями. OPSS был назначен BEIS для обеспечения соблюдения Правил в Великобритании. Это включает в себя получение и обработку уведомлений тепловых сетей, ведение общедоступной базы данных тепловых сетей Великобритании (которая не является общедоступной), отслеживание незавершенных повторных уведомлений, проверку того, что приборы учета были установлены там, где это необходимо, и являются ли они точными и непрерывно работают, а также проверку при необходимости этот биллинг основан на данных о потреблении.OPSS также отвечает на информацию, предоставляемую поставщиками тепла и потребителями тепловых сетей, относительно проблем с уведомлением, счетчиками и выставлением счетов, влияющих на конкретные сети. Правила тепловых сетей (учет и выставление счетов) 2014 Правила тепловых сетей (учет и выставление счетов) (поправка) 2015 г. Правила тепловых сетей (учет и выставление счетов) (поправка) 2020 Если у вас есть конкретный запрос о соблюдении или вы хотите связаться с нами по поводу предполагаемого несоблюдения, мы рекомендуем вам заполнить онлайн-форму запроса, выбрать соответствующее законодательство и следовать инструкциям на экране. Вы также можете связаться с нашей службой поддержки по телефону 0121 345 1201. Или письменно: Управление безопасности продукции и стандартов Основной проблемой при распределении затрат на тепло является передача тепла между соседними квартирами, что означает, что приобретаемое тепло может отличаться от используемого тепла в квартире.Целью данного исследования является анализ точности распределения затрат на тепло в существующем энергоэффективном многоквартирном доме с подогревом полов. Методология заключается в анализе колебаний количества покупной энергии для обогрева каждой квартиры в течение четырех лет. Результаты показывают относительно высокий уровень колебаний в квартирах по сравнению со всем зданием. Напрашивается вывод, что колебания связаны с теплопередачей между соседними квартирами. Директивой ЕС 2012/27 / EU Европейская комиссия оказывает давление на страны-члены с целью внедрения индивидуального учета и тарификации (IMC) потребления энергии в многоквартирных домах. При использовании IMC каждая квартира должна платить только за собственное потребление, и это должно привести к осознанию затрат и снижению потребления. Однако до сих пор только несколько стран-членов внедрили IMC в широком масштабе (например, Германия и Дания). Швеция недавно приняла новый закон об измерении энергии в зданиях (SFS 2014: 267, 2014), который должен был вступить в силу 1 июня 2016 года для отопления и горячего водоснабжения во вновь построенных многоквартирных домах. Однако, согласно директиве ЕС 2012/27 / EU, в законе есть исключение, которое гласит, что IMC может быть установлен только в том случае, если он был оценен как технически осуществимый и рентабельный. В результате шведское правительство поручило Boverket (Национальному совету по жилищному хозяйству, строительству и планированию) выяснить, так ли это. В октябре 2014 года компания Boverket вынесла приговор IMC в отношении недавно построенных и отремонтированных зданий в Швеции. Основываясь на всестороннем исследовании, Boverket (2014) предполагает, что IMC не требуется ни для отопления, ни для горячего водоснабжения.В сентябре 2015 года Boverket вынес второй вердикт с тем же результатом, что и раньше, но на этот раз он был вынесен в отношении существующих зданий (Boverket, 2015). IMC тепла и горячей воды оцениваются в Швеции как нерентабельные. Правительство Швеции приняло их оценку и не будет вводить новые правила для IMC. Тем не менее, Boverket было поручено следить за изменением условий (Правительство Швеции, 2016). Наряду с дискуссией о рентабельности возникла еще одна дискуссия о справедливом распределении затрат на тепло.При измерении количества тепла, доставляемого в квартиру (за что выступает Европейский парламент), основной проблемой является передача тепла между соседними квартирами (Siggelsten, 2015). При отсутствии теплоизоляции тепло будет течь из квартир с более высокой температурой в помещениях с более низкими температурами. Это может привести к ситуации, когда квартиры полностью или почти полностью получают отопление от соседей, что может быть воспринято как несправедливость (Siggelsten, 2014). Однако также может показаться несправедливым определять расходы на отопление, исходя только из общей площади помещения. DG ENERGY Европейской комиссии поручил Empirica, исследовательской и консалтинговой фирме из Бонна, Германия, проанализировать передовую европейскую практику в отношении индивидуального учета тепла (Robinson & Vogt, 2016). Всего было проведено пять семинаров в Швеции, Испании, Нидерландах, Германии и Польше. В декабре 2016 года компания Empirica опубликовала руководство с целью «поддержать органы власти государств-членов и владельцев зданий в правильном и эффективном выполнении определенных положений статей 9–11 Директивы 2012/27 / ЕС по энергоэффективности (« EED »), касающихся потребления. тепловой энергии на отопление, охлаждение и горячее водоснабжение многоквартирных и многоцелевых домов ». Статья 9 Директивы 2012/27 / EU, вероятно, будет интерпретироваться по-разному. В статье предлагается измерить потребление тепла. Однако индивидуальный счетчик измеряет только количество тепловой энергии, подаваемой в квартиру, а индивидуальный распределитель затрат на тепло измеряет только количество тепловой энергии, излучаемой радиаторами. Из-за утечки тепла между соседними квартирами фактическое потребление тепла может быть как выше, так и ниже, в зависимости от температуры в помещении в соседних квартирах.Однако могло ли случиться так, что количество утечки тепла между соседними квартирами настолько велико, что мы не можем измерить фактическое потребление тепла? Можно обсудить этот вопрос двумя способами: Если мы что-то измеряем, мы должны делать это правильно с небольшими допусками. Мы принимаем более широкие допуски, аргументируя это тем, что это лучше, чем вообще не проводить измерения. Дания — одна из немногих стран Европейского Союза, которая приняла IMC на ранней стадии.К 1945 г. в Дании было установлено 600 000 распределителей затрат на тепло (Boverket, 2015). Их правила и положения для IMC были обновлены в 2014 году и теперь основаны на Директиве 2012/27 / EU, которая рассматривает экономическую эффективность и техническую осуществимость (Trafik-og Byggestyrelsen, 2015). Более того, были введены правила и нормы, чтобы стимулировать более низкое потребление, и, согласно их руководству для IMC, средняя экономия от IMC для тепла составляет около 10 процентов (Trafik-og Byggestyrelsen, 2015). В руководстве не содержится рекомендаций против использования IMC в отношении полов с подогревом.Тем не менее, есть совет по использованию ключа распределения (поправочные коэффициенты) в зависимости от местоположения квартиры в здании (например, уменьшение измеренного количества тепла, если квартира расположена на фронтоне или над неотапливаемым гаражом). В руководящих принципах, установленных Empirica (Robinson & Vogt, 2016), есть рекомендация против использования IMC для обогрева при использовании полов с подогревом. В главе 3.2, «Техническая осуществимость», дается дальнейшее объяснение: Есть еще несколько особых случаев, для которых нельзя ожидать, что счетчики тепла и распределители затрат на тепло обеспечат надежное измерение теплового потока, например, когда теплообменники встроены в потолок один блок, а также обогревает пол блока, расположенного выше, или стены здания с аналогичным эффектом.Отсутствует надежная система разделения теплового потока на восходящий и нисходящий поток, поэтому здания с такими системами отопления можно объявить исключенным классом зданий. Целью данного исследования является анализ точности распределения затрат на тепло путем измерения количества поставленного тепла в энергоэффективном многоквартирном доме с подогревом полов. Цель состоит в том, чтобы сделать выводы для продолжающейся дискуссии о IMC и о том, следует ли их использовать в Европейском Союзе, где количество энергоэффективных многоквартирных домов быстро растет. Исследование проводится только в одном здании с 31 квартирой, расположенном на юге Швеции. Тот факт, что утечки тепла между соседними квартирами является основным вопросом при распределении затрат на тепло на основе потребления.Зиггельстен (2014) показывает, как квартира, расположенная в центре здания, может получать почти все свои потребности в отоплении от соседних квартир. Однако в исследовании также представлен метод оценки количества утечки тепла между соседними квартирами. Метод был опробован на существующем многоквартирном доме с 16 квартирами с высокими стандартами теплоизоляции. Принцип метода заключается в оценке разницы между покупаемой энергией и энергией, необходимой для поддержания определенной температуры в помещении.Температуру в помещении можно оценить путем итераций, зная тепловое сопротивление между квартирами, а также тепловое сопротивление оболочки здания. Этот метод требует дальнейшего развития, но его можно использовать для уменьшения погрешности измерения из-за теплопередачи. Согласно Michnikowski (2017), возможное развитие вышеупомянутого метода могло бы заключаться в использовании показаний температуры в помещении от распределителей затрат на тепло. Распределитель затрат на тепло имеет два датчика температуры: один используется для регистрации температуры поверхности радиатора, а другой — для регистрации температуры в помещении.Используя зарегистрированные значения температуры, можно установить среднюю температуру в помещении для каждой квартиры в течение отопительного сезона. Кроме того, с помощью температуры в помещении можно изменить потребление тепла каждой отдельной квартирой. Теплообмен между соседними квартирами — не единственная проблема при распределении затрат на тепло на основе потребления. В исследовании, проведенном Зиггельстеном, Нордквистом и Оландером (2014), было обнаружено, что внутреннее производство тепла, расположение квартиры в здании и стандарт изоляции оболочки здания — все это важные факторы, влияющие на точность расчета стоимости тепла. распределение.Важность местоположения квартиры по отношению к стандарту изоляции также была показана Ling, Li и Xing (2015). Как уже упоминалось, поправочные коэффициенты, основанные на расположении квартиры в здании, могут использоваться как способ компенсации большей потребности в тепле. Согласно Зиггельстену и Оландеру (2013), при установке IMC в существующем здании могут потребоваться компенсационные факторы. Они заявляют, Система преобразования для компенсации квартир в неблагоприятном месте в доме используется только в жилищном кооперативе, который установил ИМК в существующем здании.Это может быть необходимо при установке IMC в существующем здании. В противном случае рыночная стоимость неудачно расположенной квартиры может упасть в одночасье из-за увеличения затрат на отопление. Квартира с фронтоном, безусловно, может иметь более высокую рыночную стоимость по сравнению с квартирой в центре дома, но владельцы уже заплатили за это при покупке квартиры. Однако, если это новый многоквартирный дом, потенциальные покупатели должны знать об условиях, и поэтому цена на фронтон должна быть скорректирована после этих условий. В этом случае система преобразования не потребуется. Зиемеле, Пакере, Блумберга и Зогла (2015) провели исследование в недавно построенном многоквартирном доме в Риге на 168 квартир с целью изучения возможности справедливого распределения затрат на тепло. В конкретном здании для отопления помещений в среднем использовалось 72 кВтч / м 2 в год. Исследование показало, что приток тепла от непокрытых труб теплоносителя в квартирах колеблется от 4,1% до 22,5%.Эти притоки тепла важны и должны приниматься во внимание при использовании распределителей тепла, особенно в энергоэффективных зданиях. Пониженная температура в помещении должна означать снижение потребности в покупном тепле не только из-за изменения температуры, но также из-за увеличения поступления тепла от соседей (если у соседей более высокая температура в помещении, в противном случае вместо этого уменьшатся теплопотери соседям). Это означает, что при изменении температуры в помещении в многоквартирном доме возникает эффект рычага (Siggelsten, 2014). Если вы можете понизить настройку температуры, но температура в помещении останется прежней, это означает, что уменьшение тепла от ваших радиаторов полностью компенсируется вашими соседями. Для этого исследования исходные данные были собраны из существующего многоквартирного дома, расположенного в Мальмё, Швеция. Здание было построено в 2012 году, в нем 31 отдельная квартира, все с подогревом полов. Это относительно энергоэффективное здание с показателем тепловой энергии 40 кВтч / м 2 , (включая лестничные клетки и подвал).Методология этого исследования заключается в анализе колебаний количества покупной энергии для обогрева каждой квартиры. Это достигается путем расчета стандартного отклонения использования энергии в январе месяце за четыре года (2013–2016). Все квартиры в доме оборудованы индивидуальными счетчиками тепла, холодной и горячей воды и счетчиками бытовой электроэнергии. Теплосчетчики подключены к системе теплых полов. Они измеряют расход и разность температур воды в тепловом контуре в киловатт-часах. Основа для покупной энергии включает показания счетчика тепла вместе с 70 процентами показаний бытовой электроэнергии, также в киловатт-часах. Причина, по которой не используется весь объем бытовой электроэнергии, заключается в том, что примерно 30 процентов электроэнергии не будут использоваться в качестве внутреннего тепла (например, потери тепла в кухонный дымоход во время приготовления пищи). Показания счетчиков холодной и горячей воды в это исследование не включаются. Стандартное отклонение используется в статистике и является мерой разброса чисел. Низкое значение указывает на то, что данные имеют тенденцию быть близкими к среднему, в то время как высокое значение указывает на то, что данные распределены в широком диапазоне. Если квартира потребляет одинаковое количество энергии за каждый период, стандартное отклонение будет отображаться в виде небольшого числа. Следовательно, при большом разбросе количества энергии для каждого периода стандартное отклонение будет отображаться как большое число.Итак, что такое высокое или низкое число? Это относительно, но все числа будут проанализированы и сравнены со всем зданием, и предполагается, что высокое стандартное отклонение связано с теплопередачей между соседними квартирами. Значительное отклонение распределения между отдельными квартирами и всем зданием должно указывать на уравнение тепла внутри оболочки здания. Как уже упоминалось, для анализа были выбраны четыре разных периода (месяца) — январь в период с 2013 по 2016 год.Выбор января был сделан для получения максимально четкого результата при данных условиях. В январе существует большая разница между температурой в помещении и на улице, при этом солнечная радиация мало влияет на нее. По данным Шведского метеорологического и гидрологического института (SMHI), в Мальмё в феврале (около 60 часов) солнечного света в два раза больше, чем в январе (около 30 часов) в течение обычного года. В декабре в Мальмё бывает около 30 часов солнечного света; однако декабрь не является подходящим месяцем для этого исследования, потому что рождественские каникулы могут привести к периодам пустых квартир и / или периодам с ненормальным внутренним производством тепла.Все входные данные о доставленном количестве тепла были скорректированы для обычного метеорологического месяца на основе их количества градусо-дней. Поскольку внутреннее производство тепла оказывает большое влияние на энергоэффективные здания, измеренные данные о внутренней электрической энергии для всех отдельных квартир также были включены в покупную энергию. Каждая квартира в этом исследовании имеет свою собственную отдельную систему вентиляции с отдельным теплообменником, что должно усилить результат этого исследования.Если бы была общая система вентиляции, часть теплопередачи между соседними квартирами могла бы происходить через систему рекуперации тепла и вентиляционный воздух. В этом разделе представлены исходные данные для каждой квартиры. Однако по соображениям целостности все цифры представлены в кВтч / м 2 вместо полных цифр и жилой площади каждой квартиры (Таблица 1). В таком порядке третьи стороны не должны иметь возможности идентифицировать отдельные квартиры, и, следовательно, жители не должны чувствовать себя назначенными.По этой же причине не приводится чертеж в разрезе. (PDF) СОВРЕМЕННЫЕ ВАРИАНТЫ УЧЕТА ТЕПЛА НА УРОВНЕ ЗДАНИЙ И КВАРТИР В УСТАНОВКАХ ДЛЯ ЗДАНИЙ И КОНФЕРЕНЦИИ ПО ОКРУЖАЮЩЕМУ ОБОРУДОВАНИЮ
Регламент: тепловые сети (учет и расчет)
Что покрывается
Размер обязательства
Как соблюдать
Наше участие
Где узнать больше
4-й этаж Cannon House
18 Монастырь Квинсуэй
Бирмингем
В4 6БС
Соединенное Королевство Распределение затрат на тепло в энергоэффективных многоквартирных домах
Заявление об общественных интересах
1. Введение
1.1. Проблематизация
(1) (2) 1.2. Цель и задача
2. Предыдущие исследования
3. Методология
3.1. Покупная энергия
3.2. Основа для анализа
3.3. Входные данные
Опубликовано в Интернете:
21 февраля 2018 г.
Общее потребление тепла и бытовая электроэнергия для всех квартир показаны в Таблице 2. Тепло для общих помещений подавалось в мегаватт-часах с точностью до одного десятичного знака.
Распределение затрат на тепло в энергоэффективных многоквартирных домах https://doi.org/10.1080/23311916.2018.1438728Опубликовано в Интернете:
21 февраля 2018 г. Таблица 2. Потребление тепла и электроэнергии (кВтч)В таблице 3 показано количество дней для получения степени для каждого месяца. Градус-дни — это произведение разницы между средней наружной температурой и базовой температурой на количество дней. Базовая температура является приблизительной и должна быть эквивалентна температуре, при которой приобретенное тепло и бытовая электроэнергия отапливают квартиры в заданных условиях.Считается, что солнечное излучение и тепло тела дополнительно повышают температуру. Базовая температура различается в разные месяцы года.
Распределение затрат на тепло в энергоэффективных многоквартирных домах https://doi.org/10.1080/23311916.2018.1438728Опубликовано на сайте:
21 февраля 2018 г. Таблица 3. Количество градусо-днейЭнергия потребление рассчитывается путем добавления тепла к 70 процентам бытовой электроэнергии и последующего умножения на квоту между градусо-днями. Если месяц был холоднее, чем обычно, потребление энергии снижается, чтобы соответствовать нормальному году (и наоборот). См., Например, квартира 1 и январь 2013 г .:
11,1 + 0,7 * 5,9 * 641,7647,9 = 15,1 кВтч / м2
4. Результаты
Колебания потребления энергии между четырьмя разными годами практически во всех квартир, как показано на Рисунке 1 и Таблице 4. Только несколько квартир показывают стабильное потребление. Квартира 7 — самая стабильная со стандартным отклонением колебания 1.21 кВтч / м 2 . Квартира 26 — это квартира с наибольшим колебанием, со стандартным отклонением 8,08 кВтч / м 2 . Средние значения, как показано в таблицах 4 и 5, представляют собой средневзвешенные значения площади квартиры.
Рисунок 1. Энергопотребление каждой квартиры.
Распределение затрат на тепло в энергоэффективных многоквартирных домах https://doi.org/10.1080/23311916.2018.1438728Опубликовано на сайте:
21 февраля 2018 г. Таблица 4. Энергопотребление для каждой квартиры (кВтч / м 2 ) и стандартное отклонение Распределение затрат на тепло в энергоэффективных многоквартирных домах https://doi.org/10.1080/23311916.2018.1438728Опубликовано онлайн:
21 февраля 2018 Таблица 5. Среднее стандартное отклонение (кВтч / м 2 ) для каждой категорииВ таблице 5 квартиры разделены на разные категории в зависимости от их расположения в здании.Квартиры 1–8 расположены на первом этаже, квартиры 1–6 имеют подвал внизу, а квартиры 7 и 8 имеют гараж внизу. Апартаменты 26–31 расположены на верхнем этаже, а апартаменты 28 и 31 также расположены на каждом фронтоне. Другими двускатными квартирами, которые расположены на других этажах, являются апартаменты 1, 6, 9, 12, 15, 18, 22 и 25.
Цифры в Таблице 3 можно сравнить с колебаниями для всего здания, которые представлены в Таблице 6. Колебание значительно меньше для всего здания по сравнению с отдельными квартирами и еще меньше при включении бытовой электроэнергии. Например, стандартное отклонение разницы в покупной энергии для всего здания, включая все квартиры, лестничные клетки и подвал, составляет 0,13 кВтч / м 2 . Это можно сравнить со средним стандартным отклонением для всех квартир, которое составляет 3,47 кВтч / м 2 .
Распределение затрат на тепло в энергоэффективных многоквартирных домах https://doi.org/10.1080/23311916.2018.1438728Опубликовано в Интернете:
21 февраля 2018 г. Таблица 6. Покупная энергия (кВтч / м 2 )5.Анализ и обсуждение
Предполагается, что высокое стандартное отклонение связано с теплопередачей между соседними квартирами. Если кто-то по какой-либо причине изменит настройку температуры на термостатах в своей квартире, то можно предположить, что потребление энергии изменится не только для самой квартиры, но и для всего дома. Та же теория должна применяться и при изменении количества внутреннего производства тепла. В этом исследовании мы на самом деле не знаем, изменил ли кто-нибудь настройки температуры или количество внутреннего производства тепла. Однако, учитывая 31 квартиру и расследование, длившееся четыре года, это не является неправдой. Если никто не менял никаких настроек, то результат удивителен, учитывая большие колебания энергопотребления в большинстве квартир. Большая часть колебаний не будет зависеть от солнечной радиации, поскольку в январе в Швеции не так много солнечной радиации, и в результате было учтено внутреннее электричество. Однако энергопотребление исследуемого здания практически стабильно, как показано в Таблице 6.Если смотреть на все здание, включая все квартиры, подвал и лестничные клетки, включая отопление и электроэнергию, стандартное отклонение колебания составляет всего 0,13 кВтч / м 2 в период с 2013 по 2015 год. Это должно означать, что изменение настройки температуры не приведет к значительной разнице в потреблении энергии для всего здания. Вместо этого изменение настроек, вероятно, будет компенсировано передачей тепла в / из соседних квартир. В каждой отдельной квартире колебания значительно больше. Среднее стандартное отклонение колебаний во всех квартирах составляет впечатляющие 3,47 кВтч / м 2 в период с 2013 по 2016 год. Разницу в дисперсии для всего здания по сравнению с каждой квартирой можно использовать как хорошую оценку теплопередачи и, в свою очередь, как хорошую оценку точности IMC.
Можно предположить, что квартира с небольшой площадью поверхности по отношению к соседним квартирам должна иметь меньшие колебания потребления энергии по сравнению с квартирой с большей площадью.То же самое и с двумя квартирами (28 и 31), расположенными на каждом фронтоне на верхнем этаже. У них было наименьшее отклонение со стандартным отклонением 1,79 кВтч / м 2 . Однако квартиры, расположенные в середине здания, с наибольшей площадью поверхности по сравнению с соседними квартирами, не имеют наибольшего колебания. Исходя из этого, мы можем предположить, что теплопередача также может быть в значительной степени связана с поведением жителей. Небольшое изменение настройки температуры или смена жильцов может существенно повлиять на потребление тепла из-за эффекта рычага.
Теплообмен между соседними квартирами отражает неточность IMC из-за возможности получения тепла, но это тепло, которое оплачивают соседи. При большом объеме теплопередачи между соседними квартирами должны быть значительно большие колебания потребления энергии в каждой отдельной квартире по сравнению со всем зданием, что также было показано в этом исследовании. Конструкция здания хорошо изолирована для сохранения тепла внутри.Перегородки и плиты квартир выполнены из бетона, который хорошо проводит тепло. Это должно привести к относительно однородной температуре во всех квартирах. Однако исключением могут быть квартиры с большой площадью внешней поверхности (например, они расположены на верхнем этаже и / или у фронтона).
6. Выводы
Несмотря на временной промежуток в четыре года (три года для всего здания), практически не произошло никаких колебаний в потреблении энергии для всего здания.Однако на уровне отдельных квартир наблюдаются очень большие колебания. Предполагается, что основной причиной этого колебания является передача тепла между соседними квартирами, что указывает на неточность IMC. Главный вывод этого исследования заключается в том, что нельзя использовать IMC в качестве общего аргумента для достижения справедливого распределения затрат на тепло. Вместо этого можно обсудить, является ли IMC более или менее неточным, чем распределение на основе площади пространства.
Наконец, в этом исследовании рассматриваются два дополнительных вопроса:
• | Какие допуски по точности мы можем принять при распределении затрат на тепло? | ||||
• | Стоит ли большой допуск для достижения экономии энергии? |
Финансирование
Авторы не получали прямого финансирования на это исследование.
Квартира | Январь 2013 январь 2014 | 2015Январь 2016 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Бытовое электричество | Тепло | Бытовое электричество | Тепло | Бытовое электричество | Тепло | Бытовое электричество | Тепло | 11,1 | 3,0 | «> 9,1 | 5,5 | 9,8 | 15,5 | 13,7 | |||||
2 | 10,1 | 7,2 | 7,8 | 47,2 | 7,8 | 41,0 | |||||||||||||
3 | 3,5 | 11,6 | 3,6 | 14,6 | 5,7 | 8,2 | 3,9 | «> 10,2 | |||||||||||
4 | 3.6 | 7,5 | 0,8 | 3,7 | 2,0 | 4,1 | 1,0 | 11,0 | |||||||||||
5 | 9,0 | 8,1 | 9037 | 8,1 | 90379,0 6,2 | ||||||||||||||
6 | 1,8 | 9,0 | «> 1,9 | 4,6 | 4,7 | 0,2 | 2,4 | 6,3 | |||||||||||
7 | 4,5 | 2 | 3,4 | 11,1 | 3,8 | 9,1 | 3,8 | 11,8 | |||||||||||
8 | 0,5 | 5,0 | 1,1 | 0,0 | 4«> 4,8 | ||||||||||||||
9 | 8,8 | 8,3 | 4,2 | 10,0 | 3,8 | 4,0 | 4,5 | 6,7 | |||||||||||
10 | 2,5 | 5,2 9040 | 14,4 | 2,2 | 13,0 | 2,3 | 12,6 | ||||||||||||
11 | 6,4 | «> 7,7 | 5,7 | 1,7 | 4,5 | 41,7 | 4,5 | 8,4 | 1,9 | 5,3 | 12,9 | 5,7 | 0,0 | 1,1 | 0,0 | ||||
13 | 2,5 | 9,6 | «> 1.9 | 6,1 | 2,1 | 6,6 | 2,8 | 5,6 | |||||||||||
14 | 5,2 | 18,0 | 3,9 | 14,4 | 4,4 | 413,9 | 2,6 | 8,8 | 2,1 | 6,1 | 3,9 | 8,6 | «> 3,6 | 0,7 | |||||
16 | 4,8 | 11,0 | 5.1 | 1,7 | 5,5 | 1,1 | 6,8 | 4,6 | |||||||||||
17 | 3,2 | 0,2 | 4,6 | 6,5 | 5,6 | 7,3 | 90443,1 | 7,4 | «> 2,5 | 2,8 | 3,5 | 4,0 | 3,4 | 7,2 | |||||
19 | 7,8 | 10,9 | 4,2 | 97,2 | 9,1 | 5,8 | 1,1 | ||||||||||||
20 | 3,7 | 5,9 | 4,8 | 0,8 | 4,5 | 0,1«> 2,4 904 | 1,3 | 3,3 | 8,7 | 3,0 | 3,0 | 3,4 | 10,7 | ||||||
22 | 1,4 | 4,1 | 3,8 | 3,8 9046 | 2,3 | 4,0 | 16,2 | ||||||||||||
23 | 1,5 | 2,9 | 1,4 | «> 5,7 | 3,5 | 0,2 | 2,3 | 0,3 904 | 5,7 | 15,2 | 5,7 | 9,4 | 5,7 | 5,2 | |||||
25 | 4,2 | 0,6 | 2,9 | 11,9 | 11,9 | 0 | 0,6 | «> 2,5 | 7,1 | ||||||||||
26 | 1,2 | 1,7 | 5,5 | 14,3 | 4,7 | 12,5 | 4,7 | 11,2 904 | 4,9 | 12,1 | 3,3 | 12,6 | 4,4 | 16,1 | |||||
28 | 4,5 | «> 16,4 | 3,4 | 13,8 | 4.0 | 13,8 | 3,7 | 12,1 | |||||||||||
29 | 3,8 | 9,5 | 4,4 | 9,2 | 4,0 | 11,9 | 4,6 | 411,9 | 4,6 | 40,7 | «> 2,6 | 0,8 | 8,7 | 0,8 | 15,0 | ||||
31 | 3,2 | 19,2 | 4,4 | 13,1 | 3.6 | 14,7 | 3,5 | 15,4 |
Период | «> | Тепло Все квартиры | Тепло — Общие помещения | ||
---|---|---|---|---|---|
Январь 2013 г. | 22,806 | 11,113 | 8,300 | ||
январь 2014 г. | 21,626 | 9,650 637 | 10,337 | 6,400 | |
Январь 2016 г. | 22050 | 10,742 | Недоступно |
Период | дней | Средняя темп. (° C) | Базовая темп. (° C) | Градус дней | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Нормальный январь | 31 | −0,7 | 20 | 641,7 | |||||||||
Январь 2013 г. | |||||||||||||
Январь 2014 г. | 31 | 1.3 | 20 | «> 579,7 | |||||||||
Январь 2015 г. | 31 | 3,0 | 20 | 527,0 | |||||||||
Январь 2016 г. | 31 | −0,4 | 9044 Таблица 4. Энергопотребление для каждой квартиры (кВтч / м 2 ) и стандартное отклонение Квартира | Январь 2013 | Январь 2014 | Январь 2015 | «> Январь 2014 | Январь 2015 | 2016 Станд.разработчик | | |||
1 | 15,1 | 12,4 | 16,6 | 24,9 | 4,67 | ||||||||
2 | 14,1 | 7,3 | 3,5 904 | 19,0 | 14,8 | 13,1 | 2,27 | ||||||
4 | «> 9,9 | 4,8 | 6,7 | 11,9 | 2,75 | ||||||||
3 | 12,8 | 14,6 | 11,2 | 1,35 | |||||||||
6 | 10,2 | 6,5 | 4,2 | 8,1 | 2,20 | «> | 8,1 12694 | 1,03 | |||||
8 | 5,3 | 0,8 | 4,8 | 17,8 | 6,38 | ||||||||
9 | 14,3 | 14,3 | 8.2 | 10,0 | 2,68 | ||||||||
10 | «> 6,8 | 17,5 | 17,7 | 14,4 | 4,41 | ||||||||
11 | 12,1 | 411 | 12,1 | 412 | 7,7 | 18,4 | 4,9 | 0,8 | 6,51 | ||||
13 | 11,2 | «> 8,2 | 9,9 | 7,7 | 1.39 | ||||||||
14 | 21,4 | 19,0 | 20,7 | 17,4 | 1,55 | ||||||||
15 | 10,5 | 8,4 | 13,9 | 4 90448,4 | 13,9 | 45,8 | 6,0 | «> 9,6 | 3,45 | ||||
17 | 2,4 | 10,8 | 13,7 | 14,5 | 4,79 | ||||||||
18 | |||||||||||||
18 | 55,1 | 7,9 | 9,7 | 1,84 | |||||||||
19 | 16,3 | 7,5 | 17,2 | 5,2 | «> 5,27 | 2,32 | |||||||
21 | 3,8 | 12,1 | 6,2 | 13,3 | 3,97 | ||||||||
22 | 5,1 | 7,1 | 3.3 | 19,2 | 6,22 | ||||||||
23 | 3,9 | 7,4 | 3,2 | 1,9 | «> 2,04 | ||||||||
24 | 18,3 | 49037 4 | 25 | 3,5 | 15,4 | 3,2 | 9,0 | 4,97 | |||||
26 | 2,5 | 20,0 | 19,2 | 14,7 | 7.00 | ||||||||
27 | 20,7 | «> 17,2 | 18,1 | 19,4 | 1,32 | ||||||||
28 | 19,4 | 17,8 | 20,2 14372 | 2,0 14372 | 13,6 | 18,0 | 14,8 | 2,20 | |||||
30 | 13,3 | 3,4 | 11,3 | «> 15,8 | 4,64 | ||||||||
31 9042 | 17,8 | 20,9 | 18,1 | 1,56 | |||||||||
Среднее | 11,4 | 11,8 | 11,3 | 11,3 | 3,47 | ||||||||
Категория квартиры | Среднее ст. разработчик | ||||||||||||
Фронтон | «> 3,60 | ||||||||||||
Фронтон и верхний этаж | 1.79 | ||||||||||||
Верхний этаж | 2,99 | ||||||||||||
Средний | 3,38 | ||||||||||||
Первый этаж | 3,08 |
Январь в году | Тепло (только) | Тепло и электричество | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
«> Все здание | Все квартиры | Все здание | Все квартиры | 90211.55 | 8,5 | 14,5 | 11,4 | |||
2014 | 11,70 | 9,2 | 14,3 | 11,8 | ||||||
2015 | 11,32 | 411,32 | «> | Недоступно | 8,4 | Недоступно | 11,3 | |||
Станд. разработчик | 0,19 | 0,39 | 0,13 | 0,25 |
Рисунок 1 Социально-технический контекст учета тепла в арендуемом жилом доме | Рисунок 2 Расположение датчиков «HoBo» в двухэтажном доме. комнатная квартира Источник : П.Чаудхари, изменено авторами | Рисунок 3 Исторические данные тематического исследования затрат на отопление в зданиях и совокупные плата за отопление для жителей | Рис. 4 Относительные температуры консерватории, показывающие тепловые потери и солнечную энергию |
Дата | Методы сбора социальных данных | Методы сбора физических данных | Февраль 2012 г. | Повторные встречи с социальным арендодателем и инженерами по обслуживанию зданий для лучшего понимания контекста дела. Посещение собраний «Ассоциации арендаторов и жителей» в здании с тематическим исследованием |
---|---|---|
март / апрель 2012 г. | Полу -структурированные интервью с четырьмя жильцами для понимания восприятия жильцами учета тепла | Мониторинг температуры и влажности в девяти квартирах для сравнения с заявлениями жильцов и получения дополнительной информации о явлениях потери тепла и внутренней или солнечной энергии |
9 0442 | ||
Тепловизионное изображение для определения основных источников тепловых потерь | ||
Май / июнь 2012 г. | Анализ данных о стоимости и потреблении энергии в целом блоке от объемного счетчика для оценки тепловых характеристик здания | |
Моделирование различных типов квартир для оценки энергопотребления на уровне квартиры |
Interviewee | 9661 9661 9661 9661 жилой домПол | ||
---|---|---|---|
A | Арендатор | Двухкомнатный | Мужской |
B | Арендатор | Двухкомнатный | Муж. 90 442 |
D | Арендатор | Мезонет с одной спальней (двухуровневая квартира) | Женский |
1 Однако следует отметить, что единственное предоставление обратной связи, i.е. без изменений в механизмах зарядки, в целом было показано, что в исследованиях с обратной связью, как в текущих, так и в более ранних (после энергетического кризиса 1970-х) исследованиях, достигаются несколько более неоднозначные результаты.
2 По сравнению с квартирами на средних этажах, квартиры на последних этажах теряют дополнительное тепло через крышу. Следует, однако, отметить, что в жилищах, в которых в течение некоторого времени устанавливались счетчики, арендодатели лучше понимали бы вариации вероятных затрат на отопление. Такой информацией можно было бы поделиться с потенциальными арендаторами, чтобы убедиться, что они, по крайней мере, были проинформированы как можно более полно, прежде чем переходить в аренду.
3 Законное «Право на покупку» — это политика Великобритании, позволяющая арендаторам советов (а также некоторых жилищных ассоциаций) покупать дом, в котором они живут, со скидкой до 100 000 фунтов стерлингов (Wilson, 2014). ). Эта политика была введена в действие Законом о жилищном строительстве 1980 года, и, по оценкам, с тех пор было продано около 1,5 миллиона домов.
4 Стандартная процедура оценки (SAP) — это метод правительства Великобритании для оценки и сравнения энергоэффективности жилищ, обеспечивающих определенный уровень комфорта и услуг.Оценка основана на оценках годового энергопотребления для отопления помещений, горячего водоснабжения, освещения и вентиляции со стандартными допущениями относительно занятости и поведения.
5 Они обеспечивают интерфейс для системы распределения тепла в многоквартирных домах и накопителя горячей воды.
Мировой рынок счетчиков тепла — 2021-2028
Мировой рынок счетчиков тепла — 2021-2028 гг.
Обзор рынка:
Теплосчетчик — это устройство, используемое для измерения тепловой энергии, доставляемой источником, путем измерения расхода теплоносителя и изменения температуры между его выходом и обратная нога.Теплосчетчик состоит из трех основных частей: датчика потока, калькулятора и пары датчиков температуры. Устройство разработано для работы при номинальном расходе, и в большинстве случаев оно может работать при этом расходе или чуть ниже него. Обязательное законодательство, требуемое для установки счетчиков тепла, стало основным драйвером роста мирового рынка счетчиков тепла. Кроме того, правительства по всему миру разрабатывают политику, поощряющую использование экономии тепла из-за импорта энергии, который имеет место во многих развивающихся странах.Согласно International Energy Efficiency, низкоуглеродное централизованное теплоснабжение, обеспечивающее большую гибкость, может обезуглероживать отопление в зданиях за счет установки теплосчетчиков. Мировой рынок теплосчетчиков оценивается в XX миллионов долларов США в 2020 году и, по прогнозам, достигнет XX миллионов долларов США к 2028 году, при этом в течение прогнозируемого периода (2021-2028 годы) будет расти в среднем на XX%.
Динамика рынка: внедрение коммуникационных технологий является движущей силой рынок теплосчетчиков
Внедрение коммуникационных технологий движет рынком теплосчетчиков во всем мире.Ожидается, что в ближайшие годы на мировом рынке счетчиков тепла будет наблюдаться значительный рост в связи с растущим объемом цифровизации электроэнергетических компаний, все более широким внедрением систем централизованного теплоснабжения, растущим спросом на точные и надежные системы учета тепла, а также быстрым развитием коммерческого сектора. как жилые приложения. В 2019 году в Европу, Ближний Восток и Африку, а также в Азиатско-Тихоокеанский регион было отгружено более 6 миллионов теплосчетчиков, при этом особое внимание уделяется счетчикам связи.Чуть более 70% теплосчетчиков, поставленных в EMEA и Азиатско-Тихоокеанский регион в течение 2019 года, были счетчиками связи. Переход на коммуникационные счетчики остается устойчивым, к 2025 году прогнозируется, что только один из пяти теплосчетчиков будет базовым. Это стремление к решениям IoT было подкреплено законодательством, в котором Европа и Китай имеют доминирующее влияние в Азиатско-Тихоокеанском регионе. В Европе поправка к Директиве об энергоэффективности 2012 года гласит, что с октября 2020 года все вновь установленные счетчики тепла и распределители затрат на тепло должны считываться удаленно.
Однако нерегулируемые рамки политики и соображения конфиденциальности являются основными сдерживающими факторами глобального рынка счетчиков тепла. Тепловые сети в Великобритании в значительной степени не регулируются, но есть поддержка тепловых сетей с помощью различных инструментов политики. По мнению европейского наблюдательного органа, отвечающего за защиту личных данных, высокотехнологичные счетчики тепла, которые устанавливаются в жилом секторе, могут стать серьезной проблемой для конфиденциальности.
Сегментация рынка: ожидается, что жилищный сегмент будет занимать заметную долю на мировом рынке счетчиков тепла
Мировой рынок счетчиков тепла разделен по применению на жилые, коммерческие и промышленные. Ожидается, что жилищный сегмент будет занимать самую высокую долю рынка в 2020 году. Ожидается, что жилищный сектор будет расти благодаря строгим нормативным требованиям в сочетании с ускоренным внедрением систем централизованного теплоснабжения и охлаждения в квартирах. Кроме того, растущий спрос на индивидуальную систему выставления счетов для измерения энергопотребления отдельного блока в многоквартирных зданиях будет способствовать распространению продукции. В соответствии с положениями Регламента учета и выставления счетов для тепловых сетей, в жилых домах должны быть установлены вспомогательные счетчики, и более чем одному конечному потребителю необходимо платить за поставленное тепло.В Великобритании потребление энергии в жилищном секторе увеличилось с 35 689 тыс. Тнэ в 2014 году до 37 991,0 тыс. Тнэ в 2018 году. Ожидается, что это будет стимулировать рынок теплосчетчиков в Великобритании, поскольку жители сокращают расходы за счет снижения потребления и прекращают субсидировать высокий уровень использования своих соседей. В 2019 году около 4,26 миллиона интеллектуальных счетчиков были установлены крупными поставщиками электроэнергии и газа в жилые дома Великобритании. Из них умные счетчики тепла были в большинстве.
Географическое проникновение: Северная Америка является крупнейшим рынком счетчиков тепла с долей почти XX% в 2020 году
Ожидается, что по географии Северная Америка будет доминировать на мировом рынке счетчиков тепла в 2020 году, при этом среднегодовой темп роста составит xx % в прогнозный период.США доминировали на рынке счетчиков тепла в Северной Америке и в 2020 году были оценены в XX миллионов долларов США. На долю США приходилась самая высокая доля рынка в выручке в размере XX% в 2020 году. Объем рынка счетчиков тепла в США должен превысить 510 тысяч установок. единиц к 2024 году. Текущие нормативные требования в отношении разработки политик для измерения энергии наряду с повышением внимания к энергоэффективности и экономии затрат будут ускорять рост бизнеса. Например, Министерство энергетики США разработало политику и руководящие принципы для коммунальных предприятий по измерению потребления энергии в их федеральных зданиях.
Кроме того, ускорение инвестиций в развитие сектора услуг будет способствовать дальнейшему росту отрасли в Европе. Согласно постановлению ЕС EED 2012, государства-члены уполномочены издавать политики, касающиеся установки оборудования для измерения энергии для индивидуальной оплаты квартир. Например, в 2019 году производители и поставщики теплосчетчиков в Великобритании выпустили теплосчетчики следующего поколения для жилых, коммерческих и промышленных предприятий, которые следуют руководящим принципам, установленным Министерством здравоохранения Англии (PHE).Кроме того, в сентябре 2018 года правительство Ирландии объявило о внедрении 2,3 миллиона интеллектуальных счетчиков электроэнергии и газа в течение многолетнего периода для всех ирландских потребителей. К 2020 году планируется установить около 250 000 смарт-счетчиков, и по полмиллиона в каждом из четырех последующие годы.
Конкурентная среда:
Мировой рынок счетчиков тепла сильно фрагментирован. Существует массовая конкуренция с присутствием на рынке различных мелких игроков. Ключевые игроки на рынке включают Kamstrup, Diehl, Danfoss, Landis + Gyr, Engelman, Siemens, Techem, Itron, Qundis, Ista, Zenner и Apator и другие.Технологические инновации и увеличение инвестиций в исследования и разработки являются ключевыми стратегиями, принятыми ведущими игроками отрасли. Слияния и поглощения с поставщиками технологий наряду с растущей экспансией в странах с развивающейся экономикой еще больше укрепили их позиции в отрасли. Например, в мае 2018 года команда Данфосс объявила об успешном тестировании узкополосной беспроводной передачи данных Интернета вещей. В августе 2017 года Measurement Canada планирует к 2026 году регулировать учет тепловой энергии так же, как газа и электроэнергии.
COVID-19 Воздействие: Негативное влияние на рынок счетчиков тепла из-за блокировки в различных странах
Пандемия COVID-19 снизила прибыльность предприятий во всех отраслях. Хотя электроэнергетический сектор не пострадал так сильно по сравнению с другими секторами, потребление электроэнергии промышленными и коммерческими потребителями заметно меньше. Более того, в энергетическом секторе наблюдается тенденция к падению спроса и снижению цен во всем мире. Различные регионы, в том числе многие европейские страны, сильно пострадали, и в первом квартале 2020 финансового года были зафиксированы рекордно низкие цены на электроэнергию.Более того, из-за серьезности вспышки COVID-19 многие отрасли сосредоточены только на основной работе. Это привело к приостановке установки электрических компонентов. Производители аппаратных устройств на рынке теплосчетчиков сталкиваются с рядом проблем, связанных с закрытием заказов из-за глобальной блокировки.
Коммунальные предприятия по всему миру объявили о приостановке отключения из-за неплатежей и отсроченных планов оплаты клиентов, пострадавших от эпидемии, что приводит к понижению их рейтинга.Ожидается, что блокировки в большинстве городов будут и дальше ограничивать спрос на электроэнергию, препятствуя продажам коммунальных предприятий и других компаний, работающих в энергетическом секторе.
Таким образом, меры изоляции, введенные для борьбы с COVID-19, привели к отклонению от курса развертывания теплосчетчиков, что привело к неопределенности в отношении будущей траектории программы. Несмотря на то, что количество установок начало расти по мере ослабления мер изоляции, до возврата к нормальным уровням еще далеко. Правительство продлило срок, в течение которого поставщики должны предпринять все разумные шаги (ARS) для установки счетчиков тепла в жилых домах и объектах микробизнеса, на шесть месяцев до 30 июня 2021 года.Это предназначено для того, чтобы позволить вернуться к установке счетчиков тепла в объеме, поскольку ограничения COVID-19 ослабляют и помогают решить краткосрочную неопределенность для поставщиков энергии во время пандемии.
Зачем покупать отчет?
• Понять текущий рыночный сценарий и жизнеспособность глобальных счетчиков тепла в течение прогнозируемого периода
• Визуализировать структуру глобального рынка счетчиков тепла с точки зрения типа, связи и применения, чтобы определить основных игроков, потенциал роста и рыночные стратегии
• Определить основные правила, преобладающие на рынке, и понимание их влияния на рынок в течение прогнозируемого периода
• Понимать ключевые факторы бизнеса, такие как рыночная конкуренция, цены на продукты, разработки новых продуктов и заявки на патенты на рынке
Что мы предлагаем?
• Отчет в формате PDF с наиболее актуальным анализом, убедительно составленный после исчерпывающих качественных интервью и глубокого исследования рынка.
• Таблица данных в формате Excel с ценными данными о мировом рынке счетчиков тепла — сегментация на региональном и национальном уровне
• Отображение продуктов в формате Excel для основных продуктов всех основных игроков рынка
• Анализ доли рынка, охватывающий доходы бизнеса ($) и долю доходов (%) ключевых игроков рынка
Целевая аудитория:
• Производители теплосчетчиков
• Энергетические биржевые компании
• Энергетические компании
• Промышленные инвесторы
• Образовательные и исследовательские институты
• Исследователи
DataM Intelligence 4Market Research LLP Research Reports
Мировой рынок карбида кремния — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… XX% в прогнозном периоде (2021-2028 гг.). Карбид кремния или карборунд — это материал, образованный комбинацией кремния и углерода, и существует в природе как минерал под названием муассанит, который встречается крайне редко. … Подробнее
Мировой рынок наборов для баночной терапии — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… рост в среднем на XX% в течение прогнозного периода (2021-2028). Баночная терапия — это разновидность альтернативной медицины, при которой на коже создается местное всасывание с помощью нагретых чашек. Динамика рынка … Подробнее
Мировой рынок средств лечения от падения стопы — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… рост в среднем на XX% в течение прогнозного периода (2021-2028). Опущение стопы — это слабость, возникающая при поднятии стопы и пальцев ног вверх. Он характеризуется индивидуальным перетягиванием пальцев ног … Подробнее
Мировой рынок гелей для УЗИ — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… CAGR XX% в течение прогнозного периода (2021-2028). Ультразвуковой гель — это проводящая среда, которая связывает кожу с ультразвуковым преобразователем. Поскольку ультразвуковые волны с трудом проходят сквозь … Подробнее
Мировой рынок медицинских кислородных газовых баллонов — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… больше газа, чем в алюминиевом баллоне аналогичного размера. Он содержит кислород высокой чистоты, используемый в медицинских целях, и был специально разработан для использования в организме человека. Мировой рынок медицинских газовых баллонов с кислородом … Подробнее
Глобальный рынок диагностических тестов на сепсис — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… иммунная система, заболевания почек или печени, рак и серьезные раны могут все это вызвать. Не существует подтверждающих диагностических тестов, а для диагностики сепсиса требуется клиническая оценка, основанная на данных об инфекции и органной дисфункции. Глобальный … Подробнее
Мировой рынок лекарственных средств для лечения острого миелоидного лейкоза — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
. .. 2028 г., рост в среднем на XX% в течение прогнозируемого периода (2021-2028 гг.). Острый миелоидный лейкоз (ОМЛ) также известен как острый миелогенный лейкоз, острый миелобластный лейкоз, острый гранулоцитарный лейкоз или острый нелимфоцитарный лейкоз. В остром … Подробнее
Мировой рынок устройств для капнографии — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… CAGR XX% в течение прогнозного периода (2021-2028 гг.). Аппараты капнографии используются для контроля уровня концентрации углекислого газа в дыхательных газах. Устройства в основном используются для мониторинга седативных процедур, диагностики … Подробнее
Мировой рынок генетического тестирования — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… CAGR XX% в течение прогнозного периода (2021-2028 гг.). Генетическое тестирование — это тип медицинского теста, который определяет изменения в генах, хромосомах или белках. Результаты генетического теста могут подтвердить или исключить … Подробнее
Мировой рынок лейкемии — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… ХХ% в прогнозном периоде (2021-2028 гг.). Лейкемия — это тип рака, поражающий кровь и костный мозг. Он возникает в костном мозге и приводит к нарушению лейкоцитов или лейкоцитов … Подробнее
Мировой рынок маммографии — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… ХХ% в прогнозном периоде (2021-2028 гг.). Маммография облегчает обнаружение рака груди. Эти тесты используются для скрининга и диагностики рака груди у женщин. Их также можно использовать для обнаружения и диагностики … Подробнее
Мировой рынок дымовых извещателей — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… XX% в прогнозном периоде (2021-2028 гг.). Детекторы дыма — это оборудование, используемое для обеспечения индивидуальной безопасности путем обнаружения дыма в случае возможного пожара, охватывающего здание. Некоторые детекторы классифицируются … Подробнее
Мировой рынок тонких пленок и аккумуляторов для печати — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… млн к 2028 г., при среднегодовом темпе роста на XX% в течение прогнозного периода (2021-2028 гг.). Тонкопленочная и печатная батарея относятся к твердотельной батарее, изготовленной с использованием процесса изготовления тонкой пленки. Уникальная тонкая пленка … Подробнее
Мировой рынок ушибов мышц — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… Падение или удар телом о твердую поверхность может вызвать ушиб. Ушиб кости (синяк) или даже перелом может произойти из-за ушиба мышцы (сломанной кости). Ушибы быстро проходят с … Подробнее
Глобальный рынок соответствия нормативным требованиям — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… XX млн долларов США в 2020 году и, по оценкам, достигнет XX млн долларов США к 2028 году, при этом среднегодовой темп роста составит XX% в течение прогнозируемого периода (2021-2028 годы). Динамика рынка Новые технологии и системы для мониторинга … Подробнее
Мировой рынок документ-камер — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… CAGR XX% в течение прогнозного периода (2021-2028 гг.). Документ-камеры, также известные как визуализаторы, цифровые накладные или документ-камеры, представляют собой устройства для захвата изображений в реальном времени, используемые для демонстрации объекта широкой аудитории. Документ … Подробнее
Мировой рынок фенилбензимидазолсульфоновой кислоты — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… CAGR XX% в течение прогнозного периода (2021-2028). Фенилбензимидазолсульфоновая кислота, также известная как энсулизол, является основным ингредиентом солнцезащитных средств. Химическое вещество может защитить кожу человека от опасностей, связанных с … Подробнее
Глобальный целевой рынок рецепторов, связанных с G-белком (GPCR) — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… млн к 2028 г., при среднегодовом темпе роста на XX% в течение прогнозного периода (2021-2028 гг.). Рецептор, связанный с G-белком (GPCR), также называемый семи-трансмембранным рецептором или гепталическим рецептором, представляет собой белок, расположенный в клеточной мембране, который . .. Подробнее
Мировой рынок иммуноонкологических тестов — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… при среднегодовом темпе роста XX% в течение прогнозного периода (2021-2028 гг.). Иммуноонкологический анализ — это тип иммуноанализа, который в основном используется для диагностики рака. Это процедура, в которой различные аналиты, такие как белки, … Подробнее
Мировой рынок промышленных систем охлаждения — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… XX млн долларов США к 2028 г., рост в среднем на XX% в течение прогнозируемого периода (2021-2028 гг. ). Система охлаждения предназначена для отвода тепла от процесса или установки. Системы охлаждения бывают разных форм и … Подробнее
Мировой рынок промышленной изоляции — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… млн к 2028 г., при среднегодовом темпе роста на XX% в течение прогнозного периода (2021-2028 гг.). Изоляция — это слой или покрытие из прочного материала, которое действует как барьер для направленной энергии. Изоляция используется в … Подробнее
Мировой рынок технической изоляции — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
. .. млн к 2028 г., при среднегодовом темпе роста на XX% в течение прогнозного периода (2021-2028 гг.). Техническая изоляция пользуется большим спросом в различных промышленных, морских и морских секторах. Техническая изоляция — это экономичный способ защиты … Подробнее
Мировой рынок вакуумной изоляции — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… млн к 2028 г., при среднегодовом темпе роста на XX% в течение прогнозного периода (2021-2028 гг.). Вакуум часто считается самым известным изолятором из-за полного отсутствия в нем атомов. Часто используются пылесосы … Подробнее
Мировой рынок компостируемых и биоразлагаемых пакетов для мусора — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… млн к 2028 г., при среднегодовом темпе роста на XX% в течение прогнозного периода (2021-2028 гг.). Компостируемые и биоразлагаемые — это термины, используемые для обозначения органических материалов, разрушающихся в определенных условиях окружающей среды. Мешки для мусора одноразовые … Подробнее
Мировой рынок октадекандиовой кислоты — 2021-2028 гг.
22 дек.2021 г. | 4350 долларов США
… XX% в прогнозном периоде (2021-2028 гг.). Октадекандиовая кислота, также называемая двухосновной кислотой C18, представляет собой длинноцепочечную дикарбоновую кислоту, которая включает два углеродных компонента. Дикарбоновая кислота производится традиционным методом бутадиена .
