Индукционные лампы: Лампы индукционные

Содержание

Индукционные лампы плюсы и минусы

Одним из видов ламп, имеющих высокую энергетическую эффективность, является индукционная лампа. Она относится к категории газоразрядных источников искусственного света. Основа свечения – электрический разряд в газе, насыщенном парами ртути. Газ выбирают из группы инертных, т, е. имеющих пониженную химическую активность – криптон, аргон и пр.

Ртуть в индукционной лампе используется не в свободном виде, а в связанной форме – в виде амальгамы. То есть твердого или жидкого сплава ртути с каким-либо металлом. При нагревании амальгамы выделяются пары свободной ртути, а после охлаждения газа пары опять образуют твердую пленку.

При возникновении электрического разряда в газе образуется мощный поток ультрафиолетового (УФ) излучения и слабое видимое свечение. Многокомпонентный люминофор, нанесенный на внутреннюю поверхность колбы, преобразует УФ излучение в видимый свет. Компоненты подбираются так, чтобы получить световую триаду основных цветов – красный, зеленый, синий, т.

е. RGB. Эти цветные потоки света перемешиваются и дают белый свет. Количественным подбором состава компонентов люминофора достигают нужного оттенка или цветовой температуры свечения. Обычно используют температуру в Кельвинах (K) следующего ряда: 6500, 5000, 4100 и 3500K.

Генератор высокой частоты, вызывающий разряд, питается от внутреннего источника 12 или 24 В. Сеть переменного тока может иметь напряжение 110, 127, 220/230 или 380 В. Изменением частоты генератора и тока проходящего через индукторную катушку управляют режимом работы индукционной лампы.

Для повышения электромагнитной совместимости с другими электронными устройствами индуктор оснащают ферромагнитными экранами и кольцевыми сердечниками из специальной керамики с ферромагнитными свойствами.

От традиционной люминесцентной лампы (ЛЛ) ее индукционные аналоги отличаются отсутствием пусковых нитей накаливания нагреваемых катодов. Другие характеристики индукционной лампы аналогичны лампам люминесцентным.

Плюсы и минусы индукционных ламп.

К плюсам относят:

  • расположение пусковой части за пределами баллона лампы;
  • равномерность теплового нагрева колбы;
  • металл электродов не оседает на колбе;
  • ресурс достигает 100 – 120 тыс. часов, что больше, чем у некоторых светодиодов;
  • энергоэффективность на уровне ЛЛ;
  • мощность от десятков до сотен ватт;
  • форма и цоколь ламп с внутренним индуктором соответствует лампе накаливания;
  • спектр многокомпонентного люминофора близок к солнечному;
  • яркость меняется обычным простым диммером;
  • деградация в 2 – 3 раза меньше, чем у светодиодов и пр.

Минусы индукционных ламп:

  • большая сложность по сравнению с ЛЛ;
  • возможность помех электронному оборудованию;
  • опасность выделения ртути амальгамой, например, при неправильной утилизации.

Ознакомьтесь с новинками интернет-магазина Светомания.

Индукционные лампы. Виды и устройство. Работа и особенности

Индукционные лампы (ИЛ) представляют собой безэлектродную газоразрядную лампу, источником света которой является плазма (ионизированный газ). Эти лампы считаются модернизированными люминесцентными лампами.

Устройство и принцип действия ИЛ

От обычных ламп индукционные отличаются источником зажигания, так как в них отсутствуют электроды накаливания. Плазма, заполняющая лампу и из-за которой происходит свечение, возникает благодаря электромагнитной индукции в газе.

Главные составные части ИЛ:

  • газоразрядная трубка. Колба ИЛ наполняется парами ртути со смесью аргона. Для видимости света её поверхность внутри покрывают люминофором;
  • индукционная катушка. Катушка представляет первичную обмотку трансформатора, вторичным витком которой является полость колбы;
  • электрогенератор высокочастотного тока. Генератор необходим для запитывания катушки.

Для увеличения эффективности и улучшения электромагнитной совместимости важно снизить рассеивание магнитного поля, для этого некоторые ИЛ снабжают сердечниками или ферромагнитными экранами. При создании более совершенных характеристик лампы могут быть оснащены и тем и другим.

Для создания светового излучения соединяют три физических процесса:

  1. Электромагнитную индукцию.
  2. Свечение люминофора во время взаимодействия с газом.
  3. Электрический разряд в газе.

Благодаря всему, внутри образовывается электромагнитное поле, ионизирующее смесь, которой наполняется колба. Из-за ионизации происходит генерация ультрафиолетового излучения, а люминофор преобразовывает его в свет. Чтобы создать высокочастотное магнитное поле, рядом с катушкой помещают газовый баллон лампы. Лампу называют безэлектродной из-за того, что газовая плазма не контактирует с электродами, обусловлено это их отсутствием внутри баллона. Благодаря этому индукционные лампы имеют усовершенствованную стабильность параметров и больший срок службы.

После окончания срока службы ИЛ, её надлежит правильно утилизировать из-за наличия внутри вредных паров ртути.

Классификация и применение разных ИЛ

Лампы, основанные на электромагнитной индукции, различают по форме колбы, разному способу установки балласта (генератора) и электромагнитов (катушки).

Индукционные лампы, обусловленные разным размещением индукционной катушки:
  • ИЛ внутренней индукции. В лампах этого типа магнитные сердечники и катушка расположены внутри трубки (колбы).
  • ИЛ внешней индукции. Индуктор в этих лампах размещается вокруг колбы. Так как катушка находиться снаружи колбы, она легко рассеивает вокруг выделяемое тепло. Лампочки этого типа более долговечны.

Индукционные лампы, обусловленные разной установкой генератора:

  • ИЛ с отдельным балластом. Лампы этого типа имеют наружный генератор и являются разнесёнными устройствами.
  • ИЛ с встроенным балластом. Лампа и электрогенератор в этих ИЛ помещены в одном общем корпусе.
Варианты исполнения ИЛ:
  • Лампы круглой формы (ИЛК). Эти энергосберегающие лампы имеют высокие показатели светоотдачи и обширный диапазон цветовых температур. Равномерность освещения усилена, благодаря кольцевой форме колбы. Большая освещаемая площадь за счёт достаточной излучаемой поверхности ИЛК. Подходит для овальных и круглых светильников. Широко применяется в устройствах освещения складского хозяйства, производственных цехов, торговых центров, спортивных и общественных помещений.
  • Лампы в форме шара (ИЛШ). Эти индукционные лампы, выполненные в традиционной форме лампочек накаливания большой мощности. Благодаря этому индукционную модернизацию освещения можно производить путём замены традиционного источника света на энерго эффективный без смены оболочки осветительного прибора. Эти лампы мгновенно зажигаются, имеют завидную световую эффективность и довольно мягкий свет.

Устанавливают их в промышленных, уличных светильниках, также в прожекторах и прочих устройствах для освещения гостиниц, супермаркетов, улиц и т.п.

  • ИЛ с U-образной или же кольцеобразной формой (ИЛБ, ИЛБК). В этих лампах колба, генератор и катушка размещены в одной конструкции. Имеют быстрый старт, легко запускаются при низких температурах (-35ºС). Излучают не ослепляющий мягкий свет. Их используют в отелях, супермаркетах, а также в частных домах.
  • ИЛ U-образной формы (ИЛУ). Эти лампочки с отдельным генератором, излучают белый яркий свет без какого-либо мерцания. Чаще всего используются в промышленности в индукционных светильниках. Также их эксплуатируют в офисных и торговых центрах, для освещения автомагистралей, стадионов, метро, туннелей, рекламных щитов и прочих объектов.

Маркировка

ИЛ выполняются в разных формах. Подобные конструктивные особенности прослеживаются в маркировке этих осветительных устройств.

Первые две буквы в шифре лампы «ИЛ», указывают на то, что эта лампочка является индукционной, третья буква касается формы, после букв указывается мощность ламп. выпускаются они разной мощности, минимальная 15 Вт, максимальная стандартная мощность – 500 Вт, но также существуют индукционные лампы промышленного назначения, имеющие более высокую мощность. Подходят для любых осветительных приборов с патронами Е14, E27, E40.

Много выпускается индукционных фитоламп, которые отличаются формой и цветом светового потока. Каждая модель лампочек используется для освещения растений в определённый период их развития.

Серия фитоламп обозначается как ТИЛ (индукционные фитолампы), они обозначаются двумя буквами:
  • ВГ и ГП модели предназначены для использования на начальных фазах вегетативного роста растений. В световом потоке этих ламп преобладает синий спектр.
  • ФЛ лампы используются на начальных стадиях цветения. Излучают красного спектра световой поток.
  • КЛ модели являются уникальными освещающими устройствами, позволяющими управлять ростом растений. Эти лампы излучают максимально красный световой поток, требующийся для развития фруктов и цветов. Лампочки серии ТИЛкл рекомендовано использовать вместе с моделями ВГ на стадии созревания и с ФЛ на фазе образования цветов для ускорения этих процессов.
 Примеры маркировки индукционных ламп:
  • ИЛК – 60 – круглая индукционная лампа мощностью 60 Вт;
  • ТИЛПфл -150 – прямоугольная индукционная фитолампа мощностью 150 Вт модель фл (для цветения).
 Достоинства
  • Большой срок службы.
  • Большой энергосберегающий потенциал.
  • Отсутствие мерцания.
  • Отменная цветопередача.
  • Отсутствие электродов.
  • Мгновенное зажигание.
  • Безопасность и экологичность ламп.
  • Широкий выбор мощностей и диапазон цветовых температур.
Недостатки
  • Большие размеры колбы.
  • Нетрадиционные характеристики.
  • Высокая чувствительность к температуре.
  • Отличающиеся конструктивные особенности у разных фирм производителей.
  • Высокая цена на комплект «ИЛ+ЭПРА».

Тем не менее, индукционным лампам не страшны сырость, перебои напряжения, механические воздействия, а также частые включения и выключения. Поэтому их эксплуатируют практически везде.

Похожие темы:

Индукционные лампы и светильники — характеристики, сравнение с ДРЛ, ДНаТ, светодиодными, люминесцентными.

С каждым годом, все больше осветительных приборов содержащих ртуть, попадает под запрет.

В очень скором времени это коснется и большинства энергосберегающих ламп. Не только их производство, но и импорт, а также экспорт станут незаконными.

Так что если вас не пугают ”ртутные страшилки” и всякого рода демеркуризации, запасайтесь подобными лампочками впрок уже сегодня.

В качестве альтернативы нам предлагают ставшие всем привычными светодиодные лампочки. Однако не всегда и не во всех условиях они являются достойной заменой.

Принцип работы индукционной лампы

Например, для освещения больших пространств, очень хорошо подходят другие инновационные светильники – индукционные.

Хотя они и появились несколько лет назад, многие до сих пор не подозревают о их существовании.

Параметрам такой лампы, а в особенности сроку службы, могут позавидовать большинство светодиодов. Что же это за чудо техники?

Называется она безэлектродная индукционная лампа. В некоторой степени ее можно считать прототипом источника света по беспроводной передаче электроэнергии от Николы Теслы.

На первый взгляд она напоминает обычную люминесцентную лампу. Да и принцип работы у них чем-то схож.

Мы имеем колбу заполненную инертным газом, с содержанием небольшого количества ртути. Однако в отличии от обычных люминесцентных ламп, здесь используется особый сплав ртути в ее твердой форме – амальгама.

При ионизации ртуть испускает ультрафиолетовое излучение. Попадая на люминофор, оно переизлучается уже в видимом для нас цветовом спектре.

В отличие от других люминесцентных ламп, индукционная не имеет электродов. Это просто стеклянная кольцеобразная колба, абсолютно без каких-либо выводов.

Энергия попадает внутрь благодаря высокочастотному электромагнитному полю. Проще говоря, это некий гибрид трансформатора и люминесцентной лампы. Форма у них бывает разная.

Первичная обмотка здесь выполнена на ферритовых тороидальных сердечниках. А вторичной обмоткой является замкнутый виток плазмы внутри колбы.

По виду она чем-то напоминает лампы с ”холодным катодом”, используемые в мониторах и сканерах. Но даже и там есть электроды.

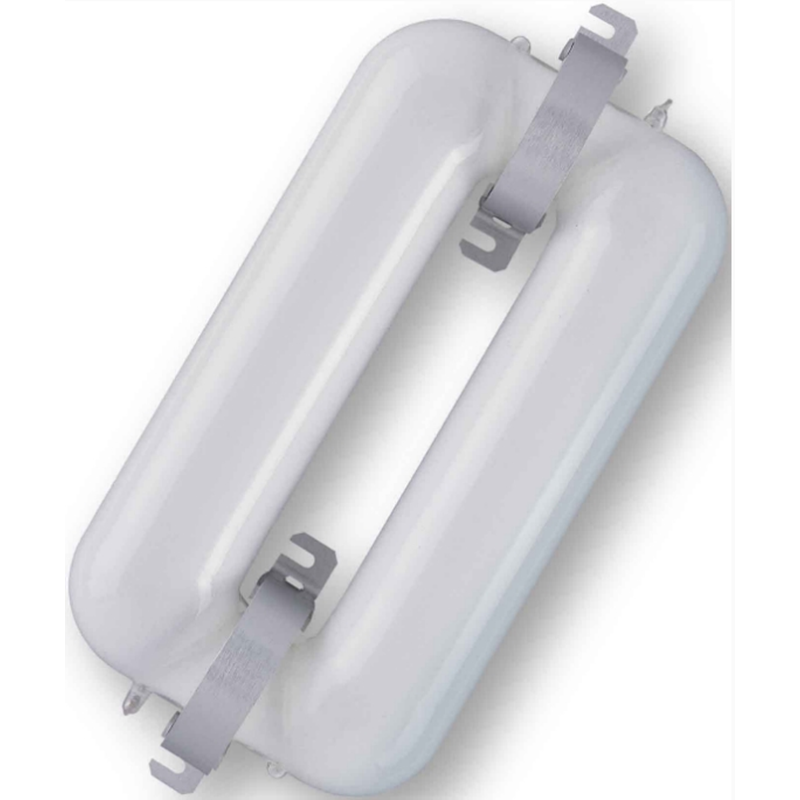

Конструкция и устройство

Здесь же в конструкцию светильника входят следующие компоненты:

  • газоразрядная трубка с люминофором
  • ферритовый электромагнит одетый на трубку
  • обмотка намотанная на сердечник
  • электронный балласт — ЭПРА
  • внешний корпус

Цельная колба изначально состоит из двух трубок половинок.

Они накрепко запаиваются  между собой при температуре 1200 градусов.

Далее из трубок необходимо убрать весь оставшийся воздух. Для этого маленькая трубочка выступающая из лампочки припаивается к машине, которая этот воздух и выкачивает.

После чего, колбу заполняют инертным газом. Также маленькая трубочка служит нишей для подачи шариков твердой ртути, размером с булавочную головку.

Когда лампа включается, ртуть испаряется.

Такая необычная конструкция позволила в десятки раз продлить срок службы данных источников света по сравнению с ДРЛ, ДНаТ и обычными люминесцентными.

Здесь срок службы спокойно доходит до 100 000 часов непрерывной работы. А это ни много ни мало, почти 11 лет постоянного свечения!

Внутри такой лампы просто нечему сгорать и выходить из строя. Кроме того, отсутствие металлических электродов повышает стабильность самого люминофора.

Он не загрязняется и не взаимодействует с частицами металла, как это происходит в обычных люминесцентных лампочках.

Конечно, можно поднести и к простой энергосберегайке напряжение извне. При этом внутри нее также появится свет.

Но такой вход тока чреват разрывом стекла, так как при этом образуется конденсат в месте перехода.

Для ионизации газа и поддержания плазмы, сетевое напряжение 220В для свечения индукционки не подходит. Поэтому такие лампы работают от импульсного блока питания.

Он генерирует переменный ток амплитудой 200В и частотой 250кГц. Некоторые боятся таких ламп, сравнивая их чуть ли не с открытыми микроволновками постоянно висящими над головой.

Это напрасные опасения, так как излучают они всего несколько ватт, на разных частотах до 4MHz, а это даже не КВ (короткие волны).

Микроволновка тем временем, излучает не менее 600Вт в СВЧ диапазоне 2,4Ггц. В этом смысле мобильный телефон, даже более опасен, чем индукционная лампа.

Технические характеристики

Также как и другие энергосберегающие лампы, индукционные модели обладают разным световым потоком. Наибольшее распространение получили светильники с потоком от 2700К до 6500К.

Приведем технические характеристики некоторых популярных моделей индукционных ламп.

Биспектральные лампы — их применяют для выращивания растений:

Кстати, небольшой мощности индукционки, светят рассеянными лучами и поэтому не жгут растения, даже при низкой высоте подвеса таких фитоламп – от 40см до 1,5м.

Отдельные растения, например томаты, очень любят такой диффузионный свет. Более того, спектр таких ламп на 2/3 соответствует ФАР (фотосинтетической активной радиации).

А это именно та радиация, которая и способствует активному росту и цветению растений в гроубоксах, теплицах, оранжереях.

Другие разновидности ламп и их технические параметры:

ПрожекторыСветильники для высоких потолковНакладные для стенКонсольные для опор освещения

Сравнение разных видов освещения

Сравнение спектра индукционной и лампы ДНаТ:

Таблица других параметров для сравнения (светоотдача, потребление, световой поток):

Преимущества и недостатки

Преимуществ у индукционных ламп множество:

  • отсутствие мерцания при работе

На видео снизу изображена металлогалогенная лампа (слева), натриевая (справа), и индукционная (по центру). Почувствуйте что называется разницу.

  • минимальное время выхода на номинальный режим свечения
  • высокий КПД и косинус фи (более 0,98)
  • неограниченное количество циклов включений-отключений
  • отсутствие больших пусковых токов
  • простой монтаж
  • лампы могут использоваться с блоками управления и возможностью диммирования для регулировки освещения
  • стабильная работа при сверхнизких температурах (до -40 градусов)
  • стабильное свечение при низком уровне напряжения
  • малый нагрев поверхности (максимум до 80 градусов)

Это вам не ДНаТ с ее разогревом до 350 цельсия!

  • высокая светоотдача (до 160 Лм/Вт)
  • в отличии от светодиодов, которые со временем теряют более половины своей яркости, у индукционных за 10 лет она снижается максимум на четверть

Самое слабое место у этих ламп – это блок питания.

Именно он выходит из строя быстрее чем колба. Фактически его срок службы такой же, как у лампочек ДРЛ или ДНаТ.

Еще к недостаткам можно отнести следующие моменты:
  • лампа фонит в радиодиапазоне разными гармониками

Так что лучше электронику держать от нее подальше.

  • меньшая универсальность
  • общая эффективность ниже, чем у Led светильников

  • массовое падение спроса и как следствие, отказ производителей от дальнейшего развития технологии
  • китайские модели грешат постепенным обсыпанием люминофора

Так что ни о каких 100 000 часах работы для дешевых моделей речи не идет.

Светодиоды по своим характеристикам в основной массе все же лучше. Поэтому будущее принадлежит именно им.

Хотя и у них своих ”косяков” и недочетов хватает с лихвой. Один из главных – меньший срок службы.

Многие светодиодные ленты и прожекторы, собранные на их основе, выходят из строя гораздо раньше своего гарантийного срока. Почему это происходит и как этого избежать, читайте в статье ниже.

Утилизация и безопасность

Те, кого беспокоит вопрос экологии и утилизации индукционных ламп, должны вспомнить что в них применяется амальгама, а не простая ртуть.

При обычной комнатной температуре она не испаряется и не растекается. Поэтому более безопаснее чем ее жидкий аналог.

Обычная ртуть из амальгамы в небольших количествах (0,25 миллиграмма для 200 ваттной модели), выделяется только при розжиге и свечении лампы.

Поэтому если лампочка будет разбита, то таких последствий как в дешевых люминесцентных моделях и других энергосберегайках не будет.

Больших проблем с экологией при утилизации таких ламп обычно не возникает. Некоторые пользователи вообще их выбрасывают как бытовые отходы. Хотя делать этого не нужно.

Если же подводить итог эксплуатации последних лет, то можно сказать, что индукционные лампы все-таки проиграли глобальную конкуренцию со светодиодами.

Применять их экономически выгодно только в больших помещениях с потолками высотой свыше 6 метров и иногда на улице.

Чаще всего их монтируют:

  • складских промышленных помещениях
  • больших теплицах и оранжереях
  • спортивных крытых объектах

Здесь таким лампам нет равных конкурентов и не будет их еще очень долгое время.

Индукционные светильники VS светодиодные светильники для промышленного освещения: преимущества и нед

Тема отличий, преимуществ и недостатков индукционных светильников по сравнению со светодиодными светильниками для промышленного освещения в рунете раскрыта достаточно однобоко.

В основном встречаются ангажированные статьи производителей и торговцев индукционными промышленными светильниками 3-5 летней давности, почитав которые, возникает ощущение того, что индукционное освещение — это лучший вариант из всего, что можно найти на рынке светотехники. Это связано с тем, что развитие в области индукционных разработок, по крайней мере, на данный момент, дошло до своего предела.

В то время светодиодные технологии, наоборот, с каждым годом эволюционируют, становясь эффективнее, дешевле и универсальнее. Компания Грандэнергопроект реализовала множество проектов и с применением светодиодных светильников, и в свое время, индукционных. Поэтому, основываясь на накопленном опыте, хотим внести свои 5 копеек в защиту светодиодных технологий.

Давайте рассмотрим основные нюансы работы и технических характеристик промышленных светодиодных светильников по состоянию на начало 2016 года. Как мы видим, за последние годы расстановка сил поменялась с точностью до обратного.

Срок службы

Производители индукционных светильников заявляют срок службы в 100 000 часов, светодиодных светильников — также от 50 000 до 100 000 часов. На самом деле, лукавят и те и другие.

50 000 часов — это срок жизни источника света, а не светильника. Срок жизни светильника равен сроку жизни источника питания. После поломки его, конечно, можно и заменить. Но это будет сопряжено с дополнительными финансовыми расходами. К примеру, для светильника подвесного промышленного — это вызов вышки, покупка нового источника питания и так далее. Поэтому и в том и другом случае, чем более качественный и, соответственно, дорогой источник питания, тем дольше прослужит светильник.

И, естественно, ни один балласт индукционного светильника не сравнится по надежности и долговечности с драйверами для светодиодных светильников, которые производят Mean Well, Inventronics и Texas Instruments.

Драйверы для светодиодных светильников в российском условиях: мифы и реальность

Ведущие производители драйверов для светодиодных светильников: краткий обзор

Что касается степени деградации светодиодов, на которую так любят ссылаться производители индукционных светильников, то у качественных светодиодов деградация на 30% наступает как раз через 50 000 часов эксплуатации для стандартных моделей, и более до 100 000 часов для специальных серий. После этого они не перестают работать, просто снижается их световой поток. При этом, диодная плата также, в последствии, легко заменяется.

Деградация диодов: Почему светоотдача промышленного светильника всего через год снижается на 30%?

Световой поток

В настоящее время нормой для качественного светодиодные светильники для промышленных помещений с хорошими диодами является световой поток от 80- 90 Лм/Вт.

У ведущих производителей светильников промышленного назначения

реальный фактический рабочий световой поток доходит до 115- 120 Лм/Вт на выходе светильника без ущерба для его надежности. Это даже если не брать в расчёт тех сказочников рынка LED, которые заявляют для своих светильников фантастические показатели, которые они получают, видимо, используя инопланетные технологии.

Led-хаос: Как производители обманывают клиентов с мощностью и световым потоком светодиодных светильников и как с этим бороться

Качественный индукционный светильник для промышленного освещения на данный момент, как и 5 лет назад фактически выдает на выходе светильника около 80 Лм/ Ватт. Т.е. на данный момент, эффективность светодиодных светильников уже в 1,5 раза выше индукционных. И это только начало. Соответственно и все расходы на энергопотребление будут ниже для владельца промышленного диодного светильника и самих светильников на один и тот же проект потребуется меньше.

Угол рассеивания светового потока

В виду больших габаритов индукционной лампы промышленного освещения становится невозможным использование диффузоров с узким углом рассеивания, менее 60 градусов, а также использование концентрирующих линз. Что ограничивает применение индукционных светильников промышленного назначения..

Как выбрать рефлектор для промышленного светильника светодиодного светильника колокол?

Либо клиенту приходится покупать светильники для промышленных помещений

большей мощности для того, чтобы получить необходимую норму освещенности, что сказывается на цене светильника, и, соответственно, и потреблении электроэнергии, которое и без этого, выше, чем у современных светодиодных светильников промышленных ip65. В итоге, разница в необходимой мощности светильника может составлять 200%. Особенно это актуально для складских и производственных помещений с высокими подвесом, и больших открытых площадей.

Как правильно выбрать промышленный светодиодный светильник колокол: практические советы экспертов

Температура эксплуатации

Как известно, индукционные лампы промышленного освещения не предназначены для работы при температуре ниже — 20°С. Не смотря на то, что многие производители заявляют рабочий показатель до – 40 градусов, множество протоколов и описаний испытаний в независимых лабораториях, которые можно найти в сети, показывают комфортную температуру не ниже – 20 °С.

При подобной ограниченности температурного диапазона исключается возможность применения индукционного уличного освещения на большей части территории РФ, за исключением южных регионов. А для регионов с традиционно холодными зимами исключается и возможность использования индукционных светильников и в неотапливаемых помещениях. Также, как и в камерах глубокой заморозки.

Экологичность

При том, что качественные светодиодные светильники для промышленных помещений на данный момент являются наиболее экологичными во всех отношениях, у индукционных светильников этот вопрос является более слабым звеном.

Во-первых, индукционные источники света требуют такой же дорогостоящей утилизации, как и люминисцентные лампы, во-вторых, электромагнитное излучение индукционных ламп настолько ощутимо, что их не рекомендуют использовать в бытовых помещениях и производственных помещениях с низкими потолками.

Индекс цветопередачи

На данный момент есть огромное множество качественных коммерческих светодиодных светильников, столь популярных в торговых и выставочных центрах с индексом цветопередачи от 80 до 90 Ra и выше в низких цветовых температурах- от 2 300 до 3000 К, что позволяет передавать оттенки товаров и продуктов максимально достоверно, практически на уровне МГЛ. Этот показатель в низких цветовых температурах, у индукционных светильников несколько ниже. Средний фактическое значение CRI обычно около 70.

Универсальность светодиодных светильников

Благодаря компактности светодиодов, количество форм-факторов светодиодный светильников является максимально универсальным из всех типов освещения. В то время, как индукционные светильники подобной возможности не имеют.

Угол рассеивания. Светодиодные светильники могут давать как рассеивающий, так и концентрированный луч света. В то время, как индукционные светильники пригодны только для освещения больших площадей. Однако и в этом качестве современные светодиодные светильники имеют целый ряд преимуществ.

COB или SMD: Какой тип чипа более эффективен для светодиодного светильника?

Возможность диммирования. Светодиодные светильники могут не только корректироваться силу света от 1 до 10 ватт (диммирование), но и менять цветовую температуру (RGB- светодиоды).

Для светодиодных светильников могут задаваться различные программы освещения, что активно используется в животноводстве и сельском хозяйстве. И все активнее начинает применяться в офисном освещение и освещении общественных мест.

Возможность регулировки параметров. Регулируемые коммерческие и промышленные системы с возможностью регулирования угла освещения, цветовой температуры и силы света не оставляют индукционным светильников абсолютно никаких шансов. Правда цена на них достаточно высока, но это лишь вопрос времени.

В то время, как световой поток индукционных светильников не превышает 36 000 Лм, существует множество различных светодиодных «пушек» и модульных систем освещения, в разы превышающих этот показатель.

Прочность. Индукционный источник света изготовлен из хрупкого стекла, что делает его менее надежным при транспортировке, монтаже, усложняет утилизацию и ограничивает возможность применения на некоторых видах производств.

Вывод

Всего за несколько лет светодиодные технологии совершили большой рывок вперед индукционных аналогов и этот разрыв увеличивается с каждым годом и с каждым кварталом.

Тем не менее, каждый отдельный проект требует индивидуального рассмотрения. В некоторых случаях целесообразность установки индукционного светильника до сих пор остается актуальной в виду их достаточно низкой цены.

При этом, при сравнении рассматривались качественные светодиодные светильники ведущих производителей с передовыми компонентами и качественные индукционные светильники. В случае с дешевыми светодиодными светильниками низкого качества эти преимущества становятся не актуальными. И при ограниченности бюджета, либо в качестве временного решения иногда надежнее будет купить понятный индукционный светильник, чем сомнительный светодиодный.

Компания «Грандэнергопроект» имеет большой опыт реализации проектов светодиодного освещения различных уровней сложности и объемов. Мы предлагаем комплексное решение любой задачи – начиная с оказания консультационных услуг и подбора оптимальных вариантов светильников и заканчивая поставкой оборудования непосредственно до конечного объекта.

В нашем каталоге представлено новейшее оборудование и светотехника из оригинальных компонентов. Продажи осуществляются мелким и крупным оптом. Для получения ответов на интересующие вопросы, свяжитесь с сотрудниками компании по адресу [email protected] или через форму обратной связи в футере страницы.

Перейти в каталог продукции Грандэнергопроект

Узнать подробнее о бренде Verluisant

#Промышленноеосвещение #Школазаказчика

Как выбирать индукционные лампы: виды, устройство, использование


Сегодня потребители все чаще выбирают энергоэффективные бытовые и промышленные осветительные устройства. Однако помимо экономии важную роль играет и качество подсветки. Достойной альтернативой традиционным источникам освещения являются индукционные лампы.

Они излучают приятный для глаз мягкий свет, не меняющий объективное восприятие предметов. Давайте вместе разберемся в устройстве и принципах работы индукционных ламп.

Содержание статьи:

Устройство и принцип работы

Первичным источником света в индукционной лампочке служит плазма, искусственно созданная в результате ионизации газовой смеси ВЧ электромагнитным полем.

Ток порождает переменное электрическое поле, обуславливая возникновение газового разряда в стеклянной колбе. Возбужденная ртуть генерирует УФ-излучение, которое благодаря люминофору конвертируется в видимый свет.

Индукционные лампы относятся к категории газоразрядных источников освещения, подробнее о которых написано в

Конструкция индукционной лампы включает три базовые функциональные элементы:

  • газоразрядную трубку;
  • индукционную катушку с ферритовым кольцом;
  • электронный балласт.

Внутри трубки находятся капли амальгамы ртути. Сама колба заполнена газом с низкой химической реактивностью – аргоном/криптоном, а ее внутренняя поверхность покрыта неорганическим люминофором.

Индукционная катушка и электромагнит формируют высокочастотное магнитное поле, под воздействием которого свободные электроны ускоряются, сталкиваются и возбуждают атомы ртути.

В результате образуется ультрафиолетовое излучение. Люминофором оно трансформируется в видимое яркое свечение.

Как и в простых флуоресцентных лампочках, сочетание разных люминофоров в покрытии колбы ИЛ дает свечение различных цветов. Чаще всего встречаются устройства с колориметрической температурой 3500 К, 4100 К, 5000 К, 6500 К

Электронный балласт подключается к источнику постоянного напряжения 12 В/24 В или же к сети синусоидального напряжения 120 В/220 В/380 В.

Система управления пускателем трансформирует переменный ток 50 Гц в постоянный, а потом – в ток высокой частоты от 190 кГц до 2,65 МГц.

Этот ВЧ ток и создает магнитное поле. Кроме того, пускатель генерирует стартовый сильный импульс, который зажигает индукционный источник света.

Чтобы обеспечить стабильную работу безэлектродного осветительного устройства, система управления также может изменять силу электрического тока и его частоту через катушку индуктора.

С целью уменьшить рассеяние высокочастотного электромагнитного поля лампы оснащают ферритовыми экранами и/или специальными сердечниками.

Основное отличие индукционных энергосберегающих ламп от других источников света – отсутствие нитей накала и контактных термокатодов. В индукционных светильниках электромагниты расположены снаружи, то есть прямого контакта электродов с ионизированной газовой средой нет

Это делает баллон осветительного устройства более однородным и примерно одинаково нагруженным по температуре.

При продолжительной работе такого освещения растрескивание стеклянной колбы не наблюдается, со временем материал электрода не осаждается на стенках.

Отсутствие электродов накаливания, необходимых для зажигания обычных лампочек, позволяет достичь невероятно длительного срока эксплуатации индукционных светильников – до 120000 часов работы.

Некоторые производители даже заявляют ресурс работы до 150000 часов. Этот показатель в 10 раз превышает долговечность простых , газоразрядных ЛВД, ртутно-вольфрамовых и .

Кроме того, ресурс работы индукционных источников света примерно в 2-3 раза превышает срок эксплуатации светодиодов.

Разновидности индукционных ламп

Впервые лампу без контактных электродов продемонстрировал Никола Тесла в далеком 1893 году на Всемирной выставке в Чикаго. Презентованный публике осветительный прибор питался от магнитного поля катушки Тесла. А первый надежный прототип индукционного источника света создал Джон Мелвин Андерсон в 1967 году.

Классификация безэлектродных лампочек

В 1994 году компанией General Electric была представлена компактная энергосберегающая лампа GENURA со встроенным высокочастотным генератором в цоколе.

Серийный выпуск индукционных люминесцентных ламп стартовал в 1990-х годах.

Сегодня лидером в производстве безэлектродных энергоэффективных осветительных устройств являются корпорации PHILIPS Lighting, GE Lighting и OSRAM Licht AGO. В таблице указаны параметры и стоимость разных моделей ламп этих производителей

В зависимости от типа конструкции, индукционные источники света бывают:

  • со встроенным балластом – электрический генератор и лампа совмещены в одном блоке;
  • с отдельным электронным пускателем – наружный генератор и лампа являются разнесенными приборами.

В зависимости от способа размещения катушки эти лампы также делят на устройства с внешним (низкочастотные) и внутренним (высокочастотные) индуктором.

В первом случае катушка с ферромагнитным стержнем обвита вокруг баллона. Рабочая частота лампочек с внешней индукцией лежит в диапазоне 190-250 кГц.

Они имеют лучшие условия для интенсивного теплообмена с окружающей средой, поскольку катушка снаружи герметичной колбы легко рассеивает выделяемое устройством тепло. Срок службы низкочастотных приборов – до 120000 часов.

Во втором случае индукционная катушка с намотанным сердечником расположена внутри стеклянной колбы. Выделяемое тепло оказывается в полости осветительного устройства, поэтому и нагреваются лампы с внутренней индукцией сильнее.

Их рабочая частота находится в интервале 2-3 МГц. Ресурс таких источников света не превышает 75000 часов.

По внешнему виду приборы с внутренним индуктором напоминают вакуумные лампочки. А вот модели с внешним индуктором имеют форму кольца или прямоугольника

Как высокочастотные, так и низкочастотные лампы имеют большой запас прочности и отличаются длительным сроком службы.

Варианты исполнения и маркировка

В настоящее время компаниями, которые специализируются на освещении, налажено серийное производство индукционных лампочек разных форм. Конструктивные особенности и варианты исполнения прослеживаются в их маркировке.

Первые два азбучных знака в шифре определяют вид устройства (ИЛ – индукционная лампа), третий указывает на форму. После буквенного обозначения обычно объявляют мощность.

ИЛК – индукционные лампочки круглой формы. Обладают высокими показателями световой отдачи и большим диапазоном спектрофотометрических температур. Подходят для установки в круглых и овальных светильниках.

Такие источники света активно используются для освещения складов, просторных производственных и ремонтных цехов, торговых комплексов, спортивных баз.

ИЛШ – лампы в форме шара. Выполнены в традиционной форме обычных вакуумных осветительных устройств большой мощности. Создают мягкий свет и зажигаются практически мгновенно.

Подходят для замены на энергоэффективные источники света без необходимости смены самого светильника.

ИЛШ устанавливают в прожекторах для освещения гостиниц и ресторанов, супермаркетов, а также в уличных и промышленных светильниках

ИЛУ – лампочки U-образной формы. Представляют собой приборы с отдельным генератором. Излучают яркий белый свет, при работе не мерцают.

Их задействуют для освещения стадионов, туннелей, метро и автомагистралей, рекламных стендов, вывесок и других объектов.

ИЛБ, ИЛБК – лампы с кольцеобразной формой колбы. В них генератор, катушка и трубка совмещены в едином блоке. Генерируют мягкий свет, который не ослепляет, быстро и легко зажигаются при температурах до -35 °C.

Подобные конструкции используют для подсветки отелей и торговых площадок, парковых зон и скверов, частных приусадебных территорий.

Отдельно стоит сказать об индукционных фитолампах для растений. Они отличаются формой стеклянной колбы и цветом излучения.

Разные модели индукционных фитоламп подходят для освещения зеленых насаждений в определенный период роста и развития. Серии таких изделий обозначают ТИЛ. Следующие две буквы указывают на конкретную модель лампы

Фитолампы индукционные ГП и ВГ предназначены для подсветки растений на стадии вегетативного роста. В них преобладает синий спектр излучения.

Устройства ФЛ используют на начальной фазе образования плодов, а также для ускорения формирования цветов. Они излучают красный свет.

Лампочки модели КЛ являются универсальными. Такие источники света дают возможность управлять ростом насаждений. Они генерируют насыщенный красный свет, необходимый для полноценного развития плодов растений и обильного цветения.

Примеры маркировки:

  • ИЛК-40 – круглая индукционная лампочка мощностью 40 Вт;
  • ТИЛПВГ-120 – прямоугольная фитолампа индукционная с мощностью в 120 Вт, модель ВГ для начального этапа вегетативного роста растений.

Излучение индукционной лампочки на 97% соответствует солнечному спектру, а потому отлично подходит для искусственного освещения тепличных комплексов.

Преимущества использования ИЛ

Безэлектродные лампы генерируют мягкий свет, комфортный для восприятия глазами. Оттенки цветов при этом не искажаются.

Яркость таких ламп можно изменять в пределах 30-100% с помощью простого для устройств с нитью накаливания.

Содержание твердотельной ртути в современных индукционных светильниках в несколько раз ниже, чем в обычных люминесцентных газонаполненных лампах

Даже после 75000 часов работы индукционные приборы сохраняют уровень световой мощности на отметке 80-85% от первоначальной.

Обычные ЛЛ дневного света ближе к концу срока эксплуатации теряют до 55% яркости. На их колбах со временем образуются темные непрозрачные круги.

Преимущества использования индукционных безэлектродных ламп:

  • КПД 90%;
  • ресурс работы до 150 000 часов;
  • светоотдача больше 90-160 лм/Вт;
  • оптимальные условия для зрительного восприятия предметов;
  • диапазон рабочих температур в интервале от -35 °C до +50 °C;
  • коэффициент цветопередачи Ra˃80;
  • высокие показатели энергоэффективности;
  • минимальное нагревание колбы;
  • неограниченное количество циклов запуска/выключения;
  • отсутствие пульсации;
  • возможность регулировать интенсивность свечения;
  • гарантийный срок эксплуатации составляет 5 лет.

Производители заявляют, что индукционные источники света имеют лучшие технические характеристики, чем светодиоды и стоят в несколько раз дешевле. Энергопотребление у этих видов лампочек примерно одинаковое.

Применение безэлектродных ламп

Модернизованные осветительные приборы, не содержащие термокатодов и нити накала, используют как для внутреннего, так и для наружного освещения.

Сфера использования ИЛ

Безэлектродные лампы имеют встроенную защиту от КЗ (короткого замыкания) и скачков напряжения.

Индукционные светильники отличаются устойчивостью к вибрационным нагрузкам и случайным ударам, стабильно работают даже при пониженной температуре воздуха

Благодаря высоким показателям светоотдачи при небольшом потреблении электричества их используют в разных сферах:

  • для организации качественной подсветки улиц;
  • в торгово-развлекательных и гостиничных комплексах;
  • в офисных центрах и бытовых помещениях;
  • для освещения просторных цехов и складов на промышленных объектах;
  • для подсветки тепличных хозяйств и оранжерей;
  • для освещения автомагистралей и туннелей;
  • для организации взрывозащищенной подсветки на АЗС.

Благодаря стабильности параметров ртутные безэлектродные лампы используют в качестве прецизионно точечных источников УФ-излучения в спектрометрии.

Кроме этого, принцип индукционного возбуждения газа применяется в процессе перекачки энергии от внешних источников в рабочую среду лазеров.

Однако из-за наличия высокочастотного электромагнитного излучения индукционные светильники не устанавливают на железнодорожных станциях и в аэропортах.

Также эти лампочки способны вызывать помехи при одновременной работе со сверхчувствительным лабораторным и медицинским оборудованием. Поэтому в помещениях с подобной спецтехникой их не рекомендовано использовать.

Уличное и дорожное освещение

Наиболее эффективное дорожное освещение могут обеспечить уличные светильники с индукционными энергоэффективными лампами. Этот тип подсветки гарантирует комфортную видимость как для водителей, так и для пешеходов.

Дорожные светильники имеют прочное консольное крепление и монтируются на столбы, а также стандартные опоры. Их задействуют для освещения парковых зон и скверов, улиц и площадей, шоссе и автостоянок, набережных, дворов.

Мгновенный запуск ИЛ минимизирует потери электроэнергии и позволяет максимально эффективно использовать систему освещения. Это дает возможность организовать подсветку с задействованием датчиков движения

Как пример – мгновенный запуск освещения на автотранспортных магистралях в местах, где происходит движение машин и пешеходов.

Помимо этого, чувствительный датчик движения может быть совмещен с программируемым сумеречным выключателем.

Устройство настраивают под конкретные значения освещенности. При недостаточном уровне света датчик даст команду на включение ламп.

Возможность диммирования позволяет успешно применять интеллектуальные системы для эффективного управления уличной подсветкой.

За счет управления яркостью индукционных ламп с помощью регулятора мощности и астрономического таймера можно добиться реальной экономии электрической энергии, а также значительно сократить затраты на техобслуживание.

Внедрение интеллектуальных систем дает возможность контролировать состояние освещения, измерять и анализировать данные об энергопотреблении светильников.

Безопасные промышленные источники света

Использование устройств на базе индукционной технологии – экономически выгодное решение для модернизации систем освещения промышленных предприятий.

Индукционные светильники отличаются высоким качеством сборки и не нуждаются в регулярном обслуживании. Они существенно снижают потребление электричества и помогают повысить рентабельность производства.

Промышленные осветительные приборы имеют класс защиты IP54, что позволяет эксплуатацию даже в условиях загрязнения и повышенной влажности. Их можно устанавливать в неотапливаемых и плохо вентилируемых помещениях.

Закаленное стекло в сочетании с силиконовой изоляцией надежно защищает корпус от попадания внутрь инородных примесей и воды.

Существуют также промышленные взрывозащищенные модели ИЛ. Они не только обеспечивают качественное освещение, но и предотвращают возникновение пожароопасных ситуаций. Такие приборы повышают уровень безопасности на производстве

На корпус индукционных взрывозащищенных светильников наносят антистатическое полимерное покрытие.

Благодаря этому составу осветительные устройства характеризуются ударопрочностью и устойчивостью к воздействию минусовых температур.

Специальное искробезопасное покрытие не разрушается даже в щелочной и кислотной среде и способно сохранять свои свойства в течение 30 лет.

Подсветка в теплицах и оранжереях

Спектр индукционной лампы на 75% соответствует фотосинтетически активной радиации, необходимой для активного роста и длительного цветения растений.

Именно поэтому лампочки безэлектродного типа задействуют в качестве дополнительных источников в оранжереях и теплицах, для освещения стандартных и компактных гроу-боксов, прямой, боковой и междурядной досветки растений.

Рабочая температура индукционных осветительных приборов не превышает 60 градусов по шкале Цельсия, что позволяет располагать их близко к зеленым насаждениям

Использование таких ламп в гроу-боксах дает возможность значительно сократить расходы на охлаждение резервуаров.

Применение ИЛ также позволяет предварительно проектировать и раздельно устанавливать освещение для каждой зоны теплицы.

Чтобы скорректировать и направить максимум света в нужный сектор используют оптические поверхности – экраны. Они фокусируют излучение на конкретном участке.

А с помощью специальных отражателей равномерно распределяют искусственный свет по всей высоте зеленых насаждений.

Правила выбора ИЛ

Выбирая индукционные устройства освещения, важно учитывать их конструктивные особенности, эксплуатационные характеристики, а также степень безопасности.

Лишь при соблюдении такого подхода ИЛ можно считать целесообразным приобретением.

Сегодня в специализированных магазинах несложно найти индукционные безэлектродные лампы мощностью от 15 Вт до 500 Вт. Но существуют и более мощные, предназначенные для различных производственных нужд.

Лампы с овальной колбой выпускаются для светильников со стандартными патронами E14, E27 и E40.

Также есть специальные прямоугольные и кольцевые виды индукционных осветительных устройств, которые могут работать как в сети переменного тока, так и постоянного.

Стоит отметить, что индукционные лампочки в форме шара по размерам будут крупнее, чем обычные приборы с нитью накаливания, поскольку генератор ВЧ тока спрятан в цоколе. Это важно учитывать при покупке

Все индукционные светильники и безэлектродные лампы проходят обязательную сертификацию.

Поэтому можно с уверенностью говорить об их безопасности. Амальгама находится в запаянной колбе и при соблюдении базовых правил эксплуатации ее утечки исключены.

Однако нужно понимать, как и стандартные люминесцентные лампы, индукционные требуют соответствующей утилизации из-за наличия ртутных соединений и электронных комплектующих.

Твердую амальгаму – сплав ртути с другими металлами — можно использовать повторно. Стекло из лампы также сдают на переработку, но отдельно от люминофора.

Светильники с индукционной технологией не относятся к экологически безопасным видам освещения и в этом критерии сильно уступают светодиодам.

Необходимо добавить, что лампочка индукционного типа выходит на свой стабильный световой поток не сразу. На старте она выдает около 80% от полного излучения.

Чтобы этот показатель дошел до максимума, безэлектродной лампе нужно 2-3 минуты. За это время достаточно разогревается амальгама и испаряется необходимое количество ртути.

Выводы и полезное видео по теме

Индукционные светильники – новое поколение газоразрядных ламп. Принцип функционирования такого типа освещения:

Что делает лампы индукционными, особенности светильников этого вида и сфера применения:

Преимущества использования современных индукционных источников света на промышленных предприятиях:

Правильная установка ламп индукционного типа с соблюдением всех стандартов и норм позволяет эффективно использовать энергосберегающую технологию. Сегодня подобные источники света – разумная альтернатива традиционным подходам к организации освещения.

Есть опыт использования индукционных ламп? Или после изучения материала появились вопросы? Вы можете задать их в блоке с комментариями под статьей. Там же можно поделиться опытом или дать ценный совет посетителям нашего сайта.

Индукционные лампы освещения: принцип работы, устройство

Помимо привычных ламп накаливания, а также светодиодных и люминесцентных ламп существуют и другие источники освещения.

Индукционные лампы

Устройство индукционной лампы

Индукционные лампы представляют собой колбу, заполненную смесью аргона с парами ртути, и со стенками, покрытыми люминофором. Устройство похоже на люминесцентные лампы. Только в отличии от люминесцентных ламп, индукционные являются безэлектродными. Колба индукционной лампы физически отделена и независима от электрической части, которая представляет собой индукционную катушку. Индукционная катушка закрепляется рядом со стенками колбы и при включении лампы индуцирует (вызывает) высокочастотное магнитное поле в полость колбы, которая становится вторичным витком катушки.

Принцип работы индукционной лампы

Запитывается индукционная катушка от балласта, который представлен генератором высокочастотного тока. При индуцировании магнитного поля в полость колбы происходит ионизация газа, находящегося в колбе, что производит к образованию плазменной дуги. Энергия плазмы поглощается люминофором, нанесенным на стенки колбы, и он начинает излучать видимый глазу свет.
Как видно принцип работы тот же, что и в обычных люминесцентных лампах, но благодаря отсутствию внутри колбы электродов, которые являются слабым звеном системы, значительно повышается срок службы лампы.
Впрочем, существуют индукционные лампы с колбой без покрытия люминофором. В таких лампах видимый свет, исходящий наружу, излучается ионизированным газом, закаченным в колбу. Но такие лампы, относящиеся к газосветным, а не к газоразрядным, обычно используют как декоративные или для световой рекламы, а не как лампы освещения.

Устройство индукционной лампы

Индукционные виды ламп для освещения помещений имеют заявляемый производителями срок службы – 60 000 – 150 000 часов.
В основном индукционные лампы, применяемые именно для освещения помещений, являются разновидностью газоразрядных люминесцентных ламп.
Индукционные лампы, также как и люминесцентные, требуют специальной утилизации из-за находящихся внутри них ядовитых паров ртути.

Индукционные лампы — Энергосбережение, энергосберегающие технологии, Портал энергосберегающих технологий. © 2009

Предлагаем новое поколение энергосберегающих ламп – индукционных. Индукционные лампы применяются для освещения улиц, промышленных помещений, туннелей, теплиц, в общем полностью заменяют традиционные источники освещения. В отличии от других производителей, в индукционных лампах от ИПК Развитие в качестве инертного газа используется не аргон, а более дорогой и качественный для свечения газ — криптон. В предлагаемых нашей компанией индукционных лампах отличительной особенностью является применение уникальной технологии смешивания порошкового фосфора. Данная технология обеспечивает наилучшую однородность и толщину порошка фосфора во внутренних трубках. К поставке предлагаются индукционные лампы следующих температур:2700К, 3500К, 4000К, 5000К, 6500К. Серийно изготавливаются лампы с цветовой температурой 5000К, остальные – под заказ.

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ЛАМП



Вы можете приобретать индукционные лампы и инсталлировать их в подходящие для Ваших задач корпуса светильников.

Принцип работы индукционного освещенияЛампа: Балласт:

Индукционная лампа состоит из трёх основных частей: газоразрядной трубки, внутренняя поверхность которой покрыта люминофором, магнитного кольца или стержня (феррита) с индукционной катушкой, электронного балласта (генератора высокочастотного тока). Возможны два типа конструкции индукционных ламп по виду индукции:
Внешняя индукция: магнитное кольцо расположено вокруг трубки.
Внутренняя индукция: магнитный стержень расположен внутри колбы.

Два типа конструкции индукционных ламп по способу размещения электронного балласта:
Индукционная лампа с отдельным балластом (электронный балласт и лампа разнесены как отдельные элементы).
Индукционная лампа с встроенным балластом (электронный балласт и лампа находятся в одном корпусе).

В традиционных технологиях освещения, используются электроды или нити с целью получения электрического тока внутри лампы. Эти нити или электроды со временем выгорают, что требует замены лампы. В индукционном освещении используются передовые технологии для производства высококачественного света от лампы, с ресурсом работы до 100 000 часов. Полностью герметичная колба без волокон и электродов, в которой электронный балласт вырабатывает высокочастотный ток, протекающий по индукционной катушке на магнитном кольце или стержне. Электромагнит и индукционная катушка создают газовый разряд в высокочастотном электромагнитном поле, и под воздействием ультрафиолетового излучения разряда происходит свечение люминофора. Конструктивно и по принципу работы лампа напоминает трансформатор, где имеется первичная обмотка с высокочастотным током и вторичная обмотка, которая представляет собой газовый разряд, происходящий в стеклянной трубке.


Почему у индукционной лампы такой большой срок службы?

В традиционной технологии освещения, места, где провода для электродов, нитей накаливания проходят через оболочку (стенки) лампы, подвергаются термическим напряжениям в связи с нагревом и охлаждением лампы. Со временем это приводит к появлению микротрещин, через которые могут попадать атмосферные газы, загрязняющие корпус лампы. Кроме того, нити или электроды нагреваются при прохождении электрического тока, что приводит к их испарению с течением времени. Например: черные кольца часто видны вокруг концов люминесцентных ламп, появившихся в связи с конденсацией испаренного металла из нитей. Индукционные лампы полностью изолированы и не имеют нитей или электродов.


Как индукционные лампы экономят энергию и деньги?

Индукционные лампы имеют высокую преобразовательную энергоэффективность (от 60 до 90 люменов на ватт потребляемой мощности (Lm / W)). Это означает, что большая часть электроэнергии превращается в свет. Кроме того, в индукционных лампах используются электронные балласты, которые на 95% — 98% эффективней (только 2% — 5% теряется в виде тепла), по сравнению с типичными электромагнитными балластами, которые эффективны только на 75% и 85% (15% — 25% мощности теряется). Индукционные лампы позволяют сэкономить 35% — 60% электроэнергии, по сравнению с традиционной технологией, за счет повышенной светоотдачи и меньшей потери энергии на электронном балласте! Некоторые дополнительные приспособления могут обеспечить экономию энергии до 75% по сравнению с обычными светильниками.

С заявленным сроком службы индукционных ламп (100 000 ч), затраты на обслуживание можно сократить, поскольку лампы не нужно менять так часто, как обычные.


Представляют ли индукционные лампы угрозу окружающей среде?

Индукционные лампы являются наиболее экологически чистыми технологиями освещения среди доступных на сегодняшний день. Они экономят электроэнергию, что в свою очередь уменьшает выбросы в атмосферу СО2 и др.
Что представляет собой индукционная лампа

Индукционная лампа — это электрический источник света, принцип работы которого основан на электромагнитной индукции и газовом разряде для генерации видимого света. Основным отличием от существующих газоразрядных ламп является безэлектродная конструкция — отсутствие термокатодов и нитей накала, что значительно увеличивает срок службы.


Какие существуют типы индукционных ламп?

Существует два типа конструкции индукционных ламп по способу размещения электронного балласта:

1. Индукционная лампа с отдельным балластом (электронный балласт и лампа разнесены как отдельные элементы).

2. Индукционная лампа со встроенным балластом (электронный балласт и лампа находятся в одном корпусе).


Есть ли различия между лампами с внешним и внутренним индуктором

Кроме формы, основные различия в эффективности и в продолжительности жизни. Внешний индуктор лампы имеет более высокий КПД преобразования (производит больше света при одинаковой мощности) чем внутренний тип индуктора, и имеет более длительный срок службы в диапазоне 90 000 -100 000 часов. Внутренний индуктор лампы имеет более низкий КПД преобразования, чем внешний индуктор (производит меньше света при одинаковой мощности), и имеют срок службы в диапазоне 60 000-75 000 часов. Индукционные лампы с внешним индуктором имеют то преимущество, что тепло, выделяемое катушкой, легко рассеивается в воздухе конвекцией. Конструкция с внешним индуктором подходит для более мощных ламп, имеющих прямоугольную или кольцевую форму. В лампах с внутренним индуктором тепло, производимое катушкой, выходит в полость лампы и выводится излучением через стеклянные стенки колбы и теплопередачей через цоколь. Лампы с внутренним индуктором имеют более короткий срок службы из-за высоких рабочих температур. Лампа с внутренним индуктором более похожа на стандартную лампочку, чем лампа с внешним индуктором. Иногда это может быть полезным.


Есть ли соответствующие светильники / конструкции, необходимые для индукционной лампы?

В большинстве случаев, да. Индукционные лампы должны быть установлены в соответствующие светильники, которые имеют соответствующие термические свойства и обеспечивают корректную работу. Некоторые существующие светильники могут быть успешно модернизированы.


Создает ли помехи индукционное освещение в работе электронных устройств и оборудования связи (производства RFI)?

Почти все современные лампы индукции соответствуют FCC международными стандартам. Сотовые телефоны и другие мобильные устройства не будут иметь перебоев в работе. Продукция сертифицирована и не производит помех более чем компьютер или микроволновая печь. Индукционное освещение соответствует FCC стандарту и не влияет на использование двусторонней радиосвязи сотовых телефонов.

Индукционные лампы могут вызвать помехи с некоторыми очень чувствительным лабораторным и медицинским оборудованием. Если индукционное освещение будет использоваться в таких помещениях, необходимо соблюдать принятые правила для обеспечения надежного заземления и было бы также целесообразно провести испытания образца индукционного светильника для определения чувствительности оборудования к помехам.


Зависит ли работа индукционной лампы от температуры окружающей среды?

Индукционные лампы имеют стабильную работу в очень широком диапазоне температур от -35 ºС до +50 ºС при этом время на разогрев от 1 до 2 минут.


Как реагируют индукционные лампы к горячему повторному включению?

Индукционные лампы включаются мгновенно и сразу производят от 75% до 80% от полной мощности. Достаточно от 90 до 180 секунд, чтобы достигнуть 100% светового потока в зависимости от модели. Этап подогрева едва заметен для человеческого глаза. Если есть кратковременное прерывание в сети — то особенность индукционной лампы восстанавливать полную мощность светового потока обратно сразу же после восстановления питания.


Влияет ли положение (ориентации) или вибрации на индукционное освещение?

Эффективность индукции лампы не влияет на рабочее положение (ориентация). Кроме того колебания также не влияют на работу индукционных ламп, поскольку они не имеют электродов или нитей. Поэтому они широко используются на мостах, в тоннелях и на наружных вывесках с надежностью и долговечностью.


Будут ли продукты или материалы, повреждены или утеряны при индукционном освещении?

Количество ультрафиолетового света, генерируемого в индукционных лампах ниже, чем в типичных люминесцентных трубках. А для дополнительных чувствительных материалов, можно использовать индукционные светильники со стеклянными линзами, которые будут блокировать все УФ — эмиссии.


Можно ли устанавливать балласт удаленно от самой индукционной лампы?

Электронный балласт вообще может быть установлен на расстоянии до 4 метров от лампы при условии, что проводка между лампой и дросселем заключена в заземленной металлической трубе.


Могут ли индукционные светильники использоваться на открытом воздухе?

Вообще говоря, любая арматура степени защиты IP54 и выше можно использовать на улице или в сырых местах.


Где можно использовать индукционные лампы?

Индукционные лампы применяются для наружного и внутреннего освещения, особенно в местах, где требуется хорошее освещение с высокой светоотдачей и цветопередачей и длительным сроком службы: улицы, магистрали, туннели, промышленные и складские помещения, производственные цеха, аэропорты, стадионы, железнодорожные станции, автозаправочные станции, автостоянки, подсветка зданий, торговые помещения, супермаркеты, выставочные залы, павильоны, учебные заведения. Светотехническое оборудование на индукционных лампах позволяет обеспечить комфортное освещение помещений и территорий благодаря приближенному к солнечному спектру и отсутствию мерцаний, имея при этом высокую энергетическую эффективность.


Можно ли считать индукционное освещение безопасным?

Индукционное освещение предлагаемое в рамках NAFTA и ЕС рынков в целом прошли строгий UL, и CE тестирование, и предназначено для использования в различных странах. При правильной установке квалифицированным персоналом индукционные лампы являются безопасными, эффективными, энергосберегающими и являются хорошей альтернативой традиционной технологии освещения.

Проще говоря, просто удаляете старые, неэффективные, светильники и заменяете их на энергосберегающие индукционные.

Немного света на индукционных лампах — блог 1000Bulbs.com

Как газоразрядная лампа , аналогичная металлогалогенным, натриевым лампам высокого давления или ртутным лампам, индукционные лампы (также известные как безэлектродные лампы ) генерируют свет через электромагнитное поле , активирующее ртуть в таких газах, как криптон и аргон. Давайте подробнее рассмотрим эти уникальные лампы, их преимущества и недостатки как источника света.

Индукционные лампы разделены на три разные части: генератор частоты (балласт), индуктор электромагнита и газоразрядная трубка .Ток возникает внутри лампы за счет индукции через электромагнитное поле. Энергия передается, и пары ртути внутри оболочки лампы начинают создавать ультрафиолетовый свет, который реагирует с внутренним люминофорным покрытием, генерируя свет (аналогично тому, как работает люминесцентная лампа). Из-за сильного магнитного поля и использования ультрафиолетового света некоторые индукционные лампы покрыты электропроводящими материалами для уменьшения электромагнитных помех.

Внутренние и внешние индукционные лампы и HEP

Интересно, что индукционные лампы на самом деле являются довольно старой технологией.Никола Тесла продемонстрировал их в конце 1890-х годов, через несколько десятилетий после появления первых коммерчески успешных ламп накаливания. Несмотря на то, что индукционные лампы являются энергоэффективным источником света, они не получили широкого распространения. Вы найдете их в основном в промышленных помещениях, хотя внутренние индукционные лампы можно использовать и дома. Некоторые предлагаемые области использования этих ламп включают уличное освещение, наружное освещение и замену для обычного внутреннего освещения.

Есть три различных типа магнитных индукционных ламп.Они классифицируются как лампы с внешним сердечником , лампы с внутренним сердечником и высокоэффективные плазменные (HEP) лампы . Лампы с внешним сердечником — это люминесцентные лампы, в которых часть магнитопровода огибает газоразрядную трубку (на фото). Его отличительный дизайн позволяет теплу выходить непосредственно через газоразрядную трубку или катушку, что увеличивает срок службы лампы, который оценивается в 85 000–100 000 часов. Внутренние индукционные лампы изготавливаются иначе; катушка помещается в лампу или стеклянную оболочку лампочки, хотя индукционная катушка не находится в прямом контакте с газами внутри оболочки (на фото).К сожалению, из-за такой интернализации тепло внутри лампы труднее рассеять, что сокращает срок службы лампы (около 60 000-75 000 часов).

Лампы HEP уникальны тем, что они потребляют очень мало энергии и имеют способность обеспечивать 90 люмен на ватт. Принцип

очень похож на другие индукционные лампы; однако вместо того, чтобы индуцировать ток в парах ртути с помощью магнитного поля, HEP используют микроволны для генерации плазмы из смеси благородных газов и галогенидов, натрия, ртути или серы.Концентрированные микроволны ионизируют газ и возбуждают электроны. Когда эти электроны возвращаются в свое нормальное состояние, они излучают фотоны, которые дают очень яркий свет. HEP — это все еще очень новая технология освещения, но ее можно использовать в коммерческих и промышленных системах освещения из-за ее высокой эффективности.

Преимущества

Индукционные лампы имеют несколько преимуществ. Как указывалось ранее, одним из этих преимуществ является длительный срок службы просвета. Из-за отсутствия электродов в лампе индукционные лампы не почернеют или не деградируют.Мерцание, стробирование и шум также не являются проблемой. Индукционные лампы чрезвычайно энергоэффективны и фактически тем выше эффективность, чем больше увеличивается их мощность. Они демонстрируют невероятно высокую эффективность адаптации к энергии, около 62 и 90 л / Вт (или выше при увеличении мощности). Высокочастотные балласты, связанные с индукционными лампами, помогают компенсировать проблемы с коэффициентом мощности, обычно присутствующие в традиционных люминесцентных балластах или балластах HID. Еще одним важным плюсом является то, что эти лампы включаются мгновенно, а это означает, что нет времени на запуск, и они достигают своего полного светового потока при включении.

Недостатки

С их большим сроком службы светового потока и энергоэффективностью можно предположить, что индукционные лампы будут использоваться чаще. Одним из самых больших недостатков этих ламп, в основном ламп внутреннего индуктора, является то, что балласты, используемые для этих ламп, могут вызывать радиопомех, или RFI. Радиочастотные помехи — это тип электрических помех, возникающих, когда объект создает мощное электромагнитное поле. Однако новые лампы с внешним индуктором, которые смягчают эту проблему, должны соответствовать определенным стандартам, установленным Федеральной комиссией по связи (FCC), чтобы эти помехи были либо ограничены, либо не возникли. Как объяснялось ранее, в индукционных лампах используется ртуть. Поскольку ртуть считается токсичным веществом и может быть вредным при попадании в окружающую среду, это является недостатком лампы, но ничем не отличается от традиционной люминесцентной лампы. Лампы с внешним индуктором, как правило, используются только в промышленных условиях, потому что они довольно большие. Магнитный трансформатор требует большого пространства, особенно при более высокой мощности, что является огромным недостатком, когда пространство ограничено. Еще один недостаток, который следует отметить, — это стоимость индукционной лампы.Одна лампа может стоить 60 долларов и более.

Кажется, что внутренние и внешние индукционные лампы энергоэффективны с изюминкой. С их уникальным составом, долгим светом и ярким светом, возможно, с этими лампами все изменится. Есть вопросы или комментарии? Не стесняйтесь и оставьте нам комментарий в разделе ниже, также не стесняйтесь написать нам в Facebook, Twitter, Google Plus, LinkedIn, Pinterest или Instagram.

Что такое индукционное освещение: обзор

Индукционное освещение — это проверенная технология освещения, которая существует уже более 100 лет.Благодаря технологическим достижениям в области электронного балласта и генераторов, индукционное освещение стало доступнее, чем когда-либо, что делает его отличной альтернативой для коммерческого и муниципального использования. Индукционное освещение широко используется для уличного освещения в Азии, Австралии и Европе, но только сейчас оно становится ведущим энергоэффективным вариантом в городах Северной Америки, которые стремятся к «ЗЕЛЁНОМУ».

Индукционная лампа удивительно похожа на люминесцентную лампу.Он содержит ртуть в газовом наполнителе внутри колбы, которая возбуждается при подаче электричества. Затем газ испускает УФ-излучение, которое, в свою очередь, преобразуется в видимый белый свет люминофором на колбе. Однако люминесцентные лампы используют электроды внутри колбы, чтобы зажигать дугу и инициировать прохождение тока — каждый раз, когда зажигается дуга, электроды немного деградируют, в конечном итоге вызывая мерцание лампы, а затем выход из строя. Индукционные лампы отличаются от люминесцентных ламп тем, что в них не используются внутренние электроды, а используется высокочастотный генератор с силовым ответвителем.Генератор создает радиочастотное магнитное поле для возбуждения газового наполнения.

Индукционные лампы без электродов служат дольше, чем другие типы ламп, представленных на рынке. Фактически, индукционные лампы могут прослужить до 100 000 часов. По прошествии 60 000 часов большинство индукционных ламп по-прежнему будут производить примерно 70 процентов своей исходной светоотдачи. Другими словами, их номинальный срок службы в пять-семь раз дольше, чем у металлогалогенных (от 7500 до 20 000 часов при 10 часах / пуск) ламп, и примерно в семь раз дольше, чем у люминесцентных ламп T12HO (при 10 часах / пуск).

Какое качество светоотдачи?

Многие люди, которые видят индукционные лампы, говорят о том, насколько они ярки и о качестве света. Однако при сравнении индукционного света с обычной лампой с использованием измерителя света индукционная лампа обычно измеряется как производящая меньше света, чем обычная лампа. Глядя на эти данные на бумаге, вместо того, чтобы видеть свет в действии, многие люди ставят под сомнение установку индукционных светильников даже после того, как им сказали, что они потребляют на 50 процентов меньше энергии.Несмотря на то, что огни кажутся такими же яркими или даже ярче, чем традиционное освещение, индукционные лампы встретили определенное сопротивление на новых рынках из-за их характеристик на люксметрах.

Так как же может показаться, что индукционная лампа так хорошо работает, но при этом работает так плохо, когда используется люксметр? Проблема не в индукционных лампах и их способности производить приемлемый свет, а в счетчиках. Современные стандарты для экспонометров калибруются с использованием Стандартов цветового пространства CIE 1951 года.Они не эволюционировали вместе с передовыми технологиями в области освещения. Этот стандарт, используемый для установки кривой чувствительности для экспонометров, не учитывает вклад скотопического зрения (ночного видения) в чувствительность глаза. Научные исследования показали, что глаз более чувствителен к синим длинам волн, чем кривая измерения экспонометра. Синий свет, воздействующий на ночное зрение человека (скотопическое зрение), в значительной степени отвечает за «остроту зрения» или резкость зрения. Проще говоря, люксметры и стандарты 1951 года, по которым они измеряют свет, неверны.Таким образом, потребители платят за продукты со вчерашним качеством освещения, не пользуясь преимуществами сегодняшних продуктов, таких как индукционное освещение, которые предлагают меньшие затраты и лучшее качество света.

Сетчатка человека содержит около 125 миллионов палочек и около 6 миллионов колбочек. Палочки и колбочки по-разному реагируют на разные частоты (цвета или длины волн) света. Конусные ячейки адаптированы для обнаружения цветов и хорошо функционируют при ярком свете, в то время как стержневые ячейки более чувствительны, но плохо обнаруживают цвет, поскольку они адаптированы к слабому освещению.

Фотопическое зрение — это научный термин, обозначающий цветовое зрение человека при нормальных условиях в течение дня (т. Е. Восприятие человеком красного, зеленого и синего цветов, которые мозг объединяет для формирования полноцветных изображений окружающего нас мира). Скотопическое зрение — это научный термин. для зрительного восприятия человека при слабом освещении (ночное видение). Мезопическое зрение — это научный термин, обозначающий комбинацию фотопического и скотопического зрения, учитывающий общую чувствительность стержневых клеток глаза к синему диапазону с цветовым восприятием клеток колбочек.

Отношение фотопического света к скотопическому свету в лампе называется отношением S / P. Это соотношение определяет видимую визуальную яркость источника света. Вот почему лампа мощностью 200 Вт будет казаться человеческому глазу такой же яркой или даже ярче, чем пар натрия или галогенид металла с удвоенной мощностью.

Как это работает?

Свет измеряется в люменах (люкс или фут-свечах). Отношение S / P лампы важно, поскольку оно дает число, которое можно использовать для умножения выходного значения лампы с использованием стандартного стандартного измерителя 1951 года, чтобы определить, сколько света излучает лампа. Они известны как визуально эффективные люмены (VEL). С помощью обычного люксметра или спектрометра измеряется свет, чтобы определить кривую чувствительности фотопического зрения. Кривая светочувствительности определяется с использованием того же источника света с экспонометром, откалиброванным по скотопу. Полученные в результате показания образуют соотношение S / P, которое можно выразить одним числом. Как правило, чем больше число, тем ярче свет.

Соотношения скотопических / фотопических изображений для различных источников света

Индукционные осветительные приборы Ресурсы по обслуживанию клиентов

ILF — это все о вас.Мы гордимся тем, что предоставляем лучший сервис в отрасли. И мы хотим сделать все возможное, чтобы ваше общение с нами было приятным и соответствовало вашим потребностям.

По этой причине у нас есть для вас следующие ресурсы обслуживания клиентов:

Это центральный узел для вашей поддержки. Свяжитесь с нами по телефону, электронной почте, через онлайн-форму или по нашему почтовому адресу. Если у вас возникнут какие-либо вопросы о поддержке, мы здесь для вас. Будь то выбор правильного продукта, специальные цены и условия для отдельных заказов и клиентов, обновления статуса, вопросы по установке или гарантийные требования.

Узнайте, что такое ILF — откуда мы пришли, как мы выросли, где мы находимся сейчас и куда мы идем. Мы стремимся быть надежным поставщиком для всех ваших потребностей в индукционном, светодиодном и солнечном освещении, но мы не забыли и о наших основах. И мы не забыли наших ценностей. Приходите посмотреть, чем мы занимаемся и почему вы так важны для нас.

Хотите интересного взгляда на последние разработки в области освещения? Хотите ответы на свои вопросы по освещению? Вы найдете все здесь! У нас есть интересные статьи об индукционных и светодиодных технологиях.Мы дадим подробные ответы на ваши вопросы о том, как модернизировать HID-освещение, когда выбирать, какую технологию, как анализировать экономию затрат, когда проводить техническое обслуживание и многое другое.

Да, мы являемся фабричным магазином. Но что это значит? И что еще более важно, что это значит для вас? Мы точно определяем для вас, что такое factory-direct и как это применимо к ILF. Мы также демонстрируем все преимущества, которые вы получите, воспользовавшись нашим веб-сайтом прямо с завода.

Какие быстрые ответы на все ваши вопросы по освещению? Это центр ответов на часто задаваемые вопросы. Он не только дает быстрый ответ на месте, но также действует как указатель для более подробных ответов, которые можно найти в наших более надежных статьях.

Что нового в ILF? Что нового в светотехнике? Мы держим вас в курсе. На нашем веб-сайте вы получите последние купоны на скидку, добавленные новые продукты и специальные скидки для подходящих клиентов.Для светотехнической отрасли будьте в курсе новых технологических разработок, тенденций ценообразования и реальных проектов освещения.

Конфиденциальность — это не шутки. Мы тоже относимся к этому серьезно. Вот все, что вам нужно знать о конфиденциальности при использовании нашего веб-сайта для удовлетворения ваших потребностей в освещении. И да, вся ваша личная и транзакционная информация надежно защищена на зашифрованных серверах с брандмауэром.

Мы рады видеть Вас на нашем сайте! И мы хотим, чтобы у всех был отличный опыт.Наши Условия использования обеспечивают безопасность вас и всех остальных здесь, на InductionLightingFixtures.com. Да, это юридические вопросы, но они важны, чтобы вы знали все, что вам нужно, о нашем сайте.

Нужно вернуть товар? Готовы сделать заказ, но сначала хотите убедиться в нашей политике возврата? Отличная идея! Вот все детали, которые обеспечат вам безопасность, необходимую при оформлении заказа, и позволят нашему производству и складу продолжать обслуживать вас.

Мы серьезно относимся к обслуживанию клиентов.Если у вас есть вопросы, любые опасения. Просто возьми трубку и позвони. Мы готовы помочь вам добиться успеха в освещении.

Ресурсы для индукционного и светодиодного освещения

Может быть непросто найти информацию, необходимую для переключения со старых технологий HID-освещения, таких как галогениды металлов и натриевые лампы высокого давления, на более эффективное светодиодное и индукционное освещение. Вот почему мы создали и продолжаем создавать для вас больше ресурсов.

Вот ресурсы высокоэффективного освещения, которые мы можем вам предложить:

Хотите интересного взгляда на последние разработки в области освещения? Хотите ответы на свои вопросы по освещению? Вы найдете все здесь! У нас есть интересные статьи об индукционных и светодиодных технологиях.Мы дадим подробные ответы на ваши вопросы о том, как модернизировать HID-освещение, когда выбирать, какую технологию, как анализировать экономию затрат, когда проводить техническое обслуживание и многое другое.

Воспользуйтесь этим калькулятором, чтобы узнать, сколько вы будете экономить каждый год, переключившись с менее эффективного освещения на более эффективное светодиодное или индукционное освещение. Вы можете ввести свой тариф на электроэнергию, существующую систему освещения и предлагаемую систему освещения. Он быстро и легко сообщит вам, какова будет ваша годовая экономия.

Мы постоянно расширяем нашу видеотеку, чтобы ответить на постоянно растущее число вопросов о коммерческом освещении. От того, как работает индукция, до определений терминов освещения и выбора правильного света для вашего приложения. Наша библиотека создана, чтобы помочь вам с вашими вопросами и потребностями в освещении.

Все ли взрывозащищенные фонари одинаковы? Если для обеспечения безопасности ваших сотрудников требуется взрывозащищенное освещение, вам необходимо понимать различные классификации взрывозащищенного освещения.Этот ресурс проинформирует вас о различиях между классом 1, классом 2 и классом 3, чтобы вы знали, какой из них вам нужен.

Наша цель — быть библиотекой ресурсов, на которую вы можете рассчитывать при решении своих задач в области освещения. Если у вас есть предложения по добавлению каких-либо ресурсов, которые будут вам полезны, мы будем рады услышать от вас и добавить эти ресурсы. Просто перейдите на нашу страницу контактов и поделитесь с нами своими предложениями. Мы их ценим!


Если вам нужна помощь в выборе подходящего освещения для применения или в поиске подходящего продукта, мы будем рады получить от вас известие.Просто возьми трубку и позвони. Мы готовы помочь вам добиться успеха в освещении.

Что такое индукционное освещение и как оно работает?

Индукционное освещение — это технология освещения, в которой не используются электроды или нити. Этот тип освещения существует уже более 100 лет и имеет жизненный цикл до 100 000 часов.

По этой причине индукционное освещение часто используется в промышленных помещениях, таких как заводские здания и уличные фонари для освещения проезжей части.По сравнению со стандартной галогенной лампой, индукционное освещение значительно более энергоэффективно и стало популярным в США в качестве экологически чистого варианта осветительных приборов для складских помещений.

Как работает индукционная лампа?

Индукционная лампа работает, создавая свет так же, как люминесцентная лампа. Индукционные лампы используют электромагнитное поле для активации частиц ртути внутри стекла.

Частицы ртути смешиваются с инертным газом, например криптоном или аргоном.Когда эти частицы возбуждены, они излучают ультрафиолетовый свет. Внутри индукционной лампы используется люминофор для фильтрации видимого света.

Какие плюсы и минусы?

Индукционное освещение имеет ряд преимуществ, что делает его таким популярным энергоэффективным освещением в Европе и других частях мира. Индукционные лампы не работают на электродах, что может выйти из строя в традиционных типах люминесцентных ламп.

Кроме того, в отличие от люминесцентных ламп, индукционные лампы поставляются в герметичных трубках.Следовательно, риск того, что лампочка сломается, и ртуть попадет в воздух, не так велика.

Индукционные лампы также невероятно энергоэффективны. Фактически, они могут производить до 80 люмен на ватт без мерцания. И в отличие от других типов ламп, индукционная лампа может обеспечивать свет как для больших, так и для малых площадей, в зависимости от типа лампы, которую вы используете.

Однако следует отметить, что индукционное освещение все же имеет ряд недостатков.Например, индукционные лампы часто бывают громоздкими и из-за своих индуктивных свойств могут создавать проблемы с радиоволнами. По этим причинам индукционное освещение часто ограничивается использованием складских помещений и проезжей части.

Индукционное освещение — это энергоэффективная альтернатива галогенным лампам и другим типам освещения для промышленных и коммерческих объектов. Для получения дополнительной информации об индукционном освещении и светодиодных светильниках для складских помещений свяжитесь с Induction Lighting Fixtures сегодня.

15 марта 2018

Индукционное освещение

Индукционное освещение
Elliott Sound Products Индукционное освещение

© 2011, Род Эллиотт (ESP)
Страница создана и защищена авторским правом © 02 декабря 2011 г.


Лампы и индекс энергии
Основной индекс

Введение

Индукционное освещение было почти неслыханным делом всего несколько лет назад, но теперь это серьезный соперник для многих приложений освещения больших площадей.Складские помещения, уличное освещение и общее освещение открытых площадок идеально подходят для индукционных ламп.

Есть много заявлений об индукционном освещении, включая довольно легкомысленный «факт» о том, что его пионером был Никола Тесла. Хотя это правда, что Тесла заставлял лампы зажигать по беспроводной сети издалека, мало корреляции с процессом, который используется сегодня. Я полагаю, это красиво звучащая история, и почему мы должны позволять фактам мешать рвущейся нити.

Другие (столь же легкомысленные) заявления сделаны в отношении используемой рабочей частоты, с некоторыми утверждениями, что она колеблется от 2.От 65 до 13,6 МГц. Интересно, что такая неверная информация настолько точна — две индукционные лампы, которые я измерил, работали на частотах 137 и 250 кГц. Это гораздо больше соответствует тому, что может быть легко реально достигнуто с помощью доступных компонентов, и является фактической измеренной частотой, а не тем, что кажется дезинформацией.

Еще одно (ложное) утверждение заключается в том, что тепло вырабатывается мало или совсем не выделяется. Не так! После 15 минут работы одна из протестированных мною ламп была слишком горячей для прикосновения (другая была закрытой, но было совершенно очевидно, что она тоже сильно нагрелась).Я измерил температуру на уровне 116 ° C — вряд ли то, что кто-то назвал бы «крутым». Независимо от режима работы все, что не является 100% эффективным (в данном случае преобразование электрической энергии в видимый свет), должно будет утилизировать неиспользованную энергию — наиболее распространенной формой потери энергии является тепло.

Часто встречаются индукционные лампы, называемые лампами LVD. Насколько я могу судить, LVD — это торговая марка, но она стала в некоторой степени универсальной, когда дело доходит до этих ламп. Мне не удалось определить, является ли LVD аббревиатурой от чего-то значимого — поиск не выявил ничего очевидного.


Характеристики индукционной лампы

Не существует единой технологии освещения, которая была бы идеальной во всех отношениях. Солнечный свет — это стандарт, с которым должно конкурировать любое освещение, и никакой искусственный источник света не может сравниться со спектральным распределением солнечного света. Некоторые источники подходят очень близко, и скромная лампа накаливания (в том или ином виде) все равно будет использоваться там, где требуется чрезвычайно высокий индекс цветопередачи (CRI). Будучи почти идеальным в этом отношении, лампа накаливания, вероятно, никогда не исчезнет для некоторых приложений.Остерегайтесь утверждений о том, что CRI ламп накаливания не лучше 80 (а иногда и намного ниже) — это просто неправильно (больше дезинформации).

Индукционные лампы — это просто люминесцентные лампы с несколькими важными изменениями. В отличие от традиционного флюоресцентного электрода у них нет электродов, что устраняет основную проблемную зону. Электроды изнашиваются с возрастом и использованием, особенно при включении трубки. Вот почему все люминесцентные лампы (включая КЛЛ) будут иметь ограниченный срок службы, если их часто включать и выключать.Благодаря удалению проблемных электродов индукционная лампа имеет, пожалуй, самый продолжительный срок службы среди всех источников света.

В остальном трубка очень похожа на стандартную люминесцентную лампу, и действительно, люминесцентная трубка загорается довольно весело без электрического подключения — много лет назад я был свидетелем того, как флуоресцентную трубку зажигали, просто держа ее рядом с индукционной сваркой. машина (используется для сварки листового пластика). По сути, именно так работает индукционная лампа, за исключением того, что метод наведения энергии в газообразный ртутный газ внутри трубки несколько более усовершенствован.

Энергия передается путем размещения индуктора вокруг трубки — обычно в двух точках. Упрощенная схема показана ниже, и две индукционные катушки имеют разъемные ферритовые сердечники, поэтому их можно устанавливать и снимать с трубки. Большинство сайтов, которые обсуждают индукционное освещение с любой точностью, указывают, что ожидаемый срок службы лампы составляет от 50 000 до 100 000 часов. Индукционные катушки, безусловно, прослужат и так долго, но электроника почти наверняка будет слабым звеном.Большинство индукционных трубок, по-видимому, поставляются с установленными индукционными катушками, и их заменяют вместе с трубкой — если, конечно, она когда-либо потребует замены.


Рисунок 1 — Индукционная лампа и катушки привода

Поскольку лампа во многих отношениях практически идентична традиционной люминесцентной лампе, в ней используется тот же тип люминофора, используется небольшое количество ртути (хотя и в виде амальгамы, а не в жидкой ртути) и излучается некоторое количество ультрафиолетового света. Как отмечалось выше, имеется также значительная тепловая мощность, однако она легко изолируется от электронного модуля и не вызывает значительного уменьшения светового потока (потери света с течением времени). Благодаря высокочастотной системе управления мерцание отсутствует. В отличие от газоразрядных ламп (металлогалогенные, натриевые / ртутные), индукционная лампа зажигается (загорается) почти мгновенно, и ее можно выключить и снова включить без задержки. Это главное преимущество для критически важных систем освещения, где потеря света на несколько минут (как в случае с газоразрядными лампами) недопустима. Большинство разрядных ламп высокой интенсивности (HID) нельзя повторно зажигать, пока они не остынут.

В некоторых кругах есть опасения по поводу электромагнитного излучения (ЭМИ), создаваемого индукционной системой. Хотя это может быть законной проблемой для ламп, используемых на близком расстоянии, обычно такие лампы используются не так. Они слишком яркие, чтобы располагать их слишком близко к рабочей поверхности, и при использовании для их наиболее подходящих функций (освещение большой площади) ожидается, что излучение не будет серьезной проблемой. Помните, что КЛЛ и люминесцентные лампы Т5 также работают на относительно высокой частоте, но все же намного ниже диапазона 130–260 кГц, который я измерял для тестируемых индукционных ламп.

Во всем остальном индукционные лампы можно сравнить со стандартными люминесцентными лампами. Цветовая температура, типы люминофора и индекс цветопередачи будут очень похожи на те, к которым мы привыкли с обычными люминесцентными лампами. Таким образом, вы можете игнорировать (или избегать) сайты, которые утверждают, что CRI лучше, чем стандартная люминесцентная лампа — они используют те же люминофоры, но не могут объяснить, как происходит какое-либо «улучшение». Считайте это маркетинговым ходом — звучит хорошо, но на самом деле не имеет под собой никаких оснований.

Самая большая разница между индукционными и обычными люминесцентными лампами — это мощность и световой поток.Хотя световая отдача не так хороша, как у новейших ламп T5 с электронным балластом (по крайней мере, так утверждается в некоторых описаниях), эти лампы имеют гораздо более высокие номинальные мощности. Около 60 Вт, кажется, является нижним полезным пределом (я видел заявленные 15 Вт, которые продаются напрямую из Китая). Обе модели, которые я тестировал, были рассчитаны на 150 Вт, а верхний предел в настоящее время составляет около 400 Вт.

Информации мало или совсем нет, но есть (небольшие) несколько производителей, которые заявляют, что их индукционные лампы регулируются.На самом деле, это, вероятно, не лучший вариант с этими фарами. Хотя это может быть , возможно, , вероятно, в этом нет особого смысла, учитывая основные области применения индукционных ламп. Там, где доступно регулирование яркости, следует ожидать, что оно будет в ограниченном диапазоне, как и для всех других люминесцентных ламп. Регулировка яркости не подходит ни для одной люминесцентной лампы, включая КЛЛ с регулируемой яркостью (у меня их две, и они бесполезны).

Очевидно, что мгновенный перезапуск, отсутствие электродов или нагревателей, которые могли бы разрушиться и выйти из строя, а также очень высокий световой поток — большие преимущества.Хотя я не тестировал это, индукционные лампы также, по-видимому, отлично работают в очень холодных условиях, хотя лампе потребуется немного больше времени, чтобы достичь максимальной яркости. Кажется, нигде не упоминается, что, как и в случае с обычной люминесцентной лампой, светоотдача увеличивается по мере нагрева лампы — это не так драматично, как с КЛЛ, но тем не менее происходит.

Слабые стороны никогда не обсуждаются теми, кто хочет продать свой продукт, но они, очевидно, существуют. Как упоминалось ранее, тепло и УФ-излучение могут быть проблемой в некоторых средах, хотя тепловыделение, вероятно, примерно такое же, как у других газоразрядных трубок сопоставимой мощности или даже у светодиодов высокой мощности.Если тепло от самой лампы удерживается вдали от электроники («балласта» или источника питания), это вряд ли будет серьезной проблемой. Электромагнитное излучение вряд ли вызовет проблему, но оно существует и может быть легко уловлено внешней катушкой (именно так я измерил частоту возбуждения!).

Другая проблема заключается в том, что свет является всенаправленным. Единственный способ получить от трубки весь свет для полезной работы — это установить очень эффективный отражатель, но он просто недолговечен. «Идеальный» отражатель со временем серьезно ухудшится, так как пыль и конденсат начнут покрывать поверхность. Всевозможные другие частицы в воздухе (особенно эффективен дым) будут ухудшать отражатель, поэтому, хотя лампа вполне может давать столько же света, сколько она была в (почти) новой, световой поток светильника можно легко уменьшить вдвое — всего лишь от загрязнение отражателя.

Ультрафиолетовое излучение обычно не представляет серьезной проблемы для большинства применений и обычно не должно быть больше, чем излучение других газоразрядных ламп.Однако большинство из тех, кто продает эти лампы, даже не упоминает об этом. Они также не упоминают ЭМИ или ртуть, хотя, учитывая ожидаемый срок службы трубки, последнее вряд ли вызовет серьезные опасения. Очевидно, он меньше, чем в традиционных люминесцентных лампах.

Некоторые специализированные лампы, такие как ксеноновые дуговые и металлогалогенные, вряд ли будут заменены в ближайшем будущем. Хотя их конечная эффективность может быть недостаточной для сравнения, они будут по-прежнему использоваться для многих конкретных приложений.Одно из их основных преимуществ (которое невозможно воспроизвести с помощью индукционных ламп) — это очень маленький источник света. Это важно для приложений, в которых необходимо сфокусировать световой луч, например, в проекторах, точечных прожекторах и других подобных осветительных приборах с аналогичными требованиями.

Если сравнивать, самым важным ограничением светодиодов является их рабочая температура. Светоизлучающий переход должен оставаться ниже 85 ° C, хотя некоторые из них были оптимизированы для более высоких температур.Это ограничение не распространяется на системы индукционного освещения, поэтому большие радиаторы не нужны. Это большой плюс, потому что радиатор должен быть физически большим (и дорогим), чтобы поддерживать разумную температуру перехода.


Как это работает

Как описано выше, трубка не имеет электродов или внешних соединений. Это устраняет самую проблемную часть любой газоразрядной лампы. Высокочастотные индукционные катушки передают энергию снаружи трубки в основном инертному газу внутри, создавая разряд, который испаряет часть ртути, содержащейся в амальгаме.

Когда дуга зажигается, ртутная дуга создает интенсивный ультрафиолетовый (УФ) свет, который возбуждает люминофор внутри трубки. В этом отношении принцип действия такой же, как у традиционной люминесцентной лампы. Отсутствие электродов обеспечивает очень долгий срок службы трубки. Индукционные лампы бывают двух разных типов — с внутренней катушкой и внешней катушкой. Они показаны ниже.


Рисунок 2 — Индукционная лампа, внешняя катушка

Утверждается, что внешний тип катушки имеет более длительный срок службы, но мне не удалось найти никакой информации, объясняющей причину.Те, которые я тестировал, включали по одной каждого типа, но я полагаю, что моя популярность пострадает, если я уничтожу одну из ламп, пытаясь ее разобрать. Я попытался (конечно), но остановился, когда столкнулся с серьезным сопротивлением моим попыткам разобрать внутреннюю катушечную лампу.


Рисунок 2 — Индукционная лампа, внутренняя катушка

В целом, тип внутренней катушки имеет немного меньшую светоотдачу. Это легко понять, потому что внутренняя часть лампы, где расположена катушка, излучает свет, но только часть этого света уйдет за пределы.Таким образом, теряется определенный процент, поэтому общие люмены будут уменьшены для данной номинальной мощности.


Рисунок 4 — Индукционная лампа «Балласт»

Было одно довольно интригующее утверждение, которое я увидел во время исследования этой статьи. Было заявлено, что китайцы просто скопировали старые конструкции балластов Philips и Osram 20-летней давности, и они не соответствуют современным «цифровым» стандартам. Какого черта? Это полная чушь — на грани салата, и я сомневаюсь, что это было когда-либо .Конечно, те, которые я тестировал, имеют очень хороший коэффициент мощности, низкие токи гармоник и высокий КПД. Балласт, показанный на рисунке 3, представляет собой современную китайскую конструкцию, но, к сожалению, он залит эпоксидной смолой, поэтому я не могу реконструировать схему.

Но принцип работы достаточно прост. Все конструкции обычно имеют полностью электронную схему коррекции коэффициента мощности (PFC), которая принимает выпрямленную (но не сглаженную) сеть и обеспечивает постоянное напряжение 350 В постоянного тока (типичное).Затем он используется для питания резонансной коммутационной схемы, которая выдает ограниченный по току высокочастотный сигнал на индукционную катушку (катушки).

Блок-схема типичного источника питания («балласта») показана на рисунке 5. Хотя я видел только две из этих ламп, я ожидаю, что все качественные блоки будут иметь очень похожую схему. Практически все мощные источники питания для светодиодного освещения имеют активную коррекцию коэффициента мощности, и теперь это то, что ожидается — это больше не считается « роскошью », потому что многие страны либо уже, либо планируют сделать PFC обязательной для источников питания освещения мощностью более 50 Вт .Действительно, даже в светодиодных лампах мощностью 15 Вт и другой арматуре теперь используется активная коррекция коэффициента мощности. Раньше это было очень сложно, но теперь существуют ИС, которые делают его гораздо более разумным, чем попытки бороться без какой-либо коррекции коэффициента мощности. То, что всего несколько лет назад было трудным и дорогим, сейчас почти дешевле, чем обычный выпрямительно-конденсаторный источник питания, имеет гораздо меньше проблем с соответствием мировым стандартам и обеспечивает сетевую нагрузку на сеть электропитания.


Рисунок 5 — Блок питания индукционной лампы (блок-схема)

Выше показано общее представление источника питания («балласта»), используемого для питания индукционных ламп.Схема коррекции коэффициента мощности не будет здесь подробно обсуждаться, так как в сети есть много информации о том, как они работают. Достаточно сказать, что схема PFC потребляет ток из сети, который по сути является синусоидальным. Обычно наблюдается некоторое отклонение, которое приводит к искажению формы сигнала тока. При условии, что искажение составляет менее 10%, коэффициент мощности, как правило, будет лучше, чем 0,9 (единица является идеальной).

Выходной каскад предназначен для выдачи синусоидального сигнала на выбранной частоте (скажем, 250 кГц), но все же может быть простым импульсным источником питания прямоугольной формы.Выходная цепь (Lr и Cr) должна быть настроена для получения резонанса на желаемой частоте. Переключающие полевые МОП-транзисторы обычно должны проводить только часть выходного сигнала, что обеспечивает высокую эффективность и низкие потери. Резонансный выходной контур предназначен для фильтрации гармоник и получения достаточно чистого синусоидального выходного сигнала. Комбинация конденсатора связи (конденсатора связи) и индукционной катушки лампы также образует резонансный контур.

До сих пор мне не удалось достать полную принципиальную схему, поэтому я немного не понимаю конкретных деталей — и у меня нет желания изобретать велосипед, так сказать.Я обновлю эту страницу, как только смогу предоставить больше информации о резонансном выходном каскаде. Я знаю, что это резонанс, потому что я могу видеть довольно чистую синусоиду (с некоторыми «артефактами» переключения) на форме волны, собранной моей звукоснимательной катушкой.


Источники и ссылки

Tiger Light Предоставил образцы индукционных ламп, которые я измерил. В остальном ссылок как таковых немного, потому что большая часть данных получена из прямых измерений. Фотографии продуктов сняты с расчлененных в моей мастерской ламп между измерениями.

Некоторые цифры, указанные для индукционных ламп, были взяты из Википедии и из нескольких (по большей части довольно редких) технических данных производителей.



Лампы и индекс энергии
Основной указатель
Уведомление об авторских правах. Этот материал, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищен авторским правом © 2011. Воспроизведение или повторная публикация любыми способами, электронными, механическими или электромеханическими, строго запрещены. в соответствии с международными законами об авторском праве.Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только для личного использования, а также разрешает сделать одну (1) копию для справки. Полное или частичное коммерческое использование запрещено без письменного разрешения Рода Эллиотта.
Страница создана и авторские права © 02 декабря 2011.

Международный журнал научных и технологических исследований

ДОБРО ПОЖАЛОВАТЬ В IJSTR (ISSN 2277-8616) —

Международный журнал научных и технологических исследований — это международный журнал с открытым доступом из различных областей науки, техники и технологий, в котором особое внимание уделяется новым исследованиям, разработкам и их приложениям.

Приветствуются статьи, содержащие оригинальные исследования или расширенные версии уже опубликованных статей конференций / журналов. Статьи для публикации отбираются на основе экспертной оценки, чтобы гарантировать оригинальность, актуальность и удобочитаемость.

IJSTR обеспечивает широкую политику индексирования, чтобы опубликованные статьи были хорошо заметны для научного сообщества.

IJSTR является частью экологически чистого сообщества и предпочитает режим электронной публикации, так как он является «ЗЕЛЕНЫМ журналом» в Интернете.

Мы приглашаем вас представить высококачественные статьи для рассмотрения и возможной публикации во всех областях техники, науки и технологий.Все авторы должны согласовать содержание рукописи и ее представление для публикации в этом журнале до того, как она будет отправлена ​​нам. Рукописи необходимо подавать онлайн


IJSTR приветствует ученых, заинтересованных в работе в качестве добровольных рецензентов. Рецензенты должны проявить интерес, отправив нам свои полные биографические данные. Рецензенты определяют качественные материалы.Поскольку ожидается, что они будут экспертами в своих областях, они должны прокомментировать значимость рецензируемой рукописи и то, способствует ли исследование развитию знаний и развитию теории и практики в этой области. Заинтересованным рецензентам предлагается отправить свое резюме и краткое изложение конкретных знаний и интересов по адресу [email protected]

.

IJSTR публикует статьи, посвященные исследованиям, разработкам и применению в области инженерии, науки и технологий.Все рукописи проходят предварительное рецензирование редакционной комиссией. Вклады должны быть оригинальными, не публиковаться ранее или одновременно в других местах, и перед публикацией они должны быть подвергнуты критическому анализу. Статьи, которые должны быть написаны на английском языке, должны иметь правильную грамматику и правильную терминологию.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
