Инфракрасный пол под плитку: Инфракрасный теплый пол под плитку

Содержание

Инфракрасный теплый пол под плитку

В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка — это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно — песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи.

Например кристаллы кремния…
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина — 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям.

Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один — цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но…
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками

2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский «Теплый пол №1», а теперь и  маты с пожизненной гарантией «Золотое Сечение GS». Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья «Какой теплый пол под плитку лучше..?»

Переход к выбору теплого пола под плитку…

Google

Теплый пол под плитку. Какой выбрать

Керамическая плитка — отличный вариант обустройства полов там, где на них приходится большая нагрузка. Речь идет о прихожих, коридорах, лоджиях, кухнях, ванных комнатах, каминных. Несмотря на легкость ухода и эффектность внешнего вида, плитка имеет один недостаток — она холодная. Особенно это неприятно, когда на улице конец осени, зима или ранняя весна. Но можно недостаток превратить в достоинство! Например, обустраивая специальные системы «теплые полы». Во тут-то плитке из керамики нет равных — она хорошо проводит энергию тепла, не усыхает, как полы из древесины, долговечна.

Самые распространенные варианты обустройства теплых полов под плитку, это:

  • пленочные (инфракрасные) полы;
  • кабельные полы;
  • водяные полы.

Что такое пленочный теплый пол

Пленочный теплый пол часто называют инфракрасным, хотя для любого теплого пола может подойти название инфракрасный, так как любое нагретое тело излучает в инфракрасном диапазоне.

Пленочный теплый пол имеет в своей основе тонкую (около 1 мм) пленку, заполненную карбоновыми полосками, которые и выделяют тепло. Пленки имеют различные мощности на квадратный метр от 150Вт до 200Вт, укладываются они под ламинат или другое покрытие без заливки плиточным клеем или бетонной стяжкой. Если выбирается вариант с мокрой технологией отделки плитки, инфракрасный пол необходимо устанавливать после специальной подготовки (с монтажом гидроизоляционного слоя из полимера и жесткой основы, например, гипсокартонных плит). В результате, такой вариант получается хлопотным и долгосрочным.

Большим недостатком пленочных теплых полов является то, что они требуют дополнительной сборки, а также не имеют заземления, поэтому установка во влажных помещениях (ванные комнаты и т. п.), а также в любых помещениях, где существует возможность пролить воду на пол недопустима. Существует несколько мифов про полезность пленочных теплых полов для здоровья, про «биорезонансное» тепло и полезное инфракрасное излучение, которое они выделяют, в реальности все это является вымыслом и маркетинговым приемом для привлечения покупателей.

При установке под любое покрытие тепло от пленки передается покрытию, а уже потом передается в помещение, поэтому, неважно какой теплоноситель под покрытием, результат один — теплый пол.

Схема укладки инфракрасного пола под плитку

Кабельный теплый пол. Что это такое

Кабельный теплый пол делят на три вида:

  1. Нагревательный кабель, его принято называть термокабель, толщиной около 7 мм, который монтируется в слой бетонной стяжки 3–5 см.
  2. Нагревательный мат — термомат, толщиной всего 3 мм, уложенный на стекловолоконную сетку с определенным шагом, который устанавливается в слой плиточного клея и не требует поднятия уровня пола.
  3. Нагревательный мат — термомат для сухого монтажа не требующий заливки, который устанавливается прямо под ламинат или паркетную доску.

Кабельный теплый пол является на сегодняшний день самым надежным вариантом устройства теплого пола в квартирах и загородных домах. Такие системы применяются в России более 20 лет и прекрасно себя зарекомендовали, многие производители дают гарантию на кабельные теплые полы более 10 лет, а шведский производитель THERMO дает пожизненную гарантию!

Установить систему теплого пола на основе термокабеля или термомата можно самостоятельно и довольно быстро. Термокабель укладывается на теплоизоляцию (пробка с фольгой или фольгированный пенополиэтилен) и крепится к монтажной ленте с определенным шагом укладки, между витками кабеля устанавливается датчик температуры пола, который подключается к термостату. Затем вся эта конструкция заливается раствором 3–5 см, а после укладывается финишное покрытие, плитка, керамогранит, ламинат и т. д. в качестве покрытия может подойти любой проводящий тепло материал.

Схема укладки кабеля под плитку

Схема укладки термомата под плитку

Термоматы устанавливать еще проще, на подготовленную бетонную поверхность укладывается термомат заливается самовыравнивающимся раствором 3 мм и после того как раствор застынет, укладывается плитка или другое покрытие, которое проводит тепло. Существует также вариант, когда плитка укладывается сразу на термомат. Стоит также отметить что термоматы бывают разных мощностей, 130 Вт/кв.м — для стандартных помещений в качестве комфортного подогрева пола и 180 Вт/кв. м — для помещений с повышенными теплопотерями.

На вопрос что лучше: термокабели или термоматы, ответ таков: и то, и другое является лучшим решением, но термокабель имеет более широкое применение, такое как антиобледенение кровли и наружных площадей, полное отопление помещений и т. д., а термоматы разработаны и применяются только для комфортного подогрева пола в отапливаемых помещениях.

Для сухих комнат
мощность термоматов
составляет

130 Вт/м2

Для повышенно влажных комнат
мощность термоматов
составляет

180 Вт/м2

Водяной теплый пол. Как он устроен

Теплый водяной пол состоит из следующих слоев:

  • подложка с термостойкими характеристиками — ее задачей является снижение тепловых потерь;
  • рабочая область — верхний слой плиты перекрытия, в котором вмонтированы трубчатые нагревательные элементы, то есть, «распластанный» радиатор, тепло от которого экранируется подложкой;
  • облицовочный слой — отделка поверх рабочего слоя.

Водяные полы прочные, теплые. Но имеют и недостаток — они толстые и могут «украсть», примерно 1 кубометр пространства на каждые 10 квадратных метров помещения. Устройство теплых полов в квартирах с центральным отоплением требует разрешения коммунальной службы.

Схема укладки водяного пола под плитку

Теплые полы под плиткой — современное, удобное, эстетичное решение обустройства домов и квартир, не требующее установки батарей. Владельцу, имея общую информацию, остается решить, какую модель пола выгоднее укладывать в жилище: кабельную, водяную, инфракрасную.

Понравилась статья? Поделитесь с друзьями!

Стоит ли делать инфракрасный теплый пол под плитку?

Почему не стоит делать инфракрасный теплый пол под плитку

Инфракрасный теплый пол сегодня пользуется большой популярностью. Его устанавливают под ламинат, инженерный паркет и даже под мягкое напольное покрытие. При этом укладывать ИК-пленку под плитку не рекомендуется и на это есть целый ряд причин.


Воздействие плиточного клея

Клеящий раствор для напольной плитки, как и любой строительный состав, имеет агрессивную щелочную реакцию, что негативно сказывается на ламинирующем покрытии пленки. При использовании ИК-пленки в слое плиточного клея, щёлочь быстро разъест защитный слой. В результате теплый пол выйдет из строя. Заменить его или отремонтировать будет невозможным, а чтобы уложить новый придется демонтировать всю плитку.

Воздействие влаги

Напольную плитку, как правило, укладывают во влажных помещениях, таких как кухня или ванная комната. Учитывая, что изоляция контактов подсоединения пленки к силовому проводу не обеспечивает герметичность, влага будет воздействовать на контакты и приведет к их быстрому окислению. Вторым вопросом становится безопасность. У пленки отсутствует защитное заземление, а через влагу, накопленную в полу, будет происходить утечка тока и создавать опасность поражения электричеством. При этом подключить пленку через УЗО или дифференциальный автомат не получится. Устройство будет реагировать на утечку тока и отключать напряжение, что сведет на нет работу всей системы.

Электромагнитное излучение


В конструкции инфракрасного теплого пола не предусмотрен защитный экран. Хотя излучаемое электромагнитное поле при работе ИК-пленки находится в допустимых пределах, фон все же выше чем у кабельных элементов, имеющих экранирование. Учитывая, что в современном жилище и без того хватает источников электромагнитного излучения (WI-FI роутер, СВЧ печь и др.) рекомендуется снижать общий фон, используя оборудование с минимальным излучением.

Мировой опыт

ИК-пленка производится только в Корее, Китае и Украине. Мировые лидеры теплых полов, стоящие у истоков технологий электрического напольного отопления, такие как Норвегия, Дания, Германия, используют в выпускаемых изделиях только нагревательные кабели. Надежность и безопасность кабельных нагревателей проверена временем, поэтому в экстремальных условиях, где требуется надежность, долговечность и безопасность, мы настоятельно рекомендуем применять нагревательный кабель или мат.

укладка и монтаж пленочного инфракрасного теплого пола, отзывы

Кафель или керамогранит – замечательный материал: прочный, эстетичный, имеющий массу вариантов дизайна и расцветки. Недостаток один – такой пол холодный, в межсезонье и зимой ноги сильно мёрзнут, прикасаясь к плитке. К счастью, этот минус легко нивелируется системой тёплого пола, которая отлично работает в симбиозе с плиткой.

Инфракрасный тёплый пол имеет то же волновое излучение, с тем же диапазоном, что и человеческое. Взаимодействуя с инфракрасным обогревателем, организм человека расслабляется и успокаивается, проходит усталость, появляются новые силы. Это связано с тем, что организм воспринимает инфракрасное тепло, как собственное, поэтому хорошо его поглощает. Такие обогреватели часто ставят в саунах, поэтому иметь дома инфракрасный пол не только очень приятно, но и полезно.

Что такое?

Инфракрасное тепло – это персональное солнце в помещении, так как принцип действия был позаимствован именно у небесного светила. Тёплый пол такого типа греет не воздух, а объёкты: людей, животных, предметы, расположенные на полу.

Инфракрасный прогрев проходит равномерно и безопасно. Нагретые ИК-лучами предметы (в случае с ванной комнатой – сама ванна, раковина, тумба, стиральная машинка) получают и сохраняют тепло, в последствие постепенно отдавая его комнате. Любопытно, но за счёт этого фактора со временем комфортно человеку становится уже при температуре, на несколько градусов ниже привычной. Медики считают это полезным, так как в прохладном помещении организм лучше борется с усталостью, болезнями и плохим настроением.

Виды

На сегодняшний день в продаже можно найти два вида инфракрасного пола:

  • Стержневой, который изготовлен из карбоновых трубок-стержней, связанных с другими проводами.
  • Плёночный – самый популярный, состоящий из тонкой плёнки с нагревающими полосками.

Преимущества и недостатки

Как мы говорили выше, инфракрасный пол даёт нейтральное, дружественное человеку тепло, поэтому для дома это лучший вариант.

Кроме того, такой пол имеет многочисленные преимущества:

Удобство в использовании

Толщина инфракрасного пола очень мала, поэтому такой обогрев не «съедает» сантиметры высоты помещения, под него не нужно особенным образом подготавливать поверхность, а уложить такой пол можно быстро, без шума, пыли и грязи. В процессе эксплуатации пол не деформируется, не вибрирует и не издаёт никаких звуков.

Помещение греется равномерно

При использовании системы инфракрасного пола воздух в помещении греется так, что максимальное тепло остаётся именно внизу, не поднимаясь под потолок. Ноги всегда находятся в тепле, а лицо, слизистые, кожа не пересушиваются. В любой комнате благодаря ИК-полу можно поддерживать оптимальную влажность, не переживая за здоровье домочадцев, состояние животных, комнатных цветов и деревянной мебели.

Создаётся правильный микроклимат

Даже при недолговременной работе инфракрасного обогрева в воздухе появляются отрицательно заряженные ионы – как при включении люстры Чижевского, например. Таким образом в квартире воздух становится природным, как в лесу или на берегу моря. Отрицательные ионы расслабляют нервную систему, благотворно влияют на настроение, убивают пыль и вредных микробов.

Отлично подходит под кафельную плитку

Именно в сочетании с плиткой ИК-пол лучше всего раскрывает вои достоинства. Так как керамогранит – отличный теплопроводник, тепло замечательно распределится по всему помещению.

Экологичен и безопасен

Технология, по которой изготавливаются инфракрасные полы, не сжигает кислород в помещении, не имеет вредных электромагнитных или микро-волн.

Экономит ваши деньги

ИК-пол потребляет небольшое количество электрической энергии – по средним подсчётам, от восьми до пятидесяти Ватт. Кроме того, такой пол быстро греется, достаточно десяти-пятнадцати минут, чтобы в помещении стало тепло. Также можно использовать пульт, чтобы заранее установить время, когда пол должен прогреться – проснувшись или придя домой, вы сразу сможете насладиться комфортом.

Долгий срок службы

Инфракрасные технологии бесперебойно работают до тридцати лет, а многослойная конструкция такого пола устойчива к износу, механическим повреждениям и попаданию влаги. Кроме того, если пленка будет повреждена в одном или нескольких местам, вся система в целом продолжит безопасно работать и греть.

Несмотря на внушительное количество плюсов, можно выделить и некоторые недостатки ИК-пола:

  • Первый из них – это высокий ток потребления. Речь идёт не об энергопотреблении, а о нагрузке на электрическую сеть при использовании такого пола. Самое безобидное, что может случиться, если в квартире слабая проводка – «выбьет» пробки.
  • Ещё один минус – это трудности в изменении зоны обогрева. Если вы уложили пол на кухне, огибая места, где стоит мебель, то через несколько лет, если вы захотите сделать перестановку или поменять гарнитур, те места, где стояла мебель, греться уже не будут, а разобрать кафельный пол – дело не самое приятное.
  • Также от инфракрасного тепла греется мебель. Если в ванной комнате это может быть даже приятно, то в других помещениях вам придётся сидеть на тёплых стульях и за тёплым столом.
  • Последний недостаток – это зависимость ИК-пола от элекроэнергнии. Если в вашем доме отключат свет, то включить обогрев будет невозможно.

Материалы

Чтобы без проблем уложить инфракрасный пол, нужно знать, какие материалы будут использоваться в работе. Несмотря на то, что ИК-пол продаётся, как целая система, некоторых материалов в комплекте может не быть.

Для работы нужно следующее:

  • Сам комплект ИК-пола: термоплёнка, изоляционные материалы, соединительные провода и контактные зажимы.
  • Теплоотражающий материал, который нужно будет расстелить на полу перед тем, как класть на него систему ИК.
  • Терморегулятор и температурный сенсор, который будет расположен на стене или там, где вам удобно.
  • Двусторонний скотч, который является электропроводимым.

Укладка и монтаж

Укладка инфракрасного пола – простое и даже приятное занятие, к которому необязательно привлекать профессионала. Уложить тёплый ИК-пол можно на любую поверхность, которую не нужно дополнительного готовить. Чтобы положить инфракрасный пол, не нужно подводить никаких коммуникаций. Обратите внимание, что для укладки ИК-пола под кафельную плитку необходимо разрезать пленку в некоторых местах, чтобы при работе с клеем он попал не только на тёплый пол, но и на саму основу – так получится прочная монолитная конструкция.

Укладка проходит в следующей очерёдности:

  • Теплоотражающий материал равномерно раскладывается по полу – он необходим, чтобы не греть полоток соседей вместо своего пола. Такой материал, кроме того, имеет гидроизолирующие свойства, что очень удобно для ванной комнаты или кухонной зоны. Укладывая ИК-пол под плитку, нужно использовать ещё и стекломагнезивные листы. Они придадут конструкции жёсткость и защитят плёнку.
  • Сверху укладывается термоплёнка и устанавливается терморегулятор. Чтобы не потерялась эффективность, укладку надо производить не менее, чем на 70% площади помещения. Также плёнка не должна находится к стене ближе, чем за 10 сантиметров.
  • Монтажные кабели раскладываются поверх, определяются места на термоплёнке, где нужно снять изоляцию.
  • Провода и плёнка соединяются, материалами из комплекта ИК-пола вновь изолируются места подключений.
  • Проводам и датчик пола подключаются к терморегулятору.
  • Проводится первое пробное подключение терморегулятора в к розетке. Нужно выставить необходимую температуру, выждать время, проверить эффективность. Если всё работает, как положено, завершаем процесс.
  • Поверх укладывается защитная плёнка, пол готов для покрытия финишным материалом, например, плиткой.

Отзывы

Инфракрасные полы действительно завоевали доверие и любовь многих владельцев домов и квартир. В Сети можно встретить массу хороших отзывов, где хозяева высказываются на тему достоинств ИК-пола, его удобства и эффективности. Владельцы тёплых инфракрасных полов отмечают ряд важный моментов: это простота монтажа, с которой можно справиться самостоятельно, и низкое электропотребление – это самые важные плюсы, которые указывают в своих отзывах все.

Также для пользователей этой системы оказалось очень приятным то, что можно на зиму перекрывать батареи, которые сильно сушат воздух, а в помещении всё равно тепло и комфортно. Люди, которые впервые установили систему тёплого пола, говорят, что от него невозможно оторваться – хочется сидеть или даже лежать прямо на плитке, удобно и безопасно играть с детьми. Кстати, пользователи, у которых маленькие дети – самые преданные фанаты ИК-пола. По их словам, можно не переживать, что малыш простудится или переохладится, ползая по полу или играя на нём.

Подробнее об инфракрасном теплом поле смотрите в следующем видео.

Инфракрасный пленочный теплый пол под плитку – монтаж

В большинстве случаев систему обогрева пола устанавливают под керамогранит и керамическую плитку. Они хорошо нагреваются до нужной температуры и отдают тепло. Монтаж ИК теплого пола выполняется под плитку на готовое бетонное основание или стяжку. Кроме того инфракрасную пленку можно смонтировать и на старую плитку, в случае когда в помещении делается ремонт.

Монтаж инфракрасного теплого пленочного пола

Инфракрасный пленочный теплый пол под плитку для своего монтажа требует дополнительных материалов, таких как стекломагнезит или гипсокартон.

Этап 1

Первым делом происходит укладка теплоотражающего материала на подготовленную ровную поверхность. Между собой листы материала обязательно скрепляются скотчем. Сверху укладывается термопленка контактами в ту сторону, где будет располагаться терморегулятор. Затем производятся все подключения с помощью контактных зажимов и монтажных проводов согласно инструкции. Не забудьте хорошо заизолировать все места соединений.

Этап 2

После этого получившуюся конструкцию необходимо накрыть полиэтиленовой пленкой, которая будет в качестве гидроизоляции. Далее кладется стекломагнезит или гипсокартон, который крепится при помощи дюбель гвоздей (или другим похожим методом) к основанию пола. Очень важно быть аккуратным во время этого процесса, чтобы не нарушить целостность термопленки и ее нагревательных элементов.

Этап 3

Верхний слой стекломагнезита или гипсокартона нужно обработать «бетоноконтактом», после чего поверхность станет хорошей основой для укладки керамогранита или керамической плитки. Подключение пленочного теплого пола к терморегулятору и электросети описано в технических документах.

Что еще нужно знать

Существуют некоторые правила, которым нужно следовать при монтаже ИК пленочного теплого пола под плитку:

  • Будьте максимально аккуратными во время монтажа, чтобы не нанести механические повреждения термопленке. Для этого можно обуть мягкую обувь, стараться не царапать пленку мастерком и не вбивать в карбоновые и медные полосы дюбеля и гвозди.
  • Не применяйте в качестве теплоизоляции материал, основанный на алюминиевой фольге.
  • Предпочтительнее использовать специальные датчики температуры и терморегуляторы под  плитку.

Монтаж инфракрасного теплого пола Caleo на видео ниже.

При соблюдении всех инструкций и рекомендаций инфракрасный теплый пол прослужит вам очень долго.

Инфракрасный пленочный теплый пол под плитку

Прогресс не стоит на месте — совсем недавно о теплом поле еще никто ничего не знал, а теперь он стал скорее нормой, чем исключением. Его обустраивают в квартирах и домах, причем он может играть роль как дополнительного отопления, так и основного.

У подобных систем есть масса преимуществ. Мы расскажем вам о том, как правильно смонтировать инфракрасный теплый пол под плитку и о нюансах укладки пленки.

Почему именно инфракрасный пол?

Существует несколько видов системы теплый пол:

  • Водяной.
  • Электрический кабельный.
  • Инфракрасный.

Инфракрасный теплый пол — идеальный вариант под керамическую плитку

Самый высокий коэффициент полезного действия, удобство пользования и минимальный расход энергии именно у инфракрасного пола. Он быстро и эффективно нагревает поверхность, передавая ей тепло не конвекцией, а излучением.

Инфракрасный пол представляет собой тонкую, но прочную пленку, которую просто укладывают на поверхность. Замечательным свойством пленочного пола является возможность сочетания его с керамической плиткой.

Данный нагреватель можно использовать в ванной комнате, прихожей, туалете, на кухне. Вам не нужно покрывать пленкой всю поверхность комнаты — достаточно проложить ее лишь в тех местах, где вы ходите (например, перед выходом из ванны и унитазом).

В режиме постоянной работы инфракрасный пол потребляет электроэнергию примерно 20 минут в час. Он быстро прогревает поверхность и отключается, а плитка еще долго хранит тепло и отдает его в воздух. По мере остывания поверхности пленка подогревает ее, но на это расходуется совсем мало электричества.

Достоинства инфракрасного пола

Какими достоинствами обладает инфракрасный пол? Он идеально подходит для небольших помещений.

Обратите внимание: крупные комнаты лучше всего отапливать водяным полом, подогреваемым газом или твердым топливом. Отопление только электричеством выходит достаточно дорогим.

Перечислим основные плюсы:

  • Длина инфракрасной волны составляет 5-20 микрометров — это означает, что она свободно проходит через плитку и нагревает не только поверхность пола и стяжку, но и стоящие на нем мебель и предметы.
  • При обогреве пола инфракрасным излучением температуру в комнате можно смело снизить на 3-7 градусов по сравнению с традиционным радиаторным. К примеру, если вы привыкли, что у вас в комнате должно быть всегда 25 градусов, то при теплом полу смело можно держать 20. Вы будете абсолютно комфортно себя чувствовать, в комнате не пересохнет воздух, а затраты энергии упадут.

  • Инфракрасный пол создает вторичную конвекцию, нагревая стоящие рядом предметы. За счет этого помещение прогревается быстрее и равномернее.
  • В помещении не будет круговорота пыли, как при традиционном батарейном отоплении. Если в комнате стоят радиаторы, то они засасывают холодный воздух снизу, затем он прогревается и поднимается вверх, проходит под потолком и опускается вниз у противоположной стены. Как же само движется и пыль. Теплые полы действуют по другому принципу, поэтому пыль не будет постоянно подниматься в воздух.
  • Электромагнитное излучение от пленки минимально — оно значительно слабее, чем у классических кабельных полов.

При укладке пленочного теплого пола не доходите до стен и не стелите его под мебель

Также к достоинствам можно отнести ионизацию воздуха — в нем образуется в 2-3 раза больше отрицательных ионов. Специалисты утверждают, что ионы положительно влияют на здоровье человека.

Виды монтажа

Существует два способа монтажа пленочного пола:

  • Сухой.
  • Мокрый.

Сухой монтаж используется в сочетании пленки с ламинатом, линолеумом, ковровым покрытием. Мокрый — в сочетании с керамической плиткой, искусственным камнем, стяжкой и др. Нас интересует именно мокрый монтаж, поскольку мы рассматриваем вариант обустройства пленочного пола под плитку. Принцип укладки прост — на подготовленное ровное основание расстилается пленка, а затем на нее приклеивается плитка.

Сухой монтаж

Итак, вы решили установить пленочный теплый пол под плитку. Выше мы описали один из способов сухого монтажа, но он не предусматривает вариант укладки керамической плитки. Но все же можно уложить ее сухим способом.

Делается это в несколько этапов:

  • Подготовка основания. Необходимо качественно выровнять поверхность — на ней не должно быть перепадов, наплывов, выбоин, чтобы пленка не порвалась. Если поверхность в плохом состоянии, то рекомендуется покрыть ее новой стяжкой. Затем делается гидроизоляция из обычной полиэтиленовой пленки, уложенной внахлест. Рекомендуем вам проклеивать швы скотчем.

  • Укладка утеплителя. Сверху на гидроизоляцию укладывается слой утеплителя. Его задача — не давать теплу уходить вниз и греть потолок соседям или подвал. Можно использовать классический изолон.
  • Укладка пленки. Пленка раскладывается по поверхности с таким учетом, чтобы она не доходила до стен на 15-20 сантиметров. Нельзя допускать, чтобы разные пластины накладывались друг на друга. Также не рекомендуется укладывать ее под мебель — она быстро рассохнется и выйдет из строя. Поэтому заранее продумайте где у вас будет стоять шкаф и диван.
  • Укладка защитной пленки. В ее качестве используется классическая полиэтиленовая двойная пленка.

  • Укладка листов гипсоволокна, OSB или стекломагнезии. Данные плиты хорошо выдерживают нагрузку и не просаживаются, при этом создают отличную основу для наклейки керамической плитки. Крепить их к полу следует дюбелями, но при этом они не должны пробивать поверхность греющей пленки. Вам нужно будет расчертить и правильно уложить ее. Допускается промежутки между листами инфракрасной пленки в 10-15 см — этого вполне достаточно для безопасного крепления. Плиты не должны доходить до стен на 10-15 мм — это необходимо для температурного расширения.
  • Сверху на плиты укладывается керамическая плитка на обычный клей. Она также не должна соприкасаться со стенами — оставьте зазор в 10 мм. После окончания работ вы просто закроете его плинтусом.

Вот так выглядит слой при сухой укладке инфракрасного пола

Достоинство сухого способа в том, что пленка не подвергается прямому контакту с жестким клеем. Это продлевает срок ее службы на 20-30 процентов. Но есть один нюанс — толщина такого слоя с плитами может доходить до 5 сантиметров, что не всегда приемлемо.

Обратите внимание: сухой способ монтажа дороже влажного, поскольку вам придется потратиться на плиты и утеплитель. Вы гарантировано не повредите греющую пленку, но вот ремонт подобного многослойного пирога будет затруднен.

Мокрый монтаж

Это классический способ укладки, который используется большинством строителей. Он на 50-60 процентов дешевле сухого, но выполнять его нужно крайне аккуратно, чтобы не повредить пленку.

Монтаж можно разделить на несколько этапов:

  • Подготовка поверхности. Как и в первом случае, вам нужно будет качественно подготовить основание. Лучше всего залить новую стяжку, но если у вас качественное основание, то можно обойтись и просто шпатлевкой проблемных зон.
  • Укладка отражающей поверхности. Обычно для этого используется изолон, фольгоизол или техническая теплоизоляция толщиной 2-3 мм. Материал должен иметь малый коэффициент усадки и не продавливаться до основания, поэтому не экономьте на данном этапе. Не нужно укладывать пленочный пол и теплоизоляцию по периметру комнаты на 20 см. от стен — это позволит крайним плиткам более крепко прилипнуть к поверхности.
  • Укладка нагревательной пленки. Не располагайте ее под мебелью, не накладывайте один лист на второй, оставляйте между ними промежуток в 50-100 мм.

  • Укладка защитной целофанновой пленки. Можно использовать самую обычную.
  • Армирование поверхности. Для этого подойдет малярная пластиковая сетка с размерами ячеек в 50 и 100 мм. Сетка закрепляется к поверхности дюбелями — они устанавливаются в промежутки между нагревательными листами. Действовать нужно очень осторожно, чтобы не повредить карбоновые и медные полосы. Обычно сетку закрепляют через каждые полметра — она не должна болтаться или провисать.
  • Нанесение стяжки. Профессионалы рекомендуют покрыть сверху получившийся слоеный пирог тонким слоем стяжки в 5-7 мм. Это хорошо сгладит все неровности, закрепит сетку и дюбеля, не даст им вылазить наружу.
  • После того, как стяжка подсохнет, на нее укладывают плитку. Здесь все стандартно — используется обычный клей и классическая плитка. Оставляйте зазор между стенами и плиткой в 10-15 мм для теплового расширения.

Мокрый способ укладки пленочного пола под плитку выглядит следующим образом

Включать теплый пол можно через 5-7 дней — за это время стяжка и клей полностью высохнут. Иначе это может привести к растрескиванию слоя и гулянию плиток.

Мы постарались детально описать то, как быстро и правильно обустроить инфракрасный пол под плитку. Главное в этом процессе — не торопиться и быть аккуратными, чтобы не повредить нагревательную пленку. Пробуйте — у вас все получится!

как правильно подключить, монтаж и установка пленочного пола, схема подключения

Наличие теплого инфракрасного пола в помещении создает особую уютную атмосферу. Преимущества ИК покрытия заключаются в том, что заметно повышается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку – дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в данной области.

Особенности

Ифракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проводов и подходит для полов с покрытием:

  • Ламинат;
  • Линолеум;
  • Ковролин.

Инфракрасный теплый пол под плитку чаще всего необходим в таких помещениях:

  • Теплицы;
  • Бассейны;
  • Кухни;
  • Санузлы;
  • Технические комнаты.

Есть два вида инфракрасных полов, которые применяются под плитку:

  • Стержневой;
  • Пленочный.

Второй примечателен тем, что при его производстве используются плоские элементы, в которых присутствует карбоновая суспензия. С двух сторон от нее монтируются пленочные полимерные покрытия толщиной в 0,5 миллиметра, ширина полосы при этом может быть от 30 до 120 сантиметров.

При монтаже пола обязательно следует соблюдать правила безопасности и использовать заземление. Подобная конструкция создает в комнате комфорт и уют, что не может не сказаться на психическом и эмоциональном состоянии человека.

Плюсы и минусы

Преимущество отопительной ИК-системы пола:

  • Отсутствие электромагнитного излучения;
  • Простота в работе;
  • Экономичность;
  • Не высушивает воздух;
  • Нет риска возникновения пожара;
  • Не провоцирует скопление пыли;
  • Универсальность – ИК-пленку можно монтировать даже на стену или потолок.

Высота ИК-конструкции не превышает трех сантиметров, и даже в помещениях, где потолки высотой лишь два с половиной метра, пленка почти незаметна.

Преимуществом ИК пленки можно также назвать и тот факт, что она не сушит воздух в комнате. Традиционная технология радиаторного отопления такими достоинствами не обладает.

Недостатки:

  • Для монтажа ИК- оборудования требуется высокая квалификация. Мастеру без солидного практического опыта работы за подобные проекты лучше не браться;
  • Возбраняется монтировать подобные устройства под мебель. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может спровоцировать расслаивание этого материала. Лучше покупать керамическое напольное покрытие известных торговых марок, так как, например, китайская плитка – плохого качества и не выдерживает даже небольших нагрузок.

При монтаже оборудования и плитки следует соблюдать все технологические предписания. Это является главным правилом этого вида работ.

Схема работы

Пол с инфракрасной пленкой под плиткой – это вариант, который встречается довольно часто. Подключить пленочный ИК пол к электричеству вполне реально, он будет нормально работать, если сверху залить стяжку, а на нее положить плитку. Работы эти несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Существует два способа укладки плитки на пленку:

  • Сверху пленки монтируется малярная сетка, чтобы увеличить адгезию. На нее заливается стяжка или специальная саморазравнивающаяся смесь. Толщина слоя – не более 10 мм.
  • На пленку кладутся листы ГВЛ, закрепляются саморезами, которые проходят между полосами нагревательных элементов; от мастера требуется большая точность, так как легко можно повредить хрупкие конструкции.
  • Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы следует нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

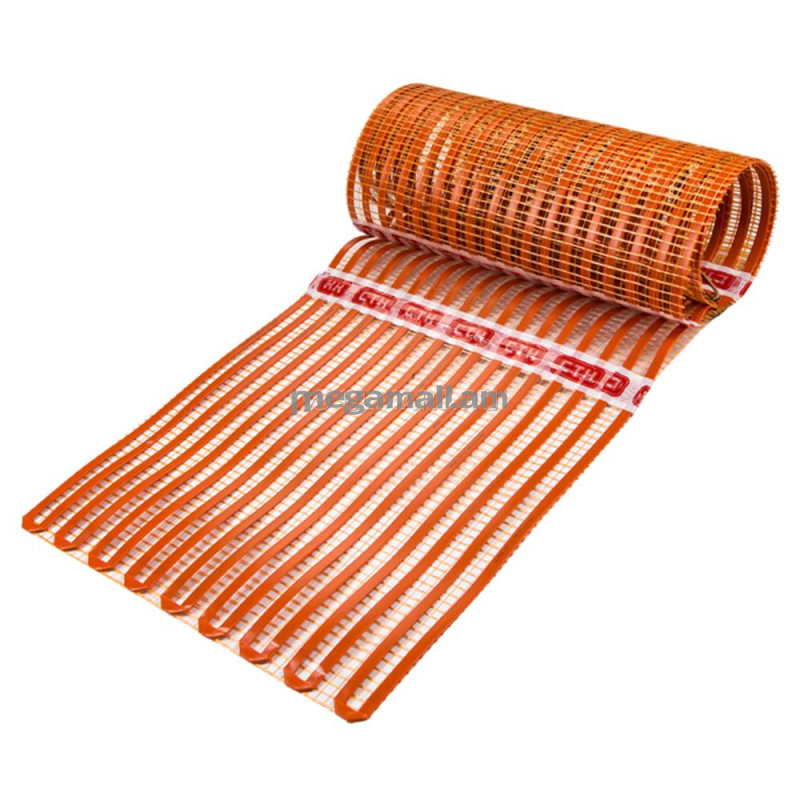

Стержневой пол специально придуман для плиточного покрытия, поэтому стяжку в этом случае делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к терморегулятору. На них монтируется керамическое покрытие.

Между двумя проводниками находятся стержни (они похожи на ступени), которые сделаны из графита и карбона серебра. Размеры полотен:

  • Ширина – 82 см;
  • Пространство между стержнями – до 10 см.
  • Длина – до 20 метров.

При прохождении тока из стержней выделяется ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология позволяет экономить значительное количество средств. Электросхема спроектирована таким образом, что при работе тратится минимальное количество энергии.

Как подключить?

Перед началом работы по монтажу пленочного инфракрасного пола следует:

  • Подготовить основание;
  • Расположить по всей плоскости теплоотражающий материал;
  • Подготовить место для терморегулятора.

Установка начинается с того, что материал распределяется по всей комнате. Необходимо закрепить его изолентой или скотчем, заделать стыки.

Пленку рекомендуется раскатывать на максимальную длину – чем меньше лишних контактов, тем лучше.

Есть возможность снизить расход проводов, если контакты направить по направлению к регулятору. На медной полоске закрепляется зажим, его сторона располагается внутри покрытия, вторая находится поверх медной полосы. Линии разреза изолируются битумом. Пленка фиксируется с использованием изоленты. Для этого требуется выравнить основание, положить на пол теплоотражающий материал.

Этапы работ:

  1. Монтаж теплоотражающего материала;
  2. Монтаж пленки;
  3. Подключение блоков, соединение их с терморегулятором;
  4. Инсталлируется датчик температуры между первым и вторыми слоями стяжки в гофрированной трубе
  5. Происходит укладка слоев, закрепление их саморезами
  6. Заливается стяжка, это можно сделать своими руками
  7. На стяжку кладется плитка.

При работе следует учесть следующее:

  1. Установить ИК систему под мебелью можно лишь тогда, когда она расположена на ножках на высоте минимум три сантиметра;
  2. Необходимо правильно укладывать теплоизоляцию, это защитит от перерасхода электроэнергии;
  3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
  4. Чтобы положить покрытие нужной стороной, внимательно следует изучить инструкцию-памятку.

Использовать разрешается изоляцию на основе пленки:

  • Лавсановой;
  • Полипропиленовой.

Терморегулятор устанавливается на стене, к нему подсоединяется электропроводка

Провода стелить по полу нельзя, их следует уложить в пластмассовый короб. Провода не должны создавать неровностей. Необходимо сделать следующее:

  • Вырезать для проводов выемку в теплоотражающей изоляции;
  • Очистить провода на кончиках, прежде чем их монтировать;
  • Кончик провода вставляется в контактный зажим, закрепляется;
  • Место соединения изолируется битумной мастикой.

Затем необходимо закрепить терморегулятор, делать это рекомендуется внутри гофры; затем прибор подсоединяется к регулятору температуры. Его верхняя часть монтируется снизу к черной кремниевой полосе блоков, которые нагреваются, при этом используется битумная мастика. В точке, где произошла установка, следует сделать вырез, это будет гарантией того, что не появятся деформации.

Датчик может выйти из строя, поэтому необходимо поставить его таким образом, чтобы была возможность беспрепятственно его извлечь.

Работы по монтажу следует доверить опытному специалисту.

Советы по выбору

Правильно подобранный материал – это залог нормальной работы оборудования. Рекомендуется знать ее базовые технические характеристики:

  • Пленка способна меньше нагреваться и отдавать больше тепла;
  • Пленка стандартная может выдержать температуру до 80 градусов по Цельсию;
  • Можно соединить между собой серебряные и медные шины, за счет этого возможно снизить толщину прослойки, а значит, пролонгировать срок работы устройства;
  • Токопроводящие полосы делаются из сплавов, в которых присутствует серебро. На пленке они явственно проступают, и чем больше серебра, тем лучше будет пленка. Если главная основа имеет белый цвет, то это подтверждает, что в составе присутствует качественный прочный полимер.
  • На полосах не должно быть следов окисления;
  • Плохой считается та пленка, где ширина медной полосы меньше 14 мм.
  • Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковролином, то достаточно будет мощности до 160 Вт/м2. Если пленка будет располагаться под плиткой или керамогранитом, то здесь потребуется мощность не менее 215 Вт/м2. Если теплый пол будет находиться в сауне, то мощности потребуется больше 220 Вт/м2;
  • Минимальная толщина пленки – 0,3 мм. Чем толще покрытие, тем дольше оно будет служить, поэтому ориентироваться при выборе надо на пленку, которая толще 0,3 мм
  • Пленка устанавливается таким образом, что соседние листы прилегают плотно друг к другу, но не накладываются один на другой. Если выбирать ширину рулона с таким расчетом, то это позволит уменьшить количество отходов и сэкономить деньги.

Модели повышенной мощности эксплуатируются в лакокрасочных цехах, саунах и т. п. В таких приборах графитовые стержни запаяны в сверхпрочное покрытие.

Следует знать, что карбон и графит имеют сходную молекулярную структуру, но свойства у них заметно различаются. Карбон более устойчив к нагрузкам, а графит – не такой прочный.

Подсоединить ИК-устройство рекомендуется с помощью специалиста с практическим опытом. Класть плитку можно своими руками, особенно если это небольшая площадь, как например, в санузле или на балконе. Если самые сложные работы поручить профессионалам, а более простые сделать самостоятельно, то можно обустроить квартиру, не потратив при этом лишние средства.

Производители

Пленка Heat Life популярна во всем мире. Heat Life – это производитель, который изобрел пленку с карбоновым покрытием. На рынке существует множество ее аналогов, но они все уступают по качеству продукции южнокорейской компании. Также Heat Life выпускает уникальную ИК-пленку, которую можно укладывать прямо в стяжку. Пленка выдерживает температуру выше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat Plus – это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Heat Plus открыла множество сервисных центров по всей стране и делает как полосатую, так и сплошную пленку, мощность которой колеблется от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК пленку с 2006 года. Считается одной из лучших, на счету компании множество разработок и инновационных ноу-хау. Например, именно Caleo изобрела полы с сеткой, препятствующей появлению искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверено продолжает завоевывать рынок. Использование пленки Caleo позволяет экономить до 20% электроэнергии по сравнению с привычными нагревательными устройствами.

Ассортимент ИК-пленки у компании очень широкий: от дешевых моделей до очень дорогих. Гарантия предоставляется Caleo до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская фирма выпускает самые разные комплектующие и системы, которые обеспечивают прогрев труб и крыш.

Средняя цена за покупку и монтаж пленки обойдется от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также пользуется большой популярностью в России и подходит практически под любое покрытие.

Пленка стоит недорого и представляет собой инновационное поколение систем ИК обогрева. Инфракрасная энергия равномерно и быстро распределяется по всему помещению. Производители утверждают, что такого рода технология дает возможность уменьшить счета за электричество не менее чем на пятьдесят процентов. Отзывы о ИК пленке от Carolique только положительные.

Приобретая ИК пленку, рекомендуется обратить внимание на наличие сертификатов качества, ведь очень часто продукцию именитых торговых марок подделывают. Лучше немного переплатить, приобретая фирменный товар, чем потом тратить большие деньги на ремонт.

Teplotex – еще один южнокорейский производитель, который выпускает качественную продукцию толщиной от 0,36 мм. Ширина рулонов – 0,5 и 1 метр. Пленка может нормально работать в течение трех десятков лет.

Rexva – эта компания больше известна у себя на родине, в Южной Корее, там она занимает более 50% рынка. В России о пленке от этого производителя известно немного. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет особую ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec – это компания, которая разработала и внедрила технологию ИК полов. Она продолжает предлагать новые оригинальные модели, которые пользуются неизменным спросом среди потребителей. Мощность пленки – от 60 Вт, ширина – от 30 см.

Monocrystal (Украина) – компания, которая позиционирует свою продукцию как самую лучшую в Европе. Фирма действительно имеет уникальные разработки, например, пленка с пониженным содержанием серебряной пасты, но более массивным карбоновым слоем. Есть интересная модель, которая разработана специально для керамической плитки. Такая пленка обладает высоким коэффициентом адгезии.

Фирма производит как полосатую пленку, так и сплошную. Толщина рулона – 30 и 64 см. Мощность – от 130 до 620 вт. Такую пленку хорошо использовать для утепления лоджий, монтировать по периметру окон и дверей.

Отзывы

Отзывы об инфракрасных полах в основном носят положительный характер. Особенно активно обсуждается тема относительно сложности установки теплых полов. Многие пользователи высказывается за самостоятельную установку подобных конструкций, это сулит существенную денежную экономию.

Некоторые домовладельцы утверждают, что сделать своими руками правильное подключение оборудования не представляется возможным. Следует признать, что когда речь заходит о монтаже плитки, то здесь требуется определенная квалификация – новичок не сможет ровно положить данное покрытие даже на небольшой площади.

Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественные изделия. Особенно нравится недорогая пленка, которую можно монтировать непосредственно в бетонную стяжку. Простота надежность этой технологии у многих вызывает положительные эмоции.

В отзывах нередко поднимается вопрос о том, как распознать контрафактную продукцию. Это является очень важным моментом, так как от качества продукции напрямую зависит срок службы инфракрасного теплого пола.

Если вы решили сэкономить и приобрести продукцию у неизвестного продавца, предлагающего хорошую скидку, несколько раз перепроверьте сертификат соответствия на ИК-оборудование и по возможности сверьте их с образцами, представленными на официальном сайте компании.

Удачные примеры и варианты

Так выглядит инновационная пленка от компании Heat Life, одна из лучших на рынке.

Структура теплого пола.

Результат покрытия ИК пленкой спортивного зала.

Схема теплого пола в разрезе.

Монтаж теплого пола в спальной комнате. Такую работу можно сделать своими руками.

О том, как установить инфракрасный теплый пол, смотрите в следующем видео.

Другие типы инфракрасных обогревателей

Другие типы инфракрасных обогревателей

Другие типы инфракрасных обогревателей

Черный Керамический ленточный нагреватель Star. Сияющий керамический браслет Black Star Обогреватель. При использовании в качестве инфракрасного обогревателя (целевой материал в отверстии), он излучает высокоэффективное инфракрасное излучение из-за исключительного тепла стойкое черное покрытие. До 1000F. До 480 В — диаметр 2 дюйма и вверх.Ширина 1 1/2 дюйма и выше (с шагом 1/2 дюйма) Бласдел Керамические генераторы. Идеально для дерево, пластик и другие низкотемпературные подложки. Прочный нихром проволока, намотанная на керамический сердечник, заливается керамическим материалом и обжигается в печи.
NUHEAT Плитка и система утепления каменного пола Простая теплый пол вместо холодной керамической плитки и полов из натурального камня. Коврики на 120 или 240 вольт. Тонкий излучающий электрический нагревательный мат установлен только на 1/8 толщины непосредственно между плиткой и полом. Более 60 различных стандартных ковриков Размеры, которые подходят для большинства комнат, также могут быть изготовлены на заказ. Теплая плитка EasyHeat Утепление пола Мрамор, керамическая и керамогранитная плитка, сланец, гранит и литые или габаритный камень. Для нового строительства или реконструкции, излучает мягкое тепло через сеть низкопрофильных кабелей, проложенных в растворе прямо под плиткой.Теплый Плитка подходит для любых помещений: ванных комнат, кухонь, детских, гостиных комнаты-где хотите полы плитка.
Калорик Излучающие потолочные обогреватели Прикрепляются к нижней стороне потолочных балок, сразу за отделочные панели, эта система обеспечивает равномерное тепло от равномерно поверхность потолка с подогревом. Сияющий пол Calorique Обогреватели.Идеал для нового строительства и мест, где возможен доступ к лагам пола, крепится между лагами пола с помощью небольшое воздушное пространство 2 дюйма между элементами и поверхностью пола.
Черный Керамический ленточный нагреватель Star. Может использоваться в качестве инфракрасного обогревателя до 1000F. Термоформование, воздушное отопление, плиты, пресс-формы, печи, герметизация, штампы, Танковые нагреватели, конфорки. Толщина 1/4″-5/16″-3/8″. До 45 Вт/кв. дюйм.Минимум 4 дюйма до любой практической длины

[ Главная ][ Вверх ][ Излучающий керамический ленточный обогреватель Black Star ][ Инфракрасные панельные обогреватели][ Излучающий керамический ленточный обогреватель Black Star ][ Керамические генераторы Blasdel Enterprises ][ Потолочные излучающие обогреватели Calorique ]


Мы дистрибьютор инфракрасных обогревателей. Всегда консультируйтесь с инструкциями производителя по установке для правильного установка продуктов или систем, представленных на этом веб-сайте. © Copyright 1999-2019 Мор Электроотопление Ассоциация, Inc.

МОР ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 США
Тел.: 616-784-1121 — 800-442-2581 — Факс: 616-784-7775
.com



Как работают панели лучистого инфракрасного обогрева?

Встраиваемая излучающая панель Ember Glass (белая)

Если вы только начинаете узнавать об излучающих стеновых панелях, вы, вероятно, одновременно очарованы и сбиты с толку.Они похожи на настенные обогреватели? Насколько они горячие? Легко ли их установить? Есть ли у них функции безопасности?

Излучающие стеновые панели имеют множество преимуществ, не последним из которых является то, что их установка не требует такого же уровня разрушения, как для лучистого обогрева пола. Если вы недавно перешли на дорогие паркетные полы или ковровое покрытие, у вас есть столько же преимуществ, сколько и у горячих теплых полов с нагревательным кабелем, и последнее, о чем вы хотите думать, это разрывать его, чтобы установить систему отопления.С излучающими панелями такой ремонт не требуется, поэтому давайте посмотрим, как они работают.

Технология — Как работает панель лучистого тепла?

Многие люди думают, что между лучистым теплом и инфракрасным теплом существует какой-то выбор или/или, но в этом контексте это в значительной степени взаимозаменяемые термины, поскольку излучающие панели работают за счет обогрева в дальнем инфракрасном диапазоне или FIR. FIR — это технология, используемая в стеновых панелях, а также в напольном отоплении, во многих бытовых водонагревателях и влажных системах центрального отопления.Они пропускают электрический ток через панель, содержащую слои материалов космической эры, таких как полиимид углеродного графита, медь, никель и наносеребро, для генерации длинноволновой инфракрасной энергии, которая затем обеспечивает инфракрасное излучение. Напротив, низкотехнологичные системы принудительной вентиляции и отопления помещений, с которыми мы все выросли, полагаются на нагрев окружающего нас воздуха. FIR, с другой стороны, поглощается материей так же, как наши тела поглощают тепло, выделяемое солнцем, независимо от температуры воздуха. (Подумайте о том, как вам может быть жарко, сидя у окна на солнце, или как нагревается песок или асфальт в солнечный день.) В этом процессе используется гораздо меньше энергии, при этом выделяется огромное количество тепла.

Инфракрасное тепло ощущается теплее и приносит пользу для здоровья

Системы с принудительной подачей воздуха могут распространять аллергены

Люди, которые установили в своих домах излучающие панели, сообщают, что это обеспечивает гораздо более теплое ощущение, чем сидя перед обогревателем. Есть также многочисленные преимущества для здоровья. Отсутствие системы принудительной вентиляции означает, что аллергены и пыль не разносятся по дому, а воздух менее сухой. Дополнительным преимуществом твердотельной технологии является то, что мало деталей можно сломать, а панели не требуют обслуживания.

Элегантный внешний вид, интеллектуальные технологии

Добавление излучающих панелей предлагает превосходную альтернативу громоздким обогревателям. Они доступны в различных стилях, размерах и цветах, которые подходят для каждой комнаты, от ванной до гостиной. Их можно добавить в технологическую систему «умный дом», чтобы домовладельцы могли настраивать график отопления на основе индивидуальных предпочтений и схем энергоэффективности, и они оказывают почти мгновенное воздействие при активации, повышая температуру в помещении до комфортной температуры намного быстрее, чем традиционные системы. .Вы можете задаться вопросом: «Много ли электроэнергии потребляют лучистые обогреватели?». Излучающие панели эффективны на 100 % и не теряют тепло через котлы, трубы или отопительные каналы. Самое главное, для их работы требуется очень мало энергии, что помогает домовладельцам значительно снизить счета за отопление.

WarmlyYours предлагает две разные линейки излучающих панелей: LAVA и Ember.

Панели LAVA — это линейка высококачественных проводных панелей, включающая модели LAVA Crystal и LAVA Light, которые обеспечивают еще более эстетичные возможности для вашего дизайнерского мотива.

Линейка Ember более экономична и удобна для самостоятельного изготовления, но они по-прежнему производятся в соответствии с самыми строгими стандартами и наверняка станут поводом для разговоров в любой комнате.

Для получения информации о том, как система излучающих панелей будет работать в вашем доме, свяжитесь с нами сегодня, чтобы поговорить с одним из наших знающих представителей.

Инфракрасное отопление ванной комнаты — Блог

При выборе стратегии обогрева ванной комнаты существует так много вариантов, что может быть трудно понять, с чего начать.Это помещение, которое имеет совсем другие требования к отоплению, чем остальная часть вашего дома, и место, где у каждого свое мнение о том, что делает его комфортным. Может быть, ваша ванная комната — это оазис спокойствия от суеты, место, где можно расслабиться и сбежать. Или, возможно, это шумный хаб, заваленный детскими игрушками и тюбиками из-под зубной пасты. Или, может быть, это супер стильный и ультраэффективный набор, созданный для того, чтобы как можно быстрее настроить вас на предстоящий день. Мы все используем наши ванные комнаты по-разному, поэтому ни одна стратегия отопления не подходит для всех.Чтобы помочь вам принять решение, мы составили список из пяти важных соображений, которые следует учитывать при выборе инфракрасного обогревателя для вашей ванной комнаты.

Где у тебя в ванной холодно?

В зависимости от размера вашей ванной комнаты, качества вашей изоляции и материала, используемого для покрытия пола, в вашей ванной комнате может быть холодно в разных местах. В некоторых ванных комнатах, особенно в ванных комнатах с полами, выложенными керамической плиткой, полы холодные, и никому не нравится выходить из приятного теплого душа и ступать на холодную плитку. В других ванных комнатах более проблематичным является холодный воздух, что делает принятие ванны неудобным занятием, когда половина из вас греется под водой, а остальные покрываются мурашками! Многие из наших клиентов обнаруживают, что холодные точки в их ванных комнатах меняются в течение года: в зависимости от времени года, в зависимости от использования ванной комнаты, а иногда и в течение дня. Это затрудняет непосредственное устранение холодных пятен.

Конвекционные обогреватели представляют собой дешевое и простое в установке решение для обогрева ванной комнаты.Однако они не избавят плитку от холода, потому что нагревают только воздух. Они также могут быть неэффективными, потому что вырабатываемый горячий воздух может быстро теряться через вытяжной вентилятор. Пол с подогревом — отличный способ согреть холодную плитку, а также согреть остальную часть комнаты, если вы используете систему мощностью не менее 150 Вт/м 2 . Однако установка может занять некоторое время, поэтому, если вы ищете более быстрое и гибкое решение, вы можете рассмотреть возможность инфракрасного обогрева ванной комнаты.

Инфракрасные обогреватели идеально подходят, если вам нужно простое в установке решение для обогрева ванной комнаты, которое будет обогревать всю ванную комнату, независимо от вашего вытяжного вентилятора. Инфракрасные обогреватели нагреваются излучением, нагревая людей и предметы под ними так же, как солнце нагревает землю. Лучистое тепло поглощается объектами на своем пути и повторно излучается, эффективно нагревая стены, потолки и полы, если они находятся в пределах досягаемости обогревателя. Инфракрасное тепло не нагревает воздух напрямую, потому что в этом нет необходимости! Представьте себе купание на свежем воздухе в яркий солнечный день – тепло солнца согревает вас даже при низкой температуре воздуха.Это роскошное чувство.

Хорошо ли проветривается ваша ванная комната?

Вентиляция является серьезной проблемой в ванных комнатах, где высокий уровень влажности может привести к плесени и гниению стен. Существует два основных метода снижения влажности в ванных комнатах, подверженных плесени. Во-первых, вентиляция может быть увеличена с помощью вытяжных вентиляторов для удаления избыточного пара и конденсата. Во-вторых, температуру стенки можно поддерживать на уровне, который в первую очередь предотвращает образование конденсата. За это отвечает ваша система отопления.Излучающие обогреватели, такие как наши инфракрасные панели, нагревают поверхности напрямую, поэтому они намного эффективнее уменьшают образование конденсата, чем обычные конвекционные обогреватели. Инфракрасный свет идеально подходит для плохо проветриваемых ванных комнат, склонных к образованию плесени.

Сколько места доступно?

Каждый доступный дюйм в небольших ванных комнатах является драгоценным товаром, и отказ от любой части этого пространства никогда не бывает идеальным, даже если это необходимо для чего-то столь же важного, как обогреватель. Инфракрасные панели — это идеальное решение для тонкого обогрева ванной комнаты, поскольку их всего 2.Толщина 5 см, и его можно монтировать на стене вдали от других светильников, что гарантирует его полную незаметность. Установите на неиспользуемый участок стены и освободите свой пол! Кварцевые обогреватели для ванных комнат — еще один незаметный вариант, который идеально подходит для обогрева небольших помещений и также очень компактен, поэтому занимает как можно меньше места. Чтобы сэкономить еще больше места, некоторые инфракрасные панели служат зеркалами и объединяют два использования в одном, что приводит нас к следующему преимуществу инфракрасного обогрева ванной комнаты.

Проблема с паром в ванной?

Чрезмерный уровень пара может привести не только к повреждению стен и потолков.Любому мужчине, который пытался побриться после долгого горячего душа, знакома проблема неумолимого конденсата на зеркалах. Это неудобное раздражение, которое можно в некоторой степени уменьшить с помощью мощного вытяжного вентилятора над зеркалом. Но для более элегантного, эффективного и действенного решения, почему бы не решить проблему напрямую с помощью зеркальной инфракрасной панели? Неотличимая от обычного зеркала, панель обогревает всю комнату и работает с температурой поверхности, предотвращающей образование конденсата на зеркале. Запотевание становится проблемой прошлого, и ваша комната будет согрета стильным, тонким и компактным решением для обогрева.

Как долго вы проводите в ванной?

У всех нас разные привычки, когда дело доходит до посещения туалета. Некоторым из нас нравится принимать долгую ванну, часами лежать с хорошей книгой и, возможно, с несколькими свечами. Другие предпочитают функциональный душ, задерживаясь только для быстрого скрабирования и мытья волос. Другие используют ванную комнату как место для личного ухода за собой, где край ванны становится оживленным салоном для окрашивания волос, полировки ногтей, нанесения искусственного загара и экспериментов с макияжем.Как правило, в домашнем отоплении инвестиции в высококачественные отопительные приборы окупаются в первую очередь в помещениях, которые часто используются, в то время как вы можете позволить себе немного сэкономить в менее загруженных помещениях. Если ваша семья проводит много времени в ванной комнате, стоит инвестировать в высококачественные продукты для обогрева в дальнем инфракрасном диапазоне, такие как наши инфракрасные панели Herschel, которые эффективно обогревают комнату и снижают ваши счета за отопление. Если ваша ванная комната является малопосещаемым пространством, более дешевого электрического обогревателя для ванной комнаты, такого как кварцевый обогреватель для ванной комнаты Stiebel Eltron, должно быть достаточно для ваших нужд.Кварцевые обогреватели используют коротковолновую форму инфракрасного излучения, называемую ближней инфракрасной.

Если вы думаете об инфракрасном обогреве ванной комнаты, ознакомьтесь с нашей коллекцией инфракрасных обогревателей для помещений. Вы найдете широкий ассортимент обогревателей с моделями для любого бюджета и любой схемы дизайна интерьера.

Инфракрасное отопление против теплого пола

Вы, наверное, слышали о поразительных преимуществах как электрических теплых полов, так и инфракрасного отопления как современных систем отопления, но когда дело доходит до выбора между ними, выбор не всегда может быть однозначным.Наш ассортимент инфракрасных обогревателей — идеальный и наиболее экономичный выбор для тех, кто хочет изменить или дополнить свою текущую систему отопления, начиная с ультрасовременного и элегантного дизайна и заканчивая непревзойденной эффективностью.

Установка и обслуживание

Одним из очевидных преимуществ инфракрасного обогрева является то, что его до смешного легко установить – вы просто подключаете его к сети и крепите на стене, садитесь поудобнее и наслаждаетесь своей новой уютной комнатой. Никакой электрик или специалист не требуется, за исключением выбора прямого подключения к сети, тем не менее, это быстрый и простой процесс для квалифицированного специалиста и единственная дополнительная плата.

В отличие от этого, установка напольного отопления может занять несколько дней, она полностью инвазивна, и ваша комната полностью непригодна для использования в течение всего процесса из-за такого нарушения.

Аналогичный принцип применяется к расходам на техническое обслуживание, так как в случае выхода из строя напольного отопления весь пол, возможно, придется разобрать и установить заново, что приведет к дорогостоящему и трудоемкому процессу и просто неосуществимому риску для тех, у кого плотный график. С другой стороны, инфракрасные обогреватели спроектированы так, чтобы быть простыми и долговечными, что впоследствии отражается в наших длительных гарантийных гарантиях, обеспечивая для вас гораздо более надежную инвестицию.

Энергетическая и экономическая эффективность

В то время как оба метода более энергоэффективны, чем традиционная система газового котла, инфракрасное излучение является более энергоэффективным и экономичным из-за отсутствия слоев изоляции по сравнению с электрическим теплым полом. Подогрев пола состоит из слоя нагревательных проводов под слоем стяжки и, наконец, верхней отделки пола, что означает, что много энергии используется еще до того, как какое-либо тепло достигнет помещения наверху, в то время как наши инфракрасные нагревательные панели излучают тепло только непосредственно в помещение. , что делает его намного более эффективным.Это означает, что в целом для него требуется меньше мощности, чем для напольного отопления, что экономит не только окружающую среду, но и ваши деньги!

Кроме того, эта дополнительная изоляция означает, что для прогрева комнаты может потребоваться более часа, из-за чего вам слишком долго будет некомфортно на холоде. Наши инфракрасные обогревательные панели быстрее нагревают помещение, потому что все тепло идет непосредственно на обогрев вас и вашего окружения, а не только слоев под полом.

Аттракцион теплый пол

Многие считают, что привлекательность выхода на теплый кафельный пол после душа — это то, что привлекает их к выбору системы подогрева пола, но с помощью инфракрасных панелей невероятно легко добиться аналогичного эффекта.Инфракрасное отопление очень универсально, и некоторые даже предпочитают устанавливать такие панели на потолке, чтобы они не мешали и создавали больше пространства, или устанавливать их лицом к полу. В любом случае, это эффективно обогревает не только комнату, но и полы, стены и вас, при этом тепло распределяется гораздо более равномерно, чем при напольном отоплении. Это позволит вам создать свой собственный роскошный пол с подогревом без каких-либо хлопот!

Но теплых полов не видно!»

Еще одно распространенное заблуждение состоит в том, что напольное отопление более привлекательно, чем инфракрасные обогреватели, потому что они просто «невидимы», но реальность такова, что наши инфракрасные обогреватели настолько тонкие и хорошо спроектированные, что они просто впишутся в дизайн вашего дома, независимо от ваших предпочтений. стиль.Их можно разместить так, как вам удобно, например, на потолке, стене или даже в качестве зеркала; идеально подходит для ванной комнаты и предотвращает запотевание зеркала после горячего душа. Ознакомьтесь с нашим ассортиментом зеркальных панелей здесь.

Думаете о выборе инфракрасного обогрева? Начните здесь.

Мы понимаем, что такое серьезное и потенциально дорогое решение может отпугнуть многих людей, и к нему нельзя относиться легкомысленно, но мы позволяем фактам говорить сами за себя и доказываем вам, что инфракрасное излучение — это путь вперед в современном отоплении.Благодаря современному дизайну и эстетике, а также передовым экологически чистым технологиям, инфракрасное отопление поможет вам платить меньше за большее как на начальном этапе, так и в долгосрочной перспективе. Если вам нужна помощь в выборе инфракрасного обогревателя или чтобы получить бесплатное личное предложение для вашей системы инфракрасного обогрева, вы можете позвонить нам по телефону 0330 880 8383 .

Монтаж своими руками Пленочный пол под плитку можно

Керамическая плитка

– отличный вариант для отделки полов в ванной, кухне или прихожей.Однако его большой недостаток в том, что он холодный и ходить по нему босиком крайне неудобно. Но стоит ли из-за этого отказываться от плитки? Конечно, нет! Инфракрасный теплый пол под плитку – выход из положения. Эта статья является своеобразной инструкцией, которая поможет вам разобраться, какой теплый пол лучше и можно ли выполнить монтаж своими руками.

Под плитку имеет ряд преимуществ. Давайте разберемся, чем он лучше других видов системы «теплый пол».

  • Инфракрасный обогрев совершенно не влияет на воздух в помещении, он всегда остается свежим.
  • Вырабатываемое тепло имеет большую длину волны. Таким образом, нагревается не только пол, тепло передается всем объектам, которые соприкасаются с полом, в том числе и телу человека.
  • Электромагнитное излучение практически отсутствует.
  • Инфракрасная напольная система работает бесшумно, без вибрации и пыли.
  • Количество отрицательно заряженных ионов в воздухе увеличилось более чем в четыре раза.

Тепло от инфракрасной пленки распространяется снизу вверх. В результате в нижней части помещения равномерно поддерживается комфортная температура.

Несмотря на все преимущества, многие сомневаются, можно ли укладывать пленочный теплый пол под плитку, так как он рекомендован для так называемой «сухой» укладки. Действительно, пленку в или лучше не ставить. На это есть три причины:

  1. Композиция фильма. Так как плиточный клей и смеси для стяжки являются щелочными, через определенный промежуток времени пленка может подвергаться коррозии.В результате открытые электрические соединения могут вызвать искрение или короткое замыкание.
  2. Пленка имеет низкую степень адгезии. Если на него сразу положить керамику или залить стяжку, он «поплывет».
  3. Специально изготовлены для «мокрого» монтажа.

Это вовсе не означает, что под плитку нельзя укладывать тонкий теплый пол. Есть два способа, о которых пойдет речь ниже.

Подготовительный этап

Какой набор инструментов и материалов потребуется для монтажа системы теплого пола?

  • Комплект инфракрасного обогрева пола, включая термодатчик;
  • Теплоотражающая изоляция толщиной не более 3 мм;
  • Монтажная сетка, непроводящая;
  • Соединительные провода.Их сечение определяется в зависимости от мощности системы;
  • Двусторонний скотч;
  • Керамические плитки и клей для них.

Аксессуары и инструменты для монтажа ИК-пленки

Перед установкой тонкого теплого пола необходимо подготовить основание. Первым делом необходимо демонтировать старое напольное покрытие. Затем его очищают от грязи и пыли, выравнивают и просушивают. После этого нужно определить место, где будет установлен терморегулятор, и подвести к нему проводку.Необходимо помнить, что теплый пол нельзя укладывать под крупногабаритные предметы. Поэтому нужно выделить зоны, где будет установлена ​​система. Затем на пол укладывается теплоотражающий материал. Расстилается по периметру пола полосами шириной 60 см, которые крепятся к основанию и между собой скотчем.

Монтаж теплых полов


Вариант укладки инфракрасной напольной пленки

После подготовительных работ можно приступать к монтажу инфракрасной пленки.Лучше предварительно начертить схему расположения пленки, мебели и бытовой техники.

  1. Термопленка раскатывается на полу. Он имеет линии разреза, чтобы соответствовать желаемому размеру, его также можно разрезать между черными силиконовыми полосками. При этом медные контакты должны быть на нижней стороне. Пленку нужно разрезать на куски как можно большей длины, а контакты должны выйти в сторону термостата. Это уменьшит расход проводов и уменьшит количество контактов.
  2. К медной полосе крепится клипса, одна сторона которой находится внутри пленки, а другая снаружи.
  3. Линии разреза закрыты битумной изоляцией.
  4. Кусочки термопленки соединяются сначала друг с другом, а затем с термостатом.
  5. Инфракрасный пол крепится скотчем.

Когда теплый пол собран, можно приступать к его подключению.

  • В выбранное место в стене. Удобнее всего, если он будет располагаться возле выключателя или розетки.
  • Схема подключения предполагает прокладку проводов от ТЭНов до терморегулятора. Специалисты настоятельно рекомендуют прокладывать провода под плинтусом вдоль одной стены. Кроме того, их желательно ставить либо в ящик, либо в желоб. А чтобы из-за проводов не появлялись шишки, в теплоотражающей изоляции для них вырезают углубление.
  • Для подключения провода к зажимам на пленке изоляция срезается на его конце. Затем его нужно вставить в хомут и прижать пассатижами.Провод должен быть надежно закреплен.
  • Место соединения проводов с клеммами герметизировано битумной изоляцией с двух сторон с запасом.
  • Другие концы проводов ведут к термостату. Схема подключения описана в инструкции к каждой модели инфракрасного пола.
  • Следующим шагом является установка внешнего датчика температуры и подключение его к контроллеру температуры. Датчик лучше поставить в гофру, чтобы в случае поломки его можно было легко заменить.
  • На последнем этапе термостат подключается к сети. Если теплый пол потребляет более 2 кВт, то для подключения терморегулятора требуется отдельный автомат.

После подключения всего комплекта необходимо проверить его работоспособность. Если все работает, поверх пленки настилается полиэтиленовая гидроизоляция. Теперь можно приступать к укладке плитки.

Профессионалы предлагают два способа укладки плитки на инфракрасный пол:

    1. На слой гидроизоляции укладывается малярная сетка, а затем поверх нее заливается либо стяжка, либо наливной раствор толщиной от 8 до 10 мм.

Крепление на монтажную сетку
    1. ГВЛ монтируются поверх гидроизоляции. Их закрепляют на основании между планками нагревательных элементов с помощью саморезов.

Монтаж плитки для теплого пола на ГВЛ

Далее по стандартной технологии, с той разницей, что лучше использовать эластичный клеевой состав, рекомендованный для теплого пола, и учитывать температурные зазоры.Оставляйте комментарии, оценивайте статью!

Кафельная и керамогранитная плитка — отличный материал для пола — прочный и практичный. Единственным недостатком плиточных полов является коэффициент теплопередачи.

Керамика

не способна аккумулировать тепло и сразу же отдает его в окружающую среду, поэтому кафельные полы всегда холодные на ощупь.

Если в летнюю жару эту их особенность еще можно считать плюсом, то в холодное время года ощущение холодного пола создает определенный дискомфорт.Исправить ситуацию и сделать облицованную плиткой поверхность не только практичной, но и удобной поможет пленочный теплый пол.

Особенности эксплуатации пленочных теплых полов


Фольгированные полы требуют минимальных энергозатрат

Теплые полы – относительно новый вид обогрева помещений, который успешно применяется как в жилых, так и в общественных зданиях. Основное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием.Это дает возможность создать максимально комфортную температуру в нижней части помещения с минимумом энергозатрат.

Среди всех видов систем теплого пола инфракрасные полы являются наиболее технологичными в эксплуатации.

  1. По сравнению с кабельными системами, ИК-пол обладает высокой эффективностью.
  2. В отличие от водяных полов, в инфракрасных системах не используется жидкий теплоноситель, поэтому возможность протечек исключена.
  3. При работе инфракрасные системы почти не излучают электромагнитные волны и не сушат воздух.

В таблице приведены сравнительные характеристики инфракрасных полов и систем водяного теплого пола.


Действие инфракрасных волн аналогично солнечному свету

Теплопередача здесь происходит посредством инфракрасного излучения, в результате чего напольное покрытие, а также предметы в помещении нагреваются.

Длина волны ИК-излучения составляет около 10 — 20 микрон, что приближает его действие к солнечным лучам: свободное прохождение по воздуху, попадание на стены, потолок, мебель и т.д., он передает им свою тепловую энергию.

В свою очередь нагретые предметы начинают отдавать тепло воздуху в помещении, нагревая его. Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и любая система отопления, инфракрасные полы имеют свои недостатки.

Плитка и системы подогрева полов

Теплые полы всегда покрываются сверху финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество различных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы прекрасно смотрятся в любом интерьере благодаря отличным эстетическим свойствам, но при выборе напольного покрытия для теплого пола следует руководствоваться еще несколькими критериями.

Критерии выбора финишного покрытия


При укладке ламината на инфракрасный пол рекомендуется укладывать подложку

В первую очередь следует обратить внимание на коэффициент теплопроводности материала. При классическом способе обогрева дома, когда отопление осуществляется настенными радиаторами, полы являются самой холодной частью помещения, поэтому большинство напольных покрытий имеют пониженную теплопроводность.

Для защиты ног от холода под ламинат укладывают теплоизоляционную подложку, а внутреннюю часть линолеума застилают ворсом и т. д. Но что хорошо при настенном отоплении, то большой минус при напольном. Теплоизоляционные покрытия блокируют свободную передачу тепла от нагревательных элементов в окружающий воздух.


Плиточный пол не имеет термозащиты

Единственным типом напольного покрытия, не обладающим термозащитными свойствами, является кафельный пол.

Плиточный пол практически не сохраняет тепло, что значительно повышает эффективность систем теплого пола.

Плитку обычно укладывают на бетонное основание с помощью специального плиточного клея.

Это делает керамику отличным вариантом для декоративного покрытия полов с подогревом. Однако это не относится к ИК-полам.

Монтаж инфракрасного теплого пола под плитку может сопровождаться рядом проблем, как непосредственно при проведении работ, так и в процессе его эксплуатации.

Плитка и инфракрасные полы – возможные подводные камни


В случае укладки плитки на водяные или кабельные полы проблем не возникает

Можно ли устанавливать инфракрасный теплый пол под плитку? Даже у специалистов нет однозначного ответа на этот вопрос. Пока одни категорически не рекомендуют устанавливать инфракрасный пол под плитку, другие не видят в этом ничего зазорного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа плитки и систем инфракрасного обогрева.

Плитка

обычно укладывается поверх слоя бетонной стяжки. Поверхность чернового пола выравнивается цементным раствором.


В случае водяных полов оптимально залить их бетонной стяжкой.

В случаях с устройством водяного или кабельного теплого пола бетонная стяжка заливается без проблем – просто рекомендуется устанавливать такие отопительные конструкции под бетонную заливку. В данном случае заливка выполняет сразу три функции:

  1. Выравнивание.Делает поверхность пола ровной в горизонтальной плоскости.
  2. Защитный. Защищает нагревательные элементы — пластиковые трубы и изоляционную оплетку кабелей — от внешних физических воздействий.
  3. Теплопередача. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК-излучателями дело обстоит не так просто: сделать стяжку по пленочному полу под плитку невозможно. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на пленку нагревательных элементов она со временем может прийти в негодность, а электрические провода внутри нее могут замкнуться.

Во-вторых, бетонная стяжка, нанесенная непосредственно на пленку, не сможет образовать с ней прочного сцепления из-за низкой адгезии гладкой поверхности. В результате стяжка, не имеющая прочной связи с основанием полов, может просто треснуть и рассыпаться под тяжестью мебели или передвигающихся по помещению людей.

Предназначены для заливки стяжек, теплых водяных и кабельных полов. Инфракрасные системы следует устанавливать под стяжку только в исключительных случаях, когда другой альтернативы просто нет.

Несмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработано как минимум два основных способа укладки плитки поверх пленочного нагревательного покрытия.

Один из способов укладки называется «сухим» из-за того, что инфракрасные нагревательные элементы в этом случае не соприкасаются с бетонной стяжкой. Второй способ – «мокрый». В этом случае бетонный раствор заливается поверх отопительной конструкции.

Сухой метод


Поверх ИК-пленки рекомендуется укладывать защитную пленку и листы гипсокартона или МДФ

Сухой способ монтажа инфракрасного теплого пола под плитку предусматривает следующие этапы работ.


Также не стоит размещать нагревательные элементы под низкой мебелью — шкафами, комодами, диванами. Отсутствие циркуляции воздуха над инфракрасными полами резко снизит их эффективность, а мебель из-за постоянного воздействия инфракрасных лучей может рассыхаться и трескаться.

«Мокрый» метод


Этот метод экономит деньги и деньги.

Следующий метод, называемый «мокрым», проще и быстрее. Так, финансовые и временные затраты на его устройство в среднем на 20 – 30 % ниже, чем при «сухой» технологии, но в то же время установка инфракрасного теплого пола под плитку менее безопасна из-за возможного контакта нагревательных элементов цементным раствором.

Мокрая установка состоит из следующих этапов:


Как видите, при правильном проведении работ вполне можно укладывать теплые инфракрасные полы под плитку.

Сегодня во многих ванных комнатах пол выложен плиткой. Однако его холодная поверхность не всегда приятна. Исправить ситуацию поможет установка теплого пола. Установив систему инфракрасного обогрева, вы сможете наслаждаться пребыванием в ванной комнате и существенно экономить электроэнергию, расходуемую на обогрев пола.

Как работают пленочные покрытия

У многих владельцев возникает проблема выбора, кабельный или все-таки инфракрасный теплый пол под плитку, какой из них покажет себя лучше, можно понять только в процессе эксплуатации.Надо сказать, что отзывы специалистов в этом вопросе неоднозначны. Электрический кабельный обогрев требует сплошной бетонной стяжки, что значительно уменьшает высоту санузла. Кроме того, он не такой экономичный, как его инфракрасный аналог. Однако некоторые специфические моменты при монтаже пленочных конструкций не делают их идеальным вариантом для укладки под плитку.

Чтобы окончательно разобраться в этом вопросе, следует узнать особенности инфракрасных теплых полов. Эти системы изготавливаются на основе углеродных или биметаллических пленок.Последний тип категорически не рекомендуется использовать в качестве нагревательного элемента под керамическую плитку.

Все подобные конструкции обогрева работают по принципу инфракрасного излучения. Покрытие представляет собой пленку, разделенную на сектора. Каждый из них содержит нагревательные элементы. При монтаже на тонком покрытии клеммы соединяются с медными полосками. При подключении источника питания происходит тепловое излучение.

Надо сказать, что, в отличие от других систем электрообогрева, инфракрасный теплый пол нагревает не воздух, а окружающие предметы, в том числе и тело человека.Такое излучение абсолютно безвредно для организма и полностью аналогично действию солнечного света. Кроме того, при работе пола воздух обогащается отрицательно заряженными ионами, что благотворно влияет на микроклимат помещения и не пересушивает воздух, как при работе других моделей электроотопления.

Характеристики инфракрасных обогревателей

Основным преимуществом пленочных систем является их высокая эффективность. Максимальная экономия энергии может быть достигнута путем регулировки температуры примерно на 21 градус Цельсия.Хотя самое высокое значение, на которое рассчитана конструкция, может составлять около 50 градусов.

Стоимость данных изделий имеет большую ценовую планку, что является их следующим несомненным преимуществом. Это позволяет выбрать дизайн в соответствии с вашими финансовыми возможностями. Кроме того, вы можете значительно сократить бюджет на ремонт ванной комнаты, самостоятельно установив систему обогрева, так как укладка инфракрасного теплого пола под плитку своими руками обойдется намного дешевле, чем работа профессиональных мастеров.

На вопрос, что лучше водяной или инфракрасный теплый пол, можно уверенно заявить о целесообразности установки второго варианта. Ведь эта система становится полноценным самостоятельным источником отопления жилья, в отличие от водяных конструкций. Нужно сказать, что фольгированный теплый пол может заменить центральное отопление квартиры. Кроме того, эту систему гораздо проще монтировать, чем водяные теплые полы.

Универсальность углеводородных инфракрасных теплых полов позволяет устанавливать их под любые виды напольных покрытий, иногда ими даже утепляют открытые балконы и беседки.К тому же достаточные гидроизоляционные свойства такой системы не препятствуют прокладке их в санузлах и других помещениях квартиры с повышенной влажностью. Хотя специалисты все же рекомендуют в таких случаях укладывать дополнительный гидроизоляционный слой.

Недостатки инфракрасных систем при укладке их под плитку

Однако, помимо достоинств, у любого материала всегда есть недостатки. Следует знать, что все полезные свойства инфракрасного излучения при укладке такого теплого пола под плитку будут поглощаться напольным покрытием, а не телом человека.Помещение будет обогреваться конвекцией. Теплое напольное покрытие будет отдавать накопленную энергию, а за счет движения воздуха нагреваются стены и другие предметы ванной комнаты. Из-за этого свойства систему нельзя прокладывать под помещениями, занятыми мебелью и сантехникой, так как они будут сильно нагреваться от пола.

Еще одним существенным недостатком будет постепенное размывание тонкой полимерной нагревательной пленки клеем для плитки, что может постепенно повредить всю систему, а также стать причиной короткого замыкания и возгорания.Высокие адгезионные свойства этих покрытий можно снизить, поместив лист гипсокартона и мелкоячеистую сетку из стекловолокна между нагревательной конструкцией и керамической облицовкой. Однако такие действия значительно снизят теплопроизводительность системы.

Инфракрасный теплый пол

под плитку требует укладки на абсолютно ровную поверхность, иначе можно легко повредить тонкую пленку в процессе укладки. Поэтому следует заранее подготовить черновой черновой пол и при необходимости выровнять его.

Кроме того, правильное подключение контактов конструкции требует определенных навыков и знаний в электротехническом деле. Если вы никогда не сталкивались с такой работой, надежнее доверить установку профессионалам.

Особенности укладки пленочного теплого пола под керамическую облицовку

Чтобы осуществить грамотный монтаж инфракрасного теплого пола своими руками, следует придерживаться некоторых правил и рекомендаций специалистов.Монтаж этого вида покрытия немного отличается от других электронагревателей. Кроме того, появляются определенные нюансы при отделке такой системы плиткой.

Для начала нужно выяснить, что именно нужно в процессе установки. Обычно можно обойтись следующим перечнем материалов:

  • система подогрева пола;
  • теплоотражающая подложка;
  • провода
  • для подключения конструкции;
  • диэлектрическая монтажная лента
  • ;
  • листов гипсокартона;
  • клей
  • для керамических изделий;
  • плитка
  • .

В первую очередь внимательно осмотрите напольное покрытие. Поверхность должна быть сухой и чистой, без рельефа. Пол при необходимости выравнивается.

Необходимо составить проект размещения аппаратуры управления теплым полом. Обычно его монтируют в стену снаружи ванной на оптимальной для эксплуатации высоте. Провод, соединяющий датчики и систему отопления, должен быть проложен через гофрированную трубу, которая должна быть встроена в слой стяжки или утоплена в стене.

На следующем этапе устанавливается изоляционный материал из пробки или амальгамы для отражения тепла. Для удобства монтажа нагревательную пленку разрезают на полосы около 50 см по линии перфорации, скрепляя их между собой скотчем. При этом длина полос не должна превышать девяти метров. Особое внимание следует уделить стыкам материала, хорошая их изоляция будет способствовать долгой и безотказной работе системы.

Медная полоса по всей длине реза должна лежать на черновом полу.

Необходимо следить, чтобы торцы покрытия не перекрывали друг друга, а укладывались ровно встык. Все монтажные работы нужно производить очень аккуратно, чтобы не повредить тонкую поверхность материала. Для крепления пленки к полу ее сверху накрывают монтажной сеткой и фиксируют скобами. Делать это нужно аккуратно, стараясь не задеть электрические контакты во избежание их повреждения.

На медной полосе с помощью дырокола делаются отверстия, на которые впоследствии закрепляются клеммы.

Подключение теплого пола к электроснабжению квартиры

Для начала нужно закрепить датчик с показаниями температуры и реле управления на стене и провести провод через гофрошланг до начала фильма.

Через клеммы с помощью проводов нужно соединить планки теплого пола и соединить их с кабелем, идущим от аппаратуры управления.

Для этого в местах соединения провода зачищают от изолирующей оплётки.Затем при помощи пассатижей их обжимают на клеммах и в месте соединения с приборами. После обвязки систем между собой все оголенные участки необходимо тщательно утеплить. Важно следить, чтобы все кабели не пересекались, а были параллельны друг другу.

Окончательное подключение к электросети лучше доверить квалифицированному электрику во избежание короткого замыкания и пожара в доме.

Укладка плитки поверх пленочного теплого пола

Прежде чем приступить к облицовке пола, следует протестировать работу системы.В случае возникновения каких-либо проблем, необходимо их выявить и устранить. Если конструкция функциональна, можно приступать к укладке плитки.

Для этого поверх пленочного покрытия укладывают листы гипсокартона. Они станут своеобразным буфером между полимерной поверхностью и щелочным плиточным клеем. Для надежности их необходимо закрепить к полу саморезами, стараясь не задеть электрические контакты конструкции.

После этого можно приступать к укладке плитки.Важно использовать кельму гребенчатого типа, чтобы избежать появления воздушной подушки между плиткой и системой теплого пола. В целом керамические изделия укладываются так же, как и обычно.

Нюансы при монтаже инфракрасного теплого пола

Для обеспечения положительного результата при самостоятельном монтаже систем пленочного обогрева перед укладкой плитки необходимо соблюдать следующие правила:

  • установка конструкции возможна только при положительной температуре воздуха в помещении;
  • заземление инфракрасных систем обязательно;
  • повреждения пленки при монтаже необходимо тщательно заизолировать, а лучше постараться их предотвратить;
  • запрещается прокладывать полосы нагревателя длиной более десяти метров;
  • не сгибайте материал и не перекрывайте разрезы пленки.

Выполнение всех вышеперечисленных норм поможет вам качественно утеплить пол в ванной, даже нетипичным для плиточного покрытия способом.

Несмотря на некоторые мнения о нецелесообразности использования теплых инфракрасных полов под керамической облицовкой, все же можно качественно установить именно эту систему обогрева под плитку. Все сложные и трудоемкие монтажные работы компенсируются экономичным и комфортным полом для ванной комнаты.

Сенсорное оборудование лучше всего устанавливать рядом с ванной комнатой.

Для самостоятельного монтажа системы инфракрасного обогрева необходимо приобрести некоторые инструменты и материалы

Установить инфракрасный теплый пол гораздо проще, чем водяной

Пленочный теплый пол можно устанавливать только на открытых площадках пола

Экранирующая поверхность подложки поможет избежать потерь тепла при эксплуатации пола

Крепить пленку к полу нужно очень аккуратно, чтобы не повредить контакты

После подключения клемм заизолируйте место соединения проводов

На лист гипсокартона наносится тонкий слой плиточного клея и выравнивается зубчатым шпателем

Схема подключения инфракрасного теплого пола

Необходимо разрезать полоски пленки по линии перфорации, не касаясь контактов

Подключение инфракрасного пола к электропитанию лучше доверить профессионалам.

Длинноволновое инфракрасное излучение абсолютно безопасно для человека

Цугунов Антон Валерьевич

Время чтения: 4 минуты

Для создания комфортных условий в помещениях, где пол выложен плиткой, часто используют систему теплых полов. Традиционно в паре с плиткой используется водяной или электрический обогрев, осуществляемый при помощи кабеля или нагревательных матов. Однако многих интересует, можно ли под плитку класть инфракрасный теплый пол.Давайте узнаем, как это сделать и насколько уместна такая комбинация.

Типы теплых полов

Современные технологии теплых полов предполагают два вида источника тепла: водяной и электрический.

Полы с подогревом водяные

Представляют собой трубы с теплоносителем, укладываемые под тонкую стяжку и напольное покрытие. По сути, это модифицированные радиаторы отопления. Поэтому этот вид отопления можно использовать как в сочетании с традиционной схемой, дополняя ее, так и самостоятельно, заменяя ее полностью. К недостаткам водяных теплых полов можно отнести:

  • Значительный объем стяжки, что не только уменьшает высоту помещения, но и значительно увеличивает нагрузку на полы.
  • Возможность протечки при протечке системы, что чревато затоплением соседей снизу. А это может привести к очень значительным финансовым потерям.
  • В случае отключения электроэнергии или горячего водоснабжения в холодные годы трубы такого теплого пола могут разморозиться.Как итог — масштабный ремонт системы.
  • довольно сложный, поэтому сделать его своими руками сможет далеко не каждый.

Теплый пол электрический

По большей части они делятся на три группы:

  • Кабель. Нагревательный элемент выполнен в виде троса, закрепленного на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также достаточно прочной стяжки высотой от 30 до 50 мм.
  • Нагревательные маты. Чаще всего это тот же трос, но закрепленный на сетке из стекловолокна. Такие теплые полы намного проще в монтаже и требуют меньше стяжки – до 30 мм. Плиточный клей может выполнять и роль стяжки: в этом случае в ее толщу укладывают нагревательные маты.
  • Пленка: нагревательные элементы помещены в достаточно тонкую пленку. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от первых двух групп систем электрообогрева теплообмен осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует определиться: а стоит ли? Мнения профессионалов на этот счет неоднозначны.

Установка инфракрасного теплого пола в первую очередь целесообразна для таких видов напольных покрытий, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под плитку приводят следующие аргументы:

  • Сама нагревательная пленка имеет крайне низкую адгезию, что приводит к риску отслоения стяжки или клея от нее. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
  • Более высокое потребление энергии, чем при использовании нагревательных кабелей или матов.
  • Нельзя исключить постепенную коррозию пленки клеями на щелочной основе.
  • Пленочный теплый пол под плитку укладывать достаточно сложно. Необходимо соблюдать предельную осторожность и аккуратность. В то же время, кабельные или матовые электрические нагревательные элементы могут быть установлены достаточно просто для достижения желаемого эффекта.

Но есть ряд преимуществ этого материала, учитывая которые, можно решиться на укладку инфракрасного теплого пола под плитку:

  • Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту помещения, то плёночные полы – единственный вариант обеспечить подогрев плитки. Требуется стяжка не более 8-10 мм.
  • Такие теплые полы более надежны. Если элементы соединены параллельно, то выход из строя одного из них не приведет к выходу из строя всей системы. Повреждение кабеля или токопроводящей цепи мата неизбежно выведет систему отопления из строя.
  • Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Учитывая особенности системы, можно сделать вывод, что в небольших помещениях с низкими потолками целесообразно использовать инфракрасные пленочные полы под плитку.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

  • Необходимо устранить выступы и имеющиеся на поверхности основания.
  • Для проводки и установки термостата в стене делаются пазы. Как правило, термостат ставится рядом с выключателем. Так удобнее. При необходимости в полу прорезается канавка для размещения датчика температуры.
  • Уложен слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей фольгированной поверхностью. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и крепят к основанию металлизированным скотчем.

Без утеплителя по периметру помещения на расстоянии 20 см от стены. Это делается для того, чтобы обеспечить более надежное крепление плитки к краю.

  • Необходимо покрыть пол по периметру специальной токопроводящей лентой. Он будет служить своеобразным заземлением. Питание ТЭНов должно осуществляться по отдельной линии с обязательным применением УЗО.
  • Составлена ​​схема укладки. Обогрев не делается под тяжелой стационарной мебелью; от стен необходимо отступать не менее 40 см.

В целях экономии можно подкладывать инфракрасную пленку под плитку только в тех местах, где вы будете ходить. Получаются своеобразные теплые дорожки.

Укладка нагревательной фольги

В комплект инфракрасных теплых полов обязательно входит подробная инструкция по монтажу. Многие производители даже снабжают продукт компакт-дисками, где все описано пошагово. Но будет полезно знать некоторые нюансы укладки пленки:

  • Пленка укладывается не сплошным массивом, а с интервалом 50–100 мм.
  • Полосы не должны перекрывать друг друга.
  • Клейкая лента используется для фиксации элементов на теплоизоляции.
  • Разрезать пленку необходимо по специальным линиям реза.
  • Элементы с контактами лучше размещать в том направлении, где находится термостат. Это сократит длину проводов.
  • Чтобы провода не выступали над поверхностью пленки в теплоизоляции, под ними можно сделать специальные пазы.
  • По инструкции к медной полосе крепится зажим для подвода электричества. После подключения проводов все контакты должны быть надежно защищены битумной изоляцией или термоусадочными изоляционными трубками.
  • Датчик температуры установлен. Он может располагаться в специальном пазу, в гофрированной трубке. Его конец надежно закрывается колпачком. В другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
  • Выполняется подключение к термостату. Если вы не уверены в своих силах, то лучше воспользоваться услугами профессионального электрика.
  • После проверки работоспособности системы укладывается слой обычной полиэтиленовой пленки, который фиксируется скотчем.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Полусухая стяжка пола


Наличие в помещении теплого инфракрасного пола создает особую уютную атмосферу.Преимущества ИК-покрытия в том, что теплоотдача пола заметно повышается, а денежные затраты на электроэнергию снижаются. Монтаж теплого пола под плитку – задача не из легких, она имеет ряд особенностей. В этой статье мы рассмотрим технологии, которые используются в этой сфере.

Особенности

Инфракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проводов и подходит для полов с покрытием:

  • Ламинат;
  • Линолеум;
  • Ковер.

Инфракрасный теплый пол под плитку чаще всего нужен в таких помещениях:

  • Теплицы;
  • Бассейны;
  • Кухни;
  • Ванные комнаты;
  • Технические помещения.

Существует два типа инфракрасных полов, которые используются под плитку:

Второй примечателен тем, что в его производстве используются плоские элементы, в которых присутствует карбоновая подвеска.С двух сторон от него монтируются пленочные полимерные покрытия толщиной 0,5 мм, ширина полосы в этом случае может быть от 30 до 120 сантиметров.

При устройстве пола обязательно соблюдать правила техники безопасности и использовать заземление. Такой дизайн создает комфорт и уют в помещении, что не может не сказаться на психическом и эмоциональном состоянии человека.

Преимущества и недостатки

Преимущество инфракрасной системы обогрева пола:

  • Отсутствие электромагнитного излучения;
  • Простота использования;
  • Рентабельность;
  • Не сушит воздух;
  • Отсутствие риска возгорания;
  • Не вызывает накопления пыли;
  • Универсальность — ИК-пленку можно закрепить даже на стене или потолке.

Высота инфракрасной конструкции не превышает трех сантиметров, и даже в помещениях, где потолки высотой всего два с половиной метра, пленка практически незаметна.

Преимуществом ИК-пленки можно также назвать то, что не сушит воздух в помещении. Традиционная технология радиаторного отопления такими преимуществами не обладает.

Недостатки:

  • Для монтажа ИК оборудования требуется высокая квалификация. Мастеру без солидного практического опыта такие проекты лучше не брать;
  • Востребовано крепление таких устройств под мебелью. Плитку следует тщательно проверить на наличие дефектов, так как инфракрасное излучение может вызвать расслоение этого материала. Керамическое напольное покрытие лучше покупать известных брендов, так как, например, китайская плитка имеет низкое качество и не выдерживает даже незначительных нагрузок.

При монтаже оборудования и плитки необходимо соблюдать все технологические регламенты. Это главное правило данного вида работ.

Схема работы

Пол с инфракрасной пленкой под плитку – довольно распространенный вариант. Подключить инфракрасный пленочный пол к электричеству вполне возможно, он будет нормально работать, если сверху залить стяжку и положить на нее плитку. Эти работы несложные, их можно сделать если не самостоятельно, то с помощью мастера.

Существует два способа укладки плитки на фольгу:

  • Поверх пленки крепится маскировочная сетка для повышения адгезии.На него заливается стяжка или специальная самовыравнивающаяся смесь. Толщина слоя — не более 10 мм.
  • Листы ГВЛ
  • укладываются на пленку, фиксируются саморезами, которые проходят между планками нагревательных элементов; от мастера требуется большая аккуратность, так как хрупкие конструкции можно легко повредить.
  • Далее плитка монтируется по стандартной технологии с использованием клея для теплого пола.

В начале работы следует нарисовать габаритную схему, на которой будут отражены все кабели и нагревательные элементы.

Основной пол специально разработан для плиточного пола, поэтому в этом случае стяжку делать не нужно. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к термостату. На них монтируется керамическое покрытие.

Между двумя проводниками расположены стержни (выглядят как ступени), которые изготовлены из графита и серебристого углерода. Размеры полотен:

  • Ширина — 82 см;
  • Расстояние между стержнями до 10 см.
  • Длина — до 20 метров.

При прохождении тока от стержней испускается ИК-излучение; имеет длину волны от 8 до 14 микрон. Эта технология позволяет сэкономить значительную сумму денег. Электрическая схема спроектирована таким образом, что при работе расходуется минимальное количество энергии.

Как подключиться?

Перед началом работ по монтажу пленочного инфракрасного пола необходимо:

  • Подготовьте основание;
  • Поместите теплоотражающий материал по всей плоскости;
  • Подготовьте место для термостата.

Установка начинается с распределения материала по помещению. Необходимо зафиксировать изолентой или изолентой, заделать стыки.

Можно уменьшить расход проводов, если контакты будут направлены в сторону регулятора. К медной полосе крепится зажим, его сторона находится внутри покрытия, вторая сверху медной полоски. Линии разреза изолируются битумом. Пленка фиксируется с помощью изоленты.Для этого нужно выровнять основание, положить на пол теплоотражающий материал.

Этапы работы:

  1. Монтаж теплоотражающего материала;
  2. Киномонтаж;
  3. Блоки соединительные, подключение их к термостату;
  4. Датчик температуры устанавливается между первым и вторым слоями стяжки в гофротрубе
  5. Пластины укладываются, фиксируя их саморезами
  6. Стяжка заливается, можно сделать самому
  7. Плитка укладывается на стяжку.

При работе учитывать следующее:

  1. Установка ИК-системы под мебелью возможна только при ее расположении на ножках на высоте не менее трех сантиметров;
  2. Необходимо правильно уложить теплоизоляцию, это защитит от перерасхода электроэнергии;
  3. Не используйте изоляцию, в которой присутствует фольга, она подвержена коррозии;
  4. Чтобы поставить крышку на правую сторону, следует внимательно изучить инструкцию.

Допускается применение утеплителя на основе пленки:

  • Лавсанова;
  • Полипропилен.

Терморегулятор устанавливается на стену, к нему подводится электропроводка

Не прокладывайте провода на полу; они должны быть помещены в пластиковую коробку. Провода не должны создавать неровностей. Вам необходимо сделать следующее:

  • Вырезать углубление для проводов в теплоотражающей изоляции;
  • Очистите концы проводов перед их монтажом;
  • Кончик провода вставляется в клеммную скобу, фиксируется;
  • Место примыкания изолировано битумной мастикой.

Затем необходимо закрепить термостат, рекомендуется это делать внутри гофры; затем устройство подключается к регулятору температуры. Его верхняя часть монтируется снизу на черную силиконовую полосу из блоков, которые нагреваются с помощью битумной мастики. Разрез следует делать в том месте, где происходил монтаж, это будет гарантией того, что деформации не появятся.

Датчик может выйти из строя, поэтому необходимо расположить его таким образом, чтобы его можно было легко снять.

Монтажные работы следует доверить опытному специалисту.

Правильно подобранный материал – залог нормальной работы оборудования. Рекомендуется знать его основные технические характеристики:

  • Пленка способна меньше нагреваться и отдавать больше тепла;
  • Пленка
  • Standard выдерживает температуру до 80 градусов Цельсия;
  • Возможно соединение серебряной и медной шин, за счет этого можно уменьшить толщину прослойки, а значит продлить срок службы устройства;
  • Токопроводящие полосы изготавливаются из сплавов, в которых присутствует серебро.На пленке они хорошо просвечивают, и чем больше серебра, тем качественнее будет пленка. Если основная основа белая, то это подтверждает, что в составе присутствует качественный прочный полимер.

  • На полосках не должно быть следов окисления;
  • Пленка считается плохой, если ширина медной полосы менее 14 мм.
  • Система потребляет мощность от 125 до 440 Вт/м2. Если пленка лежит под ковром, то мощности до 160 Вт/м2 будет достаточно.Если пленка будет располагаться под плиткой или керамогранитом, то здесь потребуется мощность не менее 215 Вт/м2. Если теплый пол будет в сауне, то мощность понадобится более 220 Вт/м2;
  • Минимальная толщина пленки 0,3 мм. Чем толще покрытие, тем дольше оно прослужит, поэтому при выборе нужно ориентироваться на пленку толще 0,3 мм
  • Пленка устанавливается таким образом, чтобы соседние листы плотно прилегали друг к другу, но не накладывались друг на друга.Такой выбор ширины рулона сократит количество отходов и сэкономит деньги.

Модели повышенной мощности используются в покрасочных цехах, саунах и т. д. В таких устройствах графитовые стержни запаяны в сверхпрочное покрытие.

Вы должны знать, что углерод и графит имеют схожую молекулярную структуру, но их свойства заметно различаются. Углерод более устойчив к нагрузкам, а графит менее прочен.

Рекомендуется подключать ИК-устройство с помощью специалиста с практическим опытом.Уложить плитку можно своими руками, особенно если это небольшая площадь, например, в ванной или на балконе. Если самую сложную работу доверить профессионалам, а более простые сделать самому, то можно обустроить квартиру, не тратя лишних денег.

Производители

Пленки

Heat Life популярны во всем мире. Heat Life — производитель пленки с углеродным покрытием. На рынке много его аналогов, но все они по качеству уступают продукции южнокорейской компании.Heat Life также производит уникальную инфракрасную пленку, которую можно устанавливать непосредственно на стяжку. Пленка выдерживает температуру свыше двухсот градусов по Цельсию, технология ее производства является ноу-хау компании.

Heat Plus Еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Компания Heat Plus открыла множество сервисных центров по всей стране и производит как полосатую, так и сплошную пленку мощностью от 85 Вт до 460 Вт.

Фирма Caleo (Южная Корея) производит ИК-пленки с 2006 года. Считается одной из лучших, у компании много разработок и инновационных ноу-хау. Например, именно Калео изобрел полы с искробезопасной сеткой.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверенно продолжает завоевывать рынок. Использование пленки Caleo позволяет экономить до 20% энергии по сравнению с обычными отопительными приборами.

Ассортимент ИК пленок компании очень широк: от дешевых моделей до очень дорогих. Гарантия предоставляется Caleo до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская компания выпускает различные комплектующие и системы, обеспечивающие обогрев труб и крыш.

Средняя цена на покупку и установку пленки составит от 5 до 10 долларов США. Инфракрасная пленка Carolique из США также очень популярна в России и подходит практически для любого покрытия.

Пленка недорогая и представляет инновационное поколение систем инфракрасного обогрева. Инфракрасная энергия равномерно и быстро распределяется по помещению. Производители уверяют, что такого рода технология позволяет снизить счета за электроэнергию не менее чем на пятьдесят процентов. Отзывы об ИК пленке от Carolique только положительные.

При покупке ИК-пленки рекомендуется обращать внимание на наличие сертификатов качества, ведь очень часто подделывают продукцию известных брендов.Лучше немного переплатить, приобретя брендовый товар, чем потом тратить большие деньги на ремонт.

Теплотекс – еще один южнокорейский производитель, выпускающий качественную продукцию толщиной 0,36 мм. Ширина рулонов 0,5 и 1 метр. Пленка может нормально работать три десятка лет.

Rexva — эта фирма больше известна у себя на родине, в Южной Корее, где занимает более 50% рынка.В России о пленке этого производителя мало что известно. Эта компания лидирует в отрасли по количеству научных разработок. Компания использует специальную ламинацию, гарантирующую 100% влагоизоляцию.

Eastec Компания, разработавшая и внедрившая технологию инфракрасных полов. Она продолжает предлагать новые оригинальные модели, пользующиеся постоянным спросом у потребителей. Мощность пленки — от 60 Вт, ширина — от 30 см.

Монокристалл (Украина) Компания, которая позиционирует свою продукцию как лучшую в Европе.У компании действительно есть уникальные разработки, например, пленка с уменьшенным содержанием серебряной пасты, но более массивным углеродным слоем. Есть интересная модель, специально разработанная для керамической плитки. Такая пленка имеет высокий коэффициент адгезии.

Компания производит как полосатую, так и сплошную пленку. Толщина рулона — 30 и 64 см. Мощность – от 130 до 620 Вт. Такую пленку хорошо использовать для утепления лоджий, крепить по периметру окон и дверей.

Бесплатная доставка кухонный электрический инфракрасный излучающий пол с подогревом, устойчивый коврик под плитку с подогревом напольного нагревательного мата из Китая Поставщики

Детали упаковки

Один рулон в полиэтиленовом пакете, один пакет в картонной коробке. Несколько коробок в большой картонной коробке.

Описание продукта

0

0

0 Power

0 линейная мощность

0

0 Сопротивление

9000

9000 9 10007

375

12

0,5 * 5

220

450

525

12

92.19

9 10007

43.8

12

80.67

9000

50.0

HSVF-150

12

9 10007

1200

9 10007

12

40.33

9 10007

0.5 * 16

220

1350

1500

12

32.27

12

9 10007

0.5 * 24

типа

Длина кабеля

квадратный метр

HSVF-150

220

150

12

322.67

12.5

12

215.11

18.8

0.5 * 3

HSVF-150

0

220

300

300

12

161.33

25.0

0.5 * 4

12

129.07

31.3

HSVF-150

220

450

12

107.56

37,5

0.5 * 6

HSVF-150

0 220

92.19

0.5 * 7

Hsvf-150

0

0.5 * 8

220

750

12

64.53

62,5

0,5 * 10

HSVF-150

220

900

12

53,78

75,0

0,5 * 12

HSVF-150

220

1050

12

46.1

87.5

0.5 * 14

220

40.33

100.0

HSVF-150

0

220

1350

12

35.85

112,5

0.5 * 18

HSVF-150

0 220

32.27

125

0,5 * 20

Hsvf-150

220

0

Отопительные коврики Детали

6

6

Один проводник

Отопление Маты

Характеристики

Общие Технические Технические данные

Самостойкая сеть Кабельная структура путь

Две двусторонние клейкие ленты

без вкладыша

Форма троса-кольцевая
Армированная сетка для обеспечения

лучшего соединения между двумя этажами

Диаметр
  • 05 мм

  • Хорошее изгибание, со всеми длинами

    холодные линии — две линии четырех метров

    как тонкие до 4-5,5 мм

    Интенсивность деформации — не менее 600 Ньютон

    как 100 Вт и 150 Вт могут

    Создать максимальный комфорт

    напряжение-220V

    2 холодных линии

    Изоляция-тефлон

    10 лет гарантии

    Cover-Teflon

    Щит-медный провод

    Преимущества:

    1.Нагревательные маты под плитку со 100% защитой от земли, в стандартных категориях 150 Вт/м², 100 Вт/м² и мощной 200 Вт/м²



    нагревательный кабель с возможностью регулировки мощности



    4. Простота установки



    5. отсутствие электромагнитных полей



    6. Гарантия 10 лет

    60050 5.0 90CE, ROHS сертифицирован.



    7. Гарантия 10 лет.

    9005

    8. Отслеживайте осторожно во время всего процесса

    9. Хороший послепродажный сервис

    10. Заводская цена

    11. Дополнительные скидки на новый год

    Installata

    0

    0

    1

    0
    4

    Minco Отопление, Отопление на полу, Отопление для ванной, Road / подогрев снеготаяние и таяние снега, таяние снега кулисы, отопление для детенышей животноводства, сушка и твердение бетона, защита от мороза.и т. Д.

    0

    0

    0

    1 Доставка Диатиал

    Мы будем готовить доставку как можно скорее, как только мы получим свои деньги, и дайте вам номер для отслеживания после отправки ваши товары. Обычно в течение 5-35 рабочих дней вы можете получить свой товар. Пожалуйста, подождите терпеливо.

    Способ оплаты

    Мы принимаем Bank of China, L/C, Westen union, PayPal и Moneygram, вы можете сказать нам, какой из них удобен для вас!



    Добро пожаловать, друзья! Ваши продукты OEM и ODM приветствуются! Чтобы узнать о других похожих продуктах, посетите:



    http://www.mkheatingcable.en.china.cn/



    мягкий электрический ультракрасный фильм топления пола, фильм

    подогревателя Нано углерода ультракрасный

    1. Как работает мягкая нагревательная пленка?



    Мягкая нагревательная пленка

    , произведенная по технологии GUANRUI, представляет собой превосходный и современный нагревательный материал для полов, потолков, стен и многих других мест.



    На первом этапе наша компания равномерно использует углеродную пасту и графен в сочетании с теплопроводным волокном, чтобы получить объемное нагревательное волокно на 360 градусов, которое называется композитным волокном из графеновой нити.

    Между тем, мы сплетаем композитное волокно из графеновой нити с разнонаправленным проводящим волокном и посеребренной медной проволокой с помощью специальных методов плетения, которые мы назвали гибким нагревательным основным материалом.
    Кроме того (на третьем этапе) мы объединяем материалы гибкого нагревательного основания и различные огнестойкие изоляционные полимеры в один при высокой температуре от 260 * до 300 *.





    Углерод излучает тепло, дальнее инфракрасное излучение и анион, используя электрическое сопротивление. Мягкая нагревательная пленка , основанная на дальнем инфракрасном лучистом тепле, дает более длительный эффект обогрева, чем другие системы обогрева. Известно, что инфракрасные лучи и анионы эффективно подавляют запахи и рост микробов, а также повышают метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.



    2. Как использовать мягкую нагревательную пленку?



    Система напольного отопления



          Обычно есть два разных способа:



          Применение под плавающими полами

    (1) Бетонный пол

    (2) Изоляционная прокладка Depron

    (3) Мягкая нагревательная пленка

    (4) Материалы для защиты нагревательной пленки

    (5) Отделочные материалы: пол ламинат, плитка.

    (6) Термостат





         Укладка под плитку

    (1) Бетонный пол

    (2) Изоляционная прокладка Depron

    (3) Полиэтиленовая пленка

    (4) Мягкая нагревательная пленка

    (5) Полиэтиленовая пленка

    (6) Ангидридная стяжка

    (7) Плитка для пола

    (8) Термостат







    3. Характеристики мягкой нагревательной пленки

    ЭКОНОМ

    Нагревательная пленка на 30% дешевле, чем другие электронагреватели и на 50% дешевле, чем масляный котел.

    (Читайте на этой странице: Сравнение других систем отопления)

    Высокоэффективный тип обогрева с тепловым излучением минимизирует затраты на топливо.
    Благодаря инфракрасным лучам, которые используются для обогрева, нет разницы температур в верхней и нижней части.
    TTWARM требует меньшего энергопотребления для создания отличного нагревательного эффекта, чем обычные конвекционные методы. Он также поддерживает частичный нагрев, что очень экономично. Пленочный нагреватель
    обеспечивает значительную экономию энергии по сравнению с электропанелью Ондоль.

    Без затрат на ремонт и техническое обслуживание. (Полупостоянная система отопления)





    Нагревательная пленка из углеродного волокна для мягкого напольного отопления Benifit



    1) Энергия может быть сэкономлена более чем на 65%.(регулярно)



    2) Нет места для котла



    3) Дальнее инфракрасное излучение (90,3%) и анионы (250cc) испускаются для улучшения здоровья.



    4) Не беспокойтесь о дыме, шуме, заправке, замерзании.



    5) Удобное управление, такое как секционное отопление, центральное отопление и секционное управление.



    6) Установка за один день и немедленное использование



    7) Свободный выбор отделочных материалов



    8) Быстрая установка без демонтажа существующего пола



    9) Это может снизить высоту потолка и вес здания.





    Часто задаваемые вопросы



    Почему для пола лучше выбрать нагревательную пленку, а не нагревательный кабель?



    Нагревательная пленка равномерно распределяется по полу (без зазоров), а значит, лучше передает тепло на поверхность пола.Температурный контроль также более точен. Нагревательный кабель можно прокладывать только в слое бетона. Нагревательная пленка укладывается непосредственно под пол со всеми видами напольных покрытий (кроме плитки). Кроме того, установка пленки в принципе намного проще, а также быстрее с точки зрения строительства вашего дома.



    Подходят ли нагревательные пленки и для квартир?



    Определенно да. Это идеальное решение, например, для ванных комнат, где вы хотите, чтобы пол нагревался с наименьшими затратами.



    Почему это кажется дешевле, чем другие методы отопления?



    Причина в том, что это дешевле. Дешевле большинства систем отопления. Учитывая основные параметры, такие как капиталовложения и эксплуатационные расходы, скорость и метод установки, точное и простое управление, отсутствие сбоев и забот, абсолютное отсутствие технического обслуживания, отсутствие дымохода и его ревизии, отсутствие опасного газа, теплообменников или любых других объектов, занимающих пространство в вашем доме – вы не найдете аналогичной качественной альтернативы для современной жизни по сравнимой цене.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
