Инструментов для штробления бетонных и других стен

Во время капитального ремонта или перепланировки перед нами обязательно встает вопрос о прокладке проводки, труб, укладке кабелей, переносе выключателей и розеток. Все эти работы связаны со штроблением стен. Попытаемся выяснить, что это за вид работ, для чего он нужен и какой инструмент для штробления стен необходим.

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление.
Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем.
Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

Выбор инструмента в зависимости от стены

Штробление выполняем с помощью специальных инструментов, выбор которых зависит от материала стены, в которой нужно проделать канал. Для этого используются болгарка, перфоратор, штроборез, зубило и молоток. Штробы на бетонных перегородках можем выполнять и болгаркой, и перфоратором, и штроборезом.

Панельная стена обрабатывается так же, как и бетонная. Но нельзя делать диагональное штробление. Максимальная глубина канала не должна доходить до арматурного каркаса, чтобы не повредить конструкцию. Если же глубина канала достает до арматуры, тогда лучше сделать дополнительный слой штукатурки или выровнять поверхность с помощью гипсокартона. В кирпичной стене бороздки проделываем с помощью штробореза.

Болгарка

Это ручная угловая шлифовальная машина, которую применяем при штроблении стен из твердого бетона, когда нужно пробить много длинных канавок для проводов. На нее устанавливаем специальный диск для работ по бетону, к примеру, алмазный диск.

Толщины такого диска обычно достаточно для получения штробы нужного размера.
Если ширина канала должна быть больше, то делаем два канала параллельно на расстоянии не меньше 5 мм, а потом перфоратором выдалбливаем промежуток.

Расширять штробу движением диска болгарки перпендикулярно его плоскости нельзя: машина не предназначена для этого, и это очень опасно.

Делая штробы, используем тяжелые инструменты, мощность которых превышает 500 Ватт, и качественные диски по бетону. Работая с таким инструментом, не забываем о правилах техники безопасности. Работаем внимательно, машину крепко держим в руках.

Ронять инструмент тоже нельзя. Он хоть и выключится, но вращение диска сразу не остановится, и может быть повреждена поверхность пола или даже ноги. Крепко закручиваем гайку крепления диска, чтобы фреза не вылетела во время работы. Такое тоже бывает, а это чрезвычайно опасно. Штробление с помощью болгарки – идеальный вариант. Единственный недостаток этого инструмента – большое количество пыли.

Перфоратор

Этот инструмент используем, если нужно сделать штробы в бетоне. Работая перфоратором, вставляем в него «лопатку». Это насадка, форма которой позволяет выдолбить узкую и вытянутую ямку, соответствующую форме штробы.

Не забываем, что лопатку при проведении непосредственного прореза нельзя располагать поперек наметок, так как возможно откалывание кусков настенного материала. Если нужно сделать выемку для розетки, используем, кроме «лопатки», насадку «штык». Штыком ямку намечаем, а лопаткой делаем ее шире.

Выполняя штробление стен перфоратором, можем применять и другой способ. В перфоратор вставляем бур диаметром от 6 до 10 мм и устанавливаем режим ударной дрели. Просверливаем отверстия вдоль канала на расстоянии 10 мм, затем вставляем лопатку, устанавливаем режим отбойника и продалбливаем промежутки между отверстиями. Так же поступаем, делая посадочные места для розеток или выключателей.

Чтобы получилось отверстие нужной глубины, на бур (на нужном расстоянии от кончика бура) наматываем электротехническую изоленту, которая будет меткой нужной глубины.
Нужно сказать, что каналы, пробитые перфоратором, могут быть неровными, и их придется обрабатывать дополнительно.

Чтобы сделать штробление стен перфоратором быстро и легко, нужны специальные навыки, поэтому используя этот инструмент, нужно быть внимательным и осторожным. Во время работы перфоратор производит много шума.

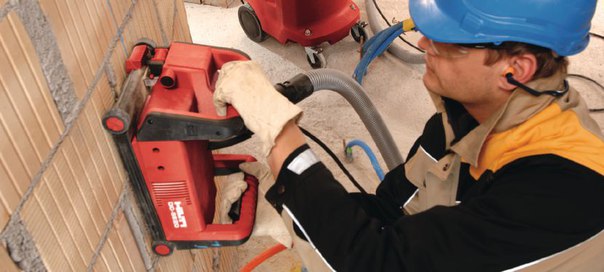

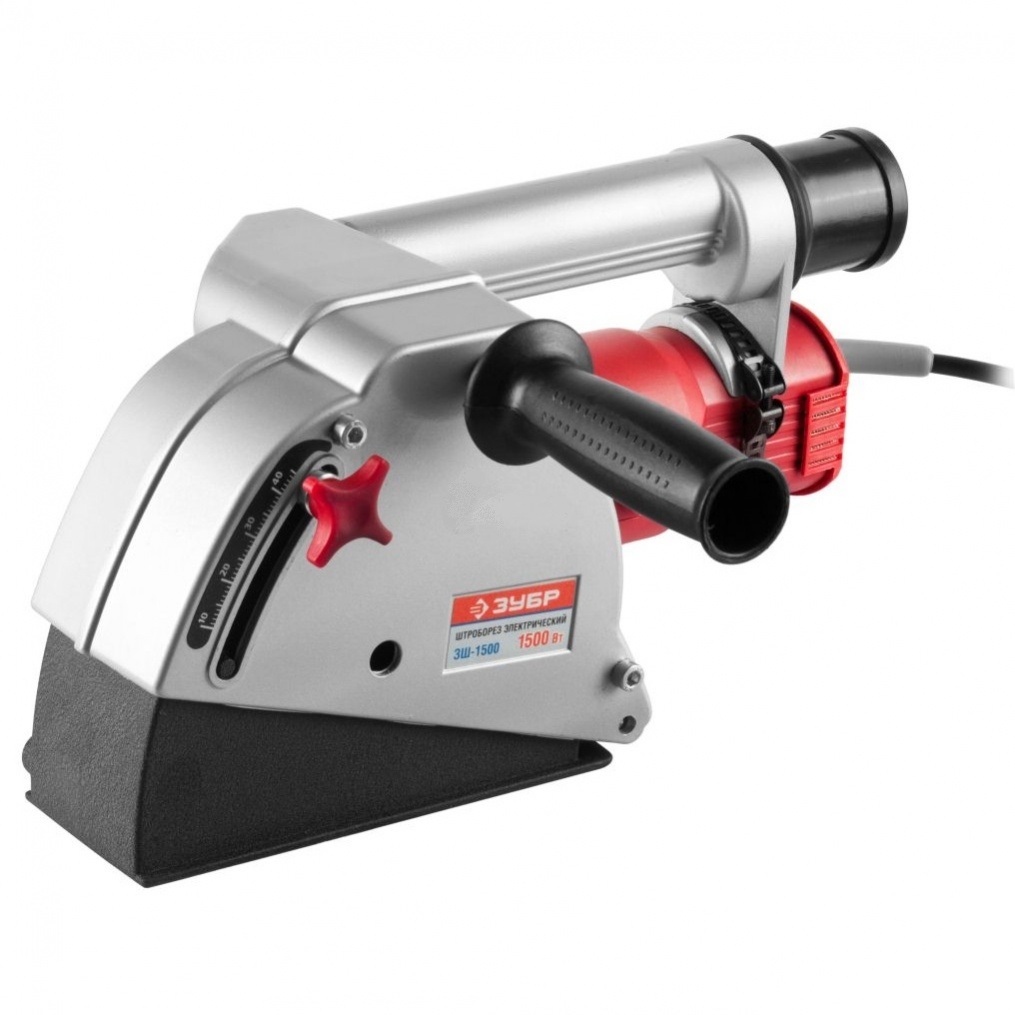

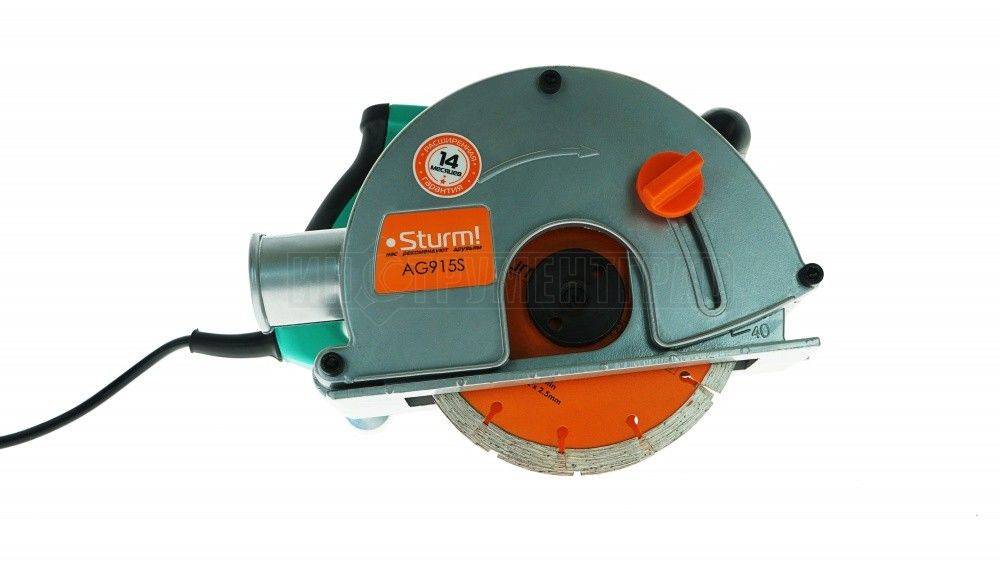

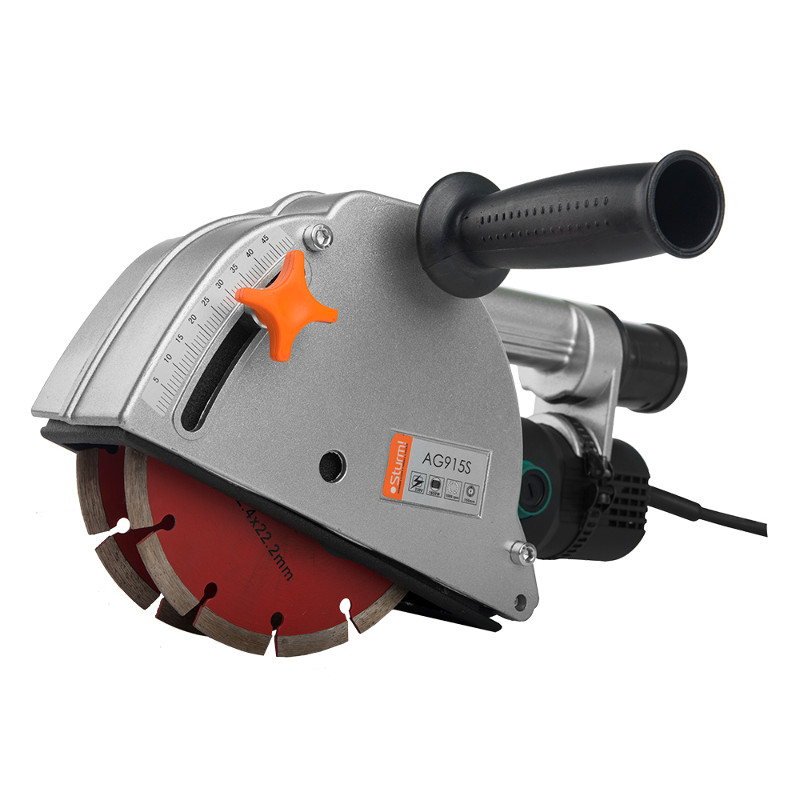

Штроборез

Этот инструмент предназначен специально для штробления любых стен и считается лучшим инструментом для пробивания бороздок. С использованием штробореза проделываем углубления для электропроводки, для систем водоснабжения или отопления. Он работает по такому же принципу, что и болгарка, но отличается от нее.

В штроборезе не один, а несколько алмазных дисков, расстояние между которыми можно отрегулировать. Есть возможность отрегулировать и глубину штробы. Инструмент оборудован пылеуловителем, который направляет отходы в пылесос или отводит их в сторону.

Начиная проделывать каналы и отверстия, обязательно проверяем толщину стен. Если стена тонкая, учитываем нагрузки и делаем штробы поближе к потолку или к полу, чтобы на самой стене их было немного. Если толщина стены более 10 см, бороздки прорезаем по самому короткому расстоянию, экономим время и силы. Кроме этого, не забываем проверить, есть ли электрическая проводка на данном участке.

Зубило и молоток

Самый дешевый, но и самый трудоемкий вариант. Эти ручные инструменты используем, если нужно сделать недлинные каналы в оштукатуренных стенах. Долбить вручную бетон или кирпич нецелесообразно.

Если все-таки приходится долбить стену молотком и зубилом, то выполняем простые правила:

• сначала делаем углубление по намеченным краям;
• выполняем прорез поперек будущего углубления, а потом молотком пробиваем нужную бороздку на 5-10 мм;
• углубляемся еще на такую же глубину, и в итоге получаем нужный канал.

Зная об особенностях применения инструментов для штробления, можно правильно подобрать приспособление и выполнить все работы самостоятельно.

Видео “Как штробить стену штропорезом”

Видеоролик показывает возможности современного инструмента для штробления стен – штробореза.

Инструмент для штробления стен под проводку при ремонте | Мое мнение: ремонт

Перепланировка квартиры с заменой проводов всегда связана не только с денежными затратами, но и необходимостью уборки большого количества строительного мусора и грязи.

Особенно много неприятностей доставляет бетонная пыль, проникающая через все щели внутрь закрытой мебели. Хозяева сталкиваются с этим вопросом при выполнении штроб для скрытой проводки.

Уменьшить грязь, устранить проблемы с большим количеством пыли может правильно выбранный инструмент для штробления стен под проводку. Особенности его выбора и применения раскрывает эта статья на стадии планирования ремонта, штробления и уборки.

Разметка магистралей под проводку

До проведения ремонта необходимо спланировать маршруты для прокладки штроб. Они должны идти строго по горизонтали и вертикали, располагаясь под прямыми углами.

Срезать углы наклонными линиями нельзя: при будущем ремонте или сверлении отверстий в стенах возможно повреждение провода. Критические отступы штроб от строительных конструкций показаны на картинке.

Одновременно с разметкой оценивается материал стены, возможность его штробления или поиск других решений прокладки проводов.

Какими инструментами можно штробить стены

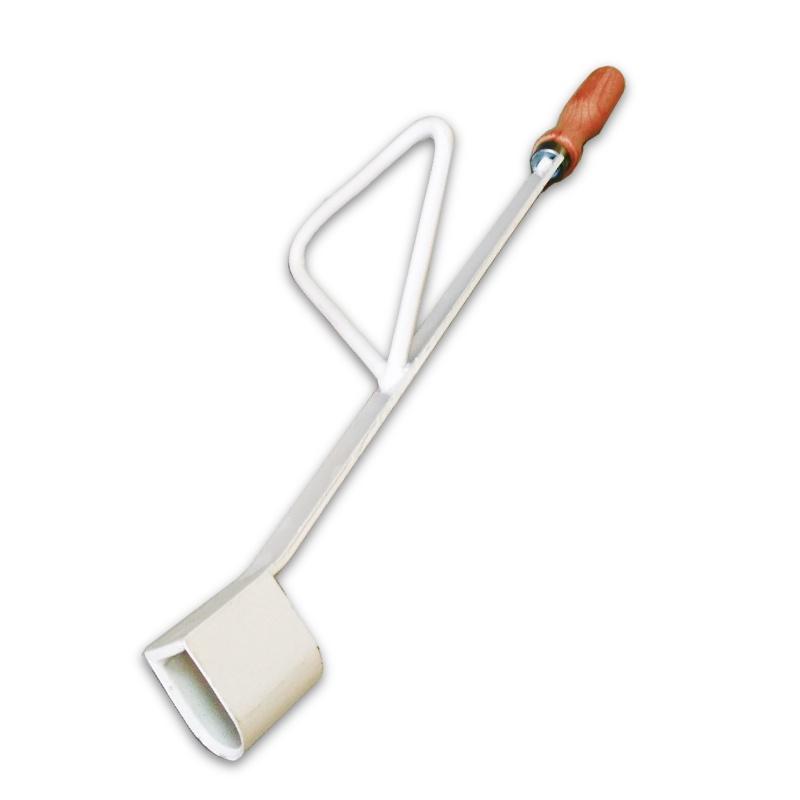

Молоток и зубило или шлямбур

Это самый древний и доступный метод. Раньше другого инструмента просто не было.

Тяжелее всего долбить железобетонные плиты, но пористый кирпич или пеноблоки вполне можно обработать.

Электрическая дрель

Сверлом для бетона с перьевым наконечником высверливают последовательный ряд отверстий. Перемычки между ними срубают зубилом.

Старые дрели имели только один режим — сверление. Для его облегчения в твердом бетоне периодически пользовались пробойником такого же диаметра.

У современной электрической дрели имеется возможность нанесения ударов и удобные кнопки переключения.

Перфоратор

Этот инструмент сочетает в себе возможности дрели и более совершенного ударного механизма. Перфоратор лучше приспособлен для работы с бетоном.

Специальным сверлом сразу пробиваются отверстия в стене, а ударной лопаткой убираются перемычки. Круглые выемки большого диаметра, необходимые для розеток и выключателей в скрытой проводке, выполняют специальной насадкой.

Болгарка

Все вышеперечисленные способы позволяют создавать штробы с неровными краями. При использовании болгарки домашнего мастера этот недостаток устраняется, а работа выполняется быстрее.

На болгарку надо поставить специальный стальной круг для обработки бетона с алмазным напылением.

Им прорезают в стене граничные линии штробы, а внутренне пространство срубают зубилом или перфоратором.

Все вышеописанные инструменты создают в помещении много пыли.

Особенно много ее от работы диска болгарки. Пыль облаком разносится по всем комнатам даже через закрытые двери и вентиляцию. Настежь распахнутые окна незначительно спасают работника, как и очки с респиратором.

При таком штроблении из комнат следует вынести всю мебель или герметично закрыть ее специальной полиэтиленовой пленкой.

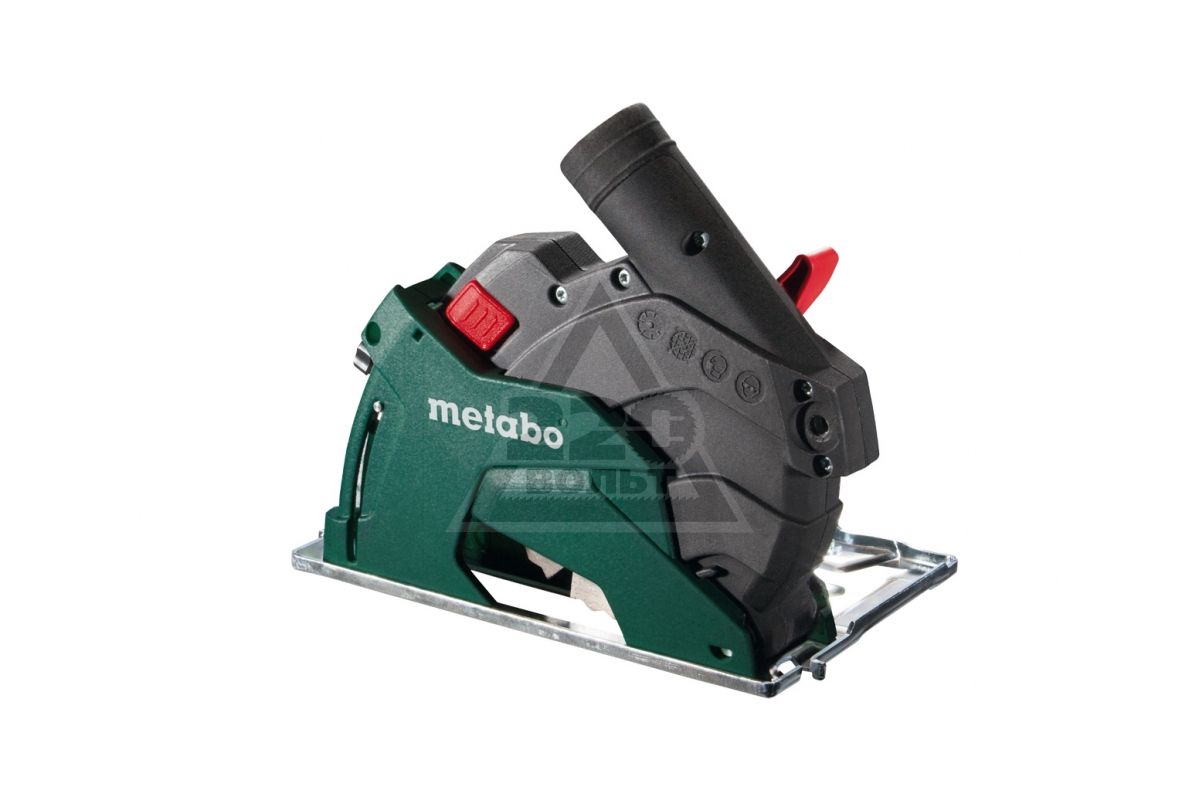

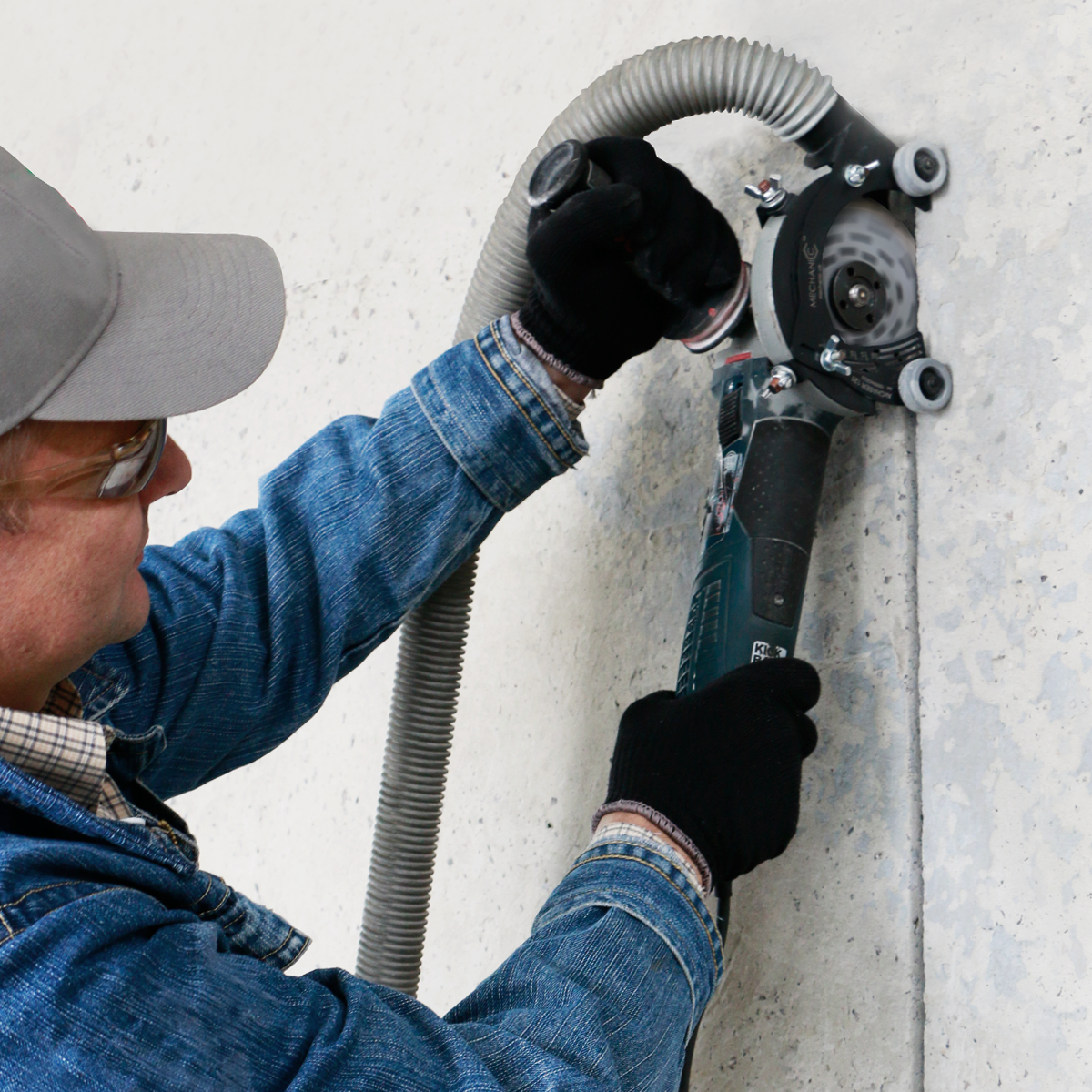

Для борьбы с пылью производители инструментов выпускают специализированный кожух на болгарку с патрубком подключения шланга пылесоса. Он позволяет собирать строительный мусор сразу в герметичную емкость.

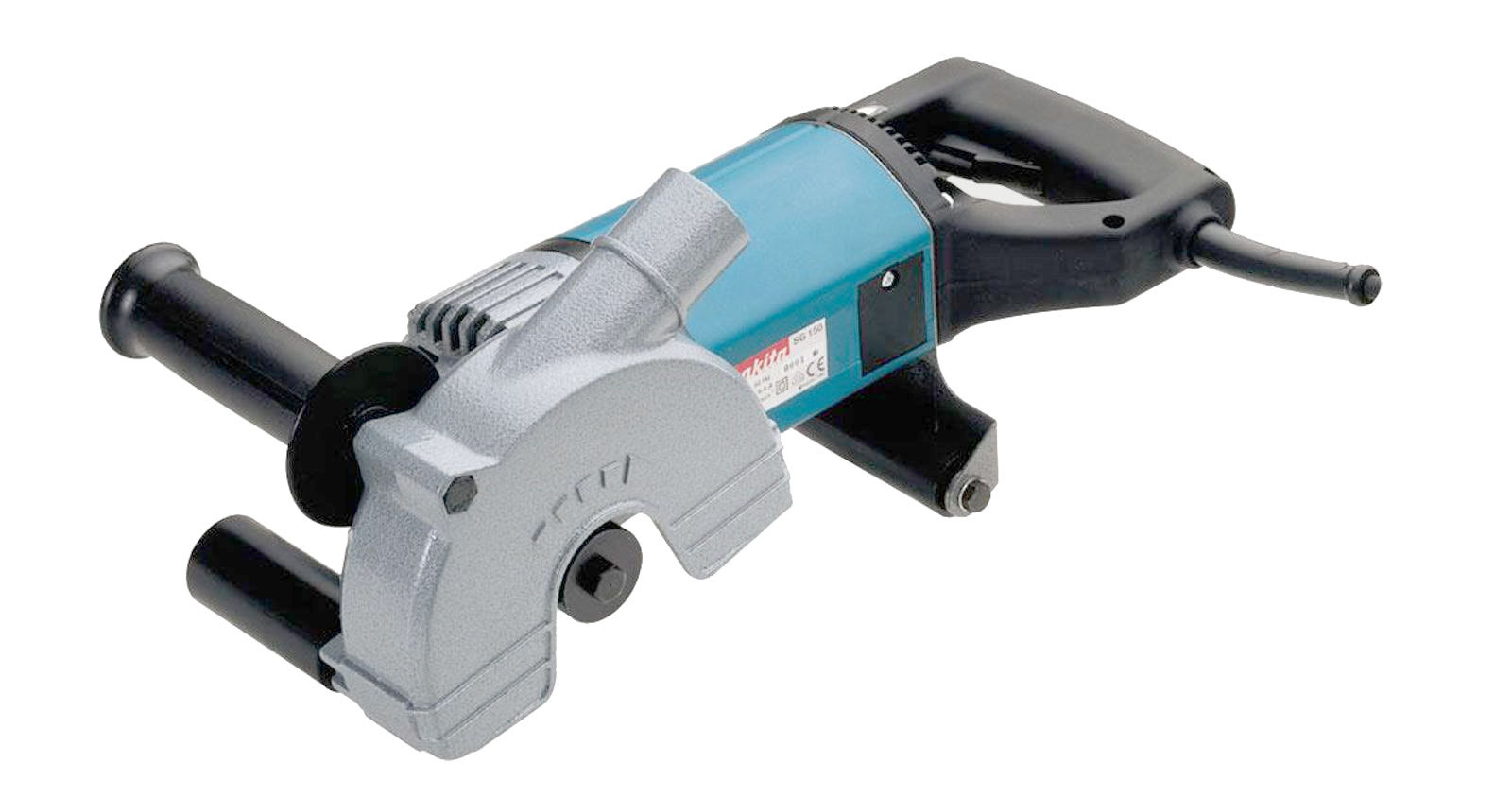

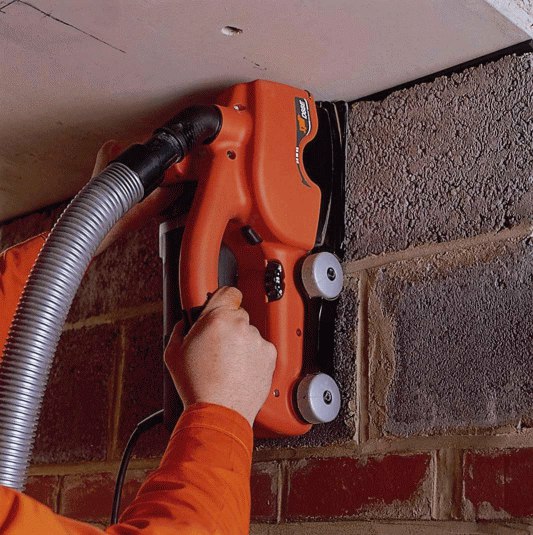

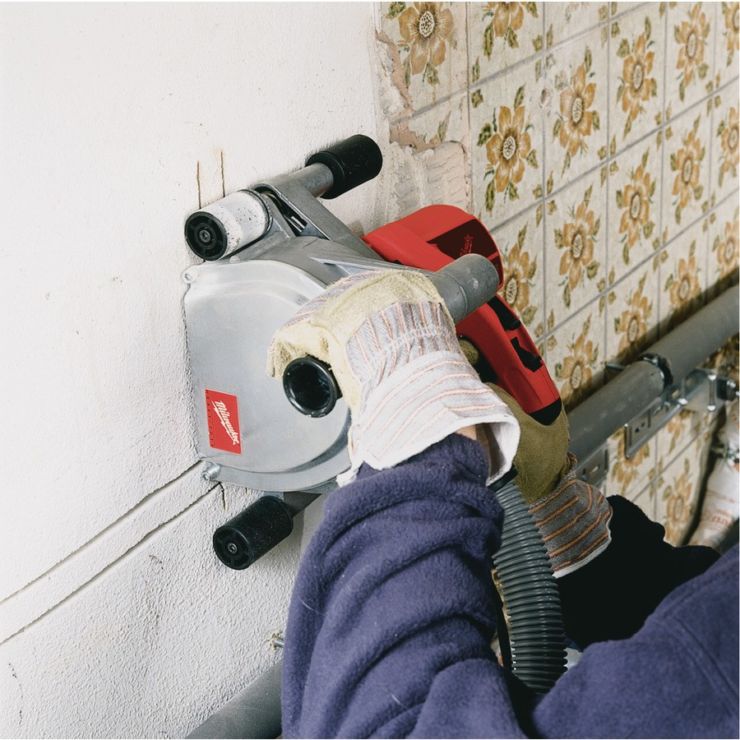

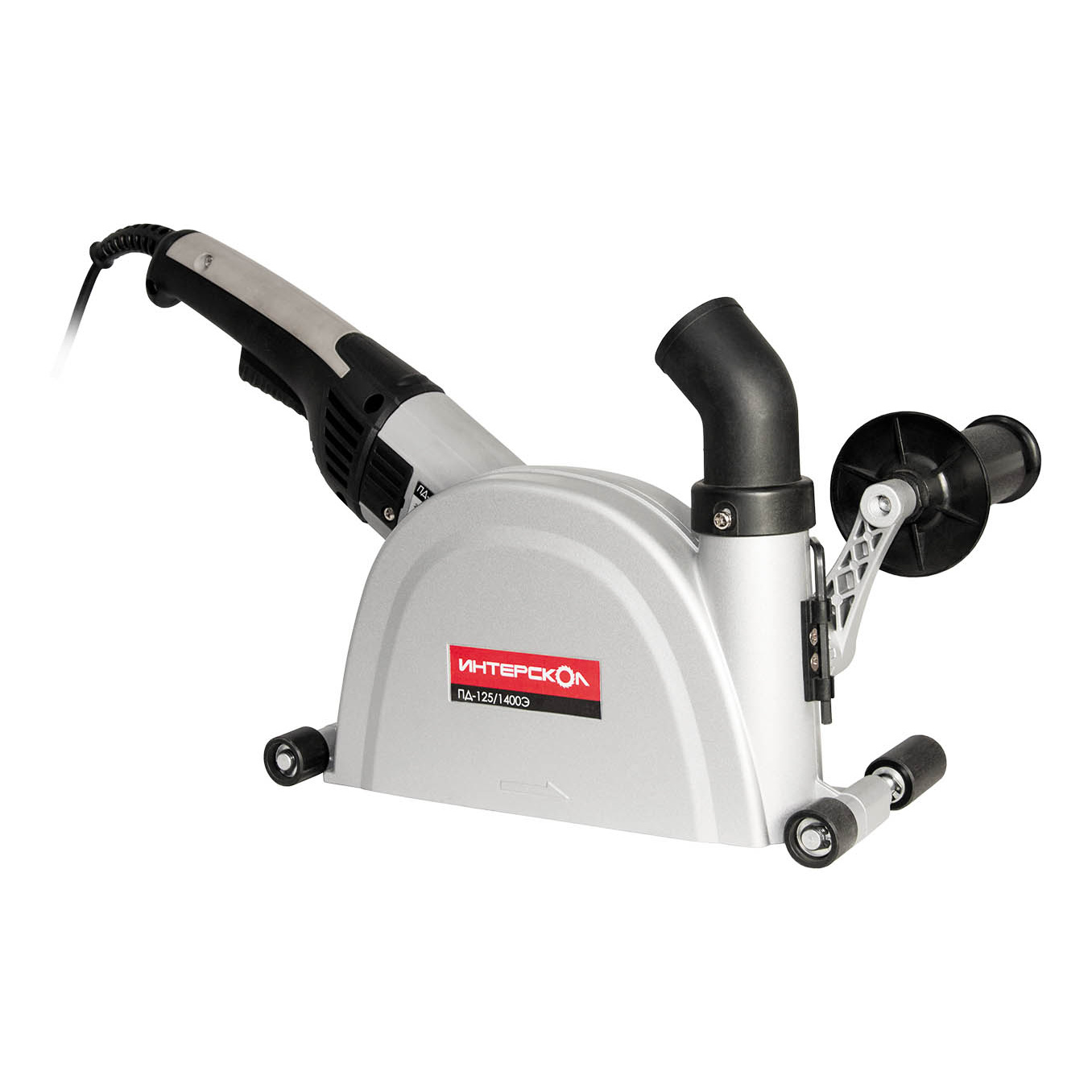

Штроборез

Это уже профессиональный инструмент ремонтника. На нем сразу вращаются два диска, имеется патрубок подключения шланга от пылесоса.

На корпусе расположена удобная ручка и опорная площадка для ведения штробореза по обрабатываемой строительной конструкции.

троборез позволяет быстро прорезать аккуратные канавки в любом материале.

Инструменты для уборки пыли

Однако не все так просто, как кажется на первый взгляд. Многие владельцы пылесосов уже допустили серьёзные поломки своих бытовых помощников.

Внимание! Ни один бытовой пылесос не предназначен для уборки строительного мусора и быстро ломается. Пыль проходит через двигатель, повреждает обмотки и подшипники.

Отремонтировать поврежденный механизм своими руками довольно сложно. Даже открутить гайку крепления якоря двигателя: еще та задача.

После разборки часто можно наблюдать прогары и повреждения провода, когда полная замена якоря целесообразнее ремонта. Но она по стоимости незначительно уступает покупке нового пылесоса.

При штроблении стен необходимо пользоваться только специальными строительными пылесосами. У них используются раздельные полости сбора мусора и обдува внутренней конструкции.

Стоят они дорого. Но взятие в аренду для выполнения кратковременной работы обходится значительно дешевле, чем ремонтировать, а чаще — покупать новый бытовой пылесос.

Выбирая инструмент для штробления стен под проводку и планируя ремонт квартиры подумайте еще и о соседях: вы будете своим шумом создавать им неудобства, испытывая чужие нервы на прочность.

Об этом я написал в своей статье на сайте домашнего мастера. А вам с этими людьми надо жить дальше и строить добрососедские отношения…

На этом прощаюсь и хочу знать ваше мнение: насколько полезна вам была моя информация? Укажите положением пальца, а если считаете полезной, то сейчас самое благоприятное время поделиться ею с друзьями в соц сетях.

Остались вопросы? Спрашивайте в комментариях, я отвечу.

Инструмент для штробления стен под проводку, как сделать штробу без пыли?

Подготовка каналов под электропроводку

Приступая к выполнению штроб, нужно составить план расположения кабеля и точек его подключения. Полученную схему перенести на плоскости стен, обозначив линиями места прохождения борозд. Отметить, где будут располагаться розетки, выключатели и распределительные коробки.

Работы по подготовке каналов для прокладки электрокабеля должны соответствовать нормативным требованиям СНиП 3.05.06−85:

1. Нельзя подвергать долблению несущие стены.
2. Прокладывание канала выполнять параллельно конструктивам: в вертикальном или горизонтальном положении. Запрещено штробить по диагонали.
3. Наибольшее расстояние между бороздой и потолком должно быть до 15 см.
4. Запрещено изготавливать борозду на расстоянии менее 40 сантиметров от газовой трубы.
5. Глубина не должна быть более 25 мм.
6. Необходимо осмотреть внимательно места, где будет прокладываться новая электропроводка, на наличие старой. Для обследования нужно взять отвёртку-индикатор.

Если потолок железобетонный, то нужно класть кабель только по стенам. Штробление в этом случае категорически воспрещается. Бетон отличается хрупкостью, поэтому даже небольшое углубление может предопределить будущий раскол.

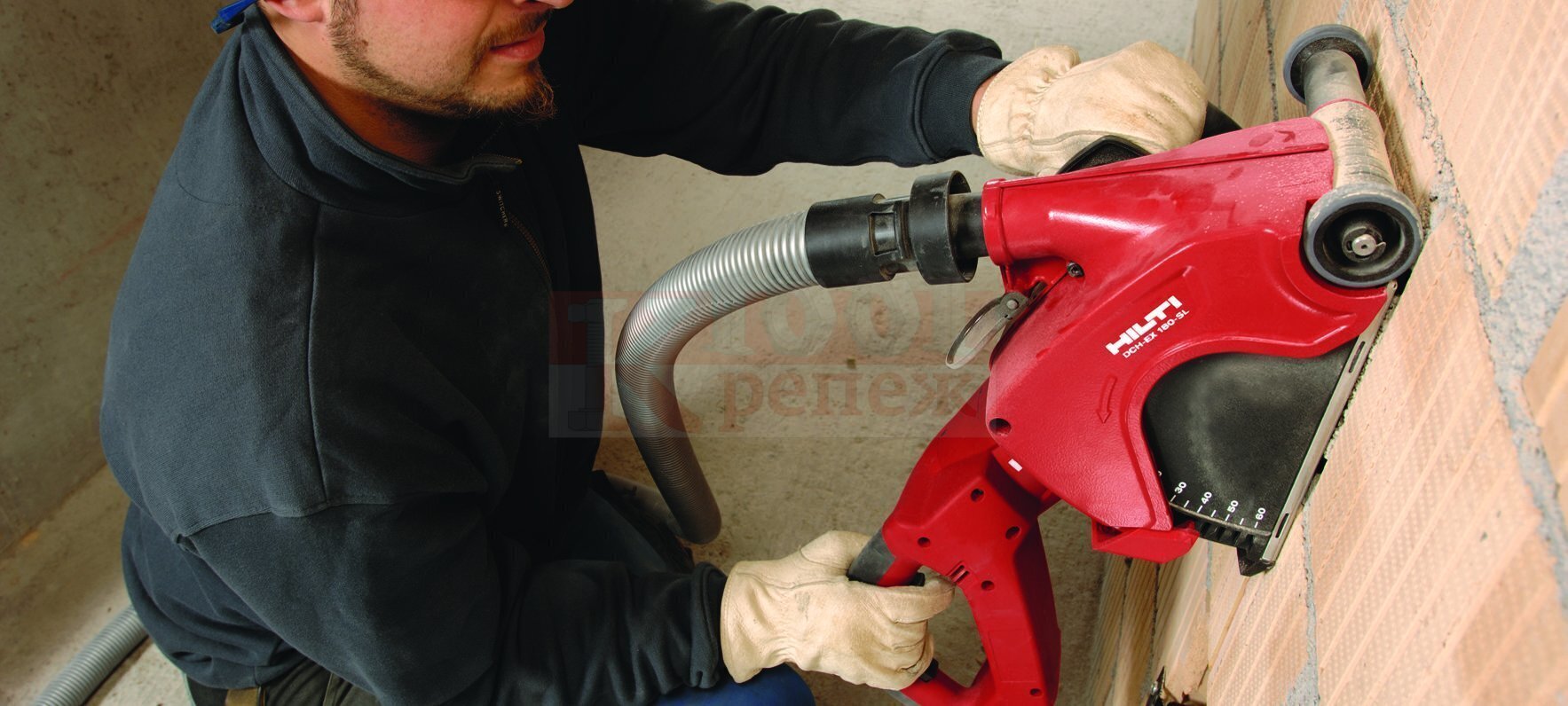

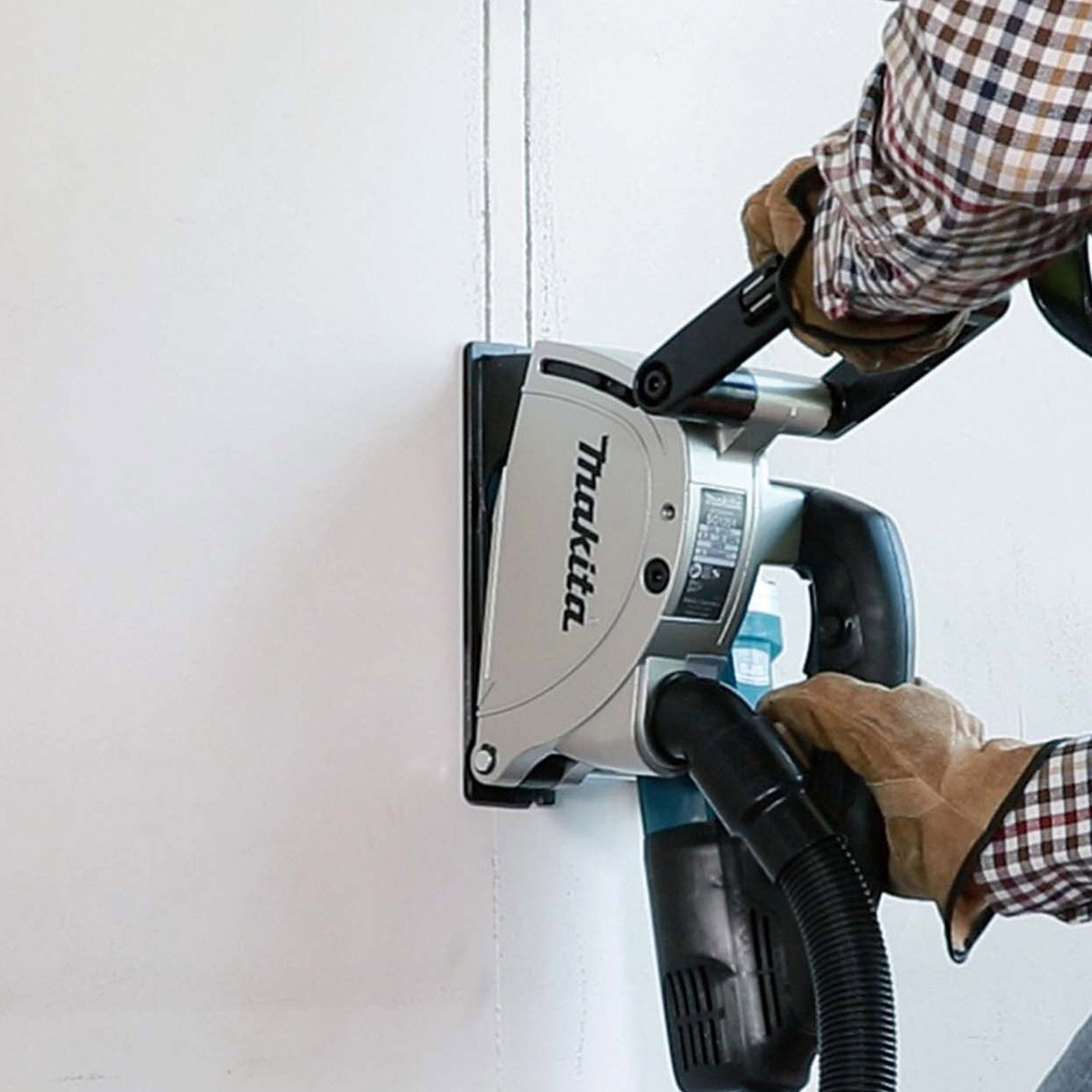

Использование штробореза

Перед тем как начать обработку стен, следует выяснить, из какого материала они изготовлены, и выбрать инструмент для штробления стен под проводку.

Наличие профессиональных принадлежностей значительно облегчит работу. Это могут быть:

• штроборез;
• молоток и зубило;
• перфоратор;
• болгарка.

Штроборез является самым эффективным инструментом. Его устройство предназначено именно для изготовления борозд в стенах. Это болгарка, снабжённая двумя дисками, которые расположены параллельно. Выполнение штробы нужного размера осуществляется засчет регулирования зазора между ними. Фиксатором выставляется одинаковая глубина канала по всей длине. При использовании других инструментов получаются перепады.

Недостатком является то, что в момент его применения образуется много пыли. В основном все штроборезы оснащены зажимами, при помощи которых к аппарату крепится труба пылесоса. Это необходимо для удобства удаления ненужного материала. Борозда под электропроводку изготавливается намного быстрее, так как режется за один проход.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Штробление без пыли

Во время ремонта или при замене проводки придётся прокладывать штробы или делать отверстия в стенах.

При этом образовывается большое количество строительной пыли, оседающей по всему помещению.

Чтобы проштробить стену под проводку без пыли, можно воспользоваться советами специалистов:

1. Хорошо увлажнить поверхность, на которой будет выполняться канал для проводки.
2. Использовать бытовой пылесос для улавливания пыли.

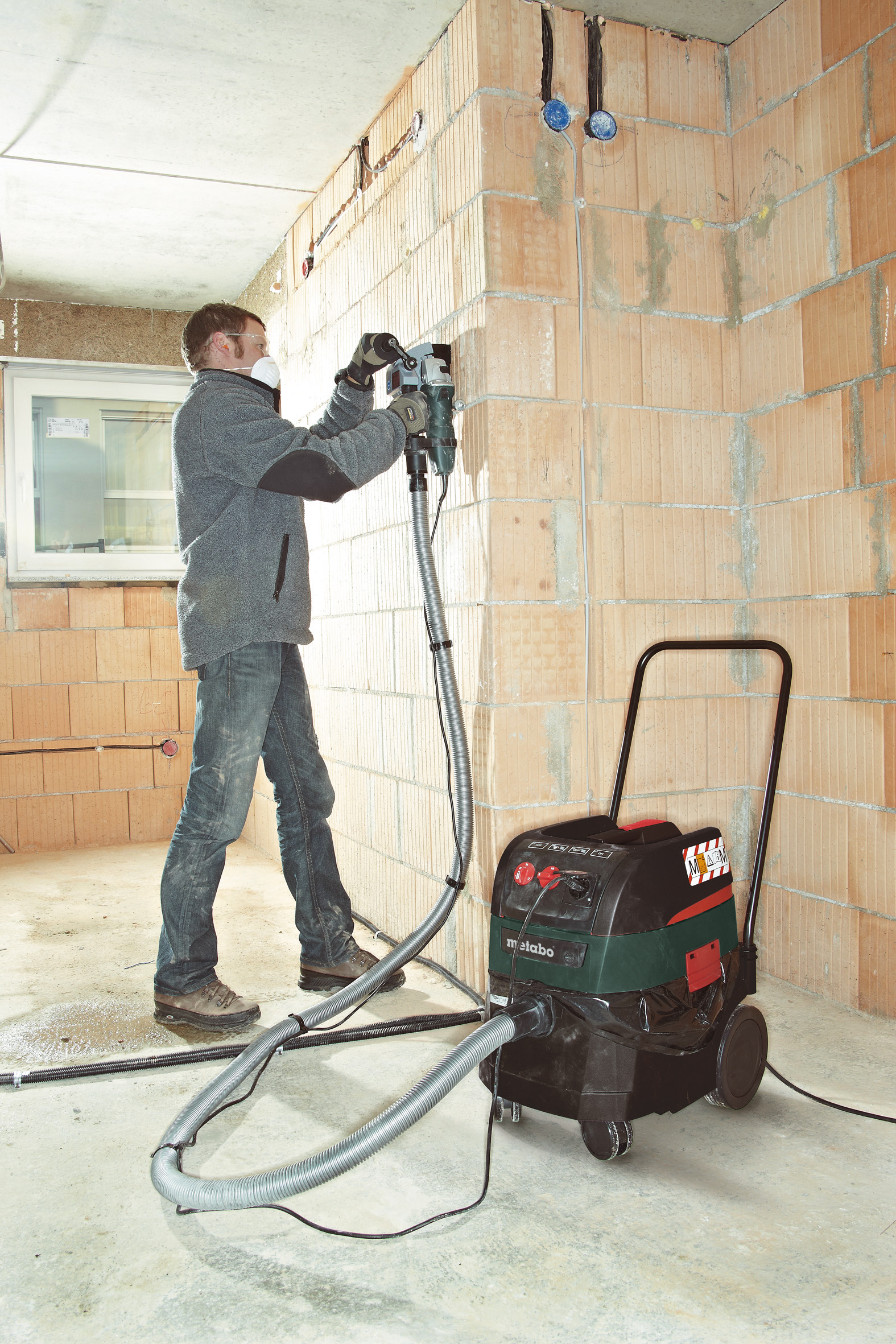

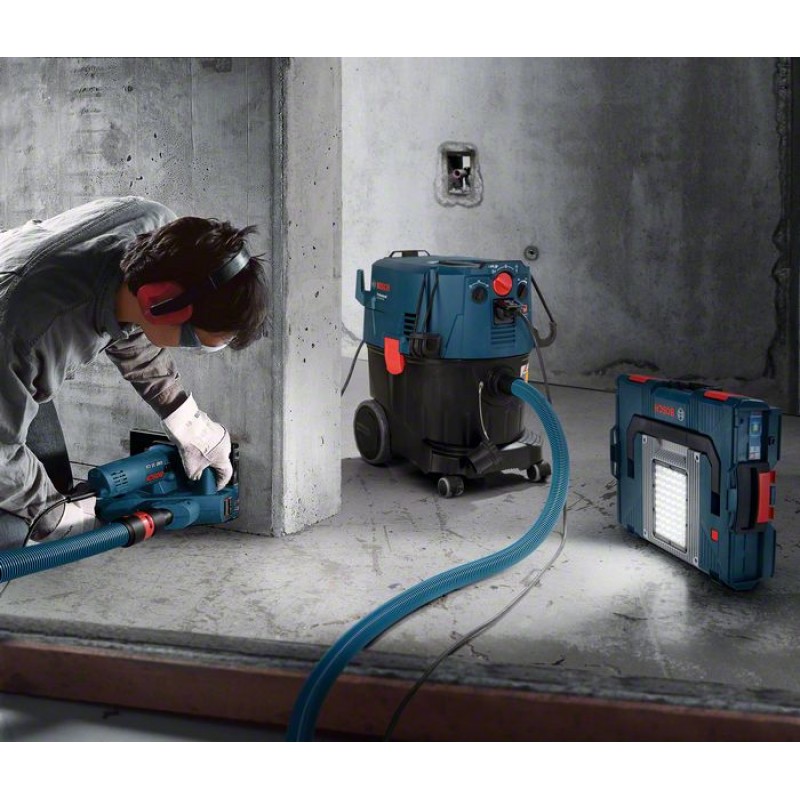

3. Лучше всего взять штроборез с подключённым к нему специальным пылесосом. Тогда выполнение отверстий в стенах будет проходить в комфортной обстановке.

Ещё существует такой метод штробления каналов болгаркой без пыли, как мокрая резка бетона. Осуществляется этот способ при помощи шланга, беспрерывно подающего воду на режущий диск и площадь резки. Нужно быть очень внимательным, иначе жидкость может попасть на электроинструмент, что приведёт его в негодность.

После окончания штробления каналы следует обработать грунтовкой и закрепить в них кабель. Штробы заделать гипсом, раствором или шпаклевочной массой.

как штробить стену под проводку, использование штробореза для штробы бетона

Основное назначение перфоратора – бурение отверстий в стенах из различных строительных материалов. В то же время – это довольно универсальный инструмент, который с помощью сменных насадок может выполнять большое количество операций. Очень часто перфоратором приходится делать штробы для проводки, особенно если нет специализированного инструмента – штробореза.

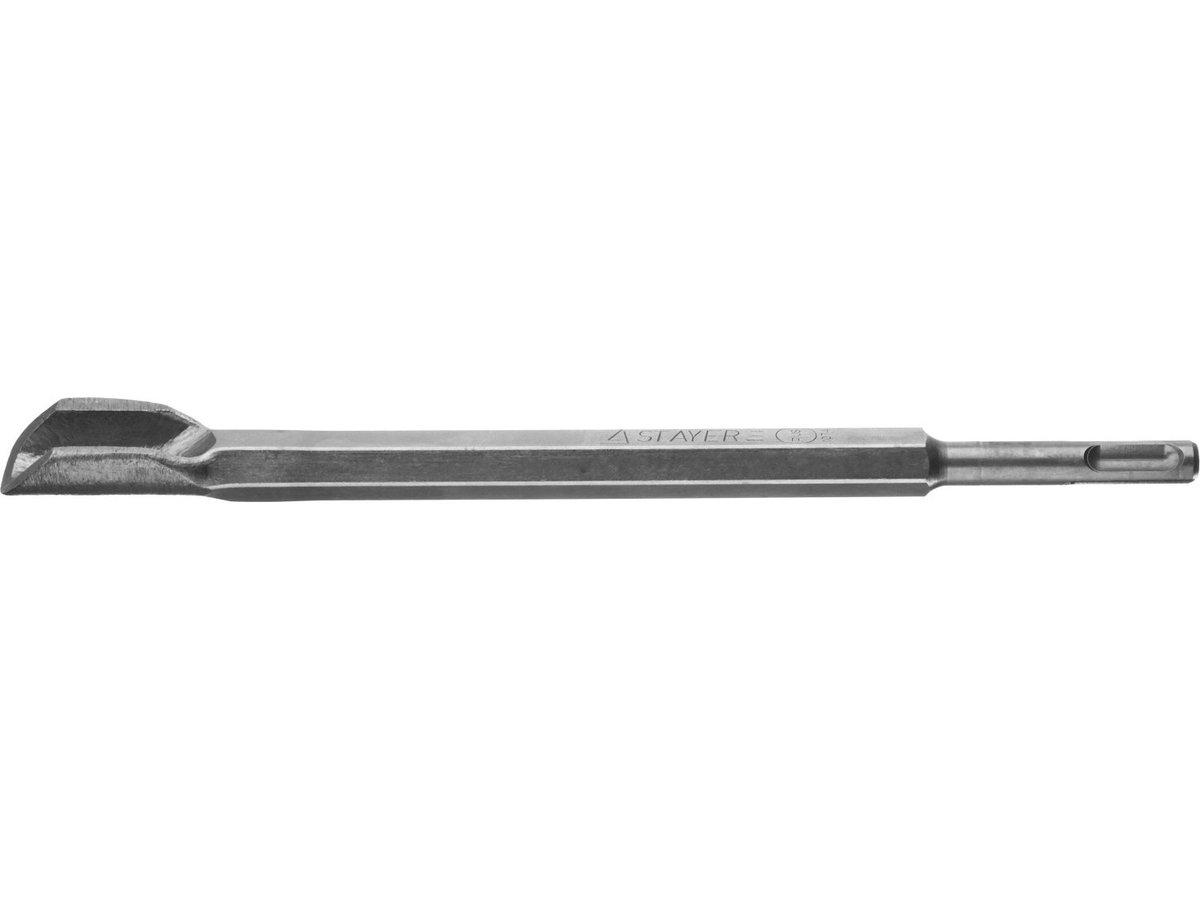

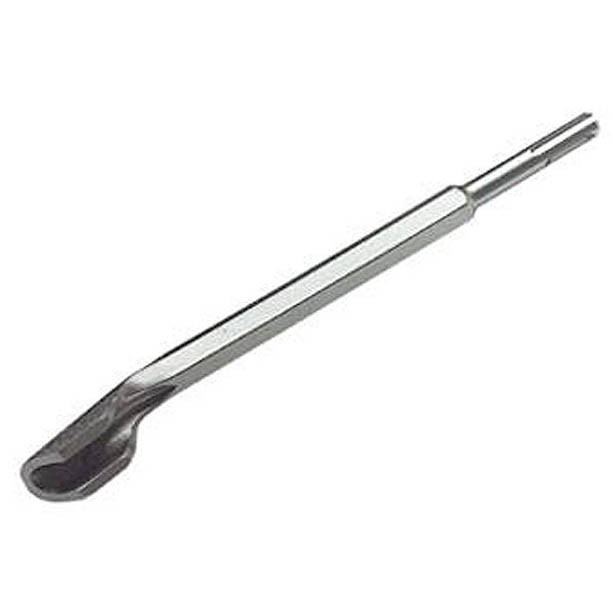

Основные виды насадок на перфоратор для штробления

Перед началом работы тщательно определяют маршрут будущей штробы. Нужно знать, где проложена существующая проводка, чтобы не повредить ее. Кабели можно прокладывать только в горизонтальном или вертикальном направлениях. На стене делается разметка с помощью уровня. Лучше всего для этой цели подходит лазерный уровень. Поверхностная штроба для проводки делается в стенах из любых материалов: кирпича, бетона, гипсолита.

Несущие стены, балки и перекрытия штробить запрещено из опасения за прочность конструкции.
Существуют следующие виды насадок для штробы:

• бур;
• лопатка;
• пика;
• коронка;
• насадка с желобом.

Как штробить стену под проводку?

Штробление перфоратором проводится в два-три этапа. На первом этапе вдоль размеченных линий буром с диаметром, равным или немного превышающим размер кабеля, сверлят ряд отверстий глубиной не более 25 мм на возможно меньшем расстоянии друг от друга. Второй этап – дробление перемычек между отверстиями. Это можно сделать тем же буром, воспользоваться пикой или лопаткой. Последний этап – зачистка штробы. Она делается специальной насадкой, имеющей в своей рабочей части полукруглый желоб, направленный под углом к оси перфоратора.

Работа производится в режиме удара без вращения.

На поворотах под прямым углом штробы расширяются, чтобы обеспечить необходимый безопасный радиус изгиба кабеля. В местах расположения подрозетников для установки розеток, выключателей и распаечных коробок сверлят ниши на глубину подрозетника. Эта операция производится специальной коронкой подходящего диаметра.

Как штробить для прокладки труб?

Трубы имеют диаметр, превышающий размер кабелей, поэтому штроба для прокладки трубы отличается от штробы под кабель. В первую очередь, канавка получится не одна, а две. Между ними получается широкая перемычка. Ее удаляют лопаткой нужной ширины в режиме удара без вращения. Дно канавки зачищают тщательно, чтобы труба не выступала над поверхностью стены. Зачистка производится лопаткой и насадкой с желобом. Если штроба для прокладки кабеля допускает небольшие отклонения от прямой линии, то для трубы такие вольности недопустимы. Боковое давление на трубу создает в ней дополнительное напряжение, впоследствии могущее привести к ее повреждению.

Прокладка кабелей проводки и труб надежно защищает их от внешнего воздействия и механических повреждений. Последующая заделка штробы штукатурным раствором исключает подвижку коммуникаций, повышает надежность их соединений. Размещение труб и кабелей внутри стены экономит пространство в комнате. Это, конечно, существенное преимущество в пользу штроб, но такой метод прокладки коммуникаций не лишен недостатков.

Самым существенным недостатком скрытой прокладки труб является невозможность легкого доступа для их обслуживания. Осмотр и ремонт невозможен без разрушения поверхности стен.

Важно! Несущие стены не предназначены для скрытой прокладки коммуникаций. При штроблении в стенах может обнаружиться арматура, которую недопустимо разрушать без уменьшения прочности стены.

Поэтому штробы в несущих панелях делать запрещено, так же, как и в межэтажных перекрытиях.

В продаже можно встретить различные насадки к перфораторам. Используя их по прямому (и не совсем прямому) назначению, перфоратором можно выполнять разные виды работ. На первый взгляд, перфоратор не предназначен для штробления, но умелый мастер легко справится с такой задачей.



Виды инструмента для штробления стен Строительный портал

Как штробить стены под проводку

Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.

Правила штробления

Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:

Штробы делают только вертикально и горизонтально. Наклонные линии возможны только при прокладке в посещениях со скошенными стенками — на мансардах, жилых чердаках, на лестницах. В этом случае штробы делают параллельно наклонной поверхности.

Штробить стены под проводку можно только вертикально или горизонтально

Только под прямыми углами и никак иначе

Это общие правила, которые касаются штробления стен под проводку.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

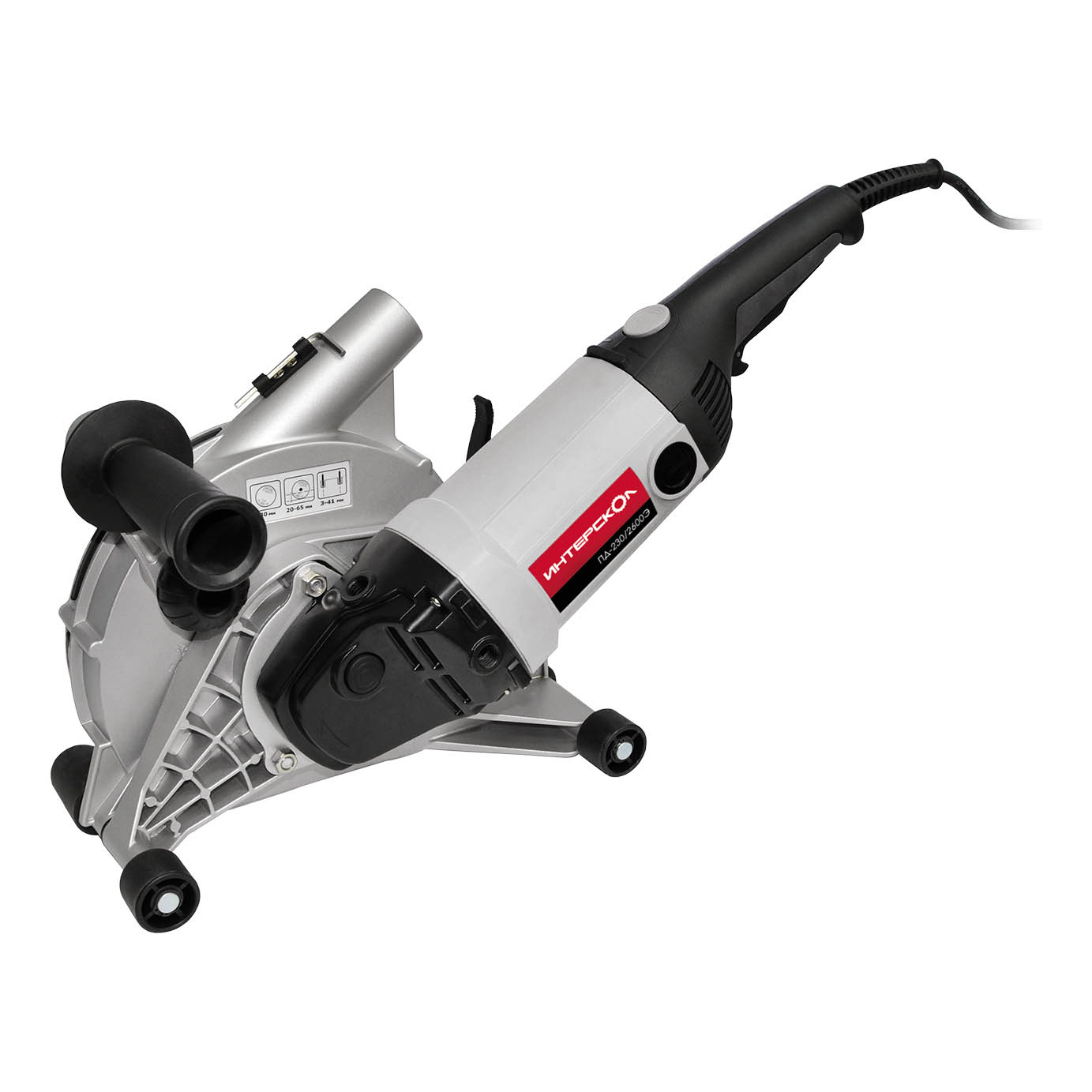

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

Сначала делают параллельные канавки, затем середину удаляют

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

• Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
• Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Фрезы для штробления в деревянных стенах

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

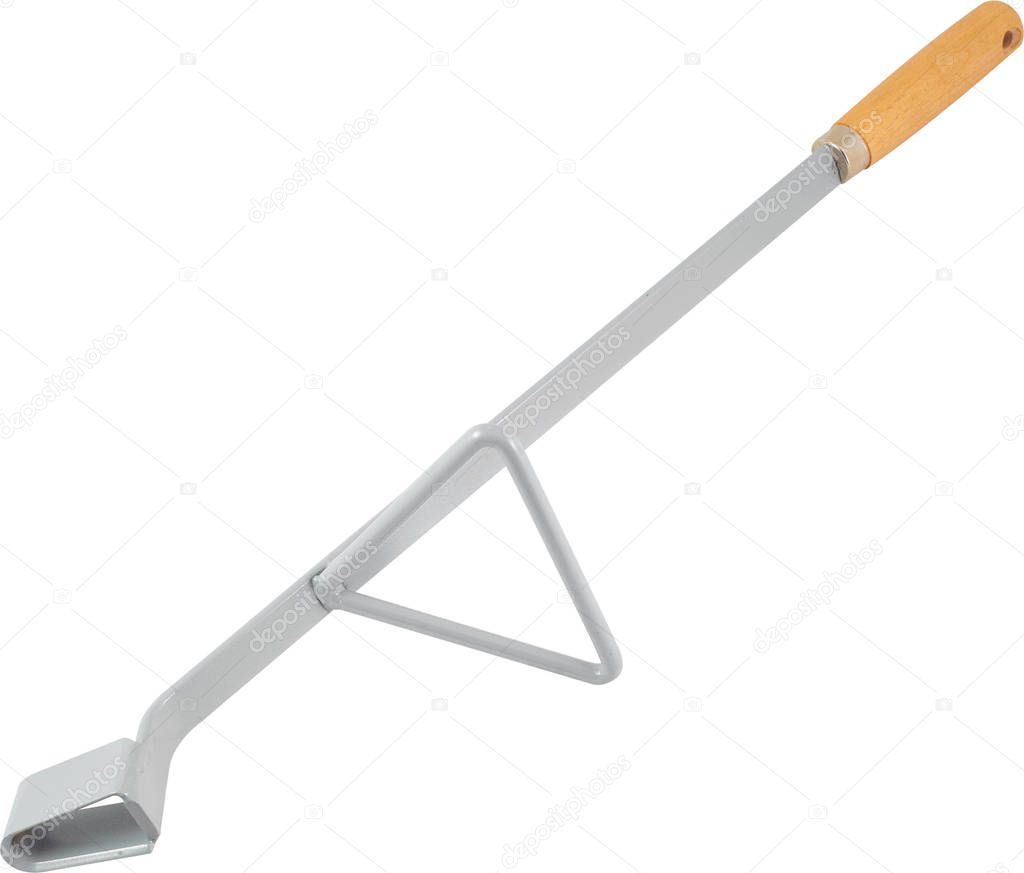

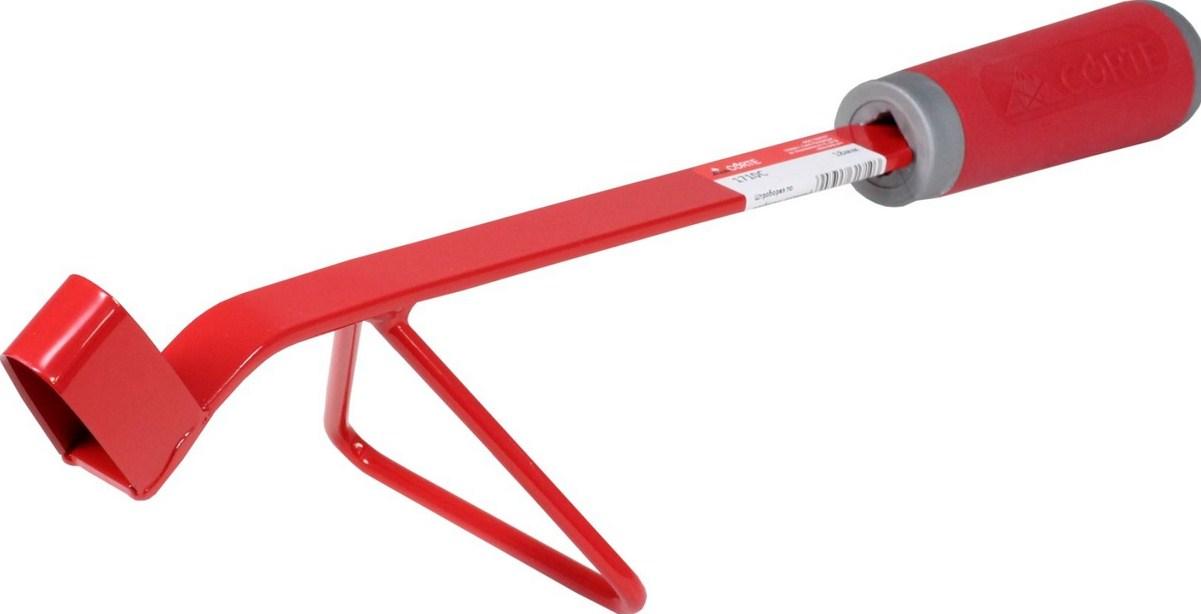

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

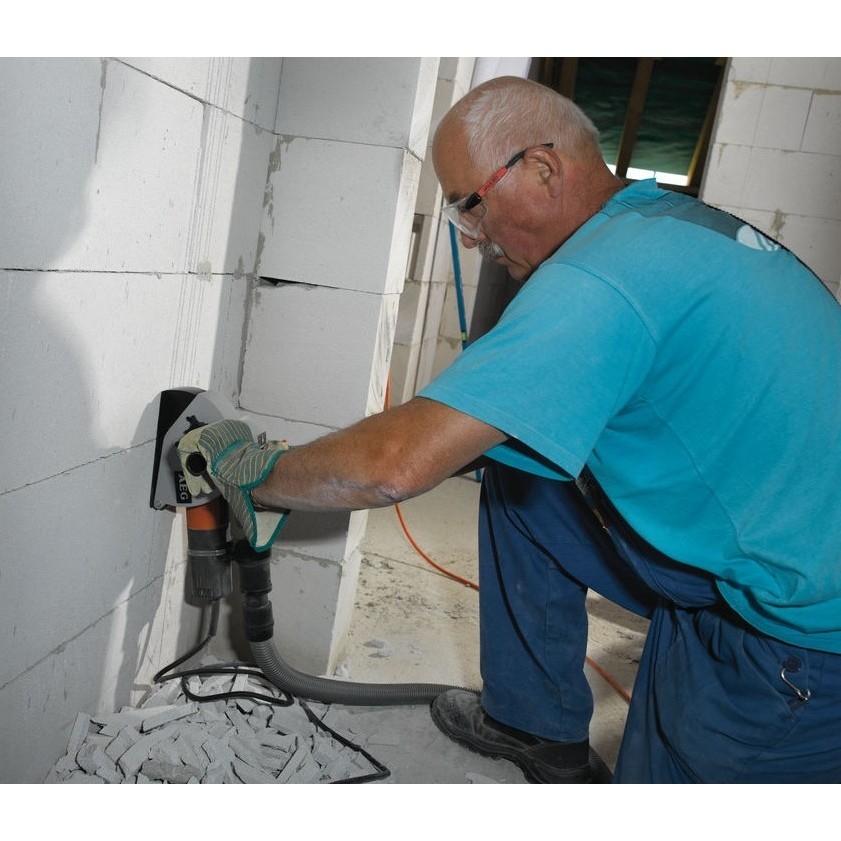

Штроборез для газоблоков

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Штрабы в кирпиче делать проще

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

По готовому проекту штробление стен под проводку делать безопасно

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

Виды инструмента для штробления стен

Во время капитального ремонта или перепланировки перед нами обязательно встает вопрос о прокладке проводки, труб, укладке кабелей, переносе выключателей и розеток. Все эти работы связаны со штроблением стен. Попытаемся выяснить, что это за вид работ, для чего он нужен и какой инструмент для штробления стен необходим.

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление.
Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем.
Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

Выбор инструмента в зависимости от стены

Штробление выполняем с помощью специальных инструментов, выбор которых зависит от материала стены, в которой нужно проделать канал. Для этого используются болгарка, перфоратор, штроборез, зубило и молоток. Штробы на бетонных перегородках можем выполнять и болгаркой, и перфоратором, и штроборезом.

Панельная стена обрабатывается так же, как и бетонная. Но нельзя делать диагональное штробление. Максимальная глубина канала не должна доходить до арматурного каркаса, чтобы не повредить конструкцию. Если же глубина канала достает до арматуры, тогда лучше сделать дополнительный слой штукатурки или выровнять поверхность с помощью гипсокартона. В кирпичной стене бороздки проделываем с помощью штробореза.

Болгарка

Это ручная угловая шлифовальная машина, которую применяем при штроблении стен из твердого бетона, когда нужно пробить много длинных канавок для проводов. На нее устанавливаем специальный диск для работ по бетону, к примеру, алмазный диск.

Толщины такого диска обычно достаточно для получения штробы нужного размера.
Если ширина канала должна быть больше, то делаем два канала параллельно на расстоянии не меньше 5 мм, а потом перфоратором выдалбливаем промежуток.

Расширять штробу движением диска болгарки перпендикулярно его плоскости нельзя: машина не предназначена для этого, и это очень опасно.

Делая штробы, используем тяжелые инструменты, мощность которых превышает 500 Ватт, и качественные диски по бетону. Работая с таким инструментом, не забываем о правилах техники безопасности. Работаем внимательно, машину крепко держим в руках.

Ронять инструмент тоже нельзя. Он хоть и выключится, но вращение диска сразу не остановится, и может быть повреждена поверхность пола или даже ноги. Крепко закручиваем гайку крепления диска, чтобы фреза не вылетела во время работы. Такое тоже бывает, а это чрезвычайно опасно. Штробление с помощью болгарки – идеальный вариант. Единственный недостаток этого инструмента – большое количество пыли.

Перфоратор

Этот инструмент используем, если нужно сделать штробы в бетоне. Работая перфоратором, вставляем в него «лопатку». Это насадка, форма которой позволяет выдолбить узкую и вытянутую ямку, соответствующую форме штробы.

Не забываем, что лопатку при проведении непосредственного прореза нельзя располагать поперек наметок, так как возможно откалывание кусков настенного материала. Если нужно сделать выемку для розетки, используем, кроме «лопатки», насадку «штык». Штыком ямку намечаем, а лопаткой делаем ее шире.

Выполняя штробление стен перфоратором, можем применять и другой способ. В перфоратор вставляем бур диаметром от 6 до 10 мм и устанавливаем режим ударной дрели. Просверливаем отверстия вдоль канала на расстоянии 10 мм, затем вставляем лопатку, устанавливаем режим отбойника и продалбливаем промежутки между отверстиями. Так же поступаем, делая посадочные места для розеток или выключателей.

Чтобы получилось отверстие нужной глубины, на бур (на нужном расстоянии от кончика бура) наматываем электротехническую изоленту, которая будет меткой нужной глубины.
Нужно сказать, что каналы, пробитые перфоратором, могут быть неровными, и их придется обрабатывать дополнительно.

Чтобы сделать штробление стен перфоратором быстро и легко, нужны специальные навыки, поэтому используя этот инструмент, нужно быть внимательным и осторожным. Во время работы перфоратор производит много шума.

Штроборез

Этот инструмент предназначен специально для штробления любых стен и считается лучшим инструментом для пробивания бороздок. С использованием штробореза проделываем углубления для электропроводки, для систем водоснабжения или отопления. Он работает по такому же принципу, что и болгарка, но отличается от нее.

В штроборезе не один, а несколько алмазных дисков, расстояние между которыми можно отрегулировать. Есть возможность отрегулировать и глубину штробы. Инструмент оборудован пылеуловителем, который направляет отходы в пылесос или отводит их в сторону.

Начиная проделывать каналы и отверстия, обязательно проверяем толщину стен. Если стена тонкая, учитываем нагрузки и делаем штробы поближе к потолку или к полу, чтобы на самой стене их было немного. Если толщина стены более 10 см, бороздки прорезаем по самому короткому расстоянию, экономим время и силы. Кроме этого, не забываем проверить, есть ли электрическая проводка на данном участке.

Зубило и молоток

Самый дешевый, но и самый трудоемкий вариант. Эти ручные инструменты используем, если нужно сделать недлинные каналы в оштукатуренных стенах. Долбить вручную бетон или кирпич нецелесообразно.

Если все-таки приходится долбить стену молотком и зубилом, то выполняем простые правила:

• сначала делаем углубление по намеченным краям;
• выполняем прорез поперек будущего углубления, а потом молотком пробиваем нужную бороздку на 5-10 мм;
• углубляемся еще на такую же глубину, и в итоге получаем нужный канал.

Зная об особенностях применения инструментов для штробления, можно правильно подобрать приспособление и выполнить все работы самостоятельно.

Видео “Как штробить стену штропорезом”

Видеоролик показывает возможности современного инструмента для штробления стен – штробореза.

Важные правила штробления поверхностей

Монтаж электропроводки осуществляется закрытым способом. После завершения работ все штробы тщательно заделываются штукатуркой, шпаклевочной смесью или гипсом.

Правила распределения и прокладки электропроводов в зданиях и сооружениях строго регламентируются действующими строительными нормами. Поэтому при обустройстве штроб необходимо придерживаться следующих правил:

1. Штробление осуществляется только в вертикальном и горизонтальном направлении. Наклонные штробы обустраиваются в помещениях, имеющих скошенные поверхности стен и потолков – мансарды, чердаки, лестницы.
2. Ширина и глубина штроб определяется сечением электропроводки. Оптимальные размеры: глубина – 25 мм, ширина – 30 мм. При укладке проводов в гофрорукавах или металлических лотках глубина может быть увеличена до 35 мм.
3. Максимально допустимая длина одного канала от распределительного щита до электрофурнитуры (розеток, выключателей) – 3 метра.
4. Минимально допустимое расстояние от инженерного оборудования (отопительных приборов и газовых стояков) до горизонтальных каналов составляет 50 см, а от плит перекрытия – 18 см.
5. Оптимальное расстояние от углов, дверных и оконных проемов составляет 12 см.
6. При обустройстве штроб под потолочной поверхностью от верхнего угла делается отступ в 20 см.
7. При наличии металлического каркаса в монолитных железобетонных стенах не допускается его разрезание или повреждение. Прокладка проводки осуществляется без нарушения стальной опоры.
8. Прокладка силовых кабелей не проводится в несущих стенах, колоннах и балках перекрытий многоэтажных зданий, что может привести к ослаблению готовой конструкции здания.
9. Запрещено пересечение отдельных элементов электропроводки в процессе их укладки.
10. При низком расположении электрофурнитуры на стене штробы можно организовать в полу или осуществить завод кабеля через напольный плинтус.

Грамотная подготовка рабочего чертежа и штробление в соответствии с установленными правилами гарантируют безопасную и бесперебойную работу скрытой электропроводки.

Разметка поверхности под проводку

Штробовка стен проводится в соответствии с разработанной схемой электропроводки. Если предусмотрена перепланировка помещений с прокладкой новой проводки, проводится проверка уже имеющихся проводов по маршруту штробления.

Для этого используется специальный детектор для обнаружения проводки. Разметка поверхности стен выполняется следующим образом:

1. На поверхности наносится маршрут прокладки силовых кабелей в виде горизонтальных и вертикальных линий с использованием строительного уровня.
2. Определяется местоположение электрофурнитуры: выключателей, розеток, диммеров, терморегуляторов.
3. Дверной проем занавешивается чистой ветошью или пленкой, что предотвращает проникновение пыли в другие помещения.

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

• молоток и долото;
• перфоратор;
• болгарка и шлифовальная машина;
• штроборез.

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

• при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
• лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

• вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
• перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

• циркуляционную пилу . Она позволяет выполнить ровные пропилы нужных размеров;
• ручной фрезер . Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Допускается ли штробление несущих стен?

При разработке проекта прокладки электропроводки учитывается количество и местоположение несущих стен, а также определяется возможность выполнения в них штроб.

В соответствии с действующим законодательством и архитектурными нормами, запрещается проводить любые виды работ в несущей стене.

Штробление как один из видов строительных работ может привести к снижению прочности конструкции дома в результате оголения армирующего пояса и развития коррозийных процессов.

Чтобы проводить подобные работы, необходимо получить разрешение. Для кирпичных, блочных и деревянных домов разрешение будет выдано, для панельных домов – отказано.

Важно! В несущих стенах глубина каналов для прокладки кабелей не должна превышать 2 см.

Грамотно подобранный инструмент с учетом стенового материала позволит выполнить штробы под электропроводку своими руками. Конечно же, на практике новички могут столкнуться с непредвиденными сложностями или совершить грубые ошибки. Чтобы гарантированно получить высокий результат, по возможности стоит доверить работу профессиональным бригадам.

Как штробить стены под электропроводку: правила, разметка, обзор инструментов, типы поверхностей

Самый востребованный и безопасный вариант прокладки электропроводки – скрытый.

В этом случае силовые кабели и провода монтируются в специальные канавки, выполненные на поверхностях стен и потолков из различных материалов. Подобный процесс именуется штроблением и осуществляется профессиональными инструментами.

Давайте разберемся как правильно штробить стены под проводку и каких правил придерживаться при проведении работ.

Важные правила штробления поверхностей

Монтаж электропроводки осуществляется закрытым способом. После завершения работ все штробы тщательно заделываются штукатуркой, шпаклевочной смесью или гипсом.

Правила распределения и прокладки электропроводов в зданиях и сооружениях строго регламентируются действующими строительными нормами. Поэтому при обустройстве штроб необходимо придерживаться следующих правил:

1. Штробление осуществляется только в вертикальном и горизонтальном направлении. Наклонные штробы обустраиваются в помещениях, имеющих скошенные поверхности стен и потолков – мансарды, чердаки, лестницы.
2. Ширина и глубина штроб определяется сечением электропроводки. Оптимальные размеры: глубина – 25 мм, ширина – 30 мм. При укладке проводов в гофрорукавах или металлических лотках глубина может быть увеличена до 35 мм.
3. Максимально допустимая длина одного канала от распределительного щита до электрофурнитуры (розеток, выключателей) – 3 метра.
4. Минимально допустимое расстояние от инженерного оборудования (отопительных приборов и газовых стояков) до горизонтальных каналов составляет 50 см, а от плит перекрытия – 18 см.
5. Оптимальное расстояние от углов, дверных и оконных проемов составляет 12 см.
6. При обустройстве штроб под потолочной поверхностью от верхнего угла делается отступ в 20 см.
7. При наличии металлического каркаса в монолитных железобетонных стенах не допускается его разрезание или повреждение. Прокладка проводки осуществляется без нарушения стальной опоры.
8. Прокладка силовых кабелей не проводится в несущих стенах, колоннах и балках перекрытий многоэтажных зданий, что может привести к ослаблению готовой конструкции здания.
9. Запрещено пересечение отдельных элементов электропроводки в процессе их укладки.
10. При низком расположении электрофурнитуры на стене штробы можно организовать в полу или осуществить завод кабеля через напольный плинтус.

Грамотная подготовка рабочего чертежа и штробление в соответствии с установленными правилами гарантируют безопасную и бесперебойную работу скрытой электропроводки.

Разметка поверхности под проводку

Штробовка стен проводится в соответствии с разработанной схемой электропроводки. Если предусмотрена перепланировка помещений с прокладкой новой проводки, проводится проверка уже имеющихся проводов по маршруту штробления.

Для этого используется специальный детектор для обнаружения проводки. Разметка поверхности стен выполняется следующим образом:

1. На поверхности наносится маршрут прокладки силовых кабелей в виде горизонтальных и вертикальных линий с использованием строительного уровня.
2. Определяется местоположение электрофурнитуры: выключателей, розеток, диммеров, терморегуляторов.
3. Дверной проем занавешивается чистой ветошью или пленкой, что предотвращает проникновение пыли в другие помещения.

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

• молоток и долото;
• перфоратор;
• болгарка и шлифовальная машина;
• штроборез.

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

• при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
• лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

• вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
• перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

• циркуляционную пилу . Она позволяет выполнить ровные пропилы нужных размеров;
• ручной фрезер . Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Допускается ли штробление несущих стен?

При разработке проекта прокладки электропроводки учитывается количество и местоположение несущих стен, а также определяется возможность выполнения в них штроб.

В соответствии с действующим законодательством и архитектурными нормами, запрещается проводить любые виды работ в несущей стене.

Штробление как один из видов строительных работ может привести к снижению прочности конструкции дома в результате оголения армирующего пояса и развития коррозийных процессов.

Чтобы проводить подобные работы, необходимо получить разрешение. Для кирпичных, блочных и деревянных домов разрешение будет выдано, для панельных домов – отказано.

Важно! В несущих стенах глубина каналов для прокладки кабелей не должна превышать 2 см.

Грамотно подобранный инструмент с учетом стенового материала позволит выполнить штробы под электропроводку своими руками. Конечно же, на практике новички могут столкнуться с непредвиденными сложностями или совершить грубые ошибки. Чтобы гарантированно получить высокий результат, по возможности стоит доверить работу профессиональным бригадам.

Как штробить стены под проводку – требования, подбор инструмента, технология штробления

Иногда в доме требуется заменить старую электропроводку или увеличить количество розеток, осветительных приборов и так далее. Чтобы провода не проходили по поверхности стены, портя внешний вид, проводят процедуру штробления. Работа по нарезке штробы производится во время капитального и косметического ремонта, при прокладке электропроводки в новом здании.

Требования, нормы и ограничения при штроблении стен под проводку

Штробление — это строительная работа, которая проводится, чтобы осуществить монтаж проводки, а также других коммуникаций. Штроба — специальное углубление в поверхности, сделанное специальным инструментом.

Это трудоемкая и сложная работа. Обычно для ее осуществления привлекаются профессиональные рабочие с опытом. В противном случае неправильно выполненное штробление способно деформировать несущие конструкции, повредить коммуникации, создать аварийную ситуацию, даже до обрушения строения.

ВАЖНО: работы по штроблению необходимо согласовывать с управлением архитектуры.

Во время нарезки штробы не рекомендуется:

• Пользоваться стремянкой из-за ее неустойчивости. Работа на ней тяжелым инструментом может обернуться получением травмы.
• Использовать инструменты с неисправностями или повреждениями. Во время работ они испытывают большую нагрузку, а наличие брака в инструменте способно привести к его полной поломке и травмированию работника.

Инструмент для штробления стен

Для данного вида работ используются разные инструменты. Какой применить, зависит от материала в котором будут нарезаться штробы.

Молоток и зубило

Этот инструмент подойдет для выполнения работ по материалу с невысокой твердостью — штукатурка, пенобетон, мягкий камень, иногда кирпич, если зубило с твердым наконечником.

1. Не нужно тратиться на дорогостоящий инструмент;
2. Небольшое количество пыли при проведении работы.

Минус в том, что в большом количестве тратится время и силы. Такой способ лучше применять, где небольшой масштаб работ.

Перфоратор с насадкой

Применяется для штробления в кирпичной кладке и стене из бетона. Не подойдет для основания из высокопрочного бетона.

1. Доступная цена на инструмент;
2. Небольшое количество пыли;
3. Для работы с инструментом не требуется особых навыков.

1. Неровные края штробы, требующие дополнительных работ по выравниванию;
2. Шумность.

Насадка на дрель

Для работы также применяется электрическая дрель с функцией перфоратора. К ней необходимо наличие сверла или насадки с укороченным буром и лопатки, выполняющей роль зубила.

Сверлом или буром по разметке проделывают отверстия. Их глубина не больше 25 мм, расстояние между отверстиями 10-15 мм. Сверло заменяется на лопатку, которой обустраивают желоб под проводку.

Универсальная болгарка

Подойдет для штробления в материале любой твердости.

1. Работа не занимает много времени;
2. Края штробы получаются ровные;
3. Инструмент недорогой, им легко пользоваться.

Минус в образовании при работе большого количества мелкой пыли.

Штроборез

Предназначен для нарезки штробы в основаниях из материалов различной твердости. Это узкоспециализированный и дорогой инструмент. Работают с ним в основном профессионалы. В штроборезе предусмотрена регулировка производящейся штробы по ширине и глубине. Колея под проводку не требует дополнительной обработки. В комплекте с инструментом идет пылеуловитель.

ВНИМАНИЕ: при работе с электроинструментом необходимо соблюдать технику безопасности и обезопасить себя и других рабочих от поражения током.

При штроблении также понадобится наличие:

1. Тестера или детектора скрытой проводки, чтобы найти местоположение старой электропроводки;
2. Уровня;
3. Пылесоса;
4. Средств индивидуальной защиты.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина – 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина – 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

• Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
• Использовать бытовой пылесос для сбора мелких частиц.
• В месте проведения работ закрыть поверхность пленкой.
• На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

ВНИМАНИЕ: поливая место штробления, важно следить, чтобы вода не попала на части инструмента находящиеся под напряжением.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись.

Инструмент для штробления стен | РезАлмаз

Инструмент для штробления стен

На сегодняшний день в нашей стране используется различный инструмент для штробления стен. Выбор его зависит от способов и условий работы, конечных целей и задач, возможностей компании, оказывающей услуги, и желаний клиента.

Насадка для перфоратора для штробления

Потенциал данной электромашины проявляется в использовании сменных насадок. В зависимости от того, какая именно работа выполняется, насадка для перфоратора для штробления может быть предназначена для ударного действия или сверления.

Если нужно снести нетяжелые перекрытия, удалить плитку или штукатурку, лучше всего годится пика с тонким и узким долотом на конце. А для получения канавок идеально подходит штрабер. Реже используется такой мощный инструмент для штробления бетонных стен, как мощная костыльная кувалда.

Самым часто используемым типом перфораторной оснастки по праву считается насадка для штробления стен под названием бур. Для установки розеток и выключателей, прокладки труб на перфоратор применяют коронку. Она помогает сделать более широкие отверстия. В инструмент для штробления бетона — перфоратор — вставляется полый цилиндр с режущими зубцами и с хвостовиком для закрепления насадки в патроне.

Лопатка для штробления стен

Лопатка, используемая как насадка для штробления, цена которой не слишком велика, помогает выбить канавку. Но выходит отверстие, сделанное таким способом, не идеально ровным.

По предварительным разметкам проделываются два параллельных пропила, а потом перфоратором, на который насажена лопатка для штробления стен, ведется углубление канавки. Штроба выходит относительно ровной, а действие проходит довольно быстро. Недостатки — лопатка для штробления может создавать много пыли.

Фреза для штробления

Для производства отверстий в стене нередко используют специальный электроинструмент, у которого рабочую функцию выполняет фреза. Все бы ничего, но главный ее недостаток — фреза для штробления стен выполняет свое предназначение исключительно с мягкими или не достаточно твердыми стройматериалами, как, например, кафель, пеноблок, полый кирпич. В остальных случаях фреза для штробления не очень годится. С куда более твердыми типами материалов предпочтительнее применять алмазные диски.

Штроборез

Компания РезАлмаз использует в работе штроборез с алмазным наконечником. Это оборудование позволяет быстро и профессионально сделать углубления в стенах, не нарушая их стойкости и надежности. Также во время работы используется специальный пылесос, сводящий запыление помещений к минимуму.

26.03.2020

Штробление стен. Применяемый инструмент

Сегодня при любом капитальном ремонте приходится сталкиваться с проблемой обустройства коммуникаций – электропроводки и трубопровода. Чтобы элементы этих систем не мешали обустройству интерьера комнаты, их чаще всего прячут в толще стен и пола. Для того чтобы кабели и трубы полностью скрылись в стене, не повредив надежности ее конструкции, толщина коммуникационных частей не должна превышать треть от толщины стены.

Чтобы спрятать кабель, необходимо сделать соответствующий желоб в поверхности стены. Процесс обустройства таких желобов и называется штроблением. В данной статье предлагаем изучить использующиеся для штробления инструменты, позволяющие проделать работу быстро и эффективно.

В процессе штробления стен могут использоваться всего несколько инструментов, кроме молотка и долота. Особенность в том, что применяемый электроинструмент функционально уникален и практически не может быть заменен.

Штроборез

Данный инструмент является достаточно дорогим прибором, предназначенным исключительно для прорезания штроб в различных поверхностях. Если в единичных случаях покупать такой инструмент – неоправданные траты, то для тех, кто работает в сфере сборки и монтажа различных коммуникационных систем, штроборез – незаменимый помощник. При необходимости производства больших объемов штроб в твердых поверхностях, такой инструмент не только облегчит работу, но и ускорит ее в несколько раз.

Представляет собой штроборез нечто, схожее с болгаркой. Но, в отличие от болгарки, штроборез имеет не один, а два режущих диска. В разных моделях штроборезов диски могут располагаться либо параллельно, либо под углом. Это позволяет проделывать различныештробы. В первом случае между прорезанными канавками остается часть стены, которую придется выбирать другим инструментом — перфоратором. При расположенных под наклоном дисках, штроба получается уже готовой, треугольной формы. Но есть нюанс – при прокладке труб в штробах, вариант с наклонными дисками не подойдет. Тут придется использовать параллельную модель, которая позволяет сделать достаточно широкую штробу большой глубины (для труб, диаметром до 5 см.). В случае же с электропроводкой, штроборез с наклонными дисками – идеальный вариант.

Болгарка

Резка штроб болгаркой почти аналогична работе со штроборезом. Однако сам процесс занимает намного больше времени — поскольку в болгарке всего один режущий диск, работы приходится совершать вдвое больше. Также, болгаркой сложнее сделать идеально ровнуюштробу. В плане мусора данный инструмент также не идет ни в какое сравнение со штроборезом. Если при работе штроборезом пыль и мусор отводится по специальной системе пылеудаления, то болгарка оставляет облако пыли в воздухе и мусор – на полу.

Перфоратор

Уже упоминалось, что перфоратор применяется в тандеме со штроборезом – для выбора кусков стены между канавками. Однако при работе со сравнительно мягкими поверхностями – не тверже красного кирпича, перфоратор вполне может быть использован и как самостоятельный инструмент. К тому же, если сравнивать с болгаркой, перфоратор создает меньше разнообразного строительного мусора.

За исключением совсем малого объема работ, где можно обойтись молотком и долотом, только перечисленные инструменты позволят Вам обеспечить достаточно удобные и качественные штробы. Да и при малом объеме, удобнее и быстрее все же будет воспользоваться электроинструментом.

Отбойный молоток и другие инструменты для разрушения бетона

Голдситни / Shutterstock.

В то время как старая добрая кувалда справляется со своей задачей, правильный электроинструмент значительно упрощает и ускоряет разрушение бетона.

Перейти к конкретному инструменту:

Отбойный молоток

Отбойные молотки — это легкие ручные дробилки для бетона, которые можно легко установить для разрушения вертикальных и потолочных поверхностей. Предлагая контролируемое измельчение, эти молотки позволяют операторам точно откалывать только определенные участки.

Самые маленькие отбойные молотки с электрическим, пневматическим или гидравлическим приводом обычно весят от 5 до 30 фунтов. Как правило, хорошим показателем мощности инструментов является их вес. Чем тяжелее инструмент, тем он может быть мощнее. Отрубное действие этого типа оборудования быстрое, от 900 до 3000 ударов в минуту.

Найдите местных подрядчиков по бетону, которые могут вырвать ваш старый бетон и заменить его новым красивым декоративным бетоном.

Поскольку отбойные молотки чаще всего используются для разбивания бетона на вертикальных и надземных поверхностях, они должны быть легкими. Они маневрируют, взявшись за ручку на задней стороне инструмента и взяв инструмент за вал другой рукой. У некоторых инструментов есть вторая ручка сбоку. Это дает операторам возможность контролировать вес инструмента и направлять его стружку под разными углами.

Предлагая контролируемое дробление, эти молотки позволяют операторам точно откалывать только определенные участки.

Производители предлагают больше возможностей для своих отбойных молотков, чем когда-либо, включая вращающиеся, амортизирующие рукоятки и тепловые экраны.

Демолитонный молот

Отбойные молотки похожи на перфораторы и используются таким же образом в отношении ударов молотков. Однако отбойные молотки обеспечивают ударное воздействие только , в отличие от перфораторов, которые также могут использоваться для бурения скважин.

Что не хватает отбойным молоткам в этом отношении с точки зрения универсальности, тем не менее, они компенсируют удар.Отбойный молоток может наносить более мощные удары, чем перфораторы, поскольку они обычно обладают примерно на 35% большей мощностью. Это связано с меньшим количеством деталей в отбойном молотке, а иногда и с более длинным ходом поршня.

Хотя отбойный молоток производит меньше ударов в минуту, чем перфоратор, повышенная прочность инструмента фактически делает его более быстрым и эффективным средством для сноса бетона и кирпичной кладки.

Рекомендуемые товары

Алмазная канатная пила

Канатные пилы были впервые разработаны в камнеобрабатывающей промышленности, а алмазные канатные пилы использовались при демонтажных работах для резки железобетона с начала 1980-х годов.

Петля из алмазного каната, установленная на маховике с приводом от гидравлического или электрического двигателя. Гидравлические приводы, приводимые в действие электрическими, бензиновыми или дизельными агрегатами, обычно предпочтительны на канатных пилах при резке железобетона, поскольку они оба реверсивны и обеспечивают плавно регулируемую скорость. На разрез поливают воду, чтобы охладить его и промыть.

Алмазные канатные пилы более эффективны, чем дисковые пилы, и могут резать бетон практически любой толщины. Это делает их очень полезными для тяжелого сноса мостов, плотин и толстых бетонных конструкций.Кроме того, они создают мало пыли, шума и вибрации, что делает их идеальными для работ по сносу жилых построек.

Алмазный канат

Реальная сила, стоящая за алмазной канатной пилой, — это сам алмазный канат, стальной несущий трос, продетый через стальные валики, к которым прикреплен алмаз. Существует три основных типа проводов:

• Гальванические бусины с пружинными шайбами ​​из сжатой стали.
• Пропитанные бусины с пружинными шайбами ​​из сжатой стали
• Пропитанные бусины с зазором из пластика, полученного литьем под давлением

Также существуют две основные системы крепления алмазных шариков: гальваническая и импрегнированная.Гальваника проволоки включает прикрепление одного слоя алмаза к стальному валику. Пропитанная связующая система больше похожа на пропитанную систему на циркулярной пиле, в которой металлический порошковый сплав смешивается с алмазом, затем прижимается и спекается к стальной ленте, обеспечивая несколько слоев алмаза для резки.

Гидравлическая дробилка для бетона

Гидравлические дробилки для бетона используются для методичного и эффективного разрушения бетона. Бетонные дробилки, также называемые измельчителями, уплотнителями, переработчиками, вторичными дробилками и измельчителями, используются для измельчения бетона на более мелкие, легко поддающиеся обработке или переработке, а также для отделения стальной арматуры от бетона.

Сменные челюсти в некоторых дробилках, включая трещинные челюсти, режущие челюсти и измельчающие челюсти, часто используются для работы вместе с различными типами и конфигурациями зубьев челюстей, чтобы лучше приспособить дробилку к конкретной работе.

Дробилки для вторичного бетона обычно оснащены челюстями для измельчения и используются на работах, где первичный снос выполняется с помощью молотков, дробилок, взрывных работ, шаровых кранов или пил. В этом случае при первичном сносе образуется большое количество бетонного щебня, который вторичная дробилка дополнительно измельчает, отделяя бетон от арматуры.

Гидравлический сплиттер

Гидравлические разделители прикладывают поперечные силы к внутренней части просверленных в бетоне отверстий, чтобы разбить бетон с минимальным шумом и летящими обломками.

Размер примерно с отбойный молоток, в инструменте используется вал, известный как узел «заглушка и перо», который, когда вставляется в просверленное отверстие и толкается вниз поршнем инструмента, создает боковые силы, разрушающие бетон. Для образования трещины не используются сильные удары, она быстро и без шума распространяется между предварительно просверленными отверстиями, пока бетон не разделится на небольшие части.

Типичный гидравлический разделитель создает усилие от 150 до 400 тонн, в зависимости от марки и модели. Как и в случае с большинством единиц оборудования этого типа, модели меньшего размера с допустимым усилием на нижнем конце шкалы используются для более легких работ или для тех случаев, когда с оборудованием должно быть легче обращаться, например, в горизонтальном или верхнем положении. работай. Модели с большей грузоподъемностью способны раскалывать массивный бетон и твердые породы.

Гидравлические сплиттеры могут быть доступны в моделях с газовым и электрическим приводом, но большинство подрядчиков предпочитают гидравлические насосы с пневматическим приводом, поскольку инструменты воздушного компрессора также могут использоваться для приведения в действие сверл, используемых для формирования отверстий в бетоне. Можно настроить несколько гидравлических расколовщиков для работы бок о бок с одним и тем же гидравлическим насосом, что обеспечивает большую комбинированную силу раскалывания, что полезно при дроблении особенно толстого или плотного бетона.

Для правильной работы разделителя отверстия должны быть просверлены прямо в бетоне с точным диаметром, указанным для разделителя, и должны быть достаточно глубокими, чтобы в них могла поместиться пробка при полном выдвижении. Пробку и перья необходимо хорошо смазывать, чтобы они оставались в рабочем состоянии.

Отбойный молоток

Ручные отбойные молотки можно рассматривать как своего рода тяжелую версию отбойного молотка.

Разница в том, что отбойные молотки — это более тяжелые и мощные инструменты, которые обычно работают перпендикулярно земле. Из-за этого Т-образная ручка является наиболее распространенной конструкцией для гидромолотов. Некоторые легкие отбойные молотки имеют D-образную ручку, которая позволяет оператору поднимать отбойный молоток и управлять им в горизонтальном положении.

Как и отбойные молотки, отбойные молотки имеют гидравлический, электрический или пневматический привод. Удары отбойных молотков обычно немного медленнее, чем отбойные молотки, от 800 ударов в минуту до почти 2000 ударов в минуту.

Дробилки весят от 30 до 99 фунтов. Хорошим показателем мощности выключателя является его вес.

Дробилки весом от 40 до 50 фунтов особенно полезны для удаления бетона при частичном ремонте дорожного покрытия.Вес этих инструментов дает им силу, необходимую для разрушения нескольких дюймов бетона, не будучи настолько тяжелыми, что они разрушают всю мостовую.

Дробилки весом 60 фунтов и больше могут выполнять работы по сносу зданий средней и большой сложности с использованием железобетона и используются для сноса тротуаров, дорог и толстого бетона. Одним из примеров типа работ, которые выполняют самые тяжелые отбойные молотки, является снос высокопрочного бетона, обнаруженного на взлетно-посадочных полосах аэропорта.

Перфоратор

Большие перфораторы известны как перфораторы SDS-max или шлицевые, в зависимости от того, подходят ли они к битам SDS-max или шлицевым хвостовиком.

Универсальность перфоратора позволяет ему разрушать бетон только с помощью молотка или выполнять перфорацию для сверления отверстий в бетоне. Это делается в режиме перфоратора путем забивания спиральных сверл и корончатых коронок или в режиме «только перфоратор», чтобы использовать все, от плоских долот до приводных стержней.

Однако такая универсальность имеет свою цену, поскольку перфораторы имеют дополнительный привод, который вращает буровые долота в режиме перфоратора. Это откачивает энергию и снижает эффективность в режиме работы только с молотком.

В перфораторах

используется таран, который плавает внутри цилиндра и запускается и поднимается поршнем. Амортизирующее воздушное пространство между плунжером и поршнем сжимает и толкает плунжер вперед по мере продвижения поршня, а затем втягивает его обратно, когда поршень втягивается.

Гидравлический молот

Гидромолот следует выбирать не только на основании вылета, устойчивости или необходимой гидравлической мощности, но и на основе транспортного средства, на котором будет установлен инструмент.Имейте в виду, что для определенного вылета, чем тяжелее молот, тем тяжелее должно быть транспортное средство. Вес транспортного средства предотвращает опрокидывание, когда отбойный молоток находится на максимальном вылете стрелы. Выбор легкого держателя уменьшает вылет стрелы и может привести к несчастному случаю опрокидывания.

Также помните, что хотя большинство гидравлических систем работают под давлением 2000 фунтов на квадратный дюйм, скорость потока меняется. Для легких молотов требуется всего 5 галлонов в минуту. Для тяжелых молотов необходимо подавать более 100 галлонов в минуту.Опять же, сверьтесь с литературой производителей молотка и держателя, чтобы согласовать молот с транспортным средством. При необходимости доступны дополнительные гидравлические силовые агрегаты для увеличения расхода.

Навесные выключатели

Скорость, универсальность и энергия удара установленных отбойных молотков широко используются подрядчиками для сноса сильно армированных стен, плит и настилов.

Экскаваторные отбойные молотки могут производить более 1100 кубических ярдов неармированного бетона в день.Производительность зависит от множества факторов, включая тип бетона, доступность и навыки оператора.

В дополнение к разрушению бетона многие молотки могут быть оснащены инструментами особой формы, которые позволяют им забивать сваи и листы, уплотнять почву, краевые траншеи, проникать в мерзлую землю и резать асфальт.

Энергия удара молота является наиболее важным критерием выбора при выборе навесного отбойного молотка для конкретной работы, поскольку молот должен ударять по бетону достаточно сильно, чтобы его сломать.Только когда энергия удара достаточна, скорость удара (ударов в минуту) становится фактором.

При учете энергии удара важен вес молота, но иногда это сбивает с толку. Некоторые производители указывают вес молота с кронштейном стрелы, окружающим корпусом (люлькой) и рабочим инструментом. Другие сообщают только о весе молота.

Вот почему сравнение диаметров инструмента может быть самым простым и точным средством определения степени энергии удара молотка.Измеряя диаметр инструмента в самой низкой точке внутри молотка и сравнивая его с диаметром других инструментов, можно надежно измерить энергию удара. Это связано с тем, что диаметр инструмента прямо пропорционален размеру поршня.

Агенты для расширенного сноса

Расширяющий разрушающий агент представляет собой цементный порошок. С помощью дрели с насадкой для смешивания порошок перемешивается в ведре и засыпается или утрамбовывается в просверленные отверстия. По мере того, как смесь затвердевает и расширяется, между просверленными отверстиями в бетоне появляются трещины. По мере того, как на плите развиваются микротрещины, они переходят друг в друга и расширяются, пока плита буквально не развалится под действием расширяющей силы, которая может превышать 12000 фунтов на квадратный дюйм.

При правильном использовании расширяющиеся средства для сноса оставляют мало пыли и мусора. Единственный труд, который требуется, — это просверлить отверстия, перемешать и нанести средство, а затем вытащить разбитые куски бетона.

Одно предостережение: При использовании экспансивных средств для сноса возникает явление, известное как «взрыв».«Это происходит, если порошковая смесь становится слишком горячей и вступает в реакцию с водой слишком быстро, чтобы материал мог расшириться вбок. Результат может варьироваться от клубов дыма до громкого огнестрельного звука, который может отправить затвердевшую смесь на 30 футов в воздух. .Поскольку выбросы непредсказуемы, процедуры безопасности требуют, чтобы рабочие держались подальше от просверленных отверстий после того, как в них была залита смесь. Однако, если выброс все же происходит, он обычно мало влияет на проект, поскольку оставшаяся смесь в отверстии обычно достаточно эффективна для растрескивания бетона.

Пневматический молот

Хотя когда-то в Соединенных Штатах пневматические молоты считались передовыми, они составляют лишь небольшую часть от общего числа молотов, используемых сегодня. Тем не менее, использование пневмомолотов по-прежнему имеет ряд преимуществ. К ним относятся:

• Они могут быть установлены на более легких носителях, поскольку их внешний воздушный компрессор устраняет дополнительные гидравлические требования к гидравлическому молоту

• Для установки пневмоударника требуются только механические изменения, без гидравлических соединений, систем для обслуживания или сантехнических комплектов

• Пневматические молоты лучше работают в ограниченном пространстве, чем гидравлические молоты, из-за их высокого отношения веса к мощности.

• Пневматические молоты больше подходят для использования под водой, поскольку у них мало уплотнений, если они вообще есть

Отбойные молотки | Аэроинструменты | Производитель Henrytools

HT-4B20 (4-болт) Отбойный молоток с ходом 2 «

Промышленные преимущества:

• Henrytools серии отбойных молотков с 4 болтами и ходом 2 дюйма.
• 2400 ударов в минуту.
• Рукоятка отбойного молотка с 4 болтами для высокой скорости воздушного потока для повышения эффективности.
• Доступна ручка из кованой стали или легкого алюминия для максимальной универсальности.
• Фланец из стали на 4 болта для повышенной прочности и прочности, а также простоты обслуживания.
• Выбор инструмента с круглой головкой для долот с круглым хвостовиком 0,680 дюйма или с шестигранной головкой для долот с шестигранным хвостовиком 0,580 дюйма.
• Выбор втулки: Круглое долото свободно вращается, шестигранник предотвращает вращение долота.
• Конструкция с четырьмя болтами исключает поломку ручки, при этом ее легко разобрать для обслуживания.
• Включает фиксатор зубила и пружину фиксатора зубила.
• (при заказе вы указываете шестигранный или круглый наконечник инструмента в зависимости от типа долота)

ОБРАТИТЕ ВНИМАНИЕ ПРИ ЗАКАЗЕ:
* Для инструмента с алюминиевой ручкой добавьте букву «A» в конце номера модели.
* Для инструмента с шестигранной головкой добавьте «X» в конец номера модели.
* Для инструмента с круглой головкой добавьте «R» в конце номера модели.

Модель HT-4B20 (отбойный молоток с 4 болтами) отличается ударным ходом 2 дюйма. Эта модель с 4 болтами обеспечивает удары мирового класса в минуту для легких и средних ремонтных и строительных задач. Эта модель имеет дополнительный легкий алюминиевый корпус. имеется ручка (см. таблицу)

Модель	ударов в минуту	Диаметр цилиндра и ход поршня	Общая длина	Вес со стальной ручкой	Вес с алюминиевой ручкой	Воздухозаборник	Расход рабочего воздуха
HT-4B20	2400	1.125 дюймов x 2 дюйма, 28,5 мм x 50,8 мм	14 дюймов 356 мм	13,5 фунтов 6,1 кг	9,5 фунтов	3/8 «N.P.T.	26 куб. Футов в минуту

ОБРАТИТЕ ВНИМАНИЕ ПРИ ЗАКАЗЕ:
* Для инструмента с алюминиевой ручкой добавьте букву «A» в конце номера модели.
* Для инструмента с шестигранной головкой добавьте «X» в конец номера модели.
* Для инструмента с круглой головкой добавьте «R» в конце номера модели.

Дробилки серии

Отбойный молоток воротника

Номер детали	Размер	Подходит для моделей инструментов	Посмотреть
2500-12-525 (6872122)	Для долот с овальным воротником	HT-4B или Sullair или CP4123

Разъем для шарнирного шланга отбойного молотка

Номер детали	Описание	Посмотреть
1080	Поворотный шланговый соединитель для всех отбойных молотков с 7 / 8-24 I. D. входная резьба. Используется со всеми отбойными молотками серии HT.

Отбойные молотки — набор инструментов Jim & Slims

844-679-5787

• 0

• 844-679-5787 0

• Дом
• Магазин по производителям
• Ручной и электроинструмент
  • Электроинструмент
  • Трубный инструмент
  • Ручной инструмент
  • Аккумуляторный инструмент
  • Гидравлический инструмент
• Средства безопасности
  • Защита от падения
  • Безопасные банки, легковоспламеняющиеся Хранение и локализация разливов
  • Защитные очки
  • Ботинки
  • Перчатки
  • Каски
  • Каски с полными полями
  • Сварочные шлемы
• Крепежные детали
  • Все из нержавеющей стали
  • Химические анкеры и аксессуары
  • Механические анкеры
  • Саморезы по бетону / каменной кладке
  • Анкеры для литья под давлением
  • Гвозди — Руководство
• Акции
• Подробнее. ..
  • Вентиляторы
  • Насосы
  • Расходные материалы и аксессуары
  • Погрузочно-разгрузочные работы
  • Служба поддержки клиентов
  • Блог о поставках инструментов Jim & Slim
  • Страница Jim & Slim на Facebook
  • Розыгрыши Дня труда JimSlims в Facebook

Дома :: Магазин по производителю :: Champion Chisel Works :: Отбойные молотки

Сузьте область поиска ниже…

Шестигранный хвостовик .580 — круглый воротник .680 Round Shank — круглый воротник Шестигранный хвостовик . 580 — овальный воротник .680 Round Shank — овальный воротник

Продукты

Сетка Список

• Магазин по производителю
  • Обнаруживаемые системы предупреждения ADA
  • Ajax Tools
  • Allegro Industries
  • All Sport Drink Mix
  • Alta Industries
  • Apex Tool Group
  • B & B Pipe Tools — Mathey Dearman — TAG — PPM Pipe Purge Masters
  • Benner Nawman Rebar Cutters & Benders
  • Подъемное оборудование Bison
  • Bosch Power Tools
  • Capital Safety by 3M — DBI Sala & Protecta
  • Champion Chisel Works
    • Whirley Bits
    • Отбойные молотковые биты
      • .580 Шестигранный хвостовик — круглый воротник
      • .680 Круглый хвостовик — круглый воротник
      • .580 Шестигранный хвостовик — овальный воротник
      • .680 Круглый хвостовик — овальный воротник
    • Пневматический отбойный молоток
    • Скребки для пола
    • Буровые коронки
  • Champion Cutting Tool Corp.
  • Chicago Pneumatic Construction Tools
  • CS Unitec
  • Текущие инструменты
  • Daniel Mfg Inc
  • Dewalt Tools
  • Diamond Products / Core Cut / Core Bore
  • Dimide Heavy Duty Clamps
  • Eagle Manufacturing Company
  • Edwards Ironworkers
  • Fein Power Tools
  • Gearench
  • Hougen Manufacturing
  • H&M Снятие фасок на трубах
  • Husqvarna
  • Jackson Tool
  • Бензопила ICS для бетона
  • Jet Tools
  • JOB52 от Cresrite Производитель:
  • Kenrich Products
  • Keson Industries
  • Klein Tools
  • Хранение на стройплощадке Knaack
  • Kraft Concrete Tools
  • Lackmond Diamond
  • Leica Geosystems
  • Безопасность лифта
  • Marshalltown
  • Metabo Powertools
  • Milwaukee Electric Tools
  • Mr Chain
  • NorthRock Industries
  • Oztec Вибраторы и шлифовальные машины для бетона
  • PLS Laser Systems
  • Pinnacle Climate Technologies
  • Защитные промышленные товары
  • Защитные изделия Pyramex
  • Quik Drive от Simpson Strong-Tie
  • Reed Manufacturing
  • Ridgid Tool Company
  • Rubbermaid Commercial Products
  • Safewaze
  • Анкерные системы Simpson Strong-Tie
  • Soff-Cut от Husqvarna
  • Sqwincher
  • Stabila
  • Sumner Manufacturing Company
  • SurviPod
  • TPI ВЕНТИЛЯТОРЫ
  • United Abrasives — Sait
  • Urrea P Профессиональные инструменты
  • Voltec
  • Wacker Neuson
  • Werner Fall Protection
  • Western Global
  • Wheeler Rex
  • Wilton Tools
  • Xtreme Visibility
  • ZEC

Учиться

• Текущие акции
• ресурс

Пожалуйста, подождите. ..

Держатели инструмента для обработки стружки, сверления, шлифования и т. Д.

Эргономичные держатели инструментов для строительства Держатель инструмента Ekso ZeroG — молотки, дрели, шлифовальные машины, удары.. Посмотрите двухминутное видео: повышение безопасности, производительности и удовлетворенности сотрудников Антигравитационный держатель ZeroG Комплект строительных лесов ZeroG Бурение с потолка ZeroG с гайковертом с малым сверлом ZeroG с креплением для шлифовального станка Единицы, доступные для продажи или аренды **** СПРОСИТЕ: БУСТЕРЫ И МИНИ-БУСТЕРЫ ДЛЯ ДРУГИХ ЭРГОНОМИЧНЫХ РЕШЕНИЙ **** Державка монопод для верхней стружки Держатель инструмента для монопод Демонстрация монопод с Rivet Buster Монопод Garage Demo Верхняя стружка с подъемника 410 Burnham St. , South Windsor, CT 06074 860-289-2020 Телефон 289-4066 Факс

Lenco — Зубило и щеточный молоток со сдвоенным инструментом 11-1 / 4 «

Описание

Комбинация молотка и щетки предлагает ряд преимуществ для занятого сварщика. Молоток и кисть всегда вместе; просто быстрый переход от скалывания к чистке.

Особые характеристики:

• Стальная пружинная ручка
• Стальной вал, приваренный к кованой головке
• Высококачественная стальная щетка для царапин — сменная
• Длина 11-1 / 4 дюйма
• Вес 19 унций

Способы доставки: 1.UPS (United Parcel Service)
2. USPS (Почтовая служба США)
3. Обычный перевозчик / грузовой автомобиль

1. Доставка UPS: Все заказы, соответствующие ограничениям UPS по весу / объему и пунктам назначения, отправляются через UPS. Метод по умолчанию в смежных Соединенных Штатах — стандартный наземный. Для заказов в западном регионе доставка наземным транспортом UPS осуществляется бесплатно. Для доставки на Гавайи и Аляску выберите между Next Day Air и 2nd Day Air. Вы можете изменить способ доставки UPS на 3-дневный выбор, 2-й день по воздуху или по воздуху на следующий день для тех товаров в вашем заказе, которые могут быть отправлены через UPS.

Ограничения по ИБП: Любой предмет весом более 150 фунтов. или превышение общих ограничений максимального размера упаковки UPS в 130 дюймов (длина + обхват, где обхват составляет 2 x ширина плюс 2 x высота) не может быть отправлено через UPS. UPS также требует фактического местоположения почтового адреса. UPS не предлагает обслуживание почтовых ящиков или адресов военной почты APO / FPO.

2. Доставка по USPS: Как упоминалось выше, UPS не предлагает услуги почтовых ящиков или адресов военной почты APO / FPO. В таких случаях мы отправим ваш заказ через систему доставки Почтовой службы США. (Почтовые отправления)

3. Обычный перевозчик / грузовой автомобиль: Стоимость доставки грузовым грузовиком указана для доставки только в пределах 48 смежных штатов. Пожалуйста, укажите, требуется ли грузовик с подъемными воротами для размещения груза на земле. Исключение: Аляска или Гавайи: за доставку на Аляску и Гавайи взимается дополнительная плата. Пожалуйста, свяжитесь с нами, чтобы узнать фактическую стоимость и способы доставки.Бесплатный звонок: 1-800-374-9353 с понедельника по пятницу с 7:00 до 17:00 по тихоокеанскому времени. Факс 1-559-432-9355. Эл. Почта: [email protected]

Время доставки: Стандартное время доставки UPS Наземная доставка в Западный регион составляет от 1 до 3 дней. Стандартный срок доставки в Восточном регионе — от 3 до 8 дней. Доставка обычным перевозчиком может занять до 10 рабочих дней в Восточном регионе. Если необходимо более быстрое время доставки, пожалуйста, свяжитесь с нами (бесплатный звонок: 1-800-374-9353, с понедельника по пятницу: с 7:00 a.м. до 17:00 Тихоокеанский часовой пояс). Мы можем принять другие меры в соответствии с вашими требованиями.

Стоимость упаковки: Стоимость упаковки 2 доллара США добавляется ко всем заказам.

Стоимость обработки: Стоимость обработки в размере 5 долларов США добавляется ко всем заказам на сумму менее 50 долларов США.

Штаты Западного региона: Следующие штаты считаются западными штатами для целей доставки: AZ, CA, CO, ID, KS, MT, NE, ND, NM, NV, OK, OR, SD, TX, UT, WA, & WY. APO Armed Forces Pacific Mail (AP) отправлено через Сан-Франциско, Калифорния.также считается местом назначения в западных штатах.

Отбойные молотки SDS-max | Перфораторы и отбойные молотки

Отбойные молотки SDS-max

Мощное измельчение с помощью молотков SDS-max

Отбойные молотки Metabo, оснащенные держателем долот SDS-max, предназначены для особо требовательных операций по измельчению. Долбление бетона и камня требует больших затрат на станки и инструменты. Для быстрого выполнения работы требуется высокая энергия удара.Это в основном определяется двумя факторами: с одной стороны, мощностью двигателя, а с другой стороны, ударным механизмом молотка, который прикладывает силу к инструменту. Высококачественные долота идеально дополняют характеристики молота Metabo. Максимальная производительность может быть достигнута только тогда, когда все компоненты адаптированы друг к другу. Metabo — это самое главное в обоих: мощных перфораторах SD-max и высококачественном ассортименте принадлежностей для долбления.

Отбойные молотки SDS-max с бесщеточными двигателями для максимальной производительности

Для чистых операций по измельчению Metabo предлагает мощные отбойные молотки SDS-max с оптимизированным весом.Ударная энергия при однократном ударе до 20 Джоулей для удара по камню или бетону. Отбойные молотки MHEV 5 BL и MHEV 11 BL оснащены не требующим обслуживания бесщеточным двигателем и мощным молотком для максимального съема материала. Благодаря гибкой боковой рукоятке и блокируемому переключателю непрерывного режима работы отбойные молотки SDS-max могут безопасно управляться пользователем. Интегрированная система демпфирования Metabo VibraTech (MVT) максимально снижает вибрации, обеспечивая снижение утомляемости и здоровую работу.При использовании нового пылесоса ESA max в сочетании с универсальным пылесосом Metabo класса пыли M или H можно производить долбление практически без пыли. Metabo обеспечивает максимальную безопасность пользователя при работе, в том числе при работе с отбойными молотками.

Долото SDS max от Metabo для самых высоких требований

Качество любого электроинструмента зависит от его качества. В частности, это относится к работе по измельчению. Поэтому Metabo рекомендует использовать долота Metabo SDS-max.Они обладают особенно высокими качественными характеристиками и идеально дополняют отбойные молотки Metabo для максимального съема материала при долблении. Кальки различного качества охватывают любую область требований. Долота «классического» класса качества обеспечивают хороший съем материала при хорошей стойкости инструмента. Долота «профессионального» класса качества гарантируют долгий срок службы и разнообразные области применения. Класс качества «профессиональный премиум» с самозатачивающимися режущими кромками и лучшей передачей мощности соответствует высочайшим требованиям и максимальной производительности.

Комбинированные перфораторы Metabo для различных областей применения

Если вам нужно переключаться между сложным ударным бурением и долблением, комбинированные перфораторы SDS-max — идеальный электроинструмент. Всего три комбинированных перфоратора Metabo оснащены бесщеточными двигателями. Бесщеточная технология обеспечивает чрезвычайно долгий срок службы и высочайшую производительность сверления и измельчения. KHEV 5-40 BL — легкий бесщеточный молот 5 кг, комбинированный перфоратор KHEV 8-45 BL относится к классу 8 кг, а KHEV 11-52 BL — мощный молот в классе 11 кг с мощностью 1500 Вт.Все трое являются особо мощными представителями своего класса благодаря бесщеточному мотору и высокопроизводительному ударному механизму.

Основы оценки рисков — охрана труда и безопасность

Опасности, связанные с вибрацией на рабочем месте: основы оценки рисков

Если рабочие действительно подвергаются риску чрезмерной вибрации, можно предпринять шаги для снижения или устранения этого риска в целом, включая покупку новых инструментов, которые меньше вибрируют, и поддержание их на высоком уровне производительности.

• Роб Браух
• 01 февраля 2015 г.

Каждый день много времени и усилий тратится на измерение уровней вибрации заводских транспортных средств, зданий и других конструкций и машин — даже таких разнообразных продуктов, как жесткие диски компьютеров и космические корабли, поскольку они проектируются, разрабатываются и испытываются. Тысячи инженеров, техников, консультантов и конструкторов машин стали экспертами в области измерения того, как физические объекты подвергаются воздействию вибрации.Тем не менее, удивительно небольшой процент этого опыта сосредоточен на том, как вибрация на рабочем месте вызывает серьезные травмы у людей — травмы, которые можно было бы предотвратить с помощью правильных знаний и применения нескольких простых рекомендаций.

Давайте рассмотрим, как можно идентифицировать вибрацию на рабочем месте и оценить или даже количественно оценить ее уровень риска, чтобы в первую очередь предотвратить потенциально компенсируемые травмы.

Как вибрация вызывает травмы
Известно, что многократное воздействие высоких уровней вибрации со временем приводит к травмам рабочих. В зависимости от того, как именно эти воздействия воздействуют на рабочую среду человека, их можно разделить на два основных типа: вибрация рук и рук и вибрация всего тела. Воздействие вибрации на руку (HAV), помимо того, что является известным фактором, способствующим синдрому запястного канала и другим травмам, связанным с эргономикой, вызывает прямые травмы пальцев и кисти, влияя на чувство, ловкость и хватку.Эти травмы изнурительны и подлежат компенсации. Согласно журналу Journal of the American Medical, вибрация всего тела (WBV) является важным фактором при работе с более высокими, чем ожидалось, уровнями боли в пояснице и травм у сотрудников, и является одной из наиболее распространенных причин потери времени и производственных результатов. Ассоциация .

Некоторые из самых ранних диагностированных случаев травм, непосредственно связанных с работой с ручными электроинструментами, были идентифицированы доктором Алисой Гамильтон в начале 20 века, и она лидирует в сопоставлении этих случаев «синдрома Рейно профессионального происхождения» ( или то, что часто называют болезнью белых пальцев, вызванной вибрацией, или VWF) с использованием пневматических инструментов для дробления камней, используемых в местном карьере.
