Инверторный это какой: чем отличается от обычного. Преимущество, чем лучше, цена.

Содержание

Что такое инверторное управление для кондиционера?

Инвертор – устройство, меняющее частоту электрического тока. Инверторный кондиционер – это климатический агрегат, в котором при помощи инвертора изменяется частота вращения компрессорного механизма.

Как известно, компрессор в системах кондиционирования отвечает за состояние и свойства хладагента, а также его движение по магистралям. По сути, компрессор – это то, что делает кондиционер устройством, охлаждающим воздух, а не просто «гоняющим» его по комнате по принципу вентилятора.

Как работает кондиционер с обычным управлением компрессора?

Неинверторные бытовые кондиционеры работают достаточно незатейливо. Агрегат включают, и, если температура в помещении выше заданных параметров, компрессор начинает «гонять» хладагент. Таким образом, обеспечивается охлаждение поступающих в помещение воздушных потоков. При этом мощность компрессора, а значит, и энергопотребление, составляет 100%.

После достижения нужной температуры компрессор автоматически отключается и «ждет», пока температура снова не поднимется на несколько градусов.

Далее все повторяется циклически.

У такого принципа функционирования есть несколько недостатков:

  • повышенные нагрузки на компрессор, работающий на полную мощность
  • повышенный расход электроэнергии
  • повышенная шумность

Из-за того, что компрессор работает на 100% мощности, во время каждого включения он выдает максимально холодный поток воздуха, что некомфортно для людей и может грозить простудными заболеваниями.

Инверторный кондиционер: принцип управления компрессором

Инверторные кондиционеры в Киеве начинают свою работу так же, как и неинверторные модели, то есть включаются, запускают компрессор на полную мощность и стараются максимально быстро охладить помещение.

Принципиальные различия начинаются, когда показатели заданной температуры достигнуты. В этот момент компрессор не отключается, а снижает свою мощность. Далее, основываясь на показаниях датчика температур, компрессор непрерывно поддерживает заданную температуру, автоматически определяя необходимую для этого мощность.

Проще говоря, инверторный кондиционер один раз использует максимальную мощность компрессора, а в дальнейшем плавно регулирует ее, поддерживая заданную температуру.

Преимущества такого типа управления очевидны:

  • Температура постоянно находится в комфортном диапазоне, уровень отклонения от заданного при использовании инверторного кондиционера не превышает одного градуса.
  • Благодаря тому, что компрессор работает не на полную мощность, снижается уровень шума от кондиционера.
  • Происходит существенная экономия электроэнергии, так как компрессору не нужно каждый раз использовать 100% мощности, охлаждая большие объемы воздуха.
  • Меньшая нагрузка на компрессор продлевает срок эксплуатации агрегата.

Единственный недостаток – это цена инверторного кондиционера. Обычно стоимость таких агрегатов примерно на треть выше, чем цена, установленная на неинверторные модели. Именно по этой причине для производственных и хозяйственных помещений довольно часто выбирают кондиционеры с обычным, неинверторным компрессором.

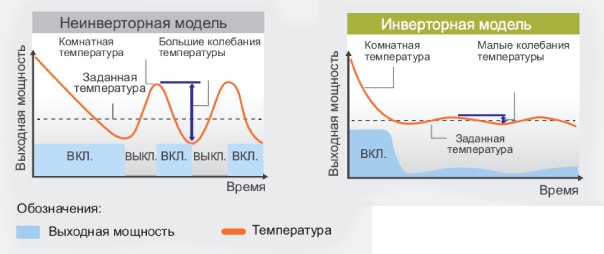

Инверторный кондиционер

Скорость нагрева и температура при начале обогрева

Обычный кондиционер

Скорость нагрева и температура при начале обогрева

Инверторный кондиционер: купить оптимальную модель

Существует ли разница между инверторными кондиционерами?

Конечно, такая разница есть, и заключается она в диапазоне регулировки мощности компрессора. За этот диапазон отвечает электроника, и чем совершеннее программное и аппаратное обеспечение здесь применено, тем шире будет диапазон регулировки загрузки компрессора.

Так, к примеру, в суперсовременных моделях инверторных кондиционеров (купить любую из них вы сможете непосредственно на нашем сайте) можно устанавливать производительность компрессора в диапазоне 5-90% мощности, в то время как более «скромные» модели позволяют делать это в диапазоне 40-70%. Соответственно, наиболее инновационные инверторные кондиционеры позволяют добиться большей энергоэффективности.

Инверторные кондиционеры и их отличие от классических



Эта статья написана для ответа на вопросы пользователей кондиционеров, чтобы простой человек смог понять отличие инверторных кондиционеров от обычных.

Об этом написано на многих ресурсах, но в большинстве они представляют собой набор определённых штампов и направлены на то, чтобы склонить человека приобрести более дорогой инверторный кондиционер, независимо от потребностей покупателя.

Иногда встречаются статьи, в которых пишется бессмыслица, составленная скорее маркетологом, чем техническим специалистом.

Авторы особо не озадачиваются доказательством приведённых сведений, просто переписывают друг у друга статьи.



Отличие инверторного и «on/off» кондиционеров

 Конструктивно:

  • В инверторе присутствует электронная силовая плата во внешнем блоке, в классическом нет
  • Электродвигатели компрессоров имеют разный принцип действия

Всё остальное — тип электродвигателей вентиляторов, тип ТРВ, и прочие технические нюансы зависят от модели кондиционера, а не от способа регулирования мощности.

По способу регулирования мощности:

  • Инвертор — плавная регулировка мощности
  • On/off-кондиционер — ступенчатая, циклическая



Преимущества инверторных кондиционеров: мифы и реальность

Итак, по утверждению продающих организаций инверторный кондиционер:

  • Экономит электроэнергию
  • Работает более тихо
  • Менее вреден для здоровья
  • Более долговечен
  • Надёжнее не инверторного

Ниже разберём каждый пункт отдельно, что является правдой, а что не соответствует действительности или представляет собой ловкий маркетинговый ход.



Экономия электроэнергии кондиционерами



Производители кондиционеров обещают экономию электроэнергии при использовании инвертора до 30%.

К сожалению, все исследования проводят сами же производители холодильной техники.

Очень популярна наглядная схема сравнения процесса охлаждения и езды на автомобиле, которая не корректна и не отражает суть процесса.

При этом, в инверторном кондиционере появляется электронный блок, которого нет в обычном кондиционере.

В инверторном модуле теряется часть электроэнергии, которая превращается в тепло.

Объём потерь хорошо виднен по размеру радиатора, который установлен для отвода тепла во внешнем блоке.





В любом случае, даже при максимальной экономии в 30%, учитывая стоимость электроэнергии, и разницу в стоимости инверторного и классического кондиционеров срок окупаемости составляет более трёх лет.

При использовании кондиционера только летом в режиме охлаждения, в течение короткого промежутка времени, срок окупаемости возрастает.

Для стран Европы срок сокращается из-за более высоких тарифов на электроэнергию, поэтому там инверторные кондиционеры более популярны.

При поломке кондиционера срок окупаемости может сдвинуться на неопределённый срок, из-за дороговизны запчастей инверторов.



Инверторные кондиционеры имеют низкий уровень шума

Сплит-система состоит из двух блоков — внутреннего и внешнего, рассмотрим их в отдельности.

Внутренний блок:

Находится внутри помещения и уровень его шума не зависит от способа управления компрессором (так как он расположен во внешнем блоке на улице).

Производимый кондиционером шум зависит от скорости потока выходящего воздуха и аэродинамических качеств крыльчатки вентилятора и корпуса.

То есть уровень шума внутреннего блока зависит от конкретной модели кондиционера, но никак не от инверторного управления компрессором.

Для снижения уровня шума производители применяют специальный профиль крыльчатки вентилятора и форму выходного отверстия.

Очень часто бывает, что дешёвые азиатские инвертора более шумны, по сравнению с брендовыми неинверторными моделями кондиционеров.

Внешний блок:

В современных кондиционерах установлены настолько тихие компрессоры, что основной шум создаёт вентилятор.

Работа вентилятора также не зависит от технологии управления компрессором.

Вибрировать и шуметь может кондиционер, который имеет неисправность или неправильно смонтирован, например, когда крепёжный болт попал в арматуру в бетонной стене и напрямую передаёт ей звук и вибрации.

Подробнее о причинах шума кондиционеров можно прочесть здесь.



Срок службы кондиционера



Как обещают производители и торгующие организации средний срок службы инверторного кондиционера дольше не инверторного примерно в два раза и составляет 8-15 лет (у разных компаний сведения отличаются).

Срок службы кондиционера увеличивается за счёт увеличения срока службы компрессора, так как в инверторном кондиционере снижено количество запусков и отсутствуют высокие пусковые токи, что уменьшает износ компрессора.

А вот теперь давайте вспомним старые советские холодильники — у многих они работали лет по двадцать, и компрессоры чувствовали себя вполне нормально.

Можно ещё вспомнить кондиционеры БК — бакинские оконники, их и сейчас можно увидеть в рабочем состоянии.

Да и импортные кондиционеры марок Tadiran, Toshiba или Sanyo, ввезённые в начале перестройки выкидывают при ремонте только из-за неприглядного внешнего вида. А ведь работали они по классической схеме, без инверторного преобразователя.

Так что вывод напрашивается сам собой, компрессоры кондиционеров — очень надёжные и долговечные устройства, естественно, если они произведены на заводе хорошо зарекомендовавшей себя фирмы.

А вот выйти из строя компрессор может из-за плохого монтажа:

  • При попадании влаги в хладоконтур, образуется кислота, которая разрушает изоляцию двигателя
  • При утечке масла компрессор будет работать без смазки

Или при отсутствии обслуживания:

  • Компрессор будет работать при пониженном давлении, если его вовремя не дозаправили
  • Компрессор может работать при повышенном давлении и нагрузке, если вовремя не почистили теплообменники

И неважно инверторный кондиционер или обычный, компрессор сломается и в том и в другом случае.

Ещё один фактор влияющий на срок службы кондиционера — наличие у инвертора дополнительных электронных плат — силовой платы, которая обеспечивает преобразование электроэнергии и питание компрессора, и платы управления, которая обеспечивает связь с внутренним блоком и управление силовой частью.

Сломаться платы могут из-за превышения напряжения или из-за перегрева силового модуля, защиты не всегда справляются со своей функцией.

Зачастую электроника оказывается более слабым звеном чем компрессор.



Инверторные кондиционеры точно поддерживают температуру в помещении



За счёт изменения производительности компрессора инверторный кондиционер способен довольно точно поддерживать заданную температуру воздуха.

Но есть одно «но».  Процесс охлаждения воздуха в комнате имеет определённую инерционность, то есть для его охлаждения нужно какое-то время.

А теперь представьте себе любой офис, работает кондиционер, открылась дверь — пришёл клиент, включили чайник, выключили компьютер, кто-то открыл окно.

Естественно о стабильности температуры не может быть и речи.

Конечно другое дело спальная или детская комната, в этих помещениях инвертор может довольно точно поддерживать температуру.



Недостатки инверторных кондиционеров

  • Высокая цена
  • Чаще ломаются
  • Дорогие запчасти и долгий срок их поставки

Электронная начинка у инверторов совершенно другая, и время от времени выходит из строя.

Стоимость плат составляет от 10 000 р., что сопоставимо со стоимостью некоторых неинверторных кондиционеров, плюс к этому стоимость работ по замене платы. Отремонтировать плату не всегда удаётся из-за того что производители используют силовые модули, которые отсутствуют в продаже.

Именно из-за электроники инвертора пока менее надёжны чем обычные кондиционеры, особенно это актуально для России, где качество питающей сети очень нестабильно.

Но технологии не стоят на месте и возможно скоро инвертора полностью вытеснят кондиционеры старого типа.

К тому же, все новые технологи, которые появляются применяют прежде всего в инверторных моделях — экономичные компрессоры с двигателями постоянного тока, двухроторные компрессоры, с предельно малым уровнем вибрации, компрессоры с качающимся ротором, с уменьшенной силой трения, лопасти вентиляторов со специальным малошумящем профилем и так далее.



Какой кондиционер выбрать, инверторный или классический ?



Для спальни скорее подойдёт инверторный кондиционер, так его ещё одно преимущество — в режиме неполной мощности, поддержания температуры, температура воздуха на выходе из внутреннего блока выше чем из обычного, что снижает риск простуды от кондиционера.
Выбор типа кондиционера зависит от поставленных целей, то есть какое помещение он будет охлаждать.

А вот в помещениях с кратковременным пребыванием людей или с неравномерными и резкими теплопритоками все преимущества инвертора теряются.

Так как инверторы технически более сложные изделия, то и цена на них заведомо выше.

При ограниченном бюджете лучшим выбором будет приобретение неинверторного кондиционера среднего или высшего класса, чем инверторной сплит-системы низкого уровня.

Так как технические характеристики таких кондиционеров лучше, а надёжность тем более.

Поэтому выбор остаётся за вами, только необходимо не забывать, что чем дороже кондиционер, тем дороже его ремонт.

Область примененияРекомендуемый кондиционерПримечание
СпальняИнверторМеньше риска простудиться
КухняНе инверторВсе преимущества инверторов становятся незаметны
ОфисНе инвертор

Не важен дизайнерский вид;

Шум любого кондиционера перекрывается шумом офиса;

Не успеет окупиться приобретение инвертора, например, он сломается или офис сменит место аренды

МагазиныНе инверторНе важен внешний вид и шумовые характеристики
СерверныеНе инверторВ аварийной ситуации проще отремонтировать и быстрее найти аналог запчасти.

Что такое инверторная сплит-система

9 Сентября 2019


Кондиционер — это бытовое устройство, необходимое для комфортной жизни человека в современных условиях. Меняющийся климат ежегодно бросает нам вызов: зимы бывают непредсказуемы, а летом из-за высокой температуры находиться внутри здания трудно. Современные сплит-системы способны не только охладить воздух в квартире или офисе, но и обогреть помещение до комфортного уровня.

В последние годы все большую популярность приобретают кондиционеры нового типа – инверторные сплит-системы. Продавцы предлагают покупателям остановить свой выбор на них. Однако для того чтобы сделать осмысленный выбор, человеку необходимо точно знать, что такое инверторный кондиционер, и в чем конкретно заключаются отличия инверторной сплит-системы от обычной. В данной статье мы дадим ответ на эти вопросы.

Итак, по принципу работы кондиционеры делятся на 2 основных типа:

  • Инверторные;
  • Постоянной производительности (классические ON/OFF).

Отличия инверторной сплит-системы от стандартной

Кондиционер постоянной производительности регулирует температуру воздуха в помещении до тех пор, пока она не достигнет заданных параметров. Далее устройство выключается и, спустя какое-то непродолжительное время, начинает работать снова. Таким образом, работа классического кондиционера основана на цикличности процессов включения и выключения.

Принцип работы инверторного кондиционера отличается от обычного. После включения сплит-система доводит температуру в помещении до заданной, но затем не отключается, а продолжает свою работу, но уже с пониженной мощностью. Это достигается за счет использования в конструкции агрегата инвертора — устройства, способного плавно менять мощность работы компрессора.

По достижении заданного температурного режима обороты компрессора сплит-системы уменьшаются, и она продолжает работу уже на пониженной мощности, которой хватает для поддержания нужной температуры. Отметим, что некоторые бюджетные инверторные сплит-системы все же полностью отключаются, но гораздо реже, чем кондиционеры постоянной производительности. Более дорогие сплит-системы, мощность которых изменяется в пределах от 5 до 90%, практически никогда не выключаются.

Преимущества инверторных сплит-систем

Важнейшим преимуществом инверторной сплит-системы можно считать удобство в использовании. — Такой кондиционер требуется лишь включить, а об остальном он позаботится в автоматическом режиме. Кроме того, принцип действия инверторных кондиционеров основан на более экономичном энергопотреблении — сплит-система потребляет ровно столько электроэнергии, сколько необходимо для точного поддержания пользовательских настроек микроклимата.

Работая в почти бесшумном режиме, инверторные сплит-системы представляют собой отличный вариант для спальных и детских комнат, а также других помещений, в которых востребован повышенный акустический комфорт. Кроме того, настенная сплит-система инверторного типа может быть установлена в детских садах, больницах и других учреждениях социально-медицинского назначения.

Преимущества:

  • Круглосуточное поддержание заданного температурного режима.
  • Повышенная точность.
  • Работа на обогрев при температуре на улице от -10 до -25 °C.
  • Экономный расход электроэнергии.
  • Увеличенный срок службы.
  • Пониженная шумность.

Недостатки инверторных сплит-систем

По сравнению с преимуществами, недостатков у инверторных кондиционеров не так уж и много. Самый существенный недостаток – это стоимость. Как правило, цена инверторных моделей выше, чем обычных кондиционеров. Второй недостаток инверторных сплит-систем заключается в их «чувствительности» к перепадам напряжения.

Недостатки:

  • Повышенная на 30-40% стоимость.
  • Зависимость платы управления от перепадов напряжения.
  • Более высокая стоимость ремонта.

Вывод

Инверторные сплит-системы — отличный выбор для современного дома. Их рекомендуется устанавливать в помещениях с повышенными требованиями к комфорту и безопасности для здоровья — спальне, детской комнате, гостиной, офисе.

Для магазинов, производственных помещений, где более важны неприхотливость климатической техники и ее быстрая окупаемость, подойдут и сплит-системы постоянной производительности.

Инверторные сплит-системы — принцип работы, достоинства и недостатки

Всего лишь 15-20 лет назад кондиционер, установленный в доме или квартире, был настоящей редкостью. В лучшем случае, счастливые обладатели такой техники чаще всего могли похвастаться каким-нибудь «оконником». Сплит-системы имели только единицы. Теперь же, покупая климатическую технику людей интересует не просто кондиционер, а кондиционер инверторного типа. Так что же это за «зверь» такой и что он из себя представляет?

В двух словах об устройстве и принципе работы кондиционера, как такового. Это устройство основными элементами которого являются компрессор, конденсатор, дроссель и испаритель, соединенные между собой медными трубками, образующими холодильный контур. По мере движения в этом контуре хладагент переходит из жидкого состояния в газообразное и обратно. С каждым циклом фазового перехода происходит поглощение/выделение тепла, которое передается окружающему воздуху. Более наглядное представление о принципах работы кондиционера можно получить из

этого видео.

Так вот, «сердцем» для такой системы служит компрессор. Он обеспечивает сжатие и циркуляцию хладагента, тем самым затрачивая львиную долю всей потребляемой системой электроэнергии. Что же происходит в обычных кондиционерах с достижением в помещении заданной температуры воздуха? А происходит, казалось бы, вполне естественная вещь – компрессор останавливает свою работу.

Затем, с течением времени система фиксирует изменение температуры, и компрессор снова задействуется.

Таким образом, кондиционер часто включается/выключается, создавая при этом повышенные пусковые нагрузки на компрессор и саму электрическую сеть (пусковой ток может превышать номинальный в 5 – 7 раз). Как следствие, в системах кондиционирования с нерегулируемой мощностью (постоянной скоростью) мы имеем повышенный износ деталей и узлов компрессора и не эффективное энергопотребление.

Чем же отличается инверторный кондиционер от обычного?

Здесь уместным было бы привести аналогию с электрической лампочкой. Вспомните вопрос еще со школьного курса физики: «Какая лампочка перегорит быстрее с большей вероятностью: беспрерывно работающая или лампа, которую отключают на длительное время несколько раз в день?». Здравый смысл подсказывает что, скорее всего из строя выйдет то устройство, которое находится в работе более продолжительное время. Но в реальности дела обстоят несколько иначе, так как самые большие нагрузки электрические устройства испытывают именно в момент пуска.

Этот же правило распространяется на всю бытовую технику, в том числе – на кондиционеры. Принципиальным же отличием инверторных систем является способ управления работой компрессора. При достижении целевой температуры он не прекращает свою работу, а лишь снижает до необходимой степени свою производительность за счет изменения частоты вращения электродвигателя. И наоборот, если температура значительно превышает (в случае работы «на холод) комфортную для пользователя, компрессор увеличивает свои обороты.

Регулировка производительности систем кондиционирования стала возможной благодаря инвертированию – процессу преобразования переменного электрического тока в постоянный. Такое преобразование позволяет регулировать скорость вращения двигателя в широких пределах, в некоторых случаях свыше 3500 об/мин. В результате инвертор приобретает ряд неоспоримых преимуществ в сравнении с традиционными кондиционерами.

Преимущества кондиционеров с инверторными компрессорами

  • Экономичность. Инверторные кондиционеры потребляют в среднем на 30-40% меньше электроэнергии, чем их не инверторные собратья. В современных системах коэффициент энергоэффективности EER может находиться в пределах 4 или даже 5 единиц.
  • Быстрый выход на заданную температуру. Благодаря микропроцессорному управлению, система автоматически подбирает оптимальный уровень охлаждения/обогрева, что позволяет достигать необходимых параметров в 2 раза быстрее, чем в случаях с не инверторными системами.
  • Точное поддержание целевой температуры. Плавное регулирование производительности компрессора позволяет поддерживать заданную температуру с точностью до 0,5° C.
  • Низкий уровень шума. Возможность работы двигателей вентиляторов, как наружного, так и внутреннего блоков на очень малых оборотах обеспечивает снижение уровня шума до вполне комфортных для человека 20 – 22 дБ.
  • Эко-дружественность. В инверторных кондиционерах применяются не разрушающие озоновый слой хладагенты — R410A и R32. Кроме того, сам факт низкого энергопотребления, хоть и косвенно, но положительно влияет на снижение вредных выбросов в окружающую среду.
  • Эффективный обогрев в зимнее время. Инверторные модели от некоторых известных производителей способны поддерживать тепло в обслуживаемых помещениях при уличной температуре до -30, причем эффективность обогрева на порядок выше в сравнении с любым электрическим обогревателем.
  • Малая нагрузка на электросеть. Отсутствие больших стартовых токов при включении компрессора делает нагрузку на электрическую сеть минимальной.

У этой технологии есть и «обратная сторона медали». Но, конечно же, те не существенные недостатки кондиционеров инверторного типа на фоне его достоинств можно особо не принимать во внимание. Итак, недостатки инверторных систем кондиционирования:

  • Высокая цена относительно неинверторной системы.
  • Электроника инвертора имеет повышенную чувствительность к скачкам напряжения.
  • Больший вес наружного блока.
  • Сложный ремонт вследствие наличия большого количества электроники.

Вывод. Если Вы, приобретая сплит-систему, желаете не просто пережить очередной всплеск жары, а рассчитываете на долгую и эффективную работу техники в любое время года, хотите получить максимум комфорта при минимуме энергозатрат, то установка инверторного кондиционера (это подтвердит любой специалист) станет для Вас оптимальным решением.

Чем отличается компрессор стандартный от инверторного в холодильнике

Инверторный компрессор в холодильнике плюсы и минусы

Сегодня инверторные технологии внедряются практически повсеместно. Вот и производители холодильного оборудования также решили идти в ногу со временем и стали выпускать холодильники с инверторными компрессорами. Пока что функциональные устройства в новинку отечественному потребителю. Однако по оценкам экспертов, инверторный компрессор в холодильнике в скором времени окончательно вытеснит более привычный линейный. Чем отличается компрессор стандартный от инверторного? Выгодно ли покупать холодильники с инверторными компрессорами? Попытаемся ответить на эти и другие вопросы.

Отличие стандартного компрессора от инверторного

Стандартный (или линейный) компрессор — это рабочий механизм, который использовался ещё в первых холодильных установках. Устройство отвечало за своевременное включение холодильника, работу в течение определённого периода времени, а также отключение агрегата при необходимости. Иными словами, при достижении заданной температуры в холодильной камере компрессор отключался, что можно было определить по характерным щелчкам.

Однако на смену линейным компрессорам появились инверторные. Теперь холодильнику не нужно периодически включаться и отключаться, и испытывать из-за этого значительные нагрузки. Инверторный компрессор в холодильнике работает гораздо более «плавно» и размеренно, чем его линейный аналог. Холодильники со встроенными инверторными рабочими механизмами позволяют сэкономить электроэнергию.

Для более наглядного сравнения рабочих механизмов необходимо рассмотреть каждый из них в отдельности.


Как работает линейный компрессор в холодильнике

Как только стандартный рабочий механизм включается, встроенный датчик осуществляет замер температуры в холодильной камере и «сопоставляет» её с заданной в настройках. Для достижения заданной температуры линейный компрессор должен работать на полную мощность. Это позволяет достичь заданных температурных показателей за считанные часы. Правда, нагрузка на сеть в этом случае также будет максимальной.

Когда температура холодильной камеры достигает заданных в настройках значений, линейный компрессор прекращает работу. При этом датчик продолжит «сравнивать» температуру в камере с заданной в настройках. Малейшее понижение температурных показателей приводит к повторному запуску компрессора и весь процесс повторяется сначала.


Как работает инверторный компрессор в холодильнике

При включении инверторного компрессора температура холодильной камеры быстро достигает показателей, заданных в настройках. При этом устройство не выключается полностью, как это происходит с линейным компрессором, а лишь сбавляет обороты. Таким образом, температура в камере постоянно поддерживается на заданном уровне без необходимости нагрузки сети.

Таким образом, инверторный компрессор в холодильнике потребляет гораздо меньше электроэнергии, чем его линейный аналог, работает практически бесшумно, а также не создаёт нагрузок на электрическую сеть.


Инверторный двигатель в стиральной машине

Инверторный двигатель, созданный инженерами корейского концерна LG в 2005 году, вывел производство стиральных машин на совершенно новый уровень. По сравнению со своими предшественниками, этот мотор обладает лучшими техническими характеристиками, он более износоустойчив и, следовательно, служит значительно дольше. Вот почему инверторные двигатели так стремительно завоевывают популярность, а технологии производства этих агрегатов перенимает все большее число производителей.

Особенности модели

Основной особенностью двигателей этого типа является наличие специального устройства – инвертора (частотного преобразователя), который регулирует скорость и частоту оборотов барабана, преобразуя ток из постоянного в переменный. Это позволяет управлять работой механизма с предельной точностью.

В обычных двигателях на подвижную часть мотора — ротор (еще его называют «якорь») ток подается через щетки: в обмотках ротора появляется магнитное поле, и он начинает вращаться. Скорость его движения зависит от напряжения в сети.

Темп вращения инверторных моторов определяется напряжением, которое сначала преобразуется инвертором, а затем подается на статор. Вот почему работу таких двигателей можно контролировать до мелочей.

Плюсы

  • Инверторные двигатели работают почти бесшумно. Этот показатель особенно важен для семей с детьми; вы можете затеять стирку в любое время, не опасаясь разбудить малыша.
  • В таких моторах отсутствуют детали, способные быстро выйти из строя из-за того, что во время работы они подвержены интенсивному трению. Это является гарантией того, что агрегат прослужит дольше, чем его асинхронные и коллекторные «коллеги».
  • По этой же причине у инверторных двигателей выше КПД, а экономия энергоресурсов достигает 20 %.
  • Моторы инверторного типа очень точно управляют движениями барабана, что обеспечивает строгое соответствие стирки заявленному режиму.
  • Инверторные машины способны отжимать белье на большой скорости.

Минусы

Главный минус двигателей этого типа – их высокая цена и дороговизна ремонта в случае, если агрегат выйдет из строя.

Стоит ли покупать?

Как известно, все в мире относительно. Чтобы понять, стоит ли остановить свой выбор на инверторной машине, посмотрите на нее с другого ракурса:

  • Нужна ли тишина при стирке? Подмечено, что машины с прямым приводом мотора работают более тихо, чем двигатели инверторного типа. Инвертор издает весьма специфичные звуки, похожие на писк и завывания. К тому же главная причина громкой работы оборудования – не двигатель, а включенный нанос и вращающийся при отжиме барабан.
  • Реальна ли экономия? На самом деле основной расход электричества приходится не на двигатель, а на работу нагревательного элемента. Так что, по сути, сэкономить можно всего лишь 2-5 % электроэнергии.
  • Заинтересованы ли вы в долговечности? Говоря об отсутствии в агрегате деталей, подверженных трению, производители немного кривят душой: подшипники есть в любом моторе, и количество их примерно одинаково. Приведенное выше утверждение относится главным образом к щеткам, подающим напряжение на обмотку якоря. Действительно, в инверторном двигателе их нет. Однако срок износа этих деталей – порядка 10 лет, а стоимость их замены колеблется в пределах 2-3 у.е.

Двигатель инверторного типа может прослужить более 15 лет, но уверены ли вы, что не захотите сменить модель стиральной машины раньше?

  • Интенсивный отжим – хорошо? При отжиме на высоких оборотах белье становится почти сухим, однако ткань при этом быстрее повреждается и рвется.
  • Зачем нужна точность оборотов? Главное требование к стиральному оборудованию – его способность отстирывать белье. А уж какими оборотами будет это делать машина, не так уж важно.

Специалисты рекомендуют при выборе стиральной машины прежде всего обращать внимание на ее функциональность. Сам по себе инверторный двигатель не гарантирует, что аппарат будет стирать безупречно.

Преимущества холодильника с инверторным компрессором

Наверняка при выборе холодильника вы много раз слышали про инверторный компрессор. Считается, что благодаря нему в холодильной и морозильной камерах поддерживается стабильная температура, затрачивается небольшое количество электроэнергии и обеспечивается низкий уровень шума. Сегодня мы выясним так это или нет, а также рассмотрим преимущества инверторной технологии и сравним её с обычным компрессором.

Для чего нужен инверторный компрессор?

Прежде чем ответить на этот вопрос, следует разобраться, что представляет собой обычный компрессор и для чего он нужен. Среди инженеров его часто называют «сердцем» холодильника, потому что он перемещает хладагент внутри системы, тем самым отвечая за охлаждение внутреннего пространства устройства. По конструкции он похож на двигатель внутреннего сгорания у автомобиля только с одним цилиндром и приводом от электромотора.





На протяжении многих лет холодильники оснащались компрессором, который при повышении температуры внутри прибора включался на полную мощность и работал, пока она не опускалась до определённого уровня. В отличие от предыдущего поколения его современный инверторный аналог обладает эффективной системой использования мощности для охлаждения внутреннего пространства.





Это происходит за счёт изменения частоты вращения двигателя, что позволяет избежать резких колебаний температуры и высокого потребления электроэнергии. Можно провести параллель с автомобилем: чем выше его скорость, тем больше энергии (бензина) он потребляет. Однако, если машина будет двигаться медленнее, проезжая тот же путь, затрат будет гораздо меньше.



Преимущества инверторного компрессора

Энергоэффективность



Инверторный компрессор по сравнению с обычным не работает постоянно на максимальной мощности. Она подбирается, исходя из текущих условий. Например, если в отделениях поддерживается заданная температура, инвертор работает на малых оборотах, но при загрузке большого количества тёплых продуктов мощность повышается. Такой принцип работы позволяет достичь оптимальной энергоэффективности, благодаря чему холодильник потребляет гораздо меньшее количество электроэнергии.

Низкий уровень шума



При достижении установленных температур в камерах инвертор снижает количество оборотов двигателя, переходя в более экономичный и тихий режим с минимальным количеством вибраций. Это делает его работу гораздо менее шумной по сравнению с обычным компрессором.

Холодильники LIEBHERR с инверторными компрессорами

Начиная с 1999 года большинство моделей холодильников LIEBHERR оснащаются инверторными VCC компрессорами. Их применение в сочетании с передовой электроникой, вакуумными панелями и равномерным распределением теплоизоляции позволяет достичь оптимальной энергоэффективности, благодаря чему устройства потребляют минимальное количество электроэнергии.





Примерами таких моделей являются холодильники и морозильные камеры из передового поколения BluPerformance.



Если у вас есть вопросы и комментарии, напишите нам. Используйте форму для комментариев ниже или присоединяйтесь к обсуждению в сообществе LIEBHERR ВКонтакте.

Что такое инвертор? — Sunpower UK

Что такое инвертор?

Инвертор преобразует постоянное напряжение в переменное. В большинстве случаев входное напряжение постоянного тока обычно ниже, в то время как выходной переменный ток равен напряжению электросети, равному 120 или 240 вольт в зависимости от страны.

Инвертор может быть построен как автономное оборудование для таких приложений, как солнечная энергия, или работать в качестве резервного источника питания от батарей, которые заряжаются отдельно.

Другая конфигурация — это когда он является частью более крупной схемы, такой как блок питания или ИБП.В этом случае входной постоянный ток инвертора поступает от выпрямленного переменного тока в блоке питания, либо от выпрямленного переменного тока в ИБП, когда есть питание, и от батарей при сбое питания.

В зависимости от формы сигнала переключения существуют разные типы инверторов. Они имеют различные конфигурации схем, эффективность, преимущества и недостатки.

Инвертор обеспечивает переменное напряжение от источников постоянного тока и используется для питания электроники и электрического оборудования, рассчитанного на сетевое напряжение переменного тока.Кроме того, они широко используются в импульсных источниках питания инвертирующих каскадов. Схемы классифицируются по технологии переключения и типу переключателя, форме волны, частоте и форме выходного сигнала.

Базовый режим работы инвертора

Основные схемы включают в себя генератор, схему управления, схему возбуждения силовых устройств, коммутационные устройства и трансформатор.

Преобразование постоянного напряжения в переменное достигается путем преобразования энергии, накопленной в источнике постоянного тока, таком как батарея, или на выходе выпрямителя, в переменное напряжение.Это осуществляется с помощью переключающих устройств, которые постоянно включаются и выключаются, а затем повышаются с помощью трансформатора. Хотя в некоторых конфигурациях не используется трансформатор, они не используются широко.

Входное напряжение постоянного тока включается и выключается силовыми устройствами, такими как полевые МОП-транзисторы или силовые транзисторы, и импульсами, подаваемыми на первичную обмотку трансформатора. Изменяющееся напряжение в первичной обмотке индуцирует переменное напряжение во вторичной обмотке. Трансформатор также работает как усилитель, увеличивая выходное напряжение в соотношении, определяемом соотношением витков.В большинстве случаев выходное напряжение повышается со стандартных 12 вольт, подаваемых батареями, до 120 или 240 вольт переменного тока.

Три обычно используемых выходных каскада инвертора: двухтактный с центральным отводным трансформатором, двухтактный полумост или двухтактный полный мост. Пуш-пул с центральным краном наиболее популярен благодаря своей простоте и гарантированным результатам; однако он использует более тяжелый трансформатор и имеет более низкий КПД.

Простой двухтактный преобразователь постоянного тока в переменный с цепью трансформатора с центральным отводом показан на рисунке ниже.

Рисунок 1 базовая схема переключения инвертора

Формы выходных сигналов инвертора

Инверторы классифицируются в соответствии с формами выходных сигналов с тремя общими типами: прямоугольная волна, чистая синусоида и модифицированная синусоида.

Прямоугольная волна проста и дешевле, однако имеет более низкое качество электроэнергии по сравнению с двумя другими. Модифицированная прямоугольная волна обеспечивает лучшее качество электроэнергии (THD ~ 45%) и подходит для большинства электронного оборудования.Они имеют прямоугольные импульсы с мертвыми зонами между положительным полупериодом и отрицательным полупериодом (THD около 24%).

Рисунок 2: Измененная форма синусоидального сигнала

Истинный синусоидальный инвертор имеет лучшую форму волны с самым низким THD около 3%. Однако он самый дорогой и используется в таких приложениях, как медицинское оборудование, стереосистемы, лазерные принтеры и другие приложения, требующие синусоидальных сигналов. Они также используются в инверторах связи с сетью и оборудовании, подключенном к сети.

Рисунок 3: Чистая синусоида

Приложения

Инверторы используются в различных приложениях, от адаптеров для небольших автомобилей до бытовых или офисных приложений, а также в крупных сетевых системах.

  • Источники бесперебойного питания
  • Как автономные преобразователи
  • В солнечных энергосистемах
  • В качестве строительного блока импульсного источника питания

Определение: инвертор | Информация об открытой энергии

Устройство, преобразующее электричество постоянного тока в переменный ток либо для автономных систем, либо для подачи энергии в электрическую сеть. [1]

Определение Википедии

Силовой инвертор или инвертор — это силовое электронное устройство или схема, которая преобразует постоянный ток (DC) в переменный (AC).Входное напряжение, выходное напряжение и частота, а также общая мощность зависят от конструкции конкретного устройства или схемы. Инвертор не производит никакой энергии; питание обеспечивается источником постоянного тока. Силовой инвертор может быть полностью электронным или может представлять собой комбинацию механических эффектов (например, вращающееся устройство) и электронной схемы. Статические инверторы не используют движущиеся части в процессе преобразования. Силовые инверторы в основном используются в электроэнергетических системах, где присутствуют высокие токи и напряжения; схемы, которые выполняют ту же функцию для электронных сигналов, которые обычно имеют очень низкие токи и напряжения, называются генераторами.Цепи, которые выполняют противоположную функцию, преобразовывая переменный ток в постоянный, называются выпрямителями. Силовой инвертор или инвертор — это силовое электронное устройство или схема, которая преобразует постоянный ток (DC) в переменный ток (AC). Входное напряжение, выходное напряжение и частота, а также общая мощность зависят от конструкции конкретного устройства или схемы. Инвертор не производит никакой энергии; питание обеспечивается источником постоянного тока. Силовой инвертор может быть полностью электронным или может представлять собой комбинацию механических эффектов (например, вращающееся устройство) и электронной схемы.Статические инверторы не используют движущиеся части в процессе преобразования. Силовые инверторы в основном используются в электроэнергетических системах, где присутствуют высокие токи и напряжения; схемы, которые выполняют ту же функцию для электронных сигналов, которые обычно имеют очень низкие токи и напряжения, называются генераторами. Цепи, которые выполняют противоположную функцию, преобразовывая переменный ток в постоянный, называются выпрямителями. Силовой инвертор или инвертор — это силовое электронное устройство или схема, которая преобразует постоянный ток (DC) в переменный (AC).Полученная в результате частота переменного тока зависит от конкретного используемого устройства. Инверторы делают противоположность «преобразователям», которые изначально были большими электромеханическими устройствами, преобразующими переменный ток в постоянный. Входное напряжение, выходное напряжение и частота, а также общая мощность зависят от конструкции конкретного устройства или схемы. Инвертор не производит никакой энергии; питание обеспечивается источником постоянного тока. Силовой инвертор может быть полностью электронным или может представлять собой комбинацию механических эффектов (например, вращающееся устройство) и электронной схемы.Статические инверторы не используют движущиеся части в процессе преобразования. Силовые инверторы в основном используются в электроэнергетических системах, где присутствуют высокие токи и напряжения; схемы, которые выполняют ту же функцию для электронных сигналов, которые обычно имеют очень низкие токи и напряжения, называются генераторами. Цепи, которые выполняют противоположную функцию, преобразовывая переменный ток в постоянный, называются выпрямителями. Силовой инвертор или инвертор — это силовое электронное устройство или схема, которая преобразует постоянный ток (DC) в переменный (AC).Полученная в результате частота переменного тока зависит от конкретного используемого устройства. Инверторы делают противоположность «преобразователям», которые изначально были большими электромеханическими устройствами, преобразующими переменный ток в постоянный. Входное напряжение, выходное напряжение и частота, а также общая мощность зависят от конструкции конкретного устройства или схемы. Инвертор не производит никакой энергии; питание обеспечивается источником постоянного тока. Силовой инвертор может быть полностью электронным или может представлять собой комбинацию механических эффектов (например, вращающееся устройство) и электронной схемы.Статические инверторы не используют движущиеся части в процессе преобразования. Силовые инверторы в основном используются в электроэнергетических системах, где присутствуют высокие токи и напряжения; схемы, которые выполняют ту же функцию для электронных сигналов, которые обычно имеют очень низкие токи и напряжения, называются генераторами. Цепи, которые выполняют противоположную функцию, преобразовывая переменный ток в постоянный, называются выпрямителями.
Связанные термины
Постоянный ток, Переменный ток, Электрическая сеть, Распределенная генерация, переменный ток, производство электроэнергии, мощность, топливный элемент, трансформатор
Список литературы
  1. ↑ http: // www1.eere.energy.gov/solar/solar_glossary.html#I

Что делает инвертор? | Колонна для продуктов Fuji Electric

Приводы переменного тока (низкое напряжение)

Для чего нужен инвертор?

В последнее время люди часто видят инверторные кондиционеры и инверторные холодильники дома и в офисах. Инверторные устройства широко представлены в торговых центрах и интернет-магазинах. Клиенты покупают их, потому что они известны своей энергоэффективностью. Но торговые представители и даже реклама не объясняют, как работает инвертор.

Что делает инвертор?

Инверторы

также называют приводами переменного тока или VFD (частотно-регулируемые приводы). Это электронные устройства, которые могут преобразовывать постоянный ток (постоянный ток) в переменный (переменный ток). Он также отвечает за управление скоростью и крутящим моментом электродвигателей.

Электродвигатели используются в большинстве устройств, которые мы используем для работы, таких как небольшая электроника, транспорт и офисная техника. Этим двигателям требуется электричество для работы. Согласование скорости двигателя с требуемым процессом важно, чтобы избежать потерь энергии.На заводах растрата энергии и материалов может поставить под угрозу бизнес, поэтому инверторы используются для управления электродвигателями, повышения производительности и экономии энергии.

Технологии преобразования мощности и управления двигателями

Привод переменного тока работает между источником питания и электродвигателем. Питание поступает на привод переменного тока и регулирует его. Затем регулируемая мощность передается на двигатель.

Привод переменного тока состоит из выпрямительного блока, промежуточной цепи постоянного тока и схемы обратного преобразования.Выпрямительный блок внутри привода переменного тока может быть однонаправленным или двунаправленным. Первый может ускорять и запускать двигатель, забирая энергию из электрической сети. Двунаправленный выпрямитель может забирать механическую энергию вращения от двигателя и отправлять ее обратно в электрическую систему. Цепь постоянного тока будет хранить электроэнергию для использования блоком обратного преобразования.
Прежде чем регулируемая мощность будет получена двигателем, она подвергается процессу внутри привода переменного тока. Входная мощность поступает в выпрямительный блок, и переменное напряжение преобразуется в постоянное.Промежуточная цепь постоянного тока сглаживает постоянное напряжение. Затем он проходит через схему обратного преобразования, чтобы преобразовать постоянное напряжение обратно в переменное.
Этот процесс позволяет приводу переменного тока регулировать частоту и напряжение, подаваемое на двигатель, в зависимости от требований процесса. Скорость двигателя увеличивается, когда выходное напряжение имеет более высокую частоту. Это означает, что скорость двигателя можно контролировать через интерфейс оператора.

Преимущества

1.Энергосбережение

Вентиляторы и насосы значительно выигрывают от приводов переменного тока. Превосходя заслонки и регуляторы включения / выключения, использование приводов переменного тока позволяет снизить потребление энергии на 20–50 процентов за счет управления вращением двигателя. Это похоже на снижение скорости автомобиля. Вместо использования тормозов скорость автомобиля можно снизить легким нажатием на педаль газа.

2. Устройства плавного пуска

Привод переменного тока запускает двигатель, передавая мощность с низкой частотой.Он постепенно увеличивает частоту и скорость двигателя, пока не будет достигнута желаемая скорость. Операторы могут установить ускорение и замедление в любое время, что идеально подходит для эскалаторов и конвейерных лент, чтобы избежать выпадения грузов.

3. Управляемый пусковой ток

Для запуска двигателя требуется в семь-восемь раз больше тока полной нагрузки двигателя переменного тока. Привод переменного тока снижает пусковой ток, что приводит к меньшему количеству перемоток двигателя, что продлевает срок его службы.

4.Уменьшение нарушений в работе линии электропередач

Пуск двигателя переменного тока через линию может вызвать чрезмерный сток в системе распределения энергии, вызывая просадку напряжения. Чувствительное оборудование, такое как компьютеры и датчики, сработает при запуске большого двигателя. Привод переменного тока устраняет этот провал напряжения за счет отключения питания двигателя вместо отключения.

5. Легко меняет направление вращения
Приводы переменного тока

могут выполнять частые операции запуска и остановки. Для изменения направления вращения после изменения команды вращения требуется только небольшой ток.Настольные миксеры могут выдавать правильную мощность в зависимости от направления вращения, а количество оборотов можно контролировать с помощью инверторного привода

.
6. Простая установка
Приводы переменного тока

предварительно запрограммированы. Управляющее питание вспомогательного оборудования, линий связи и выводов двигателя уже подключено на заводе. Подрядчику нужно только подключить линию к источнику питания, который будет питать привод переменного тока.

7. Регулируемый предел крутящего момента
Приводы переменного тока

могут защитить двигатели от повреждений за счет точного управления крутящим моментом.Например, при застревании машины двигатель будет продолжать вращаться, пока не откроется устройство защиты от перегрузки. Привод переменного тока может быть настроен на ограничение величины крутящего момента, прилагаемого к двигателю, чтобы избежать превышения предела крутящего момента.

8. Удаление компонентов механического привода

Привод переменного тока может обеспечивать низкую или высокую скорость, необходимую нагрузке, без устройств для увеличения или уменьшения скорости и редукторов. Это экономит расходы на техническое обслуживание и снижает потребность в занимаемой площади.

Низкое и среднее напряжение

Приводы переменного тока

подразделяются на низковольтные (LV) и средние (MV).При покупке приводов переменного тока следует учитывать несколько факторов.

Низковольтный привод имеет выход от 240 до 600 вольт переменного тока (VAC). Они обычно используются в конвейерных лентах, компрессорах и насосах. Поскольку низковольтные приводы вызывают меньшую нагрузку на двигатель, требуется минимальное обслуживание. Кроме того, он потребляет меньше энергии. Низковольтный привод обеспечивает высокую частоту и лучшие характеристики двигателя при низком напряжении, что снижает производственные затраты.

С другой стороны, низкое напряжение создает больший ток.Если низковольтные приводы используются с машинами высокой мощности (HP), они выделяют больше тепла и повышают температуру в помещении. Больше тока означает больше выделяемого тепла. Необходима установка дефлекторов и дополнительного кондиционирования.

В огромных и многомегаваттных электродвигателях электростанций и металлообрабатывающих предприятий используются приводы среднего напряжения. Их выходная мощность составляет 4160 В переменного тока, но может достигать 69 000 В переменного тока. Им требуется высокое входное напряжение для достижения высокого выходного напряжения. Что касается затрат, для приводов среднего напряжения требуются более крупные и дорогие выключатели и трансформаторы.Они физически больше по сравнению с низковольтными приводами. Приводы MV также проходят регулярное техническое обслуживание под наблюдением инженера-изготовителя оборудования, в отличие от приводов низкого напряжения, которые могут обслуживаться собственной командой по техническому обслуживанию электрооборудования.

Заключение

Компании и постоянные потребители стремятся к экономии энергии. Это стимулировало разработку инверторов в машинах и обычных приборах. Инверторы прячут и хранят в помещениях с соответствующей вентиляцией. Тем не менее, они играют большую роль в экономии энергии.Возможность точного управления офисными устройствами в зависимости от спроса может значительно снизить потребление энергии и производственные отходы.

Сопутствующие товары

Связанный столбец

Как инверторы преобразуют электричество постоянного тока в переменный?

Криса Вудфорда. Последнее изменение: 17 августа 2020 г.

Одна из самых значительных битв XIX века велась не за землю или ресурсы, а за установление типа электричества. это приводит в действие наши здания.

В самом конце 1800-х годов американские электрические пионер Томас Эдисон (1847–1931) изо всех сил старался продемонстрировать что постоянный ток (DC) был лучшим способом подачи электроэнергии мощность, чем переменного тока (AC), система, поддерживаемая его главный соперник Никола Тесла (1856–1943). Эдисон пробовал все виды хитрые способы убедить людей в том, что кондиционер слишком опасен, от убить слона на электрическом стуле, чтобы (довольно хитро) поддержать использование AC на электрическом стуле для приведения в исполнение смертной казни.Несмотря на это, Система Tesla победила, и мир в значительной степени работает на переменном токе власть с тех пор.

Проблема только в том, что многие наши приборы предназначены для работы с переменным током, малогабаритные генераторы часто вырабатывают постоянный ток. Что означает, что если вы хотите запустить что-то вроде гаджета с питанием от переменного тока от Автомобильный аккумулятор постоянного тока в мобильном доме, вам нужно устройство, которое преобразует DC to AC — инвертор, как его еще называют. Давай ближе посмотрите на эти гаджеты и узнайте, как они работают!

На фото: набор электрических инверторов, которые можно использовать с оборудованием для производства возобновляемой энергии, например, солнечными батареями и микроветровыми турбинами.Фото Уоррена Гретца любезно предоставлено Министерство энергетики США / NREL (DoE / NREL).

В чем разница между электричеством постоянного и переменного тока?

Когда учителя естествознания объясняют нам основную идею электричества как поток электронов обычно говорят о прямом ток (постоянный ток). Мы узнаем, что электроны работают как линия муравьев, идущих вместе с пакетами электрической энергии в одном способ, которым муравьи несут листья. Это достаточно хорошая аналогия для что-то вроде обычного фонарика, где у нас есть схема ( непрерывный электрический контур), соединяющий батарею, лампу и выключатель, и электрическая энергия систематически транспортируется от батареи к лампу, пока не разрядится вся энергия батареи.

Анимация: В чем разница между электричеством постоянного и переменного тока? Предположим, вам нужно пропылесосить комнату. Прямой ток немного похож на движение от одной стороны к другой по прямой; переменный ток похож на движение вперед и назад на пятно. Оба выполняют свою работу, хотя и немного по-разному!

В более крупных бытовых приборах электричество работает иначе. Источник питания, который поступает из розетки в стене, основан на переменный ток (AC), где переключается электричество примерно 50–60 раз в секунду (другими словами, частота 50–60 Гц).Может быть трудно понять, как AC обеспечивает энергия, когда она постоянно меняет свое мнение о том, куда она идет! Если электроны, выходящие из вашей розетки, получат, скажем, несколько миллиметрах вниз по кабелю, затем нужно изменить направление и вернуться опять же, как они вообще добрались до лампы на вашем столе, чтобы сделать ее загораться?

Ответ на самом деле довольно прост. Представьте себе кабели бегает между лампой и стеной, набитой электронами. Когда Вы нажимаете на переключатель, все электроны заполняют кабель колебаться взад и вперед в нити лампы — и эта быстрая перетасовка преобразует электрическую энергию в тепло и заставляет лампы накаливания свечения.Электроны не обязательно должны двигаться по кругу для переноса энергии: в AC они просто «бегут на месте».

Что такое инвертор?

Фото: Типичный электрический инвертор. Это сделано Xantrex / Trace Engineering. Фото Уоррена Гретца любезно предоставлено Министерством энергетики США / NREL (DoE / NREL).

Одно из наследий Теслы (и его делового партнера Джорджа Westinghouse, босс Westinghouse Electrical Company), что большинство бытовой техники, которая есть в наших домах, специально спроектированы работать от сети переменного тока.Устройства, которым нужен постоянный ток, но они должны получать питание от розеток переменного тока требуется дополнительное оборудование, называемое выпрямителем, обычно строится из электронных компонентов, называемых диоды для преобразования переменного тока в постоянный.

Инвертор выполняет противоположную работу, и его довольно легко понять суть того, как это работает. Предположим, у вас в фонарик и выключатель замкнут, поэтому постоянный ток течет по цепи, всегда в одном направлении, как гоночная машина по трассе. Что теперь если вынуть аккумулятор и перевернуть.Предполагая, что он подходит в противном случае он почти наверняка будет питать фонарик, и вы не заметит никакой разницы в получаемом вами свете, но электрическая ток на самом деле будет течь в обратном направлении. Предположим, вы у них были молниеносные руки и они были достаточно ловкими, чтобы постоянно менять направление движения. аккумулятор 50–60 раз в секунду. Тогда вы станете чем-то вроде механического инвертор, преобразующий постоянный ток батареи в переменный ток с частотой 50–60 герц.

Конечно, инверторы, которые вы покупаете в магазинах электротоваров, не работают должным образом. таким образом, хотя некоторые из них действительно механические: они используют электромагнитные Включает и выключает эти переключатели на высокой скорости для реверсирования тока направление.Подобные инверторы часто производят так называемый прямоугольный выход: ток либо течет в одну сторону, либо наоборот, или он мгновенно переключается между двумя состояниями:

Такие внезапные переключения мощности довольно жестоки для некоторых видов электрического оборудования. При нормальном питании переменного тока ток постепенно переключается с одного направления на другое по синусоидальной схеме, например:

Электронные инверторы

могут использоваться для создания такого плавно изменяющегося выхода переменного тока из Вход постоянного тока.В них используются электронные компоненты, называемые индукторами и конденсаторы, чтобы выходной ток увеличивался и падал более плавно чем резкое включение / выключение прямоугольного сигнала на выходе, которое вы получаете с базовый инвертор.

Инверторы

также могут использоваться с трансформаторами для изменения определенных Входное напряжение постоянного тока в совершенно другое выходное напряжение переменного тока (выше или ниже), но выходная мощность всегда должна быть меньше чем входная мощность: из сохранения энергии следует, что инвертор и трансформатор не могут выдавать больше мощности, чем потребляют в, и некоторая энергия неизбежно будет потеряна в виде тепла по мере того, как течет электричество через различные электрические и электронные компоненты.В На практике КПД инвертора часто превышает 90 процентов, хотя основы физики говорят нам, что некоторая энергия — пусть и небольшая — всегда где-то потрачено впустую!

Как работает инвертор?

Мы только что получили очень простой обзор инверторов — и теперь давайте вернемся к нему еще раз. немного подробнее.

Представьте, что вы аккумулятор постоянного тока, и кто-то хлопает вас по плечу и просит вас вместо этого производить AC. Как бы ты это сделал? Если все ток, который вы производите, течет в одном направлении, как насчет добавления просто переключиться на выходной провод? Включение и выключение тока, очень быстро, будет давать импульсы постоянного тока — что будет при минимум половина работы.Для правильного включения переменного тока вам понадобится переключатель, который позволил вам полностью изменить направление тока и сделать это около 50-60 раз в секунду. Визуализируйте себя как человеческую батарею, меняющую контакты вперед и назад более 3000 раз в минуту. Вам понадобится аккуратная работа пальцами!

По сути, устаревший механический инвертор сводится к коммутационному блоку. подключен к электрическому трансформатору. Если вы изучили наши статья о трансформаторах, вы узнаете, что они электромагнитные устройства, которые изменяют переменный ток низкого напряжения на переменный ток высокого напряжения или наоборот, с использованием двух катушек проволоки (называемых первичной и вторичной), намотанной вокруг общего железного сердечника.В механическом инверторе либо электродвигатель или какой-либо другой механизм автоматического переключения переворачивает входящий постоянный ток вперед и назад в первичный, просто поменяв местами контакты, и это производит переменный ток во вторичной — так он не так уж сильно отличается от воображаемого инвертора, который я набросал выше. Переключающее устройство работает немного так же, как и в электрический дверной звонок. Когда питание подключено, он намагничивает переключатель, потянув ее открыть и на короткое время выключить.Весна тянет переключите обратно в положение, включите его снова и повторите процесс — снова и снова.

Анимация: Основная концепция электромеханического инвертора. Постоянный ток подается на первичную обмотку (розовые зигзагообразные провода с левой стороны) тороидального трансформатора (коричневый пончик) через вращающуюся пластину (красный и синий) с перекрестными соединениями. Когда пластина вращается, она неоднократно переключает соединения с первичной обмоткой, поэтому трансформатор получает на вход переменный ток, а не постоянный ток.Это повышающий трансформатор с большим количеством обмоток во вторичной обмотке (желтый зигзаг, правая сторона), чем в первичной, поэтому он увеличивает небольшое входное напряжение переменного тока до большего выходного переменного тока. Скорость вращения диска определяет частоту выходного переменного тока. Большинство инверторов не работают так; это просто иллюстрирует концепцию. Установленный таким образом инвертор будет производить очень грубую прямоугольную волну на выходе.

Типы инверторов

Если вы просто включаете и выключаете постоянный ток или переключаете его обратно и вперед, так что его направление продолжает меняться, то, что вы в конечном итоге, очень резкие изменения тока: все в одну сторону, все в другую направление и обратно.Нарисуйте диаграмму тока (или напряжения) против времени, и вы получите прямоугольную волну. Хотя электричество, различающееся таким образом, составляет технически , переменный ток, это совсем не похоже на переменный ток доставляется в наши дома, что гораздо более плавно волнообразная синусоида). Вообще здоровенный бытовые приборы в наших домах, которые используют чистую электроэнергию (например, электрические обогреватели, лампы накаливания, чайники или холодильники) не особо заботятся волны какой формы они получают: все, что им нужно, это энергия и много это — так что прямоугольные волны их действительно не беспокоят.Электронные устройства, на с другой стороны, они гораздо более привередливы и предпочитают более плавный ввод они получают от синусоиды.

Это объясняет, почему инверторы бывают двух разных видов: инверторы истинной / чистой синусоидальной волны (часто сокращается до PSW) и модифицированные / квазисинусоидальные инверторы (сокращенно MSW). В виде их название предполагает, что настоящие инверторы используют так называемые тороидальные (в форме пончика) трансформаторы и электронные схемы для преобразования постоянный ток в плавно изменяющийся переменный ток очень похожий на настоящую синусоиду, обычно подаваемую в наши дома.Их можно использовать для питания любых устройств переменного тока от источника постоянного тока. источник, включая телевизоры, компьютеры, видеоигры, радио и стереосистемы. С другой стороны, модифицированные синусоидальные инверторы используют относительно недорогая электроника (тиристоры, диоды и другие простые компоненты) на производят своего рода «закругленную» прямоугольную волну (гораздо более грубую приближение к синусоиде), и пока они подходят для доставки мощность для здоровенных электроприборов, они могут вызывать и вызывают проблемы с тонкой электроникой (или чем-либо с электронным или микропроцессорным контроллером), так что, как правило, это означает, что они не подходят для таких вещей, как ноутбуки, медицинское оборудование, цифровые часы и устройства умного дома.Кроме того, если задуматься, их закругленный квадрат волны в целом обеспечивают большую мощность устройства, чем чистая синусоида (площадь под квадратом больше, чем под кривой). Это делает их менее эффективными и потерянная мощность, рассеиваемая в виде тепла, означает некоторый риск перегрева инверторов MSW. С другой стороны, они, как правило, немного дешевле, чем настоящие инверторы.

Иллюстрация: Модифицированная синусоида (MSW, зеленый) больше похожа на синусоидальную волну (синий), чем на прямоугольную (оранжевый), но все же включает в себя внезапные резкие изменения тока.Чем больше шагов в модифицированной синусоиде, тем ближе она к идеализированная форма истинной синусоиды.

Хотя многие инверторы работают как автономные блоки с аккумулятором, которые полностью Независимо от сети, другие (известные как инверторы , связанные с энергосистемой, или инверторы , связанные с сетью, ) являются специально разработан для постоянного подключения к сети; обычно они используются для передачи электричества от чего-то как солнечная панель, обратно в сеть с правильным напряжением и частотой.Это нормально, если ваша главная цель — выработать собственную силу. Это не так полезно если вы хотите иногда быть независимым от сетки или хотите резервный источник питания на случай отключения электричества, потому что если ваш подключение к сети прерывается, и вы не производите электроэнергию самостоятельно (например, сейчас ночь и ваши солнечные панели неактивны), инвертор тоже выходит из строя, и вы совершенно лишены силы — так же беспомощны, как если бы вы генерировали свою собственную силу или нет.По этой причине некоторые люди используют бимодальные инверторы или двунаправленные преобразователи , которые могут работать либо в автономном, либо в привязанном к сети режиме (хотя и не в обоих одновременно). С у них есть лишние детали, они имеют тенденцию быть более громоздкими и более дорого.

Подпись: Никола Тесла. Хотя он выиграл войну токов, его соперника Томаса Эдисона до сих пор помнят как первооткрывателя электроэнергии. Гравюра Теслы работы Саронга, 1906 год, любезно предоставлено Библиотекой Конгресса США.

Что такое инверторы?

Инверторы

могут быть очень большими и здоровенными, особенно если они имеют встроенный аккумуляторные батареи, чтобы они могли работать автономно. Они также выделяют много тепла, поэтому они имеют большие радиаторы (металлические плавники) и часто охлаждающие вентиляторы. Как вы можете видеть на нашем верхнем фото, типичные — размером с автомобильный аккумулятор или автомобильное зарядное устройство; большие единицы выглядят Это немного похоже на батарею автомобильных аккумуляторов в вертикальной стопке. Самые маленькие инверторы больше портативные коробки размером с автомобильный радиоприемник, которые можно подключить к прикуривателю розетка для производства переменного тока для зарядки портативных компьютеров или мобильных телефонов.

Как бытовые приборы различаются по потребляемой мощности, так и инверторы различаются. в мощности, которую они производят. Обычно на всякий случай вы нужен инвертор, рассчитанный примерно на четверть выше максимальной мощности устройства, которым вы хотите управлять. Это учитывает тот факт, что некоторые приборы (например, холодильники и морозильники или люминесцентные лампы) потребляют пиковую мощность при первом включении. Пока инверторы могут обеспечивать пиковую мощность в течение коротких периодов времени, это важно отметить, что они на самом деле не предназначены для работы на пике мощность на длительные периоды.

Как работает инвертор? | Колонна для продуктов Fuji Electric

Приводы переменного тока (низкое напряжение)

Как работает инвертор?

Как и чем управляет инвертор? Краткое объяснение, чтобы понять основную структуру.

Начнем с схемы преобразователя и схемы инвертора, чтобы получить правильное представление об устройстве инвертора.

Мы начнем введение с подробного объяснения механизма устройства инвертора. Роль инверторного устройства заключается в управлении напряжением и частотой источника питания и плавном изменении скорости вращения двигателей, используемых в бытовой технике и промышленном оборудовании.

Первое, что нужно иметь в виду, когда дело доходит до обогащения вашего понимания внутренней структуры инверторного устройства, это то, что схема преобразователя преобразует переменный ток (AC), идущий от источника питания, в постоянный ток (DC), а инвертор схема изменяет преобразованный постоянный ток (DC) обратно в переменный ток (AC). Они работают как набор. На диаграмме ниже показана роль, которую они играют, и то, как они работают.

Во-первых, схема преобразователя, используемая в передней части, постоянно преобразует переменный ток в постоянный.Этот процесс называется исправлением. Направление и величина волны периодически меняются с течением времени, поскольку переменный ток представляет собой синусоидальную волну. Поэтому диод, который является полупроводниковым устройством, используется для пропускания электричества в прямом направлении, чтобы преобразовать его в постоянный ток, но не в обратном направлении.

Когда через диод проходит постоянный ток, электричество проходит только в прямом направлении, и появляется положительный пик. Однако другая половина цикла будет потрачена впустую, потому что она не преодолеет пик в отрицательном направлении.Причина, по которой структура диода имеет форму моста, заключается в том, что он может проходить отрицательный пик в прямом направлении. Это называется двухполупериодным выпрямлением, потому что оно преобразует как прямые, так и отрицательные пики волн.

Однако двухполупериодное выпрямление само по себе не может обеспечить плавную форму волны, поскольку останутся следы переменного тока и пульсации напряжения. Следовательно, чтобы очистить их, конденсатор многократно заряжается и разряжается, мягко сглаживая и изменяя форму волны, близкую к форме сигнала постоянного тока.

Схема инвертора затем выдает переменный ток с переменным напряжением и частотой. Механизм преобразования постоянного / переменного тока переключает силовые транзисторы, такие как «IGBT (биполярный транзистор с изолированным затвором)», и изменяет интервалы включения / выключения для создания импульсных волн разной ширины. Затем он объединяет их в псевдосинусоидальную волну. Это называется «широтно-импульсной модуляцией (ШИМ)».

Компьютер автоматически регулирует ширину импульса. Некоторые из специализированных однокристальных компьютеров, управляющих двигателем, включают продукт с предустановленной функцией ШИМ.Это позволяет создавать псевдосинусоиды различной частоты и управлять скоростью вращения двигателя, просто задавая желаемые параметры.

Классификация вариантов использования инверторных устройств и цепей по напряжению и частоте

Инверторные схемы и устройства

используются в различных электротехнических изделиях, таких как бытовые кондиционеры, холодильники, плиты IH (индукционного нагрева), люминесцентные лампы, блоки питания компьютеров (включая ИБП), промышленные вентиляторы, насосы, лифты и краны.Они широко используются и стали неотъемлемой частью нашей жизни.

Тип Элементы для изменения Использование инвертора
VVVF Напряжение / частота Промышленные двигатели, насосы, кондиционеры, холодильники и т. Д.
CVVF Только частота Электромагнитная плита, рисоварка, люминесцентные лампы и т. Д.
CVCF Постоянное напряжение и частота Блок питания компьютера, ИБП (источник бесперебойного питания) и т. Д.

Как упоминалось в начале, инверторные схемы и устройства используются в бытовых кондиционерах, холодильниках, промышленных насосах, лифтах и ​​т. Д. Для регулировки скорости вращения двигателя. В этом случае инвертор используется для изменения как напряжения, так и частоты, это называется «VVVF (Variable Voltage Variable Frequency)».

В кухонных плитах IH или люминесцентных лампах нет встроенных двигателей, но изменение частоты с помощью схемы инвертора позволяет точно регулировать температуру и яркость.Например, плита IH использует высокую частоту в своей катушке, которая нагревает кастрюлю, используя схему инвертора. Люминесцентные лампы также используют переменный ток высокой частоты для увеличения скорости освещения, чтобы поддерживать яркость и подавлять мерцание с низким энергопотреблением. В это время схема инвертора изменяет только частоту, поэтому она называется «CVVF (постоянная переменная частота напряжения)».

И последнее, но не менее важное: схема инвертора работает и в компьютерных блоках питания.Это может показаться бессмысленным, потому что он используется для вывода постоянного переменного напряжения или частоты из постоянного переменного (или постоянного) напряжения или частоты. Однако его можно использовать в качестве стабильного источника питания, когда частота промышленного источника питания переменного тока колеблется или происходит сбой питания. Поскольку он поддерживает постоянное напряжение и постоянную частоту, он называется «CVCF (Constant Voltage Constant Frequency)».

Сопутствующие товары

Связанный столбец

Рабочие, разные типы, схемы работы и их применение

Преобразование мощности постоянного тока в переменный было выполнено в середине 19-20 века с помощью комплектов MG (мотор-генераторных установок) и вращающихся преобразователей.В начале 20 века газонаполненные трубки, а также вакуумные лампы использовались в качестве переключателей в схемах инверторов. Инвертор — это электрическое устройство, способное преобразовывать постоянный ток в переменный с заданной частотой и напряжением. Например, если мы хотим обеспечить электропитание бытовой техники, она будет использовать 230 В переменного тока. В некоторых случаях, когда питание переменного тока недоступно, то источник питания может подаваться на бытовую технику через инвертор 12 В. Инверторы применяются в фотоэлектрических системах для питания электрических устройств в горных хижинах, изолированных домах, лодках, автофургонах и т. Д.В этой статье мы собираемся обсудить, что такое инвертор? как сделать инвертор , рабочий и его приложения.


Что такое инвертор?

Инвертор можно определить как , это компактное электрическое оборудование прямоугольной формы, используемое для преобразования напряжения постоянного тока (DC) в напряжение переменного тока (AC) в обычных устройствах. Применение DC a включает в себя несколько небольших типов оборудования, например, системы солнечной энергии. Постоянный ток используется во многих небольших электрических устройствах, таких как солнечные энергетические системы, силовые батареи, источники энергии, топливные элементы, потому что они просто производят постоянный ток.

Инвертор

Основная роль инвертора — преобразовывать мощность постоянного тока в мощность переменного тока. Электроэнергия переменного тока может подаваться в дома и промышленные предприятия с использованием коммунальных услуг, в противном случае — электросети, системы переменного тока батарей могут хранить только энергию постоянного тока. Кроме того, практически вся бытовая техника, а также другое электрическое оборудование могут работать в зависимости от мощности переменного тока.

В некоторых случаях, как правило, входное напряжение меньше, если выходное напряжение эквивалентно напряжению питания сети либо 120 В, либо 240 В в зависимости от страны.Эти устройства являются автономными устройствами для некоторых приложений, таких как солнечная энергия. На рынке доступны различные типы инверторов в зависимости от формы сигнала переключения. Инвертор использует источники питания постоянного тока для подачи переменного напряжения для подачи питания на электронное и электрическое оборудование.

Работа инвертора

Работа инвертора состоит в том, что он преобразует постоянный ток в переменный, и эти устройства никогда не генерируют никакой энергии, потому что мощность генерируется источником постоянного тока.В некоторых ситуациях, например, когда напряжение постоянного тока низкое, мы не можем использовать низкое напряжение постоянного тока в бытовом приборе. Поэтому по этой причине инвертор можно использовать всякий раз, когда мы используем солнечную панель.

Типы инверторов

Инверторы делятся на два типа, а именно однофазные и трехфазные

Однофазные инверторы

Однофазные инверторы подразделяются на два типа, а именно полумостовые инверторы и полумостовые инверторы

Полумостовые инверторы Инвертор

Полумостовой преобразователь является важным строительным блоком в полном мостовом инверторе.Он может быть построен с двумя переключателями, каждый из которых имеет конденсатор с выходным напряжением, эквивалентным Vdc2. Кроме того, переключатели уравновешивают друг друга: если один переключатель активирован, автоматически деактивируется другой переключатель.

Полномостовой инвертор

Полномостовой инвертор Схема преобразует постоянный ток в переменный. Это может быть достигнуто путем размыкания или замыкания переключателей в правильной последовательности.Этот тип инвертора имеет разные рабочие состояния, которые зависят от замкнутых переключателей.

Трехфазный инвертор

Трехфазный инвертор используется для преобразования входного постоянного тока в трехфазный выходной переменный ток. Как правило, его 3 плеча откладываются на угол 120 ° для создания трехфазного источника переменного тока. Управление инвертором с коэффициентом 50%, а также управление может происходить через каждые T / 6 времени T. Переключатели, используемые в инверторе, дополняют друг друга.

3-однофазные инверторы подключаются к аналогичному источнику постоянного тока, а напряжения на полюсах в 3-фазном инверторе эквивалентны напряжениям на полюсах внутри 1-фазного полумостового инвертора.Эти инверторы имеют два режима проводимости, такие как режим проводимости 120 ° и режим проводимости 180 °.

Принципиальная схема инвертора

Существует множество основных электрических схем для силовых устройств, трансформатора и коммутационных устройств. Преобразование постоянного тока в переменный может быть достигнуто за счет накопленной энергии в источнике постоянного тока, таком как батарея. Весь процесс может быть выполнен с помощью переключающих устройств, которые постоянно включаются и выключаются, а затем повышаются с помощью трансформатора.Схема инвертора

Входное напряжение постоянного тока может быть включено / выключено с помощью силовых устройств, таких как полевые МОП-транзисторы или силовые транзисторы. Изменяющееся напряжение в первичной обмотке создает переменное напряжение на результирующей обмотке. Работа трансформатора эквивалентна усилителю , где выходное напряжение может быть увеличено от напряжения питания от батарей до 120 В, иначе 240 В.

Есть три часто используемых ступени включения инвертора: двухтактный. трансформатором с центральным ответвлением, двухтактным по полумосту и двухтактным по полному мосту.Это наиболее популярно из-за простоты и определенных результатов; но в нем используется огромный трансформатор с более низким КПД. Простой двухтактный постоянный ток к инвертору переменного тока по схеме трансформатора с центральным отводом может быть показан на рисунке ниже.

Приложения инвертора

Они используются во множестве приложений, таких как крошечные автомобильные адаптеры для офиса, домашнего хозяйства, а также в крупных сетевых системах.

Итак, это все об обзоре инверторов.Наконец, исходя из приведенной выше информации, мы можем сделать вывод, что области применения инверторов варьируются от источников бесперебойного питания до регуляторов скорости электродвигателей. Название инвертор также относится к группе выпрямительных инверторов, которые стимулируются переменным током и используются для изменения напряжения, а также частоты переменного тока. Вот вам вопрос, в чем разница между инвертором и ИБП ?

Вам нужен ИБП или инвертор?

Инверторы и блоки источников бесперебойного питания (ИБП) могут вырабатывать переменный ток из источников постоянного тока, и по этой причине их часто путают.Однако ИБП — более сложное устройство с большим количеством функций, и на самом деле он использует инвертор в качестве одного из своих внутренних компонентов.

Проще говоря, инвертор получает электроэнергию от источников постоянного тока (DC), таких как батареи или солнечные панели, и обеспечивает переменный ток (AC), используемый большинством приборов. ИБП также имеет эту функцию, но у него есть дополнительные функции, такие как мгновенный отклик и накопление энергии.


Убедитесь, что ваши устройства имеют надежную систему резервного питания.


ИБП и инверторы можно сравнить с кондиционерами и компрессорами. Подобно тому, как компрессор не может обеспечить охлаждение помещения сам по себе, автономный инвертор не может выполнять все функции ИБП.

Как работает инвертор?

Основная функция инвертора — преобразование электроэнергии из постоянного тока в переменный, как описано выше. Обратите внимание, что инверторы только преобразуют энергию и не могут генерировать или накапливать электричество сами по себе.Если вы отключите инвертор от источника постоянного тока, подача переменного напряжения прервется.

  • Как и любое электрическое оборудование, инверторы имеют номинальную мощность. Например, в большинстве бытовых солнечных энергетических систем используются инверторы мощностью менее 10 кВт, в то время как в коммерческих установках среднего размера, вероятно, будет более 100 кВт.
  • Помимо номинальной мощности, инверторы предназначены для работы в определенном диапазоне напряжений по току как на стороне постоянного, так и переменного тока.

Преобразователи частоты (VFD) часто называют «инверторами», потому что многие модели вырабатывают трехфазное питание переменного тока от входа постоянного тока.Однако такая практика именования вызывает путаницу, поскольку целью частотно-регулируемого привода является управление скоростью двигателя путем регулировки напряжения и частоты. Как и ИБП, частотно-регулируемый привод использует инвертор в качестве одного из внутренних компонентов, но имеет дополнительные функции.

Как работает ИБП?

Источник бесперебойного питания или ИБП имеет понятное название — он обеспечивает бесперебойную подачу электроэнергии, особенно во время отключений электроэнергии и сбоев в электросети. Однако бесперебойное питание возможно только при соблюдении двух условий:

  • Накопитель энергии, который используется ИБП при отключении электроэнергии.Функция накопления энергии обычно обеспечивается батареями и контроллером заряда.
  • Мгновенный отклик, чтобы все оборудование, подключенное к ИБП, могло продолжать работать при отключении электроэнергии. Например, блоки ИБП используются в центрах обработки данных для защиты информации и оборудования при возникновении проблем с электросетью.

Обратите внимание, что инверторы также могут использоваться в качестве резервных источников питания в сочетании с системами хранения энергии. Однако обычный инвертор не может обеспечить плавный переход, предлагаемый ИБП.Инверторы могут реагировать менее чем за одну секунду, но они недостаточно быстрые, чтобы предотвратить потерю данных в ИТ-приложениях. С другой стороны, ИБП работают намного быстрее, реагируя за считанные миллисекунды.

Инвертор

и ИБП: основные отличия

УСТРОЙСТВО ИНВЕРТОР ИБП
Основная функция Преобразование постоянного тока в переменный. Резервное питание без перебоев.
Накопитель энергии Нет, но многие модели инверторов могут использовать внешние накопители. Да, включает встроенное хранилище и дополнения для увеличения времени работы от аккумулятора.
Скорость отклика Около 500 миллисекунд. Менее 10 миллисекунд.
Потребляемая мощность Только постоянный ток, требуется контроллер заряда для зарядки аккумуляторов переменным током. варианты переменного и постоянного тока.
Выходные соединения Только клеммы переменного тока. Обычно включает розетки для прямого подключения приборов.

При той же номинальной мощности ИБП обычно дороже инвертора с учетом его дополнительных компонентов и функций. Блоки ИБП необходимы в приложениях, требующих непрерывного питания во время отключения электроэнергии, но инверторы с внешними батареями экономически эффективны, когда эта функция не требуется. Например, вы не хотите оставлять центр обработки данных без питания (ИБП), но можно допустить кратковременное отключение вашей системы освещения (инвертор + накопитель энергии).

Когда вы заряжаете аккумуляторы с помощью основной электросети, происходит два преобразования энергии. Источник переменного тока сначала преобразуется в постоянный ток для зарядки батареи, а выходная мощность батареи преобразуется обратно в переменный ток. Для зарядки аккумулятора требуется питание постоянного тока, а при использовании входа переменного тока вам понадобится выпрямитель. Блоки ИБП включают этот компонент, но требуется внешний контроллер заряда, если у вас есть батареи, подключенные к инвертору.

Объединение ИБП и инверторов

Поскольку ИБП дороже, не имеет смысла рассчитывать их на часы работы без источника питания.Более разумный подход состоит в том, чтобы иметь кратковременную мощность ИБП, дающую время более крупной системе инвертор + аккумулятор, чтобы взять на себя нагрузку.

  • Инвертор с накопителем энергии может использоваться в качестве прямого источника питания для менее критических нагрузок, таких как освещение и вентиляция.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
