Класс защиты IP — стандарты герметичности

Класс защиты IP (International Protection Rating ) — это международный стандарт (IEC 60529), используемый для определения степени защиты или герметичности корпуса устройства от проникновения твердых предметов, воды и пыли, а также от непреднамеренного контакта с устройствами, содержащимися в корпусе и является основным параметром, характеризующим корпус. Благодаря европейским стандартам, которые требуют единой и прозрачной системы маркировки, мы можем легко декодировать информацию, содержащуюся в IP-коде. Достаточно базовых знаний о том, как формируется такой код и что означают его отдельные элементы.

Код IP всегда состоит из букв IP (защита от проникновения), за которыми следуют две цифры. После второй цифры может быть также дополнительная и вспомогательная (необязательные) буквы. Первая цифра указывает на защиту устройства от попадания твердых посторонних предметов, в том числе пыли. Вторая цифра указывает на защиту устройства от попадания воды или влаги.

Следует помнить, что маркировка IP не учитывает защиту устройства от низких или высоких температур, а также устойчивость к коррозии и повреждениям из-за конденсации водяного пара или химикатов.

• Если конкретная цифра не требуется, ее заменяют буквой X (или XX, если обе не требуются).

• Дополнительные буквы и вспомогательные буквы могут быть опущены без замен.

• Если корпус обеспечивает разные степени защиты для разных систем крепления, соответствующие степени защиты должны быть указаны производителем в инструкциях для этих систем.



Пример:

IP 44 — защита от проникновения твердых инородных тел диаметром более 1 мм, от доступа к опасным частям по проводам и от проникновения разбрызгиваемых жидкостей

IP 65 — цифра 6 — защита от проникновения посторонних предметов, вторая цифра 5 — защита от проникновения воды.

Дополнительные буквы IP

A — защита от доступа верхней частью руки

Проверка: зонд доступа с диаметром шарика 50 мм должен находиться на достаточном расстоянии от опасных частей

B — защита от доступа пальцем

Проверка: тестовый палец диаметром 12 мм и длиной 80 мм должен находиться на достаточном расстоянии от опасных частей

C – защита доступа инструментом

Проверка: зонд диаметром 2,5 мм и длиной 100 мм должен находиться на достаточном расстоянии от опасных частей.

D — защита от доступа проволокой

Проверка: зонд диаметром 1,0 мм и длиной 100 мм должен находиться на достаточном расстоянии от опасных частей.

Вспомогательные буквы IP

H — аппарат высокого напряжения

M – подтверждение испытаний на вредное воздействие проникновения воды при движении движущихся частей устройства (например, ротора вращающейся машины).

S – подтверждение испытаний на вредное влияние проникновения воды, когда движущиеся части устройства (например, ротор вращающейся машины) неподвижны.

W — подходит для использования в определенных погодных условиях с дополнительными мерами защиты или обработки.



Степень защиты IP 65

Система IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования (electrical enclosure equipment) от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки. Инородные тела, как понятие, включает в себя такие предметы как пальцы и инструменты, которые могут касаться токоведущих частей. В рамках системы определены как аспекты безопасности (контакт с токоведущими частями), так и вредные воздействия, влияющие на работу светильников.

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды (например IP54). Минимальный класс защиты от возможного прикосновения пальцами к токоведущим частям — IP20. Максимальная защита по этой классификации — IP68: пыленепроницаемый прибор, выдерживающий длительное погружение в воду.

Спецификация и безопасность светильников будут обеспечены только в том случае, если все необходимые процедуры по их обслуживанию проводятся вовремя и в строгом соответствии с инструкциями производителя.

Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой: людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека и оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов. Если первая характеристическая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов. Первая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой. При первой характеристической цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50мм, 12,5мм, 2,5мм и 1,0мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

Вторая характеристическая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка. Если вторая характеристическая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды. Вторая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º; 3 — от воды, падающей в виде дождя; 4 — от сплошного обрызгивания; 5 — от водяных струй; 6 — от сильных водяных струй; 7 — от воздействия при временном (непродолжительном) погружении в воду; 8 — от воздействия при длительном погружении в воду.

Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5. У оболочек с уровнем защиты IPX7 и IPX8 не гарантируется защита от водяных струй (по уровням IPX5 и IPX6). В случае наличия такой защиты, применяется двойное обозначение, например IPX6/IPX7.

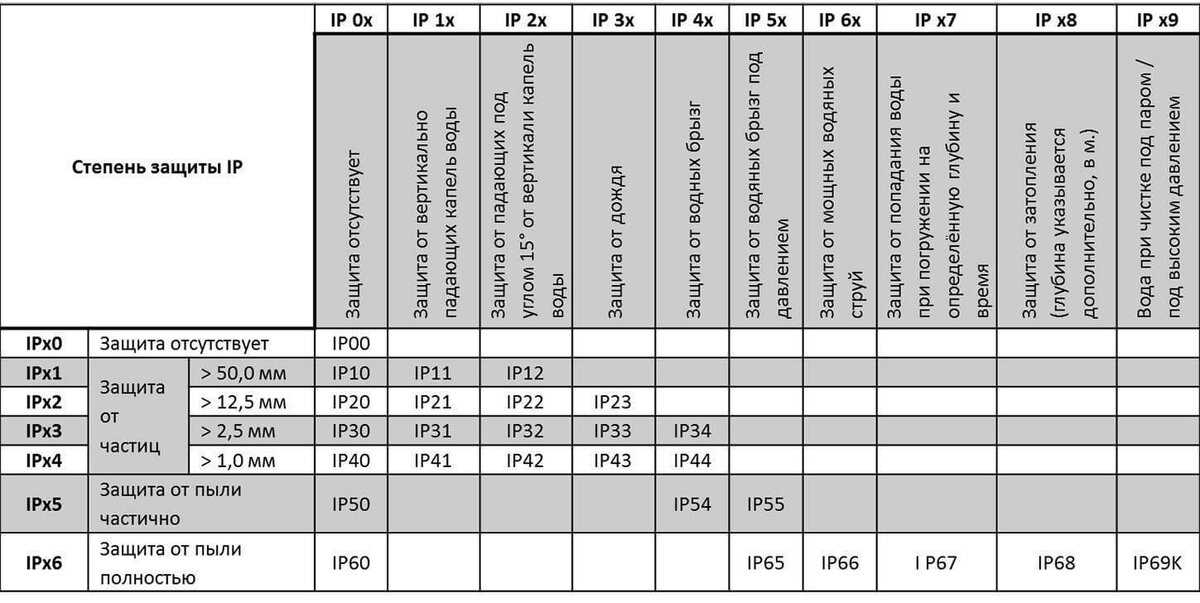

Таблица значений характеристических цифр. Степень защиты IP (IEC EN 60598-1 Раздел 9 /Приложение J)

IPab (ab — цифры от 0 до 8)
a — первая цифра Защита от проникновения инородных твердых предметов		b — вторая цифра Защита от проникновения инородных жидкостей
0	Защита не предусмотрена	0	Защита не предусмотрена
1	Защита от проникновения твердых объектов размером более 50мм; частей человеческого тела, таких как руки, ступни и т. д. или других инородных предметов размером не менее 50мм.	1	Защита от попадания вертикально падающих капель.
2	Защита от проникновения твердых размером более 12мм; пальцев рук или других предметов длинной не более 80мм, или твердых предметов.	2	Защита от попадания вертикально падающих капель.
3	Защита от проникновения твердых объектов размером более 2,5мм; инструментов, проволоки или других предметов диаметром не менее 2,5мм.	3	Защита от попадания капель, падающих объектов сверху под углом к вертикали не более 15° (оборудование в нормальном положении).
4	Защита от проникновения твердых объектов размером более 1мм; инструментов, проволоки или других предметов диаметром не менее 1мм.	4	Защита от попадания капель или струй, объектов падающих сверху под углом к вертикали не более 60° (оборудование в нормальном положении).
5	Частичная защита от проникновения пыли. Полная защита от всех видов случайного проникновения. Возможно лишь попадание пыли в количестве, не нарушающем работу прибора.	5	Защита от попадания струй воды, падающих под любым углом.
6	Полная защита от проникновения пыли и случайного проникновения.	6	Защита от попадания струй воды под от всех видов под давлением и под любым углом.
		7	Защита от попадания воды при временном погружении в воду. Вода не вызывает порчи оборудования при определенной глубине и времени погружения.
		8	Защита от попадания воды при постоянном погружении в воду. Вода не вызывает порчи оборудования при заданных условиях и неограниченном времени погружения.

Наиболее распространены классы защиты IP:

• IP20 — светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазны, театры. (Например: светодиодный точечный светильник LED-N11)
• IP21/IP22 — светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
• IP23 — светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
• IP43/IP44 — светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг. (Например, такие как светодиодные светильники серии LED-3066)
• IP50 — светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
• IP54 — традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто для помещений с повышенным содержанием пыли и влаги, а также под навесами. (Светодиодные встраиваемые светильники часто имеют подобный класс защиты. Например: LED-J03A или LED-A04, или например как эти светильники Армстронг IP54)
• IP60 — светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде. Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66.
• IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование. (Например: светодиодные уличные светильники LED-020)
• IP67/IP68 — светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. (Например: светодиодный водонепроницаемый RGB светильник LED-3736/36RGB или водонепроницаемые LED прожекторы серии LED-9091)

На упаковке любого светильника, имеющего даже минимальную степень защиты от любого внешнего воздействия, информация о степени защиты, как правило, содержится. Поэтому, если ни на коробке, ни в руководстве по эксплуатации нет полезных сведений о защищенности товара, то это означает только то, что светильник абсолютно не защищен, то есть, имеет степень защиты IP20.

Таблица пиктограмм, используемых для маркировки светильников и других электроприборов по системе IP (Ingress Protection Rating).

	IPXX — На корпусах приборов указывается степень защиты с помощью букв IP (Ingress Protection) и последующих двух цифр (минимальное значение защиты IP20, максимальное значение защиты IP68).
	IPX2 — Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°.
	IPX3 — Брызгозащита: защита от дождя, вода льётся вертикально или под углом до 60° к вертикали.
	IPX4 — Брызгозащита: Защита от брызг, падающих в любом направлении.
	IPX5 — Струезащита: защита от водяных струй с любого направления.
	IPX7 — При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
	IPX8 — Полная водонепроницаемость. Устройство может работать в погружённом режиме (может указываться количество метров для предельного погружения).
	IPX5 — Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта.
	IP6X — Пыленепроницаемый: пыль не может попасть в устройство. Полная защита от контакта.
	Для установки на нормально возгорающиеся поверхности. Материалы с температурой возгорания >200°C с некоторым временем запаздывания возгорания.
	Материалы с температурой возгорания < 200° С, без запаздывания возгорания
	Класс защиты I от поражения электрическим током. Общая изоляция плюс защитная заземляющая клемма.
	Класс защиты II от поражения электрическим током. Двойная или усиленная изоляция, защитное заземление не предусмотрено.
	Класс защиты III от поражения электрическим током. Защита обеспечивается подключением светильника к системе безопасного низкого напряжения.

Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529. Однако среди самых известных мировых фирм принято специально заказывать проведение испытаний своей продукции сторонними компаниями, дабы потребители были уверены в объективности результатов исследований.

Социальные кнопки для Joomla

Руководство по классам IP или степени защиты от проникновения

Защита корпусов от проникновения грязи или воды определяется в IEC529 (BSEN60529:1991). И наоборот, корпус, который защищает оборудование от проникновения частиц, также защищает человека от потенциальных опасностей внутри этого корпуса, и эта степень защиты также определяется как стандарт.

Степени защиты чаще всего обозначаются как «IP», за которым следуют два числа, например. IP65, где цифры определяют степень защиты. Первая цифра показывает степень защиты оборудования от частиц или степень защиты людей от окружающих опасностей. Вторая цифра указывает степень защиты от воды. Формулировка в таблице не совсем такая, как в стандартном документе, но размеры точны.

Первый Цифра	Защита от Контакт с человеком	Защита от Инородных тел
0	Без специальной защиты	Без специальной защиты
1	С тыльной стороной ладони	Крупные инородные тела диам. >50мм
2	С пальцем	Инородные тела среднего размера, диам. >12,5 мм
3	С инструментами, проволокой и т. д. толщиной >2,5 мм	Мелкие инородные тела, диам. >12,5 мм
4	С инструментами, проволокой и т. д. толщиной > 1 мм	Зернистые инородные тела диам. >1 мм
5	Полная защита	Защита от пыли; отложения пыли допускаются, но их объем не должен влиять на работу установки
6	Полная защита	Пыленепроницаемый



Секунда Цифра	Защита от проникновения воды
0	Без специальной защиты
1	Вертикально капающая вода
2	Вода капает под углом (до 15 градусов от вертикали)
3	Брызги воды (любое направление до 60 градусов от вертикали)
4	Распылять воду со всех сторон
5	Струи воды из сопла во всех направлениях
6	Форсунки высокого давления
7	Временное погружение
8	Постоянное погружение


нажмите здесь для загрузки в формате pdf

Таблица рейтингов IP

и стандарты – Progressive Automations

Некоторые из наиболее часто задаваемых вопросов, которые мы получаем, касаются защиты IP и рейтингов. Что означает рейтинг IP? Каковы различные рейтинги IP? Как работает рейтинговая система? Мы понимаем, что по этой теме возникает много вопросов, поэтому, чтобы помочь вам лучше понять ее, мы создали это руководство.

Ознакомьтесь с нашими приводами со степенью защиты выше IP65!



Степень защиты IP означает

Международная маркировка защиты, также известная как степень защиты/код IP, представляет собой оценку способности продукта противостоять проникновению жидкости и пыли. Определенный IEC/EN 60529, стандарт был разработан Международной электротехнической комиссией и признан во всем мире.

Система рейтинга IP использует 2-значную систему для определения класса защиты для всех продуктов. Первая цифра обозначает защиту от твердых тел, а вторая — от жидкостей. Код IP был разработан для стандартизации рейтингов защиты и ограничения неправильного толкования/искажения характеристик защиты продукта.



Таблица рейтингов IP

После того, как продукт прошел испытания на утвержденном объекте, он получает определенный числовой рейтинг, который можно расшифровать с помощью приведенной ниже таблицы рейтингов IP:

Ознакомьтесь с нашим полным ассортиментом электрических линейных приводов, подходящих для любого применения!



Что означают цифры рейтинга IP?

Первая цифра

Степень защиты от пыли (первая цифра) может иметь значение от 1 до 6. По мере увеличения этого числа повышается способность изделия противостоять проникновению посторонних предметов/пыли. Например, продукт с классом защиты IP2X может противостоять посторонним предметам размером до 12,5 мм и более, тогда как объект с рейтингом IP6X защищен от пыли. «X» используется для обозначения конкретной области, в которой продукт не тестировался.

Вторая цифра

Защита от жидкости (вторая цифра) соответствует тому же формату, но может иметь значение от 1 до 8. Чем больше число, тем выше защита от проникновения жидкости. Устройства с рейтингом IPX4 могут выдерживать водяные брызги в течение 5 минут. Как видно из диаграммы, существуют определенные требования к углам, давлению и объему, которые необходимо соблюдать во время испытания. Строгая процедура тестирования системы рейтинга IP обеспечивает стандартизацию испытательных центров по всему миру.

Дополнительные буквы

Иногда в конце кода IPXX может быть буква. Это дополнительная буква, и ее можно использовать для обозначения дополнительной информации из стандарта на продукцию. Пожалуйста, ознакомьтесь с таблицей ниже для получения дополнительной информации:





Несколько рейтингов IP для одного продукта?

Некоторые продукты могут иметь несколько рейтингов IP, например мобильные устройства. Обычный рейтинг — IP55/IP57. Это означает, что устройство не смогло пройти тест на проникновение жидкости IPX6. Если единица имеет только один рейтинг, это означает, что она прошла все тесты до указанного числа включительно. Иногда встречается рейтинг IP68M и IP69.K, что означает, что он прошел оба теста.

Водонепроницаемый привод PA-10 — наш самый защищенный линейный привод! Нажмите, чтобы проверить это.



Как тестируются продукты Progressive Automations?

Все линейные приводы Progressive Automations протестированы в соответствии со стандартами защиты от проникновения IEC (Международной электротехнической комиссии). Наши линейные приводы варьируются от IP20 до IP69K. Гусеничный линейный привод PA-18 и мини-гусеничный линейный привод PA-08 имеют степень защиты IP20, поскольку оба имеют открытые корпуса вала, что позволяет воде проникать в устройство. Это иллюстрирует случай, когда блок может удерживать от посторонних предметов, но не имеет защиты от жидкости.

Устройства с классом защиты IP66, такие как линейный привод PA-04 и промышленный мини-привод PA-09, способны противостоять проникновению пыли и жидкости. PA-10 имеет самый высокий класс защиты IP в нашей линейке: IP68M и IP69K. Он может работать под водой и способен противостоять струям воды под высоким давлением, когда он не находится в движении.



Испытание на водонепроницаемость

Испытание на водонепроницаемость проводится путем распыления воды с высоты 3 м через сопло диаметром 12,5 мм в течение 3 минут. Это необычное и маловероятное применение в реальном мире; однако этот тип рейтинга обычно проверяет устройство для использования вне помещений. Важно понимать, что устройства, одобренные для использования на открытом воздухе, могут быть не в состоянии справиться с экстремальными погодными условиями, такими как очень высокие/низкие температуры и ситуации, связанные с сильными волнами/мойкой под давлением.

Однако степень защиты IP69K рассчитана на промывку водой под высоким давлением и при высокой температуре. Он был разработан для работы в самых экстремальных условиях. Еще одно замечание заключается в том, что код IP не проверяет устойчивость к внешним воздействиям/атмосферным воздействиям во время сезонных изменений и в течение длительных периодов времени (например, несколько лет на открытом воздухе в течение нескольких сезонов).

Все линейные приводы Progressive Automations разработаны и испытаны для стационарной защиты. Когда привод находится в движении, ходы могут втягивать воду в корпус вала, позволяя воде проникнуть в двигатель постоянного тока, что может привести к непоправимому повреждению. Важно не эксплуатировать приводы, когда они мокрые/влажные, чтобы избежать какого-либо повреждения водой. Однако модель PA-10 имеет степень защиты IP68M, что означает, что привод может работать под водой и имеет защиту от проникновения воды.



Final Word

С помощью таблицы маркировки международной защиты линейные приводы и другие продукты могут быть выбраны для различных применений с уверенностью и пониманием истинных возможностей продуктов.
