Ip65 защита: Что означает IP65?

Содержание

Международная степень защиты IP

Код IP классифицирует защищенность приборов от попадания воды и твердых тел, таких как пыль и посторонние предметы. Цель стандарта – предоставить потребителям информацию более детальную, чем неопределенные маркетинговые термины, такие как «водонепроницаемый» «защищенный» и т.д.

Код степени защиты состоит из букв IP (ingress protection), за которыми следуют две цифры и дополнительная буква. Первый разряд цифр кода указывает на степень защиты корпуса против попадания инородных тел и доступа к опасным деталям, таким как электрические провода, подвижные части механизма и т.д.

Степень защиты от попадания твердых тел приведены в таблице.

Степень защиты Защита от предметов Примечание
0
Отсутствие защиты против контакта и попадания предметов
1 > 50мм Защита от попадания больших частей тела, например обратной части руки. Отсутствие защиты от преднамеренного контакта с частями тела.
2 > 12.5мм Защита от попадания пальцев и подобных предметов
3 > 2.5мм Защита от попадания инструментов, толстых проводов и т.п.
4 > 1мм Защита от попадания большинства проводов, шурупов и т.п.
5 Пылезащищенный Попадание пыли полностью не предотвращается. Попавшая пыль не повлияет на работу прибора.
6 Пыленепроницаемый Полная защита от попадания пыли

Второй разряд цифр это степень защиты от попадания воды

Степень защиты Защита от Примечание
0 Нет защиты
1 Капающая вода Капающая вода (вертикальные капли) не окажет пагубного воздействия на работу прибора
2 Капающая вода при наклоне 15°
Вертикально капающая вода не повлияет на работу прибора, когда корпус наклонен под углом до 15° из нормального положения.
3 Распыление воды Капающая вода и брызги под любым углом до 60° не повлияют на работу прибора.
4 Брызги воды Разбрызгиваемая на корпус вода из любого направления не повлияет на работу прибора
5 Струи воды Струи воды любого направления не повлияют на работу прибора
6 Водяная струя под большим давлением Струи воды под давлением из любого направления не повлияют на работу прибора
7
Погружение на глубину до 1м Попадание воды не критично для работы прибора, когда корпус погружается в воду на глубину до 1м
8 Погружение более чем на 1м Обычно это означает, что оборудование водонепроницаемо. Иногда это может означать, что попавшая внутрь вода не причинит вред прибору

Если степень защиты не соответствует ни одному из критериев, число заменяется буквой X. Так например, полностью защищенный Toughbook CF-19 отнесенный к классу IP65 полностью защищен от попадания пыли и струй воды любого направления. По зарубежным стандартам, минимально допустимой степенью защиты для электрических приборов, эксплуатируемых в помещении, является IP22 или IP2X.

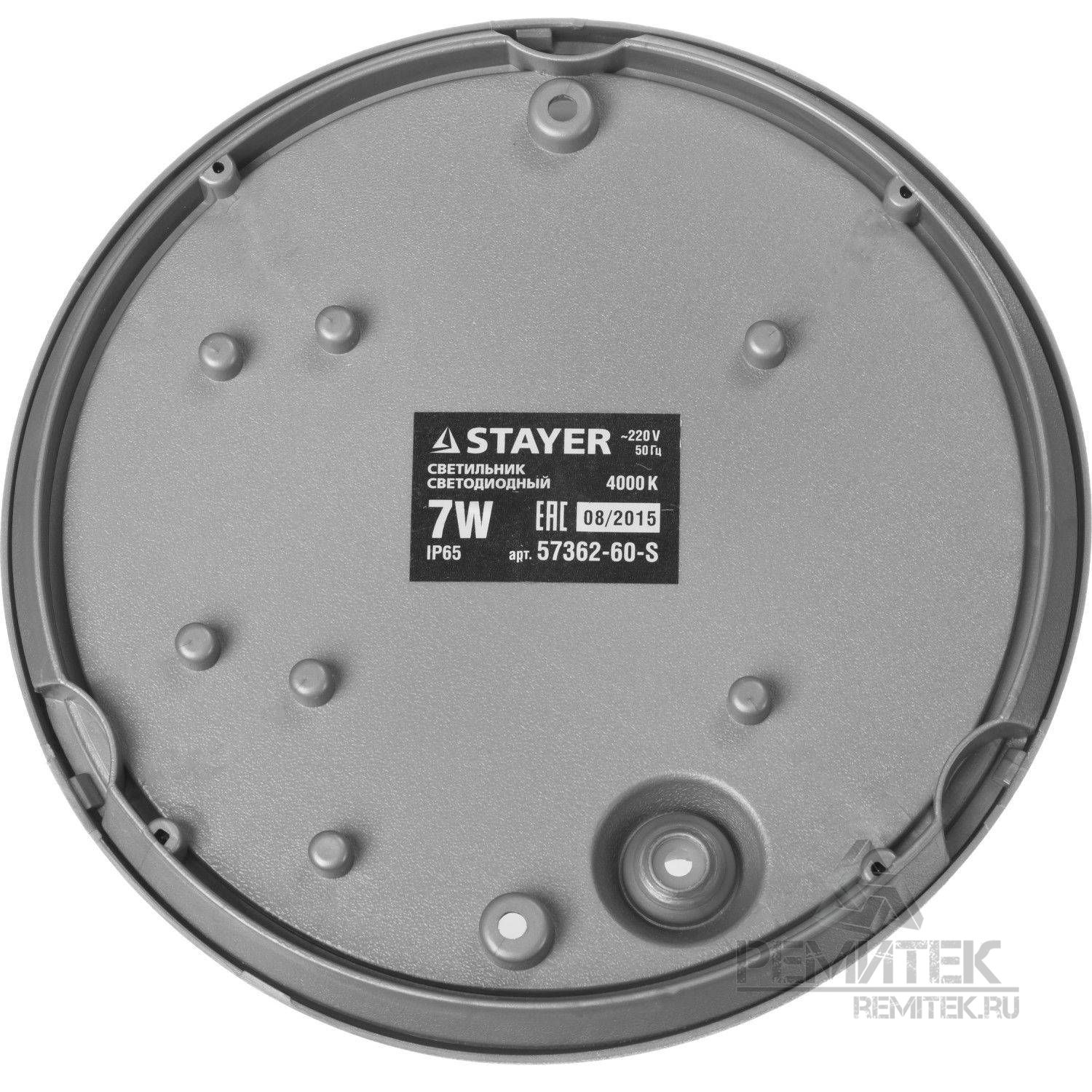

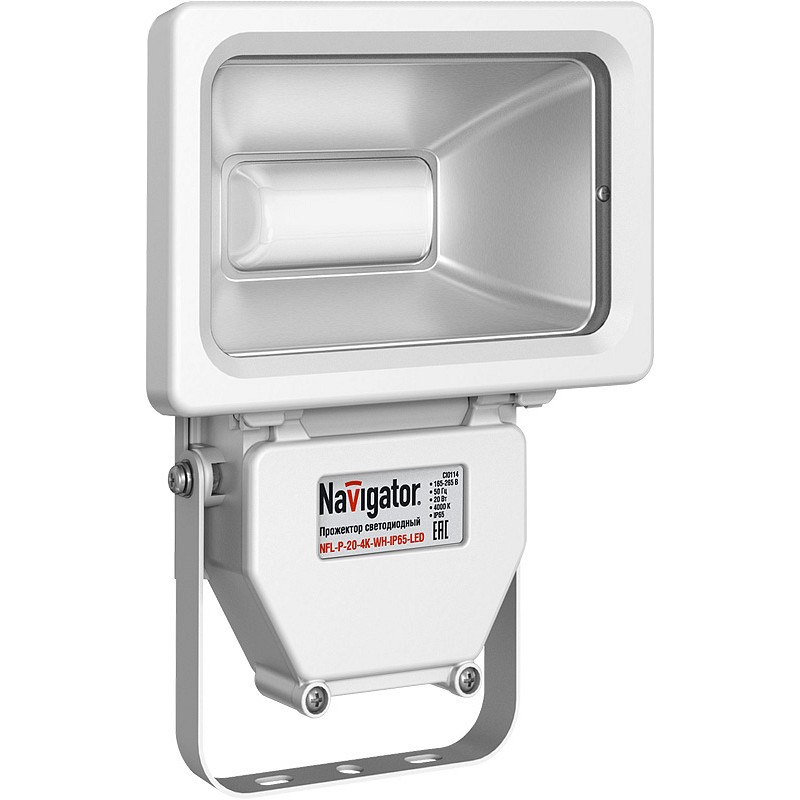

Светильники защита IP65

Светодиодный светильник с защитой ip65 выполняет не только осветительную функцию, он еще предотвращает аварийные ситуации на производстве, обеспечивая яркое постоянное освещение потенциально опасных зон на объекте. Условия эксплуатации — без ограничений. Приборы освещают помещение в экстремальных ситуациях. При установке светильников на производстве, защита которых ip65, вы обеспечиваете качественное освещение и бесперебойное его освещение даже при условии возникновения возгорания, взрыва или затопления.

Подойдет светодиодный аппарат с защитой IP65 для освещения цехов с повышенной влажностью и высокой концентраций пыли, автомоек, прачечных, складов закрытого типа, гаражей. Предназначены светильники для работы в сети переменного тока с частотой в 50Гц и напряжением 220В. Покупая светодиодные фонари IP65, вы также экономите на электроэнергии.

К осветительным приборам промышленного назначения выдвигаются особенные требования. Необходимо наличие следующих параметров: надежность, долговечность, защита от пыли и влаги, устойчивость к высоким и низким температурам, долговечность и обеспечение яркого освещения. Все эти характеристики относятся к промышленным светильникам с защитой ip65.

Виды LED светильников с защитой IP65

В зависимости от назначения и функциональных особенностей, светильники, степень защиты которых IP65, делятся на виды. Светодиодный светильник по типу крепления бывает встроенным, накладным и потолочным и линейным. Встраивать осветительные приборы следует в потолок, либо в стены помещения. Потолочный тип пользуется наибольшей популярностью благодаря легкости монтажа и возможности его замены на новый без проведения работ по демонтажу.

Преимущества и свойства

Покупая светильник со степенью защиты IP65, будьте уверены в том, что вы сделали правильный выбор, который сэкономит ваши деньги, обеспечит помещение любого назначения ярким и стабильным светом даже в случае возникновения непредвиденной аварийной ситуации на объекте. Светодиодный осветительный прибор с защитой IP65 выгодно купить из-за ряда его преимуществ:

  1. Имеет защиту от механического воздействия твердых предметов. Вам не понадобится время от времени вкручивать новую лампочку. Светильник не боится удара, падения, вибрации и так далее. Исключено попадание в его конструкцию пальцев человека либо иных сторонних предметов. Пыль и грязь не влияют на срок службы лампы. Цифра «6» в маркировке продукции отвечает за наличие данных свойств.
  2. Вас порадует разнообразие выбора светильников, в зависимости от их мощности: от 12вт и 20вт до 45вт и даже 50вт. Чем больше мощность, тем ярче освещение.
  3. Приборы света с защитой IP65 не боятся водной струи, о чем повествует цифра «5». Вода может падать на влагозащищенный прибор под любым углом, не нанося вред оборудованию, которое размещается в сверхпрочном гидроизоляционном корпусе.
  4. Немаловажной будет и значительная экономия потребления электроэнергии. Диодный светильник быстро себя окупит, тем более, что цена на него доступна.
  5. Светодиодные приборы IP65 обеспечат вашему помещению высокое качество светового потока, который не слепит глаз, не мерцает и является комфортным в восприятии.

Область применения led светильников с защитой ip65

Так, как светильники IP65 являются идеальными при перепадах напряжения в сети, работают безотказно в пыльных помещениях, либо с повышенной степенью влажности воздуха, они идеально подходят для обеспечения качественного и бесперебойного освещения складских помещений, станции автосервис, ванных комнат и душевых, парковок и так далее. Цена на световое оборудование делает его доступным для применения как в быту, так и на производстве. Также подойдет для освещения пыльных подвалов, гаражей и ангаров.

Полезные статьи от компании «Световые Технологии»

Осветительное оборудование на предприятиях выполняет не только привычные для нас функции, оно также позволяет решать сопутствующие задачи. Одна из них — предотвращение аварийных ситуаций. Практически на каждом предприятии есть потенциально опасные зоны, которые необходимо качественно освещать в любое время. Соответственно, светильники на таких территориях вынуждены работать в экстремальных условиях: при повышенной влажности, во время скачков напряжения, при наличии пыли и т. д. Именно поэтому к такому оборудованию предъявляются очень строгие требования, которым отвечают далеко не все источники света. В полной мере им соответствуют светильники со степенью защиты IP65.

Что представляют собой светодиодные светильники IP65?

IP — система классификации степени защиты оболочки электрического оборудования от проникновения воды и воздействия твердых предметов в соответствии с международными стандартами IEC 60529.

Степень защиты маркируется знаком IP и двузначным числом, в котором первая цифра означает уровень защиты от твердых предметов, а вторая — от проникновения воды.

Светильники светодиодные IP65 характеризуются следующими параметрами:

  1. Цифра 6 указывает на высокую степень защиты от воздействия твердых предметов. Такой прибор защищен от проникновения внутрь пальцев и различных инструментов. Кроме того, цифра 6 означает полную защиту от пыли.
  2. Цифра 5 означает защиту от водяных струй. Это вполне достаточный уровень для осветительного прибора, который используется на промышленных предприятиях, располагается на значительной высоте и поэтому, как правило, моется водой.

Корпус данных приборов выполнен из прочного материала, благодаря чему осветительное оборудование обладает высокой устойчивостью к механическому воздействию. При производстве  рассеивателей для светильников используется поликарбонат, что существенно повышает уровень защиты от действий вандалов.

Стоит отметить, что установка светодиодных светильников со степенью защиты IP65 позволяет значительно снизить расходы, связанные с энергопотреблением, благодаря чему,  быстро окупаются.

Наконец, светильник светодиодный IP65 способен обеспечить высокое качество света, который не мерцает, не слепит и является приятным для глаз.

Где используются светильники светодиодные c IP65?

Другими словами, светодиодные светильники IP65 являются идеальным вариантом для работы в условиях повышенной влажности, при скачках напряжения и наличии большого количества пыли. Они способны обеспечить качественное, бесперебойное освещение производственных цехов, ванных комнат, парковок, складских помещений и так далее. Кроме того, современные приборы этого типа отличаются устойчивостью к вибрации. Эта характеристика особенно важна для предприятий, оснащенных различными станками.

Также светодиодные светильники IP65 станут прекрасным решением для освещения ангаров и гаражей, полуподвалов и подвалов с повышенным содержанием пыли.

Светодиодные светильники с IP65 от компании «Световые Технологии»

Компания «Световые Технологии» работает на рынке осветительного оборудования с 1997 года. Сегодня это предприятие — несомненный лидер своей отрасли. Мы предлагаем большой выбор светодиодных светильников со степенью защиты IP65. Вы можете выбирать среди светильников для аварийного освещения (URAN LED), промышленных светильников (ARCTIC LED) и уличных осветительных приборов (SMART LED). Важнейшие свойства приборов любого типа, предлагаемых компанией «Световые Технологии», —  безупречное качество и отличные эксплуатационные характеристики.

Степень защиты — Расшифровка: IP54, IP65, IP20, IP68, IP67, IP44, IP55, IP66, IP40

На различных электротехнических приборах или в инструкции к ним можно найти аббревиатуру IP, дополнительные цифры, и буквы. Такая маркировка встречается даже в смартфонах и ноутбуках. На английском она расшифровывается как Ingress Protection. А на русский данная фраза переводится как «степень защиты». В этой статье будут рассмотрены и расшифрованы следующие стандарты: IP54, IP65, IP20, IP68, IP67, IP44, IP55, IP66, IP40.

Как расшифровывается IP54

Возле букв IP обычно стоят цифры, которые указывают степень защиты от воздействующих факторов. Первая цифра в IP54 — 5, определяет уровень защищённости объекта от твёрдых тел.

Или проникновение инородных тел во внутрь корпуса, изоляционного материала и др. Это могут быть камни, пыль, песчаные частицы. Всего существует 6 степеней защиты от твёрдых тел и пыли, где 0 — защита отсутствует. А шестая степень означает максимальный уровень, ограждающий даже от мельчайшей пыли. Именно такой маркировкой часто обозначают современные мобильные устройства и другую электронику.

Первая цифра в IP — защита от пыли

Вторая цифра в IP является показателем уровня защиты от влаги или воды. Всего существует восемь степеней. И по аналогии с первым значением — 0 обозначает отсутствие защиты. IP54 имеет степень противодействия влаге, которой будет достаточно для защиты от случайных брызг. При этом более тесный контакт с водой опасен для устройства или прибора. Маркировкой IP54 часто обозначают монтажные соединительные коробки для кабельной проводки.

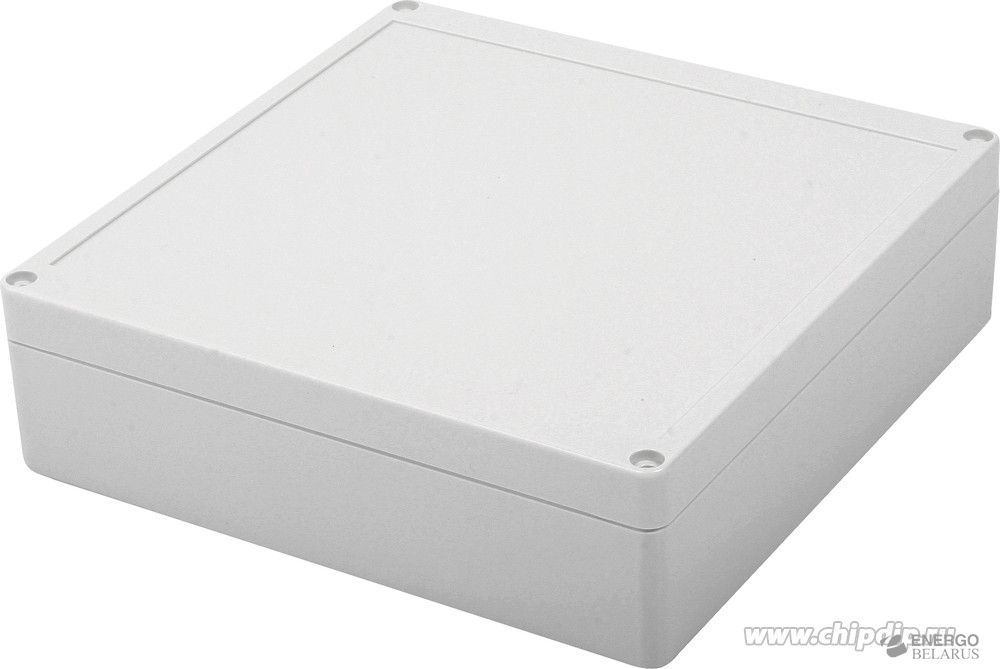

И другие подобные устройства. Есть и более устойчивые монтажные коробки к влаге и пыли, но их цена на рынке будет выше предыдущей.

Читайте также: что такое сокет?

Что такое IP65?

Приборы с маркировкой IP65 сегодня более всего распространены. Устройства имеют максимальную защиту от пыли и способны работать в любых условиях. Так как их корпусы надёжно герметизированы. И имеют неплохую изоляцию от влаги. Так как 5 в классификации IP означает противодействие влаге даже под струйным давлением.

С аббревиатурой IP65 приборы имеют:

  • Полную устойчивость к попаданию во внутрь корпуса частиц пыли любого размера;
  • Маркировка позволяет применять приборы и инструменты в открытой среде и при любых погодных условиях, включая обильные дожди;
  • Подобные объекты могут использоваться в особых условиях с повышенным уровнем влаги.

Значение IP20

Надпись IP20 встречается на электрооборудовании, которое можно эксплуатировать исключительно в сухих помещениях. Первая цифра защиты 2 указывает на то, что корпус прибора способен защитить внутренние составляющие от предметов, размер которых не превышает 12 мм. Это достаточно низкий уровень изоляции, который нуждается в особых условиях. К примеру, в жилых квартирах, помещениях без пыли и влажного воздуха.

Вторая цифра IP20 — 0 показывает, что влагостойкость устройства полностью отсутствует. Малейшее попадание влаги может привести к необратимым последствиям. Например, розетки и другие подобные объекты не должны устанавливаться в ванную комнату или уборную. Где есть вероятность попадания воды или испарений влаги.

Маркировка IP68

Маркировку IP68 с гордостью размещают на своей продукции производители цифровой электроники. Не все устройства могут носить эту аббревиатуру, так как индекс влагоустойчивости 8 является максимальным. И означает, что данное изделие может продолжать работать даже при полном погружении его в воду. Дополнительно в технической характеристике должно быть указано количество метров, которое выдерживает устройство.

Индекс защиты от пыли также максимален в маркировке IP68. В отличие от предыдущей степени (7) означает полное препятствие пыли. Подобную маркировку можно встретить на многих устройствах: водонепроницаемые часы, мобильные телефоны, видеокамеры и т.д. Продолжим расшифровывать маркировки IP65, IP66, IP55, IP67, IP44, IP40 и другие.

Степень защиты IP67, IP66

Маркировка IP67 похожа с предыдущей по качеству защиты корпуса от пыли. Но индекс влагоустойчивости 7 означает способность устройства погружаться в воду на глубину до 1 метра. И с кратковременным пребыванием в жидкости. Что также немаловажно. Часто маркировку IP67 можно встретить на специальных осветительных лампах, которые предназначены для установки в ванных комнатах, саунах и прочих подобных помещениях. Большинство смартфонов, часов и мобильных устройств имеют этот индекс.

IP66 лучше всего подходит для наружных камер видеонаблюдения, где нет защиты от осадков.

Индекс 6 указывает на хорошую водонепроницаемость устройства. С такой маркировкой оно способно выдерживать водяные струи с большим давлением.

Как расшифровать символы IP44, IP40

Символы IP44 часто встречаются на настольных светильниках, корпусах розеток, выключателях и прочих домашних приборах. Это базовая маркировка, которая по стандартам допускается к использованию в жилых помещениях. В кухню и ванную можно устанавливать розетки и выключатели, с минимальным стандартом — IP44. На балконах и прочих помещениях с доступом воздуха, необходимо устанавливать оборудование с IP45.

IP40 часто можно увидеть на электрической аппаратуре, которая располагается внутри помещений, полностью защищённых от проникновения влаги. А также с незначительными перепадами температуры, во избежание появления конденсата. Так как приборы с IP40 не имеют защиты от воды вообще. В противном случае рекомендуется применять электроприборы с пометкой IP44.

Полезно знать: параметрами защиты от вирусов и угроз управляет ваша организация что это и как убрать?

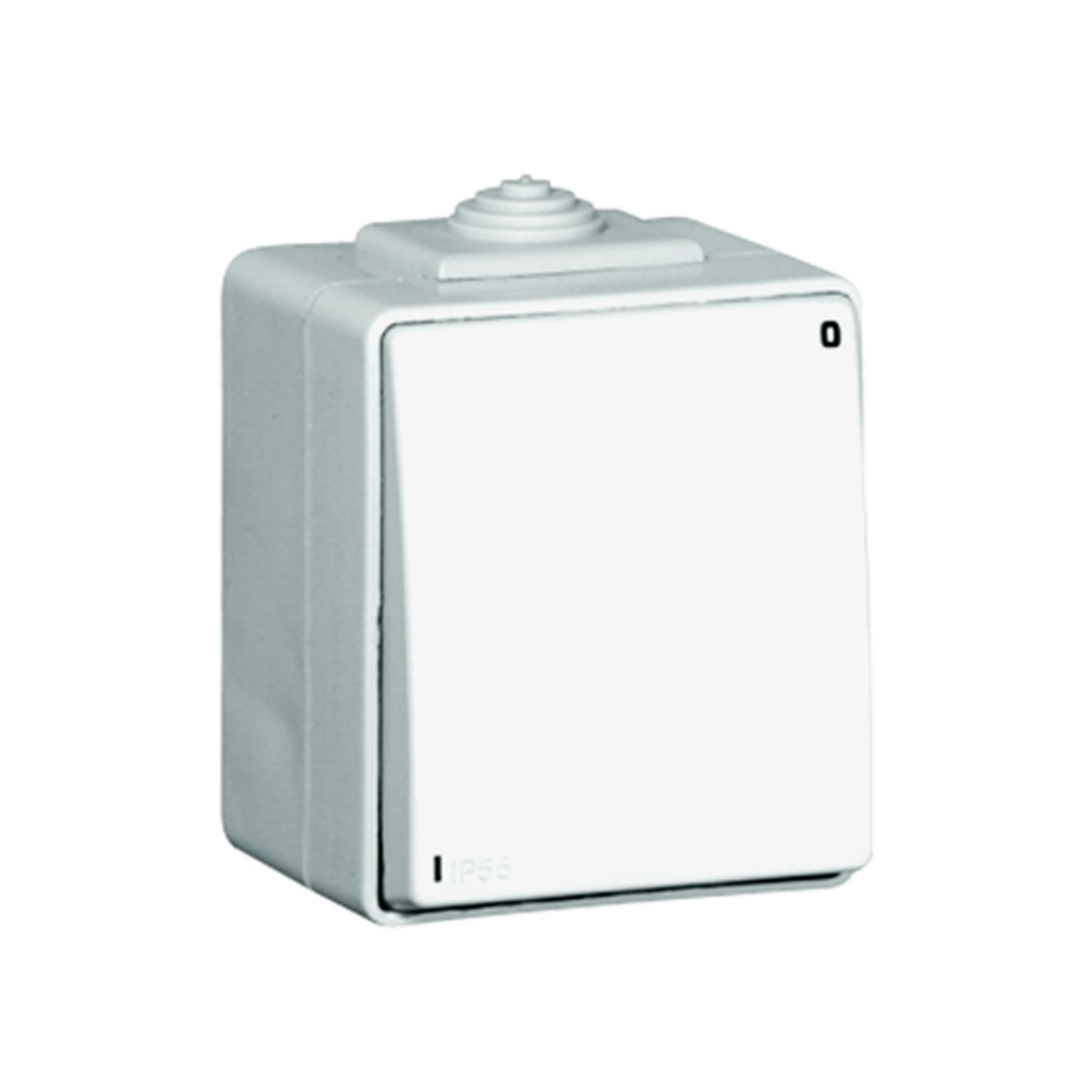

Устройства с маркировкой IP55

Электрические и электротехнические приборы с IP55защищены от пыли на удовлетворительном уровне. Корпус обеспечивает задержку песчинок и большую часть мелкой пыли. Устройства с данной маркировкой могут эксплуатироваться как в закрытых помещениях, так и на открытой местности с дополнительными приспособлениями для ограничения попадания влаги. Даже попадание небольшого количество инородных тел внутрь корпуса не повредят устройство или оборудование.

Максимальная степень защиты IP

В особых случаях в аббревиатуру IP могут быть включены дополнительные цифры, например, IP69. Такое явление достаточно редкое и означает способность устройства работать даже при направленной на него водной струе с высокой температурой. Выдерживает даже при этом высокое давление. Встречаются случаи, когда на приборе расположено сразу несколько маркировок: IP67/IP68. Это значит, что его разработка велась с учётом поддержки обеих степеней. И устройство соответствует двум стандартам.

Более того, маркировки могут иметь дополнительные буквы. Встречается пять основных: A, B, C, D, H. Они указывают на степень защиты человека от опасных деталей устройства.

Маркировка:Степень защиты:
AОбозначает, что человек может прикоснуться к какой-то части устройства тыльной стороной ладони
BЧеловек может прикоснуться к какой-то части устройства пальцем
CОператор может использовать какой-либо инструмент
DИспользовать только проволоку

Буквой H маркируется высоковольтное оборудование. Также используются дополнительные буквы, указывающие на воздействие воды на движущиеся элементы оборудования и защиту от вредных воздействий от устройства. Иногда подобные аббревиатуры можно найти на корпусе оборудования или электроприбора. Но чаще всё же они указаны в технических инструкциях и пособиях. Степени защиты IP20, IP40, IP44, IP54, IP65, IP68, IP67, IP55, IP66, а также другие обозначения можно найти в конце брошюры (или на странице с описанием деталей устройства), которая поможет в расшифровке той или иной маркировки.

ООО ПО «Дион» — Устройство УМЗ IP65 (исп. 11)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока промышленной частоты 50 Гц напряжением 220/380 В.

Устройство УМЗ IP65 (исп. 11) изготавливается нескольких модификаций и номиналов, отличающихся друг от друга набором функций и рабочим диапазоном фазных токов.

Условное обозначение устройства: УМЗ-Х-N IP65 (исп. 11), где Х – модификация устройства (обозначение может отсутствовать), N – номинал устройства.

Номинал устройства УМЗ рекомендуем выбирать согласно таблице:

Номинал устройства Рабочий диапазон фазных токов, А Рекомендуемые электроустановки по мощности (номинальное напряжение 380 В), кВт Диапазон контролируемых фазных токов, А Разрешение, А
УМЗ-10 1..10 0,3..3,2 0,15..75 0,05
УМЗ-50 5..50 2,2..22 0,6..375 0,1
УМЗ-250 25..250 11..110 3. .1875 1
УМЗ-1250 125..1250 64..640 15..9375 5

Устройство необходимо выбирать так, чтобы величина пускового тока электродвигателя не превышала диапазон контролируемых токов. В случае использования защиты от токов короткого замыкания величина пускового тока должна быть менее верхней границы вышеуказанного диапазона на 20%.

Модификацию устройства УМЗ рекомендуем выбирать в зависимости от необходимых дополнительных функций согласно таблице:

Модификация устройства Дополнительные функции
Учет энергопотребления и мощности Автономная регистрация измерений
УМЗ-С
УМЗ-Э +
УМЗ-Р +
УМЗ-ЭР + +


Основные виды защит:

1)Трехуровневая максимальная токовая защита, как во время работы, так и во время запуска электроустановки. Реализована возможность переключения МТЗ в пороговый режим либо на защиту по обратной квадратичной зависимости времени отключения от действующего значения тока.

2)Защита от токов короткого замыкания.

3)Минимальная токовая защита.

4)Защита от замыканий на землю во время работы электроустановки (защита по току нулевой последовательности).

5)Защита от несимметрии тока в фазах и от обрыва фазы.

6)Защита по напряжению питания (снижение, повышение, дисбаланс, чередование фаз) при работающей электроустановке.

7)Предпусковой контроль снижения сопротивления изоляции обмоток электродвигателя относительно корпуса («земли») ниже допустимого уровня.

8)Контроль напряжения (снижение, повышение, дисбаланс, чередования фаз) перед запуском электроустановки.

9)Защита по минимальной и максимальной активной мощности (для модификаций устройств с буквой «Э» в наименовании).



Кроме того во всех модификациях устройств УМЗ IP65 (исп. 11):

1.Энергонезависимый журнал до 32 последних аварийных записей. Каждая запись журнала содержит: дату и время, вид аварии, действующие значения токов, значения напряжений фаз в момент аварийного отключения, графики токов и напряжений до аварии (20 секунд с шагом 0,5 с и 1 секунда с шагом 0,02 с). Для аварий по токам КЗ дополнительно – графики мгновенных значений до 0,3 сек до аварии и 0,04 сек после (с шагом 1 мс)

2.Энергонезависимый журнал событий до 500 записей. В журнале событий фиксируются: все виды аварий; включение и выключение питания устройства; запуск, остановка, выход на режим электроустановки; пропадание и перерывы питания во время работы электроустановки; снижение сопротивления изоляции обмоток электродвигателя относительно корпуса ниже допустимого уровня; включение и выключение блокировок и т.д.

3. Энергонезависимый служебный журнал до 200 записей. В служебном журнале фиксируются: дата и время изменения уставок устройства с указанием старого и нового значений, выполненные команды (пуск, пуск с задержкой, стоп, сброс аварии или блокировки и др. ). Данный журнал не может быть очищен пользователем.

4. Возможность подключения для настройки и управления к персональному компьютеру, контроллерам и серверам АСУ ТП как при помощи адаптеров IRDA USB, IRDA RS-485 или IRDA Ethernet, так и с помощью встроенного одноканального интерфейса RS-485.

5. Возможность обновления встроенного программного обеспечения устройства УМЗ при подключении к ПК.

6.Возможность ограничения  количества пусков в течение одного часа и времени между повторными пусками.

7.Автоматическая проверка корректности задания уставок и возможность восстановить настройки уставок «по умолчанию». Возможность по желанию включить или выключить отдельные защиты.

8. Измерение токов электродвигателя с относительной погрешностью измерения в рабочем диапазоне не более 5%.

9.Измерение переменного действующего напряжения питания двигателя по трём фазам в диапазоне 50 — 480 В с абсолютной погрешностью измерения не более 5 В. Измерение линейных напряжений при подключении к сети с изолированной нейтралью.

10. Управляющее реле устройства УМЗ коммутирует электрическую цепь переменного тока от 0 до 6 А при напряжении до 420 В, кратковременно – до 16 А.

11. Встроенный дополнительный выход сигнального контакта «СИГ» может быть использован для сигнализации об аварийной ситуации и/или блокировки, а также для управления независимым расцепителем. Выход коммутирует электрическую цепь переменного тока от 0 до 6 А при напряжении до 420 В или цепь постоянного тока от 0 до 3 А при напряжении до 48 В.

12.Энергонезависимый счетчик наработки электроустановки (моторесурса).

13.Питание устройства может осуществляться от трехфазного источника переменного тока напряжением (фазное/линейное) 230/400 В промышленной частоты 50 Гц, либо от однофазного источника переменного тока напряжением 230 В промышленной частоты 50 Гц, либо от сети постоянного тока от 180 до 600 В. При трехфазном питании линейное напряжение должно быть не более 440 В. При однофазном питании напряжение не должно выходить за границы диапазона от 180 до 440 В.

14.Возможность установки прибора на крепление под винт или DIN-рейку.

15. Настройка уставок и управление устройством осуществляется при помощи пульта управления ПУ-У (ПУ-У/SD) или сервисной программы Протэк. Для считывания информации без возможности корректировки уставок применяется пульт индикации ПИ-У.

16. При помощи пульта управления ПУ-У/SD возможно сохранить на SD-карту текущее состояние устройства, журнал событий, журнал аварий, графики предаварийных токов и напряжений, а также текущие уставки. Просмотр сохраненной информации с SD-карты памяти возможен в сервисной программе Протэк на ПК. Уставки возможно загрузить в устройство с SD-карты.

17.Степень защиты, обеспечиваемая корпусом устройства, по ГОСТ 14254-2015 соответствует IP65.

18. По устойчивости к климатическим воздействиям устройство УМЗ относится к категории УХЛ 3.1 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -40 до +65 °С, в условиях относительной влажности до 95% при +25°С

19. Гарантийный срок эксплуатации — 36 месяцев.



Длина кабеля от устройства до датчиков тока – 1000 ± 50 мм.



Габаритные размеры корпуса устройства не более 123 х 122 х 77 мм, габаритные размеры корпуса с установленными креплениями под винт не более 166 х 122 х 81 мм, габаритные размеры корпуса с установленными креплениями на DIN-рейку не более 123 х 122 х 87 мм.

Номинал устройства Внутренний диаметр датчиков, мм Масса (не более), кг
УМЗ-10 24 1,0
УМЗ-50 24 1,0
УМЗ-250 42 1,2
УМЗ-1250 65 1,2

По индивидуальному спецзаказу возможно увеличение длины проводов, диаметров датчиков, а также оборудование дополнительными разъёмными соединениями.



Более подробную информацию об устройстве и его технических характеристиках можно получить из руководства по эксплуатации устройства.



При подключении полнофункциональных устройств УМЗ к ПК с помощью бесплатной «Сервисной программы Протэк» обеспечивается:

1.Мониторинг состояния до 247 устройств, подключенных к ПК (остановлен, блокировка, авария, работа, запуск).

2.Удобная настройка и управление устройством: сброс блокировки, сброс статистики, включение/выключение ручной блокировки, задание начального значения наработки электроустановки.

3.Импорт и экспорт уставок с возможностью создания модели устройства.

4.Просмотр графиков кривых обратно-квадратической токовременной характеристики защитного отключения УМЗ по максимальной токовой защите во время работы и во время запуска, а также защиты по минимальному току, формируемых на основе заданных уставок.

5.Просмотр энергонезависимого журнала событий хранящегося в каждом устройстве, сохранение его  в различных форматах (в том числе таблиц Microsoft Excel).

6.Просмотр энергонезависимого журнала аварий, сохранение его  в различных форматах (в том числе таблиц Microsoft Excel). Просмотр графиков токов и напряжений перед каждым аварийным отключением, с возможностью произвольного масштабирования, сохранение их в графическом или текстовом формате.

7.Просмотр на ПК графиков действующих значений токов и напряжений фаз в реальном режиме времени (до 24 часов) с возможностью произвольного масштабирования. Сохранение их в графическом, табличном или текстовом формате, либо в специальном оптимизированном формате.

8.Ограничение и контроль доступа к управлению и настройке устройством УМЗ.

9. Возможность обновления встроенного программного обеспечения устройства.



Используя встроенный интерфейс RS-485 устройства УМЗ возможны различные варианты организации сетей с использованием как проводных, так и беспроводных видов связи. При организации связи по интерфейсу RS-485 используется открытый протокол обмена MODBUS RTU.



Дополнительная функция учета энергопотребления и мощности (буква «Э» в наименовании) позволяет:

1.Измерять текущие значения полной, активных, реактивной мощностей потребляемых электроустановкой и коэффициентов мощности, вести некоммерческий учет энергопотребления электроустановки в кВт*ч.

2. Выполнять  защитные отключения по минимальной и максимальной активной мощности.

3.Просматривать графики действующих значений текущих полной, активной и реактивной мощностей потребляемых электроустановкой в реальном режиме времени (до 24 часов), с возможностью произвольного масштабирования, сохранять их  в различных форматах (в том числе таблиц Microsoft Excel).

4.Просматривать графиков полной и активной мощностей перед каждым аварийным отключением, с возможностью произвольного масштабирования, сохранять их в графическом или текстовом форматах (в том числе таблиц Microsoft Excel).

5. Осуществлять накопление в энергонезависимой памяти устройства статистики по энергопотреблению за заданные периоды времени продолжительностью до двух месяцев. Просмотр накопленной статистики возможен с помощью сервисной программы на ПК.



Дополнительная функция автономной регистрации измерений (буква «Р» в наименовании) позволяет:

1.Осуществлять автономную регистрацию в энергонезависимой памяти устройства действующих значений текущих фазных токов и фазных/линейных напряжений, действующих значений тока нулевой последовательности, а в УМЗ-ЭР еще и текущих полной, активных и реактивной мощностей электроустановки, коэффициентов мощности с возможностью выбора шага регистрации (при шаге 1 секунда длительность регистрации токов и напряжений фаз до 30 часов, а при шаге 10 секунд – до 300 часов и т.д.). Возможен произвольный выбор регистрируемых параметров.

2.Осуществлять просмотр сохраненных регистраций в виде графиков с возможностью произвольного масштабирования, сохранять их в различных форматах (в том числе таблиц Microsoft Excel).



Для считывания данных, управления и настройки УМЗ через стандартный инфракрасный порт IRDA используется пульт или адаптер.

Наименование Описание
Пульт ПУ-У Обеспечивает считывание данных и регулировку уставок
Пульт ПИ-У Обеспечивает только считывание данных
Пульт ПУ-У/SD Обеспечивает считывание данных и регулировку уставок, позволяет сохранять данные на SD карту памяти
Кабель IRDA/SD Высокоскоростной дополнительный кабель для подключения пульта к УМЗ
Адаптер IRDA USB Инфракрасный порт для связи с компьютером (ПК)
Адаптер IRDA RS-485 Для подключения к сети с интерфейсом RS-485 либо к компьютеру по интерфейсу RS-485
Адаптер IRDA Ethernet Для подключения к сети с интерфейсом Ethernet либо к компьютеру по интерфейсу Ethernet





Степень защиты IP.

Термины в электротехническом оборудовании. Информация. Shop220

Класс или степень защиты светильников IP — пылевлагозащищенность.

  • Светильники IP20 могут применяться только для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры и лесничных пролетах в здании.
  • Светильники IP21 / IP22 могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
  • Светильники IP23 могут применяться в неотапливаемых промышленных помещениях или снаружи.
  • Светильники IP43 / IP44 тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг. Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников, распространенной комбинацией является защита электрического блока по классу IP 43 (для обеспечения безопасности), а оптического блока по классу IP 54/IP 65 (чтобы предотвратить загрязнение отражателя и лампы).
  • Светильники IP50 для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP 50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники IP 50 применять нельзя.
  • Светильники IP54 можно мыть без каких либо отрицательных последствий. Традиционный класс для водозащищенного исполнения. Такие светильники также часто используются для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
  • Светильники IP60 полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятие по переработке шерсти и тканей, в каменоломнях). Для освещения предприятий пищевой промышленности светильники в исполнении IP 60 встречаются редко, чаще там, где требуется IP60 применяют класс IP 65/IP 66.
  • Светильники IP65 / IP66 Относятся к струезащищенным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя пылевлагозащищенные светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование. Светильники часто выпускаются в ударозащищенном исполнении (поликорбанат).
  • Светильники IP67 / IP68 этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствуют этому классу защиты. Метод испытаний не подразумевает, что светильники с IP 67/IP 68 также удовлетворяют требованиям класса IP 65/IP 66.

Полная таблица степени защиты IP.



Производители электрооборудования
Нажмите на логотип производителя, чтобы посмотреть все его товары в каталоге.
Классы корпуса

IP65 и IP67

Выбор и оценка корпуса для электроники может оказаться непростой задачей. Эти корпуса часто защищают вашу наиболее важную электронику, от управления оборудованием до систем безопасности. Так как же убедиться, что вы выбрали правильный?

К счастью, есть простое сокращение, которое расскажет вам все, что вам нужно знать о защитных свойствах корпуса: степень защиты IP. Эта рейтинговая система используется во всем мире для оценки защитных свойств корпусов для электроники и является одним из самых надежных инструментов, позволяющих убедиться, что выбранный вами корпус соответствует вашим потребностям.

IP65 и IP67 — два самых популярных класса водонепроницаемости корпусов, и вы, вероятно, видели их, рассматривая различные модели корпусов. Вам может быть интересно, каковы их различия и как каждый из них выполняет свою задачу. Мы углубимся в это сегодня, но сначала давайте проверим, как работают рейтинги IP.

Что такое рейтинг IP?

Чтобы получить представление о том, как работают рейтинги IP, взгляните на таблицу рейтингов IP. Каждый рейтинг IP представляет собой двузначное число, и каждая цифра номера имеет определенное значение:

    • Первая цифра определяет уровень защиты от проникновения твердых частиц, включая пыль, грязь, мусор и случайный контакт.
  • Вторая цифра определяет уровень защиты от проникновения жидкостей, включая воду, химикаты и любые другие жидкости, которые могут находиться в среде устройства.

Обратите внимание, что существуют некоторые факторы, которые не учитываются в рейтингах IP, например, устойчивость к сильным ударам и устойчивость к коррозии. Если вам нужна защита от этих условий, обратите внимание на наши корпуса NEMA 4x или ознакомьтесь с рейтингами NEMA (для защиты от коррозии) и рейтингами IK (для ударов).

Рейтинг IP65 и рейтинг IP67: лицом к лицу

подходит для наружных ограждений. Однако есть несколько ключевых отличий, которые могут иметь большое значение для вашего конкретного приложения. У нас также есть дополнительная статья о рейтингах корпусов IP65 и IP66.

Цифра «6» в начале обоих рейтингов означает, что корпуса со степенью защиты IP65 и IP67 обеспечивают полную защиту от проникновения твердых частиц.Оба этих типа корпусов обычно оснащены прокладками, которые способны блокировать попадание даже сверхмелких частиц. Таким образом, оба подходят для большинства наружных применений, требующих защиты от пыли.

Основное различие между степенью защиты IP65 и степенью защиты IP67 заключается в степени защиты от проникновения жидкости, которую они обеспечивают:

  • Корпус со степенью защиты IP65 обеспечивает защиту от водяных струй низкого давления с любого направления, а также от конденсата и брызг воды. .Он подходит для большинства наружных корпусов, которые не подвержены экстремальным погодным условиям, таким как наводнения.
  • Корпус со степенью защиты IP67 обеспечивает более надежную защиту от проникновения жидкости. Корпус с таким рейтингом защитит даже от временного погружения на глубину до одного метра.

Единственным важным защитным свойством, которое не обеспечивает ни один из этих корпусов, является защита от длительного погружения на глубину более одного метра. Если ваш корпус может находиться под водой в течение длительного периода времени и на значительной глубине, вам потребуется корпус IP68, рассчитанный на защиту от таких условий.

Корпуса IP65 и IP67 от Polycase

Polycase предлагает множество вариантов корпусов со степенью защиты IP65 и IP67. Вот некоторые из наших самых популярных вариантов с этими рейтингами:

Корпуса со степенью защиты IP65:

Серия WH : Эта линейка корпусов на петлях предлагает экономичный вариант корпуса из АБС-пластика для внутреннего применения наряду с корпусом из поликарбоната для наружного применения. Полностью пластиковая конструкция оснащена литым замком для защиты ваших компонентов от несанкционированного доступа.

WC Серия : Корпуса из поликарбоната со степенью защиты IP65 для использования вне помещений с прозрачной пластиковой крышкой для удобного контроля внутренних компонентов, а также выступами для печатных плат и силиконовой прокладкой.

Магазин Корпусы IP65

Корпуса со степенью защиты IP67:

Серия AN : Наши первоклассные алюминиевые корпуса для наружного применения со степенью защиты вплоть до IP68 для защиты от продолжительного погружения. Благодаря водонепроницаемой прокладке и встроенной естественной защите от электромагнитных помех серия AN является отличным выбором для всех видов приложений с высокими требованиями.

Серия WQ : Наружные корпуса из поликарбоната, армированного стекловолокном, с высококачественными защелками из нержавеющей стали для быстрого доступа к внутренним компонентам. Эти защищенные от непогоды и водонепроницаемые кожухи являются одними из самых прочных наших моделей.

Корпуса со степенью защиты IP67

Корпуса со степенью защиты IP65 и IP67:

Серия ZH : Наши прочные корпуса с навесными петлями для наружного применения имеют степень защиты вплоть до IP68 для защиты от продолжительного погружения. Эти атмосферостойкие и водонепроницаемые корпуса представляют собой отличные распределительные коробки для легкого доступа к электрическим компонентам без необходимости снимать крышку.

Серия ZQ : Серия ZQ, изготовленная из ударопрочного поликарбоната, имеет класс защиты вплоть до IP68 для защиты от продолжительного погружения. Они обеспечивают завинчивающуюся крышку с возможностью установки винтов с защитой от несанкционированного доступа для дополнительной безопасности. Эти защищенные от атмосферных воздействий и водонепроницаемые корпуса служат отличными распределительными коробками вместе с серией ZH.

Серия Polycase ZQ

У нас есть корпуса почти со всеми распространенными классами защиты IP, поэтому, если вы еще не нашли корпус, идеально соответствующий вашим потребностям, обязательно ознакомьтесь с нашим полным ассортиментом. Мы также предлагаем индивидуальные вырезы и цифровую печать на большинстве наших корпусов по конкурентоспособным ценам.

Polycase — лидер в производстве корпусов для электроники с более чем 65-летним опытом. Мы создаем идеальные корпуса для промышленных клиентов, учебных заведений и энтузиастов бытовой электроники — и мы хотели бы помочь вам создать свой!

IP65, IP67, IP68… Что означают классы защиты?

Если вы работаете над проектом, требующим электродвигателя, вы наверняка сталкивались с терминами IP65, IP67 и IP68.Что покрывают эти рейтинги защиты? Какую защиту выбрать исходя из вашего проекта? Вот краткий ответ на эти вопросы.

Выбор привода с IP-защитой в соответствии с вашим приложением

Степень защиты IP является важным фактором, который следует учитывать при выборе блока двигателя, поскольку выбранная степень защиты будет варьироваться в зависимости от использования (вне помещений, воздействия проникновения пыли/воды и т. д.). Во избежание любого риска возгорания в случае просачивания воды или повреждения из-за пыли рекомендуется выбрать класс защиты IP65, который гарантирует полную воздухонепроницаемость и очень удовлетворительную водонепроницаемость. Особенно это касается моторных блоков со встроенной электроникой IDX.

Для более требовательных приложений, где требуются специальные средства защиты, например, в неблагоприятной среде или для пищевой промышленности, команда maxon может предложить вам специальную разработку адекватных средств защиты для вашего решения IDX. Свяжитесь с нашими командами.

Требуется моторизованное решение с защитой IP? Откройте для себя нашу линейку IDX


Что такое степень защиты IP?

Это стандарт, определенный международным стандартом IEC 60529 Международной электротехнической комиссии.Это позволяет определить, например, устойчиво ли электрооборудование к пыли или атмосферным воздействиям. Помимо промышленного сектора, он нацелен на различные отрасли, такие как пищевая промышленность, фармацевтика и т. д. Рейтинги IP также стали аргументом в пользу продажи смартфонов. Вообще говоря, этот стандарт гарантирует защиту продукта и устойчивость к проникновению твердых материалов и жидкостей. Это напрямую касается риска повреждения устройств до тех пор, пока не произойдет инцидент, например, возгорание.Таким образом, в промышленном контексте класс защиты гарантирует, что оборудование можно, например, оставить снаружи без риска повреждения или риска для личной безопасности.

Вопросы интеллектуальной собственности для производителей

Среди различных стандартов, удостоверяющих безопасность и долговечность оборудования, класс защиты является важным стандартом на протяжении всего производственного процесса. Обеспечение того, чтобы оборудование, такое как двигатель, было сертифицировано по стандарту IP и соответствовало стандарту для его использования, имеет основополагающее значение для производства собственной продукции.

Аналогично защите от риска возгорания игрушек, ИП требуют от производителей оборудования проведения лабораторных испытаний для установления уровня защиты. Цель состоит в том, чтобы сертифицировать продукт с его рейтингом IP или, в качестве альтернативы, отклонить его и, таким образом, вернуться к определенным этапам производства.

Таким образом, для производителей рейтинги IP являются важным инструментом, гарантирующим качество их продукции и удовлетворение их клиентов, будь то частные лица или профессионалы.

Хотите узнать больше о IDX? Свяжитесь с нашими экспертами.


Как работают рейтинги защиты IP?

Классы защиты основаны на двух пронумерованных кодах, которые определяют точную степень защиты. Первая цифра соответствует стойкости к твердым веществам, а вторая цифра — стойкости к жидкостям. Таким образом, все эти степени защиты имеют форму «IP», за которой следуют две цифры. Вообще говоря, чем выше число, тем лучше защита от мелких твердых частиц и лучше уплотнение.


Первая цифра: устойчивость к твердым веществам

Первая цифра после «IP» указывает на способность устройства противостоять твердым предметам:

  • 0 = ноль означает отсутствие защиты от проникновения твердых частиц, предметов или пыли.
  • 1 = Объект или оборудование защищены от любого твердого предмета размером более 50 мм.
  • 2 = Объект или оборудование защищены от любых твердых объектов размером более 12.5 мм.
  • 3 = Объект или оборудование защищены от любого твердого элемента размером более 2,5 мм. Это применимо, например, если пользователь попытался вставить тонкие инструменты, режущие предметы и т. д.
  • 4 = Объект или оборудование защищены от любого твердого предмета размером более 1 мм, т. е. других типов инструментов или даже винтов.
  • 5 = Этот уровень защиты указывает на то, что объект частично защищен от пыли. Другими словами, пыль может попасть в щели оборудования, но не может повредить оборудование.Это также гарантирует, что контакт невозможен.
  • 6 = В этом случае изделие полностью защищено от пыли. Пыль не может попасть в щели и, следовательно, ни при каких обстоятельствах не может повредить или испачкать его внутри.

Вторая цифра: устойчивость к жидкостям

Степень защиты IP от жидкостей касается как количества воды, так и глубины погружения или даже мощности струи.

  • 0 = Ноль здесь означает, что нет защиты от влаги или любых жидкостей, которые могли бы вступить в контакт с устройством или объектом.
  • 1 = Указывает, что объект защищен от падения жидкости только вертикально.
  • 2 = Объект защищен от падений под углом 15 градусов.
  • 3 = В этом случае объект защищен от брызг жидкости во всех направлениях, при условии, что они не превышают 60 градусов.
  • 4 = Объект защищен от брызг.
  • 5 = Этот рейтинг гарантирует защиту устройства от брызг воды.
  • 6 = Объект защищен от мощных струй воды, например, с помощью устройства для очистки под высоким давлением.
  • 7 = В этом случае объект водонепроницаем до глубины 1 м.
  • 8 = Объект водонепроницаем на глубине более 1 м. Хотя вода может просочиться внутрь оборудования, она не может его повредить.

Хотите узнать больше о IDX?  Свяжитесь с нашими специалистами.

Защитные кожухи IP65 – Saci

Описание защитных кожухов IP65



Защитные кожухи для устройств панельного монтажа

  • Простая сборка.
  • Защита от ударов, царапин или любого другого внешнего воздействия, дождя, жидкостей…
  • Полностью регулируемый.
  • Доступны 2 стандартных размера.



Модель Размер  Код заказа
96×96 мм YVARSV193
72×72 мм  YVARSV194







Крепление






1-  Вставьте резинку в устройство через заднюю часть.
Затем вставьте устройство в предназначенное для этого отверстие панели и помогите себе подвести резинку к передней части устройства.











2 –  Наденьте пластиковую крышку спереди. Давление между резиной, устройством и панелью обеспечивает надежное крепление.



3- Прикрепите устройство к панели с помощью соответствующей системы крепления.





— устройство будет полностью настроено и защищено. Материал, из которого он состоит, делает его полностью водонепроницаемым от пыли, жидкостей… избегая риска, который может возникнуть из-за дождя или других внешних воздействий.






ТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕFicha técnica




  Каталог: Анализатор цепей






















Руководство по рейтингу IP

| IP44, IP54, IP55, IP65, IP66, IPX4, IPX5, IPX7

Возможно, вы встречали продукты с маркировкой на них или на упаковке, например, IP44, IP54, IP55 или другими подобными. Но знаете ли вы, что это означает? Ну, это международный код, который представляет уровень защиты продукта от проникновения твердых предметов и жидкостей. В этой статье мы объясним, что означает IP, как читать этот код, а также подробно объясним различные уровни защиты.

Средство проверки IP-рейтинга

Хотите знать, что означает рейтинг IP вашего продукта? Используйте эту проверку, и она покажет уровень защиты.

Продукт со степенью защиты IP00 не защищен от твердых предметов и не защищен от жидкостей.

Что означает рейтинг IP?

Рейтинг IP означает рейтинг защиты от проникновения (также известный как международная маркировка защиты), который представляет собой код, который производитель должен указать, чтобы клиент знал, защищен ли продукт от проникновения твердых или жидких частиц. Числовой рейтинг помогает людям лучше заботиться о продуктах, которые они покупают, и знать, как хранить их в надлежащих условиях. Большинство производителей электроники указывают сложные детали, связанные с их продуктами, но рейтинг IP будет намного проще понять, если люди будут проинформированы об этом. Код ИС — это прозрачный инструмент, который может помочь любому купить продукцию более высокого качества, не вводя ее в заблуждение жаргоном и нечеткими спецификациями.

Защита от проникновения — это стандарт, признанный во всем мире, который может использовать каждый, независимо от своего местонахождения.Эти электротехнологические стандарты созданы для того, чтобы люди знали, какими возможностями обладает корпус изделия, от защиты от воды до защиты от твердых предметов. Код выглядит следующим образом: короткая версия защиты от проникновения, то есть IP, за которой следуют две цифры или буква X. Первая цифра представляет собой устойчивость объекта к твердым предметам, а вторая представляет защиту от жидкостей. Буква X означает, что продукт не тестировался на соответствующую категорию (твердые или жидкие).

Защита от твердых предметов

Защита электронного продукта от твердотельных объектов относится к доступу к опасным частям внутри продукта. Рейтинг идет от 0 до 6, где 0 означает полное отсутствие защиты. Если продукт имеет степень защиты твердых объектов от 1 до 4, он защищен от элементов размером более 1 мм, от рук и пальцев до небольших инструментов или проводов.Рекомендуемая минимальная защита соответствует стандарту IP3X. Для защиты от частиц пыли продукт должен соответствовать стандарту не ниже IP5X. Попадание пыли является основной причиной повреждения электроники, поэтому, если продукт предназначен для использования в запыленных местах, IP6X, обеспечивающий максимальную защиту, должен быть плюсом.

Это также называется защитой от вторжений. Крайне важно выбрать наиболее подходящий рейтинг IP для электронного продукта, так как он влияет на устойчивость продукта к контакту с заряженным электричеством, что может привести к повреждению продукта со временем. Электронные компоненты, покрытые тонкими полимерными пленками, значительно дольше противостоят пыльным условиям окружающей среды.

  • 0 — Защита не гарантирована
  • 1 — Гарантированная защита от твердых предметов размером более 50 мм (например, рук).
  • 2 — Гарантированная защита от твердых предметов размером более 12,5 мм (например, пальцев).
  • 3 — Гарантированная защита от твердых предметов размером более 2,5 мм (например, проводов).
  • 4 — Гарантированная защита от твердых предметов размером более 1 мм (например, инструментов и тонких проводов).
  • 5 — Защищено от количества пыли, которое может помешать нормальной работе изделия, но не является полностью пыленепроницаемым. Полная защита от твердых предметов.
  • 6 — Полная пыленепроницаемость и полная защита от твердых предметов.

Защита от проникновения жидкостей

То же самое касается жидкостей. Защита от проникновения жидкостей также известна как защита от влаги, и значения могут быть найдены между 0 и 8. Недавно к коду защиты от проникновения было добавлено дополнительное 9K. Как и в случае, упомянутом выше, 0 означает, что изделие никак не защищено от проникновения жидких частиц внутрь корпуса.Водонепроницаемые изделия не обязательно выдержат длительное нахождение под водой. Воздействия небольшого количества воды достаточно, чтобы повредить продукт с низким рейтингом IP.

Возможно, вы сталкивались с продуктами, имеющими такие рейтинги, как IPX4, IPX5 или даже IPX7. Как упоминалось ранее, первая цифра обозначает защиту от твердых предметов, но очень часто производители не проверяют свою продукцию на проникновение пыли. Вот почему первая цифра просто заменяется на X.Но это не значит, что продукт не защищен от пыли. Если у него достаточно хорошая защита от воды, то, скорее всего, он будет защищен и от пыли.

Наконец, значение 9K относится к продуктам, которые можно очищать с помощью пара и выдерживать воздействие водяных струй под высоким давлением, независимо от направления, с которого они исходят. Как упоминалось ранее, для продукта, который указан как IPXX, не проводились тесты, чтобы выяснить, являются ли продукты водо- и пыленепроницаемыми или нет.Важно понимать, что рейтинг ХХ не означает, что продукт вообще не защищен. Свяжитесь с производителем и всегда читайте руководство пользователя, прежде чем помещать электронное устройство в особые условия.

  • 0 — Защита не гарантирована.
  • 1 — Защита от вертикальных капель воды.
  • 2 — Обеспечивается защита от вертикальных капель воды, когда изделие наклонено на 15° от его нормального положения.
  • 3 — Гарантированная защита от прямых брызг воды под любым углом до 60°.
  • 4 — Гарантированная защита от брызг воды под любым углом.
  • 5 — Гарантированная защита от водяных струй, выбрасываемых соплом (6,3 мм) под любым углом.
  • 6 — Защита от мощных водяных струй, выбрасываемых форсункой (12.5 мм) под любым углом.
  • 7 — Гарантированная защита от погружения в воду на глубину от 15 см до 1 метра не более чем на 30 минут.
  • 8 — Защита от длительного погружения в воду на глубину более 1 метра.
  • 9K — Гарантированная защита от воздействия струй воды под высоким давлением и очистки паром.

Значения некоторых общепринятых рейтингов IP

IP44

Изделие со степенью защиты IP44 означает, что оно защищено от твердых предметов размером более 1 мм и брызг воды со всех сторон.

IP54

Продукт со степенью защиты IP54 защищен от проникновения пыли, достаточной для предотвращения нормальной работы продукта, но не является пыленепроницаемым. Изделие полностью защищено от твердых предметов и брызг воды под любым углом.

IP55

Продукт со степенью защиты IP55 защищен от проникновения пыли, что может повредить нормальной работе продукта, но не является полностью пыленепроницаемым.Он защищен от твердых предметов и водяных струй, выбрасываемых соплом (6,3 мм) с любых направлений.

IP65

Если вы видите на изделии надпись IP65, это означает, что оно полностью пыленепроницаемо и защищено от твердых предметов. Кроме того, он защищен от водяных струй, выбрасываемых соплом (6,3 мм) под любым углом.

IP66

Рейтинг IP66 означает, что продукт полностью защищен от пыли и твердых предметов.Кроме того, изделие защищено от мощных струй воды, выбрасываемых соплом (12,5 мм) с любых направлений.

IPX4

Продукт со степенью защиты IPX4 защищен от брызг воды под любым углом.

IPX5

Изделие со степенью защиты IPX5 защищено от водяных струй, выбрасываемых соплом (6.3 мм) с любого направления.

IPX7

Рейтинг IPX7 означает, что изделие можно погружать в воду максимум на 30 минут на глубину от 15 см до 1 м.

У вас есть неправильное представление о рейтингах IP-защиты для мобильных устройств?

Как вы думаете, какое мобильное устройство имеет лучшую защиту от пыли и воды, одно с классом защиты IP65 или другое с рейтингом IP67?

IP67, верно? Потому что число больше?

Неправильно. Мобильное устройство с рейтингом IP67 не обязательно лучше, чем IP65. Но почему? Этот пост в блоге объясняет все о рейтингах защиты IP.

IP65 и IP67 нельзя сравнивать в цифрах. Цифры указывают на то, что устройства были протестированы в различных условиях. Например, лучше ли IP67, чем IP65, зависит от того, где и как будет использоваться устройство. В некоторых случаях рейтинг IP65 на самом деле лучше, чем IP67. Некоторые устройства могут даже иметь оба этих рейтинга, например, гибридное устройство Tactilon Dabat от Airbus.

Для обзора загрузите инфографику, которая раскрывает код IP-рейтингов для мобильных устройств.

Здесь вы найдете ответы на следующие вопросы:

Что означает защита от проникновения?

IP означает защиту от проникновения, и все рейтинги IP определены в международном стандарте EN 60529.

Классификация

IP состоит из двух независимых номеров , которые относятся к двум разным тестам.

Первая цифра r показывает степень защиты от проникновения – насколько хорошо устройство защищено от твердых частиц (пыли и грязи). Цифра может варьироваться от 0 до 6. Без специальной защиты или вообще без рейтинга получает 0, а полностью пыленепроницаемое устройство имеет рейтинг 6.

Второе число определяет, насколько хорошо устройство защищено от жидкостей – пресной воды и влаги (капель, брызг и погружения). Эта цифра находится между 0 для «Нет защиты» и 9. Однако цифра 9 зарезервирована для специального оборудования, например, некоторых дорожных транспортных средств, но не используется для электрических устройств.

Что означают цифры в рейтингах IP?

Стандарты для двух цифр степени защиты IP следующие:

Первая цифра

  • 0 – без защиты
  • 1 – Защита от твердых предметов размером более 50 мм (случайное прикосновение руками)
  • 2 – Защита от твердых предметов размером более 12 мм (например, пальцев)
  • 3 – Защита от твердых предметов свыше 2.5 мм (например, инструменты и провода)
  • 4 – Защита от твердых предметов размером более 1 мм (инструменты, провода и тонкие провода)
  • 5 – Защита от пыли. Ограниченный доступ (без вредных отложений)
  • 6 – Полная защита от пыли.

Вторая цифра

  • 0 – без защиты
  • 1 – Защита от вертикально падающих капель воды
  • 2 – Защита от прямых брызг под углом до 15 градусов от вертикали
  • 3 – Защита от прямых брызг под углом до 60 градусов от вертикали
  • 4 – Защита от брызг со всех сторон.Разрешается ограниченный вход.
  • 5 – Защита от струй воды низкого давления со всех направлений. Разрешается ограниченный вход.
  • 6 – Защита от сильных струй воды (для использования на палубах кораблей). Разрешается ограниченный вход.
  • 7 – Защита от воздействия погружения на глубину от 15 см до 1 метра. 30-минутный тест.
  • 8 – Защита от длительного погружения в воду. Глубина (более 1 метра) указана производителем.
  • 9 – Защита от распыления под высоким давлением и при высокой температуре с близкого расстояния.
Что означает рейтинг IP67?

Например, рейтинг IP67 может выглядеть как шестьдесят семь, но на самом деле это IP шесть и семь.

Радио, мобильный телефон или любое другое устройство со степенью защиты IP67:

  • пыленепроницаемый (6 — высший балл в коде классификации)
  • , и он будет продолжать работать даже после погружения в воду на глубину до 1 метра не более чем на 30 минут (7 в коде классификации).
Что означает степень защиты IP65?

Другой пример: устройство с классификацией IP65.Это устройство также является пыленепроницаемым, на что указывает цифра 6. Кроме того, цифра 5 в коде классификации говорит о том, что вода, выбрасываемая из сопла, не наносит вреда устройству.

Какая классификация лучше?

Обратите внимание, что классификация не требует, чтобы радиостанция прошла все тесты, ведущие к этому рейтингу. Другими словами, устройство со степенью защиты IP67 не тестировалось на воздействие струй воды, а только на погружение в стоячую воду.

На практике это означало бы, что устройство можно на короткое время поместить в воду на глубине одного метра, и оно все равно будет работать. Но это устройство точно не выдержит струи воды из шланга. Другими словами, вы не должны промывать устройство со степенью защиты IP67 под краном и ожидать, что после этого оно заработает.

Напротив, устройство со степенью защиты IP65 может управлять струей воды, но оно не обязательно будет работать после получасового нахождения под водой.


Отобранный связанный контент

Что означает проверка классификации IP на практике?

Взгляните на классификационные испытания IP65 — посмотрите видео: Радиостанция TETRA подвергается грубому обращению во время классификационных испытаний


Большинство профессиональных устройств и радиостанций на рынке имеют класс защиты IP54/IP55 или IP65/IP67.Некоторые потребительские смартфоны не тестировались и поэтому не имеют классификации IP.

Однако существуют смартфоны и гибридные устройства со степенью защиты IP67 или даже IP68, где производителем указан класс 8.

Какой рейтинг IP лучше всего подходит для вашего устройства?

Когда вы думаете о том, как вы используете свое устройство, что было бы для вас полезнее? Чтобы иметь возможность бросить радио на мелководье или быть уверенным, что радио будет работать даже после попадания струи воды?

Подумайте об условиях своей повседневной работы. Вы работаете на улице в любую погоду? Вам нужно общаться даже под дождем или вблизи водяных струй? Или вы работаете в помещении, защищенном от дождя и бури, но рядом с контейнерами с водой (максимум глубиной один метр).

И если вам действительно нужно, чтобы ваше устройство выдерживало как погружение, так и струи воды, вам нужно, чтобы оно было классифицировано как IP65, так и IP67.

Посмотрите эту инфографику, которая раскрывает коды рейтинга IP. Он касается рейтингов радиостанций PMR, но также применим и к другим мобильным устройствам и смартфонам.Нажмите, чтобы загрузить инфографику в формате pdf для справки:

Итак, оптимальный уровень защиты IP очень сильно зависит от того, где вы будете использовать устройство. Как правило, ваше профессиональное мобильное устройство должно иметь класс защиты IP65 или IP67 (или оба, например гибридное устройство Tactilon Dabat).

Что еще нужно знать людям о гибридных устройствах, кроме рейтинга IP? Взгляните сюда: «Это то, что профессионалы действительно хотят знать о гибридных устройствах»


Примечание редактора: этот пост в блоге был впервые опубликован в ноябре 2015 г. , и с тех пор он был обновлен для обеспечения точности и полноты.

Источники:

https://www.enclosurecompany.com/ip-ratings-explained.php

https://www.rainfordsolutions.com/ip-enclosure-ratings-and-standards

https://www.mpl.ch/info/IPratings.html

https://www.androidauthority.com/ip-ratings-explained-746306/

Что означает рейтинг IP для камеры?

Вы знаете, что вам нужна камера слежения, потому что она может не только помочь вам идентифицировать грабителя или потенциальную угрозу, но и в первую очередь удержать этого преступника от нападения на вашу собственность.Все, что повышает безопасность, должно быть хорошим, верно?

Однако выбор между классом защиты IP65 и IP67 может привести к путанице и даже вызвать больше вопросов, чем ответов. Что означает рейтинг IP и почему он важен для вашей камеры?

Давайте подробнее рассмотрим разницу между IP65 и IP67, чтобы помочь вам определить, что подходит именно вам.

Что такое рейтинг IP?

IP — это сокращение от ingress Protection (или международная защита), а цифры говорят вам, от чего именно защищена камера. Это включает в себя то, сколько грязи, воды и мусора он может выдержать. Вот несколько фактов, которые следует помнить о рейтингах IP:

  • Первое число в рейтинге IP относится к защите от сухих элементов, проверенных в лабораторных условиях, таких как проникновение твердых предметов, грязи и пыли.
  • Диапазон значений: от 0 (полная защита от твердых частиц) до 6 (полная защита от твердых частиц).
  • Второй номер про защиту от воды и других жидкостей.
  • Он отвечает на такие вопросы, как могут ли инструменты, камера или подобные объекты выдерживать воду, выбрасываемую мощными струями, например, из шланга или распылителя, капающей воды или полного погружения?
  • Это число будет варьироваться от 0 (опять же, без защиты) до 8 (выдерживает полное погружение в воду на глубину более 1 метра).


Например, степень защиты IP05 означает, что изделие не имеет защиты от вредного воздействия пыли и грязи, но защищено от водяных струй низкого давления, капель воды, напоминающих дождь, и других легких брызг. Степень защиты IP22 обеспечивает защиту от прикосновения пальцами или руками, но не защиту от пыли и только водяные брызги, наклоненные под углом 15 градусов к вертикали.

Иметь эти рейтинги более эффективно, чем просто говорить, что камера «водонепроницаема», например, потому что они точно объясняют, насколько устойчиво устройство.Цифры помогут вам определить, подходит ли выбранная вами камера для среды, в которой она будет установлена, независимо от того, устанавливаете ли вы камеру внутри или снаружи, под навесом или на открытом воздухе, рядом с бассейном или на открытом воздухе. строительная площадка.

Что такое защита от проникновения?

Код защиты от проникновения используется для различных электронных устройств, поскольку он относится к уровню защиты, который корпус инструментов может обеспечить для электронных компонентов при погружении в различные среды.Когда дело доходит до камер видеонаблюдения, обычно выбирают IP65, IP66 и IP67. Первая цифра 6 указывает на то, что каждое из этих устройств имеет пыленепроницаемый корпус.

Какой уровень защиты вы выберете, зависит от того, от чего вам нужно защищаться. Рассмотрите следующие условия и ситуации:

  • Ветреный район, где пыль и мусор регулярно разносятся ветром
  • Вертикально капающая вода (например, дождь или снег, тающий с крыши)
  • Склад, полный старых деталей, которые могут попасть внутрь Вероятно наличие пыли
  • Место, где люди регулярно работают, где камера может соприкасаться с частями тела или инструментами, толстыми проводами, винтами и другими твердыми предметами
  • Задний двор, где дети играют с водой и водяными брызгами, через водяные пистолеты или шланг, может попасть в камеру
  • Место, где вам может потребоваться защита от преднамеренного контакта с камерой (где кто-то может преднамеренно обрызгать камеру водой или бросить в нее предметы)
  • Места, где люди оказывают давление струи воды для очистки, и эти струи воды могут случайно попасть в камеру
  • Зона, подверженная затоплению
  • Бассейны и аквапарки


o выберите уровень защиты, исходя из потенциального объема воды при любом разбрызгивании воды или вертикально падающих капель, давления воды и проникновения пыли, которые могут повлиять на выбранные вами электронные инструменты.

4 Часто задаваемые вопросы о рейтинге IP для камеры

Существуют некоторые другие термины, которые используются с классом защиты от проникновения или без него, что может сбивать с толку или вводить в заблуждение. Вот несколько ответов на часто задаваемые вопросы о коде IP:

1. Мне нужен IP65 или 67?

Первая цифра 6, так что обе пыленепроницаемые. Вторая цифра, 5, означает, что камера защищена от водяных струй низкого давления, независимо от того, с какого направления они исходят.Между тем цифра 7 означает, что корпус позволяет погружать камеру в воду на глубину до 1 метра на срок до 30 минут. Это может сделать его подходящим выбором, если вы устанавливаете камеру в районе, где существует вероятность затопления. Если вы не можете гарантировать, что ваша камера не будет подвергаться воздействию воды или струй воды под высоким давлением, вам лучше использовать модель 67.

2. Можно ли использовать камеру с классом защиты IP67 для плавания?

Не предназначен для плавания. Код IP 68 означает, что изделие можно полностью погрузить в воду или погрузить в воду на глубину более 1 метра.Наибольшая глубина погружения, которую он может выдержать, может быть упомянута отдельно, так как необходимо учитывать давление воды.

3. Соответствует ли класс защиты IP67 использованию вне помещений?

Камеры со степенью защиты IP66 или IP67 обеспечивают достаточную защиту от влаги для использования вне помещений. Между тем, камеру с рейтингом IP 65 можно использовать на открытом воздухе, поскольку она так же устойчива к попаданию пыли, но ее лучше размещать под навесом, где она не будет подвергаться воздействию влаги.

4. В чем разница между водонепроницаемостью, водонепроницаемостью и защитой от атмосферных воздействий?

Обычно это маркетинговые термины.Вы захотите найти IP-коды, чтобы убедиться, что камера обеспечивает необходимую степень защиты.

Водонепроницаемость должна учитываться в степени защиты в зависимости от давления воды и объема воды. Камера, подвергающаяся воздействию воды под высоким давлением, должна иметь более высокий класс защиты IP, чем камера, подвергающаяся воздействию водяных струй низкого давления.

Водонепроницаемый означает корпус, обеспечивающий полную защиту от вредного воздействия влаги, но опять же, код IP предлагает более точное объяснение.

Термин «погодозащищенный» еще больше вводит в заблуждение, поскольку существует множество типов и крайностей, когда речь идет о погоде. Может ли устройство действительно выдерживать самые экстремальные условия? Найдите камеру с высоким рейтингом IP вместо того, чтобы полагаться на термин «погодостойкая».

Если разобраться, эти рейтинги не так загадочны, как могут показаться на первый взгляд, и они чрезвычайно полезны, когда дело доходит до выбора камеры видеонаблюдения, которая подходит именно вам.

Доверьтесь знаниям местных экспертов по безопасности

Если вам нужна камера, подходящая для вашей ситуации, свяжитесь с Mobile Video Guard уже сегодня! Наша команда экспертов всегда готова обсудить любые вопросы, которые могут у вас возникнуть о рейтингах IP, корпусах, фактах защиты IP, продолжительности испытаний, международных электротехнических стандартах и ​​многом другом.

Что означает IP65 или IP67 — Руководство по степени защиты — TYD Electronics

Защита



Рейтинги защиты от проникновения (IP) разработаны Европейским комитетом по электротехнической стандартизации (CENELEC) (NEMA IEC 60529 Степени защиты, обеспечиваемые оболочками — Код IP), в котором подробно описывается защита от окружающей среды, обеспечиваемая шкафом.





Степень защиты IP обычно имеет два числа, чем выше каждое число, тем выше степень защиты от твердых или жидких веществ:

  • Защита от твердых предметов
  • Защита от жидкости (вода)

Класс защиты IP IP65, 6 обозначает уровень защиты от твердых предметов, а 5 обозначает уровень защиты от жидкости.

Первый номер IP-классификации — защита твердых объектов

0 – Незащищенный
1 – Защищенный от твердых предметов более 50 мм в.д. Рука человека
2 – Защита от твердых предметов более 12 мм в.д. Палец человека
3 – Защита от твердых предметов размером более 2,5 мм (инструменты и кабели)
4 – Защита от твердых предметов размером более 1 мм (инструменты, кабели и тонкие провода)
5 – Защита от ограниченного проникновения пыли (без вредных отложений) )
6 – Полная защита от пыли

Второй номер класса IP – Защита от жидкости

0 – Без защиты
1 – Защита от вертикальных капель воды, с. конденсации
2 – Защита от прямых водяных аэрозолей до 15 градусов от вертикали
3 – Защита от прямых водяных брызг до 60 градусов от вертикали
4 – Защита от брызг со всех направлений
5 – Защита от маломощных водяных струй ( сопло 6,3 мм) со всех направлений
6 – Защита от мощных водяных струй (сопло 12,5 мм) со всех направлений
7 – Защита в течение средних периодов (макс. 30 мин) при погружении на глубину от 15 см до 1 м
8 – Защита в течение длительного времени / непрерывное погружение на глубину более 1 м под давлением
При покупке через Интернет любого продукта, отвечающего требованиям программы Income Protection, используйте приведенные выше описания, чтобы понять, что означает этот рейтинг.Описание «водонепроницаемость» может означать что угодно, от устойчивости к фумигации, брызгам, водяным струям, кратковременному погружению и постоянному погружению, поэтому важно знать рейтинг IP.

Светодиодная лента со степенью защиты IP65 означает, что она полностью защищена от пыли и может выдерживать струи воды малой мощности (из сопла диаметром 6,3 мм), выпущенные со всех сторон на объект.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
