Испытание газопровода – ИСПЫТАНИЯ ГАЗОПРОВОДОВ —

Содержание

Испытания газопроводов

04 июня 2016 г.

Законченные строительством или реконструкцией наруж­ные и внутренние газопроводы следует испытывать на герметичность воздухом. Для испытания газопровод в соответствии с проектом про­изводства работ следует разделить на отдельные участки, ограничен­ные заглушками или закрытые линейной арматурой и запорными устройствами перед газоиспользующим оборудованием, с учетом допускаемого перепада давления для данного типа арматуры (уст­ройства).

Если арматура и приборы не рассчитаны на испытательное дав­ление, то вместо них на период испытаний следует устанавливать катушки, заглушки.

Газопроводы жилых, общественных, бытовых, административ­ных, производственных зданий и котельных следует испытывать на участке от отключающего устройства на вводе в здание до кранов газоиспользующего оборудования. Испытания газопроводов должна производить строительно-монтажная организация в присутствии представителя эксплуатационной организации. Результаты испыта­ний следует оформлять записью в строительном паспорте.

Перед испытанием на герметичность внутренняя полость газо­провода должна быть очищена в соответствии с проектом производ­ства работ. Очистку полости внутренних газопроводов и газопроводов ГРП (ГРУ) следует производить перед их монтажом продувкой воз­духом.

Для проведения испытаний газопроводов следует применять ма­нометры класса точности 0,15. Допускается применение манометров класса точности 0,40, а также класса точности 0,6. При испытатель­ном давлении до 0,01 МПа следует применять К-образные жидкост­ные манометры (с водяным заполнением).

Испытания подземных газопроводов следует производить после их монтажа в траншее и присыпки выше верхней образующей трубы не менее чем на 0,2 м или после полной засыпки траншеи.

Сварные стыки стальных газопроводов должны быть изолиро­ваны.

До начала испытаний на герметичность газопроводы следует вы­держать под испытательным давлением в течение времени, необхо­димого для выравнивания температуры воздуха в газопроводе с тем­пературой фунта.

При испытании надземных и внутренних газопроводов следует соблюдать меры безопасности, предусмотренные проектом произ­водства работ.

Испытания газопроводов на герметичность проводят путем пода­чи в газопровод сжатого воздуха и создания в газопроводе испытатель­ного давления. Значения испытательного давления и время выдержки под давлением стальных подземных газопроводов принимают в соот­ветствии с таблицей ниже.

Испытательное давление стальных подземных газопроводов

Рабочее давление газа, МПа

Вид изоляционного покрытия

Испытательное

давление,

МПа

Продолжи­тельность испытаний, ч

До 0,005

Независимо от вида

изоляционного

покрытия

0,6

24

Свыше 0,005 до 0,3

Битумная мастика, полимерная липкая лента

0,6

24

Экструдированный полиэтилен, стекло- эмаль

1,5

24

Свыше 0,3 до 0,6

Битумная мастика, полимерная липкая лента

0,75

24

Экструдированный полиэтилен, стекло- эмаль

1,5

24

Свыше 0,6 до 1,2

Независимо от вида

изоляционного

покрытия

1,5

24

Свыше 0,6 до 1,6 для СУГ

2,0

Газовые вводы до 0,005 при их разде­льном строительстве с распределительным газопроводом

Тоже

0,3

2

Нормы испытаний полиэтиленовых газопроводов, стальных над­земных газопроводов, газопроводов и оборудования ГРП, а также внутренних газопроводов следует принимать по таблице ниже. Темпера­тура наружного воздуха в период испытания полиэтиленовых газо­проводов должна быть не ниже минус 15 °С.

Нормы испытаний полиэтиленовых газопроводов, стальных подземных газопроводов, газопроводов и оборудования ГРП, а также внутренних газопроводов зданий

Рабочее давление газа, МПа

Испытательное давление, МПа

П родолжительность испытаний, ч

Полиэтиленовые газопроводы

До 0,005

0,3

24

Свыше 0,005 до 0,3

0,6

Свыше 0,3 до 0,6

0,75

Надземные газопроводы

До 0,005

0,3

1

Свыше 0,005 до 0,3

0,45

Свыше 0,3 до 0,6

0,75

Свыше 0,6 до 1,2

1,5

Свыше 1,2 до 1,6 (для СУГ)

2,0

Газопроводы и оборудование ГРП

До 0,005

0,3

1

Свыше 0,005 до 0,3

0,45

Свыше 0,3 до 0,6

0,75

Свыше 0,6 до 1,2

1,5

Газопроводы внутри зданий, газопроводы и оборудование ГРУ

Газопроводы жилых зданий давлением до 0,003

0,01

5 мин

Газопроводы котельных, общественных, административных, бытовых и производственных зданий давлением

До 0,005

0,01

1

Свыше 0,005 до 0,1

0,1

Свыше 0,1 до 0,3

1,25 от рабочего, но не более 0,3

Свыше 0,3 до 0,6

1,25 от рабочего, но не более 0,6

Свыше 0,6 до 1,2

1,25 от рабочего, но не более 1,2

Свыше 1,2 до 1,6 (для СУГ)

1,25 от рабочего, но не более 1,6

Подземные газопроводы, прокладываемые в футлярах на участ­ках переходов через искусственные и естественные преграды, следу­ет испытывать в три стадии:

  1.  после сварки перехода до укладки на место;
  2.  после укладки и полной засыпки перехода;
  3.  вместе с основным газопроводом.

Разрешается не производить испытания после полного монтажа и засыпки перехода по согласованию с эксплуатационной организа­цией. Испытания участков переходов разрешается производить в одну стадию вместе с основным газопроводом в случаях:

  • отсутствия сварных соединений в пределах перехода;
  • использования метода наклонно-направленного бурения;
  • использования в пределах перехода для сварки полиэтилено­вых труб деталей с закладными нагревателями или сварочного обо­рудования с высокой степенью автоматизации.

Результаты испытания на герметичность следует считать поло­жительными, если за период испытания давление в газопроводе не меняется, т.е. нет видимого падения давления по манометру класса точности 0,6, а по манометрам класса точности 0,15 и 0,4, а также по жидкостному манометру падение давления фиксируется в пределах одного деления шкалы. При завершении испытаний газопровода дав­ление следует снизить до атмосферного, установить автоматику, арма­туру, оборудование, контрольно-измерительные приборы и выдержать газопровод в течение 10 мин под рабочим давлением. Герметичность разъемных соединений следует проверить мыльной эмульсией.

Дефекты, обнаруженные в процессе испытаний газопроводов, следует устранять только после снижения давления в газопроводе до атмосферного. После устранения дефектов, обнаруженных в резуль­тате испытаний газопровода на герметичность, следует повторно произвести эти испытания.

Стыки газопроводов, сваренные после испытаний, должны быть проверены физическим методом контроля. Резервуары сжиженных углеводородных газов вместе с обвязкой по жидкой и паровой фазам следует испытывать в соответствии с требованиями правил устрой­ства и безопасной эксплуатации сосудов, работающих под давлением.

Испытания газопроводов и оборудования ГРП и ГРУ производят по нормам испытаний на стороне входного давления газа или по частям:

  • до регулятора давления — по нормам испытаний на стороне входного давления газа;
  • после регулятора давления — по нормам испытаний на сторо­не выходного давления газа.

Испытания газопроводов паровой фазы СУГ производят по нор­мам, предусмотренным для испытаний газопроводов природного газа. Подземные газопроводы до начала испытаний после их заполне­ния воздухом рекомендуется выдерживать под испытательным давле­нием в течение времени, необходимого для выравнивания температу­ры воздуха в газопроводе с температурой фунта, но не менее 24 ч.

Надземные и внутренние газопроводы, газопроводы и оборудо­вание ГРП и ГРУ до начала испытаний после их заполнения возду­хом рекомендуется выдерживать под испытательным давлением в те­чение времени, необходимого для выравнивания температуры воз­духа внутри газопроводов с температурой окружающего воздуха, но не менее 1 ч.

Газопроводы жилых, общественных и бытовых непроизводствен­ного назначения, административных зданий испытывают на участке от отключающего устройства на вводе в здание до кранов газовых приборов и оборудования. При установке дополнительных газовых приборов испытание новых участков газопроводов к этим приборам при их длине до 5 м допускается производить газом (рабочим давле­нием) с проверкой всех соединений газоиндикаторами или мыльной эмульсией.

Внутренние газопроводы котельных, общественных и бытовых зданий производственного назначения, производственных зданий следует испытывать на участке от отключающего устройства на вво­де до отключающих устройств у газовых горелок.

Газопроводы обвязки резервуара СУГ при раздельном испытании их с резервуаром СУГ допускается испытывать в соответствии с тре­бованиями СП 42-101-2003.

Герметичность арматуры, газопроводов и присоединительных рукавов индивидуальных баллонных установок СУГ, а также присо­единительные рукава газоиспользующего оборудования и контроль­но-измерительных приборов разрешается проверять рабочим давле­нием газа с применением газоиндикатора или мыльной эмульсией.

Манометры класса точности 0,15 рекомендуется применять для проведения испытаний газопроводов всех диаметров и давлений

ros-pipe.ru

Испытание газопроводов на прочность и герметичность, СП, СНИП

Подробности



Категория: Проектировщикам






В соответствии с «СП 62.13330.2011* Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002» законченные строительством или реконструкцией наружные и внутренние газопроводы следует испытывать на герметичность воздухом.

Испытания газопроводов должна проводить строительная организация в присутствии представителя эксплуатационной организации.

Испытания газопроводов на герметичность проводят подачей в газопровод сжатого воздуха и созданием в газопроводе испытательного давления.

Результаты испытаний оформляют записью в строительном паспорте.

Таблица. Испытание газопроводов на прочность и герметичность. Полиэтиленовые и стальные газопроводы. Надземные газопроводы.





























Рабочее давление газа, МПа Испытательное давление, МПа Продолжительность испытаний, ч
Полиэтиленовые газопроводы
До 0,005 включ. 0,3 24
Св. 0,005 до 0,3 « 0,6
» 0,3 » 0,6 « 0,75
» 0,6 » 1,2 « 1,5
Надземные газопроводы
До 0,005 включ. 0,3 1
Св. 0,005 до 0,3 « 0,45
» 0,3 » 0,6 « 0,75
» 0,6 » 1,2 « 1,5
» 1,2 » 1,6 » (для СУГ) 2,0
Газопроводы и технические устройства ГРП
До 0,005 включ. 0,3 12
Св. 0,005 до 0,3 « 0,45
» 0,3 » 0,6 « 0,75
» 0,6 » 1,2 « 1,5
Газопроводы внутри зданий, газопроводы и технические устройства ГРУ
Газопроводы жилых зданий давлением до 0,003 включ. 0,01 5 мин
Газопроводы котельных, общественных, административных, бытовых и производственных зданий давлением:
до 0,005 включ. 0,01
св. 0,005 до 0,1 « 0,1
» 0,1 » 0,3 « 1,25 рабочего, но не более 0,3
» 0,3 » 0,6 « 1,25 рабочего, но не более 0,6
» 0,6 » 1,2 « 1,25 рабочего, но не более 1,2
» 1,2 » 1,6 » (для СУГ) 1,25 рабочего, но не более 1,6 1

Испытания подземных газопроводов, прокладываемых в футлярах на участках переходов через искусственные и естественные преграды, проводят в три стадии:

  1. после сварки перехода до укладки на место;
  2. после укладки и полной засыпки перехода;
  3. вместе с основным газопроводом.

Испытания после полного монтажа и засыпки перехода по согласованию с эксплуатационной организацией допускается не проводить.

Испытания внутренних газопроводов из многослойных труб проводят в два этапа:

  1. испытание на прочность давлением 0,1 МПа в течение 10 мин;
  2. испытание на герметичность давлением 0,015 МПа в течение 10 мин.

Испытания участков переходов допускается проводить в одну стадию вместе с основным газопроводом в случаях:

  • отсутствия сварных соединений в пределах перехода;
  • использования метода наклонно-направленного бурения;



Таблица. Испытание газопроводов на прочность и герметичность. Полиэтиленовые и стальные газопроводы. Подземные газопроводы.












Рабочее давление газа, МПа Вид изоляционного покрытия Испытательное давление, МПа Продолжительность испытаний, ч
До 0,005 включ. Независимо от вида изоляционного покрытия 0,6 24
Св. 0,005 до 0,3 « Битумная мастика, полимерная липкая лента 0,6 24
Экструдированный полиэтилен, стеклоэмаль 1,5 24
» 0,3 » 0,6 « Битумная мастика, полимерная липкая лента 0,75 24
Экструдированный полиэтилен, стеклоэмаль 1,5 24
» 0,6 » 1,2 « Независимо от вида изоляционного покрытия 1,5 24
» 0,6 » 1,6 » (для СУГ) То же 2,0 24
Газовые вводы до 0,005 включ. при их раздельном строительстве с распределительным газопроводом « 0,3 2

При переходе подземного участка полиэтиленового газопровода на стальной газопровод испытания этих газопроводов проводят раздельно:

  • участок подземного полиэтиленового газопровода, включая неразъемное соединение, испытывают по нормам испытания полиэтиленовых газопроводов;
  • участок стального газопровода испытывают по нормам испытания стальных газопроводов.

Тэги:
испытание газопроводов давлением таблица, испытание газопроводов на прочность и герметичность, испытание надземных газопроводов на прочность и герметичность, испытание подземных газопроводов на прочность и герметичность, испытание стальных газопроводов на прочность и герметичность, испытание полиэтиленовых газопроводов на прочность и герметичность

www.tehgazpribor.ru

10.5 Испытания газопроводов

10.5.1
Законченные
строительством или реконструкцией
наружные и внутренние газопроводы
(далее — газопроводы) следует испытывать
на герметичность воздухом. Для испытания
газопровод в соответствии с проектом
производства работ следует разделить
на отдельные участки, ограниченные
заглушками или закрытые линейной
арматурой и запорными устройствами
перед газоиспользующим оборудованием,
с учетом допускаемого перепада давления
для данного типа арматуры (устройств).

Если арматура,
оборудование и приборы не рассчитаны
на испытательное давление, то вместо
них на период испытаний следует
устанавливать катушки, заглушки.

Газопроводы жилых,
общественных, бытовых, административных,
производственных зданий и котельных
следует испытывать на участке от
отключающего устройства на вводе в
здание до кранов газоиспользующего
оборудования.

Испытания газопроводов
должна производить строительно-монтажная
организация в присутствии представителя
эксплуатационной организации.

Результаты испытаний
следует оформлять записью в строительном
паспорте.

10.5.2
Перед
испытанием на герметичность внутренняя
полость газопровода должна быть очищена
в соответствии с проектом производства
работ. Очистку полости внутренних
газопроводов и газопроводов ГРП (ГРУ)
следует производить перед их монтажом
продувкой воздухом.

10.5.3 Для
проведения испытаний газопроводов
следует применять манометры класса
точности 0,15. Допускается применение
манометров класса точности 0,40, а также
класса точности 0,6. При испытательном
давлении до 0,01 МПа следует применять
V-образные
жидкостные манометры (с водяным
заполнением).

10.5.4
Испытания
подземных газопроводов следует
производить после их монтажа в траншее
и присыпки выше верхней образующей
трубы не менее чем на 0,2 м или после
полной засыпки траншеи.

Сварные стыки
стальных газопроводов должны быть
заизолированы.

10.5.5 До начала
испытаний на герметичность газопроводы
следует выдерживать под испытательным
давлением в течение времени, необходимого
для выравнивания температуры воздуха
в газопроводе с температурой грунта.

При испытании
надземных и внутренних газопроводов
следует соблюдать меры безопасности,
предусмотренные проектом производства
работ.

10.5.6 Испытания
газопроводов на герметичность проводят
путем подачи в газопровод сжатого
воздуха и создания в газопроводе
испытательного давления. Значения
испытательного давления и время выдержки
под давлением стальных подземных
газопроводов принимают в соответствии
с таблицей 16.

Таблица 16

Рабочее давление
газа, МПа

Вид изоляционного
покрытия

Испытательное
давление, МПа

Продолжительность
испытаний, ч

До 0,005

Независимо от
вида изоляционного покрытия

0,6

24

Св. 0,005 до 0,3

Битумная мастика,
полимерная липкая лента

0,6

24

Экструдированный
полиэтилен, стеклоэмаль

1,5

24

Св. 0,3 до 0,6

Битумная мастика,
полимерная липкая лента

0,75

24

Экструдированный
полиэтилен, стеклоэмаль

1,5

24

Св. 0,6 до 1,2

Независимо от
вида изоляционного покрытия

1,5

24

Св. 0,6 до 1,6 для СУГ

2,0

Газовые вводы до
0,005 при их раздельном строительстве
с распределительным газопроводом

То же

0,3

2

10.5.7
Нормы
испытаний полиэтиленовых газопроводов,
стальных надземных газопроводов,
газопроводов и оборудования ГРП, а также
внутренних газопроводов зданий следует
принимать по таблице 17. Температура
наружного воздуха в период испытания
полиэтиленовых газопроводов должна
быть не ниже минус 15 °С.

Таблица 17

Рабочее давление
газа, МПа

Испытательное
давление, МПа

Продолжительность
испытаний, ч

Полиэтиленовые
газопроводы

До 0,005

0,3

24

Св. 0,005 до 0,3

0,6

Св. 0,3 до 0,6

0,75

Надземные
газопроводы

До 0,005

0,3

1

Св. 0,005 до 0,3

0,45

Св. 0,3 до 0,6

0,75

Св. 0,6 до 1,2

1,5

Св. 1,2 до 1,6 (для
СУГ)

2,0

Газопроводы и
оборудование ГРП

До 0,005

0,3

12

Св. 0,005 до 0,3

0,45

Св. 0,3 до 0,6

0,75

Св. 0,6 до 1,2

1,5

Газопроводы
внутри зданий, газопроводы и оборудование
ГРУ

Газопроводы жилых
зданий давлением до 0,003

0,01

5 мин

Газопроводы
котельных, общественных, административных,
бытовых и производственных зданий
давлением:

до 0,005

0,01

св. 0,005 до 0,1

0,1

св. 0,1 до 0,3

1,25 от рабочего,
но не более 0,3

св. 0,3 до 0,6

1,25 от рабочего,
но не более 0,6

1

св. 0,6 до 1,2

1,25 от рабочего,
но не более 1,2

св. 1,2 до 1,6 (для
СУГ)

1,25 от рабочего,
но не более 1,6

10.5.8
Подземные
газопроводы, прокладываемые в футлярах
на участках переходов через искусственные
и естественные преграды, следует
испытывать в три стадии:

после сварки перехода
до укладки на место;

после укладки и
полной засыпки перехода;

вместе с основным
газопроводом.

Разрешается не
производить испытания после полного
монтажа и засыпки перехода по согласованию
с эксплуатационной организацией.

Испытания участков
переходов разрешается производить в
одну стадию вместе с основным газопроводом
в случаях:

отсутствия сварных
соединений в пределах перехода;

использования метода
наклонно-направленного бурения;

использования в
пределах перехода для сварки полиэтиленовых
труб деталей с закладными нагревателями
или сварочного оборудования с высокой
степенью автоматизации.

10.5.9
Результаты
испытания на герметичность следует
считать положительными, если за период
испытания давление в газопроводе не
меняется, то есть нет видимого падения
давления по манометру класса точности
0,6, а по манометрам класса точности 0,15
и 0,4, а также по жидкостному манометру
падение давления фиксируется в пределах
одного деления шкалы.

При завершении
испытаний газопровода давление следует
снизить до атмосферного, установить
автоматику, арматуру, оборудование,
контрольно-измерительные приборы и
выдержать газопровод в течение 10 мин
под рабочим давлением. Герметичность
разъемных соединений следует проверить
мыльной эмульсией.

Дефекты, обнаруженные
в процессе испытаний газопроводов,
следует устранять только после снижения
давления в газопроводе до атмосферного.

После устранения
дефектов, обнаруженных в результате
испытания газопровода на герметичность,
следует повторно произвести это
испытание.

Стыки газопроводов,
сваренные после испытаний, должны быть
проверены физическим методом контроля.

10.5.10
Резервуары
сжиженных углеводородных газов вместе
с обвязкой по жидкой и паровой фазам
следует испытывать в соответствии с
требованиями правил устройства и
безопасной эксплуатации сосудов,
работающих под давлением [6].

studfiles.net

Испытание газопроводов на прочность. Таблица 16 из СП 62.13330.2011

При проектирование газоснабжения необходимо добавить в пояснительную записку информацию об испытаниях газопроводах на прочность. В нормативе СП 62.13330.2011 есть таблица №16, в которой указаны нормы испытаний газопроводов из разных материалов для различных давлений.

Рабочее давление газа, МПа Испытательное давление, МПа Продолжительность испытаний, ч
Полиэтиленовые газопроводы
До 0,005 включительно 0,3 24
Свыше 0,005 до 0,3 « 0,6
Свыше 0,3 до 0,6 « 0,75
Свыше 0,6 до 1,2 « 1,5
Надземные газопроводы
До 0,005 включительно 0,3 1
Свыше 0,005 до 0,3 « 0,45
Свыше 0,3 до 0,6 « 0,75
Свыше 0,6 до 1,2 « 1,5
Свыше 1,2 до 1,6 « 2,0
Газопроводы и технические устройства ГРП
До 0,005 включительно 0,3 12
Свыше 0,005 до 0,3 « 0,45
Свыше 0,3 до 0,6 « 0,75
Свыше 0,6 до 1,2 « 1,5
Газопроводы внутри зданий, газопроводы и технические устройства ГРУ
Газопроводы жилых зданий давлением 0,003 включ.: 0,01 5 мин
Газопроводы котельных, общественных, административных, бытовых и производственных зданий давлением: 1
До 0,005 включительно 0,01
Свыше 0,005 до 0,1 « 0,1
Свыше 0,1 до 0,3 « 1,25 рабочего, но не более 0,3
Свыше 0,3 до 0,6 « 1,25 рабочего, но не более 0,6
Свыше 0,6 до 1,2 « 1,25 рабочего, но не более 1,2
Свыше 1,2 до 1,6 (для СУГ)» 1,25 рабочего, но не более 1,6

rudic.ru

СП 111-34-96 «Очистка полости и испытание газопроводов»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Пневматическое испытание газопровода на прочность и проверка на герметичность



3.22. Испытание магистральных газопроводов, прокладываемых в условиях вечной мерзлоты, на прочность и проверку герметичности следует производить воздухом или природным газом.

3.23. Испытание на прочность и проверку на герметичность необходимо выполнять после полной строительной готовности участка или всего газопровода:

полной засыпки;

установки арматуры, приборов, катодных выводов;

вывода техники и персонала из опасной зоны;

обеспечения постоянной или временной связи.

До выполнения указанных работ в комиссию по испытанию газопровода должна быть представлена исполнительная документация на испытываемый объект.

3.24. При проведении пневматического испытания давление внутри газопроводов создают воздухом или природным газом.

В целях экономии природного газа и исключения загрязнения окружающей среды испытание газопровода необходимо производить с использованием высокопроизводительных компрессорных установок.

Природный газ для испытания трубопроводов следует подавать от действующих газопроводов, проходящих вблизи строящегося объекта, или от скважины через сепараторы осушки газа.

3.25. При заполнении трубопровода воздухом или природным газом производится осмотр трассы при давлении не более 2 МПа (20 кГс/см).

В процессе закачки в воздух или природный газ следует добавлять одорант, что облегчает поиск утечек в газопроводе. Для этого на узлах подключения к источникам газа или воздуха необходимо монтировать установки для дозирования одоранта. Рекомендуемая норма одоризации этил-меркаптаном 50-80 г на 1000 м газа или воздуха.


Если при осмотре трассы или в процессе подъема давления будет обнаружена утечка, то подачу воздуха или газа в газопровод следует немедленно прекратить, после чего должна быть установлена возможность и целесообразность перепуска воздуха или газа на соседний участок. Осмотр трассы выполняется либо визуально, либо с использованием специальных технических средств, в том числе установленных на летательных аппаратах (прил. 3).

Осмотр трассы при увеличении давления от 2 МПа до Р и в течение времени испытания трубопровода на прочность запрещается.

3.26. После создания в газопроводе испытательного давления производится стабилизация температуры. Испытания на прочность начинают после того, как разность температур испытательной среды по концам участка не превысит 1,0° С.

Давление при пневматическом испытании на прочность газопровода в целом должно быть равно 1,1 Р, а продолжительность выдержки под этим давлением после стабилизации температуры — 12 ч (рис. 7).

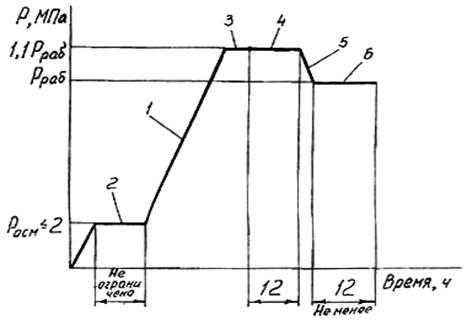

Рис. 7 График изменения давления в газопроводе при пневматическом испытании:

1 — подъем давления; 2 — осмотр газопровода; 3 — стабилизация;

4 — испытание на прочность; 5 — снижение давления; 6 — проверка на герметичность



В процессе испытания производится измерение давления и температуры испытательной среды как минимум в двух точках (по концам испытываемого участка).

Для измерения давления и температуры испытательной среды следует использовать манометры и термометры, а также специальные приборы.



3.27. Испытание на герметичность участка или газопровода в целом производят после испытания на прочность и снижения испытательного давления до проектного рабочего в течение времени, необходимого для осмотра трассы, но не менее 12 ч.

Воздух или газ при сбросе давления следует, как правило, перепустить в соседние участки.

3.28. Учитывая, что при пневматическом испытании процессы наполнения газопровода природным газом или воздухом до испытательного давления занимают значительное время, необходимо особое внимание обращать на рациональное использование накопленной в трубопроводе энергии путем многократного перепуска и перекачивания природного газа или воздуха из испытанных участков в участки, подлежащие испытанию. Для предотвращения потерь газа или воздуха при разрывах заполнение трубопровода напорной средой и подъем давления до испытательного необходимо производить по байпасным линиям при закрытых линейных кранах.

3.29. Газопровод считается выдержавшим испытание на прочность и проверку на герметичность, если за время испытания трубопровода на прочность труба не разрушилась, а при проверке на герметичность давление с учетом температуры оставалось неизменным и не были обнаружены утечки.

3.30. При разрыве, обнаружении утечек с помощью приборов, по звуку, запаху или визуально участок газопровода подлежит ремонту и повторному испытанию на прочность и проверке на герметичность.

3.31. Для обеспечения достоверности результатов испытания на герметичность и повышения надежности последующей эксплуатации магистрального газопровода необходимо использовать течеискатели, а также другие технические средства определения местоположения утечек в газопроводе, основанные на различных методах их поиска (по звуку вытекающего из трубопровода воздуха или газа, на основе анализа проб воздуха над поверхностью грунта и т.д.).



studopedia.net

Требования по испытаниям газопроводов

Подробности



Категория: Проектировщикам




На всем участке газопровода подлежат контролю физическими методами 20% и 100% сварных стыков, сваренных каждым сварщиком, согласно СП 62.13330.2011 «СНиП 42-01-2002 — Газораспределительные системы» табл.14.

Законченные строительством газопроводы подлежат испытанию на герметичность воздухом в соответствии согласно СП 62.13330.2011 «СНиП 42-01-2002 — Газораспределительные системы» табл.15,16.

Стальные подземные газопроводы, независимо от вида изоляционного покрытия, с давлением свыше 0,6 до 1,2 МПа испытываются давлением 1,5 МПа в течении 24 часов;

Полиэтиленовые газопроводы с давлением свыше 0,3 до 0,6 МПа испытываются давлением 0,75 МПа в течение 24 часов.

Газопроводы и оборудование ГРП:

  • газопроводы давлением свыше 0,6 до 1,2 МПа испытываются давлением 1,5 МПа в течении 12 часов;
  • газопроводы давлением свыше 0,3 до 0,6 МПа испытываются давлением 0,75 МПа в течении 12 часов;
  • газопроводы давлением до 0,005 МПа включительно испытываются давлением 0,3 МПа в течении 12 часов;

Температура наружного воздуха в период испытания полиэтиленовых газопроводов должна быть не ниже минус 15°С.

Подземные газопроводы, прокладываемые в футлярах на участках переходов через искусственные и естественные преграды, следует испытывать в три стадии:

  • после сварки перехода до укладки на место;
  • после укладки и полной засыпки перехода;
  • вместе с основным газопроводом.

Допускается не производить испытания после укладки и полной засыпки перехода по согласованию с газораспределительной или эксплуатационной организациями. Допускается производить испытания переходов вместе с основным газопроводом в одну стадию:

  • при отсутствии сварных соединений в пределах перехода;
  • использовании при укладке перехода метода наклонно-направленного бурения;
  • использовании в пределах перехода для сварки полиэтиленовых труб деталей с закладными нагревателями или сварочного оборудования с высокой степенью автоматизации.

Температура наружного воздуха в период испытания полиэтиленовых газопроводов должна быть не ниже минус 15°С. Результаты испытаний считаются положительными, если за период испытаний давление в газопроводе не меняется. При завершении испытаний газопровода давление следует снизить до атмосферного, установить арматуру и выдержать газопровод в течении 10 минут под рабочим давлением. Герметичность разъемных соединений следует проверять мыльной эмульсией. Дефекты, обнаруженные в процессе испытаний газопроводов, следует устранять только после снижения давления в газопроводе до атмосферного. После устранения дефектов, обнаруженных в результате испытания газопровода на герметичность, следует повторно произвести это испытание.

Стыки газопроводов, сваренных после испытаний, должны быть проверены физическими методами контроля согласно СП 62.13330.2011 «СНиП 42-01-2002 — Газораспределительные системы» табл.14 п.7,14.



Таблица требований к испытанию газопроводов























Газопроводы Число стыков, подлежащих контролю, % общего числа стыков, сваренных каждым сварщиком на объекте
1. Наружные и внутренние газопроводы природного газа и СУГ диаметром менее 50 мм всех давлений, надземные и внутренние газопроводы природного газа и СУГ диаметром 50 мм и более, давлением до 0,005 МПа Не подлежат контролю
2. Газопроводы ГРП и ГРУ диаметром более 50 мм 100
3. Наружные и внутренние газопроводы СУГ всех давлений (за исключением указанных в поз.1) 100
4. Надземные и внутренние газопроводы природного газа давлением св. 0,005 до 1,2 МПа 5, но не менее одного стыка
5. Подземные газопроводы природного газа давлением:
до 0,005 МПа (за исключением указанных в поз.11 и 12) 10, но не менее одного стыка
св. 0,005 до 0,3 МПа (за исключением указанных в поз.11 и 13)  50, но не менее одного стыка
св. 0,3 до 1,2 МПа (за исключением указанных в поз.13) 100
6. Подземные газопроводы всех давлений, прокладываемые под проезжей частью улиц с капитальными типами дорожных одежд (цементобетонные, монолитные, железобетонные сборные, асфальтобетонные), а также на переходах через водные преграды во всех случаях прокладки газопроводов в футляре (в пределах перехода и по одному стыку в обе стороны от пересекаемого сооружения) 100
7. Подземные газопроводы всех давлений при пересечении с коммуникационными коллекторами, каналами, тоннелями (в пределах пересечений и по одному стыку в обе стороны от наружных стенок пересекаемых сооружений) 100
8. Надземные газопроводы всех давлений на участках переходов через автомобильные I-III категорий и железные дороги по мостам и путепроводам, а также в пределах переходов через естественные преграды 100
9. Подземные газопроводы всех давлений, прокладываемые в районах с сейсмичностью св. 7 баллов и на карстовых и подрабатываемых территориях и в других особых грунтовых условиях 100
10. Подземные газопроводы всех давлений, прокладываемые на расстоянии по горизонтали в свету менее 3 м от коммуникационных коллекторов и каналов (в том числе каналов тепловой сети) 100
11. Участки подземных газопроводов и подземные вводы на расстоянии от фундаментов зданий менее: 100
2 м — для газопроводов давлением до 0,005 МПа;
4 м — » » » св. 0,005 до 0,3 МПа;
7 м — » » » св. 0,3 до 0,6 МПа;
10 м — » » » св. 0,6 до 1,2 МПа
12. Подземные газопроводы природного газа давлением до 0,005 МПа, прокладываемые в пучинистых (кроме слабопучинистых) просадочных II типа, набухающих, многолетнемерзлых грунтах и в других особых условиях 25, но не менее одного стыка
13. Подземные газопроводы природного газа давлением св. 0,005 до 1,2 МПа, прокладываемые вне поселений за пределами черты их перспективной
застройки
20, но не менее одного стыка
Примечания

1 Для проверки следует отбирать сварные стыки, имеющие худший внешний вид.

2 Нормы контроля по поз.4 не распространяются на газопроводы, указанные в поз.8, по поз.5, 12 и 13 — на указанные в поз.6 и 7; по поз.13 — на указанные в поз.9.

3 Нормы контроля не распространяются на угловые соединения труб газопроводов условным диаметром до 500 мм и швы приварки к газопроводу фланцев и плоских заглушек.

4 Сварные стыки соединительных деталей стальных газопроводов, изготовленные в условиях ЦЗЗ, ЦЗМ, неповоротные и монтажные (сваренные после производства испытаний) стыки подземных стальных газопроводов всех давлений подлежат 100%-ному контролю радиографическим методом.













Газопроводы Число стыков, подлежащих контролю, % общего числа стыков, сваренных
на объекте каждым сварщиком с использованием сварочной техники
  с высокой степенью автоматизации со средней степенью автоматизации
1. Подземные газопроводы давлением:
до 0,005 МПа (за исключением указанных в поз.2) 3, но не менее одного стыка 6, но не менее одного стыка
св. 0,005 до 0,3 МПа (за исключением указанных в поз.3) 12, но не менее одного стыка 25, но не менее одного стыка
св. 0,3 до 0,6 МПа (за исключением указанных в поз.3) 25, но не менее одного стыка 50, но не менее одного стыка
2. Подземные газопроводы давлением до 0,005 МПа, прокладываемые в пучинистых (кроме слабопучинистых), просадочных II типа, набухающих, многолетнемерзлых грунтах и других особых грунтовых условиях 6, но не менее одного стыка 12, но не менее одного стыка
3. Подземные газопроводы природного газа давлением св. 0,005 до 0,6 МПа, прокладываемые вне поселений за пределами черты их перспективной застройки 5, но не менее одного стыка 10, но не менее одного стыка
4. Во всех остальных случаях прокладки подземных газопроводов, предусмотренных таблицей 14 25, но не менее одного стыка 50, но не менее одного стыка
Примечания

1 При протяжке полиэтиленовых газопроводов внутри стальных производится 100%-ный контроль сварных стыковых соединений.

2 Стыки, сваренные с помощью сварочной техники с ручным управлением, проверяются по нормам для стальных газопроводов, предусмотренным таблицей 1.



http://www.exform.ru/catalog/pgb/pgb-100-2u1.php

www.tehgazpribor.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
