Измерение давления воды: Давление воды в водопроводе: в чем измеряется и какое должно быть по СНиП. Как повысить?

Содержание

Давление воды в водопроводе: в чем измеряется и какое должно быть по СНиП. Как повысить?

О давлении воды в водопроводе никто не задумывается до тех пор, пока оно не напомнит о себе: течет вода из крана, и, кажется, неплохо течет, но спустя пару минут поток уже напоминает тонкую нитку. Тогда-то встревоженные жильцы многоэтажек начинают выяснять друг у друга, что случилось с напором воды и каким оно должно быть в нормальных условиях.

Как измерить давление воды в системе

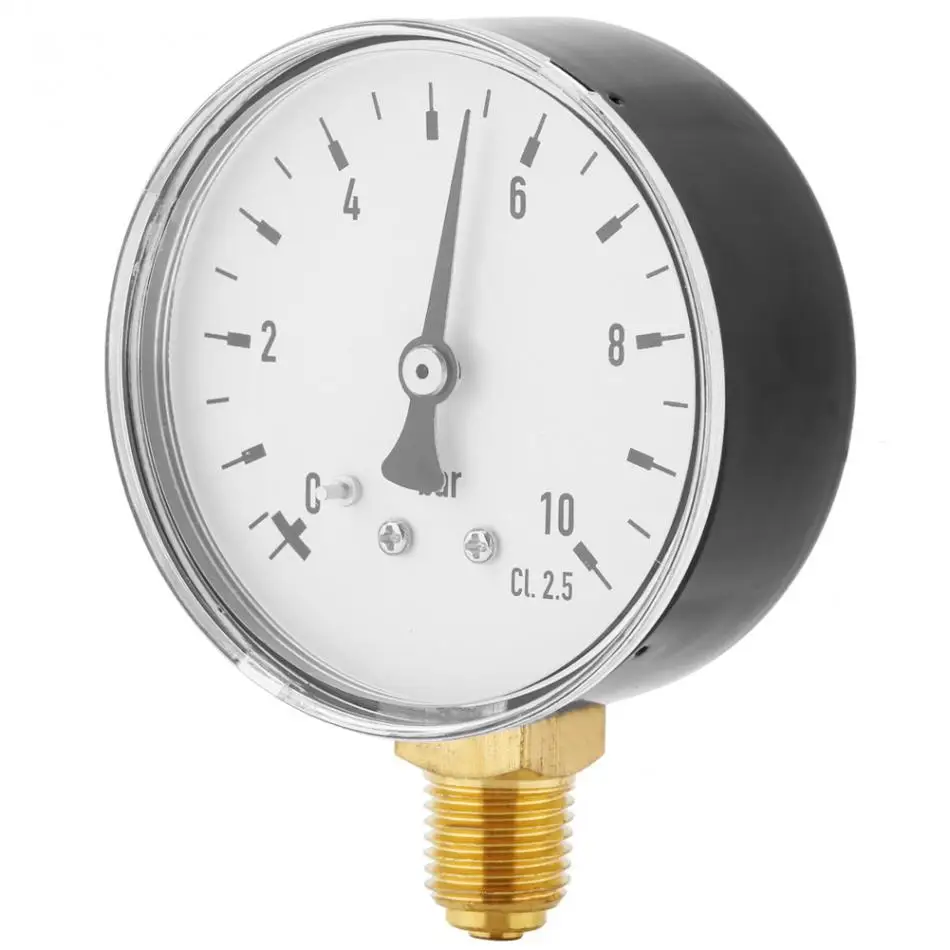

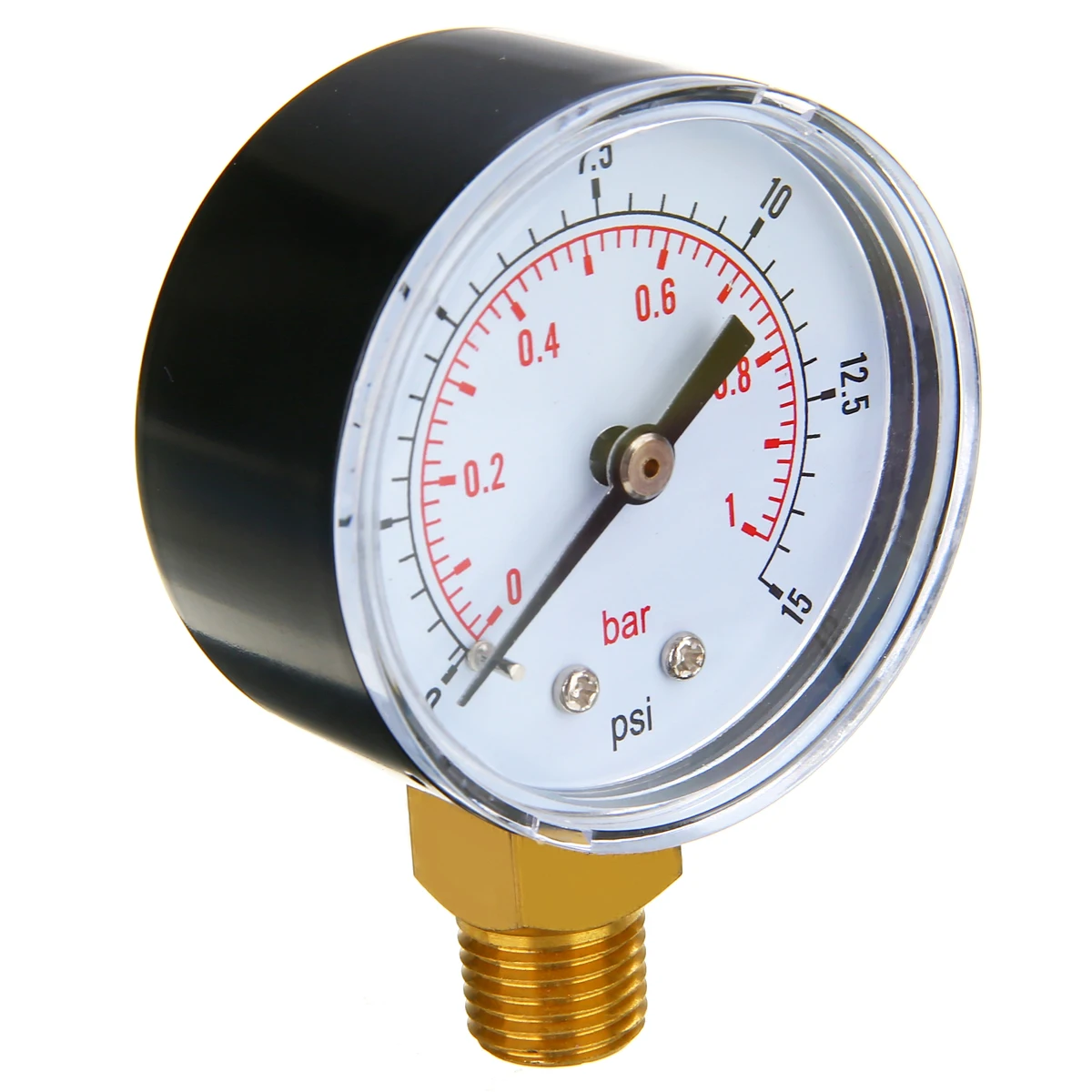

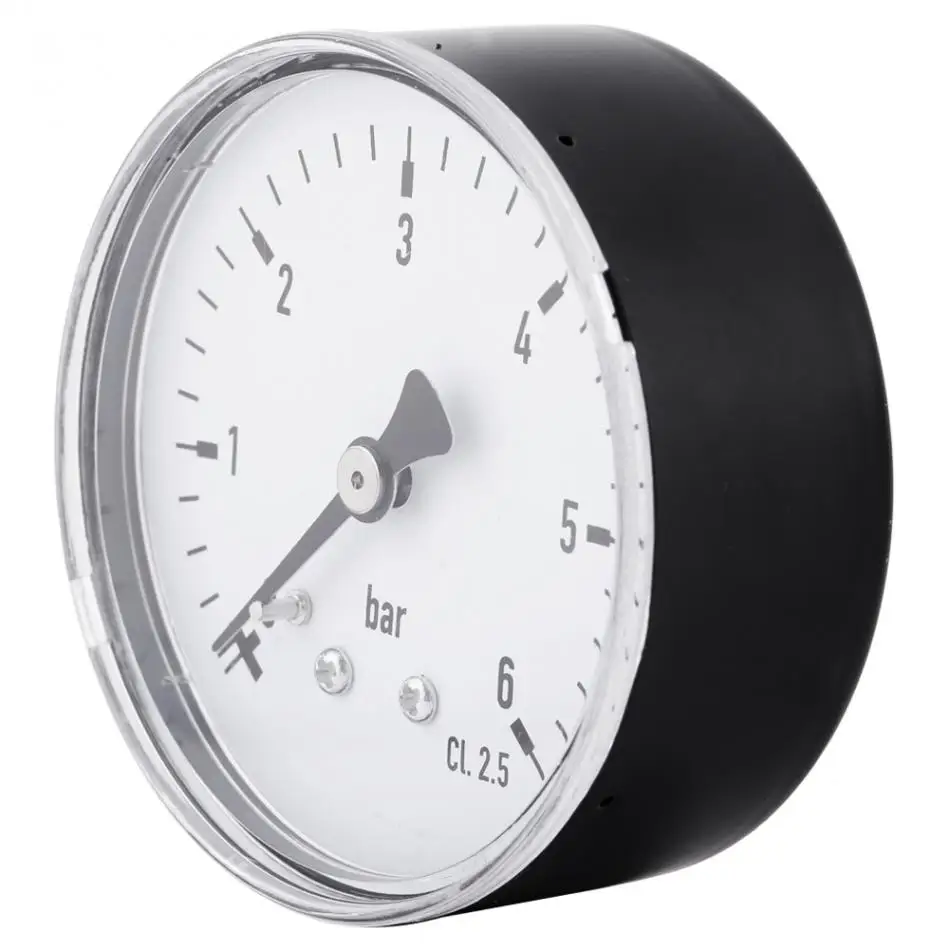

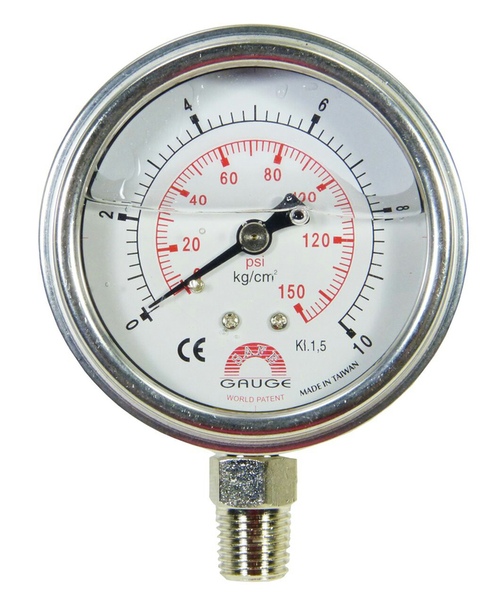

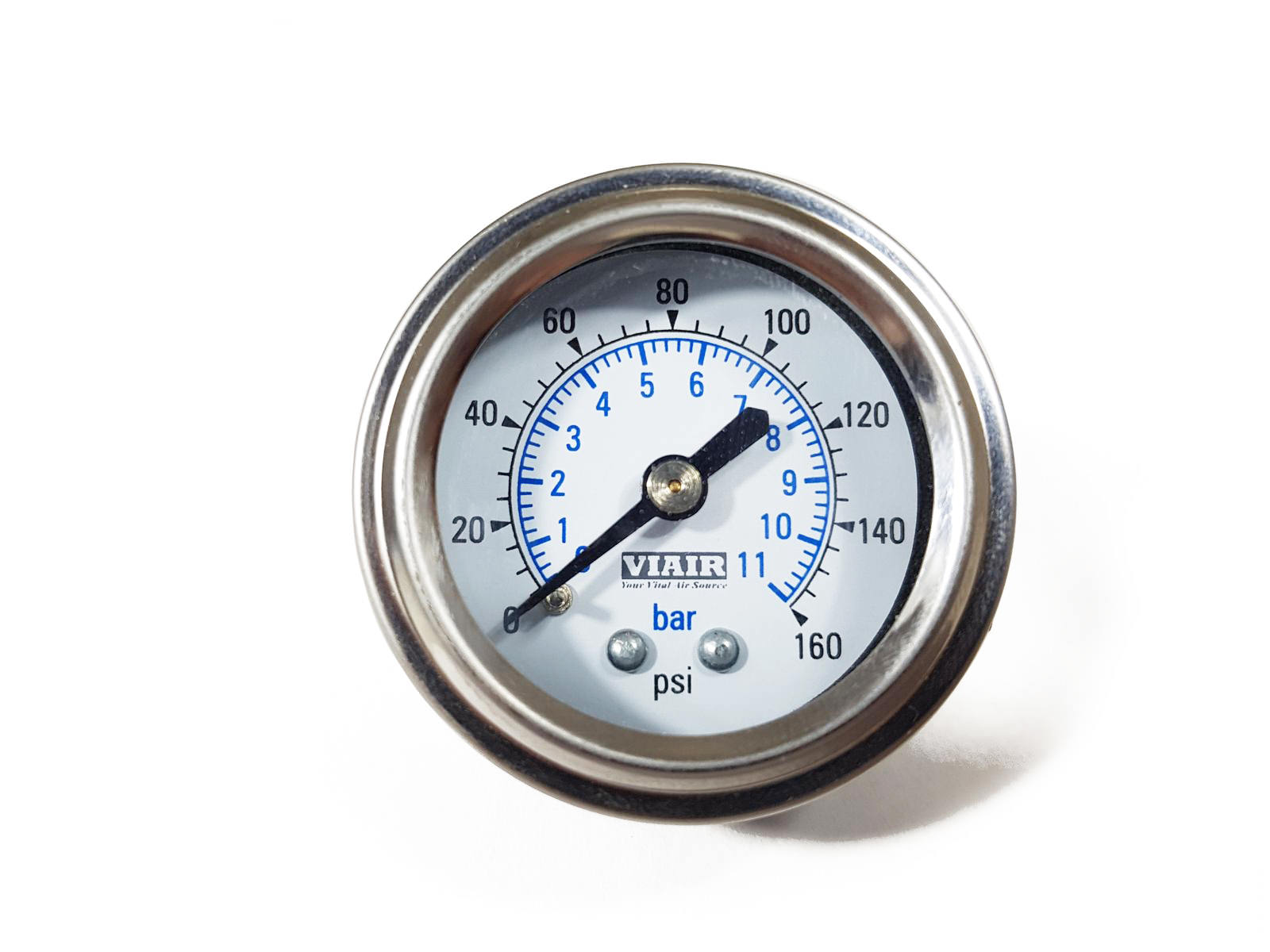

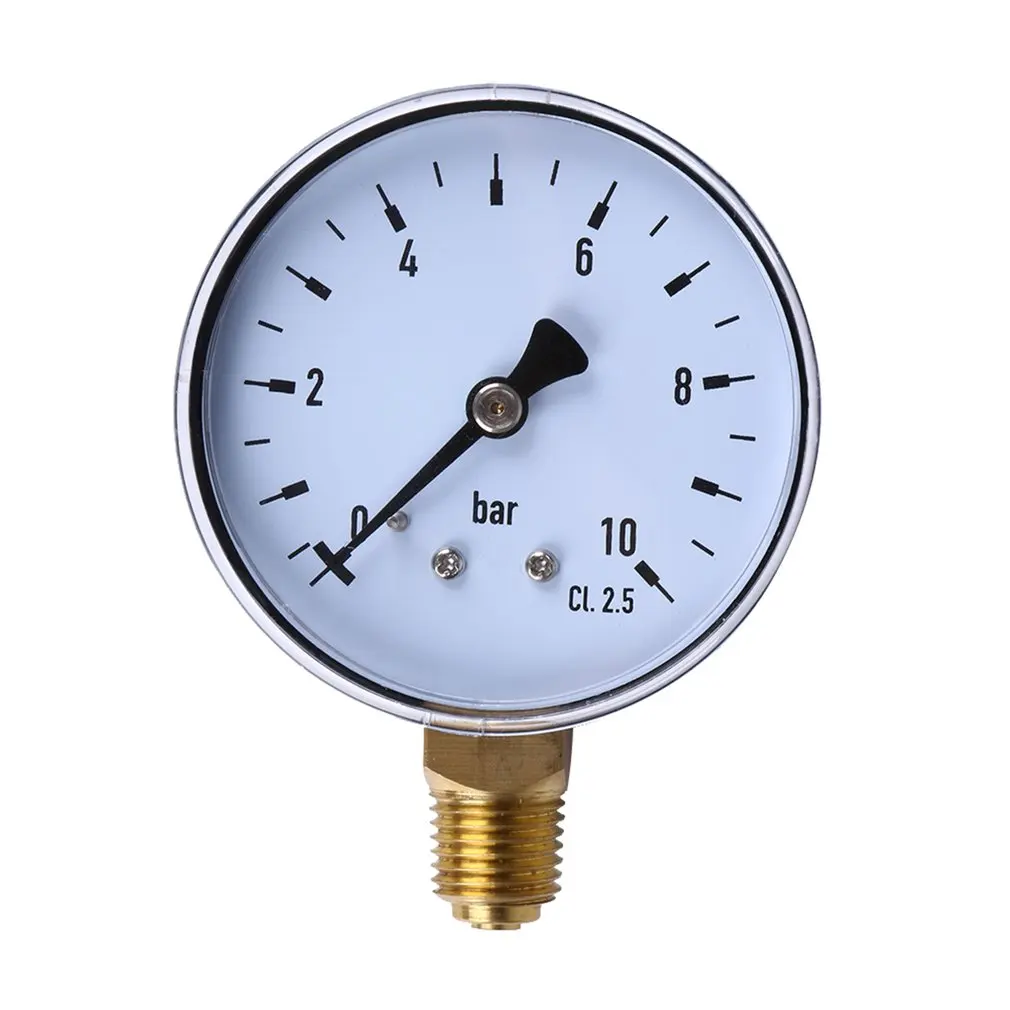

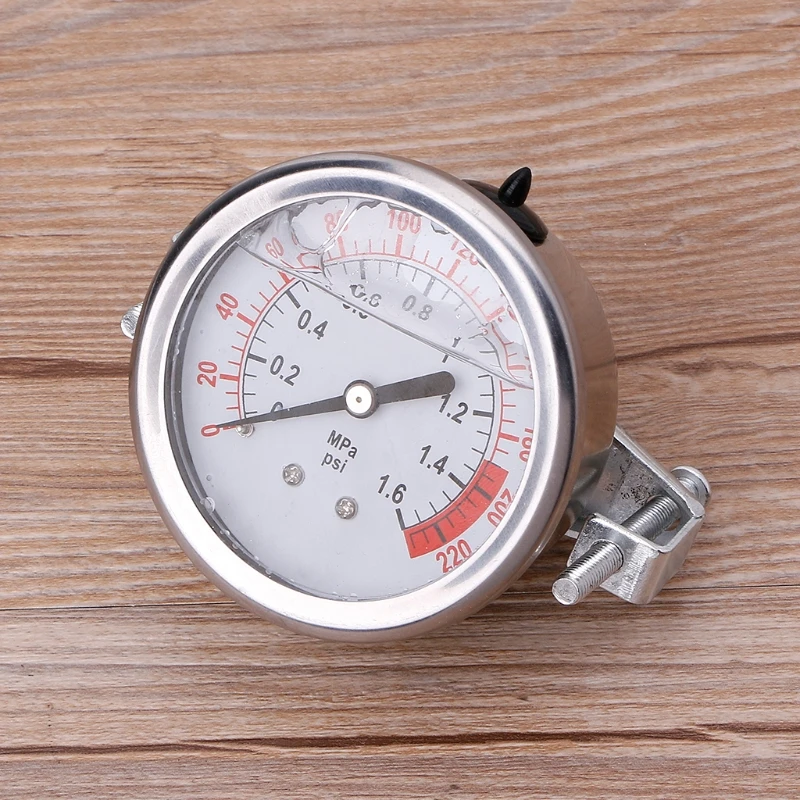

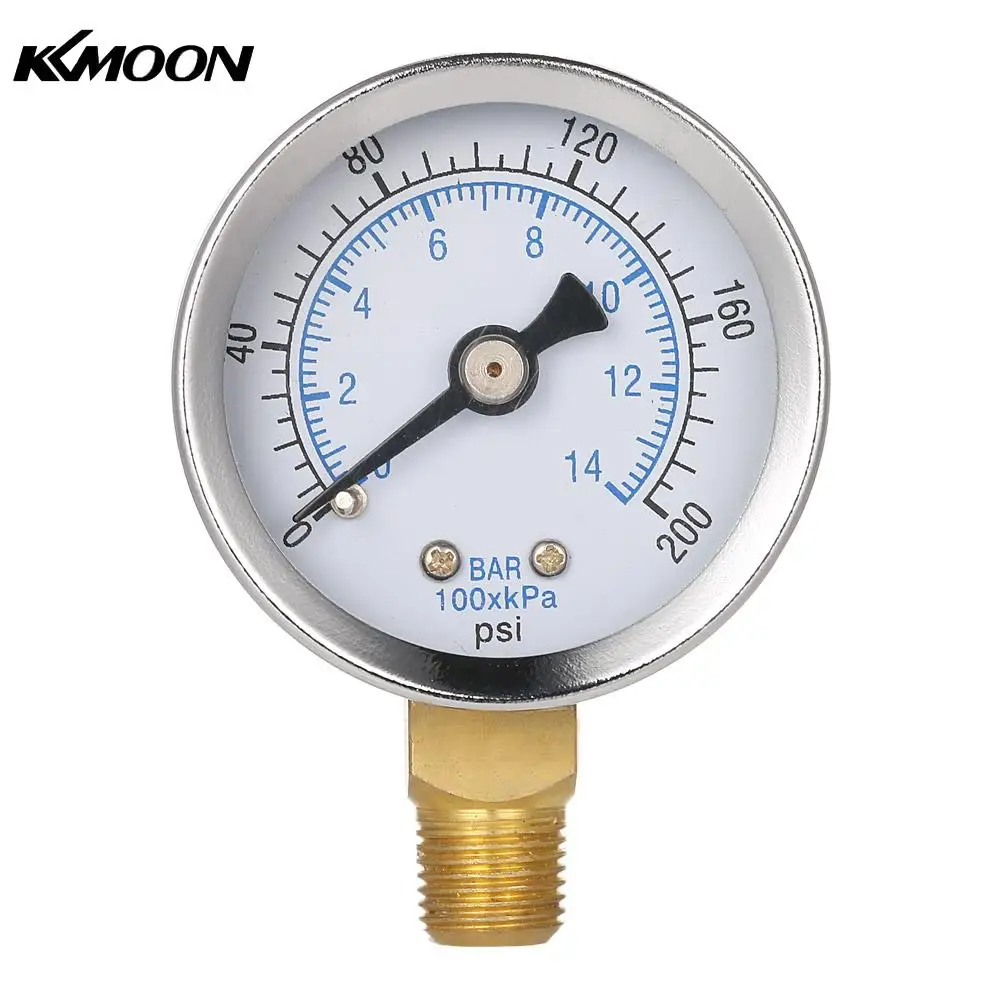

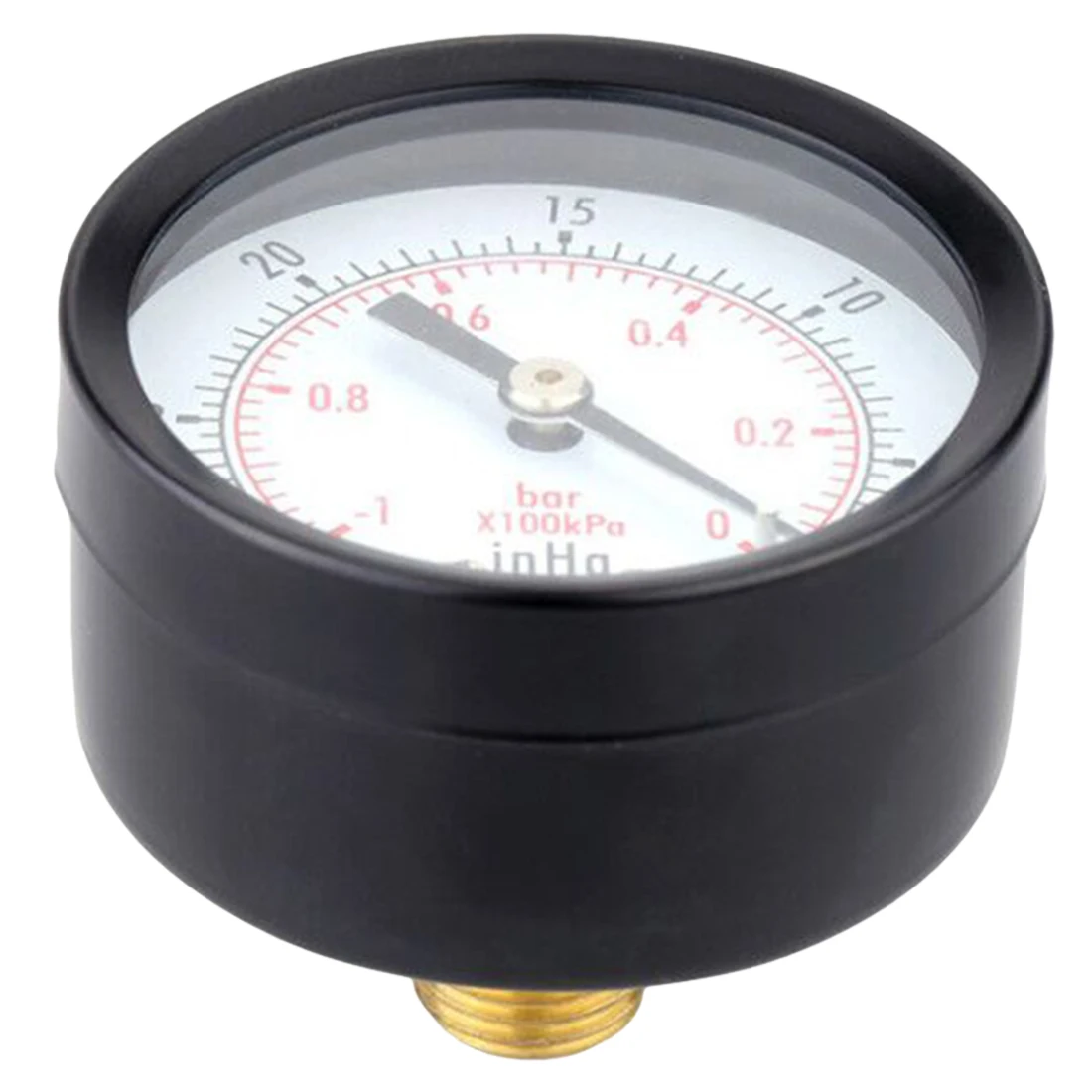

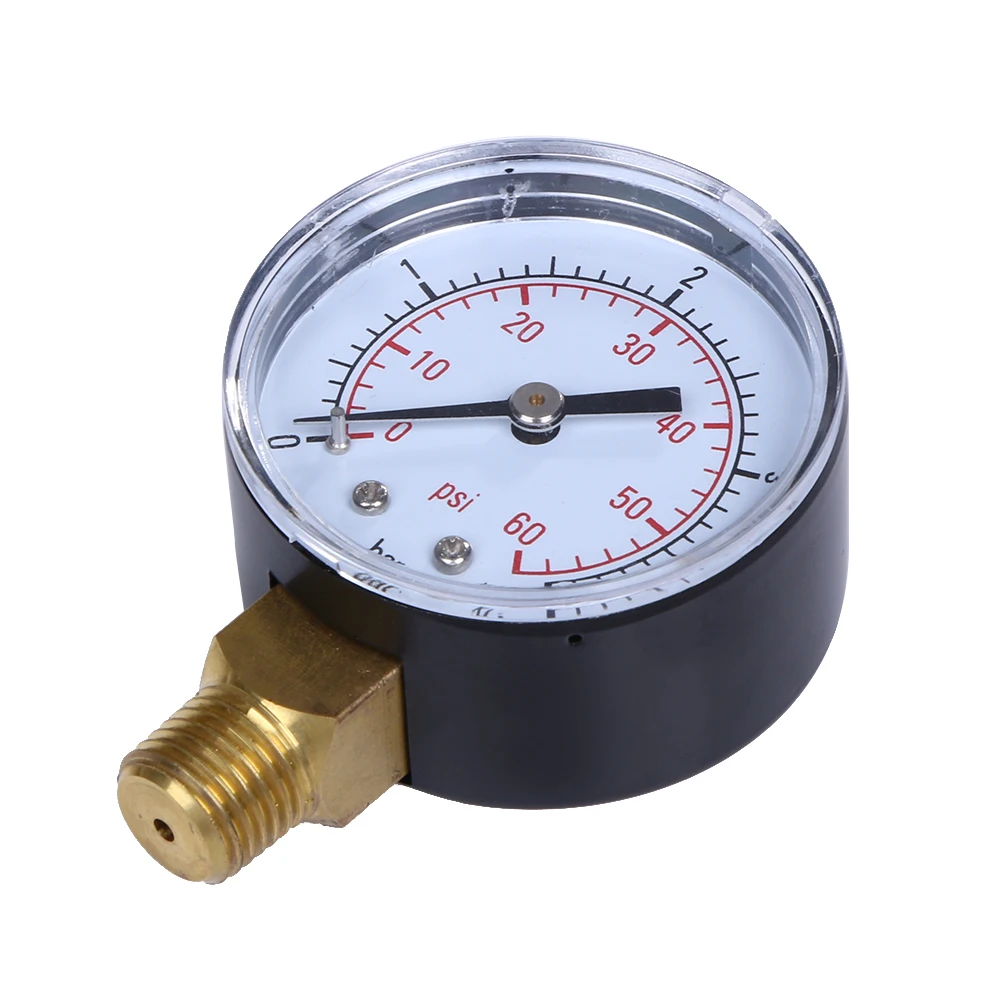

Вопрос отпадает, если у вас уже установлен манометр на входе в систему. Если нет, то потребуется 5 минут времени и следующие полезные вещи:

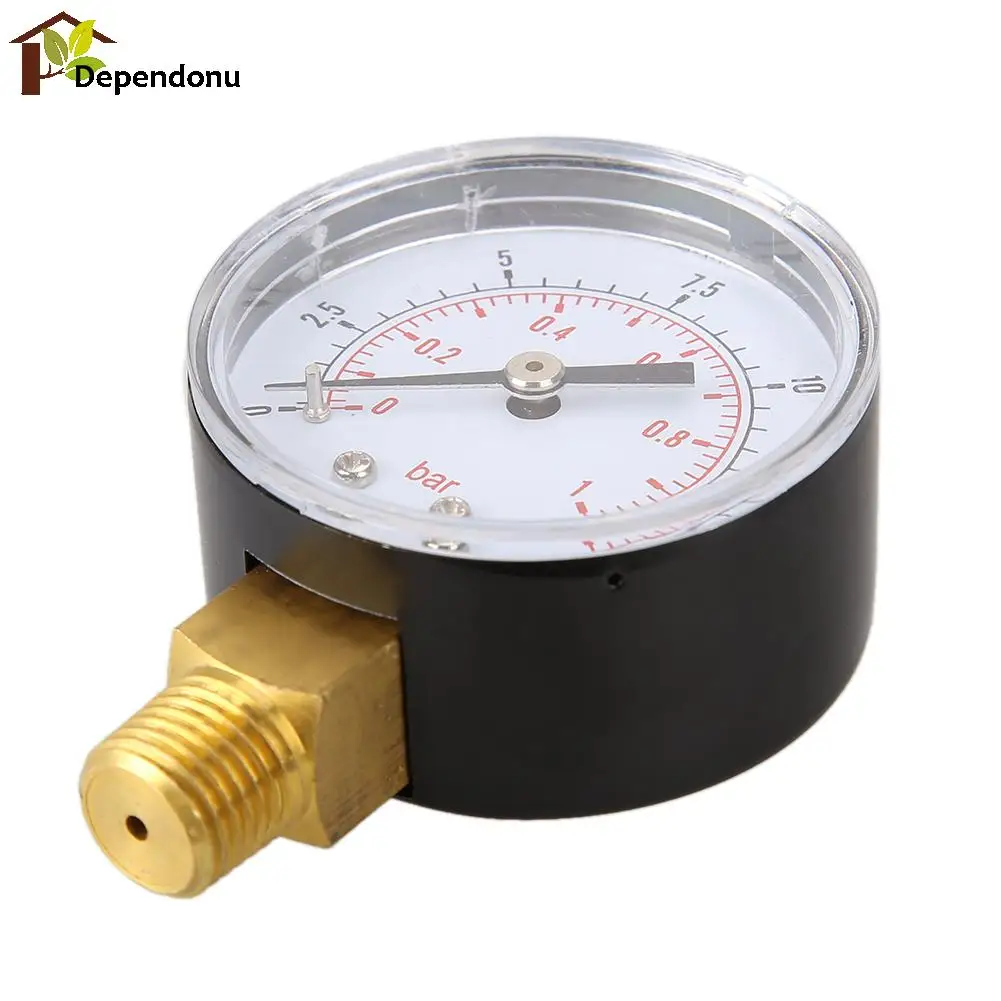

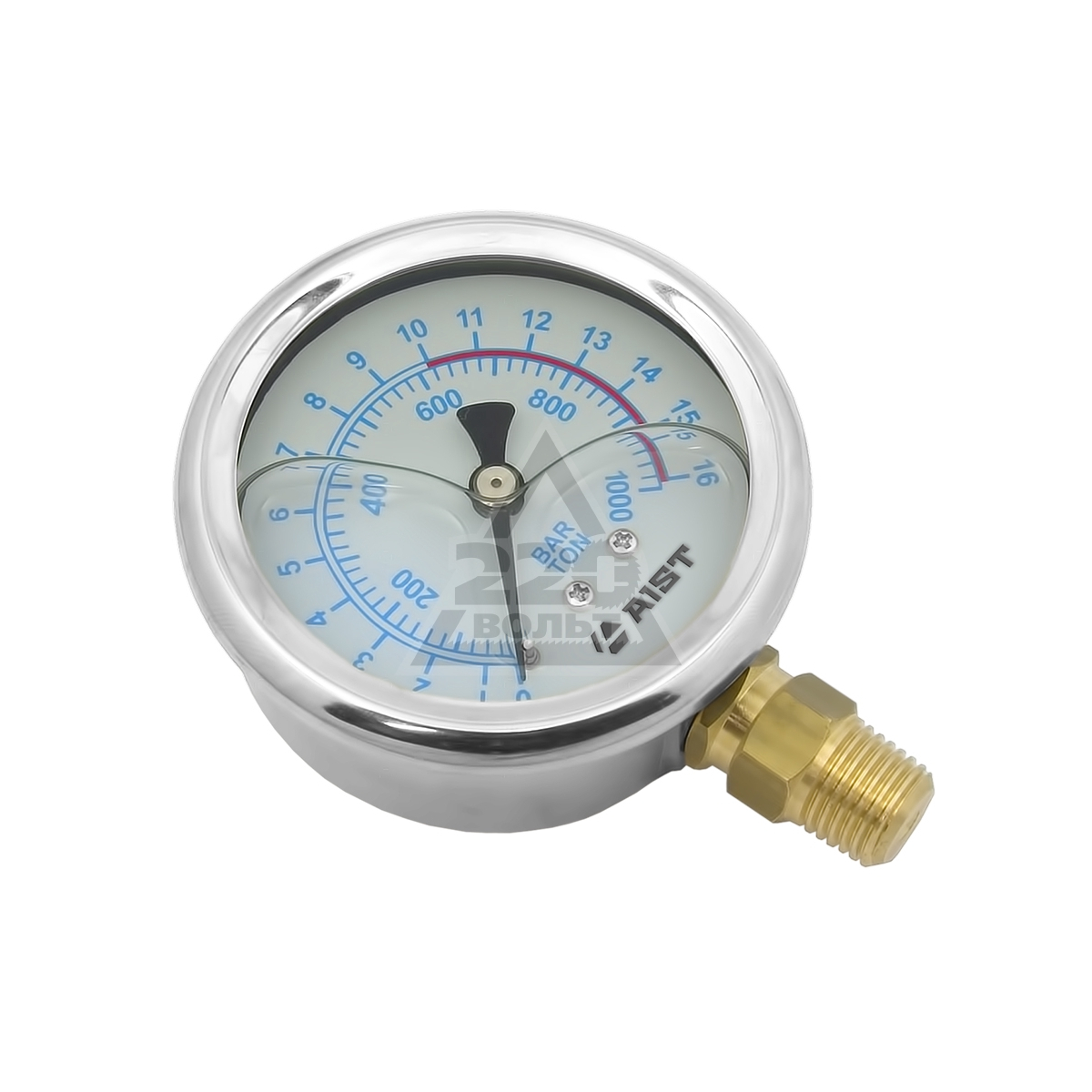

  1. Манометр для воды.

  2. Штуцер с резьбой 1/2 дюйма.

  3. Шланг подходящего диаметра.

  4. Червячные хомуты.

  5. Сантехнический скотч.

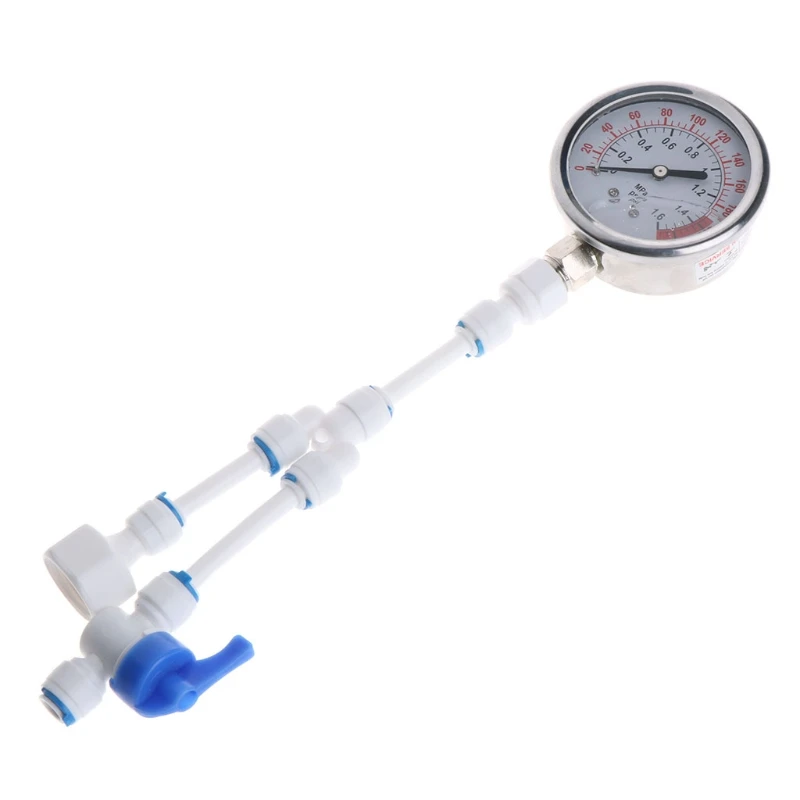

Шланг одним концом надеваем на манометр, вторым на штуцер. Фиксируем хомутами. Идем в ванную. Откручиваем душевую лейку и на ее место определяем штуцер. Несколько раз переключаем воду между режимами душ-кран, чтобы выгнать воздушную пробку. Если стыки подтекают, то заматываем соединение сантехническим скотчем. Готово. Взгляните на шкалу манометра и узнайте давление в водопроводе.

Вариант со шлангом универсален. Однако, вместо шланга с хомутами можно использовать переходники с выходом на 1/2 дюйма. Необходимая резьба переходника на входе зависит от резьбы конкретного манометра (метрическая, 3/8, 1/4).

Единицы измерения давления: таблица перехода физических величин

Существуют такие физические величины, прямо или косвенно связанные с давлением жидкости:

  • Величина водяного столба.

    Внесистемная единица измерения давления. Равна гидростатическому давлению столба воды высотой 1 мм, оказываемому на плоское основание при температуре воды 4 °С при нормальных показателях плотности. Используется для гидравлических расчетов.

  • Бар. Примерно равен 1-й атмосфере или 10 метрам водяного столба. Например, для бесперебойной работы посудомоечной и стиральной машин необходимо, чтобы давление воды составляло 2 бара, а для функционирования джакузи — уже 4 бара.

  • Техническая атмосфера. За нулевую точку берется значение атмосферного давления на уровне Мирового океана. Одна атмосфера равна давлению, которое возникает при приложении силы в 1 кг на площадь 1 см².

Как правило, давление измеряется в атмосферах или барах. Эти единицы различаются по своим значениям, но вполне могут быть приравнены друг к другу.

Но есть и другие единицы:

  • Паскаль. Единица измерения из международной системы единиц физических величин (СИ) давления, знакомая многим из школьного курса физики. 1 Паскаль это сила в 1 ньютон на площади в 1 м².

  • PSI. Фунт на квадратный дюйм. Активно применяется за океаном, но в последние годы входит в обиход и в нашей стране. 1 PSI = 6894,75729 Па (смотрите таблицу ниже). На автомобильных манометрах часто шкала деления размечена в PSI.

Таблица перехода единиц измерения выглядит так:

Паскаль (Pa, Па) Бар (bar, бар) Техническая атмосфера (at, ат) Миллиметр ртутного столба (мм рт. ст., mm Hg, Torr, торр) Метр водяного столба (м вод. ст., m H2O) Фунт-сила на кв. дюйм (psi)
1 Па 1 Н/м2 10−5 10,197×10−6 7,5006×10−3 1,0197×10−4 145,04×10−6
1 бар 105 1×106 дин/см2 1,0197 750,06 10,197 14,504
1 атм 98066,5 0,980665 1 кгс/см2 735,56 10 14,223
1 атм 101325 1,01325 1,033 760
10,33 14,696
1 мм рт. ст. 133,322 1,3332×10−3 1,3595×10−3 1 мм рт. ст. 13,595×10−3 19,337×10−3
1 м вод. ст. 9806,65 9,80665×10−2 0,1 73,556 1 м вод. ст. 1,4223
1 psi 6894,76 68,948×10−3 70,307×10−3 51,715 0,70307 1 lbf/in2

Согласно СНиП

и Постановлению Правительства РФ «О порядке предоставления коммунальных услуг гражданам», допустимое верхнее значение давления в водопроводной системе не должно превышать 6 атмосфер, а нижнее — не менее 0,2 атмосферы. Большее давление может разорвать старые трубы, а при меньшем не будет работать и кран.

Оптимальное давление воды в водопроводе должно быть таким, чтобы обеспечивать каждую квартиру независимо от этажности. Приемлемые условия, это когда можно одновременно пользоваться несколькими точками водозабора. Например, принимать душ и мыть овощи на кухне.

Давление воды при входе во внутреннюю сеть каждой квартиры должно составлять от 0,3 до 4,5 атмосферы, или бар, для горячей воды, и от 0,3 до 6,0 атмосфер для холодной.

Почему давление в водопроводе бывает слабым?

Низкое давление воды в водопроводе доставляет неудобства при пользовании многими бытовыми приборами и не дает совершать водные процедуры с использованием душа.

Низкое давление, или слабый напор воды, если говорить народным языком, может возникнуть в водопроводной системе в следующих случаях:

  • Увеличенный забор воды на линии. Это наблюдается в большей степени летом и осенью, когда начинается пора садово-огородных работ и заготовки запасов на зиму, поскольку у некоторых горожан, особенно в провинции, земельные наделы могут быть устроены непосредственно во дворах многоквартирных домов.

  • Неисправность насоса. На распределительной станции может выйти из строя насос, в результате темпы подачи воды многократно снизятся.

  • Нехватка электричества на насосной станции. Наверняка жители многоквартирных домов замечали, что при отключении электроэнергии перестает подаваться и вода.

  • Засорение водопроводных труб. Возможно, в систему попала окалина и прочий мусор, закупоривший внутреннее сечение.

  • Утечка воды. Из-за прорыва трубопровода давление в системе резко падает и не восстанавливается вплоть до устранения аварии.

  • Несколько проблем одновременно. Беда не приходит одна. Причины могут пересечься в самый неподходящий момент.

Кто виноват и что делать?

Дачники могут решить проблему низкого давления в водопроводе довольно просто: при помощи различных насосных станций или использования автономного водоснабжения.

Жильцам многоэтажных домов придется потрудиться. Для этого необходимо составление коллективного письма в управляющую организацию с требованием предоставления услуг в надлежащем виде согласно договору, и требование о перерасчете оплаты за некачественную услугу.

Для составления бумаг нужно официально зафиксировать показатели давления воды на этой линии.

Как поднять давление воды?

Повысить давление воды в отдельно взятой квартире можно так:

  • Обратиться в ЖЭК или ДЭЗ или ТСЖ и управляющую организацию. Как показывает практика, это все же стоит делать коллективно. Так увеличатся шансы на своевременное решение вопроса. При отсутствии помощи со стороны государственных органов следует самостоятельно попробовать повысить давление воды в квартире

  • Установить самовсасывающий насос. Однако, он будет забирать всю воду из стояка, обделяя тем самым жильцов нижних и верхних этажей.

  • Выполнить монтаж насоса. Прибор способен повысить давление в системе.

  • Установить накопительную емкость. К ней можно подключить бытовые приборы, поскольку давление возрастет. Хоть и не сильно.

Последний вариант особенно подходит жильцам многоэтажек в районах с отключениями воды по установленному четкому графику. Такое оборудование работает в автоматическом режиме.

Прежде чем самостоятельно увеличивать давление воды в водопроводе с помощью специальных приборов, рекомендуем попробовать решить эту проблему «мирным путем». Как правило, это дает результат.

Единицы измерения давления - техническая информация компании RGC-trade

Соотношение между единицами измерения давления


МПа

бар

мм.рт.ст.

мм.вд.ст.

атм.

кгс/см2

PSI

1 МПа

1

10

7500,7

1,0197*105

9,8692

10,197

145,04

1 бар

0,1

1

750,07

1,0197*104

0,98692

1,0197

14,504

1 мм. рт.ст.

133,32 Па

1,333*10-3

1

1,35951*101

1,316*10-3

1,359*10-3

0,01934

1 атм.

0,10133

1,0133

760

1,0332*104

1

1,0333

14,696

1 кгс/см2

0,098066

0,98066

735,6

1,00005*104

0,96784

1

14,223

1 PSI

6,8946 кПА

0,068946

51,715

7,0307*102


0,068045

0,070307

1

Расшифровка обозначений:

МПа — мегапаскаль или 106 Па (Паскалей),
1 Па = 1 Н/м2;
мм. рт.ст. — миллиметр ртутного столба;
мм.вд.ст. — миллиметр водяного столба;
атм. — физическая атмосфера;
1 кгс/см2 - техническая атмосфера;
PSI (pounds per square inch) — фунт на квадратный дюйм (единица давления, используемая в США и Великобритании).

МПа = 10 кгс/см2 (кгс/см2 иначе называется атм. или бар.).
1 кПа = 0,01 кгс/см2, т.е 100 кПа = 1 кгс/см2
1 мм.вд.ст = 10 Па

в чем измеряется, какое должно быть давление воды в трубопроводе квартиры, как рассчитать

Содержание:

Система водоснабжения выходит из строя по трем основным причинам – воздействие коррозии, наслоение различных отложений или слишком высокое внутреннее давление. Фактор коррозии в свете последних тенденций можно не рассматривать, поскольку в частном строительстве на сегодняшний день используются преимущественно полимерные изделия, не поддающиеся коррозионному воздействию. Остается лишь две причины, из-за которых водопровод может выйти из строя.


Одной из этих причин является высокое давление в трубах водоснабжения. При покупке труб нужно обязательно изучить приложенную к ним документацию, чтобы знать, при каком рабочем уровне давления их можно эксплуатировать. Помимо риска повреждения труб, превышение давления тесно связано с повышенным расходом воды, поэтому финансовые затраты тоже увеличатся.

Давление воды в водопроводе

Систему водоснабжения можно прокладывать так и самостоятельно, так и при помощи специалистов. Большинство фирм, занимающихся строительством, предлагают свои услуги по монтажу водопровода. Прежде чем согласиться на такой вариант, стоит узнать, насколько качественно были выполнены предыдущие работы этих специалистов.

В любом случае, кто бы ни занимался прокладкой водоснабжения, результат в итоге должен получиться одинаковым – а для этого нужно знать, какое давление должно быть в трубах водоснабжения. Среднее давление, необходимое для работы водопроводных кранов, составляет 0,5 бар. Разумеется, эта величина может слегка варьироваться в зависимости от различных факторов – например, тип трубопровода и материал изготовления труб сильно влияют на давление в системе.


Чтобы система водоснабжения могла нормально функционировать, перед ее обустройством нужно разобраться в принципах ее работы и требованиях, предъявляемых к данному виду систем. Кроме того, нужно точно знать, в чем измеряется давление воды в трубах и как проводить расчет водопроводной системы.

Гидроаккумуляторы и расширительные баки

Проектируя частный дом или жилье на загородном участке, нужно учитывать массу систем помимо водоснабжения. Например, обязательно потребуется система отведения стоков, водопровод с горячей водой, система пожаротушения и прочие. Кроме того, на загородных участках зачастую прокладывается отдельная ветка водопровода, позволяющая поливать сад и огород. О необходимости установки отопления можно вообще не говорить – без нее комфортная жизнь в доме попросту невозможна.

Для функционирования водоснабжения, пожаротушения и фильтрационной системы требуются гидроаккумуляторы, а для остальных систем необходимы расширительные баки. В местах забора воды и на выходе разогретой воды из отопительного оборудования также требуются расширительные баки, которые смогут компенсировать возникающие в системах гидроудары.


Расширительный бак, подключенный к водопроводу с горячей водой, выполняет функцию предохранителя – лишнее давление будет стравливаться именно в него, защищая систему от повреждений. Система пожаротушения использует гидроаккумулятор, да и цель другая – в нем содержится резервная вода, необходимая для тушения пожара. Стандартные бытовые гидроаккумуляторы выдерживают давление до 6 бар.

Особняком стоит отопительная система частного дома. Теплоноситель, находящийся в трубах, проходит путь от выхода из котла до входа через обратный контур. Находясь в котле, теплоноситель разогревается, увеличиваясь в объеме. Как правило, в качестве теплоносителя используется вода, которая при разогреве до рабочей температуры увеличивается в объеме более чем на 3%.

Тепловое расширение жидкости обязательно приведет к повреждению трубопровода, вплоть до полной потери им работоспособности. Чтобы этого не произошло, а также чтобы не возникало падение давления в трубопроводе, систему необходимо дополнительно оснащать расширительным баком, который компенсирует увеличившийся объем теплоносителя.

Разновидности расширительных баков водоснабжения

Существует два вида расширительных баков:

  1. Открытые. При использовании таких баков получается открытая отопительная система, работающая в условиях низкого давления. Соединение с атмосферой позволяет теплоносителю свободно выходить из системы и повышает влияние коррозии на металлический трубопровод. Открытые расширительные баки крайне не рекомендуется использовать в отопительных системах.
  2. Закрытые. Данный вид расширительного бака, в отличие от предыдущего, можно подключать к трубопроводу в любом месте, поэтому его не нужно утеплять. Все остальные недостатки устройств открытого типа в данном случае неактуальны, поэтому закрытые устройства используются практически повсеместно.


Расширительные баки, подключенные к водоснабжению, обеспечивают конструкции надежную защиту от гидроудара, обычно возникающего в результате аварийного отключения насоса или при резком открытии водозаборного крана. Такая динамическая нагрузка может в несколько раз превысить обычное давление, стабильно находящееся в системе.

Классификация гидроаккумуляторов выглядит точно так же – есть открытые и закрытые устройства. Отрицательные качества открытых баков свойственны и открытым гидроаккумуляторам. Сами по себе гидроаккумуляторы, как следует из их названия, содержат в себе запас жидкости, которую при необходимости можно запустить в систему.

Устройство гидроаккумуляторов

Главным рабочим элементом любого гидроаккумулятора является мембрана, а само устройство работает по следующему принципу:

  • В мембранной камере бака находится воздух, который при запуске насоса во время заполнения камеры водой уменьшается в объеме, то есть его давление увеличивается;
  • Созданное давление передается на реле, обеспечивающее запуск и отключение насоса;
  • Когда давление в системе становится избыточным, реле отключает насос, тем самым останавливая процесс повышения давления;
  • Вода в трубопроводе водоснабжения постепенно забирается, и давление стабилизируется, в результате чего реле автоматически запускает насос;
  • Нарушение герметичности трубопровода и сопутствующее ему постоянное снижение давление не позволит реле запустить насос заново, а при слишком высоком давлении насос будет отключаться.


При выборе гидроаккумулятора нужно отталкиваться в первую очередь от его объема. Дело в том, что этот показатель напрямую влияет на долговечность устройства – чем чаще приходится срабатывать мембране, тем раньше гидроаккумулятор выйдет из строя.

Как показывает практика, для водопровода, к которому подключено три водозаборных точки, вполне хватает одного гидроаккумулятора объемом 24 л, а для всех остальных случаев подойдет 50-литровый бак. Впрочем, лучше всего перед выбором бака рассчитать его объем, который зависит от количества сантехнических устройств, потребляющих воду. Читайте также: "Почему гудят водопроводные трубы – причины и способы устранения шума".

Расчет давления воды в трубах

Для расчета водопровода нужно знать, в чем измеряется давление воды в трубопроводе и какие используются обозначения. Максимальное и минимальное значение давления в баке обозначаются как Pmax и Pmin. Разность между этими величинами всегда имеет прямую зависимость от объема воды, которая поступает в систему из гидроаккумулятора. Высокое значение разности двух давлений говорит о том, что КПД бака достаточно высок, но при этом слишком большая разность создает вероятность прорыва мембраны.

Расчет максимального и минимального давления в трубах водоснабжения осуществляется в соответствии со следующими правилами:

  1. Усилие в мембранной камере должно быть достаточным для подъема воды на максимальную высоту расположения труб в здании. Например, для системы высотой 10 м требуется давление, равное 1 бар. Чтобы насос запускался, к расчетной величине Pmin нужно прибавлять 0,2 бар, то есть в результате минимальное давление будет равняться 1,2 бар.
  2. Чтобы достичь нормального водозабора, нужно измерить расстояние между расположением верхней водозаборной точки и гидроаккумулятором. С учетом перепада давления в кранах, который должен составлять не менее 0,5 бар, получается, что минимальное давление для системы высотой 10 м составляет 1,5 бар.
  3. Максимальное давление высчитывается в зависимости от эксплуатационных показателей насоса, гидравлического сопротивления в трубах водоснабжения и стабильности электросети, которая также оказывает влияние на работу насоса.


Такая методика расчета не отличается простотой, но ее можно упростить. Достаточно знать, что разность давления в трубопроводе загородного дома должна находиться в пределах 1-1,2 бар. Если знать это правило, то рассчитать давление в трубопроводах водоснабжения становится очень просто – к минимальному значению прибавляется разность давлений (в рассматриваемом случае итоговое значение максимального давления составляет 2,7 бар).

Специалисты в области прокладки водопроводных сетей советуют при расчете максимального значения давления в системе учитывать мощность насоса, которая должна быть на 30% больше Pmax. То есть, достаточно подобрать насос, который обеспечит минимальный напор воды.

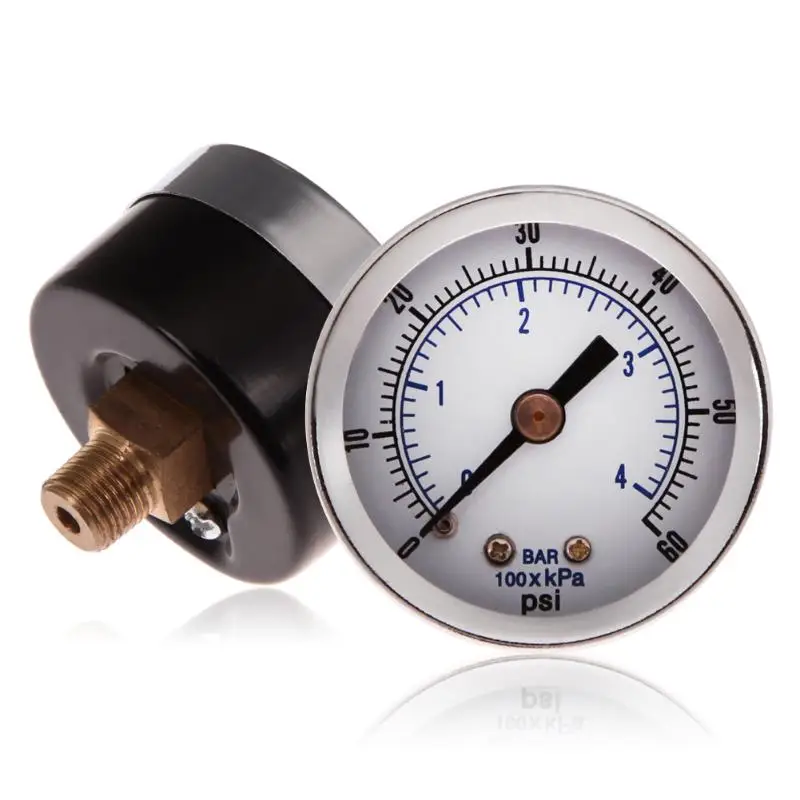

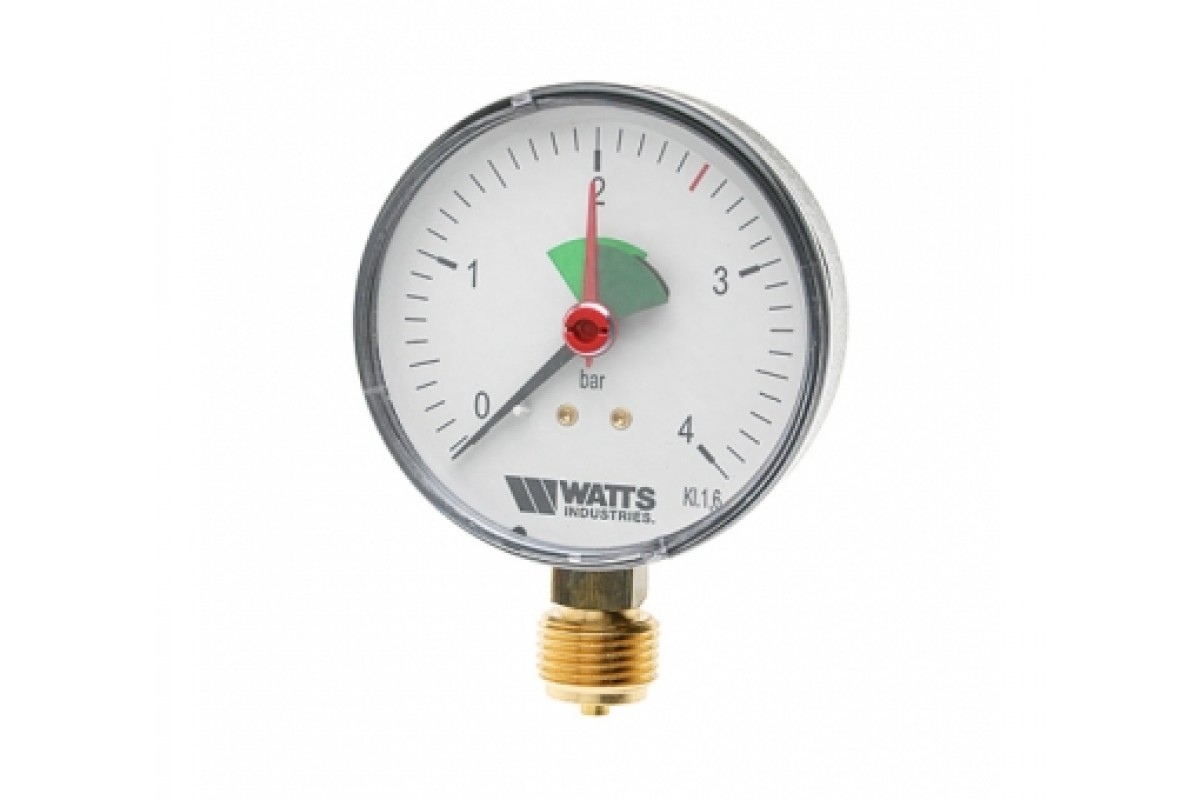

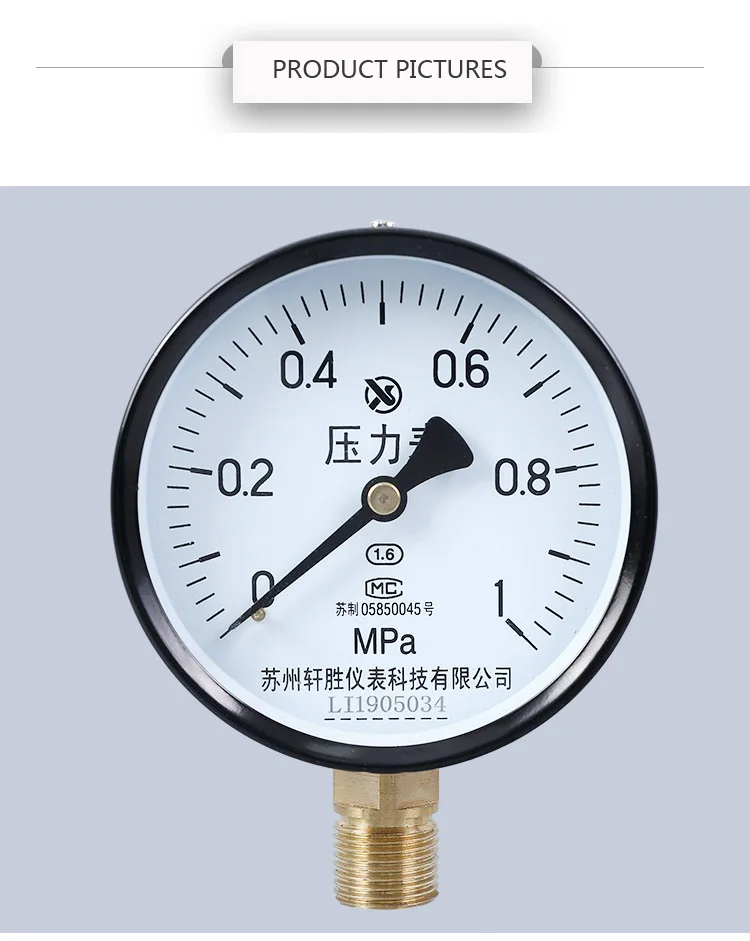

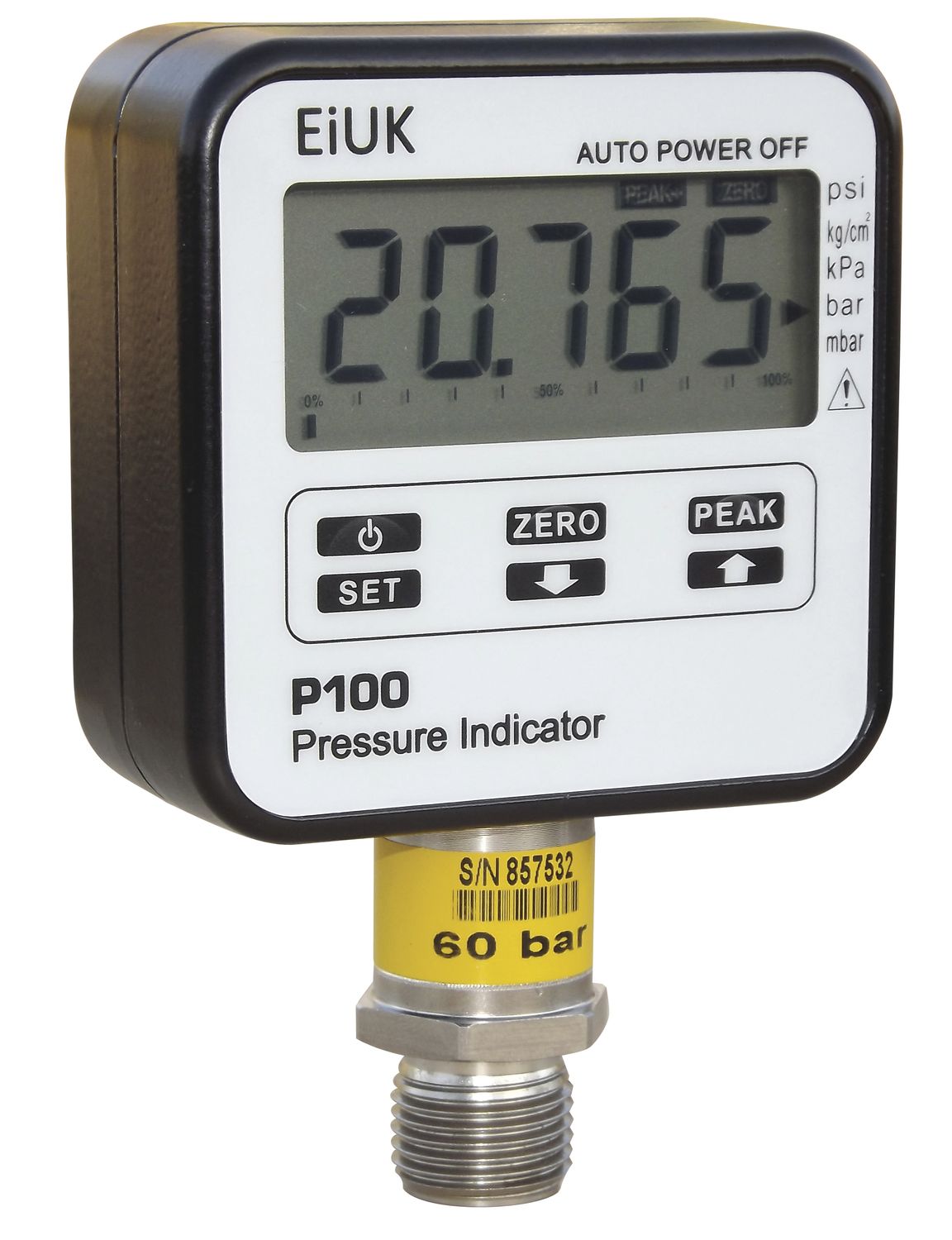

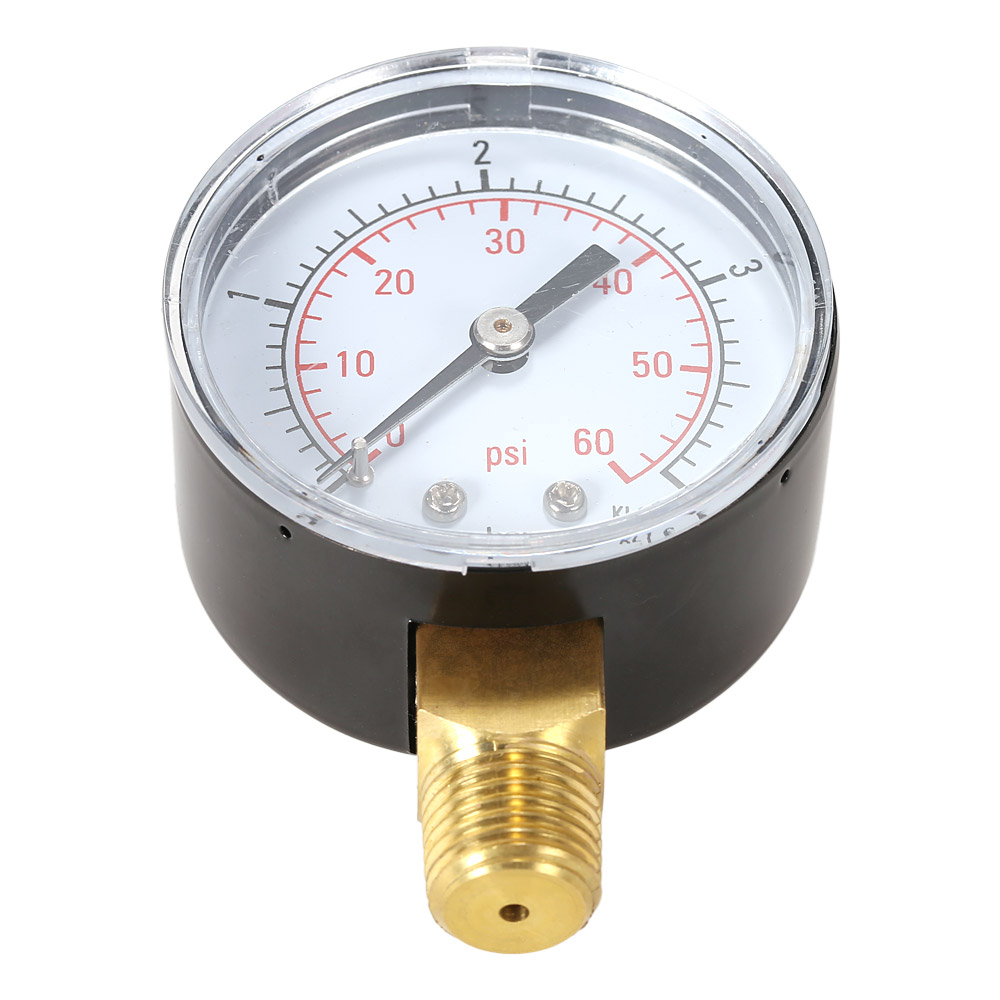

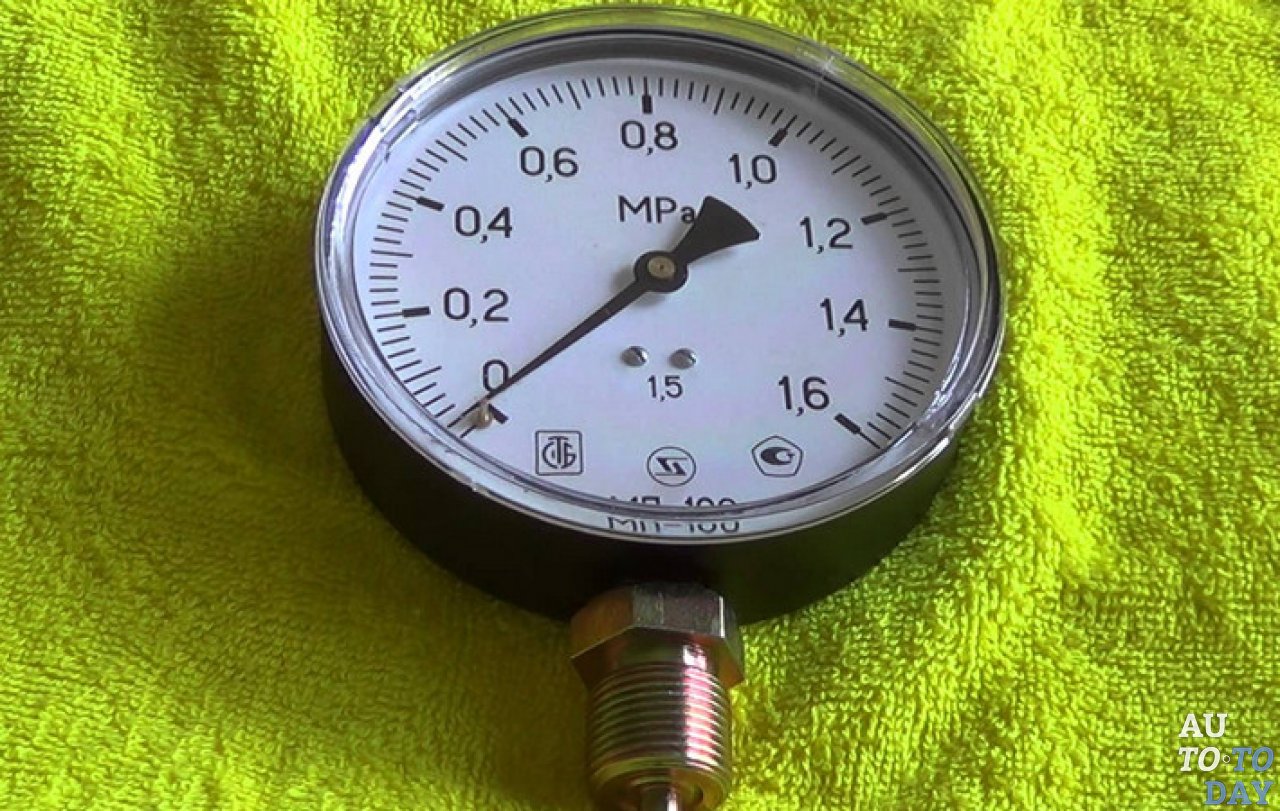

Чтобы измерить давление в трубах водоснабжения, используется обычный манометр. Измерения лучше всего проводить в динамике, когда вода движется по трубам. Для обеспечения корректности замеров стоит открыть хотя бы два крана до упора.

Если динамическое давление на протяжении суток серьезно меняется, то можно говорить о нарушении работы водопровода. Также нужно знать, что значения, полученные при измерении системы горячего водоснабжения, могут сильно отличаться от показаний водопровода, транспортирующего холодную воду.

Немаловажным является и погрешность устройств, используемых для проведения замеров. Достаточно хорошим является класс прибора 0,6, погрешность которого составляет 0,6%. Впрочем, для бытового использования вполне подойдет устройства класса 1,5.

Эксплуатация труб водоснабжения

Любой водопровод требует качественного и регулярного обслуживания. Первым делом система проверяется на герметичность. После устранения протечек, если таковые имеются, необходимо измерить давление в системе при помощи манометра. При замерах должно получиться значение, равное Pmin.

Если результат измерений на 10% ниже, чем минимальное расчетное значение давления, то нужно воспользоваться компрессором и увеличить давление до значения, необходимого для запуска насоса. Когда насос выключился, нужно снова измерить давление, но на этот раз его нужно сравнивать с Pmax при той же погрешности. Остается только открыть и закрыть кран, чтобы удостовериться в корректной работе системы водоснабжения.

Гидравлические удары в трубах водоснабжения

Вода, транспортируемая по трубам, имеет определенную инерцию, поэтому при резкой остановке жидкость начинает уплотняться в результате давления, оказываемого той частью воды, которая продолжает движение. В результате появляется сильная ударная волна, направленная в противоположную току воды сторону.

Для разных материалов скорость распространения ударной волны будет отличаться, но эта величина всегда достаточно опасна. Например, в том случае, если насос прекратил подачу воды в расположенный над ним резервуар, вода устремится вниз и тем самым создаст зону повышенного давления.


Эта зона рано или поздно все же достигнет резервуара, но отразится им в сторону насоса, который из-за гидравлического удара может начать работать в обратную сторону. Даже если установить обратный клапан, проблема все равно будет возникать – уплотненная вода все равно ударит в одну из слабых точек системы.

Чтобы такое явление не возникало, необходимо использовать обратный клапан, время срабатывания которого зависит от времени перемещения воды к резервуару и от него. Получится формула вида T = 2L/V, в которой L – расстояние между насосом и резервуаром, а V – скорость движения ударной волны.

Используя эту формулу и известные значения скорости распространения ударной волны, можно нивелировать воздействие гидроударов на систему водоснабжения. Для уменьшения скорости срабатывания обратных клапанов используются дополнительные клапаны-гасители, за счет которых и обеспечивается защита системы.

Заключение

Правильное давление в трубах водоснабжения – это один из важнейших параметров данной системы, напрямую влияющий на ее эффективность и долговечность. Рассчитывать давление в трубах водоснабжения в квартире и частном доме необходимо, чтобы снизить вероятность повреждения системы и последующего ремонта.


Единицы измерения давления. Таблица перевода единиц измерения давления. Единицы давления. Единицы вакуума.Па; МПа; бар; атм; мм рт.ст. = торр = тор; мм в.ст.; м в.ст., кг/см2; кгс/см2; psf; psi; дюймы рт.ст.; дюймы в.ст...





Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Алфавиты, номиналы, единицы / / Перевод единиц измерения величин. Перевод единиц измерения физических величин. Таблицы перевода единиц величин. Перевод химических и технических единиц измерения величин. Величины измерения. Таблицы соответствия величин. / / Перевод единиц измерения Давления и вакуума. Единицы давления. Единицы вакуума.  / / Единицы измерения давления. Таблица перевода единиц измерения давления. Единицы давления. Единицы вакуума.Па; МПа; бар; атм; мм рт.ст. = торр = тор; мм в.ст.; м в.ст., кг/см2; кгс/см2; psf; psi; дюймы рт.ст.; дюймы в.ст...

Поделиться:

Перевод единиц давления. Единицы величин давления и их соотношение. Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст. = торр = тор; мм в.ст.; м в.ст., кг/см

2; кгс/см2; psf; psi; дюймы рт.ст.; дюймы в.ст.               Версия для печати.
  • Единица измерения давления в СИ- паскаль (русское обозначение: Па; международное: Pa) = Н/м2
  • Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в.ст., кг/см 2; psf; psi; дюймы рт.ст.; дюймы в.ст. ниже
  • Обратите внимание, тут 2 таблицы и список. Вот еще полезная ссылка: Плотность воды в зависимости от температуры (и другие параметры)
Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в.ст., кг/см 2; psf; psi; дюймы рт.ст.; дюймы в.ст. Соотношение единиц измерения давления.
Для того, чтобы перевести давление в единицах: В единицы:
Па (Н/м2) МПа bar atmosphere мм рт. ст. мм в.ст. м в.ст. кгс/см2
Следует умножить на:
Па (Н/м2) - паскаль, единица давления СИ 1 1*10-6 10-5 9.87*10-6 0.0075 0.1 10-4 1.02*10-5
МПа, мегапаскаль 1*106 1 10 9.87 7.5*103 105 102 10.2
бар 105 10-1 1 0. 987 750 1.0197*104 10.197 1.0197
атм, атмосфера 1.01*105 1.01* 10-1 1.013 1 759.9 10332 10.332 1.03
мм рт. ст., мм ртутного столба 133.3 133.3*10-6 1.33*10-3 1.32*10-3 1 13.3 0.013 1.36*10-3
мм в.ст., мм водяного столба 10 10-5 0.000097 9.87*10-5 0.075 1 0. 001 1.02*10-4
м в.ст., метр водяного столба 104 10-2 0.097 9.87*10-2 75 1000 1 0.102
кгс/см2 , килограмм-сила на квадратный сантиметр 9.8*104 9.8*10-2 0.98 0.97 735 10000 10 1
фунтов на кв. фут / pound square feet (psf) 47.8 4.78*10-5 4.78*10-4 4.72*10-4 0.36 4.78 4.78 10-3 4. 88*10-4
фунтов на кв. дюйм / pound square inches (psi) 6894.76 6.89476*10-3 0.069 0.068 51.7 689.7 0.690 0.07
Дюймов рт.ст. / inches Hg 3377 3.377*10-3 0.0338 0.033 25.33 337.7 0.337 0.034
Дюймов в.ст. / inches H2O 248.8 2.488*10-2 2.49*10-3 2.46*10-3 1.87 24.88 0.0249 0.0025
Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в.ст., кг/см 2; psf; psi; дюймы рт.ст.; дюймы в.ст.
Для того, чтобы перевести давление в единицах: В единицы:
фунтов на кв. фут / pound square feet (psf) фунтов на кв. дюйм / pound square inches (psi) Дюймов рт.ст. / inches Hg Дюймов в.ст. / inches H2O
Следует умножить на:
Па (Н/м2) - единица давления СИ 0. 021 1.450326*10-4 2.96*10-4 4.02*10-3
МПа 2.1*104 1.450326*102 2.96*102 4.02*103
бар 2090 14.50 29.61 402
атм 2117.5 14.69 29.92 407
мм рт. ст. 2.79 0.019 0.039 0.54
мм в.ст. 0.209 1.45*10-3 2.96*10-3 0. 04
м в.ст. 209 1.45 2.96 40.2
кгс/см2 2049 14.21 29.03 394
фунтов на кв. фут / pound square feet (psf) 1 0.0069 0.014 0.19
фунтов на кв. дюйм / pound square inches (psi) 144 1 2.04 27.7
Дюймов рт.ст. / inches Hg 70.6 0.49 1 13.57
Дюймов в.ст. / inches H2O 5. 2 0.036 0.074 1

Подробный список единиц давления, один паскаль это:
  • 1 Па (Н/м2) = 0.0000102 Атмосфера "метрическая" / Atmosphere (metric)
  • 1 Па (Н/м2) = 0.0000099 Атмосфера стандартная Atmosphere (standard) = Standard atmosphere
  • 1 Па (Н/м2) = 0.00001 Бар / Bar
  • 1 Па (Н/м2) = 10 Барад / Barad
  • 1 Па (Н/м2) = 0.0007501 Сантиметров рт. ст. (0 °C)
  • 1 Па (Н/м2) = 0.0101974 Сантиметров во. ст. (4 °C)
  • 1 Па (Н/м2) = 10 Дин/квадратный сантиметр
  • 1 Па (Н/м2) = 0.0003346 Футов водяного столба / Foot of water (4 °C)
  • 1 Па (Н/м2) = 10-9 Гигапаскалей
  • 1 Па (Н/м2) = 0.01 Гектопаскалей
  • 1 Па (Н/м2) = 0. 0002953 Дюмов рт.ст. / Inch of mercury (0 °C)
  • 1 Па (Н/м2) = 0.0002961 Дюймов рт. ст. / Inch of mercury (15.56 °C)
  • 1 Па (Н/м2) = 0.0040186 Дюмов в.ст. / Inch of water (15.56 °C)
  • 1 Па (Н/м2) = 0.0040147 Дюмов в.ст. / Inch of water (4 °C)
  • 1 Па (Н/м2) = 0.0000102 кгс/см2 / Kilogram force/centimetre2
  • 1 Па (Н/м2) = 0.0010197 кгс/дм2 / Kilogram force/decimetre2
  • 1 Па (Н/м2) = 0.101972 кгс/м2 / Kilogram force/meter2
  • 1 Па (Н/м2) = 10-7 кгс/мм2 / Kilogram force/millimeter2
  • 1 Па (Н/м2) = 10-3 кПа
  • 1 Па (Н/м2) = 10-7 Килофунтов силы/ квадратный дюйм / Kilopound force/square inch
  • 1 Па (Н/м2) = 10-6 МПа
  • 1 Па (Н/м2) = 0. 000102 Метров в.ст. / Meter of water (4 °C)
  • 1 Па (Н/м2) = 10 Микробар / Microbar (barye, barrie)
  • 1 Па (Н/м2) = 7.50062 Микронов рт.ст. / Micron of mercury (millitorr)
  • 1 Па (Н/м2) = 0.01 Милибар / Millibar
  • 1 Па (Н/м2) = 0.0075006 Миллиметров рт.ст / Millimeter of mercury (0 °C)
  • 1 Па (Н/м2) = 0.10207 Миллиметров в.ст. / Millimeter of water (15.56 °C)
  • 1 Па (Н/м2) = 0.10197 Миллиметров в.ст. / Millimeter of water (4 °C)
  • 1 Па (Н/м2) =7.5006 Миллиторр / Millitorr
  • 1 Па (Н/м2) = 1Н/м2/ Newton/square meter
  • 1 Па (Н/м2) = 32.1507 Повседневных унций / кв. дюйм / Ounce force (avdp)/square inch
  • 1 Па (Н/м2) = 0.0208854 Фунтов силы на кв. фут / Pound force/square foot
  • 1 Па (Н/м2) = 0.000145 Фунтов силы на кв. дюйм / Pound force/square inch
  • 1 Па (Н/м2) = 0.671969 Паундалов на кв. фут / Poundal/square foot
  • 1 Па (Н/м2) = 0.0046665 Паундалов на кв. дюйм / Poundal/square inch
  • 1 Па (Н/м2) = 0.0000093 Длинных тонн на кв. фут / Ton (long)/foot2
  • 1 Па (Н/м2) = 10-7 Длинных тонн на кв. дюйм / Ton (long)/inch2
  • 1 Па (Н/м2) = 0.0000104 Коротких тонн на кв. фут / Ton (short)/foot2
  • 1 Па (Н/м2) = 10-7 Тонн на кв. дюйм / Ton/inch2
  • 1 Па (Н/м2) = 0.0075006 Торр / Torr
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Дистанционный контроль и измерение избыточного давления воды в трубопроводе

Назначение
Решение предназначено для контроля и измерения избыточного давления воды на участках трубопроводов в сетях водоснабжения. Система обеспечивает сбор и передачу информации на диспетчерский уровень (или пульт управления) по каналам беспроводной связи при помощи встроенного GSM/GPRS-модуля. Контролируемые пункты системы имеют герметичное исполнение по классу защиты IP68 и устанавливаются непосредственно на трубопровод, в том числе в затапливаемые колодцы. Контролируемые пункты оснащены модулями автономного питания на основе Li-Pol аккумуляторной батареи, которая обеспечивает автономную работу системы до 1-го года.



Брошюра "Технические решения"


Состав
Преимущества
  • отечественный производитель - оборудование и программное обеспечение российского производства
  • возможность подключения разнородного оборудования
  • большинство компонентов решения являются автономными и работают от встроенных аккумуляторных батарей
  • системы построены на базе облачных технологий, что обеспечивает гибкий доступ к информации из любой точки с помощью персонального компьютера или другого устройства, имеющего доступ в сеть интернет.
  • для полноценного использования систем не требуется дополнительное программное обеспечение, достаточно наличия одного лишь интернет-браузера.
  • отсутствует ограничение на количество одновременных подключений пользователей
  • интеграция с другими системами сбора и обработки данных
  • доступ к любой информации и документам осуществляется с помощью защищенного соединения гибкая настройка прав доступа
  • работа по доступным каналам и линиям связи: GSM/GPRS, телефонная линия, Ethernet и т.п.

Функции
  • осуществление оперативного мониторинга давления воды в наиболее проблемных точках сети водоснабжения
  • поддержание оптимального режима водоснабжения
  • предоставление оперативных данных в системы гидравлического расчета, системы обнаружения утечек и системы диспетчеризации и управления водопроводной сетью
Эксплуатация системы позволяет:
  • снизить количество аварийных заявок от населения в часы максимального водоотбора
  • повысить скорость реагирования бригад АДС водоканалов
  • предупредительную корректировку режимов водоснабжения до возникновения проблем у потребителей

Измерение давления | Физика

Приборы для измерения давления, создаваемого жидкостями и газами, называют манометрами (от греч. манос – «редкий», «неплотный»). Рассмотрим устройство некоторых видов манометров.

На рис. 160 показан жидкостный манометр. Он представляет собой U-образную стеклянную трубку, частично наполненную жидкостью. Если давления над поверхностями жидкости в обоих коленах одинаковы, например равны атмосферному давлению pатм, то поверхности жидкостей установятся на одном уровне. Если же давление над поверхностью жидкости в левом колене увеличить (см. рис. 160, б), то ситуации изменится: уровень жидкости в левом колене опустится под действием давления воздуха p1 > pатм, а в правом колене – поднимется. При этом чем больше увеличится давление в левом колене, тем большей станет разность уровней жидкости в коленах манометра.

Пусть давление над поверхностью жидкости в левом колене равно p1, а в правом – pатм. Высота левого столба жидкости – h1, а правого – h2. Применим формулу для расчета гидростатического давления в нижней точке A трубки манометра. Это давление можно вычислить двумя способами. Рассматривая жидкость в левом колене, получим: pA = p1 + ρ · g · h1; соответственно для правого колена: pA = pатм + ρ · g · h2.

Приравнивая эти выражения, получим:

p1 = pатм + ρ · g · (h2 - h1) = pатм + ρ · g · Δh

Таким образом, если известна плотность ρ жидкости, то, измеряя разность Δh высот столбов жидкости в коленах манометра, можно определить, на какую величину неизвестное давление p1 отличается от атмосферного. Из полученной формулы следует, что если Δh > 0, т. е. h2 > h1, то измеряемое давление в левом колене больше атмосферного. Наоборот, если Δh < 0, т. е. h2 < h1, то измеряемое давление p1 меньше атмосферного (см. рис. 160, в).

Продолжим анализ полученной формулы. Измеряемая разность давлений p1 - pатм = ρ · g · Δh. Поэтому если перепад давлений достаточно большой, то для его измерения необходимо либо использовать трубку большой длины (для больших значений Δh), либо использовать жидкость с большой плотностью ρ. На практике в жидкостных манометрах обычно используют ртуть, плотность которой равна 13,6 г/см3. Поэтому давление часто измеряют в несистемных единицах – миллиметрах ртутного столба (мм рт. ст.). Давление столба ртути высотой 1 мм равно p = ρgh = 133,3 Па. (Нормальное атмосферное давление на уровне моря равно 101,325 кПа, что соответствует 760 мм рт. ст.)

Теперь представим себе, что давление в левом колене манометра над поверхностью жидкости равно нулю. Тогда полученная формула примет вид: p1 = 0 = pатм + ρg(h2 - h1). Следовательно, pатм = ρg(h1 - h2). Этой формулой можно воспользоваться для измерения атмосферного давления.

Впервые атмосферное давление измерил в 1643 г. итальянский ученый Э. Торричелли. Для получения нулевого давления над поверхностью ртути (что соответствует атмосферному давлению на высоте более 100 км) он поступил следующим образом. Заполнив ртутью запаянную с одного конца стеклянную трубку длиной 1 м и закрыв пальцем отверстие, он перевернул трубку и погрузил незапаянный конец трубки в чашку с ртутью. После этого он убрал палец и обнаружил, что из трубки вылилась только часть ртути (рис. 161). В результате над поверхностью ртути в трубке образовалось не заполненное воздухом пространство – «торричеллиева пустота». Высота h столба оставшейся в трубке ртути, равная разности высот столбов ртути в трубке (h1) и чашке (h2), составила примерно 760 мм. При этом разность давлений, создаваемых в точке A столбом ртути в трубке и столбом ртути в чашке, уравновешивается давлением атмосферы на открытую поверхность ртути в чашке:

0 + ρgh1 = pатм + ρgh2

Следовательно,

pатм = ρg(h1 - h2) = ρgh

Если к такой трубке с ртутью прикрепить шкалу с нанесенными на ней делениями в миллиметрах, то получится ртутный барометр – прибор для измерения атмосферного давления в миллиметрах ртутного столба.

В настоящее время для измерения атмосферного давления используют безжидкостные приборы, получившие название барометров-анероидов. (Анероид в переводе с греческого – «безжидкостный».) Устройство одного из таких приборов показано на рис. 162. Основным элементом барометра-анероида является круглая металлическая коробка 1, закрытая тонкой гофрированной крышкой – мембраной. Из коробки откачан воздух, и мембрана под действием атмосферного давления прогибается внутрь коробки. К центру мембраны прикреплена пружина 2. При изменении атмосферного давления величина прогиба мембраны изменяется, что фиксируется с помощью стрелки 3, закрепленной на оси вращения 4. Такой прибор обычно имеет две шкалы (рис. 16З). Одна шкала проградуирована в миллиметрах ртутного столба (мм рт. ст.), другая – в гектопаскалях (гПа).

Как уже отмечалось, с увеличением высоты над поверхностью Земли атмосферное давление уменьшается. Поэтому по измерениям атмосферного давления на различных высотах можно судить о высоте подъема над поверхностью Земли. В барометрах, применяемых в авиации, шкалу градуируют в метрах, а прибор называют высотомером.

На практике для измерения давления часто используют трубчатые манометры. Устройство подобного прибора показано на рис. 164. Основным его элементом является изогнутая в дугу упругая металлическая трубка 1. Один жестко закрепленный конец этой трубки подсоединяется к системе, в которой необходимо измерить давление. Другой конец трубки запаян и находится в свободном положении. При увеличении давления внутри трубки она начинает разгибаться. В результате ее свободный конец перемещается относительно корпуса прибора. Это смещение вызывает поворот стрелки 2.

Подобные манометры позволяют измерять давление от сотен паскалей до нескольких гигапаскалей (109 Па) и поэтому широко используются на практике. В частности, их применяют для измерения давления в шинах автомобилей, давления в водопроводных и газовых трубах и т. п.

Итоги

Приборы для измерения давления, создаваемого жидкостями и газами, называют манометрами.

Жидкостные манометры основаны на измерении разности высот столбов однородной жидкости в сообщающихся сосудах, один из которых находится под действием атмосферного давления. Измеряемая разность давлений равна

p1 - pатм = ρgΔh

Приборы для измерения атмосферного давления называют барометрами. Существуют ртутные барометры и барометры-анероиды (безжидкостные барометры).

Изменение (уменьшение) давления с увеличением высоты над поверхностью Земли позволяет использовать барометры для определения высоты полета летательных аппаратов.

Вопросы

  1. Как называют приборы для измерения давления?
  2. Какие виды приборов для измерения давления вы знаете?
  3. Как устроен жидкостный манометр?
  4. Как устроен барометр-анероид?
  5. Как устроен трубчатый манометр?
  6. Что такое высотомер?
  7. Расскажите об опыте Торричелли.
  8. Являются ли чашка и трубка в опыте Торричелли (см. рис. 161) сообщающимися сосудами?

Упражнения

  1. Определите высоту столба воды, действие которого уравновесит атмосферное давление.
  2. В течение суток барометр показывал давление: 740; 746; 752 мм рт. ст. Пересчитайте эти показания в Па.
  3. Опустите стакан полностью в тазик с водой. Затем переверните стакан под водой вверх донышком и медленно поднимайте его. Объясните, почему вода из стакана не будет выливаться, пока края стакана не поднимутся выше уровня воды в тазике.
  4. Как изменится показание барометра-анероида при его подъеме на высоту 300 м над поверхностью Земли?

норматив по госту, как замерить и можно ли повысить давление хвс в квартире

Слабый напор холодной воды – неприятность, знакомая практически всем жильцам верхних этажей многоквартирных домов. Ее причина банальна – низкое давление воды. Такое явление провоцирует массу временных или даже постоянных неудобств, поэтому неудивительно, что многие владельцы квартир задаются справедливым вопросом: можно ли повысить давление ХВС? Ответ однозначный – можно. Но только делать это нужно с умом. Как? Чтобы понять, рассмотрим все по порядку: каким должно быть давление воды по нормативам ГОСТа, как замерить его показатели, на что влияют отклонения от нормы и какие существуют методы повышения давления в квартире.

Какие нормы давления воды?

Для начала разберемся в теоретических основах. Так, давление водного потока в сети измеряется или в барах, или в атмосферах – эти измерительные единицы практически тождественны. Принято, что 1 бар или 1 атм создает 10 м столба воды.

Согласно строительным нормативам СНиП 2.04.02-84, давление ХВС в многоэтажном доме должно находится в рамках от 0,3 атм до 6 атм – это крайние разрешенные показатели напора на входе в квартиру.

Кроме того, существует схема расчета давления для конкретного этажа. Так, на общем входе в многоквартирное здание давление воды должно составлять 1 атм или 10 м столба, а с каждым последующим этажом к нему должно добавляться по 4 м столба. Расчет для 14-этажного дома: 10+(4х14)=66 м или 6,6 атм. Так как в данном случае показатель выше нормы, на входе в квартиру напор нужно понизить до допустимой отметки.

Снижение давления воды нарушает работу бытовых приборов

В многоквартирных домах необходимость понижения давления возникает крайне редко – чаще требуется обратная процедура, то есть повышение. Что будет, если ею пренебречь? Низкие показатели давления холодной воды чреваты не только дискомфортом домочадцев, но и более серьезными и даже затратными последствиями: отключение бытовой техники, поломка домашнего оборудования, перегорание ТЭНов техники.

Каким должно быть давление на практике?

То, что минимальное давление может составлять 0,3 атм, еще не означает, что этого показателя достаточно для полноценного пользования холодной водой. Ни один бытовой прибор попросту не будет функционировать при таком низком напоре, поэтому, даже если теоретически вы абсолютно вписываетесь в нормы, на практике все может оказаться не так привлекательно.

В любой стандартной квартире есть масса бытового оборудования, которое работает с водой: начиная от стиральной машины и заканчивая джакузи. Эти приборы, в зависимости от мощности, выдвигают свои требования к давлению поступающей воды:

  • посудомоечная и стиральная техника – 2 атм;
  • нагревательный котел – 2,5-3 атм;
  • душ с гидромассажем – 3,5-4 атм;
  • джакузи – 4 атм.

Совет. Покупая бытовую технику, выбирайте модель с небольшим запасом давления – около 1-1,5 атм – это позволит ей без проблем выдерживать потенциальные гидроудары.

Практика показывает, что оптимальным для квартиры является давление ХВС в 4-5 атм.

Как узнать давление?

Чтобы понять, насколько сильно давление ХВС в вашей квартире отклоняется от нормы, нужно точно определить его значение. Для этого понадобится специальный водяной манометр. Если он уже смонтирован на входе водопроводной трубы в квартиру, считайте, что вам повезло – остается только в течение дня проследить за показателями давления и на их основе вывести средний показатель. Снимайте данные четыре раза в сутки: ранним утром, днем, вечером и ночью. Затем сложите показатели и разделите на четыре.

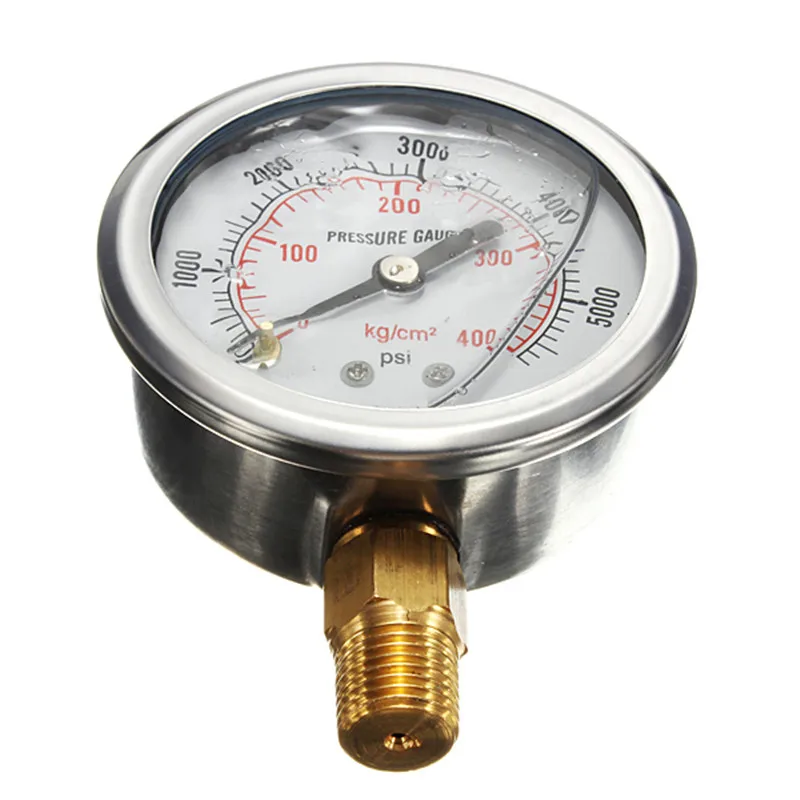

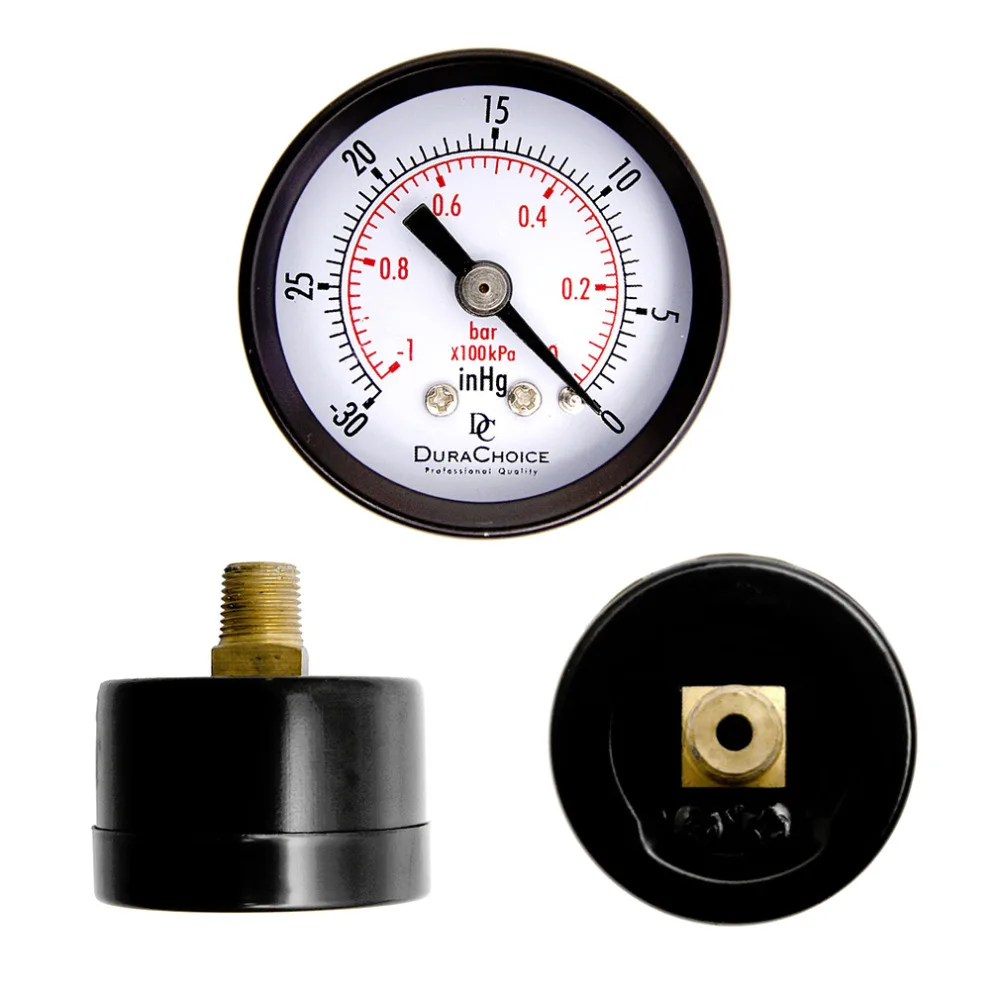

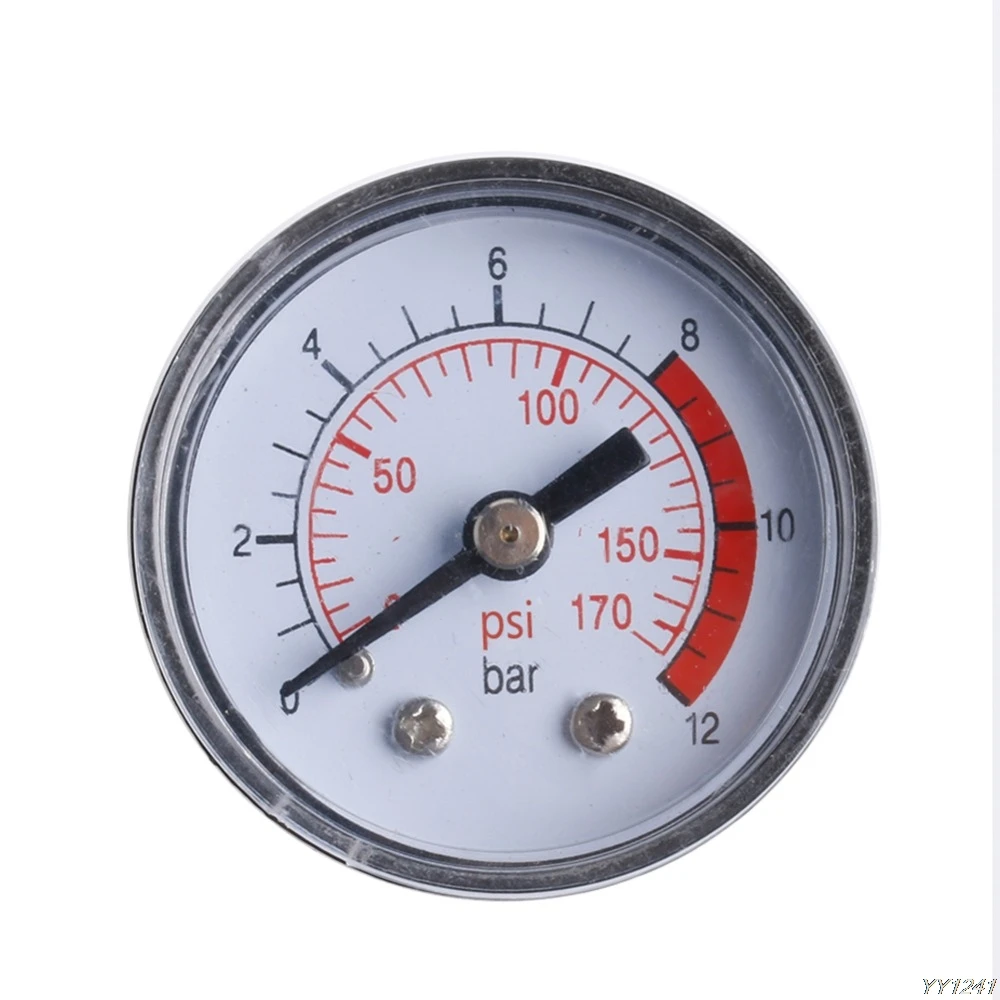

Манометр для воды

А если же базовый манометр изначально не установлен, придется мастерить измерительную конструкцию своими руками. Для этого вам понадобится:

  • манометр;
  • переходник – 0,5 дюйма;
  • удлинитель для резьбы;
  • фум-лента.

Порядок работы простой:

  • На выход манометра прикрутите удлинитель для резьбы и закройте его фум-лентой.
  • Возьмите душевой шланг и открутите его лейку.
  • Переключите воду с основного крана на душ, чтобы выгнать из шланга воздух.
  • Прикрутите на место лейки манометр.
  • Откройте подачу воды и измерьте давление.

Для точности измерений проверку самодельным прибором рекомендуется проводить также четыре раза в сутки. Оперируя результатами измерений, вам будет легче определить, на сколько нужно повысить давление и какие методы для этого можно использовать.

Почему давление низкое?

Перед тем как приступать к монтажу вспомогательного оборудования для повышения давления ХВС, следует узнать, почему же в вашем жилище низкий напор воды. Причин может быть несколько. Одни из наиболее распространенных:

  1. Загрязнение труб жесткими отложениями и мусором. Чтобы устранить проблему, следует прочистить стояки, а в случае масштабных засорений – заменить их.
  2. Загрязнение фильтрующего прибора грубой очистки. Для исправления проблемы нужно очистить или заменить специальную сетку на фильтре.

Если ни трубы, ни фильтр не засорены, спросите у соседей, наблюдаются ли у них аналогичные трудности с водой: если ответы будут положительными, значит, проблемы на общей распределительной станции, а если отрицательные – конкретно в разводке труб вашей квартиры.

Схема установки насоса

И только после того, как вы точно убедитесь, что проблема пониженного давления имеет исключительно локальный характер, то есть касается именно вашего жилища, и не связана ни с какими загрязнениями трубопровода, можете переходить к активным действиям по повышению напора ХВС.

Как усилить давление?

Есть два способа увеличения напора холодной воды:

  1. Циркуляционный насос – позволят усилить давление на 1-1,5 атм.
  2. Насосная станция – дает возможность увеличить напор ХВС выше, чем на 1,5 атм.

В большинстве случаев исправить проблему слабого давления воды можно с помощью первого варианта – циркуляционного насоса. Этот прибор не занимает много места, почти не шумит и экономно потребляет электроэнергию. Насос устанавливается на входе трубопровода в квартиру. Агрегат может быть двух видов:

  1. Автоматизированный – оснащен датчиком потока, реагирующим на перемещение воды: когда смеситель открывается, насос включается, а когда смеситель закрывается, прибор так же автоматически выключается.
  2. Ручной – не имеет датчика потока, поэтому включить и выключить его можно только вручную.

Совет. В процессе монтажа насоса самое главное – не перепутать направление водопотока. Чтобы грамотно установить прибор, размещайте его ровно в той позиции, которая указана в инструкции.

Если же вы попали в ту крайне редкую ситуацию, когда циркуляционный насос не может обеспечить оптимальное давление воды, остается только один вариант – насосная станция. Это довольно габаритное оборудование, так что будьте готовы попрощаться с некоторым полезным пространством своего жилища. Станция обойдется дороже, чем обычный насос, но зато вы получите максимально мощное автоматическое оборудование. Монтаж агрегата включает в себя три основных этапа:

  • подключение насоса к точке водозабора и к точке водоподачи;
  • установка накопительной емкости;
  • подключение гидроаккумулятора.

Как видите, даже со столь серьезной неприятностью, как пониженное давление воды в квартире, можно справиться своими силами. Перед вами все этапы решения проблемы – от измерения давления до установки вспомогательного оборудования, так что осталось только грамотно выполнить все работы, и тогда можно без ограничений пользоваться благами цивилизации.

Повышение давление воды в квартире: видео

Давление воды в квартире: фото

Как проверить давление воды без манометра?

Надлежащий напор воды чрезвычайно важен для большинства наших требований по работе с большим количеством оборудования. На самом деле, для вашего здоровья также важен соответствующий напор воды. Но, как проверить давление воды без манометра? Возможно, вы захотите проверить давление воды в своем доме, но у вас нет доступа к манометру. Как бы вы решили проблему?

Зачем нужно проверять давление воды?

Что ж, вам необходимо правильное и точное давление воды для оптимального функционирования вашего оборудования, связанного с водой. Слишком низкое давление может привести к тому, что в душе и кранах потребуется много времени, чтобы обеспечить достаточное количество воды.

Если давление воды слишком велико, это может быть неподходящим вариантом для ваших труб и других элементов. Ваши приборы и трубы могут быть повреждены из-за высокого давления воды. Это также может вызвать более серьезные утечки и другие возможные повреждения.

Существуют и другие требования, в которых вы проверяете возможности проверки давления воды в реальных условиях.Есть несколько методов, которые помогут вам получить доступ к лучшим вариантам, как проверить давление воды без манометра. Давайте сегодня рассмотрим некоторые из них.

Как проверить давление воды без манометра?

Манометр - правильный и идеальный вариант для проверки давления воды в вашем доме или в любом другом месте. Однако бывают ситуации, когда у вас нет доступа к манометру или другому подобному оборудованию.

Давайте рассмотрим несколько вариантов, которые были бы достаточно удобны для измерения давления воды без манометра.

Метод 1

Для этого метода вам понадобится садовый шланг и измерительная лента. Мы будем использовать его, чтобы измерить высоту воды и рассчитать приблизительное давление воды.

Внимательно следуйте приведенным ниже инструкциям:

  • Подсоедините водяной шланг к выходному отверстию для воды.
  • Включите его, чтобы вода начала выходить из водяного шланга.
  • Поднимите шланг как можно выше.
  • Поднимайте его, пока вода не перестанет выходить из водяного шланга.
  • Затем измерьте высоту между концом шланга и водопроводным краном. Обратите внимание, что вам нужно измерять в футах.

Это даст вам давление воды в водяных футах . Обратите внимание на эту высоту или давление воды вниз.

Разделите эту высоту в водяных футах на 2,31. Это формула, которая поможет вам преобразовать водные футы в фунты на квадратный дюйм. Это даст вам доступ к давлению воды в фунтах на квадратный дюйм или фунтах на квадратный дюйм.

Обратите внимание, что это приблизительное давление воды.

Метод предназначен только для того, чтобы показать, что давление может быть измерено таким образом без манометра. Для этой цели необходимо использовать тяжелую технику, которая может просто противоречить цели НЕ использовать датчик. Этот метод представляет только академический интерес и может оказаться непрактичным.

Метод 2

Для этого метода потребуется мерный кувшин и таймер. Он будет использоваться для измерения количества воды и времени, необходимого для ее заполнения.Далее вы выполните несколько расчетов и получите приблизительное давление воды.

Внимательно выполните следующие действия:

  • Достаньте одно- или двухлитровый кувшин. Обратите внимание, что на кувшине должны быть четко указаны размеры, которые помогут вам измерить объем воды.
  • Установите таймер на шесть секунд на своем таймере. Для этой цели вы можете использовать функцию таймера на своем смартфоне.
  • Убедитесь, что вы точно установили время, когда начнете наливать воду в кувшин.
  • Остановить наполнение ровно по срабатыванию таймера.
  • Измерьте объем воды в кувшине.

Умножьте объем воды внутри кувшина на 10. Это поможет вам рассчитать объем воды, собранной за минуту.

Если результат измерения ниже 10 литров в минуту, это будет сценарий низкого давления. Объем от 10 до 15 в минуту будет достаточно хорошим давлением, а все, что превышает 15 литров в минуту, должно быть лучшим вариантом для идеального давления воды.

Обратите внимание, что этот метод дает вам доступ к объему заливаемой воды за минуту, а не к давлению воды.

Метод 3

Для этого метода потребуется ведро. Мы будем использовать расход воды для расчета давления воды. В идеале это должно помочь вам в вопросе, как проверить давление воды без манометра.

Для достижения наилучших результатов выполните следующие действия:

  • Выключите все краны в вашем доме. Пока вы проверяете расход воды, убедитесь, что вы отключили все краны, краны и все приборы, использующие воду. Сюда входят посудомоечные и стиральные машины, и это лишь некоторые из них.
  • Выберите водопроводный кран ближе к водопроводу. Это поможет вам получить доступ к точному расходу воды и давлению воды.
  • Выберите смеситель, не имеющий каких-либо ограничений по напору или расходу воды.
  • Поставьте ведро объемом один галлон под кран.
  • Наполните ведро и рассчитайте время с помощью таймера. Вы можете использовать автономный таймер или функцию таймера на своем смартфоне.

Вы прибудете вовремя, чтобы заполнить один галлон воды. Рассчитайте скорость потока галлонов в минуту.

Если скорость потока воды превышает шесть галлонов в минуту, давление воды будет слишком высоким. Вам потребуется установить водяной регулятор для регулирования давления. Слишком высокое давление может привести к преждевременному выходу из строя ваших приборов и смесителей.

Как проверить давление воды для душа?

Ну вот как проверить давление воды без манометра. Но что, если вы ищете варианты того, как проверить давление воды для душа?

Давление воды в душе очень важно для правильного принятия душа. Удовольствие от принятия чистого и горячего душа - действительно отличный вариант во многих отношениях. Но если давление будет недостаточно идеальным, это сильно скажется на вашем душе.Если вы не хотите расстраиваться, принимая душ, возможно, потребуется проверить напор воды и принять меры по исправлению положения в зависимости от конкретных потребностей.

Вот простой вариант, как проверить давление воды для душа. Метод будет аналогичен тому, который мы уже использовали в приведенном выше примере -

.
  • Возьмите мерную банку на один или два литра.
  • Включите душ, давление в котором вы хотите измерить.
  • Используйте таймер, чтобы измерить время, необходимое для наполнения воды.

Вы можете использовать таймер для расчета времени, необходимого для наполнения определенного объема воды. Преобразуйте его в литры в минуту, как мы сделали в случае с водопроводным краном в предыдущем примере. Минимальное давление воды должно быть не менее 10 литров в минуту. Если вы обнаружите, что скорость потока ниже этого, возможно, будет достаточно проверить разрешения, чтобы исправить проблемы.

Что может вызвать низкое давление воды?

Теперь, когда мы проверяем варианты того, как проверить давление воды без манометра, почему бы не понять точные проблемы, которые могут вызвать низкое давление? Таким образом, вы сможете решить проблемы с низким давлением воды и эффективно решить проблемы с водой.

Низкое давление воды может повлиять на вас несколькими способами. Это может повлиять на один или два ваших крана или приспособления. Это также может повлиять на ваш основной водопровод. Если это влияет только на один прибор, может быть хорошей идеей проверить и сконцентрироваться на одном приспособлении. С другой стороны, если это происходит во всей системе, может потребоваться некоторое время для понимания и решения проблемы.

Некоторые общие причины, которые могут вызвать низкое давление воды, включают

Если в вашем доме слишком много сантехники, это приведет к сильному давлению в системе водоснабжения и может вызвать пониженное давление.Возможно, вы сможете решить проблему, если будете достаточно осторожны с правильной координацией между несколькими приборами и водопроводом.

Душевые лейки, смесители и краны могут иметь неисправность и выходить из строя. Одна из распространенных проблем, с которой вы можете столкнуться, - это неисправное приспособление или даже забитая система. Он может засоряться по разным причинам, включая ржавчину. Вы можете рассмотреть возможность их очистки с помощью аэраторов или просеивания.

  • Неисправен регулятор давления

Регуляторы давления разработаны, чтобы помочь вам поддерживать и регулировать воду и ее давление по всему дому. Сломанный или неисправный регулятор давления может привести к падению или падению давления воды.

  • Засорение внутри труб

Это одна из наиболее распространенных проблем, которая может повлиять на вас и вызвать серьезную блокировку вашей водопроводной системы. Вам нужно будет либо очистить трубы, либо, если это невозможно, заменить их. Вся ваша система может нуждаться в замене, если вы не позаботитесь о каждой из них вовремя.

Заключительные мысли

Правильный напор воды - это то, на что большинство из нас не обращает внимания, пока оно не коснется нас. И когда до нас доходит, это действительно может стать огромной проблемой. Особенно, если вы живете на верхних этажах квартиры. Своевременный уход должен помочь вам позаботиться и решить проблемы с давлением воды. Вот почему мы попытались сосредоточиться на том, как проверить давление воды без манометра. Приведенный здесь учебник о том, как проверить давление воды без манометра и как проверить давление воды для душа, в идеале должен помочь вам достичь наилучших результатов при проверке давления воды в вашем доме и определить, какие приспособления необходимо устранить.

Что такое водяной манометр?

Магазин манометров

Манометр - это измерительное устройство, используемое в водопроводе для измерения давления воды в системе труб.Устройство состоит из циферблатного индикатора, короткого отрезка трубы или шланга и гайки с резьбой, чтобы его можно было прикрепить к крану.

Почему важно измерять давление воды?

Многие бытовые приборы подключены к водопроводу, и для их нормальной работы требуется постоянный поток воды. Однако если давление воды слишком низкое или слишком высокое, ваши приборы могут не работать в полную силу или даже не работать. поврежден.Желательно проверять давление воды несколько раз в год до и после установки новой техники.

Что такое давление воды?

Давление воды - это мера силы, которая проталкивает воду через систему. Давление воды измеряется в «барах». Одна планка - это сила, необходимая для подъема воды по трубам на высоту 10 метров.Чем выше давление воды, тем с большей силой вода выталкивается из системы. Если в ваших кранах или приборах наблюдается высокое или низкое давление, это может быть контрольным признаком того, что вам нужно достать манометр.

Что такое бар?

Бар - это единица измерения давления, которая примерно равна атмосферному давлению на Земле на уровне моря.

Как измерить давление воды и что означают числа

Вы уже знаете, что такое давление воды, но знаете, как его измерить и что давление воды в вашем доме означает для водопровода? Сила потока воды через вашу водопроводную систему на самом деле очень легко измерить. Когда вы узнаете, с чем работаете, вы сможете лучше удовлетворить потребности своего дома в сантехнике.

Как измерить давление воды

Во-первых, вам понадобится манометр, который вы можете купить примерно за 20 долларов в большинстве хозяйственных магазинов.Поищите манометр со шланговым соединением, чтобы вам не понадобилось дополнительное оборудование для его использования. Затем убедитесь, что в вашем доме нет водопровода. Убедитесь, что душ, посудомоечная и стиральная машины выключены и никто не смывает воду в туалете.

Следующим шагом будет подсоединение манометра к водопроводу за пределами вашего дома (куда вы обычно подключаете шланг или разбрызгиватели) и включение воды. Неважно, насколько сильно течет вода, ее просто нужно включить.Вы заметите, что стрелка манометра переместится; цифра, на которой она останавливается, - это ваше давление воды.

Что означает число

Давление воды или сила, с которой вода движется по вашим трубам, измеряется в фунтах на квадратный дюйм (PSI). В большинстве домов с городскими системами водоснабжения давление воды должно быть от 55 до 65 фунтов на квадратный дюйм. Если вы находитесь в колодце, ваше значение должно быть от 30 до 50 фунтов на квадратный дюйм. Если ваши показания показывают число за пределами этого диапазона, вам следует обратиться к водопроводчику.

Хороший напор воды не только упрощает использование бытовой техники в доме, но также гарантирует, что сантехника будет работать правильно и не будет повреждена. Если у вас недостаточно воды, такие вещи, как разбрызгиватели и фильтры для воды, не будут работать должным образом. С другой стороны, если у вас слишком большой напор воды, вы можете повредить трубы.

Если вы обнаружите, что давление воды не там, где должно быть, есть несколько способов исправить это.В вашем доме должен быть водяной манометр, позволяющий вносить коррективы. Кроме того, профессиональный сантехник может посетить ваш дом, чтобы выяснить, что может быть причиной проблемы. Оттуда он может порекомендовать несколько возможных решений.

Свяжитесь с нами, чтобы получить помощь в измерении давления воды и определить причину проблем с давлением воды. Мы можем отправить к вам домой профессионального сантехника Massapequa, чтобы помочь вам найти решение, которое подойдет вам.

mh3O - Метры водяного манометра при 4 градусах Цельсия Единица давления

Водяной манометр или столбец - это метрическая единица измерения уровня жидкости.1 метр водяного столба при 4 градусах Цельсия равен 9806,65 паскалей.

Гидростатическое давление, создаваемое определенным уровнем жидкости, обычно выражается эквивалентной высотой водяного столба.

Поскольку давление, оказываемое одним метром воды, зависит от ее плотности и местной силы тяжести, это не основная единица измерения давления, а производная единица, которая называется манометрической единицей.

Метры водяного столба или водомеры используются во всем мире, но в основном в Европе, для измерения уровня пресной воды в скважинах, реках и водохранилищах.

Метры единиц измерения давления воды выражаются в основном тремя различными способами: метры водяного столба (mh3O), метры водяного столба (mWG) или метры водяного столба (mWC).

mh3O - измерители водяного столба диапазон единицы измерения давления изделия

Запросите информацию по mh3o - метрам оборудования для измерения давления в диапазоне водяного столба для вашего приложения.

Поскольку на плотность жидкости влияют изменения температуры, метры водяного столба должны сопровождаться температурой жидкости, на которую рассчитаны единицы измерения.Плотность чистой воды 1000 кг / м3 при 4 ° C и стандартной плотности 9,80665 м / с2 используется при расчете этой единицы давления. Значение 4 градусов по Цельсию (39,2 градуса по Фаренгейту) заключается в том, что это очень близко к температуре, при которой вода достигает своей максимальной плотности.

Принято использовать 1000 кг / м3 в качестве плотности чистой воды при 4 градусах Цельсия, что очень близко к точной плотности и для большинства измерений это не вносит существенной ошибки. Фактически, поскольку температура может значительно варьироваться, измерение давления в метрах водяного столба никогда не будет точным представлением истинной высоты жидкости.Местная сила тяжести также варьируется в разных геологических точках, что также добавляет некоторые незначительные неопределенности в использование измерителей воды в качестве индикатора точного уровня воды в разных частях мира.

Используйте коэффициенты преобразования в таблице ниже, чтобы преобразовать из mh3O в другие единицы давления.

Чтобы преобразовать показание в любой единице давления в mh3O, щелкните соответствующий коэффициент преобразования давления ниже и умножьте на коэффициент преобразования для mh3O.

В качестве альтернативы можно преобразовать значение давления mh3O в другую единицу, используя конвертер единиц давления.

Узнайте, как значение mh3O определяется в единицах СИ, или проверьте различные способы определения mh3O.

mh3O - измерители водяного столба диапазон единицы измерения давления изделия

Запросите информацию по mh3o - метрам оборудования для измерения давления в диапазоне водяного столба для вашего приложения.

Коэффициенты пересчета

Обратите внимание, что приведенные выше коэффициенты пересчета имеют точность до 6 значащих цифр.

mh3O - измерители водяного столба диапазон единицы измерения давления изделия

Запросите информацию по mh3o - метрам оборудования для измерения давления в диапазоне водяного столба для вашего приложения.

Вывод

Расчет ниже показывает, как единица измерения давления Метры водяного столба (mh3O) выводится из единиц СИ.

Формула

  • Давление = Сила / Площадь
  • Сила = Масса x Ускорение
  • Масса = Плотность x Объем
  • Объем = Площадь x Высота
  • Ускорение = Расстояние / (Время x Время)

Единицы СИ

  • Масса: килограмм (кг)
  • Длина: метр (м)
  • Время: секунда (с)
  • Сила: ньютон (Н)
  • Давление: паскаль (Па)

Входные значения

  • Плотность = Плотность воды при 4 ° C = 1000 кг / м³
  • Площадь = 1 м²
  • Высота = 1 м
  • Ускорение = Стандартная сила тяжести = 9. 80665 м / с²

Расчет

  • 1 м3O Масса = 1000 кг / м³ x 1 м² x 1 м = 1000 кг
  • 1 м вод. Ст. Сила = 1000 кг x 9,80665 м / с² = 9806,65 Н
  • 1 м вод. Ст. Давление = 9806,65 Н / 1 м² = 9806,65 Па

mh3O - измерители водяного столба диапазон единицы измерения давления изделия

Запросите информацию по mh3o - метрам оборудования для измерения давления в диапазоне водяного столба для вашего приложения.

Альтернативные описания

Это различные версии, используемые для идентификации mh3O, которые вы можете найти в других местах.

  • Метры h3O
  • Метры h3O
  • Метр вод. Столба
  • Метр вод. Столба
  • Манометр
  • Манометр
  • мh3O
  • м вод. Ст.
  • mWG
  • м вод. Ст.
  • мАк
  • mCE
  • м h3O
  • м WC
  • м WG
  • м WS
  • кв.м.
  • вод.
  • м CE

Таблицы преобразования

Выберите справочную таблицу для преобразования показаний давления в метрах водяного столба в другие единицы измерения.

  • фут3O, бар, фунт / кв. Дюйм и дюйм рт. Ст.
  • футов вод. Ст. 2 O »от 0,1 до 10 000 м вод. Ст. → 0,328084 до 32 808,4 фут3O
  • бар »0,1 до 10 000 м водн. Столба 2 O → 0,00980665 до 980,665 бар
  • фунтов на кв. Дюйм »от 0,1 до 10 000 м вод. Ст. 2 O → 0,142233 до 14 223,3 фунтов на кв. Дюйм
  • кПа »от 0,1 до 100 мГн 2 O → от 0,980665 до 980,665 кПа

mh3O - измерители водяного столба диапазон единицы измерения давления изделия

Запросите информацию по mh3o - метрам оборудования для измерения давления в диапазоне водяного столба для вашего приложения.

Справка

мВП, что означает

Мы хотели бы знать, является ли мВП другим названием измерителя единицы измерения давления воды. Это другое описание счетчика воды в единицах измерения давления и такое же преобразование счетчика воды?

мВп означает «metri vesipatsasta», что по-фински означает «метр водяного столба», поэтому это та же единица давления, а аббревиатура происходит от переведенной единицы.

mWS, что означает

В таблице преобразования единиц давления отображается м вод. Ст.Например, 1 м вод. Ст. = 0,09807 бар, а 1000 м вод. Столба = 98,0665 бар. Что такое единица измерения mWS?

Это сокращение от немецкого эквивалента давления, создаваемого водяным столбом высотой 1 метр. mWS = «Meter Wassersäule», что на английском языке означает «Метры водяного столба».

mCE означает

Что означает блок mCE?

«mCE» или «mètre de columnsne d’eau» - это французский эквивалент единиц измерения давления «mh3O» или «метров водяного столба».

Преобразование абсолютных метров водяного столба в водомерные

В чем разница между «метрами водяного столба» и «метрами абсолютного водяного столба»? Можете ли вы преобразовать одну единицу в другую?

Любое значение давления с «манометром» после технических единиц означает, что давление привязано к местному атмосферному давлению.

Любое значение давления с «абсолютным» после технических единиц означает, что давление относится к абсолютному вакууму.

Чтобы преобразовать одно в другое, вам необходимо знать местное атмосферное давление, которое постоянно меняется. Затем вычтите атмосферное давление из «абсолютных показаний водомеров», чтобы преобразовать их в показания манометров, или прибавьте показания атмосферного давления к показаниям «водомеров», чтобы преобразовать их в абсолютные метры.

Не забудьте использовать одни и те же единицы измерения для двух измеренных значений (например, метры водяного столба) при преобразовании давления из абсолютного в манометрическое или наоборот.

mWG, что означает

Что означает mWG?

mWG - это аббревиатура от метра водомера. mWG - это единица измерения, которая относится к давлению, создаваемому столбом пресной воды высотой 1 метр за вычетом атмосферного давления, действующего на поверхность жидкости. Устройства, которые измеряют в mWG, используются для измерения глубины или уровня жидкости.

mh3O - измерители водяного столба диапазон единицы измерения давления изделия

Запросите информацию по mh3o - метрам оборудования для измерения давления в диапазоне водяного столба для вашего приложения.

Единицы измерения, связанные термины

Больше страниц, посвященных техническим терминам единиц измерения.

Датчики давления и измерения давления в водопроводных трубах

  1. Дома
  2. Знание
  3. Решения для измерений
  4. Датчики, преобразователи и преобразователи давления

Использование датчиков давления для измерения давления в водопроводных трубах на предприятиях водоснабжения

Измерение давления на входе и выходе воды в системах чистой воды

В системах чистой воды используются подъемные станции и самотечные резервуары для перекачки воды между местами. В некоторых жилых районах одни только подъемные станции и водонапорные башни не могут обеспечить давление, достаточное для обеспечения пользователей, находящихся на возвышенностях, чистой водой. Кроме того, резервуары и водонапорные башни, которые испытывают внезапный большой забор воды, требуют пополнения. Насосы с частотно-регулируемым приводом (ЧРП) с регулируемым давлением используются с датчиками давления для надежного электронного измерения давления, чтобы определить, когда пользователям требуются дополнительное давление и расход.

Датчики давления

используются для контроля давления воды на высоте, в резервуарах и скорости изменения в каждом из них.Насосы с частотно-регулируемым приводом интерпретируют входные данные давления и выдают необходимое увеличение или уменьшение выходного давления и расхода насоса.

Применение электронного датчика давления для измерения давления в водопроводных трубах в системах чистой воды Преобразователи давления

часто используются для измерения давления на входе и выходе воды в трубопроводах чистой воды на коммунальных предприятиях. Электронный датчик давления обычно используется в системах водоснабжения, таких как:

  • Измерение давления на входе насоса
  • Измерение давления на выходе насоса
  • Конечное положение (резервуар, приподнятый трубопровод и т. Д.)) измерение давления

Важной частью выбора датчика давления является обеспечение совместимости любого используемого электронного датчика давления с питьевой водой. Датчики давления отвечают за мониторинг давления в различных местах в системах чистой воды и часто взаимодействуют с насосами с частотно-регулируемым приводом, чтобы указать, когда необходимо повышенное давление или скорость потока. Электронные преобразователи давления WIKA A-10 и S-10 рассчитаны на длительный срок службы как на впускных, так и на выпускных трубах систем чистой воды.Обычно они могут быть доставлены в самых разных конфигурациях в течение нескольких дней.

Рекомендации по выбору датчика давления

  1. Измерение абсолютного или избыточного давления
  2. Кабель или проводка датчика давления с подвесом
  3. Совместимость со средами для датчиков давления
  4. Влагостойкость в преобразователях давления
  5. Точность и погрешность датчика давления
  6. Радиочастотные (RFI) и электромагнитные помехи (EMI) в датчиках давления
  7. Преобразователи давления со стандартной или заподлицо мембраной
  8. Вибростойкость в преобразователях давления

Измерение давления поровой воды, Оборудование для испытания механики почвы, Контроли

Компания Введите название компании

Имя Пожалуйста, введите свое имя

Город Пожалуйста, введите свой город

Страна United StatesAfghanistanAlbaniaAlgeriaAndorraAngolaArgentineArmeniaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBruneiBulgariaBurkina fasoBurundiCambodiaCameroonCanadaCape VerdeCentral African RepublicChadChileChinaColombiaComorosCosta RicaCroatiaCSICubaCyprusCzech RepublicDemocratic республика congoDenmarkDjiboutiDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFinlandFranceFrench GuianaGabonGambiaGeorgiaGermanyGhanaGreeceGreenlandGuatemalaGuineaGuinea bissauGuyanaHaitiHondurasHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKosovoKuwaitKyrgyzstanKyrgyzstanLao PDRLatviaLebanonLesothoLiberiaLiechtensteinLithuaniaLuxemburgLybiaMacedoniaMadagascarMalawiMalaysiaMaliMaltaMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMoroccoMozambiqueMyanmarNamibiaNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigeria Северная KoreaNorwayOmanPakistanPanamaPapua Новая GuineaParaguayPeruPhilippinesPolandPortugalQatarRepublic из CongoRomaniaRussiaRwandaSan MarinoSaudi ArabiaSenegalSerbiaSierra LeoneSingaporeSlovakiaSloveniaSomaliaSouth africaSouth KoreaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTunisiaTurkeyTurkmenistanUgandaUkraineUnited арабского EmiratesUnited kingdomUruguayUzbekistanVenezuelaVietnamWestern SaharaYemenZambiaZimbabwe Выберите страну

Электронное письмо Пожалуйста, введите действующий адрес электронной почты

Телефон Пожалуйста, введите действующий номер телефона

Сообщение Напишите, пожалуйста, ваше сообщение

Suneco Hydro Как измерить напор воды? Руководство по измерению водяного напора.

Измерительная головка для воды

Что такое напор воды? как измерить напор воды? WaterHead - это давление воды, создаваемое разницей в высоте между забором вашего трубопровода и вашей водяной турбиной. WaterHead может быть измерен как вертикальное расстояние (футы или метры) или как давление (фунты на квадратный дюйм, ньютоны на квадратный метр и т. Д.). Независимо от размера вашего потока, более высокий напор приведет к большему давлению - и, следовательно, большей мощности - на турбине.

Высотомер может быть полезен при оценке водного напора для предварительной оценки площадки, но не должен использоваться для окончательного измерения.Недорогие барометрические высотомеры довольно часто показывают погрешности в 150 футов (46 м) и более, даже после калибровки. GPS-высотомеры часто даже менее точны. Топографические карты также можно использовать, чтобы дать вам очень приблизительное представление о перепаде высот на участке русла ручья. Но только два метода измерения водяного напора достаточно точны для проектирования гидросистемы - прямое измерение высоты и давления воды.

Прямое измерение высоты

Для измерения напора воды вы можете использовать лазерный уровень, транзит геодезиста, уровень подрядчика на штативе или визирный уровень («peashooter»).Для прямого измерения требуется помощник.

Один из методов - работать под гору с использованием высокого шеста с градуированными размерами. Измерительная лента, прикрепленная к отрезку трубы из ПВХ длиной 20 футов (6 м), подойдет. После каждого измерения переместите транзитного устройства или человека с уровнем зрения туда, где находился столб, и начните снова, переместив столб дальше вниз по направлению к месту генератора. Держите каждую настройку транзитного уровня или прицела точно на горизонтальном уровне и убедитесь, что измерительная штанга расположена вертикально. Подробно записывайте каждое измерение и высоту уровня.Затем сложите серии измерений и вычтите все высоты уровня, чтобы найти общий водный напор.

Измерение давления воды

Если расстояние достаточно мало, вы можете использовать один или несколько садовых шлангов или отрезки гибких пластиковых трубок для измерения напора. Этот метод основан на том, что каждый вертикальный фут напора создает давление воды 0,433 фунтов на квадратный дюйм (10 футов по вертикали создают 4,33 фунтов на квадратный дюйм). Измеряя давление в нижней части шланга, вы можете рассчитать изменение высоты.

Проложите шланг (или трубопровод) от предполагаемого места всасывания к предполагаемому месту расположения турбины. Если вы соединяете несколько шлангов вместе, убедитесь, что каждое соединение плотно и герметично. Присоедините точный манометр к нижнему концу шланга и полностью наполните шланг водой. Убедитесь, что в шланге нет выступов, которые могут задерживать воздух. Вы можете промыть воду через шланг до подключения манометра, чтобы вытеснить пузырьки воздуха.

При необходимости вы можете измерить общий водяной напор на больших расстояниях, переместив шланг и сняв несколько показаний.Однако имейте в виду, что разница составляет менее 1/2 psi для каждой вертикальной ноги. За исключением очень крутых склонов, даже 100-футовый шланг может упасть всего на несколько вертикальных футов. Вероятность ошибки значительно увеличивается при серии показаний с низким уровнем воды. Используйте максимально длинный шланг вместе с высокоточным манометром.

Компьютерная сеть WaterHead

Записав измерения, описанные в предыдущих разделах, вы определили общий напор воды - истинное расстояние по вертикали от забора до турбины и результирующее давление внизу.С другой стороны, чистый водяной напор - это давление на дне вашего трубопровода, когда вода действительно течет к вашей турбине. Это всегда будет меньше измеренного вами общего водяного напора из-за потерь на трение в трубопроводе. Вам потребуются данные о расходе воды (описанные в следующих разделах) для расчета чистого водяного напора. Более длинные трубопроводы, меньший диаметр и больший поток создают большее трение. Правильно спроектированный трубопровод обеспечит чистый напор воды от 85 до 90 процентов от измеренного вами брутто-напора.

Чистый водяной напор - это гораздо более полезное измерение, чем общий напор, и, наряду с расчетным расходом, используется для определения компонентов гидросистемы и электрической мощности. Вот основы определения размера трубы и чистого напора, но вам следует работать с поставщиком турбины, чтобы окончательно согласовать технические характеристики трубопровода.

Потеря напора воды относится к потере гидроэнергии из-за трения внутри трубопровода (также известного как напор). Хотя данного диаметра трубы может быть достаточно, чтобы выдержать весь расчетный поток, стороны, стыки и изгибы трубы создают сопротивление при прохождении воды, замедляя ее.Эффект такой же, как и при понижении напора - меньшее давление воды в турбине.

WaterHead loss невозможно измерить, если вода не течет. Манометр в нижней части даже самой маленькой трубы будет показывать полные фунты на квадратный дюйм, когда вода в трубе статична. Но когда вода течет, трение внутри трубы снижает скорость воды, выходящей из дна. Большие потоки воды еще больше увеличивают трение.

Трубы большего диаметра создают меньшее трение, передавая на турбину большую мощность.Но трубопроводы большего размера также и более дорогие, поэтому неизбежен компромисс между потерей напора и стоимостью системы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
