Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

Нужно учитывать, что какой кабель для розеток будет выбран, такой получится и надежность системы. Бытовые электроприборы серьезно различаются по мощности, поэтому при выборе сечения кабеля стоит руководствоваться следующими рекомендациями:

1. Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр. ). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (~16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (~32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).
2. Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т. п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж. Монтаж кабеля в штробе стен или в слое подготовки пола является оптимальным вариантом для жилых помещений, строительные конструкции которых выполнены из негорючих материалов. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Стоит отметить, что прокладка кабеля за подвесными потолками, так же является скрытой и в зависимости от группы горючести материалов, применяемых при изготовлении потолков, прокладку кабеля следующим производить следующим образом:

• подвесные потолки группы горючести Г1 — в неметаллических трубах и коробах;
• подвесные потолки группы горючести Г2 — в неметаллических трубах и коробах со степенью защиты IP4X;
• подвесные потолки группы горючести Г3 и Г4 — в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля.Не всегда есть смысл прятать кабель. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в срубе. Оптимальным вариантом в таком случае является прокладка кабеля (провода) в пластиковом коробе или же на специальных изоляторах. Стоит отметить, что по сгораемым конструкциям допускается открытая прокладка не распространяющим горение одиночным кабелем сечением не более 6 мм².

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS.

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.







Какой кабель нужен для розеток?

 Какой кабель выбрать для бытовых розеток в квартире или доме

При монтаже электропроводок в частном доме или квартире, встает вопрос, какой кабель выбрать для розеток

В этой статье, мы дадим полный и исчерпывающий ответ на этот вопрос.

Ответ на это вопрос находится совсем рядом.

Многие специалисты скажут, что сечение кабеля для электроснабжения бытовых розеток стоит считать по нагрузке, это решение крайне неверно в выборе кабеля для розеток, обращаем ваше внимание, что речь идет именно о подключении бытовых розеток!

Для справки: все бытовые розетки рассчитаны на номинальный ток 16А

И так, какой нужен кабель для розеток?

Ответ прост!

Не будем вдаваться в длительные расчеты по отключающей способности автоматических выключателей и заниматься расчетом токов короткого замыкания и т.д., сразу ответим:

Согласно ПУЭ 7  п. 7.1.35.

Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, мм2
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

 Для розеточной сети можно использовать кабель сечением 1,5 мм. кв., но при условии, что аппарат защиты (автоматический выключатель, не предохранители) должен быть установлен на ток не более 10А

При проектировании электроснабжения квартиры, наши специалисты закладывают розетки с номинальным

током 16А, а для питания розеточных групп используется кабель сеченым 3х2,5 мм. кв.  и аппарат защиты не более 16А.

Разберем ситуацию, почему кабель ВВгнг 3х2,5 мм.кв., допустим имеется розеточная групповая линия питающая розетки кухни, в современном мире изобретено достаточно больше количество бытовой техники для кухни и в определенные моменты кухонные комбайны, кофеварки могут быть одновременно включены в работу, для того, что бы использовать электросеть комфортно, следует розеточную сеть кухни запитать кабелем сечением не менее 3х2,5 мм, автоматический выключатель при этом становить на номинальный ток не более 16А.

В предыдущей статье, мы расказывале о том кабей кабель нужен для электроплиты.

Отличия кабеля ВВг и ВПС

, читайте в этой статье.



Сечение кабеля для розеток в квартире, какой марки выбрать, нормы ПУЭ

Ремонт в доме, при котором производится замена старой электропроводки, либо строительство своего дома, требует некоторых знаний в области электричества. Причиной пожара часто служит именно электропроводка.

Желание сэкономить, самонадеянность могут нанести непоправимый вред не только имуществу, но и жизни человека. Поэтому прежде чем покупать и устанавливать электрический кабель, необходимо произвести ряд действий и расчетов, в том числе определить сечение кабеля для розеток.

Почему именно розеток? Они являются основными потребителями, если не брать во внимание специальные устройства, подключаемые через автоматы.

Как рассчитать будущую нагрузку

Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.

Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.

Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.

Для розеток потребуется кабель сечением минимум 2,5 мм2, а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.

Кабель какой марки выбрать для розеток

Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток

?

Все кабели условно можно разбить на три категории изготовления:

• ТУ;
• ГОСТ;
• иностранного происхождения.

ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.

Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.

Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.

В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.

Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.

Кроме того, кабели различаются по назначению:

• силовые;
• связи;
• радиочастотные;
• управления и другие.

Нас будут волновать только силовые.

Кабель марки ВВГ

Если выбирать кабель для розеток, то он должен быть силовым, то есть выдерживать напряжение до 1 000 В частотой 50 Гц — некоторые 100 Гц — или 1 500 В постоянного тока. Хорошими характеристиками обладает кабель ВВГ.

Маркировка указывает на материал изоляции, буква В – поливинилхлорид (ПВХ). Буква Г показывает, что кабель не обладает дополнительной защитой (Г — ГОЛЫЙ) кроме изоляционных оболочек. Может быть многожильным или одножильным. В последнем случае к маркировке добавляется ОЖ. Например, ВВГ 1*2,5(ож)-0,66.

Может использоваться как в однофазной сети, тогда кабель состоит из двух или трех жил, так и в трехфазной, при этом он состоит из трех – пяти жил.

Дополнительные жилы нужны для подключения земли и нулевого провода в трехфазной сети.

Как правило, оболочка нулевого провода окрашивается в голубой, а заземляющего проводника — в желто-зеленый цвет.

После буквенной маркировки идут цифры: первая указывает на количество жил, вторая – сечение проводника. Для экономии материала и удешевления кабеля нулевой и заземляющий проводник могут делать сечением на ряд меньше.

Например, если основные жилы идут сечением 2,5 мм2, то защитные проводники могут иметь только 1,5 мм2. В этом случае к цифровой маркировке добавляется +1.

Кабель марки ВВГнг

Приставка «нг» указывает на дополнительную характеристику – пониженную горючесть («нг» — негорючий). Таким свойством обладает внешняя оболочка, выполненная из особого пластиката.

Такой материал защищает кабель от небольшого возгорания, либо, наоборот, не дает возможности огню, возникшему во время короткого замыкания или перегрева, выйти за пределы кабельной оболочки. Используют при прокладке по горючим материалам, например, дереву.

Кабель марки ВВГнг-LS

Это улучшенный вариант предыдущего типа. «LS» (low smoke – изоляция при горении с пониженным дымовыделением) в переводе означает мало дыма, что дает гарантию минимальной загазованности в случае возгорания.

Может использоваться во всех помещениях кроме социальных. Поэтому для дома это идеальный вариант. Вопрос может упираться только в цену. Хотя сами по себе ВВГ – это один из доступных видов в смысле финансов.

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

Кабель марки NYM

Если брать иностранный вариант, то похожим можно назвать NYM. Это немецкое производство похоже по своим качествам с ВВГнг FR-LS.

Особенностью является наполнение пространства между изолированными проводниками и оболочкой мелонаполненной резины. Она, как и слюда, предотвращает слипание проводников при перегреве, предотвращая замыкание.

Содержащийся мел препятствует распространению огня и появлению большого количества дыма. Надо отметить, что по сравнению с ВВГ этот вид более гибкий, но и требует более высокую температуру при укладке – не ниже -5 ºС. В маркировке могут добавляться буквы J или O, свидетельствующие о наличии заземляющего и нулевого провода соответственно.

Какое сечение кабеля для розеток

Пришло время поговорить о том, какое сечение кабеля для розеток должно быть. Сначала разберемся в самом термине. Под сечением подразумевается площадь поперечного разреза токопроводящей жилы.

Для определения этого значения пользуются формулой определения площади круга:

1. где π – постоянная и составляет примерно 3,14;
2. r – радиус, получается делением диаметра на 2.

Чтобы определить сечение провода для розеток в квартире следует принять во внимание следующие особенности:

1. вид прокладки;
2. мощность нагрузки;
3. материал проводника;
4. особенности изоляции.

От того, как уложен кабель будет зависеть его нагрев. Так, спрятанный в стене и изолированный от нее теплоизолятором провод будет сильнее нагреваться, чем тот, который проложен в кабель-канале на поверхности.

Также нагрев напрямую зависит от температуры окружающей среды. При высоких температурах может потребоваться использовать кабель с большим сечением, чем, если бы температура была нормальной.

При выборе, какое сечение провода нужно для розеток, обращают внимание на самые мощные устройства и время их работы. Обычно провод для розетки выбирают в пределах 2,5 мм2 на фазу. По таблице нагрузок видно что медный кабель такого сечения способен выдержать 25 Ампер нагрузки что дает возможность подключать электроприборы мощностью до 5,5 кВт.

Справка! Нужно понимать что для кабеля сечением 2.5 мм2 допустимый ток в 25 Ампер это предельная нагрузка на которую он может быть максимально нагружен (КРАТКОВРЕМЕННО). Длительная работа в таком режиме НЕ предусмотрена.

Однако стоит учитывать, что если одно электрическое устройство имеет примерно такую мощность, то подключение других приборов будет чрезмерным.

Медные проводники более дорогие и если их заменить алюминиевыми, то сечение должно быть на один шаг выше. Объясняется это большим сопротивлением алюминия, а значит, меньшей его пропускной способностью.

Однако в современных нормативных документах сказано, что внутри домов должны применяться именно кабели с медными жилами.

Качество изоляции играет свою роль. Кабели с качественной изоляцией позволяют пропускать больший ток без риска быть поврежденными.

Вывод! Для обычных розеток выбираем кабель сечением 2. 5 мм2. Для более мощных потребителей (плита, духовка, нагреватель) в зависимости от расчета, может быть и 4 мм2 и 6 мм2. Для сети освещения достаточно кабеля сечением — 1.5 мм2.

Форма кабеля и способы его прокладки

После того как было выбрано сечение кабеля для розеток, выбирают его форму. По форме они бывают:

• круглыми;
• плоскими;
• треугольными;
• пятиугольными.

Последние два относятся к трехфазным и имеют большое сечение, поэтому их можно не брать в расчет.

Для плоских нужны более широкие посадочные места, но глубина залегания у них меньше, чем у круглых, это бывает выгодно, когда штробы делают в прочном материале.

Другая особенность плоских кабелей – большая гибкость по узкой стороне, особенно если кабель одножильный.

Есть такое правило: радиус изгиба одножильного кабеля должен быть не менее 10 его радиусов, в то время как у многожильных эта требовательность снижается до 7,5 радиусов. Немецкие многожильные NYM способны изгибаться при 4 радиусах.

Какой кабель использовать для розеток на кухне

По современным меркам кухня является вторым электропотребителем после электрических котлов. Мощные плиты, посудомоечная машина, различные водонагреватели — все это сильно нагружает сеть.

Сюда можно отнести повышенную влажность от приготовляемой пищи, загрязнения, повышенную температуру. Поэтому кухню лучше подключать отдельным кабелем. Причем в этом кабеле, кроме нулевой жилы, должен быть провод заземления.

Почему нельзя использовать в качестве заземления нулевой провод? Тому есть несколько причин.

При обрыве нулевого провода электрический ток, проходя через потребителей, попадает в оборванный проводник и остается на нем, во время прикосновения к нему человек получает электрический удар.

Другая причина заключается в том, что нулевой провод может иметь большое сопротивление, так как заземлитель может находиться на большом удалении от этого места, что также способствует скоплению электрического заряда.

Заземление, напротив, устанавливают возле жилья, и подключенные к нему проводники надежно защищают человека от поражения током.

Какой провод нельзя использовать для розеток

Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.

Рассмотрим несколько таких вариантов.

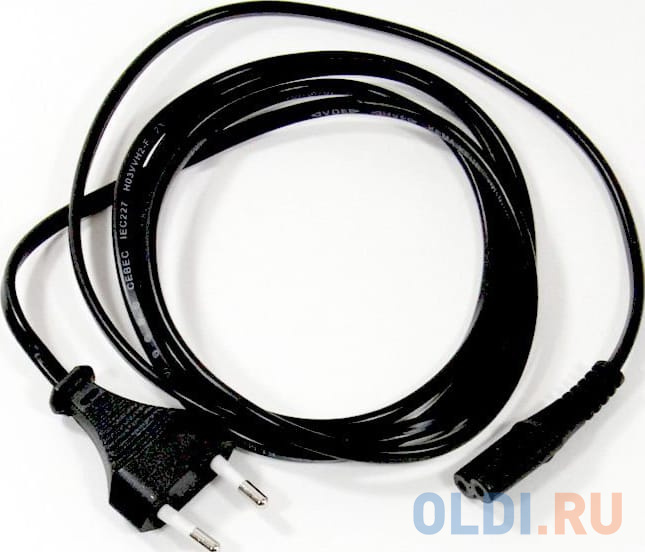

Провод ШВВП и ПВВП

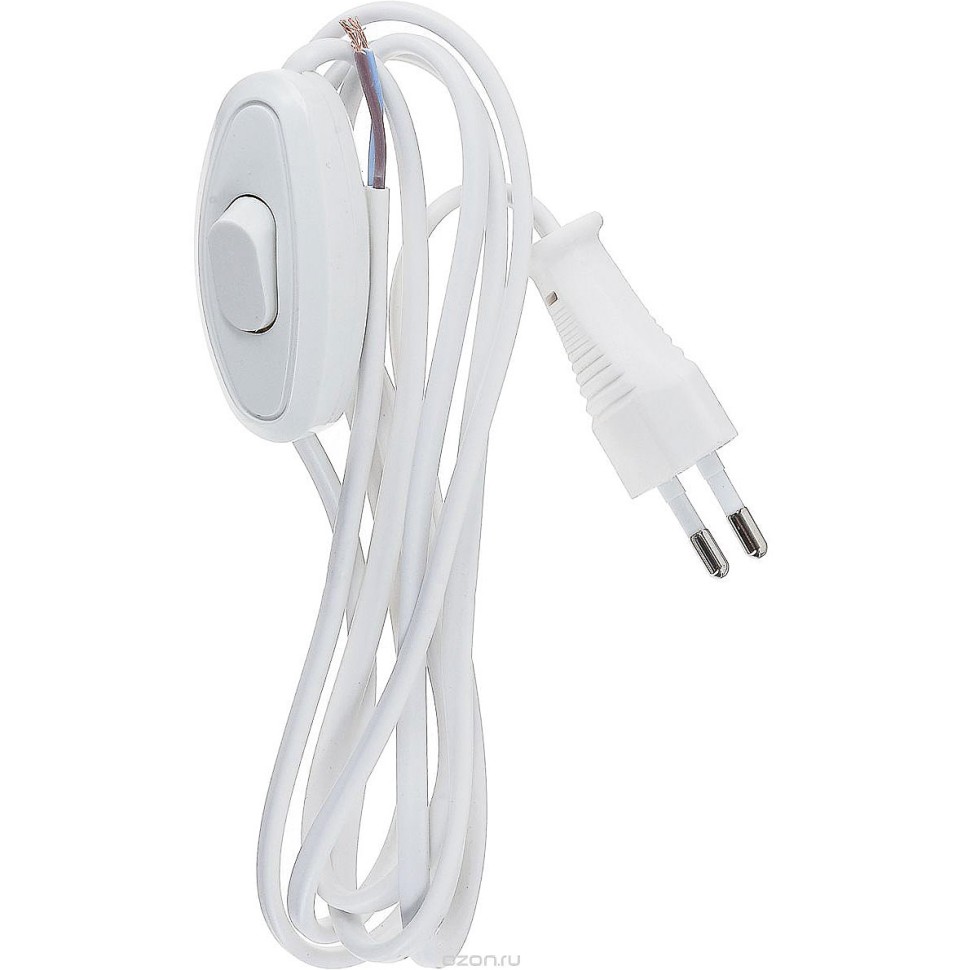

Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.

Провод ПУНП

Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.

У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.

Провод ПВС

Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.

Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.

Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.

Какой автомат установить на розетки

Автомат должен защищать провода и кабели, что находится под его контролем, а точнее которые к нему подключены. И выбираться автоматический выключатель должен по наименьшему сечению кабеля на участке сети.

Например если имеется участок с такой схемой: автомат — кабель 4 мм2 – кабель 2.5 мм2 – кабель 1.5 мм2 то автоматический выключатель должен выбираться по пропускной способности провода 1.5 мм2.

Для кабеля сечением 2.5 мм2 устанавливают автомат на 16 Ампер (с характеристикой «C» или «B»).

Из этого следует, что все защищаемые устройства должны быть согласованы между собой. Нельзя подключать потребитель большей мощности, чем могут выдержать розетка и провод.

Отсюда вывод, при правильном подключении автомат выбирают по току, который может безопасно протекать по кабелю. Допустимый ток определяется по таблицам в ПУЭ.

Причем автомат всегда подгоняют в меньшую сторону, если есть различия между пропускной способностью кабеля и расцепителем автомата.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Сечение провода для розеток

Какое сечение провода нужно для розеток в квартире

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв. мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Толщина кабеля электропроводки для коридора

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв. мм

Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой

Сечение проводников одной группы должно быть одинаковым

Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки

Заключительный этап

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля

Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

Какое сечение провода должно быть в квартире?

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Что такое кабельная розетка

В первую очередь, нужно понимать, что кабельная розетка, это часть соединителя, которая изготавливается, как одно целое с кабелем. Также может прикрепляться к гибкому кабелю для подсоединения его к источнику питания.

Особенности:

1. По своему строению и нижнему виду кабельная розетка такая же, как и стационарная.
2. Такие розетки устанавливаются в жилых и общественных помещениях, чтобы вывести кабель на нужную длину.
3. Это изделие состоит из корпуса, обладающего высокой прочностью.
4. Корпус делается из качественного пластика, может быть черного или белого цвета.
5. Контакты изготавливаются из фосфористой бронзы высокой упругости и специальной шторки.
6. Работает кабельная розетка при температуре от 0 до 50 ᵒС.

С помощью кабельной розетки можно подключить кабели непосредственно к проводке. Это очень удобно и значительно упрощает монтаж. Разумеется, что существуют определенные стандарты сечения кабелей.

Учитывается это еще во время проектирования электропроводки в доме

При подключении, важно не перепутать провода и место, куда их нужно поставить, то есть полярность. Если этим пренебречь, то возможно короткое замыкание

Важно не перепутать ноль, фазу и заземление.

Как правильно выбрать соединительные провода для розеток

Сейчас рассмотрим соединительные провода. Какого сечения должен быть провод для розеток? Наиболее подходит для этого провод с медный многожильный с двойной изоляцией, такой как ВВГ. В розетки подключается провод с диаметром сечения более 2,5 мм2, а к розеткам с заземлением – тройной провод данного диаметра. Провод для освещение используют диаметром 1.5 мм2

ВАЖНО: провода для освещения для розеток протягивать раздельно от коробки распределения. На энергоемкие стационарные электрические приборы, такие как электрическая плита, стиральная машина тоже необходимо протянуть отдельные заземленные провода

Электрическая плита или духовка присоединяются проводом диаметром более 4 мм2.

Дальше нам необходимы коробки распределения, которые устанавливают в каждом помещении. Как было определено ранее, от автомата запуска главный провод будет проведен отдельно в каждое помещение к распределительной коробке. Посчитайте предварительно, сколько и каких приборов, потребляющих электроэнергию, будут располагаться в каждой комнате, и рассчитайте их общую мощность. От данного показателя будет зависеть, какого диаметра главный провод необходимо протянуть от электрощита к распределительной коробке. Чаще всего, главные провода берут диаметром 2.5 мм2. Такой совершенно подойдет для питания комнаты общей мощностью не меньше 3 кВт. Какого сечения должен быть провод для розеток на нынешнюю кухню, где количество электроприборов очень много главный провод необходимо брать диаметром 4 — 6 мм2, а при установке на кухне электрической печи — диаметр провода берется по ТУ, показанным в паспорте на печку.


Подведем итоги, мощность рассчитали, диаметры проводов определили. Далее нужно просчитать длину проводов от всех распределительных коробок и путь их протяжки к закрепленным пускателям на щите. Провода нужно взять по длине на 1-2 метра больше , чем расчётного, для того, чтобы цельного провода хватило по всей длине прокладки. Строго запрещено применять главные провода, скрученные из кусков.

Какой совет дать дополнительно? Если вы проживаете в многоэтажке и электросчетчик находится в общем щите на площадке, то в квартире необходимо поставить автономный электрощит, как написано выше.

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

1. Рулетка и спиртовой маркер.
2. Лазерный или пузырьковый строительный уровень.
3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
4. Болгарка с алмазным диском.
5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Подписка на рассылку

Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

1. Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр.). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (

16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (

32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).

Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж.

• подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
• подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;
• подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля.

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.

Защита кабеля от перегрузок

На сегодняшний день практически любой электроприбор может выйти из строя или вызвать перегрузку приборов. При проектировании проводки в своем доме вам обязательно следует учитывать этот фактор. Для того чтобы обезопасить свою систему вам следует использовать устройства защитного отключения. Благодаря этому вы сможете значительно снизить риск возгорания. Даже если электрический прибор будет неисправным, тогда вы все равно сможете избежать удара током. Умные розетки также должны иметь хороший кабель, который защитит их от перегрузок.

Именно благодаря автоматическим выключателям вы сможете обеспечить защиту от короткого замыкания розетки. УЗО осуществляет контроль над током. Если начнет расти номинальный показатель, тогда устройство будет отключено. Достаточно часто это происходит в случае повреждения кабеля.

Современные требования по безопасности постоянно растут. Именно поэтому в последнее время довольно часто УЗО устанавливают вместе с дифференциальным автоматом. Розеточные группы разводить нужно от дифференциальных автоматов, которые устанавливают возле счетчика. Розетка своими руками – это не лучшее решение для вашего дома. Она не будет безопасной, и поэтому постарайтесь себя уберечь от непредвиденных последствий.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

1. ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
2. ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.

3. ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.

4. NYM-(N). Изделие немецкого производства, которое отличается высоким качеством и совмещает в себе все достоинства продукции отечественного изготовления. При возгорании изоляция не горит, не дымит, сохраняя целостность и герметичность. Применяется без ограничений, в том числе в помещениях, где хранятся взрывоопасные вещества.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Таблицы расчета сечения кабеля (по мощности)

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Медные жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Алюминивые жилы, проводов и кабелей

Сечение токопро водящей жилы, кв. мм	Алюминивые жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Установление мощности для распределительной коробки

Чтобы определиться с сечением, необходимо узнать общую мощность. Для этого вы должны узнать, какая мощность будет подключена к распределительной коробке для всех комнат.

В случае, когда число оказалось не больше 3 кВт, вам вполне хватит провода с диаметром 2.5 мм2. На кухне обычно сосредоточена очень мощная техника. Поэтому, для большей безопасности, от щитка до розетки необходимо провести провод с сечением 6 мм2.

После выбора и покупки возникает вопрос: как подключить кабель к розетке? Естественно, можно воспользоваться помощью профессионалов, либо сделать всё собственноручно. Если вы выбрали второй вариант, ниже будут описаны несколько методов, как это сделать.

Итак, вы решили подсоединять кабель к розетке своими руками. Это можно сделать двумя способами:

Монтаж кабеля в штробе. Обычно выполняется в случаях, когда стена сделана из материалов, которые не боятся огня. Кабель не портит внешний вид комнаты, поскольку является скрытым непосредственно в стене.

Перед тем, как начать работы, необходимо наметить пути, в которых будут проходить кабели. Глубина штробы должна составлять около двух сантиметров. Это позволит максимально удобно укладывать кабель.

Открытый монтаж кабеля. Менее эстетичный вариант. Иногда нет задачи прятать кабель в штробы. В таком случае он просто прибивается к стене специальными скобками. Но данный вариант не всегда уместен. Например, когда необходимо проложить кабель по сгораемой конструкции. Здесь нужно использовать металлорукава или пластиковые трубы.

При монтаже нужно учитывать толщину кабеля для розетки, дабы впоследствии не попасть впросак. Если вы не уверены, что сможете правильно провести все работы, лучше доверьте эту задачу профессионалам. Так удастся сэкономить как нервы, так и время.

Расчет будущей нагрузки

Таблица для расчета будущей нагрузки

Чтобы определиться, провода какого сечения нужны для розеток, нужно подсчитать нагрузку, которую они будут принимать при максимальном количестве подключенных потребителей.

В расчет принимаются такие данные (в ваттах):

Остальными устройствами, включая освещение, можно пренебречь, так как они существенно не влияют на уровень нагрузки.

Продукция, использование которой не рекомендуется

Кроме тех видов кабельной продукции, которые рекомендуются к использованию в жилых домах, есть также виды, применение которых запрещено действующими правилами. К этой группе относятся изделия нескольких типов.

ПВС

Это медный провод с виниловой изоляцией и оболочкой. Сечение кабеля для подключения бытовой техники варьируются от 0,75 до 10 мм2, жила имеет многопроволочную структуру, количество проводников – от 2 до 6, номинал напряжения – 380 В.

Почему специалисты рекомендуют не брать ПВС для розетки из соображений экономии? На то есть несколько причин:

1. ПВС имеет многопроволочные жилы, а это означает, что все концы нужно лудить и паять для соединения друг с другом. Выполнение подобной работы требует значительных затрат времени и высокой квалификации электрика.
2. Многопроволочная конструкция отличается повышенной пожароопасностью (по причине сильного нагрева в процессе эксплуатации). Кроме того, ее изоляция быстро изнашивается из-за постоянного перегрева.
3. ПВС невозможно прокладывать пучком, нитки нужно укладывать на определённом расстоянии друг от друга.

Всё вышеперечисленное означает, что экономия на самом товаре приводит к повышению затрат на монтаж.

Другие типы

Хотя у ШВВП и ПВВП подходящее сечение кабеля для квартиры, продукцию этих типов нежелательно использовать для подключения крупной бытовой техники и электрического оборудования. Данные разновидности проводников отличаются слабыми эксплуатационными характеристиками, коротким сроком службы, отсутствием негорючей изоляции. Кроме того, они сложны в монтаже – их окончания нужно обрабатывать и паять.

Для дома

В частных деревянных домовладениях оптимальным вариантом является монтаж электрической проводки открытого типа.

В этом случае предпочтение рекомендуется отдавать отечественному кабельному изделию ВВГнг-LS или ВВГнг, а также немецкому высококачественному проводнику NYM.

В каменных частных домах допускается монтаж черного проводника ВВГ, кабеля NYМ серого цвета, белого или оранжевого провода ПВС, а также ШВВП стандартного белого цвета.

Для наружной проводки по земле целесообразно использовать кабельные изделия АВББШВ или ВББШВ, а электроснабжение бани потребует применения российских марок РКГМ и ПВКВ, надежно защищенных посредством кремнийсодержащей оболочки органического типа.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Как отличить качественный кабель от некачественного

В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.

Отличить качественный кабель от некачественного можно по таким признакам:

1. Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
2. Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
3. Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
4. Размер сечения. Проверяется механическим или электронным приборам.
5. Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
6. Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.

Какой проводник использовать для обустройства электропроводки в квартире

В большинстве домов, построенных в середине-конце прошлого века, входные группы и внутренние коммуникации изготавливались из алюминия. Предпочтение этому металлу отдавалось по причине его низкой стоимости, что имело решающее значение в условиях массового строительства в государственном масштабе. Впоследствии такое решение сыграло свою злую роль, благодаря многочисленным недостаткам алюминия.

Наиболее неприятные свойства металла:

1. Ломкость. Жилы ломаются уже после 2-3 сгибаний. С этим явлением приходится сталкиваться в процессе частых замен выключателей и розеток.

1. Упругость. Провода можно сгибать и скручивать до 100 раз, прежде чем они переломятся.
2. Долговечность. Медь не меняет своих характеристик на протяжении всего периода эксплуатации здания, который составляет 50-100 лет.
3. Отличная электропроводность. Благодаря этому можно использовать проводник меньшего сечения, что положительно сказывается на цене продукции.
4. Гибкость. Это качество помогает протаскивать кабели в узких каналах, не прибегая к штроблению стен.

Помимо высокой стоимости у металла есть один минус — он окисляется и покрывается патиной, которая плохо проводит электричество. Предупредить возникновение этого явления можно заранее, пропаяв контакты оловом.

Таким образом, при выборе кабеля для розеток в квартире, нужно останавливать свой выбор на изделиях с медными жилами.

Какой тип и марку проводника выбрать под розетку

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

1. ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
2. ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
3. ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Какой провод для розеток?

Перед тем как приступать к

монтажу электропроводки в доме

, нужно правильно рассчитать сечение кабеля на розетки и выключатели света. Помимо этого нужно серьезно подойти к выбору марки кабельной продукции, т.к. в деревянном доме изоляция должна быть негорючей, а в квартире можно использовать обычный проводник. Далее мы расскажем, какой кабель использовать для розеток, опираясь на правила ПУЭ и другие немаловажные факторы.

Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм2 согласно ПУЭ таблица 7.1.1:

Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.

Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм2.

Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:

Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм2.

С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки. Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.

Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.

Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:

• Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2. 5 мм2.
• Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
• Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм2.
• Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм2.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой кабель для розеток выбрать по сечению и названию. Если вам понравилась статья, просим поделиться полезной информацией с друзьями в соцсетях!

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Тостер	800 – 1200
Кофеварка	1000
Электрический чайник	1200
Духовка, духовой шкаф	1200 – 2000
Электрическая плита	2500 – 3000
Холодильник	400 – 600
Микроволновая печь	1400 – 1800
Компьютер	500 – 550
Принтер	500
Телевизор	200 – 300
Утюг	1000 – 1700
Фен	1000 – 1200
Пылесос	1000 – 1600
Кондиционер	1500
Вентилятор	1000
Нагревательный бак	1500
Водяной насос	1000
Стиральная машина-автомат	2500
Осветительные приборы	2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
1,0	14	3,0	5,3
1,5	15	3,3	5,7
2,5	21	4,6	7,9
4,0	27	5,9	10,0
6,0	34	7,4	12,0
10,0	50	11,0	19,0
16,0	80	17,0	30,0
25,0	100	22,0	38,0
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
0,5	11	2,4	–
0,75	15	3,3	–
1,0	17	3,7	6,4
1,5	23	5,0	8,7
2,5	30	6,6	11,0
4,0	41	9,0	15,0
6,0	50	11,0	19,0
10,0	80	17,0	30,0
16,0	100	22,0	38,0
25,0	140	30,0	53,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Задумали поменять проводку или просто дополнить новыми точками и не знаете с чего нужно начинать. Вначале нужно подсчитать мощность всех приборов и определится с сечением провода для розеток, после чего можно накидать план на листок бумаги, а затем начертить на стене места, где будут проходить кабеля и подсчитать их метраж. Но сначала нужно определить в каком состоянии находится старая проводка, можно ли ее дополнить, подключив новые ветки. Такой вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или они не рассчитаны на дополнительную нагрузку, то рекомендуется установить новые. Более надежными и прочными являются медные провода, ну обо всем по порядку.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

• ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
• ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
• ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
• NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вам понят, для каких потребителей, какие провода ставить приведем пример:

• Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
• Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
• В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
• Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

Подробнее о подборе провода для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

1. Рулетка и спиртовой маркер.
2. Лазерный или пузырьковый строительный уровень.
3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
4. Болгарка с алмазным диском.
5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Заключительный этап

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

Понравилось видео? Подписывайтесь на наш канал!

Рисунок 1. Упрощенная схема разводки розеток Разводка розеток — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много и быть они должны буквально во всех помещениях. Чтобы розетки работали долго и корректно, к ним нужно подвести соответствующие по типу и сечениям кабели.

Выбор кабеля для подключения розеток

Нужно учитывать, что какой кабель для розеток будет выбран, такой получится и надежность системы. Бытовые электроприборы серьезно различаются по мощности, поэтому при выборе марки кабеля для проводки можно пойти двумя путями:

• Определить самый мощный энергопотребитель из тех, что будут включаться в сеть, и покупать все кабели с соответствующим сечением и характеристиками. Например, если мощность самого мощного прибора 2 кВт, то необходимо приобретать кабели ВВГ 2х1,5 или ВВГ 3х1,5 (с жилой заземления).
• Покупать кабели различных сечений для разных розеток зависимо от мощности, которую будут потреблять подключаемые электроприборы. Например, для электроплиты мощностью 4 кВт понадобится кабель ВВГ 3х2,5, а для подключения стиральной машинки мощностью 1–1,5 кВт — кабель ВВГ 3х1,5.

Лучше всего покупать медный кабель для розеток. Он несколько дороже алюминиевого, но зато существенно более надежен в эксплуатации. Для подключения стандартных бытовых розеток будет достаточно двухжильного провода, а для розеток, имеющих заземляющий контакт, и для печных разъемов необходимо использовать трехжильный.

Рисунок 2. Схема подключения розеток с заземлением Требуемое сечение кабеля напрямую зависит от мощности, которую планируется подключить к розетке. При этом нужно знать, что допустимые токовые нагрузки для кабелей и проводов различаются. Кроме того, данный параметр зависит и от способа прокладки.

Как правило, самым мощным электропотребителем в доме является электропечь. Даже не зная, как подключить кабель к розетке и точной мощности потребителя, нужно помнить, что для этого дела желательно брать кабель с сечением, большим среднего сечения остальных кабелей в квартире. Для большинства обычных розеток вполне достаточно сечения 1,5–2,5 мм2.

Собираясь заниматься электропроводкой, следует помнить, что мало знать, как подключить кабель к розетке правильно, нужно этот кабель еще правильно выбрать. Для подключения розеток в жилых, складских, а также промышленных помещениях со стандартными электросетями чаще всего берутся провода марки ПВС, а также кабель для розеток марок ВВГ(нг) и NYM. Каждый из этих кабелей имеет свои особенности, отличные от других.

Способы прокладки кабеля

Зная, как подключить кабель к розетке, и разобравшись с маркой применяемого для подключения розеток кабеля, нужно определить способ прокладки. Кабели можно проводить скрыто и открыто.

Монтаж кабеля в штробе

Рисунок 3. Монтаж кабеля в штробе Скрытый монтаж является оптимальным вариантом для жилых помещений. Он допускается, если стены выполнены из негорючих материалов, а установка розеток приурочена к крупному ремонту. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Кроме того, слой штукатурки является дополнительной защитой проводов.

Перед штроблением нужно разметить пути прохождения кабелей. Также необходимо помнить, что горизонтальные переходы можно совершать на высоте от 2,5 метров или под самым потолком, тогда как диагональные переходы и вовсе запрещены. Важно в работе не попасть на существующие линии проводки. Глубина штробы для удобной укладки кабеля должна составлять примерно два сантиметра. Крепление кабеля осуществляется при помощи дюбель-хомутов.

Открытый монтаж кабеля

Рисунок 4. Монтаж кабеля в кабель-канале Стоит отметить, что кабель для розеток не всегда есть смысл прятать в штробы. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в подсобном/производственном помещении.

Можно в таком случае просто прибить кабели к стене скобками, но подобный монтаж тоже приемлем не всегда. По сгораемым конструкциям открыто прокладывать кабель запрещено. По деревянным или другим склонным к возгоранию поверхностям желательно прокладывать кабели в пластиковых трубах или металлорукавах, которые крепятся к стенам специальными клипсами. Это оптимальный вариант для нежилых помещений.

Лучшим же вариантом открытой прокладки кабеля является пластиковый кабель-канал. Для прокладки любого одиночного провода в квартире достаточно иметь кабель-канал размером 25х16 мм. Стоит отметить, что красиво и аккуратно смонтировать кабельный канал довольно сложно (чтобы не получились неровные стыки и щели, особенно на поворотах), но при правильном выполнении такой вариант открытой проводки даже в квартире будет выглядеть совсем неплохо.

Защита кабеля от перегрузок

Рисунок 5. Щиток с АВ и УЗО Любой бытовой электроприбор может выйти из строя и вызвать перегрузку вашей электрической сети. Это нужно учитывать при ее проектировании и прокладке.

Применение автоматических выключателей и специальных устройств защитного отключения (УЗО) существенно снижает риск возникновения пожара или удара током вследствие неисправности электропроводки или одного из электроприборов.

Автоматические выключатели обеспечивают защиту от токов короткого замыкания и от перегрузок. УЗО предотвращают малейшую возможность поражения электрическим током. УЗО осуществляет контроль над токами утечки, и сразу отключает сеть при росте утечки сверх номинального показателя. Как правило, это происходит при повреждениях изоляции или неисправности электроприбора.

Современными требованиями безопасности допускается установка дифференциальных автоматов, в который автоматический выключатель и УЗО смонтированы в одном общем корпусе. Такие тандемы удобно монтировать в квартире, например возле счетчика, и уже от них осуществлять разводку розеточных групп по всем помещениям.

Какой кабель для розеток выбрать: ПУЭ, правила, рекомендации

Перед тем как начать делать электропроводку в доме, нужно приобрести все необходимые провода, рассчитать сечение кабеля и многое другое.  Особое внимание всегда стоит уделить выбору проводов, ведь даже незначительная ошибка может привести к серьезным последствиям. В этой статье мы решили рассказать вам, как выбрать кабель для розеток в своем доме. Всю информацию мы собирали, опираясь на правила ПУЭ и мнение экспертов, так что, если вы внимательно прочитаете все, у вас получится создать по-настоящему безопасную проводку в своем доме. Также читайте статью, как установить кабель в розетке, здесь вы найдете много полезной информации.

Как выбрать кабель для розеток

Изначально стоит начать с того, что в правилах ПУЭ четко сказано: кабель для розеток должен быть медным, иметь заземление (это означает, что в проводе должно быть пять или три жилы), его сечение не должно быть меньше 1,5мм² (в противном случае он может сильно нагреться и загореться в результате). Об этом всем нам говорит следующая таблица:

Обратите внимание! Это касается всех проводов, здесь не важно, подключаете вы розетки, осветительные приборы или бытовую технику. Такое правило считается основным, пренебрегать им нельзя ни в коем случае, ведь короткое замыкание в доме можно вызывать в любой момент.

Какое сечение выбрать

Мы с вами определились, что нельзя устанавливать провода с сечением меньше, чем 1,5². Но, такой провод устанавливать в комнате не совсем логично, ведь к не получится подключить мощные электроприборы. Да и проводка будет постоянно нагреваться, чего допускать нельзя. Если считается, что такое сечения хватит, то выбросьте эту мысль из своей головы! В любой момент может возникнуть надобность подключить что-то мощное, или просто вы будете использовать одну розетку на пять приборов.

Такая надобность может появиться не зразу, лет через пять, но разве вы будете потом ради этого менять всю проводку? Так что, лучше обезопасить себя заранее. Для однофазной сети выбирайте сечение 2,5².

Если у вас трехфазная сеть, смотрите следующую таблицу:

Конечно, на трехфазную сеть можно устанавливать провод с сечением 1,5². Однако на всякий случай мы рекомендуем перестраховаться, цена в этом случае вырастит не сильно, а мощность вашей проводки увеличится существенно.

Для более точного расчета сечения, рекомендуем использовать наш калькулятор, который позволит рассчитать сечения кабеля или провода онлайн.

Какой провод выбрать

Теперь переходим к более важному этапу и подбираем лучший провод. Проблема заключается в том, что на нашем рынке сейчас можно встретить огромное количество подделок. Поэтому тщательно выбираем магазин, лучше узнавать у знакомых, где возле вас есть проверенный.

Для электропроводки для розеток мы рекомендуем выбирать провода:

Они являются оптимальными в соотношении цена-качество. Если вы делаете проводку в деревянном доме, тогда обращайте свое внимание только на провод ВВГнг, они позволяет избежать возгорания.

Рекомендации по выбору провода:

1. Если вам нужно подключить мощные приборы к трехфазной сети в 380 Вольт, тогда устанавливайте провод ВВГ 5*2,5².
2. Мощные приборы к однофазной сети подключаются проводом ВВГ 3*2,5², их будет более чем достаточно.
3. Если дом деревянный, то выбираем кабель ВВГнг 3*2,5². Он защитит ваше помещение от всех возможных возгораний.
4. Провода к светильникам могут иметь сечение 1,5². Но, вы должны быть уверены, что ничего больше вы подключать не будете.

Помните, выбирать и большее сечение не стоит. Нужно здесь почувствовать среднее значение. В противном случае вы просто потратите свои деньги.

Какой провод использовать для розеток: видео

Будет интересно узнать: как скрутить провода в домашних условиях.

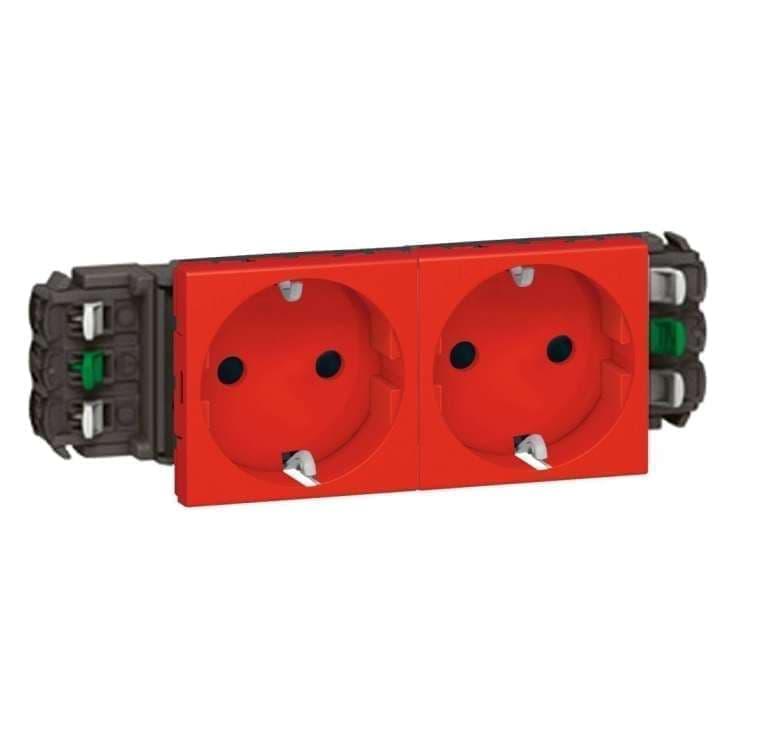

Розетка в кабель-канал с заземлением со шторками белый ПРАЙМЕР (CKK-40D-RSZB2-K01)

Код товара 9825184

Артикул CKK-40D-RSZB2-K01

Производитель IEK

Страна Китай

Наименование Розетка с з/к 2к, 2 модуля (белая) РКС-20-30-П

Упаковки 10 шт, 8400 шт

Сертификат RU C-CN. AB29.B01958

Тип изделия Розетка силовая

Способ монтажа Скрытый

Номинальный ток,А 16

Тип серии Модульная

Шторки Да

Заземление Да

Количество постов 1

Цвет Белый

Все характеристики

Характеристики

Код товара 9825184

Артикул CKK-40D-RSZB2-K01

Производитель IEK

Страна Китай

Наименование Розетка с з/к 2к, 2 модуля (белая) РКС-20-30-П

Упаковки 10 шт, 8400 шт

Сертификат RU C-CN. AB29.B01958

Тип изделия Розетка силовая

Способ монтажа Скрытый

Номинальный ток,А 16

Тип серии Модульная

Шторки Да

Заземление Да

Количество постов 1

Цвет Белый

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Розетка

— DW Pro Lights

Розетка — DW Pro Lights

• Очень прочный шнур для установки и подвешивания ламп С9
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C9, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C9

Видеоруководство о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп С9
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C9, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C9

Видеоурок о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп С9
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C9, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C9

Видеоурок о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп С9
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C9, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C9

Видеоруководство о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп С9
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C9, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C9

Видеоурок о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп С9
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C9, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C9

Видеоруководство о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп С9
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C9, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C9

Видеоруководство о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп C7
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C7, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C7

Видеоруководство о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп C7
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C7, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C7

Видеоруководство о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

Быстрый просмотр

• Очень прочный шнур для установки и подвешивания ламп C7
• Розетки отлично держатся в любых погодных условиях
• Шнур розетки можно обрезать до нужной длины
• Легко устанавливаются быстроразъемные вилки и розетки
• Шнур розеток можно соединить гирляндой для увеличения длины
• Прочная всепогодная розетка
• 18 AWG SPT-1
• Рекомендуемые аксессуары: лампы C7, зажимы для всех приложений, быстроразъемные вилки (вилка и розетка)
• Рекомендуемые области применения: установка и подвешивание ламп C7

Видеоруководство о том, как создать шнур для розетки нестандартного размера с использованием шнура и вилок, см. На нашей странице «Учебные ресурсы»!

ГНЕЗДО РОЗЕТКИ В СБОРЕ | Тросовые стропы

Обжимные муфты прессуются механически с использованием прецизионных штампов. При правильном изготовлении и изготовлении обжатых муфт сохраняется 100% прочности троса. Обычно используется только 1 обычная укладка. Обжимные узлы взаимозаменяемы с залитыми гнездами для каната диаметром до 2 дюймов. Монтажная длина измеряется от средней линии штифтов как для открытого, так и для закрытого положения. Розетки.

Веревка Dia.(Дюймы)

— 1/4 5/16 3/8 16. 07 1/2 16 сентября 5/8 3/4 7/8 1 1-1 / 8 1-1 / 4 1-3 / 8 1-1 / 2 1-3 / 4 2 2-1 / 4 2-1 / 2

* Все обжимные узлы розеток проходят контрольные испытания по завершении, и готовые изделия будут сопровождаться сертификатами .

Указанная номинальная грузоподъемность применима только к тросам 6×19 и 6×37 EIP класса IWRC.

Услуги по испытанию мобильных нагрузок и инспекции

Мы предлагаем услуги инспекций и мобильных контрольных испытаний для проверки продукции, испытаний на разрыв и нагрузочных испытаний, чтобы гарантировать соответствие всех канатных стропов, которые мы продаем и ремонтируем. Наши услуги по проверке мобильных устройств доступны на всей территории США.В дополнение к нашим услугам тестирования мобильной нагрузки у нас есть стационарные испытательные стенды для обслуживания Оклахомы, Техаса, Канзаса, Вайоминга, Северной Дакоты, Нью-Мексико и всех прилегающих территорий.

В чем разница между разъемом, разъемом, вилкой и портом?

Обновлено: 01.02.2021, Computer Hope

Заглушка

Штекер является частью кабеля, который подключается к порту. Вилка всегда подключается к чему-то еще (например, к разъему или порту). Например, наиболее распространенной вилкой является вилка питания, с помощью которой компьютер, монитор и другие устройства подключаются к источнику питания.На рисунке изображен шнур питания для настольных ПК в США с вилкой, которая подключается к розетке, и розеткой для компьютера или монитора.

Примечание

В нашем примере вилки шнура питания эта вилка отличается в разных странах мира.

Кабель и шнур

Кабель или шнур — это один или несколько проводов в пластиковом покрытии, обеспечивающее передачу энергии или данных между устройствами. На рисунке показан сетевой кабель категории 5.См. Наше определение кабеля для получения списка типов кабелей, используемых с компьютерами.

Провод

Провод — это одиночная жила из металла (например, меди) или оптического волокна, способного передавать энергию или данные из одной области в другую.

Разъем

Разъем — это уникальный конец вилки, гнезда или края карты, который подключается к порту. Например, все карты расширения настольных компьютеров имеют разъем, позволяющий подключать их к разъему на материнской плате.Когда речь идет о кабелях, разъем — это конец кабеля, который подключается к порту. Например, на конце USB-кабеля есть разъем, позволяющий подключать его к USB-порту.

Порт

Порт имеет отверстия или слот, соответствующий штекеру или карте, подключенной к порту. На рисунке изображен компьютерный порт PS / 2 для клавиатуры и мыши с разъемом PS / 2 для подключения к компьютеру.

• Полный список компьютерных портов см. В нашем определении порта.

Джек

Гнездо похоже на порт и представляет собой отверстие или другое соединение, которое позволяет совместимому штекеру подключаться к гнезду. В компьютерах разъем часто описывает аудиоразъем.

Адаптер

Адаптер — это устройство, способное преобразовывать мощность или данные из одного источника в другой. Например, адаптер переменного тока, используемый с портативными компьютерами и другими устройствами, принимает питание переменного тока и преобразует его в мощность постоянного тока.

Розетка

Розетка — это отверстие, которое подходит к другому конкретному устройству с соответствующими контактами или другими разъемами.Примером сокета является сокет ЦП, который представляет собой разъем на материнской плате для ЦП компьютера.

В ходе эволюции компьютеров появилось много различных розеток, предназначенных для компьютеров. Каждый сокет поддерживает набор компьютерных процессоров. Например, Socket 370 — это сокет, поддерживающий первые процессоры Intel Celeron и процессоры Coppermine.

Слот

Слот — это также соединение, используемое с компьютерами, которое описывает либо слот ЦП, либо слот расширения. Сегодня разъемы ЦП используются вместо разъемов ЦП, но разъемы расширения по-прежнему подключают карты расширения к компьютеру.

Розетки, зажимы для троса и соединители

Как монтажник или конечный пользователь троса, важно понимать типы заделки или обработки, которые можно использовать на концах отрезка троса. Эти заделки обычно выполняются путем формирования проушины или присоединения фитинга и предназначены для постоянного заделывания троса в том месте, где он соединяется с нагрузкой.

Трос — чрезвычайно универсальное механическое устройство, которое можно использовать для поддержки и перемещения объекта или груза.В подъемной и такелажной промышленности трос прикрепляется к крану или подъемнику и снабжен вертлюгами, скобами или крюками для прикрепления к грузу и перемещения его в контролируемых условиях. Его также можно использовать для подъема и опускания лифтов или в качестве опоры для подвесных мостов или башен.

В этой статье мы объясним, что означают некоторые из следующих терминов и как их можно использовать для заделки конца троса:

• Гнезда для троса — гнезда спелтера, обжимные гнезда и клин розетки
• Зажимы для троса —Зажимы для стального троса с U-образным болтом и зажимы для троса с двойным седлом
• Сращивания с проушиной — механические (фламандские) и ручные сращивания
• Эффективность заделки концов троса

Если вы понимаете конструкцию и характеристики необходимого вам каната, а также правильный тип концевой заделки, вы сможете выбрать наиболее эффективный и долговечный канат для выполняемой работы.

Типы концевых заделок троса

Существует два основных метода, которые можно использовать для создания заделки на отрезке троса или кабеля:

• В тросе можно сформировать проушину или петлю
• Вы можете прикрепить фитинг к концу троса.

На одном конце троса можно создать проушины или петли с помощью механического соединения с обжатой втулкой, заправленного вручную соединения или проволоки. веревочные зажимы.

Фитинги могут быть прикреплены к тросу путем обжатия, заливки расплавленного цинка или смолы, которая связывается с проволокой, или с помощью заклинивания.

Типы тросовых розеток

Розетка — это процесс прикрепления концевой муфты к концу тросового кабеля.

Гнездо может быть прикреплено к концу троса различными способами, в том числе:

• Гидравлическое давление
• Заливка расплавленного или эпоксидного материала
• Использование механического клина

При рассмотрении заливки или заливки обжатое гнездо, обратите внимание, что оба типа доступны в открытом или закрытом исполнении.

Сравнение открытых розеток и закрытых розеток

Открытое гнездо имеет штифт или болт, с помощью которого узел троса можно прикрепить к другому типу фитинга или, возможно, к блоку крюка.

Закрытый фитинг с гнездом имеет отверстие, предназначенное для установки штифта или болта.

Обжимные гнезда

Обжимной патрубок прикладывают к концу троса кабеля, а затем прижимают его к месту с помощью специальных штампов и фиксатора. Гидравлическая машина называлась чугунной. При правильном применении с фитингом правильного размера обжатые гнезда имеют коэффициент полезного действия, равный 100% прочности на разрыв каната.

Обжимные фитинги более устойчивы к усталости провода в месте соединения кабеля и розетки.

Однако обжатые гнезда не рекомендуются для использования на тросах с оптоволоконным сердечником или многожильным канатом.

Заливные / литые розетки

Заливная розетка, обычно называемая розеткой для спелтера, прикрепляет концевой фитинг к концу троса кабеля путем заливки расплавленного цинка или смолы в розетку, которая затем затвердевает и удерживает фитинг на конец кабеля.

Литые муфты — один из наиболее эффективных видов крепления концов троса, обеспечивающий 100% -ную эффективность прочности каната на разрыв.

Из-за жесткости этого типа концевой заделки, проволока каната подвержена усталости в месте входа проволоки в розетку, если заливная муфта подвергается постоянной вибрации.

Клиновые гнезда

Клиновидные гнезда закрепляют трос на концевом приспособлении, пропуская его вокруг клиновидной стальной детали с канавками и потянув вниз под нагрузкой в ​​чашу приспособления.

Клиновые муфты популярны, потому что их можно устанавливать в полевых условиях и настраивать в полевых условиях, что обеспечивает 80% эффективности прочности каната на разрыв. Клиновые патрубки популярны в приложениях, где трос может подвергаться неправильному обращению и истиранию, особенно в строительстве и горнодобывающей промышленности.

Клиновые розетки позволяют конечному пользователю регулировать длину троса, если точные и согласованные наборы крановых тросов недоступны.

---

---

Зажимы для троса

Зажимы для троса можно использовать для образования проушины, несущей нагрузку на конце кабеля или троса, или для соединения двух кабелей внахлест.Зажимы для тросов популярны, потому что их можно устанавливать в полевых условиях, и они обеспечивают 80% прочности каната на разрыв.

Однако использование зажимов для троса строго регламентируется ASME B30.26 «Такелажное оборудование». При использовании зажимов для троса конечный пользователь должен учитывать следующее:

• При использовании зажимов для троса с U-образным болтом седло должно быть размещено на токоведущем конце троса, а U-образный болт — на мертвом. торцевая сторона — НИКОГДА НЕ СЕДЛАЙТЕ МЕРТВУЮ ЛОШАДЬ!
• Используйте по крайней мере минимальное количество зажимов, рекомендованное производителем или квалифицированным лицом
• Все зажимы для троса должны быть затянуты в соответствии с рекомендациями производителя или квалифицированного лица по крутящему моменту
• После установки соединение должно быть нагружено как минимум на ожидаемую рабочую нагрузку. После разгрузки зажимы троса должны быть повторно затянуты до крутящего момента, указанного производителем или квалифицированным лицом.

U-образный болт Зажимы для троса

Этот тип зажима для троса по сути представляет собой U-образный болт, две гайки и металлическое основание (седло), которое может быть изготовлено из кованой стали или чугуна. Особое внимание следует уделить способу установки зажимов для троса с U-образным болтом.

Кованые зажимы для троса

Основание зажима для троса изготовлено из кованой стали.Кованые зажимы нагреваются и забиваются молотком до нужной формы, что приводит к однородной зернистой структуре стали. Кованые зажимы для троса используются для ответственных, сверхмощных, подвесных нагрузок, таких как тросы лебедки, подъемные тросы кранов, опорные тросы, оттяжки, буксирные тросы, стяжки, подмости и т. Д.

Зажимы для гибких тросов

Ковкая проволока канатные зажимы используются для изготовления узлов проушины только с канатом правильной свивки и только для легких условий эксплуатации с небольшими приложенными нагрузками, таких как поручни, ограждения, ограждения и т. Основание зажимов для троса изготовлено из ковкого чугуна, который может сломаться при интенсивном использовании и не имеет желаемых металлических свойств стали или полезной зернистой структуры, которую имеет кованая основа.

Зажимы для троса с двойным седлом

Зажимы для троса с двойным седлом состоят из двух седел, каждое с ножкой, и двух гаек — одна используется сверху, а другая — снизу. Зажимы для троса с двойным седлом можно использовать в любом направлении, поэтому при установке их можно не гадать, когда они применяются к токоведущему и тупиковому концам троса.

Сращивание проволочного троса

Сращивание с проушиной может использоваться для завершения свободного конца троса при формировании петли. Пряди на конце троса разматываются, затем проволока сгибается, а развернутые пряди затем вплетаются обратно в трос, образуя петлю.

Существует два типа стыков, которые можно использовать для образования проушины на конце троса:

Механическое (фламандское) сращивание

Фламандское сращивание глаз создается, когда трос открывается, и пряди раскладываются на две части. Две нити скручены в петли в противоположных направлениях, а затем снова уложены вместе, образуя петлю или петлю на одном конце троса. Затем пряди скручиваются вокруг тела каната, металлический фитинг надевается на стык и обжимается с помощью гидравлического оборудования. Этот метод сращивания обеспечивает наиболее эффективное использование пропускной способности каната и является очень экономичным.

Соединение с заправкой вручную

Соединение с заправкой вручную образуется, когда более короткий «мертвый» конец заправляется в более длинный «токоведущий» конец троса, образуя проушину.Эти типы стыков позволяют легко проверять проволоку и жилу троса.

Использование наперстков в проушинах проволочного троса

Когда конец веревки поворачивают назад и превращают в проушину, часто используют наперсток, чтобы сохранить форму проушины, предотвратить раздавливание веревки и удерживать канат не был изогнут на диаметр меньше, чем рекомендовано производителем каната.

Эффективность концевых заделок стального каната

В таблице ниже поясняется эффективность различных типов концевых заделок стального каната как для конфигураций с независимым сердечником троса (IWRC), так и с волоконным сердечником (FC).Эффективность каната описывается как отношение фактической прочности каната на разрыв к совокупной прочности всех отдельных проводов, испытанных отдельно, обычно выражается в процентах.

902 –95%

	IWRC	FC
Сращивание вручную	80–90%	80–903
90–92.4% Зажимы для троса **	80%	80%
Клиновые розетки	75–90%	75–90%

* размеры канатов обычно менее 7/16 дюйма) не всегда могут обеспечить 100% эффективность и не рекомендуются некоторыми производителями канатов.

** При правильном применении и уходе в соответствии с рекомендациями производителя зажимов.

Обертывание

Когда вам нужно заказать новый трос, понимание правильного типа концевой заделки поможет вам получить прямую замену троса, чтобы вы могли вернуть свой проект в нужное русло. Мы надеемся, что эта статья поможет вам лучше понять термины, относящиеся к розеткам, зажимам для троса и соединениям глазков, и что вы поймете, какой тип концевой заделки лучше всего подходит для вашего приложения.

В Mazzella мы предлагаем все виды канатов от всех ведущих производителей. Мы продаем такелажные изделия самого высокого качества, как отечественного, так и зарубежного производства, поскольку качество продукции и безопасность эксплуатации идут рука об руку. Мы располагаем одним из самых больших и наиболее полных складских запасов как отечественной, так и зарубежной такелажной и подъемной продукции, которая удовлетворит ваши потребности в подъеме.

Если вы ищете стандартный или нестандартный трос или кабельную сборку для вашего следующего проекта, обратитесь к специалисту по подъемным работам в ближайшем к вам предприятии Mazzella.

---

---

Авторские права 2019. Компании Mazzella.

Руководство по внутреннему питанию, SATA и разъемам

Что такое внутренние разъемы?

Внутренние разъемы находятся внутри корпуса компьютера. Внутри есть два основных типа разъемов: разъемы розетки и разъемы питания. Гнездовые разъемы предназначены для использования с плоским ленточным кабелем и обычно используются для передачи данных между устройствами. Разъем розетки стыкуется с контактами, расположенными в заголовке.Обычно заголовок встроен в часть печатной платы или интегрирован в электронное устройство. Розетки удерживаются на месте за счет трения штифтов. Большинство интерфейсов сокета / заголовка построены с аналогичными размерами; Штифты заголовка имеют ширину 0,025 дюйма и расположены на расстоянии 0,10 дюйма друг от друга. Разъемы питания используются для подачи и распределения питания на внутренние устройства внутри компьютера. Обычно они используют трение корпусов соединителей, чтобы оставаться на месте.

Выберите внутренний разъем, о котором вы хотите узнать больше:

Доступны другие разъемы:

---

10-контактное гнездо

Гнездо:

изображение для расширения

Этот разъем имеет два ряда по пять контактов и является обычно используется для подключения внешнего порта к контактам заголовка на материнской плате.Этот разъем обычно используется для USB или последовательных (DB9) портов.

Магазинная 10-контактная розетка

---

26-контактная розетка

Гнездо:

изображение для расширения

Этот разъем обычно используется для добавления интерфейса параллельного порта DB25. Большинство современных материнских плат не имеют такого типа подключения.

Магазин 26-контактная розетка

---

40-контактная розетка

Гнездо:

изображение для расширения

Этот интерфейс все еще широко используется.Он находится на жестких дисках IDE / ATA, оптических приводах и ленточных накопителях. Многие материнские платы поставляются с парой 40-контактных контроллеров (называемых первичными и вторичными). Каждый контроллер может работать с одним или двумя дисками, поэтому на большинстве стандартных ПК может быть до четырех дисков IDE. Несколько лет назад стандарт IDE / ATA для жестких дисков был улучшен, и был указан новый кабель. Этот новый стандарт упоминается под разными именами — Ultra ATA, Ultra-DMA, Ultra-66/100/133 и т. Д. В кабелях для жестких дисков Ultra ATA используется 80-жильный ленточный кабель, хотя тот же 40-контактный интерфейс разъема / заголовка используется. все еще используется.

Магазинная 40-контактная розетка

---

50-контактная розетка

Штекер:

Гнездо:

изображение для расширения

50-контактные разъемы используются для основных внутренних шин SCSI. Разъем выглядит идентично 40-контактному интерфейсу IDE, только с большим количеством контактов. 50-контактный интерфейс используется для старых узких шин SCSI.

Магазинная 50-контактная розетка

---

68-контактная розетка

Штекер:

изображение для расширения

Внутреннее соединение 68-контактного разъема имеет тот же размер и форму, что и внешний контактный интерфейс MD68, используемый для устройств SCSI и кабели.Однако версия с внутренней плоской лентой не использует винты с накатанной головкой или зажимы-защелки для удержания разъема на месте; он удерживается исключительно за счет трения разъема и контактов. 68-контактный плоский ленточный соединитель уникален тем, что разъемы на кабеле — вилочные, а интерфейсы на дисках SCSI и хост-контроллерах — розеточные. Этот разъем очень часто используется для широких шин SCSI.

Магазин 68-контактный разъем

---

4-контактный разъем питания (5,25 дюйма)

Штекер:

Женский:

изображение для расширения

Обычный 5.25-дюймовый 4-контактный разъем питания невозможно не заметить внутри корпуса ПК. Блок питания компьютера обычно имеет несколько таких разъемов, которые подходят к штыревым интерфейсам на жестких дисках, приводах CD / DVD и других внутренних устройствах. Поскольку эти диски часто имеют форм-фактор 5,25 дюйма, сам разъем питания стал известен как разъем «5,25». Штекер также обычно называют соединением «Molex» в честь известного производителя соединителя. Разъем обычно белого цвета и изготовлен из твердого нейлона или аналогичного пластика.

Магазин, 4-контактный разъем питания

---

Serial ATA (SATA) Power

Female:

изображение для расширения

Разъем питания Serial ATA (SATA) имеет 15 контактов и немного больше, чем разъем данных SATA. Одним из основных преимуществ разъема питания SATA по сравнению с 4-контактным разъемом питания является контакт, обеспечивающий питание 3,3 В. Некоторые диски SATA предъявляют особые требования к питанию.

Товары в магазине

---

Serial ATA (SATA)

Гнездо:

изображение для расширения

Разъем Serial ATA или SATA используется в качестве интерфейса для подключения адаптера главной шины к запоминающему устройству или оптическому приводу . Этот разъем был разработан для замены старых разъемов, 34-контактных, 40-контактных и т. Д. Этот тип подключения разработан для обмена данными на гораздо более высоких скоростях, чем те, которые были возможны при более старых стилях подключения. Это соединение иногда называют SATA «L» из-за формы разъема.

Магазин SATA

---

Внешний последовательный интерфейс ATA (eSATA)

Гнездо:

изображение для расширения

Подобно стандартному разъему SATA, разъем eSATA экранирован и предназначен для подключения внешних запоминающих устройств или оптических приводов. порт eSATA.Этот разъем иногда называют разъемом SATA «I» из-за формы разъема.

Магазин eSATA

---

4-контактный разъем питания (3,5 дюйма)

Менее распространенным 4-контактным разъемом питания является штекер 3,5 дюйма. Этот разъем меньше по размеру, чем 5,25 дюйма, и не так широко используется. Его можно найти в основном на 3,5-дюймовых дисководах для гибких дисков.

Магазинный 4-контактный блок питания (3,5 дюйма)

---

ATX 20-контактный блок питания

Это 20-контактный интерфейс, который обеспечивает питание материнской платы компьютера.Он имеет два ряда по 10 контактов с фиксатором, который надежно удерживает его на месте после подключения.

Магазин ATX 20-контактный

---

3-контактный вентилятор

3-контактный разъем питания вентилятора находится на блоках питания в корпусе компьютера. Этот разъем обеспечивает питание охлаждающих вентиляторов.

Магазин 3-контактный вентилятор

---

4-контактный вентилятор

4-контактный разъем питания вентилятора находится на материнских платах в корпусе компьютера. Этот разъем обеспечивает питание охлаждающих вентиляторов и обычно используется для вентилятора, охлаждающего процессор.В этом разъеме используется то же расположение питания, что и в 3-контактном разъеме, поэтому 3-контактный разъем можно использовать на 4-контактном вентиляторе. 4-й контакт — это датчик, который позволяет управлять скоростью вращения вентилятора и может давать возможность включать или выключать вентилятор. Если вы используете 3-контактный разъем в 4-контактном слоте, вы не сможете управлять вентилятором, поскольку он всегда будет включен.

Магазин 4-контактный вентилятор

---

6-контактный разъем PCI Express

6-контактный разъем PCI Express имеется на некоторых видеокартах PCI Express.Этот разъем используется для вспомогательного питания.

Магазин 6-контактный разъем PCI Express

---

4-контактный Pentium

^® 4 power

4-контактный разъем питания Pentium 4 находится на материнских платах Pentium 4. Этот разъем обеспечивает выделенное питание для ЦП.

Магазин 4-контактный Pentium ^® 4

---

32-контактный Serial Attached SCSI (SAS)

Гнездо:

изображение для расширения

32-контактный разъем SAS обычно находится на платах контроллеров SAS. Технология SAS заменяет SCSI и обычно используется для подключения жестких дисков в приложениях центра обработки данных. Однако этот разъем можно использовать для подключения расширителя SAS. Этот разъем также называется разъемом SFF-8484. Во многих случаях 32-контактный разъем заменяется разъемами mini-SAS из-за меньшего форм-фактора mini-SAS.

---

34-контактное гнездо

Гнездо:

изображение для расширения

34-контактное гнездо используется для кабелей дисковода гибких дисков.Контроллер гибких дисков на материнской плате представляет собой 34-контактный разъем, как и разъемы на 3,5-дюймовых дисководах гибких дисков. В «старинных» 5,25-дюймовых флоппи-дисководах для подключения кабеля флоппи-дисковода использовалось соединение на краю карты, поэтому многие кабели для гибких дисков будут поставляться как с гнездами, так и с краевыми разъемами. Для многих современных компьютеров дисководы гибких дисков больше не являются стандартным оборудованием.

---

29-контактный последовательный интерфейс SCSI (SAS)

Гнездо:

изображение для расширения

29-контактный разъем SAS обычно находится на дисках SAS.Этот разъем действительно похож на разъем для передачи данных и питания SATA. Однако у этого разъема есть 4 дополнительных контакта. Этот разъем также называется разъемом SFF-8482.

---

24-контактный разъем питания ATX

В новых компьютерах с материнскими платами форм-фактора ATX используется 24-контактный разъем питания. В новом более крупном разъеме нет шины -5 В и добавлены дополнительные шины + 3,3 В и + 12 В.

---

Все еще не уверены?
Мы здесь, чтобы помочь, просто свяжитесь с нами!

Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20%.
весь ваш заказ.Только рекомендованная производителем цена,
без учета налогов и стоимости доставки.

Извините, не сегодня Закрыть

Как подключить вилку удлинительного шнура с 3 штырями

Штыри на вилках удлинителя легко сгибаются — и легко выпрямляются плоскогубцами. Но после нескольких таких повторных правок металл может устать и отслоиться. Когда срок службы вилки закончился, это не значит, что вам нужно покупать новый шнур.

Как подключить вилку удлинителя?

Примерно за пять баксов вы можете прикрепить новую вилку.Таким образом, вам не нужно выбрасывать этот старый удлинитель, даже если один из его контактов сломан.

Шаги по замене и подключению вилки:

Шаг 1. Отрежьте старую заглушку и надрежьте куртку

Шаг 1

• Сначала отрежьте поврежденную вилку.
• Затем используйте универсальный нож, чтобы разрезать куртку примерно на 3/4 дюйма от конца шнура. Будьте осторожны, чтобы не порезать три провода внутри.
• С помощью инструмента для зачистки проводов, как показано на рисунке, снимите 1/2 дюйма изоляции с конца каждого провода.

Шаг 2. Присоедините провода к клеммным винтам

Шаг 2

• Откройте новую заглушку, чтобы можно было достать до винтов клемм внутри.
• Присоедините каждую секцию оголенной меди к соответствующему клеммному винту: зеленый провод к зеленому винту заземления, белый (нейтраль) к серебряному винту и черный («горячий») к латунному винту.
• Оберните провод по часовой стрелке вокруг клеммы и надежно затяните каждый винт.

Шаг 3: Соберите заглушку Замена

Шаг 3

• Установите новую вилку и затяните винты, крепящие ее к шнуру.

Шаг 4. Проверьте шнур

• Чтобы проверить, правильно ли работает шнур, вставьте его в трехконтактную розетку.
• Затем установите съемный тестер цепей на другой конец шнура.Индикаторы тестера укажут, правильно ли подключены провода и заземлен ли шнур.

Нужна помощь с домашним ремонтом? Вот все, что вам следует знать о домашних гарантиях.

Обзор кабеля действия

— Руководства по Ruby on Rails

1 Что такое Action Cable?

Action Cable легко интегрируется WebSockets вместе с остальной частью вашего Приложение Rails. Он позволяет писать функции в реальном времени на Ruby в тот же стиль и форма, что и остальная часть вашего приложения Rails, но при этом производительность и масштабируемость.Это комплексное предложение, которое обеспечивает как клиентская среда JavaScript и серверная среда Ruby. У вас есть доступ к вашей полной модели домена, написанной с помощью Active Record или вашей ORM выбор.

2 Терминология

Action Cable использует WebSockets вместо протокола HTTP-запроса-ответа. И в Action Cable, и в WebSockets используется менее знакомая терминология:

2.1 Подключения

Подключения составляют основу взаимоотношений клиент-сервер.Один сервер Action Cable может обрабатывать несколько экземпляров подключения. У него есть один экземпляр соединения для каждого соединения WebSocket. У одного пользователя может быть несколько Веб-сокеты открываются для вашего приложения, если они используют несколько вкладок браузера или устройств.

2.2 Потребители

Клиент соединения WebSocket называется потребителем . Кабель в действии Потребитель создается клиентской инфраструктурой JavaScript.

2.3 Каналы

Каждый потребитель, в свою очередь, может подписаться на несколько каналов .Каждый канал инкапсулирует логическую единицу работы, аналогично тому, что делает контроллер в обычная настройка MVC. Например, у вас может быть ChatChannel и AppearancesChannel , и потребитель мог быть подписан на любой или к обоим этим каналам. По крайней мере, потребитель должен быть подписан на один канал.

2.4 Подписчики

Когда потребитель подписан на канал, он действует как подписчик . Связь между подписчиком и каналом, сюрприз-сюрприз, называется подписка.Потребитель может действовать как подписчик на данный канал. любое количество раз. Например, потребитель может подписаться на несколько чатов. в то же время. (И помните, что у физического пользователя может быть несколько потребителей, по одному на каждую вкладку / устройство, открытое для вашего подключения).

2,5 Pub / Sub

Pub / Sub, или Публикация-подписка относится к парадигме очереди сообщений, согласно которой отправители информация (издатели), отправлять данные абстрактному классу получателей (подписчики), без указания индивидуальных получателей.Action Cable использует это подход к общению между сервером и множеством клиентов.

2.6 Трансляции

Трансляция — это общедоступная / дополнительная ссылка, по которой транслируется все, что транслируется вещательной компанией. отправляется непосредственно подписчикам канала, которые транслируют это названное вещание. Каждый канал может передавать ноль или более трансляций.

3 Серверные компоненты

3.1 Соединения

Для каждого WebSocket, принятого сервером, создается объект соединения.Этот объект становится родительским для всех подписок на канал , которые созданы оттуда. Само соединение не связано с каким-либо конкретным приложением логика за пределами аутентификации и авторизации. Клиент WebSocket Соединение называется соединением с потребителем . Индивидуальный пользователь создаст одна пара потребитель-соединение для каждой открытой вкладки браузера, окна или устройства.

Connections являются экземплярами ApplicationCable :: Connection , который расширяет ActionCable :: Connection :: Base .В ApplicationCable :: Connection вы авторизовать входящее соединение и приступить к его установке, если пользователь может быть идентифицированным.

3.1.1 Настройка подключения

  # приложение / каналы / application_cable / connection.rb
модуль ApplicationCable
  класс Connection

# приложение / каналы / application_cable / connection. rb модуль ApplicationCable класс Connection Здесь identify_by обозначает идентификатор соединения, который может быть использован для поиска конкретное соединение позже.Обратите внимание, что все, что помечено как идентификатор, автоматически создать делегата с тем же именем на всех экземплярах канала, созданных вне соединения.

Этот пример основан на том факте, что вы уже выполнили аутентификацию пользователя. где-нибудь еще в вашем приложении, и что успешная аутентификация устанавливает зашифрованный cookie с идентификатором пользователя.

Затем cookie автоматически отправляется экземпляру подключения при новом подключении. выполняется попытка, и вы используете это, чтобы установить current_user .Идентифицируя соединение тем же текущим пользователем, вы также гарантируете, что позже сможете получить все открытые подключения данного пользователя (и потенциально отключить их все, если пользователь удален или неавторизованный).

Если ваш подход к аутентификации включает использование сеанса, вы используете хранилище файлов cookie для сеанс, ваш файл cookie сеанса называется _session , а ключ идентификатора пользователя - user_id вы можно использовать этот подход:

  Verified_user = User.find_by (id: файлы cookie.зашифрованный ['_ session'] ['user_id'])


Verified_user = User.find_by (id: cookies.encrypted ['_ session'] ['user_id']) Копировать

3.1.2 Обработка исключений

По умолчанию необработанные исключения перехватываются и регистрируются в регистраторе Rails. Если вы хотите глобально перехватить эти исключения и сообщить о них во внешнюю службу отслеживания ошибок, чтобы Например, вы можете сделать это с помощью rescue_from :

  # приложение / каналы / application_cable / connection. rb
модуль ApplicationCable
  класс Connection

# приложение / каналы / application_cable / connection.rb модуль ApplicationCable класс Connection 3,2 канала

Канал инкапсулирует логическую единицу работы, аналогично тому, что делает контроллер в обычная настройка MVC. По умолчанию Rails создает родительский класс ApplicationCable :: Channel (который расширяет ActionCable :: Channel :: Base ) для инкапсуляции общей логики между вашими каналами.

3.2.1 Настройка родительского канала

  # приложение / каналы / application_cable / channel. rb
модуль ApplicationCable
  класс Channel

# приложение / каналы / application_cable / channel.rb модуль ApplicationCable класс Channel Затем вы должны создать свои собственные классы каналов. Например, у вас может быть ChatChannel и AppearanceChannel :

  # приложение / каналы / chat_channel.rb
класс ChatChannel

# приложение / каналы / chat_channel.rb класс ChatChannel # приложение / каналы / внешний вид_channel.rb класс AppearanceChannel # приложение / каналы / внешний вид_channel.rb класс AppearanceChannel Затем потребитель может быть подписан на один или оба этих канала.

3.2.2 Подписки

Потребители подписываются на каналы, выступая в роли подписчиков . Их связь назвали подписку . Созданные сообщения затем направляются в этот канал. подписки на основе идентификатора, отправленного потребителем канала.

  # приложение / каналы / chat_channel.rb
класс ChatChannel

# приложение / каналы / chat_channel.rb класс ChatChannel 3.2.3 Обработка исключений

Как и в случае с ApplicationCable :: Connection , вы также можете использовать rescue_from на конкретный канал для обработки возникших исключений:

  # приложение / каналы / chat_channel.rb
класс ChatChannel  ..)
  конец
конец


# приложение / каналы / chat_channel.rb класс ChatChannel 4 Клиентские компоненты

4.1 Подключения

Потребителям требуется экземпляр подключения на своей стороне. Это может быть устанавливается с использованием следующего JavaScript, который по умолчанию генерируется Rails:

4.1.1 Connect Consumer

  // приложение / javascript / channels / consumer.js
// Action Cable предоставляет основу для работы с WebSockets в Rails.
// Вы можете сгенерировать новые каналы, в которых работают функции WebSocket, используя команду `bin / rails generate channel`.импортировать {createConsumer} из "@ rails / actioncable"

экспорт по умолчанию createConsumer ()


// приложение / javascript / каналы / consumer.js // Action Cable предоставляет основу для работы с WebSockets в Rails. // Вы можете сгенерировать новые каналы, в которых работают функции WebSocket, используя команду `bin / rails generate channel`. импортировать {createConsumer} из "@ rails / actioncable" экспорт по умолчанию createConsumer () Копировать

Это подготовит потребителя, который по умолчанию подключится к / кабелю на вашем сервере.Соединение не будет установлено, пока вы не укажете хотя бы одну подписку. вы заинтересованы в том, чтобы иметь.

Потребитель может дополнительно принять аргумент, указывающий URL-адрес для подключения. Этот может быть строкой или функцией, которая возвращает строку, которая будет вызываться, когда WebSocket открыт.

  // Укажите другой URL-адрес для подключения к
createConsumer ('https://ws.example.com/cable')

// Используем функцию для динамической генерации URL
createConsumer (getWebSocketURL)

function getWebSocketURL {
  const token = localStorage.получить ('маркер авторизации')
  вернуть `https://ws.example.com/cable?token=$ {token}`
}


// Указываем другой URL для подключения createConsumer ('https://ws. example.com/cable') // Используем функцию для динамической генерации URL createConsumer (getWebSocketURL) function getWebSocketURL { const token = localStorage.get ('токен авторизации') вернуть `https://ws.example.com/cable?token=$ {token}` } Копировать

4.1.2 Подписчик

Потребитель становится подписчиком, создавая подписку на данный канал:

  // приложение / javascript / каналы / chat_channel.js
импортный потребитель из "./consumer"

consumer.subscriptions.create ({канал: "ChatChannel", комната: "Лучшая комната"})

// приложение / javascript / каналы / внешний вид_channel.js
импортный потребитель из "./consumer"

consumer.subscriptions.create ({канал: "AppearanceChannel"})


// приложение / javascript / каналы / chat_channel.js импортный потребитель из "./consumer" consumer.subscriptions.create ({канал: "ChatChannel", комната: "Лучшая комната"}) // приложение / javascript / каналы / внешний вид_channel.js импортный потребитель из "./потребитель" consumer. subscriptions.create ({канал: "AppearanceChannel"}) Копировать

Хотя это создает подписку, функциональные возможности, необходимые для ответа на полученные данные будут описаны позже.

Потребитель может действовать как подписчик на данный канал любое количество раз. За Например, потребитель может подписаться на несколько чатов одновременно:

  // приложение / javascript / channels / chat_channel.js
импортный потребитель из "./consumer"

consumer.subscriptions.create ({канал: "ChatChannel", комната: "1-я комната"})
потребитель.subscriptions.create ({канал: "ChatChannel", комната: "2-я комната"})


// приложение / javascript / каналы / chat_channel.js импортный потребитель из "./consumer" consumer.subscriptions.create ({канал: "ChatChannel", комната: "1-я комната"}) consumer.subscriptions.create ({канал: "ChatChannel", комната: "2-я комната"}) Копировать

5 Взаимодействие клиент-сервер

5.1 Потоки

Потоки обеспечивают механизм, с помощью которого каналы направляют опубликованный контент (транслирует) своим подписчикам. Например, в следующем коде используется stream_from , чтобы подписаться на трансляцию с именем chat_Best Room , когда значение параметра : room - «Best Room» :

  # приложение / каналы / chat_channel.rb
класс ChatChannel

# приложение / каналы / chat_channel.rb класс ChatChannel Затем в другом месте вашего приложения Rails вы можете транслировать в такую ​​комнату, звонок трансляция :

  ActionCable.server.broadcast ("chat_Best Room", {body: "This Room is Best Room."})


ActionCable.server.broadcast ("chat_Best Room", {body: "This Room is Best Room."})) Копировать

Если у вас есть поток, связанный с моделью, то имя трансляции может быть сгенерирован из канала и модели. Например, следующий код использует stream_for для подписки на трансляцию, например комментариев: Z2lkOi8vVGVzdEFwcC9Qb3N0LzE , где Z2lkOi8vVGVzdEFwcC9Qb3N0LzE GlobalID модели Post.

  класс CommentsChannel

класс CommentsChannel Затем вы можете вести трансляцию на этот канал, позвонив по номеру broadcast_to :

  КомментарииChannel.broadcast_to (@post, @comment)


КомментарииChannel.broadcast_to (@post, @comment) Копировать

5.2 Broadcastings

A broadcasting - это ссылка для публикации / подписки, по которой все, что передается издателем направляется непосредственно подписчикам канала, которые транслируют потоки с именами вещание. Каждый канал может передавать ноль или более трансляций.

Широковещательные сообщения - это чисто онлайн-очередь и зависят от времени. Если потребитель не транслирует (подписан на данный канал), они не получат трансляцию если они подключатся позже.

5.3 Подписки

Когда потребитель подписан на канал, он действует как подписчик.Этот подключение называется подпиской. Затем входящие сообщения направляются на эти подписки на каналы основаны на идентификаторе, отправленном потребителем кабеля.

  // приложение / javascript / channels / chat_channel.js
// Предполагается, что вы уже запросили право отправлять веб-уведомления
импортный потребитель из "./consumer"

consumer.subscriptions.create ({channel: "ChatChannel", room: "Best Room"}, {
  получено (данные) {
    this.appendLine (данные)
  },

  appendLine (data) {
    const html = это.createLine (данные)
    const element = document.querySelector ("[data-chat-room = 'Лучшая комната']")
    element.insertAdjacentHTML ("перед", HTML)
  },

  createLine (data) {
    return `
      <статья>
         $ {данные ["sent_by"]}
         $ {данные ["тело"]}
