Одножильный или многожильный провод: какой лучше выбрать?

Сравниваем одно- и многожильные провода

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки.
  Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

Многожильный алюминиевый провод

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

Формула расчета сопротивления проводника

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

На фото винтовые клеммы	Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще. Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения.
Клеммы WAGO	Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально. А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке.
Сварка проводов	Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать. Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения.
Соединение проводов методом прессовки	Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный. В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее.
Соединение проводов методом пайки	Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения. Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать.

Читайте также: Как соединить многожильный и одножильный провод.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

Радиус изгиба провода

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

Наконечники для многожильного провода

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

Применение наконечников с клеммами WAGO

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

Отличие кабеля и провода

Ключевые различия в кабельно-проводниковой продукции: проводом называется одно- или многожильный проводник, заключенный в изоляцию, тогда как кабель представляет собой группу из двух и более проводов, изолированных по отдельности и объединённых впоследствии под общей оболочкой.

Термины «провод» и «кабель» зачастую употребляются как синонимы, но это разные по своей сути изделия. Один из способов дифференцировать их — это помнить, что провода являются составной частью кабелей. Кроме того, провода имеют гораздо более широкую сферу применения. Провод представляет собой одну или несколько нитей электропроводного материала, обычно из алюминия или меди, и может быть голым или покрытым. Самый простой способ отличить их — визуальный осмотр: провод обычно тонкий и видимый, в то время как кабель чаще всего толстый и изолированный.

Есть два основных типа проводов: одно- и многожильные. Первый тип — это сплошная проволока. Называется она чаще всего «монолит». Многожильный провод имеет несколько тонких прядей, сплетённых вместе. Твердая цельная проволока обеспечивает низкое сопротивление и отлично подходит для работы в высокочастотных диапазонах, тогда как многожильный провод может похвастаться более длительным сроком службы благодаря своей гибкости и может быть использован в течение более длительного периода, чем один проводник. Провода в основном используются для передачи электрических и телекоммуникационных сигналов, но также могут применяться в различных видах как для чисто механических нагрузок или отопления, так и для рыболовных снастей, ювелирных изделий и одежды. Кабель, как правило, имеет два или более провода, сложенных или сплетённых вместе. Они обычно хорошо изолированы, что дает им лучшую защиту, чем имеют простые провода. Кабели используются главным образом для передачи электрических и телекоммуникационных сигналов.

В современных хозяйственных магазинах можно встретить множество разновидностей кабельной продукции, в том числе самые «ходовые»: витую пару, коаксиальный, многожильный и оптоволоконный кабели.

Витая пара — это два и более изолированных провода, скрученных попарно один вокруг другого и объединённых общей оболочкой, под которую встроена капроновая нить для облегчения разрыва внешнего покрытия и получения доступа к внутренним проводам без повреждения их оболочек. Этот тип кабеля используется в основном для передачи сигнала в телекоммуникационных сетях. Витая пара может быть защищённой, незащищённой, экранированной или фольгированной.

Многожильный кабель содержит внутри себя множество изолированных проводников и лучше всего подходит для контроля больших силовых нагрузок. Широко применяется в промышленности, где используется оборудование высокой мощности и энергопотребления.

В коаксиальном кабеле сигналы в двух проводниках не одинаковы. Это называется несимметричной линией, производительность такого изделия более стабильна, чем у витой пары.

Волоконно — оптические изделия включают в себя несколько видов: пластиковое волокно используется в телекоммуникациях для передачи цифрового сигнала на короткие расстояния (сердцевина в таком волокне изготовлена из полиметилметакрилата, а оболочка — из фторполимеров), мультирежимные (многомодовые) волокна используются для передачи данных с помощью полихромного (многочастотного) света, а одномодовое волокно видно только под микроскопом и использует свет только одной частоты (так называемое монохромное излучение).

Наиболее распространенные типы кабелей:

• антенный кабель. На самом деле называется «экранированный одножильный коаксиальный кабель», в котором одна медная прядь изолируется толстым пластиком и окружена фольгой и сеточным экраном. Он используется для подключения антенны к телевизору и продается обычно в двух размерах — 6 и 12 мм;
• плоские или круглые гибкие кабели. Самые популярные виды для бытового и промышленного электромонтажа. Они имеют две отдельные медные жилы в изоляции из ПВХ, а иногда ещё и голый медный заземляющий провод между ними. Кабели имеют дополнительную прядь из ПВХ, внедренную в качестве дополнительной защиты от растяжения. Некоторые производители добавляют в кабель наружный экран из фольги, чтобы предотвратить индукцию;
• гибкий шнур (рипкорд). Многожильный гибкий провод, обычно использующийся для электрических звонков, ламп и электропроводки систем сигнализации. Он не имеет заземления. У некоторых рипкордов снаружи одна нить отличается толщиной или (чаще) другим цветом, чтобы определить, какой провод является «фазой» (положительным), а какой — нейтральным. Однако большинство имеют красно — белую атласную вставку в одной из нитей для этой цели. Одна из разновидностей — простой двухжильный кабель. В основном используется для ламп и других приборов, которые не требуют заземления. Он продается различных размеров, но почти всегда в белом цвете;
• внутренний гибкий кабель. Трёхжильный кабель с хлопчатобумажным внешним покрытием. Используется в основном для утюгов;
• бытовой двух- или трёхжильный (с заземлением). Один из самых популярных видов кабелей. Широко используется для удлинителей и подключения питания к приборам. Продается в разных размерах и цветах;
• бытовой многожильный. Используется для внутренней проводки зданий. Продается различной толщины и цвета. Внутри содержит семь прядей. Провод заземления всегда голый.

Многожильный гибкий медный кабель: устройство и область применения

Автор Aluarius На чтение 7 мин. Просмотров 381 Опубликовано 26.01.2016

Большое многообразие кабельной продукции озадачивает некоторую категорию потребителей, которые в электрике ничего не смыслят. Поэтому именно для них эта статья будет познавательной, где будет рассмотрен один вид электрического кабеля – это многожильный гибкий медный кабель.

Перед тем как перейти к разбору данного изделия, необходимо обозначить некоторую классификацию медных кабелей. В разделении присутствует всего лишь два основных вида – это медный кабель с монолитной жилой и так называемый многожильный, состоящий из большого количества тонких проводков, скрученных в одну единую жилу. Так, чем же оба варианта отличаются друг от друга?

• Во-первых, многожильный медный провод имеет более высокий показатель гибкости и эластичности. Поэтому его чаще всего используют в соединительных контурах различного рода оборудования и станков. Хотя надо отметить, что в настоящее время электрики все чаще стали его использовать и для электрических разводок в квартирах и домах. С ним просто проще работать.
• Во-вторых, есть проблемы в плане соединения многожильных кабелей. Если одножильный провод между собой можно соединить обычной скруткой с последующей изоляцией, то многожильный таким образом соединить, значить нарушить плотность соприкосновения концов кабеля. Поэтому сегодня для этих целей используются специальные клеммные зажимы, что сразу же решает проблему.
• В-третьих, использовать многожильные провода в сетях, где присутствует высокочастотный ток не стоит, с этим лучше справляется одножильный вариант.
• В-четвертых, так как одножильный медный кабель боится частых изгибов (да и вибрация снижает его качество), то его используют для проводки сети питающего контура под штукатурку, где он будет постоянно находиться в стационарном состоянии.
• В-пятых, одножильный кабель является жестким, а иногда этот показатель требуется в различных силовых установках. Соответственно многожильный и относится к группе гибких проводов.

Медные провода в домашней разводке

Как было сказано выше, отдать предпочтение жесткому или гибкому медному проводу в разводке дома или квартиры должен или производитель работ, или хозяин дома. Потому что розетки и осветительные приборы имеют стационарное месторасположение. Но тут придется учитывать временные затраты на проведение монтажных работ. К примеру, гибкий медный провод укладывать легче и быстрее. Это вам скажет любой электрик.

Но тут есть и одна отрицательная позиция – при соединении провода медного гибкого в распределительном щитке или в розетке, необходимо провести оконцевание его жил. Что это значит? Так как медный многожильный провод – это большое количество мелких проводков, то при соединении их к другим клеммным устройствам произойдет их распушивание. А это приводит обычно к снижению качества контакта. Поэтому на концы жил надеваются специальные наконечники обжимного типа, которые зажимаются на проводе специальным инструментом. И вот на эти операции уходит много времени. Кстати, оконцевание можно провести простой пропайкой жил.

Пайка медных проводов

Есть еще один момент, на который необходимо обратить внимание. Если розетки или светильники меняются часто, если они периодически подвергаются ремонту, то лучше использовать многожильный медный кабель в разводке дома. При проведении монтажных и ремонтных работ сам кабель подвергается изгибу, поэтому жесткий провод может многократных изгибов просто не выдержать. Хотя качество современных розеток и светильников достаточно высокое, так что говорить о частом выходе их из строя не приходится. Добавим, что оптимальный вариант для электрической бытовой разводки – двухжильный жесткий кабель.

Для информации! Жесткий новый медный провод может выдержать 80 изгибов, старый не более 15.

В промышленных установках

В электроустановках и сетях промышленного типа жесткий и гибкий кабель используются в строго назначенных местах. К примеру, одножильный кабель устанавливается в подстанциях, в контурах для подключения стационарного оборудования, во вспомогательных сетях. Гибкий чаще всего применяется для создания схем распределительных щитов, в шкафах КИП и А, в ящиках релейной защиты и так далее. хотя и здесь жесткий кабель может быть использован. Но вот уж точно, где он применен быть не может – это движущиеся части различных станков и специального оборудования. Самый простой пример – это электрический тельфер.

Что касается всевозможных шкафов, то есть здесь и определенные жесткие требования. Если в них установлены микропроцессоры, то соединять их с другими приборами надо только многожильным медным проводом. Все дело в том, что микропроцессоры, а, точнее, их зажимы – элементы очень нежные. Так что жесткий провод может их привести в негодность.

И последнее в этом разделе. Жесткие кабели большого сечения имеют небольшой радиус скругления. И если на объекте есть необходимость провести монтаж электрической сети под углом, близким к прямому, то предпочтение лучше отдать гибкому многожильному. Кстати, медные кабели имеют семь классов гибкости. И чем выше класс, тем выше гибкость. Соответственно одножильный провод относится к первому классу. К тому же такая классификация полностью подтверждает ценовую линейку продукции. То есть, чем выше класс, тем выше цена.

Дополнительная информация

Вроде бы все понятно по вышеизложенной информации. Но у простых обывателей могут остаться вопросы, которые касаются разновидностей гибких медных проводов. Ведь существует большое количество разных видов, где, к примеру, обмоточный провод для электродвигателей является одножильным (эмалированный медный), но он прекрасно изгибается. К какой же категории его отнести? В данном конкретном случае этот провод медный является жестким, но так как он небольшого сечения, то изгибается достаточно просто. Хотя количество его изгибов также ограничено.

Что касается конструктивных особенностей гибких медных проводов, то необходимо обратить внимание на их изоляцию. Обычно такие провода имеют внешнюю изоляцию из резины. Именно этот материал поддерживает гибкость изделия. Конечно, под действием различных нагрузок резина быстро выходит из строя, но производители гарантируют 30-35 лет эксплуатации. А для кабельной продукции данного типа это неплохой результат.

Конструкция многожильного кабеля

К примеру, давайте разберем, из каких слоев состоит провод медный гибкий марки КГ.

• Итак, сами жилы – это скрученные небольшого диаметра проводки. Форма сечения – круглая. Каждая жила изолирована полиэтилентерефталата. Кстати, каждая жила имеет свой окрас, что облегчает проведение монтажных работ, особенно соединение электрических участков.
• Все жилы изолированы общим изоляционным слоем. Он изготавливается из каучука (может быть использован натуральный или бутадиеновый материал).
• Далее, изоляция обрабатывается тальком.
• Последний слой – поясная изоляция из резины.

Такая конструкция кабеля КГ позволяет эксплуатировать его практически повсеместно. Провод не боится солнечного излучения, высокой влажности, перепадов температур. Кстати, есть существуют разновидности, которые определяют условия эксплуатации. К примеру, если в маркировке кабеля присутствует обозначение «ХЛ», то такой медный кабель может быть использован в условиях низких температур. В нем используется в качестве изоляции изопреновый каучук. Если в маркировке присутствует буква «Т», то его изоляция изготовлена из антисептированной резины. Такой провод может выдерживать высокие температуры и влажность, на резиновой изоляции не будут образовываться колонии вредоносных микроорганизмов (грибки и плесень).

Кабель медный силовой гибкий КГ-ХЛ (холодостойкий)

Заключение по теме

Итак, медный многожильный кабель – это гибкий провод, который прост в монтаже. В принципе, это его и отличает в основном от одножильного. Хотя, как уже было сказано выше, в высокочастотных сетях его не применяют. Но медный одножильный имеет свои достоинства, одно из которых – низкая цена по сравнению с гибким. Поэтому вопрос, какой выбрать, в данном случае не стоит, если дело касается домашней электрической разводки.

сравнение по сферам применения и особенностям эксплуатации.

Нередки случаи, когда любители или профессиональные электрики стараются выяснить, что лучше – многожильный или одножильный провод. Сравнивать кабельную продукцию данных видов категорически неправильно, и если кто-либо пытается это сделать, то он лишний раз подтверждает свою некомпетентность. Это все равно, что сравнить нить для шитья и леску, которые используются в совершенно разных ситуациях и подходят для достижения неравнозначных целей.

Выбирая категорию провода, нужно ориентироваться на две основные составляющие – место расположения и условия эксплуатации. В нашей статье будут рассмотрены конструктивные особенности, отличия и технико-эксплуатационные характеристики обеих разновидностей кабеля, приведены области применения.

к содержанию ↑

Из чего состоит провод или кабель

Как известно, провод и кабель – разные продукты, но в рамках статьи обращать внимание на это не будем. Любой проводник состоит из токоведущей жилы, которая может быть оголена или покрыта одно-, двухслойной изоляцией. Последняя производится из диэлектриков, к которым относят поливинилхлорид, каучук, фторопласт и полиэтилен. Есть более специфические изоляционные материалы, добавляющие проводу различные свойства (например, позволяющие погружать изделие в воду на определенную глубину). Жилы изготавливаются из алюминия или меди. Последний металл считается более современным и надежным.

Жилы могут отличаться по структуре:

1. Однопроволочные являются более жесткими. В их состав входит один цилиндрический/секторный прут. Нередко однопроволочные именуются монолитными.
2. Многопроволочные жилы характеризуются повышенной гибкостью (мягкостью). Их конструкция подразумевает использование семи и более тонких проволочек. Точное число проволок зависит от конкретной модели кабельной продукции и прописывается в ТУ или ГОСТ. В основном количество проволок подбирается в зависимости от требуемого поперечного сечения или класса гибкости.

Важно. Понятия однопроволочная и многопроволочная относятся к жилам. При этом возникает путаница с названиями одножильные и многожильные, когда становится непонятно, о чем идет речь: о числе токоведущих жил в кабеле или количестве проволок в одном проводнике. Важно прояснять данный момент.

к содержанию ↑

Одножильный или многожильный провод: сравнение

В дальнейшем приводится сравнение однопроволочного и многопроволочного кабелей, но почему-то больше прижились названия из заголовка, которые, по сути, описывают количество жил, а не проволок в конкретном проводнике.

Однопроволочный провод состоит из цельной жилы и имеет одно из стандартных сечений – 0,5, 1, 1,5, 2,5, 4 кв. мм и т. д. Многопроволочный кабель включает несколько проводников, переплетающихся друг с другом, при этом суммарное сечение равняется одной из стандартных величин, перечисленных выше. В конструкцию второго типа кабеля может вплетаться нить (например, капроновая), не проводящая электрический ток. Основное предназначение данного элемента – повышение гибкости изделия.

к содержанию ↑

Материал изделия

Медь и алюминий могут использоваться при производстве кабельной продукции независимо от количества жил и структуры проводников. Намного реже можно встретить изделия из сплава алюминия с медью. Если раньше алюминиевым проводам не было альтернативы, то с течением времени они были вытеснены медными изделиями, характеризующимися повышенной функциональностью.

Китайская бытовая техника может иметь шнуры из стальных жил, которые лишь частично покрываются слоем меди. Такой вариант хоть и является бюджетным, но не оправдывает сэкономленные средства: проволока получается хрупкой, ломкой и практически не поддается пайке (лужению). В качестве примера можно привести дешевые китайские гирлянды.

к содержанию ↑

Класс гибкости

В нормативных документах прописываются конструкционные параметры, которыми должен обладать однопроволочный или многопроволочный кабель. Чтобы охарактеризовать обе разновидности кабельной продукции, следует разобраться в технических параметрах. Характеристики прописываются в ГОСТ, что позволяет выполнить классификацию и отнести каждый провод к определенному виду и разряду.

Класс гибкости используется для описания того, насколько кабель устойчив к деформации. Например, на промышленном производстве для создания магистральных линий применяют кабель первого класса гибкости.

Второй класс указывает на более гибкую продукцию. Эластичность повышается за счет наличия нескольких проволок. С третьего по шестой классы кабели отличаются числом и диаметром нитей, при этом в ГОСТ прописывается максимальный диаметр каждой.

Провод ПВ-1 – наиболее яркий «представитель» первого класса. Он состоит из одной токоведущей жилы, спрятанной под слоем качественной изоляции. КОГ-кабель, прямая противоположность ПВ-1, относится к шестому классу. Его высокая гибкость достигается за счет наличия большого числа тоненьких нитей.

В качестве примера можно рассмотреть провода одинакового сечения (1 кв. мм) третьего и пятого классов. Главное наблюдение: количество отдельных металлических нитей в кабеле пятого класса будет больше в сравнении с продукцией третьего.

Любое волокно производится из материала, способного проводить ток и тепло. Если номинальное сечение не превышает 1 кв. мм, то такой провод изготавливается исключительно из меди. Отожженная медь с металлическим покрытием позволяет создать волокна, которые применяются при выпуске кабеля любого класса гибкости. Алюминиевый провод с сечением 16 кв. мм или выше может характеризоваться высокой гибкостью.

к содержанию ↑

Состав изоляционного слоя

Изоляция производится из диэлектрических материалов, которые гарантируют надежную защиту человека от поражения электрическим током. Одновременно с тем изоляционный слой защищает и сам кабель от механических и других повреждений. Конкретный тип материала зависит от поставленных целей. Более качественные изоляторы обеспечивают гибкость не хуже внутренней жилы, сохраняя прочность на протяжении всего срока эксплуатации кабеля.

Наиболее распространены изоляционные материалы следующих видов:

1. Поливинилхлорид. К основным преимуществам ПВХ относятся способность выдерживать широкий спектр низких температур (с сохранением рабочих параметров), высокая гибкость (благодаря чему возможна прокладка в труднодоступных точках) и стойкость к воздействию окружающей среды и химически активных элементов. ПВХ не страшится влаги, кислоты и механических нагрузок. Из недостатков стоит выделить потерю полезных качеств при продолжительном воздействии высоких температур, появлением ломкости. При этом ультрафиолетовые лучи повышают скорость разложения.
2. Сшитый полиэтилен изготавливается в нескольких вариациях в зависимости от уровня плотности. Все разновидности характеризуются стойкостью к негативным воздействиям окружающей среды. СПЭ бывает обычной или вулканизированной формы. Материал первого типа не способен противостоять сильному нагрева, второго – может переносить воздействие даже критически высоких температур.
3. Каучуковые (резиновые) материалы имеют различный состав. При этом компаунды могут состоять из природных или синтетических компонентов. Резина характеризуется повышенной гибкостью, но с течением времени (срок зависит от конкретной модели) этот показатель снижается, поэтому покрытие может потрескаться. Наконец, данный изолятор не выдерживает высокие температуры, а максимально допустимый нагрев не должен превышать 65 гр. Цельсия.
4. Фторопласт характеризуется уникальными параметрами. Этот изоляционный материал очень крепок, устойчив к химическим активным и агрессивным веществам, а также выдерживает любые механические нагрузки, исключая повреждения. С другой стороны, столь высокой прочности удалось добиться за счет снижения эластичности, поэтому фторопласт подходит кабельной продукции низкого класса гибкости. В процессе монтажа нужно соблюдать осторожность и внимательность.
5. Бумажные изоляционные материалы пропитываются диэлектрическими составами, при этом в наши дни подобные изделия встретить непросто. Технология считается очень устаревшей, поэтому заменяется более современными аналогами. Пропитка выполняется с помощью масла, канифоли или воска, а за основу берут сульфатную целлюлозу. В силовом кабеле данный материал может использоваться исключительно как один из многих изоляционных слоев. В качестве самостоятельной обмотки бумажный изолятор не применяют, поскольку он не может обеспечить защиту от внешних негативных факторов окружающей среды.

В зависимости от поставленных целей может подойти несколько вариантов кабельной продукции, но перед принятием окончательного решения следует рассмотреть общее сечение провода.

к содержанию ↑

Особенности сечения

Площадь сечения – один из основных технических параметров кабельной продукции, от которых зависит возможность эксплуатации в той или иной ситуации. Именно сечение влияет на максимально допустимую нагрузку, оказываемую на изделие без уменьшения качества.

Чтобы вычислить допустимую нагрузку, загляните в технический паспорт оборудования, планируемого к подключению в конкретной комнате. Сила тока рассчитывается по простой формуле I = P/220, где P – общая мощность всех электрических приборов. На 1 кв. мм медного провода допустим ток нагрузки 10 А, алюминиевого – 8 А. Очевидное преимущество меди!

Если электрическая проводка прячется в штробах стен или специальных кабель-каналах (коробах), то данные величины нужно сократить на 20% (то есть умножить на коэффициент 0,8). Если подходить более придирчиво, то поправочный коэффициент будет отличаться в зависимости от конкретного случая.

к содержанию ↑

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Основным преимуществом изделия является минимальное сопротивление. К примеру, медные проводники с сечением 1 кв. мм имеют сопротивление 18,1 Ом на 1 км. Сопротивление аналогичного изделия пятого класса гибкости может достигать 19,5 Ом. Разница не такая значительная, поэтому ее можно уложить в погрешность.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку. В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Напоследок отметим еще одно преимущество одножильного кабеля – более приемлемые цены. В зависимости от конкретной модели, производителя и качества используемых материалов разница в цене между одножильными и многожильными проводами может быть как незначительной, так и многократной.

к содержанию ↑

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Важно. В переносных электрических установках эксплуатируется исключительно гибкий многожильный провод. Раньше он назывался шнуром, но в настоящее время данное обозначение не используется.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Многожильный или одножильный провод – что лучше: сравнение по сферам применения и особенностям эксплуатации.

Выбор. Одножильный (однопроволочный) и многожильный (многопроволочный)кабель?

Провод одножильный – в качестве токопроводящего элемента используется только одна жила, имеющая сечение из стандартного ряда.

Провод многожильный – токопроводящим элементом являются (чаще всего) переплетенные между собой несколько проводников, имеющие суммарное сечение в стандартных величинах. Среди проводящих жил может вплетаться непроводящая нить (обычно напоминающая капрон) для увеличения эластичности кабеля.

Провод одножильный.Учитывая, что одно и то же свойство провода может стать как достоинством, так и недостатком (в зависимости от требований при монтаже), мы не станем повторять распространённую ошибку в описании каждого из двух видов. Мы просто укажем их особенности, помогающие сделать правильный выбор.

1. Провод одножильный

    Часто ему отдают предпочтение из-за сравнительно невысокой цены (в сравнении с многожильным проводом равного сечения).
    Более высокая жёсткость позволяет выполнить разводку в щитке значительно красивее, чем петлями из гибкого кабеля. К тому же жёсткие зачищенные концы не требуют опрессовки при установке в автоматические выключатели и другие приборы.
    Подключение светильников, розеток и выключателей (при условии использования одного-двух проводников с моножилой) происходит проще и быстрее, чем многожильными проводами.
    Скрутка, состоящая из нескольких жёстких жил, легче подвергается обжиму клеммами или сварке, что является основными требованиями по ПУЭ.
    При установке в штробу или пластиковый короб, более жёсткий кабель «держит форму», оставаясь на своём месте.
    Силовые кабели больших сечений предпочтительнее выбирать из числа одножильных из соображений цены и механической прочности.
    В большинстве случаев, вопреки мнению некоторых «доморощенных» электриков, надёжнее и эффективнее использовать именно одножильные провода.

2. Провод многожильный

    При укладке в пластиковые кабель-каналы (или короба) более гибкий многожильный. Многожильный провод легче «вписывается» в угловые повороты. В один такой канал  проще уложить несколько плоских гибких кабелей, чем жёстких одножильных собратьев такого же сечения.
    Гибкий многожильный провод значительно легче «упаковывается» в коммутационные коробочки, под розетки и выключатели. Этот фактор имеет решающее значение при больших количествах соединений в одной коробке.
    При использовании специального оборудования для опрессовки и наконечников, контакты становятся не менее прочными и надёжными в сравнении с одножильными проводами.
    Все проводники имеют «поверхностную проводимость» (или «скин-эффект»), подразумевающую неравномерность в распределении тока по сечению: электрический ток «вытесняется» к поверхности проводника. Так как суммарное значение площадей поверхности у множества проволок в многожильном проводе больше, чем в одножильном, то и его проводимость ощутимо выше, а нагрев при этом – ниже.

Указанные выше различные свойства одножильных и многожильных проводов сами диктуют целесообразность их применения. Стационарная проводка в квартире, как и прокладка силовых кабелей средних и больших сечений, предпочтительно выполняется одножильными проводами. В промышленности именно такими проводами электроэнергия поставляется в сеть. На железной дороге все контактные провода производятся только одножильными, обеспечивая надёжное энергоснабжение подвижного состава.

Но там, где особенно важна устойчивость к многократным изгибам и вибрациям, оправданным является применение многожильных гибких проводников. Особенно это относится к бытовым и промышленным удлинителям, передающим питание к подвижным устройствам и агрегатам, электропроводке в автомобилях, проводам наушников и аудиосистем.

Одножильные и многожильные провода. область применения. преимущества и недостатки

Сравниваем одно- и многожильные провода

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

Многожильный алюминиевый провод

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

Формула расчета сопротивления проводника

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

	Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще. Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения.
	Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально. А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке.
	Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать. Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения.
Соединение проводов методом прессовки	Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный. В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее.
Соединение проводов методом пайки	Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения. Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать.

Как соединить многожильный и одножильный провод.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

Наконечники для многожильного провода

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

Применение наконечников с клеммами WAGO

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

Медный провод: преимущества и недостатки, одно- и многожильный, изоляция

Для обеспечения бесперебойного электропитания промышленных и жилых объектов используются силовые кабели. Одной из важных задач является минимизация потерь электроэнергии при ее транспортировке. Есть множество самой разнообразной кабельной продукции. Для эксплуатации электрических и электронных устройств чаще применяют медный провод.

Преимущества и недостатки меди

Медные провода встречаются в большинстве электрических или электронных устройств

Медь широко используется для изготовления проводов. Конкурентом является лишь волоконная оптика. По некоторым характеристикам она уступает только серебру. Можно отметить следующие преимущества медных проводных изделий:

• высокая проводимость и теплостойкость;
• относительно низкое сопротивление;
• прочность одновременно с пластичностью и гибкостью;
• устойчивость к коррозии, отсутствие окисления.

Недостатком изделий из меди считается высокая цена. Также кабельная медная продукция имеет больший вес по сравнению с алюминиевой. Это полностью окупается длительным сроком эксплуатации.

Разновидности продукции

Бронированный медный кабель

К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

• собственно, провода;
• силовые кабели;
• изделия для телефонных линий;
• компьютерные;
• провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

Конструкция медного провода и кабеля

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.

Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

• токопроводящие жилы;
• изоляцию с диэлектрическими свойствами;
• экран для защиты жилы от электромагнитных помех;
• внешнюю оболочку;
• защитные элементы при эксплуатации в тяжелых условиях.

Продукция делится на одножильные жесткие, которые используют для скрытой проводки, а также многожильные, мягкие и пластичные. Каждый многожильный проводник изолируется отдельно, затем они заключаются в общую оболочку. Такие изделия выдерживают многократные перегибы в процессе эксплуатации.

В качестве изоляционного материала применяют ПВХ, резину, полиэтилен, бумагу, фторопласт. Также провод может быть в силиконовой изоляции или покрыт эмалью.

Обзор параметров

Класс провода по гибкости

Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Согласно ПУЭ, наиболее рациональное сечение медного провода в сетях с бытовыми приборами 1,5–2,5 мм2 для розеток, на освещение достаточно 0,75–1,5 мм2.

Как определить сечение многожильного провода

Зависимость сечения токопроводящей жилы от силы тока

От правильного выбора провода зависит безопасность и надежность электропроводки в доме. Перегрузки приводят к перегреву проводников, изоляция плавится, что ведет к короткому замыканию и пожару.

Определяется сечение в зависимости от количества приборов, которые будут потреблять электроэнергию. Поэтому необходимо вычислить их общую мощность, используемую в квартире. Полученный результат умножают на 0,75. Есть таблицы, где указано соотношение сечения с силой тока и мощностью. Сечение круглого кабеля можно определить по формуле:

S = π x r2, где π – 3,14; r2 – радиус в квадрате. Радиус проводников замеряют с помощью штангенциркуля, наиболее тонкие измеряют микрометром.

Если в жиле несколько проволок, вычисляется их суммарное сечение. Оно должно соответствовать расчетному, допускается некоторое изменение в сторону увеличения от стандарта. Показатель не может быть занижен, так как в процессе эксплуатации может быть добавлено или заменено оборудование. Поэтому при расчетах нужно применять коэффициент 1,5.

Марки медных проводов

Провод монтажный одножильный НВ3 0,75 преимущественно применяют для напряжения до 600 вольт. Изделие 3 класса гибкости с медной луженой токопроводящей жилой. Изоляция из ПВХ. Предназначен для фиксированного межприборного монтажа, соединения электрических и электронных устройств.

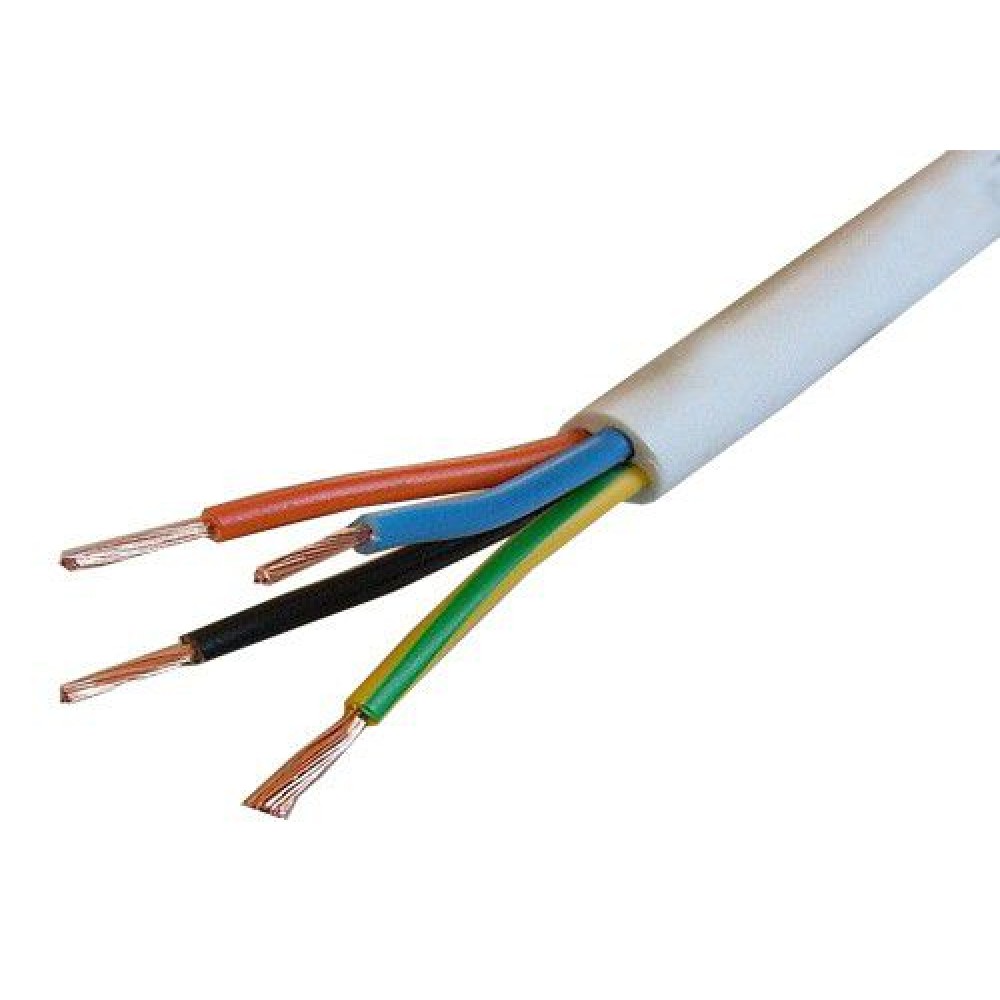

ПВС – медный провод монтажный многожильный гибкий с виниловой двойной изоляцией. Имеет круглое сечение (0,5–25 кв. мм) от 2 до 5 жил. Применяется для подключения передвижного электрооборудования, но может использоваться для домашней проводки.

Провод гибкий медный многожильный ПуГВ (ПВЗ), номинальное напряжение 450 вольт, площадь сечения 6 мм2, изоляция – ПВХ пластикат. Не имеет наружной оболочки. Применяют для прокладки низковольтных силовых линий, возможно размещение в бетоне и кирпичной кладке, а также под штукатуркой.

Провод обмоточный предназначен для намотки катушек колебательных контуров, дросселей, трансформаторов, электромагнитных реле. Для изоляции используется эмаль, волокно или комбинированные материалы. Основным параметром является не сечение, а диаметр токопроводящей жилы. При изготовлении используется специальная технология производства для особо тонких проводников.

Марки медных кабелей

Расшифровка аббревиатуры кабеля ВВГ

ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.

NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.

Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.

Области применения кабеля из меди

Применение медных кабелей воздушных линиях электропередач

Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

• стационарная прокладка под землей;
• подвижное подключение;
• воздушные линии электропередач;
• в сетях сигнализации и управления со слабыми токами;
• монтаж бытовой электропроводки;
• специальные условия с использованием термостойких и огнестойких проводников.

Для передачи энергии к распределительным подстанциям используют силовой бронированный кабель с защитой из свинцовой и металлической оболочки. Контрольные кабели с защитой от механических повреждений используют для соединения механизмов и устройств как на открытом воздухе, так и в тоннелях, каналах.

Различные марки медных проводов и кабелей предназначены для выполнения определенных задач. При ремонте или строительстве к выбору кабельной продукции нужно подходить ответственно. От этого зависит надежность и безопасность энергоснабжения.

Одножильный и многожильный кабель. Какой выбрать?

30.05.2018

В профессии проектировщика, строителя и электромонтера, которые часто приходится осваивать рядовому обывателю, также немало тонких нюансов. И задача нашего цикла статей – максимально простым и технически грамотным, но человеческим языком донести до любителя или, возможно, даже до профи весь массив полезной информации.

В следующем материале пойдет речь о том, какой кабель лучше, одножильный или многожильный.

Понятие и сфера применения

Собственно, основное различие между данными типами проводов четко прослеживается из их названия. Моножильный кабель имеет один монолитный токопроводник, поэтому общее сечение изделия соответствует паспортному.

В то же время мультижильный провод сконструирован из нескольких, зачастую переплетенных между собой проволок. Для придания эластичности и гибкости в скрутку иногда вплетается нить, по структуре напоминающая капроновую.

Сумма диаметров проводников мультижильного кабеля всегда равна паспортному значению сечения.

Будучи более гибкими, эластичными и вибростойкими, мультижильные кабельные изделия составляют основу автомобильной проводки, электроприборов, промышленных и бытовых удлинителей, наушников, а также любой временной или мобильной электропроводки.

Для большей точности в использовании терминов уточним, что, говоря «одножильный» и «многожильный», обычно подразумевается моно- и мультипроволочная жила, проводящая ток. Это не совсем правильно, ведь понятия одножильный и многожильный относится только лишь к общему числу жил, а сами жилы вернее было бы называть одно- и многопроволочными.

Преимущества и недостатки моножильных и мультижильных проводов

Выбирая тип проводника, который наилучшим образом подойдет для использования на конкретном объекте, необходимо соотнести технические параметры и условия эксплуатации, а также максимально учесть все достоинства и недостатки проводного изделия. Основные плюсы и минусы, которые помогут определить какой кабель лучше, одножильный или многожильный, мы постарались собрать в Таблице.

Тип кабеля	Преимущества	Недостатки
Моно-жильный	— удобен для монтажа квартирной проводки. Не требует спецклемм, для соединения окончаний достаточно их надежной скрутки и изолирования. Не нужна опрессовка при подключении автоматов, розеток или выключателей. Как следствие, ускоряется процесс монтажа	— постоянный физические нагрузки, например, перегибы, скручивания или изломы крайне плохо влияют на срок службы
— имеет максимальную жесткость по сравнению с мультижилой. Это позволяет «навечно» зафиксировать изделие в разводной конструкции, к примеру, в штробе или на щите. Данный фактор важен при работе с кабельными изделиями большого сечения	— невысокий уровень гибкости и эластичности (1-2 класс)
— может функционировать в высокочастотных цепях	— плохо переносит вибронагрузки
— более доступная стоимость, по сравнению с многожильными кабелями
— период эксплуатации может достигать 30 лет
Мульти-жильный	— повышенная гибкость (3-6 класс) за счет тонких скрученных проводников, эластичность, стойкость к износу	— сложность в применении в высокочастотных цепях;
— простота укладки на сложных трассах, в коммутационных коробах и разветвленных кабель-каналах. В одну коробку/канал можно положить несколько проводов, в отличие от жесткой моножилы с аналогичным сечением	— относительно высокая цена;
— высокий уровень проводимости; возможность использования в соединительных контурах разного рода оборудования и станков	—  интенсивное окисление, приводящее к снижению эффективного рабочего сечения проводников
— низкая нагреваемость за счет большой общей площади мультипроволочного проводника	— небольшой срок службы, до 5 лет
— применение специальных соединительных клемм в разы повышает надежность эксплуатации, существенно снижается токовое сопротивление и энергопотери

В конечном итоге, ответ на вопрос «какой кабель лучше, одножильный или многожильный» дает специалист, заказчик или непосредственный исполнитель, он же принимает решение о выборе типа провода.

Популярные марки кабельной продукции

В удобной и наглядной табличной форме приведены наиболее известные и востребованные марки моно- и мультижильных проводов, а также короткое описание способов прокладки и сфер применения.

Однопроволочный проводник	Многопроволочный проводник
Марка	Места монтажа	Марка	Места монтажа
ВВГ NYM АВВГ ПуВ	Кирпич и бетон в штробе, в т.ч. в жилых помещениях и на промобъектах. Механическое воздействие не приветствуется	ПВС ШВВП ПуГВ	Трубы и провод-каналы с многочисленными изгибами. Для временного энергопитания энергоустановок, в т.ч. в помещениях офисного и промназначения
АВБбШв АСБ СКл	Бронированные марки, которые применяют при прокладке электролиний в земле и траншеях, тоннелях, коллекторах и шахтах, заводских помещениях с агрессивной средой	КГ МГШВ ВВП ПВС	Подключение нестационарных приборов, мобильных промустройств, домашней техники, бытовых и промышленных удлинителей, переносных светильников
	Контактная сеть электро-транспорта (локомотивы, электрички, трамваи, троллейбусы	ПГВА КРПТ ПТЛ200 ПуГВ	Автомобильная электро-проводка, аудиоприборы и системы
ПНСВАПВ	Особые марки нагревательных кабелей для прокладки в  бетоне в холода для быстрого застывания раствора	UTPFTP	Информационные марки типа «витая пара»

Оконцевание многожильных кабелей

У многопроволочной жилы есть один серьезный недостаток, который, впрочем, легко исправляется: многочисленные тонкие жилки-проволочки имеют свойство распушиваться, что существенно снижает качество контакта. С этой целью на окончания жил надевают специальные наконечники, которые зажимаются на кабеле при помощи инструментов или простой пропайкой.

Для обжима используются особые обжимные клещи (на рисунке слева), обычный стриппер с прессом (инструмент для снятия изолятора, на рисунке справа) или молоток с плоскогубцами.

Как соединить разные типы проводов?

Иногда возникает необходимость подключения многожильного провода к моножильной электролинии (или наоборот). Ниже приведена краткая инструкция, как это правильно делать:

• нельзя использовать скрутку, это прямо запрещено ПУЭ,
• при соединении меди с алюминием следует приобрести специальную пасту (уже содержится в некоторых видах клемм),
• потребуется оконцевать мультипроволочную жилу способом, описанным выше,

• непосредственное присоединение обычно осуществляется посредством спецклемм, например, марки WAGO или описанных в ролике Основные типы клемм для соединения электропроводов,
• перед окончательным закрытием полученной конструкции, нужно дать ему поработать с электронагрузкой. В случае нагрева контактов, придется все переделать заново.

Какой кабель лучше, одножильный или многожильный – ответить на данный вопрос не всегда однозначен, ведь каждый из типов кабельных изделий выполняет свои, иногда весьма специфические функции.

Необходимо реально оценивать внешние эксплуатационные факторы, технические требования нормативов, а также внутренние аспекты, к примеру, стоимость провода, условия монтажа, срок службы или предпочтения специалиста, который монтирует электролинию.

На чем основывается выбор многожильного и одножильного кабеля

Сравнивая многожильные и одножильные кабели нельзя говорить, что одни чем-то хуже других. Выбор зависит не столько от структуры проводника в кабеле, сколько от сферы его использования.

В целом, такое сравнение типа: «что лучше выбрать» не совсем корректно. Выбор кабеля должен основываться, прежде всего от того, где он будет установлен.

Только этот фактор должен оказывать определяющее влияние при выборе многожильных или одножильных кабелей.

Различия в конструкции и в использовании одножильного и многожильного кабеля

Кабель одножильный — это специальное токопроводящее устройство, использующее для выполнения этой своей функции только одну жилу, у которой имеется стандартное сечение.

Многожильный кабель также является токопроводящим устройством.

Но его конструкция имеет несколько переплетенных металлических проводников, обладающих суммарным сечением, предусмотренным стандартными величинами для токопроводящих элементов.

В многожильном кабеле кроме проводящих металлических нитей имеется одна непроводящая. Она придает такому конструкции такого кабеля большей эластичности. Обычно в качестве непроводящей жилы используют материалы, напоминающие капрон.

В целом, при использовании в тех или иных условиях особенности и свойства одножильных и многожильных кабельных элементов могут быть преимуществами или недостатками. Поэтому всегда необходимо внимательно читать технические требования, которые даются специалистами при проведении электропроводки для тех или иных целей.

• Учтя это и зная особенности каждого вида электрического кабеля, можно правильно сделать выбор при покупке такого элемента электропроводки.
• Провод одножильный
• Чаще всего предпочтение одножильному кабелю отдается из-за его более низкой цены, если сравнивать его с многожильным аналогом того же сечения.

Еще одним свойство одножильного кабеля является его большая жесткость, что делает работу с ним более удобной. Так, зачастую электрики отдают предпочтение одножильной конструкции из-за того, что она проще и быстрее позволяет сделать разводку в электрощитке.

При работе с многожильным более мягким кабелем прокладку пришлось бы делать петлями.

Также важно, что более жесткие концы одножильного кабеля не потребуют проведения специальной опрессовки при подключению их к автоматам, выключателям или другому электрическому оборудованию.

С помощью одножильного кабеля гораздо проще провести подключение обычных выключателей и розеток. Только в этом случае необходимо при монтаже электропроводки использовать один-два проводника с многожильным кабелем.

Жесткие жилы такого кабеля гораздо проще прижать клеммами, они хорошо поддаются сварке. Да и вообще, такая структура позволяет соблюдать требования ПБУ.

Одножильные кабели во время прокладки в пластиковый короб или в штробу лучше держат форму и остаются на месте

Одножильные кабели более подходят для прокладки силовых линий. Они имеют более низкую цену и большую механическую прочность, чем многожильные кабели.

Провод многожильный

Многожильный кабель имеет более гибкую конструкцию. Поэтому его гораздо проще уложить в специальные каналы из пластика. В один канал умещается несколько многожильных кабелей, которые при этом будут хорошо вписываться в повороты при прокладке электрический линии. Одножильный кабель того же сечения в данном случае будет вести себя гораздо хуже.

Многожильный кабель проще укладывать в коммутационные коробки при установке выключателей и розеток. Если в одной коробке много соединении, то лучше отдать предпочтение многожильному кабелю.

Многожильные кабели не теряют прочности своих оголенных контактов после опрессовки, как это происходит с одножильными проводами того же сечения.

Многожильные проводники имеют «поверхностную проводимость». Это означает, что идущий по проводнику ток вытесняется на его поверхность. В целом у такого кабеля суммарная площадь поверхности проводника больше, чем у одножильного кабеля. Поэтому проводимость такого кабеля выше, а нагрев его во время работы – ниже.

Использование многожильных и одножильных кабелей

Перечисленные свойства проводов разного типа позволяют судить и о сфере их использования. Для стационарной бытовой проводки в условиях квартиры или загородного дома, для прокладки силовых линий лучше выбирать одножильные провода соответственного сечения.

С помощью одножильных проводов осуществляется поставка электрического тока конечному потребителю. Используются одножильные провода и в промышленном масштабе. Так, Все контакты на железнодорожных путях произведены при помощи одножильных проводов. Такая проводка позволяет экономно расходовать электрическую энергию электровозам.

При прокладке сети в условиях повышенной вибрации, при наличии в помещении многочисленных изгибов и поворотов необходимо использовать многожильные провода.

Многожильная проводка используется в удлинителях бытового и промышленного типа, которые передают электричество к передвижному электрооборудованию и технике.

Такие кабели используются в автомобильной электрике, в производстве аудиосистем, усилителей, наушников.

Характеристики одножильного и многожильного кабеля. Сфера их применения

• 13 апреля 2014 г. в 22:57
• 8986

В чем отличие одножильного и многожильного кабеля? Особенность одножильного провода состоит в том, что токопроводящим элементом является одна жила с сечением из стандартного ряда.

В многожильном проводе электрический ток проводится по нескольким проводникам, сплетенным между собой и имеющим суммарное сечение. Зачастую проводящие жилы сплетены с непроводящей нитью, которая необходима для придания кабелю гибкости.

Характеристики различных видов кабеля

Одножильный и многожильный кабели обладают своими особенностями. Но нужно учитывать, что один и тот же параметр провода может обладать и положительными свойствами, и отрицательными. Это зависит от предъявляемых требований к прокладке кабеля.

Одножильный кабель

• Одножильный кабель имеет небольшую стоимость, если сравнивать его с многожильным кабелем. Этот параметр является причиной большей распространенности провода с одной жилой.
• Кабель является жестким. Этот параметр позволяет уложить провод более красиво, нежели гибкий кабель. А зачищенные жесткие концы провода не требуется опрессовывать при подключении к различным приборам и автоматическим выключателям.
• Скрутка из одножильных кабелей проще обжимается клеммами, благодаря их повышенной жесткости. А это является основным требованием по ПУЭ.
• Подключение к электросети осветительных приборов, выключателей и розеток делается более быстро, чем при использовании многожильного кабеля.
• При необходимости использования силового кабеля большого сечения лучше выбирать одножильный, исходя из его прочности и стоимости;
• При укладывании кабеля в пластиковый кабель-канал или штробу в стене удобнее укладывать более жесткий одножильный провод.

Таким образом, одножильный провод является более эффективным и надежным по ряду параметров, в отличие от многожильного.

Многожильный кабель

• Многожильный провод характеризуется повышенной гибкостью, поэтому его очень легко укладывать к коммутационные коробки, подводить к выключателям и розеткам. Этот параметр является решающим при необходимости установки в одной распределительной коробке множества соединений;
• Многожильный гибкий кабель лучше укладывается в разветвленные пластиковые кабель-каналы. Также в одну коробку можно проложить несколько гибких многожильных кабелей в отличие от жесткого одножильного с подобным сечением.
• При проведении опрессовки при применении особого оборудования контакты являются надежным и прочными, также как и у одножильного провода;
• Различные проводники обладают «поверхностной проводимостью», которая предполагает неравномерное распределение электрического тока по сечению. Ток как бы вытесняется к поверхности проводника. Проводимость многожильного кабеля является более высокой, благодаря более высокому суммарному значения площадей поверхности у нескольких жил. Нагревается такой провод меньше.

Сфера использования одножильного и многожильного кабелей

Сфера применения разных типов кабеля зависит от их различающихся свойств.

В квартирах стационарная проводка, а также укладка силового кабеля большой и среднего сечения, осуществляются с помощью одножильного провода.

Одножильный кабель также применяется на промышленных предприятиях для передачи электрической энергии. Энергоснабжение подвижного состава на железной дороге осуществляется также посредством одножильного провода.

Многожильные провода применяются там, где от электрической сети требуется повышенная устойчивость к вибрации или множеству изгибов. Их используют в промышленных и бытовых удлинителях, которые питают электричеством различные агрегаты и подвижные устройства, электрической проводке в автомобилях, проводах различных аудиосистем и наушников.

В интернет-магазине электротоваров «СИ Электро всегда в большом ассортименте кабели всех видов.

Подготовлено компанией «СИ Электро»

Одножильный и многожильный провод, в чём отличие?

Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие. Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и многожильный провод являются одним из наиболее важных типов проводов для электрики и электроники.

Каждый тип кабеля имеет свои сильные и слабые стороны. Есть потребность в обоих типах проводки, в то время как в конкретных проектах требуется один конкретный тип провода, который будет использоваться.

При выборе типа провода, который будет использоваться в проекте, прежде всего следует учесть такие факторы как его гибкость, стоимость и конечно же область применения.Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие.

Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и многожильный провод являются одним из наиболее важных типов проводов для электрики и электроники. Каждый тип кабеля имеет свои сильные и слабые стороны.

Есть потребность в обоих типах проводки, в то время как в конкретных проектах требуется один конкретный тип провода, который будет использоваться.

При выборе типа провода, который будет использоваться в проекте, прежде всего следует учесть такие факторы как его гибкость, стоимость и конечно же область применения.Гибкость провода

В оборудование, которое имеет большой диапазон движения, требуется именно гибкий многожильный провод. Как правило, чем больше жил в проводе, тем он становится более приспособленным для сгибания, то есть более мягким. Если одножильный кабель большого сечения, то согнуть его руками иногда просто невозможно, с многожильными такого же сечения дело обстоит иначе.Область применения проводов

Многожильный провод

Гибкость провода необходима в кабеле различных бытовых приборов, удлинителях, в автомобильной проводке и т.д. Твердый медный провод может быть использован только в ситуациях, когда никакого движения кабеля не требуется. Твердый медный провод используется в электродвигателях, катушках, бытовой электропроводке и т.д.Стоимость проводов

Твердые провода являются одним из дешевых типов проводки. Стоимость гибкого провода как правило зависит от количества в нём жил, чем их больше, тем провод дороже.Преимущества и недостатки одножильных и многожильных проводов.

• Преимущества одножильных проводов
• Одножильный провод более устойчив к атмосферным воздействиям, к коррозии и другим неблагоприятных эффектам Удобны в монтаже квартирной электропроводке, нет необходимости использовать кабельные наконечники Обладают повышенной жёсткостью В цепях на высоких частотах применяется именно жёсткий провод
• Низкая стоимость
• Недостатки многожильного провода
• В высокочастотных цепях их применение ограничено Высокая стоимость При соединении с клеммными зажимами необходимо использовать концевые наконечники, для обеспечения надёжного контакта
• Менее долговечный
• Преимущества многожильных проводов
• Удобно паять Гибкость и эластичность там где это необходимоНедостатки одножильного провода
• Многожильный провод больше подходит для использования в контролируемой атмосфере и очень восприимчив к коррозии Не терпит сильной вибрации и многократных перегибов
• (Просмотрено 5518 раз)

Многожильные кабели с ПВХ изоляцией | R&M Electrical

Многожильные кабели с ПВХ изоляцией | R&M Electrical

ЛУЧШЕ • УМНЕ • БЕЗОПАСНЕЕ

Технические ресурсы

Мы собрали ряд технических ресурсов для использования в качестве справочника в электрических проектах.

Скачать в формате PDF

Многожильные кабели с ПВХ изоляцией (НЕ армированные, медные жилы)

Таблица 4D2A — Допустимая нагрузка по току в амперах
Таблица номинальных значений тока для Multicore 70 ° C

* с защитным проводом или без него.

Выдержка из Правил электропроводки IEE, 17-е издание
Температура окружающего воздуха 30 ° C,
Рабочая температура проводника 90 ° C,
Температура окружающей среды 30 ° C

Площадь поперечного сечения проводника mmu00b2	Метод A — заключен в кабелепровод в изолированной стене.		Метод B — заключен в кабелепровод на стене или в кабелепроводе.		СПРАВОЧНЫЙ МЕТОД C — ПРЯМОЙ С ЗАЖИМОМ		Метод E — На открытом воздухе или на перфорированном кабельном лотке.
	1 двухжильный * кабель, одинарный	1 трехжильный * или 1 четырехжильный	1 двухжильный * кабель, одинарный	1 трехжильный * или 1 четырехжильный	1 двухжильный * кабель, одинарный	1 трехжильный * или 1 четырехжильный	1 двухжильный * кабель, одинарный	1 трехжильный * или 1 четырехжильный
	фаза переменного или постоянного тока	кабель, трехфазный переменный ток	фаза переменного или постоянного тока	кабель, трехфазный А.C.	фаза переменного или постоянного тока	кабель, трехфазный переменный ток	фаза переменного или постоянного тока	кабель, трехфазный переменный ток
1	11	10	13	11,5	15	13,5	17	14,5
1,5	14	13	16,5	15	19,5	17,5	22	18,5
2.5	18,5	17,5	23	20	27	24	30	25
4	25	23	30	27	36	32	40	34
6	32	29	38	34	46	41	51	43
10	43	39	52	46	63	57	70	60
16	57	52	69	62	85	76	94	80
25	75	68	90	80	112	96	119	101
35	92	83	111	99	138	119	148	126
50	110	99	133	118	168	144	180	153
70	139	125	168	149	213	184	232	196
95	167	150	201	179	258	223	282	238
120	192	172	232	206	299	259	328	276
150	219	196	258	225	344	299	379	319
185	248	223	294	255	392	341	434	364
240	291	261	344	297	461	403	514	430
300	334	298	394	339	530	464	593	497
400	—	—	470	402	634	557	715	597

Таблица 4D2B — Падение напряжения на ампер, на метр Рабочая температура проводника 70 ° C

Площадь поперечного сечения проводника	2-жильный кабель, постоянный ток	2-жильный кабель, однофазный переменный ток			3- или 4-жильный кабель, трехфазный переменный ток
	мВ / А / м	мВ / А / м			мВ / А / м
1	44	44			38
1. 5	29	29			25
2,5	18	18			15
4	11	11			9,5
6	7,3	7,3			6,4
10	4,4	4,4			3,8
16	2.8	2,8			2,4
		r	x	z	r	x	z
25	1,75	1,75	0,17	1,75	1,5	0,145	1,5
35	1,25	1,25	0,165	1,25	1,1	0,145	1,1
50	0.93	0,93	0,165	0,94	0,8	0,14	0,81
70	0,63	0,63	0,16	0,65	0,55	0,14	0,57
95	0,46	0,47	0,155	0,5	0,41	0,135	0,43
120	0,36	0,38	0.155	0,41	0,33	0,135	0,35
150	0,29	0,3	0,155	0,34	0,26	0,13	0,29
185	0,23	0,25	0,15	0,29	0,21	0,13	0,25
240	0,18	0,19	0,15	0,24	0.165	0,13	0,21
300	0,145	0,155	0,145	0,21	0,135	0,13	0,185
400	0,105	0,115	0,145	0,185	0,1	0,125	0,16

Загрузить в формате PDF

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за любую содержащуюся там информацию.

Многожильный кабель, Многожильный кабель, Многопарный кабель

Многожильный кабель / провод, Многожильный кабель / провод, Многопарный кабель / провод

Galaxy является признанным лидером в поставках стандартных и нестандартных многожильных кабелей и проводов, которые также называют многожильными кабелями или проводами (предпочтительными в Европе) и многопарными кабелями или проводами. Galaxy может поставлять многожильные кабели практически любой конфигурации и конструкции в соответствии с промышленными, военными и международными стандартами и правилами.Galaxy может поставлять объемы от небольших прототипов до больших ежегодных объемов в зависимости от требований заказчика.

Что такое многожильный кабель / многожильный провод?

Многожильный кабель — это любой кабель с более чем одной жилой. Когда имеется только один проводник, изделие считается проводом или выводным проводом. Когда к продукту добавляются дополнительные проводники, он будет известен как кабель или многожильный кабель. В Европе для описания многожильного кабеля чаще используются термины многожильный или многожильный.Многожильные кабели могут иметь от двух до 100 и более проводов. Эти проводники или провода могут быть скручены парами, тройками, четырехугольниками или могут быть проложены концентрически по всему кабелю. Общая конструкция кабеля будет варьироваться в зависимости от таких факторов, как желаемые электрические характеристики, температура, напряжение, факторы окружающей среды и т. Д. Многожильные кабели могут изготавливаться с различными типами экранирования. Экраны могут быть фольгированными, плетеными или спиральными.Использование экранирования снова зависит от области применения и желаемой функциональности многожильного кабеля.

Применение многожильного кабеля

Galaxy поставляет многожильный кабель на различные рынки в следующих отраслях:

• Промышленное применение
• Средства автоматизации
• Аэрокосмические приложения
• Приложения для сигналов и данных
• Приложения связи
• Военное применение
• Транзитные приложения
• Силовые и высоковольтные приложения

Изоляция и материалы оболочки многожильного кабеля

Galaxy предлагает многожильный кабель, изготовленный из широкого выбора изоляционных материалов и материалов оболочки. Все материалы, указанные в таблице на странице «Материалы для изоляции и оболочки проводов и кабелей», доступны, как указано там.

Дифференциаторы Galaxy / Преимущества для многожильных кабелей и проводов

Несмотря на то, что Galaxy может удовлетворить запросы на поставку многожильных кабелей известных торговых марок, ее опыт заключается в способности помочь в разработке и производстве многожильных кабелей, соответствующих требованиям к продукту и функциям. Инженеры по продажам в Galaxy обладают глубокими техническими знаниями, которые могут быть неоценимы при выборе имеющегося на складе, легко доступного многожильного кабеля или при выборе дизайна уникального кабеля, соответствующего точным требованиям.

Часто задаваемые вопросы о многожильном кабеле

Может ли многожильный кабель соответствовать стандартам UL или CSA?

Совершенно верно. Фактически, многожильные кабели часто имеют рейтинги UL или CSA в зависимости от используемой оболочки и изоляционных материалов.

Можно ли комбинировать провода разного диаметра с разными изоляционными материалами в многожильном кабеле?

Да, но есть определенные соображения, которые можно объяснить, связавшись с инженером по продажам Galaxy.

Можно ли изготовить многожильный кабель с витыми парами с индивидуальным экраном?

Да, в многожильном кабеле может быть множество скрученных экранированных пар или элементов. Фактически, скрученные экранированные пары могут быть из разных изоляционных материалов, разных размеров с разными типами экрана.

Терминологические примечания

В проводной и кабельной промышленности используются различные термины, относящиеся к этому типу кабеля.В их числе:

• Многожильный кабель
• Многожильный кабель
• Многожильный провод
• Многожильный провод
• Многожильный кабель
• Многожильный кабель
• Многожильный провод
• Многожильный провод
• Примечание: Multicore более распространен в Европе
• Многопарный кабель
• Многопарный кабель
• Многопарный провод
• Многопарный провод
• Примечание: Многопарный относится к определенному типу многожильного кабеля, в котором провода скручиваются в пары перед соединением вместе
• Элементы

Контактный провод и кабель Galaxy для многожильного кабеля / провода

Свяжитесь с Galaxy для получения дополнительной помощи по многожильному кабелю / многожильному проводу.

Что такое многожильный кабель?

За последние несколько недель мы посвятили много места в блоге некоторым приложениям, для которых можно использовать специальные кабели. В ходе этих блогов мы упоминали некоторые относительно технические концепции, которые, хотя и относительно легки для понимания, требуют некоторого обучения, чтобы полностью понять.

Имея это в виду, мы решили вернуться к основам и объяснить концепции и преимущества, лежащие в основе одной из основ проектирования нестандартных кабелей — многожильных кабелей.

Определение многожильного кабеля

Многожильный кабель — это любой кабель, в котором больше жил, чем в обычном кабеле такого типа. Это означает, что кабель с более чем одной жилой не обязательно квалифицируется как многожильный; например, если конструкция кабеля обычно состоит из 12 жил, то стандартным будет 12-жильный кабель, а не многожильный. Однако 16-жильный кабель считается многожильным. Жилы в многожильном кабеле связаны в один кабель и часто выполняют разные функции; Многожильный кабель может включать в себя элементы питания, передачи данных и аудио / видео внутри единой кабельной оболочки.Часто многожильный кабель на конце расщепляется, позволяя каждому из этих элементов подключаться к тому, к чему они должны быть подключены для выполнения своей функции. Многожильные кабели чрезвычайно универсальны и могут использоваться в самых разных отраслях промышленности и для множества различных приложений. Из-за этого многие многожильные кабели изготавливаются на заказ разработчиками кабелей.

Однако многожильные кабели также могут быть построены из существующих кабелей, жилы которых скручены в один кабель, даже если кабели имеют жилы разных размеров.

В большинстве случаев многожильный кабель будет иметь толстую кабельную оболочку, чтобы защитить кабель от повреждений и нейтрализовать влияние электромагнитных помех. Однако в конструкции многожильных кабелей можно фактически пренебречь этой оболочкой, чтобы уменьшить общий вес кабеля. Этот выбор полностью зависит от типа приложения, для которого будет использоваться кабель.

Для чего используются многоядерные кабели?

Многожильные кабели чрезвычайно универсальны и используются для всех видов приложений, особенно тех, которые в противном случае потребовали бы большого количества кабелей.Многожильные кабели часто используются в электронном оборудовании и в приложениях с ограниченным пространством, например в самолетах и ​​медицинском оборудовании. Многожильные кабели также широко используются в развлекательных целях: на концертных площадках и в театрах часто используются кабели, объединяющие питание, данные и AV, чтобы избежать путаницы кабелей, проходящих по сцене!

Эти кабели часто отщепляются на конце, образуя массу различных разъемов; эту конструкцию часто называют «змеиным кабелем». Короче говоря, многожильные кабели можно использовать везде, где можно получить выгоду от объединения ядер данных, питания, коаксиальных и AV-ядер в одном кабеле! Для получения дополнительной информации о многожильных кабелях и о том, что они могут сделать для вашего бизнеса, свяжитесь с Custom Designed Cables.

Разница между одноядерными и многоядерными промышленными кабелями

Применение электрических кабелей может быть найдены в гаджетах, домах, организациях, фабриках, строительных площадках, торговых центрах, и улицы. Они используются для связи и передачи электроэнергии. Есть два типа электрических кабелей: одножильные и многожильные. «Ядро» в названии относится к количеству соединений, которые могут быть выполнены. используя эти кабели.

Эти кабели могут выглядеть одинаково, но их функциональность варьируется в зависимости от изготовления кабелей и условий, в которых они могут использоваться в. Эта статья призвана показать различия этих кабелей сначала описав конструкцию, а затем их применение.

• Конструкция одножильного кабеля:

Как следует из названия, одножильные кабели имеют одножильный провод с алюминиевой или медной изоляцией. Хотя эти кабели имеют один провод, их толщина и калибр могут отличаться.Если диаметр кабеля большой, гибкость, достигаемая с его помощью будет меньше.

Одножильные кабели могут быть одножильными или многожильными. Твердые имеют большой диаметр и хорошую жесткость в сочетании с стойкость. Многожильные одножильные кабели обладают большей гибкостью, чем одножильные. строительство.

• Конструкция многожильного кабеля:

Многожильные кабели объединяют несколько проводников или сигналы в единую внешнюю оболочку из ПВХ или полиэтилена.В оболочка делает кабель более прочным и обеспечивает механическую защиту. Алюминий оболочка часто используется под поверхностью куртки для обеспечения электромагнитного экранирование. Для дальнейшего повышения механической прочности каждый проводник может иметь отдельная куртка.

Пусть Теперь перейдем к распространенным применениям одножильных и многожильных кабелей.

• Применение одножильных кабелей:

Одножильные кабели широко используются для бытового назначения, например, бытовых электроприборов.Они используются для проводка, отвечающая за передачу электричества в гаджетах, компьютеры и панели управления. Они также используются для передачи энергии между машины или облегчить общение. Хорошим примером может служить внешний аккумулятор и USB-кабель.

• Применение многожильных кабелей:

Применение многожильных кабелей может быть встречается в различных отраслях промышленности. Они отличные проводники электричества. и может приводить в действие тяжелые машины.В области аудиотехники многоядерные кабели часто используются для передачи аудиосигналов между оборудованием. Многожильные кабели широко используются в телевизионных студиях, где используется 26-контактный кабель. используется для подключения видеокамер к блокам управления камерами. Их приложения могут также можно найти в автомобильном секторе. Тонкостенные многожильные кабели используются в электрические компоненты внутри транспортного средства.

Ищете качественные провода и кабели для вашего бизнеса? Если да, то выберите

Rolliflex, один из ведущих производителей электрические провода и кабели в Индии.

вещей, которые вам нужно знать

Глава 1. Многожильный кабель и его особенности

Знаете ли вы, что в среднем кабеле может быть до 12 жил? Так что, если у вас нет большего количества номеров, вы не можете называть его многоядерным кабелем. Многожильные кабели очень отличаются по своим характеристикам от стандартных кабелей. Один кабель связывает все жилы вместе и может выполнять множество функций. Некоторые из них требуют большой мощности. Однако с медными проводами внутри кабеля, которые обеспечивают быструю передачу, вам не о чем беспокоиться.

Обычно многожильные кабели имеют более одной жилы в кабеле, также называемом змеевидным кабелем.

Отрасли и предприятия звукозаписи наиболее знакомы с этим термином. Они называют свои многожильные аудиокабели змеиным кабелем. Профессиональные видеокамеры максимально используют эти кабели.

Сайты или места, где можно найти многожильные кабели:

● Концерты

● Театры

● Аудитории

● Телевизионные студии

● Студии звукозаписи

● Небольшие помещения требуют много проекций мощности.

Возможно изготовление многожильного кабеля из существующего кабеля. Жилы придется скрутить, что возможно, если кабель имеет индивидуальные размеры жил. Оптимизация максимальной производительности в многоядерных кабелях делает их отличным выбором. Поэтому любые электромагнитные помехи будут для вас наименьшей проблемой.

Большинство разработчиков кабелей изготавливают многожильные кабели по индивидуальному заказу. Это связано с широким спектром его применения. Они оснащены кабельной оболочкой премиум-класса.Это помогает выдерживать тяжелые повреждения. Он также оптимизирует кабель для подавления любых электромагнитных помех. Он также излучает радиочастотные помехи.

Многожильный кабель может быть лучшим выбором для вашего следующего проекта. Некоторые из основных характеристик многожильного кабеля:

● Полезно для приложений, связанных с питанием.

● Используется для приложений, связанных с передачей данных.

● Вы можете использовать его для приложений передачи аудиосигнала.

● Используется для передачи видеосигнала.

● Используется для радиочастотной передачи.

● Может передавать цифровые сигналы.

● Может передавать аналоговые сигналы.

● Интерком с прерывистой обратной связью

● Триггер светового сигнала.

Теперь мы обсудим различные варианты использования и применения многоядерных кабелей.

Глава 2: Применение многожильного кабеля

Многожильные провода находят широкое применение. Эти провода могут объединять в одном кабеле сигналы данных, питания и аудио / видео (A / V).Универсальный кабель для крупных временных проектов. Он идеально подходит для небольших помещений, требующих мощного выступа.

Некоторые применения многожильных кабелей.

Многожильные кабели в самолете

В самолете используются многожильные кабели, которые помогают собирать все сигналы питания, данных и аудио / видео на интерфейс пилота. Как мы все знаем, в самолетах относительно мало места для управления всей проводкой. Им нужна лучшая организация, и здесь пригодятся многожильные кабели.У них есть возможность объединить все кабели питания, данных и аудио / видео в один кабель.

Во-первых, это экономит много места. Это значительно снижает вероятность возникновения электромагнитных помех. Это помогает обеспечить безопасность самолета и всех пассажиров и сотрудников, которые регулярно летают.

Использование многожильных кабелей морской пехотой

Военные и морские пехотинцы также используют многожильные кабели. Они нуждаются в этом из-за их систем связи.Поэтому им нужны высококачественные прочные провода, устойчивые к повреждениям. Эти кабели должны работать очень эффективно, независимо от погоды или ситуации. Это различные линии экстренной связи и операции, созданные в вооруженных силах.

Разработан с максимальной точностью и максимальным охватом; Для этих целей подходят многожильные кабели. Многожильные кабели лучше всего подходят для военных операций.

Вот некоторые из них:

● Электропроводка моторного отсека;

● Внутренняя проводка ракеты;

● Системы управления и запуска;

● Вращающаяся револьверная головка и многое другое.

Многожильные кабели в индустрии развлечений

Эти кабели наиболее широко используются в телевизионной промышленности. Они настраивают эти кабели в соответствии со своими требованиями. Это дает им преимущество в обеспечении качественного вещания. Многожильные кабели очень часто создают широковещательные передачи. Они необходимы для бесперебойной работы телестудии.

Аудиозаписывающие компании и студии также используют эти кабели. Они называют их змеиными тросами. Для качественной записи звука вы можете выбрать многоядерный процессор для лучшей производительности.Он также предоставляет вам лучшие аудио и видео выходы.

Коаксиальные кабели, силовые кабели и кабели данных комбинируются в зависимости от потребностей. Многожильные кабели, идеально подходящие для небольших помещений, соответствуют всем требованиям студии звукозаписи. Эти кабели обеспечивают широкий охват. Он также нейтрализует любые электромагнитные или радиочастотные помехи.

Глава 3. Преимущества многожильного кабеля

Многожильные кабели отличаются превосходными характеристиками и просты в проектировании.Вы можете превратить любой обычный кабель в многожильный, настроив его.

Преимущества многоядерных кабелей

Экономия места

Ранее мы обсуждали, как многоядерные кабели помогают нам экономить место. Комбинируя все кабели питания, данных и аудио / видео, вы экономите огромное пространство и усилия. Обычно это помогает там, где нужно хранить и устанавливать огромное количество проводов. Чем эффективнее эти провода, тем лучше результаты. Представьте, что вы устанавливаете три отдельных провода для питания, данных и аудиосигналов.Теперь вы можете настроить свой кабель так, чтобы он удерживал все провода в одном кабеле.

Улучшенные характеристики кабеля

Многожильные кабели прочные, долговечные и устойчивые к серьезным повреждениям. Они могут занимать небольшие пространства и обеспечивать лучший пользовательский интерфейс. Эти кабели исключают электрические помехи. Это увеличивает производительность кабеля. Следовательно, вы получите наилучшие результаты. Вы можете положиться на них. Они долговечные. Вы можете использовать их регулярно или время от времени.Это полностью зависит от вас.

Коррозионно-стойкий

Многожильные кабели рассчитаны на серьезные повреждения и всегда лучше обычных экранированных оплеток. Они придают кабелю дополнительную механическую прочность, что увеличивает срок его службы. Они более удобны в использовании с точки зрения гибкости. Многоядерные процессоры могут охватывать широкий диапазон и обеспечивать стабильную производительность даже после серьезных повреждений.

Сверхгибкий

У вас не возникнет проблем с прокладкой этих кабелей в любом месте.Будучи наиболее гибким кабелем, Multi-Cores может уменьшить любые проблемы с гибкостью, которые возникают у вас со стандартным кабелем. Их очень легко устанавливать, собирать и разбирать. Они могут сократить пространство, занимаемое стандартными кабелями. Это дает вам дополнительное преимущество для более контролируемой организации ваших кабелей.

Многофункциональные

Многожильные кабели обладают различными характеристиками и функциями. Это делает их идеальными для временных проектов, требующих максимальной прокладки кабелей. Они могут проложить все необходимые сигнальные кабели и обернуть их защитным проводящим слоем.

Глава 4: Одноядерный в / с Многожильный кабель

У разных проводов разные функции. Многожильные кабели и одножильные кабели имеют совершенно разные характеристики. У них есть свои качества и исполнительские способности. Эти провода различаются по своей природе, составу и назначению. Таким образом, в зависимости от вашей цели, одножильные и многожильные провода могут дать вам наилучшие результаты.

Давайте начнем с различения этих двух кабелей.

Одноядерные провода

Одноядерные провода обычно содержат одну металлическую жилу. В основном они состоят из алюминия или меди. Они различаются по толщине и толщине. Вы можете идентифицировать эти провода у себя дома. Как правило, он управляет всеми электроприборами и поддерживает поток электроэнергии в вашем доме.

Основные характеристики одножильного кабеля

Лучшее для бытового применения

Одножильный кабель продолжает оставаться лучшим вариантом для бытовых целей.Эти провода могут выдерживать большие нагрузки. От них в основном зависит бесперебойная работа электроприборов. Вот почему одножильные кабели используются только в домашних условиях.

Устойчивость к высоким температурам

Алюминий и медь являются очень хорошими проводниками электричества и тепла. Таким образом, одножильные кабели превосходно обеспечивают качественное обслуживание даже в суровых погодных условиях. Шансы на расплавление или возгорание в жару становятся минимальными.

Многожильные провода

Многожильные кабели содержат более 12 жил.Кабель с 12 или менее жилами обычно считается одножильным кабелем. Профессиональный дизайн делает эти кабели прочными, гибкими, долговечными и эффективными.

Основные характеристики многожильного кабеля

Если вам интересно, как можно сделать 150-контактный многожильный кабель, вот видео.

Лучшее для промышленных целей

Эти провода изготавливаются по индивидуальному заказу для обеспечения максимальной доступности и идеально подходят для работы с мощными источниками питания. Они идеально подходят для тяжелых машин.Таким образом, эти провода приносят большую пользу промышленному сектору и экономят место. Это также снижает сильные электрические помехи и шумы в промышленном полу.

Широко используется в сфере развлечений

Люди, работающие в индустрии развлечений, могут легко распознать эти провода. Их используют многие развлекательные заведения, например зрительные залы и театры. Также встречается на концертах под открытым небом, телепередачах и радиопередачах.

Глава 5: Индивидуальный многоядерный кабель

Ищете многожильные кабели, соответствующие вашим конкретным потребностям?

Индивидуальный многожильный кабель может быть тем, что вам нужно.Cloom Tech упрощает вам задачу. Просто закажите у нас, отправьте нам свои требования и получите индивидуальные многожильные кабели, разработанные для ваших конкретных целей. Когда дело доходит до настройки многожильных кабелей, Cloom tech предлагает услуги по монтажу проводов премиум-класса. Вот почему мы известны своей универсальностью.

В Cloom Tech мы можем помочь вам получить многожильные кабели независимо от ваших требований. Вот несколько способов, которыми мы можем вам помочь.

● Жгут проводов электроники

● Кабели питания

● Жгут проводов автомобиля

● Жгут сигнальных проводов

● Сборка проводов

В Cloom Tech мы обеспечиваем следующее:

● Изготовление прототипов в соответствии с вашими требованиями.

● При оптовых заказах вы получаете лучшую и самую низкую цену. Это просто. Вы экономите больше, когда заказываете больше.

● Мы придерживаемся самых высоких отраслевых стандартов. Имея сертификаты UL, ISO9001, 14001, 18001, IATF16949 и другие, вам не нужно беспокоиться о приобретении многожильных кабелей высочайшего качества.

● Вы получите достоверные рекомендации от наших квалифицированных сотрудников, которые ответят на все ваши вопросы.

● Все продукты являются обжимными устройствами сквозного прохода, что обеспечивает большую долговечность и устойчивость.

● Протестировано с помощью выборочных испытаний IEC в отделе OQC.

Cloom Tech предлагает аутентичные и экологически безопасные продукты, соответствующие вашим потребностям. Узнайте, как мы можем помочь вам найти нужный многожильный кабель.

Заключение

Многожильные кабели очень универсальны, более мощны и более эффективны по своей природе. Они отличаются от одноядерных функций не только количеством ядер, но и функциями. Во-первых, хотя вы не видите использования многожильных кабелей в быту, учитывая их практические преимущества в промышленной нише, сейчас ситуация меняется.Когда вы знаете, что вам нужно, не стесняйтесь обращаться к нам, и мы будем лучше обслуживать вас. Мы предлагаем наиболее подходящие кабельные решения. В Cloom Tech мы стремимся предоставлять нашим клиентам лучшие продукты.

Чем многожильные провода или кабели отличаются от одножильных электрических проводов и кабелей?

одно- и многожильные провода и кабели используются в различных электроприборах, гаджетах и ​​оборудовании. Эти провода и кабели предназначены для сотен целей в ваших домах, организациях, торговых центрах, строительных площадках и улицах.

Одножильный кабель

Само название определяет, что одножильные кабели имеют один проводник, сделанный из алюминия или меди. Одножильные кабели имеют только одинарную оболочку из ПВХ или другого резинового материала.

Одножильные кабели доступны в одножильных или многопроволочных типах, которые вы можете купить в соответствии с вашими требованиями. Прочные одножильные кабели имеют больший диаметр и обладают хорошей жесткостью и долговечностью. В то время как одножильные кабели обладают большей гибкостью и долговечностью.

Primecab — один из лучших производителей одножильных кабелей, известный своим качеством и долговечностью. Помимо производства одножильных кабелей, Primecab производит различные виды проводов и кабелей мирового класса, такие как многожильные кабели , экранированный тип , неэкранированный тип , строительный провод , солнечные кабели , Кабели антенного пучка HT , Кабели антенного пучка LT , Силовые кабели HT и Кабели питания LT .

Схема многожильного или двухжильного и одножильного кабелей

Многожильный кабель или провод объединяет пучок разных проводов для различных целей электроснабжения. Их внешняя оболочка сделана из ПВХ или полиэтилена для поглощения очень высоких температур и предотвращения нагрева. Наружные оболочки кабелей используются для обеспечения дополнительной механической защиты проводов и кабелей .

Двухжильные или многожильные кабели содержат более одного проводника в одном кабеле, изолированном ПВХ или другим превосходным резиновым материалом.Каждый провод изолирован отдельно в одном кабеле, который называется многожильным кабелем.

Использование одноядерных кабелей

Одножильные кабели в основном зарезервированы для бытовых целей, например для работы с бытовыми электроприборами. Они используются для создания схемы внутри вашего дома для ваших устройств, компьютеров и панелей управления. Эти провода и кабели также используются для подачи энергии между машинами или создания связи.

Использование многоядерных кабелей

Многожильные кабели широко используются в промышленных целях. Они используются для питания тяжелого оборудования, поскольку эти провода отлично проводят электричество. Многожильные кабели широко используются в телевизионных студиях и аудиотехнике для подключения к различным устройствам, таким как камеры и динамики.

Вы должны покупать высококачественные одно- и многожильные кабели, так как они обеспечивают лучшую мощность передачи электроэнергии и долговечность. Primecab обещает надежность и качество всех своих проводов и кабелей.

Многожильный кабельный провод

: типы кабельных проводов

Многожильный кабель , Многожильный кабель — это тип электрического кабеля, который объединяет несколько сигналов или источников питания в один кабель с оболочкой.

Этот термин обычно используется только в отношении кабеля, у которого больше жил, чем обычно.

Не все кабели с несколькими изолированными проводниками называются многожильными кабелями. Под многожильным кабелем подразумевается количество используемых соединений, а не количество проводов или проводов.

В большинстве случаев «полезное соединение» требует нескольких проводов, таких как положительный и отрицательный проводники, используемые для питания постоянного тока.

Например, стандартный трехжильный сетевой кабель никогда не называют многожильным.

Но кабель, состоящий из четырех коаксиальных кабелей в одной оболочке, будет считаться многожильным. Как ни странно.

Термин «многожильный» иногда используется для обозначения количества отдельных проводников, а не количества соединений.

Особенно в Европе. Многожильный кабель, но не многожильный, обычно называют многожильным или многожильным кабелем.
