Принцип действия саморегулируемого нагревательного кабеля

Конструкция саморегулируемого нагревательного кабеля

Саморегулирующие кабели были разработаны преимущественно для целей обогрева водопроводных, канализационных труб, а также водосточных труб и желобов. Первый греющий кабель на основе саморегулируемой матрицы разработала компания Pentair Thermal Management более 30 лет назад и с тех пор распространяет его под брендом RayChem.

Принцип действия саморегулируемого нагревательного кабеля

Отличительной особенностью саморегулируемого греющего кабеля является свойство внутренней термостабилизации, благодаря чему температура тела кабеля всегда постоянна (например, 65, 120 или 190 °С в зависимости от типа кабеля), а мощность условна. По сути, токопроводящая матрица саморегулируемого нагревательного кабеля является термистором  PTC (Positive Temperature Coefficient) — резистором с положительным температурным коэффициентом, т.е. его сопротивление быстро возрастает при увеличении температуры.

Материал саморегулирующей полупроводниковой матрицы включает в себя электропроводные частицы, которые находятся ближе друг к другу при низкой температуре и формируют таким образом дорожки проводимости между жилами. Когда температура подымается, частицы отделяются одна от другой благодаря температурному расширению и число дорожек проводимости уменьшается. В результате сопротивление между жилами растет и, соответственно, электрическая мощность падает. Когда температура окружающей среды уменьшается, достигается противоположный эффект.

 Иными словами, тепловая мощность саморегулируемого кабеля изменяется в зависимости от температуры. Когда температура обогреваемого им объекта подымается, тепловая мощность кабеля уменьшается, и наоборот. В определенный момент, когда тепловая мощность кабеля становиться равна тепловым потерям нагреваемого объекта, наступает термодинамический баланс. Если температура окружающей среды изменится, то кабель отреагирует на нее, поддержав постоянную температуру нагреваемого объекта.

Таким образом саморегулируемый кабель, в отличие от резистивных типов, никогда не испытывает местных перегревов и не перегорает. Второе преимущество саморегулируемого кабеля в том, что он может быть отрезан любой длины, от 0,5 до 150 метров.

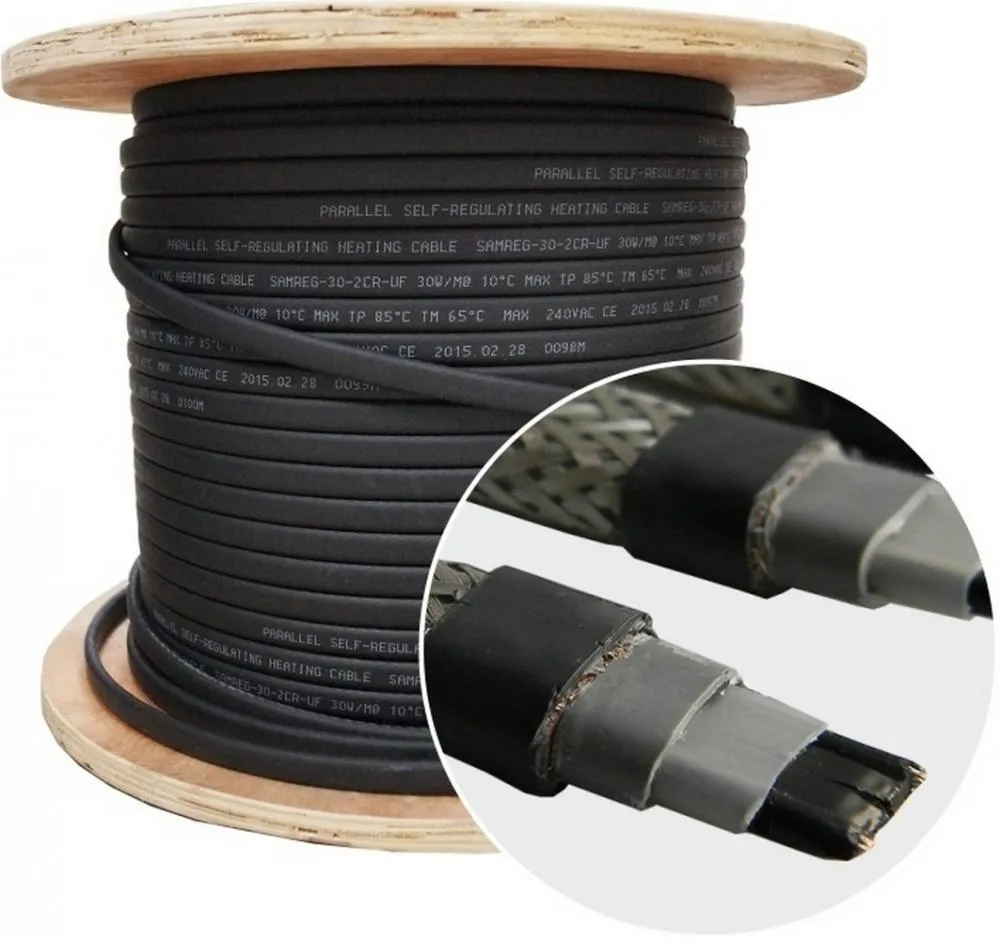

Конструкция саморегулируемого нагревательного кабеля

Нагревательная часть изготовлена из двух луженых медных проводников (A), залитых специальной смесью графита и полупроводниковых полимеров, которые и образуют полупроводниковую саморегулирующуюся матрицу (B). Медные проводники не касаются между собой, а замыкаются через матрицу, которая и является нагревательным элементом. Нагревательная часть изолирована фторополимерным термопластом (C), который является отличной защитой от воды. Далее идет луженый экран (D), для заземления и механической защиты. Материал наружной оболочки (E) имеет несколько видов в зависимости от внешних коррозионно-химических условий эксплуатации модели нагревательного саморегулируемого кабеля. При эксплуатации в простых условиях применяют оболочку из полиолефинового (П) пластиката. В сложных эксплуатационных условиях (конденсат; пары кислот; коррозия, окалины, ультрафиолет) применяется фторополимер (Ф). Для обработки матрицы и внешней оболочки саморегулирующегося кабеля используется технология радиационного сшивания, которая позволяет добиться такого же уровня термоусадки, как и у сшитого полиэтилена.

Источник: teplo-spb.ru

Ключевые слова: антиобледенение, обогрев труб, саморегулируемый кабель, обогрев крыш

Что на самом деле означает «саморегулирование»

(Часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Один из наших продуктов, который вызывает больше вопросов, — это саморегулирующийся термокабель . Слово «саморегулирующийся», кажется, говорит о том, что кабель достигает определенной заданной температуры и остается там до тех пор, пока он включен, что с пользой устраняет необходимость в каком-либо термостате или других средствах контроля температуры.К сожалению, на самом деле саморегулирующийся кабель сложнее. В некоторых случаях контроллер температуры не нужен, но в большинстве ситуаций важно включить его в систему, чтобы избежать потери электроэнергии и денег, а также во избежание неизбежных неудач.

Не совсем саморегулирующийся

Первое, что нужно знать, это то, что «саморегулирование» на самом деле является несколько вводящим в заблуждение термином, введенным много лет назад первоначальным создателем продукта. Более точный способ описать это — «самоограничение». Его главное преимущество перед стандартным нагревательным кабелем заключается не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреваться настолько, чтобы перегреться и вызвать повреждение. Другими словами, кабель построен таким образом, что по мере того, как он нагревается, он пропускает все меньше электричества, пока в какой-то момент — где-то ниже температуры, которая может вызвать повреждение кабеля, — электричество полностью не перестанет течь и кабель перестает нагреваться.

Что именно он делает?

Нагревательный кабель состоит из четырех-пяти слоев из разных материалов: Большинство этих слоев не требуют пояснений. Наружная оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка обеспечивает электрическое заземление кабеля. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем постоянного тока и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник — это то место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который является электропроводным при низких температурах и изолирует при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» — это означает, что с повышением температуры растет и сопротивление. («Коэффициент» в этом случае равен k в уравнении R = kT , где R — сопротивление, T — температура, а k — постоянное соотношение, связывающее два .Это уравнение является чрезмерным упрощением реальной работы, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество проходит через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени таким же образом электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрый инженерный трюк и материал, из которого сделана сердцевина.Во-первых, обратите внимание, что положительный и отрицательный провода шины на самом деле никогда не касаются друг друга. Это означает, что все электричество для замыкания цепи проходит через сам токопроводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических путей проходят от одного провода шины к другому через матрицу сердечника, и каждая из этих цепей имеет небольшое сопротивление, превращая его в классический резистивный нагревательный элемент. Сердцевина нагревается и начинает нагревать вашу рабочую нагрузку — и, как и большинство материалов, она физически расширяется под действием тепла.Однако на микроскопическом уровне он расширяется несколько неравномерно, открывая зазоры в матрице, и эти зазоры разрушают некоторые крошечные электрические пути. Чем горячее нагревается сердечник, тем больше оно расширяется, тем больше в матрице открывается зазоров и тем меньше замыкается контуров. Наконец, при некоторой температуре матрица слишком заполнена зазорами для пропускания любого тока, и кабель перестает выделять тепло.

Так зачем мне элемент управления?

Экономия энергии

Самая главная причина — энергия.Допустим, вы используете самоограничивающийся кабель, чтобы предотвратить замерзание водопровода. При правильной установке кабель наверняка не даст воде замерзнуть, но на этом не остановится. Он будет продолжать нагнетать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы за счет резкой разницы температур между трубой и наружным воздухом (если только у вас не очень толстая изоляция), а также за счет воды, протекающей по трубе. И поэтому кабель не достигает температуры отключения.Фактически, он, вероятно, будет оставаться при довольно прохладной температуре — именно здесь он потребляет больше всего энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше, обнаженный без изоляции. Если вы работаете от электросети, вы увидите шокирующе высокие счета за электричество; если вы работаете от батареи (скажем, от солнечной батареи), вы можете обнаружить, что ваша батарея разряжена, а трубы замерзли утром.

Забывчивость

Другая причина — человеческая забывчивость.Когда становится тепло, нагревательные кабели в основном отключаются или отключаются (на время года или только на день) для экономии энергии. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда станет снова холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения из существующих. Стоит забыть только один раз, чтобы в конечном итоге остались замороженные трубы или ледяные дамбы, и в этот момент вы обычно уже прошли точку, в которой нагревательный кабель может вам помочь.

Стили регуляторов температуры

Хотите знать, какое разнообразие доступных регуляторов температуры порой вызывает удивление? В этой статье объясняется, что их отличает.

точность

Последняя причина — точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может регулировать систему точно до температуры, указанной в ее технических характеристиках, даже в пределах широкой зоны нечувствительности.Достигаемая точная температура зависит от многих сложных переменных, и неточное регулирование на стороне входа просто путем выбора кабеля никогда не позволит достичь точности, которую может предложить даже базовый термостат, измеряя фактическое выделяемое тепло.

В целом, единовременная стоимость регулятора температуры почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену трубы или желоба и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля. Если вам нужна помощь в выборе подходящего регулятора температуры или вы все еще хотите узнать больше, вы всегда можете связаться с нами: поговорите с инженером по телефону (866) 685-4443, , напишите нам по адресу info @ oemheaters.com или отправьте нам одну из наших контактных форм. Мы готовы ответить на все ваши вопросы.

и нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева .Нагревательный кабель можно использовать в широком диапазоне применений в доме, например, для обогрева полов , замены теплопотерь, защиты труб от замерзания, для защиты от обледенения крыш и водосточных желобов , а также для таяния снега. Существует двух разных типов кабелей, саморегулирующихся и постоянной мощности, и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли нагревательная лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, особенно при применении для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Тем не менее, «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится на более проводящей в условиях холодной окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это называется «саморегулирующимся», кабель не включается или не выключается полностью .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыши и водостока

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает мощность от 4 до 10 Вт на погонный фут. Он используется не только для предотвращения образования ледяных завалов (которые могут разрушить черепицу), но также для поддержания потока в желобах для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В, продается отдельно и должен быть отрезан по длине монтажником на строительной площадке.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру наружного воздуха по мере необходимости, чтобы не чрезмерно расходовать энергию.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.

Этот продукт часто устанавливается на плохо изолированных участках или стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирование кабеля обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательного кабеля постоянной мощности:

TempZone, Environ и Slab Heating Элементы подогрева пола

Все элементы подогрева пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических элементов подогрева пола. по всей отрасли. Причина этого в том, что намного проще точно контролировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в помещении, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами) для попеременного включения и выключения системы лучистого отопления для достижения желаемого Результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с подогревом пола, таяние снега основывается на управлении, которое включает и выключает нагревательные элементы. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты от замерзания труб, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и удаление обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности, поскольку они способны непрерывно растапливать снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.Аналогичным образом, система обогрева пола использует кабели постоянной мощности , так что тепловая мощность может более точно регулироваться термостатом для обеспечения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Что такое саморегулирующийся тепловой кабель | Всепогодная броня

В чем именно разница между двумя типами, и какой из них более эффективен?

Люди используют нагревательные кабели в различных ситуациях, включая напольное отопление, защиту труб, таяние снега и т. Д.Нагревательные кабели делятся на две категории: саморегулирующиеся кабели и кабели постоянной мощности. Оба имеют одну и ту же цель; тем не менее, в определенных ситуациях один тип будет лучше, чем другой.

• Шинопроводы — переносят электричество к проводящей сердцевине
• Проводящий сердечник: более низкие температуры пропускают больше энергии, вызывая нагрев. По мере нагрева он расширяется и пропускает меньше энергии. При пятидесяти градусах пускай это 10 Вт / фут. При нулевом запуске это 30 Вт / фут.
• Металлический защитный экран: провод заземления

Саморегулирующийся нагреватель типа использует токопроводящий сердечник. Этот сердечник становится более проводящим в холодную погоду, увеличивая потребляемую мощность в ответ на понижение температуры. Это идеально подходит для домовладельцев и / или предприятий, у которых ежегодно возникают проблемы с сосульками или ледяными плотинами на крыше или желобах. В теплые месяцы потребляется меньше энергии, так как снижается потребность в мощности. Хотя эти кабели регулируются соответствующим образом, они не отключаются полностью сами по себе, и их следует использовать с каким-либо контроллером или термостатом, а также с большим выключателем.

Кабели постоянной мощности используют одинаковую мощность по всей длине и не регулируются автоматически. Постоянное тепло, которое они излучают, делает их лучшим выбором для домовладельцев, желающих поддерживать тепловую мощность. Он потребляет больше энергии, поэтому его необходимо использовать с контроллером или термостатом.

Тепловые кабели постоянной мощности и саморегулирующиеся кабели работают внутри помещений для обогрева полов или плавления и удаления льда на улице. При принятии решения о том, что лучше всего подходит для крыш и водосточных желобов, наиболее эффективным выбором является саморегулирование, поскольку они способны поглощать влагу даже при низкой температуре наружного воздуха. Кабели постоянной мощности — лучший выбор для ситуаций, когда требуется таяние снега, поскольку они способны не отставать от изменений окружающей среды.

HTS-6-1R HTS | Саморегулирующийся нагревательный кабель

Свяжитесь с нашими экспертами по фильтрации

Свяжитесь с нашими специалистами по фильтрации, чтобы ответить на вопросы или помочь вам с любым приложением

Услуги по фильтрации:

• Консультации по фильтрации
• Аудит
• Инжиниринг и дизайн
• Обучение и поддержка на месте

Свяжитесь с нашими экспертами по калибрам

Нужна помощь в выборе манометра? Свяжитесь с нашими специалистами, чтобы ответить на вопросы.

Воспользуйтесь нашим инструментом Gauge Finder Tool для поиска по определенным атрибутам в соответствии с потребностями вашего приложения.

Услуги

• Услуги по калибровке манометров
• Сборка и установка манометрического уплотнения
• Монтаж и обслуживание разделительной диафрагмы
• Наполнение манометра различными видами заливок
• Диапазоны измерения давления с настраиваемой шкалой
• Контрольные проверки для обеспечения надлежащего функционирования
• Калибровка и ремонт вакуумметра

Свяжитесь с нашими экспертами в области управления движением и автоматизации

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам с вашим приложением.

Услуги

• Управление и автоматизация
• Службы панели управления
• Проектирование системы управления
• Службы машинного зрения
• Контракты на техническое обслуживание / ремонт
• Услуги для ПЛК
• Ремонтный центр Rexroth Indramat

Свяжитесь с нашими экспертами по контролю процессов

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам с вашим приложением.

Услуги

• Услуги по распределению компонентов
• Управление запасами на объекте
• Услуги автоматизации производства
• Товарная экспедиторская
• Уведомление об устаревании продукта и его замена
• Комплектация и упаковка
• Пользовательские надписи

Связаться с нашими специалистами по технологическому теплу

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам с вашим приложением.

Услуги

• Расчет теплопотерь
• Расчет тепловых потерь
• Запуск технологического нагревателя и панели управления
• Пуско-наладка тепловой системы
• Поддержка на месте

Свяжитесь с нашими специалистами по работе с жидкостями

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам с вашим приложением.

Услуги

• Расчет теплопотерь
• Расчет тепловых потерь
• Запуск технологического нагревателя и панели управления
• Пуско-наладка тепловой системы
• Поддержка на месте

Все, что вам нужно знать о тепловом следе

У вас проблемы с повреждением труб или замерзшими поверхностями? Не особенно знакомы с системами обогрева? Ты не одинок. Но не о чем беспокоиться. Мы подробно расскажем обо всем, что нужно знать о системах обогрева и нагревательных кабелях.

На протяжении почти столетия люди повсюду полагались на различные варианты электрообогрева для защиты от перегрева. Теплоотвод использует электричество и изоляцию для поддержания или повышения температуры труб или других сосудов, заменяя любое тепло, теряемое из-за наружных температур. Система обогрева защищает трубы и резервуары от повреждений, вызванных замерзанием, при этом поддерживая идеальные температуры, чтобы вам никогда не приходилось жертвовать эффективностью ради потерь тепла.

Первоначально существовавшие как кабели MI, вырабатывающие тепло за счет электрического тока, создающего сопротивление, этой оригинальной технологии не хватало контроля и регулировки. Почти 50 лет назад мы начали видеть первую продукцию трассирующих кабелей «нарезанных по длине». С тех пор и сейчас технологические успехи привели к развитию систем электрообогрева от кабелей с металлической оболочкой (MI) с минеральной изоляцией до саморегулирующихся кабелей с обогревом, доступных сегодня. Саморегулирующийся кабель для обогрева — это решение с самоограничением и обрезкой по длине, которое составляет большую часть сегодняшнего рынка.Эти системы обогрева предлагают решения для чего угодно — от защиты труб до утепления почвы.

Неэффективные процессы нагрева могут замедлить производство, отнимая у вас время и деньги. Повреждение продукции из-за отрицательных температур или неправильного нагрева — болезненная ошибка. Системы обогрева созданы таким образом, чтобы исключить возможность ошибки.

Цель этой статьи — предоставить вам достаточную информацию для понимания основ теплового следа и его компонентов, а также ознакомиться с передовыми методами проектирования системы защиты от замерзания.

Выезд:

• Обычное использование
• Как работает тепловой след?
• Что такое саморегулирующийся тепловой след?
• Насколько сильно нагревается тепловой след?
• Может ли тепловой след коснуться самого себя?
• Как долго служат кабели?

Общее использование:

В холодные зимние месяцы трубы, по которым транспортируются жидкие вещества, могут стать уязвимыми для отрицательных температур и повышенной вязкости. Тепловой след чаще всего используется для защиты труб от замораживания в зимних условиях.Эти системы чаще всего используются для предотвращения замерзания воды, поскольку вода в любом процессе или на предприятии имеет решающее значение.

Кроме того, тепловой след позволяет оптимально контролировать поток и вязкость транспортируемых жидкостей, позволяя пользователю регулировать температуру внутри труб, что, в свою очередь, улучшает и оптимизирует вашу работу.

Однако защита труб от замерзания — не единственное применение. Вот некоторые другие распространенные варианты использования:

• Системы таяния снега на тротуарах, проездах и патио
• Предотвращение замерзания содержимого резервуара
• Помогает инструментам работать в более благоприятных условиях окружающей среды.

Какими бы ни были ваши потребности, глубокое понимание систем обогрева поможет вам выбрать вариант защиты от атмосферных воздействий, который подходит именно вам.

Это простое объяснение типичной проблемы. Если вы имеете дело с трубами, подверженными риску замерзания, система обогрева — ваше решение. Электрический элемент или кабель с обогревом (см. Рисунки ниже) устанавливается по длине трубы. Этот кабель с обогревом генерирует тепло для поддержания или повышения температуры поверхности трубы, и при установке с хорошей системой изоляции у вас есть отличное решение.

Как выглядит типичная система обогрева? Завершенная система начинается с источника питания. Кабели обогрева прокладываются по всей длине поверхности трубы, иногда обычно удерживаясь на месте с помощью высокотемпературной ленты. После присоединения и трубы, и тепловые кабели покрываются изоляционной рубашкой для минимизации потерь тепла. Системами обогрева можно управлять с помощью простого термостата или датчика температуры, такого как rtd, который обеспечивает обратную связь с более распространенным контроллером типа PID или PLC. Эти системы будут контролировать и регулировать температуру теплового следа. Кроме того, большинство из них оснащено различными типами мониторов, чтобы помочь пользователю в наблюдении за выходной мощностью. Большинство тепловых кабелей, приобретаемых отдельно, можно обрезать до нужной длины, а затем объединить с наборами концевых заделок и сращиваний / тройников2 для завершения системы.

Примечание. Выходная мощность теплового тракта измеряется в ваттах на погонный фут. Напряжение теплового следа составляет от 120 до 277 В переменного тока и от 3 до 20 Вт на погонный фут.

Важное различие, которое следует понимать, — это разница между тепловым проводом постоянной мощности и саморегулирующимся тепловым проводом. В системе обогрева с постоянной мощностью равномерное и неизменное тепло передается по всей системе. Независимо от температуры окружающей среды, будет выделяться одинаковое количество тепла.

В саморегулирующейся системе обогрева тепловая мощность определяется температурой поверхности, на которой установлен обогреватель.Более горячая поверхность снизит выходную мощность, более холодная поверхность позволит производить больше мощности. Хотя разница проста, понимание каждого из них важно для определения того, какая система обогрева подходит именно вам.

Еще одно преимущество саморегулирующегося кабеля состоит в том, что его можно накладывать на себя. Когда другие типы тепловых проводов, такие как кабель постоянной мощности или кабель MI, накладываются друг на друга или касаются самого себя, на нем образуется горячая точка и происходит выгорание. Кабель саморегистрации этого не сделает.

Так как это работает? Саморегулирующаяся технология обогрева автоматически регулирует выходную мощность в соответствии с изменениями температуры, к которой он прикреплен. Эта технология начинается на микроскопическом уровне. Самая внутренняя часть кабеля, называемая проводящим сердечником, состоит из углеродного полимера, который реагирует на изменения температуры.

Когда температура поверхности снижается, сердечник сжимается, увеличивая, таким образом, общее количество электрических путей, а затем и температуру.И наоборот, при повышении наружной температуры сердечник расширяется, уменьшая количество электрических путей и общую выходную мощность кабеля.

Насколько сильно нагревается тепловой след? Кабель MI может выдерживать температуру около 1000 F, в то время как кабели постоянной мощности обычно могут выдерживать температуру выше 400 F. Саморегулирующийся кабель обычно имеет 2 различных предложения, в диапазоне от 150 F до более 400 F для поддержания температуры.

Если вы живете или работаете в районе, в котором часто наблюдаются отрицательные температуры, многие из ваших основных вариантов кабелей с обогревом не могут нагреваться до температуры, достаточной для защиты от замерзания труб. В очень холодных погодных условиях, около 20 ° F или ниже, тепловые кабели изо всех сил препятствуют образованию льда.

Системы обогрева постоянной мощности различаются по мощности и выходной мощности. Обычный саморегулирующийся нагревательный кабель может принимать напряжения 120, 208, 240 и 277 В переменного тока.и будет иметь мощность 3-20 Вт на фут. Кабель постоянной мощности обычно работает при одном и том же напряжении, но максимальная мощность составляет около 12 Вт на фут. Нагревательный кабель MI может работать на однофазном напряжении до 480 В, а на самом деле может выдерживать напряжение чуть более 1000 F.1

Тепловой провод постоянной мощности и кабель MI не могут пересекаться или касаться себя. Когда тепловой след постоянной мощности пересекает сам себя, тепло только увеличивается. При установке тепловых кабелей постоянной мощности на трубы или другие поверхности убедитесь, что они не пересекаются и расположены на достаточном расстоянии.Однако саморегулирующиеся кабели обогрева могут адаптироваться к этому повышению температуры, что делает их безопасными для пересечения или перекрытия.

Однако, как и в случае с любой другой электрической системой, всегда существует потенциальная опасность при использовании теплового кабеля или тепловых кабелей. Для получения самых безопасных результатов лучше всего, чтобы ваши системы электрообогрева были установлены профессионально, независимо от того, используете ли вы нагревательные кабели или тепловую ленту.

В то время как ожидаемый срок службы кабелей обогрева зависит в основном от интенсивности использования, 3-5 лет — довольно распространенный срок службы.Тепловой след может продолжать выделять тепло, но со временем его тепловая мощность может уменьшаться, что может привести к поломке.

Вот несколько советов по увеличению срока службы систем обогрева.

1. Убедитесь, что ваша утепленная куртка эффективна и хорошо сидит. Свободная изолированная оболочка увеличит необходимую выходную мощность и нагрузку на нагревательный кабель. Никаких дыр и зазоров.
2. Правильно установите обогреватель на клапаны, фланцевые пары, опоры и любые другие элементы вдоль трубы.См. Инструкции производителя … и следуйте им.
3. Инвестируйте в термостаты и контроллеры. Несмотря на то, что это называется саморегулирующимся тепловым следом, он все же требует некоторого контроля, поскольку он не включается и не выключается.

Позвоните нам по телефону (801) 506 0198. Мы будем рады ответить на любые ваши вопросы, чтобы помочь вам определить, какое решение для системы обогрева лучше всего соответствует вашим потребностям.

Thermon 2102, саморегулирующийся кабель BSX, 3 Вт / фут, 120 В, Winn Marion Companies

Номер товара: . 2102

Информация о продукте

Номер детали поставщика:

Торговая марка: Термон

Саморегулирующийся нагревательный кабель BSX, 3 Вт при плотности мощности 50 ° F, 120 В перем. Тока, верхняя полиолефиновая оболочка, макс.Температура обслуживания, минимальная температура установки -60 ° F Саморегулирующиеся нагревательные кабели BSX предназначены для защиты металлических и неметаллических трубопроводов, резервуаров и оборудования от замерзания или поддержания рабочей температуры. Тепловая мощность кабеля BSX варьируется в зависимости от окружающих условий по всей длине цепи. Когда теплопотери изолированной трубы, резервуара или оборудования увеличиваются (при понижении температуры окружающей среды), тепловая мощность кабеля увеличивается.И наоборот, когда потери тепла уменьшаются (при повышении температуры окружающей среды или протекании продукта), кабель реагирует уменьшением своей тепловой мощности. Кабели BSX одобрены для использования в обычных (неклассифицированных) и опасных (классифицированных) зонах. Сертификаты / Одобрения: • Сертификаты FM • Обычные локации • Опасные (засекреченные) места o Класс I, Раздел 2, Группы B, C и D o Класс II, Раздел 2, Группы F и G o Класс III, разделы 1 и 2 o Класс I, зоны 1 и 2, AEx e II • Underwriters Laboratories Inc. • Обычные локации • Опасные (засекреченные) места o Класс I, Раздел 2, Группы A, B, C и D o Класс II, Раздел 2, Группы F и G o Класс III, разделы 1 и 2 • Канадская ассоциация стандартов • Обычные локации • Опасные (засекреченные) места o Класс I, разделы 1 и 2, группы A, B, C и D o Класс II, разделы 1 и 2, группы E, F и G o Ex e II Примечание: 1. Т-рейтинг в соответствии с Национальными электротехническими правилами и электротехническими нормами Канады.

Зачем использовать контроллер с саморегулирующимся кабелем? Все Температура!

Одним из преимуществ использования саморегулирующегося кабеля для обогрева является то, что он предназначен для обогрева, когда наружная температура становится низкой, и прекращения обогрева при достижении максимальной температуры. Чтобы ответить на этот вопрос, важно понимать, как работает саморегулирующийся кабель и как он будет использоваться в приложении. Саморегулирующийся кабель состоит из двух шинопроводов, заключенных в сердечник из полупроводящего графита. Обычно между сердечником и проволочной сеткой имеется внутренняя оболочка, служащая заземлением. Внешняя куртка закрывает сетку. Когда графитовый сердечник холодный, он более проводящий, а это означает, что между двумя проводами шины больше электрических путей. Это обеспечивает больший поток электроэнергии, в результате чего выделяется больше тепла. По мере того, как кабель нагревается, эти пути начинают разделяться, и жила становится менее проводящей.Наконец, ядро ​​достигает максимальной температуры, и электричество проходит только через ядро, чтобы поддерживать максимальную температуру.

Если саморегулирующийся кабель саморегулируется, как описано, зачем использовать контроллер? Рассмотрим приложение; или что нужно будет делать с кабелем.

Саморегулирующийся кабель доступен с различными максимальными температурами непрерывного обслуживания в диапазоне от 150 ° F до 250 ° F. Если кабель нагревает трубу жидкостью для снижения ее вязкости, а жидкость не чувствительна к температуре, более высокие температуры могут не быть проблемой.Если применяется защита от замерзания, тепло, выделяемое кабелем выше точки замерзания, является пустой тратой энергии. Представьте себе оплату счетов за электричество за защиту от замерзания в жаркие летние месяцы. Контроллер температуры остановит подачу электричества, когда кабель достигнет запрограммированной уставки. Это не только сэкономит деньги, но и продлит срок службы кабеля.
