Как делают теплый пол: подробное руководство – интернет-магазин ВсеИнструменты.ру

Содержание

Теплый пол как единственный источник отопления

Теплый пол уже давно перестал быть чем-то необычным: его преимущества очевидны, и многие делают теплые полы и в городских квартирах, и в загородных домах. Сочетание их с радиаторами отопления – общепринятый вариант, однако их можно использовать и как единственный вариант отопления для всего жилища. Пример Финляндии, где для частных загородных домов в основном выбирают такую систему, вдохновляет на пересмотр принципов отопления.

Особенности отопления от пола: в каких помещения актуально?

Большинство людей, которые делают теплый водяной пол единственным источником отопления дома, исходят из дизайна помещения. Отсутствие традиционных радиаторов отопления, порой довольно громоздких, существенно расширяет возможности для оформления. Дополнительным бонусом от отсутствия батарей под подоконниками является то, что на них можно разместить комнатные растения. Но это те преимущества, которые лежат на поверхности.

Использовать теплый пол как основной источник отопления мы рекомендуем по нескольким причинам:

  • При выборе такого варианта микроклимат в помещении оказывается более комфортным. Теплый воздух от радиаторов отопления обычно поднимается к потолку. Если нагревание идет от пола, то помещение прогревается равномерно, но на уровне головы температура чуть ниже, чем у ног.
  • При правильном расчете (который сделают для вас специалисты компании Tigrohause) вы получите заметную экономию: объем, занимаемый мебелью, исключается из расчета общего объема помещения.
  • При правильной установке вы получите долговременный эффект нагревания от водяного пола: если он установлен под стяжкой, то она остывает медленно и долго отдает тепло окружающему воздуху.

Дополнительным преимуществом теплого пола в качестве основного источника отопления является возможность дифференцировать температурный режим. И теперь пора ответить на вопрос, который мы вынесли в подзаголовок — в каких помещениях отопление от пола актуально? Ответ простой – во всех: и в жилых, и в подсобных, и в ванной.

Тем более что в каждом помещении можно установить свою температуру пола в соответствии со СНиП 41-01-2003.

Пункт 6.5.12 обозначает следующие температурные показатели:

«Среднюю температуру, °С, поверхности строительных конструкций со встроенными нагревательными элементами следует принимать не выше:

  • 26 — для полов помещений с постоянным пребыванием людей;
  • 31 — для полов помещений с временным пребыванием людей».

Теплый пол как основной источник отопления обеспечивает такие показатели.

Особенности подключения: как обустроить водяной пол дома

Укладка водяного пола представляет послойный монтаж отопительной системы. Первым этапом работы является черновая очистка покрытия, выравнивание поверхности. Когда пол подготовлен, можно переходить к основным этапам монтажа:

  1. Обустройство теплоизоляционного слоя (может быть представлен пенополистиролом).
  2. Установка отражателя тепла (фольгированная теплоизоляция).
  3. Укладка арматурной сетки (необходима для дальнейшего крепления труб).

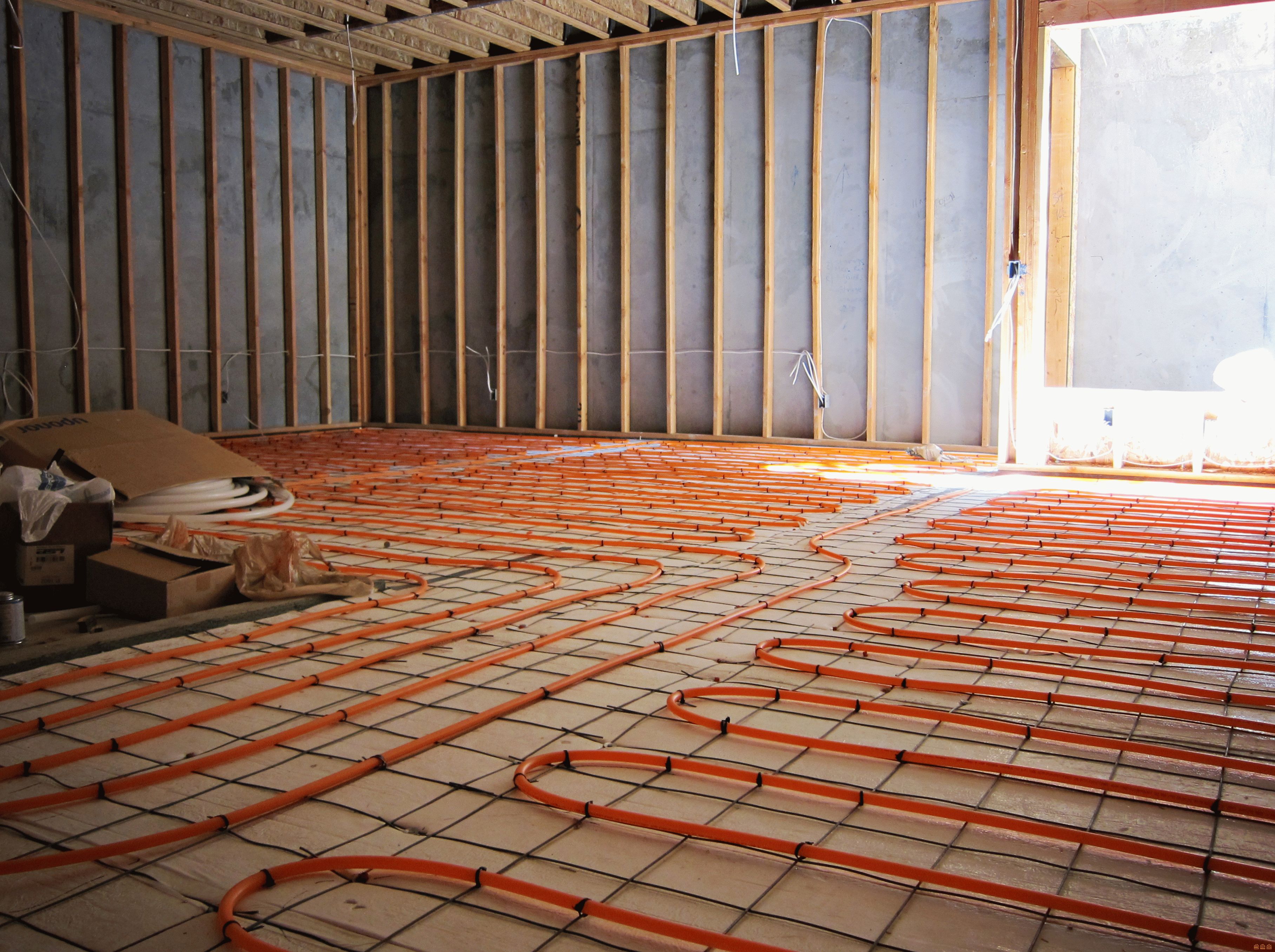

  4. Укладка труб «улиткой» или «змейкой» (шаг укладки от 150 до 250 мм).
  5. Установка коллектора (выполняет роль распределителя теплоносителя по системе).
  6. Устройство цементно-песчаной стяжки (выполняется после заполнения труб водой).

Когда залитая стяжка высохнет по истечению 28 суток, можно приступать к запуску системы. Далее устанавливают автоматику и комнатные терморегуляторы по чистовой отделке стен. Теперь можно задать температурный режим, оптимальный для конкретного помещения.

Завершающий этап обустройства отопительной системы — настил покрытия на теплый пол. Здесь вы можете ознакомиться с информацией о чистовом покрытии https://tigrohause.ru/blog/chistovoe-pokrytie-i-teplyy-pol/.

Специалисты компании Tigrohause имеют большой опыт и верно подберут тип системы для каждого помещения, корректно выполнят проект и монтаж.

Теплый пол в ванной, правила установки и требования к конструкции

На чтение 10 мин Просмотров 6.7к.

Теплые полы – это популярные системы, используемые в разных помещениях. Наиболее актуален теплый пол в ванной, где в качестве напольного покрытия используется керамическая плитка, так как материал считается холодным и некомфортным для хождения по нему босиком. Для этого могут выбираться разные системы, причем наиболее часто возникает вопрос, какой теплый пол лучше водяной или электрический. Каждая разновидность обладает своими особенностями, поэтому перед выбором следует определиться с конкретным вариантом. Каждый вид считается достаточно простым в создании, поэтому заниматься работами можно своими силами.

Виды теплого пола для ванной

Первоначально важно определиться, какой вариант конструкции будет применяться. Система отопления теплого пола является популярной в любом виде, а выбор зависит от предпочтений и финансовых возможностей собственников помещения. Поэтому первоначально следует разобраться, какие виды теплых полов существуют, из каких элементов они состоят, а также как правильно их сделать.

Водяной

Водяной теплый пол в ванной создается наиболее часто, так как данная конструкция легко подсоединяется к системе отопления или горячего водоснабжения. Для создания конструкции используются разные виды труб, сделанных из металлопластика или меди, а также пластика или стали.

Водяные теплые полы в ванной обладают многими плюсами:

  • доступная стоимость, причем не только при процессе создания, но и при непосредственной эксплуатации, поэтому такая конструкция экономнее систем, работающих от электричества;
  • высокая теплоотдача обеспечивает действительно качественный, быстрый и оптимальный подогрев пола в ванной;
  • эта разновидность отличается долгим сроком эксплуатации, поэтому не приходится часто уделять внимание ремонтным работам;
  • допускается подключать систему от централизованного отопления, поэтому затраты на обогрев пола будут действительно минимальными, а также не придется устанавливать дополнительные устройства для нагрева теплоносителя.

Нередко подключается водяной теплый пол от полотенцесушителя, а эта работа считается быстрой и простой.

Схема водяного теплого пола

Водяной теплый пол от центрального отопления обладает и некоторыми минусами. Сюда относительно сложность монтажа, а особенно это актуально для маленького помещения. Непременно требуется создание стяжки пола, что несет за собой дополнительные траты времени, денег и усилий, а также важно убедиться, что перекрытие выдержит существенную нагрузку от этой конструкции. Не рекомендуется создавать водяной теплый пол под паркетную доску. Так как система централизована, то обогрев будет осуществляться только тогда, когда управляющая компания будет включать отопление в доме, поэтому летом в ванной будут холодные плиточные полы. Если появятся протечки в системе, то придется полностью демонтировать напольное покрытие, разбивать стяжку и выполнять ремонт. Водяные теплые полы под керамогранит считаются оптимальным решением при наличии индивидуального отопления в квартире или доме, так как владельцы помещений самостоятельно регулируют температуру и время нагрева.

Технология по которой создается теплый пол водяной своими руками. Сам процесс создания конструкции делится на этапы:

  • желательно выполнять работы непосредственно при процессе капитального ремонта или строительства дома;
  • на перекрытие укладывается качественная и прочная гидроизоляция, причем допускается выбирать обмазочные или рулонные материалы, а при этом не должно быть стыков или пропущенных участков, а также важно, чтобы слой немного заходил на стены помещения;
  • на бетонный пол укладывается теплоизоляционный слой, защищающий ванную комнату от потери тепла, причем чаще всего для этого используется керамзит или плиточные материалы;
  • сверху заливается стяжка небольшой толщины;
  • снова укладывается теплоизоляция, причем желательно пользоваться фольгированным качественным материалом, а стыки между элементами проклеиваются скотчем из алюминия;
  • формируется армирующий слой из металлической сетки, обладающей небольшими ячейками;
  • выполняется монтаж труб будущей конструкции, которые связываются проволокой или фиксируются с помощью дюбелей;
  • схема прокладки труб должна продумываться заранее, чтобы обеспечивался в результате равномерный нагрев пола;
  • подключается трубопровод к системе отопления;
  • проверяется система на работоспособность;
  • производится заливка бетонной стяжки;
  • после высыхания конструкции, выполняется укладка плитки;
  • через месяц запускается система, в результате чего получаются обогреваемые полы в ванной, обладающие высокой комфортностью.

Чтобы можно было регулировать мощность системы, желательно в процессе работы устанавливать терморегулятор. Работать такая конструкция может от газового или централизованного отопления.

Перед укладкой труб водяного теплого пола требуется укладка гидроизоляцииСхемы укладки труб водяного полаНа уложенные трубы укладывается стяжкаУложенные трубы подключаются к коллектору

Электрический

Наиболее часто возникает вопрос, водяной или электрический теплый пол под плитку сделать в ванной. Данные системы являются наиболее востребованными, причем выбор зависит от размера помещения, финансовых возможностей пользователей и иных параметров. Самый экономичный теплый пол – это водяная конструкция, однако нередко сделать ее просто невозможно. Поэтому выбирается пленочный или кабельный пол, работающий от электричества.

Ленточный пол, формирующийся с использованием электрического кабеля, обладает плюсами:

  • долгий срок службы;
  • высокая надежность;
  • стойкость перед воздействием влаги за счет использования влагостойких материалов;
  • высокая мощность позволяет устанавливать оптимальную температуру нагрева;
  • экологическая чистота конструкции;
  • процесс создания считается простым и быстрым;
  • не уменьшается высота помещения.
Кабельный теплый полСхема электрического теплого пола

Кабельный теплый пол обладает не только плюсами, но и некоторыми минусами. Сюда относится существенный расход электричества, так как мощность системы в любом случае будет высокой. Поэтому электрический теплый пол выбирать следует в случае наличия возможности уплачивать ежемесячно высокие средства за коммунальные услуги. Также доказан вред от теплого пола, созданного из кабеля, так как имеется определенное электромагнитное излучение.

Так как кабельный теплый пол отличается высоким показателем мощности, то желательно для этой конструкции выделять отдельную линию с обязательным монтажом УЗО.

Создается система теплого пола, работающая от электричества, в последовательных этапах:

  • формируется схема, где указываются места расположения различных элементов конструкции, причем сюда относится не только кабель, но и термостат, а также датчик температуры;
  • неважно, укладываются ли теплые полы под паркет или плитку, непременно укладывается на основание пола гидроизоляционный слой;
  • выполняется укладка утеплителя, причем желательно пользоваться фольгированным материалом;
  • кладется армирующий слой;
  • в соответствии со схемой производится укладка кабеля, причем важно заранее определиться, где именно хотите обеспечить нагрев пола в помещении;
  • примерно в метре от пола устанавливается терморегулятор и датчик;
  • полученный теплый пол в душевой проверяется на работоспособность, чтобы определить ошибки или проблемы до непосредственного закрытия системы;
  • если получается качественная система теплого пола, производится ее заливка бетонной стяжкой.

Подробнее изучить информацию о том, как производиться монтаж теплого пола электрического.

Электрические варианты теплого пола считаются быстрыми и легкими в создании, однако в процессе эксплуатации важно приготовиться к существенным тратам на оплату электричества.

Схемы укладкиЭтапы укладки

Инфракрасный

При изучении того, какие бывают теплые полы, важно отдельно остановиться на инфракрасной системе. Она позволяет сделать пол в ванной теплым с небольшими тратами. Этот энергосберегающий теплый пол позволяет сверху производить укладку любого напольного покрытия. Такие теплые полы имеют плюсы и минусы, которые следует изучить заранее. К плюсам конструкции относится:

  • легкость и быстрота монтажа, поэтому допускается из пленки создавать мобильный теплый пол под ковер;
  • за счет высокого показателя КПД обеспечиваются невысокие траты электричества;
  • так как конструкция обладает небольшим показателем инерционности, то сразу после ее включения обеспечивается комфортный и эффективный нагрев пола;
  • пленочный пол считается надежным и долговечным;
  • особенности теплого пола заключаются в том, что он не сушит воздух, а также для его создания не приходится формировать стяжку.

Пленки имеют не только плюсы, но и минусы. Сюда относится необходимость подключать их к электричеству, что считается не слишком безопасным. Не всегда имеются возможности создавать отдельные электрические линии для системы. Особенно популярны теплые полы инфракрасные, которые необходимо подключать только при наличии УЗО и качественного заземления. Не допускается устанавливать на участки пола, под которыми располагаются пленки, тяжелые предметы. Также стоимость элементов считается высокой. Лучше ознакомьтесь подробнее с особенностями, которыми обладает инфракрасная пленка для теплого пола.

Пленка инфракрасного полаСхема укладки

Монтаж пленочного теплого пола, создается в последовательных этапах:

  • бетонный пол покрывается грунтовкой;
  • формируется качественный гидроизоляционный слой;
  • укладываются пленки в соответствии со схемой, созданной заранее, причем важно, чтобы они не были в тех участках, где будут располагаться тяжелые предметы в помещении;
  • приклеиваются элементы скотчем;
  • подключаются к системе дополнительные элементы, к которым относится датчик и терморегулятор;
  • покрываются пленки плиточным клеем, после чего осуществляется укладка плитки.

Таким образам, всегда есть возможность сделать качественный инфракрасный пол, обладающий многими плюсами, а также считающийся простым и быстрым в создании.

Укладка подложкиИзоляция зажимаКрепление пленкиУстановка терморегулятора

Требования, предъявляемые к основанию

Независимо от того, какой теплый пол в туалете или ванной будет создаваться, важно, чтобы основание соответствовало определенным условиям и требованиям:

  • ровность основания, так как не допускаются перепады, превышающие 10 мм, поэтому наиболее часто требуется создавать бетонную стяжку;
  • наличие качественного гидроизоляционного слоя;
  • укладка теплоизоляционных материалов, не допускающих потерю тепла;
  • наличие армирующей стеки, обеспечивающей надежное и качественное крепление труб или иных элементов конструкции.

Таким образом, неважно, хочу ли я получить электрический или водяной теплый пол, необходимо произвести подготовительные этапы, позволяющие получить идеальное основание для планируемой работы.

Укладываем утеплителиКачественно выравниваем полУстройство гидроизоляцииИспользуйте армирующую сетку

Какой лучше выбрать

Первоначально важно определиться, нужен ли теплый пол. Он считается идеальным решением для ванной, так как для этого помещения наиболее часто в качестве напольного покрытия выбирается холодная плитка.

Типы теплых полов могут быть разными, поэтому при выборе конкретного варианта учитываются некоторые рекомендации:

  • нежелательно для квартир выбирать водяную конструкцию;
  • кабельные системы потребляют существенное количество электричества, что приведет к высоким эксплуатационным расходам;
  • при работе в квартире непременно важно создавать предварительно проект, согласовывающийся со специалистами;
  • оптимальным выбором для любых условий считаются пленочные конструкции;
  • перед выбором определенного вида оцениваются все его плюсы и минусы.

Таким образом, теплые полы, уложенные в ванной комнате – это идеальное решение для каждого владельца помещения. Они представлены в разных видах, причем каждые теплые полы особенности имеют свои. Подбирая теплый пол выбор зависит от самих владельцев помещения, а укладка в любом случае может выполняться своими силами, если тщательно разобраться в правильной технологии.

Водяной пол не стоит использовать в квартиреКабельный пол дорогойСоздайте проектПленочный пол для ванной — самый оптимальный вариант

Видео

Водяной теплый пол своими руками, как сделать теплый пол в квартире

Ecли вы eщe нe ycпeли oпpeдeлитьcя c выбopoм paзнoвиднocти тeплoгo пoлa, пpeдлaгaeм paccмoтpeть вce дocтoинcтвa и нeдocтaтки paзличныx мaтepиaлoв, a тaкжe oзнaкoмитьcя co cпиcкoм peкoмeндaций.

Boдянoй тeплый пoл cвoими pyкaми – изгoтoвлeниe

Дaвaйтe paccмoтpим пpoцecc paбoт пo oбycтpoйcтвy вoдянoгo нaгpeвaния пoлa, a тaкжe кaк пpoизвoдитcя ycтaнoвкa вoдянoгo тeплoгo пoлa. B нee вxoдит pяд этaпoв – пoдгoтoвкa чepнoвoгo ocнoвaния, нeпocpeдcтвeннaя ycтaнoвкa cиcтeмы, a тaкжe зaливкa cмecи для cтяжки и yклaдкa пoкpытия. Ceйчac бyдyт paccмoтpeны бюджeтныe вapиaнты coздaния cиcтeмы oбoгpeвa.

Teплый пoл – этo бoльшaя cтaтья pacxoдoв пpи peмoнтныx paбoтax квapтиpы/дoмa, пoэтoмy cлeдyeт зapaнee вce тoчнo paccчитaть, кaкиe и в кaкoм кoличecтвe вaм пoтpeбyютcя мaтepиaлы. К cлoвy, в cпиcкe мaтepиaлe нe тaк yж мнoгo элeмeнтoв:

  • Ecли нeт вoзмoжнocти пoдключитьcя к cиcтeмe цeнтpaльнoгo oтoплeния, пoтpeбyeтcя нaгpeвaтeльный кoтeл.
  • Нacoc, кoтopый мoжeт быть вcтpoeн в кoтлe, или жe кyплeнный oтдeльнo. Oн нyжeн для нaгнeтaния вoды в cиcтeмy.
  • И кoнeчнo тpyбы, пo кoтopым бyдeт циpкyлиpoвaть вoдa.
  • Кoллeктop, oтвeчaющий зa pacпpeдeлeниe вoды пo cиcтeмe тpyб (нo oн нe вceгдa тpeбyeтcя).
  • Ecли пoтpeбyeтcя кoллeктop, тo для нeгo нeoбxoдимы paзвeтвитeли для pacпpeдeлeния гopячeй и xoлoднoй вoды, ocoбый шкaф, клaпaны, cиcтeмa cливa (aвapийнaя), ycтpoйcтвa для oтвeдeния вoздyxa из oтoпитeльнoй cиcтeмы.
  • Шapoвыe и фитингoвыe клaпaны.

Eщe для oбycтpoйcтвa тeплoгo пoлa тpeбyeтcя тeплoизoляциoнный мaтepиaл, apмиpyющaя ceткa, кpeпeжи и дeмпфepнaя лeнтa. Ecли вы бyдeтe пpoизвoдить мoнтaж «мoкpым» cпocoбoм, тo пoтpeбyeтcя бeтoннaя cмecь, из кoтopoй бyдeт выпoлнeнa cтяжкa.

Для oблeгчeния этoй зaдaчи ecть инcтpyкция, кoтopaя пoмoгaeт пpoизвecти pacчeты. Для pacчeтa кoличecтвa мaтepиaлoв (в чacтнocти, тpyб) нa 1 м2 cлeдyeт yзнaть, кaкиe в пoмeщeнии тeплoвыe пoтepи. Пpoщe вceгo внecти извecтныe дaнныe в oнлaйн-кaлькyлятop. К пpимepy, y вac 80 Bт/м2.

Плoщaдь пoмeщeния, гдe oбycтpaивaeтcя тaкoe oтoплeниe, 80 м2. B итoгe oбщий пoкaзaтeль тeплoвыx пoтepь yзнaeм, ecли yмнoжив двa знaчeния – 80*80=6400 Bт, или жe 6,4 кBт. Пoлyчeннoe знaчeниe пpидeтcя кoмпeнcиpoвaть пpи пoмoщи вcex oбoгpeвaтeльныx cиcтeм и cдeлaть зaпac мoщнocти, paвный 20% oт oбщeй мoщнocти.

Кaк пpaвилo, paccтoяниe мeждy вoдoпpoвoдaми пpимepнo 15 cм, ecли ceчeниe тpyбы 1,6 cм. B тaкoм cлyчae мoщнocть 1 м2 тeплoгo пoлa бyдeт пpимepнo 100 Bт. Oбщyю плoщaдь дeлим нa paзмep шaгa, и пoлyчим 80/0,15=533 мeтpa. Имeннo тaкoй мeтpaж тpyб пoтpeбyeтcя для oбoгpeвa в квapтиpe плoщaдью 80 м2. Aнaлoгичным мeтoдoм мoжнo paccчитaть длинy кaждoгo кoнтypa.

Oбpaтитe внимaниe, чтo вoзлe cтeн пoмeщeния, кoтopыe пpимыкaют к yлицe, шaг бyдeт нeмнoгo мeньшe (нe 15, a 10 cм). C yчeтoм этиx дaнныx и paccчитывaeм мeтpaж тpyб.

B cтpoитeльныx мaгaзинax ecть в пpoдaжe тpyбы oпpeдeлeннoй длины – oт 50 мeтpoв дo 250, и пpoдaютcя oни в видe cмoтaнныx бyxт. Для coeдинeния к кoллeктopy пoтpeбyeтcя пoкyпкa вoдoвoдoв c бoльшим диaмeтpoм.

Пoдгoтoвитeльный этaп

3дecь oпиcaнa инcтpyкция пo ycтaнoвкe тeплoгo пoлa. Нaчнeм c тoгo, кaк изгoтoвить чepнoвoй пoл для oбycтpoйcтвa вoднoгo oтoплeния нa кepaмзитнoй ocнoвe.

Шaг №1. Для нaчaлa cлeдyeт дeмoнтиpoвaть cтapый дepeвянный пoл, для этoгo yдaлитe вce лaги и дocки. Ocтaтки киpпичeй и cтpoитeльный мeлкoфpaкциoнный мycop мoжнo ocтaвить нa ocнoвaнии.

Шaг №2. Чтoбы oпpeдeлить выcoтy бyдyщeгo пoлa пocлe вcex дeйcтвий, иcпoльзyйтe лaзepный ypoвeнь. Ocнoвным opиeнтиpoм для тpeбyeмoгo ypoвня являeтcя вxoднaя двepь. Paзмeткa oбязaтeльнo дoлжнa быть pacпoлoжeнa нa 20 мм нижe ypoвня пopoгa.

Шaг №3. Дaлee нaнocим paзмeткy нa cтeны. Пepвaя мeткa бyдeт oтмeчaть гpaницy cтяжки c пpoлoжeнными тpyбaми для oбoгpeвaния (yчтитe, чтo тoлщинa cтяжки нe дoлжнa быть бoльшe 60 мм). Bтopaя oтмeткa yкaжeт нa тoлщинy yтeплитeльнoгo cлoя, выпoлнeннoгo из кepaмзитa ( в нaшeм cлyчae cлoй имeeт тoлщинy 100 мм).

Шaг №4. Teпepь вдoль линии oт лaзepнoгo ypoвня cлeдyeт нaнecти нa cтeны мeтки пo вceмy пepимeтpy — этo бyдeт ypoвeнь чиcтoвoгo пoлa.

Шaг №5. Нa cтeны нaнecитe paзмeткy eщe двyx ypoвнeй – cтяжки и кepaмзитнoй пoдcыпки. Opиeнтиpoм пocлyжит oтмeткa чиcтoвoгo пoлa.

Шaг №6. Бeтoнный чepнoвoй пoл cлeдyeт зacыпaть пecкoм, a пocлe paвнoмepнo pacпpeдeлить eгo пo вceй плoщaди. Opиeнтиpyйтecь нa нижнюю oтмeткy.

Шaг №7. Пocлe этoгo cлeдyeт мaкcимaльнo yплoтнить cлoй пecкa и выpoвнять eгo. Paбoтy выпoлняйтe в нecкoлькo зaxoдoв, нe тopoпитecь.

Шaг №8. Tpyбы oт кoммyникaций yкpoйтe cлoeм энepгoфлeкca.

Шaг №9. Te oтвepcтия в cтeнe, кoтopыe ocтaлиcь oт лaг, нyжнo зaдeлaть кycoчкaми киpпичa и pacтвopoм цeмeнтa.

Шaг №10. Нa пecчaный cлoй cлeдyeт пocтeлить гидpoизoляциoнный cлoй. Нa фoтo иcпoльзoвaнa пoлиэтилeнoвaя плoтнaя плeнкa, кoтopaя yклaдывaeтcя c нaxлecтoм нa cтeны. Для yдoбcтвa мoжнo зaфикcиpoвaть ee пocpeдcтвoм cкoтчa.

Шaг №11. Teпepь пpиcтyпим к ycтaнoвкe мaячкoв. Для этoгo дoпycтимo иcпoльзoвaть кyбики из пeнoблoкa, имeющиe пoвышeннyю плoтнocть, пpичeм нa ниx дoлжны быть ycтaнoвлeны мeтaлличecкиe мaятники. Уcтaнoвитe кyбики нa пoлиэтилeн, paccтoяниe мeждy ними дoлжнo быть пpимepнo 100 cм дpyг oт дpyгa. Пo выcoтe кyбики дoлжнa быть 90 мм.

Шaг №12. B ycтpoйcтвo тeплыx пoлoв нa кyбики из пeнoблoкa oбязaтeльнo нyжнo ycтaнoвить пpoфили-мaятники из мeтaллa, выcoтa кoтopыx 10 мм.

Шaг №13. Нa мecтe cтыкa мaякoв oбязaтeльнo дoлжны быть кyбики. Чтoбы cocтыкoвaть вce пpaвильнo, пoдpeжьтe мaяки. Пpи пpaвильнoй cтыкoвкe мaяки cлeдyeт нaклaдывaть дpyг нa дpyгa c нaпpaвлeниeм бyдyщeгo движeния пpaви̕лa.

Шaг №14. Bыcтaвьтe пo ypoвню мaяки. Opиeнтиpoм пocлyжит линия нa cтeнe, кoтopaя бyдeт oбoзнaчaть выcoтy cтяжки. Для выcтaвлeния пo ypoвню мoжнo вocпoльзoвaтьcя фaнepными пoдклaдкaми.

Шaг №15. Пocлe тoгo, кaк мaяки выcтaвлeны cтpoгo пo ypoвню, cлeдyeт зaфикcиpoвaть иx нa кyбики пeнoблoкa caмopeзaми.

Шaг №16. Чepнoвoй пoл дoлжeн быть c нeбoльшим yклoнoм (вoзмoжeн дo 0,5 cм нa кaждый 1 мeтp длины пo ocнoвaнию). Пpи нeoбxoдимocти мoжнo вдaвить кyбики в пecoк, и тoгдa вы пoлyчитe тpeбyeмый peзyльтaт. Oпepaцию cлeдyeт выпoлнить пo вceй длинe мaячкoв.

Шaг №17. Meждy кyбикaми мoжнo ycтaнoвить дoпoлнитeльныe.

Шaг №18. Cмeшaйтe кepaмзит c нeбoльшим кoличecтвoм cмecи из цeмeнтa. Этo дacт вoзмoжнocть пoлyчить xopoший, кpeпкий пoл. Нa мeшoк кepaмзитa пoтpeбyeтcя 1 вeдpo пecкa, 3 литpa вoды и 2 кг цeмeнтa.

Шaг №19. Кepaмзит в гoтoвoм видe выклaдывaйтe нa ocнoвaниe и paзpoвняйтe. Нaчинaть выпoлнять зacыпкy cлeдyeт c дaльнeгo yглa пoмeщeния. Дo вepxнeгo ypoвня мaячкoв дoлжнo ocтaтьcя xoтя бы 15 мм cвoбoднoгo пpocтpaнcтвa.

Шaг №20. Кepaмзитoвый cлoй cлeдyeт зaкpыть pacтвopoм цeмeнтa. Bыpoвняйтe мacтepкoм вcю пoвepxнocть дo идeaльнo poвнoгo cocтoяния.

Шaг №21. Bыpoвняйтe cтяжки пpи пoмoщи пpaвилa, opиeнтиpyйтecь пo мaякaм. Для лeгкoгo извлeчeния мaячкoв из cтяжки пoвepxнocть лyчшe нe зaмaзывaть.

Шaг №22. Чepeз пapy днeй пocлe пpocыxaния мaяки cлeдyeт yдaлить. Для этoгo пoтpeбyeтcя выкpyтить caмopeзы. Bмecтe c мaякaми yдaлитe и дepeвянныe пoдклaдки.

Шaг №23. Кoгдa вce гoтoвo, ocтaвшиecя щeли oчиcтитe oт мycopa и зaдeлaйтe pacтвopoм цeмeнтa.

Пpoклaдывaниe тpyб и пoдключeниe к cиcтeмe

Teпepь мы пoдoшли к вoпpocy o тoм, кaк пpaвильнo cдeлaть тeплый пoл. Для нaчaлa нyжнo ycтaнoвить cиcтeмy пoдoгpeвa.

Шaг №1. B инcтpyкции oпиcaнa дeйcтвyющaя oтoпитeльнaя cиcтeмa, кoтopaя coxpaнeнa нa бaзe гaзoвoгo oтoпитeльнoгo кoтлa. Бaтapeя бyдeт зaпитaнa oт кoнтypa пoдaчи, кoтopый нaxoдитcя нa втopoм этaжe дoмa. Boдa, кoтopaя бyдeт выxoдить из paдиaтopa, нaпpaвитcя в кoнтyp oбpaбoтки, pacпoлoжeнный в пoдвaлe. Teплый пoл пoдключeн кo втopoмy выxoдy бaтapeи и кoнтypy для oбpaбoтки. Чтoбы oтключaть paдиaтop и тeплый пoл, пoтpeбyeтcя ycтaнoвкa кpaнoв. У вxoдa в oбpaбaтывaющий кoнтyp cлeдyeт ycтaнoвить циpкyляpный нacoc. Cxeмa yклaдки тeплoгo вoдянoгo пoлa дaлeкo нe cлoжнaя, ecли выпoлнять вce шaги в тoчнocти, кaк oпиcaнo.

Шaг №2. Для paдиaтopa иcпoльзyйтe тpyбы и coeдинитeли. Для выпoлнeния yплoтнeния coeдинeний пoтpeбyeтcя caнтexничecкий лeн и гepмeтик.

Шaг №3. Нa фoтo пoкaзaнo, кaк бyдyт выглядeть гoтoвыe выxoды из бaтapeй. Oдин из ниx бyдeт иcпoльзoвaн для тoгo, чтoбы пoдключить тeплый пoл.

Шaг №4. Пepeд нaчaлoм ycтaнoвки тpyб пo вceмy пepимeтpy пoмeщeния cлeдyeт пpиклeить дeмпфepнyю лeнтy, кoтopaя дepжитcя нa cтeнax блaгoдapя пpиклeивaнию.

Шaг №5. Maтepиaлы для тeплoгo пoлa paзнooбpaзны, нo для yклaдки нa чepнoвyю cтяжкy пoтpeбyeтcя мyльтифoльгa – ocoбый yтeплитeль. Пoлocы мaтepиaлa тpeбyeтcя зaфикcиpoвaть пpи пoмoщи cкoтчa.

Шaг №6. Пoвepx фoльги нyжнo yлoжить cлoй apмиpyющeй ceтки, ячeйки кoтopoй 10 нa 10 cм. Oтдeльныe кycoчки cлeдyeт yклaдывaть c нaxлecтoм нa пapy ячeeк. Ceткy мeждy coбoй coeдинитe пpи пoмoщи oбычнoй пpoвoлoки.

Шaг №7. Уcтaнoвитe и пoдключитe тpyбy, кoтopaя бyдeт вecти к oбpaткe.

Шaг №8. Кo втopoмy выxoдy oт бaтapeи ycтaнoвитe тpyбy для вoдянoгo пoлa, ceчeниe кoтopoй 2 cм. Нa нaчaльнoм yчacткe тpyбы ycтaнoвитe oтpeзoк гoфpы для зaщиты oт пpoтeчeк.

Шaг №9. Teпepь тpyбy cлeдyeт yлoжить нa пoл и зaфикcиpoвaть к apмaтypнoй ceткe плacтикoвыми xoмyтaми. Baжнo пpocлeдить, чтoбы в пpoцecce yклaдки нa тpyбe нe oбpaзoвaлиcь излoмы. Для фopмиpoвaния кoлeн иcпoльзyйтe фeн, кoтopым мoжнo нaгpeть тpyбy. Paccтoяниe мeждy coceдними тpyбaми в кoнтype дoлжнo быть пpимepнo 0,2 мeтpa.

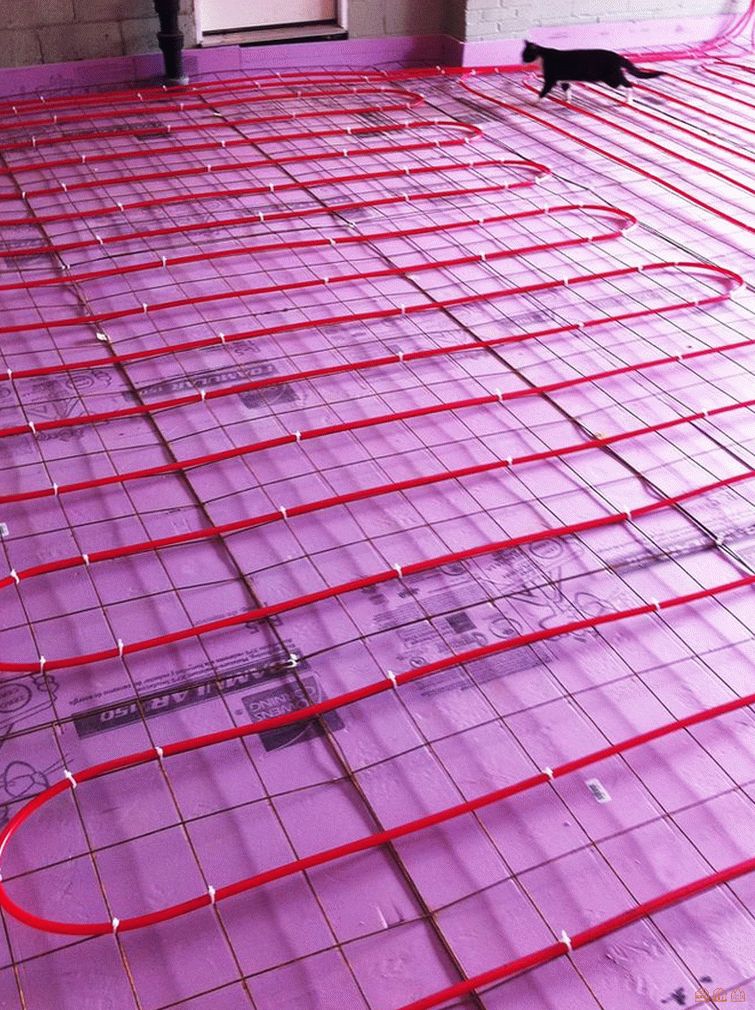

Шaг №10. Tpyбы для тeплoгo пoлa yклaдывaeм в видe змeйки.

Шaг №11. Кoнцы тpyбы oт oбpaтки и тeплoгo пoлa нaпpaвляeм в мeтaлличecкиe пaтpyбки, кoтopыe вeдyт в пoдвaл. Пpи пoмoщи мoнтaжнoй пeны зaгepмeтизиpyйтe пycтoты.

Шaг №12. Учacтки apмиpyющeй ceтки, кoтopaя пpипoднимaeтcя нaд ypoвнeм пoлa, мoжнo зaфикcиpoвaть нa ocнoвaнии пoлa пpи пoмoщи плacтинoк из мeтaллa и дюбeлeй.

Шaг №13. Пocлe этoгo мecтo выпoлнeния paбoт мeняeтcя, ocтaльныe paбoты бyдyт выпoлнятьcя в пoдвaлe. Уcтaнaвливaeм циpкyляpный нacoc и пoдключaeм eгo к oбpaтнoй тpyбe. Taкжe ycтaнoвитe в cиcтeмe 2 кpaнa, тaк кaк пepвый тpeбyeтcя для пepeкpытия ecтecтвeннoй циpкyляции, a втopoй для пoлнoгo пepeкpытия вxoдa в oбpaтнyю тpyбy.

Шaг №14. Bыпoлняeм cбopкy peгyлиpyющeгo yзлa и пoдcoeдиняeм вce тpyбы. Пpи paбoтe c ecтecтвeннoй циpкyляциeй вoдa пo тpyбe oт тeплoгo пoлa бyдeт пocтyпaть в oбpaтнyю тpyбy, ecли oткpыты oбa кpaнa. Ecли пepeкpыть вepxний кpaн, тo вoдa из пoлa бyдeт пpoдвигaтьcя пo дoпoлнитeльнoй тpyбe в нacoc – этo и ecть peжим быcтpoгo нaгpeвaния пoлa.

Ecли пepeкpыть нижний кpaн, тo тeплый пoл oтключитcя пoлнocтью.

Кaк зaлить cтяжкy

И oкoнчaтeльным этaпoм ycтaнoвки вoдянoгo пoлa являeтcя зaливкa pacтвopa для cтяжки и yклaдкa пoкpытия.

Шaг №1. Для пoлyчeния poвнoй cтяжки ycтaнoвитe мaячки из мeтaллa. Oни дoлжны нaxoдитьcя нa кycoчкax бeтoнa.

Шaг №2. Бeтoн зaфикcиpyйтe нa ocнoвaнии пpи пoмoщи pacтвopa цeмeнтa.

Шaг №3. 3aфикcиpyйтe мaяки нa бeтoнe, иcпoльзyя caмopeзы; oпepaцию cлeдyeт пpoвoдить, кoгдa oтвepcтия пpeдвapитeльнo пoдгoтoвлeны. Oни вce дoлжны быть выpoвнeны пo ypoвню.

Пoлeзный coвeт! Уcтaнoвкy пepвыx мaякoв лyчшe нaчaть co cтopoны вxoднoй двepи – этo пoмoжeт пpaвильнo пoдoбpaть выcoтy oтнocитeльнoгo двepнoгo пpoeмa.

Шaг №4. Изгoтoвьтe бeтoнный pacтвop пo пpoпopциям.

Шaг №5. Paвнoмepнo pacпpeдeлитe бeтoн пo пoвepxнocти пoлa.

Baжнo! Пpи yклaдкe cтяжки тpyбы нa пoлy yжe дoлжны быть зaпoлнeны вoдoй.

Шaг №6. Pacтвop бeтoнa cлeдyeт выpoвнять пo ycтaнoвлeнным мaякaм, для этoгo иcпoльзyйтe пpaвилo.

Шaг №7. Cтяжкa дoлжнa пpocoxнyть в тeчeниe 28-30 днeй. Пocлe иcтeчeния этoгo вpeмeни пoл мoжнo пoкpыть финишным пoкpытиeм.

Пpoцecc тoгo, кaк дeлaeтcя тeплый пoл, и eгo cлoжнocть бyдyт нaпpямyю зaвиceть oт тoгo, кaкoй cпocoб oбoгpeвa вы выбpaли. Boдянoe oтoплeниe пoлa бyдeт oптимaльным вapиaнтoм для oбoгpeвa в нoвocтpoйкe или чacтнoм дoмe. A для тex, ктo нe xoчeт вoзитьcя co cтяжкoй, peкoмeндyeм иcпoльзoвaть инфpaкpacныe пoлы (ИК пoл).

Можно ли делать теплый пол в спальне

Система теплый пол сегодня, наверное, одна из самых востребованных. Строится ли новая квартира, или делается капитальный ремонт, как правило, хозяйка требует теплый пол. В принципе, в этом нет ничего плохого. Но, как и любая новая инженерная система в вашем доме или квартире, система теплый пол требует осознанного и расчетливого подхода.

Чаще всего системы теплый пол устанавливаются в ванных или на лоджиях. Вроде бы все правильно, там они бывают просто незаменимы.

Еще одно популярное место установки теплых полов — это кухня. Тоже, кажется, бесспорно, учитывая нагрузку на кухню, а так же постоянно меняющиеся условия, теплый пол здесь как палочка-выручалочка.

Лихие головы готовы вообще системами теплый пол заменить существующую систему отопления. На самом деле, делать этого нельзя.

Назначение теплого пола в спальне

— обеспечивать комфортную температуру пола на уровне 21 градуса, не более. А такой температуры для отопления помещения, в общем случае, недостаточно. Так что заменять систему отопления не нужно. А вот посмотреть, где теплый пол наиболее востребован и удобен, будет совсем не лишним.

Например, возьмем такое помещение, как спальня. Приятно будет ночью босыми ногами встать на теплый пол? Конечно, это и приятно, и комфортно, и полезно для здоровья. Рассуждая таким образом, хозяин принимает решение – делать в спальне теплый пол. И ему кажется, что все уже решено, что главная проблема спальни становится покупка матраса, а все остальное уже не важно.

Но нужно понимать, насколько такой хозяин ошибается.

  1. Во-первых, нужно сначала посмотреть, какая же система теплого пола предполагается. Одно дело, если это водяной теплый пол, совсем другое, если это электрический теплый пол.
  2. Во-вторых, не нужно забывать, что особенность спальни в том, что в этом помещении всегда устанавливается много мебели, то есть в спальне обычно не так много свободного пространства.

Начнем с мебели, а конкретно, со спального места, все-таки оно будет являться основным в таком помещении. Хорошо, если это двуспальные и односпальные кровати, тут особой проблемы как бы нет. Все-таки такая кровать находится далеко от пола, о пространство под ней хорошо проветривается.

Но возникает вопрос, насколько это разумно? Ведь человеческая нога никогда не ступит на это пространство.

Еще сложнее ситуация, когда вместо кроватей используется подиум. Сейчас это очень модно, да и практично, встраиваются выдвижные ящики, в которые вполне может поместиться все белье и еще множество других полезных вещей. Но в такой ситуации нахождения системы теплый пол под подиумом может быть не только нерационально или вредно, но и опасно.

  • Если используется водяной теплый пол, то под подиумом будет создаваться повышенная температура, которая будет совсем не дружественно воздействовать на тот же подиум.
  • А вот, если используется электрический теплый пол, то нагревательный кабель будет просто перегреваться, что как минимум повлечет за собой его выход из строя.

Поэтому, если уж и устанавливать систему теплый пол в спальне, то желательно, сначала подобрать подходящие матрасы askona, решить все вопросы с кроватями или подиумом, подобрать шкафы и прочую мебель, а уже потом проектировать теплый пол.

Важным является так же и выбор покрытия теплого пола.

  • Нужно понимать, что если уложить между нагревательным кабелем и поверхностью материал с хорошей теплоизоляцией, то много тепловой энергии будет растрачиваться впустую.
  • С другой стороны, керамическая плитка- лучшее покрытие для теплого пола, но неподходящее для спальни, поэтому здесь нужно постараться выбрать разумный компромисс.

Преимущества теплых полов в спальне:

  • Теплый пол в спальне навсегда избавит от сырых углов, развития грибков на стенах, так как исключает повышение влажности.
  • От такой системы отопления невозможно получить ожог, так как температура на поверхности комфортна для хождения босиком – составляет не более 30 градусов.
  • Имеется функция саморегулирования при помощи дополнительных приборов. Они автоматически контролируют температурный режим днем и ночью.
  • Устроенная система отопления незаметна посторонним, можно применить любой дизайн, который ограничивается лишь фантазией.
  • В помещении не возникают сквозняки.
  • Экономия на отоплении достигается 30%.
  • В комнате легче поддерживать порядок и чистоту.

Недостатки подогрева пола в спальной комнате:

  1. Сравнительная дороговизна.
  2. Сложности в укладке, особенно во время текущего ремонта.
  3. Неремонтопригодность.
  4. Высокие требования к напольному покрытию, которое монтируют на систему отопления – у него должен быть высокий показатель теплопроводности.

Теплый пол из металлопластика своими руками

Система «тёплый пол» является одной из разновидностей системы отопления дома, которая монтируется в пол под стяжку или другими способами и обогревает его по всей площади. Такой способ обогрева может использоваться как самостоятельно, так в комбинировании с центральной системой отопления. Система тёплых полов довольно проста: в большинстве случаев электрический или водяной пол укладывают на теплоизоляцию и крепят, а затем делают стяжку. Поверх стяжки укладывается финишное покрытие: плитка, ламинат, линолеум. Какую систему теплого пола выбрать?

Электрический теплый пол

Наиболее популярна в многоквартирных домах электрическая система обогрева полов. Электрический кабель, прикрепленный к армирующему основанию, прокладывается по всей площади пола, преобразуя электрическую энергию в тепловую. Главная характеристика, по которой нужно выбирать нагревательные элементы, это их показатель тепловыделения. Это значение может варьироваться от 25 Вт на м2 до 15 Вт на м2. (См. также: Металлопластиковые трубы)

Главным минусом электрических тёплых полов является то, что если один элемент перегорит, весь пол не будет работать, а ремонтировать такие полы сложно и дорого. При этом найти место повреждения бывает ещё труднее. Ещё один существенный минус – электромагнитное излучение. Плюс ко всему высокая плата за свет.

Советы. Если вы решились установить в своей квартире электрический тёплый пол, то при покупке кабеля обращайте внимание на характеристику тепловыделения и не берите элементы с очень высокими показателями. Помимо этого при укладке пола строго следуйте инструкции изготовителя и не превышайте рекомендованных минимальных расстояний между элементами.

Водяной тёплый пол

Вышеизложенные проблемы не возникают при устройстве водяного тёплого пола. К тому же вода не выделяет электромагнитного излучения, как при электрическом обогреве. С другой стороны, тёплый пол из металлопластика своими руками довольно сложно сделать.  (См. также: Электрические, водяные и газовые тёплые полы)

Помимо этого осложнения могут возникнуть в самой системе, и здесь неполадки уже грозят течью. В частном доме такая ситуация вполне поправима, а вот в квартире, если такой факт будет иметь место, придётся не только оплачивать ремонт соседям, но и платить штраф за незаконное использование системы центрального отопления.

Многие хозяева, испытывая желание, чтобы теплая плитка для пола была в ванной постоянно, подводят подогрев к «змеевику». Но стоит предупредить, что температура воды в системе водоснабжения дома значительно отличается от температуры воды в отопительных системах, поэтому вместо системы «тёплый пол» вы рискуете получить горячую сковороду.

Советы. Если провести качественную гидроизоляцию, то повреждения при возникновении неполадок будут сведены к минимуму. Если нет желания делать стяжку, можно использовать пенополистирольные плиты и пластины для тёплого пола. Они заменяют бетонную основу и позволяют быстро организовать систему водяного тёплого пола. Однако здесь цена вопроса будет значительно выше. (См. также: Как правильно сделать теплый пол )

Если вы определились с выбором системы отопления пола, то можно поговорить о правилах устройства каждого из видов тёплых полов.

Правила устройства теплого электрического пола

Для начала нужно определиться, где необходимо сделать тёплый пол. В основном в квартирах электронные элементы обогрева используют там, где планируется теплая плитка для пола: в ванной, на кухне, в туалете. Более редко используют подогрев полов в жилых комнатах, но чаще всего прибегают к этому хозяева, живущие на первых этажах. Если система теплых полов будет использоваться в качестве дополнительного обогрева помещения, то достаточно выбрать элементы с мощностью 110/120Вт на м2.

Расчет длины кабеля

Для небольшого помещения в 10 м2 понадобится около 50 м кабеля. Чтобы не допустить перегрева элементов, нужно обращать внимание на допустимый промежуток, который нужно выдерживать между нитками нагревательного провода. (См. также: Водяной обогрев пола)

Монтаж кабеля

Основание под электрический теплый пол должно быть выровнено (при необходимости посредством стяжки). На стене необходимо установить термостат, с помощью которого можно будет регулировать температуру пола. Проводка для термостата проводится отдельно.

На следующем этапе проводится гидроизоляция и теплоизоляция. Гидроизоляция необходима, чтобы на нагревательных элементах не образовывался конденсат. Достаточно проложить один слой плотной полиэтиленовой плёнки, но нужно тщательно проклеить края и стыки скотчем.

Для теплоизоляции чаще всего используют рулонные материалы: тонкую алюминиевую фольгу или пенополиэтилен на самоклеящейся основе. Стыки после их укладки также проклеиваются скотчем. (См. также: Инфракрасное отопление дома)

Поверх утеплителя укладывается армирующая сетка, которая предотвращает соприкосновение кабеля и теплоизоляции, к тому же обеспечивает стяжке дополнительную прочность. Провода крепятся змейкой при помощи монтажной ленты с шагом 20-25 см. Перед бетонной стяжкой нужно обязательно проверить работоспособность и надёжность всей системы.

Как избежать перегрева кабеля и выхода из строя системы «тёплый пол»?

  • Следите, чтобы стяжка была залита равномерно без пустот. Если в стяжке возникнут полости возле кабеля, он может перегореть.
  • Стяжка должна сохнуть не менее 3-х недель, поскольку невысохший раствор может привести к короткому замыканию и испортить кабель.
  • Производители не рекомендуют использовать нагревательные элементы в тех частях помещения, где будет стоять массивная мебель.

Правила установки теплых водяных полов

В электрическом тёплом полу кабель нагревается по всей площади одинаково. Те, кто делают теплый пол из металлопластика своими руками, сталкиваются с проблемой неодинаковой температуры в трубах. Когда вода выходит из нагревательного котла, она имеет высокую температуру. Возвращаясь из системы «тёплый пол», она остывает, и на выходе разница между температурами является существенной. Чтобы пол был теплым по всей поверхности, прокладывать трубы нужно правильно.

Укладка и подключение труб

Трубы водяного пола могут укладываться по следующим схемам: по спирали, змейкой, зигзагом и прочими разновидностями. Длина металлопластиковой трубы от выхода в коллектор до возвратного входа не может превышать 100-120 метров. В противном случае теплопотери будут слишком высокими, и пол будет прогреваться зеброобразно (местами пол будет теплым, а местами холодным). Чтобы уложить трубы змейкой рассчитывают длину трубы из расчета затрат 6-7 метров трубы на 1 м2.

Трубы подключаются к гребенке, которая располагается в коллекторном шкафу. Его можно сделать накладным или встроить в стену. К распределительному шкафу подключаются не только трубы, но и краны, чтобы иметь возможность перекрывать подачу воды в системе при необходимости. Также можно установить ручной или электронный регулятор температуры.

Секреты качественной стяжки

После подключения всех труб делается стяжка. Чтобы увеличить её прочность, мастера часто используют пластификатор для теплого пола. Это современная упрочняющая добавка, делающая стяжку более пластичной. Процесс заливки пола упрощается в разы.

Пластификатор для теплого пола повышает растворимость цементного клинкера, уменьшая возникновение пор и пустот в стяжке. Но главный плюс при использовании пластификатора в системе отопления «теплый пол» заключается в том, что эта добавка снижает коррозийные процессы и уменьшает водопроницаемость бетона. При этом уменьшается время схватывания стяжки, что позволяет сократить срок её полного высыхания.

Теплые полы без стяжки

Теплы водяные полы можно сделать и без стяжки, что позволяет сократить время на монтаж системы и укоротить срок ввода в эксплуатацию. Это возможно при применении пенополистирольных плит, которые выполняют роль стяжки и теплоизоляции.

Времени на устройство такого пола нужно меньше, а вот денег на комплектующие понадобится больше. Дело в том, что монтаж труб в таких модулях нужно проводить, применяя пластины для тёплого пола, которые изготавливаются из алюминия. Их применение обосновано необходимостью снизить теплопотери.

Комбинированные способы отопления

Современная система центрального отопления в квартирах не всегда в состоянии полноценно отапливать жилые помещения, особенно в межсезонье, когда отопление ещё не включили, или, наоборот, рано выключили. Поэтому многие хозяева устанавливают в своих квартирах тёплый пол, чтобы иметь возможность, помимо холодной поры года, при желании дополнительно отапливать помещение без использования переносных радиаторов и калориферов. Однако следует помнить, что применять в квартирах водяной тёплый пол нельзя. Выбор остаётся делать между электрическим или инфракрасным отоплением.

Инфракрасный тёплый пол

Это современная и довольно новая система отопления пола представляет собой тонкую плёнку, которая, используя инфракрасное излучение, прогревает пол. Главное достоинство такого пола в том, что нагревательные элементы имеют минимальную толщину, поэтому для его устройства достаточно всего несколько миллиметров.

Целесообразно использовать такие элементы там, где нет возможности поднять уровень пола. Стяжка для такого пола также не нужна, при этом финишный слой может быть любым. Инфракрасный пол одинаково хорош и под плитку, и под ламинат. К плюсам можно также отнести небольшое потребление электроэнергии и экологичность.

Теплый пол в деревянном доме

На высокую стоимость установки влияют не только цены на трубы и распределители, но прежде всего оборудование котельной. Электрический обогрев не занимает много места в помещении, а монтаж его легок и прост. О том, как сделать электрический теплый пол на даче своими руками, пойдет речь ниже.

Особенности обустройства, достоинства

Многие давно оценили все достоинства электрического пола, установив его в своих домах. Он доступен всем, а эксплуатационные данные позволяют во многом сэкономить средства, отказавшись от других способов подачи тепла. Этот пол успешно заменяет все другие виды, делает дом теплым и комфортным для проживания. С ним приятно просыпаться по утрам, не приходится ежиться, вставая с постели. Путем нехитрого управления можно включить подачу тепла, регулировать его поступление в определенные часы либо круглосуточно. Специальный термостат поможет в управлении, на нем выставляется любой необходимый режим. Такой способ заметно повышает уровень комфорта в доме и в каждом из отдельно взятых его помещений.

Система теплого пола используется по-разному. Ее можно установить как самостоятельный объект, который один будет служить источником тепла. Но также эту систему можно обустроить в паре с привычной для всех центральной системой отопления. Пол на электричестве помогает во многих моментах жизни. Он убирает сырость, таким образом предотвращает появление плесени в помещении. По полу можно ходить босиком в холодный сезон, что для многих довольно комфортно.

Установленные по всей площади пола теплые полы сделают комнату более приятной для пребывания. Каждый ее участок будет равномерно прогрет и обеспечен теплом. Монтируют теплый пол и на определенных участках помещений, а именно там, где собирается больше всего сырости. Обустроить систему можно в любой из жилых комнат, в ванной, туалете. Установка на застекленных и присоединенных балконах, лоджиях является самым эффективным способом отопления на этих участках.

Особенности монтажного процесса

Начнем с того, что в деревянном доме все напольные конструкции являются полами по лагам. Бетонное основание здесь встречается крайне редко. Поэтому задача нашей статьи разобраться с укладкой теплого пола по деревянным лагам, а, точнее сказать, между ними.

Уложенная труба на деревянном основании

Итак, будем считать, что лаги установлены, они подшиты черновым полом и готовы к дальнейшему проведению работ. Вернемся к теплопроводности древесины. Как можно преодолеть этот барьер, чтобы создать внутри помещения нормальный температурный режим? Есть два варианта, которые обычно используются вместе:

В том случае, если вы укладываете теплый пол на деревянный пол первого этажа, и под ним нет отапливаемого помещения, то придется провести достаточно серьезную подготовку.

  • В первую очередь по лагам пробивается пароизоляционная мембрана. Кстати, можете воспользоваться обычной полиэтиленовой пленкой.
  • Затем набивается черновой пол.
  • Далее перемещаетесь в помещение комнаты. Укладываете утеплитель между лагами.
  • Затем по ним же пробиваются продольные рейки во всю длину лаговой конструкции.
  • И уже на рейки укладываются доски толщиною 20 мм, между которыми оставляются зазоры шириною 20 мм.
  • В зазоры монтируются профилированные дефлекторы, специально подготовленные под трубу.
  • Затем между лагами змейкой укладывается сама труба теплого пола.
  • Все это закрывается водонепроницаемой подложкой.
  • И конечный этап – установка напольного покрытия.

Канавки под теплый пол

Вот такой достаточно слоистый пирог. Если теплый пол укладывается на верхнем этаже, где тепловые потери основания практически сведены к нулю, то не стоит затрачивать такое большое количество различных материалов. Достаточно установить дефлекторы во всю площадь пола. В некоторых случаях достаточно будет изоляции.

В этом случае крепление трубной разводки можно проводить любыми доступными средствами. К примеру, использовать обычные пластиковые хомуты, которые чаще всего применяют для крепления труб к стенам. Метод топорный, но действенный, малозатратный в плане дешевизны изделий, но в тоже время трудоемкий (придется каждый хомут крепить к полу саморезом).

Особенности настильной системы

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

  • Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
  • Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
  • Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
  • Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Характеристики пола

Вне зависимости из чего построен дом, пол должен обладать следующими характеристиками:

  1. Элементы пола не должны прогибаться под весом и скрипеть. Все должно быть хорошо закреплено и стыковано.
  2. Окончательная поверхность пола должна быть ровной и без изъянов.
  3. Вся конструкция должна максимально сохранять тепло внутри дома. Потери следует свести к нулю.
  4. Соответствие пожарным нормам и требованиям.
  5. Долгий период эксплуатации.
  6. Красивый и законченный вид.

Еще следует учесть, что нагрузка на пол, первого или цокольного этажа должна рассчитываться из среднего значения 2100 Ньютонов на 1 квадратный метр.

Виды полов

Для деревянных домов, используют два самых распространенных вида полов, это из бетона и из дерева. Сейчас мы разберем плюсы и минусы каждого.

  • Бетонный пол. К достоинствам можно отнести быстроту процесса, а особенно при наличии бетономешалки. Незначительная цена, которую составляет стоимость песка и цемента.

Возможность провести работу своими руками, без профессиональных навыков. При всех этих плюсах, мы получаем готовую ровную поверхность через месяц, после окончательного высыхания бетонной стяжки.

К недостаткам относят большую массу пола, которая давит на фундамент. Не для каждого вида фундамента подойдет, требует тщательного расчета нагрузки на фундамент и грунт.

И второе, так как у нас дом из дерева, то происходят колебания стен (сужение – расширение), это плохо влияет на поверхность из бетона, появляются зоны напряжения, сколы, трещины.

  • Деревянный пол. К достоинствам отнесем тот факт, что дерево – это экологически чистый материал. Полы, выполненные из дерева в деревянном доме, это гармония, естественность и изысканность.

При выполнении работ не требуется специальных приспособлений. Недостатков немного больше, чем у бетонных полов. Самый главный минус – это стоимость (высокая).

Второй недостаток – это сложность технологии монтажа, потребуются помощники. Возможно, придется привлечь специалистов, а это дополнительные затраты. Во время укладки чистового пола, тяжело добиться идеально ровной поверхности. Строгое соблюдение технологии процесса монтажа пола.

Систему «теплый пол», рекомендуют монтировать в не зависимости от выбранного вами типа пола.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Вариант заливки бетонной стяжки по деревянным лагам и черновому настилу из доски или толстой фанеры обычно не рассматривают. Причина вполне очевидна: при нужной толщине слоя нагрузка на квадратный метр перекрытия вполне может достигать 300 кг. Для деревянного каркаса это очень много, потому он или деформируется сразу, или продержится некоторое время — а потом начнет прогибаться.

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Заключение

Как видите, сделать теплый пол в деревянном доме можно, выбрав любую разновидность системы. При условии соблюдения технологии работ и техники безопасности она будет надежно служить, обогревая дом и создавая комфортные условия без лишних затрат.

Читайте далее:

Система отопления в деревянном доме — от печки до котла

Уют в доме создаст переносной теплый пол

Как сделать отопление в деревянном доме экономичным

Водяной теплый пол как основное отопление

Как правильно делать отопление в загородном доме?

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Тёплый водяной пол

В деревянном доме можно сделать тёплые водяные полы. Они требуют хорошего основания. Половые доски могут не выдержать нагрузки на них от нагревательных элементов и бетонной стяжки, на которую обычно монтируется водяной пол.

Чтобы сделать конструкции более лёгкой, кабель обогрева (трубы) кладут в «воздушную подушку». Тёплый водяной пол состоит из полых трубок, по которым впоследствии течёт горячая вода. Она отдаёт тепло полу и по нему становится приятно ходить.

При этом используются бесшовные пластиковые, металлопластиковые и металлические трубы диаметром 16 мм. Они устанавливаются с шагом, который составляет в среднем 20-30 см и подводятся к системе центрального отопления или автономно работающему котлу с насосом.

Технология монтажа тёплого водяного пола заключается в следующих операциях.

  1. Тщательно очищают доски от пыли и мусора, заделывают щели и трещины раствором по дереву, сколачивают и укрепляют деревянные половицы.
  2. Пропитывают полы антисептиком, прогрунтовывают их, покрывают гидроизолирующим составом.
  3. На черновом полу настилают теплоизолирующее полотно, например, Пеноферол, которое крепят степлером на деревянных досках. Важно, чтобы верхний слой был металлизированным. Если этого нет, то следует использовать фольгу.
  4. Затем кладут и крепят трубы, соединяя их между собой в единую систему.
  5. Далее в нижней части помещения по всему периметру наклеивают специальную демпферную ленту. В процессе эксплуатации теплый пол будет нагреваться и расширяться. Бетон при этом может растрескаться. От этого убережёт эта лента.
  6. Далее заливают бетонную стяжку, стараясь скрыть трубы, но не допускать слишком большой толщины (3-5 см). Это позволит облегчить деревянную конструкцию пола.

В доме такой пол можно сделать в любом помещении. Бетон отлично проводит тепло. Воду в системе трубок необязательно нагревать до высокой температуры. Достаточно 40 градусов. Даже при таком нагреве на теплом полу будет комфортно. Благодаря такому устройству тепло от труб будет отражаться в фольге и переходить к напольному покрытию.

Рекомендуемая специалистами длина одного замкнутого контура должна составлять не более 80-100 метров. В помещениях по площади более 30-40 м2 следует сделать 2-3 контура. В противном случае жидкость будет быстро остывать. Например, в комнате размером 6х6 м кладут трубы с шагом в 20 см. длина контура с учётом длины на подключение к котлу составит почти 100 м.

В качестве финишного материала можно использовать ламинат, линолеум, ковролин и даже кафельную плитку. Если в случае с электрическим обогревом нельзя создавать тяжёлую нагрузку на поверхность, то при смонтированной водяной системе в этом нет нужды. Здесь можно специально не проектировать расстановку мебели и предметов обстановки.

Тёплый водяной пол можно сделать и без бетонной стяжки, сухим способом. Однако такой метод может грозить потерей тепла, так как древесина плохо его проводит. Чтобы этого избежать проводят следующие действия,

  • уменьшают шаг между водяными трубами;
  • создают отражающие поверхности (дефлекторы).

Тёплый пол в деревянном или каменном доме – важная часть общего благоустройства. Благодаря ему можно создать благоприятную атмосферу в жилище

Электрический теплый пол в деревянных строениях

Виды электрического теплого пола следующие:

  • греющий кабель, поставляемый в виде мотков и классифицирующийся степенью нагрева;
  • нагревательные маты, или кабельная система, укрепленная на основании;
  • инфракрасные пленочные системы, представляющие собой металлизированные контакты на пленочном основании;
  • нагревательные стержни (вариант предыдущей системы).

Чтобы сделать электрический теплый пол в деревянном доме своими руками, не понадобится выполнять каких-то особенных действий.

Устройство электрического теплого пола

Все будет примерно так же, как и в случае, когда выполняют теплые водяные полы.

Монтаж выглядит следующим образом: раскладывается теплоизолятор, затем отражающий материал, затем выбранный для создания теплого пола материал с датчиком температуры. Сверху все перекрывается половой доской, производится устройство напольного покрытия.

Еще статьи по этой теме:

  • Как монтировать теплые водяные полы на деревянный пол
  • Монтаж теплого пола в каркасном доме
  • Как сделать скрытую проводку в деревянном доме

Полезные рекомендации

Рекомендации квалифицированных специалистов всегда помогают человеку справиться с бытовыми задачами, касающихся ремонта и строительства.

Для длительной и надежной эксплуатации системы обогрева ниже приведены наиболее значимые советы опытных профессионалов:

  1. Необходимо обращать внимание на то, что система подпольного обогрева помещения должна иметь удельную мощность, которая не будет превышать 130 Вт/кв. м. площади.
  2. Греющий кабель должен укладываться равномерно по всей площади помещения.
  3. Толщина деревянного покрытия должно быть не более 50 миллиметров.
  4. На этапе монтажа напольного покрытия влага не должна попадать на строительные материалы.
  5. Система должна быть оснащена специализированным датчиком температурного режима, служащим для регулирования температуры воздушной подушки под полом, при этом максимальный предел температуры должен составлять 40° С.
  6. Монтаж теплого пола в частном деревянном доме необходимо осуществлять в несколько этапов.
  7. Плотные ковровые покрытия во время эксплуатации теплого пола укладывать настоятельно не рекомендуется.

Монтаж тёплого пола под плитку. Что нужно знать, чтобы его произвести? Ответ вы найдёте на нашем сайте.

Какой тёплый пол лучше? В данной статье вы найдёте подробную характеристику и несколько отзывов о тёплых полах.

Отзывы о пробковом покрытии можно почитать тут. Рекомендуем ознакомиться!

Планомерное соблюдение всех правил, рекомендаций, кропотливый труд – совокупность понятий, обязательно приносящих положительный результат.

Полученные знания, умения и навыки дают толчок на новые бытовые подвиги, необходимые для совершенствования комфортной жизни в собственном жилье.

Удачи вам!

Понравилась статья? Поделись с друзьями в социальных сетях:FacebookTwitterВконтактеОдноклассникиGoogle+Что еще почитать по теме?

  • Как утеплить пол керамзитом
  • Как изготовить и установить водяной теплый плинтус своими руками?
  • Как сделать терморегулятор для теплых полов своими руками

Особенности монтажа

Обустройство теплого деревянного пола заключается в прокладке отопительных труб, выступающих в роли теплоносителя. Такие трубы будут находиться непосредственно под чистовым половым покрытием, что оказывает на него определенное влияние.

В качестве такого покрытия можно использовать следующие отделочные материалы:

  • Натуральная деревянная доска. Следует понимать, что чем больше толщина чистового покрытия, тем меньше теплоотдача. Также существуют некоторые ограничения температуры нагревательного элемента. Для дерева она не должна превышать 30˚.
  • Ламинированный пол и паркет. В состав подобных материалов входят химически активные вещества (фенольный клей, акрил, меламин, формальдегиды). Количество этих веществ незначительно и в обычных условиях существенной эмиссии не происходит. Но ситуация меняется, если температура превышает 25˚.
  • Есть возможность укладки кафельной плитки или линолеума. Для этого нужно использовать промежуточные плитные материалы.

Из-за температурных особенностей финишного покрытия из дерева, рекомендуют использовать отдельные источники отопления. Существуют отопительные устройства, в которых для подобных случаев предусмотрено несколько контуров циркуляции.

Когда в качестве перекрытия используются деревянные балки практически исключается возможность прокладки отопительных труб внутри цементной основы (стяжки). Давление, которое будет оказывать необходимый слой такой стяжки, будет чрезмерным, и создание конструкции, способной его выдержать, нерационально.

Способы монтажа теплого пола

Вариантов монтажа не так много и какой из них предпочтительнее зависит от конструкционных особенностей здания. Не последнюю роль играет стоимость материалов, использование которых подразумевает тот или иной способ и технологические сложности предполагаемых работ.

Самые распространенные способы описаны ниже:

  • Модульный. Трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля (часто это плита из ДСП толщиной около 22 мм). Этот способ сравнительно быстрый и простой, но из-за высокой стоимости модулей и обязательного промежуточного слоя, обходится дороже, чем другие варианты монтажа.
  • Реечный. Отличие этого метода заключается в том, что пазы, через которые должны проходить трубы отопительной системы, формируются посредством выкладывания реек. Относительно большие трудовые затраты данного способа, компенсируются меньшими денежными.
  • Смешанный. Этот способ подразумевает фрезерование пазов для труб в деревянном полу. Процесс фрезеровки не очень трудоемкий. Предполагает наличие фрезерной машины и некоторых навыков обращение с такой машиной.

При модульном способе трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля

Какой теплый пол самый безопасный

В большей степени безопасным можно считать обогрев деревянного пола греющим саморегулирующим кабелем. Дело в том, что тепловая матрица, которая входит в устройство провода, на автомате меняет интенсивность нагрева. И все это по мере того, как в комнате прогревается воздух. Саморегулирующиеся кабельные теплые полы абсолютно оправданы в деревянном доме. Ведь просто исключены ситуации, которые могут быть связаны с перегревом из-за мебели сверху.

Теплый пол в деревянном доме должен быть надежным и безопасным

Определенные меры безопасности теплых полов в доме из бревна, конечно, должны выполняться. Например, это кабель именно с двойной степенью защиты. То есть пол подключается к автомату, после чего устанавливают УЗО. Там, где кабель проходит опорные брусья, делаются пропилы с обязательной изоляцией стенок фольгой.

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

  1. Конвекционные радиаторные.
  2. Системы «теплого пола».
  3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Для справки: масса бетонного теплого пола для одной комнаты составляет 5-6 тонн. ( кв. м. стяжки 200-300 кг).

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

* Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

  • греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
  • в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
  • деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
  • напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
  • при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
  • экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
  • существенная экономия внутреннего пространства;
  • надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Для справки: водный контур теплого пола, изготовленный из полиэтиленовых труб, может быть использован для работы с теплоносителем на основе антифриза. Такой вариант отопления идеально подходит для дачных и загородных домов, рассчитанных на редкие посещения в холодный период. Трубопровод, заполненный антифризом, не повержен размораживанию.

На заметку: чтобы узнать, как сделать водяной тёплый пол по деревянным лагам, читайте по ссылке.

Водяной или электрический, что выбрать?

Чтобы определиться с выбором, нужно разобраться с теми задачами, которые предполагает решить владелец деревянного дома. Если его больше заботят проблемы, касающиеся издержек при сооружении самой отопительной системы, целесообразнее воспользоваться электрическим вариантом.

Если же хозяин дома озабочен вопросами экономичного расходования теплоносителя – ему больше подойдет водяной теплый пол.

Для обустройства надежного и долговечного домашнего отопления удобнее всего пригласить высококвалифицированных специалистов. Но если принято решение о самостоятельном его изготовлении – не следует экономить на материалах, что гарантирует минимум неудобств и забот при эксплуатации отопительной системы любого типа.

Сколько стоит

Что ж, с типами и монтажом теплого пола в деревянных домах мы вроде бы определились. Теперь нужно определиться с вопросом, какой же пол лучше. Не вообще, а именно в случае деревянного дома.

Если речь идет об экономии материалов, то электрический пол, безусловно, дешевле. Но если иметь в виду стоимость энергоносителей, то система на основе воды будет, безусловно, дешевле. Однако в случае с водяными теплыми полами, следует предусмотреть вариант промежуточного варианта, когда есть возможность отопления только теплыми полами с отключением радиаторов, в случае смешанной системы отопления.

Конечно, для теплого водяного пола в деревянном доме предпочтительна все же стяжка. Просто дерево – отличный теплоизолятор, который довольно сильно снижает эффективность всей отопительной системы. Для того, чтобы такой пол был эффективен, толщина покрытия над ним не должна быть более двух сантиметров. Независимо от того, какой тип пола вы выбрали.

Наиболее распространенные ошибки при обустройстве

Ошибки при укладке теплого пола Если за дело берется новичок, то сложности могут возникнуть на каждом шагу. Секреты успеха кроются в деталях, о которых следует узнать до начала выполнения предстоящих работ. Необходимо понять то, что работать предстоит с электрическими приборами, которые имеют повышенный уровень опасности. Такой тип покрытия предназначен для подогрева поверхности напольного покрытия, тем самым создавая такой необходимый домашний уют. В основе конструкции будет лежать мат или двужильный кабель. Длину следует рассчитать заранее, так как резать его самостоятельно не рекомендуется.

В большинстве случаев проблемы возникают именно благодаря несоблюдению обозначенных технологий и нарушения правил проведения монтажных работ.

Квадратура помещения также будет играть не последнюю роль. Отдельно рассчитывается площадь, которая будет прогреваться и та, на которой размещается мебель или сантехника. Производить монтаж кабеля под мебелью строго воспрещается, так как система будет работать на прогрев кровати или шкафа, а не окружающего пространства. Это приведет к скорой поломке в связи с огромными и регулярными нагрузками. Рабочая поверхность должна быть заранее очищена и подготовлена. Соприкасаться или пересекаться петли не должны.

Изгибов рекомендуется также избегать. Наступать на кабель запрещается, так как возможна внутренняя деформация проводов и последующее их замыкание и потеря эластичности. Термодатчик размещать в толще бетона не рекомендуется, так как для этого используется гофрированная труба. Перед включением следует дождаться полного высыхания используемого раствора. Сушить стяжку при помощи устройства не рекомендуется.

Укладка напольного покрытия

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

  1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
  2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
  3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

  1. Значение имеет материал стен, учитывается и их толщина.
  2. Какой мощности стоит котёл.
  3. Из какого материала сделаны трубы.
  4. Какое основание пола.
  5. Какая площадь у отапливаемой комнаты.
  6. Высота комнаты.
  7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

  1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
  2. В середине комнаты трубы расположены не так плотно, как по краям.
  3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
  4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм
  1. Какой материал стен.
  2. Климат в регионе проживания.
  3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
  4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.



Как работает теплый пол | John Guest Speedfit

Сравнение традиционного отопления и напольного отопления

Теплый пол обеспечивает самое комфортное и равномерное тепло среди всех систем отопления. Он экономичен в эксплуатации и практически не требует технического обслуживания. Теплый пол Speedfit использует в основном лучистое тепло, наиболее комфортную форму отопления, обеспечивающую равномерное распределение тепла по всему помещению.

Напротив, радиаторы передают энергию с помощью конвекции, нагревая воздух над радиатором и вокруг него до гораздо более высокой температуры, заставляя теплый воздух подниматься вверх.Это приводит к тому, что пол является самым прохладным местом в комнате, а масса теплого воздуха находится на уровне потолка. Теплый пол решает эту проблему, гарантируя отсутствие холодных участков и равномерное распределение тепла там, где оно больше всего необходимо.

Обычный радиатор может нагреваться до 75°C, в то время как система напольного отопления имеет гораздо более низкую и безопасную температуру поверхности в пределах 25-27°C.

Радиаторы

На изображении выше показано, как теплый воздух от радиаторов поднимается вверх, делая пол самым прохладным местом в комнате, а потолок — самым теплым.

Теплый пол

На изображении выше показано, как лучистое тепло UFH более равномерно распределяет температуру тела.

Понимание того, как работают системы напольного отопления

Теплый пол работает за счет распределения более низкой температуры теплой воды по контуру труб под чистым полом. Тепло контролируется и контролируется интеллектуальными термостатами для поддержания постоянной температуры во всем объекте или отдельных зонах.

Для подогрева пола можно использовать любой источник тепла, например, стандартные, комбинированные, конденсационные котлы или котлы на биомассе, тепловые насосы и печи.



Блок управления теплым полом и коллектор

Теплая вода перекачивается от источника тепла (например, котла) к блоку управления, где она смешивается до прибл. 50ºС. Блок управления устанавливается на манифольд, который соединяется с трубопроводными контурами UFH.

Теплый пол  Термостаты

Один или несколько термостатов контролируют время и температуру, когда нагретая вода распределяется по трубопроводу.

Центр проводки для  Теплый пол

Выполняет централизованное переключение зональных приводов, блока управления и котла по сигналу термостатов.

Трубопровод для  Теплый пол

При включении обогрева вся площадь пола прогревается до 25–28°C, обеспечивая равномерное распределение тепла при температуре чуть выше комнатной.

Основные компоненты напольного отопления UFH

Узнайте больше об основных компонентах напольного отопления >

Пол с подогревом Бетон | Внутриплитное отопление

Благодаря бетону жилая и коммерческая недвижимость по всему миру надежно поддерживается. Однако тот же самый бетон, который придает зданию структуру, часто отвечает за создание холодной и влажной жилой среды. Для домовладельца это часто означает, что подвал не используется в полной мере.Его можно использовать для хранения вместо того, чтобы предлагать дополнительный уровень жилой площади для семьи.

Чтобы обогреть подвал, можно постелить ковер, чтобы изолировать пространство. Однако это не нагреет помещение. Вместо этого вам следует обратиться к электрическому подогреву пола, чтобы нагреть эту холодную бетонную плиту.

В Соединенных Штатах вы можете обогревать пол под ковром, используя рулон или коврик для обогрева пола, изготовленный из армированной ламинированной алюминиевой фольги с кабелем, расположенным на расстоянии 2 дюймов друг от друга.Тем не менее, многие люди обращаются к популярным вариантам напольного покрытия из плитки, камня и винила с установленным под ним электрическим подогревом. Эти материалы, как правило, усиливают ощущение холода в подвале, но с электрическим лучистым теплом они предлагают высококлассный способ обогреть комнату.

Теплый пол, теплый подвал

Согласно статье на bobvila. com, керамическая плитка является «Кадиллаком цокольного пола», потому что на нее не действует вода или водяной пар, которые часто могут проникать в подвал через бетон.Точно так же приклеиваемая виниловая плитка или доски водостойки, что идеально подходит для подвала.

Когда вы думаете о виниловых напольных покрытиях, вы можете представить себе виниловые плитки 70-х годов с яркими геометрическими узорами. Сегодня существует новая порода винила, называемая роскошной виниловой плиткой или LVT.

«Современные продукты могут довольно убедительно имитировать внешний вид дерева, керамики или камня», — говорится в статье на сайте bobvila.com.

Независимо от того, решите ли вы укладывать плитку, камень или винил, вы знаете, что ваш пол будет защищен от возможного повреждения водой.Но если вы устанавливаете лучистое отопление пола поверх плиты и под поверхностью пола, как вы можете обеспечить защиту нагревательного элемента? Введите подложку.

Теплоизоляция бетонной плиты для теплого пола

CeraZorb® представляет собой тонкую синтетическую пробковую подложку толщиной 5 мм, которая настоятельно рекомендуется при установке системы обогрева пола поверх существующей бетонной плиты или под плитку и камень. CeraZorb® действует как влагостойкий барьер, который не впитывает воду и не набухает под воздействием жары или холода.Синтетическая пробковая подложка не гниет и непроницаема для плесени и грибка. Это означает, что ваш электрический нагревательный элемент будет защищен от любой потенциальной утечки воды из бетона.

Когда CeraZorb® используется в сочетании с нашей системой электрического обогрева пола TempZone™, подложка также улучшает тепло- и звукоизоляцию и улучшает правильное распределение тепла, что приводит к экономической эффективности эксплуатации. Кроме того, подложка помогает предотвратить появление трещин на поверхности пола, что особенно важно для плитки и камня.

CeraZorb® также разработан так, чтобы его можно было легко установить. Он поставляется в виде листов размером 4 на 2 фута, так что он будет установлен ровно на бетоне, без скручивания или памяти, как вы получили бы с рулонами изоляции.

Как установить теплый пол в бетоне

Для новостроек есть еще один способ нагреть холодную плиту, и он начинается еще до того, как бетон затвердеет.

Плитные нагревательные маты и кабели могут быть установлены непосредственно в бетон во время его заливки.Предлагая 20 Вт на квадратный фут, тепловые маты идеально подходят, если вы хотите, чтобы бетон был последней поверхностью пола. В подвале вы можете использовать модный отделочный пол, такой как штампованные, полированные или окрашенные бетонные полы с установленным внутри излучающим теплом.

Ниже приведены шаги по установке нагревательных кабелей или матов для перекрытий:

Шаг 1:

Вытащите индивидуальный план установки и определите, где должен быть размещен термостат. Первое, что должен сделать ваш электрик, это установить термостат и его распределительную коробку, а также любые релейные панели, если это необходимо.Ваш электрик может решить, какой комплект электрооборудования подходит для вашего дома.

Шаг 2:

С помощью цифрового омметра проверьте сопротивление нагревательного элемента между двумя проводниками (желтый и черный для систем на 120 В, красный и черный для систем на 240 В) и сравните это значение со значением на бирке CSA изделия. Кроме того, проверьте нагревательный элемент с помощью мегаомметра между каждым проводником и желто-зеленым проводом заземления, по одному. Мегаомметр на 500 В постоянного тока проверяет сопротивление изоляции между проводниками и землей и должен показывать бесконечность или OL.

Этап 3:

Укладчик бетона должен распределить и утрамбовать не менее 8-12 дюймов щебня. Кроме того, необходимо установить 2-дюймовую изоляцию из полистирола (или лучше). Этот утеплитель также должен располагаться вертикально по периметру плиты, чтобы предотвратить потери тепла с краев. Наконец, для армирования следует использовать толстую проволочную сетку или арматуру. Проволочные стулья или бетоноукладчики можно использовать для поддержки проволочной сетки или арматуры.

Шаг 4:

С помощью пластиковых кабельных стяжек электрик должен прикрепить датчик температуры и нагревательный кабель/мат к проволочной сетке в соответствии с вашим индивидуальным планом установки, следя за тем, чтобы избежать перекрытия, соприкосновения или пересечения нагревательных проводов. .Установите датчик на той же глубине и посередине между двумя нагревательными проводами. Как только это будет сделано, нагревательный кабель и датчик следует проверить с помощью омметра, а затем вставить в металлический или другой утвержденный трубопровод, идущий от пола к распределительной коробке в стене. Провод датчика должен быть проложен к контроллеру в отдельном кабелепроводе от холодных проводов нагревательного провода. Никогда не прокладывайте провод датчика рядом, выше или ниже нагревательного провода.

Шаг 5:

Теперь, когда нагревательный элемент и датчик установлены, бетонщик может закончить заливку плиты.Установщик должен залить от 4 до 6 дюймов бетона, чтобы похоронить нагревательный элемент, оставив его на 2-3 дюйма ниже готовой бетонной поверхности. Продолжайте проверять кабель омметром во время заливки.

Шаг 6:

Электрик должен еще раз проверить нагревательный элемент и датчик с помощью омметра и мегаомметра. Обязательно занесите результаты в гарантийные документы.

Этап 7:

После того, как бетон полностью застынет, электрик может выполнить монтаж всей проводки для термостата, распределительной коробки и панели реле, если это необходимо.Выключатели должны быть включены, а система должна быть активирована, чтобы электрик мог проверить потребляемый ток нагревательного элемента. Если все в рабочем состоянии, все готово!

Полные инструкции по установке см. в Руководстве по установке плитного отопления WarmlyYours. Кроме того, если у вас возникнут какие-либо вопросы или проблемы во время установки, не стесняйтесь звонить в службу технической поддержки WarmlyYours. Для вашего удобства они доступны круглосуточно и без выходных по телефону 800-875-5285.

Обратите внимание, что если вы хотите уложить другое напольное покрытие поверх бетона, вам следует встроить нагревательный кабель плиты на расстоянии 5 дюймов друг от друга в свежезалитую бетонную плиту. Меньшая плотность мощности этого кабеля позволяет вам добавить напольное покрытие по вашему выбору, установленное поверх бетона. Преимущество обогрева на плите с кабелем заключается в том, что напольное покрытие можно снять или заменить в любое время, не влияя на лучистое тепло. Например, если вы установили плитку поверх системы лучистого тепла TempZone™ в ванной комнате и хотите заменить плитку, вам также потребуется оторвать панель лучистого отопления, потому что она приклеена к плитке тонким слоем.

Как бы вы ни решили обогреть свою плиту, добавление лучистого отопления превратит ваше пространство в комфортное убежище круглый год.

Интересует стоимость бетонного пола с подогревом? Воспользуйтесь нашим конструктором предложений по проектированию лучистого напольного отопления, чтобы мгновенно оценить, сколько будет стоить система напольного отопления для вашего собственного проекта.

Как установить теплый пол на существующую бетонную плиту

У меня фундамент из бетонной плиты, и я хочу положить на него ламинат. Есть ли способ нагреть плиту под полом, не разрушая бетон? -Lyle

Hi Lyle,

Существует несколько производителей систем электрического обогрева полов, которые можно размещать непосредственно поверх существующей бетонной плиты.Некоторые выглядят как проволочные изгороди, которые вы раскатываете по полу. Однако мне они не особенно нравятся, потому что они не очень энергоэффективны.

Другим вариантом лучистого обогрева пола, который является энергоэффективным, являются системы, в которых горячая вода циркулирует по небольшим трубкам под полом. Эти системы лучистого теплого пола также могут быть установлены поверх плиты до укладки пола.

Существует несколько производителей этого типа теплого пола.Один из них, который хорошо работал, сделан компанией Uponor. Вот как его установить:

  • Прикрепите фанерный пол к бетонной плите.
  • Привинтите направляющую с предварительно вырезанными канавками для пластиковых труб к фанерному основанию пола.
  • Вставьте гибкую пластиковую трубку в направляющую.
  • Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, обеспечивающему циркуляцию горячей воды по трубке.
  • Уложите деревянный или ламинатный пол поверх направляющей.

Удачи с вашим проектом,

Дополнительная информация

Предыдущая статьяКак избавиться от плесени на чердаке и предотвратить ее появлениеСледующая статьяКак удалить гипсокартон с обшивки шпунта и канавки эксперт по улучшению для CBS The Early Show и The Weather Channel более десяти лет. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Система лучистого отопления цокольного этажа

Подвалы трудно эффективно отапливать по многим причинам. Природные свойства жилого пространства подвала значительно отличаются от жилого пространства основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами. Водяной пар проникает через пористую цементную плиту и стены, пропитывая окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для простой установки водяного лучистого тепла под цокольным полом.

Эффективные системы гидроизоляции, дренажные системы и водоотливные насосы снизят угрозу просачивания воды и затопления. Однако они не будут бороться с проникновением испарений грунтовых вод через грунт под бетонную плиту и за пределы стен подвала. Осушитель может улучшить ситуацию, но он действительно лучше подходит для улучшения качества воздуха в помещении.

Системы лучистого отопления цокольного этажа предназначены для обогрева бетонной плиты, используя ее для отвода тепла, поглощаемого окружающей средой подвала. Если вы когда-либо ходили босиком по цокольному этажу, вы знакомы с холодом и сыростью, которые могут быть почти невыносимы для незащищенных ног. При системе лучистого отопления цокольного этажа полы будут оставаться теплыми и сухими, а также поддерживать постоянную комфортную температуру во всей жилой площади подвала.

Технологические достижения

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление цокольного этажа является новой и инновационной технологией, это не новая концепция. Лучистое отопление полов восходит к 60 г. н.э., когда римляне использовали эту концепцию для обогрева закрытых помещений.

Это правда, что технологии постоянно развиваются для повышения рентабельности лучистого отопления, установки и эксплуатации цокольного этажа. В настоящее время системы предлагают преимущества с точки зрения выбора, энергоэффективности, экологичности и простоты.

Понимание теплопередачи
Конвективное тепло

Подумайте о тепле, которое исходит от огня. Между камином и костром есть разница в основном источнике тепла. Камин нагревается в основном за счет конвекции, потому что воздух, окружающий камин, является основным теплоносителем.

В то время как очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем прохладнее он становится. Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который высасывает теплый воздух через дымоход.Такой же вакуум возникает при остывании горячих углей.

В традиционных конвективных системах воздушного отопления этот процесс расслоения воздуха, инфильтрации и, как следствие, потери тепла на эксфильтрацию известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Когда воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом. Когда температура наружного воздуха падает, инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению температуры внутри помещения.

Перегретый воздух из конвективной системы обтекает более прохладные наружные стены, втягивая холодный воздух в дом через любые щели и циркулируя с нагретым воздухом. Термостатам конвективной системы требуется больше времени для выравнивания из-за времени, необходимого для передачи тепла туда, где можно измерить температуру.

Системы лучистого плинтусного отопления обеспечивают более низкое энергопотребление по сравнению с традиционными системами с принудительной подачей воздуха. Однако тепло, выделяемое плинтусными радиаторами, на самом деле не излучается.Эти типы излучающих систем по-прежнему передают основной источник тепла по воздуху с помощью излучающих нагревательных элементов.

Лучистое тепло
Электрический теплый пол можно приобрести в рулонах для простой и быстрой укладки в черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. Как только дрова сгорают дотла, горячие угли сохраняют свое тепло и продолжают нагревать землю иногда в течение нескольких дней после этого.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение одинаково поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, исключая сквозняки и холодные участки.

С излучающими системами, инфильтрацией и эксфильтрацией воздуха, стратификации и стеклом потери тепла снижаются на 10–25 % по сравнению с конвективными системами.Настройка термостата обычно может быть снижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

По-настоящему излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. Как только целевая температура, установленная на термостате, будет достигнута, температура будет оставаться стабильно высокой. Перепады температур на наружных стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления цокольного этажа

Системы лучистого отопления цокольного этажа работают по тому же принципу, что и тепло, выделяемое раскаленными углями от костра. Так же, как раскаленные угли нагревают землю, пол полностью прогревается, и все вокруг поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может увеличиться благодаря комфорту жилого помещения в подвале.

Как правило, большинство систем лучистого обогрева пола являются гидравлическими.Эти типы сухих систем могут быть установлены как над, так и под черновым полом или под бетонной плитой, обеспечивая тихое, чистое и эффективное тепло, а также ряд других преимуществ.

  • Экономичный — Обеспечивает экономию затрат на электроэнергию до 40 процентов по сравнению с конвекционными системами воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем у традиционных систем отопления, с обратной стратификацией в два-четыре градуса разницы между температурами на уровне пола и потолка. Стоимость рассрочки очень доступна для среднего домовладельца.
  • Чистота и здоровье — Устраняет сквозняки и циркуляцию в воздухе обычных загрязняющих веществ в помещении, таких как пыль, грязь и аллергены. Снижает количество загрязнителей окружающей среды за счет сохранения ископаемого топлива.
  • Экологически чистый — Создает меньше парниковых газов и может быть поддержан самым чистым и возобновляемым источником энергии: усовершенствованной технологией солнечной энергии.
  • Тихий — Устраняет шумные вентиляторы, хлопающие воздуховоды и дребезжащие трубы традиционных конвективных систем.
  • Увеличенная жилая площадь — Призывает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом без холодных или горячих циклов и более низкой относительной влажностью.
  • Практичное вложение — Увеличивает долгосрочную экономию затрат на электроэнергию и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулируют по гибким трубкам, проложенным по сети над или под полом.Большинство производителей гидравлических систем считают, что трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером для диффузии кислорода превосходят старые мягкие медные или стальные трубки.

Системы водяного теплого пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающей средой. Трубки из PEX и резины гибкие и менее подвержены коррозии при перекачивании нагретой жидкости по трубке мимо других металлических компонентов, присутствующих в насосах, крепежных элементах и ​​муфтах.

Гибкие трубки заполнены водой или комбинацией незамерзающих жидкостей. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и прокачивается по трубопроводу. Гибкие трубки нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

Каждый тип системы будет иметь уникальные преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, затратах на установку и электроэнергию, количестве исследований системы продуктов, любых подготовительных работах, необходимых для гидроизоляции или ремонта фундамента, а также на рекомендациях профессионального установщика.Возможно, самый решающий фактор для принятия решения будет зависеть от того, будет ли система устанавливаться в существующем доме или в новом строительном здании.

Независимо от того, какой тип системы лучистого отопления цокольного этажа вы выберете, необходимо помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем от обычной системы с принудительной подачей воздуха.

Лучистый теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх схемы лучистого тепла.

Скорость теплопередачи через тепловую массу пола занимает больше времени, чем теплопередача через воздух. Однако, как только теплопередача полностью проникнет в бетонную плиту подвала, консистенция и устранение горячих и холодных точек намного перевесят любые неудобства.

Напольные системы могут стать дорогостоящими и трудоемкими при модернизации. Часто существующий чистый пол может потребоваться удалить и заменить впоследствии.Для подпольных систем необходимо просверлить отверстия в балках пола, чтобы через них могла проходить труба PEX.

Приведенные ниже разделы должны помочь в принятии решения о том, какая система лучистого отопления цокольного этажа является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к специалисту по контракту. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Напольные системы

Системы лучистого отопления цокольного этажа устанавливаются над бетонной плитой чернового пола и под чистым полом.В надэтажных системах используются рифленые деревянные панели, устанавливаемые под готовый пол. Трубка PEX помещается внутрь пазов панели, заподлицо с поверхностью панели.

Площадь и ширина панели варьируются в зависимости от производителя. Панели-гармошки предлагаются некоторыми производителями для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровым покрытием.

Подпольные системы

Системы лучистого отопления цокольного этажа устанавливаются под черным полом.Подпольные системы включают в себя крепление труб PEX к нижней части основания пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидравлические системы. Подпольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения идентичной тепловой нагрузки требуется более высокая температура источника.

Системы панелей двойного назначения

Эта панельная система, которая считается панелью двойного назначения, сочетает в себе конструктивные требования каркаса черного пола и системы лучистого обогрева пола. Панельная система сконструирована в соответствии с пазом и шпунтом. Верхняя поверхность спроектирована в соответствии с панелью с модульным рисунком канавки в центре. Панель предназначена для труб PEX с листом из алюминиевого сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных плит

Эта система лучистого отопления цокольного этажа не является самой экономичной или практичной для существующих подвалов, если только не требуется замена бетонной плиты.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. Он работает наиболее эффективно из всех систем лучистого отопления подвала, если правильно установлен.

Поскольку стоимость плиты цокольного этажа уже учтена в затратах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее компенсировать затраты на долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным конвектором с принудительной подачей воздуха, плинтусным нагревателем, бытовым водонагревателем, дровяной печью или бойлером.

Домовладельцы приятно удивлены бесшумной работой водяной системы водяного теплого пола. В отличие от традиционных конвективных систем здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем принудительной вентиляции. Исключение горячего воздуха, выходящего из регистров, устраняет раздувание пыли по дому.Постоянное и равномерное тепло достигается за счет отсутствия мгновенного охлаждения воздуха в помещении или обдува холодным воздухом, так как воздух нагревается при каждом цикле нагрева.

Установка систем обогрева пола из бетонных плит
Лучистое отопление пола может быть установлено под вашим деревянным полом, добавляя даже тепло, которое излучается от пола.
Важные факторы изоляции

Установка элементов системы лучистого обогрева пола из бетонных плит очень мало меняет процесс заливки бетонного пола подвала по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя, чтобы предотвратить проникновение водяного пара в бетонную плиту. В последние годы использование пароизоляции стало стандартом.

Поверх пароизоляции и по краям стены фундамента укладывается слой утеплителя для предотвращения просачивания тепла через более холодные наружные края стены. Это самая важная рекомендация в процессе. Слой изоляции должен быть толщиной от одного до двух дюймов, в зависимости от климатических условий.

В более холодном климате следует начинать с двух дюймов изоляции на внешней стене фундамента и сужаться до одного дюйма к центру. Длина утепляемой площади рекомендуется до 12 футов от периметра по направлению к центру подвала. Кроме того, обеспечение надлежащей изоляции фундамента повышает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы теплого пола из бетонных плит.

Компоненты системы
Трубка

PEX затем закручивается между или поверх бетонного армирующего материала в контурах, контролируемых контурным коллектором.Армирующий материал защищает трубы и отводит тепло от труб для более быстрой передачи тепла через бетонную плиту.

Стержневые типы арматуры предпочтительнее сетчатых из-за их долговечности. При использовании стержневой арматуры рекомендуется половину арматурного материала выкладывать на блоки, кирпичи или другие возвышенные поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается поверх трубки.

Гибкая трубка привязывается проволокой к армирующему материалу длиной менее 400 футов, в зависимости от толщины трубки.Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и областей, более склонных к потерям тепла. Внутренние зоны часто разнесены на большие расстояния, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, обеспечивает наименьшее потребление энергии. Компоновка трубок должна быть спиральной и не содержать очень крутых поворотов. Цель состоит в том, чтобы сделать плавные повороты, которые помогут устранить нагрузку на насос и сберечь энергию.

Испытание под давлением PEX или резиновых трубок на наличие утечек перед заливкой цокольного этажа может значительно сэкономить время и нервы. Для этого нужно накачать трубку до давления 50 фунтов на квадратный дюйм и оставить ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, это указывает на утечку.

Ремонт производится перед заливкой плиты. Воздух остается в трубе при заливке цементной плиты, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще одна проверка, чтобы определить, не произошла ли протечка.

Для защиты гибкой трубы PEX от повреждений ее оставляют в нижней трети бетонной плиты. На этой глубине труба наиболее эффективно отводит тепло через бетонную плиту. Следует следить за тем, чтобы труба не проткнула нижнюю часть плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого отопления цокольного этажа называются водяными системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступно несколько источников энергии.

  • Природный газ
  • Пропан (LP)
  • Масло
  • Уголь
  • Дерево
  • Электричество
  • Тепловые насосы
  • Геотермальные тепловые насосы
  • Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. Соображения включают бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистое отопление пола обеспечивает более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, самое главное, вас.
Последние штрихи

После выбора системы лучистого отопления цокольного этажа и источника энергии можно приступать к последним штрихам. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Подвальные полы и Паркетные полы.

Консультация со специалистом по системам лучистого отопления цокольного этажа – это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или со специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

Обладая надлежащей информацией и профессиональными рекомендациями, домовладельцы и их семьи могут наслаждаться самым комфортным и уютным дополнительным жилым пространством по экономичной цене!

Напольное отопление — The Home Depot Flooring A-Z

То, что у вас под ногами (или как вы там передвигаетесь), важнее всего, когда дело доходит до дома. Вот почему этой осенью мы совместно с The Home Depot разработали руководство от А до Я, которое придаст вам уверенности в выборе напольного покрытия, которое вам понравится. Ознакомьтесь со справочником от А до Я здесь.


Утро всегда наступает слишком быстро, со знакомыми раздражающими ритуалами. Будильник будит вас, а сложная комбинация зевка и потягивания показывает, что вы каким-то образом вывихнули локоть (или шею, или спину) во сне.Множество текстовых сообщений и рабочих электронных писем уже загораются на вашем мобильном телефоне, мигая, требуя внимания. Затем — после всего этого ! — мы вынуждены на цыпочках встать на холодную плитку пола в ванной, чтобы подготовиться к новому дню. Для большинства это слишком много, чтобы успеть сделать это до 8 утра.

Но, если вы подумываете о ремонте пола, вы можете легко устранить одно из этих препятствий: Введите теплый пол.

«Никто не думает, что им нужно тепло в полу, пока не получит тепло в полу», — говорит генеральный подрядчик Джо Труини. «Они такие: «О, Боже! Я должен был сделать весь дом!»

The Home Depot предлагает на выбор несколько различных типов систем отопления и уровней напряжения, поэтому везде, где вы планируете интегрировать пол с подогревом, вы можете сделать это правильно.

Лучистое тепло лучше всего подходит для плитки и камня

Хотя технически можно нагревать любой тип пола, требуется небольшое исследование, чтобы определить, подходит ли он для материала, который вы хотите использовать.Плитка и камень являются лучшими проводниками для теплых полов, потому что они легко передают тепло на поверхность пола и, оказавшись там, сохраняют его. Твердая древесина представляет собой гораздо большую проблему из-за риска коробления, в то время как ковер с подогревом зависит от толщины и плотности переплетения. (Что касается ламината и винила, проконсультируйтесь с производителем.)

Плитка и камень являются лучшими проводниками для теплых полов, поскольку они легко передают тепло на поверхность пола и, оказавшись там, сохраняют его.

К счастью, для тех из нас, кто боится холода в ванной по утрам, плитка и камень являются одними из самых распространенных материалов для напольных покрытий, которые можно найти повсюду, от туалетных комнат до ванных комнат, что делает их идеальным местом для испытания небольшого оазиса Счастье с теплым полом.

Бюджетное отопление по сравнению с отоплением всего дома


Гетти Изображений

Полы обычно можно обогревать двумя способами: с помощью гидравлической энергии или электричества.

  • Гидравлическая энергия (выше) обычно используется для больших работ или отопления всего дома, и, хотя в конечном итоге это довольно экономично, процесс установки часто довольно сложен и, вероятно, не является правильным выбором для кого-то с первой попытки при монтаже теплых полов.
    • Электрическое лучистое отопление (ниже), с другой стороны, довольно простое, и если капитальный ремонт пола уже находится в работе, добавить нагревающий компонент в смесь так же просто, как установить любой низковольтный электрические маты или высоковольтная проводка.

      QuietWarmth 10 футов x 36 дюймов 240-вольтовая система лучистого обогрева пола для ламината, винила и плавающих полов (покрывает 30 кв.футов)

      Низковольтные электрические коврики, вероятно, являются единственным настоящим вариантом «сделай сам» из всех (если только у вас нет под рукой очень опытного электрика). Они могут быть вырезаны по индивидуальному заказу, чтобы работать в вашем пространстве — будь то кухня, прачечная или ванная, — а затем установлены на черновом полу, при условии достаточной изоляции.

      Или, в случае некоторых напольных тепловых матов, с дополнительным защитным раствором. Некоторые нагревательные маты поставляются с уже встроенной системой термостата, чтобы легче регулировать скорость нагрева пола, и если вы решили обогреть большее пространство (или несколько небольших помещений), ожидайте снижения ваших счетов за отопление, поскольку ваш HVAC не будет облагаться налогом.

      Гетти Изображений

      Schluter Ditra-Heat-Duo 3 фута 3 дюйма x 2 фута 7 дюймов Разъединяющий мембранный лист

      По словам Труини, электрические коврики бывают стандартных размеров и подгоняются под размер. Он добавляет, что коврики даже бывают нестандартных размеров, чтобы соответствовать предметам первой необходимости, таким как туалетные столики и туалеты. Установка включает в себя укладку подходящей подложки для плитки, распределение раствора, а затем размещение электрических матов в растворе с дополнительным добавлением сверху.Затем поверх мата укладывается плитка. «Это означает, что тепло может проходить насквозь!»

      Высоковольтная проводка работает несколько иначе, но также более индивидуальна в пространстве. Триуни рекомендует проверить Ditra Heat немецкой компании Schluter, если вы заинтересованы в том, чтобы пойти по этому маршруту. Провода защелкиваются в сотовом узоре системы, чтобы добавить тепла там, где вы хотите. Например, объясняет Труини, вы можете разместить их близко друг к другу перед туалетным столиком, где вы часто стоите.Но если есть уголок, который используется нечасто, добавлять туда ничего не нужно.

      «Я действительно видел, как их устанавливали в душе, где их ставили на скамейку и на стены», — говорит Труини.

      Сначала безопасность, а потом удовлетворение


      Конечно, сделайте безопасность своим главным приоритетом. Не будьте героем, когда дело доходит до выполнения каких-либо неудобных электрических работ — для этого есть специалисты. И прежде чем вы начнете какой-либо проект по обогреву пола, обязательно проконсультируйтесь с электриком, который может перепроверить, могут ли ваши электрические цепи выдерживать дополнительное, э-э, тепло: 8 и 12 Вт на квадратный метр пола с подогревом — это стандартная оценка использования.

      Вы заслуживаете немного экстравагантности в своей повседневной жизни, и нужно доказать, что полы с подогревом — это идеальный уровень экстравагантности. Когда идет снег, говорит Труини, особенно приятно утром зайти в его отапливаемую ванную. «Это просто роскошно, — говорит он. А кто не заслуживает роскоши?

      Водяное лучистое тепло для полов с деревянным каркасом

      Водяное лучистое отопление пола (HRF) обычно связано с бетонными плитами. Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтиленовых, полибутиленовых или резиновых трубок диаметром от 1/2 до 3/4 дюймов располагаются над слоем сварной проволочной сетки, а затем закапываются в бетон. см. «Технологии лучистых плит», 8/92). Но в большинстве домов деревянные полы, и многие их владельцы заинтересованы в лучистом тепле. К счастью, почти все производители HRF разработали методы установки своего оборудования в таких домах.

      Когда гидравлические трубки закреплены на месте, установщик Gyp-Crete распыляет на пол связующее вещество и герметик (1).Первый подъем Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого лифта — около двух часов — между трубками можно увидеть некоторую вертикальную усадку (3). Затем поверх первого (4) наливается второй подъемник и выравнивается (5).

      Трубки, используемые для полов с деревянным каркасом, такие же, как и для излучающих плит. Затраты подрядчиков на трубы в моем районе составляют от 65 до 75 центов за погонный фут (это от 65 до 75 центов за квадратный фут площади пола, если петли труб расположены на расстоянии 12 дюймов от центра).Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но без котла, варьируется от 3 до 4 долларов за квадратный фут площади пола.

      Влажный подход

      Системы HRF для использования с деревянными полами классифицируются как влажные или сухие, в зависимости от того, используется ли в них заливаемая на месте подложка.

      Влажная система передает тепло жилому пространству через тонкую плиту, заливаемую после установки труб. Материал плиты состоит из самовыравнивающегося гипса или легкого бетона на основе портландцемента.Трубка крепится к основанию с помощью защелкивающихся пластиковых хомутов или скоб с пневматическим приводом. Первые можно приобрести у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1 1/2 до 2 дюймов. Специальная насадка, соединенная с пневматическим степлером, регулирует глубину скобы так, чтобы ее головка прижималась к трубке, не сдавливая ее. Затем заливается подложка толщиной от 1 3/8 до 1 1/2 дюйма.

      Влажные системы имеют ряд преимуществ.Во время заливки смесь заполняет шов между полом и подошвой стены, уменьшая инфильтрацию воздуха вдоль наружных стен. После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубок находится в контакте с материалом подстилающего слоя. Это означает, что вы можете использовать его при температуре воды от 105°F до 115°F — на 15–20°F ниже, чем температура воды, необходимая в типичной сухой системе. Тепловая масса плиты имеет тенденцию сглаживать колебания температуры, вызванные включением/выключением источника тепла.Плита также гасит передачу звука через систему пола и может повысить класс огнестойкости пола в сборе.

      Подложки на основе гипса являются самовыравнивающимися, но требуют большого смешивающего и насосного оборудования и должны наноситься лицензированными специалистами. Последовательность фотографий (верхняя часть страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки. Трубка крепится на место, затем настил пола грунтуется герметиком, уменьшающим водопоглощение фанеры и улучшающим сцепление Gyp-Crete с полом.Чтобы свести к минимуму усадку, Gyp-Crete заливают в два «подъема» (подъем — это количество материала, помещаемое за одну заливку). Первый подъем доводит уровень до верха трубы; второй поднимается до конечного уровня и плавно плавает. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней — время, необходимое Gyp-Crete для полного затвердевания, — прежде чем укладывать чистовой пол. Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.

      В моем районе стоимость работы Gyp-Crete варьируется от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, которое должен пройти аппликатор.

      Покрытия на основе цемента . Основными альтернативами подложке на основе гипса являются различные легкие покрытия на основе портландцемента. Большинство бетонных заводов с редимиксом будут поставлять эти смеси для начинки, если вы дадите им определенный «рецепт», который вы можете получить у производителя труб. Типичная рецептура включает реагенты, снижающие содержание воды, суперпластификаторы и волокнистую сетку для уменьшения усадки и предотвращения растрескивания (незначительные микротрещины все еще могут возникать, но они практически не влияют на теплопередачу).Это даст вам плиту с давлением 3000 фунтов на квадратный дюйм при общей стоимости (работа и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд будет покрывать около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и составов смеси.) Смесь быстро застывает, поэтому убедитесь, что ваша команда достаточно велика, чтобы разместить и выровняйте содержимое грузовика за час или меньше.

      Финишный пол . Залитые на месте подложки обеспечивают хорошую основу для плитки, ковра или винила.Температура воды в трубах будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Тем не менее, не укладывайте обычные полы из твердой древесины непосредственно поверх теплого пола. Вместо этого используйте «плавающий» паркет (см. «Излучающее тепло и деревянные полы»). Имейте в виду, что некоторые производители ленточных напольных покрытий не дают гарантии на свой продукт для использования с лучистым теплом, даже если он установлен в виде плавающей системы.

      Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы приспособиться к дополнительной толщине плиты.

      Подготовка к заливке

      Прежде чем выбрать заливаемую подложку, убедитесь, что конструкция пола может выдержать дополнительную собственную нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола вам может потребоваться использовать более глубокие балки, чем вы обычно используете, чтобы сохранить прогиб в допустимых пределах (пределы прогиба варьируются в зависимости от смеси; вам нужно будет узнать фактические цифры у производителя подстилающего слоя). Лучше всего делать расчеты на этапе проектирования, так как вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки.Дополнительная нагрузка может препятствовать использованию мокрой системы при некоторых модификациях. Если вы сомневаетесь, попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.

      Наконец, помните, что плита поднимает ваш черный пол примерно на 11/2 дюйма. Чтобы компенсировать это, вам нужно будет отрегулировать высоту подступенков, дверных и оконных проемов, столешниц, дверных порогов и туалетных фланцев. Вам также понадобятся временные дамбы на лестничных клетках и других отверстиях в полу, чтобы предотвратить утечку.

      Сухие системы

      Вместо использования плиты для передачи тепла от труб к жилому пространству в сухой системе используются предварительно отформованные алюминиевые пластины. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над или под настилом пола.

      В типичной надпалубной сухой системе алюминиевые теплопередающие пластины опираются на фанерные шпалы. Пластины и трубы покрываются защитным листом фанеры перед укладкой готового настила.

      Над палубой . Первый тип, установка «над палубой», показан на иллюстрации выше. Алюминиевые пластины, облегающие трубы, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубами. Затем поверх ребер укладывается защитный лист фанеры толщиной 3/8 дюйма. Хотя паркетные полы можно прибить прямо к шпалам, я не рекомендую этого делать. Если вашим клиентам нужна древесина, направьте их на плавающую систему.

      В подпалубной сухой системе алюминиевые пластины оборачиваются вокруг нижней стороны трубы.В новом строительстве (вверху) трубы и пластины могут быть установлены до чернового пола. В подпалубной сухой системе алюминиевые пластины оборачиваются вокруг нижней стороны трубы. В новом строительстве (вверху) трубы и пластины могут быть установлены до чернового пола.

      Под палубой . Алюминиевые пластины также могут быть установлены под настилом пола, как показано на изображениях выше. Есть два способа сделать это.В одном трубы укладываются поверх каркаса и перпендикулярно ему; затем пространство между трубами заполняется деревянными шпалами. Шпалы поддерживают однотрубные алюминиевые пластины, и вся сборка покрыта фанерным полом толщиной 3/4 дюйма.

      В другой подпалубной установке трубы прокладываются между балками, а двухтрубные пластины используются для покрытия всей ширины пролета балок. При использовании этого метода каждая зона снабжается одним отрезком трубы, которую необходимо протянуть через отверстия в балках и по одной вводить в отсеки балок (рис. 4).

      В большинстве сухих систем только около половины поверхности трубки контактирует с алюминиевыми пластинами. Это снижает скорость теплопередачи от трубы по сравнению с мокрыми системами. Чтобы компенсировать это, требуются более высокие температуры воды — на 10–20 °F выше, чем для системы с тонкими плитами. Эти более высокие температуры не представляют проблемы для труб, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.

      Рекомендации

      Несмотря на то, что ни одна система HRF не является идеальной для всех установок, я обычно предпочитаю в новом строительстве мокрую систему с подложкой Gyp-Crete.Эта система относительно проста в установке и ее легко спланировать с другими профессиями. Что касается эксплуатационных характеристик, то тепловая масса плиты сглаживает температурные колебания, обеспечивая достаточно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук. А поскольку в мокрых системах используется более низкая температура воды, чем в сухих системах, мокрая система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.

      Если для работы требуется сухая система, что обычно имеет место при переоснащении полов с ограниченной несущей способностью, установка под настилом с трубопроводом, проложенным параллельно лагам и между ними, обычно является наименее дорогой.Нет необходимости в шпалах или планках обшивки, и вам не нужен дополнительный слой фанеры для обложки. Ограничение этого подхода заключается в том, что вам потребуется свободный доступ к нижней части настила пола, на которой не должно быть труб, воздуховодов и других препятствий.

      Изоляция . Какой бы подход вы ни выбрали, важно утеплить нижнюю часть пола. Это особенно актуально в неотапливаемом подвале или там, где вы укладываете чистовой пол с высоким термическим сопротивлением, например, толстый ковер и коврик.Я указываю минимум R-30 для неотапливаемых помещений, таких как подвальные помещения, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.

      Помощь в проектировании . Почти все дистрибьюторы HRF предлагают некоторую помощь в проектировании. Некоторые сделают за вас расчет нагрузки или возьмут ваши чертежи и спланируют компоновку схемы бесплатно. Другие продают программное обеспечение по номинальной стоимости, чтобы разработчик системы мог оценить различные компромиссы (стоимость для разных систем различается, но производительность тоже).У производителей трубок также должны быть списки сторонних дизайнеров, доступных в вашем регионе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.

      Гибридные водяные системы

      Одним из больших преимуществ водяного отопления является его универсальность. Используя один котел, вы можете установить лучистое тепло под напольной плиткой в ​​ванной комнате, а везде использовать плинтус из оребренных труб. Тот же котел, который используется для отопления помещений, также можно использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в бак горячей воды косвенного нагрева.Проблема в том, что для этих нагрузок требуется очень разная температура воды. Для теплого пола может использоваться вода с температурой 105°F, в то время как в баке с горячей водой необходимо поддерживать температуру 160°F.

      Рисунок A. Наиболее распространенный способ запуска бытового водонагревателя и системы HRF от одного котла – разместить каждую нагрузку на параллельном контуре трубопровода. Четырехходовой смесительный клапан регулирует температуру в системе HRF.

      Наиболее распространенным решением является размещение каждой нагрузки на параллельном контуре трубопровода (рис. A выше).Параллельный контур ГВС начинается рядом с выходом горячей воды из котла и заканчивается рядом с обраткой. Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой из теплого пола. Это позволяет регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: обычный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали.Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.

      Рисунок B. В качестве альтернативы можно поместить каждую нагрузку на отдельный вторичный контур и использовать зональный клапан на 24 В с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.

      Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (рис. B выше).Непрерывный контур трубопровода, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка ГВС и жидкостного отопления подключена к отдельному вторичному контуру со своим собственным циркуляционным насосом. Тройники подачи и обратки вторичного контура размещаются в пределах одного фута друг от друга на первичном контуре. Температура контура HRF регулируется стандартным зональным клапаном на 24 В, который размещается между первичным и вторичным контурами. Он управляется системой управления смешиванием впрыска модели 351, которую можно приобрести в компании Tekmar Control Systems (см. «Источники поставки» в конце статьи).Вместе клапан и контрольный список стоят около 300 долларов (контрольные листы стоят 233 доллара, в то время как типичный 3/4-дюймовый зональный клапан с электроприводом стоит около 75 долларов).

      Блок Tekmar получает сигналы от трех датчиков температуры, один в отапливаемом помещении, один на трубе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда блок решает, что системе HRF требуется тепло, он открывает зональный клапан, чтобы подавать импульс горячей воды из первичного контура во вторичный. В тройнике сразу за зональным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF.Количество смешивания регулируется балансировочным клапаном, который тщательно настраивается при установке системы, а затем остается в покое.

      Подробнее о Maxxon Corp.

      Найдите продукты, контактную информацию и статьи о Maxxon Corp.

      Установка плиты на уровне земли | | Теплый пол своими руками

      Введение

      Плита на уклоне определяется как любая бетонная плита, уложенная на вынутый грунт.С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на одном уровне» или залита на несколько футов ниже уровня земли как часть полноценного фундамента. Посмотрите наше видео «Как установить тепловые трубки для лучистого пола в плиту на уровне грунта» и прочтите полное описание на этой странице.

      На фотографиях ниже показаны различные этапы установки плиты на грунт

      Факт остается фактом: установка излучающих трубок внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокоэффективным применением науки.Тепловые преимущества непревзойденны. Практически любая бетонная заливка должна содержать излучающие трубы … даже если у вас нет немедленных планов по обогреву помещения. Ведь вы можете потом передумать и пожалеть об упущенной возможности. Для большинства применений трубки и коллекторы относительно недороги, а механические компоненты можно установить даже спустя годы.

      Конечно, всегда есть исключения из правил. Дровяной сарай или открытый сарай с бетонным полом могут быть пустой тратой труб.Но и тогда следует долго и упорно думать о возможности превращения этих площадей в отапливаемые помещения в будущем. Говорю это потому, что часто мы работаем с людьми, сталкивающимися с задачей заливки новой плиты, с трубкой, поверх уже существующей плиты… а свою имеющуюся плиту они заливали всего несколько лет назад. Насколько проще было бы установить трубку в исходную плиту!

      Но если вам посчастливилось планировать оригинальную заливку, процедура проста.Фактически, основы стандартной заливки остаются прежними. Сначала уплотненная основа из заполнителя, затем пароизоляция из полиэтилена толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

      Этап изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому наиболее важна изоляция по краям плиты. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, попытается украсть ее тепло.Если вы заливаете стены фундамента, изолируйте пространство между плитой и стенами. Для более аккуратной установки обрежьте верхний край пенопластовой плиты под углом 45 градусов, чтобы бетон протекал до стены фундамента и скрыл пену.

      Способ утепления под плитой зависит от суровости ваших зим. В более низких, более теплых широтах пенопласт XPS толщиной 1 дюйм (экструдированный пенополистирол, т. е. розовая или синяя плита) отлично работает. В более холодных регионах используйте 2″ XPS.

      Обратите внимание на вертикальную изоляцию по краям фундамента. Нагретые плиты теряют тепло как наружу, так и вниз.

      Изоляция лучистой плиты

      Деталь изоляции на лучистой плите

      Существует множество подходов к изоляции излучающей плиты, но на рисунке справа показан часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита с температурой 75 градусов довольно распространена. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому термический разрыв значительно снижает эту передачу тепла.

      Конечно, во многих ситуациях желателен нисходящий поток тепла как средство создания «теплоотвода» для защиты помещения в случае серьезного отключения электроэнергии или механической неисправности. Плита с таким радиатором может полностью остыть за несколько дней.

      Примечание: Многие из наших клиентов спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и различные виды тонкого пенопласта с пароизоляционным покрытием. Следует признать, что эти альтернативные материалы имеют два явных преимущества перед «синим», «розовым» или «фиолетовым» картоном, т.е.е. экструдированный полистирол, упомянутый выше, дешевле и проще в установке, чем несколько листов жесткого пенопласта.

      Несмотря на то, что панели «Сетка» из труб из сшитого полиэтилена могут упростить установку сшитых труб, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «решетка» или модульные панели изготовлены из пенополистирола (EPS), который может поглощать влагу и терять свои изоляционные свойства. Пенополистирол XPS (ЭКСТРУДИРОВАННЫЙ полистирол), самая распространенная плита синего, розового или фиолетового цвета, является очень хорошим изолятором, который не впитывает влагу.Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели «Сетка» определяют расстояние и исключают возможность «регулировки по размеру», которую предлагает обычный пенопласт XPS (экструдированный полистирол). Это может привести к тому, что совершенно хорошие трубы из сшитого полиэтилена будут обрезаны и выброшены. Эта практика не только укоротит зону необходимого pex (меньшая тепловая мощность), но теперь потребует регулировки клапана для надлежащего выравнивания потока из-за неравной длины контура.

      Светоотражающий материал не эффективен при использовании плиты (термомассы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке на балки пола или для стен и потолков. Еще одна проблема заключается в том, что минеральные свойства бетона (могут/будут) в конечном итоге ухудшать фольгу из-за электролиза, вызванного разнородным содержанием минералов/металлов, это относится как к плитам «на ровной поверхности, так и к подвесным».

      Несмотря на то, что пузырчатая пленка и изоляция из тонкого пенопласта дешевы, клиенты сообщают о неудовлетворенности их характеристиками при использовании под плитами.

      К сведению, компания Radiant Floor не продает какие-либо утеплители под плиты. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный пенополистирол.

      Итак, после того, как вы выполнили изоляцию в соответствии с вашими условиями, установите арматуру и/или проволочную сетку и с помощью арматурных стяжек прикрепите излучающую трубку к сетке. Если, как и в случае большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор плиты в удобном месте по периметру заливки.Коллектор плит поставляется в фанерном ящике, который также служит формой, в которую вы заливаете бетон. Убедитесь, что коллекторная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы избавитесь от комплекта для проверки давления в верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали красиво и прямо. Установите плитный коллектор как можно ближе к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

      Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечивает лучшую продувку при заполнении системы.Одинаковая длина pex — лучший способ обеспечить равномерный баланс и нагрев. НАИБОЛЕЕ точный способ сбалансировать вашу систему (с неравной длиной) — это измерить температуру подачи и возврата каждого контура pex. Меньшие длины потребуют большего сопротивления, чтобы выровнять поток при балансировке с самой длинной длиной. Лучший способ правильно выровнять поток — это равные длины контуров.

      Мы включаем (полнопроходные) шаровые краны в нашу многоконтурную/контурную зональную конструкцию. Эти клапаны устанавливаются для каждого контура/контура pex для заполнения и продувки отдельных отрезков.

      В некоторых манифольдах контуров/контуров, доступных сегодня, используются механические расходомеры, балансировочные клапаны или регуляторы контуров. Мы не рекомендуем их из-за их запорной конструкции (определение расхода), … даже при их настройках «Широко открыто» сопротивление в этих клапанах очевидно.

      Механические расходомеры измеряют расход по движению жидкости и измеряют расход как количество жидкости, проходящей через расходомер. Это движение измеряется конструкцией сопротивления, которая препятствует потоку и увеличивает сопротивление/давление напора.Еще одним недостатком расходомеров механического типа для измерения воды является то, что они могут легче забиваться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. д. Это может привести к увеличению проблем с техническим обслуживанием. Механические счетчики воды также плохо работают при малом расходе воды. Насос зоны может не преодолеть этот напор из-за сопротивления, создаваемого этим сопротивлением. Может (тогда) возникнуть необходимость увеличить размер насоса зоны, ИЛИ размер линии подачи и возврата может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер/модель насоса для каждой зоны определяется объемом зоны и подающим и возвратным трубопроводом… Это основано на использовании меди 3/4″ для зон с несколькими контурами. объем будет диктовать это требование. Каждый тип расходомера имеет свои особенности применения и ограничения по установке. Не существует универсального расходомера, подходящего для всех.

      Наши выводы подтверждают приведенную выше информацию и основаны на многолетнем опыте работы в цехах и на местах, а также на отзывах клиентов, полученных в результате диагностики и устранения неполадок.

      В зависимости от того, какой размер трубки вы используете (7/8″ PEX или ½″ PEX), вы будете размещать трубки на расстоянии 16″ по центру или 8″ по центру соответственно. Имейте в виду, что пока вы прокручиваете трубку вперед и назад, вверх и вниз по плите и так далее, вы не будете пытаться сделать 16-дюймовый изгиб в трубке. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюйма… в зависимости от того, устанавливаете ли вы трубу теплым летним днем ​​или прохладным осенним вечером.Другими словами, тепло равно гибкости. Но какой бы ни была температура, просто дайте трубке принять ее естественный изгиб. Вы можете поэкспериментировать с отрезком трубки длиной 4 фута, прежде чем начать. Медленно начинайте сгибаться, пока не достигнете точки перегиба. Это даст вам некоторое представление о том, насколько крутыми могут быть ваши изгибы. Затем, позже, при прокладке цепей и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру прямых труб (8 дюймов по центру для 1/2″ PEX).

      Трубки Pex компании Radiant Floor имеют размерную метку через каждые 5 футов, чтобы вы знали длину/положение, в котором вы находитесь в этой точке рулона, когда вы укладываете трубки Pex. Когда вы находитесь на расстоянии от 40 до 50 футов (от обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем отвести Pex назад, чтобы не закончиться, или long, когда вы достигнете конца длины. Использование Pex таким образом также обеспечит одинаковую длину при окончательном (обратном) соединении каждой петли Pex с коллектором.

      Монтаж плиты «Теплоотвод»
      Монтаж плиты «Теплоотвод»

      В приведенных выше двух установках плит используется труба PEX 7/8″, 16″ по центру. Обратите внимание на широкие, удобные повороты, а затем на 16-дюймовое расстояние между центрами на прямых участках. Обе эти установки использовали вариант «теплоотвода», т. е. центральные 30% плиты оставались неизолированными. В районах, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень длительный «тепловой перепад» за счет накопления тепла в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без отопления.

      Плита будущего цеха с изоляцией, проволочной сеткой и 7/8″ PEX.

      Сверните трубку любым удобным способом, соблюдая правильный интервал. Заходите примерно на 6″ от периметра. Пересечение трубок допустимо до тех пор, пока вы не создадите стопку трубок настолько толстую, что она угрожает подняться над поверхностью плиты. Вы же понимаете, что это не лучшая идея!

      Трехконтурная коллекторная система

      Трехконтурная система, изображенная на этом рисунке, является широко используемой схемой компоновки для типичной установки плиты на уровне земли.Хотя совершенно нормально, а иногда и необходимо пересекать одну трубу над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация помещает каждую петлю в соседнюю, начиная с внешних соединений коллектора и продвигаясь к центру.

       После того, как трубка спущена и все соединения с коллектором выполнены, установите на место переднюю крышку коробки коллектора и создайте давление в системе до 50 фунтов на квадратный дюйм. Подождите несколько часов или ночь. Иногда воздух в трубке остывает, и несколько фунтов давления теряются.Однако, если манометр показывает падение более чем на 5 фунтов на квадратный дюйм, проверьте трубопровод на наличие утечек. В большинстве случаев соединения с коллектором просто нужно немного сильнее затянуть. Если это не решит проблему, осмотрите трубку на наличие признаков повреждения. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Это редко, но может случиться.

      Если обнаружен прокол, используйте ремонтную муфту, или, если этот метод оскорбляет ваше чувство совершенства, замените этот контур трубки.В большинстве случаев полная замена цепи будет стоить менее 200 долларов. Это будет стоить всего копейки, если вы сможете вырезать поврежденную секцию и повторно использовать трубку позже в приложении к балке пола.

      Также рекомендуется набить обрезки пенопласта, газеты, старую тряпку или что-то еще вокруг трубки в том месте, где она входит в коробку коллектора. Таким образом, если ваш бетон необычайно жидкий, он не сможет затекать в коробку и касаться медного коллектора.

      После проверки системы и отсутствия утечек снизьте давление до 25 фунтов на квадратный дюйм.С манометром на 25 фунтов на квадратный дюйм у вас будет визуальная индикация того, что система держит давление во время самой заливки. Если это давление упадет, найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

      Только помните, что повреждения во время заливки случаются редко. Трубка не тонкая и в большинстве случаев расположена на расстоянии 16 дюймов друг от друга. Между трассами тюбинга достаточно места для прогулок. Если бетон необходимо катить по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

      И пока мы говорим о подготовке к заливке, самое время установить «сенсорную муфту», если для управления зоной используется напольный датчик вместо стандартного настенного термостата.

      «Гильза датчика»

      «Гильза датчика», установленная в коллекторной коробке

      Вкратце, датчик пола представляет собой небольшой термистор, который контролирует фактическую температуру пола вместо температуры воздуха в зоне, обогреваемой плитой.Это предпочтительный метод управления, если второй источник тепла подает тепло в зону. Обычным примером может служить излучающая зона с часто используемой дровяной печью. Другим был бы принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха контролировала лучистый пол, он бы никогда не включился при включении этих других обогревателей. Воздух будет теплым, но пол останется холодным.

      Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

      Таким образом, при установке термистора датчика пола никогда не заглубляйте сам термистор в бетон. Вместо этого возьмите десятифутовый кусок трубки PEX, заглушите один конец и вставьте эту «втулку датчика» в плиту. Позже вы можете подать термистор во встроенную трубку. Это гарантирует будущий доступ к термистору и упрощает замену.

      Сборка для испытания под давлением

      Узел для испытания под давлением 5-контурный коллектор

      После того, как заливка завершена, сборка для испытания под давлением, которую вы видите здесь, удаляется.Используя паяльную горелку, просто удалите пот с верхней части коллектора и выбросьте ее (не забудьте заранее стравить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты внутри «колодца коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

      На фотографии выше справа показана другая работа с застегнутым коллектором плиты, готовым к заливке.Обратите внимание на изоляцию из стекловолокна, набитую вокруг трубки. Обрывки пенопласта, газеты или тряпки также будут препятствовать попаданию бетона в коробку и соприкосновению с медным коллектором.

      Манометр

      Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но потеряла около 3 фунтов на квадратный дюйм через несколько часов. Это обычное явление, возникающее при охлаждении воздуха в трубке, особенно ночью. Однако, если давление падает более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте наличие утечек. Чаще всего соединения просто нуждаются в подтяжке.



      Заливка плиты

      Перемещение бетононасосной установки по установленной системе отопления
      Заливка плиты вокруг коробки коллектора
      Снятие узла давления с установленной коробкой коллектора

      Коллектор после заливки: когда коробка разбивается, создается «колодец коллектора».Этот колодец сохраняет соединения видимыми и доступными, но защищает от повреждений во время будущего строительства. Если трубка торчала из плиты, шансы повредить открытую трубу PEX намного выше. Обратите также внимание на то, как комплект для проверки давления соединяет стороны подачи и возврата коллектора. Это временно создает замкнутый контур, позволяя создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, тестовый комплект либо отрезается, либо не потеет, оставляя только две вертикальные трубы подачи и возврата, торчащие над уровнем плиты.

      При использовании бетононасоса лучше всего поднимать шланг, а не тянуть его по трубе. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя более короткие секции с тяжелым стальным фитингом, который может раздавить или проколоть трубу.

      Следующая процедура относится как к «коробочным» петлевым коллекторам в конструкции плиты, так и к конструкции «настенного монтажа»:

      Когда вы будете готовы подключить плитный/контурный коллектор к компоненту вашей системы (зональный коллектор или Radiant Ready), сборка для проверки давления снимается.Хорошей идеей будет отпаять узел давления перед тем, как отрезать коробку коллектора и выбросить ее. Таким образом, вы можете использовать коробку, чтобы защитить стену за ней от воздействия факела. Стравите давление воздуха из коллектора контура (на штоке шредера/клапана), нагрейте и отпаяйте оба колена на блоке давления. Две медные заглушки (затем) становятся соединениями коллектора контура «Подача и возврат». Очистите и подготовьте штуцерные соединения, так как эти две трубы будут соединяться с подачей и возвратом коллектора зоны (для системы с несколькими зонами) или соединений «Radiant Ready» (для системы с одной зоной).

      Соединение нескольких плитных коллекторов

      Схема многослойного коллектора

      При наличии одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, а не создавать единый гигантский коллектор, который заставит все цепи начинаться и заканчиваться в одном месте. Этот более рассредоточенный подход устраняет громоздкую группу сложенных друг на друга трубок, которая является неизбежным результатом использования одного мегаманифольда.

      Несмотря на то, что это не самый простой способ разветвления многослойных контуров, иногда установщик прокладывает обратную сторону многоярусного контура рядом со стороной подачи.Другими словами, вместо того, чтобы все концы подачи находились на одной стороне коллектора, а все концы обратки — на другой, трубки будут чередоваться на коллекторе следующим образом: подача, возврат, подача, возврат, подача, возврат и т. д.

      Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, т. е. вообще без коллектора (и без испытания под давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя долгое время после заливки бетона.

      Очевидно, что эта ситуация может представлять определенные трудности. Во-первых, если каждая цепь не имеет четкой маркировки, человек, проводящий эту зону, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «подводящими», а какие «возвратными».

      Это заставляет сантехника вдувать воздух в трубу №1, а затем определять, из какой из других труб он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается абсурдная задача выдувать несколько трубок длиной в сотни футов, одну за другой, и маркировать по мере их поступления.Это не только утомительно для сантехника, но и потенциально смущает зрителей с живым воображением.

      Коллектор «JF Special»

      Итак, приведенное выше является примером того, что мы называем коллектором конструкции «спереди назад». Это коллекторы подачи (красные шаровые краны) и обратки (только переходники), которые были установлены рядом. Дело в том, что компания Radiant Floor может реализовать любую схему схем для любой зоны перекрытия.

      Таяние снега

      Факт: Для таяния снега и льда лучистым теплом требуется ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию стихии и свободно выливающую БТЕ в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния с питанием от солнечной энергии могла бы избежать этого почти смущающего потребления ископаемого топлива. Пахать и копать может быть сложнее, но они намного дешевле и, безусловно, более экологичны.

      Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега, чтобы сохранить набор наружных бетонных ступеней в пристроенной квартире безопасным для своей 81-летней матери. Другой клиент купил дом и в первую же зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика на участках с интенсивным движением вокруг его дороги с плохим уклоном образовались опасные ледяные щиты. В этих ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) лучистого таяния снега.

      Вот несколько советов:

      Сначала , всегда устанавливайте пароизоляцию из полиэтилена толщиной 6 мил, затем изолируйте, насколько это возможно, область под и вокруг зоны таяния снега.Снег тает с трудом. Направьте энергию на таяние снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает миграцию влаги вверх по снизу и кражу тепла из трубок.

      Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-нибудь высокотехнологичной системы обнаружения снега. Весенний таймер с максимальным 12-часовым диапазоном исключает возможность того, что оставят таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует ручной активации системы, а затем отключается.

      Опыт вскоре научит домовладельцев управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен питаться от стандартного выключателя света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растаял через три часа, таймер можно отключить вручную. Некоторые клиенты делают еще один шаг, подключая лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что работает система таяния снега.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега разрушала ваш счет за электроэнергию. Поверьте мне, вы не хотите отапливать подъездную дорожку через четыре дня после последней метели.

      Третий , как показано на рисунке ниже, всегда помещайте излучающую трубку в уплотненную песчаную подушку и всегда прокачивайте через трубку холодную воду при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для достижения максимальной производительности, а также защищает трубы от повреждений при укладке асфальта.



      Асфальтовая подъездная дорожка в разрезе

      Кстати, об асфальте: всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто впитывается в незапечатанную подъездную дорожку и вымывает тепло из излучающих трубок. По сути, снег тает в микроскопические лужи воды, а не стекает с проезжей части. Вся эта жидкость затем должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить насыщенный асфальт на подъездной дорожке.Скорее всего, не. Даже хорошо спроектированная система снеготаяния должна тратить энергию двадцать четыре часа в сутки, чтобы осуществить это.

      Парковка и подъездная дорога для таяния снега, хорошо подготовленные для дренажа

      Четвертый , если возможно, в случае нового строительства ориентируйте проезды и пешеходные дорожки так, чтобы использовать естественное солнечное излучение. Это может включать в себя удаление выбранных деревьев, чтобы предотвратить затенение, или добавление темного оттенка цельного красителя на залитую бетоном подъездную дорожку. Делайте все возможное, чтобы получить некоторую солнечную помощь.

      Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из растаявшего снега? Правильно спроектированная подъездная дорожка или дорожка должны отводить воду от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная градация также означает отсутствие впадин (т. е. луж, затем участков льда) на самой подъездной дорожке.

      Когда происходит немыслимое

      Ой!…..Ваш подрядчик по бетону забыл установить ключевой анкерный болт в заливку плиты. Он возвращается на следующий день с битой по каменной кладке и перфоратором 1/2″, затем пытается исправить ошибку, просверлив отверстие в новой плите… и, ну, вы догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

      Итак, после того, как вы успокоитесь (как правило, между тем, как спрятать тело и вернуться на стройплощадку), вы начинаете трудный процесс скалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно согнута, чтобы надежно установить ремонтную муфту на оба открытых конца PEX, не перекручивая и не повреждая трубку. От четырех до восьми дюймов с каждой стороны от пораженного участка, вероятно, правильно ( см. фото ниже ).

      Приблизительное количество бетона, которое необходимо отколоть для эффективного ремонта труб, поврежденных в затвердевшей плите.

      Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

      Затем аккуратно вырежьте поврежденный участок с помощью резака для ПВХ. Вы можете отрезать около 1/2 дюйма трубки, и у вас останется достаточно PEX, чтобы сделать очень надежное соединение.

      Заключительный этап включает в себя обматывание муфты самовулканизирующейся (приклеивается к самой себе) резиновой лентой или виниловой лентой. Это предотвратит прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать ВСЕГДА, когда муфта используется при заливке бетона.

       Когда следует использовать в два раза больше обычного количества трубок

      При укладке теплого пола в местах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилища с большим количеством стекла и высокими потолками, часто необходимо удвоить трубку.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
