Как измерить емкость конденсатора мультиметром: Как определить емкость конденсатора мультиметром

Содержание

Как определить емкость конденсатора мультиметром

Иногда на конденсаторе не указывается его маркировка. Как узнать тогда реальную его емкость, если специального оборудования под рукой нет, а устройство без обозначений? Тогда на помощь приходят различные подручные средства и формулы. Прежде чем приступать к работе, необходимо помнить о том, что конденсатор перед проверкой должен быть разряжен (следует разрядить его контакты). Для этого можно использовать обычную отвертку с изолированной ручкой. Держась за ручку отверткой коснуться контактов, таким образом их замыкая. Далее мы подробно расскажем, как определить емкость конденсатора мультиметром, предоставив инструкцию с видео примером.

Использование режима «Cx»

После того, как контакты закоротили, можно осуществлять определение сопротивления. Если элемент исправлен, то сразу после подключения он начнет заряжаться постоянным током. В этом случае сопротивление отобразиться минимальное и будет продолжать расти.

В случае если конденсатор неисправен, то мультиметр будет сразу указывать бесконечность или будет указывать нулевое сопротивление и при этом пищать.

Такая проверка осуществляется, если конструкция полярная.

Для того чтобы узнать емкость необходимо иметь мультиметр с функцией измерения параметра «Сх».

Определить емкость с помощью такого мультиметра просто: установить его в режим «Сх» и указать минимальный предел измерения, которым должен обладать данный конденсатор. В таких мультиметрах есть специальные гнезда с определенными пределами измерения. В эти гнезда вставляется конденсатор согласно его пределу измерения и происходит определение его параметров.

Если в тестере таких гнезд нет, то определить емкость можно с помощью измерительных щупов, как показано на фото ниже:

Важно! В отдельной статье мы рассказывали о том, как проверить исправность конденсатора. Рекомендуем также ознакомиться с этим материалом!

Применение формул

Что делать, если под рукой нет такого мультиметра с гнездами измерения, а есть только обычный бытовой прибор? В таком случае необходимо вспомнить законы физики, которые помогут определить емкость.

Для начала вспомним, что в случае, когда конденсатор заряжается от источника неизменного напряжения через резистор, то существует закономерность, согласно которой напряжение на устройстве будет подходить к напряжению источника и в конечном итоге сравняется с ним.

Но для того чтобы этого не ожидать, можно процесс упростить. Например, за определенное время, которое равняется 3*RC, во время заряжения элемент достигает напряжения 95% примененного к RC цепи. Таким образом, по току и напряжению можно определить константу времени. А правильнее, если знать вольтаж в блоке питания, номинал самого резистора, происходит определение постоянной времени, а затем и емкости устройства.

Например, есть электролитический конденсатор, узнать емкость которого можно по маркировке, где прописывается 6800 мкф 50в. Но что если устройство давно лежало без дела, а по надписи сложно определить его рабочее состояние? В этом случае лучше проверить его емкость, чтобы знать наверняка.

Для этого необходимо выполнить следующее:

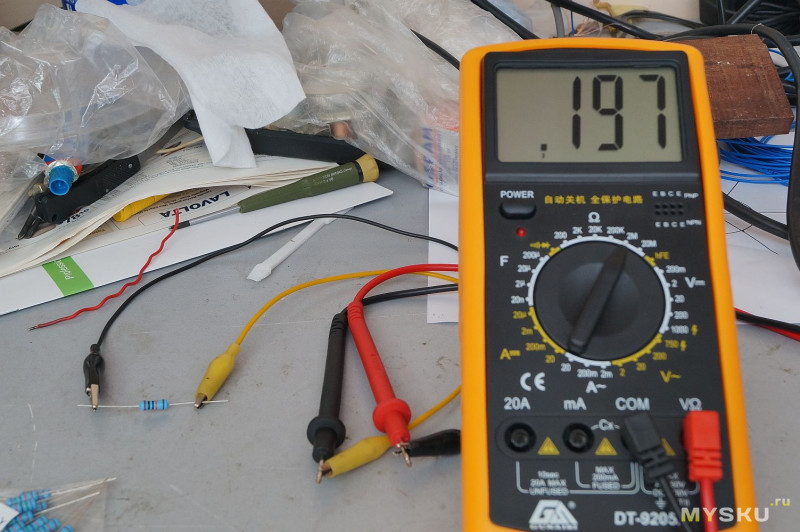

  1. С помощью мультиметра измерить сопротивление резистора в 10 кОм. Например, оно получилось равно 9880 Ом.
  2. Подключаем блок питания. Мультиметр переводим в режим замера постоянного напряжения. Затем подключаем его к блоку питания (через его выводы). После этого в блоке устанавливается 12 вольт (на мультиметре должна появиться цифра 12,00 В). Если же не удалось отрегулировать напряжение в блоке питание, то тогда записываем те результаты, которые получились.
  3. С помощью конденсатора и резистора собираем электрическую RC-цепь. На схеме ниже указана простая RC-цепочка:
  4. Закоротить конденсатор и подключить цепь к питанию. С помощью прибора еще раз определить напряжение, которое подается на цепь, и записать это значение.
  5. Затем необходимо высчитать 95% от полученного значения. К примеру, если это 12 Вольт, то это будет 11,4 В. То есть, за определенное время, которое равняется 3*RC, конденсатор получит напряжение в 11,4 В. Формула выглядит следующим образом:
  6. Осталось определить время. Для этого устройство раскорачиваем и с помощью секундомера производим отсчет. Определение 3*RC будет вычисляться таким образом: как только напряжение на устройстве будет равно 11,4 В, то это и будет означать нужное время.
  7. Производим определение. Для этого полученное время (в секундах) делим на сопротивление в резисторе и на три. Например, получилось 210 секунд. Эту цифру делим на 9880 и на 3. Получилось значение 0,007085. Это величина указывается в фарадах, или 7085 мкф. Допустимое отклонение может быть не более 20%. Если учитывать, что на изделии указано 6800 мкф, наши расчеты подтверждаются и укладываются в норматив.

А как определить емкость керамического конденсатора? В этом случае можно сделать определение с помощью сетевого трансформатора. Для этого RC-цепочку подсоединяем ко вторичной обмотке трансформатора, и его подсоединяют в сеть. Далее с помощью мультиметра осуществляется замер напряжения на конденсаторе и на резисторе. После этого необходимо сделать подсчеты: высчитывается ток, что проходит через резистор, затем его напряжение делится на сопротивление. Получается емкостное сопротивление Хс.

Если есть частота тока и Хс, можно определить емкость по формуле:


Другие методики

Также емкость можно определить и с помощью баллистического гальванометра. Для этого используется формула:

где:

  • Cq — баллистическая постоянная гальванометра;
  • U2 — показания вольтметра;
  • a2 — угол отклонения гальванометра.

Определение значения методом амперметра вольтметра осуществляется следующим образом: измеряется напряжение и ток в цепи, после чего значение емкости определяется по формуле:

Напряжение при таком методе определения должно быть синусоидальным.

Измерение значения возможно и при помощи мостиковой схемы. В этом случае схема моста переменного тока указывается ниже:

Здесь одно плечо моста образуется за счет элемента, который необходимо измерить (Cx).

Следующее плечо состоит из конденсатора без потерь и магазина сопротивлений. Оставшиеся два плеча состоят из магазинов сопротивлений. Подключаем в одну диагональ источник питания, в другую – нулевой индикатор. И рассчитываем значение по формуле:

Напоследок рекомендуем просмотреть полезное видео по теме:

Это все, что мы хотели рассказать вам о том, как определить емкость конденсатора мультиметром. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Как проверить конденсатор мультиметром на работоспособность

По сути ремонт любой радиоэлектронной аппаратуры сводится к поиску и замене неисправных деталей. И, возможно, вы удивитесь тому, насколько часто выходят из строя такие, казалось бы, простые компоненты как конденсаторы. В то время как нежные диоды, чувствительные транзисторы и сложные микросхемы остаются целыми и невредимыми.

Типичные неисправности конденсаторов:

  • КЗ между обкладками. Как правило, это следствие механического повреждения, перегрева или превышения рабочего напряжения (пробой). Самый простой случай, т.к. легко выявляется любым мультиметром в режиме прозвонки;
  • внутренний обрыв с полной потерей емкости (вот почему нельзя коротить отвертками). В случае с конденсаторами большой емкости этот дефект достаточно просто диагностируется. Выявление обрыва у мелких кондеров (менее 500 пФ) является довольно трудоемкой задачей и осуществляется только при помощи спец. приборов;
  • частичная потеря емкости. Для электролитических конденсаторов потеря емкости с годами практически неизбежна, однако это не всегда приводит к неисправности устройства (но может ухудшать его характеристики). Керамические, пленочные и прочие с твердым диэлектриком, как правило, более стабильны, но могут потерять емкость в результате механического повреждения;
  • слишком низкое сопротивление утечки (конденсатор «не держит» заряд). В основном это свойственно электролитическим конденсаторам. Хотя танталовые в этом плане очень хороши;
  • слишком большое эквивалентное последовательное сопротивление (ЕПС или ESR). Проблема по большей части касается «электролитов» и проявляется только при работе с высокочастотными или импульсными токами.

Существует масса способов как проверить конденсатор мультиметром на работоспособность. Пойдем по-порядку.

Содержание статьи:

Внешний осмотр

Иногда достаточно одного взгляда, чтобы определить неисправный конденсатор на плате. В таких случаях нет смысла проверять его какими-либо приборами.Конденсатор подлежит замене, если визуальный осмотр показал наличие:

  • даже незначительного вздутия, следов подтеков;
  • механических повреждений, вмятин;
  • трещин, сколов (актуально для керамики).

Конденсаторы, имеющие любой из указанных признаков, эксплуатировать НЕЛЬЗЯ.

Измерение емкости конденсатора мультиметром и специальными приборами

Некоторые мультиметры имеют функцию измерения емкости. Взять хотя бы эти распространенные модели: M890D, AM-1083, DT9205A, UT139C и т.д.Также в продаже есть цифровые измерители емкости, например, XC6013L или A6013L.

С помощью любого из этих приборов можно не только узнать точную емкость конденсатора, но и убедиться в отсутствии короткого замыкания между обкладками или внутреннего обрыва одного из выводов.

Некоторые производители даже уверяют, что их мультиметры способны проверить емкость конденсатора не выпаивая его с платы. Что, конечно же, противоречит здравому смыслу.

К сожалению, проверка конденсатора мультиметром не поможет определить такие наиважнейшие параметры, как ток утечки и эквивалентное последовательное сопротивление (ESR). Их измерить только с помощью специализированных тестеров. Например, с помощью весьма недорогого LC-метра.

Проверка на короткое замыкание

Способ №1: определение КЗ в режиме прозвонки

Как прозванивать конденсаторы мультиметром? Нужно включить мультиметр в режим прозвонки или измерения сопротивления и приложить щупы к выводам конденсатора.

В зависимости от емкости мультиметр либо сразу же покажет бесконечное сопротивление, либо через какое-то время (от нескольких секунд до десятков секунд).

Если же прибор постоянно пищит в режиме прозвонки (или показывает очень низкое сопротивление в режиме измерения сопротивления), то конденсатор можно смело выкидывать.

Способ №2: определение КЗ конденсатора с помощью светодиода и батарейки

Если нет мультиметра (и даже старой советской «цешки» нету), то можно попробовать подключить светодиод или лампочку к батарейке через исследуемый конденсатор.

Т.к. исправный конденсатор имеет ооочень большое сопротивление постоянному току, лампочка гореть не должна. Хотя, если емкость конденсатора достаточно большая, лампочка может вспыхнуть на короткое время (пока конденсатор не зарядится).

Если же светодиод горит постоянно, конденсатор 100% неисправен.

Если при проверке конденсатора наблюдается эффект постепенного роста сопротивления вплоть до бесконечности (ну или светодиод на какое-то время вспыхивает и гаснет) то конденсатор совершенно точно имеет какую-то емкость. Следовательно, проверку на обрыв можно не делать.

Способ №3: проверка конденсатора лампочкой на 220В

Подходит для высоковольтных неполярных конденсаторов (например, пусковые конденсаторы из стиральных машин, насосов, различных станков и т.п.).

Все что нужно сделать — просто подключить лампу накаливания небольшой мощности (25-40 Вт) через конденсатор. Полярность конденсатора не имеет значения:

Способ позволяет одним выстрелом убить двух зайцев: обнаружить КЗ, если оно есть, и убедиться в том, что конденсатор имеет ненулевую емкость (не находится в обрыве).

При исправном конденсаторе лампочка будет гореть в полнакала. Чем меньше емкость — тем тусклее будет гореть лампочка.

Если лампа горит в полную мощность (точно также как и без конденсатора), значит конденсатор «пробит» и подлежит замене. Если лампочка совсем не светится — внутри конденсатора обрыв.

Способ №3 очень наглядно продемонстрирован в этом видео:

Проверка на отсутствие внутреннего обрыва

Обрыв — распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник.

Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса 🙂

Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.

Как это сделать? Есть три способа.

Способ №1: исключение обрыва через звуковой сигнал в режиме прозвонки

Включить мультиметр в режим прозвонки, прикоснуться щупами к выводам конденсатора и в этот момент мультиметр должен издать непродолжительный писк. Иногда звук настолько короткий (зависит от емкости конденсатора), что больше похож на щелчок и нужно очень постараться, чтобы его услышать.

Небольшой лайфхак: чтобы увеличить продолжительность звукового сигнала при прозвонке совсем маленьких конденсаторов, нужно предварительно зарядить их отрицательным напряжением, приложив щупы мультиметра в обратном порядке. Тогда при последующей прозвонке мультиметру сначала придется перезарядить конденсатор от какого-то отрицательного напряжения до нуля, и только потом — от нуля до момента отключения пищалки. На все это уйдет значительно больше времени, а значит сигнал будет звучать дольше и его проще будет расслышать.

Вот какой-то чувак, сам того не подозревая, применяет этот лайфхак на видео:

Из своей практике могу сказать, что с помощью уловки, описанной выше, мне удавалось уловить реакцию мультиметра на конденсатор емкостью всего лишь 0.1 мкФ (или 100 нФ)!

Способ №2: увеличение сопротивления постоянному току как признак отсутствия обрыва

Если предыдущий способ не помог и вообще не понятно, как проверить конденсатор тестером, то вот вам более чувствительный метод проверки.

Необходимо переключить мультиметр в режим измерения сопротивления. Выбрать максимально доступный предел измерения (20 или лучше 200 МОм). Приложить щупы к выводам конденсатора и наблюдать за показаниями мультиметра.

По мере заряда конденсатора от внутреннего источника мультиметра, его сопротивление будет постоянно расти до тех пор, пока не выйдет за пределы диапазона измерения. Если такой эффект наблюдается, значит обрыва нет.

Кстати говоря, может так оказаться, что рост сопротивления остановится на значении от единиц до пары десятков МОм — для конденсаторов с жидким электролитом (кроме танталовых) это абсолютно нормально. Для остальных конденсаторов сопротивление утечки должно быть больше, как минимум, на порядок.

При измерении таких высоких сопротивлений необходимо следить за тем, чтобы не касаться пальцами сразу обоих измерительных щупов. Иначе сопротивление кожи внесет свои коррективы и исказит все результаты.

С помощью измерения сопротивления на пределе 200 МОм мне удавалось однозначно определить отсутствие обрыва в конденсаторах емкостью всего 0.001 мкФ (или 1000 пФ).

Вот видео для наглядности:

Способ №3: измерение остаточного напряжения для исключения внутреннего обрыва

Это самый чувствительный способ, позволяющий убедиться в отсутствии обрыва конденсатора даже тогда, когда все предыдущие способы не помогли.

Берется мультиметр в режиме прозвонки или в режиме измерения сопротивления (не важно в каком диапазоне) и на пару секунд прикладываем щупы к выводам испытуемого конденсатора. В этот момент конденсатор зарядится от мультиметра до какого-то небольшого напряжения (обычно 2.8 В).

Затем мы быстро переключаем мультиметр в режим измерения постоянного напряжения на самом чувствительном диапазоне и, не мешкая слишком долго, снова прикладываем щупы к конденсатору, чтобы измерить на нем напряжение. Если у кондера есть хоть какая-нибудь вразумительная емкость, то мультиметр успеет показать напряжение, до которого был заряжен конденсатор.

Этим способом мне удавалось с помощью обычного цифрового мультиметра M890D отловить емкость вплоть до 470 пФ (0.00047 мкФ)! А это очень маленькая емкость.

Вообще говоря, это наиболее эффективный метод прозвонки конденсаторов. Таким способ можно проверять кондеры любой емкости — от малюсеньких до самых больших, а также любого типа — полярные, неполярные, электролитические, пленочные, керамические, оксидные, воздушные, металло-бумажные и т.д.

Правда, если конденсатор имеет совсем маленькую емкость, до 470 пФ, то, увы, проверить его на обрыв без специального прибора, вроде упомянутого ранее LC-метра, никак не получится.

Определение рабочего напряжения конденсатора

Строго говоря, если на конденсаторе нет маркировки и не известна схема, в которой он стоял, то узнать его рабочее напряжение неразрушающими методами НЕВОЗМОЖНО.

Однако, имея некоторый опыт, можно оооочень приблизительно прикинуть «на глазок» рабочее напряжение исходя из габаритов конденсатора. Естественно, чем больше размеры конденсатора и чем меньше при этом его емкость, тем на большее напряжение он расчитан.

Способ №1: определение рабочего напряжения через напряжения пробоя

Если имеется несколько одинаковых конденсаторов и одним из них не жалко пожертвовать, то можно определить напряжение пробоя, которое обычно раза в 2-3 выше рабочего напряжения.

Напряжение пробоя конденсатора измеряется следующим образом. Конденсатор подключается через токоограничительный резистор к регулируемому источнику напряжения, способного выдавать заведомо больше, чем напряжение пробоя. Напряжение на конденсаторе контроллируется вольтметром.

Затем напряжение плавно повышают до тех пор, пока не произойдет пробой (момент, когда напряжение на конденсаторе резко упадет до нуля).

За рабочее напряжение можно принять значение, в 2-3 раза меньше, чем напряжение пробоя. Но это такое… Вы можете иметь свое мнение на этот счет.

Внимание! Обязательно соблюдайте все меры предосторожности! При проверке конденсатора на пробой необходимо использовать защищенный стенд, а также индивидуальные средства защиты зрения.

Энергии заряженного конденсатора бывает достаточно, чтобы устроить небольшой ядерный взрыв прямо на рабочем столе. Вот, можно посмотреть, как это бывает:

А некоторые типы керамических конденсаторов при электрическом пробое способны разлетаться на очень мелкие, но твердые осколки, без труда пробивающие кожу (не говоря уже о глазах).

Способ №2: нахождение рабочего напряжения конденсатора через ток утечки

Этот способ узнать рабочее напряжение конденсатора подходит для алюминиевых электролитических конденсаторов (полярных и неполярных). А таких конденсаторов большинство.

Суть заключается в том, чтобы отловить момент, при котором его ток утечки начинает нелинейно возрастать. Для этого собираем простейшую схему:

и делаем замеры тока утечки при различных значениях приложенного напряжения (начиная с 5 вольт и далее). Напряжение следует повышать постепенно, одинаковыми порциями, записывая показания вольтметра и микроампераметра в таблицу.

У меня получилась такая табличка (моя чуйка подсказала мне, что это довольно высоковольтный конденсатор, так что я сразу начал прибавлять по 10В):

Напряжение на
конденсаторе, В
Ток утечки,
мкА
Прирост тока,
мкА
101.11.1
202.21.1
303.31.1
404.51.2
505.81.3
607. 21.4
708.91.7
8011.02.1
9013.42.4
10016.02.6

Как только станет заметно, что одинаковый прирост напряжения каждый раз приводит к непропорционально бОльшему приросту тока утечки, эксперимент следует остановить, так как перед нами не стоит задача довести конденсатор до электрического пробоя.

Если из полученных значений построить график, то он будет иметь следующий вид:

Видно, что начиная с 50-60 вольт, график зависимости тока утечки от напряжения обретает явно выраженную нелинейность. А если принять во внимание стандартный ряд напряжений:

Стандартный ряд номинальных рабочих напряжений конденсаторов, В
6.3101620253240506380100125160200250315350400450500

то можно предположить, что для данного конденсатора рабочее напряжение составляет либо 50 либо 63 В.

Согласен, метод достаточно трудоемкий, но не сказать о нем было бы ошибкой.

Как измерить ток утечки конденсатора?

Чуть выше уже была описана методика измерения тока утечки. Хотелось бы только добавить, что Iут измеряется либо при максимальном рабочем напряжении конденсатора либо при таком напряжении, при котором конденсатор планируется использовать.

Также можно вычислить ток утечки конденсатора косвенным методом — через падение напряжения на заранее известном сопротивлении:

При проверке полярных конденсаторов на утечку необходимо соблюдать полярность их подключения. В противном случае будут получены некорректные результаты.

При измерении тока утечки электролитических конденсаторов после подачи напряжения очень важно выждать какое-то время (минут 5-10) для того, чтобы все электрохимические процессы завершились. Особенно это актуально для конденсаторов, которые в течение длительного времени были выведены из эксплуатации.

Вот видео с наглядной демонстрацией описанного метода измерения тока утечки конденсатора:

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ — измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров — это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:Суть в том, что результирующая емкость Cрез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:Давайте для примера рассчитаем емкость большого конденсатора Сх с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С1 на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила Cрез = 9. 97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости Cх:Постоянная времени — это время, за которое напряжение на конденсаторе уменьшится в е раз (где е — это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.

Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы — необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Можно ли проверить конденсатор мультиметром не выпаивая его с платы?

Не существует однозначного ответа на вопрос как проверить конденсатор мультиметром не выпаивая: все зависит о схемы, в которой стоит конденсатор.

Все дело в том, что принципиальные схемы, как правило, состоят из множества элементов, которые могут быть соединены с исследуемым конденсатором самым замысловатым образом.

Например, несколько конденсаторов могут быть соединены параллельно и тогда прибор покажет их суммарную емкость. Если при этом один из конденсаторов будет в обрыве, то это будет очень сложно заметить.

Или, например, довольно часто параллельно электролитическому конденсатору устанавливают керамический. В этом случае нет ни малейшей возможности прозвонить конденсатор мультиметром на плате и определить внутренний обрыв.В колебательных контурах, вообще, параллельно кондеру может оказаться катушка индуктивности. Тогда прозвонка конденсатора покажет короткое замыкание, хотя на самом деле его нет.

Вот пример, когда все пять конденсаторов покажут ложное КЗ:

Таким образом, проверка конденсаторов мультиметром без выпаивания вообще невозможна.

В схемах импульсных блоков питания очень часто встречаются контура, состоящие из вторичной обмотки трансформатора, диода и выпрямительного конденсатора. Так вот любая «прозвонка» конденсатора при пробитом диоде покажет КЗ. А на самом деле конденсатор может быть вполне исправен.Вообще-то, проверить электролитический конденсатор мультиметром не выпаивая можно, но это только для кондеров ощутимой емкости (>1 мкФ) и только проверить наличие емкости и отсутствие коротыша. Ни о каком измерении емкости и речи быть не может. К тому же, если прибор покажет КЗ, то выпаивать все-таки придется, так как коротить может что угодно на плате.

Мелкие кондеры проверяются только на отсутствие КЗ, обрыв и нулевую емкость таким образом не проверишь.

Вот очень правильный и понятный видос на эту тему:

Примеры выше (а также доходчивое видео) не оставляют никаких сомнений, что проверка конденсаторов не выпаивая из схемы — это фантастика.

Если какой-либо конденсатор вызывает сомнения, лучше сразу заменить его на заведомо исправный. Или хотя бы временно подпаять хороший конденсатор параллельно сомнительному, чтобы подтвердить или опровергнуть подозрения.

Как проверить конденсатор мультиметром. Проверка конденсатора мультиметром

Приветствую всех друзья и читатели сайта «Электрик в доме». Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем. Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента. Современная бытовая техника «начинена» электроникой и поломка такой крохотной детали приводит к потере функциональности всего механизма в целом.

Чтобы определить какой именно конденсатор в схеме вышел из строя их необходимо проверить на работоспособность. И желательно это делать с помощью электронный приборов, та как визуальный осмотр не дает заключения о неисправности.

Делать мы это будем с помощью недорогого и функционального прибора — мультиметра. В прошлой статье я писал о том, как с его помощью можно выполнить проверку сопротивления, а сегодня рассмотрим методику, как проверить конденсатор мультиметром.

Написать данную статью меня попросил один из подписчиков. Я как всегда постараюсь изложить материал доступным языком, но если останутся вопросы, не стесняйтесь задавать их в комментариях.

Проверка конденсатора мультиметром

Для начала давайте разберемся, что это за устройство, из чего он состоит, и какие виды конденсаторов существуют.

Конденсатор представляет собой устройство, которое способно накапливать электрический заряд. Внутри он состоит из двух металлических пластин параллельных между собой. Между пластинами расположен диэлектрик (прокладка). Чем больше пластины, тем соответственно больший заряд они могут накапливать.

Существует два вида конденсаторов:

  1. 1) полярные;
  2. 2) неполярные.

Как можно догадаться по названию полярные имеют полярность (плюс и минус) и подключаются к электронным схемам со строгим соблюдением полярность: плюс к плюсу, минус к минусу. В противном случае конденсатор может выйти из строя.

Все полярные конденсаторы – электролитические. Бывают как с твердым, так и с жидким электролитом. Емкость колеблется в диапазоне 0.1 ÷ 100000 мкФ.

Неполярные конденсаторы без разницы как подключать или впаивать в схему, у них нет плюса или минуса. В неполярных кондерах диэлектрическим материалом является бумага, керамика, слюда, стекло. Их емкость не очень большая колеблется в приделах от несколько пФ (пикофарад) до единиц мкФ (микрофарад).

Друзья некоторые из Вас могут задаться вопросом, зачем эта ненужная информация? Какая разница полярный-неполярный? Все это влияет на методику измерений. И перед тем как проверить конденсатор мультиметром нужно понимать, какой именно тип устройства перед нами находится.

Как проверить конденсатор с помощью приборов

Прежде всего, выполняется внешний осмотр конденсатора на предмет трещин и вздутия. Нередко причиной неисправности является внутренние повреждения электролитов, что в свою очередь приводит к увеличению давления внутри корпуса, и как следствие вздутие оболочки.

Если конденсатор с виду цел, то без специальных приборов трудно сказать работоспособный он или нет. Поэтому в этом случае выполняется проверка конденсатора мультиметром. Этот простой прибор позволит нам определить емкость конденсатора и наличие обрывов внутри.

Перед тем, как приступить к проверке, нужно определиться какого рода конденсатор находится перед вами: полярный или неполярный. Помните, выше я писал, что это будет важно при измерениях.

Так вот при выполнении проверки полярных конденсаторов нужно соблюдать полярность и подключать щупы к ним соответственно: плюсовой к ножке «+», а минусовой к ножке «-».

При проверке неполярных «кондеров» полярность в подключении соблюдать не нужно, однако здесь есть одна особенность на которую нужно обращать внимание. Для проверки целостности кондера переключатель мультиметра нужно выставить на отметку 2 МОм. Если будет меньше то на дисплее будет отображаться — «1» (единица), можно ложно подумать что конденсатор неисправен.

Проверяем конденсатор мультиметром в режиме омметра

В нашей сегодняшней статье будем проверять четыре конденсатора: два полярных (диэлектрических) и два неполярных (керамических). Перед тем как выполнять проверку необходимо разрядить конденсатор. Для этого нужно замкнуть его выводы на металлический предмет.

Переключатель мультиметра устанавливаем в секторе измерения сопротивления (режим омметра). Режим сопротивления даст нам понять есть ли внутри кондера обрыв или короткое замыкание.

Проверим сначала полярные кондеры номиналом 5.6 мкФ и 3.3 мкФ соответственно (они мне достались от неисправных энергосберегающих лампочек).

Друзья забыл отметить, перед выполнением проверки необходимо разряжать конденсатор. Для этого необходимо закоротить его выводы на металлический предмет (отвертку, щуп, провод и т.п.). Так показания будут более точными.

Для этого выставляем переключатель на отметку 2 МОм и касаемся щупами выводов конденсатора. Как только щупы будут подключены, на дисплее можно увидеть стремительно растущее сопротивление.

Почему так происходит? Почему на дисплее можно наблюдать «плавающие значения сопротивления»? Все дело в том, что при касании щупами выводов к конденсатору прикладывается постоянное напряжение (батарейка прибора) – он начинает заряжаться. Чем дольше мы держим щупы, тем больше конденсатор заряжается, и сопротивление плавно увеличивается. Скорость заряда напрямую зависит от емкости. Спустя время конденсатор зарядится и его сопротивление будет равно «бесконечности», а на дисплее мультиметра мы увидим «1». Это показатель того что конденсатор исправен.

Не все удается передать фотографиями, но для экземпляра 5. 6 мкФ сопротивление стартует с 200 кОм и плавно растет, пока не перевалит отметку в 2 МОм. Длится весь процесс, примерно 10 сек.

Со вторым конденсатором номиналом 3.3 мкФ происходит все аналогично. Начинает заряжаться, сопротивление растет, как только показания превысят отметку 2 МОм на дисплее можно увидеть «1» что соответствует «бесконечности». По времени процесс длится меньше, примерно 5 сек.

В случае со второй неполярной парой конденсаторов делаем все аналогично. Касаемся щупами выводов и наблюдаем за изменением сопротивления на приборе.

Первый из них кондер «104К» его сопротивление сначала немного снижается (до 900 кОм) потом начинает плавно расти, пока не перевалит за отметку. Заряжается дольше, чем остальные около 30 сек.

Второй пример проверка конденсатора мультиметром типа МБГО емкостью 1 мкФ. На фото можно видеть, как изменяется сопротивление при проверке. Только в этом случае переключатель нужно установить на отметку 20 МОм (сопротивление большое, на 2-ке очень быстро заряжается).

Сперва нужно снять заряд, для этого закорачиваем выводы отверткой:

На дисплее прибора наблюдаем как начинает изменятся сопротивление:

По результатам данной проверки можно сделать вывод, что все варианты конденсаторов находятся в исправном состоянии.

Как проверить емкость конденсатора мультиметром

Одной из основных характеристик любого конденсатора является «емкость». Для того чтобы понять рабочий конденсатор или нет необходимо измерить данную характеристику и сравнить показатели с теми которые указаны производителем на корпусе устройства. Если под рукой есть хороший прибор, то измерить емкость конденсатора мультиметром не составит труда. Но здесь есть свои нюансы.

Если пытаться измерить емкость с помощью щупов (как в моем случае с мультиметром DT9208A) то у Вас ничего не получится. Дело в том, что емкость нельзя проверить, просто подключив щупы к конденсатору. Так как проверить емкость конденсатора мультиметром и можно ли вообще это сделать?

Для этой цели на мультиметре есть специальные разъемы «гнезда» -CX+. «-» и «+» означают полярность подключения.

Давайте проверим емкость керамического кондера «104К». Напомню, маркировка 104 расшифровывается: 10 – значение в пФ, 4-количество нулей (100000 пФ = 100 нФ = 0.1 мкФ).

Выставляем переключатель мультиметра на необходимую отметку — ближайшее большее значение (я установил на отметке 200 нФ). Берем конденсатор и вставляем ножки в разъемы мультиметра -CX+. Какой стороной вставлять не важно, так как данный кондер — неполярный. На дисплее мы видим значение емкости – 102.6 нФ. Что соответствует номинальным характеристикам.

Следующий экземпляр электролитический конденсатор с номинальной емкостью 3.3 мкФ. Переключатель выставляем на отметке 20 мкФ. Теперь нужно правильно «воткнуть» кондер в разъемы с соблюдением полярности. Для этого нужно знать какая ножка «плюс», а какая «минус». Узнать это не составит труда, так как производитель уже позаботился об этом. Если присмотреться на корпусе видно специальная отметка — черная полоса с обозначением нуля. Со стороны этой ножки располагается «минус», с противоположной «плюс».

Вставляем наш конденсатор в посадочные гнезда мультиметра. На фото видно, что емкость данного экземпляра равна 3.58 мкФ, что соответствует номинальным параметрам. Таким простым способом выполняется проверка конденсатора мультиметром.

Другой пример кондер емкостью 5.6 мкФ. При проверке данный экземпляр показал емкость 5.9 мкФ, что тоже соответствует норме.

Кондер МБГО, емкостью 1 мкФ показал результат 1.08, что также соответствует норме.

Если при замерах окажется что емкость сильно отличается от номинальных значений (или вовсе равна нулю) это значит, что конденсатор неисправен и его нужно заменить.

Как проверить конденсатор тестером (стрелочным прибором)

Друзья завалялся у меня в гараже измерительный прибор времен СССР — Ц4313. Он вполне рабочий, поэтому я решил поэкспериментировать и выполнить проверку им.

Почему я решил использовать его? Методика проверки не изменяется но, аналоговыми приборами (стрелочными) работу выполнять наглядно проще. Проще в плане визуального отслеживания. Здесь придется наблюдать не за изменением цифр на дисплее, а за отклонением стрелки прибора. Причем стрелка будет отклоняться сначала в одну сторону, затем в другую.

Чтобы настроить тестер Ц4313 на измерение сопротивления нужно нажать кнопку «rx». Вставляем щупы прибора в рабочие контакты. Для начала берем конденсатор и разряжаем его. Затем касаемся щупами контактов кондера. Если конденсатор исправный стрелка сначала отклонится, а затем по мере заряда плавно возвратится в исходное (нулевое) положение. Скорость перемещения стрелки зависит от того какой емкости испытуемый конденсатор.

Если стрелка прибора не отклоняется или отклонилась и зависла в определенном положении, это говорит о том, что конденсатор неисправный.

На этом все дорогие друзья, надеюсь, данная статья, как проверить конденсатор мультиметром цифровым и стрелочным была для вас интересной и раскрыла все вопросы. Если что, не стесняйтесь писать комментарии. Также особая благодарность за РЕПОСТ в соц.сетях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как проверить конденсатор самым простым, дешевым мультиметром

Как проверить обычным мультиметром исправность конденсатора?

Итак, у вас есть проблема — нужно проверить исправность конденсатора, но подходящего измерительного прибора с функцией измерения емкости под рукой нет. Что же делать? Бежать в магазин и купить нужный мультиметр? Если вы будете постоянно иметь дело с измерением емкости и проверкой конденсаторов, такой шаг будет более чем оправдан, но для разовой, простой проверки подойдет и обычный, самый простой прибор.

Так что давайте узнаем, как можно проверить работоспособность конденсатора с помощью данного измерительного прибора, который вообще не имеет функции измерения емкости конденсаторов. Единственный недостаток этого способа — измерение емкости конденсатора таким способом просто невозможно.

Так что же нужно делать?

Начнем проверку. Представим, что вы уже разобрали прибор или устройство на котором нужно проверить конденсаторы, или же они и вовсе отпаяны. С последними работать будет даже проще. Но если конденсаторы нужно только проверить, лучше не выпаивать их с устройства. Особенно если сомневаетесь, что получится их выпаять и припаять на место.

  • Итак, включаем мультиметр в режим измерения сопротивления. При этом выставляем самый высокий предел.

  • Неважно, выпаян конденсатор или находится на плате — главное подключить щупы к выводам конденсатора. Но некоторые радиолюбители советуют отпаять хотя бы одну ножку конденсатора, чтобы устранить «паразитные помехи» прочих компонентов сети.

  • Теперь наблюдаем за показаниями. На экране устройства вы увидите, что сопротивление конденсатора постепенно возрастает. Если это так — конденсатор исправен.
Как это работает?

Когда конденсатор набирает заряд его сопротивление, соответственно, растет. Если вы наблюдаете рост сопротивления, значит, конденсатор заряжается. При измерении сопротивления мультиметры подают через щупы определенное, фиксированное напряжение. Именно оно и заряжает конденсатор. Если сопротивление остается постоянным — конденсатор пробит и не набирает заряд.

Для такой вот проверки конденсатора годиться любая модель, которая может измерять сопротивление. Это может быть как универсальный цифровой прибор, так и простой, аналоговый измеритель. Но вот снимать данные простым, аналоговым инструментом интереснее.

  • Аналоговый мультиметр должен быть включен в режим измерения сопротивления. Можно выбрать средний диапазон.
  • Как и в случае с цифровым, дотроньтесь щупами к контактам конденсатора.
  • Наблюдайте за стрелкой. Она будет до определенного момента ползти вверх, а потом падать назад. Если это происходит, значит, конденсатор заряжается и разряжается.
Как видите, все достаточно просто!

Стоит заметить, что мультиметры не смогут измерить емкость конденсатора. Хотя в большинстве случаев достаточно просто проверить работоспособность компонента.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Поделиться в соцсетях

ТОЧНОЕ ИЗМЕРЕНИЕ ЕМКОСТИ КОНДЕНСАТОРА

Сейчас практически каждый универсальный мультиметр имеет возможность измерения емкости конденсаторов. Это особенно полезно, когда имеем дело с конденсаторами, маркировка которых нечитаема или отсутствует. В этом случае достаточно измерения с точностью до нескольких процентов, потому что во-первых, сами конденсаторы не так точны, а во-вторых, для устройств этого хватает. Но иногда необходимо знать точное значение емкости конденсатора. Ведь прецизионные конденсаторы труднодоступны и довольно дороги. Поэтому просто берем упаковку одинаковых и подбираем подходящий. Так как точно измеряется емкость конденсатора? Есть несколько способов сделать это.

Метод 1: мост Вина

Это один из первых методов точного измерения емкости, изобретенный Максом Вином в 1891 году. С помощью моста Вина можно точно измерить как емкость, так и сопротивление. А после преобразования в мост Максвелла еще и индуктивность. Все аналоговые мосты RLC основаны на принципе этой схемы.

Вход Uwe подключен к генератору синусоидальной волны с фиксированной или регулируемой частотой. К Uwy подключен вольтметр. Rx и Cx — искомые сопротивление и емкость. R3 и C2 известны и постоянны. R2 и R4 — потенциометры, снабженные шкалами, с которых считываются значения Rx и Cx. Эти потенциометры регулируются до тех пор, пока мост не будет сбалансирован и вольтметр не покажет ноль. Тогда удовлетворяются две зависимости:



Точность измерения зависит от стабильности генератора питающего мост, и знания номинала резисторов и емкости C2. Используя известные значения Rx и Cx, его можно откалибровать.

Метод 2: измерение частоты LC-генератора

В схеме использован простой LC-генератор с компаратором. В резонансном контуре работают известная емкость и известная индуктивность. Дополнительная, подключаемая к реле, позволяет рассчитать точные значения L и C используемых компонентов. Во время измерения добавленная внешняя емкость или индуктивность изменяет частоту колебаний генератора и это изменение позволяет рассчитать измеренное значение.

Эта схема существует в нескольких вариантах, часто с использованием встроенных в микроконтроллер компараторов. Точность расчетов в исходной версии — 0,1%. Точность калибровки зависит от точности калибровочного конденсатора.

Метод 3: измерение ёмкости с помощью CTMU

CTMU или блок измерения времени зарядки — это модуль имеющийся во многих микроконтроллерах PIC, предназначенный в основном для управления клавиатурами и сенсорными интерфейсами. Модуль также позволяет точно измерять емкость, измеряя напряжение на тестируемом конденсаторе, питаемом от источника тока в течение определенного периода времени. В основе работы системы лежит формула заряда:

Поскольку нам известны ток I и время t, и можем измерить напряжение V, то чтоб вычислить значение C. Метод работы показан на рисунке ниже из документации к AN1375.

Как измерить мультиметром ёмкость конденсатора?

Ответ мастера:

Чтобы измерить ёмкость конденсатора, можно воспользоваться любым цифровым мультиметром. Некоторые их этих инструментов могут измерить ёмкость непосредственно, а некоторые позволяют это сделать при использовании косвенных методов измерения.

Убедившись, что в вашем мультиметре присутствует необходимая функция измерения ёмкости, его следует подключить к конденсатору и переключателем выбрать самый точный предел измерения ёмкости. Если на индикаторе отобразится сообщение о перегрузке, нужно переключить инструмент на менее точный предел. Совершайте эти манипуляции до того момента, пока прибор не выдаст показания.

В случае, когда для измерения ёмкости используется мостовая приставка, следует работать с мультиметром, как с устройством для определения баланса моста. Подключите его через детектор с фильтрующим конденсатором к выводам моста. Установите на приборе режим микроамперметра постоянного тока. Теперь подключите конденсатор к мосту, сбалансируйте последний до минимума показаний. Прочтите полученные значения по шкале моста.

Если в вашем мультиметре нет возможности измерять ёмкость, и нет мостовой приставки, то следует использовать следующий метод. Вам понадобится генератор стандартных сигналов, на котором нужно установить известную амплитуду сигнала, которая равна нескольким вольтам. Затем последовательно включайте мультиметр (который в зависимости от условий измерения работает как микроамперметр или миллиамперметр переменного тока), генератор и конденсатор, объём которого необходимо измерить.

Установите частоту, при которой мультиметр покажет ток, не превышающий в первом случае 200 мкА, а во втором – 2 мА. При слишком малой частоте прибор ничего не покажет. Далее следует поделить амплитудное значение напряжения, выраженного в вольтах, на квадратный корень из двух. Таким образом получаем его действующее значение. Переведите ток в амперы, поделите напряжение на ток. Полученное значение – ёмкостное сопротивление конденсатора в омах. Используйте значение частоты и ёмкостного сопротивление в формуле для вычисления ёмкости:

Установите такую частоту, чтобы мультиметр показал ток, не превышающий в первом случае 200 мкА, а во втором — 2 мА (если частота слишком мала, он не покажет ничего). Затем поделите амплитудное значение напряжения, выраженного в вольтах, на квадратный корень из двух, чтобы получить действующее его значение. Ток переведите в амперы, после чего поделите напряжение на ток, и вы получите емкостное сопротивление конденсатора, выраженное в омах. Затем, зная частоту и емкостное сопротивление, вычислите емкость по формуле: C=1/(2πfR), где C — емкость в фарадах, π — математическая константа «пи», f — частота в герцах, R — емкостное сопротивление в омах.

Вычисленное значение ёмкости переведите в более удобные единицы измерения: пикофарады, нанофарады или микрофарады.

Помните, что такой метод нельзя применять для замера ёмкости оксидных конденсаторов.

Перед его измерением конденсатор нужно разрядить, используя безопасный способ.

В чём измеряется ёмкость конденсатора: как измерить

Конденсаторы являются важнейшими пассивными компонентами электрических цепей. Любая электрическая схема содержит в своем составе такие элементы различных типов и номиналов.

Что это такое

Конденсатор — электрический двухполюсник (элемент с двумя выводами) с постоянным или изменяемым значением емкости. Обладает бесконечно большим сопротивлением постоянному току.

Простейший конденсатор

Важно! Бесконечно большим сопротивлением обладает идеальный конденсатор. Реальные устройства имеют ток утечки, который необходимо учитывать.

Основное назначение устройства — накопление энергии электрического поля и заряда.

Несмотря на то, что конденсаторы являются самостоятельными элементами, емкостью обладают любые другие устройства, даже диод и транзистор.

Характеристики

Как элемент электрической цепи, конденсатор имеет такие параметры:

  • Электрическая емкость, которая характеризуется свойством накапливания электрического заряда.
  • Номинальное напряжение. Значение напряжения на обкладках, при котором элемент в течении срока службы сохраняет свои параметры.

При работе с электрическими цепями необходимо учитывать паразитные параметры, которые являются нежелательными:

  • Ток утечки, который появляется из-за несовершенства диэлектрика, качества изоляции обкладок.
  • Последовательное эквивалентное сопротивление, которое складывается из сопротивления выводов, сопротивление контакта вывод-обкладка, внутренних свойств диэлектрика.
  • Эквивалентная индуктивность, в которую входят индуктивность выводов и обкладок.
  • Тангенс угла диэлектрических потерь, характеризующий электрические потери в конденсаторе на высоких частотах.
  • Температурный коэффициент емкости, показывающий, как она меняется в зависимости от температуры.
  • Паразитный пьезоэффект, проявляющийся как генерация напряжения при физическом воздействии на диэлектрик (тряска, вибрация).
Эквивалентная схема

Устройство конденсатора

Простейший конденсатор состоит из двух металлических пластин (обкладок), разделенных слоем диэлектрика. Емкость (способность накапливать электрический заряд) увеличивается с ростом площади пластин и с уменьшением толщины изолирующего слоя.

Параметры простейшей конструкции слишком малы. Для ее увеличения есть два пути:

  • Увеличение площади обкладок, что приводит к увеличению габаритов.
  • Уменьшение толщины диэлектрика, приводящее к снижению номинального рабочего напряжения из-за электрического пробоя.

Для того, чтобы избежать перечисленных проблем, разработаны специальные конструкции. Например, если сделать обкладки небольшой ширины и большой длины, их можно вместе с гибким диэлектриком свернуть в плотный цилиндр, получится цилиндрический конденсатор. Размещая пластины с диэлектриком попеременно, в виде слоеного пирога и чередуя подключение к выводам, получается прямоугольный компонент с большой эффективной площадью обкладок.

Разные типы конструкции

Еще один путь — использование в качестве диэлектрика тонкого оксидного слоя на поверхности металлической фольги и раствора проводящего электролита в качестве второй обкладки. Таким образом получается электролитический конденсатор, конструкция которого обладает самой большой емкостью.

Важно! Такие устройства имеют недостаток — соблюдение полярности подключения, что ограничивает их применение: оно возможно только в цепях постоянного тока в качестве сглаживающих фильтров.

В чем измеряется

Единицей емкости служит фарада. Но это очень большая величина и лишь некоторые специальные типы устройств имеют величину несколько фарад.

Обычно используются кратные величины:

  • Микрофарада — 10-6 фарады— мкФ, µF.
  • Нанофарада — 10-9 фарады— нФ, nF.
  • Пикофарада — 10-12 фарады— пФ, pF.

Довольно часто в устройствах встречается последовательное и параллельное соединение. Как определить емкость соединенных конденсаторов? Результирующее значение для таких соединений рассчитывается по-разному.

Параллельное и последовательное соединение

Параллельное соединение

При параллельном соединении емкости всех элементов суммируется. Номинальное рабочее напряжение равняется наименьшему из соединенных элементов

Последовательное соединение

В данном случае, чтобы узнать результирующую емкость, придется прибегнуть к расчетам.

Для двух элементов:

С = С1·С2/(С1+С2)

Для трех элементов:

С=(С1·С2+С1·С3+С2·С3)/(С1+С2+С3)

Напряжение равняется сумме напряжений на каждом элементе.

Важно! Напряжение на отдельных конденсаторах распределяется неравномерно, а пропорционально емкости.

Приборы для измерения емкости

Специальные приборы для измерения емкости используют различные принципы. Наиболее распространены такие:

  • Измерение реактивного сопротивления;
  • Измерение частоты резонанса колебательного контура.

Первый тип приборов наиболее распространен. Принцип их работы основан на том, что конденсатор обладает реактивным сопротивлением, обратно пропорциональным частоте приложенного напряжения. То есть, чем выше частота сигнала, тем меньше сопротивление. На клеммах прибора присутствует напряжение заданной величины и частота, а шкала уже откалибрована в единицах емкости, поэтому никаких вычислений производить не надо, за исключением учета положения входных переключателей.

Цифровые приборы для измерения емкости в эксплуатации еще проще. На цифровом индикаторе сразу показывается значение измеряемого параметра.

Цифровой измеритель

Для устройств второго типа используется явление резонанса — скачкообразное измерение параметров колебательного контура из соединенных конденсатора и катушки индуктивности.

Для определения емкости измеряемый элемент подключается к катушке индуктивности с точно определенными параметрами. Изменяя частоту сигнала, добиваются резонанса и отсчитывают в этот момент емкость конденсатора на шкале прибора.

Также как и первые, эти устройства могут быть аналоговыми или цифровыми.

Наиболее часто используются комбинированные измерительные устройства, которыми можно измерять дополнительно индуктивность и сопротивление — RLC-метры.

Измеритель RLC

Специальный измеритель может определять эквивалентное последовательное сопротивление (ЭПС, ESR) и тангенс угла потерь.

Оценить емкость электролитического конденсатора можно, используя обычный мультиметр в режиме измерения сопротивления. Время заряда косвенно будет свидетельствовать о величине емкости (Чем больше величина, тем медленнее будут изменения показаний).

Как правильно измерять емкость

Как измерить ёмкость конденсатора, не имея специального оборудования? Нужно определить величину тока, протекающую через цепь с конденсатором и падение напряжения на нем. Значение измеряемого параметра вычисляют на основании формулы:

Xc = 1/2·π·f·C,

Где Хс — реактивное сопротивление конденсатора,

π — число пи, равное 3. 14,

f — частота тока.

Из приведенной формулы можно найти значение емкости:

С = 1/2·π·f·Хс

Реактивное сопротивление Хс находят из показаний измерительных приборов:

Хс = U/I.

Самостоятельное измерение емкости конденсаторов при помощи простейших приборов достаточно трудоемкое и не дает необходимой точности. Лучшие результаты можно получить, используя специализированные измерительные устройства.

5 способов с мультиметром и без него

Описывает, как проверить конденсатор с функцией измерения емкости и без нее на мультиметре, как проверить конденсатор с помощью тестера непрерывности цепи или с помощью омметра, а также провести «грубую проверку» путем его короткого замыкания.

Найти больше руководств, советов и советов по автомобилям и мотоциклам

СОДЕРЖАНИЕ
Что такое конденсатор
Визуальный осмотр
Проверка работоспособности
1. Как проверить конденсатор без измерения емкости
2.Как проверить конденсатор с помощью мультиметра для проверки целостности цепи
3. Использование мультиметра с измерением емкости
4. Как проверить конденсатор с помощью омметра
5. Как проверить конденсатор путем его короткого замыкания

Мультиметр является предпочтительным измерительным прибором, когда речь идет о проверке возможно неисправного конденсатора. Есть несколько способов проверить конденсатор с помощью мультиметра.

В основном, однако:

Мультиметру требуется специальное измерительное устройство, чтобы иметь возможность проверять конденсаторы и, таким образом, определять точные значения емкости конденсатора.Если нет функции измерения емкости, можно только определить, есть ли у конденсатора короткое замыкание или он заряжается. Для этого можно выполнить проверку непрерывности или измерение сопротивления в омическом диапазоне.

Что такое конденсатор?

Конденсаторы — это пассивный электронный компонент, который используется почти во всех электрических устройствах. Вы можете найти их в компьютерах, телевизорах, кухонной технике, ремесленных станках, транспортных средствах и многих других устройствах.

В основном конденсаторы состоят из двух электропроводящих поверхностей, которые отделены друг от друга изоляционным материалом. Однако существуют разные типы и формы конденсаторов. Одним из самых известных является электролитический конденсатор. Это поляризованный конденсатор. Напротив, керамические конденсаторы, например, используются в качестве неполяризованных конденсаторов. В области конденсаторов двигателей также используются пусковые конденсаторы.

Поскольку конденсаторы блокируют постоянный ток и пропускают переменный ток, они выполняют разные функции.В цепи переменного тока конденсатор используется как резистор переменного тока, в цепи постоянного тока он может накапливать электрический заряд. Это сохраненное напряжение называется электрической емкостью (C) и измеряется в фарадах (F).

Поскольку электролитические конденсаторы со временем изнашиваются, может потребоваться проверка их работоспособности. Конденсатор можно измерить мультиметром. Есть два подхода: вы просто хотите проверить состояние конденсатора с помощью мультиметра или хотите измерить точную емкость конденсатора?

Визуальный осмотр

  • Пластиковый корпус: Где-то на корпусе появляется неопределимая масса? Есть ли на корпусе трещина или даже дыра?
  • Алюминиевый корпус: протекает ли жидкость? Сработала защита от избыточного давления?

Если вы можете ответить «Да» на один из этих вопросов, скорее всего, конденсатор неисправен.

В следующем разделе представлены различные методы проверки конденсатора с помощью мультиметра.

Функциональный тест

Двигатель с неисправным конденсатором либо гудит перед пуском, либо запускается с отчетливо слышимым гулом. Это явные признаки потери емкости и, следовательно, неисправности конденсатора.

Вы должны быть очень осторожны с этим типом теста, так как существует большой риск травмы. Прежде всего, никогда не тестируйте пилы или газонокосилки таким образом.Многие люди переоценивают свои рефлексы и не могут достаточно быстро убрать пальцы из опасной зоны при внезапном запуске двигателя. К сожалению, многие несчастные случаи с отрубленными пальцами говорят сами за себя.

Если двигатель вращается в неправильном направлении, это также может указывать на неисправность конденсатора. То же самое относится к очень медленному или бессильному запуску машины. Если машина загружена, скорость в таком случае падает очень быстро. Если ваш электродвигатель работает не в ту сторону или у него заканчивается мощность, помимо дефекта конденсатора может быть виновата неисправная обмотка двигателя.

1. Как проверить конденсатор без измерения емкости

Если имеется только простой мультиметр без функции измерения емкости, то можно проверить только приблизительную работоспособность конденсатора или электролитического конденсатора (электролитического конденсатора). Выполните следующие действия:

1. Открыть конденсатор

В первую очередь следует полностью вынуть из цепи проверяемый конденсатор. Все контакты цепи должны быть удалены, а полюса конденсатора должны быть доступны.

2. Визуально проверьте конденсатор

Перед измерением конденсатора мультиметром его следует визуально проверить на наличие явных повреждений. Обратите внимание на небольшие неровности или мелкие трещины на поверхности. Утечка жидкости также указывает на неисправность конденсатора, который следует заменить.

3. Разрядный конденсатор

Следующим шагом является полная разрядка конденсатора. Чтобы в конденсаторе не было остаточного тока, его можно подключить к потребителю, например к простой лампочке.Таким образом, вся накопленная энергия может быть полностью разряжена.

4. Набор мультиметра

Теперь мультиметр должен быть настроен на функцию измерения сопротивления (измеренные значения в омах). Диапазон измерения 1000 Ом, т. е. 1 кОм, должен быть выбран так, чтобы можно было определить пригодные для использования результаты.

5. Измерьте конденсатор мультиметром

Теперь две измерительные линии мультиметра можно подключить к полюсам конденсатора.Для полной проверки конденсатора измерительные линии необходимо применить дважды и сравнить реакцию обоих процессов:

На дисплее цифрового мультиметра теперь должно отображаться измеренное значение в течение доли секунды, которую вы должны запомнить. После этого дисплей измерений немедленно перейдет к OL (Открытая линия). Если измерительные линии удаляются и снова подключаются, то же самое измеренное значение, а затем OL должно снова появиться на дисплее. Если это так, то конденсатор в порядке.

2. Как проверить конденсатор с помощью мультиметра для проверки целостности цепи

Тестер целостности цепи с проверкой диодов встроен во многие модели мультиметров. Это также может быть использовано для проверки конденсатора. Однако таким образом можно только определить, заряжается ли конденсатор.

Ток от измерительного прибора сначала течет в конденсатор, пока он не зарядится полностью. Затем можно провести измерение сопротивления. Затем показания на дисплее будут постоянно увеличиваться, пока не будет достигнут предел диапазона измерения и не будет отображаться только 1.

Проверка непрерывности с помощью звукового сигнала

Мультиметры, оснащенные тестером непрерывности с акустическим сигналом, обеспечивают следующую обратную связь:

  • Непрерывный звуковой сигнал или его отсутствие означает, что конденсатор неисправен.
  • Изменение громкости или высоты звука акустического сигнала означает, что конденсатор в порядке.

В обоих вариантах конденсатор можно проверить только на короткое замыкание или можно проверить процесс зарядки. Точную емкость конденсатора таким способом измерить нельзя.

Вы также должны учитывать, что конденсаторы могут реагировать иначе, когда они удалены, чем когда они встроены в цепь. С маленькими конденсаторами в диапазоне пФ или нФ измерения, безусловно, имеют смысл, но с большими конденсаторами от 10 мкФ становятся неточными, так как они ведут себя при измерении иначе, чем при нормальной работе в реальных условиях. Измерение конденсаторов в цепи, но это больше для профессионалов, чем для электриков-любителей.

Узнайте больше о точной процедуре проведения проверки непрерывности с помощью мультиметра в руководстве по эксплуатации мультиметра и узнайте все, что вам нужно учитывать.

3. Использование мультиметра с измерением емкости

При наличии мультиметра, способного измерять емкости, можно провести прямое измерение емкости конденсатора или электролитического конденсатора (электролитического конденсатора). Выполните следующие действия:

1. Выставить конденсатор

Здесь тоже первым делом нужно полностью вынуть из схемы проверяемый конденсатор. Все контакты цепи должны быть удалены, а два полюса конденсатора должны быть доступны.

2. Визуально проверьте конденсатор

Перед измерением емкости мультиметром следует проверить конденсатор на наличие повреждений. Если на поверхности видны небольшие выпуклости, мелкие трещины или даже вытекающие жидкости, это может указывать на неисправность конденсатора.

3. Разрядный конденсатор

Следующим шагом является полная разрядка конденсатора. Чтобы снять весь остаточный ток с конденсатора, его можно подключить к потребителю. Здесь тоже подойдет лампочка, например, чтобы полностью разрядить энергию конденсатора.

4. Набор мультиметра

Теперь мультиметр должен быть настроен на функцию измерения емкости (измеренные значения в фарадах).Диапазон измерения здесь обычно автоматически настраивается устройством.

5. Измерить емкость конденсатора мультиметром

Теперь обе измерительные линии можно подключить к полюсам конденсатора. Теперь на дисплее мультиметра должно отображаться показание, примерно соответствующее значению, указанному на конденсаторе. Если два значения очень похожи, конденсатор исправен. Если определенное измеренное значение значительно ниже значения, указанного на конденсаторе, или если измеренное значение вообще не отображается, то конденсатор неисправен и подлежит замене.

Общее примечание:

Так как конденсаторы или электролитические конденсаторы хранят электрический ток, они должны быть полностью разряжены, прежде чем вы сможете проверить конденсатор с помощью мультиметра.

С помощью простых мультиметров можно только определить, имеет ли конденсатор короткое замыкание или он заряжается. Точные измеренные значения емкости конденсатора можно определить только с помощью соответствующим образом оборудованных измерительных приборов.

4.Как проверить конденсатор с помощью омметра

Проверить конденсатор в электродвигателе можно также путем измерения сопротивления омметром. В этом измерении сопротивление должно начинаться с низкого уровня и постепенно увеличиваться по мере зарядки конденсатора. Наиболее информативным из обоих методов измерения является сравнение с определенно работающим конденсатором двигателя с теми же техническими характеристиками. Если отклонения указателя ведут себя одинаково с точки зрения интенсивности и временной прогрессии, конденсатор, вероятно, в порядке.

5. Как проверить конденсатор путем его короткого замыкания

В некоторых ситуациях состояние электролитического конденсатора можно проверить только без омметра или вольтметра при наличии подходящего источника напряжения. Конденсатор заряжается за 1-2 секунды. Затем нужно замкнуть контакты металлической отверткой.

Исправный конденсатор должен давать яркую искру. Если он тусклый или едва заметен, это говорит о том, что конденсатор неисправен и плохо держит заряд.

US Tech Online -> Точное измерение чрезвычайно малых значений емкости

Пользователи также могут вручную выбрать режим измерения, а частоту тестового сигнала можно выбрать в диапазоне фиксированных значений от 100 Гц до 100 кГц. Испытательное напряжение может быть установлено на 1,0, 0,5 и 0,1 В (среднеквадратичное значение).

Путем пропускания постоянного тока через измеряемый компонент можно измерить напряжение и ток. По закону Ома рассчитывается сопротивление постоянному току (RDC). Подачей постоянного напряжения в прямом и обратном направлении обнаруживаются диоды и определяется полярность p-n перехода.

Для конденсаторов емкостью более 40 мФ емкость рассчитывается с использованием изменения напряжения на измеренном конденсаторе при его зарядке в течение определенного интервала времени и приложенного тока. Принцип работы частотомера основан на подсчете импульсов опорного генератора между двумя рампами входного сигнала за определенный период. При этом также подсчитывается количество периодов входного сигнала.

Затем вычисляется частота путем деления количества периодов входного сигнала на количество импульсов от опорного генератора и умножения на частоту опорного генератора.По сути, принцип измерения напряжения основан на сравнении входного сигнала с опорным напряжением.

Калибровка смещения емкости
Siborg также предлагает калибровочную плату смещения емкости, которая обеспечивает надежный метод определения паразитного смещения между измерительными выводами. Макет печатной платы использует отверстия для представления компонентов различных размеров.

После надлежащего проведения открытой калибровки прибора для конкретного размера компонента можно производить абсолютные измерения значений компонентов с точностью до трех фемтофарад.

Например, открытая калибровка была выполнена с размером компонента 2920 (7,4 мм между кончиками пинцета). Результаты различаются незначительно, в зависимости от расстояния между кончиками пинцета и их окружением. Поднесение руки к пинцету может привести к смене нескольких фемтофарад.

На практике при использовании компонента 01005 и расстояния между концами пинцета 0,4 мм измеренная емкость составляет 0,249 пикофарад. 0201 с расстоянием между кончиками пинцета 0,6 мм показывает значение 0.225 пикофарад. Другим примером является значение измерения 0,177 пикофарад для компонента 0402 с 1 мм между кончиками пинцета.

Siborg Systems разрабатывает и производит цифровые мультиметры с 2004 года. Основная линейка продуктов компании — это мультиметры LCR-Reader, которые являются универсальными и точными пинцетами и обеспечивают базовую точность 0,1 процента для измерений L-C-R.

Как измерить емкость — Как

Какой самый недорогой способ измерить емкость? У меня есть несколько конденсаторов для фотовспышек, на которых не указана их емкость.Я пошел в радиолавку, и самый дешевый мультиметр, который измерил это, стоил около 60 долларов. Есть ли дешевый способ узнать номинал моих конденсаторов?

Обсуждения

Вы, очевидно, довольно умны в этой области, поэтому я задаю вам вопрос.

Как узнать, какая емкость мне нужна? Есть уравнение? Мне нужно 5 В, разряженное в течение 2 секунд от конденсатора для моего проекта «сделай сам», но никто не может дать мне прямой ответ на значение емкости, которое мне нужно.Какие-либо предложения?

Ответ 8 лет назад

Яцек, загляните на эту страницу:

и используйте предоставленную формулу. Там вы вводите 5 вольт в качестве начального напряжения, а затем устанавливаете время равным 2 секундам. Затем вы можете найти значение RC.

Я не знаю, как точно измерить емкость конденсатора, но я могу оценить емкость конденсатора близко к фактическому значению с помощью дешевых деталей.

Все, что вам нужно сделать, это подключить резистор с известным значением (в мегаомах), цифровой мультиметр и конденсатор, который будет измеряться параллельно.

Прежде чем подключить конденсатор с резистором и мультиметром параллельно,
зарядите конденсатор известным источником постоянного напряжения (лучше всего работает батарея). После того, как конденсатор полностью заряжен, подготовьте секундомер и дайте секундомеру начать отсчет, как только вы подключите конденсатор параллельно.

Установите опорное напряжение таким образом, чтобы остановить отсчет секундомера после того, как вы увидите значение опорного напряжения, отображаемое мультиметром, т. е. 100 мВ.(-t/CR)
ln(V) = ln(Vo)-t/CR
ln(V/Vo) = -t/CR
ln(Vo/V) = t/CR

Наконец,
C = t/[ln(Vo/V)R], в фарадах

Поскольку конденсатор и мультиметр имеют внутреннее сопротивление, измеренное значение будет немного отличаться от фактического значения. Я пробовал это раньше, и он действительно оценивает емкость неизвестного конденсатора.

Надеюсь, это поможет.

Ответ 9 лет назад

Что делать, если во время экзамена я не могу вспомнить формулу.

Первый метод

на этой странице — с RC-цепью времени. он указывает, что вы никогда не сможете измерить это время, потому что оно такое маленькое, но это не так, если у вас есть микроконтроллер типа базового штампа 2.
в цепи времени RC, сопротивление в омах, умноженное на емкость в Фарады равны времени в секундах. следовательно, емкость равна секундам, деленным на сопротивление. С = Т/Р

вот как будет выглядеть схема:

—————————> на входной пин основного штампа
| |
неизвестно C известно R
| |
—————————> на массу

, так что вы делаете, вы устанавливаете контакт на несколько миллисекунд, чтобы зарядить колпачок.затем вы меняете контакт на вход, запускаете счетчик и указываете базовой марке следить за низким логическим уровнем.

, конечно, вам нужно сначала «откалибровать» ваш базовый штамп, измерив, сколько времени требуется, чтобы пройти счетную область кода. например, скажите ему пройти цикл счета, например, десять тысяч раз, а затем замерьте, сколько времени это займет, с помощью секундомера. более высокое число даст вам хорошее среднее после выполнения калибровки несколько раз. базовый штамп работает в миллисекундах, поэтому десять тысяч циклов могут быть близки к десяти секундам, но это зависит от сложности цикла и набора переменных теории хаоса.

так или иначе, теперь, когда вы знаете, сколько времени занимает каждый счет в вашем счетчике, вы можете ввести фактическое время в секундах в уравнение, чтобы найти очень хорошее приближение емкости.

Я бы пошел на www.dealextreme.com и заказал там недорогой мультиметр. Вы можете получить один с функцией емкости за 12 $ или меньше с бесплатной доставкой.

Схему, описанную orksecurity, очень весело делать, и она стоит меньше доллара (преобразователи триггера Шмитта отлично подходят, таймеры 555 тоже подойдут), хотя, по моему опыту, вам понадобится осциллограф (более дорогой, чем мультиметр), или мультиметр с функцией подсчета частоты, чтобы пользоваться им с приемлемым удобством и точностью.Вы можете продолжать включать и выключать кучу известных емкостей, пока не перестанете слышать сигнал. но этот метод меня не очень привлекает!

Более дешевый и удобный метод может состоять в том, чтобы УБЕДИТЬСЯ, что они сначала разряжены, затем зарядить их батареей 9 В или 12 В и соединить их последовательно с резистором и светодиодом. Вам нужно будет уметь считать и пользоваться секундомером.

Из таблицы данных светодиода вы можете увидеть падение напряжения на светодиоде (или использовать мультиметр с функцией проверки диодов).Когда приложенное напряжение упадет ниже этого порога, он выключится. Выходное напряжение конденсатора на резисторе представляет собой функцию затухания, как описано здесь: http://en.wikipedia.org/wiki/Capacitor#DC_circuits

Вы в основном используете светодиод в качестве примитивного индикатора напряжения. Я предлагаю красный из-за низкого порогового напряжения. Время, в течение которого светодиод остается включенным, позволит вам рассчитать емкость, так как теперь вы знаете время, которое потребовалось для перехода от известного начального напряжения к известному конечному напряжению при известном сопротивлении.Резистор большего размера даст более точные результаты (из-за внутреннего сопротивления конденсатора и более длительного времени свечения светодиода), но светодиод будет тусклее; найти хороший баланс. Сначала попробуйте несколько сотен Ом.

Конечно, если у вас есть мультиметр с функцией измерения напряжения, просто подключите его параллельно конденсатору (при зарядке 9В или 12В это не проблема), он будет намного чувствительнее светодиода. Вы увидите падение напряжения по мере того, как оно спадает на резисторе, и вы можете синхронизировать его с какой-то произвольной точкой.

По моему (ограниченному) опыту и (очень ограниченной) памяти конденсаторы фотовспышек рассчитаны примерно на 330 В и имеют емкость примерно от 100 до 300 микрофарад. Знание емкости не говорит вам о безопасном номинальном напряжении, ОЧЕНЬ ОСОЗНАЙТЕ это. Соединение их последовательно и наивное предположение, что это увеличивает допуск по напряжению, также может привести к катастрофическим отказам.

Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя полученное напряжение и затем вычисляя емкость.

Предупреждение: Хороший конденсатор накапливает электрический заряд и может оставаться под напряжением после отключения питания. Прежде чем прикасаться к нему или проводить измерения, а) выключите все питание, б) используйте мультиметр, чтобы убедиться, что питание отключено, и в) осторожно разрядите конденсатор, подключив резистор к проводам (как указано в следующем абзаце). Обязательно используйте соответствующие средства индивидуальной защиты.

Для безопасного разряда конденсатора: После отключения питания подключите резистор 20 000 Ом, 5 Вт к клеммам конденсатора на пять секунд.С помощью мультиметра убедитесь, что конденсатор полностью разряжен.

  1. С помощью цифрового мультиметра (DMM) убедитесь, что питание цепи отключено. Если конденсатор используется в цепи переменного тока, установите мультиметр на измерение напряжения переменного тока. Если он используется в цепи постоянного тока, настройте цифровой мультиметр на измерение напряжения постоянного тока.
  2. Осмотрите конденсатор. Если утечки, трещины, выпуклости или другие признаки износа очевидны, замените конденсатор.
  3. Поверните циферблат в режим измерения емкости.Символ часто делит место на циферблате с другой функцией. В дополнение к регулировке диска обычно необходимо нажать функциональную кнопку, чтобы активировать измерение. Инструкции см. в руководстве пользователя мультиметра.

4. Для правильного измерения конденсатор необходимо удалить из цепи. Разрядите конденсатор, как описано в предупреждении выше.

Примечание: Некоторые мультиметры предлагают относительный (REL) режим. При измерении малых значений емкости можно использовать относительный режим для удаления емкости измерительных проводов.Чтобы перевести мультиметр в относительный режим измерения емкости, оставьте измерительные провода открытыми и нажмите кнопку REL. Это удаляет значение остаточной емкости измерительных проводов.

  • Подсоедините измерительные провода к клеммам конденсатора. Держите измерительные провода подключенными в течение нескольких секунд, чтобы мультиметр автоматически выбрал нужный диапазон.
  • Прочитайте отображаемое измерение. Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение емкости.Он будет отображать OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.
  • Обзор измерения емкости

    Поиск и устранение неисправностей однофазных двигателей — одно из наиболее практичных применений функции измерения емкости цифрового мультиметра.

    Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора. Такие двигатели будут продолжать работать после запуска, что усложняет поиск и устранение неисправностей. Выход из строя конденсатора жесткого пуска компрессоров HVAC является хорошим примером этой проблемы.Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к отключению выключателя.

    Однофазные двигатели с такими проблемами и шумные однофазные двигатели с конденсаторами требуют мультиметра для проверки исправности конденсаторов. Почти все конденсаторы двигателей имеют номинал в микрофарадах, указанный на конденсаторе.

    Трехфазные конденсаторы для коррекции коэффициента мощности обычно защищены предохранителями. Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования.В случае перегорания предохранителя конденсатора необходимо измерить предполагаемое значение неисправного конденсатора в микрофарадах и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

    Стоит знать некоторые дополнительные факторы, связанные с емкостью:

    • Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
    • Неисправные конденсаторы могут иметь короткое замыкание, обрыв цепи или могут физически испортиться до точки отказа.
    • При коротком замыкании конденсатора может перегореть предохранитель или повредиться другие компоненты.
    • Когда конденсатор открывается или изнашивается, цепь или ее компоненты могут не работать.
    • Износ также может изменить значение емкости конденсатора, что может вызвать проблемы.

    Конденсаторы являются одними из самых полезных электронных компонентов. А емкость — это термин, обозначающий способность конденсатора накапливать заряд. Это также измерение, используемое для указания того, сколько энергии может хранить конкретный конденсатор. Чем больше емкость конденсатора, тем больше заряда он может хранить.

    Емкость измеряется в единицах, называемых фарад (сокращенно F). Определение одного фарада обманчиво простое. Конденсатор емкостью один фарад удерживает напряжение на пластинах ровно один вольт, когда он заряжается током ровно один ампер в секунду.

    Обратите внимание, что в этом определении часть «один ампер тока в секунду» на самом деле относится к количеству заряда, присутствующему в конденсаторе. Нет правила, согласно которому ток должен течь целую секунду. Это может быть один ампер за одну секунду, или два ампера за полсекунды, или полампера за две секунды. Или это может быть 100 мА в течение 10 секунд или 10 мА в течение 100 секунд.

    Один ампер в секунду соответствует стандартной единице измерения электрического заряда, называемой кулон . Таким образом, другой способ указать значение одного фарада — это сказать, что это количество емкости, которое может хранить один кулон при напряжении в один вольт на пластинах.

    Получается, что один фарад — это огромное количество емкости, просто потому, что один кулон — это очень большое количество заряда.Чтобы представить это в перспективе, общий заряд, содержащийся в среднем разряде молнии, составляет около пяти кулонов, и вам нужно всего пять конденсаторов емкостью один фарад, чтобы сохранить заряд, содержащийся в ударе молнии. (Некоторые удары молнии гораздо мощнее, до 350 кулонов.)

    Предполагается, что конденсатор потока Дока Брауна был в фарадном диапазоне, потому что Док зарядил его ударом молнии. А вот конденсаторы, применяемые в электронике, заряжаются от гораздо более скромных источников. Гораздо скромнее.

    На самом деле самые большие конденсаторы, которые вы, вероятно, будете использовать, имеют емкость, измеряемую в миллионных долях фарад, называемую микрофарад и сокращенно мк Ф. . называется пикофарад и сокращенно пФ.

    Вот еще несколько вещей, которые вы должны знать об измерениях конденсаторов:

    Как и резисторы, конденсаторы не изготавливаются идеально.Вместо этого большинство конденсаторов имеют предел погрешности, также называемый допуском . В некоторых случаях погрешность может достигать 80 %. К счастью, такая степень впечатления редко оказывает заметное влияние на большинство схем.

    μ в μ F не является курсивом u ; это греческая буква mu , которая является общей аббревиатурой для микро .

    Обычно значения 1000 пФ и более представляются в мкФ, а не в пФ. Например, 1000 пФ записывается как 0,001 мкФ, а 22 000 пФ записывается как 0,022 мкФ.

    Как цифровые мультиметры (DMM) измеряют емкость через их типичное входное/выходное сопротивление 10 МОм?

    При обеспечении логического уровня 3,3 В попытка измерения 1F будет означать постоянную времени 10 миллионов секунд (R x C), поэтому повышение напряжения на конденсаторе будет неизмеримым (по уровню шума). Они также делают это в течение секунды. или около того с точностью 3%. Как это достигается?

    3 ответа 3

    Существует множество способов измерения емкости. Если у вас есть генератор сигналов, вы можете использовать прямоугольный сигнал и измерить время нарастания.Или синусоида и измерить ток и напряжение. Если вы знаете ток и напряжение, вы знаете, какая у вас нагрузка. Если нагрузкой является конденсатор, вам также потребуется информация о фазе. Ссылки ниже более подробно рассказывают о том, как это делается. Вместо генератора сигналов цифровые мультиметры обычно имеют более простую схему (обычно генерирующую только одну или несколько частот). Вместо схемы осциллографа, измеряющей фазу и амплитуду, делать расчеты.

    Самое интересное, что если у вас есть осциллограф и генератор сигналов, вы также можете измерять емкость, иногда лучше, чем цифровой мультиметр.Это также работает для индуктивности.


    Источник: https://meettechniek.info/passive/capacitance.html


    Источник: https://meettechniek.info/passive/capacitance.html

    Емкость конденсатора — это способность конденсатора накапливать электрический заряд на единицу напряжения на своих обкладках конденсатора. Емкость находится путем деления электрического заряда на напряжение по формуле C=Q/V. Его единицей является Фарада.

    Формула

    Его формула:

    Где C — емкость, Q — напряжение, а V — напряжение.Мы также можем найти заряд Q и напряжение V, переформулировав приведенную выше формулу следующим образом:

    .

    Фарад — единица измерения емкости. Один фарад — это величина емкости, когда один кулон заряда хранится с одним вольтом на его пластинах.

    Большинство конденсаторов, используемых в электронике, имеют емкость, указанную в микрофарадах (мкФ) и пикофарадах (пФ). Микрофарад — это одна миллионная часть фарада, а пикофарад — одна триллионная часть фарада.

    Какие факторы влияют на емкость конденсатора?

    Зависит от следующих факторов:

    Площадь пластин

    Емкость прямо пропорциональна физическому размеру пластин, определяемому площадью пластины, A.Большая площадь пластины дает большую емкость и меньшую емкость. На рис. (а) показано, что площадь пластины конденсатора с параллельными пластинами равна площади одной из пластин. Если пластины перемещаются относительно друг друга, как показано на рис. (b), площадь перекрытия определяет эффективную площадь пластины. Это изменение эффективной площади пластины является основным для определенного типа переменного конденсатора.

    Разделительные пластины

    `Емкость обратно пропорциональна расстоянию между пластинами. Разделение пластин обозначено буквой d, как показано на рис. (а). Чем больше расстояние между пластинами, тем меньше емкость, как показано на рис. (b). Как обсуждалось ранее, напряжение пробоя прямо пропорционально расстоянию между пластинами. Чем дальше разнесены пластины, тем больше напряжение пробоя .

    Диэлектрическая проницаемость материала

    Как известно, изоляционный материал между обкладками конденсатора называется диэлектриком. Диэлектрические материалы имеют тенденцию уменьшать напряжение между пластинами для данного заряда и, таким образом, увеличивать емкость.Если напряжение фиксировано, из-за присутствия диэлектрика может быть сохранено больше заряда, чем без диэлектрика. Мера способности материала создавать электрическое поле называется диэлектрической проницаемостью или относительной диэлектрической проницаемостью, обозначаемой как ∈ r .

    Емкость прямо пропорциональна диэлектрической проницаемости. Диэлектрическая проницаемость вакуума определяется как 1, а диэлектрическая проницаемость воздуха очень близка к 1. Эти значения используются в качестве справочных, и все другие материалы имеют значения εr, указанные по отношению к вакууму или воздуху.Например, материал с εr=8 может иметь емкость, в восемь раз превышающую емкость воздуха, при прочих равных условиях.

    Диэлектрическая проницаемость ∈r безразмерна, поскольку является относительной мерой. Это отношение абсолютной диэлектрической проницаемости материала,∈r, к абсолютной диэлектрической проницаемости вакуума,∈ 0 , выражаемое следующей формулой:

    Ниже приведены некоторые распространенные диэлектрические материалы и типичные диэлектрические постоянные для каждого из них. Значения могут варьироваться, поскольку зависят от конкретного состава материала.

    Материал Типичные значения ∈r

    • Воздух 1.0
    • Тефлон 2,0
    • Бумага 2,5
    • Масло 4.0
    • Слюда 5. 0
    • Стекло 7,5
    • Керамика 1200

    Диэлектрическая проницаемость ∈r безразмерна, поскольку является относительной мерой. Это отношение абсолютной диэлектрической проницаемости материала,∈r, к абсолютной диэлектрической проницаемости вакуума,∈0, выражаемое следующей формулой:

    Значение ∈0 равно 8,85×10-12 Ф/м.

    Формула емкости через физические параметры

    Вы видели, что емкость напрямую связана с площадью пластины, A, и диэлектрической проницаемостью,εr, и обратно пропорциональна расстоянию между пластинами, d. Точная формула для расчета емкости через эти три величины:

    Производная емкость плоскопараллельного конденсатора

    Рассмотрим конденсатор с плоскими пластинами. Размер пластины большой, а расстояние между пластинами очень маленькое, поэтому электрическое поле между пластинами однородно.

    Электрическое поле «E» между плоским конденсатором составляет:

    Емкость цилиндрических конденсаторов физика

    Рассмотрим цилиндрический конденсатор длиной L, образованный двумя коаксиальными цилиндрами радиусов «a» и «b». Предположим, что L >> b, так что на концах цилиндров нет краевого поля.

    Пусть «q» — заряд конденсатора, а «V» — разность потенциалов между пластинами. Внутренний цилиндр заряжен положительно, а внешний цилиндр заряжен отрицательно.Мы хотим найти выражение для емкости цилиндрического конденсатора. Для этого рассмотрим цилиндрическую гауссову поверхность радиуса «r», такую, что Теги

    В этой статье мы рассмотрим различные тесты, которые мы можем использовать, чтобы определить, хорош конденсатор или нет, используя функции цифрового мультиметра.

    Мы можем выполнить множество проверок, чтобы убедиться, что конденсатор работает должным образом. Мы будем использовать и использовать характеристики и поведение, которые должен показывать конденсатор, если он исправен, и, таким образом, определять, исправен он или неисправен.

    Проверка конденсатора омметром мультиметра

    Очень хороший тест, который вы можете сделать, это проверить конденсатор с помощью мультиметра, настроенного на настройку омметра.

    Измерив сопротивление конденсатора, мы можем определить, хороший он или плохой.

    Чтобы провести этот тест, мы берем омметр и помещаем щупы на выводы конденсатора. Ориентация не имеет значения, потому что сопротивление не поляризовано.

    Если мы считываем очень низкое сопротивление (около 0 Ом) на конденсаторе, мы знаем, что конденсатор неисправен.Он читается так, как будто на нем короткое замыкание.

    Если мы читаем очень высокое сопротивление на конденсаторе (несколько МОм), это признак того, что конденсатор, вероятно, тоже неисправен. Это читается, как будто есть обрыв цепи на конденсаторе.

    Обычный конденсатор будет иметь сопротивление где-то между этими двумя крайними значениями, скажем, где-то в десятках тысяч или сотнях тысяч Ом. Но не 0 Ом и не несколько МОм.

    Это простой, но эффективный метод определения неисправности конденсатора.

    Проверка конденсатора с помощью мультиметра в настройке емкости

    Еще одна проверка, которую вы можете сделать, это проверить емкость конденсатора с помощью мультиметра, если у вас есть измеритель емкости на вашем мультиметре. Все, что вам нужно сделать, это прочитать емкость, которая находится на внешней стороне конденсатора, взять щупы мультиметра и поместить их на выводы конденсатора. Полярность не имеет значения.

    Это то же самое, что и первая иллюстрация, только теперь мультиметр настроен на настройку емкости.

    Вы должны прочитать значение рядом с номинальной емкостью конденсатора. Из-за допуска и того, что (в частности, электролитические конденсаторы) могут высохнуть, вы можете прочитать немного меньше номинала, чем емкость номинала. Это хорошо. Если он немного ниже, это все еще хороший конденсатор. Однако, если вы читаете значительно более низкую емкость или вообще ее нет, это верный признак того, что конденсатор неисправен и нуждается в замене.

    Проверка емкости конденсатора — отличный способ определить, исправен ли конденсатор.

    Проверка конденсатора с помощью вольтметра

    Еще один тест, который вы можете сделать, чтобы проверить, исправен ли конденсатор, — это тест напряжения.

    В конце концов, конденсаторы — это накопители. Они хранят разность потенциалов зарядов на своей пластине, которая является напряжением. Анод имеет положительное напряжение, а катод имеет отрицательное напряжение.

    Вы можете проверить, работает ли конденсатор нормально, зарядив его напряжением, а затем считать напряжение на клеммах.Если он показывает напряжение, до которого вы его зарядили, то конденсатор выполняет свою работу и может удерживать напряжение на своих клеммах. Если он не заряжается и не считывает напряжение, это признак того, что конденсатор неисправен.

    Чтобы зарядить конденсатор напряжением, подайте напряжение постоянного тока на выводы конденсатора. Теперь полярность очень важна для поляризованных конденсаторов (электролитических конденсаторов). Если вы имеете дело с поляризованным конденсатором, то необходимо соблюдать полярность и правильное назначение выводов.Положительное напряжение поступает на анод (более длинный вывод) конденсатора, а отрицательное или заземление поступает на катод (более короткий вывод) конденсатора. Подайте на несколько секунд напряжение меньше номинального напряжения конденсатора. Например, подайте на конденсатор 25 В 9 вольт и дайте 9 вольтам зарядить его в течение нескольких секунд. Пока вы не используете огромный-огромный конденсатор, он будет заряжаться за очень короткий промежуток времени, всего за несколько секунд. После завершения зарядки отсоедините конденсатор от источника напряжения и измерьте его напряжение с помощью мультиметра.Сначала напряжение должно быть около 9 вольт (или любого другого напряжения), которое вы на него подали. Обратите внимание, что напряжение будет быстро разряжаться и упадет до 0 В, потому что конденсатор разряжает свое напряжение через мультиметр. Тем не менее, вы должны сначала считать значение зарядного напряжения, прежде чем оно быстро упадет. Это поведение здорового и хорошего конденсатора. Если он не сохраняет напряжение, он неисправен и подлежит замене.

    Итак, у вас есть 3 серьезных теста, которые вы можете выполнить (все или либо/или), чтобы проверить, исправен конденсатор или нет.

    Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя полученное напряжение и затем вычисляя емкость.

    Предупреждение: Хороший конденсатор накапливает электрический заряд и может оставаться под напряжением после отключения питания. Прежде чем прикасаться к нему или проводить измерения, а) выключите все питание, б) используйте мультиметр, чтобы убедиться, что питание отключено, и в) осторожно разрядите конденсатор, подключив резистор к проводам (как указано в следующем абзаце).Обязательно используйте соответствующие средства индивидуальной защиты.

    Для безопасного разряда конденсатора: После отключения питания подключите резистор 20 000 Ом, 5 Вт к клеммам конденсатора на пять секунд. С помощью мультиметра убедитесь, что конденсатор полностью разряжен.

    1. С помощью цифрового мультиметра (DMM) убедитесь, что питание цепи отключено. Если конденсатор используется в цепи переменного тока, установите мультиметр на измерение напряжения переменного тока. Если он используется в цепи постоянного тока, настройте цифровой мультиметр на измерение напряжения постоянного тока.
    2. Осмотрите конденсатор. Если утечки, трещины, выпуклости или другие признаки износа очевидны, замените конденсатор.
    3. Поверните циферблат в режим измерения емкости. Символ часто делит место на циферблате с другой функцией. В дополнение к регулировке диска обычно необходимо нажать функциональную кнопку, чтобы активировать измерение. Инструкции см. в руководстве пользователя мультиметра.

    4. Для правильного измерения конденсатор необходимо удалить из цепи.Разрядите конденсатор, как описано в предупреждении выше.

    Примечание: Некоторые мультиметры предлагают относительный (REL) режим. При измерении малых значений емкости можно использовать относительный режим для удаления емкости измерительных проводов. Чтобы перевести мультиметр в относительный режим измерения емкости, оставьте измерительные провода открытыми и нажмите кнопку REL. Это удаляет значение остаточной емкости измерительных проводов.

  • Подсоедините измерительные провода к клеммам конденсатора. Держите измерительные провода подключенными в течение нескольких секунд, чтобы мультиметр автоматически выбрал нужный диапазон.
  • Прочитайте отображаемое измерение. Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение емкости. Он будет отображать OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.
  • Обзор измерения емкости

    Поиск и устранение неисправностей однофазных двигателей — одно из наиболее практичных применений функции измерения емкости цифрового мультиметра.

    Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора.Такие двигатели будут продолжать работать после запуска, что усложняет поиск и устранение неисправностей. Выход из строя конденсатора жесткого пуска компрессоров HVAC является хорошим примером этой проблемы. Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к отключению выключателя.

    Однофазные двигатели с такими проблемами и шумные однофазные двигатели с конденсаторами требуют мультиметра для проверки исправности конденсаторов. Почти все конденсаторы двигателей имеют номинал в микрофарадах, указанный на конденсаторе.

    Трехфазные конденсаторы для коррекции коэффициента мощности обычно защищены предохранителями.Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования. В случае перегорания предохранителя конденсатора необходимо измерить предполагаемое значение неисправного конденсатора в микрофарадах и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

    Стоит знать некоторые дополнительные факторы, связанные с емкостью:

    • Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
    • Неисправные конденсаторы могут иметь короткое замыкание, обрыв цепи или могут физически испортиться до точки отказа.
    • При коротком замыкании конденсатора может перегореть предохранитель или повредиться другие компоненты.
    • Когда конденсатор открывается или изнашивается, цепь или ее компоненты могут не работать.
    • Износ также может изменить значение емкости конденсатора, что может вызвать проблемы.

    Мне нужно измерить или измерить емкость в диапазоне от 0 пФ до 5 пФ с точностью 0,1 пФ или выше. Я знаю, что чипы преобразования емкости в цифровое преобразование утверждают, что делают это, но есть ли более простой / легкий способ макетировать схему для измерения этих сверхнизких емкостей?

    У меня есть небольшой концентрический цилиндр, в котором внешний цилиндр физически зафиксирован (и связан с некоторым потенциалом), а внутренний движется внутрь и наружу.Это движение мне нужно отслеживать. Изменение площади перекрытия между двумя цилиндрами приводит к изменению емкости. Таким образом, я постоянно отслеживаю его положение, отслеживая изменение емкости.

    1 Ответ 1

    Довольно просто обнаружить изменение емкости на 0,1 пФ в качестве соотношения. Возможно, самым простым является создание релаксационного генератора и цифровое измерение частоты и изменения частоты при подключении тестового конденсатора.

    Очень трудно точно узнать, сколько эффективной емкости имеется в остальной части цепи, а также в любых соединительных приспособлениях, отводах, клеммах, проводах, относительно которых измеряется отношение.

    Преимущество релаксационного генератора состоит в том, что одна клемма конденсатора заземлена, поэтому паразитные помехи относительно стабильны. Недостатком является то, что рассеяние может быть большим, довольно легко большим по сравнению с 5 пФ.

    Альтернативой является 3-контактное защищенное измерение, которое невосприимчиво к паразитной емкости на любом выводе конденсатора и чувствительно только к паразитным помехам на нем. Третий вывод заземлен. Метод заключается в следующем.

    1) Приложите синусоидальное напряжение относительно земли к одному выводу испытательного конденсатора от известного напряжения. Бродяги от этой клеммы к земле подведены к точно такому же напряжению, нас не интересует, какой ток требуется для их заряда, достаточно измерения напряжения.

    2) Заземлите вторую клемму и измерьте ток, необходимый для этого. Наиболее распространенный способ сделать это — использовать операционный усилитель с виртуальным заземлением.Блуждающие от второго контакта к земле удерживаются на уровне 0 В, поэтому в них не протекает ток, поэтому измерение тока является точным.

    3) Теперь мы знаем ток через конденсатор при заданном напряжении на нем. Вычислите емкость по импедансу и частоте. Емкостная обратная связь, а не резистивная на виртуальном операционном усилителе земли, позволяет исключить частоту из уравнения.

    Несмотря на то, что защищенное измерение устраняет влияние рассеяния на землю, любые рассеяния на конденсаторе, усиленные вашим испытательным приспособлением, например пластиковой прижимной прокладкой, которая удерживает компонент SMD на опоре, изменят измерение по сравнению с тем, что это было бы в цепи без этой площадки.

    Параллельные конденсаторы

    Задача 1:

    Конденсаторы серии

    Когда конденсаторы соединены один за другим, это называется последовательным соединением. Это показано ниже. Чтобы рассчитать общую общую емкость двух конденсаторов, соединенных таким образом, вы можете использовать следующую формулу:

    Cобщ = С1 х С2 и так далее
    С1 + С2

    Пример: Чтобы рассчитать общую емкость для этих двух последовательно соединенных конденсаторов.

    Задача 2:

    Три или более последовательно соединенных конденсатора

    Задача 3:

    ответы

    Задача 1

    Задача 2

    Задача 3

    ©Kitronik Ltd. Вы можете распечатать эту страницу и дать ссылку на нее, но не должны копировать страницу или ее часть без предварительного письменного согласия компании Kitronik.

    22 октября 2019 в 07:27

    Хорошие задачи мне помогли

    03 сентября 2019 в 10:48

    03 сентября 2019 в 08:22

    Этот сайт оказался полезным для многих из нас. Китроник спасибо!

    21 февраля 2019 г., 14:06

    Привет, на данный момент у нас нет руководства, показывающего это, но мы должны его добавить. Вы правильно догадались, как рассчитать общую емкость для вашей схемы. Надеюсь, это помогло.

    20 февраля 2019 г., 18:57

    Были ли у вас проработаны какие-либо задачи с подобными изображениями, как показано выше? Я пытаюсь выяснить эту же проблему. У меня есть два конденсатора параллельно друг другу, но также последовательно с одним другим конденсатором.Могу ли я добавить два параллельно, а затем использовать это число в уравнении для ряда? Любой совет полезен спасибо!!

    01 февраля 2019 в 12:16

    Это действительно помогло мне, большое спасибо

    04 января 2019 в 10:47

    МНЕ ОЧЕНЬ НРАВИТСЯ ЭТОТ РАСЧЕТ

    27 октября 2018 в 03:49

    Очень хорошая информация спасибо kitronik

    20 сентября 2018 г., 10:58

    Привет, Эммануэль. Вы можете рассчитать емкость каждой из областей по отдельности, а затем выяснить, как найти общую емкость, метод будет определяться тем, как различные области расположены по отношению друг к другу. Они могут быть последовательно друг с другом или параллельно. Надеюсь, это поможет.

    19 сентября 2018 в 01:21

    Как рассчитать конденсаторы, соединенные как параллельно, так и последовательно

    16 января 2018 г., 18:42

    это очень полезный инструмент для изучения основ электротехники. спасибо

    14 июля 2017 г., 10:41

    Привет, Кин, осталось сделать еще один шаг расчета, тебе нужно разделить 1 на 3, и тогда ты получишь ответ для суммы С.Надеюсь это поможет.

    13 июля 2017 г., 04:54

    Формула для последовательной емкости не работает для 1F. Если вы добавите 1+1+1, вы получите 3F вместо .333F. Пожалуйста, объясни.

    19 мая 2017 в 08:17

    Очень очень полезный сайт мне нравится.. Будучи учеником 10 класса я понял как решать вопрос о последовательном и параллельном соединении проводников..

    10 мая 2017 г., 11:00

    Мне нравится этот сайт. Большое спасибо, я буду писать экзамены.теперь моя проблема с конденсаторами решена полностью. еще раз спасибо

    19 апреля 2017 г., 09:40

    Возможно, это то, для чего мы когда-нибудь создадим ресурс, но сейчас попробуйте поискать в Google, так как в Интернете уже есть много информации об этом.

    16 апреля 2017 г., 14:11

    Мне нужно больше объяснений о ЗАКОНЕ ЭЛЕКТРОСТАТИКИ КУЛОНА И ЕГО РАСЧЕТАХ.

    03 апреля 2017 в 06:27

    Мне нравится этот сайт, он мне очень помогает

    13 декабря 2016 г., 22:05

    Ойннн….это действительно удивительно, это очень помогает.

    30 ноября 2016 г., 09:40

    вау!! Я действительно люблю этот сайт, он очень полезен.

    01 ноября 2016 в 20:47

    Моя проблема с конденсатором решена

    20 октября 2016 г., 16:18

    Привет, мне нравится этот расчет последовательно-параллельно

    03 мая 2016 в 10:02

    Привет, Дуглас. Примеры расчета будут работать независимо от номиналов отдельных конденсаторов.

    25 апреля 2016 г., 04:55

    Привет. Похоже, что в ваших примерах речь идет только о конденсаторах разной емкости.Было бы полезно включить примеры одинаковых конденсаторов, соединенных последовательно и параллельно. Идентичные конденсаторы, соединенные последовательно….. Общая емкость = номинальная емкость, деленная на общее количество конденсаторов. НАПРИМЕР.. 3000 Фарад ÷(X5 последовательно), …3000Ф/5=600Ф. Параллельно соединенные идентичные конденсаторы…… Общая емкость = номинальная емкость, умноженная на общее количество конденсаторов………. 3000Farad X (X5 параллельно)…3000FX5=15,000F Устраняет всю «чепуху с длинным делением»

    01 апреля 2015 в 11:52

    Привет, Напряжение останется прежним.Роб

    12 марта 2015 г., 23:36

    Объяснение понятно, а как быть с рабочим напряжением двух конденсаторов параллельно? Остается ли оно прежним или складывается номинальное напряжение отдельных конденсаторов. Предположим, что оба конденсатора имеют одинаковое рабочее напряжение номиналом

    .

    Белко Царь Соломон

    24 февраля 2015 г. , 13:23

    это объяснение простое и легкое для понимания и нравится.

    07 декабря 2014 в 00:57

    Пока это единственное объяснение, которое я смог понять.Спасибо

    23 мая 2014 г., 12:17

    Спасибо, сейчас исправил!

    21 мая 2014 г., 22:04

    я думаю, что задание 3 должно быть 1.167F, а не 1.67F

    Китроник Информационный бюллетень

    Зарегистрируйтесь сейчас, чтобы первыми узнавать о новейших продуктах и ​​ресурсах!

    Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя полученное напряжение и затем вычисляя емкость.

    Предупреждение: Хороший конденсатор накапливает электрический заряд и может оставаться под напряжением после отключения питания.Прежде чем прикасаться к нему или проводить измерения, а) выключите все питание, б) используйте мультиметр, чтобы убедиться, что питание отключено, и в) осторожно разрядите конденсатор, подключив резистор к проводам (как указано в следующем абзаце). Обязательно используйте соответствующие средства индивидуальной защиты.

    Для безопасного разряда конденсатора: После отключения питания подключите резистор 20 000 Ом, 5 Вт к клеммам конденсатора на пять секунд. С помощью мультиметра убедитесь, что конденсатор полностью разряжен.

    1. С помощью цифрового мультиметра (DMM) убедитесь, что питание цепи отключено. Если конденсатор используется в цепи переменного тока, установите мультиметр на измерение напряжения переменного тока. Если он используется в цепи постоянного тока, настройте цифровой мультиметр на измерение напряжения постоянного тока.
    2. Осмотрите конденсатор. Если утечки, трещины, выпуклости или другие признаки износа очевидны, замените конденсатор.
    3. Поверните циферблат в режим измерения емкости (

    Обзор измерения емкости

    Поиск и устранение неисправностей однофазных двигателей — одно из наиболее практичных применений функции измерения емкости цифрового мультиметра.

    Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора. Такие двигатели будут продолжать работать после запуска, что усложняет поиск и устранение неисправностей. Выход из строя конденсатора жесткого пуска компрессоров HVAC является хорошим примером этой проблемы. Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к отключению выключателя.

    Однофазные двигатели с такими проблемами и шумные однофазные двигатели с конденсаторами требуют мультиметра для проверки исправности конденсаторов.Почти все конденсаторы двигателей имеют номинал в микрофарадах, указанный на конденсаторе.

    Трехфазные конденсаторы для коррекции коэффициента мощности обычно защищены предохранителями. Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования. В случае перегорания предохранителя конденсатора необходимо измерить предполагаемое значение неисправного конденсатора в микрофарадах и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

    Стоит знать некоторые дополнительные факторы, связанные с емкостью:

    • Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
    • Неисправные конденсаторы могут иметь короткое замыкание, обрыв цепи или могут физически испортиться до точки отказа.
    • При коротком замыкании конденсатора может перегореть предохранитель или повредиться другие компоненты.
    • Когда конденсатор открывается или изнашивается, цепь или ее компоненты могут не работать.
    • Износ также может изменить значение емкости конденсатора, что может вызвать проблемы.

    Мультиметр определяет емкость путем зарядки конденсатора известным током, измерения полученного напряжения и последующего расчета емкости.

    Предупреждение. Исправный конденсатор накапливает электрический заряд и может оставаться под напряжением после отключения питания. Прежде чем прикасаться к нему или проводить измерения, а) выключите все питание, б) используйте мультиметр, чтобы убедиться, что питание отключено, и в) осторожно разрядите конденсатор, подключив резистор к проводам (как указано в следующем абзаце). Обязательно используйте соответствующие средства индивидуальной защиты.

    Чтобы безопасно разрядить конденсатор: после отключения питания подключите резистор 20 000 Ом, 5 Вт к клеммам конденсатора на пять секунд.С помощью мультиметра убедитесь, что конденсатор полностью разряжен.

    1. С помощью цифрового мультиметра (DMM) убедитесь, что питание цепи отключено. Если конденсатор используется в цепи переменного тока, установите мультиметр на измерение напряжения переменного тока. Если он используется в цепи постоянного тока, настройте цифровой мультиметр на измерение напряжения постоянного тока.
    2. Осмотрите конденсатор. Если утечки, трещины, выпуклости или другие признаки износа очевидны, замените конденсатор.
    3. Поверните циферблат в режим измерения емкости ( ).Символ часто делит место на циферблате с другой функцией. В дополнение к регулировке диска обычно необходимо нажать функциональную кнопку, чтобы активировать измерение. Инструкции см. в руководстве пользователя вашего мультиметра.

    Для правильного измерения конденсатор необходимо удалить из цепи. Разрядите конденсатор, как описано в предупреждении выше.

    Примечание. Некоторые мультиметры поддерживают относительный (REL) режим. При измерении малых значений емкости можно использовать относительный режим для удаления емкости измерительных проводов.Чтобы перевести мультиметр в относительный режим измерения емкости, оставьте измерительные провода открытыми и нажмите кнопку REL. Это удаляет значение остаточной емкости измерительных проводов.

  • Подсоедините измерительные провода к клеммам конденсатора. Держите измерительные провода подключенными в течение нескольких секунд, чтобы мультиметр автоматически выбрал нужный диапазон.
  • Прочитайте отображаемое измерение. Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение емкости.Он будет отображать OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.
  • Обзор измерения емкости

    Поиск и устранение неисправностей однофазных двигателей — одно из наиболее практичных применений функции измерения емкости цифрового мультиметра.

    Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора. Такие двигатели будут продолжать работать после запуска, что усложняет поиск и устранение неисправностей. Выход из строя конденсатора жесткого пуска компрессоров HVAC является хорошим примером этой проблемы.Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к отключению выключателя.

    Однофазные двигатели с такими проблемами и шумные однофазные двигатели с конденсаторами требуют мультиметра для проверки исправности конденсаторов. Почти все конденсаторы двигателей имеют номинал в микрофарадах, указанный на конденсаторе.

    Трехфазные конденсаторы для коррекции коэффициента мощности обычно защищены предохранителями. Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования.В случае перегорания предохранителя конденсатора необходимо измерить предполагаемое значение неисправного конденсатора в микрофарадах и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

    Стоит знать некоторые дополнительные факторы, связанные с емкостью:

    • Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
    • Неисправные конденсаторы могут иметь короткое замыкание, обрыв цепи или могут физически испортиться до точки отказа.
    • При коротком замыкании конденсатора может перегореть предохранитель или повредиться другие компоненты.
    • Когда конденсатор открывается или изнашивается, цепь или ее компоненты могут не работать.
    • Износ также может изменить значение емкости конденсатора, что может вызвать проблемы

    Как проверить конденсатор? Использование различных методов — все о технике

    Как проверить конденсатор с помощью мультиметра? Различные методы проверки конденсаторов

    В электронных схемах конденсатор является одним из наиболее часто используемых компонентов.При устранении неполадок в таких цепях необходимо знать , как проверить конденсатор .

    В этой статье мы обсудим, как проверить конденсатор на исправный, короткозамкнутый или разомкнутый состояние разными методами.

    Перед проверкой конденсатора необходимо узнать о самом конденсаторе.

    Конденсатор

    Конденсатор представляет собой электронный компонент с двумя выводами, способный накапливать заряд в электрическом поле. Он состоит из двух металлических пластин, разделенных средой, известной как диэлектрик .

    Когда конденсатор подключен к батарее, между металлическими пластинами возникает электрическое поле. Благодаря этому электрическому полю металлические пластины накапливают заряд.

    Способность конденсатора накапливать заряд известна как емкость . Измеряется в фарад и обозначается как F ​​ .

    Клеммы конденсатора

    Есть два вывода конденсатора i.е. положительная и отрицательная клеммы, также известные как анод и катод соответственно.

    В зависимости от полярности выводов есть два типа конденсаторов.

    Полярные конденсаторы Конденсаторы Polar

    , также известные как электролитические конденсаторы , используют электролит в качестве одного из выводов для увеличения емкости накопления заряда. Он имеет большую емкость по сравнению с неполярными конденсаторами.

    Его пластины поляризованы i.е. две уникальные клеммы, известные как анод (положительный) и катод (отрицательный).

    При использовании полярного конденсатора крайне важно проверить полярность его клеммы . Клемма анода всегда должна поддерживать более высокое напряжение , чем ее клеммы катод . Изменение полярности может повредить конденсатор и даже разрушить его.

    Проще говоря, всегда подключайте плюс к плюсу, а минус к минусу аккумулятора.

    Неполярный конденсатор

    Неполярный конденсатор или неполяризованный конденсатор не имеет полярности . Между его терминалами нет никакой разницы. Оба вывода могут действовать как катод и анод.

    Неполярные конденсаторы имеют очень низкую емкость в диапазоне от нескольких пикофарад до нескольких микрофарад.

    Читайте также: Проверка транзистора для идентификации клемм, типа и состояния.

    Нет положительных и отрицательных клемм.Клемма, подключенная к положительной клемме батареи, действует как анод. В то время как клемма, подключенная к отрицательной клемме аккумулятора, действует как катод. Изменение полярности батареи не влияет на конденсатор.

    Визуальная идентификация клемм

    Как известно, неполярные конденсаторы не имеют разных выводов. Таким образом, нет необходимости в идентификации его терминалов.

    Однако крайне важно идентифицировать клеммы полярного электролитического конденсатора.

    Первый метод

    При изготовлении Анодная ветвь полярного конденсатора делается на длиннее по сравнению с катодной ветвью. Этот метод работает только тогда, когда конденсатор не используется. Второй метод работает как для новых, так и для бывших в употреблении конденсаторов.

    Второй метод

    Отрицательная клемма конденсатора указана на его корпусе с маркировкой «», указывающей на катодную ветвь .

    Однако конденсаторы Polar SMD имеют маркировку на положительной клемме (анод).

    Различные методы проверки конденсаторов

    Для проверки конденсатора необходимо удалить конденсатор из его цепи, если он есть в какой-либо цепи. Затем разрядите конденсатор, так как он может иметь некоторый накопленный заряд. Это может повредить ваше испытательное оборудование.

    Чтобы правильно разрядить конденсатор, подключите резистор между его выводами.Заряд рассеется через резистор.

    Мультиметр — это важный инструмент, необходимый для проверки конденсатора . Ниже обсуждаются различные методы проверки конденсаторов с помощью мультиметра.

    Проверка конденсатора с помощью проверки целостности цепи

    Метод проверки целостности конденсатора показывает, является ли он разомкнутым, коротким или исправным .

    • Удалите подозрительный конденсатор из его цепи.
    • Разрядите с помощью резистора.
    • Установите мультиметр в режим непрерывности .
    • Поместите красный щуп мультиметра на анод, а черный (общий) щуп на катод конденсатора.
    • Если мультиметр показывает знак непрерывности ( звуковой сигнал или светодиод ), а затем он останавливается (показывает OL ). Это означает, что конденсатор хороший .

    Также читайте: Различия между конденсатором и батареей

    • Если конденсатор не показывает никаких признаков непрерывности, конденсатор разомкнут .
    • Если мультиметр издает непрерывный звуковой сигнал, конденсатор коротит  и требует замены.
    Проверка конденсатора с помощью теста сопротивления

    Проверка сопротивления также используется для проверки конденсатора. Этот тест может выполнять как цифровой, так и аналоговый мультиметр. Метод остается одинаковым для обоих мультиметров.

    • Удалите конденсатор из цепи.
    • Разрядите конденсатор с помощью резистора.
    • Установите ручку мультиметра в режим высокого сопротивления (выше 10 кОм).
    • Поместите красный щуп на анодную клемму и черный щуп на катодную клемму конденсатора.
    • Показания сопротивления должны начинаться с некоторой точки посередине и начинаться с , увеличивая до бесконечности . Это показывает, что конденсатор хороший .

    Также читайте: Как проверить диод и методы тестирования диода, светодиода и стабилитрона

    • Если конденсатор показывает высокое сопротивление даже после разряда, конденсатор разомкнут .
    • Если конденсатор показывает 0 или очень низкое сопротивление, это короткое замыкание .

    Причина увеличения сопротивления в том, что изначально конденсатор заряжал от мультиметра. Таким образом, он позволяет току протекать (в этом случае омметр измеряет сопротивление ). Когда конденсатор получил полностью заряженный , он больше не пропускал ток. Из-за чего он выглядит как открытый путь ( бесконечное сопротивление )

    Проверка конденсатора в емкостном режиме

    Режим емкости — это уникальный режим цифровых мультиметров, используемый для измерения емкости.Если вы хотите проверить конденсатор с помощью этого метода, вам нужно знать, как считывать значение конденсатора.

    Как прочитать значение конденсатора:

    Электролитический конденсатор обычно указывает полное значение, как показано на рисунке ниже.

    Однако значение керамического конденсатора записано в коде. Вы можете преобразовать/расшифровать его, используя его особый метод. Пример чтения керамического конденсатора приведен ниже.

    Керамический конденсатор имеет номер 103 .

    • Первые две цифры являются значащими цифрами и записываются как есть. Например, 10 .
    • Третья цифра ‘ 3 ’ показывает множитель 10 3 . Таким образом, общая емкость равна 10*10 3 , что равно 10000 пФ .
    • Керамические конденсаторы измеряются в пикофарадах 10 -12 F .
    • Итак, емкость этого конденсатора равна 10 нФ .

    Следующим шагом будет найти допуск . Это дает минимальный и максимальный диапазон, в котором емкость может отличаться от своего номинального значения.

    Некоторые из стандартных значений допуска указываются буквами j, k, l, m и n для добавления/вычитания процента от 5,10,15,20 и 30 соответственно.

    Теперь давайте перейдем к тесту измерения емкости.

    • Удалите конденсатор из цепи.
    • Разрядите конденсатор с помощью резистора.
    • Установите мультиметр в режим измерения емкости .
    • Некоторые модели мультиметров имеют специальные клеммы для измерения емкости.



    • Поместите щупы мультиметра на конденсатор.
    • Если измеренная емкость соответствует записанному значению (включая допуск) конденсатора, конденсатор исправен .
    Проверка конденсатора по напряжению:

    Способность конденсатора накапливать заряд, который отражается в виде напряжения на его выводах.

    Этот тест показывает, может конденсатор удерживать заряд или нет. Если конденсатор хороший , он сохранит некоторый заряд. который будет отображаться как напряжение на его клемме, и мы можем измерить его с помощью вольтметра .

    Перед проверкой конденсатора на напряжение необходимо узнать о номинальном напряжении конденсатора.

    Номинальное напряжение конденсатора всегда указывается рядом с его значением емкости, как показано на рисунке ниже.

    При зарядке конденсатора аккумулятором напряжение аккумулятора должно быть ниже номинального напряжения конденсатора. В противном случае конденсатор перегорит .

    В этом тесте мы используем конденсатор номиналом 63 В с 12-вольтовой батареей.

    • Удалите конденсатор из цепи.
    • Определите клеммы и разрядите конденсатор с помощью резистора.
    • Подсоедините положительную клемму аккумулятора к положительной, а отрицательную — к отрицательной клемме конденсатора.( будьте осторожны  не прикасайтесь друг к другу клеммами аккумулятора)

    • Пусть зарядит на несколько секунд.
    • Извлеките аккумулятор.
    • Установите мультиметр в диапазон настройки вольтметра постоянного тока выше 12 вольт.
    • Запишите начальное мгновенное значение напряжения конденсатора.

    • если показания близятся к 12 вольтам, конденсатор исправен .
    • Если показания напряжения намного ниже 12 вольт, конденсатор неисправен и не может накопить достаточный заряд.
    Как проверить конденсатор, рассчитав его постоянную времени RC

    Постоянная времени RC (обозначается греческим словом тау «τ» ) — это время, в течение которого конденсатор заряжается до 63,2% приложенного напряжения.

    Постоянная времени τ рассчитывается как сопротивление умножить на емкость :

    τ = RC

    В этом уравнении резистор R имеет известное значение, и мы измерим τ во время этого теста.

    В этом тесте мы используем батарею 12 В с резистором 10 кОм . Мы соединили их последовательно с конденсатором. Мы используем вольтметр для измерения напряжения на конденсаторе и секундомер для измерения времени.

    • Настройте цепь , как указано ниже.
    • Подсоедините клеммы аккумулятора, чтобы начать зарядку конденсатора.
    • Запустите секундомер, как только вы подключите клеммы аккумулятора.
    • Проверьте показания напряжения с помощью вольтметра.
    • Как только он достигает 63,2% из 12v (что составляет 7,5v ). Засеките время на секундомере.

    Также читайте: Цифровой логический вентиль И-НЕ (универсальный вентиль), его символы, схемы и детали ИС

    Предположим, секундомер показывает 9 секунд .

    •   Используйте уравнение постоянной времени RC для расчета емкости.

    С = τ/R

    С = 9/10 3

    С = 0,9 мФ = 900 мкФ

    • Сравните это рассчитанное значение емкости с указанным значением емкости.
    • Если разница очень мала, включая диапазон допуска от 10% до 20%. Конденсатор хороший .
    • Если рассчитанное значение емкости слишком мало, чем заданное значение. конденсатор плохой .
    Визуальная проверка конденсатора

    Вы можете определить неисправный конденсатор, просто наблюдая за его признаками.

    Неисправный или поврежденный конденсатор будет иметь любой из следующих признаков.

    Верхнее выпуклое вентиляционное отверстие:

    В электролитических конденсаторах есть вентиляционное отверстие (не вентиляционное отверстие, а слабые места) в форме X, K, T сверху. Это сделано для сброса давления во время отказа конденсатора, чтобы избежать повреждения (взрыва) любых других компонентов.

    При отказе электролит внутри конденсатора выделяет газ. Этот газ создает давление и ломает верхний вентиль. В результате иногда выпуклая вершина или электролитический разряд . Выделения имеют черный, оранжевый или белый цвет в зависимости от электролитических химикатов.

    Выпуклое дно и поднятый футляр

    Иногда при выходе из строя конденсатора верхний вентиль не ломается. в таком случае внутреннее давление проходит через дно .Нижняя часть электролитического конденсатора покрыта резиной . Газ внутри выталкивает эту резину, в результате чего дно выпирает , а также поднимает корпус над печатной платой.

    Керамические и поверхностные конденсаторы

    Вы можете определить неисправный керамический конденсатор по следующим признакам.

    • имеет поврежденный корпус или отверстие в корпусе.
    • Любая из его ножек повреждена рядом с корпусом.
    • Трещины в корпусе.

    Вы также можете прочитать:

    Как проверить конденсатор мультиметром? – Айкен Колон

    Вы можете использовать различные методы проверки конденсатора с помощью цифрового/аналогового мультиметра. Для ламповых и транзисторных источников питания используется электролитическая модель, а неэлектролитическая модель используется для контроля скачков постоянного тока.

    Форма электролита может ухудшиться из-за разряда дополнительного тока из-за короткого замыкания.Наиболее распространенная потеря неэлектролитических форм связана с утечкой накопленного заряда.

    Существует множество подходов к проверке конденсатора. Тем не менее, мы рассмотрим , как проверить конденсатор с помощью мультиметра в нашей статье. Так что следите за обновлениями до конца, чтобы узнать все об этом.

    Что такое конденсатор?

    Одним из видов электрических деталей является конденсатор, используемый для накопления энергии в электрическом заряде. Они используются для выполнения различных функций в различных электрических и компьютерных цепях.

    Можно поставить конденсатор в активную цепь. Таким образом можно осуществить зарядку конденсатора. Электрический заряд начнет течь через конденсатор, пока он не будет присоединен.

    Если первичная пластина конденсатора не удерживает электрический заряд, вторая пластина возвращается в цепь. Поэтому этот метод рассматривается как зарядка и разрядка в конденсаторе.

    Как проверить конденсатор?

    Многочисленные формы электротехнической и компьютерной продукции, присутствующие на рынке, отличаются друг от друга.Любой из них очень чувствителен к колебаниям напряжения. Точно так же конденсатор часто уязвим к колебаниям напряжения, поэтому есть способы проверить конденсатор, которые мы обсудим.

    Проверка конденсатора играет важную роль в проверке работоспособности конденсатора для решения проблем, связанных с отказом конденсатора. Давайте узнаем больше о том, как мы можем измерить емкость с помощью лучшего измерителя емкости.

    Как измерить емкость?

    Для проверки результирующего напряжения используется мультиметр для оценки емкости.Измерить можно через зарядный конденсатор. После этого вы можете использовать свою емкость для измерения с помощью мультиметра.

    Здесь мы рассмотрели, как использовать мультиметр для измерения конденсатора. Начните с того, что возьмите цифровой мультиметр (цифровой мультиметр), чтобы убедиться, что источник питания схемы выключен.

    Есть две важные вещи, которые вы должны помнить. Если конденсатор используется в цепи переменного тока, установите мультиметр для измерения напряжения переменного тока, иначе он не будет знать точных результатов.

    Аналогичным образом, если конденсатор подключен к цепи постоянного тока, установите цифровой мультиметр для измерения напряжения постоянного тока. Если он прольется, разобьется или порвется, осмотрите конденсатор один раз, а затем отремонтируйте конденсатор. Закрепите циферблат на знаке емкости, рассматриваемом как способ расчета емкости.

    В качестве дополнительной функции эмблема также имеет метку над циферблатом. Как правило, функциональная кнопка нажимается, чтобы включить измерение для регулировки циферблата.

    Мы предпочли три способа проверки емкости, и они обсуждаются ниже.

    Как проверить конденсатор с помощью мультиметра:

    Во время тестирования конденсатора при поиске и устранении неисправностей электрических и электронных компонентов может возникнуть несколько проблем. Здесь, используя аналоговые и оптические мультиметры, мультиметр может проверить конденсатор.

    Но можно проверить конденсатор, исправен он или нет. При использовании такой функции, как измерение емкости, значение емкости можно проверить с помощью цифрового мультиметра.

    Как правило, для измерения конденсатора требуются различные методы, такие как аналоговый, интерактивный, вольтметр, мультиметр с двумя режимами, такими как режим измерения емкости, режим омметра и обычная искровая система.

    При проверке конденсатора эти подходы играют важную роль в определении того, исправен ли конденсатор, доступен ли он, неисправен, короткое замыкание или разряжен.

    Но, прежде чем приступить к измерению емкости, необходимо убедиться, что цепи питания отключены.Чтобы убедиться, что все питание цепи отключено:

    1. Используйте оптический мультиметр (DMM).
    2. Настройте мультиметр на расчет напряжения переменного тока, независимо от того, используется ли конденсатор в цепи переменного тока.
    3. Предположим, используется цепь постоянного тока, настройте цифровой мультиметр для расчета напряжения постоянного тока.

    Обязательно осмотрите конденсатор физически. Замените конденсатор при наличии утечек, разрывов, вздутий или любых других признаков коррозии.

    Переключите циферблат в режим расчета емкости. Иногда этот символ занимает одно и то же положение с другой функцией на циферблате.

    Помимо переключения набора, для запуска измерения обычно необходимо нажать функциональную кнопку. Обратитесь к руководству пользователя вашего мультиметра для получения инструкций.

    Как проверить конденсатор PCBWay

    Из множества доступных способов проверки конденсатора лучше всего подходит PCBway. Следовательно, мы начнем с PCBWay ниже —

    .

    Шаг 1. Отсоедините конденсатор от любого источника электропитания

    Вы должны удалить конденсатор из электрической цепи для точного расчета.Некоторые мультиметры дают относительный режим.

    Этот режим используется для удаления выводов емкости из измерений всякий раз, когда рассчитываются значения базовой емкости. Убедитесь, что на следующем этапе у вас включен режим REL, так как он вам понадобится.

    Шаг 2: Нажмите опции .

    При использовании мультиметра для измерения емкости в относительном режиме щупы должны быть разомкнуты. Далее вам просто нужно будет нажимать кнопки REL. Тем не менее, таким образом, испытание будет способствовать остаточной емкости, которую можно отбросить.

    Шаг 3: Затяните клеммы емкости .

    Чтобы мультиметр мог выбрать правильный диапазон, подсоедините клеммы конденсатора к измерительным проводам на несколько секунд. Вы должны убедиться, что клеммы затянуты, так как это может привести к смещению во время процесса, если они не будут точно сжаты.

    Шаг 4: Запишите значения

    Показанное измерение на цифровом мультиметре проверено. Если значение емкости попадает в диапазон измерения, на цифровом экране отобразится значение емкости мультиметра.Таким образом, вы сможете найти правильные значения конденсатора с помощью PCBWay.

    Как проверить конденсатор с помощью аналогового мультиметра

    Давайте рассмотрим, как проверить конденсатор аналогового мультиметра, выполнив следующие простые действия. Внимательно выполняйте каждый шаг, так как вы можете увидеть ложные результаты, если пропустите один или два шага.

    Шаг 1: Возьмите разряженный конденсатор и мультиметр .

    Вы должны убедиться, что ваш конденсатор полностью разряжен от предыдущего использования.Теперь вы можете взять свой AVO-метр и начать процесс измерения.

    Шаг 2: Выберите аналоговые значения

    Поскольку вы используете аналоговый измеритель, обязательно выберите аналоговые параметры с высокими значениями Ом. Таким образом, вы можете тщательно убедиться в сопряжении мультиметра с конденсатором.

    Шаг 3: Подсоедините концы клемм к мультиметру .

    Аккуратно возьмите выводы конденсатора и присоедините их к проводам мультиметра.Тем самым вы включите источник питания между двумя устройствами. Через пару секунд внутри устройств произойдет обмен информацией.

    Шаг 4: Обратите внимание на показания

    Внимательно запишите цифры или значения, которые покажет ваш мультиметр.

    Шаг 5: Проверьте, какой у вас конденсатор .

    Если у вас есть короткий конденсатор, он всегда будет показывать значения меньшего диапазона сопротивления.

    Если у вас есть открытые конденсаторы, они будут стабильными и не будут иметь никаких признаков прогиба в стержнях.

    Со стандартными конденсаторами вы сможете увидеть отклонение мультиметра в диапазоне до бесконечности. Обычно это указывает на то, что ваш конденсатор находится в хорошем состоянии.

    Как проверить конденсатор с помощью цифрового мультиметра

    В настоящее время наиболее распространенной формой конденсаторов являются цифровые мультиметры. Чтобы проверить конденсатор с помощью цифрового мультиметра, тщательно выполните шаги, указанные ниже. Пропущенный шаг или два появятся в ложном результате.

    Шаг 1: Возьмите разряженный конденсатор и мультиметр

    Повторяя те же действия, что и для аналогового мультиметра, необходимо разрядить конденсатор и мультиметр.Убедитесь, что в конденсаторе не осталось накопленных ранее зарядов.

    Шаг 2: Установите диапазон сопротивления .

    Поскольку это цифровой мультиметр, а не аналоговый, вы должны установить диапазон сопротивления не менее 1 кОм или 1000 Ом. Таким образом, мультиметр сможет обнаружить ваш цифровой конденсатор.

    Шаг 3. Подсоедините мультиметр к конденсатору

    К этому шагу нужно подойти осторожно. Часто мы видим, как пользователи подключают терминалы в спешке, из-за чего терминалы легко отключаются.Мы не хотим, чтобы это произошло. Внимательно следуя процедурам подключения терминала, вы сэкономите свое время.

    Шаг 4: Обратите внимание на показания

    Вы должны тщательно записывать показания конденсатора. Значения будут четко отображаться на цифровом мультиметре.

    Шаг 5. Определение состояния конденсатора

    Через некоторое время он попытается вернуть открытую строку и отобразить те же шаги, что и раньше. Если ваш конденсатор показывает значения, это означает, что он в хорошем состоянии.Однако, если значений нет, ваш конденсатор разряжен и больше не работает.

    Некоторые факторы, влияющие на измерение емкости:
    • Срок службы конденсаторов меньше, и они тоже вызывают неисправности. Из-за коротких замыканий конденсаторы могут быть повреждены.
    • Предохранитель, используемый в цепи, может сгореть при коротком замыкании конденсатора. Элементы в цепи не могут работать правильно, когда клеммы конденсаторов разомкнуты.
    • Из-за затухания разложение может также изменить значимость значений емкости. Существование конденсаторов кратковременно и всегда является источником неисправности.
    • Неисправные конденсаторы могут иметь обрыв цепи, короткое замыкание или механически изнашиваться вплоть до выхода из строя. Предохранитель может перегореть при коротком замыкании резистора.
    • Устройство или элементы схемы не могут работать при обрыве или износе конденсатора. Износ может даже изменить значение емкости конденсатора, что может создать проблемы.

    Как узнать, неисправен ли конденсатор:

    Вы узнаете, неисправен ли конденсатор, выполнив простое визуальное сканирование. Одним из признаков слабого конденсатора является вздутие или вздутие сверху или снизу. Осмотрите корпус конденсатора и печатную плату на предмет обесцвечивания или разрушения.

    Наличие подтекающего электролита является еще одним признаком неисправности конденсатора. Если вы видите все эти очевидные признаки, немедленно замените конденсаторы.

    Заключительные слова

    Поэтому мы очень надеемся, что к концу этой статьи вы узнали как проверить конденсатор мультиметром различными способами и как проверить, неисправен ли ваш конденсатор или нет.

    Однако при работе с электрическими инструментами соблюдайте меры безопасности, так как они накапливают электричество и могут привести к поражению электрическим током при неправильном использовании. Вы даже можете воспользоваться руководством к мультиметру, чтобы узнать больше о его функциях.

    Ресурс:

    1. https://www.ifixit.com/Wiki/Troubleshhoting_logic_board_components.

    Проверка функции емкости эталонного мультиметра 8588A

    Обзор

    : В этом примечании по применению содержатся рекомендации для тех, кто хочет проверить работу емкостной функции своего эталонного мультиметра 8588A. В нем описывается методология, исследуется процесс измерения и описываются некоторые подводные камни, которые могут возникнуть.

    Поскольку емкость зависит от сопротивления, нужно ли вообще регулярно проверять функцию емкости? Чтобы ответить на этот вопрос, сначала посмотрите, как эталонный мультиметр 8588A измеряет емкость.

    Тестер 8588A измеряет емкость с помощью метода разряда постоянного тока, который в основном аналогичен методу, используемому ручными мультиметрами, но имеет более высокую точность. В случае 8588A неизвестный конденсатор разряжается до тех пор, пока он не станет близким к нулю, а затем заряжается известным постоянным током; это приводит к отрицательной линейной рампе, которая возвращается к нулю в конце каждого цикла измерения.Измеряются напряжения, близкие к началу и концу рампы, и емкость рассчитывается по формуле C = I.ẟt/ẟv, где C — емкость в фарадах, I — ток в амперах, а v — изменение напряжения за интервал времени. т.

    Функция сопротивления обеспечивает возможность измерения постоянного тока и напряжения и использует те же константы калибровки для напряжения и тока, которые были определены при регулировке сопротивления, за исключением диапазона 1 нФ, который настраивается с использованием внешнего эталонного конденсатора из-за сложности определения характеристик. внутренние токи смещения.

    На функцию емкости также влияют ошибки синхронизации. Внутренне 8588A имеет один главный тактовый генератор, поэтому эти ошибки синхронизации можно оценить путем измерения счетчика частоты. Спецификация часов составляет 1 мкГц/Гц, что на много порядков лучше, чем спецификация наилучшего диапазона емкости, поэтому любые ошибки синхронизации можно эффективно игнорировать.

    Тестер 8588A измеряет емкость двух выводов с использованием метода разряда постоянным током

    Из этого описания видно, что производительность в диапазоне 10 нФ и выше можно контролировать путем оценки соответствующего диапазона сопротивлений.Для многих лабораторий это может быть предпочтительным вариантом из-за отсутствия подходящих прослеживаемых стандартов. Возможно, что на измерение емкости могут повлиять внутренние физические изменения, которые не проявляются как изменение сопротивления; однако любое изменение окажет большее влияние на более низкие диапазоны емкости, которые можно оценить путем сравнения с общедоступными эталонными конденсаторами. Любое изменение, наблюдаемое в этих нижних диапазонах, очень быстро станет незначительным по мере того, как вы поднимаетесь вверх.

    Чтобы ответить на вопрос; вам нужно отдельно проверить функцию емкости? да.

    Для диапазона 1 нФ, поскольку его калибровка не зависит от используемого диапазона сопротивлений, но необязательна для диапазона 10 нФ и выше. Это связано с тем, что характеристики этих диапазонов можно контролировать, наблюдая за изменением соответствующего диапазона сопротивления, указанного в таблице 1.

    Диапазон емкости Используемый диапазон сопротивления
    1 нФ 100 МОм, Lo I
    10 нФ 10 МОм, Lo I
    100 нФ 1 МОм, Lo I
    1 мкФ 100 кОм, Lo I
    10 мкФ 10 кОм
    100 мкФ 1 кОм
    от 1 мФ до 100 мФ 100 Ом
    от 1 мФ до 100 мФ Lo I 1 кОм

    Таблица 1.Отображение диапазона сопротивления емкости

    Использование эталонных конденсаторов для проверки 8588A

    Значение типичного эталонного конденсатора, обычно используемого в калибровочных лабораториях, зависит от частоты и его конфигурации в виде устройства с 2 или 3 выводами. Модель 8588A измеряет емкость 2 выводов, используя описанный выше метод разряда постоянным током. Поэтому нам необходимо знать, какова эффективная тестовая частота 8588A, и двухполюсное значение эталонного конденсатора на этой частоте.

    Нет прямой эквивалентности между линейно изменяющимся сигналом 8588A и частотой синусоидального сигнала. Однако хорошее приближение можно получить, приравняв скорость нарастания пилообразного сигнала, генерируемого 8588A, к максимальной скорости нарастания синусоидального сигнала, используя соотношение: v/s = 2,πf.f.Vpk, где v/s — это скорость нарастания в вольтах в секунду, f — частота в Гц, а Vpk — пиковое напряжение. В таблице 2 перечислены эквивалентные тестовые частоты, определенные с использованием этого соотношения. Обратите внимание, что частота меняется не только в зависимости от диапазона, но и от того, где значение находится в пределах диапазона.

    8588А серия Применяемое значение % от диапазона Эквивалентная тестовая частота
    от 1 нФ до 1 мФ

    20% 5,63 Гц
    100% 1,13 Гц
    200% 0,56 Гц
    10 мФ

    20% 0,68 Гц
    100% 0,14 Гц
    200% 0.079 Гц
    100 мФ

    20% 0,056 Гц
    50% 0,023 Гц
    100% 0,011 Гц
    1 мФ Lo I

    20% 0,56 Гц
    100% 0,11 Гц
    200% 0,056 Гц
    10 мФ Lo I

    20% 0,056 Гц
    100% 0.011 Гц
    200% 0,005 6 Гц
    100 мФ Lo I

    20% 0,005 6 Гц
    50% 0,002 3 Гц
    100% 0,001 1 Гц

    Таблица 2. Эффективная тестовая частота 8588A

    Маловероятно, что прослеживаемость будет доступна на частотах, перечисленных в таблице, поэтому необходимо измерить эталонный конденсатор на нескольких частотах, максимально снижая их, а значение экстраполировать.

    К счастью, диапазон 1 нФ проверить намного проще. При этом значении доступны конденсаторы с воздушным диэлектриком, которые имеют незначительную зависимость от частоты; это позволяет охарактеризовать их на частоте 1 кГц и использовать на этих низких частотах. Основное соображение с этими конденсаторами заключается в том, что они, как правило, являются трехвыводными устройствами. Следовательно, их нужно будет модифицировать, установив закорачивающий разъем на их нижний вывод, который соединяет его с корпусом, а затем измерить как 2-контактное устройство.

    Альтернативный подход

    В компании Fluke используется несколько иной подход из-за большого количества приборов, проходящих через лабораторию. Мы используем охарактеризованный универсальный калибратор 5522A, который был охарактеризован с использованием эталона передачи 8588A и ранее описанного конденсатора емкостью 1 нФ.

    8588A и 5222A работают вместе, чтобы создать альтернативный подход

    Прослеживаемость емкости для эталона передачи основана на напряжении, токе и времени, которые были проверены по сравнению с эталонными конденсаторами и автономной системой измерения, которая также основана на напряжении, токе и времени.Эта автономная измерительная система используется компанией Fluke с начала 90-х годов и включена в список аккредитации UKAS.

    Продолжайте учиться

    Посмотреть сопутствующие товары

    Получить помощь

    Как проверить конденсатор мультиметром? (Полезные примеры)

    Значение конденсаторов в наших повседневных бытовых приборах слишком велико, чтобы его игнорировать. Основной особенностью конденсатора является накопление электрического заряда, и он играет решающую роль в зарядке и разрядке устройства.

    Он играет жизненно важную роль в запуске устройств от внешнего источника, высвобождая заряд в цепь с помощью пластины, удерживающей ток. Наиболее распространенными факторами, вызывающими повреждение конденсатора, являются высокое напряжение, тепло, влажность, химическое загрязнение и влажность.

    Одной из основных причин электрических и электронных поломок являются слабые конденсаторы. Они должны быть проверены вовремя, чтобы избежать каких-либо электрических или электронных поломок в будущем. Мультиметр — это прибор для поиска и устранения неисправностей, который используется для выявления слабых конденсаторов.

    Метод 1: использование мультиметра с настройкой емкости

    Цифровой мультиметр с настройкой емкости — идеальный выбор для проведения этого теста, поскольку он дает самые быстрые и точные результаты.

    Эффект конденсатора известен как «Емкость», а единицей измерения емкости является «Фарады». Следовательно, мультиметр может измерять емкости как ниже нанофарад, так и выше микрофарад.

    • Отсоедините конденсатор:  Чтобы проверить конденсатор с помощью мультиметра, первое, что вам нужно сделать, это отсоединить конденсатор от печатной платы.
    • Подключение к резистору: Следующим шагом является полная разрядка конденсатора путем подключения к светодиоду или мощному резистору.
    • Номинальное напряжение:  Далее следует записать емкость и номинальное напряжение, указанные на задней стороне конденсатора.
    • Подсоедините ручку:  Используйте ручку на цифровом мультиметре , чтобы настроить его на параметры емкости, а затем прикрепите щупы к клеммам конденсатора. На электролитическом конденсаторе соедините отрицательную клемму с черным щупом, а положительную клемму с красным, чтобы получить точные показания.Клеммы могут быть подключены любым способом для неэлектролитических конденсаторов.
    • Проверьте показания:  Если все эти шаги выполнены правильно, проверьте показания на экране мультиметра и сравните их с заданными значениями.

    Небольшая разница в показаниях и указанном номинале допустима, так как электролитические конденсаторы имеют тенденцию к высыханию, но значительная разница должна указывать на то, что конденсатор неисправен и является потенциальной причиной проблем с вашим устройством.

    Способ 2. Использование мультиметра без настройки емкости

    Некоторые мультиметры могут не иметь настройки емкости, но их можно использовать для проверки конденсаторов.

    • Разрядка конденсатора:  Разрядка конденсатора также является первым шагом в этом типе мультиметра.
    • Подключение к омам:  В отличие от предыдущего метода, на этот раз мультиметр должен быть настроен на омы для измерения сопротивления, а настройка должна быть отрегулирована для измерения в верхнем диапазоне.
    • Соединение с электролитом:  Подключите положительную клемму к красному щупу, а отрицательную клемму к черному щупу электролитического конденсатора. Вы можете подключить датчики любым способом, если у вас есть неэлектролитический конденсатор.
    • Проверьте показание:  Быстро запишите показание сопротивления, отображаемое на экране, прежде чем оно изменится на сопротивление разомкнутой цепи, равное бесконечности.
    • Отключение от конденсатора:  Наконец, отсоедините щупы от конденсаторов и повторите процесс несколько раз.Если каждый тест показывает разные показания сопротивления, этого должно быть достаточно, чтобы доказать, что конденсатор работает правильно, но если он каждый раз показывает одни и те же результаты, ваш конденсатор поврежден.

    Как проверить конденсатор с помощью мультиметра на центральных кондиционерах?

    В установках кондиционирования воздуха или ОВК в основном используются конденсаторы двух типов, а именно «рабочие конденсаторы» и «пусковые конденсаторы».

    Рабочие конденсаторы: «Рабочие конденсаторы» используются в двигателях вентиляторов и компрессорах.

    Пусковые конденсаторы: «Пусковые конденсаторы» используются в кондиционерах и тепловых насосах.

    Для проверки этих типов конденсаторов необходимо отключить питание и отсоединить клеммы с помощью отвертки. После этого следует отсоединить провода на конденсаторах и подключить щупы мультиметра, чтобы получить показание на экране мультиметра.

    Как проверить микроволновый конденсатор с помощью мультиметра?

    Микроволны также питаются от конденсаторов. Если вы собираетесь проверить конденсатор микроволновки, во-первых, вам нужно отключить питание.Затем снимите крышку микроволновой печи и обратите внимание на провод, подключенный к клеммам конденсатора.

    Проверьте, нет ли в вашей микроволновой печи продувочного резистора; если он установлен, его необходимо удалить перед тестированием. Теперь поместите каждый щуп мультиметра на каждую клемму конденсатора и запишите показания, а затем поменяйте местами щупы так, чтобы каждый из них касался другого вывода.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
