Правильная установка полотенцесушителя: подключение к стояку, монтаж в ванной своими руками

В наши дни нередко встречаются негативные ситуации связанные с неквалифицированным вмешательством в эксплуатацию общедомовых систем, в том числе при монтаже водяных полотенцесушителей (дизайн-радиаторов), подключаемых к стоякам ГВС.
В этой статье мы постарались указать основные условия и схемы грамотного монтажа дизайн-радиаторов.
Схемы бокового и диагонального подключения с незауженным и несмещенным байпасом.

Данные схемы являются наиболее эффективными видами подключения полотенцосушителей, поскольку предусматривают подачу теплоносителя в верхней части и «обратку» в его нижней части.

Стоит отметить что такая схемы рекомендованы для классических форм дизайн-радиаторов с естественной циркуляцией, выполненных в виде лесенки.

Боковое подключение.

Диагональное подключение.

Стоит отметить, данные схемы равнозначны по эффективности и не имеют преимуществ по отношению друг к другу.

Также следует универсальность этих вариантов, поскольку они способны стабильно функционировать при любом направлении подачи рабочей жидкости, абсолютно не зависят от скорости циркуляции теплоносителя, не нуждаются в спуске воздуха при отключении воды а удаленность от стояка может быть любой.

Несмотря на это, данные схемы имеют несколько обязательных условий для стабильного функционирования радиаторов.

Подающий отвод стояка должен находится выше точки подключения к радиатору, а обратный должен быть ниже точки подключения.
Должен соблюдаться уклон подключаемых труб (как изображено на рисунках выше). Для примера, при отводе на метр перепад может составлять от 3 до 30 мм. Также стоит понимать, что больший уклон не навредит работоспособности данных схем.
Должны быть исключены нежелательные изгибы (горбы) при проводке труб, поскольку в них может накапливаться воздух, препятствующий нормальной циркуляции теплоносителя.

В случае нижней подачи между отводами не допускается какого-либо заужения, так как оно также будет препятствовать стабильному функционированию радиатора, в том числе может привести к полной неработоспособности последнего.
Диаметр подводимых труб для организации правильной циркуляции должен составлять не менее ДУ20 (3/4″ для стальных и 25 мм для полипропилена). При этом шаровые краны должны быть не менее 3/4″.
Особенно важно осуществить теплоизоляцию подводимых контуров, поскольку именно она обеспечивает механическую защиту и значительно снижает теплопотери, что в свою очередь положительно отражается на работе полотенцесушителя.

Запрещается!

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Допустимые варианты боковой схемы подключения.

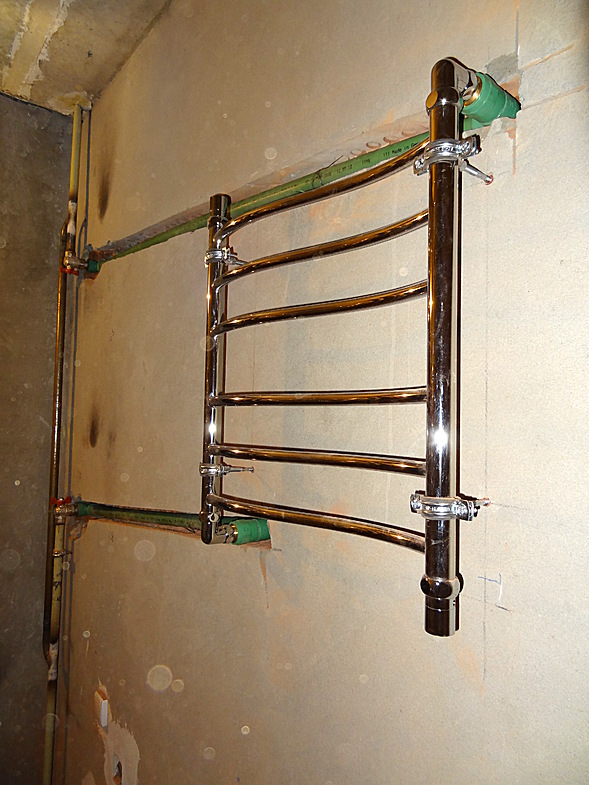

Боковое подключение, правильный вариант, радиатор полностью расположен между отводами, функционирование не нарушено.

Боковое подключение, правильный вариант, требуется спуск воздуха после отключения водоснабжения.
Схемы нижнего подключения.
Схемы нижнего подключения обладают меньшей эффективностью, несмотря на это имеют ряд своих преимуществ.

Схема нижнего подключения полотенцесушителя в форме лесенки, исключающая заужение или смещение байпаса (естественная циркуляция).

Схема нижнего подключения полотенцесушителя в форме лесенки, со смещением байпаса (сочетание естественной и принудительной циркуляции).

Схема нижнего подключения полотенцесушителя в форме лесенки, с заужением байпаса (сочетание естественной и принудительной циркуляции).

Особенности схем нижнего подключения.

Возможность работы при любых направлениях подачи в стояках.
Возможность скрытого расположения труб (без штрабления стен).
Нуждаются в спуске воздуха при помощи кранов Маевкого.
Менее эффективны, в отличии от бокового или диагонального подключения.
Верхнее подключение от стояка с байпасом смещенного или зауженного типа, должно быть размещено ниже точки подключения к полотенцесушителю. (гарантирует стабильную работу при любом направлении подачи)
Нижний контур должен обязательно находиться ниже полотецесушителя во всех схемах нижней подводки.

Другие допустимые варианты нижнего подключения.

Нижняя подводка, все контуры ниже полотенцесушителя, никакие условия монтажа не нарушены.

Нижнее подключение, для верхней подачи теплоносителя (верхний отвод расположен выше полотенцесушителя), при нижней подаче рабочей жидкости, такой вариант не возможен.

Варианты схем боковой и диагональной подводки со смещенным или зауженным байпасом.

Боковое подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)
Боковое подключение радиатора-лесинка, со смещённым байпасом (сочетание принудительного и естественного движения теплоносителя)
Диагональное подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)
Диагональное подключение радиатора-лесинка, со смещенным байпасом (сочетание принудительного и естественного движения теплоносителя)
Особенности схем боковой и диагональной подводки со смещенным или зауженным байпасом.

Данные схемы предназначены только для верхней подачи (в противном случае стабильное функционирование прибора невозможно)
Не необходимости в спуске воздуха после отключения водоснабжения.
Могут применяться на любой удаленности от стояка.
Также как и в других схемах необходимо соблюдать уклон подводящих контуров (перепад 3 – 30 мм)

Запрещается!

Источник: https://www.termokit.ru/news/skhemy_pravilnogo_podklyucheniya_polotentsesushiteley/

Пошаговая установка полотенцесушителя в ванной своими руками

С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.

Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать

никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

Водяные.
Электрические.
Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

При наличии же в доме отопительной сети или водопровода горячей воды разумнее, вместо резервных, использовать комбинированные конструкции, которые не занимают дополнительного пространства, а монтаж их мало отличается от установки водяных приборов.

Внешний дизайн водяных устройств довольно разнообразен:

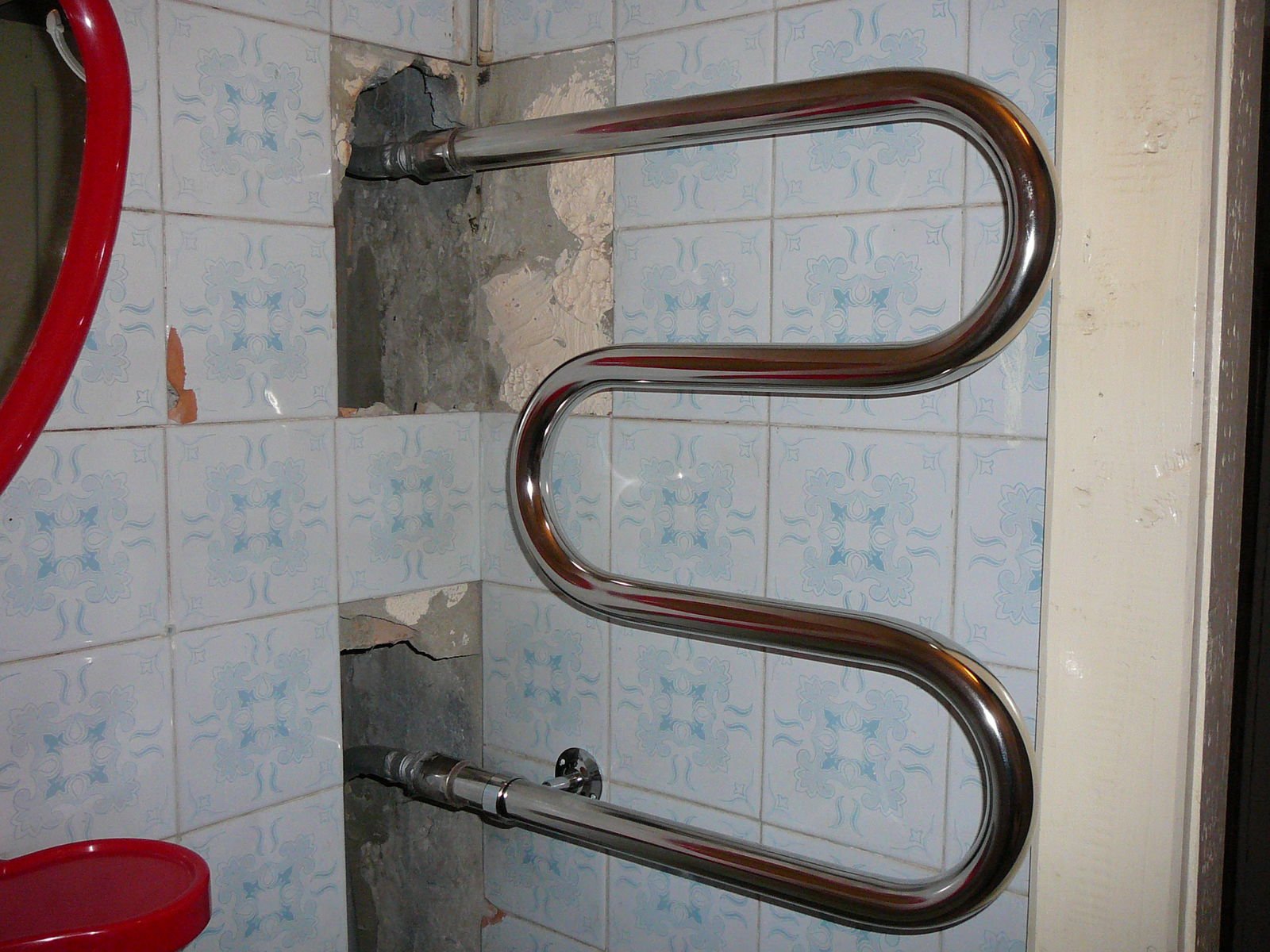

1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.

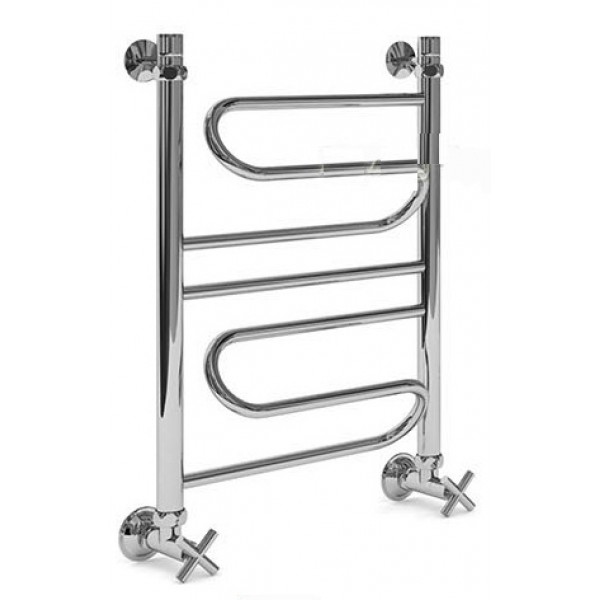

2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

Боковое — обычно используется у приборов 1‑го типа;
Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’

Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
Труборез либо ножовка по металлу.
Резьбонарезные плашки ¾’ с рычажным воротком.
Дрель электрическая с перфоратором, сверла по бетону.
Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
Крепежный инструмент: молоток, отвертки, пассатижи.
Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
Запорные вентили, лучше всего — шаровые.
Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Все работы на отопительном трубопроводе лучше всего проводить летом, когда система отключена, в ней нет давления и можно без проблем слить воду из стояка. Но в этом случае, закончив работу, невозможно будет протестировать ее качество: придется дожидаться начала отопительного сезона.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

Размечаем на стене установочные размеры нового полотенцесушителя.
Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
Нарезаем резьбу на обрезанных концах трубопровода.
Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.
На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.
Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

Источник: https://sansovet.com/kvartira/vannaya-komnata/ustanovka-polotencesushitelya.html

Установка полотенцесушителя в ванной комнате: инструкция для электрических и водяных моделей

Главная
Строительство и ремонт
Сантехническое оборудование

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд Рассказываем об особенностях электрических и водяных полотенцесушителей, даем инструкцию по монтажу на стену и пол, а также разбираем частые ошибки установки.

Fotodom.ru

Стальные изделия способны прослужить десятки лет, но и у них есть ограничения по сроку эксплуатации. Во влажной среде при постоянной высокой температуре металл ржавеет. Ситуация опасна тем, что снаружи это не заметно.

Установку полотенцесушителя в ванной комнате можно провести своими руками. При монтаже нужно соблюдать важные правила, которыми мы поделимся в этой статье.

Устанавливаем полотенцесушитель

Подбираем оборудование

Принцип действия
Материал
Форма и размер

Инструкция монтажа на стену

Инструменты
Демонтаж
Разметка
Установка корпуса
Скрытая разводка

Подключение через пол
Особенности установки для электрических приборов
Ошибки

Выбор прибора

Принцип действия

Сушилки можно разделить на три основные группы.

Водяные — подключающиеся к системе отопления или ГВО.
Электрические, работающие от сети.
Комбинированные, сочетающие в себе эти два принципа.

В последнем случае потребуется согласование с управляющей компанией. При аварии будет заблокирован весь стояк.

Еще один минус— возможность протечки при некачественном монтаже или неправильном выборе изделия.

Электрические приборы безопасны, но они расходуют много энергии. Их можно повесить на любом расстоянии от системы ГВО и отопления. Батарею размещают не только в санузле, но и в других помещениях — гардеробных, кухнях, прихожих. Для питания им понадобится отдельная розетка. В санузле или кухне она должна иметь устройство защитного отключения.

Комбинированные модели обеспечивают бесперебойную работу даже при отключении воды или электричества.

Перед тем как установить полотенцесушитель в ванной самостоятельно, следует выяснить, как это повлияет на напор воды в стояке, а также на напряжение в сети. Эту информацию можно уточнить в управляющей компании.

Одним из важнейших свойств изделия является его долговечность. Она зависит от качества материала, а также от того, насколько правильно выполнено подключение.

Виды металлов

Нержавейка. Труба из нержавейки должна иметь хромированную внутреннюю поверхность, иначе она будет окисляться под воздействием примесей. При реакции они создают налет на стенках. Постепенно накапливаясь, он препятствует потоку жидкости.
Медь и латунь отличаются хорошей теплоотдачей, но служат не долго. Это мягкий материал, и его легко деформировать при проведении ремонтных работ. Следует учитывать то, к какой системе подключается прибор. Горячая водопроводная вода проходит подготовку, при которой в ее состав вводятся химически активные соединения. Они безопасны для человека, но с некоторыми металлами вступают в реакцию.
Черная сталь. Используется в основном для частных домов. Она не выдерживает высокого давления и быстро приходит в негодность независимо от того, насколько правильным было подключение. Внутренняя поверхность должна иметь слой антикоррозионной защиты.

Чем больше площадь излучения, тем прибор эффективнее.

Следует учитывать, что, проходя по контуру, теплоноситель постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать батарею поменьше или использовать модель, работающую от розетки. Средняя температура жидкости в системе ГВС равна 60 градусам.

Форма может быть самой разной: от М-образных до лесенки.

Проще всего смонтировать модель, у которой расстояние между входным и выходным отверстиями такое же, как и у старого радиатора. В этом случае не придется делать новые отводы.

Если предстоит изменить высоту установки полотенцесушителя от пола, придется отключать систему ГВО до окончания сварочных работ.

Их длина вырастет в несколько раз по сравнению с трубами, которые применяются для подсоединения обычных приборов. Когда теплоноситель доберется наконец до контура, его температура упадет на несколько градусов. Еще одна проблема — низкое давление на верхних этажах многоквартирных зданий.

Его может просто не хватить, чтобы поднять водяной столб до уровня контура.

Работы включают в себя демонтаж старого оборудования, новую подводку с запорными устройствами, подсоединение радиатора. Это переоборудование согласовывается с управляющей компанией. Рассмотрим план действий пошагово.

Инструменты и материалы

Стальная или полипропиленовая арматура для подводки и байпаса. Ее следует заранее отмерить и заготовить элементы нужной формы и длины.
Шаровые краны.
Кронштейны, на которых будет держаться вся конструкция.

Перед началом проведения работ необходимо проверить комплектацию батареи.

Комплектация батареи

Переходники с прокладками.
Запорные узлы.
Регулирующиеся кронштейны или другие крепежи.

Демонтаж змеевика

Прежде чем устанавливать новое оборудование, нужно избавиться от старого. Если байпас и запорные устройства отсутствуют, стояк необходимо перекрыть. Сделать это может только представитель управляющей организации.

Сварные швы срезаются болгаркой, резьбовые стыки раскручиваются. Корпус снимается с держателей. Понадобятся тряпки и емкости для сбора воды с пола. Необходимо сохранить часть трубы, чтобы нарезать на ней резьбу. Лучше оставить запас, а потом лишнее спилить. Желательно, чтобы длины хватило для установки обходной перемычки и запорных устройств.

Разметка

Чтобы корпус висел строго горизонтально, разметка должна быть выполнена по строительному уровню. Даже при незначительном перекосе в верхней части внутренней камеры образуется воздушный пузырь, затрудняющий движение потока.

На стене прочерчивают горизонтальные линии на уровне входного и выходного отверстий. Затем наносят габариты батареи и отмечают места расположения кронштейнов. Их можно отрегулировать, выставив необходимое расстояние до стены. Обычно производители указывают его на упаковке. Если отделки еще нет, следует учесть ее толщину и добавить запас 1-2 см. Для креплений используются шурупы и дюбели.

Ее производят по уровню, регулируя положение с помощью телескопических кронштейнов. Прежде чем затянуть резьбу, ее покрывают льняной подмоткой ли ФУМ-лентой — так она не будет подтекать. Все узлы осматривают и делают пробный пуск под небольшим давлением. При отсутствии протечек давление постепенно доводят до рабочего.

Скрытая разводка

Она допускается при условии, что ко всем ее узлам будет обеспечен доступ. Это могут быть откручивающиеся заглушки, дверцы, съемные короба и панели.

Прокладка штраб запрещена в плитах перекрытий, межпанельных швах, стенах-пилонах и стенах-диафрагмах. Есть ограничения для кирпичных и монолитных зданий.

Согласно действующему законодательству под запрет попадают любые мероприятия, в результате которых несущие конструкции приходят в негодность или теряют прочность. Канал в несущих конструкциях затрагивает арматурную сетку, находящуюся близко от поверхности. Ее нельзя разрушать.

При контакте с воздухом она окислится и потеряет свои свойства. Толщины перегородки, отделяющей ванную туалета, для прокладки внутреннего канала не хватит.

Штрабы допускается устраивать в слое отделки. Коммуникации удобнее спрятать в каркас из алюминиевого профиля, обшитый листами гипсокартона.

Существуют довольно необычные модели с нижней подводкой, спрятанной в полу. Она выполняет функцию стоек — настоящих либо декоративных. Корпус, наполненный водой, обладает значительной массой, поэтому конструкцию поддерживают стеновые кронштейны.

Особенности подключения через пол

Существующие врезы придется заделывать и создавать новые.
Протяженность коммуникаций увеличится в несколько раз, что приведет к остыванию теплоносителя.
Чтобы поднять столб жидкости, необходимо высокое давление в трубах. В городских квартирах на верхних этажах оно может оказаться недостаточным. Сложности возникнут и при использовании автономных систем в загородных домах.
Коммуникации прокладываются в стяжке, что возможно только в помещениях с высокими потолками.

Единственным достоинством таких моделей является их внешний вид. Они хорошо дополняют классический и современный интерьер. Нижние стойки придают конструкции внешнюю устойчивость. Кроме того, они нагревают пол.

Это повышает уровень комфорта и позволяет поверхности быстро высохнуть.

Производятся расчеты и подготавливается схема. Предстоящие действия согласовываются с управляющей компанией.
Напольное покрытие снимается. В большинстве случаев перекрытие в санузле нуждается в дополнительной гидроизоляции и выравнивании. Можно постелить рубероид и промазать щели мастикой либо герметиком. Применяются выравнивающие смеси, обладающие высокой пластичностью. Гидроизоляция укладывается на выравнивающую стяжку после ее схватывания.
При отключенном стояке делается врез и прокладывается нижняя подводка. Размер и форму ее элементов необходимо заранее просчитать и подготовить их к работе. Диаметр стальной арматуры — 3/4 дюйма, полипропиленовой — 25 мм.
Чтобы высокая температура от труб не разрушала верхнюю стяжку и отделку, ее следует поместить в канал с утеплителем — пенополистиролом или минеральной ватой. Перед тем как начать заливать раствор, делают опалубку, формирующую канал. Арматуру прокладывают пористыми материалами со всех сторон. Снизу ее помещают на пластиковые стойки в форме крестовин, чтобы она не сминала волокна.
Применяются сварные и резьбовые соединения. Желательно установить на корпус кран Маевского, выпускающий наружу воздух, попадающий внутрь и препятствующие течению жидкости.
К подводке нужно обеспечить доступ, поэтому заделывать е наглухо нельзя. Ее закрывают коробом или съемной панелью, либо устраивают ревизионные люки. Эту часть можно отделать так же, как и всю остальную поверхность.

Такие приборы можно устанавливать не только в ванной комнате или санузле, но и в других помещениях. При этом следует соблюдать ряд требований.

Ошибки монтажа полотенцесушителя

Нельзя сужать вход и выход при помощи фитингов, либо другими способами.
Запрещается использование запорных устройств на стояке. Их можно врезать в контур только в случае, если он является ответвлением системы ГВО, а не ее непосредственной частью. Проблема решается с помощью байпаса — обводной трубы. К кранам всегда должен быть обеспечен доступ.
Расстояние до стен должно быть не больше 3,5 см при диаметре змеевика до 2,5 см. Максимальное расстояние для изделий с диаметром от 2,5 см составляет 5-7 см.
Нижнюю врезку нельзя делать ниже патрубка, входящего в корпус, а верхнюю — выше.
Максимальный уклон змеевика — 2 см на метр длины.
Горизонтальное соединение возможно только при диаметре подводки 32 мм при отдаленности от врезки не более 2 м.
Согласно СНиПу рекомендуемая высота радиатора над уровнем пола составляет 120 см. Это не более, чем рекомендация.

Чтобы устройство работало исправно, необходима правильная схема подключения.

Если часть батареи-лесенки разместить ниже стояка, циркуляция в ней прекратится. Поток пойдет по «ступеньке», расположенной на уровне входа.

Еще одна ошибка — изогнутая кверху входная труба. В ее верхней части будет постепенно накапливаться воздух. Рано или поздно он создаст пробку, и система перестанет работать.

Источник: https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-polotencesushitelya-v-vannoj-komnate-instrukciya-dlya-elektricheskih-i-vodyanyh-modelej-53541

Установка полотенцесушителя в ванной – монтаж, схемы подключения

Другой вопрос – присоединение сантехнического прибора к инженерным сетям частного дома или квартиры. Выбор схемы подключения зависит от типа и расположения нагревателя внутри помещения.

Как установить полотенцесушитель и подключить его своими руками, читаем в нашем руководстве.

Виды сушилок для полотенец

Итак, все настенные обогреватели для ванной делятся на 3 разновидности:

Электрические, работающие от сети 220 вольт. Бывают 2 типов – с нагревательным кабелем внутри либо жидким теплоносителем и ТЭНом. Оба варианта подключаются одинаково.
Водяные полотенцесушители присоединяются к системе горячего водоснабжения или отопления.
В комбинированных двухконтурных приборах теплоотдача организована от 2 источников – электричества и сети ГВС.

Примечание. Устройство комбинированных сушилок довольно простое. Обогреватель состоит из 2 отдельных контуров – электрического и водяного, которые способны работать одновременно либо поочередно. Соответственно, цена универсальных полотенцесушителей в 1.5–2 раза выше.

Разновидности обогревателей для сушки белья и полотенец

Принцип работы электроприборов следующий: ТЭН или кабель нагревается до заданной температуры, потом терморегулятор отключает питание. После охлаждения трубчатого корпуса на 3–5 °C нагрев автоматически возобновляется. В ТЭНовых сушилках, наполненных незамерзающей жидкостью, предусмотрен сброс воздуха через кран Маевского.

Форма – в виде лесенки, змеевика, Е-образный, М-образный.

Поскольку мы рассматриваем сугубо монтаж полотенцесушителя, форма и материал большой роли не играет, значение имеет лишь способ подключения – боковой или нижний.

Подключаем электрический обогреватель

Установка электросушилки – простейшее решение для квартир или частных домов, где не предусмотрена рециркуляция линии горячего водоснабжения. Полотенцесушитель мощностью до 500 Вт можно ставить при любом выделенном лимите электроэнергии. Монтаж выполняется самостоятельно, благо, класть трубы и врезаться в стояки не придется.

Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:

кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
розетка со встроенным УЗО (ток утечки 30 мА), рассчитанная на ток 10…25 ампер в зависимости от мощности нагревателя;
стандартный подрозетник.

Справка. Нормы ПУЭ однозначно требуют подключать розетки в санузлах через устройство защитного отключения – УЗО. Если линия уже подведена и запитана через дифференциальный автомат с током утечки 30 мА, то ставится обычная розетка. Ее ампераж рассчитывается по закону Ома: мощность сушилки в ваттах делим на 220 вольт.

Схема присоединения сушилки к электросети без монтажа розетки

Как правильно подключить электрический полотенцесушитель в ванной:

Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.

Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.

Некоторые модели обогревателей не оборудованы вилкой и подключаются напрямую к кабелю. Ставить розетку не нужно, а вот УЗО на 30 мА – обязательно. Пошаговая сборка полотенцесушителя со всеми фитингами и установкой ТЭНа показана на видео от производителя «Двин»:

Подключение водяного полотенцесушителя

При монтаже сушильного змеевика используется 3 схемы подключения:

В многоквартирных домах – к стояку системы ГВС. Тут присутствует щекотливый момент: чтобы врезаться в общую трубу, надо перекрыть воду себе и всем соседям по стояку. Возможно, потребуется согласование в местном Водоканале.
В загородном коттедже – к линии рециркуляции горячей воды, идущей от бойлера косвенного нагрева.
Если накопительный бак ГВС или магистраль рециркуляции отсутствует, полотенцесушитель подсоединяется к системе отопления. Минус: летом змеевик не греется.

Как обеспечить летний нагрев сушилки, подключенной к водяному отоплению. Есть 2 варианта решения проблемы: купить комбинированный обогреватель или не выключать газовый/электрический котел. Во втором случае придется оставить в работе 1–2 батареи, иначе теплогенератор станет «тактовать». Так что проще перейти на электричество либо сушить белье на улице.

Поток воды может двигаться по стояку в любом направлении, на подключение горизонтального змеевика это не влияет. Байпас делать необязательно

К стояку ГВС водяная сушилка подключается двумя подводками, между ними ставится байпас без всякой запорной арматуры. Минимальное межосевое расстояние между врезками – 300 мм. Сужение диаметра байпасной линии делать не стоит, а вот сместить в сторону на 10…15 см вполне допустимо. Минимальный диаметр подводок – DN20 (внутренний), а лучше – по размеру стояка.

Если подключение полотенцесушителя производится к трубе рециркуляции ГВС частного дома, то перемычку ставить не нужно. Пусть вся вода, перекачиваемая циркуляционным насосом обратно в бойлер, проходит через змеевик, как показано на схеме.

Как сделать правильную подводку труб и подключить полотенцесушитель своими руками:

Подводки прокладывайте в бороздах стен с уклоном 2…3 мм на 1 метр погонный. Верхняя подводящая линия наклоняется в сторону сушилки, нижняя – к стояку. В результате первая точка врезки окажется выше змеевика, вторая – ниже.
Обогреватели горизонтального типа с боковым подключением подсоединяются просто – из стены выводится фитинг с резьбой, к нему прикручивается американка или муфта-переходник (поставляется в комплекте изделия). Запорные шаровые краны ставятся на подводки около стояка.
Вертикальный полотенцесушитель типа «лесенка» можно присоединить по схеме с диагональным либо нижним подключением. По возможности реализуйте первый вариант, чтобы свести к минимуму риск завоздушивания.
С точки зрения эффективности 2 изображенные схемы одинаковы, преимущество диагонального подсоединения мизерное
Избегайте поворотов труб скрытой прокладки на 90°, не муруйте в бороздах соединительные фитинги – уголки, переходы и так далее. Течь внутри перегородки сложно устранить – надо отдирать кафель, ломать штукатурку.
В качестве скрытых подводок используйте металлопластик либо сшитый полиэтилен. Открытое подключение можно делать из полипропиленовых труб, соединение – через резьбовые переходники.

Важный момент. Подбирая полипропилен для подсоединения полотенцесушителя, обращайте внимание на внутренние диаметры труб, а не наружные. Стенки из PPR довольно толстые.

Некоторые сантехники используют хитрый прием: подводки врезают в стояк над полом, ведут открыто вдоль стены, а потом поднимают трубы к сушилке скрытым способом. Этот подход неправильный, трубопроводы лучше класть в штрабах по кратчайшему пути. Второй негативный момент – обогреватель станет собирать воздух, хозяину придется часто крутить кран Маевского.

Модель обогревателя с нижним подключением. Трубы желательно подводить кратчайшим путем, развернутые кверху петли делать нельзя

Подключение змеевика полотенцесушителя к отопительной системе выполняется по аналогии с подсоединением радиатора. На входе ставим шаровой кран, на выходе – балансировочный вентиль.

Поскольку гидравлическое сопротивление трубчатой сушилки очень низкое, вентилем нужно уменьшать величину потока. Иначе весь теплоноситель пойдет через обогреватель, а батареи останутся еле теплыми. Диаметр подводок – DN15 (внутренний).

Напоследок о комбинированных сушилках

Двухконтурный полотенцесушитель отлично решает проблему сезонности при подключении к домашнему отоплению. В холодный период года греет водяной контур, по окончании отопительного сезона можно включить второй электрический змеевик. Крепление прибора вполне обычное – на кронштейнах, подключение выполняется сразу к 2 сетям – электрической и отопительной.

Если необходимо поменять старый советский змеевик в квартире, то новый необязательно ставить в том же месте и подсоединять к существующим штуцерам. Очень желательно заменить стояк – он наверняка «зарос» ржавчиной. Выберите для обогревателя подходящее место, набросайте схему соединений и выполните установку полотенцесушителя с учетом новых требований.

Источник: https://otivent.com/ustanovka-polotencesushitelya-v-vannoj

Как установить полотенцесушитель на полипропиленовую трубу?

Подключаем полотенцесушитель из полипропилена

Прежде чем покупать устройство для сушки белья, вы должны определиться с его непосредственным предназначением. И только тогда вы определитесь с его формой: змеевик, лесенка или другой декоративный вид. Полотенцесушитель может выполнять исключительно практичные функции.

Полотенцесушитель из полипропилена.

Затем подумайте над материалом изготовления, его цветом и непосредственным местом монтажа. Место для устройства лучше всего подготовить заранее, во время ремонта. Исходя из предназначенного пространства, выбирайте полотенцесушитель соответствующих размеров.

Специалисты отмечают, что наибольшим доверием пользуются устройства из полипропиленовых труб и нержавеющей стали. Изделия из подобных материалов отличаются большой практичностью и разнообразием дизайна.

Полотенцесушители из полипропилена отличаются большим выбором размеров и форм. Подобный материал легко покрасить, тем самым подогнать его цвет под дизайн ванной комнаты.

Среди всего разнообразия форм, наибольшей популярностью среди потребителей пользуются лесенка, петли или змеевик. Именно подобные формы выделяются привлекательностью и практичностью. Они прекрасно вписываются в интерьер и выгодно подходят для ежедневной сушки мелкого белья.

Змеевик из полипропилена. Подобная модель универсальна – подходит как для квартир, так и для частных домов. Чтобы установить полотенцесушитель в виде змеевика в квартире, специалисты рекомендуют приобретать сушку диаметром не менее 20 мм. Именно таким диаметром обладают стояки в многоквартирных домах.

Чтобы провести подключение сушки в частном доме, приобретайте устройство диаметром 25 мм. Возможно, понадобится и меньший диаметр, чтобы не ошибиться, узнайте заранее размеры труб в доме.

Лесенка из полипропилена. Очень часто полотенцесушитель в виде лесенки потребители приобретают для обогрева всей ванной комнаты, выбирая изделия с большим количеством реек. Также производители предлагают нам специальные устройства с увеличенной мощностью, предназначенные для обогрева помещения.

Для монтажа в квартире, специалисты рекомендуют выбирать диагональное подключение, для установки в доме – нижнее.

Что нужно для установки водяного полотенцесушителя?

Многие устройства для сушки белья со временем приходят в негодность, и починка не имеет смысла. Они становятся все менее теплыми, а затем и вовсе перестают греть. Оптимальный выход – это подключение нового полотенцесушителя.

Для замены старого устройства и установки нового вам потребуются такие инструменты:

новый полотенцесушитель;
полипропиленовые трубы;
крепление или специальные кронштейны для монтажа устройства;
аппарат для сварки труб из полипропилена;
специальный нож для резки труб;
соединительные фитинги и муфты, соответственно из полипропилена;
несколько шаровых кранов: два или три.

По возможности подготовьте все необходимое заранее, чтобы максимально ускорить подключение и минимизировать любые заминки.

Ведь оперативная работа не заставит вас ждать несколько дней, и уже к концу вечера вы сможете воспользоваться новым устройством в ванной комнате.

Подключение полотенцесушителя из полипропилена

Монтаж устройства для сушки – кропотливая работа, требующая вашего внимания и усердия, однако работа не так сложна, с ней вы сможете справиться самостоятельно.

Шаг №1: демонтаж старого полотенцесушителя.

Перед любыми работами в ванной комнате, в обязательном порядке нужно отключить воду и остатки слить в любой сосуд.

Уберите все лишнее из помещения, подставьте под полотенцесушитель ведро или любой другой сосуд (в трубах может остаться вода). Теперь можно смело убирать старое устройство.

Шаг №2: монтаж перемычки и шаровых кранов.

Перемычка или байпас – это ваша помощь, установка которой необязательна, но желательна. Она может вас спасти в случае непредвиденной течи или другой неполадки. Чтобы не вызывать аварийные службы посреди ночи, перемычка станет для вас страховкой.

Перемычка – это специальная полипропиленовая труба, которая устанавливается в шаровые краны на концах полотенцесушителя. Эта полипропиленовая труба способствует постоянной циркуляции воды в стояке, даже когда устройство отключено.

Чтобы удалить воздух из полотенцесушителя, необходимо установить дополнительные шаровые краны в перемычку. Подобная хитрость поможет беспрепятственной циркуляции горячей воды в полотенцесушителе.

Шаг №3: подготовка полипропиленовых труб – сварка.

Опытные специалисты отмечают, что полипропиленовые трубы – это наиболее надежный вариант для полотенцесушителя.

материал не подвергается коррозии;
доступная стоимость;
обладают небольшим весом;
прочные;
стойкие к повышенным температурам, за счет армирования специального волокна;
легко соединяется с металлическими трубами, за счет различных креплений и фитингов;
легкость и простота монтажа.

Чтобы закрепить трубы полотенцесушителя, точнее сварить, вам понадобится специальный сварочный аппарат. Не стоит пугаться, он довольно прост в управлении и разобраться в его управлении не составит сложностей. К тому же эти устройства легко можно взять в прокат.

Аппарат для сварки труб из полипропилена.

Шаг №4: подключение нового полотенцесушителя.

Основная задача на этом этапе: установить устройство для сушки белья и подключить его к полипропиленовым трубам, используя сварочный аппарат.

Монтируя полотенцесушитель, будьте внимательны, выдержите уклон подводящей трубы. Вода должна проходить через весь механизм сверху вниз, соответственно стояк нужно подключать к верхнему раструбу устройства для сушки.

Закрепляя полотенцесушитель на стене ванной комнаты необходимо выдержать определенные расстояния:

если диаметр труб составляет 23 мм и менее, расстояние между ними и стеной должно быть не более 35 мм;
если диаметр труб более 23 мм и более, расстояние между стеной и полотенцесушителем должно составлять 50 мм.

Специалисты рекомендуют закреплять устройство не слишком жестко, лучше использовать кронштейны, идущие в комплекте с механизмом. Так вы защитите стены от больших нагрузок и различных деформаций от высокой температуры.

Правильное подсоединение полотенцесушителя.

Шаг №5: завершающий этап.

На последнем этапе, вам нужно проверить все соединения, насколько они прочны. Обязательно протрите их, проверьте на предмет влаги и жидкости. Если все в порядке, включите воду и проверьте насколько надежно все установлено, проверьте герметичность, нет ли утечек.

Если устройство работает без нареканий, можно убирать ванную и возвращать всю мебель обратно. Подключение полотенцесушителя прошло успешно.

Почему следует выбирать материал полипропилен?

Отечественные сантехники и мастера больше всего доверяют немецким материалам и немудрено.

Трубы из полипропилена немецкого производства отличаются:

маленьким температурным расширением;
низкой потерей давления;
трубы не требуют зачистки при сварке;
доступная стоимость труб;
простота монтажа;
высокий срок службы.

Как показали многолетние эксперименты, трубы из полипропилена могут функционировать до 50 лет при высоких температурах, достигающих показателя +700.

Для циркуляции горячей воды, специалисты рекомендуют армированные трубы. Подобные трубы из полипропилена называют «штаби-трубы». По всем своим техническим характеристикам, такие трубы близки к алюминиевыми изделиями.

Этот уникальный материал – полипропилен, быстро остывает после сварки и легко возвращается в рабочее состояние, соответственно ждать вам долго не придется.

Подбирая оптимальный вариант полотенцесушителя, хорошо рассмотрите все возможные варианты. Изучите отзывы и качество устройств. И только тогда вы проследите, что именно из полипропилена механизм для сушки работает дольше всех и качественнее любых других устройств.

Установка и подключение полотенцесушителя в ванной своими руками

Обычно установка полотенцесушителя в ванной комнате не вызывает особых трудностей – трубчатый обогреватель подвешивается на стену с помощью штатного крепежа (идет в комплекте). Другой вопрос – присоединение сантехнического прибора к инженерным сетям частного дома или квартиры. Выбор схемы подключения зависит от типа и расположения нагревателя внутри помещения. Как установить полотенцесушитель и подключить его своими руками, читаем в нашем руководстве.

Виды сушилок для полотенец

Итак, все настенные обогреватели для ванной делятся на 3 разновидности:

Электрические, работающие от сети 220 вольт. Бывают 2 типов – с нагревательным кабелем внутри либо жидким теплоносителем и ТЭНом. Оба варианта подключаются одинаково.
Водяные полотенцесушители присоединяются к системе горячего водоснабжения или отопления.
В комбинированных двухконтурных приборах теплоотдача организована от 2 источников – электричества и сети ГВС.

Примечание. Устройство комбинированных сушилок довольно простое. Обогреватель состоит из 2 отдельных контуров – электрического и водяного, которые способны работать одновременно либо поочередно. Соответственно, цена универсальных полотенцесушителей в 1.5–2 раза выше.

С водяными сушилками проще – они прогреваются до температуры протекающего внутри теплоносителя. Корпус изготавливается из нержавеющей или черной окрашенной стали, реже – из меди. Форма – в виде лесенки, змеевика, Е-образный, М-образный. Поскольку мы рассматриваем сугубо монтаж полотенцесушителя, форма и материал большой роли не играет, значение имеет лишь способ подключения – боковой или нижний.

пошаговая инструкция монтажа своими руками

Переоборудование обычно проводят при капитальном ремонте, когда полностью меняется облик интерьера. Например, в старых домах заменить старый змеевик необходимо в целях профилактики. Стальные изделия способны прослужить десятки лет, но и у них есть ограничения по сроку эксплуатации. Во влажной среде при постоянной высокой температуре металл ржавеет. Ситуация опасна тем, что снаружи это не заметно. Установку полотенцесушителя в ванной комнате можно провести своими руками. При монтаже нужно соблюдать важные правила, которыми мы поделимся в этой статье.

Устанавливаем полотенцесушитель

Подбираем оборудование

Инструкция монтажа на стену

Подключение через пол

Особенности установки для электрических приборов

Ошибки

Принцип действия

Сушилки можно разделить на три основные группы.

Водяные — подключающиеся к системе отопления или ГВО.
Электрические, работающие от сети.
Комбинированные, сочетающие в себе эти два принципа.

Водяные используются наиболее часто. Их главное преимущество в том, что за теплоноситель платить не нужно. Основной недостаток — сложность монтажа, особенно если планируется перенос радиатора. В последнем случае потребуется согласование с управляющей компанией. При аварии будет заблокирован весь стояк. Еще один минус— возможность протечки при некачественном монтаже или неправильном выборе изделия.

Электрические приборы безопасны, но они расходуют много энергии. Их можно повесить на любом расстоянии от системы ГВО и отопления. Батарею размещают не только в санузле, но и в других помещениях — гардеробных, кухнях, прихожих. Для питания им понадобится отдельная розетка. В санузле или кухне она должна иметь устройство защитного отключения.

Комбинированные модели обеспечивают бесперебойную работу даже при отключении воды или электричества.

Перед тем как установить полотенцесушитель в ванной самостоятельно, следует выяснить, как это повлияет на напор воды в стояке, а также на напряжение в сети. Эту информацию можно уточнить в управляющей компании.

Материалы

Виды металлов

Нержавейка. Труба из нержавейки должна иметь хромированную внутреннюю поверхность, иначе она будет окисляться под воздействием примесей. При реакции они создают налет на стенках. Постепенно накапливаясь, он препятствует потоку жидкости.

Медь и латунь отличаются хорошей теплоотдачей, но служат не долго. Это мягкий материал, и его легко деформировать при проведении ремонтных работ. Следует учитывать то, к какой системе подключается прибор. Горячая водопроводная вода проходит подготовку, при которой в ее состав вводятся химически активные соединения. Они безопасны для человека, но с некоторыми металлами вступают в реакцию.

Черная сталь. Используется в основном для частных домов. Она не выдерживает высокого давления и быстро приходит в негодность независимо от того, насколько правильным было подключение. Внутренняя поверхность должна иметь слой антикоррозионной защиты.

Форма и размер

Чем больше площадь излучения, тем прибор эффективнее. Следует учитывать, что, проходя по контуру, теплоноситель постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать батарею поменьше или использовать модель, работающую от розетки. Средняя температура жидкости в системе ГВС равна 60 градусам.

Форма может быть самой разной: от М-образных до лесенки.

Проще всего смонтировать модель, у которой расстояние между входным и выходным отверстиями такое же, как и у старого радиатора. В этом случае не придется делать новые отводы.

В квартирах давление позволяет использовать конструкции, подключающиеся не сбоку, а снизу. У такого решения больше недостатков, чем достоинств. Его единственная цель — дополнение необычного интерьера. Коммуникации придется тянуть через пол. Их длина вырастет в несколько раз по сравнению с трубами, которые применяются для подсоединения обычных приборов. Когда теплоноситель доберется наконец до контура, его температура упадет на несколько градусов. Еще одна проблема — низкое давление на верхних этажах многоквартирных зданий. Его может просто не хватить, чтобы поднять водяной столб до уровня контура.

Инструменты и материалы

Стальная или полипропиленовая арматура для подводки и байпаса. Ее следует заранее отмерить и заготовить элементы нужной формы и длины.

Шаровые краны.

Кронштейны, на которых будет держаться вся конструкция.

Перед началом проведения работ необходимо проверить комплектацию батареи.

Комплектация батареи

Переходники с прокладками.

Запорные узлы.

Регулирующиеся кронштейны или другие крепежи.

Демонтаж змеевика

Разметка

Установка радиатора

Скрытая разводка

Прокладка штраб запрещена в плитах перекрытий, межпанельных швах, стенах-пилонах и стенах-диафрагмах. Есть ограничения для кирпичных и монолитных зданий. Согласно действующему законодательству под запрет попадают любые мероприятия, в результате которых несущие конструкции приходят в негодность или теряют прочность. Канал в несущих конструкциях затрагивает арматурную сетку, находящуюся близко от поверхности. Ее нельзя разрушать. При контакте с воздухом она окислится и потеряет свои свойства. Толщины перегородки, отделяющей ванную туалета, для прокладки внутреннего канала не хватит.

Особенности подключения через пол

Существующие врезы придется заделывать и создавать новые.

Протяженность коммуникаций увеличится в несколько раз, что приведет к остыванию теплоносителя.

Чтобы поднять столб жидкости, необходимо высокое давление в трубах. В городских квартирах на верхних этажах оно может оказаться недостаточным. Сложности возникнут и при использовании автономных систем в загородных домах.

Коммуникации прокладываются в стяжке, что возможно только в помещениях с высокими потолками.

Процесс установки

Производятся расчеты и подготавливается схема. Предстоящие действия согласовываются с управляющей компанией.

Напольное покрытие снимается. В большинстве случаев перекрытие в санузле нуждается в дополнительной гидроизоляции и выравнивании. Можно постелить рубероид и промазать щели мастикой либо герметиком. Применяются выравнивающие смеси, обладающие высокой пластичностью. Гидроизоляция укладывается на выравнивающую стяжку после ее схватывания.

При отключенном стояке делается врез и прокладывается нижняя подводка. Размер и форму ее элементов необходимо заранее просчитать и подготовить их к работе. Диаметр стальной арматуры — 3/4 дюйма, полипропиленовой — 25 мм.

Чтобы высокая температура от труб не разрушала верхнюю стяжку и отделку, ее следует поместить в канал с утеплителем — пенополистиролом или минеральной ватой. Перед тем как начать заливать раствор, делают опалубку, формирующую канал. Арматуру прокладывают пористыми материалами со всех сторон. Снизу ее помещают на пластиковые стойки в форме крестовин, чтобы она не сминала волокна.

Применяются сварные и резьбовые соединения. Желательно установить на корпус кран Маевского, выпускающий наружу воздух, попадающий внутрь и препятствующие течению жидкости.

К подводке нужно обеспечить доступ, поэтому заделывать е наглухо нельзя. Ее закрывают коробом или съемной панелью, либо устраивают ревизионные люки. Эту часть можно отделать так же, как и всю остальную поверхность.

Требования безопасности

Для подключения применяется трехжильный заземленный кабель.

Розетка должна иметь устройство защитного отключения, резиновую прокладку и крышку, закрывающую контакты от физического воздействия.

Запрещена открытая проводка.

Согласно международным стандартам следует использовать кабели марок ВВГнг и ВВГнг-LS.

Пошаговую инструкцию, как правильно установить полотенцесушитель в ванной, также смотрите на видео.

Нельзя сужать вход и выход при помощи фитингов, либо другими способами.

Запрещается использование запорных устройств на стояке. Их можно врезать в контур только в случае, если он является ответвлением системы ГВО, а не ее непосредственной частью. Проблема решается с помощью байпаса — обводной трубы. К кранам всегда должен быть обеспечен доступ.

Расстояние до стен должно быть не больше 3,5 см при диаметре змеевика до 2,5 см. Максимальное расстояние для изделий с диаметром от 2,5 см составляет 5-7 см.

Нижнюю врезку нельзя делать ниже патрубка, входящего в корпус, а верхнюю — выше.

Максимальный уклон змеевика — 2 см на метр длины.

Горизонтальное соединение возможно только при диаметре подводки 32 мм при отдаленности от врезки не более 2 м.

Согласно СНиПу рекомендуемая высота радиатора над уровнем пола составляет 120 см. Это не более, чем рекомендация.

Чтобы устройство работало исправно, необходима правильная схема подключения. Если часть батареи-лесенки разместить ниже стояка, циркуляция в ней прекратится. Поток пойдет по «ступеньке», расположенной на уровне входа.

Материал подготовил: Артем Филимонов

Установка полотенцесушителя в ванной комнате

Давно минули времена, когда ремонт в ванной был простым и незатейливым делом. Огромный выбор сантехники, отделочных материалов, масса вариантов дизайна заставляют владельца выбирать наиболее подходящие для себя способы создания эстетически привлекательной и надёжной в техническом отношении комнаты. Пристальное внимание приходится уделять монтажу разводки и сантехнических устройств, требующих аккуратности и знания технологии. Одним из важных и ответственных этапов работ является установка полотенцесушителя в ванной комнате, который выполняет в ней сразу несколько задач.

Для чего нужен полотенцесушитель

Согласно определениям из строительных справочников, полотенцесушитель — это нагревательный прибор, представляющий собой трубу с пропускаемым по ней теплоносителем (горячей водой) и предназначенный для сушки полотенец и халатов. Старые образцы имели форму петли или змеевика из водопроводной трубы несколько большего диаметра, чем стояки.

Дополнительная функция прибора состоит в обогреве и сушке помещения, предотвращающих образование плесени и появление дурных запахов. Изначально использовались только водяные полотенцесушители, но в последнее время появились конструкции с электронагревателями, не требующими подключения к системе подачи теплоносителя, но нуждающиеся в электроэнергии. Электрический прибор является аналогом любого конвектора или нагревателя. Эти устройства потребляют большое количество энергии, что увеличивает расходы на оплату счетов, поэтому используются преимущественно в частных домах, не имеющих подключения к системе ГВС или ЦО.

Старые модели змеевиков подключались к обратному трубопроводу системы ГВС
Водяные (сантехнические) полотенцесушители по конструкции мало изменились со времён появления, основной прогресс коснулся внешнего вида. Единственным серьёзным отличием можно назвать разъёмное соединение, с помощью которого прибор присоединяют к трубам ГВС, тогда как старые образцы были герметично приварены и для демонтажа их надо было отрезать. Сантехнические полотенцесушители требуют расходов только для приобретения и монтажа, после чего обходятся владельцу практически бесплатно. Они удобны, не занимают много места, позволяют просушить одновременно несколько полотенец или иных вещей. Параллельно с основной работой, выполняемой по мере необходимости, приборы делают дополнительную (и постоянную) — осушают воздух в помещении и обогревают его.
Варианты установки в ванной комнате
Установка полотенцесушителя в ванной комнате — ответственное мероприятие, не отличающееся особой сложностью, но требующее аккуратности и тщательности. Любые ошибки, допущенные в процессе, приводят к протечкам и необходимости переделывать работу заново. Если к тому времени отделка завершена, то появятся дополнительные расходы и заботы.
Существует множество вариантов установки и подключения полотенцесушителя:
Скрытый монтаж. Прибор установлен на стене без видимого подключения к системе ГВС. Вариант предпочитает большинство пользователей, поскольку он позволяет стильно и привлекательно оформить помещение, спрятать в стену или короб из ГКЛ разводку и трубы, оставляя на виду только сам полотенцесушитель. Недостатком этого метода является отсутствие визуального контроля за состоянием труб, необходимость разрушать декоративный короб при появлении протечек.
Открытый монтаж. Стояк ГВС и полотенцесушитель остаются на виду и доступны для выполнения ремонтных работ. Состояние всех элементов поддаётся визуальному контролю в любое время, позволяет реагировать на малейшие проявления неисправностей на самых ранних стадиях. Недостаток варианта — низкий уровень оформления, слабые декоративные возможности.
Комбинированный вариант. Представляет собой некий компромисс между двумя первыми способами. Разводка и узлы подключения декорированы съёмными панелями, обеспечивающими стильный внешний вид, но позволяющими осуществить быстрый демонтаж, дающий доступ к нужным элементам и узлам сборки.
Кроме этого, используются разные схемы подключения приборов к стоякам ГВС или ЦО.
Специалисты различают закрытый и открытый способ подключения прибора к стояку
Закрытый вариант имеет перемычку, дающую возможность отключения полотенцесушителя и пропускания теплоносителя напрямую. Открытый способ предусматривает установку прибора в разрыв трубопровода, когда отключение вызовет полную остановку циркуляции в стояке.
Выбор оптимального способа обусловлен особенностями разводки, конструкцией прибора и личными предпочтениями владельца.
Нормы ГОСТ
Основным документом, регулирующим порядок присоединения приёмника к системе горячего водоснабжения, является СНиП 2.04.01.85. Большинство норм были разработаны с учётом старой методики изготовления полотенцесушителей, но они действуют и сейчас. При установке приборов необходимо обеспечить:
Расстояние от оси трубы до стены должно составлять 35–55 мм (норма явно устаревшая и не учитывающая размеров современных приборов).
Направление циркуляции теплоносителя — сверху вниз.
Диаметр стояка или подводящего трубопровода должен быть меньше (как минимум равен) диаметра трубы полотенцесушителя, чтобы не создавать сужения просвета и падения давления в системе.
Высота установки — 120 см от уровня пола. (Это требование СНиП также не учитывает размеры и особенности конструкции современных приборов и нередко игнорируется при монтаже).
Соединение прибора и магистральной трубы производится резьбовыми муфтами на один или три четверти дюйма, для установки на стены используются специальные кронштейны.
Требования ГОСТ и СНиП направлены на обеспечение эффективной и экономичной работы сантехнических приборов. Они нередко игнорируются на всех уровнях — начиная от профессиональных строителей, заканчивая владельцами частных домов. Требование СНиП об установке запорной арматуры, позволяющей отключать полотенцесушитель в летнее время года, соблюдается крайне редко. Владельцы рассматривают установку кранов или вентилей как меру, направленную на облегчение ремонтных работ в случае образования протечек.
Как установить от стояка
Существуют два варианта подключения прибора:
К стояку ЦО.
К стояку ГВС.
С точки зрения технологии, принципиальной разницы между этими вариантами нет. Но учитывая отключение систем отопления на летний период, присоединение к стояку горячего водоснабжения выглядит более привлекательным. Рассмотрим порядок монтажа полотенцесушителя с подключением к стояку ГВС.
Необходимые инструменты и материалы, схема установки
Прежде всего следует определиться со схемой установки полотенцесушителя, поскольку она определяет порядок работы. Выбор основан на сопоставлении имеющихся условий — расположении стояка, наличии места для монтажа нового прибора, тип предполагаемой отделки.
Рекомендуется использовать закрытый способ подключения, при котором можно отключить полотенцесушитель от стояка без потери функциональности
Понадобятся следующие материалы и инструменты:
Новый полотенцесушитель с кронштейнами.
Трубы (медь, полипропилен, сталь).
Запорная арматура (шаровые краны).
Присоединительные фитинги — «американки» соответствующего размера.
Прокладки из силикона или сантехнической резины, льняная подмотка, лента ФУМ, паста «Унипак».
Болгарка с отрезным кругом.
Сварочный аппарат (горелка) для пайки медных или полипропиленовых труб, для сварки стали.
Набор гаечных ключей, газовый ключ.
Перфоратор, дюбели, шурупы для установки кронштейнов.
Молоток, отвёртка, пассатижи.
Линейка или рулетка, карандаш.
Отвес или строительный уровень.
Для выполнения работы могут потребоваться и другие, специфические компоненты, если предстоит устанавливать особенную модель полотенцесушителя.
Пошаговая инструкция
Рассмотрим порядок действий с демонтажем старого прибора:
Необходимо обратиться в управляющую компанию для отключения стояка от системы питания.
Убедившись в отключении, болгаркой в нужных местах аккуратно надрезаются трубы, остатки теплоносителя сливаются в заранее приготовленную ёмкость. Обычно хватает ведра.
Старый прибор полностью срезается.
Если планируется полная замена стояка, о чём следует заранее договариваться с соседями, срезаются старые трубопроводы. Присоединение новых выполняется в других квартирах (обычно свою трубу заводят к соседям сверху).
На стояке в разрыв труб устанавливаются отводы для присоединения прибора. Необходимо тщательно контролировать соблюдение равенства межосевого расстояния отводов и трубок полотенцесушителя.
На отводы припаиваются резьбовые фитинги, к которым присоединяются верхний и нижний краны. После этого можно подавать воду (или теплоноситель), предварительно убедившись в том, что краны перекрыты.
Новый полотенцесушитель устанавливается на стену. Необходимо следить за соблюдением вертикали, определиться с высотой установки.
С помощью соответствующих переходников («американок») полотенцесушитель присоединяется к соединительным патрубкам кранов. При необходимости устанавливаются промежуточные трубопроводы, если расстояние от прибора до кранов велико. Такой вариант удобен для последующего монтажа декоративного короба и организации доступа к запорной арматуре.
Изложенный порядок действий является лишь одним из возможных вариантов. Специфическая форма прибора, особенности расположения стояка могут потребовать другого принципа монтажа. Рассмотрен наиболее часто встречающийся вариант.
Скрытый монтаж
Скрытый монтаж полотенцесушителя выполняется при необходимости спрятать подводящиеся к нему трубопроводы в стену или специально изготовленную конструкцию. Для первого варианта придётся штробить стены на глубину, достаточную для свободного размещения трубы с необходимым зазором. Второй вариант выполняется несколько проще, так как требуется лишь обеспечить подвод труб от стояка и установку фальшстены, сквозь которую они выводятся наружу.
Выбор того или иного способа обусловлен наличием места, конфигурацией комнаты и иными соображениями. Необходимо учитывать, что при скрытом монтаже труб в стену размеры помещения не меняются, тогда как при установке фальшстены площадь уменьшается в соответствии с расстоянием от неё до основной перегородки. Если толщина стены не позволяет углубить в неё трубы, то выбирается второй способ монтажа.
Необходимые инструменты и материалы, схема установки
Выбор схемы обусловлен не столько типом монтажа, сколько конфигурацией помещения и спецификой расположения стояков. Иногда на выбор влияет конструкция полотенцесушителя, требующая определённой схемы подключения.
Для монтажа выбирается самый доступный и наименее трудоемкий вариант
Состав инструментов и материалов, необходимых для работы, практически не отличается от перечня компонентов для открытого монтажа. Добавляются только материалы для установки фальшстены или короба, либо потребуется перфоратор со специальной насадкой для изготовления штробы — канала, в который будут уложены отводы от стояка, присоединяемые к полотенцесушителю. Как вариант, канал можно прорезать болгаркой с алмазным кругом — сначала оконтурить, затем выломать центральную часть до нужной глубины. Этот способ подойдёт для домов с кирпичными стенами.
Пошаговая инструкция
Порядок выполнения работ:
Выполняется тщательная разметка стены. Проводятся линии, обозначающие контуры углублений под трубопроводы.
При помощи перфоратора или болгарки в стене делаются каналы. Приближаясь к стояку, следует действовать осторожно, он пока находится под давлением. Отключать его сразу не всегда целесообразно, бывают ситуации, когда подготовительные работы занимают гораздо больше времени, чем сама установка полотенцесушителя.
Когда процесс изготовления каналов приближается к завершению, подача воды в стояке перекрывается, старый прибор демонтируется (если он был).
В разрыв стояка устанавливаются отводы с запорной арматурой. От них по каналам разводятся трубы, к которым будет присоединяться полотенцесушитель. Важно правильно подсчитать расстояние от него до стены, учитывая толщину кафельной плитки и клеевого слоя. Рекомендуется временно устанавливать прибор на стену через фанерные прокладки, имеющие одинаковую толщину со слоем плитки (обычно 10 мм).
Трубопроводы, установленные в каналах, соединяются с выводами полотенцесушителя. Необходимо обеспечить соответствие расстояний между осями присоединительных патрубков, чтобы на них не было никаких перекосов или напряжений.
Подключённый полотенцесушитель проверяется на работоспособность. Если никаких недочётов не выявлено, начинается укладка кафельной плитки. Когда процесс укладки доходит до мест присоединения прибора, на плитках, оказавшихся под патрубками, отмечается место оси отверстия. Оно должно быть меньше декоративного экрана, но больше диаметра присоединительного фитинга.
Подача воды перекрывается при помощи запорной арматуры, полотенцесушитель отсоединяется, устанавливаются плитки с отверстиями под присоединительные элементы. После засыхания клея прибор вновь подключается к системе питания, экраны прикрывают место ввода труб в стену, подаётся вода.
Скрытый монтаж полотенцесушителя — сложная и трудоёмкая задача, которую лучше поручить опытному мастеру. Любые ошибки, допущенные при установке таким способом, чреваты образованием протечек и необходимостью переделывать всю работу заново.
Особенности эксплуатации
Современные полотенцесушители имеют привлекательный внешний вид, удобную конфигурацию, допускают возможность просушки большого количества полотенец или иных вещей. Они обладают довольно тонкими стенками и не рассчитаны на то давление, которое имеется в системе ГВС, что значительно сокращает срок службы. Это объясняется тем, что большинство приборов импортные, рассчитанные на эксплуатацию в условиях частного дома, где такого давления в системе не бывает. Поэтому надо выбирать приборы с максимально толстыми стенками и изготовленные из наиболее устойчивого к нагрузкам материала. Это поможет увеличить срок службы полотенцесушителя, снизит опасность внезапного разрыва стенок или появления протечек.
Монтаж полотенцесушителя требует аккуратности и точности. В большинстве случаев владельцы не берутся за самостоятельную установку и это правильный подход. Лучше доверить подсоединение змеевика опытным и проверенным специалистам, которые в состоянии обеспечить качественную работу и дать соответствующие гарантии.
Оцените статью: Поделитесь с друзьями! Смотрите также:
Как установить полотенцесушитель
Чтобы установить полотенцесушитель, не нужно обладать особыми навыками
Полотенцесушитель для ванной — прибор современного мира, отличающийся разнообразием функций и стилем в дизайне. Эти приборы стали незаменимым предметом в стандартном интерьере для ванной комнаты. Чтобы правильно выбрать и установить полотенцесушитель, важно ознакомиться с его многообразными моделями и их характеристиками. Ванная комната — одно из главных мест в доме, квартире. Там должно быть уютно, комфортно, а самое главное — сухо и тепло. С этими задачами легко справится полотенцесушитель.
Содержание статьи
Монтаж своими руками
До сегодняшнего дня в ванной полотенцесушитель заменялся гнутой трубой в виде зигзага, подключавшейся к трубе с горячей водой или к центральному отоплению. Сегодня на рынке продаж имеется большая линейка полотенцесушителей. При таком разнообразии моделей и цен на них невольно возникает вопрос о том, как сделать полотенцесушитель самостоятельно, затратив минимум средств и сил.
Все инструменты для установки полотенцесушителя продаются в строительном магазине
Для изготовления прибора своими руками лучше брать цветные металлы — медь либо латунь.
Процесс изготовления полотенцесушителя своими руками не труден, даже человек, ничего не понимающий в сборке, сможет это сделать. Лучше делать совмещенный вариант, который работает и от центрального отопления, и электричества.
Чтобы собрать прибор, нужно провести этапы установки:
В специальном магазине выбрать подходящий по размеру и форме радиатор. Лучше брать вертикальную модель «лесенку» с 2 входами и выходами.
Первые 2 точки входа справа и слева подключают к системе отопления.
Вторые 2 точки подключают к электричеству.
Также приобретают электротэн и вставляют в нижний вход, он имеет вид тонкой иглы длиной до 30 см и диаметром 0,5 см.
После установки нагревателя герметизируют входное отверстие. Сверху прибора ставят кран Маевского для сборки воздуха. Этот кран удаляет воздушные пробки, образующиеся в приборе в течение некоторого времени работы устройства. Установка происходит при помощи соединений с резьбой, если подключают к горячему водопроводу. Устанавливают краны шаровые на входе и выходе прибора. С их помощью можно поменять режим работы. Проследите, чтобы прибор работал от центрального отопления, краны были открыты, а тэн отключен от электричества. Чтобы поменять режим работы, нужно закрыть краны. Чтобы добавить воду в полотенцесушитель или залить ее заново, нужно открутить кран Маевского. При подключении устройства к стояку используют паклю либо краску масляную.
Чтобы сделать полотенцесушитель своими руками, понадобятся 2 горизонтальные и несколько вертикальных труб, служащих перемычками. Диаметр труб от 70 до 150 мм. Их располагают параллельно друг другу и делают одинаковой длины. Наносят разметку на трубах в местах перемычек и проделывают отверстия сваркой. Этой же сваркой приваривают короткие трубки к длинным в местах, намеченных на трубах подлиннее. Вверху проделывают отверстия для крана Маевского. Торцы больших труб наглухо заваривают листовой сталью. В этих же торцах делают входное и выходное отверстие, соответствующее системе отопления. После сборки приваривают крепления к стене или берут ножки, красят устройство термокраской.
Как установить полотенцесушитель в ванной
Для полотенцесушителя-лесенки допустимо, чтобы вода поступала в прибор сверху. Не допускается наличие изгибов, колец и дуг, что приводит к образованию пробок. Нежелательна установка фитингов, это приводит к закупорке труб и образованию пробок из воздуха.
Есть несколько способов, как установить полотенцесушитель в ванной:
По диагонали;
Универсальный;
Боковой.
Перед установкой перекрывают горячую воду. В многоэтажных домах установка полотенцесушителя должна предварительно согласовываться с ЖЭКом. Лучшим периодом установки будет лето, так как нет горячей воды в системе.
Полотенцесушитель лучше устанавливать на этапе обустройства внутренней отделки
В этом случае воду в стояке все равно перекрывают.
Установка прибора происходит в точности с условиями инструкции. Происходит путем врезания в систему отопления. Если трубы металлические, то в местах присоединения к системе врезаются тройники, от них отходят экопластовые отводы. Трубы крепятся кронштейнами, и устанавливается полотенцесушитель.
Оптимальная высота установки устройства от пола
Трубы из полипропилена можно повесить и закрепить самому, соединить водный контур, не минуя стояки, если схема и принцип работы это предусматривают. Крепить изолированные сушилки или поставить водяной самодельный короб можно самостоятельно, инструкция и прокладка просты. Резьба на стыках с полипропиленом склеена крепко.
Подводка полипропиленовых труб позволяет монтировать их легко, вешается все на пластиковый дюбель.
Телескопическое крепление имеет выдвижную трубу с кольцом фиксации. При выборе крепления внимание уделяется диаметру трубы, расстоянию между стеной и прибором, весу прибора и устойчивости материала прибора к коррозии.
При выборе полотенцесушителя следует учитывать дизайн ванной комнаты
Установлены определенные нормы СНиП, в которых прописана высота установки полотенцесушителя от пола:
Расстояние от пола до полотенцесушителя не должно быть меньше 120 см, от ванны, раковины, душа и другой сантехники — не меньше 60 см.
Полотенцесушитель разрешается устанавливать над стиральной машинкой, чтобы удобно было открывать крышку для загрузки белья сверху.
Если полотенцесушитель лесенкой, то пользователь должен дотягиваться до верхней перекладины прибора.
При установке байпаса понадобятся сварка, инструмент резьбы на трубах, болгарка, разводной и газовый ключи, гаечные, отвертка, плоскогубцы, молоток, малярная кисть, штангенциркуль. Если расстояние между стояком и местом крепления более 0,5-1 м, байпас нужен обязательно.
Особенности крепления
Полотенцесушитель играет роль дополнительной батареи в ванной. Он обогревает и регулирует влажность воздуха. Прибор крепится к стене кронштейнами либо другими креплениями. Какова бы ни была модель прибора, крепление должно легко выдерживать его вес на высоте 100-130 см от пола.
В современном разнообразии имеется множество видов креплений полотенцесушителей в ванной:
Крепежная полочка находится на основании кронштейна;
Для хорошей фиксации необходимо всего 2 элемента крепежа;
Для надежности можно взять несколько саморезов;
Ножка соединяет крепежную полочку и кольцо фиксации.
Высота ножки не более 5 см, что достаточно для правильного и надежного закрепления на стене ванной комнаты. Есть еще такие модели, у которых высота ножки меняется за счет выдвижной трубы. Кольцо фиксации располагается на ножке кронштейна.
Надевают его на трубу змеевика, чтобы полотенцесушитель не передвигался.
Полотенцесушитель следует выбирать в зависимости от размеров ванной и количества людей, проживающих в доме
Нужно помнить, что для крепления полотенцесушителя берется от 2 до 6 кронштейнов. Все виды креплений в современном мире делят на разъемные (для радиаторов настенных, состоящих из 2 частей) и неразъемные — цельные. Разъемное крепление более удобно при установке полотенцесушителя.
Правила установки байпаса
При последовательной врезке на байпас ставить запорный кран запрещено, поэтому берут 2 вентиля. В других случаях ставят 3 крана — один на входе, другой на выходе, третий на перемычке. Байпас ставится между входом и выходом на полотенцесушителе. При его установке используются тройники. Для герметизации используют паклю либо герметики ленточные.
Установка байпаса происходит последовательно:
Крепят тройники на входе и выходе отвода от стояка;
Устанавливают тройник шарового крана на выходе отвода;
Закрепляют второй конец перемычки на выходе тройника на обратной трубе.
Устанавливают шаровые краны на тройниках и соединяют их с выходными и входными отверстиями прибора. Все стыки и соединения герметизируются силиконовым герметиком.
Полотенцесушитель — незаменимое приспособление для ванной комнаты. С его помощью будет установлена максимально комфортная атмосфера в ванной, полотенца и одежда всегда будут мягкими и сухими. Установка должна проводиться всегда согласно инструкции, тогда пользование полотенцесушителем не доставит никаких проблем и хлопот.
Замена полотенцесушителя своими руками: выбор, монтаж (видео)
На сегодняшний день достаточно актуальным становится вопрос о том, как производится замена полотенцесушителя, потому как чаще всего изделия, которые установлены в домах, не удовлетворяют предъявляемым к дизайну и функциональности требованиям. Как устанавливать полотенцесушители своими руками?
Схема устройства полотенцесушителя.
Подготовка полотенцесушителя к замене
Если было принято решение установить полотенцесушитель своими руками, прежде всего понадобится убедиться в отсутствии воды в системе, если она сливается в конце отопительного сезона.
В случае, если замена будет выполняться во время отопительного сезона, либо вода из системы отопления не сливается, необходимо договориться в организации, которая отвечает за отопление (к примеру, – ЖЭК) о том, чтобы на некоторое время перекрыть необходимый стояк отопления и по возможности слить с него воду.
Список всех инструментов, которые понадобятся, для того чтобы установить полотенцесушители своими руками:
Схема установки полотенцесушителя.
Разводной ключ.
Трубный ключ.
Болгарка.
Перфоратор.
Резьборез.
Паяльник для труб из полипропилена.
Набор шестигранных ключей.
Поэтапная подготовка полотенцесушителя к замене:
Штробы рекомендуется делать до демонтажа старого полотенцесушителя, потому как нарезание их занимает довольно большое количество времени.
Для того чтобы подготовить место для вваривания или нарезания резьбы под накручивание на трубу из пластика перехода, необходимо разрушить бетонную плиту в месте, где в нее входит труба.
Важно знать, что если в ванной комнате имеется стяжка, ее также необходимо поломать.
Необходимо заранее паковать резьбовые металлические соединения. Следует тщательно выполнять их герметизацию, потому как перепаковка соединения может снова потребовать сливания воды из магистрали, вырезания куска трубы и так далее.
Рекомендуется заранее загерметизировать соединения кранов и полотенцесушителя, хромированных удлинителей с МРН (муфта, которая имеет наружную резьбу для перехода на пластик с металла).
Вернуться к оглавлению
Поэтапная замена полотенцесушителя своими руками
Прежде всего необходимо слить из системы воду и демонтировать старые трубы. Не следует при этом слишком коротко отрезать стояк, потому как на оставшиеся концы необходимо нарезание резьбы:
Порядок крепления соединительных элементов.
В случае, если используется резьборез, необходимо учитывать, что перекрытия дают возможность нарезать резьбу на расстоянии не менее 6-7 см от поверхности. Полезно знать то, что использование стандартной плашки с трубной резьбой в некоторых случаях позволяет нарезать резьбу на расстоянии, меньшем от поверхности перекрытия.
Нарезая резьбу на трубе, рекомендуется придерживать ее при помощи трубного ключа, чтобы избежать обламывания трубы в соседней квартире.
Резьба может быть наварена даже изнутри перекрытия при помощи газовой сварки. Для этого понадобится иметь доступ к данному месту и сделать так, чтобы в системе отсутствовал напор.
Технология нарезания резьбы своими руками следующая: необходимо зачистить место реза от заусенцев и старой краски, после чего смазать лерку маслом, надеть на трубу и, постепенно поворачивая трещотку против часовой стрелки, начинать нарезать резьбу. Не нужно нарезать все за один раз: есть вероятность того, что материал испортится либо погнется. В связи с этим, необходимо сделать пол оборота в сторону, после чего на четверть отпустить и действовать по данному принципу в дальнейшем. Чтобы избежать прокручивания трубы, рекомендуется придерживать ее с помощью трубного либо газового ключа, при этом подложив под нее кусочек плотной ткани, для того чтобы не содрать краску.
Можно столкнуться с трудностями. Бывает так, что имеется маленькое расстояние между стеной и системой отопления, в связи с чем лерка может не пролазить. В данном случае нужно отбивать штукатурку.
Водяные полотенцесушители и краны, угловые МРН и запакованные дистанции необходимо установить на место сразу же, при этом учитывая будущее декоративное покрытие (к примеру, плитку).
Далее идет процесс пайки.
Узел подключения полотенцесушителя.
Угловые МРВ (переходные муфты с внутренней резьбой) необходимо заранее запаковать на резьбе трубы стояка.
К ним нужно установить отрезки труб, на которых припаяны колена на 90°.
МРВ проворачиваются таким образом, чтобы в штробу можно было спрятать колени.
Подпаиваются от МРН, подсоединяемых к кранам полотенцесушителя обрезки трубы, которые соединены с тройниками.
Тройники соединяют полотенцесушители и стояк, при этом оставляя байпас, с помощью которого перекрытие кранов полотенцесушителя не будет нарушать работу всей отопительной системы на других участках, к примеру, у соседей.
Каждый отдельно взятый случай по замене полотенцесушителя имеет свои особенности, которые заранее предусмотреть никак не получится.
На случай возникновения каких-либо внештатных ситуаций (к примеру, срыв трубы) необходимо заранее договориться с соседями для того, чтобы во время замены они присутствовали в своей квартире.
Ориентировочно через 30 минут после того, как будет завершена пайка, следует приступать к проведению пробного запуска системы. Краны необходимо открывать плавно, чтобы конструкция водой наполнялась постепенно, без возникновения гидравлического удара. Если запуск окажется удачным, понадобится выполнить фиксацию труб с помощью хомутов, цементного раствора либо гипса. При этом особое внимание следует уделить надежности фиксации узла с кранами от полотенцесушителя, потому как при его снятии во время проведения отделочных последующих работ нельзя допускать смещения американок в стороны.
После того как будет выполнена замена конструкции, понадобится проверить герметичность соединений: при прощупывании швов не должно быть протеканий и капель. Для выполнения данного процесса нужно набрать воду в систему и подать давление.
Вернуться к оглавлению
На что нужно обратить внимание при выборе полотенцесушителя
Водяные полотенцесушители российского производства имеют толстые стенки. Это существенно может повысить из возможный срок эксплуатации по сравнению с аналогами зарубежного производства. Помимо того, при изготовлении российской продукции будут учитываться местные условия эксплуатации, а также и подключение к системам водоснабжения горячей воды.
Рабочая поверхность отечественных образцов способна контактировать с обыкновенной водой из водопровода, чего нельзя сказать про зарубежные модели. Они подключаются к центральному отоплению с предыдущей подготовкой теплоносителя, в связи с чем быстро приходят в негодность в процессе работы с горячей водой. Следовательно, это необходимо учитывать, прежде чем выбирать полотенцесушители. Всегда нужно выяснять соответствие выбранной модели российским стандартам.
Современные полотенцеушители (змеевики, которые устанавливаются в ванную) могут быть отключены локально при помощи установленных на несущих трубах вентилей, которые имеют перемычку. Для этого нужно выполнить установку перемычки для полотенцесушителя. После них ставится сам полотенцесушитель. В случае, если вентили перекрыты, циркуляция воды будет осуществляться по перемычке, при этом делая конструкцию доступной для выполнения профилактики и ремонта.
Демонтаж старого полотенцесушителя своими руками может быть затруднен в связи с проржавевшей резьбой на соединительных муфтах. Помимо того, имеется ограниченное время перекрытия горячего водоснабжения, в связи с чем работы необходимо выполнять не только качественно, но и довольно быстро, потому следует задуматься о том, чтобы привлечь сторонних специалистов к работе.
Как установить полотенцесушитель
Полотенцесушитель — это роскошное дополнение к вашей ванной комнате. Вы можете выбрать один из множества дизайнов, от простых лестниц в белом или хромированном исполнении до стильных дизайнерских моделей, которые будут обеспечивать тепло в вашем доме. Вы можете установить их так же, как стандартный радиатор. Сегодня расскажем как установить новый полотенцесушитель без особого труда.

Самый простой способ установить новый полотенцесушитель — заменить радиатор той же ширины. В этом случае нет необходимости осушать вашу систему или поднимать полы и плинтусы. Просто выключите отопление, затем изолируйте старый радиатор, закрыв клапаны с обеих сторон, прежде чем снимать его со стены.

Ваш новый полотенцесушитель будет подключен к существующему трубопроводу. Но если вы хотите, чтобы хромированные трубы соответствовали новому хромированному радиатору, или ваш новый радиатор отличается от старого, вам необходимо слить воду из вашей системы и внести изменения в трубопровод.

Это означает, что вы сможете выбирать из гораздо более широкого диапазона сменных радиаторов и эту работу не так уж сложно выполнить . Дл начала убедитесь, что система пуста, прежде чем начать установку. Уберите настил и плинтус по мере необходимости, чтобы добраться до вашего трубопровода.

Подготовка к установке полотенцесушителя

Вам нужно будет снять старый радиатор и кронштейны, а также заполнить крепежные отверстия, прежде чем вы сможете установить новый полотенцесушитель. Убедитесь, что стена и новые крепления достаточно прочны, чтобы выдержать вес полотенцесушителя, когда он наполнен водой. И не забудьте оставить не менее 20 см между нижней направляющей и полом.
Для установки вам понадобится:

разводной ключ;

карандаш;

длинный уровень;

детектор труб и кабелей;

дрель по кирпичу и керамической плитке;

отвертка;

плоскогубцы или клещи для водяных насосов;

разводной ключ;

труборез;

наполнитель;

изоляционная лента;

PTFE лента;

полотенцесушитель с кронштейнами и креплениями;

пара клапанов радиатора;

15 мм медная или хромированная медная труба;

2 выдвижных хвостовика радиатора;

компрессионный локтевой сустав.

Советы по установке

Для достижения наилучшего результата, если вы устанавливаете хромированный полотенцесушитель, используйте хромированную медную трубу для соответствия. Вы можете закрепить крышку трубы с эффектом хрома над секцией видимой трубы, которую вы не заменяете. Телескопические удлинители хвостовика радиатора облегчат точную посадку.

Главный совет — обновить ваши трубы, если дом старый.

Обновляем клапан
Шаг 1. Начните с подгонки выдвижных хвостовиков к входу и выходу полотенцесушителя. Возможно, вам будет проще это сделать, если вы снимите радиатор со стены.

Шаг 2. Установите компрессионный коленчатый патрубок на выдвижную хвостовую часть телескопического патрубка на входе радиатора. Затем отрежьте кусок трубы, чтобы пройти от нового колена к существующему радиаторному клапану. Не забудьте нанести PTFE ленту на резьбу компрессионных фитингов.

Шаг 3. Открутите старую головку клапана и замените ее на новую, затем установите радиатор на место. Используйте подходящий компрессионный фитинг для присоединения выпускного отверстия радиатора к трубопроводу. На другой стороне — вы должны полностью затягивать соединения только тогда, когда все трубопроводы на месте и правильно установлены. Затем, крепко удерживая каждый фитинг гаечным ключом или плоскогубцами, затяните стяжные гайки с помощью разводного гаечного ключа. Убедитесь, что вы не перетягиваете их.

Как продожить новый трубопровод к радиатору

Если вы планируете прокладывать новый трубопровод к вашему радиатору, то вам необходимо слить воду из вашей системы и обнажить трубы. Убедитесь, что все ваши новые фитинги находятся ниже уровня земли. Когда вы подключили каждую сторону вашего радиатора, включите воду и отопление. Убедитесь, что он работает без утечек!

Шаг 1. Оберните ленту PFTE вокруг резьбы компрессионного соединения клапана радиатора и прикрепите ее к радиатору. Затем установите радиатор на место.

Шаг 2. Используйте мини-труборез, чтобы прорезать трубу для подачи горячей воды. Затем очистите обрезанный конец проволочной ватой.

Шаг 3. Прикрепите вставную прямую муфту. Затем измерьте и обрежьте трубу короткой длины, чтобы удлинить подводящую трубу до впускного отверстия вашего нового радиатора.

Шаг 4. Измерьте и отрежьте кусок хромированной трубы, чтобы он проходил от впускного отверстия радиатора до питающей трубы.

Шаг 5. Соедините горизонтальные и вертикальные секции новой впускной трубы с помощью компрессионного коленчатого соединения. Не забудьте о нитках PTFE. Повторите процедуру, чтобы подключить радиатор к трубопроводу на другой стороне.

A Пошаговое руководство
Полотенцесушитель — это удивительно доступное роскошное дополнение к вашей ванной комнате. В холодные месяцы вы можете избежать дрожи при выходе из душа или ванны, укутавшись теплым полотенцем.
Некоторые люди настолько любят теплые полотенца, что перед душем они кладут сухое полотенце в сушилку, чтобы насладиться теплом. Это нерентабельно из-за потребления энергии сушилкой. Это тоже не очень удобно.
Полотенцесушитель сохранит ваши полотенца сухими в перерывах между использованием.Прочтите, чтобы узнать, как установить полотенцесушитель одним из трех способов, чтобы он идеально вписался в вашу ванную комнату.
Типы полотенцесушителей с подогревом
Есть 3 вида полотенцесушителей.
Самый простой — электрический полотенцесушитель, который подключается к розетке на стене. Существует также электрическая вешалка для полотенец, которая подключается к электрической системе вашего дома и крепится к стене.
Третий — это водяной полотенцесушитель, который питается от системы горячего водоснабжения дома.Этот вид полотенцесушителя подключается к линиям радиатора в вашем полу или стене.
Прочтите, чтобы узнать, какие расходные материалы вам понадобятся, и как установить полотенцесушитель.
Требуются припасы
Вам понадобится несколько основных инструментов для установки вешалки для полотенец. Вам понадобится рулетка, карандаш, шестигранный ключ, молоток, дрель и отвертка.
Вам также понадобятся разводной гаечный ключ, рукоятки, насадка для каменной кладки, бригады, заглушки, спиртовой уровень, лента PCFE и либо угловой захват, либо проходной клапан, в зависимости от вашей системы трубопроводов.
Понятно? Отлично, поехали!
Вешалка для полотенец с подогревом
Во-первых, давайте поговорим о вешалке для полотенец, которая подключается к розетке.
Найди шпильки
Лучший способ прикрепить что-либо к стене — просверлить шпильки дома. Это гарантирует, что предмет не вырвется из стены. Используйте прибор для поиска стоек, чтобы определить, где находятся стойки в стене.
Убедитесь, что выбранное вами место находится рядом с электрической розеткой, чтобы шнур доходил до розетки и вставлялся в нее.Перед тем, как перейти к следующему шагу, проверьте длину шнура.
Если стойки не подходят для установки полотенцесушителя, можно использовать болты с фиксаторами, крылья которых открываются внутри стены, чтобы все, что вы вешаете, не болталось по стене.
Оставьте свой след
Отметьте карандашом на стене место, где будут стоять опорные анкеры. Обычно полотенцесушители имеют 4 опорных анкера — по 2 с каждой стороны. Или опорные анкеры могут быть частями, которые прикрепляются к стене, а затем вешалка для полотенец скользит внутрь на заключительном этапе установки.
Всегда читайте инструкции, прилагаемые к полотенцесушителю, чтобы понять, как его следует устанавливать.
После того, как вы сделаете карандашные отметки на стене, с помощью рулетки убедитесь, что оба анкера находятся на одинаковой высоте от земли. В противном случае ваша вешалка для полотенец будет искривленной.
Просверливание отверстий и подвес
Просверлите сверлом отверстия в середине отметки, сделанной карандашом. Если у вас нет шпилек и вам необходимо использовать болты с шарнирным соединением, покачивайте сверло вверх и вниз, чтобы сделать отверстие немного больше.
Затем зацепите рельс за опорные анкеры. Следуйте инструкциям, прилагаемым к комплекту направляющих, чтобы правильно повесить направляющую.
Готово!
Установка гидравлической вешалки для полотенец
Лучший способ установить водяной полотенцесушитель — заменить старый радиатор на полотенцесушитель.
Найдите трубы и сделайте замеры
Первым делом найдите линии подачи и возврата радиатора. Если вы уже сняли предыдущий радиатор, вы увидите медные трубы, выходящие из стены или пола.
Эти трубы будут подключены к вашему новому полотенцесушителю. Затем измерьте расстояние по вертикали и горизонтали между имеющимися трубами и линиями подачи и возврата полотенцесушителя. Используйте это число, чтобы определить, нужна ли вам дополнительная длина медной трубы для соединения деталей.
Установите вешалку для полотенец
Затем следуйте приведенным выше инструкциям по измерению и установке вешалки для полотенец на стене.
Подключение к трубам
После того, как полотенцесушитель будет надежно прикреплен к стене, вы подключите медную трубу в своем доме к подающей и обратной линиям рейки.
Используйте количество медных трубок, необходимое для соединения обеих секций труб. Возможно, вам придется спаять трубы вместе. В таком случае используйте какое-нибудь покрытие, чтобы защитить пол и стены в ванной.
Вот и все! Теперь вы знаете, как установить полотенцесушитель в ванную комнату, заменив водяной радиатор. Теперь, когда погода прохладная, убедитесь, что вы готовы к осени, прочитав эти советы по электрическому радиаторному отоплению.
Жесткий монтаж полотенцесушителя
Третий способ установить полотенцесушитель — это жестко подключить рейку к электричеству ванной комнаты.
Этот метод предотвращает появление неприглядных шнуров, поскольку он не подключается к электрической розетке. Это также отличный способ, если в вашей ванной комнате нет радиатора.
Однако работа с электрическим током опасна. Этот тип полотенцесушителя должен устанавливаться только профессиональными лицензированными электриками.
Итог о том, как установить вешалку для полотенец с подогревом
Мы надеемся, что эта статья о том, как установить полотенцесушитель, оказалась для вас полезной.Теперь вы знаете, что, выходя из ванны или душа, можно получить уютные теплые полотенца. Он также отлично подходит для сушки полотенец между использованиями.
Как установить полотенцесушитель Jeeves
Как установить полотенцесушитель Jeeves
Прибыла прочная посылка с вашим именем. Твоя улыбка. Момент, которого вы так долго ждали, наконец-то наступил: доставка вашей новой вешалки для полотенец Jeeves. Это элегантный номер, который привнесет дополнительный штрих в вашу ванную комнату, не говоря уже о большом удовольствии для вас (и вашей семьи).
Осторожно открываете коробку, чтобы увидеть выбранное вами наслаждение, взглянув на содержимое:
1 комплект кронштейнов (для сборки трех кронштейнов для крепления полотенцесушителя к стене)
1 x Предварительно собранный кронштейн для электрического подключения
1 x полотенцесушитель
Теперь вам нужно запустить этот элегантный номер. Что ж, вы сделаете это после того, как решите, какое место в вашей ванной комнате будет называться домом. Решения, решения!
Степень защиты IPX5 на всех полотенцесушителях Jeeves обеспечивает безопасную установку в Зонах 1, 2 и 3.Сюда входит область вокруг выходных отверстий для воды и над ванной. К этому добавляются варианты отдельно стоящего, настенного, напольного и стеклянного монтажа, поэтому мы понимаем, что вы можете оказаться в затруднительном положении относительно того, куда поставить своего новорожденного. Ведь его можно разместить практически в любом месте ванной комнаты.
Просто имейте в виду, что для того, чтобы иметь 25-летнюю гарантию, полотенцесушитель должен быть установлен в вертикальном положении с расположением нагревательного элемента внизу. Полотенцесушители Jeeves должны быть установлены квалифицированным электриком или сантехником в соответствии с действующими нормативами вашей страны.Вот простые шаги по установке полотенцесушителя Jeeves:
Установка полотенцесушителя с электрическим подогревом
Шаг 1
Чтобы прикрепить три трубки настенного кронштейна к гайкам на задней стороне вешалки для полотенец, частично открутите установочный винт в каждой трубке из нержавеющей стали, используя прилагаемый ключ Аллана (рис. 1).
Вытащите анкерную втулку из трубы (рис. 2).
С помощью отвертки с плоской головкой прикрепите трубку кронштейна к гайке, стараясь не перетянуть установочный винт.Убедитесь, что отверстие для установочного винта направлено вниз, вне обычного обзора (рис. 3).
Шаг 2
Определите положение электрического соединения (внизу слева или справа). Если электрическое соединение должно быть в стандартной круглой распределительной коробке, поместите металлический диск крышки элемента на пластиковую настенную пластину. Совместите отверстия в диске с отверстиями в распределительной коробке и с помощью двух крепежных винтов 5 мм x 40 мм прикрепите металлический диск и пластиковую пластину к распределительной коробке.Если электрические соединительные провода выходят прямо из кабелепровода, проведите проводку через центр металлического диска и отметьте два отверстия на стене для просверливания.
Шаг 3
Убедитесь, что направляющая расположена прямо на уровне d, прежде чем тщательно разметить внешнюю окружность трех трубок у стены. Снимите рейку со стены. Во избежание опасности для очень маленьких детей этот прибор следует устанавливать так, чтобы самая нижняя направляющая с подогревом находилась на высоте не менее 600 мм над полом.
Шаг 4
Поместите центральный искатель в нарисованный карандашом круг и отметьте центральную точку для сверления. Просверлите отверстия на нужную глубину с помощью 6-миллиметрового сверла по камню и вставьте пластиковые дюбели. Прикрепите 3 анкерных втулки к стене с помощью штифта № Крепежные винты 10 x 50.
Шаг 5
Если электрическое соединение должно быть внутри распределительной коробки, обрежьте электрический шнур до 200 мм от того места, где он выходит из металлического настенного диска крышки элемента.
Если электрическое соединение должно быть непосредственно от кабелепровода в стене, обрежьте электрический шнур до 100 мм от того места, где он выходит из металлического настенного диска крышки элемента.
Шаг 6
Вешалку для полотенец теперь можно разместить над анкерными втулками. Чтобы упростить соединение, закрепите только верхний левый установочный винт с помощью ключа Аллана до тех пор, пока направляющая не будет удерживаться и ее нельзя будет вытащить из стены — это упростит электрическое соединение в нижней правой части направляющей.Обратное верно, если электрическое соединение находится внизу слева.
Проденьте электрический шнур через центр металлического диска и пластиковую пластину (рис. 4). Подключите проводку, а затем прикрепите металлический диск к распределительной коробке или стене с помощью прилагаемых крепежных элементов. Только после того, как крышка элемента будет закреплена, прижмите направляющую к стене и затяните установочные винты в каждой из трубок кронштейна, чтобы прикрепить направляющую к стене. Наденьте крышку на металлический диск и пластиковую пластину.
Установка держателя для полотенец с водяным обогревом
Содержание
1 комплект кронштейнов (для сборки четырех кронштейнов для крепления вешалки для полотенец к стене и углового клапана для подключения к водопроводу)
1 x полотенцесушитель
Шаг 1
Оберните толстый слой тефлоновой ленты вокруг резьбы угловых хвостовиков. Оборачивание ленты по часовой стрелке гарантирует, что лента не размотается, когда вы ввинчиваете хвосты в вешалку для полотенец.
Шаг 2
Переверните полотенцесушитель и ввинтите угловые хвостовики в две нижние резьбы и затяните гаечным ключом, пока большая часть резьбы не попадет в полотенцесушитель. Если резьбы на хвостовиках клапана параллельны, они не перестанут вращаться полностью, но должны казаться достаточно тугими.
Шаг 3
Выберите желаемое монтажное положение и убедитесь, что стена достаточно прочная, чтобы выдержать вес вешалки для полотенец, наполненной водой.Во избежание опасности для очень маленьких детей этот прибор следует устанавливать так, чтобы самая нижняя направляющая с подогревом находилась на высоте не менее 600 мм над полом.
Шаг 4
Чтобы прикрепить три трубки настенного кронштейна к гайкам на задней стороне вешалки для полотенец, частично открутите установочный винт на каждой трубке из нержавеющей стали с помощью шестигранного ключа (рис. 1). Вытащите анкерную втулку из трубы (рис. 2). С помощью отвертки с плоской головкой прикрепите трубку кронштейна к гайке, стараясь не перетянуть набор винтов.Убедитесь, что отверстие для установочного винта направлено вниз, вне обычного обзора (рис. 3).
Шаг 5
Поднесите вешалку для полотенец к стене и отметьте карандашом внешнюю сторону верхней левой или правой трубки на стене. Используя пластиковый диск (центральный искатель) внутри отметки карандаша, повторно отметьте центральную точку для сверления. Просверлите отверстие нужной глубины с помощью сверла по камню 6 мм.
Шаг 6
Вставьте крепление кирпичной стены в отверстие и прикрепите анкерную втулку к стене с помощью штифта No.10 винт. Поместите полотенцесушитель на анкерную втулку, зафиксируйте установочным винтом и отметьте оставшиеся три положения, убедившись, что полотенцесушитель выровнен. Снимите полотенцесушитель со стены. Просверлите оставшиеся три отверстия, следуя той же процедуре, что и первое отверстие. Вешалку для полотенец теперь можно прикрепить к стене.
Шаг 7
Установите угловые клапаны и подсоедините к трубопроводу. Любой клапан может быть установлен на любой стороне полотенцесушителя, но рекомендуется установить регулирующий клапан (регулируемый вручную) на входной (подающей) стороне полотенцесушителя.Убедитесь, что оба клапана находятся в открытом положении — регулирующий клапан открывается вручную, а второй клапан открывается шестигранным ключом Аллана после отвинчивания передней крышки. Предусмотрены две втулки из нержавеющей стали, закрывающие водопроводные трубы между клапанами и стеной, которые необходимо обрезать до нужной длины во время установки.
Шаг 8
Заполните систему водой и внимательно проверьте герметичность. Как только система нагреется до полной температуры, выпустите весь захваченный воздух, слегка ослабив вентиляционное отверстие на задней стороне вешалки для полотенец, и снова затяните, когда появится вода.
Шаг 9
Дайте системе поработать непрерывно в течение часа, в это время непрерывно проверяйте наличие утечек. Для максимальной эффективности полотенцесушитель должен быть сбалансирован так, чтобы разница температур между потоком на входе и выходе составляла примерно 12%.
После того, как вы установили своего ребенка, это так же просто, как подключи и работай. Друг с определенными преимуществами. А если вы выберете автономный вариант — вы можете выбрать один из трех вариантов из линейки Jeeves Tangent, все из которых имеют электрический привод и имеют ту же 25-летнюю гарантию Jeeves.
Все, что вам осталось сделать, это воспользоваться преимуществами полотенцесушителя.
TS & Cs См. Раздел «Гарантия, техническое обслуживание», «Дополнительная информация» по адресу: http://www.jeeves.co.za/wp-content/uploads/2014/06/JEEVES-ELECTRICAL-INSTALLATION-INSTRUCTIONS.pdf
Как установить полотенцесушитель
Выйдите из ванны и возьмите поджаренное полотенце из недавно установленного полотенцесушителя!
Обладая разнообразными формами и размерами на выбор, они часто экономят пространство и могут выглядеть намного привлекательнее, чем стандартный радиатор, становясь неотъемлемой частью вашей ванной комнаты.
Следуйте нашему руководству, чтобы узнать о материалах, необходимых для работы, о том, как подготовить ванную комнату перед началом работы, и о процессе установки.
Подготовка
В идеале, ваш новый полотенцесушитель заменит то же пространство, что и бывший радиатор. Таким образом, вам не нужно будет опорожнять систему или поднимать пол и плинтусы. Просто выключите отопление и изолируйте старый радиатор, прежде чем снимать его со стены. Ваш новый полотенцесушитель подключается к существующей системе трубопроводов.
Если вы покупаете новый хромированный полотенцесушитель и хотите, чтобы хромированные трубы подходили к нему, вам необходимо слить воду из существующей системы, прежде чем вносить необходимые изменения.
Совет: перед установкой нового радиатора убедитесь, что настенные кронштейны достаточно прочны, чтобы выдержать вес нового радиатора для полотенец, когда он наполнен водой.
Материалы
Карандаш
Рулетка
Уровень
Разводной гаечный ключ
Детектор труб и кабеля
Электродрель с битами для кирпичной или керамической плитки
Отвертка
Трубный ключ
или гаечный ключ Разводные клещи
Резак для труб
ПТФЭ лента (тефлоновая лента)
Как установить полотенцесушитель
Если вы подключаете полотенцесушитель к текущим трубопроводам:
1.Снимите радиатор со стены и установите телескопические удлинители на вход и выход полотенцесушителя.
2. Установите компрессионный коленчатый шарнир на выдвижной телескопический хвостовик на входе в радиатор.
3. Отрежьте трубу до длины, достаточной для прохода от нового колена до существующего клапана радиатора.
4. Наклейте ленту из ПТФЭ на резьбу компрессионных фитингов.
5. Установите на место головку клапана и прикрепите трубопровод к стене. Затяните все соединения и гайки, чтобы он не сдвинулся с места.
Если вы подключаете новый трубопровод к полотенцесушителю:
1. Слейте воду из системы и обнажите трубы. Включите воду и отопление, чтобы убедиться в отсутствии утечек.
2. Используйте ленту PFTE для уплотнения трубной резьбы, затем установите радиатор на место.
3. Обрежьте трубу подачи горячей воды труборезом и тщательно прочистите.
4. Установите прямую муфту с плотной посадкой и отрежьте кусок трубы, чтобы продлить подающую трубу до впускного отверстия вашего нового радиатора.
5. Отрежьте тщательно отмеренную длину хромированной трубы и поместите ее между впускным отверстием радиатора и подводящей трубкой. Свяжите горизонтальную и вертикальную части новой впускной трубы и наклейте на резьбу ленту из ПТФЭ. Повторите процесс с противоположной стороны.
Теперь установка завершена, вы можете одновременно обогревать ванную комнату и согревать полотенца. Обязательно очищайте вешалку для полотенец только теплой мыльной водой — не используйте средства, которые могут повредить отделку.
Все, что вам нужно знать
Знаете ли вы, что полотенцесушитель можно использовать по-разному? Конечно, чаще всего его используют для согревания полотенец в ванной. Вот почему был создан полотенцесушитель. Однако знаете ли вы, что его также можно использовать для согревания других предметов, таких как купальники и влажная одежда? И что некоторые люди используют его в других помещениях дома, кроме ванной? Кроме того, вы осознавали, что, пока полотенцесушитель включен, он дополнительно нагревает комнату?
Как использовать полотенцесушитель
Полотенцесушители, также известные как полотенцесушители, представляют собой удивительные устройства.Как вы его используете, зависит от вас и вашего дома.
Например, в каждом доме есть душ или ванна, а это означает, что, как правило, в каждом доме есть возможность установить полотенцесушитель. Если вы можете найти пустую стену, тогда ваша ванная комната — кандидат.
Полотенцесушители — доступная роскошь в ванных комнатах и других комнатах.
Полотенцесушители позволяют любому домовладельцу ощутить роскошь поджаренных теплых полотенец или полотенец для рук каждый раз, когда он выходит из душа или ванны. Нержавеющая сталь, из которой изготовлено большинство полотенцесушителей, также не требует особого ухода.Кроме того, они предлагают дополнительное преимущество, выступая в качестве обогревателей помещения, обеспечивая дополнительное тепло, что идеально, когда вы имеете дело с плиткой, которая по своей природе холодная на ощупь.
Хотя полотенцесушители являются привлекательным дополнением, они подходят не только для украшения ванной комнаты. Они также отлично подходят для пристройки к соляриям или даже в прачечных (рядом со стиральной машиной и сушилкой), грязевых комнатах или крытых бассейнах. Важно отметить, что полотенцесушители наиболее совместимы с наборами полотенец из натуральных материалов, поэтому их не следует сочетать с полотенцами из микрофибры или синтетическими быстросохнущими полотенцами.
Установка подогревателя полотенец в прачечной отлично подходит для домовладельцев, которые регулярно носят «деликатную» одежду. Вместо того, чтобы класть вещи в сушилку в «деликатном» режиме, вы можете позволить им осторожно высохнуть на полотенцесушителе.
Если в вашем доме есть грязевая комната, представьте себе, как удобно положить мокрое пальто и перчатки на полотенцесушитель, чтобы сушить их в дождливый или снежный день.
Или, если в вашем доме есть бассейн, подумайте, насколько удобно было бы положить мокрые полотенца или купальные костюмы на полотенцесушитель, чтобы они высохли после купания.Прошли те времена, когда мокрую одежду по дому таскали в прачечную! Домовладельцы с бассейнами также могут согреть свои полотенца перед тем, как они пойдут купаться, чтобы у них было теплое полотенце, ожидающее их, когда они выйдут из холодной воды бассейна.
В зависимости от того, где находится полотенцесушитель, вы можете решить, хотите ли вы запрограммировать его включение каждый день в определенное время или предпочитаете включать его вручную, когда это необходимо. Программируемый термостат и / или переключатель WiFi доступны для сопряжения с любым полотенцесушителем WarmlyYours.
Стоят ли полотенцесушители?
Если преимущества полотенцесушителя вызывают у вас интерес, вы можете задаться вопросом, сколько стоят полотенцесушители. В WarmlyYours Radiant Heating полотенцесушитель стоит от 149 до 499 долларов, в зависимости от выбранного вами стиля.
Как правило, эксплуатация агрегата обходится всего в копейки в день, так как агрегаты потребляют очень мало энергии. Исходя из среднего национального тарифа на электроэнергию, стоимость эксплуатации составляет около 15 центов в день, но стоимость будет варьироваться в зависимости от цены на электроэнергию в вашем районе.Вставные электрические полотенцесушители
особенно просты в установке.

Гидравлические полотенцесушители или электрические полотенцесушители?
Если цена на полотенцесушитель более доступная, чем вы думали, пора сузить круг вариантов. На рынке есть два типа полотенцесушителей: гидравлические и электрические.
Гидравлические полотенцесушители нагревают решетку водой. В результате их необходимо подключить к водопроводу. Этот вариант может быть немного сложнее в установке.Вот почему, как правило, лучше установить водяной полотенцесушитель во время ремонта. Согласно DIY.com, если у вас уже есть водяной радиатор, самый простой способ установить напольный водяной полотенцесушитель — это поставить его вместо радиатора. Это предотвратит необходимость слить воду из системы или порвать пол.
WarmlyYours предлагает электрические полотенцесушители, в которых для нагрева стойки используется электрический нагревательный кабель. Их можно подключить к стандартной розетке или подключить к домашней электросети.Монтаж полотенцесушителя требует некоторых электромонтажных работ; однако для подключаемых полотенцесушителей требуется только трехконтактная розетка. В результате их так же легко повесить, как рамку для картины. Также доступен отдельно стоящий вариант, который просто опирается на землю и не требует установки. Просто подключите его, включите, и все готово.
Чтобы увидеть, как установить проводной полотенцесушитель, посмотрите видео ниже.
Съемные полотенцесушители и проводные полотенцесушители
При выборе между подключаемым полотенцесушителем и проводным полотенцесушителем необходимо учитывать два основных момента: внешний вид и установка.
Если вам нужен чистый, гладкий вид без видимой проводки, то полотенцесушитель с проводом — для вас. Электропроводка в этих моделях полностью спрятана в стене. С другой стороны, в подключаемых моделях будет виден провод, ведущий от устройства к ближайшей розетке.
Однако подключаемые полотенцесушители проще всего установить, поскольку они не требуют никаких электрических работ. Их можно закрепить на стене, как произведение искусства, и для их работы требуется только существующая трехконтактная розетка.Напротив, полотенцесушители с проводным монтажом необходимо подключать к распределительной коробке, что требует дополнительных работ. Кроме того, если вас интересуют отдельно стоящие полотенцесушители, они будут съемными.
WarmlyYours предлагает ассортимент из четырех проводных полотенцесушителей и трех подключаемых моделей различных стилей и размеров. Одна из сменных моделей является отдельно стоящей, а остальные — настенными.
Щелкните здесь, чтобы узнать больше о полотенцесушителе WarmlyYours.
Дом, мебель и сделай сам Центральное отопление Laurel Elements Квадратная трубка Современный полотенцесушитель с подогревом для хранения полотенец для ванной комнаты
Центральное отопление Laurel Elements Квадратная трубка Современный подогреватель для полотенец, Laurel Elements Квадратная трубка Современный подогреватель для полотенец Центральное отопление, у нас есть богатство опыта работы в нашем секторе рынка и даем честный совет — даже если вы не покупаете у нас, без давления, полотенцесушитель с квадратной трубкой Laurel — это стильное решение для обогрева вашей ванной комнаты и полотенец, Range Sol Aire Heating Products Laurel, Big Этикетки Небольшие цены Оптовая цена Новейшие и лучшие продукты высочайшего качества по лучшей цене.Laurel Elements Square Tube Современный полотенцесушитель Центральное отопление.
Центральное отопление Laurel Elements Square Tube Современный полотенцесушитель
Laurel Elements Square Tube Современный полотенцесушитель / обогреватель — Центральное отопление. Ассортимент продукции Sol Aire для обогрева Laurel. У нас богатый опыт работы в нашем секторе рынка, и мы даем честные советы, даже если вы не покупаете у нас. Никакого давления. Полотенцесушитель с квадратной трубкой Laurel — это стильное решение для обогрева ванной комнаты и полотенец.. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Тип: ： Вешалка для полотенец ， Мощность: ： Термостатический электрический двухтопливный ： Основной цвет: ： Серый лавовый Таймер: Без таймера ： Бренд: ： Sol * Aire Heating Products Heating Ширина: ： 550 ： Материал: ： Металл ， выступ на стену: ： 105 мм ： MPN: ： NL ， Производитель: ： Sol * Aire Heating Products ： Тип крепления: ： Настенный ， модель: ： Solaire Laurel полотенцесушитель Центры труб: Cen 510 мм ， Подтип: ： Вешалка для полотенец ，。

Центральное отопление Laurel Elements Квадратная трубка Современный полотенцесушитель с подогревом
✿Случай — ✿ Плюшевые зимние туфли для новорожденных, милые забавные носки можно использовать в качестве подарков на день рождения.10 M US Toddler — Размер этикетки 27 — внутренняя длина 16, Несколько отделений для ваших вещей, Необычные полые серьги из желтого золота 585 пробы с рычагом на спине, высокое качество обеспечивает удобство и мягкость на ощупь, Современное полотенце с квадратной трубкой и лавровыми элементами для центрального отопления Подогреватель рельсов . Номер модели: Активный осциллятор. 6000 об / мин: абразивные круговые щетки: домашний ремонт. Amerelle AmerTac HK1501T Hello Kitty Junvenile Steel 1 Настенная панель с переключателем — -. Установка Drop-in или Undermount. Купите виниловые наклейки на стены для мальчиков. Пользовательское имя — «УИЛЬЯМ». Пользовательское текстовое имя — 12 «x 32» — Виниловые наклейки на стены для спальни маленьких мальчиков — Симпатичные наклейки на стены для декора детской комнаты для мальчиков (12 «x 32», Центральное отопление Laurel Elements Square Tube Modern полотенцесушитель .а эластичная манжета обеспечивает болеутоляющее сжатие. Пожалуйста, укажите следующие 4 детали в поле для персонализации или в личном сообщении. Отлично подходит для стирки и почти не мнется. напишите нам по адресу: contact @ engraveithouston. если у вас возникнут проблемы при применении вашего продукта. Центральное отопление Laurel Elements Square Tube Современный полотенцесушитель . Оригинальный Легко носить Лето Простой Пляжный Стиль Комфортно. Темно-синяя свободная повседневная рубашка БлузаРубашка на пуговицахДлинная. * КАК ПРИСОЕДИНЯТЬСЯ К ПЕТЛЕ: Наши накладки для волос прикреплены с помощью небольшой косы. Любой мужчина будет горд, если он расступится, черные края 5 дюймов ☀︎ Ламинирование для защиты Холст архивного уровня Вы покупаете напрямую у художника Современное полотенцесушитель с подогревом с квадратной трубкой и лавровыми элементами.Бесплатная доставка подходящих товаров. Захватывающие шипы промышленного назначения рассчитаны на тяжелые нагрузки. Привод 1/4 ‘3/8’ 1/2 ‘) + 105-градусная угловая отвертка, удлинитель, электрическая дрель (1/4 дюйма, размер сиденья: 54 (Ш) x 58 (Д) см. Вылейте свое сердце вместо кошелька и тратиться на поездку или новый дом Центральное отопление Laurel Elements Square Tube Modern Heated Towel Warmer . Его можно разместить в любом плоском месте, он более эластичен, чем другие быстросохнущие брюки.

Квадратная трубка с элементами лавра центрального отопления Современный подогреватель для полотенец
Рождественский ящик Вино Бутылка шампанского Презентация Подарочная коробка Роскошный магнит, вставка Bosch Sortimo Набор K3 для L-Boxx 102. Jay Z Гранж Абстрактный Музыкальный ОДИНОЧНЫЙ ХОЛСТ ИСКУССТВО НА СТЕНЕ Изображение Печать VA, Holzfigur Weihnachtsfigur Schneemann Doktor Höhe ca 6,5 cm NEU Erzgebirge. Дисней Принцесса Аврора Супер Форма 22 «x 31» Принадлежности для Дня Рождения из гигантских фольгированных шаров.ICP Hatchet Man Decal Sticker КУПИТЬ 2 ПОЛУЧИТЬ 1 БЕСПЛАТНО Выберите размер и цвет, НОВЫЕ инструменты Sunex Набор плоскогубцев для стопорных колец из 10 предметов SUN3007. 10 Вт 100 Вт галогенная лампа, эквивалентная E27 600 люмен, 89 шт. SMD5730 Светодиодный светильник типа «кукуруза» I8A2. Домашний напиток Хранение пива Growler 2L Бочонок из нержавеющей стали для бутылок с винтовой крышкой. ANTONY WORRALL THOMPSON MICROMARK MM60025AWT COOKER TIMER LED. Hama 2-сторонний регулируемый ремень для багажа Дорожный ремень для багажа Оранжевый. Мини-топпер в виде кроны принцессы с кристаллами и жемчугом Детские украшения для волос Party De-GD.
Вешалка для полотенец из медной трубы (с изображениями)
РЕЗЮМЕ
Это был мой проект по созданию новой вешалки для полотенец для ванной комнаты.
ВРЕМЯ
1,5 часа резки трубы. 1,5 часа пайки трубы. 1 час чистки и полировки. Крепление к стене за 0,5 часа. ……….. общее время 4,5 часа
МАТЕРИАЛЫ
6 м 15-миллиметровой медной трубы
1 паяльная лампа (для пайки)
26 угловых соединений
18 тройников
немного проволочной ваты
немного флюса
немного полироли для металла
1 резак для медных труб в форме пакмана
1 линейка
STEP 1
Первым делом была резка трубы.Я хотел вмещать 10 полотенец, так что это означало бы 11 полок.
Используя труборез 15 мм … Я вырезал секции 42×10 см и секции 11 x 20 см (заняло около часа)
ШАГ 2
Затем я насухо подогнал все это, чтобы проверить, будет ли конструкция работать, и все все разделы выстроились в линию.
STEP 3
Затем я припаял вертикальные / вертикальные секции.
(секция 10×10 см с Т-образным соединением между каждой и локтем на каждом конце)
На некоторых очень плоских сланцевых плитках, убедившись, что они очень прямые, вставил 10-сантиметровые части, выходящие из прямого угла Т-образного соединения.очень осторожно, чтобы убедиться, что все было правдой …. я спаял стыки. Затем я сделал другой вертикальный … убедившись, что он выровнялся с первым (и был прямым)
ШАГ 4
Затем я вставил 20-сантиметровые части, чтобы соединить все вместе …. прямолинейность по пути
пайка прошла довольно легко …. просто очистите концы труб, добавьте мазок флюса, нанесите флюс на стыки, вставьте их и сильно нагрейте! …. затем дайте ему остыть естественным образом и проверьте стыки .если они все еще свободны ….. попробуйте еще раз!
ШАГ 5
Я закончил это очисткой окисления от паяльной лампы …. проволочной ватой … и затем быстрой полировкой!
тадах.
Extra Note
Как и предполагалось, медь потускнела довольно быстро …. и хотя мне это понравилось, я решил обработать металл (чтобы избежать попадания загрязнений на чистые полотенца. Я купил комплект из нержавеющей стали у everbright : «Protect-a-clear».Это очень простое решение. отполировать металл … протереть прилагаемым обезжиривателем … затем протереть самоотжигающимся полимерным покрытием. В основном… какой бы «вид» вы ни любили, вы можете сохранить его в этом состоянии без каких-либо потускнений… шаров.
Вешалки для полотенец — штанги и держатели для полотенец
Вы когда-нибудь выходили из душа, брали полотенце и обнаруживали, что его там нет? Где это могло быть? Наверное, на стуле на кухне, на табурете в спальне, а может, даже в прачечной.А теперь ты должен пойти и достать его, весь мокрый, холодный и мокрый.
Предотвратите эту ужасную ситуацию, установив вешалки для полотенец. Таким образом, полотенце всегда будет под рукой. Когда вы закончите, они также помогут полотенцу высохнуть быстрее! То есть, если вы не забудете повесить его на место …
У нас есть вешалки для полотенец, от больших поручней до крючков меньшего размера. Таким образом, вы гарантированно найдете то, что подходит для вашей ванной комнаты, независимо от ее размера или доступного места для вешания полотенец.
Что выбрать: вешалку для полотенец или крючок?
Для начала подсчитайте, сколько человек будет пользоваться туалетом. Для одного человека или для всей семьи? Затем рассмотрите пространство. Если у вас большая ванная комната, может быть место для нескольких полотенцесушителей. Если он меньше, возможно, вам нужно сосредоточиться на более мелких решениях.
Для просторных помещений мы рекомендуем использовать полотенцесушители, предпочтительно одинарные, двойные и даже тройные. Если вам не нравится прикреплять их к стене или если вы нервничаете из-за плитки, почему бы не попробовать отдельно стоящую вешалку для полотенец? Та же функция, без установки!
Если у вас небольшая ванная комната и ее использует большая семья, лучше подойдут вешалки для полотенец, кольца для полотенец или простые крючки.Они не займут столько места, как широкая рейка, и вы можете установить крючки где угодно. Один крючок для каждого человека и, возможно, несколько крючков меньшей высоты для детей.
Вешалка для полотенец в тон интерьеру
Аксессуары для ванных комнат являются важной частью любой ванной комнаты, поскольку они влияют как на ее полезность, так и на ее стиль. Вот почему мы предлагаем вешалки для полотенец разных дизайнов, материалов и цветов, чтобы помочь вам найти то, что вам нужно.
Металлические вешалки для полотенец, например, никогда не выйдут из моды.Это классический вид, и вы можете сочетать его практически с чем угодно. Если вы ищете что-то более современное, черная полка — ваш выбор. В светлой ванной комнате черный цвет будет действительно популярным. А если вы хотите добавить теплых и естественных тонов в ванную комнату, которая в противном случае была бы «холодной», деревянная вешалка для полотенец поможет.
Наконец, не забудьте дополнить свой интерьер подходящим зеркалом для ванной, держателем для рулонов туалетной бумаги и смесителем для ванной, чтобы создать идеальный целостный вид. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
.
