Как крепить полотенцесушитель к трубе – Установка полотенцесушителя в ванной — разбор схем подключения прибора

Содержание

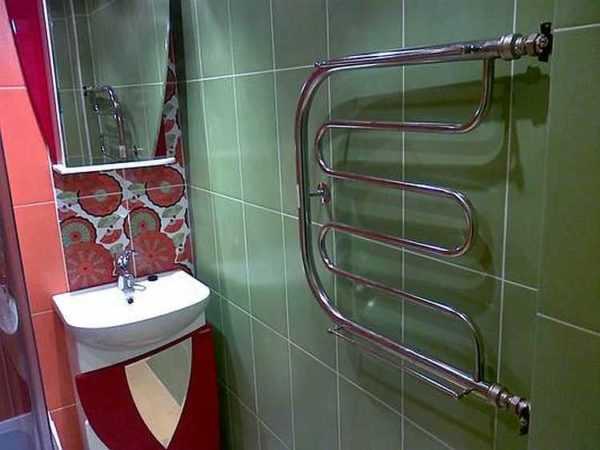

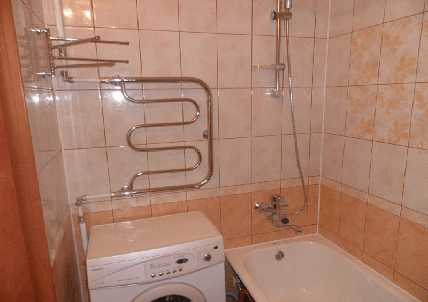

Замена или установка полотенцесушителя в ванной

Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Какие конструкции бывают

Содержание статьи

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

  • П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.

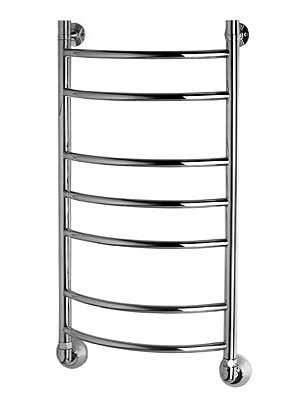

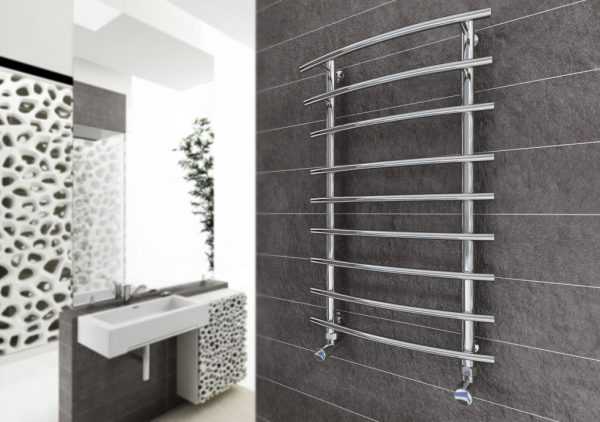

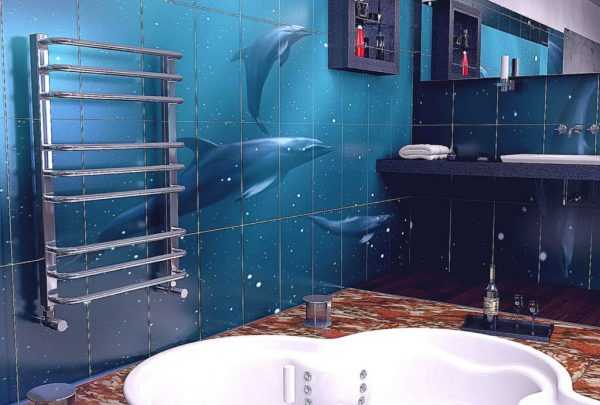

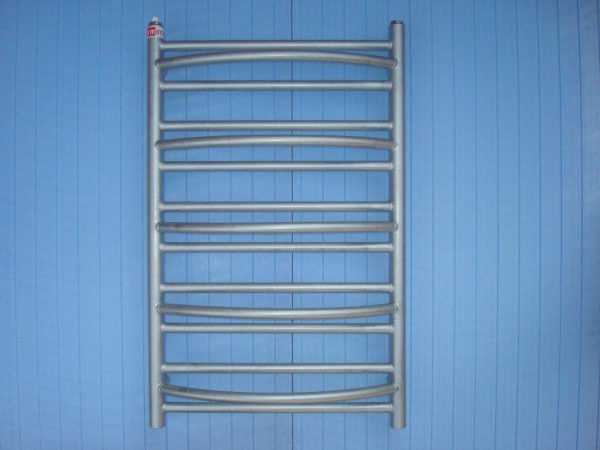

  • Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).

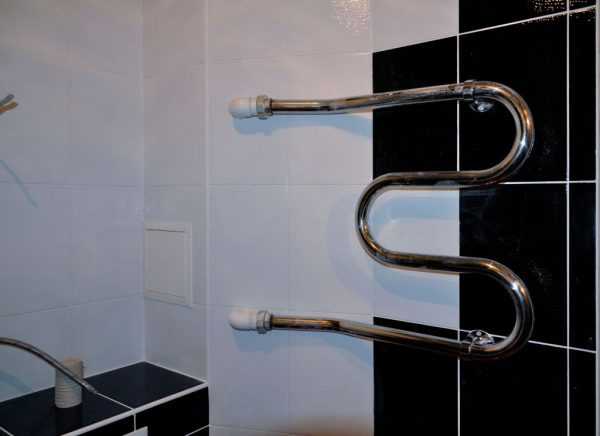

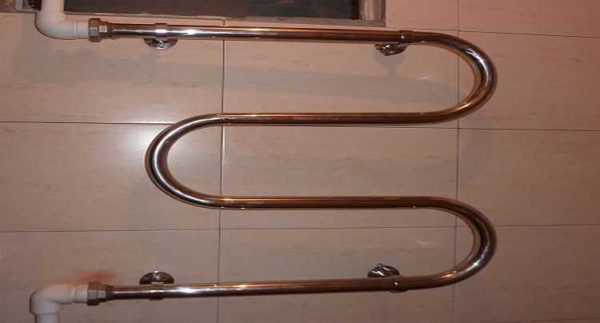

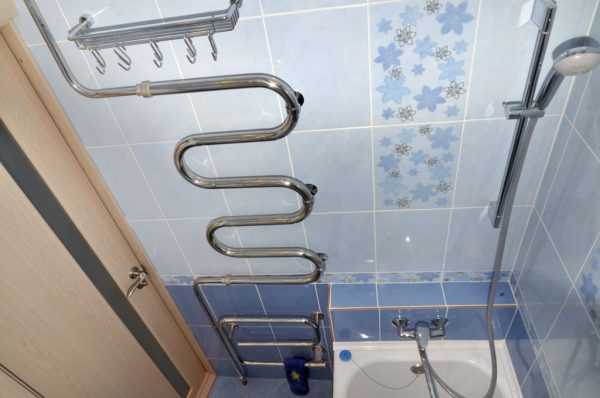

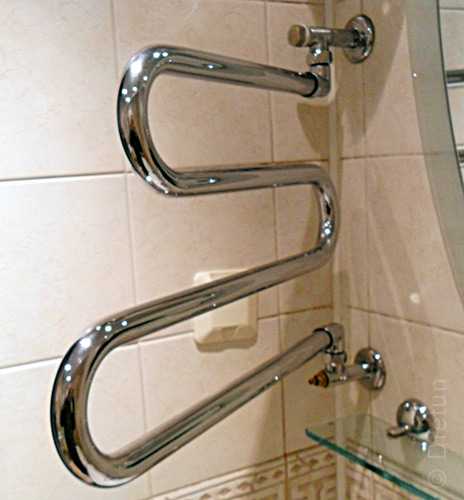

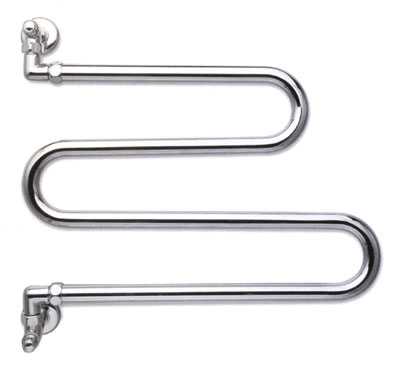

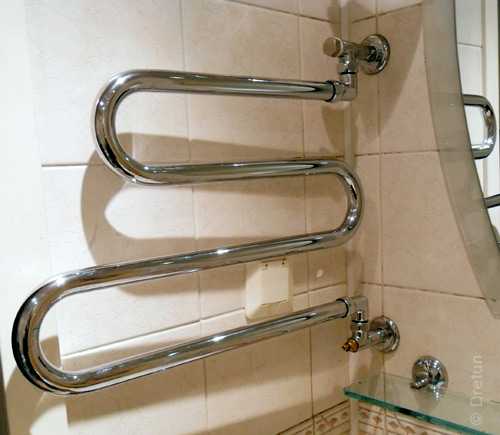

  • Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

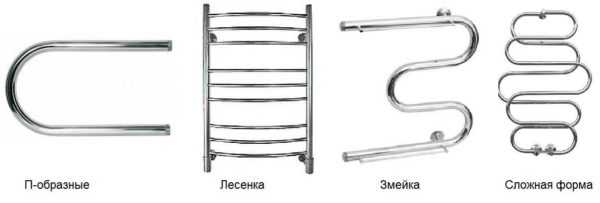

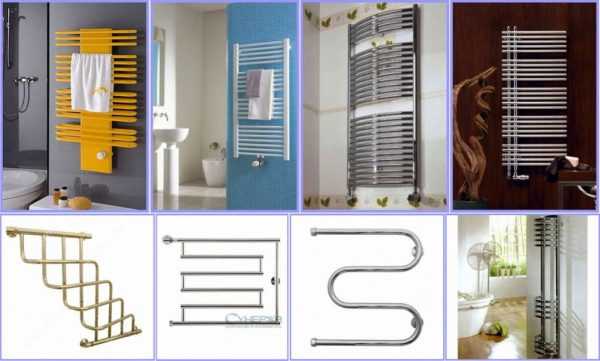

    Виды полотенцесушителей

  • Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС. На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год.

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

  • малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
  • достаточного давления (2 атм или больше)
  • отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Чем делать отводы и как поменять стояк

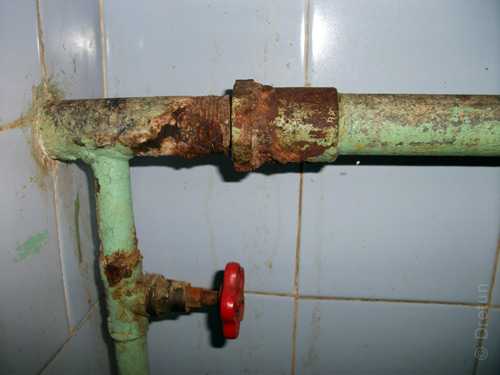

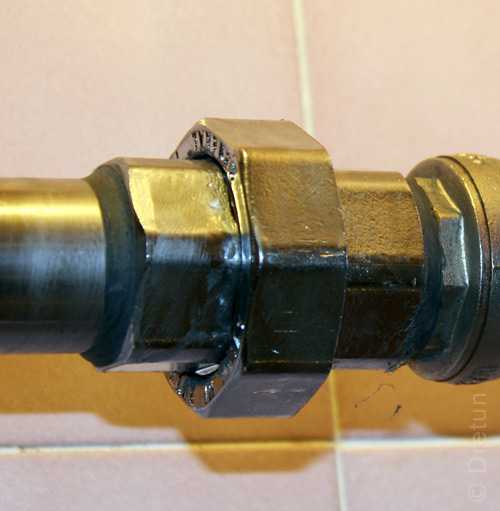

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

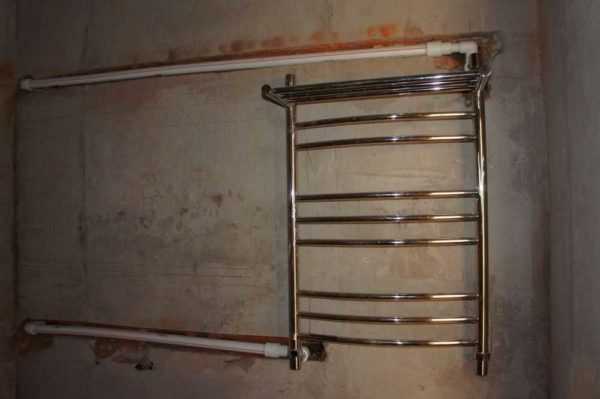

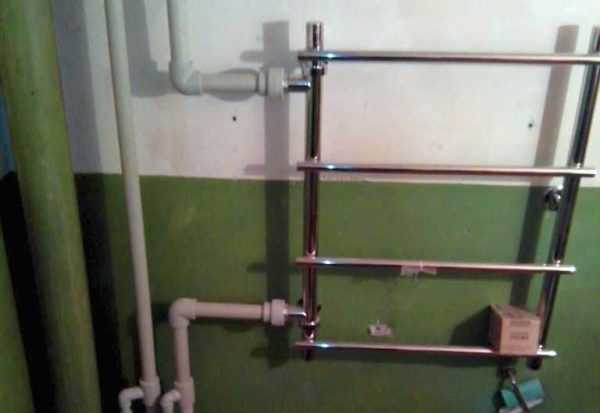

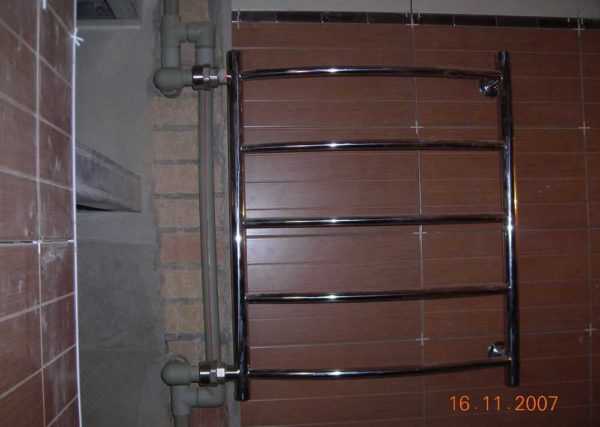

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

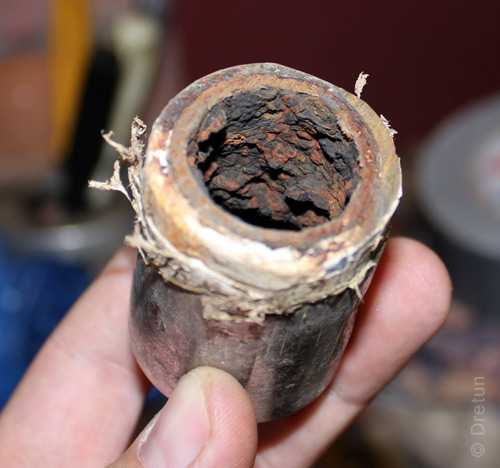

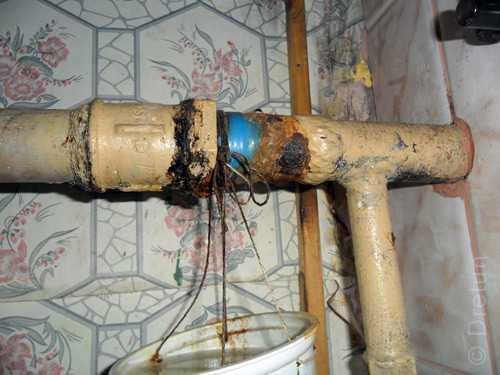

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

С байпасом или без

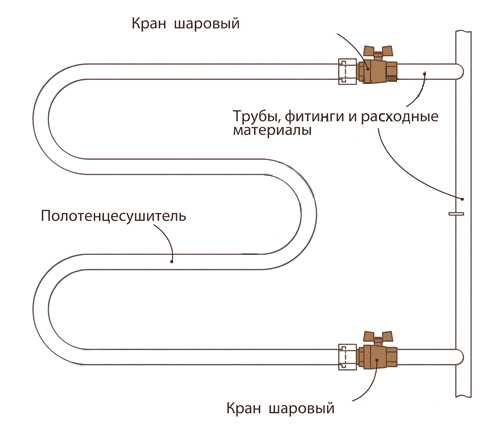

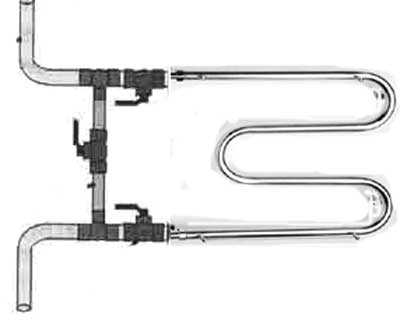

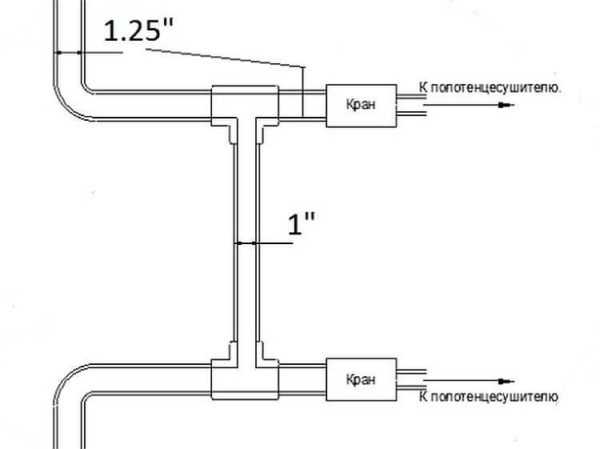

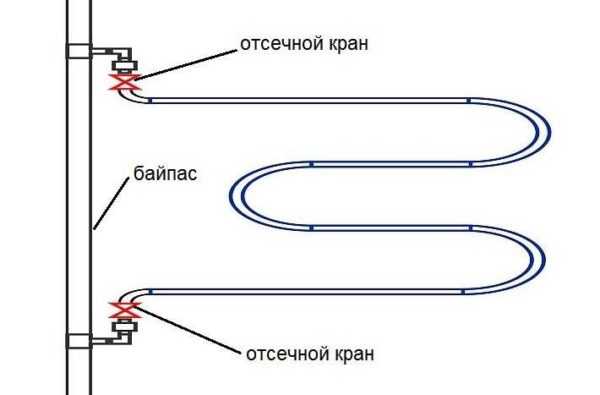

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

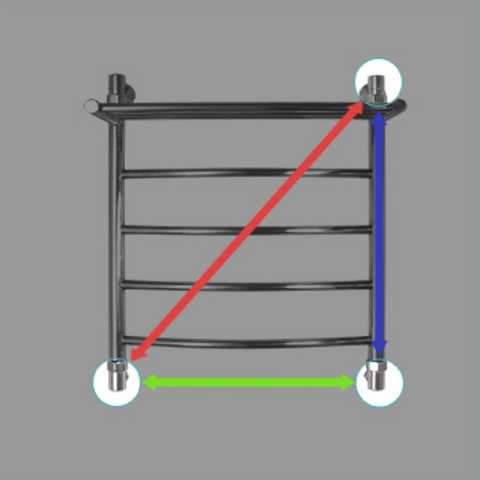

Как располагать отводы (способы подключения)

При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже. Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами. На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления (подача верхняя).

При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

При подключении надо отводы располагать строго горизонтально или немного под углом. Немного под углом — это от 2 см на метр (2%) или можно чуть больше. Направление уклона зависит от схемы подключения и того, к какому концу этот отвод будет подсоединен. Чтобы было немного понятнее, рассмотрим несколько типовых схем подключения полотенцесушителей.

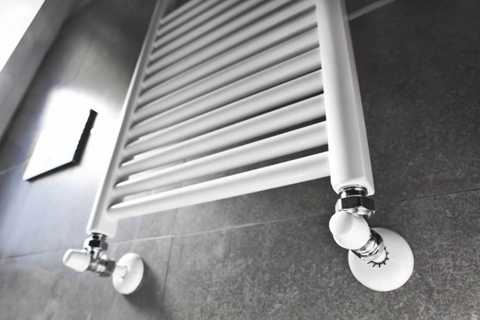

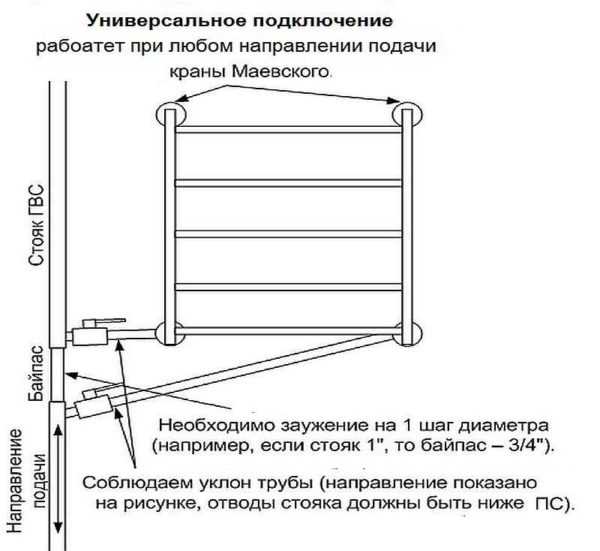

Универсальное нижнее подключение полотенцесушителя «лесенки»

Эта схема работает независимо от направления подачи горячей воды. Тип подключения — нижний, оба отвода должны располагаться ниже чем нижний край сушилки. При верхней подаче допустим вариант, когда край находится между отводами, но работа уже может быть не настолько эффективной (может хуже греться).

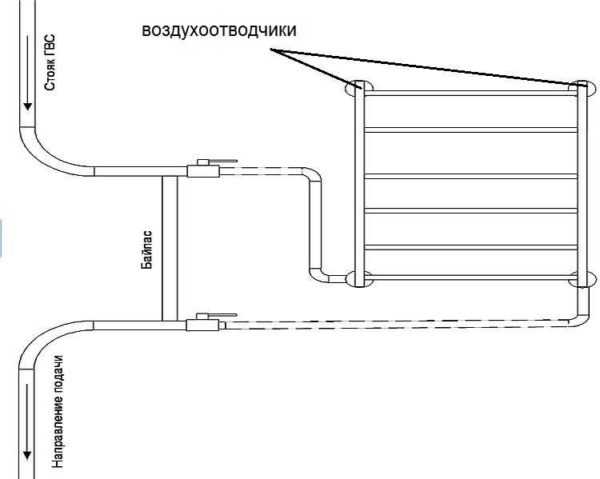

Универсальное подключение полотенцесушителя (нижнее)

В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

  • Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
  • Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
  • Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

Если у вас по высоте проходит этот вариант, делайте его. Схема работает в любых условиях, с полотенцесушителями типа «лесенка» любого вида.

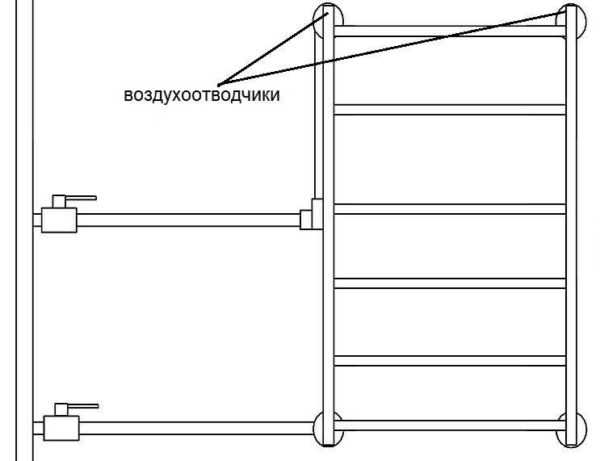

Возможный вариант нижнего подключения для подачи сверху

При разливе горячей воды сверху, можно верхний отвод сделать выше нижнего края сушилки. При смещенном байпасе и его заужении греться должно нормально. Этот способ не самый лучший, но рабочий.

Рабочий вариант при верхнем разливе горячей воды

Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

Универсальное боковое подсоединение

Подвести трубы сбоку можно к полотенцесушителю любой из стандартных форм — П-образным, змейке и лесенке. Само подключение от формы на зависит. В стандартном варианте идет прямой незауженый байпас. Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх. Диаметр отводов — не меньше диаметра полотенцесушителя.

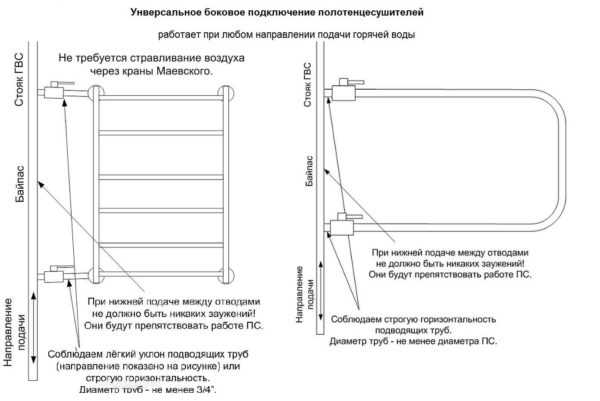

Боковое универсальное подключение полотенцесушителя

Подобная схема подключения хороша тем, что на «лесенке» не надо устанавливать воздухоотводчики (ставят заглушки), так как воздух просто уходит в стояк.

При верхней подаче на байпасе можно сделать заужение и/или сместить перемычку по направлению к полотенцесушителю. Это улучшит циркуляцию, сушилка будет греться лучше. Но еще раз: такая схема будет работать только при верхней подаче воды.

При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

Возможный вариант бокового подключения (не самый лучший)

Допустима схема бокового подсоединения с расположением верхнего отвода ниже верхнего края полотенцесушителя. Но при таком подключении необходимы краны Маевского, через которые придется стравливать воздух после отключения ГВС на ремонт/профилактику. Также может понадобиться периодическое удаление воздуха в процессе.

Не лучший, но вполне работоспособный вариант

Диагональное подключение

Особого смысла в диагональном подключении большинства полотенцесушителей нет: их эффективность от бокового ничем не отличается (во всяком случае существенного улучшения нет), а расход труб больше, длиннее требуются и штробы, а это трудоемко. Хотя схема работоспособна.

Диагональ нормально работает если подача воды идет сверху. Тогда верхний отвод подключается к дальнему краю «лесенки», а нижнее — к ближнему.

Диагональное подключение при верхней подаче

В этом случае тоже можно делать зауженый и смещенный байпас, но и без этого все должно работать «на ура». При нижней подаче байпас без заужения, ровно по стояку, подключение

Полотенцесушители сложной формы: как подключать

В случае подключения полотенцесушителей сложной формы кроме обычных средств приходится учитывать еще и особенности строения каждой конкретной модели. Их надо рассматривать с точки зрения гидродинамики — куда вода будет лучше течь, туда и подавать воду. Например, популярная модель «Элегия» фирмы Сунержа. Это не лестница и не зиг-заг.

Тут выбрано диагональное подключение, потому что другое попросту работать не будет

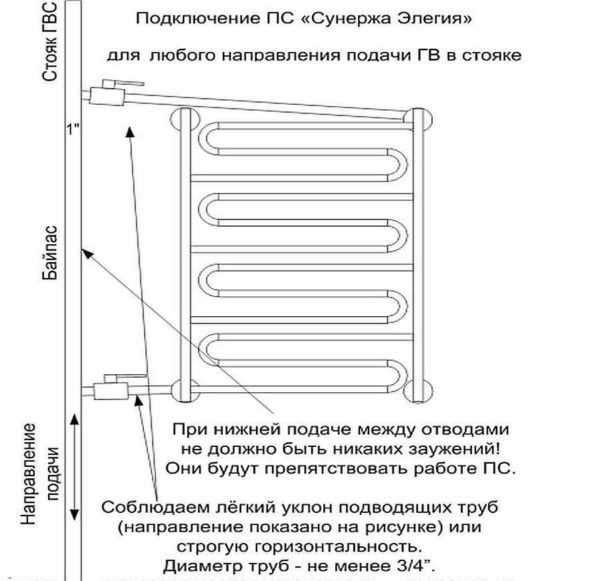

Установка полотенцесушителя Сунержи Элегия выбрано боковое, так как при любом другом циркуляция будет нарушена. Тут вариантов вообще нет.

Еще одна модель — с нижним подключением и сложной конструкцией имеет три варианта установки. При условии подачи воды сверху, лучше всего будет работать второй,чуть хуже — первый, самый малоэффективный — третий.

Варианты нижнего подключения с верхним разливом

При подаче снизу остаются вариант 1 и 3, но только без заужения байпасов — оно будет мешать, а не помогать. Второй вариант исключаем полностью.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

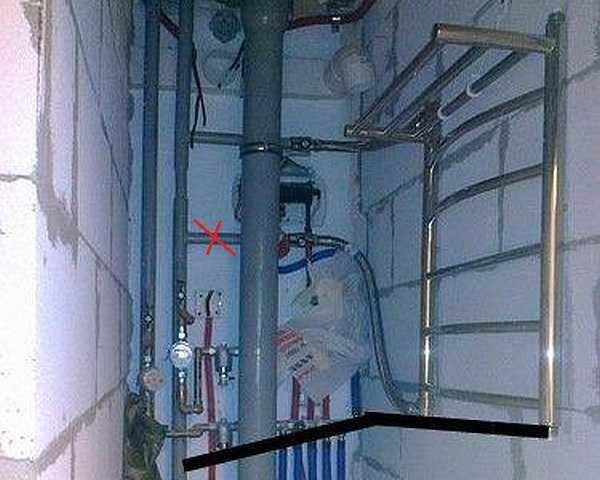

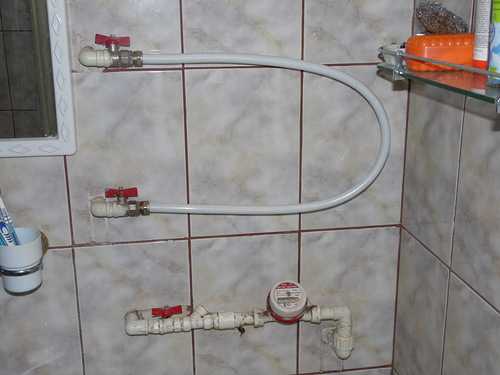

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

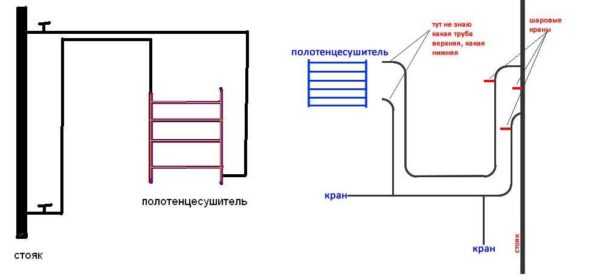

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

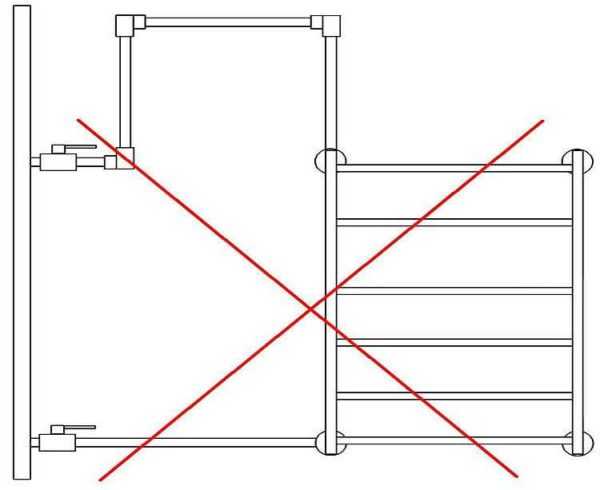

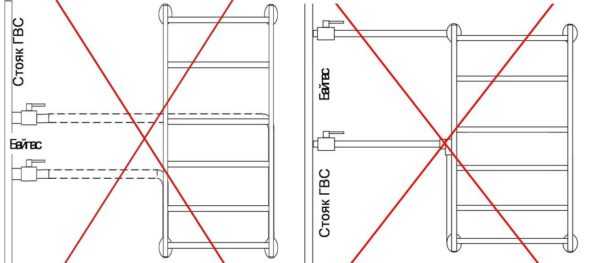

Совсем неверно

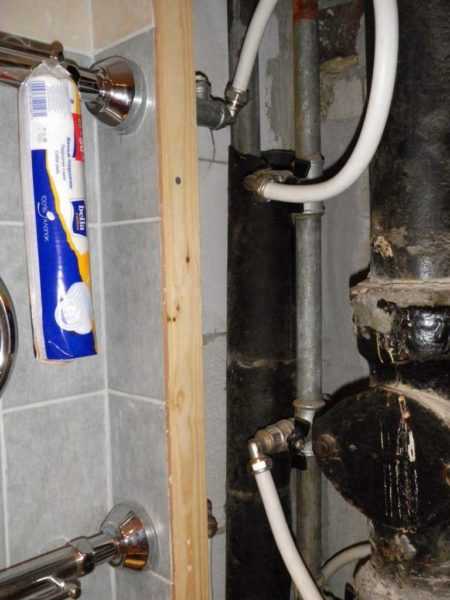

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Процесс монтажа

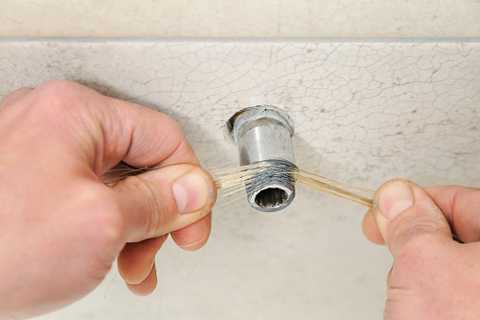

Само подсоединение полотенцесушителя к готовым выведенным отводам стандартное для сантехники — подходящие фитинги, лен и упаковочная паста или фум-лента. Для крепления к стене есть кронштейны или специальные зажимы-держатели, в которые труба вдавливается. Подробно процесс показан в видео.

stroychik.ru

Монтаж и установка полотенцесушителя в ванной своими руками – инструкция, видео

Вопрос, как правильно установить полотенцесушитель в ванной, важен с позиции эффективности. Хотя это простое устройство имеется в каждом доме, в некоторых случаях оно нуждается в улучшении. Например, если при планировке ванной комнаты этот изгиб трубы поместили на видном месте и он портит интерьер помещения. Периодически в самом устройстве происходит засор, и процесс сушки осуществляется не так эффективно, как раньше.

Содержание статьи

Поэтому стоит рассмотреть, как устроен полотенцесушитель, какие его разновидности можно выбрать для ванной комнаты и что учесть в процессе установки.

Виды полотенцесушителей

Часто в домах предусмотрено место для сушки полотенец или некоторых видов одежды, где постоянный подогрев обеспечивает быстрое устранение влаги со всего, что на нем находится. Он удобен в больших семьях с маленькими детьми, где чистые вещи требуются очень часто. А в холодное время года он служит дополнительным источником тепла. Поэтому его эффективная работа очень важна.

По виду используемой энергии выделяют несколько видов полотенцесушителей. Менее часто в домах можно встретить электрический прибор для этой функции. Он эффективен в использовании и работает от обычной электрической розетки. Установка электрического полотенцесушителя своими руками мало отличается от монтажа светильника или иного электроприбора. Но если поставить такой прибор в ванной, нужно учесть все меры пожарной безопасности. Например, сделать это так, чтобы на него не попадала вода.

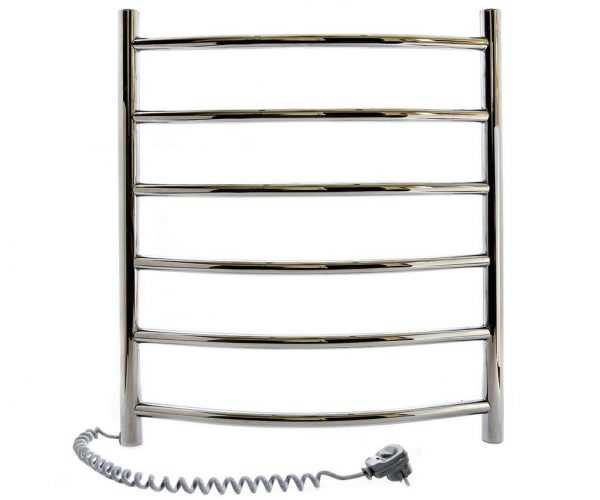

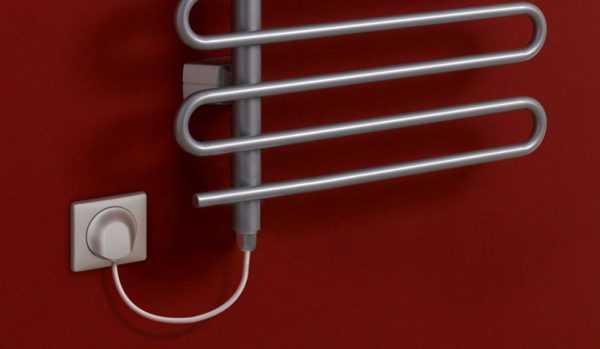

Электрический полотенцесушитель

Наиболее часто в домах используют полотенцесушители, соединенные с отопительной трубой. Их принцип работы прост: горячая вода поднимается по отопительным трубам и батареям в многоэтажном здании, обеспечивая теплом всех в равной мере. А в обратную сторону эта вода спускается по трубе с множеством изгибов, образующих полотенцесушители в каждой квартире в стояке. Так обеспечивается рациональное расходование тепла.

Водяной полотенцесушитель

Так как система отопления рассчитана не на одну семью, любое изменение в ней отразится на остальных пользователях. Поэтому правильная переустановка полотенцесушителя должна быть не только эффективной в конкретной квартире, но и безопасной для остальных.

Существуют полотенцесушители так называемого комбинированного типа, объединяющие водный и электрический подогрев. При необходимости можно подключить любой из них. Такой вариант удобен, поскольку полотенцесушитель будет эффективно работать даже в период отключения отопления.

Принципы при установке

Решая, как установить полотенцесушитель в ванной своими руками, стоит учесть несколько важных моментов:

  1. Диаметр трубы полотенцесушителя не должно быть меньше диаметра трубы стояка. Можно использовать идентичный размер или больше. Так вода будет циркулировать без помех.
  2. При выборе способа установки убедитесь, что он не нарушает гидравлические нормы. Так вы избежите последствий ошибки, таких как низкая эффективность работы или нарушения водоснабжения из-за задержки воздуха в стояке.
  3. Перед тем как сделать полотенцесушитель, определитесь, к какой трубе он будет подсоединен. Вариант с отопительной системой чреват тем, что в летние месяцы он работать не будет. Подобной проблемы не будет, если подогрев воды в доме осуществляется бойлером. Поэтому чаще выбор падает на трубу горячего водоснабжения.
  4. Если вы планируете установить запорные механизмы, чтобы отключать полотенцесушитель в период ненадобности, сделать их нужно так, чтобы не блокировать стояк. Результатом может стать прорыв трубы или возможное затопление соседей.
  5. Решая, на какой высоте вешать полотенцесушитель, стоит учесть длину вещей, которые вы планируете разместить на нем. Но если прибор будет находиться слишком высоко, его будет неудобно использовать.

Существует два основных способа, как осуществить монтаж полотенцесушителя, работающего от трубы горячего водоснабжения. Конструкцию можно подсоединить в прямом или угловом соединении. Каждый из этих способов отличается своими особенностями и условиями, способствующими их эффективной работе.

Установка в прямом соединении

Этот метод применяют, когда произошел сильный засор трубы полотенцесушителя и нужна замена фрагмента трубы без переноса прибора в другое место. Такая процедура не требует большого количества времени или особых профессиональных навыков.

Прежде чем начинать демонтаж старой трубы, нужно позаботиться об отключении и сливе горячей воды из системы. Иначе велика вероятность получить ожог. После ненужный кусок отрезается и на его место закрепляют новый. В зависимости от условий его или просто приваривают или фиксируют при помощи патрубков на резьбе.

Если в монтаже прибора соединение прямое, стоит учесть 2 основных момента:

  • Во-первых, в местах установки патрубков диаметр не должен быть меньше, чем в стояке. Иначе циркуляция воды будет нарушена, а из-за возросшего сопротивления может возникнуть угроза быстрого износа или прорыва трубы.
  • Во-вторых, установка кранов в прямом соединении в целом недопустима, поскольку никто из жильцов в доме не имеет права перекрывать водоснабжение в стояке. Но если вам необходимо периодически отключать прибор, можно установить байпас для полотенцесушителя. Это небольшой отрезок трубы, который приваривается к стояку и обеспечивает циркуляцию воды в основной трубе в то время, когда доступ жидкости в прибор перекрыт. Устанавливать запорные механизмы на байпас недопустимо.

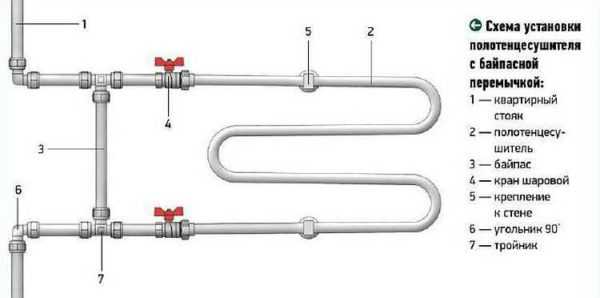

    Установка полотенцесушителя через байпас

В этом случае разрешена установка кранов, которые позволят отключить прибор от сети в случае ненадобности или демонтировать его полностью. При желании в систему можно установить термостатический регулятор, который будет поддерживать определенную температуру в приборе.

Чтобы новая система хорошо смотрелась в интерьере ванной комнаты, можно использовать декоративный короб, чтобы спрятать трубу стояка.

Монтаж при угловом соединении

Такой метод используют те, кто хочет не только обновить трубу этого приспособления, но и изменить его местоположение. По принципу монтажа соединение угловое мало чем отличается от прямого. Но установка полотенцесушителя в ванной должна проводиться с учетом нескольких важных моментов:

  1. Горизонтальная подводка будет эффективна, только если устройство устанавливают не дальше 2 м от стояка. Иначе верхняя точка врезки должна быть выше края полотенцесушителя, а нижняя ниже.
  2. При этом максимальное удаление от стояка не должно превышать 4,5 м.
  3. На участках подводки применение изгибов недопустимо, поскольку в дальнейшем в них будет скапливаться воздух, нарушая поступление воды в систему. Однако если условия не позволяют поставить входную трубу хотя бы на уровне, стоит позаботиться о системе воздухоотвода. Это важно, так как в период, когда устройство не будет использоваться, именно в этой части возникнет воздушная пробка, которую придется удалять самостоятельно.
  4. Если выполняется скрытая подводка, трубу следует снабдить термоизоляционным слоем.

Альтернативой может служить диагональное подключение полотенцесушителя. Но особой эффективности он не приносит. Теплоотдача при таком способе установки может повысить на 5-7%.

Схемы полотенцесушителя со смещенным байпасом используются как альтернативу замене стояка. Однако стоит помнить, что такой подход применим при направлении водного потока вниз. Если устройство труб предполагает восходящее движение потока, такая установка полотенцесушителя в ванной своими руками будет неэффективной. Также при таком выборе не стоит применять зауженные трубы.

Преимущества и особенности нижнего подключения

Подобные схемы установки агрегата популярны в последние годы. Потому что закрепив полотенцесушитель снизу, можно спрятать лишние трубы различными аксессуарами или предметами интерьера. В магазинах можно найти большой ассортимент моделей, которые будут установлены таким способом. Но при внешней привлекательности схема нижнего подключения менее эффективна, чем соединение прямое или боковое. И, чтобы она работала, стоит учесть ряд моментов:

  1. Для эффективности установленного агрегата нижний отвод стояка обязательно должен быть ниже края полотенцесушителя.
  2. Если верхний отвод стояка при зауженном или смещенном байпасе находится ниже агрегата, чтобы он работал при любом направлении потока воды. Даже при использовании ровных труб необходим небольшой подъем. Строго горизонтальное положение отвода допускается только при использовании широких труб и небольшого расстояния от стояка.
  3. Вертикальные участки труб могут быть любой длины. Это позволит врезать их как можно ближе к полу независимо от высоты полотенцесушителя. Эффективность не потеряется независимо от направления движения воды в стояке.
  4. Изгибы при таком подключении также недопустимы, поскольку они представляют место для образования воздушных пробок.
  5. Однако если планируется нижнее подключение, а места врезки труб находятся так высоко, что для соблюдения всех условий подключения прибор окажется слишком высоко, одну из подводок можно расположить выше нижнего края полотенцесушителя, соблюдая два основных условия. Во-первых, направление потока воды в стояке должно быть строго нисходящим. И верхний отвод обязательно должен быть ниже края прибора. Иначе система будет нерабочей.
  6. Наличие термоизоляционного слоя обязательно, поскольку все элементы отвода обычно стараются скрыть.

    Полотенцесушитель с нижним подключением

Ввиду имеющихся условий стоит обратить внимание на популярные схемы подключения полотенцесушителя. Некоторые из них могут быть заведомо нерабочими из-за несоблюдения норм. Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны. Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным.

Подведем итоги: установить или заменить полотенцесушитель своими руками можно, не имя специальных навыков. Самым простым для подключения вариантом может быть прибор, работающий за счет электрической энергии.

Если вы выбираете устройство, работающее за счет отопительной системы или горячего водоснабжения, учтите некоторые детали. Во-первых, уточните, насколько часто в вашем районе отключают отопление или горячую воду. От этого будет зависеть время, когда полотенцесушитель будет бесполезен. Это не касается лиц, проживающих в домах, подогрев воды в которых осуществляется колонкой или бойлером.

При выборе типа подключения установите направление движения воды. От этого будут зависеть используемые варианты. Обязательно используйте модели с байпасом, если хотите перекрывать устройство кранами в период ненадобности.

Поскольку основных вариантов подсоединения полотенцесушителя к стояку несколько: прямое, боковое, диагональное или нижнее, выбор стоит осуществлять, исходя из первоначального положения устройства и его высоты. Наиболее простым в исполнении является прямое подключение.

Несколько условий стоит учесть при выборе бокового или нижнего метода, особенно если используется смещенный байпас или суженные трубы. Выбирая один из последних способов, анализируйте и отказывайтесь от вариантов, которые будут заведомо нерабочими. И тогда ваш полотенцесушитель будет красивым и функциональным предметом интерьера.

Видео инструкция

sovety-vannoy.ru

подключение к стояку, монтаж в ванной своими руками

В этом пошаговом мастер-классе научимся устанавливать полотенцесушитель лесенка с нижним подключением. Проведем монтаж и разводку труб к стояку, закрепим сантехнику согласно нормативным стандартам.

1

Шаг 1: Разметка и штробление стены

В ванную комнату приобретают один из двух видов полотенцесушителя: электрический или водяной. Первый вариант проще в монтаже, однако он требует больших энергозатрат. Поэтому чаще всего устанавливают водяной полотенцесушитель. Он подключается к общей отопительной системе или стояку горячей воды.

Подключение полотенцесушителя к отоплению – непрактично. Продолжительность отопительного сезона – 6 месяцев, поддерживать трубы в горячем состоянии круглый год будет невозможно, в отличие от подсоединения к стояку горячей воды. В этом варианте также возможны сложности. Вам потребуется получить разрешение на перекрытие воды во всем доме. В отопительный сезон это будет проблематично, возникает большая вероятность аварийной ситуации. Поэтому рекомендуем подключить полотенцесушитель к стояку ГВС.

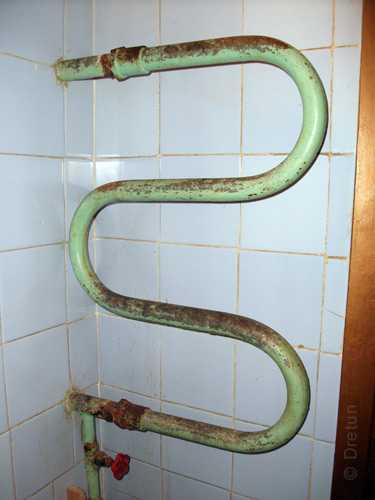

Замена старого полотенцесушителя советского типа в ванной производится при помощи болгарки, вырезается змеевик вместе со стояком.

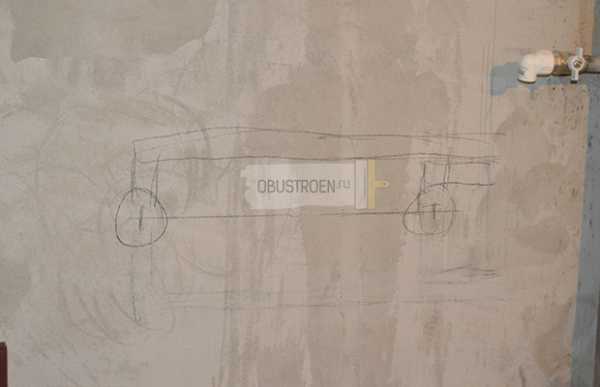

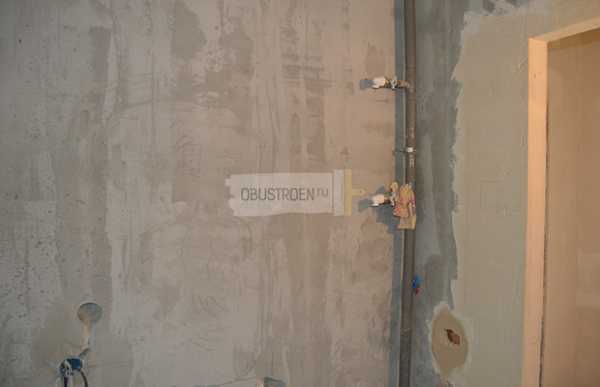

После демонтажа и перекрытия воды делаем разметку. Отмечаем карандашом места нижнего подключения и расположение труб для развода. При монтаже данной сантехники придерживаемся СНиП. Согласно нормативам, высота установки полотенцесушителя должна проводиться на расстоянии 1,2 м от уровня пола и располагаться не менее чем в 0,6 м от раковины, ванной и другого сантехнического оборудования.

Полотенцесушитель можно устанавливать над стиральной машиной, обеспечивая беспрепятственный доступ к технике. Сушилка типа лесенка, как в нашем случае, монтируется на такой высоте, чтобы человек со средним ростом мог свободно дотянуться до последней перекладины. При проведении разметки также учитывайте, что полотенцесушитель не должен располагаться на расстоянии более 2 м от стояка, в противном случае монтаж будет провоцировать большие теплопотери.

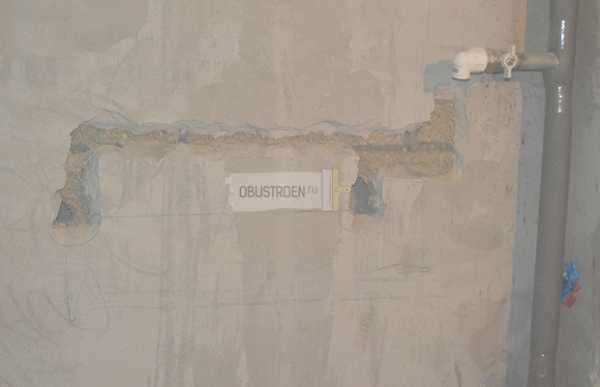

Дальше выдалбливаем в расчерченной части стены полости под трубы. Для проделывания штробы вы можете использовать специальный штроборез или обычную болгарку с дрелью. Во время штробления наденьте защитную маску и очки. Если вы оставляете трубы на виду, пропустите этот шаг. На концах стояка под вывод пластиковых труб устанавливаем шаровые краны, благодаря им вы в любой момент сможете перекрыть/возобновить подачу воды.

2

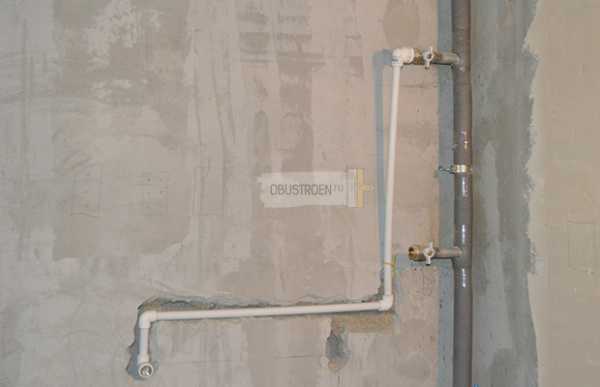

Шаг 2: Разводка и вывод труб к полотенцесушителю

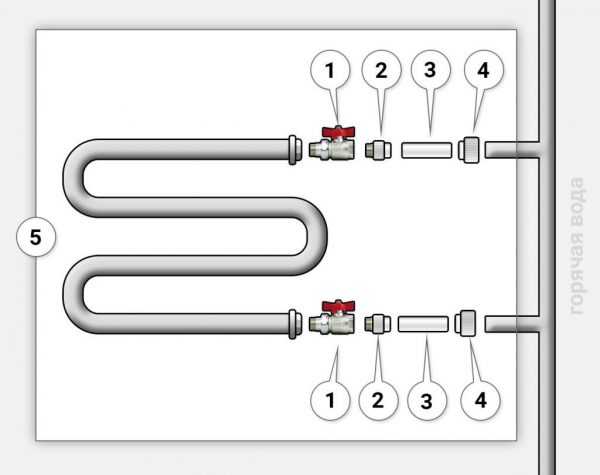

Общая схема подключения полотенцесушителя одинакова для всех типов устройства. С одного конца проводится подвод, а с другого вывод воды из системы. Приступаем к разводке. Распаиваем полипропиленовые трубы от шаровых кранов до подвода воды к сушилке. Приготавливаем дополнительные инструменты и материалы, которые понадобятся во время работы – паяльник и ножницы для полипропиленовых труб, соединительные фитинги (уголки и муфты-американки). Для развода отопительной системы используем пластиковые трубы со стекловолокном d=20 мм. Накручиваем заглушки.

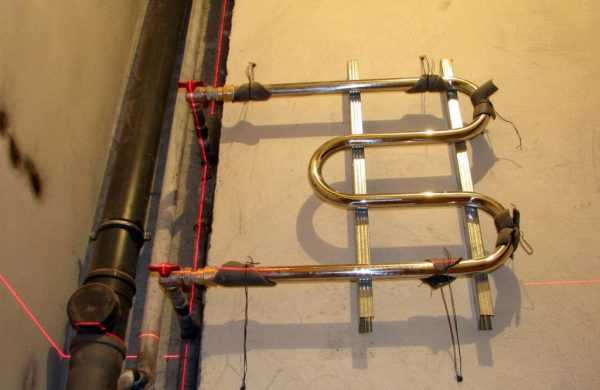

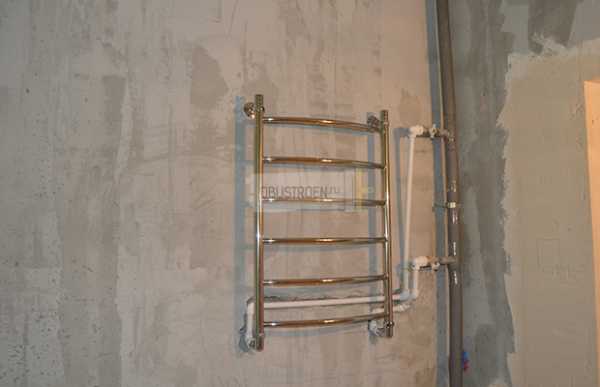

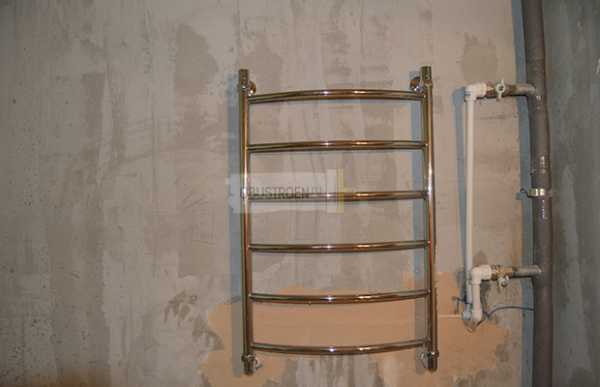

Временно прикручиваем полотенцесушитель на место без окончательной фиксации и подмоток, выставляем его ровно по горизонту и вертикали, крепим сантехнику на дюбель-шурупы. Муфты-американки должны выступать из стены на толщину плитку, которой она будет облицовываться.

3

Шаг 3: Заделка штрабы и облицовка

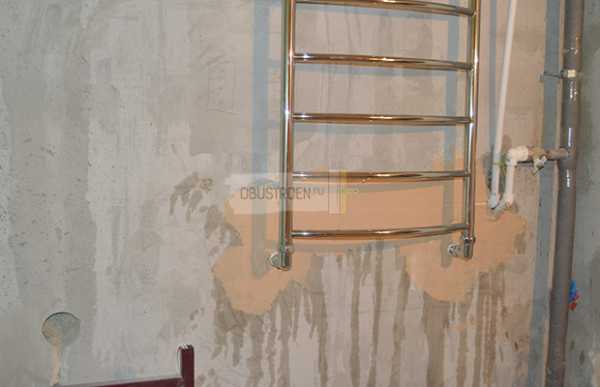

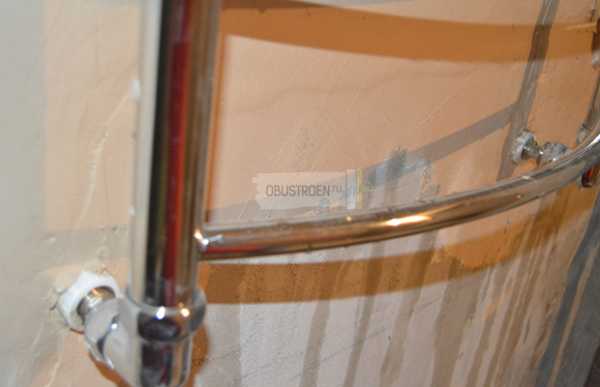

После установки полотенцесушителя по уровню смачиваем стену от пыли и заделываем штробу шпаклевкой.

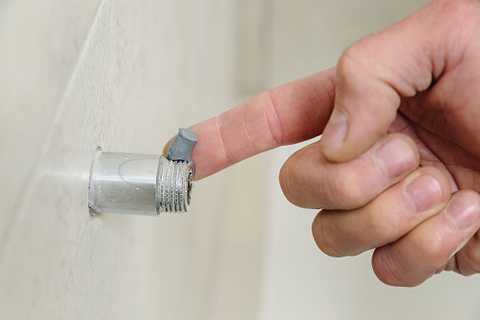

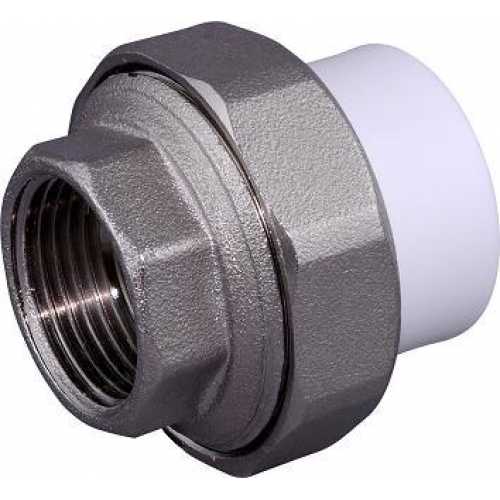

Снаружи оставляем внешнюю часть полипропиленового фитинга с резьбой, остальное шпаклюем.

Как только шпаклевка застынет, снимаем полотенцесушитель. Окончательно будем монтировать его когда облицуем стены плиткой.

4

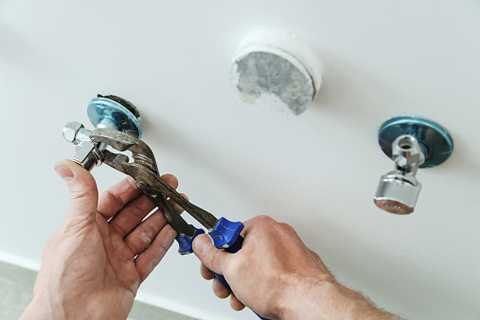

Шаг 4: Установка эксцентриков и креплений

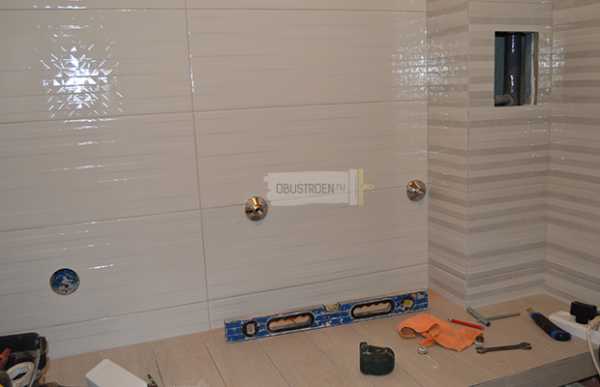

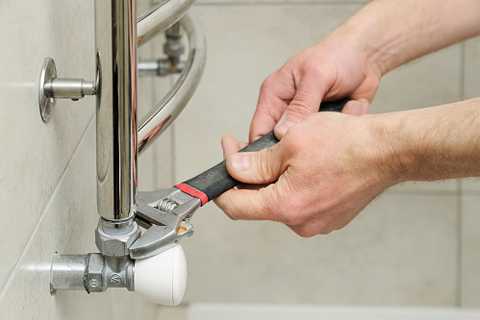

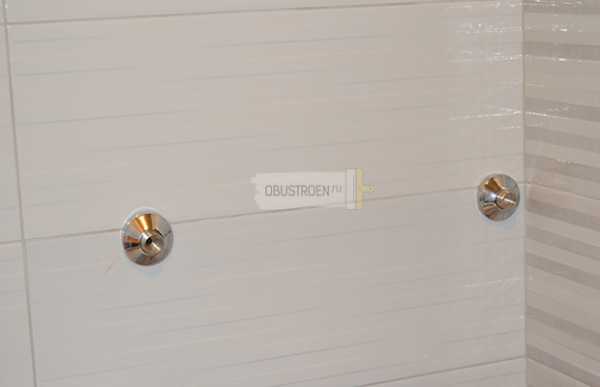

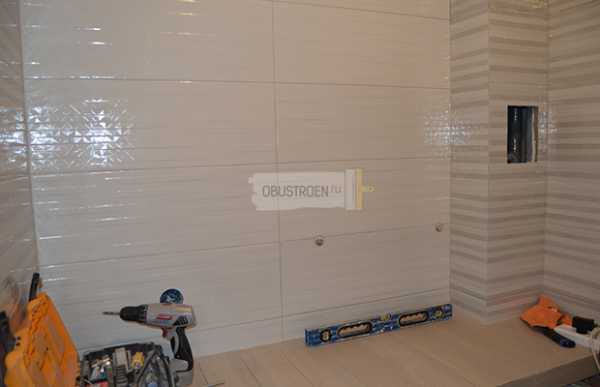

Кафель положен, теперь наступает окончательный монтаж полотенцесушителя. Со стороны стояка мы вырезали в плитке окошко под ревизионную дверцу. Через него убеждаемся, что краны перекрыты, выкручиваем заглушки.

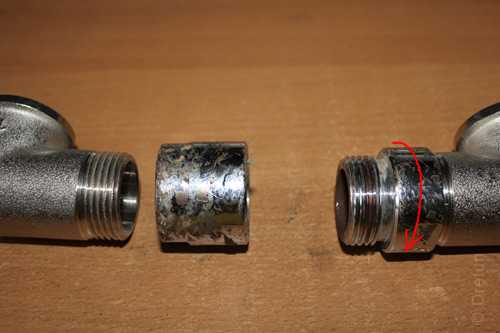

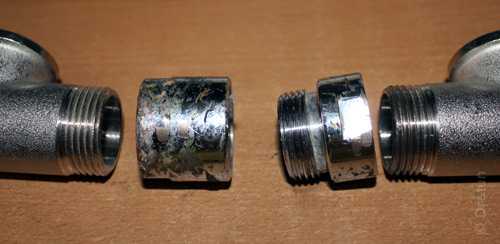

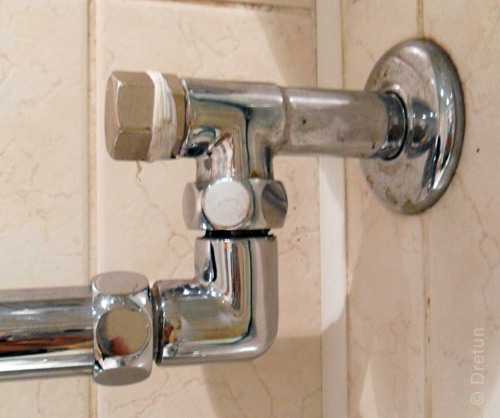

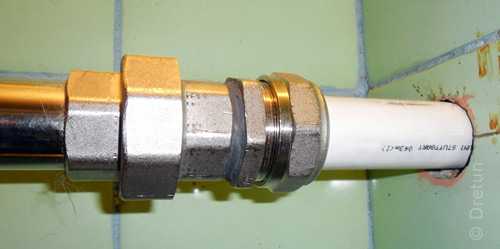

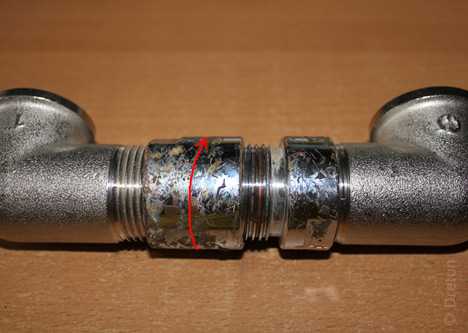

В комплекте с полотенцесушителем идут эксцентрики с узкой и широкой резьбой, ½ и ¾ дюйма со смещением. Вкручиваем эксцентрик вручную в резьбу, выходящую из стены, вставляя ее узкой частью, предварительно намотав уплотнительную нить. Устанавливаем ровно, без перекосов, слегка не дотягиваем, чтобы можно было отрегулировать положение полотенцесушителя. Подтягиваем соединение гаечным ключом.

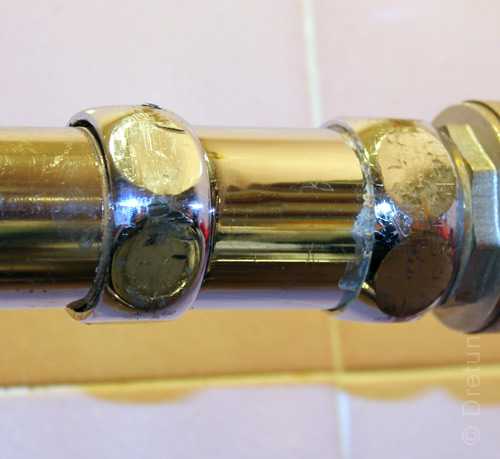

Не забываем про установку прокладок, надеваем сверху отражатели, которые скроют место соединения трубы с сантехникой. Накручиваем полотенцесушитель от руки, выставляем его по уровню, проворачивая эксцентрики.

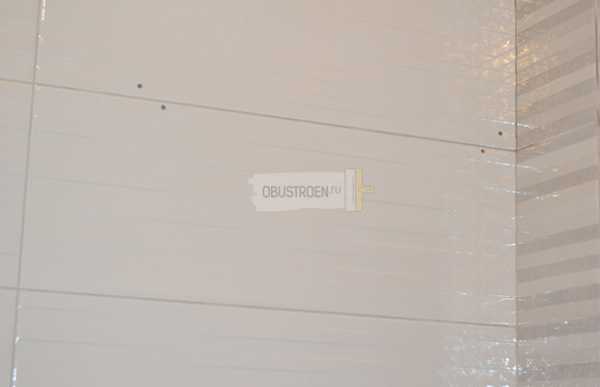

Прикручиваем устройство и делаем метки, где будет располагаться верхнее крепление полотенцесушителя к стене. Последний раз снимаем полотенцесушитель, просверливаем в отмеченных местах отверстия под дюбель-шурупы при помощи специального сверла по кафелю во избежание растрескивания плитки.

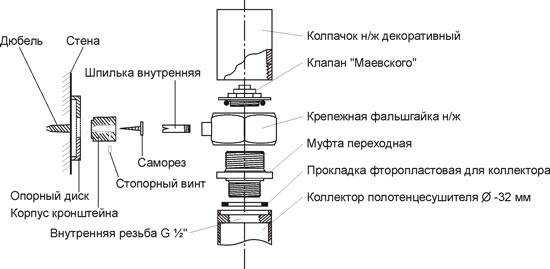

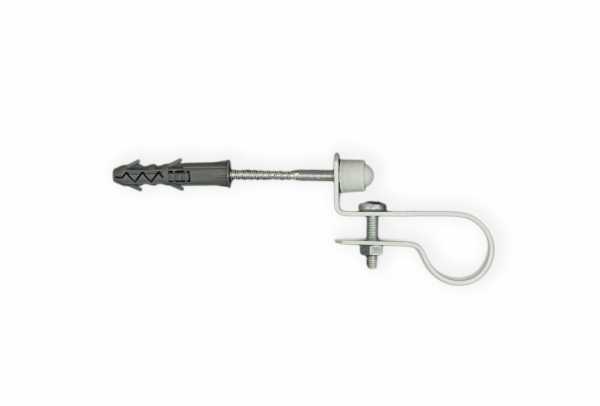

Накручиваем крепление для полотенцесушителя, которое идет в комплекте, подтягиваем в меру. Далее открываем вентили кранов, стравливаем воздух и проверяем на возможную утечку. Если все сухо, двигаемся дальше.

5

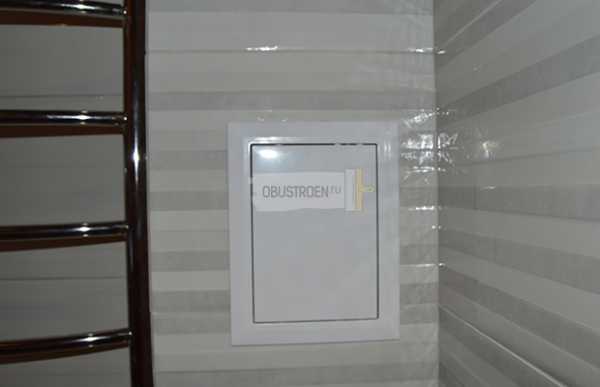

Шаг 5: Монтаж ревизионного люка

После проверки на утечку приступаем к монтажу дверцы ревизионного люка.

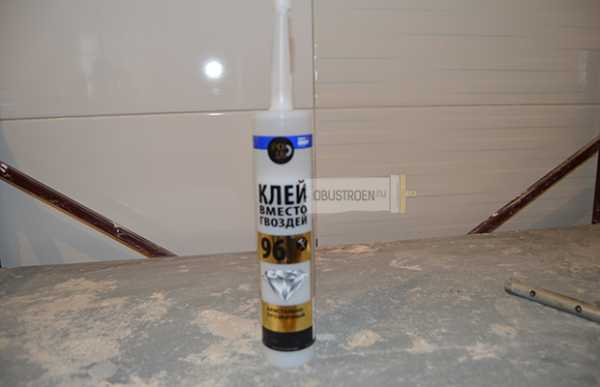

Для крепления пластика будем использовать жидкие гвозди Point 96. Это кристально прозрачный фиксатор, который после нанесения создает невидимый шов, подходит практически для всех поверхностей. Еще одна особенность – первичная схватка. Применять дополнительно болты и крепления не нужно.

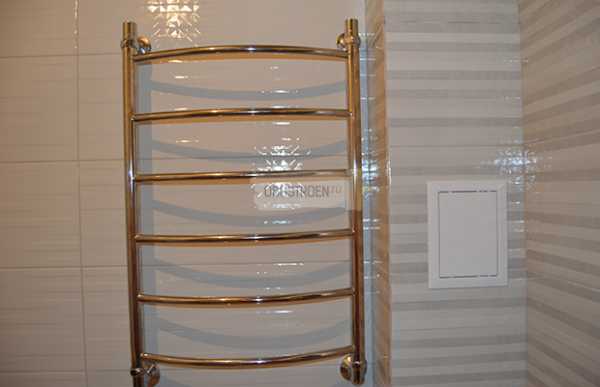

Люк установлен, в случае необходимости он легко открывается для проведения ревизии и перекрытия кранов.

6

Шаг 6: Окончание установки

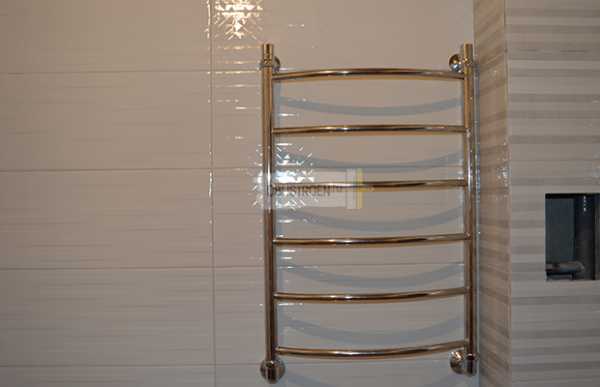

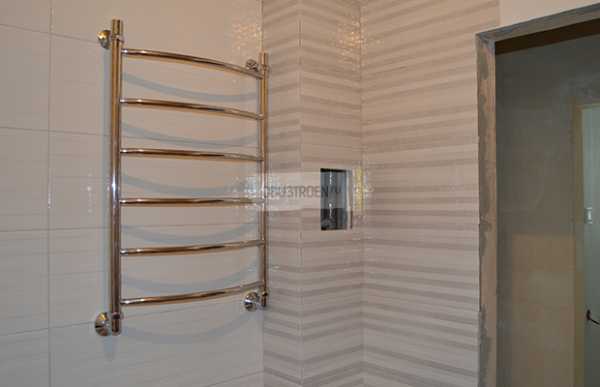

Установка полотенцесушителя в ванной окончена. Своими руками вы проверили разводку труб, сделали штробление и правильно зафиксировали лесенку на стене.

7

Пошаговое видео установки полотенцесушителя

obustroen.ru

Установка и подключение полотенцесушителя - советы мастеров по монтажу

Современные ванные комнаты обычно оборудованы этим полезным атрибутом – полотенцесушителем. Потому что он не только сушит влажные полотенца и различное белье, но и является оборудованием, создающим и поддерживающим в ванной комнате наличие благоприятного микроклимата, что помогает в предотвращении возникновения неприятных запахов и появлению грибка, поскольку подсушивает воздух в помещение.

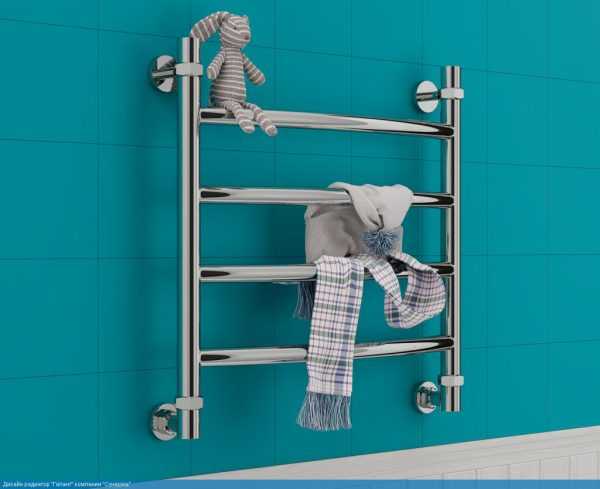

У современных полотенцесушителей стильный вид, они выполнены в эффектном дизайне. Для того, чтобы обеспечить нормальную допустимую влажность и создать комфортную температуру, они функционируют круглогодично.

Установка полотенцесушителя своими руками

Установку полотенцесушителя можно выполнить самостоятельно, или привлечь для этой работы специалиста — сантехника. Если вы даже прибегните к помощи специалистов, вам не помешает прочитать эту статью, в которой подробно изложено о правильной установке и подключении полотенцесушителя. Вы найдете здесь описание пошаговой технологии монтажных работ и поймете, как производится процесс установки.

Способы подключения полотенцесушителя в ванной комнате.

Выбираем подходящий способ подключения

Сегодня на рынке предлагают несколько видов полотенцесушителей, которые могут быть:

  1. Водяными;
  2. Электрическими;
  3. Комбинированными.

Наиболее широко применяется вид водяных полотенцесушителей, с которыми предлагаем вам детально познакомиться.

Подключают водяные полотенцесушители двумя способами, местом подключения при этом может быть:

  1. Система отопления.
  2. Водопровод горячего водоснабжения.

Наиболее популярен вариант подключения полотенцесушителя к водопроводу горячего водоснабжения, при котором он гарантировано нагревается круглосуточно и круглогодично.

Почему не пользуется популярностью подключение к системе отопления, наверное, понятно всем – потому что вода в системе подогревается всего лишь в периоды отопительных сезонов. К тому же, при этом подключении возникает закономерный вопрос о том, как выполнять замену полотенцесушителя зимой, когда в батареи подают горячую воду. Зимой невозможно делать врезку в отопительные трубы, потому что это грозит замораживанием всего стояка.

Как правильно установить полотенцесушитель.

Перед установкой полотенцесушителя в ванной комнате нужно определить способ, каким вы будете его подключать. Если вы заменяете старый советский полотенцесушитель на современный, нужно остановить свой выбор на новой модели, имеющей такой же диаметр и нижнее подключение.

Если вы проводили капитальный ремонт в ванной комнате, «утопив» трубопроводы в стену, оставив видными только выходы, тогда вам лучше выбрать водяной полотенцесушитель, имеющий боковое подключение. Он требует более сложного монтажа, но будет прекрасно смотреться.

Во время установки полотенцесушителя с боковым подключением необходимо тщательно изолировать все соединения, потому что устранить любую протечку полотенцесушителя, трубы которого запрятаны в стену, является очень сложной и трудоемкой работой.

Описание пошаговой технологии проведения работ

При замене полотенцесушителя необходимо проведение некоторых работ, которые выполняются в следующей последовательности:

  1. Демонтируется устаревший полотенцесушитель.
  2. Устанавливаются перемычка (байпас) и шаровые краны.
  3. Производится монтаж полотенцесушителя.

Монтаж и подключение полотенцесушителя в ванной.

Для самостоятельной установки этого оборудования необходимо подробно ознакомиться с каждым этапом работ, которые были перечислены.

Выполняем демонтаж старого полотенцесушителя

Перед установкой нового полотенцесушителя в ванной комнате необходимо удалить старый, для чего последовательно выполняются следующие действия:

  1. Отключается горячая вода путем перекрывания соответствующего вентиля. Перед этим отключение воды согласовывается с руководством ЖЭКа.
  2. После того, как горячая вода полностью стечет из стояка, убирается старый полотенцесушитель. В случаях, когда он не является одним целым с трубой горячего водоснабжения, откручивается резьба на соединении и демонтируется оборудование.
  3. В случаях, когда полотенцесушитель оказался приваренным к трубе подачи горячей воды, его обрезают болгаркой. Обрезка производится таким образом, чтобы остаток трубы был достаточной длины – на него придется еще нарезать резьбу.
  4. Снимается с кронштейнов устаревший полотенцесушитель.
  5. Устанавливаем перемычку (байпас) и шаровые краны.

Перемычкой (байпасом) является кусок трубы, который имеет соединительные элементы. Перемычка – это палочка-выручалочка, и служит для того, чтобы помогать людям, если возникнут непредвиденные ситуации.

Как демонтировать старый полотенцесушитель.

Чтобы установить перемычку, на концах полотенцесушителя крепятся шаровые краны для того, чтобы приостановить поток воды в случае, если возникнет в том необходимость. Также установленная перемычка позволяет не прекращаться в стояке циркуляции горячей воды даже в случаях, когда полотенцесушитель отключается. Благодаря перемычке горячая вода не перекрывается во всем доме при проведении ремонтных работ в любой квартире.

Необходимо знать о том, что — желательно, чтобы для проведения подводки к перемычке использовали нержавеющие трубы.

Для удаления воздуха из системы специалисты рекомендуют в перемычку вмонтировать дополнительно шаровой кран, что обеспечивает свободную циркуляцию горячей воды, которая подается в основной трубопровод и в полотенцесушитель.

Устанавливаем, крепим и подключаем змеевик

Следующим этапом самостоятельного монтажа полотенцесушителя является следующее: прикрепляем кронштейны, и крепим полотенцесушитель к стенке. Для этого прикручиваются к полотенцесушителю кронштейны, которые обычно продают в комплекте.

Самостоятельное подключение змеевика полотенцесушителя.

Если вы купили полотенцесушитель без кронштейнов, необходимо их приобрести отдельно. Затем приставить к месту, где планируете разместить оборудование, делаете отметки для отверстий с помощью карандаша.

Для выравнивания приспособления используется строительный уровень, но тут в одиночку не справиться – необходима помощь второго человека.

Если стена покрыта кафельной плиткой, отверстия делают дрелью, в которую вставляют специального сверло для кафеля. Потом в отверстия вставляются дюбеля из пластика, полотенцесушитель приставляется к стенке и крепится к ней шурупами, при этом используется отвёртка или шуруповерт.

От облицовки стен до оси трубы полотенцесушителя регламентируемое расстояние, которое должно составлять:

  1. 35 мм для труб, имеющих диаметр менее 23 мм.
  2. 50-55 мм для труб, диаметр которых от 23 до 50 мм.

Подключение полотенцесушителя к стояку горячей воды

Следующий этап работ – проведение подключения полотенцесушителя к стояку горячей воды. Это выполняется следующим образом: подсоединяется полотенцесушитель к вентилям на перемычке с помощью фитингов, которые могут быть прямыми либо угловыми, что зависит от типа подключения.

Герметизация соединений полотенцесушителя при помощи герметика.

Крепления необходимо затягивать очень осторожно, во избежание порчи трубы. Затем уплотняются все резьбовые соединения льняной подмоткой.

Намотка пакли на соединение полотенцесушителя.

Прохождение воды через полотенцесушитель. Она должна идти сверху вниз, поэтому подключение подающего стояка должно производиться в верхний раструб полотенцесушителя.

По окончании вышеперечисленных этапов работ необходима тщательная проверка герметичности всех соединений: прощупываются швы на предмет появления капель или протеканий. Если все сделано на совесть, то плавно открываются краны для постепенного наполнения устройства водой.

Самостоятельная работа по установке и подключению полотенцесушителя завершена. Теперь вы можете сделать выводы – получится ли у вас качественно выполнять эту работу самому, либо лучше воспользоваться услугами специалистов.

remontnik.org

Какими соединителями соединять сушилку со стояком?

Хочу заменить полотенцесушитель. Он уже куплен и имеет вид дюймовой хромированной трубы с резьбой по концам, есть крепёж в комплекте. Смущает соединение торца трубы полотенцесушителя с соединителем имеющимся в комплекте, по-моему никакая прокладка не даст должного уплотнения. В общем идея такова: слепить из эпоксилина что-то типа футорки, чтобы увеличить площадь торца п/с, извините за сие художество. Как считаете это жизнеспособно, или есть более простые варианты?

Быть может ваше изделие из эпоксилина и жизнеспособно, но есть уже готовые решения подключения сушилки. Начнём с того, что если вы решили заменить полотенцесушитель, то не не экономьте и купите сразу из нержавейки. Это дороже, но она уже не проржавеет и не потечёт, в отличии от хромированной железки, в комплекте которой часто идут ещё и соединители.  Т.е. элементы с помощью которых ваша сушилка будет крепиться к подводящим трубам.

Перед началом работ, вызовите сантехника для отключения стояка. По давлением лучше ничего не трогать… Но об этом ниже.

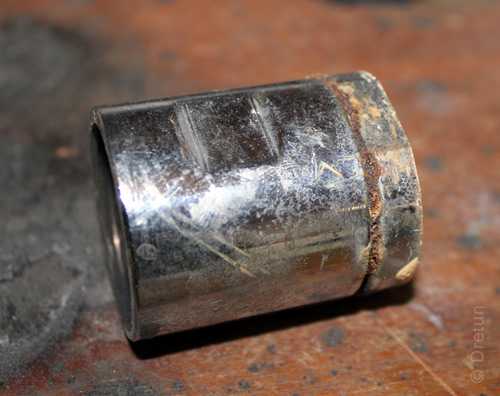

Соединения которые идут в комплекте с дешёвой хромированной сушилкой, обычно то же дешёвые (хотя бывают исключения). Выглядят примерно так:

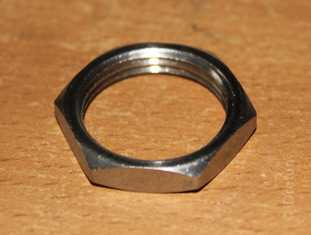

Гайка бывает круглой как на фото выше, или обычной, но очень тонкой. См. фото ниже. Такой гайкой затянуть должным образом льняной уплотнитель, не представляется возможным. Через короткий отрезок времени, это соединение начинает подтекать. Раскрутить и перемотать  такую гайку тоже нереально, она ломается или гнётся, после чего всё равно ломается. Вот пример демонтажа такого соединения, спилено болгаркой: Второе соединение которое обычно бывает в комплектах: Собирается оно следующим образом. Для примера я взял два дюймовых уголка, но вы представьте что справа у нас труба подводящая, а слева полотенцесушитель: Резьба подводящей трубы уплотняется, и соединитель закручивается по часовой стрелке. Если вы внимательно посмотрите, то на соединителе который мы только что закрутили, с другой стороны имеется наружная резьба, но левая. Теперь уплотняем резьбу полотенцесушителя и резьбу части соединителя которую уже закрутили. Теперь вторая часть соединителя закручивается одновременно на сушилку и на первую часть соединителя, за счёт того что на первой его части левая резьба. На сушилку крутим по часовой стрелке: На этом фото видно, соединитель закручен не до конца. Обратите внимание на  середину. Но дальше уже не закрутить, ибо резьба на сушилке короткая. Стандартная на 5 витков. Но для такого соединения этого видимо не достаточно. Теоретически наверное можно сюда вставить какую-то толстую прокладку, но лично я этого делать не пробовал.  Так вот, примерно через год такие соединители обычно тоже текут. Быть может у кого-то они работают долго и исправно, но я думаю это только в том случае, если резьба на сушилке позволила закрутить эту муфту до конца.

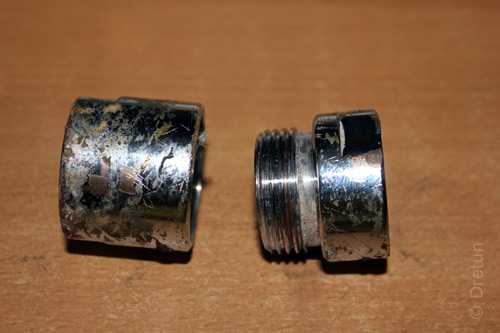

Стандартным подключением сушилки, является подключение по схеме сгона. Накручивается муфта, уплотняется льном и зажимается контргайкой.

 Кто-то ещё спрашивал, можно ли не отключая стояк как-то устранить течь на сушилке. Так вот, я бы крайне не рекомендовал вам этого делать. Вызовите местного сантехника для отключения стояка, и как он будет пуст можете попробовать переконтрогаить соединение.  Потому как видя такое соединение:

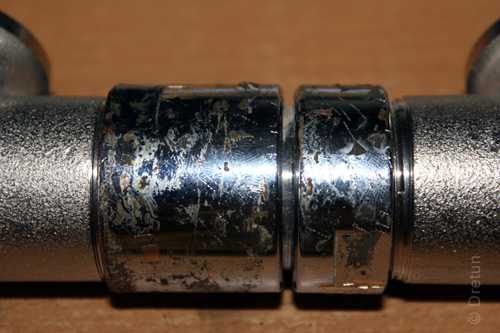

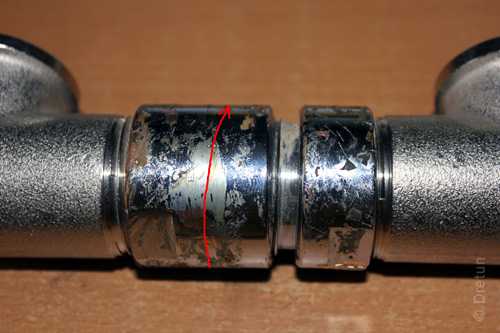

Мне непонятно, чего здесь больше, металла или ржавчины. Может получиться так, что крутя под давлением, сломается стояк или полотенцесушитель. После этого, поток горячей воды хлынет в разные стороны… Так что лучше не рисковать, а отключать стояк.

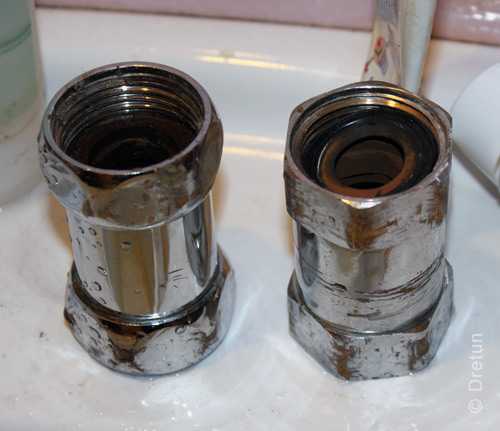

Теперь что касается соединений с прокладками, например вот таких:

У них двойные резиновые прокладки. Если со временем резиновую прокладку, которую видно на нижнем фото — можно заменить, то внутреннюю заменить крайне сложно, а порой даже и невозможно. Надёжность таких соединений весьма сомнительна. Их есть смысл устанавливать если они достались на холяву или если больше нечего устанавливать.

Так же подобные, но угловые соединения иногда устанавливаются на поворотные сушилки, ибо другие там не установить:

Ну а самым надёжным соединителем для подключения полотенцесушителя, на мой взгляд — конусные американки.

Эти соединения не дешёвые, за то надёжные. Главное  не купить удешевлённую версию, тонкие из некачественного материала. А то «подделки» стали слишком часто попадаться.

dretun.ru

Установка полотенцесушителя: видео-инструкция по монтажу своими руками, как установить правильно, виды

Отопительные радиаторы для ванной комнаты, как таковые по проекту не предусматриваются, но при системе централизованного отопления в этом помещении обязательно существует отвод для подключения. Установка полотенцесушителя своими руками в такой ситуации не представляет собой особого труда и затрат.

Но иногда приходится делать подвод и при этом сохранить схему автономного отопления, чтобы не возникло, так называемое «малое кольцо».

Полотенцесушитель в ванной

О полотенцесушителях и монтаже

Водяной полотенцесушитель, по сути, представляет собой тот же радиатор, но с несколько иными функциями, которые заложены в его названии. Для его подключения нужны две трубы – «подача» и «обратка», совпадающие с входным и выходным отверстием прибора.

Обо всём этом вы узнаете ниже, а также на этой странице есть видео инструкция, которая наглядно закрепит ваши знания.

Виды полотенцесушителей

Полотенцесушитель на четыре входа

  • Чтобы установить полотенцесушитель для ванной, нужно подключить к нему две трубы – одну с подачей, а другую с оттоком горячей воды.  Но иногда сам прибор имеет четыре точки подключения, и от их выбора будет зависеть интенсивность нагрева.
    Как правило, в таких ситуациях используется три схемы запитки – нижняя, боковая или диагональная.

Простой, двухсторонний полотенцесушитель

  • Так же возможен монтаж полотенцесушителя с двумя точками подключения. В такой ситуации всё очень просто и логично – одна сторона трубы служит входом, а другая – выходом. Единственным условием его крепления здесь будет горизонтальное положение труб для возможной сушки чего-либо.

Четырёхвходовый полотенцесушитель усложнённой конфигурации

  • Для автономного или централизованного отопления можно использовать самые разнообразные полотенцесушители водяные – установка и подключение будет зависеть и от их конфигурации и от системы подачи воды. Все основные способы монтажа, их преимущества и недостатки будут рассмотрены ниже.

Простое подключение полотенцесушителя

Обычное подключение полотенцесушителя

  • Как вы уже, наверное, поняли из вышесказанного, схема установки полотенцесушителя довольно проста – к одному концу подводится подача воды, а к другому – отток или обратка.
    Обратите внимание на фотографию сверху, и принцип сразу станет понятен, но, там есть ещё перемычка, которая может закольцевать воду в том случае, если нужно произвести отключение.
  • Чтобы понять, как правильно установить водяной полотенцесушитель при централизованном отоплении, важно знать, что стояк для них в большинстве случаев поднимается отдельно от подачи на радиаторы.
    По сути, приборы получаются врезанными в эту трубу и если поставить в какой-либо из квартир заглушку, то тем самым вы отключите все устройства, находящиеся в этом стояке. То есть, каждый полотенцесушитель здесь является частью самой трубы, и если вы его снимаете, значит, разрываете стояк.
  • Во избежание заглушки стояка, монтаж полотенцесушителя своими руками производится с запасным каналом прохода воды. Во время работы прибора кран на проходной трубе остаётся в закрытом положении.

Замена полотенцесушителя металлопластом

  • Получается, что перекрыв краны для прибора, можно производить ремонт полотенцесушителей или их замену. Но возможны ситуации, когда элементарно не хватает средств на покупку нового змеевика в ванную и если это происходит в зимний период, то согласитесь, ситуация не из приятных.
    Чтобы как-то пережить время безденежья, вместо сушилки можно поставить обыкновенный кусок металлопласта, который вы сможете использовать почти неограниченный период времени.

Хомут для полотенцесушителя с дюбелем

  • А теперь, давайте разберёмся, как установить водяной полотенцесушитель на стену. Для его фиксации применяются хомуты, хотя в редких случаях бывают приборы с интегрированным креплением.
    Тем не менее, суть монтажа к стене заключается в привинчивании обогревателя на дюбель в одном или нескольких местах.

Рекомендация. Хомуты чаще всего продаются в комплекте с полотенцесушителем, и дюбели прилагаются туда же, но они, как правило, довольно мелкие и не в состоянии выдержать большую нагрузку.
Такие дюбели хороши при жёстко зафиксированных трубах подачи и обратки, но если последние выходят из ниши для стояков, то они будут держаться на одном кафеле и для консолей понадобится более мощная фиксация.

Схемы подключения полотенцесушителя

Схема крепежа и подключения полотенцесушителя

  • Фиксация самого полотенцесушителя не совсем «мёртвая», так как на многих из консольных устройств существует система регулировки, которая позволяет придвинуть или отодвинуть прибор от стенки.
    Такие изменения можно производить при помощи шпильки с резьбой, просто вкручивая или выкручивая её и тем самым изменяя длину кронштейна. Хотя есть и неподвижные фиксаторы, для которых важно точно рассчитать расстояние углового фитинга, чтобы он сошёлся с отверстием обогревательного прибора.
  • Мы продолжаем рассматривать монтаж полотенцесушителя – видео и фотоматериалы, и сейчас разберёмся, как подсоединяется фитинг к входному и выходному отверстию. Ещё раз обратите внимание на схему вверху, на её правую часть – там показано входное отверстие в разобранном виде в порядке очерёдности сборки.
  • Вместо крана Маевского (клапана Маевского) может быть фитинг для подключения полотенцесушителя, но как установить полотенцесушитель водяной на уже запаянную МРН (муфта с резьбой наружной) или МРВ (муфта с резьбой внутренней)? Для этого в качестве переходной муфты используется так называемая «американка». Причём некоторые приборы продаются уже в комплекте с таковой.

Паечная американка (муфта)

  • Если есть потребность установить американку, то это обычно паечный вариант, ведь сейчас и разводку делают из экопласта и подгонку на нужное расстояние из него же.
    Подгонка делается в тех случаях, которые  описывались выше, при централизованном отоплении с уже готовым стояком для сушилок. В таком случае монтируется паечный кран и в него запаивается паечная сторона американки.

Совет. Для сушилок при централизованном отоплении с отдельным стояком не используют радиаторные краны. Радиаторный кран предназначен для регулировки потока воды, и если его установить в одном месте, то изменение проходного объёма в вашей квартире будет идентичным на всём стояке,  а вы не имеете права регулировать поток для всех квартир одновременно.

Схема врезки в стояк без его разрыва

  • Несколько по-иному будет выглядеть установка водяного полотенцесушителя при врезке в стояк или трубу подачи без разрыва потока.
    То есть, в данном случае отопительный прибор врезается в трубу, но его проходимость никак не повлияет на общую подачу воду. В таких случаях можно использовать радиаторные краны, регулируя температуру сушилки мощностью протока.
  • Такое подключение чаще всего используют при автономном отоплении, где есть возможность самостоятельно произвести разводку всех труб, вне зависимости от соседей.
    Но если у вас будет установлена перемычка для протока, как это показано на одной из фотографий, то вы сможете использовать, этот же, метод и для централизованной системы с отдельным стояком для полотенцесушителей.

Схема трёх видов подключения (нижнее, боковое и диагональное)

  • Обратите внимание на устройство полотенцесушителя на схеме вверху, и вы увидите возможность трёх способов подключения – нижнего, бокового и диагонального. Этот прибор располагает четырьмя входными отверстиями, поэтому и предоставляется столько возможностей. Следует сказать, что из трёх видов отличается только одно – подключение по диагонали, обозначенное на рисунке красной полосой.
  • Если вы не знаете, как установить полотенцесушитель, то просто запомните, что при диагональном подключении осуществляется наиболее интенсивный проток воды через все трубы прибора. Боковой и вертикальный способ несколько тормозят подачу воды и, следственно, температура будет ниже.
  • Следует отметить, что в капитальном смысле осуществляется только ремонт полотенцесушителей электрических, а водяные могут пройти лишь профилактическую чистку. В случае протекания трубы у водяной сушилки её просто меняют на новую.

Заключение

Если производится установка полотенцесушителя водяного в ванной с общим стояком подачи горячей воды, то в первую очередь нужно определить размеры прибора. Учтите, что передвинуть стояк вам не удастся и когда сушилка не войдёт по расстоянию между фитингами и стеной, то вам ничего не останется, как покупать другую или поменять её, если это возможно.

eto-vannaya.club

КРЕПЛЕНИЕ ДЛЯ ПОЛОТЕНЦЕСУШИТЕЛЯ | blogremont.ru

Тому, кто знает несколько способов закрепить полотенцесушитель, покорится весь мир. Люди способны многое простить сантехникам, но неспособность ими правильно закрепить полотенцесушитель, люди не прощают никогда. Крепление нужно всем полотенцесушителям, но пользователи, слишком поздно понимают, зачем оно им нужно.

Бывают случаи, когда стандартные крепления для полотенцесушителя использовать просто невозможно. Например, если сам стояк, к которому подключен полотенцесушитель, смонтирован неправильно.

Вот простой пример. Стояк из полипропилена спрятан в короб, облицованный плиткой. К самому стояку доступа нет. Из короба сиротливо выглядывают два вывода с заглушками, к которым нужно подключить полотенцесушитель.

Вся беда в том, что выводы эти смонтированы неправильно.

Не параллельно стене
Не параллельно друг другу, относительно стены

Поэтому, подключенный полотенцесушитель, просто упирается в стену. Лишь, если его слегка оттянуть, с небольшим усилием, то образуется зазор между ним и стеной, примерно, в 2-3 см. Для стандартного крепления полотенцесушителя просто нет места.

Как же быть в этом случае? О том, чтобы разобрать короб и переделать стояк, речи не идет. Такой вариант, категорически не подходит. Оставлять полотенцесушитель без крепления тоже не выход. Совсем неправильно, если он будет просто болтаться на стене и биться хромированной головой о кафель.

Можно было бы использовать эксцентрики для полотенцесушителя, но об этом в другой статье.

Расскажу об одном варианте, который уже не раз был использован мною в подобных случаях.
Покупаем обычное крепление для полотенцесушителя, как на фото. Крепление полностью разборное и состоит из трех частей. Третьей части крепления, кольца, нет на фото. Оно уже надето на полотенцесушитель.

Крепление нужно подбирать четко по диаметру трубы полотенцесушителя. В данном случае, диаметр равен 3/4 дюйма. Заодно в магазине был куплен комплект для подключения полотенцесушителя к выводам стояка.

Итак, что мы имеем. Имеем внешнюю резьбу на полотенцесушителе, внутреннюю резьбу на выводах стояка, диаметром 1 дюйм. Подбираем следующий комплект. Кран с разъемной «американкой» на 3/4, муфту на 3/4 для соединения резьбы полотенцесушителя с «американкой», муфту переходную 3/4 — 1 дюйм для соединения крана с выходом стояка и само крепление для полотенчика. Разумеется, все вышеописанное берем в паре.

Не забываем, что кольца крепления нужно надеть на полотенцесушитель до того, как будете накручивать муфты. Ну, если только вы не купили крепления с разборными кольцами, такие тоже бывают.

О правильной сборке всего комплекта и его вариантов подбора при установке полотенцесушителя, я расскажу в другой статье. Сейчас поговорим о самом креплении. Как вы догадались, его нужно немного укоротить. Сделаем необходимую разметку и отрежем по ней болгаркой.

Укороченное крепление вполне подходит по размерам. Но сам «штырек» с резьбой, использовать не удастся. Если его укоротить, то один конец останется без резьбы. Этого нам не нужно. Но есть выход.

Необходимо купить болт или винт с подходящей резьбой (в данном случае М8) и укоротить его настолько, чтобы он чуть выступал из крепления. Ровно настолько, чтобы его можно было закрутить в кольцо, расположенное на самом полотенцесушителе. Резьба должна не просто вкрутиться в кольцо, но и пройдя его насквозь прижаться к поверхности трубы, образуя жесткое соединение для закрепления полотенцесушителя на стене.

Еще один момент. Если вы купите винт, то его шляпка будет спрятана за плоскость чаши крепления. У болта шляпка толще, и чтобы убрать ее за плоскость чаши, ее нужно чуть подрезать болгаркой, как видно на фото.

Проделав все описанные мною операции, останется лишь зафиксировать крепеж на самом полотенчике, собрать и прикрутить к выводам стояка. Если кран с «американкой» свободно закручивается, без изломов, а чаши плотно прилегают к стене, то все в порядке. В противном случае придется еще укоротить крепление, повторив всю процедуру заново. Поэтому, лучше заранее тщательно проделать все измерения и сделать разметку.

Закручивать крепления и проверять их плоскость по отношению друг к другу, удобнее на ровном полу.

Если все в порядке, то не спешите открывать краны и подавать воду в полотенцесушитель. Вам еще придется его снять, чтобы просверлить отверстия для чаши крепления. Сквозь отверстия в чаше, нанесите на стену точки маркером или карандашом, предварительно наклеив на место разметки кусочки малярного скотча. Разметка на скотче видна гораздо лучше, да и сверло не так скользит, как по голому кафелю. В одной из прошлых статей, я писал о том, как и чем, сверлить плитку.

В комплекте с креплением к полотенцесушителю обычно входят несколько шурупов с дюбелями. Рекомендую, сразу их выбросить. Они очень коротки и закрепятся лишь в штукатурке, не достав до бетона или кирпича. Возьмите обычный дюбель-гвоздь 6Х40 мм. Цвет дюбеля не для всех имеет решающее значение, но можно подобрать в цвет полотенцесушителя и его крепления.

Все. Надеюсь, что статья оказалась полезной. Пока!

blogremont.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
