Точки подключения к электросети обязательно должны быть установлены в соответствии с определёнными требованиями безопасности. Влажность воздуха в кухне выше, чем в жилых помещениях. Учитывая такие условия, для безопасности кухонные розетки должны быть оснащены специальными резиновыми уплотнителями или защитными шторками.

Какие розетки установить в ванной.

Фен, электробритва, стиральная машинка — это наиболее частые электрические устройства, которые используются в ванной комнате. Поэтому часто в ней устанавливают всего две розетки, одна из которых предназначена для подключения стиральной машины, а вторую монтируют у зеркала.

Для монтажа в ванной комнате используют розетки, которые закрываются крышками с целью защиты от проникновения влаги.

Подводя итог статьи, хочется акцентировать внимание, что в каждой комнате нужно предусмотреть наличие лишних розеток. Эти розетки должны составлять 20% от общего количества всех точек подключения. Например, если требуется 8 розеток для оборудования, то монтировать необходимо их 10 штук, 2 из которых будут запасные. Хотя большинство из нас может сказать, что имеющихся розеток чаще не хватает и они никогда не бывают лишними.

Добавьте наш сайте «ЭлектроМануал.ру» в закладки, чтобы всегда иметь возможность быстрого доступа к инструкциям по электромонтажным работам.

как установить розетку или выключатель — INMYROOM

Монтаж в стене электрической точки, розетки или выключателя на первый взгляд может показаться довольно простой и малозначимой задачей, особенно если сравнивать с остальными, более важными этапами ремонта. Однако постигая все тонкости этого процесса, начинаешь сомневаться в его простоте.

Специалисты Schneider Electric поделились с нами секретами правильного и безопасного монтажа электроустановочных изделий и монтажных коробок. Пошаговая инструкция с фотографиями прилагается.

Подготовка к работе

Для монтажа установочного электротехнического изделия понадобится:

• электрическая дрель или мощный шуруповерт;
• коронка для сверления отверстия диаметром 68 см;
• крестовая или плоская отвертка;
• электротехнический и монтажный ножи;
• монтажный уровень (Фото 1).

Важно: все работы должны производиться исключительно при снятом напряжении. Удостовериться в этом необходимо непосредственно в месте монтажа электротехнического изделия с помощью измерительного прибора или тестера напряжения.

Разметка и сверление

На место предполагаемого размещения пары розетка-выключатель при помощи уровня и линейки наносим разметку – вертикаль и горизонталь (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). После этого дрелью со специальной коронкой высверливаем гипсокартон (6), монтажным ножом удаляем перегородку, которая возникла между отверстиями (7), и вытаскиваем провод.

Монтаж установочной коробки

У коробок удаляем заглушки, которые отвечают за соединение коробок между собой. Сначала заглушки следует надрезать монтажным ножом, а затем выдавить пальцем (8, 9). Теперь две установочные объединяем в одну конструкцию с помощью соединительного элемента (10, 11).

Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля (гофры). Она легко выламывается пальцем. Далее заводим кабель в коробки (12). Следует заметить, что для удобства монтажа кабель в гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (13).

Подготовка к подключению электроустановочных изделий

Розетки и выключатели, в частности изделия Schneider Electric серии Glossa, устанавливают в монтажные коробки двумя вариантами:

1.  крепеж винтами на монтажной коробке с помощью суппорта (14) – монтажной пластины изделия;

2. крепеж монтажными лапками (15).

Второй вариант может использоваться как дополнительное крепление. Перед установкой розеток и выключателей необходимо провести подготовительные работы, а именно, сделать разводку кабеля внутри монтажных коробок, развести жилы кабеля (16), зачистить жилы кабеля согласно маркировке на изделиях (17, 18, 19).

Подключение розетки

С розетки с помощью отвертки снимаем лицевую панель (20, 21), раскручиваем винты клемм (22) , жилы кабеля заводим в клеммные зажимы (23), после чего затягиваем винты клемм (24, 25). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта и фиксируем с помощью поворота изделия (26). Придерживая розетку, затягиваем винты, но не до самого упора.

Подключение выключателя

Как только розетка вмонтирована, можно приступать к подключению выключателя. Снимаем клавишу (27, 28), раскручиваем винты клемм для ввода кабеля (29), жилы кабеля заводим в клеммные зажимы (согласно схеме подключения промаркированной на основании (30, 31) и затягиваем винты клемм (32).

Аналогично розетке производим установку выключателя в монтажную коробку (33). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки до конца). =»apple-interchange-newline»>Для идеального выравнивания на суппортах вырублены специальные ризки. При помощи отвертки соосность двух изделий легко выравнивается (34, 35).

Подтягиваем винты монтажных лапок для более жесткой фиксации (36). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

Финальные работы

Устанавливаем двухпостовую рамку (37), лицевую панель розетки, фиксируя ее винтом (38, 39). Затем с небольшим усилием защелкиваем клавишу (40, 41). На этом монтаж считается завершенным (42, 43).

От редакции: в мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Glossa.

Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

• отвертка;
• плоскогубцы;
• нож;
• индикатор напряжения;
• уровень;
• защитные очки и перчатки.

Советы:

• перед началом работ отключите электропитание в квартире;
• прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
• если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно установить розетку своими руками

Невозможно представить дом без розетки. Эти устройства используются для подключения к электрической сети приборов, которыми мы ежедневно пользуемся в быту. Если тщательно изучить инструкцию, подробно рассказывающую, как правильно установить розетку, то в процессе демонтажа старой конструкции и монтаже новой не возникнет никаких трудностей.

Взявшись за дело самостоятельно, домашние умельцы существенно экономят на услугах мастера.

Набор инструментов

Перед началом монтажных работ необходимо позаботиться, чтобы не нужные для их осуществления вещи были под рукой. В процессе установки не обойтись без:

• розетки подходящего под условия эксплуатации типа;
• подрозетника, который совместим с устройством и подойдет под вид материала стены;
• индикатор напряжения;
• отвертки – плоская и крестообразная;
• кусачки;
• нож;
• гипс или алебастр для фиксации монтажной коробки внутри стенового отверстия;
• изоляционная лента.

Важно! Монтажные работы проводят только при полном отключении электроэнергии – не забудьте отключить автоматы в распределительном щитке!

Как установить розетки и выключатели, чтобы они были удобны для ежедневного использования? По стандартам на каждые 6-10 м² жилой площади монтируется 1 устройство для подключения электроприборов. Высота его размещение – не менее 25 см от пола.

Демонтаж старой розетки

Если подразумевает замена старого оборудования на новое, первоначально осуществляются демонтажные работы.

1. С помощью отвертки откручивается крепежный винт, снимается крышка.
2. Внимательно осматривается внутренняя «начинка» старой розетки. Необходимо уточнить 2 или 3 проводами она подключена к общей электросети. В домах старой постройки обычно к ней подходят «ноль» и «фаза», в новостройках часто добавлено и заземление.
3. Тестером проверьте, где фаза – при прикосновении к ней индикатор зажжется.
4. Обесточьте квартиру – это важное условие для соблюдения мер безопасности.
5. Еще раз проверьте отсутствие напряжения в сети. Ослабьте зажимы контактов отверткой и извлеките провода.
6. Открутите винты распорок и аккуратно вытащите электророзетку из монтажной коробки.
7. Удалите старый подрозетник.

Когда отслужившее верой и правдой устройство демонтировано, можно приступать к установке нового.

Виды розеток

Как установить розетку в квартире? Необходимо определить, каким видом будет удобнее пользоваться. Принцип их монтажа практически идентичен, отличается лишь способ укрепления на стене.

Выделяют электророзетки:

• внутренние – перед установкой самого прибора в стенке делается отверстие для подрозетника, после монтажа на поверхности остается лишь крышка;
• наружные – на специальную негорючую прокладку изделие крепится непосредственно к стене.

Открытый способ более простой и быстрый. Многие мастера от отцов и дедов знают, как установить наружную розетку без лишних сложностей. Достаточно разобрать корпус, который состоит из задней крышки с сердцевиной и передней накладной панели. Часть с наполнением с помощью крепежей фиксируется на стене, к ней подводят контакты, затягивают их винтиками. Затем надевается передняя декоративная крышка.

Монтаж встроенной электрофурнитуры – процесс более сложный. Перед тем как установить внутреннюю розетку, необходимо подготовить отверстия для специальных коробок, в которых будут скрыты провода. Подробнее обо всех этапах расскажем далее.

Обратите внимание! Чтобы система прослужила долго и работала без проблем, важно приобрести подрозетник, который будет соответствовать материалу поверхности, куда его будут монтировать.

Выбираем посадочные гнезда

Сегодня производители расходных материалов для организации домашнего электроснабжения предлагают потребителям несколько видов монтажных коробок:

• под кирпич и бетон – фиксируются в стене посредством затвердевающих масс, например, гипса;
• для гипсокартона – крепятся специальными «ушками».

Изделия, согласно нормам и требованиям безопасности, выполняются из пластика. Для одинарных электророзеток предназначены «стаканы» одинарные. Если необходимо установить двойную или тройную розетку, подойдут составные модели из 2 и более гнезд.

На заметку! Обязательно ли прятать электрофурнитуру в коробку? Установленная без нее розетка своими креплениями при регулярной эксплуатации довольно быстро раскрошит стеновой материал и попросту выпадет вместе с вилкой.

Как установить розетки в бетонную стену или в гипсокартон? Если выбрана внутренняя модель, нужно позаботиться о подрозетнике. Монтируют «стакан» следующим образом:

• в стене проделывают отверстие: в бетоне высверливают гнездо дрелью с коронкой или используя специальное сверло;
• дыра должна быть по диаметру чуть больше, чем пластиковая коробка;
• к отверстию подводят провод, конец которого потребуется завести в подрозетник;
• место установки обмазывают алебастром или гипсом;
• вставляют короб, аккуратно вдавливая его в стену – на этом этапе важно следить, чтобы «стакан» или составная конструкция стояла ровно, без перекосов;
• когда замазка схватится, ее излишки удаляют.

Подрозетник готов к дальнейшей эксплуатации по назначению.

Организация скрытой электроточки

Встраиваемые модели пользуются особой популярностью. Они удобны в эксплуатации, а невидимая глазу проводка не портит внешнего вида интерьера. Как установить внутреннюю розетку в стену своими руками после монтажа «стакана»?

1. Провод подрезается кусачками и зачищается – изоляцию снимают канцелярским или обычным ножом, если в арсенале нет специального режущего приспособления.
2. В модели без заземления кабеля подключаются в любом порядке. Обычно фаза справа, а ноль – слева.
3. Как правильно установить розетку с заземлением? Нужно смотреть на обозначения на самом изделии. Нулевой проводник подкидывается к контакту N, фаза – к контакту L. Заземление подключается к центральному контакту.
4. Проводники соединяются с контактами через зажимные винты. Важно, чтобы в соединение не попала часть провода, покрытая изоляцией.
5. Аккуратно укладываются жилы, без перегибов и заломов, механизм вставляют в монтажный короб.
6. Заворачивают боковые винты – они неподвижно зафиксируют сердцевину.
7. Монтируют декоративную панель, если она есть, затем прикручивают крышку.

После завершения монтажных работ, можно включить электрощиток. Если автоматы не выбило, значит, установка прошла успешно. Остается лишь проверить работоспособность конструкции. Сначала поочередно касаются индикаторной отверткой всех контактов, следя, чтобы лампа загоралась лишь на правом – на фазе. Затем к электроточке можно подсоединить прибор, функционирование которого она должна обеспечивать.

Как установить накладную розетку

Если разметка под монтаж электроточек уже произведена, наружную модель устанавливают по алгоритму:

• конструкция разбирается на составные элементы;
• под заднюю панель подкладывают пластину из негорючего материала, а затем крепят ее через предусмотренные производителем отверстия, обязательно выставив основание по уровню;
• монтируют основной механизм и производят подключение проводов;
• надевают и фиксируют верхнюю панель.

Внимание! Во время работы соблюдайте технику безопасности! Перед зачисткой проводов еще раз убедитесь, что электрощиток отключен!

Монтаж силовой электророзетки

Для подключения мощных приборов, например, стиральной или посудомоечной машины, электрической духовки, водонагревателя, вполне оправдан выбор электрофурнитуры, которая рассчитана на нагрузку более 40 А. Как установить силовые розетки в ванной комнате или на кухне? Для нее потребуется выделить отдельную линию, ведущую к распределительному щитку. Крепится конструкция, которая внешне толще и массивнее, чем стандартные изделия, дюбелями.

Установка парной розетки или блока

В комнате, где предусмотрено использование сразу нескольких электроприборов, рекомендуют устанавливать не несколько розеток, а парные тройные модели. Как установить блок розеток, чтобы сэкономить время и средства на прокладывание отдельных линий под каждую электроточку? Сборное изделие требует проводника той же длины, что и тот, который подключен к монтажной коробке.

Для сети с фазой, нолем и землей потребуются еще 3 дополнительных провода. Они протягиваются между гнездами. В первом, где есть вывод электропровода, в зажимах фиксируют вспомогательный и основной кабели. Далее все подсоединяется по стандартной схеме.

Не хотите рисковать с электричеством? Обращайтесь за установкой любого типа розетки к мастерам. Они сделают все безопасно и дадут гарантию на выполненную работу.

Как установить розетку в гипсокартон: инструкция, монтаж, своими руками

В последнее время гипсокартон все более востребован не только в качестве универсального «выравнивателя» стен, но и как материал для создания внутренних перегородок. После установки листов наступает можно выполнять работы следующего этапа — установку выключателей и розеток. Монтаж электрики не представляет особой сложности, его можно выполнить самостоятельно. В статье расскажем, как установить розетку в гипсокартон своими руками, рассмотрим схему монтажа.

Подбор розеток и подрозетников

Качественной монтаж во многом зависит от подбора оптимально подходящих материалов — розеток и пластиковых подрозетников, устанавливающихся в отверстие в стене. Подрозетники, предназначенные для стен из гипсокартона, отличаются от обычных, устанавливающихся в бетонных и кирпичных. Отличием их является наличие закрепленных на винтах прижимных элементов, при вращении которых лапки двигаются вдоль корпуса устройства.

Розетки же изготавливаются по стандарту, устанавливающему размеры внутренней части, располагающейся в коробке. Несмотря на принятые единые размеры, при покупке элементов необходимо удостовериться в их совместимости друг с другом.

Схема установки розеток и подразетников в квартире

Для установки розетки потребуется следующий набор инструментов:

• перфоратор либо дрель;
• «коронка» окружностью 68 мм — специальная насадка для выполнения отверстий в стене;
• плоскогубцы;
• набор отверток;
• линейка или рулетка;
• карандаш или маркер.

Проделывание отверстия в стене

Выполнив несложную разметку, следует приступить к вырезанию отверстия в стене. Перед началом высверливания следует правильно разместить «коронку» относительно центра будущего отверстия, для чего желательно это место обозначить обычным сверлом.

Установка выбранного подрозетника

После того, как отверстие готово, устанавливается подрозетник. Но до этого следует проделать проем для прокладки кабелей. После протяжки кабеля через коробку осуществляется ее фиксация в проеме посредством лапок.

Совет №1. Не следует сразу полностью затягивать винты лапок. Рекомендуется оставить их немного ослабленными, чтобы при последующей установке розетки имелась возможность провернуть коробку.

Установка новой розетки

Первой работой, которую необходимо выполнить при обращении с проводкой — ее обесточивание. Если остающийся конец провода слишком длинный, следует его обрезать, но обязательно оставить небольшой запас, очистив от изоляции. Демонтируется задняя крышка розетки, крепежные винты контактов ослабляются, в них вставляются куски оголенных проводов.

При этом важно не перепутать местами провода, что больше касается желто-зеленого провода заземления. Под него в розетке имеется отдельный контакт. Если такой контакт отсутствует, то провод изолируется и прячется внутри коробки. Нулевой и фазный провода могут быть подключены к любому контакту. Главное — хорошо закрепить крепежные винты. После подсоединения проводки внутренняя часть розетки прячется в подрозетник и фиксируется посредством болтов.

Не слишком жесткая фиксация подрозетника выполнялась по той причине, что при установке внутренней части розетки коробка может слегка перекоситься, и после сборки источник питания будет стоять криво. Проворачивая подрозетник можно установить розетку ровно, а затем зафиксировать всю конструкцию лапками. Теперь остается лишь установить декоративную крышку и убедиться в работоспособности розетки. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Особенности установки розеток в спальне, гостиной, на кухне, в ванной

Монтаж розетки в ванной

Монтаж розетки в ванной комнате вовсе не является простейшей задачей, как может показаться на первый взгляд. Для помещения с высокой влажностью имеется целый ряд ограничений и всевозможных допусков, тем более, что раньше установка розетки в ванной была запрещена.

По степени опасности ванная комната разбивается на несколько зон:

• Нулевая зона — внутренняя часть ванны, душа либо умывальника. Здесь допускается установка влагозащищенных розеток напряжением до 12 В, монтаж устройств на 220 В запрещен.
• Зона №1 — над ванной, под умывальником. Здесь разрешается установка электроприборов с защитой классом не ниже IPX5. Как правило, здесь монтируются водонагреватели с обязательным заземлением через трехжильный кабель. Наличие розеток в этой зоне не допускается.
• Зона №2 — на удалении в 60 см от зоны №1. Розетки здесь также не допустимы. Зато разрешается установка вытяжек, светильников с включением от шнурка, водонагревателей.
• Зона №3 начинается там, где заканчивается вторая зона. По старым нормам ширина ее составляет 2,4 м от зоны №2, по современным требованиям ширина третьей зоны не нормируется.

Высота зон в ванной принята равной 2,25 м от уровня чистового пола. Если ванная комната настолько мала, что в ней нет третьей зоны, то монтаж штепсельной розетки в ней запрещается. Ее в таком случае можно разместить только с внешней стороны стены и на расстоянии от 60 см от двери.

Установка приборов в гостиной

Розетки в гостиной обязательно нужно поблизости от диванов и кресел. У дивана рекомендуется устанавливать розетку, которой будет удобно пользоваться для зарядки ноутбука или смартфона, на высоте бедра взрослого человека (70-90 см от уровня пола). Для торшеров розетку удобно монтировать на уровне 30 см от плинтуса. Самый незаметный вариант установки розетки для периодического пользования пылесосом — встраивание ее в плинтус.

Совет №2. Если в доме есть маленькие дети, то розетки следует устанавливать с защитными шторками.

Монтаж розетки в спальне

Несмотря на то, что существует множество рекомендаций дизайнеров, при выборе места установки розеток в спальне в первую очередь необходимо следовать своим привычкам. Для зарядки ноутбука, телефона и прочих гаджетов розетки следует устанавливать на расстоянии вытянутой руки от кровати. При этом важно заранее распланировать место расположения кровати, чтобы заранее провести к нему скрытую проводку. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Нелишними будут розетки и около тумбочки, например, двойная розетка на высоте 15 см от предмета мебели. Если тумба с высокими ножками — рациональнее установить розетку под тумбой. Для телевизора на противоположной от кровати стене обычно монтируется блок из 5 розеток, спрятанный за телевизионной панелью. Источники питания пригодятся не только для ТВ, но и для подключения роутера, цифровой приставки. Для туалетного столика рекомендуется установить несколько объединенных в блок розеток на высоте 30 или 90 см от уровня пола.

Монтаж розетки в рабочем кабинете

Для рабочего кабинета будет рационально разместить розетки в непосредственной близости от рабочего места. Для этого потребуются два розеточных блока:

• на уровне 30 см от пола — для компьютерной техники и сетевого фильтра;
• на высоте 15 см от поверхности стола — для настольной лампы и зарядки мобильного телефона.

В зависимости от использующейся в работе техники элементы розеточного блока могут корректироваться, например, добавиться USB-розетка, выводы для интернет-кабеля, провода стационарного телефона.

Разводка розетки проводки в туалете, прихожей

В принципе, отсутствие розетки в туалете не критично, несмотря на то, что лишних источников для зарядки смартфона или планшета не бывает. Но самое интересное, что в последнее время все чаще устанавливаются многофункциональные унитазы, питающиеся от электроэнергии. Гораздо проще и дешевле сразу установить розетку в туалете, чем выводить ее после того, как дорогостоящая плитка будет уложена.

В прихожей острой необходимости в монтаже большого количества розеток нет. Они могут пригодиться для подключения сушилки для обуви или пылесоса. Оптимальная высота размещения в таком случае — 30 см от уровня пола.

Напольные и выдвигающиеся розетки

Если мебель в комнате расположена на некотором удалении от стен, рационально разместить розетки в полу. Напольные розетки представляют собой утопленные в пол устройства, закрытые декоративными лючками.

Розетки выдвигающиеся устанавливаются в мебели, при этом существует два решения для установки приборов.

• розетница-гнездо в столешнице, закрывающееся подобранной под цвет мебели заглушкой;
• встроенный выдвижной слот с розеточным блоком и заглушкой на конце.

Выдвижные розетки имеют существенный недостаток: они «съедают» полезное пространство, необходимое для получения доступа к блоку. Читайте также статью: → «10 идей как замаскировать розетку на кухне и за телевизором».

Как рассчитать необходимое количество розеток в квартире

Количество розеток в квартире не регламентируется СНиПами, но развитие технологий и появление все большего количества бытовых электроприборов подсказывает, что источников должно быть достаточно много:

• в спальне — по 1-2 две штуки с обоих сторон кровати, вблизи журнального столика, напротив спального места для телевизора, еще одна для подключения пылесоса;
• гостиная — с каждой стороны дивана по 1-2, в месте установки телевизора — 3-4 штуки;
• детская — у кровати — 1-2, около письменного стола — 3-4, для телевизора — 3-4, для пылесоса — 1;
• прихожая — 1 для подключения пылесоса;
• ванная — 1 для стиральной машины, 1 для подключения электробритвы, фена;
• кухня — внизу 1 для холодильника, около политы 1 — для подключения посудомоечной машины, 3-4 в рабочей зоне для подключения тостера, микроволновой печи, электрочайника, 1 розетка для вытяжки, 1 для телевизора, 1-2 у обеденного стола, а также 2-3 свободные розетки.

Ошибки расположения розеток в квартире

• Часто встречающейся ошибкой является подключение мощных электроприборов в общую линию проводки. Такие полезные в быту приборы как стиральная машина, микроволновка, духовой шкаф или водонагреватель должны питаться от розетки, подключенной к индивидуальной линии проводки.
• Нередко в ванной комнате устанавливаются открытые розетки. Это ошибка в первую очередь касается безопасности живущих посещающих ванную людей. В условиях высокой влажности следует монтировать розетки, имеющие должную защиту от попадания влаги.
• Еще одной ошибкой является использование двойной розетки для подключения мощных электроприборов. Дело в том, что двойное устройство предполагает разделение его суммарного номинального тока (обычно 16А). Потому для включения мощных электроприборов рекомендуется использовать две отдельные розетки.
• Ошибочным является размещение розетки на удалении от холодильника. Подключение этого электроприбора должно производиться непосредственно от розетки без использования удлинителя. Потому расположение источника питания должно быть спроектировано заранее.
• Не менее распространенной ошибкой является расположение розетки вплотную к стояку газоснабжения. Розетку следует размещать на удалении не менее 0,5 м от стояка, в противном случае это грозит неприятностями с газовой службой, да и просто опасно.
• К ошибкам можно отнести также и установку точно рассчитанного под количество электроприборов числа розеток. Прогресс не стоит на месте и спустя несколько лет может потребоваться значительное увеличение источников питания для новых приборов. Здесь нужно руководствоваться простым правилом: розеток много не бывает.
• Для вешающегося на стену телевизора розетки ошибочно устанавливают значительно ниже его или вовсе в плинтусе. Гораздо удобнее видится монтаж розеток на уровне экрана, при этом кабель лучше всего скрыть в стене.

Часто задаваемые вопросы

Вопрос №1. Можно ли управлять всеми домашними розетками с одного выключателя?

Для этих целей устанавливается специальный выключатель, щелкнув который можно обесточить все имеющиеся в доме розетки.

Вопрос №2. Где удобнее всего установить розетку для электроприборов на кухне?

Для подключения мелких бытовых приборов (блендер, тостер, электрочайник) удобнее всего разместить розетку на высоте 30 см от столешницы.

Вопрос №3. Для чего розетки располагают у дверного проема?

Такое месторасположение розеток считается удобным для подключения радиатора отопления либо пылесоса.

Вопрос №4. Розетку какого уровня защиты разрешается устанавливать в ванной?

Степень влагозащиты устройства должна быть не ниже IP44.

Вопрос №5. Почему при подключении розетки провода необходимо жестко прикручивать клеммами?

При недостаточно сильном прижатии провода может произойти оплавление контакта, короткое замыкание и, как следствие, пожар в доме.

Оцените качество статьи:

Как добавить розетку для настенного телевизора

Добавить розетку за настенным телевизором — несложная задача, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов. В этом проекте среднего уровня вы узнаете, как проложить электрический кабель внутри стены, расширив цепь вашей текущей розетки до новой, расположенной прямо за телевизором. Это недорогое, быстрое и придаст вашему телевизору чистый профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

• Тестер цепей
• Поиск шпилек
• Ударная пила для гипсокартона
• Отвертка с плоским жалом
• Инструмент для зачистки проводов
• Универсальный нож
• Плоскогубцы с игольчатыми наконечниками
• Рыхлитель кабеля

МАТЕРИАЛЫ

• 1-канальный старый рабочий ящик
• Кабель 14-2 или 12-2 — с пластиковой оболочкой и неметаллический
• Разъемы для проводов
• Дуплексный выход
• Заглушка выходного отверстия

При выполнении этой работы своими руками убедитесь, что экипироваться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

Прежде чем начать, обратите внимание, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к возгоранию в нарушение Национального электротехнического кодекса.

СТЕП ОДИН

Выключите цепь. Начните с отключения питания, связанного с цепью, над которой вы будете работать. При этом проверьте силу тока на выключателе. Для цепи на 15 А потребуется кабель с проводом калибра 14.Для схемы на 20 ампер потребуется кабель с проводом калибра 12. Подключите тестер цепи к розетке, над которой вы будете работать, чтобы убедиться, что цепь отключена.

ШАГ ВТОРОЙ

Найдите новую коробку. Имеющаяся у вас розетка будет прибита или привинчена к стенной стойке. Используйте инструмент для поиска шпилек, чтобы определить, прибита ли существующая коробка справа или слева от этой шпильки. Новая коробка будет установлена ​​над существующей коробкой, но на той же стороне стойки.

Держите переделанный ящик, который вы будете использовать, иногда называемый старым рабочим ящиком, по крайней мере в одном дюйме от стойки.Коробка имеет две створки, которые открываются внутри гипсокартона и фиксируются на месте.

ШАГ ТРЕТИЙ

Вырежьте новое отверстие. Если ваша новая коробка включает в себя шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Двигайтесь медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ШАГ ЧЕТЫРЕ

Нажимной трос. Отвинтите и снимите крышку с имеющейся розетки.Открутите два винта, которыми розетка крепится к коробке. Затем осторожно вытащите розетку. В верхней части коробки будет одно или два отверстия для кабеля. Каждый будет закрыт пробкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку для одного из отверстий кончиком отвертки. Для этого вам, возможно, придется постучать по рукоятке отвертки молотком. Если коробка пластиковая, откройте одно из отверстий.

Чтобы предотвратить заедание, обожмите передний конец нового провода примерно на дюйм, прежде чем проталкивать его через существующую коробку.После этого проденьте новый кабель в отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и потребует некоторой настойчивости.

ШАГ ПЯТЬ

Подготовить существующую розетку. У розеток в середине пробега есть два черных провода и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. Концевые розетки имеют только один черный провод и один белый провод. Если у вас есть выходная розетка, оставьте эти провода подключенными.

ШЕСТОЙ ШАГ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому винту заземления в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество проводов, которые вы будете подключать, а также на калибр проводов, который вы используете.

СТУПЕНЬ СЕМЬ

Подготовьте провода в существующей коробке.Используйте кабельный рыхлитель, чтобы разрезать оболочку нового кабеля. Снимите оболочку и удалите ее универсальным ножом. Подключите оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в имеющейся коробке. Если к розетке подключены только один белый провод и один черный провод, переходите к шагу девять.Если к розетке подключены два белых и два черных провода, переходите к шагу десять.

ДЕВЯТЫЙ ШАГ

Выполнение соединений в конце цикла. Для пластиковой коробки отрежьте шестидюймовую длину неизолированного провода, чтобы использовать его в качестве косички. Используйте плоскогубцы, чтобы скрутить один конец гибкого провода с оголенным проводом заземления, который вы отсоединили от розетки, и оголенным проводом заземления от нового кабеля. Закрепите соединение с помощью проводного соединителя. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЬ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, белый, черный и голый, чтобы использовать их в качестве косичек. Снимите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя плоскогубцы, скрутите один конец белого провода с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенные участки каждого провода имеют одинаковую длину. Закрепите провода вместе с помощью соединителя для проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу, а если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, значит, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЬ

Подключите старую розетку. С помощью плоскогубцев согните крючок на конце каждого отсоединенного провода в коробке. Подключите белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту.Аккуратно сложите выходные провода в коробку. Подключите розетку к коробке и снова установите крышку.

ДВЕНАДЦАТАЯ ШАГ

Установить новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Зафиксируйте крылья зажима, затянув два винта за гипсокартоном. Затяните, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЬ

Установить новую розетку. Снимите оболочку с нового кабеля внутри коробки.Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подключите оголенный провод к зеленой клемме розетки, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите выпускной патрубок к коробке и установите крышку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и с помощью тестера цепей убедитесь, что ваша новая розетка находится под напряжением.

Подключите телевизор снова и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

| Установить электрическую коробку

Простые шаги по установке электрического «Handy Box» на коробку выключателя, розетку или светильник.

Установка электрических розеток обычно является первым шагом в электромонтаже вашего сарая или подвала. Коробки электрических розеток содержат розетки, небольшие светильники и выключатели освещения.

В этой статье термины «электрическая розетка», «коробка выключателя света» и «удобная коробка» используются как взаимозаменяемые, и вы узнаете, как установить коробку, а также как зачистить и протянуть провода в коробку и закрепить провод на шпильке, чтобы вы стали электриком. Соответствие нормам и готовность к установке выключателя света, света или электрического выхода в сарае для хранения или в проекте проводки в подвале.

Если вы хотите установить электрическую розетку, прочтите статью «Как установить электрическую розетку».

кратко, как

В этой статье вы найдете информацию о:

1. Характеристики An Электрическая розетка или распределительная коробка
2. Прибивание выпускной коробки к стенной шпильке
3. Протяните провод к коробке, выбейте заглушку, ближайшую к направлению, откуда идет провод. Отверткой удалите заглушку
4. Протяните проволоку romex в коробку так, чтобы ее передняя часть выступала на 8 дюймов, а сзади — на 10 дюймов.
5. Электрический код требует, чтобы провод поддерживался в пределах 8 дюймов от розетки.
6. Сложите провода в коробку, чтобы они были защищены при установке гипсокартона.
7. После того, как гипсокартон будет установлен, а стены покрашены, можно будет установить электрическую розетку. Прочтите статью Как установить электрическую розетку.

• Молот
• Выходная коробка
• Отвертка
• Рулетка
• Карандаш

шаг 1 Характеристики An Розетка или коробка выключателя света

Распределительные коробки состоят из нескольких частей, облегчающих использование:

Маркер глубины на стороне Если вы внимательно посмотрите на переднюю часть выпускной коробки на той стороне, которая касается шпильки, вы увидите два выступа длиной 1/2 дюйма.Эти неровности являются маркерами глубины. При установке розеточные коробки должны выступать с поверхности стеновых стоек на 1/2 дюйма толщины гипсокартона. Маркеры глубины позволяют легко узнать, что ваша электрическая коробка выступает на 1/2 дюйма от поверхности стен. шпильки.

Предварительно установленные гвозди Handy Boxes всегда поставляются с двумя гвоздями. Гвозди ускоряют установку коробки. Вы просто удерживаете коробку в желаемом месте установки, проверяете маркеры глубины и забиваете гвозди.

Заглушки на задней стороне На задних углах есть выступы, которые можно отломать, чтобы провода можно было протянуть в коробку. Вы должны оставить все из них закрытыми, кроме тех, через которые вы протягиваете провода.

, шаг 2, Прибиваем розетку к стойке навеса

Прикрепить удобную коробку гвоздями очень просто, но нужно сделать несколько важных вещей, чтобы розетку, выключатель или свет было легко установить и они хорошо выглядели после установки и покраски гипсокартона.

Отметка 14 дюймов над полом для выпускных отверстий на стороне стойки. Это позволяет удерживать все выпускные отверстия на одинаковой высоте.

Отметка 48 дюймов над полом для распределительных коробок .

(если вы ремонтируете только одну часть своего дома, вы должны соответствовать высоте другой розетки или распределительной коробки).

1. Совместите верх распределительной коробки с отметкой на стойке стены
2. Прижмите заднюю сторону маркера глубины к поверхности шпильки
3. Гвоздь в гвоздях сбоку ящика

шаг 3 Протягивание провода в выходную коробку

Это шаги, чтобы вставить провода в электрическую розетку или коробку выключателя света.Это выглядит как много шагов, но занимает всего минуту или около того. Эти шаги обеспечивают аккуратную и чистую установку, что упрощает установку розетки или выключателя и позволяет сэкономить время.

Измерьте длину кабеля Перед тем, как протянуть провод в коробку, измерьте от 9 до 10 дюймов от конца провода.

Удаление оболочки кабеля Необходимо удалить оболочку кабеля, чтобы оголить провода. Вам понадобится всего около 1/2 дюйма оболочки кабеля внутри удобной коробки.Хитрость заключается в том, чтобы снять оболочку с проводов, не разрезая изоляцию проводов.

Ник, едва обрезанный, оболочка Используйте кусачки / ножницы для зачистки проводов, чтобы надрезать две стороны кабеля на коротких сторонах. Не прорезайте насквозь, достаточно, чтобы сломать поверхность оболочки кабеля.

Отогните провод подальше от ника Взявшись за руки с каждой стороны зазубрин, отогните провод от одной из зарубок на оболочке, пока оболочка не расколется.

Сгибание провода в другом направлении Переверните кабель, распрямите его и повторите сгибание и разделение на другой прорези в оболочке кабеля.

Снимите оболочку с конца провода После того, как изгиб кабеля расколол большую часть оболочки кабеля, вы сможете разорвать его и удалить 9 или 10 дюймов оболочки кабеля.

Откройте заглушку в электрической коробке Заглушки закрывают отверстия, через которые провода входят в коробку.Вам следует открывать только те заглушки, которые вы будете использовать, и вы должны использовать заглушки, которые находятся ближе всего к направлению, откуда идет провод. Используйте отвертку, чтобы открыть заглушку, убедившись, что заглушка находится на той стороне, с которой выходит кабель, сверху или снизу.

Протяните кабель в коробку Соедините три провода с черным кабелем с правой стороны и вставьте их в заглушку, пока оболочка кабеля не окажется на 1/2 дюйма внутри коробки. Убедитесь, что провода выведены из передней части коробки, чтобы они не погнулись.Причина, по которой вам нужен черный кабель с правой стороны, заключается в том, что розетки и переключатели подключены черным горячим проводом с правой стороны. Благодаря этому в коробке не должно быть скопления скрученных проводов.

У вас должно получиться около 6 дюймов. провода, свисающего спереди, это примерно в 9 дюймах от задней части коробки. Электрические нормы говорят, что у вас может быть минимум 6 дюймов. из задней части коробки, но это оставляет вам слишком мало провода для работы.

Зачистите провода Используйте приспособления для зачистки проводов, чтобы удалить 1 дюйм изоляции с проводов.Если вы сделаете это сейчас, концы проводов не упадут на новый ковер, когда вы подрежете электричество и установите розетки и выключатели.

Согните концы проволоки Сделайте петлю на конце каждой проволоки, используя плоскогубцы или отверстие на боковой стороне устройства для зачистки проводов. Он должен выглядеть как конец конфетного тростника с концом провода, загнутым назад в том месте, где снята изоляция провода. Это делает провода готовыми для прикручивания к розетке или выключателю.

Поддержка кабеля вне коробки. Согласно нормам , электрический провод должен поддерживаться в пределах 8 дюймов от розеточной коробки или коробки выключателя света с помощью кабельной скобы при использовании пластиковых коробок, на которых нет кабельных зажимов.

Сложите провода в электрическую коробку Сложите провода гармошкой вперед и назад сверху вниз от электрической коробки. это упрощает их использование при установке выключателя или розетки, а также не мешает им при установке гипсокартона. Убедитесь, что черный провод по-прежнему находится справа, а белый провод — слева. Теперь ваши провода готовы к установке розетки или выключателя.

Выключатели, розетки и светильники устанавливаются в сарае мастерской или мастерской после покраски сарая.

статей по теме

Как установить центральный выключатель света или розетку на 2-местную коробку

Узнайте, как установить центральный выключатель света или розетку в середине двухклавишной электрической коробки, чтобы обеспечить дополнительное место для громоздкой проводки.

Обратите особое внимание на стиль вашей распределительной коробки; есть разные решения для покрытия каждого.

Воспользуйтесь ссылками, чтобы найти правильное решение:

Стандартный ящик на 1 группу

Стандартная коробка на 2 группы

Распределительная коробка 4×4 «

Распределительная коробка 4-11 / 16 «

Закрытие коробки на 2 группы одним переключателем

Если вам нужна более глубокая коробка для размещения громоздкого выключателя света или розетки GFCI, или если вы не можете безопасно втиснуть электрические провода в единую коробку, вам может потребоваться установить устройство в 2-местную электрическую коробку.

Если у вас есть электрическая коробка для 2 устройств, но вам нужен только 1 выключатель или розетка, у вас есть 2 варианта:

1. установить прибор на одну сторону
2. центрируйте устройство

Слева вы увидите, что первое устройство находится сбоку.

Второй вариант — центрировать переключатель в двухконтактной коробке, установив его на центральную крышку устройства, которая затем привинчивается к 4 отверстиям в распределительной коробке.

Добавление устройства в распределительную коробку 4×4 «

Квадратные распределительные коробки не имеют выступов для крепления устройств.

Добавление грязевого кольца в коробку позволит вам установить одно устройство.

Грязезащитное кольцо удерживается на месте винтами соединительной коробки в противоположных углах.

Затем можно установить выключатель или розетку непосредственно на грязевое кольцо.

Затем на устройство можно установить 2-местную крышку центрального устройства так же, как и стандартную крышку.Примечание: вам может потребоваться обрезать винты крышки.

Монтаж одного устройства в большой квадратной распределительной коробке

Большие квадратные соединительные коробки размером 4-11 / 16 дюймов могут также содержать одно устройство с добавлением грязевого кольца.

Дополнительное покрытие вокруг одной электрической коробки

Крышки для двух секций с вырезом под центральное устройство также могут использоваться с одинарными секциями.

Вот пример одиночного выключателя с зазором между поверхностью стены и распределительной коробкой.

Стандартная панель переключателя не закрывает поврежденную стену рядом с переключателем.

Используйте 2-местную крышку с вырезом по центру, чтобы закрыть одно устройство в 1-канальной электрической коробке, когда вам нужно закрыть дополнительное пространство на стене с обеих сторон коробки.

Эта пластина устанавливается на электрическую коробку так же, как и стандартная крышка.

Разница в том, что стандартная крышка имеет ширину 2-3 / 4 дюйма, в то время как эта более широкая пластина имеет ширину 4-9 / 16 дюймов, что приводит к большему охвату слева и справа от коробки.

Если у вас есть зазор вокруг распределительной коробки с одним блоком, эта пластина решит некрасивую проблему.

Вы также можете добавить эту более широкую крышку в областях с высокой проходимостью, где коммутатор часто используется. Более широкое покрытие стены за счет этой двойной планки придаст вашей стене дополнительную защиту.

Как установить внешнюю розетку в штукатурку | Руководства по дому

Штукатурка — это твердый, похожий на цемент сайдинговый материал, и его нелегко разрезать для установки скрытого электрического шкафа.Следовательно, электрики обычно используют коробки для поверхностного монтажа для установки розеток, освещения и выключателей на штукатурной обшивке. Однако, несмотря на сложность монтажа коробки для скрытого монтажа, задача не является невыполнимой. Какую бы коробку вы ни установили, она должна иметь водонепроницаемую крышку, и вы должны использовать розетку с прерыванием тока замыкания на землю (GFCI). В нем есть внутренний прерыватель, который срабатывает при обнаружении скачка тока, который может возникнуть при контакте с водой незаземленного прибора.

Коробка для поверхностного монтажа

Проделайте отверстие в распределительной коробке для поверхностного монтажа с помощью отвертки и молотка, чтобы можно было протянуть электрические провода.Отверстие должно быть на дне коробки, если вы собираетесь прокладывать провода в кабелепроводе; на задней части коробки, если провода будут проходить сквозь стену.

Установите коробку в нужное место. Если дыра находится в задней части коробки, отметьте ее на стене карандашом. Просверлите штукатурку сверлом и сверлом для кирпичной кладки 3/4 дюйма.

Установите коробку на место и совместите отверстие в задней части коробки с тем, которое вы просверлили в стене. Выровняйте коробку уровнем торпеды и прикрутите ее к фанере за лепниной с помощью шурупов диаметром 1 1/2 дюйма.В зависимости от типа штукатурки вам, возможно, придется предварительно просверлить ее с помощью сверла для кирпичной кладки 1/4 дюйма.

Оберните полоску силиконового герметика вокруг задней части коробки, если в стене есть отверстие, с помощью пистолета для уплотнения.

Коробка для скрытого монтажа

Выберите примерное место для розетки и найдите ближайшую стойку стены, постучав по внутренней стене или проведя по ней поисковиком стоек. Просверлите отверстие на 1/4 дюйма в штукатурке рядом с стойкой, которая простирается до внешней стены.

Приложите переднюю часть металлической или пластмассовой необработанной электрической коробки к штукатурке так, чтобы один угол касался отверстия. Выровняйте его, используя уровень торпеды. Набросайте его контур на лепнине.

Разрежьте штукатурку по контуру, используя шлифовальный станок с лезвием для каменной кладки. Выколите материал внутри контура тупым зубилом. Если есть основа из металла или стекловолокна, разрежьте ее ножницами для проволоки. Разрежьте пенопласт или фанерную обшивку позади штукатурки с помощью сабельной пилы.

Проделайте необходимые отверстия для электрических кабелей, если коробка металлическая. Вставьте коробку в отверстие и вдавите ее, пока передний край не будет на одном уровне со стеной.

Зайдите в дом и сделайте прямоугольное отверстие в гипсокартоне прямо за коробкой, используя пилу для гипсокартона. Это гарантирует, что вы сможете закрепить выпускную коробку на шпильке. Не бойтесь проделать большое отверстие, доходящее до шпилек. Исправить отверстие большего размера не сложнее, чем заделать небольшое отверстие.

Прикрепите электрическую коробку к стойке с помощью винтов или гвоздей.Вернитесь на улицу и нанесите полоску силиконового герметика по периметру коробки.

Ссылки

Советы

• Отремонтируйте внутреннюю поверхность гипсокартона после того, как вы закончите электрические соединения. Вы сможете повторно использовать гипсокартон, вырезанный из отверстия, если удалите его достаточно осторожно.

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов.Как ландшафтный строитель, он помог основать две садоводческие компании.

Как высоко можно устанавливать розетки и переключатели

Во время реконструкции заказчики и заказчики задают мне много вопросов. Недавно у меня возник вопрос о правилах установки розеток, розеток и выключателей. В отношении размещения розеток существует несколько правил, однако высота розетки или настенного выключателя не является частью норм NEC. По крайней мере, код избегает правил относительно стандартной высоты выключателей и розеток.

Общее практическое правило для выпускного отверстия

Основное правило — так называемое правило 6/12 дюймов. В стандарте NEC 210-52 указано следующее (сокращенно для облегчения пищеварения):

Емкости необходимы в каждой комнате дома, так чтобы ни одна точка на стене не находилась на расстоянии более 6 футов от розетки. Это означает, что вам нужна розетка в пределах 6 футов от дверного проема или камина. Однако у длинной стены может быть расстояние до 12 футов между выходами. Любой выпускной патрубок выше 5 футов 6 дюймов не может учитываться в этом уравнении.Можно использовать выходы в полу менее 18 ″ от стены.

Есть и другие правила, которым необходимо следовать. Например:

• В каждом коридоре должна быть хотя бы одна розетка, если ее длина составляет 10 футов или больше.
• Для кухонных розеток на столешнице требуется не менее двух цепей на 20 А и должна быть защита от GFCI. Расстояние между выходными отверстиями на столешнице должно составлять не более 4 футов.

Как высоко можно установить розетки или розетки

Теперь перейдем к сути этой статьи.Что касается типичной высоты, то она не так хорошо регулируется (и мы этому рады). Как правило, вы хотите устанавливать розеточные коробки так, чтобы дно коробки находилось на высоте около 16 дюймов от пола. По совпадению, он примерно такой же высоты, как и ваш садовый молоток весом 22 унции. Однако мы по-прежнему рекомендуем использовать линейку.

Высота установки кухонных розеток

Для кухонных столешниц высота установки розеток зависит от вашей планировки. Нет никаких рекомендаций по высоте, за исключением того, что они должны быть не более 20 дюймов.Это кажется очевидным, так как верхние шкафы начинаются с 18 дюймов). Размещение в некоторой степени зависит от того, как вы собираетесь делать фартук. Если вы установите нижнюю часть коробки примерно на 2-3 дюйма выше верхней части плитки, твердой поверхности или каменного фартука, у вас будет удобно расположенная розетка, к которой легко получить доступ.

Для холодильников у вас есть некоторая гибкость. Обычно мы устанавливаем эти розетки на высоте около 48 дюймов от пола.

Высота установки переключателей освещения

Обычно переключатели устанавливаются на расстоянии около 48 дюймов от пола (по центру).Это может варьироваться, но мы считаем это отличным практическим правилом, которое очень хорошо согласуется со строителями и субподрядчиками в нашем районе. Мы также склонны запускать их как выделенную схему на 15 А или 20 А, хотя код может этого не требовать.

Примечание редактора: Мы знали парня, у которого все переключатели были установлены на высоте 30 дюймов от пола. Сначала мы думали, что это какое-то жилье для члена семьи с ограниченными возможностями. После дальнейшего расследования мы обнаружили, что это было просто позволить ему включать свет в каждой комнате, не поднимая руки … Хотя с технической точки зрения не было ничего неправильного, мы не рекомендуем занижать потенциальную стоимость перепродажи. вашего дома вместо модного решения, основанного на лени или стремлении отличаться! Следуйте подразумеваемым стандартам.

Заключительные мысли

Планы зданий могут иметь размеры, которые указывают измерения по центру, сверху или даже снизу коробки. Просто дважды проверьте свою работу, чтобы убедиться, что все это имеет смысл и что у вас есть достаточная эргономика для активации всех переключателей и эффективного доступа к розеткам. Надеюсь, знание того, на какой высоте установить розетки и переключатели, позволит вам приступить к более важным задачам компоновки и дизайна!

Как установить Shiplap вокруг розеток и переключателей

У большинства стен есть розетки или выключатели, которые вам понадобятся для установки вашего корабля.Они могут доставить неприятности, если вы не знаете, как с ними бороться. Следуйте этим простым шагам, чтобы наилучшим образом разместить внахлест вокруг ваших емкостей.

1. Выключите питание.

Первый и самый важный шаг — найти выключатель для этой розетки или выключателя и выключить его. Не продолжайте, пока не убедитесь, что розетка или выключатель не находятся под напряжением.

Перед тем, как приступить к работе с розеткой, используйте тестер розетки, чтобы убедиться в отсутствии напряжения.

2. Снимите лицевые пластины выпускного отверстия

Используйте отвертку, чтобы открутить все лицевые панели на розетках вдоль стены.

3. Измерительный выход

Приложите доску внахлест к стене, на которой вы будете ее устанавливать, и отметьте на доске ширину выпускного отверстия. Вы также можете измерить расстояние от стены до стороны и сверху вниз от выпускного отверстия, чтобы получить точные размеры.

Затем с помощью рулетки отметьте расположение верхней и нижней части выпускного отверстия. Затем перенесите эти измерения на свою доску и нарисуйте прямоугольник в зависимости от ширины и высоты выпускного отверстия.

4. Отрежьте доску внахлест по размеру выпускного отверстия

Используйте дрель, чтобы сделать отверстия в углах прямоугольника, а затем вырежьте их лобзиком.

5. Установите доску внахлест над выпускным отверстием

Отвинтите розетку от стены и вставьте ее в специальное отверстие в доске.

* Совет для профессионалов: В соответствии с национальными стандартами электрического монтажа розетка должна быть заподлицо со стеной. Статья 314.20 гласит,

Установки внутри или за поверхностью из бетона, плитки, гипса, гипса или другого негорючего материала, включая коробки с крышкой заподлицо или лицевую панель, должны выполняться так, чтобы передний край коробки, гипсовое кольцо, удлинительное кольцо , или указанный расширитель не будет отодвигаться от обработанной поверхности более чем на 1 in4 дюйма.(6 мм). Установки на поверхности из дерева или другого горючего материала, коробки, гипсовые кольца, удлинительные кольца или перечисленные расширители должны доходить до готовой поверхности или выступать из нее.

Если ваша розетка отклоняется назад более чем на 1/4 дюйма, вам понадобится удлинитель электрической коробки.

После установки платы можно снова присоединить розетку.

6.Установить лицевую панель выпускного отверстия

Прикрутите лицевую панель к месту, и вы можете снова включить выключатель. Если вы рисуете внахлест, вам нужно будет добавить этот шаг после того, как закончите рисовать.

7. Повторить

Повторите этот процесс по мере необходимости, в зависимости от того, сколько выключателей и / или розеток расположено вдоль вашей стены (стен).

Заинтересованы в дополнительных советах и ​​приемах по установке? Посмотрите все наши видео по установке в нашей видео галерее.

Вы также можете пользоваться

Как добавить электрическую розетку в комнату (с видео)

Добавить розетку в комнату можно без повреждения стен. Во многих случаях гораздо безопаснее добавить в комнату дополнительные розетки, а не использовать удлинитель. Как показано в этом видео, наличие в комнате удлинителя и любых проводов, проложенных под ковром, может представлять опасность.

В целях безопасности для установки розетки в доме лучше обратиться к квалифицированному электрику.Они также смогут гарантировать, что вы получите необходимое покрытие. Если у вас есть опыт и вам удобно прокладывать электропроводку, вы можете сделать это самостоятельно, следуя приведенным ниже инструкциям. Но, если вас не устраивает какой-либо из шагов, лучше проконсультироваться с электриком.

1. Отключите все питание рабочей зоны на главной электрической панели.
2. Обведите область разреза для каждой распределительной коробки.
3. Просверлить угловые отверстия в полотне пилотной пилы.
4. При необходимости просверлить каркас для проводки.

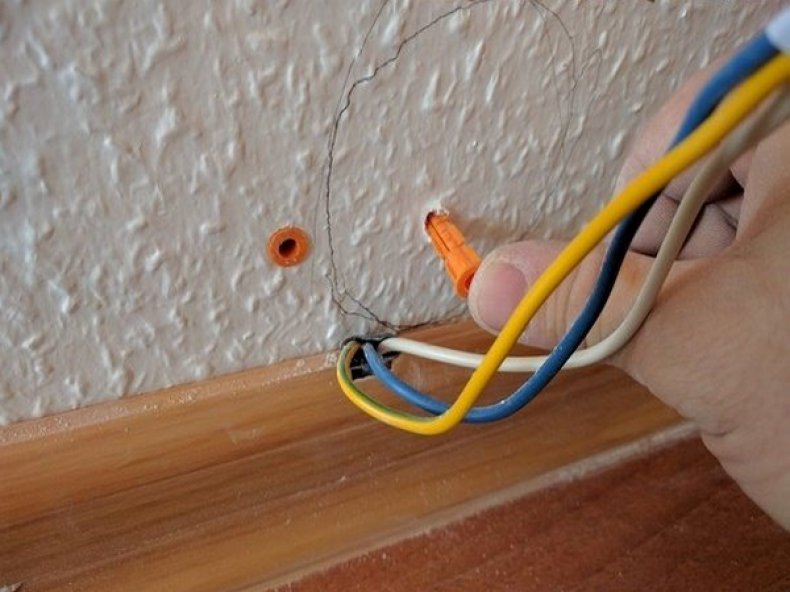

5. Пропустите электрические провода от отверстий в розетке к электрической панели, протянув 4 фута через стену.
6. Зачистите изоляцию с электрических проводов и прикрепите к распределительной коробке.
7. Присоедините белые провода к серебряным винтам и черные провода к латунным винтам, а затем к заземляющему проводу.
8. Обмотайте коробку изолентой.
9. Прикрепите коробку к стене и накройте отводной пластиной.
10. Повторите эти действия для каждой необходимой розетки.
11. Обесточьте всю электрическую панель, отключив главный выключатель дома.
12. Установите дугогасительный выключатель, подключив белый и черный провод к выключателю.
13. Присоедините белый провод от нового выключателя непосредственно к нейтральной шине электрической панели.
