Как найти обрыв провода в автомобиле: Как найти обрыв и короткое замыкание в проводке автомобиля » Лада.Онлайн

Содержание

Как найти обрыв провода в авто – АвтоТоп

Методы поиска «обрыва» в электропроводке автомобилей

Для проверки провода на обрыв необходим тестер или мультиметр с режимом «прозвонки» цепей или режимом проверки сопротивления.

Если необходимо по схеме электропроводки ищем расположение провода на который падает подозрение, что он не пропускает электрический ток.

— Отсоединяем оба конца проверяемого провода.

— Подсоединяем мультиметр в режиме «прозвонки» к обоим концам проверяемого провода (см. фото выше).

— Если цепь цела, мультиметр издаст звуковой сигнал (ток проходит). Если звука нет (цепь разомкнута) – в проводе имеется «обрыв».

Аналогичным образом можно провести проверку мультиметром в режиме омметра (проверки сопротивления). Подсоединяем мультиметр к обоим концам провода. Если электрическая цепь цела, сопротивление будем минимальным, если разорвана или плохой контакт (провод надломан), сопротивление будет зашкаливать (стремиться к бесконечности).

Провод, в котором обнаружен «обрыв», заменяем новым или ищем место надлома и устраняем «обрыв».

Примечания и дополнения

— При поиске любой неисправности в электропроводке автомобиля в первую очередь следует проверять целостность предохранителя, защищающего электрическую цепь, во вторую очередь окисление наконечников проводов в соединительных колодках, а потом уже «прозванивать» цепь.

Еще статьи по автомобилям ВАЗ

Человеку, далекому от автоиндустрии, трудно себе представить бесконечные жгуты проводов, скрытых под обшивкой автомобиля. В современном авто их метраж исчисляется сотнями метров, и поиск неисправности превращается в целую проблему, решить которую по силам лишь с помощью специального диагностического оборудования. Наглядный пример общей протяженности электропроводки легкового автомобиля

Причем, удовольствие это недешевое, цена нормо-часа на фирменной СТО добавит еще и немалые расходы в общую смету временных и финансовых затрат по поиску и устранению неисправных электропроводов и компонентов электроцепи.

Но на самом деле, все гораздо проще, поскольку физические параметры проводов доступны и для проверки своими руками.

И если возникают трудности с эксплуатацией автомобиля, то владелец сам может определить причину отказа, или найти узел, который работает нестабильно именно из-за выхода из строя соединительных проводов.

История развития

Появление проводов в автомобилях напрямую связывают с тремя изобретениями:

  1. Аккумуляторной батареей повышенной мощности;
  2. Электрического стартера;
  3. Батарейного зажигания.

Справочно: Аккумулятор и электрический стартер – это выстраданное ценой проб и ошибок решение по легкому запуску двигателя. Они одновременно привели друг друга под капот автомобиля, проложив дорогу батарейному зажиганию и другим потребителям электрического тока.

Современному поколению автолюбителей, с полуоборота запускающих двигатели своих авто, незнакомы и непонятны

Как найти обрыв и короткое замыкание в проводке автомобиля | Лада онлайн

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» - кузов машины и двигатель.

В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

  • если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
  • проверить исправность предохранителя;
  • проверить исправность реле;
  • проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).

Также рекомендуется проверить все точки крепления «массы».

ПРИБОРЫ ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ В ЭЛЕКТРОПРОВОДКЕ

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

КАК НАЙТИ ОБРЫВ ПРОВОДКИ В АВТОМОБИЛЕ

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

  • Если обрыва нет - мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
  • Если в проводке обрыв - звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

КАК НАЙТИ КОРОТКОЕ ЗАМЫКАНИЕ В ПРОВОДКЕ АВТОМОБИЛЯ

Короткое замыкание - это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой - к кузову («массе»).

  • Если короткого замыкания на участке цепи нет - прибор не будет подавать звуковых сигналов.
  • Если есть короткое замыкание - мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

как проверить проводку авто, приборы для диагностики, порядок замены

Неисправности проводки автомобиля приводят к серьезным проблемам при эксплуатации машины – от некорректной работы датчиков и устройств, бортового компьютера и автоматики до полного выхода из строя дорогостоящего электрооборудования. Помните, что короткое замыкание цепей бортовой сети может привести к возгоранию автомобиля. Поэтому неисправности электрооборудования и электрики следует устранять сразу же при их обнаружении – не стоит откладывать ремонтные работы «в долгий ящик».

Выполнить ремонт электропроводки автомобилей можно как самостоятельно, так и в автосервисе. Основная трудность заключается в поиске неисправностей – обрывов, вышедших из строя реле, предохранителей и блоков, поломок отдельных элементов и устройств автоэлектрики.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

  • Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
  • Поломки генератора - обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
  • Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
  • Деформации электропроводки - окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
  • Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины.

Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

  • Установить мультиметр в режим вольтметра.
  • Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
  • Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение.

Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

  • Потребителя – электрооборудования, устройств, предохранителей, блоков.
  • Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи.

Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

  1. Отключение АКБ.
  2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
  3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Ремонт электропроводки автомобиля

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой – учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается - это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из-за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ. Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ.

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.

Прибор для поиска обрыва провода в автомобиле

Поисковый комплект автоэлектрика «Trekker»

Автор: Simurg, [email protected]
Опубликовано 02.10.2013.
Создано при помощи КотоРед.

Инструмент для автодиагностики.

Кратко опишу причину создания искателя. Причина, от необходимости в быстром поиске проводов и жгутов проводов в автомобиле, до банальной лени. Так как надоело разбирать по пол машины, чтобы проследить «куда же пошел нужный провод?». Поисковый комплект для того, чтобы не доводить до состояния автомобиль, как на картинке ниже, в поисках оборванного провода. Поможет и при поиске перебитых проводов, нужного провода в жгуте. И всё это без повреждения изоляции прокалыванием для проверки мультиметром.

Дело в том, что электропроводка автомобиля похожа на венозную систему человека. Она снабжает “блоки” автомобиля “питательными веществами”, необходимыми для функционирования, то есть током. Поломка или отказ, казалось бы, совсем не связанной с текущей проблемой, части автомобильной электропроводки может дать “отголоски” практически в любое место. Ремонт электропроводки автомобиля заключается в замене её неисправной части на новую. Ремонт проводки автомобиля – дело, требующие оборудования для нахождения этой самой проводки.

Так же очень часто просят помочь в разработке устройства по поиску прокладки автомобильной проводки и обрывов. Уже пару устройств приобретали на рынке, но результат был отрицательный. В описании устройства предполагался поиск повреждений проводки, а в реальности они определяли все кроме нужного кабеля.

Данное устройство будет состоять из четырех частей.

1. генератора амплитудно-модулированного сигнала частотой 62 кГц с модуляцией звуковой частотой 520 Гц.

2. приемного устройства оснащенного магнитной антенной.

3. два зарядных устройства для зарядки аккумуляторов. Одно автомобильное, второе сетевое.

4. наушники с встроенным регулятором громкости.

Приемник и генератор оснащены внутренними литиевыми аккумуляторами от мобильных телефонов.

Как пользоваться.

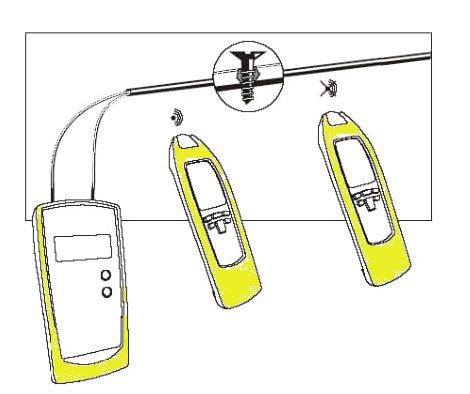

Бесконтактный приёмник присутствия сигнала ВЧ генератора на проводе в кабеле, не требует подключения массового провода. Что очень удобно!

Генератор ВЧ сигнала в большинстве случаев включается в разрыв плюсового провода. Удобно включить генератор вместо предохранителя, для этой цели вынимают предохранитель. Ниже показаны различные схемы возможных подключений ВЧ генератора.

Также можно подключать генератор без подключения черного провода (минусовой выход генератора), для нахождения конкретного провода в кабеле. Провода необходимо распушить, что бы они немного удалялись друг от друга. При всех поисках провода или кабеля, магнитная антенна искателя подносится к тестируемому проводу перпендикулярно, так достигается наилучшая чувствительность. Перемещая ферритовый стержень, проводим настройку – расстройку контура. Точная настройка нужна для существенно увеличения чувствительности приемника, при поиске кабеля, а расстройка для её снижения, при поиске конкретного провода в кабеле. После подключения к искомому проводу на одном конце, проводим настройку приемника с помощью перемещения ферритового стержня, до появления громкого и отчетливого звука сигнал – генератора. Для этого подносим приемник контурной катушкой перпендикулярно к подключенному проводу автомобиля. Теперь ищем провод, кабель, например под пластмассовой обшивкой в салоне. Все это будет показано в видеоролике. Мы найдем кабель, идущий от заднего фонаря указателя поворотов, без разборки и подъема обшивки салона автомобиля.

Можно находить на какое конкретно реле, в блоке реле, приходит провод, например, с лампы дальнего света без схем автомобиля. Можно искать конкретный провод в плотном кабеле. Иногда, при большой засветке проводов в кабеле, когда контур антенны настроен в резонанс, может показаться, что в кабеле все провода звучат. Для этого вносим в контур расстройку (выдвигаем феррит), тогда все засвеченные провода дают малый сигнал, а тот который подключен к генератору звучит громче других на порядок.

С помощью данного искателя можно точно определять проводку 220в под небольшой нагрузкой в железобетонных стенах и потолке дома. В данном случае катушкой магнитной антенны проводят по стене в предполагаемых местах прохождения проводов. Искать можно и с генератором, если отключить напряжение сети, и подключать генератор к искомым проводам.

Можно искать нужные жилы в многожильном кабеле, искать пути пролегания жгутов, и много разных применений на все случаи жизни. Поднеся приемник контурной антенной к работающему кварцу, будет слышен рокот в наушниках, проверять пульты ДУ, и многое другое.

Как сделать.

Схема комплекта простая, и для сборки и настройки не требуются ни каких сложных приборов. Собрать и настроить может начинающий радиолюбитель. Схема не содержит контроллеров, и каких либо сложных элементов.

Рассмотрим схему генератора ВЧ.

Схема состоит из мультивибратора на транзисторах VT1 и VT2, модулятора на транзисторе VT3. Есть две версии модулятора, на полевом транзисторе и биполярном. Работают одинаково. Двухтактного генератора ВЧ с резонансной частотой контура 62кГц. За основу взята схема генератора из магнитофона «Беларусь – М310С». В нем генератор работал на стирающую головку. Смотрим фрагмент схемы.

Так как напряжение на индуктивности при резонансе достигает значений 80 вольт, то необходимо использовать конденсаторы с максимальным напряжением не менее 100 вольт. На выходе имеем амплитудно- модулированное напряжение с размахом около 80 вольт. Выходной ток очень маленький в пределах нескольких микроампер, и к повреждению блоков автомобиля не приведет. Конденсаторы С5-С8 обязательно должны быть полипропиленовыми и напряжение не менее 100 вольт. Развязка контура с испытуемым проводником с помощью развязывающего конденсатора 0,01 мкф, также на 100 вольт. СМД конденсаторы С5-С8 применять нельзя. Работать генератор ВЧ будет непредсказуемо, по причине сильной зависимости емкости от приложенного напряжения. Смотрим иллюстрацию из даташита на СМД конденсаторы:

Генератор имеет индикатор включения на светодиоде HL1, белого свечения. Транзисторы можно заменить на любые с допустимым напряжением КЭ не менее 20 вольт. Подойдут КТ3107 и КТ3102. Плата после пайки должна быть вымыта на чисто. Стремиться к точной установке частоты не нужно, и она может быть в пределах от 50 кГц до 80 кГц. Правильно собранная схема работает сразу и в настройке не нуждается, если это не так – причиной тому могут быть ошибки монтажа либо неисправные компоненты.

Плата после сборки:

Передатчик собран в корпусе компьютерной мыши.

Приемник собран по простой схеме прямого усиления с амплитудным детектором на транзисторе VT2.

На полевом транзисторе VT1 собран усилитель высокой частоты. Применение полевого транзистора позволяет обойтись без дополнительной катушки связи с контуром. В качестве L1 используется готовая заводская катушка ДВ диапазона и сама магнитная антенна с приемника «Берестье 004». С неё сматывается ненужная катушка связи. Данные на неё можно найти в книге по ремонту бытовой аппаратуры. «Переносные кассетные магнитолы: Справочник/ И. Ф. Белов, А. Е. Денин, А. Ф. Ососков. Радио и связь, 1988.— 224— (Массовая радиобиблиоте­ка; Вып. 1124)». По данным на катушку, её можно легко намотать самому. Провод использовать литцендрат не обязательно, подойдет и ПЭЛ-0,15.

Усилитель звуковой частоты выполнен на распространенном маломощном усилителе LM386. Изменяя резистор R6 обратной связи, можно изменять усиление, подобрав по своему желанию максимальную громкость.

По желанию, можно применить любой другой низковольтный УЗЧ. Регулятор громкости в УЗЧ не используется в целях экономии места в приемнике. Его роль выполняет штатный регулятор в готовых покупных наушниках.

Фото разводки печатной платы:

Вид сверху собранной платы:

Вид приемника в корпусе:

На контурную катушку надевается защитный колпачок, взятый от флакона лекарственных средств, и приклеивается к основанию катушки клеем «Момент». Для обеспечения плавности хода ферритового стержня на крышку наклеивается кусочек плотного упаковочного поролона. На ферритовый стержень, что бы он не выпадал, и не потерялся, надет ограничитель, нарезанный из термоусадочной трубки. Аккумулятор от старого телефона «самсунг» имеет свой пластмассовый корпус и просто приклеивается на заднюю стенку крышки «Моментом».

Фото собранного приемника:

Зарядные устройства взяты готовые. В сетевом зарядном устройстве настроен ток с помощью резистора датчика тока с изначального 500мА на 300мА. В автомобильном зарядном, собранном на ИМС МС34063, так же с помощью токозадающего резистора, которое стоит между выводами 6 и 7, с изначального 600мА на 300мА. К ним припаяны провода со стандартным разъемом, для подключения питания. Так как аккумуляторы уже имеют встроенные контроллеры заряда, то дополнительно ничего дорабатывать не надо. По достижению 4,20 вольта контроллер отключит аккумулятор от зарядного устройства.

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» – кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

  1. если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
  2. проверить исправность предохранителя;
  3. проверить исправность реле;
  4. проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Приборы для поиска неисправностей в электропроводке

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Как найти обрыв проводки в автомобиле

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

  • Если обрыва нет – мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
  • Если в проводке обрыв – звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

Как найти короткое замыкание в проводке автомобиля

Короткое замыкание – это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой – к кузову («массе»).

  • Если короткого замыкания на участке цепи нет – прибор не будет подавать звуковых сигналов.
  • Если есть короткое замыкание – мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Автомобильный щуп-прозвонка (он же пробник)— это диагностический прибор, который широко используется при обслуживании электрического оборудования автомобилей. Основная область применения щупа-прозвонки — в качестве пробника электрических цепей автомобиля с высоким входным сопротивлением.

Особенности щупа и принцип его работы

Щуп-прозвонка конструктивно представляет собой пластиковую капсулу, внутрь которой помещен резистор с большим сопротивлением. От пластикового основания отходит металлический стержень, конец которого используется для непосредственного контакта с контактами электрооборудования. Прибор показывает наличие напряжения, индикаторами выступают расположенные на пластиковом корпусе светодиодные лампочки зеленого и красного цветов. Зеленый светодиод — показатель низкого сопротивления цепи, красный — наличия напряжения.

Автомобильный щуп-прозвонка, по сути являющийся вольтметром, незаменим при выявлении неисправностей электрооборудования автомобиля, а также при установке нового электрооборудования на транспортное средство.

Диагностический прибор дает возможность определить целостность электрической цепи либо отдельного ее участка, выявить места обрывов соединения, ненадежных контактов, расположения деталей, вышедших из строя, а также выявления ряда других повреждений. Для проведения быстрой проверки токопроводящего оборудования применение щупа-прозвонки — наиболее рациональное и целесообразное решение.

Пробник автомобильный 6-24В 110мм "игла" латунь АВТОДЕЛО

Пробник автомобильный 6-48В в сумке FORSAGE

Пробник автомобильный для проверки искры зажигания JTC

Пробник автомобильный для проверки искры зажигания 0.

5м FORSAGE

Пробник автомобильный для проверки искры зажигания ТЕСТ-М

Пробник автомобильный 120мм "игла" 6-24V ТЕХНИК

Пробник автомобильный 6-24В FORSAGE

Пробник автомобильный 6-24В 120мм пластмассовый корпус SPARTA

Пробник автомобильный для проверки искры зажигания FORSAGE

Пробник автомобильный 6-24V усиленный СЕРВИС КЛЮЧ

Основные направления использования щупа-прозвонки

Диагностический прибор широко применяется с целью:

  • поиска сигналов в электрической проводке автомобиля;
  • моментального распознавания положительных, отрицательных, переменных сигналов;
  • передачи отрицательного сигнала;
  • поиска неисправностей в работе электрического оборудования автомобиля;
  • поиска неисправностей в работе дополнительного оборудования, установленного на автомобиль.

Применение щупа-прозвонки для проверки различных видов электрооборудования

Проверка аккумулятора

Применяя щуп, можно проверить наличие напряжения на выводах аккумуляторной батареи. Для этого с использованием зажима типа «крокодил» необходимо подсоединиться к выводу аккумулятора со знаком «-», а конец щупа приставить к клемме со знаком «+».

Проверка предохранителя

С целью проверки предохранителя одним концом его вывода необходимо прикоснуться к положительному выводу аккумуляторной батареи, а концом щупа — к его второму выводу.

Проверка лампы накаливания

Чтобы проверить щупом-прозвонкой лампу накаливания, один вывод ее цоколя приставьте к положительному выводу аккумулятора, а ко второму приставьте конец щупа. При проверке лампочки с двумя нитями накала (такой, например, как лампа для фар автомобиля), их проверяйте поочередно.

Проверка автомобильного реле

В автомобильном реле помимо обмотки электромагнита также имеются и контакты, которые при длительном периоде эксплуатации могут выгорать, вследствие чего переставать коммутировать электрические цепи. С использованием щупа-прозвонки можно проверить и целостность электромагнитной обмотки, и исправность контактов.

Чтобы проверить обмотку реле, необходимо один из его выводов 85 или 86 приложить к клемме аккумулятора со знаком «+», а ко второму выводу приставить конец щупа. Исправность контактов определяется при касании вывода подвижного контакта 30 к клемме, а к выводу 87а — щупа-прозвонки.

Таким же образом осуществляется проверка любых микропереключателей и выключателей.

Преимущества использования щупа-прозвонки

Диагностическое оборудование такого типа отличается функциональностью и простотой использования. Из-за неисправности электрооборудования могут выходить из строя все узлы транспортного средства. Пробник позволяет оперативно выявить причину неисправности, определить элементы цепи, подлежащие ремонту или замене, а также произвести ремонт или замену с составлением правильной электрической цепи.

Автомобильный щуп-прозвонка — это недорогой прибор, который должен быть в инструментарии любого автовладельца.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. В интернет-магазине AvtoALL.RU вы найдете всё, чтобы сделать свой отдых приятным и полезным.

Майские праздники — это первые по-настоящему теплые выходные, которые можно с пользой провести на природе в кругу семьи и близких друзей! Сделать досуг на свежем воздухе максимально комфортным поможет ассортимент продукции интернет-магазина AvtoALL.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и принесет удовольствие только в том случае, если он подобран правильно. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.

Шведский инструмент Husqvarna известен во всем мире, он является символом настоящего качества и надежности. Среди прочего под этим брендом выпускаются и бензопилы — все о пилах Husqvarna, их актуальном модельном ряду, особенностях и характеристиках, а также о вопросе выбора читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Как прозвонить провод в автомобиле

Методы поиска «обрыва» в электропроводке автомобилей

Для проверки провода на обрыв необходим тестер или мультиметр с режимом «прозвонки» цепей или режимом проверки сопротивления.

Если необходимо по схеме электропроводки ищем расположение провода на который падает подозрение, что он не пропускает электрический ток.

— Отсоединяем оба конца проверяемого провода.

— Подсоединяем мультиметр в режиме «прозвонки» к обоим концам проверяемого провода (см. фото выше).

— Если цепь цела, мультиметр издаст звуковой сигнал (ток проходит). Если звука нет (цепь разомкнута) – в проводе имеется «обрыв».

Аналогичным образом можно провести проверку мультиметром в режиме омметра (проверки сопротивления). Подсоединяем мультиметр к обоим концам провода. Если электрическая цепь цела, сопротивление будем минимальным, если разорвана или плохой контакт (провод надломан), сопротивление будет зашкаливать (стремиться к бесконечности).

Провод, в котором обнаружен «обрыв», заменяем новым или ищем место надлома и устраняем «обрыв».

Примечания и дополнения

— При поиске любой неисправности в электропроводке автомобиля в первую очередь следует проверять целостность предохранителя, защищающего электрическую цепь, во вторую очередь окисление наконечников проводов в соединительных колодках, а потом уже «прозванивать» цепь.

Еще статьи по автомобилям ВАЗ

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Содержание

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

  • Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла – аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
  • Убедитесь, что дополнительная подсветка, магнитола отключены.
  • Снимите «минусовую» клемму с АКБ.
  • Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора – прибор покажет значение тока утечки.

Нормальный показатель – 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму – вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

  • аккумулятор;
  • датчики;
  • высоковольтные провода;
  • генератор.

Каждый элемент можно проверить с помощью мультиметра.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный – к «минусовой». Если перепутаете – не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе – 13-14 вольт. Если мультиметр показывает меньше – аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент – без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» – к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают – пора проверить высоковольтные провода. Точнее – измерить в них сопротивление. Запоминайте порядок действий:

  • отсоедините провода от машины или отключите один провод с двух сторон;
  • включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

  • качество изоляции проводов;
  • длина;
  • наличие микроповреждений;
  • тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

  • Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
  • Подключаете мультиметр к аккумулятору.
  • Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
  • После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма – 13-14 вольт. Максимум – 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины – спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» – промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Несколько способов сделать световые и звуковых индикаторов для проверки целостности автомобильной проводки.

Очень часто в автомобиле приходится проверять проводку и в следствии того что напряжение сети всего 12 Вольт (постоянного тока), обычные средства, такие как отвертка-индикатор с неоновой газоразрядной лампочкой.

Такие индикаторы обычно рассчитаны на срабатывание при минимальном напряжении 60 Вольт. При этом разряд в таких лампах возможен только при наличии переменного тока.

Для проверки цепей автомобильной проводки можно испольовать обычную автомобильную лампочку 12 Вольт с нитью накала. Лампочку лучше всего подключить через цоколь и к нему припаять длинные провода.

Мощность лампочки может быть любая, но лучше как можно меньше. С маломощной лампочкой удобнее работать, она не бьет в глаза и не сильно греется, как вы помните мы будем ее использовать только как индикатор.

Итак длинными проводами вы можете подключать лампочку даже к клеммам аккумулятора.

Принцип тестирования заключается в том что один контакт лампочки подключается например к минусу (массе) автомобиля. Можно прямо на клеммах, можна на элементах корпуса.

Вторым контактом мы подключаемся к разным контактам и смотрим когда загорится лампа. Если лампа загорелась мы можем с точностью сказать что на данном контакте есть напряжение 12 Вольт.

По накалу нити лампочки мы можем определить качество контакта. Если провод где то поврежден или плохо подключен, лампа может гореть не в полный накал.

Таким образом можно отметить все контакты которые имеют + (положительный потенциал), после чего можно проделать обратную операцию.

Один контакт подключаем к плюсовой клемме аккумулятора или к одному из найденых контактов на которых всегда присутсвует положительный потенциал (+ 12 Вольт).

Вторым контактом мы касаемся всех оставшихся контактов и находим все контакты на которых есть масса (- 12 Вольт) их тоже помечаем.

Все оставшиеся контакты мы помечаем как пусты. На этих контактах нет потенциала, они попросту висят в воздухе.

Распределив все контакты по местам вы можете выяснить при каких обстоятельствах на каких контактах появляется потенциал и насколько хорошо они пропускают электрический ток.

Если вам трудно вопспринимать накал лампы как индикатор, то можно сделать звуковой индикатор.

Часто такие ситуации возникают когда вы роетесь под приборной панелью или скажем в подкапотном пространстве. Расположить лампочку индикатор так что бы вам всегда было ее видно очень сложно.

В этом случае вам поможет пьезо-звуковой генератор или в простонародии “пищалка”. Это маленький излучатель звука со встроенным внутри генератором звука. При подключении к контактам такого излучателя напряжения он издает звук.

Важно пометить один из контактов излучателя, так как при подключении нужно соблюдать полярность. Можно просто подключить один контакт красного цвета а другой синего или черного.

Теперь подключив минусовой провод пищалки к массе автомобиля вы можете прозванивать все плюсы. И наоборот подключив плюсовой контакт к плюсовой клемме автомобиля вы можете проверять наличие массы на контактах проводки.

Плюс таких звуковых генераторов в том что они изготавливаются сразу с генератором определенной частоты и рассчитаны на входное напряжение 12 Вольт (именно такие вам надо спрашивать в магазинах электроники). Если такой найти не удается очень часто такие пищалки установлены в китайских будильниках. Если у вас есть старый будильник вы можете вынять пищалку из него.

. не забывайте что для того что бы подключить такой генератор звука к сети 12 Вольт вам нужно будет подобрать сопротивление, так как в будильнике напряжение сети обычно не превышает 1,5 Вольта.

Так же в будильник не всегда устанавливаются пищалки с генератором звука, сам генератор может быть расположен на плате самого будильника. Но попытка не пытка.

Для более удобного и быстрого определения всех контактов можно изготовить компактную отвертку индикатор.

Для этого нам понадобяться два светодиода – обязательно двух разных цветов

Два сопротивления 100 Ом желательно мощностью не менее 1 Ватта.

Светодиоды обладают замечательным свойством полупроводниковых диодов, они проводят электричество только в одну сторону. Соответственно и горят они только если к ним в правильном порядке подключить плюс и минус.

Мы используем это свойство диодов и подключим диоды встречно – тоесть при протекании тока в одну сторону будет гореть скажем красный диоды а в обратную сторону зеленый.

Светодиоды рассчитаны обычно на напряжение всего 3 Вольта, а в сети нашего автомобиля как мы помним напряжение 12 Вольт.

К ножке каждого диода нам нужно припаять сопротивление 100 Ом, после чего проверить их полярность.

Определив полярности отметьте + (плюсовые) контакты на каждом дидоде и соедините их встречно – тоесть что бы + плюс одного диода был соединен с – минусом другого.

Теперь соедините получившихся два контакт с плюсом и минусом аккумулятора. Должен загорется один из диодов. Если вы поменяете контакты на клеммах аккумулятора загорится другой светодиод.

Далее вы можете взять старую отвертку индикатор, вынуть изнутри неоновую лампу и вставить туда диоды.

Необходимо что бы контакты которыми вы всовываете диоды внутрь коснулись вывода острия отвертки.

Для плотного соединения вы можете натолкать внутрь не сильно спресованной фольги. Вставляя в нее контакт он плотно зафиксируется в фольге и соответственно обеспечит плотный контакт с острием отвертки.

Второй контакт необходимо вывести сзади отвертки. Можно припаять или как то прикрутить его к кольцу которое раньше предназналочь для касания пальцем, для того что бы создать потенциал на неоновой лампе.

В нашем случае теперь к кольцу на торце отвертки вы можете подключить контакт относительно которого вы будете проверять все остальные контакты.

Рекомендуем вам так же сделать простенькие удлинители с крокодильчиками. Так вы можете накинуть один крокодильчик на торцевую часть отвертки а другим касаться разных контактов определяя на них потенциал.

Тестирования производится так же как с обычной лампочкой описанное выше. Вы подключаете к примеру минус к торцевой части и проходите по всем контактом определяя все плюсы (горит красный светодиод).
Потом наоборот цепляете плюс и проходите по всем контактом отмечая минусы, горит зеленый светодиод.

Два светодиода помогут вам ориентироваться в какую сторону движеться ток, могут быть и неожиданные прозвонки, когда к примеру контакт имеет потенциал и плюсы и минуса – обычно это случается если контакт подключен через делители или сопротивления и к массе и к плюсовому проводу. Такой провод может прозваниваться и на массу и на плюс.

По свечению светодиода так же можно определять насколько качественный контакт вы нашли, но лампочка все-таки более достоверное средство.

Если у вас есть возможность вы так же можете купить самый простой китайский тестер. В любом из этих тестеров обычно есть звуковой индикатор целосности цепи, а так же измеритель сопротивлений.

Измеряя сопротивление вы наиболее точно можете оценить целосность цепи.

Не забывайте так же что любые переносные приборы подключаемые к сети автомобиля такие как – преобразователь напряжения 12 Вольт в 220 Вольт, переносная лампа, пылесос могут послужить вам тестером проводки.

Вы можете подключить один контакт (скажем массу) и вторым контактом просматриват тестируемые контакты, обращая внимание на прибор – работает ли он.

В обшем все в ваших руках, любые експеременты и изобретения делают наш мир лучше.

Более подробно о полном наборе инструментов необходимых для ремонта и диагностики электроники в автомобиле вы можете прочитать ниже – ссылка в блоке похожие статьи.

Если у вас идеи или известные способы реализации приборов для тестирования автомобильных электрических цепей – пишите нам в комменты.

Как прозвонить провода своими руками

Прозваниваем провода самостоятельно

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

  • Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
  • При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
  • Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений. Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

  • Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском. Поэтому пользоваться им возможно только в крайних случаях и очень осторожно.

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке. Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет.

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

  • Прежде всего давайте определимся как у нас устроена проводка в квартире. Если все выполнено согласно норм ПУЭ п.1.1.30, то у вас должно быть три провода. Один провод синего цвета — это нулевая жила, один провод желто-зеленого цвета — это защитное заземление и один провод любого другого цвета — это фазный провод.
  • В старых домах зачастую используется двух проводная система в которой имеется только фазный и нулевой провод. В большинстве случаев они не обозначены и вам придется определять самостоятельно.
  • В дальнейшем мы исходим из того, что нам доподлинно известно обрыв какого провода мы ищем. Если вы с этим еще не определились, то обязательно посмотрите видео на страницах нашего сайта по поиску проводов.
  • Если мы предполагаем, обрыв фазного провода, то просто проверяем наличие напряжения на интересующем нас участке. Если его нет, то провод оборван.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели.

На фото представлена простейшая прозвонка целостности проводов

  • С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
  • Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
  • Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
  • Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

  • Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

  • Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
  • Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
  • Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
  • Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
  • Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать. Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

Мегаомметр на 100, 250 и 500В

  • Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
  • Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
  • Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
  • Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

  • Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.

Емкостной индикатор напряжения «FLUKE»

  • Для него необходим только емкостной указатель напряжения. Я пользуюсь фирмы «FLUKE», но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
  • Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
  • Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
  • Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

Вывод

Теперь вы знаете как прозвонить тестером провода и отыскать место повреждения. Конечно это не позволяет решить все возможные проблемы, но процентов 90 вы точно сможете устранить. Для решения же более сложных задач зачастую необходима специализированная аппаратура и без вызова электрика не обойтись. Хотя в наших последующих статьях мы постараемся раскрыть и эти вопросы.

Как найти обрыв провода в автомобиле

Неисправность электрооборудования и неисправность электропроводки.

Неисправности электрооборудования автомобиля подразделяются на неисправность электроприбора и неисправность электропроводки. Как проверить тот или иной прибор описано на сайте довольно подробно, но как найти неисправность электропроводки упоминалось только вскользь. Сей час хочу попытаться исправить это упущение. Для поиска неисправности необходимо уметь читать схемы и иметь под рукой контрольную лампу. В некоторых случаях может потребоваться мультиметр или омметр.

Обрыв электропроводки.

Неисправностей электропроводки по сути всего две, обрыв в проводе или нескольких и короткое замыкание. Для обрыва характерно отказ электроприбора работать при его фактической исправности. Найти такое место обрыва не сложно, и не требует практически ни какого оборудования. Почти во всех случаях можно обойтись контрольной лампой, то есть лампой с прикрепленными к ней проводами. Для проверки исправности провода, на котором должен быть плюс надо соединить один провод контрольной лампы с корпусом автомобиля, а вторым коснуться проверяемого провода. Для проверки исправности минусового провода надо соединить один провод с любым плюсовым проводом, а вторым коснуться проверяемого провода или контакта. Если лампа при этом загорится, то провод исправен и плюс или минус на нём есть. Соответственно если лампа не загорит, то плюса на этом проводе нет. При проверке цепи таким способом можно найти место или участок цепи, где имеется обрыв или плохой контакт в разъёме. Так же для проверки целостности проводов можно используя мультиметр или омметр. Эти приборы имеют собственный источник питания, что удобно при проверке проводов, не имеющих питание, имеющих низкое питающее напряжение или переменное питание. Особенно это актуально при проверке соединительных проводов датчиков и исполнительных устройств блока управления двигателем.

Короткое замыкание.

Вторая неисправность электропроводки это короткое замыкание, то есть соединение провода, с корпусом так называемое «короткое замыкание», или замыкание (объединение) с другим проводом. Замыкание двух проводов между собой характерно одновременным включением нескольких потребителей. При поиске такой неисправности надо обратить внимание на оплавленные и перетёртые места. Это обычно следствие короткого замыкания плюсового провода на корпус автомобиля и применение не типовых или не качественных предохранителей.

Перегорание предохранителя говорит о замыкании плюсового провода на корпус автомобиля, коротком замыкании. Для поиска такой неисправности не стоит заменять предохранитель «гвоздём» и смотреть где задымятся провода, это чревато оплавлением проводов и замыканием их между собой, а так же возможен пожар. Поиск неисправности в этом случае зависит от конкретной модели автомобиля, а если точнее, то способа формирования жгута. В старых авто источники, коммутационные приборы и потребители соединялись целыми проводами, причём питающий провод от одного предохранителя соединяет сразу несколько потребителей. Собирались эти провода в жгуты, имеющие тряпочную или пластиковую изоляцию. В современных автомобилях проводка обычно разделена на несколько отдельных кусков, соединённых между собой разъёмами. Это обусловлено применением различных комплектаций. Эта особенность в большинстве случаях облегчает поиск неисправностей, особенно короткого замыкания.

Как найти короткое замыкание?

Существует два способа поиска такой неисправности. Первый способ с применением контрольной лампы или прибора (мультиметра или омметра). При поиске с помощью контрольной лампы, она устанавливается за место предохранителя. Если лампа горит, то провод соединён с массой. Если для поиска неисправности применяется омметр, то один щуп надо подключить к выводу предохранителя, с которого подаётся питание к проводу, идущему к потребителю, а второй к корпусу автомобиля. Значение равное нулю говорит о наличии короткого замыкания, соответственно значение равное единице говорит о его отсутствии. Применение мультиметра возможно как в режиме вольтметра, подключается как контрольная лампа, так и в режиме омметра. Если в приборе есть функция звукового сигнала, то он подключается как омметр и наличие звукового сигнала говорит о наличии короткого замыкания. Все перечисленные способы возможны только при полном отключении потребителей, в противном случае будет ложно показывать короткое замыкание.

Второй способ поиска короткого замыкания

Второй способ поиска короткого замыкания не требует ни каких приспособлений. Для проверки используется предохранитель меньшей, чем установленный штатный. Проще и дешевое использовать в качестве предохранителя «жучок», намотанную на сгоревший предохранитель ТОНКИЙ ПРОВОД. Для этого можно использовать одну — две жилки зачищенного автомобильного провода. Суть такого поиска разделить проводку на несколько частей, разъединив соединения, и определив в каком куске есть провод из-за которого сгорает предохранитель. На пример, во всех современных автомобилях проводку можно разделить на переднюю и заднюю. Если при отключении задней проводки предохранитель опять перегорит, то неисправность надо искать в передней, которую так же по возможности надо поделить. В качестве разделителя можно использовать выключатели, реле, переключатели. На пример, предохранитель сгорает при включении какого-то тумблера или какой-то клавиши, это говорит о коротком замыкании после него, но в цепи так же есть реле, которое включается при его нажатии. Если извлечь это реле и ещё раз проверить сгорит или нет предохранитель, мы узнаем, в какой части короткое. Если предохранитель сгорит, то КЗ в проводе от переключателя до реле. Такой способ поиска позволяет локализовать зону до небольшого участка, где найти короткое замыкание на много проще.

Неисправности проводки автомобиля приводят к серьезным проблемам при эксплуатации машины – от некорректной работы датчиков и устройств, бортового компьютера и автоматики до полного выхода из строя дорогостоящего электрооборудования. Помните, что короткое замыкание цепей бортовой сети может привести к возгоранию автомобиля. Поэтому неисправности электрооборудования и электрики следует устранять сразу же при их обнаружении – не стоит откладывать ремонтные работы «в долгий ящик».

Выполнить ремонт электропроводки автомобилей можно как самостоятельно, так и в автосервисе. Основная трудность заключается в поиске неисправностей – обрывов, вышедших из строя реле, предохранителей и блоков, поломок отдельных элементов и устройств автоэлектрики.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

  • Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
  • Поломки генератора — обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
  • Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
  • Деформации электропроводки — окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
  • Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

  • Установить мультиметр в режим вольтметра.
  • Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
  • Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

  • Потребителя – электрооборудования, устройств, предохранителей, блоков.
  • Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

  1. Отключение АКБ.
  2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
  3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Ремонт электропроводки автомобиля

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой – учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается — это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из-за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ. Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ.

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.

Многие автолюбители при появлении проблем с электропроводкой тут же начинают судорожно искать знакомого автоэлектрика для решения проблемы, мотивируя это тем, что не разбираются в электричестве. На деле же, ничего сложного нет в том, чтобы провести диагностику электрики самостоятельно. Для этого вам понадобится мультиметр и немного знаний, которые мы постараемся изложить для вас в этой статье. Прочитайте информацию ниже, и у вас не возникнет вопросов о том, как найти короткое замыкание в автомобиле или же, наоборот, как найти обрыв провода в автомобиле.

Признаки неисправности электропроводки

Прежде чем проводить диагностику электрики автомобиля, необходимо убедиться в том, что проблема с проводкой. Перечислим основные виды неисправностей электропроводки и их признаки:

  • Короткое замыкание. Одна из самых опасных проблем с проводкой, способная вызвать опасное для здоровье задымление, и даже пожар – собственно это и есть признаки короткого замыкания в автомобиле. Важно немедленно прекратить эксплуатацию автомобиля, поскольку в перегретые от замыкания провода могут расплавить изоляцию соседних проводов и только усугубить ситуацию. Чаще всего такие проблемы заканчиваются перегоревшим предохранителем или реле.
  • Обрыв проводки. Это более безопасная неисправность, последствиями (и, одновременно, признаками) которой может стать лишь выход определённого электрического узла из строя (в некоторых случаях – и всей электрики).

Короткое замыкание в машине

Для ответа на вопрос о том, как найти короткое замыкание в автомобиле, первым делом проверьте все предохранители и реле – как правило, при замыкании один из них должен выйти из строя. После обнаружения такого предохранителя или реле – выясните по описанию (на крышке блока предохранителей) к какому узлу он принадлежит. Далее начинайте исследовать этот узел – осмотрите визуально все провода, идущие от него до блока предохранителей.

Если внешние признаки короткого замыкания в автомобиле не найдены, то установите мультиметр в режим измерения сопротивления, после чего отключите «плюс» проверяемого узла от блока предохранителей и от питаемого им прибора. Затем подключите один контакт мультиметра к плюсовому проводу, второй контакт – к массе. Если короткого замыкания нет, то сопротивление на мультиметре будет равно единице. В противном случае – «плюс» где-то касается «минуса».

Поиск обрыва проводки в автомобиле

Для того чтобы проверить авто на утечку тока мультиметром – вам понадобится произвести всё те же действия. Замер сопротивления является показателем наличия контакта или его отсутствия. При отсутствии контакта сопротивление стремится к бесконечности (или цифре «1» на приборе). При наличии контакта, сопротивление должно в идеале стремиться к нулю (сем меньше – тем лучше). Так вот, чтобы проверить обрыв проводки, нужно подключить мультиметр к двум контактам, подозреваемым в обрыве и замерить сопротивление, повторимся — единица на экране мультиметра будет обозначать обрыв.

Спасибо за подписку!

Во избежание повторения обрыва – не скручивайте провода руками. Используйте только паяльник и специальную термоусадку. Если обрыв в клемме, то перед ремонтом обязательно зачистите её.

Как проверить авто аккумулятор мультиметром

Если у вас появилось подозрение в плохой работе аккумуляторной батареи, то здесь вам в помощь, опять же, мультиметр. Итак, вооружитесь мультиметром, настроенным на замер напряжения (20В):

  • Отключите одну клемму и подсоедините красный контакт к «плюсу», а чёрный – к «минусу». Нормальное напряжение должно быть в пределах 12,4 – 12,8 Вольт. Важно производить замер минимум через час после остановки двигателя.
  • Замерьте напряжение под нагрузкой, равной числу, в два раза большему ёмкости. Например, если ёмкость 75 Ам/час, то нагрузка должна составлять 150 Ам. Если напряжение проседает ниже 9 Вольт, значит с АКБ вашего автомобиля что-то не так (недозаряд, либо выход из строя). После отключения нагрузки напряжение должно восстановиться за 5-10 секунд.

Как проверить автомобильную проводку

Необходимо проверить проводку? Во всех автомобилях используются жгуты проводов для подключения различных датчики и аксессуары к ЭБУ компьютера, чтобы системы работали. Это руководство поможет, когда вы заменили определенный датчик, например датчик угла поворота распредвала, но код неисправности тот же.

Что идет не так?

Электрическая система компьютера зависит от хорошего соединения между датчиком или привод и компьютер.Со временем вибрация двигателя и дорожные условия, такие как жара, дождь, снег и естественное старение проводки могут привести к повреждению этих соединений незакрепленные, сломанные, поврежденные или ржавые. Эта заставляет компьютер думать, что проблема все еще существует, даже если компонент был заменен.

В этом руководстве будет тестироваться привод угла поворота распредвала и датчик положения. проводка, потому что код для привода и цепь датчика присутствует, и они оба уже были заменены.Код неисправности был очищен и приходит правильно назад после нескольких миль езды. Давайте прыгнем прямо.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 1. Найдите и отсоедините разъем привода

У каждого датчика или исполнительного механизма есть соединитель проводки. Эти разъемы состоит из одного или нескольких терминалов и может представлять собой заземление компьютера, систему напряжение и опорный сигнал и в некоторых случаях выходной провод, который будет управлять привод или двигатель.Каждый датчик может использовать любое количество клемм (проводов) для выполняют свою задачу. В приводе распределительного вала, показанном ниже, для работы используются всего два провода. работа. Эти два провода представляют собой провод питания от системы и заземления, которое управляется компьютером.

Сначала мы проверим, получает ли привод питание. Отсоедините разъем от датчика. Проверьте проводку в основании разъем - это популярное место для обрыва проводки. Ищите сломанные или ослабленная изоляция проводки или поврежденные контакты.

Шаг 2: Проверка системы опорного напряжения

Большинство датчиков в компьютерной системе работать от опорного напряжения, от 5 до 12 в большинстве случаев. Это напряжение подается от компьютера или предохранителя, когда система включена. Затем компьютер использует это напряжение для «включения» датчики, исполнительные механизмы или двигатели, чтобы он мог делать свои показания и регулировки. Это также может помочь увидеть, есть ли сама компьютерная система имеет питание, у вас может быть простая проблема, такая как взорванный предохранитель.

СПОНСИРУЕМЫЕ ССЫЛКИ

При включенном ключе зажигания переключить вольтметр на постоянное напряжение. Затем прикоснитесь к отрицательному проводу к хорошей земле источник. Используйте положительный провод, чтобы проверить клеммы разъема, которые должны быть в состоянии найти напряжение в системе. Системное напряжение распределяется между большинством компьютеров датчики, исполнительные механизмы и двигатели.

Шаг 3. Проверьте подключение к компьютеру

Для этого шага полезно иметь электрическую схему, но она не нужна.Все компьютерная проводка обозначается специальным цветовым кодом проводки, например, желтый и зеленый yl / gn что означает желтый с зеленой полосой. Цвет, упомянутый первым, - это основной цвет провода, за которым следует цвет индикатора, который будет небольшой линией на проводе.

Этот цветовой код будет одинаковым для сенсора и компьютера. В этом Например, мы будем использовать датчик угла или положения распределительного вала. Это три проводка датчика, один провод используется для питания датчика, два других идут непосредственно в компьютер для сенсорных целей.После подтверждения питания системы клавишей включен, следующим шагом будет проверка связи между датчиком и компьютером. который найдет оборванные провода.

СПОНСИРУЕМЫЕ ССЫЛКИ

Определите цвета проводки разъема, возможно, потребуется снять крышку с проводки назад, чтобы увидеть отдельные цвета. Это провода, которые вы будете искать в ЭБУ компьютера (блок управления двигателем).

Найдите компьютер двигателя, который обычно находится под приборной панелью или в двигателе. отсек.Он прикручен к корпусу воздушного фильтра под капот.

Найдите и отпустите разъем проводки, чтобы получить доступ к электрическим контактам. которые подключают системную проводку к компьютеру.

СПОНСИРУЕМЫЕ ССЫЛКИ

Это откроет контакты разъема, которые будут использоваться для тестирования. Пока разъем отключен, проверьте наличие моторного масла, которое звучит как ни странно, но на двигателях с большим пробегом было известно, что масло просачивается от датчиков, по проводке и в сам компьютер, как маленький реки нефти.Если в компьютер было залито достаточно масла, произойдет короткое замыкание. некоторые внутренние компоненты, хотя масло не проводит электричество пропитает соединения, из которых состоят микросхемы, резисторы, конденсаторы и диоды. Эти соединения должны быть чистыми и свободными от грязи, масла, ржавчины и коррозия.

Компьютер имеет множество контактов, которые подключаются к различным компонентам. Однажды главные разъемы были сняты, проверьте контакты на предмет ржавчины или коррозии и очистите как надо.Это хорошая идея Распылите электрический очиститель на эти клеммы и на разъемы.

Вы должны получить доступ к проводке на компьютере, чтобы идентифицировать входящие провода. В данном случае мы сняли пластиковую крышку с разъема. В в некоторых случаях провода оголены естественным образом.

Все провода должны быть хорошо видны, смотрите по сторонам, пока не найдете такой же провод цветовое сочетание и размер, присутствующий на датчике.

СПОНСИРУЕМЫЕ ССЫЛКИ

Вот схема подключения, которая поможет вам понять, куда идет провод в цепь и номер контакта в разъеме со стороны компьютера. Опять это не нужен, но полезно иметь для справки.

Чтобы убедиться, что вы проверяете правильный провод, подсчитайте количество мест в разъем с одного конца, в данном случае 8 мест. Это так когда вы переворачиваете разъем, вы знаете, с какого терминала проверять.

Теперь переверните соединитель и отсчитайте от конца, на который вы указали. Эта будет терминалом, используемым для тестирования.

СПОНСИРУЕМЫЕ ССЫЛКИ

Теперь возьмите вольтметр и переключите его на ом. Это позволит проверить сопротивление в проводе, если оно есть. В идея - не иметь ничего. Подключите датчики к любому концу разъемов проводки, измеритель показывает сопротивление в соединении. В этом чтении.6 следующий ни к чему и приемлемому, так что провод в порядке. При тестировании сверните тестовые провода в терминале, чтобы обеспечить правильное соединение для правильного чтения. Если ом чтения выше 2.0 есть проблема с проводом и его нужно заменить.

При тестировании попробуйте пошевелить проводами, удерживая щупы устойчиво это будет имитировать вибрацию двигателя, что поможет найти прерывистые шорты, для этого вам может понадобиться помощник. При выполнении теста один из провода в цепи оказались неисправными, и их пришлось заменить. проблема.

Если у вас есть вопросы о том, как проверить проводку компьютера или датчика пожалуйста, спросите наших механиков, мы рады помочь.

Статья опубликована 31.12.2020

Назад к основам: оборванные провода

Тысячи футов проволоки используются в современных транспортных средствах. В связи с потребительским спросом на дополнительные технические функции, наряду с внедрением передовых систем помощи водителю (ADAS), мы вряд ли откажемся от количества используемых проводов.Со всем этим проводом требуется некоторая организация, чтобы все было в порядке. Провода, идущие к одним и тем же пунктам назначения, объединены в жгуты. Хотя это отлично подходит для контроля всех этих проводов, это может затруднить обнаружение электрической проблемы после столкновения.

Когда много проводов сгруппировано вместе, вероятность полного разрыва ремня в случае столкновения снижается. Иногда обрезается несколько внешних проводов, а может быть, на жгуте даже нет признаков повреждения.Однако жгут проводов, подвергшийся ударам, может иметь раздавленные или поврежденные провода, что может ограничить электрический ток. Провода можно даже полностью оборвать внутри обвязки, даже если во внешнем корпусе нет разрывов.

Раздавленный жгут может вызвать множество проблем в электрической системе автомобиля. Часто предполагается, что датчик неисправен или проблема связана с модулем управления. Однако после установки новых деталей проблема все еще существует. Многие датчики и модули управления контролируют напряжение, и раздавленный провод с обрывом жил внутри может вызвать другое показание напряжения. Вот почему так важно правильно диагностировать проблему перед заменой деталей.

Дополнительные новости о ремонте при столкновении I-CAR, которые могут оказаться полезными:
Ограничители Ремонт проводки


Связанные курсы I-CAR

Курс Диагностика и ремонт электронных систем

Курс Устранение неисправностей основных электрических цепей

Курс Ремонт и обслуживание электропроводки и разъемов

Обнаружение электрического короткого замыкания (короткого замыкания) в автомобиле

По сути, короткое замыкание - это неисправность жгута проводов, который шунтирует электричество между цепями , прежде чем доберется до места назначения.Короткое замыкание не следует путать с разомкнутой цепью , в которой ток вообще не течет. Хотя симптомы короткого замыкания могут быть похожи на обрыв цепи, диагностика немного отличается. Короткое замыкание может произойти несколькими способами, и его обычно нелегко найти и отремонтировать. Однако, чтобы понять, как найти короткое замыкание , нам нужно понять, как работает правильно работающая цепь.

Как обычно работают электрические цепи автомобиля

MarcoMarchi / Getty Images

Есть много способов, которыми электричество передается по электрической системе автомобиля, и короткое замыкание может легко нарушить нормальный поток электричества в любом из них.Мы можем грубо разделить электрическую систему автомобиля на цепи датчика и исполнительного механизма. Типы датчиков включают кислородные датчики, датчики света, переключатели, датчики скорости и тому подобное. Исполнительными механизмами могут быть двигатели, фонари или что-то подобное.

  • Типичная цепь датчика, например, температуры охлаждающей жидкости двигателя, может быть проводкой между модулем управления двигателем (ECM) и датчиком температуры охлаждающей жидкости двигателя (ECT). Контроллер ЭСУД может быть расположен за перчаточным ящиком, а ECT - на двигателе. ЕСМ посылает 5 V опорного напряжения к ECT, который изменяет сопротивление в зависимости от температуры.Когда датчик ECT холодный, он имеет более высокое сопротивление, поэтому меньшее напряжение возвращается на ECM. Когда двигатель нагревается, сопротивление датчика ECT пропорционально падает, отправляя более высокое напряжение обратно на ECM.
  • Типичная схема исполнительного механизма, скажем, фары, включает в себя проводку от аккумулятора через предохранители и реле, переключатель фары к лампе фары, а затем обратно к аккумулятору. На выключатель фар всегда подается питание, но оно не направляет питание на фару, пока водитель не повернет выключатель.

В любой из этих цепей надлежащее функционирование гарантируется, пока проводка не повреждена, но есть много способов, которыми любая цепь может быть прервана. Повреждение грызунами, натирание проводов, некачественная установка, проникновение воды и ударные повреждения - это лишь некоторые из вещей, которые могут нарушить электрические цепи вашего автомобиля. Случайное ввинчивание винта в жгут проводов - отличный способ вызвать короткое замыкание на массу или на питание, или и то, и другое.

Типы коротких замыканий

Zuzu / Wikimedia Commons

Существует два типа коротких замыканий: короткое замыкание на источник питания и замыкание на землю, при которых электричество принимает непреднамеренное замыкание на , не проходя через предполагаемый датчик или исполнительный механизм.

  • Короткое замыкание на массу - Короткое замыкание на массу означает ток, протекающий от цепи к кузову автомобиля. Провода могут истираться и терять изоляцию, контактируя с кузовом или двигателем. Короткое замыкание на массу может привести к перегоранию предохранителей, неработающему освещению или двигателям или «отсутствию» датчиков. Например, протертый провод может закоротить на массу, что может вызвать перегорание предохранителя фары, защищая цепь от перегрева, но выбивая фары.
  • Короткое замыкание на питание - в жгуте проводов, когда многие цепи находятся в непосредственной близости, существует возможность короткого замыкания на сбой питания. В этом случае натертые или обрезанные провода могут соединяться друг с другом, позволяя току течь там, где это не предусмотрено. Например, кто-то, устанавливающий послепродажное устройство, может ввинтить винт в жгут проводов, случайно проткнув и «соединив» несколько проводов. Включение фар может направить ток на звуковой сигнал, или нажатие на тормоз может привести к включению фонарей заднего хода.

Со всеми технологиями, присутствующими в современном автомобиле, от управления трансмиссией до развлекательных систем и всего остального, неудивительно, что для соединения всего этого требуется количество электропроводки.По оценкам переработчиков металла, около 1500 проводов, соединенных встык, составляет около мили, например, средний современный роскошный автомобиль. Короткое замыкание может привести к повреждению электронных компонентов, включению контрольной лампы двигателя, перегоранию предохранителей, разрядке аккумулятора или оставлению вас в затруднительном положении.

Это может показаться сложным, но лучшее, что вы можете сделать, - это разделять и властвовать. Современные схемы электропроводки (EWD) имеют цветовую маркировку, что может облегчить диагностику, хотя диагностика короткого замыкания по-прежнему не является прогулкой по парку.

Как найти короткое замыкание

Гэвин Ган / FOAP / Getty Images

Поиск короткого замыкания требует времени и терпения. Для начала вам понадобится EWD для вашего автомобиля, контрольная лампа или мультиметр, а также инструменты для доступа к жгуту проводов. Сначала определите цепь, на которую вы смотрите. Вам нужно будет увидеть, куда он идет, через какие разъемы он проходит и какого цвета провода.

При тестировании цепей 12 В обычно можно начать с предохранителя в затронутой цепи.Снимите предохранитель и подключите контрольную лампу к клеммам гнезда предохранителя. Мультиметр, установленный для измерения непрерывности, можно использовать аналогичным образом. Отсоедините положительный полюс аккумулятора, установите положительный щуп на стороне нагрузки предохранителя, зажмите отрицательный щуп к отрицательному полюсу аккумулятора. В случае короткого замыкания загорится контрольная лампа или мультиметр подаст звуковой сигнал. Теперь разделяй и властвуй.

  • Отсоедините разъем на нагрузке или датчике. Если контрольная лампа погаснет (или счетчик перестанет пищать), это может указывать на внутреннюю неисправность нагрузки (это может быть перегоревшая лампа или двигатель).
  • Подсоедините разъем нагрузки и отключите что-нибудь на полпути, например, на выключателе. Если контрольная лампа гаснет (или счетчик, ну, вы поняли), вы знаете, что короткое замыкание происходит где-то между переключателем и нагрузкой. Сосредоточьте свое внимание на этом участке жгута проводов.
  • Взявшись за жгут проводов и согнув его, можно разорвать короткое замыкание, поэтому вы сможете определить хотя бы его местоположение. Если свет погас, значит, произошло короткое замыкание.
  • Если контрольная лампа (или счетчик) не погасла при отключенном переключателе, это означает, что короткое замыкание все еще находится где-то между предохранителем и переключателем. Найдите другое место, чтобы отсоединить провода, и посмотрите, не погаснет ли контрольная лампа. Продолжайте разделять цепь, отсоединяя разъемы и следя за тем, чтобы контрольная лампа погасла.

В цепях 5 В, таких как те, которые используются контроллером ЭСУД для определения и управления двигателем и трансмиссией, отсоедините контроллер ЭСУД и аккумулятор, установите мультиметр на измерение непрерывности и проверьте соединение между цепью и массой кузова или массой двигателя.Используйте тот же метод «разделяй и властвуй», чтобы определить примерное место короткого замыкания.

Как только вы обнаружите короткое замыкание, вы можете приступить к его ремонту. Перед повторным подключением аккумуляторной батареи или установкой нового предохранителя еще раз проверьте отсутствие короткого замыкания с помощью контрольной лампы или мультиметра.

Как диагностировать проблемы с автомобильным электрическим заземлением

Image / Summit Racing

Преследование электрических гремлинов в автомобиле может быть упражнением в разочаровании - разочаровании, которое заставляет молодых людей стариков и стариков разговаривать сами с собой.

Проблема с электричеством часто связана с одним источником: плохим заземлением. Плохое заземление может вызвать шум в аудиосистеме, заставить электрические топливные насосы перегреться или создать низкое давление, а также заставить электронные органы управления двигателем делать странные вещи.

Убедитесь, что у вас есть качественная точка заземления

Многие думают, что пока заземляющий провод аксессуара касается какой-либо части автомобиля, он заземлен. Это не относится к делу. Вы должны убедиться, что заземляющий провод подключен к точке, свободной от краски, ржавчины или гальки.Краска на панелях кузова и двигателе действует как изолятор, что приводит к плохому заземлению.

Рекомендации по заземлению принадлежностей к двигателю

Если вы заземляете дополнительное оборудование к двигателю, рекомендуется проложить заземляющий провод непосредственно к корпусу генератора и убедиться, что между стартером и монтажной поверхностью блока цилиндров нет краски.

Использование вольтметра / мультиметра для проверки соединения

Если ваш аксессуар все еще не работает должным образом после повторного заземления, вам понадобится вольтметр или мультиметр , чтобы отследить проводку.Установите вольтметр на измерение сопротивления (сопротивления) и проверьте отрицательный вывод аккумулятора и соединение заземления на аксессуаре (например, клемму заземления на усилителе). Если у вас показание менее пяти Ом, с заземлением все в порядке.

Если сопротивление в норме, но аксессуар все еще не работает, установите вольтметр на постоянный ток (напряжение). Включите аксессуар и проследите путь заземления, как и раньше. Напряжение не должно превышать 0,05 вольт под нагрузкой. Если вы обнаружите точку, в которой присутствует напряжение, вам необходимо добавить перемычку или найти новую точку заземления, чтобы ни в одной из точек заземления не было напряжения.

Если показание выше, необходимо проверить заземляющий путь между аксессуаром и аккумулятором. Начиная с батареи, проведите щупом вольтметра от батареи до первой точки заземления, обычно это крыло на маслкарах и грузовиках. Продолжайте движение до места крепления крыла к основному корпусу, а оттуда - к аксессуару. Если вы обнаружите точку с высоким сопротивлением (более пяти Ом), вам нужно будет прикрепить соединительную ленту или провод между панелями или частями, где сопротивление наибольшее.

Учитывать планку заземления двигателя и шасси

Одно из лучших действий, которое вы можете сделать, чтобы обеспечить надлежащее заземление автомобиля, - это заменить или добавить перемычку заземления между двигателем и шасси ; Тейлор делает красивый плетеный ремешок из нержавеющей стали с четырьмя калибрами , идеально подходящий для большинства автомобилей.

Рассмотрим провод большего калибра

Если вы добавляете ряд аксессуаров или аксессуаров, потребляющих большой ток, вам также следует заменить заземление между батареей и шасси на провод большего сечения. Это потому, что заводской провод заземления обычно не подходит для 10 или 12 калибра. Заземляющий провод должен быть такого же размера, как положительный или питающий провод к батарее.

Надеюсь, вам никогда не придется испытывать радость от отслеживания плохого грунта. Но если вы окажетесь в такой ситуации, эти советы помогут упростить работу - и вернуть вашу поездку на уровень земли.

Чтобы узнать больше об основах поиска и устранения неисправностей в автомобильной электросети, посмотрите серию видео, состоящую из двух частей, в которой наш друг Эрик Автогай:

Основы поиска и устранения электрических неисправностей, часть 1

Основы поиска и устранения электрических неисправностей, часть 2

Список деталей Автор: Дэвид Фуллер Дэвид Фуллер - управляющий редактор OnAllCylinders.За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог основать OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

Ремонт электропроводки

Начинается с запаха.Безошибочный запах горящей изоляции. Вскоре после этого из-под приборной панели вьется струйка дыма. Затем следует точно так же безошибочный взрыв предохранителя. В этот момент ваше радио отключается.

Или, может быть, останавливаются дворники или сам двигатель. Несомненно, у вас короткое замыкание.

ЧТО ТЕПЕРЬ?

Вполне может быть, что источник короткого замыкания очевиден, например, та проводка, которая болтается под приборной панелью.С другой стороны, вам может потребоваться серьезное устранение неполадок, чтобы найти источник проблемы. Короткое замыкание возникает, когда провод под напряжением касается рамы или кузова автомобиля или другого провода. Короткое замыкание на землю обычно имеет достаточно низкое сопротивление, чтобы потреблять ток, достаточный для перегорания предохранителя. Если короткое замыкание на другую цепь, вы можете увидеть, как загорается плафон, когда вы нажимаете на указатели поворота. Вы можете обнаружить расплавление жгута проводов или многополюсного разъема из-за тепла, выделяемого при коротком или высоком сопротивлении соединения.Более того, не все проблемы с проводкой связаны с короткими замыканиями: открытые и прерывистые соединения также могут усложнить вашу жизнь.

ОСНОВНЫЕ НЕ ДОПУСКАЮТСЯ

Никогда не используйте одножильный провод. Сплошной провод - для стационарного бытового использования; вибрация в вашем автомобиле или грузовике в конечном итоге сломает его. Используйте многожильный провод автомобильного качества, а не куски, взятые из старого удлинителя. Вам нужно будет найти автомобильный провод того же диаметра, что и провод, который вы заменяете. Если возможно, старайтесь следовать цветовой кодировке заводского жгута проводов, потому что через два или пять лет вы вполне можете снова заняться ремонтом - и нет ничего более сложного, чем поиск неисправностей в связке из полдюжины или более проводов, которые все одного цвета.По крайней мере, используйте бирки, которые идентифицируют схему и исходный цвет провода.

Никогда не используйте проволочные гайки. Они тоже предназначены для стационарной проводки и откручиваются сами - обычно поздно ночью на плохом участке дороги вдали от зоны действия сотовой связи.

Никогда не используйте изоленту для сращивания автомобильной проводки. Резкое нагревание и влажность разрушают клей, и лента раскручивается.

(1) Зачистите провода примерно на 1/2 дюйма.изоляции. Наденьте термоусадочную трубку из ПВХ на один провод. Оберните две части оголенного провода друг вокруг друга. (2) Нагрейте стык снизу паяльником или карандашом. Наносите припой на верхнюю часть, пока расплавленный припой не попадет в стык. Дайте ему остыть, чтобы избежать "холодного" паяного соединения. (3) Нагрейте термоусадочную трубку , чтобы она сжалась вокруг провода. (4) Используйте дополнительную термоусадочную трубку для объединения нескольких соединений.

ПАЙКА НА

Самый безопасный и прочный способ соединить два провода вместе - это припаять их.Период. Используйте только канифольный припой 60-40, предназначенный для электропроводки. Вам также понадобится термоусадочная трубка из ПВХ. Если вы не слишком опытны в пайке, потренируйтесь на дюжине или около того стыков, прежде чем пытаться делать это под приборной панелью, когда горячий припой капает вам на щеку.

(1) Новый разъем с плоскими выступами следует надеть на зачищенный провод ровно настолько, чтобы покрыть оголенный провод. Не пережимайте изоляцию. (2) Обжимной инструмент затем используется для прижатия разъема к оголенному проводу.Этот профессиональный обжимной пресс оснащен центральным механизмом, который не допускает перегиба или перегиба. (3) Готовый продукт механически и электрически твердый.

У вас нет теплового пистолета, а фен для вашей жены запрещен? Я обошелся зажигалкой. Будьте осторожны, чтобы не оставить пятна проводящего углерода на трубке, и постарайтесь не поджечь приборную панель или моторный отсек.

ПОДКЛЮЧЕНИЕ

Большая часть жгутов проводов вашего автомобиля или грузовика оканчивается стандартным разъемом с лопатками.Вы можете подобрать обжимной инструмент практически из любого места в комплекте с набором коннекторов с лопатками, круглыми и круглыми наконечниками по цене менее 10 долларов. Подберите разъем к размеру провода, но в большинстве автомобильных проводов используется 12- или 14-ga. провод и обычно соответствующий разъем имеет синий изолятор. Для более крупных проводов будет использоваться соединитель с желтым изолятором, который можно определить по большей ширине выступа лопаты. Просто руководствуйтесь здравым смыслом. Если вам нужно отрезать несколько жилок от провода, чтобы он вошел в наконечник разъема, в вашей голове должен загореться свет, сообщающий, что что-то не так.Просто зачистите провод, вставьте его в корпус разъема и обожмите. Когда вы сжимаете, убедитесь, что ручка обжимного устройства выходит наружу, что должно гарантировать твердость обжима. Если вы делаете такие вещи чаще, чем от случая к случаю, вы захотите воспользоваться профессиональным инструментом, который мы показываем на фотографии на странице 120. Он имеет центральный механизм со сложным рычагом, который обеспечивает правильное сжатие. Стоит около 50 долларов.

(1) Вставьте клеммный инструмент в соединительный блок настолько глубоко, чтобы вдавить фиксирующий выступ.Слегка покачивая инструментом по кругу, вы (2) осторожно потяните за провод , чтобы вынуть штырь разъема из блока. Помогает наличие трех рук. (3) Обжимной инструмент имеет одну небольшую наковальню для обжима провода непосредственно на металлическом штыре разъема. Как только это будет выполнено, используйте большую наковальню, чтобы обжать ограничитель натяжения на изолированной части провода. (4, 5) Окончательная обжимка оставляет штырь разъема готовым к установке в пластиковый блок. Просто вставьте его обратно в блок до щелчка.

Соединять и обжимать провода очень просто. Но что насчет того многожильного разъема, который расплавился, или разъема Weatherpak под капотом, который передает данные с какого-то датчика впрыска топлива? В отличие от проводки, по которой проходят фары, эти соединения несут информацию на уровне милливольт при слабом токе. Любое сопротивление сделает ваш компьютер управления двигателем недовольным. Эти разъемы запломбированы до определенной степени. Неблагоприятное использование мойки высокого давления может привести к попаданию воды через уплотнения, что приведет к коррозии.Вам нужно будет нажать на вкладку, чтобы отключить этот тип разъема. Если пластиковый блок поврежден, но штифты в порядке, вы можете заменить блок. Если с блоком все в порядке, но разъемы корродированы или провода отсоединились от контактов разъема, вы можете заменить только контакты.

Чтобы вынуть штифты из блока, вам нужно нажать на небольшой фиксатор. Для этого доступны недорогие инструменты. Квадратные штифты используют маленький плоский зонд, а круглые штифты - полый круглый.Вставьте зонд и немного покачивайте им, чтобы штифт легко выскочил из блока. Этот маневр может потребовать трех рук - одновременно тянуть за провод, покачивать датчик и удерживать блок. Не тяните слишком сильно - если штифт не вытаскивается достаточно легко, снова пошевелите зондом. Нет специального инструмента? Можно использовать небольшую отвертку или даже скрепку, но вы рискуете повредить хвостовик. Обжим нового штифта производится специальным инструментом, а это недешево. Мы заплатили около ста долларов за показанный выше, включая довольно полный набор сменных штифтов.(Нет, набор инструментов для обжима проводов за 2,95 доллара, который вы купили в Wal-Mart, не годится). Необходимо сделать два обжима: один на самом многожильном проводе, а второй - на изоляции. Эту обжимку сложно выполнить даже с помощью правильного инструмента. Рекомендую потренироваться на ломе. Не забудьте установить резиновое уплотнение на разъемы Weatherpak перед обжимом.

(1) Мы носим с собой некоторые из этих электрических разъемов Posi-Lock для быстрого ремонта и временного подключения прицепа.Зачистите проволоку, затем проденьте ее через воротник и затяните. posi-lock.com

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Обрыв жгута проводов 1999 VW Beetle - Техническое обслуживание / ремонт

TL: DR - Отрезано несколько проводов в жгуте проводов, идущих от моторного отсека к блоку управления двигателем, зафиксировано их, и теперь машина ходит на холостом ходу грубо и имеет очень жесткие тормоза.Ищем возможные причины и решения для них. После ремонта проводов иметь 4 кода двигателя. Коды были P0422, P0300, P0302 и P0303.

Я хотел проложить кабель для светодиодных фонарей, так как заводские противотуманные фары сломались. Я поискал в Интернете и нашел предложение провести кабели через резиновые блоки, найденные за узлом воздушного фильтра. Итак, я приступил к разборке воздушного фильтра и удалению деталей. Я вынул все и обнаружил, что этот район обсуждается. Это под некоторыми панелями, у которых есть три толстых жгута проводов, идущих в приборную панель.Два из них подключаются к главному компьютеру машины, другой - к другому, я не уверен.
Я поиграюсь с резиновыми блоками, чтобы посмотреть, смогу ли я вытащить один, чтобы пропустить через него новый провод. Я обнаружил, что не могу их вытащить, поэтому думаю, что мне может понадобиться просверлить отверстие в блоке для провода. Я продолжаю просверливать отверстие, но сверло идет боком из-за мягкой природы резины и что-то зацепляет. Я вытаскиваю дрель и обнаруживаю, что к ней прилипли два провода. Я немедленно паникую: «О ДЕРЬМО! Я только что напортачил ПЛОХО! »
Резиновый блок теперь почти полностью выдвинут.Я разрезаю его и осматриваю провода. Я перерезал два провода: БЕЛЫЙ провод и ПУРПУРНЫЙ / ЖЕЛТЫЙ провод. И еще троих повредил. К сожалению, я не помню цвета. Я потратил некоторое время и поискал, что делают эти провода. Я думаю, что ФИОЛЕТОВЫЙ / ЖЕЛТЫЙ соответствует датчику положения распределительного вала, но я не смог найти, к чему пошел БЕЛЫЙ провод. Это только усилило мое отчаяние. (Есть идеи, кстати, к чему идут провода?)
Итак, я копаюсь в приборной панели, отцепляю компьютер / блок управления двигателем и еще немного продеваю сломанный жгут, чтобы я мог снова соединить провода.Я взял какой-то провод 16-го калибра и соединил провода с соответствующими. Я пытаюсь завести машину, но я забыл снова подключить ЭБУ, поэтому он просто несколько раз перевернулся, пока я не понял, что у меня нет компьютера.
Я подключаю компьютер и пытаюсь запустить его снова. Он запускается, но не работает должным образом, так как мне не удалось собрать все воздухозаборники. Но по крайней мере работает. Я счастлив, что не повредил машину безвозвратно. Не хочу менять весь жгут проводов. И из того, что я смог найти в Интернете, эта деталь не выставлена ​​на продажу (или я неправильно ввожу ее, не знаю, что искать)
Итак, я заканчиваю прокладывать провода для фар, закрываю приборную панель и соберите воздушный фильтр.Убедитесь, что все подходит правильно. Я завожу машину, и она включается, но теперь она забавно работает на холостом ходу, и у меня горит индикатор проверки двигателя. Я дал ему поработать около 5 минут, чтобы посмотреть, выровняется ли он и перестанет ли пыхтеть. Никаких кубиков. По-прежнему плохо работает и временами кажется, что скоро умрет.
Еще одна странность: теперь мои тормоза СУПЕР нажимать. Как будто давление в тормозной магистрали действительно высокое. Машина действительно останавливается, но мне приходится очень сильно нажимать на педали, когда раньше на них было довольно легко нажимать и они легко держались.Теперь это вроде страшно, иногда не уверена, что вовремя остановлюсь.
Можно посоветовать, что может вызвать резкий холостой ход и жесткие тормоза? Я проверил коды, и они были для датчика O2 / каталитического нейтрализатора, а затем три для возможных свечей зажигания / проводов свечи зажигания. Коды
были P0422, P0300, P0302 и P0303.

Вот несколько изображений жгута проводов, о котором я говорю, и их расположение:
Открытые провода (я повредил средний):

Как найти обрыв провода в стене?

Обрыв провода в стене? Что это означает и как вы должны его найти, если вы не электрик и не имеете никаких навыков работы с электрикой? Провода составляют основу любой электрической цепи, и в случае их износа или повреждения они могут даже сломаться.Читайте дальше, чтобы узнать, что делать.

Как найти обрыв провода в стене?

Самый простой способ найти обрыв провода в стене - использовать стандартный мультиметр. Это электронный измерительный прибор, совмещающий в одном устройстве несколько измерительных функций. Обычно они могут измерять электрический ток, сопротивление и напряжение. Он также известен как вольт-омметр. Это портативное устройство. Как только вы найдете сломанный провод, вы можете заменить его или починить.

Шаг 1 : Первое, что нужно сделать перед тестированием, - выключить устройство или питание, потому что мультиметр может подавать питание, необходимое для проведения теста. Отключение питания также поможет избежать поражения электрическим током.

Шаг 2: Включите мультиметр и установите для него параметр непрерывности, прежде чем размещать провода поперек проводки или шнура. Черный конец мультиметра входит в круглый порт заземления устройства.Красный переходит в меньший из двух прорезных портов. Для правильной работы убедитесь, что выводы подключены к металлу.

Step 3 : Если сопротивление равно нулю, значит, разрыв обнаружен, а если нет, то вам нужно продолжать поиск вдоль шнура, пока не получите нулевое значение. Это место обрыва провода

Причины обрыва провода

  • Старение
  • Повреждение в результате сухой гнили или более быстрое разрушение
  • Грызуны, пережевывающие провода
  • Плохо или неплотно припаянные соединения проводов разъединяются

Как исправить Это

Когда вы обнаружите обрыв провода, его, скорее всего, потребуется полностью заменить.При незначительных обрывах проволоки ее можно исправить с помощью проволочных стыков или стыков. Как только это будет сделано, вы можете припаять его и покрыть изолентой. Тип сращивания проводов, который вам понадобится, будет зависеть от того, какой провод вы фиксируете.

Общие вопросы о сломанных проводах

Безопасно ли наклеивать изоленту на оголенные провода? В целях безопасности и здоровья вас, ваших близких и домашних животных необходимо прикрыть оголенные провода. Первое, что нужно сделать, это отключить электрический шнур, но не касаться оголенных проводов.Оберните оголенные провода изолентой, пока они не будут закрыты.

Что вы сделаете, если ударите электрический провод в стену? Первое, что нужно сделать, это немедленно убрать руки с гвоздя и выключить выключатель питания. Как только электричество отключат, можно вынимать гвоздь. Вырежьте в стене отверстие и перережьте провод в месте разрыва. Разъедините концы и оторвите концы от рамки.

Изолируйте оба конца провода, обмотав изолентой.Для устранения этой проблемы вам потребуется электрик. После того, как они будут покрыты изолентой, можно безопасно снова включить питание, пока электрик не доберется до места и не починит его.

Насколько опасны оголенные провода? Да, оголенные провода опасны, особенно для домашних животных и маленьких детей. Они могут получить удар электрическим током, который может убить их, если они коснутся оголенного провода. Открытый

Что является ключом к устранению обрыва провода? Ключ - восстановить соединение.Это означает, что вам нужно соединить провод как электрически, так и механически. Затем необходимо заизолировать стык. Если места мало, вы можете припаять провод, но если у вас есть место, вы можете использовать разъемы.

Зачем нужна изолента? Очень эффективен для длительного сохранения хорошей теплоизоляции. Лента должна иметь сертификат, что при перегреве она не горит. Вы можете обернуть его изолентой вокруг провода, чтобы электрический ток не прошел по ошибке от другого провода или на другой провод, что поможет предотвратить пожар.Это должно быть временное решение, пока вы не попросите электрика починить его.

Заключение

Убедитесь, что у вас отключено электричество, прежде чем с ним возиться. Всегда надевайте перчатки. Если вы не уверены, что делаете, наймите профессионального электрика, чтобы устранить проблему. Вы хотите убедиться, что все сделано правильно, потому что, если это будет сделано неправильно, это может вызвать пожар или другие проблемы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
