Настройка газового котла: как отрегулировать своими руками?

C началом отопительного сезона владелец частного дома должен перевести котел отопления в рабочий режим. Операция не самая сложная, поскольку все инструкции по настройке агрегата в обязательном порядке указаны в технических документах. В нашей статье мы расскажем, на что обращать внимание при настройке оборудования и как заставить котел работать с максимальной эффективностью.

Выбор газового оборудования – основные критерии

С настройками газового котла нужно определиться еще до его покупки. Начать советуем с мощности оборудования. Большое значение имеют особенности вашего дома. Главное условие для нормального и бесперебойного функционирования такого агрегата – наличие централизованного снабжения газа. Естественно, можно попробовать воспользоваться привозными газовыми баллонами, однако это существенно увеличит расходы. В некоторых случаях дешевле даже приобрести электрическое оборудование для отопления здания, чем закупаться баллонами с газом.

Для помещений площадью более 300 м2 лучше выбрать напольный котел

Котлы отопления бывают одноконтурными и двухконтурными. В первом случае рекомендуем приобрести дополнительный бойлер косвенного нагрева. Лишь тогда агрегат может быть использован для обогрева сантехнической воды. Оптимальным вариантом считается покупка двухконтурного котла, который обладает всеми необходимыми функциями для обогрева здания и воды. Его ключевая особенность заключается в передаче приоритета управления режимом работы горячему водоснабжению. Другими словами, после открытия системы горячего водоснабжения подача тепла в основной контур, к числу которых также относится и отопительная система, останавливается.

Есть некоторые особенности выбора напольного и настенного котла. Настенное оборудование отличается меньшей мощностью, поэтому его не хватит для обогрева помещений общей площадью свыше 300 квадратных метров. В данном случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа. В магазинах можно приобрести напольные агрегаты любой мощности.

Безопасная работа котла – расчет его мощности

Мощность котла отопления – это ключевой фактор, который влияет на уровень обогрева помещений, а также на долговечность оборудования и безопасность его работы. В первую очередь необходимо определить потери тепла через потолок, стены и окна. Часть тепловой энергии уходит через систему вентиляции, о чем также следует помнить. Самому выполнить такие расчеты с максимальной точностью очень сложно, без помощи специалистов не обойтись.

Однако есть методика, позволяющая приблизительно рассчитать необходимые показатели мощности. Если строительство здания велось в соответствии со всеми требованиями безопасности и энергосбережения, то для обогрева одного метра квадратного требуется порядка 100 Вт мощности отопительного оборудования. Соответственно, покупать новый газовый котел необходимо, исходя из этого соотношения.

Чтобы подобрать котел, учитывайте особенности своего здания. Ведь мощность будет зависеть от многих факторов, будь то толщина стен и потолков, наличие пластиковых или деревянных окон, а также их утепление. Разница между наружной температурой и температурой в помещении имеет большое значение. Так, если внутри температура изменяется незначительно, то снаружи амплитуда достигает огромных значений. Даже зимой возможны резкие переходы от плюс 10 до минус 20 градусов.

Отдавайте предпочтение современным агрегатам. И причина не только в качестве подобного оборудования, но и в наличии дополнительных функций, к примеру, ЖК-дисплеев. Настроить котел отопления в таком случае не составит труда, поскольку на мониторе указаны основные параметры работы прибора – обороты вентилятора, фактическая и настроенная температура воды и многое другое.

Одна из самых частых проблем, связанных с мощностью оборудования, заключается в тактовании. Это явление возникает в тех случаях, когда выбранный вами агрегат обладает слишком большой мощностью. В таком случае выхода только два – либо приобрести новый газовый котел, либо постараться своими руками произвести настройку. Предпочтительнее первый вариант, однако и второй применяется также очень часто.

Тактование котла представляет собой ситуацию, когда котел включается самостоятельно слишком часто. Это происходит из-за слишком сильного увеличения температуры теплоносителя.

Современные модели можно настроить с помощью ЖК-дисплея

Тактование чревато серьезными последствиями. Непроизвольное включение оборудование вызывает перерасход газа, к тому же, наблюдается чрезмерный износ оборудования. Однако решить проблему очень просто – отрегулируйте уровень подачи газа на горелку до минимального уровня. Регулярно проверяйте уровень подачи газа и, при необходимости, настраивайте газовый котел заново.

К каждому котлу прилагается своя инструкция, в которой подробно расписано, как это выполнить. Обычно на газовом клапане имеются специальные винты, отвечающие за интенсивность подача топлива. На современных моделях все настройки можно произвести прямо с ЖК-дисплея, что сделать еще проще и быстрее.

Регулирование температуры в комнатах – руководство по настройке

Настройка газового котла позволяет установить оптимальный температурный режим в помещениях. Единственное условие – это наличие термостата, задача которого заключается в регулировке мощности горелки. Термостат подключается к датчику температуры, находящемуся в комнате. Предварительно требуется установить необходимое значение температуры, комфортное для вас. После этого можно наслаждаться теплом, читая книги или занимаясь просмотром любимых фильмов.

Настроив газовый котел, можно установить подходящую температуру в помещении

Есть некоторые ограничения при использовании термостатов. Например, данный прибор позволяет установить температурный режим лишь в одном помещении. Для устранения этого недостатка требуется устанавливать терморегулирующий вентиль в подающей трубе перед каждым радиатором отопления. Благодаря сужению или расширению рабочего вещества, расположенного внутри вентиля, происходит изменение площади поперечного сечения трубы. Такие вентили реагируют на малейшее измерение температуры, даже увеличение количества людей в комнате может привести к сужению рабочего вещества.

Выход из строя термостатов может стать причиной одновременного перекрытия всех радиаторов отопления. Это приведет к прекращению циркуляции теплоносителя в контуре обогревательного оборудования. Необходимо предварительно установить трубку-перемычку или байпас, чтобы избежать возникновения подобных проблем.

Автоматическая система отопления помещений – доверяй, но проверяй

Современные газовые котлы оснащены функцией автоматического выбора режима работы в зависимости от наличия людей в комнатах. Это позволяет поддерживать температуру на определенном уровне даже во время длительного отсутствия хозяев. Данная настройка может быть использована лишь при условии периодического контроля системы со стороны соседей или родственников. Это обусловлено тем, что в случае непредвиденных проблем, к примеру, аварийного отключения, вся система обогрева здания выйдет из строя.

Как показывает практика, может быть достаточно много причин для выключения котла:

уменьшение напряжения в сети;
отключение электричества;
уменьшение сечения дымохода из-за образовавшегося там льда;
уменьшение давление газа;

угасание горелки в результате действия сильного ветра, попавшего в камеру сгорания.

Поэтому необходим регулярный контроль. В противном случае возможен выход системы из строя, что приведет к огромным финансовым расходам. Естественно, соседям потребуется объяснить, как правильно отрегулировать или настроить газовый котел в той или иной ситуации. Тогда можно рассчитывать, что за время вашего отсутствия ничего в доме не произойдет.

Как правильно настроить котел для экономии энергии и денег?

С другой стороны, котлы расходуют больше газа, когда они постоянно включаются и выключаются, но в этом случае также имеет значение на какой период мы оставляем котел выключенным. Современные котлы имеют возможность модулировать свою мощность, в отличие от старых котлов, которые работают по принципу включено/выключено.

Так что делать? Лучше ли всегда держать котел включённым в течение более длительного периода времени или отключать его и использовать его только в течение нескольких часов, когда это необходимо? Ответ на этот вопрос не так категоричен, как кажется, так как он зависит от многих факторов.

Настройка режима работы котла зависит от особенностей системы отопления, в частности:

— от типа системы отопления (мало инерционная система (радиаторы), высоко инерционная система (теплый пол))
— от начальной температуры воздуха в помещении (при нагреве помещения от 5 до 20 °С котел потребляет больше газа, чем при поддержании постоянной температуры на уровне 18-22 °С)
— от наличия или отсутствия термостатов (или они находятся в каждой комнате или есть только один общий для всего дома)

Как правило, советуют наращивать температуру в доме не слишком быстро, т.

е. не доводить работу горелки котла до максимальных значений. Причина в том, что в этом случае мы имеем большие теплопотери через сильно разогретые трубы и задние стенки радиаторов.

Более низкая, но постоянная температура приводит к большему комфорту внутри дома.

Также вы можете установить временные и температурные интервалы в течение дня. Таким образом, мы можем установить комфортный режим в течении дня и снизить температуру ночью, установив ее на 16-18 °С в соответствии с вашими потребностями.

Интеллектуальные термостаты позволяют автоматически программировать активацию системы отопления в соответствии с нашими потребностями.

Конденсационные котлы имеют высокий энергетический КПД, потому что они использую скрытую теплоту парообразования, что невозможно в котлах традиционной конструкции.

Регулярные проверки и обслуживание котла предотвращает риск поломки

в самое неподходящее время и позволяет поддерживать эффективность системы отопления на хорошем уровне, снижая потребление газа.

Как настроить и отрегулировать газовый котел

Газовые отопительные приборы очень часто используются в частных домах и городских квартирах. Владельцы могут самостоятельно осуществлять регулировку агрегатов, задавая комфортный температурный режим в помещении.

Установив газовые генераторы, вы не будете зависеть от коммунальных предприятий и сможете расходовать топливо по своему усмотрению. Однако, для того, чтобы процесс эксплуатации был экономичным и в то же время эффективным, очень важно произвести верную настройку газового котла. Этой теме и посвящена данная статья.

Настройка котла своими руками

Правильная регулировка газового котла нужна для:

экономии ресурсов;
комфортного нахождения в помещении;
увеличения срока службы оборудования.

В первую очередь, необходимо верно определиться с мощностью отопительного оборудования. Важно принимать во внимание особенности помещения: число и площадь окон, дверей, качество утепления, материал, из которого выполнены стены. Минимальный расчет ведется от теплопотерь за единицу времени.

Как известно, сила нагрева находится в непосредственной зависимости от модуляции газовой горелки. Если у вас агрегат с электронным управлением, тогда приводится в действие термостат, который подсоединяется к комнатному термометру.

Регулировка осуществляется в автоматическом режиме: термометр измеряет температуру в помещении. Как только ее показатели становятся ниже комфортной, он подает сигнал на запуск горелки либо увеличение силы пламени.

В обычном режиме термометр контролирует температурный режим только в одном помещении. Но если вы монтируете вентили перед каждым радиатором, контроль будет в каждой комнате.

Можно выполнить регулировку горелки вручную, посредством воздействия на газовый клапан. Это актуально для атмосферных котлов с открытой камерой сгорания. Например, в моделях Protherm Гепард, Протерм Медведь клапан регулируется посредством электродвигателя. Для изменения настроек необходимо перейти в сервисное меню. Обычно эту работу выполняет специалист, а сам пользователь уже действует согласно инструкции.

Однако, все же знать, как вызвать скрытое меню для регулировки, необходимо. Рассмотрим несколько примеров.

Прежде чем перейти в меню и выполнить настройку, нужно выполнить последовательность действий:

открыть краны на батареях;
на комнатном термостате нужно задать максимальные значения;
в настройках пользователя установить максимальный температурный режим, который вы обычно задаете при максимально низкой температуре на улице. Горелка всегда отключается, когда показатели на 5°С превышают установленные. Например, при 75°С отключение произойдет по достижению 80°С;
теплоноситель следует охладить до 30°С.

Для Protherm Gepard:

Нужно удерживать клавишу Mode на панели. Как только увидите на дисплее ноль, установите значение 35 нажимая «+» и «-«.
Далее нажмите Mode для подтверждения;

когда на экране загорится d. 0, надо ввести номер строки в меню. Эти манипуляции также производятся посредством нажатия «+» и «-» d.(номер). Для того, чтобы настроить максимальную мощность горелки, необходимо выбрать d.53, для минимальной — d.52.

Для того, чтобы перейти к выбору параметра, также используется Mode, меняется он «+» и «-«.
Установка получает автоматическое подтверждение.
Вернитесь в исходное меню и удерживайте Mode.

В то время, когда осуществляете регулировку посредством панели, отслеживайте изменение пламени и интенсивность температуры.

Дисплей газового котла Протерм Пантера

Для Протерм Пантера порядок действий другой:

Удерживайте Mode около семи секунд.
Далее вводится код 35.
Подтверждается ввод.
При появлении в левой части экрана d.00, посредством двух кнопок надо ввести номер.
Затем измените параметр с правой стороны экрана, используя клавиши 3.
После подтверждения надо кликнуть mode для того, чтобы выйти из меню.

Изменение температуры горячего водоснабжения

Для того, чтобы отрегулировать подачу воды до оптимальных показателей, необходимо уменьшить мощность горелки. Порядок действий будет таков:

нужно открыть смеситель для переключения котла в режим горячего водоснабжения;
задать температурный режим 55°С;
перейти в сервисное меню таким образом, как было описано для Протерм;
выбрать параметр d.53 и кликнуть Mode;
затем в строке вы увидите максимальную мощность.

Если выбрать сразу минимальное значение 90, то температура воды из крана будет не очень комфортной. Задаем 80 и получаем повышение градуса. Понемногу повышайте значения, до тех пор, пока вы не будете удовлетворены подачей ГВС.

Регулировка клапана SIT

В комплектацию автоматики некоторых приборов входит газовый клапан типа SIT. Его можно встретить в моделях Vaillant и Протерм. Такая настройка газовых котлов осуществляется посредством вращения болтов на клапане. Для изменения параметров мощности следует изменить давление. Нормальными считаются значения 1,3 — 2,5 кПа. Для того, чтобы уменьшить давление в режиме ГВС надо вращать гайку регулировки.

Клапан байпас

Если в помещении батареи прогреваются неравномерно, то необходимо увеличить скорость движения теплоносителя. Для этого винт байпаса прокручивается по часовой стрелке.

Если при включении отопления в батареях начинает шуметь жидкость, то это является сигналом для снижения скорости теплоносителя. Выполняется это при помощи вращения винта в обратном направлении. Для настройки и измерения нужно использовать манометр либо цифровой дифманометр. Он укажет номинальное давление, которое не должно быть больше 0,2-0,4 Бар.

Автоматика

Многие современные газовые котлы оснащены функцией автоматического выбора режима работы в зависимости от наличия людей в комнатах. Таким образом, будет поддерживаться температурный режим на определенном уровне даже в случае, когда хозяев нет дома. Подобная настройка может использоваться только при условии периодического контроля системы со стороны соседей или родственников. Это обусловлено тем, что при аварийном отключении вся система обогрева здания будет сломана.

Подробнее про виды автоматики газовых котлов можете прочитать здесь.

Отзывы пользователей и специалистов, занимающихся решением подобных проблем, свидетельствуют о том, что причинами, по которым котел может выключиться, могут быть следующие:

снижение напряжения в сети;
отключения электричества;
снижение давления газа;
уменьшение сечения дымохода в случае, если там образовался лед;
погасание горелки из-за сильного ветра, который попал в камеру сгорания.

Именно поэтому такие приборы требует регулярного контроля, иначе последствия могут быть очень серьезными.

Правильно выполненная настройка газового котла — это качество работы оборудования. Поэтому лучше доверить это дело специалистам. Но и, конечно, иметь хотя бы малейшее представление о том, как функционирует газовый отопительный прибор и какие манипуляции можно выполнять для настройки тех или иных элементов знать необходимо.

Как настроить и отрегулировать газовый котел Ferroli

__________________________________________________________________________

Как настроить и отрегулировать газовый котел Ferroli

Котел Ферроли Дива ф. После розжига появляется какой то шум, но тут же пропадает. В чем причина? В эксплуатации два года. Раньше этого шума не было.

Для определения причины появления шума рекомендуем вызвать специалиста. Причин может быть несколько, в том числе отсутствие технического обслуживания.

Ferroli divatop 60 атмосферный с бойлером. Что такое антитактовый режим и как его отрегулировать? Он срабатывает без причины каждые 2 минуты.

Антитактовый режим служит для предотвращения частого включения/выключения агрегата. Если самостоятельно Вы не можете настроить оборудование, то рекомендуем обратиться в специализированную организацию.

Если есть возможность, проконсультируйте пожалуйста по такому вопросу. Ferroli Fortuna pro 24f. Не важно какая температура теплоносителя, включается, работает 2-3 минуты, выключается и тут же включается. Недолго работает, выключается на несколько секунд тут же включается. При этом не набирает заданную температуру. Меняли датчики температур, меняли платы и не одну. В общем ещё не трогали только газовый клапан и пьезорозжиг (электрод), он же датчик пламени.

Возможно, проблема в системе дымоудаления.

Должен ли котёл Ферроли Фортуна реагировать на открывание крана холодной воды водоразбора?

Двухконтурный агрегат включается на приготовление горяей воды при срабатывании датчика протока. Поэтому при включени только холодной воды (без подмеса горячей) он включаться не должен.

Нужно ли покупать котел с запасом по мощности?

Мощность, которая требуется на отопление, зависит от площади помещения и его теплопотерь. Подбирая оборудование, учитывают погодные условия климатической зоны, при этом используют средние показатели температуры. Пользователей беспокоит, хватит ли мощности агрегата, если зимой будут сильные морозы. К расчетному показателю рекомендуется добавить не более 20-25 %. Чрезмерное превышение увеличивает число включений и выключений котла. Пользователь не будет постоянно использовать его на полную мощность. Это значит, что оборудование будет работать с низким КПД, больше будет расходоваться топливо.

Зачем для отопительного котла нужен насос?

Система отопления может быть построена двумя способами: с естественной или принудительной циркуляцией теплоносителя. Нагретая вода естественным образом перемещается вверх, остывая, она движется по трубам вниз. Преимущество такого отопления — энергонезависимость. Недостаток — невысокое давление теплоносителя в системе, поэтому имеются ограничения по протяженности трубопровода. Принудительная
циркуляция происходит за счет перемещения воды с помощью насоса.

С ним систему можно построить в любом доме. Она более эффективна за счет высокой скорости циркуляции воды. Обогрев помещений происходит быстрее и равномернее. Отопление проще монтировать, так как допускаются разнообразные схемы разводки, расширительный бак можно установить в любом месте. Во время работы насос потребляет
электроэнергию. Если ее отключат, циркуляция остановится.

Хотим купить газовый котел Ферроли для установки, но не можем выбрать между двумя моделями: Domina N и Fortuna F. Чем они отличаются друг от друга?

Модели Фортуна – это настенный котлы с открытой камерой сгорания. Также у них в комплекте идут патрубки для разделительной системы дымоудаления. Еще следует отметить у них пониженный уровень шума.

В наличии котел для частного дома Diva F16 с подключенным к нему пультом управления ROMEO. На пульте задана температура 23С, и в принципе агрегат именно ее и держит. Но мне не нравится сама его работа. Когда в система температура 23,1С зачем-то включается горелка и идет нагрев до заданных 65 градусов.

Явно присутствуют лишние тактования. Наблюдения показали, что нагрев идет очень непродолжительное время (2-0-30 секунд), причем он работает сам на себя через трубу байпаса (в систему вода не поступает). А вот если в комнатах температура опускается до 22,8С, то нагрев и работа идет как положено. Почему так происходит?

Рекомендуем проверить работу системы без пульта. Если проблема остается, то у вас включен режим «комфорт». Отключите его.

Хотелось бы узнать какое качество у газового котла Ferroli Fortuna F24 pro. Слышали, что у них возможен шум и дребезжание при работе. Так ли это? И если так, то можно ли его уменьшить, смонтировав дымоход по раздельной схеме. Или же стоит обратить внимание на какую-нибудь другую модель? И еще вопрос: нужен ли стабилизатор напряжения? Если нужен, то подскажите его мощность.

Мы бы вам порекомендовали купить Ферроли Дива F 13-16-20-24 кВт (мощность можете выбрать любую, так как она настраивается на месте). А на счет стабилизатора – смотрите на напряжение входящей сети. Если наблюдаются скачки, то лучше установить. Также советуем обратить внимание на модель Arena. Он отличается от Дивы только управлением (нет дисплея и управление поворотными регуляторами).

Потребовался ремонт и обслуживание настенного котла Ferroli Domina N в связи с тем, что он не видит размыкания контактов на термостате. Перезагрузка не помогает. Он работает как работал, поддерживая температуру, которая была установлена вручную. При подключении пришлось установить перемычку, так как он не хотел запускаться из-за попыток отслеживать показания температурного датчика. Сейчас возникла

необходимость восстановить эту функцию. Как мне поступить?

Снимите кожух и обратите внимание на коробку с клеммами справа от платы. Найдите там два белых провода, прикрепленных к плате. Там, снизу они должны быть соединены проводком – это и есть та самая перемычка. Вместо нее можно установить термостат. Если у вас в наличии два клемника, то один из них для наружной температуры. Ищите именно тот, где есть лишний проводок.

Решил сделать техническое обслуживание отопительного котла Ферроли Дива C 32. Причина: во вторичном теплообменнике потекли две прокладки их четырех. После осмотра я остался озадачен техническим решением: почему установлено всего 2 болта на все четыре прокладки. Попытался их затянуть, но это ничего не изменило. А еще в начале цикла, когда идет нагрев, агрегат издает непонятный сильный шум.

Такая проблема случается и на других моделях. Причина — неустановленный смеситель. Разбор воды шел через шаровый кран, а в системе давление 4 Атм. Если кран резко перекрывали, то случался гидроудар. В вашем случае поможет установка смесителей, которые помогут ограничить скорость потока.

Подскажите, как происходит измерение давления в системе газовым настенным котлом Ferroli Domina N, а также, что более важно, реализована ли в нем его передача по ОТ интерфейсу? Мне это нужно вот зачем. Я установил OpenTherm интерфейс. В нем установлено давление 1.4 бара. Когда доливаю воды или у меня в системе падение давления, то манометр работает правильно. Как я понимаю, это может быть связано с достаточно теплой погодой и редким включением агрегата? А вот вчера вообще система остановилась по ошибке, так как давление стало ниже заданного.

Не моделях Домина Н первых годов выпуска поддержка ОТ не реализована. Там все зависит от того, какая стоит плата. 39848640 — Плата управления DBM33 для модели F (без OpenTherm). 39848641 — Плата управления DBM33 для модели C/F N (с OpenTherm). На вашем котле стоит простое реле управление, работающее в режиме «включено/выключено). И реагирует оно только на изменения заданного давления. А именно при давлении 0,8 бар происходит замыканию. А от Open Therm оно принимать ничего физически не может, так как оно не датчик холла.

Хочу в частный дом установить котел, и запланированное место установки – это подвальное помещение. Изначально я выбрал газовую модель с закрытой камерой и коаксиальным дымоходом. Но в магазине мне сказали, что в моем случае его установка невозможна, так как верх трубы дымохода должен быть приподнят над землей не менее, чем на 2 метра. В моем случае это технически не реализовать. Для разрешения этой
ситуации в магазине мне предложили обратить внимание на Ferroli Fortuna F24 Pro, мотивируя тем, что его конструкция позволит им смонтировать системы без нарушения правил установки. Хотелось бы понять, чем он так хорош?

Никаких особенных конструктивных отличий у этой модели нет. Это самый обычный агрегат, у которого два теплообменника и закрытая камера сгорания. Рабочая мощность 24 кВт. Существует таблица, в которой указаны все рекомендуемые отступы от места выброса продуктов сгорания в атмосферу через наружную стену газифицируемого помещения без устройства вертикального канала от отопительного газоиспользующего
оборудования с герметичной камерой сгорания и устройством для принудительного удаления продуктов сгорания. Абсолютно любой навесной газовый котел можно оборудовать системой раздельного дымоудаления. Просто на рекомендованной вам модели необходимые патрубки уже входят в комплект.

В эксплуатации котел Ferroli Diva F24. Смонтирована двухтрубная система 32 с нижним подводом 25. Площадь дома 52 м кв. В систему агрегата залита вода. Давление в холодной системе 1, а когда все нагревается до 70 С, то 5. Всему оборудованию не больше месяца. В комнатах установлен термостат. Вначале все работало нормально, а вот недавно появилась следующая проблема. При нагреве от 54 до 70 появился посторонний звук, чем-то напоминающий звук закипающего чайника. Причем он присутствует только когда горелка работает на средней модуляции. Если сбавить мощность пламени, то наступает тишина. Пытался стравливать воздух, уменьшал мощность всей системы отопления – не помогло. Вода, поступающая в агрегат, очень жесткая (определил по внутренним стенкам обычного чайника – они все в накипи). Фильтр защищающий от грязи установлен только на возвратной трубе, но он чистый, я его уже осмотрел. Установку и монтаж котла делал специалист, но он не делал настройки давления на горелке. Неужели за такой короткий срок забился радиатор отопления?

Первое, что вам следует сделать – это заняться регулировкой газового клапана. Если вы убедитесь, что там все в порядке, а проблема сохранилась, тогда проделайте следующее: Ориентируясь на табло уменьшить мощность в тестовом режиме до 70 градусов; далее (если звук сохраняется) временно можно убрать диафрагму (диаметром 43 мм) из дымохода. Если все эти манипуляции не помогут, тогда вам придется менять
теплообменник.

С помощью специалистов сделал подключение и монтаж газового котла Ferroli Domina N. В работе он уже две зимы и меня все страивает. За все время работы ни одной ошибки. Но сейчас возникла необходимость увеличения обогреваемой площади на 50%. Как я понимаю, что все похожие приборы конструктивно одинаковые. Могу ли я свой агрегат на 16 кВт перенастроить на 24?

Да, вы можете это сделать. В вашем случае нужно просто параметром Р06 в меню управления перенастроить мощность отопления. Возможно настройка проводится в режиме ТEST.

Установил у себя котел Ферроли Дива F24 (мощность 24 кВт). Такой мощности мне хватает с избытком. Хотел покупать менее мощную систему (16 кВт), но при покупке продавец отсоветовал и порекомендовал брать с запасом, чтобы его хватило и для нагрева ГВС. Уже разбираясь дома, я понял, что все параметры подлежат регулировки. Первым делом я настроил минимально и максимальное значения давления. Затем, с помощью
программы, выставил предел по максимальной мощности. Его я установил 12 кВт. Но вот ГВС все равно продолжает потреблять мощность 24 кВт.

Во всех моделях такого типа есть специальное сервисное меню. Работая в нем, нужно найти параметры Р06 и Р12. Параметр Р06 – отвечает за максимальную потребляемую мощность отоплением, а Р12 регулирует водоснабжение. Все параметры устанавливаются и показываются в процентах. Если вы ничего не меняли, то согласно заводским настройкам там установлено 100%. Эти параметры регулируются независимо друг от друга. То есть если уменьшать значение ГВС, то мощность, подаваемая на отопление, останется неизменной и наоборот. Важно перед манипуляциями с этими параметрами вернуть все настройки котла к заводским. Только в таком случае мы сможем точно понимать, какое значение мы выставляем. Например, стандартная мощность агрегата 32 кВт, и он выходит на свое максимальное значение при давлении в система 12 мбар. После этого задача решается просто 32 — 100%, следовательно, например, 80% — это 25,6 кВт.

У меня проблемы с подачей горячей воды. В этом режиме газовый котел Ferroli DivaTech разжигается только со второго раза. После первого розжига пламя обязательно тухнет. Изучил инструкцию по применению, а именно раздел про чистку электрода, но не нашел так указаний, как провести это мероприятие. Решил, что провести чистку кусочком проспиртованной ваты будет правильным решением. Частично это действительно помогло, но не до конца. Чем в сервисных центрах чистят этот электрод. И еще, раньше, когда я наблюдал за процессом розжига, я отметил, что искра всегда бьет из одной точки и в одно и тоже место. А сегодня первые несколько искр вылетели стандартно, а последующие были с боков от электрода. Является ли это корректной работой? Когда включаю ГВС, то проблем с розжигом нет, но слышен легкий хлопок. Когда я запускал остановленный и холодный (он простоял около 10 часов) агрегат при -25С, то он запустился ровно и без всяких посторонних звуков. Сразу включился в работу. До того, так я почистил электрод, проблемы с запуском были каждый второй раз, а после не чаще, чем раз в день.

Хлопок раздается из-за того, что очень слабая электрическая дуга. Нужно просто еще раз почистить электрод. Также запомните, что зазор требуется выставлять на хорошо прогретом электроде. При нарушении этого условия возможна поломка.

В наличии gsm-модуль с термостатом и датчиком, измеряющим температуру в комнате. У него есть функция управления параметрами через смс, путем замыкания и размыкания контакта. Может ли он работать с газовым котлом Diva f13 (если я не ошибаюсь, то подключение осуществляется через клеммы для пульта ДУ). Какой пульт к нему можно подключить (подойдет ли РОМЕО проводной)? Регулируется ли пламя горелки
установленным комнатным термостатом, если да, то по какому принципу?

Да, в вашем случае можно, как проводной, так и беспроводной пульт управления. Однако модулирование пламени горелки возможно только при установке беспроводного пульта РОМЕО. Смотрите Open Therm. Однако, если на модели Дива установлена плата DBM32, то работа возможна только с проводными пультами. На современных версиях уже устанавливается плата DBM32А, которая позволяет выбирать тип подключения
РОМЕО. Еще отметьте, что, если установлен терморегулятор OSCAR, то включить протокол OpenTherm невозможно.

Выбираю газовый котел для частного дома и склонен думать, что мне подойдет Diva F24. Агрегат такой мощности мне не нужен, но как я разобрался, его можно отрегулировать под потребности, установив максимальную подачу газа. То есть купив на 24 кВт, я смогу его использовать как 16. Тем более, что они в одинаковую цену. Хотелось бы понять, в чем тогда отличия между Divatop от простой Diva в плане качества и срока эксплуатации. Возможности подключения дополнительного оборудования мне не важны.

Основное отличие в отсутствии индивидуальной прошивки. Рекомендуем взять любой аппарат серии Diva (мощность от 11 до 24 кВт). Но обязательно при монтаже и подключении котла установите так, чтобы на отопление он работал как 13 кВт (оптимально для вашей площади), а на ГВС как 24 кВт.

Требуется отремонтировать газовый котел Ферроли Divatech. Проблема: розжиг срабатывает с опозданием. Можно ли это как-нибудь исправить?

У вас два пули решения проблемы. Настройка давления. Чистка самого электрода. Возможно потребуется провести и то и другое. Так же проверить цепь «электрод-плата», еще можно почистить сам теплообменник. Дымоход тоже не помешало бы проверить, так как в теплых период года тяга всегда ухудшается.

Сломался газовый котел Ferroli Diva F24. Для ремонта были вызваны специалисты из сервисного центра. После осмотра их заключением было, что неисправна плата и требуется замена. Купил новую плату DBM32. Пока читал инструкцию, было все просто и понятно. Сделал все как там написано, однако, когда попытался запустить агрегат, появилась ошибка 04, обозначающая неверно настроенную плату. При попытках запуска слышен шум включившегося вентилятора, но розжига не происходит. Так же появляются ошибки F 05 (проблемы с реле воздуха). При настройке выставлял следующие параметры: b01 — 0, b02 — 2, b03 — 0, p16 — 0. После третьей попытки запуска появилась новая ошибка А015, и котел заблокировался. Найти, что значит эта ошибка, я не смог. Подскажите, где я допустил промах?

Вы установили правильные настройки, а это значит, что ваша проблема совсем не в плате. Рассмотрим ошибку F05, она обозначает наличие проблемы в системе думоудаления. Надо смотреть сами трубы. Так же возможна неисправность маностата. Еще можно проверить наличие и необходимость диафрагмы. Возможна изначальная неправильная установка дымохода, и в нем нарушена герметичность. Также возможно наличие
конденсата в трубке моностата, или плохое ее присоединение. Возможна проблема вентилятора из-за его поломки или слишком низкого напряжения в сети. Если у вас маностат старой модели, то проблема вероятно в нем, они часто дают сбои. Кстати ошибки F04 и F05 на одном агрегате одновременно появляться не могут.

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Как устранить неполадки в котлах AEG

Неисправности газовых котлов Бугатти и их устранение

Неполадки и ремонт котлов Chaffoteaux

Рекомендации по регулировкам и устранению неполадок твердотопливных котлов Дакон

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Неисправности, ремонт и обслуживание котлов Elsotherm

Котлы Газлюкс — Как устранить поломки и провести ремонт

Устраняем неполадки газовых котлов Хайер

Рекомендации по устранению неполадок в котлах Гидроста

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Значение кодов ошибок и неисправностей в газовых котлах Херман

Как устранить неполадки на котлах Sime

Рекомендации по эксплуатации и ремонту котлов Solly

Неисправности и ошибки при эксплуатации котлов Сатурн

Рекомендации по эксплуатации твердотопливных котлов Дефро

Помощь по ремонту и настройкам котлов Фондитал Виктория

Эксплуатация, возможные неисправности и ремонт водонагревателей Isea

Неисправности и поломки при эксплуатации водонагревателей Monlan

Советы по устранению неполадок водонагревателя Heateq

Рекомендации по регулировкам и устранению неполадок водонагревателей Аристон

Водонагреватели Electrolux — Как устранить неполадки и провести ремонт

Способы устранения неполадок в водонагревателях Gorenje

Водонагреватель Леран — Рекомендации по ремонту и настройкам

Способы регулировок и устранение поломок водонагревателей Оазис

Как устранить неисправности и поломки на водонагревателях Ferroli

Водонагреватели Junior — Поиск неисправностей и их устранение

Ремонт и устранение неполадок в водонагревателях Aquaverso

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Как настроить котел — Построй свой дом

К сожалению, цены на энергоносители в нашем государстве, регулярно растут, и газ в этом не исключение. По этой причине, все чаще приходится задумываться об экономии, потребляемого котлом газа. Вот о том, как настроить котел так, чтобы потребление им газа было минимальным, мы и поговорим в этой статье.

Температура теплоносителя в системе отопления

Оптимальная настройка температуры теплоносителя в системе отопления напрямую влияет на потребление котлом газа. В базовой комплектации многих газовых котлов нет комнатных термостатов, поэтому в отопительный период пользователь должен самостоятельно регулировать температуру теплоносителя в зависимости от изменений температуры за приделами дома: или прибавлять, или убавлять.

Согласитесь, что это совсем не удобно, тем более что многие газовые котлы позволяют подключить датчик температуры в качестве опции. Применение дополнительного оборудования позволяет автоматизировать процесс регулирования температуры теплоносителя, тем самым настроить котел на минимальное потребление энергоносителей. В прочем, эту тему я неоднократно освещал на страницах своего блога.

Но что делать, если в данный момент нет возможности приобрести оборудование для погодозависимого регулирования, а экономить расходы уже надо сейчас?

Тактование котла

Одним из способов оптимизировать работу газового котла является его тактование. Тактование котла, это настройка частоты включения котла. Так, например, если к котлу не подключены внешние устройства управления, то максимальный интервал между включениями котла может быть установлен 10 минут, по умолчанию установлены 3 минуты. На моем котле Baxi за это отвечает параметр конфигурации F11 — время ожидания горелки между двумя включениями.

Частое включение и выключение котла является не экономичным. Так, чем больше времени котел будет непрерывно работать или не работать, тем лучше. Одним из самых популярных запросов, по которым мои читатели заходят на сайт, это вопрос: «Почему газовый котел долго не выключается». В одной из статей, я привожу причины неисправностей, из-за которых котел может долго не выключаться. Но если у газового котла все оборудование исправно, а он все равно долго не выключается, то это означает, что установился такой режим работы котла, при котором происходит непрерывная компенсация тепловых потерь помещения при поддержании оптимальной температуры теплоносителя.

Часто эта проблема становится актуальной для владельцев малогабаритных квартир, где установлен котел заведомо большей мощности, необходимой для приготовления горячей воды.

Из-за того, что номера параметров конфигурации различных газовых котлов могут отличаться, то для настройки конкретной модели необходимо будет изучить инструкцию.

Как настроить котел на экономичный режим

Так как в моем доме установлен котел Baxi, дальше я покажу примеры настройки именно этого котла. В вашем котле обозначения параметров могут быть другими, но принцип регулирования для всех газовых котлов остается одинаковым. И так, для небольших квартир рекомендуется настраивать на минимум два параметра, это параметр F08 (Максимальная полезная мощность системы отопления) и F10 (Минимальная полезная мощность системы отопления). Диапазон модуляции 24-киловатного котла начинается с 40% от его максимальной мощности, поэтому минимально возможный режим работы такого котла составит 9 кВт. Это будет вполне достаточно для отопления площади до 80 кв. метров и тем самым увеличит интервалы между включениями котла, особенно в межсезонный период.

Подключение к котлу комнатного термостата

У большинства моделей котлов существует возможность подключения комнатного термостата. Смысл подключения комнатного термостата заключается в том, что включение котла будет происходить не по температуре теплоносителя, а по температуре воздуха в помещении. В этом случае котел будет включаться по сигналу комнатного термостата, когда температура воздуха в помещении опустится ниже заданной.

Конечно же один комнатный термостат не сможет оптимально регулировать температуру во всех помещениях дома, так как нагрев помещение, в котором установлен термостат, котел может не успеть нагреть другие помещения. И наоборот, нагрев одно помещение, он может перегреть другие. Поэтому, рассматривая вариант регулирования температуры в доме, необходимо устанавливать комнатные термостаты во всех отапливаемых помещениях.

Существуют программируемые термостаты, позволяющие гибко настраивать температурный режим в доме в течение суток. К слову сказать, снижение средней температуры в доме на 1 градус в течение года даст экономию газа порядка 4-5 %. В некоторых странах Евросоюза, где вопросы энергоэффективности регулируются законодательно, установка комнатного термостата является обязательным требованием.

Зональное регулирование температуры

Как я уже сказал выше, самым оптимальным, с точки зрения комфорта проживания, будет размещение комнатных термостатов в каждом отапливаемом помещении. Такой подход позволит осуществлять индивидуальное регулирование температуры в каждом помещении. То есть в зависимости от температуры воздуха в каждом конкретном помещении температура теплоносителя в отопительных приборах будет регулироваться и котел будет включаться только по необходимости.

Как показывает практика, применение зонального регулирования может дать максимальную экономию по затратам на отопление порядка 30%, к тому же во всех помещениях дома будет находиться комфортно. К недостатку такой системы можно отнести лишь ее стоимость.

Экономия и техническое обслуживание котла

Устройство практически всех газовых котлов является одинаковым, независимо от производителя, который их сделал. В газовом котле тепловая энергия от сгорания газа передается теплоносителю посредством теплообменника. Теплообменников в котле может быть один, либо два. Все зависит от того, рассчитан ли конкретный котел на приготовление горячей воды. Во время работы газового котла снаружи происходит загрязнение поверхности теплообменника сажевыми отложениями, а изнутри накипью.

Как показывает практика, очень редко система заполняется специально подготовленной водой или водопровод оборудован системой водоподготовки. Особенно это касается многоквартирных домов, в которых владельцы получают готовую систему отопления вместе с квартирой. Образование накипи и сажи на стенках теплообменника постепенно будут снижать характеристики теплопередачи, и на нагрев будет расходоваться больше энергии. Ежегодное техническое обслуживание газового котла позволит ему экономично работать долгие годы. В особенности это относится к котлам с битермическими теплообменниками, которые в виду конструктивного устройства плохо поддаются промывке.

В следующей статье я расскажу о рециркуляции ГВС.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Настенный газовый котел Протерм Пантера

______________________________________________________________________________________________

Модели настенных котлов Пантера: 25/35 ktv, 25 kto, 25/24 kov, 30 kov/ktv

Системы защиты Протерм Пантера с открытой камерой сгорания

Устройства защиты, блокирующие прибор и требующие перезапуска в случае неисправности

Перегрев и температурные пределы

Фиксирующий прибор: Датчики температуры подающей и обратной линий
Максимальная температура 97 C — Ошибка F20
Температура повышается быстрее, чем на 10 К/с. — Ошибка F24
Дельта Т (подача-обратка) более 35 К — Ошибка F23

Контроль пламени

Фиксирующий прибор: Электроды розжига и ионизации
Две попытки розжига длительностью в 7 секунд с ожиданием в 30 секунд — Ошибка F28 (в случае отсутствия пламени после 2 попыток розжига).
Одна попытка розжига длительностью в 7 секунд — Ошибка F29 (исчезновение пламени в процессе нагрева)

Газ

Фиксирующий прибор: Предохранительный клапан газа
0В, когда выключен / 24В, а затем 16В в рабочем режиме — Отображаются различные неисправности в зависимости от их происхождения

Поступление продуктов сгорания в помещение

Фиксирующий прибор: Термостат продуктов сгорания вкл./выкл.
Котлы 23 и 25 кВт: контакт размыкается при 65С — Ошибка F25
Котел 12 кВт: контакт размыкается при 60С — Ошибка F25

Устройства защиты, не требующие перезапуска котла Protherm Panther после исправления неисправности

Защита от замерзания

Фиксирующий прибор: Показания датчиков NTC
Тс меньше 7С — незамедлительный розжиг — Выключение горелки при достижении 35С

Антиблокировка насоса

Фиксирующий прибор: Внутренний таймер платы управления
Активизируется на 30 с, если насос не активирован за 24 часа — Активация без очевидного требования

Антиблокировка приоритетного клапана

Фиксирующий прибор: Внутренний таймер платы управления
Активизируется на 30 с, если клапан не активирован за 24 часа — Активация без очевидного требования

Давление теплоносителя в системе отопления

Фиксирующий прибор: Датчик давления
Предупреждение ниже 0. 5 бар — Ошибка F22 ниже 0.3 бар — Предупреждение на дисплее в диапазоне 0.3 по 0.5 бар

Предохранительный клапан
Открывается при давлении 3 бар — Сбрасывает давление (значение давления мигает, если больше 2.5 бар)

Отображение текущих процессов в работе котла

В котлах серии Пантера возможно отслеживать актуальные процессы во время их действия.

Вход в данный сервисный уровень выполняется следующим образом:

— Нажмите кнопку MODE и кнопку (-) на 3 секунды.
— На дисплее котла отобразится буква S и номер, обозначающее актуальный процесс в работе котла.
— Для возврата в пользовательский режим нажмите MODE на 3 секунды.

Сервисные режимы газового котла Протерм Пантера

Отопление

S.00 — Нет требования на отопление.
S.01 — Включение вентилятора – продувка камеры сгорания.
S.02 — Включение насоса.
S.03 — Розжиг пламени.
S.04 — Горелка работает.
S.05 — Выбег насоса и вентилятора.
S. 06 — Выбег вентилятора.
S.07 — Выбег насоса.
S.08 — Время антициклической защиты после окончания нагрева отопления.

Подготовка ГВС

S.10 — Требование на нагрев ГВС.
S.11 — Включение вентилятора – продувка камеры сгорания.
S.13 — Розжиг пламени.
S.14 — Горелка работает.
S.15 — Выбег насоса и вентилятора.
S.16 — Выбег вентилятора.
S.17 — Выбег насоса.

Функция Комфорт или нагрев ГВС в бойлере

S.20 — Требование на функцию Комфорт или на нагрев ГВС в бойлере.
S.21 — Включение вентилятора – продувка камеры сгорания.
S.23 — Розжиг пламени.
S.24 — Горелка работает.
S.25 — Выбег насоса и вентилятора.
S.26 — Выбег вентилятора.
S.27 — Выбег насоса.
S.28 — Время антициклической защиты после окончания нагрева ГВС в бойлере (1 минута).

Специальные процессы

S.30 — Нет требования ни на отопление, ни на нагрев ГВС.
S.31 — Только нагрев ГВС – летний режим.
S.34 — Защита от замерзания.
S.40 — Повторный нагрев.
S.41 — Большое давление ОВ.
S.53 — Процесс ожидания: Большая разница температур между подачей и обраткой.
S.54 — Процесс ожидания: быстрый рост температуры между подачей и обраткой.
S.96 — Контроль датчика температуры ОВ (NTC5) на обратке.
S.97 — Контроль датчика давления ОВ — «пик» давления при включении насоса.
S.98 — Контроль обоих датчиков температуры ОВ (NTC 2 и NTC 5).

Параметры для тестирования котла Protherm Пантера

Включением параметра для тестирования возникает возможность пользоваться специальными функциями котла.

Выключите котел основным выключателем.

Нажмите кнопку и одновременно включите основный выключатель – кнопку удерживайте приблизительно 5 сек

На дисплее покажется первый параметр для тестирования P01.

Нажимайте кнопку или у символа на выбор параметра.

Нажмите кнопку для включения теста.

На дисплее покажется номер теста P.хх и On.

Параметр тестирования автоматически выключится после 15 минут.

Если желаете выйти из режима тестирования, нажимайте кнопку не менее 5 секунд.

P.01 — Настройка желаемой мощности в контур отопления

Диапазон настройки Pmin по 100%.
Котёл работает на заданную мощность с помощью этого теста.
Кнопками (+) или (-) настраивается нужная мощность.

P.02 — Вынужденный розжиг горелки

Настенный котёл Протерм Пантера 25/35 ktv, 25 kto, 25/24 kov, 30 kov/ktv этим тестом включит горелку.

P.03 — Работа аппарата с мощностью, заданной параметром d00

Котёл работает с мощностью заданной параметром d00

P.05 — Наполнение прибора

Трехходовой клапан устанавливается в среднее положение.
Насос и горелка выключены, чтобы была возможность залить воду в контур котла.

P.06 — Удаление воздуха из системы

Этот тест работает 5 минут
Трехходовой клапан в положении «контур отопления»
Насос работает периодически (включение / выключение через 5 сек.)
Проверить воздушный вентиль на открытие.

P.07 — Удаление воздуха из котла

Этот тест работает 5 минут (4 минуты в контуре пластинчатого теплообменника, 1 минута в контур отопления)
Насос работает периодически (включение / выключение через 5 сек.)
Эта функция может быть включена автоматически во время заливания воды в систему.
Если увеличится давление воды с 0 бар до 0,5 бара, основная плата управления фиксирует увеличение давления и включит функцию удаления воздуха из котла.
В это время блокируется горелка, потому что возможно присутствие воздуха в теплообменнике, и на дисплее мигает изображение давления воды. Во время быстрого роста давления с 0 на 0,5 бара (раньше, чем 15 сек.) плата управления не включит эту функцию.

Настройка газового клапана

Настройка газового клапана двухконтурного котла Protherm Panther 25/35 ktv, 25 kto, 25/24 kov, 30 kov/ktv выполняется с помощью параметров d52 и d53 в сервисном меню настройки.

При регулировке надо замерить давление газа на форсунках горелки.

Настройка минимальной мощности:

Для измерения параметров зажигания необходимо подключить U-манометр или другое средство для измерения давления газа.

Давление газа при минимальной мощности производится в режиме тестирования P.01 (величина 0 %).

Необходимо обеспечить, чтобы во время настройки не повышалась заданная температура ОВ (откройте вентиль на радиаторах, на комнатном регуляторе настройте желаемую температуру).

С помощью кода 35 войдите в сервисный режим настройки и выберите параметр d52 (Настройка шагового двигателя при мин. мощности).

С помощью кнопок (+) и (-) настройте давление газа.

Величину давления газа при минимальной мощности можно посмотреть в технических данных котла.

Увеличение параметра d52 создает увеличение количества импульсов, требующихся на открывание шагового двигателя, и тем самым повышает давление газа и наоборот.

Заданную величину нужно подтвердить кнопкой MODE в течении 10 сек.

Настройка максимальной мощности:

Давление газа в котле Panther 25/30 ktv, kto, 25/24 kov при максимальной мощности выполняется в режиме тестирования P01 (величина 100 %).

С помощью кода 35 войдите в сервисный режим настройки и выберите параметр d53 – Настройка шагового двигателя при макс. мощности.

С помощью кнопок (+) и (-) настройте давление газа.

Величины этого параметра только отрицательные, так как уменьшается расход газа.

Заданную величину нужно подтвердить кнопкой MODE в течение 10 сек.

Настройка максимальной мощности производится для увеличения давления на подачу газа.

Переход на другой вид газа

Для перехода на другой вид газа необходимо использовать комплект для переналадки на данный вид газа.

Для перехода необходимо менять:

— газовый клапан (регуляционный клапан)
— горелочную раму с форсунками (диаметр форсунок разный для разных видов газа)
— сделать настройку давления газа при минимальной и максимальной мощности.

Газовый клапан

Газовый клапан состоит из двух клапанов и регуляционного клапана с шаговым двигателем.

Два клапана безопасности на питание 24 В – постоянного тока.

Один клапан находится на входе (EVS1), другой на шаговом двигателе (EVS2), чтобы полностью закрылся газ или когда шаговый двигатель не имеет время для полного закрытия (например, во время отключения сетевого питания).

Шаговый двигатель (Vm) управляет расходом газа при открывании или закрывании регуляционного клапана.

Ввод котла Протерм Пантера в эксплуатацию

Перед включением сетевого выключателя — Провести контроль сетевого подключения (подключение к сети, подключение комнатного регулятора, бойлера и т.д.).

Перед заполнением системы водой — Проверить давление в воздушной части расширительного бака. Давление воздушной части может быть ниже требующего давления.

Включите котёл без требования на отопление. Выключить режим отопления и ГВС на панели управления. С помощью отвертки прокрутите ротор насоса.

Дополните воды. С помощью заливного вентиля долейте воды, чтобы давление стало 2 бара. Включится автоматический тест удаления воздуха из котла (P07). Котёл во время теста в течение 5 минут не реагирует. Во время быстрого роста давления с 0 на 0,5 бара (раньше, чем 15 сек.) или когда в системе давление воды в норме, плата управления не включит эту функцию. В таком случае надо удалить воздух в ручную.

Удалите воздух из системы и снова долейте воды. Включите тест P.06. Откройте все воздушные вентили в системе.

Удалите воздух из вторичного контура пластинчатого теплообменника. Откройте все места отбора ГВС

Подключите газ — Откроете газовый клапан перед котлом. Проверить герметичность газовой трубы.

Настройте параметра котла — Настройте требующие параметры в зависимости от системы отопления. Если нужно, настройте расход ОВ с помощью байпаса. Проверьте величину параметра d44 (качество ионизации). Если коэффициент находится в большом диапазоне, это — хорошая ионизация.

Включите контур отопления. Проверьте правильный расход ОВ, если котёл выключит пламя после достижения заданной температуры ОВ. Проверьте герметичность дымоудаления.

Включите подготовку ГВС. Проверьте температуру ГВС.

Сервисное обслуживание газовых котлов Protherm Пантера

При сервисном обслуживании рекомендуется:

Датчик расхода ГВС

Включение горелки при расходе 1,5 л/мин
Параметр d36 отображает расход ГВС.
Проверьте горелку, если она включится при расходе 1,5 л/мин
Проверьте, если отображённый расход не соответствует реальному

Газовый клапан

Работает ли управление мощности правильно?
Полностью открыть место отбора ГВС.
Последовательно уменьшайте расход ГВС, пока не погаснет пламя.
С помощью манометра измерьте давление газа на форсунки.

NTC датчики температуры

Измерьте сопротивление датчиков (12,500 Ом при 20С, 1,750 Ом при 70С)
Во время измерения сопротивления отключите датчики от платы управления.

Контроль пламени (ионизация)

Качество ионизации проверьте параметром d44.
Меньше чем 300 при работе горелки — хорошая ионизация.

Управление температуры

Выключается ли горелка после окончания управления?
Горелка должна выключиться, когда установится желаемая температура ГВС.

Датчик давления ОВ

Выключится ли котёл при давлении ниже 0,3 бара?
Если возможно, перекройте клапаны на подачи и обратке и откройте сливной кран.
Следите, когда настенный котёл Protherm Panther отключится.

Расширительный бак

Есть ли достаточное давление воздуха в воздуховой части расширительного бака?
Проверьте давление ОВ во время работы, оно не должно сильно меняться.
Проверьте давление воздуха в расширительном баке после слива воды из котла.

Также проверьте:

— герметичность системы (соединения, предохранительный клапан, сливной кран)
— герметичность газового тракта (соединение, газовый клапан, горелка)
— герметичность дымоудаления
— заземление

Очистите: горелку, первичный теплообменник, вентилятор, фильтр ОВ, фильтр ГВС.

Дополнительные работы при сервисном обслуживании через каждые 5 лет

Требуется прочистить:

— закрывающие краны отопительной системы
— промыть пластинчатый теплообменник от водяного камня (если очень жёсткая вода, то надо промывать ежегодно)

Если меняете прокладки, всегда ставьте новые.

Проверка памяти неисправностей

Некоторые неисправности не показываются на дисплее, но в памяти они есть:

— неисправность F22: низкое давление ОВ (на дисплее покажется только символ).
— неисправность F49: неправильное напряжение на e-Bus шины, или короткое замыкание.

Контроль качества ионизационного тока:

Проверьте величину параметра d44 в сервисном режиме настройки.

Если величина отличается от предыдущих проверок, это значит, что понижается способность считывания ионизационного тока.

Необходимо проверить контур контроля ионизации (электрод, проводники, соединения).

Когда горит пламя, величина должна быть в диапазоне от 0 до 1000.

Чем ближе величина к нулю, тем лучше считается пламя.

______________________________________________________________________________________________

настенные и напольные двухконтурные продукты мощностью 24 кВт, настройка ГВС своими руками, отзывы

Итальянская компания Ferroli находится в одном ряду с наиболее крупными производителями газового оборудования. Преимущественно конструкторы фирмы ориентируются на потребности рядового потребителя, постоянно выпуская новые модели своей продукции. Сегодня котлы Ferroli можно найти в различных вариантах, каждый из них имеет собственный набор отменных качественных характеристик.

Особенности

Чтобы правильно выбрать отопительный котел от Ferroli, можно обозначить некоторые главные характеристики его продукции.

Можно разделить выпускаемые компанией приборы на ряд категорий:

По местонахождению – конструкции от Ferroli бывают 2-х типов. Это либо напольные, либо навесные изделия. Напольные выпускаются для больших помещений, навесные отменно подходят для обогрева негабаритных пространств.
По числу контуров – двухконтурный настенный агрегат, как, впрочем, и напольный прибор, отменно подойдет для подогрева самого теплоносителя и нагревания жидкости для бытовых целей.

По принципу эксплуатации – приборы с горелками пламени атмосферного типа выпускаются по низкой цене и максимально простоты при уходе, так как будут осуществлять работу по упрощенной схеме. В агрегаты конденсационного вида, что имеют камеры закрытого типа, воздух идет принудительным путем. Таким образом, в них растет КПД и снижается расход газа. Для использования приборов с закрытыми камерами топки не обойтись без электроэнергии.
По материалу, из которого сделан теплообменник. Приборы из стали дают повышенную отдачу тепла. Котел из чугуна будет иметь невысокий КПД, но прослужит намного дольше.

Учитывая конкуренцию, специалисты компании предлагают более эффективные и востребованные решения. Благодаря этому газовые конструкции от Ferroli гарантируют нужный уровень работоспособности при затрате небольшого количества топлива.

Для потребителей особенно важно, что компания выпускает модели, которые можно приспособить к работе в непростых отечественных условиях. Изделия Ferroli прослужат 35-40 лет даже в жестком климате.

Отличается Ferroli от иных фирм, производящих котлы, системой управления изделием при помощи инновационных микропроцессоров, и именно они будут держать под контролем уровень горения пламени в этих приборах. Также инженерами фирмы был придуман уникальный медный теплообменник с компактными параметрами, который покрыт специальным алюминиевым составом против коррозии.

Стильный дизайн, простой уход и управление, легкость при настройке – все это присутствует в изделиях от Ferroli, за что их и ценят покупатели.

Виды

Настенные котлы – это наиболее востребованный вид отопительных изделий, который представлен такими интересными моделями, как «Diva» и «Divatop Domina». Из-за демократичной стоимости и простого строения самый большой спрос имеет популярная модель «Arena». Это конструкция настенного двухконтурного типа, где присутствуют и 2 теплообменника. Камера сгорания здесь может быть как открытого, так и закрытого вида. В модели можно встретить детали от известных фирм (Siemens и Wilo).

Для качественной работы агрегат от Ferroli снабжен платой для управления, которая не боится перепадов мощности в сети. Все эти элементы гарантируют надежную работу приборов и безопасность их при использовании.

Изделия напольные представляют серии «Pegasus» и «Atlas» в различных моделях. Обычно это весомые приборы, поэтому монтируются они на пол. Модель «Pegasus» состоит из чугунного теплового устройства, клапана Honeywell, надежной горелки, контакта сигнального подвида, а также включает разъемы для качественного подключения насосов и небольшого термостата. Для легкости использования был предусмотрен розжиг от электросети и возможность подсоединения бойлера. В приборе есть встроенный контроль удаления дыма, датчик ионизации, биметаллический индикатор для отслеживания перегрева. Эти изделия имеют много опций – отдельный блок регулировки, элементы включения термостата и турбонасадки.

Конденсационные агрегаты от Ferroli можно отыскать в сериях «Econcept», а также «Energy» или «Bluehelix». Это конструкции с одним контуром, среди них можно выбрать и изделия с высокой мощностью (серия «Econcept», к примеру, будет иметь самую большую мощность – до 300 кВт). К характерным чертам конденсационных приборов можно отнести погодозависимую автоматику и большой ЖК-экран. Кроме этого, в приборе «Econcept» было встроено тепловое устройство для обмена теплом из алюминия и керамическая горелка.

Примененные материалы гарантируют абсолютную безопасность прибора в использовании. Хозяин жилища может просмотреть нужную информацию, применить любые режимы прибора в определенные сезоны года и управлять работой бойлера при помощи пульта.

Комплектующие

Для любой категории своих изделий компания выпускает и различные комплекты. Модели с двумя контурами, монтируемые на стену, можно дополнить комплектом для удаления дыма или устройством, которое позволяет конструкции работать на сжиженном газу. Котел, устанавливаемый на полу, может доукомплектовываться бойлерами, терморегуляторами, системами с приоритетом к ГВС, турбонасадками и управляющими устройствами.

Изделия конденсационного типа часто дополняются датчиками, учитывающими температуру на улице, платами для управления с несколькими контурами, гидрострелками, а также целыми наборами для гарантии бесперебойной работы бойлеров.

Самые востребованные модели:

«Domina N» с битермическим компактным тепловым устройством. За состоянием работы агрегата зрительно можно наблюдать, используя индикатор со светодиодами. «Domina N» – это агрегат, что имеет функцию ГВС, он гарантирует отменное отопление и имеет электророзжиг. Плюсы «Domina N» – повышенный КПД, легкий вес и негабаритные параметры, электросистема для управления, что способствует очень высокой работоспособности прибора, функция самодиагностики. Изделие сможет работать как на газе сжиженного типа, так и на обычном топливе.
Модель «Diva» имеет еще один стальной теплообменник, при использовании которого можно подогреть воду для бытовых нужд. На панели управления установлен довольно большой ЖК-экран, здесь же расположены кнопки задачи параметров, различных сервисных настроек и самое главное – кнопки диагностики. «Diva» производятся с открытой и с закрытой камерами для сгорания. «Diva» весьма удобен при обслуживании, имеет КПД почти до 93%, в нем присутствует цифровое управление изделием, что способствует повышению работоспособности агрегата.

Котел «Divatop Micro» с двумя контурами можно назвать совершенно новой разработкой. Изделие включает в себя большое число инноваций, которые качественно стали влиять на надежную работу приборов и их высокую эффективность. Для нагрева воды и системы отопления были установлены 2 медных теплообменника. Изделие имеет 3 ходовых инверторных клапана. Прибор долгое время может поддержать нужную вам температуру без стороннего вмешательства. Удобная система самодиагностики обеспечит безопасность применения агрегата. В конструкции «Divatop Micro» есть отдельное подключение к элементу «Oscar», который устанавливается в комнате, чтобы можно было в одно и то же время осуществлять кондиционирование комнат и управлять их обогревом.
Настенный стальной агрегат «Domitech C32» имеет качественное антикоррозионное покрытие. Прибор без проблем будет работать и на природном, и на сжиженном газу. Изделие применяется для обогрева жилищ и обеспечения подогрева воды для быта. Управлять им можно, используя цифровую систему с двумя микропроцессорами. Один будет помогать управлять котлом, второй будет осуществлять контроль за горением. Электрический розжиг упростит запуск агрегата.

Прибор «Divatop 60 C 24» выпускается для качественного отопления и быстрого подогрева воды. Такие котлы с двумя контурами имеют ЖК-дисплей с подсветкой, где можно ознакомиться со всеми рабочими характеристиками изделия. Чтобы получить подогретую воду, можно применить бойлер на 60 л. Компания предусмотрела экономию топлива, поэтому данная модель очень популярна среди потребителей.
Модель «Pegasus» – котел с теплообменником из чугуна, который устанавливается на пол. Эти агрегаты ориентированы только на отопление жилища, по этой причине и мощность в них максимально достигает 150 кВт. Разжигается котел «Pegasus» при помощи электросистемы без специального запальника.

«Ferroli DomiTech» – это прибор настенного типа с двумя контурами, со встроенной функцией мгновенного нагревания воды. Контроль за работой изделия ведет система управления цифрового формата. В состав прибора включен медный теплообменник. Он считается наиболее эффективным и может успешно проработать на протяжении десятка лет.
Изделие «Atlas D» – это напольный прибор, что выпускается для отопления пространств параметрами до 900 м2. Это 3-ходовые чугунные котлы, что могут функционировать с горелкой, которую можно менять. Используются не только для обогрева помещений, но и для подогрева воды. Имеется ЖК-экран и система защиты «антизамерзание».

Как настроить?

Многие котлы от Ferroli имеют в базовом комплекте или дополнены средствами автоматического управления, что делает применение изделия более простым. Хозяин дома сам сможет настраивать работу оборудования через панель.

Настройка газового клапана своими руками производится так:

в специальное гнездо устанавливается манометр, чтобы контролировать уровень давления на выходе из клапана;
на несколько секунд нужно подключить режим тестирования;
нажимается кнопка «eco/comfort»;
на экране появится сигнал «q02»;

если уровень давления будет разниться от первоначальных параметров, то, нажав кнопки» – «или» + «, можно снизить или сделать больше параметры «q02» на нужное количество единиц;
далее нажимается кнопка «отопление»;
на экране появится надпись «q01»;
чтобы вернуться в тестовый режим, нажимается кнопка «eco/comfort»;
осталось перепроверить все настройки и скорректировать их;
нужно отключить манометр и выйти из режима тестирования.

Советы по использованию

Для того чтобы котлы реже ломались, пользователю нужно качественно ухаживать за кожухом оборудования, обтирая его тряпкой с мыльной водой. Раз в год нужно осуществлять полный осмотр изделия. Специалисты советуют время от времени проверять процесс горения. Крайне важно следить за установленными параметрами котлов Ferroli.

Отыскать отрицательные отзывы об оборудовании данного производителя фактически невозможно. Все пользователи отмечают отменную работоспособность, продуманность конструкции приборов и невысокий расход газа, почти бесшумную работу изделий, что крайне важно при их монтаже в жилых строениях, где необходимы котлы с отоплением и ГВС.

Но все же можно найти и определенные нюансы при использовании газовых приборов от Ferroli. В отзывах достаточно часто отмечают возможность протечки в системе теплового обмена. Это частая проблема никак не может быть связана с качеством продукции компании. Такие явления появляются из-за неверного использования изделия и из-за применения жесткой воды. По этой причине лучше сразу выбирать модели, которые способны работать и с газом, и с водой.

Обзор модели газового котла Ferroli Domiproject 24F смотрите в видео ниже.

Двухконтурный котел для брендовой квартиры. Выбирайте настенный газовый двухконтурный котел с бойлером

Многих горожан волнует животрепещущий вопрос, как выбрать газовый котел для квартиры и сделать автономное отопление. В связи с дороговизной централизованного отопления и горячего водоснабжения в городских жилищах стало намного выгоднее устанавливать оборудование, которое не только обеспечит комфортное тепло в холодное время года, но и обеспечит бесперебойный прием горячей воды.И хотя установка газового котла влечет за собой немалые затраты и значительное количество разрешительных документов, это не идет ни в какое сравнение с теми преимуществами, которые получает пользователь от своей работы.

Типы газовых котлов

Перед тем, как купить газовый котел, нужно определиться с типом, наиболее подходящим для тех или иных условий.
Котлы делятся по расположению парапетные, напольные и пристенные. По способу отвода продуктов сгорания они могут быть дымовыми, бескамерными, а также турбонаддувными.Также они бывают одноконтурными и двухконтурными.

Для квартиры лучше всего подходят газовые котлы, не имеющие стены. Их преимущества в том, что они представляют собой целые блоки, которые имеют все необходимое оборудование, необходимое для нормальной работы системы отопления. Они могут быть одноконтурными или двухконтурными, при этом второй генерирует и тепло, и горячую воду, а для первого варианта нужен дополнительный теплообменник, чтобы котельная вода нагревала холодную от водопровода. Настенные котлы могут быть с открытой камерой сгорания, то есть работать на естественной тяге, и с закрытой камерой, в которой продукты сгорания отводятся принудительно.
Напольные газовые котлы комплектуются двумя типами горелок: атмосферной — простой и тихой, и наддувной. Последние могут похвастаться высоким КПД, а потому стоят дороже.

Мощность

Мощность любого котла измеряется в кВт. Следует учесть, что бойлер большой мощности будет производить больше горячей воды, чем требуется, поэтому при выборе устройства большой мощности он должен быть одноконтурным. Для производства горячей воды в этом случае целесообразнее использовать бойлер или теплообменник.Примерную мощность котла необходимо рассчитать перед выбором газового котла для квартиры. Это делается исходя из предположения, что на 10 м2 помещения с высотой потолка до трех метров требуется 1 кВт. Также нужно учитывать объем помещения, его утеплитель, размеры окон и количество дополнительных потребителей тепла. Обычно для этого требуется точный теплотехнический расчет.

Горячая вода

Для получения нормальной безопасной горячей воды с помощью газового котла необходимо, чтобы его мощность была не менее 24 кВт.Потребность в воде определяется суммой ее расхода при одновременно открытых кранах ванной, раковинах на кухне, душе, раковинах.

Безопасность газового котла

Современные газовые котлы обладают высокой степенью безопасности и надежности. Как правило, они устроены таким образом, что при возникновении горючего, пламени, отсутствия дымоудаления, при перегреве воды в системе, отсутствии напряжения в сети их работа сразу блокируется. После этого их можно будет запустить вручную или они будут запускаться автоматически, когда все проблемы будут благополучно решены.

Котлы газовые настенные

Газ необходим для отопления помещений. Устанавливается во всех жилых и административных зданиях, не подключенных к централизованной системе теплоснабжения. А еще они обеспечивают горячую воду для бытовых нужд. Второй контур можно использовать даже летом для обеспечения теплой водой душа или кухни при отключенном основном контуре.

Классификация навесных газовых котлов

Байпасная мощность составляет от 12 до 35 кВт, что позволяет выбрать оптимальный вариант для помещений площадью 50-350 квадратных метров. При этом котлы представлены на рынке десятками моделей различных производителей и ценовых категорий. Стоит отметить, что стоимость настенных отопительных приборов в полтора-два раза меньше, чем у напольных аналогов.

К другим преимуществам можно отнести простоту монтажа, которая не только ускорит монтаж двухконтурной системы отопления, но и снизит общую стоимость монтажных работ. Совсем не обязательно отдельно строить котельную или подсобное помещение.Привлекательный внешний вид и относительно небольшие размеры органично вписались в имеющийся интерьер.

Классификация газовых отопительных котлов основана на определенных критериях:

Мощность — основная характеристика. При выборе модели следует руководствоваться тем, что 1 кВт способен обеспечить теплом около 10 метров квадратных помещений с потолками не выше 3 метров.
Наличие второго отопительного контура. Одноконтурные обогреватели устанавливают в тех случаях, когда бюджет на покупку ограничен, а нужно только тепло в помещении. Двухконтурный вариант выбирается в зависимости от потребности в горячей воде. Если вам нужно до 10-15 л / мин воды с температурой около 30 градусов Цельсия, то вполне достаточно приобрести проточный аппарат. Он способен удовлетворить большую потребность в горячей воде с бойлером. В нем постоянно содержится запас не менее 40 литров.

Способ удаления выхлопных газов. Устройства с естественной тягой отлично подходят для зданий, оборудованных колодцами и дымоходами для отвода газов.Если в здании нет такого канала, то следует выбирать котлы с принудительным выводом продуктов сгорания. Они оснащены коаксиальными дымоходами, которые конструктивно представляют собой «трубу в трубе». Внутренний служит каналом для отвода газов, а внешний — для забора свежего воздуха. Благодаря такой системе воздухообмена кислород в помещении не сжигается. К тому же нет необходимости в приличных вложениях в строительство традиционного дымохода.
Способ зажигания фокуса.Модели с пьезозажиганием необходимо запускать вручную (кнопками), а электронное зажигание обеспечивает полностью автоматический запуск котла. К тому же такие аналоги более экономичны, так как в их конструкции исключены запальники с непрерывно горящим пламенем. Они автоматически возобновляют отопление в случае подачи газа после временного отключения.

Практически все настенные котлы оснащены устройствами управления, необходимыми для безопасной эксплуатации. Основные из них:

датчик пламени — перекрывает подачу газа при ослаблении фокуса;
— отключает котел при критическом значении температуры воды;
устройство для блокировки работы оборудования при отключении электроэнергии;
устройство, блокирующее работу оборудования при отключении газа;
устройство контроля тяги;
— при критическом снижении подачи газа перестает работать отопительный котел.

Оборудование известных брендов

Настенный котел

Отечественные производители не могут полностью удовлетворить потребности россиян в качественном отопительном оборудовании. Поэтому наряду с продукцией российских компаний «Лемакс», «Конорд», «Боринское» и других в витринах специализированных отделов широко представлены импортные модели. Известные мировые бренды привлекают покупателей высоким качеством, эффективностью и надежностью продукции.

Отличительные особенности оборудования некоторых зарубежных производителей:

VAILLANT.Наиболее востребованной является серия EcoTEC, которая отличается пониженным выбросом вредных веществ. Продукты сгорания вытесняются наружу, поэтому длина дымохода мала. Воздух для горения может всасываться или выходить.
VIESSMANN. Немецкий производитель поставляет оборудование с закрытой или открытой камерой сгорания. Он отличается небольшими размерами, поэтому отлично впишется даже в кухонную мебель. Способен работать под давлением газа 13 Мбар, максимальная мощность — 24 кВт.
JUNKERS. Второй контур снабжен турбиной, позволяющей мгновенно получать теплые воды нужной температуры. И это никак не сказывается на работе главной цепи.
Baxi. Возможность работы с понижением давления до 5 мбар. Бесшумные устройства с высоким КПД.
ПРОТЕРМ. Двухконтурный котел Protherm — это устройство с битермическим теплообменником. Самостоятельная регулировка температуры воды в контурах. Легко управлять и доступно.
ГЕРМАН. Отличные характеристики и дизайн электронного устройства. Обладает высокими показателями КПД и теплопередачи.
IMMERGAS. Модели итальянского производителя очень компактны. Глубина инструментов не превышает 25 сантиметров. Мощность моделей — 24 и 28 кВт.
FERROLI. Достойная вместимость резервуаров для хранения из нержавеющей стали. Для них характерна надежная работа теплообменников.
BERETTA. Очень широкий ассортимент моделей, разных по своим характеристикам и назначению.Надежные насосы, изолированная воздухозаборная камера. Предназначен для использования в климатических зонах с наружной температурой ниже -25 градусов Цельсия.
ARISTON. Бренд выпускает удобную, надежную и безопасную продукцию. Котлы просты в обслуживании. Доступ ко всем узлам осуществляется с лицевой панели.

На большинство моделей известных производителей гарантия 10-15 лет. По истечении гарантийного срока оборудование подлежит замене, так как его дальнейшая эксплуатация становится небезопасной.

Наладка и запуск котла

Длительный период эксплуатации современного оборудования в климатических условиях России позволил специалистам систематизировать информацию. Их опыт будет полезен всем, кто хочет приобрести новые двухконтурные системы отопления для своего дома. Перед тем как отправиться в магазин за покупкой, не лишним будет ознакомиться с некоторыми советами:

при покупке котла для небольшого объекта (50-70 кв.м.) особое внимание следует обратить на меньшее значение мощности. В случае, когда минимальный параметр немного превышает расчетные данные, желательно приобрести и установить в системе терморегулятор. Значительно сократит количество пусков оборудования и тем самым продлит срок его службы;
Основная проблема в работе теплообменника — это отложение солей. Для участков с жесткой водой, не проходящей предварительной подготовки (умягчения), целесообразнее покупать бойлер не с битермическим, а с отдельными теплообменниками.В этом случае он не подвергается прямому нагреву горелкой, и вероятность образования накипи намного меньше;
для больших квартир и домов, где при использовании нескольких точек потребления горячей воды (джакузи, ванны, посудомоечные машины и т. Д.) Мощности двухконтурного котла для одновременного обеспечения всех ванных комнат и агрегатов может не хватить. В таких случаях лучше купить дополнительный бойлер. Обращаем ваше внимание, что его можно комбинировать (не считая одноконтурного) только с двухконтурными газовыми котлами Vaillant — при наличии дополнительного комплекта оборудования.

Важно! Если котел приобретается для загородного дома, где нет централизованного газоснабжения для работы на сжиженном газе, необходимо заранее известить об этом поставщика (продавца). Такое оборудование не входит в базовую комплектацию. Систему должен настраивать только квалифицированный специалист.

№

Чтобы можно было подключить к устройству несколько контуров (теплый пол, тепловентиляция, радиатор и т. Д.), Необходимо позаботиться о поставке дополнительного оборудования, с которым будет производиться подключение.В этом случае лучше доверить расчеты и подбор комплектующих специалисту;
при покупке котла желательно приобрести комплект автоматики для контроля температуры в помещении. Затраты на его покупку вернутся в виде сэкономленного газа, а комфорт в комнатах будет обеспечен с первого дня включения системы отопления.

Следует отметить, что газовое отопительное оборудование не терпит аварий и небрежности. Приобретать его следует в специализированных магазинах.Не лишним будет проконсультироваться со специалистом относительно конкретных условий эксплуатации. Идеальным вариантом будет покупка газовых котлов в торговых и сервисных центрах, которые предлагают профессиональное обслуживание оборудования на протяжении всего периода эксплуатации.

Идеальный газовый котел для малогабаритной квартиры должен быть: с модулированной горелкой, мощностью 1 кВт / 10м, конденсационный, со встроенным бойлером. В этой статье я объясню, почему у меня такое мнение и реально ли найти агрегат со схожими характеристиками по цене не в половину машины.

Не буду писать, что такое одноконтурный и двухконтурный котел, о преимуществах того или иного теплообменника, о различиях настенных и напольных моделей, о стандартных и конденсационных котлах. Я постараюсь пройтись по особо важным нюансам, выбирая котел конкретно для маленькой квартиры, по наиболее интересным и более-менее доступным моделям.

Выбрать котел для малогабаритной квартиры

Для квартиры существуют определенные критерии выбора «железного» котла.Газовый котел должен быть с закрытой камерой сгорания (турбо). Но сколько петель должно быть в вашем котле — дело вкуса. Более подробный анализ типов котлов был в статье. Я просто объясняю свое ИМХО.

Одинарный или двойной контур?

Везде и везде читал про то, как удобен двухконтурный котел — топит, проточную воду греет, а размер маленький-красивый. Теоретически это так, но на практике — через 30-40 секунд из крана начинает течь горячая вода, нельзя ополаскивать яблоко на кухне и нельзя мыть руки в горячей воде.Ради горячей воды придется брать котел слишком большой мощности (исключение — котлы с модулированной горелкой или ступенчатой мощностью).

Требуемая мощность рассчитывается очень просто — 1 кВт на 10 метров. Моей сорокметровой квартире нужно 4 кВт, но с учетом теплопотерь (пока не застеклен балкон) — пусть будет 6-7 кВт. У меня 24 кВт без возможности регулировки мощности (Nova Florida Vela Compact CTFS 24, далеко не самый дешевый котел). Все эти киловатты уходят в горячую воду, которую нужно открывать с максимальным давлением, чтобы успеть хотя бы ополоснуть руки по окончании мытья теплой водой — это расход воды, который закрывать просто нет смысла, так как котел будет ужасно гнать горелку.К тому же горелка на 24 кВт полностью масляная, а при 35 градусах теплоносителя котел щелкает буквально каждые 30 секунд. Не люблю двухконтурные котлы, и об их недостатках и альтернативах я писала в статье.

Но, справедливости ради, отмечу несколько технических усовершенствований, делающих двухконтурные котлы более дорогим и привлекательным выбором:

Модулирующая горелка
Встроенный погодный контроль
Конденсация
Встроенный котел
Подогрев горячей воды.

Остановлюсь на некоторых из этих особенностей более подробно.

Модулирующая горелка

Имитация горелки , или модуляция газовой горелки — возможность постепенного снижения и увеличения мощности в зависимости от потребностей помещения. Модулирующая горелка обозначается диапазоном мощности, например 9-24 кВт. Поскольку котел постоянно работает (включается-выключается) при средних температурах, выбросы газа на полную мощность быстро изнашивают детали, расходуют газ, и этот досадный грохот раздражает.

Модулированная горелка работает так: при приближении температуры отключения электроника подает команду на уменьшение подачи газа к газовой арматуре, время горения увеличивается и котел замедляется. Такие горелки работают совместно с внешним датчиком атмосферы.

Также существуют двух- и трехступенчатые горелки с механическим управлением газовой арматурой.

Котлы с модуляционной горелкой, на которые стоит обратить внимание:

BAXI ECO COMPACT 18 Fi (500 долларов США) — 18кВт, медный теплообменник, непрерывная модуляция пламени как для отопления, так и для ГВС, манометр, теплый пол, встроенная погодозависимая автоматика и многое другое вкусностей.
Immergas EOLO Mythos 24-2E (560 $) — 23,6 кВт, теплообменник из нержавеющей стали, модуляционная горелка, автодиагностика, система антифриза, простое подключение термостата.
Vaillant ecoTEC pro VUW INT 236 / 5-3 (1200 $) — конденсационный котел, 19,7 кВт на отопление и 23 кВт на горячую воду, теплообменник из нержавеющей стали, двухступенчатый насос, модулирующая горелка с пробег 28%, электронные датчики на все, шикарный вид.
Viessmann Vitopend 100-W 23 кВт Wh2D256 (650 $) — 23 кВт, модулируемая атмосферная горелка, встроенная функция погодозависимого регулирования, самодиагностика, система защиты от замерзания, защита насоса котла от блокировки, система отвода тепловой инерции от теплообменника, электронная система безопасности работы котла, манометр.

Котел встроенный

Встроенный котел решает проблему перепада температур из-за нестабильного давления воды, синхронизации горелки, появляется возможность разумного потребления воды. Объемы встроенного бойлера от 30 до 100 литров для навесных моделей полностью удовлетворяют потребности небольшой квартиры и семьи из 2-3 человек. Бак для воды расположен в непосредственной близости от печи, это функциональное и экономичное решение.

Если в бойлере закончилась вода — режим работы.Встроенный бойлер позволяет комфортно использовать горячую воду при 2-3 точках просадки. Особенно важно, чтобы на горелку не влияло давление воды в системе, как при проточном использовании — любой, кто сталкивался с пониженным давлением воды на полу, без слов поймет, о чем я говорю. Газовые котлы со встроенным бойлером намного дешевле, чем с отдельно установленным бойлером косвенного нагрева, и не занимают половину кухни.

Газовые котлы со встроенным котлом, на которые стоит обратить внимание:

Immergas ZEUS 24 кВт (850 $) — 24 кВт, медный теплообменник, бойлер на 45 литров, электронный розжиг и электронная модуляция пламени; антибактериальная защита котла, автодиагностика со светодиодной индикацией; защита от заклинивания циркуляционного насоса.
BAXI NUVOLA 3 140 Fi BS (1000 $) — 14 кВт, теплообменник медный, бойлер на 30 литров, теплый пол, контроль пламени, термостат от перегрева воды в теплообменнике. Очень хороший вариант для 1-2-комнатной квартиры и небольшой семьи.
Westen Boyler Digit 240/60 Fi (1300 $) — 24,4 кВт, чугунный теплообменник, бойлер из нержавеющей стали на 60/40 литров, встроенная погодозависимая автоматика, 2 температурных режима, незамерзание система.
Chaffoteaux Niagara C Green 25 NG (1500 долларов США) — 23.5 кВт, теплообменник из нержавеющей стали, бойлер на 45 литров, режим модуляции 25%, модулируемый насос, упрощенное подключение внешних устройств, встроенная погодозависимая работа.
Viessmann Vitopend 111 24 кВт WHSB047 (1400 долларов США) — 24 кВт, бойлер на 46 литров, первичный монотермический теплообменник, пластинчатый теплообменник для ГВС, многослойный накопительный бак из нержавеющей стали, двухскоростной Циркуляционный насос отопительного контура со встроенным деаэратором, загрузочный насос накопителя, двухступенчатый регулируемый ток вентилятора, модулированная горелка, встроенная функция погодозависимого регулирования, самодиагностика.

Однако для себя рассмотрю одноконтурный вариант в паре с электрокотлом. В примерах из предыдущей статьи он привел свои расчеты потребления газа и электроэнергии.

Котлы газовые одноконтурные Вы можете точнее подобрать мощность для своего района, чем двухконтурные. Их заполнение проще, поэтому фиксируется гораздо меньше повреждений. Одним из преимуществ одного контура и отдельно устроенного горячего водоснабжения является то, что в случае поломки вы не останетесь в холодной квартире с льющейся из-под крана ледяной водой.Практика показывает, что чем меньше функций у устройства, тем надежнее его конструкция.

В одноконтурных моделях достаточно популярны бытовые котлы: Маяк, Атем, Данко. Хотя большая часть обзоров и обсуждений касается котлов в частных домах, наши котлы хвалят за приспособляемость к некачественному газу и жесткому теплоносителю, а также за чугунные теплообменники. Кроме того, практически все бытовые котлы оснащены автоматикой SIT, Honeywell, Kape, Polydoro; Английские, немецкие и итальянские горелки. Но не буду обращать внимание на отдельные модели бытовых газовых котлов — слишком мало живых отзывов об использовании в квартирах.

Модели одноконтурных котлов, на которые стоит обратить внимание:

BAXI LUNA PLATINUM 1.12 GA (1250 $) — 12,4 кВт, конденсация, теплообменник из нержавеющей стали, возможность управления солнечными коллекторами, циркуляционный насос с полной модуляцией и т. Д.
BAXI ECO FOUR 1.140 Fi (580 $) — 14 кВт, медный теплообменник, модуляционная горелка, плавное электронное зажигание, высокоскоростной энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком, манометр и др.
Vaillant turboTEC plus VU INT 202 / 3-5 H (800 $) — 6,8-20 кВт, теплообменник медный, возможность настройки на частичную мощность, встроенный циркуляционный насос с автоматическим переключением ступеней, мониторинг состояния и поиск неисправностей на дисплее с помощью диагностической системы (DIA-System).
Viessmann Vitodens 200-W 19 кВт (2200 долларов США) — 19 кВт, теплообменник из нержавеющей стали, модульная цилиндрическая горелка MatriX, встроенная горелка Lambda Pro Control, автоматически оптимизирует процесс сгорания для различных видов газа, Vitotronic контроллер с текстовым и графическим дисплеями.
Westen Pulsar D 1.140 Fi (550 долларов США) — 14 кВт, чугунный теплообменник, вторичный теплообменник из нержавеющей стали, с ЖК-дисплеем, электронной системой самодиагностики и встроенной погодозависимой автоматикой, может работать в двух температурных режимах и так далее.

Если я упустил какие-то нюансы или ошибся — милости просим в комментарии, обязательно дополню материал. Надеюсь, покупка газового котла для квартиры не станет для вас головной болью.

Рейтинг двухконтурных газовых котлов по надежности. Рейтинг двухконтурных настенных газовых котлов поможет определиться с покупкой. Лучшие напольные газовые котлы по соотношению цена-качество

Перед началом отопительного сезона перед владельцами частных домов часто встает вопрос выбора настенных газовых котлов. В этой статье мы раскроем основные характеристики настенных двухконтурных газовых отопительных котлов, преимущества и недостатки каждой из моделей, сравним какой котел лучше, и составим свой рейтинг газовых котлов по надежности. , качество и цена.

Для сравнения возьмем три компании, предлагающие двухконтурные газовые котлы . систем настенного отопления — это Baxi, Protherm и Navien.

Рассмотрим наиболее популярные модели этих компаний, которые находятся в близкой ценовой категории друг к другу, с наддувом (с турбонаддувом), мощностью 23-24 кВт.

Итак, Protherm Gepard MTV 23 и Navien Ace 24k .

Сравним их по основным параметрам:

— Производители котлов
— Устройство котла
— Технические характеристики
— Функциональные возможности
— Цена

Производители настенных газовых двухконтурных котлов

Итальянская компания Baksi, пожалуй, сейчас самая популярная марка газовых котлов на российском рынке. Мы продаем котлы давно.У них широкая сеть сервисных центров по всей стране. отзывы разные, потому что их очень много в продаже.

Компания утверждает, что поставляет свои котлы только из Италии, о чем свидетельствует штрих-код на упаковке от котла. Однако недавно гарантийный талон, прилагаемый к товару, почему-то был полностью оформлен на украинском языке. На нашем рынке представлены только модели мощностью 18 и 24 кВт.

Газовые котлы Baxi main Four, Protherm Gepard и Navien Ace

Продукция словацкой компании Proterm также широко распространена в Восточной Европе, в том числе в России.Протерм является дочерней компанией немецкого производителя качественного газового и электрического отопительного оборудования, однако их газовые котлы находятся в более высокой ценовой категории, и сегодня мы их рассматривать не будем.

Можно провести некую параллель между этими компаниями. Если говорить «автомобильным языком», то Protherm для Вайланта — это как Skoda для Volkswagen. Думаю, автомобилисты меня поймут. Практически то же самое, только дешевле.

Штрих-код на упаковке котла указывает страну происхождения Словакия.Линия котлов Гепард МТВ представлена только моделями с тепловой мощностью 11 и 23 кВт.

Navien — холдинговая компания нескольких корейских компаний. Основное направление: газовые и дизельные котлы для отопления. Правильное написание названия компании — Navien. Фактически, это аббревиатура от Navigator Energy.

Газовые настенные котлы Navien производятся только в Южной Корее и оттуда тоже доставляются. Газовый котел Navien, который часто можно найти в Интернете, пользуется большим спросом, в основном из-за очень привлекательной цены, по которой продукция этой компании выходит на российский рынок.Широкий модельный ряд котлов Navien Ace представлен мощностью от 10 до 40 кВт.

Устройство двухконтурных настенных газовых котлов

Двухконтурный настенный газовый котел Baxi Main Four 24 F состоит из медного битермического теплообменника и автоматического байпаса для перехода в режим горячего водоснабжения, циркуляционного насоса немецкой фирмы, расширительного мембранного бака на 6 литров, группы безопасности, который включает предохранительный клапан избыточного давления, датчик тяги и контроль пламени. Все подводящие трубы медные.

Вода в котле нагревается битермическим (одним) теплообменником, который работает поочередно по двум контурам: отопительный и проточный, техническая вода … При включении режима ГВС контур отопления переключается в режим нагрева бытовая вода в битермальном теплообменнике.

Котел Baxi Main Four 24 F

Двухконтурный настенный газовый котел Protherm Gepard 23 MTV включает в себя медный первичный теплообменник для контура отопления, вторичный пластинчатый теплообменник для горячего водоснабжения из нержавеющей стали. сталь, трехходовой вентиль для переключения работы немецких цепей.

Насос марки Grundfos для циркуляции теплоносителя устанавливается так же, как и у Бакси. Расширительный бак на 5 литров, датчики тяги и пламени. Входные медные трубы.

Важным отличием котла Гепард от Шахты Бакси является наличие в словацкой модели вторичного теплообменника для горячего водоснабжения.

Двухконтурный настенный Ace также имеет два отдельных теплообменника (отопление и горячее водоснабжение), но в отличие от котла Gepard оба теплообменника выполнены из нержавеющей стали, что значительно увеличивает срок их службы.

Еще одна отличительная особенность устройства котлов Navien — встраиваемое оборудование — теплообменники, насос, детандер, трехходовой и предохранительный клапан, а также датчики производства Южной Кореи.

Дымоход коаксиальный для газового котла, приточный

Все модели предназначены для коаксиального дымохода для газового котла. Что это?
означает дымоход типа «труба в трубе». Продукты сгорания выводятся по внутреннему каналу, а внешний воздух поступает в котел.

Но в некоторых случаях необходимо сделать отдельный дымоход, т.е. отдельную трубу для вытяжки и отдельную для забора воздуха. Для этого можно дополнительно приобрести разделитель каналов или так называемые «штаны» для моделей любого производителя.

Однако корейские производители специально предлагают модель Navien Ace с раздельным дымоотводом и воздухозаборником. Это очень удобно и позволяет сэкономить на покупке переходника.

Котел Navien со встроенным разделителем каналов

Основные технические характеристики двухконтурных настенных газовых котлов

— Габаритные размеры (высота x ширина x глубина):

Main Four: 730 x 400 x 299 мм
Gepard: 742 x 410 x 311 мм
Navien Ace: 722 x 440 x 265 мм

— Тепловая мощность (мин / макс) кВт:

Основная четверка: 9. 3-24
Гепард: 9.0-24
Navien Ace: 9.0-24

— КПД ,:

Основная четверка: 92,9%
Гепард: 93,2%
Navien Ace: 91,0%

— Производительность по ГВС , л / мин при T 25 ° C:

Основная четверка: 13,7
Гепард: 13,8
Navien Ace: 13,8

Отапливаемая площадь до 220 кв.м одинакова для всех представленных моделей.

Функции настенных газовых котлов

Все рассматриваемые модели имеют плавную модуляцию горелки и автоматическое поддержание температуры в отопительном контуре, а также систему защиты от замерзания.

Для моделей Gepard MTV и Main Four есть возможность подключения и датчика наружной температуры, благодаря которому котел будет работать в интеллектуальном режиме относительно температуры в помещении или за окном. Кроме того, котлы Бакси имеют дополнительный настраиваемый температурный режим «Теплые полы» с диапазоном 35-45 ° С.

Комнатный термостат

Главной функциональной отличительной особенностью газовых настенных котлов Navien Ace от конкурентов является наличие удаленного электронного блока управления котлом с уже встроенным в него датчиком комнатной температуры.

Благодаря этому можно настроить работу котла в зависимости от температуры воздуха в помещении и соответственно сэкономить расход газа на отопление дома и продлить срок службы устройства. Кроме того, котлы Navien Ace оснащены защитной микросхемой на электронной плате, которая защищает ее от скачков напряжения.

Сравнить цены на газовые двухконтурные настенные котлы отопления

Baxi Main Four 24 F ——— 550 евро
Protherm Gepard MTV 23 — 550 евро
Navien Ace 24 K ——— 450 евро

Комплект коаксиальных труб на любой котел — 50 евро.

И в заключение поделюсь одним интересным видео-отзывом

Сердце системы автономного отопления — водогрейный котел. От его качества, функциональности и эффективности зависит температура воздуха в доме и размер затрат на отопление. Чтобы не ошибиться в выборе этого важного устройства, необходимо изучить каждую деталь и функцию устройства. Рейтинг настенных газовых отопительных котлов поможет сэкономить время на ознакомление с техникой — верхние позиции в нем всегда занимает оборудование, заслужившее доверие и признание других пользователей.

Классификация газовых котлов

Легкие и компактные настенные газовые котлы отопления подходят для автономных систем в индивидуальных коттеджах и городских квартирах. Эта группа объединяет несколько видов оборудования, принципиально отличающихся друг от друга по конструкции и работе. Вот список важнейших конструктивных особенностей, на которые следует обратить внимание перед выбором бойлера:

Количество контуров: одноконтурные ориентированы только на отопление, а двухконтурные параллельно обеспечивают функции горячего водоснабжения.
Тип камеры сгорания: открытая или герметичная (закрытая).
Способ удаления выхлопных газов: естественный или принудительный.
Энергозависимость: энергонезависимые настенные газовые котлы отопления работают без подключения к электричеству.
Тип горелки: атмосферная или модулирующая с автоматическим регулированием мощности.

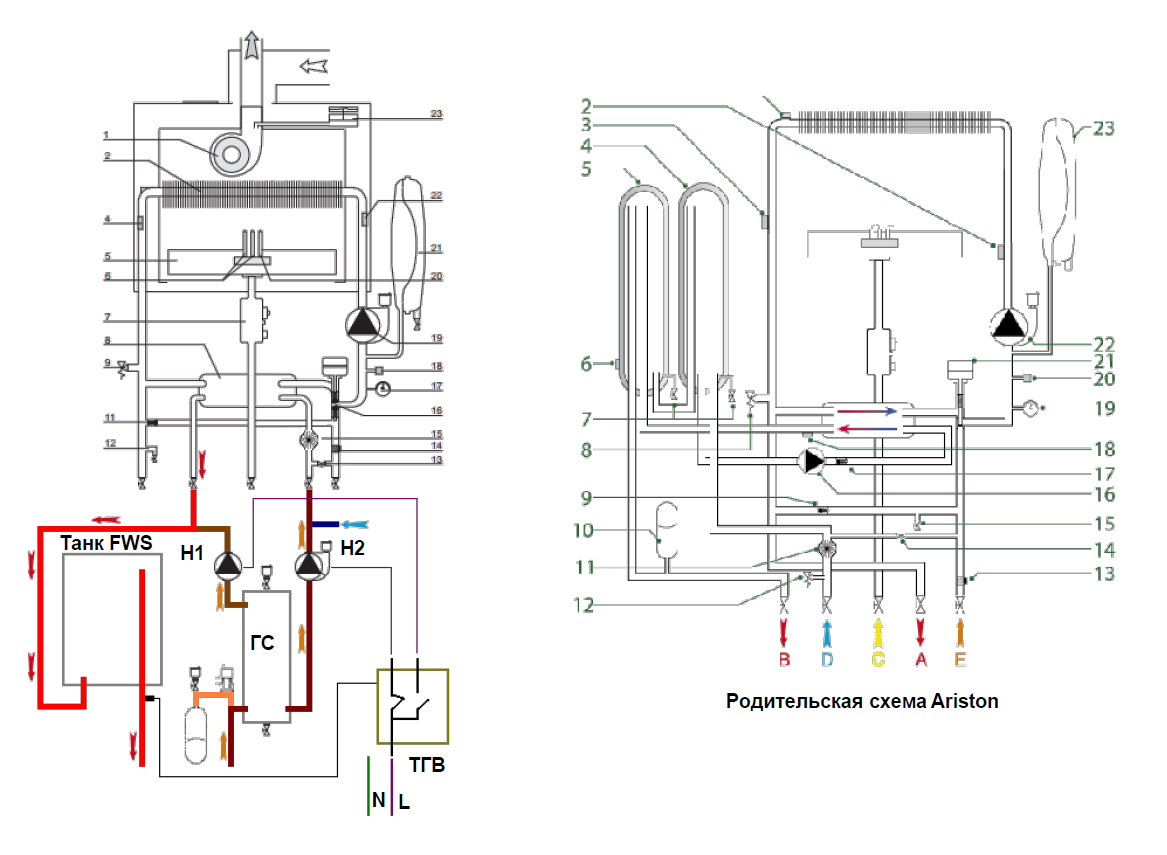

Схема двухконтурного котла с модулирующей горелкой и наддувом

Оценки потребителей: самостоятельный выбор покупателей

Лучшие конденсационные котлы

Конденсационные котлы дороже, но переплата с лихвой компенсируется экономным расходом газа и теплогенераторы с высоким КПД составляют не менее 95-98%. Считается, что лучшие настенные газовые отопительные котлы такого типа выпускает немецкая компания Viessmann.

Первым в сегменте конденсационных приборов является компактный и элегантный Viessmann Vitodens 100-W с максимальной мощностью 35 кВт и скоростью приготовления горячей воды 14 литров в минуту.

Вторую позицию в рейтинге занимает одноконтурная система Ariston Clas Premium Evo System 35 FF, адаптированная для газа пониженного давления. Устройство оснащено первичным медным теплообменником и вторичным стальным пластинчатым теплообменником.Максимальная мощность устройства 35 кВт.

На третьей строчке — немецкий теплогенератор Bosch Condens 5000 FM, поддерживающий работу в каскаде и с солнечными коллекторами … Аппарат оснащен электронной регулировкой состава газовоздушной смеси и уникальным теплообменником. с запатентованной технологией конфигурации трубок.

Два в одном: лучшие модели двухконтурных теплогенераторов

Комбинированные котлы решают сразу две важные задачи: обогревают дом и обеспечивают его горячей водой. .. Эти устройства востребованы у владельцев индивидуальных домов и жителей квартир, которые не хотят зависеть от централизованного горячего водоснабжения.

Vaillant turboTEC PRO VUW с принудительным втягиванием заслужил самые положительные отзывы в этой группе дымовых газов и встроенного пластинчатого водонагревателя с производительностью 11,5 литров горячей воды в минуту. Устройство оснащено закрытой камерой сгорания и модулирующей горелкой. КПД устройства 93%, мощность от 8 до 24 кВт.

VaillantturboTECPROVUW

На втором месте в рейтинге находится итальянский Baxi Main Four 240 F, способный приготовить 13,7 литров горячей воды в минуту. Газовые настенные отопительные котлы Baxi оснащены закрытой камерой. В устройствах есть датчики контроля тяги, термостат от перегрева воды, защита от замерзания и накипи.

На третьем месте немецкий Bosch ZWA 24-2A с КПД 95% и скоростью нагрева воды 11.4 литра в минуту. Устройство легко справляется с содержанием дома площадью до 240 кв. Компактный котел оснащен трехступенчатым циркуляционным насосом и восьмилитровым расширительным баком.

Двухконтурный газовый котел Нева Люкс 7218 не вошел в десятку лидеров, но его можно отметить как один из самых доступных устройств. Устройство оснащено биотермическим теплообменником, модулирующей горелкой, электронным управлением и ЖК-дисплеем. Бытовая котельная ориентирована на отопление дома площадью до 180 кв.метров.

ТОП-5 ведущих производителей настенных водогрейных котлов

Производитель играет важную роль в выборе котельного оборудования. 70% потребителей готовы переплачивать за бренд, если его название ассоциируется с качеством продукта.

Viessmann

Первую позицию в рейтинге потребительского доверия занимает Viessmann, известный немецкий производитель энергосберегающего оборудования. Конденсационные настенные газовые отопительные котлы Wisman оснащены имитирующей горелкой, поддерживающей горение при недостаточном давлении газа.

Protherm

На втором месте — Protherm, производитель качественного и функционального оборудования по доступной цене. Модельный ряд теплогенераторов этой словацкой марки включает несколько линейок устройств с открытыми и закрытыми камерами сгорания и широким диапазоном мощностей.

Третье место в рейтинге настенных газовых котлов занимает ведущий европейский производитель оборудования для котельных Wolf. В ассортименте немецкой компании представлены модели с различными устройствами камеры сгорания, со встроенными теплообменниками для горячей воды и возможностью подключения бойлера.

Будерус

Четвертое место занял лидер Германии Будерус. Серия настенных котлов Логамакс ориентирована на российских потребителей и пригодна для работы в условиях перепадов давления газа и воды.

Замыкает пятерку самых популярных производителей у российских потребителей итальянская компания BAXI, которая предлагает одноконтурные и двухконтурные настенные газовые отопительные котлы, в том числе экономичные конденсационные котлы.

Наиболее привлекательные по цене

Настенные газовые отопительные котлы отечественного производства признаны наиболее доступными в линейке функциональных моделей.ЭПО «Сигнал» — лидер среди российских производителей; В ее ассортимент входят 4 модификации перепускных устройств серии Angels. Котлы Angels оснащены горелкой с электронным розжигом и автоматической системой контроля пламени ионизационного типа.

В среднем ценовом сегменте корейские настенные газовые отопительные котлы марки Navien, представленные группами качественных двухконтурных устройств с раздельной и коаксиальной системой дымоудаления, бесперебойно работающие в условиях низкого и переменное давление газа и воды.

Настенная модель NAVIEN DELUXE

Daewoo — еще один корейский гигант, поставляющий на рынок недорогие безнаддувные модели и экономичные котлы с закрытой камерой. Для удобства эксплуатации устройства дополнены пультами дистанционного управления и жидкокристаллическими индикаторами.

Оценка группы потребителей не всегда может совпадать с личным мнением, поэтому рекомендуем рассматривать не только модели, получившие наибольшее количество голосов, но и другие устройства от известных производителей, а также новинки, не получившие успеваем завоевать доверие покупателей.Чтобы не ошибиться с выбором оборудования длительного пользования, есть смысл обратиться за помощью к специалисту, который учтет потребности семьи и реальные возможности существующей системы отопления.

Видео: как выбрать газовый котел

Каждый раз при выборе отопительного оборудования возникает вопрос не только о выборе характеристик модели, но и производителя, от которого иногда напрямую зависит качество. Это касается и газового теплогенератора.На рынке представлено множество моделей различной ценовой категории, из которых не всегда легко выбрать газовый котел, соответствующий всем ожиданиям. Чтобы упростить выбор, а также сэкономить время на поиски качественного товара, существует рейтинг надежности газовых котлов.

Газовые котлы

Для общего представления необходимо рассмотреть существующую на рынке классификацию газового отопительного оборудования:

По способу сжигания и отвода природного газа бывают агрегаты с открытой камерой сгорания и закрытый.
По эффективности использования тепла горючего природного газа бывают конвекционные котлы и конденсационные котлы. Второй тип экономит расход топлива примерно на 15-20%, к тому же имеет более высокий КПД по сравнению с традиционным котлом.
По возможности нагрева воды для горячего водоснабжения: одноконтурные и двухконтурные.

Первый тип предназначен для отопления помещений, часто устанавливается в помещениях без водоснабжения, а второй тип предназначен для отопления и горячего водоснабжения.Двухконтурный котел экономит место, но не количество воды. К тому же требовательна к условиям эксплуатации и оборудованию. Двухконтурный можно сделать из одноконтурного газового котла, если подключить к нему бойлер. Однако в этом случае объем подачи воды будет ограничен мощностью котла, к тому же такая система будет стоить дороже, чем компактная двухконтурная.

По установке котлы бывают настенные, подвесные и напольные.

Первый тип применяется для установки в ограниченном пространстве.Напольный котел крупнее, но и мощнее, рассчитан на обогрев большой площади до 600 кв.м. Настенный аналог имеет мощность 35 кВт и рассчитан на отопление зданий до 100 кв. М, так как медный теплообменник не выдержит более высокой температуры.

Классификация моделей по мощности.

После того, как выбор по характеристикам сделан, можно переходить к выбору производителя качественного оборудования.

Рейтинг газовых котлов по надежности и качеству
Котел напольный

Класс одноконтурный и двухконтурный

Среди одноконтурных и двухконтурных газовых котлов нет котлов, которые не отвечали бы современным требованиям по эффективности и безопасности эксплуатации. Все модели рейтинга надежности имеют электронное управление, индикатор включения, терморегуляторы, систему защиты — газ-контроль, систему самовоспламенения. Среди производителей одноконтурных газовых котлов можно выделить следующих:

MORA-TOP (Чехия)
Buderus (Германия)
Protherm (Словакия)
Baxi (Италия)
Bosch (Германия)
Viessmann Vitopend (Германия)

Высокая топливная эффективность — 92%
Чугунный теплообменник, выдерживающий высокие температуры и обладающий длительным сроком службы.
Электронная функция управления.
Газовая система безопасности.
Компактные размеры.
Доступная ценовая категория.

Минусы тоже имеют место, это малая мощность для напольной модели, а также скромный функционал системы безопасности, которого, впрочем, хватает на стоимость данной модели.

Рейтинг производителей котлов, помимо вышеперечисленного, может пополнить норвежская компания Leberg, которая является лидером рейтинга двухконтурных газовых котлов. Модель Leberg Flamme 24 ASD имеет высокий КПД — 96%, максимальная тепловая мощность в 20 кВт обогреет дом площадью 200 кв.м. Встроенный циркуляционный насос обеспечивает принудительную циркуляцию теплоносителя, а расширительный бак компенсирует за его тепловое расширение. Номинальное давление газа в котле соответствует его заявленной мощности. Модель обладает широким набором функций комфорта и безопасности. Из недостатков можно отметить однофазное сетевое напряжение, которое ненадежно при возможных скачках напряжения.

Котел напольный

Рейтинг настенных газовых котлов

В рейтинг настенных котлов по надежности вошли такие компании, как Baxi (Италия), Ariston и южнокорейская Navien. Сравнивая три самых популярных модели этих производителей, нужно учитывать их стоимость, функциональность, конструкцию котла и технические характеристики.

Baxi давно завоевал популярность на российском рынке, где представлены модели мощностью до 24 кВт.Битермальный теплообменник одного из популярных настенных газовых котлов Baxi Main Four 24F состоит из меди, в модели есть автоматический байпас, переключающий режим подачи горячей воды. Функция защиты состоит из аварийного сброса избыточного давления, датчика контроля пламени и тяги. В котле есть расширительный бак на 6 литров для расширения теплообменника.

Газовый котел Navien Deluxe 24K обеспечивает максимальный уровень комфорта и безопасности эксплуатации по доступной цене.Двухконтурный тип последовательно отапливает жилую площадь до 200 кв.м, а система ГВС обеспечивает подачу воды до 13,8 л / мин. Длительный срок службы обеспечивается использованием в теплообменнике высоколегированной стали. Удобная система управления позволяет легко менять нужные режимы, а функция бесперебойного питания исключает поломки и продлевает срок службы.

Настенный котел Ariston ALTEAS X 24 FF NG с закрытой камерой сгорания не требует дополнительной вентиляции.Двухконтурная система отопления нагревает теплоноситель до 82 градусов, а горячую воду для хозяйственных нужд — до 60 градусов. Модель имеет расширительный бачок большего размера по сравнению с предыдущими моделями. Обширная система безопасности включает в себя автоматическую диагностику, предохранительный клапан, режим защиты от замерзания и многое другое, а также высокий уровень комфорта.

Рейтинг газовых напольных котлов

Надежность напольных газовых котлов, как и настенных, определяется как можно более длительной бесперебойной работой, простотой обслуживания и удобством эксплуатации, а также оснащением хорошей системой защиты от перегрева. и образование сажи.

В категории напольных газовых котлов есть немецкие. Французские, итальянские и российские производители. Отечественный производитель представлен моделями котлов АКГВ и АОГВ. Для них характерна конструкция с удобным электронным блоком управления или бытовым блоком в зависимости от модельного ряда. Хорошо подходит для отопления частного дома.

Итальянские производители Beretta, Alphatherm, Sime, уже знакомые Baxi и Ariston выпускают модели для отопления малоэтажных домов.Выпускаются модели мощностью как 15 кВт, так и 60 кВт.

Они оснащены электронной системой управления, циркуляционным насосом теплоносителя, что обеспечивает стабильную работу котлов.

Французская модель De Dietrich заслужила место в рейтинге надежности благодаря высокому КПД (95%), электронному оборудованию, регулирующему работу оборудования, которое является экологически чистым и бесшумным. Отличительной особенностью котлов данной модели является теплообменник из эвтектического чугуна, способный обеспечить высокий уровень работы при низких температурах.

Немецкие гаранты качества представлены брендами Buderus, Vaillant, Viessmann, Wolf.

Buderus выделяется в производстве чугунных газовых котлов напольного типа с чугунным теплообменником, что является признаком длительной эксплуатации. Модели бывают как открытого, так и закрытого типа, различной вместимости.

Vaillant — это символ современного технологического оборудования, оснащенного различными приспособлениями для комфортного, безопасного использования обогревателя . .. Каждая модель оснащена ЖК-дисплеем, многофункциональна, отличается высоким уровнем экологичности.

Viessmann характеризуются долгим сроком службы благодаря теплообменнику из серого чугуна с графитом. Оборудование не подвержено скачкам напряжения, перепадам давления и напряжения. Электронная система управления обеспечивает высокий уровень комфорта.

Wolf производит чугунные и стальные котлы мощностью до 220 кВт. Помимо высокой мощности, модели обладают возможностью работы в автоматическом режиме, а также наличием системы управления, высоким КПД, достигающим 95%.

При выборе газового котла для отопления загородного дома иногда решающими являются не его технические характеристики или цена, а отзывы тех людей, которые уже купили котел и на собственном опыте оценили все его достоинства и недостатки.

Вы можете найти отзывы непосредственно в магазинах по продаже котлов, но, по широко распространенному мнению, самые правдивые мнения и полезные советы находятся на тематических форумах. Именно их использовал автор статьи, анализируя наиболее популярные форумы и на их основе составляя рейтинг лучших газовых отопительных котлов 2017 года.

Следует отметить, что рассмотреть все газовые отопительные котлы в рамках одной статьи невозможно, поэтому сравнение проводилось только среди двухконтурных настенных отопительных котлов, как наиболее популярных среди населения нашей страны. .

В качестве критериев оценки были взяты:

Надежность, на которую гарантийный срок производитель
Возможность подключения к природному и баллонному газу (многие владельцы частных домов, ожидая подключения к магистральному газу, вынуждены использовать сжиженный газ для отопления в течение нескольких лет)
Количество теплообменников. Лучше всего котел с двумя теплообменниками. Дело в том, что при нагревании воды в теплообменнике образуется накипь, что может привести к его выходу из строя.Если теплообменник всего один, велик риск остаться без нагрева. если их два, то от горячей воды на время придется отказаться, а вот второй теплообменник будет обеспечивать дом теплом.
наличие встроенного дополнительного оборудования (помпа и расширительный бак)
АСУ
Тип камеры сгорания
Вес котла

В результате анализа было выявлено 6 марок отопительного оборудования, которые широко представлены на рынке нашей страны.Это:

Жуковский машиностроительный завод (ЖМЗ)
Protherm (Словакия)
BAXI (Италия)
Navien (Корея)
Вольф (Германия)

5 место — Жуковский машиностроительный завод (ЖМЗ)

Следует уточнить, что котлы ЖМЗ напольные и включены в данное сравнение только потому, что они действительно востребованы и имеют много преимуществ. Среди них:

Заявленный производителем срок службы надежности — 14 лет.Гарантия 1 год
простота конструкции и, как следствие, энергонезависимость, что позволяет устанавливать эти агрегаты там, где нет электричества
есть возможность работать на СУГ
легкий вес
компактность
возможность пьезо зажигания
механическое управление
низкая цена (16-17 тыс. Руб.)
Система автоматического управления с функцией отключения подачи газа при отсутствии тяги и перегрева.

К сожалению, список недостатков тоже немалый.

несовершенная система автоматического управления, явно проигрывающая импортным приборам
(правда, сложно сказать наверняка, является ли это недостатком: с одной стороны, дымоход обязательно нужен, а с другой — именно простота конструкции делает отечественные АОГВ просто незаменимыми в деревне. и отдаленные районы нашей страны)
Необходимость установки дополнительного оборудования (бак и др.)

4 место — Protherm (Словакия)

Среди двухконтурных котлов из Словакии марки Protherm наибольшую популярность получила модель Cheetah 23MOV. Его основные преимущества:

Гарантия производителя 3 года
Электронное управление
Встроенный расширительный бак
Один теплообменник
Возможна работа на СУГ
АСУ с функцией автодиагностики, защитой от перегрева, замерзания теплоносителя, блокировкой циркуляционного насоса.
Стоимость котлов ориентировочно 38-39 тыс. Руб.

Недостатки:

Открытая камера сгорания, для которой требуется отдельный дымоход

3 место — Бакси (Италия)

Преимущества котлов Бакси

Двухконтурные котлы Бакси выпускаются с открытой и закрытой камерами сгорания. Если дымоход у вас хороший, можно выбрать котел с атмосферной горелкой, если дымохода нет, лучше купить устройство с принудительным отводом дымовых газов и использовать для этого коаксиальный дымоход.Оба типа итальянских котлов равноценны.
Все модели двухконтурных котлов имеют два теплообменника: один, предназначенный для нагрева теплоносителя, изготовлен из меди, второй, используемый для горячего водоснабжения, из нержавеющей стали.)
Встроенный циркуляционный насос
Встроенный расширительный бак
Электронная система управления (котел можно программировать на 7 дней)
Может работать на магистральном и сжиженном газе
Доступность обслуживания и ремонта: Котлы Бакси продаются давно, и за это время практически во всех районных центрах, и не только, созданы сервисные центры и гарантийные мастерские.
смело можно назвать одними из самых популярных газовых котлов в нашей стране. По заверениям производителей котлы производятся только в Италии (однако в последнее время у многих пользователей возникают сомнения в надежности этого, исходя из того, что прилагаемый к котлу гарантийный талон написан только на украинском языке)
Хорошее соотношение цены и качества. Стоимость варьируется от 45800-53900 рублей до

2 место — Котлы Navien (Корея)

Котлы марки производятся только в Южной Корее.В нашу страну поставляется модельный ряд мощностью от 10 до 40 кВт, что позволяет выбрать подходящий теплогенератор для жилья практически любой площади, от квартиры до просторного коттеджа.

По многочисленным отзывам потребителей можно сделать вывод, что котел Navien Deluxe 24K является самым популярным в нашей стране. Его преимущества:

Два теплообменника. Оба сделаны из нержавеющей стали, что значительно продлевает срок службы устройства.
Все комплектующие «родные», тоже производства Южной Кореи.В случае ремонта это увеличивает стоимость запчастей, но, как утверждают специалисты, оборудование десятилетиями работает без ремонта.
Котел адаптирован к условиям работы в России
Надежная система автоматического управления с защитой от замерзания, блокировкой работы насоса, перегревом, отключением пламени и загазованности
В комплекте поставки пульт дистанционного управления
Горелка с турбонаддувом. Подача воздуха для горения и дымоход отделены друг от друга.
Удивительно низкая цена. Котел можно купить за 22800, но есть и более дорогие предложения, до 33000 руб.

Немецкий котел Wolf CGG-1K-24

Занимает первое место по многочисленным отзывам потребителей.

Преимущества котла

Надежность: гарантия производителя 2 года
Котел представляет собой мини котельную, которая включает в себя все оборудование, необходимое для работы системы отопления: расширительный бак, насос, группу безопасности и систему автоматического управления.
Теплообменники 2-котельные для отопления и теплообменник для нагрева горячей воды нержавеющий
Возможно включение накопительного водонагревателя, что значительно продлевает срок службы теплообменника ГВС и повышает уровень комфорта.Лучше покупать бойлер той же марки.

Стоимость котла 60-65 тыс. Руб. Стоит отметить, что среди котлов немецкого производства оборудование марки Wolf является наиболее доступным по цене.

Котел на кухне

Ежегодно в конце года специалисты по отопительному оборудованию подводят промежуточные итоги и готовят аналитические обзоры. Они помогают понять, что было наиболее востребовано на рынке в прошлом году, и продукция каких производителей сумела завоевать симпатию покупателей.Особый интерес представляет составленный таким образом рейтинг газовых двухконтурных котлов, список самых популярных моделей и объяснение, почему они попали в список лучшего отопительного оборудования.

Рынок отмечает стабильный спрос именно на настенные газовые двухконтурные котлы нового поколения. Это улучшенные варианты, оснащенные современной автоматикой и надежной системой безопасности. Практически каждая компания использует инновационные решения. Они позволили не только заменить существующие серии, но и предложить новые уникальные образцы технического искусства.

Главные тренды сезона

Технология сегодня достигла уровня, когда она сама может контролировать некоторые параметры своей работы без присутствия человека. Поэтому современные производители газовых двухконтурных котлов — настенных и напольных — в этом году уделили большое внимание заботе об окружающей среде, а также совершенствованию систем, снижающих потребление энергии.

Также были в центре внимания возможности повышения эффективности производства. На многих агрегатах были модернизированы горелочные конструкции.Многие производители учли особенности российских коммуникаций, поэтому в продаже появились адаптированные к нашим реалиям серии. Это газовые отопительные котлы в напольном и настенном вариантах, которые не реагируют на скачки давления в сети и отключаются при перебоях подачи газа или воды.

Еще одна новомодная тенденция — отказ от пьезозажигания и предпочтение электронного зажигания. Сегодня многие напольные газовые двухконтурные котлы не имеют запальной горелки.Даже бюджетные модели отличаются полным набором функций, характерных для той или иной марки. Поэтому они имеют ЖК-экраны, встроенную погодозависимую автоматику и точный контроль над всеми процессами, происходящими внутри котлов.

Особого внимания заслуживает смена географии поставщиков. Если несколько лет назад рейтинг самых популярных производителей возглавляли исключительно европейские концерны, то сегодня в их ряды вклинились южнокорейские бренды и отечественные компании.

Признанные лидеры

Германия

В категории элитного отопительного оборудования рейтинг самых популярных моделей по-прежнему возглавляют немцы. Лидируют Bosch, Buderus, Vaillant, Viessmann и Wolf. Широкий модельный ряд позволяет подобрать продукцию с учетом индивидуальных особенностей автономных систем отопления. Практически вся немецкая отопительная техника отличается высоким качеством исполнения, особой надежностью, компактностью и стильным дизайном.

При эксплуатации газовые настенные и напольные котлы практически не шумят. Они просты в эксплуатации, просты в установке и могут работать даже при низком давлении газа и минимальном объеме воды.

Котельная Viessmann

Но у немецких котлов есть и недостатки, над устранением которых производители продолжают работать:

Среди ассортимента на российском рынке сложно найти модели, позволяющие отапливать частные дома или квартиры площадью более 300 кв.м.
Описанная технология нагрева требует длительного времени для разогрева. На начало подачи горячей воды уходит больше минуты.
Тот, кто покупает немецкие газовые настенные двухконтурные котлы, вынужден потратить какое-то время на их обслуживание. Это связано с тем, что дымоходы часто забиваются.

В остальном техника безупречна.

Италия

На втором месте среди европейских производителей итальянские бренды. Многие знакомы с такими брендами, как Ariston, Baxi, Ferroli, Nova Florida и Saunier Duval.Все товары среднего ценового сегмента … Следовательно, он более доступен для населения. Умеренная цена и высокое качество — особенности итальянской продукции. Подавляющую часть ассортимента составляют именно двухконтурные настенные газовые котлы, предназначенные для монтажа автономных систем отопления и горячего водоснабжения.

Бакси ЛУНА-3 КОМФОРТ 240

Перечень достоинств «итальянцев» выглядит следующим образом:

Особый подход к производству позволяет добиться высокого качества.Предприниматели тратят много времени и сил на обучение персонала. Поэтому каждый технический агрегат собирается руками высококвалифицированных рабочих.
Часть прибыли ежегодно инвестируется в исследования и разработки. Поэтому производство постоянно модернизируется и расширяется, что дает возможность выпускать интересные новинки, привлекающие внимание потенциальных покупателей. При этом каждый конкретный рынок очень внимательно изучается, и с учетом его особенностей вносятся изменения в схемы производства.
Огромный ассортимент позволяет подобрать итальянский газовый котел под конкретную комнату, дом или квартиру.
Baxi и Ferroli имеют систему самодиагностики. Это новейшее ноу-хау в производстве описанной отопительной техники. Остальные бренды могут похвастаться простой и надежной системой управления, чрезвычайно удобной в повседневной эксплуатации.
не потребляют слишком много топлива, работают даже при резком падении давления газа и при очень низких показателях температуры воздуха.

Возможна установка котлов без выделения отдельного помещения под отопительное оборудование. Компактные размеры играют важную роль в ограниченном пространстве. Итальянское отопительное оборудование устанавливается довольно быстро, но есть одно НО. Его установку можно доверить только специалистам, имеющим лицензию на установку настенных и напольных двухконтурных газовых котлов.

Франция

Chaffoteaux Alixia 24 FF

Замыкают тройку лидеров французские производители.Такие бренды, как Chaffoteaux, Chappee, De Dietrich и Frisquet, делают акцент на трех основных принципах: надежность, долговечность и высокое качество. Они делают все, чтобы эти три аспекта стали флагманами производства.

Французских производителей газовых настенных двухконтурных котлов присутствуют на отечественном рынке с 1996 года. За это время по всей стране были открыты не только фирменные офисы продаж, но и сервисные центры, предлагающие качественный сервис описанной продукции. .

За последние десятилетия Франция смогла представить несколько громких премьер, продемонстрировавших большой инновационный потенциал. Таким образом, французским производителям удалось удержаться в рейтинге самых востребованных и популярных брендов. Зато польский бренд Termet, словацкий товарный знак Protherm и Electrolux из Швеции.

азиаты

В последнее время активизировались и корейские бренды. Концерны «Селтик», «Дэу», «Китурами» и «Навьен» давно пытаются отыграть симпатию потребителей.В этом году торговая марка Navien получила титул «Прорыв года». Корейские газовые двухконтурные котлы очень надежны, универсальны и хорошо вписываются в схемы автономного отопления.

Концерн «Навьен» в качестве основного стратегического направления выбрал сферу инновационного проектирования отопительного оборудования. Это позволило наладить производство настенных двухконтурных котлов нового поколения с исключительными техническими характеристиками.

Обозначим основные:

Корейские настенные газовые котлы очень компактны и безопасны в использовании.
Они демонстрируют высокую эффективность при низких температурах, что очень важно для российского климата.
Стабильность работы не нарушается даже при падении давления газа и воды до минимума.
Им также не страшны перепады напряжения в электросети.
Наличие автоматической системы исключает возможность размораживания котла.

Примечание! Наличие интеллектуальной заправки позволяет котлу адаптироваться к существующим погодным условиям и самостоятельно устанавливать необходимые режимы работы.Котел всегда будет работать экономно и эффективно, и для этого вам не нужно постоянно за ним ухаживать.

Удобство, комфорт в использовании, возможность использовать новейшие научные разработки и при этом не переплачивать за них — вот что позволило корейским газовым двухконтурным котлам быстро освоить место на рынке и стоять на одном уровне с продукция перечисленных европейских производителей.

Справедливости ради следует отметить, что российские производители, например, «Газаппарат», «АЗГА» и «Сигнал» укрепили свои позиции на рынке.Они тоже могут конкурировать, но пока помогают наладить крупные системы отопления жилых массивов и дачных поселков, торговых центров и производственных цехов.

Еще немного аналитики

Ферроли Пегас ДК

Говоря об основных тенденциях уходящего года, следует отметить, что современные производители озабочены не только сохранением окружающей среды и поиском новых энергосберегающих технологий, но и возможностью повышения эффективности двухконтурных стеновых панелей.Поэтому сегодня в продаже можно найти двухконтурные котлы мощностью более 30 кВт.

Немецкий концерн Vaillant первым выпустил такие модели — мощность его продукции составляет 36 кВт. Затем отличились итальянцы, и бренд Frisquet предложил серию настенных котлов мощностью 45 кВт. Южнокорейская Daewoo предложила модель, мощность которой увеличена до 40 кВт.

Стрела в проточных теплообменниках постепенно проходит.На сегодняшний день наиболее популярны серии настенных двухконтурных котлов, которые могут комплектоваться накопительными котлами. Этот тандем оказался более удобным и практичным. Ferroli and Frisquet, Hermann and Nova Florida, немецкая Viessmann в этом году выпустили настенные котлы со встроенным микрокотлом, объем которого не превышает 4 литров.

Ariston and Baxi, Beretta и Biasi предложили большую емкость для хранения горячей воды. Также Будерус, Шафото, Шаппи и Ферроли.

Существенные изменения произошли и в системах дымоудаления. Южнокорейские и японские бренды предложили использовать выходы газа большего размера, чем у европейских производителей. Теперь вы можете увидеть диаметр дымохода 70/100 и 80/110 вместо стандартных 60/100.

Обобщение

Ферроли Дива F16

Как видите, в этом году было представлено большое количество технических новинок. Именно они сформировали спрос, позволив одним производителям сохранить лидирующие позиции в конкуренции, а другим пробиться в рейтинг самого популярного и востребованного отопительного оборудования на гребне технического прогресса.В лидерах по-прежнему немцы, но азиаты уже давно наступают им на пятки. Приятно, что отечественные производители смогли привлечь внимание потенциальных покупателей.

КПД котла и сжигание | Спиракс Сарко

Тепло от топлива

Теплотворная способность

Это значение может быть выражено двумя способами: «Общая» или «Низкая» теплотворная способность.

Высшая теплотворная способность

Это теоретическая общая энергия топлива.Однако все обычные виды топлива содержат водород, который сгорает вместе с кислородом с образованием воды, которая проходит вверх по дымовой трубе в виде пара.

Высшая теплотворная способность топлива включает энергию, используемую для испарения этой воды. Дымовые газы в паровой котельной не конденсируются, поэтому фактическое количество тепла, доступного котельной, уменьшается.

Точный контроль количества воздуха важен для эффективности котла:

Слишком много воздуха охладит печь и унесет полезное тепло.
Слишком мало воздуха и сгорание будет неполным, несгоревшее топливо будет уноситься, и может образоваться дым.

Низшая теплотворная способность

Это теплотворная способность топлива без учета энергии пара, выпускаемого в дымовую трубу, и обычно используется для расчета КПД котла. В целом:

Точный контроль количества воздуха важен для эффективности котла:

Слишком много воздуха охладит печь и унесет полезное тепло.
Слишком мало воздуха, сгорание будет неполным, несгоревшее топливо будет уноситься и может образоваться дым.

Однако на практике существует ряд трудностей в достижении идеального (стехиометрического) сгорания:

Условия вокруг горелки не будут идеальными, и невозможно обеспечить полное соответствие молекул углерода, водорода и кислорода.
Некоторые молекулы кислорода соединяются с молекулами азота с образованием оксидов азота (NO _x).

Чтобы обеспечить полное сгорание, необходимо обеспечить некоторое количество «избыточного воздуха». Это влияет на КПД котла.

Управление соотношением воздух / топливо на многих существующих небольших котельных осуществляется по принципу «разомкнутого контура». То есть горелка будет иметь ряд кулачков и рычагов, которые были откалиброваны для подачи определенного количества воздуха для определенной скорости горения.

Очевидно, что они являются механическими деталями, они изнашиваются и иногда требуют калибровки.Поэтому их необходимо регулярно обслуживать и калибровать.

На более крупных предприятиях могут быть установлены системы «замкнутого контура», в которых используются датчики кислорода в дымоходе для управления заслонками воздуха для горения.

Утечка воздуха в камере сгорания котла отрицательно сказывается на точном контроле горения.

Вспомогательный котел

— обзор

14.1 Введение

Системы концентрирующей солнечной энергии (CSP) находятся на переходном этапе в своем развитии.Как обсуждалось в главе 1, установленная мощность в 2012 году приблизилась к 2 ГВт после нескольких лет быстрого роста. При средних коэффициентах мощности около 40%, общее годовое производство энергии по-прежнему составляет порядка одной большой угольной электростанции. Тем не менее, этого достаточно для того, чтобы CSP превратилась в серьезную отрасль, и ожидается дальнейший рост. Несмотря на то, что текущий вклад относительно невелик, по мере увеличения количества построенных заводов CSP ожидается, что, следуя общим историческим тенденциям в развитии технологий, затраты, вероятно, снизятся, поскольку производство компонентов завода CSP станет более рационализированным, а рабочие процедуры стандартизированы. , и конструкция завода улучшилась.

Как и в случае с большинством технологий возобновляемых источников энергии, важнейшим фактором, определяющим стоимость электроэнергии, производимой с использованием CSP, являются капитальные затраты. Таким образом, степень снижения этих затрат с течением времени будет основным фактором, определяющим долю рынка CSP. Доступность воды, характеристики участка, варианты финансирования, возможности передачи и стоимость альтернативных технологий также будут играть роль в определении рыночного потенциала CSP. Роль этих факторов будет обсуждаться ниже. Приведенные ниже общие соображения применимы ко всем тепловым технологиям CSP: желобу, тарелке, башне и технологии Френеля; однако, поскольку технологии параболического желоба являются наиболее коммерчески зрелыми и широко применяемыми, некоторые из конкретных анализов сосредоточены на системах желоба.

14.1.1 Роль систем концентрирования солнечной энергии (CSP) в электрической системе

Одной из ключевых особенностей тепловых электростанций CSP является то, что они, как правило, построены как гибридные блоки, при этом вспомогательный котел или другой нагревательный элемент, использующий природный газ, ¹ может использоваться для нагрева рабочей жидкости и питания системы генерации. Таким образом, при относительно небольших дополнительных капитальных затратах заводы CSP способны производить предсказуемую мощность. Вспомогательная система может работать в течение короткого облачного периода в течение дня или в течение всех облачных дней, когда в противном случае система не работала бы.Это обеспечивает неотъемлемое преимущество перед многими другими технологиями использования возобновляемых источников энергии в том, что непостоянство солнечного ресурса снижается с небольшими капитальными затратами. Несмотря на затраты на топливо, которые будут обсуждаться позже, гибридные электростанции CSP можно концептуально рассматривать во многом как традиционные технологии производства электроэнергии на ископаемом топливе с точки зрения их диспетчеризации. Вопросы накопления энергии и гибридизации подробно рассматриваются в главах 11 и 12 соответственно. Многие коммерческие предприятия в настоящее время также работают с крупномасштабными накопителями тепловой энергии, которые позволяют использовать солнечную энергию в вечернее время.

Станции CSP будут работать на рынках электроэнергии, которые можно упрощенно рассматривать как состоящие из сегментов базовой, промежуточной и пиковой нагрузки. ²

Станции с базовой нагрузкой работают почти 24 часа в сутки, примером чего являются крупные угольные и атомные электростанции. Промежуточные установки обычно включаются, когда нагрузки начинают расти в течение дня, при этом газовые турбины (комбинированные и обычные) часто обслуживают этот сегмент нагрузки. Пиковые установки работают только в периоды самого высокого спроса, который в солнечных регионах обычно приходится на полдень и вечер летом.Эти электростанции используются только относительно небольшую часть года. В номенклатуре месторождения коэффициент мощности у них невысокий. Это благоприятствует установкам с низкими капитальными затратами, даже если эффективность ниже, чем у промежуточных установок. Турбины с открытым циклом, работающие на природном газе или масле, обычно используются для обеспечения пиковой мощности, поскольку они обеспечивают низкие капитальные затраты и короткое время запуска.

Технологии CSP хорошо подходят для обслуживания сегментов рынка средней и базовой нагрузки.Большинство современных установок CSP работают только в дневное время и их лучше рассматривать как установки с промежуточной нагрузкой. Промежуточная нагрузка составляет около 15–20% от общего спроса на электроэнергию в энергетическом выражении, и это определяет максимальный рынок для станций CSP без больших объемов аккумулирования тепла. Как обсуждается ниже, аккумулирование тепла не обязательно является необходимым для начального проникновения в промежуточный сегмент электроэнергии, хотя хранение несколько снижает затраты и увеличивает максимальную часть промежуточной нагрузки, которую можно экономично обслуживать с помощью технологий CSP.

Генерация базовой нагрузки — самый крупный сегмент рынка, на который, например, приходится около трех четвертей общей выработки электроэнергии в США. Установки CSP с около 12 часами хранения тепла могут обеспечивать базовую мощность нагрузки, что дает наибольшую потенциальную роль технологиям CSP. Обратите внимание, что заводам CSP с базовой нагрузкой по-прежнему потребуется гибридная работа для обеспечения питания в пасмурные дни. Хотя стоимость электроэнергии от электростанции CSP с базовой нагрузкой с хранилищем может быть сопоставима со стоимостью электроэнергии от электростанции CSP, обслуживающей промежуточные нагрузки, из-за более продолжительных часов работы (см. Ниже), стоимость конкурирующих вариантов генерации также ниже по той же причине.Другими словами, коэффициент мощности установки базовой нагрузки выше, чем установки промежуточной нагрузки. В то время как установки CSP в настоящее время конкурентоспособны на некоторых рынках промежуточной генерации, капитальные затраты, вероятно, должны будут еще снизиться, чтобы они могли конкурировать в качестве генераторов базовой нагрузки.

Питательный насос котла | КСБ

Питательные насосы котла также называются питательными насосами (см. Насос реактора) и спроектированы как многоступенчатые насосы с радиальным потоком. (См. Также Многоступенчатый насос.)

Они служат для подпитки парогенератора, такого как котел или ядерный реактор, количеством питательной воды, соответствующим количеству выделяемого пара.Сегодня все питательные насосы котлов — центробежные.

Конструкция питающих насосов котла с точки зрения потребляемой мощности, материала, типа насоса и привода во многом определяется развитием технологий электростанций. На электростанциях, работающих на ископаемом топливе, наблюдается тенденция к увеличению количества блоков электростанций (> 1000 МВт в 2011 году). Это привело к созданию питательных насосов котлов с мощностью привода 30-50 МВт.

До 1950 года среднее давление в выходном поперечном сечении насоса (давление нагнетания питающего насоса) было в районе 200 бар.К 1955 году среднее давление на выходе возросло до 400 бар. В 1950 году массовый расход составлял около 350 т / ч по сравнению с 3200 т / ч (за некоторыми исключениями до 4000 т / ч) сегодня. Питательные насосы котла работают при температуре жидкости от 160 до 210 ºC. В исключительных случаях температура перекачиваемой жидкости может быть еще выше.

Питательные насосы для атомных электростанций мощностью 1600 МВт рассчитаны на массовый расход до 4000 тонн / ч и давление нагнетания питательных насосов от 70 до 100 бар.

Примерно до 1950 года питательные насосы котлов изготавливались из нелегированных сталей; с тех пор они изготавливаются из сталей с содержанием хрома 13–14%. Это изменение материалов стало необходимым из-за введения новых химических составов питательной воды. Разработка высокопрочных, устойчивых к коррозии и эрозии мартенситных хромистых сталей с хорошими противозадирными свойствами, а также постоянная разработка всех компонентов насоса (подшипники, уплотнения вала, гидравлическая система насоса и т. Д.)) проложил путь современным питающим насосам котлов с частотой вращения от 4500 до 6000 об / мин.

Массовый расход центробежных насосов быстро рос вместе с увеличением производительности агрегатов на электростанциях. Сегодняшние питательные насосы с полной нагрузкой для обычных энергоблоков мощностью от 800 до 1100 МВт имеют от четырех до шести ступеней со ступенчатым давлением до 80 бар. Питательные насосы для АЭС мощностью 1600 МВт — одноступенчатые.

Привод

На обычных электростанциях с полной нагрузкой мощностью более 500 МВт насосы все чаще приводятся в действие паровыми турбинами.В большинстве случаев используются конденсационные турбины со скоростью от 5000 до 6000 об / мин.

Электродвигатели обычно приводят в действие питательные насосы с частичной нагрузкой, как на ископаемых, так и на атомных электростанциях. Регулирование скорости питающих насосов с электрическим приводом осуществляется либо с помощью гидравлической муфты (например, турбомуфты с регулируемой скоростью), либо с помощью электрических систем управления с обратной связью с помощью тиристоров (до номинальной мощности привода примерно 18 МВт в 2011 году).

В настоящее время широко используются четыре варианта установки приводов питательного насоса котла. См. Рис.1 Питающий насос котла

Рис.1 Питающий насос котла: Модель с компоновкой VP-EM-RG-HP

Низкоскоростной подкачивающий насос обычно приводится в движение свободным концом вала турбины через понижающую шестерню или непосредственно свободным концом электродвигателя. См. Рис.2 Питающий насос котла
Рис.2 Питающий насос котла: Схема расположения питающих насосов

Подкачивающий насос одинарного или двойного всасывания служит для создания необходимого NPSHR системы для высокоскоростного питающего насоса котла, подключенного ниже по потоку. Рис.3 Питающий насос котла Рис.3 Питательный насос котла: Подкачивающий насос котла двухстороннего всасывания

Конструкция

Для обычных электростанций питательные насосы котлов имеют вид:

Рис. 4 Питающий насос котла: модель с выдвижным корпусом и ступенью для отбора.

Рис. 5 Питающий насос котла: модель кольцевого сечения с отводом

Эти два типа отличаются только конструкцией корпуса для удержания давления, что влияет на производственные затраты и простоту установки.Нет никаких различий в отношении эксплуатационной надежности и устойчивости даже в ненормальных условиях эксплуатации. Размеры вращающихся частей и проточных каналов могут быть одинаковыми.

Два аспекта выбора между насосом с кольцевой секцией и вытяжным насосом для цилиндра описаны ниже:

Чем меньше массовый расход и чем выше давление, тем выше затраты на материалы и производство насосов для извлечения цилиндров. . Это не относится в той же степени к насосам с кольцевым сечением.
Вытяжные насосы для бочек имеют некоторые преимущества перед насосами с кольцевыми секциями при ремонте насоса, установленного в системе. Если ротор необходимо заменить, цилиндр (см. Корпус насоса) может оставаться установленным в трубопроводе. Это важно в отношении доступности блока электростанции, если нет полной резервной мощности насоса или если замена насоса требует очень много времени.

На атомных электростанциях обычно используются одноступенчатые питательные насосы с рабочим колесом с двойным входом (см. Насос с двойным всасыванием) и корпусом с двойной спиральной камерой. См. Рис. 6 Питающий насос котла

Рис.6 Питательный насос котла: Питательный насос реактора двойного всасывания из чугуна

Литые детали корпуса, удерживающие давление, все чаще заменяются коваными. В качестве примера такой питающий насос может быть спроектирован с расходом около 4200 м3 / ч и напором около 700 м при скорости вращения 5300 об / мин. См. Рис. 5 Насос питания котла

Напор питающих насосов реактора находится в районе 800 м для реакторов с кипящей водой и 600 м для реакторов с водой под давлением.Скорость потока примерно в два раза выше, чем у сопоставимого питательного насоса котла на электростанции, работающей на ископаемом топливе.

Кожух

Для питающих насосов котла необходимо учитывать два фактора в зависимости от толщины стенки кожуха: нагрузки от давления и различные температурные условия, которые он должен выдерживать. Эти два критерия удовлетворяются за счет использования высокопрочного ферритного материала корпуса, который позволяет поддерживать толщину стенки достаточно малой, чтобы избежать любых перегрузок в результате температурных колебаний, но при этом достаточной толщины, чтобы гарантировать необходимую безопасность от внутреннего давления.

Кожух ствола

Корпуса насосов выдвижных стволов и насосов кожуха ствола обычно изготавливаются из нелегированной или низколегированной ковкой ковкой стали. Наплавка используется на всех поверхностях, контактирующих с питающей водой, чтобы покрыть их коррозионно-стойким материалом.
Для того, чтобы приварить насос к трубопроводу, необходимо предусмотреть переходник, если материалы соединяемых форсунок из разных групп материалов.
Крышка ствола со стороны нагнетания (выдерживающая давление нагнетания) крепится с помощью больших не затянутых шпилек.Уплотнение обеспечивается профильным соединением, в котором давление создается исключительно преобладающим давлением (до нескольких 100 бар) без воздействия на него каких-либо внешних сил. См. Рис.7 Питательный насос котла

Рис.7 Питающий насос котла: Профильные кольца

Кольцевые насосы

Корпуса кольцевых насосов предпочтительно изготавливаются из кованого хрома или углеродистой стали, покрытой аустенитным материалом (твердый раствор железа).
Уплотняющий элемент между корпусами отдельных ступеней (см. Ступень) изолируется за счет контакта металла с металлом, при этом отдельные корпуса зажимаются вместе в осевом направлении стяжными болтами между всасывающим и напорным корпусами (см. Корпус насоса).
Термические удары, вызывающие различные тепловые расширения, в основном приводят к дополнительным нагрузкам на стяжные болты и уплотнительные поверхности корпусов ступеней.

Общей чертой насосов с выдвижным цилиндром и кольцевых насосов является то, что чем больше толщина стенки, тем больше термическое напряжение, вызываемое тепловыми ударами, что, в свою очередь, сокращает срок службы насоса.Подача нагнетаемой воды под давлением, находящимся между давлением всасывания и нагнетания насоса, является частым требованием. Об этом заботятся, забирая воду из одной из ступеней насосов извлекающих бочек и кольцевых насосов.

Врезка ступени питательного насоса котла

В случае насосов с кольцевым сечением, частичный поток при промежуточном давлении может быть легко отведен через выпускной патрубок в одном из корпусов ступени. См. Рис.5 Насос с кольцевой секцией
В случае насосов для извлечения цилиндра внутренняя часть цилиндра разделена на три зоны давления, так что частичный поток при требуемом промежуточном давлении может отводиться непосредственно наружу. См. Рис. 4 Вытяжной насос для цилиндра
Функция уплотнения обеспечивается за счет профильного соединения между выпускным отверстием и давлением выпуска, а также за счет соединения металла с металлом между выпуском и входным давлением. См. Рис. 7 Питающий насос котла
Профильное соединение, в частности, обеспечивает большую степень относительного движения уплотнительной поверхности, необходимую для любых температурных ударов.

Конструкция ротора

Вал насоса питательных насосов котла имеет очень небольшой статический прогиб, так как подшипники расположены как можно ближе, диаметр вала относительно большой, а рабочие колеса обычно стянуты на валу (для высокой производительности ). Вал насоса, как правило, нечувствителен к вибрациям и работает плавно (см. Плавный ход) без радиального контакта во время нормальной работы. Диаметр ступицы на задней части рабочего колеса увеличен, а геометрия входа рабочего колеса рассчитана на минимальный диаметр, чтобы уменьшить остающиеся осевые силы (см. Осевое усилие), которые должны восприниматься балансировочным устройством.

Роторы одноступенчатых питательных насосов реактора даже жестче, чем роторы питательных насосов котлов, и их статический прогиб меньше, чем у многоступенчатых питательных насосов котлов.

Уравновешивание осевого усилия

Некоторые крыльчатки питающих насосов котлов обычных электростанций вызывают осевое усилие на крыльчатках. См. Рис. От 10 до 12 Осевое усилие

Величина этого осевого усилия зависит от положения рабочей точки на характеристической кривой, скорости вращения и степени износа внутренних зазоров (см. Уплотнение с контролируемым зазором).Дополнительные возмущающие силы могут возникать в случае ненормальных условий эксплуатации, например: кавитация.

В питающих насосах больших котлов осевые силы на роторе насоса уравновешиваются с помощью гидравлического балансировочного устройства, через которое протекает перекачиваемая жидкость. Уравновешивающее устройство часто сочетается с упорным подшипником с масляной смазкой (см. Подшипник скольжения). Поскольку это балансировочное устройство поглощает более 90% осевого усилия, можно использовать относительно небольшой упорный подшипник. Уравновешивающее устройство может содержать балансировочный диск с седлом балансировочного диска или балансировочный барабан или двойной барабан с соответствующими дроссельными втулками.

Осевые тяги, возникающие в питательных насосах реактора с рабочим колесом двойного всасывания (см. Насос двойного всасывания), уравновешиваются гидравлически; остаточные нагрузки поглощаются упорным подшипником с масляной смазкой. См. Рис. 6 Питающий насос котла

Уравновешивание радиальных сил на роторе насоса

Радиальные силы возникают из-за веса ротора, механического дисбаланса или гидравлического радиального усилия. Радиальные силы уравновешиваются двумя радиальными подшипниками с масляной смазкой, а также дроссельными зазорами, через которые перекачиваемая жидкость протекает в осевом направлении.Такие дросселирующие зазоры расположены на шейке рабочего колеса со стороны входа рабочего колеса или в случае многоступенчатых питательных насосов котлов для обычных электростанций на стороне нагнетания рабочего колеса (межступенчатая втулка) и у балансировочного барабана. Если ротор находится в нецентральном положении, в этих зазорах будет создаваться сила реакции повторного центрирования, которая в значительной степени зависит от разницы давлений и геометрии зазора (эффект ЛОМАКИНА).

Эффект LOMAKIN значительно снижается, когда из-за ненормальных рабочих условий питающая вода в зазоре не находится в чисто жидкой фазе (см. Кавитация).

Гидростатическое действие зазоров способствует уменьшению прогиба вала больше, чем механическая жесткость. Система спроектирована таким образом, чтобы рабочая скорость всегда оставалась далеко от критической скорости ротора, что позволяет дополнительно поглощать гидравлические возбуждающие силы (особенно при работе с низким расходом).

Дополнительный диффузор или двойная спиральная камера могут уменьшить радиальное усилие. См. Рис. 6. Насос со спиральным корпусом

Уплотнение вала

Обычными уплотнениями вала питательных насосов котла являются торцевые уплотнения, уплотнения с плавающим кольцом и лабиринтные уплотнения.В наши дни уплотнения железы встречаются реже. (Также см. Уплотнение вала).

Разогрев и поддержание тепла

Переходные рабочие условия или условия низкого расхода вызывают дополнительную нагрузку на питательные насосы котла. Это приводит к дополнительным напряжениям и деформациям, а также к деформации компонентов с различными последствиями для их функциональности.

В настоящее время почти все питательные насосы котлов должны выдерживать как холодный пуск (высокотемпературные ударные нагрузки), так и полутеплый пуск без каких-либо повреждений.В этих процедурах запуска горячая питательная вода резко поступает в холодный насос, в результате чего внутренние компоненты нагреваются намного быстрее, чем граница давления. В зависимости от частоты пусков и градиентных кривых давления и температуры (циклов нагрузки) это может сократить срок службы насоса.

На машинах с особенно толстыми стенками тепло будет медленнее распространяться в толстостенных компонентах, что увеличивает внутренние напряжения.

Контакт между частями ротора и статора, как правило, нельзя исключать, поскольку узкие зазоры используются в качестве уплотнений с регулируемым зазором.Это относится к шейке рабочего колеса на стороне входа рабочего колеса, зазору на стороне нагнетания между рабочим колесом, диффузором и межкаскадной втулкой, а также к устройству балансировки с несколькими зазорами дросселирования (в зависимости от конструкции).

Критических условий эксплуатации, таких как, например, образование пузырьков пара, невозможно полностью избежать во впускной линии. Кратковременный контакт между статором и ротором приводит к большим силам дисбаланса в узких зазорах. По этой причине пары материалов должны быть устойчивы не только к коррозии и эрозии, но и особенно к износу (включая хорошие противозадирные свойства).Профилированные хромированные стали и особая геометрия зазора доказали свою эффективность.

В рабочих условиях с очень низким или нулевым расходом, например в режиме вращающейся шестерни питающего насоса котла с турбинным приводом в перекачиваемой жидкости устанавливаются температурные слои, что может вызвать деформацию роторов и, после небольшой задержки, также невращающихся компонентов. Как только зазоры закрываются, на ротор будет действовать значительно более высокий момент трения, что приведет к перегрузке поворотного механизма и остановке насоса.В этом случае температура на роторе перестанет выравниваться, что еще больше усугубит деформацию ротора.

Это может привести к простоям насоса в течение нескольких часов. Обычно единственное средство — дать машине остыть, чтобы уменьшить или устранить критические температурные слои и деформацию.

Для оптимизации теплового режима насоса можно предпринять несколько действий:

Избегайте больших перепадов температур внутри и на насосе

Термически отделите холодные зоны (зону уплотнения вала) от зоны, через которую проходит горячая жидкость. проходит (гидравлическая система и балансировочное устройство) посредством системы изоляционной камеры; обеспечивают термосварку для предотвращения конвекционных потоков и специальные терморукавы.
Изолируйте внешнюю часть насоса.
Разогрейте или поддерживайте насос в тепле с помощью принудительного потока через машину, обычно через дросселирование подачи давления.
Временно или навсегда прервите подачу охлаждающей воды в области торцевого уплотнения (вторичный контур).
Ограничьте рабочие параметры для критических рабочих условий (ΔT) (верх / низ кожуха ствола) и / или ΔT между кожухом и питательной водой.

Уменьшите влияние больших перепадов температур

Поверните насос в режиме ожидания с помощью поворотного механизма.
Используйте синхронизированный поворотный механизм (минимизируйте или предотвращайте фактическое время простоя).
Слейте воду из критических тепловых зон.

Выберите хорошие термические характеристики при выборе уплотнения вала

Установите бесконтактное уплотнение (уплотнение с плавающим кольцом).

Вышеуказанные меры часто используются для насосов с цилиндрическим корпусом (насосы с выдвижным корпусом), поскольку их внешние размеры, толщина стенки, привод (турбина с поворотным механизмом) и режимы работы считаются более важными, чем у насосов с кольцевым сечением.По возможности, эти меры всегда автоматизированы, чтобы гарантировать доступность насосного агрегата.

Клапан минимального расхода

Клапан минимального расхода (автоматический рециркуляционный клапан) обеспечивает минимальный расход и, таким образом, предотвращает повреждение, которое может произойти при работе с низким расходом в результате недопустимого повышения температуры, ведущего к испарению содержимого насоса или кавитация с низким расходом.

Эффективный контроль для систем конденсационных газовых котлов — CIBSE Journal

Котел находится в центре большинства административных и коммерческих зданий, он обеспечивает теплом для горячей воды и отопления помещений.В этой статье будут рассмотрены ключевые факторы, способствующие развертыванию конденсационных газовых котлов, а также рассмотрены некоторые из основных требований к контролю для обеспечения эффективной работы и минимизации воздействия на окружающую среду.

Конденсационные газовые котлы, работающие на природном газе или, возможно, на водороде, по прогнозам, будут основным источником тепла для европейских зданий на многие годы вперед, как указано в данных, полученных для последнего обзора экодизайна ЕС, показанного на Рисунке 1.

Минимальная мощность котла обычно устанавливается нормами и стандартами.Во всем ЕС (включая Великобританию) Директива по энергетическим продуктам (ErP) ведет к нормам отдельных государств-членов, которые в Регламенте экодизайна EU 813/2013, ² устанавливают стандарты эффективности для котлов с выходной мощностью менее 400кВт.

Директива по установкам среднего сжигания (ЕС 2015/2193) устанавливает ограничения для устройств с тепловой мощностью более 1 МВт и до 50 МВт. Различные строительные нормы Великобритании определяют требования к мощности от 400 кВт до 1 МВт (например, Руководство по соблюдению требований к небытовым строительным услугам ³).

Производители указывают эту производительность на основе методов расчета, которые применяют факторы, обеспечивающие стандартизированную интерпретацию того, как котел будет работать в сезонном режиме, например, объясненные в сообщении ЕС 2014 / C 207/02 ⁴ и BS EN 15502-1: 2012+ A1: 2015 г. ⁵

Помимо конкретных установок (в приложениях с общими дымоходами), требования ErP фактически ограничивают большинство невозобновляемых отопительных установок конденсационными газовыми котлами.

Однако показатель производительности ErP основан на идеализированном наборе параметров, которые вряд ли полностью отражают капризы реальных приложений. Обеспечение ожидаемой производительности установки требует соответствующего проектирования, которое критически включает в себя должным образом продуманную стратегию управления и надлежащим образом информированный конечный пользователь по эксплуатации и обслуживанию.

На рис. 2 показан КПД типичного промышленного конденсационного котла при различных нагрузках и температурах обратной воды.В отличие от котлов без конденсации, производительность будет увеличиваться при частичной нагрузке — это позволит котлу работать при полной нагрузке ниже 20% на несколько процентов эффективнее, чем при полной нагрузке. Точно так же, когда температура возвратной воды снижается, эффективность котла увеличивается. На характеристике КПД на Рисунке 2 есть точки перегиба при температуре около 54 ° C и 27 ° C, соответственно, точки, в которых начинается конденсация, и температура, при которой конденсация будет максимальной.

Таким образом, для поддержания высокого уровня тепловых характеристик конденсационный котел должен не только работать в конденсационном режиме (то есть с температурой обратной воды ниже примерно 54 ° C), но также регулироваться для обеспечения тепловой мощности, которая постоянно соответствует потребности здания, при этом стремясь работать с максимально низкой температурой возвратной воды.

Нижняя граница этого диапазона должна быть легко достижима с помощью (должным образом контролируемых и сконфигурированных) водонагревателей для горячей воды для бытового потребления, нагревательных змеевиков вентиляционных установок (AHU) и, возможно, полов с подогревом и потолочных излучающих панелей.

Радиаторные системы отопления можно легко выбрать для возврата воды, температура которой ниже температуры конденсации. В проектах по ремонту существующие системы, изначально имеющие слишком большие размеры, обычно допускают более низкую среднюю температуру воды и все еще способны выдерживать тепловые нагрузки и, таким образом, позволяют работать в диапазоне конденсации.

Это может означать, что наиболее эффективным с термической точки зрения вариантом является использование одного большого котла хорошего размера для обслуживания здания, зная, что практически все время работы котел будет работать с частичной нагрузкой и, таким образом, сможет работать на более высокая эффективность.(Это противоположно технике, применяемой для котлов без конденсации, где эффективность будет снижаться при уменьшении нагрузки.)

Однако использование одного котла увеличивает риск полного отказа системы (поскольку отсутствует резервирование), ограничивает возможность планового обслуживания, а также ограничивает минимально возможный диапазон изменения до одного модуля котла. Установка нескольких котельных модулей не только увеличит резервирование — и, следовательно, уменьшит проблемы, возникающие из-за отказов или обслуживания, — но также потенциально увеличит доступный диапазон изменения до очень нескольких процентов от максимальной нагрузки.

Котлы не должны работать слишком часто, так как это увеличивает тепловые потери и увеличивает выход NOx. ⁶ Преимущества эффективности непрерывной работы нескольких конденсационных котельных модулей при пониженной нагрузке — вместо включения меньшего числа котлов при более высокой мощности — будут означать, что, как более подробно описано в разделе 10.1.2 Руководства CIBSE F, ⁷, как правило, более эффективно модулировать все котлы «в унисон» по сравнению со ступенчатым регулированием (которое позволяет минимизировать количество работающих котлов).

Unison control, например, будет управлять тремя отдельными модулями котла, как показано на рисунке 3. Когда нагрузка падает ниже минимального диапазона изменения для одного модуля, система управления может последовательно отключать модули или, чтобы предотвратить такое циклическое переключение, использовать буфер. нагрузка.

Большинство современных котлов принимают управляющий вход 0-10 В для непосредственной модуляции мощности котла, или для регулировки уставки котла, или для включения своей собственной системы управления главный / подчиненный.

Температура подачи воды в систему отопления здания может динамически регулироваться с погодной компенсацией.Это снизит уставку подачи котла и / или температуру в контурах отдельных зон по мере увеличения наружной (окружающей) температуры, как показано в примере простой схемы оптимизатора на Рисунке 4.

Это может обеспечить прямое управление условиями пространства, а также снизить тепловые потери в распределительных системах. Исторически сложилось так, что это в основном доставлялось через раздельные нагнетательные вторичные смесительные отопительные распределительные контуры при поддержании условно постоянной температуры подачи котла в первичном контуре коллектора.

Поскольку современные газовые котлы могут регулировать температуру на выходе, а не просто включать / выключать, компенсация может быть с пользой применена к конденсационным газовым котлам с управляющим входом 0-10 В для снижения температуры подачи котла при более высоких температурах наружного воздуха.

Как обсуждалось в разделе 5.9 CIBSE AM14, «полностью интегрированная система управления зоной и котлом будет определять наивысшую зональную температуру воды в любой момент времени, а затем напрямую компенсировать котел для достижения этой температуры.В зонах, требующих более низких температур, будут использоваться трехходовые смесительные клапаны для снижения температуры в этих зонах. Погодная компенсация может обеспечить низкие температуры возвратной воды в более мягкую погоду, позволяя конденсационным котлам работать с более высоким КПД.

Прерывистый обогрев, обычно с пониженной температурой в помещении, может сэкономить значительное количество энергии для многих зданий. ⁸ Время, в течение которого установка должна работать для обеспечения приемлемой внутренней температуры в течение периода пребывания людей, будет функцией внутренней и окружающей температуры для конкретного здания.Обычно это достигается за счет управления «оптимальной остановкой и запуском».

Как обсуждал Джон Хаммонд (Letters, CIBSE Journal, October 2018 ), использование избыточной мощности котла может иметь преимущество, что может быть доступно во многих случаях при использовании модульных конденсационных газовых котлов, для снижения сезонных потребностей в отоплении. В соответствующих применениях (особенно в зданиях с более низкой тепловой инерцией) период предварительного нагрева (до полного заполнения здания как часть оптимального режима запуска) сокращается, поэтому средняя внутренняя температура в течение дня нагрева снижается, и, следовательно, уменьшается общая сезонные потери тепла и потребление энергии.

Как отмечено в CIBSE Guide B1, раздел 1.5.3.6, существует баланс «за» и «против» для увеличения «соотношения размеров установки», и, следовательно, существует «оптимальное соотношение установки, основанное на общих затратах за жизненный цикл». Это требует оценки годовых затрат на электроэнергию и капитальных затрат для различных соотношений заводов с использованием метода дисконтирования денежных потоков. В качестве альтернативы может быть предпочтительна оценка выбросов углерода в течение жизненного цикла ».

Преимущества конденсационных модульных газовых котлов будут максимальными только в случае их правильной настройки и управления.Общий КПД установки с несколькими котлами будет зависеть от того, насколько точно можно контролировать общую мощность, чтобы соответствовать профилю нагрузки здания. CIBSE AM14 отмечает, что «сложные стратегии могут быть разработаны с помощью передовых систем управления.

Многие котлы имеют встроенные расширяемые блоки управления, сочетающие прямую компенсацию, оптимальный пуск / останов и последовательность. Управление зонами и горячей водой может быть связано и, таким образом, обеспечивать пакеты управления котлом по запросу ».

Однако, как подчеркивается в руководстве CIBSE H, «неподходящие стратегии управления котлами могут привести к неэффективной и проблемной работе», поэтому при установлении режимов управления важно тщательно учитывать эксплуатационные потребности конкретного приложения.

Это управление может осуществляться на котле и через систему управления зданием (BMS), которая, в свою очередь, может быть подключена к Интернету, что позволяет удаленно управлять, контролировать, диагностировать неисправности и предупреждать. Некоторые производители интегрируют контроллеры, подключаемые к сети, в блоки котлов, которые были разработаны для оптимизации работы котла на протяжении всего жизненного цикла этой конкретной котельной системы.

Рис. 5: Отремонтированная система отопления в соборе Святого Павла требовала средств управления, способных учитывать тепловую инерцию здания.

Такой интегрированный контроллер не только поддерживает безопасную работу котла, но и может работать в режиме ведущий / ведомый, обеспечивая синхронизацию и управление последовательностью между несколькими модулями котла с управляемым временем и температурой. Это позволит зонировать несколько отопительных контуров вместе с погодной компенсацией на основе входных данных от датчиков температуры окружающей среды, помещения, подающей и обратной линии.

Вместе с другими параметрами управления приоритет управления ГВС (с ежедневным усилением защиты от легионелл) может быть установлен через локальный интерфейс пользователя или с локальных или сетевых устройств.

Контроллер также обеспечивает интерфейс и управление для вспомогательных устройств, таких как насосы, клапаны контура и буферные резервуары, поддерживая наиболее эффективную работу и обеспечивая наилучшую производительность системы. Некоторые системы также включают возможность управления многорежимным тепловыделением, чтобы с пользой использовать возобновляемые источники тепла.

Такие средства управления могут быть адаптированы и интегрированы с существующими системами распределения тепла, поскольку контролируемое оборудование обычно требует включения / выключения.

Например, два блока сдвоенных модулей конденсационного газового котла мощностью 254 кВт (включая интегрированные и сетевые средства управления) с общей максимальной мощностью до 1016 кВт, как показано на Рисунке 6, были недавно установлены в Соборе Святого Павла (Рисунок 5) и могут обеспечить диапазон изменения 20: 1, обслуживая устаревшую систему отопления
и новый водонагреватель с быстрым восстановлением горячей воды.

Рис. 6. Четыре секции модульного газового конденсационного котла мощностью 254 кВт, которые вместе обеспечивают отопление собора Святого Павла

Каталожные номера:

1 «Космические и комбинированные обогреватели Экодизайн и энергетическая маркировка — Обзорное исследование — Задача 7, Сценарии» (Проект заключительного отчета), март 2019.

2 Регламент Комиссии (ЕС) № 813/2013 от 2 августа 2013 г. о применении Директивы 2009/125 / EC Европейского парламента и Совета в отношении требований к экодизайну для обогревателей помещений и комбинированных обогревателей — Документ ЕС 32013R0813.

3 Руководство по соблюдению требований к небытовым строительным услугам, NBS, 2014.

4 Коммуникация Комиссии в рамках выполнения Регламента Комиссии (ЕС) № 813/2013…. 811/2013 — Документ ЕС 52014XC0703 (01).

5 BS EN 15502-1: 2012 + A1: 2015 Газовые отопительные котлы Часть 1: Общие требования и испытания , BSI 2015.

Как настроить параметры двухконтурного котла: Настройка газового котла: как отрегулировать своими руками?

Настройка газового котла: как отрегулировать своими руками?

Как правильно настроить котел для экономии энергии и денег?

Как настроить и отрегулировать газовый котел

Настройка котла своими руками

Изменение температуры горячего водоснабжения

Регулировка клапана SIT

Клапан байпас

Автоматика

Как настроить и отрегулировать газовый котел Ferroli

Как настроить и отрегулировать газовый котел Ferroli

Как настроить котел — Построй свой дом

Температура теплоносителя в системе отопления

Тактование котла

Как настроить котел на экономичный режим

Подключение к котлу комнатного термостата

Зональное регулирование температуры

Экономия и техническое обслуживание котла

Настенный газовый котел Протерм Пантера

настенные и напольные двухконтурные продукты мощностью 24 кВт, настройка ГВС своими руками, отзывы

Особенности

Виды

Комплектующие

Как настроить?

Советы по использованию

Двухконтурный котел для брендовой квартиры. Выбирайте настенный газовый двухконтурный котел с бойлером

Классификация навесных газовых котлов

Оборудование известных брендов

Выбрать котел для малогабаритной квартиры

Одинарный или двойной контур?

Модулирующая горелка

Котел встроенный

Классификация газовых котлов

Оценки потребителей: самостоятельный выбор покупателей

Лучшие конденсационные котлы

Два в одном: лучшие модели двухконтурных теплогенераторов

ТОП-5 ведущих производителей настенных водогрейных котлов

Наиболее привлекательные по цене

Видео: как выбрать газовый котел

5 место — Жуковский машиностроительный завод (ЖМЗ)

4 место — Protherm (Словакия)

3 место — Бакси (Италия)

2 место — Котлы Navien (Корея)

Немецкий котел Wolf CGG-1K-24

Главные тренды сезона

Признанные лидеры

Германия

Италия

Франция

азиаты

Еще немного аналитики

Обобщение

КПД котла и сжигание | Спиракс Сарко

Тепло от топлива

— обзор

14.1 Введение

14.1.1 Роль систем концентрирования солнечной энергии (CSP) в электрической системе

Питательный насос котла | КСБ

Привод

Конструкция

Два аспекта выбора между насосом с кольцевой секцией и вытяжным насосом для цилиндра описаны ниже:

Кожух

Кожух ствола

Кольцевые насосы

Врезка ступени питательного насоса котла

Конструкция ротора

Уравновешивание осевого усилия

Уравновешивание радиальных сил на роторе насоса

Уплотнение вала

Разогрев и поддержание тепла

Избегайте больших перепадов температур внутри и на насосе

Уменьшите влияние больших перепадов температур

Выберите хорошие термические характеристики при выборе уплотнения вала

Клапан минимального расхода

Эффективный контроль для систем конденсационных газовых котлов — CIBSE Journal

alexxlab

Зернистый стул у новорожденного: причины и что делать

Смешанное вскармливание новорожденных: как правильно организовать

Простуда у новорожденных: симптомы, причины и методы лечения

Сколько должен набрать новорожденный: нормы роста и веса по месяцам
