Как настроить прессостат: регулировка мультиметром и где находится

Содержание

как проверить датчик уровня воды? Регулировка и ремонт прессостата. Принцип работы и схема устройства

О том, как пользоваться стиральной машиной, знает каждый ее владелец. А вот об устройстве конструкции осведомлен не каждый. Для того чтобы знать, как самостоятельно устранить ту или иную неполадку, стоит знать месторасположение деталей и их функции, например, прессостата. От этой части зависит нормальное функционирование агрегата и качество стирки.

Описание

Прессостат стиральной машины – это устройство, которое осуществляет контроль объема воды в баке. Главной задачей устройства является определение количества жидкости по давлению ее столба. Реле имеет вид диска, внутри которого расположена воздушная камера с проводами и трубкой. От количества режимов стирки, которыми характеризуется машина, зависит сложность конструкции прессостата.

Реле может быть простого и сложного типа. Ко всему прочему друг от друга электронные датчики отличает ход ее сердечника и мембранная жесткость.

По этой причине прессостат от одного агрегата необязательно будет функционировать в другом. Датчик производят из пластика высокого качества, обычно он выглядит как деталь округлой формы. Нужен механизм для правильного функционирования стиральной машины и высокого качества стирки. Этот простой механический узел состоит из таких элементов:

  • корпус;
  • катушка индуктивности;
  • магнитный сердечник;
  • диафрагма, которая меняет форму под воздействием водного давления и смещает сердечник;
  • группа контактов.

Электронный датчик уровня жидкости может находиться в следующих частях агрегата.

  1. Под верхней крышкой в стиральных машинах классического типа, где имеется передняя дверка для загрузки вещей.
  2. В нижней части под баком в технике, которая характеризуется вертикальным типом загрузки белья.
  3. В области задней части корпуса, немного ниже бельевой емкости прессостат располагается в тех машинах, которые имеют пластиковые барабаны.

Принцип работы

В каждом автоматическом агрегате для стирки белья присутствует датчик контроля водного уровня. Именно он подает электрический сигнал контролеру стиральной машинки в виде информации о присутствии либо отсутствии жидкости в баке, которая будет использована для процедуры очистки вещей в том или ином режиме. Во время попадания воды в агрегат происходит возрастание давления в трубе и камере датчика.

Благодаря чувствительности мембраны, поднимается шток, впоследствии чего он давит на контактную пластинку с пружины механизмом.

Когда вода в баке достигает определенного уровня, происходит переключение в верхнее положение, при этом замыкается электроцепь ламелей. В случае слива воды происходит снижение давления. В этом случае шток опускается в нижнее положение, как и контактная пластинка. Как и в предыдущем случае, электрическая цепь разрывается.

Признаки неисправности

Определить поломку прессостата стиральной машины можно с помощью кода ошибки, который отображается на дисплее. Также существуют иные признаки того, что датчик уровня воды сломан.

Повторение цикла

Из-за того что механизм контроля водного уровня сломан, происходит его некорректное функционирование либо остановка работы. При этом

на пульт управления поступают неправильные команды. В этом случае нужно отключить агрегат и произвести замену прессостата.

Не набирает воду

В некоторых случаях возникают ситуации, когда во включенной машине не происходит набор воды, но при этом сама процедура запускается. Это может произойти при залипании контакта в положении «полный» или же автоматическом запуске сухой стирки.

Низкое качество стирки

Некачественная стирка грязных вещей происходит в случае, когда в бачке недостаточно жидкости, а прессостат отрегулирован на низкое давление. Чтобы исправить ситуацию, стоит поджать пружину при помощи регулировочного винта.

Остается вода

В барабане может оставаться жидкость по некоторым причинам. Одной из них является неисправность датчика водного уровня и элементов, которые ему сопутствуют.

В некоторых случаях по окончании процесса стирки слив грязной жидкости происходит не полностью, а в тот же момент осуществляется забор новой воды.

Запах гари

Если в стиральной машине нет воды либо появился запах горелого, то это может свидетельствовать о поломке прессостата или помпы. В этом случае программа запускает процедуру стирки, ТЭН греет жидкость, а отсутствие воды в баке приводит в запуск предохранитель прибора нагревания.

Диагностика и настройка

Каждому владельцу стиральной машины – автомат будет полезно знать, как проверить, настроить, прозвонить, отрегулировать ее прессостат. Перед тем как самостоятельно проверять работоспособность и регулировать датчик, стоит уточнить, находится ли агрегат на гарантии. Если это так, то при самовольном вмешательстве о гарантийном обслуживании можно забыть.

Последовательность работы заключается в следующих действиях:

  • извлечение шнура электропитания из розетки;
  • демонтаж верхней панели путем удаления двух небольших винтов, находящихся на задней стенке и сдвижение панели назад-вперед;
  • обнаружение прессостата, что располагается на одной из корпусных стенок;
  • удаление разъема, освобождение винта, вытаскивание висящего датчика из машины;
  • раскручивание хомута и снятие прибора плоскогубцами.

До начала проверки регулировки устройства стоит оценить работоспособность прессостата. С этой целью стоит подготовить кусок резиновой трубки, как на реле.

После того как устройство будет извлечено из стиральной машины, его соединяют с небольшой трубой. После этого нужно подуть в нее тем самым понять, происходит ли щелканье внутри датчика при смене давления. Если щелканий нет, то прессостат считается исправным.

Для проверки исправности датчика водного уровня при помощи аппаратного метода, а именно мультиметром, потребуется выполнить такие мероприятия:

  • подготовку устройства для определения сопротивления;
  • помещение щупы на контакты, которые соответствуют электросхеме прессостата;
  • образование давления в воздушной трубке до того момента, пока сработает определенный контакт реле.

Если во время срабатывания контакта не происходит изменения значения сопротивления, то датчик водного уровня стоит поменять. В случае когда вся вышеперечисленная проверка показала, что механизм находится в исправном состоянии, то не будет лишним проведение дополнительной проверки. Процедура проводится

путем прикрепления трубки к датчику и ее оценки на герметичность.

Настроить и отрегулировать механизм в домашних условиях можно в случае, когда пользователю не подходит уровень жидкости в барабане. Объем жидкости можно сделать больше или меньше, отрегулировав силу срабатывания датчика. До начала проведения процедуры регулировки потребуется отключить агрегат от электросети. Для этого снимают верхнюю крышку, а также отсоединяют разъем от реле.

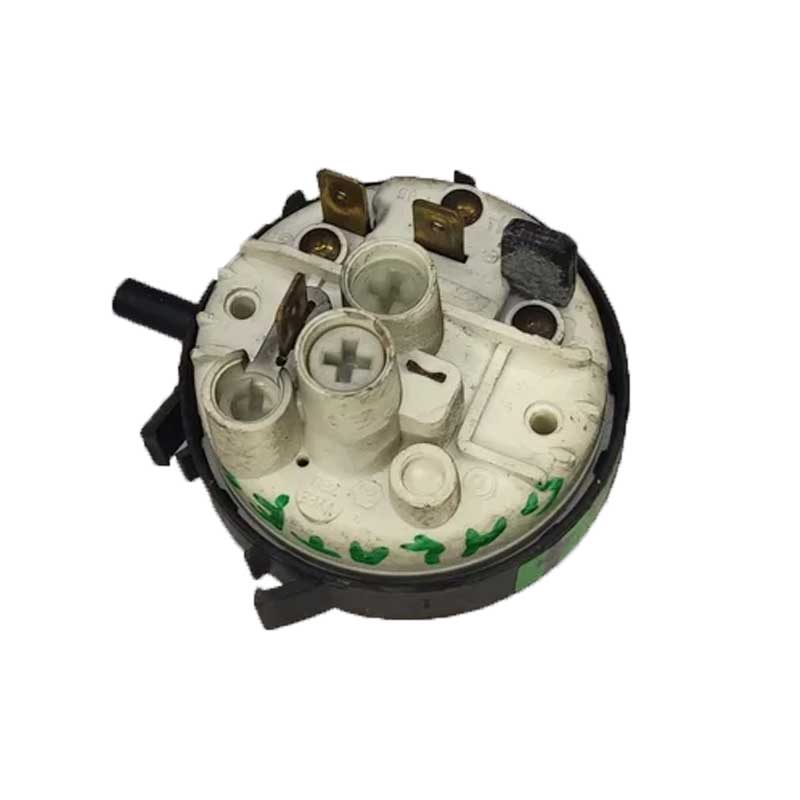

У прессостата имеется 3 регулировочных винта, их можно визуально определить наличием в шлице цветных составляющих.

Необходимый винт, который управляет первичным усилием, обычно располагается в центральной части корпуса реле.

Эта деталь обычно изготовлена под крестовую отвертку, а также звездочку. Производить регулировку датчика стоит в том случае, когда бак пустой. Процесс осуществляется поэтапно с наличием промежуточных, визуальных проверок водного уровня:

  • поворотом ключа – сборкой;
  • подключением – тестированием и т. д.

За 1 раз рекомендуется провернуть винт только на половину оборота и не более. Осуществлять проверку, смену, настройку прессостата стоит только при наличии хотя бы элементарных базовых знаний теории. Если опыта в данном процессе нет, то лучше доверить процедуру профессионалу.

Особенности ремонта

Прессостат работает по определенной схеме, которая не представляет собой ничего сложного. Владелец стиральной машины может самостоятельно провести прочистить трубу, снять датчик или сделать замену устройства. Сломанный датчик уровня воды может стать причиной серьёзной неисправности стиральной машины. В случае если пользователь не смог своевременно почистить или отремонтировать деталь, то могут появиться такие проблемы:

  • перестанет набираться вода;
  • ухудшится отжим выстиранного белья;
  • со временем может сгореть ТЭН;
  • белье будет плохо постиранным;
  • бак переполнится водой.

При несерьезных поломках прессостата не стоит покупать новый механизм, помочь с данной ситуации может настройка старого прибора. Замену датчика проводят следующим образом.

  • Извлечение старого реле путем отсоединения проводков, шлангов. Процедура должна проводиться с особой аккуратностью, чтобы избежать нежелательных повреждений. После этого откручивают крепежные болты, что фиксировали корпус.
  • Установке нового реле. Конструкция прикручивается при помощи болтов на место, где была старая. После этого хомутом к ней крепят шланг и монтируют электропроводку.

Владельцу агрегата стоит помнить, что датчик стоит покупать оригинальный или же идентичный старому прибору.

Перед установкой нового реле стоит заблаговременно проверить его работоспособность. Сразу же после ремонтных работ машинку нужно проверить в нескольких режимах стирки белья. Для того чтобы предотвратить поломки прессостата, специалисты рекомендуют прислушаться к следующим советам.

  1. Не пользоваться стиральной машиной на холостом ходу. До начала стирки барабан наполняют жидкостью более чем наполовину. Если же устройство будет пустое, то датчик в скором времени сломается.
  2. Стирать исключительно теплой водой. Для качественной процедуры очищения белья температура жидкости не должна быть больше, чем 45 градусов.
  3. На регулярной основе заниматься прочисткой слива. Чтобы вода с бака сливалась без препятствий, чистка слива должна проводиться раз на 30 дней.

    Каждая стиральная машина оснащена прессостатом, который отвечает за водный уровень в барабане. В некоторых случаях возможна поломка реле, после которой потребуется провести его ремонт или срочную замену. Если провести проверку или замену владельцу сложно, то лучше воспользоваться услугами профессионалов. Чтобы увеличить срок службы бытовой техники, а также ее деталей, рекомендуется пользоваться машинкой строго по инструкции, которую предлагает производитель.

    О том, как устроен прессостат, смотрите далее.

    Прессостат в стиральной машинке имеет очень важное значение, так как без этого устройства невозможно провести стирку. Именно поэтому, при появлении малейшей неисправности, нужно срочно провести ремонт, а при необходимости, и замену прибора.

    Реле давления насосной станции | регулировка и настройка

    Как автоматизировать работу независимого водопровода и навсегда забыть о ручном запуске или остановке насосного оборудования? Насущный вопрос у заядлых дачников, жителей сел и пригородов, владельцев мелких предприятий. Решив наслаждаться полностью автономным водопроводом, стоит обзавестись реле давления насосной станции, которое облегчит его обслуживание.

    Что такое реле насосной станции?

    Реле – восприимчивое к изменениям устройство, контролирующее возрастание/снижение давления, отвечающее за запуск и остановку всех механизмов насосных станций. Благодаря такому датчику владельцы отдельно взятых водопроводов могут наслаждаться благами цивилизации также, как и с городской системой водоснабжения. Реле насосной станции считается «мозговым центром» всего оборудования, которое без участия человека гарантирует бесперебойное и автоматизированное выполнение рабочих процессов.

    На рынке комплектующих представлен широкий модельный ряд, который условно можно разделить на три вида реле для насосной станции:

    • электромеханическое – несложная модель, которая не первый год доказывает свою надежность и удобство эксплуатации;
    • стрелочные датчики являются подтипом первого вида, уменьшают число включений и выключений механизма, увеличивают износоустойчивость во время отсутствия жидкости в баке;
    • электронное – датчик, главным достоинством которого является простая и точная настройка.

    Каждый вид имеет свои преимущества и недостатки, различается комплектацией и условиями эксплуатации. Также можно встретить системы блоков автоматизации с функцией противодействия «сухому ходу». Рассмотрим детально, что входит в конструкцию датчика, и по какому принципу действует реле давления для насосной станции.

    Комплектация реле для насосной станции

    «Умный» датчик представляет собой разборный незамысловатый механизм, благодаря которому возможно легко и просто корректировать работу гидроаккумулятора, регулировать и устанавливать допустимые пределы параметров.

    Визуально устройство похоже на небольшой коробок асимметричной формы, под пластиковым корпусом которого находятся основные детали. Чтобы подключить в сеть и к насосу, предусмотрены муфтовые зажимы для электрокабелей, а для соединения с системой – патрубок из металла на 1, 1/2, 1/4 дюйма, на котором находится наружная или внутренняя резьба.

    Под кожухом размещены основные элементы, находящиеся на основании. К ним относятся:

    • металлическая пластина;
    • большая и малая пружины;
    • контакты для подключения;
    • регулировочные гайки;
    • мембрана.

    Принцип действия, назначение и роль реле для насосной станции

    За каждой пружиной размещен контакт подключения к электросети, который замыкается, когда давление достигает максимума. Под действием возрастающего давления возникает деформация мембраны. После появляется избыточное давление внутри груши, воздействующее на пластину. В ответ на это большая пружина прижимается пластиной, отключается контакт и прекращается подача напряжения на мотор.

    При падении давления, пластина возвращается в первоначальное положение, а контакты замыкаются. После этого двигатель готов снова продолжать качку воды.

    Вопреки непримечательным габаритам, датчик выполняет важную миссию. Реле для насосной станции,цена которого не больно бьет по кошельку, способно на следующее:

    • контролировать функционирование всех приборов в установленном режиме;
    • быстро отвечать на колебания давления и другие сбои;
    • запускать и останавливать двигатель на момент достижения критических показателей.

    Устанавливая реле, насос получает эффективного помощника, берущего на себя ответственность за автоматический ход работы.

    Что нужно знать о настройке реле давления?

    Регулировка реле давления насосной станции требует к себе предельного внимания и соблюдения определенных правил.

    Для начала выполните следующее:

    • при работающем насосе получите существующие данные на включении и выключении давления;
    • затем отключите оборудование от системы питания, слейте оставшуюся воду;
    • когда манометр покажет цифру «0», заново подключайте насос и запускайте двигатель;
    • здесь будьте внимательны и следите за показателями манометра, фиксируйте значение давления, на котором насос остановится;
    • перед началом повторной работы насоса снова опустошите расширительный бак от жидкости и зафиксируйте давление при запуске.

    Проделав все вышеперечисленное, станет доступна настройка реле давления насосной станции.

    Сначала снимите крышку корпуса, чтобы получить доступ к пружинам устройства, сила натяжения которых регулирует запуск и отключение агрегата.

    На включениирегулировка реле насосной станции подразумевает следующее.

    1. Затяните большую пружину, используя регулировочный винт, который можно поворачивать по часовой стрелке и против нее, отталкиваясь от значков «+» и «-».
    2. Проведите тестирование.
    3. Перед работой насоса слейте жидкость и наблюдайте за значениями давления при отключении, которые изменятся в большую сторону.
    4. Если полученные параметры не внушают доверия, ослабьте или еще больше затяните пружину. Останавливайтесь тогда, когда увидите подходящие показатели.

    Обратите внимание, что регулировка большой пружины влияет на изменения давления как при включении, так и выключении. В отличие от старшего аналога малая пружина предназначена для стабилизации расхождения давлений между запуском и остановкой оборудования.

    Регулировка на выключение происходит также, но с участием маленькой пружины. Возьмите на заметку, что крайний предел расхождения должен достигать от 1 до 1,5 бар, а увеличение давления при отключении напрямую влияет на повышение расхождения давлений.

    Особенности настройки реле давления

    Зная, как настроить реле давления насосной станции, можно застраховаться от непредвиденных случаев и взять на вооружение тонкости регулировки.

    Основные рекомендации.

    1. Придерживайтесь инструкции производителя и устанавливайте указанные параметры. Также возможна индивидуальная корректировка для каждого отдельного агрегата, но тогда сужается показатель износоустойчивости.
    2. Насосная станция прослужит не один год, если будут выставлены параметры, при которых разница между давлениями незначительна. Благодаря этому давление выровняется, и участится периодичность работы двигателя. В обратном случае, когда мотор редко включается, давление нарастает прерывистыми скачками.
    3. Во время затягивания пружин движение против часовой стрелки – это снижение показателей, а по стрелке – увеличение.
    4. Предварительно установите манометр, очистите все фильтры и убедитесь в исправности всего механизма.

    Чтобы откорректировать «мозговой центр» насоса, не требуется привлечение специалистов, поскольку процесс довольно несложный и не отнимает много времени. Несмотря на то, что настройка реле насосной станции подразумевает закрепление, заводские настройки иногда целесообразнее менять в индивидуальном порядке. Как в каждом правиле есть исключения, так и в этом случае необходимо следить за работой насоса в целом и выбирать наиболее приемлемые параметры к каждому отдельному случаю. Отследив исправность работы отдельно взятого агрегата, можно будет в дальнейшем использовать эти данные, как базовые.

    Читайте также: Устройство насосной станции.

    Прессостат стиральной машины

    Главная/Прессостат стиральной машины (реле уровня)

    Важной деталью во всех моделях СМА является пневматический переключатель. Он служит для контроля уровня воды или моющего раствора в баке СМА, поэтому его часто называют датчиком, или реле уровня, или прессостатом, но мы будем называть эту деталь датчиком давления.

    С баком СМА он соединяется гибким и тонким резиновым или силиконовым шлангом, который называется шлангом давления. В свою очередь шланг давления присоединяется к нижней части бака через так называемую компрессионную камеру. В подавляющем числе моделей СМА датчик давления располагается в верхней части корпуса рядом с баком, обычно он закреплен на какой-либо боковой стенке корпуса, например, как на рис. 1, а схема соединения показана на рис. 2.

    Рис. 1. Пример расположения датчика давления в корпусе СМА

    Рис. 2 Типовая схема соединения датчика давления с баком СМА

    Однако существуют модели СМА, у которых датчик давления расположен внизу под баком.

    Этот вариант представлен на рис. 3.

    Рис. 3 Пример нестандартного расположения датчика давления

    Такое расположение датчика давления достигнуто при помощи оригинальной компрессионной камеры, которая присоединена к нижней части бака через резиновую втулку. Эта камера представляет собой отштампованный из пластмассы змеевик с воздушными «мешками». Выходной штуцер камеры соединен шлангом давления с датчиком давления.

    По конструкции датчики давления достаточно разнообразны.

    Для начала рассмотрим устройство пневматического датчика давления, которые широко применялись и применяются в СМА самых различных моделей — от простейших до моделей с микроконтроллерным управлением.

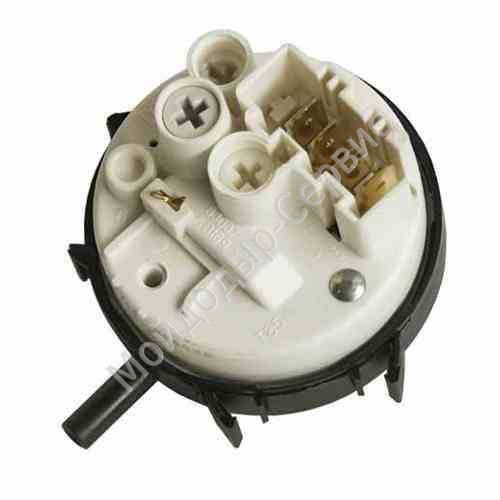

    На рис. 4 представлено несколько типовых конструкций датчика давления.

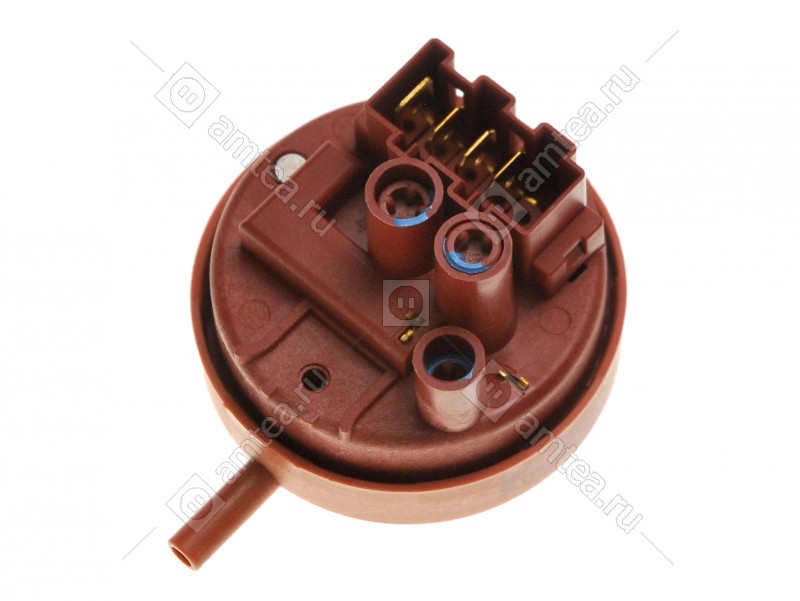

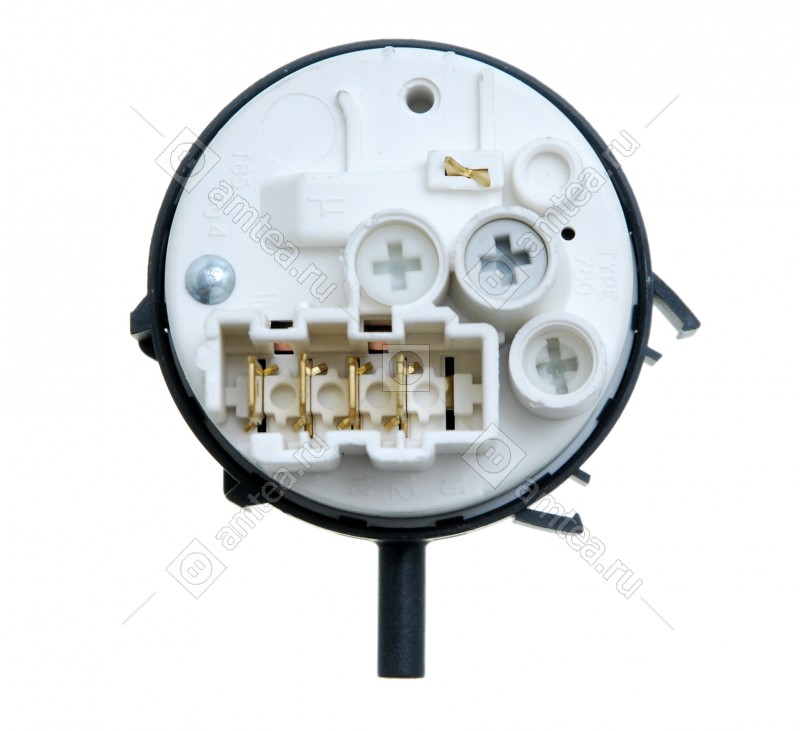

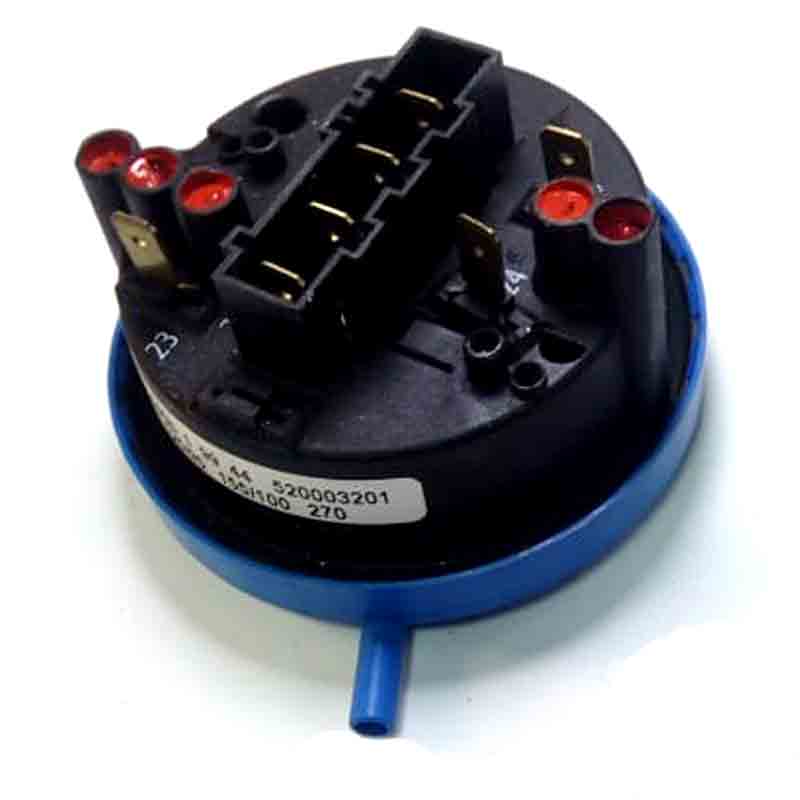

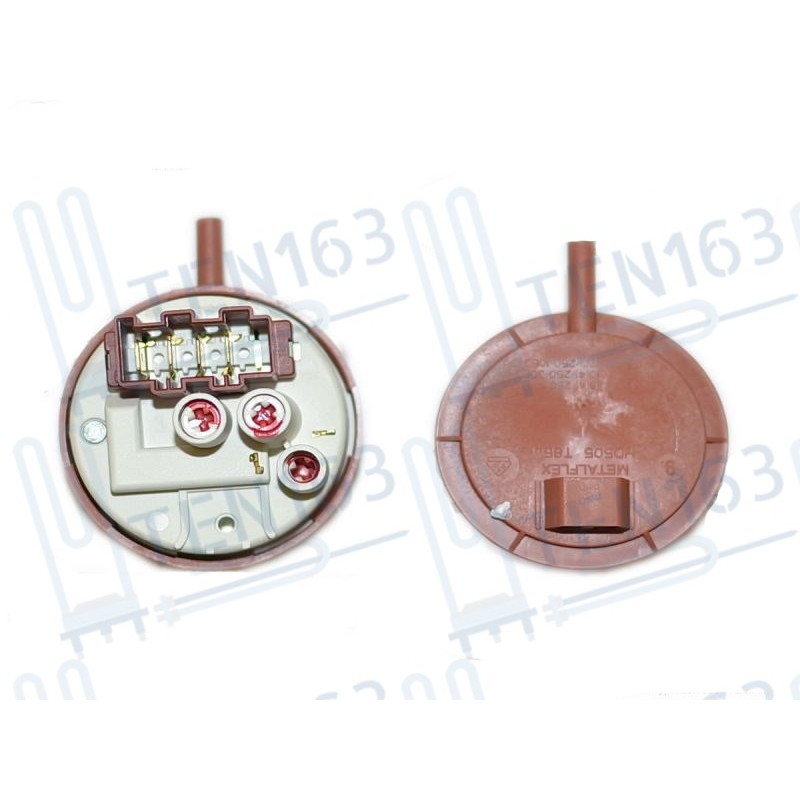

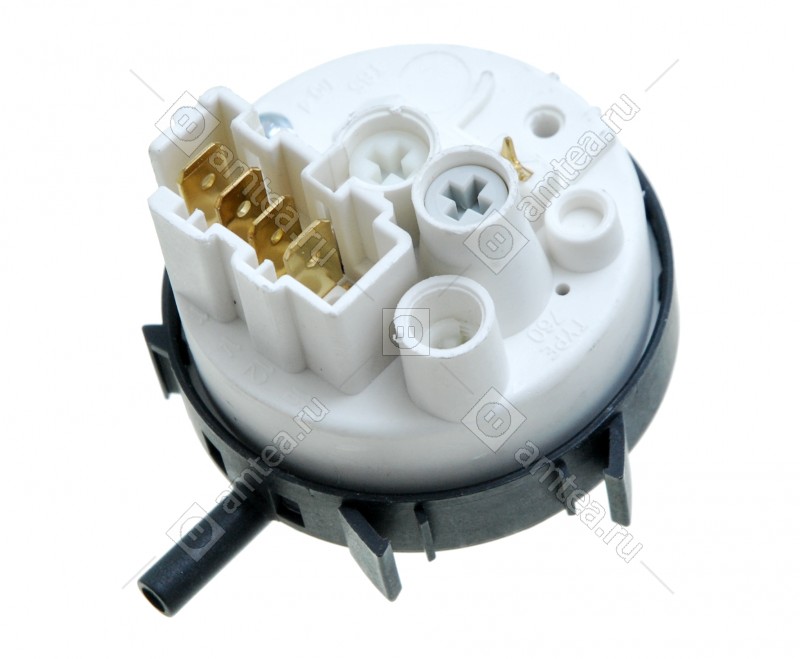

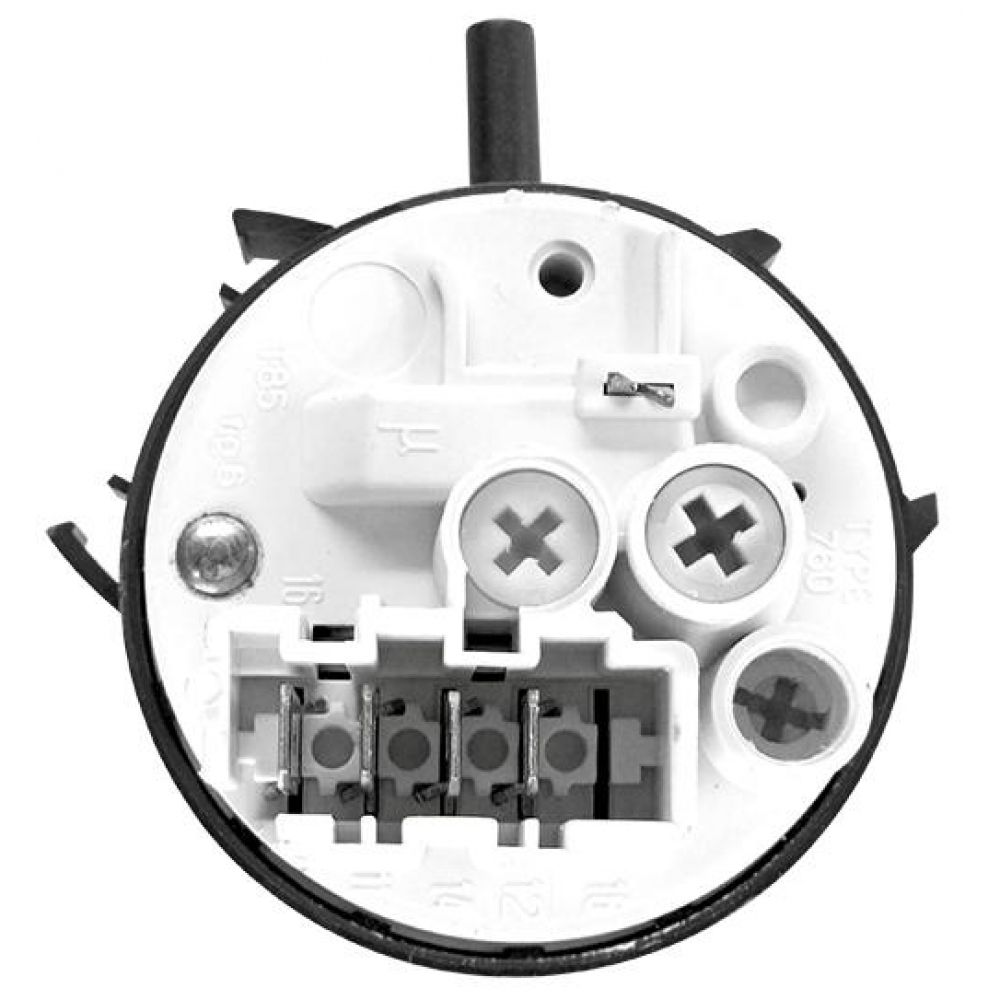

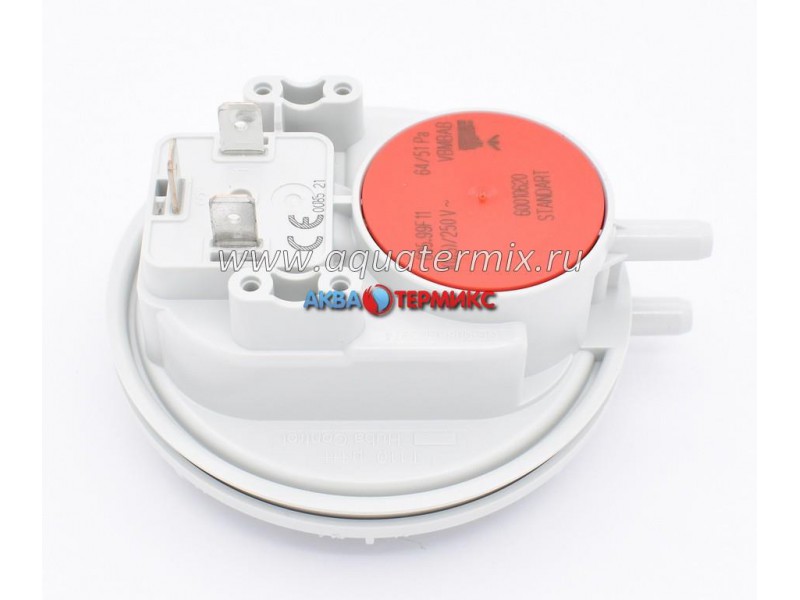

    Рис. 4 Типовые конструкции датчиков давления

    Все они сделаны в круглых корпусах, но форма корпуса, в общем, безразлична, поскольку у всех этих датчиков давления одинаковое функциональное назначение. Например, датчик давления на рис. 5 имеет овальную форму, что, видимо, было определено конструкцией СМА.

    Рис. 5 Разновидность датчика давления

    Рассмотрим принцип работ пневматических переключателей. На рис. 6 показано устройство одноуровнего датчика давления.

    Рис. 6 Устройство пневматического датчика давления

    Прежде чем рассказать  о нем, напомним: для достижения экономии воды при стирке (по крайней мере — во всех развитых странах) требуются разные уровни воды и моющего раствора.

    Например: при стирке тканей из хлопка используется один уровень, а при полоскании воды требуется больше, но при стирке вещей из шерсти или из синтетических тканей в программах «деликатной» стирки — воды требуется еще больше. Поэтому применяются так называемые многоуровневые датчики давления. Соответственно они содержат несколько контактных групп — по числу уровней переключения.

    Итак, как работает наш одноуровневый датчик давленя? Такие датчики применяются в самых простейших СМА, но в некоторых моделях используют сразу два подобных датчика давления из конструктивных соображений.

    При поступлении воды в бак стиральной машины воздух, который находится в шланге давления и в нижней камере датчика давления, оказывает давление на гибкую резиновую диафрагму (мембрану). На диафрагме есть нажимная площадка с пластмассовым наконечником. Поскольку под воздействием давления воздуха диафрагма выгибается, то нажимная площадка давит наконечником на пружину контактной группы датчика давления. Контактные группы представляют собой быстродействующие перекидывающиеся контакты, которые показаны на рис. 7.

    Рис. 7. Перекидывающиеся контакты

    По достижении нужного уровня воды в баке контакты переключаются, отключается питание от клапанов подачи воды и СМА переводится в режим стирки. Обратим внимание на маленькую особенность: во входном штуцере датчика давления сделано входное отверстие очень малого диаметра — порядка 0,2 мм — так называемая дроссельная заслонка. Ее назначение — придать датчика давления некоторую инерционность, чтобы исключить ложные срабатывания при стирке.

    По мере впитывания поступающей в бак воды бельем, датчик давления снова подает питание на клапан подачи воды — машина доливает воду до необходимого уровня.

    В некоторых конструкциях дроссельная заслонка установлена прямо в шланг давления в виде пластмассовой втулки с отверстием.

    Теперь посмотрим, как устроен многоуровневый датчик давления.

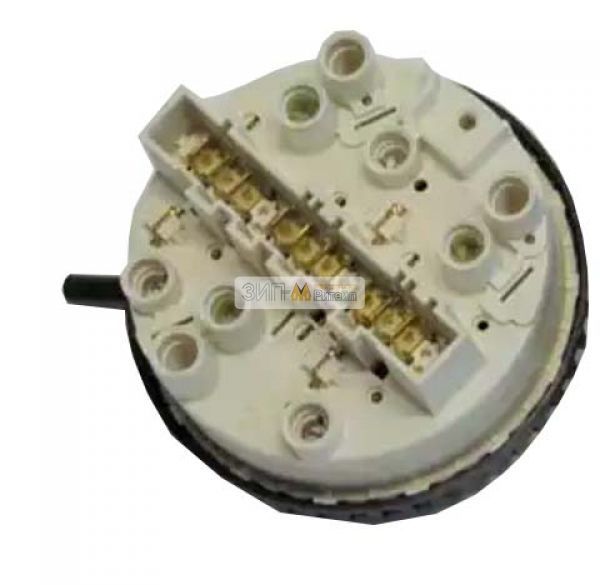

    Начнем с трехуровневого датчика давления. На рис. 8 он показан в разобранном виде.

    Рис. 8. Трехуровневый датчик давления

    Он содержит три группы перекидывающихся контактов. Все они расположены в верхней части корпуса датчика давления — над мембраной (диафрагмой). Для соблюдения очередности переключения в датчике давления используется разноплечее коромысло, а контактные пружины имеют разную толщину.

    Если требуется проверить работоспособность датчика давления, то отсоединяют шланг давления и вместо него присоединяют отрезок подходящего резинового или силиконового шланга. Затем в него нужно подуть. При переключениях контактных пружин будут слышны отчетливые щелчки.

    Полная достоверность переключений контролируется омметром или прозвонкой. Если есть необходимость в подобной проверке, СМА обязательно нужно выключить, иначе возможно перегорание ТЭНа и другие серьезные повреждения. На корпусе датчика давления обычно печатают информацию о том, на какие уровни давления настроен прибор. Уровни срабатывания и отпускания (рис. 9) обозначены либо в миллиметрах водного столба (мм Н2О — мм вод. ст. равен = 1 кгс/м2) либо в миллибарах.

    Рис. 9. Обозначение величин давления на датчике

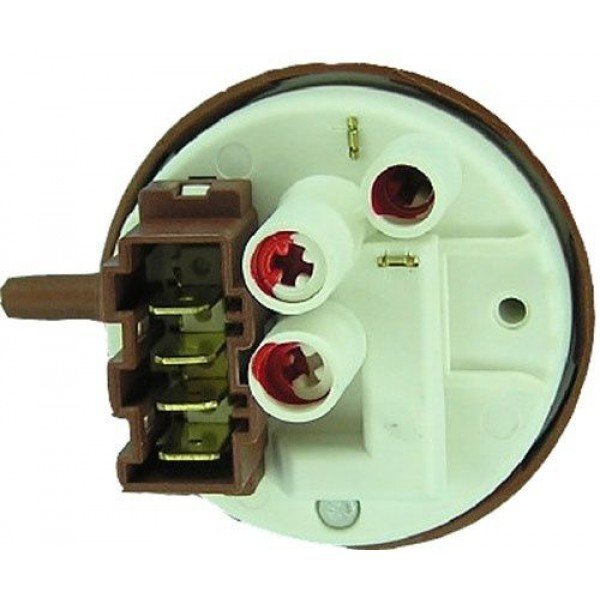

    Все датчики давления имеют на верхней части корпуса регулировочные винты, законтренные краской — так их фиксируют после настройки на заводе-изготовителе. А теперь посмотрим, как работает малогабаритный датчик давления, который присутствует на рис. 4 в правом верхнем углу.

    На рис. 10 этот прибор также показан в разобранном виде.

    Рис. 10. Устройство малогабаритногоодноуровневого датчика давления

    Внутри также, как и у других датчиков давления, есть и резиновая диафрагма (мембрана), и пластмассовая площадка с нажимным наконечником, но нет коромысла, так как в этом датчике давления только одна контактная пара. Но прибор имеет на верхней части корпуса четыре контакта вместо трех. Зачем четвертый?

    Дело в том, что в многоуровневых датчиках давления есть ограничитель хода у нажимного наконечника, а в этом приборе после срабатывания контактов у нажимного наконечника (и у диафрагмы) еще есть запас хода, и при дальнейшем повышении уровня воды в баке (допустим, открылся и не закрывается клапан подачи воды), включается дополнительный четвертый контакт. Он в свою очередь подает напряжение питания на сливной насос-помпу, и начинается откачка воды или моющего раствора из бака.

    Пожалуй, стоит обратить внимание еще на одну конструкцию. Этот датчик давления также показан на рис. 4 в левом верхнем углу. Особенность его в том, что корпус этого прибора состоит из двух «половинок», соединенных вместе, то есть это двухуровневый датчик давления. В каждой «половинке» — в нижней части корпуса — есть резиновая диафрагма со своим нажимным наконечником и своей контактной парой. Воздух через штуцер поступает в обе «половинки» корпуса под диафрагмы.

    Очередность срабатывания контактов в таком датчике давления достигнута за счет разной высоты нажимных наконечников. Первой срабатывает та «половинка», у которой длиннее нажимной наконечник.

    Устройство нижней части корпуса этого датчика давления показано на рис. 11.

    Рис. 11. Устройство нижней части 2-уровневого датчика давления

    Функционально все датчики давления, которые мы рассмотрели, равноценны. Основная разница заключена лишь в настройке на определенные уровни давления, а это определяется типом и конструкцией СМА.

    Довольно часто в СМА из конструктивных соображений устанавливают сразу два датчика давления. Это могут быть два малогабаритных одноуровневых датчика давления (при недостатке места в корпусе СМА) или два двухуровневых датчика давления. Подобное сочетание применяется для расширения функций датчика давления: одна из секций максимального уровня будет включать сливной насос в аварийных ситуациях.

    Основные неисправности пневматических систем контроля уровня и, как следствие, неработоспособность СМА возникают из-за нарушения герметичности нижней части корпуса, в которой находится диафрагма. Нарушение герметичности соединений: бак — компрессионная камера — шланг давления — датчик давления.

    Верхняя часть корпуса датчика давления герметичностью не обладает, поскольку имеет маленькие отверстия для выхода воздуха, иначе резиновая мембрана не сможет переключать контакты из-за упругости воздуха в верхней части корпуса.

    Есть еще варианты конструкций пневматических датчиков давления, которые применяются в СМА с микроконтроллерным управлением. По всей видимости, это так называемые переходные модели. В них еще сохранена резиновая диафрагма. Разница — в конструкции верхней части корпуса.

    Например, есть вариант, где к контактным выводам на верхней части корпуса припаяна печатная плата с цепочкой резисторов, включенных последовательно. На плату с резисторами подается отдельное напряжение питания 5 В. При переключениях контактных пар датчиков давления поочередно коммутируются резисторы и на контактном выходном разъеме платы формируются опорные напряжения, соответствующие каждому из уровней. Далее эти сигналы проходят на вход микроконтроллера, где сравниваются с запрограммированными значениями напряжений для каждого уровня.

    В другой конструкции датчика давления, например, как на рис. 12, какие-либо переключающие контакты вообще отсутствуют, т. к. в них нет необходимости.

    а)

    б)

    в)

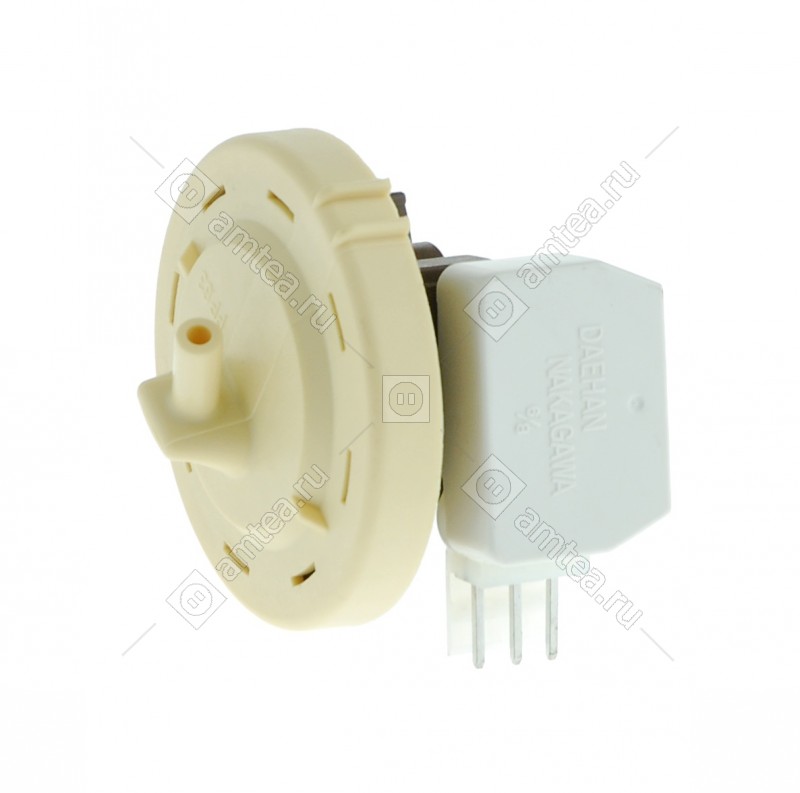

    Рис. 12 Датчики давления с колебательным контуром

    Вместо них применен колебательный контур, показанный на рис. 13.

    Рис. 13 Схема индуктивного датчика с колебательным контуром и генератором колебаний.

    Контур подключен к специальной схеме генератора колебаний. Это одна из первых конструкций подобных датчиков давления. Элементы колебательного контура: катушка, ферритовый сердечник и два конденсатора находятся в верхней части корпуса.

    В более современных датчиках давления и колебательный контур, и схема генератора интегрированы вверхней части датчика давления. Объединяет эти конструкции принцип действия: при увеличении уровня воды в баке резиновая мембрана перемещает ферритовый сердечник (см. рис. 14) колебательного контура, и в результате этого изменяется частота колебаний на выходе генератора.

    Рис. 14. Принцип работы индуктивного датчика давления

    Значение частоты, соответствующее каждому из уровней, также сравнивается с запрограммированными значениями в памяти микроконтроллера. В верхней части датчика давления есть регулируемый винт, позволяющий изменять высоту положения сердечника.

    Все регулировки сделаны на заводе-изготовителе. Два последних варианта датчика давления имеют существенное отличие. Это отличие в разнице выходных сигналов на выводах датчика давления. Например, в первом варианте на рис. 15, а приведена схема генератора.

    Рис. 15
    а) Одна из типовых современных схем генератора колебаний датчика давления,
    б) График зависимости частоты колебаний генератора от уровня воды в баке

    На схему приходит напряжение питания +5,0 В. Зависимость частоты колебаний от уровня воды в баке показана на рис. 15, б.

    Во втором варианте у датчика давления также есть схема генератора, встроенная прямо в корпус. На выводы 1 и 3 (см. рис. 16) подается напряжение питания +5,5 В. А на выводе 2 изменяется величина входного напряжения генератора от 0,5 до 3,5 В в зависимости от уровня воды в баке.

    а)

    б)

    Рис. 16
    а) Датчик с интегрированной схемой;
    б) Измерение напряжений на выводах датчика

    Показанный на рис. 16, а датчик давления также имеет свою особенность. В нем есть и резиновая диафрагма, и встроенный генератор с катушкой индуктивности, однако элементом, изменяющим частоту генератора, является тензорный резистор. Тензорный резистор — это полупроводниковый элемент, изготовленный методом напыления, как и другие детали схемы генератора.

    Под воздействием диафрагмы происходит изгиб печатной платы генератора, на которой напылен и тензорный резистор. Под воздействием деформации изменяется величина сопротивления резистора и, соответственно, частота генерации.

    При этом изменяется и величина выходного напряжения датчика давления.

    В заключение этого раздела приведем фрагменты обозначений пневматических переключателей на электросхемах СМА (рис. 17).

    Рис. 17 Примеры обозначения датчиков давления на электросхемах СМА

    Регулировка реле давления воды для насоса: как отрегулировать насосную станцию

    В системе водоснабжения регулировка реле давления воды для насоса определяет эффективность и экономичность работы, а также позволяет увеличить срок службы и снизить вероятность поломки оборудования. Для того, чтобы регулирование подачи жидкости осуществлялось корректно, важно не только правильно выбрать реле, но и грамотно установить его, настроить и отрегулировать. Только в этом случае можно получить бесперебойное водоснабжение и требуемый напор в трубопроводах.

    Устройство и принцип действия реле давления

    Если вы выбрали выпущенное известным и надежным производителем реле давления воды для насоса, инструкция, прилагаемая к оборудованию, подскажет, как правильно установить и настроить изделие. Тем не менее, для того, чтобы в процессе эксплуатации не возникало затруднений, важно разобраться с тем, как работает реле давления.

    Особенности конструкции
    Устройство реле давления для насоса

    Чувствительным элементом реле давления выступает упругая мембрана, которая соединяется с двумя пружинами. Воспринимая давление жидкости в трубопроводе, мембрана, в свою очередь, усиливает или ослабляет давление на пружины. Таким образом, при низком давлении пружина разжимается, а при высоком – сжимается. Деформируясь таким образом, пружина замыкает или размыкает контакты цепи электропитания насоса, включая или выключая соответственно перекачивающий агрегат. Точные значения срабатывания реле выставляются при настройке: каждая из пружин имеет регулировочную гайку, вращением которой устанавливается заданное значение.

    Последовательность действий

    Цикл работы насоса (насосной станции) с регулировочным реле включает в себя следующие этапы:

    1. Включение насоса.
    2. Заполнение водой гидроаккумулятора.
    3. Увеличение давления в системе (отражается показаниями манометра).
    4. Достижение давлением предельного значения и срабатывание реле (цепь размыкается, происходит остановка насоса).
    5. Работа системы в нормальном режиме (расходование воды с постепенным снижением давления в гидробаке).

    После того, как давление снизится до значения, выставленного на пружине реле, «отвечающей» за контроль параметра включения, цепь замкнется, насос включится, начнется новый цикл.

    Проверка давления

    Перед тем, как будет выполнен монтаж оборудования и регулировка реле давления воды для насоса или насосной станции, необходимо проверить состояние гидробака, в частности, основной его параметр – давление воздуха. Как правило, заявленная величина составляет 1,5 атмосферы и на этапе изготовления производители действительно создают такое давление в камере. Однако, при хранении и транспортировке может произойти утечка сжатого воздуха через недостаточно герметичные соединения.

    Есть и еще один нюанс: точность входящего в комплект манометра достаточна для контроля за работой системы, но для проверки и настройки лучше использовать более точный прибор. Нет необходимости специально приобретать дорогостоящее оборудование – механический автомобильный манометр с металлическим корпусом имеется практически у каждого и вполне подходит для данной цели.

    На фото стандартное реле давления

    Замер давление в резервуаре происходит в три этапа.

    1. Удаление декоративно-защитного колпачка с ниппеля.
    2. Подсоединение к ниппелю манометра.
    3. Снятие показаний.

    Перед тем, как отрегулировать реле давления насосной станции, важно оценить полученные показания. При этом следует учитывать некоторые закономерности.

    • Чем выше давление, тем больше напор, но меньше объем воды, который может быть закачан в резервуар. Кроме того, при слишком высоком давлении быстрее изнашивается мембрана.
    • Низкое давление позволяет увеличить запас воды, однако, создаваемого такой системой напора не будет достаточно для чувствительного к этому параметру оборудования (джакузи, массажного душа и пр.).

    Подкачивать воздух в гидробак насосной станции или стравливать его через ниппель следует до получения оптимального значения на манометре.

    • При использовании сантехники с высоким напором оптимальным считается давление 1,5 атм.
    • Хороший напор в обычных кранах создает давление 1 атм.
    • Давление ниже 1 атм. не только снижает эффективность системы, но и может привести к повреждению «груши» гидроаккумулятора.

    Настройка давления

    Перед тем, как настроить реле давления насосной станции, вспоминаем устройство этого приспособления. Открыв крышку, можно увидеть две пружины разного размера. Та, которая больше, «отвечает» за выставление значения нижнего давления (параметра включения перекачивающего агрегата).

    Своими руками настройка реле давления воды для насоса выполняется последовательно:

    1. Гидроаккумулятор, в котором получено требуемое значение давления воздуха, подключается к системе.
    2. Устанавливается автомобильный манометр для точного контроля.
    3. Насос включается и работает до того момента, когда манометр покажет требуемое предельное значение (более редкий, но вероятный вариант – давление перестает расти, тогда насос нужно отключить вручную).
    4. Постепенно сливают воду из системы до момента включения насоса, тем самым определяя нижний уровень давления.
    5. Вращают большую гайку для выставления нужного нижнего уровня (рекомендуемое значение – на 10% больше, чем давление воздуха в резервуаре).
    6. При включенном насосе отслеживают давление его отключения и при необходимости регулируют эту величину малой гайкой.

    Цикл повторяют для проверки параметров срабатывания и подстраивают пружины при необходимости.

    Основными средствами регулировки давления в реле являются две пружины с гайками

    Важно: Гайка на большой пружине отвечает за настройку нижнего предела давления, при котором насос включается, а гайка на малой пружине отвечает за установку разницы между нижним давлением, выставленным с помощью большой пружины, и верхним давлением, при котором насос отключится.

    На самом деле, понять, как отрегулировать реле давления воды, не сложно, однако, процесс требует определенного времени и внимания для достижения поставленной цели.

    Регулировка реле давления водяного насоса показана на видео.

    Читайте в отдельной статье о том, какой лучше насос для колодца — погружной и поверхностный варианты, их сравнение.

    Схема подключения гидроаккумулятора для систем водоснабжения описана в другой статье. Особенности монтажа с погружными и поверхностными насосами.

    А советы по выбору гидроаккумуляторов вы найдете на этой странице сайта.

    Стоимость оборудования

    Один из критериев выбора реле давления воды для насоса – цена. Диапазон значений стоимости оборудования – примерно от 5 до 120 долларов, поэтому важно определить влияние цены на эксплуатационные качества, потребность в тех или иных возможностях техники и целесообразность инвестиций.

    Особенности дорогих моделей

    Самые дорогие модели – это электронные реле. Их проще настраивать, к тому же оборудование этой ценовой категории отличается высокой точностью срабатывания. Тем не менее, в бытовых условиях такая точность не является обязательным условием для корректной работы системы. К тому же дорогостоящие брендовые модели могут не подойти для российской реальности – они чувствительны к стабильности параметров питающей сети, а многие из них требуют повышенного напряжения. Таким образом, для обеспечения работоспособности придется приобретать дополнительное оборудование.

    Стоимость фирменных электронных реле в среднем составляет 35-50 долларов, но в некоторых случаях цена может превышать 100 долларов.

    Средняя и бюджетная ценовые категории

    Самые дешевые модели (порядка 5-7 долларов) не только просты в устройстве, но и не слишком точны, а самое главное – недолговечны. Специалисты и пользователи единодушны – у экономии должны быть разумные пределы. Средства, потраченные на покупку дешевого реле для насосной станции, хоть и нельзя назвать существенными для бюджета, но с большой долей вероятности они могут оказаться потраченными впустую – в скором времени потребуется ремонт или замена реле.

    Средняя ценовая категория – это надежные модели проверенных производителей с не самой высокой, но достаточной для корректного регулирования работы системы водоснабжения точностью. Их цена составляет 25-35 долларов. Сочетание приемлемой стоимости и функциональности делает такие реле весьма популярными.

    Настройка реле давления Джилекс

    Реле давления – это электромеханическое устройство предназначенное для автоматизации работы электронасоса включая его при понижении давления в системе водоснабжения ниже установленного предела и отключая электронасос при достижении верхнего установленного предела.

    Как это работает?! Допустим, насосная станция подключена, и вся система заполнена водой. После открытия крана и начала водоразбора давление в системе начнет плавно (благодаря) гидроаккумулятору подать, вытекая из него под давлением воздуха накаченного между мембраной и корпусом бака. При достижении « нижнего» установленного давления включения контакты внутри реле замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду потребителю. После закрытия крана насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается  в гидроаккумулятор т. к. больше ей некуда деться и давление в системе плавно возрастает. При  достижении давления отключения контакты реле размыкаются и насос останавливается. При следующем водоразборе цикл повторяется.

                Как  правило, реле давления имеет заводские установки включения от 1,5 до 1,8 бара и включения от 2,5- 3 бар. При необходимости эти настройки можно изменить.

                Существуют реле давления, оснащенные защитой от работы насоса без воды. Такая защита основана на том же электротехническом принципе, что и реле давления.

                При падении давления ниже 0,4 бара происходит отключение насоса. Для последующего включения насоса необходимо  замкнуть цепь питания при помощи рычага установленного на корпусе, реле удерживая его в положении «включено» до достижения давления в системе 0,5 бара.

                Обязательным условием использования реле давления в качестве автоматики насоса является установка обратного клапана, гидроаккумулятора, а так же манометра и пятивыходного тройника, который позволит собрать все эти элементы в единый узел с минимальным количеством соединений.

                Реле давления является  простым  и надежным устройством управления насосом с относительно не высокой ценой. Разброс цен реле давления обусловлен качеством исполнения и применяемых материалов, что напрямую сказывается на надежности этих устройств, при схожих эксплуатационных характеристиках.

                 Дополнительную информацию Вы можете получить у наших специалистов.

    Как настроить компрессор?

    Содержание


    Готовые компрессоры поставляются покупателям с заводскими настройками. Разработчики оптимизируют режим работы агрегата, чтобы продлить ресурс, повысить производительность и упростить обслуживание. Иногда требуется решать вопрос, как настроить компрессор, чтобы он отвечал условиям эксплуатации, отличающимся от условно стандартных. Производители разрешают некоторые изменения, описывая в инструкции, какие именно настройки допустимо корректировать.

    Как настроить компрессор на автоматическое включение?

    Эта функция работает на сжимающих воздух аппаратах «по умолчанию». Поршневые компрессоры имеют повторно-кратковременный режим работы. Двигатель включается автоматически и приводит в действие нагнетающие поршни, когда требуется накачать воздух в ресивер. Обеспечив заданное давление в пневматической системе, установка отключается.
    Управляет режимом реле компрессии (прессостат). Это устройство дает управляющую команду на двигатель, когда давление в пневмосистеме достигает заданной величины. При достижении максимума реле срабатывает на отключение двигателя – нагнетание прекращается. Когда степень сжатия опускается до заданного минимума, прессостат включает электромотор, чтобы закачать воздух в систему.
    Вопрос о настройке на автоматическое включение, возникает, если имеются проблемы с реле давления. Обычно вопрос не в том, чтобы двигатель вообще включался. Часто требуется настроить автоматическое включение при нужной степени сжатия рабочей среды.


    Как настроить компрессор на нужное давление?

    Компрессоры поставляются с заводскими установками на включение и выключение. Как правило, изменить стандартные настройки покупатели решают по двум причинам.

    Первое: такие изменения продиктованы техническими характеристиками подключенного инструмента.

    Второе: желание сэкономить энергию и снизить нагрузку на пневмосистему.

    Например, к системе подключается пневмоинструмент, у которого порог максимального давления ниже, чем выставлено на нагнетающем агрегате. Если не снизить уровень компрессии, инструмент выйдет из строя. Можно воспользоваться редукционным клапаном, отрегулировав степень сжатия подаваемого в пневматическую систему воздуха, но это будет полумера. Зачем заставлять компрессорную установку работать с усилием, нагнетая больше, чем нужно?

    Другой случай: реле срабатывает при минимальной компрессии в 8 атмосфер, а подключенному пневмоинструменту для работы достаточно значения в 6 бар. Если настроить компрессор на более низкое давление, можно сэкономить до 10% электроэнергии. Снижается нагрузка на пневмосистему: трубы, шланги, фитинги, арматуру.

    Чтобы настроить компрессор на нужное давление, требуется изменить настройки прессостата. Вмешиваться в функционал этого устройства следует, только если других вариантов решения проблемы нет. Лучше поручить эту работу специалисту.



    Как настроить прессостат компрессора?

    Выполнение этой операции должно проводиться при заполненном ресивере, но выключенном питании. Следует включить компрессор, дождаться, пока сработает реле давления, и двигатель остановится. Фактические показания максимальной компрессии фиксируются по манометру. Затем следует отсечь подачу электричества.

    Категорически запрещено производить манипуляции с реле давления, если компрессор не отключен от питания!

    Надо снять крышку прессостата. Он находится на ресивере или на подающей магистрали, обычно с красной или белой кнопкой «запуск компрессора». Коробочка из черного пластика. Под крышкой находится два винта (иногда – гайки). Больший винт (обозначен литерой P) регулирует максимальное давление, при котором двигатель отключается. Вращая винт в сторону значков «+» или «-», выставляют требуемое значение. Если установить слишком высокую степень сжатия, сработает предохранительный клапан.

    Там же расположен винт меньшего размера (обозначен символами ΔP). Это регулировка разницы между максимальным и минимальным давлением (гистерезис). Для изменения значения нужно поворачивать винт в сторону значков «плюс» или «минус». На недорогих моделях эта функция может отсутствовать.

    Некоторые производители оснащают реле третьим винтом. Он регулирует включение. Задает минимальное значение давления, на которое прессостат среагирует, запуская электродвигатель для нагнетания воздуха.

    Стандартный гистерезис, на который производитель выставляет реле, – 2 бара. Не стоит сильно уменьшать это значение, иначе двигатель будет включаться слишком часто. Такой режим работы сокращает срок службы электрической системы компрессора. Если сделать разницу больше, мотор будет включаться реже, но увеличится перепад давления в пневмосистеме.

    В ходе регулировки придется проверять результаты перенастройки опытным путем, включая компрессор. Не забывайте отключать подачу электричества перед каждой манипуляцией с реле давления. Это залог вашей безопасности. Дело в том, что контактор прессостата является размыкателем цепи электроснабжения двигателя, поэтому находится под напряжением.

    В компрессорах с электронным контролем настройки осуществляются через пульт цифрового модуля управления. Достаточно найти в меню вкладку «настройка основных параметров» и выбрать нужные значения максимального и минимального давления.

    Теги: как настроить компрессор на нужное давление, как настроить компрессор на автоматической, как настроить компрессор на автоматическое включение, как настроить прессостат компрессора

    Как отрегулировать реле давления

    Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже. Переключатель предварительно настроен как на давление включения, так и на давление отключения. Давление отключения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос выключается. Возможно, вы захотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях не хватает давления или в головках оросителей требуется более высокое давление.Отрегулировать диапазон можно, выполнив несколько простых шагов.

    Внимание! Электричество может быть очень опасным, а — особенно, если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте прерыватели источника питания при тестировании компонентов или выполнении любых регулировок в электрической системе. Если вы не на 100% уверены, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

    Снимите крышку реле давления. Заводские настройки находятся под крышкой реле давления (как показано справа вверху). Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Вы поверните гайку против часовой стрелки, чтобы снизить давление включения и отключения, или поверните гайку по часовой стрелке, чтобы поднять давление включения и отключения.

    Если вы отрегулируете давление включения, вам также потребуется отрегулировать заряд воздуха в напорном резервуаре. Напорный бак должен быть на 2 фунта / кв. Дюйм ниже давления включения.Нажмите здесь, чтобы посмотреть видео: «Как проверить и настроить напорные баки» или нажмите здесь, чтобы прочитать блог: «Как проверить и отрегулировать напорный бак

    »

    Существует очень мало приложений, в которых вы должны регулировать дифференциал. Регулировка дифференциала регулирует только давление отключения. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

    Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

    Реле давления Square D

    Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

    Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329.4519.

    Советы по настройке реле давления для насосных систем

    Реле давления являются идеальным дополнением ко многим насосным опрыскивающим системам, поскольку они позволяют операторам запускать и останавливать двигатель насоса нажатием спускового крючка, продлевая срок службы батареи и срок службы насоса .

    Однако их использование в промышленных насосах высокого давления не так распространено, как в мембранных насосах меньшего размера и центробежных насосах с минимальной мощностью. Одна из причин заключается в том, что установка электронного реле давления на высокомощный насос — это не простая операция.

    GPM и PSI в сочетании с другими факторами, такими как размер форсунки, длина шланга, обратные клапаны и многое другое, играют роль в том, будет ли реле давления работать должным образом. Хотя у реле давления с насосом много преимуществ и возможностей его использования, его необходимо настраивать таким образом, чтобы учитывать всю систему.

    Посмотрите наш последний видеоурок, чтобы узнать больше о взаимосвязи между реле давления и другими компонентами насоса высокого давления.


    Стенограмма видео реле давления Pumptec

    Вы можете останавливать и запускать насос автоматически с помощью спускового крючка пистолета-распылителя с помощью реле давления. Но реле давления может превратиться в головную боль, если оно неправильно настроено в вашей системе.

    Что следует учитывать при проектировании системы для правильной работы с реле давления:

    • Расход и PSI (производительность насоса)
    • Размер сопла
    • Шланг противодавления
    • Давление в ловушке — нет внутренних утечек
    • Использование устройства защиты от избыточного давления
    • Совместимость жидкостей

    Теперь я собираюсь нарисовать схему простой насосной системы с баком, наливным шлангом, поршневым насосом прямого вытеснения (например, насос Pumptec), напорной линией и распылительным соплом.

    Размер распылительного сопла очень важен в системе реле давления. Вы должны убедиться, что, когда весь поток выходит из распылительного сопла, давление не превышает значение, установленное на реле давления. Если бы вы установили один манометр на насос, а другой — на сопло, вы бы получили большее давление около насоса и меньшее давление через сопло.

    Вдобавок к этому, если у вас очень длинный шланг, вы получите большее противодавление и большую разницу между давлением в насосе и форсунке.

    Например, если ваше сопло распыляет 100 фунтов на квадратный дюйм, вам может потребоваться 130 фунтов на квадратный дюйм на вашем насосе. Затем, если вы устанавливаете реле давления на линии, которая обычно находится рядом с насосом, вам потребуется, чтобы реле давления сработало при более высоком давлении, чем видит насос. Итак, в данном случае примерно 150 фунтов на квадратный дюйм.

    Реле давления определяет давление, возникшее между насосом и форсункой. Удерживать давление нужно обратным клапаном и распылителем. Это захваченное давление будет оставаться в ловушке только в том случае, если ваш обратный клапан имеет положительное уплотнение, а пистолет-распылитель не протекает.

    Еще одна вещь, которую следует учитывать при использовании реле давления, — это использование устройства защиты от избыточного давления. Здесь показан регулятор со сливом обратно в резервуар. Поскольку это предохранительное устройство обычно не используется, за исключением случаев какой-либо другой неисправности, вы можете просто выпустить разряд в атмосферу. Я бы рекомендовал установить устройство избыточного давления выше, чем реле давления, в этом случае, возможно, 170 фунтов на квадратный дюйм.

    Последнее, что нужно учитывать, — это совместимость с жидкостями. Если вы перекачивали химикат, вам необходимо проверить химическую совместимость со всеми компонентами:

    • Резервуар
    • Впускной шланг
    • Насос
    • Клапан обратный
    • Регулятор
    • Реле давления
    • Пистолет
    • Форсунка
    • Напорный шланг

    Чтобы получить больше полезных руководств, подпишитесь на блог Pumptec Academy.

    Дополнительные советы по настройке насоса

    Новое реле давления

    Pumptec является уникальным в насосной отрасли, но требует глубокого понимания того, как работают насосные системы и их общая конфигурация. Сведения о том, как настроить другие компоненты насоса, такие как впускные и выпускные отверстия, регуляторы, байпасные шланги и аксессуары, можно найти в нашем Руководстве по настройке насоса. Просто щелкните ссылку ниже, чтобы получить к ней доступ.

    Вопросы? Не стесняйтесь обратиться к одному из наших экспертов по насосам, чтобы узнать, подходит ли система Pumptec с установкой реле давления для вашего применения.

    Датчики давления | Монтажные и электрические схемы

    Преобразователи

    OMEGA имеют три основных типа электрических выходов; милливольты (мВ), вольты (В) и ток (мА). Для пользователя важно знать, какой выход подходит для его применения, чтобы обеспечить правильный выбор преобразователя.

    Далее будут описаны преимущества, недостатки и схемы подключения датчиков с выходом милливольта, напряжения и тока.

    ВЫХОДЫ ПРЕОБРАЗОВАТЕЛЯ И ИХ КОНФИГУРАЦИЯ ЭЛЕКТРОПРОВОДКИ

    Преобразователи с выходом в милливольтах обычно используются в лабораторных условиях. Они невысоки по стоимости, имеют небольшие размеры и требуют регулируемого источника питания. Помня, что милливольтный сигнал имеет очень низкий уровень, он ограничен короткими расстояниями (до 200 футов обычно считается пределом) и очень подвержен паразитным электрическим помехам от других близлежащих электрических сигналов (других приборов, линий высокого напряжения переменного тока и т. .). Типичные конфигурации проводки показаны на Рисунке 1.
    Рисунок 1 Преобразователи
    с усиленным выходным напряжением обычно используются в легкой промышленности и в системах компьютерного интерфейса, где требуется более высокий уровень сигнала постоянного тока.Благодаря встроенному преобразователю сигнала они дороже и больше по размеру, чем выходные преобразователи милливольт. Сигналы с усиленным напряжением могут распространяться на средние расстояния и обладают большей устойчивостью к паразитным электрическим помехам, чем сигнал милливольт. Типичные конфигурации проводки показаны на рисунке 2.

    Преобразователь выдает милливольты, усиленное напряжение или выходной ток. Передатчик выдает только токовый выход. Опять же, из-за встроенного преобразования сигнала передатчики дороже и больше по размеру, чем выходные преобразователи милливольт.В отличие от выходных преобразователей милливольт и напряжения, токовый сигнал невосприимчив к любым паразитным электрическим помехам, что является ценным активом на заводе. Токовый сигнал также может передаваться на большие расстояния. Типичные конфигурации проводки показаны на рисунке 3.

    ОБРАЩЕНИЕ, УСТАНОВКА И УСТАНОВКА ПРЕОБРАЗОВАТЕЛЕЙ фигура 2
    • A. Мембрана — Не нажимайте и не касайтесь диафрагмы, так как вы можете повредить или изменить ее калибровку, особенно на моделях с низким диапазоном давления.
    • B. Фитинги и оборудование — Используйте подходящие фитинги и оборудование, рассчитанные на давление. Убедитесь, что у вас есть подходящий тип резьбы и размер. При необходимости используйте ограничители давления, камеры емкости, демпферы и т. Д.
    • C. Эксплуатация при температуре окружающей среды — Расположите датчик в месте, где его можно будет легко проверить и отремонтировать. Температура окружающей среды должна соответствовать техническим характеристикам датчика. Влияние температурного коэффициента на общую точность преобразователя можно свести к минимуму, чем ближе температура окружающей среды к 25 ° C.Избегайте мест с чрезмерной вибрацией.
    • D. Установка — Установка должна производиться только квалифицированным персоналом, знакомым с правилами техники безопасности и знакомым со всеми принятыми отраслевыми стандартами, касающимися систем давления. Калибровка датчика и / или ноль могут смещаться, если при установке он будет чрезмерно затянут. После установки проверьте смещение нуля. При установке датчиков обращайтесь к стандартным отраслевым данным по крутящему моменту для определения размера резьбы и типа материала.
    Рисунок 3

    ОПРЕДЕЛЕНИЕ, СКОЛЬКО ДАТЧИКОВ МОЖЕТ БЫТЬ ВОЗБУЖДЕН ОТ ОДНОГО ИСТОЧНИКА ПИТАНИЯ

    От одного источника питания можно возбуждать несколько преобразователей. Количество преобразователей, которые можно использовать, просто определяется потребляемым током каждого преобразователя и текущей мощностью источника питания. Сумма потребляемого преобразователями тока не может превышать общую токовую нагрузку источника питания. Например, если у вас есть 50 преобразователей, потребляющих 13 миллиампер, вам понадобится источник питания, имеющий не менее 650 миллиампер (50 x 13).Также нет ничего плохого в том, чтобы подключить только один датчик к источнику питания с высокой допустимой токовой нагрузкой.

    Рис. 6. Несколько преобразователей подключены к одному измерителю и одному переключателю (преобразователи со встроенной регулировкой нуля и диапазона, одинаковые выходы и одинаковые диапазоны давления)

    Рис. 7. Преобразование тока в напряжение для контрольно-измерительных приборов для измерения напряжения.

    ПОДКЛЮЧЕНИЕ ОДНОГО ДАТЧИКА К НЕСКОЛЬКИМ ЧТЕНИЯМ, ЗАПИСИ, КОМПЬЮТЕРАМ И Т.Д.

    Датчики давления, которые выдают миллиамперные сигналы, могут подключаться к нескольким устройствам последовательно.Тот факт, что они могут передавать сигналы на большие расстояния без помех, упрощает подключение устройства миллиамперного сигнала к нескольким измерительным приборам. На этой схеме показана правильная проводка. Одним из больших преимуществ токового сигнала является простота настройки системы с несколькими инструментами. Передача на большие расстояния от прибора к прибору без электрических помех упрощает работу с мультиинструментальными системами. Например, центр тестирования материалов может иметь одну диспетчерскую для всех различных тестовых лабораторий, что позволяет работать из одного центрального пункта.Калибровка прибора и поиск неисправностей просты в токовой петле с несколькими приборами. Единственное ограничение для количества инструментов — это величина напряжения от источника питания, управляющего токовой петлей. Минимальное необходимое напряжение определяется законом Ома, V-IR (напряжение равно току, умноженному на сопротивление). Это показано и поясняется на рисунке 4. Рисунок 4

    ГДЕ:
    RLINE = сопротивление из-за провода
    RLOAD = комбинированные измерительные сопротивления
    VsTRANSDUCER = минимальное напряжение питания для преобразователя.

    Например, предположим, что у вас есть следующее:

    1. Датчик давления (4-20 мА) с напряжением питания 12-30 В постоянного тока;
    2. Панельный измеритель с входным сопротивлением 10 Ом;
    3. Регистратор с входным сопротивлением 25 Ом;
    4. Компьютер с входным сопротивлением 200 Ом;
    5. Подводящий провод сопротивлением 5 Ом.
    Рисунок 5.
    Минимальное необходимое напряжение = (0,020). (5 + 10 + 25 + 200) + 12 = 16,8 В 24 В — наиболее распространенный источник питания в токовой петле 4-20 мА. Также можно подключить сигнал напряжения или милливольт к нескольким приборам, но это не так просто и не имеет преимуществ калибровки и устранения неисправностей, присущих системе с токовой петлей. Сигнал напряжения или милливольт может быть подключен параллельно к нескольким приборам, как показано на рисунке 5. Этот метод предполагает очень высокий входной импеданс подключаемых приборов.В противном случае можно использовать аналоговый выход для ретрансляции сигнала.

    Практический пример

    , если вы подключаете миллиамперный датчик выходного давления PX409 к быстродействующему измерителю технологического процесса DP400TP, вы должны подключить все приборы последовательно. В этом случае DP400TP также может служить источником питания, обеспечивая 12 В или дополнительные 20 В постоянного тока, необходимые для управления устройством PX409.

    Тестирование системы Устройство PX409 можно программировать по беспроводной сети с помощью устройства ближней связи (NFC), например мобильного телефона. Затем сигнал PX409 может быть подан на измеритель серии PLATINUM, который является еще одним типом измерителя с быстрым откликом. Все измерители PLATINUM имеют выходы USB, поэтому их можно напрямую подключать к компьютеру.

    После установки системы вы можете проверить ее работоспособность. Чтобы проверить, выполните следующие три шага:

    1. Подайте давление на датчик с помощью ручного насоса.
    2. Следите за изменением давления на всех трех агрегатах.
    3. Убедитесь, что когда давление станет стабильным и статичным, все три устройства отображают одинаковые показания давления.
    Этот процесс можно использовать для настройки системы, которая будет регистрировать, записывать и графически отображать данные датчика давления.

    ПОДКЛЮЧЕНИЕ НЕСКОЛЬКИХ ПРЕОБРАЗОВАТЕЛЕЙ К ОДНОМ УСТРОЙСТВУ, ЗАПИСИ, КОМПЬЮТЕРУ И Т.Д.

    При измерении нескольких давлений распространенной ошибкой является попытка использовать несколько датчиков, переключающее устройство и только один панельный счетчик, что позволяет сэкономить деньги на нескольких панельных счетчиках (или любых других приборах). Проблема в том, что у каждого преобразователя есть уникальная нулевая точка, а на индикаторе только один винт нуля.В результате общая точность увеличивается примерно до 3%, даже если точность каждого датчика давления составляет 0,5%. В большинстве случаев такая большая ошибка недопустима.

    Правильный метод использования нескольких датчиков с одним устройством считывания — это использование датчиков со встроенными винтами регулировки нуля и диапазона, одинаковым выходным сигналом (напряжение или ток) и одинаковым диапазоном давления. Каждый датчик регулируется путем приложения известного давления, так что все они имеют одинаковые выходные сигналы. Когда все они имеют одинаковые выходы, измеритель масштабируется, и можно использовать переключатель.

    Рисунок 6 Еще одно решение использования нескольких датчиков с одним показанием — использование сканера вместо измерителя и переключателя. Есть много типов сканеров. Тип сканера, который работает с несколькими датчиками давления, должен иметь независимое масштабирование на каждом канале.

    Некоторые сканеры, помимо независимого масштабирования на каждом канале, также предлагают независимые входы тока, напряжения или милливольт для каждого канала. Эти типы сканеров позволяют использовать преобразователи с разными выходами, а также с разными диапазонами давления с одним и тем же прибором.

    Рис. 2. Типовая конфигурация проводки для выходного преобразователя напряжения (-возбуждение и -сигнал являются общими)
    Рис. 1. Типовая конфигурация проводки выходного преобразователя милливольт.
    Рис. 3. Типовая конфигурация проводки датчика с токовым выходом.
    Рисунок 4. Токовая петля 4-20 мА для нескольких приборов (панельные измерители, самописец, компьютеры и т. Д.)

    Требуемое минимальное напряжение = (0,20 А) (R LINE + R LOAD) + Vs ПРЕОБРАЗОВАТЕЛЬ

    Рисунок 5.Несколько приборов, подключенных параллельно к выходному преобразователю напряжения


    ИСПОЛЬЗОВАНИЕ МИЛЛИАМПЕРСКОГО СИГНАЛА С ВХОДНЫМ ПРИБОРОМ НАПРЯЖЕНИЯ

    Большинство приборов настроено на получение напряжения. Часто задаваемый вопрос — как использовать токовый сигнал с приборами, настроенными для измерения напряжения. Это просто делается путем установки резистора на входные клеммы прибора. Номинал резистора определяется законом Ома (V = IR). Например, установка резистора на 500 Ом преобразует 20 мА в 10 вольт (V = IR =.020 х 500). Это показано на рисунке 7. Единственное другое соображение — это смещение нуля. Поскольку большинство токовых петель имеют нижний предел 4 мА, произойдет смещение нуля. При использовании резистора того же номинала, что и выше, 4 мА преобразуются в 2 вольта.

    Рисунок 7 R = V / I

    Где:
    R
    = размер резистора
    В = желаемое напряжение
    I = Текущий

    Пример:
    для преобразования 4-20 мА в 2-10 В
    R = V / I = 10 /.02 = 500 Ом Резистор 500 Ом должен быть установлен между (+) и (-) выводами прибора

    Монтаж трубы датчика давления

    Монтаж трубопровода датчика давления требует наличия профессионала с практическим опытом настройки датчиков давления. Причина выбора профессионального обслуживания заключается в том, что неправильная установка может привести к утечкам жидкости, которые могут быть опасны как для человека, так и для машины.

    Метод установки и расположение датчика давления будет зависеть от среды под давлением (жидкость, газ или пар) и ориентации трубы.Выбор между внутренним или внешним креплением датчика давления также зависит от настройки.

    Техническое обучение Техническое обучение Заводские настройки реле давления

    | Датчики Gems

    Механические реле давления (например, серии Gems PS11, PS41, PS61, PS71 и PS75) представляют собой механические устройства с пружинами внутри.Каждая серия имеет разные характеристики пружины для правильной работы как для заданных значений низкого, так и высокого давления.

    При повышении давления в переключателе пружина начинает сжиматься. В зависимости от толщины пружины количество витков, индекс пружины и т. Д. Будут определять, насколько пружина перемещается. После того, как пружина перемещается и давление преодолевает сопротивление пружины, переключатель либо замыкает электрические контакты, либо размыкает электрические контакты, и переключатель изменяет состояние, чтобы указать пользователю, что переключатель достиг заданного значения.

    Важно понимать принцип, согласно которому механические реле давления будут реагировать на изменения давления по-разному в зависимости от того, настроены ли они на падение давления или они настроены на повышение давления:

    • Если реле давления установлено когда давление падает (скажем, на 100 фунтов на квадратный дюйм или 7 бар), оно не сбрасывается, пока давление не поднимется на выше на более высокое значение (скажем, на 130 фунтов на квадратный дюйм или 9 бар).
    • Если реле давления настроено как давление повышается на (скажем, на те же 100 фунтов на квадратный дюйм или 7 бар), то он не сбрасывается, пока давление не упадет на ниже на более низкое значение (скажем, на 75 фунтов на квадратный дюйм или 5 бар) .

    Gems определяет точки установки и сброса в конце номера детали, используя F для падения и R для подъема:

    900-1048
  1. PS -4MNZ-A-SP-FS100psi F
  2. PS61-10-4MNZ-A-SP-FS100psi R
  3. Полное понимание того, как реле давления будет реагировать на изменения давления в зависимости от того, как они установлены очень важно для успешного применения.Несмотря на то, что оба приведенных выше примера настроены на 100 фунтов на квадратный дюйм, определение падения или подъема заставит реле давления по-разному реагировать на изменения давления.

    Как отрегулировать реле давления на водяном насосе SHURflo

    Некоторые автофургоны не довольствуются водяным насосом, который входит в стандартную комплектацию их туристических прицепов. Например, Рэй из LoveYourRV заменил водяной насос марки FloJet на своем седельно-сцепном устройстве Cougar на водяной насос SHURflo вторичного рынка:

    Седельно-сцепное устройство Cougar оснащалось водяным насосом марки FloJet.Будучи всего лишь более дешевым трехкамерным насосом, он был шумным из-за вибрации пулемета. Тем более, что на выходе не было гибкого шланга.

    Иногда, однако, может вообще не потребоваться замена насоса! Если ваша помпа периодически включается и выключается и дает вам неравномерное смешивание горячей и холодной воды, вам может потребоваться просто отрегулировать реле давления водяного насоса.

    Что такое реле давления?

    Реле давления — это тип переключателя, который создает электрическую цепь при достижении определенного установленного давления.Переключатель мог «активироваться» либо при повышении, либо при падении давления.

    Крис из компании Rocky Mountain Four Wheel Campers покажет вам, как отрегулировать реле давления на водяном насосе SHURflo. Больше не страдайте от резкого напора воды или приступов горячей и холодной воды!

    … вода уходит из душевой части системы намного медленнее, чем из раковины. Таким образом, когда вы включаете раковину, это может не привести к срабатыванию насоса, но затем, когда вы включаете душевую арматуру, внутри или снаружи, вы можете начать наблюдать, как работает насос, а затем снова, поэтому неудобная смесь воды .

    Регулировка реле давления насоса Shurflo.

    Краткий обзор этапов регулировки реле давления водяного насоса SHURflo, о котором говорилось в видео:

    1. Не нужно вынимать насос из кемпинга или разбирать реле давления!
    2. Найдите винт с внутренним шестигранником в верхней части реле давления
    3. Вращение по часовой стрелке приведет к более чувствительному переключению (с большей вероятностью будет работать)
    4. Вращение против часовой стрелки снижает вероятность цикла насоса
    5. Используйте свой душ и определите, когда насос работает
    6. Поворачивайте винт с внутренним шестигранником против часовой стрелки до тех пор, пока насос не перестанет работать во время душа (насос должен оставаться включенным, пока вы принимаете душ, и выключаться, когда вы закрываете душевую насадку)

    Важно помнить: помпа не должна отключаться, когда вы принимаете душ!

    Любите RVing? Вы полюбите RV LIFE Pro

    Это страсть к путешествиям, свобода открытых дорог. Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

    Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVers путешествовать с уверенностью и осуществить их мечты о путешествиях.

    Мастер

    RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

    Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
    Шаг 2: Спланируйте поездку на автофургоне своей мечты.
    Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

    Короткие циклы в установке подачи в резервуар-дозатор

    Короткие циклы

    Иногда вы можете встретить нагнетательный насос с короткими циклами в баке-дозаторе. Что это значит? Короткий цикл — это когда помпа включается и выключается с очень короткими интервалами, а не в обычном цикле (по умолчанию задержка включения составляет 2 секунды, а затем — 5 секунд задержки).Бак-дозатор поможет уменьшить количество циклов включения / выключения насоса.

    Баллон-дозатор

    Внутри резервуара находится резиновый баллон, по форме напоминающий сам металлический резервуар. Этот баллон заряжается или наполняется окружающим воздухом, как велосипедная трубка, и настраивается на давление в соответствии с размером баллона и характеристиками. Во время работы нагнетательного насоса вода проталкивается по водопроводу и доставляется к приложениям, одновременно наполняя водой резервуар. После закрытия приложений насос по-прежнему нагнетает воду в резервуар-дозатор и делает это до тех пор, пока не будет достигнуто желаемое давление (обычно около 30-40 фунтов на квадратный дюйм).Это давление определяется реле давления, расположенным на стороне бака-дозатора. Как только приложение открывается по линии, вода из бака-дозатора выталкивается через баллон, наполненный воздухом, до тех пор, пока реле давления не сработает, чтобы запустить насос. В нашу систему также встроены задержки включения и выключения, чтобы еще больше сократить короткие циклы.

    Вот несколько возможных причин короткого цикла:

    Негерметичные трубы или приложения

    Если в приложениях, которые мы загружаем с помощью системы подачи бака-дозатора, есть утечка, давление продолжит падать и сработает реле давления, чтобы запустить насос.В зависимости от утечки насос может работать много раз в минуту, а может быть, один или два раза в минуту. Когда все приложения отключены и нагнетательный насос отключен, манометр в системе должен удерживать давление. Если вы видите, что он капает, возможно, есть утечка в трубопроводе приложений или в линии всасывания, которая описана ниже.

    Баллон-дозатор

    Баллон лопнул или поврежден внутри резервуара. Если баллон (резиновый баллонный мешок) лопается или не удерживает заряженный в нем воздух, баллон-дозатор теперь представляет собой просто большую металлическую трубу в потоке воды.Вместо того, чтобы из мочевого пузыря было послано несколько секунд воды, насос немедленно включится (после встроенной задержки) для подачи воды.

    Неисправность обратного клапана

    Если обратный клапан на всасывающей линии вышел из строя, насос никогда не сможет создать давление, необходимое для реле давления. Это связано с тем, что вода будет выталкиваться назад в сборный резервуар, а не проверяться или останавливаться обратным клапаном.

    Расположение обратного клапана

    Обратный клапан на всасывающей линии должен располагаться на входе в насос.В то время как в большинстве случаев используются шланги, рассчитанные на всасывание, давление от насоса может вызвать вздутие шланга или, возможно, утечку, что может привести к коротким циклам из-за падения давления. Если ваша всасывающая линия подключена жестко, у вас может не быть этой проблемы, но мы все же рекомендуем обратный клапан на входе, чтобы свести к минимуму любое возможное падение давления.

    Настройки задержки

    Хотя в наших системах по умолчанию задана 2-секундная задержка включения и 5-секундная задержка отключения, изменение этих секунд может существенно повлиять на производительность или продолжительность цикла.Небольшая задержка выключения может привести к преждевременным сигналам реле давления или отсутствие задержки включения может иметь такой же эффект. Свяжитесь с PurClean, чтобы убедиться, что в вашем ПЛК установлены правильные настройки по умолчанию.

    Рабочее колесо насоса

    Возможно, что крыльчатка насоса повреждена и не способна создавать давление, необходимое для реле давления. Существует множество различных моделей насосов с разными кривыми, но простейшим из них был бы визуальный тест или осмотр применений, в которых он питается. Аппликации выглядят слабыми или распыляются не так, как раньше?

    Реле давления

    Во-первых, реле давления — это нормально замкнутый переключатель. Это означает, что контакты закрыты без приложения давления. Пока в линии нет давления, сигнал от реле давления будет указывать ПЛК на запуск насоса. Как только давление будет приложено или достигнет желаемого значения, контакты реле давления разомкнутся, и отсутствие сигнала от реле давления укажет ПЛК на остановку насоса.

    Если реле давления вышло из строя или не соответствует правильным настройкам давления, это может привести к короткому циклу. Если желаемое давление для подачи составляет 35 фунтов на квадратный дюйм, давление включения для реле давления должно быть где-то около 30 фунтов на квадратный дюйм. С этим набором вы захотите, чтобы ваше «выключенное» давление составляло от 40 до 45 фунтов на квадратный дюйм. Это позволяет реле давления запускать насос до того, как вся вода выйдет из баллона, а также позволяет давлению повышаться немного выше рабочего давления, чтобы предотвратить преждевременный сигнал «выключение» (отсутствие сигнала) от реле давления.

    Хотя это одни из наиболее частых причин коротких циклов насосов баков-дозаторов, есть возможности и по другим причинам. Если вам потребуется дополнительная помощь, свяжитесь с нашим отделом технической поддержки по телефону 800.882.8854 или по электронной почте [email protected]

    Реле давления солнечного насоса в резервуаре | Насосы для солнечных батарей RPS

    Вопрос клиента:

    Мой солнечный насос подключен к резервуару в нескольких сотнях футов от устья колодца. Я не хочу прокладывать провод датчика полного резервуара, а вместо этого хотел бы использовать противодавление в трубопроводе для отключения насоса.

    Я подумываю об использовании поплавкового клапана на резервуаре для воды и реле давления на устье скважины для включения и выключения солнечного насоса. Когда поплавковый клапан закрывается из-за наполнения резервуара, насос создает давление в линии и отключает систему.

    Таким образом, мне не нужно прокладывать дополнительные провода датчика для отключения высокого уровня воды. Есть ли у вас какие-нибудь идеи или мысли по поводу этой системы?

    Ответ:

    Да, это очень распространенная установка. Поплавковый клапан и реле давления — отличный способ избавиться от необходимости прокладывать дополнительный провод датчика.По сути, вы используете трубопровод как сигнал для выключения насоса.

    Реле давления может быть подключено непосредственно к входу полного резервуара на контроллере, но необходимо реле давления типа «обратного действия». Они противоположны переключателям стандартного действия, используемым в насосах переменного тока. Обычно они открыты (насос работает) и закрываются при достижении высокого давления. См. Схему ниже.

    Замыкание переключателя заставит контроллер скважинного насоса выключить насос.Когда уровень воды в баке падает и давление в линии сбрасывается, реле давления размыкается, и контроллер снова запускает насос.

    Потребуется небольшая настройка параметров давления для обеспечения стабильной работы системы и предотвращения пульсации насоса из-за подскакивания и опускания поплавкового клапана. Вертикальный кусок ПВХ-трубы с тройником, закрытый на конце, можно использовать в качестве импровизированного баллона с воздушным пузырем. Это добавляет в систему немного буфера давления и может помочь предотвратить пульсацию насоса.

    Другой вариант — использовать реле давления «стандартного действия» и использовать его для управления питанием контроллера. Это достигается путем установки реле давления на положительном проводе, идущем от солнечных панелей, как показано ниже. Этот переключатель обычно замкнут, поэтому мощность может течь от солнечных панелей к контроллеру. Он открывается при достижении высокого давления, отключая питание системы.

    Для обеих схем потребуется обратный клапан после скважинного насоса, но перед реле давления для поддержания давления в трубе.

    Если у вас есть вопросы по настройке вашей солнечной насосной системы, свяжитесь с нами.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
