Как настроить реле давления насоса: Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

настройка, принцип работы, как отрегулировать, настроить в системе водоснабжения, схема подключения реле минимального давления, как подключить датчик

Содержание:

Описание устройства
Необходимость настройки реле давления воды для насоса
Термины, использующиеся при регулировке реле давления
Давление в гидроаккумуляторе
Правила настройки
Полезные советы и рекомендации
Видео

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.


Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

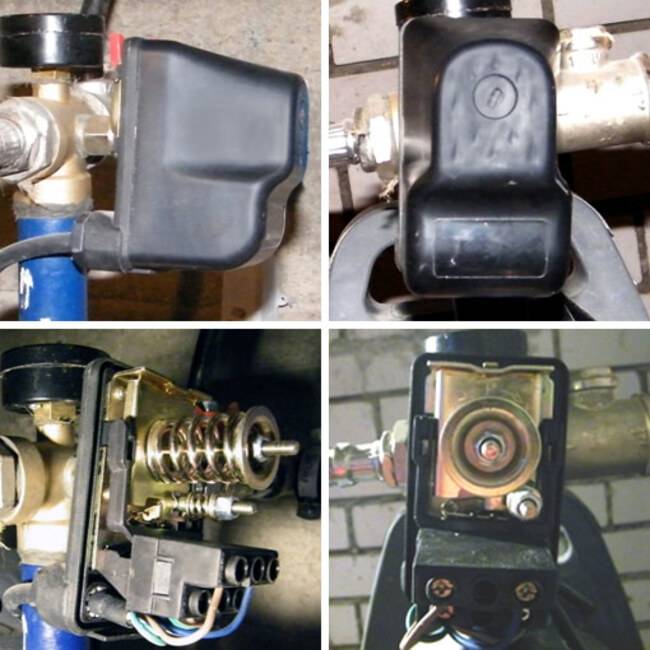

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково.

На металлическом основании зафиксированы рабочие элементы насоса:

  • Мембрана,
  • Поршень,
  • Металлическая платформа.
  • Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.


Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение.

Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.


Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Большой и маленькой пружине в механизме отводится своя функция. Большая пружина задает показатель давления, при котором требуется включение насоса, а маленькая пружина определяет разницу между допустимым и необходимым значением давления. Этот показатель очень важен при регулировке реле давления воды для насоса.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.


При решении вопроса, как подключить реле давления воды, следует помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.


В частности, речь идет о следующих терминах:

  • Давление включения. Этот термин обозначается индексом Рвкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
  • Давление выключения. Для обозначения используется индекс Р
    выкл
    и называется нижним давлением. На реле от производителя указано значение около 3 бар.
  • Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
  • Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.


Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Прежде чем подключить реле минимального давления воды к насосу выполняют измерение текущего давления в гидробаке. Значение этого показателя производитель выставляет 1,5 бар, однако в процессе использования определенное количество воздуха выходит из емкости, что приводит к снижению давления.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.


Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Очень важно помнить, что электронные манометры работают от сети электропитания, поэтому следует контролировать ситуацию в этом случае.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.


При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Еще одним недостатком постоянного высокого давления можно назвать увеличение числа поломок. При слишком высоком или очень низком давлении в первую очередь страдает резиновая прокладка. Только правильная регулировка давления в системе водоснабжения частного дома позволит увеличить срок службы агрегатов и системы в целом.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

  • Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
  • С помощью малой пружины — установить разницу между давлением включения и выключения.

Прежде чем приступить к настройке реле давления, необходимо понять, как работает реле давления, внимательно изучить прилагаемую техническую документацию непосредственно прибора и насосной станции, включая гидробак и другие элементы.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

  • Устанавливают значения рабочего давления в гидробаке.
  • Включают насос.
  • Осуществляют подачу воды в емкость до достижения значений нижнего давления.
  • Отключают насос.
  • Вращают малую гайку до тех пор, пока насос не начнет работать.
  • Ждут наполнения емкости водой и отключают насос.
  • Открывают воду.
  • Начинают вращать большую пружину для установки давления включения.
  • Включают насос.
  • Заполняют емкость водой.
  • Корректируют положение малой пружины регулировки.

Чтобы правильно определить направление вращения пружины при настройке регулятора давления воды, нужно обратить внимание на расположенные рядом с ней знаки «плюс» и «минус». Для увеличения давления включения выполняют вращение пружины по часовой стрелке, для уменьшения – против часовой стрелки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

  • Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
  • Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
  • При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
  • Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
  • Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.


Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются. Читайте также: «Как выбрать и установить насос для повышения давления воды – важные нюансы».

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально. Читайте также: «Как установить насос для повышения давления воды в квартире – выбор, правила монтажа».


Очень часто причиной серьезных поломок регулятора давления воды для насоса становится грязная вода, которая течет по трубам водопроводной системы. В большинстве случаев такая ситуация возникает со старыми металлическими системами водоснабжения.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены (прочитайте также: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).


Для этой цели выполняют следующие действия:

  • Откручивают крепежные болты на корпусе реле.
  • Снимают мембранный узел.
  • Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.


Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

  • Давления включения (Pвкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
  • Давление выключения (Pвыкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
  • Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
  • Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.


Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках Pвкл = 1,6 бар, Pвыкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Рвыкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. Pвкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.


Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили Pвкл = 2,5 бар, Pвыкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Как отрегулировать реле давления воды

Внимание! Электричество может быть очень опасным, особенно если вы неопытны. Всегда соблюдайте осторожность при работе с электричеством и выключайте выключатели электропитания при тестировании компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что можете безопасно выполнить какой-либо из этих тестов, позвоните специалисту по телефону

. Запуск и остановка скважинного водяного насоса обычно контролируется реле давления, подобным показанному ниже. Переключатель предварительно настроен как на давление включения, так и на давление отключения, а перепад составляет 20 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Давление включения — это низкое давление, которое запускает насос, а давление отключения — это высокое давление, при котором насос выключается. Возможно, вам нужно увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительного давления, когда вода достигает вашего дома, в вашем душе/кранах недостаточно давления, или ваши спринклерные головки требуют более высокого давления. Регулировку диапазона можно выполнить, выполнив несколько простых шагов.

Ослабьте гайку сверху, чтобы снять крышку реле давления. Заводские настройки можно найти внутри крышки реле давления (как показано выше). Чтобы увеличить или уменьшить как давление включения, так и давление отключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Поверните гайку против часовой стрелки, чтобы снизить как давление включения, так и давление отключения, или по часовой стрелке, чтобы повысить давление включения и отключения.

Если вы отрегулируете давление включения, вам также потребуется отрегулировать подачу воздуха в гидробак. Напорный бак должен быть установлен на 2 PSI меньше, чем давление включения.

Нажмите здесь, чтобы посмотреть видео: Как проверить и отрегулировать напорные баки

Нажмите здесь, чтобы прочитать блог: Как проверить и отрегулировать ваш напорный бак

Существует очень мало областей применения, в которых необходимо регулировать дифференциал. Регулировка дифференциала регулирует только давление отсечки. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отсечки, или поверните гайку по часовой стрелке, чтобы повысить давление отсечки.

Нажмите на гиперссылки ниже, чтобы посмотреть видео о реле давления на канале RC Worst на YouTube:

Реле давления Square D

Реле низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Сводка и советы:

  1. Если вы отрегулируете давление включения, вам также потребуется отрегулировать гидробак.
  2. В очень редких случаях требуется регулировка малой боковой пружины.
  3. Не устанавливайте слишком высокое давление отключения. Если насос не может создать достаточное давление, он не отключится (и вызовет отказ двигателя).

Если у вас есть дополнительные вопросы о реле давления или системе водоснабжения, не стесняйтесь обращаться к нашим специалистам по телефону 855.329.4519.

КАК ОТРЕГУЛИРОВАТЬ РЕЛЕ ДАВЛЕНИЯ

Реле давления Вопросы и ответы: Вопрос: От Тодда Л. – Аляска

Привет, Коллин, я хотел бы узнать, как настроить реле давления. Мне действительно нужно улучшить давление воды в нашем колодце дома. Я проверил давление воздуха в напорном баке, и оно установлено на 18 фунтов на квадратный дюйм. Значит ли это, что реле давления установлено на 20/40?

Как узнать, сколько оборотов нужно для регулировки реле давления? Я хотел бы увеличить настройку давления воды до 30/50 или 40/60 фунтов на квадратный дюйм, это так запутанно, надеюсь, вы поможете! Спасибо за ваш ответ, я всегда ценю ваш профессиональный совет.

Наш давление воды очень низкое , моя жена часто жалуется на наше давление воды, я снова обращаюсь к вашему блогу за правильным ответом! Я обзвонил местных жителей, и никто не кажется таким полезным, я просто сбит с толку.

На протяжении многих лет я много раз читал ваш другой веб-сайт. Я ценю вашу приверженность и бесконечные статьи, вы уже отвечали на мои электронные письма, и я снова с нетерпением жду вашего ответа!

Регулировка реле давления для скважинного насоса. Инструкции

Привет, Тодд, рад видеть тебя снова! Я вас помню… посмотрим, смогу ли я помочь вам отрегулировать реле давления для вашей системы водоснабжения.

ВНИМАНИЕ: Будьте осторожны, Тодд, прежде чем приступить к регулировке реле давления, вы должны отключить систему водоснабжения, что означает полное отключение (отключение) подачи электроэнергии к скважинному насосу!

Здравый смысл подсказывает, что рядом с напорным баком должен быть быстроразъемный разъем , но здравый смысл не всегда возобладает, когда речь идет о домашних системах водоснабжения. Если в напорном баке нет отключения, вам нужно отключить питание на электрической панели, если вы не совсем разобрались с этим Тоддом, вы не должны пытаться отрегулировать реле давления, пожалуйста, вызовите профессионала!

Я знаю, что ты живешь далеко от города, лучше быть в полной безопасности, чем долго ехать в местный морг.

Реле давления Безопасность превыше всего!

Имеются электрических контакта под напряжением , открытые на реле давления, один вы снимаете колпачок. Если вы прикоснетесь к ним, особенно находясь рядом с водопроводом, это может привести к серьезному поражению электрическим током. Следите за тем, к чему вы прикасаетесь, или попросите профессионального сантехника/электрика отрегулировать реле давления за вас.

Даже после того, как вы выключили питание, Тодд, убедитесь, что оно выключено, никогда не предполагайте, что питание отключено! В любом случае я лучше пойду к электрической панели, чтобы найти правильную выключатель к насосу , по опыту я всегда склоняюсь к осторожности.

Также возможно, что электрический выключатель не имеет правильной маркировки.

Я вижу много парней, которые регулируют, не отключая электричество, меня научил этому один из инженеров, у которых я учился, и меня ударило током.   Сокращать этот шаг — ПЛОХАЯ идея.

Если вы точно не знаете, что делаете при регулировке реле давления, вам действительно не следует возиться с системой давления. Те из нас, кто выполняет эту работу, обучены и знакомы с проверкой других проблем, которые могут остаться незамеченными. Мы настоятельно рекомендуем вам иметь система водяных колодцев проверяется и обслуживается каждый год профессионалом,

Тем не менее, я отвечу на ваш вопрос, Тодд, я знаю, что вы находитесь в районе, где сложно обслуживать вашу систему. Давайте пройдемся по всем этапам, и вы научитесь тщательно настраивать реле давления.

Реле давления скважинного насоса и нагнетательный бак воздуха

Я считаю, что 20–40 фунтов на квадратный дюйм – это невыносимое давление воды, неудивительно, что ваша жена жалуется! Если способность помпы не вызывает сомнений, ваш 9Погружной насос 0034 должен легко создавать большое давление.

Предположим, что это погружной скважинный насос , если я правильно помню, вы используете погружную насосную систему для глубоких скважин. По большей части 30-50 является самым низким общепринятым давлением, но 40-60 фунтов на квадратный дюйм намного лучше.

Если случайно вы используете систему струйного насоса , то я бы остановился на переключателе 30/50, потому что у вашего струйного насоса может не хватить мощности для создания 60 фунтов на квадратный дюйм, если контакты не разомкнутся, насос просто продолжайте бежать, пытаясь создать давление. Лучше не рисковать со струйной насосной системой из-за многих переменных.

Сначала подсоедините шланг к нагруднику (крану) в нижней части напорного бака и полностью слейте воду из бака. Не опускайте шланг в слив в полу, если вы не проверили слив и не знаете, что он открыт, в половине случаев они не проверены и могут быть забиты бетоном. Закройте клапан, но оставьте шланг подсоединенным, так как вам нужно будет проверить его позже.

Кстати, Тодд, если насос сработает в в этот момент питание НЕ ОТКЛЮЧЕНО… скважинный насос не должен запускаться, пока вы опорожняете напорный бак

Самое время проверить правильность работы манометра или установить новый манометр, ниппель может засориться или засориться. Если он ограничен, просто избавьтесь от него… их просто установить.

Воздух в баке должен быть на 2 фунта меньше, чем давление включения (когда включается насос), если в настоящее время у вас 18 фунтов, вам нужно будет добавить воздух, когда бак полностью слит из воды , если у вас установлено значение 40/60, вам потребуется 38 фунтов воздуха, а не 18 фунтов.

Регулировка давления воздуха в баке

По мере добавления воздуха продолжайте проверять давление воздуха в баке с помощью шинного манометра. Если оно слишком высокое, немного стравите давление. Если он слишком низкий, добавьте воздуха с помощью велосипедного насоса или воздушного компрессора. Нет правила, предполагающего, что вы должны отрегулировать реле давления на 30/50 или 40/60, вы можете настроить на 35/55 — 45/65, но я бы не затягивал его слишком сильно, так как вы рискуете повредить контакты на реле давления. не открывается, что отключает насос.

Рекомендуется поддерживать разницу в 20 фунтов между включением и выключением насоса. Слишком часто Я увижу, что реле давления 30/50 затянуто слишком туго, совсем не лучшая идея, так как контакты могут не размыкаться или замыкаться должным образом – лучше просто купить переключатель 40/60, если вы хотите больше что 50 фунтов на квадратный дюйм.

Отключение/отключение 40/60 PSI является заводской настройкой реле давления 40/60. Дифференциал 20 PSI является стандартным и рекомендуемым. Вы можете отрегулировать дифференциал, поворачивая короткую регулировочную гайку на реле давления по часовой стрелке, чтобы увеличить или против часовой стрелки, чтобы уменьшить дифференциал, это редко требуется и предварительно установлено на 20 фунтов. Я предлагаю не вмешиваться в эту настройку (короткая гайка), если для этого нет причины. Вы можете довольно быстро выбросить вещи из строя.

Отрегулируйте длинную резьбовую гайку (с левой стороны) реле давления, повернув ее вправо, чтобы увеличить давление (каждый полный оборот должен увеличивать давление примерно на 1-1/2 фунта)  Если ваш насос отключается при 50 фунтов на квадратный дюйм потребуется несколько оборотов, чтобы увеличить давление до 60 фунтов на квадратный дюйм с помощью гаечного ключа на 3/8.

Медленно настраивайте, возможно, вам придется проверить это несколько раз. Не забивайте его десятками оборотов… это будет уже слишком. Может быть, попросите кого-нибудь у электрического щита, чтобы они включили питание и включили его для вас.
