Как настроить спутниковую антенну самостоятельно: Самостоятельная установка и настройка спутниковой тарелки

Содержание

Как настроить спутниковый тюнер


Рассмотрим как правильно привязать свой ресивер к спутниковой антенне без помощи специалистов, если по каким либо причинам настройки в тюнере были нарушены (купили новый тюнер; "слетела" прошивка; "поковыряли", где не стоило; "помогли" дети и т.п.) и вместо трансляции любимого канала, мы видим ужасно неприятную надпись "нет сигнала".

Есть 2 способа решить эту проблему самостоятельно.

Первым делом необходимо определить, на какие спутники настроены антенны. Сделать это не составит труда, если вы помните какие каналы вам были ранее доступны. Из следующей таблицы можно определить к каким спутникам эти каналы относятся. Чаще всего устанавливается одна антенна на 3 спутника: Amos, Sirius (Astra) и HotBird. Иногда ставится дополнительная антенна с одной головкой (конвертором) на дополнительный спутник. Рекомендуем записать, список принимаемых спутников в "столбик" и напротив каждого спутника - любую частоту с этого "сателлита", на которой "сидит" большое количество каналов.

Если к спутниковой антенне существует легкий доступ:


На изображении отмечено, на какой спутник настроена определенная головка. Из каждой головки выходит кабель (или несколько кабелей), соединяя ее со специальным переключателем-diseqc (обычно, расположен сзади антенны). Все входы на переключателе пронумерованы (lnb 1, lnb 2, lnb 3 и т.д.). Определив, от какой головки, к какому входу diseqc-переключателя подсоединен кабель, можно определить, какому спутнику соответствует номер на переключателе. Таким образом, отмечаем в списке напротив каждого определенного спутника соответствующий номер порта diseqc-переключателя. При этом важно не ошибиться, у разных спутников не может быть одинакового номера порта.

Составив такой список, можно переходить к настройкам ресивера. Для этого выполним следующие шаги:


1. Включаем ресивер и находим в главном меню пункт настройки (установки, инсталляции) антенны. Если такого пункта нет, в некоторых тюнерах эти настройки могут находиться в пункте "поиск каналов". Войдя в этот пункт меню, мы должны обнаружить параметры настройки спутников (название спутника, тип LNB, DiSEqC, поляризация, питание LNB, шкала уровня и качества сигнала и т.д.). В разных ресиверах эти подписи могут незначительно отличаться.

2. Жмем на название спутника, выпадает список заложенных спутников. Из всего разнообразия выбираем один из тех, что нам нужен.

3. Переходим на вкладку DiSEqC (DiSEqC 1.0), выбираем из выпадающего списка номер, соответствующий выбранному спутнику (например: "3", или "LNB 3", или "С", или "3/4" ( где 3 – это номер порта переключателя, 4 – означает, что наш переключатель имеет всего 4 порта)). В некоторых ресиверах нумерация diseqc не цифровая, а буквенная, например, LNB «A», LNB «B», LNB «C» и т.д. Таким образом "подвязываем" остальные спутники к своим портам DiSEqC-переключателя.

4. Нажатием на кнопку "EXIT" пульта ДУ, выходим из меню. При запросе сохранить настройки, соглашаемся, выбрав соответствующий вариант ответа и нажав "OK".

Если доступ к спутниковой антенне затруднен:

В этом случае также возможно решить проблему, но уже методом "тыка".

Из вышеуказанного способа выполняем шаги 1 и 2.

Далее, переходим на вкладку "Номер ТП" ("Частота","Транспондер") - выпадает список частот с этого спутника. Выбираем в нем рабочую частоту из нашего ранее составленного списка, жмем "OK" на пульте.

Следуем на вкладку DiSEqC (DiSEqC 1.0), выбираем из выпадающего списка произвольный номер (например: "3", или "LNB 3", или "С", или "3/4" ( где 3 – это номер порта переключателя, 4 – означает, что наш переключатель имеет всего 4 порта)). Жмем "OK", чтобы зафиксировать значение и смотрим на шкалу качества сигнала. Если на шкале существенно увеличился показатель, значит выбранный спутник соответствует проверяемому номеру переключателя. Если нет, таким же образом пробуем следующий номер DiSEqC, пока шкала качества не увеличится. При положительном результате, оставляем это значение и возвращаемся к выбору следующего спутника. Далее подбираем номер порта DiSEqC по аналогии с предыдущим спутником.

Затем остается выполнить шаг 4 предыдущего способа.

Если все сделано без ошибок, а каналы все равно не хотят отображаться, вероятнее всего имеются проблемы с поступающим на ресивер сигналом. В таком случае

стоит вызвать специалиста для правильной диагностики и устранения данной проблемы.

Установка и настройка спутниковой антенны своими руками

То, что спутниковое телевидение – одна из вершин современной технологии, известно всем. Но есть такой принцип: все гениальное просто. С абонентскими устройствами спутникового телевидения обращаться несложно, и установка спутниковой антенны своими руками вполне под силу гражданину, не умеющему пользоваться паяльником и напрочь забывшему закон Ома. Но аккуратность, сообразительность, точный глаз и верная рука нужны обязательно, как и умение пользоваться компасом и элементарные знания по астрономии.

А документы на него нужны?

Нужно ли согласовывать домашнее спутниковое телевидение в каких-то инстанциях, регистрировать, получать разрешение? Нет, не нужно. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите список каналов, то многие окажутся отмечены звездочкой, восклицательным знаком или каким-то еще значком. Это – платные каналы. Чтобы их смотреть, нужно купить карточку-ключ. Если вы заранее знаете, какие из платных каналов вам нужны, приобрести карточку на них можно вместе с ресивером, или в компании, занимающейся спутниковым вещанием.

Однако, если вы живете многоквартирном доме, то для установки антенны на стену или на крышу потребуется разрешение владельца или эксплуатирующей здание организации. Но если антенна закреплена за ограждение балкона, а несущие конструкции при ее установке не трогались, то разрешения не нужно.

Правда, при этом антенна будет сильнее шататься под ветром, и в плохую погоду прием будет неустойчивым. Поэтому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В России крупнейшая из таких – Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники располагаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на такой высоте равна скорости вращения Земли, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это нужно учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

Пример 1: долгота центра Воронежа – 39 градусов 15 минут восточная. Точка стояния спутника Eutelsat II F4 – 7 градусов к востоку, т.е. из Гринвича этот спутник виден под 7 градусов к востоку. Если бы Eutelsat II F4 висел точно над нулевым меридианом, антенну для его приема нужно было бы поворачивать на 39 градусов 15 минут в сторону Гринвича, т.е. к западу. А поскольку Eutelsat II F4 уже «сдвинут» на 7 градусов к Воронежу, антенну нужно повернуть к западу на 32 градуса 15 минут.

С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора меняется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.

В конкретном географическом пункте наивысшая точка пояса Кларка расположена точно на юге, а ее угловая высота равна обратной географической широте места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием спутникового телевидения затруднен или вовсе невозможен: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Пример 2: географическая широта центра Воронежа – 51 градус 20 минут северная. Наивысшую точку пояса Кларка видно отсюда под 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут точно на юге.

Спутники излучают сигналы не во все стороны, это было бы слишком расточительно. Передающие антенны спутников – направленные, и «освещают», как правило, территорию страны-владельца, или регион, на который ведется вещание. Поэтому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуть более 10 градусов. Однако на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответствующей площади, а весь такой спутник нужно выводить на орбиту тяжелым носителем. Поэтому широковещательных спутников не так уж много.

Видео: базовые моменты направления спутниковой антенны

Спутниковое ТВ – дома

Скажем сразу: ручная юстировка (т.е. ориентирование на нужный спутник) остронаправленной антенны – дело тонкое. Тут решают дело не теоретические знания, а опыт, рабочие навыки («память мускулов») и просто чутье. Поэтому при покупке «тарелки», хотя бы в том же Триколор ТВ, лучше сразу заказать и установку с юстировкой. У набивших руку мастеров дело это спорится, так что услуга такая не чрезмерно дорога.

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

  • Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
  • Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
  • Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
  • Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Выбор антенны

Выбор собственно антенны сводится к определению ее диаметра. Для домашнего приема в южных регионах достаточно «тарелки» диаметром 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема нужно зеркало антенны диаметром 1,2 м.

Многие думают, что большой «тарелкой» легче «поймать» спутник. Как раз наоборот. Большое зеркало обеспечивает сигнал большего уровня и качества, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз труднее. Антенны с большой апертурой используются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется дальнейшая трансляция.

Если вы собираетесь принимать несколько спутников, то нужно вместе с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Как правило, продавцы сразу спрашивают: «Одно гнездо или мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а потом добавить еще; стоит же мультифит недорого. Так что лучше сразу покупать «тарелку», укомплектованную мультифитом.

Выбор конвертора

Следующий этап – выбор конвертора. Конвертор – это та самая «головка», которая преобразовывает сигнал от спутника, хорошо «пробивающий» атмосферу, в сигнал для ресивера, который обычная электроника может обрабатывать без особых сложностей.

Конверторы бывают трех типов: с круговой поляризацией, с переключаемой H-V и с фиксированной. Первые – наименее чувствительные, но могут принимать любой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их необходимо поворачивать на 90 градусов. В обычных условиях приема лучше использовать конвертор круговой или переключаемый.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых существенно зависит уровень и качество сигнала), а также защищенность конвертора от погодных влияний (он ведь снаружи) сильно меняются от модели к модели и от производителя к производителю. Конкретную модель, подходящую по цене, лучше выбирать по рекомендациям продавца антенны и отзывам опытных абонентов.

Ресивер и оборудование

А вот от модели ресивера в бытовых условиях качество и уровень сигнала почти не зависят. Тут нужно ориентироваться на сервисные функции и цену. Одно лишь условие: если вы собираетесь смотреть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О совместимости стандартов можно не заботиться: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования нужно приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с английского делают, чтобы не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник нужно переключать питание на соответствующую «головку».

Установка антенны

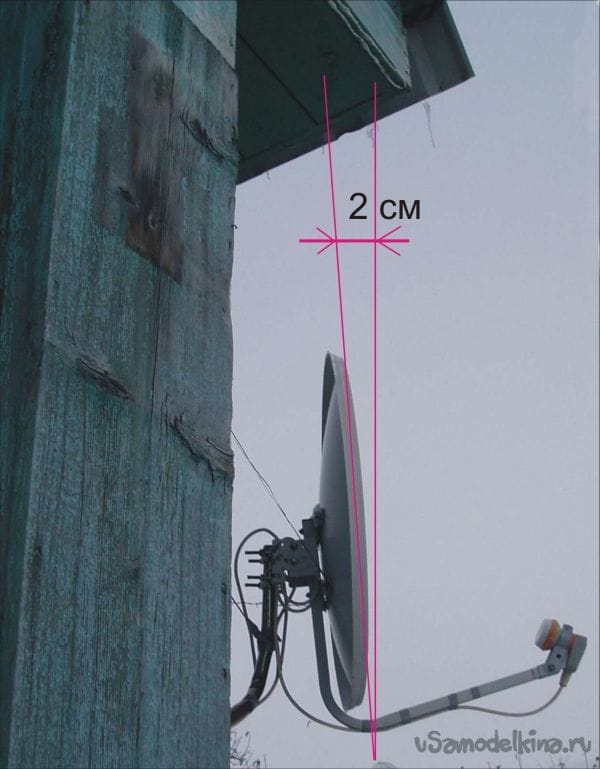

Какой должна быть правильная установка спутниковой тарелки, видно на рисунке. Важное обстоятельство: монтажная часть («шея») трубостойки (выделена зеленым) должна быть строго вертикальной в двух плоскостях. Иначе юстировка антенны превратится в долгий мучительный труд.

Место для установки антенны нужно выбирать тщательно. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема используются зеркала косого падения. Куда на самом деле «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосклона, пояснений не требует.

Если вы живете в частном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее вдвое, что весьма сказывается на качестве приема.

Сначала монтируется одна лишь трубостойка. Комплект из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее прежде всего выверять вертикальность трубостойки.

Крепление спутниковой антенны с стене нельзя делать саморезами в пластиковых дюбелях – антенна со временем «уйдет». Нужно использовать цанговые шпильки длиной не менее 200 мм и диаметром не менее 8 мм, на них надевают опорную плиту и закрепляют гайками с контргайками.

Видео: пример монтажа тарелки

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

  1. Брать азимут можно одним взглядом, не шевеля компас.
  2. Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
  3. Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Примечание: магнитное склонение в средних широтах не сильно меняется от места к месту. Достаточно узнать, каково оно в областном городе.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

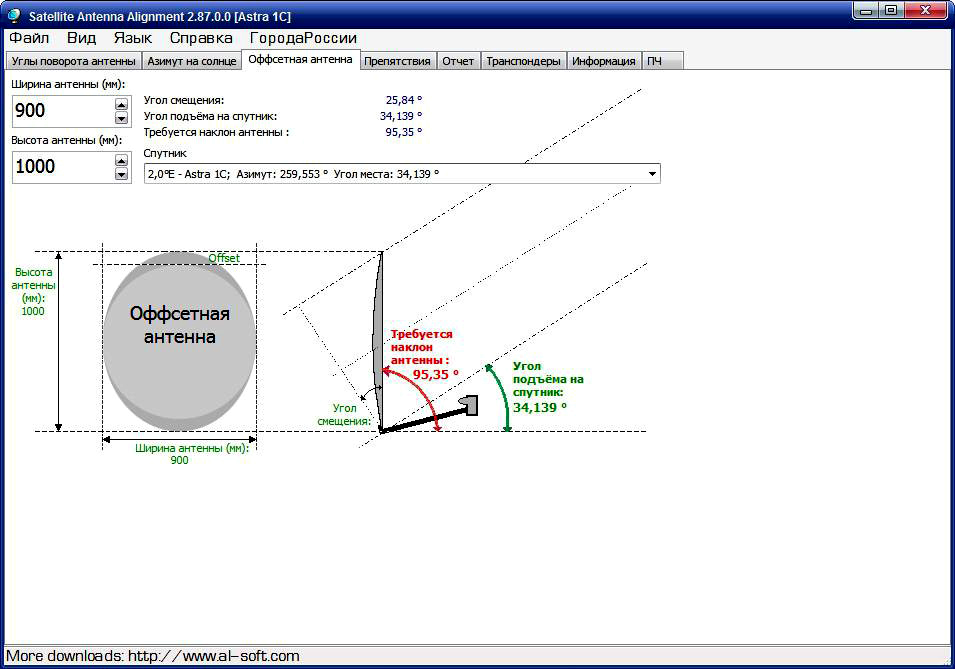

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

  • Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
  • Включаем режим поиска сигнала.
  • Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
  • Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания». Для зеркала 1,2 м шаг 2 градуса.
  • Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
  • Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
  • Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
  • Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Внимание! Юстировку делаем, стоя за зеркалом и держа рукой кронштейн конвертора. За зеркало ворочать нельзя – оно может погнуться, а от любого предмета, оказавшегося в апертуре антенны или перед головкой конвертора, сигнал пропадет.

Дополнительные каналы приема

  1. Подключаем к ресиверу следующий конвертор. В меню выставляем его параметры.
  2. НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
  3. Убеждаемся, что «поймали» то, что нужно, как описано выше.
  4. Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
  5. Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Видео: как поймать стабильный сигнал

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

как настроить спутниковую антенну, видео и фото

Как настроить спутниковую антенну самостоятельно?

Спутниковая антенна — отличный атрибут для организации пассивного отдыха. Стоит только подключить антенну, и ваш телевизор сможет показывать огромное количество каналов. Правда, для этого нужно выполнить настройку спутниковой антенны. Сделать подобную работу можно своими руками, если соблюдать инструкции и иметь представление, как настроить спутниковую антенну самостоятельно.

Как работают спутниковые антенны

Спутниковая антенна — это подвид параболических антенн, выглядящий как тарелка. Она используется для приема волн от спутников связи как для радио, так и для телевидения.

Особая форма тарелки приводит сигнал к антенне и собирает его в фокальной точке. Чтобы передать сигнал на телевизор, в антенне есть специальный усилитель. Он бывает двух типов:

  • рупорный облучатель. Его настройки проходят автономно. Облучатель получает сигналы от электромагнитных и радиоволн, после чего преобразует их
  • новый способ усиления — использование сетки из металла или лишних витков проводов. Подобный усилитель способен поймать и преобразовать даже слабый сигнал

Антенны в виде тарелок, которые предназначены для домашнего использования, обычно имеют диаметр от 43 до 80 сантиметров. Настройка простой спутниковой тарелки происходит в одной зафиксированной позиции для приема сигналов с конкретной точки на орбите.

Виды антенн

Выбрать модель для частного пользования возможно из трех видов:

  • тарелкообразные. Самый популярный вид антенн-тарелок, который можно увидеть практически на каждом доме
  • лучевые. Самая дешевая, но не слишком надежная конструкция. Она состоит из разных лучей, которые отличаются по длине
  • решетчатая антенна. Очень популярна среди пользователей, за счет своих свойств отлично ловит как слабые, так и сильные сигналы

После того, как вы выбрали тип спутниковой антенны, можно начинать настройку.

Настройка антенны - этапы

Следует отметить, что настройка спутниковой антенны самостоятельно — это процедура сложная и долгая, но ее можно выполнить даже в одиночку. Сделать настройку антены можно самостоятельно для этого можете использовать поэтапные инструкции. Кроме того, если вы решили осуществить настройку самостоятельно, обучающие видео тоже придутся кстати.

Также поможет и следующая инструкция о том, как настроить спутниковую антенну самому. Настройка проходит в несколько этапов:

  • сборка и установка тарелки на крышу или на стену здания
  • монтаж ротора, который призван поляризовать спутниковую антенну
  • присоединение антенны к телевизорам, компьютерам или другим приемникам
  • настройка телевизионного тюнера

Теперь следует более подробно разобрать, как проходит каждый этап настройки.

Как монтировать антенну

Соберите антенну по инструкции от производителя и установите на крыше с помощью двойной подвески или строительных монтажных скоб. Такая конструкция хороша в той местности, где бывают сильные ветра. Можно провести монтаж антенны на поворотной палке. В этом случае перенастройка антенны и переключение с одного спутника на другой будут проходить очень быстро и легко.

Помните, что если вы устанавливаете антенну вдалеке от городов, то следует выбирать тарелку диаметром 80 и больше сантиметров - в противном случае сигнал будет часто прерываться.

Установка ротора для поляризации

Ротор необходим в той местности, где каналы транслируются с разных сторон. Ротор осуществляет двойное подключение и расширяет диапазон вещания. Также можно использовать ресивер для усиления сигнала. С помощью такого устройства удобно переключаться с канала на канал, находясь дома.

Подключение спутниковой антенны к приемнику

Сначала следует определиться, к какому типу приемника будет осуществляться подключение. В телевизоре такое отделение называют «тюльпаном». Подключите антенну к телевизору с помощью ВЧ кабеля. Его можно подключить двумя разными способами:

  • резьбовое подключение
  • подключение по принципу стандартного адаптера

Резьбовой метод является более надежным, поэтому стоит отдать предпочтение ему.

Настройка тюнера в телевизоре

Этот этап самый простой. Тут справится и человек без профессиональных знаний и навыков. Вам необходимо войти в меню приемника с помощью пульта и найти в настройках тюнера пункт, который может быть обозначен как «Антенна», «Воздух» или «Air». Это и есть пункт подключения к спутниковой антенне.

Одной настройки поляризации недостаточно. Чтобы сигнал был сильным и чистым, нужно ввести верные координаты. В этом вам поможет телевизионный тюнер. Нужно просканировать каналы с телевизионного тюнера и определить, какие каналы и как транслируются в зоне приема сигнала.

Если изображение нечеткое, нужно переустанавливать антенну, пока сигнал не прояснится, а видео не станет четким. На некоторых тарелках есть моторчик, который избавляет вас от необходимости все время залезать на крышу. Каналы на тюнере можно настраивать вручную. Вы можете задавать параметры - и тогда антенна автоматически будет искать нужный сигнал.

Также следует найти места вещания каналов. Если конкретнее - их точные координаты, которые включают в себя широту, долготу и угол. Эту информацию можно посмотреть в интернете. Если все каналы вещают с одной стороны, то настроить и зафиксировать антенну будет проще.

Это основные этапы настройки антенны своими руками. Также вам могут быть необходимы различные настройки для получения разнообразных каналов. В этом случае выполните следующие действия:

  • обязательно запишите количество найденных каналов, их названия и параметры
  • проведите сканирование вручную с помощью меню телевизора и тюнера, необходимо настроить антенну для каждого канала
  • существуют телевизоры с функцией запоминания каналов. Если она есть, то вы можете ее настроить, и тюнер будет автоматически находить источники сигнала

Подготовка к процедуре

С помощью поэтапных инструкций, можно настроить спутниковую антенну самостоятельно достаточно качественно. Но помните, что антенны чаще всего фиксируют на крыше дома, поэтому установка и настройка могут представлять опасность. Проводить настройку своими руками следует, соблюдая все правила безопасности работы на высоте.

Если вы хоть немного сомневаетесь в своих способностях, если вы не уверены, что правильно поняли, как настроить спутниковую антенну, а также не можете точно сказать, сможете ли вы настроить самостоятельно спутниковую телевизионную антену - лучше обратиться к опытному специалисту.

Ведь недостаточно аккуратная установка спутниковой антенны может привести к тому, что вы сломаете этот дорогостоящий агрегат. Кроме того, вам почти наверняка впоследствии придется прибегать к услугам мастера. Чтобы не тратить время и деньги, вы можете вызвать специалиста по установке антенн.

Как настроить тюнер на спутник: подробная инструкция

Спутниковое телевидение — это хорошая замена для устаревших на данный момент каналов для передачи телевизионного сигнала. Однако, то, как хорошо будет проходить прием каналов напрямую в зависимости от тюнера — приемника для спутникового сигнала, который работает по аналогии с радиоприемником. Он принимает и обрабатывает телевизионный сигнал и позволяет пользователю видеть картинку через телевизор. Однако, чтобы он правильно работал, необходимо знать, как настроить спутниковый тюнер в телевизоре. Достаточно просто сделать это даже в одиночку, если следовать инструкции, изложенной ниже. Нужно иметь некоторые навыки в настройке устройств и проявить немного внимательности.

Модель ресивера

Базовый комплект, с помощью которого можно осуществлять прием сигнала для телевизора, стоит относительно недорого. С развитием современных технологий телевидения, они становятся доступнее для простого юзера, поэтому сейчас тюнер стоит примерно как домашний телефон.К тому же, с общим развитием, работать с настройкой и техникой в целом стало проще.

Прежде, чем приступать к вопросу о том, как настроить спутниковый тюнер, необходимо понять, какое конкретно устройство необходимо настроить — тюнер на спутник или обычный, а также понять, какой именно тип тюнера.

Так, практически со всеми современными моделями телевизоров в комплекте идет тюнер, который подходит к этому телевизору. Однако, есть еще тюнеры, которые направлены на прием спутникового сигнала. Их покупают для того, чтобы принимать больше каналов и иметь возможность ловить сигналы телевизора даже из соседних стран. Данная статья будет в основном про то, как настроить спутниковый тюнер.

Настраивать устройство для приема сигнала от телевизора необходимо самому в таких случаях:

  1. Если вы купили новый тюнер.
  2. Если старый плохо работает из-за прошивки.
  3. Если старая модель устарела.
  4. Если купили телевизор, который не совмещается со старым тюнером.
  5. Если есть внешняя поломка в тюнере и дешевле и легче купить новый, чем ремонтировать старый.

Особенности ресиверов зависят от того, к какой категории относится устройство. Категория в основном зависит от цены устройства. Конкретно цена определяет наличие некоторых добавленных функций у тюнера на спутник. Основные категории:

  • Free-to-Air. Это — дешевые тюнеры на спутник. Они подключаются вместе с антеннами старого образца, которые получают сигнал от телеканалов, которые распространяются бесплатно. Различаются они по тому, кто производит это устройство, а также различаются тем, сколько каналов могут принимать.
  • Тюнеры с картоприёмниками. В этих устройствах есть особенный порт для того, чтобы вставлять карту оплаты каналов.
  • Тюнеры с HDD. Благодаря тому, что в такие устройства можно записывать то, что идет по телевизору, а потом просматривать в любое время, вставив жесткий диск в любое устройство, которое будет способно его считывать. Однако для того, чтобы тюнер работал хорошо, нужно периодически обновлять прошивку. Это можно сделать через компьютер.
  • HDTV-ресиверы. Это дорогие приемники, которые настроены на прием спутникового телевидения в повышенной четкости.

Кроме вышеописанных есть и другие типы устройств. Например, совмещенные — повышенное качество и HDD. Цена на комбинированные устройства выше, а они не всегда оправдывают себя в производительности.

Настройка ресивера

Вне зависимости от типа устройства, инструкция, как настроить тюнер, примерно одинакова для устройств любого типа — обвешаны ли они дополнительными функциями или самые простые. Процесс настройки состоит из нескольких пунктов, которые будут подробно рассмотрены в пунктах ниже.

Перед тем, как приступать к настройке тюнера на спутник, нужно убедиться, что само устройство подключено к телевизору и к антенне, которая принимает сигнал со спутника. То, как подключать конкретное устройство к телевизору и к антенне, которая принимает сигнал со спутника, должно быть сказано в инструкции, которая прилагается к конкретному тюнеру — там будет рассказано, куда вставлять провода и какого они должны быть цвета. Кроме того, не забудьте, что сам тюнер нужно подключить к розетке для того, чтобы он вообще смог работать.

Не волнуйтесь за то, что тюнер не подойдет к телевизору. Если модель одного или другого не совсем старая — должно совмещаться хорошо, так как в каждом тюнере предусмотрено много разъемов, а современные телевизоры делают с оглядкой на то, что к ним будут подключаться разные устройства, в том числе и спутниковые антенны и тюнер.

После того, как вы все подключили, нужно определиться с выбором канала, через который будет осуществляться поиск, с которым будет удобно работать. После включения телевизора с помощью пульта выберите настройки и нажмите “Поиск”. Убедитесь, что на экране ресивера при поиске каналов светится цифра. После этого можно зайти в настройки, с которыми дальше и пойдет работа.

Работа в настройках меню

Для нормальной настройки нужно найти в меню примерно такие пункты: LNB, DISEqC, 0/12V, Позиционирование, Вспышка тона. Также при настройке тюнера на спутник нужно проверить некоторые показатели. Прежде всего посмотрите, получается ли обмениваться сигналом со спутником, который вам необходим. Потом нужно выяснить, правильно ли заданы настройки для головки спутника:

  1. Для C-Band (LNB, частота 5150).
  2. Для головки кругового типа — круговая LNB 10750.
  3. Для головки линейного типа — универсальная 9750/10600.

Информация о том, какая у тюнера спутниковая головка, как правило написана в инструкции по использованию устройства.

После этих действий нужно установить DISEqC для нужного спутника. Для этого нужно найти соответствующий пункт. Советуем записать информацию о том, какие выходы подходят для вашей антенны.

Кроме того, внимательно нужно отнестись к таким пунктам в настройках:

  1. Порт Дисек — это несколько входов, которые могут переключаться, чтобы их можно было подключить ко входам головки спутников.
  2. Питание LNB — это то, как правильно называются спутниковые головки. Этот тип применяется для того, чтобы управлять подпиткой головки спутника или устройств “Дисек”.
  3. 0/12V — его применяют для того, чтобы переключать два прибора.

Как добавить канал

Для того, чтобы сделать это, нужно выбрать пункт сканирования передатчика на необходимом для вас спутнике в тюнере. Для каждой страны есть несколько спутников, которые передают телевизионный сигнал — так удобнее, они покрывают больше и каждый житель может выбрать тот спутник, с которого у него будет правильный прием с четким изображением и сигналом. Особенно оправдано наличие нескольких спутников для больших стран — таких как Россия.



Чтобы установить канал приема, войдите в список настроек для вашей страны. После этого для России нужно выбрать спутники Амос, АБС1 Ямал, Сириус, Хотбёрд.

Сканирование транспондера

Нужно отсканировать сигнал с транспондеров для того, чтобы стал правильным список необходимых каналов. Эти функции легко найти в меню для выбора.

Строки поиска в настройках телеканалов показывают, каким будет способ поиска.

Выбор типа каналов. Тут можно выбрать канал, в зависимости от его типа вещания. Это может быть TV Only — если вы хотите принимать только телевизионный сигнал либо TV and Radio если хотите принимать оба сигнала соответственно.

Способ поиска. Тут можно выбирать опции каналов по типу шифрования. Если это All, то устройство на спутник будет искать все, что может быть доступно, в том числе закодированные или спрятанные каналы. Также можно выбрать Free to Air — спутник будет искать только каналы, которые доступны всем.

Кроме того, поиск бывает следующих видов:

  • Поиск транспондера.
  • Поиск по сети — он ищет несколько устройств для определенного спутника.

Подключение тюнера стерео типа

Тюнер стерео — это прибор, который поддерживает звук типа стерео на устройстве, из которого будет осуществляться выход сигнала — телевизора. Вместе с ним чаще всего идет кабель, у которого три штыря. Первый отвечает за передачу и выдачу видео, а второй и третий с буквами L и R за то, что из телевизора выходит звук — из его левой и правой колонки соответственно.

Необходимо понимать, что сейчас очень много приборов на рынках и в магазинах — это тюнеры, которые поддерживают стерео. Звук стерео может идти с одного канала (например, левого). Это — тот звук, который заложен в телевизионной программе, которая включена на данный момент. По второму каналу может приниматься непонятная радиостанция. Такие случаи редки, но все-таки встречаются и накладка звука может стать серьезной проблемой.

Для того, чтобы не допустить такого совпадения звуков, которые сделают просмотр телевизора невозможным, у устройство, которое принимает сигнал, особая функция. Она может быть отдельной кнопкой или в виде виртуальной кнопки в меню под названием Audio. С помощью этого пункта или реальной кнопке на тюнере можно настроить конфигурацию приема звуков так, чтобы по двум каналам шел одинаковый прием и чтобы он осуществлялся без разрыва во времени.

Выводы

В статье рассмотрены аспекты того, как настроить тюнер на спутник своими силами. Самостоятельная настройка устройства на спутник — не самое тяжелое задание, хоть человек без технических знаний может и не разобраться с тем, что нужно делать и не понять некоторые настройки. Как следствие, можно все запутать и сделать нормальную работу передатчика практически невозможной без полной операционной перестройки. Так что если возникают проблемы или вы не можете разобраться с инструкциями, а также не получается настроить тюнер, несмотря на то, что все делаете правильно, стоит обратиться к мастеру. Его работа будет недорогой и займет мало времени. А нервы по поводу нерабочего телевизора, которые вы потратите, стоят гораздо больше, чем деньги, которые придется заплатить мастеру за настройку.

Настройка спутниковой антенны на три спутника Amos 4.0 W, Astra4A 4.8E, Hot Bird 13.0E в Италии

Установка спутниковой антенны и настройка спутниковой антенны на 3 спутника
Amos 4.0 W
Astra 4A 4.8E
Hot Bird 13.0E

Установка одной антенны и настройка её на приём каналов с трёх спутников одновременно являеться оптимальным решением, экономит финансы и место.

Позволит принимать более 100 русских и украинских бесплатных канала, а также итальянские, польские и др. каналы.



Для установки антенны на 3 спутника нам понадобиться:



1 спутниковая антенна
3 конвертора (головки)
2 боковых крепления конверторов (мультифидов)
1 diseqc-переключатель
1 спутниковый ресивер

а также провод, f-конекторы, инструменты...



Схема расположение конвертеров (головок).

Как видим центральная головка антенны направленна на спутник Astra 4A (бывший Sirius) она крепиться непостредственно к антенне.

ПОДКЛЮЧЕНИЕ КАБЕЛЯ НУЖНО ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕНОМ РЕСИВЕРЕ.
Замыкание кабеля может привести к выходу из строя ресивера.

Две головки прикрепляем с помощью мультифидов в примерное положение (как на картинке).

Крепим головку котарая будет принимать Amos слева от центральной головки (если смотреть с задней стороны антенны) примерно на растоянии 7 см и чуть выше, затем справа головку которая будет принимать Hot Bird она будет примерно в 3 сантиметрах от центральной головки и чуть-чуть ниже.

Подсоединяем кабели от головок к diseqc-переключателю. Записываем какому порту переключателя (порты пронумерованы), соответствует каждый спутник. Например, конвертор, принимающий сигнал со спутника Amos подключим к первому порту, Sirius – к третему, Hot Bird – к четвёртому.

amos 1/4
sirius 3/4
hot bird 4/4

Далее подключаем один конец кабеля к DiSEqC в порт “Reseiver”(out, RW), а другой - в гнездо тюнера "LNB IN".
Подключаем ресивер к телевизору и включаем ресивер.




Теперь необходимо настроить ресивер соответственно нашей конфигурации. Поскольку мы могли использовать различное количество головок и переключателей в настройках ресивера этих данных заранее не установленно. Нам нужно указать что мы используем один переключатель с четырьмя входами, точнее нам нужно указать к каким входам переключателя подключены головки.

Заходим в меню - нажимаем на пульте "MENU". В зависимости от модели ресивера могут быть не пренципиальные различия в структуре меню. Мы рекомендуем использовать уже настроенный спутниковый ресивер. Заходим в "МЕНЮ" - "УСТАНОВКА", выбираем по очереди спутники и выставляем параметр "DiSEqC



Настраиваем центральную головку на спутник Astra 4A.

Когда антенна установленна, кабели подключены, ресивер включен - поворачиваем антену и находим сигналы спутников.
Чтобы облегчить себе задачу нам нужно заранее определить угол подъёма спутниковой тарелки и угол поворота.

На сайте http://www.dishpointer.com/ можно узнать направлене антены и ваши географические координаты. Вам всего лишь потребуется ввести страну, город, улицу, дом и выбрать интересующий спутник. Выбираем 4.8E SIRIUS 4. Видим направление на карте, под картой можно найти координаты местности и угол подъёма антенны.

Итак вначале нам необходимо настроить антенну на спутник Astra 4A (бывший Sirius) - центральная головка.
В меню ресивера переходим на спутник Astra или включаем один из каналов на спутнике Astra, например «Рада» или «2+2».

Вы должны видеть две шкалы: первая показывает уровень сигнала, а вторая его качество.

Антенны настраиваются по нижней шкале «качество». Поворачиваем медленно антенну вправо влево, если сигнал не получается найти меняем немного угол наклона анетнны и снова повторяем повороты. Уровень сигнала должен быть около 70. Закрепляем прочтно антену. Половина работы сделана!

Повторяем операцию с левой головкой (Amos). Настраиваем например на канал «1+1» или «Новый канал». Теперь у нас нет возможности двигать антенну, меняем положение головки при помощи креплений мультифида. Стремимся к тому чтобы качество сигнала было больше 70.

На заключительном этапе настраиваем Hot Bird (правая головка). Можно настраивать на каналы «1TVRUS», «РТР»... Качество сигнала на этом спутнике можно настроить больше 70. Когда регулировка креплением принисла максимальный результат - проворачиваем конвертор вокруг своей оси и добиваемся максимального сигнала с данного спутника.


При возникновении вопросов, пишите на форуме в теме: Настройка антенны на 3 спутника Amos Astra HotBird

Мы с удовольствием постараемся вам помочь.





Настройка и установка спутниковой антенны Триколор ТВ

После приобретения оборудования от спутникового провайдера необходимо правильно его подключить. Настройка антенны Триколор не представляет собой особенно сложное мероприятие, хотя многие люди вызывают мастеров и специалистов для этого. На самом деле, зачем тратить лишние деньги (цена за услугу не самая низкая), если достаточно просто действовать в соответствии с прилагаемой инструкцией.

Самостоятельно установить и настроить спутниковый сигнал вполне реально даже человеку, не располагающему необходимым опытом. Подробна информация и разъяснение значимых моментов, представлено в данной статье.

Инструменты и материалы для работы

Чтобы перейти к тому, как установить тарелку Триколор ТВ самостоятельно, следует ознакомиться с приложенной инструкцией. Это позволит определиться с тем, какие материалы и приспособления могут потребоваться во время выполнения работы. В целом, порядок установки, подключения и настройки имеет несколько основных этапов, и справиться самому с этим делом будет не сложно. Что касается инструментов и материалов, то для монтажа будут нужны:

Инструменты Материалы
дрель электроизоляционная лента
отвертка герметик с силиконовой основой или термоусадочная трубка
гаечные ключи 8, 10 и на 13 стяжки
ключ рожковый на 10 шайбы на 30-50 мм
пассатижи винты под ключ 13 на 6-8 см длинной
компас
нож

Вполне вероятно, что для закрепления основы будут необходимы еще и крепежные элементы. Это необходимо, если поверхность, где будет фиксироваться тарелка, выполнена из дерева. Лучше использовать анкерные болты 10*100.

Важно! Для подключения лучше использовать медный кабель с двойной оплеткой. Не стоит брать больше 100 м, поскольку этой длины достаточно, а если даже надо продлить расстояние, то потребуется выполнить монтаж усилителей.

Выбор места для установки антенны Триколор ТВ

Эффективность установки антенны Триколор ТВ во многом зависит от того, насколько верно было выбрано место для устройства. В дальнейшем, именно правильный выбор места размещения устройства станет гарантией постоянного сигнала со спутника. При выборе, куда крепить тарелку, стоит учитывать нюансы:

  • перед устройством не должно иметься заграждений;
  • не нужно размещать антенну рядом с вышками, где есть сильное магнитное поле;
  • от устройства до ТВ расстояние должно быть – до 100 метров.

Очень неплохо, если рядом располагается такая же тарелка Триколор ТВ, поскольку это позволит легко сориентироваться, в какую сторону направить устройство, чтобы прием сигнала был качественным.

Совет! Если вопросы остаются, а настроить каналы от Триколор никак не удается, то стоит позвонить по телефону горячей линии  8- 800- 500-0123 или ориентироваться по координатам – 36 градусов восточной долготы и экватор.

Сборка антенны

Приступая к сборке устройства, придется сначала позаботиться о надежной фиксации кронштейна. Во внимание принимаются не только сила ветра, вес оборудования, но и материал из которого построен дом. Для подготовки тарелки потребуется выполнить:

  1. Если есть необходимость, то собрать антенну, но нередко, это делают сотрудники магазина.
  2. Установить конвертер и держатель, чтобы разъемы были направлены вниз. В дальнейшем, это позволить избавиться от попадания воды в устройство.
  3. Закрепить провод к конвектору и заизолировать соединение.
  4. Зафиксировать конструкцию в кронштейне, а затем, кабель на устройстве. Важно оставить до метра кабеля в запасе.

На этом действия по монтаж оборудования выполнены и пора перейти к следующим мероприятиям – настроить и отрегулировать устройство.

Регулировка антенны

Перед подключением, нужно отрегулировать устройство. Лучше делать это при хорошей погоде, когда сигнал спутника будет оптимальным. Необходимость в регулировки заключается в том, чтобы поймать спутник в таком положении, когда трансляция телевидения будет четкой.

Основное значение в этом случае имеет угол места и угол азимута, где размещена тарелка. Для вычисления показателей, достаточно провести горизонтальную линию от смонтированного приемного устройства и определить угол, который образовался. Для разных городов и населенных пунктов  определяется свой азимут. Для получения более точного значения стоит воспользоваться компасом.

Монтаж телевизионного разъема

Специальный разъем подключается к конвектору по специальной схеме, предполагающей выполнение зачистки провода и монтаж в F-разъем. После соединения залить стыки герметиком или заклеить изолентой. Второй конец кабеля подсоединяется к оборудованию.

Настройка уровня сигнала телепоказа

Процедура настройки сигнала не вызывает сложностей, поскольку требуется изменять положение антенны до момента получения качественного сигнала.  В помощь, можно приложить инструкцию по тому, как настроить антенну Триколор ТВ самостоятельно:

  1. Открыть меню «Установка антенны» и набрать в поле пароля «0000».
  2. Выбрать системные настройки, а потом «Установка антенны».
  3. Перед пользователем появятся две шкалы «Сигнал» и «Качество», где и нужно будет выполнить регулировку.

Во время настраивания оборудования, стоит установить шаг сканирования в 1 см. При появлении стабильного сигнала на экране телевизора возникнет четкая картинка. Останется нажать на кнопку «Ок» на пульте приемника.

Регистрация приемника

Лишь после получения картинки на экране телевизора можно перейти к регистрации оборудования. Выполнить это действие можно несколькими способами. Сегодня доступны следующие варианты:

  • на интернет-портале компании;
  • в офисе Триколор ТВ или в автоматизированном центре. Регистрация ресивера выполняется после покупки прибора;
  • в службе тех.поддержки, но при условии, что у клиента уже есть договор на абонентское обслуживание.

Внимание! Во время процедуры регистрации, владельцу оборудования придется указать не только модель ресивера, но и номер ID и личные данные.

Суть регистрирования сводится к тому, что пользователь подтверждает свое право пользования оборудованием и услугами компании, поскольку у него есть абонентский договор с провайдером.

Дополнительная информация

В завершение представленного материала стоит дать ряд советов, которые позволят упростить монтаж комплекта оборудования:

  1. Нужен ли специальный прибор для настройки спутниковых тарелок. Ответ отрицательный, поскольку  необходимости в этом нет. Наличие такого прибора позволит упростить процесс поиска сигнала спутника.
  2. Для настройки оборудования потребуются азимут и угол места, где будет установлена антенна.

Процесс монтажа оборудования Триколор ТВ не представляет никаких сложностей даже для людей, без опыта в этом вопросе. Стоит руководствоваться инструкцией и заранее приготовиться к проведению мероприятия.

Как самому установить спутниковую антенну

Информационные технологии в настоящее время стремительно развиваются, предоставляя современному человеку все больше и больше возможностей. Несмотря на постепенное развитие Интернет-телевидения, спутниковое вещание остается приоритетом номер один с точки зрения популярности и качества вещания, поскольку оно может дать четкое цифровое изображение в любое время дня и ночи. Вот почему многие задумываются, как настроить спутниковую антенну и можно ли это сделать самому.Ответ здесь будет утвердительным, поскольку он вполне доступен каждому человеку при условии тщательного изучения технологии настройки спутникового оборудования.

Итак, прежде всего, помните, что самые популярные спутники, которые транслируются на сегодняшний день, 73 русскоязычных канала - это Sirius, Amos и Hotbird. Главное преимущество установки тарелки - это ее цена, ведь вы рано или поздно полностью окупите стоимость спутникового оборудования. Ведь большинство телеканалов транслируются без кодирования и, следовательно, совершенно бесплатно.

Как настроить спутниковую антенну и что для этого нужно? Чтобы осветить этот вопрос, начнем с набора стандартного набора спутниковых антенн:

  1. Зеркало (тарелка) - служит для приема сигнала со спутника и может иметь размеры от 60 до 129 см в диаметре.
  2. Конвертер - это устройство для перекодирования сигнала в частоту, с которой работает следующее устройство - приемник.
  3. DVC - Receiver - осуществляет прямой прием расшифрованного сигнала от преобразователя и передачу его на ваше цифровое устройство (телевизор, плазма и т. Д.).Кроме того, в стандартную комплектацию входит DiSEq (диски), устройство для соединения нескольких преобразователей в единый блок, а также кабели и кронштейны. И, конечно же, не стоит забывать о качественном креплении, с помощью которого вам потребуется направить тарелку на спутник в юго-западном направлении.

Есть много преимуществ, где можно найти ответ на вопрос, как настроить спутниковую антенну самостоятельно, но если проанализировать многие из них, то всю работу можно свести к нескольким этапам:

1.Подготовка оборудования к установке. На этом этапе по инструкции вы собираете саму плиту, прикрепляя к ней кронштейны и все остальные технические детали. Здесь важно обратить внимание на то, что необходимо аккуратно присоединить кабель «F» к разъему, расположенному в нижней части антенны на приемнике. Открыв крышку, мы обнаружим там экран, в котором будет несколько разъемов, один из которых устанавливает кабель. После этого к разборке подключаются преобразователи, которая, в свою очередь, через специальный разъем фиксируется на ресивере.

  1. Как настроить спутниковую антенну на прием хорошего и качественного сигнала? Теперь переходим к самой ответственной части всей операции - настройке спутниковой антенны. Итак, мы установили частоту приема для спутника Сириус, для которой в приемнике выставили скорость 27500, частоту 11766 с поляризацией «H». Приемник имеет два диапазона приема - красный и желтый. На первом показано подключение тарелки и уровень сигнала. Желтая полоса определяет качество сигнала.Обычно сразу после подключения последняя красная полоса показывает сигнал где-то на уровне 35-40%, а желтая приближается к нулю. После этого остается отрегулировать качество сигнала, повернув тарелку, чтобы найти наиболее приемлемое положение для сигнала. Для настройки приемника необходимо повернуть тюнер, пока качество сигнала не повысится до 65-70%, что гарантирует вам качественное изображение в любую погоду. Таким образом, как настроить триколор спутниковой антенны, теперь мы знаем. Для дальнейшего усиления сигнала настройте боковые конвекторы с соответствующими частотами (Amos - частота 10722, поляризация «H», 10 скорость 27500, для Hotbird частота 11034, поляризация «V», скорость 27500).После этого нажмите кнопку SCAN на приемнике, и система автоматически найдет и сохранит для вас все возможные каналы.

Теперь вопрос, как настроить спутниковую тарелку, для нас не сложный, потому что, зная особенности установки оборудования всей системы, вы можете произвести правильную настройку самостоятельно.

Приятного просмотра!

Как установить спутниковую антенну во время похода?

Я предполагаю, что в какой-то момент у вас будет доступ в Интернет и вы знаете, где остановитесь.Обычно мы получаем координаты нашей следующей остановки, прежде чем покинуть наш нынешний лагерь.

1. Если у вас есть доступ в Интернет на вашем мобильном телефоне или у вас есть карта для вашего ноутбука, у вас есть несколько способов получить свои координаты.

- Сайт вашего спутникового провайдера.У нас есть DirectTV, и их страница Dish Pointer: где вы можете найти высоту и азимут (точку компаса) для почтового индекса, который вы настраиваете. Я предполагаю, что у Dish такая же информация.

- Независимый веб-сайт с указательной информацией: http: // emantechnology. com / store / pc / lookangle.asp Этот сайт требует, чтобы вы знали, какой спутник вы ищете. Эта информация должна быть доступна у вашего провайдера.

2.Выбор места для установки блюда: составьте общее представление о том, куда будет указывать блюдо. Убедитесь, что для прохождения сигнала есть чистая линия. Деревья для этого НЕ твои друзья!

3. Закрепите блюдо. Есть несколько способов закрепить ваше блюдо. Чтобы решить, как именно вы это делаете, учитывайте погоду в районе, где вы разбиваете лагерь. В некоторых районах очень сильные ветры и они требуют более надежной стоянки, чем другие.

Штативы - всегда хороший вариант.Однако вы должны обезопасить его от опрокидывания. Пластиковые кувшины на галлон, наполненные водой и подвешенные к центру штатива, подходят для обычного использования. Я также видел гантели, гири, мешки с песком и цементные блоки, свисающие с них.

Некоторые люди ставят блюдо на низкую платформу и ставят на землю с некоторым грузом, чтобы закрепить.Его довольно легко опрокинуть. Не рекомендую.

Лучший метод, который мы нашли, - это ездовое животное Яблочко. К сожалению, я не знаю, действительно ли они отправляют их в настоящее время. Информацию можно найти по адресу: http://rvdishmount.com/

4.Установите высоту и направление (азимут) антенны. Потратьте деньги и получите ХОРОШИЙ компас. Это делает жизнь намного проще !. Ваш приемник должен иметь экран тестирования сигнала, который позволяет узнать, насколько силен ваш сигнал. Когда один человек отслеживает уровень сигнала, а другой настраивает антенну, обычно не требуется много времени для настройки.

ПОМНИТЕ: имейте при себе много кабеля.Если у вас есть DVR, вам понадобится 2 кабеля, чтобы иметь возможность записывать одну программу, пока вы смотрите другую. Кроме того, ваши местные каналы подходят только для зоны вещания отдельных каналов. Как только вы отойдете от дома, вы не сможете их получить.

Как настроить антенну Sky или Freesat

Посмотрите видео! (Отрывок из нашего полного видео "Установка Sky Minidish".)


Фильм требует подключаемого модуля "Flash".

Что делает метр по сравнению с простым использованием компаса?

Хм, раньше меня об этом никто не спрашивал, но это не такой уж и глупый вопрос! : o)

Компас предназначен для приблизительной установки антенны с использованием магнитного поля Земли в качестве ориентира к местоположению того маленького металлического ящика, плавающего в космосе на ДВАДЦАТЬ ТРИ ТЫСЯЧИ МИЛИ.Но есть спутник (или несколько в кластере), расположенный примерно через каждые три градуса по кругу над экватором - некоторые из них дают сильные сигналы в Великобритании, некоторые - слабые. Таким образом, ошибка в пару градусов к востоку или западу приведет вас не к тому спутнику. Ошибка всего в один градус не даст вам сигнала!

Измеритель

показывает фактический сигнал от этого маленького спутника, так что вы можете выполнить окончательное выравнивание с максимальной точностью.

Могу ли я запитать его от приемника или мне нужен блок питания?

Он предназначен для питания от любого спутникового ресивера, но вместо этого вы можете питать его от подходящего стабилизированного источника постоянного тока или батареи 12 В.Инструкции прилагаются к глюкометру.

Почему счетчик свистит и подает сигнал, даже когда антенна направлена ​​на землю?

Измеритель очень чувствителен и не может отличить истинный спутниковый сигнал от фонового шума, отраженного от земли и окружающих стен. Кроме того, если LNB не подключен должным образом, измеритель зарегистрирует «шум» от кабеля. Поверните регулятор чувствительности вниз до тех пор, пока глюкометр не перестанет свистеть тарелкой вниз.Затем переместите тарелку, чтобы найти нужный спутник.

Обратите внимание, что на глюкометре есть индикатор шкалы иглы - НЕ дисплей цифровых чисел и НЕ индикатор гистограммы. Я говорю об этом, потому что люди все время спрашивают. На самом деле некоторые люди спрашивают: «Как он может измерять цифровой сигнал, если у него нет цифрового дисплея?» Это скорее похоже на вопрос: «Как можно измерить кусок дерева с помощью металлической линейки?» Другой вопрос: «Почему я слышу сигнал, даже когда он выключен?» Это путаница между звуковым тоном, который издает измеритель при сильном сигнале, и ультразвуковым (неслышным) «тоном» 22 кГц, который приемник (и более дорогие измерители) используют для переключения LNB на высокочастотный диапазон.(Наш оригинальный измеритель - тот, что показан в фильме выше - раньше включал переключатель диапазона 22 кГц, но это стало довольно бесполезным, поскольку Sky добавил больше низкочастотных передач, поэтому он больше не подходит для нашего Satmeter.)

Как вы, возможно, знаете, из чтения нашей страницы LNB, «универсальный» LNB имеет два внутренних генератора - генератор 10,6 ГГц для «диапазона высоких частот» и генератор 9,75 ГГц для «диапазона низких частот». Он выбирает "диапазон высоких частот", когда принимает тональный сигнал 22 кГц по коаксиальному кабелю от приемника.Кроме того, он реагирует на входное напряжение для выбора поляризации (13 вольт выбирает вертикальную поляризацию, а 17 вольт выбирает горизонтальную поляризацию. Точка переключения составляет от 14,5 до 15,5 вольт, поэтому напряжение питания должно быть выше или ниже этого диапазона для надежного переключения поляризации) . Тон 22 кГц представляет собой «пульсацию» 0,5 В, которая накладывается на напряжение питания 13 или 17 В.

Это технические детали. Вам не нужно понимать, что это означает, при условии, что вы понимаете, что:

13v = принимаются вертикально поляризованные сигналы
17v = принимаются горизонтально поляризованные сигналы
22 кГц = принимается верхний диапазон
нет 22 кГц = нижний диапазон получил

Примечание: 15v = неопределенно.LNB может переключаться или не переключаться на горизонтальную поляризацию. Это состояние неисправности, вызванное неисправным приемником, неправильным подключением или использованием коаксиального кабеля низкого качества (с высоким сопротивлением).

С таким же успехом я мог бы упомянуть, что некоторые приемники могут очень быстро включать и выключать частоту 22 кГц (например, код Морзе). Это называется сигнализацией DiSEqC и может использоваться, чтобы сообщить некоторым коммутационным блокам LNB или электродвигателям тарелок, что делать * ЕСЛИ * ваш приемник поддерживает DiSEqC (дигибоксы Sky не поддерживают). Это не имеет отношения к обсуждению, но меня все время спрашивают!

Sky Digital транслируется с группы спутников, расположенных над экватором в точке 28.2 градуса к востоку от линии меридиана. Доступны различные калькуляторы, позволяющие определить фактический пеленг компаса (см. Выше). компас.

После того, как вы выровняли тарелку как можно точнее, используйте измеритель, чтобы получить самый сильный сигнал, потянув тарелку вверх / вниз, влево / вправо на долю. Зафиксируйте его в этом положении, затем перемещайте LNB вперед и назад в зажиме, чтобы найти лучшую точку фокусировки. Наконец, поверните LNB, чтобы получить показания самого высокого качества. Обычно это достигается, когда корпус LNB находится в положении «от двадцати до часа», когда кабель свисает вниз, поэтому отнеситесь к этому скептически!

Помните, что параболическая тарелка на самом деле является зеркалом, которое концентрирует спутниковый сигнал в одной точке около конца кронштейна.LNB должен быть именно в этой точке.

Хорошо, теперь вы должны увидеть показание сигнала из дигибокса на экране телевизора (выберите соответствующее меню, нажав Services 4 6), но дайте цифровому ресиверу минуту после включения питания для преобразования цифровой информации с спутник ("поиск объявлений"), прежде чем вы получите изображение.

Наконец, (если возможно) подайте на измеритель 17 В или 18 В, чтобы LNB переключился на горизонтальную поляризацию.

Если вы используете дигибокс для питания LNB, нажмите: -

УСЛУГИ.. 4 .. 0 .. 1 .. SELECT .. 2

, и вы увидите МЕНЮ ТРАНСПОНДЕРА ПО УМОЛЧАНИЮ, которое выглядит следующим образом: -

  • Частота (ГГц) 11,778
  • Поляризация V
  • Скорость передачи символов (Мбод) 27,5
  • FEC 2/3
  • Сохранить новые настройки

Используйте кнопку со стрелкой вниз, чтобы переместить курсор на «Поляризация», и нажмите кнопку со стрелкой вправо, чтобы изменить настройку с V на H. Нажмите кнопку со стрелкой вниз три раза, чтобы выделить «Сохранить новые настройки» и нажмите ВЫБРАТЬ.

Напряжение LNB теперь будет 17 вольт вместо 13 вольт.

ОБЯЗАТЕЛЬНО НАСТРОЙТЕ ЭТО НАЗАД НА "V" ПО ЗАВЕРШЕНИИ ЗАВЕРШЕНИЯ.

Обратите внимание, что в любом случае НЕ может быть необходимости выполнять какую-либо регулировку с горизонтальной поляризацией, и ее НЕ следует делать, пока вы не получите изображение. Если у вас хорошее изображение и разумная индикация «Качество» в экранном меню, то дальнейших регулировок нет. Если показание качества низкое, то необходима дополнительная регулировка, иначе вы можете потерять изображение и звук в плохую погоду.

Положение вращения LNB определяет, принимает ли он горизонтально или вертикально поляризованные сигналы. Если он установлен неправильно, он может получать ОБЕИХ сигнала одновременно. Это вызовет много проблем с "разрывом" изображения, поэтому поверните конвертер в зажиме, чтобы получить наилучшее КАЧЕСТВО для горизонтального (17v), затем повторяйте его для вертикального (13v), пока не достигнете наилучшего компромисса. Для получения дополнительной информации о перекосе. нажмите ЗДЕСЬ.

ВАЖНАЯ ИНФОРМАЦИЯ : Измеритель значительно снижает уровень сигнала на приемнике! Это может быть полезно при согласовании с аналоговым приемником (отрегулируйте минимальное количество искр), но цифровой приемник может НЕ давать изображения с встроенным измерителем.Вы НЕ ДОЛЖНЫ оставлять глюкометр в очереди, если хотите беспрепятственного просмотра. В некоторых более дорогих инструкциях к измерителю говорится, что измеритель можно оставить на линии, но на практике измеритель часто будет продолжать издавать звуковой сигнал и неизбежно ухудшит сигнал - просто сравните «качественные» показания с подключенным измерителем и отключен.

Как узнать, куда направить блюдо?

Хорошо, есть калькулятор, который упростит вам задачу, если вы находитесь в Великобритании. Нажмите ЗДЕСЬ

И еще один калькулятор ЗДЕСЬ.Сделайте ваш выбор.

Примечание: отличный калькулятор высоты на http://www.hansa-electronic.com/satcalceng.asp, кажется, исчез, но вы все еще можете получить доступ к кэшированной версии Google, нажав ЗДЕСЬ.

В качестве альтернативы используйте этот (если он еще есть!)

http://www.hollsco.com/Products/SatCalc/index.asp

Отправьте адрес этой страницы - НАЖМИТЕ ЗДЕСЬ - другу!


> #SatCure,
Только что получил счетчик и S.A. лента сегодня.
>
> Я также загрузил бесплатную книгу и просмотрел раздел с несколькими LNB.
> Имея в виду совет, я почти уверен, что смогу настроиться на оба
> спутника. Если вы помните, я пытаюсь получить Astra 19 ° и Astra 28 °
> с одной антенны. У меня есть блюдо длиной 88 см, которого должно быть достаточно. Тарелка
> и двойное крепление LNB произведены Triax. С этим креплением каждый LNB находится немного на
> от центра. Величина смещения регулируется.Дилер сказал мне поставить
> каждый LNB на # 10. Я предполагаю, что это означает, что они настроены на прием 2 разных спутников
>, находящихся на расстоянии 10 ° друг от друга. Скажите, пожалуйста, правильно ли это - когда
> стоит за тарелкой, LNB для Astra 19 ° находится СЛЕВА, а LNB
> для Astra 28 ° - СПРАВА. Если тарелка теоретически нацелена на точку
> между двумя спутниками, или я должен сначала настроить цифровой LNB на
> Astra 28 (поскольку я понимаю, что у него более слабый сигнал, чем у Astra 19).Любые предложения
> будут оценены.
> Спасибо за хорошее обслуживание.
> Деннис

Стоя за тарелкой, вы смотрите на юго-восток, а восток находится слева от вас.

Тарелка направлена ​​на (28 + 19) / 2 = 23,5 'восточной долготы южной широты. Имейте в виду, что это * истинный * юг, поэтому примите во внимание магнитное склонение. Не смотрите просто на компас.

Поскольку тарелка действует как * зеркало *, 28-футовый LNB будет справа от вас, а 19-футовый LNB - слева, по-прежнему стоящий за тарелкой.Да, думаю, мы согласны.

Теперь установите LNB и установите тарелку как можно точнее. Не забудьте вычесть «магнитное склонение» для вашего местоположения из показаний компаса. Это означает, что 28 'вероятно переводится примерно как 23' на реальном компасе.

Проверьте высоту для вашего местоположения. Здесь, в Чешире, Англия, это примерно 26 футов над горизонтом, но этот угол увеличивается по мере приближения к экватору. Помните, что высота дает вам положение спутника над горизонтом, а * не * угол кронштейна тарелки (если только это не тарелка с "основным фокусом").Для тарелки со смещенной фокусировкой отметки угла возвышения иногда штампуются на кронштейне. Если нет, то придется угадывать.


Привет #SatCure,

Просто подумал, что отправлю вам короткую записку, чтобы вы знали, как у нас дела с нашей новой экипировкой Sky за 100 фунтов стерлингов во Франции.

Во-первых, я купил вашу книгу «Установка Sky Digital», так сказать, чтобы получить немного знаний. Мысль о том, чтобы заплатить местному установщику спутников во Франции 100 фунтов стерлингов, мягко говоря отталкивала.Ваша книга подтвердила это - это можно сделать, если потребуется немного терпения. Эта книга - настоящая библия самоинсталляции Sky Digital. Вы подробно объясняете принципы, лежащие в основе трансмиссии, что вам нужно, а также некоторые технические термины, которые очень пригодятся при разговоре с продавцом Sky.

Мы купили тарелку Sky и коробку с картой BBC Free у дилера в Южном Уэльсе за 100 фунтов стерлингов. Не знаю, как это было так дешево. Не задавал вопросов, просто отвечал на его вопросы. «Какую коробку вы бы предпочли?» - Выбрал Panasonic TU-DSB 31 и через пять минут вышел из магазина с полностью авторизованной экипировкой Sky с тарелкой и карточкой.Он казался весьма впечатленным, и я бы сказал, напуганным, что простой игрок знал о кабеле класса CT100, самослипающейся ленте и т. Д. Франция (Монмориллон, 45 минут к югу от Пуатье). Я достал ее всего за несколько дней до поездки, чтобы на всякий случай разбудить карту.

Блюдо и ящик были установлены моими братом и отцом с использованием инструкций из вашего превосходного буклета и одолженного компаса, не более того.Они начали, как вы предлагаете, с поиска спутника на земле, а затем прикрепили антенну к стене. Сигнал, который мы получаем во Франции, лучше, чем сигнал, который мы получаем здесь, в Южном Уэльсе !! Я еще не видел этого, потому что был связан работой, чтобы остаться в Великобритании.

Папа сначала немного цинично отнесся к буклету и к тому факту, что я заплатил семь фунтов «по прихоти», но я настоял на своем и посоветовал ему прочитать инструкцию по установке и как построить кабель. Он был впечатлен соответствующим образом, но все же вернулся с циничным оттенком.Только когда они вернулись домой на прошлой неделе, он полностью обратился. Его точные слова были: «Эта книга была кровавой находкой!» Он рассказал нашим друзьям, которые заплатили полную цену Sky в размере 288 фунтов стерлингов за свой комплект и 100 фунтов стерлингов французскому установщику, на сколько мы настроили наш, и они были искренне поражены. Я имею в виду, что 107 фунтов для британского телевидения во Франции не могут быть плохими. Просто в качестве теста папа взял с собой немного стандартного коаксиального кабеля и запустил его во время настройки, и был впечатлен той разницей, которую дает CT100.Похоже, что это кабель гораздо лучшего качества, который, по-видимому, лучше выдерживает низкие температуры во Франции. Между прочим, в тот день, когда они устанавливали систему, температура во внутреннем дворике составляла 32 градуса по Цельсию, поэтому было принято решение проложить кабель немного выше под навесом крыши, чтобы обеспечить некоторую защиту от прямых солнечных лучей.

Я хотел бы выразить вам огромное спасибо за предоставление такой ценной информации тем, кто может потрудиться, чтобы найти вас. Вся эта информация и по такой феноменально разумной цене.Тем, кто отказывается платить семь фунтов, действительно стоит изучить, что можно купить за 7 фунтов в наши дни. Небольшой круг напитков или обширный набор знаний, возможно, охватывающий многие годы и множество сценариев и систем

Таким образом, мы будем по возможности рекомендовать сайт и книгу эмигрантам и отдыхающим в нашем регионе Франции. Надеюсь, вы получите от этого еще несколько игроков.

#SatCure, Еще раз спасибо и всего наилучшего вам и вашей семье в будущем.

С уважением и еще раз спасибо

Пол Д.

Калькулятор наведения спутниковой антенны, советы и устранение неисправностей

VSAT Калькулятор азимутальной высоты

Рассчитать


Как навести спутниковую антенну

После того, как вы установили свою антенну и рассчитали угол возвышения и азимута с помощью вышеуказанного калькулятора, вы готовы к юстированию спутниковой антенны. Это основные шаги, необходимые для наведения любой спутниковой антенны (4.8 м или 80 см спутниковая антенна ТВ), так как принципы те же:

  • Наконечник: Компас или GPS, инклинометр и спутниковый искатель сделают наведение намного быстрее и проще.

1. Регулировка высоты. Поместите инклинометр на заднюю рамку антенны (при необходимости примите во внимание любое смещение антенны - см. Рис. 5). Как можно точнее отрегулируйте высоту вверх или вниз до желаемого угла. Прижмите оборудование, чтобы предотвратить возможное движение.

Рис. 1. Угол возвышения спутниковой антенны
  • Совет: Типичные смещения спутниковой антенны составляют 22,3 ° и 17,3 ° (т.е. расчетное значение высоты - смещение = измеренный угол возвышения).

2. Регулировка азимута. Поверните антенну по азимутальному направлению (используйте магнитный север для компаса или истинный север при использовании портативного GPS).

  • Совет: при использовании GPS несколько раз выйдите на пеленг и поместите маркер в точку, куда должна указывать антенна (Азимут)

3.Точное выравнивание. Спутниковая антенна теперь должна быть приблизительно выровнена, и теперь ее необходимо усилить на сигнале с помощью спутникового видоискателя или спутникового модема. Спутник находится на расстоянии около 35 000 км, поэтому внесите небольшие изменения.

  • Совет: при использовании Sat Finder (см. Рис. 2 и 3) продолжайте увеличивать затухание, когда вы усиливаете сигнал. Этот недорогой комплект (около 20 долларов) очень хорошо усиливает пик сигнала.
Рис. 2. Спутниковый измеритель


Рис.Подключения спутникового видоискателя

4. Поляризация. Отрегулируйте перекос LNB, приведенное значение регулировки приведено для положения за антенной. Поверните LNB в указанном направлении, это смещение угла поляризации спутника. Это используется для предварительных испытаний изоляции Cross-Pol с оператором спутника, и типичное значение изоляции составляет 30 дБ.

  • Примечание: перекос LNB не используется с круговой поляризацией.

Рис 4. Поляризация спутниковой антенны Рис.Измерение высоты антенны

5. Закрепите антенну. Затяните все крепежи, используемые для регулировки, следя за тем, чтобы положение антенны не менялось.

6. Тестирование. Теперь вы должны выполнить тест изоляции и сжатия с вашим оператором спутниковой связи, чтобы подтвердить правильность работы и максимальную эффективность канала.

  • Подсказка: Isolation или XPOL проверяет, передаете ли вы (вызываете ли помехи) на противоположном полюсе.

пиратское спутниковое телевидение

Автор

Дата написания

Инструменты

ПламяYDH 24 июля 2007 г., 18:30 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей Ответов: 31 - Просмотры: 147600
Я пишу исследовательскую работу о том, как люди воруют спутниковое телевидение.~
Блэйз, помещая жесткий анал в аппаратный анализ.

Хотите получать меньше рекламы и больше возможностей? Щелкните здесь, чтобы стать зарегистрированным пользователем Hardware Analysis.
24 июля 2007 г., 18:49 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей

Отредактировано: 24 июля 2007 г., 19:50 EDT

>> Re: пиратское спутниковое телевидение
lol, я не видел этого в последнее время, но раньше использовалась взломанная карта доступа через загрузчик, чтобы предотвратить атаки «Черного воскресенья».Думаю, это было в 2001 году - DirecTV отключило огромное количество незащищенных карт через спутниковую систему во время Суперкубка - чтобы пиратам стало намного хуже. С некоторыми работают размотчики, с другими - нет.

Другой вариант заключался в том, чтобы подключить загруженную карту к любому старому ПК с 2 последовательными портами. Даже процессор 100 МГц справится с этим. Даже жесткий диск не понадобился. Все, что вам нужно было сделать, это загрузить загрузочный диск DOS с программным обеспечением эмуляции карты доступа (которое обычно нужно было знать кому-нибудь, чтобы получить). Затем используйте второй последовательный порт для подключения к слоту карты доступа в приемнике.

Компьютер имитировал все ответы карты доступа и подтвердил, что вы можете смотреть все, что хотите (например, просто переключитесь на любой канал PPV, и он будет играть). Однако для расшифровки видеопотока по-прежнему требовалась фактическая карта, поскольку ее было нелегко запрограммировать для компьютера. Таким образом, карта доступа стала подчиненным устройством, используемым только для дешифрования видео. Таким образом, если DirecTV сбил его, вместо того, чтобы получить новую карту доступа, все, что вам нужно было сделать, это перезагрузить компьютер.

Некоторые из них могут применяться и сегодня, но вам, вероятно, придется использовать более старую карту доступа и найти подходящее оборудование.


Адам Колак 24 июля 2007 г., 19:07 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
Один из соседей получает бесплатное спутниковое телевидение Dish Network и пользуется им уже много лет.Он получает не только все обычные каналы, но все платят за каналы, все порнографические каналы, и каждый последний канал кино бесплатно. В Dish Network нет ни одного канала, к которому бы он не имел свободного доступа. Однажды он приехал с нами в небольшой отпуск / поездку и привез с собой свое оборудование. Излишне говорить, что у нас был доступ ко всем каналам в Dish Network.

Парню тоже за тридцать, и он все еще живет с родителями. Но когда дело доходит до взлома Dish Network, он, вероятно, является экспертом номер один в мире.Он жив и здоров уже много лет. Я тоже не знаю, как он это делает.


Адам Колак
Модератор, анализ оборудования
[email protected]
DFI LP P35-T2RS | Xeon Quad @ 3,2 ГГц | 4 ГБ DDR2-1000 | 8800GT 512MB | См. Профиль
Фил 24 июля 2007 г., 19:48 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
Хорошо, возьмите тарелку, любую старую тарелку, подключите ее к приемнику бесплатного просмотра, затем запрограммируйте, следуя указаниям в поле.. done

вам понадобится либо сатилитовый локатор, чтобы навести тарелку, уметь делать это вручную, методом проб и ошибок + немая удача, нацелить тарелку, наблюдая за выходом телевизора и показаниями качества сигнала приемников.

серьезно, это так просто. теперь есть особая марка ресиверов, способных противостоять толчкам, которые они посылают, чтобы поджарить дешевые клоны азиатского производства, я забыл, какой это бренд, сделанный в США "???? сидел" ... мой соседи использовали мою старую тарелку с выбором звезд (дали ему бесплатно) и приемник охлаждения за 169 канадских долларов.. и у него почти 4000 каналов бесплатно. когда ему надоедают каналы, я позволяю ему использовать мой сатиллитовый локатор, и он меняет сатиллиты.


---
не могу получить доступ к HWA, если я не использую прокси ... lol

pfft .. ебать это! (почти похоже на работу)

ПламяYDH 25 июля 2007 г., 00:31 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
Фил Верхей сказал: возьмите тарелку, любую старую тарелку, подключите ее к приемнику бесплатного просмотра, затем запрограммируйте, следуя указаниям в коробке.. done

вам понадобится либо сатилитовый локатор, чтобы навести тарелку, уметь делать это вручную, методом проб и ошибок + немая удача, нацелить тарелку, наблюдая за выходом телевизора и показаниями качества сигнала приемников.

серьезно, это так просто. теперь есть особая марка ресиверов, способных противостоять толчкам, которые они посылают, чтобы поджарить дешевые клоны азиатского производства, я забыл, какой это бренд, сделанный в США "???? сидел" ... мой соседи использовали мою старую тарелку с выбором звезд (дали ему бесплатно) и приемник охлаждения за 169 канадских долларов.~
Блэйз, помещая жесткий анал в аппаратный анализ.

Фил 25 июля 2007 г., 16:41 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
тарелка
приемник
компьютер (для первоначального программирования приемника)
подключение к Интернету (для загрузки программ)
телевизор, чтобы посмотреть его на

.. это оно. и если тарелка уже стояла сбоку от чьего-то дома (старая тарелка, но так и не снята), то она уже направлена ​​на спутник.

.. так что продолжайте и подключите бесплатное и незаконное (в зависимости от страны) телевидение.

(вы знаете, что вся эта информация уже есть в Интернете, вы говорите, что это для школьной работы ??)
* сомневаюсь в этом .. но мне наплевать.


---
не могу получить доступ к HWA, если я не использую прокси.. лол

пффт .. нахрен это! (почти похоже на работу)

ПламяYDH 25 июля 2007 г., 17:02 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
Фил Верхей сказал: тарелка
приемник
компьютер (для первоначального программирования приемника)
подключение к Интернету (для загрузки программ)
телевизор, чтобы посмотреть его на

.. это оно. и если тарелка уже стояла сбоку от чьего-то дома (старая тарелка, но так и не снята), то она уже направлена ​​на спутник.

.. так что продолжайте и подключите бесплатное и незаконное (в зависимости от страны) телевидение.

(вы знаете, что вся эта информация уже есть в Интернете, вы говорите, что это для школьной работы ??)
* сомневаюсь в этом .. но мне наплевать.

Я никогда не говорил, что это для ШКОЛЫ. Я просто сказал, что делаю исследовательскую работу.~
Блэйз, помещая жесткий анал в аппаратный анализ.

Фил 25 июля 2007 г., 17:26 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей

Отредактировано: 25 июля 2007 г., 17:30 EDT

>> Re: пиратское спутниковое телевидение
, поэтому вы сидите за компьютером и ждете ответа, а не заходите в Google.com и набрав

«free to air Receiver»

.. и, кстати, купите устройство veiwsat, оно переживет шипы, которые они посылают, чтобы поджарить дешевые модели клонов.

дайте мне знать, если вам нужно, чтобы я тоже запрограммировал эту вещь для вас ... lol

Кстати: http://www.gos satellite.com/FTA-Learning-Center-s/222.htm


---
не могу получить доступ к HWA, если я не использую прокси ... lol

pfft .. ебать это! (почти похоже на работу)

ПламяYDH 25 июля 2007 г., 19:36 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение

на самом деле я не сидел здесь, ожидая ответа.~
Блэйз, помещая жесткий анал в аппаратный анализ.

рассвет ких 14 августа 2007 г., 12:09 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
привет

Я был в тупике по этому вопросу в течение долгого времени, и должен быть кто-то, кто может мне помочь, я живу в долине в Британской Колумбии, и есть Гора на моем заднем дворе, у меня был выбор звезд и звонок здесь, и они оба сказали, что не могут получить сигнал, затем я нашел кого-то, кто поставил тарелку разобщения, и у меня было 10 каналов, но это было примерно 100 в месяц, а не те каналы, которые я хочу.Мне просто было интересно, что я полностью хочу заплатить за телевизор, но я не могу найти нужную мне информацию. Можете ли вы получить приемник starchoice и использовать его с тарелкой, не связанной с сетью? Если бы кто-нибудь мог помочь, я бы очень оценил его
THX


микро 14 августа 2007 г., 01:53 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
dawn kih

Я не уверен в ответе на ваш вопрос.Я никогда не слышал о «выборе звезд». Причина, по которой вы получаете 10 каналов, а не все из них с сетью тарелок, заключается в том, что в сети тарелок два спутника расположены близко друг к другу. Вы указываете на спутник 110, где вы получаете большинство каналов с 119 западного направления. Тарелка 500 будет использовать оба этих спутника, тогда как стандартная тарелка (тарелка 300) использует только 119 запад.

Так что прошло какое-то время, но другой спутник, на который вы не заблокированы, только что наверху, и я думаю, на восток (смеется, мэйбей запад) от 110, на котором вы заблокированы.Но с горой на пути и с установкой ее специалистами. тогда вы не сможете его получить.


GA-Z68X-UD3H-B3, 2600k @ 4.0
16 гиг Corsair Vengeance
Evga gtx 260 216, samsung 2253lw "
Baracuda 7,200.12 CoolerMaster 212 +
Win 7 64, fsp fx700-gln, Razer DA, G15
Зло бессильно, если добрые не боятся
Молчание перед лицом зла - это само собой Ev
рассвет ких 14 августа 2007 г., 14:14 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
Привет, спасибо за вашу информацию, поэтому, если я использовал приемник starchoice, который является спутниковой компанией в Канаде, то я не могу использовать звездный приемник и отключить сетевую тарелку?.Это не кажется правильным, я бы подумал о сегодняшних технологиях, тогда я смог бы найти способ получить телевизор! так расстроен.
ПламяYDH 14 августа 2007 г., 22:13 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение

Лучше всего позвонить в местную спутниковую компанию и спросить их.~
Блэйз, помещая жесткий анал в аппаратный анализ.

Фил 15 августа 2007 г., 21:27 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение

, насколько мне известно, starchoice использует странную антенну и не совместим с другими компаниями или приемниками бесплатного вещания, так как они используют проприетарное оборудование... Я могу ошибаться, но в прошлом никто не делал совместимых приемников.


---
не могу получить доступ к HWA, если я не использую прокси ... lol

pfft .. ебать это! (почти похоже на работу)

Герритт 15 августа 2007 г., 22:05 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
Хотя фактическая реализация является незаконной, обсуждение процесса не обсуждается, поэтому я решил взвесить несколько моментов.

Во-первых, у меня был рупор с двойной подачей, 9-дюймовая алюминиевая тарелка с червячным приводом горизонт-горизонт. Это дало мне доступ ко всем спутниковым каналам C-BAND и Ku-BAND, которые обслуживали большую часть Америки и некоторые европейские страны. Это ПОЛНОСТЬЮ отличается от услуг "БЛЮДА", предоставляемых сегодня с помощью одинарных спутниковых / двойных спутниковых антенн 1M.

Мне понравилось мое блюдо, особенно из-за восходящих каналов Ku-диапазона (нефильтрованные пульты), которые позволяли мне видеть в реальном времени, а не «эфирный» контент (я видел, как президент США больше беспокоился о своем макияже, чем о контекст сообщения).

"Поджарь свой всплеск чипа" - это ГОРОДСКАЯ ЛЕГЕНДА! Нет НИКАКОГО способа, чтобы спутник мог увеличить свою выходную мощность до такой степени, чтобы НИКОГДА не «поджарил чип» на вашем местном приемнике! Что сделано, так это то, что PROM или смарт-карта ПЕРЕПРОГРАММИРУЕТСЯ, и если вы захватили контент, который не был перепрограммирован, тогда чип или смарт-карта становятся бесполезными.

Существовали некоторые однопроходные фильтры или блокираторы, которые разрешали функционирование в течение некоторого времени на основе блокировки исходящих ответов от блока приемника для кабеля и блокировки определенных входящих сигналов для спутниковых приемников, но по большей части эти статические системы блокировки не дольше работать.

Таким образом, единственный оставшийся подход к получению зашифрованного / авторизованного контента в долгосрочной перспективе - это использование прокси-сервера компьютера, который может перехватывать и подделывать правильные ответы, не разрешая при этом реконфигурацию PROM или SmartCard (которые должны быть один момент времени был настроен для всех доступов, что привело к возможной отслеживаемой цепочке незаконных действий где-то вдоль линии),

Мне кажется, это слишком большой риск и расходы, чтобы вы могли смотреть фильмы, которые вы можете арендная плата за $ 2 или порно..... если, конечно, вам 30 лет и вы все еще живете с матерью ....

Gerritt


Ad Astra Per Aspera
(Неровная дорога ведет к звездам)
Все мы знаем то, что знаем, и все остальные знают, что мы неправы.
Технические характеристики системы в BIO
рассвет ких 16 августа 2007 г., 00:42 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
Спасибо за ваши ответы,

Я думал позвонить в starchoice, чтобы подойти и посмотреть, могут ли они проложить линию через улицу туда, где есть более открытая фейлд.как вы думаете, они смогут провести линию через улицу?


Джон Альбрих 16 августа 2007 г., 02:31 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
Можно также рассмотреть возможность установки антенной мачты (до ~ 30 футов) или даже антенной мачты.Оба они доступны в каталогах любительских радиостанций и в Интернете. (Могут возникнуть проблемы с зонированием, которые необходимо преодолеть, даже если они не имеют юридической силы)

Что касается прокладки линии связи через, под и даже по беспроводной связи (хотите верьте, хотите нет), общественную полосу отвода ... которая иногда ограничивается местными органами власти, обычно «квалифицированным» перевозчикам. С этим также может быть связана значительная плата (читай налог).

Лучше всего просто спросить их. Расстояние между тарелкой и приставкой может быть проблемой с ухудшением сигнала.

Кстати, есть измерители мощности сигнала, которые вы можете взять в долг или получить за относительно небольшие деньги, которые позволят вам обойти вашу собственность, чтобы определить, где / если у вас лучшие сигналы от определенных спутников. Вам нужно будет одолжить тарелку и блок питания для установки. Много информации, которая вам может понадобиться, будет на веб-страницах, посвященных настройке спутниковой антенны или использованию спутниковых приемников в доме на колесах (где вам постоянно нужно настраивать антенну для правильного спутника (ов) каждый раз, когда вы перемещаете автомобиль.


рассвет ких 17 августа 2007 г., 21:32 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение
привет,

Я купил ресивер starchoice по той же цене, если бы я купил тарелку и ресивер, и я подключил ресивер к кабелю, идущему к диссетевой тарелке. мой приемник должен быть готов скоро, прошло 2 часа, а он все еще говорит, что кто-нибудь слышал об этом или как вы думаете, это сработает?


Триш Реу 13 августа 2008 г., 10:07 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение

У меня есть диссетевая тарелка 1000........... будет ли это работать в этом процессе так же, как блюдо 500? или мне нужно приобрести блюдо 500


Ричард Джеймс 25 марта 2009 г., 15:40 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей
>> Re: пиратское спутниковое телевидение

Как можно разблокировать каналы, на которые нет подписки? Гипотетически говоря нормально, конечно.


В 25 марта 2009 г., 18:11 EDT Ответить - Цитировать - Сообщить о нарушении
Личное сообщение - Добавить в список друзей

Отредактировано: 25 марта 2009 г., 18:11 EDT

>> Re: пиратское спутниковое телевидение
Спутниковые провайдеры время от времени меняют свои сигналы. Вам понадобится USB-накопитель и форум, на котором можно найти прошивку для приемника.

сайт меняет сигналы ---> у вас нет каналов ---> вы заходите на форум ---> загружаете обновленную прошивку ---> загружаете прошивку в приемник ---> смотрите все снова каналы


Как самому установить спутниковую антенну

Информационные технологии в настоящее время стремительно развиваются, предоставляя современному человеку все больше и больше возможностей. Несмотря на постепенное развитие Интернет-телевидения, спутниковое вещание остается приоритетом номер один с точки зрения популярности и качества вещания, поскольку оно может дать четкое цифровое изображение в любое время дня и ночи.Вот почему многие задумываются, как настроить спутниковую антенну и можно ли это сделать самому. Ответ здесь будет утвердительным, поскольку он вполне доступен каждому человеку при условии тщательного изучения технологии настройки спутникового оборудования.

Итак, прежде всего, помните, что самые популярные спутники, которые транслируются на сегодняшний день, 73 русскоязычных канала - это Sirius, Amos и Hotbird. Главное преимущество установки тарелки - это ее цена, ведь вы рано или поздно полностью окупите стоимость спутникового оборудования.Ведь большинство телеканалов транслируются без кодирования и, следовательно, совершенно бесплатно.

Как настроить спутниковую антенну и что для этого нужно? Чтобы осветить этот вопрос, начнем с набора стандартного набора спутниковых антенн:

  1. Зеркало (тарелка) - служит для приема сигнала со спутника и может иметь размеры от 60 до 129 см в диаметре.
  2. Конвертер - это устройство для перекодирования сигнала в частоту, с которой работает следующее устройство - приемник.
  3. DVC - Receiver - осуществляет прямой прием расшифрованного сигнала от преобразователя и передачу его на ваше цифровое устройство (телевизор, плазма и т. Д.). Кроме того, в стандартную комплектацию входит DiSEq (диски), устройство для соединения нескольких преобразователей в единый блок, а также кабели и кронштейны. И, конечно же, не стоит забывать о качественном креплении, с помощью которого вам потребуется направить тарелку на спутник в юго-западном направлении.

Есть много преимуществ, где можно найти ответ на вопрос, как настроить спутниковую антенну самостоятельно, но если проанализировать многие из них, то всю работу можно свести к нескольким этапам:

1.Подготовка оборудования к установке. На этом этапе по инструкции вы собираете саму плиту, прикрепляя к ней кронштейны и все остальные технические детали. Здесь важно обратить внимание на то, что необходимо аккуратно присоединить кабель «F» к разъему, расположенному в нижней части антенны на приемнике. Открывая крышку, находим там экран, в котором будет несколько разъемов, в один из которых устанавливается кабель. После этого к разборке подключаются преобразователи, которая, в свою очередь, через специальный разъем фиксируется на ресивере.

  1. Как настроить спутниковую антенну на прием хорошего и качественного сигнала? Теперь переходим к самой ответственной части всей операции - настройке спутниковой антенны. Итак, мы установили частоту приема для спутника Сириус, для которой в приемнике выставили скорость 27500, частоту 11766 с поляризацией «H». Приемник имеет два диапазона приема - красный и желтый. На первом показано подключение тарелки и уровень сигнала. Желтая полоса определяет качество сигнала.Обычно сразу после подключения последняя красная полоса показывает сигнал где-то на уровне 35-40%, а желтая приближается к нулю. После этого остается отрегулировать качество сигнала, повернув тарелку, чтобы найти наиболее приемлемое положение для сигнала. Для настройки приемника необходимо повернуть тюнер, пока качество сигнала не повысится до 65-70%, что гарантирует вам качественное изображение в любую погоду.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
