Как называется труба под раковиной на кухне: Как называется под раковиной куда сливается вода?

Содержание

сборка и установка слива перелива

Современный человек настолько привык к коммунальным удобствам, что порой не вникает, как они работают. Интересоваться этим многие из нас начинают, когда назревает вопрос ремонта.

Так, установка того же умывальника требует определенных знаний, как выбрать слив для раковины, выполнить монтаж сифона и подключить систему к коммуникациям.

Каждый из этапов монтажа имеет свои нюансы, знание которых позволит уберечь сливную конструкцию от возникновения протечек в процессе эксплуатации.

Содержание статьи:

Предназначение и конструкция слива

Слив для раковины представляет собой изогнутую конструкцию, основными элементами которой выступают сифон и сливная труба.

При смыве вода через сливное отверстие сначала поступает в сифон и, продвигаясь по изогнутому «колену», опускается в общий сток

Наружным элементом сливного отверстия выступает металлическая решетка, которая защищает трубу от попадания волос и мелкого мусора.

Расположенный чуть ниже сливного отверстия сифон выполняет две ключевые функции:

  • Защищает сливную трубу от засорения отходами, проникающими через отверстие в раковине.
  • Препятствует распространению неприятного запаха, поступающего из канализационной трубы.

Главный секрет сифона – в его изгибе.

Благодаря такому конструктивному решению вода полностью не покидает трубу, образуя своеобразный водный затвор, который и препятствует распространению в помещении канализационных «ароматов».

Пластиковая модель одним сливным отверстием с диаметром трубы в 32 мм – самый простой вариант сифона для раковины

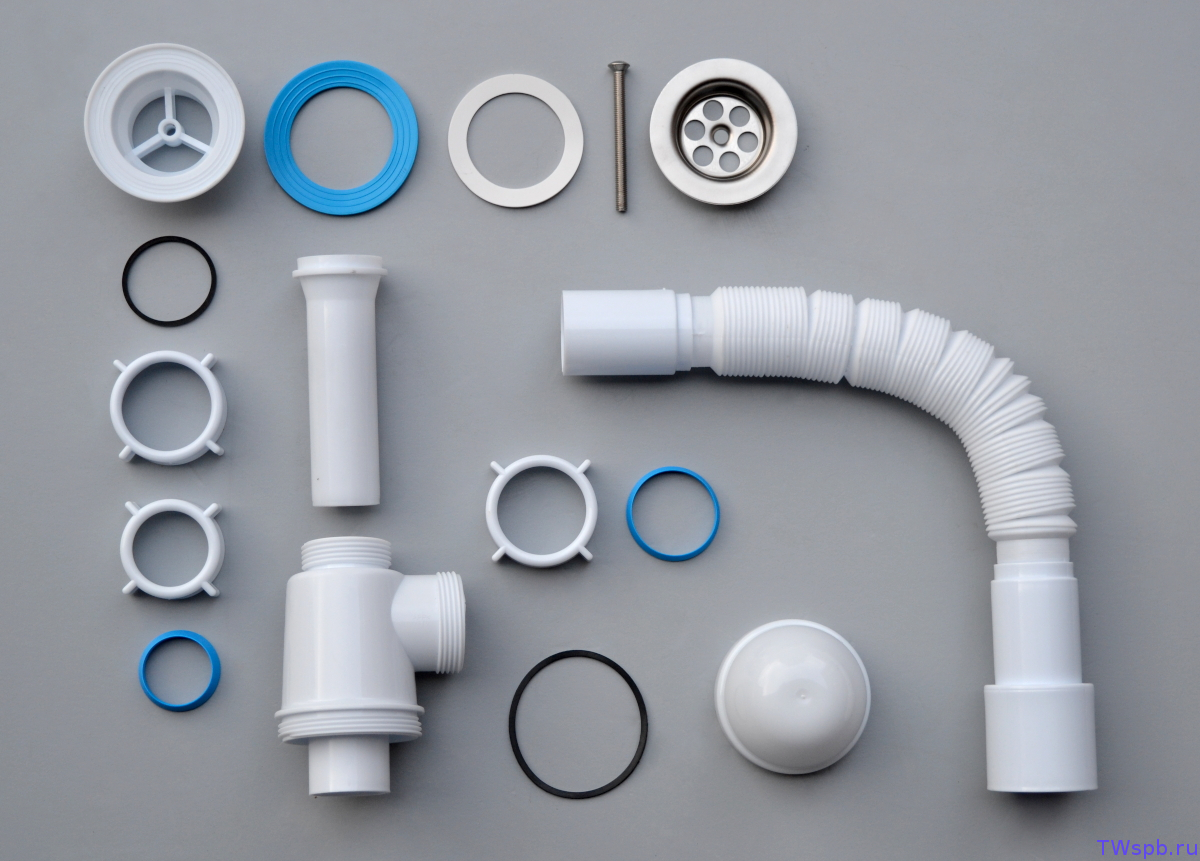

В комплектацию устройства входят такие элементы:

  • корпус;
  • выпускной патрубок;
  • резиновые и пластиковые манжеты;
  • декоративная накладка на отверстие;
  • резиновые пробки;
  • гайки и винты.

В случае засорения системы этот сифон легко снимается и прочищается механическим, химическим способом или посредством давления направленного потока струи.

Чтобы предупредить такие ситуации производители рекомендуют приобретать сливы для раковины, оснащенные переливом.

Конструкция системы отличается тем, что снабжена дополнительной трубкой, выполненной из гнущейся гофры или жесткого пластика. Она соединяет отверстие в верхней стороне бортика раковины с частью системы слива, которая расположена перед сифоном.

Фиксируется такая зигзагообразная трубка в нужном положении с помощью хомута из пластика.

Виды сливных устройств под раковину

По принципу устройства

Сливные системы для раковины делятся на два типа:

  • Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.

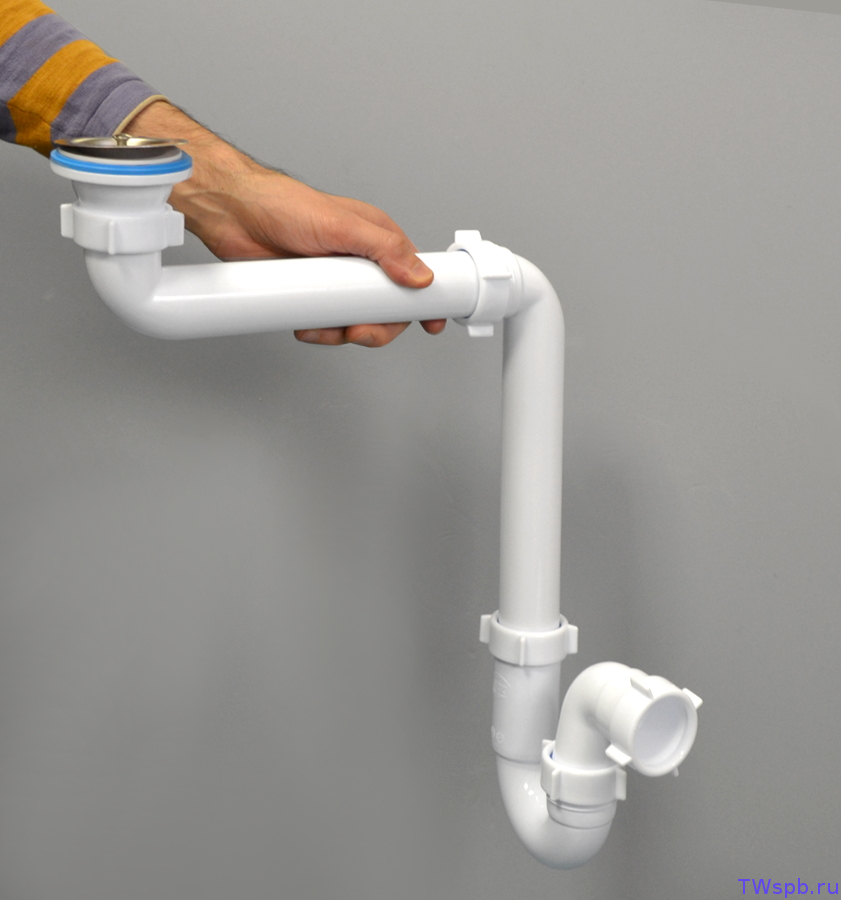

  • Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы.
    Изгиб трубы может быть выполнен в форме «S» или «U».

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами.

Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

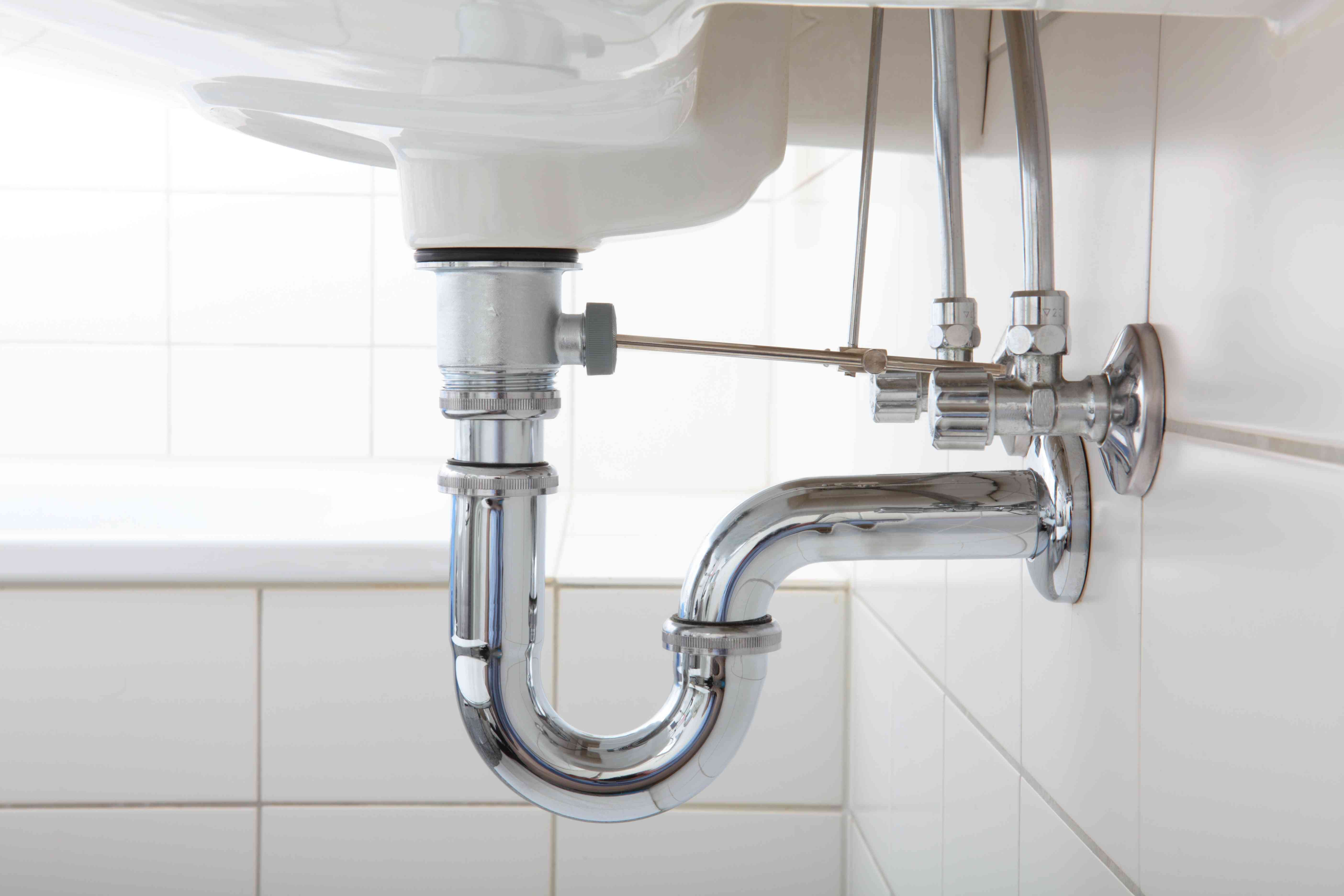

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни.

Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Особенности установки слива с переливом

В комплекте к каждому сифону прилагается инструкция, содержащая подробную информацию о том, в какой последовательности необходимо собирать слив. Так что трудностей со сборкой и монтажом устройства не возникнет даже у новичка.

Но мы все же остановимся на каждом этапе более подробно.

Для монтажа системы слива перелива потребуются:

  • сифон;
  • герметик;
  • изоляционная лента;
  • разводной ключ;
  • плоская отвертка;
  • хлопчатобумажная салфетка;
  • ведро.

Герметик лучше выбирать на каучуковой или силиконовой основе, предназначенный для работ с сантехническим оборудованием

Сборка системы

Первым делом проводят соединение слива с раковиной. Для этого выбранный прибор помещают под раковину и производят предварительную примерку соответствия размеров.

Затем проверяют надежность соединения нижней пробки, поскольку именно она принимает на себя постоянное давление системы.

Для этого необходимо пробку отвернуть по резьбе и проверить на наличие повреждений: сколы, дефекты резинового уплотнителя.

Перед сборкой конструкции обязательно проверяют стыковочную поверхность корпусной резьбы. При обнаружении заусениц устранить их можно, аккуратно срезав острым лезвием или ножом.

При несоблюдении этого условия острые пластиковые заусеницы в процессе монтажа могут повредить кольцевую прокладку.

Перед монтажом проверяют качество стыковочных узлов, резьбового соединения, установленных прокладок, соединительных гаек

Собирают колбу прибора в такой последовательности:

  • На резьбовое соединение верхней части сифона надевают кольчатую прокладку.
  • Посредством резьбового соединения прикручивают дно сифона.
  • На трубку-излив накладывают подходящую по размеру кольчатую прокладку и одевают две затяжные гайки.
  • Вставив трубку-излив в верхнее отверстие корпуса сифона, насаживают его на необходимую высоту и неплотно затягивают гайку.
  • Поместив в сифонную крышку большую резиновую прокладку, привинчивают гайкой к корпусу слив.

Вложенную в паз кольцевую прокладку покрывают тонким слоем герметика. Для большей надежности им обрабатывают и нижнюю часть резьбы пробки. Пробку ввинчивают на корпус до упора, не прилагая лишних усилий.

На стыке корпуса и крышки для герметизации соединения лучше использовать подмотку. Благодаря этому крышку будет легко снять в случае необходимости очистки системы.

Перед тем как собрать перелив, определяют высоту трубки. Она напрямую зависит от глубины выбранной раковины. Снабженную фиксаторами часть трубки соединяют с основным патрубком.

Собранную трубку крепят к раковине, не забывая проложить между поверхностями резиновую прокладку. Соединение патрубка перелива с отводом слива фиксируют гайкой.

Выполненную из пластика гайку необходимо закручивать вручную, не прибегая к использованию каких-либо инструментов.

Наглядно процесс сборки представлен в видео:

Монтаж конструкции

Для подключения системы первым делом перекрывают подачу воды.

Проверив совместимость защитной решетки со сливным отверстием раковины, соединяют элементы, разместив между ними резиновую прокладку

Для этих целей лучше использовать прокладку, толщина которой не более 5 мм. Если же размер решетки-фильтра превышает диаметр углубления раковины, установку лучше осуществлять без использования прокладки, но с применением герметика.

Параллельно на бортик отводного патрубка крепят резиновую прокладку. С другого конца патрубка снимают фаску, чтобы обеспечить его свободный завод в сифон.

Чтобы соединить патрубок с раковиной берут винт D6 мм и, вставив его в защитную решетку, прикручивают плоской отверткой.  Прежде чем затянуть винт, следует убедиться, что патрубок точно совпадает с отверстием в раковине.

После этого трубу водоотвода состыковывают с выходным патрубком. Главное в процессе монтажа – соблюдение герметичности соединений.

Хоть давление в сливных системах, как правило, низкое, но пренебрегать надежной герметизацией соединений точно не стоит. Получить герметичное соединение помогает также использование сантехнической подмотки.

К собранной конструкции колбы сифона по такой же технологии присоединяют подключенную к сливу трубу выпуска

На завершающем этапе монтажа соединяют систему слива с канализацией. Прежде чем вставлять установочную манжету в канализационный патрубок, ее стоит промазать герметиком.

В манжету вставляют выпускной конец отводящего трубопровода.

Подключение лучше выполнить в виде жесткой сборки. Для этого с помощью гайки и конусной прокладки соединяют выставленный под требуемым углом канализационный отвод с коммуникационной трубой.

Используя при подключении мягкую трубу, старайтесь длину горизонтальных участков делать такой, чтобы они не провисали при эксплуатации

Если размеры отвода и канализационной трубы не совпадают, при состыковке элементов используйте пластиковый переходник, приобрести который можно в отделе сантехнического оборудования.

Чтобы предупредить распространение запаха, идущего с канализации, раструб трубы следует снабдить специальной резиновой манжетой.

При выборе манжеты учитывайте, что ее внутренний диаметр должен быть чуть меньше наружного размера отводной трубы.

Проверка работоспособности

Проверить герметичность соединений можно, включив воду. Для наглядности можете застелить участок пола, размещенный непосредственно под сливной системой бумажной или тканевой салфеткой.

На ее поверхности быстро проявятся все пятна от стекающих капель воды.

Если вода, проходя через сифон, уходит в канализацию, а места соединения деталей не протекают – все в порядке. Убедившись, что система не дает протечек, можете считать, что слив полностью готов к работе.

Разветвленные сифоны, к которым подключают стиральные машины, монтируются по такой же технологии.

Отличие установки лишь в том, что к отводам сифона будут прикручивать гибкие шланги бытовой техники.

Видео: совет мастера, как подключить слив к канализации


сборка и установка слива с переливом


Слив для раковины, как и любое другое сантехническое оборудование, уязвим перед поломками и нередко перед домашним мастером стоит вопрос о замене устройства. Его установка – несложная процедура, ради проведения которой нет смысла приглашать профессионального сантехника.

Как устроен слив для раковины и какие нюансы учитывать при выборе устройства, рассмотрим подробнее. А также опишем пошаговую технологию сборки и монтажа сливного приспособления.

Содержание статьи:

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство практически идентично конструкции, предназначенной для раковины.

В момент смыва вода сначала поступает в полость сифона, откуда перетекает в изогнутое «колено» и продвигается в направлении общего стока

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

  • сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
  • сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Самый простой вариант сифона являет собой пластиковую конструкцию, собранную из патрубков разной конфигурации и манжет диаметром в пределах 32-40 миллиметров

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо .

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена из жесткого пластика либо же гнущейся гофры; она фиксируется к элементам конструкции посредством пластикового хомута

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Галерея изображений

Фото из

Перелив - отверстие в верхней части раковины, предназначенное для отвода из емкости излишков воды в случае, если хозяева забыли перекрыть воду

К переливному отверстию подключается трубка, по которой лишняя вода сливается в канализацию. Отверстие для перелива может располагаться не только рядом со смесителем, но и на противоположной стенке чаши

В моделях с донным клапаном вода в трубке перелива поднимается до общего уровня. Превысив максимальный уровень, вода переливается через стенку сифона и опускается ниже клапана

В небольших по объему раковинах иногда не устраивают перелива, так как эти приборы не рассчитаны на длительное пользование

Есть модели со скрытым переливом, представляющим собой систему отверстий, замаскированных узором или фигурным рельефом сантехники

В моделях со скрытым и сливом, и переливом определить их положение можно, тщательно присмотревшись к прибору. Вода наполняет раковину и на определенной высоте стекает в канализацию через слегка различимые желобки по периметру чаши

Во многих видах дизайнерской сантехники перелив не предусмотрен, так как его наличие портит идею и не украшает конструкцию. Их оснащают автоматическими сливами с донным клапаном и датчиком. По достижении предельного уровня срабатывает датчик, клапан открывается автоматически, вся вода уходит в канализацию

В напольных раковинах, дизайнерских произведениях, настольных чашах устройство слива-перелива прилагается к изделию. Найти для замены в свободной продаже аналогичное устройство бывает проблематично, поэтому при покупке подобной сантехники слив-перелив докупают в запас

Традиционная разновидность слива с переливом

Расположение перлива на передней стенке

Слив-перелив с донным клапаном

Чаша раковины без перелива

Дизайнерский вариант со скрытым переливом

Раковина со скрытым сливом и переливом

Дизайнерские изделия без перелива

Напольная раковина для ванной

Основные виды сливных устройств

Существует несколько типов сливных систем. Один из самых распространенных вариантов – конструкция, слив в которой крепится посредством большой запорной гайки. Этот метод крепления можно встретить даже в санузлах домов, построенных еще более двух десятков лет назад.

Классификация по принципу устройства

Сливные сифонные системы, используемые при подключении раковин, бывают трех видов: колбообразные, коленные и комбинированные.

Они различаются по типу конструкции:

  1. Бутылочные или колбообразные. Основными элементами конструкции выступают два погруженных друг в друга цилиндра. Внутри колбы устройства установлен тройник, распределяющий жидкость и образующий гидрозаслон.
  2. Трубные. Основным элементом двухоборотной конструкции выступает «S» или «U»-образный изгиб трубы, который и образует гидрозаслон.
  3. Устройства смешанного типа. Помимо конструктивных элементов бутылочной конструкции, дополненных двумя перегородками, они оборудуются гофрированным шлангом.

В устройствах бутылочного типа стоки, поступая в сифон, продвигаются вниз по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и наружным цилиндром и отводятся в канализационную трубу.

Модели бутылочного исполнения свое название получили из-за продолговатой формы резервуара, которая внешне очень напоминает этот стеклянный сосуд

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехнического прибора не пересыхает довольно долго. Такой эффект достигается за счет того, что вывод из сифона размещается приблизительно по середине колбы.

Многие хозяева отдают предпочтение сифонам бутылочного исполнения и по той причине, что в случае необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию необходимо лишь оснастить дополнительным элементом.

Оснастив сифон бутылочного исполнения вспомогательным фитингом, вы всегда можете подключить к сливной системе дополнительный патрубок от стиральной машины

Хорошо зарекомендовали себя в работе сифоны смешанного типа. Гофросифон, задействуемый при обустройстве сливной конструкции смешанного типа, является модифицированным вариантом обычной изогнутой трубки.

Ключевое отличие трубы, применяемой при обустройстве сливной конструкции смешанного типа – она представляет собой не жесткую деталь, а подвижный гибкий шланг

В отличие от аналогов бутылочного и трубного исполнения среди комбинированных вариантов не бывает моделей с раструбами, а потому к ним нельзя присоединить системы перелива и бытовую технику.

Деление по материалу изготовления

Представленные в продаже в зависимости от материала изготовления бывают двух типов: те, что выполнены из полимеров и те, которые сделаны из сплавов металла.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофротрубой, удобно регулировать по длине.

Но срок службы ПВХ конструкций сравнительно недолог. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все состыковочные элементы в обязательном порядке при сборке оснащают резиновыми прокладками.

В стремлении снизить риск засорения внутренних стенок труб от наслоений грязи ведущие производители при создании полимерных изделий включают в их состав антибактериальные компоненты

В плане надежности и долговечности более выгодны металлические элементы сливных систем. Наиболее востребованы в бытовом применении модели из цветных металлов: латуни и бронзы. Выполненная из таких материалов обвязка часто имеет хромированное покрытие, за счет чего приобретает довольно презентабельный внешний вид.

Единственным недостатком металлических труб является склонность внутренних стенок задерживать и накапливать слизь и грязь, что может спровоцировать образование засоров

Для предупреждения скопления грязевых отложений на внутренней поверхности стенок в процессе изготовления производители покрывают металлические изделия защитной пленкой хрома.

Монтаж металлических конструкций не представляет особых трудностей. Заминка может возникнуть лишь на этапе, если понадобиться укоротить отводную трубу.

Сифоны для нестандартного оборудования

Для нестандартных моделей сдвоенных «парных» раковин используют сифоны, оснащенные двумя выпусками. Такие сифонные устройства подключаются к сливам обеих раковин, а немного ниже по ходу стекания отработанной воды они объединяются в общую колбу.

Как и у одинарных моделей, конструкция у сифонных устройств сливных систем с двумя выпусками бывает трубного исполнения или бутылочного типа

Вам необходимо подключить к коммуникациям раковину, размещенную на открытой полке? Тогда выберите модель, предполагающую скрытый монтаж. Да, по цене она выйдет несколько дороже традиционных вариантов, но зато позволит полностью скрыть малоэстетичные элементы коммуникаций.

Помимо гофротруб D32/40/50 мм в продаже можно найти и универсальные изделия, оснащенные ступенчатым концом излива, которые удобно приспосабливать под любые размеры

Сливные системы таких конструкций не составит труда спрятать в нишу, прикрыв декоративным экраном. Но стоит помнить, что, если изгиб отводящей трубы получится слишком коротким, велик риск появления малоприятного канализационного «аромата».

Технология установки слива с переливом

В том, чтобы установить слив перелив собственными силами, нет ничего сложного. В комплекте к каждому устройству обычно прилагается инструкция. В ней содержится информация о том, в какой последовательности нужно собирать конструкцию.

Самый простой путь пройдет самостоятельный мастер, выполняющий установку раковины с переливным каналом, предусмотренным в конструкции раковины:

Галерея изображений

Фото из

Этап 1: Сборка и подключение сливного патрубка

Этап 2: Установка патрубка для соединения слива с сифоном

Этап 3: Подключение сифона к сливу из раковины

Этап 4: Закручивание пластиковых гаек вручную

Шаг #1.

Подготовка необходимых материалов и инструментов

При всем многообразии моделей сливного оборудования практически идентична. Поэтому, даже если на вашем сантехническом приборе была установлена сливная система, к примеру, бутылочного типа, вы с легкостью сможете заменить ее на тот же комбинированный вариант.

Независимо от конструктивного исполнения любой слив работает по принципу двух сообщающихся сосудов: в верхней точке расположен впускной патрубок, принимающий отработанную жидкость из раковины, ниже – сливной шланг, выводящий ее в канализацию, а между ними – гидрозатвор

В комплектацию стандартного сифона входят такие элементы:

  • корпус устройства;
  • отводной патрубок;
  • декоративная накладка на слив;
  • пластиковые и резиновые манжеты;
  • соединительные гайки и винты;
  • резиновые плоские прокладки.

Чтобы лучше понять, в какой последовательности нужно собирать конструкцию, разложите все элементы сифона на столе или на полу.

Для работ с сантехническим оборудованием (герметизацией соединений) лучше всего выбирать полужидкий герметизирующий состав на силиконовой либо каучуковой основе

Установку системы невозможно будет выполнить без набора необходимых инструментов.

Для работы потребуются:

  • плоская отвертка;
  • разводной ключ;
  • ФУМ-лента;
  • герметик;
  • емкость для сбора воды;
  • хлопчатобумажная ткань.

Если в процессе работы потребуется обрезать трубы и гофру до нужного размера, заранее подготовьте рулетку и ножовку. Для шлифовки краев трубы – наждачную бумагу.

Шаг #2. Демонтаж старого сифона

Чтобы снять отслужившее свой срок сифонное устройство, нужно в решетке, расположенной в сливном отверстии, открутить установленный по центру винт.

Нередко винт и гайка сливной решетки в процессе эксплуатации «прикипают» друг к другу. Если открутить их никак не удается, то демонтируйте сначала нижнюю часть сифона, оставив нетронутым верхний патрубок. Путем вращения этой детали вы поможете освободиться присохшей гайке и винту.

Демонтировав старое оборудование, нужно прочистить внутреннюю полость канализационного патрубка, удалив из него остатки грязи и раскрошившегося цемента

С момента демонтирования старого сифона до начала подключения нового оборудования канализационный раструб лучше «закупорить» ветошью или пробкой соответствующего размера.

Шаг #3. Сборка элементов конструкции

При установке трубной сливной системы сборку конструкции можно выполнять в процессе монтажа, последовательно «нанизывая» все элементы. Если же приходится работать с колбообразной системой, перед тем, как собрать такой слив для раковины, необходимо провести ряд подготовительных работ.

Первым делом устройство помещают под чашу и выполняют предварительную примерку с тем, чтобы убедиться в соответствии размеров. После этого проверяют надежность крепления нижней пробки.

Для этого пробку откручивают по резьбе и осматривают, есть ли сколы и другие изъяны резинового уплотнителя. Пренебрегать этим этапом не стоит, поскольку нижняя пробка постоянно принимает на себя давление системы.

Перед сборкой конструкции необходимо также проверить стыковочную поверхность корпусной резьбы на предмет обнаружения дефектов и заусениц

В случае обнаружения на поверхности заусениц, их можно срезать остро заточенным ножом. Если их не удалить, они могут повредить кольцевую прокладку в процессе монтажа.

Убедившись в качестве установленных прокладок и резьбового соединения, приступают к сборке колбы.

Работу выполняют в несколько этапов:

  1. Надев на резьбу устройства резиновую прокладку, прикручивают дно.
  2. На концы трубки-излива надевают по прокладке, а сверху по затяжной гайке.
  3. Вставив конец трубки-излива в отверстие верхней части корпуса сифона, фиксируют его в заданном положении путем затягивания гайки.
  4. Оснастив крышку устройства резиновой прокладкой, слив прикручивают гайкой к корпусу.

Чтобы повысить надежность соединения, кольцевую прокладку, вложенную в паз, нужно покрыть герметизирующим составом. Им же стоит покрыть и нижнюю часть резьбового соединения.

Чтобы иметь возможность в случае ремонтных работ легко открутить крышку устройства на стыке корпуса при герметизации соединения, сделайте сантехническую подмотку ФУМ-лентой

После этого раковину устанавливают на посадочное место и приступают к монтажу сливного устройства.

Шаг #4. Особенности сборки перелива

Имея дело с моделями, оснащенными переливами, прежде чем собрать этот элемент, нужно определить высоту трубки. Этот параметр должен соответствовать глубине чаши. Если все совпадает, трубку соединяют на заданной высоте с основным патрубком.

Если переливная трубка являет собой сборную конструкцию, то ее высота легко регулируется по принципу телескопического раздвигания. Гофрированная труба просто растягивается до необходимой длины и перегибается в нужном месте.

Прежде чем затягивать винт, проследите, чтобы отвод переливной трубки точно совпадал с предусмотренным под его установку отверстием в бортике чаши

При фиксации переливной трубки к раковине не забудьте между поверхностями проложить идущую в комплекте резиновую прокладку. Место присоединения отвода с патрубком перелива фиксируют прижимной гайкой. Чтобы не повредить соединение, гайку закручивают вручную, не прилагая особых усилий.

Шаг #5. Монтаж сливного устройства

Перед тем, как подключать собранную конструкцию к сточной системе, поверхность раковины в районе сливного отверстия тщательно обезжиривают и очищают. В процессе монтажа первым делом совмещают со сливным отверстием чаши защитную решетку, оснащенную 5-6 делениями.

Если диаметр сливного отверстия и размер решетки совпадает, достаточно установить прокладку, если же есть небольшие разбежности – дополнительно задействуют герметик

Верхний торец отводного патрубка оснащают резиновой прокладкой и состыковывают с отверстием в раковине. Плотно прижав верхний бортик патрубка к сливу, фиксируют его с помощью винта D6 мм, вставленного в защитную решетку.

Резьба, в которую он должен заглубляться, запрессована в корпус самого патрубка. При затягивании винта плоской отверткой важно добиться максимально плотного прилегания, избежав при этом проворачивания фланца и прокладки.

С нижнего конца патрубка снимают фаску. Это необходимо для того, чтобы обеспечить свободный завод конца патрубка в полость сифона.

На отводной патрубок «нанизывают» пластиковую стяжную гайку, размещая ее резьбой книзу, и конусную прокладку, укладывая широкой стороной к гайке. Затем состыковывают его с выходной трубой, не забывая герметизировать соединение.

Для состыковки отводящего патрубка с канализационной трубой, диаметр которой традиционно равен 50 мм, применяют установочную резиновую манжету.

Чтобы она плотно охватывала трубу, предупреждая тем самым распространение канализационных «ароматов», используют изделие, внутренний диаметр которого чуть меньше наружного диаметра отводящей трубы.

Если вы используете мягкую гофротрубу, длину горизонтальных участков делайте такой, чтобы в процессе эксплуатации они были без натяжения, но и при этом не провисали

Совет: в случае, если диаметр отвода не соответствует размеру канализационной трубы, задействуйте готовый пластиковый переходник.

Максимально прост в подключении гофрированный сифон. Он оснащен двумя жесткими патрубками на обоих концах. Чтобы его подключить, нужно всего лишь присоединить его к выпускному патрубку, затем немного растянуть и придать нужный изгиб. После этого второй патрубок вывести в канализацию.

Шаг #6. Проверка работоспособности системы

На завершающем этапе остается только проверить герметичность соединений и работоспособность системы. Для этого участок пола под сифоном застилают отрезом хлопчатобумажной салфетки или бумажным листом. Некоторые мастера для этой цели подставляют емкость под сифон.

Открывают кран и наблюдают, как вода уходит в сливное отверстие и, проходя через сифон, опускается в канализацию.

Если в местах соединений течи нет и на салфетке не проявились капли – работа выполнена качественно. В случае обнаружения таковых, плотнее прикручивают гайки, а соединение дополнительно герметизируют.

Технология монтажа разветвленных сифонов, позволяющим к общему сливу, практически ничем не отличается. Разница лишь в том, что к отводам конструкции дополнительно прикручивают гибкие шланги, идущие от бытовой техники.

Тем, кто планирует установку и подключение к канализации новой раковины, мы рекомендуем ознакомится со статьей

Выводы и полезное видео по теме

Видеообзор, как правильно собирать сифон:

Монтаж раковины и подключение слива:

Современные модели слива для раковины устанавливать не так уж и сложно. Главное – грамотно подобрать модель, которая оптимально подходит для конкретных условий, и строго придерживаться инструкции монтажа.

Всем заинтересованным в вопросе установки слива для раковины предлагаем оставлять комментарии и задавать вопросы. Пожалуйста, делитесь личным опытом подключения сантехники. Форма для связи расположена в нижнем блоке.

Выбор и установка сифона для раковины: разновидности методов

Сифон является неотъемлемой частью таких сантехнических приборов как раковина и  ванна. Он обеспечивает сток воды в канализационную трубу, при этом препятствует проникновению канализационных запахов в квартиру. В силу привычки, современный человек начинает интересоваться устройством таких приборов только тогда, когда возникает вопрос ремонта. Правильно подобранный и установленный слив будет исправно выполнять свои функции и служить долгие годы.

Устройство различных сифонов

Для предотвращения попадания в помещение запахов из канализационных труб используются устройства гидрозатвора, так называемые сифоны. Устройство сифона делится на два типа конструктивного решения: в виде загнутой как буква S, трубы и в виде бутылки. Называются они соответственно бутылочный или стаканный, и двухоборотный или коленчатый. Все остальные разновидности, это всего лишь дизайнерские решения этих двух конструкций.

Преимуществом бутылочного сифона является простота очистки. Достаточно открутить крышку в нижней части сифона. Раньше в квартирах устанавливались стальные или чугунные сифоны. Устройство сифона дополнялось в верхней части колена ревизией (отверстием с крышкой), подобной той, что устанавливалась в канализационных трубах. Благодаря этой ревизии и проводилась чистка от засора.

Для примера рассмотрим устройство сифона для ванной. Сифон для ванны состоит из двух труб: сливной и переливной. Перед гидрозатвором они соединяются в одну трубу, и уже по одной трубе вода уходит в канализацию. У качественного, хорошего сифона трубы, должны легко регулироваться по длине и подходить к любому сливному отверстию независимо от того, как оно расположено. Также существуют сифоны с автоматическим сливом.



Существуют также и специальные конструкции сифона для душевой кабины. Вот одна из таких конструкций. В отверстие слива вставляется трубка по высоте немного меньшая от высоты самого поддона. В верхней части трубки есть отверстие для слива воды.

Благодаря такому усовершенствованию поддон, во время приема душа, наполняется теплой водой и, естественно, ногам не холодно пока вы принимаете душ.

Еще есть специальный трап, монтируемый прямо в пол. В выдолбленную канавку помещается канализационная труба и трап, сверху все покрывается плиткой.

Как было сказано выше, сифоны для раковины различаются на коленчатые, бутылочные и гофрированные. Последний, для получения эффекта водяного затвора, нужно согнуть в форму буквы U. Этот изгиб фиксируется пластиковой лентой. Свободный конец подвижен и может сгибаться в любом направлении. К недостаткам такого сифона относится то, что складки гофрированной трубы, к сожалению, быстро забиваются жиром и грязью.

Второй из приведенных примеров – это всем знакомая жесткая, пластиковая конструкция, которая по форме напоминает бутылку. Такой сифон есть практически в каждой квартире. С ним можно быть спокойным за сохранность соскользнувших с руки при мытье колец – дальше дна сифона они от вас не убегут, в отличии от гофрированного сифона – в нем ничего не задерживается. Поэтому, как альтернативу, можно купить комбинированный вариант – бутылочный сифон с гофрированной трубой. У коленчатого сифона никаких характерных особенностей практически нет: он представляет собой изогнутую трубу. Все эти сифоны для раковин занимают под ней столь дефицитное пространство в, и без того небольших, наших с вами ванных комнатах. Для экономии места можно приобрести сифон который помещается в специальную коробку. Для этой коробки в стене проделывается небольшая ниша. В следствие чего на слив будет идти только небольшая труба.

Конструкция слива для раковины

Само устройство слива для раковины выглядит как изогнутая трубка, в составе которой находятся сифон и собственно, сама сливная труба. Когда включается и кран и спускается вода в раковине, она сначала поступает в сифон, далее проходит по изогнутой трубе, и только потом входит в общий водяной сток. Чтобы защитить сифон от засорения, были придуманы специальные металлические защитные сеточки, которые устанавливаются в раковину и предотвращают слив от попадания мелкого мусора и волос.

Благодаря своему изгибу сифон выполняет основные задачи: вода уходит не вся сразу, а немного задерживается, образуя затвор, который и не дает проникнуть неприятных запахам из канализации в помещение.

Слив обычно комплектуется корпусом, выпускным патрубком, манжетами, накладкой на отверстие, резиновой пробкой, а также гайками и креплениями. Специалисты рекомендуют приобретать слив с переливом. В такой конструкции добавлена гофрированная труба, которая соединяется с сифоном немного выше. Такой слив менее подвержен засорению.

Виды сифонов

В зависимости, от того, к какому прибору будет подключен слив, их можно поделить на сифоны для раковины, для душевой кабины и сифоны для ванной. Первый вариант в свою очередь делится еще на несколько видов, различных по строению. Сифон для душевой кабины устанавливается в нижней ее части или в пол. Слив для ванной оснащен переливом, чтобы избежать затопления.

Сифоны для раковины различаются по своей конструкции и могут быть:

  • Трубные. Такой тип слива устанавливают в раковинах для ванной комнаты, так как если его установить в кухне, он будет подвержен частому засорению. Внешне это труба, при изгибе которой создается водный заслон. Для прочистки такого сифона, снимается его нижнее колено. Основными плюсами данного типа сливов являются его компактность, эстетичный внешний вид, быстрый доступ для очистки.

Недостатком такого типа сифонов является не очень глубокий водный затвор, который в будущем при испарении может выдавать неприятные запахи. Это может случаться, когда раковиной долго не пользуются: вода накапливается, застаивается и образуется испарина. Также минусом можно считать усложненный монтаж,  и невозможность использования на кухне. Поэтому такие сифоны сегодня потеряли свою популярность, уступив место следующему виду сливов.

  • Гофрированные. Данный слив является усовершенствованным видом трубного слива. К основной конструкции подключена гибкая гофрированная труба из пластика. С одной стороны слив подсоединяется к сливному отверстию в раковине, а с другой – к канализационной трубе. Гофра достаточно хорошо гнется и принимает любые изгибы, что выгодно для раковин, установленных нестандартно. Уклон трубы для создания гидрозатвора формируется вручную. Такой сифон отличается своей дешевизной и простотой установки. Благодаря отсутствию соединений на трубе, риск протечки воды сведен к нулю. В силу своей способности к растяжению, данный вид слива позволяет перенести раковину, при этом, не отсоединяя ее от выпуска воды. Это очень удобно при ремонте. Гофрированный сифон подойдет для раковин, имеющих маленькое пространство для установки слива.

Минусами сифона с гофрой можно назвать трудность, возникающую при очистке от мусора. Из-за наличия мелких складок, в трубе будет оседать большое количество жира и грязи. Для вычищения трубы, придется ее полностью снимать, или же воспользоваться химическими средствами.

  • Бутылочные. Являются наиболее популярными среди потребителей на сегодня. По своей форме, такие сифоны напоминают бутылку, из-за чего и получили свое название. Такой прибор устанавливается непосредственно под раковиной и в конструкции содержит колбу, а также отстойник, куда стекают все отходы. Изнутри, колба оснащена гнущейся трубкой, в связи с этим в колбе практически постоянно находится вода.

Если возникает необходимость монтажа нескольких сливов к одному сифону, то для этого устанавливается специальный переходник. В этот переходной элемент поступает основной сток воды, а с боковой части вливается аварийный слив, например подсоединенный к стиральной машине.

К преимуществам данного типа сифонов можно отнести легкость очистки. Для этого всего лишь необходимо открутить нижнюю часть колбы и прочистить ее. Еще один плюс: если в раковину случайно была выронена мелкая вещь, она не уйдет сразу в канализационную трубу, а задержится в отстойнике, и позже ее можно будет оттуда извлечь. Бутылочный сифон обладает возможностью подключения других сантехнических приборов: посудомоечной машины, стиральной машины, а также некоторые модели оснащены дополнительными функциями.

Минусом бутылочного слива является более усложненная установка, нежели в случае с гофрированным сифоном, а также недвижимость мойки без замены самого прибора.

  • Сухие сифоны. Такие сливы являются современным изобретением на рынке сантехнических приборов. Сухой слив популярен в силу невозможности накапливания воды, так как вместо водяного затвора он содержит прорезиненные прокладки. Они исполняют роль заслона и препятствуют появлению запахов из канализации. Когда спускается вода, резинки открывают отверстие, когда вода выключается – резинки снова закрывают сливной проход для воды.

Такая конструкция сифона позволяет монтировать прибор в загородных домах, где хозяева уезжают на долгое время и помещение бывает неотапливаемым. В связи с отсутствием гидрозатвора, при морозе вода не заледенеет и не повлечет за собой деформацию трубы слива.

Плюсом также является отсутствие изогнутых элементов, занимающих некоторое пространство, сухой сифон имеет прямую форму и поместится даже под самую миниатюрную раковину. Монтаж такого слива может быть как вертикальным, так и горизонтальным.

Также сифоны разнятся по материалу, из которого они изготовлены:

Современные производители изготавливают пластиковые сифоны, покрытые специальным антибактериальным веществом изнутри, которое препятствует оседанию грязи на трубе.

Изделия из пластика имеют небольшой вес, они устойчивы к химическим средствам, обладают простой конструкцией и просты в установке.

На что обратить внимание при выборе сифона?

Выбирать сифон для раковины необходимо с учетом следующих факторов:

  • Обычно сифоны продаются в комплекте с раковинами, однако если комплектация иная, измерьте диаметр горловины раковины. Диаметры у раковины и умывальника обычно разные;
  • Позаботьтесь о пропускной способности сифона. Заранее решите, будут ли подключены к сифону другие сантехнические приборы. При подключении дополнительных приборов, пропуск воды должен быть увеличен. Делается это с помощью увеличения количества выходов в канализационную трубу;
  • Определите, насколько удобно расположена канализационная труба. Если она находится слишком низко – возникнет необходимость ее поднятия. В таком случае лучше приобрести гофрированный сифон;
  • Вычислите, сколько свободного пространства имеется под раковиной, от этого будут зависеть габариты будущего сифона;
  • При выборе слива, тщательно осмотрите его на наличие сколов, проколов и другого вида брака. Также проверьте качество резиновых прокладок – возможно придется приобрести более надежные детали;
  • Возможно, будет важна эстетичная сторона будущего сифона, поэтому приобретайте тот сифон, который визуально также будет подходить в ванную комнату.

Порядок самостоятельного монтажа бутылочного сифона

В связи с особой популярностью сифона бутылочного типа, стоит рассмотреть схему его установки. Самостоятельная сборка и установка сифона не предполагает возникновение проблем, поэтому с данной задачей может справиться и новичок. Чаще всего, в комплекте идет инструкция по сборке, которой необходимо следовать.

В случае: подтекания, повреждения, брака, допускается применение силиконового герметика.

Основные этапы установки включают:

На первом этапе необходимо соединить сифон со сливным отверстием раковины. Для этого закрепите защитную сетку для раковины снаружи, на отводной патрубок установите резиновую прокладку и плотно прижмите его к сливному отверстию изнутри раковины. В гайку патрубка закрутите соединительный винт с помощью отвертки. Обратите внимание, что защитная решетка должна быть утоплена в чаше раковины и не выступать из нее. Это поможет избежать скапливания воды в раковине.

Обязательно установить конусное кольцо



Второй этап предполагает сбору основной части сифона. На конец отводного патрубка одевается пластиковая гайка и конусовидная прокладка, после чего он вставляется в колбу и гайка закручивается. Далее закручивается верхняя часть колбы, при этом соединяется она с помощью резиновых прокладок.

Обратите внимание на наличие и конус уплотнительного кольца

На последнем этапе, сифон подключается к канализационной трубе. Делается это с помощью гофротрубы или жесткой сборки. Важно, чтоб входной диаметр канализационной трубы соответствовал подключаемой трубе, иначе придется использовать резиновую манжету для герметичности.

После того, как сифон установлен, проверьте качество сборки. Для этого включите воду до полного напора и подложите под раковину бумагу, чтоб были видны капли.

Сборка сифона



Видео:

Видео:

Как установить и подключить сифон на мойку на кухне: 7 шагов

Сифон — деталь сантехники, без которой нормально пользоваться раковиной не получится. Магазины предлагают немало вариантов для моек. Гайд помогает разобраться в видах и особенностях моделей, рассказывает, как они устроены. В нем также есть пошаговая инструкция по установке.

Что такое сифон для мойки?

Это элемент слива, который создает гидрозаслон, тем самым препятствуя проникновению мусора в трубопровод и появлению неприятных запахов в кухне.

Основных разновидностей сифона — пять:

1. Бутылочный — представляет собой жесткую конструкцию, с откручивающейся деталью снизу. Это очень удобно, так как засоры можно быстро прочистить. Такой вариант удерживает не только мусор, но и мелкие предметы, например, кольца. К этому типу сифонов может подсоединяться гофрированный мягкий или жесткий сливной шланг.

2. Гибкий — гофрированная трубка с изгибом, которая фиксируется с помощью хомута. Место сгибания создает водозатвор. Основную часть сифона можно сгибать в нужную сторону. Существенный минус такого решения — шероховатость внутренней стороны: из-за такой структуры материала внутри часто задерживается мусор, поэтому прочищать его нужно чаще остальных.

3.Скрытый — вариация бутылочного. Снаружи размещена только горизонтальная трубка, а сама «бутылка» встраивается в стену. Стоимость таких моделей выше, поскольку они не портят интерьер.

Читайте также: Как выбрать смеситель для ванны: 4 секрета удачной покупки

4. Трубный — жесткий, имеет форму S или U. Конструкция может быть как цельной, так и разборной. Некоторые модели оснащены пробкой в нижней точке, что позволяет легко и быстро устранить засор. При установке такого сифона важно максимально точно совместить сливные отверстия мойки и входного канализационного канала.

5. Плоский — имеет либо трубчатый, либо прямоугольный корпус. Этот вариант компактнее остальных и стоит дороже, но зато дает больше свободного пространства под мойкой на кухне. Это дает возможность установить внизу тумбу, разместить небольшую стиральную или посудомоечную машину.

Совет: после доставки сифона следует убедиться, что его элементы не деформированы, а все детали, которые должны быть в комплекте — на месте.

Узнайте: Как подобрать мойку для кухни: 4 критерия выбора

Переливные модели

Основная черта такого сифона для мойки — сверху корпус оснащен отводом на перелив. Его еще называют переливным узлом или тройником. Он предотвращает выплескивание воды за пределы раковины, если основное нижнее отверстие закрыто.

Переливная трубка, которая подсоединяется к узлу, может быть гофрированной или жесткой. Второй вариант может быть не только цельным, но и раздвижным, что позволяет регулировать длину. Стоки из тройника попадают в гидрозатвор.

Устройство и принцип действия

Независимо от вида, модели выполняют одинаковую функцию. В изогнутой части постоянно находится слой воды, который представляет собой гидробарьер. Он не дает газам, попадающим туда во время сброса стоков, попасть в кухню, при этом вода все равно сливается в канализационную систему.

Пригодится: Как выбрать смеситель для кухни – 3 параметра сантехники, на которые стоит опираться при покупке

Составные элементы

Выше были описаны основные виды сифонов и особенности их устройства. Некоторые детали конструкции — общие для всех моделей. Их составляющие представлены:
корпусом из нескольких частей;

  • отводным патрубком, имеющим рельефные кольца, который подключается к мойке на кухне снизу;
  • сеткой — берет на себя защитную функцию;

Совет: для большой семьи подойдет двойная глубокая раковина, например, N200. Она сделана из прочного искусственного камня и устанавливается под столешницу.

  • винта, который служит соединением между сеткой и патрубком;
  • трубки для отвода воды в систему канализации;
  • прокладок: в виде конусов — уплотнители между элементами, из резины — для фиксации отвода и герметизации защитной решетки;
  • накидных крепежных гаек.

Инструкция: Как правильно установить мойку на кухне своими руками: инструкция в 4 разделах

Как собрать сифон для раковины

Сборка приспособления и его подключения просты. Обычно вместе с товаром выдается план действий. Каждый этап описан в таблице.

Внимание! Перед установкой важно отключить подачу воды и слить ее остатки, открыв кран.


Как установить сифон для мойки на кухню

Шаг 1 На наружную резьбу, расположенную в верхней части корпуса сифона, надеть тонкую прокладку наибольшего диаметра. Она отвечает за герметичность соединения съемной нижней крышки с корпусом и, как правило, ее доставляют в комплекте с сифоном.
Шаг 2 Плотно закрутить нижнюю крышку с внутренней резьбой.
Шаг 3 На патрубок, который будет крепиться к мойке, надеть накидную гайку.
Шаг 4 Снизу гайки на патрубок надеть шайбу конической формы. Глубина опускания сифона под мойку регулируется по уровню расположения шайбы-конуса.
Интересно: для кухонь с необычной планировкой или тесных помещений делают угловые раковины, типаAZG 661-E.
Шаг 5 Конец патрубка вставить в верхнее отверстие конуса и закрепить накидную гайку.
Шаг 6 На патрубок сливного шланга накинуть гайку и надеть конусовидную прокладку тупым концом.
Шаг 7 Подключить сливной шланг к выходному отверстию на корпусе сифона и закрутить гайку.

Важно: после того, как сифон для мойки будет собран и установлен, следует проверить герметичность соединений. Для этого нужно открыть кран на смесителе в кухне и посмотреть, нет ли протеканий. Если есть — надо все подкрутить еще раз, если ничего не течет — работа окончена.

Любопытно: Из чего состоит смеситель для кухни: устройство 5 разных моделей

Как видно, подсоединить сифон — нетрудно, даже если пользователь ни разу не сталкивался с такой необходимостью. Нужно лишь четко следовать инструкции.

Рейлинги для кухни - выбор и установка

Содержание:

  1. Разновидности рейлингов
  2. Какой выбрать?
  3. Аксессуары
  4. Рейлинги в дизайне (фото)
  5. Как установить? Способы крепления.

Рейлинги для кухни – небольшие трубы различной ширины, длины с заглушками по торцам.

  • Экономят пространство, делая интерьер более свободным;
  • Позволяют компактно хранить кухонную утварь;
  • Легко крепятся и переустанавливаются.

Используются для подвешивания:

  1. Крючков;
  2. Полок;
  3. Держателей;
  4. Ножей и черпаков;
  5. Моющих средства и полотенец;
  6. Разделочных досок;
  7. Прихваток;
  8. Кастрюль.

Горизонтальный рейлинг и аксессуары

1. Разновидности рейлингов

На рынке представлены несколько видов изделий, которые различаются между собой типом крепления:

  1. Вертикальные – штанги монтируются параллельно стене между столешницей и полками;
  2. Горизонтальные – обычно устанавливаются под навесными шкафчиками с помощью кронштейнов. Могут быть длинными или многоярусными;
  3. Подвесные – навешиваются над кухней с островной планировкой.

Не забывайте, что подвесные рейлинги хорошо смотрятся в больших кухнях с высокими потолками. Горизонтальные и вертикальные системы  универсальны.

При покупке обязательно обратите внимание не только на вид изделий, но и на используемый материал:

  1. Сталь - системы из данного материала наиболее долговечные. Изделия применяются для удержания банок со специями или сыпучими продуктами;
  2. Пластик или алюминий - стоят недорого, используются для хранения легкой утвари;
  3. Латунь - практичны, неприхотливы в уходе. Обычно выпускаются с напылением под золото, серебро, бронзу, медь или хром.

2. Как выбрать?

Итальянские, чешские, немецкие изделия имеют высокое качество, надежную фурнитуру, элегантный внешний вид.

1. При производстве зарубежных систем используют гальванический метод, то есть  вплавление в металл защитного напыления. Поэтому немецкие рейлинги служат дольше, сохраняя безупречный внешний вид.

2. Чешские и итальянские системы стоят в 2-3 раза дешевле аналогов из Германии. Внешне ничем не отличаются. Тем не менее, итальянцы и чехи применяют для декорирования напыление без гальванического метода обработки поверхности.

Виды напыления рейлингов

Рейлинги из нержавеющей стали – беспроигрышный вариант для современной кухни. Системы устойчивы к влаге, ультрафиолету и механическим воздействиям.

Рекомендации:

  1. Если много готовите, установите держатель для ножей;
  2. Полочки для баночек со специями отлично экономят место на кухне;
  3. Самые надежные и качественные – немецкие системы;
  4. Вес и размер навешиваемых аксессуаров имеют значение. Если планируете прикрепить на одну систему сразу несколько элементов, диаметр трубы изделия должен быть более 40 мм.

3. Рейлинги в дизайне

Стиль хай-тек

1. Хай-тек или модерн: хромированное напыление. Отлично подойдут полки из прозрачного пластика.

2. Минимализм и арт-деко: расцветка под никель.

3. Классика: медь или бронза, витееватая форма с золотым напылением.

Классическая кухня


Рейлинги на классической зеленой кухне из массива (67 фото)

4. Кантри: под дерево и алюминиевые варианты.

Стальные рейлинги добавят изысканность и практичность в кухню любого стиля.

Кухня в стиле  кантри

4. Аксессуары

Удобно разместить все необходимые хозяйственные принадлежности в кухонном интерьере позволят:

  1. Вешалки и половники;
  2. Подставки и шумовки;
  3. Навесные хлебницы;
  4. Фруктовницы;
  5. Винницы;
  6. Бокальницы;
  7. Терки и лопатки;
  8. Специи;
  9. Посуду и кружки.

Обратите внимание на угловые полочки. Аксессуар навешивают над мойкой для экономии пространства.

Рекомендуем использовать s-образные крючки – самый простой элемент для подвешивания кухонных принадлежностей.

5. Как крепить?

Рейлинги устанавливают на стене либо на фартуке над столешницей двумя методами:

  1. крепежным
  2. распорным.

Поверхность для крепления может быть сделана из любого материала.

Советуем вешать рейлинги на высоте 40-50 см от столешницы. Расстояние от верхнего шкафа должно составлять не менее 5-7 см.

1. Крепежный метод. Чтобы закрепить изделие необходимо сделать следующее:

  • Наметить места установки системы;
  • Просверлить отверстия дрелью под пластиковый дюбель диаметром 6-8 мм;
  • Закрепить держатели при помощи шурупов;
  • Навесить необходимые аксессуары.

2. Метод установки в распор.

Как правило, в изделиях предусмотрена дополнительная стойка, которая может выдвигаться на необходимую высоту для крепления.

Специальные накладки из прочного пластика, резины предотвращают повреждение поверхности.

Уход за рейлингами

Не забывайте хотя бы раз в полгода протирать рейлинги влажной тряпкой.

Внимание! Не используйте моющие средства, ведь некоторые агрессивные вещества со временем могут изменить цвет изделия.



Приобрести конструкции легко в любом специализированном магазине.

Посмотреть интересные идеи рейлингов и не только вы сможете на этом видео:

Как установить сифон и правильно его выбрать

Установка сифона

Многие полагают, что установить сифон под силу только специалисту — сантехнику. На самом деле, изучив наши советы, вы поймете, как легко и просто самостоятельно установить новый сифон, например, у раковины.





Сантехнический сифон — прибор, который устанавливается между сантехническим оборудованием (раковиной или ванной) и канализационной трубой. Основное назначение сифона — препятствовать выходу газов из канализации и таким образом избавляет от неприятного запаха в ванной и на кухне. Сантехнический сифон представляет собой изогнутую трубу, в изгибе которой задерживается вода, в результате образуется гидрозатвор — водяная пробка, которая и не дает выходить газам из канализации.

Сантехнический сифон



Виды сантехнических сифонов

Сейчас в продаже можно увидеть две основные разновидности сифонов — бутылочный и коленный.

Бутылочный сифон похож на колбу, в которой задерживается отфильтрованная вода. Бутылочный сифон имеет сливную трубу, соединяющуюся со сливным отверстием сантехнического прибора, и выпуск, соединяемый с канализационной трубой. Бутылочный сифон устанавливается, как правило, под раковинами и мойками.

Бутылочный сифон

Сифон коленного типа (двухоборотный) — это S- или U-образно изогнутая труба. Сифоны такого типа встраивают в унитазы, а также устанавливают под писсуарами, ваннами и душевыми кабинами. Разновидность такого сифона — сифон-ревизия с раструбом в верхней части.

U-образный сифон для умывальника

Разновидностью коленного сифона является также гофрированный сифон, гибкая гофрированная труба, как правило, пластиковая, которая крепится в форме колена с помощью специального хомута, который не дает гофре распрямиться. В таком сифоне колено-изгиб необходимо создать самостоятельно – изогнув гофрированную трубу сифона. Такой сифон дает наименьшее количество протечек, т.к. имеет меньшее число соединительных элементов.





Сантехнические сифоны: 1 — пластмассовый бутылочный; 2 — никелированный бутылочный; 3 — двухоборотный пластмассовый; 4 — сифон-ревизия

Сифон с гофрированной трубой

Двойной сифон, для двух моек

Сифон с отводом для стиральной машины

Сифон с двумя отводами (например, для стиральной и посудомоечной машин)

Сифон для раковины или мойки с переливом

Сифон для ванной с переливом



Установка сифона

Установить сифон самостоятельно не сложно. Если вы это собираетесь сделать впервые, то начать желательно с установки сифона для раковины или мойки. Для этого лучше всего подходит бутылочный сифон. Сперва следует установить сливную решетку в мойку или раковину и закрутить ее снизу, после чего подсоединить к стоку мойки (раковины) сифон и закрутить запорную гайку.

Сливная решетка сифона

Как правило, такой сифон будет выполнен полностью из пластика, поэтому при затягивании запорной гайки не стоит сильно усердствовать, иначе вы можете запросто сорвать резьбу, и надежной герметизации достичь не получится.

Закручиваем запорные гайки сифона

Вкручиваем сливной сифон в раковину

Подключаем отводную трубу сифона к канализационной системе

Так выглядит смонтированный металлический сифон

У кухонных моек с двумя раковинами два сливных отверстия, и в этом случае необходимо устанавливать сифон с двумя сливными трубами. Не ошибитесь, когда будете покупать сифон в магазине. Если вы планируете установить в ванной комнате или на кухне стиральную или посудомоечную машину, необходимо заранее приобрести сифон со специальными отводами для этих устройств. К такому отводу вы потом сможете подсоединить сливной шланг стиральной или посудомоечной машины. Для того чтобы через неиспользуемое отверстие отвода не текла вода, нужна пробка (в комплекте ее, как правило, нет). В качестве пробки можно использовать и пятирублевую монетку. Под ванну нужен сифон с переливом.

Перед соединением сифона с канализационной трубой устанавливается тройник, к нему подсоединяют трубу перелива, которая служит для отвода воды при переполнении ванны. Также есть сифоны с автоматическим сливом, в которых решетку перелива и сливную решетку соединяет тросик, открывающий заглушку, если ванна переполняется. Это очень удобное устройство. Если забудете, что наполняете ванну, то, когда вода достигнет переливного отверстия, автоматически откроется сливное отверстие, и вы не зальете соседей снизу.

Теперь расскажем о соединении сифона с канализационной трубой. Жесткую металлическую или пластиковую отводную трубу сифона необходимо открутить (и прикрутить обратно, когда она будет вставлена в канализацию). Диаметр отводной трубы сифона меньше диаметра раструба канализационной трубы, поэтому на нее надевают уплотнительное кольцо (черное резиновое, а есть и белое пластиковое), толщина которого примерно 1,5 см. Внешний диаметр уплотнительного кольца должен быть равен диаметру раструба на расстоянии около 10 см от его края, обычно, это 7 см, а внутренний диаметр кольца должен соответствовать диаметру отводной трубы сифона.

Уплотнительная манжета в месте соединения сливной и канализационной труб

Место соединения сифона с канализационной трубой необходимо загерметизировать. Для герметизации можно использовать силиконовый герметик, который наносится на поверхность уплотнительного кольца, контактирующего с поверхностью раструба. А вот сифоны для унитазов и писсуаров обычно закрепляют в раструбе цементным раствором.









Что бы еще почитать?

Как выбрать и установить измельчитель пищевых отходов для раковины?

В большинстве случаев приготовление пищи сопровождается появлением пищевых отходов, нуждающихся в утилизации. Сегодня на смену мусорному ведру пришло современное оборудование, способное перемалывать и отправлять в систему канализации отходы вместе с бытовыми стоками.

Прибор-утилизатор быстро и без проблем справится с фруктами  и овощами, мелкими рыбными и куриными косточками, арбузными корками, бумажными салфетками и полотенцами, семечками, яичной скорлупой, хлебными крошками и пр. С появлением на кухне измельчителя или, как его еще называют, диспоузера для раковины, гигиеничность помещения существенно возрастает, исчезают неприятные запахи. При этом нет никакого риска засорения канализационных труб, ведь утилизатор перемалывает отходы до частиц размером 3 миллиметра в диаметре.

Устройство измельчителя мусора для раковины




где 1 – пробка, 2 – воронка сливная, 3 – гайка для слива крепежная, 4 – винт стопорный, 5 -  щиток, защищающий от брызг, 6 – рабочий резервуар, 7 – нож, 8 – прокладка отверстия выпуска, 9 – накладка прижимная, 10 – труба сливная, 11 – кнопка возврата, 12 - электрошнур, 13 – фитинг выпускной, 14 корпус двигателя, 15 – поворотный кулачковый резак,  16 – диск, 17 – хомут, 18 – прокладка фибровая, 19 - прокладка резиновая.

Сегодня можно приобрести как электрические, так и механические устройства. Механические приборы оснащены режущими лезвиями, с помощью которых происходит измельчение волокнистых и жестких отходов, предотвращается засорение системы канализации.

Разновидности электронных измельчителей отходов:

  • с непрерывной загрузкой. Принцип работы устройства следующий – сначала включается сам утилизатор и  лишь за тем в него загружаются отходы;
  • с порционной загрузкой отходов. Сначала в рабочую камеру помещается порция пищевых отходов, после чего включается оборудование.


Что касается затрат на использование утилизатора для кухни, оно обойдется вам не дороже, чем эксплуатация лампочки на 100 Вт. При этом стоит отметить неоспоримое преимущество, которое способен обеспечить вам диспоузер, – очищение стенок труб канализации от жирного налета. А это говорит о том, что появится возможность сэкономить на прочистке канализационной системы.

Принцип работы устройства

Диспоузер предельно прост в обращении. Рассмотрим принцип работы устройства на примере утилизатора с непрерывной загрузкой. Все, что от вас требуется, – включить холодную воду, нажать кнопку прибора, выбросить в сливное отверстие мойки отходы и, после того, как появится звук работящего «в холостую» двигателя, отключить устройство. Далее необходимо в течение 10 секунд промыть канализацию и можно повторять операцию снова.

Не рекомендуется загружать в измельчитель мусора, расположенный в раковине, крупные кости, шелуху лука, кукурузные початки, полиэтиленовые изделия, нитки.

Если в прибор попадут запрещенные отходы, сработает защитное устройство, которое отключит его. В таком случае вернуть прибор в рабочее состояние будет под силу лишь мастеру

Установка измельчителя в раковину – основные этапы

  • Отключаем воду и отсоединяем от мойки канализационные трубы.
  • На фланце размещаем резиновую прокладку.
  • Подсоединяем крепление измельчителя к мойке и затем подключаем сам прибор.
  • Один конец сливной трубы соединяем с диспоузером, второй – с трубой канализации. Подключаем электрический шнур к розетке (розетка должна быть заземлена). Некоторые производители диспоузеров рекомендуют использовать отдельную линию.
  • Тестируем оборудование. Включаем холодную воду и нажимаем на кнопку, помещаем в раковину отходы и убеждаемся в том, что аппарат работает правильно.

Существуют модели измельчителя отходов для раковины, конструкцией которых не предусмотрен отдельный выключатель. Они рассчитаны на порционную загрузку. После того, как резервуар заполнен отходами, производится поворот крышки горловины. Эта крышка вставляется в сливное отверстие раковины и выполняет роль выключателя.

Что делает U-образная труба под раковиной?

П-образная труба под раковиной в кухне и ванной - это то, что люди ожидают увидеть, но редко задумываются. «Почему именно он такой формы? И почему кажется, что каждая сливная труба раковины имеет такую ​​же форму? Это должно служить определенной цели ». К тому времени вы обратились к чему-то более важному.

Да, U-образная конструкция сливных труб для раковины служит очень важной цели, и большую часть времени она выполняет свои функции, не беспокоясь об этом.Однако бывают случаи, когда вам понадобится ремонт сантехники под раковиной, потому что с этой мерой предосторожности, встроенной в ваши раковины, возникли проблемы. Если у вас есть засорения или протечки в раковинах, позвоните в Wm. Хендерсон и мы предоставим вам быстрое и эффективное средство правовой защиты.

Водоотводящий механизм под раковиной

U-образный изгиб вашей дренажной трубы называется p-сифоном . Эта труба также называется ловушкой . Однако термин ловушка может относиться к ряду сантехнических приборов, которые служат аналогичным целям.Название этого механизма под раковиной относится к форме, если смотреть под углом, поскольку уже существовал подобный приспособление, называемое U-образным изгибом.

Как работает сифон?

Сифон под водопроводной трубой раковины служит для улавливания небольшого количества воды внутри водосточных труб после использования раковины. Эта заглушка предотвращает попадание канализационных газов в канализацию и выход из раковины. Он также может задерживать мелкие предметы, падающие в раковину, например украшения, что упрощает их извлечение.Многие современные раковины имеют клапан в нижней части сифона, чтобы обеспечить легкий доступ ко всему, что могло упасть в раковину.

Инфографика о деталях и компонентах P-Trap

Чтобы ознакомиться с трубами и деталями под раковиной, просмотрите инфографику ниже. Инфографика отображает санитарную трубу, сифон, приспособление и вентиляционную трубу.

Причины засорения труб сифона

Дренажные трубы P-сифона в некоторых случаях могут стать проблемными местами.Поскольку они улавливают воду, они также могут улавливать в воде мусор, например волосы и мыльную пену. К сожалению, скопление грязи и мусора в конечном итоге приведет к засорению сифона. Плунжер может устранить засор. Если вы не можете удалить пищу и загрязнения из раковины с помощью пробки, вам, вероятно, понадобится сантехник, чтобы решить проблему с водопроводом под раковиной. Лицензированный техник разбирает р-ловушку или использует такие инструменты, как дренажная змея или гидроабразивная машина, чтобы устранить проблему.

Другая распространенная проблема с р-ловушками - их высыхание. Если раковина не используется часто, вода в сифоне испарится, и запахи канализации начнут выходить из канализации. Если вы чувствуете неприятный запах из-за раковины, попробуйте пропустить через нее воду, чтобы наполнить р-сифон.

Р-ловушка будет незаметно выполнять свою работу за вас, пока с ней что-то не пойдет не так, а затем вам потребуются квалифицированные сантехники. Чтобы получить помощь в ремонте сантехники, свяжитесь с Wm. Компания Henderson Plumbing & Heating Inc.Помимо установки и ремонта приспособлений, наша команда также предлагает другие сантехнические услуги, такие как замена канализационной линии, ремонт вывоза мусора, установка газопровода, замена водонагревателя и ремонт водопровода. Чтобы получить помощь, позвоните нам по телефону (484) 206-8594.

35 частей кухонной мойки (подробная схема)

Многие домовладельцы предпочитают экономить деньги, устанавливая собственную кухонную мойку, будь то новый дом, ремонт кухни или просто приобретение новой раковины.

Подробная диаграмма, иллюстрирующая все 35 различных частей кухонной мойки, включая трубопроводы горячей и холодной воды, шланг подачи и слива воды в посудомоечную машину, клапаны, сифоны ... все, а также кухонную раковину.

Хотя это и не самая сложная сантехническая работа, любой, у кого есть небольшой опыт работы с проектами по благоустройству дома и готов посмотреть некоторые видеоролики на YouTube, может сделать это профессионально. Но один хороший помощник - это диаграмма, на которой показаны части кухонной мойки.Всегда приятно иметь наглядное пособие для таких проектов.

Ниже приведена наша нестандартная диаграмма, иллюстрирующая анатомию кухонной мойки, включая раковину, а также все части под стойкой.

Связано: Основные ванные комнаты с раковинами на пьедестале | Типы кварца | Типы раковин для ванных комнат | Основные ванные комнаты с двумя раковинами

Анатомия кухонной мойки (схема)

  • Раковина: Сантехника, используемая для мытья посуды, мытья рук и других целей.
  • Накладка: Плоский кусок металла, используемый для защиты и скрытия отверстия для трубы или клапана.
  • Рычаг крана: Рычаг, используемый для управления потоком воды из носика.
  • Распылительный шланг: Подключает подачу воды к крану.
  • Столешница: Плоская поверхность вокруг раковины.
  • Измельчитель мусора: Устройство, устанавливаемое под раковиной между сливом и сифоном и используемое для измельчения и смывания остатков пищи и другого кухонного мусора.
  • Сливная шайба Сливной шланг: Используется для перекачивания воды.
  • Посудомоечная машина Водоснабжение: Водопровод для посудомоечной машины.
  • Сифон: Устройство (обычно П-образной формы для домашнего использования), которое улавливает мусор и предотвращает попадание канализационных газов в дом.
  • Линия подачи холодной воды: Система, позволяющая подавать холодную воду из основного источника воды туда, где она предназначена для использования.
  • Линия горячего водоснабжения: Система, позволяющая подавать горячую воду из основного источника воды туда, где она предназначена для использования.
  • Запорный клапан: Регулирует поток воды.
  • Фрикционная прокладка: Защитный барьер, создающий сильное трение между двумя движущимися поверхностями.
  • Резиновая прокладка: Уплотнение, которое служит защитным барьером между двумя поверхностями с целью предотвращения любой утечки жидкости или газа.
  • Фланец сетчатого фильтра: Металлический элемент, соединенный с сетчатым фильтром.
  • Корпус фильтра: Используется для фильтрации мусора в системе водоснабжения.
  • Распылительная головка: Выскакивает и распыляет струю воды на область.
  • Рукоятка / рычаг: Используется для включения и выключения крана.
  • Узел носика: Детали, используемые для управления носиком.
  • Аэратор: Маленькие сетчатые экраны, размещенные на конце смесителей и используемые для регулирования потока воды в несколько небольших потоков, так что объем воды, вытекающей из крана, будет значительно уменьшен.
  • Компрессионная муфта: Соединяет две трубы с приспособлением или клапаном.
  • Распылительный шланг: Подключает подачу воды к крану.
  • Трубка подачи: Подключает подачу воды к крану.
  • Очистка: Фитинги для труб, к которым можно получить доступ для очистки от засоров и мусора.
  • Дренажная труба: Длинная труба из металла или пластика, которая выводит сточные воды и сточные воды из здания и регулирует давление воздуха в трубах во избежание засорения.
  • Контргайка: Установка запертого или выключенного положения на энергоизолирующем устройстве.

По теме:

ВИДЕО: Как установить кухонную мойку

Раковина и сливная сантехника | HomeTips


Схемы и полезные советы о том, как работает раковина для кухни и ванной, а также водосток

Слив в раковине всегда включает в себя «ловушку», которая заполняется водой, чтобы предотвратить попадание канализационных газов в дом.

Раковины для кухни и ванных комнат подключены к домашней системе водоснабжения, которая снабжает смесители, а также к домашней канализационной системе для сточных вод (DWV). И кухонные раковины, и раковины для ванны работают очень похоже; Основное отличие заключается в том, что кухонные мойки предназначены для подключения к большему количеству приспособлений, чем к смесителю, например, к фильтру для воды, мусоропроводу и посудомоечной машине. В большинстве раковин для ванных комнат есть только кран и слив.

Слив для раковины

Слив для раковины состоит из нескольких компонентов.В кухонных мойках ситечко вставлено в корпус сита, которое вставляется в отверстие под раковину и приклеивается к раковине с помощью шпатлевки для сантехников. Под раковиной корпус фильтра соединяется с патрубком слива и остальной частью слива. Мусоропровод, если он есть, крепится непосредственно к специальному фильтрующему корпусу. (См. Раздел «Как работает вывоз мусора».)

Схема слива кухонной раковины

У большинства раковин для ванн нет фильтра, но есть откидная пробка, чтобы в раковину можно было легко наполнять воду. Выдвижная заглушка вставляется в корпус слива, который подсоединяется так же, как корпус фильтра кухонной мойки, как показано справа. (Дополнительную информацию см. В разделе «Сантехника для раковины в ванной».

Под раковиной резиновое уплотнение, металлическая шайба и большая контргайка или фиксатор прижимают корпус к раковине. Прямая насадка крепится к корпусу фильтра с помощью резьбового соединения. соединительные муфты соединяют патрубок, основные части сифона и короткий резьбовой ниппель на тройнике в сливной трубе.На стене или в задней части корпуса декоративная накладка, называемая накладкой, скрывает соединитель и ниппель. Сточные воды выходят через сифон и спускаются по дренажной трубе в основную трубу.

Что такое ловушка для раковины?

Сифон для раковины представляет собой J-образную трубу под раковиной, предназначенную для улавливания ядовитых канализационных газов до того, как они попадут в дом. Самую распространенную ловушку иногда называют P-ловушкой (потому что она имеет форму буквы P, которая упала лицом вниз).

Сифон для раковины в ванной

Когда вода стекает в слив раковины, она проходит через сифон и выходит из водосточной трубы.Но поскольку сливная труба выходит на более высоком уровне, чем изогнутая часть трубы, часть воды улавливается и удерживается в изгибе сифона. Эта вода обеспечивает уплотнение, не позволяя канализационным газам подниматься вверх через слив раковины. Каждый раз, когда вы пользуетесь раковиной, вода в сифоне заменяется.

Сифон присоединяется к патрубку слива раковины и водосточной трубе с помощью резьбовых соединений. Большая резиновая шайба под каждой муфтой обеспечивает водонепроницаемое уплотнение.

Если раковина засорилась - или если вы уронили в канализацию небольшой предмет - первое место, где нужно искать засорение или потерянный предмет, находится в легко снимаемом сифоне (не забудьте поставить под него ведро, прежде чем разбирать трубы) .У некоторых ловушек внизу есть пробка для очистки, поэтому вам даже не нужно снимать ловушку.

Рекомендуемый ресурс: Получите предварительно проверенную местную дренажную систему Pro

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт разработал его опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по обустройству дома и автора бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Для чего нужен сифон в кухонной сантехнике?
