Как снять вентиль с газового баллона за 30 секунд. | Mary Wood — Все своими руками!

Не секрет, что в хозяйстве у многих вещей есть вторая жизнь)

Вот и настала очередь 50 литрового газового баллона, переродиться во что-то более нужное в данный момент. А именно, в дополнительный ресивер для компрессора.

И первое что требуется сделать — скрутить вентиль! В сети, огромное кол-во статей как это можно сделать, но полистав их меня немножко перекосило…

Прижать баллон колесом машины к бордюру.

Зажать баллон в тиски.

Перевернуть баллон вверх ногами и зажать в тиски сам кран.

Так же были варианты с цепями, сваркой (больные) и вызовом соседей.

И все это ради того, что бы как то, зафиксировать баллон, в неподвижном состоянии…

Что же, теперь я просто обязана открутить этот вентиль)

Эту юбочку, лучше сразу выломать или срезать, она прихвачена 2 точками и однозначно оторвется в процессе

Эту юбочку, лучше сразу выломать или срезать, она прихвачена 2 точками и однозначно оторвется в процессе

И так, что мы имеем:

• Конусную резьбу, длинной около 3см. Сильно…
• Отсутствие уплотнителей, что означает высокую вероятность присутствие резьбового герметика. Вряд ли WD тут поможет, но хуже точно не сделает.
• Как бы долго мы не спускали газ через вентиль, внутри баллона будут остатки, пилить или нагревать не стоит!

Звучит сложно, но на деле мне понадобиться всего 2 ключа, 2 трубы и 5 минут времени и возможно WD-40. Никакой помощи, никаких тисков и даже обойдемся без машины)

Брызнем DW и подождем минутку, как я говорила, вряд ли поможет, но хуже не будет.

Так как кран латунный и закручен очень туго, простой гаечный ключ может соскочить или смять сам кран и соскочить, газовый намного надежней.

Далее цепляем ключи. Ключ по больше лучше накинуть на привернутую к баллону муфту и прокрутить баллон так, что бы тело ключа уперлось в землю.

Затем одеваем на ключи трубы.

Вот таким образом мы и застопорили баллон)

Вот таким образом мы и застопорили баллон)

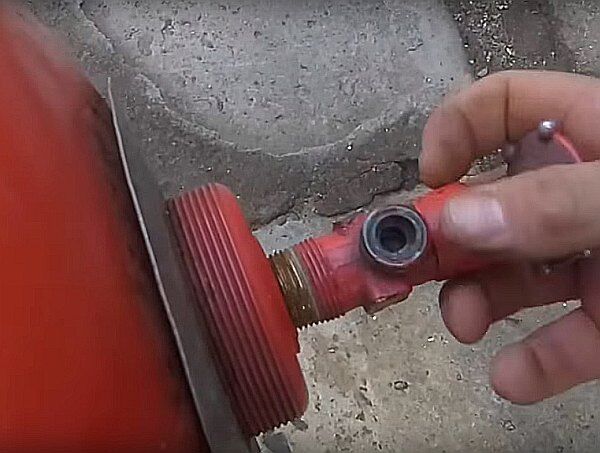

Теперь просто откручиваем против часовой.

Вуоля, готово)

Как видите, оказалось все Очень просто.

Если у вас есть соответствующий инструмент…

На этом все, удачных вам откручиваний)

Особенности процесса замены вентиля на газовом баллоне

На природном «голубом» топливе сегодня многие не только еду готовят, но и устраивают систему отопления и горячего водоснабжения. Централизованные сети не во всех дачных и частных секторах протянуты, поэтому коммуникации монтируются автономными. Такие системы чаще и обслуживаются самостоятельно. Например, выполняется замена вентиля на газовом баллоне. Об этом и пойдет речь.

Что нужно знать о вентилях

Перед тем как открутить кран на газовом баллоне, стоит выяснить какое направление имеет резьба конкретного вентиля. Здесь всего 2 варианта: для несгораемой среды – правое, в остальных случаях – левое. Выбирая новую запорную арматуру также стоит учитывать содержимое баллона:

• ацетилен и аналоги – белый вентиль, который обладает химической инертностью к реагентам;

• кислород – синий кран;

• сжиженный газ (пропан, бутан) – образцы с красной индикацией и краном марки ВБ-2.


Периодически устройство необходимо проверять на предмет исправности, герметичности соединений. Для этого достаточно нанести немного мыльного раствора и открутить вентиль на газовом баллоне. Процедура повторяется дважды. Если происходит вспенивание, то приспособление необходимо заменить. Также причинами могут быть прокручивание маховика, механическая деформация.

Самостоятельная замена вентиля на газовом баллоне

Сразу стоит отметить, что все ремонтные работы могут быть проведены только специалистами. Своими руками многое можно сделать. Но обеспечить полную герметичность соединений в случае с газом, который находится под давлением – это гарантировать может лишь профессионал. Ведь речь идет не о воде, а о горючем и взрывоопасном, вредном для здоровья веществе.

Процедура замены устройства по сути не сложная, но важно соблюдать некоторые правила и последовательность действий. Так, перед тем, как открутить вентиль с газового баллона, необходимо выпустить остатки газа. Для этого нужно открыть запорный узел. При этом маховик вращать важно без спешки, так как существует вероятность появления опасной искры. Главное – обеспечить хорошее проветривание в помещении, чтобы не отравиться газом, исключить риск его возгорания.

Когда давление снаружи и внутри газового баллона выровняется, можно будет приступать выкручиванию вентиля. Установка с целью герметизации резьбового соединения проводится с использованием уплотняющей смазки либо фторопластовой фум-ленты. Поэтому демонтаж чаще оказывается затруднительным. Для упрощения процесса с помощью фена металл можно разогреть. В качестве альтернативы можно использовать матерчатую обмотку и горячую воду (здесь важно выходной патрубок предварительно заглушить). От этого происходит в достаточной степени расширение вентиля, чтобы скрутить его с баллона.

Установка новой запорной арматуры выполняется не сразу. Прежде, чем смазать вентиль пропанового баллона либо намотать на посадочное место уплотнительную ленту, рабочий участок тщательно обезжиривается. Для этого можно использовать уайт-спирит либо мыльный раствор. Потом участок промывается водой и просушивается.

Далее на штуцер наносится уплотнительное средство. Выбирать нужно только составы пригодные для работы с газовыми баллонами. Они способны выдерживать давление и химическое воздействие, которые создаются в конкретной ситуации. Например, фум-лента должна быть с желтой индикацией, она толще сантехнического аналога. На штуцер она наматывается в 3-4 слоя.

После закручивания вентиля соединение обязательно предварительно тестируется. В баллоне для этого должен быть газ под давлением в 1,5-2 Атм. Далее проверяется вспенивание мыльного раствора.

В этом видео пользователь демонстрирует свой подход к самостоятельной замене пропанового вентиля на газовом баллоне:

Коротко о главном

Чаще причинами замены вентиля на газовом баллоне являются разгерметизация устройства или соединения, механическая деформация или прокручивание маховика.

Перед снятием вентиля из баллона выпускается содержимое, давление снаружи и внутри емкости должно быть равным.

Чтобы проще было открутить вентиль с уплотнителя, он нагревается феном или ветошью, на которую наливается горячая вода.

Перед установкой нового вентиля участок обезжиривается, на штуцер наматывается фум-лента или наносится специальная смазка.

После закручивания вентиля соединение тестируется с помощью мыльного раствора.

Напишите в комментариях, как думаете – стоит ли проводить замену вентиля самостоятельно либо стоит все же доверить работу специалисту?

Баллонные вентили

Чтобы надежно удерживать газы под давлением до 180 атм, используются баллоны с толстыми стенками до 6 мм. Для дозирования подачи газа применяются баллонные вентили, к которым присоединяются редукторы. Чтобы не изготавливать много разных редукторов по способу подключения, баллонные вентили выпускаются определенных размеров и стандартов, и рассчитаны на установку на газовые баллоны объемом от 10 до 40 литров. Каково их устройство и разновидности, а также правила эксплуатации, рассмотрим далее. Это поможет правильно подобрать оснастку и грамотно ее эксплуатировать.

В этой статье:

Устройство и принцип работы баллонного вентиля

Баллонные вентили являются запорными, т.е. предотвращают выход газа из емкости. В их конструкцию входят следующие элементы:

корпус с вертикальной резьбой для вкручивания в горлышко баллона;

горизонтальная резьба для присоединения редуктора;

клапан с уплотнителем;

накидная гайка, придавливающая прокладку;

шпиндель, связанный с клапаном;

маховик для вращения шпинделя;

пружина и маховиковая гайка.

За герметичность отвечают сальниковые уплотнения. Снижение трения прокладки достигается за счет пропитывания парафином при температуре 70 градусов в течение 40 минут.

Чтобы открыть баллон, необходимо повернуть маховик против часовой стрелки. Он передает вращение на шпиндель, чем сдвигает клапан вверх. Для закрытия баллона маховик вращают по часовой стрелке до упора.

Разновидности баллонных вентилей

Конфигурация и материалы исполнения баллонных вентилей немного отличаются, в зависимости от того, для каких баллонов с хранящимся газом они предназначены.

Кислородные вентили

Основной корпус состоит из латуни. Это делается ввиду безопасности, поскольку латунь не горит в среде сжатого кислорода, чего не скажешь о стали. Сам маховик может быть алюминиевым, силуминовым и даже пластмассовым. Он не контактирует с кислородом, поэтому на эксплуатацию это не влияет. В холодное время года браться руками удобнее за пластмассовый привод. Резьба для редуктора у кислородного вентиля правая и рассчитана на накидную гайку.

Пропановые вентили

Для сжиженной пропан-бутановой смеси баллонные вентили изготавливают из стали, которая не вступает в химическую реакцию с горючими газами. Для регулировки подачи используется клапан с сальниковой гайкой, шпиндель и чулок-ниппель, поэтому его устройство немного отличается от остальных. Горизонтальная резьба для редуктора здесь левая — накручивание накидной гайки происходит против часовой стрелки.

Ацетиленовые вентили

Корпус отливается из стали, нейтральной к ацетилену. Вертикальная резьба имеет специфичный шаг и размер, поэтому просто не войдет в другие баллоны. Это сделано для того, чтобы ошибочно не вкрутить его в кислородный или углекислотный баллоны. Открывается вентиль тоже необычно — ключом или торцевой головкой. Для этого предусмотрен граненый маховик сверху. Редуктор присоединяется при помощи хомута.

На шпинделе есть прокладка из эбонита, играющая роль клапана. Сальники изготавливаются из натуральной кожи. Они прижимаются дополнительными гайками с шайбами к кольцу. В хвосте вентиля есть войлочная вставка для фильтрации газа. За ней располагается стальная сетка.

Для водорода и метана предусмотрены свои вентили, очень похожие внешне на кислородные, но отличающиеся резьбами. Посмотреть марки и размеры каждого вентиля под газовые баллоны можно в сравнительной таблице.

Название вентиля	Газ	Габариты, мм	Масса, кг
ВК-94	кислород	107х58	0,57
ВК-99Б	кислород	120х60	0,60
ВКМ-95	кислород	130х50	0,23
ВБА-97	ацетилен	110х45	0,65
ВВ-88	водород	120х60	0,60
ВМН-2	метан	107х58	0,60

Правила безопасности

Вентили являются наиболее уязвимыми в газовых баллонах, поэтому нужно правильно с ними обращаться, чтобы продлить срок службы. Новые вентили обязательно следует хранить или транспортировать с пластиковыми заглушками. Они предотвращают повреждение резьбы. Если витки замяты, установить вентиль в баллон будет проблематично или невозможно. Аналогично и с резьбой для редуктора.

Когда транспортируется баллон с вентилем, сверху надевают пластиковый или стальной колпак. Он защищает вентиль от удара, если резервуар с газом уронят. В противном случае вентиль может отбиться и баллон станет ракетой, движимой внутренним исходящим давлением.

При переноске кислородных, углекислотных и ацетиленовых баллонов двумя людьми допускается держаться руками за вентиль, но это неудобно. Граненая квадратная часть или маховик могут надавить руку и вентиль выскользнет, что приведет к его удару о землю или пол. Лучше пользоваться специальными тележками, транспортируя баллоны по цеху, территории предприятия, складу. Для дальней перевозки баллонов применяют специальные стойки, где сосуды закрепляются ремнями или цепями, чтобы не падать.

Работа с кислородными баллонами требует чистых рук. Нельзя откручивать или закручивать вентиль перчатками в масле, иначе произойдет взрыв. Не допускается случайное падение капель масла или промасленных вещей на вентиль и сам баллон.

Ремонт баллонных вентилей

Одно из распространенных повреждений — это сбивание резьбы. Такое происходит при падении баллона или случайном ударе по резьбе (даже самим редуктором). Для восстановления витков воспользуйтесь леркой аналогичного размера. Прогоните ее по резьбе, удалите стружку и металлическую пыль, попытайтесь накрутить редуктор.

Еще одна частая проблема — травит газ из-под маховика. Такое периодически бывает на старых кислородных или углекислотных баллонах. Неисправность проявляется, когда откручиваешь маховик, а сверху начинается шипение. Ремонт заключается в замене сальниковой прокладки. Это можно сделать самостоятельно, открутив гайку на 27 под маховиком и выкрутив гайку на 10 над маховиком. Потянув, получится извлечь шток, под которым и будет прокладка, нуждающаяся в замене.

Источник видео: GameST161

Выравнивать погнутые вентили категорически запрещено. Нельзя самостоятельно выкручивать баллонный кран и пытаться заменить его на новый. Внутри емкости находится остаточное давление, что может привести к травмам. Запаковка нового крана тоже проводится специалистами, чтобы исключить будущую утечку газа из-за негерметичности.

Ответы на вопросы: о баллоных вентилях Можно ли использовать баллон с погнутым вентилем? СкрытьПодробнее

Нет, нельзя. Хотя может казаться, что все работает исправно, вентиль в любой момент способен отказать и не закроет баллон. Газ продолжит выделяться и наполнит помещение. Возможны взрывы, возгорания, отравления — в зависимости от вида газа.

Чем заменить магазинную прокладку между вентилем и редуктором? СкрытьПодробнее

Если закончились фторопластовые прокладки, а нужно доварить стык или закончить резку, то устранить течь газа из-под редуктора получится, установив самодельную прокладку из бутылочной крышки. Подойдет любая пластиковая крышка типа Coca-Cola и пр. Ножом отрежьте резьбу, оставив только плоскую часть. Электродом прожгите отверстие посередине. Это мягкий пластик, поэтому он отлично примет форму пятака вентиля, обеспечив герметичность соединения.

Можно ли самому выкрутить вентиль из баллона и установить новый? СкрытьПодробнее

По правилам такая работа должна выполняться в сертифицированном центре обученным человеком. Это связано с риском для жизни и последующей безопасной эксплуатацией.

Травит газовый баллон, что делать? СкрытьПодробнее

Попробуйте подтянуть гайку под маховиком ключом на 27. Если это не помогло, открутите маховик против часовой стрелки до максимума. Давление будет удерживаться редуктором. Но долго так пользоваться баллоном нельзя и потребуется основательный ремонт вентиля с заменой сальника.

Заменил фторопластовую прокладку в вентиле, а шток не садится на место, как быть? СкрытьПодробнее

После замены прокладки шток садится очень туго — это нормально. Нужно постучать по нему молоточком или плоской частью ключа. Чтобы не сбить резьбу на торце, накрутите гайку на 10 и бейте по ней.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Как пользоваться баллоном с гелием

Как пользоваться баллоном с гелием — компания ООО «Технология»

Заказать звонок

Выберите город Личный кабинет

Магазин на Динамо:

ул. Красноармейская д. 4 стр 3

Магазин в Санкт-Петербурге

Улица Самойловой , дом 5

Магазин в Минске, Беларусь:

Партизанский проспект, 8

с 9:30 до 20:30 ежедневно
без перерывов и выходных

с 9-30 до 20-00
без перерывов и выходных

с 10-00 до 20-00
без перерывов и выходных

Заказать звонок

Охапка разноцветных воздушных шаров делает любое событие незабываемым. Поэтому для организации праздника многие клиенты предпочитают заказывать баллоны с гелием, чтобы красиво оформить помещение, территорию.

Пользоваться баллоном с гелием необходимо, соблюдая правила безопасности.

На рынке существуют два типа оборудования, предназначенного для надувания шариков:

• с конусным пружинным клапаном наполнения;
• с гибким наконечником наполнения.

Чтобы наполнить шарик гелием, необходимо придерживаться некоторых правил.

• Перед работой с баллона с гелием необходимо снять защищающие резьбу пленку и колпачок. Наличие этих двух элементов говорит о том, что баллон заполнен полностью и ранее не вскрывался. Главное, чтобы резьба вентиля и редуктора совпадали по размерам.
• Редуктор необходимо присоединить к вентилю, прикручивая гайку редуктора по часовой стрелке. Выполнить это действие можно руками, без использования специальных ключей.
• Проверьте, устойчиво ли стоит баллон. Затем медленно откройте вентиль (против часовой стрелки) и убедитесь в том, что нет утечки. Старайтесь не стоять напротив наполненного конуса и вентиля. При открытии полного баллона с гелием без прикрученного редуктора, создается реактивная струя, которая может вызвать бесконтрольное перемещение баллона и, как следствие, травмировать окружающих.
• Затем можно заняться наполнением шариков. Для этого на гибкий наполнительный штуцер или редуктор необходимо надеть горлышко резинового шарика. Слегка надавив, вы почувствуете, как гелий начнет наполнять внутреннее пространство шара.
• Горловину шарика можно перевязать лентой или использовать специальные зажимные клипсы из пластика.
• После окончания работ необходимо закрыть вентиль на баллоне (по часовой стрелке) и стравить оставшийся в редукторе гелий, надавив на наполнительный гибкий штуцер или конус редуктора.
• Закончив все работы, остается лишь открутить редуктор, вращая гайку против часовой стрелки.

Предыдущая статья Следующая статья

Вас могут заинтересовать статьи

Жидкий гелий в сосуде Дьюара

Данный газ получают, в основном, из широко распространенного природного или нефтяного газа. Впервые как химический элемент его идентифицировали в третьей четверти девятнадцатого века.

Что может гелий?

Гелий легче воздуха, а подъёмная сила шариков среднего размера составляет 1,5 грамма. Это значит, что 50 шаров смогут поднять шоколадку весом 100 г или небольшой подарок.

Гелий для шариков

Гелий — это средство для лечения астмы, защитная среда для сварки, часть искусственного воздуха, подаваемого водолазам.

Применение гелия в Адронном коллайдере

БАК или Большой Адронный коллайдер известен во всем мире как LHC (Large Hadron Collider). Его размер действительно огромен, т.к. в периметре это кольцо составляет около 27 километров.

Магазин на Динамо

ул. Красноармейская д. 4 стр 3

Магазин в одинцово

г. Одинцово, ул. Союзная, д. 7

Магазин в Санкт-Петербурге

Адрес: Волковский пр., 32, Санкт-Петербург, 192102
с 10-00 до 22-00 ежедневно
(Предварительно предупреждать о приезде в офис)

Устройство вентиля газового баллона и его замена на баллоне



Газовые баллоны содержат те или иные газы и их смеси под высоким давлением. Удерживать это давление в безопасной зоне баллона, а также контролировать расход содержимого, и призваны вентили. Об их устройстве, проблемах и правилах замены мы и поговорим в этой статье.

Блок: 1/9 | Кол-во символов: 288
Источник: https://bricknews.ru/article/2407

Разделы статьи

Первое знакомство с газовыми баллонами

Современный газовый баллон соответствует ГОСТ 949-72 и представляет собой прочный цельносварной элемент из углеродистой либо легированной стали. Согласно стандарту, толщина стенок баллона не может быть меньше 2 миллиметров. Для того, чтобы находящийся внутри газ давил одинаково на верхнюю и нижнюю части, их делают вогнутой и выпуклой. Сами баллоны, в зависимости от находящегося в них веществе и его количества могут иметь разные размеры, форму и цвет. Но одно остается неизменным – любой газовый баллон обязательно должен иметь паспортные данные, присваиваемые на заводе. В верхней части находится горловина, снабженная резьбой, в которую и вставляется вентиль.

Блок: 2/9 | Кол-во символов: 705
Источник: https://bricknews.ru/article/2407

Конструкция вентиля

В стандартном варианте газовые баллоны с пропаном объемом до 27 литров комплектуются клапанами КБ-2 или вентилями ВБ-2. Второй вариант считается более надежным. К вентилю присоединяется редуктор с помощью резьбы штуцера и накидной гайки. Степень герметичности соединения регулируется рожковым ключом. Для уплотнения устанавливается одноразовая прокладка.

Соединения с клапаном не всегда герметичные и часто приводят к утечке газа.

Конструктивно вентиль состоит из следующих элементов:

• стального корпуса в форме тройника с резьбой;
• запорной части;
• маховика;
• уплотнителей.

Тип вентиля должен соответствовать характеристикам содержимого емкости и самого баллона.

Блок: 2/4 | Кол-во символов: 702
Источник: https://ballonis.ru/stati/kak-pomenyat-ventil-na-ballone-s-propanom

Маркировка вентиля

Конструкция вентилей крайне эффективна и позволяет им быть одинаковыми вне зависимости от того, чем именно заполнен баллон. Впрочем, содержимое обычно влияет на то, в какой цвет будет выкрашен данный элемент на заводе с целью лучшей идентификации:

• Красный цвет – пропан-бутановый вентиль;
• Синий цвет – кислородный вентиль;
• Белый – ацетиленовый вентиль.

Блок: 3/9 | Кол-во символов: 372
Источник: https://bricknews.ru/article/2407

Самостоятельная замена вентиля

Существует негласный запрет на проведение подобных работ, особенно в домашних условиях, но иногда просто нет другого выхода, кроме как провести замену самостоятельно. Важно помнить, что замена вентиля газового баллона своими руками требует от человека максимального соблюдения техники безопасности, поскольку от его действий напрямую зависит здоровье и жизнь других людей.

В первую очередь необходимо следить за пожарной безопасностью. Нельзя открывать вентиль резко, также в момент осуществления замены требуется убедиться, что в помещении нет других баллонов. Ситуации, когда необходимо провести замену вентиля, не являются редкостью. При всей кажущейся сложности, процедура замены достаточна проста и доступна. В условиях производства баллонов резьба уплотняется специальной краской, в домашних условиях ее вполне заменяет специальная фум — лента, предназначенная специально для газа.

По правилам снятие и постановка вентиля на баллонах производится с помощью специального инструмента — механического ключа. В случае их отсутствия допускается замена запорных устройств просто вручную. Нагревать место работы не следует, так как велика вероятность взрыва и воспламенения, если баллон заполнен, пустой же можно слегка подогреть, при этом внимательно следить за тем, чтобы давление оставалось в пределах нормы.

Замена вентиля на газовом баллоне должна производиться без спешки, так как необходимо следить за соблюдением технических данных элемента. Основные показатели таковы: вентиль пропановый  — рабочее давлением до 1,6 МПа. Замена вентиля на газовом баллоне самостоятельно требует, чтобы давление не превышало этих значений. Важно – при смене вентиля необходимо слить из баллона конденсат, если  таковой образуется. Затем производится постановка нового вентиля, проверка его работоспособности и отсутствие протечек газа.

Таким образом, замена вентиля на газовом баллоне вполне осуществима и без помощи специалистов. Однако, если присутствует неуверенность в собственных силах, знании или возможностях, то лучше доверить работу мастеру.

Блок: 3/3 | Кол-во символов: 2381
Источник: https://ballony.com.ua/zamena-ventilya-na-gazovom-ballone.html

Как различить бракованное или контрафактное изделие?

В первую очередь смотрите на этикетку. Ее основная надпись должна занимать две трети общей площади этикетки и при этом высота букв должна составлять ровно 6 сантиметров. Таковы стандарты. В обязательном порядке присутствует следующее: номер емкости, товарный знак производителя, масса пустого изделия, указание вместительности баллона, даты выпуска и освидетельствования (прошедшего и следующего), пробное гидравлическое давление и прочее.

Блок: 4/9 | Кол-во символов: 492
Источник: https://bricknews.ru/article/2407

Как проверить герметичность?

На производстве степень герметичности оборудования проверяют сжатым воздухом – проводят пневмоиспытания. В быту такой возможности нет, поэтому можно использовать мыльный раствор. Жидкость наносят на все детали вентиля. При наличии протечки раствор начинает пузыриться. Проверять вентиль рекомендуется несколько раз подряд в открытом и закрытом состоянии. Для каждой новой проверки используют новую пену. Проверять герметичность спичкой или зажигалкой нельзя – существует риск возгорания и даже взрыва.

Блок: 4/4 | Кол-во символов: 573
Источник: https://ballonis.ru/stati/kak-pomenyat-ventil-na-ballone-s-propanom

Виды и устройство вентилей

Резьба у вентилей для газовых баллонов стандартизирована, а вот сами они могут иметь разнообразную конструкцию. На выбор модели вентиля влияет вид хранимого химического вещества, производственные особенности эксплуатации и количество денег. Перед покупкой нового оборудования следует ознакомиться с вариантами исполнения и внутреннего устройства вентилей.

Классификация запорной арматуры для баллонов

Конструкционные особенности вентилей газовых баллонов обусловлены не прихотями инженеров, а соображениями техники безопасности.

Газовый вентиль модели ВБ-2. Эта модель вентиля положительно зарекомендовала себя ещё в советское время. Уже десятилетия она используется в быту и промышленности, принося минимум проблем

В зависимости от материала исполнения запорная арматура делится на:

• латунную;
• стальную.

Выбор металла для изготовления корпуса вентиля обусловлен видом содержащихся в баллоне газов. Различают следующие типы запорных кранов, в зависимости от типа хранимых химических веществ:

1. Ацетиленовые. Корпус таких баллонов окрашивается в белый цвет. Специальные вентили используются в баллонах с ацетиленом, хлором, аммиаком и другими агрессивными веществами.
2. Кислородные. Баллоны окрашиваются в синий цвет и предназначаются для хранения кислорода, аргона, водорода, азота, углекислого газа и других инертных газов.
3. Пропан-бутановые. Окрашиваются в красный цвет и предназначаются для хранения соответствующих названию веществ и других газообразных углеводородов. Наиболее распространенная модель типа вентиля для такого баллона – ВБ-2.

Вентили для ацетиленовых баллонов не изготавливаются из латуни, потому что содержащиеся в них вещества могут вступать в химическую реакцию с медью. Обычно для изготовления запорной арматуры этого типа применяют углеродистую или легированную сталь.

Устройство газового вентиля

Стандартный газовый вентиль имеет вид тройника, на каждом штуцере которого нарезана наружная резьба. Более продвинутые модели могут иметь дополнительный выступ – предохранительный клапан. Его предназначение – сброс избыточного давления в случае нагрева полного баллона или при неправильно осуществляемом заполнении.

Нижний штуцер вентиля используется для присоединения к газовому баллону, верхний – для крепления маховика, а боковой – для подключения коммуникаций для выхода и закачки газа. Устройство крана для газового баллона довольно простое. Запорная арматура обычно состоит из таких общих элементов:

1. Латунный или стальной корпус.
2. Сальниковый вентиль или маховик, присоединяющийся к корпусу накидной гайкой.
3. Внутренний запирающий механизм с клапаном и штоком.
4. Уплотнительные прокладки.
5. Заглушка на выпускное отверстие.

Более подробно рассмотреть устройство вентилей на газовых баллонах каждого типа можно на представленных изображениях.

Галерея изображений

Фото из

Спуск ядовитых газов через предохранительный клапан может навредить здоровью даже на открытом пространстве

В ацетиленовых вентилях используют максимум уплотнителей, чтобы ядовитые газы не попали наружу

Прокладки в таком вентиле не должны быть из чистой резины, потому что она способна взаимодействовать с кислородом

Уплотнители на пропановых баллонах простые, потому они должны выдерживать максимальное давление всего в 16 атмосфер

Изношенные вентили могут пропускать небольшое количество газа, что в закрытых помещениях может привести к непредсказуемым последствиям. Для предупреждения таких ситуаций используется заглушка на боковом штуцере, которая служит для дополнительной герметизации баллона при транспортировке и длительном хранении.

Направление резьбы на выпускных отверстиях зависит от химических веществ, которые содержатся в баллонах: правое используется для негорючих газов (кислород, азот, аргон и т.д.), а левое – для горючих (водород, ацетилен, пропан и т.д.)

Принцип работы газового вентиля в собранном виде ничем не примечателен. Для подачи газа и его перекрытия достаточно просто медленно поворачивать маховик в соответствующую сторону.

Блок: 3/8 | Кол-во символов: 4141
Источник: https://je7.ru/ustroystvo-ventilya-gazovogo-ballona-i-ego-zamena-na-ballone/

Следующие детали должны насторожить вас при покупке баллона

• Неисправность вентиля – не поворачивается маховик или присутствуют иные проблемы;
• Коррозия, вмятины или прочие повреждения на теле баллона и вентильной части;
• Просрочена дата освидетельствования;
• Чувствуется газ в воздухе;
• Криво установленный или поврежденный башмак баллона;
• На штуцере нет заглушки.

Важно! Ни в коем случае нельзя использовать содержимое газового баллона до конца. Во время прекращения эксплуатации остаточное давление внутри должно оставаться на уровне 0,5 кгс/см2.

Блок: 5/9 | Кол-во символов: 545
Источник: https://bricknews.ru/article/2407

Руководство по откручиванию вентиля

Дополнительный запас герметичности не бывает лишним, но при замене запорной арматуры на газовом баллоне прочность её крепления может стать большой проблемой. Сложность заключается в фиксации корпуса баллона таким образом, чтобы он не проворачивался при откручивании вентиля ключом. Именно с учетом этой проблемы и будет рассмотрены дальнейшие пошаговые действия по замене запорной арматуры.

Зафиксировать корпус газового баллона можно множеством способов, рассмотрим некоторые из них.

Способ 1: крепление ограничивающей планки

Понадобятся такие инструменты и материалы: трубный ключ, два болта длиной от 20 мм с двумя гайками и металлический уголковый профиль длиной не менее метра. Вместо уголка можно использовать любое другое изделие, в котором не жалко просверлить две небольшие дырки.

Далее нужно измерить расстояние между двумя ближайшими отверстиями на башмаке баллона и просверлить соответствующие дырки с одного края металлического профиля. После этого прикрутить железную планку к корпусу баллона с помощью болтов и положить его на бок. Такая конструкция не позволит баллону прокручиваться.

Затем нужно поставить ногу на металлический профиль, а рукой, с помощью ключа, аккуратно откручивать вентиль.

Пошаговая фотоинструкция процесса представлена ниже.



В начале необходимо положить баллон на бок и убедиться в наличии отверстий в башмаке

В основании башмака 50-литрового газового баллона обычно имеется 4 отверстия

Для крепления металлической планки к баллону подойдут старые и ржавые болты

Сверлить отверстия в металлической планке нужно максимально близко к её краю

Фиксирующие металлическую планку гайки достаточно зажать ручным усилием без использования ключа

Для откручивания вентиля можно использовать обычный разводной ключ, но присоединить к нему рычаг будет проблематично

Увеличивать нажим на ключ необходимо медленно, без рывков, чтобы не повредить резьбу

Газовый вентиль в конце процесса быстрее выкрутить руками, сэкономив немного времени

Шаг 1: Подготовка баллона к замене вентиля

Шаг 2: Проверка отверстия в башмаке баллона

Шаг 3: Подготовка крепежа для сборки устройства

Шаг 4: Сверление отверстия в металлической планке

Шаг 5: Прикручивание металлической планки к баллону

Шаг 6: Насаживание трубного ключа на вентиль

Шаг 7: Откручивание вентиля с фиксацией планкой

Шаг 8: Окончательное выкручивание вентиля руками

Способ 2: приварка баллона к металлическому основанию

Этот метод довольно опасный, поэтому должен использоваться только профессиональным сварщиком с максимальной осторожностью. Башмак прихватывается в двух местах так, чтобы после откручивания вентиля можно было легко сорвать баллон с основания.

После приваривания корпуса арматура аккуратно откручивается с помощью трубного ключа. Затем внутреннюю резьбу баллона следует очистить от остатков уплотнителя.

Описанными вариантами способы фиксации газового баллона не ограничиваются. Для его закрепления можно использовать много альтернативных методов.

На дне баллона иногда скапливается жидкий водяной конденсат, поэтому после извлечения вентиля обязательно нужно перевернуть емкость, чтобы из нее могла вытечь вода.

Блок: 5/8 | Кол-во символов: 3223
Источник: https://je7.ru/ustroystvo-ventilya-gazovogo-ballona-i-ego-zamena-na-ballone/

Проверка безопасности соединений

Плотность соединений и отсутствие утечек газа после присоединения редуктора проверяется с помощью мыльной пены, которая губкой наносится на все соединения (вентиль, накидную гайку, корпус редуктора, на соединение редуктора с отходящим шлангом).

Схема пожаробезопасности при работе с газовыми баллонами: (1-Не открывай вентиль резко! Струя газа наэлектризовывает горловину баллона и редуктор, может вызвать из воспламенение и взрыв;2- Не допускай нахождения на рабочем месте более 1 баллона с пропан бутаном; 3-Не реже одного раза в квартал проверяй предохранительный клапан принудительным открыванием; 4- проверка утечки газа )

Затем вентиль баллона открывается и ведется визуальное наблюдение за пеной. При герметичности соединения утечки газа, как правило, не наблюдается — пена оседает, пузыри и вздутия отсутствуют. Если же появится и будет расти хоть один пузырек, необходимо завернуть вентиль и устранить недоделки. В любом случае такая проверка производится не менее двух раз подряд, причем мыльный раствор каждый раз наносится заново. Верхом неосторожности является проверка герметичности соединений с помощью спичек или электрического разряда.
Обычно владельцев газовых баллонов не волнует замена вентиля на пропановом баллоне с последующей проверкой резьбы вентиля на течь, поскольку подобные операции производятся специалистами газозаправочных станций с применением специального оборудования.

Блок: 2/4 | Кол-во символов: 1436
Источник: https://experttrub.ru/armatura/zamena-ventilya-na-gazovom-ballone.html

Прикручивание новой запорной арматуры

Перед закручиванием вентиля все соединяемые детали должны быть обезжирены для предотвращения засорения запорного механизма. Для этого можно использовать тряпку с обычным моющим средством или смоченную уайт-спиртом. После этого следует промыть поверхности обычной водой и дать им высохнуть.

Новый вентиль никогда не прикручивается к баллону на голую резьбу. Обязательно необходимо использовать уплотнитель: специальную резьбовую смазку или фторопластовую фум-ленту. Их наносят на нижний штуцер и только после этого закручивают вентиль.

Между вентилем и корпусом баллона не предполагается использования дополнительных прокладок, будет достаточно уплотнителя и соответствующего зажимного усилия

Толщина газовой фум-ленты больше сантехнической и составляет 0,1 – 0,25 мм, а её бобина должна быть желтого цвета. Наматывается лента с натяжением в 3-4 слоя. Лучше лишний раз её перекрутить при разрыве, чем сделать уплотнение рыхлым.

Зажимать вентиль желательно динамометрическим ключом. Стальная запорная арматура прикручивается с максимальным усилием 480 Нм, а латунная – 250 Нм. После зажима вентиля можно переходить к последующим действиям по тестированию герметичности получившегося соединения.

Блок: 6/8 | Кол-во символов: 1232
Источник: https://je7.ru/ustroystvo-ventilya-gazovogo-ballona-i-ego-zamena-na-ballone/

Как сделать ревизию вентиля высокого давления?

Целью проверки является мониторинг утечек газа. Для этого на все соединения наносится мыльная пена, после чего вентиль открывается и проводится наблюдение за пеной на предмет образования там пузырьков. Проводить операцию необходимо дважды, нанося мыльный раствор заново.

Блок: 7/9 | Кол-во символов: 317
Источник: https://bricknews.ru/article/2407

Проверка герметичности и завершение работ

При проверке герметичности соединения вентиля потребуется закачать в газовый баллон газ под давлением. Это можно сделать двумя способами:

1. Закачать газ с помощью компрессорного оборудования или автомобильного насоса.
2. Соединить шлангом два баллона, первый из которых пустой (тестируемый), а второй – заполненный газом.

Сначала, нужно под контролем манометра наполнить тестируемый баллон газом с давлением 1,5-2 атмосферы. После этого на соединение наносится мыльная пена и немного приоткрывается кран. Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

При погружении вентиля в воду желательно закрыть боковой штуцер заглушкой, чтобы вода и содержащиеся в ней взвешенные частицы не попали в запирающий механизм

Если баллон небольшой, то можно погрузить его вентиль в небольшой тазик с водой и посмотреть наличие пузырьков.

После замены запорной арматуры в паспорте газовых баллонов обязательно проставляется соответствующая отметка.

Блок: 7/8 | Кол-во символов: 1089
Источник: https://je7.ru/ustroystvo-ventilya-gazovogo-ballona-i-ego-zamena-na-ballone/

Руководство по самостоятельному устранению неисправности газового вентиля

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

Порядок действий:

• Ремонт осуществляется в хорошо проветриваемом помещении;
• Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
• Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
• После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
• Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
• Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане.  Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

Важно! Работа с газовыми баллонами потенциально опасна. Тем более что существует строгий запрет на снятие кранов в кустарных условиях. Помните, что лучше всего доверить это дело профессионалам, и к самостоятельным действиям необходимо приступать только в случае уверенности в своих силах, готовности неукоснительно соблюдать правила, и, конечно же, неотложности ремонта. Если же есть хоть малейшая возможность передать данную задачу в руки специалиста, ей настоятельно рекомендуется воспользоваться.

В целом же, редуктор, который является неразборным, необходимо менять раз в шесть лет. Что касается шлангов, то они должны быть армированные и подлежать осмотру не ранее, чем один раз в полгода при замене баллона.

Блок: 8/9 | Кол-во символов: 2375
Источник: https://bricknews.ru/article/2407

Выводы и полезное видео по теме

Представленные видеоматериалы позволяют воочию увидеть все детали и сложности при замене вентиля на газовых баллонах.

Выкручивание вентиля с газового баллона:

Закручивание нового вентиля с оригинальным способом фиксации газового баллона:

Как заменить вентиль на газовом баллоне:

При выполнении работ по замене газового вентиля нужно не спешить и обдумать каждое последующее действие и его последствия. Даже при соблюдении всех мер предосторожности описанные манипуляции с газовым оборудованием являются для новичка довольно опасным делом. Лучше всего доверить выполнять эти работы профессионалам, которые произведут их на специализированном стенде.

Блок: 8/8 | Кол-во символов: 689
Источник: https://je7.ru/ustroystvo-ventilya-gazovogo-ballona-i-ego-zamena-na-ballone/

Кол-во блоков: 21 | Общее кол-во символов: 34593
Количество использованных доноров: 6
Информация по каждому донору:

1. https://bricknews.ru/article/2407: использовано 7 блоков из 9, кол-во символов 5094 (15%)
2. https://je7.ru/ustroystvo-ventilya-gazovogo-ballona-i-ego-zamena-na-ballone/: использовано 6 блоков из 8, кол-во символов 12210 (35%)
3. https://experttrub.ru/armatura/zamena-ventilya-na-gazovom-ballone. html: использовано 2 блоков из 4, кол-во символов 3146 (9%)
4. https://ballony.com.ua/zamena-ventilya-na-gazovom-ballone.html: использовано 2 блоков из 3, кол-во символов 2980 (9%)
5. http://HomeBuild2.ru/truby/gazovyi-ventil.html: использовано 2 блоков из 3, кол-во символов 9888 (29%)
6. https://ballonis.ru/stati/kak-pomenyat-ventil-na-ballone-s-propanom: использовано 2 блоков из 4, кол-во символов 1275 (4%)

Мангал из пропанового баллона своими руками чертежи. Мангал из газового баллона своими руками. Самоделки из газового баллона

Большой компании, приехавшей на дачу, нужен солидный мангал. Стандартные конструкции из тонкой стали, предлагаемые в магазинах, для этого не подходят.

Жарить шашлыки и стейки на костре, примостив их на кирпичах, неудобно. Строить стационарное сооружение для барбекю с печью и крышей решится не каждый.

Поразмыслив над этим, домашний умелец приходит к выводу, что лучший вариант — своими руками сделать мангал из газового баллона.

Толстые стенки такой емкости прослужат не один год. Ее размеры оптимально подходят для раскладки шампуров. Высоту несложно подобрать под свой рост так, чтобы в процессе готовки не пришлось гнуть спину.

Существует множество разновидностей жаровен и коптилен, сделанных из газовых баллонов. Давайте познакомимся с ними и поговорим о том, как самостоятельно можно воплотить в жизнь понравившийся вариант.

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Примеры мангалов из газовых баллонов

Самый простой способ превратить газовую емкость в жаровню – разрезать ее пополам, просверлить в боковинах отверстия для воздуха и приварить к днищу четыре ножки.

Делим баллон пополам и получаем две жаровни

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

Более продвинутый вариант — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

Лето — пора пикников на свежем воздухе, за городом, на даче или во дворе своего дома. А какой пикник без шашлыка, мяса и овощей на гриле или барбекю? Способов приготовления много, но для каждого из них нужен мангал. Конечно, можно купить его в готовом виде в магазине или заказать в мастерской. Предлагаем вам отличную возможность прокачать собственные навыки домашнего мастера, сделав универсальный мангал своими руками из пустого газового баллона.

Материалы и инструменты

Первое, что нужно подготовить — это, конечно, сам газовый баллон. Главное условие — ёмкость устройства должна составлять 50 литров, а высота — 120 см. Это наиболее подходящий размер для мангала, на котором можно будет приготовить много еды одновременно.

Из старого, пришедшего в негодность газового баллона высотой 120 см можно сделать отличный мангал

Обратите внимание! Выбранный баллон нужно внимательно осмотреть на предмет повреждений. Не должно быть ярко выраженной коррозии, поскольку места, поражённые ею, быстро прогорят насквозь, когда вы будете использовать мангал для приготовления пищи.

Кроме баллона, вам будут нужны:

Мангал нужно будет установить на ножки. Их вы сможете изготовить из металлических уголков или труб либо заняться дизайном и применить, например, стойки от старинной швейной машинки.

Ножки от швейной машинки Зингер будут очень оригинальной подставкой для мангала

От простого к сложному: открытый мангал, барбекю, коптильня, смокер

Существует несколько самых распространённых типов мангалов, и все их можно соорудить из старого, вышедшего из строя газового баллона:

• обычный мангал без крышки;
• барбекю;
• коптильня;
• смокер.

У трёх последних видов есть ряд существенных отличий, которые мы и рассмотрим подробно.

1. Барбекю — довольно простая конструкция как на вид, так и в изготовлении. У баллона отрезается часть бока, которая после крепится на петли и служит дверцей. Внутри — место для углей и сетка, на которую вы будете класть продукты для жарки.

   Мангал-барбекю — простая конструкция с крышкой без трубы для отвода дыма

2. Коптильня от обычного мангала отличается наличием топки и герметичностью. Для её изготовления в дне баллона срезается полоса металла и спиливается часть днища, обычно половина. Сделанную из листового железа или из другого баллона топку нужно приварить и оборудовать конструкцию дополнительно трубой для отвода дыма. Когда коптильня будет готова, её нужно несколько раз прокалить дровами, после чего можно заняться собственно копчением.

   Мангал-коптильня предполагает наличие топки и дымохода

3. Мангал-смокер, или как его ещё называют — паровоз. Гораздо более сложная конструкция, зато многофункциональная — она сочетает в себе всё, чего можно желать от подобного устройства: мангал, гриль, коптильню, барбекю. Для того чтобы построить такой супер-агрегат, понадобится несколько труб-баллонов, и у каждого будет своя опция. В итоге это устройство действительно становится внешне похожим на паровоз.

   Мангал-смокер — это наиболее сложная, но и самая многофункциональная конструкция из нескольких газовых баллонов

Фотогалерея: как можно оформить мангал

Мангал-барбекю вполне можно декорировать под паровоз или антикварный автомобиль Мангал-смокер, в простонародье — паровоз, практически не нуждается в дополнениях и сам по себе выглядит декоративно Откидную крышку часто прикрепляют к цепи, чтобы удобно было открывать её в нагретом состоянии Мангал-коптильня тоже может быть с удобными полочками Рядом с мангалом и под ним можно сделать полки Внизу часто размещают поленницу Пожалуй, самый простой вариант: мангал со съёмной крышкой на ножке из трубы Превратите мангал в подводную лодку

Подготовительные работы

Как правильно вскрыть и промыть пропановый баллон

Никогда не забывайте о правилах безопасности. Вам придётся разрезать баллон, в котором содержался газ, а это значит, что нельзя допустить возникновения искры и воспламенения остатков пропана.

1. Чтобы избежать неприятностей, в первую очередь откройте вентиль баллона и дождитесь полного испарения газа .

   Полностью открутите вентиль баллона, чтобы выпустить все остатки газа

2. После этого поставьте его вверх тормашками и слейте конденсат. Чтобы контролировать выход газа, нанесите на отверстие вентиля немного мыльной пены. Когда она перестанет пузыриться, можно продолжить работу. Положите баллон набок и отпилите вентиль, постоянно поливая место спила холодной водой. Присоедините к срезу шланг и наполните ёмкость доверху водой, постоянно встряхивая её, чтобы внутренняя поверхность омывалась от запаха газа.

   Обязательно промойте баллон

3. Оставьте его на несколько суток, после чего опустошите где-нибудь подальше от жилых домов. После этого можно приступать к резке.

Нужен ли чертёж

Что касается работы с баллоном, то для изготовления открытого мангала никаких чертежей не понадобится. С барбекю всё тоже несложно. Какой-то единственно правильной схемы нет, всё зависит от вашего вкуса и любимого способа приготовления блюд. Если вы планируете пользоваться только готовыми углями и решёткой, то, возможно, стоит между ними расстояние может оставить меньше, разрезав баллон вдоль ровно посередине. Если же вы будете делать угли самостоятельно и пользоваться шампурами, а не решёткой, то пусть крышка по высоте будет меньше, чем основа.

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв .

Разделка баллона

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

От интенсивности работы и из-за толщины стенок баллона диск болгарки может сгореть к окончанию резки. Чтобы избежать этого, на некоторых местах режьте участки не до конца; потом вы легко перекусите при помощи зубила эти маленькие отрезки.

Так выглядит разрезанный баллон — заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

Закрепите на мангале крышку с помощью приваренных дверных петель

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Предварительно соединять детали при работе лучше струбцинами, которые плотно прижмут все части конструкции, не оставляя зазоров.

Сборка

1. Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.

   Корпус мангала нужно укрепить, чтобы в последствии жаровня не деформировалась

2. В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.

   Проделайте в днище мангала отверстия

3. В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.

   Сделайте болгаркой прорези в стенках баллона для шампуров

   Чем покрасить

   Возможно, вам захочется окрасить мангал из баллона. Это вовсе не обязательно, но вполне приемлемо с эстетической точки зрения. Выбирайте термостойкие краски, которые не будут разлагаться под воздействием температур, придавая готовящейся пище нездоровый аромат и вкус.

   Сейчас в продаже есть много отечественных и импортных красок, рассчитанных на работу при 600–800 о С . Они наносятся на слой специальной грунтовки (желательно подобрать её в магазине сразу вместе с краской). Эти краски, как правило, экологически чистые, поэтому подойдут для окраски мангала как снаружи, так и изнутри. По цвету такие они чаще всего чёрные или красные, бывают также серебристые.

   Перед покупкой обязательно изучите инструкцию и выбирайте покрытие с устойчивостью не ниже 600 градусов.

   Видео: мангал-коптильня из баллона своими руками

   Видео: как сделать мангал из газового баллона за три часа

   Как видите, сложных манипуляций в изготовлении мангала из баллона нет, правда, работа потребует внимательности и терпения. Зато такое устройство прослужит вам много лет, радуя семью и друзей не только вкусными шашлыками, но и другими мясными и рыбными блюдами. И заметьте, насколько дёшево вам обошёлся этот мангал. Расскажите нам в комментариях о своём опыте самостоятельного изготовления мангалов из баллонов. Удачи вам и лёгкой работы!

Доброго времени суток!

Сегодня мы вновь поговорим о том, как сделать своими руками мангал. Но на этот раз материалом для его изготовления послужит газовый баллон.

Кто-то скажет, что это сложно, громоздко и не эстетично. Однако, если к данному вопросу подойти достаточно творчески, то у вас может получиться и такое:

Итак, кто все-таки решил использовать этот материал для изготовления мангала, читаем статью дальше. Мы разберем здесь, как сделать такой мангал. Ниже представлена схема такого мангала.

Как сделать мангал из газового баллона своими руками?

Лучше всего использовать для мангала газовый баллон объемом в 50 литров. Прежде чем приступить к изготовлению мангала, баллон необходимо подготовить. В этот процесс входит полный выпуск газа из него и промывка.

ОСТОРОЖНО — ОГНЕОПАСНО И ВЗРЫВООПАСНО!!!В рамках этой статьи, не будет рассказано про выпуск газа из баллона и его разбор. Так как это требует специальной предварительной подготовке, и понимания работы с инструментом и техники безопасности. Рекомендуем вам ознакомиться с материалами по ютуб роликам, введя подобный запрос. Важно понять все моменты и нюансы, прежде чем начинать пилить баллон для мангала. Нужно быть предельно осторожным, и желательно смотреть ролик с вдвоём. Моменты касаемые разбора баллона, требуют не только наличия подготовки, но и умение работать с инструментом, а также может потребоваться искрогасители в виде воды. Все нюансы можно узнать по многим роликам, и специальной подготовки.

Когда вентель вскрыт (в некоторых баллонах, после выпуска газа, достаточно ключом его выкрутить. Но это редкость!)

Далее под давлением подаем в баллон воду. При этом баллон необходимо хорошо встряхивать. Вода в баллоне остается на несколько дней, после чего сливаем ее. Это нужно для того, чтобы на стенках не оставалось специального вещества от газа. Дело в том, что этот налет остается после выпуска газа и также горючее и взрывоопасно.

После чего….

Можно приступать к изготовлению мангала. Для этого нам понадобятся следующие инструменты и материалы: болгарка, дрель, сварочный аппарат, стальные трубы для ножек, металлические петли и ручка для крышки.

Окружность баллона составляет 96 см., поэтому его весьма удобно разделить на 4 части. А поможет это сделать сварной шов, который проходит по всей длине баллона. Отступаем от него по обе стороны на 24 см. и проводим линию. Далее отмечаем отверстия для шампуров. По периметру баллона находим поперечные швы (сварочные кольца) и отступаем от них 3 см. Это крайние отметки. Промежуточные отмечаем на расстоянии 8 см. Так у нас получится место для 6 шампуров.

Теперь болгаркой распиливаем баллон по намеченным ранее двум продольным линиям. Толщина металла составляет 3 мм.. поэтому резать его несложно. Начинать резать лучше всего сперва по продольным линиям, а потом по поперечным.

Поперечные распилы необходимо делать, отступив 10–15 мм от сварных швов, поскольку в этих местах металл двойной, а потому. отступ сэкономит время и часть круга болгарки. Кроме того, на нижнем слое крышка мангала-барбекю лежать будет гораздо лучше.

Как только распилили стенку, необходимо сделать надрезы под шампуры. Чуть ниже делаем пропилы или просверливаем дрелью отверстия для прохождения воздуха. В нижней части мангала делаем аналогичные отверстия. Без пропилов и отверстий оставляем только дно мангала и его крышку.

Что бы от высоких температур металл баллона не повело, надо приварить по периметру краев реза уголок размером 32*32. С помощью струбцин уголок можно прижать к корпусу без зазоров. Этот уголок может служить опорой для решетки или шампуров. Приваривать уголок надо внутри корпуса рядом с петлями.

На последнем этапе делаем ножки, на которые устанавливаем сам мангал. Высота ножек должна быть такой, что бы удобно было работать у мангала. Обычно это где-то 20-30 см. Оптимально для ножек подойдут трубы. Можно использовать и швеллера. Конфигурация ножек может быть самой разнообразной, все зависит от фантазии и возможностей.

Вот в целом, и весь порядок изготовления мангала из газового баллона. Если вы мастер газосварки и резки, или ваш знакомый, который обладает этими качествами делает вам мангал, то вы можете проявить фантазию и дополнить свое изделие некоторыми элементами декора.

Если вам необходимо иметь не только мангал, но и коптильню, то к одной боковой стенке нужно будет приделать трубу-дымоход, а к другой стенке привариваем топку. Когда вы закроете крышку мангала, то у вас получится замечательная коптильня.

Если вы покрасите свой мангал, то он будет смотреться гораздо лучше, да и прослужит дольше.

Перед использованием мангала необходимо его протопить несколько раз, что бы запах газа выветрился окончательно.

Так же на дно мангала можно положить колосники из чугуна. Это даст дополнительную вентиляцию внутри мангала. Кроме того, раскаленные колосники будут экономить уголь, поскольку они тоже участвуют в процессе жарки.

Чертежи и фото:

Казалось бы все понятно и без чертежей для изготовления мангала, однако зачем выдумывать велосипед, когда он уже придуман. Если у вас имеются готовые чертежи мангала из газового баллона, то сделать его будет намного проще. По крайней мере у вас будет выбор наиболее интересного варианта.

Ниже показано несколько интересных чертежей мангала из газового баллона.

А на этих фото представлены, на мой взгляд, достаточно интересные и оригинальные конструкции мангалов

Мастер класс: мангал из газового баллона за три часа

Если вам недостаточно описания и картинок об изготовлении мангала из газового баллона, то посмотрите это небольшое видео.

В нем показано достаточно понятно, как сделать из обычного газового баллона вполне приемлемый мангал.

Отопительные приборы используется не только в жилых, но и в производственных помещениях. Модификаций их существует великое множество, ведь в мастерских обычно условия не затейливые. Поэтому в них устанавливают все что доступно и экономично – от буржуек до технически продуманных отопительных систем.
Сегодня мы предлагаем к рассмотрению одну из наиболее интересных моделей печей. Печь-ракета или реактивная печь принципиально отличается от других высокой степенью нагрева и конвекции корпуса, который сделан либо из кирпичей (каменная печь), либо из толстостенного металла. Этот отопительный прибор обустраивают водяным контуром, подключают к радиаторам и получают практически полноценную экономичную систему отопления.
Наш вариант реактивной печи автор самоделки предлагает сделать из пустого пропанового баллона. Небольшая модернизация, минимум деталей и перед вами отличный вариант отопительной печи для производственной мастерской!

Принцип работы печи

Печь состоит из топливника, прогреваемой емкости и дымохода. Топливник сделан в форме загнутой трубы, в которой горение дров происходит в нижней его части. Горячий воздух поднимается по вертикальной трубе, расположенной по центру прогреваемой емкости, которая в нашем случае сделана из газового баллона. Поднимаясь вверх, горячий воздух нагревает стенки емкости, а постепенно остывая, выходит низом через дымоход, который и создает конвекцию воздуха и тягу в печи.

Материалы:

• Газовый баллон из-под пропана;
• Квадратная труба, сваренная из парных уголков;
• Металлический уголок 50х50х5 мм;
• Круглая труба для дымохода с поворотными коленами;
• Вспомогательные металлические элементы: пластины, обрезки уголков, заглушки.

Инструменты:

• Для резки металла: инверторный плазменный резак или болгарка с зачистным и отрезным дисками;
• Сварочный аппарат;
• Металлический прямой уголок, рулетка, маркер для разметки;
• Пузырьковый уровень, молоток, щетка по металлу.

Изготовление печки-ракеты

Прежде чем браться за работу необходимо помнить, что газовые баллоны чрезвычайно огне- и взрывоопасны. Их необходимо тщательно промыть водой, отстоянной на время в баллоне, поскольку даже небольшие остатки сжиженного газа при резке могут привести к взрыву емкости.

Готовим баллон

Бытовой баллон из-под пропана состоит из горловины, обечайки и днища. Обычно его располагают вертикально, так что запорная арматура остается на самом видном месте в центре баллона. От нее необходимо избавится, слегка пристукнув молотком.

Открутив штуцер рожковым ключом наполняем баллон водой, чтобы смыть остатки сжиженного газа. Оставляем отстоятся воду на некоторое время, и затем аккуратно опрокинув емкость сливаем ее. Даже после таких мер переносим баллон аккуратно на место обработки. Используя плазменный резак, отрезаем днище баллона.

Нарезаем трубы и обвариваем топливник

Следующим этапом кроим металлические уголки по размеру загрузочной камеры, топки и воздуховода. Нарезаем их болгаркой или плазменным резаком, и провариваем каждую из них по ребрам.
Соединения будут расположены под разными углами. Размеры этих элементов следующие:

• Вертикальный воздуховод – 900 мм;
• Горизонтальная топка – 500 мм;
• Фидер или загрузочная камера – 400 мм.

Топка с воздуховодом соединены перпендикулярно. Обрезаем концы этих труб на ус под 45 градусов, и провариваем со всех сторон трубы. Так как металл в процессе сварки нагревается свыше 1500 градусов Цельсия, его может повести. Поэтому не лишним будет проверить точность соединения металлическим уголком.

Расположение загрузочной камеры будет наклонным, поэтому патрубок фидера необходимо обрезать под углом меньше 45 градусов. Выставляем его на топливной трубе в нескольких сантиметрах от края топки, где впоследствии будет расположен зольник. По разметке сечения трубы делаем прорезь в месте соединения элементов, и провариваем его по месту.

Топливник должен быть выставлен ровно, и надежно закреплен. Подпорой ему будет служить небольшой отрезок уголка, из которого и делались трубы. Обрезаем его точно в размер, и выставляем на днище баллона, проверяя идентичность ровной линии между плоскостями баллона металлическим уголком.

Провариваем топливник, усиливая вертикальную трубу воздуховода металлическими пластинами или уголками. Размечаем посадочное место для него на стенке баллона, и делаем прорезь плазмой или болгаркой. Чем точнее будет вырезанная выемка, тем проще ее затем обваривать.

Выставляем топливник так, чтобы вертикальная труба внутри баллона располагалась строго по центру. Обвариваем сварочным аппаратом днище и патрубок топки.

Заглушить отверстие на верхушке баллона поможет обычный болт или подобный кусок металла. Вставляем его в отверстие, и привариваем к баллону. Зачистить шов можно шлифовальным диском и болгаркой.

В любое время года хочется приготовить мясо, овощи на костре, чтобы ощутить особый аромат и вкус продуктов. Поэтому рассмотрим, как сделать самодельный мангал из газового баллона. Потребуется немного времени, некоторые инструменты и материалы. В результате можно получить привлекательную и функциональную конструкцию с крышкой.

Выделим основные преимущества создания мангала своими руками, используя обычный газовый баллон:

• экономия – даже самый обычный готовый мангал с аналогичной функциональностью обойдется немало, а имея под рукой газовый баллон, можно сделать устройство, потратив минимум средств и немного времени;
• простота – благодаря подробной инструкции собрать изделие сможет даже новичок, достаточно иметь обычные навыки обращения со инструментами и материалами;
• функциональность – своими руками можно задать необходимый уровень функциональности устройства, установив требуемые дополнения;
• мобильность – изготовленную своими руками конструкцию можно легко перемещать с места на место и транспортировать;

• высокая прочность и долговечность – конструкция, выполненная из газового баллона, отличается повышенной прочностью, обеспеченной используемой сталью с высокими эксплуатационными качествами, ведь она способна выдержать высокое давление и воздействие газовой среды;
• удобство эксплуатации – дно не прогорает, а после использования не нужно заливать водой – достаточно закрыть крышку.

Подготовка

Примечание: Прежде чем приступать к действиям по созданию мангала своими руками, необходимо позаботиться о выпуске газа, который всегда остается в использованном баллоне.

В нем может быть конденсат. Поэтому изделие нужно открыть (открутить вентиль), подождать, пока газ выйдет. Естественно, это необходимо делать на свежем воздухе, в безопасном отдалении от возможных источников огня, искр и других условий, способных вызвать возгорание газа. Чтобы определить, что газ выходит (это не всегда слышно), можно использовать мыльную воду. Достаточно промазать выход, чтобы получить пузыри, если идет поток.

Затем баллон нужно перевернуть, чтобы обеспечить выход конденсата. Далее изделие необходимо залить водой и оставить на несколько дней. Для этого подключается шланг и под напором подается жидкость. Вода должна заполнить объем полностью. После этого дальнейшая работа с баллоном будет безопасной.

Пока изделие готовится, можно заняться важным делом – сделать чертеж. Ведь придется соорудить устройство, которое должно иметь определенные параметры. Вот с их учетом и следует создать чертеж. Все размеры, элементы и особенности должны быть в нем указаны.

А еще для создания самодельного мангала потребуются такие инструменты и материалы:

• дрель;
• болгарка;
• сварочный аппарат;
• шуруповерт;
• труба;
• петли;
• заклепки.

И, конечно, потребуется сам баллон. Можно использовать вариант на 50 литров.

Разметка

Дальше можно позаботиться о разметке баллона. Модели на 50 литров достаточно, чтобы приготовить шесть порций шашлыка. Наружный диаметр стандартного баллона составляет 96 см. Следовательно, его удобно разделить на четыре части. Отступать можно от продольного шва, что обеспечит ровность разметки.

По обе стороны от шва нужно отступить по 24 см, после чего провести линии. Уложив изделие горизонтально, необходимо сделать отметки для возможности размещения шампуров. По периметру баллона есть поперечные швы. От них нужно отступить по 3 см. Дальше шаг между метками может составлять 8 см. В итоге их получится шесть. В отмеченных зонах нужно сделать отверстия диаметром.

От первой ориентировочной линии следует отступить еще 10 см. На этом расстоянии будет размещаться крышка.

Границы крышки – это текущая линия и противоположная, нанесенная первой (на расстоянии 24 см от продольного шва).

Распиливание

Когда с разметкой этап закончен, можно переходить к более ответственному – распиливанию. Для этого нужно воспользоваться болгаркой. Действовать необходимо строго по нанесенным линиям разметки. Обращаться с болгаркой нужно аккуратно, не пренебрегая правилами безопасности. Следует помнить, что осколки металла могут попасть в глаза, волосы, на кожу. Все эти части тела нужно защитить, для чего используются специальные средства. На голову нужно надеть головной убор, следует использовать очки, перчатки и закрытую одежду и обувь.

Поскольку толщина используемого металла составляет не более 3 мм, совершить действие с помощью болгарки будет достаточно просто.

Приварка крышки и ручек

Для крепления крышки и возможности ее открывания следует использовать прочные петли. Их может быть три-четыре. Размещаться они должны на одинаковом отдалении друг от друга.

Высота ножек выбирается такой, чтобы мангал из газового баллона было комфортно использовать. Кроме приготовления блюд, его должно быть удобно транспортировать, грузить в багажник автомобиля.

Как показывает практика, оптимальная высота конструкции – 20–30 см. Для изготовления ножек можно использовать трубу. На концах ножек лучше предусмотреть площадки, которые будут противодействовать непроизвольному углублению в грунт конструкции при использовании на природе. Это особенно важно, если применяются не трубы, а уголки, поскольку под весом изделия они способны сильно погружаться в почву, что весьма неудобно при эксплуатации.

Вариант изготовления стильного мангала из газового баллона

Ручки можно изготовить своими руками или купить в магазине. Это могут быть самые простые элементы. Желательно не использовать дерево. И пусть оно выглядит более эстетично, из-за высоких температур такие изделия быстро придут в негодность. Поэтому металлические ручки – оптимальный выбор.

Готовый мангал, изготовленный своими руками

Опасности

Если мангал из газового баллона создается своими руками, есть определенные проблемы:

• без термостойкого покрытия изделие может выглядеть не эстетично;

• получается достаточно тяжелая конструкция, которую не всегда удобно транспортировать;

• малый опыт в проведении сварочных операций может негативно сказаться на прочности и долговечности конструкции.

Примечание: Если есть сомнения в возможности изготовления мангала своими руками, лучше не рисковать, а приобрести готовое решение.

Удачные варианты мангалов, изготовленных своими руками

Такая конструкция будет рассчитана профессионалами, а значит, способна служить долго, а эксплуатация будет приносить удовольствие. Единственный недостаток, в сравнении с конструкцией, изготовленной своими руками, – высокая стоимость. Использовать же самодельное устройство – это всегда намного приятнее и во многих случаях удобнее, поскольку при изготовлении можно учесть личные требования.



Как правильно использовать газовый баллон в быту?

Газовое топливо надежно вошло в жизнь современного человека. Так, газовый баллон является довольно примитивным устройством, но и оно обладает рядом специфичных нюансов. Далее вы сумеете прочесть о том, что из себя представляют газовые баллоны, а пока попытаемся определиться с назначением самого газа.



Существует ошибочное мнение, что газ, «запертый» в баллон, и газ в трубопроводе — это одно и тоже. Дело в том, что централизованное газоснабжение задействует метан, являющийся природным газообразным веществом, его еще называют болотным. А вот газовые баллоны уже заправляются смесью пропана и бутана, которую еще официально именуют СПБТ. Смесь пропано-бутовая техническая представляет собой побочный продукт, получаемый в ходе нефтепереработки. В дальнейшем будет использовать для него формулировку СПБТ или просто «газ».



Пропано-бутановая смесь абсолютно универсальная. Ее широко применяют в нефтехимической промышленности для изготовления полимеров, а также машиностроении и металлобработке — для сварочных работ и резки металлических поверхностей. Кроме того, СПБТ может выступать в ролигазомоторного топлива.



Полная схема подключения газового баллона к плите



В быту такая газовая смесь применяются для реализации автономной газификации ЖКХ. Ею заправляются газгольдеры и различные газовые баллоны, в которых газ сжигается силами внутридомовых котлов, кухонных плит и прочего бытового газового оборудования. В качестве продуктов горения выступают углекислый газ и вода, по этой причине такое сжигание считается максимально безопасным для экологии жилого пространства.



В поперечном разрезе газовый стандартный баллон схож с конструкцией прозрачной газовой зажигалки. В качестве жидкости выступает газовая смесь в сжиженном состоянии, а свободное пространство над ней является паровой шапкой, которая поступает в котел или кухонную плиту. Равновесие между этими средами поддерживается благодаря давлению внутри специальной емкости.



Зажигалка, как газовый баллон



Подключение баллона к устройствам потребления

Как правило, большая часть газовых баллонов применяется для работы кухонных плит. Поэтому в рамках данного обзора будет акцентироваться внимание именно на таком варианте эксплуатации. Если вас интересует использование газовых баллонов в качестве автономного отопления, то можете прочитать статью: автономная газификация – газовые баллонные установки.



Подключение газовых баллонов к устройствам потребления



Подключение устройства обязательно нужно осуществлять через редуктор. Внутри газового обычного баллона давление носит непостоянный характер и и зависит от температуры окружения. Оно может варьироваться от 4 до 6 атм. Редуктор способен понизить и выровнять давление до оптимального рабочего уровня кухонной плиты.



К редуктору подключают шланг, а к нему — плиту. Место фиксации закрепляют при помощи хомутов, после чего нужно обязательно проверить герметичность соединения мыльной пеной. Подойдет абсолютно любая пена. Места фиксации нужно покрыть мыльным раствором: если на поверхности образуются пузыри, то соединение негерметичное.



Устраняем утечку: следует еще больше затянуть гайку в месте соединения штуцера с редуктором. Если утечка обнаружена в области рукава, то дотягиваем хомуты. После регулировки необходимо еще раз сделать проверку с помощью мыльной пены, чтобы окончательно убедиться в отсутствии утечки. Такую проверку проводят всегда, когда подключают газовый баллон — это золотое правило безопасного использования.



Правильное подключение газовых баллонов на улице, рисунок 1

Правильное подключение полимерно-композитных газовых баллонов, рисунок 2



ВАЖНО! Не стоит поступать, как некоторые особо «опытные» мастера-газовщики: ни в коем случае не проверяйте герметичность при помощи зажженой бумаги. Результатом такого являются небольшие язычки пламени в местах утечки. Это категорически запрещено нормативами безопасности. Кроме того, подобные язычки пламени очень малы и при дневном свете могут остаться незамеченными и привести к печальным последствиям.



Установка и эксплуатация газовых баллонов

Важнейшим критерием безопасной эксплуатации таких устройств является контроль за возможными утечками и перегревом. Нарушение герметизации можно обнаружить по характерному запаху. Газ в принципе не обладает ни цветом, ни запахом, но в СПБТ добавляют особый маркер — углеводород-меркаптан. Благодаря этому человек может ощущать запах при включении колонки газовой кухонной плиты или во время утечки.



Так, если вы ощутили этот запах, то можно сделать вывод, что концентрация СПБТ составляет 20 процентов от опасной. Нет повода для паники, то есть причина для проверки места соединения по вышеописанной схеме.



Эксплуатация газовых баллонов, представленная в виде таблицы



Когда газовый баллон находится в самом помещении, его следует размещать на расстоянии 1 метр от плиты, которая в активном состоянии представляет собой источник тепла. Также вблизи нельзя размещать любые другие нагревательные приборы: радиаторы отопления и автономные отопители.



Приемлемым вариантом будет «дачный» способ установки — с внешней северной стороны сооружения, что исключает возможность перегрева баллона лучами солнца. В такой ситуации рукав нужно пропустить сквозь отверстие в стене, предварительно «обработанное» металлической гильзой. Баллон располагают в специальном шкафу из металла, оснащенном вентиляционными отверстиями в нижней части стенок. Так как газ несколько тяжелее воздуха, то он будет в случае утечки накапливаться снизу, там где будут отверстия вентиляции, поэтому легкий ветер сможет устранить нежелательное скопление.



Почему баллоны покрываются инеем?

Здесь также можно развенчать одно из самых частых заблуждений. Принято полагать, что если такое устройство «замерзает», то покрывается инеем. Некоторые даже утверждают, что нужно утеплять такое оборудование при помощи одеял, старых пальто и прочих подручных приспособлений. Так вот, иней быстрее исчезнет, если газовую емкость оставить, как есть, не помогая ей «оттаять» теплыми вещами.



Низ газового баллона, который покрыт инеем



Появление инея можно объяснить рядом физических процессов, которые происходят внутри конструкции при подключении его к печам либо горелкам. В такие моменты наблюдается активный расход топлива, следовательно, большие объемы газовой жидкости превращается в парообразную фракцию. А такое явление всегда сопровождается большим потреблением тепла, именно по этой причине поверхность баллона становится намного холоднее температуры в окружающем пространстве. Влага в воздушном пространстве начинает проявляться в виде конденсата на стенках установки, в последующем превращаясь в иней. Это абсолютно естественное явление, с которым ничего не нужно делать.

Более того, все попытки воспользоваться искусственным «утеплением» нарушают нормы техники безопасности при эксплуатации, а также сказываются на ухудшении теплообмена устройства с окружающей средой и влияют на условия подачи газа. Если ваша горелка не радовала грандиозным пламенем, то после ваших «маневров» с одеялом, она может вовсе перестать работать.



Не утепляйте ничем газовые баллоны!



В целом, при подключении газовых устройств с высокой мощностью нужно осознавать, что баллон с газом обладает ограничениями по быстроте отдачи. Это значит, что жидкое топливо превращается в паровую стадию постепенно. К примеру, баллон на 50 литров может обеспечивать около 500 граммов газа за 60 минут. Это эквивалентно мощности в 6-7 кВт. В холодное время года этот показатель уменьшается в два раза, если оборудование расположено на улице. Летом ситуация обратная: максимальная скорость расхода увеличивается.



В любом случае, можно сделать вывод, что иней является свидетельством того, что баллон не может справится с высоким потреблением топлива. Это может послужить причиной временного падения давления газа и выходом из строя оборудования. Если это произошло, то лучше остановить потребление и дождаться, пока возникнет достаточная паровая шапка.



Почему в емкости слышен «плеск» воды?

Такое возможно услышать зимой. Знайте, это не вода, а бутановая составляющая СПБТ. При малейших заморозках бутан перестает преобразовываться в парообразную фракцию. Именно она и «плещется» в виде жидкости внутри.



Бутановая составляющая СПБТ в газовом баллоне



В теплое время года такой проблемы не возникает: пропано-бутановая смесь задействуется практически вся. Для того, чтобы избежать этого в мороз, рекомендуется, заправляя емкость, поинтересоваться у заправщика о наличии паспорта на используемую СПБТ. В этот документе должна содержаться информация о том, что в смеси минимум 80 процентов пропана, переходящего из жидкости в пар в холодное время. Если использовать такую заправку, то проблем не должно возникнуть.



Насколько хватает газа?

Тут можно воспользоваться примитивными математическими правилами. Если отталкиваться от мощности кухонной плиты, где работают сразу 4 конфорки, то за 60 минут используется 8 кВтч энергии. Если сжечь 1 кг газа, то можно получить 12.8 кВтч энергии. Первый результат нужно разделить на вторую цифру, получив в итоге количество «жидкого» топлива, необходимого для полноценной работы кухонной плиты в течение часа. Эта цифра — 0.625 килограмм газа. Следовательно, емкость на 50 литров с 21 килограммом газа будет использоваться для работы кухонной плиты в течение 33.6 часов. Если в паспорте вашего оборудования указана мощность в кг сжигаемого топлива, то расчеты значительно упрощаются.



В дальнейшем все намного зависит от интенсивности использования плиты. Если вы часто варите холодец, то степень потребления будет одна, если довольствуетесь только варкой утреннего кофе, то другая. Исходя из практического опыта, можно сказать, что 12-литров газа, который будет использоваться небольшой семьей по выходным на даче, хватит на все лето. Более подробную информацию об автономной газификации Вы найдете в этом разделе.



Как заправлять газовый баллон?

Заправляют такие устройства на территории специальных пунктов, которые могут располагаться автономно и входить в АЗС. В условиях последних есть возможность заправки газомоторным топливом.



Устройство для заправки газовых баллонов



Важнейшим нюансом в этого процесс является тот факт, что заправлять нужно не по объему, а по весу. Если руководствоваться техникой безопасности, то емкости с газом следует заправлять максимум на 85 процентов от всего объема, во избежание чрезмерного давления.



Для того, чтобы следовать технике безопасности и ее нормам, подобное устройство с любым объемом маркируется цифрой с максимально допустимой массой, соответствующей тем самым допустимым 85 процентам. Емкости располагают на весах, включая закачку топлива. Процесс останавливается после достижения необходимой массы.



Пункт заправки бытовых газовых баллонов



Но даже при заправке относительно массы переливы не исключены, что особенно актуально для малообъемных емкостей — на 5 или 12. Они должны заправляться на 2 и 6 килограммов соответственно. Большая скорость заправки иногда не позволяет увидеть достижение предельной нормы. Если такое произошло с вами, обязательно попросите, чтобы лишний газ слили. В последующем лучше подобрать другое место для заправки.



Во избежание подобных проблем лучше заправляться в тех местах, где применяются не механические весы, а электронные, оснащенные отсекателем. Такие приборы могут автоматически прекращать заправку, когда это нужно, исключая человеческий фактор и соответствующие ошибки. Такими весами оснащены пункты наполнения нашей компании «Промтехгаз». Так что заправить баллон можете у нас. Информацию по ценам и доставке можете посмотреть, перейдя по ссылке https://idealgaz.ru/.



В целом, базовым критерием выбора заправщика является наличие у него лицензионных документов на использование пожароопасных и взрывоопасных объектов. Если документы присутствуют, то можно сделать вывод, что вас обслуживают квалифицированные специалисты, ежегодно проходящие специальную аттестацию.



Конвейер для заправки газовых баллонов



В остальных случаях вы берете ответственность за работу заправляемой емкости на себя. А рискуете вы не только своими деньгами, но и безопасностью своего жилья и жизни. Кроме того, не лицензированная заправка является нарушением законодательства и может повлечь за собой не только административную, но и уголовную ответственность относительно статьи о незаконной предпринимательской деятельности.



Предложенная информация в обзоре не претендует на точность энциклопедических данных и продиктована по-большому счету нашим опытом. Но мы уверены, что она сможет вам помочь значительно сэкономить время и деньги.

Как безопасно извлечь баллон с пропаном

Написано: 14 июня 2021 г.

Лето 2021 года почти наступило, а это значит, что следующие несколько месяцев будут лучшим временем для приготовления пищи на пропановом гриле!

Если вы много готовите на пропане, скорее всего, вам придется заменить баллон в ближайшие недели (если только ваш пропановый гриль не встроен, и в этом случае вам нужно будет только запланировать доставка пропана). Если вам нужно заменить бак, вам придется снять старый.

Вот как это сделать безопасно:

1. Убедитесь, что ваш пропановый гриль выключен.
2. Найдите баллон с пропаном; может быть за дверью (в зависимости от конструкции вашего гриля)
3. Есть две части вашего гриля, о которых вам нужно будет побеспокоиться: клапан баллона с пропаном и регулятор давления гриля (см. рисунок).
4. Перед отсоединением регулятора давления закройте вентиль баллона (поверните его до упора вправо или по часовой стрелке).
5. После закрытия клапана открутите резьбовой регулятор давления.
6. Снимите бак (на некоторых пропановых грилях бак крепится к грилю стопорным болтом или винтом; просто ослабьте его, чтобы снять бак).
7. При транспортировке бака размещайте его в безопасном, хорошо проветриваемом месте в автомобиле. Поставьте его вертикально и отнесите прямо к месту заправки. Не оставляйте бак без сопровождения в автомобиле.
8. Выполните обратный процесс для повторного подключения баллона с пропаном, убедившись, что клапан баллона закрыт при повторном подключении регулятора давления. Сменные баллоны с пропаном часто поставляются с пластиковой защитной крышкой на узле клапана баллона — просто снимите ее.

Нужно заправить 20-фунтовый пропановый гриль в Мичигане, Миннесоте или Висконсине? У нас есть услуга Swap and Go для всех наших коммерческих и бытовых клиентов — просто принесите свой старый баллон, и мы предоставим вам только что заполненный, проверенный на безопасность, сертифицированный баллон с пропаном. Нажмите здесь, чтобы найти ближайшее к вам заведение Lakes Gas и приятного вам гриля!

Как безопасно извлечь баллон с пропаном из пропанового гриля

Опубликовано: 25 июня 2018 г.

Приближается 4 июля, а это значит, что многие из вас будут много жарить на гриле в ближайшие недели.В какой-то момент вам придется заменить свой баллон с пропаном или заправить его — просто убедитесь, что вы делаете это безопасно!

Вот пошаговое руководство по безопасному снятию и замене газового баллона с пропаном на пропановом гриле:

1. Убедитесь, что ваш пропановый гриль выключен.
2. Найдите баллон с пропаном; он может находиться за дверью (в зависимости от модели вашего гриля).
3. Есть две основные части вашего гриля, о которых вам нужно будет позаботиться: клапан баллона с пропаном и регулятор давления от барбекю (см. иллюстрацию).
4. Перед отсоединением регулятора давления закройте вентиль баллона (поверните его до упора вправо или по часовой стрелке).
5. После закрытия клапана открутите резьбовой регулятор давления.
6. Снимите бак (на некоторых пропановых грилях бак крепится к грилю стопорным болтом или винтом; просто ослабьте его, чтобы снять бак).
7. При транспортировке бака размещайте его в безопасном, хорошо проветриваемом месте в автомобиле. Поставьте его вертикально и отнесите прямо к месту заправки.Не оставляйте бак без сопровождения в автомобиле.
8. Выполните обратный процесс для повторного подключения баллона с пропаном, убедившись, что клапан баллона закрыт при повторном подключении регулятора давления. Сменные баллоны с пропаном часто поставляются с пластиковой защитной крышкой на узле клапана баллона — просто снимите ее.

   Обязательно проверьте бак на наличие утечек после повторного подключения бака — вот видео от Национальной ассоциации противопожарной защиты с некоторыми советами, как это сделать.

Вот и все — приятного жарения!

Знаете ли вы, что Parker Gas обеспечивает быструю и простую заправку портативных баллонов с пропаном без ожидания во всех наших офисах в Смитфилде, Ньютон-Гроув, Фейетвилле, Уилмингтоне, Маунт.Районы Олив и Клинтон в Северной Каролине? Зайдите, чтобы пополнить любой из ваших баллонов с пропаном сегодня.

Хотите еще более удобный вариант для баллона с пропановым грилем? Попробуйте RapidXchange для самой быстрой, безопасной и удобной замены резервуаров. Узнайте больше о RapidXchange или найдите место рядом с вашим почтовым индексом здесь.

Как поменять газ в подвале?

Как поменять газ в подвале?

Любой газовый баллон, несмотря на его емкость, частоту использования и мощность ваших приборов, рано или поздно закончится. Таким образом, наступит момент, которого многие боятся, — замена газа в подвале.

Хотя это может показаться сложным, каждый может самостоятельно заменить газ в подвале. Хотя эта задача проста, она требует от вас принятия некоторых мер предосторожности. Дополнительные сведения см. в наших советах по безопасности при обращении со сжатым газом.

Необходимые материалы, которые вам понадобятся для замены газа в подвале, следующие:

•  регулятор, адаптированный к вашей бутылке

•   ваш новый газовый баллон

•   новое соединительное соединение

Вот шаги, которые необходимо выполнить, чтобы заменить газ в подвале:



1.Проверки безопасности

Перед любой заменой газового баллона необходимо соблюдать некоторые правила безопасности: не пользоваться плоскогубцами, это может повредить соединительное соединение. Убедитесь, что срок годности вашей соединительной трубы не превышен. Убедитесь, что ваши шланги находятся в отличном состоянии, используя пенообразующий продукт или аэрозоль для обнаружения утечек газа. Удостоверьтесь, что клапан подачи газа постоянно находится в рабочем состоянии, а в помещении нет препятствий для вентиляции.

Законодательство требует замены потенциально опасных кранов или шлангов с резиновым припоем на гибкие шланги со встроенными автоматическими запорными клапанами.Убедитесь, что ваши шланги соответствуют действующим стандартам. Ваша прокладка должна соответствовать типу газа, который вы используете.

Регулярно меняйте уплотнения соединительных трубок. Хранение газовых баллонов в неподходящем месте строго запрещено, пожалуйста, убедитесь, что ваши газовые баллоны хранятся надлежащим образом.

После выполнения всех вышеуказанных проверок вы можете безопасно завершить замену газового баллона, выполнив следующие действия.



2. Уберите старую бутылку

Разъедините разъем между регулятором и цилиндром, открутив его.Вы можете воспользоваться этой возможностью, чтобы проверить срок годности соединителя шланга. Закройте этот клапан, если бутылка оборудована. Снимите пустую бутылку с ее места для облегчения доступа к клапану подачи газа.



3. Подготовьте новую бутылку

.

Отвинтите ручку для переноски. Затем снимите защитную пластиковую заглушку с выпускного клапана. Ваша бутылка готова к подключению.



4. Замените уплотнение

Во избежание любого риска настоятельно рекомендуется менять уплотнение при каждой замене бутыли.Для этого отвинтите соединительную трубку, а затем закрутите ее обратно после замены соединения.



5. Подсоедините шланг к новой бутыли

.

Подсоедините шланг к прибору. Прикрутите регулятор к шлангу. Присоедините регулятор к выпускному отверстию клапана.



6. Выполните тест на утечку

Откройте кран, затем вентиль баллона и сбросьте регулятор. Выполните проверку герметичности различных фитингов с помощью мыльной воды или тестового продукта. Верните бутылку в ее отделение.Теперь ваша бутылка готова к использованию.



Компания CO2 Gas Company предлагает ряд экономичных, надежных и качественных продуктов для работы с CO2, когда придет время заменить баллоны с CO2. Мы также предлагаем быструю и надежную специализированную службу доставки, когда вам нужна замена.

Клапаны баллонов с CO2 | Алюминиевые газовые баллоны высокого давления

Компания Catalina Cylinders рекомендует всем, кто занимается вентилированием баллонов CO ₂ , знать об опасностях, связанных с CO ₂ , и пройти обучение безопасным методам вентилирования баллонов CO ₂ .Компания Catalina Cylinders составила следующий список   элементов, которые должны быть включены во все меры безопасности для клапанов CO ₂ .

Снятие клапана

1. Прежде чем пытаться снять клапан, убедитесь, что в цилиндре нет заряда   и нет давления.
2. Разряжайте оставшийся заряд баллона с CO ₂ только в хорошо проветриваемом помещении.
3. Расположите цилиндр так, чтобы выпускное отверстие   клапана было обращено в сторону от персонала и/или оборудования.
4. Слегка («щелчок») открыть маховик   клапана выпуска или выпуска остаточного заряда CO ₂ . Оставляйте маховик   клапана открытым на протяжении всего процесса снятия клапана.
5. Плотно прикрепите ключ к корпусу клапана,   Поверните ключ против часовой стрелки с усилием, чтобы ослабить клапан.
6. Если клапан невозможно ослабить, остановитесь,   снимите гаечный ключ и нанесите небольшое количество проникающей разделительной смазки на   место соединения клапана и цилиндра и подождите 5–15 минут, чтобы разделительная жидкость проникла в узел.
7. Повторная попытка ослабить клапан.   может потребоваться некоторое время, чтобы клапан освободился от цилиндра. Если клапан действительно застрял   и используется разделительное средство, вам, возможно, придется периодически останавливать процесс удаления и   повторно наносить разделительное средство и ждать, пока вновь нанесенное разделительное средство подействует.

Вставка клапана

1. Убедитесь, что цилиндр был изготовлен для обслуживания CO ₂ .
2. Убедитесь, что клапан рекомендован CGA CO ₂ .
3. Убедитесь, что предохранительное устройство является   правильным предохранительным устройством, рассчитано на испытательное давление баллона и не было приведено в действие или изменено (подделка).
   • Никогда не трогайте защитное устройство.   Если кажется, что устройство безопасности повреждено, не используйте клапан.
   • Никогда не заменяйте предохранительное устройство клапана на заправленном баллоне.
   • Catalina Cylinders рекомендует при замене предохранительного устройства   заменить весь узел предохранительного устройства.
   • Если сработало предохранительное устройство   и из баллона вышел воздух, возможно, баллон был переполнен или подвергся воздействию высокой температуры.
4. Осмотрите входную и выходную резьбу клапана   , а также резьбу и уплотнительное кольцо цилиндра на наличие повреждений. Если клапан   или цилиндр имеют повреждение резьбы или области уплотнительного кольца, не вставляйте клапан в цилиндр.
5. Осмотрите резьбу цилиндра и внутреннюю часть цилиндра   , убедившись, что на цилиндре нет никаких загрязнений (т. е. разделительных составов,   влаги, грязи, коррозии и т. д.). Не продолжайте, если вы чувствуете, что цилиндр   может быть загрязнен. Справочный документ технической поддержки Catalina Cylinders,   Cylinder Cleaning, для общих методов очистки цилиндра.
6. Catalina Cylinders рекомендует   вставлять новое уплотнительное кольцо из буна-N с твердостью 90 по Шору каждый раз, когда клапан   баллона снимается и переустанавливается.Убедитесь, что новое уплотнительное кольцо   не имеет повреждений. Ниже приведены размеры уплотнительных колец из Buna-N для различных размеров входной резьбы клапанов CGA.


   Обозначение резьбы	Обозначение клапана	Buna-N Размер уплотнительного кольца
   . 625 – 18 UNF	СГА 323	206
   .750 – 16 UNF	СГА 320	210
   1.125 – 12 УНФ	СГА 320	216

7. Компания Catalina Cylinders сочла, что проще всего   установить уплотнительное кольцо на клапан, а затем вставить клапан в цилиндр, затянув   клапан вручную. Известно, что размещение уплотнительного кольца в уплотнительном кольце цилиндра и     с последующей установкой клапана в некоторых случаях приводило к повреждению уплотнительного кольца.
8. Окончательная затяжка клапана должна быть выполнена   с помощью калиброванного динамометрического ключа до рекомендуемых значений крутящего момента, отмеченных следующим образом:


   Резьба	Каталина Цилиндры	Каталина Цилиндры
   Обозначение	Рекомендуемый крутящий момент	Максимальный крутящий момент
   . 625 – 18 УНФ	40 фунт-сила-фут	50 фунт-сила-фут
   .750 – 16 UNF	40 фунт-сила-фут	50 фунт-сила-фут
   1,125 – 12 UNF	40 фунт-сила-фут	50 фунт-сила-фут

9. Закройте клапан с крутящим моментом не более 1 фунт-сила-фут.

Опубликовано в: Углекислый газ

Как безопасно извлечь баллон с пропаном из пропанового гриля

Главная » Блог » Как безопасно извлечь баллон с пропаном из пропанового гриля

До Дня труда здесь, в Северной Каролине, осталось менее двух недель, а это значит, что лучший сезон гриля закончится, прежде чем вы это узнаете.

Если этим летом вы усердно работали за своим пропановым газовым грилем, скорее всего, ваш баллон скоро потребуется пополнить или заменить — возможно, перед приготовлением пищи в День труда. Просто не забудьте безопасно заменить баллон с пропановым грилем!

Вот как:

1. Убедитесь, что ваш пропановый гриль выключен.
2. Найдите баллон с пропаном; это может быть за дверью (в зависимости от конструкции вашего гриля).
3. Есть две части вашего гриля, о которых вам нужно будет побеспокоиться: клапан баллона с пропаном и регулятор давления гриля (см. рисунок).
4. Перед отсоединением регулятора давления закройте вентиль баллона (поверните его до упора вправо или по часовой стрелке).
5. После закрытия клапана открутите резьбовой регулятор давления.
6. Снимите бак (на некоторых пропановых грилях бак крепится к грилю стопорным болтом или винтом. Просто ослабьте его, чтобы снять бак).
7. При транспортировке бака размещайте его в безопасном, хорошо проветриваемом месте в автомобиле. Поставьте его вертикально и отнесите прямо к месту заправки.Не оставляйте бак без сопровождения в автомобиле.
8. Выполните обратный процесс для повторного подключения баллона с пропаном, убедившись, что клапан баллона закрыт при повторном подключении регулятора давления. Сменные баллоны с пропаном часто поставляются с пластиковой защитной крышкой на узле клапана баллона — просто снимите ее.

Вот и все — приятного жарения!

Все еще возитесь с угольным грилем? Почему бы не побаловать себя точным и чистым пропановым грилем от LG Jordan Oil?

Представьте, что у вас есть барбекю, которое разогревается от нуля до 350 градусов за пять минут, без ядовитых паров или горячих точек… и все благодаря силе пропана.Свяжитесь с нами сегодня, чтобы узнать больше о пропановых грилях, которые мы предлагаем!

Как мне безопасно работать с

Общие меры предосторожности

При перемещении баллонов надежно закрепите их на подходящем устройстве для транспортировки баллонов. На месте закрепите цилиндр цепью или другим способом. Снимите колпачок клапана только после того, как баллон будет надежно установлен, затем проверьте клапан баллона и его крепление. Удалите грязь или ржавчину. Песок, грязь, масло или грязная вода могут вызвать утечку газа, если они попадут в вентиль баллона или газовое соединение.

Никогда не открывайте поврежденный клапан. Обратитесь за консультацией к поставщику газа.

Существует четыре стандартных типа выпускных клапанов баллонов для предотвращения взаимозаменяемости оборудования для обработки газов между несовместимыми газами. Используйте только подходящее оборудование для выпуска определенного газа из его баллона. Никогда не используйте самодельные адаптеры и не применяйте принудительное соединение между выпускным отверстием вентиля баллона и оборудованием для работы с газами.

Независимо от того, является ли сжатый газ сжиженным, несжиженным или растворенным, поставщик газа может дать лучший совет по наиболее подходящему газоразрядному оборудованию и наиболее безопасному способу его использования для конкретной работы.

Как правило, не смазывайте клапаны баллона, фитинги или резьбу регулятора, а также не наносите герметик и ленту. Используйте только смазочные материалы и герметики, рекомендованные поставщиком газа.

Баллоны, хранящиеся в холодных зонах, могут иметь замерзшие клапаны. Для оттаивания клапана используйте только теплую воду или перенесите баллон в теплое место и дайте ему оттаять при комнатной температуре.

Для открытия клапанов используйте только рекомендованные ключи или маховики. Никогда не используйте более длинные ключи и не модифицируйте ключи, чтобы увеличить их эффективность.Не используйте даже правильный ключ, если он сильно изношен. Не используйте трубные ключи или подобные инструменты на маховиках. Любой из этих методов может легко повредить седло клапана или шпиндель.

Всегда медленно открывайте вентили на всем газоразрядном оборудовании. Быстрое открытие клапанов приводит к быстрому сжатию газа в каналах высокого давления, ведущих к седлам. Быстрое сжатие может привести к достаточно высоким температурам, чтобы сжечь регулятор и седла клапанов. Многие несчастные случаи, связанные с окисляющими газами, происходят из-за перегоревших регуляторов и седел клапанов, обычно вызванных слишком быстрым открытием клапанов.

Не прилагайте чрезмерных усилий при открытии клапанов баллонов – по возможности не более чем на три четверти оборота. Если возникает проблема, клапан можно быстро закрыть. Оставляйте ключи на баллонах, когда клапаны открыты, чтобы клапан можно было быстро закрыть в экстренной ситуации. Некоторые клапаны баллонов, такие как кислородные клапаны, имеют двойное седло. Эти клапаны должны быть полностью открыты, иначе они могут протечь.

Не применяйте чрезмерную силу при открытии или закрытии вентиля баллона. При закрытии поверните его ровно настолько, чтобы полностью остановить поток газа.Никогда не закрывайте клапан силой.

Закрывайте клапаны баллона, когда баллон фактически не используется. Не останавливайте поток газа из баллона простым нажатием на регулятор. В регуляторах могут возникать протечки седла, что приводит к повышению давления в оборудовании, присоединенном к регулятору. Кроме того, если клапан баллона остается открытым, посторонние предметы могут попасть в баллон, если давление в баллоне упадет ниже, чем давление в подключенном оборудовании. Сначала закройте клапан баллона, а затем закройте регулятор.

Сжиженные газы

Ручные клапаны обычно используются на баллонах, содержащих сжиженные газы. Также доступны специальные регуляторы расхода жидкости. Если необходимо удалить из баллона не только газ, но и жидкость, перед заказом обсудите это с поставщиком газа. Некоторые баллоны со сжиженным газом имеют эжекторные трубки, которые позволяют отводить жидкость из баллона. Поставщик может предоставить подходящие баллоны и специальные инструкции.

Не удаляйте газ быстро.Давление в цилиндре могло упасть ниже требуемого уровня. В этом случае или если требуется быстрое удаление газа, следуйте советам поставщика газа.

Несжиженные и растворенные газы

Используйте автоматические регуляторы давления для снижения давления газа с высокого уровня в баллоне до безопасного уровня для конкретной работы.

Существует два основных типа автоматических регуляторов давления: одноступенчатые и двухступенчатые или двухступенчатые. Как правило, двухступенчатые регуляторы обеспечивают более постоянное давление в более точных условиях, чем одноступенчатые регуляторы. Иногда для несжиженных газов используются ручные регуляторы расхода. Точное управление потоком может быть достигнуто, но оператор должен постоянно присутствовать. Ручные регуляторы расхода не регулируются автоматически в случае повышения давления в заблокированных системах.

Как заменить цилиндр?



Перед подключением баллона

• Никогда не храните баллон со сжиженным газом рядом с прямым источником тепла (например, плитой, обогревателем, огнем, прямыми солнечными лучами или обувью в течение длительного периода времени).Сжиженный нефтяной газ расширяется в горячем состоянии, что иногда может привести к повреждению клапана, шланга или цилиндра.
• Всегда старайтесь перевозить газовый баллон в вертикальном положении, а не на боку. Если он находится в багажнике вашего автомобиля, постарайтесь закрепить его, чтобы он не упал, не покатился и, возможно, не был поврежден.
• При использовании баллона всегда ставьте его на ровную поверхность, чтобы он не мог легко упасть.

Как подключить полный баллон

• Оторвите защитную пломбу или снимите пластиковый защитный колпачок на клапане баллона.
• При установке регулятора на заполненный баллон:
• Убедитесь, что переключатель на регуляторе находится в положении «ВЫКЛ».
• Возьмите регулятор и поднимите черное пластиковое стопорное кольцо.
• Поместите регулятор вертикально на вентиль баллона и надавите на него легким вращательным движением. Теперь регулятор давления зафиксирован.
• Откройте клапан баллона со сжиженным газом, повернув переключатель против часовой стрелки. Это позволяет газу проходить через регулятор к плите.
• Чтобы зажечь печь, поднесите зажженную спичку к верхней части горелки и только после этого откройте кран печи.
• После использования закройте краны приборов.
• После использования прибора поверните переключатель на регуляторе по часовой стрелке в положение «ВЫКЛ».

Как отсоединить пустой баллон

• Погасите любое открытое пламя, такое как зажженные сигареты, зажженные свечи, открытые дымоходы на кухне или в других близлежащих помещениях.
