Как установить и подключить датчик движения?

Подключение датчика движения потребует определенных знаний в сфере электричества, навыков и базового оборудования, которое найдется у каждого хорошего хозяина. Но, даже если таких знаний и опыта работы с электросетями у Вас нет, можно воспользоваться простыми и понятными инструкциями.

Итак, для монтажа датчика движения на свет Вам потребуются:

Как установить датчик?

Работа и эффективность датчика движения на свет будет зависеть не только от особенностей подключения, но и от выбора места монтажа. В зависимости от угла охвата движения датчик нужно установить таким образом, чтобы в зону действия устройства попадали все возможные места движения человека. Если же вход в помещение только один, то датчик ставится напротив него. Если же входов несколько, то датчик лучше установить на потолке, и тогда угол охвата устройства составит 360 градусов. Также важно соблюсти несколько простых принципов:

• В зоне датчика не должно быть устройств с ЭМ излучением, которые могут помешать эффективной работе сенсора;
• На датчик нельзя направлять поток воздуха от кондиционирующих устройств;
• Датчик необходимо размещать максимально далеко от отопительных устройств;
• Корпус датчика необходимо защитить от попадания прямых солнечных лучей. Если же он устанавливается в комнате с окнами, то необходимо настроить его на включение только в вечернее и ночное время дня.

Если учесть все вышеупомянутые нюансы, то вы минимизируете ложные включения и исключите несрабатывание датчика при необходимости включить свет в помещении.

Если у Вас в доме есть животные, и нужно исключить включение света при их появлении в зоне действия устройства, то необходимо отрегулировать чувствительность датчика, либо же сразу заказать модель с функцией игнорирования домашних питомцев. Такое устройство не реагирует на объекты менее 10 или 25 килограммов.

Подключение устройства

Перед тем, как рассмотреть схему подключения, нужно разобрать датчик при помощи отвертки. Изначально снимается задняя панель корпуса изделия, под которой находится колодка для подключения проводки. Установка такого устройства очень похожа на установку обычного выключателя. Необходимо выполнить электрическую цепь с последовательно подключенным светильником, а датчик будет являться замыкателем или размыкателем цепи.

В процессе подключения ничего сложного нет: прежде всего, колодка отмечается обозначениями для подключения проводки. N – это нулевой провод, L – это фаза, L со стрелочкой или А – это клемма для подключения светильника. Также важно, что схема подключения датчика показывается на корпусе самого устройства либо же в прилагающейся инструкции, и вам останется только подобрать оптимальный метод установки. На наш взгляд, оптимальными способами подключения являются 2.

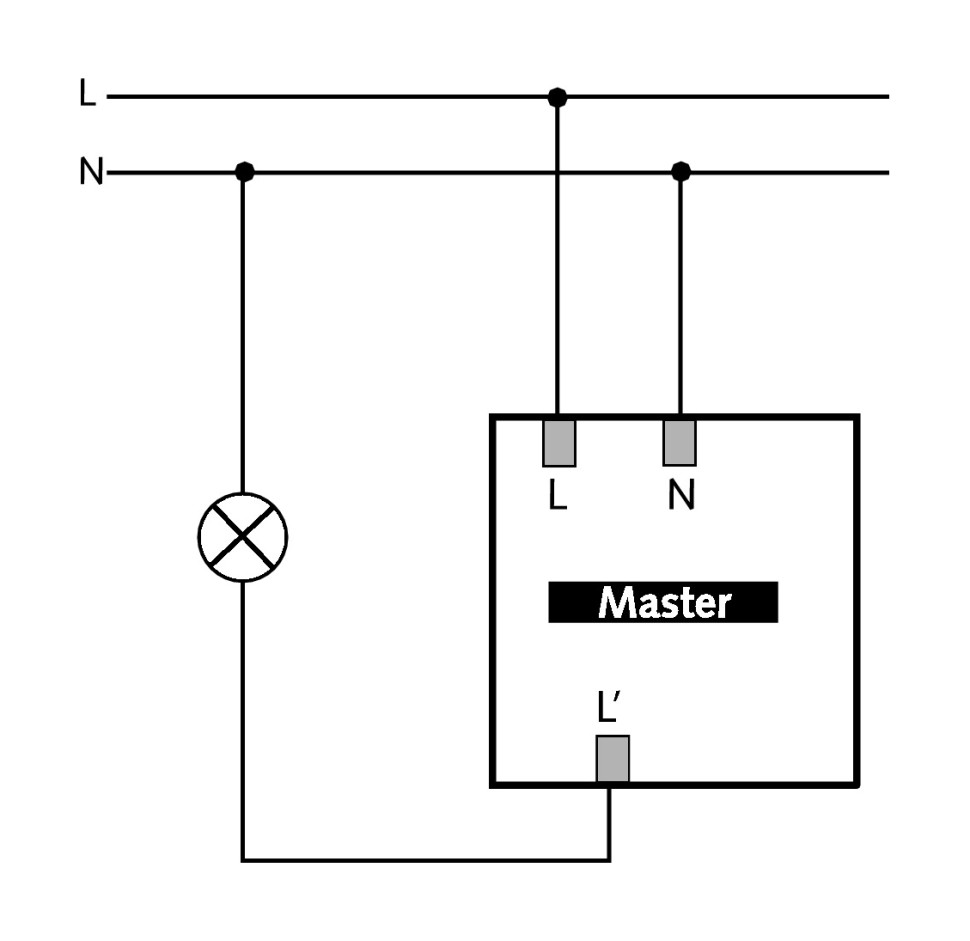

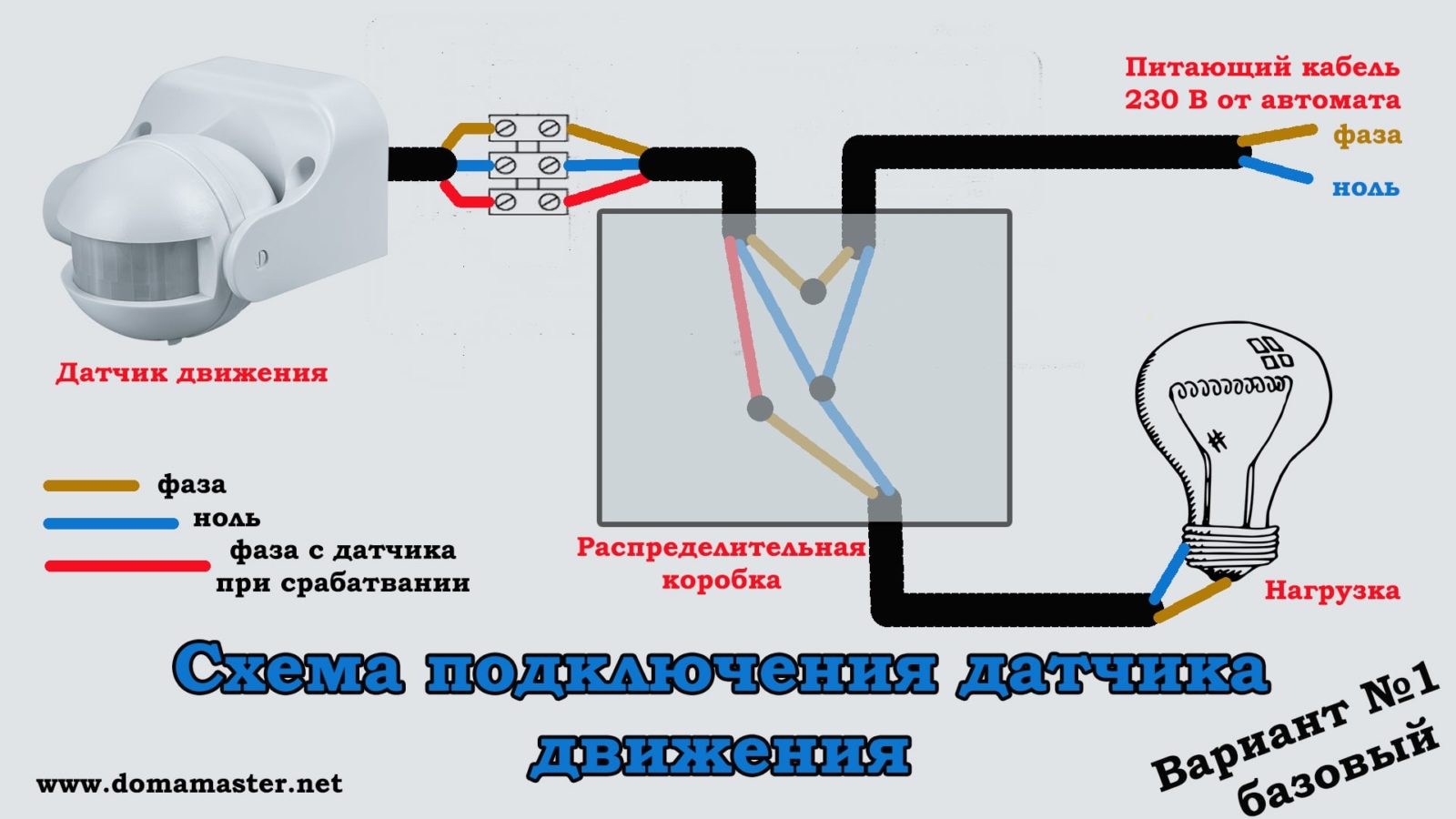

Метод первый: подключение через прибор освещения. Один из самых простых методов, для которого доступ к распределительному ящику не потребуется. Он подойдет для помещений, где человек пребывает недолго: прихожая, кладовая, лестничная площадка. Свет включается при появлении человека, горит определенное количество времени, пока есть движение, и выключается, когда движения в комнате нет. Если заняты руки, свет включать и выключать не придется – очень удобно.

Подключение выполняется следующим образом: от клеммы L к фазе ведется провод, а от клеммы N отходит нулевой провод, который идет и к осветительному устройству. От клеммы А провод подключается непосредственно к светильнику.

Метод второй: через выключатель. Такой способ будет немного сложнее, но зачастую считается более удобным и эффективным. Например, датчик нужно поставить на кухне. Человек приходит на кухню – свет зажигается, человек садится за стол неподвижно и свет тухнет. Это неудобно, и свет должен гореть без постоянного движения – для того устанавливаются трехпозиционные выключатели.

В этом случае от клеммы N провод также ведется в распределительную коробку и подключается к нулю. Здесь же осуществляется разводка на светильники. От клеммы L фаза идет к выключателю и подсоединяется к клемме, которая отвечает за среднее положение. Именно здесь будет происходить управление датчиком. От клеммы А провод идет проводка, соединяющая датчики и светильники. А от светильника же идет провод на включатель к клемме с верхним положением клавиши. Таким образом, управление освещением будет очень удобным и эффективным.

Закрепить датчик

После того, как датчик будет подключен в соответствии со схемой, необходимо собрать корпус и закрепить его на выбранном месте – стене либо потолке. Там необходимо высверлить два отверстия (или одно в зависимости от типа корпуса), вставить дюбели и «посадить» датчик на саморезы. Если же корпус поворотный, то необходимо направить его на зону охвата. Дальше останется только настроить и проверить установленное устройство.

Как правильно настроить датчик движения?

Как правило, датчики движения имеют 3 регулятора, такие как время, чувствительность и освещенность. Они настраиваются в зависимости от потребностей владельца и условий эксплуатации. В большинстве случаев настройка производится по одной схеме при выключенном свете.

Регулятор чувствительности поворачивается до упора по часовой стрелке, а регулятор времени – до упора против часовой. Примерно минута уйдет на настройку датчика. Затем необходимо проверить работу устройства: выйти из помещения и зайти в него, проверяя эффективность срабатывания. Учтите, что между тестированием датчика должно проходить более 5-10 секунд.

После проверки работоспособности можно настроить время и чувствительность устройства так, как Вам нужно методом поворота регуляторов. Пробы и ошибки приведут Вас к идеальным результатам. Более подробные инструкции можно найти в комплектации с датчиком, и следуя им без проблем наладить автоматическое включение и выключение освещения в комнате или на улице.

Если установить и настроить датчик в соответствии с вышеперечисленными рекомендациями, то никаких проблем и дискомфорта в процессе эксплуатации Вы не испытаете. Свет будет быстро загораться при появлении в зоне действия датчика, и также быстро тухнуть при вашем выходе из помещения. Такой прибор поможет Вам сэкономить массу средств на освещении, снизит расход энергии на 50% минимум, а также подарит комфорт и уют в быту.

Хотите заказать качественные датчики от украинских или зарубежных производителей в Украине по низким ценам? Интернет-магазин ptukr.com предлагает большой ассортимент товаров с быстрой доставкой в Днепр, Харьков, Киев, Одессу и другие населенные пункты в Украине, а также профессиональную консультацию по всем интересующим Вас вопросам!

Правильная схема подключения датчика движения для освещения

Каждый человек стремится сэкономить свою плату за жилищные услуги. Никто не хочет переплачивать огромные деньги за электроэнергию, но как это сделать, если очень часто горит свет там, где, на самом деле, никого нет? Решения этой проблемы можно найти разные, но все же многие выбирают датчики движения.

Подключение этого устройства позволяет включать свет автоматически только если зарегистрировано движение. Область применения датчиков — регулировка уличного освещения, освещения в подъездах и в других местах, где свет требуется только на короткий период времени, пока не прошел человек.

Принцип работы и разновидности

Принцип работы устройства довольно прост. Когда на участке территории появляется активность, реле прибора замыкает электрическую цепь, собственно поэтому свет и включается. Прибор выключается, когда проходит определенный промежуток времени после исчезновения объекта из поля видимости устройства.

Выделяют два типа датчиков движения:

1. Охранные
2. Бытовые

Первые используют при установке различных сигнализаций. Их еще называют инфракрасными излучателями(ИК).

Бытовые датчики применяют в различных домах и квартирах из-за их относительной простоты и более слабой чувствительности чем у охранных. Выделяют активные бытовые датчики( используется и приемник и передатчик) и пассивные ( только приемник, который реагирует на инфракрасное излучение).

В домах и квартирах чаще всего применяют пассивные приборы. Датчик оснащен либо прожектором, либо реле, с помощью которого происходит включение света. Большая часть таких приборов оборудовано еще дополнительным регулятором, с помощью которого указывается через какое время после обнаружения объекта нужно включать свет.

Важные советы

Чтобы устройство работало корректно, необходимо правильно выбрать его место установки. Вот тут остановимся поподробнее:

• Для уличного освещения рекомендуется подключать к прожектору датчик движения. Причем необходим прибор, который имеет анализатор внешней яркости, что позволяет работать устройству только в сумерках.
• При установлении датчика в коридоре целесообразно выбирать прибор, который срабатывает при каждой активности.
• Чтобы осветить лестничную клетку датчик устанавливается либо на стене, либо на потолке, чтобы все пространство оказалось в зоне охвата
• В подсобных помещениях следует устанавливать датчик над дверью, или чуть-чуть сбоку, причем для удобства интервал работы должен быть максимальным, так как люди проводят в кладовках достаточно приличное количество времен.

Тонкости подключения

Устройство нужно подключать к лампочке так, чтобы была свободна от разных объектов, которые могут закрыть обзор, френелевская линза (основная часть этого устройства).С помощью нее можно принимать, фокусировать и изменять ИК лучи . В случае необходимости можно ограничить радиус обзора, благодаря тому, что отдельные сектора будут закрыты самоклейкой.

Устройство прибора

Важные особенности, которые необходимо учитывать до подключения:

Приборы покрыты пластиковым корпусом. Его следует беречь от ударов и различных повреждений. Особое внимание следует уделить линзе Френеля, которая очень хрупкая и является самой важной составляющей устройства. Очень важно, чтобы приборы не подвергались прямому воздействию солнечного света при наружном монтаже.

В таких случаях целесообразно применять установку защитных козырьков. Желательно, чтобы батареи или печи вообще не попадали в угол обзора линзы. Для этого необходима регулировка высоты и вертикального угла наклона прибора.

Также возможны осложнения, если датчик работает на лампу накаливания, в случае если она попадет в поле обзора устройства. Прибор может срабатывать от изменения температуры лампы и может периодически включаться и выключаться.

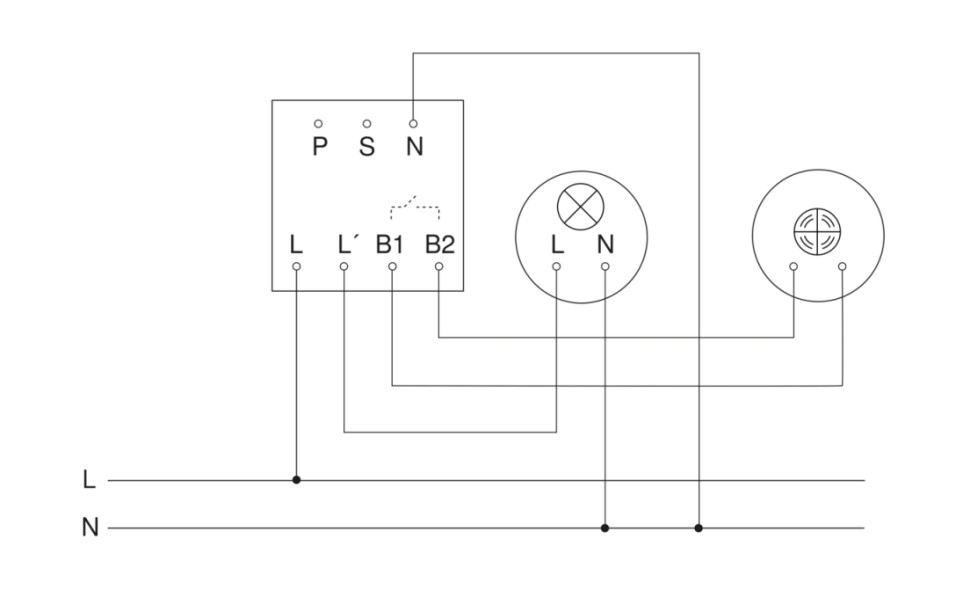

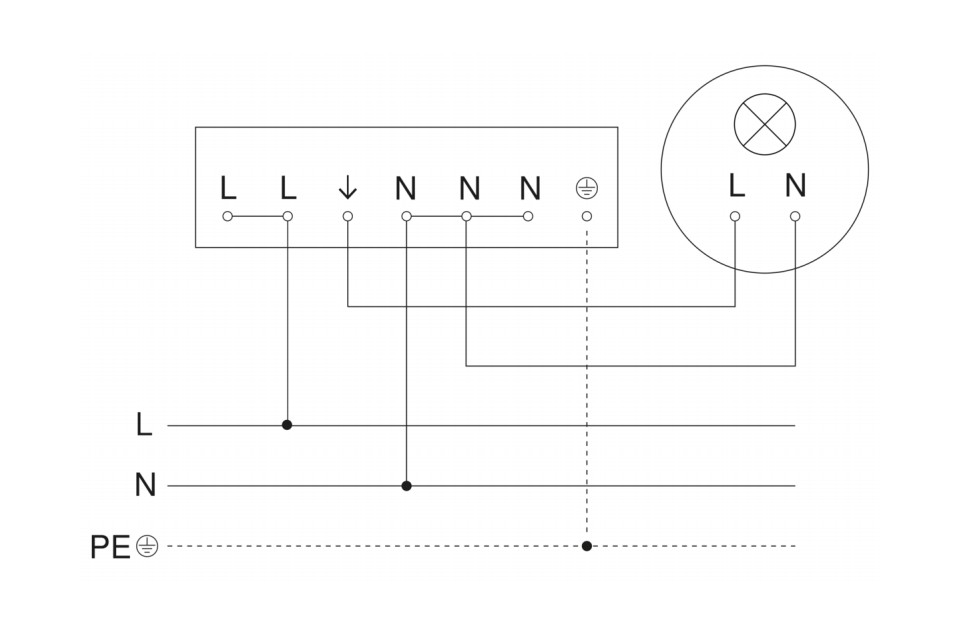

Электрическая схема подключения

Честно говоря, подключение датчика к сети ничуть не сложнее, чем подключение простого выключателя, так как суть задачи у устройств одна и та же — при необходимости замыкать цепь и при ее исчезновении размыкать. Датчик движения устанавливается в цепь одновременно с выключателем, то есть мы наблюдаем схему с параллельным соединением.

Внутри прибора чаще всего есть клеммная колодка, где расположенны контакты, которые раскаршеныи обозначены:

1. L, чаще всего чёрный — провод фазы.
2. N, синеватый — нулевой провод.
3. A, Ls или L’, темно-красный — возврат фазы на лампы освещения.
4. ⊥, жёлтый или зелёный — заземление для защиты.

Подключение осветительных устройств рекомендуется выполнить между проводами A и N. На контакты L и N подавать питание эл. сети. Причем важно собладать фазность.

Подключение к сети

Для подключения прибора необходимо подготовить заблаговременно распределительную коробку, в которой будет осуществляться скрутка проводов. Краткие рекомендации о том, как же подключить прибор к системе самостоятельно:

От датчика выходят 3 кабеля: питание, 0 и «светильник». Чаще всего эти провода имеют одинаковуюинфикацию с обычным выключателем света. Следует отметить, что эксперты рекомендуют устанавливать как современное устройство, необходимый для контролирования освещения, так и стандартный кнопочный выключатель, так как это позволит вам обеспечить реальную возможность управления в нештатных случаях;

• Кабель «светильника» присоединяется к соответствующему кабелю индикатора. 0 соединяется с 0 обычного выключателя и лампой, а кабель фазы отводится на сеть электропитания домов или квартир;
• При подсоединении нужно следить за тем, чтобы простой выключатель света был соединен с сенсорным параллельно, так как при скачке фазы датчик может просто перегореть;
• После этого производится регулирование прибор и его проверка. Ремонтировать и перенастраивать нужно проводить 2-3 раза в год. Очень важно чтобы сенсоры и приемники были чистые всегда, так как из-за этого работа может быть прерывистой и неправильной.

Настройка прибора

Настройка многих датчиков осуществляется по 3 параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения.

Вся настройка чувствительности проводится с помощью переменных сопротивлений (потенциометров). Следует узнать про их местоположении в датчике еще перед покупкой. Вообще, настраивать чувствительность — это очень сложная задача. Честно говоря, идеальной настройки по этому параметру очень редко встречающаяся вещь, но можно достичь необходимых результатов для хорошей работы. SENS — настройка руки сопротивления. Чтобы оптимально настроить этот параметр, нужно поворачивать руку помикронно.

Главное правило — если устройство не реагирует на активность, нужно повышать чувствительность, если включается практически при любом движении мельчайших частиц, нужно соответственно понижать.

Иногда необходимо перенастраивать прибор при изменении сезона. Оптимально настроенное устройство должно срабатывать при появлении человека и покоится при других движениях, например если пролетает птица.

Пороговая величина освещенности

Настраивать устройство по этому показателю будем так: поворачиваем ручку(LUX) и добиваемся включение прибора, когда действительно потребуется включение светильников.

Время задержки выключения освещения. Ну, это проще всего. Этот фактор нужно настроить сопротивлением(TIME). Необходимо проанализировать частоту появления в области попадания устройства людей и настроить его на такое время, значение которого будет больше 1 минуты. Если вы устанавливаете небольшой показатель, то будет постоянно включаться-выключаться свет. Но такое светошоу нам совсем не нужно.

Разберем основные плюсы и минусы

Неплохая экономия электричества. Люди очень часто забывают о том, что нужно выключить свет, а с помощью таких приборов, эта проблема перестанет быть актуальный, так как теперь весь процесс включения и выключения света будет под автоматическим контролем. Функциональность.

Большинство современных устройств прекрасно работают без использования проводов. Также к ним, если есть необходимость, можно с легкостью присоединить еще некоторые гаджеты кроме света, такие как телевизор, кондиционер, магнитофон, вентилятор, радио, вытяжка и т.д.

Удобность: если в каком-то помещении кнопочный выключатель находится очень далеко от входа, то, например, ночью его найти будет крайне непросто. Вдобавок ко всему маленькие дети не имеют возможности дотянутся до включателя. Датчик устраняют эту проблему.

Недостатки: Немаленькая стоимость. К сожалению, за удобства в жизни приходится расплачиваться. Цена таких приборов велика, но эффект от вложений они дают, пусть и не сразу. Схема очень просто подключается вручную, но все же никто вам не может дать полной гарантии, что монтаж будет выполнен корректно и прибор заработает. Так что если есть возможность, лучше использовать работу опытного мастера, который и подключит и правильно настроит ваш аппарат.

Датчик движения для освещения: подключение

Автоматическое освещение — это удобное решение. Датчики могут контролировать свет люстры или светодиодной ленты, размещенных на лестнице, при подъезде к дому, в прихожей. Автоматические включение возможно только, если предусмотрено подключение датчика движения к источнику свечения. Не забудьте всегда иметь правильные инструкции под рукой. Мы снабжаем датчики так, как указано на разъеме. Датчики подключены параллельно или подключены к источнику питания в разных местах. Важно подключить источник питания к одной фазе, а выход за реле — к фазному проводнику цепи освещения.

Оглавление:

Вы можете бесконечно писать о том, как подключить датчик движения к лампе, ленте или галогену. В настоящее время на рынке имеется много моделей детекторов, которые будут подключаться как к низковольтным, так и к 230-вольтовым установкам. Датчик включения света при движении — это очень удобное и функциональное устройство, которое позволит нам полностью автоматизировать освещение.

На первый взгляд, подключить детектора движения не сложно, и, следуя инструкциям производителя, это будет довольно простая и быстрая настройка вашей осветительной установки. Самое главное, что соединение лампы с датчиком движения всегда происходит при выключенном питании. В случае установки на 230 В это очень важный вопрос, который определяет нашу безопасность на протяжении всего процесса установки.

Последовательность подключения датчика движения:

1. Отключите питание перед подключением.
2. Закрепите корпус датчика в соответствии с техническим чертежом или инструкцией по эксплуатации.
3. Подключение датчика движения к светильнику в соответствии с маркировкой кабеля.

• Питание 230 В — фазный провод L (коричневый) и нейтральный провод N (синий)
• 12В блок питания — положительный + (красный) и отрицательный — (черный)

Не забудьте подключить все кабели согласно схеме производителя.

Датчик включения света на движение: принцип работы

В зависимости от того, выбираете ли вы МВ-датчик движения или датчик, работающий в инфракрасном диапазоне, он будет иметь несколько иной принцип работы:

• Микроволновый датчик движения работает по принципу излучения и приема электромагнитных волн. Когда волны, испускаемые устройством, меняют свою схему, детектор запускает нашу лампу. Это происходит, когда подвижное инородное тело появляется в пределах его диапазона и изменяет ранее запрограммированный рисунок.

• ИК-датчик движения представляет собой инфракрасное устройство. Он запускает устройство, когда обнаруживает любые изменения температуры в пределах диапазона датчика.

Чаще всего датчики движения МВ гораздо более чувствительны и могут обнаруживать движение даже за дверью или не слишком толстой стеной. Не существует лучшего из обоих типов детекторов. В одной ситуации инфракрасный будет работать лучше, а в другой — микроволновый.

Как подключить датчик движения к лампочке?

Приобретенный детектор подключается к источнику света, как и в случае галогенной или другой лампы на 230 В. Датчик движения к лампе подключен между источником питания и патроном лампы. Давайте вспомним, что сам детектор не должен быть закрыт, так как это может отрицательно повлиять на его работу. Конечно, вы должны начать работу с отключения питания (очень важная проблема безопасности). Следующим шагом будет отключение установки в том месте, где мы хотим подключить наш детектор.

После установки мы можем убедиться, что датчик работает нормально. Если интервал свечения слишком короткий или у самого детектора слишком низкий диапазон, мы, конечно, можем отрегулировать его с помощью его потенциометров.

Как подключить датчик движения для светодиодной лампы

Датчик движения и его подключение к LED светильнику также не является сложной задачей. Как и в случае с лампочками, на этот раз мы подключаем его между источником и его патроном. Ничто не мешает одному датчику движения обслуживать более одного устройства. Затем он должен быть установлен перед нашей параллельной установкой таким образом, чтобы ток проходил к каждой из ламп через детектор. Однако следует помнить об очень важном параметре — максимальной нагрузке на датчик. Если наш датчик движения имеет максимальную нагрузку 120 Вт, мы не сможем подключить к нему лампы, максимальная мощность которых превышает этот уровень. Тогда лучше использовать датчик с более высокой нагрузкой. Возможно подключение нескольких датчиков.

Схема подключения датчика движения и его установки не так уж сложна, поэтому мы в основном подключим его самостоятельно. Однако для более сложных установок рекомендовано обратиться к опытным электрикам, которые легко смогут подсоединить датчик движения.

В нашем интернет-магазине вы можете купить детекторы или модели с уже встроенной функцией отслеживания движения. Стоимость зависит от мощности и сложности конструкции. Доставка заказов по всей Украине: Киев, Львов, Харьков, Днепр, Одесса и др.

Подключил двухклавишный выключатель к датчику движения. Какие функции приобрел? | Сергей Горбунов

Всем привет! Хочу поделиться с вами пожалуй самой функциональной схемой подключения датчика движения к двухклавишному выключателю. Именно к двухклавишному!

Зачем же подключать датчик движения вообще к выключателю?

Во-первых, если датчик уличный, то зимой бывает и снег и дождь и порывы шквалистого ветра, на которые может срабатывать сам датчик (в зависимости от настроек его чувствительности).

Во-вторых, датчик отключает свет по таймеру, указанному в настройках датчика, что не всегда удобно, когда Вы постоянно находитесь и вам необходим постоянный свет без отключений и топаний ногами и маханий руками при каждом внезапном отключении света!

Можно конечно постоянно выкручивать настройки датчика, но я предлагаю более функциональное и традиционное решение — использование выключателя света — и именно двухклавишного.

Решил подключить датчик движения на навесе к двухклавишному выключателю. @ Горбунов Сергей Канал Самостройщика

Решил подключить датчик движения на навесе к двухклавишному выключателю. @ Горбунов Сергей Канал Самостройщика

Что дает двухклавишный выключатель?

1 — клавиша — включает и выключает принудительно свет в помещении без использования в схеме датчика.

2 клавиша — включает в работу сам датчик движения и система работает полностью в автоматическом режиме, повинуясь срабатыванию самого датчика

3 вариант — когда все клавиши отключены — свет не работает и датчик движения не работает.

Теперь рассказываю схему — как подключить всё это хозяйство

1. Вот сама распаечная коробка — листайте фотографии — там показано пошаговое расключение проводов

Распаечная коробка. Расключение происходит в ней а не в самом датчике — так удобнее. от датчика идет провод в распаечную коробку — только к красному проводу датчика (от подключен желто-зеленый провод заземления).Первое действие — соединяем коричневый (фазный) выключателя (к выключателю он подключается к фазе) с фазным проводом источника электричества (обычно белый или коричневый). Синий выключателя соединяем с желтым от датчика света (в самом датчике он обычно красный) и коричневым от прожектора или лампочки.Все оставшиеся синие — их 3 — соединяем между собой.

Распаечная коробка. Расключение происходит в ней а не в самом датчике — так удобнее. от датчика идет провод в распаечную коробку — только к красному проводу датчика (от подключен желто-зеленый провод заземления).

Вот что должно получиться в итоге:

Подключил всё на клеммники Ваго. Сначала проверил схему на разъемных клеммниках, а когда увидел, что ошибок нет — подключил на неразъемные. @ Горбунов Сергей Канал Самостройщика

Подключил всё на клеммники Ваго. Сначала проверил схему на разъемных клеммниках, а когда увидел, что ошибок нет — подключил на неразъемные. @ Горбунов Сергей Канал Самостройщика

Теперь я могу переключать систему из автоматического режима в ручной на самом выключателе! Пожалуй, эта самая функциональная схема подключения датчика света!

Что думаете? Пишите в комментариях.

А с вами, уважаемые мои читатели, был самостройщик Сергей Горбунов. Канал в Яндекс.Дзен, Канал в Ютуб, Мой инстаграм.

Для тех, кому нагляднее смотреть видео:

Вопросы и ответы | Perenio IoT-Датчик движения

Есть ли возможность узнать подключен ли датчик?

Да, в мобильном приложении Вы можете проверить статус датчика. Если датчик подключен и работает, то в приложении Вы увидите статус online. В случае, если в датчике разрядилась батарейка или по иным причинам нет связи, в приложении отобразится статус, что датчик offline.

Как работает датчик движения?

Этот датчик реагирует на перемещение тепловых объектов в помещении установки и передает соответствующий сигнал тревоги в центр управления Perenio®.

Где и как устанавливается датчик движения?

На вертикальной поверхности с соблюдением ориентации датчика (подробнее указано в руководстве по эксплуатации). Крепление возможно на ленту 3М и на шурупы.

Как подключить датчик движения к центру управления в приложении?

Чтобы подключить датчик к центру управления, необходимо войти в свою учетную запись Perenio Smart и выполнить следующие действия:

• нажать на иконку в правом верхнем углу вкладки «Устройства» и выбрать «Добавить новое устройство». Затем нажать на кнопку «Датчики» в списке;
• выбрать центр управления, к которому следует подключить датчик;
• подождать пока запустится процесс поиска датчиков, после чего нажать и удерживать кнопку сброса до тех пор, пока световой индикатор не начнет мигать;
• после успешного подключения датчика к центру управления следует ввести его имя и выбрать помещение установки.

Как активировать датчик движения?

Чтобы включить датчик движения, следует снять заднюю панель, открыть крышку отсека батарейки и извлечь изолирующую полоску. После этого должен моргнуть световой индикатор на его корпусе. Датчик считается включенным.

Что входит в комплект поставки при покупке датчика движения?

В комплект поставки входят датчик (с батарейкой), дюбели с шурупами, лента 3М, краткое руководство пользователя и гарантийный талон.

Что такое «угол обзора: 110 градусов»?

Это часть помещения, в пределах которой датчик будет обнаруживать движение. Побдробнее смотрите ниже на рисунке.

Какая дальность обнаружения движения у датчика?

Работает ли датчик движения без подключения к центру управления?

Датчик движения не может работать автономно, т.е. при обнаружении движения он не способен подавать звуковой сигнал.

Почему нет уведомлений о срабатывании датчика движения?

Скорее всего, Ваша локация не переведена в режим охраны. В этом случае уведомления о срабатывании датчика движения отображаются только во вкладке «История».

На сколько хватает заряда батарейки идущей в комплекте с датчиком движения?

Датчик движения может работать от одной батарейки до 24 месяцев.

Работает ли датчик движения зимой?

Будет работать в отапливаемых помещениях, либо в неотапливаемых при условии соблюдения температурного режима, заявленного производителем устройства (см. руководство).

Сколько датчиков движения можно подключить к центру управления?

К центру управления можно подключить до 100 датчиков независимо от его типа.

Работает ли датчик движения в темноте?

Да, работает. Датчик движения реагирует на перемещение тепловых объектов вне зависимости от уровня освещенности помещения, в котором установлен.

Можно ли использовать датчик движения вместо датчика открытия?

Это зависит от результата, который ожидается от датчика. В целом же датчик движения не среагирует на открытие двери или окна, поскольку реагирует на тепловое излучение. В данном случае датчик открытия будет более уместным, если целью является фиксирование именно открывания (даже минимального) двери, окна и т.д.

Как подключить датчики движения в квартире и на даче одновременно?

Достаточно установить по одному центру управления в каждом из помещений и подключить к ним датчики движения. Уведомления с разных центров управления будут приходить пользователю на смартфон в один аккаунт, если у него будет доступ к этим центрам управления.

Почему датчик не подключается к центру управления?

Возможны следующие причины:

• центр управления не активирован в приложении Perenio Smart или не подключен к сети питания;
• датчик уже подключен к другому центру управления;
• слишком низкий уровень задяра батарейки датчика;
• датчик находится на расстоянии более 4,5 метров от центра управления;
• центр управления не подключен к сети: проверьте источник питания;
• подключается сторонний датчик, который не поддерживает допустимый протокол ZigBee.

Что такое PIR-сенсор?

Это специальный чувствительный элемент в датчике, который реагирует на изменение теплового излучения, обеспечивая тем самым высокую точность при обнаружении движения.

Если датчик уже подключен к центру управления, могу ли я его как-то отключить его?

Да, отсоединить датчик от центра управления можно через настройки датчика в приложении или вручную. В последнем случае следует нажать и удерживать кнопку сброса на датчике до тех пор, пока не замигает световой индикатор (как правило, это занимает не более 5 секунд). Чтобы проверить, что датчик отсоединился, следует обновить список во вкладке «Устройства» (потянуть экран вниз, пока не появится иконка прогресса и обновятся данные). Если датчик отсоединился, он пропадет из списка подключенных устройств.

Можно ли подключенный датчик перенести в другую комнату?

Да, конечно. Есть несколько вариантов правильного переноса устройства:

1. Датчик необходимо установить в другом помещении, но подключение к другому центру управления не требуется:
   a. перенести его в другое помещение и убедиться, что он находится на приемлемом расстоянии от центра управления;
   b. смонтировать датчик в новом помещении;
   c. изменить помещение установки в настройках датчика в приложении.


2. Датчик необходимо установить в другом помещении/локации, при этом потребуется подключение к другому центру управления:
   a. зайти в приложение Perenio Smart и выбрать локацию, в которой активирован датчик;
   b. во вкладке «Устройства» найти этот датчик и нажать на значок настройки;
   c. в появившемся окне выбрать «Отсоединить устройство»;
   d. перенести его в другое помещение/локацию и убедиться, что он находится на приемлемом расстоянии от центра управления;
   e. смонтировать датчик в новом помещении;
   f. заново подключить датчик к центру управления через приложение Perenio Smart.

Для чего нужен датчик движения для освещения

Как правило, термином «датчик движения» в быту определяется электронное инфракрасное устройство, которое позволяет обнаруживать присутствие и перемещение человека и помогает коммутировать питание приборов освещения и других электрических приборов.

Если Вы хотите сделать свой дом безопаснее, покупайте датчики движения, которые станут для Вас не только удобными помощниками, но и помогут сэкономить электроэнергию, включая или отключая его при Вашем входе или выходе из помещения соответственно.

Датчик движения имеет несложный принцип действия – при появлении движения в зоне его чувствительности включаются все подключенные к нему приборы. Отключение всех приборов происходит тогда, когда цепь автоматически размыкается, а это происходит при отсутствии движения.
В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask 1403 имеющий угол обзора 180 гр.

Обычно датчик движения используют для включения освещения, но эти устройства могут использоваться и не только для этой цели. Хочу отметить, что существует датчики с углом обзора на 360 градусов.

То есть датчик, способен обнаружить какие либо перемещения с любой стороны. Поэтому если у вас есть магазин, офис или какой либо объект которому нужна сигнализация то в этом случае может применяться охранная сигнализация.

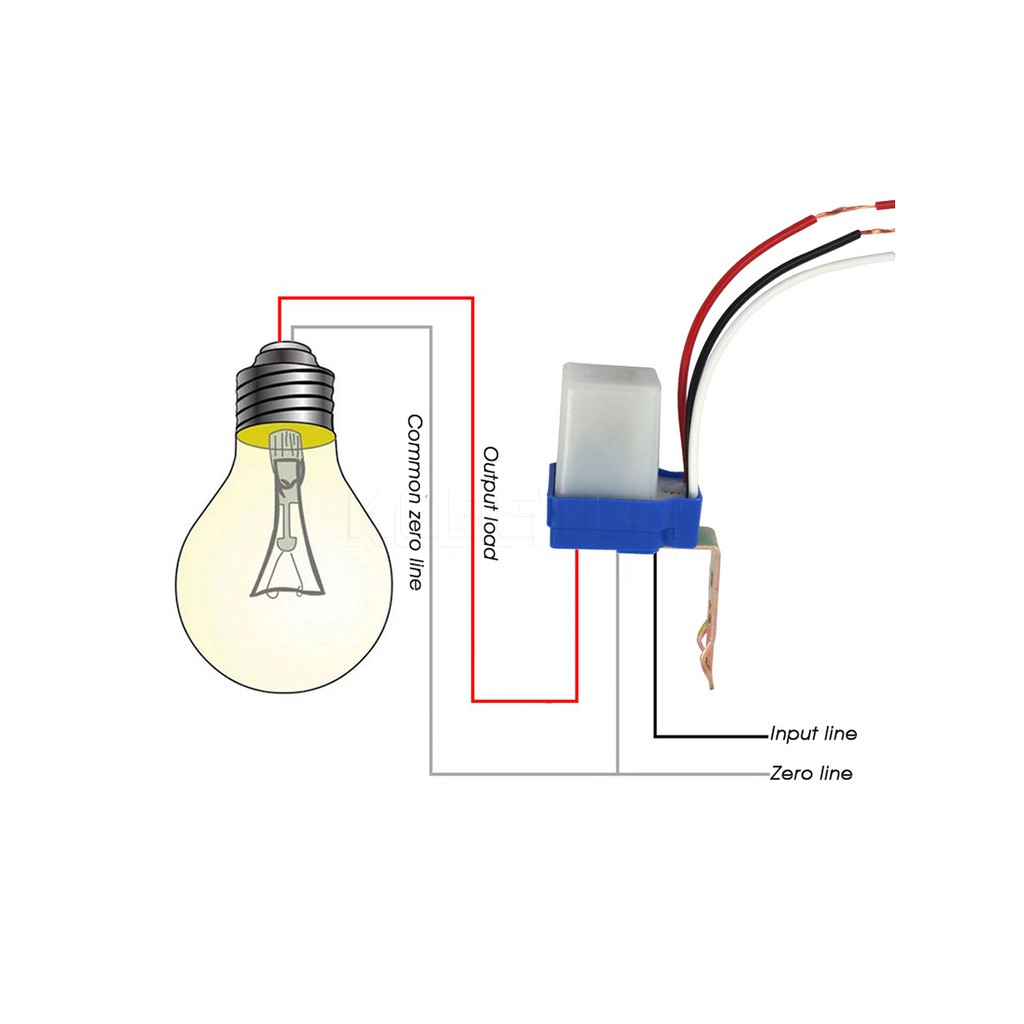

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного …

Покажу поближе как подключить датчик движения в коробке. Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Можно ли подключить датчик с выключателем

Часто бывает так, что датчик движения необходимо подключить к светильнику вместе с выключателем. Казалось бы два устройства которые предназначены практически для одной и той же задачи — включить освещение.

Действительно выключатель выключает лампу (светильник) и датчик движения при определенный обстоятельствах (обнаружении движения) выполняет такую же задачу — подает питание на светильник. Зачем эти два устройства подключать вместе многие не понимают. Поэтому давайте разберем, как подключить выключатель с датчиком движения и зачем это делать?

Если Вы хотите, чтобы у Вас на протяжении какого-то периода времени было включено освещение, вне зависимости от уровня освещенности и перемещений, попробуйте применить схему подключения датчика с выключателем, подключив обычный выключатель с одной клавишей в схему, параллельно датчику.

Благодаря такому подключению Вы сможете при включении выключателя удерживать включенным освещение в течение желаемого периода времени. В другое же время управление освещением должно полностью перейти к датчику, для чего выключатель следует отключить.

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Схемы подключения датчика движения для освещения

Схемы подключения датчика движения для освещения

В этой статье ЭлектроВести расскажут Вам типовые схемы подключения датчика движения для освещения.

Датчиками движения называют приборы, которые реагируют на движущиеся, а не неподвижные предметы. Этим они отличаются от датчиков присутствия, настроенных на срабатывание при исчезновении, пропадании двигающихся объектов в контролируемой зоне.

Другими словами, прибор, контролирующий движение, должен сработать при нахождении человека внутри наблюдаемого пространства, когда он передвигается или замер, но хотя бы просто пошевелил пальцами. В то же время устройства контроля присутствия срабатывают тогда, когда люди полностью покинули помещение либо в нем остался совершенно замерший человек, не совершающий никаких движений.

Принципы работы датчиков движения

Обе группы этих датчиков могут работать на основе:

• улавливания звуковых колебаний чувствительными акустическими системами;
• восприятия теплового излучения, вызываемого человеческим телом инфракрасными приемниками пассивного действия;
• перекрытия невидимых человеческому глазу инфракрасных лучей, направляемых от излучателя к приемнику активным методом.

Существуют еще другие способы выявления движущегося человека, но они, как и акустический метод, используются редко. А в бытовых устройствах чаще всего применяются датчики движения, работающие с электромагнитными колебаниями волн, расположенных в инфракрасном спектре.

Инфракрасные пассивные датчики движения (PIR) имеют конструкцию, состоящую из пироэлектрического ИК блока, главной линзы, которая в свою очередь состоит из ряда небольших линз и вспомогательных электронных элементов. Датчики движения срабатывают при возникновении и исчезновении ИК волны на фотоэлементе, где источником, в нашем случае, является человек. Датчики движения следят за изменением инфракрасного или ультразвуковых полей. Датчики присутствия работают на основе той же технологии, но они более чувствительны к изменению параметров.

У приемников ИК датчиков общий принцип работы.

Датчики движения и датчики присутствия улавливают инфракрасное излучение, распространяемое во все стороны от любых предметов, расположенных в зоне обзора. Тепловые лучи, как в обычной оптической системе, например, фотоаппарата попадают на сегментную линзу, работающую по принципу Френеля.

Эта стеклянная или из сортов оптических пластмасс конструкция создается с большим количеством концентрических секторов/сегментов, каждый из которых формирует узконаправленный пучок параллельных тепловых лучей на ИК сенсор.

Его еще называют термином «PIR-сенсор» потому, что он обладает пироэлектрическим эффектом — создает электрическое поле, пропорциональное получаемому тепловому потоку. Принятый им сигнал обрабатывается электронными устройствами.

У большинства конструкций датчиков пиродетектор работает с аналоговыми величинами. Примером может служить датчик движения серии HC-SR501.

Он обладает небольшими габаритами, работает на основе микросхемы, имеет три клеммы для подключения проводов питания и нагрузки, два регулировочных потенциометра. При срабатывании выдает управляющий электрический сигнал напряжением 3,3 вольта и ток в несколько миллиампер.

В последнее время стали внедряться блоки, осуществляющие двойное преобразование и обработку команд на основе цифровых сигналов.

Это позволяет использовать микропроцессорные устройства и компьютерные технологии для дальнейших преобразований сигнала и формирования различных алгоритмов управления автоматическими устройствами.

Как аналоговые электронные, так и цифровые датчики подключаются к блокам питания и имеют выходные устройства, коммутирующие нагрузку в первичной сети.

В алгоритм работы электроники закладывается один из принципов:

• обнаружения движения;
• срабатывания по пребыванию.

Когда в поле действия датчика появляется человек, то он своим присутствием вносит изменения в тепловой баланс окружающей среды, а все его передвижения фиксируются через линзу Френеля как объективом фотоаппарата. Электронные блоки срабатывают и выдают электрический сигнал на управляющий контакт.

На этом функции самого датчика заканчиваются, хотя процесс переключения исполнительных механизмов еще не выполнен, а мощности управляющего сигнала датчика движения для коммутации светильников освещения, включения звуковой сирены, отправления СМС на мобильный телефон или выполнения других задач недостаточно.

Этот сигнал необходимо усилить и обеспечить его передачу на мощный контакт для коммутации нагрузки.

Рассмотренный нами выше датчик движения HC-SR501 не может выполнить эти функции самостоятельно. Для их реализации можно собрать простой транзисторный ключ на биполярных транзисторах.

На клеммы VCC и GND у датчика движения и ключа подается питание =4,5÷20 вольт от дополнительного источника, а управляющий сигнал с вывода OUT датчика подводится на одноименную клемму усилителя. Нагрузка соответствующего напряжения подключается на выходную цепь.

Если использовать эту схему для включения мобильного телефона, то можно получать СМС на свой мобильник, которые будут сигналом о появлении нежданных гостей в охранной зоне.

В большинстве готовых модулей для схем освещения с датчиками движения встроен его усилитель и силовой контакт, коммутирующий схему нагрузки. У конструкций таких блоков, питаемых от сети ≈220 вольт, прямо на корпусе размещены три клеммы для подключения проводов, два из которых подают питание (фазу L и ноль N) а третий L’ совместно с нулем N используется для коммутации светильников.

Какие основные варианты могут использоваться при подключении датчиков движения? Как правильно настроить работу оборудования для эффективного использования, управления и экономии? Смотрите видео:

Датчики движения активного действия

Приборы, работающие по принципу контроля канала между ИК излучателем и приемником, имеют примерно такой же алгоритм, настроены на общую частоту, как у пульта дистанционного управления телевизора или манипулятора беспроводной компьютерной мыши с их приемниками. Они могут иметь автономное, независимое от стационарной электрической сети питание.

При этом выполняется одна из схем расположения модулей прямого или поворотного способа образования тракта с помощью зеркал.

Схемы подключения датчика

Электрическая схема простого подключения показана на картинке.

При этом подключении режим работы светильника полностью соответствует алгоритму, заложенному электронной схемой, и настраивается потенциометрами регулировки.

На простых конструкциях датчиков устанавливается два регулятора:

1. LUX — уровня освещенности, при достижении которого происходит срабатывание датчика (к примеру, нет необходимости пользоваться электрическим светом в солнечную погоду). Для регулирования первоначально выставляется его наибольшее значение;

2. TIME — продолжительности включения таймера или, другим словами, отрезка времени, в котором будет гореть светильник после обнаружения движения. Обычно устанавливают минимальную величину, ведь при каждом новом движении датчик станет постоянно перезапускаться.

Обычно этих двух параметров регулировок достаточно для настройки управления бытовыми светильниками. У сложных охранных датчиков движения встречаются еще два потенциометра:

1. SENS — чувствительности или дальности действия. Им пользуются для уменьшения зоны контроля в тех случаях, когда ограничить ее изменением ориентации датчика движения не получается;

2. MIC — акустического уровня шумов встроенного микрофона, при котором срабатывает датчик. Но в бытовых условиях эта функция не нужна — датчик будет срабатывать от посторонних звуков проезжающих машин, детских возгласов…

Датчики движения Schneider Electric:

Схема подключения светильника к двум датчикам

Этот способ используется в местах, когда возникает необходимость управлять освещением из двух удаленных точек с ограниченным обзором для одного датчика.

Одноименные клеммы приборов подключаются по параллельной схеме друг к другу и выводятся на сеть питания и осветительный прибор. При срабатывании выходного контакта любого датчика загорается светильник.

Схема подключения через выключатель

Этим способом пользуются, когда добавляют к действующему светильнику с выключателем блок датчика движения. При включенном выключателе схема полностью работает так, как она настроена электроникой. А при разомкнутом контакте фаза снимается с блока питания и датчик движения выводится из работы.

Практика показала, что среди владельцев квартир при выходе из помещения сохранилась привычка машинально отключать свет выключателем. После этого при заходе в комнату человека датчик движения оказывается выведенным из работы. Чтобы исключить подобные ситуации контакты выключателя шунтируют, чем осуществляется переход на предшествующую схему.

В этой схеме включенный выключатель полностью шунтирует выходной контакт датчика движения. Ее применяют, когда человек длительно находится в неподвижной позе, а выдержка у таймера маленькая и для включения светильника приходится делать лишние отвлекающие движения.

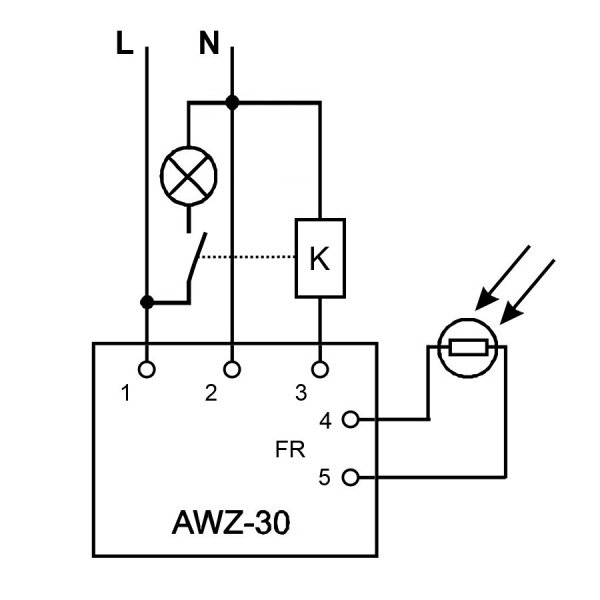

Схема подключения мощных нагрузок электромагнитными приборами

Как подключить датчик движения к прожектору? Блок датчика движения с маломощными контактами можно использовать для управления светом очень мощных осветительных приборов. Для этого используется промежуточное устройство — магнитный пускатель, реле или контактор соответствующих номиналов. Его обмотка подключается к маломощному контакту датчика, а силовой контакт коммутирует нагрузку системы осветительных приборов.

В этой схеме, как и во всех других, необходимо точно рассчитать коммутируемые мощности и подобрать под них силовые контакты. После включения в работу обязательно замеряют токи нагрузок и сравнивают их еще раз с мощностью контактов. Для надежной длительной работы системы необходимо создать запас по мощности.

Подобная схема с электромагнитными приборами способна длительно и надежно работать. Но, у нее есть два существенных недостатка:

1. повышенный уровень шума и возникающие электромагнитные помехи, сопровождающие процесс перемещения якоря во время переключений;

2. постоянный износ контактной системы вследствие разрядов, возникающих при разрыве цепи, что требует выполнения периодических профилактических работ.

Этих недостатков лишены симисторные и тринисторные схемы.

Схема подключения мощных нагрузок полупроводниковыми приборами

В этом случае отсутствуют всевозможные шумы и помехи. Но для работы полупроводникового прибора необходимо преобразовать управляющий сигнал датчика движения в гармонику, совпадающую по частоте с напряжением сети. Для этого создается специальная схема согласования, которая выдает переменный ток на управляющий электрод симистора.

При работе схемы согласования симистор открыт. и светильники горят. Когда управляющий сигнал отсутствует, то триак закрыт, а управляемое им освещение отключено.

Недостатком этой схемы является сложность конструкции согласующего сигнала электронного устройства.

Электромонтажные работы при подключении датчика движения:

Выбор места установки и способа ориентации датчиков

В зависимости от своей конструкции датчик движения может иметь различный угол наблюдения для контроля пространства от нескольких градусов до кругового обзора, который обычно применяется при потолочном креплении.

Эти углы распределяются в горизонтальной и вертикальной плоскостях, определяют зону наблюдения, указываются в документации.

Датчики, предназначенные для установки на стену, обычно имеют обзор порядка 110÷120 или 180 градусов по горизонту и 15÷20 — по вертикали.

Вне этого пространства никакие движения датчиками не фиксируются. Поэтому при установке датчика движения важно не только подбирать их по характеристикам обзора, но еще и регулировать после монтажа для корректировки направления. Конструкции с подвижным органом обзора облегчают наладку, а у остальных приборов надо очень тщательнее продумывать и выполнять первоначальный монтаж.

Потолочные датчики обычно имеют круговой обзор 360^о по горизонтали, который распространяется конусом сверху вниз. Его зона контроля значительно больше, но она тоже может иметь непросматриваемое пространство в углах помещений.

Влияние посторонних объектов на работу датчиков

При монтаже и настройке датчика движения важно учесть условия их размещения, оценить влияние на их надежность расположенных рядом предметов и различных источников энергии. Тепловые нагреватели, колышущиеся ветки деревьев, проезжающие мимо автомобили, кабины поднимающихся/опускающихся лифтов и другие объекты могут вызывать частые ложные срабатывания устройств.

Когда нет возможности от них избавиться, то загрубляют чувствительность прибора потенциометром или экранируют зону помех.

Ранее ЭлектроВести писали, что ДТЭК заменяет устаревшие масляные выключатели на современные вакуумные. 65% масляных выключателей уже заменили на экологически безопасные. К 2027 году компания планирует полностью отказаться от выключателей, которые в своей конструкции содержат масло.

По материалам: electrik.info.

Как работают датчики движения: руководство

Датчик движения или детектор движения — это электронное устройство, использующее датчик для обнаружения находящихся поблизости людей или объектов. Датчики движения являются важным компонентом любой системы безопасности. Когда датчик обнаруживает движение, он отправляет предупреждение в вашу систему безопасности, а в более новых системах — прямо на ваш мобильный телефон. Если вы подписались на службу мониторинга тревог, датчики движения можно даже настроить для отправки предупреждения вашей группе мониторинга.

Датчики движения обычно используются для:

• Обнаружения, когда потенциальный нарушитель находится рядом или внутри вашего дома или офиса.
• Предупреждать вас, если люди входят в запретные зоны. В доме это может быть подвал или гараж.
• Экономьте энергию, включая освещение в помещении только тогда, когда это необходимо.

Существует два широко используемых типа датчиков движения: активные ультразвуковые и пассивные инфракрасные (PIR).

Активные ультразвуковые датчики и пассивные инфракрасные датчики являются двумя наиболее распространенными технологиями датчиков движения, обе из которых известны своей точностью и надежностью.

Активные ультразвуковые датчики излучают ультразвуковые волны с частотой выше диапазона человеческого слуха. Эти волны отражаются от объектов в непосредственной близости и возвращаются к датчику движения. Преобразователь внутри сенсора действует как путевая точка для сигнала — он посылает импульс и принимает эхо. Датчик определяет расстояние между собой и целью, измеряя время между отправкой и получением сигнала. Большинство датчиков движения позволяют настраивать чувствительность, то есть они не срабатывают, если расстояние до объекта слишком велико.Если полученный сигнал находится в пределах заданных параметров, датчик движения сработает, предупредив вас о том, что кто-то или что-то находится рядом с датчиком.

Датчики движения, установленные в точках входа, таких как окна и двери, могут быть настроены на срабатывание охранной сигнализации. Дверные и оконные датчики установлены специально для обнаружения злоумышленника, поэтому вам не придется иметь дело с ложными тревогами или чрезмерными уведомлениями.

Ультразвуковые датчики могут обнаруживать объекты независимо от их цвета, типа поверхности или типа материала (т.е., металлические против неметаллических). Они могут даже обнаруживать полупрозрачные объекты, хотя это обычно используется в промышленных целях.

Пассивные инфракрасные датчики обнаруживают колебания инфракрасной энергии, которую люди, животные и объекты выделяют в виде тепла.

Датчики PIR немного сложнее, чем активные ультразвуковые датчики, но результат тот же.

Стены, полы, лестницы, окна, машины, собаки, деревья, люди — что угодно — излучают некоторое количество тепла. Инфракрасные волны могут определять температуру.Инфракрасные датчики движения обнаруживают присутствие человека или объекта, обнаруживая изменение температуры в заданной области.

Давайте используем камеру обнаружения движения, чтобы проиллюстрировать, как это работает, хотя любой ИК-датчик движения работает одинаково.

В PIR-камере есть два датчика. Когда вокруг никого нет, PIR-камера обнаруживает окружающее ИК-излучение от фоновых объектов, таких как стены и двери. Когда человек (или животное, объект и т. д.) проходит мимо камеры, первый датчик перехватывает их тепловую сигнатуру, активируя камеру, которая включает сигнал тревоги и отправляет вам предупреждение. Если объект случайно покинет поле зрения камеры, сработает второй датчик, отметивший резкое падение температуры.

Датчик движения PIR использует эти изменения температуры для обнаружения присутствия человека или объекта. Как и активные ультразвуковые датчики, ИК-датчики можно настроить так, чтобы они игнорировали небольшие изменения в ИК-излучении, поэтому вы можете ходить по дому или на работе, не активируя сигнализацию днем ​​и ночью.

Существует несколько менее часто используемых технологий датчиков движения.

Томографические датчики движения состоят из нескольких узлов.Узлы соединяются вместе, образуя ячеистую сеть. Эти датчики обнаруживают присутствие человека или объекта при разрыве связи между двумя узлами.

Вибрационные датчики движения обнаруживают людей и предметы по небольшим вибрациям, вызванным такими вещами, как шаги.

Микроволновые датчики движения излучают микроволновые импульсы. Подобно активному ультразвуковому датчику, микроволны отражаются от объектов и возвращаются к датчику. На самом деле они охватывают большую площадь, чем датчики PIR, но более восприимчивы к электронным помехам.

Некоторые датчики движения считаются «двойными», поскольку они объединяют два типа датчиков в одной системе. Активные ультразвуковые датчики и датчики PIR часто объединяют в один блок с целью повышения точности обнаружения. Вы всегда можете поговорить со своим установщиком сигнализации, чтобы убедиться, что ваши датчики движения являются наиболее подходящими вариантами для вашего дома или бизнеса.

Датчики движения имеют ограниченный радиус действия. Обратитесь к профессионалу, чтобы определить, где лучше всего установить их, чтобы обеспечить максимальную защиту.

Типичные датчики движения имеют радиус действия до 80 футов, а это означает, что один датчик движения, вероятно, не покроет длинный коридор или открытое рабочее пространство. Вы можете нанять охранную компанию, например Bay Alarm, для установки вашей системы безопасности. Наши монтажники рассмотрят планировку вашего помещения, чтобы определить, где именно разместить датчики движения. Как и в случае с камерами видеонаблюдения, пожарной и охранной сигнализацией, наша цель — обеспечить максимальную безопасность вашего дома или бизнеса, размещая устройства и компоненты в наиболее стратегически важных местах.

После установки агент безопасности интегрирует датчики в вашу систему охранной сигнализации. У вас будет быстрый доступ ко всей вашей системе безопасности с телефона с помощью одного из двух приложений: SureHome by Bay Alarm или Bay Alarm Access.

Если вы решите пойти по пути самодельной безопасности, обязательно следуйте инструкциям, прилагаемым к датчику. Вот несколько советов по установке датчиков движения дома или в офисе:

1. Установите датчики рядом с входными дверями. Вы можете купить датчики движения, разработанные специально для дверей и окон.

2. Устанавливайте их в местах с интенсивным движением. У вас больше шансов поймать злоумышленника, если вы установите датчик в коридоре, на лестничной клетке или в другом месте, через которое должны пройти люди. Также разумно размещать датчики рядом с комнатами с особо ценными вещами, куда воры могут зайти в первую очередь.

3. Не устанавливайте датчики PIR рядом с источником тепла. Датчики PIR анализируют колебания температуры в заданной области и могут вызвать ложную тревогу, если они установлены слишком близко к вентиляционному отверстию, печи или камину.

4. Не блокируйте датчик. Датчики не будут работать должным образом, если им будут препятствовать. Поначалу препятствие может быть неочевидным. Например, если вы устанавливаете свет с датчиком движения в своем доме над подъездной дорожкой, ваш припаркованный автомобиль может помешать его способности обнаруживать движение на тротуаре или на улице. Попробуйте установить датчик в месте, где окружающая среда свободна.

После завершения установки протрите сенсор от пыли и мусора, чтобы объектив не закрывался, и периодически очищайте его после этого.

Примечание: Домашние мастера! Интеллектуальные датчики движения с поддержкой Z-Wave подключаются к вашему телефону для быстрого доступа и немедленных уведомлений. Если вы только начинаете строить умный дом или у вас уже есть десятки подключенных устройств, датчики движения с поддержкой Z-Wave станут достойным дополнением к вашей системе. (Если вы не знакомы с технологией Z-Wave, мы ранее опубликовали подробную статью, в которой обсуждается, что такое технология Z-Wave и как она работает).

Настройте параметры чувствительности датчика, чтобы вас не засыпали предупреждениями и тревогами.

Вероятно, вы не хотите, чтобы ваш телефон взрывался уведомлениями о движении только для того, чтобы узнать, что это просто домашний питомец, прогуливающийся по комнате. Один из наших специалистов по безопасности может настроить параметры уведомлений детектора по вашему вкусу.

Если это самостоятельная установка, вам придется настроить параметры самостоятельно. См. инструкции к датчику движения. Скорее всего, он поставляется с приложением. После того, как вы загрузите приложение, вы можете изменить настройки, чтобы они были более или менее чувствительными.

Еще не купили датчики движения? Изучите типы настроек и функций, предлагаемых различными датчиками. Некоторые из них больше похожи на датчик типа «установил и забыл» с минимальными настройками, в то время как другие датчики полны функций, на настройку которых вы можете потратить много времени. Выберите тот, который лучше всего подходит вам, или поговорите со специалистом в Bay Alarm, чтобы узнать больше.

Датчики движения являются неотъемлемой частью любой системы безопасности: они представляют собой один из лучших способов обнаружения злоумышленников и других подозрительных действий.Если вы готовы повысить безопасность своего дома или бизнеса, звоните нам! В Bay Alarm мы защищаем таких же людей, как и вы, уже более 75 лет.

Как работают датчики движения и охранная сигнализация?

Существует множество различных способов создания датчика движения. Например:

• В магазинах обычно есть луч света, пересекающий комнату возле двери, и фотодатчик на другой стороне комнаты. Когда покупатель прерывает луч, фотодатчик определяет изменение количества света и звонит в колокольчик.
• Во многих продуктовых магазинах есть автоматические открыватели дверей, которые используют очень простую форму радара для обнаружения, когда кто-то проходит рядом с дверью. Коробка над дверью испускает всплеск микроволновой радиоэнергии и ждет, пока отраженная энергия вернется обратно. Когда человек попадает в поле микроволновой энергии, меняется количество отраженной энергии или время, необходимое для прихода отражения, и коробка открывает дверь. Поскольку в этих устройствах используется радар, они часто вызывают срабатывание радар-детекторов.
• То же самое можно сделать с ультразвуковыми волнами, отражая их от цели и ожидая отражения.

Все это активные датчики . Они вводят энергию (свет, микроволны или звук) в окружающую среду, чтобы обнаружить какое-либо изменение.

Функция обнаружения движения в большинстве светильников (и систем безопасности) представляет собой пассивную систему, обнаруживающую инфракрасную энергию . Поэтому эти датчики известны как детекторы PIR (пассивные инфракрасные) или пироэлектрические датчики .Чтобы сделать датчик, который может обнаружить человека, нужно сделать датчик чувствительным к температуре человеческого тела. Люди, имеющие температуру кожи около 93 градусов по Фаренгейту, излучают инфракрасную энергию с длиной волны от 9 до 10 микрометров. Поэтому датчики обычно чувствительны в диапазоне от 8 до 12 микрометров.

Реклама

Сами устройства представляют собой простые электронные компоненты, мало чем отличающиеся от фотодатчика. Инфракрасный свет отталкивает электроны от подложки, и эти электроны могут быть обнаружены и преобразованы в сигнал.

Вы, наверное, замечали, что ваш свет чувствителен к движению, а не к человеку, который стоит на месте. Это связано с тем, что блок электроники, прикрепленный к датчику, ищет довольно быстрое изменение количества инфракрасной энергии, которую он видит. Когда человек проходит мимо, количество инфракрасной энергии в поле зрения быстро меняется и легко обнаруживается. Вы не хотите, чтобы датчик обнаруживал более медленные изменения, например, когда тротуар остывает ночью.

Светильник с датчиком движения имеет широкое поле зрения благодаря линзе , закрывающей датчик.Инфракрасная энергия — это форма света, поэтому вы можете фокусировать и преломлять ее с помощью пластиковых линз. Но это не похоже на двумерный массив датчиков. Внутри есть один (а иногда и два) датчика, отслеживающие изменения в инфракрасной энергии.

Если у вас есть охранная сигнализация с датчиками движения, вы могли заметить, что датчики движения не «видят» вас, когда вы смотрите в окно. Это потому, что стекло не очень прозрачно для инфракрасной энергии. Это, кстати, основа теплицы.Свет проходит через стекло в теплицу и нагревает вещи внутри теплицы. Затем стекло непрозрачно для инфракрасной энергии, излучаемой этими нагретыми предметами, поэтому тепло задерживается внутри теплицы. Понятно, что датчик движения, чувствительный к инфракрасной энергии, не может видеть сквозь стеклянные окна.

Дополнительную информацию см. на следующей странице.

Реклама

Понимание датчиков движения

Датчики движения более распространены, чем вы думаете.Когда вы звоните в дверной звонок с беспроводной камерой, камера начинает запись. Когда вы подъезжаете к своей подъездной дорожке ночью, у вас включаются прожекторы. Когда кто-то открывает вашу дверь, датчик издает звуковой сигнал.

Но как именно работают датчики движения? Существует множество различных типов датчиков обнаружения движения, и каждый из них работает по-своему. Например, двери, которые открываются и закрываются в продуктовом магазине, используют датчик движения на основе радара, в то время как домашняя система безопасности может полагаться на пассивную инфракрасную технологию.

Независимо от того, обновляете ли вы свою домашнюю систему безопасности или ищете новые датчики движения, камеры или светильники, вот полное изложение того, что могут делать датчики движения и как вы можете использовать их для лучшей защиты вашего дома и имущества.

СОДЕРЖАНИЕ

• Какую технологию использует датчик движения?

• Какие типы датчиков движения существуют?

• Что сработает датчиком движения?

Какую технологию использует датчик движения?

Различные типы датчиков используют различные технологии для достижения одной и той же цели — обнаружения движения.Вот основные типы детекторов и принципы их работы:

Активные датчики движения

Активные датчики движения, также называемые радарными датчиками движения, используют волны, которые срабатывают, когда кто-то проходит мимо. Например, ваша дверь гаража, вероятно, использует технологию активного движения, поэтому она может определить, стоит ли кто-то или что-то на пути, когда дверь закрывается. Активные датчики движения посылают массивы микроволновой радиоэнергии или ультразвуковых волн, которые отражают энергию по одному и тому же шаблону. Нарушения схемы запускают датчик.

Пассивные инфракрасные датчики

Пассивные инфракрасные датчики, также обозначаемые аббревиатурой PIR, обнаруживают инфракрасную энергию или тепло тела, излучаемое любым человеком, входящим в ваш дом. Когда датчик идентифицирует энергию, он может вызвать охранную сигнализацию и немедленно предупредить полицию или вашу компанию по мониторингу. Однако инфракрасная энергия имеет тенденцию колебаться, поэтому датчики срабатывают, когда в поле происходят более быстрые изменения — например, когда кто-то входит в комнату.

Датчик движения с фотодатчиком

Сфокусированный свет работает в сочетании с датчиком света для обнаружения движения.Допустим, у вас на крыльце установлена ​​камера с датчиком движения. Если кто-то пройдет между источником света и датчиком, заблокированный луч вызовет тревогу и начнет запись.

Инфракрасный детектор движения

Все, что имеет температуру выше абсолютного нуля, испускает обнаруживаемое излучение в виде тепла. Тепловое излучение невидимо для человеческого глаза, но электронные устройства, такие как ИК-детекторы, могут ощущать тепло. Когда человек проходит перед датчиком, количество излучения увеличивается, потому что температура тела человека выше температуры фона. Пассивные инфракрасные датчики используют эту инфракрасную технологию. В случае с защитным дверным звонком тепло от человека, стоящего перед вашим домом, запускает запись камеры.

Микроволновый датчик движения

Микроволновые датчики, часто используемые в радиолокационных датчиках движения, таких как полицейские радары скорости, используют безопасное электромагнитное излучение для излучения волн, отраженных обратно к приемнику.

Томографический датчик движения

В отличие от многих датчиков, которые должны находиться в пределах прямой видимости, томографический датчик движения можно убрать из поля зрения, поскольку его волны могут проходить сквозь стены.Томографические датчики движения используют переплетенную сеть радиоволн, которая запускает датчик при нарушении.

Какие типы датчиков движения существуют?

Детекторы движения — лишь один из многих слоев, но очень важный. Детекторы движения могут предупредить вас о том, что кто-то входит в вашу подъездную дорожку. Они могут активировать камеры безопасности детектора движения внутри и вокруг вашего дома. И свет детектора движения включится, когда кто-то входит в комнату.

Вот несколько характеристик датчика движения, которые следует учитывать при выборе домашней системы безопасности с функцией обнаружения движения:

Проводная или проводная.wireless

Что выбрать: проводную или беспроводную систему обнаружения движения? Смотря как. У каждого есть свои плюсы и минусы. Многие датчики движения являются проводными, то есть они используют провода для подключения к системе сигнализации. Однако беспроводные датчики движения полагаются на Wi-Fi или сотовую связь, чтобы предупредить вас о движении.

Характеристики проводных датчиков движения:

• Проводные датчики движения сложнее в установке и перемещении.

• Возможно, им потребуется находиться рядом с источником питания.

• В целом проводные системы безопасности более стабильны с точки зрения соединения,

• меньше вероятность потери приема или сигнала.

• Проводные датчики движения менее уязвимы для взлома.

Особенности беспроводных датчиков движения:

• Беспроводные датчики просты в установке, так как не требуют большого количества шнуров.

• Беспроводные датчики движения можно использовать где угодно, если у вас есть надежный прием.

• Беспроводная система лишь немногим менее безопасна, чем проводная система.

• Прием и стабильность сигнала могут быть проблемой, в зависимости от вашего Wi-Fi-соединения, а беспроводные датчики движения могут иметь более короткий срок службы батареи.

• Беспроводная система позволяет осуществлять удаленный мониторинг вашего дома или имущества с помощью смартфона или другого устройства, подключенного к Интернету или сотовой связи.

Контактные датчики движения

Контактные датчики движения предупреждают вас о входе и выходе из дверей или окон.В этом типе датчика используются две части: одна на дверном или оконном косяке, а другая на самом окне или двери. Когда элементы разделяются, активируется оповещение или тревога.

Видеодатчики движения

Видеодомофон — отличный пример видеодатчика движения. Когда камера обнаруживает движение, она автоматически начинает запись, позволяя вам увидеть, кто стоит у двери… или доставлена ​​ли посылка.

Датчики движения, невосприимчивые к домашним животным

Вы хотите защитить свой дом, но ваша кошка или собака прыгает на предмет мебели, пока вас нет, и включает сигнализацию.Датчики движения, невосприимчивые к домашним животным, улавливают движение человека, но позволяют домашним животным весить до определенного предела — обычно до 40 фунтов — чтобы избежать срабатывания системы безопасности. Крайне важно установить датчики движения, невосприимчивые к домашним животным, в правильном положении и на высоте, чтобы предотвратить ложные срабатывания.

Что сработает датчиком движения?

В то время как гениальность детекторов движения заключается в их способности точно определять движение, это может быть обоюдоострым мечом, когда вы уже установили домашнюю сигнализацию и вам нужно бежать обратно в дом, чтобы схватить ключи. Вот несколько вещей, которые могут привести к срабатыванию ваших датчиков движения:

Температура и звук

Даже незначительные изменения температуры могут привести к срабатыванию вашего датчика движения. Если у вас есть детекторы дыма и угарного газа, подключенные к вашей системе безопасности, вы знаете, что температура может вызвать тревогу. Изменение температуры может быть таким же безобидным, как нагретый воздух, поступающий из вентиляционного отверстия в полу. Помимо тепла, звуковые помехи могут привести к искривлению волн обнаружения движения и вызвать срабатывание датчика.

Домашние животные

В то время как датчики движения, невосприимчивые к домашним животным, эффективно работают для мелких домашних животных, как насчет вашего 100-фунтового золотистого ретривера? Проконсультируйтесь со своим старшим консультантом по безопасности и откалибруйте чувствительность ваших датчиков и расположите их так, чтобы они соответствовали домашним животным в вашем доме.

Проезжающие машины

Сколько раз ваш дверной звонок улавливал движение автомобиля, едущего по вашей улице или сворачивающего на подъездную дорожку? Чтобы камера не отправляла предупреждение в ваше приложение для обнаружения движения без необходимости, вам нужно наклонить камеру, чтобы она с меньшей вероятностью засекла ежедневные пробежки вашего соседа или грузовик местной газонокосилки.

Батарейки

Нет ничего более раздражающего, чем непрекращающийся звуковой сигнал датчика, когда вы не можете найти никаких признаков вторжения или движения. Проверьте эти резервные батареи и настройте напоминания в календаре, чтобы заменить их по мере необходимости.

Открытие и закрытие дверей или окон

Эти контактные датчики движения полагаются на две части, сообщающиеся друг с другом. Когда они отключены, датчик подает сигнал тревоги. Убедитесь, что окна и двери не приоткрыты.

Насекомые, свет и пыль

Жуткие ползучие существа, ползающие по камере обнаружения движения, могут сигнализировать камере о начале записи. По мере смены сезонов световые узоры в вашем доме и вокруг него могут меняться, вызывая появление теней, которых не было при первой настройке системы обнаружения движения. Даже лучи света с кружащимися пылинками могут вызвать срабатывание детектора движения, поэтому убедитесь, что вы держите камеру в месте, где не будут собираться жуки, или что она не находится под прямыми солнечными лучами.

Ветер или кондиционер

Задевают ли ваши шторы контактный датчик окна при включении кондиционера? Ваш рождественский декор на открытом воздухе включает световые индикаторы обнаружения движения снаружи? Помните обо всем, что может внезапно сдвинуться и активировать датчик.

Выбор внутренних и наружных детекторов движения является важной частью вашей домашней системы безопасности. Будь то пожарный извещатель, датчик воды или дверная сигнализация, узнайте больше о детекторах движения Brinks Home Security® и о том, какие варианты подходят именно вам.

Джейсон Стивенс — старший писатель Brinks Home Security. Он «технарь», которому нравится делиться с другими советами по домашней безопасности и автоматизации.

Как работают датчики движения?

Перейти в разделТипы датчиковНужен ли он мне?Как выбратьКак установитьДругое использование Детекторы движения

являются жизненно важными компонентами любой системы домашней безопасности.Однако выбор правильного детектора движения может быть сложной задачей. Вот где мы вступаем.

Изучив это руководство, вы узнаете свои ИК-датчики от своих микроволновых датчиков, почему не рекомендуется размещать ваши датчики рядом с вентиляционными отверстиями и как использовать ваши датчики не только для обеспечения безопасности. Со всей этой информацией вы сможете выбрать и установить идеальные датчики в своем доме.

Как работают датчики движения?

Как видно из их названия, датчики движения — это датчики особого типа, которые предупреждают вас, если обнаруживают какое-либо движение в местах, которые они должны контролировать. На самом деле существует несколько типов детекторов движения, каждый из которых работает по несколько иному принципу. Двумя наиболее распространенными являются пассивные инфракрасные (PIR) датчики и микроволновые датчики.

FYI: Сэмюэл Багно разработал первый детектор движения в 1940-х годах. Багно использовал то, что узнал о радарах во время Второй мировой войны, чтобы создать то, что он продавал как «новый тип охранной сигнализации».1

Узнайте, какие датчики движения подходят для вашего дома, вместе с Гейбом Тернером, охранником.главный редактор орг.

Пассивные инфракрасные датчики

Инфракрасные датчики работают, собирая инфракрасный свет, часть электромагнитного спектра, которую человеческий глаз не может видеть. Сам детектор содержит два отдельных датчика, каждый из которых изготовлен из специального материала, чувствительного к инфракрасному свету. Эти датчики размещены за линзой в герметичном металлическом корпусе. Корпус предотвращает воздействие шума, температуры и влажности на датчики.

Один из двух датчиков считывает температуру окружающей среды в помещении, за которым следит детектор.Другими словами, он создает картину того, как выглядит пространство в обычных условиях. Второй датчик фиксирует любые резкие изменения температуры в помещении. Любая разница между тем, что «видят» эти два датчика, создает импульс, сигнализирующий о «движении».

Одним из следствий этого процесса является то, что ИК-детекторы могут обнаруживать только быстрое движение, изменения температуры, которые происходят достаточно быстро, чтобы создать разницу между тем, что видят два датчика.

Линзы на многих из этих детекторов движения разбиты на сегменты.Сегменты позволяют сосредоточиться на одних областях пространства и игнорировать другие. В результате вы можете настроить детекторы так, чтобы они игнорировали определенные типы движения или движение в определенных зонах.

Другими словами, детекторы с сегментацией предупредят вас, если кто-то вторгся в дом, но не предупредит вас, если ваша кошка прогуляется по вашей гостиной.2 Это качество делает настраиваемые детекторы движения прекрасным дополнением к системам безопасности, ориентированным на домашних животных.

Датчик движения eufy

Микроволновые датчики

Второй распространенный тип детекторов движения использует микроволны для считывания пространства и обнаружения движения.Эти детекторы постоянно посылают микроволны, которые попадают на объекты и возвращаются к датчику. Датчик измеряет скорость отражения для этих объектов, что позволяет ему точно знать, как далеко они находятся. Если что-то движется, это движение изменяет скорость отражения объекта, что регистрируется как движение.

Двойные датчики

Наконец, вы можете приобрести датчики, использующие обе технологии: инфракрасную и микроволновую. Преимущество датчиков с двойной технологией заключается в том, что они проверяют друг друга. Оба датчика должны обнаружить движение, прежде чем детектор зарегистрирует это движение. Этот метод проверки помогает предотвратить ложные тревоги.

Другие типы детекторов движения

Вот некоторые другие типы детекторов движения, которые не так популярны, как инфракрасные и микроволновые детекторы:

• Ультразвуковые датчики : Ультразвуковые датчики работают по тому же основному принципу, что и микроволновые датчики. Однако вместо того, чтобы отражать микроволны от объектов, эти датчики используют ультразвуковые волны.3
• Датчики вибрации : Эти устройства работают, обнаруживая небольшие вибрации, которые люди производят, когда они ходят по пространству.
• Томографические датчики : Томографические датчики являются относительно новым типом детекторов движения. Вместо одного датчика томографические датчики движения используют несколько узлов, размещенных в пространстве. Эти узлы взаимодействуют друг с другом. Когда что-то входит в поле между ними, оно нарушает связи, сигнализируя о движении. Томографические датчики могут быть полностью скрыты, потому что они не зависят от прямой видимости, как другие датчики.Еще одно преимущество заключается в том, что благодаря использованию радиоволн томографические датчики могут работать сквозь стены.4
• Зональные отражающие датчики : Подобно датчикам PIR, эти датчики работают на основе инфракрасного излучения. Однако в то время как ИК-детекторы являются пассивными, собирая инфракрасный свет, плоские отражающие датчики активны, как микроволновые или ультразвуковые детекторы. Они посылают импульсы инфракрасного света и измеряют скорость, с которой этот свет отражается от объектов.

ЧЕМ БОЛЬШЕ ВЫ ЗНАЕТЕ: Поскольку томографические детекторы движения работают на основе радиоволн, они работают сквозь стены.В результате такие детекторы могут охватывать большие площади и прятаться за предметами или внутри стен.

Зачем мне датчик движения?

Спрашивать, нужен ли вам датчик движения, все равно что спрашивать, нужна ли вам домашняя система безопасности. Если вы хотите защитить свой дом от злоумышленников, ответ всегда будет положительным. Охранные системы нужны даже в квартирах!

Датчики движения можно использовать по-разному, но в основном они используются в качестве устройств безопасности.Очевидно, что они немедленно предупреждают вас, если в вашем доме есть кто-то, кого там быть не должно. Как только они предупредят вас, вы можете обратиться за помощью в службы экстренной помощи.

А еще лучше, если вы добавили профессиональный мониторинг в свою систему безопасности, вам вообще не придется беспокоиться о своих датчиках. Детекторы движения отправляют оповещения в службу мониторинга, которая вызывает для вас экстренные службы.

На самом деле, если вы приобретете датчики движения как часть более крупной домашней системы безопасности, вы обнаружите, что они отлично работают в сочетании с другими компонентами. Например, вы можете настроить датчик движения для включения света или будильника. Ничто так не отпугнет грабителей, как мигающие огни и сирены. Кроме того, вы можете настроить свои детекторы на запуск видеопотоков и записей, чтобы вы могли точно видеть, кто ползает в вашей гостиной.

Датчик движения

Выбор датчика движения

На рынке представлено множество детекторов движения, и выбрать один из них может быть сложно. Чтобы помочь вам принять решение, рассмотрите следующие факторы:

• Совместимость с системой безопасности : Многие из лучших домашних систем безопасности предлагают пакеты, включающие датчики движения.Если вы приобретете все компоненты безопасности вместе, вам не придется беспокоиться о совместимости. Однако, если вы покупаете детекторы движения отдельно, вы должны убедиться, что они без проблем работают с другими вашими компонентами, такими как домашние камеры безопасности, дверные видеозвонки, интеллектуальные замки, датчики движения и дверные датчики.
• Уровни чувствительности : Если у вас есть домашнее животное, возможно, у вас уже есть система безопасности для домашних животных. Вам также понадобятся датчики движения для домашних животных.Ищите детекторы, которые могут отличить людей от животных. Большинство из них можно настроить так, чтобы они игнорировали движение существ с определенным весом.
• Интеграция с умным домом : Пытаетесь ли вы превратить свой дом в умный дом или просто используете смартфон, ищите детекторы движения, которые хорошо работают с выбранной вами платформой. Таким образом, вы можете включать и выключать детекторы одним голосом.
• Тип датчика : Некоторые типы датчиков могут лучше подходить для вашей конкретной домашней ситуации.Если, например, у вас есть небольшие комнаты с большим количеством отопительных каналов, вы можете отказаться от ИК-детекторов. Вам не нужны ложные срабатывания каждый раз, когда начинается жара. Кроме того, если вы живете рядом с аэропортом, вы можете держаться подальше от датчиков вибрации.
• Приложение : Вы должны иметь возможность полностью контролировать свои датчики через мобильное приложение.
• Цена : Диапазон цен на детекторы движения составляет от 30 до 50 долларов США, в зависимости от характеристик детекторов.

Установка детектора движения

После того, как вы выбрали подходящие датчики движения, пришло время их установить.

1. Распакуйте датчик движения .

   Все устройства разные, и вам нужно узнать их перед установкой. Начните процесс установки, вынув устройство из упаковки, проверив детали и прочитав инструкции.

2. Решите, где разместить детектор .

   Выберите лучшие места для установки детекторов. При этом помните следующее:

   • Детекторы движения наиболее эффективны, когда они расположены напротив точек входа.
   • Если у вас всего несколько детекторов, начните с их размещения в узких местах, соединяющих большие пространства вашего дома.
   • Разместите детекторы там, где, по вашему мнению, наиболее вероятно проникновение злоумышленника.
   • Подумайте, по каким стенам чаще всего ходят грабители.
   • Углы — идеальные места для детекторов, поскольку они позволяют одному детектору контролировать большую площадь.
   • Размещение детектора высоко на стене также увеличивает зону покрытия.Кроме того, размещение детекторов движения на большой высоте затрудняет взлом или кражу злоумышленником.
   • Не размещайте датчики над большими предметами мебели или выступами, так как они могут блокировать способность датчиков обнаруживать движение.
   • Если вы используете датчики PIR, разместите их на расстоянии не менее 10–15 футов от вентиляционных отверстий, поскольку вентиляционные отверстия могут исказить способность датчиков улавливать движение.
3. Установка детектора .

   Как правило, датчик движения крепится с помощью клея или винтов.

   Выполните следующие действия, чтобы установить детектор с помощью клея:

   • Выберите место для установки детектора.
   • Отметьте место карандашом.
   • Снимите защитную пленку.
   • Прижмите клей к стене.
   • Если датчик регулируемый, убедитесь, что он направлен в центр контролируемой области.

   Для крепления извещателя с помощью винтов:

   • Выберите место для установки детектора.
   • Отметьте стену или потолок, где вы планируете разместить детектор.
   • Отделите детектор от основания.
   • Используйте винты и отвертку, чтобы прикрепить основание к стене или потолку.
   • Снова подключите детектор к его базе.
   • Если вы можете отрегулировать датчик, направьте его на середину зоны наблюдения.
4. Подключите детектор к системе .

   Следуйте инструкциям вашего устройства, а также инструкциям, прилагаемым к вашей домашней системе безопасности, чтобы убедиться, что ваши детекторы движения правильно работают с другими компонентами вашей системы.Убедитесь, что вы можете включать и выключать детекторы с помощью центра безопасности и мобильного устройства.

5. Отрегулируйте чувствительность детектора .

   Важно правильно настроить чувствительность детектора движения. В противном случае вы получите много ложных предупреждений. Для настройки чувствительности:

   • Найдите регулятор чувствительности детектора.
   • Переместите этот диск в среднее положение между минимумом и максимумом.
   • Чтобы проверить, улавливает ли датчик движение человека, пройдите через зону наблюдения.
   • Если детектор не регистрирует ваше движение, переместите настройку к максимальному концу шкалы и повторите тест.
   • Если детектор регистрирует ваше движение, оставьте циферблат там, где он есть.
   • Если вы получаете ложные предупреждения, переместите циферблат в сторону минимума и снова проверьте устройство, чтобы убедиться, что оно все еще улавливает движение человека.
6. Обслуживание датчика .

   Держите датчик движения в исправном состоянии, чтобы он мог обнаружить злоумышленников. Правильный уход за ним:

   • Очистите линзу . Датчик должен быть герметично закрыт внутри своего металлического корпуса, поэтому вам не нужно беспокоиться о том, что он собирает пыль. Пыль на объективе ограничивает видимость сенсора. Каждые два месяца используйте чистую сухую ткань для удаления любого материала, который мог скопиться на линзе.
   • Не использовать краску . Всегда снимайте детектор перед покраской. Как и пыль, брызги краски на линзах могут помешать детектору выполнять свою работу должным образом.
   • Заменить батарейки . Если в ваших устройствах используются батареи, вы должны менять их один раз в год.

Другое использование ваших детекторов движения

Хотя первая задача детектора движения — защитить ваш дом, вы можете использовать эти устройства и для ряда других задач.

Домашнее использование

Вот несколько способов использования детектора движения, чтобы облегчить себе жизнь дома:

• Активация света : подключите освещение в вашем доме к датчикам движения, и вам больше никогда не придется беспокоиться о том, что вы спотыкаетесь в темноте. Это часть процесса, называемого домашней автоматизацией.
• Уведомление для гостей : Пришли друзья на вечер? Ваш датчик движения может дать вам знать в любое время, когда кто-то придет, чтобы вы могли поприветствовать его у двери.
• Контроль за детьми : Установите датчик движения в комнате вашего малыша, чтобы вы знали, встал ли он с постели. Детекторы движения также отлично подходят для обнаружения подростков, ускользающих из дома или опаздывающих домой.
• Мониторинг домашних животных : Установите датчик движения у задней двери, и он сообщит вам, когда ваш щенок будет готов вернуться внутрь.Подключите его к автоматической собачьей двери, и вам даже не придется вставать, чтобы впустить его.
• Энергосбережение : Разместите датчик движения у двери и подключите его к интеллектуальному термостату. Затем каждый раз, когда вы уходите, детектор может повышать или понижать температуру, пока вы не вернетесь.

Коммерческое использование

Предприятиям также могут быть полезны датчики движения. Помимо предотвращения вторжений, вот некоторые потенциальные возможности использования детекторов движения в бизнесе:

• Мониторинг персонала : Хотите не допустить неуполномоченных сотрудников в зоны ограниченного доступа? Установите датчик движения, который будет отправлять вам оповещения в любое время, когда кто-то приближается к складу.
• Изготовление автоматических дверей : Приветствуйте своих клиентов, прикрепив датчики движения к входной двери. Как только кто-то подходит, дверь открывается для него.
• Включение освещения : Установите датчик движения перед полками с товарами, и они будут загораться каждый раз, когда подходит покупатель. Вы не только привлечете внимание к своей продукции, но и сэкономите деньги, поскольку свет будет включаться только тогда, когда это необходимо.

Система кенгуру — установка датчиков движения

Резюме

Независимо от того, покупаете ли вы полную систему домашней безопасности или просто добавляете несколько дополнительных компонентов, детекторы движения станут отличным вложением.

Однако это не универсальные устройства. Тщательно подумайте о своих потребностях, прежде чем покупать детекторы. Найдите время, чтобы изучить продукты на рынке. Установите детекторы там, где они заметят любого, кто пытается проникнуть в ваш дом.

В конце концов, вам будет спокойнее, зная, что эти устройства выполняют свою работу.

Часто задаваемые вопросы

Остались вопросы о детекторах движения? Мы нашли время, чтобы ответить на некоторые здесь.

• Как работают датчики движения?

  Детекторы движения оповещают вас, если замечают какое-либо движение в области, которую вы настроили для наблюдения. Однако существует несколько типов детекторов, и каждый из них работает по своему принципу.

  • Пассивные инфракрасные датчики : Датчики PIR работают, обнаруживая изменения температуры в помещении. Внезапное повышение температуры регистрируется как движение. Другими словами, эти датчики обнаружения движения обнаруживают инфракрасную энергию движущихся объектов.
  • Микроволновые датчики : Еще один популярный тип детекторов движения, микроволновые датчики бомбардируют область микроволнами и измеряют скорость отражения. Изменение скорости указывает на движение.
  • Ультразвуковые датчики : Этот тип датчика работает так же, как микроволновый датчик, но использует ультразвуковые (звуковые) волны, а не микроволны.
  • Зональные отражающие датчики : Подобно микроволновым и ультразвуковым датчикам, площадные отражающие датчики являются активными датчиками.Вместо микроволн или звука они отражают инфракрасный свет от объектов.
  • Датчики вибрации : Датчики вибрации оповещают вас, если они обнаруживают вибрацию в области контроля.
  • Томографические датчики : Относительно новый тип метода обнаружения, томографические датчики устанавливаются по всей территории и связаны друг с другом. Любое движение нарушает связь.
• Как включить детектор движения?

  Вы активируете детектор движения, двигаясь перед ним.Однако самые сложные детекторы могут быть настроены на обнаружение одних движений, а не других.

  Вы можете настроить линзы ИК-датчика, например, чтобы уловить движение в определенных областях. Кроме того, большинство детекторов движения имеют циферблаты, с помощью которых можно устанавливать уровни чувствительности. С помощью этой функции вы можете заставить детекторы игнорировать ваших питомцев.

• Можно ли обмануть датчик движения?

  Вы можете обмануть датчик движения.Датчик PIR, например, измеряет изменения инфракрасного света. Если вы повысите температуру в комнате до достаточно высокого уровня, все будет излучать одинаковый уровень излучения, и датчик не сможет обнаружить эти изменения. Если вы двигаетесь достаточно медленно, вы можете накрыть датчики бумагой или картоном, чтобы они не могли «видеть» движение.

  Однако ни один из этих методов не работает в 100% случаев. Все они требуют уровня точности, которого человеческое тело не может достичь.

• Может ли свет вызвать срабатывание детектора движения?

  Свет может привести к срабатыванию детектора движения.Если в детекторе используются датчики на основе света, такие как датчики PIR или отражающие датчики, включение света приводит к быстрому изменению электромагнитного спектра, считываемого датчиками. Это изменение может быть зарегистрировано как движение.

Как установить фотоглазок и устранить неполадки

1) Проверьте этот фотоглаз номинал соответствует напряжению и мощности нагрузки. Каждое устройство имеет вольт и номинал ампер, указанный на устройстве. Некоторые имеют рейтинг 120-277, другие рейтинг 240 вольт и т.д. 2) Мигают днем… неправильное подключение 3) мигают ночью… слишком яркое местное освещение, отверните фотоглазок от света. Срок службы натриевой лампы подходит к концу. Проверьте, закрыв глаза черная лента. 4) никогда не выключается: низкое напряжение в сети, неправильное номинальное напряжение, чрезмерное нагрузка (например, нельзя использовать фотоэлемент для управления двигателем мощностью 1 л.с.) 5) никогда не включается: перегорела лампа, слишком высокое напряжение, неправильное напряжение, слишком много окружающего света, устройство неисправно или перегорело. 6) какое-то время работает нормально, а затем продолжает гореть,,, избыточная нагрузка (двигатель, слишком много лампочек) и перегорели контакты.Заменить фотоглаз. 7) не выключается и появляется сгоревший … удар молнии или перенапряжение могло привести к перегоранию фотоэлемента Убедитесь, что напряжение в линии электропередачи не ниже или не выше допустимого. Проверьте правильность подключения, используя приведенные ниже схемы. При больших нагрузках, например, нескольких светильниках или двигателях, используйте фотоэлемент для включите контактор ON-OFF и дайте точкам контактора справиться с тяжелым усилителем нагрузка. Для светодиодных светильников с высоким пусковым током переключатель фотоконтроля должен быть рассчитаны на большее количество ампер, чем просто сложение усилителя нагрузки на приспособление.Например, десять светодиодных ламп мощностью 800 люмен (эквивалент 60 Вт) могут потребляют по 7 Вт каждый или 70 Вт всего во включенном состоянии. 70 Вт разделить на 120 вольт = 0,6 ампера. Во время запуска все «индуктивные» нагрузки такие как двигатели, контакторы и светодиоды, потребляют больше ампер на короткое время. Тяга усилителя создает тепло, которое может расплавить или повредить детали. 10 светодиодных ламп никогда не генерируйте достаточно тепла, чтобы повредить типичный бытовой фотоглазок. Однако с более крупными установками, которые изначально были разработаны для резисторные нагрузки вместо индуктивных светодиодов, проблема может потребовать более частая замена или контактор для работы с усилителями. Руководство по устранению неполадок с фотоглазом/pdf Устранение неполадок с электричеством в доме

ПИК-датчик: обзор, области применения и проекты

Датчик

PIR — это сокращение от пассивного инфракрасного датчика, который применяется для проектов, которым необходимо обнаруживать движение человека или частицы в определенном диапазоне. Он также известен как датчик PIR (движения) или ИК-датчик.

Поскольку PIR-датчики оснащены мощными функциями с преимуществами низкой стоимости, они были приняты во множестве проектов и широко приняты сообществом аппаратного обеспечения с открытым исходным кодом для проектов, связанных с Arduino и Raspberry Pi.Благодаря тому, что все эти ресурсы легко доступны, он очень помог новичкам узнать о датчике PIR.

В этой статье я расскажу о ИК-датчике и сравню различные ИК-датчики, которые вы можете найти в Seeed. Надеюсь, это поможет вам лучше понять PIR!

Что будет покрываться:

• Обзор ИК-датчиков
• Разница между ИК-датчиком и датчиком движения
• Как работает ИК-датчик с Arduino и Raspberry Pi?
• Проекты Arduino и Raspberry Pi с использованием ИК-датчика

---

Обзор ИК-датчиков

Что такое датчик PIR?

Пассивный инфракрасный датчик — это электронный датчик, который измеряет инфракрасное излучение объектов, находящихся в его поле зрения. Чаще всего они используются в датчиках движения на основе ИК-датчиков. Датчики PIR обычно используются в системах охранной сигнализации и автоматического освещения.

Изображение: датчик движения PIR — версия с большими линзами

Технически PIR состоит из пироэлектрического датчика, способного обнаруживать различные уровни инфракрасного излучения. Например, все испускает излучение разного уровня, и уровень излучения будет увеличиваться с повышением температуры объекта.

Что обнаруживает датчик PIR? Датчики

PIR также известны как PID или пассивные инфракрасные датчики.Таким образом, датчик PIR может обнаруживать инфракрасное излучение, испускаемое частицами.

Как правило, PIR может обнаруживать движения животных/людей в требуемом диапазоне, который определяется спецификацией конкретного датчика. Сам детектор не излучает никакой энергии, а пассивно ее получает, улавливая инфракрасное излучение из окружающей среды.

Как работает датчик PIR?

Датчик PIR довольно сложен по сравнению с другими датчиками. Так как у них 2 прорези, а прорези сделаны из чувствительного материала.

Линза Френеля используется для того, чтобы увидеть, что две прорези ИК-датчика могут видеть на некотором расстоянии. Когда датчик неактивен, два слота воспринимают одинаковое количество ИК-излучения. Окружающее количество излучается снаружи, от стен или помещения и т. д.

Когда мимо проходит человеческое тело или любое животное, оно перехватывает первый слот ИК-датчика. Это вызывает положительное дифференциальное изменение между двумя биссектрисами. Но когда тело покидает зону восприятия, датчик генерирует отрицательное дифференциальное изменение между двумя биссектрисами.

Ассортимент различных ИК-датчиков

• Пассивный инфракрасный датчик для помещений : Дальность обнаружения от 25 см до 20 м.
• Внутренний шторный тип : Расстояние обнаружения составляет от 25 см до 20 м.
• Пассивный инфракрасный датчик для наружного применения : Дальность обнаружения составляет от 10 до 150 метров.
• Уличный пассивный инфракрасный датчик занавеса : расстояние от 10 до 150 метров

---

Разница между ИК-датчиком и датчиком движения

Датчик движения: Способен обнаруживать движение людей или предметов.В большинстве приложений эти датчики в основном используются для обнаружения действий человека в определенной области.

• Преобразует движение в электрические сигналы : датчик либо излучает стимулы и отслеживает любые отраженные изменения, либо получает сигналы от самого движущегося объекта.
• Тревога : Звучит сигнал тревоги, когда люди или другие объекты вторгаются и нарушают нормальное состояние, в то время как другие подадут сигнал тревоги, когда они вернутся в нормальное состояние после вторжения.
• Использование : Системы безопасности во всем мире полагаются на датчики движения для запуска сигналов тревоги и/или автоматических выключателей освещения, которые обычно располагаются в относительно легком доступе к зданиям, таким как окна и ворота.

PIR — это только один из технических методов обнаружения движения, поэтому мы будем говорить, что PIR-датчик — это подмножество датчика движения .

Датчик

PIR имеет небольшой размер, дешевую цену, низкое энергопотребление и очень прост для понимания, что делает его довольно популярным. Многие продавцы добавляют «движение» между датчиками PIR для удобства новичков.

---

Как PIR работают с Arduino и Raspberry Pi?

Поскольку существует множество проектов, использующих PIR с Arduino, а также множество учебных пособий, я познакомлю вас с некоторыми из самых простых, но интересных!

Компания Seeed предлагает шесть датчиков движения PIR! Тем не менее, я возьму в качестве примера датчик движения Grove — PIR и сравню его с другими датчиками PIR, чтобы проиллюстрировать, как PIR работают с Arduino.

Подробное пошаговое руководство см. на вики-странице датчика PIR компании Seeed Studio.

Grove — ИК-датчик движения

This Grove — датчик движения PIR (пассивный инфракрасный датчик) может обнаруживать инфракрасный сигнал, вызванный движением. Если датчик PIR замечает инфракрасную энергию, срабатывает детектор движения, и датчик выводит ВЫСОКИЙ уровень на своем выводе SIG. Диапазон обнаружения и скорость отклика можно регулировать с помощью 2 потенциометров, припаянных на его печатной плате, скорость отклика от 0.3 с – 25 с, максимальная дальность обнаружения 6 метров.

Это простой в использовании датчик движения с интерфейсом, совместимым с Grove. Просто подключите его к Base Shield и запрограммируйте, его можно использовать в качестве подходящего детектора движения для проектов Arduino.

Серия датчиков движения PIR включает несколько продуктов, которые удовлетворят различные потребности:

Использование датчика движения PIR с Arduino и Raspberry Pi

Подключите датчик PIR к Seeeduino Подключите датчик PIR к Raspberry Pi

Мы подготовили подробные руководства и библиотеки на нашей вики-странице, чтобы помочь вам использовать датчик PIR с Arduino и Raspberry Pi.С Grove вы можете просто подключить и начать работу над проектами PIR.

---

Проекты Arduino и Raspberry Pi с использованием датчика PIR

проектов Arduino, использующих датчик PIR

Охранная сигнализация с датчиком движения PIR

Хотите сделать свою собственную систему охранной сигнализации своими руками? В этом проекте объясняется, как сделать его с помощью ИК-датчика, зуммера и светодиода!

Что вам понадобится:

Заинтересованы? Смотрите больше информации здесь!

Машина для производства конфет на Хэллоуин

Хотите произвести впечатление на своих гостей во время Хэллоуина? Не смотрите дальше, эта автоматическая машина для производства конфет на Хэллоуин обязательно покорит вас!

Что вам понадобится:

Электропроводка Candy Machine

Заинтересованы? Идите вперед и попробуйте сами!

Рождественская музыкальная гирлянда

Хо Хо Хо! Хотите сделать освещение для новогодней елки своими руками? Проверьте этот проект!

Для этого проекта мы будем использовать Grove — регулируемый ИК-датчик движения. Это простой в использовании пассивный инфракрасный датчик движения, который может обнаруживать инфракрасное движение объекта на расстоянии до 3 метров.

Что вам понадобится:

Звучит весело? Идите вперед и нажмите здесь, чтобы узнать, как сделать это своими руками!

Учебное пособие по Raspberry Pi

с использованием датчика PIR

Нужна помощь в подключении датчика движения PIR к Raspberry Pi? Этот урок покажет вам, как это сделать! Выводы GPIO на Raspberry Pi имеют решающее значение, когда речь идет о создании аппаратного проекта, будь то робот или система домашней автоматизации.В любом случае вам придется использовать контакты GPIO (ввод/вывод общего назначения) на Raspberry Pi.

---

Родственный датчик s

Датчик PIR не может удовлетворить потребности вашего проекта? Вот альтернативный датчик движения, который вы можете рассмотреть:

.

Микроволновый датчик

Микроволновые датчики

также известны как радарные, радиочастотные или доплеровские датчики. Это электронные устройства, способные обнаруживать движение от ходьбы, бега до ползания на открытом воздухе с использованием электромагнитного излучения.

Кроме того, он способен обнаруживать движение, применяя эффект Доплера и излучая микроволны, которые отражаются от поверхностей и возвращаются к датчику. Он может измерять и определять время, в течение которого сигнал отражается датчиком, известное как время эхо-сигнала .

Что такое время эха?

Время эха помогает рассчитать расстояние до любого стационарного объекта в зоне обнаружения и устанавливает базовую линию для работы детектора движения.

При использовании времени эха датчик может определять, есть ли какое-либо движение в зоне обнаружения, как если бы человек двигался в пределах зоны, поскольку волны будут изменены, что изменит время эха. С микроволновым датчиком все это можно сделать менее чем за микросекунду.

Он также более подходит для определенных сценариев по сравнению с датчиком PIR. Например, на него не влияет температура окружающей среды по сравнению с датчиком PIR.

Забавный факт: микроволновый датчик может стабильно работать при температурах от -20°C до 45°C!

Хотите узнать больше об этом? Ознакомьтесь с другим нашим блогом о том, какой датчик движения Arduino использовать — микроволновый или ИК-датчик!

---

Резюме

Это все о ИК-датчиках и датчиках движения! Я надеюсь, что смог помочь вам лучше понять, как работают ИК-датчики и датчики движения, и помочь вам выбрать наиболее подходящий ИК-датчик для вашего следующего проекта!

Продолжить чтение

Обнаружение движения с помощью датчика движения PIR с Raspberry PI | Мария Элайджа | Компьютерная культура

Вау! Добро пожаловать в мою четвертую серию о Raspberry Pi.Если вы не читали предыдущие, не стесняйтесь проверить. Я вроде как связал каждую статью в конце каждой статьи.

В этой статье мы создадим простую систему обнаружения движения с использованием датчика PIR (пассивного инфракрасного излучения) с Raspberry Pi. Датчик PIR используется для обнаружения движения людей, животных или других объектов. В принципе, любой объект, который излучает инфракрасное тепло. Объекты с температурой выше абсолютного нуля излучают тепловую энергию в виде излучения. Обычно это излучение не видно человеческому глазу, поскольку оно излучается в инфракрасном диапазоне, но оно может быть обнаружено электронными устройствами, такими как PIR-сенсоры, предназначенные для этой цели.

изображение с сайта image.made-in-china.com

Практическое объяснение:

При обнаружении движения включается один из светодиодов, а при отсутствии движения — другой. Кроме того, письмо отправляется при обнаружении движения.

Необходимое оборудование:

1. Светодиоды
2. Резисторы 220 Ом
3. Перемычки
4. Датчик движения PIR
5. Макет
6. Raspberry Pi 3 Model B+

Вот краткое описание датчика движения PIR.

Изображение с сайта ifuturetech.org

PIR-датчик движения: PIR означает Passive Infrared, который состоит из инфракрасного детектора, линзы Френеля и вспомогательной схемы обнаружения. Объектив может обнаруживать все, что излучает инфракрасное тепло, например людей, животных. Тепло улавливает датчик движения.

Пассивный инфракрасный датчик движения имеет два потенциометра, которые используются для установки времени задержки и чувствительности .

• Регулировка времени задержки используется для установки того, как долго выходной сигнал должен оставаться высоким после обнаружения движения; оно может варьироваться от 5 секунд до 5 минут
• Регулировка чувствительности используется для установки дальности обнаружения, которая может составлять от 3 до 7 метров.

Датчик движения PIR имеет три контакта для подключения: питание (VCC), сигнал (выход) и заземление (GND).

PIR датчики движения маленькие, недорогие, маломощные, простые в использовании и не изнашиваются. По этой причине их обычно можно найти в бытовой технике и гаджетах, используемых дома или на работе.

Необходимое программное обеспечение:

1. PuTTy
2. Raspbian OS

приступим к практической части.

Шаг 1: Настройка схемы

Итак, я предполагаю, что вы успешно выполнили некоторые базовые проекты.если нет, не стесняйтесь проверить мою предыдущую статью здесь

Подключение светодиодов и резисторов

• Подключите светодиоды (красный и желтый соответственно) к макетной плате.
• Выберите минус и с помощью резистора подключите его к GND ( контакт 39 )
• Подключите другой конец к GPIO (контакт 20 и 19) соответственно

Подключение датчика движения PIR

Вывод VCC к 5 В GPIO Raspberry
• Подключите вывод GND к GND GPIO Raspberry.
• Подключите выходной контакт к контакту 4 GPIO.

у нас должно получиться вот такое соединение. если нет, пожалуйста, не стесняйтесь использовать изображение.

Шаг 2

Шаг 2 : Python Code

• SSH в Raspberry Pi Использование IP-адреса IP и порт 22
• Введите Имя пользователя и Пароль
• Обновление и обновление PI. Хорошей практикой является всегда обновлять и обновлять pi каждый раз, когда мы его используем. Введите sudo apt-get update и sudo apt-get upgrade
• Создайте новый файл Python sudo nanoDetect_motion.py
• Введите следующие коды

• Запустите файл python в терминале, используя ‘ python3 detect_motion.py ’

Результат:

Остался еще один шаг!

давайте добавим следующие коды Python для отправки почты при обнаружении движения

Теперь наши коды должны выглядеть так

• Наконец, запустите файл Python в терминале, используя давайте проверим результат-

  Примечание: Убедитесь, что датчик движения PIR подключен правильно.

  Проверьте полные коды здесь .

  Есть еще один интересный модуль Raspberry Pi, которым я поделюсь в своей следующей статье — Pi Camera 🙂!

  Спасибо, что остались до конца.
