Как подключить 4 лампочки к одному выключателю: Как подключить несколько лампочек к одному проводу — Ваша техника

Содержание

Показать схему подключения выключателя и лампочки. Как подключить выключатель от розетки и наоборот

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети.

Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком.

Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

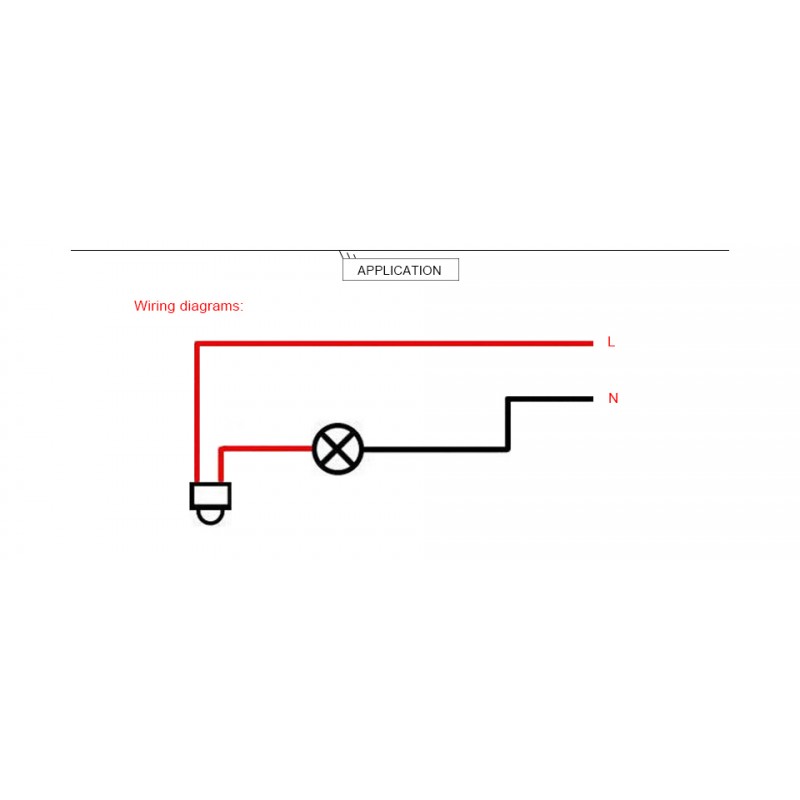

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона».

До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

  1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
  2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь.

Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2. 5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

  • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
  • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
  • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные , предназначенные для управления освещением, можно разделить на:

  1. Одноклавишные, двухклавишные, трехклавишные и т.д.
  2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку.

Перед человеком, слабо разбирающимся в электричестве, возникают проблемы подключения нескольких лампочек. Когда проводка уже сделана, вся работа заключается в замене перегоревших ламп. Но бывают ситуации, когда нужно добавить еще одну или более лампочек к существующей системе. Здесь уже понадобятся элементарные знания электротехники и умение составить схему подключения.

Параллельное подключение светильников к проводам питания

В моду вошли точечные светильники, в результате количество источников света в домах и квартирах значительно увеличилось, а освещению стали уделять особое внимание. На фото выше изображены светильники для подвесного потолка с параллельным соединением. Через клеммные колодки лампы подключаются к фазному (L) и нулевому (N) проводам.

На первый взгляд здесь нет ничего сложного, но для длительной и надежной работы все должно быть сделано по правилам, которые нужно знать.

Схема подключений

Для создания подключений лампочек, прежде всего, надо изобразить упрощенную электрическую схему соединений и подключения к питанию. Она составляется по определенным правилам:

  • проводники графически обозначаются прямыми неразрывными линиями;
  • соединения обозначаются точками (если их больше двух), если точки нет, значит, провода пересекаются;
  • электрическая арматура и проводка на плане изображаются по ГОСТ 21.614 и ГОСТ 21.608.

Параллельное и последовательное соединение

Для того чтобы зажечь самую простую лампу накаливания, нужно подключить ее контакты на фазу (L) и ноль (N). Два провода к ней подходят из распределительной коробки или из розетки. Параллельная схема предусматривает подключение нескольких лампочек на общие фазный и нулевой провода (рис. а ниже). Здесь параллельно подключены три лампы накаливания. Для удобства в схеме установлен выключатель. Принципиальная схема (рис. б) изображает соединения нагляднее.

Схема параллельного соединения лампочек

Достоинством параллельного соединения является возможность подключения потребителей электроэнергии к напряжению сети. К лампам на рис. выше можно добавить еще несколько, но ток при этом увеличится, а напряжение останется прежним.

Сила тока ( I) в питающих проводах равна сумме сил токов всех участков ( I 1 , I 2 , I 3 ), подключенных параллельно (рис. б выше):

I = I 1 + I 2 + I 3 .

Мощность цепи (Р) находится как сумма мощностей всех участков (Р 1 , Р 2 , Р 3 ):

Р = Р 1 +Р 2 + Р 3 .

Сопротивление (R ) для трех нагрузок определяется из выражения:

1/R = 1/R 1 + 1/R 2 + 1/R 3 ,

где R 1 , R 2 , R 3 – сопротивления лампочек.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V 1 = VR(2r + R)/(4r 2 +6rR + R 2) = 10,34 В,

V 2 = VR 2 /(4r 2 +6rR + R 2) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L 1) и (L 2). Но к лампе (2) подключен дополнительный балластный конденсатор (С б), благодаря которому создается сдвиг тока по фазе на 60 0 .

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Видео про подключения

Про особенности параллельного и последовательного подключения рассказывает видео ниже.

Таким образом, для того чтобы правильно подключить лампочки в доме или квартире, надо сделать следующее:

  • начертить принципиальную электрическую схему системы освещения;
  • выполнить расчет проводки;
  • подобрать электрооборудование, арматуру и светильники;
  • правильно выполнить монтаж лампочек.

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот, при использовании открытой проводки.

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88 , розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88 , розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ , розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при эти требования не должны вызвать у вас особых проблем.

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально и установки выключателей и розеток.

  • Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
  • Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

  • Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
  • А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
  • Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
  • А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

  • Теперь такие же действия производим в . К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с . Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

советы по монтажу. Варианты подключения двух лампочек к одному выключателю Как подключить люстру в квартире

Визуально же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода одного цвета, то распознать их можно при помощи мультиметра.

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении. Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты.

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0. 5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.

Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.

Различные варианты схем подключения

Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Поэтому возможно несколько вариантов.

  • фаза первой группы ламп;
  • фаза второй группы;
  • общий нулевой провод.

Данные провода, с учетом маркировки и назначения, подключаются к трем проводам, проходящим по потолку.

  • Три и более провода на люстре и четыре провода на потолке.
  • Эта схема подключения по своей сути полностью соответствует той, при которой по потолку проходят три провода, а из люстры выводятся три или более. Четвертый провод – это принятый в современной электромонтажной практике провод заземления. В руководстве по подключению люстры данный провод будет обозначен как «PE». Поэтому потребуется попросту соединить желто-зеленые провода между собой, а остальной монтаж выполнить по описанной выше схеме. Если устанавливается люстра старого образца, то она может и не иметь заземления. Поэтому желто-зеленый провод на потолке обрезается и тщательно изолируется. Однако назначение четвертого провода на потолке может быть и иным, если он используется в качестве еще одной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сразу тремя группами ламп на люстре.

    Финальная стадия — заводим провода в выключатель

    Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

    Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

    1. Подключение одноклавишного выключателя.
    2. Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

      Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

    3. Подключение к двухклавишному выключателю.
    4. Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

    5. Подключение люстры к трехклавишному выключателю.
    6. Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

    Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

    В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

    • производить монтаж лишь с отключенной электросетью;
    • еще до начала досконально изучать схему подключения;
    • стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

    Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

    Короткое видео с процессом подключения

    Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

    С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

    Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

    Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

    Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

    В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

    Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

    Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

    Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

    По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

    Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

    На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

    Использование провода заземления

    При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

    В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

    Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

    В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

    В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

    Подключение галогенного светильника

    Люстры с не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

    Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

    На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

    Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

    Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

    Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

    Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

    Выводы и полезное видео по теме

    Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

    Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

    Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

    Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

    Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

    Необходимый инструмент

    Для правильного подключения люстры вам понадобятся:

    • Индикаторная отвертка или указатель напряжения;
    • Мультиметр;
    • Пассатижи;
    • Клеммная колодка на три клеммы;
    • Изолента.

    Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

    Определение назначения проводов в люстре

    Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

    • Белый или коричневый провод – фаза;
    • Синий провод – ноль;
    • Желто-зеленый провод – защитный заземляющий.

    Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.


    Подключение двухконтурной люстры к электросети

    Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

    1. Возьмите индикаторную отвертку или указатель напряжения.
    2. Включите обе клавиши выключателя.
    3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
    4. Отметьте фазные провода маркером.
    5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
    6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
    7. Проверяют работу люстры, поочередно включая обе клавиши.

    Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

    Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

    Подключение люстры с заземляющим проводом

    Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

    Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

    1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
    2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

    Техника безопасности

    При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

    После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

    Подготовка к работе

    Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

    Стандартная маркировка по цветам:

    • Проводник белого или коричневого цвета – фазный;
    • Синего – нулевой;
    • Желто-зеленого – заземление.

    Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

    До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

    Пошаговая инструкция прозвона проводов тестером:


    Соединяем правильно

    После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

    При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

    При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в .

    После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.


    Установка люстры

    Варианты подключения осветительного прибора зависят от:

    • количество выходных электропроводов из осветительного прибора;
    • количество выходных электропроводов из потолочного перекрытия;
    • число клавиш на комнатном переключателе.

    С двумя проводами

    Подключение двух контактов прибора освещения к двум проводам:

    • Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии , который выходит из .
    • Соединение фазы, которой является коричневый или белый провод , с фазой в потолочном перекрытии, выходящей к выключателю.

    Подключение двух проводов люстры к трем контактам:

    1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
    2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
    3. При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
    4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
    5. После к клемме осуществляется подключение пары жил от прибора освещения.


    С тремя и более проводами

    Соединение от трех проводов на люстре к двум потолочным контактам:

    • В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
    • Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
    • Аналогично подключаются фазы.

    Соединение от трех проводов на люстре к трем потолочным контактам:

    1. Этот вариант предназначен для выключателя с двумя клавишами.
    2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
    3. Провода от ламп должны быть распределены на две секции , соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
    4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

    Соединение от трех проводов на люстре к четырем потолочным контактам:

    • Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
    • Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

    Подключение люстры к одноклавишному выключателю

    При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

    • Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
    • Прибор освещения уже собран к двухклавишному выключателю , тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

    При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

    При наличии одноклавишного выключателя и трех контактов в определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

    При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.


    Подключение люстры к двухклавишному выключателю

    Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

    По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

    1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
    2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
    3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
    4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

    При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.


    Подключение люстр с пультом управления

    Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

    При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

    Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.

    При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

    При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

    В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

    Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

    Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

    Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

    Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

    А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

    Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

    А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

    Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

    Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

    Разбор контактов осветительного прибора

    Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления.

    Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.

    После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.

    Прозвон возможно осуществлять двумя способами:

    • Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
    • Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.

    Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.

    Подключить люстру, обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.

    При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:

    • Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
    • Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.

    В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.

    Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1 2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.

    Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно в новостройках, есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

    Подключать подобный прибор можно двумя вариантами:

    • первый, когда схема соединения контактов будет иметь вид 1 3, то есть загораться смогут или одна или же сразу три лампы;
    • второй имеет схему в виде 2 2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

    При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

    Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

    Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

    Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.

    Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.

    Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.

    Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2 3 или 1 4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.

    Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.

    Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:

    • две горящие лампы;
    • четыре лампы;
    • все 6 работающих лампочек.

    Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2 4).

    На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.

    После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

    Что учитывается перед проведением работ?

    Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:


    И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую прокладку проводки от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

    Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

    Полезная информация

    Сразу укажем некоторые особенности, которые могут помочь:

    • Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
    • Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
    • На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

    Как подключить люстру — Лайфхакер

    1.

    Приготовьте инструменты и материалы

    Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

    • люстра;
    • стриппер или нож — для зачистки проводов;
    • индикатор напряжения — для определения фазы;
    • мультиметр — для проверки цепи;
    • прямая и крестовая отвёртки — для монтажа;
    • самозажимные клеммы Wago — для соединения проводов;
    • кусок проволоки — для поддержки люстры во время подключения;
    • дюбели или шурупы — для крепления люстры;
    • перфоратор — для сверления отверстий в бетоне;
    • шуруповёрт или отвёртка — для заворачивания шурупов.

    2. Проверьте провода люстры

    Провода внутри люстры / atcharlotteshouse.com

    Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

    • На мультиметре установите режим прозвонки цепи.
    • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
    • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
    • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

    3. Узнайте количество проводов на потолке

    Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

    Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

    • Одна клавиша — два провода.
    • Две клавиши — три провода.
    • Три клавиши — четыре провода.

    Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

    4. Определите фазу и ноль на потолке

    domovod.su

    Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

    Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

    YouTube-канал Krzysztof Klimas

    • Включите все клавиши на выключателе.
    • Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
    • Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

    Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

    5. Выберите схему коммутации

    В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

    Все пять ламп объединены в одну группу / kuhnidizayn.ru

    Лампы разбиты на две группы: 2+5 / kuhnidizayn.ru

    Обычно выбирают следующие типы коммутации.

    • Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
    • Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
    • Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

    6. Соедините провода внутри люстры

    fb.ru

    Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

    YouTube-канал Gewacom

    Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

    При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

    • С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
    • Таким же образом соедините между собой фазные провода первой группы ламп.
    • Повторите всё то же самое для оставшихся групп.

    7. Отключите электричество

    Красный индикатор указывает на то, что автомат включён / ac220.ru

    Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

    8. Установите монтажную планку

    avito.st

    На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

    YouTube-канал Gewacom

    Монтажную планку необходимо надёжно закрепить.

    • В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
    • В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
    • В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

    9. Подключите люстру к проводке на потолке

    viktorpotapov.incpalife.ru

    Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

    Как подключать светильник с одним плафоном

    • Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
    • Аналогичным образом соедините нулевые провода на потолке и люстре.

    Как подключать люстру с несколькими плафонами



    YouTube-канал «Электрик в доме»

    • Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
    • Соедините один из фазных проводов с клеммой фазных жил первой группы.
    • Повторите предыдущий пункт для остальных групп ламп.
    • Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

    10. Закрепите люстру

    housemaster24.ru

    Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

    • Аккуратно уложите провода внутри корпуса.
    • Совместите крепёжные отверстия с винтами на монтажной планке.
    • Заверните на винты декоративные гайки.
    • Установите плафоны на люстру, если снимали их ранее.



    YouTube-канал «Электрик в доме»

    11. Включите электричество

    glazovlife.ru

    Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

    Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

    Читайте также ⚒🏡💡

    Схема параллельного подключения ламп с фото

    Вот вы въехали в новую квартиру либо же просто захотели поменять старые надоевшие светильники в своем жилище на более новые. Может быть, вы решили вместо одной маленькой люстры с одной лампой накаливания повесить большую люстру с четырьмя или пятью лампочками. При таких условиях нередко возникает надобность выполнить одновременное подключение нескольких источников света к одному единственному выключателю. Здесь, разумеется, пригодится параллельная схема подключения лампочек.

    В целом – ничего сложного, такой принцип подключения многие помнят еще со школьных уроков по физике. Но если вы уже давно забыли школьный курс – не беда. Мы напомним вам, как выглядит такой способ монтажа и каким образом он осуществляется.

    Советуем прочитать — Как правильно выбрать светодиодные лампы для дома

    Особенности параллельного подключения ламп

    По сути, параллельное соединение элементарно: у нас имеется одна фаза на входе, ноль и «земля». Каждый из перечисленных проводников подводится к каждому патрону лампочки и соответствующим образом подсоединяется. Демонстрируем наглядную схему подобного подключения:

    Схема параллельного подключения светильников

    На стандартной упрощенной электрической схеме такого рода соединение будет изображено следующим образом:


    Преимущество именно такого метода подключения лампочек к электрической сети в том, что при выходе из строя одного элемента цепочки (допустим, у вас перегорела лишь одна лампа накаливания) все остальные элементы продолжают спокойно работать.

    Здесь сразу же в противовес вспоминается принцип работы новогодней гирлянды, знакомый всем нам еще из детства – последовательное подключение элементов.

    При таком способе подключения поломка одной лампочки ставит крест на работе всех остальных. Соответственно, не стоит прибегать к подобному альтернативному методу при монтаже освещения у себя дома. Ведь вследствие последовательного подключения вы весьма намучаетесь с поиском причины поломки при перегорании одной из ламп, так что никакого смысла в этом, разумеется, нет.

    Понравилась статья? Поделиться с друзьями:

    Из потолка выходят 3 провода. Подключение люстры к двойному выключателю. Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

    Содержание:

    Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

    Как подключить люстру с 3 лампами к выключателю с 1 клавишей

    Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам — фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль — с боковым.

    Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые — в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

    В также имеется два провода — . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю — только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

    Как подключить люстру с 3 лампами к выключателю с 2 клавишами

    До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой — сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

    Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные — фазные.

    В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

    В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

    Как подключить люстру с 3 лампами к выключателю с 3 клавишами

    Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

    В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

    При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

    Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное — тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

    Установить и подключить такую люстру вы сможете своими руками

    Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

    Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

    1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
    2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

    Пример простейшей люстры с двумя проводами

    1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
    2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

    Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

    Из чаши люстры выходит три разноцветных провода

    Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

    Схема подключения люстры с 3 проводами

    Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

    Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

    Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

    По факту проводов стало уже четыре

    Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

    Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

    Рабочие контакты лампы

    Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

    Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

    Клемма Ваго

    Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

    Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

    Попробуй, не запутайся

    Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

    Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

    Цены на различные виды люстр

    Двухклавишный выключатель

    Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

    Каждой клавишей включается отдельная группа светильников

    Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

    Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

    Как устроен двухклавишный выключатель изнутри

    Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

    В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

    Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

    Как соединить все провода правильно – подробное руководство по монтажу

    Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

    Прокладка провода, монтаж выключателя

    Классический набор электрика

    Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

    Шаг 1. Вырезание отверстия под выключатель.

    Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

    Вырезание отверстия под выключатель

    Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

    Шаг 2. Нарезание штробы.

    Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

    Нарезание штробы

    Цены на популярные модели штроборезов

    Штроборез

    За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

    Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

    Шаг 3. Прокладка провода.

    Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

    Прокладка провода

    Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

    Шаг 4. Установка выключателя.

    Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

    Установка выключателя

    L – это неподвижный общий контакт

    Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

    Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

    За счет распорок выключатель держится в коробе

    Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

    Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

    Установка люстры

    От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

    Электрическую проводку не допускается связывать с металлическими конструкциями

    Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

    Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

    Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

    Установка люстры на гипсокартон

    Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

    Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

    1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

    Крюк-фиксатор

    1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

    Монтажная планка

    1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

    Крестовина для люстры

    Итак, все три системы можно установить на любые потолки:

    С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

    Крюк для прямого монтажа

    Монтажные планки и крестовины всегда крепятся через анкера.

    Подготовка каркаса под монтаж люстры

    Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

    На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

    Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

    Монтажные площадки для натяжного потолка

    Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

    В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

    Подключение люстры

    Видео – Подключить люстру к двойному выключателю

    Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

    Таблица 1. Инструкция по установке люстры.

    Шаг, фото: Описание:
    Шаг 1. Очистка изоляции.

    Очищаем изоляцию

    Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
    Шаг 2. Установка клеммника.

    Устанавливаем клеммник

    Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
    Шаг 3. Подключение к клеммам провода от люстры.

    Подключаем к клеммам провода от люстры

    С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления.
    Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
    Шаг 4. Установка люстры.

    Устанавливаем люстру

    Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
    Шаг 5. Провода в коробке.

    Приступаем к проводам в коробке

    Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

    Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

    Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

    Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

    Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

    L – Это обозначение фазы,

    N – Провод нулевой,

    РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

    Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

    Как осуществить подключение в люстру провода заземляющего

    В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

    Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

    Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

    Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
    а также, колодки клеммной.
    Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

    Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

    Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

    Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

    – когда включается выключатель, то загораются сразу все лампы;

    – выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

    – выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

    Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

    Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

    Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

    Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

    В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

    Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

    – в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

    – в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

    Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

    Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

    Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

    Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

    Как удачно подключить две или три люстры от выключателя одноклавишного

    Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

    Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

    Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

    Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

    Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

    Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

    Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

    Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

    Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

    Удлинение или наращивание проводки в ходе подключения одной люстры

    В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

    Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
    в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

    Сечение проводки для осуществления подключения одной люстры

    В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

    В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

    Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

    Содержание:

    У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

    Подключение люстры к двойному выключателю на 2 лампы

    С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

    Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

    Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

    Как подключить люстру на 3 лампочки к двойному выключателю

    В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

    Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

    Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

    Схема подключения люстры с двойным выключателем на 4 лампочки

    В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

    Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

    Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

    Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

    Подключение люстры к двойному выключателю на 5 лампочек

    Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

    Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

    Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

    Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

    Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

    Подключение люстры к двойному выключателю на 6 лампочек

    Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

    Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

    В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

    Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

    Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

    После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

    Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

    В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

    А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

    Пошаговая инструкция по установке люстры с одной лампой

    Шаг 1: Нанесение разметки.

    Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

    Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

    Шаг 2: Установка потолочной балки.

    В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

    Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

    Шаг 3: Установка распределительной коробки.

    От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

    Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

    Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

    Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

    Шаг 4: Установить монтажную скобу.

    Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

    Фото: монтажная скоба и клеммное соединение люстры

    После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

    Шаг 5: Подключение проводов и крепление люстры.

    Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

    Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

    Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

    После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

    Как подключать люстру с двумя или тремя лампами

    Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

    Видео: Как самому правильно подключить люстру

    Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

    Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

    Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

    Как подключать люстру с 5 лампами

    Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.


    Как подключать выключатель для люстры

    Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

    Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

    Схема подключения двухклавишного выключателя

    Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

    Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.


    Как подключить люстру

    Люстра с вентилятором

    Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

    Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.


    Схема потолочного вентилятора

    Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

    При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

    Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

    В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.


    Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

    При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

    Схема соединения 2х контурных люстр. Как подключить люстру: советы по монтажу

    Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

    Типы ламп и выключателей

    Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

    Виды источников искусственного света, часто применяемых в быту:

    • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
    • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
    • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

    Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

    Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

    Устройство выключателя

    Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

    Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

    Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

    Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

    Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

    Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

    Обычный переключатель для одной лампы

    На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

    Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

    Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

    Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

    Две лампы на один переключатель

    Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

    Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

    Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

    На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

    На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

    Двухклавишный выключатель

    Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

    Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

    Раздельное освещение

    Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

    Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

    В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

    Люстра с несколькими рожками

    Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

    На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

    Схема подключения люстры с пятью рожками изображена на рисунке ниже.

    В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

    В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

    Подключение от розетки

    В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

    При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

    При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

    Подключение ламп с преобразователем

    Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

    Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

    Схема подключения показана на рисунке ниже.

    В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

    1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
    2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

    Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

    Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

    Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

    Обозначение проводов люстры

    Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

    • L – фаза,
    • N – нулевой провод,
    • РЕ – заземляющий проводник желто -зеленого цвета.

    Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

    О подключение в люстре заземляющего провода

    В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

    В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

    На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

    Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

    Схемы подключения люстры

    Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

    Если из потолка и люстры выходит по 2 провода

    Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

    Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.


    Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

    Если из потолка и многорожковой люстры выходит по 2 провода

    Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

    Если из потолка выходит 2 провода, из люстры 3 и более

    Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).


    Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

    Если из потолка выходит 3 провода, а из люстры 2

    Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

    Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

    • При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
    • При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

    Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.


    Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

    Если из потолка выходит 3 провода, из люстры – несколько

    Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.


    Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

    Схема подключения 2-3 люстр


    от одноклавишного выключателя

    В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

    Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

    Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

    Схема подключения трех люстр


    от одного трехклавишного выключателя

    Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

    Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

    Подключение люстры


    к блоку выключателей Viko (Вико) с розеткой

    Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

    Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

    На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

    Наращивание или удлинение проводов


    при подключении люстры

    Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

    Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

    В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

    Сечение провода для подключения люстры

    Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

    При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

    Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

    Содержание:

    Покупка новой люстры считается очень ответственным и волнующим событием. После ее сборки у многих возникают проблемы, особенно, если предстоит подключение люстры на 5 лампочек с использованием различных схем. С этой задачей может справиться далеко не каждый хозяин квартиры, если он не обладает хотя-бы минимальными знаниями в области электротехники. Но, при соблюдении определенных правил, вполне возможно подключить такую люстру самостоятельно, или воспользоваться .

    Подключение люстры на пять лампочек к двойному выключателю

    Подключить люстру к двойному выключателю можно несколькими способами. В большинстве современных домов подводка кабеля к осветительному прибору осуществляется через внутренние каналы плит перекрытий. Нормальное подключение будет возможно, если подведенный кабель имеет три жилы. В некоторых случаях может присутствовать двухжильный кабель, что делает невозможным использование двойного выключателя.

    Поэтому следует изначально рассматривать классический вариант с 5-тирожковой люстрой, трехжильным кабелем и двойным выключателем. В первую очередь следует проверить, выведен ли фазный провод к выключателю. По техническим условиям подача фазы к светильникам осуществляется только через выключатель, что делает их ремонт и обслуживание безопасным.

    В современных конструкциях люстр все провода выведены и соединены в отдельные пучки. В одном пучке собраны фазные проводники, а в другом — нулевые. В этом случае подключение будет очень простым. Пучок нулевых проводов соединяется с нулевой жилой кабеля, а фазные провода делятся на две группы, которые затем подключаются к соответствующим клавишам. Каждый двойной выключатель оборудуется одним общим контактом, к которому подводится фаза, и двумя клеммами, к которым подключаются группы лампочек. Если в верхней и нижней части стоят по две клеммы, то со стороны входа фазного провода устанавливается перемычка.

    Если провода светильника заранее никак не обозначены, необходимо их предварительно прозвонить с помощью и затем сгруппировать. Существует еще одна рекомендация, позволяющая значительно продлить срок эксплуатации обычных ламп накаливания. Дело в том, что перегорание таких ламп происходит именно в момент включения. Нить накаливания находится в холодном состоянии, поэтому ее сопротивление невысокое. Во время включения происходит бросок тока, который приводит к выходу лампочки из строя.

    Подобной ситуации можно избежать за счет диода, устанавливаемого внутри выключателя на первую клавишу. Через него подается напряжение, уменьшенное наполовину. В этом случае нить разогревается постепенно, сопротивление повышается и напряжение подается в полном объеме второй клавишей. Для такой схемы подходят диоды с любых выпрямительных устройств, которые поместятся внутри выключателя.

    Подключение люстры на 5 лампочек к тройному выключателю

    Повышение срока службы обычных ламп накаливания будет более эффективным с использованием трехклавишного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего первоначальное включение в щадящем режиме.

    Принцип работы этой схемы аналогичен действиям с двухклавишным выключателем. Однако здесь возможности более расширены. Кроме сбережения ламп, данный режим позволяет выделить один светильник в качестве ночного источника освещения. Использование люстры в качестве ночника позволяет существенно экономить электроэнергию.

    Таким образом, двух- и трехклавишные выключатели, применяемые для управления и подключения люстры на пять лампочек, дают возможность разделять лампы на несколько независимых групп.

    Как соединить провода в люстре

    Содержание:

    У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

    Подключение люстры к двойному выключателю на 2 лампы

    С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

    Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

    Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

    Как подключить люстру на 3 лампочки к двойному выключателю

    В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

    Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

    Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

    Схема подключения люстры с двойным выключателем на 4 лампочки

    В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

    Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

    Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

    Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

    Подключение люстры к двойному выключателю на 5 лампочек

    Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

    Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

    Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

    Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

    Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

    Подключение люстры к двойному выключателю на 6 лампочек

    Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

    Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

    В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

    Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

    Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

    После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

    Рекомендуем также

    Как сделать два выключателя на одну лампочку?

    В основном для одного осветительного прибора применяют один электровыключатель.

    Так, если требуется выключить люстру, которая находится в гостиной, следует зайти в эту комнату. Как правило, у входа помещения устанавливают только одно коммутирующее устройство, благодаря которому производят управление электроосветительными приборами в этой комнате. Но иногда возникают ситуации, когда данный метод управления лампами является неудобным. В данной статье мы рассмотрим, как сделать два выключателя на одну лампочку.

    Блок: 1/7 | Кол-во символов: 513
    Источник: https://serviceyard.net/sovetyi/kak-sdelat-dva-vyiklyuchatelya-na-odnu-lampochku.html

    Οбщая информация

    Существуют ситуации, когда не оправдан классический вариант подключения светильников:

    1. Коридорная схема освещения — в длинных зданиях, которые имеют два выхода. Если при входе в помещение включить свет, пройти через весь коридор и выйти, то лампочка останется включенной, свет будет гореть впустую, при этом за сутки расходуется большое количество электроэнергии.
    2. В домах на лестничных площадках освещение включается только на нижнем этаже для всего подъезда или отдельно для каждого этажа на соответствующей площадке.
    3. В проходных комнатах. Даже в небольших квартирах возникают ситуации, когда человеку нужно зайти в одну комнату и включить там освещение. Зайдя в следующее помещение, житель квартиры включает лампу и возвращается обратно в первую комнату для выключения электросветильников, которые стали уже не нужными. В этом случае целесообразнее провести дублирующую клавишу, благодаря которой можно управлять выключателем в дальней комнате.
    4. Для внешних фонарей при входе в дом. Иногда для освещения крыльца следует воспользоваться выключателем, находящимся непосредственно у входа в здание. Если вам требуется в темное время суток включить фонарь, то придется по темноте идти к выключателю. Κогда вы вошли в дом и зажгли свет, вам приходится оставлять его включенным на целую ночь или сразу за собой выключать и в полнейшей темноте подниматься в квартиру.
    5. У изголовья кровати, когда требуется выключить верхний свет. Когда в спальной комнате включено малое освещение, например, бра или ночник, и вам приходится вставать с кровати, чтобы выключить верхнюю люстру, это очень неудобно. Для решения подобной проблемы можно воспользоваться дополнительным выключателем на люстру, который устанавливают поблизости кровати.

    Случаев, когда приходится применять дублирующие перекидные переключатели, довольно много. В подобных ситуациях используют устройство, которое позволяет включать и выключать осветительные приборы из разных комнат и разными выключателями независимо друг от друга.

    Такой метод является очень эффективным и удобным, также он помогает экономить электроэнергию.

    Применяя проходной электровыключатель, вам, например, не придется на целую ночь оставлять свет на крыльце дома. На верхнем этаже его можно включить и возле входной двери выключить.

    Блок: 2/6 | Кол-во символов: 2288
    Источник: https://220v.guru/elementy-elektriki/shema-podklyucheniya-dvuh-vyklyuchateley-na-odnu-lampochku.html

    Обычный выключатель на одну лампу

    Схема подключения лампы к обычному выключателю

    Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

    Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

    Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

    Блок: 2/7 | Кол-во символов: 1151
    Источник: https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel

    Как выглядит проходной выключатель с 2 и более мест?

    Схемы проходных выключателей

    Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

    Блок: 3/10 | Кол-во символов: 471
    Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

    Схематические особенности

    Установить такую схему не составляет особого труда, но для ее подключения необходима внимательность.

    Важно! На стадии создания проводки в точках, в которых запланирована установка перекидных конструкций, необходимо до первых двух заблаговременно проложить трехжильный кабель. Если же вам потребуется большее количество переключателей, то вам придется использовать четырехжильный кабель, который нужно протянуть до следующих.

    Чтобы была возможность управления освещением одновременно с двух мест, требуется приобрести проходные выключатели, которые оснащены двумя положениями переключения и тремя контактами. В этом случае переключение должно обладать перекидным характером, при этом первый узел должен быть общим для остальных двух.

    Важно! Одно положение переключения характеризуется замыканием первого, а во втором происходит замыкание последующего контакта. Поэтому изначально отсутствует замкнутость одновременно трех соединений.

    Комплектующие

    При рассмотрении схем электролинии, которые имеют две перекидные коммутирующие конструкции, можно выделить следующие составляющие:

    • соединительная коробка, так называемая ответвительная, которая применяется для защиты соединительных электрокабелей — присутствует в каждом помещении, в комнатах большого размера их устанавливают несколько штук;
    • соединительные провода, которые бывают двух, трех и четырехжильные;
    • непосредственно сам светильник;
    • проходные коммутирующие устройства в количестве двух штук.

    Принцип подключения

    Рассмотрим, как приблизительно выглядит схема подключения светильника с двумя выключателями:

    1. Провод ноль прокладывается от источника к ответвительной коробке, затем провод идет на светильник.
    2. Провод фаза проводится от точно такого же источника к этой же коробке, а затем проложить к общему контакту первого переключателя.
    3. Два перекидных контакта первого переключателя, применяя разветвительную коробку, соединяется с точно такими же деталями второго переключателя.
    4. Фаза от общего контакта второго выключателя подключается к другому электрическому узлу светильника.

    Монтажные работы системы управления одного осветительного прибора, функционирующей из двух мест одновременно не являются сложными. Рассмотрим, каким образом производится монтаж:

    1. В требуемых местах устанавливаем перекидные коммутирующие конструкции.
    2. От них выводим трехжильные кабели.
    3. Монтируем один или при необходимости несколько электрических светильников. которые подсоединены параллельно друг к другу.
    4. Выводим от одного или от нескольких осветительных приборов двухжильный кабель.
    5. Устанавливаем соединительную коробку, при этом выбираем место, точка нахождения которой соответствует удобному доступу к самой коробке и кратчайшим расстоянием длины кабеля.
    6. К коробке подводим провода от перекидных конструкций, питания и самих осветительных приборов.
    7. Соединяем их, как описано в вышеизложенных пунктах.

    Важно! Подобная система подразумевает соединение четырех контактов (двух пар) между собой. При включении освещения фаза с общего узла второго электровыключателя подходит к осветительному прибору.

    Блок: 4/7 | Кол-во символов: 3040
    Источник: https://serviceyard.net/sovetyi/kak-sdelat-dva-vyiklyuchatelya-na-odnu-lampochku.html

    Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

     Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

    Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

    Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

    Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

     Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

    Нажимаем клавишу обратно, выключаем свет:

    Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

    Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

    Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

    Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

    При такой схеме в распредкоробке уже будет 7 соединений.

    Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

    Например вот как на этой схеме что я нарисовал:

    Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

    И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

    Но схемы собирать все равно придется три)))

    На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

    Напоследок- видео по теме

    Блок: 4/5 | Кол-во символов: 2338
    Источник: http://ceshka.ru/podrlych-vyklychateley/shema-prohodnogo-vyklychately

    Преимущества и недостатки схемы ПВ с 2 мест

    У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

    1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
    2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

    Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

    Блок: 4/10 | Кол-во символов: 901
    Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

    Двухклавишный выключатель

    Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

    Раздельное освещение помещения

    Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

    Схема подключения двухклавишного выключателя

    Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

    Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

    Многорожковая люстра

    При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

    Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

    Схема подключения пятирожковой люстры

    В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

    Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

    В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

    Блок: 4/7 | Кол-во символов: 2581
    Источник: https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel

    Схема подключения проходного выключателя к цепи

    Подключить два проходных выключателя к одному осветительному прибору или любому другому прибору или к цепи, соединенной последовательно, можно только одним способом.

    В этой схеме видно, что проходные коммутаторы соединены последовательно друг за другом в разрыве цепи между потребителем и фазой. Причем они должны быть соединены двумя проводами. На следующей схеме двух выключателей можно посмотреть наглядно на всю работу в целом.

    На первой схеме электроприбор был включен а на этом его выключили с помощью выключателя №2. Очевидно, что точно такое же действие можно сделать с помощью выключателя № 1. И с помощью любого выключателя вы можете запитать электроприбор.

    Собрать такую схему своими руками достаточно просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой. А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы. Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

    Для того, чтобы выключать и выключать 2 группы электропотребителей вам потребуются сдвоенные проходные коммутаторы. Следующая схема как раз подходит для такой цепи, которую собирают с помощью распределительной коробки.

    На этом рисунке отчетливо заметно, что вам будут нужны проходные коммутаторы двух разных модификаций. Один с подключением фазы сверху. а другой с включением снизу. Несмотря на то, что это кажется сложным —  сделать такую цепь очень просто. На переключателях есть отметки в виде стрелок. которые показывают, какой провод куда лучше заводить.

    Блок: 4/4 | Кол-во символов: 1879
    Источник: https://mensnewspaper.ru/kak-podklyuchit-dva-vyklyuchatelya-k-odnoj-lampe/

    “Как найти общую клемму (зажим) у проходного выключателя”

    Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

    Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
    Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

    Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

     мой канал на ЮтубеСмотрите еще много видео по электрике для дома!

    Блок: 5/5 | Кол-во символов: 1107
    Источник: http://ceshka.ru/podrlych-vyklychateley/shema-prohodnogo-vyklychately

    Подключение двух ламп на один выключатель

    Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

    Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

    Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

    Схема подключения двух и более ламп к обычному выключателю

    Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

    Блок: 3/7 | Кол-во символов: 1137
    Источник: https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel

    Подключение ламп с преобразователем

    В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

    Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

    В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

    Подключение лампы с преобразователем

    Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

    При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

    Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

    Блок: 6/7 | Кол-во символов: 1608
    Источник: https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel

    Как избежать 2 основные ошибок при подключении

    1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
    2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

    Блок: 7/10 | Кол-во символов: 379
    Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

    Что же в итоге?

    Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

    Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

    Блок: 7/7 | Кол-во символов: 712
    Источник: https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel

    Простая схема подключения с четырех мест

    Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

    ПВ схема подключения на 4 точки

    Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

    Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

    Блок: 8/10 | Кол-во символов: 872
    Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

    Заключение

    В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

    Блок: 10/10 | Кол-во символов: 243
    Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

    Кол-во блоков: 20 | Общее кол-во символов: 21464
    Количество использованных доноров: 6
    Информация по каждому донору:
    1. https://220v.guru/elementy-elektriki/shema-podklyucheniya-dvuh-vyklyuchateley-na-odnu-lampochku.html: использовано 1 блоков из 6, кол-во символов 2288 (11%)
    2. https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html: использовано 5 блоков из 10, кол-во символов 2866 (13%)
    3. http://ceshka.ru/podrlych-vyklychateley/shema-prohodnogo-vyklychately: использовано 2 блоков из 5, кол-во символов 3445 (16%)
    4. https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel: использовано 5 блоков из 7, кол-во символов 7189 (33%)
    5. https://serviceyard.net/sovetyi/kak-sdelat-dva-vyiklyuchatelya-na-odnu-lampochku.html: использовано 3 блоков из 7, кол-во символов 3797 (18%)
    6. https://mensnewspaper.ru/kak-podklyuchit-dva-vyklyuchatelya-k-odnoj-lampe/: использовано 1 блоков из 4, кол-во символов 1879 (9%)

    Поделитесь в соц.сетях:

    Оцените статью:

    Загрузка…

    Как подключить лампы последовательно? Базовый монтаж электропроводки

    Как соединить точки освещения последовательно?

    В сегодняшнем учебном пособии по монтажу электропроводки мы покажем , как подключить точки освещения в производителях? . Хотя мы знаем, что последовательное соединение для бытовой проводки, такой как вентиляторы, выключатели, лампочки и т. д., не является предпочтительным способом вместо параллельного или последовательно-параллельного соединения. Но в некоторых случаях нам необходимо последовательно подключать и подключать электроприборы.

    Как подключить лампы последовательно?

    На приведенном выше рисунке все три световые точки соединены последовательно. Каждая лампа подключается к следующей, то есть L (линия, также известная как фаза или фаза) подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтральный) подключается к напряжение питания тогда.

    , согласно аналогии с последовательной цепью, протекающий ток одинаков во всех этих лампах накаливания / лампах, но напряжение отличается, в отличие от параллельной цепи, где напряжение одинаково в каждой точке, где ток разный.

    Одним из основных недостатков последовательной цепи освещения является то, что добавление или удаление одной лампы из цепи повлияет на всю цепь, т. е. другие лампы будут светиться тусклее, а другие подключенные устройства и приборы не получат достаточного или требуемого рабочего напряжения, поскольку напряжение в последовательной цепи разные в каждой точке, но протекающий ток одинаков.

    Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки цепи или подцепи) в цепи такого типа путем простого удлинения проводников L и N к другим лампам, но они не будут светиться в соответствии с номинальный выходной КПД.Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

    Еще один серьезный дефект последовательной цепи освещения заключается в том, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет быть открытым, как показано на рис. ниже. Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает нормально, т.е.е. лампочки светятся.

    Светильники, соединенные последовательно

    Недостатки последовательной цепи освещения.

    • Обрыв провода, выход из строя или удаление любой отдельной лампы приведет к разрыву цепи и прекращению работы всех остальных, поскольку в цепи протекает только один путь тока.
    • Если в последовательную цепь освещения добавить больше ламп, их яркость будет снижена. потому что напряжение распределяется в последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение перенапряжения увеличится, что не является хорошим признаком для защиты электроприборов.
    • Проводка серии
    • представляет собой проводку типа «ВСЕ или НИ ОДИН», что означает, что все устройства будут работать одновременно или все они отключатся, если возникнет неисправность в любом из подключенных устройств в последовательной цепи.
    • Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электронагреватели, кондиционер и т. д.)  в последовательной цепи. Например, если пять ламп на 220 В должны быть соединены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.
    • Общее последовательное сопротивление цепи увеличивается (и ток уменьшается) при увеличении нагрузки в цепи.
    • В соответствии с будущими потребностями в последовательную цепь тока следует добавлять только те электроприборы, если они имеют такой же номинальный ток, как и ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства, такие как лампочки, вентиляторы, обогреватели, кондиционеры и т. д., имеют разный номинальный ток, поэтому их нельзя включать в последовательную цепь для бесперебойной и эффективной работы.

    Преимущества :

    • При последовательном подключении требуется меньший размер кабеля.
    • Мы используем для защиты цепи соединения предохранителей и автоматических выключателей последовательно с другими приборами.
    • Цепь серии
    • не вызывает накладных расходов из-за высокого сопротивления при добавлении в цепь дополнительной нагрузки.
    • Срок службы батареи при последовательном включении больше, чем при параллельном.
    • Это самый простой способ подключения электропроводки, и неисправность может быть легко обнаружена и устранена по сравнению с параллельным или последовательно-параллельным подключением.
    Недостатки последовательной цепи освещения

    Полезно знать:

    • Переключатели и предохранители должны быть подключены через линию (Живой) провод.
    • Параллельное соединение электрических устройств и устройств, таких как вентиляторы, розетки, лампочки и т. д., является предпочтительным способом вместо последовательного соединения.
    • Параллельное или последовательно-параллельное подключение более надежно, чем последовательное подключение.

    Предупреждение:

    • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
    • Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
    • Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
    • Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
    • Прочтите все инструкции и предупреждения и строго следуйте им.
    • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
    • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Связанные основные руководства по установке домашней электропроводки:

    Как подключить два светильника, управляемых одним выключателем

    Марк Дж. Донован

    Обычная схема электропроводки, встречающаяся во многих домах, представляет собой два светильника, управляемых одним выключателем.Существует множество способов подключения такого типа цепей, однако я сосредоточусь на случае, когда питание подается от панели главной цепи в распределительную коробку с однополюсным выключателем.

    Предупреждение. Бытовое электричество может травмировать и даже убить вас, если вы вступите с ним в контакт. Крайне важно, чтобы питание было сначала отключено автоматическим выключателем, а затем проверено на выключателе и осветительных приборах, чтобы убедиться, что они действительно выключены, прежде чем выполнять какие-либо электрические работы с ними.

    Обычно в этих типах цепей используется кабель Romex 14-2 или 12-2.Кабель 14-2 Romex используется для цепей на 15 ампер, а кабель 12-2 Romex используется для цепей на 20 ампер.

    Черновая обработка электропроводки

    Для грубой схемы, в которой два источника света управляются одним выключателем, кабель Romex должен быть сначала проложен от панели в электрическую коробку выключателя света. Это ваш питающий кабель. Второй кабель Romex должен быть подведен от выключателя света к одной из электрических коробок освещения.

    Третий кабель Romex должен быть проложен между двумя световыми электрическими коробками. Узнайте, как протянуть кабель Romex через стену, здесь .


    Подключение электрической коробки выключателя

    Подсоедините черный провод кабеля питания к латунному винту на однополюсном выключателе освещения.

    Подсоедините черный провод, идущий от электрической коробки освещения, к серебряному винту на однополюсном выключателе освещения.

    Используйте гайку для провода, чтобы соединить два белых провода (обратные линии) вместе.

    Два светильника с одним выключателем

    Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny.Обратите внимание, что один из проводов должен выступать из конца «Зеленого». Прикрепите этот оголенный провод заземления к зеленому винту на переключателе. Убедитесь, что при креплении проводов к винтам провода согнуты в изогнутую форму и установлены по часовой стрелке вокруг винтов.

    Подключение электрической коробки первого света

    Используя проволочный зажим, скрутите и соедините черные провода двух кабелей Romex вместе с 5-6-дюймовым коннектором (используя только отрезок черного экранированного провода, извлеченный из небольшого отрезка запасного кабеля Romex).

    Прикрепите черную косичку к одной стороне световой цепи. (Обратите внимание, что свиной хвост может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации черный провод осветительного прибора должен быть скручен и соединен вместе с помощью гайки с двумя черными проводами, связанными с Romex. кабели.)

    Посмотрите видео ниже о подключении электрической розетки.

    Повторите процедуру для белых проводов (обратные провода).Используя проволочную гайку, скрутите и соедините вместе белые провода двух кабелей Romex вместе с коннектором длиной 5-6 дюймов (используя только отрезок белого экранированного провода, извлеченный из небольшого отрезка запасного кабеля Romex).

    Подсоедините белую косичку к другой стороне цепи освещения. (Обратите внимание, что хвостик белого провода может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации белый провод осветительного прибора должен быть скручен и соединен вместе с помощью проволочной гайки с двумя белыми проводами, связанными с кабели ромекс.)

    Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny. Опять же, один из проводов должен торчать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника.

    Подключение электрощита второго освещения

    Электрическая коробка второго света очень проста в подключении. Просто подключите черный провод, связанный с кабелем Romex, к одной стороне светильника, а затем белый провод, связанный с кабелем Romex, к другой стороне светильника.

    Здесь можно найти местного подрядчика по электроснабжению.

    Затем скрутите вместе два оголенных провода заземления с помощью гайки Greeny.

    Узнайте, как заменить выключатель света в этой электронной книге.

    Опять же, один из проводов должен выступать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника.

    После того, как электрические коробки и осветительные приборы подключены, закрепите их в соответствующих электрических коробках и прикрепите крышку переключателя к электрической распределительной коробке.

    Наконец, установите лампочки в светильники, а затем включите питание новой световой цепи на панели главной цепи.

    Хотите добавить диммер для управления освещением? Посмотрите, как это сделать, в этом видео о том, как установить трехпозиционный диммерный выключатель , или в этой статье , посвященной установке светового диммера .

    Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

    Заполните нашу простую и быструю форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома.Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

    Как подключить выключатель света

    Подключение выключателя света

    Электрические проекты могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, , подключение выключателя света , это настолько просто, что любой может это сделать. При наличии соответствующих знаний и нескольких шагов любой может выполнить эту работу, не нанимая профессионального электрика .Каждый домовладелец должен знать , как подключить выключатель света . Как владельцу дома, вам, вероятно, потребуется много раз заменить выключатель света , и нанять для этого электрика — не идеальный выбор, когда вы можете сделать это всего за несколько минут.

    Как работает однополюсный выключатель света

    Простейшая форма выключателя света в каждом доме — это однополюсный выключатель. Стандартные однополюсные выключатели света имеют две винтовые клеммы с заземляющим винтом.Один из них – для «горячего» провода, питающего выключатель от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, которая проходит между осветительной арматурой и переключателем. Нога переключателя несет питание к свету, когда переключатель включен. Заземляющий винт предназначен для подключения заземляющего провода цепи. Однополюсные выключатели света не подключаются к нейтральному проводу.

    Чтобы выполнить работу, следуйте нашему пошаговому руководству по подключению выключателя света, описанному ниже.Очень важно ознакомиться с инструкциями, указанными на вашем конкретном выключателе света, поскольку инструкции могут отличаться для того, который вы приобрели, или они различаются с точки зрения технологии, которая требует другой процедуры установки выключателя света.

    Как подключить однополюсный выключатель света

    Подключить выключатель света несложно, но для безопасного выполнения этой работы необходимо иметь базовые знания об электричестве. Если вы раньше не занимались такими работами с электропроводкой, вам необходимо нанять для этой задачи электрика.Как только вы узнаете, как подключить выключатель света, вы обнаружите, что для его подключения потребуется не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

    Базовые знания о проводах в однополюсном выключателе освещения

    Коричневый провод — это горячий провод или провод нагрузки. Иногда это также красный или черный.

    Синий или белый — нулевой провод.

    Неизолированный медный (иногда в желтой оболочке с зелеными полосами) провод является проводом заземления.

    Однополюсному выключателю света нужен коричневый провод, чтобы присоединить его к выключателю, а затем коричневый провод, соединяющий выключатель с вашим светом. Выключатель действует как отсекатель источника питания, предотвращая его попадание на выключатель света.

    Нейтральный провод или синий провод идет в обход выключателя света и идет непосредственно к светильнику. Этот провод необходим для завершения электрической цепи .

    Медно-латунный или желто-зеленый заземляющий провод должен быть подключен к выключателю и светильнику.

    Необходимые инструменты и материалы

    Однополюсный выключатель света

    Клещи

    Отвертка

    Изолента

    Мультитул

    Инструкции по подключению выключателя света

    1. Безопасность превыше всего

    Прежде чем начинать что-либо, ОТКЛЮЧИТЕ источник питания и убедитесь, что питание не проходит по цепи, над которой вы будете работать.Важно сделать это в первую очередь, иначе это может привести к летальному исходу!  Отключение питания означает отключение выключателя из коробки выключателя, которая управляет выключателем, который вы хотите заменить.

    2. Открутите пластину переключателя
    .

    Когда вы уверены, что подача питания на этот конкретный переключатель прекращена, возьмите отвертку и начните откручивать пластину переключателя. Многие пластины переключателей привинчены 2 маленькими винтами с плоской головкой. После этого отвинтите старый переключатель, если вы хотите заменить его новым.Теперь осторожно вытащите переключатель, пока провода все еще подключены к цепи.

    3. Посмотрите внимательно на провода

    Обратите внимание на расположение всех проводов и на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один будет коричневым/черным/красным проводом, то есть горячим проводом, а другой может быть синим или белым. Один из них — это силовая подача, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен.Кроме того, вы увидите медно-латунный или желто-зеленый провод, известный как заземляющий провод, который соединяется с винтом на левой стороне переключателя.

    4. Отсоедините проводку переключателя

    Чтобы снять старую проводку с правого выключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите провод заземления.Теперь вы сможете снять выключатель со стены

    .
    5. Проверьте состояние проводов

    Проверьте концы проводов на предмет износа или повреждения. Удалите перетертую часть проволоки с помощью кусачек или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают из-за постоянного использования и стресса, поэтому вы должны убедиться, что ни одна часть провода не повреждена при повторном подключении проводов к клеммам.

    6. Согните проволоку, чтобы получился круглый крючок

    С помощью плоскогубцев или многофункционального инструмента загните открытые части каждой проволоки и сделайте вокруг крючка. Убедитесь, что крючки затянуты достаточно плотно, чтобы надежно и аккуратно закрепить винты на выключателе освещения.

    7. Подключите новый однополюсный выключатель света
    .

    Теперь подключите провода к выключателю через загнутые концы. Начните с черного провода и белого провода, прикрепив их к обеим клеммам с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать острогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

    8. Накройте и выполните задание

    Оберните изолентой винты клемм, чтобы защитить их от огня. Теперь спрячьте провода в коробку и прикрутите выключатель обратно к стене. Теперь снова прикрепите крышку переключателя и включите выключатель, чтобы восстановить питание.

    9. Проверьте свой новый выключатель света

    После включения выключателя проверьте правильность работы выключателя и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

    Схема включения светильника двумя выключателями. Как подключить двойной выключатель на лампочку самостоятельно? Схема подключения двухкнопочного выключателя

    Как соединить два коммутатора?

    Зачем нам два выключателя на одну лампочку? Ведь вроде как прервать подачу тока на лампу и выключить ее, достаточно одного.Но представьте следующую ситуацию. У вас коттедж в два, а то и в три этажа. Чтобы ночью подняться по лестнице на верхний этаж, необходимо включить свет на лестнице. Делается это внизу лестницы. После того, как вы поднялись наверх, нужно выключить свет на лестнице. Как это сделать? Либо снова спуститесь вниз, либо установите еще один выключатель наверху лестницы.

    Справочная информация о сериале. Отрежьте достаточное количество проводов для каждой группы: две по 6 штук, одну по 10 и одну по 4 штуки.Используя инструмент для зачистки проводов или наждачную бумагу, удалите ½ дюйма изоляции с концов каждого провода. Положительная клемма одной батареи должна касаться отрицательной клеммы второй батареи. Подсоедините 10-жильный провод к положительной клемме одной батареи с помощью малярной ленты. Другой конец 10-жильного провода необходимо подключить к клемме одного из патронов лампы. Затем подключите 6-жильный провод к отрицательной клемме одной из батарей, используя клейкую ленту. Другой конец провода 6 необходимо подключить к выключателю.Поместите каждую лампочку в держатель лампы. Завершите построение ряда, используя уже сделанные детали, плюс второй патрон лампочки, остальные 6 в проволоке и 4 в проволоке.

    • Соберите все материалы.
    • Также можно снять изоляцию с концов проводов.
    • Используя клейкую ленту, соедините две батареи последовательно.
    Настройка активности: последовательная схема и соответствующая схема.

    Или представьте, что вы входите в свою спальню в обычной квартире и включаете свет выключателем, расположенным рядом с дверью.Затем вы ложитесь спать и начинаете читать книгу. Чтобы лечь спать, вам нужно будет снова встать и выключить свет. Но можно установить рядом с кроватью второй выключатель и пользоваться им.

    Как подключить два выключателя на одну лампу?

    Снимите одну лампочку с основания. Что происходит с лампочкой в ​​цепи? Замените лампу, которую вы сняли, и извлеките другую лампочку из ее основания. Составьте цепочку из трех последовательно соединенных лампочек. Что произошло с яркостью лампочек, когда вы увеличили количество лампочек в ряду? Используйте схему одной команды и наблюдайте, что происходит с яркостью лампочек, когда вы добавляете третью батарейку подряд.Что происходит? Используйте знания, которые вы получили о серии, чтобы заполнить рабочий лист подряд. Или, если время ограничено, назначьте домашнюю работу на рабочем листе. Попросите студентов быть очень осторожными при использовании острых инструментов для снятия изоляции и кусачек. Попросите учащихся не играть с изолированным проводом; они могут ткнуть или порезать себя или другого ученика.

    • Следуйте инструкциям на листе для остальной части задания.
    • Замкните выключатель.
    • Что происходит с огнями?
    • Разомкните переключатель.
    Должен быть хороший электрический контакт между всеми компонентами цепи.

    Закупка комплектующих

    Для начала вам потребуется приобрести два проходных выключателя и несколько метров трехжильного кабеля.

    Проходные переключатели (или переключатели) ничем не отличаются от обычных. Однако внутри у них не два контакта, как в простом выключателе, а три. Один контакт является общим. Он вход. Два контакта отдельные — это выходные контакты.

    Если учащимся трудно заставить схему работать, обязательно проверьте все соединения.Предсказание: попросите своих учеников предсказать, прежде чем выполнять свои действия. Как вы думаете, сколько батареек потребуется, чтобы зажечь две лампочки? . Попросите учащихся следовать им, сначала нарисовав схему последовательности, которую они построили, а затем заполнив ответы, когда они будут выполнять это задание; просмотрите их ответы, чтобы оценить их владение предметом. Напомните учащимся, что это называется законом Ома.

    Попросите учащихся объяснить свою схему в соответствии с законом Ома.Затем задайте учащимся следующие вопросы. Серийная рекламная кампания: после занятий спросите у студенческих команд, для чего можно использовать их схему? Попросите учащихся выбрать название для своей схемы и создать журнальную рекламу для своей схемы. Попросите команды включить в объявление свою схему и краткое описание того, как она работает.

    Соответственно, кабель, идущий от выключателей к распределительной коробке, должен быть трехжильным, а не двухжильным.

    Предварительный этап

    1. Найдите на стене распределительную коробку, которая будет соединять провода от светильника и кабеля питания.Если такой коробки нет, установите ее и заведите туда провода от люстры и источника тока.
    2. Затем проложите купленную трехжильную проводку по стене от мест установки выключателя до распределительной коробки.
    3. Подсоедините каждый провод кабеля к контактам на проходных переключателях, закрепите соединения винтами. Запомните, какого цвета провод идет на общий входной контакт. Это будет фазный провод.
    4. Подсоедините другой конец кабеля к распределительной коробке.
    5. Исправить переключатели через локации в локациях.

    Соединительные выключатели

    Помните, что выключатели должны прерывать фазный провод. Если фазный провод идет напрямую к люстре, он всегда будет под напряжением (даже если вы выключите оба выключателя). В такой ситуации простая замена лампочки будет делом смертельным. Найдите фазовый провод на кабеле питания с помощью индикатора. Затем отключите подачу электроэнергии в квартиру по электроплите. Убедитесь, что никто не подает напряжение в сеть, пока вы выполняете монтажные работы.Теперь можно приступать к подключению:

    С помощью мультиметра измерьте напряжение на двух батареях последовательно. Как напряжение соотносится с напряжением одной батареи? Используйте мультиметр, чтобы определить напряжение на каждой лампе накаливания и силу тока в каждой лампе. Затем с помощью мультиметра определить напряжение на двух последовательно включенных лампах и силу тока в лампах. Сравните сопротивление одной лампы с сопротивлением двух лампочек, включенных последовательно. Сравните напряжение на одной лампе с напряжением на клеммах аккумулятора.

    Мультиметр — это инструмент, который сочетает в себе измерительные возможности амперметра, вольтметра и омметра в одном приборе для измерения цепей. Для младших классов используйте таблицу с таблицей «В очереди» в качестве пробного занятия или вместе в классе. Содержание этой учебной программы по электронным библиотекам было разработано в рамках гранта Фонда улучшения образования в сфере высшего образования, США.

    1. Соедините нулевой провод от силового кабеля с нулевым проводом от люстры.
    2. Подсоедините фазный провод кабеля от источника тока к фазному проводу одного выключателя (он пойдет на вводной контакт безобрывного переключателя).
    3. Аналогично соедините фазный провод от светильника с фазным проводом второго выключателя.
    4. Соедините два свободных провода от обоих выключателей друг с другом так, чтобы провод того же цвета от первого выключателя был соединен с проводом того же цвета от второго выключателя.

    Все соединения лучше пропаять и обязательно заизолировать.

    Недостатки двухпроводной системы управления

    Рис. 1: Двухступенчатая схема включения света с двухпроводным управлением. Этот подход, если его часто называют «метод консервации кабеля», потому что требует только двухпроводного управления. Это нормально, если все сделано правильно, но на что нужно обратить внимание: там, где он используется в лестничной клетке, где у вас есть выключатель вверху и выключатель внизу, есть опасность, что нейтральные и живые зайдут от разных схем освещения.

    Рис. 2: Двустороннее переключение с двухпроводным управлением. Живой сигнал повышается, и все еще есть живые проводники, питающие выключатель вверху, и если кто-то щелкнет по этой диаграмме, эта прямая передача дойдет до лампы.

    Выключатель двухкнопочный предназначен для включения и выключения с одного места двух электроприборов или управления отдельными секциями одного прибора.

    Чаще всего эти выключатели используются для включения ламп люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

    Примечание: если этот способ применялся в длинном коридоре, где оба выключателя находились внизу, и видимо нейтраль не была позаимствована из другой схемы, то такой проблемы с безопасностью не будет. Как известно, любой проводник, проводящий ток, излучает электромагнитное поле. Преимущество двойных и заземляющих кабелей заключается в том, что активные и обратные объекты всегда находятся в непосредственной близости, поэтому эффект нивелируется.

    Теперь рассмотрим рис. 2 снова живой канал выходит из потребительского блока и проходит по дому до нижнего выключателя, затем поднимается до второго выключателя вверх по свету.Итак, резюмируя, если не хотите мочиться в темноте, потому что жена перевернула чайник на нижний этаж, пользуйтесь.

    В каждой группе может быть разное количество лампочек — это может быть одна, десять и более ламп. А вот двухкнопочный переключатель может управлять только двумя группами ламп.

    Очень часть двухкнопочные выключатели устанавливаются в коридорах у входных дверей частных домов. При этом один из ключей включает свет в коридоре, а другой на улице.

    Выключатель выпадает из распределительной коробки

    Схема проста и понятна для понимания как работает, но мало помогает, когда связано с реальным подключением к реальной жизни! Рис. 2: Двухстороннее переключение с использованием 3-проводного управления. Есть вероятность, что если в вашем доме старые цвета проводки, переключаемые ответвления можно сделать из распределительных коробок, а не из потолочных розеток, как показано на рисунке. Проводка переключения такая же, но провод переключателя ведет к другой настройке.

    В квартирах часто устанавливают двухклавишные выключатели и для включения света в раздельном санузле — ванной и туалете. Вообще вариантов использования двухкнопочных выключателей большое количество, но в данном случае схема их включения в любом случае одинакова.


    Рис. 3: 3-проводная коммутация проводной цепи с радиальным освещением, выполненная с помощью распределительных коробок. Двухпозиционное переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что работа любого выключателя будет управлять светом. Эта схема часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

    Аналогичного результата можно добиться при двухпроводном управлении, которое хоть и экономит на кабеле, но не рекомендуется. Это предпочтительный подход. Здесь у нас есть схема, которая упрощает визуализацию работы этой схемы. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к переключению на лампу путем ее включения.Если теперь изменить положение другого переключателя, цепь снова разорвется.

    Мало чем отличается от одноклавишной схемы подключения. По своей сути двухкнопочный выключатель состоит из двух одноклавишных выключателей, установленных в одном корпусе.

    Итак, перед началом установки необходимо выбрать и приобрести двухкнопочный выключатель в соответствии с цветом, дизайном и другими требованиями.

    Рис. 1: Двухканальная схема подключения. Схема проста и понятна для понимания как работает двухпозиционный переключатель, но мало помогает, когда он связан с реальным подключением этого в реальной жизни! На рисунке 2 ниже показано, как мы достигаем этой конфигурации.Как и любой кабель, кабель выключателя поднимается с потолка, состоит из двух проводов, постоянно находящегося под напряжением и под напряжением коммутируемого.

    Рис. 2: Двухстороннее переключение света. Существует три схемы подключения. Если для включения и выключения света требуется более двух мест, дополнительные выключатели должны быть другого типа, называемые промежуточными выключателями или четырехпозиционными выключателями. На следующих схемах мы увидим, что эти переключатели расположены между упомянутыми двухпозиционными переключателями на всех схемах подключения.


    Перед установкой следует внимательно прочитать расположение контактов выключателя. Иногда на тыльной стороне выключателей можно найти схему автоматического выключателя , на которой показаны нормально разомкнутые контакты в выключенном положении и общий вывод.


    Дополнительные промежуточные выключатели, расположенные последовательно между двумя двухпозиционными выключателями, позволяют включать и выключать свет в любом количестве мест.


    Когда во многих местах требуются функции включения и выключения питания, обычно предпочтительнее использовать кнопки и бистабильные или импульсные реле или интеллектуальную систему управления домом.

    В двойном выключателе три контакта — общий вход и два отдельных выхода. На вход подключается фаза от распределительной коробки, а два выхода управляют коммутацией групп ламп люстры или других источников света.

    Как правило, выключатель необходимо монтировать так, чтобы общий контакт находился внизу.

    Если на обратной стороне выключателя нет цепи, то контакты определяются следующим образом: входной контакт находится с одной стороны выключателя, а две клеммы, к которым подключаются осветительные приборы, — с другой стороны.

    DIP-переключатели используются, когда нам нужно включить и выключить лампу из двух мест. Этот переключатель также называется переключателем «контур 6», в отличие от обычного выключателя света, который называется «контур 1». Примерами использования двусторонних выключателей являются коридоры, лестницы или спальни — вы включаете свет, когда входите в коридор, и выключите его в конце коридора, когда выходите; или — вы входите в спальню и включаете лампу с помощью выключателя рядом с дверью, затем ложитесь спать и выключите лампу с помощью выключателя рядом с вашей кроватью.

    Соответственно двухкнопочный выключатель имеет три зажима для подключения проводов — один на входной контакт, и один на два выходных.

    Итак, с работой выключателя мы разобрались. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством, это безопасность.

    Когда у нас есть схемы с двусторонними переключателями, каждый переключатель имеет три проводника, в то время как обычные выключатели имеют два проводника. Фазный провод входит в первый двухпозиционный переключатель двумя проводниками, соединяющими его со вторым двухходовым переключателем.Два проводника от первого выключателя входят во второй двухпозиционный выключатель. Фазный провод выходит из второго двустороннего выключателя в сторону лампы.

    Нулевой провод от силовой цепи идет напрямую к лампе. Если коридор или лестница длинные, можно поставить несколько светильников параллельно первому. Такие вещи, как логика и схемотехника, довольно просты, поэтому мы сосредоточимся на практическом подключении выключателей и ламп, т.е. сборке. Предположим, у нас есть две консольные коробки в обоих концах коридора, в каждой из которых по три проводника.Сначала нужно поставить предохранитель и убрать все провода, убедившись, что они не соприкасаются.

    Независимо от конструкции светильника автоматический выключатель переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обесточиваются электрические приборы, которые затем можно безопасно обслуживать, например, заменив перегоревшую лампочку в люстре.

    Нулевой провод от распределительной коробки подключается напрямую к управляемому устройству.

    Каждая из клавиш двухклавишного выключателя может быть установлена ​​в одно из двух положений, которые включают или выключают прибор.

    Схема подключения двухкнопочного выключателя

    Перед установкой обязательно отключите напряжение на распределительном щите и убедитесь в отсутствии напряжения на всех проводах.

    К распределительной коробке от электрощита подходят два провода — фаза (красный) и ноль (синий).


    Схема подключения двухкнопочного выключателя собирается в такой последовательности: нулевые провода от электрощита, лампы №1 и лампы №2 сразу соединяются между собой.Провод, идущий к общему контакту двухклавишного выключателя, подключается к фазному проводу, пришедшему от электрощита.


    Распределительная коробка

    AT Эти провода подключаются к двум соответствующим группам лампочек или фонарей. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.


    К нулевому проводу (синий) распределительного щита К распределительной коробке подключается нулевой провод, который идет непосредственно к светильникам.Выключатель переключает только фазы двух разных групп электроприборов.


    После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке, надо проверить правильность выполненных соединений.

    Почему «фаза» подключена к выключателю?

    Еще раз напомним, что выключатель должен обрывать фазу, а не ноль. Это сделано для того, чтобы при необходимости ремонта, например, замены лампочки, можно было безопасно работать с выключенным выключателем, но не выключая автоматический выключатель в распределительном щите.


    Предположим, нам нужно заменить перегоревшую лампочку в комнате. Выключаем выключатель, берем алюминиевую стремянку, кладем ее на мокрый пол. Поднявшись по этой лестнице на потолок, беремся за металлическую часть патрона, на котором фаза. Тело пронизывает электричество, так как металлическая стремянка и мокрый пол являются отличными проводниками.


    Последствия поражения электрическим током и падения с высоты могут быть непредсказуемыми. Поэтому при монтаже электропроводки вы должны четко понимать, что может произойти, если вы сделаете что-то не так.

    Похожие материалы на сайте:

    4-позиционные переключатели — электрические 101

    Конфигурации с 4-позиционным переключателем используются для управления освещением с тремя или более переключателями. На каждом конце используется 3-контактный переключатель с одним или несколькими 4-контактными переключателями между двумя 3-контактными переключателями . У них нет положения включения/выключения, как у однополюсных выключателей. Важно понять, как эти переключатели подключены, прежде чем пытаться устранить неполадки или заменить их.Ниже приведена обычная схема подключения для конфигурации 4-контактного переключателя .

    На приведенных ниже схемах показано обычное подключение 3-контактных переключателей в 4-контактной конфигурации . К сожалению, не все 3-позиционные переключатели подключаются обычным способом. См. Альтернативную конфигурацию проводки 3--ходового переключателя , чтобы узнать о другом способе подключения 3-ходовых переключателей .

    Если у вас возникли проблемы с этими переключателями, лучше вызвать электрика.

    Обычный 4-контактный переключатель

    Проводка

    4- 4-контактный переключатель имеет четыре клеммы, каждая с двумя парами контактных элементов (один набор обычно черного цвета, а другой — латунного цвета). Конфигурация с четырьмя коммутаторами будет иметь два 3-контактных коммутатора , по одному на каждом конце и два 4-контактных коммутатора посередине.

    На приведенных ниже схемах общая клемма первого переключателя (3-) подключается к линейному напряжению.

    Колесики первого выключателя (3--ходовые) (цвета латуни) соединяются с одной парой бегунков второго (4- -ходового) переключателя (черного или латунного цвета).

    Другая пара второго переключателя (4- контакт) подключается к одной паре третьего коммутатора (4- контакт).

    Другая пара контактов третьего переключателя (4- контакт) подключается к одной паре контактов четвертого коммутатора (3- контакт).

    Общий вывод четвертого выключателя (3-) подключается к нагрузке (свет).

    Заземление на этих схемах не показано.

    Travelers могут быть подключены в любом из этих примеров к 3-контактным переключателям и 4-контактным переключателям

    Как умные лампочки работают с выключателями (обычными и умными)

    Умные лампочки

    — одни из самых популярных и забавных умных продуктов, доступных на рынке. В конце концов, вы можете изменить их цвет на что угодно и синхронизировать лампочку с музыкой или телевизором (в зависимости от производителя лампочки).Но иногда они не слишком хорошо работают с настенными выключателями — будь то интеллектуальные или стандартные выключатели. В результате я хотел написать эту статью, чтобы рассказать о том, что нужно и чего нельзя делать при использовании умных лампочек вместе с выключателями.

    В общем, не следует отключать обычные обычные выключатели, если вы все еще хотите использовать функциональные возможности вашей умной лампочки (поскольку умным лампочкам требуется постоянное питание). Умные выключатели в этом смысле лучше, но нельзя всегда смешивать умные выключатели и лампочки.

    Как работают умные лампочки и выключатели

    Мой Amazon Echo рядом с коробкой Philips Hue E14 (свечи).

    Умные лампочки можно включать/выключать различными способами (в том числе по таймеру), а также регулировать яркость и менять цвет . Хотя они не являются самым дешевым умным продуктом (качественная цветная умная лампочка может стоить около 50 долларов), я недавно перешел на умные лампочки, поняв, что могу сэкономить пару часов каждый месяц, используя их.

    Поскольку они являются продуктом для умного дома, вы также можете интегрировать их с другими вашими интеллектуальными устройствами — например, включать умный свет, когда кто-то звонит в ваш умный дверной звонок или когда ваша умная камера обнаруживает, что кто-то проходит мимо.

    Вы также можете использовать свой умный динамик для управления лампочками, например, говоря « Алекса, выключи свет в моем коридоре » или « Эй, Google, приглуши свет ».

    Интеллектуальные переключатели, с другой стороны, также могут включаться и выключаться различными способами и также управляться с помощью интеллектуальных динамиков, но они не позволяют изменять цвет, и большинство интеллектуальных переключателей также не поддерживают затемнение .

    Это связано с тем, что интеллектуальные выключатели жестко подключены к электросети вашего дома, заменяя существующие настенные выключатели.Это также означает, что умный выключатель привязан к лампочкам, которыми управлял старый выключатель.

    Хотя это может показаться ограничением, на самом деле это делает ваш умный дом более естественным, потому что умный выключатель будет работать ожидаемым образом — в отличие от умных лампочек, которые могут иметь несколько особенностей (о чем я расскажу ниже).

    Конечно, вам не нужно смешивать умные лампочки и выключатели и иметь в комнате и то, и другое. Во многих случаях люди используют только один или другой (т. е. умные лампочки с обычным выключателем или обычные лампочки с умными выключателями).

    Как умные лампочки работают с обычными (тупыми) выключателями

    Умные лампочки

    требуют постоянного питания, поэтому даже если вы «выключите» умную лампочку (например, через приложение для смартфона или умный динамик), умную лампочку все равно можно будет «включить» позже.

    Другими словами, умные лампочки всегда потребляют немного электричества, даже когда они выключены. Это немного похоже на телевизор в режиме ожидания: он почти не использует электричество, но все еще «включен», чтобы реагировать на пульт дистанционного управления вашего телевизора.

    Причина, по которой я упоминаю об этом, заключается в том, что действительно важный момент, о котором не все догадываются. Если у вас есть умные лампочки со стандартными настенными выключателями — некоторые люди называют их «глухими» выключателями, чтобы избежать путаницы, — тогда вам не следует выключать настенный выключатель . Хотя это не повредит умную лампочку, вы не сможете включить лампочку с помощью приложения или голоса. Это также остановит любые процедуры автоматизации (например, включение лампочки в установленное время или при нажатии дверного звонка) от работы с этой лампочкой.

    В результате иногда люди заклеивают свои настенные выключатели изолентой или ставят напоминание другим соседям по дому, чтобы они не выключали их:

    Наклейка на стандартный настенный выключатель. Очевидно, что это лучшее решение..!

    Это немного хакерское решение! Еще одна более приятная альтернатива — приобрести защитный кожух настенного выключателя:

    . Два примера крышек для выключателей света: простая магнитная крышка, а также ввинчивающаяся.

    Хотя это все еще не очень профессиональное решение, по крайней мере, оно выглядит хорошо и ясно показывает, что люди не должны отключать определенные переключатели.

    Это позволяет вашей умной лампочке оставаться в режиме «ожидания», когда она «выключена», чтобы ею можно было интеллектуально управлять как обычно. Однако, если честно, необходимость делать это с вашими тупыми настенными выключателями является одной из причин, по которой некоторые люди предпочитают использовать интеллектуальные выключатели (подробнее об этом позже).

    Как умные лампочки работают с умными выключателями

    Маркетинговое изображение умного переключателя
    Leviton Decora Smart Switch

    Поскольку интеллектуальные лампочки и тупые выключатели не работают вместе естественным образом, могут ли вместо этого помочь интеллектуальные выключатели? Ответ заключается в том, что это очень сильно зависит от интеллектуального переключателя, который вы покупаете.

    Все большее число современных интеллектуальных выключателей прекрасно работает с интеллектуальными лампочками — их можно физически включать и выключать как обычно, но они по-прежнему подают питание на интеллектуальную лампочку, что означает, что интеллектуальная лампочка может работать как обычно.

    Некоторые из них имеют встроенную поддержку, в то время как другие, такие как выключатели Inovelli Red, позволяют отключить силовое реле, которое в противном случае отключило бы подачу питания к лампочке, когда интеллектуальный переключатель выключен.

    Однако некоторые другие интеллектуальные переключатели не имеют этой функции, а это означает, что их отключение (либо физически, либо через приложение) прекратит подачу питания на интеллектуальную лампочку, что приведет к той же проблеме, о которой я говорил ранее.

    Во-вторых, некоторые интеллектуальные выключатели имеют возможность диммирования, но способ, которым эти тусклые лампочки (путем снижения напряжения на светильнике) могут быть фактически несовместимы с интеллектуальными лампочками — в лучшем случае вызывают визуальные сбои, а в худшем — повреждают их.

    Тусклый боковой фонарь.

    Это связано с тем, что умные лампочки нуждаются в постоянном питании (или в полном отключении). Если подаваемое напряжение продолжает меняться — как это обычно бывает с диммерами — умная лампочка не будет получать необходимую мощность для надежной работы.

    Это похоже на то, как если бы ваш телевизор или настольный ПК случайно отключили электричество — они либо просто отключатся, либо будут иметь странные побочные эффекты.

    В целом, сочетание умных выключателей и лампочек может работать хорошо. Вы даже можете иметь интеллектуальный переключатель, который управляет кучей прожекторов, и использовать большинство прожекторов как тупые источники света, но некоторые из них (возможно, с видом на стол или рабочую поверхность) будут интеллектуальными прожекторами.

    Короче говоря, иногда вы можете получить «лучшее из обоих миров», смешивая умные лампочки и переключатели, но обязательно проверьте свой умный переключатель и примерно узнайте, как он работает, и, следовательно, будет ли он хорошо работать при управлении умными луковицы.

    Использовать ли только умные выключатели (без умных лампочек)

    Из-за почти фундаментального недостатка умных лампочек во многих случаях — то есть их можно выключить настенным выключателем, что делает их бесполезными — разумно спросить, не следует ли вам вместо этого просто использовать умные выключатели, полностью отказавшись от умных лампочек?

    Что ж, это вопрос «личных предпочтений», но я хотел бы сказать, что каждый из них может иметь свои преимущества в определенных случаях.

    Например, , если вам нужно декоративное или акцентное освещение, вы можете получить его только от умной лампочки .В конце концов, умные выключатели не будут излучать ярко-розовый свет! Точно так же, если вы хотите приглушить свет в определенных местах, но ваша текущая проводка выключателя света не поддерживает это, , будет гораздо больше затрат и усилий, чтобы обновить вашу проводку и установить интеллектуальный выключатель затемнения — просто купите интеллектуальную лампочку . !

    Однако, когда вы входите в подсобное помещение, такое как ванная или подсобное помещение, вам вряд ли понадобится оранжевое освещение, танцующее под музыку! В этом случае интеллектуальный выключатель может быть гораздо более практичным, особенно с датчиком движения , который позволяет переключателю (и, следовательно, свету) включаться автоматически, когда вы входите в комнату.

    Другими словами, несмотря на то, что у умных лампочек есть свои недостатки, и поэтому настоящий умный дом, вероятно, будет иметь кучу умных выключателей, все еще есть много случаев, когда вы захотите использовать умные лампочки — как со стандартными, простыми выключателями, так и умные выключатели.

    10 причин, почему у вас не работает свет

    Благодаря их удивительной надежности мы все воспринимаем светильники как должное и бездумно полагаемся на их успокаивающее свечение, когда оно нам нужно, днем ​​или ночью.Но что происходит, когда надежный светильник внезапно перестает освещать наш путь? Это плохая лампа? Это проблема с проводкой? Это злость?

    Скорее всего, ваш светильник не пытается отомстить вам или привлечь к себе негативное внимание (так что вы можете исключить злобу), и есть вероятность, что это можно исправить, не вызывая электрика. Проверьте следующие элементы в указанном здесь порядке. (Совет: вероятность того, что вам не придется проходить дальше пункта 4, составляет более 90 %).

    1.Вилка или настенный выключатель

    Не для того, чтобы предположить, что вы тусклая лампочка (каламбур), но убедитесь, что светильник подключен к сети и/или выключатель включен?

    2. Автоматический выключатель

    Что еще в комнате не включается? Если это так, проверьте сервисную панель (блок выключателя/предохранителя) на наличие сработавшего выключателя или перегоревшего предохранителя.

    3. Лампочка

    Прежде чем заменить существующую лампочку, покрутите ее и покачайте — иногда это срабатывает.В противном случае попробуйте новый. А если старая лампа — компактная люминесцентная лампа, не тратьте много времени на размышления: «Это не может быть лампа, она должна прослужить 10 лет». Некоторые из них не длятся 10 месяцев.

    4. Язычок гнезда

    Если новая лампа не работает, выключите выключатель или вытащите вилку (то есть отключите питание) и попробуйте отогнуть маленький металлический язычок внутри патрона лампы. Их можно вдавить настолько, что они больше не будут касаться электрического контакта лампы.[ Примечание редактора: действительно, не забудьте отключить питание от розетки, прежде чем сунуть в нее палец. Мы не можем сделать акцент на электробезопасности.

    5. Переключатель лампы или светильника

    Теперь, когда самые простые тесты не дали результатов, пришло время сосредоточиться на проводке. Если светильник представляет собой лампу с линейным выключателем (с колесиком или тумблером внутри небольшого пластикового корпуса, который зажимает шнур), повозитесь с выключателем и прислушайтесь к гудению или другим ненормальным звукам, когда вы поворачиваете лампу. рулевое колесо.Эти все время портятся. Если вы чувствуете, что что-то не так, замените переключатель соответствующей деталью (просто следуйте инструкциям производителя). Возможно, вам также придется заменить шнур, если медная проводка повреждена.

    Цепные выключатели на смонтированных приспособлениях выходят из строя раньше, чем другие детали. Если выключатель в последнее время вызывал неприятные ощущения или время от времени не включался или выключался свет, возможно, это неисправный выключатель. Отключите питание цепи светильника на сервисной панели, снимите прибор и замените выключатель на соответствующий элемент (при условии, что вы знакомы с основными схемами подключения).

    6. Шнур

    Шнуры вставных ламп и шнуры, которые привязывают подвесные светильники, могут отсоединиться от гнездовых клемм, внутренней проводки светильника или штепсельных клемм. Переместите шнур и/или приспособление в ряд искривлений (проявите творческий подход!), чтобы увидеть, загорится ли свет хотя бы на мгновение. Если это так, проверьте соединения шнура. Если с ними все в порядке, замените шнур.

    7. Розетка

    Вы можете проверить розетку на наличие питания с помощью тестера цепей за 3 доллара: при включенном питании прикоснитесь одним щупом тестера к металлическому выступу розетки, а другим — к металлической втулке с резьбой, на которой находится лампа. вкручивается.Если тестер загорается, розетка исправна; в противном случае это может быть неисправная розетка, ослабленный (или перегоревший) провод на пути к розетке или неисправный настенный выключатель. Если пункты 8 и 9 проходят проверку, замените розетку.

    8. Настенный выключатель и кабель светильника

    Перед разборкой светильника вы также можете проверить настенный выключатель и проводные соединения между выключателем и кабелем светильника. Вы можете сделать это с помощью тестера цепи, но только если вы знакомы с выключателями и базовой бытовой электропроводкой.

    9. Проводка светильника

    Если выключатель получает питание и посылает его на светильник, пора при необходимости разобрать светильник, чтобы проверить клеммы розетки и другие проводные соединения. Скорее всего, это просто плохая розетка или один из проводов светильника перегорел из-за того, что «кто-то» игнорирует номинальную мощность светильника и снова и снова ставит слишком яркие лампочки (именно поэтому, мистер Эдисон, в первое место).

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
