Как подключить датчик движения для освещения: Как подключить датчик движения к лампочке: подробная инструкция и схемы

Содержание

как подключить датчики движения к лампочкам на освещение, настройка и схемы подключения с выключателем и без выключателя

Датчиками движения называют специальные приборы, отвечающие за управление освещением. Если в так называемом «секторе ответственности» движутся какие-либо объекты – устройства включаются. Раньше подобные виды техники имелись далеко не на каждом объекте, сейчас они доступны практически всем. Основная функция – освещение придомовых территорий, но есть некоторые особенности, с которыми желательно ознакомиться заранее. Тогда проще понять, как подключить датчик движения к лампочке.

Схемы подключения

Подключение через выключатель

Чаще всего выбор делают в пользу обычной цепи, с замыканием и размыканием. Параллельно устройству идёт обычный выключатель, если освещение нужно постоянное, но в поле зрения никто и никуда не двигается. Свет горит за счёт обходной цепи, когда всё включают. При выключении прибор отвечает за контроль работы всех устройств.

Подключение одного прибора в цепь

Соединение допустимо двух видов:

  1. Непосредственно рядом с осветительным прибором.
  2. На более-менее значительном расстоянии, что тоже позволяет без проблем настроить датчик движения на освещение.

Для подключения у большинства моделей есть три клеммы. Для подключения питающей сети используют контакты с обозначением L, N. От этой цепи напряжение подают не только на схему датчика, но и на нормально открытый контакт реле. Часто в конструкции присутствует клемма L out, иногда для её обозначения используют стрелку.

Эта клемма является второй частью в контактной пары, которая замыкается с контактом L, когда срабатывает устройство. За подачу напряжения отвечает двухжильный кабель. В разрыв фазного провода подключаются основные контакты реле.

Через распределительную коробку проще сделать подключение, если осветительный прибор будет стоять отдельно. Внутрь коробки заводят трёхжильный кабель. Здесь тоже есть свои особенности:

  1. Одна жила служит для питания устройства, будет нейтральной.
  2. Две другие обустраиваются с целью коммутации, чтобы светильник с датчиком движения работал бесперебойно.
  3. Внутри коробки разводку выполняют по той же схеме, что и для обычных выключателей.

С подключением приборов движения для квартиры редко возникают сложности, тем более – с тем, чтобы его перепутать. Большинство разновидностей не отличаются повышенной чувствительностью к полярности. Но рекомендуется делать так, чтобы в разрыве присутствовал именно фазный провод. Таковы стандартные требования ПУЭ.

Смотреть все Правила устройства электроустановок.

Схема с двумя датчиками

Иногда схема помещения достаточно сложно, потому устройства требуется два и больше. Здесь надо установить приборы так, чтобы их «зоны ответственности» пересекались друг с другом. То есть, любое движение должно оставаться в зоне видимости приборов, в любом случае.

Параллельное подключение – самый удобный вариант для таких ситуаций. В работе оба прибора остаются полностью независимыми друг от друга. Но каждый из них способен управлять прожектором, в равной степени. Схема подключения датчика движения работает стабильно.

Схему последовательного подключения тоже используют, но гораздо реже. В данном случае фаза на каждый из последующих приборов идёт с управляющей клеммы предыдущего. Во дворе в сочетании с прожектором такой вариант нельзя назвать уместным.

Подключение нескольких приборов в сеть

Размер, форма помещений, требующих контроля, бывают разными. Каждый датчик обычно управляет только одним прибором освещения, либо одной сетью. Можно располагать устройства под определёнными углами друг к другу, чтобы уверенно обнаруживать присутствие при любых обстоятельствах. Применяются встречные, разнонаправленные варианты. Главное – чтобы зона покрытия детекторов и обнаружения оставалась максимальной.

Включение света в большинстве случаев требуется при включении хотя бы одного датчика, входящего в группу. Тогда рекомендуется и здесь параллельно соединять контакты релейных групп всех выключателей. Все модели при таких обстоятельствах должны коммутировать фазные, либо нулевые провода. Иначе, когда включается лампа с датчиком движения, увеличивается вероятность коротких замыканий.

Задача усложняется при необходимости организовать свет, включающийся только при срабатывании обоих элементов одновременно. Было бы допустимо последовательное подключение, если бы один релейный контакт не был привязан к клемме питания. Но требуется установить промежуточное реле, с катушкой, включающейся при срабатывании отдельного датчика. Контакты второго прибора первыми разрывают нагрузку. Затем задействуют нормально открытый контакт дополнительного реле.

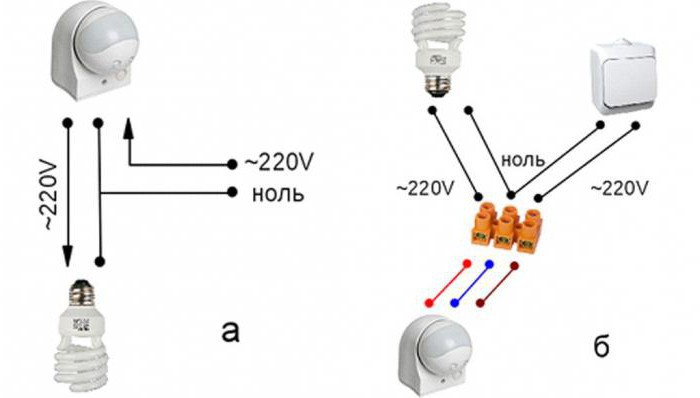

Схема включения датчика движения с выключателем

Подключение в этой схеме для дома идёт параллельно. Соединение фазных жил проходит с соблюдением следующих рекомендаций:

  1. Входящая жила в датчик подключается к проводу от автомата.
  2. Тот же провод от автомата соединяют с выключателем.
  3. Со светильником соединяют выходной провод от прибора движения.
  4. Далее выходной провод прокладывают через выключатель.

Благодаря этому контроль освещения упрощается вне зависимости от того, какое время суток сейчас. Работа тоже не будет оказывать такого сильного влияния на устройства.

Иногда возникают вопросы относительно последовательного выключения. Такую схему допустимо применять, но у неё есть серьёзные недостатки. Лампочка не загорается сразу после того, как всё включат и подадут питание. Работа схемы происходит с опозданием. Иногда оно растягивается до 20 секунд и больше. Даже если схема датчика движения организована правильно.

Схема подключения датчика движения без выключателя

Пример – когда приобретён прибор, но владелец не хочет проводить серьёзные монтажные работы, с дополнительными тратами по времени и материалам. Тогда разрешают выключатели демонтировать. На его месте устанавливают прибор, отвечающий за движение. Но такие схемы подходят далеко не для всех лампочек, хотя отслеживание перемещения работает нормально.

В этом случае подключение также требует учёта дополнительных правил:

  1. Приобретение диода и конденсатора, без которых светильники с датчиком движения не будут работать.
  2. Между клеммами A, N устанавливают диод.
  3. Конденсатор впаивают параллельно лампочке, которая используется в настоящее время.
  4. Через прибор движения с выключателем проходит только фазный контур. Значит, он заходит в клемму L, выходит из клеммы N. По сути, клемма А свободна в такие моменты, но одна из ножек диода будет сидеть именно на ней.
  5. Со светодиодами подобные решения работают очень хорошо. Но допускается подключение лампочек суммарной мощностью не больше 80 Вт.

Схема с пускателем или контактором

Такой вариант актуален, если устройство требует постоянного пониженного напряжения. Мера подходит для гаражей и хозяйственных построек, других подобных объектов с повышенными требованиями к мерам безопасности. Бра обустраиваются по другому принципу.

К блоку питания подключают проводники, связанные с рабочим нулём и заземлением. Фаза поступает через устройство, по принципу, который частично описывался выше. С блока питание снимается напряжение постоянного типа. Оно передаётся на осветительный прибор, с соблюдением полярности, если всё правильно подсоединить.

Задержка выключения света

При запуске устройств обязательно проводят тестирование. Для этого регулятор уровня освещённости должен попасть в положение, соответствующее дневному освещению. На минимум ставят регулятор, отвечающий за время.

Первый раз после подключения к питанию ждут около 30 секунд. После этого освещение включается тоже на 30 секунд. Следующее действие – направление чувствительной зоны на место, которое должно находиться под наблюдением. Устанавливать нужный диапазон не так сложно.

Промежуток времени срабатывания и работы лампы должны в точности соответствовать друг другу.

Подключение датчиков освещения

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

Трёхпроводная схема подключения датчиков движения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение датчика движения

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

Настройка

Существует всего несколько основных принципов, которые надо учесть при подключении.

Настройка и регулировка чувствительности

За это отвечает датчик, который обозначается как Sens. При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться. Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

  • 110-120 или 180 градусов по горизонту.
  • 15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства. Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается.

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Лучшие модели датчиков для включения света

Приведём список моделей, которые уже прошли проверку практикой. И заслужили доверие пользователей, как профессионалов, так и на бытовом уровне.

Navigator 71 967 NS-IRM05-WH

Обнаруживает, регистрирует тепловые потоки, постоянно наблюдает за ними. Совместим с любыми видами оборудования для освещения. Для включения и выключения системы освещения поддерживает регулировку порога освещённости. Время срабатывания тоже меняется. Общая дальность работы – до 12 метров. Головка сенсора с радиусом обзора до 180 градусов. 1,8-2,5 метра – рекомендуемая высота установки, которая к подсоединению других устройств тоже привязана.

Camelion LX-39/Wh

Настенный счётчик, способный дополнительно экономить электрическую энергию. Регистрация и анализ теплового потока – основные возможности устройства. Установленный прибор работает при разных условиях.

Rev Ritter DD-4 Control Luchs 180

Очень тонкий прибор, допускающий монтаж на любую настенную поверхность. Регистрация движение и наблюдение проходят на максимальном уровне обзора. Максимальная мощность подключаемых приборов – до 1200 Вт. Предполагает разный угол обзора, при этом недопустимый диапазон маленький.

Рекомендации по выбору схемы монтажа

Благодаря различным схемам можно добиться разных результатов:

  1. Временное управление осветительной группой без участия выключателя.
  2. Отключение автоматического управления системой освещения.
  3. Расширение контролируемой зоны, и так далее.
  4. Сначала требуется изучить каждую схему. И понять, при каких характеристиках и потребностях подходит вариант. При выборе устройства это всегда поможет.

Рекомендации по выбору места монтажа

Датчики могут быть установлены внутри дома, либо снаружи.

Уличные датчики контролируют территорию, прилегающую к той или иной постройке. Дальность восприятия у этих приборов обычно большая. У некоторых приборов она доходит до сотен метров. Но такие показатели не особо подходят для территории двора частного дома.

При возвращении домой или выходе в тёмное время суток приборы будут особенно удобными для хозяев. Кнопка LUX помогает с настройкой.

Внутренние датчики работают в помещениях. Отличия от другого вида кроются в следующих свойствах:

  1. Слабая защищённость от атмосферных воздействий.
  2. Меньший сектор обзора. Если нет движения – работа прекращается.
  3. Уменьшенная стоимость.

Рекомендации инженеров

Рекомендуется устанавливать корпуса датчиков как можно дальше от приборов, способных стать источниками электромагнитных помех. Иначе создаются условия для ложных срабатываний. Использование таких устройств может стать первым шагом на пути к обустройству так называемого умного дома.

ИК-разновидности получили наибольшую распространённость. Но стоит обратить внимание и на другие модели, если задачи тоже должны быть другими.

Как подключить датчик движения для освещения

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Автоматическое включение света во дворе, в комнатах позволит вам сэкономить на электричестве и обезопасить жилье. Лампы или фонари будут включаться при движении человека. Чтобы узнать, как подключить датчик движения для освещения, внимательно прочитайте эту статью. Мы расскажем о всех нюансах выбора, установки и настройки, которые пригодятся вам, чтобы установить устройство самостоятельно, не прибегая к дорогостоящей помощи электриков.

Содержание статьи

Типы и характеристики датчиков

Все датчики движения по типу питания можно разделить на автономные и проводные. Первые работают на батарейках или других элементах питания, но встречаются не часто. Вторые более распространены, но требуют подключения (см. ниже).

По типу действия приборы можно разделить на активные и пассивные. Активные датчики работают по принципу радара или эхолота. Реагируют на перемещение объекта (принцип основан на эффекте Доплера – волна отражается от движущегося и покоящегося предмета по-разному). Они бывают:

  • Ультразвуковые (УЗ). Испускают ультразвук на частотах, не слышимых человеком. Домашние животные улавливают сигнал и могут проявлять беспокойство, так что данный тип прибора не подойдет, если у вас есть собака или кот.

Ультразвуковой тип датчиков

  • Микроволновые (СВЧ), они же — радиопередатчики. Из-за потенциального вреда микроволнового излучения, испускаемого ими постоянно, для человека подходят только для использования в тех местах, где люди появляются редко.

Микроволновой датчик

  • К пассивным датчикам относятся инфракрасные (ИК) датчики движения. Они абсолютно безопасны, потому что не излучают никаких волн, а только улавливают испускаемое объектом тепло. Настройки позволяют отрегулировать чувствительность так, чтобы прибор реагировал, например, на температуру 36,6. Таким образом, устройство срабатывает, если в радиусе действия появляется человек. Однако ИК-датчики, идеальные для оснащения помещений, категорически не подходят для применения на улице: солнечные лучи, потепление или похолодание, изменение освещенности плохо на них влияют.

Инфракрасный тип датчиков движения

Наконец, бывают комбинированные датчики движения. Они дороже, но позволят компенсировать все минусы каждого вида.

Плюсы и минусы использования

Положительные стороны использования датчиков движения для освещения очевидны:

  • не нужно оставлять лампы или фонари включенными, если вы собираетесь вернуться домой в темное время – экономится электричество;
  • если на территорию проникнет посторонний – прибор сработает и освещение включится, вы не столкнетесь с неприятной неожиданностью в темноте;
  • при монтаже в помещении, например, в коридоре, свет будет гореть именно в то время, пока вы там находитесь – это удобно, избавляет от необходимости передвигаться на ощупь.

Однако, есть и некоторые минусы:

  • ложные срабатывания – дешевые датчики реагируют даже на покачивание веток деревьев, не говоря уже о пробегающих собаках, кошках и пролетающих насекомых;
  • оснащение территории устройствами даст злоумышленникам информацию: здесь живет обеспеченный человек. Часто крадут и сами датчики;
  • от недорогих датчиков движения для освещения больше проблем, чем пользы, поэтому к минусам стоит отнести и стоимость оборудования.

Избежать ложных срабатываний позволит приобретение датчика с функцией игнорирования животных. Вы можете выставить массу объекта, на который не нужно реагировать – например, до 25 или до 40 килограммов, что вполне достаточно для собаки средних размеров. Поможет и монтаж устройства на достаточной высоте или размещение его над козырьком.

Датчик движения с функцией игнорирования животных

Однако главным для корректной работы является правильная установка устройства.

Cхема подключения датчика движения для освещения

ВНИМАНИЕ!

Вы можете самостоятельно подключить датчик движения для освещения дома, если знаете, как работать с электросетью. В случае, если вы ни разу не устанавливали выключатель (процедуры похожи) – вызывайте профессионала, не рискуйте здоровьем или жизнью.

Каждый датчик движения оснащен линзой Френеля. Она довольно хрупкая, поэтому при работе следует быть аккуратным.

Ниже мы подробно, с иллюстрациями расскажем вам, как подключить датчик движения для освещения.

Итак, приступим. Сначала, исходя из характеристик вашего датчика, определите место его положения. Устройство не рекомендуется устанавливать рядом с кондиционерами, нагревательными элементами, окнами или дверями. Сомнительна польза от датчиков в помещениях, где человек длительное время малоподвижен (например, в туалете). Мы рассмотрим монтаж прибора для освещения придомовой территории.

Использование датчика для освещения придомовой территории

  • Прежде, чем приступить к монтажу, обесточьте объект.

Перед началом работ необходимо обесточить сеть

  • Внимательно изучите инструкцию, выставьте требуемые настройки – они зависят от марки, принципа работы прибора.

Настраиваем датчик в соответствии с инструкцией изготовителя

  • Схема подключения датчика движения для освещения требует предварительного изучения. Демонтируйте светильник и наметьте место установки устройства.

Размечаем место установки устройства



  • Вы можете выбрать два варианта подключения датчика для освещения: с выключателем или без. Выключатель позволит вам оставить освещение работающим на необходимый промежуток времени. В соответствии с выбранным методом, подключите прибор по схеме.

Подключаем устройство согласно схеме



Соединяем провода с помощью клеммника



  • Закрепите устройство на стене.

Крепим датчик движения на стене

Как вы убедились, подключить датчик движения для освещения дома и двора совсем не сложно. Главное – грамотно выбрать прибор и место установки и следовать инструкции.

Кому рекомендуется устанавливать этот прибор

 Датчик движения, включающий освещение, нужен вам, если:

  • вы задумываетесь о собственной безопасности и удобстве;
  • вы – рачительный и экономный хозяин;
  • в доме есть маленькие дети, которым сложно дотянуться до выключателя;
  • вы живете в средней полосе и возвращаетесь с работы в темноте.

Помните: чем дороже устройство, тем больше его функционал, тоньше настройки и тем лучше оно будет работать. Перед покупкой внимательно ознакомьтесь со всеми характеристиками, если сомневаетесь – проконсультируйтесь с продавцом! Не устанавливайте датчик самостоятельно, если вы не умеете работать с электричеством.

Чтобы глубже изучить материал и узнать все нюансы, лучше не только прочитать статью, но и посмотреть несколько видео на эту тему. Вот один из полезных роликов:



Экономьте время: отборные статьи каждую неделю по почте

схема, распиновка проводов, подключение нагрузки

Датчик движения позволяет автоматизировать процесс управления подсветкой. Включение и выключение системы освещения именно в то время, когда в этом есть необходимость, позволяет сократить расходы на электроэнергию. Определить момент включения можно по появлению человека в зоне сканирования. Сенсоры срабатывают на любые движения, даже на животных, например, кошек. Чтобы свет включался тогда, когда нужно, и эффект экономии был ощутимым, необходима настройка параметров датчика. Освещению вопросов, связанных со схемой включения и настройкой датчиков движения посвящена данная статья.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Где можно использовать датчик движения

Размещение датчика движения чаще всего можно встретить на лестничных клетках в подъездах обычных многоквартирных домов. Это позволяет существенно экономить на расходе электроэнергии. Так, одна лампочка в 60 Вт при круглосуточной работе в течение месяца потребляет 43 Вт. Время же ее работы, когда мимо проходят люди в лучшем случае составит 5% от суток. Такой датчик помогает более чем в 20 раз уменьшить расходы.

В больших помещениях или длинных коридорах наличие датчика позволяет выключать освещение, именно тогда, когда последний человек его покидает. Для того, чтобы охватить всю площадь, можно использовать датчик с круговой зоной действия. На улице перед домом он также позволит как включить свет прожектора, так и предупредить хозяина о появлении посетителей. Как подключить датчик света для уличного освещения будет рассказано отдельно.

Виды датчиков

Существует множество способов их классификации. По способу расположения имеются существенные конструктивные различия. Место установки определяет их функциональное содержание. Деление по принципу действия определяется в зависимости от того на каких физических явлениях основана работа сенсора. Ниже будут перечислены основные из них.

Инфракрасный датчик больше всего распространен в обычных помещениях. Принцип его действия основан на обнаружении теплового излучения, соответствующего температуре человеческого тела. Фокусировка такого излучения выполняется при помощи линзы Френеля. Ни в коем случае не следует устанавливать его в комнатах, где есть источники излучения тепла (печки, кухни). Такие датчики имеют важный плюс: они безвредны. Вместе с тем, они не могут обнаружить объекты, не излучающие тепло.

Это интересно! Газоразрядные лампы мощность, тип, принцип работы и давление

Ультразвуковой датчик работает на основе эффекта Доплера. Движущиеся объекты обнаруживаются вне зависимости от их температуры. Он имеет широкий диапазон применения. Но у него есть ключевой минус: на медленное движение он не реагирует. К тому же его излучение негативно влияет на животных.

Микроволновый датчик работает аналогично ультразвуковому. Но работает с электромагнитными волнами частотой порядка 6 ГГц. Обладает рядом ключевых особенностей: компактный, работает в любых погодных устройствах, реагирует даже на медленно движущиеся объекты. Из минусов, помимо высокой цены, можно назвать реакцию на другие микроволновые излучения рабочего диапазона.

Схема подключения датчика движения для освещения

В комплект подключения должны входить следующие устройства:

  • датчик движения;
  • нагрузка;
  • распределительная коробка;
  • выключатель (опционально).

Разумеется, помимо них понадобятся провода и клеммы

. Поскольку каждая модель датчика движения может иметь свою уникальную конструкцию, то детальная схема должна прилагаться к комплекту поставки. Но, тем не менее, у всех разновидностей есть общие особенности. Функция коммутации выполняется стандартным набором элементов:

  • собственно элементом, регистрирующим движение;
  • коробкой с разводкой на клеммах трех типов подключений по электрической сети.

К клеммам подводятся провода, которые маркируются разными цветами в зависимости от назначения:

  • фаза на входе датчика, обычно имеет коричневый цвет;
  • нулевая жила — цвет синий или белый;
  • нагрузка, имеет синюю или зеленую маркировку.

В комплект может входить отдельная колодка для заземления. Назначение проводов может быть изображено на коробке самого устройства. При этом приняты следующие обозначения:

  • L – фаза;
  • N – ноль;
  • A – нагрузка.

Питание на клемму следует устанавливать через фазный провод входной проводки. После этого ток идет на линию нейтрали и нагрузки. В такой схеме подключения детектор всегда работает, и замкнутость контура цепи обеспечивают фаза и ноль. Нагрузка подключается к последнему проводу. Когда регистратор фиксирует движение, то на синем (или зеленом) проводе появляется питание. Даже если нагрузка не подключена, датчик все равно работает. Провод, который подключается к датчику, желательно выбрать с такой же цветовой маркировкой. Если же маркировка отличается, то заранее записать, какой цвет и к чему подключен.

В распределительной коробке необходимо соединить все провода по достаточно простой схеме. Фазный входной провод соединяется с фазой от датчика. Нулевой провод соединяется с аналогичным проводом от датчика и нагрузки. А вот источником фазы для нагрузки будет провод нагрузки от датчика. Все провода с заземлением, на тех устройствах, где они есть, следует соединить с общим проводом заземления, который идет на свою шину на щитке.

Поскольку на каждом соединении имеется 2 или 3 провода, соединять их можно специальными зажимами в виде клемм: две двойных и одна тройная.

Усложнение схемы добавлением выключателя

Когда автоматику хочется отключить, используется конструкция управляемого датчика движения для включения света. Схема подключения с кнопочным тумблером является самой простой реализацией такой конструкции. Она может быть использована в следующих случаях:

  • при необходимости избавиться от срабатывания сенсора на некоторое время;
  • для поддержания нагрузки во включенном состоянии при периодической работе от датчика.

Тумблер в схеме с отключенным светом

Первый случай возможен во время отъезда хозяина дома в отпуск, когда включать лампочку перед дверью нет необходимости. Или в темное время суток, когда хозяин спит, и при этом нежелательно включение света перед дверью.
Для предотвращения постоянного
включения нагрузки при перемещении в зоне обнаружения необходимо незначительно усложнить схему. Для этого добавляется обычный одноклавишный выключатель. Он выполняет функцию обесточивания входного питания на детекторе. Устанавливать его можно в комнате.

Схема подключения предельно проста. К распределительной коробке от выключателя проводится двужильный кабель. Один провод подключается к фазе от входной нагрузки. Второй – к проводу от датчика движения. При этом прямого соединения между силовыми проводами на фазе между датчиком и входным напряжением быть не должно. Такая конструкция потребует дополнительное использование еще одной клеммы на две точки подключения.

Выключатель в схеме с постоянным освещением

Второй случай возможен, когда хозяину, наоборот, в темное время суток необходимо включение света. На веранде для освещения солнцелюбивых растений, например. В коробку заводится тот же двужильный провод от выключателя. На этот раз к входной фазе подключается входное напряжение датчика и один из проводов выключателя. Входной нулевой провод коммутируется с аналогичным проводом у датчика и нагрузки

. На третью клемму подводятся провод нагрузки от датчика, фазный провод нагрузки и второй провод от выключателя.

Питание на вход потребителя будет подаваться либо на выходе сенсора движения, либо при нажатии клавиши. Соединение в коробке можно обеспечить всего тремя трехжильными клеммами. Клеммы стоит использовать в тех случаях, когда нет опыта по спайке проводов или велика вероятность того, что конструкция будет со временем наращиваться и усложняться. Проще ослабить всего один зажим, чем срезать провода и заново их запаивать. К тому же клеммы обеспечивают безопасность при определенной нагрузке.

Как подключить датчик движения к прожектору

Прожектор подключается к датчику движения, как и любая другая нагрузка, например, лампочка. Но у него есть особенности: работают прожекторы на улице и, потребляемая ими мощность может быть существенно выше, чем у обычной лампочки. Работа на улице сопряжена как с более суровыми условиями эксплуатации, так и с большей зоной сканирования и сложностью рельефа. Конкретную модель стоит выбирать, учитывая такие характеристики, как температура эксплуатации, мощность потребляемой нагрузки.

Если у датчика мощность недостаточна, а по финансовым соображениям, дешевле купить несколько менее мощных моделей, то их можно подключить одновременно к одному прожектору. Чем-то такой способ подключения напоминает ранее упомянутый: «выключатель в схеме с постоянным освещением». Только вместо выключателя будет

использован еще один датчик. Кабели фазы и нейтрали соединяются в общих точках. Провода нагрузки всех датчиков соединяются с входной линией прожектора.

Ситуация, когда к одному датчику подключается несколько прожекторов более редкая, но вполне реализуемая. Если устройство с детектором позволяет выдерживать нагрузку до 600 Вт, то можно на датчиках сэкономить. Все прожектора также подключаются к выходу по нагрузке, а нулевой провод в одной точке соединяется с общей линией питания. При этом следует учесть, что провода, идущие от входной линии и до распределительной коробки, а также от коробки и до датчика должны выдерживать нагрузку и условия уличной среды. Вполне подойдут кабели ШВПП с сечением 1,5 мм2.

Устанавливать несколько датчиков на улице можно с целью более точной настройки зоны охвата. Это актуально для территорий с различными поворотами и изгибами. В этом случае следует по всей территории расположить несколько детекторов и направить их на зоны обнаружения. Например, если на большой территории с изгибом в форме буквы “Г” имеются ворота и вход в дом, то каждый из датчиков должен быть направлен на свой дверной проем.

Такие параметры, как чувствительность и освещенность на улице следует настраивать итеративно. Как это сделать, описано дальше.

Настройка работы датчика движения для освещения

У каждого сенсора есть ряд параметров, регулировка которых обеспечивает его правильную работу.

Угол наклона и высота

Данный параметр регулируется за счет шарниров, которые конструктивно входят в прибор детектора. Сканирующие лучи работают в зоне, имеющей форму конуса. В зависимости от угла наклона изменяется площадь, на которой будет выполняться обнаружение. Если угол конуса обнаружения будет слишком сильно задран, то объекты на большом расстоянии не будут обнаруживаться хорошо, за счет незначительной чувствительности, а вот вблизи возникнет слепая зона. Если же угол будет занижен, то вся зона обнаружения станет меньше.

Помимо угла наклона, следует правильно располагать датчик и по высоте. Положение ниже объекта обнаружения, например, человеческого роста, приведет к тому, что конус обнаружения будет направлен параллельно земле. Чем выше чувствительность, тем выше можно расположить сканер и повернуть угол ниже.

Освещенность

Этим параметром можно определить уровень темноты, который считается рабочим. Называется этот параметр LUX. Настройка датчика движения для освещения выполняется установкой различных уровней яркости. Они определяют порог срабатывания. Нужно это для того, чтобы в сумерках или условиях недостаточной освещенности срабатывания не происходило. Лучше всего его подстраивать в то время, когда наступает пороговое значение яркости: вечером перед наступлением темноты.

Чувствительность

Данный параметр называется на большинстве датчиков SENS. Требуется он для того, чтобы не происходило срабатывания при появлении мелких животных. Регулировка этого параметра сложнее других. Правильное значение можно определить только методом проб и ошибок. Понятное дело, что не всегда понятно, сработало ли устройство при появлении мимо прошедшего человека или животного.

Одним из критериев необходимости его подстройки является слишком частое включение. Если он не находится в том месте, где часто ходят люди, то следует этот параметр уменьшить. Бывают и сезонные переходы: настроенные зимой параметры SENS потребуют своей доработки в летний период. Уличный режим работы может потребовать ежегодной регулировки данного параметра во время смены сезона.

Настройка по времени

Настройка TIME чаще всего определяется диапазоном в интервале от 1 минуты до 10. Определяет она длительность времени, в течение которого датчик должен подавать на нагрузку после включения. Полезен он в двух случаях: если в определенные часы события срабатывания бывают слишком частыми или при необходимости длительного времени постобработки. Второй случай, возможен в темной комнате, например, в кладовке. Когда человек в нее заходит автоматически загорается свет и время его работы достаточно для того, чтобы забрать нужную вещь.

Первый случай – это подъезд обычного многоквартирного дома. В вечерние и утренние часы люди могут проходить очень часто. Чтобы лампочка не перегорела от частого срабатывания выключателя с датчиком движения, параметр TIME подстраивается на значение 10 мин. В дневные часы, когда число людей проходящих мимо невелико, лампочка просто выключится. Получается компромиссный вариант: и электричество не тратится впустую, и лампочка не перегорает.

Как установить свет датчика движения

Датчик движения — это инструмент, используемый для обнаружения движения. Устройство содержит электронный датчик, который срабатывает при движении и обычно используется для предупреждения о наличии движущегося объекта в определенном поле обзора. Датчики движения часто используются в приложениях безопасности, на предприятиях и в домах, где пользователи хотят получать уведомления о любом движении в определенной области. Детекторы движения обычно имеют небольшие размеры и обнаруживают движение по инфракрасным волнам; эти волны обычно представляют собой тепловые волны, которые излучаются движущимися объектами, такими как люди, автомобили и животные.Затем движение электронным образом включает осветительные приборы на определенный период времени, в зависимости от вашего таймера.

Датчики движения

Access Fixtures обеспечивают автоматическое переключение или регулировку яркости при использовании в сочетании с драйверами светодиодов с регулируемой яркостью 1–10 В. Их компактный размер делает их подходящими для использования с большинством светильников, а эти датчики движения имеют встроенный датчик дневного света и широкую зону обнаружения до 52 футов в диаметре. Датчики движения, используемые в светильниках Access Fixtures, можно обнаружить через стекло; пластик; и тонкие неметаллические материалы.Эти датчики позволяют экономить энергию и могут достигать трехступенчатого диммирования, что делает их идеальными для использования в областях, где требуется уведомление об изменении освещенности перед полным отключением.

Кроме того, каждое приспособление с датчиком может работать последовательно — на одной линии — с внешним фотоэлементом. Фотоэлемент автоматически настраивается на дневной / ночной цикл, обнаруживая изменение уровня освещенности, а датчик движения реагирует на любое физическое движение. Работая вместе, фотоэлементы и датчики движения будут управлять внешним освещением, чтобы отпугивать злоумышленников, создавая иллюзию присутствия людей.

Инструкции по установке

При установке датчика движения вы и ваш электрик должны соблюдать следующие правила:

  • Датчик движения должен устанавливать квалифицированный электрик.
  • Перед установкой или обслуживанием убедитесь, что источник питания отключен.
  • Датчик не подлежит модификации. Это аннулирует любую гарантию.
  • Датчик должен быть подключен к стабильному источнику питания.

Пошаговое руководство по подключению датчика движения:

  1. Выключите питание на главном блоке предохранителей.
  2. С помощью тестера напряжения и цепей проверьте каждый провод, чтобы убедиться, что питание отключено.
  3. Прикрепите монтажный ремень датчика движения, чтобы можно было прикрепить каждый провод перед полным монтажом приспособления.
  4. Соедините черный провод питания с черным проводом крепления.
  5. Соедините белый провод питания с белым проводом крепления.
  6. Соедините провод заземления с проводом зажима заземления.
  7. Соедините каждый провод с помощью соединителей и изоленты.
  8. Если цвета проводки не совпадают, используйте измеритель напряжения для определения положительного, отрицательного и заземляющего проводов.
  9. Убедитесь, что соединения надежны.
  10. Прикрепите приспособление к монтажной планке.
  11. Завершите установку светильника, установив его надлежащим образом.
  12. Включите питание.
  13. Проверьте свой свет.

Схемы подключения датчика движения

Датчики движения

имеют несколько методов обнаружения, используемых для обеспечения освещенного покрытия определенной области. Есть ряд функций, которые можно установить на датчик движения, чтобы обеспечить полную точность и избежать ложного обнаружения движения.Схемы подключения этих функций продолжайте читать.

Функция включения / выключения

Датчики движения

имеют возможность включать свет при обнаружении движения и выключаться через заданный период времени, когда движение не обнаружено. Чтобы установить эту функцию:

  • Подключите датчик движения к обычным устройствам управления (драйверы светодиодов или балласты):

    Нажмите, чтобы увеличить изображение

3-ступенчатая функция затемнения

Как только любой из датчиков обнаружит движение, сигнал будет передан на остальные датчики, поэтому все лампы включатся одновременно. Если в области не обнаружено движение, все лампы синхронно погаснут до низкого уровня освещенности по истечении времени выдержки. Для подключения к ПРА с регулируемой яркостью 1–10 В используйте следующую схему подключения:

  • Для подключения к регулирующим механизмам с регулируемой яркостью на 1–10 В выполните следующие подключения:

    Нажмите, чтобы увеличить изображение

Органы управления дневным светом

Используйте эту функцию для систем освещения, которые должны либо тускнеть, либо полностью отключаться при наличии дневного света.Уровень датчика дневного света датчика движения должен быть настроен на отключение режима при подключении к датчикам дневного света:

Нажмите, чтобы увеличить изображение

.

Датчик дневного света:

Датчик можно настроить так, чтобы лампа светилась в пределах определенного порогового уровня внешней освещенности. Настройки:

  • I: 2 люкс — только в темноте
  • II: 5 люкс — только в темноте
  • III: 10 люкс — сумеречный режим
  • IV: 25 люкс — сумерки
  • В: 50 люкс — сумеречный режим
  • VI: 100 люкс — сумеречный режим
  • VII: Отключить

При отключении датчика дневного света включается лампа при обнаружении движения, независимо от уровня внешней освещенности.

Настройки датчика движения

Нажмите, чтобы увеличить изображение

Каждый датчик имеет возможность настраивать зону обнаружения, время удержания и периоды ожидания с помощью DIP-переключателей. Важно отметить, что при уменьшении зоны обнаружения снижается и чувствительность датчиков.

Зона обнаружения

Зону обнаружения вашего датчика движения можно легко уменьшить, выбрав соответствующую комбинацию на DIP-переключателях.

Время удержания

Время удержания датчика движения — это период времени, в течение которого лампа остается включенной на 100% после того, как движение не обнаружено.

Период ожидания

Период ожидания датчика движения — это период времени, в течение которого лампа остается при слабом освещении, прежде чем полностью выключится.

Датчик дневного света

Датчик движения можно настроить так, чтобы лампа освещалась только ниже предварительно определенного порога яркости.

Чтобы получить более подробное представление о каждой схеме подключения, щелкните здесь.

Поговорите со специалистом по освещению приспособлений доступа

Access Fixtures — это источник всех осветительных приборов, необходимых для надлежащего освещения вашей собственности, прямо с завода. Если у вас возник вопрос по освещению, мы будем рады ответить на ваши вопросы. Мы хотим убедиться, что вы получите именно то приспособление, которое соответствует вашим потребностям, вашему бюджету и вашим целям. Мы с энтузиазмом относимся к освещению и любим то, что делаем — мы вам ответим. Чтобы поговорить со специалистом по освещению Access Fixtures, позвоните по телефону (800) 468-9925 .

Руководство по подключению ИК-датчика движения

Введение

Пассивные инфракрасные (PIR) датчики — это устройства обнаружения движения, используемые в системах безопасности по всему миру — даже если вы их не видите, они, вероятно, видят вас!

Датчик движения PIR (JST)

В наличии SEN-13285

Это простой в использовании датчик движения. Включите его и подождите 1-2 секунды, пока датчик не сделает снимок неподвижного помещения. Я…

19

Использовать ИК-датчик просто: включите его, подключите подтягивающий резистор к сигнальному контакту с открытым коллектором и проследите, чтобы он упал на низкий уровень. PIR может распознавать резкие изменения ландшафта на расстоянии до 10 футов (~ 3 м). Как только ваш микроконтроллер обнаруживает движение, он может вызвать зуммер, текстовое сообщение, твит или клаксон.

Рекомендуемые материалы

Это руководство служит кратким руководством по датчикам движения PIR и демонстрирует, как их подключить и использовать. Помимо самого датчика, рекомендуются следующие материалы:

Arduino Uno — Мы будем использовать цифровой вывод на Arduino для чтения состояния выходного сигнала датчика PIR. Любая Arduino-совместимая платформа разработки — будь то RedBoard, Pro или Pro Mini — может заменить.

Jumper Wires — Датчик PIR заканчивается 3-контактным кабелем JST. Один из самых простых способов подключить его к Arduino — вставить несколько соединительных кабелей в разъем и пропустить их прямо к Arduino.

SparkFun RedBoard Qwiic

В наличии DEV-15123

SparkFun RedBoard Qwiic — это Arduino-совместимая плата для разработки со встроенным разъемом Qwiic, устраняющая необходимость…

6

Светодиодная сумка смешанного типа — 10 мм

Осталось всего 8! COM-13326

Иногда, когда у вас слишком много вариантов выбора, трудно принять правильное решение. На самом деле, бывают случаи, когда вам просто нужно ба…

3

Помимо этих двух элементов, вы можете добавить зуммер или большой светодиод, чтобы сделать проверку дальности датчика PIR более удобной.

Рекомендуемая литература

PIR-датчики

— отличный компонент начального уровня для новичков, но есть еще несколько основных концепций электроники, с которыми вы должны быть знакомы.Если какой-либо из названий учебников кажется вам чуждым, сначала попробуйте просмотреть этот контент.

Подтягивающие резисторы

Краткое введение в подтягивающие резисторы — почему они важны и как / когда их использовать.

Свет

Свет — полезный инструмент для инженера-электрика. Понимание того, как свет соотносится с электроникой, является фундаментальным навыком для многих проектов.

Что такое Ардуино?

Что это вообще за «Ардуино»? В этом руководстве подробно рассказывается о том, что такое Arduino, а также о проектах и ​​виджетах Arduino.

Резисторы

Учебник по резисторам. Что такое резистор, как они ведут себя параллельно / последовательно, расшифровка цветовых кодов резисторов и применения резисторов.

Обзор датчика движения

PIR

На самом базовом уровне датчики PIR являются чувствительными к инфракрасному излучению световыми датчиками. Наблюдая за светом в инфракрасном спектре, датчики PIR могут улавливать незначительные изменения температуры по всей просматриваемой области. Когда человек или другой объект попадает в поле зрения ИК-датчика, диаграмма направленности изменяется, и ИК-датчик интерпретирует это изменение как движение.

Белая крышка, доминирующая над большей частью верхней части узла PIR, представляет собой линзу, которая помогает сфокусировать поле зрения датчика PIR. Под этой линзой прячется фактический PIR-датчик :

На тыльной стороне сборки спортивные усилители, регуляторы напряжения и другие вспомогательные схемы, помогающие управлять PIR. Все, что нам осталось подключить, — это три контакта: питание, земля и выходной сигнал.

Выводы питания и сигнала

На верхней стороне узла PIR есть две метки: «+» и «AL». Контакт «AL» является сигнальным контактом — не позволяйте черному проводу вводить вас в заблуждение, это не заземление! «+» — это вход питания датчика PIR, при этом средний штырь без маркировки с белым проводом остается заземлением.

9023 выход коллектора — активный низкий
Цвет провода Штырь Примечания
Красный Питание 5 В [1] на 12 В
Белый Заземление Черный
Черный

Датчик PIR должен иметь напряжение не менее 5 В, но он может работать с напряжением до 12 В. К счастью, даже если питание PIR превышает 5 В, вывод сигнала тревоги все еще может подключаться напрямую к входному выводу, поскольку он спроектирован как открытый коллектор.

Когда датчик PIR обнаруживает активность в зоне обзора, он опускает сигнальный штифт на низкий уровень. Но когда датчик неактивен, штифт в основном плавающий. Чтобы избежать ложных срабатываний, на выходе сигнала тревоги должен быть высокий , — 5В. У большинства микроконтроллеров есть внутренние подтягивающие резисторы на выводах ввода / вывода, которые могут легко выполнить эту задачу. Вы также можете поднять его до 3,3 В, если используете его с системой 3,3 В (например, 3,3 В Arduino или Raspberry Pi).

[1] Примечание: Датчик движения PIR может работать с напряжением не менее 5 В.Однако для надежной работы регулятора напряжения L78L05 может не хватить напряжения в зависимости от вашего источника питания. В таблице данных указано, что падение напряжения составляет около ~ 1,7 В от до ~ 2,0 В . Следовательно, необходимо минимальное напряжение датчика движения PIR около ~ 6,7 В от до ~ 7,0 В .

Перемычка байпаса — Если у вас есть только 5 В (например, вы получаете 5 В от USB Arduino, USB Particle Photon или Raspberry Pi), вы можете обойти регулятор напряжения, добавив перемычку между выводами VIN и VOUT L78L05.Просто убедитесь, что напряжение отрегулировано и чистое. На изображениях ниже выделены контакты для обхода регулятора напряжения. Контакты регулятора напряжения SMD небольшие, поэтому вы также можете припаять провод непосредственно к контакту «+».

Выделены контакты VIN и VOUT «+» и выделенные контакты VOUT
Источник питания 9 В — В противном случае мы рекомендуем использовать источник питания 9 В для питания датчика движения PIR.Предполагая, что вы используете его с форм-фактором Arduino Uno, вы можете просто вставить 9 В в разъем типа «бочонок» Arduino Uno. Затем добавьте перемычку между контактом «+» датчика движения PIR и контактом «VIN» Arduino.

2020 Руководство по покупке светильников, камер, сигнализаций и др. С датчиками движения

Почему так важно иметь датчики движения?

Датчики движения

необходимы, потому что они обеспечивают безопасность вашего дома, когда вы дома, а когда нет.Некоторые системы безопасности могут даже быть настроены для записи вещей на камеру безопасности, что позволяет при необходимости извлекать живые кадры на месте преступления.

Основная цель детекторов движения — обнаруживать потенциальных воров и злоумышленников и предупреждать вас о них. Они могут ощущать движение где угодно, например, перед дверью, у окон или в гостиной. Помните, что датчики движения используются не только из соображений безопасности. У них также есть масса других полезных целей! Помимо защиты вашего дома от злоумышленников, датчики движения также могут выполнять следующие функции:

  • Сообщите, если ваш ребенок или домашнее животное проникли в зону дома, где они не должны находиться.
  • Уведомить вас, если вашего подростка не будет дома к определенному времени
  • Снижение затрат на электроэнергию за счет отключения света, случайно оставленного включенным по прошествии определенного времени
  • Служит дверным звонком, чтобы сообщить вам, что кто-то стоит перед вашей дверью
  • Автоматические раздвижные двери открываются и закрываются
  • Включить свет, когда кто-то входит в комнату
  • Управление смесителями автоматическими
  • Открытие и закрытие ворот гаражных въездов в закрытые комплексы

Какие существуют типы датчиков движения?

Не все датчики движения сделаны одинаково.На самом деле существует так много разных типов, что важно ознакомиться с ними, прежде чем переходить к одному, в зависимости от ваших потребностей. Ниже приведены некоторые популярные типы детекторов движения:

Активные датчики

Активные датчики полагаются на такие методы, как радиолокационные волны или инфракрасная энергия, чтобы определять изменения в заданном месте. Они могут чувствовать даже незначительные движения. Наиболее распространенные активные датчики:

Ультразвуковой

Этот тип является наиболее часто используемым в освещении и излучает звуковые волны выше, чем может слышать человек.

Микроволновая печь

СВЧ-датчики чрезвычайно чувствительны и чаще всего используются в системах безопасности. Они не всегда точно калибруются и поэтому более подвержены ложным срабатываниям по сравнению с другими типами.

Томографический

Датчик этого типа излучает радиоволны и часто используется в коммерческих помещениях, требующих высокого уровня безопасности. Томографические датчики могут охватывать большие площади по сравнению с ультразвуковыми и микроволновыми датчиками.

Пассивные инфракрасные датчики

По сравнению с активными датчиками, пассивные инфракрасные датчики (PIR) намного более энергоэффективны. Они обнаруживают изменения в тепле, исходящем от любых теплокровных существ и солнца. Датчики движения PIR имеют тонкий слой пироэлектрического материала и две щели, которые реагируют на инфракрасное излучение. Датчик по существу остается в нерабочем состоянии до тех пор, пока человек или животное не пройдут через него, вызывая изменение температуры между двумя слотами и активируя датчик.Датчики PIR можно запрограммировать так, чтобы они активировались только при определенных уровнях тепла, чтобы незначительные колебания температуры не заставляли свет продолжать включаться. Поскольку датчики PIR ограничены прямой видимостью, важно разместить их там, где они не будут заблокированы ничем, например полками.

Датчики с двойной технологией

Датчики движения

с двойной технологией идеально подходят для больших помещений, где недостаточно использовать только одну технологию. К таким помещениям относятся, например, офисы, классы и другие помещения с высокими потолками.Эти датчики сочетают в себе технологию ультразвукового и инфракрасного зондирования, так что свет включается, когда оба активированы, чтобы гарантировать, что свет остается включенным, пока данное пространство занято.

Датчики занятости и незанятости

Датчики присутствия

предназначены для автоматического включения света при обнаружении движения и выключения света по прошествии запрограммированного времени без движения. Эти датчики света пригодятся в местах с интенсивным движением, таких как ванные комнаты, учебные классы и офисы.С другой стороны, датчики незанятости выключат любой свет в неподвижной комнате. Основное различие между датчиками присутствия и датчиками незанятости заключается в том, что датчики наличия свободных мест требуют, чтобы вы вручную включали свет при входе в комнату. Этот тип датчика лучше подходит для помещений с большим количеством естественного света в течение дня, таких как офисы и конференц-залы.

Зональные датчики отражения

Для зональных отражающих датчиков светодиодные фонари излучают инфракрасные лучи для измерения расстояния между датчиком и окружающей средой.Датчик сработает, если обнаружит быстрое движение.

Датчики вибрации

Эти датчики улавливают вибрацию в непосредственной близости от местности, и их можно легко купить или легко изготовить, не выходя из собственного дома! Самодельные датчики движения используют небольшую массу на рычаге. Любая вибрация активирует переключение на будильник. Они могут работать, но не всегда могут быть на 100% надежными.

Характеристики датчика движения

Как и все остальное, в зависимости от вашего образа жизни некоторые функции могут быть важнее других при поиске камеры для домашней безопасности.Для начала рассмотрим несколько популярных важных функций при сравнении вариантов:

Wireless

Большинство датчиков движения сегодня являются беспроводными, что означает, что они не требуют сверления и обмениваются данными с другими частями системы безопасности по беспроводной сети. Они просты в установке и эксплуатации.

Contact Sensitive

Контактные датчики движения вызывают тревогу, если защищенное окно или дверь открывается во время тревоги системы. Вы сразу получите уведомление, если кто-то взломает.

Pet Immune

Пассивный инфракрасный датчик может быть откалиброван так, чтобы игнорировать животных до определенного веса, так что, если они проходят через территорию, не срабатывает сигнал тревоги. Однако, если человек, который явно тяжелее животного, войдет внутрь, когда он не должен, вы получите уведомление. В зависимости от приобретенного датчика вы можете настроить уровень чувствительности в зависимости от образа жизни вашей семьи.

Возможности видео

Некоторые датчики движения совместимы с системами безопасности с видеокамерами и усовершенствованной обработкой сигналов.Это позволяет начинать запись только при наличии движения в определенной области, гарантируя, что вы не будете записывать часы бесполезных материалов и не расходовать память. Возможность видео пригодится, особенно когда вам может потребоваться запись в реальном времени любой преступной деятельности у вас дома или в офисе.

Советы по установке датчиков движения

Перед установкой любых датчиков движения важно прочитать инструкции и ознакомиться с устройством. Это не только сэкономит ваше время в процессе установки, но и снизит вероятность ошибки.

Датчики движения не защищены от ошибок. Определенно есть вероятность того, что вы получите ложную тревогу здесь и там, и они обычно вызваны ошибкой пользователя, плохой установкой, молнией, неисправным оборудованием, скачками напряжения или сбоями в электросети, например. В зависимости от типа датчика движения он также может срабатывать при выдувании листвы или животных. Однако это не означает, что нет способов повысить эффективность ваших детекторов движения. Ложные тревоги нельзя полностью устранить, но их можно точно предотвратить.

Ниже приведены некоторые советы по установке датчиков движения:

  • Стратегически устанавливайте датчики движения в местах, где людям приходится проходить, например, в главном коридоре. Таким образом, злоумышленник, пытающийся проникнуть внутрь, отключит датчик независимо от того, откуда он или куда направляется. Главная спальня является популярным местом для проникновения злоумышленников, поэтому вы можете рассмотреть возможность размещения датчика рядом с этой комнатой или другими комнатами, где вы храните свои ценности.
  • Держите датчики PIR на расстоянии 10-15 футов от вентиляционных отверстий или мест, где может светить солнечный свет.Свет датчика движения может подавать ложную тревогу, если обнаруживает резкое изменение температуры.
  • Помните, что большинство датчиков движения покрывают расстояние 50-80 футов. Вам необходимо установить свои сенсорные фонари соответственно на тех дорогах, которые могут пройти злоумышленники / в местах, куда они с наибольшей вероятностью могут проникнуть.

Почему мой датчик движения всегда горит и как его сбросить

  • Дом
  • Блог
  • Политика конфиденциальности
  • Заявление об отказе от ответственности
  • Познакомьтесь с командой
Facebook Twitter Pinterest Электронная почта Искать: Поиск Facebook Twitter Pinterest Электронная почта
  • В ПОМЕЩЕНИИ
    • Лучшее освещение под шкафом
    • Лучшие светодиодные ленты
    • Лучшие светодиодные лампы Эдисона
    • Лучшее внутреннее солнечное освещение
    • Лучшие современные люстры
    • Лучшие огни канделябров
    • Лучшие настольные лампы
    • Лучшие светодиодные торшеры
    • Лучшие светодиодные шайбы
    • Лучшие светодиодные ночники
    • Лучшие светодиодные неоновые вывески
    • Кухня Light Inspiration
  • Снаружи
    • Лучшие солнечные прожекторы
    • Лучшее сенсорное освещение
    • Лучшее солнечное освещение для забора
    • Лучшее охранное освещение
    • Лучшие светильники для беседки
    • Лучшие зонтики
    • Лучшие струнные светильники
    • Лучшие фонари на солнечной дороге
    • Лучшие солнечные сказочные огни
    • Лучшие солнечные палубные светильники
    • Лучшие солнечные стойки для ламп
    • Лучшие светодиодные фонари для навесов
    • Лучшее освещение водостока
  • КОММЕРЧЕСКИЙ
    • Лучшие светильники для склада
    • Лучшие светодиодные фонари рабочего освещения
    • Лучшие огни стадиона
    • Лучшие светодиодные светильники для магазинов
    • Лучшие портативные прожекторы
    • Лучшие 4-футовые светодиодные фонари
    • Лучшие 8-футовые ламповые лампы
    • T5 против T8 Tube Lighting
  • ИЗДЕЛИЯ
    • Лучшие светодиодные фары
    • Лучшие светодиодные маски
    • Лучшая светодиодная обувь для детей
    • Лучшая светодиодная обувь для взрослых
    • Лучшие светодиодные ошейники для собак
  • АВТОМОБИЛЬНЫЙ
    • Лучшие светодиодные лампы для фар
    • Лучшие светодиодные полосы
    • Лучшее внутреннее освещение RV
    • Лучшие светодиодные фонари для гаража
    • Лучшие фонари для гаражных ворот
    • Встраиваемые гаражные фонари
    • Самые яркие светодиодные фары
    • Законны ли светодиодные фары?
    • Какие фары мне нужны?
  • ФОТО
    • Лучшие фото световые короба
    • Лучшее освещение софтбокса
    • Лучшие вспышки для Nikon
    • Лучшие студийные зонтики
    • Обзор светового короба
    • Foldio 3
    • Советы по фотографии продукта
    • Что такое световой короб для фотографий?
    • Softbox против зонтика освещения
  • УМНОЕ ОСВЕЩЕНИЕ
    • Лучшие умные лампочки
    • Лучшее смещение экрана
    • Уличное интеллектуальное освещение
    • Умные выключатели света
    • Philips Световая полоса Plus
    • Как работают умные фонари?
  • РОЖДЕСТВО
    • Светодиодные рождественские огни
    • Уличные рождественские огни
    • Рождественские огни
    • Новогодняя гирлянда с огнями
    • Музыкальные рождественские огни
    • Рождественские оконные огни
    • Рождественские огни тропинки
    • Рождественские лазерные фонари
    • Светодиодные снежинки
Главное меню Искать: Поиск .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
