Как подключить лампочку через выключатель схема подключения: Как подключить лампочку через выключатель: схема, инструкция

Содержание

Схема подключения выключателя к лампочке: одноклавишного и двухклавишного

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

  • выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
  • электрический кабель.
    Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети. Здесь важно учесть сечение, количество жил, материал и маркировку;
  • распределительные коробки. Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток. Для соединения проводов с целью подключить лампочку через выключатель, подойдут компактные варианты;
  • индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
  • плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
  • изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
  • крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
  • перфоратор или ударная дрель.
    Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.

    Монтаж выключателей в стену

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.


Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить.
Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.

Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

  1. Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
  2. Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
  3. От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
  4. Затем к распределителю подводим два провода, которые пойдут на освещение.
  5. Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
  6. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
  7. Жилы заземления можно не соединять между собой.
  8. Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
  9. После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки.
    По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

    Схема подключения двухклавишного выключателя

Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.

Вас могут заинтересовать:

Как подключить две лампочки к одному выключателю

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент.

И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог.

Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя.

В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

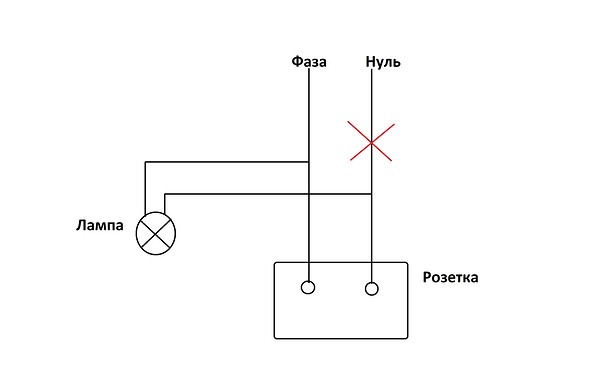

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Схема подключения выключателя света подробная пошаговая инструкция

Три варианта монтажа одноклавишных выключателей

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

Устройство открытой проводки и установка соответствующих выключателей проводится там, где скрытая прокладка непрактична, опасна и мало эстетична

Установка выключателей при открытой прокладке электросети выполняется значительно проще, чем монтаж устройств для скрытой проводки

Скрытая проводка и соответствующие ей выключающие устройства лучше выглядят, они надежней защищены от внешних воздействий

Степень сложности сооружения скрытой проводки и установки выключателей существенно выше, к тому же сложнее определить место повреждения для выполнения ремонта

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт ( )

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Фото из

Шаг 1: Работы по установке простых двойных устройств и радиовыключателей с розеткой проводятся в аналогичной последовательности

Независимо от типа и назначения выключателя для его подсоединения необходимо подготовить контакты

Для подключения радиовыключателя с розеткой необходимо отсоединить нейтраль и снять изоляцию с обоих краев

В блоке выключатель-розетка подсоединение проводится к двум входам и двум выходам. Фиксация проводников выполняется в соответствии с конструкцией устройства

В зависимости от модели устройства проводится подготовка рамки, при необходимости срезаются детали, предназначенные для защиты изделия при транспортировке

Если выключатель устанавливался для управления беспроводным оборудованием, перед установкой рамки необходимо задать комбинацию

Затем производится установка клавиши устройства, предназначенного для управления работой оборудования

Радиовыключатели могут устанавливаться на двусторонний скотч, фиксироваться на стене, стеклянной двери, окне, в удобном для пользователя месте

Подготовка к установке выключателя с розеткой

Зачистка контактор проводников для подключения

Специфика установки радиорозетки с выключателем

Подключение выключателя с розеткой

Подготовка рамки устройства при необходимости

Выбор комбинации для использования выключателя

Установка и крепление клавиши на рамку выключателя

Фиксация радиовыключателя на двусторонний скотч

Рассмотрим три схемы подключения выключателей, которые похожи конструкцией (имеют одну клавишу), но отличаются типом монтажа. Также все варианты объединяет основной закон введения в действие одноклавишных моделей: динамический элемент размыкает «фазу», а не «ноль». В обратном случае возможен риск получения травмы при проведении ремонтных работ и даже при простой замене  ламп.

Расположение проводов для данной схемы подключения принципиального значения не имеет: они могут идти по поверхности или находиться внутри стены. Наружный тип выключателя в жилом помещении приветствуется, если только что произведен дорогостоящий ремонт и нет желания заново рушить стены и проводить каналы.

Простейшая схема подключения одноклавишного выключателя, служащая основой для практических действий начинающих электриков: провод L (фаза) следует к выключателю, остальные – напрямую к источнику света

Мы рассмотрим вариант с наружной укладкой кабеля, при которой провода заключены в гофрированный защитный канал.

В месте монтажа выключателя гофрированная труба, зафиксированная на стене специальными клипсами, разрезана попрек, а рабочий изолированный провод вынут наружу

Под выключателем будет находиться еще один электрический прибор – розетка, поэтому кабеля для обоих устройств из эстетических соображений заключены в одну гофру.

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа

Выбранная модель выключателя – Schneider Electric – имеет пластиковый корпус и степень защиты ip44. Перед установкой принимаем меры безопасности: отключаем питание кабеля на электрощитке, установленном на площадке или в коридоре.

Чтобы убедиться в отсутствии напряжения в кабеле, воспользуйтесь индикаторной отверткой. Когда вопрос отключения энергии решен, беремся за разборку выключателя.

Сначала рукой достаем клавишу – делается это довольно легко.

Под клавишей, закрывающей выключатель сверху, находится еще одна пластиковая защитная планка – лицевая панель, которую также необходимо снять, аккуратно отжав держатели

Следующий шаг – снятие рабочего механизма.

Механизм, производящий замыкание/размыкание электрической цепи, не закреплен специальными держателями или пружинками, поэтому достается быстро и без проблем

Сейчас нужно точно определить место монтажа выключателя и обозначить на стене точки для вкручивания крепежа. Для этого берем уже пустой корпус и прикладываем его к стене.

Выравниваем по уровню, маркером обозначаем точки для сверления. Пользуясь дрелью, высверливаем отверстия для крепежа (возможен и другой способ крепления).

Закрепляем пластиковый корпус в обозначенном месте на стене, используя дюбеля – лучший вариант фиксации на бетонных и кирпичных основаниях

С корпуса выключателя снимаем эластичную заглушку, расположенную в верхней части, заводим в отверстие провода и конец гофрированной трубы, идущей от потолка.

В результате должно получится аккуратное плотное соединение гофры с корпусом со свободным доступом к проводам для дальнейших работ

Время приступить непосредственно к подключению. С концов проводов снимаем изоляционный материал, 8-10 мм зачищаем.

Присоединяем провод белого цвета (фаза) к клемме с обозначением L, синий – другой клемме, с обозначением «1». Аккуратно закручиваем болты и помещаем рабочий узел в корпус.

Провод, ведущий к розетке, прокладываем в обвод рабочего узла и выводим в нижнее отверстие корпуса, туда же вставляем второй конец гофрированной трубы

Производим обратную сборку выключателя: ставим на место лицевую панель, затем фиксируем клавишу.

В конце работы производим тестирование: включаем подачу электроэнергии и несколько раз нажимаем на клавишу. Если осветительный прибор зажигается при включении – подключение выполнено верно

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется. Крайне важно, чтобы п

Как подключить выключатель света - основные нюансы

Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов.

Некоторые трудности могут возникнуть с выбором устройства, поэтому необходимо предварительно определится с типом выключателя.

Итак, как подсоединить выключатель – тема нашей статьи.

Классификация выключателей

На сегодняшний день существует целый ряд параметров электро-коммуникационных устройств, которые и определяют классификацию выключателей света:

  • По способу фиксации. Устройства могут предполагать винтовое крепление или базируются на безвинтовой системе фиксации. Первый вариант оптимально подходит для устройств с алюминиевыми комплектующими и отлично предотвращает искрение, перегрев, а также деформацию внутреннего наполнения. Вторая система больше подходит для использования соединений из меди.
  • По уровню функционала выключатели могут быть представлены классическими, контрольными или индикаторными и светорегулирующими моделями или диммерами. Особенностью контрольных систем является наличие специальной индикаторной лампочки, светящейся в условиях выключенного света. Наиболее прогрессивными являются диммеры. Такой вариант комбинированного устройства позволяет не только включать и выключать систему освещения, но также осуществляет регулирование уровня яркости.
  • Конструкционные особенности выключателя оказывают непосредственное влияние на удобство и продолжительность эксплуатации. Принципиальные отличия представлены формой, а также механизмом, отвечающим за работоспособность устройства. Выпускаются модели перекидного, поворотного и кнопочного типа.
  • В зависимости от принципа функционирования, выключатели могут быть перекрестными, проходными и сенсорными. Первые два варианта монтируются в связке. Сенсорные устройства делают возможным осуществлять удаленное управление осветительными приборами.
  • Установка устройства может быть скрытой и внешней. В первом случае прокладка электропроводов осуществляется внутри стен, а второй вариант пригоден для монтажа проводов открытым или наружным способом. Несмотря на то, что скрытые выключатели выглядят более привлекательно, устройства внешнего типа легки в обслуживании и удобны для проведения ремонтных работ.

Также выключатели различаются по наличию дополнительного опциона, представленного разными степенями защиты от влаги или пыли и наличием световой индикации.

Важно помнить, что количество и внешний вид клавиш – не определяющие факторы при выборе типа устройства электро-коммуникаций, а значительное количество механизмов, встроенных в один корпус, часто отрицательно сказывается на износостойкости и прочности.

Основные нюансы при подключении

Выключатели относятся к категории функциональных элементов интерьера, и к выбору места подключения нужно подойти очень внимательно.

Использование устройства должно быть комфортным и полностью безопасным.

В настоящее время существует несколько основных нюансов, которые должны быть учтены в процессе подключения выключателя света в условиях жилого помещения:

  • установка осуществляется с учётом среднего роста человека, поэтому оптимальной высотой является 80см от уровня пола;
  • доступ к выключателю не должен быть загорожен или перекрыт, а оптимальное расстояние от предметов интерьера и косяка двери составляет 100мм;
  • выключатели на управление светом в санитарном узле, кладовом помещении и прихожей, чаще всего монтируются в коридоре.

Особое внимание уделяется выключателям на дополнительное освещение. Они могут быть установлены практически на любом участке, а основным критерием выбора места под монтаж является соответствие дизайну интерьера.

В ванной комнате и кухне, а также в других помещениях, характеризующихся повышенными показателями влажности, устанавливаются выключатели, имеющие прорезиненные или надежные пластиковые кожухи.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

  • отключить электроэнергию;
  • разобрать корпус выключателя, сняв клавишу и рамку защиты;
  • определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
  • определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
  • выполнить подсоединение проводов согласно их назначению;
  • заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Некоторые домовладельцы замечают, что именно в их квартире или доме постоянно перегорают лампочки, не отслужив положенный срок. Почему перегорают лампочки? Разберемся в причинах поломок и попробуем их устранить.

Обзор и характеристики ламп освещения представлены тут.

Схемы подключения ламп дневного света вы найдете в следующей теме. Подключение с дросселем и без дросселя.

Двухклавишный

Выключатели на две клавиши устанавливаются при необходимости обеспечить управление парой групп осветительных приборов.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

  • отключение системы электрического питания;
  • разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
  • определение обозначения фаз;
  • зачистка кончиков трёхжильного провода;
  • подключение «провод-фазы» на контакт, обозначенный литерой «L»;
  • подключение оставшейся пары проводов на контакты клавиш;
  • на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
  • проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике.

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

  • установка проходного выключателя на постоянное место;
  • подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная схема подключения лампы ДРЛ – гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим в данной теме.

Схема подключения лампочки через выключатель

Как подключить лампочку через выключатель? Способов, позволяющих осуществить запитку лампы через выключатель, несколько. Чаще всего одиночный ламповый осветительный прибор подключается посредством пары проводов к выключателю с одной клавишей.

Трёхрожковые осветительные приборы могут подключаться отдельно или группами к двухклавишному выключателю при помощи электрической разводки тремя проводами. Раздельно и одновременно управлять тремя разными светильниками можно при помощи установленного трехклавишного выключателя.

Схема подключения трехрожковой люстры

Какой использовать провод на выключатель?

Мягкие провода представлены большим количеством тонких проводников, поэтому им в процессе соединения потребуется обеспечить сильное обжатие или напрессовку специальным наконечником. Кабели, представленные единственной жилой, носят название «жестких», и не могут использоваться на участках с изгибами или сильными вибрациями.

Лучше всего использовать трехжильные провода с наличием дополнительного заземляющего провода.

В процессе монтажа электрической проводки применяются медные NYM-кабели круглой формы на основе однопроволочной жилы, гибкие медные ПВСПВС-кабели из скрученных многопроволочных отожженных жил с изоляцией ПВХ, медные однопроволочные ВВГВВГ-кабеля с изоляцией ПВХ.

Московскими производителями выпускаются провода, которые обладают более толстой и надежной изоляцией. Главными условиями применения кабелей для подключения выключателей по-прежнему являются надежный монтаж и полное соответствие нагрузке.

Видео на тему

схемы подключения люстры к одиночному и двойному выключателю

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

  • фазный;
  • и нулевой.
А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

  • рабочий ноль-проводник должен быть синим или голубым;
  • защитный ноль-проводник — желто-зеленым.
Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.



От потолка провода могут идти по-разному:

  1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
  2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.

  3. Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
  4. Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:
  • общий вывод к фазовому проводу или напрямую к люстре;
  • пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

  1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
  2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
  3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
  4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
  5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
  6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
  7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Загрузка...

Как подключить контрольный выключатель света? 2- и 3-сторонняя проводка

Как подключить 2- и 3-сторонние переключатели неонового света

Что такое переключатель пилотного света и как его подключить?

Выключатель контрольного света содержит выключатель и встроенную неоновую лампу, которая светится, когда выключатель включен, и через нее течет энергия к точке освещения или любой другой подключенной нагрузке или приборам.

Пилотные выключатели обычно используются и устанавливаются в туннелях, коридорах, подвалах, чердаках и в гаражных светильниках, где их легко увидеть с места выключателя.

Большинству переключателей контрольных ламп нужен нейтральный провод, в то время как однополюсный переключатель в особом случае может быть подключен непосредственно через горячий провод, а нейтраль подключается через нейтральный провод нагрузки благодаря специальному механизму внутри переключателя.

Основным типом переключателя пилотной неоновой лампы могут быть провода, такие же, как и комбинация переключателя и выходного устройства, как показано на рисунке ниже. Имейте в виду, что есть сломанный язычок плавника (такой же, как в комбинированном переключателе / ​​розетке), который не затрагивает сторону линейного (горячего) терминала i.е. горячий провод можно подключить к одной латунной (или золотой) клемме вместо обеих клемм.

Нейтральный провод от выключателя и провод заземления следует подключить к серебряной клемме и зеленой клемме соответственно. Клемма нагрузки переключателя может быть подключена к осветительной арматуре или любой другой нагрузке, например, вытяжному вентилятору и т. Д.

Таким образом, когда переключатель находится в положении ON, мощность течет через переключатель к подключенной нагрузке, контрольная лампа (неоновая лампа в качестве индикатора) будет начинают светиться. Точно так же, когда переключатель находится в положении ВЫКЛ и нагрузка отключена, контрольная лампа также выключается.

Подключение двухпозиционного переключателя неонового света к лампочке

На следующей простой схеме показано, как подключить переключатель пилотного неонового света к точке освещения. Схема подключения ясно показывает, что провод под напряжением (линейный или горячий) подключен к черной клемме на стороне линии. Имейте в виду, что перемычка между двумя черными клеммами на стороне линии не повреждена, то есть обе черные клеммы соединены между собой, и только один провод может быть подключен к горячему проводу.

Нейтральный провод подключается к серебряной клемме пилотного переключателя, а также к лампочке, а зеленая клемма подключается к заземлению. Наконец, лампочка подключается к клемме нагрузки переключателя (латунной или золотой). Таким образом, проводное соединение работает следующим образом.

  • При включении = лампочка включена = неоновая контрольная лампа включена
  • При выключении = лампочка выключена = неоновая контрольная лампа выключена

Полезно знать:

Cooper и Левитон переключатели контрольных ламп такие же, но клеммы (линия и нейтраль) находятся на противоположных сторонах, кроме клеммы заземления, но клемма заземления находится посередине в переключателе пилотной неоновой лампы Cooper, а в переключателе пилотной лампы Leviton она находится внизу (внизу ) боковая сторона. На приведенной выше схеме подключения показан выключатель контрольной лампы Leviton. Перед установкой обратитесь к руководству пользователя конкретного неонового света или любого другого переключателя или проконсультируйтесь с лицензированным профессиональным электриком.

Соответствующая проводка:

Подключение 3-позиционного выключателя контрольной лампы

На этой схеме показано, как подсоединить 3-позиционный выключатель контрольной лампы, как показано ниже. Поскольку это трехпозиционное коммутационное соединение, мы использовали два переключателя: один - обычный трехпозиционный переключатель, а второй - трехпозиционный выключатель контрольной лампы.

Назначение этой трехсторонней коммутирующей проводки состоит в том, чтобы управлять лампочкой из двух разных мест (так же, как трехстороннее переключение в проводке на лестнице) при использовании переключателя контрольного света. Мы использовали только один трехпозиционный выключатель контрольной лампы (вы можете использовать два и более) с обычным трехпозиционным выключателем. Для управления лампочкой более чем из двух мест используйте промежуточный или четырехпозиционный переключатель между трехпозиционными переключателями.

В этой проводке две латунные или золотые клеммы соединены между собой посредством путевых проводов, в то время как линейная клемма соединена с горячим проводом от автоматического выключателя.Латунная клемма обычного трехпозиционного переключателя подключена к лампочке. Точно так же нейтральный провод подключается к лампочке, а также к серебряному выводу переключателя контрольной неоновой лампы. Наконец, заземляющий провод подключается к выключателям и светильнику.

Похожие сообщения:

Таким образом, лампочка управляется из двух разных мест с помощью трехпозиционного переключателя пилотного света и обычного трехпозиционного переключателя.

Полезно знать:

Двух- или трехходовой переключатель?

«Трехпозиционный» - это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Связанные сообщения:

Электропроводка розетки контрольной лампы GFCI с переключателями контрольной лампы

На следующей схеме показано, как подключить контрольную лампу GFCI к другим защищенным выключателям контрольной лампы. Имейте в виду, что мы использовали два разных переключателя пилотного света, т.е.Выключателю контрольной неоновой лампы 1 нужен активный нейтральный провод, тогда как выключателю контрольной лампы 2 не нужен нейтральный провод. Имейте в виду, что между двумя линейными терминалами GFCI нет перемычки, как в комбинированном устройстве или переключателе неонового света.

Как известно, любая нагрузка, подключенная к стороне нагрузки GFCI, защищена от замыканий на землю. Здесь применяется то же правило, то есть оба переключателя контрольных ламп подключены к стороне нагрузки GFCI. Другими словами, лампочки, подключенные к обоим выключателям неоновых контрольных ламп, защищены GFCI.

Важные примечания:

  • Мы использовали красный для горячего, черный для нейтрали, зеленый для заземления и синий для путевых проводов только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
  • Используйте переключатель с подходящим напряжением и силой тока, с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.
  • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
  • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по монтажу электропроводки

Конструкция лампочки | HowStuffWorks

Лампочки имеют очень простую конструкцию.В основании у них есть два металлических контакта, которые подключаются к концам электрической цепи. Металлические контакты прикреплены к двум жестким проводам, к которым прикреплена тонкая металлическая нить . Нить накала находится посередине колбы и поддерживается стеклянным держателем . Провода и нить накала помещены в стеклянную колбу, заполненную инертным газом , например, аргоном .

Когда лампочка подключена к источнику питания, электрический ток течет от одного контакта к другому через провода и нить накала.Электрический ток в твердом проводнике - это массовое движение свободных электронов (электронов, которые не связаны прочно с атомом) из отрицательно заряженной области в положительно заряженную область.

По мере того, как электроны движутся по нити, они постоянно натыкаются на атомы, составляющие нить. Энергия каждого удара вызывает колебания атома - другими словами, ток нагревает атомов. Более тонкий проводник нагревается легче, чем более толстый проводник, потому что он более устойчив к движению электронов.

Связанные электроны в колеблющихся атомах могут быть временно переведены на более высокий уровень энергии. Когда они возвращаются к нормальному уровню, электроны выделяют дополнительную энергию в виде фотонов. Атомы металлов испускают в основном инфракрасных фотонов света, которые невидимы для человеческого глаза. Но если их нагреть до достаточно высокого уровня - около 4000 градусов по Фаренгейту (2200 градусов по Цельсию) в случае лампочки, - они будут излучать много видимого света .

Нить накала в лампочке сделана из невероятно тонкой длины из металла вольфрам . В типичной 60-ваттной лампе вольфрамовая нить имеет длину около 6,5 футов (2 метра), но толщину всего одну сотую дюйма. Вольфрам расположен в двойной катушке , чтобы уместить все это в небольшом пространстве. То есть нить накала наматывается в одну катушку, а затем эта катушка наматывается, чтобы получилась катушка большего размера. В 60-ваттной лампочке длина катушки составляет менее дюйма.

Вольфрам используется почти во всех лампах накаливания, потому что это идеальный материал для нити накала. В следующем разделе мы выясним, почему это так, и рассмотрим роль стеклянной колбы и инертного газа.

Мы рассмотрим, из чего сделана нить накала, в следующем разделе.

Как подключить tp-link Smart Bulb к моей домашней сети через Kasa?

Данная статья применима к:

LB130, KL50, KL110B, KL60, KB130, KL120, KL60B, KL130B, KL110, KL130, KB100, KL50B, LB230, LB120, LB110, LB100 TKIT, LB200, LB100

Это руководство проведет вас через процедуры настройки лампочки TP-Link Smart Wi-Fi. Приложение Kasa в настоящее время совместимо только с устройствами iOS и Android, не поддерживает устройства Amazon Kindle.

Прежде чем мы начнем:

  1. Загрузите приложение Kasa Smart из App Store или Google Play и установите его на свой смартфон. Вы также можете отсканировать QR-код ниже, чтобы загрузить приложение.

Требования к ОС: iOS 10 или выше, Android 5.x или выше.

Примечание. В настоящее время не планируется поддерживать такие ОС, как Windows phone, Kindle и Kindle fire, а приложение доступно только на мобильных устройствах, но не на компьютерах.

  1. Убедитесь, что ваш смартфон подключен к домашней сети Wi-Fi (только 2,4 ГГц) и имеет Интернет.

ПРИМЕЧАНИЕ. Если на вашем смартфоне есть служба VPN, временно отключите VPN.

Например, здесь мы используем LB120.

Шаг 1

Зарегистрируйте учетную запись TP-Link Cloud для удаленного управления Smart Bulb.

Откройте приложение Kasa на своем смартфоне. Если вы устанавливаете интеллектуальную лампочку впервые, создайте облачную учетную запись, чтобы лучше использовать свою интеллектуальную лампочку: как создать облачную учетную запись TP-Link на Kasa?

Шаг 2

Добавьте Smart Bulb в свою облачную учетную запись

а.Нажмите кнопку « + », чтобы добавить интеллектуальную лампочку, выберите «Добавить устройство» и выберите значок интеллектуальной лампы в соответствии с номером вашей модели.

г. Прикрутите умную лампу и подождите около 5 секунд, лампочка мигнет 3 раза.

Если он не мигает, нажмите «Моя умная лампочка не мигала» и следуйте инструкциям по включению, выключению, выключению и включению 3 раза.

Примечание. Поворачивайте интеллектуальную лампочку медленно, примерно с интервалом в 1 секунду при каждом выключении и включении, и убедитесь, что интеллектуальная лампочка мигает три раза, прежде чем нажимать «Далее».

г. Ищу свою умную лампочку.

Для Andriod:

Kasa автоматически найдет вашу умную лампу, это займет около минуты.

Если у вас возникли проблемы с поиском умной лампочки, перейдите в «Настройки» -> Wi-Fi на вашем смартфоне и вручную подключитесь к сети Wi-Fi умной лампочки (как в iOS).

Для iOS:

Вам необходимо подключить Wi-Fi Smart Bulb вручную, перейдите в Настройки-> Wi-Fi на своем смартфоне и вручную подключитесь к сети Wi-Fi смарт-лампы (которая называется TP-LINK_Smart Bulb_xxxx), а затем вернитесь к приложение KASA, чтобы продолжить процесс настройки.

г. Подключите Smart Bulb к домашней сети.

e. Назовите свою умную лампочку и выберите для нее значок, после чего мы завершили настройку умной лампы.

Не забывайте, что для правильной работы Smart Bulb требуется постоянно включенный источник питания.

Если у вас все еще возникают трудности при настройке умной лампы, обратитесь за помощью в службу поддержки.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
