Токовое реле — устройство, контролирующее определенную цепь и подающее сигнал о превышении установленной величины тока, а также отключающие питание при перегрузках и в случае КЗ.

Прибор сравнивает поступающие извне электрические сигналы и, если они не совпадают с его настройками, молниеносно реагирует на них.

Все существующие токовые реле относят к различным типам. Классифицируют их как по конструктивному исполнению, так и по принципу действия.

Схема реле тока

В классическом исполнении схема токового реле включает:

• электромагнитную катушку с сердечником;
• подвижный якорь;
• контакты.

Ток, проходя по катушке, формирует магнитное поле. Это провоцирует намагничивание сердечника, он притягивает якорь, а в результате контакты срабатывают. Так как катушка ТР отличается небольшим числом витков провода, напряжения на ней падает незначительно.

Этот момент очень важен по той причине, что по отношению к подконтрольной цепи подключение ТР осуществляют последовательно.

В отдельных приборах ток срабатывания регулируется. В большинстве случаев — за счет перемены натяжки пружины якоря. Иногда установка токового реле, контролирующего большие токи, предусматривает его подключение через трансформатор тока.

Основной параметр токового реле — время срабатывания. У реле контроля максимального тока оно небольшое, составляющее иногда десятки миллисекунд.

Инструкция по подключению реле тока

Принципиальная схема подключения реле контроля тока для приборов разных видов может отличаться. Монтаж устройств типа ЕРР, которые используют в системах РЗА (релейной защиты и автоматики), работающих на переменном токе, состоит из следующих шагов:

• Отключают питание.
• На шине в РЩ устанавливают реле.
• Подсоединяют питание согласно техдокументации.
• Проводят кабель измеряемой линии через сквозной канал подключения реле.
• К соответствующим контактам устройства контроля тока в порядке очереди присоединяют провод питания сигнализации.
• Устанавливают пороговые токовые и временные параметры на шкале тока прибора.

Схема подключения токового реле

Реле тока, которое отключает неприоритетные цепи, если допустимый порог электропотребления превышен, применяют, когда сеть питает минимум двух потребителей, работающих автономно. Когда они подключатся одновременно, используя полный ресурс, реле отключит второстепенную линию, а приоритетная цепь останется в рабочем состоянии.

Краткая инструкция по подключению реле тока этого типа:

• Напряжение подключают к нулевому зажиму и к фазе.
• Неприоритетную цепь подсоединяют к соответствующему зажиму и нулю.
• Приоритетную линию подключают к контакту и нулевому проводу.

Для исключения ложных срабатываний при кратковременном росте величины тока, в тандеме с токовым реле применяют реле времени. Оно задерживает отключение цепи.

Реле максимального тока (принцип действия, установка, типы)

Среди большого количества разновидностей реле, широким спросом пользуются РМТ, из названия видно, что управляющим параметром этого прибора является ток. Чаще всего эти модели используются в качестве элементов защиты в цепи с различным оборудованием. Рассмотрим подробнее, как они работают и где применяются. Читайте также статью ⇒ Подключение указательное реле.

Область применения

Функциональное назначение этого прибора контролировать величину тока на определенном отрезке электрической цепи. При превышении установленных параметров конструкция размыкает цепь или подает сигнал на индикаторные элементы панели, пульта контроля и управления. Возможны оба варианта одновременно, индикация может быть световая на табло, светодиодная или звуковая.

Преимущество таких элементов защиты в селективном отборе конкретного участка, элемента оборудования, который при неисправности отключается. При этом другое оборудование в системе или на производственной линии может работать. В то же время такая система защиты и контроля выполняет функции диагностики, указывая, где неисправность.

Реле такого типа нашли широкое применение в быту и на промышленных объектах, в квартирах и частных домах линии проводки разделяют на отдельные группы:

• Розеточная;
• Осветительная;
• Для нагревательных приборов большой мощности отдельные линии и другие.

Там где предполагается использовать электронную аппаратуру, чувствительную к резким перепадам тока и напряжения, обычно это в розеточной группе, устанавливают РМТ. Это эффективно защищает дорогостоящую аппаратуру от выгорания входных цепей при коротком замыкании или скачках напряжения в сети. Реле устанавливают после защитных автоматических выключателей в щитке, они дублируют защитную функцию. Порог срабатывания настраивается на максимально допустимый для аппаратуры, которая запитывается от розеток в этой линии.

На производстве реле максимального тока применяют для контроля величины токов и защиты магнитных пускателей, контролеров, электродвигателей, трансформаторов и других элементов в электрических цепях.

Принцип работы РМТ

На примере работы реле РЭО-401 наглядно можно понять принцип работы.

Основные элементы конструкции токового реле РЭО-401

Катушка подключается концами в разрыв цепи, при протекании тока через обмотку наводится электромагнитное поле, которое при достижении установленного порога величины тока выталкивает стержень из трубки в центре катушки. Сердечник давит на стержень, который отодвигает замыкающую пластину, сжимая пружину, после чего цепь размыкается. При падении величины тока давление пружины на пластину ослабевает, и пластина снова замыкает разрыв в цепи. Читайте также статью ⇒ Реле напряжения.

Величина порога срабатывания в данном варианте регулируется глубиной погружения трубки с сердечником в цилиндрическое отверстие катушки. Трубка ввинчивается или выкручивается из катушки, таким образом, регулируется порог срабатывания. В некоторых конструкциях трубка свободно передвигается внутри катушки и фиксируется зажимным винтом.

На этом примере рассмотрен классический вариант, где хорошо просматривается принцип действия реле, существуют много моделей с другими конструкциями и дополнительными функциями. Основной принцип во всех вариантах один, при превышении установленного максимального порога тока, реле отключает цепь от источника питания.

Совет №1 Монтаж токового реле рекомендуется размещать в распределительном шкафу, это удобно и упрощает процесс при ремонте или замене.

Виды РМТ

Токовые реле разделяют по способу подключения:

1. Первичные включаются в разрыв цепи напрямую контактами коммутации и токовой катушкой, такие приборы используются в сетях с напряжением 12,24, 220, 380 до 1000В
2. Вторичные используются в сетях с высоким напряжением, так как токи большие, они подключаются, в разрыв через трансформатор тока. Магнитная катушка подсоединяется последовательно в разрыв вторичной обмотки трансформатора, где величина тока пропорциональна току первичной обмотки, но в десятки раз меньше. При достижении порогового значения коммутационные контакты размыкают цепь, подключаемую к первичной обмотки трансформатора.

Вторичные реле делятся по способу измерения величины тока и принципу работы механизма переключения:

• Индукционные с трансформатором тока;
• Электромагнитные реле с катушкой и сердечником;
• Дифференциальные работают по принципу сравнения величины тока на участках до нагрузки и после нее. При нормальной работе эти токи равны, коротком замыкании или утечке по различным причинам они отличаются, тогда нагрузка отключается от источника питания;
• Электронные работают на полупроводниках, при превышении установленного порога величины тока p-n-p переходы закрываются и нагрузка обесточивается.

Каждый вид имеет свои особенности подключения в цепи с различными нагрузками, это зависит от конструкции реле, функционального назначения схемы, величины тока и вида приборов нагрузки.

Схемы подключения

Самый простой и распространенный способ защиты прямое включение в цепь электромагнитного токового реле.

На этой схеме показано как в разрыв фазного провода последовательно включается амперметр, для контроля величины протекающего тока, потом электромагнитная катушка реле и нагрузка.

Нейтральный провод подключен к контакту №11 коммутации реле, который в нормальной состоянии замкнут с контактом №12 от него нейтральный провод идет к нагрузке.

При достижении порогового значения тока сердечник катушки приводит в движение механизм размыкания контактов 11 и 12, после этого нагрузка обесточивается. Обратите внимание, что катушка имеет три клеммы, обмотка разделена на две части, это один из методов регулировки порогового значения тока срабатывания. Если нагрузку подключить к контакту Е2 величина порогового значения тока увеличится в 2 раза.

 Пример включения в цепь токового реле трансформаторного типа

В высоковольтных сетях первичная обмотка трансформатора включена последовательно к нагрузке, вторичная с пониженным напряжением и током зпитывает катушку реле с сердечником. Дальнейшая работа осуществляется, как и в предыдущем случае. При срабатывании размыкаются контакты 11 и 12.

Очень часто такие схемы защиты используют для защиты обмоток мощных, дорогостоящих электродвигателей.

В цепях с порогами отключения больших токов катушки реле имеют малое количество витков и толстый провод обмотки.

На фотографии показано катушка реле РЭО- 401, способное пропускать токи до 100А Обмотка имеет всего 6 витков медного провода сечением 6-8мм²

Критерии выбора реле

На рынке представлено много моделей различных производителей, но выбор определяет техническое задание, основанное на условиях эксплуатации оборудования. В первую очередь, учитывается величина токовой нагрузки, современные изделия предусматривают несколько вариантов крепления, на плоских поверхностях и дин – рейках в распределительных шкафах. Некоторые образцы имеют большое количество опций и преимуществ:

• малые габариты,
• легко регулируемый широкий диапазон пороговых значений,
• световую и звуковую индикацию при срабатывании;
• Цифровую индикацию значений различных параметров на жидкокристаллическом или светодиодном дисплее.

При выборе изделия необходимо учитывать условия размещения, климатический фактор и степень защищенности реле. В зависимости от модели и количества опций реле может иметь большое количество технических характеристик, но есть основные, которые обязательно характеризуют все токовые реле. Читайте также статью ⇒ Реле тока приоритетное.

Основные технические характеристики

• Номинальный (рабочий ток) в катушке;
• Ток в катушке допустимый для длительной эксплуатации;
• Коэффициент возврата контактов в исходное состояние после срабатывания (отношение тока срабатывания к току отпускания контактов), обычно 0,6 – 0.8;
• Порог тока срабатывания;
• Максимально допустимый ток на контактах замыкания;
• Ток допустимый при длительной эксплуатации на контактах коммутации;
• Потребляемая мощность обмоткой катушки в обычном режиме;
• Увеличение мощности в % после срабатывания;
• Вид тока переменный или постоянный;
• Рабочее напряжение;
• Масса, габариты, вес и другие параметры в зависимости модели и ее назначения.

Совет №2 Устанавливая реле или меняя нагрузку, кроме порогового тока срабатывания не забывайте выставить соответствующее время отключения. В противном случае при большом интервале до отключения элементы нагрузки могут сгореть.

Рассмотрим технические характеристики на примере изделий серий РТ- 80…90.

Модификация модели РТ	рабочие токи, А
		фиксированные токи срабатывания индукционного элемента, А	время срабатывания, с*
81\1	10,1	4,1АА* 5,1АА* 6А* 7А* 8А* 9А*10А	1* 2* 3* 4
91\1
81\2	5,1	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
91\2
82\1	9.9	4А* 5А* 6А* 7А* 8А* 9А* 10А	4* 8* 12* 16
82\2	5,1	2А* 2. 5А* 3А* 3.5А* 4А* 4.5А* 5А
83\1	9.9	4А* 5А* 6А* 7А* 8А* 9А* 10А	1* 2* 3* 4
83\2	5,1	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
84\1	9.9	4А* 5А* 6А* 7А* 8А* 9А* 10А	4* 8* 12* 16
84\2	5,1	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
85\1	9,9	4А* 5А* 6А* 7А* 8А* 9А* 10А	1* 2* 3* 4
95\1
85\2	5	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
95\2
86\1	10	4А* 5А* 6А* 7А* 8А* 9А* 10А	4* 8* 12* 16



ток в катушках дпустимый к длительной эксплуатации в % к номинальному.		Для всех модификаций  РТ (80…90)	110
			110
Минимальный коэффициент возврата			0. 8
Для РТ (81…84 и 91) ток замыкания с напряжением питания 24-250В независимо постоянный или переменный ток в цепи Размыкание производится контактами иного переключателя			5А
Увеличение  мощности потребляемой катушкой  после срабатывания в %			15
Ток размыкания	~ ток		2
	— ток		0.5
Для РТ модификаций (81…84 и86) токи при размыкании или замыкании контактов в сигнальных цепях  24 — 250В, А	~ ток		1
	— ток		0.2
Мощность потребляемая в режиме тока, равному току уставки	для РТ80		10А
	для РТ90		30А

Габариты токовых реле серии РТ80…90.

Описание модели РМТ 101

Данное реле современного исполнения, многофункциональное и пользуется большим спросом у потребителей, рассмотрим его технические возможности.

Функциональное назначение

Реле используется для контроля тока нагрузки на протяжении всего времени эксплуатации, приборов нагрузки с однофазным питанием. Пределы измерения тока от 0 до 100А, прибор отключает нагрузку при достижении установленного порогового значения тока. Нагрузка подключается через коммутирующие контакты реле при потребляемой мощности не более 1.75кВА. токовые нагрузки выше этого значения до 20кВА подключают через магнитные пускатели с контактами способными выдерживать нагрузку соответствующей мощности.

Органы управления реле позволяют пользователю вручную задавать:

• Пороги срабатывания по току;
• Время задержки отключения;
• Время повторного включения после срабатывания;

В то же время кроме функций защиты изделие имеет дополнительные функции:

• Цифровой амперметр измеряет и отображает токи нагрузки;
• Ограничение токов потребления;
• Используется реле с приоритетом выбора нагрузки.

Встроенный трансформатор тока позволяет измерять величину тока без разрыва цепи, на лицевой панели светодиодные индикаторы отображают состояние реле и в каких пределах находится ток нагрузки.

Основные технические характеристики

Питание однофазная сеть переменное напряжение	220В
Частота напряжения в сети	50 Гц
Диапазон токовых измерения	0-100А
Погрешность измерений	1%
Интервал регулировки времени включения	0 – 900 сек.
Интервал регулировки времени отключения	0 – 300 сек.
Максимальный ток коммутации	8А
Максимально допустимое напряжение	400В
Потребляемая мощность без нагрузки	3.5Вт.
Износостойкость контактов коммутации: — при нагрузке 8А — при нагрузке 1А	100 тыс. срабатываний; 1 миллион.
Сечение подключаемых проводов в сети	0.5 – 2мм2
габариты	90-52,6-69,1
крепление	На дин — рейку

Конструкция позволяет функционировать изделию в любом положении в пространстве относительно поверхности земли.

Ошибки, которые допускаются при монтаже и эксплуатации РМТ

• В условиях высокогорья электромагнитные конструкции могут давать сбои в работе. Это связано с изменением атмосферного давления. Внимательно смотрите характеристики, обычно допускается эксплуатация до 2000м над уровнем моря. В авиационной технике этот фактор обязательно учитывается.

• На конструкциях с большим количеством коммутационных контактов пластины расположены, очень близко друг к другу. Поэтому припайке обязательно надевайте изолирующий кембрик или термоусадочную трубку. Особенно если реле используется в условиях вибрации, это исключит возможного замыкания.

Пример качественной изоляции контактов на реле



Часто задаваемые вопросы

1. Можно из герконовых переключателей сделать реле тока?

Можно, наматать на геркон несколько витков провода, это будет как обмотка катушки, при протекании тока, контакты геркона будут замыкаться. Но РМТ для размыкания контактов, еще придется столкнуться с трудностью расчета сечения провода и количества витков для установки нужного порога срабатывания. Герконовые контакты рассчитаны для низковольтных сетей с малыми токами. Надежнее поставить реле промышленного изготовления.

2. Какое токовое реле лучше поставить для защиты насоса в колодце?

Это зависит от мощности потребляемой насосом и электропитания, для бытового с питанием от одной фазы с потребляемой мощностью до 3 кВт идеально подойдет МРТ- 101.

Оцените качество статьи:

Реле тока. Виды и устройство. Работа и как выбрать. Применение

Реле тока — в электрических промышленных сетях часто возникают чрезмерные нагрузки и короткие замыкания. Все компоненты цепи, начиная от обычного проводника, и заканчивая потребителями нагрузки со сложной конструкцией, рассчитаны на допустимый максимальный нагрузочный ток. Превышение этой величины приводит к пробою изоляции, либо нарушению целостности проводов из-за расплавления жил, а также межвитковому замыканию обмотки двигателя, перегрузке трансформатора. Все эти факторы являются аварийными режимами эксплуатации, ведущими к неисправностям и выходу из строя сети питания.

Для обеспечения надежной защиты агрегатов, трансформаторов, приводов электромоторов применяется релейная защита, включающая в себя один из основных элементов в виде реле тока, которое предотвращает эксплуатацию электрооборудования в аварийном режиме.

Виды

Реле тока классифицируются по двум основным признакам:

• Первичные чаще всего встроены в конструкцию выключателя, и являются его частью. Они применяются в основном в электрических сетях напряжением до 1000 В.
• Вторичные включаются в цепь посредством трансформатора тока, который подключается к питающей шине или кабелю. Трансформатор снижает ток до значения, которое подходит для функционирования реле. В качестве примера можно рассмотреть трансформатор тока, имеющий кратность 100 : 5. Он способен контролировать значение тока до 100 ампер, применяя для этого реле с допускаемой величиной наибольшего тока всего в 5 ампер.

Вторичные реле тока в свою очередь разделяются на виды:

• Индукционные реле.
• Электромагнитного действия.
• Дифференциальные модели.
• Реле на интегральных микросхемах.

Устройство и работа

Конструктивные особенности основных видов реле и их принцип действия.

Индукционные

Такой вид реле работает на основе взаимодействия между током, индуцированным в некотором проводнике, и переменным магнитным потоком. Вследствие этого они используются на переменном токе в качестве защитного реле косвенного действия.

Имеющиеся виды индукционных реле делятся на 3 группы:

• С рамкой.
• С диском.
• Со стаканом.

В варианте с рамкой (рисунок «а») поток Ф2 создает ток в замкнутой обмотке, выполненной в виде рамки в магнитном поле второго потока Ф1, который сдвинут по фазе. Такие реле обладают повышенной чувствительностью и максимальной реакцией в отличие от других реле. В качестве недостатка можно отметить слабый момент вращения.

Образцы с диском имеют широкую популярность. Схема такого реле изображена на рисунке «б». Такие реле обладают большим моментом вращения диска, имеют простое устройство.

Реле со стаканом (рисунок «в») оснащены подвижным стаканом, который может вращаться в магнитном поле потоков магнитной системы, состоящей из четырех полюсов. Потоки расположены под прямым углом между собой в пространстве.

В стакане 5 находится стальной цилиндр 1, который предназначен для снижения магнитного сопротивления. Эта конструкция более сложная, в отличие от реле с диском. Это дает возможность получения короткого времени реакции на срабатывание (0,02 с), что является значительным преимуществом, и обеспечивает широкую популярность в использовании реле тока со стаканом.

4-полюсная магнитная система дает возможность получать без значительных доработок разные по назначению реле, и унифицировать их изготовление.

Электромагнитные

Нейтральные реле реагируют одинаково на постоянный ток, проходящий в обмотке, в любом направлении. По типу движения якоря реле делятся на два вида: с угловым перемещением якоря, и с втягивающим якорем.

1. Сердечник.
2. Ярмо.
3. Якорь.
4. Штифт.
5. Контакты.

Если нет сигнала управления, то якорь удерживается на наибольшем расстоянии от сердечника с помощью воздействия пружины. При поступлении сигнала на обмотку образуется магнитная сила, прижимающая якорь к сердечнику. Тем самым одни контакты замыкаются, а другие размыкаются.

Поляризованные реле включают в себя аналогичные элементы, однако отличаются наличием двух обмоток, двух сердечников, постоянным магнитом и контактной тягой. Поляризованные реле срабатывают в зависимости от того, какой полярности пришел сигнал управления.

Сердечник изготавливается из листовой электротехнической стали. Это позволяет повысить скорость срабатывания устройства. При отсутствии тока на катушках, реле находится в исходном состоянии. При этом в реле уже есть магнитный поток, который образован постоянным магнитом. Силовые линии замыкаются на два контура.

Первый контур включает в себя магнит, левый сердечник, ярмо, якорь и другой магнит. А второй контур проходит по магниту и ярму к правому сердечнику и якорю. Далее он снова приходит в первоначальное положение.

Между левым сердечником и якорем нет воздушной прослойки. В этом случае правый сердечник и якорь разделены большим воздушным зазором. Воздух имеет большое сопротивление, поэтому величина магнитного потока в правом контуре будет намного меньше левого. Якорь притянется к левому сердечнику под действием более мощного магнитного потока.

Так функционирует поляризованное реле. Его работа происходит на основе магнитных свойств. Это дает возможность менять направление тока на обмотке, при разных полярностях.

Реле переменного тока имеет отличие от модели постоянного тока в том, что работает от переменного тока непосредственно от сети. При равных размерах конструкции, величина силы у реле переменного тока в два раза ниже, чем у реле, работающего на постоянном токе.

Достоинства

• Низкая стоимость электромагнитных реле в отличие от полупроводниковых образцов.
• Незначительное падение напряжения на контактах, низкое выделение теплоты, не требует охлаждения.
• Качественная электрическая изоляция цепи управления катушки и группы контактов.
• Невосприимчивость к импульсным нагрузкам и помехам, возникающим при ударах молнии, и при переключениях высоковольтных цепей.
• Возможность подключения нагрузки до 4 киловатт при объемном размере реле ниже 10 куб. см.

Недостатки

• Возникающие проблемы при подключении индуктивных потребителей и нагрузок постоянного тока высокого напряжения.
• Возникновение радиопомех при работе силовых контактов.
• Ограниченный механический и электрический ресурс.
• Низкая скорость функционирования.

Дифференциальные

Такие реле действуют по принципу сравнивания значения тока до потребителя и после него. Таким потребителем обычно бывает силовой трансформатор. В обычном режиме эксплуатации ток до трансформатора и после него практически одинаков. Однако при появлении короткого замыкания на трансформаторе такой баланс нарушается. В этом случае реле замыкает контакты и подает команду на обесточивание неисправного участка цепи.

Дифференциальные реле широко используются в бытовых условиях, а также на производстве. Такие реле в виде защитных устройств предотвращают утечки тока в приборах и проводах.

Защищаемыми приборами обычно бывают:

• Оргтехника.
• Бойлеры.
• Светильники.
• Бытовые устройства.

Тем самым осуществляется защита человека от удара электрическим током при касании корпуса устройства.

Реле на микросхемах (интегральные электронные)

Такие типы изготавливают на основе полупроводниковых элементов. Основным их преимуществом является постоянная стабильная работа при повышенной вибрации.

Применение и подключение

В нормальном эксплуатационном режиме любое реле тока должно обладать достаточной чувствительностью к превышению номинального значения тока в цепи входа. При повышении тока больше допустимых значений, осуществляется переключение контактов выхода, которые обесточивают силовые устройства от сети питания.

Если ток дальше продолжает снижаться и подходит к номинальной величине, то при этом цепь снова замыкается под действием сигнала на выходе, и подается ток.

Реле для защиты применяют в жилых домах, а также на производственных объектах. Многие современные квартиры оснащены мощными бытовыми электрическими устройствами. Если включить сразу все такие устройства, то это вызовет значительные нагрузки в электрической сети питания.

Для предотвращения аналогичных случаев все устройства разделяют:

• Приоритетные.
• Второстепенные.

Приоритетными устройствами считаются те, отключение которых от сети создаст аварийную критическую обстановку. Такие внезапные отключения приводят к неисправностям и выходу из строя.

Второстепенными устройствами считаются те, которые можно отключить без всякого ущерба, не создавая аварийной ситуации или каких-либо неисправностей. Поэтому реле подключаются так, чтобы не допустить всевозможные перегрузки в сети питания.

Для примера реле максимального тока РМТ-101.

Это устройство дает возможность настроить определенное время отключения нагрузки при перегрузке сети, а потом снова подает питание.

Такой образец реле способен контролировать и измерять нагрузку по току. Также при необходимости реле может применяться вместо цифрового амперметра. При измерении тока нет необходимости разрывать цепь. В приборе установлен специальный датчик, расположенный в корпусе.

Защитное реле РМТ-101 можно присоединять к трансформаторам тока выносного типа. На передней панели реле находятся цифровые и светодиодные индикаторы, которые показывают величину тока в цепи. Реле оснащено двумя переключателями, которыми можно настраивать необходимый интервал измерений, режим индикации, точность показаний, наибольший и текущий ток.

Другой важной функцией реле является его использование вместо реле ограничения потребления тока. Также можно выбрать необходимую нагрузку. Реле может функционировать в двух режимах: наименьшего и наибольшего тока. Чтобы переключиться между режимами, необходимо воспользоваться специальным переключателем.

Реле тока РМТ-101 приобрело широкую популярность на производстве. Оно создает защиту мощных электродвигателей переменного и постоянного тока, а также другого оборудования от возникающих перегрузок.

Также широко используемым устройством в различных областях является реле РЭО-401.



Устройство этого реле тока защиты состоит из двух главных узлов:

• Электромагнитная система.
• Блок контакт.

Электромагнитная система включает в себя скобу сердечника с трубкой. На трубке размещена катушка, имеющая в качестве защиты изоляционный каркас. В трубке находится якорь, который может легко перемещаться вдоль трубки. Значение тока срабатывания зависит от расположения якоря.

Значение тока срабатывания регулируется с помощью изменения расположения скобы, которая после регулировки может фиксироваться специальным винтом. Когда реле сработает, то блок-контакты останутся разомкнутыми, пока не снизится ток до нормальной величины. Далее якорь переместится в нижнюю позицию, а контакты от воздействия пружины замкнутся. Проводники подключаются к реле на передней части корпуса.

Советы по выбору реле

Чтобы сделать правильный выбор реле наибольшего тока необходимо руководствоваться:

• Поставленной задачей.
• Значением тока.
• Напряжением питания.
• Условиями эксплуатации.
• Наличием механизма задержки срабатывания.
• Наибольшим допустимым током.
• Характеристиками и параметрами регулировки.

После приобретения реле, его необходимо настроить. Это делается легко, при помощи встроенных уставок, плавно изменяя их. Все аналогичные реле имеют компактные размеры. Это дает возможность без особых проблем установить их в шкафы релейной защиты или распределительные щиты.

Такие реле имеют надежную и простую конструкцию, унифицированы между собой, что позволяет производить их легкую замену. Для контроля параметров применяются встроенные светодиодные дисплеи.

Похожие темы:

Принцип работы и характеристики токового реле РТ-40

Оказавшись в любом старом распредустройстве будь то 0,4, 6 или 10кВ, и открыв релейных отсек, Вы можете увидеть прямоугольник в полосатом оргстекле или черной пластмассе. И на нем будет написано РТ40. Под ним же может быть написано КА1. В общем, этот материал посвящен, знакомому каждому человеку, имеющему отношение к релейной защите, токовому реле РТ40.

Итак, наша рубрика расшифровка. Возьмем например РТ140/6.

• РТ — реле тока
• 1 — выполнено в унифицированной оболочке
• 40 — номер разработки устройства (не ток)
• 6 — максимальная величина тока срабатывания

Что может означать унифицированная оболочка? В ответ на этот вопрос я обратился в интернет. Единственное различие я обнаружил в способе крепления крышки реле к корпусу. В реле рт140 крепление производится болтом. Не самое удобное, так как, когда откручиваешь крышку, болт с шайбой можно уронить. Но, если руки растут из того места, то проблем возникнуть не должно. В случае с рт-40 крепление происходит защелками.

Тут единственное обстоятельство, вновь же связанное с кривыми руками, при попытке отсоединить крышку можно нечаянно попасть одним из пальцев под оперток или напряжение, так как дергаются они непроизвольно. Думаю, кое-кто меня да поймет.

Устройство реле РТ40

Для того, чтобы разобраться в принципе работы любого реле, можно, но не обязательно, узнать, из чего же оно состоит. Для этого смотрим на картинку, приведенную ниже и изучаем. Источником картинки, как и основой для написания статьи является, кроме личного желания и опыта, выпуск №526 Библиотеки электромонтера (Л.С. Жданов, В.В. Овчинников — Электромагнитные реле тока и напряжения РТ и РН).

На рисунке выше: а — конструкция реле РТ-40; б — изоляционная колодка с неподвижными контактами; в — регулировочный узел; г — контактный узел; 1 — сердечник; 2 — каркас катушки с обмоткой; 3 — якорь; 4 — спиральная пружина; 5 — подвижный контакт; 6 — левый упор; 7 — правая пара контактов; 8 — левая пара контактов; 9 — изоляционная колодка; 10 — пружинодержатель; 11 — фасонный винт; 12 — шестигранная втулка; 13 — шкала уставок; 14 — указатель уставки; 15 — верхняя полуось; 16 — хвостовик; 17 — фасонная пластинка; 18 — пружинящая шайба; 19 — бронзовая пластинка с серебряной полоской; 20 — передний упор; 21 — задний гибкий упор; 22 — гаситель колебаний; 23 — алюминиевая стойка.

Реле состоит из П-образного сердечника, собранного из листов стали. Это сделано для уменьшения паразитных токов.

На сердечник надеты две катушки. Но не медью на сталь, а через пластмассовые каркасы, на которые намотаны эти самые катушки. Начала и концы обмоток катушек выведены на клеммную панель, которая расположена на пластмассовом корпусе.

Г-образный якорь выполнен из стальной пластины. Г-образная форма выбрана для уменьшения величины воздушного зазора при ходе контактов реле из одного положения в другое.

К якорю жестко прикреплена изоляционная колодка, на конце которой расположены подвижные контакты мостикового типа.

Г-образный якорь прикреплен к П-образной скобе. Сверху этой скобы прикреплен пластмассовый барабан с алюминиевой крышкой, заполненный просеянным песком. Данная деталь выступает в качестве гасителя вибрации подвижной системы.

Положение якоря ограничено левым и правым латунными упорами, которые представляют собой шпильки.

По бокам реле выведены контакты реле (открытый и закрытый) и начала и концы обмоток. Если смотреть лицом на реле, то слева будут нечетные (1, 3, 5, 7), справа четные (2, 4, 6, 8) номера. 1 и 3 — открытый контакт, 5 и 7 — закрытый контакт. Четные номера соответствуют выводам катушек. Обмотки можно соединять последовательно и параллельно. Этим регулируется максимальное значение уставки. Если перемычку установить на клеммы 4,6, то значение шкалы соответствует цифрам, нанесенным на нее. Если же поставить перемычку на 2-4, а вторую перемычку на 6-8, то значение шкалы следует умножать на два. Также стоит отметить, что цифровые обозначения, как на схеме, не нанесены на реле.

Принцип работы электромеханического реле РТ40

Немного ознакомившись с составными элементами реле и их назначением, разберемся в принципе работы устройства. Сам принцип можно увидеть на иллюстрации ниже.

В основе работы реле РТ40 лежит электромагнитная система с поперечным якорем. Ток проходит через обмотки реле и создает магнитный поток Ф. Магнитный поток замыкается через сердечник и якорь. Якорь при этом намагничивается. Магнитные полюса якоря и сердечника оказываются направлены в противоположные стороны. В результате возникает сила Fэл, которая притягивает якорь к сердечнику.

Если изменить направление тока на противоположное, то якорь все равно притянется, так как изменятся полюса как сердечника, так и якоря. То есть работа реле не зависит от направления тока и оно может работать как на постоянке так и на переменке.

Мпр — это момент противодействующий, который есть всегда и зависит от степени зажатия пружины. При пропускании тока создается электрический момент притягивающий якорь к сердечнику. Когда противодействующий и электрический моменты становятся равны, то якорь начинает движение и мостик с контактами двигается от замыкающих контактов к размыкающимся. То есть регулируя уставку в реле мы изменяем противодействующий момент и тем самым увеличиваем или уменьшаем требуемый ток для срабатывания реле.

Сопротивление реле значительно уступает сопротивлению сети, к которой оно подключено, поэтому рт40 не оказывает существенного влияния на величину тока.

Характеристики реле РТ40

Током срабатывания реле называют наименьший ток, при котором реле сработает.

Током возврата называют наибольший ток, при котором реле вернется в исходное положение.

То есть мы плавно подаем ток от нуля. При срабатывании контактов (это видно визуально, если снять крышку) мы фиксируем ток срабатывания. Затем опускаем ток плавно обратно к нулю и при отпадании реле мы регистрируем ток возврата. Так происходит у реле, которые называют максимальными.

Коэффициентом возврата (kв) называется отношение тока возврата к току срабатывания. Величина kв составляет: на минимальной уставке 0,8, а на остальных уставках не менее 0,85.

Если же реле действует не на увеличение тока, как это рассмотрено выше для максимальных реле, а на уменьшение тока, то эти реле называют минимальными реле. Для минимальных реле нормальным режимом является, когда реле подтянуто. Если ток уменьшается до величины уставки, то реле отпадает — этот ток будет током срабатывания. При увеличении тока реле вновь подтянется и это значение тока будет током возврата. А kв для минимальных реле будет больше 1.

Другие типы реле РТ-40

Кроме простых реле РТ40 и РТ140 встречались и встречаются следующие типы:

• РТ40/1Д — используется при длительном протекании по реле тока выше номинального тока срабатывания. Для этих целей используется насыщаемый трансформатор, который находится в корпусе реле.Простое реле рт40 с этими функциями не справляется из-за нагрева обмоток, которые не проходят по условиям термической стойкости
• РТ40/Ф — используется в цепях, где необходимо отфильтровать третьи гармоники
• РТ40/Р — данное реле используется в сетях, где применяется уров. Назначение этого трехфазного реле в контроле наличия и отсутствия тока в фазе

Реле РТ40 является каким-то родным, потому что оно распространено и в распредустройствах и на лабораторных стендах учебных заведений. Да и в универе его изучали. В новых распредах его уже не встретишь, но, так как модернизация не делается за один день, то мы еще долго будем их встречать, налаживать. Вспоминаю одну из первых работ на объекте, так там были электромеханические реле в сборке РТЗО чтоли. Снимаешь крышку, достаешь бумажку, выставляешь уставку. Хотя возможно это было не рт40, а рп. В общем, всем желаю, чтобы меньше током било!

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Как самостоятельно подключить тепловое реле — обзор схем, как сделать самому, Ремонт и Строительство

У каждого мастера на все руки имеется пара задумок соорудить какой-либо станок, точильный, токарный или подъемник. Сегодня поговорим о важном элементе электропривода — тепловом реле, которое еще называют токовым или теплушкой. Данное устройство реагирует на величину тока через него проходящее и в случае превышения установленного значения производит переключение контактов, отключая привод или сигнализируя о внештатной ситуации. В одной из наших статей мы уже рассматривали типы теплушек и принцип их работы, а также по каким параметрам происходит выбор теплового реле. В этой статье мы рассмотрим, как производится установка и подключение теплового реле своими руками. Инструкция будет предоставлена со схемами, фото и видео примерами, чтобы вам были понятны все нюансы монтажа.

Что важно знать?

Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Токовое реле является обязательным атрибутом системы управления электроприводом. Данное устройство реагирует на ток, который проходит через него на двигатель. Оно не защищает электродвигатель от короткого замыкания, а только оберегает от работы с повышенным током, возникающим при перегрузке или нештатной работе механизма (например, клин, заедание, затирание и прочие непредвиденные моменты).

При выборе теплового реле руководствуются паспортными данными электродвигателя, которые можно взять с таблички на его корпусе, как на фото ниже:

Как видно на бирке, номинальный ток электродвигателя 13.6 / 7.8 Ампера, для напряжений 220 и 380 Вольт. Согласно правилам эксплуатации, тепловое реле необходимо выбирать на 10-20 % больше номинального параметра. От правильного выбора данного критерия зависит способность теплушки вовремя сработать и не допустить порчу электропривода. При расчете тока установки для приведенного на бирке номинала на 7.8 А, у нас получился результат 9.4 Ампера для токовой уставки аппарата.

При выборе в каталоге продукции нужно учесть, что данный номинал не был крайним на шкале регулировки уставки, поэтому желательно подобрать значение ближе к центру регулируемых параметров.К примеру, как на реле РТИ-1314:

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ, зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Реле снабжены двумя группами контактов нормально замкнутой и нормально открытой группой, которые подписаны на корпусе 96-95, 97-98. На картинке ниже структурная схема обозначения по ГОСТу:Давайте разберемся каким образом собрать схему управления которая бы отключала двигатель от сети при возникновении аварийной ситуации перегрузки или обрыва фазы. Из нашей статьи про подключение двигателя через магнитный пускатель, вы уже узнали некоторые нюансы. Если еще не успели ознакомится то просто перейдите по ссылке.

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос воды полива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

C уважением, Источник: http://samelectrik.ru

Всё о тепловых реле, расчет и выбор теплового реле для защиты двигателя

Всё о тепловых реле, расчет и выбор теплового реле для защиты двигателя

Тепловое реле — реле, которое реагирует на изменение тепловых величин (температуры, теплового потока и т.п.).

Тепловое реле выполняет функцию защиты от затяжных перегрузок, их работа похожа на работу теплового разъединителя в автоматических выключателей. В зависимости от величины перегрузки (отклонению от номинального режима – I/Iн) оно срабатывает через соответствующий промежуток времени, который можно вычислить по время-токовой характеристике теплового реле. Давайте подробно рассмотрим, что такое тепловое реле и как его правильно выбрать.

Назначение и принцип работы

При перегрузке электродвигателей повышается потребляемый ток, соответственно увеличивается его нагрев. Если двигатель перегревается – нарушается целостность изоляции обмоток, быстрее изнашиваются подшипники, они могут заклинить. При этом тепловой расцепитель автомата может и не защитить оборудование. Для этого нужно тепловое реле.

Перегрузки могут возникать из-за перекоса фаз, затрудненного движения ротора, вследствие как повышенной механической нагрузки, так и проблем с подшипниками, при полном заклинивании вала двигателя и исполнительных механизмах.

Тепловое реле реагирует на возросший ток, и в зависимости от его величины разорвет цепь питания через какое-то время, тем самым сохранив обмотки двигателя целыми. После последующего устранения неисправности, при условии исправности статора, двигатель может продолжить работу.

Если реле сработало по неизвестным причинам, и осмотр показал, что всё в порядке, вы можете вернуть контакты реле в исходное состояние, для этого на нем есть кнопка.

Реле может сработать и в случае затяжного пуска электродвигателя. При этом в обмотках протекают повышенные значения токов. Затяжной пуск – процесс, когда двигатель долго выходит на номинальные обороты. Может произойти из-за перегрузки на валу, либо из-за низкого напряжения в питающей сети.

Время, через которое сработает реле, определяется по время-токовой характеристики конкретного реле, в общем виде она выглядит так:

По вертикальной оси расположено время в секундах, через которое контакты разорвут цепь, а по горизонтальной – во сколько раз фактический ток превышает номинальный. Здесь мы видим, что при номинальном токе реле время работы реле стремится к бесконечности, при перегрузке уже в 1.2 раза оно разомкнется примерно за 5000 секунд, при перегрузке по току в 2 раза – за 500 секунд, при перегрузке в 5-8 раз реле сработает за 10 секунд.

Такая защита исключает постоянные отключения двигателя при кратковременных перегрузках и рывках, но спасают оборудование при длительном выходе за пределы допустимых режимов.

Принцип работы

В реле есть пара биметаллических пластин с разным температурным коэффициентом расширения. Пластины жестко соединены друг с другом, если их нагреть, то конструкция изогнется в сторону участка с меньшим температурным коэффициентом расширения.

Греются пластины за счет протекания тока нагрузки или от нагревателя, через который проходит ток нагрузки, на схеме изображено в виде нескольких витков вокруг биметалла. Протекающий ток нагревает пластину до определенного предела. Чем выше ток, тем быстрее нагрев.

Стоит учитывать, что если реле находится в жарком помещении – нужно выставлять ток срабатывания с большим запасом, ведь происходит дополнительный нагрев от окружающей среды. К тому же, если реле только что сработало – контактам нужно некоторое время, чтобы остыть. Иначе может произойти повторное ложное срабатывание.

Давайте рассмотрим конкретный пример. Выше вы видите устройство реле ТРН. Оно является двухфазным. Состоит из трёх ячеек, в крайних нагревательные элементы, посередине температурный компенсатор, регулятор тока срабатывания, расцепитель, размыкающий контакт, рычаг возврата.

Когда ток протекает через нагревательный элемент (1), его температура растёт, когда ток достигает установленного тока перегрузки биметаллическая пластина(2) деформируется. Толкатель (10) перемещается вправо и толкает пластину температурного компенсатора (3). Когда ток перегрузки достигнут, она выгибается вправо и выводит из зацепления защелку (7). Штанга расцепителя (6) поднимается вверх и контакты (8) размыкаются.

Виды тепловых реле

Тепловые реле могут подключаться на все три фазы или на две из трёх, в зависимости от конструкции. Большинство реле конструктивно разработаны для соответствия определенным магнитным пускателям, это нужно для удобства и аккуратности монтажа. Рассмотрим некоторые из них.

РТЛ – подходит для использования с пускателями типа ПМЛ. С набором клемм КРЛ используется как самостоятельный прибор защиты.

РТТ – подходит для монтажа с пускателями ПМЕ и ПМА. Также может использоваться как самостоятельное, если его смонтировать на специальную панель.

РТИ – тепловые реле для пускателей КМИ и КМТ. На лицевой вы можете видеть пару дополнительных блок-контактов, для реализации схем индикации и прочего.

ТРН – двухфазное тепловое реле. Устанавливается в трёхфазных двигателях, при этом подключается в разрыв двух фаз. Температура окружающей среды не влияет на его работу. На регуляторе тока есть 10 делений 5 на уменьшение, 5 на увеличение, цена одного деления – 5%.

На самом деле тепловых реле существует великое множество, но все они выполняют одну функцию.

Реле очень часто монтируют в специальный железный ящик. На фото пускатель ПМА 4-й величина на 63 Ампера, с трёхфазным тепловым реле.

К современным пускателям тепловое реле подключается так как изображено на фото ниже, получается цельная конструкция.

Красная кнопка «test» нужна для пробного отключения реле, и проверки возможности размыкания контактов.

Такой способ подключения позволяет экономить место на дин рейке.

Схема подключения

Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем.

Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:

На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН.

Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2.

Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт. Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ.

На реле РТИ эти контакты размещены на передней панели:

• NO – нормально-открытый – на индикацию;
• NC – нормально-закрытый – на пускатель.

Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.

Выбор для конкретного двигателя

Допустим, у нас есть двигатель АИР71В4У2. Его мощность 0.75 кВт. У нас есть трёхфазная сеть с линейным напряжением 380В. Двигатель рассчитан на 220В, если соединить обмотки треугольником и 380В, если звездой. Номинальный ток такого двигателя с обмотками соединенными по схеме звезды 1.94А. Полная информация содержится на его шильдике, который вы видите на фото ниже.

Отсюда следует, что нам нужно подобрать тепловое реле для двигателя с током в 1.94 А. Ток срабатывания теплового реле должен превышать номинальный ток двигателя в 1.2 – 1.3 раза. То есть:

Iреле=IН*1.2…1.3

Пусть двигатель работает в составе механизма, в котором допускаются кратковременные, но значительные перегрузки, например для подъёма малых грузов. Тогда ток уставки выбираем в 1.3 раза больше номинального тока асинхронного электродвигателя.

Iреле=1.94*1.3=2.522

Т.е реле должно сработать при токе 2.5-2.6А. Нам подходят такие реле:

• РТЛ-1007, с токовым диапазоном 1.5-2.6 А;
• РТЛ-1008, токовый диапазон 2,4-4 А;
• РТИ-1307, токовый диапазон 1,6…2,5 А;
• РТИ-1308, токовый диапазон 2,5…4 А;
• ТРН-25 3,2А (с помощью регулятора можно понизить или повысить ток на 25%).

Методы регулировки реле

Шаг первый – определить уставку теплового реле:

N1 = (Iн – Iнэ)/cIнэ

где Iн — номинальный ток нагрузки электродвигателя, Iнэ — номинальный ток нагревательного элемента теплового реле, с — коэффициент деления шкалы (например, с = 0,05).

Шаг второй – введение поправки на температуру окружающей среды:

N2 = (T – 30)/10

где Т — температура окружающей среды, °С.

Шаг третий:

N = N1 + N2

Шаг четвертый – выставить регулятор на нужное число делений N.

Поправка на температуру вводится, если температура окружающей среды слишком высокая или низкая. Если на температуру в помещении где установлено реле значительно влияет температура на улице, то поправку следует производить зимой и летом.

Проверка

Рассмотрим на примере реле типа ТРН. Чтобы убедиться в исправности реле нужно:

1. Проверить состояние корпуса, нет ли на нем трещин или сколов.

2. Проверить при подключенной нагрузке с номинальным током.

3. Разобрать реле и проверить целостность контактов, остутствие на них нагара,

4. Проверить, не согнуты ли нагреватели.

5. Проверить расстояние между биметаллом и нагревательными элементами. Оно должно быть одинаковым, если нет, то отрегулировать с помощью крепежных винтов.

6. Подать номинальный ток через один из нагревателей, установить уставку в 1.5 раза больше номинального тока. В таком состоянии реле работает 145 с, затем постепенно поворачивают эксентрик регулировки в положение «-5», до срабатывания реле.

7. После активного охлаждения в течение 15 минут проверяют второй нагревательный элемент таким же способом.

Схема проверочного стенда:

Краткое резюме

Тепловые реле – важный элемент в защите электрооборудования. С его помощью вы защитите своё устройство от перегрузок, а его характеристики позволят переносить кратковременные скачки тока без ложных срабатываний, чего не может обеспечить автоматический выключатель.

Реле могут использоваться как вместе с магнитными пускателями соединяясь с его выходными клеммами напрямую, тем самым образуя единую конструкцию, так и в качестве самостоятельных защитных устройств, размещаться в щитке на дин рейке и в электрошкафах.

Ранее ЭлектроВести писали, что компания Schneider Electric, мировой эксперт в управлении энергией и автоматизации, представляет обновление линейки термомагнитных автоматических выключателей электродвигателей TeSys GV3 — TeSys GV3P73 и GV3P80, рассчитанных на токи 73 A и 80 A соответственно, которые дополнят серию GV3P и полностью заменят серию GV3ME80, снимаемую с производства.

По материалам: electrik.info.

Принцип действия реле постоянного и переменного тока

Электроприборы для применения в современных помещениях сегодня представляют собой обширный перечень компонентов, предназначенных для самостоятельного подключения. К ним относятся так называемые реле тока – автоматические электромагнитные средства управления напряжением. Эта статья дает возможность узнать, что представляет собой токовое реле, какие есть разновидности этого вида устройств.

Современные образцы

Принцип работы реле тока заключается в размыкании и замыкании электрической цепи. Каждая схема при определенных условиях подает питание потребляющей технике через трансформатор. Современный образец представляет собой электронную установку с интегрированным микропроцессором. Однако различают множество других видов реле тока, среди которых есть электромагнитное, транзисторное, тиристорное, резисторное, малогабаритные и сравнительно большие агрегаты, разработанные для подключения своими руками через трансформатор и без него.

Размыкание электрической цепи происходит, когда ток срабатывания реле достигает определенного объема. Различают электромагнитные образцы на 24 вольт или 220 В, чувствительные к различным воздействиям. Они даже могут быть настроены на отключение или включение через какое-то время. Приведем для примера несколько отдельных разновидностей:

• Реле контроля тока,
• Прибор для ограничения напряжения,
• Реле переменного тока,
• Реле максимального тока,
• Прибор для дифференциальной защиты,
• Реле постоянного тока для 24 вольт,
• Прибор для контроля температуры.

Первичные и вторичные установки

Современные реле постоянного тока на 24 Вольта делятся на вторичные и первичные. Принцип работы каждой схемы с первичным электромагнитным устройством, который основан на его интеграции в привод тумблера без подключения через трансформатор. Большей частью применяется в электрических цепях до 1 кВт энергии.

Работа схемы цепи с использованием вторичного реле постоянного тока на 24 вольта подразумевает подключение через трансформатор, монтируемый на питающий провод или шину. Трансформатор способствует преобразованию электричества в меньшую сторону до уровня электричества, подходящего для конкретной схемы работы реле тока на 24 вольт. Поскольку напряжение, протекающее по проводникам, обратно пропорционально объему энергии, поступающей к переключателю, может применяться агрегат с малым диапазоном нагрузки. Агрегат с допустимым объемом максимальной мощности, равным 5 А, может быть использован в схеме для контроля объема энергии до 100 А при помощи трансформатора с кратностью 100/5.

Вторичные образцы разделяются на несколько видов. Это индукционные электромагнитные, дифференциальные и агрегаты на интегральных платах. Такие разновидности изделий на 220 вольт применяются практически повсюду.

Дифференциальный образец

Технология базируется на принципе сравнения объемов электроэнергии до и после взаимодействия с потребляющей техникой. Объем электричества будет одинаковым на всем участке цепи при нормальном режиме работы. При замыкании в трансформаторе уровень мощности будет меняться. Команда на отключение проблемного участка цепи подается методом замыкания контактов.

Схема реле максимального тока

Дифференциальные реле максимального тока или агрегаты на 24 вольта часто используются в быту и на производстве. Они могут быть установлены в качестве средств защитного отключения и упреждать утечки энергии в потребляющей технике и проводниках. Во время прямого контакта человека с корпусом электроприбора удар электричеством может быть предотвращен.

Различные способы коммутации контакта

Слаботочными можно называть поляризованные переключатели по объемам коммутируемой мощности. Через контакты реле переменного тока для 24 вольт проходит энергия меньше нескольких десятков миллиампер. Почти во всех видах устройств такого типа предусмотрен «перекидной» контакт. Для изделий на 24 В мощности характерна пружинная система якоря.

Такие переключатели могут разделяться на два основных вида по методу коммутации:

• После снятия управляющего напряжения обмотки контакты размыкаются. Доступны три основных положения для якоря такого переключателя,
• После снятия мощности обмоток состояние коммутации запоминается.

Для надежной работы источников электроэнергии в авиации используется специально разработанный поляризованный силовой переключатель.

Бесконтактные и поляризованные агрегаты

Также разрабатываются поляризованные бесконтактные переключатели. Они представляют собой электронные устройства, идентичные поляризованным электромагнитным установкам по функциональности, но собранные совсем по другому принципу. Это полупроводниковые электронные образцы, разработанные по технологии магнитных усилителей. Подобные агрегаты великолепно проявляют себя в условиях мощных ударов, вибраций.

Приборы собираются по принципу магнитных усилителей и имеют несколько обмоток. Реактивное сопротивление отрицательным или положительным полуволнам на вторичной обмотке изменяется при подмагничивании сердечников постоянным напряжением определенного направления. Зачастую обыкновенным неполяризованным устройством усиливается изменение вторичного напряжения.

Заключение

Правильный подбор реле тока всегда будет зависеть от технического назначения, регулировочных характеристик, величины измеряемых и питающих мощностей, порога максимально возможной нагрузки, целесообразности наличия системы задержки времени активации, а также от условий, в которых будет проводиться эксплуатация. Выбранное по главным характеристикам устройство достаточно просто настроить своими руками под определенные нужды, изменяя при этом установки в соответствии с необходимостью.

Большей частью реле максимального тока представляют собой довольно компактные приборы, благодаря этим свойствам они довольно просто устанавливаются в защитные отсеки, отличаются своей взаимозаменяемостью, простотой и надежностью конфигурации. Многие модели предусматривают присоединение дополнительных контактов. Это дает возможность сделать схему цепи немного проще и выдавать дополнительные сигналы для управления.

Благодаря современным технологиям дается возможность своими руками осуществлять контроль показателей напряжения на интегрированных светодиодных экранах. Такие приборы имеют достаточно большой диапазон настроек.

Ток

— проводка для модуля реле 12 В переменного тока?

То, что вы пытаетесь сделать, на самом деле очень просто, вы правы, что реле было бы лучше, чем датчик тока или реле измерения тока.

Реле — это просто переключатель; сравните ее с кнопкой дверного звонка, которая также является переключателем. Кнопка дверного звонка — это переключатель мгновенного действия. Контакты переключателя замыкаются, когда чей-то кончик пальца прикладывает механическое давление к кнопке, и размыкаются, когда он убирает палец с кнопки.

Базовое реле также является переключателем мгновенного действия. Вместо нажатия пальца он работает, когда на катушку подается питание, замыкая нормально разомкнутые контакты.

Итак, вы захотите просто запустить катушку реле параллельно звонку. Кнопка дверного звонка (переключатель мгновенного действия) при нажатии приводит в действие как звонок, так и катушку реле. Катушка реле — это просто еще одна нагрузка 12 В переменного тока — если вы выберете правильное реле.

При выборе реле вы хотите выбрать реле с катушкой, работающей от мощности, с которой вы работаете.В вашем случае вам нужна катушка 12 В переменного тока, потому что ваш дверной звонок работает от 12 В переменного тока. Вы найдете десятки или сотни доступных.

В настоящее время большинство реле имеют двойные контакты (-DT) — есть общая клемма, нормально разомкнутая (NO) клемма и нормально закрытая (NC) клемма. Это называется «Форма С». Вы можете получить реле с одним полюсом, двумя полюсами или несколькими полюсами — контакты SPDT, контакты DPDT, контакты 3PDT и т. Д. Это будет обозначаться как контакты 1 формы C, 2 формы C или 3 контакта формы C и т. Д.Если вы просто хотите переключить одну нагрузку в зависимости от мощности дверного звонка, будет достаточно одного полюса — контакты 1 form C. Однако, если вы похожи на меня, вам часто бывает удобно иметь больше шестов позже, поэтому, если вам нужна одна сейчас, вы на всякий случай купите 2 формы C.

Как и другие переключатели, контакты реле рассчитаны на напряжение и силу тока, на которые они способны переключаться. Вы захотите выбрать что-то подходящее, хотя в вашем проекте большинство реле, вероятно, будут выдерживать гораздо больший ток и напряжение, чем у вас.

Обычные реле для кубиков льда недороги, надежны и легко доступны. В них ретрансляционная часть, кубик льда, вставляется в розетку с винтовыми клеммами и монтажными отверстиями. Обратитесь к документации продукта, чтобы определить, какие клеммы на розетке являются клеммами катушки, а какие — контактными клеммами / нормально разомкнутыми / нормально замкнутыми контактами.

▷ Как подключить реле? Научитесь подключать реле ✓

Как подключить реле?

Необязательно быть опытным установщиком, чтобы знать, как подключить реле, если нам нужно разместить одно из них в нашей панели управления или в нашем проекте автоматизации.

Хотите посмотреть видео о работающем реле SPDT? ЗДЕСЬ

Однако, чтобы знать, как подключить реле, мы должны сначала знать некоторые очень базовые концепции о различных типах реле.

Подключение электромеханического реле к твердотельному реле или герконовому реле — это не одно и то же.

Какое реле я буду устанавливать?

Прежде всего, мы должны взглянуть на тип реле, которое у нас есть, чтобы найти и различить в нем входные или управляющие клеммы и выходные или силовые клеммы.

В основном электромеханическое реле всегда имеет два контакта, к которым приварены концы эмалированного медного провода, из которого сделана его катушка или соленоид, намотанный на железный сердечник для формирования электромагнита.

В электромеханических реле эти две клеммы образуют входную или управляющую цепь, и когда они находятся в напряжении, мы активируем катушку, и сформированный электромагнит притягивает металлический лист, с которым подвижные контакты являются неотъемлемой частью.

У твердотельного реле нет катушки, поэтому, чтобы знать, как подключить твердотельное реле, необходимо отметить, что у него есть два контакта, клеммы или клеммы, к которым подключен вход электроники внутри него.Он изолирован от выходной электроники, которая размыкает или замыкает силовую цепь.

Какая полярность и напряжение реле?

В этих двух случаях, как для электромеханического реле, так и для твердотельного реле, очень важно учитывать полярность для реле с цепью управления постоянным током, а также номинальное напряжение или диапазон напряжений, до которого катушка электромеханического реле или управляющая электроника, если это твердотельное реле.

Если мы не проверим рабочее напряжение, мы можем «сжечь» и отключить управляющую часть реле, будь то постоянный или переменный ток.

Иногда некоторые модели реле могут иметь очень широкие рабочие диапазоны и допускать управляющие напряжения например от 90 до 250 вольт переменного тока.

Мы не всегда будем исправлять при подключении знаки + и -, которые обычно отмечаются рядом с выводами катушки или входной цепи.

Как пронумерованы клеммы реле?

Штыри катушки электромеханического реле обычно обозначаются буквами A1 + и A2-, и они обычно отображаются на печатной схеме на стороне реле рядом с двумя сегментами, которые соединены в квадрат, который находится внутри другой отрезок одного от его вершины до противоположной вершины.

Входные клеммы управляющей электроники в однофазном твердотельном реле обычно обозначаются номерами 4 — и 3 + (также 1 ~ и 2 ~, если оно трехфазное с управляющим напряжением переменного тока).

Когда катушка реле предназначена для работы с переменным током, мы должны обращать внимание на частоту сети, к которой мы собираемся подключиться, так как она может быть 50 Гц (обычная для европейских стран) или 60 Гц (обычная в странах Америки или других континентов)

В реле типа «язычковый» мы найдем только два провода или контакта, но в этом случае они всегда являются проводами выходной или силовой цепи, поскольку здесь нет катушки или электроники, так что мы будем знать, как подключить реле герконового типа, как только оно попадет в наши руки.

Эти реле очень просты и содержат только листы нормально разомкнутых или нормально замкнутых контактов, которые меняют положение, чтобы быть рядом с магнитным полем, которое обычно создается постоянным магнитом большей или меньшей мощности, позволяя или предотвращая прохождение тока через цепь, к которой они подключены.

Что происходит, когда у нас есть съемное реле?

До сих пор мы предполагали, что кабели входной цепи подключаются непосредственно к соответствующей клемме реле путем затягивания винта, фиксирующего конец проводника, но как подключить съемное реле, не имеющее клемм с винтами.

Можно сказать, что это обычное явление для твердотельных реле, но не для подавляющего большинства электромеханических реле.

Хотя в некоторых очень специфических приложениях концы кабелей соединяются описанным выше способом или привариваются к контактам реле, постоянно прикрепленным к ним, нормально, что реле не подключается таким образом.

Подавляющее большинство промышленных электромеханических реле, которые продаются на рынке, относятся к типу «вставного», что означает, что им требуется база, розетка или розетка, к которой они подключаются.

Что такое цоколь или гнездо для съемного реле?

Таким образом, база имеет соответствующие клеммы, к которым мы можем подключать кабели входных и выходных цепей с помощью невыпадающего винта при изготовлении шкафа управления.

После того, как мы подключили проводники к базе, нам нужно только «подключить» реле к имеющимся корпусам, сопоставив каждый контакт реле с соответствующим корпусом.

От каждой клеммы внутрь основания помещаются латунные токопроводящие листы, заканчивающиеся в вышеописанных корпусах и входящие в контакт с контактами реле.

Следует ли нам проводить первый тест активации при подключении реле?

Мы ответили на первую часть вопроса, как подключить реле?, Но мы не сказали ничего о том, как подключить контакты к силовой цепи, которую мы хотим контролировать.

В любом случае, после того как мы подключили катушку реле, мы можем проверить правильность работы реле, прежде чем продолжить установку.

Для этого мы подадим напряжение между выводами катушки и проверим в случае электромеханического реле, что подвижные контакты меняют положение и переходят от нормально замкнутых неподвижных контактов к их соединению.

Во многих промышленных электромеханических реле, которые имеют небольшой светодиодный индикатор на передней панели, мы также можем убедиться, что этот светодиод загорается при подаче напряжения между выводами катушки и помогает нам узнать, как подключить реле без ошибок подключения.

При тестировании твердотельных реле мы можем только проверить, горит ли передний светодиод, поскольку, не имея внутри движущихся частей, мы не можем воспринимать никакое изменение положения или внутренний звук.

Как подключить контакты реле к силовой цепи?

Теперь мы войдем, чтобы ответить на наш первоначальный вопрос, как подключить реле?, Но на этот раз обращаем внимание на зону выхода или питания.

Мы уже объясняли ранее, и поэтому мы уже должны знать, является ли реле, которое мы имеем в наших руках, электромеханическим, твердотельным или реле другого типа.

Кроме того, мы также можем различить, есть ли у реле клеммы, к которым кабели подключаются напрямую, или требуется соединительная база, которая должна быть подключена, потому что она «вставного» типа.

Сколько «групп контактов» у электромеханического реле?

Следующее, что нам нужно знать о нашем реле, — это количество групп контактов, доступных внутри него, если это электромеханическое реле, или если оно предназначено для однофазного или трехфазного использования, если это твердотельное реле.

Мы можем простым способом определить «группу контактов» в электромеханическом реле как каждый набор из двух или трех металлических листов, каждый из которых заканчивается небольшой кнопкой из проводящего материала, которые соединяются или разделяются для включения или выключения источника питания. схема .

Ранее мы говорили «набор из двух или трех металлических листов», поскольку мы можем найти различные типы реле в зависимости от того, являются ли контактные группы двумя листами или тремя листами.

Когда группы контактов состоят только из двух листов, один из них постоянно неподвижен (фиксированный контакт), а другой лист может перемещаться и менять положение, когда мы запускаем реле (мобильный контакт).

Если реле находится в состоянии покоя, т.е. если между выводами катушки нет напряжения, может случиться так, что неподвижный контакт окажется рядом с подвижным контактом.

Как определить нормально разомкнутый контакт реле и замкнутый?

В этом случае мы говорим, что неподвижный контакт является нормально замкнутым контактом (NC), поскольку с реле в состоянии покоя цепь замыкается путем пропускания тока через подвижную пластину, которая соединена контактами ее контактов. заканчивается на фиксированном.

В реле этого типа, когда мы запитываем катушку, подвижный контакт отделяется от фиксированного, и цепь размыкается, оставаясь разомкнутой, при этом напряжение между выводами катушки поддерживается.

Если реле находится в состоянии покоя, а неподвижный контакт отделен от подвижного контакта, в этом случае мы говорим, что неподвижный контакт является нормально разомкнутым контактом (NO), так как цепь не разомкнута, когда реле находится в состоянии покоя. пропуская ток, поскольку движущееся лезвие теперь отделено от неподвижного.

В этом другом типе реле при подаче питания на катушку подвижный контакт присоединяется к фиксированному, и цепь замыкается, оставаясь замкнутой, сохраняя при этом напряжение между выводами катушки.

Как узнать, как идентифицировать реле с контактами инвестора?

Когда группа контактов состоит из трех пластин, две из них неподвижны и неподвижны в любое время (фиксированные контакты), а третья пластина (подвижный контакт инвертора) может перемещаться и изменять положение, когда мы запускаем реле, начиная с быть вместе с одним из неподвижных контактов, чтобы отделиться от него и присоединиться к противоположному неподвижному контакту.

В этом случае, когда реле находится в состоянии покоя, мы называем нормально замкнутый контакт, к которому оно подключено к контакту инвертора, и нормально разомкнутый контакт, к которому оно отделено от контакта инвертора.

Этот тип промышленных электромеханических реле является наиболее распространенным, поскольку с перемещением контакта инвертора мы одновременно осуществляем замыкание и размыкание.

Это очень полезно и универсально, поскольку мы можем использовать одно и то же реле для размыкания цепи или замыкания цепи, когда мы возбуждаем его катушку, в зависимости от того, к какому фиксированному контакту мы подключили кабель, к нормально разомкнутому или нормально замкнутому. .

Поскольку мы уже узнали, что такое «группа контактов» в электромеханическом реле и как она работает, очень легко сделать вывод о том, как электромеханическое реле будет работать с двумя, тремя или четырьмя группами контактов.

Важно отметить, что все подвижные контакты каждой из групп контактов, доступных для реле, всегда перемещаются одновременно.

То есть, если, например, реле имеет четыре группы контактов, когда катушка возбуждена, электромагнит притянет к своему сердечнику кусок железа, с которым четыре движущиеся пластины являются неотъемлемой частью, и он будет двигаться одновременно, заставляя «Инвестиции» в каждую из ваших контактных групп.

Наличие более одной группы контактов в реле заключается в том, чтобы использовать больше преимуществ пространства и энергии возбуждения катушки среди других аспектов.

Во многих промышленных приложениях нам нужно, чтобы одна цепь размыкалась, а другая замыкалась одновременно (почти одновременно), и этого легко добиться, используя реле с двумя группами контактов, так что при подаче напряжения на катушку одна из групп замыкает первую. цепь, а другая группа размыкает вторую цепь, которая была замкнута.

Какова идентификация контакта реле в соответствии с его группой?

Наиболее распространенная нумерация, которой обозначаются контакты промышленных электромеханических реле, состоит из двух цифр, образующих пару.

Первая цифра указывает на группу, а вторая цифра указывает на контакт.

Таким образом, для реле, имеющего четыре группы контактов инвестора, ваши контакты будут пронумерованы так, как мы объясним ниже.

Первая группа контактов будет обозначена номерами 11, 12, 14, где 11 будет контактом инвертора, 12 нормально замкнутым контактом и 14 нормально разомкнутым контактом

Вторая группа контактов будет обозначена цифрами 21, 22 , 24, где 21 является контактом инвертора, 22 — нормально замкнутым контактом и 24 — нормально разомкнутым контактом.

Третья группа контактов будет обозначена номерами 31, 32, 34, где 31 будет контактом инвертора, 32 нормально замкнутым контактом и 34 нормально разомкнутым контактом

Четвертая группа контактов будет обозначена номерами 41, 42 , 44, где 41 является контактом инвертора, 42 — нормально замкнутым контактом и 44 — нормально разомкнутым контактом.

Мы видим, что довольно просто различить каждый из 12 контактов, которые мы должны соединить с этим типом нумерации.
Отметим, что контакты инвестора всегда нумеруются нечетными числами, независимо от того, к какой группе они принадлежат.

В свою очередь, фиксированные контакты всегда нумеруются четными числами, независимо от их группы, причем наименьшее из двух четных чисел каждой группы является нормально замкнутым, а наибольшее используется для нумерации нормально разомкнутого контакта.

Какая нумерация имеет основание или основание?

Логично, что та же самая нумерация, записанная в реле, также записана в соединительной базе, так что очень легко добраться до нужной клеммы с каждым из проводников, избегая ошибок, которые могут помешать правильной работе установки.

Нет необходимости использовать все группы контактов, даже использовать в одной группе три имеющихся контакта, чтобы реле работало идеально и выполняло свое предназначение.

Во многих промышленных установках шкафы управления имеют достаточно места, чтобы их можно было расширить в будущем.

Также обычно оставляют группы контактов, если они используются в некоторых реле, чтобы использовать их позже, если возникнет необходимость в работе с дополнительными цепями, которые были изначально предусмотрены.

Как подключить реле, если это твердотельное реле?

Давайте теперь посмотрим, как подключить реле?, Когда это твердотельное реле.

Подавляющее большинство твердотельных реле, доступных на рынке, могут замыкать цепь питания только тогда, когда мы подаем напряжение на клеммы цепи управления.

То есть, если напряжение не подается на клеммы схемы управления и, следовательно, твердотельное реле находится в состоянии покоя, силовая цепь разомкнута, и ток не проходит между выводами силовой цепи.

Таким образом, твердотельное реле можно сравнить с «двухлопастным» электромеханическим реле для каждой группы контактов, в котором «фиксированный контакт» является нормально разомкнутым контактом.

Я использовал кавычки, потому что, как мы уже знаем, в твердотельном реле нет металлических контактов, как у электромеханического реле, но они используют полупроводниковые материалы, которые пропускают или предотвращают прохождение электрического тока в зависимости от уровня напряжения, которое мы прикладываем к цепи управления.

На рынке есть несколько моделей твердотельных реле, которые подключаются к соединительным базам, хотя это необычно.

В обычном твердотельном реле обычно имеются клеммы для прямого подключения к реле кабелей цепи управления и кабелей силовой цепи.

Как и в твердотельных реле, обрабатываются очень важные мощности, невооруженный глаз сразу различает, какие клеммы являются силовой цепью или выходной цепью (очень большие клеммы) и клеммы цепи управления (меньшие клеммы).

Как отличить однофазное твердотельное реле от трехфазного?

Также очень легко отличить однофазные твердотельные реле от трехфазных твердотельных реле, так как в однофазном только четыре контакта будут найдены, два для цепи управления и два для цепи питания , а в трехфазном мы увидим восемь клемм.

Две из восьми клемм, которые мы видим трехфазного твердотельного реле, меньше по размеру и подключены к цепи управления.

Остальные шесть гораздо более крупных клемм расположены в два ряда по три клеммы в каждом для подключения входов трехфазных линий в одном из рядов и трех проводников трехфазной нагрузки (двигатель, сопротивление и т. Д.). ) к клеммам другого ряда.

Какова нумерация выводов твердотельного реле?

Что касается нумерации выводов, то здесь не так много единообразия, как в случае электромеханических реле, хотя в большинстве однофазных твердотельных реле, которые можно найти на рынке, выводы схемы управления пронумерованы. с 3 + и 4-, если управление находится на постоянном токе, чтобы учесть полярность, и с числами 3 ~ и 4 ~, если управление находится на переменном токе.

Клеммы силовой цепи однофазных твердотельных реле обозначены номерами 1 ~ и 2 ~, когда реле предназначено для нагрузок переменного тока, которые являются наиболее распространенными, или номерами 1+ и 2-, когда реле подключено. для нагрузок постоянного тока с учетом полярности выходной цепи.

Для трехфазных твердотельных реле клеммы цепи управления могут быть названы, как объяснено для однофазных, а также некоторые производители используют буквы A1 + и A2- для управления постоянным током и A1 ~ и A2 ~ для тока. control alternate

Что касается шести клемм выходной цепи, на рынке есть много вариантов реле, но все они имеют маркировку, по которой очень легко распознать, какие клеммы являются входными, а какие — клеммами. к которому мы должны подключить нагрузку.

Например, наиболее часто используемая конфигурация — это пронумеровать входы как L1, L2, L3 и клеммы нагрузки или выхода как T1, T2, T3, чтобы мы сразу идентифицировали каждую «группу контактов».

Другие часто используемые конфигурации: R, S, T для входов и U, V, W для нагрузки, а также A1, B1, C1 для входов и A2, B2, C2 для нагрузки, а также 1, 3, 5 для входов и 2, 4, 5 для нагрузки.

Как подключить реле, не забыв о некоторых важных вещах?

При установке твердотельных реле также очень важно не забывать о размещении быстродействующих предохранителей номинальной нагрузки несколько ниже максимальной нагрузки, которую реле допускает в своей выходной цепи.

Это связано с тем, что обычно, когда твердотельное реле выходит из строя, его выходные контакты замыкаются накоротко, даже если мы устраняем напряжение в цепи управления, и поэтому в этом случае нам всегда понадобится предохранитель, чтобы предотвратить повреждение установки. .

С другой стороны, мы никогда не должны выполнять установку твердотельного реле, не помещая его на достаточно эффективный радиатор, чтобы отводить от реле тепловую мощность, которая должна будет рассеиваться на полную мощность при постоянном подключении.

Кроме того, задняя панель твердотельного реле должна обеспечивать идеальную передачу тепла к радиатору, поэтому между обеими поверхностями необходимо разместить рассеивающие пластины или термопасту, так как теплопроводность очень хорошая.

Еще одна важная рекомендация, в данном случае для электромеханических реле с катушками постоянного тока, — использовать диодные модули, подключенные к базе, которые устраняют пики обратного напряжения, которые возникают при отключении реле и могут повредить реле.электронные устройства, которые питают реле, такие как выход промышленного программатора или ПЛК.

У вас есть вопросы Как подключить реле?

Мы надеемся внести небольшой вклад в то, что установка и подключение реле в целом несколько понятнее, чем в начале статьи для большинства пользователей, и мы будем рады прояснить любые возможные сомнения, что может возникнуть в ответ на ваши сообщения в нашем электронном письме.

Основы токовых реле

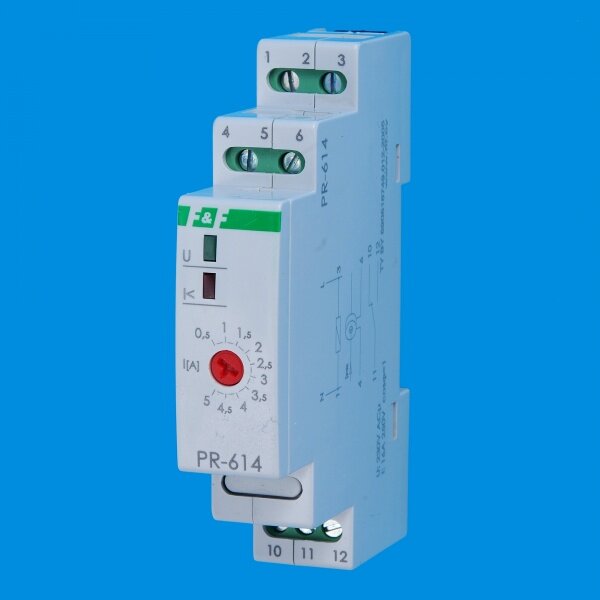

В ряде производственных процессов используются реле с токовым управлением, обеспечивающие плавно регулируемую настройку тока срабатывания.Они способны защитить механическое оборудование от заклинивания или других условий перегрузки, которые приводят к заметному увеличению тока двигателя. Функционально они определяют уровни тока и выдают выходной сигнал при достижении заданного уровня тока. Реле измерения тока используются для:

• Сигнализировать о сильноточных условиях, например о засорении кофемолки.
• Определите условия слабого тока, например, насос, в котором возникла ситуация с низким уровнем воды.Определите ток, который двигатель потребляет, чтобы подать ток на программируемый логический контроллер (ПЛК).

Чтобы удовлетворить уникальные требования разнообразного набора приложений, в настоящее время проектировщикам, установщикам и специалистам по обслуживанию доступен широкий спектр устройств и опций, включая подключаемый модуль, монтаж на основании, монтаж на DIN-рейку и в виде пончика. . Эти типы устройств предлагают следующие возможности:

• Измерение переменного и постоянного тока — от миллиампер до нескольких ампер.
• Измерение тысяч ампер переменного тока с помощью трансформатора тока (ТТ).
• Текущие уставки могут быть фиксированными или регулируемыми.
• Вход переменного или постоянного тока.
• Аналоговый выход — напряжение или ток — или замыкание контакта.
• Самостоятельные или замкнутые силовые агрегаты.
• Фиксированные или регулируемые внутренние временные задержки.

Защита оборудования от сверхтоков

Дробилки бывают нескольких видов и используются для уменьшения размера материалов.Типичные области применения включают измельчение древесины, а также дробление горных пород, угля и других минералов. У них есть электродвигатели, рассчитанные на мощность дробилки. Материал обычно подается к ним конвейером со скоростью, обеспечивающей максимальную производительность и предотвращающей перегрузку. В случае перегрузки дробилка может остановиться и застрять, что приведет к значительному простою, необходимому для очистки дробилки от материала и возврата ее к работе.

Реле тока с уставкой максимального тока обеспечивает защиту и расширенные функциональные возможности для оборудования, которое в противном случае может оказаться перегруженным.Схема в Рис. 1 ниже иллюстрирует электрическое устройство для выполнения этой конструкции.

Рис. 1. Реле тока с уставкой максимального тока обеспечивает защиту и расширенные функциональные возможности для данной компоновки дробильного оборудования.

Материал подается в дробилку подающим конвейером, что может привести к перегрузке дробилки излишками материала. Реле перегрузки пускателя дробилки можно использовать для защиты двигателя от перегрузки, но это действие окажется неэффективным.Реле перегрузки отключит стартер, и тогда персоналу потребуется сначала дождаться охлаждения реле перегрузки, затем сбросить реле перегрузки и, наконец, перезапустить двигатель. Кроме того, срабатывание реле приведет к остановке дробилки с полной загрузкой материала, что приведет к потере производственного времени, необходимого для удаления материала из дробилки.

С помощью реле измерения тока (CR) можно улучшить работу дробилки. В этом случае, когда двигатель дробилки перегружается, уставка CR будет превышена, и 2M (пускатель питающего конвейера) временно обесточится.Когда дробилка обрабатывает материал, текущий уровень падает, и CR перезапускает подающий конвейер. В эту схему управления иногда включается регулируемое реле задержки времени, чтобы задержать перезапуск и позволить удалить материал из дробилки. Временная задержка может быть включена в реле максимального тока или как отдельное устройство. Эту же схему можно использовать и для других приложений. Уголь необходимо промыть, прежде чем его можно будет измельчить и сжечь. После стирки его необходимо просушить. Для этой цели можно использовать центрифугу (аналогичную стиральной машине с отжимом).Реле тока может контролировать ток центрифуги, чтобы предотвратить перегрузку.

Средства защиты от подводных токов

Кавитация — это деструктивное состояние, вызванное наличием пузырьков, которые образуются, когда центробежный насос или вертикальный турбинный насос работает с низким уровнем жидкости. Пузырьки образуются, а затем лопаются, что приводит к коррозии и разрушению крыльчатки. Реле, чувствительное к току в цепи, может предотвратить это ( Рис. 2, ниже).

Рис. 2. Реле измерения тока в этой электрической цепи водяного насоса предотвращает работу насоса при слишком низком уровне воды.

Когда насос работает с затопленным всасывающим патрубком и жидкость полностью покрывает его впускное отверстие, двигатель насоса потребляет нормальный рабочий ток. С другой стороны, если уровень жидкости опускается ниже впускного отверстия, двигатель насоса потребляет меньше тока. Схема на рис.2 работает следующим образом:

• Кнопка пуска нажата, вызывая включение стартера М.
• Одновременно начинается отсчет времени задержки TD.
• Поскольку CR является реле минимального тока, его контакт не замыкается при первоначальном запуске двигателя.
• TD используется для короткого замыкания нормально разомкнутого контакта CR во время запуска.
• Реле тока CR срабатывает, когда ток двигателя превышает настройку слабого тока.
• Нормально замкнутый контакт TD размыкается по истечении времени ожидания TD, что позволяет CR защитить насос от ситуации с низким уровнем жидкости.
• Когда ток двигателя падает ниже уставки, контакты CR размыкаются и обесточивают M.

Обратите внимание на то, что насос не перезапустится автоматически, так как оператор должен будет убедиться в наличии достаточного количества жидкости перед перезапуском.

Эта схема может быть использована для насосов в фиксированных местах, таких как высокая-службы насосов, используемых для заполнения водонапорной башни, или там, где пит-насосы используются для перекачивания воды из карьеров в угольных шахтах или карьерах.В последнем случае насосы обычно остаются без присмотра. Когда уровень воды в яме падает из-за откачки, насос отключается. Сотрудник периодически осматривает насосы, чтобы проверить их состояние.

Предотвращение перебоев в подаче электроэнергии из-за замыканий на землю

Замыкания на землю способствуют отключениям на промышленных предприятиях, особенно дальше от сервисного оборудования и ближе к месту использования. В то время как защита от замыкания на землю требуется согласно гл. 230.95 NEC 2011 года для глухозаземленных соединений звездой с напряжением более 150 В на землю, но не более 600 В между фазами (мы знаем их как системы 480/277 В), он не требует защиты от замыканий на землю после этой точки. (кроме учреждений здравоохранения).Максимальная уставка не может превышать 1200 А, а максимальная временная задержка не может превышать
. 1 сек. для токов замыкания на землю более 3000 А.

Устанавливается защита от замыканий на землю для предотвращения дуговых замыканий на землю. В то время как защита от замыкания на землю только на главном выключателе обеспечивает максимальную защиту электрической системы, вся электрическая система здания может быть отключена из-за низкоуровневого замыкания на землю и не способствует эффективному производству. Многие большие системы были отключены из-за замыкания на землю, вызванного тем, что электрик случайно заземлил выключатель света во время работы, что вызывает два предупреждения:

1. Перед выполнением работ обесточьте цепи.
2. Отрегулируйте системы замыкания на землю при установке оборудования. Производители отгружают оборудование с минимальными настройками.

Лучшим выбором может быть обеспечение низкоуровневой защиты от замыканий на землю как на отдельных двигателях, так и на главном выключателе. На рисунке 3 ниже показан простой пример этой концепции дизайна.

Рис. 3. В этом типе электрического устройства и двигатели нижнего уровня, и главный выключатель оснащены защитой от замыкания на землю.

В этом примере главный выключатель содержит защиту от замыкания на землю в своем расцепителе. Защита от замыкания на землю теперь также добавлена ​​к двигателю. Обратите внимание, что три вывода двигателя проходят через окно GFCT, трансформатора тока «пончикового типа». Некоторые реле защиты от замыканий на землю содержат трансформатор тока в своей конструкции, в то время как другие могут монтировать его отдельно, особенно для больших выводов двигателя.

GFCT работает как детектор замыкания на землю нулевой последовательности.ТТ нулевой последовательности работает путем алгебраического суммирования токов, протекающих через его сердечник; то есть весь ток, протекающий через сердечник, должен также вернуться через сердечник. Если замыкание на землю происходит на одном из проводников, часть тока возвращается к источнику по заземляющему пути. Разница будет обнаружена реле защиты от замыканий на землю (GFR), у которого будет заданное значение. Если ток превышает заданное значение, контакты GFR на линии 1 размыкаются, обесточивая стартер M и останавливая двигатель.При запуске некоторые большие двигатели могут вызвать временный ток замыкания на землю в электрической системе во время пускового скачка напряжения. Реле защиты от замыкания на землю может иметь временную задержку для предотвращения срабатывания в течение этого периода.

Трансформаторы тока

Трансформаторы тока (ТТ) — это специальные трансформаторы, которые изменяют ток с одного уровня на другой для целей мониторинга или измерения. Обычно они имеют однооборотную первичную обмотку. Кабель, ток которого необходимо измерить, пропускают через окно, которое является первичным витком.Вторичное соединение осуществляется с помощью винтовых клемм.

Коэффициенты понижения тока ТТ представлены следующим образом — первичный ток: вторичный ток. Примером может служить трансформатор тока с первичной обмоткой на 1200 А и вторичной обмоткой 5 А. Его соотношение будет 1200: 5. Вторичный ток 5А — это обычный вторичный ток. Некоторые вторичные токи составляют 1А, но это нечасто.

Вторичная обмотка трансформатора тока никогда не должна размыкаться, когда ток течет через первичную обмотку. Могут возникнуть высокие напряжения, которые могут вызвать пробой изоляции и, как следствие, разрушение трансформатора тока или удар / травму пользователя.Вместо этого следует замкнуть вторичную обмотку. Часто используются специальные закорачивающие блоки, на которых заканчиваются выводы ТТ и выводы нагрузки — реле или измерителя. Закорачивающие перемычки закорачивают провода, чтобы можно было безопасно отключить нагрузку ТТ от цепи для ремонта или калибровки.

Трансформаторы тока доступны с окнами разного диаметра. При указании убедитесь, что проем окна подходит для кабелей, особенно если используются параллельные кабели.

Бредхолд — разработчик приложений в Eaton Corp., Луисвилл, Кентукки. С ним можно связаться по адресу [email protected].

Основы реле для начинающих

Реле — это не что иное, как удаленный переключатель, который вы активируете с помощью небольшого переключателя или компьютера. Реле предназначено для включения и выключения больших токов. Такие токи, как 10, 20 и 30 ампер, сделают тумблер слишком большим и невозможным для хрупкой логической схемы.Таким образом, вы управляете реле с помощью небольшого недорогого тумблера или компьютерной схемы. Вы позволяете реле делать тяжелую работу. Затем реле имеет сильноточные контакты IN и OUT (обычно реверсивные), которые разрывают сильноточную линию между батареей и большими лампами.

Реле имеет внутри электромагнитную катушку, наподобие электромагнита. Эта катушка обычно потребляет очень небольшой ток, например 30, 50 или 100 мА (0,03 0,05 или 0,10 А). Когда логическая схема или небольшой тумблер подает питание на эту катушку, он замыкает контакты высокой мощности внутри реле.Вы услышите щелчок и щелчок выключится.

У большинства реле есть небольшой рисунок на корпусе, показывающий, какие 1 или 2 из 3 или 4 контактов являются катушкой, а какие — фактическими переключаемыми контактами. Если вы не знаете, что можете провести несколько тестов с батареей 12 В, пробуя разные комбинации из 2, пока не получите щелчок!

Спасибо http://www.relayhelp.com за это изображение.
Посетите их сайт, чтобы узнать о невероятном множестве других идей по подключению реле.

Если реле в металлическом корпусе, оно может иметь только ОДИН контакт для катушки. Второй контакт или заземление — это корпус, который должен быть установлен непосредственно на шасси или заземлен иным образом. Если ваше реле находится в пластиковом корпусе, у него будет 2 контакта для катушки, обычно обратимые. Ваш тумблер разрывает линию питания 12 В между одной стороной катушки и питанием.

ФИОЛЕТОВЫЙ провод Autoswitch подает небольшое количество энергии 12 В на одну сторону катушки таким же образом, как и ваш маленький тумблер.Автопереключатель имеет дополнительный провод заземления на случай, если у вас есть 2-контактная катушка на реле.

Вы также можете просто заземлить этот вывод второй катушки и игнорировать (отрезать) дополнительный провод заземления на автопереключателе. Автопереключатель получает массу от другого ЧЕРНОГО провода, который он использует для своей собственной цепи.

Мы надеемся, что это помогло тем, у кого проблемы с электричеством, и приветствуем комментарии и изменения к этому тексту.

Что такое реле, его функции, типы и схема подключения реле

Все мы знаем о пультах телевизора, на которых мы можем нажать одну кнопку, чтобы включить функцию, реле работают аналогично этому.Реле используются, чтобы исключить прямую связь пользователей с электронным оборудованием, чтобы защитить их от ожидаемого высокого напряжения. Если сосредоточены крупные отрасли промышленности, они используют реле большей мощности для оптимизации работы двигателей и насосов.

Общее назначение реле можно понять, проанализировав включение фар. Кнопку переключения фар можно найти на приборной панели автомобиля, и при перемещении они подают небольшой ток на катушку, что приводит к включению контактора.Затем срабатывает реле, управляя нагрузкой большой мощности (фары). Есть много других распространенных примеров реле из нашей повседневной жизни.

У каждого дома есть холодильник и реле, управляющие оборудованием, отвечающим за работу и производство холода. Светофоры — еще одно применение реле, где они используются в качестве переключающего компонента. Движение и направление автоматических гаражных ворот также используют реле для оптимального переключения контактов.

Можно с уверенностью сказать, что реле отвечают за подачу питания на электронное оборудование и работают над их функционированием для обеспечения оптимальной работы. Это облегчило нашу жизнь, добавив факторы автоматизации наряду с безопасной и бесперебойной работой электронного оборудования. Это означает, что нет никаких угроз, связанных с высоким напряжением, поскольку во время поломки электроники не будет контакта.

На диаграмме основное внимание уделяется внутреннему участку реле в цепи.Контрольная монета ограничена железным сердечником. Источник питания соединяется с электромагнитом через контакты нагрузки и переключатель управления. Когда энергия подводится к цепи через управляющую катушку, магнитные поля усиливаются при включении питания. Таким образом, верхние контактные рычаги притягиваются к нижнему фиксированному рычагу, который замыкает контакты, приводящие к короткому замыканию. Однако, если реле было обесточено, возникает разрыв цепи с противоположным движением контакта.

Когда ток в катушке прекращается, подвижный якорь возвращается в исходное положение с силой, равной половине магнитной силы и электрической силы. Основными причинами этой силы являются сила тяжести и пружина.

Реле выполняют две основные функции, такие как приложение высокого напряжения и приложение низкого напряжения. В случае высокого напряжения искрение уменьшается, в то время как в приложениях с низким напряжением общий шум схемы снижается до минимума.

Теперь отпустите кнопку START, и ток начнет течь по разомкнутому переключателю START.Чтобы выключить свет, нажимаем на кнопку СТОП, и это обесточит катушку. Как только кнопка СТОП отпущена, кнопка СТАРТ будет нажата, и в этом вся суть цепи реле!

Если вам нужно реле Omron, вы можете связаться с нами в Electgo, чтобы купить реле Omron по относительно низким ценам. Если вы авторизуетесь на нашем сайте, вам будет предоставлена ​​скидка. Мы — лучший выбор, потому что у нас есть собственная команда инженеров, которые лучше всех предоставляют техническую поддержку нашим клиентам.После того, как вы купите реле у нас, мы также предоставим техническое описание реле для предоставления информации.

Тема, которая может вас заинтересовать:

Сильноточный привод и стандартный блок управления

Сталкивались ли вы когда-нибудь с ситуацией, когда необходимо соединить сильноточный привод с слаботочным блоком управления?

Приводы для тяжелых условий эксплуатации, такие как PA-17 и PA-13, потребляют значительно больший ток, чем средние приводы, и многие блоки управления не предназначены для работы с такими высокими токами.Однако мы можем решить эту проблему, используя реле для обхода ограничения тока на блоках управления.

Обойдите ограничение по току на вашем блоке управления с помощью реле

В этом блоге мы поможем вам найти безопасный способ использования стандартного блока управления с силовыми приводами.

Реле — это простой компонент, в котором для механического переключения между точками контакта используется электромагнит. Сигнал низкого тока может проходить через катушку внутри реле для переключения между нормально открытым узлом (NO) и нормально закрытым узлом (NC), в котором каждый узел может быть подключен к источнику высокого напряжения для питания сильноточного блока. .Это позволяет слаботочному устройству управлять сильноточным приложением. В этой статье мы пытаемся использовать реле для управления сильноточным приводом с помощью слаботочного блока управления.

Компоненты

1 блок управления PA-28 с номинальным током 15А на канал.

Просмотрите наш ассортимент блоков управления, чтобы найти наиболее подходящий для вашего применения привода.

1 блок питания PS-40-12 от 110-220 В до 12 В постоянного тока с номинальным током 40 А.

2 x AC-30-30-12, однополюсное реле двойного действия.

Любой сильноточный привод (ПА-17 или ПА-13).

Инструкция по подключению

Чтобы обойти ограничение по току на блоке управления, нам нужно будет использовать выходной ток блока управления для управления реле вместо прямого питания сильноточных исполнительных механизмов. Итак, сначала нам нужно подключить каждый из выходных контактов блока управления к одному из входных контактов на обоих реле SPDT (рисунок 1).

Затем мы возьмем положительный и отрицательный выход привода и подключим их к каждому из выходных контактов на двух реле SPDT (рисунок 2).

Чтобы завершить входную цепь реле, нам нужно будет соединить оставшиеся входные контакты обоих реле с землей (рисунок 3).

Все, что осталось, — это подключить источник питания к реле, чтобы оно могло управлять приводом. Для этого мы подключим отрицательную клемму источника питания к нормально замкнутому узлу (NC), а положительную клемму источника питания — к нормально разомкнутому узлу (NO) для обоих реле (рисунок 4).Теперь схема завершена.

Операция

Когда питание не подается, оба релейных выхода подключены к контактам NC (0 В постоянного тока), которые подключены к земле. Следовательно, привод получает 0 В постоянного тока от реле и остается неподвижным.

Когда на блок управления выдается расширенная команда, реле A будет получать 12 В постоянного тока от блока управления, а реле B — 0 В постоянного тока. Это приведет к тому, что выход реле A переключится на нормально разомкнутый контакт (12 В постоянного тока), а выход реле B останется в состоянии нормально замкнутого контакта (0 В постоянного тока).В этот момент привод получит +12 В постоянного тока с выхода реле, и он расширится.

Когда на блок управления подается команда на втягивание, реле A получает 0 В постоянного тока, а реле B — 12 В постоянного тока. Это приведет к тому, что выход реле A останется в состоянии NC (0 В постоянного тока), а выход реле B переключится в состояние NO (12 В постоянного тока). В этот момент привод получит -12 В постоянного тока с выхода реле, и он втянется.

Поскольку питание подается от блока питания через реле, оно не проходит через блок управления; эффективно обходить ограничение тока на блоке управления.

Приводы

для тяжелых условий эксплуатации могут обеспечивать мощность, необходимую для управления приложениями с высокой нагрузкой, но при высоком номинальном токе бывает трудно найти подходящий блок управления. С помощью этой статьи с инструкциями и нескольких реле эта проблема может быть решена с очень небольшими затратами времени и ресурсов. Загляните в блог для получения инструктивной информации и многого другого!

Если у вас есть какие-либо вопросы, позвоните нам по телефону 1-800-676-6123 или напишите нам по адресу [email protected].

Добавление реле к системе стартера 240Z

Добавление реле к системе стартера 240Z

BioPatentSm Услуги интеллектуальной собственности

Добавление реле к системе стартера 240Z

Соленоид является частью стартера, который получает напряжение стартового сигнала от замка зажигания.Соленоид — это Электромагнит, который втягивает в себя сердечник из стального стержня под напряжением. Стержень подключен к электрическому выключателю, который включает стартер. Удочка также механически соединен с подпружиненным рычагом для вталкивания ведущей шестерни стартера в коронная шестерня маховика, тем самым соединяя стартер с двигателем. Когда ключ зажигания отпускается из положения «старт», электричество не поступает на соленоид и пружина оттягивают ведущую шестерню от кольцевой шестерни (предотвращая ее от шлифование при запуске двигателя).Соленоид выполняет много работы и поэтому для правильной работы требуется большое напряжение и ток.

Общая проблема с зажиганиями 240Z заключается в том, что они не Электромагнит стартера получает достаточно напряжения, чтобы потянуть за рычаг, поэтому стартер не включен, и ведущая шестерня не контактирует с зубчатым венцом маховика. Только слышен щелчок, соленоид прыгает, но не тянет рычаг все путь. Это связано с тем, что напряжение в цепи запуска зажигания слишком сильно падает на долгое путешествие от батареи через небольшой провод к блоку предохранителей, через два шина контакты предохранителя, через тонкие провода к замку зажигания, через грязные и изношенные контактов в замке зажигания и протяните тонкий провод к соленоиду стартера.Изготовление Хуже того, когда стартер пытается Приступайте к работе. Некоторые из 240Z, которые у меня были, сталкивались с проблемой щелчка только при повороте ключа зажигания. Часто требовалось много кликов, иногда оставляя меня гадая, запустится ли Z вообще, прежде чем, наконец, запустить двигатель.

В этой статье показан способ предоставления улучшенного напряжение и ток на соленоид стартера для надежного и сильного пуска. Ниже изображение, показывающее неэлегантную, но функциональную схему релейной цепи, которая значительно улучшенный начиная с моего 240Z 1973 года.Обратите внимание: провод 3 должен иметь плавкий предохранитель.

Релейная система улучшает пуск, обеспечивая полный напряжение напрямую от АКБ, а не через замкнутую цепь штатного зажигания описано выше. Я использовал стандартное реле, которое есть во многих современных автомобилях и доступны в магазинах автомобильных запчастей или Radio Shack (модель на 30 А в ящике выключателей; спросите продавца, если вы не можете его найти). Реле имеют 4 контакта: провод выключателя зажигания и заземление, которые управляют срабатыванием. реле, подключение питания от батареи и выходное подключение к соленоид.

Кому установите реле на стартер: проложите провод выключателя зажигания «1» (обычно подключается в верхней части соленоида) к разъему 86 реле; проложить провод «2» на массу от разъема 85 реле; проложите провод 12 калибра «3» прямо от положительный полюс аккумуляторной батареи (через предохранитель на 20 ампер) к разъему 87 реле; и, проложите провод 12 калибра «4» от разъема 30 реле до места зажигания. провод переключателя изначально подключен к верхней части соленоида.

1) Провод выключателя зажигания «1» подключается к гнезду разъема в верхней части соленоид стартера.Тебе просто нужно отсоедините его от соленоида и наденьте на контакт 86 разъема реле.

2) Для заземления реле я просто делаю провод 16 калибра «2» с внутренней резьбой. соединитель на одном конце и соединитель «кольцевой зажим» на другом конце. Нажимной разъем подключается к клемме 85 реле и кольцевой соединитель прикручены болтами или винтами к доступному заземлению, например, где перемычка заземления батареи соединяется с противопожарной перегородкой.

3) На срабатывание соленоида идет большой ток, поэтому я использовал провод 12 калибра «3» с кольцевой вывод на батарее, плавкий предохранитель на 20 ампер в линии и гнездовой нажимной разъем для Подключите к контактному разъему реле 87.

4) Наконец, проложен провод 12 калибра «4» с внутренними нажимными разъемами на каждом конце. между контактом реле 30/51 и контактом соленоида в месте зажигания. провод переключателя первоначально был подключен к розетке.

Установка Показан мой испытательный комплект, и на нем легче показать, куда идут провода. Проводка может лучше организовать, установив реле на стенку моторного отсека и запустив аккуратно проведите проводами вдоль стен, прежде чем перекинуть провод «4» через подключение соленоида к стартеру.Хороший альтернативный метод подключения к реле — использовать стандартный релейный разъем для подключите реле вместо того, чтобы выполнять соединения с помощью 4 отдельных нажимных разъемов.

Та же самая базовая настройка реле может использоваться с сигналом, поступающим из выключатель звукового сигнала или выключатель света для управления звуковыми сигналами и освещением. Этот пример веб-страницы только для образования, и автор не несет ответственности за попытки читателей установить собственные релейные системы.

Вы поняли эту статью, надо быть умным.Защитите свой творческие идеи и изобретения — пишите мне на [email protected].

Return to BioPatent Home: Return

| Очистка белков | | 240Z Страница продления | | Товарные знаки | | Ремонт кондиционеров |
| 240Z Модификации производительности | | Страница патентов и коммерческой тайны | | 240Z Восстановление двигателя |

.
