Как подсоединить четырехместную розетку

Мастер, знающий, как подключить розетку без ошибок, убережет жильцов от поражения электрическим током. Это главное, но не единственное. Неправильно подключенная розетка не обеспечит электропитанием различные устройства на должном уровне. Она будет неудобной в пользовании, абсолютно ненадежной и долго не прослужит.

Информацию, которую содержит эта статья, проштудировать можно быстро. Но ценные сведения об особенностях проведения работ с домашней электросетью пригодятся на многие годы. Розетки, выключатели, рубильники и прочую арматуру время от времени приходится чинить, переустанавливать или устанавливать на новом месте. Лучше сделать это так, чтобы безопасность и надежность устройства не вызывали никаких сомнений.

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

  1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
  2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
  3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
  4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
  5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

  • «шлейф», или последовательное подключение;
  • «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

  1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
  2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
  3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Процесс установки

У электриков есть одно неукоснительное правило, которому соответствует официальная норма безопасности. При произведении каких либо работ в сети необходимо отключить электропитание. Более того, двойной контроль не будет лишним: после того, как отключен защитный автомат, время от времени надо проверять проводку на наличие тока. Щепетильность в этом вопросе поможет избежать многих неприятностей.

Этап первый: подготовительные работы

Розетка имеет свойство разбираться на части, и это следует сделать на подготовительном этапе. Необходимо отвинтить корпус, который крепится несъемным винтиком. Если у розетки есть подрозетник, надо снять и его. Суть в том, чтобы получить доступ к клеммам, к которым будут крепиться провода.

Тут следует уточнить, что не все подрозетники являются съемными. Есть и такие, которые представляют с собой одно целое с колодкой. В таком случае процесс разборки несколько упрощается.

Если розетку придется крепить сверху на бетонную стену, рекомендуется воспользоваться пластиковыми дюбелями. Для них необходимо заранее произвести сверление стены соответственно диаметру дюбеля и расположению крепежных отверстий на подрозетнике. Если речь идет о деревянной стене, вполне можно обойтись саморезами.

Скрытая установка розетки несколько сложнее. Под подрозетную коробку предстоит высверлить отверстие соответствующего диаметра и глубины в кирпичной или бетонной стене. Для работы пригодятся корончатое сверло по бетону, перфоратор или ударная дрель, зубило и молоток. Корончатым сверлом вырезается круглый паз.

Все, что находится внутри этого паза, убирается с помощью упомянутых выше инструментов. Провод, ведущий к распределительной коробке, также придется спрятать под штукатурку. Для этого надо сделать канавку перфоратором, дрелью или штроборезом, если такой имеется.

Необходимо также подключить провода к питающему кабелю в распределительной коробке.

Каждый мастер выбирает свой способ, но наиболее востребованных три:

  1. Использование колпачков СИЗ. Изоляцию с провода следует снять на 3 см, скрутить с кабелем питания, надеть сверху колпачок и закрутить его;
  2. Использование клеммников ВАГО — более перспективно, так как процесс упрощается до предела, и можно подключать нужное количество проводов, создав несколько параллельных линий. Провод зачищается на полтора сантиметра и вставляется в клеммник. При правильной установке слышен щелчок;
  3. То же, что и в первом способе, но вместо колпачков используется изолента.

При всех типах подсоединения надо следить за тем, чтобы соседние проводники не соприкасались очищенными частями. В противном случае последует короткое замыкание при включении.

Этап второй: подсоединение проводов к розетке

Двойной или тройной кабель необходимо подключить к клеммам розетки, расположив его так, чтобы внутри корпуса все проводки находились отдельно. Подключение должно быть надежным, но нельзя допускать контакта очищенных частей проводников.

  • Удаляется общая изоляция. Если розетка не накладная, специалисты рекомендуют оставить до 20 см кабеля для использования в будущем. Общей изоляции надо снять на полтора сантиметра больше;
  • В накладной розетке запас провода размещать негде, поэтому длина кабеля должна быть не больше требуемой. Рекомендуется заводить общую изоляцию в корпус розетки примерно на полсантиметра, если провод крепится на стене без короба;
  • Для подключения проводов к клеммам их надо зачистить от изоляции примерно на сантиметр;
  • Контакт провода и клеммы должен быть максимально большим и надежным. Рекомендуется скрутить очищенный проводок в кольцо и потом уже зажимать его винтом к контактной площадке. Алюминиевое или медное кольцо можно дополнительно расплющить молотком;
  • Винты закручиваются сильно, но не чрезмерно. При излишних усилиях можно повредить розетку, в которой много хрупких пластиковых элементов.

Этап третий: подключаем розетку

Подрозетная коробка или подрозетник в случае накладной розетки подготовлены на прежних этапах. Остается только закрепить колодку, после чего привинтить декоративную коробку.

Лапки прикручиваются поочередно, каждая на несколько оборотов, иначе неизбежно возникнет перекос. При этом надо контролировать положение колодки, чтобы линия между лапками оставалась параллельной линии пола. Сама колодка должна углубиться в коробку на нужную глубину. В противном случае декоративная коробка также установится неровно. Лапки прикручиваются до упора. Если подрозетная коробка подобрана правильно, конструкция будет надежно держаться.

Когда сборка завершена, остается только подключить автоматы защиты и проверить работоспособность розетки. Но не следует делать распространенную ошибку и первым включать какой-то бытовой прибор. Для контроля наличия напряжения следует пользоваться мультиметром.

Важно! Чтобы обезопасить свой дом от пожара, а родных и близких от поражения электрическим током, домашний мастер должен в процессе работы постоянно помнить о правилах техники безопасности.

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

Бытовые электрические приборы сильно облегчают жизнь, поэтому их большое количество в доме — правило, а не исключение и не дань моде. Особенно много устройств находится в кухне и там, где «обосновался» телевизор, компьютер: обоим видам умной техники нередко нужна многочисленная армия «помощников», обеспечивающих комфорт хозяевам. Тройники либо удлинители не лучшее решение насущной проблемы, поэтому оптимальный вариант — блок розеток, в котором может быть 2-4 электрические точки. Чтобы избежать неприятных ситуаций в будущем, нужно знать о нюансах их установки. Например, о том, как подключить розетку на 4 гнезда.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

  1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
  2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
  3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

  • вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
  • тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
  • Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

  1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
  2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
  3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.

Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Монтаж розеток

Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

  • белыми;
  • бирюзовыми;
  • коричневыми;
  • красными;
  • оранжевыми;
  • розовыми;
  • серыми;
  • фиолетовыми;
  • черными.

Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

Процесс установки розеток выглядит так:

  1. Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
  2. Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
  3. Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
  4. Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
  5. Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

  1. В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
  2. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
  3. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
  4. Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
  5. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
  6. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
  7. Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
  8. Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Многие люди сталкиваются с необходимостью подключить электрическую розетку. Кому-то просто нужна дополнительная розетка дома или на даче а, кто-то хочет провести электричество в сарай или гараж. Так или иначе, встает вопрос: как это делается? Спешу вас заверить, что это очень просто! В этой короткой статье мы расскажем вам, как подключить розетку своими руками правильно.

Как подключить розетку: теория

Важно! Прежде, чем приступать к установке розеток или любым другим электромонтажным работам, выключите рубильник на щитке или на счетчике (выкрутите пробку) и убедитесь, что проводка не находится под напряжением.

Чтобы подключить розетку к электросети, достаточно подсоединить всего два провода: ноль и фазу. Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, — подключить три провода не намного сложнее, чем подключить два. Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите.

А вот надежный контакт и невозможность короткого замыкания очень важны! Поэтому зачищайте провод ровно настолько, насколько он войдет в клемму. Если зачистили слишком много, то обрежьте лишнее кусачками.

Как следует затяните прижимной винт, а после этого убедитесь, что провод держится в клемме хорошо. Соединение должно быть механически надежным — провод не должен выпадать из клеммы даже при при несильном подергивании.

Варианты подключения розетки.

С теорией подключения розетки разобрались: все выглядит очень просто, и это внушает уверенность. Но эта уверенность тут же разбивается о простой практический вопрос. Куда же подключить те самые два провода, которые мы присоединили к клеммам розетки? В каком месте подключиться, собственно, к электрической сети?

Тут есть несколько вариантов. Лучший из всех возможных — электрический щиток с автоматами.

Если у вас его нет или тянуть к нему провод нецелесообразно, то лучше всего присоединить розетку к распределительной коробке, хотя в ней бывает не так легко разобраться.

Если коробка тоже не вариант, то единственное, что остается — это присоединиться к… другой розетке! Принципиально это выглядит так:

В некоторых моделях розеток клеммы устроены таким образом, чтобы к ним легко подсоединялись два провода. Это сделано специально для того, чтобы розетки было удобно подключать шлейфом.

Важно! Подключая розетки последовательно друг к другу, помните: это практически то же самое, что включить в розетку удлинитель. То, что у вас теперь две розетки вместо одной, совсем не значит, что теперь можно включать в них два обогревателя одновременно! Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка. Если он не рассчитан на большую нагрузку, это может привести к неприятностям.

Установка розетки своими руками

Итак, предположим, что кабель вы подключили и подвели к тому месту, где будет установлена новая розетка. Что дальше? Принципиально розетки бывают двух видов: встраиваемые и накладные.

Накладные розетки просты в установке. Колодка прикручивается к стене двумя саморезами.

К ней подключаются провода, а сверху одним или двумя винтами прикручивается крышка.

Чуть сложнее дело обстоит со встраиваемой розеткой. Она устанавливается в специальные пластиковые подрозетники, которые утапливаются в стену.

Углубления для подрозетников сверлятся коронкой.

Розетка закрепляется в подрозетнике при помощи фиксаторов.

Когда вы затягиваете регулировочные винты, фиксаторы расходятся в стороны, цепляясь за ребристые стенки подрозетника.

Провода к этому моменту уже должны быть подключены.

Осталось прикрутить пластиковую накладку.

И монтаж окончен. Перед использованием проверьте работоспособность розетки вольтметром или лампочкой. Не забудьте также убедиться, что розетка зафиксирована надежно и не выпадет из стены при попытке вытащить из нее вилку.

Теперь вы знаете как подключить розетку у себя в доме или на даче. Эта работа не сложна, и она не отнимет у вас много времени и сил. Вы всегда сможете сами правильно подключить розетку в любом удобном вам месте; например, возле компьютерного стола или в гараже. К тому же, вы сможете сэкономить на услугах электрика.

85 фото установки и подсоединения бытовой розетки

Установить дома розетку всегда непросто. Вы должны знать не только основные правила, но и разные мелкие особенности по электромонтажному делу. Сейчас нагрузки на узлы с электроустановкой постоянно растут. Нельзя серьезно менять предлагаемые требования. Всё это может привести к перегреву. А это уже ведет к тому, что плавятся контакты на схеме, да и пожар может возникнуть в самом наихудшем варианте.

Если у вас нет достаточного опыта, и вы не сильно знакомы с данной темой, то лучше несколько раз подумать. Только потом беритесь за работу с электрической проводкой. Хороший мастер по дому может сам понять, как правильно подключить розетку своими руками без посторонней помощи.

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.


Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Примечания

Схемы подключения розеток могут быть различными. На некоторых клеммы соединены прямо с контактами при помощи винтов. Иногда они устанавливаются напрямую с контактами – это крайне надежно и эффективно. Обработайте все места перед подключением пастой, проводящей ток. После смазочной обработки нужно затянуть все винтами.

Сложнее ставить колодки, у которых лапки двигаются. Зато они помогают регулировать на стене высоту и наклон. Рекомендовано выбирать колодки, у которых на лапках два зубчика. Они прослужат намного дольше, и не будут шататься раньше положенного срока годности.

Клеммы могут быть в виде винтов или «ершика». Второй вариант надежнее, но у него нет возможности переборки. Винтовой вариант смазывают холодным припоем.

Прокладка

Есть две возможности осуществить правильную прокладку. Можно электропроводку всю скрыть или открыть. Всё это зависит от типа помещения, уровня влажности, активности химикатов и пожароопасности.


Наружный тип закрепляется самыми разными способами. Здесь есть свои преимущества и недостатки. Ремонт осуществить намного легче, да и стену не придется вам штробить. Всё можно сделать за пару часов.

Всё упирается в не самый приятный внешний вид, который портит интерьер жилой комнаты, гостиной или кухни. Также на неё влияют самые разные внешние факторы. Повредить такую проводку не составить большого труда.

Не забудьте только то, что в деревянных домах строго надо проводить всё именно открытым методом. Иначе велик шанс замыкания и быстрого возгорания.

Обустройство

Открытий тип предполагает прокладку по полу, стенам или потолкам. Можно также все аккуратно уложить в короба, трубы и под плинтуса. Большое количество розеток можно закреплять одинарным шлейфом параллельно или звездочкой через коробку распределения. Решается от того, сколько вы собираетесь расходовать кабеля, а также от мощностей всех электрических приборов в вашем доме.


Скрытая розетка

Тут для начала вы делаете отдельную борозду в стенах, а там уже можно размещать все провода. Проверьте, чтобы один конец тянулся к электропитанию, а второй до устанавливаемого устройства. Следом надо произвести монтажные работы с подрозетником.

Укладывайте кабель с некоторым запасом. Хватит порядка 10 сантиметров. Обустройте сначала углубления. Все это может сделать простая дрель с насадкой. Примерьте подрозетник, если всё хорошо, то можно выдавливать заглушку. После чего заводите туда кабель.

Нанесение небольшого слоя алебастра помогает улучшить сцепляющие характеристики. Далее подключить розетку к распределительной коробке достаточно просто. У любителя даже не должно возникнуть с этим проблем.

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.


Фото инструкция как подключить розетку

Также рекомендуем посетить:

Post Views: Статистика просмотров 583

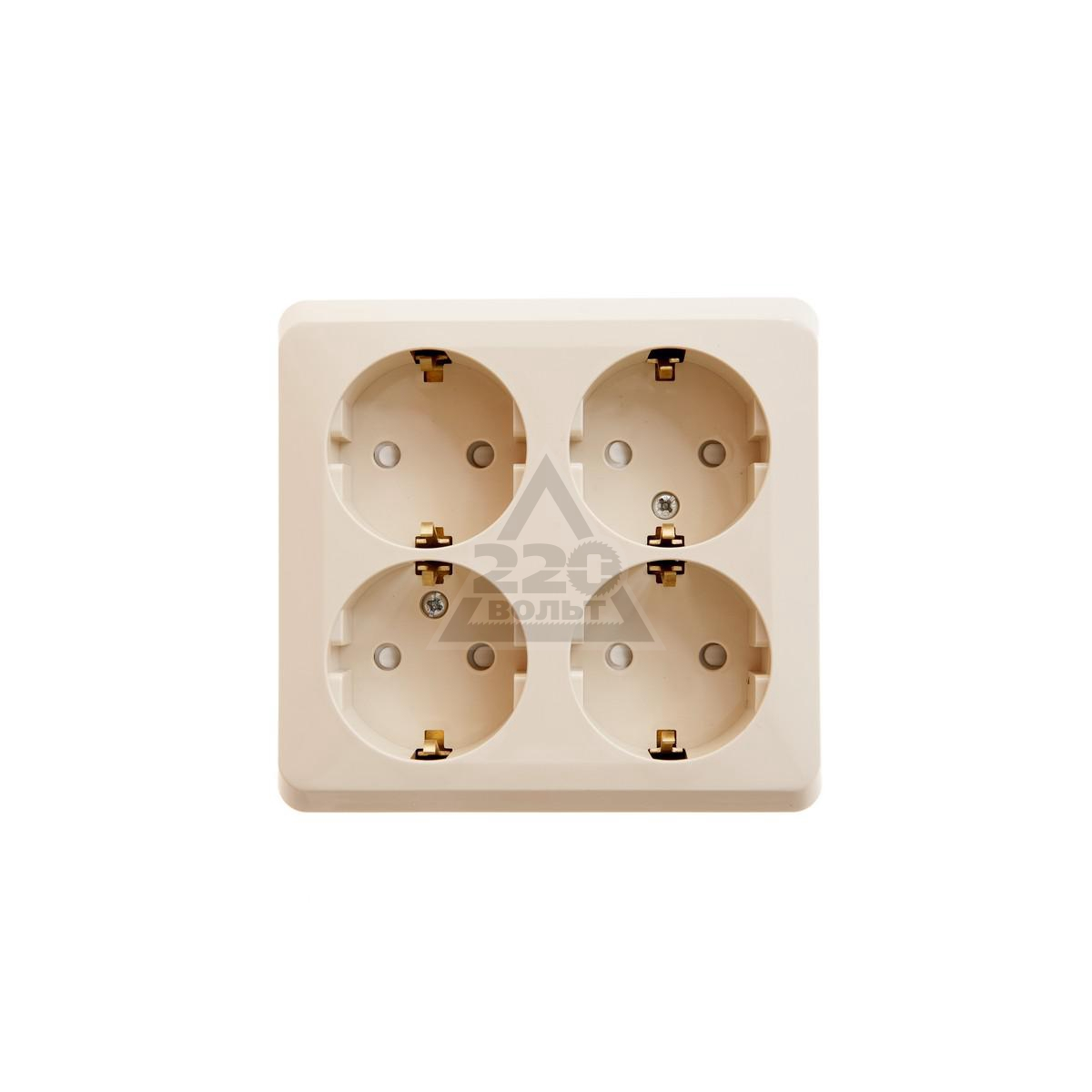

Как подключить четырехместную розетку?

Время от времени у каждого хозяина возникает необходимость в замене или установке розетки. Электрические приборы окружают нас каждый день, гарант их сохранности и возможность безопасного эксплуатирования напрямую зависит от грамотного подключения этого механизма. Как справится с этим самостоятельно мы расскажем в этой статье, а для наглядного примера можно изучить многочисленные фото подключения розетки.

Разновидностей розеток существует достаточно много, они могут классифицироваться в зависимости от конструкции или назначения. Чтобы лучше в этом разбираться рассмотрим данные типы более подробно.

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Клавишный зажим у розеток. Здесь контакты фиксируются благодаря пружинистой клемме, напоминающей клавиши. Нажимая на неё пружинки раздвигаются, что дает возможность свободного доступа к контактам, отпустив — пластины фиксируют контакты.

Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Пошаговая инструкция как подключить розетку

Подключение всех видов розеток происходит практически по одной общей схеме. Первое, что необходимо сделать это отключить питание на электрощите. Обязательно убедитесь или отсутствует ток в устройстве индикатором или просто включив любой электроприбор.

Далее можно приступать к демонтажу ненужной розетки, снимается крышка вместе с гнездом, отсоединяются провода от старой сердцевины. Подрозетник следует очистить от мусора и освободить провода, при неимении подрозетника советуем приобрести новый.

Подключение проводов к розетке своими руками дальше не составит труда, главное аккуратно подойти к процессу. Перед непосредственным подключением провода подготавливаются, оставляем примерно до 10 см кабеля, предварительно сняв защитную оплетку и зачистив концы до 2 см. Присоедините кабеля к подготовленной рабочей розетке.

Для удобства подогните провода, далее вставляется рабочая часть розетки и крепится к подрозетнику винтами или специальными скобками, важно, чтобы крепление достаточно прочно держалось.

Методика установки розетки с заземлением

Следует отметить, что последние годы популярно подключать розетки с заземлением, потому что они более безопасны. Данный тип легко отличить внешне благодаря наличию трех металлических контактов. Конструкции также делятся на внутренний и наружный тип гнезда. Особенность каждого из них — это специальные клеммы заземления, которые и соприкасаются сначала при включении, и только после этого контакты провода(фаза и ноль) входят в само устройство.

Подключение разбивается на несколько этапов:

  • отключить питание;
  • отделить провода друг от друга и определить фазу, ноль и заземление поможет тестер. Как правило, они отличаются по цвету;
  • «ноль» определяется к левой клемме, с противоположной, правой стороны размещается «фаза», а «земля» — в центре или снизу;
  • по возможности провода изолируются, после чего можно прикручивать крышку розетки.

Подключить схемы своими руками не сложно, но прежде чем начнется подключение важно изучить все нюансы. Перед покупкой новой розетки хорошо проанализируйте какая из видов вам больше подойдет, в зависимости от того, где вы планируете её установить.

В работе вам понадобится ряд инструментов — это строительный уровень, чтобы проверить корректно ли смонтировано устройство, новая рабочая розетка, подходящие отвертки, строительный нож — изолировать концы проводов, плоскогубцы и отвертка с индикатором, чтобы проверить напряжение, также при необходимости изолента.

Когда всё необходимое у вас есть на руках дело останется за малым. Существует несколько вариантов схем подключения:

  • Последовательное — розетки подключены на одном уровне друг за другом;
  • Параллельное — когда для каждого механизма используется отдельный провод от коробки распределения. Такой способ надежнее предыдущего, благодаря чему возможно подключить мощные электрические приборы;
  • Смешанный вариант. Могут быть подключены и тем и другим способом одновременно, это значительно экономит количество проводов, а в следствии и денежных средств.

Другой метод подключения розетки — цветовое различие

Чтобы избежать неудобства в работе, применяют метод подключения проводов по цветам.

«Ноль» обычно обозначен голубовато-синим, реже черным цветом, количество оттенков у «фазы» больше, поэтому следует быть внимательными в первую очередь ищем белый, красный цвет, может быть и коричневатых оттенков, «земля» может быть окрашена в желтый или зеленый цвет либо вмещать в себе одновременно эти два цвета.

Фото процесса подключения розетки

Устанавливаем тройную розетку

Подключение тройной розетки у непрофессионалов может вызвать определенное замешательство. Но в этом нет нечего сложного, и, следуя нашим нехитрым советам, вы сможете все подключить буквально за несколько минут.

Главное здесь — внимательность и не пренебрежение правилами техники безопасности.

Определяем возможность подключения розетки

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого следует определить сечение подходящего провода, номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Без расчетов при установке розетки никак не обойтись

Итак:

  • Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
  • Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
  • Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Обратите внимание! Согласно п.6.2.2 ПУЭ ,максимально допустимый номинальный ток автоматического выключателя, питающего групповую сеть, не может быть больше 25А. Так что, если у вас уже установлен автомат в 25А, то придется задуматься о разделении группы либо ограничениях по подключению приборов к данной группе.

  • Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
  • Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

На фото представлены металлические закладные под розетку на сгораемой основе

  • Кроме того, если розетка тройная должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Установка тройной розетки

Собираем тройную розетку

На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.

Как сделать тройную розетку, мы сейчас и расскажем:

  • Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.

Декоративная накладка под тройную розетку

  • Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
  • Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
  • Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. Выполняем штробление стен под проводку своими руками).

Обратите внимание! Если вы используете пластиковые закладные коробки с направляющими (их еще называют закладные под гипсокартон), то достаточно одеть закладные и приложить их к месту установки.

  • Сверлим стену и устанавливаем закладные коробки. Крепим их и устанавливаем непосредственно розетки. Если вы все сделали согласно размерам, то у вас должна получиться хорошая тройная розетка. При этом цена ее зачастую значительно ниже, чем у подобных стационарных аналогов. Теперь осталось выполнить подключение.

Установленные закладные под тройную розетку

Подключение от распределительной коробки

Наиболее распространенным случаем является подключение розетки непосредственно от распределительной коробки. Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.

Итак:

  • Прежде всего, выполняем подключение между розетками. Для этого нам потребуется провод сечением не меньше, чем провод, которым мы планируем выполнять подключение.
  • От розетки, к которой планируется подключение, делаем перемычки к соседней розетке. А от соседней — к третьей розетке. При этом заземляющий провод крепим       к заземляющим контактам, а нулевой и фазный — к силовым.
  • Теперь наша тройная розетка в одном гнезде готова к подключению. Но прежде, чем его выполнять, следует снять напряжение с группы, с которой предстоит работать. Кроме того, если в распределительной коробке проходят провода других групп, с них также стоит снять напряжение.
  • Вскрываем распределительную коробку и определяем фазный, нулевой и защитный провода нашей группы. Если ваша электрическая сеть смонтирована в соответствии с нормами ПУЭ, то голубой провод — нулевой, желто-зеленый – защитный и третий — фазный. Если же это не так, то ищем эти провода путем кратковременной подачи напряжения. Методология поиска описана в других статьях нашего сайта.
  • Теперь подключаем фазный провод в распределительной коробке и на розетке, затем то же самое проделываем с нулевым и защитным. Важно не перепутать место подключения защитного провода, фазный с нулевым можно подключать к любым силовым контактам розетки.

Схема подключения тройной розетки

  • После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.

Подключение одной розетки от другой

Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.

  • Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
  • Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
  • Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
  • На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.

Вывод

Теперь вы знаете, как установить розетку тройную и собрать ее из нескольких одиночных розеток. Надеемся, это поможет вам в создании комфортной электрической сети вашего дома.

Хотелось бы только отметить, что добавления в уже существующую сеть несут за собой определенные ограничения. Поэтому применять их стоит только в исключительных случаях.

Установка наружной (накладной) розетки

К вашему вниманию подробная пошаговая фото-инструкция – Установка наружной (накладной) розетки.

Питающий кабель для подключения наружной розетки может быть проложен как открытым способом (в гофрированной трубе, кабель-канале, непосредственно просто проводом) прямо по поверхности стен или потолков, так и скрытно (располагаясь в штробах, полостях стен и т.д.).

В нашем примере, для монтажа наружной розетки, проводка выполнена наружным способом. Питающий кабель располагается в гофрированной трубе, которая крепится к поверхности стены на клипсы. Прямо над розеткой расположен наружный выключатель и проводка для него выполнена в этой же гофре, подробнее о его подключении и протягивании через него питающего провода к накладной розетке, вы можете прочитать в статье «Установка наружного (накладного) выключателя».

Для установки мы используем внешнюю розетку Schneider Electric (Шнайдер Электрик) из серии «Этюд» с крышкой, со степенью защиты IP44.

Весь процесс монтажа мы разбили на простые этапы, последовательное выполнение которых позволит выполнить установку наружной розетки практически любому человеку самостоятельно.



1.Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель, идущий к розетке. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2.Открываем крышку розетки, чтобы получить доступ до фиксаторов удерживающих лицевую панель розетки.



3.Отжимаем фиксаторы отверткой, а затем отсоединяем лицевую часть розетки от корпуса.





4.Разбираем розетку.

Розетка наружной установки состоит из: лицевой панели с крышкой, непосредственно механизма розетки и корпуса (основания). После снятия лицевой панели, розетку можно разобрать на эти составные части.





5.Отмечаем положение крепежных отверстий.

Для этого прикладываем корпус розетки к месту установки, выравниваем его строго горизонтально и отмечаем положения крепежных отверстий.





6.Крепим основание розетки к стене.

В зависимости от типа используемого основания, подбирается соответственный вид крепежа. Мы используем обычные дюбель-гвозди, т.к. монтаж розетки производим на кирпичную стену.



7.Вырезаем вводное отверстие в заглушке розетки.

В нашем случае, под гофрированную трубу, в которой расположен питающий кабель. Розетка внешней установки Schneider Electric (Шнайдер Электрик) из серии «Этюд» имеет удобную заглушку, с выделенными на ней несколькими возможными вариантами диаметров вводного отверстия, равными стандартным размерам защитных гофрированных труб, применяемых в электропроводке. Поэтому нам не составляет труда точно, с помощью канцелярского ножа (резака), сделать вводное отверстие необходимого диаметра.



8.Помещаем гофру с питающем кабелем внутрь розетки как показано на изображении ниже.



9.Снимаем изоляцию с кабеля и зачищаем концы жил на 8-10мм.



10.Подключаем провода к механизму.

Для этого помещаем фазный (белый) и нулевой (бело-голубой) провода в крайние клеммы механизма наружной розетки, а провод заземления – защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.



11.Вставляем механизм розетки в посадочное место корпуса.



12. Устанавливаем лицевую панель розетки.



13.На этом установка наружной розетки завершена. Включаем подачу электричества и тестируем ее работу.

При использовании скрытой проводки, для установки и подключения наружной розетки, порядок действий в этой инструкции изменится незначительно. Необходимо лишь изменить пункт «7» примера и проделать отверстие для питающего кабеля в тыльной части корпуса, перед тем как закрепить ее на стене.

Если при монтаже накладной розетки вы столкнулись с проблемой, не описанной нами в этой статье, обязательно задавайте вопросы в комментариях, так же вы можете высказать замечания или свое мнение.

самостоятельная установка розетки с заземлением

Самостоятельное подключение розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.



Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.



Пошаговая инструкция как подсоединить розетку с заземлением:

  • Отключить электроснабжение на щитке
  • Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
  • Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
  • Почистить или заменить на новый старый подрозетник
  • Снять внешнюю изоляцию и зачистить концы проводов
  • Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
  • Присоединить третий кабель заземления к контакту розетки
  • Зафиксировать корпус винтами
  • Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.





Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.



Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

Розетки и выключатели, схемы подключения и установка розеток

10

Уже трудно найти жилье, где бросается в глаза разложенный по полу телевизионный кабель. Все потому что современный телевизоры получают сигнал через tv розетку. От качества сигнала зависит качество изображения на экране телевизора. Как правильно подключить телевизионный кабель к розетке, чтобы минимизировать помехи …

25

Диммеры широко используются в современном освещении. Данные устройства позволяют регулировать уровень освещения, создавая приятную атмосферу в доме. Подключение диммера не составляет особого труда, но иногда вызывает трудности у новичков. В статье рассмотрим несколько схема подключения регуляторов …

55

Думаю, многие из вас даже не задумывались о таком вопросе, куда должна смотреть клавиша выключателя освещения? Ведь сам выключатель можно установить двумя способами: включение будет вверх или вниз. Как правильно должен включаться свет и есть ли разница как управлять освещением. Основное правило электриков включение …

77

Всем известно, что освещение управляется с помощью выключателей. При подключении выключателя необходимо соблюдать определенную последовательность. Выключатель должен размыкать фазу. Это правильная схема подключения, которая упоминается в 7-м издании ПУЭ. В чем опасность, если выключатель размыкает ноль …

20

У Вас бывали ситуации, когда после работы заходишь в квартиру нажимаешь клавишу выключателя, но свет не загорается. Причем по всем признакам напряжение в доме присутствует. Причин может быть несколько, одна из них неисправность выключателя. Чтобы устранить поломку нужно знать как правильно разобрать выключатель освещения …

57

Для правильного подключения электрической вилки необходимо знать, куда подключать фазный и нулевой провод. Если вилка имеет два контакта (без заземления) расположение фазы и нуля не имеет значения. В данной статье рассмотрим, как правильно разобрать и подключить электровилку, чтобы она долго служила и не повреждалась …

114

Со времен СССР мы привыкли, что уровень напряжение в домашней сети составляет 220 Вольт. Сегодня в паспортных характеристиках современных электроприборов можно увидеть норму напряжения 220 – 240 Вольт. Если замерить мультиметром напряжение в розетке можно увидеть цифры от 210 до 240 Вольт. Какая норма должна быть …

17

Если вы столкнулись с проблемой неисправности розетки необходимо разобраться с причиной. Проблема может быть локальной, когда не работает одна розетка или глобальной когда перестают работать розетки во всей квартире или нескольких комнатах. В первую очередь следует определиться приходит ли напряжение …

73

Надежная электропроводка залог безопасности. Для подключения розеток используют кабели с монолитной жилой. Каким должно быть сечение кабеля для подключения розеток в обычных комнатах и там где сосредоточена мощная техника, например кухня. На что следует обратить внимание при расчете мощности …

64

Удлинители и переноски есть в каждом доме. Их использование не только предоставляет массу неудобств, но и портит интерьер. Чтобы забыть об удлинителях, необходимо рассчитать количество розеток для всей квартиры и их место расположения. Наибольшее количество точек для подключения бытовой техники сосредоточено на …

61

Когда пропадает освещение, мы первым делом грешим на перегорание лампы. Но одной из причин отсутствие освещения может быть неисправность самого выключателя. Как понять что проблема в нем? Его нужно проверить на работоспособность. Сделать это можно несколькими способами. Наиболее простой с использованием отвертки …

127

Все бытовые розетки рассчитаны на напряжение 220 Вольт и силу тока 16 Ампер. Эти параметры соответствуют средней мощности электроприбора включаемого в розетку. Но почему в розетке именно переменный ток, а не постоянный, для некоторых пользователей это загадка. В данной статье попробуем разобраться с этим …

219

Этап чистового монтажа начинается с установки выключателей и розеток. При подключении розетки многие сталкиваются с дилеммой, куда же подключить фазный провод на правую клемму или на левую. В данной статье мы постараемся разъяснить правильное подключение фазы и есть ли разница в этом вопросе …

85

Покупая ту или иную технику, мы часто сталкиваемся с проблемой ее подключения к сети. Одно дело если мы покупаем переносной предмет, который можно подключить к любой свободной розетке. Дорогие читатели сайте «Электрик в доме» в данной статье мы обсудим установку и подключение розетки для стиральной машинки ...

41

При скрытом монтаже электропроводки все розетки и выключатели устанавливаются в подрозетники. Для установки рекомендуется выбирать как можно глубже коробки, так в ней можно оставить больший запас кабеля для подключения розетки. Сам процесс установка розетки в подрозетник не требует каких то ...

153

Трудно сегодня представить квартиру или дом без современного телевизора. В отличие от кинескопных собратьев современные модели могут быть толщиной не более 5 см. В связи с этим появилась возможность из размещения не только на подставке или тумбе, но и закрепить на стене или в нише ...

Создайте свою собственную плату расширения: 13 шагов (с изображениями)

Введение: сделайте свою собственную плату расширения

Здесь представлены инструкции по созданию вашей собственной платы расширения. Плата расширения используется во многих целях для удлинения линии электросети. Но необходимо иметь правильные знания о проводке в плате. В этой пошаговой инструкции я покажу вам проводку на плате расширения.

Добавить TipAsk QuestionDownload

Шаг 1: Материалы

1.Коммутатор

2. Вилка

3. Розетка

4. Удлинитель

5. Плата с винтами

Добавить TipAsk QuestionDownload

Шаг 2: Вилка

Теперь мы подключим провода к вилке. Для этого внимательно прочтите названия контактов на вилке, то есть L, N, заземление.

Мы подключим красный провод к L, черный провод к N и зеленый провод к точке заземления.

Добавить TipAsk QuestionDownload

Шаг 3: Разомкните

Прежде всего откройте вилку и выньте три провода из толстого пояса.

Теперь вы увидите три цветных провода, и мы будем выполнять электромонтаж на основе цветового кода, определенного ранее.

Добавить TipAsk QuestionDownload

Шаг 4: Подключение

Теперь подключите вилку.

L-красный провод

N-черный провод

Заземление - зеленый провод

Добавить TipAsk QuestionDownload

Шаг 5: Затяните

Теперь затяните болты и закройте вилку.

Добавить TipAsk QuestionDownload

Шаг 6: Plug Complete

Теперь вилка готова, и теперь пришло время подключить плату.

Добавить TipAsk QuestionDownload

Шаг 7: Плата

Теперь мы перейдем к подключению платы. Будем подключать через один выключатель и розетку.

Добавить TipAsk QuestionDownload

Шаг 8: Снова откройте

Выньте три цветных провода с другой стороны пояса и откройте плату, чтобы подключить его.

Добавить TipAsk QuestionDownload

Шаг 9: Подключение-1

Подключите провод от переключателя к L штепсельной розетки.

Добавить TipAsk QuestionDownload

Шаг 10: Подключение-2

Теперь подключите красный провод к другому разъему коммутатора

Добавьте TipAsk QuestionDownload

Шаг 11: Подключение-3

Подключите черный провод к N штифт вилки Socket.

Добавить TipAsk QuestionDownload

Шаг 12: Wiring-4

Теперь подключите зеленый провод к клемме заземления розетки. Теперь закройте доску и облажайтесь.

Добавить TipAsk QuestionDownload

Шаг 13: Расширение готово

Теперь ваше расширение готово для питания вашей бытовой техники.

Надеюсь, вам понравилось, и это оказалось очень легко ....

Добавить TipAsk QuestionDownload

4 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Установка 3-ходового / многопозиционного переключателя (4-проводные переключатели и диммеры) - поддержка умного дома

Для установки интеллектуальных переключателей C by GE в 3-ходовой или многопозиционной цепи требуется, чтобы ВСЕ переключатели в одной цепи быть интеллектуальным коммутатором C by GE. Трехсторонние схемы могут отличаться в зависимости от метода, использованного во время подключения проводки в доме. Приведенные ниже инструкции основаны на наиболее часто используемом методе.

Если ваша проводка не соответствует этим инструкциям, мы рекомендуем связаться с центром обслуживания клиентов GE, прежде чем отсоединять провода от существующего коммутатора. Хотя наша команда обучена, чтобы помочь с этой установкой, в некоторых ситуациях может потребоваться помощь лицензированного электрика. Для достижения наилучшего результата при обращении в службу поддержки будьте готовы предоставить службе поддержки клиентов фотографии электропроводки, чтобы можно было идентифицировать клеммы и провода переключателя.

ПРИМЕЧАНИЕ. Мы будем подключать к новым коммутаторам только одного из путешественников. Другой останется в стене, но будет безопасно отключен с обеих сторон. В этом примере мы будем использовать красный путешественник, но вы можете использовать любой из них.

ИНСТРУКЦИИ ПО УСТАНОВКЕ 3-Х И МНОГОПОЛЬЗОВАТЕЛЬСКОГО ПЕРЕКЛЮЧАТЕЛЯ

ПРЕЖДЕ ЧЕМ ВЫ ДЕЛАТЬ: ШАГ 1. Выключите питание

  • Отключите питание переключателя в коробке автоматического выключателя.
  • Снимите настенные панели и крепежные винты для обоих переключателей, которые вы заменяете.
  • Осторожно вытащите переключатели из коробок, чтобы было видно проводку.
  • Проверьте провода с помощью тестера напряжения, чтобы убедиться, что питание отключено. Если несколько переключателей находятся в одном ящике, проверьте их также. Возможно, потребуется отключить дополнительные выключатели.

ШАГ 2 - Проверьте F или совместимую проводку

  • На этом этапе не отсоединяйте никакие провода.Мы рекомендуем сфотографировать вашу проводку, прежде чем продолжить для дальнейшего использования. Схема должна выглядеть примерно так:

  • Цвета проводки могут отличаться. На этой схеме нейтраль имеет белый цвет, а земля - ​​чистая медь. Красный и черный провода, подключенные к латунным клеммам, - это путевые провода. Провода, подключенные к черным (общим) клеммам, являются линией и нагрузкой (мы определим, какой из них какой в ​​ШАГЕ 4).
  • Для коммутатора C by GE Smart Switch требуются нейтральный провод и заземляющий провод.
  • Если нейтральные провода находятся только в одном месте переключателя, путевой провод будет использоваться для переноса нейтрали к другому переключателю (это будет объяснено в ШАГЕ 7.B).
  • Если имеется вся необходимая проводка, можно приступить к установке.

ОСТОРОЖНО ОБРАЩАЙТЕСЬ НА ЭТОМ ШАГЕ: ШАГ 3 - Восстановление питания

  • Восстановите подачу питания на переключатели в коробке автоматического выключателя.

ОСТОРОЖНО ОБРАЩАЙТЕСЬ НА ЭТОМ ШАГЕ: ШАГ 4 - Определите T he LINE И ЗАГРУЗИТЕ

  • Убедитесь, что свет выключен. Затем проверьте черные общие клеммы на обоих переключателях с помощью тестера напряжения. Один из них должен дать положительный результат на напряжение, а другой - нет.
    • Провод с напряжением = LINE
    • Провод без напряжения = НАГРУЗКА
  • Распределительная коробка, в которой находится ваш линейный провод, будет вашей боковой коробкой / переключателем линии, а коробка, в которой находится ваш провод нагрузки, будет вашей коробкой / переключателем стороны нагрузки.

ПРЕЖДЕ ЧЕМ СДЕЛАТЬ: ШАГ 5 - Выключите питание

ШАГ 6. Идентифицируйте и пометьте провода

  • Перед тем, как отсоединить провода от переключателя, пометьте каждый провод имеющимися этикетками.

Линия:
В соответствии с ШАГОМ 4 пометьте ЛИНИЙ провод, который показал положительный результат теста на напряжение.

Нагрузка:
В соответствии с ШАГОМ 4 пометьте провод НАГРУЗКИ, на котором напряжение не было положительным.

Нейтраль:
Стандартные переключатели не требуют их, но нейтральные провода будут в коробке. Найдите два или более проводов (обычно белых), не подключенных к переключателю, а сгруппированных вместе с помощью гайки. В случае, если нейтраль есть только у одной распределительной коробки, используйте ШАГ 7.B для получения дополнительных инструкций по подключению.

Заземление:
Обычно это группа неизолированных медных или зеленых проводов, которые иногда подключаются к зеленой клемме заземления исходного коммутатора. Если они не подключены к оригинальному переключателю, они должны быть в задней части коробки.

Путешественники:
Путевые провода прикреплены к латунным винтам на оригинальных переключателях. Эти провода находятся в одном кабеле с оболочкой и должны быть разных цветов, которые могут варьироваться от черного, белого или красного.Один из этих проводов будет использоваться для подачи питания на C от GE Smart Switch на стороне нагрузки цепи. Если только одна коробка имеет нейтральный провод, будет использоваться и второй бегунок. В этой ситуации следуйте инструкциям, приведенным на ШАГЕ 7.B

ШАГ 7 - Установите переключатели

  • Теперь, когда вы успешно идентифицировали и пометили каждый провод, вы можете отсоединить провода и удалить оригинальные переключатели.

ШАГ 7.A - Установка переключателей там, где Нейтраль W ires E xist in Обе коробки

Линия Сторона

  • Подключите провод LINE и один из проводов TRAVELER от стены к черному проводу LINE на разъеме C с помощью GE Smart Switch.
  • Подключите все НЕЙТРАЛЬНЫЕ провода от стены к белому НЕЙТРАЛЬНОМ проводу на разъеме C с помощью GE Smart Switch.
  • Закройте красный провод НАГРУЗКИ на C переключателем GE Smart Switch.
  • Подключите ЗАЗЕМЛЕНИЕ от стены к зеленому проводу ЗАЗЕМЛЕНИЯ на C с помощью GE Smart Switch.
  • Закрепите второй ДВИЖУЩИЙ провод от стены. Этот провод не нужен.

Сторона нагрузки

  • Подключите TRAVELER, подключенный к черному проводу LINE в первом блоке, к черному проводу LINE на разъеме C с помощью GE Smart Switch.
  • Подключите все НЕЙТРАЛЬНЫЕ провода от стены к белому НЕЙТРАЛЬНОМ проводу на разъеме C с помощью GE Smart Switch.
  • Подключите провод НАГРУЗКИ от стены к красному проводу НАГРУЗКИ на C с помощью GE Smart Switch.
  • Подключите ЗАЗЕМЛЕНИЕ от стены к зеленому проводу ЗАЗЕМЛЕНИЯ на C с помощью GE Smart Switch.
  • Закрепите второй ДВИЖУЩИЙ провод от стены. Этот провод не нужен.

ШАГ 7.B - Подключите дополнительный провод путешественника (нейтральные провода имеются только в одной коробке)

Линия Сторона

  • НЕЙТРАЛЬНЫЕ провода должны быть в этом месте. Подключите второй провод TRAVELER от стены ко всем НЕЙТРАЛЬНЫМ проводам.

Сторона нагрузки

  • Подключите второй провод TRAVELER к белому НЕЙТРАЛЬНОМ проводу на разъеме C с помощью GE Smart Switch.

ШАГ 8 - Проверка работоспособности

ВАЖНО: Только выключатель нагрузки будет включать / выключать свет, пока два интеллектуальных выключателя не будут связаны в приложении C by GE. Кнопки диммера не будут работать ни на одном переключателе, пока два интеллектуальных переключателя не будут связаны в приложении C by GE.Мы займемся настройкой приложения на ШАГЕ 12.

  • Восстановите подачу питания на переключатели в коробке автоматического выключателя.
  • Световое кольцо на обоих переключателях будет мигать синим, показывая, что переключатели подключены правильно. Если вы видите это, переходите к ШАГУ 9.
  • Световое кольцо может не загораться при неправильном подключении.
  • Световое кольцо будет мигать красным, если цепь перегружена. Максимальная нагрузка составляет 150 Вт для светодиодов и 450 Вт для ламп накаливания / галогенов.
  • Если свет не включается:
    • Убедитесь, что воздушный зазор в нижней части переключателя полностью вставлен (только для переключателей диммера / движения).
    • Убедитесь, что питание выключателя снова включено.
    • Выключите питание прерывателем, вернитесь к выключателю, чтобы убедиться, что провода надежно и правильно подключены в соответствии с руководством по установке.

ПРЕЖДЕ ЧЕМ ВЫ ДЕЛАТЬ: ШАГ 9 - Выключите питание

  • Отключите питание выключателя с помощью коробки автоматического выключателя.
  • Проверьте провода с помощью тестера напряжения, чтобы убедиться, что питание отключено.

ШАГ 10 - Закрепите коммутатор

  • Аккуратно вставьте провода обратно в коробки.
  • С помощью прилагаемых винтов прикрепите коммутатор к стене до уровня и заподлицо.
  • С помощью прилагаемых винтов закрепите скобу лицевой панели.
  • Защелкните крышку лицевой панели на кронштейне.

ШАГ 11 - Восстановление питания

  • Восстановите подачу питания на переключатели в коробке автоматического выключателя.

ШАГ 12. Включение 3-стороннего управления в C с помощью приложения GE

ПРИМЕЧАНИЕ. Только переключатель нагрузки будет включать / выключать свет, пока два интеллектуальных переключателя не будут связаны в приложении C by GE. Режим диммера можно включить во время настройки.

  • Загрузите приложение C by GE.
  • Добавьте оба переключателя в одно место в приложении C by GE.
  • Световое кольцо для каждого переключателя должно измениться с мигающего синего на сплошной белый.
  • Создайте КОМНАТУ в приложении C by GE.
  • Добавьте оба переключателя в эту КОМНАТУ.
  • Проверьте правильность работы трехпозиционных переключателей.

Если вам нужна дополнительная помощь при установке смарт-коммутатора C by GE или подключении коммутатора к приложению C by GE, обратитесь в службу поддержки клиентов C by GE.

Как подключить 4-позиционный переключатель видео

Как вы хотели бы иметь возможность управлять одним или несколькими осветительными приборами из трех или более мест переключателя? Это делается с помощью 4-позиционного переключателя.Это видео покажет вам, как установить четырехпозиционный переключатель в вашем доме.

Во-первых, обязательно отключите электричество в цепях, над которыми вы работаете. Цепь на 120 вольт может вас убить. Чтобы установить 4-х позиционный переключатель, вам необходимо установить его между двумя 3-х позиционными переключателями. Для ознакомления сначала посмотрите видео о трехпозиционном переключателе . Тим будет ждать, пока вы смотрите.

Теперь, когда у вас есть представление о схеме подключения трехпозиционного переключателя, помните ли вы, что белый кабель, проходящий между двумя переключателями, имеет красный провод, черный провод, белый провод и оголенный медный провод заземления.Эти провода будут проходить прямо через 4-позиционный переключатель. Это так просто.

У четырехпозиционного переключателя всего пять резьбовых соединений. Два сверху, два снизу и зеленый винт заземления. При использовании 4-позиционного переключателя важно помнить, что должен быть установлен между двумя 3-ходовыми переключателями. Если его нет между трехпозиционными переключателями, он не будет работать.

На видео показана нумерация распределительных коробок для облегчения описания. Коробка 1 - первая на трехпозиционных переключателях; Коробка 2 - это устанавливаемая новая 4-позиционная распределительная коробка, а последняя трехпозиционная распределительная коробка будет иметь номер 3.

Обрежьте белый кабель рядом с местом, где будет находиться 4-позиционная распределительная коробка. Установите распределительную коробку и вставьте оба конца белого кабеля в коробку 2 (4-позиционная распределительная коробка). У вас должен получиться кабель из коробки 1, идущий в коробку 2, и отдельный кабель из коробки 3, идущий в коробку 2.

Снимите изоляцию с двух кабелей, и вы будете готовы подключить 4-позиционный переключатель. Внутри коробки 2 будут два набора красных, черных, белых и медных проводов. Для подключения:

Соедините вместе два белых провода.Скрутите два медных провода вместе, оставив косичку для соединения с зеленым винтом заземления.

У вас останется 5 проводов - два красных, два черных и один медный. Поскольку на 4-позиционном переключателе есть пять винтовых соединений, все, что нужно сделать, - это подключить эти провода к правильным соединениям.

Многие люди делают ошибку, если взять два провода, идущие от одной из коробок, скажем, коробки 1, подключить один из них к черному винту и к латунному винту на той же стороне переключателя, она не будет работать.

Для правильного подключения переключателя необходимо подключить провода от коробки 1 к двум латунным винтовым разъемам. Неважно, какого цвета провод на какой латунный винт. Затем подсоедините два провода от коробки 3 к двум черным винтам. Опять же, не имеет значения, какой цвет провода идет к какому черному винту. Наконец, установите неизолированный медный провод на зеленый винт заземления.

Восстановите питание цепи и проверьте ее. Ваш светильник теперь управляется тремя разными переключателями света.Пока 4-х позиционный переключатель подключен между двумя 3-х позиционными переключателями, все будет в порядке. Переведите переключатели, и все готово.

Как подключить комбинированный переключатель и розетку? Электромонтаж комбинированного устройства

Схемы и установка комбинированного коммутационного устройства и розетки

Что такое комбинированный переключатель / розеточное устройство и как его подключить?

Комбинированное устройство - это комбинация выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в ​​корпусе.Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, например точкой освещения.

Перед подключением комбинированного устройства необходимо знать основные различия между Combo GFCI и комбинированной розеткой переключателя. На линейных клеммах обычного комбинированного переключателя и розетки есть отрывной язычок на плавниках, тогда как его нет в комбинированном устройстве GFCI или AFCI. Кроме того, есть кнопки Test и Reset на комбинированном переключателе / ​​розетке GFCI, и одна сторона может использоваться как линейный (источник) терминал, а вторая - как терминалы нагрузки i.е. те точки нагрузки, которые необходимо защитить, должны подключаться к клеммам нагрузки GFCI.

В комбинированном устройстве Switch и Outlet узкое лезвие предназначено для линии (горячего), а более широкое лезвие - для нейтрального. На линейной (горячей) стороне имеется неповрежденный язычок плавника, который может быть удален, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и клеммой нижней линии (при удалении разрыва fin tab), следовательно, он будет управлять розеткой в ​​корпусе.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный переключатель и розетку в жилых районах для управления точкой освещения, добавив розетку к существующему комбинированному устройству, подключив выключатель и розетку из разных источников, добавив Комбинированный переключатель / розетка с защитой GFCI и используйте переключатель в комбинированном устройстве для управления розеткой в ​​нем.

Подключение лампочки с комбинированным переключателем и розеткой

На этой простой схеме подключения комбинированный переключатель и розетка подключены к источнику переменного тока 120 В через выключатель.Отрывной выступ ребра не поврежден, поэтому линия (горячая) подключена к (единственной) латунной клемме на стороне линии. Нейтраль подключена к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключена к лампочке.

Таким образом, встроенный переключатель управляет точкой освещения и розеткой, может использоваться для других нагрузок и может быть подключен через вилки.

Кроме того, не забудьте правильно выполнить заземление в соответствии с местными кодами.

Соответствующая проводка:

Подключение розетки к комбинированному переключателю и розетке

На этой схеме подключения встроенный переключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто подключите клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие гайки для соединения кабелей и проводов.

Связанные сообщения:

Подключение комбинированного устройства, в котором переключатель и розетка контролируются разными источниками

На этой схеме подключения встроенный переключатель управляется отдельным источником (т.е. провода от разных СВ), а розетка подключена ко второму источнику. Для этого просто удалите перемычку между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму - к второму источнику.

Нижняя нейтраль должна быть подключена к двум нейтральным проводам источника, а нагрузка переключателя должна быть подключена к точке нагрузки, то есть к вентилятору, лампочке и т.д. Ваш существующий или новый комбинированный выключатель-розетка, то такое подключение проводки невозможно.

Связанные сообщения:

Подключение комбинированного устройства, в котором встроенный переключатель управляет розеткой в ​​нем

В этом проводном соединении встроенный переключатель управляет розеткой розетки в корпусе комбинированного устройства. Для этого просто удалите перемычку между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя и нижнюю клемму под напряжением со стороны линии (как показано на рисунке ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет включением / выключением розетки в комбинированном устройстве. Обратите внимание, что если между двумя линейными клеммами нет отрывного выступа, это соединение невозможно.

Подключение комбинированного переключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка розетки, переключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и переключимся к линии GFCI, они вообще не будут защищены от GFCI.

Общая информация об электрических розетках:

Примечание. Мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.

  • Используйте провода калибра 14 и 12 для автоматических выключателей на 15 А и 20 А.
  • 15A и 20A GFCI можно установить только на выключатели 15-20A и 20A (не 15 и 30A) соответственно.
  • Латунные винты должны быть подключены к горячему (линейному, фазовому или фазному) проводу (черному, коричневому или красному).
  • Серебряные винты должны быть подключены к нейтральному проводу (белый или синий)
  • Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный)
  • Если на розетках нет винтов с цветовой кодировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
  • Нейтральный провод не требуется для проводки розеток 240 В.
  • Если в розетке четыре контакта, тогда необходим нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке i.е. 2 горячая линия (линия 1 и линия 2), нейтральный и заземляющий провод.
  • Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

  • Выключите главный прерыватель цепи, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
  • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по монтажу электропроводки

Шнуры и вилки | WorkSafe

Шнуры, вилки, мульти-коробки и связанное с ними защитное оборудование, такое как устройства защитного отключения (УЗО), все должно быть в хорошем состоянии для предотвращения пожаров и поражения электрическим током.

Шнуры

, включая удлинители, со временем подвержены износу или ослаблению соединения. Вилки и розетки, такие как многоплаты, необходимо тщательно подключать и обслуживать, чтобы обеспечить хорошее электроснабжение и ограничить вероятность поражения электрическим током или возгорания. Мы подготовили руководство по безопасному использованию шнуров, удлинителей, мультиплат и вилок, а также информацию об устройствах безопасности, таких как УЗО и изолирующие трансформаторы.

Шнуры

Перед проверкой повреждений убедитесь, что кабель отключен от розетки.

  • Убедитесь, что шнуры в хорошем состоянии. Изношенные, потрескавшиеся или поврежденные шнуры опасны и могут привести к возгоранию или поражению электрическим током.
  • Убедитесь, что внешняя оболочка не повреждена в результате порезов, трещин или истирания.
  • Убедитесь в отсутствии оголенных или скрученных внутренних проводов, а также на отсутствие признаков перегрева или подгорания на вилках (и на розетках удлинителя).
  • Не следует использовать кабели, которые были «отремонтированы» с помощью ленты.Убедитесь, что кабельный ввод и точки крепления к вилкам, розеткам или оборудованию надежно закреплены, а внутренняя цветная изоляция проводов не обнажена.
  • Удлинители предназначены только для временного использования. Если при использовании удлинителя требуется постоянный источник питания, попросите квалифицированного электрика установить розетку.
  • Если удлинитель используется снаружи, всегда используйте УЗО или изолирующий трансформатор, чтобы защитить вас от смертельного удара электрическим током, если шнур повредится во время его использования.

Всегда отключайте шнуры, когда они не используются. Рекомендуется соединять вилку и розетку удлинительных шнуров вместе, когда они не используются, чтобы не повредить контакты.

Контрольный список безопасности шнура

  • Все электрические шнуры в хорошем состоянии, нет ли трещин или потертостей на внешней крышке или каких-либо открытых внутренних проводов?
  • Все ли электрические шнуры очищены от ковров и мебели?
  • Все шнуры убраны, чтобы о них нельзя было споткнуться, не повредить мебель или чем-либо зацепиться?

Multi-box

Переносные электрические розетки (EPOD), обычно известные как PowerBoards, Multi-Plugs и Multi-Boxes, представляют собой несколько электрических розеток, устанавливаемых на переносной корпус.Это позволяет подключать сразу несколько приборов.

Проверьте максимальную нагрузку и будьте осторожны, чтобы не превысить ее.

  • Мультибоксы идеально подходят для подачи электричества к устройствам с минимальным энергопотреблением, таким как компьютеры и телевизоры.
  • Их нельзя использовать с приборами, которые потребляют много электроэнергии, такими как обогреватели, электрические кувшины, стиральные машины и плиты. Эти приборы следует подключать непосредственно к розетке.

Мульти-боксы часто используются в старых домах, где иногда в комнате есть только одна розетка.Они также используются для размещения растущего количества электроприборов в домашних хозяйствах, даже в новых домах.

Безопасное использование мульти-боксов

Большинство мульти-боксов используются так, что они подключаются к свободной настенной розетке, а подключенная плата, содержащая обычно от четырех до восьми розеток, должна быть закреплена рядом с этой розеткой. .

Эта портативность оставляет мульти-бокс открытым для риска физического повреждения, так как они могут быть легко брошены, вставлены или зажаты под мебелью.Это повреждение не всегда очевидно и часто не замечается. Результатом этого повреждения часто является плохой электрический контакт между штырями вилки подключенных приборов и мульти-боксом. Регулярно проверяйте наличие износа и повреждений, и если мульти-бокс поврежден, прекратите его использование и замените.

Плохой электрический контакт и перегрузка являются основной причиной электрических пожаров, особенно если подключенные приборы потребляют сильноточные нагрузки, такие как:

  • нагреватели
  • кувшины / чайники электрические
  • стиральные машины
  • печи,

Приборы этого типа следует подключать непосредственно к розеткам, а не к мультикорпусам, потому что при совместном использовании они могут превысить номинальную «общую нагрузку» мультибокса.

  • Никогда не используйте их во влажных или влажных помещениях, если на них имеется отметка «Только для внутреннего использования».
  • Всегда храните мультибоксы в недоступном для маленьких детей месте.

Дополнительные функции безопасности мульти-бокса

  • Некоторые мульти-боксы имеют дополнительные функции, например:
  • Розетки с закрытыми ставнями, которые не позволяют детям что-то в них запихнуть.
  • Встроенное УЗО, которое автоматически отключает питание в случае замыкания на землю.
  • Устройство защиты от перенапряжения, предотвращающее повреждение чувствительного электронного оборудования скачками напряжения.

Контрольный список безопасности розеток и выключателей

  • Все розетки, выключатели и мультибоксы работают должным образом, без поврежденных или сломанных вилок, розеток, выключателей или осветительной арматуры?
  • Все розетки и выключатели холодные на ощупь?
  • Все электрические вилки плотно входят в розетки?
  • Все ли мультибоксы расположены высоко, в недоступном для детей месте?
  • Установлены ли у вас устройства безопасности, такие как УЗО, розетки с ставнями и встраиваемые розетки?
  • Вы ограничили количество приборов, подключенных к одной розетке, чтобы не перегружать цепь?
  • У вас только один нагреватель на розетку?

Устройства защиты шнура и розетки

При покупке электрического оборудования и приборов всегда запрашивайте продукты с повышенным уровнем безопасности, такие как встроенное УЗО или утопленные розетки.

Устройства защитного отключения

УЗО постоянно контролирует ток, протекающий по цепи. Если он обнаруживает какую-либо потерю тока, когда электричество отводится на землю, а не через цепь, он немедленно отключится.

Если ваше тело обеспечивает путь для отвода электричества в землю, вы можете получить серьезные травмы, ожоги, сильные удары током или электрошок.

  • УЗО предотвратит смертельный исход удара, мгновенно отключив систему.
  • УЗО
  • следует устанавливать во влажных помещениях вашего дома, где есть электрическое оборудование, таких как ванные комнаты, прачечные, кухни, гаражи, бассейны и внешние электрические розетки.

Различные типы УЗО включают фиксированные УЗО, которые могут быть установлены в стандартные розетки и подключены таким образом, чтобы защитить другие выходы, расположенные ниже по потоку, УЗО цепей, которые подключены к вашему распределительному щиту, и портативные УЗО.

Закон требует, чтобы все новые цепи, идущие от распределительного щита, питающие освещение или розетки (точки питания) в жилых домах, имели защиту УЗО.Эти УЗО обычно располагаются на распределительном щите. Они обеспечат защиту всей электропроводки и приборов, подключенных к новым цепям.

Проверка УЗО

Вы можете проверить свою розетку и портативные УЗО, подключив небольшой электрический прибор (например, ночник):

  • Нажмите кнопку «Тест».
  • Если прибор выключился, УЗО исправно.
  • Убедитесь, что вы нажали «сброс» после завершения теста.
  • Вы должны проверять эти УЗО регулярно (например, каждые три месяца).

Рекомендуется проверять УЗО распределительного щита каждые шесть месяцев, проверяя, что оно срабатывает при нажатии кнопки «тест». Однако имейте в виду, что цепи отключения отключат питание любых устройств в этой цепи. Так что приборы с электронными часами придется обнулять. По этой причине рекомендуется проверить УЗО вашего коммутатора при переходе на летнее и зимнее время - когда часы все равно придется переустанавливать, а с момента последнего тестирования УЗО пройдет около шести месяцев.

Если УЗО срабатывает в другое время; Обратите внимание на подключенные устройства, отключите все подключенные устройства и сбросьте УЗО, подключите устройства по очереди и включите. Если УЗО срабатывает при включении прибора, его необходимо отремонтировать или заменить. Если УЗО не срабатывает при подключении и включении приборов по одному, а срабатывает, когда несколько приборов используются вместе, вам следует проверить УЗО у квалифицированного электрика.

Контрольный список безопасности устройств защитного отключения

  • Установлены ли УЗО во влажных помещениях вашего дома, где есть электрические розетки, например, в ванной и прачечной?
  • Вы регулярно проверяете свои УЗО, и правильно ли они работают?
  • Используете ли вы УЗО или разделительный трансформатор со всем электрическим оборудованием снаружи?

Разделительные трансформаторы

Разделительный трансформатор защищает вас от поражения электрическим током, обеспечивая электрическое питание, изолированное от земли.Для максимальной защиты трансформатор следует размещать как можно ближе к электрической розетке.

Розетки с ставнями

Розетки с внутренними защитными ставнями затрудняют детям возможность совать в них какие-либо предметы.

Утопленные розетки и заглушки

Утопленные розетки и экранированные вилки на электрической арматуре, удлинителях и двойных адаптерах помогают предотвратить контакт с металлическими штырями вилки, если они частично обнажены.

Изолированные металлические штыри

Дополнительным элементом безопасности является пластиковая изоляционная втулка на металлических штырях вилки. Как и утопленные розетки, они предотвращают контакт с металлическими штырями при подключении к электросети.

Штыри изолированных штыревых вилок необходимо проверить на предмет повреждения изоляции штырей и, если имеется, кожуха на розетках удлинителя шнура.

Прозрачные розетки и вилки

Розетки и вилки с прозрачной подложкой обнаруживают любые проблемы с проводкой.

Розетки с переключением на четыре стороны

Их можно установить как часть постоянной арматуры вашего дома, чтобы получить четыре розетки на розетке, устраняя необходимость в мультикорпусах и удлинителях.

Как подключить вилку

Мы рекомендуем вам использовать приборы, оснащенные литыми вилками, которые не требуют повторного подключения. Однако, если вам все же нужно перемонтировать, есть только один способ безопасно подключить электрическую вилку.

Изучите схему ниже и убедитесь, что вы всегда соединяете правильный цвет с правильной буквой.В Новой Зеландии цветные провода внутри шнуров питания обычно выглядят как A или B. Их следует подключать, как показано ниже.

Внимание! Если вы самостоятельно подключаете вилку, всегда проверяйте правильность расположения проводов, так как это частая причина серьезных поражений электрическим током при неправильном подключении.

Во всех бытовых розетках в Новой Зеландии используются только плоские трех- или двухконтактные вилки, в зависимости от того, имеется ли заземление.

Типовая трехконтактная вилка:

Как не перегружать розетки дома - Какие? Новости

Если ваша коллекция техники, бытовой техники и гаджетов становится немного громоздкой в ​​доме, возможно, вы также собрали коллекцию удлинителей и вилок, чтобы попробовать и все установить.

Переключение электроприборов с розетки на розетку может быть заманчивым, но то, что ваш удлинитель может втиснуть четыре вилки, не означает, что это безопасно - некоторым приборам требуется так много энергии, что при объединении вместе они могут вызвать перегрев вилки. и, возможно, развести огонь.

Чтобы помочь вам оставаться в безопасности, мы перечислили ниже самые энергоемкие приборы, которые помогут вам правильно подключить все в доме. Мы также взяли интервью у менеджера группы Джереми Джеймса из Royal Berkshire Fire and Rescue, чтобы узнать больше о том, как избегать потенциально опасных ситуаций.

Хорошие детекторы дыма заранее предупредят вас о реальном возгорании и дадут вам время спастись - вот лучшие детекторы дыма.

Сколько мощности действительно нужно вашим приборам?

Удивительно, но некоторые из самых маленьких бытовых приборов в наших домах потребляют больше всего ватт энергии.

Фактически, чайник потребляет в 20 раз больше ватт, чем холодильник. А утюг потребляет ошеломляющие 2800 Вт - это более чем в 200 раз больше, чем требуется для питания зарядного устройства мобильного телефона.

Ориентировочно, вы должны загружать только одну розетку с максимальной мощностью 3000 Вт. Но, возможно, будет проще вспомнить, какие продукты требуют больше и меньше в доме.

Если вы не знаете, какое устройство работает с каким, то обратите внимание на этот удобный калькулятор розеток.

Лучшие советы по пожарной безопасности

Чтобы узнать больше о безопасности дома, мы поговорили с Джереми Джеймсом, руководителем группы пожарно-спасательной службы Royal Berkshire.

Сколько это слишком много при подключении устройств к розетке?

Это действительно зависит от подключаемых устройств. Всегда рассчитывайте общую мощность всех устройств, подключенных к одной розетке. Если они в сумме превысят 3000 Вт, это небезопасно - вилка в розетке может перегреться и потенциально вызвать пожар.

Вот четыре примера того, чего нельзя объединять с помощью удлинителя.

Чайник может полностью разгрузить розетку, а подключение стиральной и посудомоечной машины к адаптеру будет означать, что у вас на 1440 Вт больше рекомендуемой мощности.

Такие приборы, как холодильник, радио или лампа, гораздо лучше подходят для совместной розетки. Обратите внимание, перемещаете ли вы вилки, чтобы попытаться вставить дополнительные устройства.

Действительно ли удлинитель на удлинителе - плохая идея?

Да, это так.Никогда не следует соединять удлинительные провода «гирляндной цепью». Если вы используете более одного удлинителя на розетку, это значительно повысит риск перегрузки розетки.

Удлинители блока лучше или хуже, чем удлинители?

При правильном использовании мы предпочитаем удлинители. Блочные адаптеры небезопасны, но вес вилок и проводов может начать вытаскивать адаптер из розетки, что приведет к резистивному нагреву и увеличению риска возгорания.

Всегда лучше избегать адаптеров для пластиковых блоков с большим количеством розеток и иногда без предохранителя.

Есть ли риски при покупке дешевых продлений на торговых площадках?

Да, опасайтесь дешевых удлинителей - они почти всегда дешевы не зря. Рисковать не стоит.

Лучший способ защитить себя и свою семью от потенциально опасных товаров - это покупать их у продавца с хорошей репутацией.

Для чего нужны сетевые фильтры и когда их следует использовать?

A Устройство защиты от перенапряжения - это прибор или устройство, предназначенное для защиты электрических устройств от скачков напряжения.Устройство защиты от перенапряжения пытается ограничить напряжение, подаваемое на электрическое устройство, путем блокировки или замыкания на землю любых нежелательных напряжений выше безопасного порога. Перенапряжения обычно возникают от:

  • Внутреннее отключение с, например, двигатель лифта в отеле или офисе, включение и выключение освещения.
  • Бросок тока высокой энергии генерирует выброс, который продолжается вокруг цепей и может повредить чувствительное электронное оборудование.
  • Прямые удары молнии также могут вызывать огромные скачки напряжения на расстоянии до 2 км.В кабельных системах могут возникать скачки напряжения, даже если нет прямого подключения к точке удара молнии.

Сетевой фильтр может поглотить только определенное количество скачков напряжения, прежде чем он перестанет работать. Хотя практически невозможно точно сказать, когда это произойдет, чем дольше он используется, тем большему риску вы подвергаетесь. Если он поглотил серьезный скачок напряжения, вы всегда должны немедленно заменить его.

Некоторые устройства защиты от перенапряжения имеют встроенную подсветку, которая предупреждает вас о необходимости замены.Но на это нельзя полностью полагаться - это ненадежная система.

Как правило, сетевой фильтр следует заменять не реже одного раза в два года.

Могу ли я загрузить максимальную нагрузку в каждую вилку настенной розетки с двумя розетками?

Хотя каждая розетка обычно в вилке с двумя розетками рассчитана на 13 А и теоретически должна выдерживать такую ​​нагрузку, мы не советуем делать это. Если вы подозреваете, что одна вилка в розетке с двумя розетками сильно загружена, попробуйте использовать только маломощные устройства в другой, на всякий случай или используйте другую розетку.

В случае сомнений проверьте вычислитель розеток перед включением.

Снизить расходы на электроэнергию в зимний период легко. Какой использовать? Switch, наш независимый сайт по переключению энергоресурсов, чтобы найти самую дешевую сделку на электроэнергию.

Видео: Джереми Джеймс рассказывает об опасности имитации телефонных зарядных устройств

Мы также взяли интервью у Джереми Джеймса о зарядных устройствах для телефонов USB в нашем расследовании опасных игрушек, автокресел и других товаров, продаваемых на онлайн-рынках.

Вы можете быть в курсе наших последних новостей в нашем центре консультаций по коронавирусу.

Как преобразовать проводные светильники в розетку в

У вас есть бра или светильник, но нет электрической розетки для него? Читайте дальше, когда я расскажу, как преобразовать осветительные приборы в штекер в светильнике с помощью одного переключателя !

Помните, когда я построил нестандартную стенку для библиотеки в своей гостиной? Щелкните ЗДЕСЬ, чтобы просмотреть полное руководство по моим встроенным книжным полкам. Что ж, я использовал этот удобный трюк, чтобы установить 3 проводных бра на книжный шкаф.Свет действительно украшает книжный шкаф и придает ему индивидуальный вид! Они даже включаются и выключаются одним выключателем… и я объясню как!

Это действительно очень просто, хотя я должен добавить ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ , что я НЕ электрик. Я могу быть девушкой с некоторыми полезными навыками, но я определенно не сертифицированный электрик. Этот проект полностью на ваше усмотрение, и я не беру на себя никакой ответственности за какие-либо безумные неудачи, которые могут у вас возникнуть. БУДЬТЕ ОСТОРОЖНЫ… и проконсультируйтесь с сертифицированным электриком, если у вас возникнут какие-либо вопросы или проблемы.

Уф! Теперь, когда я разобрался с этим, давайте перейдем к руководству.

Необходимые материалы

Магазин Инструменты и материалы

Включите JavaScript для просмотра содержимого

Щелкните ЗДЕСЬ, если вам нужны более интересные варианты освещения, как у меня. У меня есть целый ряд отличных проводных светильников по цене от 25 до 50 долларов.

Как преобразовать осветительный прибор с жестким проводом в вилку в

Шаг первый: Подготовьте осветительный прибор и соберите все необходимое.

Шаг второй: Снимите охватывающий конец удлинительного шнура , используя кусачки. Гнездовой конец - это сторона штекера… куда вставляется другой штекер. (Теперь вы знаете, почему это называется женский лол)

Шаг третий: Определите необходимую длину шнура . Мои шнуры должны были быть довольно длинными (я сделал 3 шнура длиной 15 футов - 3 света), и я спрятал их в библиотеке. Если ваш не будет скрыт книжной полкой или мебелью, я бы посоветовал спрятать провода за кожухами для шнура, которые можно найти ЗДЕСЬ.Это придаст общему виду более чистый вид.

Шаг четвертый: Снимите кожух с удлинителя, оставив около 1/2 дюйма провода . В моем удлинителе 2 разных провода были заключены отдельно (как показано выше). Я просто перерезал шнур посередине примерно на 1 дюйм и пальцами раздвинул 2 провода еще на 2-3 дюйма. Затем я зачистил каждый провод по отдельности.

Шаг пятый: Подключите провода светильника к проводам удлинителя .

У моего светильника было 2 провода, один черный и один белый. Обычно, если вы подключаете обычный прибор, вы подбираете черный провод к черному и белый к белому ... но в этом случае мой удлинитель шел с двумя белыми обернутыми проводами, поэтому у меня не было этого руководства по цвету. Сожмите концы совпадающих проводов вместе так, чтобы они были параллельны, а затем скрутите их пальцами по часовой стрелке.

Шаг шестой: Проденьте подключенные провода в накручиваемую гайку для проводов , убедившись, что весь оголенный провод покрыт гайкой.

Шаг седьмой: Проверьте свой новый свет! Подключите удлинитель (он же ваш новый светильник) к розетке, чтобы убедиться, что он работает. Ура ... У нас есть свет!

Как установить фонари с жесткой проволокой и прикрепить их к удлинителю пульта дистанционного управления

  • Если вы только что выполнили шаги 1-7 и планируете установить светильник на книжный шкаф или предмет мебели, как я, продолжайте читать. Вам нужно будет отсоединить провода удлинителя от проводов светильника, чтобы установить светильник.Всегда полезно знать, что все работает правильно, прежде чем устанавливать свет! После того, как вы разъединили провода, продолжайте!

Шаг первый: Отсоедините металлический монтажный кронштейн от задней части светильника.

Шаг второй: Отметьте отверстия для шурупов на стене или на блоке , вы также будете устанавливать светильник. Заранее убедитесь, что отверстия для винтов выровнены. Используя уровень, я нарисовал линию там, где я хотел, чтобы мой свет висел, и соответственно обозначил отверстия для винтов.

Шаг третий: просверлите 3 отверстия. Среднее отверстие - это место, через которое будут проходить провода от осветительной арматуры. Два боковых отверстия - это отверстия для винтов, через которые свет будет крепиться к металлическому креплению и настенному блоку (книжному шкафу).

Шаг четвертый: Прикрепите металлическое крепление к задней стороне книжного шкафа или настенного блока . Я прикрепил винты к металлическому кронштейну, а затем навинтил винты с задней части книжного шкафа на переднюю. Вы можете видеть только винты спереди, как показано ниже.Вторая фотография сделана с тыльной стороны устройства. Плохое фото, извините.

Шаг пятый: Установите светильник . Пропустите провода светильника через центральное отверстие и прикрутите крепежные гайки к крепежным винтам.

Шаг шестой: Скрутите и прикрепите провода осветительного прибора к соответствующим проводам удлинительного шнура (на задней стороне настенного блока) и прикрутите проволочные гайки. (В основном повторите шаги пять и шесть из приведенного выше руководства).Оберните каждую гайку и каждую проволоку изолентой, чтобы они не расслоились со временем.

Шаг седьмой: Соберите удлинители в одно место и подключите к удлинителю . Следуйте инструкциям по установке на удлинителе, чтобы активировать пульт дистанционного управления на удлинителе.

Шаг седьмой: Выключите и включите свет и наслаждайтесь своей удобной работой!

Магазин инструментов и расходных материалов

Включите JavaScript для просмотра содержимого

Нравится этот учебник «Как преобразовать прожекторный светильник в розетку»?

Если вы нашли это руководство полезным, прикрепите изображение ниже, чтобы запомнить его.Освещение - отличный способ вывести хорошо спроектированное пространство на новый уровень! Преобразование светильников с жесткой проволокой в ​​светильники со вставной розеткой - такой рентабельный способ сделать это! Не забудьте подписаться на мой блог, чтобы получить больше уроков, самодельных работ и дизайнерских идей, и все мои полезные трюки будут отправлены вам прямо в ящик! А если вы хотите ежедневно следить за моим домом, вы можете найти меня ЗДЕСЬ в Instagram!

* Использованы партнерские ссылки

Добавить в избранное или прочитать позже .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
