Часто задаваемые вопросы о нагревательном кабеле

Мы получаем довольно много вопросов о греющем кабеле здесь, в OEM. Обогреватели: что это такое, как им пользоваться, чем он полезен и так далее. Мы составили эту страницу и статьи, ссылки на которые здесь, чтобы попытаться ответить на любые ваши вопросы, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте вопрос по телефону (866) 685-4443 или напишите нам по электронной почте, и ваш вопрос может даже стать темой нашей следующей статьи здесь.

Что такое нагревательный кабель (греющий кабель, нагревательный кабель и т.

Нагревательный кабель — это кабель, который нагревается, когда через него проходит ток. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие подобные названия, но отличается от нагревательной ленты и нагревательного шнура (см. вопрос ниже, чтобы узнать о различиях). Существует множество различных типов нагревательных кабелей, которые могут достигать различных температур и служить различным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях и использовании различных стилей нагревательных кабелей.

Что такое нагревательная лента? Как быть с нагревательным шнуром? Есть ли разница?

Полная статья: Нагревательная лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на схожесть названий и несмотря на то, что нагревательный кабель для водостоков и крыш часто продается под названием «греющая лента», между ними есть различие. Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше об особенностях каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Греющий шнур
Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания.	Более высокая плотность мощности и температуры, начиная от лент с максимальным углом наклона 305° и заканчивая лентами для очень высоких температур, рассчитанными на температуру до 1400°F (760°C).	Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но отлично подходит для наматывания вокруг труб.	Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам.	Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут.	Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглый в поперечном сечении.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях.	Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.

Какой нагревательный кабель следует использовать, чтобы предотвратить образование наледи в желобе?

Многие люди приходят на наш сайт, потому что они ищут более надежный нагревательный кабель для антиобледенения крыш. Как правило, наборы, которые доступны в хозяйственных магазинах (от семейных магазинов на углу до крупных розничных продавцов), будут хорошо работать в течение сезона, но можно только догадываться, что они появятся в следующем году. начнут ли они снова работать. У нас есть простое решение этой проблемы: комплект SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели представляют собой долговечные изделия профессионального уровня, и при хорошем обращении мы знаем, что они прослужат десятилетие или более при использовании. В сочетании с отсутствием необходимости каждый год или два подниматься на крышу для замены кабеля комплект SpeedTrace стоит вложений.

Добавление любого комплекта нагревательного кабеля на крышу — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая в него все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект для заделки, или отправляетесь на поиски кронштейны для подвески водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов. В руководстве также показано, как определить, какой размер комплекта вам нужен, но для быстрой справки у нас есть таблица на общей странице комплекта SpeedTrace.

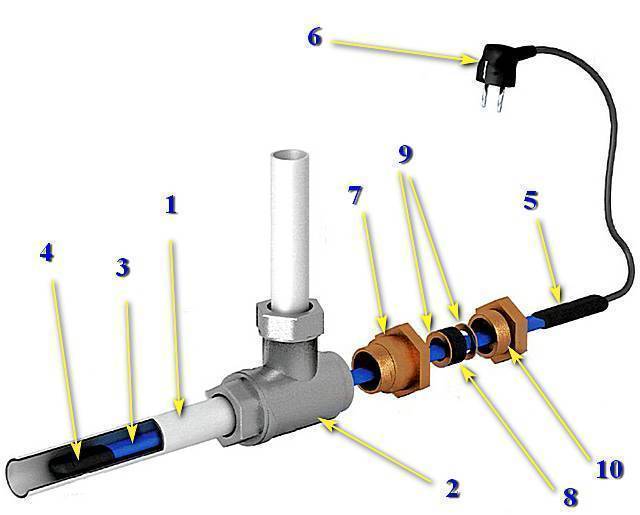

Как насчет защиты труб от замерзания?

Как и в случае с крышами, мы предлагаем комплект «все в одном» для защиты от замерзания труб, построенных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью мощности) или, если вы чувствуете себя комфортно, используя один из наших нарезанных по длине кабелей, таких как Freezstop, с комплект для заделки.Если у вас есть какие-либо вопросы о том, как проложить кабель на конкретных трубах, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

«саморегулирующийся» означает, что мне не нужен термостат?

Полная статья: Что на самом деле означает «саморегулирование»

К сожалению, нет. «Саморегулирующийся» — несколько вводящий в заблуждение термин, придуманный первоначальным изобретателем продукта. Нам нравится использовать более точный термин «самоограничение».«По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. Однако не означает, что означает, что он не станет нагреваться выше необходимого для чего бы то ни было». Низкотемпературные саморегулирующиеся нагревательные кабели обычно имеют максимальную температуру около 160 ° F, то есть намного горячее, чем вам нужно, если вы используете их только для предотвращения замерзания труб. много энергии, пытаясь достичь своей максимальной температуры, , если вы не добавите регулятор температуры.

Однако контроллер не обязательно должен быть очень дорогим. Если вы прокладываете кабель на постоянном токе, мы рекомендуем SoliStat™, который не перегорает, как большинство термостатов, при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Насколько длинный или короткий кабель я могу использовать?

Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем со многими людьми, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи, например, на удаленных нефтяных месторождениях, где для работы некоторые компоненты оборудования необходимо нагреть до соответствующей температуры.Это именно то, для чего хорош низковольтный нагревательный кабель, но вам может понадобиться больше мощности или другая настройка, чем вы планировали. У нас есть эмпирическое правило, которое мы используем здесь, чтобы найти числа для системы отопления на солнечной энергии, которая будет работать так, как вам нужно: Правило трех для солнечного отопления. Там написано, что:

• Ваша солнечная батарея должна выдавать 3 умножить на максимальное количество ватт, которое потребляет обогреватель.
• Ваша батарея должна удерживать 3 раза по максимальное количество энергии, которое нагреватель может получить за ночь.

Это может показаться чрезмерным количеством резервирования, но наш опыт показывает, что при любой установке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от затяжных пасмурных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные средства за счет экономии времени простоя.

Тепловая лента по сравнению с нагревательным кабелем

Какая разница и какой мне нужен?

(часть нашего сборника статей «Все, что вам нужно знать о нагревательном кабеле»)

Мы постоянно общаемся с людьми, которые спрашивают нас о «греющей ленте», хотя на самом деле им нужен кабель обогрева , также известный как нагревательный кабель, кабель обогрева или нагревательный кабель.Путаница понятна: многие хозяйственные магазины продают наборы для защиты от обледенения крыш, включающие в себя нагревательный кабель, но называют его «греющей лентой». (Если это то, что вы ищете, вы попали в нужное место; вы можете найти комплекты для обогрева крыши здесь.) Но, несмотря на сходство названий, есть разница! Есть несколько промышленных и научных приложений, где вы можете использовать любой из них, но большинство приложений явно требуют того или иного. На этой странице обсуждаются различия между нагревательной лентой и нагревательным кабелем, а также некоторые области применения, в которых следует использовать тот или иной вариант, и вы найдете ссылки на страницы, где можно приобрести наши нагревательные ленты и кабели для обогрева.У нас также есть информация о похожем, менее известном, но очень полезном продукте, нагревательных шнурах .

Конечно, если у вас есть какие-либо вопросы о продуктах или вашем приложении, позвоните нам по телефону (866) 685-4443 , отправьте нам электронное письмо по адресу [email protected] или заполните контактную форму, и мы будем рады помочь вам.

Быстрое сравнение

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Греющий шнур
Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания.	Более высокая плотность мощности и температуры, начиная от лент с максимальным углом наклона 305° и заканчивая лентами для очень высоких температур, рассчитанными на температуру до 1400°F (760°C).	Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но отлично подходит для наматывания вокруг труб.	Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам.	Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут.	Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглый в поперечном сечении.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях.	Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.

Нагревательный кабель

больше похож на стандартный двухжильный кабель для домашней электропроводки (типа NM или Romex™) и далеко не такой гибкий, как нагревательная лента — большинство разновидностей примерно такие же гибкие, как садовый шланг.Жесткость связана с одним из основных отличий между ними и нагревательными лентами: нагревательные кабели заключены в кожух, который защищает нагревательные элементы и позволяет использовать нагреватель в более широком диапазоне условий. Нагревательный кабель также может быть обрезан по длине и оснащен электрическими соединениями, и фактически мы продаем его по ноге. Существует два основных типа нагревательного кабеля:

Саморегулирующийся или саморегулирующийся нагревательный кабель изготовлен таким образом, что он не нагревается выше определенной температуры. (Это не означает, что он будет поддерживать нужную температуру без терморегулятора, только то, что он не перегреется и не сгорит. Название вводит многих в заблуждение, поэтому мы написали статью о том, что такое «саморегулирующийся» на самом деле означает.Мы рекомендуем хотя бы базовый термостат.) Они находятся в нижней части температурного диапазона, а стили подходят для применений до 250°F. Доступны версии на 120 В и 240 В; последний также может работать при напряжении 208, 220 или 277 В. Саморегулирующиеся кабели бывают двух видов:

Нагревательный кабель постоянной мощности, в отличие от , не регулирует собственную температуру, поэтому для него требуется контроллер.Он доступен для более высоких температур, в стилях до 500 ° F. Он может работать в более широком диапазоне напряжений: 120, 208, 240, 277 и 480 В. Он бывает нескольких разновидностей, каждая из которых имеет свои преимущества. Для упрощения выбора вы можете воспользоваться этой таблицей:

	Универсальный	Суровые условия высокотемпературный	Стекловолокно высокотемпературный	Полиимид высокотемпературный
Максимум температура воздействия.	400°F 204°С	500°F 260°С	500°F 260°С	500°F 260°С
В наличии мощность	3, 5, 8, 12 Вт/фут 10, 16, 26, 29 Вт/м	4, 8, 12 Вт/фут 13, 26, 39 Вт/м	4, 8, 12 Вт/фут 13, 26, 39 Вт/м	4, 8, 12, 18 Вт/фут 13, 26, 39, 59 Вт/м
Сопротивление к влаге	Отлично	Отлично	Хорошо	Хорошо
Сопротивление к химикатам	Отлично	Отлично	Хорошо	Хорошо
Сопротивление к пламени	Выдающийся	Отлично	Выдающийся	Отлично
Сопротивление радиации	От удовлетворительного до хорошего	От удовлетворительного до хорошего	Хорошо	Выдающийся (гибкий после экспозиции до 10 9 рад)
Образец приложения	Средняя химическая обработка Пищевая промышленность Водопроводы Мазут Возврат конденсата	Управление высокотемпературным процессом Асфальтобетонные заводы Нефтеперерабатывающие заводы Взрывоопасные и агрессивные среды Сильный холод	Контроль вязкости Управление высокотемпературным процессом Электростанции Нефтеперерабатывающие заводы Взрывоопасные среды	Ядерная среда Трубопроводы мазута Области, где галогены запрещены Линии с продувкой паром высокого давления

Тепловая лента

Нагревательная лента предназначена для приложений, где небольшие цилиндрические секции требуют высокой удельной мощности (что также обычно указывает на высокие температуры). Большинство нагревательных лент доступны в версиях на 120 В и 240 В с мощностью от 52 Вт до 3135 Вт. Плотность мощности, которую мы измеряем в Вт/кв. дюйм, находится в диапазоне от 4,3 Вт/кв. -температурные версии. Греющая лента — это продукт с постоянной мощностью, в отличие от саморегулирующихся продуктов, которые имеют встроенную защиту от перегрева, и по этой причине вы должны использовать с ним какой-либо терморегулятор.

Что касается размеров и , то одно из самых больших различий между нагревательной лентой и нагревательным кабелем заключается в том, что нагревательная лента продается фиксированной длины — наша длина варьируется от 2 до 20 футов, в зависимости от стиля.За исключением термоленты, обрезаемой по длине (которая недоступна для онлайн-продажи, хотя вы можете связаться с нами, чтобы узнать больше), вы не можете обрезать нагревательную ленту по длине.

У нас есть несколько разновидностей нагревательных лент для широкого спектра применений:

• Греющие ленты из силиконового каучука хорошо подходят для применения при температурах до 450°F и обладают химической и влагостойкостью. (Обратите внимание, что это не означает, что они химически и влагостойкие; их нельзя погружать в воду! ) Они также доступны
• Греющие ленты с изоляцией из стекловолокна поставляются без органов управления – без встроенного термостата.Они доступны в нескольких различных конфигурациях:
• Греющие ленты из Samox™, высокотемпературного тканого материала, доступны для применения при температуре до 1400°F и представлены в двух вариантах:

Греющие шнуры

Нагревательные шнуры очень похожи на нагревательные ленты, но имеют закругленное поперечное сечение. Это уменьшает поверхность воздействия и делает теплопроводность несколько менее эффективной, но преимущество заключается в том, что нагреватель гораздо более терпим к неточному обертыванию.Нагревательные ленты необходимо наматывать очень осторожно, чтобы убедиться, что вся плоская ширина ленты находится в постоянном контакте с нагреваемой поверхностью. Если включить нагревательную ленту, в то время как ее часть подвергается воздействию воздуха с обеих сторон — будь то из-за того, что она перекрывает угол или из-за того, что она была перекручена во время намотки, — эта часть не сможет передать свое тепло другому объекту, и все это тепло будет накапливаться в ленте и перегревать ее. Нагревательный шнур , круглый, не перегибается и не имеет плоских сторон.(Тем не менее, вам все равно необходимо убедиться, что никакие участки кабеля не находятся в воздухе без контакта с нагретым предметом, иначе он все равно будет перегреваться.)

Мы можем изготовить нагревательные шнуры на заказ (просто свяжитесь с нами, чтобы получить ценовое предложение), и у нас есть на складе нагревательные шнуры, которые доступны в двух стилях:

Итак, какой из них подходит для моего приложения?

Если, прочитав это, вы все еще не уверены, какой тип нагревателя лучше всего подходит для вашего применения, или если вы просто хотите поговорить с инженером по применению, чтобы убедиться, что вы получаете правильный тип, вы всегда можете получить свяжитесь с нами: позвоните нам по телефону (866) 685-4443, заполните одну из наших контактных форм или просто напишите нам по адресу info@oemheaters. ком. Мы будем рады помочь.

Нагревательный кабель

Как мне перестать гореть ногами в моем 99-го…?

от Гэвина МакКауна — [email protected]

Распространенная проблема Miatas заключается в том, что система отопления выключается. теплый воздух даже в холодную погоду. Хотя правда, что сердцевина отопителя всегда горячая через него течет вода, это не является непосредственной причиной проблемы. Почти все современные автомобили имеют сердечник постоянно в цепи, и не у всех есть эта проблема.Там это дверца в сердцевине отопителя, которая открывается и закрывается, чтобы выпустить теплый воздух. Когда дверь закрыта, теплый воздух не выходит, а в вентиляционные отверстия поступает холодный воздух. Причина проблема в Miatas на самом деле в том, что диапазон хода на ручке управления и его соединительный провод меньше, чем дальность хода на двери. Это означает, что дверь не достигает полностью открытого или полностью закрытого, поэтому всегда выходит немного теплого воздуха.

К счастью, кабель можно легко перемещать, чтобы диапазон хода позволяет закрыть дверь.

( Примечание : это исправление работает и на более ранних поколениях)

Шаг первый

Снимите перчаточный ящик, отсоединив петлю со стороны двери и затем вытащите стержень из отверстия в центральной консоли. Это позволяет увидеть края матрицы отопителя.

Шаг второй

Вы увидите кабель, идущий от ручки управления с петлей на конце.Эта петля идет вокруг рычага. На другом конце рычага находится стержень, соединенный с другим рычагом, который фактически управляет дверцей, которая выпускает воздух из матрицы отопителя. Сначала я думал, что необходимо отрегулировать резьбовой конец этого стержня, но это даже проще, чем . Кабель крепится к пластику обогревателя металлической клипсой. Если вы поднимете этот зажим и потянете за кабель, вы можете получить кабель бесплатно. Убедитесь, что петля все еще находится над рычагом, и привыкните. в какую сторону двигаются тросик и рычаг на горячую/холодную.Кабель удлиняется, чтобы сделать воздух жарче. Теперь переместите рычаг вручную в полностью закрытое (холодное) положение. Вы должны чувствовать легкий щелчок, когда дверь полностью закрывается. Поверните ручку управления так, чтобы она была отключена на один щелчок. полностью остывшего и вставьте кабель обратно в зажим.

Шаг третий

Проверьте ход к горячему концу. Диапазон регулировки может теперь не будет давать вам максимально горячий воздух, но вы сможете полностью остыть.Потом, просто замените перчаточный ящик и все готово. Работа на 5 минут и полностью обратимый. Зимой, если вам действительно нужен максимально горячий воздух, вы можете повторить процедуру и установите его полностью открытым в горячем положении.

Еще один метод от Дейва Ханна.

Вентиляционные вентиляционные отверстия дули теплым воздухом, даже когда снаружи температура была довольно прохладной, и ручка температуры была повернута на максимальное охлаждение. Он сделал то же самое дело даже при включенном кондиционере.Проблема в том, что дверца створки обогрева/охлаждения не закрывается полностью в прохладном режиме. Эта дверь или заслонка подключены к регулятору горячего/холодного воздуха на приборной панели тросом из пружинной стали. Есть легко исправить.

Пойдите в ближайший хозяйственный магазин и купите небольшой весна. В большинстве хороших хозяйственных магазинов есть оранжевая металлическая коробка с множеством ящиков. наполнен сотнями разных источников. Вы хотите число 106 (я думаю, что я правильно запомнить).Это очень слабая пружина, около 3см. длинный, 1,5 см диаметром, с крючками на обоих концах. Сила натяжения должна быть около фунта. То провод ок. 0,03-0,04 мм. (Miata иностранная, поэтому мы работаем с метрическими замеры здесь. )

Как установить: Извините, я не могу предоставить фотографии, но install не так сложно визуализировать из письменных инструкций. Сначала удалите перчаточный ящик: откройте ящик и сильно потяните за нижнюю правую сторону: он выскакивает (и легко вернуться позже).После того, как вы полностью вытащите перчаточный ящик и уберите его подальше, посмотрите сразу за центральную колонку на приборной панели, около 20-30 см перед органами управления кондиционером (т. е. под центром приборной панели). Ты увидишь черный трос, похожий на велосипедный тормозной трос с жесткой стальной проволокой, выходящей из Это. Петля из этой проволоки из пружинной стали прикрепляется или надевается на плечо рычага. На другой конец рычага – дверца выбора горячей/холодной воды. Чтобы убедиться, что вы Глядя на то, что нужно, поверните ручку выбора горячего/холодного воздуха.Пружинная сталь провод должен двигаться внутрь и наружу (вперед и назад по отношению к автомобилю).

Мое решение: я зацепил один конец пружины #106 за петля троса из пружинной стали, а другая на отверстии в несущем листе металла тире.

Слева от отверстия, на которое вы смотрите под на приборной панели и сразу за краем консоли находятся два отверстия размером 1 см X 1 см. Я прикрепил распрямленную скрепку (затем на каждом конце образовались крючки) из верхнее отверстие к другому концу пружины #`106.См. схему.

Это изменение должно привести к полному закрытию заслонки. и оставайтесь закрытыми, когда вы включаете кондиционер или просто охлаждаете вентиляцию. Это делает горячее/холодное ручку селектора немного сложнее повернуть вправо (в сторону горячего). Если ручка очень тяжело крутить после установки пружины, возьмите более слабую (более тонкую проволоку, большие витки) пружина.

Это не решит проблему полностью, потому что у нас есть новый хладагент кондиционера, который не так хорош, как старый материал.

Вот еще один предмет, который поможет уменьшить нагрев печи. воздух, поступающий через ваши вентиляционные отверстия. Мы не уверены, что это работает во всех случаях, но вы может попробовать, если пункты выше не помогают.

http://miata.cardomain.com/member_pages/view_page.pl?page_id=137977&page=5

Что нужно и что нельзя делать при прокладке кабеля Ethernet

С каждым годом кабельная проводка Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета вещей (IIoT).Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют сетевое подключение, что позволяет им отправлять и получать данные.

Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает непрерывный поток данных, соединяя ваши системы данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры или любые другие «вещи», которые необходимо подключить по всему вашему объекту.

Учитывая, что вы заранее определили центральное место, где будут заканчиваться все ваши кабели, вы можете приступить к планированию установки сетевого кабеля. Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии. Если кабель будет подвергаться воздействию каких-либо суровых условий, выберите кабель, обладающий промышленными прочностными характеристиками, такими как длительный срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, маслам, химическим веществам и экстремальным температурам.

• PROFINET: В этом промышленном кабеле Ethernet используется экран из фольги и оплетки для защиты сигналов от шумов, ожидаемых на заводских этажах.
• CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего сечения, могут иметь большую длину, поддерживают пропускную способность до 10 Гбит/с и полосу пропускания 250 МГц и имеют более длительный срок службы.
• CAT6A: Этот кабель Ethernet удваивает пропускную способность CAT6, работая на частоте до 500 МГц, и может работать на больших расстояниях — до 100 метров.
• CAT7A : Ethernet-проводка CAT7A поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является жизнеспособной альтернативой оптоволоконным кабелям.

Если вам необходимо пересечь кабели вашей сети передачи данных, их следует держать под углом 90 градусов, чтобы избежать помех.

• В какой-то момент вам может понадобиться провести кабель по потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по электропроводке, водопроводным трубам или любым другим трубам, так как это небезопасно и может не пройти проверку.
• Не прокладывайте кабели передачи данных под полом.

• Разделение кабелей по цветам удобно и позволяет организовать линии передачи данных.

• Перекрученный кабель может отрицательно сказаться на сети и снизить качество кабеля.
• Кабели, которые связаны слишком туго, трудно устранить, если когда-либо возникнет проблема.

Задайте себе следующие вопросы, чтобы помочь в процессе маркировки:

• Для какого места предназначен кабель?
• Как это было прекращено?
• Кабель для Ethernet или разъем?

Наличие слишком большого количества кабелей в вашем центре обработки данных приведет к избыточному нагреву, что не очень хорошо, поскольку стойки должны оставаться прохладными.

• Используйте безопасное и эффективное устройство для связывания проводов (например, Velcro® или кабельные стяжки ) для прокладки соединительных кабелей между стойками.
• Разместите провода в коммутационной панели.
• Оденьте кабели, не ныряя и не пересекая кабели.
• Создайте простую карту расположения кабелей, которая будет служить быстрой и простой справочной информацией для поиска кабелей для ремонта или замены.

Если оставить проводку кабеля Ethernet незащищенной от заделки, существует риск повреждения провода внутри заделки и поломки внутри вилки.

Покупка предварительно подготовленного кабеля облегчает установку plug-and-play и обеспечивает необходимую сборку.

IoT описывает мир, в котором (в значительной степени) все может быть подключено и будет интеллектуальным образом взаимодействовать. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более разумному будущему коммуникаций.Начните свой план установки сетевого кабеля сегодня, загрузив лист «Что нужно и чего нельзя делать при установке кабеля Ethernet» компании TPC Wire & Cable®, включая лист «Создайте собственные комплекты кабелей Ethernet».

Нагревательный кабель – обзор

9.8 Подробная информация о трубопроводах объекта

9.8.1 Изоляция трубопроводов

Изоляция труб часто требуется в трубопроводных системах, которые либо намного холоднее, либо намного горячее, чем температура окружающей среды.Изоляция необходима для защиты персонала, экономии энергии или защиты от воспламенения. При температурах примерно выше 150 °F (65 °C) большинство операторов обеспечивают изоляцию для защиты персонала. Если температура превышает 400 °F (200 °C), обычно используется изоляция для защиты от разлива углеводородов. Если температура превышает 900 °F (480 °C), обычно обеспечивается изоляция для защиты от контакта с горючим газом. Изоляция также используется для

•

сохранения тепла в трубе или сосуде с целью поддержания температуры процесса или предотвращения замерзания,

•

минимизации передачи тепла из окружающей среды в трубопровод или сосуд,

•

защитить персонал от горячих линий.

Выбор изоляции обычно включается в спецификацию трубопровода. Установленная изоляция обычно состоит из следующих трех частей:

•

Теплоизоляционный материал

•

Защитное покрытие для него

•

Металлическая полоса для крепления покрытия

Большинство изоляционных материалов поставляются в виде «формованных» кусков для отводов, тройников, ответвлений и т. д.Также доступны формованные покрытия. Кроме того, установленную изоляцию принято красить и защищать от атмосферных воздействий перед покраской, если она используется снаружи.

Некоторые обычно используемые изоляционные материалы включают следующее:

•

Asbestos (1200 ° F) (650 ° C)

•

Силикат кальция (1200 ° F) (650 ° C)

•

Сотовый стекло (800 ° F) (427 ° C)

•

•

сотовой кремнезема (1600 ° F) (871 ° C)

•

Диатомовый кремнезем плюс асбест (1600 ° F) (871°C)

•

Минеральное волокно (250-1200°F) (121-650°C) в зависимости от типа

•

Минеральная вата (1200°F) C)

•

Магнезия (600 °F) (315 °C)

•

Полиуретановая пена (250 °F) (121 °C)

с очень низким содержанием пенопласта электропроводностью и подходят для изоляции линий при температурах до −400 °F (204 °C). Каменная пробка (связанное минеральное волокно) удовлетворительна при температуре до — 250 °F (- 157 °C), а минеральная вата — до — 150 °F (- 101 °C).

Не следует использовать некоторые изоляционные материалы, такие как магнезия, поскольку они могут испортить или вызвать коррозию изолирующей поверхности, если она влажная. Некоторые теплоносители несовместимы с некоторыми изоляционными материалами, что может привести к самовозгоранию. По этим причинам следует проявлять осторожность при выборе материалов.

В дополнение к изоляции может потребоваться пароизоляция.На наружную поверхность теплоизоляции холодного трубопровода следует нанести пароизоляцию. Сама изоляция должна быть защищена кожухом из листового металла от погодных условий, разливов масла, механического износа и других повреждений. Обычно, если температура трубы ниже 250 °F (120 °C), трубу грунтуют для защиты от коррозии. Выше этой температуры трудно сохранить грунтовку, и влажность не должна быть проблемой, так как любая вода, достигающая стенки трубы, должна испаряться.

При наличии H ₂ S фланцы не должны быть изолированы.Это необходимо для предотвращения концентрации H ₂ S вокруг болтов, что может привести к коррозионному растрескиванию материалов болтов под напряжением. При прокладке линий проектировщик должен иметь в виду, что дополнительная толщина изоляции и барьеров от атмосферных воздействий будут увеличивать диаметр трубы. Также целесообразно предусмотреть дополнительные выступы для отводов давления, защитных гильз и т. д.

Толщина большей части изоляции на производственном объекте обычно не превышает 2 дюймов. Предварительное руководство по толщине изоляции из наиболее распространенных материалов, необходимых для труб диаметром до 8 дюймов.показано в таблицах 9.3 и 9.4.

Таблица 9.3. Руководство по толщине изоляции

Применение
Типичный изоляционный материал	Обычная толщина изоляции (в.)
Горячие линии (до 500 ° F)	асбест, силикат, Magnesia	2
холодных линий (до — 150 ° F)	Минеральная шерсть	1-3
Защита персонала	асбест, силикат, Magnesia	1

Таблица 9. 4. Изоляция, необходимая для труб при различных температурах

9 550-6999 700-899
9 900-1049
9 1050-120000 2 9 2 2 4

Номинальный размер трубы (дюймы)	Толщина изоляции в дюймах для указанного диапазона температур
	Диапазон температур в °F
	Ниже 549
до 1
1	1	1.5	2	2	2.5
1.5	1	1	1.5	1.5	2	2	1	1.5	1.5	2	2.5	3
3	1	1.5	1.5	2.5	2.5	2.5	3
4	1	1	1. 5	1.5	2.5	2.5	3.5
6	1	1	1.5	1.5	2.5	3	8	1.5	1.5	1.5	2	2.5	3	3	3.5
10	1.5	1.5	2	2.5	4	1.5	2	2	2.5	3	4
14	1.5	2	2	3	3	3	4
2	3	3.5	4
18	2	2	2	3	3.5	4
2	3. 5
24	2	2	2	2	3	3.5	4

9.8.2 Рубашка и обогрев

9.8.2.1 Рубашка

Рубашкой называется конструкция трубы, клапанов, сосудов и т. д. с двойными стенками, предназначенная для циркуляции горячей или холодной жидкости в полость между стенками. К теплоносителям относятся вода, масла, пар или подходящие жидкости с высокой температурой кипения, которые могут циркулировать при низком давлении, такие как DOWTHERM, Therminol и Mobiltherm. К охлаждающим средам относятся вода, водные смеси и различные спирты.

9.8.2.2 Обогрев

Наружный обогрев заключается в прокладке труб, наполненных горячей жидкостью, обычно паром, или электрических нагревательных кабелей, контактирующих с наружной поверхностью трубы, которую необходимо поддерживать в тепле. Трубопровод или кабели могут быть проложены параллельно трубе или намотаны на нее по спирали. Труба и трассеры заключены в теплоизоляцию. Электрообогрев позволяет точно контролировать температуру и может обеспечить более широкий диапазон температур, чем пар.

9.8.3 Дроссели

Жидкость вытекает из дросселя высокоскоростной струей.По этой причине желательно иметь прямой участок трубы по крайней мере на 10-15 диаметров трубы ниже по потоку от любого штуцера, чтобы струя не ударялась о боковую часть трубы.

Часто на высоконапорных скважинах в выкидной линии устанавливают два штуцера: нагнетательный и регулируемый. Регулируемый дроссель используется для контроля скорости потока. Если бы он размывался (вырезался), положительный штуцер ограничивал бы поток из скважины и предохранял бы скважину от повреждения.При наличии двух штуцеров рекомендуется разделять штуцеры на 10 диаметров трубы, чтобы струя потока, образованная первым штуцером, не прорезала второй штуцер. На практике это разделение не часто выполняется из-за затрат на разделение двух штуцеров катушкой трубы, рассчитанной на давление закрытия скважины. Гораздо дешевле соединить фланцы двух дросселей болтами. Не было собрано никаких данных, чтобы определить, оправдано ли разделение дросселей с точки зрения технического обслуживания и безопасности.

Независимо от того, установлен ли дроссель, рекомендуется устанавливать запорные клапаны на разумном расстоянии вверх и вниз по потоку, чтобы можно было заменить штуцер или диск без стравливания большого участка трубопровода. Также необходим выпускной клапан для сброса давления на участке линии, где находится штуцер. Это особенно верно в тех случаях, когда на устье скважины установлен принудительный дроссель, а регулируемый дроссель установлен на расстоянии сотен футов в линейном нагревателе.Если запорные клапаны не установлены после нагнетательного штуцера и перед регулируемым штуцером, для проведения технического обслуживания любого из штуцеров потребуется стравить весь выкидной трубопровод в атмосферу.

9.8.4 Фланцевые протекторы

Полные поверхности фланцев никогда не соприкасаются из-за прокладок или колец, обеспечивающих герметичность. Пространство между двумя поверхностями фланцев является очень хорошим местом для развития коррозии, которая, как показано на протекторах фланцев, изготовленных из мягкой резины с закрытыми порами, иногда используется для предотвращения проникновения жидкостей (рис. 9.27) проникая в эту область. Также используются ленты из нержавеющей стали и пресс-масленки. Фланцевые протекторы с закрытыми порами намного дешевле, чем ленты из нержавеющей стали. Однако, если они не установлены должным образом, они могут фактически ускорить коррозию, если через материал будет создан путь для проникновения влаги.

Рисунок 9.27. Типы фланцевых протекторов.

Фланцевые протекторы не должны использоваться в условиях H ₂ S. Они могут улавливать небольшие утечки высокосернистого газа и препятствовать их рассеиванию в атмосфере.Кроме того, многие компании не используют защитные фланцы на линиях, содержащих легковоспламеняющиеся жидкости. Жидкости из негерметичного фланца могут скапливаться под защитным кожухом, создавая опасность возгорания.

9.8.5 Дренажи сосудов

Если клапаны слива сосудов используются часто, они имеют тенденцию к эрозии. Когда клапан открывается и закрывается, через него резко течет твердая суспензия, вызывая эрозионное воздействие. На рис. 9.28 показано расположение тандемного клапана для минимизации этой потенциальной проблемы.

Рис. 9.28. Типовое расположение дренажного трубопровода.

Для опорожнения сосуда дроссельный клапан закрывается, а один или несколько дренажных клапанов открываются, при этом поток через них не проходит. Затем дроссельный клапан открывается. Чтобы остановить слив, дроссельный клапан закрывается, расход становится равным нулю, а сливные клапаны закрываются. Дроссельный клапан в конечном итоге сломается, но его можно отремонтировать без опорожнения сосуда.

Системы слива сосудов могут быть очень опасными и заслуживают особого внимания.Существует тенденция соединять сосуды высокого давления с сосудами низкого давления через дренажную систему. Если дренаж непреднамеренно оставлен открытым, давление может передаваться через дренажную систему из сосуда высокого давления в сосуд низкого давления. В такой системе предохранительный клапан сосуда низкого давления должен быть рассчитан на это потенциальное условие прорыва газа.

Жидкость, слитая из сосуда, может испарить значительное количество природного газа, когда она поступает в дренажный коллектор атмосферного воздуха.Газ будет выходить из системы трубопроводов в атмосферу в ближайшем возможном месте. Таким образом, стоки сборного резервуара отстойника должны быть отведены в безопасное место и должны быть рассчитаны на прорыв газа.

9.8.5.1 Открытые дренажи

Открытые самотечные дренажи не должны сочетаться с дренажными системами сосудов высокого давления. Газ, вырывающийся из емкостей, может в любой момент выйти из открытой дренажной системы и создать опасность. На открытых дренажных трубопроводах, выходящих из зданий, следует установить жидкостное уплотнение в качестве дополнительной защиты, чтобы гарантировать, что газы, вспыхивающие от жидкостей из других мест в дренажной системе, не будут выходить из системы в здании. Высота самотечной дренажной системы должна быть тщательно проверена, чтобы гарантировать, что жидкости будут течь к точке сбора, не выходя из трубопровода в промежуточной нижней точке.

9.8.5.2 Дренажи трубопроводов и дренажные клапаны

В верхних точках трубопроводов должны быть установлены выпускные клапаны для удаления воздуха для гидроиспытаний и продувки системы. В нижних точках должны быть установлены сливные клапаны для слива жидкости из системы для проведения технического обслуживания. Обычно выпускные и дренажные клапаны имеют размер ½ или ¾ дюйма.(12,7 или 19 мм) шаровые краны.

9.8.6 Станции управления

Станция управления представляет собой систему трубопроводов, в которой регулирующий клапан используется для уменьшения и регулирования давления или расхода жидкости, газа и пара. Всякий раз, когда необходимо контролировать технологическое давление, уровень, температуру и т. д., устанавливается станция управления. Станция управления может состоять из одного регулирующего клапана или включать несколько регулирующих клапанов, запорных клапанов, перепускных клапанов, обратных клапанов и дренажных или выпускных клапанов.

Посты управления должны быть спроектированы таким образом, чтобы регулирующий клапан можно было изолировать и снять для обслуживания. Чтобы облегчить это, трубопровод станции должен быть настолько гибким, насколько позволяют обстоятельства.

Там, где есть регулирующий клапан, часто устанавливаются запорные клапаны, чтобы регулирующий клапан можно было обслуживать без необходимости стравливания или сброса давления из резервуара и трубопровода, расположенного ниже по потоку. Как правило, анализ систем безопасности также требует наличия обратного клапана в этой точке для предотвращения обратного потока.Дренажные или выпускные клапаны должны быть установлены для слива жидкости или сброса давления из системы, чтобы можно было обслуживать регулирующий клапан.

Перепускные клапаны иногда устанавливаются, чтобы можно было отремонтировать регулирующий клапан без остановки производства. На больших и важных водотоках байпасом может быть еще одна станция регулирующего клапана. Ручные перепускные клапаны чаще используются на небольших объектах. Байпасным клапаном может быть шаровой клапан, если ожидается, что поток будет дросселироваться через клапан во время работы байпаса, или это может быть двухпозиционный клапан, такой как шаровой, плунжерный или запорный клапан, если поток быть зацикленным.Поскольку шаровые клапаны не обеспечивают надежного перекрытия, иногда шаровой или другой двухпозиционный клапан подключается последовательно с шаровым перепускным клапаном.

Система трубопроводов для любого объекта, за исключением прямого трубопровода, соединяющего оборудование, состоит в основном из ряда станций управления. Поток из одного сосуда проходит через станцию ​​управления и в кусок трубы, который идет к другому сосуду. В дополнение к рассмотрению возможности использования запорной арматуры, обратных клапанов и т. д., все станции управления должны быть спроектированы таким образом, чтобы регулирующий клапан можно было снять.

Любой перепускной клапан должен располагаться выше или на одном уровне с главным регулирующим клапаном. Если байпас находится ниже регулирующего клапана, он создает мертвое пространство для скопления воды и коррозии.

9.8.7 Клапаны с открытым концом

Некоторым операторам требуется, чтобы клапаны с открытым концом имели установленный глухой фланец, чтобы непреднамеренное срабатывание клапана не привело к неконтролируемой утечке углеводородов персоналом. Можно предусмотреть клапан на ½ дюйма (12,7 мм), чтобы стравить любое повышение давления между клапаном и фланцем перед отвинчиванием фланца.

9.8.8 Электроизоляционные комплекты

Электроизоляционные комплекты должны быть установлены во фланцах, которые изолируют трубопроводные системы, защищенные различными катодными системами, или отделяют защищаемую систему от незащищенной. Изоляционные комплекты включают непроводящие прокладки и втулки для болтов.

9.8.9 Обратные клапаны

Скорость жидкости должна быть достаточно высокой, чтобы обратный клапан полностью вышел из пути потока. Если скорость слишком низкая, обратный клапан будет вибрировать. Стук может повредить седла, и клапан может не уплотниться должным образом. Минимальную скорость потока можно рассчитать по следующему уравнению:

(9.1)Vmin=C/ρ1/2

где )),

ρ  = плотность жидкости (фунт/фут ³ (кг/м ³ )),

C

Таблица 9.5. Проверить клапаны « C » Константы

C

Проверка клапана
Evant Check	60
Проверка наклона	30-80
Лифт проверка
диафрагменный горизонтальный	40
диафрагменный наклонена	140
донный клапан
тарельчатый диск	15
Шарнирная диска	35

Поиск и устранение неисправностей систем электрообогрева

Определите, почему ваша система электрообогрева не удовлетворяет ваши потребности в технологическом нагреве.

▲ Рис. 1. Системы электрообогрева предотвращают замерзание труб и поддерживают заданную температуру жидкости.

Системы электрообогрева обычно используются для защиты от замерзания или поддержания температуры воды, химикатов или жидкостей в трубах и резервуарах. Когда потери тепла из труб или резервуаров невозможно эффективно контролировать только с помощью теплоизоляции, электрообогрев снижает потери и обеспечивает целенаправленное выделение тепла для поддержания желаемой температуры процесса.Системы электрообогрева состоят из кабеля электрообогрева, распределительных коробок, оборудования для измерения температуры и систем управления (контроль температуры, мониторинг и распределение электроэнергии) (рис. 1).

Хотя эти системы спроектированы и изготовлены с расчетом на надежность, с наступлением холодов могут возникнуть проблемы, такие как срабатывание автоматического выключателя и слишком низкая или слишком высокая температура цепи. Эта статья поможет вам решить некоторые типичные проблемы, связанные с системами электрообогрева, определить основную причину и принять соответствующие меры по исправлению положения.Статья не поможет вам решить все возникающие ситуации, но она сэкономит вам время и избавит от проблем в холодное время года.

Срабатывание автоматического выключателя

Наиболее распространенной проблемой в системе электрообогрева является срабатывание автоматического выключателя. Этот тип неисправности может возникнуть двумя способами: цепь отключается мгновенно при включении питания или цепь отключается через несколько секунд работы. Очень важно соблюдать время срабатывания, так как эта подсказка помогает информировать процесс устранения неполадок.

Цепь размыкается при включении питания. Отключение цепи при включении питания обычно вызвано коротким замыканием на землю где-то в системе. Проблема может быть связана с самим кабелем, силовым соединением или силовой проводкой.

▲ Рис. 2. Проверка мегомметром проверяет сопротивление изоляции как кабеля, так и силовых проводов, чтобы изолировать потенциальные замыкания на землю.

Любое устранение неполадок должно включать проверку мегомметром (рис. 2), которая проверяет сопротивление изоляции как кабеля, так и силовых проводов, чтобы изолировать потенциальные замыкания на землю.Меггер подает напряжение (1000–2500 В постоянного тока, в зависимости от типа кабеля) между металлической оплеткой или землей и токопроводящей жилой кабеля. В качестве первого шага изолируйте нагревательный кабель от силовой проводки в соединительной коробке кабеля и проверьте нагревательный кабель между оплеткой и проводом шины. Проверка должна помочь убедиться, что сопротивление изоляции соответствует или превышает рекомендуемый производителем минимум.

Если сопротивление изоляции не соответствует или превышает рекомендуемый производителем минимум, выполните следующие действия.

Шаг 1. Убедитесь, что токопроводящая жила кабеля не соприкасается с металлической заземляющей оплеткой или другими металлическими частями распределительной коробки. Проверьте все силовые соединения, соединения, тройники и торцевые уплотнения, чтобы убедиться, что токопроводящий материал жилы изолирован от всех металлических частей, включая заземляющую оплетку. Если токопроводящая жила контактирует с металлом, выполните необходимый ремонт и проверяйте мегомметром до тех пор, пока сопротивление изоляции не превысит минимальное требование производителя.При проверке соединительных коробок и торцевых уплотнений убедитесь, что все соединения сухие, поскольку влажные соединительные коробки или торцевые уплотнения могут привести к непройденному тесту мегомметра.

Шаг 2. Если металлические детали или оплетка не соприкасаются с токопроводящей жилой, а сопротивление изоляции все еще слишком низкое, изолируйте каждый отрезок нагревательного кабеля в цепи и проведите проверку каждого мегомметром отдельно. Это может помочь определить область физического повреждения нагревательного кабеля, которое вызывает короткое замыкание токопроводящей жилы на металлическую заземляющую оплетку на трубе.Осмотрите систему трубопроводов и найдите явные признаки повреждения на участках с низкими значениями. Если нет явных признаков повреждения, лучше удалить и заменить участок кабеля с низким уровнем сигнала. Более длинные участки можно сегментировать и тестировать отдельно, чтобы локализовать неисправность. Как только неисправность будет локализована, удалите поврежденный участок кабеля и замените его новым кабелем. Проведите тест мегомметра на новой установке, чтобы убедиться, что кабель в порядке.

Шаг 3. Если секции нагревательного кабеля прошли тест, выполните еще одну проверку мегомметром силовой проводки, идущей от распределительной коробки обратно к панели обогрева.Если провод питания имеет короткое замыкание, удалите его и замените новым проводом.

Отключение цепи после запуска. Отключение цепи через несколько секунд работы обычно указывает на проблему с пусковым током, генерируемым саморегулирующимися нагревательными кабелями. Возможные причины:

• температура пуска ниже проектной температуры пуска
• длина установленной цепи слишком велика для размера выключателя
• уровень срабатывания тока замыкания на землю может быть установлен слишком низким (если он регулируемый).

Проверьте номинал автоматического выключателя и рекомендуемую производителем максимальную длину цепи для вашей температуры запуска по сравнению с установленной длиной. Во многих случаях кабельные цепи должны запускаться при заданной температуре для защиты от замерзания. Если, например, кабель протянут до максимальной длины цепи для начальной температуры 40°F, но температура окружающей среды на самом деле ниже, автоматический выключатель сработает до тех пор, пока токопроводящая жила кабеля не станет достаточно теплой, чтобы пропускать приемлемый ток до выключатель. Эту проблему можно временно решить, включив и выключив автоматический выключатель, пока кабель не прогреется. Если длина цепи превышает максимальную длину для рекомендуемой производителем температуры пуска и размера выключателя, то длину цепи необходимо уменьшить. Разделение секции на две или более цепей, длина которых не превышает рекомендуемую производителем длину, может решить эту проблему.

Если размеры выключателя и температуры пуска соответствуют спецификациям производителя, убедитесь, что длина установленного кабеля находится в пределах максимальной длины цепи.Если цепь слишком длинная, разделите ее на несколько более коротких цепей, соответствующих характеристикам длины участка, размера выключателя и температуры запуска.

Панель электрообогрева может иметь регулируемое обнаружение тока замыкания на землю, которое должно быть установлено как минимум на 30 мА. Настройки ниже этого порога могут вызвать ложное срабатывание на более длинных участках цепи. Убедитесь, что настройка соответствует правилам техники безопасности предприятия и местным нормам. Если требуется обнаружение замыкания на землю для защиты персонала, не устанавливайте уровень срабатывания выше 4–6 мА.Настройка уровня срабатывания защиты от замыкания на землю может не решить проблему. В этом случае выполните проверку мегомметром, чтобы убедиться, что токопроводящая жила кабеля не закорочена на металл, трубу или оплетку. Уменьшите общую длину цепи, если результат проверки мегомметром находится в пределах разумного.

Для достижения наилучших результатов используйте термомагнитные автоматические выключатели. Большинство производителей нагревательных кабелей определяют максимальную длину своей цепи, используя кривые срабатывания для термомагнитных выключателей в качестве модели для управления пусковым током. Эти выключатели спроектированы таким образом, чтобы в течение первых нескольких рабочих циклов выдерживать ток, во много раз превышающий их номинальный ток, а затем постепенно снижаться до номинального тока в течение первых 300 с работы.

Рассмотрите всю систему электрообогрева при подготовке к устранению неполадок в вашей системе. Применяйте системный подход для поиска основных причин операционных проблем и решений, оптимизирующих работу.

Температура контура слишком низкая

Температура контура может быть слишком низкой, потому что:

• заданное значение термостата или контроллера процесса неверно
• термостат неправильно подключен
• кабель не подключен к источнику питания
• кабель подключен к неправильному напряжению
• датчик температуры неправильно установлен
• датчик температуры подключен неправильно
• количество кабеля недостаточно для смещения радиаторов в системе.

Выполните следующие действия, чтобы определить основную причину низкой температуры.

Шаг 1. Убедитесь, что ваш термостат или система управления технологическим процессом настроены на требуемую температуру трубы.

Шаг 2. Убедитесь, что термостат закрывается при достижении заданного значения. Большинство термостатов можно подключить от общей клеммы либо к нормально открытому, либо к нормально закрытому положению. Убедитесь, что термостат подключен от общей клеммы к нормально закрытому положению для защиты от замерзания.

Шаг 3. Дважды проверьте, подключен ли кабель к источнику питания. Проверьте питание как в соединительной коробке кабеля питания, так и в концевом уплотнении кабеля. Тестирование в конце цепи гарантирует, что нагревательный кабель имеет два хороших провода шины по всей длине кабеля. Показания напряжения в начале и в конце каждой цепи должны быть относительно одинаковыми. Некоторое падение напряжения произойдет на длинном кабеле; величина этого падения зависит от типа кабеля и производителя, поэтому проверьте документацию вашего оборудования.Однако, если тестирование показывает 120 В в начале участка кабеля и 0 В в конце, по крайней мере один из проводов кабельной шины поврежден, и кабель необходимо удалить и заменить.

Шаг 4. Убедитесь, что кабель подключен к правильному напряжению. При проверке напряжения сверяйте измеренные значения с проектной документацией. Например, кабель на 240 В, питаемый от сети 120 В, не будет поддерживать правильную температуру трубы. Внесите необходимые корректировки, чтобы исправить любые проблемы с напряжением.

Шаг 5.Убедитесь, что датчик температуры расположен в зоне с самой низкой температурой трубы в данном приложении. Датчики окружающей среды следует располагать вдали от источников тепла, таких как солнечные участки и конденсатоотводчики; в идеале они должны быть расположены в самой холодной и открытой части здания, чтобы обеспечить работу кабеля, когда это необходимо. Линейные датчики должны располагаться не менее чем на 90 град. (на трубе) вдали от нагревательного кабеля, поэтому измеряется температура трубы, а не температура оболочки кабеля.Эти датчики также следует располагать вдали от крупных радиаторов и размещать на самом холодном ожидаемом конце линии электрообогрева.

Не размещайте датчик системы электрообогрева на выходе из горячего бака, если система предназначена для поддержания температуры жидкости на длинном участке кабеля, ведущего к баку-накопителю или распределительной станции. Жидкость будет поступать в систему трубопроводов при желаемой температуре или выше, а датчик температуры не увидит температуры ниже заданного значения. Кабельная система не будет находиться под напряжением, а тем временем жидкость будет остывать по всей длине участка, закупоривая линию в сборном резервуаре или на распределительной станции.В этом случае датчик должен располагаться как можно ближе к накопительному резервуару или распределительной станции.

Шаг 6. Убедитесь, что датчики температуры подключены в соответствии с инструкциями производителя. Легко неправильно подключить трех- или четырехпроводную систему и в конечном итоге отключить ее при температуре, которая требует нагрева. Такое случается часто, но это тоже легко исправить.

Шаг 7. Оцените все большие радиаторы, такие как клапаны, насосы, проходы в стенах и другие препятствия, чтобы убедиться, что у них достаточно кабеля для поддержания температуры трубы.Следуйте рекомендациям производителя в отношении любого необходимого дополнительного кабеля на этих радиаторах, а также в отношении дополнительного кабеля на башмаках труб и опорах.

Слишком высокая температура контура

Если температура контура слишком высока и вызывает проблемы в вашей системе электрообогрева, рассмотрите следующие возможные причины:

• неправильная уставка на термостате или контроллере процесса
• неправильное расположение датчика температуры
• неправильная проводка датчика температуры
• неисправен термостат.

Для устранения этих возможных проблем убедитесь, что уставка термостата или контроллера процесса соответствует требуемой температуре трубопровода и что датчик температуры находится в правильном месте.

В технологических процессах используйте независимые датчики температуры для каждого размера трубы и пути потока. Попытка использовать один и тот же датчик для труб с разными диаметрами и путями потока может привести к перегреву труб с меньшим диаметром или низким расходом. Датчики температуры также должны быть подключены в соответствии с инструкциями производителя, чтобы обеспечить правильную работу.

Проверьте термостат, чтобы убедиться, что он не подвергался чрезмерному нагреву или электрическому току. Эти условия могут привести к постоянному замыканию внутреннего переключателя, в результате чего система будет запрашивать тепло независимо от заданного значения термостата. Снимите или замените неисправные термостаты.

Безопасное устранение неполадок

Хотя в этой статье рассматриваются распространенные проблемы, это не исчерпывающий список, который может заменить услуги поставщика вашей системы обогрева. Тем не менее, он охватывает основы и должен помочь вам понять, что должен искать ваш поставщик услуг электрообогрева для решения ваших конкретных системных проблем.

Как и все промышленные электромонтажные работы, обслуживание системы электрообогрева должно выполняться только обученными, квалифицированными, а в областях, требуемых законом, лицензированными специалистами по обслуживанию систем электрообогрева. Это имеет решающее значение для обеспечения безопасности персонала станции и защиты оборудования станции. Любое и все используемое испытательное оборудование должно быть откалибровано и находиться в хорошем рабочем состоянии. Соблюдайте все правила и рекомендации по технике безопасности на предприятии в отношении блокировки/маркировки, разрешений на проведение огневых работ и т. д.

Варианты нагревательных кабелей — техническая информация

Бытовой тепловой кабель доступен в заводском исполнении длиной до 240 футов, он имеет фиксированную тепловую мощность 5 Вт на фут, работает только от 120 вольт, имеет средний срок службы и более экономичен.

Тепловой кабель коммерческого класса имеет саморегулирующийся сердечник, который автоматически регулирует свою тепловую мощность — от 2 Вт до 12 Вт на фут в зависимости от температуры окружающей среды (6 Вт на фут при 40 градусах по Фаренгейту), очень эффективен в самых тяжелых условиях обледенения, может работать от 120 до 277 вольт, что позволяет гораздо дольше работать от одного источника питания, имеет длительный срок службы, устанавливается в жилых помещениях «высокого класса», а также на коммерческих крышах и водосточных желобах, и имеет постоянную систему крепления к крыша.

Как для жилых, так и для коммерческих систем с тепловым кабелем часто требуется установка новых выделенных электрических цепей от главной панели или вспомогательной панели для поддержки дополнительной силы тока от нескольких участков нагревательного кабеля. Все системы с тепловым кабелем требуют защиты GFCI.

варьируются от ручного переключателя до автоматических цифровых таймеров, предустановленных или регулируемых автоматических термостатических контроллеров, чувствительных к окружающей среде, до автоматических термостатических контроллеров, чувствительных к влажности и окружающей среде.

Бытовой нагревательный кабель

Монтаж нагревательного кабеля для жилых помещений:

Нагревательный кабель для тяжелых условий эксплуатации (кабель для плавления льда) Установка на крыше:

Ниже приведено сравнение систем крепления нагревательного кабеля
. Насадка для тяжелых условий эксплуатации (постоянная) слева и насадка для легких нагрузок справа:

Опции контроллера нагревательного кабеля:

Бытовой термостатический подключаемый контроллер:

Коммерческий нагревательный кабель

Регулируемые контроллеры, чувствительные к температуре окружающей среды, для управления коммерческим кабелем с тепловым кабелем:

Датчик влажности/температуры, устанавливаемый на желобе

Ниже приведено изображение удаленного таймера Nitro Electric, установленного в рамках работ по прокладке нагревательного кабеля. Таймер не обязателен для работы Ice Melt Cable, но очень удобен и экономит деньги на электричестве. После того, как в ледяной плотине с помощью теплового кабеля проложены каналы, все остальное сделает теплая погода.

Мы также можем установить дистанционные ручные выключатели для управления вашей новой системой с тепловым кабелем.

Nitro Electric разработала высокоэффективные коммерческие системы защиты от обледенения водостоков и шпигатов, которые доказали свою эффективность. Мы можем спроектировать систему для крыши любого размера – звоните для получения дополнительной информации.

Позвоните сегодня для бесплатной консультации с лицензированным электриком.
