рекомендации по выбору и подключению

Современный двухклавишный проходной выключатель способен повысить уровень комфорта при управлении осветительным оборудованием практически во всех помещениях, включая жилые, технические, промышленного назначения и т.д. Кроме того, он безопасный и при правильном применении поможет снизить расход электроэнергии. Неплохая перспектива, согласны?

Задумались самостоятельно установить проходной выключатель на 2 клавиши, но не знаете с чего начинать? Мы поможем вам разобраться в этом вопросе – в нашей статье подробно разберем его особенности, нюансы выбора, а также схемы подключения и порядок выполнения электромонтажных работ своими руками. Чтобы новичкам проще было освоить изложенный материал, мы снабдили публикацию наглядными фото и пошаговыми монтажными видеоинструкциями.

Содержание статьи:

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

• двумя независимыми светильниками/люстарами;
• двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

• входных — 2;
• выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Подготовительные работы перед подключением

Практически во всех случаях при установке двухклавишных электроустановочных изделий потребуется дополнительный монтаж проводов и установка дополнительного оборудования. А все это, скорее всего, предстоит приобрести.

Так, на этапе подготовки понадобятся:

• Два трехжильных провода необходимой длины для каждого выключателя. При этом важно, чтобы его сечение было не меньше 2,5 мм². Также важно, чтобы в качестве материала изготовления использовалась медь. Рекомендуем ознакомиться с правилами .
• Распределительная коробка. Она нужна потому, что кабель от проходного выключателя, в целях безопасности, нельзя прокладывать прямиком к осветительным приборам. При этом следует помнить, что соединений будет много, поэтому объема одной стандартной коробки вряд ли хватит. Поэтому еще перед началом работ следует задуматься о покупке спаренных изделий.
• Установочный короб, который еще именуется подрозетником. Такие приспособления служат для размещения самих проходных выключателей.

Прокладка провода осуществляется  или закрытым способом. Но в любом из случаев перед началом монтажа приобретенный электрокабель следует проверить на работоспособность.

На фото изображена модель системы управления освещением, позволяющая получить представление о том, что должно выйти в ходе установки двухклавишных выключателей

При проверке кабеля изначально нужно выполнить внешний осмотр, а затем прозвон с использованием специального оборудования, к примеру, мультиметра.

При игнорировании указанного правила можно понести существенные убытки. Особенно это актуально для случаев, когда провод будет вмонтирован в стену.

Если есть возможность заземлить проходной выключатель, то ею следует воспользоваться. Это касается тех случаев, когда предусмотрена шина РЕ. Обычно она имеется в новостройках.

При выполнении работ по подключению следует соблюдать меры безопасности. Так перед началом процедуры следует обесточить помещение.

Схема и порядок подключения

Независимо от марки и других особенностей двухклавишных электроустановочных изделий при монтаже придется соблюсти ряд важных правил.

На картинке изображена схема подключения двухклавишных проходных выключателей. При этом латинская буква N является международным обозначением нулевого провода (маркируется голубым цветом). А буквой L отмечают фазный провод. Он на схемах, и нередко в реальности, обозначается оранжевым цветом

Так, изначально необходимо подготовить место для установки подрозетников и распределительной коробки. Но это не сложно, так как все, что нужно это установить в перфоратор корончатое сверло нужного диаметра. Рекомендуем ознакомиться с подробным инструктажем по .

Следует помнить о том, что в распределительную коробку от каждого двухклавишного выключателя проходного типа должно приходить 2 провода, состоящих из 3 жил (в виде концов длиной 10-15 см):

• Для соединения клавиш первого выключателя с фазой сети – для чего в каждом случае используются клеммы, которые в электрике обозначаются символами L1, L2.
• Соединения клавиш второго выключателя с фазным проводом нужного светильника или их группы – в этом случае также используются клеммы, которые обозначаются аббревиатурой L1, L2.
• Соединения обоих использующихся выключателей между собой – производится попарное соединение оставшихся жил. Такая процедура производится в распределительной коробке. В ходе указанной операции необходимо соединить между собой клеммы каждой клавиши одного проходного выключателя с аналогичными клеммами второго.

Не нужно забывать, что ноль питающего провода в обязательном порядке должен быть соединен с нулевым проводом электроприбора. Если планируется управлять группой светильников, тогда ноль сети соединяют со всеми их нулевыми жилами. Лучшие коннекторы для соединения проводов мы рассмотрели в статье о .

Правильное подключение является залогом безопасной работы выключателей и светильников, а оно во многом зависит от коннекторов. Поэтому практично будет использовать удобные и надежные клеммники WAGO. Они относятся к самозажимным и безопасными, поэтому влияние человеческого фактора будет минимальным

При выполнении электромонтажных работ важно не запутаться с кабелями. Такое предупреждение является актуальным из-за присутствия большого количества жил. Их следует маркировать, особенно в случаях, когда провода одноцветные.

Кроме того, все операции следует производить последовательно, то есть, не переключаясь на другую работу до выполнения начатой.

Подробные инструкции на 2 клавиши мы привели в другой нашей статье.

Как сделать правильный выбор

При покупке двухклавишных проходных выключателей следует отдавать предпочтение изделиям от известных производителей.

К примеру, на постсоветском пространстве, как, собственно, и в Европе, пользуется популярностью продукция востребованного немецкого бренда Legrand.

Обратить внимание стоит на выключатели, относящиеся к серии Celiane, Velena. Эксклюзивная продукция этого производителя относится к линейке Exclusive Celiane.

Рекомендуем также ознакомиться с

Кроме того, к лидерам сферы причислены компании:

• Wessen и ее популярная серия выключателей W 59 Frame;
• Lezard;
• Makel.

На рынке представлены различные . Но более востребованными среди потребителей являются сенсорные.

Двухклавишные выключатели могут стать частью системы . Так как многие производители оснащают свою продукцию датчиками движения. В результате электроника сама позаботится о выключении освещения.

Выводы и полезное видео по теме

Первый видеоматериал поможет избежать ошибок, чрезмерных денежных трат при выборе, приобретении проходных выключателей:

В следующем видео на практике показано, как выполняется подключение выключателей к системе освещения:

Двухклавишные проходные выключатели способны сделать проживание более комфортным и безопасным. А также, при правильном размещении, оборудование поможет экономить электроэнергию. При этом в его качестве сомневаться не приходится – такие выключатели предназначены для долговременного использования.

Расскажите о личном опыте выбора двухклавишных проходных выключателей, мест для их монтажа и особенностях эксплуатации. Комментарии можно оставить в специальном блоке, расположенном ниже. Там же можно задать возникшие вопросы нашим экспертам и другим посетителям сайта, принять участие в обсуждении, указать на неточности или ошибки, выявленные в ходе ознакомления с материалом статьи.

виды, принцип, схема, устройство, отличия

Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале — простая схема «одна лампочка и один выключатель»:

Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной.

К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатель проходной одноклавишный не имеет положений Вкл,  Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.

  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных  мест.

Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.  Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе.  И чтобы таких выключателей в коридоре было несколько — у разных дверей.

Для организации такого освещения  нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние,  меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве  используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать.

Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка — это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая  (к ней подходят электрические провода, которые больше никуда не идут),  и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

По технологии:

• механические;
• полупроводниковые (сенсорные, с дистанционным управлением).

По количеству независимых нагрузок:

• однолинейные;
• многолинейные (на 2, 3 группы ламп).

Кроме того, механические переключатели бывают двух видов:

• простые проходные;
• перекрестные.

Подключить проходные выключатели очень просто. Удачи!

Видео по теме

Схема подключения проходного выключателя: пошаговая инструкция

Схема подключения проходного выключателя позволяет управлять осветительными приборами с двух и больше мест в квартире, что очень удобно, а в некоторых ситуациях просто необходимо. Это особо актуально для квартиры, в которых есть длинный коридор. Его можно осветить именно используя схему подключения проходного выключателя. Часто такой метод используется для освещения лестниц, как в частных домах, так и в подъездах.

В данной статье будут разобраны самые популярные и эффективные схемы подключения, как их реализовать на практике, что для этого потребуется. В качестве дополнения, статья содержит несколько наглядных примеров, в виде двух видеороликов и один скачиваемый файл с точным изображением подобных схем.

Cхема подключения проходного выключателя.

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение.

Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Подключение одноклавишного выключателя.

Как выглядит и работает проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Материал в тему: как определить мощность тока.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход). Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя.

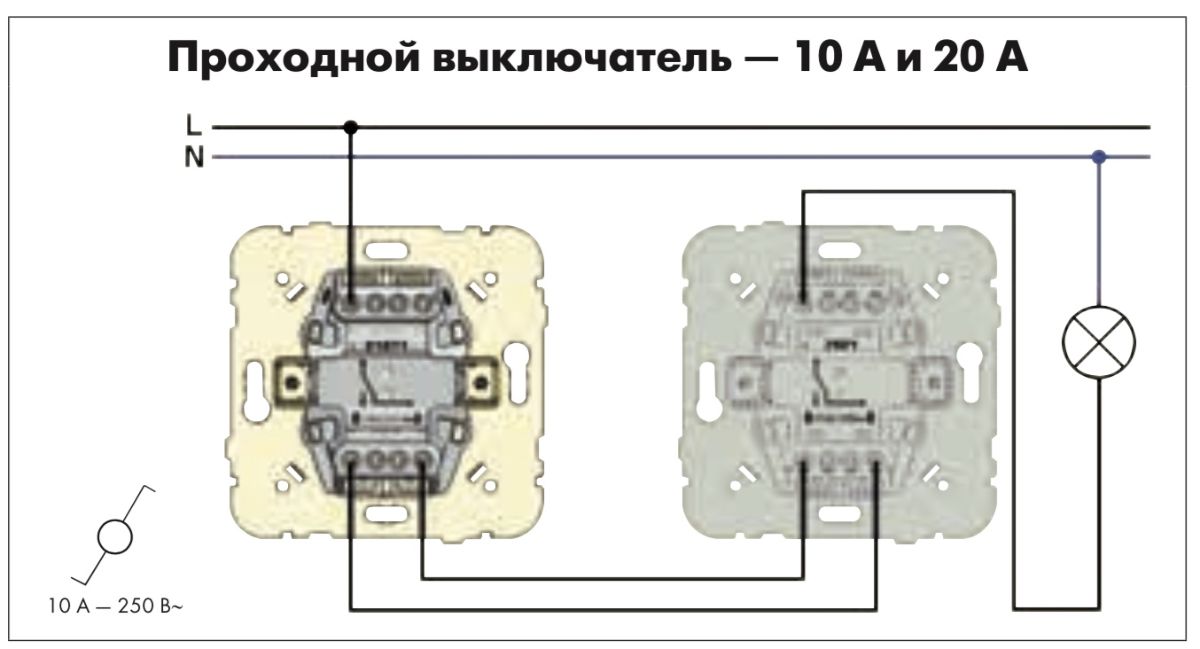

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?). Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится. Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Схема подключения проходного выключателя.

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется. На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Принцип работы одноклавишной модели.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника. Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Реверсивный выключатель схема подключения.

Как выполнить реальный монтаж

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля). Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Как подсоединить выключатель двухклавишный с двумя проводами.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления. Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели.

Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм. Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Конструкции перекрёстного исполнения

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху. Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов

Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим.

Преимущества установки проходного выключателя.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно. Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Таблица степеней защиты выключателя.

Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Интересно почитать! Что такое варистор и где его применяют.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры.

Как сделать проходной выключатель своими руками.

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара. Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Полезный совет! Аналогичная проверка должна быть выполнена в местах монтажа коммутирующих устройств. Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Невозможно установить проходной переключатель на место простого выключателя. Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Схема подключения проходного выключателя с 2х мест.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются. Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции.

Интересно по теме: Как проверить стабилитрон.

Есть два вида переключателей сенсорного исполнения:

• Сенсорные прямого действия.
• Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп. Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM». Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Сенсорные модели выключателей

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала. Простая организация системы управления с одним сенсорным прибором выполняется так:

• Фазная линия соединяется с клеммой «L».
• Линия «L1» образует одну зону освещения.
• Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

• Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
• После звукового сигнала снять касание и перейти к следующему прибору.
• Касание сенсора второго прибора.
• Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
• Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу. К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м. Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Заключение

Рейтинг автора

Автор статьи

Инженер по специальности «Программное обеспечение вычислительной техники и автоматизированных систем», МИФИ, 2005–2010 гг.

Написано статей

Более подробно о том, как подключить выключатель можно из статьи Схемы подключения. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www. electrik.info

www.sovet-ingenera.com

www.stroychik.ru

www.calc.ru

www.pravpred46.ru

www.electricvdome.ru

www.remoo.ru

Предыдущая

ПрактикаКак делать распиновку HDMI

Следующая

ПрактикаКак своими руками сделать из обычного выключателя проходной

Как сделать проходной выключатель из обычного своими руками

Проходным выключателем называется устройство, с помощью которого можно управлять одним источником света из различных мест. Эти приспособления устанавливаются в длинных коридорах, а также в переходах и на лестницах. В последнее время их все чаще стали использовать в спальнях: один переключатель на входе в помещение, а второй – около кровати. Удобство их заключается в том, что для того, чтоб выключить свет в коридоре или комнате, нет нужды возвращаться. Используются они и в кабинетах: в этом случае, усевшись за стол и включив настольный светильник, можно, не вставая с рабочего места, погасить верхнюю лампу. В этой статье речь пойдет о том, как сделать проходной выключатель из обычного самому.

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

• Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
• Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

• С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
• Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

• Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

• Невозможно определить, выключено или включено устройство, по расположению его клавиш.
• Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

Проходной Выключатель Схема Подключения На 1 Лампу

Он всегда соединяется с фазовым проводом.


Схема проходного выключателя с двух мест на одну лампочку 23 Апр Автор: Алексей Лермонтов Схема подключения проводного выключателя с 2 мест. Простая схема подключения с четырех мест Принцип действия остается прежним.

Рекомендуется монтировать выключатели на высоте 90 см от уровня чистого пола и не ближе чем 10—15 см к дверному проему. Часто они перепутаны.
Схема подключения проходного выключателя с трёх мест

На перекидной контакт одного из выключателей подается питающее напряжение. Примерно то же самое следовало сделать и в 2-х других спальнях.

К таковым относятся: ВВГнг 3х1.

Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Рисунок 4.

При этом они управляют освещением из разных мест.

Комментарии посетителей по теме статьи Проходной выключатель: это про что?

Последовательное и параллельное подключение ламп

Как подключить проходной выключатель — схема управления светильником из 2 мест

Схемы проходных выключателей Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Еще один пример.

Одноклавишный перекрестный или перекидной выключатель. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Схема соединения двух проходных выключателей с двумя отдельными светильниками Для реализации такой схемы потребуется два двухклавишных проходных выключателя. К тому же, вам не придется добираться в темноте до вашего спального места.

Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат.

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные двойные проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. Другой пример — большой кабинет на несколько рабочих мест.

И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Рисунок 7. Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так: Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
Схема подключения проходного выключателя

Подключение проходного выключателя

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой.

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Он обрывает течение электрического тока, поэтому лампочка становится неактивной. Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы.

Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Как выглядит проходной выключатель с 2 и более мест?

Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Отсюда и название — проходной или маршевый переключатель.

Собрать такую схему очень просто. Для этого подойдет коронка по бетону d мм. Преимущества данного метода — высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения. Рисунок 5.

Рисунок 8. Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Заключение В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. По аналогии можно увеличить число мест управления до любого значения. К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному — четырехжильный.
Как подключить проходной переключатель

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Схемы Подключения Проходных И Перекрестных Выключателей

Схема управления освещения с трех мест Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы.


Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.
Подключение проходного выключателя управление освещением из 3 х мест

Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками — считается, что несколько проходных моделей работают более надежно.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта 1 входной, 2 выходных. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Из скольких мест можно включать свет?

В поворотных контакты замыкаются при помощи поворотного механизма.

Такая конструкция позволяет одновременно отключать или включать по два контакта. Схема перекрестного выключателя.

Как подключить перекрёстный выключатель шнайдер, Schneider, ремонт

Функции перекрестного переключателя

Визуально отличить их никак нельзя, но по функционалу данные выключатели сильно отличаются. Она показывает, как организовать в помещении стабильную работу автономного управления освещением из разных точек.

Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель.

Схема управления из двух мест Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника Схема управления из трех мест Обозначение 6 видов перекр-х вык-лей На схемах каждый вид электроприборов имеет своё обозначение. Накладной или наружный переключатель устанавливают на стену без предварительной подготовки выемки или монтажа базового блока.

Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.

Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?

В схеме включения освещения, задействуются два и более, подобных выключателей. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно.

Как отличить перекрестный переключатель от проходного? Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?
Схема проходного выключателя из трех и более мест

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.

Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя. Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям? Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим — крест накрест. Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Фото — схема работы перекрестного выключателя Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые — нет. К каким клеммам подключаются провода.

Статья по теме: Энергосбережения на сто

Навигация по записям

Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства. Принцип функционирования Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения. Устройства, отключающие свет, не исключение.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели.

Проходные выключатели

При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. В распределительную коробку от щитка протягивается нулевой провод.

Нажав на клавишу выключателя ПВ2, цепь замкнётся. Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.
Двойной перекрестный выключатель Schneider Electric

Azure AD Connect: сквозная проверка подлинности — текущие ограничения

• 04.09.2018
• 2 минуты на чтение

В этой статье

Важно

Azure Active Directory (Azure AD) Сквозная проверка подлинности — это бесплатная функция, и для ее использования не требуются какие-либо платные выпуски Azure AD. Сквозная проверка подлинности доступна только во всемирном экземпляре Azure AD, но не в облаке Microsoft Azure для Германии или облаке Microsoft Azure для государственных организаций.

Поддерживаемые сценарии

Поддерживаются следующие сценарии:

• Вход пользователей в приложения на основе веб-браузера.
• Вход пользователей в клиенты Outlook с использованием устаревших протоколов, таких как Exchange ActiveSync, EAS, SMTP, POP и IMAP.
• Вход пользователей в устаревшие клиентские приложения Office и приложения Office, поддерживающие современную проверку подлинности: версии Office 2013 и 2016.
• Вход пользователей в приложения с устаревшим протоколом, например PowerShell версии 1.0 и другие.
• Azure AD присоединяется для устройств с Windows 10.
• Пароли приложений для многофакторной аутентификации.

Неподдерживаемые сценарии

Следующие сценарии не поддерживаются :

• Обнаружение пользователей с утечкой учетных данных.
• Доменным службам Azure AD необходимо включить синхронизацию хэша паролей на клиенте. Следовательно, клиенты, использующие сквозную аутентификацию только , не работают в сценариях, требующих доменных служб Azure AD.
Сквозная проверка подлинности
• не интегрирована с Azure AD Connect Health.

Важно

В качестве временного решения для неподдерживаемых сценариев только (кроме интеграции с Azure AD Connect Health) включите синхронизацию хэша паролей на странице дополнительных функций в мастере Azure AD Connect.

Примечание

Включение синхронизации хэша паролей дает вам возможность выполнить отказоустойчивую аутентификацию, если ваша локальная инфраструктура нарушена.Переход от сквозной аутентификации к синхронизации хэша паролей не является автоматическим. Вам нужно будет вручную переключить метод входа с помощью Azure AD Connect. Если сервер, на котором работает Azure AD Connect, выйдет из строя, вам потребуется помощь службы поддержки Microsoft, чтобы отключить сквозную аутентификацию.

Следующие шаги

Настройка параметров пароля на коммутаторе через интерфейс командной строки (CLI)

ang = «eng»>

Цель

При первом входе в коммутатор через консоль необходимо использовать имя пользователя и пароль по умолчанию: cisco .Затем вам будет предложено ввести и настроить новый пароль для учетной записи Cisco. По умолчанию сложность пароля включена. Если выбранный вами пароль недостаточно сложен, вам будет предложено создать другой пароль.

Поскольку пароли используются для аутентификации пользователей, получающих доступ к устройству, простые пароли представляют собой потенциальную угрозу безопасности. Таким образом, требования к сложности пароля применяются по умолчанию и могут быть настроены при необходимости.

В этой статье приведены инструкции по определению основных параметров пароля, пароля линии, пароля включения, восстановления пароля службы, правил сложности пароля для учетных записей пользователей и параметров устаревания пароля на вашем коммутаторе через интерфейс командной строки (CLI).

Примечание: У вас есть возможность настроить параметры надежности и сложности пароля с помощью веб-утилиты коммутатора. щелкните здесь для получения инструкций.

Применимые устройства | Версия программного обеспечения

Настройка параметров пароля через интерфейс командной строки

Из представленных ниже вариантов выберите параметры пароля, которые вы хотите настроить:

Настройка основных параметров пароля

Настройка пароля линии

Настройка параметров включения пароля

Настройка параметров восстановления служебного пароля

Настройка параметров сложности пароля

Настройка параметров устаревания пароля

Настройка основных параметров пароля

Шаг 1.Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию — cisco .

Примечание: Доступные команды или параметры могут различаться в зависимости от конкретной модели вашего устройства. В этом примере используется коммутатор SG350X.

Шаг 2. Вам будет предложено настроить новый пароль для лучшей защиты вашей сети. Нажмите Y для Да или N для Нет на клавиатуре.

Примечание: В этом примере нажата Y.

Шаг 3. Введите старый пароль и нажмите Введите на клавиатуре.

Шаг 4. Введите и подтвердите новый пароль соответственно, затем нажмите Введите на клавиатуре.

Шаг 5. Войдите в привилегированный режим EXEC с помощью команды enable . В режиме Privileged EXEC коммутатора сохраните настроенные параметры в файле начальной конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 6.(Необязательно) Нажмите Y для Да или N для Нет на клавиатуре, когда появится запрос «Перезаписать файл [startup-config]…».

Теперь вы должны настроить основные параметры пароля на коммутаторе через интерфейс командной строки.

Настройка пароля линии

Шаг 1. Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию — cisco . Если вы настроили новое имя пользователя или пароль, введите эти учетные данные.

Шаг 2.В режиме Privileged EXEC коммутатора войдите в режим глобальной конфигурации, введя следующее:

SG350X # настроить терминал

Шаг 3. Чтобы настроить пароль на линии, такой как консоль, Telnet, Secure Shell (SSH) и т. Д., Войдите в режим конфигурации линии пароля, введя следующее:

SG350X (config) # строка [имя-строки]

Примечание: В этом примере используется линия Telnet.

Шаг 4. Введите команду пароля для строки, введя следующее:

SG350X (строка конфигурации) # пароль [пароль] [зашифрованный]

Возможные варианты:

• пароль — указывает пароль для линии. Длина составляет от 0 до 159 символов.
• encrypted — (Необязательно) указывает, что пароль зашифрован и скопирован из другой конфигурации устройства.

Примечание: В этом примере пароль Cisco123 $ указан для линии Telnet.

Шаг 5. (Необязательно) Чтобы вернуть пароль линии к паролю по умолчанию, введите следующее:

SG350X (строка конфигурации) # без пароля

Шаг 6. Введите команду end , чтобы вернуться в привилегированный режим EXEC коммутатора.

SG350X (конфигурация) # конец

Шаг 7. (Необязательно) В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в файл начальной конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 8.(Необязательно) Нажмите Y для Да или N для Нет на клавиатуре, когда появится запрос «Перезаписать файл [startup-config]…».

Теперь вы должны настроить параметры пароля линии на коммутаторе через интерфейс командной строки.

Настройка параметров включения пароля

Когда вы настраиваете новый пароль включения, он автоматически шифруется и сохраняется в текущем файле конфигурации. Независимо от того, как был введен пароль, он будет отображаться в текущем файле конфигурации с ключевым словом encrypted вместе с зашифрованным паролем.

Выполните следующие действия, чтобы настроить параметры пароля включения на коммутаторе через интерфейс командной строки:

Шаг 1. Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию — cisco . Если вы настроили новое имя пользователя или пароль, введите эти учетные данные.

Шаг 2. В привилегированном режиме EXEC коммутатора войдите в режим глобальной конфигурации, введя следующее:

SG350X # настроить терминал

Шаг 3.Чтобы настроить локальный пароль для определенных уровней доступа пользователей на коммутаторе, введите следующее:

SG350X (config) # включить пароль [уровень привилегий-уровень] [незашифрованный-пароль | encrypted encrypted-password]

Возможные варианты:

• level уровень привилегий — указывает уровень, для которого применяется пароль. Уровень варьируется от 1 до 15. Если не указан, устанавливается значение по умолчанию 15. Уровни пользователей следующие:

— Доступ к интерфейсу командной строки только для чтения (1) — пользователь не может получить доступ к графическому интерфейсу пользователя и может получить доступ только к командам интерфейса командной строки, которые не изменяют конфигурацию устройства.

— Доступ к интерфейсу командной строки для чтения / записи (7). Пользователь не может получить доступ к графическому интерфейсу пользователя и может получить доступ только к некоторым командам интерфейса командной строки, которые изменяют конфигурацию устройства. Для получения дополнительной информации см. Справочное руководство по интерфейсу командной строки.

— Доступ к управлению чтением / записью (15) — Пользователь может получить доступ к графическому интерфейсу пользователя и настроить устройство.

SG350X (config) # включить уровень пароля 7 Cisco123 $

Примечание: В этом примере пароль Cisco123 $ установлен для учетной записи пользователя уровня 7.

• незашифрованный-пароль — пароль для имени пользователя, которое вы в настоящее время используете. Длина составляет от 0 до 159 символов.

SG350X (config) # включить уровень пароля Cisco123 $

Примечание: В этом примере используется пароль Cisco123 $.

• encrypted encrypted-password — указывает, что пароль зашифрован. Вы можете использовать эту команду для ввода пароля, который уже зашифрован из другого файла конфигурации другого устройства.Это позволит вам настроить два коммутатора с одним и тем же паролем.

SG350X (config) # включить шифрование пароля 6f43205030a2f3a1e243873007370fab

Примечание: В этом примере используется зашифрованный пароль 6f43205030a2f3a1e243873007370fab. Это зашифрованная версия Cisco123 $.

Примечание: В приведенном выше примере пароль включения Cisco123 $ установлен для доступа уровня 7.

Шаг 4.(Необязательно) Чтобы вернуть пароль пользователя к паролю по умолчанию, введите следующее:

SG350X (config) # без пароля включения

Шаг 5. Введите команду exit , чтобы вернуться в привилегированный режим EXEC коммутатора.

SG350X (конфигурация) # выход

Шаг 6. (Необязательно) В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в файл начальной конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 7.(Необязательно) Нажмите Y для Да или N для Нет на клавиатуре, когда появится запрос «Перезаписать файл [startup-config]…».

Теперь вы должны настроить параметры включения пароля на коммутаторе через интерфейс командной строки.

Настройка параметров восстановления служебного пароля

Механизм восстановления служебного пароля обеспечивает физический доступ к консольному порту устройства при следующих условиях:

• Если функция восстановления пароля включена, вы можете получить доступ к меню загрузки и запустить восстановление пароля в меню загрузки.Все файлы конфигурации и пользовательские файлы сохраняются.
• Если восстановление пароля отключено, вы можете получить доступ к меню загрузки и запустить восстановление пароля в меню загрузки. Файлы конфигурации и пользовательские файлы удаляются.
• Если устройство настроено для защиты своих конфиденциальных данных с помощью определяемой пользователем парольной фразы для безопасных конфиденциальных данных, то вы не можете запустить восстановление пароля из меню загрузки, даже если восстановление пароля включено.

Восстановление служебного пароля включено по умолчанию.Выполните следующие действия, чтобы настроить параметры восстановления пароля службы на коммутаторе через интерфейс командной строки:

Шаг 1. Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию — cisco . Если вы настроили новое имя пользователя или пароль, введите эти учетные данные.

Шаг 2. В привилегированном режиме EXEC коммутатора войдите в режим глобальной конфигурации, введя следующее:

SG350X # настроить терминал

Шаг 3.(Необязательно) Чтобы включить параметр восстановления пароля на коммутаторе, введите следующее:

SG350X # восстановление пароля службы

Шаг 4. (Необязательно) Чтобы отключить параметр восстановления пароля на коммутаторе, введите следующее:

SG350X # без восстановления пароля службы

Шаг 5. (Необязательно) Нажмите Y для Да или N для Нет на клавиатуре, как только появится запрос ниже.

Примечание: В этом примере нажата Y.

Шаг 6. Введите команду exit , чтобы вернуться в привилегированный режим EXEC коммутатора.

SG350X (конфигурация) # выход

Шаг 7. (Необязательно) В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в файл начальной конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 8. (Необязательно) Нажмите Y для Да или N для Нет на клавиатуре, когда появится запрос Перезаписать файл [startup-config]….

Теперь вы должны настроить параметры восстановления пароля на коммутаторе через интерфейс командной строки.

Настройка параметров сложности пароля

Настройки сложности пароля коммутатора включают правила сложности для паролей. Если эта функция включена, новые пароли должны соответствовать следующим настройкам по умолчанию:

• Минимальная длина — восемь символов.
• Содержит символы как минимум из четырех классов символов, такие как прописные буквы, строчные буквы, числа и специальные символы, доступные на стандартной клавиатуре.
• Отличны от текущего пароля.
• Не содержит символов, повторяющихся более трех раз подряд.
• Не повторяйте и не меняйте имя пользователя или любой вариант, достигнутый путем изменения регистра символов.
• Не повторяйте и не переворачивайте название производителя или любой вариант, достигнутый путем изменения регистра символов.

Вы можете управлять указанными выше атрибутами сложности пароля с помощью определенных команд.Если вы ранее настраивали другие параметры сложности, используются эти параметры.

Эта функция включена по умолчанию. Выполните следующие действия, чтобы настроить параметры сложности пароля на коммутаторе через интерфейс командной строки:

Шаг 1. Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию — cisco . Если вы настроили новое имя пользователя или пароль, введите эти учетные данные.

Шаг 2. В привилегированном режиме EXEC коммутатора войдите в режим глобальной конфигурации, введя следующее:

SG350X # настроить терминал

Шаг 3.(Необязательно) Чтобы включить настройки сложности пароля на коммутаторе, введите следующее:

SG350X (config) # включение сложности паролей

Шаг 4. (Необязательно) Чтобы отключить настройки сложности пароля на коммутаторе, введите следующее:

SG350X (config) # без сложных паролей включить

Шаг 5. (Необязательно) Чтобы настроить минимальные требования для пароля, введите следующее:

SG350X (config) # сложность паролей [номер минимальной длины] [номер минимального класса] [не-текущий] [номер без повторения] [не-имя пользователя] [не имя производителя]

Возможные варианты:

• min-length number — Устанавливает минимальную длину пароля.Диапазон составляет от 0 до 64 символов. Значение по умолчанию — 8.
• min-classes number — устанавливает минимальные классы символов, такие как прописные буквы, строчные буквы, числа и специальные символы, доступные на стандартной клавиатуре. Диапазон от 0 до 4 классов. Значение по умолчанию — 3.
.
• не-текущий — указывает, что новый пароль не может совпадать с текущим паролем.
• Номер без повтора — указывает максимальное количество символов в новом пароле, которое может повторяться последовательно.Ноль означает, что количество повторяющихся символов не ограничено. Диапазон составляет от 0 до 16 символов. Значение по умолчанию — 3.
.
• not-username — указывает, что пароль не может повторять или менять местами имя пользователя или любой вариант, достигнутый путем изменения регистра символов.
• not-Manufacturer-name — указывает, что пароль не может повторять или менять местами имя производителя или любой вариант, достигнутый путем изменения регистра символов.

Примечание: Эти команды не стирают другие настройки.Настройка сложности паролей работает только как переключатель.

Примечание: В этом примере сложность пароля установлена ​​как минимум на 9 символов, не может повторяться или менять местами имя пользователя и не может совпадать с текущим паролем.

Шаг 6. Введите команду exit , чтобы вернуться в привилегированный режим EXEC коммутатора.

SG350X (конфигурация) # выход

Шаг 7. (Необязательно) В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в файл начальной конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 8.(Необязательно) Нажмите Y для Да или N для Нет на клавиатуре, когда появится запрос «Перезаписать файл [startup-config]…».

Теперь вы должны настроить параметры сложности пароля на коммутаторе через интерфейс командной строки.

Чтобы отобразить параметры конфигурации пароля в интерфейсе командной строки коммутатора, перейдите к разделу «Показать параметры конфигурации паролей».

Настройка параметров устаревания пароля

Устаревание актуально только для пользователей локальной базы данных с уровнем привилегий 15 и настроенными паролями включения с уровнем привилегий 15.Конфигурация по умолчанию — 180 дней.

Выполните следующие действия, чтобы настроить параметры сложности пароля на коммутаторе через интерфейс командной строки:

Шаг 1. Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию — cisco . Если вы настроили новое имя пользователя или пароль, введите эти учетные данные.

Шаг 2. В привилегированном режиме EXEC коммутатора войдите в режим глобальной конфигурации, введя следующее:

SG350X # настроить терминал

Шаг 3.Чтобы указать параметр устаревания пароля на коммутаторе, введите следующее:

SG350X (config) # срок годности паролей [дни]

• дней — указывает количество дней до принудительной смены пароля. Вы можете использовать 0, чтобы отключить старение. Диапазон от 0 до 365 дней.

Примечание: В этом примере срок действия пароля установлен на 60 дней.

Шаг 4. (Необязательно) Чтобы отключить устаревание пароля на коммутаторе, введите следующее:

SG350X (config) # без устаревания паролей 0

Шаг 5.(Необязательно) Чтобы вернуть устаревание пароля к настройке по умолчанию, введите следующее:

SG350X (config) # без устаревших паролей [дней]

Шаг 6. Введите команду exit , чтобы вернуться в привилегированный режим EXEC коммутатора.

SG350X (конфигурация) # выход

Шаг 7. (Необязательно) В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в файл начальной конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 8.(Необязательно) Нажмите Y для Да или N для Нет на клавиатуре, когда появится запрос «Перезаписать файл [startup-config]…».

Теперь вы должны настроить параметры устаревания пароля на коммутаторе через интерфейс командной строки.

Чтобы отобразить параметры конфигурации пароля в интерфейсе командной строки коммутатора, перейдите к разделу «Показать параметры конфигурации паролей».

Показать параметры конфигурации паролей

Устаревание актуально только для пользователей локальной базы данных с уровнем привилегий 15 и настроенными паролями включения с уровнем привилегий 15.Конфигурация по умолчанию — 180 дней.

Шаг 1. В режиме Privileged EXEC коммутатора введите следующее:

SG350X (config) # показать конфигурацию паролей

BLHeli_32 Pass-Through Support — документация коптера

Примечание

Прошивка

ArduPilot поддерживает сквозной протокол с последней версией прошивки BLHeli_32 и только BLHeliSuite32.

Предупреждение

Для сквозной работы протокол двигателя (коптер, ровер) или Q_M_PWM_TYPE (QuadPlane) должен быть установлен на цифровой протокол, т.е.один из протоколов DShot. Если вы хотите использовать один из других протоколов, просто сбросьте протокол двигателя после использования сквозного режима, чтобы изменить направление двигателя или установить минимальные / максимальные значения. После изменения протокола автопилот необходимо перезагрузить.

Сквозной протокол

BLHeli_32 позволяет настраивать и обновлять ESC, не отключая их от автомобиля. Вы можете подключить USB-кабель к автопилоту и запустить программу BLHeliSuite32 для Windows, чтобы настроить ESC. Прошивка ArduPilot поддерживает сквозной протокол только с BLHeli_32.

В следующем разделе показано, как настроить сквозную поддержку BLHeli_32:

Для включения BLHeli_32 pass-through вам необходимо установить следующие параметры и перезагрузить автопилот:

• Установите для SERVO_BLH_AUTO значение 1, чтобы включить автоматическое сопоставление многороторных двигателей для сквозного подключения BLHeli_32 и поддержки телеметрии. для большинства пользователей мультикоптеров и квадроциклов это будет правильным решением. при использовании регуляторов BLHeli_32 на двигателях без мультиротора с соответствующим SERVOn_FUNCTION, установленным на 70 (= дроссельная заслонка), 73 (= дроссельная заслонка влево) или 74 (= дроссельная заслонка вправо), вам необходимо дополнительно указать используемые выходы следующим образом:
• Используйте SERVO_BLH_MASK, чтобы включить сквозную передачу BLHeli_32 и поддержку телеметрии на двигателях без мультиротора и / или точно указать, какие серво выходы вы хотите включить сквозную передачу BLHeli_32 и телеметрию.
• Установите SERVO_BLH_PORT, чтобы указать порт автопилота, используемый для подключения к вашему ПК, на котором запущен BLHeliSuite32 для настройки ESC. По умолчанию используется USB, и, скорее всего, менять его не нужно. Помните, что здесь НЕ указывается последовательный порт, используемый для обратной связи телеметрии ESC с вашим автопилотом!

Теперь подключите USB-кабель к автопилоту и используйте BLHeliSuite32 в Windows для подключения. Выберите «Загрузчик BLHeli32 (Betaflight / Cleanflight)» в меню интерфейсов.

Как подключить PS4 к Wi-Fi отеля

Все больше и больше гостей путешествуют со своими игровыми консолями, и для менеджеров на стойке регистрации эти консоли могут доставить много головной боли.Подключить PS4, Nintendo Switch или Xbox к новой сети Wi-Fi — особенно защищенной паролем — никогда не бывает так просто, как может показаться. Но, учитывая популярность игровых консолей среди путешественников из поколения Z и поколения миллениалов, ваша команда должна будет освоить этот процесс, чтобы оправдать ожидания гостей.

В этом руководстве будет рассказано о подключении PlayStation 4 к Wi-Fi отеля (или, если это не удается, к альтернативному подключению к Интернету). PS4 — самая популярная игровая консоль на рынке: к концу 2019 года ее было продано более 91 миллиона.Мы также дадим несколько рекомендаций по добавлению игр в игровую библиотеку вашего объекта, чтобы гости могли брать их во время своего пребывания. Чтобы узнать, как настроить другие консоли, ознакомьтесь с нашими руководствами по Nintendo Switch и Xbox.

Что нужно для начала работы

TechRadar предлагает хорошее руководство для начинающих по настройке PS4. Он показывает вам, что связано с этой консолью, в коротком видео:

Убедитесь, что у вашего гостя есть следующие вещи, прежде чем пытаться подключиться к WiFi вашего отеля:

Большинство геймеров знают, как путешествовать с этим снаряжением, но перед началом работы стоит перепроверить.

Как подключить PS4 к Wi-Fi в отеле

Для обучающихся наглядно это видео представляет собой отличное пошаговое описание шагов, которые предпримет ваш гость, чтобы подключить PS4 к Wi-Fi отеля.

Если вы предпочитаете читать пошаговые инструкции, сначала убедитесь, что Wi-Fi в вашем отеле работает и что у вашего гостя есть пароль от Wi-Fi. Затем проведите вашего гостя по этим шагам.

1. Подключите PS4 к телевизору в отеле и включите его.

2. Выделите Настройки. Нажмите X, чтобы выбрать значок панели инструментов

3. Затем выберите Сеть в параметрах панели инструментов.

4. Выберите «Настроить подключение к Интернету».

5. Выберите вариант использования Wi-Fi

6. Выберите вариант простой настройки (не пользовательский).

Источник изображения

7. Найдите название сети Wi-Fi вашего отеля и выберите этот вариант.Затем PS4 выполнит попытку подключения и предложит вам ввести пароль. После подключения он покажет, что настройки Интернета были сохранены.

8. Проверьте подключение, нажав кнопку «Проверить подключение к Интернету».

9. Если при соединении отображается сообщение «сбой», ничего страшного — просто выберите параметр «Подробности», в котором вам будет предложено добавить информацию для входа в сеть.

Источник изображения

10. Коснитесь параметра «Предлагаемые действия».Если он сообщает вам, что безопасность страницы не может быть проверена, просто скажите «Да» и переходите к следующей странице.

11. Откроется окно браузера со входом в сеть Wi-Fi вашего отеля. Войдите в систему, указав данные о сети Wi-Fi вашего объекта, и нажмите «Подключиться».

12. После подключения нажмите кнопку «Назад» на консоли PS4, чтобы вернуться к экрану сети. Еще раз проверьте подключение к Интернету, чтобы убедиться, что то, что вы сделали, сработало.

Устранение неполадок PS4 на Wi-Fi

Если ваш гость все еще не может подключиться, есть несколько вариантов, которые люди на Reddit опубликовали в качестве альтернативных решений.Попробуйте один из этих вариантов.

Подключите PS4 к Wi-Fi отеля с помощью пользовательских настроек

Один из комментаторов Reddit предоставил способ подключения с использованием настраиваемого DNS-сервера. Вот как это сделать:

1. Выполните указанные выше действия, чтобы перейти к «Настройка подключения к Интернету» и выбрать вариант использования WiFi.

2. Выберите «Пользовательский» (вместо «Простой»).

3. Выбрать сеть отелей

4. Введите пароль сети WiFi (который может быть автоматически сохранен, если вы ранее пытались подключиться)

5. Настройки IP-адреса: автоматически

6. Имя хоста DCHP: не использовать

7. Настройки DNS: вручную

8. LAN: проводной

9. Пользовательские настройки IP-адреса: автоматически

10. Имя хоста DHCP: не использовать

11. Настройки DNS: вручную

12. Затем введите первичный DNS как «8.8,8,8 дюйма

13. Введите вторичный DNS как «8.8.4.4»

14. Hit Next

15. Настройки MTU: автоматически

16. Прокси-сервер: не использовать

17. Затем проверьте подключение к Интернету, чтобы убедиться, что эти настройки работают.

Redditor отмечает, что если указанные выше DNS-серверы не решают проблему, попробуйте использовать первичный DNS: 208.67.222.222 и вторичный DNS: 208.67.220.220.

Подключите PS4 через проводной Ethernet

Некоторые отели используют Ethernet-соединение с телевизором в каждом номере.Посоветуйте гостю найти сетевой шнур на задней панели телевизора и подключить его к консоли PS4. Вот как обычно выглядит сетевой шнур:

Подключите PS4 к Wi-Fi в отеле через точку доступа стороннего производителя

В крайнем случае, ваш гость может подключиться через стороннюю точку доступа в Интернет, если он путешествует со смартфоном или ноутбуком. Этот метод немного сложнее, так как гостям необходимо будет использовать службу Connectify — это бесплатный виртуальный маршрутизатор, который позволяет вам использовать Wi-Fi-соединение вашего ноутбука с другими устройствами.Посмотрите это видео, чтобы узнать больше:

После того, как ноутбук гостя подключится к Интернету, попросите гостя попробовать этот метод подключения своей PS4:

1. Подключите приставку PS4 к телевизору

2. Включить консоль PS4

3. Следуйте этому руководству о том, как настроить PS4 с помощью Connectify. При этом вам нужно будет подготовить свой SSID и пароль.

4. Поделитесь своим гостиничным Интернетом с компьютера на PS4, чтобы подключиться.

Рекомендации по играм на PS4

Хотите создать у себя библиотеку игр? Вот несколько обязательных вещей, которые гости будут очень рады поиграть, когда приедут.

• Для пап: God of War. В этой игре игрокам рассказывается о скандинавских легендах и об отце, пытающемся воспитать сына. Рецензенты отмечают, что здесь присутствует жестокое насилие, поэтому эта игра может быть не для всех.Но действие идет с большим сердцем.

• Для детей: Ubisoft Rayman Legends. Этот вариант для всей семьи развлекает малышей, но он достаточно интересен, чтобы родители тоже могли принять участие. Сюжет тонкий, но яркие краски и яркая энергия выделяют эту игру.

• Для серьезных геймеров: Overwatch. Эта многопользовательская игра настолько популярна, что в ней даже есть профессиональная лига киберспорта. Захватывающая командная игра заставит серьезных игроков работать часами.

• Для любителей приключений: Shadow of the Colossus. Wired оценил Shadow of the Colossus как «одну из лучших когда-либо созданных игр». О приключениях этой игры написаны книги.

• Для всех: Человек-паук. Подходящий для подростков и развлечения для всех, «Человек-паук» — отличное место для игры в библиотеку вашего отеля. «История следует за Питером и тетей Мэй и главным антагонистом мистером Негативом, и вы будете переходить от миссии к миссии, разгадывая загадки, останавливая преступления и участвуя в акробатических трюках силы и ловкости.Это сбывшаяся мечта поклонников комиксов и идеальная игра про супергероев, которую можно купить для своей PS4 », — пишет один рецензент.

Необходимо подключить Xbox или Nintendo Switch к Wi-Fi в отеле? Ознакомьтесь с другими нашими руководствами.

ru: пользователи: документация: iw [Linux Wireless]

О iw

iw — это новая утилита конфигурирования интерфейса командной строки на основе nl80211 для беспроводных устройств.Он поддерживает все новые драйверы, которые были недавно добавлены в ядро. Старый инструмент iwconfig, использующий интерфейс Wireless Extensions, устарел, и настоятельно рекомендуется перейти на iw и nl80211.

Как и остальная часть ядра Linux, iw все еще находится в стадии разработки. Функции добавляются «по ходу». Единственная документация для iw — это эта страница и вывод из iw help. Пожалуйста, помогите расширить эту страницу.

На странице перечислены варианты использования iwconfig и iw: замена iwconfig.

Получение iw

Требования к сборке

• libnl> = libnl1

• libnl-dev> = libnl-dev-1

• pkg-config Использование iw требует наличия libnl, первая рабочая версия — 1.0 pre8, поскольку в этом выпуске был представлен genl, Generic Netlink , на который полагается nl80211. Если libnl вашего дистрибутива неправильная версия, вам придется пока загрузить и скомпилировать libnl самостоятельно (http: //www.infradead.org / ~ tgr / libnl /).

Справка

Просто введите

 iw help

в командной строке и распечатает поддерживаемые команды.

Получение возможностей устройства

Используйте следующее, чтобы получить возможности устройства для всех устройств, например информацию о диапазоне (2,4 ГГц и 5 ГГц ) и информацию о 802.11n:

 iw список

Сканирование

Прослушивание событий

Просто используйте

 iw событие

При отладке может быть полезно увидеть фреймы auth / assoc / deauth / disassoc, используйте

 iw событие -f

а иногда также полезна информация о времени:

 iw событие -t

Получение статуса ссылки

Чтобы определить, подключены ли вы к AP или нет, и используете ли вы последнюю скорость передачи, вы можете использовать команду ниже.

Пример вывода при подключении к устаревшей (не 802.11n) точке доступа:

 iw dev wlan0 ссылка
Подключено к 04: 21: b0: e8: c8: 8b (на wlan0)
        SSID: attwifi
        частота: 2437
        RX: 2272 байта (18 пакетов)
        TX: 232 байта (3 пакета)
        сигнал: -57 дБм
        tx битрейт: 36,0 Мбит / с

Пример вывода при подключении к точке доступа 802.11n:

 iw dev wlan0 ссылка
Подключен к 68: 7f: 74: 3b: b0: 01 (на wlan0)
        SSID: тесла-5g-bcm
        частота: 5745
        RX: 30206 байт (201 пакет)
        TX: 4084 байта (23 пакета)
        сигнал: -31 дБм
        tx битрейт: 300.0 Мбит / с MCS 15 40 МГц короткий GI

Пример вывода без подключения к AP:

 iw dev wlan0 ссылка
Не подключен.

Это может произойти, если вы не подключены к AP. Для подключения к AP вы можете использовать iw connect , если для подключения требуется:

• Без шифрования

• использует WEP для шифрования. Если вам нужно подключиться к AP с требованиями шифрования WPA или WPA2, вы должны использовать wpa_supplicant.

Установление базового подключения

Вы можете использовать iw для прямого подключения к AP, если и только если AP имеет:

• Без шифрования

• использует WEP для шифрования. Однако следует отметить, что если вы отключитесь от точки доступа, что может происходить довольно часто в загруженной среде, вам нужно будет повторно ввести команду.Если вы не хотите этого делать, вы можете просто использовать wpa_supplicant, который автоматически попытается восстановить подключение, когда вы отключитесь.

Если вы решите самостоятельно решать проблемы с отключениями, вы можете использовать iw connect следующим образом.

Чтобы подключиться к AP с отключенным шифрованием, где SSID — foo :

 iw wlan0 подключение foo

Предположим, у вас есть две точки доступа с SSID foo , и вы знаете, что та, к которой вы хотите подключиться, находится на частоте 2432, вы можете указать используемую частоту:

 iw wlan0 подключение foo 2432

Чтобы подключиться к точке доступа, использующей WEP, вы можете использовать:

 iw wlan0 подключить клавиши foo 0: abcde d: 1: 0011223344

Получение статистики станции

Чтобы получить статистическую информацию о станции, такую ​​как количество байтов tx / rx, последний битрейт TX (включая скорость MCS), вы можете сделать:

 $ iw dev wlan1 дамп станции
Станция 12:34: 56: 78: 9a: bc (на wlan0)
        время бездействия: 304 мс
        rx байтов: 18816
        rx пакетов: 75
        tx байт: 5386
        tx пакетов: 21
        сигнал: -29 дБм
        tx битрейт: 54.0 Мбит / с

Получение статистики станции по отношению к партнеру

Если вы хотите получить конкретную статистику по узлу, с которым вы общаетесь, вы можете использовать следующее:

 sudo iw dev wlan1 station get

В случае STA вышеупомянутый будет MAC-адресом вашей AP.

Изменение скорости передачи данных

iw поддерживает изменение скорости передачи как устаревшей, так и HT MCS.Он делает это путем маскирования в разрешенных битрейтах, а также позволяет очистить маску.

Изменение устаревших битрейтов tx

Вы можете установить предпочтение для передачи с использованием только определенных устаревших битрейтов. Например:

 iw wlan0 установить битрейты legacy-2.4 12 18 24

Вот как включить то, что некоторые называют «Purge G», которая отключает ассоциации 802.11b:

 iw wlan0 установить битрейты legacy-2.4 6 12 24

Изменение битрейта tx HT MCS

Настройка предпочтения для передачи с использованием скоростей MCS поддерживается, позволяя указать диапазон и скорость MCS.Обратите внимание: будет ли устройство действительно слушать вашу петицию, будет зависеть от драйвера устройства и взаимодействия со стороны прошивки. Например:

 iw dev wlan0 установить битрейты mcs-5 4

 iw dev wlan0 установить битрейты mcs-2.4 10

Чтобы очистить все битрейты tx и вернуть все в норму:

 iw dev wlan0 установить битрейты mcs-2.4
iw dev wlan0 установить битрейты mcs-5

Установка мощности передачи

Вы можете установить txpower, используя либо имя интерфейса устройства соответствующего файла phy.

 iw dev  set txpower  []
iw phy <имя_файлы> set txpower  []

(Обратите внимание, что значение, которое принимает эта команда, находится в милли, бел-милливатт (мБм) вместо обычно используемого деци бел-милливатт (дБм). <Мощность в мБм> = 100 * <мощность в дБм>)

Экономия энергии

Чтобы включить энергосбережение по умолчанию, вы можете использовать:

 sudo iw dev wlan0 устанавливает power_save на

Для драйверов mac80211 это означает, что включена функция динамического энергосбережения.

Чтобы запросить текущие настройки энергосбережения, вы можете использовать:

 iw dev wlan0 получить power_save

Добавление интерфейсов с iw

Поддерживается несколько режимов. Поддерживаются следующие режимы:

• монитор

• управляемый [также станция]

• wds

• меш [также mp]

Например, чтобы добавить интерфейс монитора:

 iw phy phy0 interface добавить монитор типа moni0

где вы можете заменить

 монитор

чем-нибудь еще и

 moni0

по имени интерфейса, и необходимо заменить

 phy0

по имени PHY вашего оборудования (обычно phy0 будет правильным, если вы не подключили или не перезагрузили какие-либо модули.) Если ваш udev настроен неправильно, вновь созданный виртуальный интерфейс может быть сразу переименован им, используйте

 IP ссылка

чтобы перечислить все интерфейсы. Чтобы создать новый интерфейс управляемого режима, вы должны использовать:

 iw phy интерфейс phy0 добавить управляемый тип wlan10

Обратите внимание, что интерфейс автоматически переводится в режим AP при использовании hostapd.

Изменение флагов интерфейса монитора

Вы можете настроить тип создаваемого интерфейса монитора.Это может быть очень полезно для целей отладки в системах конечных пользователей. Например, предположим, что вы хотите помочь пользователю. Вы можете воспользоваться тем фактом, что интерфейс монитора в mac80211 использует радиотапку для передачи дополнительных данных в пользовательское пространство. Допустим, мы хотим помочь пользователю выудить данные, не влияя на производительность устройства, установив для него полноценный интерфейс монитора. Интерфейс монитора без дополнительных флагов монитора можно создать следующим образом:

 iw dev интерфейс wlan0 добавить флаги монитора типа fish0 нет

Затем вы можете попросить пользователя использовать tcpdump в сеансе:

 tcpdump -i fish0 -s 65000 -p -U -w / tmp / fishing.дамп

Хорошая вещь в этом типе альтернативных интерфейсов монитора заключается в том, что вы можете дополнительно расширить радиотапку даже с расширениями поставщика, чтобы добавить больше данных в радиотапку, чтобы помочь отладить определенные функции устройства.

Имейте в виду, что для этого требуется, чтобы драйверы строго соблюдали запросы флагов mac80211, поэтому драйверы, такие как ath5k и ath9k, которые по-прежнему включают флаги в зависимости от режима работы, должны быть исправлены, чтобы воспользоваться этим.

Возможны флаги монитора

Вы можете указать следующие флаги:

• нет

• fcsfail

• plcpfail

• контроль

• другие bss

• повар

• активный

Удаление интерфейсов с iw

Поддержка виртуального vif

Существует специальный раздел для поддержки виртуального vif, см. Страницу iw vif.

Обновление нормативного домена

Командная строка:

 iw reg набор alpha2

Где «альфа2» — это код страны альфа2 по ISO / IEC 3166. Используемая и установленная информация поступает из нашей нормативной инфраструктуры.

Вы также можете использовать последнюю версию wpa_supplicant (начиная с версии 0.6.7), чтобы изменить свой регулирующий домен, например, для этого просто добавьте запись «country = US» в вашу конфигурацию.

Создание и проверка интерфейсов Mesh Point с помощью iw

Вы можете добавить интерфейс сетки к драйверам, поддерживающим работу точки сетки.Интерфейсы Mesh Point имеют параметр mesh_id длиной до 32 байтов. Например, чтобы добавить интерфейс «mesh0» к устройству phy0 с идентификатором mesh_id «mymesh»,

 iw phy phy0 interface add mesh0 type mp mesh_id mymesh

Интерфейсы Mesh Point по умолчанию настроены на Канале 1. Операция Mesh Point начинается, когда интерфейс активен. В конфигурации по умолчанию интерфейсы Mesh Point будут автоматически обнаруживать и пытаться создать одноранговые ссылки с другими точками Mesh (одноранговыми узлами), имеющими тот же идентификатор сети.Используйте список станций и статистику станций, чтобы просмотреть список одноранговых узлов и статус однорангового соединения.

После отправки трафика (например, pinging другого узла сети) вы можете захотеть увидеть список путей сетки:

 iw dev mesh0 дамп mpath

Пожалуйста, смотрите open80211s.org HOWTO для получения дополнительной информации о командах, связанных с Mesh Point, и их выводе, а также о других примерах. iw также предоставляет команды для расширенной конфигурации Mesh Point. Они описаны в разделе Advanced Tinkering HOWTO open80211s.

Настройка узла WDS

Режим WDS является нестандартным расширением стандарта IEEE 802.11, позволяющим обеспечить прозрачный мост Ethernet на станции и реализовать передачу без стыковки для беспроводных клиентов, перемещающихся между различными точками доступа. Из-за своей нестандартной природы WDS часто по-разному реализуется в драйверах беспроводной сети и прошивках производителей, что делает их несовместимыми друг с другом. Чтобы использовать WDS, необходимо использовать одно и то же оборудование и программное обеспечение на всех развернутых беспроводных устройствах для обеспечения совместимости.

Для создания однорангового узла WDS вам необходимо сначала создать интерфейс типа WDS, а затем установить одноранговый узел:

 iw phy phy0 interface add wds0 type wds
iw dev wds0 set peer

Чтобы это работало, драйвер должен реализовать функцию обратного вызова cfg80211 set_wds_peer (). mac80211 реализует этот обратный вызов, поэтому соответствующий драйвер mac80211 просто должен поддерживать интерфейсы типа WDS. WDS заменит первый адрес в заголовке 802.11 адресом узла при передаче кадров.Вместо использования WDS вы можете рассмотреть возможность использования 4-адресного режима, описанного ниже, если у вас есть контроль над программным обеспечением, работающим на точке доступа, и соответствующими подключенными клиентами / одноранговыми узлами.

Использование 4-адреса для режима точки доступа и клиента

В некоторых ситуациях может быть полезно запустить сеть с точкой доступа и несколькими клиентами, но с каждым клиентом, подключенным к сети за ним. Чтобы это работало, и клиент, и точка доступа должны передать кадры с 4 адресами, содержащие MAC-адреса источника и назначения.4-адресный режим — это то, как OpenWrt поддерживает режим WDS для драйверов mac80211, то есть, если вы включите опцию wds в своей беспроводной конфигурации OpenWrt OpenWrt, вы в конечном итоге будете использовать 4-адресный режим. 4-адресный режим несовместим с другими реализациями WDS, т. Е. Вам потребуются все конечные точки, использующие этот режим, чтобы WDS работала должным образом.

Беспроводная сеть Linux поддерживает 4-адресный режим для AP и STA, но каждый драйвер должен явно определять эту возможность. Все драйверы mac80211 поддерживают 4-адресный режим, если поддерживаются режимы работы AP или STA соответственно.

На стороне AP вы можете включить 4-адресные кадры для отдельных клиентов, изолировав их в отдельных AP VLAN, настроенных в 4-адресном режиме. Такая AP VLAN будет ограничена только одним клиентом, и этот клиент будет использоваться в качестве пункта назначения для всего трафика на его интерфейсе, независимо от MAC-адреса пункта назначения в заголовках пакетов. Преимущество этого режима по сравнению с обычным режимом WDS состоит в том, что его проще настроить и не требуется статический список одноранговых MAC-адресов на любой стороне.4-адресный режим несовместим с WDS.

Чтобы включить 4-адресный режим при создании интерфейса, вы должны добавить 4addr на , например:

 iw phy phy0 interface add sta0 type managed 4addr на

В этом режиме новый интерфейс может быть мостом — если это так, то вам нужно использовать

 -b

флаг для wpa_supplicant, чтобы он слушал EAPOL на мосту, а не сам интерфейс.

В hostapd вы можете включить это с помощью флага hostapd.conf:

 wds_sta = 1

Обратите внимание, что 4-адресный режим в настоящее время не работает в версии 3.9 из-за фиксации 576eb62598f10c8c7fd75703fe89010cdcfff596, эта тема в настоящее время рассматривается в списках рассылки для разрешения.

Создание правил объединения пакетов

В большинстве случаев хост, который получает многоадресные / широковещательные пакеты IPv4 и IPv6, ничего не делает с этими пакетами. Поэтому прием этих нежелательных пакетов вызывает ненужную обработку и потребление энергии.

Функция объединения пакетов помогает уменьшить количество прерываний приема на хост за счет буферизации этих пакетов во встроенном программном обеспечении / оборудовании в течение некоторого заранее определенного времени. Прерывание приема будет сгенерировано при возникновении одного из следующих событий.

• Истечение срока действия аппаратного таймера, время истечения которого установлено на максимальную задержку объединения в соответствии с правилом объединения.

• Коалесцирующий буфер в оборудовании достиг предела.

• Пакет не соответствует ни одному из настроенных правил объединения.Чтобы просмотреть информацию о поддержке конфигурации coalesce, вы можете использовать «iw phy0 info». Вот пример вывода:

 Поддержка Coalesce:
         * Поддерживается максимум 8 правил объединения
         * Каждое правило содержит до 4 паттернов по 1-4 байта,
           максимальное смещение пакета 50 байт
         * Максимальная поддерживаемая задержка объединения 100 мс

Вам необходимо настроить следующие параметры для создания правила объединения.

• Максимальная задержка слияния

• Список шаблонов пакетов, которые необходимо сопоставить

• Условия для коалесценции.шаблон «совпадение» или «нет совпадения». В файле конфигурации можно указать несколько таких правил.

Чтобы включить функцию объединения с использованием правил, перечисленных в файле coalesce.conf, вы можете использовать:

 iw phy phy0 включить coalesce.conf

Где coalesce.conf содержит:

 задержка = 25
условие = 0
шаблоны = 8 + 34: xx: ad: 22,10 + 23: 45: 67,59: 33: xx: 25, ff: ff: ff: ff
задержка = 40
условие = 1
шаблоны = 12 + 00: xx: 12,23: 45: 67,46: 61: xx: 50

Чтобы отобразить текущую конфигурацию объединения, вы можете использовать:

 $ iw phy phy0 coalesce шоу
Coalesce включен:
Правило - максимальная задержка объединения: 25 мсек условие: совпадение
 * смещение пакета: 8 шаблон: 34: -: ad: 22
 * смещение пакета: 10 шаблон: 23:45:67
 * смещение пакета: 0 шаблон: 59:33: -: 25
 * смещение пакета: 0 шаблон: ff: ff: ff: ff
Правило - максимальная задержка объединения: 40 мсек. Условие: не совпадает.
 * смещение пакета: 12 шаблон: 00: -: 12
 * смещение пакета: 0 шаблон: 23:45:67
 * смещение пакета: 0 шаблон: 46:61: -: 50

Чтобы отключить функцию объединения, вы можете использовать:

 iw phy phy0 coalesce отключить

Вывод iw display, когда coalesce не настроен:

 $ iw phy phy0 coalesce шоу
Coalesce отключен.
