Насос для теплого пола – какой выбрать, как установить

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.
Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.

Еще информация — как выбрать трубопровод для отапливаемого водяного пола

Насос для теплого водяного пола

Эффективность работы теплого водяного пола зависит от нескольких составляющих, насос среди них занимает важное место. Теплые полы – сложные с инженерной точки зрения конструкции, все их элементы должны работать согласованно и полностью выполнять поставленные задачи. Общая длина трубопроводов в зависимости от параметров помещения может превышать 120 метров, диаметр труб в пределах 20 мм, есть большое количество резких поворотов. Такие условия создают для жидкости значительное сопротивление потока, преодолеть его могут только мощные высокопроизводительные агрегаты.

Как подобрать насос для теплого пола

Кроме того, скорость движения по трубам теплоносителя меняется с учетом температуры, изменения показателей давления должны происходить плавно без гидравлических ударов, насос должен быстро реагировать на изменение условий работы системы подогрева пола. Для поддержания микроклимата в комфортных значениях используется автоматика, насос должен подключаться к ней и иметь возможность функционировать на нескольких скоростях.

Устройство насоса

Содержание статьи

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.

Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.

Расчет и выбор насоса

Таблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

Н – требуемый напор насоса;
П – гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
L – общая длина контура, включающая и надземные системы управления;
К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.

Подбор насоса для теплого пола

Виды циркуляционных насосов

Инженерные особенности устройства циркуляционных насосов для теплого водяного пола во многом зависят от требуемой мощности. Для бытовых и промышленных потребностей применяются два типа агрегатов.

Циркуляционный насос GRUNDFOS

С «мокрым» ротором

За счет размещения крыльчатки насоса в непосредственной близости к ротору (в большинстве случаев в одном корпусе) появляется возможность минимизировать внешние размеры. Для предупреждения попадания воды в электродвигатель на вал привода установлены надежный сальник из модифицированной особо прочной и износостойкой резины. В некоторых случаях предусмотрена установка двойной гидрозащиты. Насос очень компактный, устанавливается непосредственно в отапливаемых помещениях. Гарантированной мощности достаточно для обслуживания отопительной системы помещений общей площадью до 400 м2. Насосы обладают низкой шумностью, работают от однофазной сети напряжением 220 В. Имеют относительно высокую производительность и низкое потребление электрической энергии, корпус полностью герметичный с небольшим весом. Такие характеристики позволяют устанавливать насос непосредственно на трубопроводах, дополнительной фиксации на несущих поверхностях не требуется. Для исключения возникновения рисков поражения током электропроводка, обмотки и корпус имеют повышенную защиту. Для предупреждения перегрева обмоток статора и ротора вследствие длительного периода работы на критических значениях мощности установлено биметаллическое тепловое реле.

С «сухим» ротором

Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

Насос с сухим ротором

се элементы гидравлического насоса располагаются в отдельном корпусе. Мощные насосы, могут обслуживать большие квартиры или несколько одновременно. Для установки требуется наличие специального технологического помещения, монтируются на отдельной раме. Имеют большой вес, показатели шумности не позволяют устанавливать такие агрегаты в жилых помещениях. Для отопления частных зданий применяются крайне редко, встречаются только в системах для больших коммерческих и производственных помещений. Питаются от трехфазного тока напряжением 380 В, имеют полный комплект защитной электрической арматуры.

Насосы с сухим ротором

Насос с сухим ротором — строение

Профессиональный совет. Рекомендуется приобретать водяные насосы в комплекте с водяными отопительными системами. Они в лучшей степени отвечают их техническим показателям. Попытки самостоятельного подбора могут стать причиной резкого снижения эффективности функционирования теплого водяного пола или преждевременного выхода из строя оборудования. Ремонт теплого пола – очень дорогое занятие, требует много времени.

Классификация насосов для теплого пола

Какие данные наносятся на корпусе насосов

Стандартная маркировка должна указывать все технические характеристики насоса. Первая верхняя цифра на насосе указывает монтажный диаметр водопроводных труб, вторая максимальную высоту подъема жидкости (давление), третья – общую длину агрегата в рабочем положении. Следующие цифры обозначают рабочее напряжение и частоту колебания в сети, коэффициент смещения фаз. Как дополнительная информация может даваться изменение максимальной высоты подъема воды в зависимости от диаметров трубопроводов.

Циркуляционный насос для теплого пола

Некоторые насосы имеют по два двигателя, что позволяет без перегрева обмоток проходить пиковые нагрузки за счет автоматического включения в работу второго. Кроме того, второй двигатель выполняет функцию дополнительной защиты системы обогрева в случае выхода из строя одного из двигателей. Такая защита исключат размерзание системы в зимний период.

Способы монтажа электронасосов

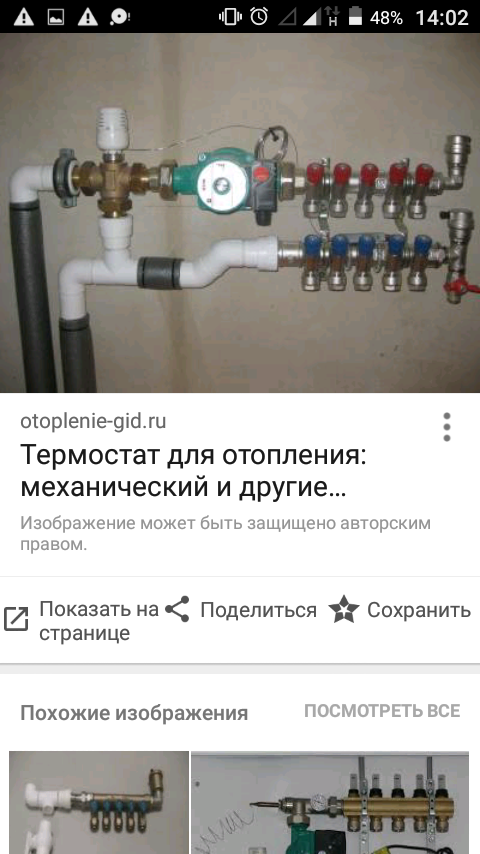

Коллектор с установленным насосом

Пример подключения насоса для теплого пола

Циркуляционный насос может монтироваться как на входе, так и на выходе теплоносителя. Конкретное место установки подбирается с учетом особенностей контура. На выходе температура теплоносителя несколько ниже, это предпочтительнее для агрегата, но не имеет критического значения. Все насосы изготавливаются с большим запасом по предельным рабочим температурам.

Установка циркуляционного насоса

По каким критериям выбирать насосы для водяного пола

Как выбрать насос для теплого водяного пола

Как уже упоминалось в статье ранее, оптимальным вариантом считается приобретение насоса в комплекте с конкретной отопительной системой. Если такой возможности нет, то перед покупкой нужно ознакомиться со следующими показателями.

Критерий	Описание
Производительность	Определяется в кубических метрах или литрах перекачиваемой жидкости за час работы. Для обеспечения нормального обогрева помещения насос должен в час перекачивать не менее трехкратного объема жидкости, находящейся в контуре отопления пола. Опытные монтажники настоятельно рекомендуют для этого параметра делать запас минимум 25%. Дело в том, что длительная работа насоса на предельных показателях приводит к его преждевременному выходу из строя. Изоляция обмоток статора и ротора перегревается и в ускоренном темпе теряет свои первоначальные характеристики, а это становится причиной короткого замыкания.
Максимальный напор	Подбирается с учетом длины, диаметра и материала изготовления трубопроводов отопительного контура. Недостаточные показатели напора также становятся причиной перегрева со всеми вытекающими негативными последствиями.
Габаритные размеры	Зависят от расположения насоса, чем меньше насос, тем легче найти место для его установки. Но нужно помнить, что небольшие по размерам устройства не могут иметь высокие показатели производительности.
Фазность тока	Большинству жилых помещений достаточно насосов с однофазным двигателем. Для очень больших зданий нужно покупать насосы с приводом от трехфазного двигателя.

Правильно подобранный по всем показателям насос для обогрева пола будет обеспечивать требуемую эффективность, надежность и долговечность работы системы.

Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов

Циркуляционный насос

Для того, чтобы продлить время эксплуатации циркуляционного насоса нужно выполнять несколько правил.

1. Корпус современных насосов изготавливается из непрочных нержавеющих сплавов, а не из чугуна, как делалось ранее. Не затягивайте соединительные элементы с большим усилием, не используйте для герметизации паклю. Для исключения протечек настоятельно рекомендуется пользоваться только современными лентами. Они отлично держат давление воды, а для полной герметизации соединений нет надобности сильно затягивать гайки.

2. Насос должен располагаться в таком месте, чтобы при необходимости можно было без проблем выполнить ремонтные работы или провести очередное регламентное обслуживание. Зарубежные производители выпускают очень качественные насосы, но с учетом отечественных условий эксплуатации и химического состава воды перед каждым отопительным сезоном рекомендуется проверить их техническое состояние. Особое внимание следует обращать на целостность сальника для гидроизоляции вала насоса от ротора. Если вода имеет в своем составе много растворенного кальция, то со временем на металлических поверхностях образуются твердые отложении, повреждающие сальник. Их нужно аккуратно удалить.

Практический совет. Поставьте на входном патрубке насоса фильтр очистки воды. Установить его можно на некотором удалении, главное чтобы вода очищалась от механических примесей.

3. Перед первым запуском системы подогрева пола важно полностью удалить все воздушные пробки. Для этого придется несколько раз сменить воду в системе, при необходимости установить специальный вентиль. Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной. Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается.

Если все монтажные работы сделаны согласно рекомендациям, показатели мощности и производительности насоса выбраны правильно, технические регламентные работы выполняются своевременно и в полном объеме, то есть гарантия эффективного функционирования системы подогрева пола.

Видео – Циркуляционный насос для водяного пола

Как выбрать и установить насос для водяного теплого пола самостоятельно

Существуют несколько основных критериев, помогающих покупателю выбрать насос для водяного теплого пола. К ним относится: производительность и мощность оборудования. При выборе также следует обращать внимание на технические аспекты и параметры водяного контура, на которые планируется установить насос.

Обязательно ли нужен насос на тёплый пол

Особенностью системы обогрева «теплые полы» является использование труб небольшого диаметра. При укладке контура допускается множество изгибов, что влияет на беспрепятственную циркуляцию жидкости. Нагрев теплоносителя ограничен температурой 40°С.

Все эти факторы влияют на работу и эффективность обогрева. В результате любое нарушение приводит к выходу из строя водяного контура, появлению воздушных пробок. Поэтому тёплый пол водяной без насоса, это ошибочное решение, хотя некоторые хозяева и прибегают к нему, пытаясь сэкономить на комплектующих.

Установленный циркуляционный насос позволяет создать необходимое давление в системе отопления, обеспечить циркуляцию теплоносителя. Установка насоса в систему тёплых полов обеспечивает решение самых распространенных проблем, связанных с эксплуатацией системы отопления. Но это становится возможным, только при условии грамотного подбора циркуляционного оборудования.

Без насоса, теплые водяные полы могут работать в следующих случаях: подсоединение к центральной системе отопления или горячего водоснабжения (полотенцесушитель). Некоторые газовые котлы сразу оборудованы для подключения нескольких водяных контуров отопления. При подключении устанавливать циркуляционное оборудование нет необходимости, так как оно уже встроено в корпус водогрейного оборудования.

Какие бывают насосы для водяного пола

Выбирая, какой насос выбрать, следует учесть, что, несмотря на просто огромный ассортимент самого разного оборудования, существует всего две основных разновидности:

Насос влажного типа

Особенностью конструкции является то, что ротор (движущаяся часть) имеет непосредственный контакт с теплоносителем. Насосы сырого типа, это оптимальный вариант для отопления частного дома.

Производительности оборудования хватает исключительно для коротких контуров. Устройство не подходит для многоэтажных зданий с большой отапливаемой площадью.

Насос сухого типа

Ротор не имеет контакта с теплоносителем. В результате достигается высокий КПД (до 80%). Устройство насоса объясняет высокий уровень шума, создающийся при работе, что и является главным недостатком «сухой» конструкции.

Устанавливать оборудование с ротором сухого типа следует только в отдельных помещениях. Производительности установки достаточно, чтобы обеспечить необходимое давление в системе многоэтажного дома, поэтому устанавливать дополнительный циркуляционный насос на теплый водяной пол вряд ли понадобится.

Конечно, подбор насоса для водяного теплого пола не ограничивается только внутренним устройством оборудования. Производители предлагают установки, способные работать в полностью автоматическом режиме: самостоятельно менять скорость циркуляции теплоносителя, создавать большее давление в случае необходимости, запускать и останавливать работу устройства при возникновении аварийных ситуаций.

Блок управления насоса может иметь и простую конструкцию с механическим управлением. Продукция с механическим принципом контроля намного дешевле и, как правило, устанавливается в небольших частных помещениях.

Как правильно подобрать насос для пола

Следует обратить внимание на несколько критериев, гарантирующих, что выбор циркуляционного оборудования будет сделан, верно:

Производительность – указывается в кубометрах. Цифровое значение указывает, сколько м³ теплоносителя сможет перекачать насос в течение часа. Расчет мощности насоса для водяного теплого пола выполняется с помощью умножения общего объема теплоносителя в системе отопления на 3. В результате получится среднее значение производительности необходимое для поддержания соответствующего давления в водяном контуре.
Давление – для теплого водяного пола малого объема теплоносителя критерий давления практически неважен. Но если планируется отопление помещения больших размеров, подключение в одну сеть несколько участков отопления, тогда следует обратить внимание и на коэффициент рабочего давления.
Произведя расчет производительности циркуляционного насоса, и подобрав подходящую модель, следует убедиться, что технические параметры устройства позволят поддерживать необходимое давление, независимо от количества изгибов и длины контура.
Потребление электроэнергии – современные модели снабжены модулем отключения насоса. Модуль позволяет автоматически регулировать работу устройства и отключать его при отсутствии запроса на нагрев в контролируемых зонах, что в несколько раз снижает потребление электроэнергии. Управление насосом контролируется встроенным программатором, имеющим функцию «ночного режима».
Скорость – обычные бытовые насосы имеют три рабочих скоростных режима. Так как существует очевидное влияние скорости насоса на обогрев водяных полов, следует подбирать оборудование с высокими показателями прохождения теплоносителя за минуту.
Остальные технические характеристики циркуляционных насосов для водяного пола. Обратить внимание следует на особенности эксплуатации конструкции. Производитель отдельно указывает на тип возможного теплоносителя, температуру и другие показатели.
Немаловажным фактором, влияющим на выбор, является интенсивность шума во время работы. Малогабаритные циркуляционные насосы для водяного тёплого пола наименее шумные, экономичные и практически безотказные в работе.

Точный гидравлический расчет насоса сможет сделать только грамотный специалист, имеющий профильное образование. Поэтому при выборе оборудования для больших помещений или многоэтажного здания, лучше всего обратиться за профессиональной помощью.

Где лучше поставить насос

В обычных системах отопления циркуляционный насос ставится исключительно на обратку, непосредственно перед котлом. Но в случае с теплыми полами, этот вариант далеко не лучший.

Схема подключения насоса предусматривает монтаж насосного оборудования на подаче теплоносителя. Это обусловлено особенностью работы и эксплуатации водяного контура.

Нарушения герметичности резьбовых соединений, наличие перепадов в высоте трубы уложенной в пол, сбои в работе системы отопления – приводят к появлению воздушных пробок. Насос ставится на подачу, чтобы максимально предотвратить завоздушивание системы и при необходимости выдавить воздух.
{banner_downtext}
Остальные варианты подключения насоса, также имеют место. Но как показывает практика, если запустить насос, стоящий на подаче теплоносителя, можно достичь лучших результатов.

Почему завоздушивается насос

Причины завоздушивания как системы отопления, так и непосредственно самого насоса обычно заключаются в нарушении правил монтажа и эксплуатации оборудования. Некоторым домовладельцам приходится стравливать воздух по несколько раз в течение недели.

Что поможет избежать этого?

Устранить воздушные пробки из водяного контура. Сделать это необходимо еще до включения нагрева теплоносителя для системы теплых полов.
Установить сепараторы или воздушные клапаны.
Время от времени проводить обслуживание станции. Сервис особенно необходим, если возросла потребляемая мощность насоса (отражается на расходе электроэнергии) или появились неотапливаемые зоны.
Запрещается резко менять температурный режим и давление в системе.

В инструкции по эксплуатации приводится подробное описание, как можно самостоятельно удалить воздух, попавший в корпус насоса.

Водяные теплые полы не могут нормально работать без циркуляционного оборудования, за исключением, когда водяной контур подключается к уже работающей центральной системе теплоснабжения.

Насос на контур теплого водяного пола: как подключитьнасосную группу

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой подойдет

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Выбор лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насосной группы упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

Какой должен быть расход и напор

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насосная группа с производительностью от 1,5 м куб. в час.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Выбираем 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

Современные варианты для выбора

Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола.

Особенность конструкции и установки

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Как правильно установить

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.

Схемы монтажа

Теплый полЧто такое сервопривод и как его подключить к теплому полу

Теплый полОпрессовка теплого пола

самотечная гравитационная система отопления с естественной циркуляцией, схема подключения

Смесительный узел в водяной системе обогреваемого пола нужен для корректирования температуры теплоносителя. Установленный котел нагревает теплоноситель до требуемой температуры – 55 градусов. Этого хватает для прогрева пола до 30 градусов. Данный показатель комфортен для холодного периода года. В коллекторе смеситель самостоятельно смешивает горячую и холодную воду до нужной температуры.

Если планируется без насоса, то теплоноситель подается в систему с заданной температурой, но для этого требуется отдельный котел или наличие централизованной отопительной системы.

Особенности самотечной системы отопления

Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.

Рекомендуется учитывать такие требования:

утеплить стены здания;
уложить теплоизоляционный материал в пирог напольного покрытия;
установить качественные конструкции оконных рам;
смонтировать напольное покрытие в максимальной близости с нагревателем;
площадь помещения не должна быть больше 10-15 кв. м, иначе бездополнительного насоса продавить контур не получится;
трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Внимание! Главная ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой. Иначе в котле образуется много конденсата, а это приведет к его поломке.

Возможные схемы подключения

Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:

в квартире с централизованным отоплением;
в частном доме с индивидуальным отоплением от котла.

Внимание! Помните, что любые врезки в систему центрального отопления требуют согласования. Надзорные организации при обнаружении самовольного подключения выпишут штраф и обяжут демонтировать незаконно установленное оборудование.

В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев. Стоит выбрать котел с встроенным насосом.

Естественная циркуляция теплоносителя

Этот наиболее трудный в реализации вариант для теплого пола.Сделать однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.

Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему тепл.полы сложнее.

Для частного дома возможен такой вариант:

Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.

Схема с естественной циркуляцией

На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе (ц.о.стояка +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.

Котел со встроенным насосом

Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.

Трубы напольного обогрева подключают через термостатический клапан. Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.

Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в сан.узлах, кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.

С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.

Вопросы и отзывы оставляйте в комментариях ниже.

Теплый полОсновные схемы подключения водяного теплого пола

Теплый полСовмещенное отопление: водяные полы и радиаторы

Вконтакте

Facebook

Twitter

Google+

Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

Техподдержка
Статьи
Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

Настройка насосно-смесительного узла не так сложна, как может показаться на первый взгляд, достаточно лишь понять, как какое-либо действие влияет на работу всей системы. Можно вычислить его настройку теоретически (этому посвящена статья «Насосно-смесительный узел VALTEC COMBI. Идеология основных регулировок»). Однако теория не всегда сходится с практикой, да и точнее всё-таки провести настройку на месте по показаниям термометров. Для того, чтобы правильно осуществить настройку без расчетов, необходимо иметь включенным котел и хотя бы минимальный теплосъёмом в помещениях. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон или каких-либо крупных тепловыделений (работающего камина и пр.).

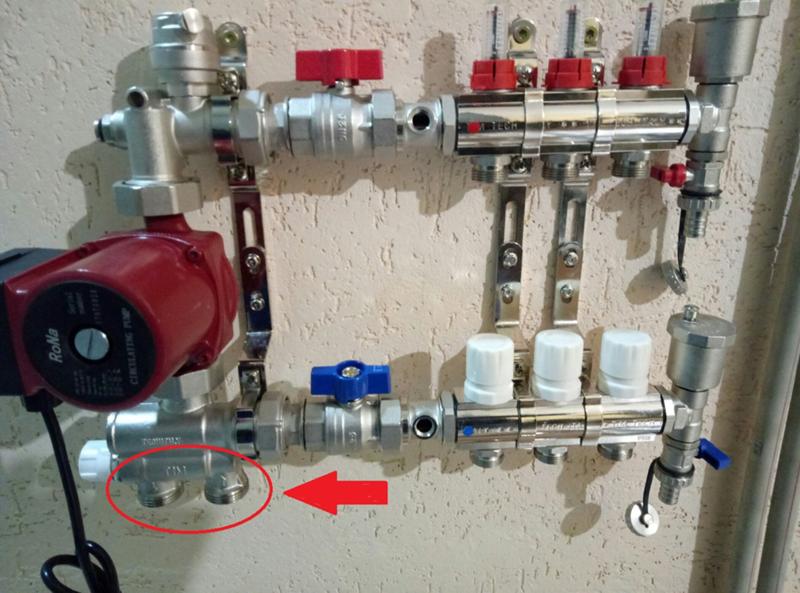

Начнём с того, что опишем работу насосно-смесительного узла (рис. 1, 2).

Горячая вода из патрубка A поступает в насосно-смесительный узел, после чего через насос поступает в патрубок С, который подключается к подающему коллектору системы напольного отопления. Вода, проходя петли систем напольного отопления, делится на два потока. Часть воды идёт на смешение через байпас и клапан байпаса 3. Там она смешивается с новой порцией горячей воды из котла в такой пропорции, чтобы на входе в коллектор получилась необходимая температура воды.

Часть потока воды из патрубка B отводится обратно в котел через настроечный клапан первичного контура 5 в патрубок D. На термоэлементе термостатического клапана 1 либо на контроллере задается требуемая температура воды на входе в систему напольного отопления, при этом термоэлемент либо контроллер, отслеживая температуру в точке 4, приоткрывает или прикрывает термостатический клапан 1, увеличивая или уменьшая количество горячей воды из котла, подмешиваемой к общему потоку.

В большинстве случаев для настройки узла достаточно задать на термоэлементе либо контроллере требуемую температуру теплоносителя, которую необходимо подавать в теплый пол, и требуемую скорость насоса. Мощность, расход воды и разница температур между подающим и обратным трубопроводом взаимосвязаны между собой. К тому же, разница температур между подающим и обратным трубопроводом, как и температура настройки узла, влияют на среднюю температуру пола и его теплоотдачу.

В целом, мощность любой системы напольного отопления зависит от разницы между температурой воздуха и средней температурой на поверхности пола. Повышая эту среднюю температуру, мы повышаем мощность петли.

Теперь на примере рассмотрим – от чего зависит эта самая средняя температура пола. Предположим, что у нас имеется петля напольного отопления уложенная «змейкой», в которую подаётся вода с температурой 40 ˚С, при этом из петли возвращается вода с температурой 30 ˚С (рис. 3). Допустим при этом, что температуры в точках А и Б будут 30 и 25 ˚С соответственно. Средняя температура такого пола будет около 27,5 ˚С, что соответствует мощности 80 Вт/м².

Но такая работа пола, возможно, не будет устраивать владельца, так как разница температуры поверхности в точке А и в точке Б будет велика. И пользователь, стоя в точке А, будет ощущать перегретый пол, а в точке Б будет считать пол холодным. Данную проблему можно решить, увеличив расход воды. Допустим, мы увеличим расход воды в два раза. В этом случае температура в обратном трубопроводе будет увеличиваться. Причем при увеличении расхода в два раза разница температур между подающим трубопроводом и обратным снизится тоже в два раза и составит 40 ˚С на подаче и 35 ˚С на обратном трубопроводе. В точке А и Б температуры установятся приблизительно на уровне 30 ˚С и 27,5˚С а средняя температура пола вырастет примерно до 29,5 ˚С (рис. 4).

Чтобы снизить среднюю температуру пола до начального уровня и не допустить перегрева, достаточно снизить температуру воды, подаваемой в теплый пол. Если установить термостат на 38 ˚С, то температура в обратном трубопроводе установится примерно на уровне 32 ˚С, температуры в точках А и Б будут 29 ˚С и 26,5 ˚С. При этом средняя температура пола будет равна около 27,5 ˚С, то есть такая же, как и в первом примере, но разница температур между точкой А и Б на поверхности пола будет не столь значительна.

Чтобы выровнять температуру пола, можно применять схему «улитка», но ее надо предусмотреть ещё на стадии монтажа.

чем больше расход воды через контуры теплого пола, тем меньше разница температур на поверхности пола во всех помещениях. Мощность насоса (и соответственно расход) выставляется в зависимости от разницы температур на подающем и обратном коллекторе. Для петель, уложенных «змейкой», эта разница должна составлять 3–5 ˚С. Для петель, уложенных «улиткой», разница может быть увеличена до 3–10 ˚С.
Таким образом, чтобы определить наиболее подходящую настройку насоса, необходимо задаться определенной скоростью насоса, и через полчаса замерить разницу температур между подающим и обратным коллектором. Если разница окажется слишком высокой, то скорость насоса необходимо увеличить, либо установить более мощный насос. Нет ничего страшного в том, что разница температур окажется маленькой, в этом случае нагрев помещения будет более равномерным по всей площади.
температура воды, подаваемой в коллектор системы напольного отопления, напрямую влияет на среднюю температуру пола, которая в свою очередь влияет на мощность. Чем выше температура, тем выше мощность. Но необходимо выбирать эту температуру так, чтобы максимальная температура пола не превысила 29 ˚С, иначе перегретый пол будет доставлять дискомфорт.

Но зачем же нужны остальные вентили и клапаны на узле, если достаточно выставить настройки насоса и термоэлемента? Дело в том, что насосно-смесительный узел VT.COMBI за счёт своей конструкции является очень универсальным устройством, способным успешно работать в различных системах. Универсальным его делает наличие дополнительных органов регулирования, которые позволяют расширить зону его работы и увеличить максимальную мощность.

Если требуется внедрить узел в систему со специфическими параметрами теплоносителя или «выжать» из узла максимум возможной мощности, то помимо установки термоэлемента в требуемое положение необходимо так же осуществить несколько простых операций по настройке.

Настройка балансировочного клапана байпаса (рис. 5)

Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С.
Термостатический клапан должен принять такое положение, при котором соотношение расходов теплоносителя с температурой 90 ˚С и 25 ˚С обеспечило температуру на выходе 30 ˚С (рис. 3).
Не сложно догадаться, что такая задача решается обычной пропорцией, и соотношение расходов воды из котла к воде из обратки должно быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».
Если настроечный клапан байпаса настроен в положение близкое к минимуму, то через него и будет проходить минимальное количество теплоносителя. Предположим, что клапан байпаса «3» открыт в такой позиции, что через него в данной системе проходит 12 л/мин. воды. Тогда термостатический клапан должен закрываться до тех пор, пока расход воды через него не будет равен 1 л/мин. В этом случае на выходе мы получим необходимые нам 30 ˚С с расходом 13 л/мин. (12 л/мин. холодной воды и 1 л/мин. горячей).
А если начать открывать клапан байпаса? В этом случае расход теплоносителя через него начнет увеличиться. Предположим, что, открыв клапан до конца, мы получим расход 60 л/мин, при этом термостатический клапан займет такую позицию, чтобы пропускать в 12 раз меньше воды, т.е. 5 л/мин. В итоге мы получим те же 30 ˚С, но с расходом 65 л/мин. (60 л/мин. холодной воды и 6 л/мин. горячей).
Таким образом, мы видим, что при минимальном и максимальном положении клапана байпаса узел поддерживает необходимый расход теплоносителя, но чем ниже настройка клапана, тем меньше расход будет обеспечивать такой узел, а как было сказано выше увеличение расхода через петли обеспечивает более равномерный прогрев помещения.
Отсюда возникает вопрос – а зачем вообще закрывать клапан байпаса, если его закрытие приводит лишь к уменьшению расхода теплоносителя и как следствие уменьшение мощности системы? Чтобы ответить на этот вопрос представим себе другую гипотетическую ситуацию.

Допустим, что котел настроен на 60 ˚С, при этом на входе в систему напольного отопления нам необходимо поддерживать 45 ˚С. Температура воды, возвращаемой из обратного коллектора составляет 35 ˚С (рис. 7).
Как мы видим, пропорция горячей и холодной воды в этом случае должна измениться. Пропорция воды из котла и из обратки при этих температурах составит 1 : 1,5. На каждый литр воды из котла должно приходится 1,5 л воды из «обратки».
Если настроечный клапан байпаса открыт в максимальное положение, то через него идет максимальный расход. Примем расход такой же, как и в предыдущем примере — 60 л/мин. В этом случае термостатический клапан должен открываться до тех пор, пока расход не будет равен 40 л/мин. Но клапан не может открываться бесконечно, и в какой-то момент он откроется до максимального своего положения.
Если насос, установленный в этой системе, сможет обеспечить максимальный расход через термостатический клапан только 20 л/мин., то узел даже при полностью открытом клапане сможет обеспечить только 41 ˚С на выходе.
Для того, чтобы узел смог обеспечить необходимую температуру 45 ˚С на входе в теплый пол, необходимо закрывать клапан байпаса до тех пор, пока пропорция воды не будет достаточной для того, чтобы обеспечить необходимую температуру теплоносителя на выходе из узла.

Исходя из вышесказанного, можно дать общие рекомендации по настройке этого клапана. В случае, если разница температур между температурой теплоносителя, поступающего из котла и температурой настройки узла велика, клапан необходимо открывать. Если температура теплоносителя из котла близка к требуемой температуре после смесительного узла, то клапан следует прикрывать. Но как же настроить точно узел в каждом конкретном случае, если температура теплоносителя, поступающая из котла и температура, которую необходимо поддерживать на входе в систему напольного отопления, не постоянны в течение года? Неужели придётся постоянно его подстраивать? Конечно же, нет! Задача монтажника – сделать так, чтобы узел смог обеспечить требуемую температуру в любой ситуации, которая может возникнуть во время эксплуатации, обеспечивая при этом максимальный расход теплоносителя. В остальные периоды узел будет поддерживать требуемую температуру теплоносителя за счёт термостатического клапана. По большому счету, монтажник задает максимальный диапазон температур, которые насосно-смесительный узел будет поддерживать. Если монтажник задаст слишком низкий диапазон, то узел не сможет обеспечить требуемую температуру в те моменты, когда из котла идёт теплоноситель с низкой температурой. Если монтажник задаст слишком высокий диапазон, то узел будет работать не на полную свою мощность.

Как уже было сказано выше, золотую середину можно найти, используя расчетные формулы, но можно и следующим образом – надо выставить на котле минимальную температуру, которую он будет поддерживать в течение года. Если котел в течение года будет настроен на одну и ту же температуру, то выставляется именно она. Далее с термостического клапана снимается термоголовка или сервопривод. Система в таком режиме должна проработать несколько часов, пока температура на входе в теплый пол не стабилизируется. Именно такой и будет максимальная температура, которую узел сможет поддерживать. Если эта температура намного выше той, которая необходима на входе в теплый пол, то клапан байпаса приоткрывается. В большинстве случаев желательно его открыть на позицию 3 и подождать от получаса до часа, после чего опять проверить температуру на входе в систему напольного отопления. Если она опять будет велика, то продолжать открывать клапан. Если температура будет на 2–5 ºС выше, то настройку можно считать оконченной. Если же температура после узла оказалась ниже требуемой, то балансировочный клапан байпаса следует зарывать. После окончания настройки на термостатический клапан обратно монтируется термоэлемент или сервопривод. Далее узел будет регулировать требуемую температуру самостоятельно.

Внимательный читатель, возможно, скажет: «А зачем эти сложности, если можно поставить трёхходовой клапан, у которого не надо настраивать клапан байпаса?». В какой-то степени читатель будет прав – узлы с трёхходовым клапаном устроены таким образом, что при увеличении потока воды из котла одновременно уменьшается поток воды через байпас, что позволяет обойтись без упомянутого выше балансировочного клапана байпаса. Но, к сожалению, на сегодняшний день не существует идеального узла, который бы без настроек и регулировок вписывался бы в любую систему отопления. И насосно-смесительные узлы с трёхходовым клапаном тоже не лишены недостатков, и тем более, их нельзя рассматривать как узлы, не требующие настройки.

На рис. 8 представлена схема насосно-смесительного узла собранная на базе трёхходового клапана VT.MR03 (рис. 9). Требуемая температура теплоносителя в таком узле достигается за счёт все той же пропорции воды, поступающей из котла и воды, поступающей из «обратки».

Рассмотрим работу такого узла на тех же примерах, что и в предыдущих случаях.

Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С. Как уже было сказано выше, пропорция воды должна быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».

Трёхходовой клапан за счёт термоэлемента займет такое положение, при котором из котла будет поступать 1 литр воды, а из байпаса будет поступать 12 литров. При этом, если температура воды на выходе из котла, допустим, снизится, то клапан займет новое положение, увеличив расход воды из котла и одновременно с этим уменьшив расход воды из обратного коллектора, таким образом, поддерживая необходимую температуру воды на входе в теплый пол.

К сожалению, в таком совершенном режиме узел работает только в теории. На практике часто встречаются ситуации, когда такой узел подает воду в систему напольного отопления почти без смешения. Из-за чего это происходит? Предположим, что в доме, отапливаемом напольной системой отопления, днем стало тепло (солнечная теплая погода) и все петли тёплых полов по сигналам термостатов закрылись. Узел стоит долгое время без расхода, так как все петли отключены. Вечером похолодало, и автоматика запустила работу петель напольного отопления. В течение дня вода, находящаяся в трубе между котлом и насосно-смесительным узлом, неизбежно остынет. Трёхходовой клапан в начальный момент времени будет находиться в полностью открытом положении (проход воды из котла будет максимально открыт, проход воды из байпаса будет закрыт). Далее, как только горячая вода из котла достигнет трёхходового клапана, он начнет закрываться, но приводы у клапана, как правило, имеют задержку минимум 2–3 минуты. Всё это время в петли теплого пола будет поступать теплоноситель с температурой близкой к 90 ºС. Скорость воды в петлях в основном составляет около 0,5 м/с. Таким образом, за 2 мин. до температуры 90 ºС прогреется по 60 м всех открытых петель, что, конечно же, не понравится жильцам такого дома.

Кроме описанного выше случая, такая ситуация часто возникает из-за гистерезиса котла при поддержании им определенной температуры. Гистерезис, это разница температуры воды, при которой котел отключается и включается. У некоторых котлов это значение может достигать 20–30 градусов. Получается, что котел, находясь в выключенном состоянии, не греет воду, и она потихоньку остывает до 60–70 ºС, затем, когда котел резко включится, может произойти такой же эффект резкого перегрева петель за счёт задержки трёхходового клапана.

Такие узлы, как VT.COMBI и VT.VALMIX (рис. 14) лишены такого недостатка, так у них смешение происходит постоянно, даже при полностью открытом термостатическом клапане. За счёт этого в этих узлах невозможно резкое увеличение температуры в петлях.

Узлы с трёхходовым клапаном, несмотря на вышеописанный недостаток все же имеют право на существование. Такие узлы хорошо себя зарекомендовали в системах с гидравлической стрелкой. Гидравлическая стрелка выравнивает колебания температур во вторичных контурах.

Установка перепускного клапана в насосно-смесительный узел с трёхходовым клапаном позволяет так же снять негативный момент, возникающий при остывании воды в трубе между котлом и узлом при длительном простое. Специально для таких случаев VALTEC выпустил готовый узел с трёхходовым клапаном MINIMIX, объединяющий в себе компактность и простоту настройки (рис. 10).

Настройка балансировочного клапана первичного контура (рис. 11)

Порой встречается такая ситуация, что при открытии балансировочного клапана байпаса до максимальной позиции (Кv = 5), температура на выходе из узла все равно остается слишком большой. Можно конечно оставить все как есть, ведь термостатический клапан во время своей работы уменьшит её до необходимого значения. Однако в таком режиме узел будет обладать недостатками узла с трёхходовым клапаном описанным выше. А именно, при резких колебаниях температур в первичном контуре узел может не успеть среагировать и подать в теплый пол теплоноситель с завышенной температурой.

Происходит это, как правило, из-за котлового насоса с чрезмерной мощностью. За счёт большого напора котлового насоса при открытом термостатическом клапане в узел поступает слишком большой расход котловой воды, для разбавления которой, не хватает расхода обратки даже с открытым балансировочным клапаном на байпасе.

Конечно же, эту проблему с точки зрения энергосбережения лучше решать, уменьшая мощность котлового насоса, но если его мощность выбрана, исходя из обеспечения необходимым расходом удаленных радиаторов, а на насосно-смесительном узле напор оказался большим из-за близкого расположения к насосу, то на выручку приходит как раз балансировочный клапан первичного контура. При помощи него можно ограничить максимальный расход котловой воды.

Его настройка схожа с настройкой балансировочного клапана байпаса. Если при настройке балансировочного клапана байпаса оказалось так, что он дошёл до максимального значения, при этом температура после узла все ещё слишком велика, то тогда приступаем к закрытию балансировочного клапана первичного контура. Его желательно закрывать постепенно по 0,5–1,0 оборотов, после чего следить за изменением температуры воды после узла. Как только температура после узла станет на 2–5 ºС выше требуемой, то настройку можно считать оконченной.

Настройка перепускного клапана (рис. 12)

К сожалению, на сегодняшний день многие производители насосно-смесительных узлов пренебрегают данным устройством, более того, многие даже не понимают, зачем перепускной клапан нужен, и вводят в заблуждение коллег сомнениями о его необходимости. На самом деле, у него несколько функций, он нужен для защиты насоса от работы на «закрытую задвижку», для предотвращения влияния петель теплого пола друг на друга во время регулировки и для поддержания узла в рабочем режиме в течение длительных простоев.

Перепускной клапан предотвращает работу на закрытую задвижку следующим образом: как только происходит закрытие сервоприводов, расход воды в контуре напольного отопления снижается. При снижении расхода воды через насос увеличивается напор. Перепускной клапан устроен так, что при достижении определенного перепада давлений он открывается. Таким образом, как только напор насоса достигнет определенной точки, это будет свидетельствовать о том, что насос работает при расходе близким к нулю. Максимальный напор, развиваемый насосом, указывается непосредственно на корпусе насоса и, как правило, выбирается из ряда 2, 4, 6, 8 метров водяного столба. Если поставить перепускной клапан на давление чуть меньшее максимального напора насоса, то он откроется, как только расход в системе упадет до минимума и предохранит его от перегрева. Конечно же, подобную защиту от работы «на закрытую задвижку» можно осуществить при помощи средств автоматики.

Например, коммуникатор VT.ZC6 отслеживает сигналы от всех термостатов, и, если все термостаты дали команду на закрытие, то он отключает насос и включает его только тогда, когда хотя бы один термостат даст команду на открытие сервопривода. Но данный коммуникатор не решает остальных проблем, которые решает перепускной клапан.

Вторая проблема — это выравнивание потоков теплоносителя и исключение влияния петель друг на друга. Данная проблема заключается в том, что при работе системы автоматики петли будут закрываться сервоприводами независимо друг от друга. При закрытии одних петель, расход воды на оставшихся петлях будет увеличиваться. Увеличение расхода воды происходит за счёт того, что стандартный трёхскоростной насос устроен таким образом, что при уменьшении расхода, он самостоятельно увеличивает напор, а в петлях теплого пола при увеличении напора создаваемого насосом увеличивается расход. Приведем конкретный пример:

Предположим, что у нас имеется насосно-смесительный узел с насосом 25/4, настроенным на скорость «2». К нему подключен коллекторный блок с пятью выходами. Так же предположим, что длина всех петель одинаковая, и при этом все петли настроены на одинаковый расход 2 л/мин (0,12 м³/ч). По графику (оранжевые линии на рис. 13) можно увидеть, что все петли при таком расходе (суммарный расход составит 0,6 м³/ч) будут иметь потерю давления 3 м вод.ст. (или 30 кПа).

Но что произойдет, если 4 из 5 петель закроют сервоприводы. В этом случае расход воды будет стремиться к расходу через одну петлю, т. е. 0,12 м³/ч. Но при этом такой расход будет идти и через насос. Насос же в свою очередь при изменении расхода, увеличит напор до 4 м вод ст. (зеленые линии на рис. 13). В свою очередь расход по единственной оставшейся петле увеличится. Данная задача выходит за рамки этой статьи и более подробно описана в статье «Особенности расчёта систем отопления с термостатическими клапанами». Стоит отметить, что в результате совместной работы оставшейся петли и насоса в итоге расход и напор установятся в среднем положении. Т.е. расход будет равен примерно 0,3 м³/ч. Отсюда мы видим, что расход воды в оставшейся петле увеличится с 2 до 5 л/мин.

Подобное увеличение расхода повлечет за собой увеличение температуры теплоносителя на выходе из этой петли, что в свою очередь увеличит среднюю температуру пола. Возможно, подобные колебания средней температуры пола для многих пользователей не являются проблемой, однако в грамотной системе отопления недопустимо, чтобы тепловой режим соседних помещений каким либо образом влиял друг на друга.

В этом случае перепускной клапан работает тем же образом, что и для защиты насоса. При закрытии петель напор насоса начинает расти. Перепускной клапан при увеличении напора открывается и перепускает часть теплоносителя в обратный коллектор. За счёт этого напор и расход теплоносителя остается практически неизменным во всех петлях. Для того чтобы перепускной клапан работал в этом режиме, необходимо его настроить на перепад чуть меньший, чем в первом случае. Если коллекторный блок оснащен расходомерами, то определить настройку достаточно просто. Для этого сначала во всех петлях настраивается требуемый расход теплоносителя. Затем выбирается самая короткая петля либо петля с наименьшим расходом. Как правило, это одна и та же петля. Далее при помощи регулирующих клапанов закрываются все петли кроме выбранной, при этом отслеживается изменение расхода в выбранной петле. Как только все петли будут закрыты, необходимо начать открывать перепускной клапан (уменьшать давление открытия). Клапан открывается до тех пор, пока расход воды в оставшейся петле не вернется к изначальному значению. На этом настройка перепускного клапана считается оконченной. Если после насосно-смесительного узла установлен коллекторный блок без расходомеров, то единственный известный автору статьи способ настройки перепускного – это рассчитать потерю давления в самой длинной петле и выставить это значение на клапане.

Как и ранее, данную функцию может взять на себя система автоматики. А именно – насос с частотным управлением типа VT.VRS25/4EA. У такого насоса есть режим, при котором он автоматически изменяет скорость вращения рабочего колеса при изменении расхода, поддерживая постоянный напор. Но подобные насосы, как правило, дороже обычных трёхскоростных наcосов, и их установка требует технико-экономического обоснования.

И наконец, функция поддержания узла в рабочем режиме в течении длительных простоев. Бывают ситуации, особенно в осенне-весенний период, когда средняя температура днём на улице достаточно высокая, и отопление большую часть дня не работает. Ночью температура на улице опускается, и в этот момент отопление включается. Вода в трубах в период простоя днём без циркуляции остывает, и когда автоматика вечером дает команду на запуск системы, требуется некоторое время, пока остывшая вода сменится горячей водой из котла.

Если система достаточно объёмная, то нагрев займет некоторое время. В случае же использования перепускного клапана насосно-смесительный узел будет работать и поддерживать температуру воды на заданном уровне в течении всего дня. При этом, если вода в самом узле остынет, то за счёт термостатического клапана узел подаст небольшое количество горячего теплоносителя в контур и оставит температуру на заданном уровне. Узел в любой момент будет готов подать воду с требуемой температурой в контур системы напольного отопления.

Как уже было сказано выше, функции перепускного клапана не всегда нужны, и при желании их могут на себя взять другие элементы, такие как коммуникаторы или насосы с частотным преобразователем.

Именно поэтому в 2016 году специалистами компании VALTEC был разработан насосно-смесительный узел VT.VALMIX (рис. 14). Данный узел оптимизирован и имеет более компактный корпус и, в отличие от узла VT.COMBI, не имеет встроенного перепускного клапана. Однако в этом узле, так же как и в узле VT.COMBI, имеется балансировочный клапан байпаса, балансировочный клапан первичного контура, которые позволяют осуществить его настройку практически для любой системы.

В конце статьи приведу наиболее часто встречающиеся вопросы, не освещенные выше и ответы на них:

Вопрос 1. Почему регулировка температуры воздуха в комнате, отапливаемой теплым полом, осуществляется только в режиме «открыто/закрыто»? Почему нельзя отрегулировать температуру, как на радиаторе — постепенным уменьшением расхода?

Действительно, можно осуществить регулировку систем напольного отопления «вентилем» и снижать мощность теплого пола, снижая расход через петли. Однако к теплому полу, в отличие от радиаторов, предъявляются дополнительные требования. Одно из таких требований — это распределение температур на поверхности пола. В случае, если разница температур по поверхности пола будет слишком высока, она будет явственно ощущаться человеком, что будет доставлять дискомфорт. Разница температур на поверхности пола зависит от шага укладки трубопроводов и разности температур воды на входе и выходе из петли теплого пола. И если шаг трубы во время эксплуатации вряд ли поменяется, то разность температур — это величина не постоянная, и зависит она в основном от расхода. Уменьшение расхода в два раза приведет к тому, что разница температур теплоносителя увеличиться в два раза.

Вопрос 2. У меня установлен насосно-смесительный узел и контроллер VT.K200. По графику регулирования контроллер должен поддерживать на входе в систему напольного отопления температуру 30 ºС. А у меня по факту термометр на самом контроллере показывает температуру 35 ºС. Почему так происходит?

В этом случае ситуация с завышенной температурой связана с тем, что балансировочный клапан байпаса закрыт сильнее, чем это требуется. Проверить это легко – если в тот момент, когда после узла завышена температура, сервопривод полностью закрыт (цилиндр сервопривода находится в нижнем положении) (рис. 15, 16), то это значит, что контроллер и так уже полностью перекрыл подачу горячей воды в насосно-смесительный узел и в данный момент просто находится в режиме ожидания пока температура в контуре теплого пола опять не опустится до необходимого уровня.

Это произошло из за того, что перед узлом резко выросла температура воды из-за запуска системы после простоя, либо из- за резкого пуска котла. Клапан не смог молниеносно среагировать на подобные изменения, и узел «зачерпнул» слишком много горячей воды.

Данная проблема решается увеличением позиции настройки балансировочного клапана байпаса и, если он и так настроен в максимальное положение, то балансировочным клапаном первичного контура.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

советов для холодного кемпинга 🔥 Вот как согреться в палатке

Всегда дрожит в палатке, когда вы идете в поход? Читайте дальше, этот пост для вас! У нас есть 13 замечательных советов, которые помогут вам согреться в палатке, и мы рекомендуем отличное походное снаряжение, которое поможет вам согреться во время следующего похода.

Pssst…. Прокрутите вниз, если хотите сразу перейти к нашим советам…

Чтобы согреться, я сплю на мягкой кровати для ловли карпа с флисовыми одеялами сверху и спальным мешком Robens Crevasse II

Счастливый кемпинг начинается с тепла!

Раньше я отдыхал в Великобритании в ноябре и, поверьте, было холодно.Настолько холодно, что я поставила чайник, чтобы сварить кофе в отчаянной надежде согреться. Через 10 минут я понял, что все еще жду, пока закипит чайник. Я выключил его и проверил газовый баллон, который был полон. Снова поехал и через 5 минут все еще ничего.

Я высунул голову из навеса и спросил товарища по лагерю, знают ли они, почему мой чайник не закипает. Мне весело посоветовали, что из-за того, что температура изо всех сил пытается выразить однозначные числа, газовый баллон, который я использовал, был слишком холодным, чтобы работать эффективно, и что мне нужно сначала его нагреть.

Когда тебе уже холодно, баллончик с бензином, сунутый тебе под мышку (единственная часть меня, которая в тот момент не замерзла), не для меня.

Холодно ночью в кемпинге — отстой, к счастью, в Robens Crevasse II мне всегда тепло

К счастью, с годами я узнал, что работает для меня с точки зрения ночного комфорта, и теперь у меня есть установка, которая, наконец, к счастью, не заставляет меня дрожать всю ночь и желать, чтобы я был дома.

Один из самых важных уроков, который я усвоил, заключается в том, что вам не нужно чрезмерно упаковывать вещи, чтобы согреться. Вложения в несколько хорошо подобранных вещей, специально разработанных для обеспечения комфорта в кемпинге, действительно того стоят.

Так же, как у вашего домашнего пухового одеяла есть рейтинг, так и у спальных мешков есть собственный рейтинг, который говорит вам, насколько хорошо оно утеплено и насколько тепло оно, вероятно, сохранит вас. Спальный мешок на 1 сезон очень легкий и вряд ли согреет вас в палатке, поэтому ищите сумку на 3 или 4 сезона, чтобы чувствовать себя уютно.

Вот как я согреваюсь в кемпинге в холодную погоду

У меня есть несколько вариантов сна в зависимости от того, нахожусь ли я в кемпинге самостоятельно и как долго. Для коротких походов я использую либо свою одиночную Vango Comfort 10 SIM, либо, если в походе с моим партнером, мы используем двойную SIM-карту Outwell Dreamboat. Обе SIM-карты имеют отличное качество и достаточно толстые, чтобы обеспечить достаточную набивку и изоляцию для комфортного сна в любую погоду.

Я всегда беру в поход грелку, мне лучше быть слишком теплым, чем слишком холодным!

У меня также есть двуспальная складная кровать, и я часто использую SIM-карту Dreamboat сверху, что делает ее более удобной, и мне действительно нравится, когда я сплю в палатке, когда это возможно.Однако, если я иду в кемпинг самостоятельно, и это более длительная поездка на несколько дней, я всегда использую свою супер удобную односпальную кровать для ловли карпа.

Когда дело доходит до спальных мешков, в течение многих лет я мерзла по ночам в кемпинге, даже с множеством дополнительных слоев и пуховым одеялом сверху. Но потом я обнаружил спальный мешок Robens Crevasse II. Это высококачественный трехсезонный спальный мешок, который, по всей видимости, лучший из тех, что я когда-либо использовал, и часто согревает меня, и мне нужно снимать слои даже в походе, когда очень холодно (около нуля градусов).

Собираясь в поход в теплую погоду, я перехожу на спальный мешок Vango Harmony Deluxe.

Надувные кровати двойной высоты могут быть соблазнительными для людей с ограниченными физическими возможностями, но на них может быть холодно спать весной и осенью

Что носить в постели в походе

В походе я всегда ношу пижаму. Пижамы из флиса не выглядят стильно, но согреют вас! Зимой в походе я ношу толстовку на молнии поверх пижам и пару толстых шерстяных носков.Когда дело доходит до того, чтобы одеваться в постель, выглядеть стильно не в моем списке приоритетов, потому что, честно говоря, я бы предпочел быть теплым!

Последнее, что мне нужно, чтобы согреться в постели, — это грелка, и я никогда не хожу в поход, не взяв ее. Даже в середине лета, когда вы сидите на улице ночью, легко простудиться, и прижаться к бутылке с горячей водой — идеальный способ быстро согреться, и, кроме того, если на улице достаточно жарко, чтобы в ней не было необходимости, отлично, но Девушка-Гид во мне подсказывает, что я должна взять ее с собой на всякий случай!

Наконец-то добился этого с моей нынешней системой сна, которая является самой теплой и самой удобной из всех, которые у меня когда-либо были.

Как сохранить тепло в палатке Советы по кемпингу

Обратите внимание, мои советы предназначены для семейных и автомобильных туристов, а не для туристов и диких туристов, которым нужно путешествовать налегке!

1.Не ждите, пока вам станет холодно, чтобы уложить слой

Как только вечером начнет падать температура, возьмите дополнительный слой — не ждите, пока вам уже не станет холодно, чтобы наклеить слой, к тому времени уже будет слишком поздно, и вам понадобится гораздо больше времени, чтобы снова согреться.

2. Тепловики большие и умные

Thermals может вызывать в воображении образы вашей бабушки, но приличный комплект длинных брюк или леггинсов и термобелья с длинными рукавами абсолютно необходимы, если вы собираетесь в поход ранней весной, осенью или, если вы безумны, в разгар зимы. .

3. Всегда берите с собой грелку.

Возьмите грелку (и, конечно, плиту и чайник), даже если вы обычно не пользуетесь ею дома или думаете, что апрельская погода будет достаточно теплой, все равно возьмите ее.

Как вариант, попробуйте что-нибудь вроде 3-х сезонов, спального мешка 10 Tog Vango Radiate, частично спального мешка, частично электрического одеяла, и он работает от любого USB-блока питания, обещая тепло в любую погоду!

4. Не ложиться холодно

Если вы простудитесь в спальном мешке, даже с дополнительным постельным бельем, вы, вероятно, не замерзнете.Перед тем как лечь в постель, сделайте теплый напиток, сделайте быструю прогулку или бегите в туалет или просто сделайте несколько прыжков со звездой, чтобы немного поднять температуру тела, прежде чем прижаться к себе на ночь.

5. Вкладыши спального мешка могут помочь

Подумайте о покупке шелковой подкладки для спального мешка, она, как говорят, добавляет дополнительный «сезон» тепла, однако тот, в который я вложил деньги, порвался почти сразу. Возможно, вы захотите рассмотреть альтернативу флису, он поможет удерживать тепло и не будет таким нежным, как шелковая подкладка.

6. Инвестируйте в пухоизоляцию

Помните, что утеплитель из пуха будет держать вас в тепле и поджарке, и это стоит вложений, если вы планируете разбить лагерь в холодную погоду, однако существует множество инновационных синтетических наполнителей для спальных мешков, которые очень эффективны в улавливании тепла, поэтому сначала изучите .

7. Утеплите палатку ковриком или ковриками.

Используйте подогнанный ковер и / или коврики на полу палатки; они действуют как изолирующий слой и предотвращают проникновение холода через пол.Если у вас нет красивого ковра для палатки, коврики для пикника и недорогие тряпичные коврики также полезны для изоляции и означают, что если вам все-таки придется вставать с постели ночью, вы не наступите на холодную простыню.

8. Приобретите одноразовые тепловые пакеты

Одноразовые тепловые пакеты действительно полезны, убедитесь, что они у вас есть с собой, когда вы разбиваете лагерь, как будто вам действительно холодно. Если положить пару в карман толстовки или спального мешка, это может иметь большое значение.

9. Не используйте массивную палатку

Большая палатка, в которой всего несколько тел, будет означать, что в ней будет прохладнее, чем в палатке гораздо меньшего размера. Спальные отсеки в большей палатке обычно легче согреть, чем большие жилые помещения, поэтому, если это всего лишь короткий поход для пары человек, подумайте о том, чтобы уменьшить размер палатки или перейти на брезентовую или поликоттонную палатку, поскольку они часто лучше минимизация потерь тепла.

10. Переносные обогреватели следует использовать с особой осторожностью!

Если вы путешествуете с EHU в кемпинге, то приобретение переносного электрического обогревателя имеет смысл.Однако, как и в случае с портативными газовыми обогревателями, вам все равно придется проявлять особую осторожность и следовать советам по безопасности. Ни один обогреватель нельзя оставлять включенным, пока вы спите или продолжительное время.

Доступны портативные газовые обогреватели, которые могут показаться соблазнительными для отдыхающих, но их следует использовать с большой осторожностью. Газовые обогреватели ЗАПРЕЩАЕТСЯ использовать в замкнутом пространстве, таком как спальня в палатке, и у вас должно быть много вентиляции. Пожалуйста, руководствуйтесь здравым смыслом и следуйте советам производителя по безопасности, никогда не оставляйте газовый обогреватель без присмотра, не используйте его в палатке в непроветриваемом помещении, а также убедитесь, что вы используете сигнализатор угарного газа.

11. Используйте правильный спальный мешок

Убедитесь, что вы не пытаетесь спать в холодную погоду, используя дешевый спальный мешок или мешок, предназначенный только для летнего использования (проверьте сезонный рейтинг, вы ищете сумку на 3 сезона). Помните также, что плотно прилегающая сумка для мумие — ваш лучший способ согреться. Хотя может показаться заманчивым взять одеяло поверх более дешевого или менее ограниченного спального мешка, оно не согреет вас так же тепло, как технический спальный мешок, предназначенный для того, чтобы согреться.

12. Возьмите дополнительные одеяла

Летом в ночное время в Великобритании все еще может быть холодно — не думайте, что, поскольку сейчас июль, вам понадобится только спальный мешок, всегда берите несколько дополнительных одеял на всякий случай, особенно если у вас маленькие люди. Толстые ворсистые термоодеяла могут иметь большое значение в очень холодные ночи.

13. Откажитесь от надувной кровати двойной высоты

Спать на надувной кровати с двойной высотой очень удобно с точки зрения комфорта для людей с ограниченными физическими возможностями, так как их так легко вставать и снимать, но, черт возьми, им холодно! Я работал с одним более года и всегда было холодно, сколько бы ковриков из овчины я не клал поверх него.

Переход на SIM-карту хорошего качества значительно улучшит ваше тепло ночью. SIM-карту также можно разместить на складной раскладной кровати, поэтому, если мобильность является проблемой, она является отличной альтернативой. SIM-карта хорошего качества включает в себя набивку и изоляцию, которые помогут вам сохранить больше тепла тела и согреться.

разминки ESL и наполнителей времени — более 30 забавных способов начать занятие

Разминка ESL необходима в классе английского языка.Студенты могут устать или думать о других вещах, поэтому нырять прямо в учебник или объяснения грамматики может быть довольно неприятно. С помощью хорошего обогревателя вы можете перевести своих учеников в режим английского языка; внимательны, заинтересованы и готовы участвовать. Разогреватель также может служить для повторения языка с предыдущего урока или для подготовки класса к новой теме.

Обучение онлайн

Я создал страницу, собирающую упражнения, подходящие для онлайн-обучения, многие из которых хорошо работают в качестве подогревателей и наполнителей.

ESL без подготовки Разминка

Вот список разминки, которую вы можете использовать, не требуя никакой подготовки. Большинство из них, конечно, также можно использовать в качестве вспомогательных упражнений, если в конце урока вам не хватит нескольких минут.

Быстрые вопросы

Напишите на доске список из двух или трех вопросов, которые представляют тему урока. Например, если вы собираетесь говорить о книгах, вы можете написать: Какая ваша любимая книга? Какую последнюю книгу вы прочитали? Какие книги ты предпочитаешь? и т.п.Дайте ученикам 5-10 минут на обсуждение вопросов, а затем попросите учеников отчитаться перед классом.

Если вы ищете идеи, на этой странице есть банк из более чем 500 тематических вопросов для беседы, которые также доступны в виде удобных наборов карточек с дополнительными упражнениями из нашей книги «50 уроков беседы».

Максимум слов

Напишите на доске предметный словарный запас. По двое или по трое учащиеся составляют из него как можно больше новых слов.Используйте длинные начальные слова, такие как извиняюсь, словарь или сентябрь. Оценивайте команды по очку за слово и присуждайте бонусное очко за самое длинное слово.

Составьте самые длинные слова

Напишите тематическое целевое слово вертикально вниз по доске, например, ЗИМА. По два или по три ученики пытаются найти самое длинное слово, которое начинается с каждой буквы. Дайте командам очко за слово и бонусное очко за самое длинное слово. W aterfall I ndustrious N ausea T errified E mpty R etailer

Что означает ваше имя?

Используя словарь, Google или любой другой ресурс, студенты находят и записывают подходящее прилагательное, которое начинается с каждой буквы их имени.Например: F lirtatious, R elaxed, E xtrovert, D желательно

Запутанный вопрос

Всегда хорошо начинать занятие с вопроса. Напишите на доске хороший вопрос, но измените порядок слов, затем предложите студентам восстановить вопрос, а затем обсудить его в парах или небольших группах. Например: больше всего у вас есть когда-либо дорого что такое купил ?

Смешанный вопрос (вариант анаграммы)

Вы также можете написать вопрос на доске, но на этот раз зашифровывать буквы каждого слова.Например: tahw si ruyo seealirt rommey ?

Диктовка строка букв

Это отличный способ перейти к теме, которую вы хотите осветить в классе, а также служит простым упражнением, помогающим учащимся узнавать буквы алфавита. Придумайте пару вопросов, которые студенты могут обсудить в парах или группах. Запишите вопросы, а затем продиктуйте их в виде длинной строки букв. Например: какой ваш любимый цвет? что ты делал на выходных? whatkindofbooksdoyouliketoread?

Продиктовав последовательность букв, учащиеся должны попытаться сформировать вопросы, а затем обсудить и доложить классу.

Для более продвинутых учеников попробуйте продиктовать буквы задом наперед, а затем попросите учеников расшифровать вопрос. Это сложнее, потому что ученикам будет труднее предугадать следующую букву, и поэтому они должны сосредоточиться на диктуемых буквах. Например: ? Teemotekiltsomuoydluowohw

Дополнительные идеи по использованию диктовки см. В статье 10 «Действия под диктовку».

Палач

Этот популярный наполнитель также может быть отличным способом начать урок с начинающими учениками, которые еще не знают алфавит.Просто напишите на доске недавно выученное слово и пусть студенты по очереди угадывают букву. Если вы не умеете играть, вы можете прочитать объяснение здесь.

Word лестницы

В этом упражнении слово нужно шаг за шагом преобразовать в целевое слово. Чтобы проиллюстрировать идею, напишите на доске слово запустить и объясните, что целевое слово соответствует . За каждый ход можно изменить только одну букву. Посмотрите, сможет ли класс вместе найти правильную последовательность.Некоторые возможные последовательности:

бег веселье плавник подходит

кошка кроватка зубчатая передача собака

голова бусина бит лодка ботинок foo t

дает жизни любит озера берет

Учащимся потребуется доступ к словарю, чтобы проверить правильность своих слов. Если вы хотите найти возможные пары слов, есть сайт с удобным генератором словарной лестницы.Разделите учащихся на пары и предложите им составить свои собственные лестницы слов, чтобы протестировать своих одноклассников.

Игра от А до Я

Дайте учащимся тему, например, вакансий, вещи, которые вы берете на отдых, еда . Напишите на доске буквы от A до Z. Команды учеников должны соревноваться, чтобы написать соответствующее слово рядом с каждой буквой на доске. Узнайте больше об игре от А до Я здесь.

Какое пропущенное слово?

Найдите группу сложных слов или словосочетаний, которые имеют общее слово.Например, спальня, ванная, гостиная, класс, выставочный зал и т. Д. Дайте учащимся одно из слов / словосочетаний, например кровать , и попросите их угадать недостающую часть, добавьте в список, написав ванна, гостиная , класс и т. д., пока они не угадают слово. Вот еще несколько примеров:

ухо, бокс, ромб, пальчик, обручальное (кольцо)
чай, суп, стол, десерт (ложка)
кухня, чай, баня, пляж (полотенце)
зеленый, светлый жена (дом), работа, лодка, работа,

Что вы знаете о бананах?

Установите пятиминутный лимит времени и попросите учащихся в группах придумать и записать как можно больше фактов о бананах (или кошках, Бельгии, Дэвиде Бекхэме и т. Д.).). За каждое верное предложение следует давать один балл.

Чем заняться с картошкой

Одна из множества гениально простых идей из одной из моих любимых обучающих книг. Произведите картофель (если это невозможно, представьте концепцию картофеля). Попросите учащихся составить список как можно большего количества нетрадиционных способов его использования. Например, пресс-папье, оружие, держатель для ручки, док-станция для смартфона. Самый длинный список побеждает картофель.

Сколько звуков вы слышите?

Ученики сидят в тишине две минуты и записывают каждый звук, который они слышат.Пусть они сравнят свои списки со своими соседями, прежде чем узнают, у кого самый длинный список? Если вам нравится это занятие, попробуйте угадать звуковую викторину.

Нечетный из

Дайте учащимся несколько примеров, чтобы они отгадали, а затем предложите учащимся выдвинуть собственные идеи. Вот несколько примеров: яблоко, персик, банан, помидор — банан не имеет семян клубника, ветка, шар для боулинга, лодка, айсберг — шары для боулинга не плавают окно, река, конверт, клиент, орегано — клиент не начинается и заканчивается одной и той же буквой. гребешок, шампанское, нож, слива — слово слива не содержит молчаливых букв. Примечание. Правильных ответов может быть несколько.

Имя десять

Попросите учащихся придумать 10 пунктов, соответствующих определенным критериям. Например:

Работа, где вы должны носить форму
Английские футбольные клубы
Виды спорта, в которые играют с мячом
Продукты, содержащие яйца
Животные, которые откладывают яйца
Трехбуквенные части тела — глаз, рука, нога, бедро, ухо, палец, челюсть, ребро, губа, десна

Две правды и ложь

Основной продукт ESL в классе.Напишите или продиктуйте три предложения о себе. Два утверждения должны быть верными, а одно ложным, например: Я был стюардом Я могу кататься на одноколесном велосипеде Моя любимая еда — суши Теперь предложите студентам обсудить в парах, какое из утверждений они считают ложью. Спросите каждую пару, какое утверждение они считают неверным, и попросите их объяснить, почему. Раскройте свой ответ и попросите учащихся придумать три предложения о себе. Я считаю, что студентам нужно довольно много времени (не менее пяти минут), чтобы придумать три идеи.Если некоторым ученикам не хватает одного или двух предложений, все равно начните игру, и они смогут закончить свои утверждения во время игры. Проверьте утверждения студентов, а затем предложите им по очереди зачитать их классу. В каждом случае другие студенты должны угадать, какое утверждение не соответствует действительности. См. Эту страницу, чтобы узнать больше об использовании нечестности для развлечения и прибыли.

Вдохновитель (AKA Bulls & Cows, Jotto)

Основано на настольной игре с взломом кодов, в которой игроки должны определить порядок 4 цветных колышков, которые другой игрок спрятал за пластиковой решеткой.Это немного сложно для понимания, но забавно, когда вы в этом разбираетесь. Придумайте четырехбуквенное слово и напишите на доске XXXX , каждая X представляет одну из букв вашего слова. Предложите первому студенту угадать, что это за слово. Начните новую строку под исходным XXXX . Если первая буква в слове учащегося совпадает с первой буквой в вашем слове, поставьте ✓ в первую позицию. Если первая буква не совпадает с первой буквой в вашем слове, но содержится где-то в вашем слове, поставьте половинную отметку /.Если первая буква слова студента нигде не содержится, укажите X . В следующем примере учитель выбирает слово ОГОНЬ. XXXX XXXX — COAT X / XX — BEST X ✓X ✓ — HIKE / ✓X ✓ — RIDE ✓ ✓ ✓ ✓ — FIRE Предупреждение. Придерживайтесь слов из 4 или 5 букв. Гораздо сложнее угадать более длинные слова, а также бывает сложно отметить каждое предположение. Когда ученики ознакомятся с игрой, вы можете попросить их прийти и написать свои слова на доске.

Я собираюсь на пикник и беру…

Это игра в угадывание правил типа. Подумайте о правиле, определяющем, какие предметы можно брать с собой на пикник, например, оно должно состоять из шести букв или начинаться с гласной. В этом примере правило состоит в том, что слово должно быть неисчислимым существительным. Учитель : Я собираюсь на пикник и пью молоко. Студент A : Я собираюсь на пикник и ем яйца. Учитель : Нет, яйца брать нельзя. Студент B : Можно ли пить апельсиновый сок? Учитель : Да, вы можете пить апельсиновый сок. И так далее. Продолжайте добавлять элементы в свой список для пикника, пока ученик правильно не угадает правило (выбор не обязательно должен иметь смысл в сценарии пикника, например, любовь, информация, воздух ). Когда вы закончите, предложите ученикам (поодиночке или парами) придумать свои правила и позвольте им запустить игру.

Word Association

Это должно быть одно из старейших упражнений на разминку ESL, но иногда самые простые идеи оказываются на удивление эффективными, и словесные игры не могут быть проще, чем словесные ассоциации.Дайте начальное слово, например банан , и каждый ученик по очереди произносит слово, которое ассоциируется с предыдущим словом. Если связь не очевидна, попросите учащегося обосновать свой выбор. банан — обезьяна — зоопарк — туристы — отель — библия…

Расскажи историю

Это еще одна круговая игра. Обходя класс, ученики по очереди добавляют три слова в основу вашего рассказа. Вы могли бы начать с относительно приземленных основ, таких как Вчера я пошел…, Если бы я выиграл…, у меня никогда не было или чего-то более оригинального, например, Волк завыл, ракета приземлилась…, Принцесса Марта поцеловала … Напишите историю на доске и вносите исправления по мере продвижения.

Три общие вещи

Это отличный ледокол, но вы также можете использовать его в качестве вводного курса к теме или для проверки знаний ваших учеников по грамматике. Просто попросите учащихся поработать в парах и найти три общие черты, а затем сообщить об этом классу. Вы можете сузить тему до таких областей, как три вещи, которые мы оба сделали на выходных, три еды, которые нам обоим нравятся, три вещи, которые нам обоим не нравятся в этом городе, три вещи, которые никто из нас еще не сделал, но хотел бы и др.

Just a Minute Tic Tac Toe

По материалам радиопередачи BBC. Нарисуйте сетку крестиков-ноликов на доске и в каждом месте напишите тему, которая, по вашему мнению, может быть интересна некоторым из ваших учеников или о которой они могут знать. Сыграйте в игру двумя командами, чтобы получить свои X или O , член команды должен попытаться поговорить на тему в выбранном квадрате в течение 45-60 секунд (в зависимости от их уровня) без пауз или повторений. Ознакомьтесь с этим упражнением в прошедшем времени в крестики-нолики, чтобы узнать больше о том, как играть в эту популярную игру ESL.Возможные темы для вашей доски Tic Tac Toe могут включать Спорт, Завтрак, Смартфоны, Семья, Фильмы, Кошки, Рок-музыка, Мыльные оперы, Шоколад и т. Д.

Превосходство

Я обнаружил это замечательное занятие на BusinessEnglishResources.com. Начните с объяснения концепции превосходства, согласно которой некоторым людям всегда нравится казаться более интересными или превосходящими других в своей компании. Расскажите студентам относительно приземленную историю о том, что произошло недавно, и предложите студенту рассказать аналогичную историю, но в некотором роде.Каждый ученик, в свою очередь, пытается превзойти рассказ предыдущего ученика. Например: Вы: Вчера я проспал и опоздал на урок на пять минут. Студент: Ничего страшного, проспал и опоздал на час. Студент B: Час! Однажды я проспала целый день! Если ученики достаточно продвинуты, вы можете попросить их посмотреть и прочитать скетч Монти Пайтона «Четыре йоркширца», который представляет собой очень забавную пародию на тему превосходства на одного человека.

Лист спонтанного рассеяния

Scatter Sheets — отличный способ просмотреть словарный запас, представить тему и побудить студентов к разговору.В качестве разогрева предложите студентам провести мозговой штурм слов, связанных с темой, например, море, Лондон, маркетинг и т. Д. Напишите эти слова на доске случайным образом, не прямыми линиями или столбцами, а беспорядочно и под разными углами. Когда у вас будет около 20 слов на доске, обойдите комнату и попросите каждого ученика по очереди описать одно из слов, когда оно будет успешно угадано, обведите его и переходите к следующему ученику. Поощряйте студентов позволить описывающему составить как минимум два предложения, прежде чем выкрикивать ответ.

Крутить маркер

Иногда студентам просто нужна возможность поговорить и выразить свое мнение в неструктурированной форме, и рекомендуется поощрять это. Вращайте маркер, и тот, на кого он указывает, сможет диктовать беседу, задавать вопросы, предлагать тему и т. Д. Поверните маркер еще раз, когда почувствуете, что разговор пошел своим чередом. Я считаю, что это упражнение лучше всего работает, когда ученики сидят в небольшом кругу не слишком далеко друг от друга.

К счастью / к сожалению

У изучающих английский язык часто возникают проблемы с запоминанием и правильным произношением этих двух полезных слов.Один из способов попрактиковаться в этом — начать рассказ и попросить учащихся поочередно продвигать рассказ, используя эти наречия. Например: Учитель: Вчера мою машину угнали. Студент A: К счастью, он был застрахован. Студент B: К сожалению, страховая компания обанкротилась. Студент C: К счастью, дед сказал, что купит мне новую машину. Студент D: К сожалению, он сошел с ума, у него нет денег. и т. Д.

Организуйтесь!

Предложите учащимся расположиться по порядку в соответствии с заданным критерием. Например, по возрасту, алфавиту имени или фамилии, количеству принадлежащих обуви и т. Д.

Чьи выходные?

Раздайте каждому студенту листок бумаги и попросите каждого студента записать три дела, которые они сделали на выходных. Соберите полоски бумаги и случайным образом прочтите каждую из них. Студенты должны угадать, чьи выходные описываются.

Провокационные высказывания

Напишите на доске провокационное заявление, а затем разделите студентов на небольшие группы, чтобы обсудить их мнение по этому поводу. Например, следует легализовать некоторые лекарства, запретить Facebook, «Во все тяжкие» переоценено, достаточно одного ребенка, органические продукты — пустая трата денег и т. Д. Попросите учащихся отчитаться перед классом. Вы можете составить список аргументов за и против тезиса.

Рисуем кухню

Я часто использую это, когда работаю в компании.Попросите учеников подумать о комнате или области, с которыми они все хорошо знакомы, а затем попросите их направлять вас, когда вы пытаетесь нарисовать план комнаты на доске. Это отлично подходит для практики , есть и , есть , а также предлоги места и словарный запас.

Игра категорий

Я предпочитаю использовать его как наполнитель, а не как грелку. Разделите учащихся на группы и напишите на доске шесть словарных категорий. Теперь дайте им букву алфавита, и команды должны соревноваться, чтобы придумать слово, начинающееся с этой буквы для каждой категории.Запись прекращается, когда первая команда кричит « закончила »! и баллы начисляются за каждый правильный ответ. См. Публикацию «Игры категорий» для более подробного объяснения, а также списка возможных категорий.

Тест на сложное слово

Это небольшая забавная викторина, которую вы можете выполнить в начале урока, чтобы заставить мозги учащегося развлечься. Выберите пять групп из трех составных слов с одинаковой основой и напишите их на доске без основы. Например паста, болит, щетка (стержень — зуб) или мяч, человек, доска (стержень — снег).Поместите их на доску (как показано ниже) и дайте студентам от пяти до десяти минут, чтобы выяснить, какой стержень отсутствует.

________ паста

________ боль

________ щетка

Вот еще несколько примеров:

дверной звонок, швейцар, порог | заголовок, головной убор, фара, гарнитура, хедхантер | рюкзак на заднем сиденье | график, расписание, экономия времени | черный дрозд, черный список, затемнение | маяк, лампочка, легкий | мечта, дневной свет, дневное время | ночная жизнь, ночной клуб, ночь, кошмар | загар, закат, солнце, восход солнца | водопад, водяная кровать, водонепроницаемый, набережная, акварель | Спасательная шлюпка пожизненная, спасатель | мягкая обложка, оформление документов, пресс-папье, разносчик газет / девочка

разминки для английского клуба

20 вопросов
Один человек думает о предмете (человек, место или вещь).Все по очереди задают вопросы типа «да / нет», пока кто-нибудь не сможет правильно угадать (или пока не будет задано 20 вопросов). Сложность в том, что вы не можете задавать вопросы типа «а»!
Пример : АНАНАС. Говорит? Нет. Это облегчает жизнь? Нет. Ты ешь это? Да. Вы бы съели это на ужин? Нет. И т. Д.
Если кто-то ошибается в формировании вопроса, другие члены клуба могут помочь превратить его в правильный вопрос.

Не могу сказать «да» или «нет»
В этой игре каждому дается определенное количество монет или квадратов бумаги (около 10).Все ходят по комнате, начинают разговоры и задают друг другу вопросы. Единственное правило — нельзя говорить слова ДА или НЕТ. Если вы случайно произнесете одно из этих слов, вам придется отдать монету или квадрат тому человеку, которому вы это сказали. Попробуйте обмануть друг друга, задав вопросы, на которые вы почти всегда отвечаете утвердительно или нет. Подумайте о других способах обмануть своих друзей. Иногда полезно задать два быстрых вопроса подряд. (Особенно вопросы по тегам: Вы здесь новенький? Вы впервые в Америке, не так ли?).Эта игра — отличный способ попрактиковаться в светской беседе и разнообразить свой словарный запас. Это также заставляет всех смеяться.

Факт или вымысел
В этой игре один человек рассказывает короткую историю о себе или о ком-то, о ком он знает или слышал. Обычно это что-то смешное или сумасшедшее. Это может быть правдивая история или что-то выдуманное.
Пример : Джош рассказывает историю о своем дяде Лео, который спит обнаженным. Однажды дядя Лео ходил во сне, вышел на улицу и погулял со своей собакой.Соседский сосед поздно приходил с работы и увидел его! Она позвонила в полицию, и его арестовали за то, что он обнажался на публике.
Все в комнате должны сказать, считают ли они историю Джоша фактом (правдой) или вымыслом (выдумкой). Джош открывает правду, когда все угадали. Участники могут по очереди рассказывать истории.

Chain Fairytale
Это веселая разминка для письма. У каждого есть листок бумаги и он пишет первое или два предложения, чтобы начать сказку (а не то, что уже существует).
Пример : Жила-была лягушка без ног. Он хотел жениться, но безногих лягушек в стране не было.
Через минуту лидер скажет «ПЕРЕКЛЮЧИТЬ». На этот раз писателям нужно отложить ручки и передать бумаги. Они не могут закончить свои предложения. Затем следующие сценаристы продолжат рассказ. Примерно через десять минут у вас будет столько же глупых историй, сколько членов вашего клуба. Лидер должен предупредить авторов, что вскоре им придется завершить рассказ в течение последних двух минут, чтобы у каждой истории было заключение.Прочтите все истории вслух, чтобы посмеяться. Вы можете расширить это действие, пытаясь отредактировать друг друга письменные и орфографические ошибки.

Нарисуйте картинку
В этом упражнении участники разбиваются на пары или небольшие группы. Один человек смотрит на сцену из журнала или книги (лидер должен вырезать достаточно фотографий или принести достаточно журналов для клуба). У другого человека есть карандаш и чистый лист бумаги. Человек с изображением постарается описать в комоде все, что видит.Это хорошая практика для использования предлогов места. Когда описатель будет готов, сравните рисунки с реальным! Чей ближе всего к оригиналу?

Категории
В этой игре один человек думает о категории, например КИНО. В круге каждый должен по очереди подумать о названии фильма (на английском, конечно). Если кто-то слишком долго отвечает (лидер должен досчитать до пяти), то этого человека нет, и начинается новая категория. Если кто-то дает бессмысленный или неверный ответ, он также выбывает из игры.Например, если категория — ОВОЩИ, и кто-то говорит «банан», этот человек отсутствует. Игра продолжается, пока не останется только один человек!

Кто я?
В этой игре лидер готовит карточки с именами известных людей. Лидер прикрепляет по одной карточке на спину каждого участника. Затем все притворяются, что они на вечеринке, и задают друг другу вопросы, чтобы узнать, как они себя ведут. Когда кто-то правильно угадает свое имя, бирка с именем приклеивается к его передней части, и они продолжают болтать с гостями вечеринки, пока все не будут носить бирки на передней стороне.

Jeopardy
В этой игре, основанной на знаменитом игровом шоу Jeopardy, каждый записывает десять ответов на вопросы о себе. Записав ответы, люди должны сформировать пары или небольшие группы и попытаться выяснить, в чем заключаются вопросы.
Пример : (answer = purple) «Какой твой любимый цвет?» «Синий». «Какой цвет ты ненавидишь?» «Зеленый». «Какого цвета ваше нижнее белье?» «Пурпурный!» Вы можете остановиться на трех догадках, если хотите, или продолжать, пока кто-нибудь в клубе не угадает вопрос.

Hot Seat
В этой игре клуб разделен на две команды. По одному члену от каждой команды сидит лицом к группе. Лидер показывает слово (или пишет его на доске, если вы находитесь в классе), чтобы все члены команды могли видеть его, за исключением двух игроков на горячих сиденьях. Команды должны попытаться заставить человека, сидящего на горячем сиденье, угадать слово или фразу. Первый, кто угадает правильно, встает, и новый член его команды занимает горячее место. Человек из другой команды должен оставаться в напряжении до тех пор, пока не получит ответ.Вы можете вести счет или просто играть в свое удовольствие. В эту игру также можно играть парами. Один член пары закрывает глаза, в то время как лидер показывает слово остальным членам пары. Первая пара, которая правильно поняла слово, получает балл. Предупреждение! Это громкая игра, потому что люди обычно возбуждены и кричат!

Broken Telephone
Это упражнение на слушание и произношение, которое всегда вызывает смех. Лидер сначала должен придумать предложение или фразу и прошептать их человеку рядом с ней.Затем этот человек шепчет то, что он услышал, следующему человеку. Каждый человек может только сказать: «Не могли бы вы повторить это?» один раз. Когда сообщение достигает конца цепочки, этот человек должен говорить вслух. Часто сообщение будет совершенно другим, когда достигнет конца. Попробуйте узнать, где оборвалась цепь! В большой группе вы можете отправить сообщение двумя способами и выяснить, какая команда ближе всего к реальному сообщению. (Известный пример — армейское сообщение, которое начиналось со слов «Пришлите подкрепление, мы идем вперед» и заканчивалось словами «Отправьте три пенса, мы идем на танцы.»)

Вот еще несколько занятий ESL.

Английский клуб : Выучить английский язык : Как создать английский клуб: Разминки .
