Содержание

контур заземления, инструкция по работе

Ответственным мероприятием при организации домашней электропроводки считают процесс заземления электроприборов. Опираясь на общие рекомендации, легко подобрать защитный автомат и, не испытывая затруднений, удобно расставить розетки. Где в квартире найти шину заземления электропроводки – основной вопрос. В частном доме выкапывают по периметру внешней стены яму, забивают стальной прут, сваривают с рамой. А вдоль цоколя многоэтажки проложена дорожка-отмостка. Использовать при обустройстве электропроводки шину заземления громоотвода категорически не рекомендуется. При ударе молнии ёмкостные сопротивления оборудования зарядятся полностью, это опасно. Потому многих серьезно заботит вопрос, как правильно сделать электропроводку в квартире.

Контур заземления электропроводки в квартире

Дом, построенный после 1997 г, осложнений не вызывает. Каждая фаза электропроводки проложена трёхжильным кабелем, т.е., контур заземления присутствует. Достаточно посмотреть на кабели: земля расположена на зелёном (жёлто-зелёном). Это означает, что к подъездному щитку подходит толстый пятижильный кабель либо пять отдельных жил. Ответвление ведётся через муфту или распредщиток. Маркировка контура заземления читается, как PE, нейтраль – N.

Монтаж электропроводки

Старая система проводки TN-C использует четыре провода, и заземление электропроводки в квартире принципиально отсутствует. Роль нейтрали играет центральная точка трансформатора на подстанции. Заземленную точку и дом связывают несколько километров медного кабеля. Сопротивление иногда составляет значимые величины. Простой двужильный кабель ПВС сечением 6 квадратных миллиметров обладает сопротивлением около 3 Ом на километровую бухту. Он оптимален для домашней электропроводки.

Поскольку для обустройства электропроводки в квартире придется тянуть кабель по подвалу или по воздуху, обращают внимание на эксплуатационные характеристики:

  1. Климатическое исполнение. Буквой У маркируются умеренные среднегодовые условия. ХЛ – расшифровывается как холодный климат. Остальные буковки для России годятся при организации электропроводки в квартире.
  2. Цифра – категория размещения, должна быть не ниже 2, такой кабель предназначен для помещений с условиями, близкими к уличным – различных подвалах.

Нужно понимать, что ток по контуру заземления протекает весьма умеренный. Например, с входного фильтра стиральной машины попадёт напряжение 60 Вольт. Мизерный поток электронов обусловлен паразитными колебаниями амплитуды сигнала питания. Ощутимый ток появится в контуре заземления только при нештатной ситуации на территории квартиры – пробой изоляции, касание с токоведущими частями электроприбора.

Коробка трансформаторная

Серьезная задача – выполнить разводку электропроводки в квартире, если в доме контур заземления отсутствует. Признаки этого:

  • Клемма на щитке, которой он подключен к одному из входящих кабелей. Простейшая конструкция – стальная пластина с торчащим винтом, куда накручена гайка, прижимающая ворох жил. Провода связаны со стальным корпусом подъездного щитка.
  • Неподалёку расположен распределитель на три фазы. Простейший вариант – колодка, надежно изолированная от корпуса щитка, с тремя винтами. Каждая гайка прижимает одну фазу.
  • Силовых проводов с нижнего этажа входит четыре штуки – три фазы напряжения 380 В и нейтраль (центральная точка трансформатора). Жилы идут как отдельными мощными кабелями, так и совместно. Визуально схожи.

Задача заземления решаема. Ознакомимся с рядом способов:

  • Избитым вариантом считается вкапывание рядом с балконом типичного контура заземления. Минус – подобное самоуправство может привлечь ненужное внимание соседей и представителей муниципальных служб. Непосредственно процесс довольно примитивен: в качестве шины до балкона навешивают стальную полосу – по аналогии с громоотводом стандартной панельной многоэтажки.

    Декор ведения проводки снаружи

  • Второй вариант более оригинален. Нормативная документация утверждает, что в качестве естественных заземлителей используют: металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землёй, в т.
    ч. железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах. Практически – арматура стен пригодна для организации заземления. Если при строительстве прораб позаботился, чтобы рабочие скрупулёзно сварили внутреннюю сетку из стального прута, этот контур окажется безупречным. Во-первых, не понадобится выходить из квартиры, во-вторых, естественная трасса уже готова.
  • Третий вариант основывается на положении о том, громоотвод дома связан с правильно выполненным контуром заземления. Правила безопасности в СССР соблюдались безоговорочно. Значит, в земле обязательно прикопана стальная рама. Остаётся вызвать электрика и уточнить ее месторасположение. Правда, работа стоит дорого, выполнять её придется полулегально. Это грозит штрафом за самоуправство, порчу общественного имущества и незаконную перепланировку.

Опытные люди рекомендуют написать письмо на имя директора управляющей компании и обрисовать ситуацию. Указать, что заземление должно присутствовать в цепях согласно требованиям ПЭУ (ПЭУ 7, раздел 7.1), любое юридическое лицо нормативные документы должно исполнять согласно приказу Минэнерго от 8 июля 2002 г. (для строящихся и реконструируемых объектов). Электрическая цепь до щитка является обслуживаемым имуществом. Затем просить провести рассмотрение возможности реконструкции имеющейся электропроводки в части дополнения её заземляющим проводом по системе TN-S или TN-C-S. Провести проводку в квартире от счётчика доступно любому мужчине.

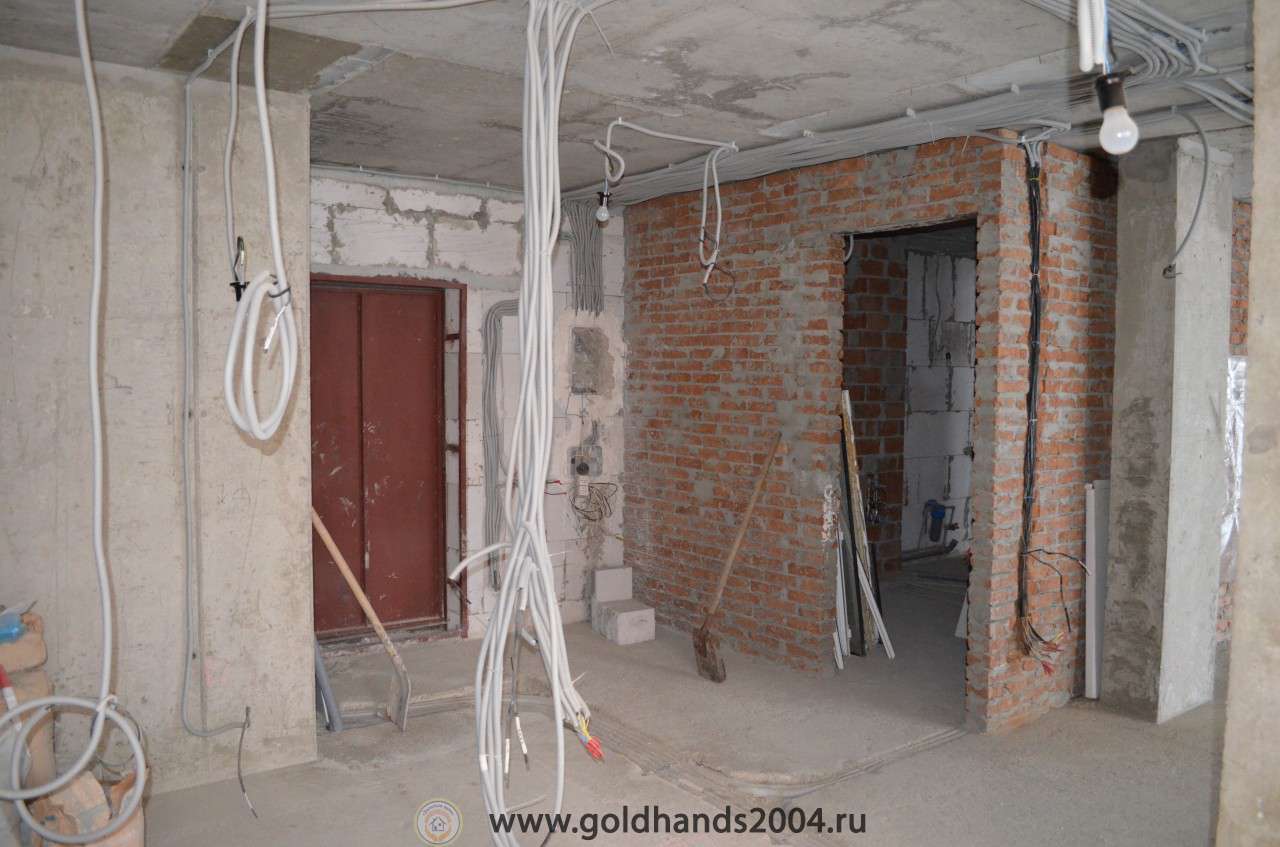

Как вести электропроводку в квартире

Подготовка инструмента

Профессионалы при выполнении электропроводки в квартире рекомендуют ставить в прихожей (или поблизости) распределительные щиты – миниатюрный щиток, схожий с подъездным, для электропроводки на одну квартиру. Не путайте с распаячными коробками (где стыкуются несколько проводов). В щитке стоят кронштейны, куда набирают УЗО и дифференциальные автоматы защиты для электропроводки в квартире. Там учитываются расположение розеток, потребление кухонных и прочих бытовых приборов, предельные и рабочие токи. Главное – помнить, что оборудование, контактирующее с водой, подключают через дифференциальные автоматы защиты.

Монтаж распределительного щита ведётся либо под штукатурку, либо на дюбель-гвозди на стену. В нем предусматривают достаточно места для всех ветвей:

  1. Каждая комната разбивается на три ветви: освещение, розетки, климатическая техника. Например, залили соседи, отключают ненужное. Прочие части квартиры продолжат функционировать в типовом режиме.
  2. Застекленный балкон, снабжающийся электрическим током, становится отдельной веткой.
  3. Особые требования предъявляют кухне. Варочные поверхности и духовки – мощные потребители, они получают отдельную ветку.

Далее считается суммарное потребление. Оно не должно превышать возможности защитного автомата подъездного щитка. Для новостроек – от 13 до 15 кВт. В старых домах установлены защитные автоматы разных номиналов, в т. ч. на лестничной площадке. Т.е., здесь полный хаос.Однозначно, что суммарное потребление жилой площади не должно превосходить возможностей сети.

Добавим немаловажный фактор: цифра 50Ав маркировке автомата защиты означает, что мощность 11 кВт он выдержит сколь угодно долго. Но применяют два предела с коэффициентами 1,15 и 1,45, соответственно. Получается мощность 12,65 кВт и 15,95 кВт. В этом случае отключение происходит с приличной задержкой – 1 и 2 часа, соответственно. Т.е., при включении проточного водонагревателя или иного мощного потребителя на 5 минут угроза, что остальные приборы выйдут из строя, отсутствует.

Для правильной прокладки электропроводки в квартире учитывают мощность, протекающую по каждой ветви. Для освещения диаметр медных жил принимается 1,5 мм, для розеток от 2,5 и выше. Духовки, электрические варочные поверхности, проточные водонагреватели от 4 кВт для безопасности требуют сечение кабеля от 6 кв. мм. Толщина проводов связана со стоимостью, поэтому важно заранее составить схему потребления квартиры. Целесообразно использовать справочники, где приводятся максимальные токи для разного количества жил и фаз.

Составление плана – не страшная процедура. Профи рекомендуют отдельно вычертить приборы освещения и розетки для прокладки электропроводки в квартире. Набросать расположение комнат на бумаге может каждый. Стоит обговорить с членами семьи, где какие электроприборы будут использоваться для правильного распределения узлов выхода розеток. Электрики рекомендуют располагать их рядом с окнами и дверями, где не размещена мебель.

Прокладка электропроводки по месту вызывает сложности. Умелые мастера используют каналы в стене, виртуозно орудуя протяжкой. На практике способ оказывается сложным. Фразы «проведу электрику при помощи кабель канала» или «сами пробурите стены болгаркой в нужных местах» вводят в ступор. На практике это означает уродливые пластиковые коробы по стене в первом случае или фактически капитальный ремонт во втором.

На деле существуют дополнительные возможности. В старых домах часто монтировали резерв, медный провод дублировали алюминиевым. Использование последнего увеличивает сопротивление шины в два раза. Правильно провести электропроводку в квартире может не каждый мастер, но запросит гору денег. Это объясняет, почему встречается много желающих домашнюю электрику сделать своими руками. Желающим развести электропроводку в квартире без дилетантов напомним, протяжки изготовлены из следующих материалов:

  1. Стекловолоконные хорошо показывают себя в работе. Ввиду отсутствия жёсткого стержня иногда ломаются. Негативных отзывов нет.
  2. Стальные представляют собой жёсткий трос, запакованный в нейлон, неплохой материал для прокладки электропроводки в квартире.
  3. Нейлоновые стоят дешевле, они мягкие. Есть мнение, что, выполняя разводку электропроводки в квартире собственноручно, лучше использовать этот материал, нежели долбить стену штроборезом.

Как правильно сделать проводку в доме



Прежде чем решить, как сделать разводку электропроводки в доме, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Этот нормативный документ четко определяет требования к электрооборудованию, электропроводам и кабелям для различных типов домов: каменных и кирпичных, деревянных и каркасных, комбинированных (сочетание первых двух типов).

Для каменных и кирпичных домов ПУЭ разрешает монтаж скрытой электрической проводки, для деревянных домов – открытую проводку. Скрытая проводка допускается в железных трубах, что затратно и неудобно в случае ремонта проводки.

Как делать проводку в доме зависит от того, какой ток проводят в дом – однофазный или трехфазный, и какова будущая пиковая нагрузка всего электрооборудования в доме. От этого зависит, какой кабель необходим: сколько жил, какое сечение проводов в нем. А также зависит система защиты электрической сети дома.

С чего начать

Начать надо с плана дома, на котором определяете расположение стационарных электроустановок (электрическая плита, стиральная машина, холодильник, электрический котел и т. д.), групп розеток для переносных электроприборов (пылесос, нагревательные приборы, мелкая бытовая техника, настольные лампы и другие приборы освещения, оргтехника и компьютеры и т.д.), стационарных осветительных приборов.

В соответствие с этим необходимо определить мощность всех потребителей в доме обычным суммированием и скорректировать на коэффициент одновременной нагрузки, равный 0,7. Дальше следует сделать заявку в электроснабжающую организацию и получить Технические Условия на энергоснабжение. А потом заказать проект электроснабжения дома на основании полученных ТУ.

Для проекта лучше предварительно самим сформировать схему электропроводки с разделением на контуры для каждого типа электрического потребления, для каждого этажа дома и наружного потребления и передать свои пожелания в проектную организацию.

Это полезно с точки зрения управления потреблением электроэнергии в доме, безопасности. А если вы надумаете делать проводку собственными силами, получите ответ на вопросы сколько потребуется материалов для реализации системы электроснабжения и как прокладывать проводку в доме.

Схема электроснабжения дома

Ввод электричества в дом осуществляется на электрический счетчик, который может быть смонтирован в распределительном электрическом щите. На распределительном щите, кроме электросчетчика, располагаются:

  • Входной рубильник;
  • Выведены все контуры групп потребителей на автоматические выключатели;
  • УЗО – устройство защитного отключения (общее и для каждой группы потребителей), иногда устанавливают дополнительно устройство защиты от перенапряжений, в том числе,  импульсных перенапряжений.

Примеры размещения приборов на щите для 3-х фазного тока

Точную схему электроснабжения дома вам предоставит проектная организация, в ней будут указаны общая подключаемая мощность от энергоснабжающей организации, сечения и типы кабелей и электрических проводов на вводе в дом.

Кабель и провод  для электропроводки в доме

Электроснабжение дома осуществляют либо воздушным путем, либо подземным кабелем. Сегодня большинство электроснабжающих организаций приборы учета располагают вне дома на вводном щите, а распределительный электрический щит внутри дома.

Для ввода в дом выбирается кабель исходя из длительно допустимого (рабочего) тока согласно ПУЭ.

Жила кабеля может быть медной или алюминиевой. Медь обладает меньшим сопротивлением, соответственно меньшими потерями при передаче электроэнергии в дом. Но медный кабель дороже алюминиевого. Тем не менее, сегодня и алюминиевый провод, и кабель все реже используют в электропроводке частных домов. Алюминий окисляется на воздухе, образуя оксидную пленку, которая увеличивает сопротивление алюминиевой проводки.

Кабель используется не только для ввода электричества в дом. Если в доме есть силовые агрегаты, то для них также требуется кабель. Кабель, в отличие от электрического провода, имеет более высокий уровень защиты от внешних воздействий и может долго служить в агрессивной среде. Он может быть с резиновой изоляцией или из ПВХ и защищен свинцовой броней или броней из оцинкованного провода.

В кабеле находится несколько проводов в собственной изоляции, а поверх проводов накладывается общая изоляция. Кабель может состоять из моножильных и многожильных проводов.

Многожильные провода состоят из множества тонких проводов, чем обеспечивается большая гибкость провода и меньшее сопротивление электрическому току. Кабель из моножильных проводов относится к 1 классу по общей классификации кабелей. 7 класс кабеля обладает наибольшей гибкостью.

Электрический провод, как и кабель, может состоять из нескольких жил, каждая из которых будет в собственной оболочке, но это будет провод, а не кабель. Провод не имеет столь сильной защиты от агрессивной среды, как кабель. Провод с течением времени в открытой среде утрачивает защитные функции изоляции, а кабель сохраняет их долгое время. Для неспециалиста лучше ориентироваться при выборе на их обозначения и маркировку. В маркировке проводов всегда имеется буква П, которая стоит в начале или второй буквой в названии провода. Перед ней может стоять буква А, означающая материал жилы – алюминий, если буквы нет, значит материал жилы медь. Последующие буквы означают тип изоляции: Р – резина; В – поливинилхлорид; П –полиэтилен.

Многожильные провода имеют цветную маркировку. В соответствие с ГОСТ Р 50462-2009, для трехфазных проводов рекомендуется использовать серый, коричневый и черный цвета, в однофазном проводе коричневый цвет. Ранее использовалась иная цветная маркировка для переменного трехфазного тока, сохраненная во многих электрических схемах: желтый (фаза А), зеленый (фаза В), красный (фаза С), при этом часто встречались другие цвета для обозначения фазных проводников: оранжевый, бирюзовый, розовый, желтый.

Для нулевого провода (N) используется голубой цвет изоляции, нулевой защитный провод  (РЕ) имеет желто-зеленый цвет.

Обнуление необходимо для защиты домашней электросети от пробоев.

Кабели имеют маркировку буквами, после которых указывается количество, и площадь сечения токопроводящих жил. Буквы указывают: материал жил кабеля А – алюминий, если ее нет значит материал жил медь; вторая буква материал основной защиты кабеля; третья буква материал изоляции жил кабеля; четвертая буква Г означает, что кабель не бронированный.

Как правильно сделать проводку в доме, какой провод выбрать для монтажа электропроводки в доме – лучше использовать тот, который вам указан в проекте энергообеспечения вашего дома. Сегодня на рынке электротехнической продукции имеется большое число наименований проводов и кабелей как отечественного, так и зарубежного производства. Разобраться в них непросто, поэтому лучшее решение будет довериться специалистам, определившим тип проводов и кабелей для электрических устройств и приборов в вашем доме.

Защита от электрического тока

Электричество в доме – источник повышенной опасности. Поэтому важно не только знать, как провести проводку в доме, но и как защитить потребителей электроэнергии от нежелательных последствий. В процессе эксплуатации электрических приборов могут произойти замыкания в них, что при отсутствии защиты может привести к необратимым последствиям. Для предотвращения подобных случаев система электроснабжения дома предполагает устройство защитного заземления и системы зануления.

Система зануления действует по принципу: быстро отключить электрическую сеть при возникновении опасности для человека, ток короткого замыкания должен достигнуть уровня для срабатывания расцепителя автоматического выключателя. Система заземления действует по другому принципу, уменьшая напряжение до безопасного уровня при прикосновении к токопроводящим деталям корпуса, поскольку корпуса бытовой техники соединены с земляным контуром, по которому избыточный ток уходит в землю.

Система заземления более проста в исполнении и может быть выполнена непрофессионалом, система зануления требует профессиональных знаний и навыков в определении средней точки зануления.

Заземление для частных домов выполняется в виде металлических стержней, забитых в землю на глубину 2-3 метров, образующих треугольник или линию.

Стержни располагаются на расстоянии около 1 м от фундамента дома и соединяются между собой металлической полосой приваренной к вертикальным стержням. Полученный контур заземления соединяется проволокой 8-10 мм с электрическим щитом, которая одним концом приваривается электросваркой к контуру заземления, а другой конец закрепляется болтовым соединением на электрощите. После этого проверяется сопротивление контура заземления. Если сопротивление контура больше 4 Ом, то в контур добавляют еще один стержень и вновь измеряют его сопротивление. Если сопротивление меньше 4 Ом, то контур может эксплуатироваться долгие годы. Вся конструкция контура заземления располагается в траншее на глубине 0,5 — 0,7 м и после соединения с электрощитом засыпается землей. Специализированные компании по установке заземлений используют специальные омедненные стальные стержни для устройства заземления (модульное заземление), такой стержень  вибромолотом погружается на глубину 20-25 м и соединяется с электрощитом.

Защита от воздействия электрического тока на человека в доме это не только заземление или зануление, но и аварийные выключатели или размыкатели цепей электросети дома. В первую очередь это УЗО – устройство защитного отключения, которое в обязательном порядке устанавливается в электрощите дома. Они выполняются в двух видах:

  • Двухполюсные (2Р) — для однофазного тока;
  • Четырехполюсные (4Р) — для трехфазного тока.

Принцип работы УЗО

Прибор состоит из трех электромагнитных катушек.

По первым двум течет ток от фазы и нулевого провода. Катушки создают электромагнитное поле противоположной направленности, результатом взаимодействия полей при нормальной работе электрической сети будет отсутствие магнитного поля. В случае нарушения нормальной работы электрической сети возникает дисбаланс взаимодействия магнитных полей и появляется магнитное поле, воздействующее на третью катушку, которая прерывает электрическую цепь. Поскольку сила тока при утечке может быть очень небольшой, обычный автомат не разомкнет цепь, а УЗО среагирует на такие небольшие изменения силы тока и отключит источник питания.

Автоматические выключатели ставятся на группы потребителей одного уровня по потребляемой мощности. Он предназначен для защиты электросети дома от сверхтоков, возникающих при нарушении работы сети и для проведения тока в нормальных режимах работы сети.

При нормальной работе сети они отключаются вручную, а при возникновении токов замыкания – автоматически. При коротком замыкании в сети силовые контакты размыкаются за 0,02 сек, а при перегрузках в сети, где сила тока выше номинала в 2-3 раза, отключение также не позволяет перегреться проводке. В отличие от ранее применяемых плавких предохранителей, это прибор многократного пользования.

Автоматический выключатель имеет модульную конструкцию, позволяющую размещать на DIN-рейке электрического щита несколько выключателей. Каждый выключатель имеет на корпусе обозначения номинального тока, для которого он предназначен.

Как сделать проводку в доме своими руками

Если вы приняли решение провести проводку в доме своими руками, то для этого надо иметь ТУ и проект, выполненный проектной организацией. Без этих документов ваши действия будут незаконными, и за все возможные последствия вы несете ответственность, вплоть до уголовной.

При наличии ТУ, электроснабжающая организация обязана подвести вам электроэнергию на вводное устройство и прибор учета до территории вашего участка. Обычно их размещают на столбах электропередачи рядом с участком. Начиная с этого столба вся электрическая сеть, включая кабель или воздушную линию до вашего дома, находится под вашей юрисдикцией, и вы несете за ее правильную эксплуатацию полную ответственность.

В проекте электроснабжения вашего дома вы найдете всю необходимую информацию о необходимых ресурсах (проводах, кабеле, распределительных коробках, электрическом щите, защитных устройствах и т. д.) для выполнения работ по разводке электропроводки. Составьте перечень необходимых материалов для приобретения и подготовьте необходимый инструмент.

Проводка в доме может быть открытой и скрытой. Открытая проводка применяется для деревянных и каркасных домов, скрытую проводку делают в каменных и кирпичных домах. Для скрытой проводки потребуется инструмент для штробления стен и потолка и пластиковые гофрированные трубы, для открытой проводки потребуются пластиковые короба.

Разводку электропроводки в доме лучше осуществлять на этапе строительства дома, на этом этапе будет лучше видно, как сделать проводку в доме, не пересекаясь с другими инженерными коммуникациями. Чтобы этого не произошло, электрики твердо соблюдают правило: электрические коммуникации тянутся в стенах горизонтально, а ответвления вниз или верх, строго перпендикулярно земле. Электрические коммуникации нельзя размещать на полу и тем более заливать цементным раствором.

На плане дома необходимо точно указать места расположения распределительных щитов, розеток, выключателей, разместить бытовую технику. В соответствие с этим планом произвести разметку электросети дома. Отдельными линиями будут обозначены розетки и отдельными освещение дома. Для крупной бытовой техники также прокладываются собственные линии.

В ТУ и в проекте электроснабжения указана выделяемая вам мощность электроэнергии. Для домов площадью до 250 кв. м обычно выделяют 15 кВт, суммарное энергопотребление может превышать эту величину. В жизни трудно обнаружить ситуацию, когда включены все электроприборы и освещение. Однако надо помнить о допустимой нагрузке. Если вы не будете об этом помнить, вам напомнит противопожарное УЗО и выключит всю электрическую сеть при превышении допустимой нагрузки. При строительстве больших домов вводят в дом трехфазный ток. Допустимая нагрузка для таких домов может достигать 40-50 кВт и выше.

Проводка закрытого типа гораздо сложнее и объемней по работе открытой проводки. Штробление стен под проводку лучше производить специальными штроборезами на глубину, достаточную для размещения кабеля на уровне плоскости стены. Штробы очищают от пыли и грунтуют. Укладывать в такие каналы кабель и провод проще. Закрепляют кабель в каналах гипсом, небольшое количество гипса в мягком состоянии помещают в канал и утапливают в нем кабель. Гипс быстро застывает и удерживает кабель в канале. Кроме гипса используют специальные клеммы. Укладку кабеля начинают от распределительной коробки в направлении электрического щита. Оконцовку кабеля маркируют и на каждый провод устанавливают наконечники либо под винт, либо штыревые.

Для монтажа распределительного щита лучше выбрать место недалеко от ввода в дом силового кабеля и выдолбить в стене углубление для него. Щит жестко закрепляется в углублении стены. Подключение силового кабеля осуществляется после завершения работ по монтажу электропроводки. Монтаж кабелей и проводов при скрытой проводке осуществляется в гофротрубе как между распределительными коробками, так и между щитом и ними. Монтаж распределительного щита является самой сложной работой по электропроводке в доме, его поручают профессионалам. Любители самостоятельной проводки в доме могут заниматься всеми работами, кроме монтажа распределительного щита.

Для самостоятельной прокладки линий в доме надо иметь специальный инструмент, для монтажа электропроводки также требуется специальный инструмент. Суммарная стоимость инструмента вполне сопоставима со стоимостью работ профессионалов-электриков по разводке электропроводки в доме. Поэтому решая, как провести свет в доме своими руками, обратитесь в компанию, где специалисты дадут вам развернутый ответ на объемы работ по проведению электропроводки в доме и их стоимость. И сопоставьте затраты на приобретение инструментов и массу проблем, которые вам придется решать самому при монтаже.

Можно купить каркасный дом или обсудить индивидуальный проект, просто оставив заявку в форме ниже.

Замена проводки в панельном доме: схемы и правила

Замена проводки в панельном доме

Какие существуют правила и ограничения

Нужно ли согласование проекта

Схема проводки в панельном доме

Выбор оборудования

Монтажные работы

Работы, связанные с электрикой, можно провести своими руками. Поменять старые кабели на новые не так уж и сложно, если оставить схему их расположения прежней. Возможно, придется помучиться с внутренними каналами, скрытыми внутри стены или потолочной плиты, которые порой бывает сложно проходить. Не исключено, что возникнут проблемы, связанные с определением оптимального соотношения цены и качества кабеля, но, если не совершать банальных ошибок, все должно пройти легко и закончиться благополучно. Если же планируются более радикальные изменения, потребуется составление проекта, особенно, если идет речь о замене проводки в панельном доме.

Разработка и согласование проектной документации необходимо в случае, если предстоит увеличение энергопотребления. От этого параметра зависит количество приборов, которые можно подключить к сети. В старых зданиях типовых серий в случае, если используется газовая плита, выделенная мощность составляет 3 кВт, если электрическая — 7 кВт. В новостройках на квартиру может выделяться до 15 кВт. Этого достаточно, чтобы удовлетворить даже самые высокие потребности.

Если имеющегося количества киловатт слишком мало, нужно идти в управляющую организацию. Оптимальным решением будет поручить этот поход авторам проекта — иначе согласование может затянуться.

Расположение розеток и выключателей, скрытых и открытых каналов, расстояние от проводов до газовой плиты и другие важные нюансы строго регламентированы санитарно-техническими нормами и правилами. Их изменения не требуют согласования, однако, нарушения ПУЭ, ГОСТов и СНиПов недопустимы.

При составлении новой схемы электропроводки необходимо учитывать ограничения, касающиеся розеток и их расположения. Для каждого помещения некоторые требования будут отличаться. Выключатели следует располагать на высоте от 0,9 м и на таком расстоянии от двери, чтобы в открытом состоянии она их не загораживала. На кухне розетки должны находиться не ближе 0,5 м от газовой плиты и газовых коммуникаций. Расстояние от мойки и водопроводных труб — от 0,6 м. К выключателям предъявляются те же требования по расположению.

В ванной их нельзя устанавливать ближе, чем на 0,6 м от душевой. Размещение в бане и сауне запрещено. Возможно использование специальных моделей для подключения бытовых приборов —  стиральных машин, электробритв, фена и т. п. Правило распространяется и на самодельные бани, которые нередко устраивают счастливые обладатели квартир в панельных домах типовых серий. Каждая группа должна быть оснащена устройством защитного отключения — УЗО. И это касается не только мокрых зон. Вместо УЗО допускается применение разделительного трансформатора.

Нельзя использовать двойную розетку для электрической духовки и варочной панели, поскольку такая нагрузка будет для нее чрезмерной.

При замене электропроводки в панельном доме нужно учитывать и ограничения, касающиеся прокладки кабеля. Ее не допускается производить под углом. Возможно только строго горизонтальное и вертикальное направление. Необходимо соблюсти дистанцию:

  • от балок и карнизов — 10 см;
  • от потолка —  20 см;
  • от пола —  20 см;
  • от места пересечения стен —  10 см;
  • от окон и дверей —  10 см;
  • от трубопроводов —  40 см. При соседстве с горячей трубой следует использовать асбестовые прокладки;
  • расстояние между двумя проводами не должно быть менее 3 мм.

В кухнях запрещается устройство открытой прокладки кабелей. В мокрых зонах разрешается закреплять кабели снаружи стен и потолка, провода при этом необходимо спрятать в штрабы или специальные непроницаемые короба.

Если вместо полимерной применяется металлическая оболочка, прокладка в металлических трубах и коробах запрещена.

Штробление практически исключено — каналы должны прокладываться только в не несущих конструкциях. Размещение их в перекрытиях и стеновых несущих панелях запрещено независимо от их глубины во всех жилых зданиях типовых серий. Пролагать желоб в перегородке небезопасно, поскольку она может обрушиться под собственной массой.

Места соединений и ответвлений нельзя замуровывать наглухо — к ним необходимо обеспечить доступ для осмотра и ремонта.

Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.

В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации.  Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.

В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:

  • кухни;
  • двух комнат;
  • прихожей и санузла.

При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно. Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.

Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.

Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м2 прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:

  • 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
  • 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
  • 200-250 см — для вытяжки и дополнительных источников освещения.

Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.

В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:

  • для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
  • для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.

Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.

При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.

Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.

УЗО выбирают в 30-50 миллиампер.

Когда все расчеты проведены, проект согласован, а расположение проводки в панельном доме уже не является тайной за семью печатями, можно приступать к монтажу. Квартиру необходимо обесточить, однако для проведения работ понадобится электроэнергия, поэтому на щит устанавливается так называемая времянка, представляющая собой отдельную временную сеть с розеткой и автоматом.

По стенам делается разметка для прокладки штроб в слое отделки и облицовки. Как уже говорилось, в панельных домах прокладывать даже неглубокие каналы в несущих конструкциях запрещено. Отмечается расположение розеток, выключателей, раздаточных коробок и щитка, с которого и начинается установка оборудования. Когда он установлен, от него делают разметку от раздаточных коробок.Когда все линии на стены нанесены, по ним прокладывают каналы с помощью перфоратора. Проводку укладывают в гофрированном шланге чтобы была возможность их заменить, не вскрывая штробу. Желательно использовать пустоты в плитах, сделанные в заводских условиях специально для питания приборов, в том числе осветительных. Затем необходимо проверить работоспособность всей схемы и запустить ее в тестовом режиме. Если все в порядке, производится подключение от раздаточных коробок до щитка.

Схему необходимо внести в техпаспорт, даже если ее там раньше не было. В дальнейшем это позволит сэкономить время и силы при следующем капитальном ремонте.

  • Материал подготовил: Артем Филимонов

с чего начать монтаж, пошаговая схема, описание

1 Правила создания электропроводки в доме

Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

2 Обязательно ли проектировать электросистему перед монтажом?

Работы по устройству новой электропроводки обязательно должны начинаться с создания полноценного электропроекта, включающего в себя схемы разводки. Этот документы выступает основой будущей электрической системы, потому проектирование считается важнейшей и самой сложной задачей, которую приходится решать во время электрификации объектов.

Лучше всего заказывать качественное проектирование у профессионалов, обладающих необходимыми знаниями и опытом для создания электрических схем. Самая важная причина обращения именно к мастерам – опасность электрической сети для человека. Допущение ошибок на этапах проектирования электрики с большой долей вероятности приведет к возникновению аварийных ситуаций, к возгораниям и поражению людей электротоком.

Если вы не хотите обращаться к профессионалам из-за желания сэкономить или по другим причинам, вы можете подготовить проект электрификации своими силами, но в этом случае ПУЭ придется изучать досконально. После этого вам придется выполнить расчеты нагрузки на электрическую систему, выбрать подходящее оборудование и провода в соответствие с будущими нагрузками и подготовить чертеж разводки.

Для подготовки чертежа вам придется использовать общепринятые условные обозначения. Применяя правильные обозначения на схеме, вы сделаете ее грамотной, правильной и общедоступной, то есть в чертеже смогут разобраться посторонние люди, а не только вы сами. На картинке ниже вы найдете наиболее распространенные условные обозначения, которые используются во всех без исключения электрических проектах.

С помощью этих обозначений вам нужно будет на чертеже квартиры отметить расположение всех элементов будущей электросети, включая розетки, выключатели, точки освещения, распределительные коробки, щит и т. д. При определении мест размещения точек электропотребления обязательно необходимо пользоваться рекомендациями и требованиями, описанными в ПУЭ.

На следующем этапе вам нужно проложить маршруты прохождения электрических кабелей, чтобы они соединили отдельные точки электропотребления в единую систему, берущую начало от электрического щитка. Проектирование разводки – это самый сложный этап проектирования, так как существует несколько типов подключения проводки:

  • последовательный;
  • параллельный;
  • смешанный.

При последовательном соединении электрических точек, они друг за другом подключаются от одного кабеля, а при параллельном – к каждой розетке тянется отдельный провод от распределительного короба. Последовательное соединение считается слишком ненадежным, а параллельное – очень дорогостоящим, из-за большого количества используемых кабелей. Потому профессионалы рекомендуют использовать смешанное подключение, предполагающее использование обоих типов соединения в разных условиях. Там где можно сэкономить, не снижая надежность и функциональность системы, используют последовательное соединение, в остальных случаях – параллельное.

При параллельном соединении к каждой розетке будет тянуться отдельный провод от распределительного короба

Для упрощения прокладки проводов и повышения надежности всей системы всю домашнюю электропроводку разбивают на несколько групп потребления, каждая из которых подключается к отдельному автомату и УЗО в электрическом щитке. Чаще всего в частном доме выделяют следующие группы потребления:

  1. Группа освещения кухни и жилых помещений.
  2. Освещения ванной и туалета.
  3. Электроснабжение розеток жилых помещений и коридора.
  4. Электроснабжение розетки электроплиты.
  5. Электроснабжение кухонных розеток.

Конечно, вы можете сформировать и любые другие группы электрического потребления, если считаете, что ваш вариант сделает электросистему более надежной и удобной в использовании.

В некоторых случаях для упрощения внутренней разводки допускается прокладка проводов к розетка под полом, а проводов для верхнего освещения внутри плит перекрытия. Такие провода на схемах отмечают пунктирной линией.

Проект электроснабжения жилого объекта обязательно должен содержать в себе расчет силы тока в электрической сети, на основе которого выбирают материалы для системы. Расчет выполняют по формуле:

I=P/U,

Где I – сила тока, U – напряжение в сети, а P – суммарная мощность всех устройств электропотребления, устанавливаемых в доме.

Необходимо тщательно рассчитать общую нагрузку в электрической цепи и рационально распределить её

Для начала вам нужно будет провести расчет общей мощности электрооборудования. Для этого складываем мощность микроволоновки (1 000 Вт), холодильника (400 Вт), чайника (2 000 Вт), 10 лампочек (по 60 Вт каждая = 600 Вт). Итого получаем:

1000 400 2000 600=4000 Вт

Полученную цифру разделяем на 220В (напряжение в электросети) и получаем силу тока на уровне 16,5 Ампер.

В большинстве случаев, сила тока в современных домах и квартирах редко превышает 25 А. Исходя из этого, для электрической системы подбирают все необходимые материалы, включая кабели, провода, устройства защиты и автоматического отключения.

В таблице ниже представлена необходимая площадь поперечного сечения для алюминиевых и медных кабелей, прокладываемых открытым способом и в трубе, в соответствии с силой электрического тока, напряжением в сети и общей мощностью устройств потребления.

В таблице представлены точные значения, но сила тока может колебаться, потому провода необходимо выбирать с запасом. Запас требуется еще и потому, что со временем эксплуатации количество используемых бытовых приборов будет только увеличиваться и нагрузка на сеть будет расти.

Мы рекомендуем для создания электрической сети в доме использовать следующие электрические кабели:

  • ВВГ-5*6 (5 жил, сечение 6 мм2) – подходит для домов с трехфазным питанием для подключения щитка освещения;
  • ВВГ-2*6 – используется в сетях с двухфазным питанием для подключения щитка освещения;
  • ВВГ-3*2,5 – в качестве проводки от внутреннего щита к распределительным коробам и розеткам;
  • ВВГ-3*1,5 – для прокладки от распредкоробов к выключателям;
  • ВВГ-3*5 – для электроплит.

Для определения точной длины каждого типа кабеля придется использовать рулетку и с ее помощью замерить примерное расстояния маршрута каждого провода. К полученному результату рекомендуется прибавить дополнительные 3-4 метра, чтобы кабеля точно хватило на монтаж.

Использование гофротрубы для прокладки электропроводки - это надежный способ предохранить провода от повреждений и дополнительное удобство при прокладке

В электрическом щите дома обязательно должно найтись место для автоматических выключателей и УЗО. УЗО устанавливают на каждую группу освещения. Обычно используют УЗО на 16 и 20 А. Защитные устройства на 16 А подходят для групп освещения и выключателей, а на 20 А – для розеточных групп. Для установки электрической плитки обычно используют УЗО на 32 А, но если мощность плитки больше 7 000 Вт, то понадобится устройство защиты на 63 А.

Далее вам придется подсчитать, сколько всего потребуется в доме розеток и распределительных коробок. С этим никаких проблем возникнуть не должно, достаточно посмотреть на ранее подготовленную схему и произвести подсчет. Помимо электроприборов вам потребуются различных расходные материалы – изолента, кабельные каналы, короба для электропроводки, подрозетники и т. д. Их количество тоже нужно заранее подсчитать, чтобы за один раз приобрести все необходимое.

3 Правила выполнения электромонтажных работ

Когда проект электрической системы будет готов, можно переходить к электромонтажу, но с чего начать? Лучше всего начинать с изучения техники безопасности и подготовки необходимых инструментов, которые обязательно вам понадобятся. Для монтажа нужен тестер, кусачки, отвертки, пассатижи, шуруповерт, а также инструмент для штробления стен. Штробление требуется при скрытом способе монтажа электрических кабелей, предполагающем монтирование кабелей в стены. Вам также пригодится уровень, с помощью которого вы сможете прочертить идеально ровные горизонтальные и вертикальные линии, которые будут служить ориентиром при монтаже проводов.

После подготовки всех необходимых инструментов можно приступать к разметке. Вам нужно будет маркером или карандашом отметить на стенах и других поверхностях маршруты прохождения кабелей и места расположения точек электрического потребления, в которых придется делать отверстия под установку выключателей и розеток.

После завершения разметки действовать нужно в соответствии с выбранным способом монтажа кабелей. Если вы планируете сделать открытую проводку, то после разметки можно приступать к монтажу кабельных каналов, которые обычно выполняются из качественного пластика. Если же проводку планируется установить скрытым способом, то нужно выполнить штробление – сделать каналы в поверхностях, внутри которых в дальнейшем будут уложены провода.

При штроблении рекомендуется сначала сделать отверстия под точки электрического потребления – розетки, выключатели и источники света, а затем приступать к созданию кабельных каналов. Отверстия в стенах делают перфоратором, а штробы – болгаркой. Готовьтесь к тому, что работа приведет к образованию огромного количества пыли и грязи, ведь штробы под кабели должны быть достаточно большими, чтобы в них помещались все провода.

Помимо стен провода будут располагаться и на потолке. Существует несколько способов развести кабели на потолке. Если вы планируете сделать натяжной или навесной потолок, то провода нужно крепить к перекрытиям. В противном случае придется и на потолке выполнять штробления для устройства каналов в поверхности для прокладки кабелей.

Для прокладки кабелей из одной комнаты в другую необходимо делать отверстия в стенах. Отверстия нужно делать перфоратором рядом с углом помещения. После завершения штробления и сверления можно приступать к монтажным работам.

Розетки, распределительные короба и выключатели навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно

Открытую электропроводку устанавливать намного проще, чем скрытую. Начинать работу нужно с монтажа внутреннего электрического щитка. Если в доме предусмотрена специальная ниша для него, то короб установите в нее, если ниши нет, короб просто навешивается на одну из стен, рядом с местом ввода электричества в дом. Внутрь щита установите закупленные УЗО и автоматические выключатели, количество которых должно соответствовать числу выделяемых групп потребления.

В верхней части собранного щитка должны находиться нулевые клеммы, в нижней – заземляющие, а между ними располагаются автоматы. После этого можно заводить в щиток кабель ВВГ-3*2,5. Со стороны места ввода электричества в дом подключение щитка должно выполняться профессиональным электриком, потому его трогать не нужно. Внутри же щитка вводный провод подключается так: синий провод к нулю, белый к верхнему контакту УЗО, желтый с зеленой полосой – к заземлению. УЗО соединяют последовательно между собой вверху с помощью перемычки от белого провода.

Далее по намеченным по поверхностям линиям в комнатах устанавливаются пластиковые кабельные каналы. Обычно их располагают по плинтусам или под потолками. Короба закрепляются саморезами через каждые 50 см. Заранее просверлите перфоратором в стенах отверстия и вбейте в них дюбеля.

Розетки, распределительные короба и выключатели тоже навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно. Достаточно закрепить приобретенные устройства саморезами. Теперь можно приступать к пошаговой установке проводов. Начинайте с прокладки основной магистрали, а затем переходите к проводам, которые соединяют коробки распределения с точками электрического потребления. В последнюю очередь обычно устанавливают провода, идущие от распределительных коробок к устройствам освещения.

Помните, что проводам требуется изоляция. Все соединения должны быть заизолированы, иначе возможно возникновение аварий, способных угрожать вам и вашим близким. После соединения каждого провода в щите нужно вешать ярлык, чтобы не забыть, какой автомат за какую группу отвечает. В конце нужно "прозвонить" все провода тестером, чтобы убедиться в отсутствии ошибок и можно вызывать электрика для подключения щита к электроснабжению.

Монтаж скрытой проводки выполняется точно так же, но с той лишь разницей, что провода укладываются не в кабельные каналы из пластика, а в заранее подготовленные штробы в стенах и потолке. После того, как кабели будут уложены в штробы, отверстия в стенах необходимо заделать гипсовой шпатлевкой.

Для опытного электрика процедура электрификации дома – достаточно простая задача, которую он может выполнить очень быстро. Но для новичка монтаж электропроводки может оказаться просто непосильной задачей. Представленное в статье описание лишь пример того, как монтируется разводка, в каждых индивидуальных условиях имеется множество нюансов, которые важно учитывать. При отсутствии уверенности в собственных способностях не нужно рисковать, лучше закажите проектирование и монтаж у опытных мастеров.

Как правильно делать электропроводку | Теплодом

Организация коммуникаций - один из главных вопросов при ремонте в новой квартире или доме. Необходимо грамотно проложить электропроводку, чтобы она смогла обеспечить нормальное и, главное, безопасное функционирование. Человеку без соответствующего опыта сложно решить такую задачу самостоятельно. Здесь есть множество нюансов, и мелочей, которые важно учитывать в процессе работы.

Эта статья предлагается для тех, кто решил самостоятельно заняться электропроводкой в своей квартире. Мы поможем вам обойти все проблемные места и подскажем, как сделать все правильно и эффективно.

Схема электропроводки

Для начала создается проект со схемой разводки. Это станет основной направляющей всего процесса. На этом этапе важно обозначить расположение электрического щита, от которого будет зависеть вся последующая схема. Если вы решили устанавливать щит вне квартиры, то лучше использовать медный кабель с сечением 6 мм для его соединения с распределительной точкой в квартире. Распределительная точка обычно находиться сразу при входе в квартиру, где-то сверху под потолком.

Затем следует правильно рассчитать розетки. Не экономьте на их количестве. Ориентировочное число:

  • для комнат: 1 розетка на 6 квадратных метров;
  • для ванной: 2 розетки на 6 квадратных метров.

Если вы заранее знаете, что и где будет располагаться, включая технику и оборудование, то число розеток может отличаться от ориентировочного. Все зависит от планировки вашей квартиры.

Розетки и осветительные приборы лучше подключать отдельными линиями. Для приборов с высоким потреблением энергии лучше также сделать отдельную линию.

Подсчитав точное количество розеток, следует изобразить это в плане. Завершив создание плана на бумаге, можете переносить его на стены. Высота розеток: 30-40 см, выключателей - 100-150 см.

Один важный момент!

Прокладывайте провода вертикально или горизонтально, стараясь максимально соблюдать ровность линий и уровень. В дальнейшем это поможет вам сориентироваться с местом нахождения проводов и исключит возможность повреждения проводки в стене.

Существует три наиболее популярных способа, как смонтировать электропроводку:

  1. Открытый. В основном применяется в тех случаях, когда не предоставляется возможности скрыть проводку. Очень давний метод, который встречается во многих домах со старой, ни разу не ремонтированной проводкой. В наше время этот метод практически не применяется.
  2. Скрытый. Проделываются специальные штробы в стенах, куда прячут провода. Это наиболее распространенный способ, который очень часто применяют в современных ремонтах.
  3. Комбинированный. Для проводов предусматриваются наружные каналы. Этот метод очень популярен при ремонте офисов. Он универсальный и пластичный - вы можете менять схему проводки под свои потребности.

При ремонте жилых квартир чаще всего встречается скрытая электропроводка.

Разводка электропроводки

Давайте попробуем разобраться, как правильно развести электропровода в квартире. Чтобы сделать все грамотно и безопасно, стоит придерживаться основных правил и рекомендаций. Если строители не предусмотрели специальные штробы или каналы для электропроводов то тут, как говориться, перфоратор вам в помощь. Необходимо выполнить эту работу самим.

Линии для розеток идут горизонтально. Линии для выключателей идут буквой “Г”: вертикально не достигая 30-40 см до потолка, затем поворачивают в сторону электрощита.

Оптимальная глубина штроб - полтора-два сантиметра. Перед установкой розеток сначала делают подрозетники, которые крепятся алебастром.

Как лучше закрепить провода в штробах? Есть несколько методов. Можно использовать хомуты. Хорошим вариантом также станет алебастр. Провода также могут быть соединены пайкой, клеммами или просто скручены. Клеммы и спайка - более надежные способы. Не смотря на трудоемкость процесса, такие типы соединения отличаются безопасностью, поэтому и пользуются большей популярностью. В качестве альтернативы можем предложить бандажный тип скрутки. Этот метод являет собой соединение проводов и скручивание их медным кабелем.

Как правильно подобрать провода и позаботится о безопасности проводки?

Хороший способ обезопасить электрические провода - установить устройства защитного отключения. Основная функция такого прибора: защита от коротких замыканий и утечки тока.

При выборе УЗО следует обратить внимание:

  • для ванной комнаты наиболее уместным станет устройство защиты на 30 мА, класс А.
  • для безопасности розеток подойдет 25-амперный автомат, класса В.
  • Для линии освещения достаточно будет автомата на 10-16 А, класса В.

Опытные электрики рекомендуют использовать дифференциальный автомат, с поддержкой функции автоматического отключения. Это устройство, способно заменить собою все вышеперечисленные УЗО и обеспечить безопасность электросети.

Подбираем провода

Стоит очень ответственно выбирать провода для электропроводки. Они обязательно должны быть высокого качества. По своим характеристикам и свойствам лидирующие позиции занимает кабель из меди. Такие провода отличаются своей гибкостью и токопроводимостью. Они не ломаются и отлично подходят для электропроводки в квартире. Помимо этого, медный кабель очень легкий в обслуживании и монтаже.

Под розетки и освещение обычно используют разные кабеля с разным сечением. Для первых оптимальное сечение - 2,5 кв. мм, для вторых - 1,5 кв.мм.

Если вы планируете включать в розетку мощные приборы, то лучше сразу увеличить сечение. В таком случае хорошо подойдет кабель с сечением 4 кв.мм.

В интернете есть масса примеров, как правильно выполнить разводку электрики в квартире. Разные способы и методики объединяет одно: тщательное соблюдение всех мер безопасности. При монтаже электросистемы следует быть предельно аккуратными и пользоваться защитными средствами. Если вы сомневаетесь в своих силах и не имеете достаточного опыта для подобной работы, то лучше обратитесь за помощью к профессионалам.

Замена электропроводки: проводка по стене или по потолку - что лучше?

Автор: Евгений Чертушко Рубрика: Полезные советы Вы сейчас здесь: Главная » Полезные советы » Замена электропроводки: проводка по стене или по потолку — что лучше?

Замена электропроводки: проводка по стене или по потолку — что лучше?

Добрый день, уважаемые посетители Elektrika56!

Сегодня речь пойдет о замене электропроводки.

Тот, кто задумал капитальный ремонт в квартире или офисе, строительство частного дома рано или поздно доберется и до замены  электропроводки. То, что вопрос это серьезный,  мало кто сомневается. Сегодня без электричества никуда. Бытовые приборы, ТВ, компьютер, кондиционер, отопительные котлы, водяные   насосы — все требует электричества.

.

Заботу о том, как электричество попадет к вам в  квартиру берет на себя обслуживающая организация. У меня это например — Энергосбыт плюс, Оренбургский филиал. Достаточно вызвать электрика и в вашем распределительном щитке появится 220в, а то и 380в. Что делать дальше? Как подвести электроэнергию к вашим потребителям?

.

Как вариант, можно заказать проект электроснабжения для вашей квартиры. Специально обученный человек, за сравнительно «небольшую» плату, нарисует и подробно распишет, как  должна быть расположена электропроводка вашей квартиры. Главное, что сделает это так, как того требуют строительные нормы и правила устройства электроустановок (ПУЭ).

На практике, услугами проектировщиков пользуются не так уж часто. Чуть чаще, чем никогда.

Иногда отдают решение этого вопроса дизайнеру.



.

В основном, люди даже не задумываются, над тем, как правильно  должны располагаться провода. Главное, чтобы розетки-выключатели находились на нужных местах. Как провод ляжет от распределительного щитка до розетки — вопрос второстепенный.

Наверное поэтому, иногда, встречается на объектах проводка расположенная по диагонали.

Примерно вот так:

Почему так делать нельзя?

Во-первых, диагональное расположение проводов в стене запрещают ПУЭ.

Во-вторых, расположив провода подобным образом, вы рискуете повредить их собственноручно. Через год после окончания ремонта, захотите повесить полочку или часы, как раз там, где проходит провод. Потому что сложно запомнить расположение всей электропроводки, если она скрыта в стене и сделана как попало. Небезопасно и непрактично.

Правильное расположение проводов в стене Горизонтальное или вертикальное.

Вот так.

Первым вариантом, мы стараемся не пользоваться. По одной простой причине. Горизонтально расположенную проводку сложнее обнаружить и легче повредить. Особенно, если розетки находятся на нескольких уровнях по высоте.  Гораздо надежнее, когда от всех электроточек, будь то розетки или выключатели, провода уходят строго вверх. Запутаться в таком случае намного сложнее. Не сверли, не забивай гвоздик над розеткой — и будет твоя проводка в порядке!

На практике это выглядит вот так.

С размещением в стене все понятно.

Теперь вопрос. Как должен идти провод от распределительного щитка до вертикальной штробы?

Тут есть несколько вариантов.

Первый — укладка проводов гофре по полу.

Выглядит это вот так. Да, современная электропроводка это целая куча проводов.

Смотрится красиво, но есть минусы.

Во первых, если уложить провода подобным образом, необходимо заливать полы стяжкой толщиной не менее 5 см. Плюс высота шлейфа проводов 25-50 мм. То есть, получаем полы толщиной 10см. Это мало того, что неудобно. Это еще и довольно таки дорого. Ну и наверняка захочется закрепить порог двери  длинным саморезом. Прямо в кабель. То есть, еще и ненадежно. Поэтому, этим методом не пользуемся.

Изготовление горизонтальной штробы под потолком.

Выглядит это вот так.

По всему периметру квартиры, на расстоянии 20-30 см от потолка изготавливается горизонтальный канал для укладки проводов. На  этом же канале выбираются ниши для распредкоробок.  От них провод опускается вертикально вниз.

.

Для заказчика удобно. Знаешь, что провода от розетки идут строго вверх, на высоте 30 см от потолка — линия проводов. Там сверлить не надо. И для натяжных потолков не помеха. Для них достаточно отступить от потолка 7-10 см. Всем хорош этот метод.

Один минус. Трудоемко и поэтому дорого.

.

Один метр штробы сейчас стоит 100-150р. А таких метров по периметру квартиры набегает прилично. Такой вариант выбираем в том случае, если не будет натяжных или подвесных потолков.

.

Ну и наконец самый удобный, безопасный и относительно недорогой метод.

Разводка электропроводки по потолку.

Выглядит это дело вот так.





Провода укладываются  в защитной гофре и крепятся непосредственно на потолок. Там же находятся распредкоробки. В самом конце ремонта, вся эта красота закрывается натяжным потолком. Реже подвесным или конструкцией из ГКЛ.

.

Плюсы данного метода.

Основная масса проводов находится вне стен. В стене только вертикально расположенные провода. Повредить такую проводку очень сложно. Вызывать электрика придется реже.

Дешевле предыдущего метода.

.

При необходимости внести изменения в электропроводку, например добавить несколько розеток или установить проходной выключатель, необходимо всего-лишь снять натяжной потолок, внести необходимые изменения  и  установить потолок  на место.

Согласитесь, это дешевле, чем раздолбить пол-стены в поисках распредкоробки.



На сегодня это все.

Прокладывайте электропроводку правильно.

С уважением, Elektrika56!





Знакомство с электрической панелью вашего дома

Эта старая электрическая панель с четырьмя ввинчиваемыми предохранителями и двумя выдвижными предохранителями выглядит новой по сравнению с панелью в моей первой квартире. Источник - HomeSkills Wiring

Даже если вы не особо разбираетесь в том, что делаете своими руками, и даже если вы не выполняете свои собственные проекты по электромонтажу, как домовладельцу или как жителю квартиры важно понимать свою электрическую панель. Если, скажем, вы переезжаете в свою первую квартиру, вы можете обнаружить устаревшую электрическую систему, которая не позволит вам пользоваться феном при включенном освещении в ванной или спальне.В более новых домах и квартирах есть сеть на 100 ампер с розетками (розетками) на 15 и 20 ампер, но в некоторых квартирах есть только сеть на 30 ампер с, скажем, розетками на 10 ампер. Электрические панели этих старых квартир, скорее всего, будут расположены в подсобном помещении в подвале, а в новых квартирах теперь есть электрическая панель внутри самой квартиры.

Большой новый электрический щит на 30 контуров. Источник - HomeSkills Wiring

Вот отличная информация и пояснительные фотографии об электрических панелях из книги Cool Springs Press HomeSkills Wiring .

В каждом доме есть главная сервисная панель, которая распределяет электрический ток по отдельным цепям. Основная сервисная панель обычно находится в подвале, гараже или подсобном помещении и может быть идентифицирована по металлическому корпусу. Перед тем, как производить какой-либо ремонт вашей электрической системы, вы должны отключить питание нужной цепи на главной сервисной панели. Панель обслуживания должна быть проиндексирована, чтобы цепи можно было легко идентифицировать.

Сервисные панели различаются по внешнему виду в зависимости от возраста системы.Очень старая проводка может работать от сети на 30 ампер, которая имеет только две цепи. В новых домах может быть 200 ампер с 30 или более цепями. Определите размер обслуживания, прочитав номинальную силу тока, напечатанную на блоке главных предохранителей или главном автоматическом выключателе.

Независимо от возраста, все сервисные панели имеют предохранители или автоматические выключатели, управляющие каждой цепью и защищающие их от перегрузок. Как правило, старые сервисные панели используют предохранители, а новые сервисные панели используют автоматические выключатели. В дополнение к главной сервисной панели ваша электрическая система может иметь дополнительную панель, которая управляет некоторыми цепями в доме.Дополнительная панель имеет собственные автоматические выключатели или предохранители и устанавливается для цепей управления, которые были добавлены к существующей системе электропроводки. Вспомогательная панель похожа на главную служебную панель, но обычно меньше по размеру. Он может быть расположен рядом с главной панелью или рядом с зонами, обслуживаемыми новыми цепями. Обновленные гаражи и подвалы часто имеют собственные субпанели. Если в вашем доме есть дополнительная панель, убедитесь, что ее цепи правильно проиндексированы.

При обращении с предохранителями или автоматическими выключателями убедитесь, что область вокруг сервисной панели сухая.Никогда не снимайте защитную крышку на сервисной панели. После отключения цепи для выполнения электрического ремонта не забывайте всегда проверять цепь на наличие питания, прежде чем прикасаться к каким-либо проводам.

Панель автоматического выключателя, обеспечивающая мощность 100 ампер или более, обычна в системах электропроводки, установленных в 1960-х годах и позже. Панель автоматического выключателя размещена в сером металлическом шкафу, в котором расположены два ряда отдельных автоматических выключателей. Размер службы можно определить, прочитав номинальную силу тока главного автоматического выключателя, который расположен вверху или внизу главной сервисной панели.

Сервисная панель на 200 А теперь является минимальным стандартом для всех новых корпусов. Он считается подходящим для дома среднего размера, в котором не более трех основных электроприборов. Однако в больших домах с большим количеством электроприборов часто устанавливаются сервисные панели на 400 ампер.

Чтобы отключить питание отдельных цепей в панели автоматического выключателя, переведите рычаг на соответствующем автоматическом выключателе в положение ВЫКЛ. Чтобы отключить электричество во всем доме, переведите главный автоматический выключатель в положение ВЫКЛ.

Линии на этикетках панелей маленькие; создайте свой собственный указатель схем с местом для записи деталей. Источник - HomeSkills Wiring

В каждом доме должна быть служебная панель с соответствующей маркировкой. Это значительно упрощает поиск цепи, которая была отключена. Если одна и та же цепь регулярно отключается, значит, вы либо перегрузили цепь, либо возникла проблема с проводкой или автоматическим выключателем. У каждой цепи обычно есть несколько розеток или светильников в одной комнате или той же области дома.В старых домах, в которых была проведена перепроводка, иногда нет логики в цепях. В доме, в котором я жил, было три разных контура, которые питали ванную комнату и сантехнику.

Подключаемый тестер - отличное вложение. Он не только сообщает вам, работает ли розетка, но и сообщает, правильно ли она подключена. Источник - HomeSkills Wiring

Если электрическая панель в вашем доме не промаркирована должным образом, найдите время, чтобы промаркировать ее подробно. И используйте термины, которые относятся к вам, но не к вам, например «Северная спальня», а не «Детская».Проще всего это сделать с двумя людьми и двумя телефонами. Один человек отключает автоматический выключатель на панели, а другой проверяет каждую розетку и приспособление в области цепи. Для проверки розеток воспользуйтесь штекерным тестером или фонариком.


Как часть нашей комплексной серии HomeSkills DIY, HomeSkills: Wiring сделает вас самой яркой вещью в вашем доме.

Немногие профессии могут быть опаснее для новичка, чем работа с электричеством.При электромонтаже понимание мелких деталей имеет решающее значение для вашей личной безопасности - это ремесло, требующее только самой надежной информации, и HomeSkills: Wiring обеспечивает именно это. Его подход к электромонтажным работам, основанный на профессиональных навыках, не ограничивается простым подключением черного провода к латунной клемме; он знакомит вас с каждым шагом на этом пути, чтобы вы понимали более крупную цель каждой задачи. В книге разумно выделены фундаментальные компоненты успешного электромонтажа: обзор домашнего электрического обслуживания и того, как оно работает; обсуждение инструментов, использования инструментов и обращения с материалами; и пошаговые инструкции по зачистке изолированного провода, выполнению соединений с помощью соединителя, прокладке кабеля через стены, подключению потолочного освещения, подключению розеток и переключателей, безопасному заземлению электрических нагрузок, навигации по вашей электрической сервисной панели и другим типичным электромонтажным работам .Добавьте к этим надежным урокам 300 красивых фотографий с практическими рекомендациями, содержание которых обновлено в соответствии с действующими электротехническими нормами, и вскоре вы сможете безопасно и эффективно выполнять электрические проекты в своем доме, не платя за это дополнительных денег.

Ознакомьтесь с пятью другими нашими руководствами HomeSkills по плотницким работам, строительству террас, ландшафтному дизайну, сантехнике и укладке плитки.

Купить в интернет-магазине

Что такое автоматический выключатель и где его найти?

Автоматический выключатель - центральный компонент современных электрических систем.Это важное защитное устройство ограничивает количество энергии, проходящей через электрические цепи вашего дома, чтобы предотвратить перегрузки, которые могут вызвать повреждение вашей электрической системы или даже вызвать пожар. Каждый домовладелец должен знать, что делает ваш автоматический выключатель и где его найти. Если у вас есть вопросы об электросистеме вашего дома, вы не можете найти выключатель или нуждаетесь в ремонте или модернизации электричества в Фэрфаксе или округе Монтгомери, обратитесь за помощью к электрику в вашем доме.

Что такое автоматический выключатель?

Автоматический выключатель вашего дома - это коробка, в которой есть несколько выключателей (часто они помечены по комнатам). Эти переключатели представляют собой устройства безопасности, предназначенные для срабатывания, когда слишком большая мощность пытается пройти через цепь, вызывая ее нагрев. Когда присутствует слишком много электричества, выключатель срабатывает и размыкает цепь, предотвращая опасность возникновения опасного пожара. Переключатель можно вручную сбросить в любое время, вернув его в исходное положение, восстановив цепь и позволив току снова течь.Однако, если избыточный ток возникнет снова, переключатель продолжит отключаться, независимо от того, сколько раз вы его сбрасываете. Постоянно срабатывающий автоматический выключатель является признаком того, что в вашем доме есть электрическая проблема, которая постоянно вызывает слишком большую мощность, протекающую через цепь. Ваш доверенный местный электрик может помочь вам определить проблему и решить ее для повышения электробезопасности и удобства при ежедневном использовании электричества.

Где автоматический выключатель?

Несмотря на то, что каждый дом индивидуален, автоматические выключатели обычно располагаются в местах с низкой проходимостью, таких как подвал, гараж или кладовая. Если вы живете в квартире, ваш автоматический выключатель может находиться в более центральном месте, например, в коридоре или в прачечной. Большинство современных автоматических выключателей расположены внутри дома, но важно отметить, что автоматический выключатель может быть расположен и снаружи дома. Ваш автоматический выключатель должен выглядеть как металлический ящик; Вы можете увидеть дверь только в том случае, если коробка утоплена в стену. Коробка и дверца могут быть матово-серого цвета, а могут быть закрашены в цвет окружающей местности.Если вы не можете найти выключатель, обратитесь за помощью к электрику!

Если у вас есть вопросы о состоянии вашего выключателя или любой другой части электрической системы вашего дома в округе Фэйрфакс или округ Монтгомери, попросите квалифицированных электриков F.H. Furr провести в вашем доме проверку электробезопасности! Мы также приглашаем вас посетить наш блог, чтобы получить дополнительную информацию об электрических, климатических и сантехнических системах вашего дома.

10 распространенных электрических проблем в доме

Когда дело доходит до бытовой электрики, ваша безопасность превыше всего.Мерцающий свет, высокие счета и поврежденная техника - все это может быть признаком проблем с электричеством в вашей домашней электросети. Определите проблемы из списка ниже, а также выберите наиболее подходящее решение.

1. Частые скачки напряжения

Скачки электричества могут быть вызваны чем угодно: ударами молнии, повреждением линий электропередач, неисправными приборами и плохой электропроводкой в ​​доме. Хотя фактический скачок напряжения длится всего микросекунду, частые скачки напряжения могут повредить электрические компоненты, подключенные к вашему дому, что значительно снизит их продолжительность жизни.

Если вы испытываете частые скачки напряжения, вероятно, причина в электрическом устройстве, подключенном к домашней сети или самой проводке. Попробуйте вытащить из розетки все дешево сделанные устройства или силовые платы, чтобы посмотреть, предотвратит ли это скачки напряжения. В противном случае, возможно, пришло время проконсультироваться с профессиональным электриком.

2. Провалы и провалы в электропитании

Подобно скачкам и провалам в электроснабжении, их часто можно отнести к устройствам, подключенным к вашей электросети, которые неисправны или изготовлены из некачественных материалов и потребляют много энергии, когда они есть. включенный.

3. Переключатели света не работают должным образом

Переключатели диммера, которые не регулируют свет должным образом, часто можно отнести к некачественной работе или некачественной продукции.

Если вы только что переехали в новый дом и обнаружили выключатели, которые, кажется, вообще ничего не активируют, это может быть признаком того, что выключатели были заменены и приспособления удалены, или это может быть неисправность в розетке, цепи или проводка. Проконсультируйтесь с электриком, если у вас возникли проблемы с выключателями в вашем доме.

Хотите несколько советов по электробезопасности для вашего дома?

4.

Частое срабатывание автоматического выключателя

Элементы высокой мощности, такие как микроволновые печи и фены, могут отключать автоматические выключатели, особенно когда другие потребляющие мощность элементы используются на том же источнике. Автоматический выключатель предназначен для защиты вас и вашего дома, поэтому, когда он срабатывает, это признак того, что он выполняет свою работу.

Посмотрите, чем вы пользовались, когда он сработал. Если это был фен, попробуйте использовать низкую настройку.В качестве альтернативы ограничьте потребление электроэнергии в одной цепи, пока используются устройства с высокой мощностью.

5. Перегрузка цепи

Одной из основных причин частых срабатываний выключателя является перегрузка силовых плат. В большинстве домов и квартир, даже в более новых, не хватает розеток питания, например, для установки всего домашнего развлекательного устройства. Если автоматические выключатели в вашем доме часто срабатывают, это может быть связано с перегрузкой цепи. Предотвратите это:

  • Никогда не подключайте силовые платы последовательно.
  • Удалите неиспользуемые устройства (например, зарядные устройства для телефонов все еще потребляют энергию, даже если они не подключены).
  • Распределите свои электрические потребности повсюду. Не перегружайте ни один контур.
  • Обращайте внимание на то, как вы подключаете устройства в доме - какие используются, а какие ненужные.

6. Свет слишком яркий или тусклый

Если некоторые источники света в доме кажутся слишком яркими, а другие тусклыми, то есть две вероятные причины:

  1. Различные типы источников света с разной мощностью: убедитесь, что все шары идентичны .
  2. Плохое соединение основной нейтрали: это будет продолжать создавать проблемы для дома, пока не будет устранено профессионалом.

7. Поражение электрическим током

Поражение электрическим током - неприятный опыт. Несмотря на то, что они обычно довольно легкие, что-то вроде статического разряда, они напоминают нам, что электричество опасно, когда, вероятно, не используется.

Поражение электрическим током обычно происходит при включении или выключении устройства. Проблема может быть в приборе или в проводке.Вы можете проверить это, подключив другое устройство и проверив, можно ли воспроизвести результаты, однако вы рискуете снова поразить электрическим током. В большинстве случаев лучше поговорить с электриком.

8. Высокий счет за электроэнергию

Снижение стоимости вашего счета за электроэнергию может включать:

  • Переход к более рентабельному поставщику
  • Выявление электрических устройств, которые могут вызывать скачки напряжения
  • Устранение утечек в системе горячего водоснабжения
  • Отключение электроприборов и зарядных устройств, когда они не используются
  • Ремонт поврежденных проводов или цепей

9.Лампочки перегорают слишком часто

Есть ряд причин, по которым ваши фонари могут перегорать слишком часто:

  • Слишком высокая мощность
  • Изоляция слишком близко к свету
  • Плохая проводка в цепи
  • Плохая проводка от сети
  • На диммерном переключателе слишком большая общая мощность на одном переключателе
  • Если мигает, вероятно, плохое соединение в цепи.

Выявить проблему непросто для непрофессионалов.Если вы сталкиваетесь с лампочками, как будто это никого не касается, возможно, стоит обратиться к электрику, чтобы он помог определить основную причину перегорания лампочки.

10. Утопленный свет «гаснет» и снова включается.

Утопленное освещение (например, потолочные светильники) оборудовано предохранительными устройствами, которые отключают питание светильника, когда он становится слишком горячим. Либо вы используете слишком большую мощность на лампе, либо изоляция потолка расположена слишком близко к лампе.

Проверяйте на чрезмерное нагревание

Проверяйте верхнее освещение время от времени:

  • Вырабатывают ли они чрезмерное тепло?
  • Какая общая мощность в цепи?
  • Правильно ли они изолированы?

Перегрев освещения может стать причиной пожара, поэтому регулярно проверяйте его.

Что делать, если проблемы не исчезнут

Если в вашем доме возникают проблемы с электричеством, вам следует обратиться к электрику. Безопасность дома имеет первостепенное значение, поэтому не оставляйте ничего, что нужно изменить. Свяжитесь с профессионалом, например, с вашим местным электриком Platinum, чтобы он помог диагностировать проблемы с домашней электросетью для вашего душевного спокойствия и гарантии безопасности.

Как правильно выбрать автоматический выключатель

Автоматические выключатели - очень важная часть электробезопасности.Они контролируют количество электричества, протекающего через систему электропроводки здания. Если в вашем доме произошла электрическая перегрузка или короткое замыкание, исправный автоматический выключатель обнаружит проблему и отключит подачу электроэнергии. Это защитит вашу проводку и приборы, пока вы не решите проблему и не включите электричество. Однако для того, чтобы автоматический выключатель выполнял свою работу должным образом, вы должны подобрать правильный автоматический выключатель, который точно соответствует вашим потребностям. Прочтите следующие простые объяснения, и вы будете готовы выбрать подходящий автоматический выключатель для своего дома.

3 емкости автоматических выключателей

автоматические выключатели доступны с 3 различными значениями напряжения. Каждый из них рассчитан на определенное количество электроэнергии.

  1. Низковольтные термомагнитные выключатели лучше всего подходят для большинства частных домов. Они учитывают электрические токи до 1000 ампер.
  2. Автоматические выключатели среднего напряжения используются в больших зданиях, таких как жилые комплексы и предприятия, которые регулярно потребляют до 72 000 вольт.
  3. Высоковольтные выключатели используются рядом с линиями электропередач и в других местах, где регулярно используется напряжение более 72 000 вольт.

Как работает автоматический выключатель?

В низковольтных автоматических выключателях есть 2 защитных механизма, которые предохраняют ваши приборы от перегрева из-за электрических перегрузок:

  • Первый - это электромагнит, который немедленно отключает электрический ток при обнаружении сильного скачка напряжения.
  • Второй предохранительный механизм приводится в действие термической металлической полосой, которая изгибается и переводит переключатель в положение «Выкл.», Когда слишком много тепла воздействует на продолжительный электрический импульс.

Типы автоматических выключателей

В категории низковольтных автоматических выключателей для домашнего использования вы также найдете 3 различных типа.

  1. Стандартные автоматические выключатели - самый распространенный тип, используемый для большинства электрических розеток в доме, особенно для тех, которые обслуживают крупную бытовую технику. Они могут быть одно- или двухполюсными.
  2. Автоматические выключатели GFCI отключают питание цепи не только в случае перегрузки или короткого замыкания, но и при обнаружении замыкания на землю.Они необходимы в тех частях дома, где электрические розетки расположены рядом с источниками воды, например, на улице, на кухне и в ванной комнате.
  3. Автоматические выключатели AFCI прерывают подачу питания, когда обнаруживают скачок напряжения или ненормальный путь, который может вызвать электрический пожар. Они требуются по нормам во всех новых домах, заменяя стандартные автоматические выключатели.

Определите размер автоматического выключателя, который вам нужен

Чтобы выбрать автоматический выключатель наилучшего размера для ваших конкретных домашних нужд, проверьте размер провода, указанный на кабеле, который должен быть подключен к автоматическому выключателю.Вы увидите 2 перечисленных измерения: первое покажет вам калибр провода, за ним следует тире и второе число, которое указывает, сколько проводов находится внутри кабеля. После того, как вы установили калибр проводов, используйте следующую таблицу, чтобы выбрать правильный автоматический выключатель:

  • Провод 8 калибра = автоматический выключатель на 40 А
  • Провод 10 калибра = автоматический выключатель на 30 А
  • Провод 12 калибра = Автоматический выключатель на 20 ампер
  • провод калибра 14 = автоматический выключатель на 15 ампер

Электротехнические работы всегда должны выполняться с соблюдением техники безопасности.Если у вас есть какие-либо вопросы или затруднения по поводу выбора правильного автоматического выключателя для вашего проекта, поговорите со специалистом в местном хозяйственном магазине или позвоните опытному электрику, чтобы получить полезный совет. Удачи!

Эта статья была обновлена ​​12 ноября 2017 года.

Умные способы спрятать провода и шнуры в вашей квартире

Когда вы ищете дизайнерские идеи для своей квартиры, одна из самых важных вещей, которую вы можете сделать, - это естественным образом вписать свои технологии в жилое пространство.Из-за путаницы проводов ваша квартира может выглядеть неорганизованной, даже если все остальное чистое.

К счастью, эксперты по домашнему дизайну решают эту проблему уже несколько лет, и есть несколько отличных решений. Следуйте пяти советам и приемам, приведенным ниже, чтобы скрыть свои шнуры и придать своей квартире чистый, современный и организованный вид.

1. Скрыть зарядную станцию ​​

Прикроватная тумбочка - одно из тех мест в любой квартире, которые в спешке могут превратиться в беспорядочную путаницу проводов.Если вы заряжаете всю свою электронику у кровати, у вас, вероятно, будет хотя бы несколько шнуров, претендующих на место здесь. Это также может применяться везде, где вы заряжаете свои устройства.

Решение состоит в том, чтобы спланировать вашу зарядную станцию ​​таким образом, чтобы она выглядела чистой и организованной. Самый простой способ - спрятать его в ящик. Для этого просто проделайте небольшое отверстие в задней части ящика и вытяните удлинитель из задней части. Откройте ящик, чтобы получить доступ ко всем вилкам на удлинителе, затем закройте его, чтобы скрыть беспорядок.

Важно убедиться, что шнур достаточно провисает, чтобы он не вырывался из стены, когда вы открываете ящик. Купите шнур на фут или два длиннее, чем вы думаете, чтобы быть в безопасности.

Другой вариант - купить зарядную станцию, которая может быть установлена ​​на прикроватной тумбочке. При использовании любого из этих обходных путей у вас останется только один шнур, о котором нужно беспокоиться: тот, который входит в вашу зарядную станцию. Есть несколько простых способов скрыть это - читайте дальше, чтобы узнать, что они из себя представляют.

2. Повесьте что-нибудь за столом

Провода и шнуры могут быстро накапливаться на вашем столе, особенно когда у вас интенсивная настройка компьютера. Это может быть компьютер, несколько динамиков, несколько мониторов, док-станция и многое другое. Все эти компоненты требуют большого количества шнуров, которые, вероятно, свисают в беспорядочной паутине кабелей за вашим столом.

В зависимости от того, где находится ваш стол и какой у вас стол, все эти шнуры может быть не так легко увидеть.Но если они начинают раздражать глаза, есть простое решение. Просто отрежьте ткань или любой другой материал и повесьте его на задней части рабочего стола. Подсоедините его к ножкам стола, чтобы убедиться, что он там не слишком болтается.

Вы можете использовать забавный узор или цвет, чтобы добавить изюминку, или подобрать что-нибудь к своему столу, чтобы создать более традиционный вид.

3. Спрячьте маршрутизатор за украшениями

Скорее всего, у вас где-то в квартире есть Wi-Fi-роутер и все идущие к нему провода.Маршрутизаторы обычно работают лучше, когда они расположены высоко, а это означает, что вам нужно прокладывать кабели до высокой точки в вашей квартире. Попробуйте верхнюю часть книжной полки, а затем положите перед ней книги, чтобы скрыть устройство. Прикрепите шнуры к боковой стороне книжной полки, чтобы они не мешали.

4. Спрячьте их в консилер для кабелей

Иногда вам нужно провести кабели прямо через стену (например, чтобы подвести их к настенному телевизору). В этом случае вы можете использовать консилер для кабелей, чтобы соединить провода вместе и скрыть их от глаз.

Выберите консилер для кабеля, который подходит к вашей отделке для максимальной осмотрительности, или выберите цвет, который дополняет вашу дизайнерскую схему и создает некоторые художественные углы. Если вы выберете правильный консилер и разместите его правильно, люди могут даже не заметить его, когда будут осматривать вашу квартиру.

5. Шнуры Wrangle с обычными принадлежностями

Есть большая вероятность, что у вас уже есть некоторые расходные материалы, которые можно использовать для упорядочивания шнуров. Например, зажимы для бумаги и лента отлично подходят для связывания шнуров вместе и прикрепления их по бокам мебели.

Если вы ищете что-то более надежное, застежки-молнии стоят очень недорого. После того, как вы связали шнуры вместе, их можно легко протянуть по сторонам мебели. Если на вашей мебели нет подходящего места для зажима для папок, стяжки или ленты, попробуйте прикрепить провода на липкий пластиковый крючок.

Апартаменты в Фениксе

Heers Management предлагает одни из самых современных квартир в Фениксе на рынке. Наши современные макеты разработаны с учетом новых технологий, а это означает, что у вас будет множество розеток по всему блоку, особенно там, где они вам нужны больше всего.

Хорошее покрытие розеток снижает необходимость прокладывать провода из одной стороны комнаты в другую, поэтому вам не придется так стараться, чтобы скрыть свои шнуры и провода. Свяжитесь с нами сегодня, чтобы организовать прогулку и узнать, что мы имеем в виду!

Что такое однофазные и трехфазные электрические системы? SESCOS

Это только этап!

Вы слышали термины однофазный и трехфазный , когда речь идет об электропроводке? Если вам интересно, что это такое и как они влияют на вашу электрическую проводку, больше не удивляйтесь.

Даже если вы никогда не задумывались, всегда полезно понять основные электрические концепции. Вот краткое описание различий между двумя типами электрических систем.

Что это за фазы?

Трехфазное питание и однофазное питание - это разные способы настройки электрических систем. Большинство жилых домов, небольших многоквартирных домов и малых предприятий работают от однофазного источника питания.

Промышленные предприятия, такие как заводы, склады и перерабатывающие предприятия, работают от трехфазного источника питания.Если вы собираетесь подключить дом или офис, вам необходимо настроить его с помощью системы правильного типа.

Что такое однофазная система?

Однофазная установка требует двух проводов. Один должен быть проводником, а другой - нейтральным. По проводнику проходит ток. Нейтральный провод возвращает его.

Однофазная установка:

  • Получает питание от одного источника.
  • Имеет напряжение 230.
  • Требуется два провода для замыкания цепи.
  • Он имеет переменный источник питания, который может падать до нуля.
  • Он менее эффективен, чем трехфазная система.
  • Может питать фонари, мелкую бытовую технику и большую часть электроники.

Трехфазная система

Трехфазная система имеет четыре провода. Три - проводники, а один - нейтральный. Вы можете настроить трехфазную систему как однофазную, но нельзя сделать наоборот.

Трехфазная система:

  • Получает питание от трех проводов.
  • Имеет напряжение 415.
  • Для замыкания цепи требуется четыре провода.
  • Идеально подходит для интенсивного коммерческого использования.
  • Имеет постоянный источник питания.
  • Это более экономично, чем однофазная установка.

Есть ли двухфазная система?

Нет, нет. Вы получите только один или три.

Это сбивает с толку, потому что некоторые более крупные бытовые приборы работают от 240 вольт. Как они работают в однофазной системе?

В случаях, когда вам нужно 240 вольт, в цепь подаются оба горячих провода.Это двойное питание считается «полнофазной цепью» , потому что в небольших приборах, работающих от 120 вольт, используется только один провод под напряжением. Вот почему однофазные системы иногда называют двухфазными.

Как узнать, какой у вас тип?

Спросите у профессионального электрика всегда лучше, и вот два варианта, которыми они могут помочь:

Первый - открыть коробку и посмотреть, сколько проводов находится внутри изоляции. Помните, что однофазная система имеет два провода.В трехфазной системе их четыре.

Другой способ - проверить напряжение. Если у вас трехфазная система, вы увидите показания 120 вольт между горячим проводом и заземляющим проводом. Вы увидите 206 вольт между двумя горячими проводами.

Если ваша система однофазная, вы измеряете 120 вольт между горячим проводом и заземляющим проводом. Вы также увидите 240 вольт между двумя горячими проводами.

В SESCOS установлены фазеры

Надеемся, вам понравилось узнать о фазах и схемах.

В SESCOS мы работаем с электрическими системами всех типов и размеров. Среди наших клиентов местные жители, малый бизнес и крупные коммерческие предприятия. Свяжитесь с нами, если вам необходимо установить потолочный вентилятор, свет для парковки или резервный генератор для вашего промышленного предприятия. Живете ли вы или работаете в Лисбурге, Рестоне или Винчестере, вы можете рассчитывать на SESCOS для всех ваших электрических нужд.

Вот почему ваша розетка не работает

Когда электрическая розетка внезапно перестает работать, это никогда не бывает приятным занятием.Но пока не ожидайте худшего. Некоторые причины выхода из строя розетки довольно просты, в то время как другие требуют помощи специалиста-электрика. Roman Electric хотела бы обратиться к этим причинам для домовладельцев Висконсина.

Ниже приведены возможные причины, по которым ваша розетка не работает.

Ваш автоматический выключатель отключился

Автоматические выключатели отключаются при обнаружении непреднамеренного электрического тока. Если в вашей розетке произошло короткое замыкание или перегрузка, возможно, ваш автоматический выключатель отключил ее питание.Проверьте другие близлежащие розетки, чтобы убедиться, что они работают. Если они тоже мертвы, то обратитесь к своему автомату.

При срабатывании автоматического выключателя рычаг обычно переводится в среднее или выключенное положение. Прежде чем снова включить автоматический выключатель, сначала отключите от сети и снимите все приборы, подключенные к обесточенным розеткам. Слишком большое количество подключенных к электросети приборов могло вызвать срабатывание автоматического выключателя. Кроме того, поврежденные приборы могут легко закоротить, что приведет к срабатыванию автоматического выключателя.Прежде чем снова включить автоматический выключатель, отключите его от сети и осмотрите свои приборы.

Вашей розетке требуется новая проводка

Электропроводка - это основной вид транспорта электроэнергии. Если проводка повреждена или устарела, электричество не сможет нормально перемещаться. Розетка может перестать работать из-за неисправной проводки. Помимо выхода из строя розетки, к другим признакам неисправности проводки относятся:

  • Постоянный гудящий звук из розетки
  • Пригоревшие следы и запах от торговой точки
  • Мерцающие огни
  • Розетка горячая на ощупь
  • Ваша электрическая система устарела

Если у вас возникла какая-либо из этих проблем, свяжитесь с Roman Electric для дальнейшей диагностики.

Ваша розетка - GFCI

Розетки

GFCI (прерыватель цепи замыкания на землю) предназначены для уменьшения опасности поражения электрическим током. Когда электрический ток идет по непредусмотренному пути, розетка GFCI быстро отключает питание. Это означает, что если у вас розетка GFCI, возможно, она отключилась из-за короткого замыкания.

Как узнать, является ли ваша торговая точка GFCI? Национальный электрический кодекс (NEC) требует наличия розеток GFCI для ванных комнат, кухонь, на открытом воздухе и прачечных.Розетку GFCI легко определить по кнопкам тестирования и сброса, расположенным между двумя вилками. Если ваша неработающая розетка оказывается GFCI, решение может заключаться в простом нажатии кнопки сброса.

Перед тем, как нажать кнопку сброса, сначала отключите все устройства от розетки. Проверьте свое устройство на наличие проблем, которые могли вызвать короткое замыкание, например, заметных трещин или поврежденных шнуров. Также проверьте розетку GFCI на наличие влаги или повреждений.

Для получения дополнительной информации о GFCI и NEC щелкните здесь.

У вашей розетки плохое соединение

Возможно, у вашей розетки плохое соединение, из-за чего она перестала работать. Розетки устанавливаются с использованием коробки, и с этой коробкой могут возникнуть проблемы, такие как неплотное соединение или поврежденные винты. Если розеточная коробка не может обеспечить достаточную мощность, розетка перестанет работать.

Симптомы плохого соединения практически идентичны плохому подключению. Что также остается аналогичным, так это сложность диагностики проблемы без помощи специалиста-электрика.Если вы опасаетесь, что ваша розетка не имеет хорошего соединения, свяжитесь с Roman Electric для дальнейшей диагностики.

Изучив возможные причины, по которым ваша розетка не работает, вы можете быть готовы проконсультироваться со специалистом-электриком. Roman Electric поможет устранить любую проблему, связанную с неисправной розеткой, а также предоставит услуги по ремонту или замене розетки.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
