Как правильно спаять полипропиленовые трубы, инструкции, советы и рекомендации

Водопровод и отопительная система — это неотъемлемые элементы любой современной квартиры или дома. Основой этих систем являются трубы. На смену традиционным чугунным и стальным конструкциям приходят более долговечные и простые в монтаже полипропиленовые водопроводные и отопительные конструкции. Они пластичны, легко ремонтируются или заменяются, не подвержены коррозии.

Правильный выбор и грамотное их соединение позволит обеспечить долговечность водопроводных и тепловых отопительных систем.

• Основные типы полипропиленовых труб
• Фитинги и муфты — виды и назначение
• Инструменты для сварки
  • Паяльник
  • Ножницы
  • Шейвер
  • Обезжиривающее средство
• Пайка полипропиленовых труб
• Как паять трубы
  • Подготовка
  • Температурные параметры монтажа
  • Трубопровоы холодного водоснабжения
  • Трубопроводы тепловых магистралей и горячего водоснабжения
• Ремонт вышедших из строя участков магистрали
• Метод холодной сварки

Основные типы полипропиленовых труб

Подбор труб напрямую зависит от назначения их применения. Основными параметрами считаются: температура среды, которая будет проводиться по трубопроводной магистрали и рабочее давление системы. Не менее важен диаметр трубопровода, и зависит он от объёмов жидкости, которую должна пропускать магистраль.

Для трубопроводов холодного водоснабжения используют трубы без армированной составляющей со следующими маркировками:

• ​​ PN 10 — изделие рассчитано на температуру жидкости до 20 градусов при использовании в системах тёплого пола до 45 градусов при максимальном давлении в системе до 1 МПа;
• PN 16 — изделие используется в холодном и горячем водоснабжении при температуре жидкости до 95 градусов и давлении до 1.6 МПа.

Изделия, обладающие более высокими термальными характеристиками и возможностью работы в системах холодного и горячего водоснабжения с большим давлением, маркируются индексами:

• PN 20 применяются в температурном режиме до 95 градусов и максимальном давлении до 2 МПа.
• PN 25 применяются в системах отопления горячего водоснабжения. Имеют армированную составляющую, что значительно повышает прочность. Температурный режим работы до 95 градусов и максимальное давление до 2.5 МПа.

Кроме труб, для монтажа системы необходимы соединительные элементы, которые позволяют создать цельную систему теплосети или водоснабжения с учётом всех необходимых требований для каждого отдельного случая.

Фитинги и муфты — виды и назначение

При прокладке водопровода для соединения участков водопроводной магистрали применяют специальные муфты и фитинги различных форм. Они бывают прямыми и угловыми.

Для разветвления применяют разветвляющие фитинги различных конфигураций, а также фитинги для перехода труб из полипропилена на другие соединители водопроводной системы, например, гибкие соединения, ведущие к точкам водоотдачи, кранам, смесителям.

Перед монтажом водопроводной или тепловой системы составляется чертёж, учитывающий все повороты, ответвления и соединения с источниками потребления. Это отлично помогает рассчитать необходимый вид и количество муфт и фитингов. После приобретения всех элементов приступают к монтажу конструкции.

Инструменты для сварки

Методика пайки заключается в нагреве до расплавления материала соединяемых поверхностей с последующим соединением и фиксацией. Для проведения данных работ необходимо приготовить особые инструменты.

1. Специализированный паяльник.
2. Ножницы для резки труб из полипропилена.
3. Приспособление для очистки армированной части труб — шейвер.
4. Обезжиривающее средство на спиртовой основе.

А также понадобится рулетка, нож, уголок, кусок ненужной тряпки, напильник или шкурка, маркер.

Паяльник

Этот основной инструмент, необходимый для спайки полипропиленовых изделий, может быть двух типов:

• Ручной тип предназначен для спайки частей трубопровода небольшого диаметра до 65 мм. Бывает двух видов: цилиндрического и мечеобразного. Используется в бытовых целях, отличается невысокой стоимостью и компактным видом.
• Механический тип — это автоматические или полуавтоматические сварочные станции для монтажа труб большого диаметра свыше 63 мм. Центровка и соединение элементов происходит при помощи специальных устройств на гидравлическом или механическом принципе действия. Такой паяльный аппарат имеет большой размер и стоимость, предназначен для использования как в помещениях, так и в полевых условиях.

Для монтажа теплосети, водопровода в квартире или доме используют ручной паяльный аппарат и насадки к нему. Насадки входят в комплект поставки паяльника и имеют различные размеры, соответствующие стандартам производимых труб диаметром до 63 мм. Каждая насадка соответствует, с одной стороны, внутреннему диаметру, с другой — внешнему диаметру трубы того или иного стандарта. Насадки покрыты тефлоновым напылением. Это позволяет легко освобождать нагретую часть изделий для последующей спайки между собой.

Ножницы

Инструмент, позволяющий отрезать полипропиленовое изделие под углом 90 градусов по отношению к вектору длины трубы, сохраняя ровную кромку среза. Это очень важно для надёжности спайки соединений.

Шейвер

Это приспособление для правильной зачистки от армированного слоя. Позволяет ровно и на необходимую глубину зачистить внешний диаметр изделия до чистого полипропилена на трубах с верхним армированием.

Обезжиривающее средство

Необходимо для качественного расплава изделий и герметичного соединения конструкции.

Пайка полипропиленовых труб

Спайка труб из полипропилена несложна, но требует аккуратности и точности в соблюдении немногочисленных технологических требований. Как правильно паять полипропиленовые трубы будет рассказано ниже. Соединение элементов происходит путём раструбной пайки с одновременным нагревом внешней части трубы и внутренней части муфты или фитинга паяльным аппаратом при помощи насадки, соответствующей размерам спаиваемых элементов.

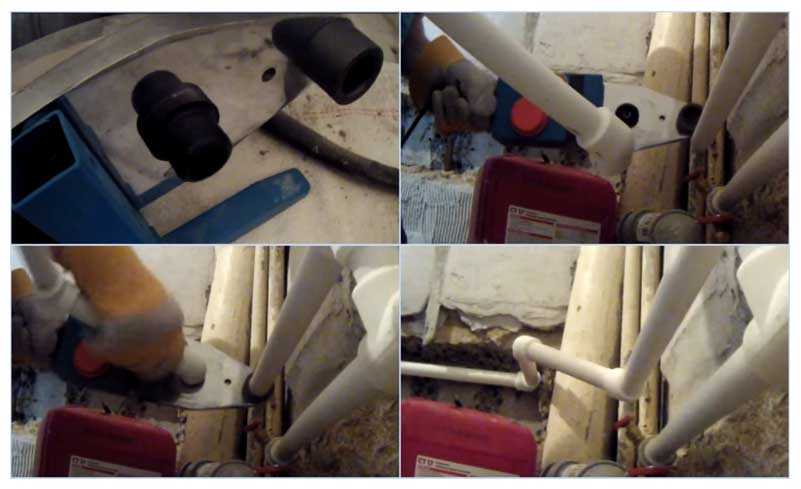

После нагрева до нужной температуры детали снимаются с насадки и быстро соединяются и образуют монолитный узел, проще говоря, сплавляются между собой. Метод называется диффузионным, так как детали после нагрева могут беспрепятственно соединяться. После застывания образуется герметичное соединение. Для качественного правильного соединения элементов трубопровода понадобится провести ряд подготовительных работ.

Как паять трубы

Подготовка

Перед началом монтажа конструкции трубопровода нужно правильно нарезать трубы, чтобы не возникало проблем со стыковкой элементов. Все обрезы материала необходимо производить ножницами под углом в 90 градусов. Они дают возможность сделать наиболее точный отрез с ровным краем.

Затем необходимо разметить размеры соединительных поверхностей. Для этого определяется глубина нагрева фитинга или муфты путем отметки карандашом или маркером размера заглубления насадки. Отметку такого же размера делают на трубе.

Подготовка паяльника заключается в установке аппарата на рабочую подставку. Насадки, соответствующие диаметрам монтируемых деталей, крепятся на нагревательную поверхность. Элементы монтажа должны относительно легко попадать в нагретые насадки.

На регуляторе управления температурой паяльника выставляется оптимальная температура нагрева, она обычно составляет 210—260 градусов, полипропилен начинает плавиться при 170 градусах. Детали, подлежащие соединению, одновременно надеваются на отмеченную маркером глубину на нагретые насадки.

Дождавшись размягчения поверхностей (необходимое для этого время можно определить по специальным унифицированным таблицам), детали соединяют между собой на отмеченную глубину. Элементы соединяют с небольшим усилием, но без поворотов по своей оси — это категорически запрещено и нарушит герметичность сплава нагретых поверхностей.

Температурные параметры монтажа

Температура пайки полипропиленовых труб зависит от диаметра и толщины изделия и начинается от 170 градусов. Для удобства расчёта времени нагрева существуют специальные таблицы. Ниже указаны временные параметры нагрева основных диаметров труб, используемых при монтаже домашних теплосетей или водопровода при температуре нагрева паяльного агрегата 240 градусов.

Стандартные диаметры труб, фитингов муфт в миллиметрах	Время нагрева в секундах	Время стыковки соединяемых деталей	Время фиксации для охлаждения деталей
16	5	4	2
20	5	4	2
25	7	4	2
32	8	6	4
40	12	6	4

Используя параметры оптимального нагрева, стыковки и охлаждения соединяемых элементов, добиваются надёжного спаивания полипропиленовых труб и других составных частей трубопровода.

Трубопровоы холодного водоснабжения

Для монтажа холодного водоснабжения можно использовать любые полипропиленовые трубы, в том числе марки PN 10 и PN 16. Эти модели тонкостенны и требуют аккуратного отношения при стыковке расплавленных частей, для их соединения прилагается минимальное усилие. А также необходимо строго соблюдать время необходимого нагрева частей соединения. Для холодного водоснабжения используют, как правило, не армированные трубы, поэтому дополнительная обработка стыковочных концов не требуется. Перед началом монтажа основной конструкции лучше сначала произвести несколько пробных соединений для выбора оптимальной температуры нагрева паяльника.

Трубопроводы тепловых магистралей и горячего водоснабжения

Горячая вода, проходящая по трубам, вызывает незначительное расширение материала и, как следствие, увеличение длины изделия. Для компенсации этого явления при монтаже необходимо время от времени делать П-образные искривления магистрали. Высокая температура воды также требует установки специализированных армированных труб, которые изготавливаются немного больше необходимого для состыковки диаметра. Аккуратно обрезают лишний слой материала шейвером. Это необходимо для компенсации расширения по ширине трубы при нагреве. Дальнейшие действия происходят так же, как и при стыковке холодного водопровода.

Ремонт вышедших из строя участков магистрали

При разрыве трубы, течи или в результате некачественной пайки порой возникает необходимость замены вышедшего из строя участка. Для этого отключается водоснабжение и вырезается повреждённый участок специальными ножницами. В местах отреза в обязательном порядке осушаются края труб, зачищаются и протираются спиртосодержащей обезжиривающей жидкостью. Только после этого приступают к привариванию нового исправного куска методами, описанными выше в зависимости от температуры, проводимой по магистрали воды.

Метод холодной сварки

Этот способ соединения элементов магистрали подойдёт только для холодной воды под незначительным давлением. Стыковочные поверхности обезжириваются. Наносится специальный клей, продающийся в строительных магазинах, элементы стыкуются и фиксируются на тридцать секунд. Водопровод будет готов к использованию только через час. Такой метод не отличается надёжностью и не создаёт монолитное соединение деталей.

Полипропиленовые трубы — это хорошая альтернатива классическим, стальным или чугунным магистралям. Монтаж водного и теплового снабжения с их помощью прост, не трудоёмок и дешёв. Поэтому эти изделия заняли своё большое и законное место в своём сегменте строительного рынка.

Как паять полипропиленовые трубы своими руками: видео

Содержание

1. Основные принципы технологии
2. Пайка без паяльника
3. Инструкция по пайке

Имея под руками инструкцию и специальные инструменты, которыми осуществляется разводка, разрезка и фиксация, можно провести монтажные работы водопроводной системы своими руками. Так, как паять полипропиленовые трубы в домашних условиях очень легко, процесс не займет много времени и сил.

Основные принципы технологии

Самое важное правило, о котором стоит помнить – это то, что полипропилен имеет свойство терять свои качества при перегреве. Несмотря на все положительные качества этого материала, он очень плохо переносит термическое воздействие.

Температура диффузии молекул пластика этого типа – 140 градусов. При перегреве соединение может истончаться.

Фото — фитинги и прочие соединители для полипропилена

Именно поэтому полипропиленовые соединения не рекомендуется использовать для отопления, где рабочий процесс осуществляется в температуре более 120 градусов. Если нет других вариантов, то используйте армированные материалы, которые более прочны к высоким температурам.

Правила пайки:

1. Специалисты отмечают, что соединяя фитинги и полипропиленовые коммуникации в домашних условиях, нужно использовать температуру 95 градусов, при этом трубы, армированные стекловолокном, могут быть сварены при 100–120 градусах;
2. При работе с диаметром до 63 мм (наиболее часто встречаются в системах холодного водоснабжения), нужно использовать электромуфтовую сварку;
3. Строго придерживайтесь отведенного времени воздействия. Если превысить его более, чем на 2 секунды, то пластик может расплавиться и труба просто не войдет в фитинг. Придется обрезать её;
4. Продолжительность и температура паяльного процесса выбирается исходя из диаметра и толщины стенок пластика.

Правильно подобрать нужную температур, при которой можно паять полипропилен, поможет специальная таблица:

Диаметр, мм	16	25	40	63	90
Нагрев, с	5	7	11	24	39
Пауза, с	4	4	4	6	6
Охлаждение, с	120	120	240	360	360

Эти показатели являются приблизительными и могут изменяться в зависимости от типа материала и рабочего инструмента. В данном случае они даны на паяльник с мощностью 1800 Вт. Это не профессиональный инструмент, поэтому для более высокотехнологичного оборудования параметры времени подбираются уменьшенными.

Фото — правильное соединение

Видео: как паять своими руками полипропиленовые трубы

Паяльные жала (сделай сам)

Обновлено: 21 июня 2017 г.

Пусть протекающие трубы не испортят вам настроение

Следующий проект›

Семейный мастер на все руки

Не позволяйте медным трубам мешать вам делать водопровод самостоятельно. С помощью этих советов вы всегда сможете получить герметичные соединения с первой попытки.

Авторы журнала «Сделай сам» из журнала «Семейный мастер на все руки»

Пайка соединения медных труб.

Я научился паять в старшей школе. Это было на удивление просто — настолько просто, что мой учебник описывал весь процесс всего за пять шагов:0003

1. Тщательно очистите конец трубы наждачной бумагой.
2. Тщательно очистите внутреннюю часть фитинга проволочной щеткой.
3. Обильно нанесите флюс на трубу и фитинг и соберите соединение.
4. Нагрейте фитинг (не трубу) пропановой горелкой в ​​течение примерно 30 секунд.
5. Прикоснитесь припоем к стыку.

Следуя этим основным шагам, я успешно пропаял несколько соединений и поздравил себя с тем, что стал опытным сантехником. Но когда я взялся за свой первый реальный проект сантехники, я обнаружил, что основ не всегда достаточно. После нескольких ошибок и множества советов я научился некоторым хитростям для успешной пайки. Вот коллекция моих любимых.

Разберите клапаны перед пайкой

Клапаны повреждены теплом

Чтобы тепло не повредило резиновые или пластиковые детали внутри, разберите клапаны перед пайкой.

Чтобы тепло не повредило резиновые или пластиковые детали внутри, разберите клапаны перед пайкой. Большинство клапанов, таких как показанный здесь запорный патрубок, можно легко разобрать и собрать за несколько секунд. Шаровые краны являются упрямым исключением. К счастью, шаровые краны не так легко повредить при нагревании. Просто обязательно откройте клапан и сконцентрируйте тепло на фитинговых концах корпуса клапана.

Не допускайте припоя на резьбе

Не допускайте припоя на резьбе

Покройте резьбу смазкой для труб, чтобы на нее не попал припой.

Даже небольшая капля припоя на резьбе фитинга может сделать затяжку фитинга практически невозможной. Резьбовой фитинг лучше всего припаять к трубе до того, как вы подсоедините другой конец трубы. Таким образом, вы сможете поставить трубу вертикально, чтобы лишний припой стекал с резьбы. При припаивании резьбового фитинга к уже установленной трубе защитите резьбу толстым слоем пасты для труб (также называемой «герметиком для резьбы» или «герметиком для соединения труб»). Тепло от горелки высушит пасту, и она станет бесполезной в качестве герметика. Вытрите его и нанесите новый раствор.

Хлеб останавливает воду

Хлеб хорош не только для соуса, но и для впитывания

Вода рассеивает тепло — скатайте белый хлеб в шар и заткните его глубоко в трубу, чтобы вода не попала в место пайки.

Если через стык капает немного воды, фитинг не может быть достаточно горячим, чтобы расплавить припой. Чтобы остановить струйку, скатайте белый хлеб в шар и засуньте его глубоко в трубу. Хлеб будет удерживать воду достаточно долго, чтобы вы могли спаять соединение (работайте быстро!), а затем быстро растворится, когда вы снова включите воду.

ОСТОРОЖНО!

Используйте только белый хлеб. Цельная пшеница содержит песчаные зерна, которые могут застревать в клапанах.

Дайте паяным соединениям остыть

Горячий припой хрупок. Даже легкие движения, такие как вибрация от ближайших ударов молотка, могут разрушить паяное соединение, которое еще не остыло. Дайте ему остыть в течение нескольких минут, прежде чем прилагать к нему какие-либо усилия.

Не сжигайте флюс

Если флюс начинает дымиться или чернеть при нагревании стыка, это означает одно из двух: вы перегрели стык, удерживая на нем горелку слишком долго, или, что более вероятно,— вы держите горелку слишком близко, пытаясь слишком быстро нагреть соединение. Отойдите и не торопитесь. Если флюс сгорит, припой свернется в шарики и скатится с трубы, а не прилипнет, как должен.

Газ MAPP против пропана

Пропановая горелка — традиционное оружие сантехников, работающих по выходным. Он отлично подходит для большинства работ и дешев: вы можете получить 14 унций. одноразовый баллон с пропаном и фонарик примерно за 20 долларов.

Большим преимуществом газа MAPP (метилацетилен-пропадиен) является то, что он горит более чем в два раза горячее, чем пропан. Это означает, что соединение нагревается достаточно, чтобы расплавить припой в два раза быстрее; вы сэкономите от 15 до 30 секунд на каждое соединение. Газ MAPP также позволяет паять большие трубы (с пропаном трудно пайку труб диаметром более 1 дюйма). Но вы платите за дополнительное тепло: баллон с газом MAPP стоит примерно в два раза дороже, чем пропан, и требует специальной горелки, которая будет стоить двадцать долларов или больше.

МАПП и баллоны с пропаном и горелки.

Собрать и припаять сразу все концы фитинга

Нельзя, например, вставлять трубу в один конец колена и припаивать ее, а затем вставлять и припаивать вторую трубу. Если вы это сделаете, вы, вероятно, испортите первый косяк.

Защита близлежащих соединений от нагревания

Предотвращение нагревания близлежащих соединений

Оберните близлежащие соединения мокрой тряпкой, чтобы они не нагревались настолько, чтобы размягчить припой.

Если вы припаиваете 3 дюйма или менее от другого паяного соединения, оберните его влажной тряпкой, чтобы он не нагревался настолько, чтобы размягчить припой. Тряпка должна быть из хлопка, а не из синтетического материала, который может загореться.

Если стык протекает, припаяйте заново

Сначала перекройте воду и откройте кран ниже места протечки, чтобы дать трубе стечь. Затем смажьте соединение припоем, нагрейте его и добавьте еще припоя. Обычно это работает. Если это не так, вам придется разобрать соединение и начать все сначала.
