Как правильно соединить двойной выключатель: Как подключить двухклавишный выключатель своими руками

Содержание

Как правильно подключить двойной выключатель

Из статьи вы узнаете как самостоятельно подключить двойной выключатель, узнаете тонкости монтажа и защитите себя от часто возникающих ошибок.

Гораздо более сложным является внутреннее устройство механизма, оно описывается ниже:

  1. Для наглядного изучения и понимания устройства двойного выключателя, рекомендуется устранить все пластиковые элементы. Кнопки можно убрать слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разбирать устройство. Для фиксации рамки используются винты, либо защелкивающиеся механизмы, поэтому снять ее также не составит особого труда.
  2. Первая клемма, на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они необходимы для осуществления процессов смыкания и размыкания клавиш устройства.
  3. Контакты обладают соединением с выходными клеммами, к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
  4. В устройство любого выключателя обязательно входят специальные механизмы, снабженные самостоятельно зажимающимися клеммами, они необходимы для подсоединения проводов.
  5. В некоторых современных моделях имеются винтовые зажимы, состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется при помощи закручиваемых винтов.

Как можно заметить, двойной выключатель имеет весьма схожее внутреннее устройство с классической одноклавишной разновидностью. Если выражаться проще, то по своей сути обсуждаемый механизм является двумя совмещенными одноклавишными устройствами.

Схема подключения и особенности

схема подключения

По причине большого сходства с одноклавишной разновидностью, схема подключения не имеет принципиальных различий.

Сам процесс будет выглядеть следующим образом:

  1. Первоначально, необходимо изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
  4. Необходимо соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После того, как все соединения завершены, можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым рядом различных нюансов, к основным особенностям относятся:

  1. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Он не только идеально подойдет под габариты устройства, но и предоставит широкий спектр различных видов монтажа. Подрозетники старого образца имеют диагональ 70 мм., поскольку старые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
  2. Подготовка проводов зависит не только от типа выключателя, но и от разновидности светильника. Этот процесс осуществляется в заводских условиях, поэтому если их расположение не устраивает, то придется производить демонтаж устройства для изменения данных параметров.
  3. Внутри установочного короба традиционно имеется 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
  4. Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2 одинарных устройств. В таком случае, потребуется подвести питание к каждой части механизма, это осуществляется при помощи перемычки, которую можно сделать самостоятельно из обыкновенного провода. С его помощью соединяются оба механизма.

Необходимые инструменты и материалы

Чтобы начать подключение выключателя, необходимо убедиться в наличии следующих инструментов и материалов:

  1. Набор отверток. Могут пригодиться инструменты как с крестовой, так и с прямой рабочей частью.
  2. Отвертка с индикатором фазы, которую при необходимости можно заменить мультиметром.
  3. Специальные кусачки, позволяющие перекусывать провода.
  4. Пассатижи.
  5. Рулон изоляционной ленты.
  6. Колодки, в которых проводники зажимаются при помощи болтов.
  7. Изолирующие зажимы любого типа.
  8. Нож с острым лезвием, который потребуется для очистки концов проводников перед подключением к клеммам или колодкам.

Пошаговая инструкция по установке

После того, как все провода были подсоединены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к финальной стадии – установке выключателя.

Для осуществления этого процесса необходимо следовать нижеуказанному алгоритму действий:

  1. Поместить подключенный механизм в специальную установочную коробку. Делать это нужно осторожно и аккуратно, все выпирающие провода требуется подогнуть возле корпуса.
  2. Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется при помощи крепежного механизма, являющегося частью установочного короба. Также, можно задействовать специальные зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.
  3. Если происходит установка модульной разновидности, то она размещается в специально предназначенном для этого суппорте. Его крепеж осуществляется при помощи закручивания болтов, после того как механизм будет вставлен в короб.
  4. К вставленному в поверхность стены механизму крепится пластиковая рамка, этот процесс обычно не вызывает сложностей, поскольку она всегда обладает специальными защелками или иными приспособлениями, обеспечивающими надежность осуществляемого крепежа.
  5. В рамку вставляются клавиши.
  6. После возобновления подачи электричества, систему можно протестировать. Если происходит включение или отключение света в помещении после нажатия клавиш, то все было сделано правильно.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

  1. Перед проведением каких-либо работ, в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.
  2. Отсутствие инструкций или условных обозначений на механизме может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.
  3. Тестирование проводников не получится провести, если на них не будет подано напряжение. Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

Статья была полезна?

5,00 (оценок: 5)

Как подключить двойной (двухклавишный) выключатель

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойной (двухклавишный)  выключатель.

Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому  мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.

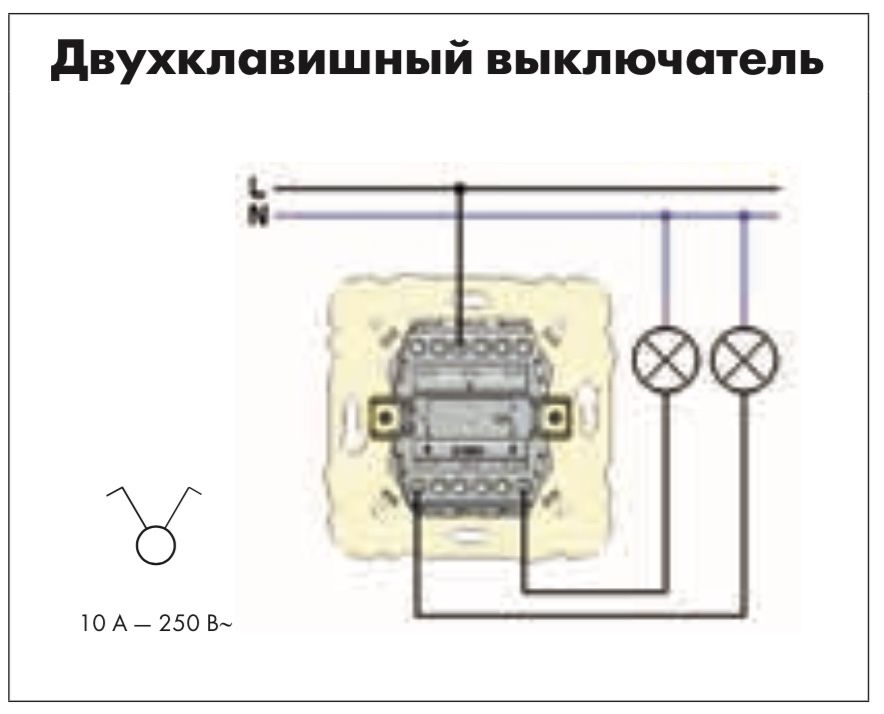

Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы.  По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой  рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

 Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

          – Проводка и схема подключения выключателя


Для установки нам понадобится:

    – Отвертка крестовая

    – Отвертка плоская (индикаторная)

    – Монтажный нож или устройство для снятия изоляции

     – Пассатижи или бокорезы

     – Уровень



Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Модульный двухклавишный выключатель,  в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим.

Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.



Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.
Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.

Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.

Подробная видео-инструкция – “Как подключить двойной выключатель”



Читайте так же:

– Инструкция по подключению двухклавишного выключателя от розетки




– Инструкция по подключению одноклавишного выключателя




– Инструкция: Как разобрать выключатель освещения

Как правильно подключить двойной выключатель? | ASUTPP

В современном доме применяется большое количество электрических устройств, большинство из которых находятся в работе не постоянно, а временно. Включить эти приборы можно по-разному: подключением вилки шнура к розетке или же с помощью выключателя. Стационарные осветительные устройства, такие как люстры и бра, включаются настенными выключателями.

Требования к настенным выключателям

Настенный выключатель довольно прост с конструктивной точки зрения, но, тем не менее, к нему предъявляется ряд требований, которые зачастую противоречат друг другу.

Основными из них считаются:

  • высокая эксплуатационная надежность;
  • удобство использования;
  • функциональная гибкость;
  • хорошие эстетические параметры из-за того, что выключатель выполняет функции одного из элементов интерьера.

Необходимый уровень эстетики обычно достигается следующим комплексом мероприятий:

  • выполнение по встраиваемой в стену схеме;
  • придание видимым элементам конструкции сглаженных форм;
  • изготовление внешних деталей из долговечного не растрескивающегося и не теряющего первоначальный цвет пластика;
  • возможностью выбора в одном форм-факторе выключателей с количеством клавиш от одной до трех.

Пример внешнего вида наиболее популярного на практике двойного (двухклавишного) встроенного выключателя показан на рисунке 1.

Рисунок 1. Двухклавишный выключатель встроенного типа

Функциональные возможности многоклавишных выключателей

Наличие в выключателе двух или трех клавиш выгодно тем, что позволяет управлять с одной точки освещением в разных местах, например, в случае раздельного санузла фактически одним движением гасим свет в туалете и включаем его в ванной. Второй популярный вариант — включение нужного количества ламп в люстре.

Существуют также двухклавишные выключатели проходного типа, которые удобны для управления освещением в длинных коридорах.

Для удобства поиска в темное время суток клавиши могут снабжаться оптическим индикатором, что показано на рисунке 1.

Выключатели дополнительно делятся на встроенные и настенные. Настенные устройства представляют сбой самостоятельную конструкцию (рисунок 2) или же унифицируются по посадочным местам с настенным.

Рисунок 2. Двойной настенный выключатель

Электрическая схема и особенности подключения

Двойной выключатель выполнен по схеме управляемого электрического тройника, т.е. имеет один общий вход и два индивидуальных (под различные не связанные нагрузки) коммутируемых выхода. Каждый выход независимо от второго управляется своей клавишей. Электрическая схема устройства изображена на рисунке 3.

Рисунок 3. Электрическая схема двухклавишного выключателя

На рисунке 4 представлена часто встречающаяся на практике схема использования выключателя этой разновидности для дискретного управления люстрой. Создаваемый люстрой световой поток в этом случае имеет три градации. Первой клавишей включается малое освещение, второй – светильник работает в режиме среднего светового потока за счет увеличенного количества лампочек, в активном состоянии обеих клавиш яркость свечения максимальна.

Рисунок 4. Схема подключения двухклавишного выключателя к люстре
Важно, что на общий вход выключателя из соображений электробезопасности всегда подключается фазный провод. При нарушении этого правила люстра будет работать, но в выключенном состоянии ее провода оказываются под потенциалом, что может привести к поражению электрическим током.

В случае 3-проводного соединения дополнительный заземляющий проводом в выключатель не заводится и протягивается непосредственно на нагрузку.

Подключение проводов никаких особенностей не имеет: выключатель оборудуется обычными контактами, которые у разных изделий отличаются только исполнением (под винт, типа ВАГО и т.д.).

Как подсоединить двойной выключатель — Только ремонт своими руками в квартире: фото, видео, инструкции

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

  • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке. необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.

При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  • 2 отвертки — плоскую и крестовую;
  • монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  • пассатижи либо бокорезы;
  • уровень строительный.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей.

Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

  1. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
  • В случае, когда из потолка выходит три провода. а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.
  • Если же вы обнаружили, что из потолка выходит 4 провода. значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».

    Возможные неисправности и общие рекомендации к их недопущению

    Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

    Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

    Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками. Особое внимание при этом следует уделить мерам предосторожности.
    Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

    И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

    Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

    Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

    Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

    Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

    • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
    • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
    • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

    Видео по схеме установки двойного выключателя

    Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

    Как подключить двойной выключатель на две лампочки? Схема подключения двухклавишного выключателя

    Можно ли определить знак зодиака по внешности? Все знают, что у представителей каждого знака зодиака есть свои определенные привычки, черты характера, но мало кому известен тот факт, что у всех зна.

    Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

    10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

    Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

    15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    Как подключить две лампочки на двойной выключатель?

    Что такое двойной выключатель и где применяется?

    Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

    Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

    Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

    • приобрести выключатель, который подходит вашим требованиям;
    • изучить особенности расположения контактов;
    • подготовить место для проведения работ и необходимые инструменты;
    • тщательно придерживаться правил безопасности.

    Устройство двухклавишного выключателя

    Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

    При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

    Почему фаза должна разрываться выключателем?

    Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

    Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

    Схема подключения двойного выключателя

    Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

    Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

    Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

    В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

    К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

    Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

    Особенности подключения или как не допустить ошибок

    Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

    Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

    Что такое проходной выключатель и где его используют?

    Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

    Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

    Схема подключения проходного выключателя

    Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

    Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

    Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

    После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

    Проверка устройства защитного отключения на срабатывание

    УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

    Выполнить проверку можно несколькими способами:

    1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
    2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
    3. имитировать утечку электротока с помощью реостата.

    Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

    Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

    Источники: http://elektrik24.net/provodka/vyklyuchateli/dvuhklavishnyie/kak-podklyuchit-5.html, http://fb.ru/article/220680/kak-podklyuchit-dvoynoy-vyiklyuchatel-na-dve-lampochki-shema-podklyucheniya-dvuhklavishnogo-vyiklyuchatelya, http://okarkase. ru/kommunikacii/elektrichestvo/kak-podklyuchit-dve-lampochki-na-dvojnoj-vyklyuchatel.html

  • Схема подключения двойного выключателя на две лампочки

    Стандартная схема подключения двойного выключателя на две лампочки не отличается повышенной сложностью.

    Поэтому легко может быть выполнена самостоятельно, с соблюдением некоторых основных правил.

    Как соединить двойной выключатель на две лампочки, читайте далее.

    Типы выключателей

    Контроль и регулирование освещения осуществляется посредством выключателей света, которые могут быть представлены таймерами, диммерами, дистанционными и клавишными моделями, а также отличаются конструкцией и степенью защиты.

    Все модели – это коммутационные устройства, обеспечивающие размыкания электроцепи и подачу напряжения на осветительный прибор.

    Конструктивные особенности и принцип работы позволяют выделить следующие типы выключателей:

    • Модели клавишного типа – классический вариант, наиболее часто используемый для подключения осветительного оборудования. Замыкание цепи происходит в процессе нажатия перекидной клавиши.
    • Модели перекидного и проходного типа – разновидность клавишной конструкции. Схема отличается от традиционного варианта некоторой сложностью, что обусловлено необходимостью устанавливать коммутационные устройства.
    • Модели шнурового типа – вновь входящий в моду вариант, характеризующийся наличием свисающего вниз шнура, который фиксируется на поворотном рычаге. Этот оптимальный вариант для настенных бра и настольных ламп часто применяется в современных интерьерах.

    Менее часто используются модели кнопочного типа с фиксацией и без фиксации, ползунковые и сенсорные выключатели, а также модели, оснащенные датчиком движения и дистанционным управлением.

    Удобнее всего осуществлять самостоятельный монтаж моделей с одной, двумя и тремя клавишами, конструкция которых представлена стационарно закрепленными контактами и подвижным механизмом.

    К их достоинствам можно отнести невысокую стоимость, удобство эксплуатации и обслуживания.

    Схема подключения

    Как подключить две лампочки к двойному выключателю? Монтаж двухклавишного выключателя к двум лампочкам на освещение необходим, если требуется изменять интенсивность освещения в помещении или управлять системой подсветки разных зон в условиях современного интерьера.

    Наличие пары клавиш позволяет осуществлять управление двумя группами осветительного оборудования. Чаще всего двойной выключатель монтируется совместно с многоламповыми люстрами.

    схема подключения двухклавишного выключателя на две лампочки

    Конструкционные особенности представлены отдельным контактом, который используется в запитывании потребителей, относящихся ко второй группе:

    • рабочая часть снабжена одним вводным контактом на подсоединение фазы и парой исходящих контактов для подключения проводов на потребителей;
    • конструкция моделей с подсветкой имеет крошечную электрическую схему, состоящую из светодиода или неоновой лампы, резистора и, в некоторых случаях, конденсатора;
    • высокое сопротивление токоограничивающего резистора позволяет в процессе замыкания накоротко предотвратить протекание тока, а размыкание контактов обеспечивает работу светодиода.

    Чтобы правильно подключить двухклавишный или двойной выключатель, необходимо не только понять устройство и принцип работы такого оборудования, но также произвести грамотный подготовительный монтаж.

    Подготовительный монтаж

    Какие-либо стандарты, строго определяющие место под установку устройства, действующими нормативами не предусмотрены, поэтому при выборе нужно ориентироваться на удобство монтажа и эксплуатации. Единственное помещение, где к вопросу размещения выключателя нужно подойти очень внимательно – ванная комната или сауна. Установка не должна позволять попадать воде на эксплуатируемое устройство.

    Работы осуществляются в условиях обесточенной сети, с использованием инструмента, имеющего заизолированные ручки.

    Стандартный набор рабочего инструмента должен быть представлен:

    • монтажным ножом;
    • изоляционной лентой;
    • молотком и зубилом;
    • пассатижами;
    • индикаторной фигурной отверткой;
    • индикаторной прямой отверткой.

    Для установки в местах со скрытой электрической проводкой потребуется востребоваться дрелью с насадкой типа «коронка» или перфоратором.

    После обесточивания фазы необходимо подготовить сам выключатель, сняв кнопки с рамки и раскрутив винты, что позволит подсоединить и зафиксировать провода.

    Прокладка проводов

    Сначала монтируется питающий провод, подключаемый к защитному устройству.

    Трехжильные провода являются универсальными, а третья жила часто используется для осуществления заземления осветительных приборов.

    Чтобы проводить работы на подходящем проводе нужно в обязательном порядке отключить его от напряжения.

    На следующем этапе прокладываем провод, питающий распределительную коробку. Провод протягивается от УЗО до коробки, а затем до подрозетника. Очень важно оставлять свободными концы проводов в распределительной коробке и в подрозетнике. Такой запас провода может варьироваться в пределах 10-15см. Затем монтируются провода от первого и второго источника света.

    Выключатель света можно подключить самостоятельно без привлечения специалистов. Как подключить выключатель света – смотрите предложенные схемы и следуйте им.

    Подробно о причинах частого перегорания лампочек описано тут.

    О том, как правильно выбрать электрический щиток под счетчик и автоматы, вы узнаете из этой информации.

    Подключение устройств

    Технология подключения устройства к двойному выключателю несложная и заключается в поэтапном выполнении следующих работ:

    • защитное устройство подключается посредством проводов с двойным типом изоляции;
    • снимается наружный слой с провода, идущего к устройству защиты;
    • снимается наружный слой с провода, прокладываемого на распределительную коробку;
    • синяя жила идёт на передачу нуля, желтая с полосой – на заземление, а оставшаяся используется на передачу заземления.

    Подключение проводов к двухклавишному выключателю

    При подключении важно помнить, что неиспользуемые жилы заземления в обязательном порядке изолируются.

    Смотка проводов в схему

    Внутри монтажной коробки можно от распределительного щитка пропустить для осветительной группы двухжильный провод. Как правило, изоляция фазного провода представлена красным цветом, а нулевого провода – синим окрашиванием. В этом случае на каждую группу источников освещения также подводятся двухжильные провода, а нулевой провод из каждой группы подсоединяется к нулю, входящему в коробку от щита.

    Допускается также осуществлять последовательное подсоединение на клемме наиболее близко расположенного к коробке потребителя. Правила смотки проводов следующие:

    • зачистка концов одного входного и пары выходных проводов от изоляции на 10 см с последующим подключением напрямую к осветительным приборам;
    • подключение входной фазы к винтовому зажиму или клемме;
    • фиксация пары выходных проводов к двум другим клеммам или зажимам;
    • при наличии дополнительного модульного устройства, в клемму, обозначенную литерой «L», подключается входной кабель;
    • соединение двух расположенных рядом клемм посредством короткого провода;
    • подключение проводов на выход.

    Завершающим этапом подключения устройств является установка выключателя внутрь монтажной коробки и болтовое закрепление в подрозетнике, после чего крепятся рамки и съемные клавиши.

    Испытание

    Выполнение проверки или тестирование – обязательный этап самостоятельного монтажа двухклавишного выключателя. Испытание работоспособности осуществляется следующим образом:

    • при использовании распределительной коробки, скрутки проводов должны располагаться на достаточном расстоянии друг от друга, после чего на питающий провод подаётся напряжение;
    • рычаги автоматического выключателя переводятся в положение «включено»;
    • при включении одной клавиши должен загораться один источник освещения, после чего его необходимо выключить;
    • аналогичным способом проверяется работоспособность второй клавиши, а затем тестируется включение двумя клавишами.

    Дальнейший финишный монтаж и заключительные работы могут быть проведены только при корректной работе выключателя на всех этапах тестирования.

    Выключатели с подсветкой

    Выключатели, имеющие световую индикацию, очень удобны в эксплуатации.

    Выключение подсветки происходит в автоматическом режиме, после включения выключателя.

    Схема подключения такого устройства предполагает:

    • использование светодиода с конденсатором;
    • подключение неоновой лампочки параллельно контактам выключателя;
    • использование светодиода и резистора.

    После монтажа осуществляется стандартная проверка тестированием.

    На сегодняшний день появилось большое количество разных видов ламп, а лампы накаливания уходят в прошлое. Виды ламп освещения – обзор и характеристики, какую лучше выбрать для квартиры?

    Правила установки электросчетчика читайте в этой статье. За чей счет должна производиться замена прибора?

    Монтаж выключателя

    Заключительный монтаж актуален при установке двойного выключателя с применением распределительной коробки. В этом случае отключается подача тока на линию посредством предохранителя. Скрутки проводов изолируются лентой и укладываются внутрь, после чего фиксируется крышка на распределительной коробке и рамка выключателя.

    Видео на тему

    Как подключить двойной выключатель — пошаговое описание подсоединения выключателя для люстры

    Сегодня выключатели применяются повсеместно – в любой квартире, частном доме, офисе, на предприятиях. Чтобы не громоздить на стену множество выключателей на освещение или вентиляцию, их совмещают – делают двойными, либо тройными.

    Наиболее распространен вариант с двумя кнопками, о нем речь и пойдет в данной статье. Как подсоединить двойной выключатель, с фото и иллюстрациями, его устройство, меры техники безопасности – далее в тексте.

    Содержимое статьи

    Устройство двуклавишного выключателя

    При подключении двух ламп независимо одна от другой, чтобы включать и выключать их по отдельности, применяются выключатели с двумя клавишами. Выпускают их как с подсветкой, так и без нее.

    Устроено приспособление достаточно просто – представляет собой два разомкнутых изолированных один от другого контакта, управляемых клавишами. В результате нажатия на клавишу, контакт замыкается, и через выключатель начинает течь ток.

    На выключателе имеется один вход и два выхода. На вход подается фазный провод, а с выходов провод идет на лампы, люстры или какие-либо другие потребители.

    Меры техники безопасности при подключении двойного выключателя

    Ничего сложного в монтаже нет, для этого не надо быть электриком. Есть правила безопасности при монтаже двойных выключателей, при их нарушении, возможно поражение электрическим током, с вытекающими последствиями.


    Вот эти правила:

    • Нельзя брать оголенные провода в две руки.
    • Весь инструмент, которым производятся работы, должен иметь ручки из изолирующего материала.
    • Прежде чем начать работу, необходимо найти и отметить провод, соответствующий фазе. Если провода одноцветные, фазный нужно обозначить ярким кусочком изоленты, бросающимся в глаза, либо нанести какую-то другую заметную маркировку.
    • Проверить отсутствие питания перед началом работы.
    • Желательно работать в обуви из изолирующего материала, пользоваться диэлектрическими ковриками.
    • Запрещается производить работы в мокрой одежде и обуви.

    Для проверки наличия или отсутствия питания применяется отвертка-индикатор. При ее касании к проводу, на который подано питание, загорается сигнальная лампочка. Таким образом и определяют фазу.

    При касании к нулевому проводу или к идущим на потребители проводам, сигнальная лампочка гореть не будет.

    Схемы подключения с двумя потребителями

    Главное правило подключения – входной провод должен быть обязательно фазой. Заводят ее из распределительной коробки, находящейся, как правило, над выключателем, за исключением случаев нижней прокладки проводки. Перед началом работ убеждаются в отсутствии напряжения в сети.

    При заведении фазы необходимо на верхнем контакте выключателя ослабить винтик, удерживающий контакт, зачистить 5-7 мм провода, завести его внутрь контакта, после чего затянуть винт. Убедиться в надежности крепления, несколько раз дернув за провод и попытавшись его вытащить.

    Подобным образом поступают с двумя проводами, ведущими на потребители. Контакты для них находятся в нижней части выключателя.

    Принципиального значения, на какой из контактов заводится провод, нет – в случае, если нужно перебросить провода, особой проблемы нет.

    По окончании монтажа клавиши ставятся на место, подается питание и осуществляется проверка работоспособности двойного выключателя. При правильном подсоединении проблем не возникнет.


    Действия при большом количестве проводов

    Для работы двойного выключателя необходимы фаза и два провода, идущие на потребители. А что делать, если их больше? Алгоритм действий следующий:

    При помощи отвертки-индикатора найти и отметить фазу. Мультиметром в режиме прозвонки находят идущие к потребителям два провода.

    Оставшийся провод – скорее всего, заземление. Его можно либо скрутить с фазой и подсоединить, либо просто заизолировать и не подсоединять, если на потребителе не предусмотрено заземление.

    Не стоит спешить скручивать провода. Мультиметром проверяют, заземление данный провод или ноль. Для этого измеряют напряжение между фазой и непонятным проводом с помощью щупов. При значении 220 В это ноль, если меньше 220 В – тогда заземление.

    Внимание! Если перепутать между собой при подключении ноль с фазой, выключатель будет работать, но даже в выключенном состоянии будет под нагрузкой. Пользование им создает угрозу для жизни, даже при замене лампочки можно получить удар током.

    Фото двойного выключателя

    РЕШЕНО: Почему мой двойной переключатель в ванной не работает должным образом? — Электрооборудование

    Ваша настенная пластина должна иметь кабель источника питания, потолочный светильник и кабель вентилятора, и, наконец, светильники для умывальника. Все эти кабели должны быть черного цвета, белого цвета с заземляющим проводом. Если у вас есть кабель с красным проводом, отложите его пока в сторону (вероятно, ваш вентиляторный блок), мы разберемся с ним в конце. Если у вас есть больше кабелей, они, вероятно, будут обслуживать другие светильники и розетки в подвале.Это то место, где вам нужно остановиться, поскольку у вас, вероятно, будет большая нагрузка на схему. В ванных комнатах всегда должна быть собственная электрическая цепь, а также должен быть выключатель GFI и розетки. Вашим розеткам в подвале, вероятно, понадобится выключатель AFCI. В этот момент вам понадобится лицензированный электрик, чтобы установить новую линию в вашу ванную комнату и перенастроить подвал, чтобы линия не присутствовала в вашей группе переключателей

    .

    Вам нужно будет использовать вольтметр или детектор напряжения, чтобы определить кабель источника питания.Я бы порекомендовал вам получить цветную ленту для электриков, чтобы вы могли пометить ее цветом (желтым). Теперь аккуратно свяжите все нейтральные провода вместе (Пока) колпачком и заклейте провода, чтобы ничего не было видно. Теперь с подачей питания. Черный провод изолирован, поэтому он не закорачивается, осторожно прикоснитесь к нему одним черным проводом, чтобы вы могли определить, на что он питается. ВНИМАНИЕ! Будьте предельно осторожны с токоведущими проводами, чтобы не получить удар током! Как только вы узнаете, что делает каждый кабель, пометьте его лентой разного цвета и отметьте функцию каждого цвета.

    Теперь поговорим о кабеле с красным проводом. Теперь, когда вы определили все остальные линии, это должен быть ваш потолочный вентилятор. Вентилятор и свет, скорее всего, настроены так, что вы можете использовать их независимо друг от друга. Таким образом, вам нужно будет протестировать черный и красный провода, как мы делали задние провода, один провод включает вентилятор, а другой — свет. Я подключил свой вентилятор к таймеру, так что установите его и уйдите, не беспокоясь о том, чтобы выключить его.

    В зависимости от того, какие у вас могут быть переключатели, и если вы используете переключатель высокой плотности, вы можете рассмотреть возможность размещения потолочного освещения и управления вентилятором за пределами ванной комнаты, сэкономив место в другом блоке для розетки или ночника.

    Теперь ваши переключатели должны быть разложены в том порядке, в котором вы планируете класть их в коробку. с выключенным выключателем проведите черные линии к переключателям, удерживая их на одной стороне (вверху или внизу). Вам понадобится черный провод для крепления с другой стороны каждого переключателя. Осторожно снимите лишний провод с хвостовиков, чтобы связать их вместе, и возьмите черный провод источника и привяжите его к другим черным проводам. Осталось установить переключатели.

    Как подключить трехпозиционный переключатель для управления потолочным вентилятором | Руководства по дому

    Даниэль Смит Обновлено 30 января 2021 г.

    Вентиляторы сохраняют прохладу в теплое время года и поддерживают циркуляцию тепла, когда на улице холодно. Эти переключатели очень удобны и позволяют быстро регулировать скорость вращения вентилятора и силу света; плюс, вы сможете управлять вентилятором из другого места. Если вы планируете подключить трехпозиционный переключатель для управления вентилятором, вы должны хорошо ознакомиться с процессом, прежде чем приступить к работе. Если у вас нет опыта в основных электромонтажных работах, вам не следует продолжать этот проект.

    Начало работы и безопасность

    Никогда не пытайтесь подключить трехпозиционный переключатель, если у вас нет опыта работы с электричеством.Вам всегда следует обращаться за помощью к профессиональному электрику, если вы совсем не уверены в том, что делаете. Если вы беретесь за этот проект, перед тем, как начать, вы обязательно должны отключить все электропитание в зоне через коробку автоматического выключателя. Попросите кого-нибудь в доме выключить это питание, пока вы не закончите проект.

    Следуйте инструкциям производителя по установке блока потолочного вентилятора, а затем установите одно- или двухблочные коробки в их отдельных местах. Сингл предназначен для совмещения функций освещения и вентилятора; Двойная коробка предназначена для раздельного управления вентилятором и освещением.

    Семейный разнорабочий

    отмечает, что подключение трехпозиционного переключателя сложнее, чем подключение стандартного переключателя, но правильное и тщательное соблюдение процесса должно оказаться эффективным. Проложите кабель NM типа 14-3 между двумя установленными вами коробками. Этот кабель 14-3 будет иметь три изолированных проводника: белый, черный и красный. У него также будет оголенный провод заземления.Вам следует использовать кабель 12-3, если вы работаете над подключением к проводу 12-го калибра.

    Подключение проводов

    Семейный разнорабочий

    объясняет, что вы должны подсоединить протянутые вами провода к трехпозиционному переключателю с помощью винтов заземления. Вам также понадобится изолента, чтобы обернуть любой из белых проводов, которые вы протянули между трехпозиционными переключателями, как «путевые провода». Это важный шаг, так как он позволит вам запомнить, какие провода в будущем «горячие», если вам понадобится провести ремонт.Компания «Электрик 101» объясняет, что не существует стандарта для цветов проводов на трехпозиционных переключателях. Если вы используете кабель NM или кабелепровод, эти цвета будут отличаться.

    Для индивидуального управления вентилятором и освещением подключите черный провод к черному проводу потолочного вентилятора и подключите красный провод к синему проводу потолочного вентилятора. Закрепите все соединения оранжевыми гайками. Затем аккуратно поместите все провода в потолочную коробку и закрепите крышки вентилятора.

    Подойдите к распределительной коробке, откуда берет начало кабель вентилятора и световода, и снимите внешнюю оболочку с кабелей.Используйте линейные плоскогубцы, чтобы скрутить заземляющий провод, за исключением 6-дюймовых хвостовиков. Теперь примените обжим заземления. Для отдельного управления освещением и вентилятором, закрепите каждый хвост в петле, прикрепите к заземляющему винту выключателя и затяните; для комбинированного управления на одном переключателе отрежьте хвостик у его обжима заземления, проденьте петлю на другом хвосте, прикрепите к винту заземления и затяните. Возьмите оставшиеся красный, черный и белый провода и снимите 1/2 дюйма изоляции; белые скручиваем, закрепляем проволочной гайкой и засовываем в коробку.

    Комбинированные варианты управления

    Комбинированное управление позволяет управлять вентилятором из нескольких мест. Это может быть очень удобно в зависимости от планировки вашего дома. Если вы хотите комбинированное управление, подключите черный провод блока потолочного вентилятора к общему наконечнику трехпозиционного переключателя. Затем подключите красный и черный переходники из другой распределительной коробки к другим наконечникам переключателя. Для отдельного управления подключите красный провод потолочной коробки к общему выводу другого переключателя и подключите черный провод потолочной коробки к общему выводу трехпозиционного переключателя.

    Подойдите ко второй распределительной коробке и снимите оставшуюся оболочку там, где входит силовая ветвь. Скрутите заземляющие провода, оставьте концы свободными, прикрепите к винту заземления переключателя и примените обжим заземления. Для отдельного управления обведите каждый хвост в петлю и прикрепите к винту заземления переключателя. Для комбинированного управления отрежьте хвостик, сделайте петлю другой и прикрепите к винту.

    Вещи, которые вам понадобятся
    • Отвертка

    • Изолента

    • Плоскогубцы

    • Тестер напряжения

    • Трехходовые переключатели

    • Универсальный нож

    • стриппер / резак

    Поменяйте старые дрянные трехпозиционные переключатели на хорошие

    Не мирите со старыми трехпозиционными переключателями света, подобными этому.Поменяйте их на что-нибудь новое и улучшенное.

    Тайлер Лизенби / CNET

    Архаичные выключатели света с таким же успехом могут быть из каменного века. Все, что они делают, это включают и выключают свет. Они не могут мягко приглушить освещение или запомнить желаемый уровень яркости. Устаревшие переключатели тоже плохо сочетаются со светодиодными лампами. Решение? Поменяйте их местами на современные переключатели.

    Это руководство проведет вас через шаги по замене устаревших трехпозиционных переключателей света на обновленные настенные элементы управления.Этот процесс может быть непростым, поэтому прочтите все шаги, прежде чем начинать свой проект. В некоторых случаях лучше и безопаснее всего обратиться к электрику.

    Трехпозиционные переключатели часто управляют одним осветительным прибором на обоих концах коридора.

    Тайлер Лизенби / CNET

    Шаг 1: Найдите свои переключатели

    Самая простая установка трехпозиционного переключателя включает два переключателя, которые подключают и управляют одним осветительным прибором, например переключатели на обоих концах коридора, лестницы или большой жилой площади. В большинстве случаев свет (или массив источников света), которым они управляют, находится на потолке выше. В частности, это светильники с жесткой проводкой, а не просто лампы, подключенные к розеткам.

    Подготовьте инструменты и расходные материалы.

    Тайлер Лизенби / CNET

    Шаг 2: Соберите инструменты

    Для этой работы вам не понадобится много инструментов. Однако необходимые материалы имеют решающее значение, поэтому убедитесь, что они у вас под рукой.Вот список:

    Что вам понадобится

    • Philips и отвертки с плоской головкой
    • Тестер напряжения ручки

    Имейте это на всякий случай

    • Изолента
    • Проволочные гайки
    • Инструмент для зачистки проводов или линейные клещи

    Необязательно, но спасибо, если у вас есть один

    • Мультиметр (он же мультитестер)

    Отключите питание цепи выключателя света на главной электрической панели.

    Тайлер Лизенби / CNET

    Шаг 3: Отключите питание


    Безопасность должна быть приоритетом в этом проекте, и он начинается с уничтожения мощности ваших розеток. Прежде чем что-либо делать, выключите прерыватель на главной электрической панели. Ориентируйтесь только на выключатели, которые обеспечивают питание осветительных приборов и выключателей, которые вы планируете обслуживать.

    Удалите эти уродливые лицевые панели.

    Тайлер Лизенби / CNET

    Шаг 4: Получите доступ к проводке


    Теперь пора приступить к проводке.Часто есть пара винтов, удерживающих каждую лицевую панель на месте, сверху и снизу. Отвинтите эти винты, затем снимите пластины, закрывающие каждый переключатель.

    Обычно клеммы переключателя обматывают изолентой после подключения их проводов. В моем случае старые переключатели имели незащищенные клеммы, поэтому я мысленно решил записать их позже. На всякий случай используйте ручку для измерения напряжения, чтобы проверить наличие постоянного тока. Включив ручку напряжения, коснитесь краев переключателя. Если ручка начинает мигать и подавать сигнал тревоги, будьте осторожны! Вероятно, поблизости есть электричество высокого напряжения (120 вольт).

    Конечно, если вам нужно измерить фактическое напряжение токоведущих проводов, вам подойдет мультиметр. Этот гаджет может определять напряжение и силу тока в электрических цепях, компонентах и ​​соединениях. Научиться пользоваться этим инструментом — ценный навык.

    Как только ваша ручка проясняет все, можно приступать. В противном случае вам придется отключить другие выключатели на главной панели, пока не исчезнут предупреждения.

    Расчистите путь, вытащив старый выключатель.

    Тайлер Лизенби / CNET

    Затем выверните винты, которые удерживают старые переключатели на месте. Они находятся на вкладках вверху и внизу каждого переключателя. Винты также просверлили отверстия в распределительной коробке позади них. Чтобы получить доступ к проводке, осторожно извлеките переключатели из электрических коробок. Будьте осторожны, чтобы не отсоединить провода от клемм переключателя — провода все еще должны быть надежно прикреплены к винтам переключателя, удерживающим их на месте.

    Перед тем, как погрузиться в дело, сделайте секунду, чтобы сфотографировать переключатели и видимую проводку. Фактически, делайте снимки до и после того, как возитесь с чем-либо.Таким образом, у вас будет запись о том, как все было подключено (и работало правильно) изначально. Думайте об этом как о дополнительной страховке на случай, если по пути у вас возникнут проблемы.

    Загляните в электрическую коробку.

    Тайлер Лизенби / CNET

    Шаг 5: Оцените состояние проводки


    Теперь у вас должен быть хороший обзор внутри каждой коробки. Я должен подчеркнуть, что существует много возможных способов подключения трехпозиционного переключателя света.Это пошаговое руководство отражает обычный сценарий электропроводки и тот, который используется в моем собственном доме.

    Внутри каждой из двух электрических коробок вы должны увидеть два пучка проводов. Назовем каждую коробку «Коробка 1» и «Коробка 2». Мы также предположим, что, как и мой, ящики, внутри которых вы работаете, находятся на этаже над подвалом. Если это так, то важны направления проводов, входящие в каждую коробку. Это поможет вам установить их происхождение и в конечном итоге идентифицировать их.

    Коробка 1. В коробке 1 один из жгутов проводов входит в коробку снизу.Этот трехпроводной жгут должен состоять из двух цветных проводов (черного, белого) и одного из неизолированных медных проводов. Эти провода идут от главной электрической панели вашего дома (обычно в подвале внизу) и обеспечивают питание вашей цепи освещения.

    Другой 4-проводной жгут войдет в коробку сверху и будет иметь три цветных провода (черный, белый, красный) и медный (неизолированный). Они подключают переключатель в этой коробке к другому переключателю в коробке 2.

    Коробка 2. Здесь оба пучка проводов должны входить в электрическую коробку с его верхней стороны.Провода имеют одинаковую конструкцию, за исключением направления входа. Один трехжильный жгут будет содержать два цветных провода (черный, белый) плюс один из чистой меди. Они связывают выключатель с вашим осветительным прибором. Второй жгут (четырехжильный) должен содержать три цветных провода (черный, белый, красный) и медный (неизолированный). Провода здесь соединяют этот локальный переключатель с другим в коробке 1 через комнату.

    Шаг 6: Примите решение продолжить или отменить

    Проводка, которую вы видите, может не соответствовать тому, что я описал.Например, может не быть белых проводов. Этот сценарий обычно случается с выключателями в старых домах. В одной из ваших электрических коробок может быть только один пучок проводов, а в другом — три пучка.

    Нередко один трехпозиционный переключатель находится в одной коробке с двумя или даже тремя другими. Все эти переключатели, клеммы и провода могут сбить с толку опытных электриков, не говоря уже о начинающих мастерах.

    Взгляните на эти две диаграммы ниже. Первый — это набросок того, что вы должны увидеть.Это простая трехсторонняя трасса, которую я ожидал и встретил у себя дома. На втором рисунке показано, что в коробке 1 есть три пучка проводов, а в коробке 2 — только одна.

    Схема 1: Вот пример базовой схемы трехпозиционного переключателя, с которым вы, надеюсь, будете иметь дело в своем доме.

    Стив Конэвей / CNET

    Если ваша настройка освещения не соответствует этим двум изображениям, я предлагаю вам прервать проект.То же самое происходит, если проводка загадочная, странная или выглядит сложной. Лучше перестраховаться и нанять профессионала.

    Схема 2: Это альтернативная схема трехпозиционного переключателя, с которой вы также можете столкнуться в своем доме.

    Стив Конэвей / CNET

    Шаг 7: Установите новые переключатели.

    Если ваша проводка соответствует моему описанию (диаграмма 1) или тому, что показано на диаграмме 2 выше, продолжайте.Имейте в виду, что для макетов диаграммы 2 вам придется соответствующим образом скорректировать мои инструкции. Если вы еще не сделали фото оригинальной проводки, самое время.

    В коробке 1 отсоедините провод от старого переключателя и подсоедините его к правильной клемме на новом. Методичная работа с одним проводом за раз поможет избежать путаницы и ошибок. Черный провод от трехжильного жгута (идущий от главной панели) подключается к «общему» выводу (также называемому линией) на новом коммутаторе.Этот вывод должен быть окрашен в черный цвет на коммутаторе или помечен как «COM».

    Подсоедините черный провод к черной клемме нового переключателя.

    Тайлер Лизенби / CNET

    Черный и красный провода в другом пучке (четырехпроводном), входящие в коробку сверху, являются дорожками (провода от другого переключателя). Подсоедините эти два провода к двум латунным клеммам переключателя. Для них не имеет значения, какой серебряный терминал вы используете.

    Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме на новом коммутаторе. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

    Черный и красный бегущие провода идут к латунным клеммам.

    Тайлер Лизенби / CNET

    В моем конкретном случае переключатели Lutron, которые я купил, имели одну латунную и одну синюю клемму.Поскольку они созданы для работы в паре, я обязательно подключил красный путевой провод к синей клемме на обоих переключателях.

    В переключателях Lutron, которые я использовал, была специальная синяя клемма для одного из путевых проводов.

    Тайлер Лизенби / CNET

    Последнее звено, которое нужно сделать — это земля (голая медь). Каждая электрическая коробка должна иметь пучок медных проводов, соединенных вместе с помощью проволочной гайки (желтый винтовой соединитель, изображенный ниже).В некоторых старых домах эти связки появились раньше, чем проволочные гайки, и их просто припаяли друг к другу. В любом случае, голый медный провод заземления подключается к зеленой клемме на ваших переключателях.

    Мои новые коммутаторы, как и многие другие, имеют зеленый провод заземления, который был предварительно подключен на заводе. С помощью нескольких оборотов гайки я добавил этот зеленый провод к группе существующих медных проводов, которые для записи были спаяны вместе.

    Подключите зеленый провод заземления коммутатора к медным проводам заземления в коробке.

    Тайлер Лизенби / CNET

    Не беспокойтесь о том, чтобы возиться с белыми (нейтральными) проводами. Хотя они необходимы для функционирования цепи освещения, обычные выключатели не требуют такого подключения. Однако умным выключателям света, как правило, требуется подключение нейтрального провода. Эти белые провода уже должны быть подключены. В противном случае соедините их проволочной гайкой.

    Белые нейтральные провода уже должны быть соединены (в моем случае припаяны) в коробке.

    Тайлер Лизенби / CNET

    Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме нового переключателя. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

    Не забудьте прикрепить медные провода заземления к коммутатору так же, как вы это делали в коробке 1.Точно так же вы должны убедиться, что белые (нейтральные) провода здесь также скруглены.

    Вставьте новые переключатели обратно в их коробки.

    Тайлер Лизенби / CNET

    Подключив новые переключатели, осторожно вставьте все обратно в электрические коробки. Прикрутите переключатели на место и верните их лицевые панели. Вы также можете добавить новые лицевые панели, которые вам больше нравятся.

    Установите новые лицевые панели.

    Тайлер Лизенби / CNET

    Настал момент истины. Включите питание на главной панели и проверьте переключатели. Если ваши новые переключатели оснащены яркими светодиодными индикаторами, вы сразу поймете, что они работают. Похлопайте себя по плечу, вы это заслужили. И если вы когда-нибудь захотите установить сложные интеллектуальные переключатели в будущем, примите наши поздравления. Вы также приобрели навыки, чтобы справиться с этим.

    Тайлер Лизенби / CNET

    Электромонтаж потолочного вентилятора и светильника со схемами!

    Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно. Pro Tool Reviews дает вам наглядное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

    Главное, о чем следует подумать при подключении потолочного вентилятора и освещения, — это определить, как вы хотите, чтобы этот вентилятор управлялся. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

    Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

    Примечание автора: Правила и советы по безопасности
    При подключении потолочного вентилятора и света всегда важно соблюдать местные правила и нормы. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно повторно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в рамках требований норм вашего штата и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

    Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Четыре метода:

    1. Потолочный вентилятор и / или освещение с электроприводом без каких-либо переключателей (без переключателей)
    2. Включение света и использование тягово-сцепного устройства для вентилятора (одиночный переключатель)
    3. Использование одного переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
    4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
    5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)

    1.Электрический потолочный вентилятор и / или освещение без переключателей (без переключателей)

    Мы рекомендуем этот метод, если вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

    Как видите, это простое соединение подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, так как он дает домовладельцу возможность добавить его позже, не снимая и повторно проводя вентилятор сверху.

    2. Включение освещения и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)

    Этот метод и следующие из них являются наиболее часто используемыми. Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

    Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

    Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам включать и выключать вентилятор за шнурок. Это также позволяет использовать вентилятор независимо от положения настенного переключателя на .Подключите нейтральный и заземляющий провода, и все готово.

    3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

    Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

    Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и светового комплекта получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны друг с другом, и все в порядке.

    4. Включение освещения и вентилятора с помощью отдельных переключателей (два переключателя)

    Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

    Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электрическая разводка в этой ситуации:

    Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от них, поэтому обязательно пометьте их как «горячие» провода, обернув черную изоленту вокруг белых концов.

    Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения проводного соединения.Показательный пример: вышеупомянутый метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

    То, что вы здесь делаете, — это использование одного горячего (черного) провода для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы обхватить горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.

    Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)

    Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:

    5.Включение света и вентилятора с помощью одного переключателя с питанием переключателя (одиночный переключатель)

    Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда фактически питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Это особенно происходит, когда электрическая проводка зародилась в подвальном помещении. Кроме того, в этом методе есть своего рода чистота.

    Он также предлагает два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания на переключателе устраняет всякое питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но тем не менее это стоит отметить.

    Полезные советы

    Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить блок потолочного вентилятора, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы все же рекомендуем выключить выключатель, чтобы кто-то не подбежал к вам и не попытался включить свет!


    Зачистка проводов

    При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

    Не используйте прилагаемые гайки для проводов

    Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не небезопасными. Вместо этого не забудьте купить небольшой ассортимент в вашем местном магазине товаров для дома или в хозяйственном магазине. Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после выполнения этих соединений. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскрутились. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

    Вот и все, ребята!

    Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом. Это также поможет вам выглядеть и почувствовать себя настоящим мастером на все руки.

    Поиск и устранение неисправностей переключателей — электрическая часть 101

    Устранение неисправностей однополюсного переключателя

    Устранение неисправностей однополюсного переключателя довольно просто.

    1. При включенном питании снимите крышку с переключателя и выключите переключатель.Используя детектор напряжения (см. Рисунок ниже), поместите его рядом с клеммами на переключателе. Посмотрите, есть ли напряжение на одном из выводов переключателя. Если тестер обнаруживает напряжение, включите переключатель и посмотрите, обнаружено ли напряжение на другом выводе переключателя.
    2. На одну клемму (линию) всегда будет напряжение, а на другую — только при включенном переключателе. Если вы обнаруживаете напряжение только на одной клемме при переключении переключателя, вероятно, переключатель неисправен. Иногда клеммы переключателя подключаются к задней части переключателя, и напряжение не может быть обнаружено, пока переключатель находится внутри распределительной коробки.В этом случае переходите к шагу 3.
    3. Отключите питание переключателя на автоматическом выключателе. Отвинтите крепежные винты переключателя и вытащите переключатель из коробки настолько, чтобы получить доступ к клеммам переключателя. Провода переключателя отсоединять на данном этапе не требуется. Используя тестер целостности на клеммах, проверьте, есть ли непрерывность при включении переключателя. Если непрерывности нет, переключатель неисправен и его необходимо заменить.

    Проверить напряжение на клемме переключателя

    Подключите провода тестера непрерывности к двум клеммам при выключенном питании

    Устранение неполадок переключаемой розетки

    Если лампа, подключенная к переключаемой розетке, не работает, это может быть неисправный выключатель света.Ниже приведен пример устранения неисправности лампы с исправной лампочкой, которая не включается.

    С помощью электрического счетчика проверьте наличие питания на переключаемой части розетки или воспользуйтесь датчиком напряжения, чтобы проверить, есть ли напряжение на шнуре лампы.

    Если в розетке и на шнуре присутствует напряжение, в лампе может быть разрыв цепи:

    • Переключатель лампы может быть неисправен
    • Проблема с проводкой внутри лампы

    Если нет напряжения в розетке или на шнуре:

    • Неисправен выключатель света
    • В цепи ненадежное соединение
    • Розетка может быть неисправной

    Устранение неполадок 3- -позиционных переключателей Устранение неполадок 4- -позиционных переключателей

    Обратите внимание на следы ожога на вышедшем из строя переключателе, вызванные вспышкой внутренней дуги.Если вы слышите треск внутри переключателя, это вызвано внутренней дугой и готов выйти из строя.

    Тумблерный однополюсный выключатель света

    Выключатели используются для включения и выключения света или электрических устройств. Обычно при выходе из строя переключателя свет или электрическое устройство не включаются. После определения того, что лампочка не перегорела и не сработал автоматический выключатель или GFCI, возможно, произошел сбой выключателя.

    На этой странице поиска и устранения неисправностей предполагается, что проводка переключателя правильная, и переключение работало правильно в недавнем прошлом.Если вы считаете, что возникла проблема с проводкой, или если кто-то работал с ней, но не устранил ее, вызовите электрика.

    Переключатели

    подпружинены, чтобы минимизировать изгиб и продлить срок их службы. Однако при переключении переключателя возникает очень небольшое искрение. Неисправный переключатель может не выйти из строя полностью, сгоревшие контакты могут вызвать периодический сбой. Помните об этом при поиске и устранении неисправностей переключателей. Периодический отказ может затруднить поиск и устранение неисправностей, особенно с 3- и 4-позиционными переключателями .

    Схема подключения

    Двухконтактная коробка

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

    На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в одной коробке и 2 выключателей в одной коробке.

    Электромонтаж двух розеток в одной коробке

    На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных для соединения клемм каждой из них.Если каждая розетка подключена собственным гибким проводом, если одна из них выйдет из строя из-за физического повреждения, другая не пострадает и все равно должна работать.

    Подключение двойных розеток в серии

    Здесь две розетки установлены в одной коробке и подключены к клеммам устройства для их подключения. При таком расположении, если розетка №1 выходит из строя, розетка №2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электричества к следующим розеткам.Однако обычно это не так. Если медный язычок между винтами клемм остается целым, даже если № 1 перестанет работать, розетка № 2, скорее всего, все равно будет работать.

    Электромонтаж 2 розеток с 2 источниками

    На этой схеме две розетки подключены к одной и той же коробке с отдельным источником питания 120 вольт каждая. В коробку идет трехжильный кабель. И черный, и красный провода горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод подсоединяется к каждой розетке, поэтому они имеют общий обратный путь.Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную схему обычно можно найти на кухне, где установлены две схемы на 20 А для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

    Подключение розетки GFCI и выключателя света в одной коробке

    На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке — обычное расположение в ванной с ограниченным пространством.Горячий источник соединяется кабелем с клеммой LINE на розетке и с клеммой на выключателе света. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

    Подключение двух переключателей в одной коробке

    В этой схеме 2 переключателя установлены в одной коробке. Переключатели подключаются с помощью гибких проводов к одному источнику.Каждый черный провод, идущий к двум отдельным осветительным приборам, подключен к одному из выключателей. Нейтральный провод источника и заземляющий провод соединены с проводами, идущими непосредственно к каждой коробке осветительной арматуры.

    Подключение двух переключателей в одной коробке с 2 источниками

    На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехжильный кабель служит источником питания для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключается к одному из переключателей, а нейтраль и заземление источника используются двумя осветительными приборами.

    Подключение переключателя и розетки в одной коробке

    На этой схеме выключатель света и розетка подключены к одной и той же коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется кабелем с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали на осветительной арматуре, расположенной в отдельной коробке.

    Электромонтаж розетки и средней цепи переключателя света

    На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи.Эта проводка позволяет электричеству поступать от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительной арматурой или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

    Подключение переключателя к розетке в одной коробке

    На этой схеме выключатель и розетка установлены в одной коробке, и выключатель контролирует питание розетки. Источник горячего питания подключается к одной клемме переключателя, а другой разъем подключается к клемме розетки с помощью короткого провода.Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а выключатель и розетка совместно используют заземление источника.

    Еще подобное на Do-It-Yourself-Help.com

    Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

    Быстрый поиск — Популярные виды отделки и стили

    Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

    Продукты Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой через USBПереключатель с переключателемРазъем

    Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …


    Нужны большие розетки и переключатели?

    Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

    Посмотреть все розетки и переключатели большого диапазона>


    Серия розеток и переключателей Studio

    Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для дома и офиса.

    Узнайте больше о The Studio Range.

    Квадратные розетки и переключатели без винтов

    Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных из доступных на рынке. Они просто потрясающе выглядят.

    См. Линейку безвинтовых квадратов.


    Сделайте электричество в вашем доме умным

    Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

    Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

    Работает с

    См. Розетки и диммеры серии Lightwave Smart.


    Другие идеи отделки розеток и выключателей

    Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

    Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

    Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

    Coppers — потрясающая медь с современной и традиционной отделкой

    Необычная отделка — чтобы добавить немного другой


    Розетки напольные

    Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

    Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

    Посмотреть линейки розеток>


    Индустриальный ретро

    Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

    Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

    Посмотреть ретро-индустриальные диапазоны>


    RetroTouch, определяемый дизайном

    Розетки и выключатели

    RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

    Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>


    Привести форму!

    Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

    Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

    Диапазон форм просмотра.


    Не в Великобритании?

    Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

    Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

    Клиенты выбирают розетки и выключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

    Почему розетки и переключатели?
    • Выберите из более чем 80000 розеток и выключателей
    • Традиционный и современный дизайн
    • Множество уникальных дизайнов пластин на выбор
    • Изготовлено в соответствии с высшими стандартами Великобритании
    • Износостойкая, долговечная, превосходная отделка
    • Многослойные лаки для длительной защиты
    • Каждый продукт собран вручную и упакован в индивидуальную коробку
    • Более 98% нашей продукции разрабатываются и производятся в Великобритании

    Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
