Содержание

В какую сторону включается выключатель света

Как правильно ставить выключатель — вверх включается свет или вниз?

Почему выключатели иногда ставят «вверх ногами»?

Какие правила регламентирую положение клавиши «вкл» и «выкл»?

Правильно устанавливать выключатель таким образом что бы клавиша (или клавиши, если их несколько) «смотрела» вниз при выключении и вверх при включении.

То есть при нажатии на низ клавиши выключен, вверх выключатель включён.

Вот фото для наглядности.

Но на этот счёт нет каких либо прописанных правил, норм.

Это скорей всего «правило хорошего тона» (некий знак профессионализма) у электриков, так же как фаза в розетки у профессионалов справа, а ноль слева.

Или как у профессиональных сантехников холодная вода подведена к смесителю справа, а горячая слева.

Ну а в целом у себя в доме (квартире) можете устанавливать выключатель как удобно, но желательно что бы все имеющиеся выключатели (во всех помещениях) выключались и включались в одном положении, иначе будет путаница.

На некоторых (но не на всех) выключателях есть маркировка в виде стрелки (или даже букв), вот согласно ей и устанавливаются выключатели.

Раньше действовали Строительные Нормы и Правила (СНиП и ГОСТ Р 50571. 1-93), в которых четко было описано, что клавишный выключатель, должен разрывать цепь питания электроосвещения, нажатием на её нижний край, а включать свет нажатием вверх. Так же был и обозначен принцип того, что в розетки должен быть фазный провод (контакт) справа а нулевой слева. Возможно выключатели были продуманы по примеру рубильников, который можно выключить даже своим весом (просто повиснув на нем в случает крайней необходимости)

Сегодня, это поставлено под сомнение, и выбор положения клавишного выключателя, «вкл.» и «выкл.» зависит исключительно от эргономичности для упрощения выключения в случае аварийного отключения.

Так например, выключатель расположенный рядом с сидячим рабочим местом, может иметь не только вертикальное положение, а и горизонтальное, в котором положения клавиши «выкл.» находится ближе к оператору (лицу его выключающему) Тут в общем то есть своя правда, не противоречащая правилам безопасности — выключить нужно быстро и удобно.

Я лично таких «уникальных» мест расположения выключателей не встречал, и монтирую исключительно по старой схеме положений клавиши — «вверх включено, в низ выключено» Этот вариант проверен временем, наиболее удобен, да и говорит о том что тот кто его монтировал, не дилетант в своем деле.

А ставят у нас выключатель «вверх ногами» по разным причинам — могли просто не знать о правилах, могли и зная сделать как было удобно (ну например провода подходили со стороны контактов, потому как подводка не всегда бывает сверху, особенно в самопальных разводках)

Наперед будет сказано –

ВВЕРХ. Но так ли это? Давайте разбираться!

Как мы уже сказали, на момент написания статьи нет четких рекомендаций, но можно провести аналогию с другими коммутационными приборами. Например, рубильники конструктивно выполняются так, что его ножевые контакты замыкаются при включении рычага-рукояти вверх. Соответственно при размыкании рукоять опускают вниз, переводя её из вертикального в горизонтальное положение.

Тогда в случае аварийной ситуации его контакты можно легко разорвать, например, повиснув на рычаге всем телом. Такое положение еще и обеспечивает защиту от самопроизвольного включения под собственным весом, если по какой-то причине рычаг рубильника опустится вниз или на него упадет посторонний предмет – контакты разомкнутся. Поэтому при проведении работ на линии, которая от него запитана, не может произойти несанкционированное включение и это не приведет к электротравмам.

Однако в ПУЭ 7 есть пункт 4.1.9, где регламентируется положение рубильников. Пожалуй, это единственный действующий на сегодняшний день документ с таким указанием.

Автоматические выключатели все конструктивно выполняются так, что при положении флажка «вверх» он включен, об этом говорят и подписи, и индикаторы, расположенные на лицевой панели. При отключении автомата вы всегда опускаете флажок вниз. Заметьте, что отключает он легче чем взводится, что также облегчает отключение при нештатных ситуациях. Соответственно питание, обычно, подводится к коммутационным приборам сверху, а потребители подключаются к нижним клеммам – это правило также повышает безопасность при обслуживании электрощитов.

Даже старые автоматы типа «АП» в квадратных черных корпусах имеют две кнопки – верхняя включает, а нижняя отключает цепь, здесь прослеживается та же тенденция.

Отсюда можно вывести мнемоническое правило:

Вверх – включено, сверху есть напряжение. Вниз – выключено, внизу нет напряжения.

Помните, что это все справедливо при грамотном монтаже и является признаком хорошего тона среди электриков.

Что касаемо выключателей света, то в большинстве случаев они монтируются аналогично – в разрыв фазного проводника, подключенного к верхним клеммам, так чтобы при нажатии на верхнюю часть клавиши его контакты замыкались и свет включался.

Но современные выключатели света встречаются разных конструкций, и в виде привычных всем клавиш, и ретро-тумблеров, тумблеров более футуристичной конструкции и даже сенсорные, в которых вообще не на что нажимать. Поэтому их ориентация в пространстве может определяться производителем.

При монтаже обратите внимание, какое нормальное положение для установки предусмотрел производитель – могут быть нанесены надписи типа «Вкл» и «Выкл», «on» и «off», или «I» и «O».

Если есть подсветка – то обычно он устанавливается так, чтобы окошко индикатора располагалось сверху.

Хотя есть модели и с окошком подсветки снизу.

Тем не менее встречается и горизонтальное расположение клавиш, иногда это предусмотрено конструкцией, а иногда так делают для удобства пользователя при монтаже изделия на уровне рабочего стола.

Расположение выключателя света также может влиять на удобство включения вверх или вниз. Например, считается что если выключатель монтируют на уровне опущенной вниз руки, то его легче включать нажатием на её верхнюю часть. Если же выключатель находится на уровне плеча или глаз – его легче включить нажатием на нижнюю часть. Но даже в таком случае мы рекомендуем устанавливать так, чтобы свет включался «вверх».

Также не следует забывать о старых поворотных рычагах, такие модели до сих пор встречаются в каталогах производителей электроустановочных изделий в стиле ретро. Здесь вертикальное положение рычага обычно говорит, что свет включен.

Каждый сам решает, как включать ему свет – вверх или вниз и сам определяет, как ставить выключатель света – высоко или низко. Главное, чтобы во всех помещениях и комнатах они были установлены одинаково и включались в одном положении. Это нужно для того, чтобы при замене лампы или ремонте светильника вы могли определить, что он отключен. Если же вы каждый раз работаете на новом объекте – лучше проверить наличие напряжение в обоих положениях прежде чем что-то делать.

Надеемся, теперь вам стало понятно, каким должно быть правильное положение выключателя света на включение и выключение. Если у вас есть что дополнить или свой ответ вы не нашли касаемо данного вопроса — пишите в комментариях под этой статьей!

Речь пойдет о выключателе, который ставиться на линию освещения. Вернее о том, как правильно осуществить его монтаж с учетом положения, по которому сразу было бы видно включен он или выключен. Исключение составляют выключатели со светодиодной подсветкой – там все ясно. Если светодиод светиться, то коммутационное устройство выключено, если нет, то оно включено.

У выключателей известных брендов имеются специальные метки или надписи фаз приходящих и отходящих. Остается только придерживаться их рекомендаций. Но основная масса выключателей, которые можно купить в торговой сети, таких особенностей не имеет. В каком положении будет клавиша/клавиши (вкл/выкл) коммутационного устройства такого типа нет действующих правил.

Ранее в Строительных Нормах и Правилах (СНиП) было четко указано, что выключатель, должен разрывать цепь питания нажатием на нижний край клавиши, а включать источник освещения нажатием вверх. Это и стало общепринятым на сегодняшний день правилом. Исходили из удобства т.к. при случайном нажатии он выключается, а не включается. А также ярким примером включения и выключения послужило такое устройство, как рубильник. Как известно, его можно выключить просто повиснув на его рукоятке, т.е. опустив вниз. Ведь легче опустить, чем поднять. И человек второпях так и поступает интуитивно в разных ситациях.

Выбор положения включения выключателя в принципе не имеет значения. Его ставят так как удобно пользователю. И если будет поставлено наоборот и даже боком, то это не будет считаться нарушением. В некоторых случаях производитель в инструкции по эксплуатации указывает как его правильно монтировать и тогда необходимо читать этот документ перед тем, как установить. В случае возникновения ситуации, когда не хватает оставленной для подключения длины провода и его включают наоборот. Нарушением это не считается.

Основное правило – на объекте все выключатели на линии освещения должны быть установлены одинаково, чтобы не возникало вопроса как его нажать. Главное в электромонтажных работах это обеспечить качественное и надежное соединение.

Подача электроэнергии от энергопоставляющей компании на объект любого назначения осуществляется после составления технического задания, получения технических условий, разработанного на его основании электрического проекта, выполнения необходимых монтажных работ с приемкой на каждом этапе соответствующими инстанциями.

Задача: по возможности избежать штрафных санкций или минимизировать сумму штрафа по предъявленному Акту о бездоговорном потреблении.

Установка розеток и выключателей.

Правила и порядок монтажа

Домашнему мастеру довольно часто приходится заниматься таким делом, как установка розеток и выключателей. На первый взгляд в этой работе нет ничего сложного. Но на практике часто возникает много вопросов и проблем.

Чтобы установленная вами розетка не оказалась в дальнейшем проблемой или опасностью, о ее конструкции и методах установки необходимо владеть элементарными знаниями. Если розетка или выключатель установлены и подключены правильно, то нет необходимости в установке дополнительных фильтров, защит.

Правила

Розетка, а также выключатель, являются распределительными электроустройствами, при их монтаже требуют соблюдения мер безопасности по ПТБ. Рядом с установщиком во время работы должен находиться помощник, который наблюдает за работой. Он должен быть обучен методам оказания первой помощи при ударе током.

Если решили сами установить электрическое устройство, то необходимо выполнять определенные правила:

Проводить монтаж электроустановок в квартире разрешается только при отключенном питании электричеством. Перед началом работы проводятся подготовительные операции: стены штробят, делают отверстия и лунки, прокладывают проводку, не производя подключения.
Каждый провод перед подключением проверяется на наличие напряжения. По положениям ПТБ нужно знать, что при электромонтажных работах на отключенных токоведущих деталях в любое время может возникнуть напряжение.
Установка розеток и выключателей должна выполняться без касания тела человека с оголенными контактами проводов.
В случае удара электрическим током нужно знать, что скорость реакции наблюдающего является очень важным фактором.

При действии тока величиной 10 мА 0,2 секунды вызывает у человека неприятные эмоции и ощущения. Если электроток действовал около 1 секунды, то может возникнуть дрожь, озноб, ощущения болезненного типа, которые могут увеличиться в дальнейшем, тогда потребуется стационарное лечение. При воздействии электричества 10 секунд и более, возникает обморочное состояние, остановка сердца, требующая экстренной медицинской помощи. Для этого есть 15 минут, в противном случае может наступить смерть.

Если объяснить проще, то при ударе током электрика, нужно немедленно оттащить его за одежду от токоведущих частей, а не идти выключать питание, иначе будет поздно оказывать помощь.

Варианты исполнений

Выключатели и розетки могут иметь как одинарное, так и соединенное в общий корпус исполнение, с одной крышкой. Это называется розеточным модулем. Если на поверхности стены установлен ряд розеток, то это розеточная группа. Установка производится в стандартный подрозетник как в модуле, так и в одиночном варианте.

В розеточный модуль иногда входят розетки различного назначения: для телевидения, телефона, интернета и т.д. Модули розеток более сложной конструкции выполняются в виде электромонтажного короба. На рисунке он показан справа.

По правилам в таком коробе по требованиям электробезопасности провода сигнального вида и силовые не должны касаться друг друга, а также пересекаться. Поэтому короба изготавливают с секциями. В каждой секции имеются свои клеммы подключения. При раскладке проводов в коробе надо обратить внимание на обозначения секций, чтобы не перепутать расположение проводов.

Встроенная розетка

Это простое исполнение обычной современной розетки. Она имеет следующие особенности:

Заменить розетку можно даже при неисправном подрозетнике, при этом не повреждая поверхности стены, так как крышка закрывает место ее крепления.
Есть возможность поставить розетку на обшивке стены, при этом нет необходимости определять расстояние до основной стены.
При монтаже накладной розетки на гипсокартон, применяется специальный подрозетник с повышенной надежностью.
С таким же подрозетником накладная розетка устанавливается на деревянные поверхности. При коротком замыкании, дуга замыкается на металлической обойме, и не идет дальше на провода.

Выдвижная розетка

Этот вид розетки прямо противоположен по конструкции накладной розетке. Выдвижной модуль розеток стала наиболее популярной в последнее время. Ее дизайн в сложенном виде не портит интерьер. Одним из недостатков такой конструкции можно отметить, что в выдвинутом виде розетка создает некую опасность получения травм. Есть много случаев о происшествиях из-за выдвинутых модулей розеток. Однако, несмотря на это, такой вариант продолжает продвигаться на рынке.

Материалы и инструменты

Установка розеток и выключателей требует следующего оборудования и материалов:

Индикатор тока.
Две отвертки (прямая и фигурная).
Плоскогубцы с изолированными ручками.
Кусачки.
Нож для монтажа.
Изоляционная лента.
Изолирующие колпачки и электропроводная паста.
Силиконовый герметик (маленький тюбик).
Электрическая дрель.
Коронка диаметром 67 мм (для выполнения отверстия в гипсокартоне).
Коронка для бетона, высота 45 мм, диаметр 70 мм.
Несколько мелких сверл, дюбель-гвозди.
Съемник изоляции.

Снятие изоляции

Профессиональные монтажники производят снятие изоляции на автоматизме, бокорезами надкусывают изоляцию и резко дергают. Но это делается при большом опыте работы. Для новичка лучше пользоваться определенными правилами. Оптимальным способом является приобретение специального съемника, тем более, что он пригодится для дальнейшей жизни. С его помощью можно снимать оболочку изоляции аккуратно, без надрезов жил провода.

Чаще применяются съемники в виде щипцов или клещей. Их требуется отрегулировать для диаметра провода:

Диаметр жилы провода и толщина изоляции разных марок проводов отличаются. На щипцах есть регулировочный винт, которым производится точная регулировка снятия изоляции без закусов жил.
Щипцы дергают вдоль провода, а клещи боковым движением. На практике щипцы оказались удобнее в применении, особенно при коротких концах провода.
Отрезать кабель можно щипцами, если регулировочный винт вывернуть до конца.
Стоимость щипцов несколько ниже, чем клещей.

Соединение проводов

Часто установка розеток и выключателей сопровождается соединением проводов. По правилам не рекомендуется производить соединения проводов в электропроводке квартиры. Но иногда приходится это делать, чтобы не портить облицовку стены и не делать ремонт поверхности.

Порядок сращивания проводов:

На концах проводов очищают изоляцию на 5 см.
Два провода держат в левой руке за изоляцию.
Расположение проводов в руке должно быть параллельным, плотно друг к другу.
Обрезанные края изоляции должны быть на одном уровне.
В правую руку берут плоскогубцы и скручивают жилы проводов по направлению хода часовой стрелки.
Плоскогубцами сдавливают скрутку небольшим усилием.
Плоской отверткой берут немного холодного припоя и наносят на скрутку.
Быстро надевают колпачок для изоляции (СИЗ) и проворачивают его по часовой стрелке.
После того, как припой затвердеет, в колпачок вдавливают герметик.

Замена, перенос выключателя или розетки

При замене сгоревшего выключателя лучшим вариантом будет установить накладной вариант, так как отдельно колодки для выключателей не продают, а старый корпус подрозетника от обгорания покороблен. Также поступают и с розеткой.

Чтобы перенести на новое место выключатель или розетку во время облицовки стен, достаточно нарастить провода по описанной выше методике. Провода укладывают параллельно полу на такой же высоте, как старая розетка. Новый выключатель устанавливают на основную стену, либо на обшивку. Важным моментом является достаточная длина конца провода для подключения.

Если вы не хотите портить отделку стены, но необходимо перенести розетку и увеличить число гнезд, то оптимальным вариантом является применение модульного блока. Он фиксируется в любом месте на стене и соединяется вилкой со старой розеткой.

Перед этим лучше разобрать старую розетку и убедиться в хороших контактах соединений. При необходимости ее скрутки и контакты нужно зачистить и обработать холодным припоем.

Установка розеток и выключателей на бетонной поверхности

При монтаже на бетоне необходимо знать толщину отделки поверхности стены, так как край подрозетника должен находиться на уровне поверхности стены. Подрозетник фиксируется обычно на дюбелях с саморезами. Если в подрозетнике нет отверстий для крепления, то их предварительно сверлят, располагая центры отверстий перпендикулярно оси контактов розетки.

При установке на отделанную стену коронкой выбирают лунку для подрозетника с небольшим запасом по глубине и диаметру. Лунку заполняют раствором алебастра, протягивают провода в отверстие подрозетника и устанавливают его в лунку. Затем выравнивают подрозетник по шаблону из доски или фанеры по толщине отделки, пока раствор не затвердел.

Установка розеток и выключателей на гипсокартон

Для этого существуют специальные подрозетники со скользящими упорами.

Порядок монтажа:

Сверлить отверстие 70 мм коронкой.
Вывести кабель в подрозетник.
Установить подрозетник с проводом.
При скользящих упорах потянуть до упора за фиксирующую ленту, оставшиеся края откусить кусачками.
При поворотных упорах завинтить саморезы до упора.
Зачистить изоляцию проводов, завести в клеммы, установить колодку в подрозетник до упора, затянуть винты лапок.
Установить крышку, проверить ее плотное прилегание к стене.

При таком способе установка розеток и выключателей в гипсокартон позволяет облегчить заделку кабеля и его дальнейшее сращивание, так как под обоймой колодки имеется достаточное пространство.

Если соблюдать элементарные правила монтажа собственными руками, то можно легко и просто заменить или установить новые выключатели и розетки.

Фаза или ноль на выключатель ?

Принцип работы стандартного, знакомого всем выключателя света довольно прост, при нажатии клавиши он физически разрывает (или соединяет) электрическую цепь, проложенную к люстре, бра или любому другому светильнику.

А так как для работы светильника нужен фазный и нулевой проводники, установить выключатель, фактически, можно в разрыв любого из них, при этом система будет работать, на первый взгляд, одинаково правильно.

Возможно, именно поэтому довольно часто возникает вопрос, что по правилам должен размыкать выключатель фазу или ноль и почему?

На первую часть этого вопроса, а именно, что должен разрывать выключатель фазу или ноль, есть ответ в ПУЭ, правилах устройства электроустановок, основном документе, который регламентирует правила и нормы электромонтажа.

В, последнем, актуальном на сегодняшний день, 7-ом издании ПУЭ, в пункте 6.6.28, указано следующее:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видите правила прямо говорят, что выключатель света устанавливается в разрыв фазного проводника, а не нулевого и только так, а не иначе нужно выполнять монтаж.

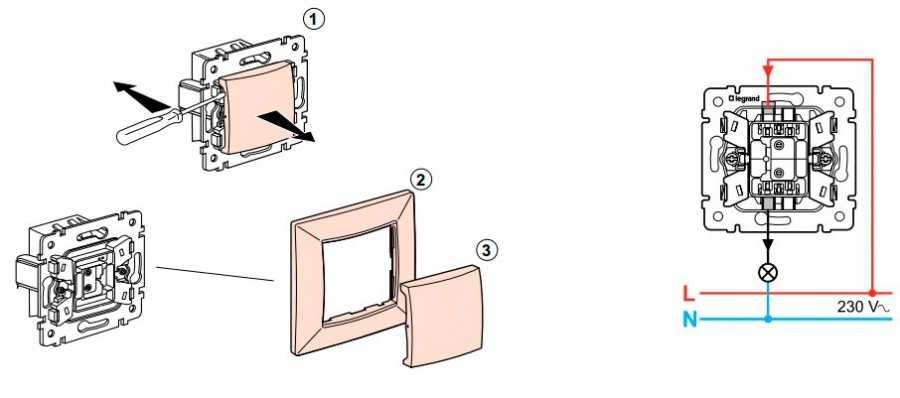

Правильная схема подключения одноклавишного выключателя выглядят так:

Почему именно фазу, а не ноль должен разрывать выключатель света ?

На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.
Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник (ноль).
Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света.
В первую очередь, главная опасность такого способа подключения состоит в том, что вас может “ударить током”, например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.
Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус. И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.
Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО, поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.
Еще одна не такая опасная, но не менее неприятная проблема – это мерцание ламп при выключенном свете. Современные энергоэффективные лампы – энергосберегающие (люминесцентные) или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их. Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.
Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль.
К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае?
Как сделать, чтобы выключатель разрывал фазу, а не ноль
Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.
Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).
ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа.

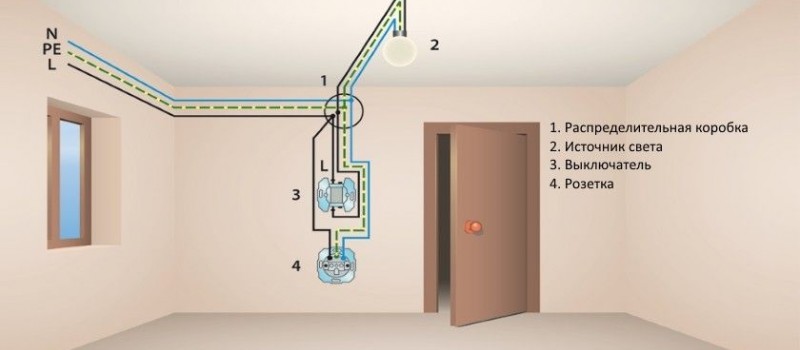

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.
Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:
1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)
2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)
3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)
4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)
Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.
Для этого:
– Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2. 2.+ 4.2
– Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре
– Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1
Схема замены нулевого проводника в выключателе на фазный, представлена ниже:
Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.
Советую прочитать нашу статью, в которой описаны все разрешенные способы соединения проводов в распределительных коробках и выбрать самый удобный для вас при выполнении такого. На мой взгляд, в бытовых условиях, без использования специализированного инструмента и особых навыков, для соединения проводов групп освещения, удобно применять клеммники WAGO.
UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.
Если же у вас остались вопросы, на тему фаза или ноль должны подходить к выключателю, обязательно оставляйте их в комментариях. Кроме того, как всегда приветствуется здоровая критика, личный опыт и любые другие полезные мнения.
Простой выключатель. Схема подключения — Доктор Лом
В любое электрифицированное жилье заходит как минимум 2 провода, правда, провод может быть и один, но в нем есть как минимум 2 жилы. Внешне эти провода (или жилы) ни чем не отличаются, отличие у них внутри — один провод — это фаза, а второй провод — ноль. По сути эти провода — участок электрической цепи, практически такой же, как в школьной лаборатории по физике. Пока к проводам ничего не подключено, электрическая цепь остается разомкнутой. Когда мы подсоединяем к проводам какой-либо электроприбор, электрическая цепь замыкается, электроэнергия потребляется, счетчик крутится.

Для подключения к электрической цепи переносных электроприборов, даже таких больших как холодильник, используются электрические розетки, а производители переносных электроприборов предусмотрительно снабжают свои изделия электрическими вилками. Для стационарных электроприборов, даже таких маленьких, как врезные растровые светильники, тоже можно использовать розетки, если внешний вид помещения волнует Вас меньше всего. Но обычно, пользуясь тем что стационарные электроприборы никуда не денутся, их подключают напрямую к электрической цепи, а чтобы электроприбор не работал постоянно, для замыкания и размыкания электрической цепи используются выключатели. Выключатель можно ставить на любой провод, как на фазу, так и на ноль, но обычно принято ставить выключатель на фазовый провод. Это позволяет заменить или отремонтировать стационарный электроприбор без риска замыкания электрической цепи. Обычно, чтобы исключить риск замыкания электрической цепи, отключают контакты на счетчике, обесточивая таким образом всю квартиру или дом. Вот в принципе и все с теоретической точки зрения.

Для реализации на практике столь не сложных теоретических положений в квартире или доме делается электропроводка. Электропроводка делается так, чтобы любой электроприбор подключался к электрической цепи параллельно. Чтобы не прокладывать провода от каждой розетки или светильника к месту ввода электрических проводов в квартиру или дом, сначала прокладываются провода от места ввода (обычно в этом месте стоит электрический счетчик) к распределительным (разветвительным) коробкам в жилых комнатах или служебных помещениях, а потом от распределительных коробок провода разводятся по помещению.

Таким образом подключение розеток в распределительной коробке никаких проблем не представляет, если провода в разноцветной изоляции (а таких в последнее время все больше и больше), то концы проводов зачищаются и соединяются в 2 счалки согласно цвету. Даже если розеток в помещении будет 20, то все равно будет только 2 счалки (скрутки) проводов. А вот для правильного подключения светильника или любого другого стационарного электроприбора нулевой провод, который идет от места ввода, подключается с одному из проводов, подключаемых к светильнику, фаза подключается к одному из проводов, идущих к выключателю, а оставшиеся свободными один провод от светильника и один провод от выключателя соединяются между собой. Таким образом в распределительной коробке будет 3 счалки (скрутки проводов) даже если в распределительной коробке подключены только одна лампочка и один выключатель на эту лампочку и тут если используются провода в разноцветной изоляции, обязательно будет одна счалка проводов двух разных цветов:

Рисунок 1.

А — принципиальная схема работы одноклавишного выключателя

В — схема подключения проводов в коробке

На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза. Само собой, в этой же коробке обычно подключаются и розетки (на рисунке не показаны). Но при этом количество счалок (скруток) проводов в коробке все равно будет = 3: две большие счалки, обеспечивающие подключение всех розеток, а также подключение одного провода светильника и одного провода выключателя и одна маленькая счалка двух проводов — провода от светильника и провода от выключателя. Если при разводке используются разноцветные провода, то обычно в больших счалках соединяются провода согласно цвету, а в маленькой счалке соединяются два провода с разными цветами изоляции.

В одноклавишных выключателях есть только два контакта, к которым можно прикрутить или в которых можно зажать провода, при этом спутать, какой провод куда должен прикручиваться — невозможно. Как ни прикручивай провода, все равно при одном из положений клавиши выключатель будет включенным, а при другом положении клавиши — выключенным.

Фотография 1.

Раньше было принято устанавливать выключатели так, чтобы при выключенном состоянии выпирал верх клавиши, а при включенном состоянии выпирал низ клавиши, раньше на клавишах снизу даже ставилась красная точка, обозначающая включенное состояние. Теперь считается, что в выключатель будет меньше попадать пыль, если его устанавливать наоборот — так, чтобы при выключенном состоянии выпирал низ клавиши, а при включенном состоянии выпирал верх клавиши. Чтобы поменять положение клавиши для режимов «вкл-выкл», нужно просто повернуть выключатель в подрозетнике на 180^о.

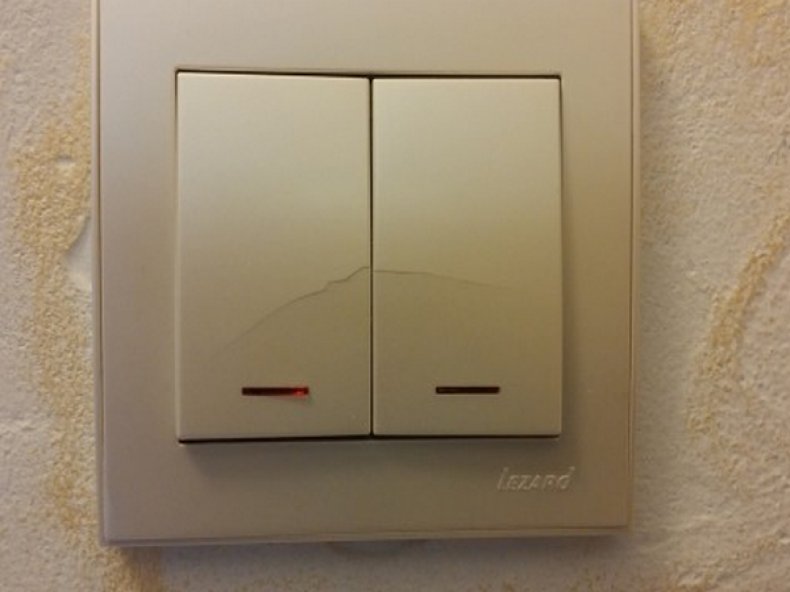

Если в клавише есть светодиодная подсветка, то как правило никаких дополнительных действий при подключении такого выключателя не требуется. Светодиод обычно уже подключен производителем выключателя и нужно точно также просто прикрутить провода к контактам выключателя.

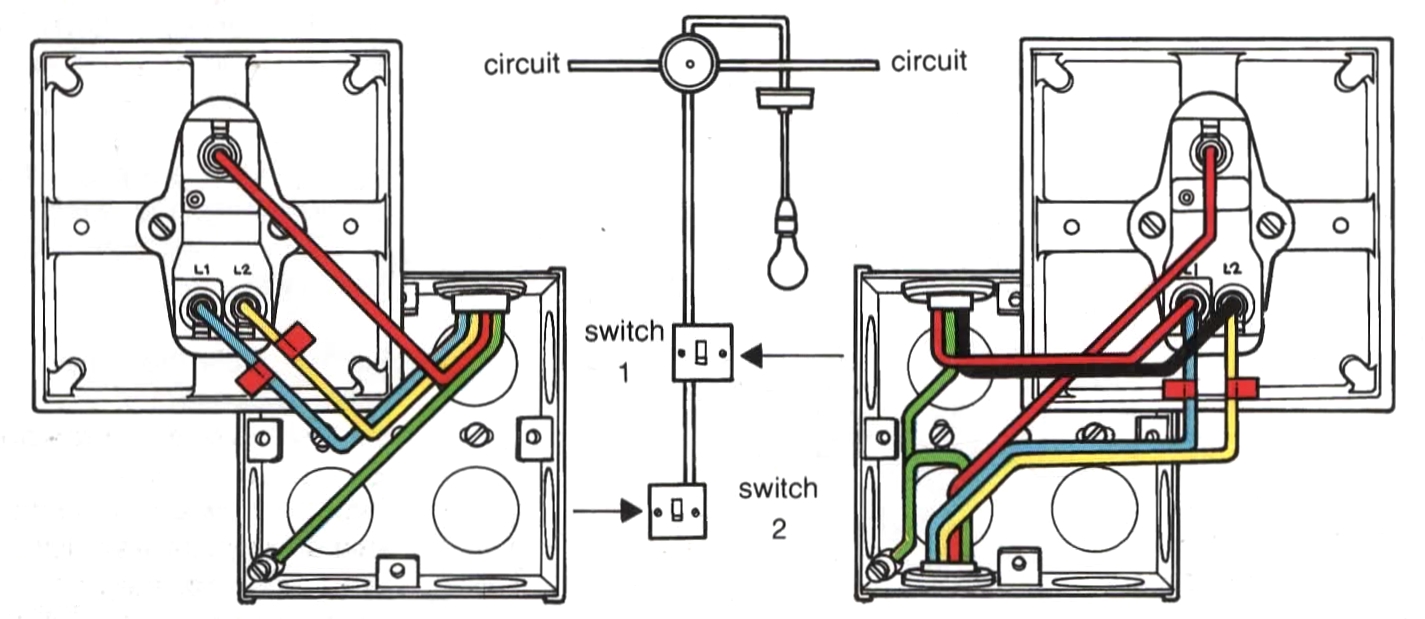

Если нужно подключить двухклавишный выключатель, то количество счалок в распредкоробке увеличится на одну:

Рисунок 2.

Примечание: Большинство двухклавишных выключателей рассчитаны на разводку трехжильными проводами, и поэтому в них только три, а не четыре контакта. Более правильно отобразить подключение таких выключателей можно так:

Рисунок 3.

Если разводка выполняется двухжильными проводами, то можно просто никуда не подключать одну жилу двухжильного провода, ведущего от коробки в выключателю. В двухклавишном выключателе с тремя контактами в отличие от одноклавишного выключателя путать провода нельзя. Самым простым способом не спутать провода является маркировка. На двухжильных проводах в двойной изоляции удобно делать маркировку обычной гелевой ручкой.

Подробности установки евро выключателя в советский подрозетник и евро выключателя в евро подрозетник и проблемы, которые могут при этом возникнуть, изложены отдельно.
С какой стороны от дверей нужно ставить выключатели и розетки
Очень часто во время ремонтных работ приходится заменять межкомнатные двери и переустанавливать выключатели с розетками. Владельцы жилья, которые приняли решение все сделать своими руками, должны руководствоваться определенными рекомендациями и соблюдать правила и нормы установленной техники безопасности.
Очень важно в таком случае знать, каким должно быть расстояние между выключателем и дверями и с какой стороны можно монтировать розетки. Многие электрики на сегодняшний день выбирают европейские стандарты, а не отечественные. Причина в том, что европейские стандарты совмещают в себе удобство и, конечно же, практичность.
Устанавливаем розетки и выключатели правильно!
На самом деле на сегодняшний день отсутствуют какие-либо общепринятые нормы и стандарты относительно установки выключателя и розетки вблизи двери. Многие опытные специалисты утверждают, что самым оптимальным местом является тот участок на стене, который размещен от дверного проема на расстоянии в 10-15 сантиметров. Если интервал будет больше, то к выключателю придется дотягиваться, а это не совсем удобно.
Считается, что самая удобная высота розетки от пола – 20-40 сантиметров. Однако высоту необходимо определять в индивидуальном порядке, ориентируясь на удобство в использовании электротехники. Так же стоит учитывать и тот момент, если в каком-то месте планируется организация рабочей зоны. В данном случае потребуется несколько розеток для удобства.
Важно! Установка розеток зависит от обустройства рабочего места и особенностей подключения электротехники.
К монтажу выключателя приступают только после установки двери. Некоторые могут сказать, что не имеет никакого значения, где его устанавливать. Но на самом деле это далеко не так и есть свои определенные нюансы. На этот счет есть общепринятые отечественные и международные рекомендации, которые помогают обустроить свое жилье лучшим образом.
Установка выключателя для света осуществляется на следующих расстояниях:
Если ссылаться на отечественные рекомендации, выключатель фиксируют на расстоянии 1,6 метров от уровня пола. Такие нормы объясняются тем, что у ребенка не будет возможности дотянуться до электрического элемента.
По международным стандартам установка выключателя должна осуществляться на 0,9 метров от уровня пола. К тому же, к такому мнению склоняется множество специалистов. Данное расстояние принято считать наиболее удобным и практичным так, как даже у низких людей появляется возможность быстро включать свет в помещении.
А вот согласно общепринятому регламенту, оптимальное расстояние от дверей до выключателя составляет 15-30 сантиметров. Установка осуществляется от дверного наличника, который находится со стороны ручки для открывания самой двери вовнутрь помещения. Для кухни и ванной советуют вынести выключатель за пределы комнаты. Их установка осуществляется перед дверями.
Выключатель размыкает фазу, а не ноль: почему так происходит
Выключатель размыкает фазу, а не ноль: почему так происходит
Выключатель — электрический аппарат для замыкания и размыкания электрической цепи, включения и отключения оборудования.
Любой выключатель, отвечающий например за включение и выключение света в комнате, обязательно должен размыкать именно фазу, а не ноль. Фаза в сети переменного тока — это тот из проводников, на котором все время присутствует переменное напряжение относительно нулевого проводника. Нулевой же проводник имеет в идеале нулевой потенциал относительно земли, который в исправной сети всегда остается таковым, поскольку нулевой проводник по определению заземлен.
Будь сеть трехфазной или однофазной, нулевой (нейтральный) проводник обязан иметь заземление, поэтому он в принципе гораздо безопаснее фазного проводника. Фактически заземление имеют генераторы и трансформаторы, от которых электрическая сеть получает энергию. Если нулевой проводник не заземлен, значит в сети случилась авария, обрыв нулевого проводника.
Обычно в быту мы используем однополюсные выключатели, то есть такие, которые размыкают или замыкают всего один провод при нажатии на кнопку. Допустим, на потолке висит люстра, получающая питание от однофазной бытовой сети 220 вольт. К люстре идут два провода, один из них — фаза, второй — ноль. Выключатель установлен в разрыв одного из двух этих проводов.
Пусть выключатель стоит на фазном проводнике, и его перевели в состояние «выключено». Тогда оба проводника, по которым к люстре подается электричество, будут обесточены, их потенциалы будут равны нулю, потому что нулевой проводник, который не прерывался выключателем, по определению имеет нулевой потенциал, а фазный проводник прерван с помощью выключателя, то есть на нем нет фазного напряжения.
Оба проводника безопасны, можно менять лампочку, ремонтировать потолок, снимать люстру и т. д., не опасаясь попасть под фазное напряжение и получить удар током. Хотя лучше в этом случае для надежности выключить автомат в электрощите.
Как делать нельзя
Но что если выключатель по ошибке установлен в разрыв нулевого, а не фазного проводника? В этом случае даже если выключатель находится в положении «выключено», к люстре все равно подходит один фазный проводник. Второй проводник ни к чему не подключен.
Если в такой ситуации начать менять лампочку, ремонтировать люстру, работать с потолком, то можно ненароком задев фазный провод, получить удар током, особенно если стоишь на проводящей стремянке, которая случайно контактирует с чем-нибудь заземленным или вообще стоит на земле.
Замена лампочки может закончиться трагедией с человеческими жертвами. Ладно если стоишь на деревянной табуретке, в резиновых сапогах, при этом работаешь в защитных перчатках. Здесь все может закончиться удачно. Но при неблагоприятном стечении обстоятельств выключатель на нулевом проводнике может обернуться смертельной опасностью.
Ранее ЭлектроВести писали, что в России на Калининской АЭС было отключено от сети три энергоблока из четырех. Представитель концерна «Росэнергоатом» сказал, что остановка была вызвана отключением одного из трансформаторов тока.
По материалам: electrik.info.
Мастер выключатель — 10 глупых ошибок при подключении схемы через контактор.
Мастер-выключатель или мастер-кнопка — это очень простое устройство, которое добавляет безопасности в электрику любой квартиры и приносит спокойствие и комфорт в нашу жизнь.
Впервые с аналогами таких волшебных кнопок многие из нас могли познакомиться в зарубежных отелях.
Это когда выходишь из номера и достаешь из специального кармашка карту, а весь свет внутри автоматически отключается. Называется эта штука — карточный выключатель.
Все это можно реализовать и в домашних условиях без специальных карт. Причем “фишка” эта вовсе не для забывчивых граждан, как рекламируют некоторые электрики.
“Забывчивые” люди забудут не только про включенный свет или утюг в комнате, но и про эту самую кнопку 😊
Отдельные ретрограды и минималисты (“всю войну на пробках прошли!”) вообще категорически против подобных схем.

Недостатки у системы тоже имеются и не стоит этого скрывать.
Расширенный отзыв с негативными моментами из практики
Тем не менее, всего лишь один такой мастер выключатель может управлять не только освещением, но и розетками. Нажав клавишу возле входной двери, вы одним движением отключаете абсолютно всех потребителей за исключением приоритетной группы (неотключаемая нагрузка).
Неотключаемые линии – это те группы и розетки, которые в обязательном порядке должны продолжать работать, когда вас нет дома.
Сюда входят:
газовый или электрический котел
охранная сигнализация
система защиты от протечек
видеонаблюдение
Рубильник вместо мастер-кнопки
Самое элементарное разделение нагрузок организовывается при помощи дополнительного рубильника в эл. щите. Нет, не такого 😊
Его еще называют выключателем нагрузки.
Схема здесь простейшая, даже отдельного одноклавишника не требуется:

Ошибка №1
Важно, чтобы рубильник при этом был номиналом выше или равен току вводного автомата.
Так как у него нет своей защиты и при превышении нагрузки он попросту сгорит.
Перед отъездом в отпуск вы открываете щитовую, отключаете этот рубильник, не трогая вводной автомат, и спокойно покидаете дом.
При всей своей простоте данная схема имеет один существенный недостаток. Далеко не у всех щитовая расположена прямо возле входной двери.
В частных домах она вообще может быть запрятана в подвале. Представьте себе, выключили вы рубильник и все освещение, а после этого давай выбираться в потемках на улицу.
И так каждый раз при покидании жилища. Тот еще экстрим и удобства.
Варианты монтажа – преимущества и недостатки
Поэтому на смену данному решению пришло удаленное управление нагрузкой 😊
С ним вам больше не нужно лезть в щитовую и щелкать там автоматами.
С виду мастер выключатель ничем не отличается от обычного. В качестве него, собственно говоря, и используется привычный нам одноклавишник.
Нажали его вниз – все эл.оборудование в доме отключилось, вверх – включилось.
Вопрос, как это все реализовать с наименьшими затратами? Наиболее дорогой и сложный вариант – это программируемые логические реле или контроллеры (ПЛК).
Помимо их высокой стоимости, учитывайте еще и цену различных защит, которые вам придется воткнуть в щиток, зная качество нашего эл.сетевого питания с его перепадами и скачками напряжения.
Чуть менее дорогой – импульсные реле. У них главное преимущество в том, что обмотка устройства будет находиться под напряжением только в моменты переключения.
Мы же рассмотрим наиболее доступную для всех схему – на модульном контакторе.
Располагается он в общем эл. щите, где занимает по ширине место не более одного (при однофазном исполнении) или трех автоматов (при исполнении на четыре контактные группы).
Схему подключения контактора с мастер кнопкой может воплотить в жизнь практически любой электрик. Для импульсных реле, а тем более программируемых, придется искать хороших, грамотных специалистов.
Да и при выходе из строя такой замысловатой системы, вы ее навряд ли почините самостоятельно и будете вынуждены сидеть без света до прихода эл.монтажников.
Схема с контактором наиболее ремонтопригодна и проста в эксплуатации.
Выбор контактора
Как правильно подобрать контактор или пускатель?
Современный модульный контактор это уже не то громоздкое оборудование, что раньше.
Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.
При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые — это на 20А, 40А, 63А.
Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.
Ошибка №2
Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.
Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.
Ток, на который рассчитаны контакты можно найти на корпусе оборудования.
Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.
То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.
Ошибка №3
Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.
Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности.
У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.
Нормально открытый или закрытый контактор – что лучше?
Еще смотрите на исполнение устройства. Контакторы бывают с нормально открытыми (NO) и нормально закрытыми контактами (NC).
Ошибка №4
Нам понадобятся открытые, а не закрытые.
Это означает, что когда на включающую катушку пускателя не поступает напряжение, силовые контакты остаются разомкнутыми и ток через них не проходит.
Вот соответствующий рисунок и обозначение такой серии на корпусе устройства.
Казалось бы, контактор с нормально закрытыми контактами намного лучше, ведь у него катушка не будет все время находится под напряжением 220В.
Однако всегда берите в расчет и учитывайте не только нормальные режимы, но и аварийные.
В аварийной ситуации (повреждение, возгорание и выход из строя управляющей катушки) у вас вся щитовая и приборы остаются под напряжением. А такого быть не должно.
При залипании вводного автомата возникает серьезная проблема с обесточиванием всего дома.
Кроме того, катушка соленоида у контактора с NO (нормально открытый) будет под напряжением, когда вы находитесь дома. В то время как с оборудованием NC, когда вас дома нет. Грубо говоря, контактор NO будет «гудеть», когда вы рядом, поблизости, а NC — когда вы далеко.
Представьте, что это отпуск протяженностью почти в месяц или более. Второй вариант (NC) менее безопасный и в свое отсутствие вы попросту не сможете оперативно среагировать на развитие аварийной ситуации.
Где устанавливать выключатель?
Итак, что мы имеем в исходных данных? Возьмем самую элементарную схему эл.снабжения любой квартиры или дома.
У нас есть однофазный эл.щит с двухполюсным автоматом на входе и вводным УЗО после него.
Далее идут модульные автоматы, от которых запитаны как линии освещения, так и розеточные группы. В том числе неотключаемая нагрузка – холодильник и охранная сигнализация.
Куда здесь подключать мастер выключатель? Для начала определимся с его правильным размещением.
Одноклавишный выключатель света монтируется возле двери на выходе из квартиры.
Ошибка №5
Только не ставьте его в одной рамке с выключателем общего света в коридоре или прихожей.
Иначе гости будут постоянно по ошибке клацать по этой клавише, не зная, что она “хитрая”, и отключать весь дом.
Кто-то даже прибегает к сверхскрытому и секретному монтажу данной кнопки 😊
Ошибка №6
Также не советуем ставить клавишу на стандартной высоте в 90см.
Лучше разместить этот выключатель как можно выше, подальше от маленьких детей, если таковые имеются в семье.
Контактор монтируете в щитке сразу после защитного УЗО.
Схема подключения контактора
Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.
На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.
Итоговая схемка:
Ошибка №7
Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!
Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.
Ошибка №8
Автомат выбирайте минимального значения Iном=2-3А, а не 10А!

Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.
На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.
Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.
Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.
Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:
Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.
Ошибка №9
Собрать такую схему только на одном выключателе без контактора не получится.
Все одноклавишники рассчитаны на максимальный ток не более 10-16А.

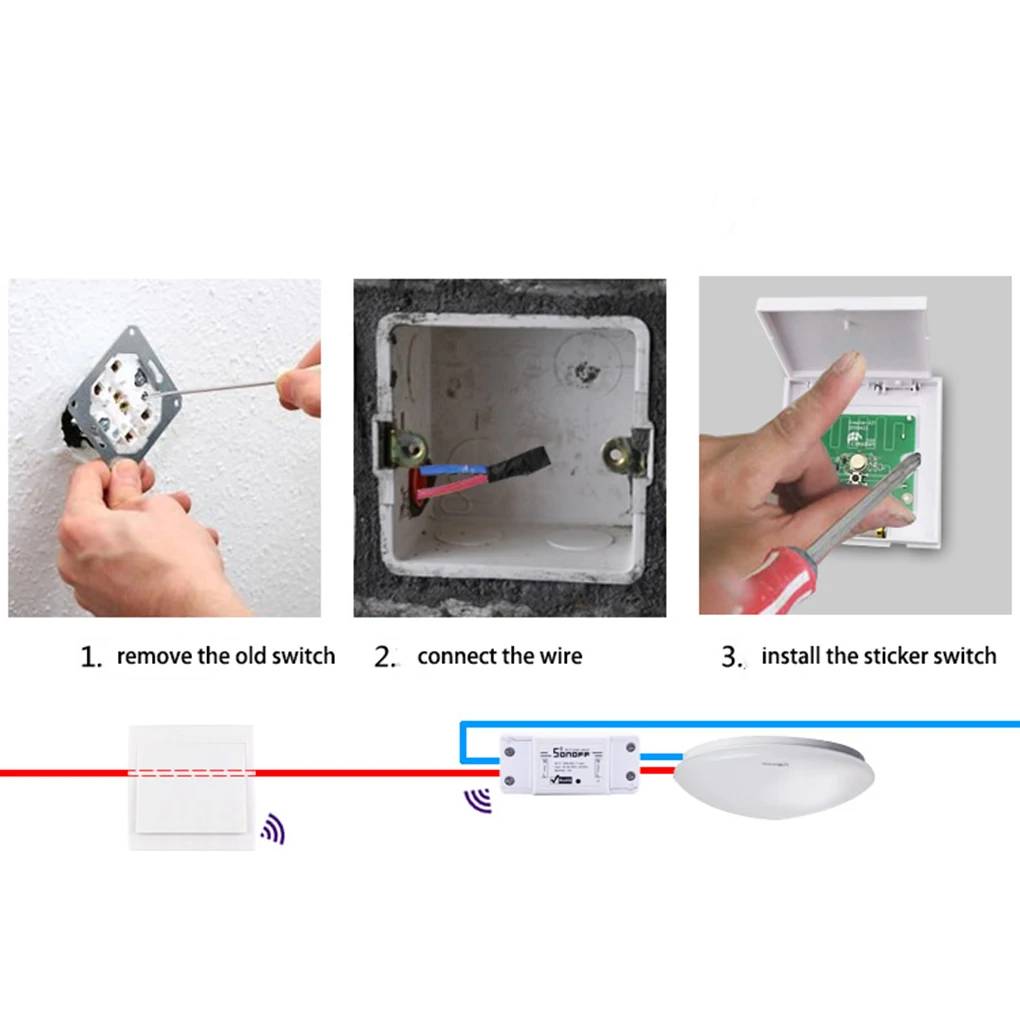

Схема без проводов
А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.
Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.
Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные.
Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.

Ошибка №10
Только опять же, не подключайте всю нагрузку через этот модуль напрямую.
Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!
К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины. Подробнее
Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:
Статьи по теме
Как настроить Nintendo Switch
Итак, у вас только что есть Nintendo Switch, и вы с нетерпением ждете, чтобы вскрыть коробку, подключить систему и начать играть в свою первую игру; звучит как отличный план, не так ли?
Не забывайте; вам нужно будет настроить свой Nintendo Switch, прежде чем вы сможете начать играть на нем. Не волнуйтесь, это не займет много времени, и я здесь, чтобы помочь вам в этом процессе, чтобы вы как можно скорее смогли сыграть в лучшие игры для Nintendo Switch!
VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более
Как настроить Nintendo Switch
Если вы еще этого не сделали, установите контроллеры Joy-Con на их направляющие .
Нажмите кнопку питания , чтобы включить Nintendo Switch; он находится вверху экрана в левом углу.
Источник: Ребекка Спир / iMore
Выберите желаемый язык .
Выберите регион , в котором вы живете.
Источник: iMore
Выберите Принять , чтобы принять лицензионное соглашение с конечным пользователем.
Выбрать Далее .
Источник: iMore
Выберите беспроводную сеть , которую будет использовать коммутатор.
Введите свой пароль Wi-Fi (если он у вас есть).
Источник: iMore
Выберите OK или нажмите кнопку + на правом Joy-Con.
Выберите OK после успешного подключения коммутатора к сети.
Источник: iMore
Выберите свой часовой пояс .
Если вы хотите играть на телевизоре, выберите Подключиться к телевизору . Если вы не хотите этого делать прямо сейчас, вы можете настроить телевизор позже.
Источник: iMore
Отсоедините контроллеры Joy-Con с обеих сторон коммутатора, удерживая кнопку разблокировки на задней панели и сдвинув контроллеры вверх.
Выбрать Далее .
Источник: Ребекка Спир / iMore и iMore
Выберите Далее на экране «Вам понадобится следующий».
Настройте Nintendo Switch Dock , как показано на экране, и выберите Next .
Источник: iMore
Подключите док-станцию Nintendo Switch к телевизору и источнику питания , как показано на экране.
Поместите консоль Switch в док-станцию . Убедитесь, что ваш телевизор настроен на отображение правильного входа HDMI.
Источник: iMore и Ребекка Спир / iMore
Выберите Success , когда ваш телевизор отображает изображение.
Выберите Далее , чтобы создать нового пользователя.
Источник: iMore
Выберите значок для представления вашего пользователя. Вы также можете создать Mii, если хотите, и вы можете изменить этот значок в любое время.
Введите псевдоним для пользователя.
Источник: iMore
Выбрать ОК .
Выбрать пропустить . Кроме того, вы можете настроить больше пользователей, выбрав Добавить другого пользователя .
Источник: iMore
Выберите Настроить родительский контроль или Пропустить . Я решил пропустить этот шаг.
Нажмите кнопку HOME на правом контроллере Joy-Con.
Источник: iMore
Вот и все! Ваш Nintendo Switch настроен и готов к работе. Теперь вы можете играть в свои любимые игры Nintendo где угодно.
Проблемы с настройкой?
У вас возникли проблемы с настройкой Nintendo Switch? Сообщите всем в комментариях ниже, и вместе, я уверен, мы сможем это выяснить.Поможем друг другу!
Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.
Как настроить Nintendo Switch
Итак, у вас есть сверкающий новый коммутатор Nintendo Switch. Спорим, вы просто хотите начать играть, не так ли? Итак, мы подготовили это удобное руководство по настройке вашей консоли.
Мы знаем, что вы не собираетесь брать коробку, бросать ее в ближайшую стену, а затем почесать затылок, почему Zelda сейчас не играет, но следование этому руководству по крайней мере сделает процесс установки таким же быстрым и безболезненным, как возможный.
Прежде всего, когда вы открываете коробку, убедитесь, что вы открываете ее правильно — изображение док-станции и консоли должно быть обращено вверх — потому что мы отцепили картон внизу и позволили ему резко упасть. первый раз.
Открыв коробку, вы увидите планшет и оба контроллера Joy-Con. Снимите их и отложите в сторону, затем вытащите остальную часть консоли снизу. Здесь у вас должна быть док-станция, браслеты, шнур питания, кабель USB-C и разъем HDMI.
На самом деле, пока у вас есть игра, нет причин, по которым вы не можете надеть контроллеры Joy-Con на планшет и сразу же начать настройку для игры в портативном режиме. Однако всегда полезно иметь док-станцию наготове, если вы захотите воспроизвести ее на телевизоре, поэтому мы сначала займемся ее настройкой.
Установить док-станцию очень просто. Все, что вам нужно сделать, это опустить заднюю панель, где вы найдете гнезда для кабеля питания, разъем HDMI и дополнительный порт USB для зарядки любых аксессуаров.Подключите кабели питания и HDMI, пропустите их через доступное пространство и аккуратно закройте их пластиком.
Если вы хотите, чтобы передняя часть телевизора была аккуратной, мы рекомендуем разместить док-станцию справа от телевизора и прокладывать кабели вокруг задней панели. Док-станция направляет кабели, которые вы только что подключили, вправо, поэтому размещение ее слева от телевизора усложняет организацию.
После того, как вы подключите HDMI к телевизору и подключите шнур питания к розетке, ваша док-станция готова к работе.
Теперь можно снова обратить внимание на планшет.
Возьмите планшет и сдвиньте Joy-Cons с каждой стороны. Мы бы посоветовали делать это по одному, вместо того, чтобы балансировать планшетом на животе и пытаться надеть оба сразу, чтобы почувствовать, что у вас двойные пистолеты в кобуре. Это не только безопаснее, но и позволит вам насладиться по-настоящему приятным щелчком, возникающим при установке Joy-Cons на место дважды подряд
В верхней части планшета вы найдете кнопку питания консоли, расположенную далеко. оставил.Нажмите здесь, и вы готовы приступить к настройке программного обеспечения!
Сначала вам будет предложено выбрать язык и регион проживания. Выбрав их, вам нужно будет принять лицензионное соглашение с конечным пользователем. Ну, у вас нет , у вас есть , но если вы хотите использовать консоль, вы это сделаете.
Изображение 1 из 3
Изображение 2 из 3
Изображение 3 из 3
Затем пришло время подключить коммутатор к локальной беспроводной сети и выбрать часовой пояс. После всего этого планшет спросит вас, хотите ли вы установить консоль и настроить режим ТВ сейчас или сделать это позже.
Ну, док-станция у вас уже готова, так что можете!
Отсоедините контроллеры Joy-Con от планшета, нажав кнопку отсоединения на их задней стороне и сдвинув их вверх. Затем вы можете вставить их в прилагаемую рукоятку Joy-Con, чтобы превратить их в более традиционный геймпад.
Вставьте планшет в док-станцию, и, если все в порядке, на вашем телевизоре должно отображаться изображение с планшета. Если вы не сразу видите изображение на экране телевизора, не паникуйте.Убедитесь, что ваш телевизор настроен на правый вход HDMI, а также убедитесь, что горит зеленый индикатор в левом нижнем углу док-станции.
Если это не так, возможно, док-станция не получает питание, и вам следует проверить, правильно ли она подключена.
Теперь вы можете начать настройку своего профиля пользователя, которая проста, выбрав значок и введя свое имя. Затем вам будет предоставлена возможность настроить родительский контроль или полностью пропустить этот шаг.
Изображение 1 из 2
Изображение 2 из 2
Настройка завершена! Нажмите «Домой» на правом Joy-Con, чтобы перейти на главный экран консоли.
Чтобы начать играть, просто вставьте картридж (мы предполагаем, что сейчас это Zelda) в пространство в правом верхнем углу консоли. Вам решать, играете ли вы в дороге или по телевизору. В этом вся прелесть вашего нового Nintendo Switch!
Если вы ищете какие-либо игры для добавления в свою коллекцию, позвольте нам направить вас к нашему списку фаворитов, доступных на консоли в данный момент.
Мы также советуем приобрести некоторые дополнительные аксессуары, чтобы максимально использовать возможности вашей консоли, которые мы также перечислили здесь.они варьируются от простой, но крайне необходимой защитной пленки для экрана до игровой подставки для тех, кто считает, что предпочитает настольный режим консоли.
Наконец, вот лучшие советы и рекомендации Nintendo Switch, если вы хотите максимально использовать возможности своей новой консоли.
Как выключить Nintendo Switch или перевести его в спящий режим
Рекомендуется выключить Nintendo Switch, если вы собираетесь находиться вдали от консоли в течение длительного периода времени.
Вы также можете перевести коммутатор в спящий режим, который отключает его экран и большинство функций, но позволяет снова использовать консоль одним нажатием кнопки.
Коммутатор можно перевести в спящий режим с контроллера или нажатием кнопки на самой консоли, а для его выключения требуется одновременное использование консоли и пульта дистанционного управления.
Посетите домашнюю страницу Business Insider, чтобы узнать больше.
Как и любое другое электронное устройство, рекомендуется выключить консоль Nintendo Switch, если вы ее не используете.
Это позволяет оборудованию отдыхать, сбрасывает любое потенциально вызывающее сбои программное обеспечение и позволяет батареям заряжаться быстрее.
Если вы просто делаете перерыв, то вам лучше выбрать спящий режим коммутатора. Эта опция отключает экран и переводит консоль в режим низкого энергопотребления, но позволяет вам возобновить игру прямо с того места, где вы были, за считанные секунды.
Ознакомьтесь с продуктами, упомянутыми в этой статье:
Nintendo Switch (от $ 299.
99 at Best Buy)
Чтобы полностью выключить Nintendo Switch:
1. Удерживайте кнопку питания на верхней части консоли в течение пяти секунд.
Кнопка питания в верхней части коммутатора может быть плохо видна.Стивен Джон / Business Insider
2. Откроется меню. В этом меню выберите «Электропитание».
3. Затем с помощью контроллера прокрутите вниз до «Выключить» и нажмите кнопку A. Если коммутатор отстыкован, вы также можете коснуться его пальцем.
Полное выключение консоли Switch, когда она не будет использоваться в течение длительного времени, поможет сохранить оборудование.Стивен Джон / Business Insider
Перейти в спящий режим на Nintendo Switch можно тремя способами.
Самый простой способ — просто нажать кнопку в верхней части консоли.
Вы также можете войти в спящий режим, удерживая нажатой кнопку «Домой» на правом контроллере Joy-Con, а затем выбрав «Спящий режим», когда появится всплывающее окно.
Вы можете выбрать «Спящий режим» в меню кнопки «Домой». Стивен Джон / Business Insider
Наконец, на главном экране Switch вы можете прокрутить вниз до значков задач в нижней части экрана, а затем выбрать спящий режим, который является значком кнопки питания в крайнем правом углу.
Вы также можете перейти в спящий режим прямо с главного экрана. Стивен Джон / Business Insider
Контроллер Nintendo Switch Устранение неполадок
Прокрутите вниз, чтобы найти продукты, для которых требуется поддержка при устранении неполадок.
Проводной контроллер (HORIPAD, Battle Pad, Fighting Stick Mini)
[Артикул продукта: NSW-001U, NSW-107U NSW-108U, NSW-109U, NSW-135U, NSW-136U, NSW-149U]
— Убедитесь, что ваша консоль и программное обеспечение обновлены до последней версии прошивки.
— Убедитесь, что консоль коммутатора полностью и правильно вставлена в док-станцию.
— Выключите консоль (нажмите и удерживайте кнопку питания, пока не появится меню «Питание». Выберите «Параметры питания» и выберите «Выключить»).
— Отключите и снова вставьте проводной кабель контроллера в разъем USB.
— Включите приставку. Проводной контроллер следует сразу распознать.
Если проблема не исчезнет, попробуйте следующее:
— Откройте «Контроллеры» в меню HOME.
— Если контроллер не распознается консолью, выберите «Изменить захват / порядок», чтобы подключить его.
Аркадный стик (RAP)
[Артикул №: NSW-006U]
— Убедитесь, что ваша консоль и программное обеспечение обновлены до последней версии прошивки.
— Убедитесь, что консоль коммутатора полностью и правильно вставлена в док-станцию.
— Выключите консоль (нажмите и удерживайте кнопку питания, пока не появится меню «Питание». Выберите «Параметры питания», а затем выберите «Выключить»).
— Отключить контроллер
— Убедитесь, что для режима назначения установлено значение «A-OFF» («A-ON» отключит нормальный игровой процесс).
— Убедитесь, что для режима турнира установлено значение «T-OFF» («T-ON» отключит кнопку + на верхней панели и назначит ее кнопке Turbo).
— Убедитесь, что тумблер платформы находится в положении «NS» («ПК» используется только для ПК с Windows).
— Подключите контроллер к док-станции Nintendo Switch.
— Включите приставку. Аркадный джойстик следует сразу распознать.
Если проблема не исчезнет, попробуйте следующее:
— Откройте «Контроллеры» в меню HOME.
— Если контроллер не распознается консолью, выберите «Изменить захват / порядок», чтобы подключить его.
Joy-Con (D-Pad, Split Pad)
[Артикул продукта: NSW-118U, NSW-119U, NSW-120U, NSW-182U]
— Убедитесь, что ваша консоль и программное обеспечение обновлены до последней версии прошивки.
— Выключите консоль (нажмите и удерживайте кнопку питания, пока не появится меню «Питание». Выберите «Параметры питания», а затем выберите «Выключить»).
— Сдвиньте D-Pad / Split Pad сверху вниз по направляющим с левой стороны Nintendo Switch до щелчка.
— Включите приставку. D-Pad / Split Pad следует сразу распознать.
Если проблема не исчезнет, попробуйте следующее:
— Откройте «Контроллеры» в меню HOME.
— Если контроллер не распознается консолью, выберите «Изменить захват / порядок», чтобы подключить его.
— Если левый джойстик не отвечает должным образом, поверните левый стик два или три раза большими кругами для калибровки.
Контроллер беспроводной сети
[Артикул продукта: NSW-098U, NSW-104U]
— Убедитесь, что ваша консоль и программное обеспечение обновлены до последней версии прошивки.
— Используя отдельный контроллер (например, Joy-Con, контроллер PRO), выберите «Контроллеры», выберите «Изменить захват / порядок» в меню HOME.
— Нажмите и удерживайте кнопку синхронизации на беспроводном контроллере не менее двух секунд. Теперь контроллер автоматически подключится к вашей консоли.
— Как только контроллер появится на экране, нажмите кнопку A, чтобы закончить.
Сетчатый фильтр
[Артикул №: NSW-030U]
Перейдите по ссылке ниже, чтобы узнать, как подать / отсоединить / повторно подать заявку.
https://www.youtube.com/watch?v=grv9CoeoeNs
Как установить выключатель света
Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.
Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.
Перед тем, как начинать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы, то приступим.
Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей.Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно получить помощь на этом этапе.
Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете.Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.
Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения. Если подержать его возле выключателя света и нажать кнопку, то мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить световой индикатор с батарейным питанием или вызвать электрика.
Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, например галогенная рабочая лампа. В зависимости от того, находятся ли розетки в комнате в той же цепи, что и свет, вам может понадобиться удлинитель, чтобы подключить рабочий свет к другой комнате.

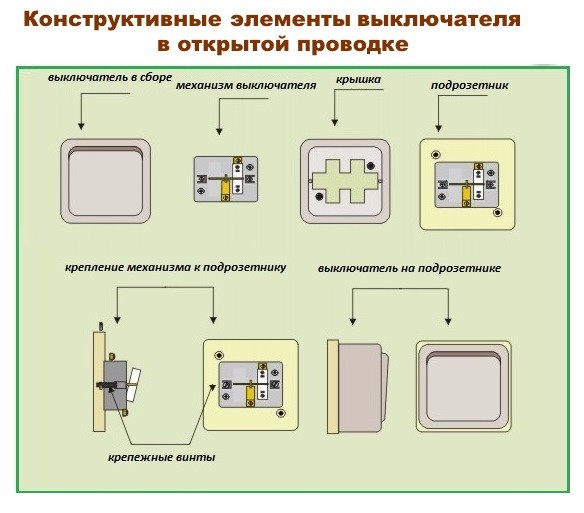

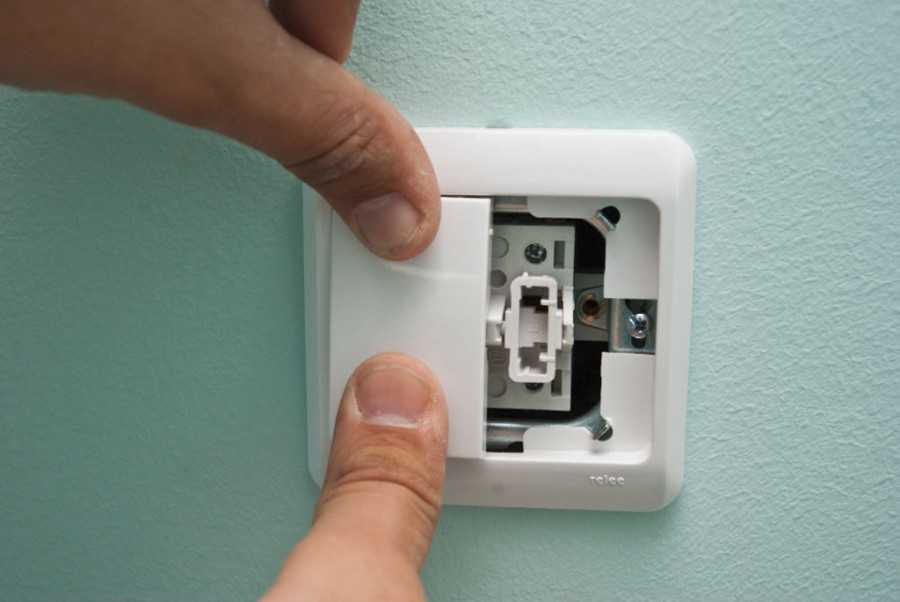

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света.Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя. Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.
Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован.Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так, как вы их отключили.
Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади. Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.
Чтобы подключить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой.На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту. Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.
Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем замените пластину переключателя и снова включите питание для проверки.
Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.
Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео. И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.
Удачи с вашим проектом и спасибо за просмотр.
Закрыть стенограмму
Как / Где правильно установить кабели ПК / провода для твердотельных накопителей, панельных переключателей и др.
Вы установили материнскую плату и блок питания, вставили их в процессор и установили модули оперативной памяти. Теперь пора соединить все провода на плате. Точность на этом этапе жизненно важна, так как любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или не запускаться вообще. Вот подробности.
Как подключить кабели к материнской плате
Так же, как и при подключении системы домашнего кинотеатра, в компьютерах есть множество кабелей и проводов, которые имеют тенденцию создавать беспорядок.Важно знать, куда идет каждый провод или разъем, а также обеспечивать правильный порядок. Следуйте приведенным ниже инструкциям, чтобы убедиться, что все компоненты работают правильно.
1. Куда подключать провода переключателя кнопки питания
Чтобы компьютер включался при нажатии кнопки питания, необходимо подключить переключатель питания к материнской плате. Среди незакрепленных кабелей в вашем чемодане вы найдете двухконтактный разъем, который обычно обозначается PWR SW, но если вы не уверены, обратитесь к руководству по кейсу.
Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Обычно эти контакты расположены в правом нижнем углу и обычно не имеют маркировки.
2. Как правильно подключить провода переключателя сброса
Если на корпусе вашего ПК есть переключатель сброса, вилка аналогична кнопке питания, и на ней отображается RESET SW, а не Power SW. Этот разъем позволяет перезагрузить компьютер после серьезного сбоя, поскольку он сбрасывает оборудование и заставляет компьютер перезагружаться.
Для подключения проводов кнопки Reset нужно найти перемычки на материнской плате. Разъем обычно находится рядом с выключателем питания. Наденьте заглушку на два штифта, чтобы зафиксировать ее на месте. Неважно, в какую сторону идет этот соединитель.
3. Подключение светодиодов питания и жесткого диска
Разъем жесткого диска соединяется со светодиодом на передней панели корпуса, который загорается, когда жесткий диск работает. Этот индикатор полезен, потому что он показывает, работает ли ваш компьютер или произошел сбой.
Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке. Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт. Внимательно ознакомьтесь с руководством, чтобы убедиться, что соединение установлено в правильном порядке.
Выполните те же процедуры, что и выше, для проводов индикатора питания, которые будут иметь аналогичный разъем. Этот штекер также необходимо вставлять в правильном направлении, поэтому убедитесь, что вы выровняли положительный и отрицательный разъемы.
4. Подключение USB-проводов к материнской плате
Если в вашем корпусе есть USB-порты на передней панели или кардридер, вам необходимо подключить их к запасным разъемам на материнской плате. По всей видимости, кабель в корпусе имеет маркировку USB.
На материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве будет указано, где именно расположены контакты, если они есть. Для USB-разъемов требуется питание, поэтому необходимо правильно подключать кабель. К счастью, порты USB на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении.Если на вашем ПК нет формованной вилки, вам необходимо внимательно проверить инструкции по корпусу и материнской плате, чтобы убедиться, что вы правильно подключили провода.
Предполагая, что вы используете блочный разъем, подключите его к свободным USB-контактам на материнской плате. Лучше использовать штекер, ближайший к кабелю, чтобы кабели не свешивались повсюду.
5. Установка подключения FireWire к материнской плате
Кабели FireWire на передней панели подключаются к ПК так же, как и USB-кабели. Опять же, поищите на плате запасной разъем FireWire (в руководстве будет указано, где они находятся), а затем подключите кабель FireWire.Пластиковый разъем на проводах может иметь маркировку 1394, поскольку FireWire также известен как i1394.
6. Подключение аудиокабелей к материнской плате
Аудиопорты на передней панели также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон. К счастью, в большинстве корпусов ПК есть одноблочные штекеры для всех передних аудиоразъемов, включая разъемы для наушников, аудиовходы или даже микрофоны.
В руководстве к материнской плате будет подробно указано, где подключаются аудиокабели, обычно это рядом с задней панелью.Опять же, есть только один способ подключить вилку, поэтому аккуратно вставьте ее на место. Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему материнской платы.
7. Куда подключать провода вентилятора на материнской плате
В современных корпусах принято заранее устанавливать дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить поток воздуха внутрь и наружу, а также охлаждают ваш компьютер. Хотя обычно вы можете прикрепить провода вентилятора к разъемам блока питания, лучше всего подключить их к запасным разъемам для вентиляторов на материнской плате.Большинство плат автоматически регулируют скорость вращения вентилятора и поддерживают работу вашего ПК как можно тише.
Если у ваших вентиляторов есть трех- или четырехконтактные разъемы, что почти всегда бывает, они подключаются непосредственно к материнской плате. Эти вентиляторы обычно имеют автоматический контроль скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, а затем подключите разъем питания вентилятора. Трехконтактные разъемы можно подключать к четырехконтактным портам и наоборот.Кабели обычно подключаются только в одном направлении, поэтому их легко сделать правильно.
8. Подключение проводов вентилятора ЦП
Вентилятор процессора — самое важное из всех соединений, которое постоянно поддерживает безопасную температуру для ЦП. Как и системные вентиляторы, скорость вращения вентилятора процессора регулируется материнской платой в зависимости от текущей внутренней температуры процессора, что позволяет поддерживать ваш компьютер как можно тише. Старые материнские платы / ПК могут не предлагать вариант «тихого режима», но провода вентилятора по-прежнему требуют правильного порядка, поэтому они включают в себя штекеры с установленной формой.
Кроме того, на материнской плате есть специальный разъем для вентилятора процессора, часто обозначаемый как CPU FAN. Проверьте свое местоположение в руководстве. Штекер, скорее всего, будет четырехконтактным, но есть и трехконтактные вентиляторы процессора. Разъем идет только в одну сторону.
После того, как все подключено правильно, убедитесь, что кабели закреплены и лежат в безопасном месте. Вы не хотите, чтобы ваши провода цеплялись за вентиляторы или касались горячих поверхностей. Используя пустые отсеки для дисков и стяжки, вы можете закрепить внутренние кабели в недавно модернизированном ПК.
Полезные советы по работе на компьютере
Как и в случае с любым другим техническим устройством, при работе внутри компьютера по любой причине необходимо учитывать несколько моментов, так что «давайте приступим к делу». Вы уловили этот каламбур? Вот четыре основных шага, которые нужно выполнять каждый раз, когда вы работаете на своем ПК.
Убедитесь, что источник питания отключен. — Очевидно, это может не применяться, если вы еще не подключили кабель питания, но об этом стоит упомянуть на всякий случай.
Снижение риска статического электричества — Естественный статический заряд в ваших руках может нанести серьезный ущерб внутренним компонентам компьютера. Независимо от того, используете ли вы антистатический коврик или безопасную ленту, это важный шаг для защиты ваших инвестиций.
Следите за тем, чтобы на рабочем месте не было жидкости и мусора. Не проливайте бутылку воды на свой новый компьютер. Очистите рабочее место перед тем, как начать, и постарайтесь уменьшить количество пыли, пока вы на нем.
Мойте руки — при работе с кабелями и другими внутренними компонентами масла и грязь на ваших руках могут впоследствии вызвать проблемы.Лучше всего надеть нитриловые перчатки без пудры, но подойдут и чистые руки.
В заключение, принятие мер предосторожности при работе на компьютере и понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки. Вы не только предотвратите повреждение, но и убедитесь, что светодиоды и кнопки работают правильно, а аудиосоединения работают должным образом.
Советы по подключению кабелей
Если вы впервые работаете с электроникой или даже открываете корпус компьютера, есть несколько основных советов, которые вы должны знать, прежде чем соединять компоненты с помощью проводов.
Держите ваши кабели организованными — Хорошо, так что этот кабель не обязательно жизненно важен для здоровья вашей машины, но чистый и организованный футляр просто восхищает. Если вы потратите несколько минут перед установкой компонентов и спланируете их расположение, будет намного проще все подключить (и позже заменить устаревшие компоненты). Вы можете использовать небольшие застежки-молнии или просто аккуратно заправить все на место.
Поддерживайте порядок на рабочем месте — Как и любой проект, даже этот может быть невероятно утомительным.Сделайте себе одолжение и сократите это разочарование, имея все необходимое там, где вы можете его найти, прежде чем приступить к работе. Кроме того, прежде чем открывать упаковку, удалите весь мусор, мусор, пыль и особенно жидкости. Это обеспечит безопасность ваших компонентов и их правильную работу после завершения проекта.
Подождите, пока подключите блок питания к розетке. — Это может быть очевидно, но у нас должны быть предупреждающие таблички по какой-то причине. Не шокируйте себя из-за того, что вы не отключили блок питания от сети перед работой.
Не носите украшения или свободную одежду — Если вы все же носите браслеты и мешковатые длинные рукава во время работы на своей машине, вы быстро поймете, почему это не лучшая идея частей и, следовательно, увеличивая ваш уровень разочарования).
Используйте защитное снаряжение. — По общему признанию, существует масса споров о необходимости использования антистатических браслетов и перчаток при работе с электроникой. Но лучше проявить осторожность, если вы не работаете регулярно с материнскими платами, конденсаторами и другой мелкой электроникой.Аргумент в пользу ношения перчаток заключается в том, что масла, грязь и другие загрязнения могут вызвать повреждение частей вашего компьютера (даже коррозию позже). Аргументом в пользу мер предосторожности от электростатического разряда является просто то, что вы можете сотрясать компонент и повредить его из-за статического электричества.
Как исправить неработающую док-станцию Nintendo Switch
Switch Dock — это док-станция с электрическими разъемами, позволяющими Nintendo Switch заряжаться, а также подключаться к телевизору с помощью кабеля HDMI. Док также имеет другие дополнительные функции: i.е. один порт USB 3.0 и два порта USB 2.0. Когда вы устанавливаете Nintendo Switch в док-станцию, вы можете наслаждаться максимальной частотой кадров 60 кадров в секунду и разрешением 1080p.
Switch Dock не работает
Несмотря на то, что Switch Dock поднял Nintendo Switch на совершенно новый уровень, мы столкнулись с несколькими различными сценариями, когда он не работал должным образом и вызывал странные проблемы, помимо отказа в правильном подключении.
В этой статье мы расскажем, почему эта проблема может возникнуть у вас и каковы возможные причины.Позже мы покажем вам, как решить проблему или найти обходной путь. Убедитесь, что вы начали с первого решения и соответственно постепенно продвигаетесь вниз, поскольку решения перечислены в зависимости от сложности и полезности.
Примечание: Мы рекомендуем вам сохранить резервную копию всех ваших файлов и пользовательских настроек в облаке, так как ваши данные могут быть стерты.
Если док-станция не включается, нажмите и удерживайте кнопку питания около 30 секунд, пока основное питание подключено.
Почему Switch Dock не работает?
Мы проанализировали несколько пользовательских случаев и подробно рассмотрели их сценарии. После детального изучения каждого случая мы экспериментировали с нашим собственным устройством и составили список причин, по которым эта проблема может возникнуть у вас. Ниже приведены некоторые из причин, почему Switch Dock может не работать с вашим Nintendo Switch должным образом:
Switch Dock в состоянии ошибки: Как и все другие периферийные устройства, Switch Dock может перейти в состояние ошибки, когда он не сможет распознать и подключитесь к Nintendo Switch или телевизору.Здесь обычно помогает переключение мощности.
Неправильный порядок кабелей: Мы обнаружили интересную находку, в которой порядок подключения кабелей определял поведение док-станции. Это выглядело как непреднамеренная ошибка кодирования / ошибка, сделанная инженерами Nintendo, и существует по сей день. Подключение кабелей в правильном порядке обычно решает проблему.
Неисправная док-станция: Ваша док-станция также может быть неисправной. Известно, что с консолями возникают проблемы, даже если они все время новые.Здесь вы ничего не можете сделать, кроме как отнести периферийное устройство в сервисный центр Nintendo и проверить его (но сначала вы должны убедиться, что у вас действительно неисправная док-станция!).
Кабель не обеспечивает достаточного питания: Поскольку Switch Dock в основном используется для зарядки вашего устройства Nintendo Switch, возможно, он не работает должным образом, потому что кабель питания, подключенный к Dock, не обеспечивает достаточное питание для периферийного устройства. На это есть несколько разных точек зрения, которые будут обсуждаться в решениях.
Проблемы с HDMI: Если вы не можете подключить Switch Dock к телевизору, вам следует проверить, правильно ли подключен HDMI. Если возникнут проблемы с HDMI, вы не сможете подключиться.
Сетевая розетка: Еще одним интересным открытием, с которым мы столкнулись, стало то, что Switch Dock любит подключать только к розетке. Вероятно, это связано с тем, что для нормальной работы требуется приличное количество энергии.
Плохие конфигурации: Если на вашем компьютере хранятся неправильные конфигурации, Switch Dock не будет работать или будет работать экономно.Здесь вы можете либо сбросить временные конфигурации, либо выполнить полный сброс.
Убедитесь, что вы сохранили все свои настройки и конфигурации в облаке, и только после этого приступайте к решениям в указанном порядке.
Решение 1. Выключение и выключение и выключение питания всей установки
Перед тем, как мы попробуем какие-либо технические решения, вам следует попробовать выключить и включить и выключить всю установку. Выключение и выключение питания — это процесс полной повторной инициализации периферийных устройств, поэтому все их временные конфигурации сбрасываются, и при включении им придется создавать новые файлы конфигурации.Выключение и выключение питания чрезвычайно популярно, работает как с компьютерами, так и с консолями и обычно является первым шагом в любом процессе устранения неполадок.
Перед выключением и выключением убедитесь, что все несохраненные данные сохранены. В некоторых случаях некоторые временные настройки могут быть установлены по умолчанию, так что имейте это в виду.
Отсоедините кабель HDMI от Switch Dock, а также кабель питания .
Теперь удерживайте и нажмите кнопку питания примерно на 10-15 секунд.Выключение и выключение питания всей установки
Теперь вам нужно подождать 30-40 секунд. В течение этого времени попробуйте включить и снова включить и выключить телевизор TV и Nintendo Switch .
По истечении времени снова подключите все и включите питание. Теперь попробуйте подключить Nintendo Switch к Dock и проверьте, решена ли проблема.
Если вам не удалось решить проблему с помощью выключения и включения питания, перейдите к следующему решению. Это означает, что нет проблем с временными конфигурациями, и проблема может заключаться в аппаратных модулях.
Решение 2. Вставка кабелей в правильном порядке
Другой обходной путь, который мы можем попробовать, — это вставить кабели в предписанном порядке. Это не имеет смысла, но после нашего расследования выяснилось, что существует конкретная ошибка или проблема, при которой Switch Dock реагирует только на определенный порядок, в котором вставлены кабели, включая кабель питания, HDMI и коммутатор. периферический.
Так как вся суета связана с порядком, мы рекомендуем вам следовать приведенным ниже инструкциям в точном порядке, в котором они перечислены.Похоже, что прошивка Switch Dock вылетает, когда HDMI подключается к телевизору, прежде чем на него будет подано питание.
Отсоедините все кабели от Switch Dock, включая HDMI, питание и периферийные устройства Switch.
Теперь подключите кабель питания сначала к док-станции Switch. Убедитесь, что питание поступает, посмотрев на индикатор питания. Вставка кабелей по порядку — Switch Dock
Затем подключите кабель HDMI (здесь мы предполагаем, что кабель HDMI уже подключен к вашему телевизору и входу HDMI выбрано).
Теперь вставьте Nintendo Switch в док-станцию. Если все пойдет нормально, загорится зеленый свет, и он переключится на HDMI
. Теперь попробуйте использовать устройство Dock and Switch и посмотрите, решена ли проблема навсегда.
Решение 3. Проверка кабеля питания
Док-станция Switch отвечает за подключение Nintendo Switch к телевизору, а также за его зарядку. Поскольку он выполняет множество этих функций, очевидно, что он требует приличного количества энергии.При недостаточном питании Switch Dock не будет работать должным образом и вызовет различные проблемы, например, не заряжается или неправильно подключается к телевизору.
Подумайте об аналогии с блоком питания на компьютере. Если блок питания недостаточно силен (т.е. мощность не может поддерживать мощность модулей в вашей башне), некоторые модули (например, видеокарты) не смогут включиться и работать.
Кабель питания — Switch Dock
Убедитесь, что вы подключаете оригинальный кабель питания Switch Dock и подключаете его к независимой розетке .Последний момент очень важен. Несмотря на то, что это не имеет смысла, поскольку он будет потреблять такое же количество энергии через расширение с другими подключенными устройствами, кажется, что он предпочитает, чтобы вы вставляли его в единственную розетку, которая не используется совместно с другими устройствами. электронный прибор.
Решение 4. Проверка кабеля HDMI
Другая ситуация, с которой сталкиваются многие пользователи, — это то, что Switch Dock успешно заряжает Nintendo Switch, но не может подключить его к телевизору.Первое, что должно прийти в голову, — это кабель HDMI. Кабель HDMI соединяет телевизор с док-станцией Switch. Если кабель HDMI неисправен или имеет проблемы, контент не сможет правильно передаваться, и, следовательно, вы не сможете подключиться.
Проверка кабеля HDMI
Вы проверяете кабель HDMI, подключив его к другому устройству, например, ноутбуку или компьютеру, и смотрите, работает ли кабель HDMI. Убедитесь, что один конец вставлен внутрь телевизора, а не другого устройства. Если вы абсолютно уверены, что проблема не в кабеле HDMI, переходите к следующему решению.
Примечание: Здесь мы предполагаем, что вы выбрали правильный вход в настройках телевизора. Каждый телевизор имеет настройку, в которой вы можете выбрать, какой источник входного сигнала будет отображаться на телевизоре. Убедитесь, что вы выбрали правильный HDMI (иногда бывает более одного источника HDMI, так что имейте это в виду).
Решение 5. Проверка док-станции
Если все вышеперечисленные методы не работают, проверьте, неисправна ли док-станция Switch. Во многих случаях возникают проблемы с самой док-станцией, и есть проблемы с ее аппаратными модулями внутри.Если это так, вы никак не сможете заставить его работать.
Nintendo Switch Dock
Чтобы убедиться, что док-станция неисправна, вы можете одолжить док-станцию у друга, а затем попробовать подключить к ней коммутатор и телевизор. Убедитесь, что вы помните о решении 2. Если док-станция друга также не может правильно подключиться к вашему Nintendo Switch / телевизору, это, вероятно, означает некоторую проблему с настройками. Если это так, это устраняет неисправность док-станции.
Здесь вы можете обратиться в центр обслуживания клиентов Nintendo, если у вас есть гарантия.Однако, если вы не хотите совершать поездку даром, вы можете попробовать связаться с веб-сайтом поддержки и поговорить с тамошними официальными лицами. Поговорите с ними и расскажите о своей ситуации.
