Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:

• подача 220В из розетки и замыкание контактов стартера

• разогрев спиралей электродов

• размыкание контактов стартера

• подача высоковольтного импульса от дросселя

• образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы

Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:

• сама лампочка

• стартер

• дроссель

При этом, чаще всего повреждаются лампочки и стартера – из-за перегоревших вольфрамовых нитей и конденсаторов.

Узнать об этом проще всего – заменив стартер или лампочку. Тем более, что стоят они копейки. А вот как быстро узнать о неисправности дросселя?

Как проверить дроссель ПРА без мультиметра

Без специальных измерительных приборов о неисправности ПРА может свидетельствовать эффект огненной змейки. Вы визуально сможете наблюдать ее внутри лампы.

О чем это говорит? А говорит это в первую очередь о том, что есть превышение максимально допустимого тока. Из-за чего заряд потерял стабильность.

Также может наблюдаться неустойчивое свечение или мерцание лампы. При поломке балласта, светильник не загорится с первого раза.

В результате, стартер будет постоянно запускаться и отключаться, запускаться и отключаться. От таких частых пусков, возле спиралей на концах лампы появляются почернения.

Еще один способ проверки без измерительных приборов и мультиметра – контрольная лампочка. Мощность ее должна быть примерно такой же, как и мощность самого дросселя.

Подключаете ее последовательно по следующей схеме с ПРА и смотрите как она светит.

• если не горит совсем – в балласте обрыв, дроссель неисправен

• горит ярко – в балласте межвитковое короткое замыкание

• моргает или светит в половину накала – дроссель исправен

Проверка балласта ПРА мультиметром

Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.

Повреждение дросселя может быть пяти видов:

• замыкание разных обмоток

• замыкание витков в одной обмотке

• неисправность магнитопровода

• пробой на корпус

Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.

Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.

При замерах только не касайтесь голых кончиков щупов руками. Иначе замерите сопротивление своего тела, а не дросселя.

Кстати, обрыв из всех видов поломок, выявить проще всего. Это можно сделать даже без мультиметра, с помощью обычной индикаторной отвертки.

Ничего выключать и разбирать не нужно, провода тоже не отсоединяются. Если индикатор светится во входной клемме ПРА:

а на выходе свечения нет:

то считайте что обрыв вы нашли.

Замыкание обмоток

Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они должны быть изолированы между собой.

Но изоляция может высохнуть или нарушиться.

Чтобы узнать о замыкании, мультиметром проверьте выводы не одной, а разных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.

Межвитковое замыкание

Если дроссель у вас постоянно грелся, то его лакированная изоляция проводов, могла высохнуть.

И один или несколько близлежащих витков, просто спекутся между собой.

Найти такое повреждение очень трудно, даже при помощи мультиметра.

Нужно точно знать изначальные значения сопротивления обмотки, чтобы было с чем сравнивать. Если у вас замкнулись один или два витка, то разницу обычным тестером вы и не увидите.

Найти витковое замыкание можно при спекании достаточно большого количества проводников. Тогда разницу будет видно сразу.

Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:

• мощностью на 20Вт — сопротивление от 55 до 60 Ом

• мощностью на 40Вт – сопротивление от 24 до 30 Ом

• мощностью на 80Вт – сопротивление от 15 до 20 Ом

Магнитопровод

Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.

При эксплуатации, на поверхности запросто могут образоваться трещинки или сколы. Если такое произошло, значит у дросселя изменятся параметры катушек индуктивности.

Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.

Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к сожалению, такой функции лишены.

Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.

Пробой на корпус

О неисправности катушки может свидетельствовать ее нулевое сопротивление относительно корпуса. Здесь ничего сложного в проверке нет.

Один щуп мультиметра подносите к металлическим частям корпуса, а другим касаетесь к выводам катушки дросселя.

Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.

Повреждение электронного дросселя

А если балласт у вас электронный, как проверить его? ЭПРА как сокращенно их называют, уже не похож на индуктивную катушку.

Все современные модели выпускаются с электронными дросселями без стартеров.

ЭПРА расшифровывается как — электронная пуско-регулирующая аппаратура.
У нее множество электронных компонентов напаяны на плату и помещены в один корпус.

Прозвонить мультиметром всего лишь два конца здесь уже не получится. Придется последовательно шаг за шагом проверять все элементы схемы.

Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.

Далее осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже визуально, по вздутию нижней части.

Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.

Диоды и транзисторы также проверяются мультиметром, после переключения его в соответствующий режим измерения.

Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.

И сравнивайте с теми фактическими замерами, которые у вас получились.

В общем, чтобы проверить и отремонтировать электронный дроссель, понадобятся минимальные навыки радиолюбителя.

Вот очень хорошее и подробное видео по проверке каждого элемента на плате ЭПРА, с заменой поврежденных деталей на исправные. Тем более, что повреждений здесь оказалось не одно, а несколько.

Схема подключения лампы ДНАТ — 5 ошибок. Запуск от ДРЛ дросселя. Двух и трехконтактное ИЗУ.

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Если исходить из ее мощности и освещаемой площади, то она до сих пор считается одной из экономически выгодных по энергосбережению ламп.
Некоторые любители “растений” активно ее применяют для гроубоксов.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

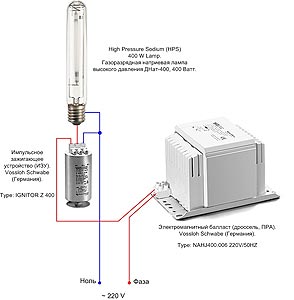

Схема подключения и что нужно для запуска ДНаТ

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

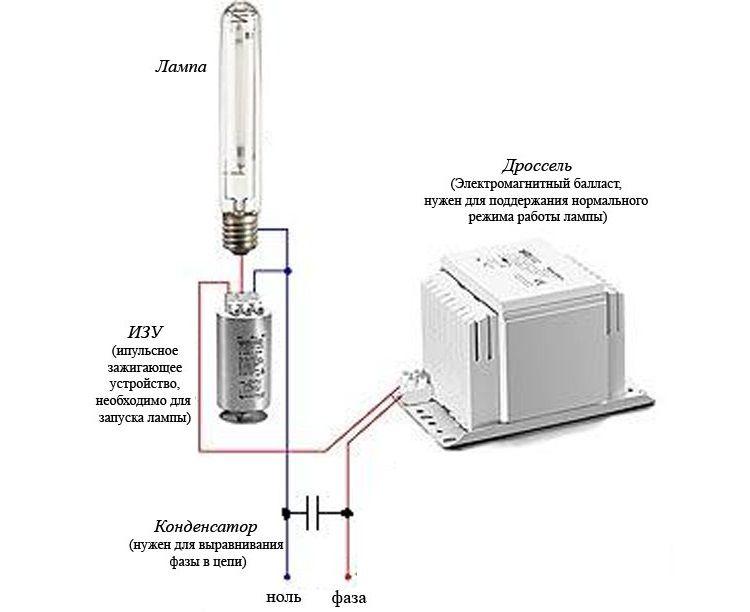

Вот ее более развернутый рисунок.

На ней нарисованы:

• сам дроссель (баласт), на который подается фаза

• далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

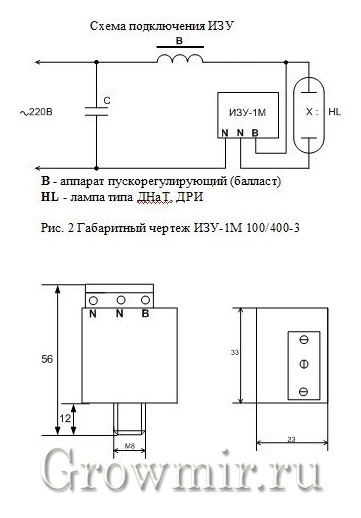

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Зачем нужен конденсатор

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Для ламп разной мощности нужно подбирать соответствующую емкость. Вот рекомендуемые параметры емкости конденсаторов, в зависимости от мощности дросселей:

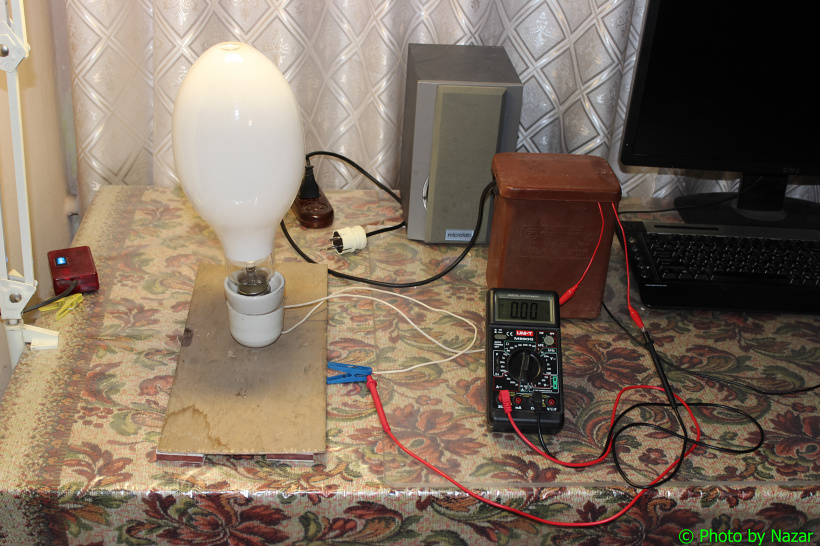

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Как подключить лампу ДНаТ

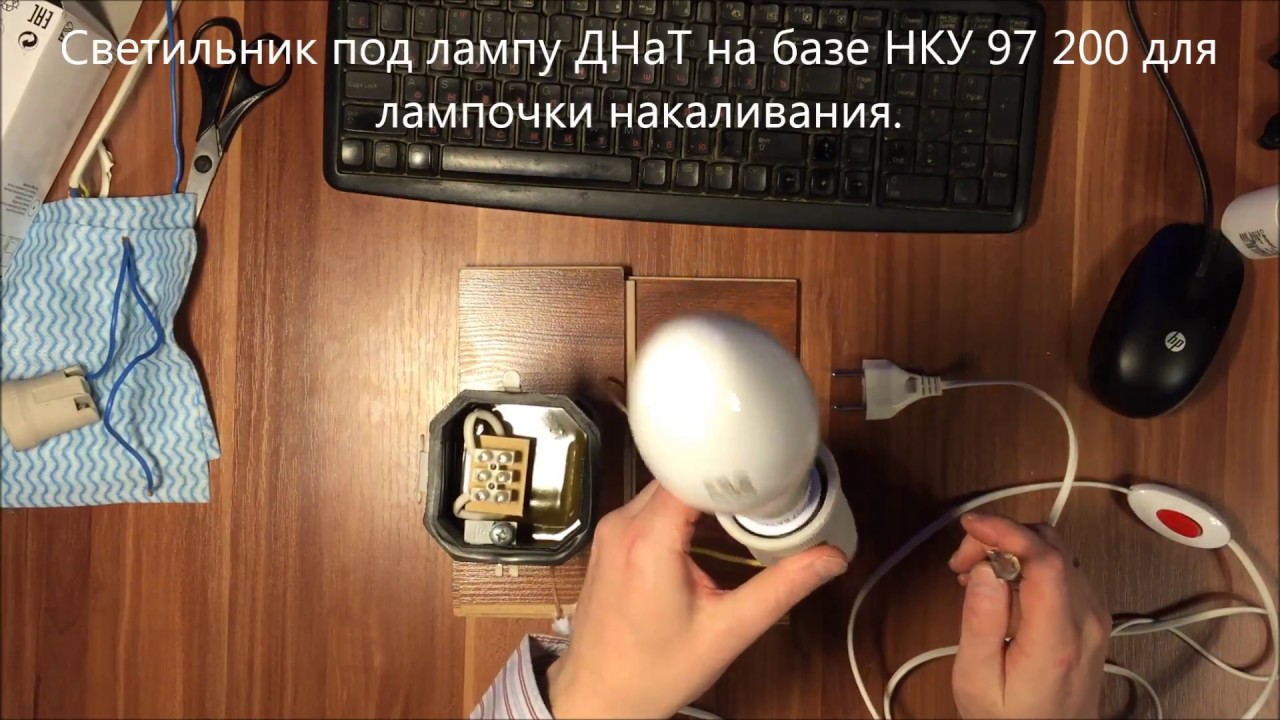

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора.

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Имейте в виду, что дроссель должен обязательно устанавливаться только в разрыв фазного провода идущего на лампу, а не нулевого.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

Далее расключаете фазу. Один провод с автомата монтируете на входящий контакт дросселя.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Разница подключения 2-х и 3-х контактных ИЗУ

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

То есть, строго после балласта, вы должны завести в ИЗУ фазу, а в другую его клемму подать ноль. Не важно, откуда вы его возьмете, хоть непосредственно с самого патрона.

Кстати, двухконтактные уже давно не рекомендуют к использованию и вот почему.

Процесс поджига связан с импульсом высокого напряжения (от 2-х до 5кВ). И этот импульс параллельно подается не только на лампу, но и на дроссель.

А это запросто может пробить изоляцию ПРА, если она на это не рассчитана.

Поэтому такое параллельное подключение чаще встречается в натриевых лампах низкого напряжения, либо в тех, где достаточно импульса зажигания не более 2кв.

Конденсатор подключается параллельно всей цепи. Просто один провод заводите на фазу автомата, другой на ноль.

Все что остается это протянуть кабель и расключить патрон.

От пускового устройства до самой лампы рекомендуемая длина кабеля – не более 1,5м.

От чего взрывается ДНаТ

Если вы прикасались к поверхности лампы руками, перед включением обязательно протрите ее чистой сухой тряпочкой.

Это связано с высокой температурой нагрева в процессе работы – до 350 градусов.

Любые жирные пятна от пальцев рук, под такими температурами превратятся в почерневшие кляксы.

Это в конечном итоге приведет к тому, что лампа рано или поздно лопнет или треснет.

Кстати, многие боятся при ее эксплуатации в теплицах, что если на разогретый корпус попадет капля воды, ДНаТ может взорваться. На самом деле это не так.

Изделие выполнено из термостойкого стекла и мелкие брызги ей не особо страшны.

Только если вы не начнете заливать ее из шланга, как показано в этом популярном ролике:

Поджиг и запуск

При первой подаче напряжения начинается поджиг лампы. Данный стартовый этап и выход на максимальную яркость может занимать от 5 до 10 минут.

Цвет свечения должен быть ярко желтым до 150Лм на ватт.

Если уличное освещение выполненное такими моделями имеет раздражаюший, грязно оранжевый оттенок, это означает только одно – плафоны давно никто не мыл, и на них пыль и грязь.

Качественные, хорошие лампы всегда дают приятный оранжевый спектр.

Лампы ДНаТ весьма устойчивы и не боятся различного рода вибраций и встрясок.

Недостатки в таких лампах, безусловно имеются.

• световой поток несколько падает после 15 000 часов непрерывной работы

• громоздкая схема управления

• в конце срока своей эксплуатации, начинает меняться цвет свечения

Изменение идет с желтого в сторону оранжевого с краснотой или даже полностью красного.

• многих также не устраивает долгий процесс запуска – до 10 минут

• сам дроссель после длительной работы издает постоянный гул

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

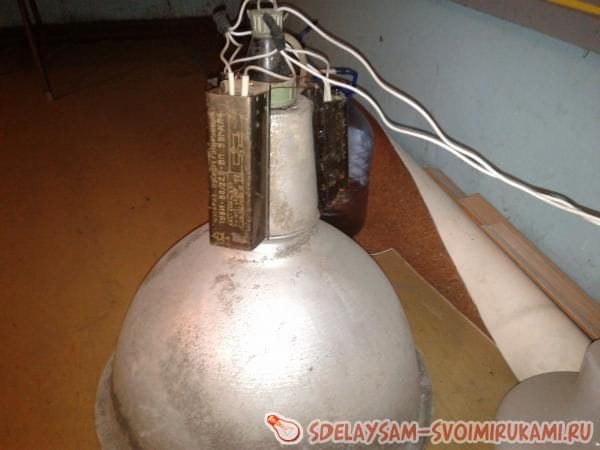

Подключение лампы ДНаТ от дросселя ДРЛ

Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.

Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.

И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).

Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.

С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.

• световой поток ДРЛ 250Вт – 13000Лм

• световой поток такой ДНаТ 220Вт – 18000Лм

Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.

Иначе это будет сказываться на сроках службы светильника.

Ошибки при подключении

1Неправильное подключение 4-х контактного дросселя.

Часто в продаже встречаются 4-х, пяти и даже шести контактные дросселя. Как их подключать?

Некоторые ошибочно полагают, что на одни контакты нужно заводить фазу-ноль 220В, а с других подключать лампу. Это далеко не так.

Всегда на таких моделях должна быть указана схема подключения.

Строго следуйте этой схеме. На разных видах и подключение может быть разным.

2Вкручивание лампы в патрон голыми руками.

Как уже говорилось выше, нежелательно к такой лампочке прикасаться пальцами рук. А если такое все же произошло, всегда протирайте ее перед запуском.

3Подключение лампы от дросселя большей мощности.

В этом случае через лампочку пойдет ток, рассчитанный именно на ту мощность, под которую и произведен дроссель. Нельзя в 400 ваттный балласт включать 250 ваттную ДНаТ. Технические параметры у ламп разные.

Достаточно всего нескольких минут свечения, чтобы внутренняя колба перегрелась от такой работы. Иногда она просто потухнет, затем остынет и снова потухнет. И так далее, с определенной периодичностью.

Вот яркий пример такого неправильного подключения и его последствия.

4Включение ДНаТ от дросселя для ламп ДРЛ.

Светить такая лампа конечно будет, но продолжительность времени ее работы, никто гарантировать вам не сможет.

5Применение схемы без конденсатора.

При данной ошибке ждите постоянного перегрева проводов. Вот известное видео, наглядно объясняющее, зачем же ДНаТу конденсатор.

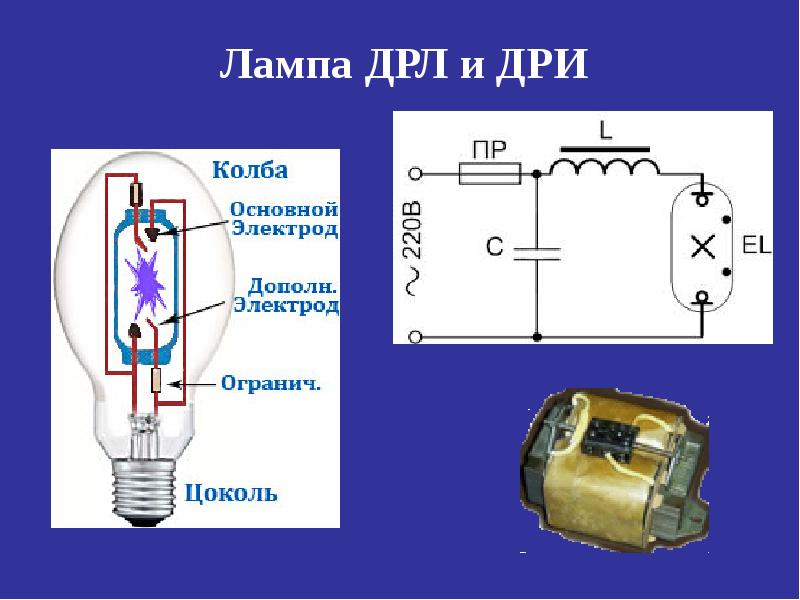

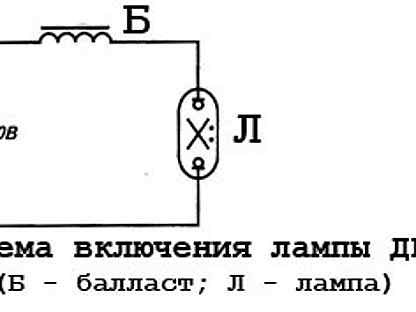

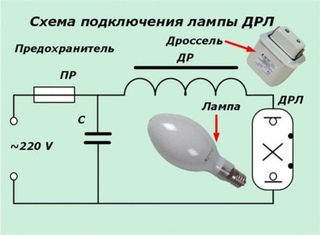

Схема подключения лампы дрл через дроссель и без него

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

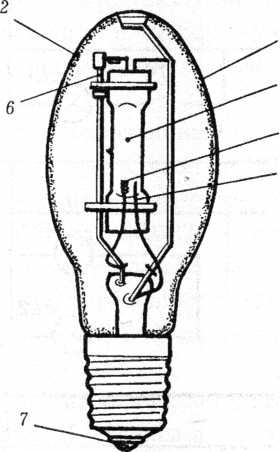

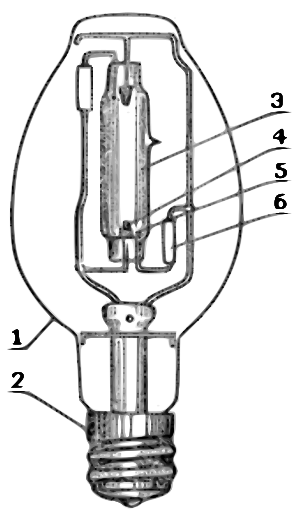

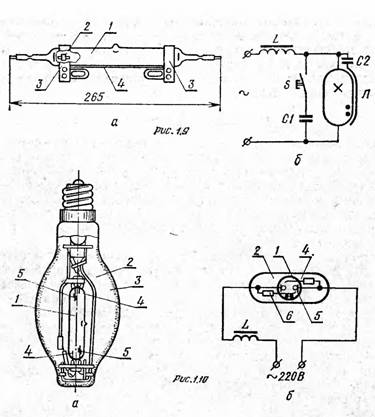

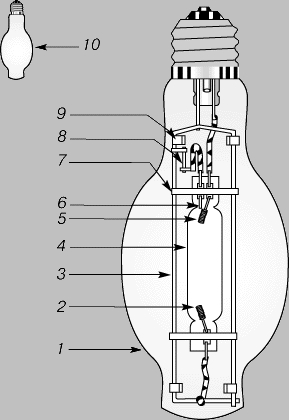

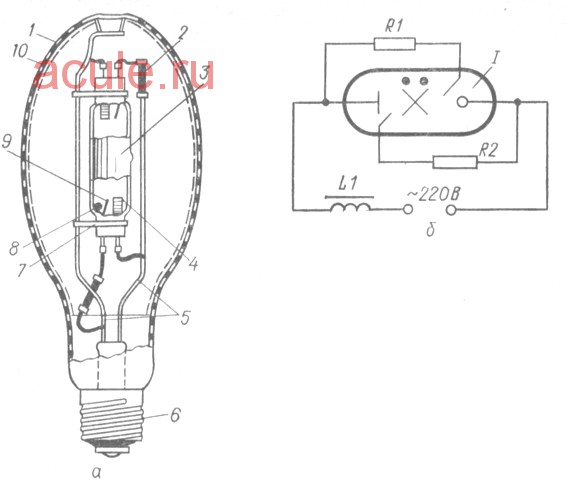

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

• Цоколь  – является основанием и подключается к сети.
• Кварцевая горелка – центральный механизм прибора.
• Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Различные виды

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может  являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

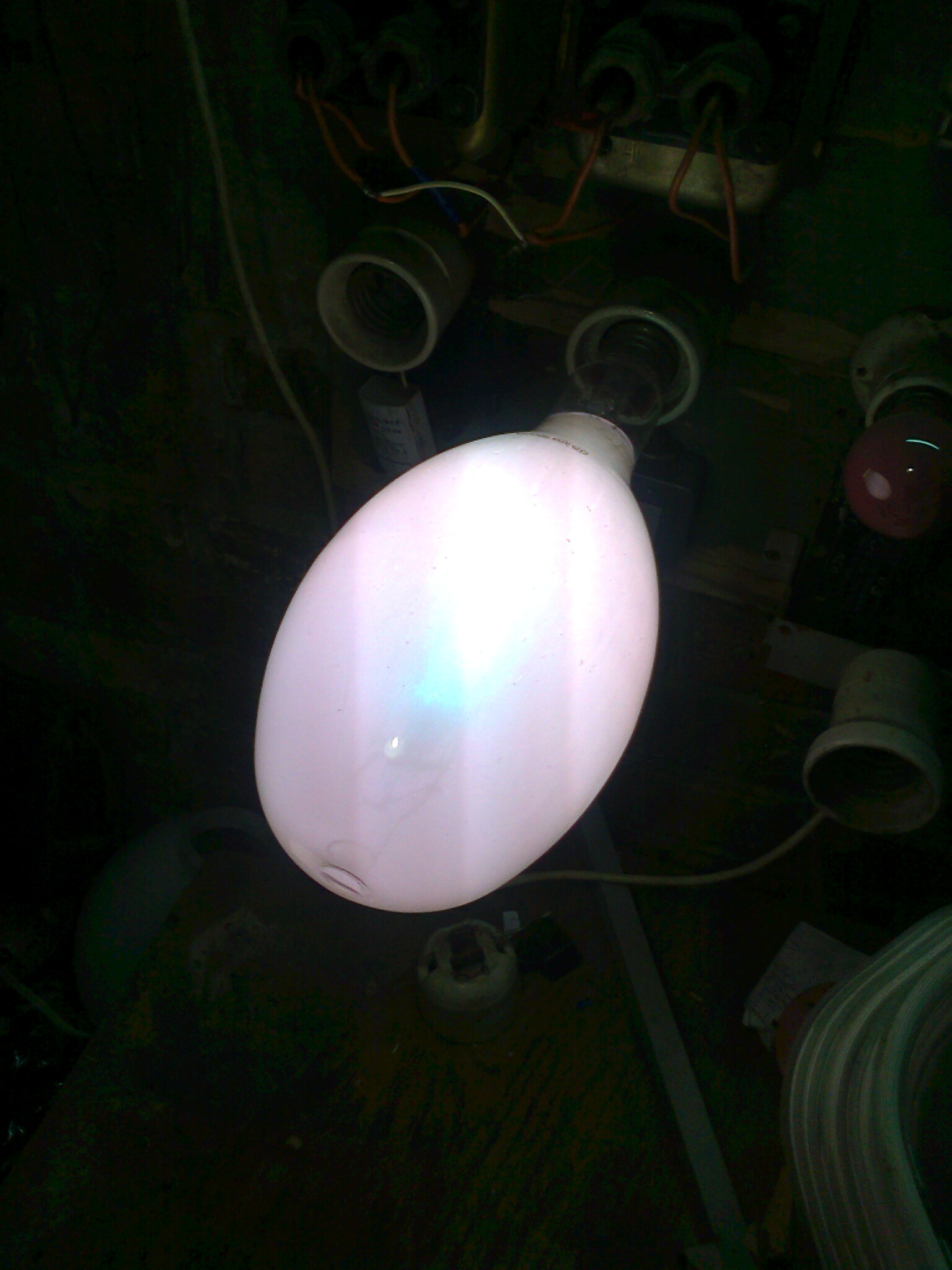

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Дроссель для ДРЛ — устройство и подключение лампы

Потребность общества в осветительных устройствах большой мощности свечения и одновременно экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных ламп. Их применяют для освещения большой территории, объектов хранения материалов, зданий заводов. Лампа ДРЛ может иметь разброс мощности от 50 до 2 000 ватт, а подключается к однофазной электрической сети с напряжением 220 вольт и частотой 50 герц.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

1. Лампы люминесцентные и ультрафиолетового освещения.

   Ультрафиолетовая лампа

2. Разного вида дуговые ртутные осветительные приборы: ДРТ, ДРЛ, ДРИЗ, ДРШ, ДРИ.

   Дуговые ртутные лампы

3. Дуговые натриевые лампы: ДНаМТ, ДНаС, ДНаТ.

   Дуговая натриевая лампа

Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

• в их устройстве применяются разные материалы;
• отличаются наличием химических элементов;
• внутри колб давление по собственным параметрам каждого осветительного устройства;
• они различны по мощности и яркости светового потока.

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

Схема подключения:

Розжиг лампы:

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

Дроссель

К параметрам катушки индуктивности относятся:

• квадрат используемой медной проволоки;
• количество витков;
• какой сердечник и величина поперечного сечения магнитопровода;
• какое электромагнитное насыщение.

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.

Схема включения

Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:

• обычный вид исполнения, с литерой D;
• пониженный вид исполнения, с литерой B;
• низкий вид исполнения, с литерой C.

Применение балласта имеет свои положительные моменты:

• осветительное устройство работает в безопасном режиме, необходимо использовать и стартер для пуска;
• появляется способность сдерживать значение тока на установленном уровне;
• световой поток становится намного стабильнее, хотя полностью мерцание убрать нет возможности;
• стоимость такого исполнения светильника доступна для широкого потребления.

Схема включения люминесцентного прибора освещения через балласт и стартерПодключение ламп с применением конденсатора с компенсационной функцией

Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:

Подключение люминесцентного прибора без использования балласта

Как самостоятельно сделать дроссель?

Благодаря своим параметрам дуговые приборы освещения мощностью 250 или 125 ватт применяются обществом для освещения следующих помещений:

• гаражные кооперативы;
• дачные участки;
• загородный дом.

Купить устройство освещения этого вида можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за конструктивных особенностей и наличия медной проволоки.

Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для лампы дневного света при мощности лампы 40 ватт или же два дросселя от лампы дневного света мощностью в 80 ватт. В нашем случае для того чтобы зажечь лампу ДРЛ, используя самодельный балласт, сделанный своими руками, рекомендуется применить два дросселя мощностью 80 ватт и один балласт мощностью 40 ватт, соединение показано на фото.

Подключение лампы ДРЛ с самодельным балластом

Из схемы видно, что все балласты образуют один дроссель, собрать пусковой балласт можно в общий ящик. Важно! Особенное внимание нужно уделить контактам на дросселях, они должны быть надежными, чтобы не нагревались и не искрились.

Как можно запустить ДРЛ-лампу без дросселя?

Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.

Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.

Как проверить лампу дрл — Стройпортал Biokamin-Doma.ru

All-Audio.pro

Статьи, Схемы, Справочники

Как проверить лампу дрл способы

Главная Случайная страница. Как сделать разговор полезным и приятным Как сделать объемную звезду своими руками Как сделать то, что делать не хочется? Как сделать погремушку Как сделать неотразимый комплимент Как сделать так чтобы женщины сами знакомились с вами Как сделать идею коммерческой Как сделать хорошую растяжку ног? Как сделать наш разум здоровым?

Поиск данных по Вашему запросу:

Как проверить лампу дрл способы

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Дроссель 40 Вт и куда его можно применить

Возможные неисправности люминесцентных ламп

Главная Случайная страница. Как сделать разговор полезным и приятным Как сделать объемную звезду своими руками Как сделать то, что делать не хочется?

Как сделать погремушку Как сделать неотразимый комплимент Как сделать так чтобы женщины сами знакомились с вами Как сделать идею коммерческой Как сделать хорошую растяжку ног? Как сделать наш разум здоровым? Как сделать, чтобы люди обманывали меньше Вопрос 4.

Как сделать так, чтобы вас уважали и ценили? Как сделать лучше себе и другим людям Как сделать свидание интересным? В промышленности используются также люминесцентные ртутно-кварцевые лампы ДРЛ , состоящие из стеклянной колбы, покрытой изнутри люминофором, и ртутно-кварцевой трубки, размещенной в колбе.

Под влиянием ультрафиолетового излучения, возникающего в ртутно-кварцевой трубке, светится люминофор, придавая свету определенный синеватый оттенок, искажая истинные цвета. Для устранения этого недостатка в состав, люминофора вводятся специальные компоненты, которые частично исправляют цветность; эти лампы получили название ламп ДРЛ с исправленной цветностью. Именно такие лампы целесообразно применять для освещения рабочих помещений.

Учитывая, что лампы ДРЛ обладают большой мощностью и дают интенсивный световой поток, их обычно используют, только для общего освещения высоких производственных помещений. Промышленность выпускает лампы мощностью 80. и Вт со световым потоком от до 50 лм. Светотехнические характеристики ламп типа ДРЛ приведены в таблице 5. Date: ; view: ; Нарушение авторских прав. Главная Случайная страница Полезное: Как сделать разговор полезным и приятным Как сделать объемную звезду своими руками Как сделать то, что делать не хочется?

Плохой контакт между штырьками лампы и контактами патрона или между штырьками стартера и контактами стартеродержателя. Если обрыва проводов, нарушения контактных соединений и ошибок в схеме не обнаружено, то, очевидно, неисправен ПРА. Ошибки в схеме; замыкание в цепи или в патроне, закорачивающие лампу; замыкание выводов электродов лампы. Лампы вынимают и вставляют в светильник, поменяв местами концы лампы.

Если светится ранее несветящийся электрод, то лампа исправна. Свечение отсутствует на том же конце лампы. Проверить, если замыкание в патроне со стороны несветящегося электрода. Если замыкание не обнаружено, проверить схему соединений. Заменить лампу. Ошибка в схеме, неисправность стартера пробой конденсатора для подавления радиопомех или залипание контактов стартера. При включении лампы на ее концах наблюдается оранжевое свечение, через некоторое время свечение исчезает и лампа не зажигается.

Неисправность ПРА нарушена изоляция или межвитковое замыкание в обмотке , в электрической схеме имеется замыкание на корпус. Произвести тщательный осмотр электрической схемы; проверить изоляцию проводки по отношению к корпусу светильника. Лампа зажигается, при ее горении начинается вращение разрядного шнура и проявляются перемещающиеся спиральные и змеевидные полосы.

Неисправна лампа, сильные колебания напряжения сети, неплотные контакты; лампа охватывает магнитные силовые линии рассеяния ПРА.

Подключение ламп ДРЛ на 125, 250, 400 Ватт и их технические характеристики

Разновидность ламп электрических , которые широко применяются для общего освещения объёмных территорий улицы, заводские цеха, площадки и так далее , где нет жестких требований к цветопередаче, но при этом требуется большая светоотдача. Лампы ДРЛ обладают мощностью от 50 и до Вт. Они рассчитаны на работу в электросетях с переменным током и напряжением электропитания Вольт стандартная частота 50 Герц. Лампа ДРЛ нуждается в пускорегулирующим устройстве дроссель.

Как проверить лампочку мультиметром?

В статье речь пойдет о способах подключения одной, двух и более лампочек в одному и двухклавишному выключателям, рассмотрены схемы, которые упростят ход работ. Общую схему электрификации помещения условно можно разделить на две части — питающую потребителей и обеспечивающую освещение. В первом случае все просто — от распределительного щита кидается проводка, при надобности она разделяется , благодаря чему создаются ветки, и подводится к розеткам, посредством которых осуществляется подключение потребителей к электросети. В случае с организацией освещения помещения, то не все так просто, поскольку необходимо создание ветви, предусматривающую возможность обесточивания элементов освещения — лампочек. Для этого в схеме предусмотрены выключатели рубильники , задача которых — при надобности прервать и восстанавливать цепь подачи напряжения на потребителя. Для нормального функционирования освещения в помещении и обеспечения безопасности, существуют определенные схемы подключения осветительных приборов через выключатели к электросети. Причем разновидностей их несколько, что позволяет организовать подключение лампочек согласно предусмотренной планировке. К примеру, при помощи всего только одного рубильника можно управлять освещением нескольких комнат, причем независимо друг от друга.

Как проверить дроссель с мультиметром и без него. Все причины неисправности ПРА и ЭПРА.

Газоразрядные лампы ДРЛ появились в начале XX века и с тех пор широко применяются для освещения открытых и закрытых помещений, а также городских улиц и автомобильных магистралей. В устройство ламп вносятся изменения, улучшающие световые характеристики и сокращающие количество экологически вредных материалов, используемых при производстве. Под ДРЛ понимается подвид ртутного газоразрядного источника света. Расшифровка обозначения — дуговая люминесцентная лампа.

Как проверить лампу ДРЛ способы

Лампа ДРЛ — это электротехническое устройство, относящееся к группе светотехнических приборов, которые служат для искусственного освещения. Такие приборы работают по принципу газового разряда в парах ртути, помещенных в замкнутую колбу. Источники света данного типа относятся к категории ртутных газоразрядных ламп. Содержание: 1. ДРЛ — что это 2. Конструкция 3.

Правильное подключение лампы ДРЛ

Сегодня я хочу показать возможность применения КЛЛ компактных люминесцентных ламп или как их привыкли называть- энергосберегающих в светильниках для освещения помещений большой площади- складов, освещения улиц и т. То дроссель сгорит, то стартер, то лампа, а если учесть что светильников не один и не десять, а сто двадцать?! Замаешься ползать…. Приходилось снимать с светильников прозрачный защитный экран- туда набивались мухи и комары, экран приходилось бесперестанно чистить и со временем он от температуры все равно желтел и терял свою прозрачность. Короче маета с этими светильниками… Стал я думать как их заменить- самому же ползать приходилось….

Принцип работы и варианты подключения лампы ДРЛ

Как проверить лампу дрл способы

ДРЛ — дуговая ртутная люминесцентная лампа. Для включения в сеть таких ламп используются специальные пускорегулирующие устройства ПРА. Они отличаются от ПРА, которые используются для подключения люминесцентных ламп. Про устройство ПРА люминесцентных ламп смотрите здесь: Для чего нужен стартер и дроссель в схемах включения люминесцентных ламп.

Проверка ламп дневного света мультиметром

ВИДЕО ПО ТЕМЕ: Лампа ДРЛ( ДРВ). Вторая жизнь после перегорания спирали балласта.

В условиях повышения цен на энергоресурсы, увеличения тарифов на электроэнергию, для населения актуальным стал вопрос экономии электричества в домах и квартирах. Разработаны различные технологии, позволяющие использовать более экономичные электроприборы, чем те, которые производились еще несколько десятилетий назад. При организации освещения помещений уже достаточно давно применяются люминесцентные источники света, или лампы дневного света ЛДС. Они, обеспечивая такую же освещенность, как и обычные лампочки накаливания, потребляют в раз меньше электроэнергии, чем их предшественники. Несмотря на то, что появились еще более экономичные светодиодные источники, цена их настолько высока, что в настоящее время использование светильников с ЛДС остается наиболее рациональным решением. В процессе эксплуатации светильников всегда возможны поломки, отказы в работе некоторых элементов.

В последнее время принято называть газоразрядные лампы разрядными лампами. Разрядные лампы обладают высокой эффективностью преобразования электрической энергии в световую. В разрядных лампах могут использоваться разные газы: пары металлов ртути или натрия , инертные газы неон, ксенон и другие , а также их смеси. Среди ртутных ламп можно упомянуть дуговые ртутные люминесцентные лампы ДРЛ. Меньше распространены безртутные разрядные лампы, содержащие инертные газы: ксеноновые лампы ДКсТ , неоновые лампы и другие. Разрядные источники света газоразрядные лампы постепенно вытесняют привычные ранее лампы накаливания , однако недостатками остаются линейчатый спектр излучения, утомляемость от мерцания света, шум пускорегулирующей аппаратуры ПРА , вредность паров ртути в случае попадания в помещение при разрушении колбы , невозможность мгновенного перезажигания для ламп высокого давления. В условиях продолжающегося роста цен на энергоносители и удорожания осветительной арматуры, ламп и комплектующих всё более насущной становится потребность во внедрении технологий, позволяющих сократить непроизводственные затраты.

Потребность общества в осветительных устройствах большой мощности свечения и одновременно экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных ламп. Их применяют для освещения большой территории, объектов хранения материалов, зданий заводов. Лампа ДРЛ может иметь разброс мощности от 50 до 2 ватт, а подключается к однофазной электрической сети с напряжением вольт и частотой 50 герц. Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:.

Как проверить лампу дрл

поставил на гаражный кооператив ночное освещение 2шт. ДРЛ 250-
сфотодатчиком на выходе КУ106-10.
дроссели в 20-30м. от светильников.
за месяц сгорели 2 лампы,питание стабильное 220, дросселя штатные- не могу понять в чем причина столь коротеой жизни ламп (160 рубштука) Подскащите Плиз.
Спасибо gen.

странно, может их за километр поставить?

Мне не понятно почему дроссель так далеко отнесли а не рядом с лампой?
Всёравно что лампочка в одном городе а выключатель в ином.

Ну, у нас в цехе половина ламп так стоит. Лампа — где необходимо, а дроссель — там, где сухо, или где не льёт. Не знаю, чаще ли они от этого дохнут, и каков вообще ресурс наработки у ДРЛ (не электрик, а с моими экспериментами они у меня обычно и недели не выдерживали), но факт остаётся фактом — раз не запрещено так устанавливать, значит, разрешено?

-20 db провильно сообразил,Браво ему- у меня именно такая ситуация : лампы на столбах,а фотовыключатель и дросселя на соседнем здании на стене под крышей.
.Господа профи, вопрос повторяю ещё раз почему быстро перегорают лампы? Измерял ток клещами сэтими дросселями — на одном 3,2А на другом 3,6А хотя на этикетках у обоих одна и таже цифра — точно не помпю 2,5 или рядом,но явно меньше измеренного,поэтому я и поместил их на стену для того ,чтобы иметь возможность заменить или 2шт последовательно, или поменять на другой (отказался от 2 последовательно -слабо светят) чтобы работали подольше.
ПРОШУ километры не вспоминпть, а посущесту вопроса пошалуйста.
gen22

Два провода вместе стоят а где то там дроссель. Дросселю нужно сообщить определённую энергию лампе.
Тем самым в проводах творится непонятно что. И сами провода тонкие и наверное должным образом не изолоированы для подачи минимум 600вольт.
Какое напряжение нужно для поджига лампы?
какое напряжение нужно для поддержания свечения лампы?

gen22, У тебя есть возможность всё собрать в кучу а не на километровой дистанции и протестить данное близкое включение.

Фотореле как раз можно и на другом столбе повесить.

m.ix, если тебя так эти провода заботят — мотивируй, каким образом они могут сокращать жизнь ламп. Или не оффтопь в теме. Хотя, тема, собст-но, не для «Мастерской Самоделкина», а скорее, для «Электроники от А до Я», поскольку ничего пока ломать не предполагается — может, позже придётся?, но тем не менее.

gen22, нашёл статистику по наработке ДРЛ на отказ — 12000 часов ДОЛЖНЫ нарабатывать. Знаю ещё, что очень не любят работы в режиме включений-отключений. ИМХО, что-то, скорее всего, не то тебя с дросселями — может, медь сэкономили. Могу предложить попробовать снизить мощность лампы, включив её через 5 дросселей 1УБИ-40 от ЛДС — вместо штатного. Работать будет, светоотдача снизится незначительно, а вот со сроком службы — вопрос. Может, поможет?

Кстати, если штатный дроссель разборный, не залитый компаундом — можно попробовать повысить его индуктивность, «втиснув» на магнитопровод ещё с десяток витков того же провода, которым намотана обмотка. И, кстати, разборные дроссели не предназначены для установки на открытом воздухе — отсыревают, нарушается изоляция провода, со всеми вытекающими.

Давай скажу условия почему виноваты провода.
1 снижение напряжения питания
2 нестабильность питание лампы

И всё это из-за проводки.

А пока я не услышал ответа на мой вопрос.

Для нормальной работы лампы нужно соблю дать условия её работы.
А так как условия её работы не понятны и тем более не стабильны, то лампа и выходит из строя раньше её срока работоспособности.

дросселя должны соответствовать лампам по мощности и именно для ДРЛ.

Миша, кто же спорит. Для полученя от лампы максимального КПД — наверняка так. Однако, сколько народу гоняло и гоняет внутренние колбы от ДРЛок (они же — лампы ДРТ) при сильно сниженной мощности (лишь бы зажигалось) в стиралках ПЗУ? И что-то я ещё не слышал, чтобы в этих режимах они у кого-нибудь сдохли, по крайней мере — самостоятельно, хотя у некоторых (у меня, например, из ДРЛ-125), они уже по 20 лет работают.

Зато чернотой покрываются.

Помимо прочего попробую предположить, что включение и выключение происходит не всегда четко. и случаются ложные срабатывания. То есть дергает. То включит, то отключит. На глаз может быть не видно, ДРЛ запускает не мгновенно, но если при включении фотореле не четко фиксирует что достаточно уже стемнело и передергивает, раз два, три то это будет изменением режима запуска. То же и при выключении. Просто вариант к левым дросселям. Видел нечто подобное на лестничном освещении, глаз реле засвечивался светом ламп и оно дергало. Иногда минут по пять, пока до него доходило, что уже темно. На лампах накаливания это видно.
А вообще стоило бы проконтролировать если есть возможность и есть чем, форму чем питается и в рабочем режиме и в режиме запуска, Конечно не предлагаю лезть на столб с осцилографом..

Но.
-20 dB, а была темка про лампы, по моему в электронике от а до я, года полтора назад если не вру. Там в основном про УФ, но затрагивали и обычные и ДРЛ. И вообще ртутные высокого давления, по моему даже паспорта кто то выкладывал. Говорилось и про бездроссельное включение и надежность причинами отказов.
Стиралку ПЗУ когда то и я делал, и кустарную проверялку денег, Скажу та них эти поджиговые колбы не дохнут, но там и режим не совсем тот. А вот годятся для них колбы и от дохлых ДРЛок. Так что видимо отказ ламп, не только в поджиге. Они перестают работать, как целое. Я с ДРЛ не возился, только с их инициаторами.
m.ix, металлический налет, при выходе на режим он почти весь испаряется. То ли сами электроды испаряет потом осаждает на стекло, то ли ртуть помогает, сначала растворяет , а затем переносит, не знаю. Но с нагревом этот налет почти уходит. Когда то с этими УФ наигрался вдоволь, глаза себе попалил капитально, несмотря на очки. И позже бывало. до слезания кожи с нежных участков (нос )

ДОБАВЛЕНО 11/18/2009 08:33

m.ix, твою идею про длинную линию я понял. Не знаю, вряд ли. Вот с тонким проводом. Но с длинной линией думаю нет, не сопоставимы уровни того чем от длинны обогатится то что по проводу идет и те напруги, что требует ДРЛ.
Тем более (правда не скажу на каком именно расстоянии допустима установка пускорегулирующих устройств для ДРЛ) на практике часто вижу, что ставится все достаточно отдаленно. Хотя на сечение провода стоило бы внимание обратить и не только от лампы до дросселя, но и вообще , то есть к дросселю от щита или что там.
С пробоем и изоляцией ты тоже не прав, там где пробьет, уже не зарастет и выгорит в считанные дни если не часы , особенно при сырой погоде.

Самое главное, что на самой лампе напряжение было не менее 130 в
а ток потребления должно быть приблизительно около 2 А после розжига лампы (после вхождение в режим).
А. как ты пишешь, что растояние от светильников до лампы 20-30м. то, это на работу лампы не должен влиять.
1- стеклянный баллон
2- резьбовой цокол
3- кварцевая горелка (трубка)
4- главный катод
5- дополнительные электроды
6- добавочный угольный резистор облегчают зажигание лампы и делают её работу более стабильной.

Попробуй поставить компенсирующий конденсатор.
для ДРЛ 250 —20 мкф (лучше 25 ) на напряжения не ниже 400 вольт.

Електро, Ты как всё знающий вопрос.
Какое напряжение поджига лампы?
И какой тог в этот момент проходит через лампу-провода.

Это я к тому о длинне проводов, по моему мнению дроссель должен как можно ближе быть к лампе.
Дроссель+лампа=минимальное расстояние.

m.ix, длинно проводов имеет значение, если нарушено условие расчета сечение провода по-потерия напряжения.
Я писал ток около 2 А без учета реактивной мошности .
А тут напряжение питание для ламп ДРЛ,

http://www.svetsnab.ru/lamp_dugov_rtut_lum.html

А при пуске (холодном состояние) ток потребление перевышает 2,5 раза.

Електро, Грубо говоря в данной ситуации провода для нормальной работы ДРЛ ни как не влияют?
Просто думаю, что всяческие наводки-населёдки по проводам плохо сказываются на правильной работе самой лампы.
И в связи с этим даже при нужных дросселях лампа не проживёт столь долгую и счасливую жизнь.

m.ix, при напряжении менее 80% сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

В такой ситуации, можно подумать что лампа сгорело . По этому нужно убедится, что на лампы поступает 130В.

ДОБАВЛЕНО 19/11/2009 00:15

m.ix, к стати ДРЛка+дроссель=активно-реактивная (а конкретно — активно-индуктивная) нагрузка с cos(фи) порядка 0.6.
если клещами измерит ток, умножив на напряжение получим В.А (вольт*амперы, не ватты), но В.А равно Вт только на чисто активной нагрузке (лампа накаливания, ТЭН и т.п.), а при активно-реактивной нужно еще учитывать cos(фи).
Связка лампа+дроссель, потребляет 400В.А, из них 250Вт актива.
Лампа потребляает 250Вт, счетчик считает как 250 Вт активной энергии + доп. погрешность от реактива. А провода греются соответственно 400 В.А.

Потому нужно ставит компенсирующий конденсатор.
для ДРЛ 250 —20 мкф (лучше 25 )
Реактивная мощность счетчиком не учитывается, но нагрев проводов—учитывается. В целом расход энергии вырастает на 20%.

Кстати, 0,6 —имели только советские дроссели. Современные имеют косинус ФИ —о,47—0,50 .
Им нужен конденсатор от 35 Мкф.
У меня на работе их более 500 шт.

Извини пишу очень медленно, сначало пишу, а потом пропускаю через Microsoft Offise

off
Понял, что я тут ничего не понял.
В этой теме более моих глупых вопросв не будет.

Как проверить дроссель с мультиметром и без него. Все причины неисправности ПРА и ЭПРА.

Лампы дневного света, несмотря на популяризацию светодиодного освещения, до сих пор остаются одним из распространенных видов осветительных приборов в домах, гаражах и производственных помещениях.

Когда такой светильник перестает гореть, первым делом грешат на саму лампочку или стартер. А если они не виноваты, как проверить другой не менее важный элемент – дроссель?

Во-первых, определимся, что же такое дроссель или как его еще называют балласт. По сути, это обыкновенная катушка индуктивности с ферромагнитным сердечником.

Вот так она выглядит в разрезе.

В схемах балласт нужен для трех функций:

• контроля тока, чтобы он не превышал номинала

• образование за счет индуктивности кратковременного импульса повышенного напряжения

• сглаживания возможных пульсаций в сети 220В

Подключается он последовательно, а параллельно ему монтируется стартер.

Стартер необходим для поджига лампы.

Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И тут на помощь приходит дроссель и стартер.

После появления напряжения в стартере, внутри образуется разряд, который нагревает биметаллический электрод.

Из-за нагрева форма электрода меняется и происходит его замыкание.

В результате чего, резко возрастает ток и электроды раскаляются. Ток ограничивается только сопротивлением самого дросселя.

У стартера контакты постепенно остывают и размыкаются. При размыкании, благодаря дросселю, в лампе возникает эффект самоиндукции, с образованием высоковольтного импульса и электрического разряда напряжением до 1000В.

От этого разряда создается ультрафиолетовое свечение ртутных паров, которыми заполнена колба. Оно оказывает воздействие на люминофор, и только благодаря ему, мы и можем различать свет в привычном для нас спектре.

Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:

• подача 220В из розетки и замыкание контактов стартера

• разогрев спиралей электродов

3 Интересные схемы ДХО (дневных ходовых огней) для вашего автомобиля

ДХО или дневные ходовые огни представляют собой цепочку ярких огней, в основном светодиоды, устанавливаемые непосредственно под фарой автомобиля, которые автоматически загораются в дневное время, чтобы другие могли отчетливо заметить автомобиль приближается даже издалека.

Представленная схема ДХО или дневных ходовых огней была запрошена г-ном Сентилом. Давайте разбираться в полном дизайне.

Технические требования

Здравствуйте, сэр,

Я заядлый домашний мастер.Недавно я хотел сделать ДХО (дневные ходовые огни) для своей машины с использованием светодиодов smd мощностью 1 Вт.

Но я не смог найти подходящую схему для своих нужд. Я хочу использовать восемь светодиодов мощностью 1 Вт от автомобильного аккумулятора.

Я был бы очень признателен, если бы вы могли разработать простую и надежную схему для управления 8 светодиодами по 1 Вт от входа 12-14 В.

Я также планирую добавить радиатор для отвода тепла, выделяемого светодиодами.
С уважением и уважением,
Senthil

Дизайн

Что такое DRL или дневное ходовое световое устройство:

DRL — это устройство освещения автомобиля безопасности, специально предназначенное для движущихся транспортных средств для увеличения заметности транспортного средства в дневное время, особенно когда дневной свет сопровождается туманом или в пасмурные пасмурные дни.Обычно он устанавливается рядом с фарами с обеих сторон.

Обычно система ДХО представляет собой постоянно горящую лампу высокой интенсивности. С появлением современных светодиодов высокой интенсивности изготовление лампы ДХО стало делом менее часа.

В соответствии с запросом предлагаемые дневные ходовые огни или схема DRL будут иметь следующую форму:

Однако, если вам интересно немного оживить вышеупомянутую идею и подумать, что система должна отдавать должное названию что он был указан, вы бы хотели сделать его буквально «бегущим» или преследуемым чем-то вроде!

Создание цепи DRL с преследованием

Схема DRL, обсуждаемая ниже, показывает, как мы можем добавить эффект бега к вышеуказанной конструкции и сделать ее еще более интересной.

Схема на самом деле является простой схемой поиска мощных светодиодов, которая способна последовательно управлять многими светодиодами мощностью 1 Вт.

IC 4017 — это счетчик декады Джонсона, который генерирует последовательное переключение на своих 10 выходах в ответ на положительные импульсы, подаваемые на его вывод №14. Эти импульсы называются тактовыми сигналами.

Как видно на данной принципиальной схеме, IC 555 сконфигурирован в своем основном нестабильном режиме мультивибратора и генерирует необходимые тактовые импульсы для IC 4017.

Тактовые импульсы снимаются с вывода №3 IC555 и подаются на вывод №14 IC4017.

В ответ на вышеуказанные тактовые импульсы выход IC 4017 сдвигает последовательность высокого логического уровня с вывода №3 на вывод №6. Как только он достигает контакта №6, последовательность возвращается к контакту №3, и цикл повторяется.

Поскольку запрашиваются только 8 светодиодов, контакт № 9 подключается к контакту сброса IC, так что только 8 выходов становятся активными с требуемыми функциями.

Скорость, с которой эта последовательность может «работать» или «преследовать», будет зависеть от настройки банка 100k.Любое значение от 1 до 5 Гц может быть установлено соответствующим регулированием потенциометра.

Транзисторы реагируют на последовательные высокие импульсы на своих базах и включают подключенные 1-ваттные светодиоды по той же схеме, создавая мощный ослепительный эффект «бегущего» светодиода.

Поскольку освещение очень мощное, оно становится видимым даже в дневное время и в туманные дни, и, таким образом, схема становится очень подходящей в качестве блока ДХО и может использоваться в автомобилях в качестве устройства дневных ходовых огней.

Цепь ДХО в поисках темных пятен

Для создания «эффекта бегущего темного пятна» используйте транзисторы PNP вместо NPN, подключите e

05+ DRL (дневные ходовые огни) Установите OEM

На защитной пластине есть два зажима рядом с дверью.Если вы потянете пластину прямо к кузову грузовика, она отсоединится от креплений.

После снятия защитной пластины направления для автоматических и механических коробок передач различаются. Поскольку у меня механическая коробка передач, мне приходится снимать крышку стояночного тормоза. Он сразу тянется и отстегивается. Если у вас автоматическая трансмиссия, вы просто удалите ящик для хранения. Он тоже отсоединяется от крепления.

Затем вы должны открутить 10-миллиметровые болты, которыми нижняя панель приборной панели крепится к грузовику.Если я правильно помню, их всего два, но вот их фотография. Они находятся под стояночным тормозом и рядом с дверью.

После снятия нижней панели в сборе отсоедините систему безопасности, органы управления зеркалами, противотуманные фары и любые другие аксессуары, которые есть в этой нижней части. Это позволяет полностью удалить его, чтобы освободить больше рабочего места.

Теперь вы можете полностью увидеть блок предохранителей. Чтобы получить доступ к задней стороне блока предохранителей, необходимо удалить 3 болта диаметром 10 мм.Проще всего, если вы удалите «4-й» болт, удерживающий нижний монтажный рычаг на месте. Поверьте, вы хотите сделать это, чтобы облегчить себе жизнь.

Тот, что справа, трудно увидеть, но он есть на картинке в нижней правой части блока предохранителей.

ПРИМЕЧАНИЕ. Проще всего отключить все от сети. Я сделал это, но может быть неприятно подбирать провода и вилки, когда вы все это соединяете. Не волнуйтесь, эти ремни подключаются ТОЛЬКО туда, где они должны быть!

Одна критика: вы должны добавить, что вам нужно снять серую крышку / крышку, прежде чем вы сможете установить новую белую перемычку.Я думал, что у меня другой блок предохранителей, пока я не увеличил ваши фотографии с инструкциями и не разобрался.

Щелкните, чтобы развернуть …

Изменить: Верно! Я забыл положить это туда. Я думал, что у меня есть фото, но нет. Эта крышка имеет защелку с левой стороны, которая откидывается назад. Его нет на фото, но его обязательно нужно снять, прежде чем продолжить !!! — отметка

После того, как вы открутили болты блока предохранителей, переверните его, чтобы открыть место, где находятся текущее реле указателя поворота и вилка перемычки.

Это текущее реле мигалки, на которое я указываю …

Вам нужно будет прикрепить новое реле к новой перемычке. У меня нет изображения этого (извините), но это довольно просто. Опять же, они будут подключаться только одним способом.

Лучшая лампа drl — Выгодные предложения на лампу drl от глобальных продавцов ламп drl

Отличные новости !!! Вы находитесь в нужном месте для лампы drl.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая лампа DRL в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели лампу drl на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе лампы drl и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести drl lamp по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как включить или отключить дневные ходовые огни Ford

Спасибо Дону Смиту за участие в этой статье. Эта техническая статья изначально была размещена на FordF150.net. Он в первую очередь предназначен для грузовиков Ford 1990-2000 годов, но, скорее всего, также применим и к другим моделям Ford и годов выпуска.

Почему была создана эта статья?
Кажется, существует большая путаница в отношении дневных ходовых огней (ДХО) на Ford F150. грузовые автомобили. Как их включить, как отключить.Могу ли я использовать для этого имеющийся жгут проводов или мне для этого нужен «комплект» Форда? Где взять детали для их включения? какая номера деталей? Следующая статья была создана, чтобы помочь вам с включением или отключением DRL для ваш грузовик.

Как работает ДХО:
1999 и новее:
Из руководства: ДХО реализуются за счет использования ближнего света при пониженном напряжении примерно 80% напряжения системы.Это достигается путем включения резистора DRL последовательно с нити ближнего света. Когда включен переключатель фар, функция дневных ходовых огней отключается. и нити ближнего света получают 100% системное напряжение.
Что это означает: Блок реле DRL позволяет мощность на ближний свет и резистор меняет напряжение идущее на ближний свет от 12 вольт до 10 вольт тем самым делая их более тусклыми. В грузовиках, которые делают нет ДХО с обратной петлей вилка находится на месте блока реле, который обеспечивает масса к многофункциональному переключателю (рулевая колонка Переключатель High / Low / Flash to Pass) так что нормальный низкий и дальний свет еще работает.

1998 и старше: (извините народ … очень ограниченная информация по этому поводу)
Из мануала: Система ДХО предназначен для включения дальнего света фар на пониженная мощность без включения дальнего света индикатор. Система срабатывает при включении зажигания. выключатель в положении ON, выключатель фар в положение OFF, и стояночный тормоз отпущен.
Что значит: ДХО «Модуль» все делает.Не использует резистор но вместо этого использует переключатели для подачи более низкого напряжения на Дальний свет. Не уверен в гораздо большем вроде проводки и т. д. Все, что я знаю, это то, что это не совместим с макетом 1999 года и новее. Однако у меня есть номер детали для модуля: F65Z-15A272-AA . Это место примерно на той же площади, что и резистор на 1999 и новые грузовики.

Немного истории моего поиск …
Я говорил с отделом обслуживания и запчастей в местном представительстве Ford (где я купил грузовик), давая понять, что хочу включить ДХО. мой грузовик Ford F150 1999 года выпуска.Мне сказали что это можно сделать, купив комплект ДХО примерно на 55,00 долларов США. Я так и сделал и обнаружил, что пришлось бы взломать мою проводку, чтобы добраться до Работа. Я проверил руководство своего магазина и нашел грузовик уже подключен к ДХО. предположение, что это потому, что Канада требует DRL и Ford не хочет иметь 2 жгута проводов для тот же грузовик. Поэтому я проверил свой грузовик и, конечно же, жгуты проводов есть, и все, что мне нужно было сделать, это заменить петлю Подключите блок реле ДХО и установите ДХО Резистор в это место.
Ford включает DRL на грузовиках для Канады, просто подключив в блоке реле DRL и подключив резистор DRL. На американских грузовиках без ДХО жгут проводов то же самое но они просто заменяют блок реле ДХО с петлей назад вилку и наденьте колпачок на жгут проводов в том месте, где Подключается резистор ДХО. Обратная петля вилка обеспечивает заземление многофункционального переключателя (Переключатель High / Low / Flash to Pass на рулевой колонке), чтобы фары все еще работают, когда блок реле DRL не подарок.На грузовиках без ДХО реле ДХО блока нет, поэтому резистор даже не нужен быть подключенным … таким образом, заглушка. Так для людей хотят отключить ДХО на своих грузовиках, все, что им нужно сделать это удалить или отключить резистор.

Хочу Отключить ДХО на моем грузовике …
Это на самом деле очень просто. Вам нужно найти резистор (см. Расположение всего ниже) и отключите его. Это так просто. И Да … ваш ближний свет и дальний свет по-прежнему будут работать с отключенным резистором.:)

Я хочу включить ДХО для моего грузовика …
Итак, вы хотите ДХО для своего грузовика, но не хотите выходить на улицу и получить степень электрика, необходимую для установить Ford DRL «Kit»? Что ж … вы можете включить ДХО для своего грузовика без взломать жгут проводов. Используйте этот сайт, чтобы узнайте расположение и номера деталей для этого. Есть еще один хороший веб-сайт, который поможет вам с этой задачей. См. Раздел «Другой DRL Web» Сайт ссылки ниже.

Расположение: Все!
В поисках этого материала кажется быть величайшим испытанием для всех.Вот где все находится в моем грузовике.
Резистор DRL / колпачок:
Резистор DRL (или там, где он должен быть) есть расположен в передней части грузовика. Нажмите для схем
Блок реле DRL / Заглушка обратной связи DRL:
Блок реле DRL расположен чуть ниже верхней части передняя панель пассажира. Нажмите для схемы

Номера деталей:
1999 и новее:
Номера деталей зависят от года выпуска грузовика. иметь. Я видел, что ниже артикулы блока реле и резистора: ( аккумулятор и копейка дают представление о размере)

Блок реле (показано слева) — номер детали Ford YL1Z-13B218-AA
Резистор (показано справа) — номер детали Ford XL3Z-14A601-AA
Стоимость релейного блока около 45 долларов.00 и резистор составляет около 15 долларов США. Таким образом, примерно за 65 долларов США (включая доставка) вы можете подключить эти детали и включить ДХО ваш грузовик. 🙂

1998 и старше:

Модуль DRL — Номер детали Ford F65Z-15A272-AA

Свяжитесь со мной!
Вы можете написать мне по адресу [адрес электронной почты защищен] если у вас есть вопросы по этому поводу, так как я сделал это на мой грузовик, и он работает как чемпион.

Заявление об отказе от ответственности: (Сожалею… Я должен получить юридический статус на минуту)
То, что вы делаете со своим грузовиком / автомобилем, является вашим дело не мое. Я не несу ответственности за ущерб вызвано вами или кем-то другим для вас или вашего автомобиля отслеживание любой или всех этих страниц. Использовать в на свой страх и риск! Работайте над своим автомобилем самостоятельно риск.
Расположение всех компонентов , виды и проводка схемы взяты из магазина F-150/250 1999 г. Руководства по диаграммам, распространяемые Helm Зарегистрировано. (Я бы рекомендовал ЛЮБОГО работают на своем автомобиле, чтобы получить руководство по ремонту… не дешево но они хороши! Вы даже можете получить их на CD!)

---

Единственные числа, которые я нашел на вилки были F4SB и 14489-P (желтые стрелки), хотя номер разъема может быть EPC34. Если вы можете найти plug Я уверен, что вы можете сделать свой собственный разъем с обратной связью. 🙂

Красные стрелки обозначают только 2 металлические контакты в заглушке обратной петли, что имеет смысл так как в ДХО схема подключения вы можете видеть, что это обеспечит масса к многофункциональному переключателю (рулевая колонка Переключатель High / Low / Flash to Pass) при блокировке реле DRL в не установлен.

---

Это где резистор, если ДХО установлен. В противном случае у вас будет просто кепка на жгуте проводов. Синяя стрелка указывает на это расположение.

Если вы лежите на спине, вытянув ноги вперед грузовика вы можете заглянуть под левую сторону и увидеть жгут проводов для резистора ДХО (это фото взято с этой точки зрения).

Синяя стрелка указывает к резистору ДХО (колпачок показан на моем). В Зеленая стрелка показывает, что жгут проводов идет влево. налобный фонарь.Красная стрелка показывает жгут проводов. собирается куда-нибудь еще (Никогда не было времени следить за этим). Желтой стрелкой показан жгут противотуманных фар

.

---

Мой грузовик не есть блок реле, но есть ремни с петлей вилка. Синяя стрелка указывает на его местоположение. Примечание: Подробнее о том, как получить доступ к жгуту проводов, ниже диаграмма

Вы можете получить доступ к жгут проводов от верхней части приборной панели. Вы заметите панель доступа, которая легко снимается (осторожно, не испортить твой тире)

После снятия панель доступа, можно увидеть, где блок DRL Relay пойдет: Красная стрелка показывает петлю вилка.Синяя стрелка показывает блок реле RPO. Желтая стрелка показывает привязь, на которой Модуль автолампы идет (Даже не туда!).

---

Как выключить контрольную лампу двигателя? Индикатор «Проверьте двигатель», индикатор «Скоро выполните обслуживание двигателя» или индикатор неисправности горит или горит. Узнайте, как его сбросить.

Инструкции о том, как выключить контрольную лампу двигателя, используя диагностический прибор или отсоединив аккумулятор.

Шаг 1 . Если вы не используете диагностический прибор, найдите аккумулятор вашего автомобиля. Отсоедините отрицательный провод 12 В (черный провод) от клеммы аккумулятора (-). Оставьте его отключенным на 5 минут. При отключенном аккумуляторе переведите ключ зажигания в положение ON 3 раза. Если вы используете диагностический прибор для выключения контрольной лампы двигателя, следуйте инструкциям производителя. Вам нужно будет найти разъем OBD II Data Link Connecter (DLC) вашего автомобиля и подключить диагностический прибор к DLC, а затем выполнить шаги, указанные в вашем диагностическом приборе или руководстве по диагностическому прибору.

• Вы только что стерли важные данные о выбросах, которые неоценимы для техников, которые пытаются отремонтировать ваш автомобиль.
• Вы также удалили очень важные данные «флаг готовности», компиляция которых занимает дни, если не недели.

Шаг 2 . Убедитесь, что зажигание выключено. Подсоедините отрицательный кабель 12 В аккумуляторной батареи (черный провод) к клемме аккумулятора (-).

Шаг 3 .Переведите переключатель зажигания в положение ON и подождите 1 минуту, затем заведите автомобиль. Индикатор «Проверьте двигатель» или «Скоро обслуживание двигателя» следует сбросить и выключить.

• Если вам удалось выключить контрольную лампу двигателя, это означает, что ваш автомобиль не сохранил данные о выбросах в разделе ПЗУ своего компьютера, и вы удалили все данные, относящиеся к двигателю и системам выбросов, которые могут включать безопасность, радио и системные настройки.

Шаг 4 . Управляйте автомобилем в течение одной недели при нормальных условиях вождения. В течение этого периода компьютер по выбросам собирает данные и повторно изучает состояние компонентов и систем выбросов вашего автомобиля. Автомобиль проходит так называемый ездовой цикл. Система бортового компьютера для диагностики выбросов OBD-II должна выполнить как минимум один ездовой цикл.

Цикл езды — это последовательность внутренних тестов, которые компьютер по выбросам запускает во время движения вашего автомобиля.Это гарантирует правильную работу всех систем выброса. Надлежащие «флаги готовности» устанавливаются, когда компьютер завершает свои циклы. Циклы испытаний уникальны для автомобиля. Некоторые циклы работают с очень строгими параметрами, и для их включения может потребоваться увеличенное время вождения. Данные цикла и информацию о флаге готовности можно получить в сервисном отделе вашего дилерского центра. Данные сильно разнятся.

• Во время поездки, может быть, даже сразу после запуска двигателя, ваш автомобиль обнаруживает неисправность в выбросах и включает световой индикатор Check Engine или Service Engine Soon.
• Компьютер выхлопных газов отказывается установить требуемый флаг готовности. Нет индикатора проверки двигателя, но и нет шансов пройти тест на выбросы. Однако вы не узнаете этого, пока ваш автомобиль не будет проверен на смог. Если конкретный центр испытаний на выбросы не предлагает бесплатную повторную проверку, вы лишаетесь платы за техосмотр.

Шаг 5. Пройдите тест на смог. Важная заметка! Ваш автомобиль может быть не полностью готов к проверке на смог.Возможно, компьютер выбросов не установил требуемые параметры.

• Возможно, ваш автомобиль не готов к проверке выбросов. Пока не завершится тест на смог, узнать это невозможно. Ваш обычный стиль вождения (если не в течение длительного времени) мог не вызвать компьютерные тесты на выбросы, необходимые для установки требуемых флажков готовности.

Прохождение теста на токсичность выхлопных газов после выключения контрольной лампы двигателя, контрольной лампы неисправности или лампы скорого обслуживания двигателя

Каковы мои шансы пройти тест на выбросы после перезагрузки компьютера выбросов и выключения служебного двигателя в ближайшее время или проверьте индикатор двигателя?

Небольшой шанс пройти тест на выбросы после сброса существует, но он очень мал.Хитрость заключается в том, чтобы проверить смог вашего автомобиля до того, как ваш компьютер двигателя обнаружит индикатор неисправности двигателя, и только после того, как будут установлены необходимые флажки готовности. Вероятность того, что компьютер двигателя установит необходимые флажки готовности до обнаружения кода неисправности и включения индикатора проверки двигателя, ничтожна. Итак, наше мнение … время лучше потратить на поиски авторитетной станции по ремонту проверок смога, чтобы диагностировать проверочный двигатель или вскоре загореться сервисный двигатель, а затем потратить время на попытки избежать обнаружения и / или ремонта.

Даже после уклонения от проверки обнаружения неисправности двигателя, для прохождения теста на выбросы потребуется образец выхлопных газов вашего автомобиля (только автомобили 1999 года и старше), который будет собран с помощью дымовой машины, подпадающий под спецификации California Air Resource Board, и все необходимые компоненты выбросов функционировать должным образом.

Для прохождения полного теста на смог необходимо, чтобы ваш автомобиль прошел визуальную, функциональную и эмиссионную части теста.Можно скрыть информацию о коде неисправности, удалив данные, но выхлоп автомобиля не сможет скрыть высокие выбросы.

Важное примечание : Закон штата Калифорния разрешает только зарегистрированному владельцу транспортного средства или сертифицированной государством станции по ремонту смога проводить ремонт, связанный с выбросами. Мы рекомендуем вам убедиться, что автомастерская, которую вы посещаете, сертифицирована для проверки смога. Специалисты по проверке смога не будут участвовать в ремонте неисправных выбросов, выполняемом в автомастерских, не сертифицированных по выбросам.Они также не возместят ваши расходы, если вы подадите заявку на участие в программе помощи CAP.

Найдите купоны на проверку смога со скидкой до 50 по городам

Проверка фар и фонарей | Как работает автомобиль

Отсутствие работы всех обязательных огней является нарушением закона. Проверяйте их часто, особенно перед ночным путешествием. Обойдите машину, пока кто-то работает переключатели .

Обязательными огнями являются габаритные и задние фонари, фары (дальний и ближний свет), указатели поворота, стоп-сигналы и фонарь заднего номерного знака. При наличии также должны работать фонари заднего хода, противотуманные фары (передние и задние), фары дальнего света и аварийные огни.

Протрите все линзы чистой тканью, проверяя их на наличие повреждений.

Если линза треснула, тюлень временно с помощью прозрачной липкой ленты, стараясь не закрывать большую часть стекла, чем это абсолютно необходимо.

Поврежденные линзы необходимо заменить как можно скорее, как для безопасности, так и для предотвращения попадания влаги в осветительный прибор. Вода потускнеет отражатель, а из-за коррозии соединений лампа скоро выйдет из строя.

Проверка фар

Вольфрамовая фара похожа на лампу меньшего размера, но может потреблять до 45 Вт.

На многих современных автомобилях доступ к лампе фары возможен изнутри капота; на других необходимо снять лампу безель или решетка на передней части автомобиля.

Отказ одиночной фары обычно ограничивается либо дальним, либо ближним светом.

В ламповом блоке, снабженном лампой, это легко проверить: выньте лампу, поднесите ее к свету и посмотрите, нет ли обрыва нити.

Галогенная фара потребляет больше мощности, но дает более чем в два раза большую освещенность.

Если лампа галогенная, не трогайте ее пальцами. Используйте чистую ткань без пыли, чтобы убрать отпечатки пальцев и избежать преждевременного выхода из строя.При необходимости протрите его метилированным спиртом на тряпке.

Повреждение нити накала невозможно увидеть в блоке с герметизированной балкой, и требуется другой метод, чтобы проверить, является ли он неисправным (см. Панель справа). Проверки проводки и соединений должны включать подпружиненный контактов, в которых использовался байонетный патрон этого типа.

Заедание поршня может привести к выходу из строя фонарей в этом устройстве, а выход из строя изоляционной шайбы может означать короткое замыкание и затемнение всех огней, или вызвать предохранитель дуть.

Тусклый желтый свет с одной стороны обычно является неисправным заземлением между фарой и кузовом автомобиля.

Соединение часто представляет собой просто провод, прикрепленный к корпусу; коррозия или грязь могут вызвать сопротивление в связи, что приводит к тусклому свету.

Открутите соединение и очистите наждачной бумагой Терминал и шайбы. Используйте провод щетка на болт. Очистите поверхность металла в том месте, где просверлено отверстие. Соберите и плотно затяните.

Одна и та же неисправность может возникать на обеих фарах, когда они соединены между собой. Однако, когда обе лампы тусклые, другая возможная причина — ржавчина под фиксатором. фланец одной или обеих лампочек. Удалите грязь и ржавчину везде, где вы их найдете.

Полный отказ всех фар — как основного, так и ближнего света с обеих сторон означает отказ в подаче на главный выключатель освещения или между ним и микропереключателем.

Если в фаре установлен предохранитель цепь , проверьте, не взорвалось ли оно (см. Работаем над системой электропроводки ).

Цепи могут быть перегружены добавлением дополнительных фар дальнего света или установкой слишком мощных ламп в основные лампы. Другая возможная причина перегорания предохранителей или ламп — неисправный регулятор напряжения (Видеть Как проверить автомобильный аккумулятор ) в цепи зарядки.

Испытания герметичного блока

Проверьте блок с герметичной балкой с помощью тестера цепей, испытательного провода и автомобильного аккумулятора.

Используйте простой тестовый провод с зажимами типа «крокодил», чтобы подключить клемму заземления на аккумулятор к метке заземления на запечатанной балке.

Подключите конец тестера цепей с зажимом-крокодилом к ​​цепи, находящейся под напряжением. аккумулятор клеммы и по очереди коснитесь щупом другой клеммы или клемм блока герметизированного пучка.

Используйте выключатель фар автомобиля в правильных положениях. Блок закрытого луча с тремя выводами содержит нити накала как для дальнего, так и для ближнего света; если у него только две клеммы, одна — земля, а другая работает только на дальний свет.

Если какие-либо клеммы под напряжением не работают, лампа вышла из строя. Если все они работают, проверьте блок разъемов и проводку обратно к разъемам с защелкой на главном жгуте проводов автомобиля.

Проверка разъемов фар

Проверить разъемы фар, заземлив тестер и измерив клеммы.

Блок разъемов на задней части фары может быть закрыт большим резиновым протектором. Снимите его вместе с двухконтактным или трехконтактным многоконтактным штекером.

Включите фары. Подключите заземляющий провод тестера цепей к подходящему заземлению, например к кузову автомобиля, и с помощью щупа проверьте по очереди каждую из клемм разъема.

Один из них — земля.
