Как проверить терморегулятор теплого пола: Проверка работоспособности терморегулятора

Содержание

Как проверить и заменить терморегулятор и датчика температуры теплого пола

Одной из пожалуй наиболее частых причин поломки электрических теплых полов является выход из строя устройств их управления – терморегуляторов (они же термостаты) и их датчиков. Напомним, что термостат – это устройство управления с корпусом, электроникой, управлением и индикацией работы. Терморегулятор располагается на стене или в электрическом щите, а датчик – терморезистор с удлиняющим проводом, который должен находиться в зоне обогрева. В России можно встретить, без преувеличения, десятки и даже сотни типов подобных устройств. Что же делать, если теплый пол перестал работать, и вы подозреваете терморегулятор? О том, как проверить и при необходимости заменить терморегулятор, мы расскажем в этой статье.

Как снять терморегулятор

При любой диагностике теплого пола первая задача – это снять лицевую панель терморегулятора, чтобы получить доступ к выходным клеммам и датчику. Чтобы не сломать термостат, а это весьма вероятно, если действовать «наудачу» и без предварительной подготовки и документации, мы рекомендуем сначала выяснить, как именно снимается эта панель, изучив руководство по эксплуатации.

Все предварительные процедуры должны производиться при отключенном питании.

Зачастую крепежный винт находится у электромеханических термостатов под колесиком регулировки температуры. Колесико необходимо аккуратно поддеть с двух сторон. У некоторых термостатов эта нехитрая процедура при излишней торопливости приводит к поломке штыря к которому оно крепится. У многих моделей термостатов с одной или двух сторон есть защелки, на которые для открывания необходимо надавливать. При длительной защелки часто ссыхаются и, иногда ломаются.

Если термостат находится в одном блоке с розетками и выключателями, необходимо также снять общую рамку, для чего может потребоваться сначала снять крышки, розетки и клавиши выключателя.

Панели современных термостатов предназначены для монтажа в стандартные установочные коробки и крепления из стандартным способом – двумя саморезами или винтами. В то же время некоторые мастера крепят термостаты с помощью силикона, различных суперпрочных клеев и даже гвоздей. Задача снять такой термостат со стены, не разрушив вокруг стену, бывает, порой, весьма сложной.

Термостаты, устанавливаемые в электрические щиты, как правило, крепятся на так называемую DIN-рейку, аналогично тому как крепятся современные электрические автоматические выключатели. Для их снятия необходимо просто оттянуть защелку (снизу или сверху), которую желательно не сломать.

Проверка напряжения питания и напряжения на выходных клеммах

После снятия панели производится проверка питающего напряжения тестером. Если питания нет, начинаем искать причину. Это может быть невключение автомата, через который питается термостат, отсутствие контакта на клеммах, повреждение провода на линии. Питание термостата может осуществляться и проходным способом – т.е. через соседний термостат, розетку и пр. При наличии питания проверяется напряжение на выходных клеммах с которых оно подается на греющий кабель. Наличие свечения индикатора нагрева в электромеханических термостатах или значок нагрева на программируемых не всегда означают, что питание на греющий кабель действительно подано. Если его нет при включенном термостате – значит неисправен либо он, либо датчик.

Для проверки датчика применяется мультиметр, которым измеряется сопротивление датчика, которое, как правило, находится в диапазоне 5-45 кОм. Значение этого сопротивления при нормальной температуре приводится, обычно в инструкциях. Подробнее о проверке датчика можно прочитать в статье Как проверить теплый пол: измерение сопротивления датчика температуры. Датчики разных производителей термостатов, обычно несовместимы, кроме тех случаев когда в под своей торговой маркой производитель системы обогрева использует термостаты специализированных производителей, таких как OJ Electronics.

Замена датчика температуры

Замена несправного датчика также может оказаться непростой задачей. Довольно часто при установке не учитывается требование всех производителей об установке датчика в гофрированную трубку для возможной замены. Если это ваш случай, ознакомьтесь с рекомендациями статьи Датчик температуры теплого пола: забыли установить, неисправен, установлен неправильно, невозможно извлечь для замены.

Замена терморегулятора

Термостат – сложное устройство и если неисправен именно он, его качественный ремонт возможен лишь в условиях сервисного центра. Учитывая относительно невысокую стоимость терморегулятора, как правило чинить его нет смысла, в гарантийных случаях он просто заменяется. Установка терморегулятора осуществляется в обратном его снятию порядке.

В современном мире все больше и больше операций требует привлечения специалистов. Даже такие обычные операции, как замена ласпочки в фаре автомобиля, порой требуют определенного опыта и специальных навыков. После прочтения данной статьи вам может показаться, что диагностика и замена термостата выглядит не таким уж сложным делом. Это так, если вы обладаете необходимыми навыками и учтете наши рекомендации. В то же время, прежде чем осуществлять ремонт самостоятельно, подумайте о том, что качественная, исключающая поломку устройства, безопасная процедура диагностики и замены термостата возможна лишь при наличии опыта и соответствующих инструментов и приборов. Иногда целесообразно все-таки обратиться к помощи специалистов.

Хотите быстро и без проблем починить теплый пол? Узнайте сколько это может стоить и посмотрите примеры ремонтов и отзывы в разделе Ремонт теплых полов.

Как проверить реле напряжения и терморегулятор

Проверка реле напряжения

Эти приборы предназначены для контроля и управления подачей напряжения к нагрузке. Качественно проверить работоспособность реле напряжения в бытовых условиях без некоторых элементов специализированного оборудования крайне проблематично, если не сказать невозможно. Для эффективной проверки реле напряжения вам потребуется собрать электрическую схему, состоящую из:

  • автотрансформатора с функцией повышения-понижения напряжения;
  • патрон с осветительной лампой и соединительными проводами. Он используется в качестве сигнального приспособления;
  • эталонного вольтметра (желательно с функцией  True RMS) для контроля показаний реле.

На испытуемом устройстве выставляем пределы рабочего напряжения.

В качестве примера такого прибора рассмотрим готовое устройство производства компании DS Electronics – реле напряжения D2-50. Нижний предел напряжения для данной модели составляет 120-210 V. С помощью кнопок управления выставляем этот параметр и верхний предел (в интервале 220–280 V). Или используем заводские настройки.

Подаём напряжение с автотрансформатора – чтобы сигнальная лампа, подключённая в качестве нагрузки, зажглась. Далее вращаем ручку автотрансформатора, увеличивая напряжение. Повышаем его до тех пор, пока не достигнем верхнего выставленного предела, контролируя показания индикатора реле и вольтметра. Эти показания должны совпадать, не превышая погрешности измерений обоих приборов. По достижении верхнего предела реле должно отключить лампу, но продолжить работу в пределах повышающегося напряжения в схеме. Верхняя заявленная производителем граница напряжения для модели реле D2-50 составляет 420 V. Далее при повышении напряжения, производитель не гарантирует надёжную эксплуатацию прибора в течение длительного времени.

Аналогичная картина должна наблюдаться при понижении напряжения в схеме. По достижении нижнего предела, выставленного на реле напряжения, должно произойти отключение сигнальной лампы в соответствии с заданной задержкой отключения. И реле продолжает работу, выводя на экран величину измеренного им напряжения в схеме, вплоть до достижения нижней границы работоспособности, в нашем случае это 100 V.

Если в процессе проверки прибор в точности выполнял указанные действия, то он исправен и пригоден к эксплуатации. Если происходили сбои, то реле напряжения не может корректно работать. Оно требует ремонта.

Проверка терморегулятора теплого пола

Для самого простого метода проверки работы терморегулятора подручными средствами необходимы соединительные провода достаточного сечения с неповреждённой изоляцией. Также потребуется простой «заменитель» нагрузки. Чаще для этих целей используют лампу накаливания, патрон к ней и соединительные провода. К клеммам, предназначенным для подключения нагрузки, подсоединяем патрон с лампой накаливания. К соответствующим клеммам терморегулятора подсоединяем провода для подключения к сети. Соблюдайте правильную фазировку! Для этого следуйте схеме подключения, указанной на тыльной поверхности корпуса терморегулятора. И к указанным на схеме контактам подсоединяем провода термодатчика.

После сборки этой нехитрой схемы, с помощью регулирующих кнопок или ручки регулятора (в зависимости от конструкции устройства) на приборе выставляем нужный температурный режим. Температуру на регуляторе желательно выставлять заведомо выше температуры окружающей среды для того чтобы терморегулятор включил реле и подал напряжение на нагрузку. Если терморегулятор сработал, то должна зажечься лампа. Для большей убедительности, рекомендуется выставить после этого температуру ниже, с тем, чтобы терморегулятор отключил нагрузку. При этом время между включением и выключением нагрузки при изменении заданной температуры должно превышать 1 минуту. Выдержать это условие необходимо, для того чтобы исключить влияние защитной задержки между переключениями реле. Эта задержка позволяет продлить общий срок службы регулятора.

Здесь мы описали самый простой способ того, как проверить работу терморегулятора в стандартных бытовых условиях. Для более качественной и профессиональной проверки нужно использовать вольтметр вместо сигнальной лампы. При этом, при срабатывании терморегулятора, напряжение на его клеммах, к которым подключается нагрузка, должно быть на уровне стандартного сетевого напряжения (приблизительно, 220V).

Почему терморегулятор не набирает температуру

Установленную пользователем температуру терморегулятор может не набирать вследствие целого ряда причин. Может выйти из строя сам терморегулятор, возможны неисправности температурного датчика (обрыв соединительных проводов, короткое замыкание или неточности в измерении температуры).

Возможной причиной такого дефекта в работе прибора нередко оказываются общие проблемы электроснабжения объекта. В том случае, если регулятор температуры исправен, причиной сбоя могут быть дефекты, допущенные при монтаже нагревательного оборудования. Какие это могут быть случаи:

  • неквалифицированно выполненная термоизоляция, как в целом помещения, так и тёплого пола;
  • недостаточно мощный кабель для данного помещения;
  • недостаточно мощная электросеть, возможностей которой недостаточно для обогрева помещения;
  • неправильно установленный датчик в полу.

Почему «щелкает» терморегулятор теплого пола

Щелчки – неизменный спутник работы реле электромеханического типа. Практически во всех терморегуляторах (за исключением terneo eg и terneo mod) характерные щелчки сопровождают переход терморегулятора из рабочего состояния в ждущий режим и обратно. Однако случается так, что терморегулятор постоянно издаёт эти щелчки без срабатывания прибора и перехода в рабочий режим.

Основная причина подобной неисправности – конденсатор, имеющийся в схеме блока питания терморегулятора. Эта деталь теряет ёмкость в процессе  эксплуатации и, как следствие, должна быть заменена на исправную и аналогичную по рабочим характеристикам.

Впрочем, данная неисправность не характерна для терморегуляторов марки terneo, которые используют импульсные блоки питания.

Помните о гарантии

Описанные в статье проверки устройств пользователь в состоянии произвести самостоятельно в бытовых условиях. Однако для более точной оценки работоспособности терморегулятора или реле желательно обращаться в специализированные сервисные центры. Поэтому очень важно при покупке проверять правильность заполнения всей надлежащей документации (прежде всего, гарантийного талона на оборудование).

Напомним, что все устройства DS Electronics имеют длительную и надёжную гарантию. На терморегуляторы срок гарантии составляет 3 года, а на реле напряжения 5 лет.

Официальный сервис предоставляет полный набор комплектующих у себя на складе, таким образом возможный ремонт сводится к минимальным срокам.

Оцените новость:

Как проверить теплый пол, датчик и терморегулятор своими руками!

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?

Как проверить теплый пол

Виды электрического теплого пола

Содержание статьи

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

Цены на теплый пол Caleo

теплый пол caleo

Неисправности тёплых полов

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Элемент пола Неисправность

Терморегулятор

Внутри терморегулятора может выйти из строя конденсатор или реле. Ремонт этого устройства обойдется дорого, и проще всего заменить его на новое. Главное – посмотреть, какой фирмы был ранее установленный прибор. Дело в том, что термодатчик и терморегулятор должны быть выпущены одним производителем.

Термодатчик

Это, можно сказать, расходный материал. Его достаточно легко заменить при необходимости. В зависимости от качества, он может проработать и долго, и совсем незначительное время. Но длительность срока эксплуатации во многом зависит также и от того, насколько правильно он установлен. Он должен находиться внутри гофрированной трубки и располагаться относительно нагревательного кабеля под определенным углом и в определенном месте.

Кабель нагревательный

Как правило, кабель может испортиться только в случае неправильного монтажа. Могут быть нарушены правила подключения системы к электросети или же ее монтажа. Самая уязвимая часть провода – это соединительная муфта.

Электронный терморегулятор теплого пола

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Мультиметр

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м2.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Датчик теплого пола

На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.

Диагностика терморегулятора

Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.

Проверка тестером сопротивления

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Индикатор напряжения

Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Лампочка загорелась

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Видео – Как проверить электрический теплый пол

Замер сопротивления

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Установленный теплый пол

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

На бирке указано сопротивление

Шаг 3. После это мультиметр включается на режим измерения.

Мультиметр включается на режим измерения

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Щупы устанавливаются на провода

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Результаты измерений

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

Ремонт теплого пола при неисправности терморегулятора — "Ремонт теплого пола"

Ваш теплый пол вдруг перестал греть или не включился сразу после укладки кафеля?

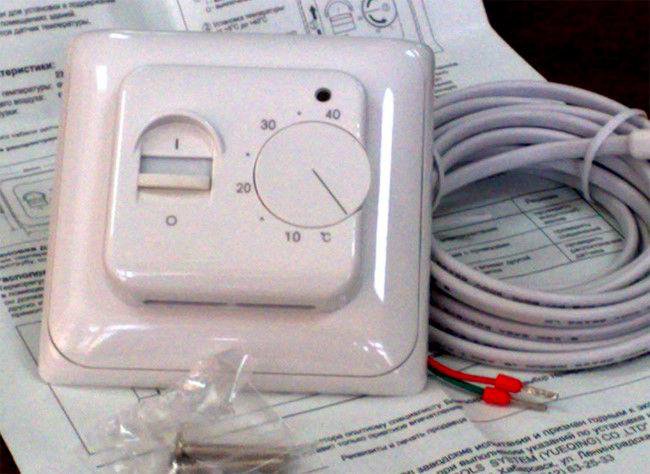

Терморегулятор теплого пола

Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.

Терморегулятор.

Что такое терморегулятор и как он работает читайте здесь
Неисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.

Для диагностики терморегулятора, его нужно демонтировать.

Демонтаж терморегулятора теплого пола

ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки.

Неисправность терморегулятора

    Возможные неисправности терморегулятора и как как с ними бороться:
  1. Терморегулятор не включается, на лицевой панели не загорается контрольная лампа или не включается дисплей.

    В данном случае, сначала необходимо проверить, есть-ли питание на подводящих клеммах. Для этого, при отключенном питании, демонтируют терморегулятор из монтажной коробки, не отключая провода. Затем, включив питание, нужно проверить наличие напряжения на подводящих клеммах терморегулятора. Подводящие клеммы обозначены буквами N (ноль) и L (линия/фаза). Напряжение проверяется или с помощью мультиметра(тестера) – между подводящими клеммами или с помощью отвертки-пробника – на клемме L и, на всякий случай, на клемме N. По правилам, к клемме N должен подходить голубой провод (провод с голубой полосой), а к клемме L – белый или красный(коричневый) провод. Если на подводящих проводах нет напряжения – проблема не в системе теплого пола, а в проводке или в распределительном щите. Если Ваша диагностика выявила, что фазовый провод подходит на клемму N терморегулятора, так называемую «перефазировку» — необходимо поменять местами подводящие провода, отключив, предварительно, напряжение. «Перефазировка» может привести к выходу терморегулятора из строя.

    Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.

  2. Терморегулятор включается, но не выходит в рабочий режим, на лицевой панели горит только зеленая лампочка или дисплей включается, но не высвечивается значок нагрева пола.

    В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350). Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.

  3. При включении терморегулятора, красная лампочка на панели сразу меняет цвет на зеленый или моргает красным цветом, на дисплее высвечивается надпись о неисправности датчика температуры.

    Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор. Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.

    Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
    Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
    Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний. Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого. Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.

    Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.

  4. Терморегулятор выходит в рабочий режим, на лицевой панели горит красная лампочка или высвечивается значок нагрева на дисплее, а пол не нагревается.

    В данном случае, скорее всего, произошел обрыв нагревательной жилы кабеля теплого пола. Разобраться в причинах вам поможет статья Почему не работает теплый пол?

    Диагностировать обрыв можно следующим способом. От, предварительно обесточенного, терморегулятора отсоединяют провода, ведущие к системе теплого пола, и замеряют электрическое сопротивление между ними. Сопротивление должно соответствовать величине, указанной в паспорте на Ваш теплый пол. Если сопротивление стремиться к бесконечности и/или измеряется МегаОмами, к сожалению, у Вашего теплого пола действительно произошел обрыв нагревательной жилы. Наш мастер произведет ремонт обрыва, используя специальный инструмент и приспособления.

Если у Вас нет времени или возможности для изучения причин неисправности, просто позвоните по телефону 958-81-66 — мастер по ремонту теплого пола, Юрий Игоревич (СПб)

Как проверить теплый пол, датчик и терморегулятор своими руками

Как найти протечку в теплом полу

Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.

В основном используют следующие методы обнаружения:

  1. Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.
  2. Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки. После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров.Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.
  3. Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме). Место скопления влаги на потолке и будет локализацией протечки.

Чтобы четко увидеть признаки протечки водяного пола и место локализации, следует заполнять систему отопления не ранее 30 дней после монтажа стяжки.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

Теплоизоляция укладывается:

ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т.п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Выбор терморегулятора

Хотелось бы ещё коснуться и самого терморегулятора, который в этой системе нагрева играет очень важную ключевую роль. Существуют следующие виды регуляторов температуры для теплого пола:

Электронно-механические. Чёткость такой регулировки примерная, поэтому добиться конкретной устанавливаемой температуры довольно проблематично.

Основное достоинство такого аппарата это низкая цена.Электронный. Установказаданной величины выполняется с помощью сенсорных кнопок и обладает довольно чёткими настройками и возможностью выставить предел температурвплоть до одного градуса.Программируемый электронный. За счёт установки такого элемента можно не только регулировать температурный режим в помещении, но и включать отопление по графику, или же только при наличии человека в помещении.

Кстати, некоторые терморегуляторы уже имеют встроенный датчик, что даёт возможность контролировать не только температуру пола, но и воздуха в помещении в целом.

В итоге хотелось бы напомнить о правилах работы с электрооборудованием, все работы по подключению выполняются при отключенном питании.

При этом нужно обеспечить чтобы никто, кроме человека, выполняющего эту работу, случайно не подал опасное для здоровья и жизни человека напряжение. На этом и заканчивается наша технология установки датчика температуры теплого пола своими руками. Надеемся, предоставленная информация была для вас полезной!

Как установить терморегулятор для теплого полаСегодня система обогрева пола становится очень популярной, ведь его можно устанавливать под разными напольными покрытиями, даже под кафелем. Данное отопление можно использовать как основное или дополнительное. Для поддержания оптимальной температуры, а также для экономичной работы системы нужно установить регулятор температуры. В таком устройстве можно легко настроить необходимую температуру воздуха в помещении, которую в последствии он сам контролирует.

Вкратце о термодатчике

В комплекте идет терморегулятор и датчик температуры. Монтаж датчика температурыпроисходит с применением пластиковой гофрированной трубки. Датчик в гофре закладывается в стяжку.

Новые датчики имеют функцию программирования.

Благодаря этой функции хозяин может настроить регулятор температуры так, что во время его отсутствия теплый пол будет работать в экономическом режиме. При этом, за определенное время до прихода хозяев, устройство переходит в обычный режим, тем самым нагревает помещение до необходимой температуры.

Несмотря на то, что стоимость программируемого терморегулятора дороже обычного, лучше не экономить на этом, ведь за 2 сезона он окупается.

Сервоприводы водяного пола

Без сервопривода (сервомотора) невозможно установить подходящий температурный режим в смежных комнатах. Эластичный сильфон – элемент сервопривода, который увеличивается по объему при нагревании специальным элементом. Термостат подается сигнал на элемент, который нагревается, нагревает сильфон. Эластичный элемент увеличивается, перекрывая поступление горячей воды. Выпускаются виды  термостатов нормально открытыми или закрытыми клапанами.

Сервоприводы подключаются к термостатам по приложенным схемам. При подключении мультизонального термостата используется подключение коробки к конкретным клеммам, монтируется распределительная конструкция теплого пола. В настройку входит функция отключения насоса, когда отопительные контуры не работают. Такое подключение используется на отопительных автоматических устройствах (газовые котлы).

Котлы  угольного разогрева дополнительно оснащаются стабилизаторами высокого давления, а также перепускным клапаном. При достижении показателя перепускной клапан направляет часть воды на «обратку», что снижает давление.

Как подключать сервоприводы?

В термостат, куда подключен один обогревательный контур, сервопривод подключается напрямую. Мультизональный – требует установки распределителя подключения приводов к указанным клеммам.

Выносной датчик удобен тем, что край устанавливается в гофру, не предоставляет хлопот во время замены или реконструкции. Второй край подключается к распределительной коробке, обозначенной клемме.

Неисправность термодатчика

Не спешите вскрывать полы, проверьте для начала работает ли термодатчик

Чтобы не вскрывать стяжку раньше времени, проверьте исправность термодатчика. Его кабель представляет собой двухжильный провод.

Для тестирования надо замерить сопротивление между жилами. Обычно значения сопротивления находятся в пределах 5 — 120 кОм, точное значение указано в техническом паспорте к терморегулятору.

Проверка сопротивления:

  • мультиметр переводится в режим омметра,
  • задаются параметры,
  • измеряется значение сопротивления.

Перед проверкой отключите электропитание

Проверить электрический теплый пол и убедиться в работоспособности самой отопительной системы, можно, подключив питание напрямую к проводам пола. Для этого необходимо:

  1. Отключить питание в электрической сети квартиры или дома (отщелкните пробки на электрощитке).
  2. Соединить провода питания напрямую со щитком, в обход терморегулятора: контакт № 1 с контактом № 3, а контакт № 2 с контактом № 4.
  3. Включить подачу электричества, подождать полчаса, пока нагреется пол.

Методы обнаружения неисправностей — как проверить правильно

  1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
  2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.

Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Откуда берутся утечки в системе отопления

Самая распространенная причина появления течей в металлических трубах – это коррозия. Сталь, даже обработанная специальными покрытиями, ржавеет. Различается только скорость процесса. Она зависит от условий эксплуатации каждой конкретной системы.

На металл воздействуют перепады температур, влага, гидравлические удары. Примеси в теплоносителе могут содержать агрессивные химические вещества, абразивы, которые ускоряют коррозию. Места, где элементы системы ржавеют быстрее всего, начинают протекать. Как правило, это соединения, стыки, швы.

Полимерные материалы не ржавеют, но это вовсе не означает, что они не протекают. Рано или поздно могут потечь и металлопластиковые трубы. Чаще всего подобное случается, если они неправильно подобраны. Некоторые владельцы домов экономят и покупают водопроводные трубы для холодной воды. Это большая ошибка, т.к. приводит к деформациям, прорывам в системе.

Нередко страдают владельцы домов, которые для отопления выбирают некачественные изделия. Дешевые полимерные трубы вздуваются, лопаются, текут. Если такое происходит, приходится менять поврежденные отрезки. Мнимая экономия оборачивается дополнительными затратами денег, сил и нервов.

Меньше всего подвержены риску протечек металлопластиковые трубы, которые специально предназначены для отопительных систем. Они рассчитаны на высокую температуру теплоносителя, не деформируются и способны прослужить несколько десятилетий.

Установка

Перед монтажом теплого обогрева изучается инструкция установки, правилами сборки, допустимые показатели температурного нагревания полового покрытия. Например: у ламината и паркета допустимая температура +28°, только до +29° считается комфортной для проживания и здоровья человека.

Протяженность водяных труб большой комнаты длиннее, чем у маленькой по размеру, затраты ресурсов на нагревание воды соответственно выше. Для жилого помещения комфортной считается температура до +22°, а ванной комнаты – +25°. Поэтому теплый обогрев обустраивается коллектором со специальными вентилями, которые регулируют подачу воды по смежным контурам.

Схема подключения термодатчика не сложная, но подключения к сети 220 В проводится по инструкции.

К сети проводится подключение двумя способами:

  • вилка – розетка;
  • прямое подключение трехжильного провода к коробке.

Поломку регулятора не сложно устранить, его можно заменить новым. Если обогрев не включается или отключается сразу после включения, нужно проверить датчик. Снимается терморегулятор, чтобы достать кабель подключения. У него две жилы, сопротивление между которыми нужно устанавливается электронным тестером.

По инструкции указывается показание сопротивления – предел 5-30 кОм. Если измерительные показания сильно отличаются от заводских, прибор заменяется новым. Устанавливается совместимое устройство по заданным характеристикам.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

https://youtube.com/watch?v=f9lTMSrwI-4

https://youtube.com/watch?v=f9lTMSrwI-4

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

  • неисправность в цепях регулятора температуры;
  • неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Выбор датчика теплого пола в зависимости от напольного покрытия

В зависимости от типа напольного покрытия, следует использовать определенные типы датчиков. Существуют следующие виды устройства.

  1. Укладывается под мягкое покрытие (ковролин, линолеум, паркет, ламинат). Датчик в этом случае представляет собой маленький цилиндр, закрепленный на конце специального кабеля. Монтируется только после полного высыхания бетонной стяжки, в которой затем специально для прибора делается небольшая канавка.
  2. Укладывается под твердое покрытие. Более крупный элемент, имеет специальную гелевую оболочку, оберегающую устройство от ударов и механических повреждений.

Установка терморегулятора для пленочного теплого пола

Что делать, если не греет водяной теплый пол

В случае с водяными теплыми полами, частой причиной, из-за которой они могут не греть, является завоздушивание. При возникновении данной проблемы достаточно развоздушить теплый пол, и он тут же начнёт нормально греть.

Для развоздушивания теплых полов, на коллекторе имеются специальные развоздушиватели

Обратите внимание, что колпачок, сверху, на их корпусе, должен быть практически полностью откручен. Если это не так, то воздух просто не выходит из труб, и теплые полы не греют по причине этого

Кроме того, следует убедиться в работоспособном состоянии циркуляционного насоса. Для этого возьмите плоскую отвёртку и выкрутите болт, расположенный на корпусе насоса.

При поступлении питания, крыльчатка насоса должна вращаться, а из отверстия проступать небольшое количество воды. Если из насоса брызжет тонкая струя, то это указывает на то, что работа насоса нарушена, и возможно, придётся осуществлять его ремонт в дальнейшем.

Не стоит забывать и об автоматике, если на коллекторе теплых полов установлены термоголовки или другие регулирующие устройства. Возможно, также как и в случае с электрическими полами, вышел из строя датчик температуры, и контура теплого пола, оказались вследствие этого, автоматически перекрытыми.

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно

Тут важно оценить основные показатели и требования к эксплуатации

Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

Набор функций

Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.

Простота использования

Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.

Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Как найти утечку воды под землей или в стяжке

Если потекли трубы под землей, в стенах или в контуре теплого пола, без помощи специалистов обойтись очень сложно. Для обнаружения таких прорывов используют приборы:

Тепловизоры. Температура поверхности, под которой скрыта система отопления, достаточно высокая, чтобы использовать тепловизор. Если трубы неглубоко, то с помощью этого прибора будет проще всего найти течь. Проблемы могут возникнуть только в случае большой глубины залегания труб или низкой температуры теплоносителя.

Влагомеры. Это менее эффективный способ поиска протечки, чем с помощью тепловизоров, но все же влагомер может быть полезен при определении подтекающих труб в стенах или в теплых полах. Для поиска подземных коммуникаций он не используется.

Акустические приборы. Иногда течь можно определить с помощью специального прибора, улавливающего звуки. По своей конструкции он напоминает фонендоскоп. Однако польза от него бывает далеко не всегда.

Система «Нептун» – мгновенное обнаружение течей

Существуют специальные системы, мгновенно определяющие места появления течей в системах отопления и водоснабжения. На их установку придется потратить время и деньги, но затраты окупаются с лихвой: благодаря таким приборам можно избежать проблем при серьезных авариях. Наибольшей популярностью пользуется отечественная система «Нептун». Она обходится дешевле импортных аналогов и отлично себя зарекомендовала.

«Нептун» не только мгновенно находит утечку, но и блокирует подачу воды. Система состоит из блока управления, датчиков и клапанов. Она полностью автоматизирована, и после установки владельцу помещения больше не придется переживать о прорывах. Как только датчик посылает сигнал о появлении течи в главный блок, срабатывают клапаны и перекрывают воду. Дальше хозяин может заниматься решением проблемы, не думая о том, что затопит соседей или собственный дом.

Как самому найти протечку в контуре теплого пола

Течь в теплом полу может стать настоящей проблемой. Если можно легко снять покрытие, это очень облегчает ее решение. Трудности возникают, если контур расположен под стяжкой. Иногда место прорыва выдает влажное пятно на полу, но так бывает только в случаях серьезных повреждений. Когда труба просто немного подтекает, найти неисправность сложнее. Рассмотрим, как действовать в такой ситуации.

Можно попытаться самостоятельно найти протечку, однако прежде придется определить, где вообще расположены трубы. Для этого включают теплый пол на максимальный нагрев, а стяжку над ним обильно смачивают водой. Над витками контура влага испаряется быстрее всего. Это станет видно по более светлым и сухим участкам пола.

Посветлевшие зоны обводят карандашом, одновременно отслеживая, с какой скоростью они высыхают. Там, где дольше всего остается влажное пятно, следует искать прорыв трубы. Такой метод не всегда работает на 100%. Расположение труб он показывает обязательно, а вот неисправный участок виден, если течь сильная. Для поиска и устранения протечки придется разбить стяжку над теплым полом.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).

Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Проблемы с элементами нагрузки

Проверьте мультиметром сопротивление теплого пола

Если проблема в подаче питания и регуляторе не обнаружена, значит, нарушена целостность проводов нагрузки.

Протестируйте самостоятельно нагревательный элемент, для этого надо замерить мультиметром сопротивление теплого пола.

Подключите прибор измерения к контактам № 3 и № 4. Полученная цифра должна соответствовать значению, заявленному в паспорте производителя. Подробнее о сопротивлении теплого пола смотрите в этом видео:

https://youtube.com/watch?v=f9lTMSrwI-4

Варианты показателей мультиметра

Показатели Поломка
1 Нет сопротивления, или равно значению близкому к нулю в системе произошло короткое замыкание, скорее всего в следствие неправильно рассчитанного сечения кабеля.
2 Выше паспортных у нагревательного элемента нарушена изоляция
3 Ниже паспортных в системе пола произошел обрыв

Любая из вышеперечисленных ситуаций повлечет за собой дополнительные работы по выявлению места дефекта и его устранению. При гарантийном сроке службе обратитесь в фирму, проводившую установку. Послегарантийные поломки также устранить будет проще фирме, монтировавшей теплый пол, так как у них сохранилась необходимая документация, включая схему монтажа.

Терморегулятор, возможные неисправности

Внезапно теплый пол перестал греть или не включился после укладки плитки. Что же делать? Причин то в общем то всего две: терморегулятор не выдает напряжение на кабель либо где то обрыв цепи теплого пола.

ПОДОБРАТЬ ЗАМЕНУ ТЕРМОРЕГУЛЯТОРА

Терморегулятор в общем то диагностировать не сложно. Необходим тестер, мультиметр. Сначала демонтируем регулятор. Очень ВАЖНО!!! Обязательно отключите питание терморегулятора, скорее всего он подключен к автомату. Отключите его. Или выверните пробки во всей квартире.

Что мы Вам можем предложить

  • Диагностика Вашего терморегулятора в нашем офисе - бесплатно
  • Подберем необходимый датчик пола к регулятору
  • Стоимость датчиков для наших регуляторов снижена вдвое
  • Регулятор со скидкой при замене Вашего устройства
  • Ждем звонка - много знаем

Неисправности терморегулятора

Не включается, не загорается контрольный светодиодик, не светится экран. Необходимо проверить есть ли вообще питание на входе регулятора. Схема подключения обычно на торце регулятора. Напряжение должно быть на клеммах N и L. N – это ноль. L – это фаза. Если напряжение отсутствует – то проблема не в теплом поле, а в подходящей проводке или в щите распределения. Если питание есть , а светодиод или дисплей терморегулятора все равно не включается – похоже он вышел из строя. Исправить в «полевых» условиях это не возможно. Необходимо поменять весь терморегулятор. Посмотрите на гарантийный срок. Если он не вышел, мы Вам его заменим его по гарантии.

Терморегулятор включился. Но в рабочий режим все равно не вышел. На передней панели горит зеленый светодиодик, дисплей включился, но значок нагрева не загорается. Попробуйте поставить большую температуру теплого пола. Покрутите колесико по часовой стрелке. Или выставите на дисплее температуру, превышающую температуру в помещении (градусов 30 – 35). Если не помогло, похоже нужно будет менять терморегулятор.

ПОДОБРАТЬ ЗАМЕНУ ТЕРМОРЕГУЛЯТОРА

Вы включили терморегулятор теплого пола, зеленая лампочка сразу переключается на красный и обратно никак, либо на дисплее появилась надпись о неисправности датчика пола. В этом случае похоже вышел из строя датчик температуры. Заменить его можно и самостоятельно, если изначально был сделан правильный монтаж термодатчика в гофротрубку. Необходимо отключить питание. Снять терморегулятор. Открутить провода датчика (обычно они обозначены символами NTC, самые тонкие из подходящих проводов). Попробуйте проверить его сопротивление. У DEVI оно равно 15 кОм при +25 градусах. У других регуляторов оно указано в паспорте на терморегулятор. Если сопротивление соответствует, посмотрите на контакт в клеммах. Возможно он плохой. Включите снова терморегулятор. Может заработать. Если этого не произошло обращайтесь к нам в сервисный центр.

Если же сопротивление термодатчика отличается от паспортного похоже его надо поменять. Надо выдернуть датчик из гофротрубки и вставить туда новый. Длина нового датчика должна быть не меньше вынутого. Обратите внимание термодатчики разных производителей не взаимозаменяемы. При покупке отдельно датчика необходимо знать фирму производителя терморегулятора. Если все таки Вам не удалось поменять термодатчик возможно мы подскажем какие то другие пути.

ПОДОБРАТЬ ЗАМЕНУ ТЕРМОРЕГУЛЯТОРА

Специалисты нашего Сервисного центра по ремонту теплого пола в Нижнем Новгороде и Нижегородской области помогут найти и устранить неисправности в работе системы теплый пол.

Другие статьи о теплом поле

как замерить сопротивление электрического пола мультиметром, датчик, как прозвонить, неисправности терморегулятора, проверка тестером на обрыв

Содержание:

Обогрев напольного покрытия аналогично другим электрическим системам может выйти из строя, в результате чего в помещении будет холодно. В этом случае требуется внимательная проверка теплого пола с целью обнаружения неисправности. Кроме этого, до заливки цементной стяжки и монтажа финишного покрытия необходимо выяснить его пригодность к работе.


Особенно актуально обустройство такого пола для первых этажей частных домовладений или для квартир, находящихся над подвалами. Данная система обогрева напольного покрытия помогает сделать жилье комфортным и уютным. Как проверить теплый пол, если возникает такая необходимость?

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

  • греющего кабеля, который является источником тепловой энергии;
  • термодатчика, фиксирующего степень нагрева проводов;
  • терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.


Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Неисправности в системе обогрева пола - почему не работает

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает - как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.


Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

  1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.
  2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
  3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Чтобы реже решать проблему, как проверить электрический теплый пол на неисправность, и не часто заниматься его ремонтом, следует покупать оборудование от проверенных временем производителей.

Методы обнаружения неисправностей - как проверить правильно

Существует два способа проверки работоспособности системы:

  1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
  2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.


Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Проверка сопротивления датчика мультиметром

Если пол исправен, но не функционирует, значит, причина неисправности заключается в другом. Существует метод, как проверить датчик теплого пола мультиметром, поскольку прибор является резистором, а значит, у него имеется собственное сопротивление.


Правда, показатели мультиметра во многом зависят от температуры пола. При температуре 5 градусов, он покажет 22 кОм, а при 40С – только 6 кОм. В общем сопротивление датчика теплого пола соответствовать должно заводскому параметру. Когда оно отличается от заявленной величины более, чем на 5 кОм или равно нулю, тогда датчик поломан и его следует заменить.

Как диагностировать терморегулятор

Этот прибор также диагностируют мультиметром. Прежде, как проверить терморегулятор теплого пола, чтобы удостовериться в том, что причиной неисправности является именно он, необходимо отключить нагревательный элемент конструкции. Потом регулятор степени нагрева устанавливают на максимум.


Затем клеммы без проводов проверяют мультиметром. Согласно правилам должно сработать реле и прибор покажет уровень напряжения. Если регулятор установить на минимальный показатель уровня нагрева, то реле отключится, после чего напряжение пропадет.

Способ проверки системы пола

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.


Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

Проверка работоспособности регулятора температуры

В качестве примера будет рассмотрено диагностирование работы терморегулятора с использованием обычной лампочки.

Последовательность действий:

  1. Регулятор следует подключить к сети. К клемме L подсоединяют фазный провод, а нулевой – к клемме N. Также нужно подсоединить датчик температуры и вкрученную в патрон самую обычную лампочку – она станет индикатором нагрузки.
  2. Тумблером включают подключенный к сети прибор.
  3. Рычажок, который отвечает за повышение температурного режима, устанавливают на максимум.
  4. Если термостат находится в исправном состоянии, лампочка загорается.
  5. Данный метод также помогает решить проблему, как проверить датчик теплого пола, который фиксирует температуру нагрева. Для этого его берут в руку, а терморегулятор выставляют на среднее значение.
  6. Регулятор вновь устанавливают на высоких показателях. Лампочка теперь загорится. Когда нагрев датчика достигнет температуры тела человека, держащего его в руках, она погаснет.
  7. Теперь систему оставляют в покое. Через время, когда датчик температуры остынет и подаст терморегулятору сигнал, лампочка опять загорится.

Измерение сопротивления

Перед тем, как приступить к работам, связанным с заливкой стяжки, в процессе создания системы, специалисты рекомендуют выполнить такую процедуру, как измерить сопротивление теплого пола мультиметром, а точнее кабеля нагрева:

  1. Завершить монтаж теплого пола и подготовить к проведению дальнейших работ.
  2. В паспорте или на бирке, прикрепленной к кабелю, находят значение сопротивления. В этом случае оно составляет 150,9 Ом. Допустимо его изменение на 5 – 10% в сторону увеличения или уменьшения.
  3. Мультиметр включают в режиме измерения.
  4. Щупы прибора помещают на провода, которые отходят от системы обогрева.
  5. После того, как замерить сопротивление теплого пола получилось, на мультиметре будет виден показатель. Он должен равняться значению, указанному в паспорте на кабель.

Как прозвонить теплый электропол

До того, как прозвонить теплый пол мультиметром, его устанавливают на значок звукового сигнала, расположенного рядом со шкалой омметра. Когда щупы касаются друг друга, раздается звук, свидетельствующий о том, что цепь замкнута. Если одновременно коснуться щупами жил теплого пола, должен появиться зумер.


Когда он отсутствует или прерывается, это говорит о надрыве жилы. После того, как удалось разобраться с тем, как прозвонить теплый пол, нужно сделать аналогичную процедуру с термодатчиком. В случае отсутствия или несоответствия сопротивления датчика паспортным данным, ясно, что он неисправен.


Устранение наиболее распространенных проблем с подогревом пола

Поскольку электрические полы с подогревом становятся все проще в использовании и установке, они становятся все более популярными. Системы все чаще интегрируются с интеллектуальными термостатами и системами домашней автоматизации, что делает их простыми и удобными в использовании. А новые мембраны делают установку быстрее, проще и функциональнее, чем когда-либо. Например, WarmlyYours предлагает свою монтажную мембрану Prodeso, в которой используются квадратные рельефы для правильного размещения нагревательного кабеля и удержания его на месте.Это позволяет завершить монтаж системы теплого пола и напольного покрытия в один день. Кроме того, сама мембрана выполняет функцию разъединяющей мембраны, изолирующей трещины, а при наличии подходящих аксессуаров может быть даже гидроизолирована. Подобные достижения побуждают все больше и больше людей вкладывать средства в системы теплого пола.

Однако, чем больше людей устанавливают электрические системы теплого пола, тем больше отрасль узнает об общих проблемах установки, с которыми они сталкиваются. Вот почему Национальная ассоциация подрядчиков по производству плитки (NTCA) сосредоточила часть своего Справочного руководства NTCA 2016/2017 на устранении проблем, связанных с лучистым теплом при укладке плитки и камня (устранение неполадок - это процесс выявления причины проблемы и ее последующего решения). Ниже приведены некоторые из наиболее частых проблем, с которыми сталкиваются установщики, а также способы их предотвращения или решения.

Использование цифрового омметра на протяжении всего процесса установки гарантирует, что нагревательный кабель останется в хорошем рабочем состоянии.

Выпуск 1: Система обогрева не включается.

Одна из самых неприятных вещей, с которыми может столкнуться установщик, - это завершение установки системы подогрева пола и сбой в системе. Обычно это происходит из-за того, что нагревательный кабель был порезан или поврежден в какой-то момент в процессе установки.

Решение: Используйте испытательные устройства и ремонтный комплект.

Чтобы предотвратить повреждение нагревательного кабеля, установщики должны использовать как цифровой омметр, так и проверку цепи на протяжении всего процесса, чтобы убедиться, что кабель остается в хорошем рабочем состоянии. В руководстве по установке подробно описано, когда и как это делать правильно.

Если повреждение уже произошло, единственное решение этой проблемы - найти и устранить разрыв кабеля. WarmlyYours предлагает онлайн-комплект для стыковки / ремонта.Профессионал может использовать тепловизионную камеру, чтобы определить место разрыва, так что для устранения проблемы необходимо удалить только часть пола.

Проверьте мощность вашей электрической панели перед тем, как начать установку системы теплого пола.

Выпуск 2: Термостат перегревается.

Страшная проблема, с которой можно столкнуться после установки, - это термостат, который перегревается или даже плавится при включении системы лучистого отопления. Обычно это вызвано перегрузкой цепи.

Решение: проверьте напряжение и площадь системы обогрева перед тем, как начать.

Чтобы не допустить перегрузки термостата, первое, что вам нужно сделать, это проверить напряжение вашей системы электрического теплого пола. Напряжение должно соответствовать вашему термостату и цепи.

Во-вторых, вам необходимо убедиться, что ваш автоматический выключатель имеет достаточную доступную силу тока для системы теплого пола, которую вы пытаетесь установить. Как правило, если вы пытаетесь обогреть более 120 квадратных футов, вам понадобится панель выключателя большего размера и дополнительные элементы управления. Однако, если вы живете в старом доме, вам, возможно, придется обновить панель при обогреве даже небольшой комнаты.Все зависит от мощности автоматического выключателя в вашем доме. В целях безопасности WarmlyYours рекомендует использовать выделенный контур для вашей системы теплого пола - независимо от размера отапливаемой площади.

Наконец, проблема может заключаться в ослаблении гаек. Если проволочные гайки недостаточно затянуты, термостат может перегреться. Чтобы избежать этой проблемы, попросите квалифицированного электрика подключить систему теплого пола к термостату.

Воспользуйтесь бесплатным планом индивидуальной установки от WarmlyYours, чтобы обеспечить правильную компоновку.

Проблема 3: Тепло распределяется неравномерно или непоследовательно.

Если вы заметили, что некоторые участки пола теплее других, скорее всего, ваш нагревательный кабель проложен неправильно. С другой стороны, если в одни дни весь пол кажется холоднее, чем в другие, вы, вероятно, имеете дело с отсутствием теплоизоляции.

Решение: Следуйте плану установки и всегда используйте изоляцию на плите.

WarmlyYours предоставляет каждому клиенту индивидуальный план установки, в котором показано, как следует расположить нагревательный элемент, чтобы обеспечить надлежащее расстояние и равномерное тепловое покрытие.Следуя своему плану, вы можете рассчитывать на равномерное распределение тепла по электричеству.

Если вы нагреваете бетонную плиту, обязательно используйте пробковую или синтетическую пробковую подкладку для пола, чтобы плита не отнимала у вас тепло. Если между плитой и вашей системой лучистого отопления положить слой подложки, генерируемое тепло будет проходить вверх через пол (как планировалось), а не вниз, в плиту.

Использование установочной мембраны Prodeso позволяет
запустить вашу систему лучистого отопления раньше.

Выпуск 4: Затирка слабая.

Если вы уверены, что смешали и уложили раствор правильно, вы можете быть сбиты с толку, заметив порошкообразные или слабые линии раствора после укладки. Основная причина этого заключается в том, что материалу не было дано достаточно времени для застывания.

Решение: подождите, пока материалы застынут.

Как правило, не планируйте включать систему лучистого отопления в течение как минимум 7 дней после установки. Для затвердевания жидкого или самовыравнивающегося цемента требуется время, чтобы застыть, прежде чем он подвергнется значительному нагреву.Исключением является использование установочной мембраны Prodeso. Эта мембрана, которая также действует как барьер для влаги и как мембрана для изоляции трещин, не требует столько времени для отверждения, потому что между мембраной и плиткой используется немодифицированный тонкий слой. Немодифицированный тонкий набор имеет способность застывать значительно быстрее, чем модифицированный тонкий набор, что позволяет завершить установку в течение дня.

Использование механической системы выравнивания предотвратит отслоение плитки.

Проблема 5: Слишком большой выступ плитки.

Если при ходьбе вы чувствуете края любой из плиток, это значит, что вы чувствуете чрезмерное растяжение плитки. Это происходит при неравномерной укладке плитки.

Решение: Используйте достаточно жидкий или самовыравнивающийся цемент и используйте механическую систему выравнивания.

Во-первых, вы должны убедиться, что используете правильное количество тонкого или самовыравнивающегося цемента. Этот материал должен полностью покрывать систему лучистого отопления. Проконсультируйтесь с вашим руководством по установке, чтобы узнать точную сумму.

Чтобы получить идеально ровный плиточный пол, вы можете выбрать использование механической системы выравнивания, такой как система контроля толщины плит Spin Doctor. В этой системе используются распорные стойки и колпачки с резьбой, чтобы края плитки находились на одном уровне, что приводит к нулевому выступу плитки.

Если у вас есть другие вопросы, например: «Как узнать, работает ли мой пол с подогревом?», «Как устранить неполадки, связанные с лучистым теплом?» или «Как отрегулировать термостат на теплом полу?», не стесняйтесь обращаться в нашу круглосуточную службу технической поддержки по телефону 1-800-875-5285 или с помощью этой формы.

Продукты и решения для электрического водяного отопления

Электрический подогрев пола по цене Заводские прямые цены !

Проверьте наши последние улучшения ниже

Easy Warm Floors - ведущий производитель лучистого теплого пола . Мы поставляем качественные системы электрического теплого пола напрямую нашим клиентам уже более 16 лет.Посетите наш онлайн-генератор расценок или позвоните нам сегодня, чтобы узнать, как мы можем предоставить вам идеальное решение для подогрева пола для вашего дома или проекта.

Вот список улучшений нашей системы:

  • Наша система QuickMat теперь еще проще установить с помощью улучшенного клея, а холодные провода закреплены на одном конце мата, поэтому вы можете легко подключить его к модернизированному программируемому термостату Wifi

  • Наша улучшенная стекловолоконная сетка NetMat Systems теперь прочнее и имеет лучшую адгезию, чтобы удерживать ее на полу во время укладки.Подключите его к термостату Wi-Fi, и вы сможете управлять своей системой в дороге.

  • Разъединяющая мембрана систем мембранного нагрева специально разработана для использования с нашим более прочным и долговечным нагревательным проводом. Используйте его под кафельным полом и запускайте из любого места с обновлением термостата Wi-Fi.

  • Более толстая конструкция из фольги FoilMat дает вам увеличенную тепловую массу для хранения и распространения тепла. Используйте его вместе с обновлением программируемого термостата Wi-Fi, чтобы пол был теплым и уютным, когда вы используете пространство.

  • Дружелюбная и полезная служба поддержки клиентов, с которой можно связаться по телефону (866-225-9198), электронной почте, текстовым сообщениям, мгновенным сообщениям или любым другим способом, который вам больше подходит

  • Сопровождение клиента на каждом этапе проекта, от момента заказа до нескольких лет после установки системы теплого пола

  • Список подрядчиков, которые являются экспертами в установке наших систем лучистого теплого пола

Свяжитесь с нами сегодня, чтобы узнать о наших специальных предложениях!

    Наиболее популярные области использования электрического теплого пола:

    1) Коврики с подогревом в Ванные комнаты

    2) Теплый пол на кухне

    3) Полы с подогревом в Дополнения

    4) Обогреваемые Подъездные пути

    5) Электрический теплый пол в жилых комнатах

Теплый пол, система теплого пола из лучистой плитки, термостат для теплой плитки

Th71423 AF
Установка для большого пола

Для больших помещений к одному термостату можно подключить более одного комплекта кабелей или ковриков Warm Tiles®, если общая суммарная сила тока комплектов не превышает 15 ампер.Если для обогреваемой зоны требуется нагрузка более 15 Ампер, вы можете разделить зону на несколько зон, каждая со своим собственным термостатом, или установить комплект реле

.

Что такое комплекты реле?

Комплекты реле

представляют собой переключатели на 24 А, которые управляются одним термостатом. Подобно термостату, к каждому реле можно прикрепить два комплекта кабелей или ковриков, но оно может выдерживать нагрузку до 24 А вместо максимальной нагрузки в 15 А на термостате. В сочетании с мощностью термостата 15 А можно контролировать нагрузку системы подогрева пола до 39 А с помощью комбинации термостат / реле.Если это все еще не охватывает область, которую вы хотите контролировать с помощью одного термостата, добавьте еще одно реле для дополнительных 24 А нагрузочной способности. С комбинацией термостат / реле / ​​реле можно контролировать нагрузку до 63 А с помощью одного термостата. Однако имейте в виду, что, как и термостаты, реле требуют для работы электрической цепи (обычно 30 А каждая) и должны быть подключены к термостату и друг к другу в соответствии с инструкциями, прилагаемыми к каждому комплекту реле. Для этого требуется возможность установить соответствующий кабелепровод во время чернового процесса или иметь доступ во время ремонта.В заключение отметим, что реле

обычно размещаются в отдельной электрической коробке на высоте выхода и могут быть размещены рядом с термостатом или в любой части комнаты для упрощения подключения.

Надеемся, эта информация была полезной. Для получения дополнительной информации обратитесь к другим разделам этого веб-сайта (литература, обучающие видео, учебные пособия, часто задаваемые вопросы, устранение неполадок) или свяжитесь с нами напрямую, если возникнут вопросы.

Основы выбора системы У вас есть вопросы относительно правильного выбора системы электрического обогрева пола?

Если вы новичок в утеплении пола, шаги, описанные ниже, помогут вам правильно выбрать систему Warm Tiles®.

Для получения более подробной информации, относящейся к большим установкам обогрева пола, которые включают использование нескольких комплектов, несколько зон или релейных устройств, обратитесь за помощью в службу технической поддержки.

Шаг 1. Несколько вопросов и ответов
Чтобы определить, какие компоненты лучше всего подходят для вашего проекта лучистого теплого пола, вам нужно будет ответить на несколько вопросов. 1. На каком напряжении будет работать эта система - 120 или 240 вольт?
  • Системы Warm Tiles® предназначены для работы от напряжений 120 или 240 вольт в Северной Америке.
  • Любое напряжение приемлемо, но его необходимо определить перед выбором.
2. Отапливается ли пол над другим отапливаемым помещением, на бетонной плите или над подвесным пространством?
  • Для участков над другим отапливаемым помещением кабели должны располагаться на расстоянии 3 дюйма друг от друга. Это известно как «стандартное расстояние».
  • Для бетонных плит, подвесных пространств или помещений с высокими тепловыми потерями кабели должны быть располагаться на чередующемся расстоянии: сначала 3 дюйма, затем 1.5 дюймов друг от друга, затем 3 дюйма и так далее. Это известно как «чередующийся интервал».
3. Является ли обогреваемое пространство относительно квадратным или прямоугольным с небольшим количеством препятствий или это пространство неправильной формы с препятствиями и несколькими «входами и выходами»?
  • Для относительно квадратного или прямоугольного пространства с небольшим количеством препятствий одинаково рекомендуются системы обогрева плитки и маты.
  • Для пространств неправильной формы, неограниченное количество конфигураций конструкции кабельной системы делает ее идеальным выбором.
4. Хотели бы вы запрограммировать автоматическое включение и выключение системы, кроме контроля температуры?
  • Все кабельные и матовые системы Warm Tiles® управляются термостатом Warm Tiles®. Термостаты доступны в программируемых и непрограммируемых моделях.
  • Программируемые модели имеют возможности программирования комфортного уровня, а также простой переключатель положения выключения. Вы можете выбрать предварительно запрограммированный режим понижения, чтобы снизить потребление энергии и расходы на 50%.
  • Непрограммируемые модели предлагают простой переключатель включения / выключения и контроль температуры.
Ответив на вышеперечисленные вопросы, вы можете теперь определить кабельную или матовую систему Warm Tiles®, необходимую для вашего проекта. Используйте Шаг 2a или Шаг 2b в зависимости от вашего выбора системы.

Шаг 2а: Основы выбора комплекта кабелей

Как узнать, какой комплект кабелей Warm Tiles® купить?

Кабельная система Warm Tiles® обеспечивает неограниченное количество конфигураций дизайна даже для помещений самой сложной формы.Кабель Warm Tiles® позволяет установить полное покрытие для обогрева пола, закрепив кабель на полу там, где вам требуется отапливаемая зона. Наши системы теплого пола поставляются с двумя различными вариантами расстояния, которые позволяют устанавливать эти чрезвычайно гибкие кабели практически в любом месте. В обычной комнате над отапливаемой зоной просто проложите кабель на расстоянии 3 дюйма (7,61 см) друг от друга. Для комнаты над неотапливаемой зоной, на бетонных плитах или в комнате с высокими потерями тепла, такой как солярий, чередуйте интервал от 3 дюймов (7.61 см) друг от друга, затем 1,5 дюйма (3,80 см) друг от друга, затем 3 дюйма (7,61 см) друг от друга и так далее. Просто вставьте кабель в обвязку, входящую в комплект для установки кабеля, и следуйте инструкциям по установке кабеля.

Как рассчитать площадь, которую я планирую покрыть?

Во-первых, нет необходимости устанавливать системы обогрева пола под напольными шкафами или сантехническими приборами, в пределах 2–8 дюймов (5,08–20,32 см) от плинтусов и 6 дюймов (15,24 см) от фланца унитаза.

Во-вторых, точно измерьте длину и ширину обогреваемых участков вашей комнаты, по которым можно ходить, по частям, как показано на схеме компоновки помещения с кабельным комплектом Warm Tiles® ниже.

Сложите вместе обогреваемые площади, по которым можно ходить, чтобы определить общую площадь в квадратных футах для обогрева пола, которая потребуется.

Выберите правильную систему для вашего применения по площади в квадратных футах из приведенных ниже таблиц выбора продукции Warm Tiles® для комплектов кабелей.

Измерьте свое пространство
Пример разводки кабелей

Цветные заштрихованные области показывают, где вы будете устанавливать свою кабельную систему.

A составляет 2 фута x 3 фута =

7,5 квадратных футов

B составляет (2'6 дюймов x 2 дюйма) ÷ 2 =

2,5 квадратных фута

C составляет 3 'x 5' =

15 кв. Футов

A + B + C =

7,5 кв. Футов + 2,5 кв. Футов + 15 кв. Футов = 25 кв. Футов общая отапливаемая площадь

Выберите напряжение комплекта для утепления пола, 120 В или 240 В, в соответствии с вашим источником питания.Для помещений площадью более 70 кв. Футов (6,50 м2) комплекты на 240 В могут быть более экономичными. Используйте стандартный интервал 3 дюйма (7,61 см) для помещений над отапливаемыми зонами. Используйте альтернативный интервал 3 дюйма, 1,5 дюйма, 3 дюйма (7,61 см, 3,80 см, 7,61 см) для помещений над неотапливаемыми зонами, бетонными плитами или зонами с высокими потерями тепла.




Шаг 2b: Основы выбора набора матов "SAM"

Как узнать, какой набор ковриков SAM Warm Tiles® купить?

Матовая система Warm Tiles® "SAM" обеспечивает быструю и легкую сборную установку с использованием современных кабелей, закрепленных на самоклеющейся сетчатой ​​основе.Коврики Warm Tiles® идеально подходят для бетонных плит или многокомпонентных конструкций, а также для квадратных или прямоугольных конструкций, когда мат соответствует форме комнаты. Эти стандартные прямоугольные маты помогают сократить время установки и затраты на рабочую силу. Коврики по индивидуальному заказу доступны для различных форм и площадей. Просто приклейте сетку к основанию и следуйте инструкциям по установке мата.

Как рассчитать площадь, которую я планирую покрыть?

Во-первых, отпадает необходимость в установке систем утепления пола под напольными шкафами или сантехникой, в пределах 2–8 дюймов (5.08–20,32 см) плинтуса и 6 дюймов (15,24 см) от фланца унитаза.

Во-вторых, точно измерьте длину и ширину обогреваемых участков вашей комнаты, по которым можно ходить, по частям, как показано на схеме компоновки помещения с комплектом коврика Warm Tiles® ниже.

Сложите вместе обогреваемые площади, по которым можно ходить, чтобы определить общую площадь в квадратных футах для обогрева пола, которая потребуется.

Выберите подходящую систему для вашего применения по площади в квадратных футах из приведенных ниже таблиц выбора матов Warm Tiles® для комплектов матов.

Цветная заштрихованная область показывает место, где вы бы установили вашу систему матов.

A составляет 20 дюймов x 6 футов =

10 квадратных футов

B составляет 20 дюймов x 6 футов =

10 квадратных футов

C составляет 20 дюймов '=

5 кв. Футов

A + B + C =

10 кв. Футов + 10 кв. Футов + 5 кв. Футов = 25 кв. Футов общей отапливаемой площади.

Таблицы выбора продуктов для комплектов матов

Выберите напряжение комплекта для утепления пола, 120 В или 240 В, в соответствии с вашим источником питания.Для помещений площадью более 70 квадратных футов комплекты на 240 В могут быть более экономичными. Все маты имеют ширину 20 дюймов. Для увеличения отапливаемой площади установки можно использовать несколько матов. Все размеры указаны в комплекте.

Комплекты матов Warm Tiles® на 120 В
Размеры мата 9020
Номер модели
Зона покрытия
А *
SAM1010
20 дюймов x 6,67 '
12-15204
1,3
SAM1013 20 дюймов x 8.67 футов 16-19 квадратных футов
1,7
SAM1017
20 дюймов x 11,33 футов 20-22 квадратных футов
2,2
SAM1020 20 дюймов 23-28 Квадратные ножки
2,5
SAM1025
20 дюймов x 16,67 '
29-36 Квадратные ножки
3,1
SAM1033
SAM1033
SAM1033
37-46 Квадратные ножки
4.2
SAM1042 20 дюймов x 28 футов
47-54 Квадратные ножки
5,3
SAM1050 20 дюймов x 33,33 '
55-664 Квадратные ножки 20
9020 9020
SAM1062
20 дюймов x 41,33 футов
67-80 Квадратные ножки
8,1
SAM1075
20 дюймов x 50 футов
81-94 Квадратные ножки
.7
SAM1087
20 дюймов x 58 футов
95-106 Квадратные ножки
11,5
SAM1100
20 дюймов x 66,67 '
Квадратные ножки 900 13,1

Комплекты матов Warm Tiles® 240 В
67 '
11,39
Арт. № Размеры мата
Охват Амперы *
SAM2010 12-15 квадратных футов
0,6
SAM2013 20 дюймов x 8,67 футов
16-19 квадратных футов 0,8
SAM2017
20339
20-22 квадратные футы 1,1
SAM2020
20 дюймов x 13,33 футов
23-28 квадратных футов 1,3
SAM2025 29-36 квадратных футов 1.6
SAM2033 20 дюймов x 22 футов
37-46 Квадратные ножки 2,1
SAM2042 20 дюймов x 28 футов
47-54 Квадратные ножки 07 2,8 SAM2050
20 дюймов x 33,33 футов
55-66 Квадратные ножки 3,1
SAM2062
20 дюймов x 41,33 '
67-80 Квадратные ножки 4,120 9009 4,120 900 SAM2075
20 дюймов x 50 футов
81-94 Квадратные ножки 4.8
SAM2087
20 дюймов x 58 футов
95-106 Квадратные ножки 5,7
SAM2100
20 дюймов x 66,67 футов
10720-120 Квадратные ножки 9020-120 6.5


Шаг 3: Основы выбора комплекта термостата Как мне узнать, какой комплект термостата Warm Tiles® купить?

После того, как вы выбрали комплект (ы) кабелей или комплект (ы) матов для покрытия вашего пространства, вам необходимо добавить комплект термостата для контроля температуры.См. Таблицу ниже. Просто выберите программируемую или непрограммируемую модель, которая соответствует напряжению вашего источника питания и комплекта (ей) кабелей или комплекта (ов) коврика. Комплект термостата Warm Tiles® разработан для легкой установки опытным мастером своими руками. Тем не менее, вы всегда должны проконсультироваться с местным органом по надзору за электрооборудованием перед началом установки. См. Инструкции по установке и эксплуатации термостата в каждом комплекте. Инструкции различаются между программируемыми и непрограммируемыми моделями.

Таблица выбора продуктов для комплектов термостатов

Комплекты термостатов Warm Tiles®
Модель № Напряжение
Программируемое /
Непрограммируемое
Максимальный ток 120/240 Двойное напряжение
Программируемый 15 А
FG 120/240 Двойное напряжение Непрограммируемый 15 А
Другие производители
Комплекты термостатов Honeywell / Aube
Арт. Напряжение Программируемое /
Непрограммируемое
Максимальное значение
Сила тока
Th214-AF-120GA 120 В
Непрограммируемое
-
240 В
Непрограммируемый 15 А
Th215-AF-GA Двойное напряжение

Программируемый 15 А

5 лучших интеллектуальных термостатов для систем водяного отопления

Когда вы тратите деньги на установку вашей новой системы лучистого теплого пола, имеет смысл сэкономить несколько долларов.

Вы, наверное, задаетесь вопросом, можно ли отказаться от нового термостата и использовать старый, сэкономив деньги и нервы.

Что ж, ответ в том, что это возможно, но может и не быть.

Моя личная философия - всегда использовать правильное снаряжение по прямому назначению. Так вы получите больше от своей системы.

На мой взгляд, вам следует использовать правильный тип термостата для вашего лучистого теплого пола, особенно если он является водяным.

В этой статье я написал подробное руководство для покупателя, которое поможет вам выбрать правильный интеллектуальный термостат, а затем предложил 5 лучших термостатов для ваших нужд.

Прочтите, чтобы узнать подробности, но если у вас нет времени, посмотрите таблицу ниже, чтобы сравнить их рядом.

Вам нужен специальный термостат для вашего водяного теплого пола?

Вам действительно нужен специальный термостат, так как те, которые работают лучше всего, измеряют температуру пола и воздуха, чтобы убедиться, что пол не становится опасно горячим во время нагрева. Если вы измеряете только температуру воздуха, система теплого пола может превысить температуру и быть слишком горячей на ощупь, пока не достигнет датчиков термостата.

С интеллектуальным термостатом у вас гораздо больше контроля, чем с традиционным термостатом. Теплый пол - это не сложно, но, поскольку он медленно нагревается, лучше всего, если вы сможете запрограммировать его с большей точностью. Это то, что вы получите с термостатом, подходящим для работы.

Вы даже можете использовать датчики, чтобы узнать, когда кто-то покидает комнату, чтобы она отключилась сама по себе. И вы также можете включить его удаленно через приложение, чтобы было тепло, когда вы вернетесь домой, если вы вернетесь, когда обычно это не запланировано.

Есть много преимуществ, включая экономию энергии. Если вы собираетесь использовать пол с подогревом, имеет смысл иметь такой.

Убедитесь, что у вас есть подходящий термостат для вашего обогревателя, прочитав полную статью здесь!

Electric против Hydronic

«Гидравлический теплый пол» означает просто использование циркулирующей горячей воды. Этот термин может относиться к плинтусу или даже к тепловому вентилятору, у которого есть труба с горячей водой, которая излучает тепло. В нашем случае это замкнутая система, в которой бойлер или водонагреватель циркулирует горячую воду через серию труб из PEX под полом.

Если вы еще не разобрали водонагреватель для теплого пола, ознакомьтесь с этой статьей о том, следует ли вам использовать водонагреватель или бойлер!

В электрической системе используются теплопроводящие маты с катушками, которые нагреваются за счет электричества. Они используют сопротивление для выработки тепла и для безопасности обернуты полимером.

Обычно коврик и термостат входят в состав одной системы. Если вы изучаете электрическую систему водяного теплого пола, то половина вашей работы уже сделана.Скорее всего, вам не нужно использовать старый термостат или покупать специальный для работы.

Работают ли умные термостаты с лучистым теплом?

Большинство интеллектуальных термостатов предназначены для принудительного воздушного отопления, а не для излучающих водяных систем.

Теперь, когда лучистые полы с подогревом становятся все более популярными благодаря своей эффективности и эффективному отоплению дома, они начинают приспосабливаться к спросу.

Сложность заключается в том, что системы лучистого теплого пола нагреваются дольше и иногда требуют двухступенчатого нагрева.Даже если термостат может управлять двумя ступенями, иногда используемый котел этого не делает.

Дома с разными зонами также представляют проблему и обычно требуют нескольких термостатов и датчиков.

Лучшие интеллектуальные термостаты работают с датчиком температуры пола, который может более точно регулировать температуру и избегать превышения желаемой температуры. Это и безопаснее, и эффективнее.

Лучшие термостаты Wi-Fi для водяного водяного отопления

Лучший в целом - Умный термостат Honeywell Home T9 WIFI

Вы можете увидеть некоторые из ключевых функций в поле выше, но вот некоторые подробности.

T9 поддерживает несколько комнат, поэтому вы можете установить температуру для каждой комнаты индивидуально. Вы можете установить разное время для каждой комнаты, помимо температуры.

Если в дневное время на верхних этажах никого нет, то подогревать пол там нет смысла. Просто добавьте датчик для каждой комнаты, в которой есть лучистое тепло, чтобы создать разные настройки для каждой. (Примечание: в комплекте только один датчик, поэтому вам нужно будет заказывать больше для каждой дополнительной комнаты!)

Также можно добавить

Geofencing, чтобы, когда вы дома, его снимал ваш телефон, входящий в зону.В этот момент может начаться обогрев, поэтому его не нужно включать, если вы прибываете в то время, которое еще не было запрограммировано.

Плюсы

  • Простота установки
  • Работает с голосовыми командами Alexa, Cortana и Google
  • Имеет возможность работы в нескольких зонах
  • Поддерживает геозону
  • Отслеживает ваши тенденции нагрева

Минусы

  • Требуется провод C
  • Невозможно изменить яркость дисплея

Технические характеристики:

  • Размер: 4.9 на 3,7 на 0,9 дюйма
  • Дисплей с сенсорным экраном 3,3 дюйма
  • Двухдиапазонный Wi-Fi 2,4 и 5 ГГц
  • Поставляется с адаптером C-wire
  • Управляет охлаждением и обогревом

Самый популярный - обучающий термостат Nest (T3007ES) 3-го поколения

Хотя это не лучший умный термостат для водяного отопления, он, пожалуй, самый популярный. Этот Nest 3-го поколения отлично справляется со своей задачей и прост в использовании, но он не обладает такой чувствительностью и точностью, как Honeywell T9, рассмотренный выше.

В этом последнем поколении есть возможность работы с несколькими зонами, чего раньше не было, так что это приятный бонус. Вы можете поставить датчики в разных частях дома и соответственно обогреть.

Алгоритм AI поможет вам отслеживать использование и фактические движения, чтобы знать, когда и где вам больше всего нужно тепло. Датчики могут определить, сколько времени вы проводите в каждой части дома, и будут предварительно нагревать эти зоны в то время, когда сочтут это необходимым. Однако он не контролирует температуру в этих комнатах.

Это экономит ваши деньги, поскольку вы не перегреваете область, потому что она слишком долго нагревается. Это особенно полезно, если у вас теплый пол, поскольку для его нагрева может потребоваться некоторое время.

Вы можете проверить, будет ли он работать с вашим бойлером или водонагревателем, нажав здесь и пройдя анкету.

Плюсы

  • Экономия до 12% на счетах за отопление
  • Возможность работы в нескольких зонах
  • Работает с Alexa, Google Home
  • Легко читаемый дисплей
  • Алгоритм AI работает, когда вам это нужно

Минусы

  • Требуется C-Wire
  • Не контролирует температуру в других зонах

Технические характеристики:

  • Размер: 2x2x2 дюйма
  • Цифровой сенсорный дисплей
  • Можно отрегулировать вручную при отсутствии Интернета
  • Батареи не требуются
  • Сертификат Energy Star

h4 Best For Luxury - SmartThermostat ecobee с голосовым управлением

ecobee SmartThermostat Умный термостат с голосовым управлением, черный
  • Разместите SmartSensor в самой важной комнате, например, в спальне, детской...
  • Smart Home & Away обнаруживает ваше присутствие и автоматически регулирует ...
  • Time of Use охлаждает или нагревает ваш дом в периоды, когда меньше энергии ...
  • Признан «Лучшим в целом интеллектуальным термостатом» от Tom's Guide
  • Управляйте температурой из любого места с помощью приложения ecobee

Это, без сомнения, дорогой термостат. Но это помогает, когда вы используете его для лучистого тепла несколькими способами.

Он намного точнее и программируется, чем Nest, и близок к Honeywell T9.

Я сейчас перейду к тонкостям, но сначала позвольте мне сказать, почему он хорошо работает с лучистым теплым полом. Он поддерживает двухступенчатые нагреватели, такие как бойлер или тепловой насос, поэтому может помочь вам эффективно обогреть комнату без чрезмерной компенсации.

Если в вашем доме несколько систем отопления, то это также необходимо.

Теперь, если вам нравится иметь под рукой множество различных приложений или даже кончик языка с голосом, тогда вам понравится, как много вы можете сделать с термостатом Ecobee.

Он работает как на 2,4 ГГц, так и на 5 ГГц Wi-Fi, поэтому, если вы используете двухдиапазонный маршрутизатор, вы все настроены на него. Многие умные дома используют эти двухдиапазонные маршрутизаторы, так что это хорошо, даже если вы не думаете, что вам это нужно, как это может случиться в ближайшем будущем.

Он использует голосовую интеграцию Alexa, Google Assistant и Siri для управления, но действительно превосходит Alexa и даже имеет динамик Alexa, если вы хотите слушать музыку или подкасты с него. Он получит доступ к голосу Alexa только с того устройства, которое находится ближе всего к вам.

Дистанционный датчик может определять, находитесь ли вы дома или нет, и может индивидуально обогревать различные зоны вашего дома в соответствии с вашими потребностями. Он также перейдет в интеллектуальный режим и сделает это автоматически, без необходимости его настройки. Если он обнаруживает ваше присутствие в комнате, он автоматически включается. Конечно, поскольку для обогрева сияющего пола требуется время, вы также можете включить его удаленно со своего смартфона по дороге домой.

Плюсы

  • Очень продвинутые возможности Alex
  • Удаленный датчик помещения
  • Двухдиапазонный Wi-Fi
  • Простая установка

Технические характеристики:

  • Размер: 4.29 x 4,29 x 1 дюйм
  • Требуются батареи
  • Также поддерживает IFTTT
  • Позволяет использовать сторонние приложения
  • Радиодиапазон Wi-Fi 2,4 или 5 ГГц

Лучший бюджетный вариант - интеллектуальный термостат Emerson Sensi Touch Wi-Fi

ecobee SmartThermostat Умный термостат с голосовым управлением, черный
  • Разместите SmartSensor в самой важной комнате, например, в спальне, детской...
  • Smart Home & Away обнаруживает ваше присутствие и автоматически регулирует ...
  • Time of Use охлаждает или нагревает ваш дом в периоды, когда меньше энергии ...
  • Признан «Лучшим в целом интеллектуальным термостатом» от Tom's Guide
  • Управляйте температурой из любого места с помощью приложения ecobee

Вам не нужно тратить столько же, сколько другие термостаты, рассмотренные здесь, чтобы получить качество.

Emerson Sensi - отличный вариант для людей с ограниченным бюджетом, которые устанавливают лучистый напольный обогреватель, поскольку он работает с газовыми, пропановыми, масляными и даже электрическими системами отопления, вентиляции и кондиционирования воздуха.Он может обрабатывать до 4-х ступенчатого нагрева с помощью теплового насоса и является единственным в этом списке, который может. Для обычных систем это работает в 2 этапа.

Размер и форма примерно такие же, как у традиционного термостата. Если вы заменяете один, то его легко установить, не перекрашивая область вокруг него. Он может выглядеть не так броско, как другие, но он выполняет свою работу.

Он ограничен по сравнению с экоби, когда дело доходит до использования датчиков и автоматического обогрева, но у него все еще есть геозона и гибкое расписание.

Он действительно дает вам подробные отчеты, чтобы вы могли настроить свое расписание соответствующим образом, но он не распознает человека, входящего в комнату и включающего отопление. Он также не предлагает много возможностей для зонирования, если вы не установите несколько термостатов там, где они вам нужны.

Установка занимает менее 30 минут, но вы должны знать, что вам нужно подключить его к C-проводу. У него есть переходник, так что это очень легко сделать самому.

Плюсы

  • Работает с несколькими гидравлическими системами
  • Отлично низкая цена
  • Предлагает геозону
  • Совместимость с многоступенчатым обогревом
  • Совместимость с Amazon Alexa, Google Home Assistant, Apple HomeKit и Wink

Минусы

  • Не такой умный, как некоторые другие термостаты
  • Не предлагает многозонных датчиков

Технические характеристики:

  • Размер: 3.4 x 5,6 x 1,2 дюйма
  • Гарантия 3 года
  • Требуется C-Wire
  • Рабочая температура: от 32 ° до 105 ° F
  • Сертификат Energy Star

Наилучшая совместимость - Термостат Wi-Fi для смартфона Bosch BCC100 Connected Control

распродажа Bosch BCC100 Connected Control Smart Phone Wi-Fi Thermostat - Работает с Alexa - Сенсорный экран
  • ЭКОНОМИЯ ЭНЕРГИИ И ДЕНЬГИ: Это программируемое устройство с поддержкой Alexa и подключением к Интернету...
  • СОВРЕМЕННЫЙ СЕНСОРНЫЙ СЕНСОРНЫЙ ЭКРАН: полноцветный 5-дюймовый сенсорный экран ...
  • МНОГОПОЛЬЗОВАТЕЛЬСКАЯ СОВМЕСТИМОСТЬ: включая тепловой насос (4 нагрева, 2 охлаждения) или ...
  • НОВЫЕ КОММЕРЧЕСКИЕ ОБНОВЛЕНИЯ: обновления позволяют контроль испарения и пара ...
  • ТРЕБУЕТСЯ С-ПРОВОД: С-образный провод (общий провод) необходим для питания устройства. Два ...

Если вы ищете бренд с богатой историей, то Bosch - это определенно тот бренд, которому вы можете доверять.

Они производят обогреватели, с помощью которых люди годами отапливают свои дома. Фактически, я несколько раз упоминал их на этом сайте в связи с их безбаклевыми водонагревателями.

Благодаря этому вы получаете отличную совместимость со многими различными системами HVAC. В качестве дополнительного бонуса он также может управлять увлажнителями и осушителями всего дома.

Из всех термостатов, представленных в этом списке, это самый простой в использовании. Фактически, вы можете использовать его без приложения, если действительно хотите, чтобы все было просто.

Конечно, если вы хотите использовать приложение, оно предоставит вам гораздо больше возможностей для контроля температуры. Однако он не предлагает геозон.

Хотя у него нет наворотов, которые есть у других в этом списке, он выполняет свою работу и очень надежен.

Если вы ищете множество дополнительных функций и что-то более интуитивно понятное, я бы прокрутил назад и посмотрел другие.

В остальном, по такой цене, он действительно хорошо работает и за ним стоит поддержка крупного бренда.

Плюсы

  • Совместимость со многими различными системами отопления, вентиляции и кондиционирования воздуха
  • Работает с увлажнителями и осушителями
  • 4-ступенчатое отопление с тепловым насосом
  • Работает без Wi-Fi
  • Alexa и Google Home Connected Control

Минусы

  • Не много функций
  • Требуется C-Wire

Технические характеристики:

  • Размер: 5,2 x 3,08 x 1 дюйм
  • Гарантия 5 лет
  • Работает без Wi-Fi

Заключение

Лучший термостат для лучистого теплого пола гарантирует, что вы получите максимальную отдачу от напольного отопления.Он окупится за счет экономии энергии, поскольку вы можете быть очень точными с настройками и убедиться, что он работает только тогда, когда вам это нужно.

Благодаря возможностям искусственного интеллекта в современных бытовых приборах, имеет смысл использовать его.

Если у вас есть какие-либо вопросы по любому из этих термостатов, просто напишите в поле ниже, и я свяжусь с вами как можно скорее!

Как правильно выбрать термостат для вашей системы электрического теплого пола


Модели термостатов для теплых полов

HeatTechProducts.com предлагает (3) базовые модели напольных термостатов от Honeywell / Aube:
Стандартный программируемый термостат на 120 или 240 В, 7 дней - Th215-AF-120S или Th215-AF-240S
Двойное напряжение 120/240 В, 7-дневный программируемый термостат с 5 мА GFCI - Th215-AF-GA
Двойное напряжение 120/240 В, непрограммируемый термостат с 5 мА GFCI - Th214-AF-GA

Выбор подходящей модели термостата позволит максимально повысить эффективность использования электричества в системе напольного отопления, достичь желаемого уровня комфорта в отдельных областях помещения. дома и минимизировать ежемесячные эксплуатационные расходы.

Чувствительность к полу

Все (3) модели термостатов поставляются с датчиком температуры пола (модель Honeywell AC112-01) с проводами длиной 15 футов. Датчик температуры пола обычно устанавливается между нагревательными кабелями одновременно с системой теплого пола. Затем датчик подключается к термостату и позволяет ему точно считывать температуру пола.
Причина, по которой способность определения пола важна, заключается в своевременном измерении температуры, позволяющем термостату включать или выключать систему, когда температура достигает пороговых значений.Функция считывания температуры окружающей среды также присутствует на всех (3) моделях термостатов, но считается гораздо менее эффективной, поскольку она обеспечивает более медленное время отклика системы.

Программируемый и непрограммируемый термостат

Стандартный программируемый термостат с датчиком температуры пола (Th215-AF-120S или 240S) является наиболее популярным выбором среди клиентов, использующих электрическую систему подогрева пола HeatTech. Программируемый термостат разработан, чтобы позволить пользователю предварительно устанавливать желаемую температуру в течение каждого дня недели, используя (4) настройки времени в день.Основным преимуществом таких термостатов является возможность оптимизировать использование системы электрического теплого пола для повышения экономии энергии и снижения связанных с этим эксплуатационных расходов.
Непрограммируемый термостат - это упрощенная версия, которая не предлагает функций программирования и вместо этого позволяет пользователю изменять настройки температуры по запросу.

Стандартный против термостата типа GFCI

Основное различие между обычным (Th215-AF-120S) и термостатом GFCI (Th215-AF-GA или Th214-AF-GA) - 5 мА (0.005 Amp) встроенный прерыватель цепи замыкания на землю (сокращенно GFCI). Наличие термостата с датчиком температуры пола с функцией GFCI аналогично наличию в системе дополнительного высокочувствительного автоматического выключателя. Эта функция добавляет дополнительную безопасность, обнаруживая малейшую утечку тока (изменение тока, потребляемого системой) и отключая питание для предотвращения поражения электрическим током.
Термостаты GFCI в основном рекомендуются для областей, где может присутствовать высокий уровень влажности (например, душевые, парные), и в случае повреждения электрического кабеля - будь то во время или после установки, - безопасно отключат систему до тех пор, пока не будет сделан необходимый ремонт.
Поскольку HeatTech в системе теплого пола требует автоматического выключателя GFCI класса «A» независимо от применения и типа установки, термостаты GFCI устанавливаются только в том случае, если автоматический выключатель не имеет функции GFCI. Поэтому более популярным выбором является стандартный программируемый или непрограммируемый термостат.

Комплекты HeatTech All-in-one

При покупке полной системы электрического теплого пола обратите внимание на комплекты HeatTech, которые включают комбинацию мата или кабеля с термостатом, датчиком пола и направляющими для кабеля (только для нагревательного кабеля) по одной низкой цене.

Чтобы получить бесплатное предложение и дизайн излучающего теплого пола, посетите нашу страницу предложений и заполните форму запроса.

Системы подогрева полов DITRA-HEAT (пошаговая установка): 13 шагов (с изображениями)

Наша ванная комната в этом уроке была довольно большой и требовала использования рулона DITRA-HEAT.

Смешайте тонкую смесь так, чтобы она немного рыхла, но все еще держала гребень шпателя. Если вы используете систему Mapei, добавьте Keralastic в 5-галлонное ведро, а затем Kerabond.

Затем перемешайте разбавитель, пока он не приобретет кремово-гладкую текстуру, которая будет немного тоньше, чем та, которую вы использовали для укладки плитки.

Насухо установите первый лист мембраны. Держите мембрану DITRA-HEAT на расстоянии не менее 1/8 - 1/4 дюйма от стен.

Разрежьте мембраны или маты с помощью канцелярского ножа.

Если вы используете рулон, неплохо было бы противодействовать ему.

Противодействие перекатыванию предотвращает вытягивание мембраны из тонкого слоя.
Очистите черный пол влажной губкой и водой.

Применение влажной губки также предотвратит всасывание древесным черным полом влаги из тонкого раствора.
Пригните раствор к деревянному основанию плоской стороной кельмы.

Вернитесь к пригоревшему тонкому слою с помощью шпателя и на этот раз сделайте все гребни в одном направлении, т. Е. Направленным шпателем.

Раскатайте мембрану в тонкую пленку и заделайте ее резиновой или деревянной теркой.

Затем оттяните мембрану и проверьте 100% тонкое покрытие флиса.

Если на верхней части мембраны DITRA-HEAT образовалась тонкая пленка, удалите ее. Высушенная тонкая проволока помешает нагревательному кабелю правильно защелкнуться на шпильках.

Мы разместили мембрану в центре дверных проемов, потому что эта ванная комната примыкает к ковровым покрытиям.

Дважды проверьте покрытие под длинными кусками мембраны. Это предотвратит прилипание мембраны к черному полу.

Уложите соседние части мембраны так, чтобы шпильки на каждой части совпадали друг с другом.

PRO СОВЕТ: Мембрана DITRA-HEAT должна покрывать весь пол, даже если вы не собираетесь обогревать определенную площадь. Таким образом пол остается ровным.

Владение арендуемой недвижимостью научило нас тому, что туалетная зона должна быть водонепроницаемой. DITRA-HEAT и DITRA упрощают этот процесс. Поместите мембрану DITRA-HEAT на фланец унитаза и обрежьте ее универсальным ножом.

Уплотните фланец унитаза и мембрану DITRA-HEAT с помощью KERDI-FIX. Это помогает сохранить пол водонепроницаемым.

Признаков поломки термостата и способы его устранения

Если вы нашли эту статью, то, вероятно, задаетесь вопросом: «Почему у меня не работает термостат?» У термостатов нет установленного срока службы, но в среднем можно ожидать, что они прослужат не менее 10 лет. Через десять лет термостаты могут выйти из строя из-за старения проводки или скопления пыли.

В этой статье мы расскажем о признаках неисправности вашего термостата и расскажем, как устранить неисправность термостата.

Признаки неисправности термостата

Ваш термостат не работает или не отвечает

Если температура в вашем доме не изменилась, когда вы регулируете температуру, или дисплей не горит или не отвечает, возможно, ваш термостат сломан или батареи нуждаются в замене.

Ваш обогреватель или кондиционер не включаются

Ваш обогреватель или кондиционер не включаются? Это может быть дефект проводки в термостате, который не позволяет отправлять электрические сигналы в вашу систему охлаждения / обогрева.

Ваш кондиционер или обогреватель работает постоянно и не выключается

Если ваша система отопления / охлаждения работает постоянно и не выключается, возможно, изношена проводка или неправильно откалиброван термостат.

Комнатная температура и настройки не соответствуют

Более тонкий признак неисправности термостата - это несоответствие комнатной температуры. Теперь, если ваш дом зонирован, то перепады температур между комнатами в норме. Но если ваш дом не зонирован, колебания температуры в разных частях дома могут указывать на неисправный термостат.

Поиск и устранение неисправностей

Вы заметили какие-нибудь из этих контрольных знаков? Выполните следующие действия, чтобы устранить неисправность термостата и определить, нужно ли вам вызывать местного специалиста.

  • Убедитесь, что термостат установлен правильно

Хорошо, это очевидный шаг, но убедитесь, что ваш термостат настроен на «тепло», если зима, и «прохладу», если сейчас лето.

Если ваш кондиционер или обогреватель работает постоянно, ваш термостат может быть просто установлен в положение «ON».Вы должны установить термостат в положение «АВТО», чтобы ваша система охлаждения / нагрева не работала постоянно (в режиме «АВТО» вентилятор будет выдувать воздух из вентиляционных отверстий только тогда, когда ваша система охлаждает / нагревает воздух).

  • Поверните термостат вверх или вниз на 5 градусов

Попробуйте один из следующих шагов (в зависимости от сезона):

  • Если сейчас лето, установите температуру на 5 градусов ниже нормальной
  • Если сейчас зима, установите температуру на 5 градусов выше нормальной

Когда вы поворачиваете термостат вверх или вниз, вы должны услышать щелчок.Подождите несколько минут, чтобы проверить, не засасывает ли ваш источник выдувания воздух или обратные вентиляционные отверстия всасывают воздух.

  • Заменить батарейки (для электронных термостатов)

Если у вас цифровой термостат, попробуйте заменить батареи, чтобы увидеть, решит ли это проблему.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
