Как работает микроволновый датчик движения: Микроволновые датчики движения для включения света

Содержание

Датчики движения, принцип работы их схем

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками?

Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.

Ультразвуковые

Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

3. Ноль.

Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

Схема №1. Лампа включается только от датчика движения.

Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение).

Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.

Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.

Ранее ЭлектроВести писали, что стартап Ecoisme, который занимается разработкой сенсора для экономии электроэнергии в доме, объявил о закрытии.

По материалам: electrik.info.

Микроволновый датчик движения и его применение в системах сигнализации и управления освещением

Принцип работы микроволнового датчика движения заключается в контроле изменения частоты радиосигнала, отраженного движущимся объектом (эффект Допплера).

Для его реализации используются радиоволновый передатчик, генерирующий опорную частоту и приемник, регистрирующий отраженный сигнал. Разница частот позволяет судить о наличии в зоне действия движущегося объекта.

Работают такие устройства в СВЧ диапазоне (1 и более гигагерц) на микро мощностях, что не требует получение разрешения на их использование.

Достоинством такого способа является:

  • высокая достоверность обнаружения движения;
  • хороший уровень помехозащищенности;
  • устойчивость к воздействию таких факторов как конвекционные потоки, сквозняки, а для уличного исполнения атмосферным явлениям (дождь, снег, туман).

Это особенно актуально при применении микроволновых датчиков в системах охранной сигнализации, том числе при организации охраны внешних периметров.

При использовании в помещениях следует учитывать, что некапитальные строительные конструкции преградой для радиоволнового излучения не являются. Ослабление уровня сигнала незначительное, а это значит, что при наличии движения "по соседству" устройство сработает.

С другой стороны – это свойство можно использовать для камуфлирования прибора легкими материалами при необходимости его скрытой установки.

Что касается конструкции микроволнового датчика, то здесь возможны два варианта исполнения:

  • отдельным блоком;
  • встраиваемый в другой прибор.

Последнее используется, как правило, для светильников, включающихся при обнаружении движения.

Поскольку вопрос применения в системах сигнализации таких изделий достаточно подробно описан в материале про радиоволновые извещатели имеет смысл рассмотреть их использование в осветительных приборах.

СВЕТИЛЬНИК С МИКРОВОЛНОВЫМ ДАТЧИКОМ

Идея включения света при обнаружении движения достаточно популярна и, в ряде случаев, оправдана. Чаще всего для этих целей используются инфракрасные (ИК) устройства, но есть исполнения светильников со встроенным микроволновым датчиком.

Какие плюсы и минусы мы имеем в этом случае?

1. Зона действия (обнаружения) датчика может быть круговой. Это позволяет использовать потолочную установку для освещения достаточно большой площади.

2. Вместе с тем, как говорилось ранее, устройство может реагировать на движение в соседних помещениях. Поэтому место для установки следует выбирать аккуратно, а лучше учесть этот момент на стадии выбора осветительного прибора.

3. Встроенные датчики избавляют пользователя от необходимости выполнения дополнительных подключений, что важно для людей, не искушенных в электрике.

4. Но, при выходе из строя датчика движения, светильник невозможно будет использовать по прямому назначению, если в нем не предусмотрено ручное включение в обход детектора.

На что еще обратить внимание.

В любом случае полезной будет возможность регулировки чувствительности микроволнового датчика. Это позволит частично или полностью нивелировать недостаток, изложенный в п.2.

Еще один момент касается задержки времени выключения светильника.

Дело в том, что если движение в зоне обзора прекращается, то это не значит что свет больше не нужен. Человек может на какое то время остановиться, даже если это проходной коридор, не говоря уже помещениях другого назначения.

Безусловно, любой здравомыслящий производитель такую задержку в своей продукции реализует. Вопрос в том насколько это будет соответствовать конкретным условиям эксплуатации.

Поэтому оптимальным является наличие возможности регулировки этой величины.

Что касается выбора типа светильника, то для такого управления лучше подходят светодиодные модели.

Они:

  • не инерционны;
  • имеют низкое энергопотребление.

Последний пункт важен не столько с точки зрения экономии электроэнергии, сколько упрощает и удешевляет конструкцию, поскольку не требует мощных коммутационных устройств.

В целом, применение микроволнового датчика движения в системах освещения может оказаться вполне удобным и целесообразным решением.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Датчики движения | Основные виды и их особенности, области применения

Датчик движения – это устройство для получения информации о состоянии контролируемой им системы, преобразующее данные об изменении характеристик исследуемой области в сигнал, удобный для дальнейшего использования.

Если говорить бытовым языком, датчик движения определяет наличие перемещений в видимой ему зоне и в случае обнаружения, выполняет заложенную в нем функцию, чаще всего подает напряжение на один из своих контактов или же наоборот – размыкает выходные контакты.

В повседневной жизни датчики движения чаще всего используются в:

1. Охранных системах, сигнализациях, системах контроле доступа (в том числе автомобильных)

2. Управлении освещением

3. Системах умного дома, для управления различными устройствами вентиляции, кондиционирования, автоматического открывания дверей и т.п.
Под понятием «датчик движения» или «датчик присутствия», часто скрываются устройства совершенно разного принципа действия, выполняющие единую задачу, только различными способами.



В настоящее время наибольшее распространение получили следующие виды датчиков движения:

1.Инфракрасные датчики движения (ИК)

2. Ультразвуковые датчики движения (УЗ)

3. Микроволновые датчики движения (СВЧ)

4. Комбинированные датчики движения


Каждый из этих типов датчиков движения имеет свои сильные и слабые стороны и используется в различных ситуациях и условиях. Основные характеристики свойственные всем датчикам движения такие как: способы установки, подключения, форм-фатор и другие, мы описывали в статье:





А теперь давайте рассмотрим подробнее каждый из типов датчиков движения, принцип их действия, особенности эксплуатации, варианты использования и области применения.

Инфракрасные (ИК) датчики движения

Принцип Действия Инфракрасного датчика движения

Принцип работы инфракрасных датчиков движения заключается в обнаружении изменений инфракрасного (теплового) излучения окружающих объектов.

Каждый объект имеющий температуру испускает инфракрасное излучение, которое через систему линз или специальных вогнутых сегментированных зеркал, попадает на расположенный внутри датчика движения чувствительный сенсор, регистрирующий это.

Как работает инфракрасный датчик движения?

Когда объект движется, его ИК излучение поочередно фокусируется различными линзами системы на сенсоре (количество линз обычно варьируется от двадцати до шестидесяти штук), это и является сигналом к выполнению заложенной в датчике функции. Чем больше линз в системе датчика движения – тем выше его чувствительность. Так же, чем больше площадь поверхности системы линз – тем шире зона охвата у датчика движения.



Основные недостатки инфракрасных датчиков движения:

– Возможность ложных срабатываний. Из-за того, что датчик реагирует на любые ИК (тепловые) излучения, могут случаться ложные срабатывания даже на теплый воздух, поступающий из кондиционера, радиаторов отопления и т.п.

– Снижена точность работы на улице. Из-за воздействия окружающих факторов, таких как прямой солнечный свет, осадки и т.п.

– Относительно небольшой диапазон рабочих температур

– Не обнаруживает объекты облаченные/покрытые не пропускающими ИК – излучение материалами



Плюсы инфракрасных датчиков движения:

– Возможность довольно точной регулировки дальности и угла обнаружения движущихся объектов

– Удобен в использовании вне помещений т. к. реагирует лишь на объекты имеющие собственную температуру.

– При работе абсолютно безопасны для здоровья человека или домашних питомцев, т.к. работает как «приемник», ничего не излучая

 Подробное описание установки и подключения инфракрасного датчика движения описано в нашей статье :

RozetkaOnline.COM



Ультразвуковые (УЗ) датчики движения





Принцип действия ультразвукового датчика движения

Принцип работы ультразвукового датчика движения заключается в исследовании окружающего пространства с помощью звуковых волн, частотой находящейся за пределами слышимости человеческим ухом – ультразвуком. При обнаружении изменения частоты отраженного сигнала, в следствии движения объектов, датчик запускает заложенную в нее функцию.



Как работает ультразвуковой датчик движения?

Внутри ультразвукового датчика движения расположен генератор звуковых волн (в зависимости от производителя и модели обычно генерируется частота звуковой волны 20-60 кГц), которые излучаются в зоне действия датчика и отражаясь от окружающих объектов поступают обратно в приемник.

Когда в зоне обнаружения ультразвукового датчика движения появляется движущийся объект, частота отраженной от объекта волны изменяется (эффект Доплера), что регистрируется приемником датчика и от него поступает сигнал на выполнение заложенной в ультразвуковой датчик движения функции, это может быть включение освещения или разрыв сигнальной сети охранной системы.

Особо широкое применение ультразвуковые датчики движения получили в автомобильной промышленности: в системах автоматической парковки, в так называемых «парктрониках», а также системах контроля за «слепыми» зонами. В доме хорошо проявляют себя в обнаружении движений в достаточно длинных коридорах, на лестницах и т.п.



Основные недостатки ультразвуковых датчиков движения:

– Многие домашние животные слышат ультразвуковые частоты, на которых работает датчик движения, что зачастую вызывает у них сильный дискомфорт

– Относительно невысокая дальность действия

– Срабатывает только на достаточно резкие перемещения, если двигаться совсем плавно – возможно обмануть ультразвуковой датчик движения

Преимущества ультразвуковых датчиков движения:

– Относительно невысокая стоимость

– Не подвергаются влиянию окружающей среды

– Определяют движение вне зависимости от материала объекта

– Имеют высокую работоспособность в условиях высокой влажности или запылённости

– Не зависят от влияния температуры окружающей среды или объектов

Микроволновые (СВЧ) датчики движения





Принцип действия микроволнового датчика движения

Микроволновый датчик движения излучает высокочастотные электромагнитные волны (частота волн может быть различной в зависимости от производителя, обычно она составляет 5,8ГГц), которые отражаясь от окружающих объектов регистрируются сенсором и в случае обнаружения малейших изменений отраженных электромагнитных волн, микропроцессор устройства приводит в действие заложенную в него функцию.



Как работает микроволновой датчик движения?

Работа ультразвукового датчика движения во многом схожа с описанным выше ультразвуковым датчиком движения и основана на взаимодействии микроволновых волн с материалом и использовании эффекта Доплера – изменение частоты волны, отраженной от движущихся объектов. Само название “микроволновый” говорит о том, что он работает в диапазоне сверхвысоких частот, его длина волны в приблизительном диапазоне от одного миллиметра до одного метра.

Когда в зоне обнаружение микроволнового датчика движения появляется перемещающийся токопроводящий объект, это регистрируется им и сразу поступает сигнал на выполнение встроенной в него функции.



Основные недостатки ультразвуковых датчиков движения:

– Имеет более высокую стоимость относительно датчиков других типов с аналогичными показателями

– Возможность ложных срабатываний, из-за движений вне необходимой зоны наблюдения, за окном и т. п.

– СВЧ излучение небезопасно для здоровья человека, необходимо выбирать микроволновые датчики движения с малой мощностью излучения. Согласно заключениям организаций, изучающих влияния СВЧ излучения на организм человека (Всемирная Организация Здравоохранения, Международная Комиссия по Защите от Неионизирующего Излучения и некоторых других), безопасным для человека является непрерывное излучение с плотностью мощности до 1 мВт/см2.

Преимущества микроволновых датчиков движения:

– Датчик способен обнаруживать объекты за разнообразными диэлектрическими или слабо проводящими ток препятствиями: тонкими стенами, дверьми, стеклами и т.п.

– Работоспособность датчика не зависит от температуры окружающей среды или объектов

– Микроволновый датчик движения способен реагировать на самые незначительные движения объекта

– Датчик обладает более компактными размерами

– Может иметь несколько независимых зон обнаружения



Комбинированные датчики движения

Принцип действия комбинированных датчиков движения

Комбинированные датчики движения совмещают в себе сразу несколько технологий обнаружения движений, например, инфракрасный датчик и микроволновой. Это наиболее удачное решение если требуется наиболее точное определение перемещений в зоне действия датчика. Несколько параллельно работающих каналов обнаружения движений, делают работу такого датчика максимально продуктивной, ведь они дополняют друг друга, замещая недостатки одних технологий – достоинствами других.

Типы датчиков движения

В прошлой статье мы рассмотрели общий принцип работы такого датчика и даже затронули техническую сторону. Теперь рассмотрим какие бывают типы, их плюсы и минусы.

В настоящее время наибольшее распространение получили следующие типы датчиков движения:

1.Инфракрасные датчики движения (ИК)

2. Ультразвуковые датчики движения (УЗ)

3. Микроволновые датчики движения (СВЧ)

4. Комбинированные датчики движения

Каждый из этих типов датчиков движения имеет свои сильные и слабые стороны и используется в различных ситуациях и условиях.

ИНФРАКРАСНЫЕ (ИК) ДАТЧИКИ ДВИЖЕНИЯ

ПРИНЦИП ДЕЙСТВИЯ ИНФРАКРАСНОГО ДАТЧИКА ДВИЖЕНИЯ

Принцип работы инфракрасных датчиков движения заключается в обнаружении изменений инфракрасного (теплового) излучения окружающих объектов.

Каждый объект имеющий температуру испускает инфракрасное излучение, которое через систему линз или специальных вогнутых сегментированных зеркал, попадает на расположенный внутри датчика движения чувствительный сенсор, регистрирующий это.

КАК РАБОТАЕТ ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ?

Когда объект движется, его ИК излучение поочередно фокусируется различными линзами системы на сенсоре (количество линз обычно варьируется от двадцати до шестидесяти штук), это и является сигналом к выполнению заложенной в датчике функции. Чем больше линз в системе датчика движения – тем выше его чувствительность. Так же, чем больше площадь поверхности системы линз – тем шире зона охвата у датчика движения.

ОСНОВНЫЕ НЕДОСТАТКИ ИНФРАКРАСНЫХ ДАТЧИКОВ ДВИЖЕНИЯ:

- Возможность ложных срабатываний. Из-за того, что датчик реагирует на любые ИК (тепловые) излучения, могут случаться ложные срабатывания даже на теплый воздух, поступающий из кондиционера, радиаторов отопления и т.п.

- Снижена точность работы на улице. Из-за воздействия окружающих факторов, таких как прямой солнечный свет, осадки и т.п.

- Относительно небольшой диапазон рабочих температур

- Не обнаруживает объекты облаченные/покрытые не пропускающими ИК - излучение материалами

ПЛЮСЫ ИНФРАКРАСНЫХ ДАТЧИКОВ ДВИЖЕНИЯ:

- Возможность довольно точной регулировки дальности и угла обнаружения движущихся объектов

- Удобен в использовании вне помещений т.к. реагирует лишь на объекты имеющие собственную температуру.

- При работе абсолютно безопасны для здоровья человека или домашних питомцев, т. к. работает как «приемник», ничего не излучая

УЛЬТРАЗВУКОВЫЕ (УЗ) ДАТЧИКИ ДВИЖЕНИЯ

ПРИНЦИП ДЕЙСТВИЯ УЛЬТРАЗВУКОВОГО ДАТЧИКА ДВИЖЕНИЯ

Принцип работы ультразвукового датчика движения заключается в исследовании окружающего пространства с помощью звуковых волн, частотой находящейся за пределами слышимости человеческим ухом – ультразвуком. При обнаружении изменения частоты отраженного сигнала, в следствии движения объектов, датчик запускает заложенную в нее функцию.

КАК РАБОТАЕТ УЛЬТРАЗВУКОВОЙ ДАТЧИК ДВИЖЕНИЯ?

Внутри ультразвукового датчика движения расположен генератор звуковых волн (в зависимости от производителя и модели обычно генерируется частота звуковой волны 20-60 кГц), которые излучаются в зоне действия датчика и отражаясь от окружающих объектов поступают обратно в приемник.

Когда в зоне обнаружения ультразвукового датчика движения появляется движущийся объект, частота отраженной от объекта волны изменяется (эффект Доплера), что регистрируется приемником датчика и от него поступает сигнал на выполнение заложенной в ультразвуковой датчик движения функции, это может быть включение освещения или разрыв сигнальной сети охранной системы.

Особо широкое применение ультразвуковые датчики движения получили в автомобильной промышленности: в системах автоматической парковки, в так называемых «парктрониках», а также системах контроля за «слепыми» зонами. В доме хорошо проявляют себя в обнаружении движений в достаточно длинных коридорах, на лестницах и т.п.

ОСНОВНЫЕ НЕДОСТАТКИ УЛЬТРАЗВУКОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:

- Многие домашние животные слышат ультразвуковые частоты, на которых работает датчик движения, что зачастую вызывает у них сильный дискомфорт

- Относительно невысокая дальность действия

- Срабатывает только на достаточно резкие перемещения, если двигаться совсем плавно – возможно обмануть ультразвуковой датчик движения

ПРЕИМУЩЕСТВА УЛЬТРАЗВУКОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:

- Относительно невысокая стоимость

- Не подвергаются влиянию окружающей среды

- Определяют движение вне зависимости от материала объекта

- Имеют высокую работоспособность в условиях высокой влажности или запылённости

- Не зависят от влияния температуры окружающей среды или объектов

МИКРОВОЛНОВЫЕ (СВЧ) ДАТЧИКИ ДВИЖЕНИЯ

ПРИНЦИП ДЕЙСТВИЯ МИКРОВОЛНОВОГО ДАТЧИКА ДВИЖЕНИЯ

Микроволновый датчик движения излучает высокочастотные электромагнитные волны (частота волн может быть различной в зависимости от производителя, обычно она составляет 5,8ГГц), которые отражаясь от окружающих объектов регистрируются сенсором и в случае обнаружения малейших изменений отраженных электромагнитных волн, микропроцессор устройства приводит в действие заложенную в него функцию.

КАК РАБОТАЕТ МИКРОВОЛНОВОЙ ДАТЧИК ДВИЖЕНИЯ?

Работа ультразвукового датчика движения во многом схожа с описанным выше ультразвуковым датчиком движения и основана на взаимодействии микроволновых волн с материалом и использовании эффекта Доплера - изменение частоты волны, отраженной от движущихся объектов. Само название "микроволновый" говорит о том, что он работает в диапазоне сверхвысоких частот, его длина волны в приблизительном диапазоне от одного миллиметра до одного метра.

Когда в зоне обнаружение микроволнового датчика движения появляется перемещающийся токопроводящий объект, это регистрируется им и сразу поступает сигнал на выполнение встроенной в него функции.

ОСНОВНЫЕ НЕДОСТАТКИ УЛЬТРАЗВУКОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:

- Имеет более высокую стоимость относительно датчиков других типов с аналогичными показателями

- Возможность ложных срабатываний, из-за движений вне необходимой зоны наблюдения, за окном и т. п.

- СВЧ излучение небезопасно для здоровья человека, необходимо выбирать микроволновые датчики движения с малой мощностью излучения. Согласно заключениям организаций, изучающих влияния СВЧ излучения на организм человека (Всемирная Организация Здравоохранения, Международная Комиссия по Защите от Неионизирующего Излучения и некоторых других), безопасным для человека является непрерывное излучение с плотностью мощности до 1 мВт/см2.

ПРЕИМУЩЕСТВА МИКРОВОЛНОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:

- Датчик способен обнаруживать объекты за разнообразными диэлектрическими или слабо проводящими ток препятствиями: тонкими стенами, дверьми, стеклами и т.п.

- Работоспособность датчика не зависит от температуры окружающей среды или объектов

- Микроволновый датчик движения способен реагировать на самые незначительные движения объекта

- Датчик обладает более компактными размерами

- Может иметь несколько независимых зон обнаружения

КОМБИНИРОВАННЫЕ ДАТЧИКИ ДВИЖЕНИЯ

ПРИНЦИП ДЕЙСТВИЯ КОМБИНИРОВАННЫХ ДАТЧИКОВ ДВИЖЕНИЯ

Комбинированные датчики движения совмещают в себе сразу несколько технологий обнаружения движений, например, инфракрасный датчик и микроволновой. Это наиболее удачное решение если требуется наиболее точное определение перемещений в зоне действия датчика. Несколько параллельно работающих каналов обнаружения движений, делают работу такого датчика максимально продуктивной, ведь они дополняют друг друга, замещая недостатки одних технологий – достоинствами других.

принцип действия, преимущества и особенности • Статьи Эпицентр

Датчики движения – это устройства, которые широко используются в охранных системах, на предприятиях и в быту с целью обеспечения комфорта посетителей и энергосбережения. Работают они за счет встроенных сенсоров, которые следят за определенными параметрами окружающей среды и передают информацию о них пользователю. Подключив датчик движения к звуковой сигнализации, осветительному прибору или другому оборудованию, можно получить систему, способную самостоятельно включать свет при приближении живого существа, в нужные моменты запускать сигналы тревоги и тем самым беречь имущество от порчи и нерационального использования.

Работа микроволнового датчика движения базируется на генерировании высокочастотных электромагнитных волн, которые отражаются от объектов вокруг и возвращаются обратно к источнику излучения. Таким образом датчик регистрирует движения или другие изменения, происходящие поблизости в определенном радиусе и обеспечивает быструю реакцию – включает свет, звуковой сигнал или другую технику.

Такие устройства очень точные и чувствительные, поскольку мгновенно реагируют даже на малейшие движения за стенами, окнами, перегородками или другими препятствиями. Кроме того, работоспособность датчиков движения СВЧ совершенно не зависит от температуры прилегающих объектов или окружающей среды. Другие важные преимущества этих устройств – компактные размеры и способность работать в нескольких независимых зонах обнаружения.

Понятно, что стоят такие датчики несколько больше, чем их упрощенные аналоги. Другой возможный недостаток – вероятность ложной тревоги, обусловленная высокой чувствительностью устройств. Но не забывайте, что безопасность, экономия и высокая скорость реакции с лихвой перекрывают затраты на качественное оборудование.

Пусть Ваш дом будет защищенным и комфортным постоянно! Покупайте качественное электромонтажное оборудование в нашем интернет-магазине, где Вас ждет большой ассортимент и доступные цены.

Почему датчики движения реагируют на животных и как этого избежать

Установив дома датчики движения, вы рассчитываете на моментальное реагирование на посторонних. Вор перешагнул порог или забрался в окно — сработала тревога. И можете не сомневаться, что с этой задачей справятся устройства любой качественной сигнализации. Но реагирование на движение — это только половина дела: важным качеством датчиков является умение определять, что именно движется. Они должны быстро и безошибочно обнаруживать человека, в то же время игнорируя естественные помехи и домашних питомцев. Всё это для того, чтобы вы и охранная компания были уверены: если система безопасности подняла тревогу — угроза реальная и нужно реагировать немедленно.

Эта статья расскажет, как видят мир инфракрасные датчики движения, благодаря каким технологиям они способны отличить овчарку от злодея и о чем стоит помнить хозяевам животных, устанавливая дома сигнализацию.

Как устроены инфракрасные датчики движения

Датчики движения на основе инфракрасных сенсоров улавливают инфракрасное излучение, иначе говоря, тепло.

Чем ближе к белому, тем сильнее излучение — теплее объект.

Иногда говорят: «Датчик движения увидел человека». Однако на самом деле эти устройства не видят предметов, животных или людей, они имеют дело только с данными.

Специальная изогнутая линза Френеля фокусирует инфракрасное излучение на пиросенсор датчика. Затем сигналы сенсора направляются в микропроцессор, где преобразовываются в числовые данные. А дальше происходит анализ и оценка угрозы — именно в этом процессе ключевое отличие смарт-датчиков от примитивных собратьев. Зная интенсивность инфракрасного излучения и динамику перемещения источника, программные алгоритмы определяют характер угрозы, и датчик принимает решение: поднять тревогу или проигнорировать.

Как реализован иммунитет к животным в датчиках движения Ajax

В помещениях

Датчики движения для помещений MotionProtect, MotionProtect Plus, CombiProtect и MotionCam при правильной установке и настройках не реагируют на животных ростом до 50 сантиметров и весом до 20 килограмм. Предельный вес называется как понятный ориентир, а в действительности значение имеет размер теплового пятна в инфракрасном спектре. Напомним: датчики не видят объектов, они анализируют их инфракрасное излучение.

Датчики движения менее чувствительны у земли. Предполагается, что именно там будут обитать большие домашние питомцы.

Для оценки угрозы датчики движения используют разработанный Ajax Systems программный алгоритм SmartDetect. При обнаружении движения SmartDetect анализирует форму сигнала инфракрасного сенсора и сравнивает его со значениями, характерными для движений людей. В связи с тем что размер теплового пятна животного небольшой и сигналы поступают в нижнюю зону линзы Френеля (пропускающую меньше излучения на сенсор), датчик не поднимает тревогу.

Также в датчиках движения Ajax используется система температурной компенсации. Она повышает чувствительность пиросенсора, когда температура воздуха близка к температуре человеческого тела (36°С), а когда контраст между температурой тела и среды высокий, понижает чувствительность. Благодаря этому датчики остаются эффективным во всем температурном диапазоне и защищены от ложных тревог при низких температурах.
На улице

Уличные датчики MotionProtect Outdoor не реагируют на животных ростом до 80 сантиметров. Для эффективного игнорирования всех типичных для улицы помех эти датчики оснащены двумя инфракрасными сенсорами и считывают сигналы из двух областей пространства. Они поднимают тревогу только если движение фиксируют оба сенсора.

Как и в датчиках Ajax для помещений, MotionProtect Outdoor использует алгоритм SmartDetect — это первый программный уровень защиты от ложных тревог. Алгоритм анализирует данные каждого сенсора и сравнивает их между собой. Как правило, уже на этом этапе датчик готов принять решение: игнорировать или поднять тревогу. Но если ситуация неоднозначная, будет задействован анализ спектра: частотных составляющих сигналов двух сенсоров. Это уникальная для охранных датчиков система защиты от ложных тревог получила имя LISA.

Читайте также: MotionProtect Outdoor — уличный датчик движения, реагирующий только на реальные угрозы

Что нужно учесть, чтобы датчики движения не реагировали на животных

1. Убедитесь, что датчики движения установлены на оптимальной высоте.

Комнатные датчики MotionProtect, MotionProtect Plus, CombiProtect и MotionCam устанавливаются на высоте 2,4 метра. Датчики движения типа штора MotionProtect Curtain при использовании в помещениях с животными должны монтироваться в перевернутом положении на высоте, превышающей рост животного.

Инструкции: MotionProtect, MotionProtect Plus, CombiProtect, MotionCam, MotionProtect Curtain

Уличные датчики MotionProtect Outdoor закрепляются на высоте 0,8–1,3 метра. Ось взгляда верхней линзы должна быть параллельна плоскости земли. Даже незаметное глазу отклонение оси на дальних расстояниях сместит зону обзора верхней линзы выше человека или направит в землю. Поэтому важно провести три теста зоны обнаружения: верхней линзы (правильность монтажа), нижней (дальность обнаружения человека) и затем обеих линз.

Инструкция: MotionProtect Outdoor

Когда комнатные датчики движения установлены ниже рекомендованной высоты, животные перемещаются в зоне повышенной чувствительности. Если овчарка пройдется на задних лапах или даже небольшой спаниель разыграется на кресле, датчик может поднять тревогу.



На улице важно учитывать рельеф охраняемого участка. Если большая собака будет попадать в зону обнаружения обеих линз MotionProtect Outdoor, иммунитет к животным может не справляться и датчик будет поднимать тревогу.

2. Установите в настройках датчиков подходящую чувствительность.

При охране помещений с животными в настройках датчиков MotionProtect, MotionProtect Plus и CombiProtect устанавливается средняя или низкая чувствительность — в зависимости от габаритов животного. Чувствительность уличных датчиков MotionProtect Outdoor определяется опытным путем: начните со средней и понизьте, если будут ложные тревоги.

3. Убедитесь, что животное не может приблизиться к линзе комнатного датчика.

Чем ближе подвижный объект к линзе, тем больше его тепловое пятно. Если собаке удастся подпрыгнуть на уровень датчика в непосредственной близости от его линзы, сработает тревога. Так же и в случае с котом, который по шкафу подобрался к датчику.




Чтобы исключить даже вероятность ваших волнений и напрасных выездов патрулей из-за срабатываний на животных, используйте новые датчики движения с фотоверификацией тревог MotionCam. При обнаружении движения они делают снимок или серию из 2-5 кадров. И вы и охранная компания точно знаете, что стало причиной тревоги: разыгравшийся питомец или проникнувший в дом грабитель.

Узнать больше о возможностях MotionCam

Датчик движения для управления светом

В любом бизнесе понятие экономии неизбежно сопряжено с показателями эффективности и доходности компании. Еще американский миллиардер и филантроп Уоррен Баффет писал, что сэкономленный доллар равен доллару, который Вы заработали. И это действительно так. Датчик движения для управления светом является одним из величайших изобретений в области сокращения затрат на электроэнергию. Эту технологию мы подробно рассмотрим в данной статье.

Что представляют собой датчики движения?

Датчики движения - это устройства, регистрирующее определенные изменения в пределах контролируемого радиуса действия. Они бывают разных видов, форм и способов установки. Приборы регистрируют изменения посылаемых и принимаемых волн, температуры движущихся объектов. В отношении контроля системы автоматического включения и отключения света, чаще прочих устанавливаются инфракрасные датчики движения.

Виды и применимость датчиков движения для управления светом

Установка системы полезна в местах, допускающих краткосрочное освещение. Наземные и подземные парковки, дворы, некоторые складские помещения, подвалы, коридоры. Условно, по области размещения, их следует разделить на наружные (уличные) светильники и внутренние.

Датчик движения для уличного освещения бывает:

  • периферийного типа
  • периметрического типа

Второй распознает движение объектов в определенном диапазоне и располагается по периметру контролируемого участка. Первый, как правило, размещается на фасадах зданий и заборах. Периферийный датчик обнаруживает движущийся объект в случае нарушения границ в диапазоне своего действия.


Внутренние подразделяются на:

  • встроенные
  • настенные
  • накладные
  • потолочные

По используемому излучению, выделяют датчики движения:

  1. инфракрасные
  2. микроволновые
  3. ультразвуковые

По способу получения сигнала от объектов, датчики бывают:

  • активные
  • пассивные (ИК)

Первые регистрируют сигнал, отраженный от объекта, а вторые - собственное инфракрасное излучение. Для отправки и получения сигнала, активный датчик движения использует специальный излучатель и приемник. Конструкция пассивного подобных ухищрений не требует. Простота, надежность конструкции и относительная дешевизна определили пассивный датчик движения, как самый распространенный и востребованный в Мире.

Активные датчики движения бывают инфракрасными, ультразвуковыми и микроволновыми. Каждый из них обладает рядом преимуществ и недостатков, определяющих область их применения в жизни людей.

Несмотря на то, что в системах контроля освещения в основном используются инфракрасные датчики, мы считаем важным обратить Ваше внимание на преимущества и недостатки других разновидностей.

Ультразвуковые датчики

Самые недорогие из активных, основанные на принципе облучения контролируемого пространства звуковыми волнами. Их частота, как правило находится в пределах от 20 до 60 кГц. Согласно эффекту Доплера, движение объекта вызывает частотный сдвиг отраженного сигнала, который регистрируется и сравнивается датчиком. Из наиболее распространенных областей применения УД выделяются автомобильные сигнализации и системы помощи при парковке.


К числу достоинств ультразвуковых датчиков отнесем

  1. ценовую доступность
  2. неприхотливость к условиям окружающей среды
  3. стабильная работа при запыленности
  4. реакция на движение любых объектов

УД может использоваться в системе автоматического включения и отключения света. Однако, ввиду ряда весомых недостатков, подобное применение может оказаться нецелесообразным.

Недостатки ультразвуковых датчиков движения:

  • ограничение дальности действия
  • реакция на существенные сдвиги отраженного сигнала (быстрое или резкое движение)

Также отметим, что ультразвуковые частоты с беспокойством и раздражением воспринимаются домашними животными. Естественно, в коридоре между офисами таковых быть не может. А вот на автомобильной парковке, участке возле здания или на складе питомцы-охранники вполне возможны.

Микроволновые датчики

Принцип работы датчика походит на ультразвуковой. Обнаружение движения объекта происходит при регистрации изменений частоты и длины излучаемой волны (эффект Доплера). Однако в данном случае на смену звуковым волнам приходят электромагнитные. Частота волны находится в пределе 5.8гГц.

Отметим достоинства микроволнового датчика движения

  • потрясающая точность, позволяющая регистрировать движение объекта, находящегося за стенами небольшой толщины, дверями и оконными стеклами
  • компактность, упрощающая встроенную (скрытую) установку
  • большой радиус действия

Несмотря на весомые преимущества по сравнению с другими датчиками движения, в системах автоматического освещения МД используют крайне редко. Причина того в первую очередь скрывается в высокой стоимости. Из всех разновидностей, МД является самым дорогим. Во вторую, слишком высокая чувствительность датчика неизменно ведет к ложному срабатыванию. В противном случае, эту проблему необходимо решать дополнительными настройками, приборами контроля мощности и чувствительности датчика. А это, конечно же, снова отразится на цене.


Инфракрасные датчики

Наиболее распространенные и подходящие для автоматического включения освещения датчики. Им характерна точность и простота настройки углов обнаружения и дальности действия сигнала, а также реакция только на живые объекты. Под последними имеются ввиду люди, животные и предметы с температурой, превышающей показатели окружающих предметов. Одним из важнейших достоинств ИК считается безопасность для здоровья. Особенно ярко этот факт выражен в пассивных датчиках, которые работают только на прием.

Существенные недостатки ИК-датчиков движения:

  • снижение точности работы из-за прямого попадания лучей солнечного света
  • снижение точности работы из-за электрических осветительных приборов
  • обязательность установки как можно дальше от систем отопления и кондиционирования (теплый воздух путает датчик и приводит к ложному срабатыванию)

Еще одной проблемой ИК-датчика является так называемый "синдром паутинки". Дело в том, что пауки очень любят натягивать свою паутину, перед или частично затрагивая зону сигнала. Паутина является отличным отражателем, поэтому, если Ваш датчик включает свет даже тогда, когда в подконтрольной зоне нет движения - на спешите отчаиваться и менять настройки. Вполне возможно, что и Ваша система стала жертвой этого немудреного "синдрома".

Характеристики датчиков движения

Ниже мы перечислим основные характеристики инфракрасных датчиков движения, на которые рекомендуем обратить Ваше особое внимание. К их числу следует отнести:

  • уровень дальности и чувствительности (определяемый, как зона охвата, радиус действия)
  • угол сектора горизонтальной плоскости контроля движения (60 - 360˚)
  • ограничение зоны контроля в вертикальной плоскости (15-20˚)
  • количество полюсов (для нужд системы освещения, как правило двух и трехполюсные, последние подойдут для работы с любыми видами ламп, первые - только накаливания)
  • наличие дополнительных комплектующих (характерных для установки системы управления освещением)
  • зависимость от условий окружающей среды (класс защищенности: IP20,40,41 - только в помещении, IP44,54,55 и выше отлично подойдут для улицы)
  • способы установки и монтажа


Дополнительные комплектующие для системы управления освещением

В первую очередь отметим, что корректная работа системы, обеспечивающей автоматическое включение освещения определяется не одним, а комплексом устройств. В противном случае, не зная степени освещенности в подконтрольной зоне, датчик включал бы свет даже днем. К числу дополнительных комплектующих системы следует отнести:

  • датчик освещенности,
  • выходное реле коммутации цепи (до осветительных приборов)
  • таймер задержки на отключение света по окончанию движения

Нередко датчик автоматического включения света используется в тандеме с системами видеонаблюдения. В данном случае сокращение затрат на электроэнергию достигается путем регулирования степени освещенности на просматриваемом участке. А к комплексу системы добавляется регулятор интенсивности освещения. Так например, на охраняемой парковке интенсивность освещения снижается до 15-20 % в том случае, если по истечении определенного времени датчик не фиксирует движения на контролируемом участке.

Сэкономить расход электроэнергии еще больше можно, установив светодиодное освещение с датчиком движения. Про достоинства и эффективность использования светодиодов Вы можете прочитать в соответствующей статье на нашем сайте.

Резюмируя сказанное отметим, что высокая экономичность и выгода от установки датчиков движения для управления светом требует особой внимательности при выборе. В обратном случае, Вы рискуете так и не прочувствовать выгоду для бюджета компании, растрачивая средства, силы и время на устранение проблем, обслуживание и доработки системы.

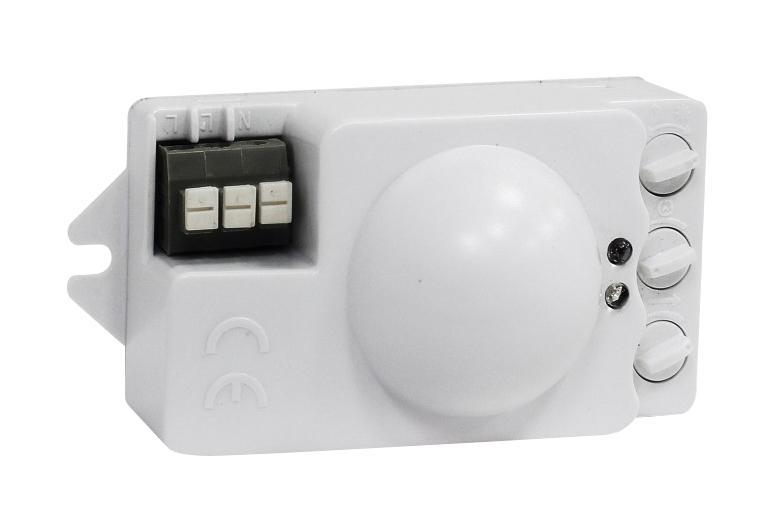

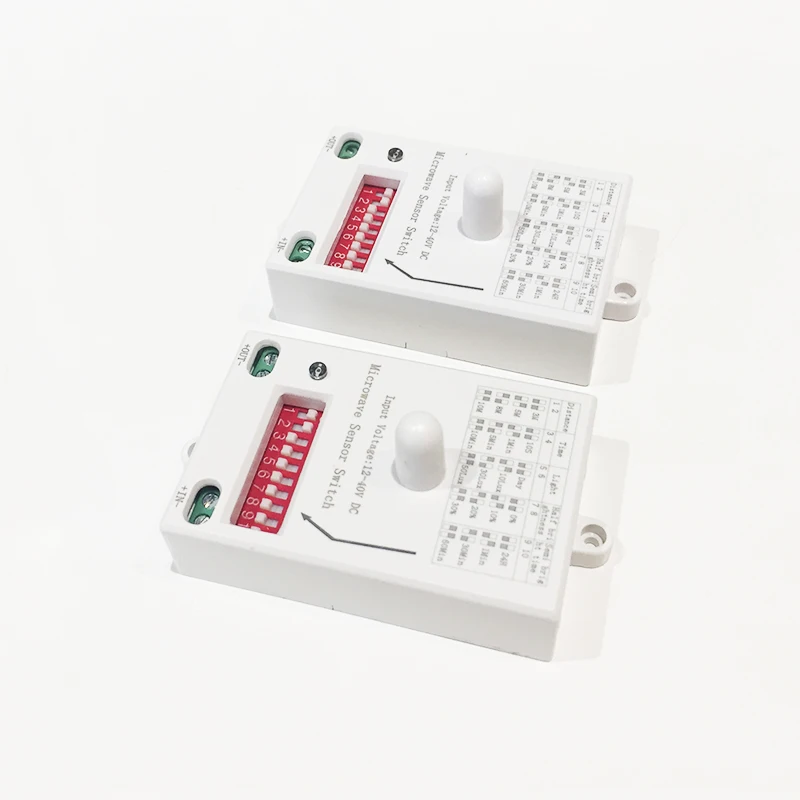

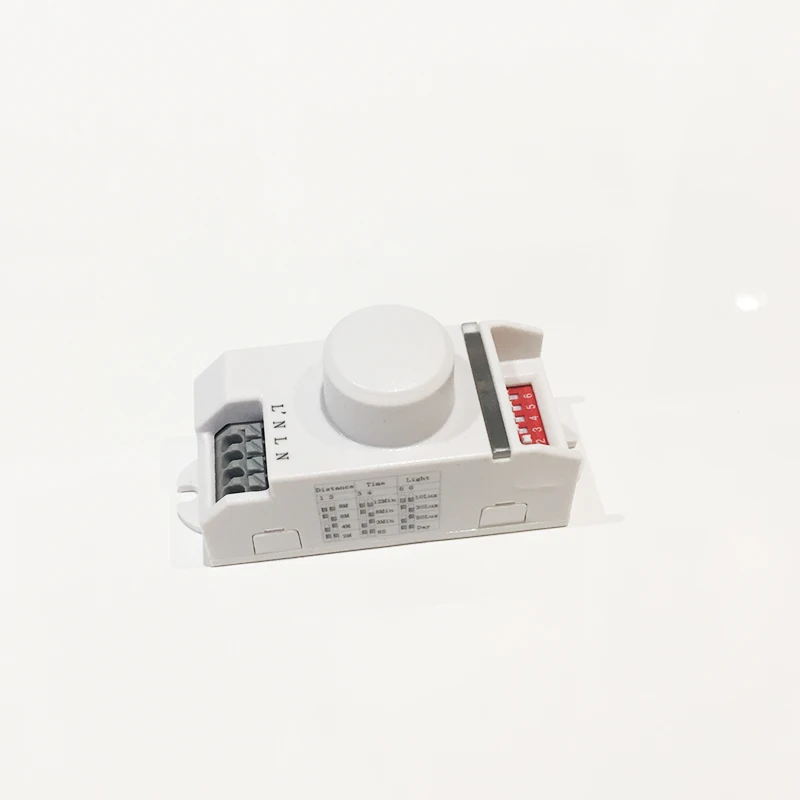

Что такое микроволновый детектор движения?

Датчики движения - один из лучших способов обезопасить ваш дом. Они могут защитить подъезды к вашей собственности и другие уязвимые места в вашем доме. Однако, если кому-то удастся взломать вашу внешнюю безопасность, вы захотите узнать, где находятся нежеланные гости в вашем доме. В то время как в самых простых датчиках движения используются радарные или микроволновые технологии, во многих из них можно использовать радары, фотодатчики или инфракрасные датчики движения, что делает их бесценными для домашней безопасности.

Что такое микроволновый датчик движения?

СВЧ-датчик движения использует электромагнитное излучение. Он излучает волны, которые затем отражаются обратно в приемник. Приемник анализирует отраженные волны. Если в комнате движется объект, эти волны изменятся. Микроволновый детектор способен определять изменения от момента к моменту. В идеале, приемник должен снова и снова получать одни и те же волны.

Из-за особенностей работы микроволновых датчиков движения они могут быть более или менее чувствительными.Они могут идентифицировать очень незначительные изменения (полностью пустой дом) или быть откалиброванными, чтобы требовать перемещения большего масштаба, чтобы избежать ложных срабатываний.

Каковы возможности микроволнового датчика движения?

Более совершенные микроволновые датчики также могут определять, движется ли человек к датчику или от него, или движется беспорядочно. Эти детекторы помогают обнаруживать и различать обычное движение и движение злоумышленника. Эта особенность этих датчиков делает их очень надежными.

СВЧ-датчики полностью безопасны в использовании. Их можно использовать как внутри, так и за пределами собственности и размещать на относительно больших площадях. Их также можно настроить на обнаружение различных типов активности, таких как игнорирование определенных областей дома, возможно, где могут быть активны домашние животные или дети.

Преимущества микроволнового датчика движения

Микроволновые датчики движения могут использоваться практически в любой среде, включая те, которые в противном случае не подходят для датчиков, например, в условиях высокой температуры, которая может активировать фотоэлектрические датчики.Это делает их одними из самых универсальных типов сенсорных систем.

СВЧ-детекторы могут проходить сквозь стены и отверстия. Это означает, что они могут покрывать большую площадь дома или коммерческой недвижимости, включая довольно большие открытые площадки. Из-за этого они обычно подходят для тех, кому нужно обезопасить большие участки земли.

Эти детекторы также могут быть запрограммированы на уменьшение количества ложных срабатываний без минимизации количества правильных срабатываний, что повышает точность и удобство использования.Кроме того, микроволновые детекторы, как правило, дешевле приобрести, хотя они могут быть более дорогими в эксплуатации.

При покупке датчиков важно помнить о повседневных случаях, которые могут вызвать ложную тревогу, например, движущиеся драпировки или смещение солнечных лучей. Кроме того, датчики требуют постоянного энергопотребления, поэтому их эксплуатация может быть дорогостоящей. Они также работают только с интервалами, а не работают постоянно, посылая сигналы, а затем получая их.

Микроволновые датчики движения: плюсы и минусы

Возможно, вы составили список плюсов и минусов и понимаете, что вашей семье нужно больше, чем просто один уровень безопасности дома.Или, может быть, вы ищете круглосуточную и профессионально контролируемую защиту. Если вы попадаете в эту категорию, подумайте о том, чтобы обезопасить свой дом с помощью Brinks Home Security ™.

Более 25 лет мы помогаем семьям по всей стране защищать самое важное с помощью отмеченной наградами домашней безопасности. Наша линейка инновационных устройств безопасности включает в себя детекторы движения, дверные и оконные датчики, сенсорные панели управления, внутренние и наружные камеры и другое оборудование для обеспечения безопасности умного дома. Свяжитесь с нашей командой экспертов сегодня, чтобы узнать больше о различных типах доступных датчиков.

Лорен Слэйд - писатель и редактор из Далласа.

Как работает микроволновый детектор движения?

× Предупреждение о COVID-19
Для домашних мастеров: COVID-19 серьезно повлиял на запасы поставщиков. Доступность продукта в настоящее время постоянно меняется. Если вы сделаете заказ сегодня, в зависимости от продукта, доставка его вам может быть значительной задержкой. Приносим извинения за любые задержки и заверяем вас, что товары будут отправлены, как только мы сможем их получить. До COVID у нас был значительный запас почти всех популярных продуктов, которые мы продаем. Но спрос превысил способность нашего поставщика удовлетворить его и исчерпал запасы, которые мы приобрели для удовлетворения возросшего спроса во время санкционированных правительством ограничений. Если товар вам нужен сразу, вряд ли мы сможем вас разместить. За это мы приносим свои извинения. Мы просим вашего терпения, поскольку мы все вместе справляемся с этой уникальной ситуацией. Будьте вежливы с нашими сотрудниками, они делают все возможное, чтобы ответить на ваши вопросы и доставить ваш продукт как можно быстрее.

Относительно судоходства: Судоходные компании, как и наши поставщики, серьезно пострадали от эпидемии COVID-19. Пожалуйста, поймите, что в настоящее время скорость доставки отличается от обещанной. Хотя мы доставляем большинство товаров оперативно, UPS и USPS часто не доставляют товары нашим клиентам в обещанные сроки. В настоящее время мы не можем предложить возмещение за более медленную доставку, так как это не находится под нашим контролем. Мы платим за запрошенную скорость доставки, и на данный момент наши партнеры по доставке не могут соответствовать своим собственным стандартам скорости и надежности (это также верно и для ночной доставки). Мы приносим извинения за это, но ничего не можем с этим поделать. .Однако имейте в виду, что скорость доставки по-прежнему имеет значение. Хотя 3-дневная доставка может иногда означать 4-дневную доставку, она все равно будет быстрее, чем наземная. Если вам нужен товар быстро, выберите более быструю доставку, так как она будет быстрее. Но не ждите, что получите товар в ожидаемые сроки.

Установщикам: Мы наблюдаем рост заказов от лиц, которых мы подозреваем в профессиональных установщиках. Если вы пришли сюда, чтобы получить продукт быстро, потому что вы не можете получить продукт у своего обычного поставщика, будьте уверены, у нас также нет продукта и мы не сможем своевременно выполнить ваш заказ.Как и наши конечные пользователи, мы будем поставлять продукты, как только получим их.

ПИК и СВЧ датчики - Kosnic

На рынке представлено множество датчиков движения, самые популярные из которых - инфракрасные и микроволновые датчики. Некоторые офисы и сады могут использовать один из этих датчиков.
В этой статье мы объясним разницу между ними в том, как они работают, что они делают и где лучше всего работать сенсору.

PIR (пассивный инфракрасный)

Детектор движения, использующий технологию PIR, анализирует окружающую среду и ищет изменения в существующих тепловых сигнатурах.Детектор проведет анализ помещения, чтобы обнаружить любые присутствующие тепловые сигнатуры в помещении, затем он вернется в свое нормальное состояние. Триггер детектора движения срабатывает, когда человек входит в поле зрения детектора из-за изменения тепловых сигнатур.

ИК-датчики присутствия обнаруживают тепло и движение тела и идеально подходят для небольших помещений или там, где требуется определенная схема обнаружения, например: офисы, залы заседаний и ванные комнаты / туалеты

СВЧ-датчик (MWS)

В микроволновом датчике движения используется микроволновая технология для анализа окружающей среды. Это достигается путем отправки микроволновых сигналов, и измеряется время, необходимое для возврата сигнала к детектору движения. Это известно как «время эха». Время эха - это расчет расстояний до любого неподвижного объекта в зоне обнаружения и установка базовой линии для работы детектора движения. Детектор движения будет использовать базовый анализ помещения, чтобы определить текущее расстояние до неподвижных объектов в пределах его диапазона обнаружения, после чего он вернется в «нормальное» состояние.Когда человек входит в зону обнаружения, это прерывает микроволновый сигнал и, следовательно, изменяет время эха, принимаемого детектором движения. Это будет восприниматься детектором движения как изменение расстояния от неподвижного объекта и, следовательно, вызовет срабатывание детектора движения.

Микроволновые датчики присутствия чувствительны к движению и идеально подходят для больших пространств и площадок сложной формы или где требуется точное обнаружение движения. Они имеют гораздо больший охват и более высокую чувствительность и могут обнаруживать движение через стекло.

ИК-датчик против микроволновой печи Детекторы

PIR могут обнаруживать движение тепла тела и идеально подходят там, где требуется определенная схема обнаружения, например, при движении по дорожке. Однако они требуют перемещения через инфракрасные лучи, а это означает, что они должны быть установлены в правильном положении, чтобы обеспечить эффективное покрытие, и их легко обмануть злоумышленник.

Микроволновые датчики

идеально подходят для больших пространств и территорий с неудобной формой или мест, где обнаруживается мелкое движение, таких как сад или подъездная дорожка, поскольку они обеспечивают большее покрытие и безопасность.Микроволновый датчик будет предлагать дополнительные уровни обнаружения, которые недоступны для PIR, например, когда животное в саду или машина въезжает на подъездную дорожку. Эти детекторы воспринимают движение с точки зрения скорости и размера, в отличие от датчика PIR, который воспринимает с точки зрения тепла и света. Микроволновые датчики могут ложно сработать из-за таких вещей, как деревья, дующие на ветру. Несмотря на пониженную чувствительность, они также могут видеть сквозь пластик, стекло и тонкие стены.

Большинство датчиков PIR подвержены влиянию климата, в основном высоких температур, и имеют только степень защиты IP44.Часто рекомендуется устанавливать прожекторы с PIR под карнизом, чтобы ограничить уровень воды, достигающей PIR. Микроволновые датчики также обеспечивают более стабильную работу и могут работать при температурах от -20 ° C до 45 ° C. Микроволновые датчики имеют более длительный срок службы по сравнению с датчиками PIR и могут работать правильно после 100 000 часов.

Лучший датчик движения для светодиодной осветительной продукции от поставщика из Китая

В датчиках присутствия используются различные технологии, в том числе пассивный инфракрасный (PIR), ультразвуковой и микроволновый, для обнаружения присутствия или отсутствия людей в помещении.

Пассивные инфракрасные (PIR) датчики

работают, обнаруживая наличие тепловой энергии в ограниченном пространстве. Хотя для освещения она используется несколько иначе, это та же основная технология, что и в тепловизионных устройствах, современных телескопах, оборудовании ночного видения и множестве других инновационных инструментов.

Доступные и простые в установке датчики PIR представляют собой универсальный тип управления, который может работать в самых разных повседневных условиях, включая одноразовые ванные комнаты, конференц-залы и складские помещения.Однако одним из недостатков является то, что для правильной работы PIR-датчикам требуется прямая видимость между датчиком и любым движением.

из-за этого лучше всего использовать их экономно на открытых пространствах, а также в местах, ограниченных барьерами, стенами или другими крупными объектами.

Датчики

PIR очень подходят для замкнутых пространств, замены настенных выключателей, областей с высокими потолками, пространств с сильным воздушным потоком, областей с прямой видимостью и пространств, в которых необходимо скрыть нежелательное обнаружение в определенных областях .

Примеры этих пространств включают частные офисы, вестибюли, складские проходы, коридоры, компьютерные залы, лаборатории, книжные стеллажи в библиотеках, конференц-залы, кладовые и открытые пространства.

Проблемы, которые могут усложнить их применение, включают низкий уровень движения пассажиров, препятствия, закрывающие обзор датчика, и датчики, установленные на источниках вибрации или в пределах 6-8 футов от диффузоров.

Между тем, ультразвуковые датчики

хорошо подходят для помещений, в которых прямая видимость невозможна, например, в разделенных пространствах, а также в пространствах, требующих более высокого уровня чувствительности.Примеры таких пространств включают туалеты, открытые офисы, закрытые коридоры и лестницы.

Ультразвуковой датчик - это устройство, которое может измерять расстояние до объекта с помощью звуковых волн. Он измеряет расстояние, посылая звуковую волну определенной частоты и прислушиваясь к отражению этой звуковой волны.

Регистрируя время, прошедшее между генерированием звуковой волны и отражением звуковой волны, можно рассчитать расстояние между датчиком сонара и объектом.

15 приложений с использованием ультразвуковых датчиков:

    • Контурное управление
    • Диаметр рулона, контроль натяжения, намотка и размотка
    • Контроль уровня жидкости
    • Обнаружение сквозного луча для высокоскоростного счета
    • Полное обнаружение
    • Обнаружение обрыва нити или проволоки
    • Роботизированное зондирование
    • Регулировка высоты штабелирования
    • Отклонение 45 °; определение уровня чернильницы; труднодоступные места
    • Обнаружение людей для подсчета
    • Контурирование или профилирование с помощью ультразвуковых систем
    • Обнаружение автомобилей для автомойки и сборки автомобилей
    • Обнаружение нестандартных деталей для бункеров и кормушек
    • Обнаружение присутствия
    • Сортировка ящиков с помощью системы ультразвукового контроля с несколькими датчиками

Проблемы, которые могут усложнить их применение, включают: потолки выше 14 футов; высокий уровень вибрации или воздушного потока, которые могут вызвать неприятное переключение; и открытые пространства, требующие выборочного охвата, например контроль отдельных складских проходов.

Микроволновый датчик - это электронное устройство, которое обнаруживает движение и может использоваться для управления светильниками. Микроволны работают иначе, чем датчики PIR, они излучают микроволны, которые отражаются от поверхностей и возвращаются к датчику внутри детектора.

Анализируя эту информацию, датчик может обнаруживать любые движения в пределах своего диапазона и делать все это менее чем за микросекунду.

Более совершенные микроволновые датчики также могут определять, движется ли человек к датчику или от него, или движется беспорядочно.Есть способы, которыми некоторые обученные люди потенциально могут двигаться, чтобы избежать обнаружения датчиком движения.

  • Микроволновые детекторы могут использоваться практически в любой среде, включая те, которые иначе не подходят для датчиков, например, в условиях высокой температуры, в которых могут быть установлены фотоэлектрические датчики. Это делает их одними из самых универсальных типов сенсорных систем.
  • Микроволновые извещатели могут проходить сквозь стены и отверстия. Благодаря этому они могут покрывать большую площадь дома или коммерческой недвижимости, включая довольно большие открытые площадки.Из-за этого они обычно подходят для тех, кому нужно обезопасить большие участки земли.
  • Микроволновые извещатели могут быть запрограммированы таким образом, чтобы уменьшить количество ложных срабатываний без уменьшения количества правильных срабатываний, что повышает точность, а также упрощает использование.
  • Детекторы микроволн, как правило, дешевле покупать, хотя они могут быть более дорогими в эксплуатации. Это одна из самых простых в приобретении систем, а также одна из самых старых технологий, которые я использую.
  • У микроволновых детекторов

тоже есть минусы. У них действительно есть ряд ложных срабатываний, поскольку такие вещи, как перемещение драпировки, потенциально могут вызвать проблемы. Датчики требуют постоянного энергопотребления, поэтому их эксплуатация может быть дорогостоящей.

Они также работают только с интервалами, а не работают непрерывно, посылая сигналы, а затем получая их. Это означает, что кто-то, двигающийся достаточно быстро, потенциально может избежать обнаружения.

Несколько методов обнаружения движения

Существует много различных вариантов обнаружения движения, но какой из них лучше всего подходит для ваших нужд? Здесь я рассмотрю некоторые из наиболее широко используемых технологий датчиков движения и исследую ситуации, в которых каждая из них может быть использована с ее сильными сторонами.

Выбор подходящего инструмента для работы

Важным и часто упускаемым из виду фактором при выборе новых компонентов для вашей системы безопасности является то, насколько хорошо они будут интегрироваться с вашей существующей сетью. Системы безопасности наиболее эффективны, когда они состоят из набора лучших в своем классе компонентов, безупречно работающих вместе. Итак, прежде чем выбрать новый компонент для вашей системы, спросите себя, как он впишется в вашу существующую сеть и будет ли он работать с компонентами, которые вы, возможно, захотите добавить в будущем.

Также стоит отметить, что в технологиях обнаружения движения, которые я буду рассматривать, будут существенные различия в качестве и эффективности отдельных продуктов. Приведенное ниже предназначено для того, чтобы различать преимущества каждой технологии при работе в наиболее подходящей среде.

И, наконец, самое главное, выберите решение, подходящее для конкретной работы. Каждая установка сопряжена со своими проблемами - будь то бюджетные ограничения или сложные условия - и для каждой потребуется индивидуальное решение, отвечающее требованиям.

Датчики PIR

Пассивные инфракрасные (PIR) датчики улавливают тепловые сигнатуры от объектов в пределах их поля зрения. Датчик обнаруживает изменения в количестве улавливаемого инфракрасного излучения, и при достижении порогового значения датчик активирует все, к чему он подключен - будь то свет, сигнализация или камера. Чтобы узнать больше о том, как они работают, щелкните здесь.

Эта простая технология эффективна в том, что она делает, но простота конструкции влечет за собой присущие ей проблемы. Во-первых, выходной сигнал датчика очень прост: да / нет (например, включать свет или нет). Значение этого станет очевидным при сравнении с альтернативными технологиями в этом посте. Кроме того, принцип работы датчика PIR также означает, что он не имеет большого диапазона, и он может легко столкнуться с препятствиями (например, паутиной, листьями и т. Д.) И прохождением тепловых сигнатур (например, Гарфилда, кролика Питера) , Фантастический мистер Фокс и т. Д.), Которые вызовут ложные срабатывания.

Помимо минусов, датчики PIR эффективны, если вы знаете об их ограничениях.Они хорошо работают в небольших помещениях и не «видят» через окна - проблема, с которой иногда сталкивается видеодетектор движения (VMD). И, учитывая, что они так долго использовались в системах безопасности, они также довольно доступны по цене. Как упоминалось ранее, датчики PIR на разных концах рынка будут различаться - убедитесь, что вы выбрали тот, который соответствует вашим конкретным потребностям.

Видеодетектор движения (VMD)

Опция VMD объединяет изображения, генерируемые камерой видеонаблюдения, с программным обеспечением, которое может анализировать изображения по мере их захвата. Это происходит примерно так же, как оператор камеры сидит и смотрит видеопоток, но автоматизирован и поэтому имеет определенные преимущества (щелкните здесь, чтобы узнать больше).

Некоторые недостатки этой технологии легко увидеть. Работая в видимом спектре света, камера слепа, если света недостаточно, и открыта для ослепления, если слишком много задней подсветки. Даже при использовании света, активируемого датчиком, всегда будет проблема с тенями. С другой стороны, видео - это широко используемое решение безопасности, а добавление уровня аналитики довольно рентабельно.

Этот метод обнаружения движения во многом зависит от двух ключевых компонентов: качества изображения с камеры и качества используемого аналитического программного обеспечения. Существует широкий спектр технологий VMD - некоторые из них позволяют вносить изменения в настройки, например чтобы обнаруживать движение только в пределах определенных периметров, а некоторые просто обнаруживают любое движение. Опять же, важно выбрать оборудование, подходящее для ситуации, в которой оно будет использоваться.

Тепловизоры

Во-первых, тепловизионные камеры на самом деле не являются камерами, поскольку они не улавливают видимый свет.Чтобы упростить, это датчики, которые создают изображение на основе разницы температур между объектами в их «поле зрения». Чтобы узнать больше о том, как работают тепловизионные камеры, щелкните здесь.

Тепловизоры - изумительный комплект. У них отличный диапазон, даже если они фокусируются на довольно узкой области, могут улавливать тепловые сигнатуры через дым и туман и невосприимчивы ко многим условиям, которые могут быть проблематичными для камер видимого света - тени, темнота, подсветка и даже замаскированные объекты .Они также работают с видеоаналитикой, как описано выше, и особенно эффективны при использовании в тандеме с камерами видимого света.

Несмотря на то, что эти тепловизионные камеры очень эффективны, они имеют такую ​​же высокую цену, что во многих случаях может вывести технологию за рамки допустимого.

Радар

Чтобы еще раз упростить, радар работает, передавая радиоволны и принимая те же волны, которые отражаются от объектов в его поле обнаружения.Для более подробного объяснения ознакомьтесь с записью в Википедии здесь. С точки зрения полезности в системе безопасности, эта технология вычисляет расстояние, скорость и размер объектов по отношению к детектору.

Преимущество использования радиоволн по сравнению с инфракрасным или видимым светом заключается в сравнительном отсутствии помех, вызываемых повседневными препятствиями / срабатыванием ложных тревог. Радиоволны проходят через несущественные объекты, такие как паутина, листья и дым, позволяя радарному оборудованию фокусироваться на важных объектах.Они также работают независимо от видимого спектра света и, таким образом, работают в сложных условиях освещения.

Особым преимуществом отслеживания расстояния до объектов является то, что радар может быть настроен на работу в определенных зонах, например в пределах огороженной территории, что опять же снижает количество ложных тревог из-за активности за пределами периметра. Узнайте больше о том, как крупный торговый центр в Стокгольме, Швеция, и округе Брум, штат Нью-Йорк, США, сократил количество ложных срабатываний с помощью радар-детектора.Кроме того, он может обнаруживать движение в гораздо более широком диапазоне, чем тепловизионные камеры, даже если он делает это в меньшем диапазоне. Цена на радар намного ниже, чем у тепловизионных камер и недалеко от ИК-датчиков.

Решения для конкретных ситуаций

У всех этих решений по обнаружению движения есть свои сильные и слабые стороны, и их эффективность будет зависеть от ситуаций, в которых они используются, и от дополнительных компонентов, с которыми они используются. Сама по себе камера видимого света была бы бесполезна ночью, но добавление света, активируемого датчиком движения, значительно улучшило бы производительность; вы, вероятно, не стали бы устанавливать сложный радар в офисе 4x4 м; и датчик PIR будет мало пригоден для обнаружения злоумышленников в заповеднике дикой природы (если вы не хотите обнаруживать дикую природу).

Узнайте больше об оборудовании Axis для обнаружения движения, включая сетевое видео и аналитику, тепловизионные камеры и радары:

Радиолокационная техника

Введение в датчики движения для домашней безопасности в Нэшвилле

Введение в датчики движения, технологии обнаружения движения для домашней безопасности в Нэшвилле

В зависимости от того, как вы классифицируете различные типы детекторов движения, существует четыре или пять различных типов или категорий технологий обнаружения движения, доступных для вашей домашней системы безопасности в Нэшвилле и за его пределами.Каждый класс детекторов / датчиков движения имеет свои плюсы и минусы / плюсы и минусы.

Основные типы датчиков движения включают пассивные инфракрасные / PIR, ультразвуковые, микроволновые, томографические и двойные / комбинированные типы.

Пассивные инфракрасные датчики движения

На сегодняшний день наиболее распространенный тип датчиков движения с помощью дальнего действия, пассивный инфракрасный датчик / датчик PIR обнаруживает тепло тела и движение с созданием защитной сетки. Любые движущиеся объекты блокируют ряд зон сетки, вызывающих тревогу.Датчик движения PIR подает сигнал тревоги, когда происходит этот конкретный приток электричества.

Основными преимуществами датчиков PIR являются их относительно низкая стоимость, минимальное потребление энергии и возможность прослужить очень долгое время при надлежащем уходе. Датчики PIR чрезвычайно распространены в системах сигнализации внутри помещений.

Датчики движения

PIR содержат тонкую пленку пироэлектрического материала, который реагирует на инфракрасное излучение, генерируя электричество.

Пассивный инфракрасный / PIR датчик движения работает, отслеживая изменения инфракрасной энергии.Когда датчик PIR впервые активируется, он измеряет и принимает к сведению текущий уровень инфракрасной энергии в области, которую он настроен для наблюдения. Если значительная новая твердая масса попадает в область обзора или обнаружения его датчика, в результате будет замечено резкое изменение обнаруженной инфракрасной энергии, что приведет к активации датчика движения PIR.

Датчики движения PIR на Amazon

Чувствительность датчика PIR на большинстве моделей можно отрегулировать, увеличив или уменьшив количество импульсов.Чем больше, - количество импульсов, - менее чувствительно, - датчик PIR; в качестве альтернативы, уменьшение количества импульсов заставит датчик PIR реагировать более легко (другими словами, повысит чувствительность).

Пассивные инфракрасные (PIR) датчики движения регистрируют температуру кожи людей и животных с помощью испускаемого излучения черного тела в средней инфракрасной области, в отличие от фоновых объектов при комнатной температуре. Датчик не излучает энергию, отсюда и название пассивный инфракрасный датчик .Это отличает его, например, от так называемого электрического глаза (на самом деле фоторезистор или фотоэлемент - не считается датчиком движения), в котором пересечение человека или транспортного средства прерывает видимый или инфракрасный луч. Эти устройства могут обнаруживать объекты, людей или животных, улавливая инфракрасное излучение.

Ультразвуковые датчики движения

В ультразвуковых датчиках движения сверхвысокие частоты звука быстро излучаются из устройства. Если эти звуковые волны отражаются каким-либо движущимся объектом, он отключает датчик и активирует освещение (или другой тип активации, если применимо, например, звук).

Ультразвуковые датчики могут быть активными или пассивными .

Активные ультразвуковые датчики излучают импульсы ультразвуковой волны (звуковые волны выше, чем может слышать человек), а затем измеряют отражение волн от движущегося объекта. Обратите внимание, что собаки, кошки и даже некоторые рыбы действительно могут слышать эти ультразвуковые частоты, поэтому активная ультразвуковая сигнализация может их сбить с толку. Это важный фактор, о котором следует помнить при выборе определенного типа (ов) датчиков движения для использования в схеме домашней безопасности.

Ультразвуковые датчики движения на Amazon

Пассивные ультразвуковые датчики улавливают очень специфические звуки, такие как бьющееся стекло или металл о металл. Они очень чувствительны, но их недостатком является то, что они могут быть довольно дорогими, а также могут вызывать ложные срабатывания.

При более внимательном рассмотрении можно выделить три основные категории пассивных ультразвуковых детекторов / датчиков движения.

Три (3) основных категории пассивных ультразвуковых датчиков движения

В частности, существует три основных категории пассивных ультразвуковых датчиков движения.(Это, как правило, немного техническое, но вы всегда можете найти в Google дополнительную информацию по конкретным деталям.)

  1. Датчик времени пролета (ToF) (для определения расстояния )
  2. Датчик сдвига Доплера (эффект) (для определения скорости / скорости )
  3. Амплитудное затухание (для расстояния срабатывания, направленности или коэффициента акустического затухания )

СВЧ-датчики движения

Микроволновые датчики движения излучают микроволновые импульсы, а затем измеряют их отражение от объектов, чтобы определить, движутся ли эти объекты. Они также очень чувствительны, но иногда они могут «видеть сквозь» неметаллические объекты и, таким образом, могут обнаруживать движущиеся объекты за пределами диапазона цели. Они также потребляют много энергии, поэтому датчики часто предназначены для циклического включения и выключения. Это позволяет обойти их, если вы знаете циклы. Электронные сторожевые собаки используют микроволновые датчики.

Микроволновые датчики движения на Amazon

Томографические датчики движения

Томографические детекторы / датчики движения излучают радиоволны и могут обнаруживать помехи в радиоволнах.Томографические датчики уникальны своей способностью работать, «видя сквозь» твердые объекты, такие как стены, двери, мебель и другие объекты. Эти датчики движения часто располагаются таким образом, чтобы создать относительно широкую сеть радиоволн или зону обнаружения. Таким образом, томографические детекторы движения могут быть настроены для безопасного и точного мониторинга сравнительно больших площадей.

Томографические датчики движения на Amazon

Томографические датчики

относительно дороги, что, как правило, ограничивает их использование складами, арендуемыми складскими помещениями и другими сценариями безопасности бизнеса, требующими более высокого коммерческого уровня защиты.

Комбинированный или двойной тип датчика движения

Некоторые детекторы движения комбинируют типы датчиков в попытке устранить или уменьшить количество ложных срабатываний. Таким образом, комбинированные датчики движения или двойные датчики движения срабатывают только тогда, когда оба типа датчиков обнаруживают движение . Оба типа датчиков должны срабатывать для активации комбинированного или двойного датчика тревоги. Это важное различие.

Двойной датчик движения фонари на Amazon

Например, двойной ИК / микроволновый датчик срабатывает при настройке ИК-датчика, поскольку эта настройка требует меньше энергии. Когда датчик PIR срабатывает, включается микроволновая часть; затем, если микроволновая часть датчика также получает удар, то сработали обе категории двойной системы, и раздастся сигнал тревоги.

Этот двойной триггер особенно хорош для предотвращения ложных срабатываний; однако из-за повышенной сложности двойного датчика также существует риск пропустить определенные типы действительных сценариев. Необходимо тщательно взвесить преимущества и недостатки каждого типа используемого датчика, чтобы принять лучшее решение о том, какую именно комбинацию датчиков использовать в вашем общем пакете домашней безопасности. Как вы понимаете, это лишь одна из причин, по которой нанять опытных специалистов по домашней безопасности - действительно хорошая идея.

Дополнительная литература: Что делает движение двухтехнологичным? Аварийная сетка

Делать домашнее задание

При этом мы в Broderick Builders считаем, что наиболее ответственные домовладельцы - это те, кто находит время, чтобы изучить эти вопросы . До 1990-х годов для среднего домовладельца было намного труднее и труднее изучать все тонкости вариантов и функций домашней безопасности; однако с появлением Google и Интернета каждый может получить столько знаний, сколько он желает, практически в любой дисциплине, известной человеку.Нам нравится, когда домовладельцы пользуются этим, чтобы внести максимальный вклад в собственную конфигурацию домашней безопасности. Домовладельцу просто имеет смысл понимать домашнюю безопасность - возможно, одну из самых важных характеристик любого современного дома.

Книги по домашней безопасности на Amazon

Советы по установке датчиков движения

Вот несколько рекомендаций и советов по настройке датчиков движения / детекторов движения для максимальной производительности.

Не направляйте датчик движения на окна (особенно

, близко к окну).

Не направляйте датчик движения в помещении на окно. Датчики движения, направленные на окна, особенно на большие окна, могут быть какофонией ложных тревог. Опять же, когда дело касается окон, у различных типов датчиков есть свои плюсы и минусы. Например, датчик PIR вряд ли обнаружит человека, движущегося по другую сторону окна (через стекло), но датчик может обмануть свет фар автомобиля или даже солнечный свет, если обстоятельства будут благоприятными.

Не размещайте датчики движения в очень ветреных или сквозняках.

Не размещайте датчик движения в помещении в местах с особенно сильным сквозняком, например, на пути к вентиляционным отверстиям. Известно, что слишком много горячего или холодного воздуха, поступающего на датчик, вызывает ложные срабатывания сигнализации.

Остерегайтесь потенциальных мертвых зон и других слабых мест детекторов движения.

У датчиков движения

действительно есть слепые зоны. Например, датчики движения PIR иногда не могут обнаружить объект, движущийся прямо к датчику по прямой линии.Лучший способ скрыть этот возможный недостаток датчика PIR - выполнить некоторые испытания, и создаст некоторую избыточность датчика, если это возможно, путем установки двух или более датчиков под немного разными углами (например, установив их под перпендикулярными углами). Такая конфигурация компенсирует ограничения одиночного датчика движения.

Загрязненные датчики могут быть проблемой.

Очистите датчики. Убедитесь, что смотровой / сенсорный порт всех наружных датчиков движения остается чистым (без скопившейся пыли и других твердых частиц).Грязь или сажа могут значительно затруднить распознавание и вполне могут помешать датчикам выполнять свою работу.

Дополнительная литература: Руководство по детектору движения - SimpliSafe

Ресурсы

: Введение в датчики движения для домашней безопасности в Нэшвилле

датчиков движения: как они работают?

ПИК и микроволновые датчики движения… В чем разница?

Пассивные инфракрасные (PIR) и микроволновые датчики движения различаются по способу обнаружения движения и лучше подходят для различных сред.Обе технологии являются фантастическими, но есть несколько вещей, которые следует учитывать при выборе одной из них.

Пассивные инфракрасные (PIR) датчики движения

PIR-датчики движения используют инфракрасный датчик света для обнаружения движения людей или объектов. Они улавливают тепловую сигнатуру теплых тел, таких как люди или животные, которые теплее, чем их окружение.

Датчики PIR хорошо обнаруживают "большие" тепловые движения, например, людей или транспортных средств, проходящих через их поле зрения.Они с меньшей вероятностью заметят изменения в тепловом сигнале, вызванные небольшими движениями, такими как движущиеся деревья или теплый ветер, поэтому они менее подвержены неприятному срабатыванию. Это делает их отличным выбором для использования на открытом воздухе.

ПИК-датчики

являются наиболее часто используемым типом датчиков и используются в различных средах:

Датчики движения, установленные рядом с охранным освещением для обнаружения вторжений Датчик движения, интегрированный с внешним охранным освещением
  • Устанавливается с внутренним освещением в кладовых, коридорах или ванные комнаты для включения освещения и вентиляторов
Внутренние датчики движения хорошо работают в кладовых или халатах
  • Версии для домашних животных, которые не обнаруживают меньшие тепловые сигнатуры, могут быть установлены в домах, чтобы позволить срабатывание охранной сигнализации даже при ваш питомец находится внутри

Правильное расположение имеет жизненно важное значение для правильной работы ИК-датчиков. Они очень эффективны при установке с видом на дорожки, проезды или другие определенные области, по которым будут двигаться люди или транспортные средства. Также полезно знать, что датчики PIR не обнаруживают движения через стены или окна.

Если датчик PIR установлен рядом с вентиляционным отверстием для горячего воздуха или под прямыми солнечными лучами, теплый воздух может помешать датчику правильно определять движение. Поэтому важно, чтобы датчики движения располагались в местах, позволяющих им работать эффективно.

СВЧ-датчики движения

СВЧ-датчики движения излучают микроволны с постоянными интервалами, и когда движение происходит в поле зрения, искажения в микроволнах, возвращающихся к датчику, вызывают срабатывание датчика.

Это означает, что микроволновые датчики намного лучше обнаруживают очень небольшие движения, что делает их идеальными для использования внутри помещений в качестве «датчиков присутствия», когда вам необходимо обнаруживать более мелкие движения людей.

Микроволновые датчики - лучший вариант для использования в следующих сценариях;

  • Устанавливается в общественных ванных комнатах для обнаружения небольших движений людей в кабинках (избегайте этого неловкого размахивания, чтобы снова включить свет)
  • Устанавливается в офисах и залах заседаний, где люди сидят относительно неподвижно в течение длительного времени
  • Устанавливается в местах, где может подвергаться воздействию прямых солнечных лучей или отверстий для горячего воздуха (где датчики PIR неэффективны)
  • Устанавливается на больших открытых внутренних пространствах, требующих покрытия на 360 градусов

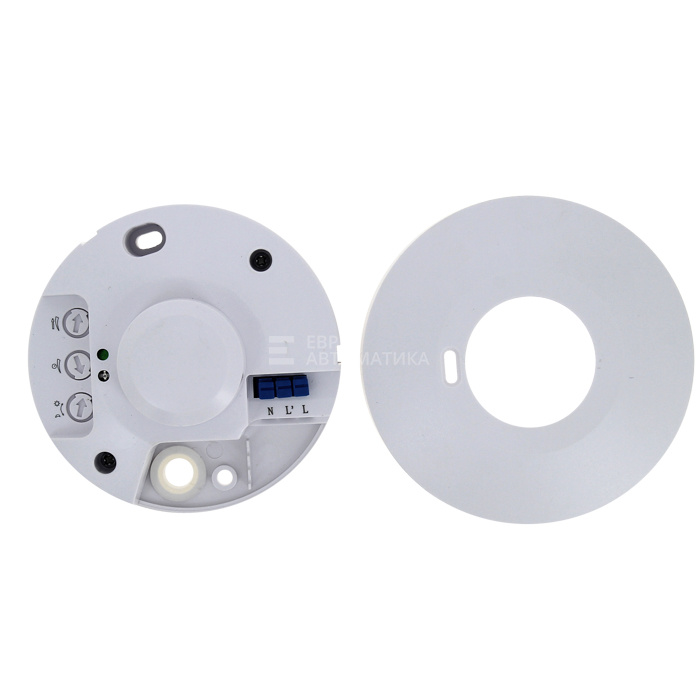

Микроволновый датчик на 360 градусов для больших внутренних пространств

Датчик этого типа может обнаруживать движение сквозь неметаллические материалы, такие как дерево, стекло и даже кирпич! Поскольку он может «видеть» сквозь твердые предметы, микроволновые датчики могут быть интегрированы в осветительную арматуру, чтобы обнаруживать, когда кто-то входит в комнату (так что датчик скрыт)!

СВЧ-датчик, встроенный в осветительную арматуру

Заинтересованы в установке датчиков движения у вас дома или на работе?

Kenner Electrics рекомендует и устанавливает высококачественные датчики движения Clipsal Infrascan, которые надежны, работают на большом расстоянии и отлично подходят в качестве датчиков движения общего назначения.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
