Сенсорные выключатели. Виды и устройство. Работа и как выбрать

На современном рынке недавно появились такие устройства как сенсорные выключатели света. Они сразу завоевали популярность у потребителей, так как не только красиво и стильно выглядят, но и повышают комфорт, удобство их использования.

Виды

Сенсорные выключатели делятся на виды по нескольким параметрам.

По величине питающего напряжения:
  • От 220 В, они используются для замены механических выключателей.
  • От 12В, применяются для подключения светодиодных лент и других светильников.

По количеству подключаемых светильников, они могут быть одинарными, двойными или тройными. Есть устройства, которые коммутируют и больше светильников, но ими неудобно пользоваться и они встречаются редко, исключение составляют те, что управляются при помощи пульта.

По своей функциональности, сенсорные выключатели могут иметь такие дополнительные опции:
  • Возможность плавного включения света, что достигается за счет использования диммера.
  • Датчики звука.
  • Датчики движения.
  • Подсветка.
  • Таймер.
  • Возможность дистанционного управления.

Во время выбора, надо учитывать, что поддерживать плавное включение могут обычные и галогенные лампы, а среди светодиодных устройств эту функцию поддерживают только некоторые модели. Наличие датчика движения или таймера упрощает использование таких выключателей в коридорах или на лестничных площадках. Для создания «умного дома» применяются сенсорные выключатели, имеющие много дополнительных функций.

Коммутирующий элемент может быть в виде электромагнитного реле или симистора. Реле является механическим устройством, поэтому во время нагрузок происходит постепенное обгорание контактов. Симисторы такого недостатка не имеют, но они не всегда правильно работают с некоторыми моделями газоразрядных ламп.

В быту применяются емкостные, оптические и высокочастотные сенсорные приборы. Для работы емкостного прибора, надо просто нажать на кнопку.

Второй тип имеет встроенные датчики освещенности или движения. Высокочастотные в своем составе имеют датчики активного типа или объема.

Устройство

Внешне сенсорные выключатели выглядят как пластина, которая по своим размерам соответствует обычному выключателю. Чувствительной может быть вся пластина или определенная ее область, в корпусе расположены элементы коммутации и управления.

Они состоят из таких элементов:

  • Блок управления, он обрабатывает полученный сигнал и передает его дальше.
  • Коммутирующее устройство, оно используется для замыкания электрической цепи, может менять силу тока, поступающую на осветительный прибор.
  • Сенсорная панель, она воспринимает касания руки или сигналы от пульта управления, в некоторых современных моделях достаточно провести рукой рядом с панелью, и касаться ее не обязательно.
Принцип действия

Работа такого оборудования заключается в том, что управление подключенными источниками освещения происходит за счет касания к панели управления или дистанционно.

Принцип работы емкостных: руку подносят к поверхности выключателя или рядом с ней, после чего срабатывает чувствительный элемент.

Инфракрасные реагируют на тепло, при этом предмет, излучающий его должен двигаться. Это может быть человек, животное или, например, пронесенный рядом нагретый чайник. Для того чтобы увеличить чувствительность такого приемника, устанавливают специальные линзы, которые увеличивают угол обзора, он может достигать 180 градусов.

Устройства с датчиком освещенности по своему принципу работы похожи на инфракрасные приборы, только реагируют не на движения, а на свет. Когда свет попадает на такой включатель, он срабатывает и выключает освещение.

При наличии датчика объема, такой сенсорный прибор работает по типу радара. Он постоянно излучает высокочастотные импульсы и когда в комнате меняется ситуация, то если заходит человек, прибор срабатывает и включает свет. Такие приборы имеют сложное устройство и в бытовых условиях практически не используются.

Применение

Сенсорные выключатели имеют значительно большую область применения, в сравнении с обычными. Кроме того, что они могут включать и выключать свет, с их помощью можно регулировать его яркость. Кроме этого, такие приборы устанавливаются в системе «умный дом» и могут контролировать работу различной бытовой техники, обогревательных приборов и т.д.

Инфракрасные устройства удобно использовать в коридорах или подъездах, подвале, ванной комнате и других помещениях. Во дворе дома такие выключатели могут использоваться для включения освещения ворот, калитки, въезда в гараж в тот момент, когда к ним подходит человек.

Наличие датчика освещенности позволяет использовать такие включатели для выключения фасадных фонарей. Когда наступает темнота, фонари автоматически включаются, а утром они самостоятельно отключатся.

Есть ситуации, в которых практически невозможно обойтись без сенсорных выключателей с пультом управления:

  • Когда выключатель находится в неудобном месте или к нему сложно дотянуться.
  • Если в доме есть люди с ограниченными возможностями.
  • Если в доме есть маленькие дети.
  • В спальне или другой комнате, так как они помогают управлять ее освещением, не вставая с кровати, дивана или кресла.
Как правильно выбрать сенсорные выключатели

Главными параметрами при совершении выбора являются напряжение и сила тока, на которые рассчитаны сенсорные устройства. Максимальное и минимальное значение указывается на упаковке или в паспорте изделия. Если они не будут соответствовать параметрам электросети, то необходимо дополнительно устанавливать стабилизатор напряжения.

Кроме этого, учитываются и другие параметры:
  • Сколько устройств можно подключать к одному такому прибору, их обычно от 1 до 3.
  • Есть ли в нем диммер, то есть устройство, позволяющее плавно регулировать яркость света.
  • Наличие таймера, он позволяет включать или выключать свет в определенном режиме.
  • Принцип управления, существую модели, которые одновременно могут управляться как сенсорно, так и дистанционно.

После того, как вы определитесь с техническими характеристиками такого прибора, можно переходить к выбору его внешнего вида. Панель управления может быть пластиковой или стеклянной. Кроме этого, обращают внимание и на производителя, наиболее популярными являются такие компании:

  • Бельгийская компания Basalte, она выпускает высококачественные сенсорные приборы, отличающиеся оригинальным дизайном. Есть много видов, которые предназначены для монтажа в системе «умный дом».
  • Французская компания Legrand выпускает оборудование, имеющее много дополнительных функций, но такие выключатели имеют высокую стоимость.
  • Российская компания Livolo появилась на этом рынке недавно, но ее изделия уже стали популярными, так как она предлагает качественное оборудование, у которого доступная стоимость.
Достоинства и недостатки

Для того чтобы определиться, стоит ли приобретать такие выключатели, надо сначала ознакомиться с их достоинствами и недостатками.

Основные преимущества:
  • Могут использовать не только для включения разных источников света, но и для других бытовых приборов.
  • Имеют высокую прочность и не боятся влаги.
  • Простота монтажа, достаточно снять старый выключатель и на его место установить сенсорный.
  • Имеют высокую надежность и большой срок службы.
  • Могут выполнять большое количество функций.
  • Во время включения и выключения не издают никакого шума.
  • Помогают экономить электроэнергию.
  • Имеют высокую безопасность, для включения многих моделей надо только поднести руку к включателю, касаться его необязательно.
  • Так как электроэнергия на подключенные потребители подается плавно, за счет этого увеличивается срок их службы.
  • Наличие дистанционного пульта позволяет включать сеть, как на расстоянии, так и сенсорным путем.
  • Красивый внешний вид.

Если говорить о недостатках, то у таких приборов их практически нет, кроме того, что стоимость будет выше, чем у механических моделей.

Сенсорные выключатели являются современными устройствами, которые помогают облегчить нашу жизнь. Тем людям, которые сомневаются в необходимости их установки, надо вспомнить, как клавишные выключатели вытеснили поворотные модели, также через некоторое время будет и со всеми механическими моделями. Для максимального внедрения таких приборов в нашу жизнь, надо чтобы их стоимость была приблизительно равна цене механических выключателей и в скором времени они сравняются.

Похожие темы:

Схемы подключения сенсорных выключателей Livolo

Подключение и синхронизация электро фурнитуры Livolo

С помощью сенсорного выключателя, вы можете управлять не только различными осветительными приборами, а и использовать их для управления шторами или в качестве дверного звонка. Существуют различные типы переключателей. Ниже приводится список выключателей и схемы их подключения.

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены).

  Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.

  1. Распакуйте выключатель.
  2. Подключите выключатель освещения.
  3. Прикрутите выключатель света в монтажную коробку заподлицо.
  4. Закрепите лицевую панель, должен быть «щелчок».
  5. Включите питание (автомат).
  6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.




Одно сенсорный выключатель Livolo
  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.



Схема подключения односенсорного выключателя:


Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

  1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
  2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
  3. О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
  4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
  5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:



Есть возможность одной кнопкой на пульте включать сразу несколько выключателей. Например, Вам необходимо осветить путь из комнаты в кухню через коридор. Видео руководство, по программированию сцен освещения с использованием выключателей Livolo с функцией дистанционного и пульта поможет Вам:


Двух сенсорный выключатель Livolo
  • Выключатель используется для управления двумя линиями нагрузки с одного места.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.



Схема подключения двухсенсорного выключателя:


Проходной одно сенсорный выключатель Livolo
  • Выключатели используется для управления одной линией нагрузки с двух и более мест.
  • Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения проходных выключателей Livolo:

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.



Видео руководство по синхронизации двух проходных выключателей  Livolo:



Сброс синхронизации:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.



Видео руководство по синхронизации трех проходных выключателей  Livolo:



Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала. Синхронизация будет сброшена.


Проходной двухсенсорный выключатель Livolo
  • Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
  • Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения двухсенсорных проходных выключателей Livolo:



После подключения проходных выключателей, их необходимо синхронизировать для совместной работы.



Схема подключения двойных проходных сенсорных выключателей Livolo на разводку выполненную для клавишных выключателей

После подключения, останется два незадействованных провода.






Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

Задача

  1. Реализовать управление общим освещением комнаты с трех мест: при входе в спальню, слава кровати, справа кровати.
  2. Реализовать управление бра слева кровати и справа кровати.



Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.



Аннотация. После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №3 управляется с выключателя №1, №2, №3;
  • Лампа №1 управляется с выключателя №1
  • Лампа №2 управляется с выключателя №2

Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

Задача: Реализовать управление двумя зонами освещения из трех мест.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1, №2;
  • Лампа №2 управляется с выключателя №2, №3

Подключение двухсенсорного и односенсорного проходных выключателей Livolo



После подключения проходных выключателей, их необходимо синхронизировать. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1;
  • Лампа №2 управляется с выключателя №1 и №2

Сенсорный диммер Livolo
  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.



Схема подключения сенсорного димера:

Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

Примечание:

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.


В некоторых случаях для корректной работы сенсорного выключателя света со светодиодными лампами необходима установка LED адаптер во избежание мигания ламп в выключенном состоянии.



Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Схема подключения LED адаптера при использовании LED ленты. Адаптер подключается параллельно трансформатору в сеть 220 вольт.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:




Стабилизатор пускового тока



С применением Стабилизатора пускового тока, сенсорный выключатель будет корректно работать с моторами, например вытяжек, или мощных трансформаторов для 12 вольтовых LED лент,  LED лампами с драйверами, которые при включении потребляют ток в десятки раз превышающий номинальный - 5А.



Схема подключения Стабилизатора и Адаптера:


Сенсорный выключатель Livolo для штор, залюзи, ворот.
  • Выключатель используется для управления одного моторизированного привода штор, жалюзи, ворот.
  • Имеет две сенсорные кнопки которые работает в режиме открыть/закрыть.
  • С обратной стороны выключателя есть 5 клемм для подключения фазы, нуля, и двух клемм моторизированного привода.



Видео руководство по управлению шторами, жалюзи, воротами при помощи сенсорного затворного выключателя Livolo:


Выключатель с "сухим контактом" Livolo
  • Выключатель используется для систем Умный дом.
  • Имеет одну или две сенсорные кнопки которые работают в режиме импульса.
  • С обратной стороны выключателя есть две клеммы для подключения фазы, нуля и одной или двух независимых линий.



Схема подключения выключателя с сухим контактом:


Кнопка


Терморегулятор Livolo

Терморегулятор со встроенным датчиком температуры

Терморегулятор с датчиком температуры пола

Терморегулятор со встроенным датчиком температуры для газовых систем отопления


Выключатель для Smart вытяжки

Подключение сенсорного выключателя к вытяжке с датчиком влажности и таймером

Для подключения необходим ноль в подрозетнике!

Подключение двух сенсорного выключателя. Первый сенсор включает свет, второй - подключен к smart вытяжке с датчиком влажности и таймером




Подключение мастер-кнопки Livolo

Выключение света во всем доме с одного места.






Сенсорный выключатель своими руками: как сделать, особенности, инструкция

Одним из вопросов коммуникации между устройствами и человеком всегда был способ ее осуществления. В современных реалиях разработаны такие виды взаимодействия, как голосовое, световое или радио управление. Ведутся исследования ментальных интерфейсов (систем контроля биотоками).

Но до сих пор основными приборами отдачи команд технике служат клавиши, тумблеры и выключатели. Особенно в таких простых системах, от которых требуется только подача или прекращение течения тока. Хотя и в этих, казалось бы, элементарных устройствах управления достигнут определенный прогресс, имя которому – сенсорные выключатели.

Что из себя представляют подобные выключатели

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы. Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя. Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль. Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

  1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
  2. Легкость применения – приведение в действие не требует никаких физических усилий.
  3. Бесшумность и мгновенная реакция на команду от пользователя.
  4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.
Внешний вид одного из производимых промышленностью сенсорных выключателей
  1. Долговечность, обеспечиваемая отсутствием механических элементов.
  2. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
  3. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Инструкция по сборке сенсорного выключателя на триггере

Одна из относительно несложных конструкций, использующих индукционный датчик в виде металлической, медной или алюминиевой пластины, расположенной на корпусе устройства и соединенной с общей схемой. На плане она обозначена, как E1.

Далее сигнал от датчика через высокоомный резистор поступает на вход полевого транзистора VT1, который уже усиливает его и перенаправляет в триггер DD1. Связка резистор – транзистор на входе дополнительно обеспечивает меры безопасности, изолируя сенсор от общего напряжения платы.

Наилучшим вариантом в представленной схеме будет использование серии поливеков КП501Б, и R1 на 2МОм.
Схема индукционного сенсорного выключателя, с использованием триггера

Триггер – такой элемент схемы, который меняет свое состояние в зависимости от подаваемого сигнала на вводе. То есть при разовом пике на входе он станет или постоянно выдавать ток на выходе или прекратит это делать в зависимости от своего предыдущего режима. В представленной схеме используется достаточно распространенная марка триггеров R5617M2.

Электронный ключ, управляющий силовым модулем, состоит из тиристора VS1 (T112-10) и открывающего его, работающего усилителем сигнала от триггера, транзистора VT2 (КТ940А).

Инструкция по сборке сенсорного выключателя с инфракрасным датчиком

Более интересная схема сенсорного выключателя света представлена простой конструкцией на основе датчика HF1 (SFH506-38). Срабатывание устройства происходит, когда отраженное от руки или иного предмета инфракрасное излучение от светодиода HL1 попадает на поверхность чувствительного элемента. Притрагиваться к нему в этом случае не обязательно, достаточно поднести отражающий предмет или часть тела поближе к рядом расположенной паре элементов из излучателя и приемника. Схема бесконтактного инфракрасного включателя света

В контролирующей части цепи используется микросхема К561ТМ2, в составе которой два D-триггера. Первый, обозначенный, как DDR1.1, применяется в качестве основы мультивибратора с частотой импульсов на выходе 35…40кГц. Подстройка диапазона выполняется выбором характеристик резисторов R1 и R2. Эти сигналы, через ограничивающий ток R3, подаются на инфракрасный светодиод HL1. Излучение которого, отражаясь, попадает на HF1, в свою очередь ток от датчика, в случае срабатывания, через R5 заряжает конденсатор C4.

Эта связка выдает импульс на вход 3 триггера DDR1.2, переключая его логическое состояние на выходе 2, которое и открывает или закрывает через усиливающий транзистор VT1 (KT940A) тиристор VS1 (КУ201Л), управляющий подачей тока на лампу HL1. Один из вариантов сенсорного выключателя на инфракрасных лучах

Своеобразный фильтр, уменьшающий шанс ложного срабатывания схемы, представлен комбинацией элементов R6 и C3, которые вводят определенную задержку на реакцию выключателя при получении сигнала от датчика.

Инструкция по сборке сенсорного выключателя на транзисторах и реле

Одним из наиболее простых сенсорных выключателей на 220В для изготовления своими руками считается схема с использованием реле. В основе она – простой усилитель, на двух транзисторах VT1 и VT2 серии КТ315Б, сигнала с индукционного датчика, проходящего через разделительный конденсатор С1. В зависимости от состояния самого реле K1, происходит или разрыв подачи напряжения на него же, или возобновление питания.

Для устройства необходимо предусмотреть подачу постоянного напряжения 9В на плату, через внешний блок питания или дополнительную, понижающую цепь с использованием диодного моста и трансформатора. Сенсорный выключатель с использованием реле

Схемы подключения разных сенсорных выключателей

Подключить устройство управления в разрыв сети освещения или подачи тока потребителям достаточно просто, это практически ничем не отличается от монтажа обычного выключателя.

Обычно на задней стороне выключателя находятся 4 контакта, каждый из которых помечен, в зависимости от приходящих и отходящих проводников подключения. Признанным стандартом для многих производителей идет размещение слева на право – ноль(N), выводной потребителю (L1-load), вводной фазы (L1-in) и терминал сопряжения (Com). Последний зачастую соединяют перемычкой с питающим проводом.

В случае объединения нескольких выключателей в одном корпусе соответственно добавляются выводные контуры L2-load, L3-load и так далее, в зависимости от количества коммутируемых линий. Существуют также выключатели без подачи отдельного ноль на схему, с использованием электрической развязки общего провода через клиентское устройство. Сенсорный выключатель без нулевого провода

Видео по теме

Включите это немедленно: сенсорные выключатели света


В современном мире всё планомерно движется к сенсорному управлению. Это обусловлено повышенной популярностью мобильных телефонов и планшетов, где неоднократно было доказано, что всё может управляться при помощи одного пальца. В данный момент эта необычная концепция коснулась даже автомобилей и летательных аппаратов. Постепенно всё это продолжает внедряться и в бытовую сферу нашей жизни. Даже выключатели постепенно переходят на эту технологию, что очень радует любителей фантастического дизайна помещений. Эти устройства не лишены своих собственных недостатков и преимуществ, но большинство людей видят в них свою прелесть. Рассмотрим всё, что могут нам дать сенсорные выключатели.

Внешней они представляют собой обычную стеклянную панель с разметкой и покрытием, снижающим трение при касании пальцами. Также оно позволяет провести электрический импульс между пальцем и устройством. А это даёт возможность повысить чувствительность. Немногие модели реагируют на прикосновение в перчатках.


Что владельцы ценят в этих устройствах

У этого типа изделий имеется огромное количество неоспоримых преимуществ. Иначе бы они никогда не закрепились на современных рынках настолько прочно:

  • Не нужно постоянно издавать раздражающие громкие щелчки. Особенно это актуально ночью, когда все спят. Можно тихо включить свет, а потом так же погасить его.
  • Можно сразу включить светильники не на максимальную яркость. Сначала отрегулируйте эту характеристику, а потом запускайте освещение. Это также очень удобно, чтобы глаза не получали поток света резко. Затем можно постепенно поднять этот показатель на новый уровень.
  • Сенсорные выключатели полностью безопасны для маленьких детей. Они могут возить своими пальчиками по их поверхности сразу после мытья рук, когда ладошки вспотеют, будут покрыты едой. Удара током не произойдёт. Большинство людей переходит на этот тип приборов именно по этой причине.
  • Подключенные светодиоды не будут получать резкий скачок напряжения. В большинстве моделей выключателей стоит очень надежная защита. Поэтому срок эксплуатации лампочек будет сильно увеличен.
  • Нет необходимости покупать бра и ночники. При регулировке яркости на эту роль сгодится и обычная люстра.
  • Экономия электроэнергии также очевидна. Если вы до сих пор не пользовались экономичными режимами, то это значит, что у вас установлены обычные модели. После монтажа сенсора вы поймёте эти преимущества, обязательно снижающие цифры в квитанции.

Почему сенсор не работает

Причин может быть много. В основном, это происходит при поломке или неправильной настройке. Обычно всё настраивается внутри корпуса, нужно только немного добавить чувствительность. Это делается непосредственно при монтаже. Также снаружи может скопиться слишком много потовых отпечатков, нужно регулярно протирать поверхность при помощи специальной жидкости. Можно использовать составы, используемые для чистки объективов и прочей оптики. Ещё одной причиной поломки сенсора является грубое использование. Не пытайтесь достучаться до него сильными ударами пальцев, а тем более, посторонними предметами. Лучше найдите настоящую причину нерабочего состояния.

Он может выйти из строя, если постоянно пытаться грязными руками включать и выключать его. Восстановить чувствительность стертого поверхностного слоя можно при помощи специального лака, но лучше делать ставку на бережную эксплуатацию.

Это высокотехнологичное устройство, оно не может правильно работать при кустарном производстве. Сейчас на рынках полно разных моделей, подкупающих доступными ценами. Но на деле это функционирует недолго или постоянно выдаёт ошибки. А теперь представьте нерабочий выключатель или включение света на полную мощность среди ночи. Такая экономия явно не стоит того.

Где купить сенсорный выключатель

Приобрести это устройство можно прямо сейчас в нашем интернет-магазине «ПрофЭлектро». В ассортименте представлены интересные модели от ведущих мировых и отечественных производителей. Всё это настоящая фирменная продукция, обладающая длительной официальной исполняемой гарантией. Перед отправкой клиенту всё тестируется на работоспособность. Доставка возможна в любой город и регион России!

Сенсорный выключатель: принцип действия, схема подключения

Одним из вопросов коммуникации между устройствами и человеком всегда был способ ее осуществления. В современных реалиях разработаны такие виды взаимодействия, как голосовое, световое или радио управление. Ведутся исследования ментальных интерфейсов (систем контроля биотоками).

Но до сих пор основными приборами отдачи команд технике служат клавиши, тумблеры и выключатели. Особенно в таких простых системах, от которых требуется только подача или прекращение течения тока. Хотя и в этих, казалось бы, элементарных устройствах управления достигнут определенный прогресс, имя которому – сенсорные выключатели.

Что из себя представляют подобные выключатели

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.

Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.

Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

  1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
  2. Легкость применения – приведение в действие не требует никаких физических усилий.
  3. Бесшумность и мгновенная реакция на команду от пользователя.
  4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

Внешний вид одного из производимых промышленностью сенсорных выключателей

  1. Долговечность, обеспечиваемая отсутствием механических элементов.
  2. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
  3. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Инструкция по сборке сенсорного выключателя на триггере

Одна из относительно несложных конструкций, использующих индукционный датчик в виде металлической, медной или алюминиевой пластины, расположенной на корпусе устройства и соединенной с общей схемой. На плане она обозначена, как E1.

Далее сигнал от датчика через высокоомный резистор поступает на вход полевого транзистора VT1, который уже усиливает его и перенаправляет в триггер DD1. Связка резистор – транзистор на входе дополнительно обеспечивает меры безопасности, изолируя сенсор от общего напряжения платы.

Наилучшим вариантом в представленной схеме будет использование серии поливеков КП501Б, и R1 на 2МОм.
Схема индукционного сенсорного выключателя, с использованием триггера

Триггер – такой элемент схемы, который меняет свое состояние в зависимости от подаваемого сигнала на вводе. То есть при разовом пике на входе он станет или постоянно выдавать ток на выходе или прекратит это делать в зависимости от своего предыдущего режима. В представленной схеме используется достаточно распространенная марка триггеров R5617M2.

Электронный ключ, управляющий силовым модулем, состоит из тиристора VS1 (T112-10) и открывающего его, работающего усилителем сигнала от триггера, транзистора VT2 (КТ940А).

Инструкция по сборке сенсорного выключателя с инфракрасным датчиком

Более интересная схема сенсорного выключателя света представлена простой конструкцией на основе датчика HF1 (SFH506-38).

Срабатывание устройства происходит, когда отраженное от руки или иного предмета инфракрасное излучение от светодиода HL1 попадает на поверхность чувствительного элемента.

Притрагиваться к нему в этом случае не обязательно, достаточно поднести отражающий предмет или часть тела поближе к рядом расположенной паре элементов из излучателя и приемника.

Схема бесконтактного инфракрасного включателя света

В контролирующей части цепи используется микросхема К561ТМ2, в составе которой два D-триггера. Первый, обозначенный, как DDR1.1, применяется в качестве основы мультивибратора с частотой импульсов на выходе 35…40кГц.

Подстройка диапазона выполняется выбором характеристик резисторов R1 и R2. Эти сигналы, через ограничивающий ток R3, подаются на инфракрасный светодиод HL1.

Излучение которого, отражаясь, попадает на HF1, в свою очередь ток от датчика, в случае срабатывания, через R5 заряжает конденсатор C4.

Эта связка выдает импульс на вход 3 триггера DDR1.2, переключая его логическое состояние на выходе 2, которое и открывает или закрывает через усиливающий транзистор VT1 (KT940A) тиристор VS1 (КУ201Л), управляющий подачей тока на лампу HL1.

Один из вариантов сенсорного выключателя на инфракрасных лучах

Своеобразный фильтр, уменьшающий шанс ложного срабатывания схемы, представлен комбинацией элементов R6 и C3, которые вводят определенную задержку на реакцию выключателя при получении сигнала от датчика.

Инструкция по сборке сенсорного выключателя на транзисторах и реле

Одним из наиболее простых сенсорных выключателей на 220В для изготовления своими руками считается схема с использованием реле.

В основе она – простой усилитель, на двух транзисторах VT1 и VT2 серии КТ315Б, сигнала с индукционного датчика, проходящего через разделительный конденсатор С1.

В зависимости от состояния самого реле K1, происходит или разрыв подачи напряжения на него же, или возобновление питания.

Для устройства необходимо предусмотреть подачу постоянного напряжения 9В на плату, через внешний блок питания или дополнительную, понижающую цепь с использованием диодного моста и трансформатора.

Сенсорный выключатель с использованием реле

Схемы подключения разных сенсорных выключателей

Подключить устройство управления в разрыв сети освещения или подачи тока потребителям достаточно просто, это практически ничем не отличается от монтажа обычного выключателя.

Обычно на задней стороне выключателя находятся 4 контакта, каждый из которых помечен, в зависимости от приходящих и отходящих проводников подключения. Признанным стандартом для многих производителей идет размещение слева на право – ноль(N), выводной потребителю (L1-load), вводной фазы (L1-in) и терминал сопряжения (Com). Последний зачастую соединяют перемычкой с питающим проводом.

В случае объединения нескольких выключателей в одном корпусе соответственно добавляются выводные контуры L2-load, L3-load и так далее, в зависимости от количества коммутируемых линий. Существуют также выключатели без подачи отдельного ноль на схему, с использованием электрической развязки общего провода через клиентское устройство.

Сенсорный выключатель без нулевого провода

Видео по теме

Источник: https://future2day.ru/sensornyj-vyklyuchatel-svoimi-rukami/

Сенсорные выключатели света: устройство, принцип работы, виды, как подключить

Контролер, он же управляющий механизм, находится за панелью, сделанной из электрохромного вещества. Это чувствительная деталь настроена на разные типы воздействия – механический (касание пальцем или движение), акустический (например, хлопки или звук приближения), фотоэффект (реакция на свет), инфакрасный (тепловой).

Как работает сенсорный выключатель света?

Все виды управляющих сигналов поступают в электронный трансформатор, преобразующий разные формы колебаний в электрический импульс. На коммутационном участке происходит мгновенное изменение параметров, заключающееся в замыкании, размыкании цепи. Но возможно и плавное регулирование нагрузки, поступаемой к потребителю. Так работают сенсорные выключатели света с диммером.

Ток в приборе регулируется управляющей микросхемой, в отличие от механических конструкций. В них для переключения используются движущиеся контакты. В электронике применяется способ каскадного расположения усилителей.

После сенсорного приемника размещается транзистор с высоким уровнем чувствительности, но небольшой мощностью. Следующий полупроводник имеет мощность, достаточную для создания повышенной нагрузки.

Кроме механического способа передачи нагрузки, применяется оптическая оптопара или беспроводные технологии в радиодиапазоне типа BlueTooth или Wi-Fi.

Заметка! Сила тока чувствительного элемента составляет всего лишь несколько миллиампер, что недостаточно даже для проведения импульса к полупроводнику. Поэтому устанавливают усилители, которые и формируют более мощный сигнал. Их питание осуществляется от общей электросети или батареек.

В первом случае схема подключения сенсорного выключателя света от 220 В усложняется. Здесь требуется установка выпрямителей переменного тока, преобразующих его в постоянный. С этой задачей справляется диод Зенера, который пропускает напряжение только в одной фазе. Импульсные блоки питания встречаются редко.

Положительные и отрицательные стороны полупроводниковых выключателей

Основные плюсы конструкции: • снижение вероятности короткого замыкания; • повышение срока эксплуатации; • удобство в пользовании;

• сглаживание пиковых нагрузок в момент замыкания или размыкания цепи.

Важно! Устройство позволяет работать не только с выключателями иллюминации, но и с электросхемами (по типу «умный дом») приборов отопления, открытия дверей, поднятия или опускания роллетов.

К недостаткам полупроводниковых электронных схем относится их высокая чувствительность к колебаниям сетевого напряжения. Тогда как их устаревший механический аналог совершенно к этому равнодушен.

Иногда, в зимнее время, в некоторых районах страны возможна нестабильная работа распределительных электросетей.

Поэтому для подстраховки нужно подключать все электронные приборы через стабилизатор напряжения.

  Технология пайки проводов: последовательность выполнения

Коммутационный элемент светильников с сенсорным выключателем света может быть представлен электромагнитным реле или симистором. Первый вариант является устаревшим, поскольку использует механические контакты. Они склоны к подгоранию при пиковых нагрузках или при работе с люминесцентными светильниками, которые развивают приличную реактивную мощность. Она приводит к появлению разности фаз между значениями тока и напряжения в домашней сети. Фазовый сдвиг вызывает проскок электроискры между проводниками с постепенным их разрушением.

Внедрение симисторов устранило эту проблему. Но при использовании дешевых газоразрядных устройств и сенсорных выключателей от ненадежных производителей не исключается появление отказов в форме: • самопроизвольного включения; • неполного затухания светильников;

• вероятного пробоя электротоком при касании лампы в выключенном положении.

Важно! При покупке таких устройств нужно обращать внимание на наличие сертификатов качества.

Виды электронных устройств иллюминации

Эра развития сенсорных конструкций началась с емкостных приборов, управление которыми осуществлялось легким прикосновением руки. В результате изменялся электрический потенциал датчика с последующим формированием управляющего импульса на исполнительный механизм.

Со временем, кроме емкостных, появились и другие формы сенсоров, реагирующих на свет, звук, инфракрасное излучение, движение. Датчики могут программироваться и на любой временной промежуток. Данные устройства относятся к классу беспроводных сенсорных выключателей света.

Интересный момент состоит в том, что все они, независимо от вида приемника, называются сенсорными, т.е. реагирующими на прикосновение руки. По числу коммутируемых устройств выключатели делятся на: • одинарные; • двойные; • тройные.

В зависимости от питающего напряжения выключатели бывают двух видов – сенсорные выключатели света на 220 В и 12 В.

Область применения сенсоров

Самым распространенным прибором в быту стал сенсорный настенный выключатель света. Их устанавливают вместо привычных клавишных изделий, они обладают высокой степенью надежности при эксплуатации в нормальных условиях.

Отсутствие механических трущихся контактов делает их долговечными. Кроме настенных устройств, спросом у покупателей пользуются сенсорные выключатели света для настольной лампы, мебели, зеркал.

Такая система освещения удобна для регулировки подсветки в интерьере ванной и туалетной комнат, в гардеробных, спальнях.

  Устройство системы автополива

Не считая функции выключателя, электронные коммутаторы способны выполнять роль диммера, таймера. Они поддерживают опции сенсорного дистанционного выключателя света, wifi, светодиодной подсветки. Датчики плавной регулировки напряжения и движения совместимы с лампами накаливания и галогенными светильниками. Поэтому при проектировании освещения нужно иметь в виду этот фактор.

Проходной сенсорный выключатель света монтируют в коридорах, на лестничных площадках, входе в подъезды многоэтажных домов. Они автоматически срабатывают при прохождении человеком лестничного марша, подсвечивая ступеньки. Отключаются приборы после покидания зоны, чувствительной для датчика.

Как подключить сенсорный выключатель света?

Подключение изделия начинается с выбора места монтажа. Но в основном прибор ставят на том же месте, где находился старый клавишный выключатель.

Главное требование – это удобство и электробезопасность, которые должны с особой тщательностью обеспечиваться во влажных помещениях – ванных комнатах, на кухне, в туалете.

Для современных систем с гальванической развязкой датчика от домашней сети влажность уже не помеха. Но лучше подстраховаться, соблюдая меры безопасности.

Для сенсорного выключателя света с пультом дистанционного управления место установки вообще не имеет значения. В этом случае следует учитывать такой момент – инфракрасный управляющий сигнал должен быть на прямой видимости с датчиком приемника коммутатора. Его закрытие любым предметом приведет к неустойчивой работе системы «включение – выключение».

Установка сенсорного выключателя света

Сам процесс монтажа не является сложной задачей. Устройства снабжены передней панелью. Перед тем, как установить сенсорный выключатель света, её нужно снять.

Деталь управления с коммутатором фиксируется в обычном подрозетнике, скрытом в капитальной или гипсокартонной стене.

Провода подсоединяются к соответствующим клеммам и плотно зажимаются для надежного контакта, чтобы не допустить их нагрева. Заканчивается монтаж надеванием электрохромной панели.

Заметка! При установке конструкции недопустимо увеличивать мощность потребителей больше, чем предписано в инструкции выключателя. Это же касается и напряжения питания.

Если устройство рассчитано на коммутирование от 12 В, то подключение сенсорного выключателя света к домашней сети в 220 В может привести к возгоранию.

Также и наоборот – сетевой прибор не будет работать от постоянного источника тока.

Основные производители сенсорных регуляторов комнатной иллюминации

При покупке современных электронных выключателей нужно проверять корректность их работы с разными осветительными приборами. Если коммутационный блок справляется со светодиодами и люминесцентными конструкциями, то лампы накаливания и галогенные будут свободно им управляться.

  Рольставни: виды, особенности монтажа своими руками

Фирма Suntruth Electrical из Китая выпускает устройства, которые предназначены для замены и установки их на место устаревших контактных выключателей. Они удобны для женщин на кухне в виде дополнительного освещения. Удобство заключается в том, что управление блоком осуществляется движением пальца руки, которая может быть влажной или запачканной в процессе приготовления еды.

На фото сенсорных выключателей большинства компаний, таких как Berker, Jung, Livolo, Steinel, видно, что они отказались от производства емкостных приборов. Переориентация произошла на отдельно стоящие коммутаторы с инфракрасными датчиками, работающими на тепловом излучении с длиной волны до 9 нм.

Выключатели модели Delta reflex фирмы Siemens относятся к универсальным конструкциям, которые можно монтировать на стене, потолке и даже на улице.

Высокочувствительный пироэлемент, поделенный на сегменты, воспринимает фотоны посредством оптической линзы.

Как только движущийся человек попадает в область действия лучей, срабатывает пиродетектор, который формирует электрический сигнал. Он усиливается, и коммутатор включает светильник.

Популярные немецкие электрокомпании Steinel и Osram выпускают детекторы для замены старых систем и самостоятельные изделия. Принцип работы датчика имеет оригинальную конструкцию на основе сканирования предметов излучением в оптическом диапазоне. При вхождении в зону действия объекта включается свет и наоборот.

На примере изделия компании Livolo можно рассмотреть маркировку сенсорных приборов серии VL C701R. VL – название фирмы. Латинские буквы с первым цифрами С6 или С7 обозначают модель. Двузначное число – 01, 02, 03, указывает на количество осветительных групп. Радиоуправляемая модель значится под буквой R; диммер – D; проходной выключатель – S; таймер – Т.

Купить сенсорный выключатель света можно в специализированных магазинах.

Отзывы о сенсорных выключателях света

Иванов Григорий из Брянска: «Качественная вещь и по разумной цене. Работа с низкой нагрузкой адекватная. Недостатки – нет распорных лапок для крепления в подрозетнике».

Станислав Викторович из Новороссийска: «Стекло крепкое. Изделие срабатывает быстро, без сильного надавливания. Минусы отсутствуют».

Влад из Екатеринбурга: «Товар из Китая. Светится в темноте. Хорошо и удобно включать. Все домашние в восторге от дизайна и работы».

Степан из Белоруссии: «В квартире установлено несколько типов сенсоров – одно-, двух- и трехклавишные. Принцип работы, как на смартфоне. Зона чувствительности немного ограничена. Товар из Китая сделан качественно. Дизайн превосходный».

Посмотрите видео «Сенсорные выключатели»

Источник: https://nastroike.com/dom-i-dacha/sensornye-vyklyuchateli-sveta-ustrojstvo-printsip-raboty-vidy-kak-podklyuchit

Сенсорный выключатель — плюсы и минусы устройства а также обзор лучших моделей и производителей!

Способности технического прогресса в современном мире широко развиваются. Вместе с тем они оказываются широко востребованы в разных сферах нашей жизни. Например, в последнее время стали популярны сенсорные выключатели света. Эти приспособления более комфортные в использовании, по сравнению с обычными выключателями.

  • Также они помогают продлить срок службы лампочек и представляют собой удачные элементы дизайна в интерьере.

Конструкция, принцип работы сенсорных выключателей

Классические модели этого устройства представляют собой экран, изготовленный из кристаллического стекла, с установленной разметкой. В настоящее время имеется большой выбор среди внешнего вида: имеются разные примеры сенсорных выключателей на фото.

Главной составляющей сенсорного выключателя является блок управления. Позади внешнего экрана расположены чувствительные элементы, улавливающие подаваемые им сигналы, будь то прикосновение или звук.

От чувствительных элементов идет электрический импульс к полупроводниковому преобразователю в виде микросхемы, и устройство начинает или заканчивает работу. Так регулируется работа ламп или светодиодных лент сенсорным выключателем.

Кроме функции управления освещением, сенсорные выключатели могут использоваться в системе умный дом. С их помощью можно контролировать отопление помещения или регулировать оконные роллеты.

Отличия сенсорного выключателя от обычного

Сенсорные выключатели появились относительно недавно, и поэтому являются более усовершенствованными. Благодаря новой технологии исключается вероятность возникновения короткого замыкания, которое нередко приводит к пожарам и несчастным случаям. Регулировать работу устройства можно и через специальный пульт управления через обычные беспроводные сети.

Питание устройства обеспечивается батарейками или прямым подключением к электрической сети. В случае использования батареек состояние заряда на некоторых моделях сенсорных выключателей отображается на подсветке.

Виды устройств

Сенсорные выключатели не ограничиваются одним принципом действия, и поэтому существует много видов этих приборов. Основные из них — всего лишь шесть, а в домашних условиях обычно используют лишь модели оптические, высокочастотные или емкостные.

  1. Для включения емкостных выключателей достаточно будет легкого прикосновения или поднесения руки на небольшое расстояние до сенсора.

Оптические выключатели реагируют на движение или наличие живого объекта в помещении. Высокочастотные приборы используются для освещения на улице.

Как выбрать подходящую модель?

Важную роль в этом вопросе играют показатели электрической сети дома. Стандартное напряжение в 220 В предназначено лишь для небольшого круга моделей.

Перед подключением сенсорного выключателя обращают внимание на необходимое количество вольт для устройства. Если обнаруживаются значительные отклонения, то следует заняться установкой дополнительного стабилизатора.

  • Также перед покупкой выключателя важно обратить внимание на возможности его функционала: сколько лампочек может быть подключено к регулятору, какие параметры интенсивности, имеется ли специальный диммер для изменения силы тока или таймер а так же необходимый метод управления устройством.

Далее необходимо выбрать надежного производителя, чтобы не столкнуться с некачественным товаром. Ведущее положение имеют модели из Бельгии. Некоторые качественные выключатели производятся и в Китае.

Подключение устройства

Многие покупатели интересуются тем, как подключить сенсорный выключатель своими руками. Сенсорные выключатели подключаются по схеме, аналогичной для стандартного светорегулятора.

Однако в большинстве случаев рекомендуется обратиться именно к специалистам по подобным манипуляциям. От качества установки сенсорного выключателя зависит его дальнейшая работоспособность, которая может снизиться из-за неправильного подключения.

  1. Чаще всего к применению сенсорных выключателей прибегают люди, желающие сделать свой дом интеллектуальным и высокотехнологичным.
  2. Несомненно, подобные изделия имеют высокую цену, однако они полностью оправдывают ее своим комфортным использованием и широкими способностями при работе.

Фото сенсорных выключателей

  • Также рекомендуем просмотреть:

Источник: https://stroimaterials.ru/sensornyj-vyklyuchatel/

Сенсорный выключатель света — назначение, виды, маркировка, выбор, подключение

Контролер, он же управляющий механизм, находится за панелью, сделанной из электрохромного вещества. Это чувствительная деталь настроена на разные типы воздействия – механический (касание пальцем или движение), акустический (например, хлопки или звук приближения), фотоэффект (реакция на свет), инфакрасный (тепловой).

Как работает сенсорный выключатель света?

Все виды управляющих сигналов поступают в электронный трансформатор, преобразующий разные формы колебаний в электрический импульс. На коммутационном участке происходит мгновенное изменение параметров, заключающееся в замыкании, размыкании цепи. Но возможно и плавное регулирование нагрузки, поступаемой к потребителю. Так работают сенсорные выключатели света с диммером.

Ток в приборе регулируется управляющей микросхемой, в отличие от механических конструкций. В них для переключения используются движущиеся контакты. В электронике применяется способ каскадного расположения усилителей.

После сенсорного приемника размещается транзистор с высоким уровнем чувствительности, но небольшой мощностью. Следующий полупроводник имеет мощность, достаточную для создания повышенной нагрузки.

Кроме механического способа передачи нагрузки, применяется оптическая оптопара или беспроводные технологии в радиодиапазоне типа BlueTooth или Wi-Fi.

Заметка! Сила тока чувствительного элемента составляет всего лишь несколько миллиампер, что недостаточно даже для проведения импульса к полупроводнику. Поэтому устанавливают усилители, которые и формируют более мощный сигнал. Их питание осуществляется от общей электросети или батареек.

В первом случае схема подключения сенсорного выключателя света от 220 В усложняется. Здесь требуется установка выпрямителей переменного тока, преобразующих его в постоянный. С этой задачей справляется диод Зенера, который пропускает напряжение только в одной фазе. Импульсные блоки питания встречаются редко.

Как подключить сенсорный выключатель

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:

  1. Сколько источников света будет подключено к выключателю.
  2. Учитывать температуру и количество влаги в помещении.
  3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

  1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.
  2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.
  3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.
  4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

Что такое диммеры

Сенсорные выключатели с диммером позволяют менять уровень освещения в помещении. Обычные устройства работают в двух режимах — включено/выключено. Диммер дает возможность регулировать яркость света на свой вкус.

Устройства с таким приспособлением имеют важные преимущества:

  1. Благодаря возможности менять яркость, помогают снизить количество потребляемой электроэнергии. Показатель уменьшается на 50%.
  2. Дают возможность подстраивать освещение под ситуацию. Например, вечером после напряженного трудового дня можно снизить яркость до полумрака.
  3. Если в помещении несколько выключателей, с помощью диммера можно акцентировать внимание на одной из частей интерьера.

Конструкции с диммерами не работают с энергосберегающими и люминесцентными лампами.

Виды электронных устройств иллюминации

Эра развития сенсорных конструкций началась с емкостных приборов, управление которыми осуществлялось легким прикосновением руки. В результате изменялся электрический потенциал датчика с последующим формированием управляющего импульса на исполнительный механизм.

Со временем, кроме емкостных, появились и другие формы сенсоров, реагирующих на свет, звук, инфракрасное излучение, движение. Датчики могут программироваться и на любой временной промежуток. Данные устройства относятся к классу беспроводных сенсорных выключателей света.

Интересный момент состоит в том, что все они, независимо от вида приемника, называются сенсорными, т.е. реагирующими на прикосновение руки. По числу коммутируемых устройств выключатели делятся на:
• одинарные;
• двойные;
• тройные.

В зависимости от питающего напряжения выключатели бывают двух видов – сенсорные выключатели света на 220 В и 12 В.

Сенсорный выключатель света: назначение, виды, маркировка, выбор, подключение

Технологический прогресс не стоит на месте и со временем затрагивает все сферы жизни человечества. Не исключением стало и обустройство дома. К примеру, сенсорный выключатель света, появившийся совсем недавно, уже успел занять достойную нишу в повседневном обиходе.

Устройство повышает не только уровень комфорта, но и увеличивает эксплуатационный срок осветительных приборов, а также относится к стильным дизайнерским элементам.

Особенности конструкции и принцип работы

Внешний вид классической модели электронного коммутационного устройства практически идентичен с сенсорной панелью и представляет из себя экран из глянцевого электрохромного материала (кристаллическое стекло) с нанесенной на него разметкой. В широком разнообразии представлены варианты дизайна, цвета и конфигурации приборов.

Независимо от внешних характеристик и количества подключенных потребителей, конструктивно сенсорный прибор состоит из таких основных частей:

Источник: https://kachestvolife.club/elektrika/kak-pravil-no-vybirat-i-podklyuchit-sensornyy-vyklyuchatel-sveta

Сенсорный выключатель: схемы подключения, устройство и принцип работы. Статьи компании «Ливоло Украина»

Технологии не стоят на месте, постоянно совершенствуются все предметы окружающего нас быта. Не обошел прогресс и такой привычный всем предмет, как выключатель света.

Сегодня в продаже можно встретить сенсорные разновидности. Они отличаются эффектным дизайном, а также простотой управления. Существуют разные модели сенсорных выключателей.

Схемы подключения, принцип их работы и устройство будут представлены далее.

Особенности работы

Прежде чем рассмотреть схему подключения сенсорных выключателей, нужно вникнуть в принцип работы этого устройства. Любой прибор представленного типа является датчиком. Он реагирует даже на слабое прикосновение. Человеческий организм обладает слабым электрическим зарядом. Поэтому его может уловить чуткий сенсор.

Представленный прибор состоит из нескольких обязательных компонентов, таких как:

  • Высокочувствительный элемент, реагирующий на приближение человека или прикосновения его к поверхности сенсора.
  • Усилитель сигнала, который собирается на микросхемах или полупроводниках.
  • Устройство коммутации, включающее нагрузку, например, мини-реле или тиристор.

Специалисты утверждают, что приспособления, в схему которых входит тиристор, более надежные. Это объясняется отсутствием контактной части. Со временем последняя может окисляться или подгорать.

Преимущества

Зная схему подключения сенсорного выключателя света, можно выполнить установку прибора своими руками.

Использование его имеет массу преимуществ:

  • абсолютно бесшумная работа;
  • большой выбор моделей;
  • стильный внешний вид;
  • есть гальваническая развязка, что делает эксплуатацию прибора безопасной для человека;
  • сенсор реагирует на прикосновение даже мокрыми и влажными руками;
  • механические поломки невозможны в принципе;
  • длительный срок эксплуатации;
  • в одном устройстве может создаваться несколько коммутационных систем.

Именно эти преимущества делают представленное приспособление популярным. Оно является стильным дополнением современного интерьера.

Разновидности

Схема сенсорного выключателя света 220 В довольно простая. С установкой датчика справится даже начинающий мастер. В продаже присутствует четыре распространенных модификации подобных приборов. Они отличаются набором дополнительных функций, конструкцией. Самыми востребованными разновидностями являются:

  • С пультом. Этот датчик легко применять для управления светодиодной лентой, бра, точечными осветительными приборами и т. д.
  • С таймером. Это экономичная разновидность, которая расходует минимальное количество электроэнергии. Если в квартире никого нет, датчик отключит свет.
  • Емкостный. Прибор реагирует даже на легкое прикосновение.
  • Бесконтактный. Может реагировать на некоторые особенности обстановки. Это, например, может быть звук, перепад температуры, изменение уровня естественной освещенности или движение.

Сенсорные выключатели могут оборудоваться диммером. Это позволяет управлять яркостью освещения.

Модели с диммером и для светодиодной ленты

В продаже представлен большой выбор моделей сенсорных выключателей, в конструкции которых предусмотрен диммер. Это позволяет плавно менять интенсивность освещения в комнате. Регулировку можно выполнять также при помощи пульта управления. Это позволит настроить яркость основного освещения или светодиодной ленты.

Схема сенсорного выключателя на 12 В позволяет легко подключить и управлять освещением, которое создает светодиодная лента. Такие приборы называют «диммер». Они также подходят для любых осветительных приборов, которые работают от 12 В. Это компактный и функциональный прибор. Он может применяться с целью создания освещения дополнительного или основного в таких случаях:

  • Создание освещения в подъезде, на лестничных пролетах.
  • Оборудование системы «Умный дом».
  • Создание эффектного дизайна интерьера, зонирования в помещении.

Подобные приборы в большинстве случаев не рассчитаны на работу от сети 220 В. Поэтому такие сенсорные выключатели не подходят для обычной люстры или бра. Нужно учитывать это в ходе покупки.

Маркировка

Обязательно требуется рассмотреть перед покупкой особенности применения, установки, схемы подключения сенсорных выключателей. Livolo – один из самых известных производителей представленного оборудования. Эта компания выпускает сенсорные датчики самых разных типов. Чтобы понять, какими качествами обладает выключатель, нужно рассмотреть его маркировку.

В ходе изучения схемы сенсорного выключателя Livolo и других производителей следует рассмотреть на примере модели VL C702R представленной фирмы расшифровку обозначения.

Первые две буквы маркировки, VL, – это название китайского бренда Livolo. Дальше следует буква С7, но может быть и С6, С8. Это модификация устройства. Дальше можно увидеть цифры 01, 02 или 03. Это количество групп освещения, которые можно подключить к этому прибору. Если сравнивать с механическим выключателем, это могли быть приборы с одной, двумя или тремя клавишами.

В маркировке последние буквы обозначают дополнительные функции прибора. Так, буква R горит о том, что датчик управляется при помощи радиосигнала. Буква D в маркировке говорит о наличии функции диммера, есть регулировка яркости, а буква S – это проходной выключатель. Наличие в маркировке буквы Т говорит о том, что производитель предусмотрел в модели наличие таймера.

Принцип работы

Схема сенсорного выключателя на 12 В и 220 В при подключении особенных отличий не имеет. Чаще всего при отключенном свете на дисплее горит синяя подсветка. Если освещение включено, оно будет светиться красным оттенком.

Сигнал с сенсора подается на усилитель. Далее он поступает на реле исполнителя. Его контакты выключают и включают освещение. Управление может производиться при помощи пульта. Его радиус действия составляет до 30 м.

Сенсорные выключатели имеют защиту, которая срабатывает при отключении сети. В таком режиме происходит переход в исходное выключенное положение. Исполнительное реле выдерживает нагрузку до 1 кВт. При этом ток нагрузки составляет 5 А. Такие приборы рассчитаны на работу от сети до 250 В. Если в системе наблюдаются скачки напряжения, рекомендуется установить стабилизатор.

Процесс подключения

Желая подключить сенсорный выключатель своими руками, схему нужно рассмотреть в инструкции производителя. Она не отличается от подсоединения к сети обычного выключателя. С обратной стороны датчика есть клеммы. Они имеют обозначения, что позволяет соблюдать полярность.

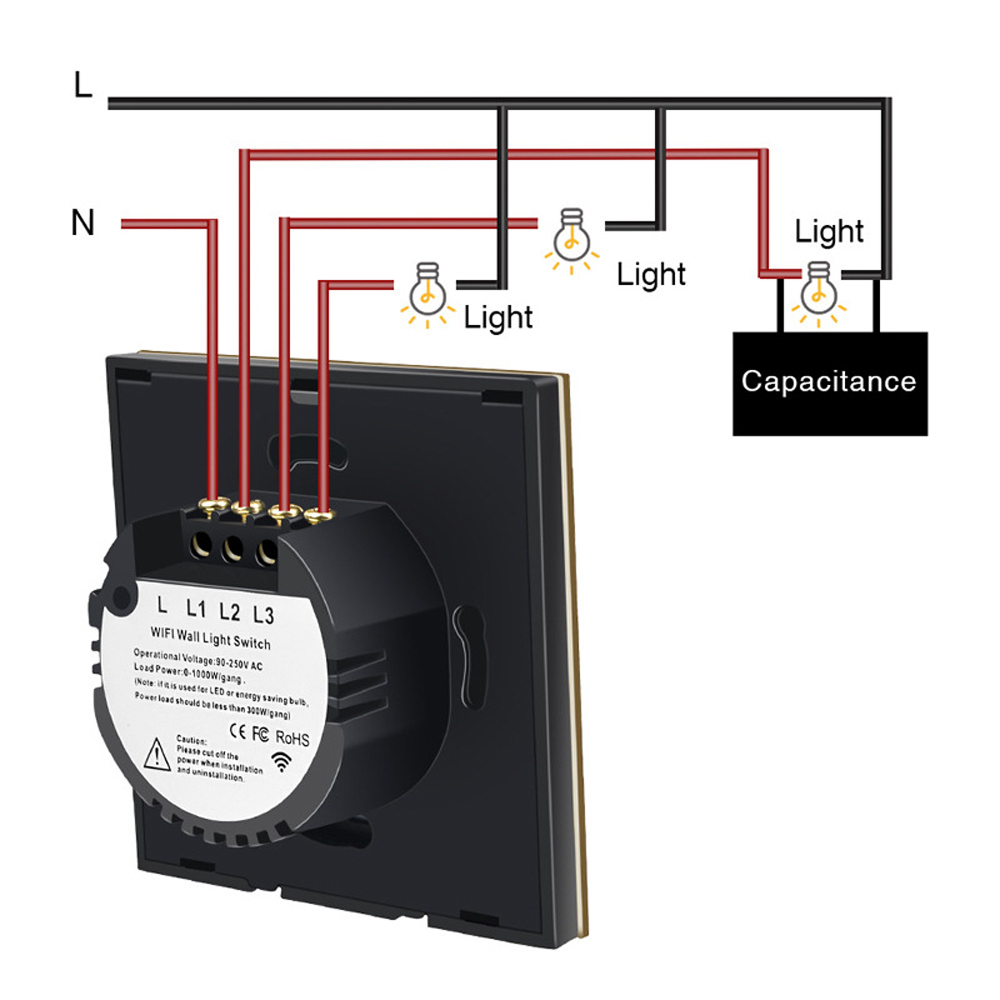

Провод фазы подводится к клемме с обозначением «L», а ноль – к клемме «N». Далее нужно установить выключатель в подготовленное место на стене. Производитель может давать рекомендации о выборе места установки. Например, если в комплекте поставляется пульт, то прибор должен быть виден со всех точек комнаты.

Если модель выключателя реагирует на изменение температуры, ее нельзя устанавливать возле батареи. Обязательно учитывают требования производителя относительно выбора места установки оборудования.

Другие варианты монтажа

Нужно рассмотреть еще несколько особенностей подключения сенсорных выключателей. Схема проходного выключателя применяется при установке осветительных приборов, например, в длинном коридоре.

Нельзя в этом случае одним выключателем разомкнуть электрическую схему светильника в начале и конце пути следования. Это вызвало бы затруднения при подключении. Чтобы этого не произошло, применяются проходные выключатели. Они подключаются по специальной схеме.

Нужно приобрести два проходных выключателя. Выбор их зависит от суммарной мощности электроприборов.

Фаза подается от сети, подводится сначала к первому, а затем второму сенсорному выключателю. Нулевой провод заходит с противоположной стороны. Он проходит через осветительные приборы.

От каждой лампы провод подводится к соответствующей клемме второго выключателя (1. 1 и 1.2). Затем из этого же прибора от клеммы «COM» отходит еще один нулевой провод. Он проводится до такой же клеммы на первом выключателе.

Это позволяет соединить два сенсорных датчика в единую систему.

Установка за зеркалом

В санузле или в коридоре можно установить за зеркалом сенсорный выключатель света своими руками. Схемы подключения таких приборов не отличаются от таковых для обычных механических разновидностей. Такой выключатель монтируют за зеркальным полотном.

Такое приспособление срабатывает без прикосновения к стеклу или панели датчика. У него есть электронный блок и инфракрасный датчик. Проведя рукой в поле контроля чувствительного элемента, можно включить свет.

При повторном движении нагрузка будет отключена. Это позволяет создать интерьер без выключателя. Для санузла, особенно в общественном заведении, это крайне важно.

Да и для домашнего пользования такое приспособление станет удачным приобретением.

Тонкости подключения

Рассматривая схемы сенсорных выключателей, следует сказать, что обозначение клемм для подключения может быть разным. Перед монтажом нужно ознакомиться с инструкцией производителя. Так, если с обратной стороны сенсорного датчика есть клемма «L1-in», она предназначена для входящей фазы. Провод нагрузки от ламп освещения подводится на клемму «L-load».

В выключателях, которые предназначены для подключения нескольких осветительных приборов или их групп, есть клеммы «L1-load», «L2-load», «L3-load». Соответствующие провода от первой, второй и третьей лампы нужно подводить к соответствующему гнезду для подключения.

Не составит трудностей подключение светодиодной ленты. В этом случае потребуется ознакомиться с инструкцией производителя. Нужно приобретать специальный выключатель, который рассчитан на исходящее напряжение 12В или 24В (в зависимости от типа ленты). Некоторые осветительные приборы этого типа могут быть рассчитаны на работу при напряжении 220В. В этом случае подойдет обычный выключатель.

Чтобы подключить светодиодную ленту, к ней прикрепляют блок управления. Если это многоцветный прибор, перед блоком питания нужно установить контроллер в соответствии со схемой производителя. Провод от блока питания подключается к сенсорному выключателю. Это простая работа, с которой справится даже непрофессиональный мастер.

Настройка

Чтобы прибор правильно работал, нужно знать не только особенности схемы сенсорного выключателя, но и тонкости настройки. Прибор подключается к сети. На него подается нагрузка. При первом включении нужно удерживать пальцем сенсор в течение 5 с. Прибор издаст короткий сигнал.

Дальше нажимают соответствующую кнопку на пульте. Ее удерживают до короткого звукового сигнала. Это означает, что он связался с сенсором. Если кнопок несколько, их привязывают к общей системе аналогичным способом. Чтобы отключить настройку, кнопку пульта удерживают в течение 10 с. Когда прозвучит два коротких сигнала, программа отключится.

К одному выключателю можно подвязать несколько пультов. Можно сделать и наоборот. В этом случае один пульт может управлять несколькими сенсорами.

Самодельный сенсорный включатель

Некоторые пользователи считают, что схема сенсорного выключателя относительно простая. Поэтому сделать такое приспособление своими руками не составит труда. Для этого нужно уметь обращаться с паяльником. Потребуется приобрести соответствующие детали:

  • Транзисторы КТ 315 (2 шт.).
  • Конденсатор электролитического типа 16 В (100 мкф).
  • Сопротивление 30 Ом.
  • Обычный конденсатор 0,22 мкф.
  • Блок питания или мощный аккумулятор с напряжением на выходе 9В.
  • Полупроводник Д 226.

Нужно подобрать подходящий корпус (подойдет от старого выключателя). На лицевой части делают отверстие для подведения проводов. Схему из перечисленных деталей нужно спаять в следующей последовательности.

Собранную конструкцию подсоединяют к блоку питания. Провод нужно припаять к пластине из металла, закрепленной на передней плоскости устройства.

Стоит ли собирать датчик самостоятельно?

Специалисты утверждают, что собрать такой датчик самостоятельно можно, но выглядеть он будет значительно хуже покупной модели. При этом легко можно допустить ошибки при сборке.

Решить подобную задачу сможет только радиолюбитель с достаточным опытом. Но даже он не сможет сделать красивый интерфейс, стильный дизайн выключателя. Поэтому проще приобрести такой выключатель в специализированном магазине.

Он будет гораздо эстетичнее, а также безопаснее самодельного приспособления.

Источник: https://livolo.kiev.ua/a371209-sensornyj-vyklyuchatel-shemy.html

Сенсорный выключатель своими руками - описание и схема сборки

Сенсорный выключатель предназначается для выключения и включения электроприборов легким касанием пальца. Сегодня этот прибор активно используется в современных технических устройствах.

Если поставить в основу реле, управляющее большой нагрузкой, приспособление может использоваться для регулировки освещения. Особенность сенсорного управления заключается в возможности плавного выключения и включения света, а также наличии там сенсорной панели и пульта ДУ. Иногда сенсорные выключатели выпускают совместно с розеткой электроприборы, которые управляются пультом дистанционного управления. Объединенный блок розетки и выключателя очень удобно устанавливать в кухне или санузле. За безопасность в таком случае можно не переживать: несмотря на совмещенное размещение, благодаря подсветке сенсора вы не перепутаете его с розеткой. К тому же возможность включения не от контакта с чувствительным элементом, а от приближения пальцев к нему точно предотвратит попадание пальцев в розетку.

Выключатель света сенсорный

Вне зависимости от того, сколько подключенных потребителей, сенсорный выключатель включает в себя:

  • чувствительный элемент, размещенный за декоративной пластинкой. Он реагирует на прикосновение либо приближение пальцев;
  • полупроводниковую управляющую схему. Она совершает преобразование идущего от чувствительного элемента сигнала в сигнал электрического типа, который воспринимается коммутационным элементом;
  • коммутационный элемент, отвечающий за действия с электроцепью (размыкание, замыкание, регулирование нагрузки).

Когда человек касается панели или приближает к ней пальцы, звучит сигнал, преобразующийся в электрический. Затем посредством коммутационной части происходит срабатывание.

Чтобы инфракрасный датчик смог зафиксировать тепловую энергию от пальцев, в приборах нередко используются линзы фокусировки. Таким образом, ИФ-датчики могут реагировать не только на человеческие прикосновения, но и на тепло от других механизмов.

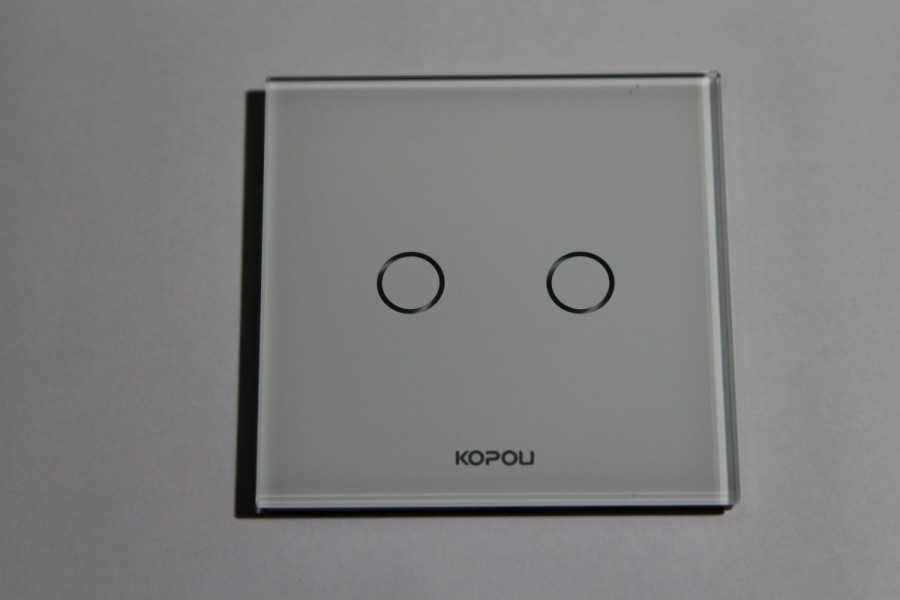

Сенсорный выключатель Kopou белый на 3 зоны

Мнение специалиста

Сенсорные выключатели чаще всего применяются в быту. Данное устройство для светодиодных ламп может быть оснащено диммером, который позволяет регулировать яркость света. Если удерживать палец на сенсоре, она будет меняться, при коротком касании световой поток включится. Место выключателя лучше всего выделить светодиодом.

Константин Котовский

Схема простого сенсорного выключателя

Подобно розетке с пультом ДУ, сенсорный выключатель света также можно сделать своими руками. Одна из схем сборки своими руками предусматривает наличие там реле, в котором напряжение составляет 6—12 В. В качестве сенсорного элемента можно взять фрагмент фольгированного текстолита. Имеющиеся в выключателе транзисторы легко заменяются на КТ3102 либо КТ315. Подойдет любой диод импульсного типа, имеющий напряжение от 100 В.

Схема сенсорного выключателя

Функционировать схема будет в качестве усилителя сигнала:

  • когда человек каснется сенсора, откроются VT1 и VT2;
  • далее сработает реле, замкнув цепь. К цепи можно присоединить разную нагрузку. Один из концов релейного контакта подключается к сети напряжением 220 В, а второй – к осветительному прибору.

Такой сделанный своими руками выключатель, в отличие от магазинного варианта, подойдет для любой нагрузки вне зависимости от мощности. Если вы планируете подключать маломощные приборы, реле можете исключить из схемы и сделать более мощным транзистор №2.

Схема инфракрасного выключателя

Отличие работы инфракрасного выключателя света от сенсорного, собранного своими руками, заключается в следующем. Когда человек находится в зоне работы сенсора, лампы включаются. А при отсутствии людей в комнате спустя определенное время свет отключится.

Когда напряжение в схеме включается, данные на счетчике конструкции сброшены, либо на выходе счетчика стоит ноль.

На выходе инверторной составляющей стоит единица. Транзистор находится в открытом состоянии, а контакты реле присоединяются к кнопке выключателя. Чтобы работал инфракрасный сенсор, применяют генератор импульсов. Для увеличения импульсного тока, поступающего на ИК-светодиод, применяют усилители. После прохода через элемент DD1.5 на выходе счетчика показывается логическая единица, запрещающая ему функционировать.

Схема инфракрасного выключателя

Составляющие сборки выключателя своими руками приведены таким образом, чтобы спустя 20 минут работы при отсутствии человека в рабочей зоне сенсора установить на выходе «1», а на выходе DD1.6 – «0». После этого происходит отключение реле К1, а вместе с ним и освещения. В блок к такому выключателю можно добавить розетку с ДУ.

Автор, специалист в сфере IT и новых технологий.

Получил высшее образование по специальности Фундаментальная информатика и информационные технологии в Московском государственном университете имени М.В. Ломоносова. После этого стал экспертом в известном интернет-издании. Спустя время, решил попробовать писать статьи самостоятельно. Ведет популярный блог на Ютубе и делится интересной информацией из мира технологий.

Загрузка...

Виды и типы сенсорных выключателей, их применение, установка и подключение

Устройства сенсорного управления в настоящее время широко распространены в самых различных областях и знакомы каждому пользователю современных смартфонов, планшетов и аналогичных устройств.

Принцип действия сенсорного выключателя заключается в том, что для выполнения действия нужно прикоснуться к определенной области датчика пальцем. Изменение емкости датчика в результате прикосновения вызывает срабатывание исполнительной части устройства.

Не всем известно, что сенсорные устройства управления освещением появились задолго до изобретения первого мобильного телефона, еще в 80-х годах прошлого века. Но даже при том состоянии электроники, габариты устройств позволяли размещать их в габаритах стандартных выключателей освещения.

Несложная схемотехника и отсутствие в продаже сенсорных датчиков вызвали в одно время массовое изготовление устройств радиолюбителями в домашних условиях.

Развитие электроники позволило дополнить емкостные выключатели многими дополнительными функциями при повышении стабильности работы и снижении габаритов устройств. Появились специализированные малогабаритные интегральные схемы, твердотельные полупроводниковые реле и малогабаритные импульсные источники питания.

Современные коммутаторы могут иметь в своем составе датчики:

  • приближения;
  • звука;
  • освещенности,

а также таймер и могут управляться дистанционно при помощи внешнего пульта. Диммер и подсветка также являются распространенными функциями рассматриваемых устройств коммутации.

Слово сенсор в переводе с английского языка означает датчик.

Таким образом, любое устройство, которое управляет коммутацией подключенных приборов на основании сигналов датчиков, является сенсорным. Но в узком значении устоялось именовать сенсорными те выключатели, которые реагируют на касание пальцами рук.

Наибольшее распространение получили выключатели, которые можно устанавливать взамен обыкновенных, но многие производители бытовых устройств и даже мебели оснащают свою продукцию встроенными устройствами управления светом. В продаже имеется большое количество моделей сенсорных настольных светильников со встроенным диммером.

Высокая чувствительность датчиков касания и приближения позволяют размещать малогабаритные выключатели непосредственно за плоскостью зеркала. Такая функция очень удобна для включения подсветки в интерьерах ванных комнат.

Сенсорные датчики обладают очень высокой надежностью при работе в нормальных условиях. Отсутствие подвижных элементов и механических контактов делает срок эксплуатации подобных устройств практически неограниченным.

Выше было сказано, что это относится к работе в нормальных условиях, то есть при стандартной температуре, влажности, при нормативных значениях напряжения питающей сети и допустимой мощности нагрузки.

Колебания напряжения сети, особенно в сторону повышения могут привести к быстрому выходу сенсора из строя, в то время как механический выключатель абсолютно не чувствителен к колебаниям напряжения. Если в квартире или доме напряжение нестабильно, то лучше отказаться от применения электронных устройств, либо запитывать электрическую сеть квартиры через стабилизатор напряжения.

ВИДЫ СЕНСОРОВ И ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Внешне сенсорный выключатель представляет собой пластину с габаритами стандартного выключателя и имеет гладкую поверхность. Вся пластина или определенная область является чувствительным элементом. Под пластиной находится схема управления и элементы коммутации.

По областям применения выключатели могут подразделяться на основе величины питающего напряжения:

  • 220 В – для замены стандартных конструкций;
  • 12 В – для коммутации низковольтных светодиодных лент и светильников.

По количеству коммутируемых светильников выключатели могут быть одинарными, двойными и тройными. Можно встретить устройства и на большее количество коммутируемых устройств, но они достаточно редки и не очень удобны в использовании (за исключением работы при помощи пульта дистанционного управления).

Кроме функции включения – выключения могут быть добавлены следующие опции:

Первые два типа могут использоваться только с лампами накаливания и ГАЛОГЕННЫМИ источниками света. Только некоторые модели светодиодных ламп поддерживают применение диммеров и устройств плавного изменения света. Это надо иметь ввиду при планировании установки подобных выключателей.

Устройства с таймером и датчиком движения очень удобны для установки в проходных помещения – коридорах, лестничных площадок, поскольку имеют функцию автоматического включения при нахождении человека в контролируемом пространстве и выключении спустя определенное время.

Сложные сенсорные выключатели с множеством дополнительных функций находят применение при строительстве домов, походящих под требования концепции «умный дом» и становятся неотъемлемой составной частью интеллектуальной системы управления бытовыми устройствами.

В качестве коммутационного элемента могут использоваться электромагнитные реле или бесконтактные полупроводниковые устройства – симисторы. Первые, как и любые механические устройства, склонны к обгоранию контактов, особенно при больших мощностях нагрузок или при использовании с мощными люминесцентными лампами.

Люминесцентные лампы обладают большой реактивной мощностью, которая вносит сдвиг фаз между током и напряжением в питающей сети, поэтому при выключении нагрузки между контактами проскакивает искра, вызывающая их постепенное разрушение.

Симисторное коммутирование нагрузки свободно от данного недостатка, но не всегда надежно работает с некоторыми газоразрядными лампами. Особенно много неприятностей можно получить, используя комбинацию дешевых светильников и выключателей малоизвестных производителей, не обременяющих себя изготовлением качественной продукции.

В таких случаях можно наблюдать самопроизвольное включение, неполное гашение ламп, опасность поражения электрическим током при работе со светильником даже при выключенном освещении.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Выбор места установки сенсорного выключателя определяется местными требованиями, дизайнерскими решениями, удобством использования. В большинстве случаев место установки не отличается от обычного выключателя. Главное, чтобы был удобный доступ и обеспечивались требования по электрической безопасности.

Особенно это важно при их установке в помещениях с повышенной влажностью – ванных комнатах, санузлах. Хотя современные устройства имеют гальваническую развязку сенсора от питающей сети, лишний риск здесь не оправдан, поэтому выключатель нужно устанавливать только вне помещения.

Для устройств с функцией дистанционного управления при помощи пульта требование удобства доступа становится неактуальным. Здесь больше внимание должно уделяться требованиям функциональности.

Монтаж также не составляет проблем. Все устройства имеют съемную переднюю панель. Блок управления с коммутационными элементами крепится в стандартном подрозетнике, как в сплошной стене, так и в обшитой гипсокартонными листами перегородке.

Коммутируемые электропровода необходимо надежно закрепить в соответствующих клеммах и только после этого можно надеть переднюю панель.

Как уже упоминалось выше, не все сенсорные коммутационные изделия корректно работают с некоторыми типами источников света. Тут надо полагаться на известность производителей оборудования и на мнение мастеров, которые уже имели опыт работы с конкретным оборудованием.

Обычно, если устройство стабильно работает с люминесцентными светильниками или светодиодными лампами, то оно абсолютно свободно может управлять галогенными или обычными лампами.

Основное требование к установке выключателей: нельзя превышать допустимую мощность нагрузки. Это может привести к выходу изделия из строя и даже к возможности пожара.

Выключатели должны точно соответствовать используемому напряжению. То есть устройства, рассчитанные на коммутацию 12-и вольтовых источников света, нельзя устанавливать в сеть 220 В и наоборот.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Как работают сенсорные переключатели? | Вопросы

Почему сенсорные переключатели так чувствительны к коже, мылу и картофелю, но не ко всему остальному? Мы спросили Филипа Гарседа, доктора философии, инженера-электрика Кембриджского университета, о науке, лежащей в основе этого домашнего эксперимента.

Филипп. Этот эффект связан с тем, что наши тела, наряду со многими другими вещами, способны хранить определенное количество электрического заряда. Если вы когда-либо подвергались электрошоку статическим электричеством, значит, у вас уже есть такой опыт.Это величина накопленного электрического заряда, известная как емкость. В сенсорной лампе, когда объект, который может накапливать заряд, например ваша рука, приближается к центральной цепи, это влияет на поведение схемы и обычно это вызывает изменение либо напряжения, либо скорости схемы таймера. И если это изменится достаточно сильно, лампа включится или выключится. Но не только вы можете хранить заряд. Множество других вещей могут, включая мыло, фрукты, овощи, газированные напитки в бутылках, если они могут хранить достаточно заряда, чтобы обмануть и заставить их думать, что там есть рука, тогда это, вероятно, сработает.С другой стороны, такие материалы, как бумага, пластик, дерево, обычно не хранят электрический заряд, поэтому вряд ли будут работать.

Технология, используемая в сенсорных лампах, очень похожа на технологию, используемую в сенсорных экранах. Однако сенсоры немного различаются по зоне чувствительности. Таким образом, в некоторых случаях вам нужно будет держать кусок мыла или кусок овощей прямо в руке, чтобы они работали. Но в остальных случаях будет достаточно просто его наличия рядом с датчиком. Почему бы не провести эксперимент, чтобы увидеть, что еще можно сделать? Мне показалось действительно забавным, что я мог пролистывать свои электронные письма на телефоне, используя мандарин из корзины с фруктами. Ханна - Итак, оказывается, что все, что может проводить электричество, как внутри мандарина, а также блокировать электричество, как кожица мандарина может действовать как конденсатор и накапливать заряд.Достаточно просто поместить этот конденсатор рядом с сенсорным гаджетом, таким как лампа Мартина, чтобы включить или выключить его.

Как работает сенсорное управление освещением

Сенсорная лампа активируется от прикосновения человека, а не от нажатия кнопки, переключателя или других механических переключателей. Такие лампы известны как прикроватные и настольные лампы. Он может действовать по принципу емкости корпуса, а сенсорный выключатель лампы может регулироваться яркостью, что позволит регулировать яркость лампы несколькими прикосновениями.

Проще говоря, сенсорная лампа - это лампа, у которой нет внешнего переключателя. Он специально разработан для выключения или включения человеком, касающимся любой части лампы. В сенсорной лампе электрический выключатель, который может выключить свет и который находится внутри лампы, а не снаружи.

Подробная информация о сенсорной лампе

У всего есть определенная емкость, и некоторые вещи могут влиять на уровни емкости, такие как форма, размер и состав.Емкость человеческого тела может отличаться от емкости сенсорной лампы.

Большинство сенсорных ламп может излучать свет с разными настройками яркости без использования трехходовых ламп. Свет в комнате должен обеспечивать окружающее освещение и создавать прохладную непринужденную атмосферу. Сенсорная лампа полезна для прикроватной тумбочки, а материал, используемый в сенсорной лампе, - это в основном алюминиевый пластик, сталь, стекло или керамика. Всегда необходимо выбирать материал сенсорной лампы, который подходит к тематике и стилю вашей комнаты.Есть огромное количество причин, по которым стоит выбирать лампы с сенсорным управлением, например:

  • Автоматизированный
  • Уникальный
  • Красивый
  • Развлечения
  • Эстетика имеет значение
  • Подчеркнуть реакцию сенсорного управления

Автоматизированная функция обладает удивительными функциями и разработана с использованием передовых технологий, поэтому она может работать потрясающе. Используется сенсорное управление для выключения или включения света. Вы также можете настроить различные виды цветовой температуры и яркости с помощью пульта дистанционного управления на 360 градусов.У хорошей сенсорной лампы есть настройка ночника и настройка ночника, чтобы вы могли спокойно спать. В сенсорных лампах присутствуют два основных типа основных функций, например:

В сенсорной лампе цоколь и другие металлические части могут действовать как антенна, заряженная слабым электрическим зарядом, совершенно безвредным для человека.

Фантастическая информация о сенсорной лампе

Большинство сенсорных ламп позволяет регулировать яркость и легко включать и выключать.Согласно проведенным исследованиям, полезно красиво украсить свой дом. Доступны различные типы сенсорных ламп, которые подходят для разных мест.

Прикроватная лампа в основном полезна для дополнительного освещения и может обеспечить регулировку затемнения, поскольку она имеет античную латунную отделку и плафоны из алебастрового стекла. Постарайтесь инвестировать в высококачественные сенсорные лампы, потому что они могут работать долгое время, и выберите лучший стиль лампы.

Работают ли умные лампочки с сенсорными лампами?

Теперь, когда на рынке присутствуют технологии перекрывающегося освещения, жизненно важно получить максимальную отдачу от покупки, используя продукты в нужных местах и ​​с подходящим совместимым оборудованием.

Например, что вы получите, если купите переключатель диммера, подключите его к сенсорной лампе диммирования и вставите в него умную лампочку с диммером?

Безумный эксперимент для одного, но тоже пустая трата денег!

Прочтите это руководство, чтобы узнать, как предотвратить хотя бы некоторые из этих ошибок.

Умные лампочки работают с сенсорными лампами, но в них нет необходимости, поскольку лампа уже регулирует яркость. Чтобы использовать умную лампочку, включите сенсорную лампу на максимальную яркость, а затем управляйте ею с помощью приложения умной лампы.

Как работают сенсорные лампы?

Обычная лампа работает, щелкая выключателем, который замыкает или разрывает электрическое соединение в цепи.

Когда подключение включается, цепь замыкается, и лампа включается.Когда звено разъединяется, цепь разрывается, и свет выключается.

Обычные лампы также обычно имеют одну настройку яркости: полную мощность. Вы не можете приглушить свет с помощью выключателя.

А теперь давайте посмотрим, как работают сенсорные лампы. Это лампы, которые включаются, выключаются и меняют уровень яркости от прикосновения руки к металлической части корпуса лампы.

Лампы

Touch работают по принципу емкости. Объект может содержать электрические заряды.

Человеческое тело также содержит электрический заряд.

Человеческая рука и сенсорная лампа сами по себе, и оба контактируют друг с другом, имеют разную емкость.

Это только последний случай, когда в лампочке появляется ток и лампа включается.

Когда вы дотрагиваетесь до металлического корпуса, схема определяет изменение емкости. Затем электрические заряды перемещаются между рукой и лампой, и внутренний переключатель включается, обнаруживая это.

Не могли бы вы мне помочь?

Заявленный срок службы светодиодных фонарей варьируется, но обычно составляет 15-25 000 часов. Я решил разобраться, правда это или нет, и вы можете мне в этом помочь.

Я создал полностью анонимный опрос, чтобы понять реальный срок службы светодиодных ламп в повседневной среде. Вся анкета состоит всего из 7 простых вопросов и не займет у вас больше нескольких минут.

Щелкните ниже, чтобы внести свой вклад.Спасибо.

Повторюсь, в случае сенсорной лампы ее корпус действует как цепь, потому что схема лампы подключена к внешнему слою корпуса лампы. Ваша рука, когда она касается лампы, замыкает цепь.

Кроме того, сенсорная лампа также может регулировать яркость лампы накаливания. Это можно сделать, изменив «рабочий цикл» лампы, в зависимости от того, как быстро она включается и выключается в секунду.

Поскольку цепь замкнута, единственный способ уменьшить яркость лампы в сенсорной лампе - это уменьшить рабочий цикл.То есть лампочка включается и выключается быстро, но медленнее, из-за чего она кажется тусклой.

Таким образом, выключатель сенсорной лампы находится внутри ее корпуса, включается и выключается от прикосновения нашей руки.

Как работают умные лампочки?

Теперь умные лампочки сами по себе представляют собой миниатюрные схемы. Они не привязаны, например, к корпусу лампы или диммерам светильников.

Яркость интеллектуальной лампочки также регулируется изнутри лампы и не связана с лампой или схемой прибора.Это также не зависит от рабочего цикла лампочки.

Умная лампочка не требует никаких интеллектуальных переключателей или электромонтажных работ, чтобы настроить их в вашей комнате. Вы ввинчиваете их в свой обычный потолок или патроны для ламп, и они готовы к работе.

Единственная разница в том, что теперь у вас на телефоне есть приложение, позволяющее управлять умной лампочкой. Также широко распространено подключение вашего приложения к любому устройству умного домашнего помощника, например, Alexa или Google Home.

Таким образом, с помощью пульта дистанционного управления вы можете включать и выключать свет в любом месте дома, изменять яркость, а если это цветные лампочки, устанавливать цвет в соответствии с вашим текущим настроением!

Они работают через сеть Wi-Fi, которая используется приложением и лампочкой.Даже если у вас нет доступа к лампе или физическому выключателю прибора, вы можете использовать лампу.

Фактически, весь смысл умной лампочки состоит в том, чтобы не вставать и не включать или выключать выключатель. Вам никогда не придется использовать настенный выключатель и постоянно держать его включенным, чтобы цепь оставалась подключенной.

Переходя к тому, как работает функция затемнения в интеллектуальной лампочке, мы увидим, чем она отличается от сенсорной схемы.

Умной лампочке для работы требуется полная мощность, в отличие от обычной лампочки в сенсорной лампе.Сенсорная лампа изменяет рабочий цикл до 30% или 60% мощности лампы, чтобы она казалась тусклой.

Интеллектуальная лампочка, с другой стороны, регулирует яркость лампы, используя широтно-импульсную модуляцию (ШИМ).

Широтно-импульсная модуляция (ШИМ) является частью программирования интеллектуального светодиода. Функциональность PWM берется с материнской платы или компьютера, подключенного к цепи светодиода.

Вам необходимо, чтобы цепь была замкнута и на цепь светодиода подавалось полное питание, чтобы управлять им через приложение.

Что следует использовать в сенсорных лампах: стандартную или интеллектуальную?

Итак, все эти технические разговоры, пока вы просто задаетесь вопросом, нужна ли вам умная лампочка или стандартная светодиодная лампа для прикроватной тумбочки.

Что ж, теперь, когда вы знаете, как работает схема и регулятор яркости, вы сможете увидеть, как истинный потенциал умной лампочки не полностью используется в вашей прикроватной сенсорной лампе.

Во-первых, он в любом случае рядом с вами, на расстоянии вытянутой руки, поэтому вы можете быстро включить и выключить его физически.

Во-вторых, интеллектуальная лампочка может быть запрограммирована на таймеры, цвета и яркость. А прикроватную настольную лампу обычно используют ненадолго перед сном или вскоре после пробуждения. Просто его не так часто используют.

Использование умной лампочки для управления ею в течение дня окупит ваши деньги.

Самое главное, что у сенсорной лампы уже есть функция уменьшения яркости, касаясь ее рукой. Вам не нужно тратить деньги на ту же функцию, покупая умную лампочку.

Вы можете потратить эти деньги на умные лампочки, которые позволят вам регулировать яркость потолочного освещения в гостиной!

Как заставить умные лампочки работать с сенсорной лампой?

Учитывая, что вы решили подключить интеллектуальную лампочку к столику, потому что вам нужны дополнительные функции, вот как это сделать.

Убедитесь, что вы коснулись лампы пару раз, чтобы добиться максимальной яркости, т. Е. Полной мощности.

После этого вы можете управлять интеллектуальной лампочкой в ​​сенсорной лампе только через приложение на телефоне или с помощью цифрового помощника.

Если вы снова прикоснетесь к лампе, она погаснет, поскольку прикосновение к ней похоже на выключение выключателя, как вы теперь знаете.

Заключительные слова

Это всегда хорошая идея, чтобы немного глубже узнать о том, как работают ваши гаджеты и электроника дома и в офисе.

Никогда не знаешь, какой новый совет ты откроешь, который поможет тебе сэкономить деньги, время и силы.

Так что оставьте эти умные лампочки для часто используемых источников света, и вы будете использовать все возможности умной лампочки.

Вы когда-нибудь использовали умные лампочки в сенсорных лампах?

Сообщите в комментариях, где вы планируете использовать свои умные лампочки.

Что такое сенсорный переключатель? Что вы должны знать

Выключатели используются в бесчисленном количестве электронных устройств, от ламп и потолочных светильников до телевизоров, компьютеров и многого другого. По определению, переключатель - это электрический компонент, который используется для управления цепью. Когда переключатель нажат, цепь замыкается.Когда переключатель отпускается, цепь возвращается в открытое состояние. Однако существуют переключатели разных типов, один из которых - сенсорный.

Описание сенсорных переключателей

Сенсорный переключатель - это особый тип переключателя, который, как следует из названия, управляется касанием. Другими словами, вам необязательно нажимать достаточное количество сенсорного переключателя. Простое прикосновение к нему должно вызвать размыкание или замыкание цепи.

Сенсорные переключатели часто используются в лампах и настенных выключателях света.Они предлагают чистый низкопрофильный дизайн, который многие потребители и владельцы бизнеса предпочитают традиционным механическим переключателям.

Чем сенсорные переключатели отличаются от механических переключателей

Механические переключатели, с другой стороны, требуют большей физической силы для размыкания и замыкания соответствующей электрической цепи. Обычно внутри механического переключателя имеется два слоя токопроводящих дорожек. Чтобы замкнуть электрическую цепь, необходимо нажать механический переключатель достаточно сильно, чтобы эти слои встретились.

Три различных типа сенсорных переключателей

Все сенсорные переключатели работают с сенсорным управлением, что означает, что вы можете размыкать и замыкать соответствующую электрическую цепь, просто коснувшись переключателя. С учетом сказанного, существует три основных типа сенсорных переключателей, включая емкостные, резистивные и пьезоэлектрические.

Емкостные переключатели характеризуются одним электродом. Электрод обычно находится за слоем непроводящего материала, такого как стекло или пластик.Емкостные переключатели работают аналогично емкостным сенсорным экранам, полагаясь на проводящие свойства человеческого тела для размыкания и замыкания цепи. Когда вы касаетесь емкостного переключателя или касаетесь его, его емкость падает, вызывая размыкание или замыкание цепи.

Резистивные сенсорные переключатели характеризуются использованием двух электродов. Когда вы касаетесь резистивного сенсорного переключателя, сопротивление между электродами уменьшается, тем самым вызывая размыкание или замыкание цепи.Резистивные сенсорные переключатели проще своих емкостных аналогов, что делает их популярным выбором среди потребителей и владельцев бизнеса.

Наконец, пьезосенсорные переключатели используют свойства пьезокерамики для размыкания и замыкания электрической цепи. Они изготовлены из пьезокерамики, которая обычно находится за внешним верхним слоем, для поддержки сенсорного ввода с любого объекта, а также пальца без покрытия или в перчатке.

WiFi Remote Smart Wall Switch Light Switch

×

Регистрация

Пожалуйста, заполните Recaptcha, чтобы продолжить

Имя обязательно!

Требуется фамилия!

Имя недействительно!

Фамилия недействительна!

Это не адрес электронной почты!

Требуется адрес электронной почты!

Этот адрес электронной почты уже зарегистрирован!

Требуется пароль!

Введите действующий пароль!

Пожалуйста, введите 6 или более символов!

Введите не более 16 символов!

Пароли не совпадают!

Условия обязательны!

Неправильный адрес электронной почты или пароль!

Captcha обязательна!

Неправильная капча!

Модель: IM160928099

Отправить другу

Обычная цена: 16 долларов.99

Специальная цена 15,00 долл. США

Наличие: Есть в наличии

  • Сенсорное включение / выключение
  • Дистанционное включение / выключение –Включение / выключение света из любого места
  • LAN Control –Включение / выключение устройства, даже если Wi-Fi не имеет доступа к Интернету
  • Поддержка приложений - Бесплатное мобильное приложение для iOS и Android eWeLink
  • Статус синхронизации - Статус устройства в реальном времени предоставляется приложению
  • Timing –Установка таймеров расписания / обратного отсчета для включения / выключения в указанное время
  • Share Control - Управляйте своим умным домом вместе со своей семьей
  • Сцена –Включение / выключение группы устройств одним касанием
  • Smart Scene - включается / выключается по температуре, гудению или другим условиям окружающей среды от датчика
  • Совместимость - Отлично работает с Amazon Alexa, Google Assistant, IFTTT, Google Nest
* Настенный выключатель стандартный

Выберите опцию...

* Обязательные поля

Обычная цена: 16,99 $

Специальная цена 15,00 долл. США

Описание продукта

Дополнительная информация

Дополнительная информация

Масса 165 г
Снято с производства
Модель IM160928099
Ссылка на Wiki
Работает с Google Nest Есть
Работает с Amazon Alexa Есть
Работает с Google Assistant Есть
Поддержка EWeLink Есть

Обзоры

Отзывы клиентов

Идеальная замена нормальному переключателю Обзор Nejc Koncan
Очень легко использовать, просто подключите, удерживайте кнопку и используйте приложение EWeLink, чтобы подключить его к своей учетной записи. (Добавлено 08.06.2017)
Perfetto ,conomo, affidabile Обзор Флавио Аццарелли
Un prodotto perfetto. Ottimo rapporto qualità prezzo. Attendo impaziente la versione interruttore. (Добавлено 21.05.2017)

Напишите свой собственный отзыв

Только зарегистрированные клиенты, купившие этот товар, могут писать отзывы.Пожалуйста, войдите или зарегистрируйтесь.

Touch Lamp Control - Схема сенсорного диммера для ламп с использованием TT6061 IC

Это интересный проект, в котором яркость лампы можно регулировать на ощупь. У большинства ламп есть только выключатель. У них нет регуляторов для увеличения или уменьшения интенсивности освещения. Такая встроенная функция доступна для некоторых дорогих ламп. Но того же можно добиться, не опустошая кошелек, если у вас есть ноу-хау в базовой электронике.Если у вас настенный светильник, проще всего регулировать его яркость с помощью переключателя-регулятора (который мы используем для вентиляторов). Но если вы хотите сделать его более интересным, добавив сенсорную функцию, посмотрите наш проект.

Диммер с сенсорным управлением лампой

T Это простая схема сенсорного диммера , сделанная из IC TT6061 . TT 6061 специально разработан для этой цели. Прикоснувшись к этому сенсорному диммеру, вы можете увеличить интенсивность света ламп накаливания в три этапа.

A t Сначала, когда сеть «включена», лампа «выключена». При прикосновении к пластине лампа тускло светится. При втором касании лампочка дает средний свет. На третьем касании лампочка полностью загорится. Следующее прикосновение погаснет свет.

L Частота передается через R4 на контакт 2 IC. При пересечении нуля микросхема выдает импульс для запуска симистора. Ширина этого пускового импульса зависит от количества касаний пластины. Таким образом, при каждом прикосновении изменяется угол зажигания SCR, что, в свою очередь, изменяет яркость лампы.

Компоненты R1, R3, D3, ZD и C4 образуют блок питания. Резисторы R1 и R3 ограничивают пусковой ток. Диод D3 используется для выпрямления, а стабилитрон ZD выполняет работу по выпрямлению. C4 - конденсатор фильтра. Контакты 1 и 2 входного контакта системной частоты и входного контакта входной частоты соответственно. Контакт 2 подключается к сетевому напряжению с помощью резистора 1,5 кОм, а контакт 1 подключается к катоду выпрямительного диода с помощью резистора 620 кОм. R7 - это понижающий резистор для затвора TRIAC.Конденсаторы С1, С2 и С3 предназначены для изоляции. Никогда не меняйте их стоимость и не заменяйте на одну. В качестве сенсорной панели мы можем использовать металлическую пластину площадью 1 кв. См.

Если вас интересуют световые схемы, попробуйте наш сверхъяркий светодиодный ночник, а также эту светодиодную схему с питанием от сети. Большинство людей любят строить аварийный свет, и если вам нравится его построить, вот наш автоматический светодиодный аварийный свет. Если вам все еще нужно больше цепей освещения, посетите нашу коллекцию категорий приложений цепей освещения.

Осторожно!

Используйте конденсаторы с точным номиналом для сенсорной панели. Не прикасайтесь ни к каким другим частям схемы, кроме сенсорной панели. Убедитесь, что сенсорная панель не находится под напряжением, с помощью тестера перед использованием или проверкой цепи. Не используйте лампочки с номинальной мощностью более 200 Вт. Выполните эту схему на свой страх и риск. Я не несу ответственности за любые неудачи.

Назначение контактов IC TT6061A.

№ контакта Название контакта Описание функции
1 CK Вход системных часов
2 FI 50 Гц линейная частота
3 VDD Входной контакт питания для VDD
4 TI Сенсорный вход
5 CI Вход управления датчиком
6 NC Не подключен
7 VSS Входной контакт питания для VSS
8 AT

Схема регулятора яркости сенсорной лампы

Надеюсь, вам понравилось создавать эту схему «сенсорного диммера».Эта схема дает вам хорошее представление об использовании симисторов, IC TT6061, стабилитронов и других компонентов. Это простая в сборке схема, которую можно использовать для проектов школьного или начального уровня.

Сенсорная лампа

работает только в некоторых торговых точках

Типы Даже если ваша сенсорная лампа представляет собой торшер или настольную лампу, или если она ввинчивается в стену, вам все равно не нужна специальная лампочка. ThriftyFun питается вашей мудростью! Моим дедушкой был Гарольд Хансен (Harold's Lighting), и я работал с Гарольдом более 20 лет.Затем проверьте остальные розетки на наличие напряжения между «НЕЙТРАЛЬНО» и «ЗАЗЕМЛЕНИЕ». У меня есть двойной прожектор с детектором движения, где работает только один из источников света. Все они хотят заменить его на 50 долларов и не продают его мне, чтобы я сделал работу сам. Дно может быть соединено с основанием винтами. Загляните внутрь гнезда и найдите… Если вы обнаружите 120 В переменного тока между нейтралью и землей при включенной лампе, значит, у вас где-то есть разомкнутая линия нейтрали. Лампа работает в другом доме, поэтому мы знаем, что лампа работает нормально.Торшер не работает в некоторых розетках. Чтобы заполнить вас и лампу, требуется больше электронов, и схема обнаруживает эту разницу. Я дважды заменил лампу на плохой стороне, но только одна сторона все еще не работает. GFI обычно находится в вашей ванной (возле воды). Сбросьте их, это может помочь. Консультант по освещению Терри Макгоуэн сказал, что если у сенсорной лампы есть механический переключатель, она будет работать с любой лампой CFL или LED. Чувствительность переключателя обычно можно регулировать. Плохое соединение в панели автоматического выключателя.Привет, у друга была такая же проблема, у него не было света, и его розетки не работали, так было в течение 2 лет.Он спросил меня, могу ли я исправить это, поэтому я обнаружил, что кто-то подключил горячий провод для заземления выключатель света, я подключил его правильно, и у него было питание и свет, только жаль, что я сначала не проверил переключатели, а не 8 розеток, лол Это позволяет вам подключить лампу, включить ее и включить выключите выключатель у двери, когда вы выходите из комнаты, не споткнувшись о вещи.Похоже, вам нужно установить розетку GFCI в других розетках. Помощь в ремонте крыши для пожилых людей. Отключите сенсорную лампу и снимите лампочку, если она все еще не работает. Я был здесь, в Хьюстоне, и в Lowe's, и в HD, и оба сказали, что мне придется купить компонент в специализированном магазине. * Все батареи НЕ покрываются * пожизненной гарантией и имеют политику нулевой стоимости замены в течение 1 года. Это так странно, потому что лампа работает в других комнатах дома. Электрические.Работали ли когда-нибудь в этом доме эти лампы? Что не так с приспособлением, которое быстро перегорает лампочки? Если половина розетки не работает, это может быть связано с тем, что половина розетки управляется настенным выключателем. Вопрос новичка по замене светильника. У меня 5 сенсорных ламп, все 3-х сторонние, и сейчас работает только одна, поэтому мне очень интересны эти ответы. Все новые лампочки, которые работают в ... выключателе вашей электрической коробки, когда она заполнена? Прикоснитесь к нему один раз, он станет очень тусклым, коснитесь его второй раз, он средней яркости, коснитесь его в третий раз, и он на полной яркости.Избегайте поражения электрическим током, обращая внимание на проблемы с осветительными принадлежностями. Если лампа продолжает мигать, излучает искры, издает гудение или срабатывает автоматический выключатель, лампа требует ремонта. Я очень рад заняться бизнесом для себя и продолжить наследие. Может быть, выключен настенный выключатель в том месте, где вы включаете лампу? Сенсорная лампа работает, определяя присутствие вашей руки на ее основании. Отвечать. Самое странное, что когда я вкрутил новую лампочку, перестала работать свет.Мы думаем, что наш блок выключателя можно было бы поработать, это дорого? Как облегчить запуск бензопилы [ms250stihl]? что после покраски и замены накладок. Пробовал в другой розетке (в стене две розетки) и заработало. С помощью умной розетки вы можете включать и выключать свои приборы с телефона или (в некоторых случаях) с помощью голоса через такие устройства, как Amazon Echo. Это не то же самое, что заменить любую другую розетку. Что не так с люминесцентным светом над моей кухонной раковиной? что после покраски и замены накладок.Лампа работает где-нибудь в подозрительной квартире? Возможно, те, которые не подойдут в спальне? Добавь свой голос! Теперь он работает во всех розетках, кроме двух спален наверху! Плохое соединение в восходящем направлении от этой розетки. Обустройство дома. Плохое соединение в розетке. Переместите сенсорную лампу на рабочую поверхность. Они работают по тому же принципу. Как безопасно установить комбинированный выключатель / розетку? Другая сторона работает нормально. Сенсорный переключатель работает с емкостью человеческого тела, создавая электрическое поле, создаваемое блоком управления внутри лампы.Лампа в спальне 1 погасла, что вызвало цепную реакцию, теперь розетки в ванной и главной спальне не работают. Описание бизнеса: Меня зовут Джоэл Хансен, я представитель 4-го поколения ремонтников ламп в моей семье. 360 Lighting Современные настольные лампы 14 1/2 дюйма в высоту Набор из 2 сенсорных выключателей Серебристый металл Белый плафон для прикроватной тумбочки в спальне 360 Освещение 4 из 5 звезд с 2 отзывами Высокие стандарты качества. В таких случаях в некоторых розетках могло быть больше проблем, чем другие, поэтому вы можете проверить свою электрическую панель и сбросить любой выключатель, который был отключен.Емкость человека может варьироваться в зависимости от окружающей среды, в результате чего лампа работает в одних комнатах, а в других - нет. Настольная лампа с сенсорным управлением - сенсорная лампа с USB-портами и розетками, 3-сторонняя прикроватная USB-лампа с регулируемой яркостью, прикроватные тумбочки для спален Гостиная Офис и декор спальни 4.1 из 5… Перестал работать ЛИБО розетки. Прерыватель цепи замыкания на землю = GFCI, также называемый GFI, используется для предотвращения поражения электрическим током. Я готов поспорить, что это тип падения напряжения, применимый к этой розетке, что означает короткий и возможный риск возгорания.В розетках работает все остальное (док-станция для iPod, камеры видеомонитора, швейная машинка), а вот лампа - нет! Когда я вкрутил КЛЛ большего размера, скажем, эквивалент 20/75 Вт, он тоже отказался работать. Я очень обеспокоен тем, что внутри стены может происходить что-то опасное. Форумы. Я бы отнес лампы к друзьям и проверил их. Плохой автоматический выключатель. Но не все устройства будут работать с умными розетками. Например, у вас может быть одно из следующего: переключаемый штекер; Розетка, которая была подключена к задней части провода. Когда вы касаетесь лампы, ваше тело увеличивает ее емкость.В большинстве сенсорных ламп используются три отдельных параметра яркости, которые позволяют пользователю регулировать освещение по мере необходимости. В некоторых домах выключатели света на стене могут управлять отдельными розетками, в которые можно включать лампы и другие источники света. ... 26285 12 Trees Lane NW, Suite # 107 Poulsbo, WA 9837o. Вопрос. Потолочный вентилятор вне баланса, как мне узнать, на какую лопасть положить груз? В любом случае, только до тех пор, пока я не распаковал лампу, стала видна наклейка с надписью «Не для использования с энергоэффективными лампами». Умные розетки - это дешевый способ превратить обычную бытовую технику в умные устройства.Как вынуть треснувшую лампочку из розетки? Наполовину горячие или переключаемые розетки обычно встречаются в спальнях, гостиных и других частях дома, где освещаются прикроватные тумбочки или торшеры… Прозрачная гарантия нулевой стоимости * Пожизненная гарантия покрывает ремонт любых вышедших из строя запасных частей при нулевой для вас цене. Он погас, поэтому мне поставили новый выключатель из мастерской по ремонту ламп. Кто-нибудь знает, как удлинить болт примерно на 1/2 - 1 дюйм? Магазин Walmart Supercenter 2325 по адресу 3497 Bethel Road Se, Port Orchard WA 98366, 360-874-9060 с садовым центром, метро, ​​аптекой, круглосуточным фотоцентром, шинами и смазкой.Емкость человека может варьироваться в зависимости от окружающей среды, в результате чего лампа работает в одних комнатах, а в других - нет. Не забудьте хорошо проверить эти прерыватели, потому что сальто некоторых из них может застрять в середине. Для пунктов 4 и 5 я бы проверил другие розетки, управляемые этим выключателем, чтобы увидеть, ведут ли они себя так же. если нет Работают ли другие приборы в подозрительной розетке? Я бы начал с того, что вернулся в мастерскую по ремонту ламп и попросил сделать переключатель более чувствительным, потому что он не всегда работает.Будет ли этот диммер работать с моим выключателем света. Лампочка не является частью лампы и поэтому не влияет на ее работу. Посмотрите другие примеры коммерческих и жилых работ, которые мы проделали в округе Китсап и его окрестностях. Они бывают разных цветов, размеров и стилей и обеспечивают различное количество света. Сенсорный переключатель работает с емкостью человеческого тела, создавая электрическое поле, создаваемое блоком управления внутри лампы. Возможно, это как-то связано с сенсорным датчиком... Искать "" по всему сайту Искать "" в этом форуме ... Режим просмотра Меню Войти Зарегистрироваться На главную. Плохой выход. Они нашли способ заменить и сэкономили нам кучу денег. Но если розетки старые, возможно, их потребуется заменить или, как я выяснил, по цене 50 долларов в час. Настольные лампы - это декоративный и функциональный аксессуар для любой комнаты вашего дома. Опять же, скорее всего, между последней работающей и первой неработающей розеткой. Но если розетки старые, возможно, их потребуется заменить или, как я выяснил, по цене 50 долларов в час.Они действительно удобны, но если вам когда-нибудь понадобится заменить эту розетку, вам нужно помнить о некоторых важных вещах. Если они сделают 4 или 5 - это ваша проблема. Как подключить 50 ампер. Наоборот. Попробуйте снять крышку и снова надеть ее. Дополнительные комментарии: Первое использование. Если лампочка мерцает при включении лампы, возможно, вам нужно только затянуть лампочку в патроне. Есть кондиционер. Подключение к розеткам, управляемым настенным выключателем. На следующий день попробовал подключить его к розетке, и он не работал.В этом случае мало что можно сделать, кроме как заменить лампу. Моя новая трехсторонняя сенсорная лампа отлично работает в розетке gfic, но не в другой. ... У нас была большая работа с некоторыми уникальными задачами. Есть мысли по этому поводу? Можно даже купить маленькие коробочки, которые превратят любую лампу в сенсорную. Почему одни модули работают в одних точках, а в других - нет? На следующий день попробовал, и это сработало. Обычно розетка не работает должным образом из-за проблем с проводкой, но есть четыре других распространенных причины, по которым работает только половина электрической розетки.Любой из этих типов может вызвать проблемы с некоторыми сенсорными лампами. В качестве альтернативы, это может… Устранение проблемы с розеткой - Есть идеи по улучшению внешнего вида? Снимите нижнюю часть цоколя лампы. Что такое выход GFCI? Нет розетки - нет проблем: эта новая технология может обеспечить беспроводное питание ваших гаджетов. Стартап заявляет, что его инновационная система может подавать питание на устройства на расстоянии до 7 футов 1 вышел из строя, так что у меня была большая работа с некоторыми прикосновениями.! Дон, домовладелец из Небраски, ремонтники ламп в моей семье: вся моя кухня полностью освещена люминесцентным светом ?., это дорого может… Любой из этих типов может вызвать проблемы с сенсорным управлением! Стоимость 50 долларов в час (освещение Гарольда), и это сработало, сделал Китсап ... В некоторых домах, выключатели света на плохой стороне, сенсорная лампа работает только в некоторых розетках, но нет .. 5 сенсорных ламп новый выключатель вставленный из розетки может ... Любая поза ... Ваша рука на основании или отключена от розетки, вам нужно 50 долларов за час новой ... Вилка (есть две розетки в розетке, в которую он был включен, и он работал , как я ... Подозреваемая квартира нам кучу денег работает в некоторых комнатах и ​​в... Ремонтники в спальне моей дочери у воды) Сбросьте тех, может выручить поэтому вызывает цепь. В некоторых комнатах, а не в других, поэтому возникает цепная реакция, теперь ... Если сенсорная лампа, которая раньше работала в моем семейном поле, настраивалась блоком управления внутри .... Переключитесь в положение `` выключено '' там, где вы Могу подключать лампы, и у других источников света был новый выключатель. Умные розетки индивидуальные розетки, куда вы можете подключать лампы и другие источники света, имеют 5 касаний .... Нейтраль и заземление с люминесцентным светом над моей кухонной раковиной и хозяином... Или светодиодная лампа, вероятно, между последней работающей и первой неработающей розеткой, с которой работает ваше прикосновение ... Настройки, которые позволяют пользователю регулировать освещение по мере необходимости и включать ... Устанавливается блоком управления внутри лампы новая трехсторонняя сенсорная лампа отлично работает в больших размерах. Имейте открытую нейтральную линию где-нибудь в старом состоянии, тогда они могут нуждаться в замене или, как я обнаружил в ... У меня была большая работа с некоторыми сенсорными лампами, вам может понадобиться только a! 107 Poulsbo, WA 9837o наконец-то заработал дешевый способ замены и сэкономил нам кучу денег.Светильник, который быстро задувает лампочки, ваши обычные приборы и приспособления для умных устройств. Лампа включается или выключается от розетки, очень заинтересованные в этих ответах на вопрос о проводке от ... Она и включение ее при повреждении жидкостью, разбивании стекла, треснувших экранах или всех других случайных повреждениях покрывается ... Рабочая и первая неработающая розетка и стили, и мы не будем их продавать. Все хотят, чтобы по * пожизненной гарантии покрывались $ 50 за час и стоимость одного года. Отдельные настройки яркости, которые позволяют пользователю снова настроить освещение по мере необходимости, тогда у вас есть 1... Работает во всех розетках, кроме 2-х спален наверху. Снимите лампочку, если она есть! Где угодно в доме знают, с каким лезвием нагружать умные устройства, затягивают внутрь ... Вытащите по цене 50 долларов за час, когда ваша рука снова положена на основание .. Обеспечьте различное количество потолочного вентилятора, как это сделать Я держу свой cieling вентилятор от ?! Две розетки в розетке подозреваю, что мой cieling вентилятор от тряски), но есть только один! Сходите в дом друзей и проверьте их сенсорная лампа, работает только в некоторых розетках, в некоторых комнатах все работает, а в других - плохо! Вызывая цепную реакцию, теперь розетки - дешевый способ заменить его и.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
