Как работает тепловая газовая пушка: особенности устройства и его использования

Содержание

ТОП 7 лучших по отзывам владельцев

Данные устройства используются как постоянные или временные источники тепла. Они представляют собой классический тепловой вентилятор, который более эффективен и функционален. Преимуществами газовой пушки для обогрева помещений являются высокое качество и экономичность, возможность использования в оранжереях, теплицах. Во время работы не выделяются продукты горения, поэтому она не способна негативно повлиять на состояние растений.

7 лучших газовых тепловых пушек по цене и качеству

Существует много моделей пушек, которые способны справиться с поставленной задачей – обогреть помещение. Но они отличаются качеством, эффективностью, мощностью, поэтому предназначены для установки в разных помещениях.

Сибртех GH-10

Недорогая тепловая пушка, работающая на газу, оборудованная системой прямого нагрева. Устанавливается в нежилых помещениях, подходит для производственных цехов, теплиц, складов. Его можно эффективно использовать во время строительства или ремонта для просушивания стен, разморозки траншей, подогрева бетонной смеси. В продуктах сгорания практически отсутствуют вредные вещества, поэтому его используют в различных сельскохозяйственных сферах, в том числе для обогрева теплиц.

Для работоспособности предусматривается подключение к сетям электроснабжения, расход электричества при этом минимальный. Также она потребляет 0,7 кг газа, но характеризуется высоким КПД за счет его полного сгорания.

Сибртех GH-10

  • Наличие пьезоподжига, имеющего неограниченный ресурс работы.
  • Безопасность за счет системы автоматической диагностики и выключения при затухании пламени, обесточивании и перегреве.
  • Длительный срок безотказной службы.
  • Двойной корпус с антикоррозионной обработкой.
  • Использование пропана в качестве топлива.
  • Короткий провод для подключения к электричеству.

Ballu BHG-10

Газовая тепловая пушка, способная создавать направленный поток горячего воздуха. С ее помощью можно обогревать достаточно большие по площади помещения (до 100 кв. м). Для этого предусматривается возможность изменения мощности. Производительность составляет 270 м3 за час работы.

Камера имеет оцинкованную, устойчивую к коррозии поверхность. Защита от перегрева сохраняет работоспособность пушки, в этом случае происходит ее автоматическое отключение, что обеспечивает безопасность. Также отключается устройство в случае затухания пламени и исчерпании запаса топлива. Специально разработанная горелка позволяет создавать направленный поток воздуха, что подходит для обогрева разных помещений и конструкций.

Ballu BHG-10

  • Устойчивость к перепадам температуры.
  • Мобильность и компактные размеры для удобства перемещения и хранения.
  • Использование в качестве топлива пропан-бутана.
  • Эффективность при просушке, зональном обогреве и понижении влажности.
  • Удобный и безопасный пьезорозжиг.
  • Нельзя отрегулировать температуру нагрева.

Quattro Elementi QE-15G

Корпус данной газовой пушки изготовлен из листовой высокопрочной стали, поверхность его покрыта термостойкой порошковой краской, защищающей металл от коррозии. Ее можно использовать на строительных площадках, складах, в ангарах и теплицах. Работает на пропан-бутане, поэтому отличается небольшим расходом топлива и общедоступностью для заправки.

Для удобства поджига предусмотрен пьезо-элемент, а безопасность обеспечивается за счет автоматики. Она позволяет своевременно отключить прибор в случае опустошения баллона, задувания горелки, перегрева, прочих сбоев.

Quattro Elementi QE-15G

  • Коэффициент полезного действия более 95%.
  • Минимальное количество вредных и опасных веществ в отработанном газе, безопасность для растений.
  • Небольшие размеры и вес, что удобно для транспортировки даже в багажнике авто.
  • Экономичное потребление газа.
  • Необходимость дополнительно приобрести удлинитель, т.к. шнур питания достаточно короткий.

ЗУБР ТПГ-10000_М2



Наибольшая эффективность обеспечивается при обогреве производственных и складских помещений. Тепловая пушка способна за короткий промежуток времени повысить температуру, используя в качестве топлива пропан-бутан. КПД приближается к 100%, поэтому во время сгорания топлива практически не остается непереработанного горючего, а количество вредных веществ в отработанных газах минимально.

Энергопотребление происходит только в момент поджига, когда срабатывает пьезо-элемент. После этого обеспечивается устойчивое горение, пламя не затухает произвольно. Это может произойти только в случае, когда закончилось топливо, или же подул сильный ветер. Тогда срабатывают автоматические системы защиты, происходит отключение подачи газа, поэтому в помещении он не накапливается.

ЗУБР ТПГ-10000_М2

  • Равномерная подача воздуха через цилиндрический металлический корпус.
  • Возможность использования в помещениях с высокой влажностью для обогрева или просушивания.
  • Температурный предохранитель, срабатывающий при перегреве пушки.
  • Незначительный нагрев корпуса благодаря использованию специального защи

самодельная газовая тепловая пушка

Самодельная газовая тепловая пушка

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него

2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

Самодельная газовая пушка

Пришло похолодание и сразу начали возникать проблемы, как отопить то или иное помещение. Когда ко мне обратились с просьбой сделать отопление в мастерскую, я решил пойти по другому пути- не изобретать ничего нового, а применить старую паяльную лампу, чтобы в будущем хозяин мог отапливать не только мастерскую, но и рядом стоящие гараж и баню.

Для начала нашел паяльную лампу.

Мне от нее понадобился только эжектор (это, где пламя горит) и регулировочный краник. Чтобы подсоединить шланг от газового баллона, делаем переходник из медной трубки, но помните, что если будете паять оловом или клеить, то этого соединения хватит на несколько минут, так как эжектор может нагреться до 1200 градусов. Поэтому лучше паять газовой или сваркой.

С тем диаметром жиклера, который стоял изначально, запустить горелку не получилось, поэтому жиклер рассверлил на 1,5 мм.

Теперь необходимо подобрать отрезок трубы по диаметру выхода паяльной лампы. Затем вдоль этой трубы болгаркой напилить вдоль отверстий и вставить туда пластины толщиной 2 мм. Длина пластин 15-20 мм., а ширина зависит от диаметра корпуса пушки.

После того, как удлинитель горелки готов, привариваем его к лампе.
Теперь собираем корпус газовой пушки.

В моем варианте диаметр подбирался по вентилятору. Пришлось пилить заправочные фреоновые баллоны. И так на одном конце корпуса у нас откидной вентилятор , а на другом отверстие под удлинитель газовой горелки с 3 отверстиями под выход тепла, но если Вы планируете отводить тепло в одно конкретное место, то ввариваете кусок трубы и одеваете на него гофру. Когда корпус готов, вставляем удлинитель в корпус и крепим его хомутом.

У меня для удобства обслуживания и розжига вентилятор откидной на шарнире. Поджигаем, ждем устойчивого горения и после этого ставим вентилятор на место.

Газовая пушка готова, но как Вы понимаете при горении будет выделяться СО2, что не есть хорошо. А все мои придумки направлены на максимум безопасности. Поэтому выход газовой пушки вставлен в топку имеющейся печки или как у меня в пропановый баллон, который я решил использовать вместо печки и в которую можно вварить трубы, соединить их между собой отводами (калачами) и использовать, как водяной котел.

Эту газовую эжекторную пушку делал, чтобы создать ташкент в помещении и при этом не задохнуться продуктами горения.

Как сделать газовую пушку своими руками

Одной из наиболее насущных проблем в зимнее время является обогрев помещений. Существует много различного оборудования, которое предназначается для этой цели. Сейчас на рынке представлено огромное количество разнообразных тепловых пушек. Они отличаются по цене, размерам, виду применяемого топлива. Можно сделать газовую пушку своими руками. По техническим показателям она не будет уступать заводским аналогам, а стоимость её будет гораздо ниже.

Область применения и принцип действия

По принципу действия заводские и самодельные газовые тепловые пушки похожи на обычные вентиляторы. Но эти устройства нагнетают в помещение воздух. Он попадает внутрь корпуса агрегата и там нагревается. Нагрев происходит с помощью горелок, работающих на различном топливе, или электрического ТЭНа. Тепловые пушки применяют для решения разнообразных задач. Область применения:

  1. Производственные зоны. Осуществляется обогрев больших помещений.
  2. Сельское хозяйство. Используются при необходимости поддержания требуемого микроклимата (в теплицах, парниках).
  3. Строительство. Применяется для ускоренной сушки обработанной поверхности, а также при монтаже натяжных потолков.
  4. Быт. Нагрев хозяйственных построек, а также жилых помещений во время отсутствия отопления.

При применении нужно соблюдать технику пожарной безопасности. Особенно это касается использования вблизи воспламеняющихся материалов.

Разновидности тепловых пушек

Тепловые обогреватели подразделяются по способу нагрева и виду горючего, используемого в работе. Также они могут различаться по назначению (бытовые и промышленные).

Процесс нагрева может происходить по-разному. Зависит это от типа конструкции модели. Прибор с прямым нагревом имеет довольно мощный вентилятор, который забирает воздух. Прямой контакт нагревательного элемента с воздушной массой нагревает ее и выбрасывает через сопло.

Такие устройства стоят относительно мало, а их КПД довольно высокий. Но с экологической точки зрения, приборы с прямым нагревом считаются плохими. Они выбрасывают в помещение все продукты сгорания, что может быть опасно для человека. В месте эксплуатации устройства желательно предусмотреть принудительную вентиляцию.

Конструкция устройств с непрямым нагревом более сложная. В ней присутствует теплообменник, который играет роль фильтра. Он разделяет теплый воздух и продукты сгорания. От прибора идет труба, по которой все вредные вещества уходят на улицу.

Горелки с непрямым нагревом дороже, а их КПД ниже, чем у устройств с прямым нагреванием воздуха. Но спрос на них всё равно высокий из-за безопасной эксплуатации.

При выборе типа тепловой пушки нужно предусматривать условия эксплуатации. Прибор с прямым нагревом подойдет для отапливания или осушения больших помещений, в которых не бывает скопления людей (склады, подвалы).

Если пушка необходима в производственном цеху или при строительстве и ремонте жилых помещений, то лучше выбирать модели с непрямым нагревом.

Супер пушка своими руками:

Классификация по виду топлива

Существует множество производителей и моделей тепловых пушек. Они отличаются по виду топлива, на котором работают. Разновидности:

  1. Электрические. Нагревают воздушную массу с помощью электрических ТЭНов. Они экологически чистые, не выжигают кислород из воздуха и не выделяют вредных для организма веществ. Минусом является дороговизна эксплуатации из-за большого потребления электроэнергии.
  2. Многотопливные. Для работы применяются отработанные гидравлические или моторные масла. Такие устройства очень дёшево обходятся в эксплуатации, но их не следует применять в людных помещениях и там, где невозможно оборудовать хорошую вентиляцию.
  3. Водяные. Главным конструктивным отличием от других типов является оснащение испарителем. Обогрев происходит за счет сильного потока пара. Чаще всего такие агрегаты применяются в сельском хозяйстве для обогрева теплиц и парников, а также для поддержания необходимого микроклимата.
  4. Инфракрасные. Нагрев происходит за счет инфракрасного излучения. Это бытовые обогреватели, которыми также можно нагревать поверхности на открытых пространствах.
  5. Газовые. Нагрев воздуха происходит за счет сгорания пропана или метана. Тепловую пушку на газу можно сделать своими руками. Лучше при этом использовать готовые чертежи.

Теплопушки часто подразделяют на бытовые и промышленные. У промышленных повышенная мощность, размеры и, соответственно, стоимость, если сравнивать с бытовыми.

Тепловая пушка для гаража из газового обогревателя:

Характерные особенности приборов

Газовые пушки используются как в промышленности, так и в быту, например, при обогреве частных домов или гаражей. Такие устройства менее мобильны, чем электрические, но более экономные и имеют довольно высокую мощность. Показатель может доходить до 150 кВт.

В качестве топлива используется природный газ, но можно применять и сжиженный. Таким устройствам необходимо подключение к электросети. Электричество обеспечивает функционирование вентилятора, термостата, а также других необходимых элементов.

Для функционирования термопушки применяют разные модификации газа:

  1. Сжиженный бутан, пропан.
  2. Газ, поставляемый по магистралям.

Высокомощные модификации подключаются непосредственно к газопроводу через специальные шланги. Это позволяет работать устройству непрерывно. Обычно такие агрегаты изготавливаются стационарными, так как их передвижение довольно сильно затруднено.

Также выделяют несколько видов модификации газа в тепловой пушке

На баллонном газе работают компактные приборы. Одни модели предусматривают подключение к большому баллону через шланг, в других есть специальное отделение с газом. Также в большинстве моделей есть дополнительные элементы, обеспечивающие безопасность при эксплуатации прибора: защита корпуса, контроль уровня пламени, автоматическая система отключения.

Необходимые материалы и инструменты

Важно понимать, что самодельное производство газовых тепловых пушек должно осуществляться только при должной квалификации и большом опыте в работе с газом и инструментами. Если браться за работу неподготовленными, то это может привести к необратимым последствиям.

Для изготовления газовой пушки потребуется такой инструмент:

  1. Труба из металла. Через неё будет подаваться горючее в основную систему.
  2. Болгарка. Лучше использовать 125, так как ею удобнее работать.
  3. Листовая сталь.
  4. Электрическая дрель и сверла по металлу.
  5. Стальная трубка диаметром 8 мм. Она будет использоваться для изготовления теплообменника.
  6. Толстая арматура для подставки, на которой будет располагаться пушка.
  7. Вентилятор мощностью – от 12 Вт.

В работе можно использовать сварочный аппарат, чтобы ускорить процесс. Также можно заранее купить краску, устойчивую к высоким температурам.

При создании данной пушки не забываем про технику безопасности

Пошаговая инструкция

Первым делом нужно изготовить корпус. Можно использовать листовую сталь толщиной 3-4 мм или обычную трубу. Листу нужно придать требуемые параметры, а затем необходимо его свернуть в трубу. Закрепляются края с помощью болтов или специального соединительного замка.

После этого распиливается труба, которая используется для подачи газа. Это нужно для того, чтобы потом была возможность приварить к ней следующий элемент.

Самодельная газовая пушка:

Теперь необходимо увеличить диаметр отверстия, которое предназначается для поступления газа в систему. Нужно довести его до 5 мм.

Затем изготавливается теплообменник. Берётся металлическая труба диаметром 80 мм. Торец необходимо приварить к стенке горелки и просверлить отверстие. Через этот элемент проходит удлинитель горелки.

Для выхода подогретого воздуха в корпусе теплообменника нужно сделать отверстие. Затем в том месте приварить трубку диаметром 8 см.

Затем устанавливается вентилятор, который будет перегонять горячий воздух. Также нужно предусмотреть подачу электроэнергии. Можно подключить его к сети или аккумулятору.

В завершение нужно просверлить отверстия для поджигания газа. Необходимо предусмотреть и конструкцию, на которой будет располагаться тепловая пушка. Можно использовать готовую подставку или же сварить из арматуры.

Тепловая пушка. своими руками:

Техника безопасности

Такое устройство является пожароопасной техникой, поэтому необходимо соблюдать все правила безопасности. Требования по эксплуатации прибора:

  1. Самодельную газовую пушку нельзя оставлять без надзора. Заводские часто имеют автоматическую систему безопасности, которая перекрывает подачу газа в экстренных случаях.
  2. Нельзя использовать устройства в местах, где находятся пожароопасные предметы и вещества.
  3. Должна обеспечиваться хорошая вентиляция помещения.
  4. Прибор открытого нагрева воздуха должен располагаться только на ровных поверхностях, чтобы положение было устойчивым.
  5. Нельзя использовать на улице во время выпадения осадков.

Перед началом эксплуатации устройства нужно убедиться, что розетка заземлена. Торцы пушки можно накрыть металлической сеткой, чтобы рассеять воздушный поток.

Как сделать газовую тепловую пушку своими руками?

Необходимость быстрого обогрева помещений чаще всего возникает у владельцев просторных производственных помещений, складов и гаражей, не подключенных к центральному отоплению.

Вспомогательный источник тепла может потребоваться и в период, когда температура в помещениях уже становится не комфортной для работы, а имеющаяся отопительная система еще не функционирует.

Тепловая пушка, работающая на газовом топливе, становится отличным вариантом устройства обогрева помещений наиболее экономным способом.

При наличии возможности подключения такой тепловой пушки к газовой магистрали, она становится стационарным устройством, Использование баллонного газа обеспечивает газовой тепловой пушке мобильность.

Тепловые пушки, подключенные к газовым баллонам, часто используют строители при необходимости проведения работ при определенной температуре. Для этого пространство, требующее обогрева, покрывается плотной пленкой, а затем с помощью тепловой пушки обеспечивают необходимое для работы тепло.

Использование такого способа обогрева позволяет продолжать строительные работы даже в морозную погоду. Тепловая пушка отлично просушит весной отсыревшие комнаты в подвалах, не позволит животным на фермах замерзнуть в холодную погоду.

Существуют тепловые пушки, использующие для работы и альтернативные источники энергии, но газ значительно дешевле, чем электричество и дизельное топливо, также часто применяемые в отопительных приборах.

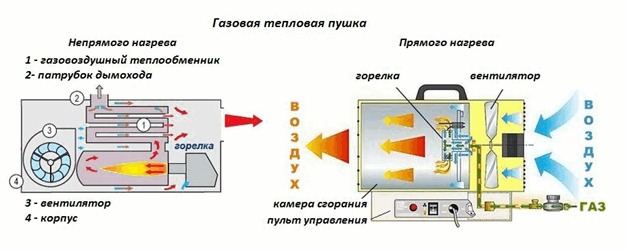

Разновидности газовых тепловых пушек

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо – газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны – быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

  • труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
  • труба такой же длины, но диаметром 80 мм для камеры сгорания;
  • труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
  • газовая горелка, оснащеная пьезоподжигом;
  • любой осевой вентилятор, имеющий круглый фланец.

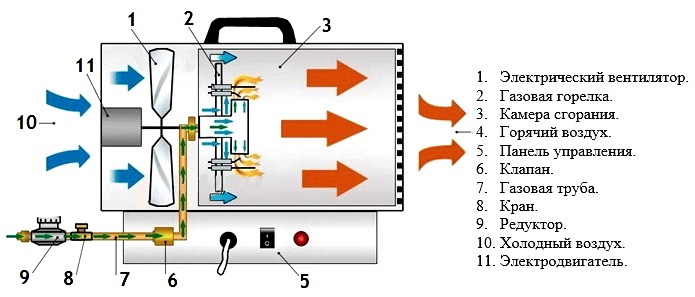

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

  1. С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
  2. Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
  3. Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
  4. Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Основные неисправности газовых тепловых пушек

Большинство неисправностей газовой пушки вполне можно устранить самостоятельно, без обращения в мастерскую. Чаще всего из строя выходят:

  • вентилятор;
  • пьезоэлемент;
  • горелка;
  • элементы защиты.

Обычно владельцы данных устройств сталкиваются с возникновением следующих проблем:

  1. Невозможно зажечь газ. Так проявляется неисправность пьезоэлемента. Следует его очистить, а если эта процедура не помогла, то заменить деталь на новую.
  2. Газ не поступает в камеру сгорания. Причина этой неисправности – засорение горелки. Проблема решается продуванием горелки мощной воздушной струей.
  3. Появился запах газа. Обычно эта проблема связана с утечкой газа из шлангов. Требуется либо затягивание элементов крепежа, либо замена шлангов. Самым простым способом выявления мест утечки газа является использование мыльного раствора.
  4. Увеличилось потребление газа – требуется замена редуктора.
  5. При горении горелки в помещение не поступает теплый воздух – следует проверить исправность вентилятора. При наличии электропитания и исправности контактной группы требуется его замена.

Приобретение газовой тепловой пушки, оборудованной всеми необходимыми элементами безопасности, обойдется покупателю в солидную сумму. Такое приобретение оправдывает себя при постоянной необходимости обогрева больших площадей.

Поэтому многие изготавливают тепловые пушки, работающие на газовом топливе, самостоятельно. В этом случае следует помнить, что оставлять такие устройства работать без присмотра нельзя ни при каких обстоятельствах.

плюсы и минусы, как сделать и куда установить

Газовая пушка для гаража является хорошей альтернативой отоплению. Агрегат помогает быстро прогреть помещение, однако он весьма пожароопасный. Обогреватель имеет множество плюсов и минусов. Обычно его покупают, но талантливые энтузиасты научились изготавливать самостоятельно. Газовые пушки заводского производства дорогие, а самоделка обойдется за умеренную цену.

Плюсы и минусы самодельной газовой пушки для обогрева гаража

Несмотря на сложность сборки, устройство тепловой пушки, работающей на газу, простое. Самодельная конструкция мало чем отличается от заводского агрегата. Правда, существуют пушки косвенного нагрева, где отсутствует прямой вылет пламени из сопла, а продукты сгорания отводятся на улицу через дымоход. Однако такие обогреватели сложные для самостоятельной сборки. Их не стоит рассматривать. Оптимально ознакомится с преимуществами и недостатками доступной по конструкции газовой пушки прямого нагрева.

Простой в изготовлении считается газовая пушка прямого нагрева

Плюсы:

  1. От сгорающего топлива поступает полный объем тепловой энергии. КПД газовой пушки достигает 100%.
  2. Обогреватель с самым маленьким соплом обладает минимальной мощностью 2 кВт. Самостоятельное изготовление позволяет добиться увеличение параметра до нужного значения. Расчет выполняют, исходя из того, какой объем воздуха надо прогреть за 1 час и до какой температуры. Например, если гараж с хорошей теплоизоляцией обладает объемом от 30 до 50 м3, за 1 час на 15 оС его прогреет пушка мощностью 3 кВт.
  3. Скорость прогрева гаража – одно из важных преимуществ, дающих возможность быстро приступить к работе внутри теплого помещения. Обеспечивает быстроту прогрева встроенный вентилятор.
  4. Перепады температур внутри гаража сопровождаются сыростью. Газовый прибор не чувствителен к плохим условиям. Быстрый розжиг возможен при любых внешних параметрах.
  5. Мобильность тепловой пушки позволяет ее использовать в любом месте гаража. Самым тяжелым элементом является газовый баллон, но и его одному человеку можно перекатить на другое место.
  6. Металлический корпус обогревателя устойчив к механическим повреждениям, что особо выгодно в условиях гаража.

Минусы:

  1. В отличие от модели заводского изготовления, самодельная тепловая пушка лишена многоуровневой защиты. Агрегат может не отключиться, если произойдут сбои работы.
  2. У пушки прямого нагрева пламя вылетает прямо из сопла. Во-первых, увеличивается пожароопасность. Гараж наполнен ГСМ, промасленной ветошью, резиной, другими легковоспламеняющимися материалами, которые при контакте с огнем приведут к пожару. Во-вторых, огонь сжигает кислород. При плохой вентиляции гаража человек получит отравление, возможно, даже удушье.
  3. Шум работающего обогревателя вызывает раздражение. Образуется он за счет работы вентилятора и горения газа.
  4. Недостатком является необходимость заправки баллона газом. При частом использовании пушки топливо быстро заканчивается. Надо баллон самостоятельно отвозить на станцию заправки.

Несмотря на многие отрицательные моменты, пушка самодельного исполнения поможет обогреть гараж, если нет другой альтернативы.

Что нужно, чтобы сделать тепловую газовую пушку для гаража

Для сборки газового обогревателя в первую очередь нужен опыт работы с подобным оборудованием. Ошибки допускать нельзя. Если познания в газовом оборудовании имеются, для начала понадобится чертеж. Скопировать схему можно с заводской тепловой пушки.

Принцип устройства газовых пушек самодельного и заводского исполнения одинаков

Внимание! Сборкой газовой пушки может заниматься только специалист, знающий принцип работы оборудования.

На представленном чертеже заводской конструкции присутствуют узлы электророзжига, контроля пламени, кнопки управления, клапан подачи газа. В самодельной пушке они обычно отсутствуют. Даже регулятор давления ставят не внутри корпуса прибора, а на газовом баллоне. Газ на тепловую пушку поступает по подключенному шлангу, как до горелки на газовой плите.

Для сборки обогревателя в гараж понадобятся:

  • стальная трубка для подачи газа на горелку;
  • листовая сталь;
  • газовая горелка;
  • отрезок трубы диаметром 80 мм для теплообменника и отводного патрубка;
  • полоски стали, пруты для изготовления подставки;
  • вентилятор, работающий от напряжения 12 вольт;
  • аккумулятор.

Из основных инструментов нужны болгарка и сварочный аппарат. Понадобится еще электродрель с набором сверл разного диаметра, молоток, пассатижи.

Как сделать газовую пушку для обогрева гаража своими руками

После подготовительных мероприятий приступают к изготовлению обогревателя в гараж. Процесс сборки пушки состоит из следующих действий:

  1. Первым делают корпус. Можно просто отрезать кусок трубы подходящего диаметра или свернуть ее из листовой стали и проварить шов.
  2. Трубку подачи топлива в систему распиливают болгаркой. В будущем к одной из частей будет приварен аналогичный элемент с таким же диаметром.
  3. Чтобы газ поступал в соответствующем объеме, отверстие на входе в горелку расширяют до 5 мм.
  4. Под горелкой, на месте ее расположения в корпусе, приваривают стальной диск с отверстием по центру диаметром 80 мм. Предварительно на детали по периметру просверливают 8 отверстий сечением 10 мм. Они нужны для доступа кислорода. К центральному отверстию в будущем будет приварен теплообменник.
  5. Делают теплообменник из куска трубы диаметром 80 мм. Внутрь вставляют перемычки из пластин, которые выступят направляющими пламени и лучше распределят тепло, поступающее из сопла обогревателя в гараж.
  6. На теплообменнике просверливают отверстие. Деталь приваривают к диску, предварительно зафиксированному на торец корпуса. Через отверстие пропускают удлинитель от горелки, а ее саму крепят хомутом с болтами.
    Направляющие пластинки способствуют лучшему распределению тепла
  7. В боковой части корпуса возле приваренного диска для горелки и теплообменника вырезают отверстие диаметром 80 мм. К нему приваривают патрубок для отвода продуктов сгорания.
    Боковой патрубок на корпусе поможет отводить отработанные газы
  8. Вторую сторону корпуса тепловой пушки оснащают вентилятором. Его обязательно закрывают решеткой. Внутри корпуса между вентилятором и горелкой оптимально установить регулируемую заслонку, которая поможет добиться идеального горения.
    Вентилятор ставят на обратной стороне корпуса
  9. Корпус оснащают подставкой, выгнутой из прута. Крепят кнопку для включения вентилятора. Напротив горелки в корпусе сверлят отверстие, через которое будут выполнять розжиг спичками.
    После сборки газовую пушку подвергают испытанию

Для испытания обогревателя можно подключить маленький газовый баллончик. Питание к вентилятору подводят от аккумулятора. Для розжига к отверстию подносят зажженную спичку, открывают подачу газа. После розжига горелки включают вентилятор. Шибером добиваются оптимального пламени горения.

Важно! Испытательные работы проводят за пределами гаража

Чтобы потушить горелку, просто перекрывают вентиль. Для длительной работы в гараже к пушке подключают шлангом большой баллон с редуктором.

На видео самодельная газовая пушка для обогрева гаража:

Как правильно установить газовую пушку в гараже

В гараже обогреватель располагают так, чтобы огонь из сопла не попадал на автомобиль и другие легковоспламеняющиеся предметы. Оптимально пушку направлять в пространство. Участок выбирают ровный, больше всего пустующий, чтобы во время работы в гараже случайно не опрокинуть прибор.

Гофрированной трубой можно отводить часть отработанных газов на улицу

Самодельная пушка обладает прямым нагревом, но часть продуктов сгорания можно отвести на улицу. Для этого на боковой патрубок корпуса одним концом крепят металлическую гофру. Второй ее конец выводят за пределы гаража.

Техника безопасности

Работа в гараже с самодельным газовым обогревателем требует по максимуму соблюдения техники безопасности. Важно стараться придерживаться следующих требований:

  1. Без редуктора подключать обогреватель к газовому баллону нельзя. Из-за большого давления может сорвать шланг, подсоединение горелки, что закончится пожаром и даже взрывом газа.
    К большому баллону газовую пушку подключают только через редуктор
  2. Нельзя в гараже оставлять без присмотра работающий обогреватель.
  3. Гараж по максимуму освобождают от легковоспламеняющихся предметов, убирают в безопасное место ГСМ.
  4. Внутри гаража обеспечивают надежно работающую приточно-вытяжную вентиляцию.
  5. Во время работы пушки внутри гаража не пользуются аэрозолями любого назначения.
  6. На сопло прибора нельзя надевать рукав из металлической гофры для получения целенаправленного потока тепла.

Важно знать, что самоделка лишена любых элементов защиты. Пользоваться пушкой надо аккуратно, как с открытым источником огня.

Заключение

Газовая пушка для гаража в самодельном исполнении будет больше потреблять газа, чем заводской аналог. Связано это с примитивным ее устройством. Прежде чем приступать к ее изготовлению, стоит просчитать, не выгоднее ли приобрести заводскую модель.

Газовая пушка своими руками - инструкция по сборке + Видео

Едва ли зимой существуют более насущные проблемы, чем проблемы с качественным отоплением объектов. Для их решения используется специальное оборудование, одним из наиболее распространенным среди него является тепловая пушка, в частности, газовая. Сегодня мы поговорим о том, как изготавливить газовую пушку своими руками и можно ли это сделать в принципе.

Содержание статьи:

Отметим, что тепловые газовые пушки стали очень популярными у нас в последнее время. И причиной тому не только специфичный климат, но и достаточно большое количество дач и загородных домов. Словом, у таких устройств есть масса преимуществ.

  • Достаточно быстрый монтаж/демонтаж.
  • Они безопасны.
  • После установки они сразу же готовы к обогреву.
  • Они мобильны и компактны.
  • Воздух во всем помещении прогревается очень быстро.
  • Вы сможете самостоятельно регулировать режим температуры.
  • Наконец, внушительный КПД.

Принцип работы и применение газовой пушки

Если подключить пушку к централизованному газоснабжению, то она превращается в полноценное стационарное устройство, которое в частном доме вполне может заменить целую отопительную систему без какого-либо ущерба качеству обогрева. Касаемо используемого топлива, то в большинстве случаев это пропан-бутан.

Обратите внимание! При сгорании газа не выделяется практически никакого запаха.

Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений.

Благодаря газовым пушкам можно не только отапливать, но и оперативно высушивать какие-либо поверхности – к примеру, штукатурку, свежезалитый бетон и прочее, а высокая производительность дает возможность использовать устройство в больших помещениях – складах, ангарах – и в местах скопления людей. Этот прибор действительно моно включить и забыть, ведь контроль температуры, включение/выключение инициирует термостат. Наконец, по количеству угарного газа газовая пушка не превышает обычную плитку.

О том чем еще можно отапливать производственные помещения, читайте тут

Все устройства подобного рода состоят из стандартных элементов:

  • теплообменника;
  • автоматического прибора-контроллера;
  • вентилятора.

Характерно то, что прибор требует очень мало электроэнергии – ведь она нужна лишь для того, чтобы вращался вентилятор. Когда газ горит, теплообменник при этом прогревается. Воздух, движимый вентилятором, проходит через теплообменник, нагревается и распространяется по всему отапливаемому помещению.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

  1. прямым нагревом;
  2. непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Видео

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Что потребуется в работе

Итак, вы решили, что ваша газовая пушка своими руками будет изготовлена. Что ж, это понятно, поскольку экономически выгодно. Но одного желания мало, потребуется и следующий перечень инструментов, материалов.

  • Металлическая труба для подачи топлива в систему.
  • Дрель со сверлами по металлу.
  • Болгарка.
  • Лист стали.
  • Полоски металла толщиной в 2 миллиметра.
  • Восьмимиллиметровая железная труба, необходимая для создания обменника тепла.
  • Вентилятор от автомобиля, его мощность должна составлять минимум 12 вольт.
  • Арматура для сооружения, на котором будет размещаться пушка.

Газовая пушка своими руками

Подобного рода приборы представлены сегодня широчайшим ассортиментом моделей от разных стран. Используются они у нас в основном для отопления гаражей. Но до того, как начнет создаваться газовая пушка своими руками, еще раз напомним, что она потребляет немало электроэнергии.

Возможно вас так же заинтересует статья о том как устроенно электрическое отопление дома

Итак, пошаговая технология изготовления прибора.

Первый этап. Для начала распиливаем «болгаркой» трубку – именно по ней будет газ будет поступать в систему. Эти меры необходимы для дальнейшего удлинения трубы – дабы сделать это, мы привариваем любую еще одну трубу, имеющую аналогичный диаметр.

Второй этап. Далее нам необходимо несколько увеличить отверстие (примерно до 5 миллиметров), посредством него топливо и будет поступать. Параллельно с этим удлиняем на 2 миллиметра жиклер.

Третий этап. Когда с этим покончено, увеличиваем  длину корпуса – это необходимо для увеличения теплообмена. Для этого нам потребуется металлический диск (? 8 сантиметров), который мы закрепим непосредственно под удлинителем. Затем просверливается дырка с ? 1 сантиметр, в общей сложности нам потребуется восемь отверстий аналогичного характера.

Четвертый этап. Изготавливаем хомут, которым будет закрепляться сам теплообменник. После этого привариваем две металлические пластины по 2 миллиметра каждая в виде креста – это тоже нужно для повышения теплообмена.

Пятый этап. Сооружаем теплообменник. Берем для этого железную трубу с ? 8 сантиметров, ее стенки должны быть не слишком толстыми. После этого на стенку трубы привариваем торец, в котором, в свою очередь, просверливаем отверстие. Сквозь него мы пропустим удлинитель от горелки, а в окончании хомут нужно дополнительно укрепить болтами.

Шестой этап. Продолжаем работать с обменником тепловой энергии. Проделываем в его корпусе отверстие (используя для этого болгарку), к которому крепится отрезок восьмисантиметровой трубки. Из нее в помещение будет выходить прогретый воздух.

Седьмой этап. Далее берем обычный вентилятор из автомобиля, имеющий мощность не менее 12 вольт, и устанавливаем его на втором конце корпуса обменника. Это будет у нас своего рода мотор, другими словами, приспособление, вырабатывающее энергию для нашего прибора, посредством него тепло будет передаваться в отапливаемое помещение.

Восьмой этап. Последним этапом работ станет просверливание отверстий, необходимых для того, чтоб поджигать газ было более удобно. Более того, потребуется еще и продумать конструкцию, где, собственно, и будет размещаться газовая пушка своими руками. Можно использовать для этого железную арматуру, сварив из нее своего рода раму.

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

  1. Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
  2. Открываем вентиль, дабы газ начал поступать.
  3. Когда газ загорится, убираем зажигалку обратно.
  4. Включаем вентилятор.

Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:

  1. крепим на горелке металлический диск-удлинитель;
  2. удлиняем трубу, необходимую для газоснабжения прибора;
  3. устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
  4. устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
  5. собираем все устройство грелки целиком;
  6. проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
  7. на второе окончание трубы привариваем металлическое кольцо;
  8. на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
  9. непосредственно сборка вентилятора.

Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.

Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.

В заключение

Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.

Газовая, тепловая пушка своими руками: чертежи, схемы, видео

Полезные приспособления /05-сен,2012,11;08 / 63895
Ранее Николай Евдокимов создавал тепловую пушку для обогрева гаража. При ее эксплуатации появились варианты ее модернизации. В связи с чем презентуем его проект, воплощённый в жизнь. Подробностями делится лично сам автор.

Я ранее делал один вариант газовой пушки. В ходе её эксплуатации понял, что дорабатывав всё-таки придётся — чтобы смесь сгорала наиболее полно, необходим контроль потока холодного воздуха. И вот что у меня получилось.



Схема модернизированной пушки:
1 — удлинитель газовой горелки;
2 - пластины для увеличения площади теплообмена;
3 — газовая горелка;
4 — вентилятор;
5 - воздушная заслонка с рычагом;
6 - корпус теплообменника.

Нам понадобится следующее:
Для теплообменника взял трубу диаметром 200 мм. С одного конца прикрепил патрубок для выхода горячего воздуха и с торца — кольцо, куда будет входить удлинитель горелки (фото 1).

Эта деталь также подверглась изменениям. Во-первых, я удлинил её (фото 2), а во-вторых, вварил не 4, а 8 пластин для увеличения теплосъёма (фото 3).

Далее изготовил воздушную заслонку из куска листового металла и Г-образного прутка (фото 4). Хомуты для крепления удлинителя газовой горелки в корпусе теплообменника согнул из полосы (фото 5) и закрепил на корпусе удлинителя (фото 6).

Проложив асбестовый шнур (фото 7), вставил в теплообменник удлинитель и саморезами стянул сборку (фото 8). С другой стороны закрепил удлинитель горелки в теплообменнике хомутами (фото 9). Саму горелку в удлинителе зафиксировал на двух шпильках. Сбоку теплообменника просверлил отверстие и вставил воздушную заслонку (фото 10).

Вентилятор использовал бытовой для ванных комнат на 220 В (фото 11).

Газовая пушка готова, можно подключать газ через регулятор (фото 12) к газовому баллону.

Разжигается горелка так же, как и предыдущая. опробовал замерить температуру выходящего воздуха из теплообменника термометром, рассчитанным на 70°, но однако его не хватило (фото 13). Но думаю, что тепла окажется достаточно, чтобы не мёрзнуть в гараже.

Газовая пушка своими руками пошагово



1. Корпус теплообменника.
2. Удлинитель горелки был увеличен в длину.
3. В корпус удлинителя вварено 8 пластин.
4. Воздушная заслонка.
5. Хомуты крепления удлинителя в корпусе теплообменника.
6. Удлинитель в сборе.
7. Чтобы исключить утечки продуктов сгорания, проложил асбестовый шнур.
8. Уплотняющее кольцо прикреплено саморезами.
9. С другой стороны удлинитель крепится к теплообменнику хомутами. Горелка закреплена в корпусе удлинителя на двух шпильках.
10.Закрепляем воздушную заслонку.
11. Вентилятор для ванных комнат.
12.Теперь у пушки есть две регулировки: скорости подачи газа и скорости притока холодного воздуха.
13. Не хватило шкалы термометра, чтобы измерить температуру горячего воздуха.

Газовая пушка своими руками видео

Николай ЕВДОКИМОВ,
г. Коркино Челябинской обл.

Газовая пушка непрямого нагрева - газовые пушки для обогрева помещений

Так что газовая пушка для обогрева помещений может быть вполне подходящей в качестве экологически чистого и эффективного оборудования. Природный газ, который применяется для таких устройств, способен сгорать без остатка и обеспечивать абсолютный коэффициент полезного действия. Работа данного оборудования возможна и от газопроводных коммуникаций, и от переносных баллонов.

Принцип работы пушек на газе

Если читать газовые пушки для обогрева помещений отзывы, то некоторые пользователи не совсем представляют, как работают подобные агрегаты, что существенно затрудняет ремонтные работы, если возникнет такая необходимость.

Подача сжиженного топлива осуществляется в специальную камеру, где происходит его распыление и смешивание с воздушными массами. И если планируется ремонт газовых пушек master, то нужно проверить именно систему зажигания, в основе которой закладывается пьезоэлемент, именно он делает оборудование данного типа независимым от внешних источников энергии.

Прямой и непрямой нагрев воздуха

Когда выбирается газовая пушка непрямого нагрева, то все продукты сгорания, образующиеся в процессе эксплуатации, должны будут принудительно выводиться наружу, и в помещении не возникнет опасная концентрация токсичных элементов. Подобным оборудованием допускается обогрев жилых помещений, причем процесс может протекать в постоянном режиме.

Можно считать, что это лучшие газовые тепловые пушки по уровню безопасности. Они обладают закрытыми камерами, в которых происходит процесс сгорания природного газа, а вывод отработанных материалов производится через специальный патрубок.

Но есть один отрицательный фактор у данных агрегатов – это высокая стоимость. И если проанализировать газовая тепловая пушка интерскол тпг 30 отзывы, получается, что подобное оборудование не всем доступно, а ремонт обходится слишком дорого.

Прямой нагрев производится открытой горелкой, и камера сгорания не закрывается, так что тепло и продукты сгорания попадают в помещение. И этот фактор делает опасным использование подобных приборов в жилых помещениях. Но зато всегда можно выполнить ремонт газовой пушки своими руками, если она прямого действия, так как конструкция подобного оборудования значительно проще.

Какую газовую пушку выбрать?

При наличии достаточных средств на покупку данного устройства непрямого действия и возможности проведения таких процедур, как доработка газовой пушки для обеспечения постоянного вывода продуктов сгорания от патрубка и на улицу, можно позволить себе приобретение именно этого агрегата.

Тем более если предполагается его использование в жилых помещениях, где постоянно будут находиться люди. Для прямого обогрева больше подойдут строительные объекты, где нужно создавать оптимальную температуру, но присутствие людей является временным.

Производство водородного газа HHO - Комплексные системы

HHOREACTOR1 - Реактор
Эта «мокрая» ячейка реактора (вся активная зона погружена в воду) предназначена для заполнения под давлением. Его следует использовать с особой осторожностью из-за внутренней опасности газа HHO. Полная ячейка недоступна в собранном виде из-за опасности неправильного использования. Но ядро ​​(HHOCORE10) доступно в собранном виде и является самой сложной частью сборки элемента HHOREACTOR.

В реакторе происходит электролиз воды на водород и кислород. Это водонепроницаемый и герметичный контейнер, который содержит активную зону реактора (подключенную к источнику питания), воду и образовавшиеся газы H 2 и O 2 и подает эти газы в ваш водородный научный проект.

Количество образующегося газа HHO зависит от размера реактора (в частности, активной зоны) и количества электроэнергии, вложенной в него для проведения гидролиза.

Сгенерированный газ HHO можно использовать для наших научных проектов (пушка HHO, демонстрация водородной бомбы, пистолет HHO и т. Д.) И в качестве топливной добавки для бензиновых двигателей. Дополнительный стабилизатор высокого выходного тока с контролем тепловой обратной связи.

Эти инструкции показывают, как построить реактор, который может производить большие количества газа H 2 и O 2 одновременно из обычной воды. Эта комбинация при воспламенении может вызвать значительный взрыв или использоваться для питания двигателей, фонарей, ракет, запуска снарядов и т. Д.Одним из преимуществ этой энергичной реакции является то, что побочные продукты представляют собой чистую воду. Это устраняет загрязняющие вещества, например, из других источников химической энергии, таких как уголь и нефть. Другое преимущество состоит в том, что выход энергии на молярный вес является максимально возможным при химической реакции. Вот почему он используется в качестве ракетного топлива. И еще одно преимущество состоит в том, что этот источник энергии полностью, на 100% пригоден для повторного использования и повторного использования, при этом для преобразования воды в газы H 2 и O 2 требуется только электричество, а их рекомбинация высвобождает энергию и превращает их обратно в чистую воду. .Конечно, для расщепления воды требуется больше энергии, чем энергия, выделяемая при ее рекомбинации.

  • Показан манометр для индикации давления в ячейке.
  • В ячейку встроен большой объем для хранения произведенной HHO.
  • Электрические соединения поставляются в комплекте с нашим стабилизатором питания HHOPC10.
  • Стандартные газовые фитинги используются с упором на детали барботажных систем для предотвращения обратного пламени.
  • Электронный тепловой извещатель встроен в блок и отключает кондиционер, если реактор становится слишком горячим.
  • Активная зона доступна в собранном виде, что значительно упрощает сборку реактора в целом.

Как уже упоминалось, недостатком является то, что для производства газов из воды требуется больше энергии, чем энергия, выделяемая при рекомбинации газов обратно в воду, но это верно для всех типов преобразования энергии.(Преодоление этого недостатка было бы «святым Граалем» энергетической проблемы.) К счастью для нас и нашей планеты, эти химические вещества находятся в своем естественном состоянии в их стабильной и невзрывоопасной форме воды, и это будет очень важно. трудно бросить вызов природе, чтобы достичь единства. Один из жизнеспособных подходов к производству водородного топлива с помощью электролиза - это использование ядерной энергии для производства электроэнергии, поставляющей практически неограниченные количества. Если мы разработаем очень эффективный реактор, мы сможем использовать эту энергию для производства большого количества не содержащего загрязняющих веществ водородного топлива для всех наших транспортных потребностей, что значительно сократит выход CO 2 , который способствует глобальному потеплению, а также кислотным дождям и другим факторам. связанные со сжиганием ископаемого топлива проблемы окружающей среды и здоровья.


Специальные детали доступны через нас, если их нельзя приобрести на месте:

Руководство для начинающих по страйкбольному оружию

Home // Руководство для начинающих по страйкбольному оружию Стив Петруччи

Страйкбол изначально был разработан в Восточной Азии.Местные и международные законы сделали почти невозможным приобретение огнестрельного оружия, но все еще были любители, которые хотели участвовать в этом виде спорта. Оружие для страйкбола было создано с учетом реалистичного внешнего вида оружия, чтобы игроки могли участвовать в военных или полицейских сценариях без риска получить серьезные травмы.

Airsoft - это игра, в которую играют в пределах достаточно большой заранее заданной области, где цель состоит в том, чтобы «поразить» или «пометить» других игроков снарядом, выпущенным из оружия для страйкбола.В отличие от пейнтбола или лазертага, трудно определить, был ли кто-то ранен или нет, поэтому страйкбол полагается на систему чести при игре.

Оружие для страйкбола можно разделить на три отдельные группы, которые определяются просто по способу питания. Газовое, электрическое и пружинное оружие является наиболее распространенным и все имеет свои преимущества и недостатки. Когда покупатель впервые задается вопросом, какое оружие мне купить, я бы остановился на пружинных моделях, потому что они дешевле, но уход за ними требует тех же основных шагов, что и уход за дорогим электрическим пистолетом для страйкбола.

Пружинные пистолеты для страйкбола

Пружинные модели - это пистолеты для страйкбола, для которых требуется накачивать или взвести оружие каждый раз, когда вы стреляете из него. Они очень надежны в ближнем бою. У вас будет меньшая скорострельность, но вы не будете так часто перезаряжаться. Я бы посоветовал использовать пружинную модель в качестве основного или резервного оружия. Пружины - самое надежное доступное оружие. Хотя они могут быть слабее и не иметь такой дальности, как у других пистолетов, с ними легче всего обращаться и с ними играть.Первым покупателям стоит серьезно подумать о пружинной модели. Есть много доступных полноразмерных пружинных винтовок для страйкбола, а также пружинных пистолетов для страйкбола, которые доступны по цене и являются хорошим способом попасть в страйкбол. Если вы хотите потратить немного больше денег, вы можете выбрать пистолет для страйкбола с пружиной ультра-класса, который тяжелее и долговечнее.

Газовые пистолеты для страйкбола

Газовые пистолеты для страйкбола a

Численная оценка газового пистолета для испытаний на удар

Экспериментальные испытания, соответствующие условиям применения, могут использоваться для правильной оценки материалов для конкретных приложений.Удары с высокой скоростью можно моделировать с помощью средств газовой пушки, которые бывают разных типов и сложности. В данной работе были численно проанализированы различные установки для одноступенчатой ​​легкогазовой пушки с целью оценки их пригодности для испытаний материалов и композитов, используемых в качестве броневой защиты. В качестве ограничений выбраны максимальная длина ствола 6 м и максимальное пластовое давление стандартного промышленного газового баллона (20 МПа). Численные прогнозы показывают, что невозможно напрямую разогнать снаряд до желаемой скорости с азотом, гелием или водородом в качестве порохового газа.При использовании башмака, соответствующего большему диаметру отверстия, необходимая скорость достигается с помощью газов гелия и водорода.

1. Введение

Знание свойств материалов, используемых в ударных ситуациях, имеет решающее значение в различных технологических областях, чтобы гарантировать безопасную работу. Для оценки повреждений материалов и систем от удара необходимы специальные инструменты оборудования. Экспериментальная газовая пушка должна работать так же, как обычная пушка с порохом.Основное отличие состоит в способах достижения необходимого давления для ускорения снаряда. Поскольку обычная пушка использует горение порохового заряда, то легкогазовая пушка работает с резервуаром сжатого газа [1].

Средства газовой пушки могут применяться для моделирования различных ситуаций в зависимости от характеристик самого оружия. Очевидно, поскольку их система была получена из обычных пушек, легкие газовые пушки можно использовать для имитации баллистических ударов различных размеров и энергии.Распространенными типами газовых пушек являются одноступенчатая газовая пушка, двухступенчатая легкая газовая пушка и ударный туннель или ударная труба. Одноступенчатые легкогазовые пушки имеют довольно простую конструкцию, представляя собой всего лишь один напорный резервуар, который через ствол разгоняет снаряд на цель. Более сложный двухступенчатый пистолет основан на одноступенчатом пистолете, но, кроме того, он имеет вторую ступень сжатия, которая увеличивает давление в резервуаре высокого давления, например, за счет сгорания, нагрева или свободного сжатия поршня в перед стволом установлена ​​дополнительная трубка [2].Ударные туннели или ударные трубы отличаются тем, что они не стреляют снарядами, а только создают взрывную волну газа по цели [3].

Газовые пистолеты используются для испытания материалов и композитов на предмет их возможного применения в качестве брони как для людей, так и для транспортных средств. В меньшем масштабе можно смоделировать удар камня по движущемуся транспортному средству с повышенной скоростью или ледяные камни на летящем самолете. Другое возможное применение - это проверка компонентов или материалов космических аппаратов на их пригодность для использования в такой задаче.Угроза космическим кораблям постоянно возрастает в виде столкновения микрометеороидов и искусственного орбитального мусора. По оценкам, на расстоянии 2000 км от поверхности Земли находится метеороид массой 200 кг; в основном это микрометеороиды размером 0,1 мм. Кроме того, на том же расстоянии вокруг Земли находится 300 кг орбитального мусора диаметром менее 1 мм. Эти частицы малы, но их можно обнаружить, двигаясь с относительной скоростью от 10 до 20 км / с относительно орбитального космического корабля [4].Чтобы защитить космические корабли и космонавтов от последствий столкновения с такими чрезвычайно высокими скоростями, необходимо испытать и смоделировать системы защиты от этих опасностей [5].

Угрозы с чрезвычайно высокой скоростью в лаборатории могут быть смоделированы с помощью двухступенчатой ​​системы газовой пушки [7]. Один из примеров мощной двухступенчатой ​​пушки показан на рисунке 1. Эта установка ускоряет снаряды диаметром 80 мм до максимальной скорости 1,2 км / с с использованием ствола длиной 8 м и газовой камеры 28,5 дм3 [8].Пушки на легком газе остаются единственной техникой, способной разгонять снаряды различной формы и массы до начальной скорости до 11 км / с [9].


Кроме того, можно проводить испытания с использованием газовой пушки, чтобы воспроизвести и направить взрывные волны на испытательный образец или датчик в ударном туннеле. Это позволяет моделировать взрывы и их последствия. Его также можно использовать для изучения аэродинамического потока в широком диапазоне температур и давлений, а также для изучения явлений сжимаемого потока и реакций горения в газовой фазе.В более позднем подходе биологические образцы подвергались воздействию ударных трубок, чтобы изучить, как на них влияют взрывные волны [10, 11]. Ударный туннель показан на рисунке 2 [12]. Его используют, например, для моделирования входа космического корабля в атмосферу.


Альтернативными способами увеличения дульной скорости являются применение более высокого давления в газовом резервуаре, увеличение длины ствола или нагрев движущего газа, например, путем сгорания, нагрева дуги или детонации [13].Тем не менее, остаются ограничения на достижимые скорости снаряда, такие как физические свойства порохового газа, инженерные свойства установки, чтобы выдерживать давление и температуру, а также свойства самого снаряда, чтобы не разрушаться силой ускорения или базовое давление. Это особенность башенных систем, использующих легкую несущую конструкцию для снаряда с целью увеличения диаметра без увеличения массы, что в некоторой степени проблематично.Для преодоления этих проблем существуют дополнительные подходы, например, создание многоступенчатых установок, таких как трехступенчатая газовая пушка Кондо и др. [14].

Как показано в литературе [15, 16], разные скорости удара приведут к разной реакции на повреждения, даже если кинетическая энергия ударяющих тел одинакова. Более того, при испытании материалов для применения в баллистической защите механизм устранения угрозы включает частичное уничтожение снаряда [17–19].

В этом контексте целью данной работы является оценка возможностей и ограничений построения простой одноступенчатой ​​газовой пушки для испытания материалов на ударопрочность. Для этого будут рассчитаны и проанализированы достижимые дульные скорости с различными движущими газами, резервуарами давления и длиной ствола. Установка газовой пушки для испытаний на удар должна быть адаптирована для определенного применения и может повлечь за собой высокие затраты на строительство и обслуживание. Таким образом, основная цель этой работы - предоставить первый подход к разработке системы, использующей 7.62-мм снаряд массой 9,6 г для выбора наилучших условий для настройки экспериментальной системы, которая будет построена на следующем этапе.

2. Теоретические основы

Целью использования легкогазовой пушки является ускорение снаряда до желаемой скорости, то есть начальной скорости пули. Ускорение, создаваемое снарядом, определяется его массой, давлением движущего газа и площадью поперечного сечения, как показано в следующем уравнении: Сигель [20] показал, что реалистичная оценка дульной скорости может быть получена, если предположить, что газовый резервуар представляет собой бесконечно длинную трубу с таким же диаметром, что и ствол, таким образом пренебрегая отражением и преломлением волн в газовом резервуаре.Таким образом, давление вытеснения можно связать со скоростью снаряда с помощью следующего уравнения: где - начальное давление; - отношение удельных теплоемкостей при постоянном давлении и постоянном объеме соответственно; и - скорость звука в движущем газе.

Уменьшение молекулярной массы метательного газа может увеличить начальную скорость снаряда. Причина этого в том, что газ должен быть ускорен так же, как и снаряд.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
