Как работает термореле: принцип работы, назначение, устройство, правильный выбор

Содержание

принцип работы, назначение, устройство, правильный выбор

Основное предназначение тепловых Основное предназначение тепловых реле — защита электрических потребителей от возможных перегрузок в сети. В некоторых моделях предусмотрена также возможность автоматического отключения при появлении асимметрии в разных фазах, а также при пропадании одной из них.

Превышение тока выше номинального значения приводит к перегреву проводников и, как следствие, разрушению изоляции. Грамотно подобранные тепловые реле способны также защитить, например, электродвигатель в случае заклинивания якоря. Их можно также использоваться для регулировки (поддержания) необходимой температуры, например, в холодильном оборудовании или бытовых приборах.

Принцип работы теплового реле

Наиболее широко применяются конструкции, в которых главным элементом является специальная биметаллическая пластина.

Последняя выполнена из двух слов металла с различными температурными линейными коэффициентами расширения. Благодаря этому при нагревании она деформируется (изгибается) и посредством специального рычага замыкает контакты. Как правило, для изготовления таких пластин используют инвар в паре с хромоникелевой или немагнитной сталью.

Так как эта процесс выполняется плавно, неизбежно возникновение электрической дуги между сближающимися контактами.

Чтобы предотвратить их выгорание и образование нагара, применяется «прыгающий» контакт, который резко срабатывает после достижения критических параметров.

Сама пластина нагревается за счет проходящего через нее тока или расположенного рядом нагревателя в виде спирали. Часто применяется и комбинированная схема. В любом случае температура нагрева находится в прямо пропорциональной зависимости от потребляемого электрооборудованием тока.

После срабатывания реле, в зависимости от конструктивного исполнения, возвращается в исходное состояние либо автоматически, по мере остывания, либо с помощью соответствующего переключателя (кнопки).

Правильный выбор тепловых реле

Основной характеристикой теплового реле является время срабатывания в зависимости от нагрузочного тока (так называемая времятоковая характеристика).

Главный критерий – номинальный ток потребления электрооборудования. Тепловое реле должно иметь соответствующие характеристики на 20-30 % выше, что обеспечивает ее срабатывание в течение соответствующей процентной перегрузки в течение 20 минут.

Влияние внешних климатических факторов на тепловые реле

Так как деформация биметаллической пластины зависит от ее фактического нагревания, время срабатывания реле находится в прямой зависимости также от температуры окружающей среды.

И при больших контрастах следует предусматривать в качестве дополнительной функции плавную регулировку. Также для снижения такого влияния следует подбирать реле с максимально возможной температурой срабатывания, а также располагать их в тех же помещениях, где находятся объекты, предназначенные для защиты.

Напоследок необходимо отметить, что тепловые реле не предназначены для предохранения оборудования от таких внештатных ситуаций, как короткое замыкание. В этом случае они сами нуждаются в специальной защите.

Термореле (модульное реле температуры): установка

Что такое модульное реле температуры?

Термореле (модульное реле температуры) – это электромеханическое устройство, которое с помощью контактных систем при изменении контролируемых параметров сверх допустимых параметров изменяет свое положение. Таким образом, успешно регламентируется заданная температура.

модульное реле температуры (термореле).

Принцип работы термореле

Модульное температурное реле предназначено для контроля температуры не агрессивной среды. Температурное реле осуществляет контроль и поддержание заданного температурного режима, может управлять оборудованием для нагрева или охлаждения температуры в шкафах, помещениях, управления в системах отопления и охлаждения в системах.

реле температуры на динрейке

Модульное устройство в основном устанавливается на DIN-рейку с присоединением проводов питания и коммутируемых электрических цепей оборудования для обеспечения заданных параметров.

На лицевой панели, как правило, находится цифровой индикатор температуры, либо жидко-кристалический дисплей в зависимости от модели, кнопка программирования, светодиодный индикатор, указывающий рабочее состояния устройства.

Температурное реле включает прибор охлаждения (вентилятор) или обогреватель.

Где устанавливают термореле (модульное реле температуры)?

реле температуры (термореле)

Практически каждый из домовладельцев выращивает на своём участке какие-либо сельскохозяйственные культуры. Зачастую неблагоприятные погодные условия (слишком жаркое или слишком холодное лето, неожиданные заморозки в начале осени) приводят к гибели многих посадок. Сталкиваются с подобными проблемами и любители зимних садов. Можно потратить много средств, сил и времени, чтобы организовать помещение, высадить красивые растения, а они, неожиданно для вас, окажутся слишком капризными и привередливыми, и погибнут, как только придут первые же незначительные колебания температуры.

колебания температуры

Однако, остановив свой выбор на современном модульном электрооборудовании, можно легко решить и эти проблемы.
На рынке сегодня доступны специальные приборы, задача которых заключается в поддержании постоянной температуры. Речь идет о модульных реле температуры.

Модульное реле температуры монтируется непосредственно в электрический щиток в доме на динрейку. В подвале или теплице устанавливается небольшой датчик, определяющий, когда температура воздуха выходит за установленные хозяином границы, датчик, подающий на реле температуры сигнал, корректирует режим температуры.

Термореле RT-12-32

терморегулятор

Оцените качество статьи:

Тепловое реле — принцип работы, назначение, характеристики, схема

Тепловое реле предназначено для контроля за температурой различных устройств и оборудования, управления режимами их работы.

По принципу действия, назначению, устройству этот тип реле можно разделить на несколько групп.

Одна из функций теплового реле — отключение электрической цепи при превышении номинального значения протекающего по ней тока (In) (схема рис.1). Она реализована, например, в автоматических выключателях.

Давайте рассмотрим как работает такое тепловое реле.

Тепловое реле — схема, характеристики

Термочувствительным элементом здесь является биметаллическая пластина, то есть две, механически соединенных между собой полоски металлов, имеющих разный температурный коэффициент расширения. За счет этого при нагревании она деформируется, тем или иным способом воздействуя на электрические контакты S.

Нагрев пластин может осуществляться специальным термоподогревателем, по которому протекает контролируемый ток I (рисунок 3).

Основными характеристиками такого реле являются номинальный рабочий ток In (при котором контакты реле будут замкнуты бесконечно долго) и время срабатывания t, которое зависит от величины тока I, причем чем он больше, тем срабатывание произойдет быстрее (рисунок 4).

Таким образом, можно говорить об определенной инерционности этого устройства.

После остывания термоэлемент возвращается в исходное состояние. Далее возможны два варианта:

требуется принудительное приведение коммутирующих контактов S в замкнутое состояние,
они замыкаются автоматически.

Первый вариант характерен для тепловых реле защиты (автоматические выключатели, электромагнитные пускатели и т.д.).

Второй же используется в устройствах, обеспечивающих регулировку (поддержание) температуры какого либо объекта в заданном диапазоне. При этом термочувствительные элементы могут иметь другую конструкцию, требующую механического контакта с контролируемым объектом или средой (рис.2).

Пример тому — такие электробытовые приборы как утюги, холодильники, стиральные машины.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Тепловое реле – как работает и для чего служит | Лампа Эксперт

Тепловое реле – устройство, предназначенное для защиты электрического оборудования от токовых перегрузок. Чаще всего используется для защиты электродвигателей.

Тепловое реле не следует путать с термореле, контролирующее не ток, а температуру объекта (того же двигателя, трансформатора и пр.) и, тем более, с токовым реле, имеющим абсолютно иной принцип действия.

Как устроено тепловое реле

Приборы этого класса могут работать на разных принципах, но для защиты электродвигателей чаще всего используются приборы с биметаллическими датчиками. Такой датчик представляет собой две пластины из материалов с различным коэффициентом температурного расширения (КТР) и скрепленных между собой горячим прокатом, сваркой, заклепками и т.п. Если такую пластину нагреть, то она изогнется в сторону металла с меньшим КТР. Предположим, одним концом пластина закреплена неподвижно, а вторая связана с парой контактов.

Принцип работы простейшего биметаллического теплового реле

Если пластину нагреть, то она изогнется и замкнет контакты. В тепловом реле нагревательный элемент включен в цепь питающей нагрузку шины. На рисунке выше нагреватель условно обозначен в виде обмотки вокруг пластины. Таким образом, пока ток через реле не достигает критического значения, пластина не выгибается достаточно сильно, чтобы контакты сработали. Но стоит току хоть немного превысить это значение, как контакты рано или поздно сработают.

Критическое значение зависит от толщины, материала и формы нагревателя. Кроме того, регулировку срабатывания в определенном диапазоне токов можно производить и регулирующими механическими элементами, входящими в состав любого токового реле.

Конструкция токового реле

На рисунке цифрами обозначены:

механический регулятор тока срабатывания;
компенсатор;
биметаллическая пластина;
толкатель;
нагревательный элемент;
защелка;
расцепитель;
нормально замкнутые контакты реле;
пружина.

Рассмотрим его работу. Нагревательный элемент 5 включен в цепь, питающую двигатель. Пока ток Iн, протекающий через него, в номинале, пластина 3 не изгибается. Как только ток превысит определенное значение, пластина выгнется и толкателем 4 выбьет защелку 6 из фиксатора. Пружина 9 вытолкнет расцепитель 7 и контакты 8 разомкнутся, посылая команду на исполнительное устройство, которое отключит электродвигатель. В качестве исполнительного устройства обычно используется пускатель, которым двигатель подключается к питающей сети.

Регулятор 1 служит для изменения тока срабатывания в тех или иных пределах, компенсатор 2 – тоже биметаллическая пластина, но выгибающаяся в обратную сторону и не имеющая подогревателя. Он служит для компенсации температуры окружающей среды, в которой работает тепловое реле.

Почему не токовое?

Напрашивается вопрос – почему бы в качестве защиты не использовать токовое реле и зачем изобретать велосипед? Дело в том, что токовое реле, представляющее собой обычное электромагнитное реле, но срабатывающее по току в обмотке, не имеет задержки срабатывания.

Если ток превысит определенное значение, то реле тут же сработает. Тепловое же реле сработает не сразу, а через определенное время, необходимое для разогрева биметаллической пластины. Время это тем меньше, чем ток выше.

Что это дает? Предположим, нормальный ток потребления двигателем 10 А. В момент включения пусковой ток превышает номинальный в разы. Если поставить токовое реле с отсечкой, скажем в 15 А, то при пуске электродвигателя оно тут же сработает. Тепловое реле ввиду своей инерционности сработать не успеет, а когда двигатель раскрутится, ток нормализуется, тепловое реле остынет и выйдет на штатный режим работы.

Поставить токовое реле на 50 А? В этом случае двигатель запустится, но при таком токе отсечки реле практически перестанет выполнять свои функции. При перекосе фаз, затяжном пуске или чрезмерной нагрузке на валу ток через обмотки двигателя превысит критический для самого двигателя, но не достигнет необходимого для срабатывания токового реле. Через некоторое время двигатель перегреется и сгорит, а реле этого даже не заметит.

Ток же срабатывания теплового реле можно выбрать лишь немного превышающим номинальный для двигателя. Электромотору хватит времени запуститься в штатном режиме, но не хватит времени сгореть при перегрузке или перекосе фаз.

Читайте также:

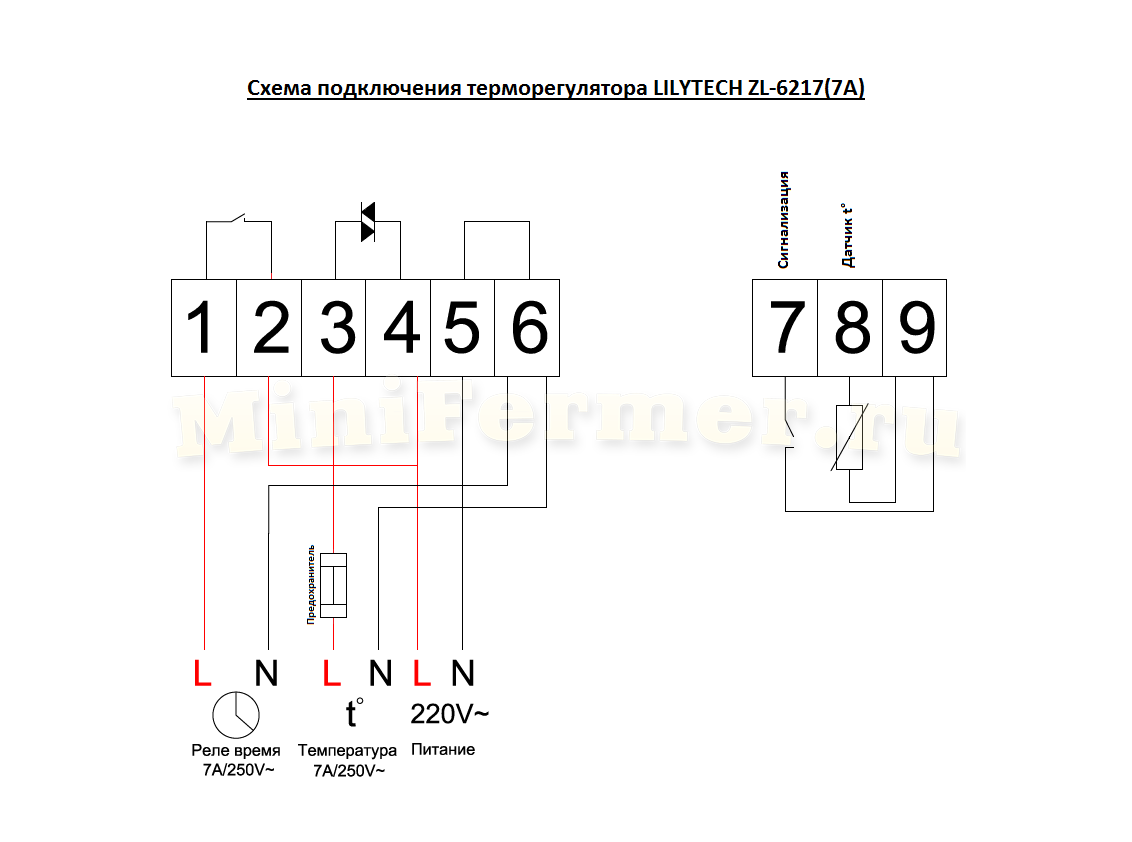

Терморегулятор: принцип работы и виды

Чтобы достичь комфортной температуры в помещении недостаточно просто включить систему отопления или кондиционирования. А все потому, что климатическая техника либо не способна сама по себе оценить условия в помещении, либо делает это не очень эффективно. Поэтому для оптимальной работы климатической техники необходимо применять терморегуляторы.

Что такое терморегулятор и для чего он нужен?

В широком смысле — это устройство, которое поддерживает заданный температурный режим воздуха или определенной поверхности, например пола. Фактически терморегулятор — промежуточное звено в цепочке комфортных условий, в которой с одной стороны находится соответствующий обогревательный или охлаждающий прибор, а с другой — датчик температуры.

Сфера применения таких устройств очень широкая: от контроля приборов отопления небольших квартир до гигантских промышленных объектов. Они управляют бытовыми кондиционерами и морозильными камерами большой мощности. Термостаты могут регулировать подогрев грунта в теплицах, отвечать за антиобледенение крыш, и работать во многих других системах. И хотя речь не идет про одно и то же изделие, конструктивно они всегда очень похожи.

Как работает терморегулятор?

Основной принцип работы терморегуляторов на самом деле очень простой. Он всего лишь сравнивает фактическую температуру (которую измеряет термодатчик) с заданной, и принимает решение о подаче или прекращения питания климатической системы. Если температура в помещении отличается от заданной, реле термостата включает нагрузку, а после достижения заданного значения — отключает питание. Термостат может поддерживать конкретное значение температуры или ее диапазон. На это влияет параметр гистерезиса.

Конечно, существует много моделей, которые оснащены большим количеством дополнительных функций, таких как включение нагрева по таймеру или программирование работы согласно определенному графику. Но в основе всех устройств лежит именно этот простой принцип.

Какие существуют виды терморегуляторов?

Существует много видов таких устройств в зависимости от назначения, типа управления, способа монтажа, мощности и т.д.

Это разделение все же достаточно условное, ведь существует много термостатов, которые сочетают в себе возможность управления разным климатическим оборудованием. Например, к некоторым моделям можно подключать как теплый пол, так и отопительные приборы, а отдельные термостаты могут одновременно регулировать функционирование как системы обогрева, так и охлаждения.

Также, в зависимости от принципа управления можно выделить два основных типы термостатов:

механические;
цифровые.

Механические модели имеют очень простую конструкцию с минимальным использованием электрических схем. Управление их работой осуществляется с помощью ручки, а в отдельных моделях — еще и тумблера для включения/выключения. Нужная температура выставляется поворотом ручки терморегулятора в соответствии со шкалой на корпусе. Такие устройства используют довольно примитивный визуальный интерфейс в виде светового индикатора.

Конструкция цифровых термостатов характеризуется намного более сложной схемотехникой. Они всегда оснащены полноценным визуальным интерфейсом: цифровым или жидкокристаллическим экраном, а настройка их работы осуществляется с помощью кнопок (физических или сенсорных). Цифровые термостаты отличаются наличием большого количества функций: от блокировки клавиш до программирования работы согласно установленному через Интернет графику.

Мы рассказали вам о том, что собой представляет терморегулятор, какое место он занимает в климатической системе, а также о принципе его работы и видах. О том, как правильно выбрать подходящую модель терморегулятора, узнайте из нашей следующей статьи.

Оцените новость:

Подключение теплового реле. Основная функция и принцип работы

Автор newwebpower На чтение 7 мин. Просмотров 1.2k. Опубликовано 06.09.2016 Обновлено 06.09.2016

Для защиты электродвигателя от недопустимых длительных токовых перегрузок, которые могут возникнуть при увеличении нагрузки на вал или потери одной из фаз применяется тепловое защитное реле. Также защитное реле защитит обмотки от дальнейшего разрушения при возникшем междувитковом замыкании.

Тепловым данное реле (сокращенно ТР) называют из-за принципа действия, который схож с работой автоматического выключателя, в котором изгибающиеся при нагреве электрическим током биметаллические пластины разрывают электрическую цепь, надавливая на спусковой механизм.

Особенности теплового реле

Но, в отличие от автоматического защитного выключателя, ТР не размыкает силовые цепи питания, а разрывает цепь самоподхвата магнитного пускателя. Нормально замкнутый контакт защитного устройства действует аналогично кнопке «Стоп», и подключается последовательно с ней.

Тандем контактора и теплового реле

Поскольку тепловое реле подключается сразу же после магнитного пускателя, то нет нужды дублировать функции контактора при аварийном размыкании цепей. При таком выборе реализации защиты достигается ощутимая экономия материала для контактных силовых групп – значительно проще коммутировать небольшой ток в одной цепи управления, чем разрывать три контакта под большой токовой нагрузкой.

Тепловое реле не разрывает силовые цепи напрямую, а лишь выдает сигнал управления в случае превышения нагрузки – данную особенность следует помнить при подключении устройства.

Как правило, в тепловом реле присутствует два контакта – нормально замкнутый и нормально разомкнутый. При срабатывании устройства данные контакты одновременно меняют свое состояние.

Нормально разомкнутые и нормально замкнутые контакты

Характеристики теплового реле

Выбор ТР следует производить, сопоставляя типичные характеристики данного защитного устройства соответственно имеющейся нагрузке и условиям эксплуатации электродвигателя:

Номинальный ток защиты;

Предел регулировки уставки тока срабатывания;
Напряжение силовой цепи;
Количество и тип вспомогательных контактов управления;
Мощность коммутации контактов управления;
Порог срабатывания (коэффициент отношения к номинальному току)
Чувствительность к асимметричности фаз;
Класс отключения;

Схема подключения

В большинстве схем при подключениях теплового реле к магнитному пускателю используется нормально замкнутый контакт, который подключается последовательно с кнопкой «Стоп» пульта управления. Обозначением данного контакта является сочетание букв NC (normal connected) или НЗ (нормально замкнутый).

Схема подключения ТР к контактору в магнитном пускателе

Нормально разомкнутый контакт (NO) при данной схеме подключения может использоваться для сигнализации о срабатывании тепловой защиты электродвигателя. В более сложных автоматических схемах управления он может использоваться для инициализации аварийного алгоритма останова конвейерной цепи оборудования.

Для самостоятельного подключения теплового реле для защиты электродвигателя, не имея опыта работы с подобным оборудованием, будет правильно сначала ознакомиться с принципом работы и подключением магнитного пускателя на данном сайте.

В независимости от типа подключения электродвигателя и количества контакторов магнитного пускателя (прямой и реверсивный запуск), внедрение теплового реле в схему является достаточно простым. Оно устанавливается после контакторов перед электродвигателем, а размыкающийся (нормально замкнутый) контакт подключается последовательно с кнопкой «Стоп».

Тепловое реле в схеме реверсивного подключения контакторов

Элементы подключения, управления и настройки ТР

По ГОСТ клеммы контактов управления имеют обозначение 95-96 (нормально замкнутый) и 97-98 (нормально разомкнутый).

На данном рисунке показана схема теплового реле с обозначением выводов и элементов управления. Кнопка «Тестирование служит для проверки работоспособности механизма.

Кнопка «Стоп» служит для ручного выключения устройства защиты.

Функция «Повторный взвод» позволяет заново запустить электродвигатель после срабатывания защиты. Многие ТР поддерживают два варианта – автоматический (возвращение в исходное состояние происходит после остывания биметаллических пластин) и ручной взвод, требующий непосредственного действия оператора для нажатия соответствующей кнопки.

Управление повторным взводом

Уставка тока срабатывания позволяет сделать выбор значения перегрузки, при котором реле отключит катушку контактора, который обесточит электродвигатель.

Регулировка уставки срабатывания относительно метки

При выборе устройства защиты нужно помнить, что по аналогии с автоматическим выключателем у тепловых реле также имеется времятоковая характеристика. То есть, при превышении уставленного тока на некоторое значение, отключение произойдет не сразу, а по истечению некоего времени. Быстрота срабатывания будет зависеть от кратности превышения тока уставки.

Графики времятоковой характеристики

Разные графики соответствуют характеру нагрузки, количеству фаз и температурному режиму.

Как видно из графиков, при двукратном превышении нагрузки может пройти больше минуты времени, прежде, чем защита сработает. Если же выбрать ТР недостаточно мощным, то двигатель может не успеть разогнаться при многократном стартовом превышении уставки тока перегрузки.

Также у некоторых тепловых реле имеется флажок срабатывания защиты.

Защитное закрывающееся стекло служит одновременно для нанесения маркировки и защиты настроек при помощи пломбирования,

Защита настроек и маркировка

Подключение и установка ТР

Как правило, современные тепловые реле имеют защиту по всем трем фазам, в отличие от распространенных в советское время тепловых реле, имеющих обозначения ТРН, где контроль тока производился только в двух проводах, идущих к электродвигателю.

Тепловое реле ТРН с контролем тока только в двух фазах

По типу подключения тепловые реле можно разделить на две разновидности:

Устанавливаемые рядом с магнитным пускателем, и подключаемые при помощи перемычек (ТРН, РТТ).
Реле РТТ, подключенное при помощи жестких пластинчатых перемычек
Монтируемые непосредственно на контактор магнитного пускателя (современные модели).
Реле устанавливается непосредственно на контакторе

Входные токопроводящие выводы в современных моделях одновременно служат частью крепежа теплового реле к контактору магнитного пускателя. Они вставляются в выходные клеммы контактора.

Подключение теплового реле к контактору

Как видно из фото внизу, в некоторых пределах можно изменять расстояние между выводами, чтобы подстраиваться под различные виды контакторов.

Подстройка выводов под клеммы контактора

Для дополнительной фиксации ТР предусмотрены соответствующие выступы на самом устройстве и на контакторе.

Элемент крепежа на корпусе теплового релеСпециальный паз крепления на контакторе

Механика теплового реле

Существует много разновидностей ТР, но принцип действия у них одинаков – при протекании увеличенного тока через биметаллические пластины они искривляются и воздействуют через систему рычагов на спусковой механизм контактных групп.

Рассмотрим для примера устройство теплового реле LR2 D1314 фирмы «Schneider Electric».

ТР в разобранном виде

Условно данное устройство можно разделить на две части: блок биметаллических пластин и система рычагов с контактными группами. Биметаллические пластины состоят из двух полос различных сплавов, соединенных в одну конструкцию, имеющих разный тепловой коэффициент расширения.

Изгибающаяся биметаллическая пластина

Благодаря неравномерному расширению при больших значениях тока данная конструкция расширяется неравномерно, что заставляет ее изгибаться. При этом один конец пластины зафиксирован неподвижно, а подвижная часть воздействует на систему рычагов.

Система рычагов

Если убрать рычаги, то будут видны контактные группы теплового реле.

Коммутационный узел ТР

Не рекомендуется сразу же включать тепловое реле после срабатывания и заново запускать электродвигатель – пластинам нужно время, чтобы остыть и вернуться в первоначальное состояние. К тому же, будет благоразумней сначала найти причину срабатывания защиты.

Тепловое реле магнитного пускателя

Тепловое реле в магнитных пускателях устанавливают для защиты, электродвигателя от перегрузок.
Тепловое реле состоит из четырех основных элементов: нагревателя 1, включаемого последовательно в защищаемую от перегрузки цепь; биметаллической пластинки 2 из двух спрессованных металлических пластинок с различными коэффициентами линейного расширения; системы 3—7 рычагов и пружин; контактов 8 и 9.

Схема теплового реле. 1 — нагреватель; 2 — биметаллическая пластинка; 3 — регулировочный винт; 4 — защелка; 5 — рычаг; 6 — пружина; 7 — кнопка возврата; 8 — подвижный контакт; 9 — неподвижный контакт; 10 — вывод нагревателя

Когда через нагревательный элемент 1 проходит ток, превышающий номинальный ток электродвигателя, выделяется такое количество тепла, что незакрепленный (на рисунке левый) конец биметаллической пластинки 2 изгибается в сторону металла с меньшим коэффициентом линейного расширения (то есть опускается), нажимает на регулировочный винт 3 и выводит защелку 4 из зацепления. В этот момент под действием пружины 6 верхний конец рычага 5 поднимется, разомкнет контакты 8 и 9 и разорвет цепь управления магнитного пускателя. Кнопка 7 служит для ручного возврата рычага 5 в исходное положение после срабатывания реле.
Из вышесказанного следует, что работа теплового реле основана на изгибании биметаллической пластинки под действием тепла выделяемого в нагревательном элементе. Но эта же пластинка будет изгибаться и под действием тепла окружающего воздуха. Таким образом, в жаркие дни реле будет срабатывать быстрее, чем в холодные. Для устранения этого явления в реле применена температурная компенсация, сущность которой заключается в том, что изгибанию биметаллической пластинки от изменения температуры окружающего воздуха соответствует противоположное по направлению изгибание пластинки компенсатора. Пластинка компенсатора тоже представляет собой биметаллическую пластинку, но с обратным по отношению к основной биметаллической пластинке прогибом.
В магнитные пускатели типа ПМЕ-100, ПМЕ-200 и в магнитные пускатели ПАЕ-300 встраивают тепловые реле ТРН. Эти реле двухфазные, с температурной компенсацией, с ручным возвратом. Нагрев биметалла косвенный, нагреватели сменные с номинальным током до 40 А.
Температурный компенсатор выполнен из биметалла с обратным прогибом по отношению к основному термоэлементу. При установившейся температуре между компенсатором и защелкой устанавливается определенный зазор. Изменение величины этого зазора путем поворота эксцентрика (регулятора уставки), т.е. удаление или приближение защелки, изменяет уставку реле. Каждое деление регулятора уставки соответствует 5% величины номинального тока нагревателя. При уставке регулятора в положение «О» ток уставки реле равен номинальному току нагревателя. При уставке регулятора в положение «-5» ток уставки уменьшается на 25%, в положение «+5» — увеличивается на 25% по отношению к величине номинального тока нагревателя.
Время срабатывания реле при температуре окружающего воздуха 20±5°С и нагреве реле из холодного состояния шестикратным номинальным током уставки при любом положении регулятора уставки должно быть в следующих пределах:

Конструкция теплового реле ТРН-10: 1, 2, 3, 4, 6 — винты; 5 — крышка; 7 — нагревательный элемент; 8 — пластмассовая крышка; 9 — шток; 10 — контактный мостик

3—15 с — для реле ТРН-10 A;
6—25 с — для реле типов ТРН-10; ТРН-25 и ТРН-40.

Время ручного возврата реле в пределах температуры окружающего воздуха от -40 до +60°С должно быть не более 2 мин.
При установке реле в рабочее положение при температуре окружающего воздуха 20 ±5°С и обтекании обоих полюсов номинальным током реле не должно срабатывать в установившемся тепловом состоянии и должно срабатывать в течение не более 20 мин при токе, равном 1,2 номинального тока уставки. Защитные характеристики реле приведены на рис. 2.16 и 2.17.
Однофазные тепловые реле ТРП-60 и ТРП-150 (рис. 2.18), встраиваемые в пускатели ПАЕ четвертой, пятой и шестой величин, имеют комбинированный нагрев биметаллической пластинки (одна часть тока проходит через нагревательный элемент, другая — через биметаллическую пластинку). При одном нагревателе, рассчитанном на ток нулевой уставки, имеется возможность регулировать ток уставки в пределах ±25%. Реле имеет шкалу, на которой нанесены по пять делений по обе стороны от нуля. Цена деления 5% для открытого исполнения и 5,5% для защищенного.
В тепловом реле ТРП предусмотрены два исполнения по возврату: ручной возврат с гарантированным отсутствием самовозврата контактной группы и самовозврат с ускорением возврата вручную. Реле не срабатывает при длительном обтекании током, равном току уставки; срабатывает в течение 20 мин после увеличения тока по сравнению с током уставки на 20%. Реле нормально работает при токах, не превышающих 15-кратного значения. Реле допускает нагрузку 18-кратным номинальным током теплового элемента в течение 1 с, или до срабатывания реле, если оно произойдет за время меньше 1 с.

Кратность тока срабатывания по отношению к току установки

Защитные характеристики реле ТРН-25 и ТРН-40 1 — зона защитных характеристик при срабатывании реле из холодного состояния; 2 — зона защитных характеристик при срабатывании реле из горячего состояния (после прогрева)

Кратность тока срабатывания по отношению к току установки

Защитные характеристики реле ТРН-10А
1 — зона защитных характеристик при срабатывании реле из холодного состояния; 2 — зона защитных характеристик при срабатывании реле из горячего состояния (после прогрева)

Тепловые реле типа ТРП: 1 — биметаллическая пластинка; 2 — упор самовозврата; 3 — держатель подвижного контакта; 4 — пружина; 5 — подвижный контакт; 6 — неподвижный контакт; 7 — сменный нагреватель; 8 — регулятор тока уставки; 9 — кнопка ручного возврата

Для защиты реле ТРП-60 и ТРП-150 от токов короткого замыкания достаточно, чтобы номинальный ток плавкой вставки предохранителя, включенного последовательно с тепловым элементом защищаемого реле, превышал номинальный ток теплового элемента не более чем в 4—5 раз.

Как работает термостат?

В то время как термометр — это инструмент для измерения температуры в помещении, термостат может ее контролировать. Будь то настенный или установленный на бойлере, этот регулятор необходим для регулирования температуры в вашем доме. Давайте подробнее рассмотрим, что такое термостат, какие бывают термостаты и как они работают.

Что такое термостат?

Как контролировать температуру в доме? Сегодня существует множество вариантов, начиная от приложений для смартфонов и заканчивая традиционным регулятором температуры.Это все формы термостатов. По своей сути термостат — это просто средства управления, используемые для регулирования температуры в системе отопления. Вы можете установить желаемую температуру, и термостат будет поддерживать температуру в вашей комнате или бойлере на этом желаемом уровне. Если в доме начинает падать температура, термостат включает отопление, чтобы согреть его. После того, как внутренняя температура достигает заданного значения, термостат выключает обогрев, чтобы предотвратить перегрев.

В рамках этой базовой структуры существует ряд функций и опций:

Некоторые термостаты беспроводные и работают от батареек
Остальные подключены проводами к самому котлу.
Программируемые термостаты используют установленный график для включения обогрева в определенное время дня.
Умные термостаты учатся и адаптируются к вашим распорядкам

Здесь вы можете узнать о различиях между программируемыми и интеллектуальными термостатами.

Типы термостатов

Термостаты бывают разных форм, размеров и стилей. Основные два типа термостатов — цифровые и механические. Они различаются по нескольким ключевым причинам. Сегодня большинство новых термостатов являются цифровыми или электронными. Цифровые термостаты имеют внутренние компоненты, способные точно и быстро реагировать на комнатную температуру. Электронные датчики считывают текущую внутреннюю температуру и могут соответствующим образом регулировать обогрев, удерживая комнату в пределах одного градуса от целевого значения.

Напротив, механический термостат обычно регулирует температуру с помощью двух металлических кусочков.Они соединены вместе в датчике термостата биметаллической полосой. Поскольку различные типы металлов расширяются и сжимаются при изменении температуры, электрическая цепь, подключенная к вашей системе отопления, включается и выключается. Таким образом термостат может считывать и регулировать температуру. Что важно отметить в отношении биметаллического термостата, так это то, что он не такой точный, как цифровая модель; температура может отличаться от заданного значения на пять градусов. Однако некоторые предпочитают механические термостаты из-за их доступности и простого в использовании переключателя включения / выключения.

Как настроить термостат

Вот несколько полезных советов по использованию термостата.

Устройства этого типа необходимо размещать в доме, где свежий воздух. Если вы разместите термостат в особенно солнечном месте или за занавеской, он не сможет точно определять температуру.
Для начала установите самую низкую температуру, которая вам удобна.Для большинства людей это значение находится в диапазоне от 18 до 21 градуса.

Хотя может возникнуть соблазн включить термостат в холодные дни, в этом нет необходимости. Идея термостата заключается в том, что он будет реагировать на более холодную погоду и следить за тем, чтобы отопление продолжалось достаточно долго, чтобы согреть дом до заданной температуры по вашему выбору. Однако, поскольку для обогрева дома в холодный день может потребоваться больше времени, вы можете запрограммировать включение отопления раньше.

Программируемые термостаты имеют настройки времени и температуры, так что вы можете регулировать температуру в разные периоды дня.Это позволяет вам экономить электроэнергию, выключая отопление, когда вы на работе, но при этом возвращаться домой в теплый дом позже днем. При программировании термостата необходимо учитывать время нагрева и охлаждения.

Как использовать механический термостат

Механические термостаты регулируют тепло за счет расширения внутренних металлических полос. Эта полоска проводит электричество по подключенной цепи, включая нагрев.Когда полоса нагревается, один из металлов расширяется настолько, что размыкает цепь и выключает нагрев, охлаждая комнату. Чтобы отрегулировать этот механизм на вашем термостате, используйте шкалу температуры, которую вы можете настроить на желаемую температуру. Это устанавливает точку включения и выключения цепи.

Металлическим полосам требуется некоторое время для расширения или сжатия, поэтому процесс может быть довольно постепенным. Одним из решений этого является поиск механического термостата с газонаполненным сильфоном, зажатым между двумя металлическими дисками.Эти металлические диски имеют довольно большую площадь поверхности, что позволяет им быстро реагировать на тепло. Газ в сильфоне расширяется и сжимается, соответственно регулируя электрическую цепь и нагрев. Хотя это может показаться сложным, с точки зрения пользователя все, что вам нужно сделать с термостатом, — это установить желаемую температуру, а все остальное сделают механические компоненты!

Как работает термостат? Объяснил технический специалист Южной Калифорнии.

Если в вашем доме слишком тепло или слишком прохладно, вы, вероятно, направитесь прямо к термостату, чтобы решить проблему. Одним нажатием кнопки вы можете направить теплый или холодный воздух в циркуляцию по всему дому. В качестве основного регулятора температуры в вашем доме термостат позволяет вам взаимодействовать с системой отопления и охлаждения.

Однако именно здесь большинство людей перестают думать об этом.

Хотя большинство из нас понимают, что делает термостат, мы на самом деле не задумываемся о том, как он работает.Поскольку это одна из самых важных систем в вашем доме, важно понимать, как она контролирует температуру в вашем доме.

Давайте посмотрим, как на самом деле работает ваш термостат, а также что вы можете сделать, чтобы сэкономить энергию и снизить расходы на электроэнергию.

Нужна помощь с термостатом? Свяжитесь с нами сегодня, и мы пришлем технику!

Как работает термостат?

Прежде чем мы поговорим о том, как термостат на самом деле контролирует температуру в вашем доме, нам нужно рассмотреть типы термостатов, которые могут быть в вашем доме.В то время как в большинстве домов сегодня есть электронные термостаты, в старых домах все еще могут быть электромеханические системы. Каждый из этих термостатов работает по-своему.

Электронные термостаты просты в понимании. Они работают так же, как маленький компьютер, используя датчики, чтобы определить, поддерживается ли в вашем доме нужная температура. Они также предоставляют функции и преимущества, такие как программируемые настройки и возможности Wi-Fi, позволяющие поддерживать в доме разную температуру днем или ночью, будь вы дома или вдали от дома.

Электромеханические системы могут быть немного сложнее для понимания. Электромеханический термостат обычно содержит биметаллическую катушку или металлическую ленту. При изменении температуры эта катушка или полоска будет двигаться, в результате чего флакон, содержащий ртуть, опрокинется в одну сторону. Ртуть течет к одному концу пузырька, сигнализируя о том, что необходимо включить нагрев или охлаждение.

Независимо от типа термостата, слишком большое количество перепадов температуры заставляет вашу систему работать сверхурочно.Если вы постоянно поворачиваете термостат вверх и вниз, вы можете обнаружить, что тратите много энергии.

Правильный контроль над вашим термостатом важен для экономии энергии и денег.

Как установить температуру для экономии энергии

Вот несколько советов, связанных с термостатами, которые помогут вам экономить энергию круглый год.

1. Знайте внешнюю температуру

Когда ваш термостат пытается контролировать температуру внутри дома, он будет бороться с температурой снаружи.Это означает, что чем больше разница между двумя температурами, тем тяжелее должна работать система, в результате чего вы потребляете больше энергии.

Чтобы снизить потребление энергии, следите за ожидаемой наружной температурой. Установите термостат как можно ближе к этому числу, сохраняя при этом комфортную атмосферу в доме.

2. Пребывание пациента

Если вы пылаете или очень холодно, у вас может возникнуть соблазн повысить или понизить температуру термостата, надеясь, что это поможет вам быстрее освоиться.Однако ваша система может выделить не так много энергии за один раз. Ваш дом не будет охлаждаться или нагреваться быстрее только потому, что вы установили слишком высокую или очень низкую температуру.

Не забывайте сохранять терпение, пытаясь установить в доме нужную температуру. Избегайте чрезмерного нагрева или охлаждения дома и вместо этого сосредоточьтесь на установке нужной температуры с первого раза.

3. Используйте свои программируемые функции

Если у вас есть электронный термостат, воспользуйтесь преимуществами программируемых функций, которые, вероятно, идут с ним.Попробуйте настроить термостат так, чтобы температура была ближе к температуре наружного воздуха, когда вы отсутствуете на работе в течение дня. Вы можете использовать программируемые функции термостата, чтобы изменить температуру после того, как вы ушли на работу, и переключиться обратно перед возвращением.

Использование программируемого термостата с поддержкой Wi-Fi позволяет получить удаленный доступ с помощью смартфона или компьютера. У вас есть возможность точного контроля температуры с помощью интеллектуальных предупреждений, которые автоматически определяют, нужно ли обогревать ваш дом или охлаждать.Некоторые термостаты Wi-Fi даже имеют индикаторы смены фильтров, чтобы вам не приходилось гадать, когда нужно менять эти надоедливые фильтры!

4. Используйте альтернативные варианты энергосбережения

Если вы серьезно относитесь к экономии энергии, сокращение количества, которое вы используете для своей системы охлаждения и обогрева, может иметь огромное значение. Хотя в некоторые дни вы просто не сможете обойтись без кондиционера или отопления, альтернативы энергосбережению могут помочь вам сократить количество дней, в течение которых ваша система работает.

Зимой одеяла с подогревом или камин могут добавить тепла без значительного расхода энергии. В более теплые летние месяцы вентиляторы помогают циркулировать воздуху в помещении. При использовании вместе с вашей системой отопления и охлаждения вы можете избежать возни с термостатом, что может помочь снизить потребление энергии.

5. Поддерживайте надлежащий уход за ОВК

Если вы не заботитесь о своей системе HVAC должным образом, вы можете тратить много энергии впустую. Грязные и засоренные воздушные фильтры, пренебрежение графиком обслуживания или невыполнение очистки области вокруг компрессоров могут привести к тому, что ваша система будет работать тяжелее.Чем тяжелее ему нужно работать, тем больше энергии он будет использовать.

Всегда внимательно относитесь к своей системе HVAC. Назначьте профессионального специалиста для выполнения технического обслуживания вашей системы один раз осенью и один раз весной, чтобы убедиться, что она готова к обогреву или охлаждению вашего дома. Назначение предсезонных встреч может помочь вам найти и устранить проблемы до того, как они станут слишком серьезными.

Поддержание хорошо функционирующей системы отопления, вентиляции и кондиционирования воздуха важно для поддержания комфорта в доме и экономии энергии.

Получите помощь по термостату от Redlands Tech

Если у вас есть вопросы по уходу за вашими системами отопления и охлаждения или вы готовы назначить встречу с техническим обслуживанием, свяжитесь с командой Burgeson по отоплению и кондиционированию воздуха, запишитесь онлайн или позвонив по телефону 909.792.2222

Как работают домашние термостаты | HowStuffWorks

Часто в вашем доме есть комнаты, которые всегда теплее или холоднее, чем другие. Этому может быть много объяснений.Во-первых, повышается температура, поэтому в комнатах на втором или третьем этажах часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно. Комнаты со сводчатыми потолками с трудом удерживают тепло, в то время как комнаты, которые получают долгие часы солнечного света, часто трудно охладить. Это всего несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.

Системное зонирование довольно просто.Он включает в себя несколько термостатов, которые подключены к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха. Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование не только полезно для домов с непостоянной комнатной температурой, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры. Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию. По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составлять приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве. Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного обогрева или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и зонирование системы из-за первоначальной стоимости установки. Это понятная проблема для всех, кто не строит новый дом или не заменяет старую систему отопления, вентиляции и кондиционирования воздуха, но есть и другие варианты. Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку демпферной системы, которая может быть модернизирована для существующих воздуховодов.Система сочетает в себе вставки для контроля воздуха с гибкими заслонками RetroZone с электронным контроллером и системой откачки воздуха. Здесь нет тяжелых двигателей, поэтому существующие воздуховоды не нуждаются в изменении или поддержке.

Гибкие демпферы, которые выпускаются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы ограничить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к нагреванию, старению, влаге, переносимым по воздуху химическим веществам и озону, и даже если они проткнуты, что маловероятно, большинство отверстий не повлияют на производительность.Демпферы Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслужить, получив доступ через регистр. Демпферы Flex также работают с большинством марок зонных панелей управления.

Если вы планируете установить модернизированную систему управления зонами, вот что вам нужно включить в список покупок:

термостат для каждой зоны
соленоидный насос
соленоидная панель
панель управления зонами
нагнетательный трубопровод
трансформатор
лента с огнестойкостью
контрольный концевой выключатель
гибкие демпферы

Количество зон, необходимых в вашем доме, повлияет на способ настройки системы. В двухзонной системе, при которой зоны примерно равны по размеру, воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов общего CFM (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны располагаться как можно ближе по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов общего объема CFM. Установка четырехзонной системы требует немного больше работы. Воздуховоды необходимо увеличить на один дюйм, и они требуют демпфера сброса статического давления и защиты по верхнему и нижнему пределу.Чтобы избежать серьезных повреждений, не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы отопления, вентиляции и кондиционирования воздуха.

Теперь мы рассмотрим еще одну новинку в области домашнего термостата — говорящий термостат.

Как работают домашние термостаты | HowStuffWorks

Часто в вашем доме есть комнаты, которые всегда теплее или холоднее, чем другие. Этому может быть много объяснений. Во-первых, повышается температура, поэтому в комнатах на втором или третьем этажах часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно.Комнаты со сводчатыми потолками с трудом удерживают тепло, в то время как комнаты, которые получают долгие часы солнечного света, часто трудно охладить. Это всего несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.

Системное зонирование довольно просто. Он включает в себя несколько термостатов, которые подключены к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха.Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование не только полезно для домов с непостоянной комнатной температурой, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры. Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию.По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составлять приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве. Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного обогрева или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

Гибкие демпферы, которые выпускаются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы ограничить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к нагреванию, старению, влаге, переносимым по воздуху химическим веществам и озону, и даже если они проткнуты, что маловероятно, большинство отверстий не повлияют на производительность. Демпферы Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслужить, получив доступ через регистр. Демпферы Flex также работают с большинством марок зонных панелей управления.

термостат для каждой зоны
соленоидный насос
соленоидная панель
панель управления зонами
нагнетательный трубопровод
трансформатор
лента с огнестойкостью
контрольный концевой выключатель
гибкие демпферы

Количество зон, необходимых в вашем доме, повлияет на способ настройки системы.В двухзонной системе, при которой зоны примерно равны по размеру, воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов общего CFM (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны располагаться как можно ближе по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов общего объема CFM. Установка четырехзонной системы требует немного больше работы. Воздуховоды необходимо увеличить на один дюйм, и они требуют демпфера сброса статического давления и защиты по верхнему и нижнему пределу.Чтобы избежать серьезных повреждений, не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы отопления, вентиляции и кондиционирования воздуха.

Теперь мы рассмотрим еще одну новинку в области домашнего термостата — говорящий термостат.

Как работают домашние термостаты | HowStuffWorks

Часто в вашем доме есть комнаты, которые всегда теплее или холоднее, чем другие. Этому может быть много объяснений. Во-первых, повышается температура, поэтому в комнатах на втором или третьем этажах часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно.Комнаты со сводчатыми потолками с трудом удерживают тепло, в то время как комнаты, которые получают долгие часы солнечного света, часто трудно охладить. Это всего несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.

Системное зонирование довольно просто. Он включает в себя несколько термостатов, которые подключены к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха.Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование не только полезно для домов с непостоянной комнатной температурой, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры. Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию.По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составлять приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве. Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного обогрева или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и зонирование системы из-за первоначальной стоимости установки. Это понятная проблема для всех, кто не строит новый дом или не заменяет старую систему отопления, вентиляции и кондиционирования воздуха, но есть и другие варианты. Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку демпферной системы, которая может быть модернизирована для существующих воздуховодов. Система сочетает в себе вставки для контроля воздуха с гибкими заслонками RetroZone с электронным контроллером и системой откачки воздуха. Здесь нет тяжелых двигателей, поэтому существующие воздуховоды не нуждаются в изменении или поддержке.

термостат для каждой зоны
соленоидный насос
соленоидная панель
панель управления зонами
нагнетательный трубопровод
трансформатор
лента с огнестойкостью
контрольный концевой выключатель
гибкие демпферы

Количество зон, необходимых в вашем доме, повлияет на способ настройки системы.В двухзонной системе, при которой зоны примерно равны по размеру, воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов общего CFM (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны располагаться как можно ближе по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов общего объема CFM. Установка четырехзонной системы требует немного больше работы. Воздуховоды необходимо увеличить на один дюйм, и они требуют демпфера сброса статического давления и защиты по верхнему и нижнему пределу.Чтобы избежать серьезных повреждений, не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы отопления, вентиляции и кондиционирования воздуха.

Теперь мы рассмотрим еще одну новинку в области домашнего термостата — говорящий термостат.

Как работают домашние термостаты | HowStuffWorks

Часто в вашем доме есть комнаты, которые всегда теплее или холоднее, чем другие. Этому может быть много объяснений. Во-первых, повышается температура, поэтому в комнатах на втором или третьем этажах часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно.Комнаты со сводчатыми потолками с трудом удерживают тепло, в то время как комнаты, которые получают долгие часы солнечного света, часто трудно охладить. Это всего несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.

Системное зонирование довольно просто. Он включает в себя несколько термостатов, которые подключены к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха.Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование не только полезно для домов с непостоянной комнатной температурой, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры. Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию.По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составлять приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве. Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного обогрева или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

термостат для каждой зоны
соленоидный насос
соленоидная панель
панель управления зонами
нагнетательный трубопровод
трансформатор
лента с огнестойкостью
контрольный концевой выключатель
гибкие демпферы

Количество зон, необходимых в вашем доме, повлияет на способ настройки системы.В двухзонной системе, при которой зоны примерно равны по размеру, воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов общего CFM (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны располагаться как можно ближе по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов общего объема CFM. Установка четырехзонной системы требует немного больше работы. Воздуховоды необходимо увеличить на один дюйм, и они требуют демпфера сброса статического давления и защиты по верхнему и нижнему пределу.Чтобы избежать серьезных повреждений, не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы отопления, вентиляции и кондиционирования воздуха.

Теперь мы рассмотрим еще одну новинку в области домашнего термостата — говорящий термостат.

Как работает термостат | HomeTips

Термостаты измеряют температуру окружающей среды в вашем доме и используют эту информацию для включения печи или кондиционера, в зависимости от настройки термостата.

Первый термостат был изобретен в начале 17 века голландцем Корнелисом Дреббелем, который поместил поплавок внутрь ртутного термометра и подключил этот прибор к крышке заслонки печи.Когда ртуть поднималась до определенного уровня, поплавок закрывал заслонку.

Современные термостаты в основном делают то же самое, но с тех пор технология прошла долгий, долгий путь. По сути, термостат, активируемый нагреванием, имеет датчик температуры, который заставляет переключатель открываться или закрываться, завершая или прерывая электрическую цепь, которая управляет системой отопления или охлаждения дома. Он может выполнять эту работу механически или через электронную схему.

Современный термостат, который, вероятно, лучше всего демонстрирует Nest Learning Thermostat, изучает поведение и предпочтения семьи, переваривает эту информацию и соответствующим образом регулирует температуру — по сути, программирование самого себя. При подключении к домашней сети Wi-Fi им можно управлять удаленно со смартфона, планшета или ноутбука. Подробнее об этом см. Руководство по покупке термостатов.

Программируемые электронные термостаты

Электронные термостаты используют электронный термочувствительный элемент и схему для определения изменений температуры и включения нагревательного или охлаждающего оборудования.Как маленький компьютер, они программируемы; их таймеры позволяют вам согреть ваш дом перед тем, как вы встанете с постели утром и перед тем, как вы вернетесь с работы, и установить разные температуры для разного времени дня. Это означает, что вы можете точно согласовать комнатную температуру с вашими потребностями, обеспечивая комфорт без потери энергии. Лучшие в линейке «обучающиеся» термостаты, такие как упомянутый выше термостат Nest, представляют собой сложные версии электронного термостата.

Электромеханические термостаты

Электромеханические термостаты имеют некоторые типы механических датчиков температуры — обычно биметаллическую катушку или полосу.Как следует из названия, этот тип сделан из двух связанных металлов. Изменения температуры заставляют эти металлы расширяться и сжиматься с разной скоростью, вызывая перемещение катушки или полосы. Электромеханический термостат имеет биметаллическую катушку, которая перемещается при изменении температуры, изменяя наклон небольшого пузырька, заполненного ртутью, который завершает электрический ток. схема. © Дон Вандерворт, HomeTips

Биметаллическая катушка или полоса подключаются к устройству, замыкающему электрическую цепь. В случае электромеханических термостатов Honeywell спиральный биметаллический датчик прикрепляется к небольшому стеклянному сосуду, содержащему ртуть; движение катушки вызывает наклон флакона в ту или иную сторону.

Поскольку одним из свойств ртути является то, что она проводит электричество, цепь замыкается, когда ртуть течет к одному концу пузырька, где есть два отдельных электрических контакта.

Термостат, который управляет как нагревательными, так и охлаждающими устройствами, имеет по два контакта на каждом конце флакона.
