Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках).
При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.
По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).
Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой, в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.
В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры.
Работа терморегулятора.
При понижении температуры трубки понизится давление насыщенных паров в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.
Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно, при более низкой температуре.
Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.
Основные элементы терморегулятора.
В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.
Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина.
При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и, соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).
Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины.
В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт (валик) вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.
Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки, внутренним диаметром.
Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.
Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.
Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.
ТАМ 133
1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычаг
Терморегуляторы

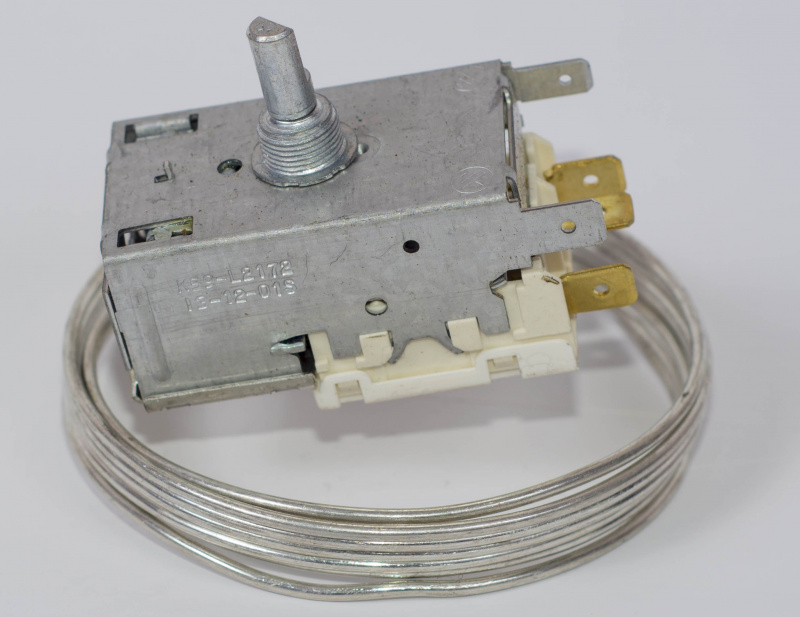

| К59 | ТАМ 125 | ТАМ 112-1М | К57 | ТАМ 113 | ID974 |
| ТАМ 133-1М | ТАМ 145-2М | К50 L3392 | UT72 | ID961 | |
| Danfoss 07786496 | PJ32C00 | ||||
| МБУ-М |
Замена терморегулятор холодильника –
одна из услуг, которые по приемлемой цене оказывает компания Доктор холод заказчикам в Тольятти.
При оформлении заказа гарантированы:
- Выполнение работы квалифицированным специалистом
- Использование оригинальных запчастей
- Выезд на место в удобное для заказчика время
- Вызов мастера по ремонту холодильников в Тольятти и диагностика бесплатно
- Ремонт холодильников в районах Тольятти : Автозаводский, Центральный, Комсомольский
- Гарантия на терморегулятор до 12 месяцев
- Срочная замена терморегулятора холодильника в день звонка
- Недорогой ремонт холодильников по приемлемой цене
- Бесплатная консультация по телефону
- Удобный график работы, ремонт холодильников без праздников и выходных
- Мобильная мастерская по ремонту холодильников
- Замена терморегулятора холодильника на дому
- Профессиональное оборудование для ремонта холодильника
- Все виды работ по линейному ремонту холодильников
МЕТОДЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В ХОЛОДИЛЬНИКЕ
Применяются прямой и косвенный методы регулирования температуры в камере холодильника.
1 2 3 4 5 6 7 8 9 10
«Холодильники от А до Я» С.Л. Корякин-Черняк «Холодильная техника и технологии» О.А. Цурканов, А.Г. Крысин
Устройство и принцип действия терморегулятора бытового холодильника
В каждом бытовом холодильнике есть небольшой прибор, который называется терморегулятор. Его значение для нормальной работы рефрижератора очень велико. Если бы термореле время от времени не прерывало работу компрессора, температурные показатели в морозильной и холодильной камерах не позволяли бы хранить там большинство продуктов в подходящем для них режиме, и совершенно невозможно было бы установить желаемый диапазон градусов.
Именно поэтому, если внутри холодильника слишком тепло или слишком холодно, одним из самых вероятных виновников данной проблемы считается регулятор температуры.
Рассмотрим принцип действия и строение этого прибора, а если у Вас возникли проблемы с термореле, Вам на помощь всегда придёт наш мастер по ремонту холодильников!
Механические терморегуляторы
Хотя в некоторых холодильниках (такие как Веко, LG, Самсунг) применяются электронные варианты регуляторов температуры, производители других (таких как Стинол, Атлант, Индезит) до сих пор отдают предпочтение механическим устройствам. Такие механизмы можно встретить даже в суперсовременной бытовой технике для хранения продуктов.
Принцип действия подобных приборов основывается на изменении давления фреона при изменении его температуры. В общем виде аппарат состоит из небольшого металлического гофрированного сильфона, наполненного этим газом, длинной трубки, конец которой контактирует с испарителем, пружины, ручки регулятора, пластины, контактов, корпуса.
На конце капиллярной трубки, являющейся частью механизма, фреон находится в жидком виде.
Часто она имеет изогнутую форму. Когда температура в испарителе, с которым она непосредственно контактирует, опускается, давление в сильфоне падает, он перестаёт давить на пластину, и контакты размыкаются. В результате компрессор делает перерыв в работе. При увеличении температуры в испарителе давление газа повышается, сильфон начинает давить на пластину, контакты замыкаются и компрессор включается вновь.
Необходимая температура внутри холодильника задаётся вращением ручки регулятора, в результате чего достигается требуемая степень сжатия пружины. Чем меньше она сжата, тем меньшее давление внутри сильфона необходимо для замыкания контактов (то есть это будет происходить при более низкой температуре), и наоборот.
Где находится термостат?
Найти этот прибор очень просто. Механизм находится за ручкой, с помощью которой Вы устанавливаете необходимый температурный режим. Она может находиться как снаружи, так и внутри холодильника. Часто термореле располагается в небольшой пластиковой коробочке, прикреплённой к одной из стенок рефрижератора (как в марке Позис).
Если по каким-то причинам возникает сомнение в правильной работе термостата, его отсоединяют от холодильника и проверяют контакты с помощью мультиметра. Также стоит прислушаться, есть ли щелчок при передвижении небольшой пластинки, конец которой виден на корпусе прибора. Передвинуть её можно пальцем или подходящим инструментом. Щелчок является признаком работоспособности термостата.
Причины выхода из строя терморегулятора
В основном эти приборы перестают нормально работать после нескольких лет службы из-за физического износа. Наиболее вероятные причины поломки:
- Нарушение герметичности корпуса сильфона, в результате чего вышла наружу часть фреона. Из-за этого невозможно обеспечить необходимые показатели давления.
- Прогорание контактов.
- Потеря герметичности соединения капиллярной трубки термостата с испарителем. Оно обычно обеспечивается с помощью клея или специального состава.
В любом из этих трёх случаев ремонт прибора нецелесообразен — слишком много мелких деталей.
Легче просто его заменить. Такие механизмы продаются в специализированных магазинах. Иногда стоит отдать предпочтение более современному электронному варианту, чувствительным элементом в котором является резистор. Такие приборы позволяют более точно установить желаемую температуру.
Если у Вас возникли проблемы с терморегулятором, а также любые другие неполадки в работе холодильника — наша мастерская всегда готова осуществить недорогой и качественный ремонт у Вас дома в кратчайшие сроки! Всегда в наличии необходимые детали!
Холодильный термостат для коммерческих холодильников
Перейти к содержимому Термостат холодильникаТермостат для холодильника
Свяжитесь с нами СЕЙЧАС
Термостат для холодильника
Свяжитесь с нами СЕЙЧАС
Что такое термостат?
Также называется регулятором температуры . Это устройство, используемое для контроля температуры. Сначала он измеряет температуру (переменная процесса), а затем сравнивает ее с требуемым значением (заданным значением).
Разница между двумя значениями называется ошибкой (отклонением). Контроллеры температуры используют эту ошибку, чтобы решить, какой объем нагрева или охлаждения требуется, чтобы вернуть температуру процесса к желаемому значению. Как только этот расчет будет завершен, контроллер выдаст выходной сигнал, который влияет на требуемое изменение. Этот выходной сигнал известен как управляемое значение и обычно подключается к нагревателю, регулирующему клапану, вентилятору или некоторым другим «конечным элементам управления», которые фактически увеличивают или отводят тепло от процесса.
Применение: индукционные плиты, холодильники, электрические плиты, кондиционеры и т. д.
Как работает термостат холодильника?
Термостаты контролируют время пуска и время останова компрессора с помощью датчика температуры, установленного в корпусе холодильника, для регулировки температуры и управления разморозкой.
Какие типы регуляторов температуры мы используем для
наших коммерческих холодильников?
Механический контроллер
Механический регулятор температуры — это регулятор температуры, который регулирует температуру за счет механических и физических реакций.
Он имеет характеристики удобного обслуживания и низкой цены. Но у него короткий срок службы и неточная регулировка температуры приведет к нестабильной температуре в холодильнике. Ниже представлены наши коммерческие холодильники или морозильники, которые в стандартной комплектации поставляются с механическим термостатом. Как вы знаете, это может быть сделано на заказ с цифровым контроллером, если вам это нужно.
Свяжитесь с нами СЕЙЧАС
Цифровой контроллер
Цифровой контроллер температуры представляет собой контроллер температуры, который регулирует температуру с помощью электронных схем. Он имеет характеристики удобной работы и высокой точности управления. Но он дорог, а из-за сложной конструкции неудобен в ремонте. Ниже представлены наши коммерческие холодильники или морозильники, которые в стандартной комплектации поставляются с цифровым контроллером. Как видите, морозильники с динамическим охлаждением должны иметь цифровой термостат для автоматического размораживания.
Свяжитесь с нами СЕЙЧАС
Инструкции
Цифровой контроллер
Цифровой контроллер температуры представляет собой контроллер температуры, который регулирует температуру с помощью электронной схемы. Он имеет характеристики удобной работы и высокой точности управления. Но он дорог, а из-за сложной конструкции неудобен в ремонте. Ниже представлены наши коммерческие холодильники или морозильники, которые в стандартной комплектации поставляются с цифровым контроллером. Как видите, морозильники с динамическим охлаждением должны иметь цифровой термостат для автоматического размораживания.
Свяжитесь с нами сейчас
Руководства
Различия между механическим и цифровым контроллером
| Тип | Механический регулятор температуры | Цифровой регулятор температуры |
|---|---|---|
| Состав Структура | Датчик температуры, полость датчика температуры и контактный выключатель. | Датчик температуры и печатная плата. |
| Марки | Тонгда, Хуйшан | Карел, Цзинчуанг (Элитех), Элиуэлл |
| Рабочая теория | Благодаря «тепловому расширению и сжатию» трубки датчика температуры в полости датчика температуры создается давление для управления пуском и остановом пускового контура компрессора. | Настройка печатной платы управляет запуском и остановкой контура компрессора в соответствии с температурой, определяемой датчиком температуры. |
| Точность управления | Низкий. Можно только контролировать диапазон температур. ( Приложение 1 ) | Высокий. Может контролировать точное значение температуры. |
| Способ регулировки температуры | Вращайте кнопку, чтобы контролировать частоту запуска и остановки компрессора, чтобы уменьшить или увеличить температуру в холодильнике. | Настройте коммутационную программу, нажимая кнопки, и наблюдайте за температурой на дисплее, чтобы достичь заданной температуры. |
| Размораживание | Нет функции разморозки. Для облегчения разморозки необходим внешний таймер разморозки. | С функцией разморозки. По умолчанию разморозка выполняется каждые 6 часов в течение 20 минут. |
| Стоимость | Около 12 $ | Около 35 $ |
Чем выше передача, тем ниже температура, и наоборот.Приложение 1
Диапазон температур, соответствующий каждой шестерне механического термостата
Из-за конструктивных особенностей самого механического контроля температуры его шестерня представляет не точное значение температуры, а диапазон температур. 1-я передача соответствует самой высокой температуре.
7-я передача соответствует самой низкой температуре. Заводская настройка наших холодильников обычно находится на средней передаче, то есть на 4-й передаче.
| Шестерня | Вкл. (°C) | Выкл. (°C) | Диапазон температур (°C) |
|---|---|---|---|
| 1 | 9,5±2 | 5,5±2 | 5,5~11,5 |
| 2 | 9±2 | 5±1,5 | 5~11 |
| 3 | 8±2 | 4±1,5 | 4~10 |
| 4 | 7,5±1,5 | 3,5±1,8 | 3,5~9 |
| 5 | 6 ±1,5 | 3±1,5 | 3~7,5 |
| 6 | 5±1,5 | 1±1,5 | 1~6,5 |
| 7 | 3,5 | -0,5 | -0,5~3,5 |
Свяжитесь с нами
Ваше имя (обязательно)
Ваш адрес электронной почты (обязательно)
Пожалуйста, оставьте это поле пустым.
Выберите объем закупки (обязательно)
—1 ~ 56 ~ 2021 ~ 100101 ~ 300301 ~ 10001000+
Ваше сообщение
Давайте работать вместе:
Ваше имя (обязательно)
Ваш адрес электронной почты (обязательно)
Пожалуйста, оставьте это поле пустым.
Выберите объем закупки (обязательно)
—1 ~ 56 ~ 2021 ~ 100101 ~ 300301 ~ 10001000+
Ваше сообщение
Перейти к началу
Подробное описание работы термостата холодильника
Education RAC Refrigeration & Air Conditioner Solve Fault
Арслан Али 0 Комментарии термостат переменного тока, заменить термостат, F4W, full4world, термостат газового водонагревателя, как заменить термостат, как это работает, как, как изменить термостат холодильника с прямым охлаждением, как проверить термостат холодильника, как термостатировать проблему с холодильником, как работать Термостат холодильника в подробностях, холодильник, холодильник (кулинарный инструмент), холодильник, как сделать, ремонт холодильника, термостат холодильника, подключение термостата холодильника и полная электрическая схема холодильника с практической, цифровой термостат холодильника, замена термостата холодильника, настройка термостата холодильника, термостат холодильника тест, термостат холодильника рабочий, терморегулятор, термостат, универсальный термостат холодильника, vt9Термостат
На английском языке
Использование термостата:
Термостат является частью каждого холодильника .
Работа Термостата автоматическая Отключение Холодильника, Когда температура Должна Выполнить То, что мы установили.
Термостаты используются в любом устройстве или системе, которые нагревают или охлаждают до заданной температуры.
Как работает термостат:
мы видим длинную тонкую трубку (эта трубка похожа на провод) с термостатом и в этой тонкой газовой трубе внутри. Когда газ охлаждается в соответствии с температурой, термостат срабатывает.
Как проверить, поврежден термостат или нет :
Иногда мы видим много льда в холодильнике при прямом охлаждении, и он не сжимается, а растет, это означает, что термостат не работает.
мы можем проверить мультиметром, мы должны установить счетчик на непрерывность, а термостат должен включиться и проверить его непрерывность. когда термостат ВКЛЮЧЕН, его непрерывность должна отображаться на счетчике. Если термостат ВЫКЛЮЧЕН, то не отображаться.
