Как рассчитать батарею на комнату: Расчет количества секций радиаторов отопления по объему или площади, примеры

Содержание

размер и количество секций на комнату, детальное фото и видео

Содержание:

1. Современные типы радиаторов отопления
2. Как сделать расчет количества секций отопительных батарей
3. Принципы расчета радиатора отопления

Для того чтобы система теплоснабжения работала эффективно, недостаточно просто равномерно распределить радиаторы по периметру комнаты. Очень важно правильно рассчитать количество батарей отопления, а также их мощность исходя из параметров обустраиваемого помещения и нагревательного оборудования (площадь комнаты, мощность котла и т.п.). Не менее важно учитывать также и тип применяемых радиаторов (детальнее: "Какие бывают типы батарей отопления - обзор и сравнение").

Сегодня существует несколько видов батарей отопления, каждый из которых отличается индивидуальной технологией производства, формами и техническими характеристиками. Поэтому перед тем как рассчитать батареи отопления, следует разобраться с достоинствами и недостатками того или иного вида отопительного оборудования.

Далее речь пойдет о том, как рассчитать количество батарей отопления, требующихся для комфортного проживания, а также о принципах расчета мощности для этих агрегатов.

Современные типы радиаторов отопления


Сегодня на строительном рынке в свободном доступе продаются традиционные радиаторы из чугуна, только эти модели являются более современными по сравнению со своими предшественниками. Встречаются также аппараты, изготовленные из алюминия, а также батареи, основой для производства которых служит биметалл.

Благодаря широкому разнообразию оттенков и внешнего вида подобрать тот или иной радиатор для конкретного интерьера не составит большого труда.

Тем не менее, в первую очередь следует обращать внимание на технические характеристики такого оборудования, а уже затем на их внешний вид:
  1. Особой популярностью пользуются сегодня биметаллические отопительные приборы, то есть те для производства которых было использовано два разных по структуре металла. Их основу, как правило, составляют два сплава – сталь и металл. Эти батареи имеют привлекательный внешний вид, кроме того, они экономичны и отличаются простотой в эксплуатации.

    Главный недостаток таких приборов – возможность их применения исключительно в тех системах теплоснабжения, где давление, является достаточно высоким, то есть для тех, которые подключены к центральному отоплению. Их применение в автономных системах крайне нежелательно, поэтому в них такой установки лучше избежать.
  2. Говоря о чугунных конструкциях, нельзя не отметить, что, несмотря на их, казалось бы, устаревшую функциональность, эти приборы по-прежнему весьма востребованы. Кроме того, современные модели чугунных батарей изготавливаются в разной цветовой гамме, поэтому подобрать такой радиатор для того или иного оформления комнаты не составит труда. Классический стиль, в котором изготовлены эти приборы, может стать настоящим украшением помещения и придать ему незабываемое оформление.

    Эксплуатировать батареи из чугуна можно как, в автономных системах, так и в центральном отоплении.
    Прогрев их проходит несколько дольше по сравнению с приборами из биметалла, однако и время их остывания значительно выше, благодаря чему тепло дольше сохраняется в помещении. Для того, чтобы чугунный радиатор прослужил долго, очень важно соблюсти все тонкости процесса его установки.
  3. 3. Стальные отопительные приборы разделяются на два вида: трубчатые модели и образцы, состоящие из панелей. Батареи трубчатого типа имеют более высокую стоимость, нагрев их происходит медленнее, чем у панельных радиаторов, но и необходимую температуру они держат дольше.

    Отопительные приборы панельного типа нагреваются очень быстро. Они отличаются весьма доступной рядовому потребителю стоимостью, однако их основной недостаток – быстрое остывание, из-за чего комната охлаждается гораздо раньше требуемого срока. Именно поэтому экономичность таких моделей в автономных отопительных системах стоит под сомнением, поскольку они нуждаются в постоянном притоке энергии тепла.

    Эти факторы напрямую влияют на то, как рассчитать количество батарей из стали для помещения.
    Подобные критерии учитываются при размещении приборов теплоснабжения в комнате и являются основой для грамотного планирования мощности этих агрегатов и количества их секций (детальнее: "Как рассчитать количество радиаторов отопления правильно, формула расчета").

    Батареи из стали весьма привлекательны внешне, поэтому они идеально подойдут для любого интерьера и без проблем впишутся в оформление любой комнаты.
  4. Еще один вариант отопительных аппаратов – радиаторы, изготовленные из алюминия. Эти приборы отличаются хорошей проводимостью тепла и, как следствие, высокими показателями экономичности.

    Однако при покупке алюминиевых батарей очень важно помнить, что алюминий очень плохо переносит теплоноситель низкого качества, который обычно встречается в централизованном отоплении, поэтому такие механизмы все де будут более подходящими для автономных систем теплоснабжения.

Для того чтобы разобраться с тем, как рассчитать батарею на комнату, требуется принять во внимание большое количество факторов, причем связанных не только с техническими характеристиками самих радиаторов, но и с другими условиями, способными в должной мере повлиять на сохранность тепла в комнате (прочитайте также: "Как рассчитать гкал на отопление - правильная формула расчета").

Как сделать расчет количества секций отопительных батарей


Перед тем как рассчитать размер батареи отопления, перед ее установкой очень важно учесть все требуемые для этой работы параметры, причем касается это не только всех имеющихся в обустраиваемом помещении проемов (двери и окна), но также и других факторов.

Важно помнить, что то, какой будет теплоотдача нагревательного прибора, зависит, в первую очередь, не от размера агрегата, а от мощности, которую имеет каждая из его секций. Именно поэтому следует тщательно разобраться с тем, как рассчитать количество секций батареи отопления (детальнее: "Как рассчитать количество секций радиатора отопления самостоятельно"). Правильнее всего будет расположить в помещении несколько небольших по размеру радиаторов, а не один большой прибор. Обусловлено это тем, что тепло, поступающее из разных участков, произведет больший эффект, нежели энергия, идущая от одного аппарата.

На установку радиаторов во многом влияет также и такие показатели помещения, как его площадь и общий объем, поэтому эти данные крайне важно учитывать при расчете необходимого числа секций для батарей (читайте также: "Правильный расчет батарей отопления - сколько нужно секций").

Принципы расчета радиатора отопления


Считается, что оптимальная мощность, требуемая для качественного обогрева помещения, составляет примерно 100 Вт/1 м².

При этом не стоит забывать и о следующих нормах расчета мощности этого оборудования:
  • рабочую мощность следует увеличить на 20% при условии, если комната является угловой, либо две ее стены выходят на улицу;
  • прибавить к показателю мощности 30% нужно будет в том случае, если в помещении имеется не одно, а два выходящих наружу окна;
  • при недостатке солнечного света специалисты рекомендуют увеличить мощность оборудования примерно на 10% и размеры батарей отопления;
  • если в месте монтажа батареи под окном имеется ниша, то теплоотдача будет ниже, чем требуется, вследствие чего понадобится добавить еще 5% мощности;
  • некоторые радиаторы оснащены защитным экраном, используемым, как правило, в целях декорирования. Такой элемент снижает производительность работы нагревательного оборудования приблизительно на 15%, поэтому этот объем мощности также должен быть восполнен.

Соблюдение этих мер позволит не только подключить батарею максимально правильно, но и продлить срок ее службы и надолго избавить хозяев от необходимости выполнения каких бы то ни было ремонтных работ, а многочисленные фото этих приборов и видео по их монтажу, которые всегда можно найти у профессиональных мастеров, лишь облегчат этот процесс.

Посмотрите также советы на видео о выборе батарей отопления:


Расчет количества секций биметаллического радиатора

Выбирая радиатор отопления очень важно сразу правильно рассчитать необходимое количество секций. Это создаст в помещении полный комфорт и не нужно будет вносить изменения в систему обогрева.

Выбор приборов отопления достаточно большой, и каждый найдет среди устройств те, которые соответствуют параметрам помещения.


Почему именно биметаллические батареи

Многие потребители ищут формулу, как рассчитать количество секций биметаллического радиатора. Спрос на модели из биметалла достаточно высокий, на это есть немало причин:

  • Универсальность. Модели из биметалла подходят для частных домов, квартир в многоэтажных домах, коммерческих объектов. Они выдерживают любую нагрузку и отличаются надежностью.
  • Устойчивость к коррозии.
  • Превосходная работа на любом теплоносителе.
  • Стильный минималистичный дизайн. Такие батареи гармонируют с любыми интерьерами.
  • Большой выбор конструкций. Есть возможность купить цельную батарею или приобрести определенное количество секций.
  • Хорошая теплоотдача.

Все преимущества таких радиаторов перечислить сразу сложно – это займет немало времени. Основные достоинства биметаллических батарей: надежность, высокое качество, универсальность.

Базовый расчет

Покупая секции поштучно, можно собрать конструкцию нужной мощности. Такая батарея будет полностью отвечать потребностям объекта. Существует базовая формула для расчета нужного количества секций, она применяется в 90% случаев. Именно по ней часто подбирают радиаторы для квартир, частных домов, офисов.

Формула выглядит так:

W = 100 * S / P

В этом расчете S является площадью помещения, а P – мощностью отдельно взятой секции. Число 100 остается неизменным, это количество Вт на 1 м

2 площади территории. W – это число секций. Мощность отдельной секции зависит от особенностей конфигурации и составляет 100-200 Вт. Эту информацию надо уточнять в документации к радиатору.

При расчете вычисления производятся последовательно: сначала умножение площади помещения на 100, потом – деление на мощность одной секции. Полученный результат округляется, обычно округление производится в большую сторону, чтобы в помещении было комфортно даже при резком падении температуры.

Эта формула имеет несколько нюансов, поэтому ее нельзя применять везде. Например, подразумевается, что в средней квартире высота потолка не превышает 3 м. Формула работает, если высота потолков в жилище – от 2,2 до 3,0 м. На объектах, которые отличаются по параметрам, требуется другой расчет. Также указанная формула грешит неточностями – она довольно приблизительная. Чтобы вычислить точно необходимое количество тепла, нужно принять во внимание еще множество параметров.

Устанавливая секции в квартире, частном доме, офисе, рекомендуется использовать несколько батарей. Например, если для отопления требуется 18 секций, то лучше поставить 2 радиатора по 9 секций или три по 6.


Формула для расчета по объему

Как рассчитать количество секций биметаллического радиатора, если высота потолков довольно большая? Для таких случаев придумана специальная формула. Если на объекте потолки выше 2,6 м, можно использовать следующий вид расчетов:

S * H * 41 / P

Батарея подбирается с учетом произведения площади помещения на высоту (S*H). Далее полученное число делится на число 41, если речь идет о панельном доме. Для дома из кирпича можно использовать число 38 – именно сколько Вт нужно на обогрев 1 м3 в доме из более теплого материала. Число P – это мощность секции радиатора.

Если в помещении установлены герметичные пластиковые стеклопакеты, то можно вместо 41 и 38 Вт использовать 34 Вт. Однако этот параметр весьма условный, лучше проконсультироваться со специалистом.

Когда нужна повышенная точность

Для экономии тепла и максимального комфорта требуется повышенная точность при расчетах. Здесь можно применять формулу:

100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P

Число 100 отражает необходимое количество Вт на 1 м2 помещения. Здесь не идет речь о промышленных площадках, которые требуют расчета тепла на 1 м3, но высота потолков отражена в коэффициенте. S – это площадь объекта, для которого производится расчет. Далее учитывается множество различных коэффициентов:

  • поправка на остекление;
  • поправка на теплоизоляцию стен на объекте;
  • соотношение точность площади стеклопакетов к площади пола в квартире, офисе;
  • учет самой холодной температуры;
  • количество наружных стен;
  • учет типа помещения;
  • высота потолка.

Число 7, вынесенное за скобки, обозначает количество коэффициентов, которые были перечислены выше. Вместо P надо вставить значение мощности одной секции. С учетом коэффициентов обычно получается больше секций, чем без дополнительных данных. Зная значение поправок, можно выбрать оптимальный радиатор отопления.

Остекление и теплоизоляция

При проведении точных расчетов по формуле учитываю поправку на остекление теплоизоляцию стен. Если на объекте установлено обычно двойное стекло, то значение поправки будет 1,27. При герметичном двойном стеклопакете параметр К1 равен 1,0. Если установлен тройной герметичный стеклопакет, то К1 равен 0,85. При увеличении количества стекол в стеклопакете параметр снижают на 0,25 пунктов.

Теплоизоляция стен тоже имеет значение, она отражена в коэффициенте К2. При стандартной теплоизоляции помещение плохо защищено от холода, в этом случае параметр составляет 1,27. Улучшенная теплоизоляция в квартире или доме позволяет использовать коэффициент 1,0. Если использована отличная изоляция, то К2 составит 0,85.

Еще один важный пункт – К3. В нем отражено соотношение площади окон к площади пола. Известно, что стекло лучше пропускает холод, чем стена. В квартирах и офисах с большими окнами требуется более мощный обогрев. Когда площадь окон составляет около 40% от площади пола, можно использовать коэффициент 1,1. Далее при снижении площади на каждые 10% параметр уменьшается на 0,1%.

Температура, тип помещения, высота потолков

При выборе радиатора для дома или офиса было бы ошибкой не учитывать климатическую зону, а точнее – наиболее низкую температуру в самый холодный месяц. Если температура опускается до -35, надо использовать коэффициент 1,5. При повышении температуры на 5 градусов параметр К4 можно уменьшать на 0,2. Если температура падает, то коэффициент, наоборот, увеличивается на 0,2.

Также принимается в расчет тип помещения, в котором используется батарея. Если это отапливаемое жилое помещение, то используется параметр 0,8. Коэффициент К6 для неотапливаемых чердаков – 1,0.

К5 обозначает количество наружных стен. Чем больше стен, тем больше «мостиков холода». Если это только одна наружная стенка, то применяется коэффициент 1,1, если четыре – то уже 1,4. Важно обязательно учитывать этот нюанс, чтобы в помещении не было холодно.

Имеет значение и высота потолков в квартире, офисе. Для объектов с высотой потолков 2,5 м используется параметр 1,0. При увеличении высоты на 5 метров коэффициент растет на 0,05. Этого достаточно, чтобы можно было обогреть территорию. Высота потолков прописывается в параметре К7. При расчетах надо обязательно учесть мощность секции радиатора – она может быть разной.

Также можно просто доверить расчет специалистам – они точно не ошибутся и подберут оптимальный по мощности радиатор.

Как рассчитать количество секций батареи отопления для помещения

Чугунная батарея.

Открытые источники в Интернете (СС0)

Устройство биметаллической батареи

Первый слог названия подсказывает, что радиатор состоит из двух металлов. Стальной трубопровод и алюминиевые внешние пластины (или ребра), передающие тепло в пространство комнаты благодаря его высокой теплопроводности, отлично обогревают помещение. Теплоноситель — вода, циркулирует по цельнотянутым трубам, сваренным между собой таким методом, который не разрушает структуру металла — это препятствует коррозии стальной части. Алюминий же, обладает высокой теплопроводностью и внешние пластины (или ребра) прекрасно передают тепло в помещение, принимая его от стального сердечника. Получается, что биметаллический отопительный прибор соединил лучшие свойства стальных и алюминиевых приборов обогрева.

Достоинства биметаллических радиаторов:

  • Высокое рабочее давление — до 35 атмосфер, устойчивость к перепадам давления.
  • Стойкость к коррозии при любом качестве теплоносителя.
  • Возможность быстро снизить или повысить температуру в комнате, регулируя подачу теплоносителя, так как благодаря малой инерционности радиаторы быстро нагреваются и быстро остывают.
  • Малый вес, легкость монтажа.
  • Секционная конструкция, позволяющая выбрать нужное количество ребер.

К недостаткам можно отнести, разве что, более высокую цену биметаллических радиаторов. Что с лихвой компенсируется их надежностью и длительным сроком службы.

При установке или замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы не испытывать дискомфорта от недостатка или избытка тепла. Сделать расчет несложно, когда известны параметры помещения и мощность батарей выбранного типа.

Расчет количества секций для помещения со стандартной высотой потолков

Для начала надо вычислить площадь комнаты, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример. Типичная комната шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность радиатора 160 Вт.

  1. Определяем площадь комнаты: 3,5×4 = 14 м2.
  2. Считаем общую мощность отопительных приборов 14×100 = 1400 Вт. Требуемого тепла
  3. Вычисляем количество секций: 1400:160 = 8,75. Округляем в сторону большего значения, получается 9 секций.

Если комната расположена в торце здания, количество радиаторов необходимо увеличить на 20%.

Расчет количества секций для помещения с высотой потолков более 3-х метров

Здесь другой принцип расчета, он ведется от объема помещения. Объем — это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора. Чтобы вычислить его общую мощность, нужно умножить объем комнаты на 40 Вт, а для определения количества секций это значение разделить на мощность одной секции по паспорту.

Пример. Комната шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора — 160 Вт.

  1. Определяем площадь комнаты: 3,5×4 = 14 м2.
  2. Определяем объем комнаты: 14×3,5 = 49 м3.
  3. Считаем общую мощность радиаторов отопления: 49×40 = 1960 Вт. Нужного тепла
  4. Вычисляем количество секций: 1960:160 = 12,25. Округляем в большую сторону, получается 13 секций.

Для угловой комнаты этот показатель нужно умножить на коэффициент 1,2. Увеличить количество секций необходимо, если комната находится в панельном доме, на первом или последнем этаже, а также если в ней больше одного окна. Имеет значение и расположение рядом с неотапливаемыми помещениями. В таких случаях полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

При расчетах следует обращать внимание на то, что различные типы радиаторов отопления имеют разную тепловую мощность. Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте условия. Скажем, расстояние до стены, пола и подоконника должно быть не менее 4 см.

Биметаллические батареи могут прослужить около 20 лет.

Как правильно рассчитать необходимое количество секций радиаторов?

Для начала необходимо определить истинную теплоотдачу одной секции радиатора, который вы собираетесь установить и теплопотери помещения.



Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (T подачи + T обратки)/2 и в помещении равна 70 °С.

Данная величина называется «Средним температурным напором»



С помощью формулы она выражается так:

Для справкиВ документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С». Разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С



Если средний температурный напор отличается от того, что приведен в паспорте радиатора, то необходимо пересчитать мощность одной секции радиатора пользуясь формулой Характеристического уравнения:



Φ = Кm × ΔT n

Φ – истинная мощность одной секции радиатора;

К– Коэффициент;

n – степень;

ΔT – температурный напор



Коэффициент и степень приводятся в технических характеристиках радиатора, как это показано в табличке ниже


Далее нам необходимо определить теплопотери помещения, в котором мы будем устанавливать наши отопительные приборы.

Есть упрощенный расчет, который утверждает, что на каждые десять квадратных метров площади комнаты должен приходиться радиатор с мощностью не менее одного киловатта. Практика показывает, что лучше взять с небольшим запасом, больше полученной мощности процентов на 15%. Для этого полученный результат умножаем на коэффициент 1,15.



Вот самая простая схема вычислений теплопотерь:

на 1 квадратный метр берется 100 ватт мощности. Так, для комнаты размером 4х5 м площадь будет равной 20 м2, а потребность в тепле — 20*100=2000 Вт, или 2 кВт.



Вычисляем средний температурный напор:

ΔТ = (80+60)/2 – 20 = 50 °С



Истинная мощность секции радиатора Exclusivo B3 500/100:

Φ = 0,7422 × 50 1,2896 =115,2 Вт



Нам необходимо:

2000/115,2 = 17,4 = 18 секций.



Как видите, расчет отопления по площади особых трудностей не представляет, теперь и Вы сможете легко определить величину радиатора, который следует установить в Вашей квартире. Теперь любая домохозяйка сможет проконтролировать правильность процесса подбора батареи специалистом 😊.

Расчет радиаторов отопления - заказать, онлайн расчет мощности батарей

Расчёт мощности радиаторов отопления

При замене или первоначальной установке радиаторов отопления, самым главным критерием является теплоотдача отопительных приборов, или другими словами – ключевым фактором является то, чтоб после установки батарей зимой было тепло. И так, сегодня мы рассмотрим такие вопросы:

  • Как правильно рассчитать мощность радиаторов?
  • Можно ли посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?
  • Как размер и материал радиатора влияет на его теплоотдачу?
  • Как посчитать необходимое количество радиатор по площади помещения?
  • Как посчитать необходимое количество радиаторов по СНиП?

Итак, как же рассчитать необходимую мощность радиатора?


Для просчета радиаторов многие используют весьма незамысловатую формулу – 100 Ватт на один метр квадратный. В таком случае, что может быть проще – умножаем длину комнаты на её ширину (получаем площадь) и умножаем полученное число на 100. Теперь звоним в магазин по продаже отопительного оборудования и говорим, что нужен радиатор мощностью в столько-то Ватт (полученное число) и «Вуаля!»  Но не все так просто, этот способ хоть и есть самым распространённым, но не учитывает многих факторов (высота потолка, площадь остекления, материал и качество окон, количество наружных стен в помещении, материал и толщина стен и т. д.). И самым важный фактор – это разница в требуемой и фактической температуре теплоносителя. Допустим, мощность стального панельного радиатора 22 типа, размерами 500 (высота, мм) на 1000 (длина, мм) – 1470 Вт, при показателях температуры 75/55/20 (где 75 – температура подачи, 55 – температура обратки, 20 – необходимая температура в помещении). Соответственно, если показатели температуры будут меньше, то и мощность радиатора также будет меньше. На примере этого же радиатора рассмотрим, как это выглядит на практике. В помещении площадью в 15 кв. м., с высотой потолка до трех метров, шириной окна до 1,5 м и площадью остекления до 2 м, с не более чем одной наружной стеной и температурой в теплоносителе 75/55 градусов – этого отопительного прибора будет достаточно. Но, при нарушении какого-либо из этих условий, данной батареи может не хватать и тогда нужно выбирать радиатор больше по габаритам (высоте, ширине, глубине). Если учесть все необходимые параметры, то можно подобрать необходимый радиатор и не беспокоится о холодном «зимовании», но если радиатор изначально подобран неправильно, то это чревато низкой температурой в комнате и срочной заменой отопительного прибора (что по затратам приравнивается к покупке нового радиатора). Что же делать, чтобы избежать таких неприятностей? Ответ на этот вопрос выплывает из ответа на «Можно ли посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?»


Как известно – «каждый должен заниматься своим делом». Специалисты нашего магазина «Отопление дома» не только продают отопительные приборы, но и с удовольствием помогут рассчитать правильное количество секций (в секционном радиаторе) и необходимые размеры (в панельном радиаторе), при чем сделают это совершенно бесплатно. Для просчета Вам необходимо позвонить по одному из номеров (066)115-20-08 (096)199-83-22, оставить заявку на электронной почте [email protected], или приезжайте к нам в офис г. Киев ул. Волынская 48/50.


Размер и материал радиаторов отопления

Радиаторы отопления отличаются не только габаритами и материалом изготовления, но и техническими характеристиками. Секционные радиаторы (биметаллические, алюминиевые) обладают более высокой теплоотдачей, чем панельные радиаторы (стальные, медно-алюминиевые), при одинаковых габаритах. Так, например, 8 секций радиатора Global Vox 500 (общая ширина 800 мм), при одинаковой температуре, будет иметь больше теплоотдачу чем панельный радиатор Purmo h500 C22 Compact, шириной 800 мм. В свою очередь, панельные радиаторы подойдут больше, при условиях низкой температуры теплоносителя (например, при использовании конденсационного котла). У радиаторов из одного материала, теплоотдача зависит непосредственно от его размеров. Пример, стальной радиатор высотой 500 обладает большей теплоотдачей, чем стальной радиатор высотой 300 (при одинаковой ширине и глубине), а алюминиевый радиатор с межосевым расстоянием 500 обладает большей мощностью, чем его «сородич» с межосевым 300.


Как посчитать необходимое количество радиаторов по СНиП?

Согласно СНиП (строительные нормы и правила), а именно разделу 2.04.05-91 (отопление, вентиляция и кондиционирование) показатель мощности радиаторного отопления не должен быть ниже, чем 41 Ватт, на 1 кубический метр помещения. Например, для того чтобы рассчитать мощность радиатора на помещение с высотой потолка 3 метра, длиной и шириной 5 и 4 (соответственно) необходимо:

3*5*4=60 (кубических метров) умножить на 41, 60*41=2460 Вт – мощность необходимого радиатора.

Этот просчет является более точным, чем по площади помещения, но имеет те же недостатки (за исключением учета высоты потолков), поэтому прежде чем полностью доверится этой системе, рекомендуем обратиться к профессионалам.

Итог:

Радиаторы отопления – это важная часть отопительной системы и именно от их правильного просчета зависит на сколько тепло и уютно будет в Вашем доме или квартире. Поэтому, прежде чем доверится онлайн калькуляторам расчета мощности радиаторов отопления, обратитесь к специалистам и будьте уверены – что зима пройдет комфортно!


Как рассчитать количество секций на комнату, расчет батареи

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м2, в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м2 * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем. 16 м2 * 3 м = 48 м3
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2, для ее отопления примерно понадобится:

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Расчет батарей отопления на площадь

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная, правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто, батареи стоят под окнами и обеспечивают требуемый нагрев… Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты, основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее, можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

Расчет батарей отопления на площадь

Но, для начала, нужно хотя бы бегло ознакомиться с существующими радиаторами отопления – от их параметров во многом будут зависеть и результаты проводимых расчетов.

Кратко о существующих типах радиаторов отопления

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

  • Стальные радиаторы панельной или трубчатой конструкции.
  • Чугунные батареи.
  • Алюминиевые радиаторы нескольких модификаций.
  • Биметаллические радиаторы.
Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Стальные радиаторы отопления имеют немало недостатков

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

Знакомый всем с детских лет чугунный радиатор МС-140-500

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

Современные чугунные батареи отопления

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

  • Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
  • Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
  • Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу. Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

При выборе алюминиевых радиаторов нужно учитывать некоторые важные нюансы

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

  • Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
  • Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.

Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Строение биметаллического радиатора отопления

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Цены на популярные радиаторы отопления

Радиаторы отопления

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия размещена таблица, в которой приведены сравнительные характеристики радиаторов. Условные обозначения в ней:

  • ТС – трубчатые стальные;
  • Чг – чугунные;
  • Ал – алюминиевые обычные;
  • АА – алюминиевые анодированные;
  • БМ – биметаллические.
Чг ТС Ал АА БМ
Давление максимальное (атмосфер)
рабочее 6-9 6-12 10-20 15-40 35
опрессовочное 12-15 9 15-30 25-75 57
разрушения 20-25 18-25 30-50 100 75
Ограничение по рН (водородному показателю) 6,5-9 6,5-9 7-8 6,5-9 6,5-9
Подверженность коррозии под воздействием:
кислорода нет да нет нет да
блуждающих токов нет да да нет да
электролитических пар нет слабое да нет слабое
Мощность секции при h=500 мм; Dt=70 ° , Вт 160 85 175-200 216,3 до 200
Гарантия, лет 10 1 3-10 30 3-10
Видео: рекомендации по выбору радиаторов отопления

Возможно, вас заинтересует информация о том, что собой представляет батарея биметаллическая

Как рассчитать нужное количество секций радиатора отопления

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр площади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q– требуемая теплоотдача от радиаторов отопления.

S– площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет:

N = Q/ Qус

N– рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Таблица секции

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 Вт тепловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h× 40 (34)

где h – высота потолка над уровнем пола.

Дальнейший расчет – ничем не отличается от представленного выше.

Подробный расчет с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам. Упрощенная методика вычисления, приведенная выше, может преподнести хозяевам дома или квартиры «сюрприз». Когда установленные радиаторы не будут создавать в жилых помещениях требуемого комфортного микроклимата. И причина тому – целый перечень нюансов, которых рассмотренный метод просто не учитывает. А между тем, подобные нюансы могут иметь весьма важное значение.

Итак, за основу вновь берется площадь помещения и всё те же 100 Вт на м². Но сама формула уже выглядит несколько иначе:

Q = S × 100 × А × В × С × D× Е × F× G× H× I× J

Буквами от А до J условно обозначены коэффициенты, учитывающие особенности помещения и установки в нем радиаторов. Рассмотрим их по порядку:

А – количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть, чем больше в комнате внешних стен, тем выше общие теплопотери. Эту зависимость учитывает коэффициент А:

  • Одна внешняя стена – А = 1,0
  • Две внешних стены – А = 1,2
  • Три внешний стены – А = 1,3
  • Все четыре стены внешние – А = 1,4

В – ориентация помещения по сторонам света.

Максимальные теплопотери всегда в комнатах, в которые не поступает прямого солнечного света. Это, безусловно, северная сторона дома, и сюда же можно отнести восточную – лучи Солнца здесь бывают только по утрам, когда светило еще «не вышло на полную мощность».

Прогреваемость помещений во многом зависит от их расположения относительно сторон света

Южная и западная стороны дома всегда прогреваются Солнцем значительно сильнее.

Отсюда – значения коэффициента В:

  • Комната выходит на север или восток – В = 1,1
  • Южная или западная комнаты – В = 1, то есть, может не учитываться.

С – коэффициент, учитывающий степень утепленности стен.

Понятно, что теплопотери из отапливаемого помещения будут зависеть от качества термоизоляции внешних стен. Значение коэффициента С принимают равным:

  • Средний уровень — стены выложены в два кирпича, или предусмотрено их поверхностное утепление другим материалом – С = 1,0
  • Внешние стены не утеплены – С = 1,27
  • Высокий уровень утепления на основе теплотехнических расчетов – С = 0,85.

D – особенности климатических условий региона.

Естественно, что нельзя равнять все базовые показатели требуемой мощности обогрева «под одну гребенку» — они зависят и от уровня зимних отрицательных температур, характерного для конкретной местности. Это учитывает коэффициент D. Для его выбора берутся средние температуры самой холодной декады января – обычно это значение несложно уточнить в местной гидрометеорологической службе.

  • — 35 °С и ниже – D= 1,5
  • — 25 ÷ — 35 °С – D= 1,3
  • до – 20 °С – D= 1,1
  • не ниже – 15 °С – D= 0,9
  • не ниже – 10 °С – D= 0,7

Е – коэффициент высоты потолков помещения.

Как уже говорилось, 100 Вт/м² — это усредненное значение для стандартной высоты потолков. Если она отличается, следует ввести поправочный коэффициент Е:

  • До 2,7 м – Е = 1,0
  • 2,8 – 3,0 м – Е = 1,05
  • 3,1 – 3,5 м – Е = 1,1
  • 3,6 – 4,0 м – Е = 1,15
  • Более 4,1 м – Е = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше

Устраивать систему отопления в помещениях с холодным полом – бессмысленное занятие, и хозяева всегда в этом вопросе принимают меры. А вот тип помещения, расположенного выше, часто от них никак не зависит. А между тем, если сверху жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

  • холодный чердак или неотапливаемое помещение – F= 1,0
  • утепленный чердак (в том числе – и утепленная кровля) – F= 0,9
  • отапливаемое помещение – F= 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции подвержены теплопотерям неодинаково. Это учитывает коэффициент G:

  • обычные деревянные рамы с двойным остеклением – G= 1,27
  • окна оснащены однокамерным стеклопакетом (2 стекла) – G= 1,0
  • однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет (3 стекла) — G= 0,85

Н – коэффициент площади остекления помещения.

Общее количество теплопотерь зависит и от суммарной площади окон, установленных в помещении. Эта величина рассчитывается на основании отношения площади окон к площади помещения. В зависимости от полученного результата находим коэффициент Н:

  • Отношение менее 0,1 – Н = 0,8
  • 0,11 ÷ 0,2 – Н = 0,9
  • 0,21 ÷ 0,3 – Н = 1,0
  • 0,31÷ 0,4 – Н = 1,1
  • 0,41 ÷ 0,5 – Н = 1,2

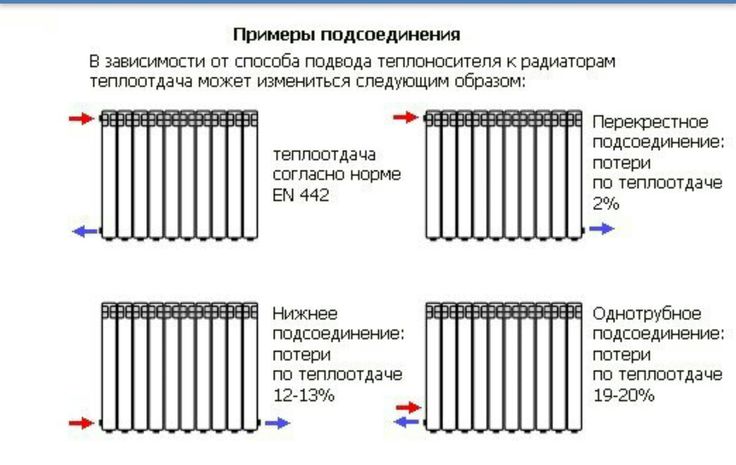

I– коэффициент, учитывающий схему подключения радиаторов.

От того, как подключены радиаторы к трубам подачи и обратки, зависит их теплоотдача. Это тоже следует учесть при планировании установки и определения нужного количества секций:

Схемы врезки радиаторов в контур отопления

  • а – диагональное подключение, подача сверху, обратка снизу – I = 1,0
  • б – одностороннее подключение, подача сверху, обратка снизу – I = 1,03
  • в – двустороннее подключение, и подача, и обратка снизу – I = 1,13
  • г – диагональное подключение, подача снизу, обратка сверху – I = 1,25
  • д – одностороннее подключение, подача снизу, обратка сверху – I = 1,28
  • е – одностороннее нижнее подключение обратки и подачи – I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит и от того, насколько установленные батареи открыты для свободного теплообмена с воздухом помещения. Имеющиеся или искусственно созданные преграды способны существенно снизить теплоотдачу радиатора. Это учитывает коэффициент J:

На теплоотдачу батарей влияет место и способ их установки в помещении

а – радиатор расположен открыто на стене или не прикрыт подоконником – J= 0,9

б – радиатор прикрыт сверху подоконником или полкой – J= 1,0

в – радиатор прикрыт сверху горизонтальным выступом стеновой ниши – J= 1,07

г – радиатор сверху прикрыт подоконником, а с фронтальной стороны — частично прикрыт декоративным кожухом – J= 1,12

д – радиатор полностью прикрыт декоративным кожухом – J= 1,2

⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот, наконец, и все. Теперь можно подставлять в формулу нужные значения и соответствующие условиям коэффициенты, и на выходе получится требуемая тепловая мощность для надежного обогрева помещения, с учетом все нюансов.

После этого останется или подобрать неразборный радиатор с нужной тепловой отдачей, или же разделить вычисленное значение на удельную тепловую мощность одной секции батареи выбранной модели.

Наверняка, многим такой подсчет покажется чрезмерно громоздким, в котором легко запутаться. Для облегчения проведения вычислений предлагаем воспользоваться специальным калькулятором – в него уже заложены все требуемые величины. Пользователю остается лишь ввести запрашиваемые исходные значения или выбрать из списков нужные позиции. Кнопка «рассчитать» сразу приведет к получению точного результата с округлением в большую сторону.

Калькулятор для точного расчета радиаторов отопления

Автор публикации, и он же – составитель калькулятора, надеется, что посетитель нашего портала получил полноценную информацию и хорошее подспорье для самостоятельного расчета.

Возможно, вас заинтересует информация о том, как выбрать электрокотел.

калькулятор расчета: количество секций радиатора для обогрева помещения

При расчете необходимого количества тепла учитываются площадь отапливаемого помещения из расчета из расчета требуемого потребления 100 ватт на квадратный метр. Кроме того учитывается ряд факторов, влияющих на суммарные теплопотери помещения, каждый из этих факторов вносит свой коэффициент в общий результат расчета.

Такая методика расчета включает практически все нюансы и базируется на формуле довольно точного определения потребности помещения в тепловой энергии. Остается полученный результат разделить на значение теплоотдачи одной секции алюминиевого, стального или биметаллического радиатора и полученный результат округлить в большую сторону.

параметры отаплваемого помещения
Площадь комнаты м2
Высота потолка
Количество наружных
стен комнаты
Коэффициент
теплоизоляции стен
Учет типа помещения,
расположенного этажом выше
Количество окон
Коэффициент, учитывающий остекление оконных проемов
Средняя температура
на улице зимой
результат расчета

необходимое количества тепла: Вт количество секций радиатора, выбранного типа:
тип радиатора

теплоотдача 1 секции рабочее давление давление опресовки вместительность 1 секции масса 1 секции
алюминевые, с межосевым расстоянием 500 мм 183 Вт 20 Бар 30 Бар 0,27 л 1,45 кг
алюминевые, с межосевым расстоянием 350 мм 139 Вт 20 Бар 30 Бар 0,19 л 1,2 кг
биметалические, с межосевым расстоянием 500 мм 204 Вт 20 Бар 30 Бар 0,2 л 1,92 кг
биметалические, с межосевым расстоянием 350 мм 136 Вт 20 Бар 30 Бар 0,18 л 1,36 кг
чугунные, с межосевым расстоянием 500 мм 160 Вт 9 Бар 15 Бар 1,45 л 7,12 кг
чугунные, с межосевым расстоянием 300 мм 140 Вт 9 Бар 15 Бар 1,1 л 5,4 кг

Расчет радиаторов отопления

При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления. Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов. Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления может осуществляться тремя способами:

Стандартный расчет радиаторов отопления

Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

С*100/Р=К, где

К- мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;

С- площадь помещения. Она равна произведению длины комнаты на ее ширину.

К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.

Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:

14*100/160=8.75. полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна, то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1. 8 округляется до 2.

Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для расчета, формулы и калькулятор

На этапе подготовки к капитальным ремонтным работам и в процессе планирования возведения нового дома возникает необходимость расчета количества секций радиатора отопления. Результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры либо дома достаточным теплом даже в наиболее холодную погоду.

Расчёт количества секций радиатора отопления

Порядок расчета может меняться в зависимости от множества факторов. Ознакомьтесь с инструкциями по быстрому расчету для типичных ситуаций, вычислению для нестандартных комнат, а также с порядком выполнения максимально подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.

Расчёт количества секций радиатора отопления

Рекомендации по расчету до начала работы

Чтобы самостоятельно рассчитать нужное количество секций отопительной батареи, вы обязательно должны узнать следующие параметры:

Показатели теплоотдачи, форма батареи и материал ее изготовления – эти показатели в расчетах не учитываем.

Важно! Не выполняйте расчет сразу для всего дома либо квартиры. Потратьте немного больше времени и проведите вычисления для каждой комнаты отдельно. Только так можно получить максимально достоверные сведения. При этом в процессе расчета количества секций батареи для обогрева угловой комнаты к итоговому результату нужно добавить 20%. Такой же запас нужно накинуть сверху, если в работе обогрева появляются перебои либо же его эффективности недостаточно для качественного прогрева.

Расчет радиаторов отопления

Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

Стандартный расчет радиаторов отопления

В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности батареи. В данном случае вычисления ограничиваются одной простой формулой:

K=S/U*100

В этой формуле:

Для примера рассмотрим порядок расчета необходимого числа секций батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.

Расчет алюминиевых радиаторов отопления

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Важно! Не используйте этот метод при расчете маломощного агрегата (до 60 Вт). Погрешность будет слишком большой.

Подбор радиаторов отопления по тепловой мощности

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A=Bx41,

где:

  • А – нужное число секций отопительной батареи;
  • B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных радиаторов.

Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Расчет необходимого количества радиаторов для отопления

Расчет секций радиаторов отопления

Расчет секций радиаторов отопления по мощности

Мы предлагаем простой способ расчета, не требующий специального оборудования и потому доступный каждому. Главным показателем в нем является мощность, необходимая на 1 кв. м площади. Стандартный показатель мощности зависит от климатических условий региона. Москва находится в средней полосе России, для которой характерен умеренный климат. Исходя из этого, показатель необходимой мощности для Москвы равняется примерно 100 Вт на 1 кв. м. В районах, лежащих ближе к Северу, этот показатель доходит до 150-200 Вт на 1 кв. м. Этот показатель стоит учитывать при покупке отопительного котла.

Итак, чтобы произвести расчет секций радиаторов отопления, нужно выяснить мощность, которая потребуется от отопительной системы. Одна секция стандартного чугунного радиатора имеет теплоотдачу, приблизительно равную 120-150 Вт. Это значит, что для отопления помещения площадью 20 кв. м хватит двух чугунных радиаторов, каждый из которых будет состоять из восьми секций. Расчет для биметаллических и аллюминевых радиаторов производится точно так же. Их мощность немного больше мощности чугунного радиатора, и равна приблизительно 100-200 Вт. Точные показатели теплоотдачи указываются в технической характеристике каждого конкретного типа радиаторов. Помимо теплоотдачи самого радиатора, важна температура теплоносителя. Совокупность этих двух показателей влияет на итоговую температуру батарей отопления.

Минусы этого метода расчета секций радиаторов отопления

В числе минусов подобного способа расчета можно назвать невозможность учесть дополнительные факторы. Например, помещения с большим количеством окон, а также угловые помещения всегда холоднее остальных комнат. Качество самих окон также сильно влияет на температуру в помещении. Лучше всего тепло удерживается двухкамерными пластиковыми окнами с 5-7-камерными профилями и инфракрасным напылением. В любом случае, наличие двух и более окон означает, что помещение будет терять тепло быстрее.

Выше уже упоминалось о таком показателе, как температура теплоносителя. Возможно, фактическая температура теплоносителя в радиаторах будет значительно ниже той, которая предполагалась. Чтобы этого не произошло, производя расчет секций радиаторов отопления следует дополнительно прибавлять к показателям по 10-30 % на тепловые потери. Вы точно не ошибетесь в расчетах, если не будете гнаться за точностью, а сделаете расчет, исходя из здравого смысла, с хорошим запасом мощности.

Хорошо отапливаемая в зимнее время квартира или собственный дом – необходимое условие для комфортной жизни. Много раз подумайте, прежде чем решите сэкономить, иначе рискуете проводить все зимы, не снимая шерстяных носков и свитера. Лучше не рисковать собственным здоровьем и установить больше радиаторов отопления (батарей). Жар костей не ломит, как гласит народная мудрость, но если зимой в помещении будет все-таки слишком жарко, то можно закрывать батареи защитными экранами, и тогда они будут давать меньше тепла. Конечно, идеальным решением будет полностью автономная отопительная система с возможностью регулирования температуры.

©Obotoplenii.ru

Другие статьи раздела: Радиаторы

  • Панельные радиаторы отопления: описание, расчет, установка
  • Устройство радиаторов встраиваемых в пол
  • Биметаллические радиаторы отопления
  • Чугунный радиатор отопления: характеристики, достоинства и недостатки
  • Пластинчатые радиаторы: варианты радиаторов «гармошка»
  • Можно спрятать радиаторы в пол
  • Типы радиаторов отопления: какие типы радиаторов отопления существуют

Расчет количества батарей отопления онлайн калькулятор

Радиаторов, батарей отопления

Грамотный расчет отопления частного дома (калькулятор использовать предпочтительнее) задача исключительно сложная. Ведь слишком много факторов следует при этом учесть. Малейшая ошибка или неправильная трактовка исходных данных могут привести к ошибке, из-за которой смонтированная система отопления не будет выполнять поставленные задачи. Либо, что тоже вероятно, режим ее работы будет весьма далек от оптимального, что приведет к значительным и неоправданным тратам. Специалисты компании «Новое место» готовы рассчитать отопление любой специфики оперативно и недорого. Не хотите иметь проблем с теплом в доме – просто позвоните нашему менеджеру.

Точность исходных данных крайне важна

Существует довольно много методик, которые позволяют обычному человеку, не связанному со строительным делом, провести расчет радиаторов отопления частного дома – калькулятор для этих нужд также используется сейчас широко. Однако, на правильные данные можно рассчитывать только в том случае, если входящая информация предоставлена грамотно.

Так, самостоятельно измерить кубатуру помещения (длина, ширина и высота каждой комнаты), подсчитать количество окон и примерно определить тип подключаемого радиатора достаточно просто. Но, далеко не все владельцы жилья смогут разобраться с типом подачи горячей воды, толщиной стен, материалом, из которого они сделаны, а также учесть все нюансы предполагаемого к монтажу отопительного контура.

С другой стороны, для предварительного планирования даже такие методы, неточные, но простые в реализации, подойдут очень хорошо. Они помогут выполнить приблизительный расчет радиатора отопления в частном доме (калькулятор вам понадобится, но вычисления будут очень простыми) и примерно понять, какой отопительный контур будет наиболее оптимальным.

Расчет на основании площади помещения

Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.

Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону. Окончательный результат будет равен 12 (1900 / 170 = 11,1764).

Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.

  • помещение с балконом или комната в торце здания: +20%;
  • проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно перемножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров и потолками в 3,5 метра итоговая цифра будет 105 м3(30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

  • угловая комната: +20%;
  • батарея задекорирована решеткой или экраном: +20%;
  • дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
  • помещение находится на последнем или первом этаже: +10%;
  • в комнате большего одного окна или оно одно, но очень большое: +10%;
  • рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

  • Двойное остекление: 1,27.
  • 2-слойный стеклопакет: без коррекции.
  • 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

  • Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
  • Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
  • Высокая: 0,85.

X3: отношение площади окон и пола

  • 50%: 1,2.
  • 40%: 1,1.
  • 30%: без коррекции.
  • 20%: 0,9.
  • 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

  • -35 и менее: 1,5.
  • От -35 до -25: 1,3.
  • От -25 до -20: 1,1.
  • От -20 до -15: 0,9.
  • От -15 до -10: 0,7.

X5: внешние стены

  • Одна: 1,1;
  • Две: 1,2;
  • Три: 1,3;
  • Четыре: 1,4.

X6: тип находящегося над комнатой, для которой производится расчет, помещения

  • Чердак, лишенный принудительного отопления: без коррекции.
  • Отапливаемый чердак: 0,9.
  • Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (метров)

  • Менее 2,5: без коррекции.
  • От 2,5 до 3: 1,05.
  • От 3 до 3,5: 1,1.
  • От 3,5 до 4: 1,15.
  • От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м2. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура -17 градусов. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

  • 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
  • 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора, (например, 170 Вт / м2):

  • 1 комната: 3077,87 / 170 = 19 (18,1051).
  • 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м2 является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

  • 500 мм: 165 Вт.
  • 400 мм: 143 Вт.
  • 300 мм: 120 Вт.
  • 250 мм: 102 Вт.

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

  • 500 мм: от 178 до 182 Вт.
  • 350 мм: от 145 до 150 Вт.

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Чугунные радиаторы

Классика, доставшаяся нам по наследству со старых советских времен, но не теряющая своей актуальности и в наши дни. Однако здесь следует учитывать, что в реальной жизни показатели могут быть ниже на 10-20 градусов, особенно если коммуникации сильно изношены.

Как рассчитать количество радиаторов в доме, используя предложенную методику? Вы должны четко выяснить необходимые для этого параметры помещения и технико-технические характеристики предполагаемых к использованию радиаторов. Но, так как это не так просто, как может показаться на первый взгляд, это обратитесь за помощью в компанию «Новое место».

Расчет концентрации водорода для надлежащей вентиляции: Служба технической поддержки

Следующие шаги и примеры приведены только для ознакомления и справочных целей. Нормативные акты и кодексы провинции, штата или федерации могут отличаться. Мы настоятельно рекомендуем обратиться за консультацией к сертифицированному установщику и / или инспектору с хорошей репутацией.

1. Расчет концентрации водорода

Типичная свинцово-кислотная батарея будет вырабатывать примерно 0,01474 кубических футов водорода на элемент при стандартной температуре и давлении.

H = (C x O x G x A) ÷ R

100

(H) = Объем водорода, произведенного во время перезарядки.

(C) = Количество ячеек в батарее.

(O) = процент перезарядки, предполагаемый во время пополнения, используйте 20%.

(G) = Объем водорода, произведенный за один ампер-час заряда. Используйте 0,01474, чтобы получить кубический фут.

(А) = 6-часовая номинальная емкость аккумулятора в ампер-часах.

(R) = Предположим, что газ выделяется в течение последних (4) часов 8-часовой зарядки.

Пример: количество ячеек на батарею = 24

Емкость батареи в амперах = 450 Ач

(H) = (24 x 20 x 0,01474 x 450) ÷ 4

100

H = 7,9596 кубических футов на батарею на час

2. Расчет объема помещения

Для помещения с плоской крышей рассчитывается объем Ш x Д x В за вычетом объема зарядных устройств и других неподвижных объектов в аккумуляторном помещении.

W = ширина

L = длина

H = высота

Пример: размер комнаты 80 футов в длину, 60 футов в ширину и 30 футов в высоту.

V = 60 x 80 x 30

V = 144000 куб. Футов

3. Определение требований к вентиляции

Предположим, что хранится 75 батарей.

7,9596 x 75 = 596,97 кубических футов в час (7,9596 рассчитано на этапе 1)

Аккумуляторная 144000 куб. футов из примера в Шаге 2

V = R x P ÷ H x 60 минут

(V) = Требуется вентиляция

(R) = Помещение куб. футов

(P) = Максимально допустимое процентное содержание газообразного водорода

(H) = Общее количество водорода, произведенное в час

V = 144000 x.01% ÷ 596,97 x 60

В = 144,73 или воздух должен заменяться каждые 144,73 минуты (2 часа 24 минуты)

4. Определение требований к вентилятору

Размер вентилятора = R x 60 минут ÷ V

(R ) = Помещение куб. футов

(В) = Требуемая вентиляция

144000 x 60 ÷ 144,73 = 59 '697,36 куб. футов в час или 995 кубических футов в минуту.

Система вентиляции должна обеспечивать вытяжку 59 697,36 куб. Футов. в час или 995 кубических футов в минуту.

5 .: Нужна ли вам принудительная вентиляция

Теоретически 596.97 куб. фут / час представляет только 0,004%, что составляет <1%. Следовательно, для этого примера принудительная вентиляция не потребуется.

Однако, прежде чем исключать принудительную вентиляцию, следует учесть следующее:

Батарейная комната закрыта или открыта? В закрытом состоянии естественная вентиляция невозможна.

Так как водород поднимается вверх, в потолке есть участки, где газ может собираться в больших концентрациях.

Приведенный выше расчет представляет худший сценарий, предполагающий, что все батареи выделяют газ одновременно. Это маловероятно.

Если на открытом пространстве достаточно естественной вентиляции, принудительная вентиляция не требуется.

Если ваши расчеты определяют процентную концентрацию водорода <1%, мы рекомендуем детектор газообразного водорода в качестве безопасной меры, номер детали HGD-1.

Детектор водорода

Водород не имеет цвета, запаха и является самым легким из всех газов. Поэтому извещатель следует устанавливать в самом высоком месте без сквозняков в аккумуляторном отсеке или в помещении, где может скапливаться водород.

Размер зоны, которую будет защищать один извещатель, зависит от помещения аккумуляторного отсека. Детектор измеряет газообразный водород в воздухе, непосредственно окружающем датчик. Если газообразный водород может накапливаться в нескольких несвязанных областях в отсеке или комнате, в каждом месте следует разместить отдельные детекторы.

Если концентрация газообразного водорода в воздухе, окружающем датчик, достигнет 1% по объему, загорится желтый светодиод «Предупреждение 1%» и внутреннее реле 1% замкнется. Если концентрация газообразного водорода достигнет 2% по объему, загорится красный светодиод «2% предупреждения» и раздастся звуковой сигнал 80 дБ; реле 1% останется закрытым, а в модели с двумя реле внутреннее реле 2% будет закрыто. Любое реле может активировать удаленный вытяжной вентилятор и / или сигнализацию.

Помимо защиты ваших сотрудников и вашей собственности, детектор также может снизить следующие расходы: Электричество - Отопление - Кондиционер. Вместо того, чтобы постоянно включать вытяжной вентилятор, чтобы предотвратить накопление газообразного водорода, используйте детектор для включения вентилятора только в том случае, если концентрация достигает 1%.Страхование. Установка извещателя в местах, где заряжаются батареи, может привести к снижению премии.

(ИЗМЕНЕНО - источник: http://giantbatteryco.com/GLOSSARY/Calculate.Industrial.Battery.Hydrogen.Gas.Emission.html)

Математика вентиляции аккумуляторной комнаты | Блог математических встреч

Цитата дня

Мы не проиграли войну из-за этого, но я не знаю, почему мы этого не сделали.

- Адмирал Лихи о действиях адмирала Холси в битве при заливе Лейте.По мере того как я читал больше истории Второй мировой войны, я пришел к выводу, что у адмирала Хэлси были проблемы - он был слишком агрессивным. Я также пришел, чтобы восхититься продуманным руководством Спруэнса и Лихи.


Введение

Рис. 1. Фотография взрыва аккумуляторной батареи №
в Сакраменто в 2001 году. Вентиляция в помещении
вышла из строя, и сигналы тревоги игнорировались.
После того, как концентрация газа достаточно увеличилась до
, все, что было необходимо для взрыва
, было источником возгорания - телекоммуникационное оборудование.
комнат полны источников возгорания.(Ссылка)

Недавно один инженер спросил меня, как определить требования к вентиляции аккумуляторной комнаты, в которой заряжаются свинцово-кислотные батареи. Как я уже говорил в предыдущих постах (здесь), свинцово-кислотные батареи часто выделяют водород во время зарядки. Поскольку газообразный водород взрывоопасен при уровнях концентрации от 4% до 94% (справочная), необходимо следить за тем, чтобы уровни газообразного водорода в аккумуляторной комнате не поднимались до этих уровней концентрации. Безопасная работа обычно поддерживается за счет надлежащей вентиляции аккумуляторной.Конечно, системы вентиляции могут выйти из строя, а это означает, что в аккумуляторных комнатах должны быть датчики водорода для подачи сигналов тревоги в случае отказа вентиляции. Я включил ссылки на некоторые хорошо известные взрывы водорода в Приложении B.

В этом посте я рассмотрю, как выполняются эти расчеты вентиляции. Мое внимание здесь уделяется стандартным аккумуляторным батареям с жидким электролитом, которые просто выделяют газы, образующиеся во время зарядки. Другие типы батарей, такие как Absorbed Glass Mat (AGM), будут пытаться рекомбинировать H 2 и O 2 , высвобожденные во время зарядки.Внутренняя рекомбинация газа в батареях AGM снижает количество выделяемого этими батареями H 2 - пример показан здесь. Я сравню результаты моей модели с результатами, полученными из ряда веб-источников и учебников. Результаты хорошо согласуются.

Я включил сюда свой Mathcad (исходный текст и PDF) и версию Excel. Версия для Excel включает ряд сценариев, в которых результаты на моем листе сравниваются с результатами различных веб-инструментов. На листе есть небольшой макрос, который позволяет мне выбрать нужный сценарий из списка выбора.

Фон

Определения

Удаление газа
В случае батареи дегазация - это нежелательное выделение газа H 2 и O 2 во время процесса зарядки.
Напряжение холостого хода
Напряжение холостого хода - это напряжение, при котором аккумуляторная батарея поддерживается после полной зарядки для поддержания этой емкости путем компенсации саморазряда батареи. (Источник)
Зарядная емкость
Зарядная емкость аккумулятора определяется как общий заряд, доступный от аккумулятора при постоянной нагрузке по току в течение определенного интервала времени - обычно 20 часов, но также используются интервалы разряда в 4, 6, 8 и 10 часов. Выбор временного интервала определяется приложением. Например, телекоммуникационные приложения обычно должны иметь гарантию времени автономной работы 8 часов с аккумулятором, который потерял 20% своей зарядной емкости из-за старения. Это означает, что у аккумулятора должна быть указана начальная зарядка в течение 10 часов (т. Е. 10 часов · [100% - 20%] = 8 часов).
Заряд измеряется в ампер-часах (А-час).
C-скорость
C-rate - это теоретический ток, который может потребляться за один час от батареи номинальной емкости.Например, батарея емкостью 10 А-ч имеет ток заряда 10 А. Зарядные и разрядные токи батареи часто нормализуются по отношению к скорости заряда. Например, мы будем называть нагрузку 1 А от батареи 10 А-ч нагрузкой 0,1 с (= 1 А / 10 А).

Основы дегазации батареи

Почему батареи выделяют газ?

Зарядка аккумулятора означает повторное нанесение свинца на отрицательную клемму и оксид свинца на положительную клемму. Поскольку ни один химический процесс не является совершенно эффективным, часть зарядного тока неизбежно приводит к электролизу воды в электролите вместо зарядки аккумулятора.В процессе электролиза высвобождаются молекулы H 2 и O 2 - существует опасность взрыва, если позволить H 2 накапливаться. Этот электролиз неизбежен, поскольку вода подвергается электролизу при напряжениях выше 1,227 В, а аккумулятор имеет напряжение элемента выше 1,75 В. Скорость дегазации резко возрастает с увеличением напряжения элемента.

Многие аккумуляторные приложения используют аккумуляторы в качестве резервного источника энергии. В идеале эти батареи должны храниться полностью заряженными до тех пор, пока они не понадобятся.Тем не менее, все батареи имеют механизмы внутренних потерь, которые требуют постоянного применения небольшого зарядного тока для компенсации этих внутренних потерь - мы называем это плавающей зарядкой. Подача постоянного зарядного тока в полностью заряженную батарею заставляет батарею постоянно генерировать H 2 и O 2 . Если вы управляете аккумулятором со слишком большим током при слишком высокой температуре, это также может привести к термическому разгону аккумулятора.

Ключевые моменты, которые следует запомнить

В следующем списке перечислены ключевые моменты, связанные с дегазированием батареи:

  • Аккумулятор высвобождает H 2 во время зарядки.
  • При перезарядке каждая ячейка высвобождает H 2 со скоростью, пропорциональной величине избыточного тока заряда. Скорость образования газа, R G , определяется уравнением 1.
    Ур. 1

    где

    • N CellsPerBattery - количество ячеек на батарею.
    • N Аккумулятор - количество аккумуляторов в комнате.
    • I Перегрузка - это величина тока, идущего на выработку газа.
    • T Ref - эталонная температура (77 ° F) для номинальной скорости газообразования 7,607 мл / мин · ампер. (происхождение)
    • T - температура батареи.
  • Зарядный ток, используемый в условиях холостого хода, обычно указывается в процентах от заряда батареи. Я обычно вижу токи плавающего заряда от 1% до 5% от c-rate.Выбор скорости заряда зависит от скорости саморазряда выбранной свинцово-кислотной батареи. Эта скорость может широко варьироваться в зависимости от химического состава батареи (например, свинцово-кальциевый или свинцово-сурьмянистый).

Основы вентиляции

Требования к вентиляции обычно выражаются в показателях скорости движения воздуха (например, кубических футов в минуту или кубических футов в минуту) или скорости воздухообмена, то есть скорости, с которой заменяется весь объем воздуха в помещении.

Требуемый расход воздуха, F , зависит только от расхода H 2 поколения и требуемого уровня разбавления (уравнение 2).

Ур. 2

где

  • k h3Limit - это максимальный процент H 2 газа, разрешенный в помещении.

Скорость воздухообмена легко вычислить, учитывая объем аккумуляторной ( V Room ) и скорость потока ( F ).

Ур. 3

Анализ

Настройка

На рисунке 2 показано, как я настраиваю вычисления.Он также включает некоторые справочные ссылки, которые я использовал для тестирования своей программы. Функция скорости образования газа является ключевой функцией полезности.

Рисунок 2: Настройка расчета.

Функции потока и обменного курса

На рис. 3 показаны важные функции вентиляции: расход воздуха ( F ) и скорость обмена ( R Обмен ). Эти функции связаны объемом помещения ( V Room ).

Рисунок 3: Формулы расхода воздуха и обмена.

Рабочий пример

Я проработал следующий пример, используя узел вентиляции аккумуляторной SBS, и получил тот же результат, что и мои процедуры Mathcad и Excel (рис. 4). На самом деле я проработал еще много примеров, которые включены в прилагаемый материал по Mathcad и Excel.

Рисунок 4: Рабочий пример с использованием калькулятора SBS.

Заключение

В этом посте я представил модели Excel и Mathcad для расчета требований к вентиляции аккумуляторной комнаты.Я включил рабочие примеры, которые показали, что моя процедура дает те же результаты, что и некоторые веб-инструменты - я даже обнаружил ошибку в одном онлайн-примере.

Я должен упомянуть, что версия Excel представляет собой хороший пример того, как использовать диспетчер сценариев Excel с проверкой данных, чтобы предоставить инженерам простой в использовании инструмент.

Приложение A: Скорость производства газа на ампер тока

На рисунке 5 показано, как рассчитать постоянную образования газообразного водорода.

Рис. 5. Быстрый вывод скорости производства газа.

Приложение B: Примеры взрывов водородного газа

Сохранить

Информация о вентиляции аккумуляторной

Свинцово-кислотные двигательные батареи выделяют водород и другие пары при температуре перезарядки 80%, что делает чрезвычайно важным надлежащую вентиляцию в зоне зарядки аккумулятора.

Газообразный водород не только бесцветен и не имеет запаха, но и легче воздуха, из-за чего газ поднимается на крышу здания. В целях безопасности концентрация водорода в воздухе должна быть ниже 1%, чтобы снизить риск взрыва.

Калькуляторы требований к вентиляции аккумуляторного отсека вилочного погрузчика, представленные ниже, предназначены только для справки. BHS не несет ответственности за эти рекомендации или полученные результаты. Применимые законодательные акты и правила заменяют собой любые инструкции, предоставленные BHS. Расчеты представляют собой худший сценарий, предполагающий, что все батареи производят водород одновременно.

Примечание. Эти формулы разработаны для свинцово-кислотных силовых аккумуляторных батарей. Его не следует использовать для батарей с регулируемым клапаном и плавающим зарядом, которые обычно используются в системах бесперебойного питания.

Для надлежащего контроля и отвода газообразного водорода BHS поставляет детектор газообразного водорода, комплект вытяжного вентилятора водорода и систему вентиляции аккумуляторной.

Производство водорода

Выберите количество типов батарей: 123456

Результаты

В соответствии с отраслевым стандартом максимально допустимое содержание газообразного водорода в помещении не должно превышать 1%. Это можно оценить, сравнив объем комнаты с количеством водорода, которое потенциально может быть произведено в течение часа.Если уровень в аккумуляторной комнате превышает 1% после одного часа зарядки, рекомендуется использовать обычную принудительную вентиляцию. Исходя из предоставленных цифр, ваша комната будет по адресу:
XX % через 1 час.
Независимо от этой оценки, перед принятием решения следует учесть несколько дополнительных моментов.
  • Батарейная закрыта или открыта для наружного воздуха? Если помещение закрытое, естественная вентиляция может оказаться невозможной.
  • Есть ли на потолке участки, где водород может накапливаться в больших концентрациях? Карманы между фермами крыши и колонной здания потенциально могут создавать карманы, в которых водород может накапливаться до опасных уровней.
Требования к вентиляции
На основании вашей информации, будет производиться XXX кубических футов газообразного водорода в час в комнате объемом XXX кубических футов. Следовательно, воздух в помещении необходимо будет полностью заменять каждые XX минут для поддержания безопасного уровня газообразного водорода.
Полный воздухообмен каждые XX Минуты

Требования к вытяжному вентилятору
Для этого потребуются вытяжные вентиляторы, рассчитанные на:
XX кубических футов в минуту

онлайн-курсов PDH.PDH для профессиональных инженеров. PDH Engineering.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. "

Russell Bailey, P.E.

Нью-Йорк

"Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. "

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечу на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе "

Roy Pfleiderer, P.E.

Нью-Йорк

"Справочные материалы были превосходными, а курс был очень информативным, особенно потому, что я думал, что уже знаком.

с деталями Канзас

Городская авария Хаятт."

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

- лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

"Я считаю, что этот подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал "

Jesus Sierra, P.E.

Калифорния

"Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P. E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает тест "

Arvin Swanger, P.E.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие ".

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

в режиме онлайн

курса. "

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемые темы »

Майкл Райан, P.E.

Пенсильвания

"Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то непонятной секции

законов, которые не применяются

до «нормальная» практика. "

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор.

организация "

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо ".

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Joseph Frissora, P. E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено. "

Jacquelyn Brooks, P.E.

Флорида

"Документ" Общие ошибки ADA при проектировании объектов "очень полезен.Модель

тест действительно потребовал исследований в

документ но ответы были

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

"Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, P. E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

"Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курса со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курса. Процесс прост, и

намного эффективнее, чем

вынужден путешествовать. "

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время. Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. "

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории »

Victor Ocampo, P.Eng.

Альберта, Канада

"Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу."

Клиффорд Гринблатт, П. Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад помочь финансово

по ваш промо-адрес который

сниженная цена

на 40% "

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P. E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правила. "

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация . "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценено! "

Джефф Ханслик, P. E.

Оклахома

"CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материал был кратким и

в хорошем состоянии "

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока -

.

хороший справочный материал

для деревянного дизайна »

Брайан Адамс, П.E.

Миннесота

"Отлично, я смог получить полезные рекомендации по простому телефону."

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве - проектирование

Building курс и

очень рекомендую . "

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. "

Юджин Брэкбилл, P.E.

Коннектикут

"Очень хороший опыт. Мне нравится возможность загрузить учебные материалы по номеру

.

обзор везде и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без глупостей. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и всесторонний ».

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по моей линии

работ."

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Никакой путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P. E.

Conneticut

"Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину "

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс."

Ира Бродская, П.Е.

Нью-Джерси

"Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. "

Майкл Гладд, P.E.

Грузия

"Спасибо за хорошие курсы на протяжении многих лет."

Dennis Fundzak, P.E.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея для оплаты

материал . "

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в онлайн-викторине и получение сразу

свидетельство. "

Марлен Делейни, П.Е.

Иллинойс

"Учебные модули CEDengineering - очень удобный способ доступа к информации по номеру

.

многие различные технические зоны за пределами

своя специализация без

приходится путешествовать. "

Гектор Герреро, П.Е.

Грузия

.TT pocketengineer Building Services Engineering

Как рассчитать требования к вентиляции для аккумуляторной?

Мгновенные результаты всегда под рукой с программой battMV .

Пример (в английских единицах)

Батарейная (40 футов x 30 футов x 15 футов высотой) содержит 10 батарей. Каждая батарея имеет 18 ячеек.Номинальная емкость аккумулятора 850 Ач. Для зарядки аккумулятора используется метод ускоренной зарядки. Концентрация водорода в помещении должна быть ниже 1%. Найдите концентрацию водорода в комнате и необходимую интенсивность вентиляции.

Игнорировать объем, занимаемый аккумулятором.

Мгновенные результаты

Кол-во элементов на батарею = 18

Номинальная емкость батареи (Ач) = 850

Кол-во аккумуляторов = 10

Зарядный ток (А / Ач) = 0. 02

Расход воды h3 (фут3 / час) = 0,01474

произведено h3 (фут3 / час) = 45,1044

Объем нетто помещения (фут3) = 18000,00

% h3 через 1 час (%) = 0,2506

Допустимое h3 (%) = 1

Коэффициент безопасности = 5

Требуемый воздушный поток (CFM) = 372,11

Воздухообмен в помещении / час = 1,24

Следующий результат расчета размеров воздуховода рассчитан с помощью программы Ductulator Plus (приобретается отдельно):

Размеры прямоугольного воздуховода......

Коэффициент потерь на трение = 0,1 дюйма вод. Ст. / 100 футов

Шероховатость воздуховода, e = 0,0003 фута

Объем воздуха = 372,11 куб. 13 дюймов

Скорость в воздуховоде = 697,94 футов в минуту

детали ...........

(1) Площадь проходного сечения, A = 0,533 кв. футов

(2) Гидравлический диаметр, Dh = 8,2 дюйма

(3) Номера Рейнольдса, Re = 48,851

(4) Относительная шероховатость, e / Dh = 0,000441

(5) Коэффициент трения, ff = 0.022471

(коэффициент трения, вычисленный уравнением Коул-Брука)

Cisco, Inc. Калькулятор концентрации водорода в батареях

В процессе перезарядки свинцово-кислотная батарея выделяет водород и кислород. посредством электролиза серной кислоты. Начало газовыделения определяется напряжением аккумулятора. Количество выделяемого газа зависит от ток, который используется при электролизе серной кислоты. Как батарея полностью заряжена, меньше тока используется при преобразовании сульфат свинца от отрицательной и положительной пластин, и больше тока используется в процесс отравления газом.

Четырехпроцентная концентрация водорода опасна и потенциально может взорваться. Национальная ассоциация противопожарной защиты (NFPA) допускает до 1% концентрация водорода в зоне зарядки аккумулятора. Важно проверить с местной пожарной службой для их местного кодекса. Чтобы сохранить водород концентрация ниже 1%, необходимо обеспечить соответствующую вентиляцию.

Привлечение эксперта - всегда хороший совет. Свяжитесь с нами заполнив форму, или позвоните 1-800-968-8651

Расчет скорости концентрации водорода (RHC):

Показать пример
расчеты: номинальная мощность батареи в ампер-часах (Ач) * скорость окончания работы [в процентах] * количество ячеек * максимальная концентрация (футы / Ач / ячейка)
пример:
- Батарея: 18-85F-29 (18 ячеек)
- Емкость ампер-часов: рейтинг 1190 ампер-часов
- # Батареи на зарядке: 15
  1190 * 0.05 * 18 * 0,016 = 17,14 куб. Футов / аккумулятор
  17,14 * 15 = 257,1 куб фут / час

Калькулятор скорости концентрации водорода

Расчет максимальной концентрации водорода (MHC)

Показать пример
формула:
  длина * ширина * высота = кубические футы комнаты
  кубических футов * максимальная концентрация = максимальная концентрация водорода на кубический фут
пример:
 - Комната: 50 футов в длину, 30 футов в ширину и 20 футов в высоту.
 - Концентрация: 0,01 (максимально допустимая концентрация)
  50 * 30 * 20 = 30 000 кубических футов в комнате
  30 000 х 0.01 = 300 кубических футов (максимальная концентрация водорода в помещении

Калькулятор максимальной концентрации водорода

Норма предельно допустимой концентрации:

Показать пример
формула:
  макс. конц. водорода / расход водорода конц. = скорость до максимально допустимой конц.
пример:
  300 / 257,1 = 1,17 часа или 70,01 минуты


Скорость удаления объема воздуха

Показать пример
формула:
  объем помещения / расход до максимально допустимой концентрации = скорость удаления объема воздуха
пример:
  30 000 куб.фут. / 70,01 минуты = 428,51 куб. фут / минуту


Батарейный отсек - обзор

2.4 HVAC

Обычно морские платформы работают в суровых условиях. Помимо токсичных, легковоспламеняющихся / взрывоопасных газов и углеводородных материалов, холодная / жаркая влажная погода, прямой солнечный свет и радиация влияют как на операторов, так и на оборудование. На открытой территории проектировщик полагается на естественную вентиляцию, однако в помещениях необходимо обеспечить достаточную вентиляцию и кондиционирование воздуха. Факторы окружающей среды, такие как штормы, оцениваются структурной группой.

Площадка платформы очень загружена. Несколько типов оборудования, трубопроводов, сосудов, салазок и т. Д. Устанавливаются на ограниченной территории с небольшими коридорами доступа и площадками для обслуживания рядом друг с другом. Некоторым клиентам требуется выполнить анализ вычислительной гидродинамики (CFD), чтобы доказать, что естественной вентиляции достаточно для переноса газов или снижения концентрации горючего газа до приемлемых уровней. Вместо анализа CFD некоторые клиенты соглашаются выполнять упрощенный анализ на основе имеющихся данных о ветре.Примерный метод описан в разделе 2.4.1.

Рабочая смена 12 часов. После продолжительного рабочего дня операторы должны полноценно отдыхать. Поэтому HVAC жилого помещения нужно спроектировать очень тщательно. Во время остановки платформы должны быть предусмотрены соответствующие меры для обеспечения подходящего уровня комфорта для персонала, остающегося на платформе.

HVAC в технических помещениях, машинных отделениях и аккумуляторных также очень важен. На некоторых платформах электрические распределительные устройства, оборудование связи и управления разделены и размещены в специальных помещениях.Самая главная комната - CCR. Это мозг платформы. Некоторое чувствительное управляющее оборудование в этой комнате может выйти из строя в слишком жаркой среде. Их наилучшие условия эксплуатации определяются производителями, а конструкция платформы должна обеспечивать требуемые условия работы. Во многих случаях последствия неисправности контрольного оборудования могут быть катастрофическими. Поэтому платформа может отключиться только из-за того, что HVAC не работает должным образом в CCR. Учитывая огромные потери из-за остановки платформы, создание надлежащей системы HAVC является экономически эффективным. Обычно экономия оборудования HVAC в CCR составляет 100%. Это дает оператору надлежащее время для ремонта в случае повреждения одного агрегата HVAC. Назначение системы HVAC можно резюмировать следующим образом:

1.

Поддержание приемлемой рабочей / жилой среды (температура, влажность, свежий воздух, количество пыли, наличие газа и давление) для пассажиров.

2.

Поддерживать приемлемые / безопасные для установленного оборудования внутренние условия

3.

Поддерживайте минимальное избыточное давление для предотвращения проникновения опасных газов.

4.

Не допускайте скопления и скопления газов до опасных концентраций.

2.4.1 Вентиляция / естественное изменение воздуха

В местах, где операторы работают или спят, таких как CCR, офисы, кабины и т. Д., Необходим свежий воздух. В аккумуляторных при ускоренной зарядке выделяется водород. Внутренний воздух должен непрерывно выпускаться, а свежий воздух заменяться, чтобы концентрация водорода была ниже предела взрываемости. При проектировании аккумуляторной комнаты требуемый объем свежего воздуха может быть больше других. Объяснение требований к свежему воздуху в аккумуляторных помещениях см. В разделе 3.2.5 «Системы ИБП переменного / постоянного тока».

Объем свежего воздуха для обеспечения кислородом для дыхания намного меньше, чем фактическая потребность в свежем воздухе в помещении. Воздух состоит примерно из 21% кислорода и 78% азота. Остающийся 1% состоит из других газов. Во время дыхания потребляется только около четверти кислорода воздуха. Каждому оператору при нормальных условиях работы достаточно сорока литров свежего воздуха в минуту.Однако для комфортного состояния необходим дополнительный свежий воздух. Свежий воздух не только обеспечивает кислород для дыхания, но и удаляет влагу из-за индивидуального потоотделения и запаха тела. Курение на морских платформах запрещено, поэтому огромная замена воздуха для удаления сигаретного дыма не рассматривается. Снижение парциального давления кислорода в воздухе снижает скорость его всасывания в кровь.

Для обеспечения надлежащего качества воздуха, помимо поддержания надлежащей концентрации кислорода, необходимо также удалять пот у операторов, чтобы поддерживать влажность на приемлемом уровне для операторов и приборов.Этого можно достичь, поддерживая уровень влажности от 40% до 70% относительной влажности [20].

Британский стандарт «Свод правил вентиляции…» [21] содержит обширный список критериев для объема свежего воздуха. Самый консервативный подход - обеспечить максимальную громкость. Однако он не такой строгий, и можно выбрать среднее значение. Здесь приведены некоторые из часто используемых критериев:

От пяти до восьми литров на человека в секунду

Один литр в секунду на квадратный метр площади

От половины до полуторного воздухообмена помещения в час

Предположим, что CCR имеет длину 7 м, ширину 3 м и высоту 4 м.Предполагается, что в этом офисе будут работать три оператора. Первый критерий требует 15–24 л / с, второй - 21 л / с, а последний - от 11,7 до 35 л / с воздухообмена. Для этого CCR можно выбрать воздухообмен 25 л / с (если другие критерии не учитываются).

Все помещения газонепроницаемы. Окна либо не предусмотрены, либо всегда закрыты. Поэтому для помещений рассматривается только механическая (принудительная) вентиляция.

В производственной зоне могут выделяться загрязняющие газы.Это может быть из-за утечек или стоков. В этом районе предусмотрена только естественная вентиляция. Это зависит от скорости ветра и разницы температур. Основную часть составляет воздушный поток, создаваемый ветром.

Измеренные температуры под солнечным светом и в тени имеют разницу в несколько градусов. Когда солнечный свет попадает на стальной пол, температура воздуха над ним повышается. Над водой это может быть не так. Поэтому не рекомендуется рассчитывать расход воздуха для разницы температур выше 6 ° C. Для закрытых помещений с одним отверстием поток из-за разницы температур не ожидается. Для обеспечения потока необходимы два отверстия, расположенные с разницей высот между центрами, равной H [21].

Qd = CdA2gHdTI − TOTO

Q d = Расход воздуха в зависимости от разницы температур (м 3 / с)

C d = постоянный коэффициент A = площадь отверстия для воздушного потока (м 2 ) входящий / исходящий предполагается равным

g = ускорение свободного падения (м / с 2 )

H d = высота над уровнем моря разница между осевой линией входного и выходного отверстий (м)

T I = Средняя температура в помещении (° K)

T O = Средняя наружная температура (° K)

Скорость ветра вызывает значительную скорость воздухообмена.Минимальную скорость воздуха можно рассчитать по розе ветров. API RP 505 предлагает использовать 0,5 м / с в качестве минимальной скорости воздухообмена. Эта скорость присутствует почти всегда. Роза ветров в разделе 2.7.1 показывает спокойный период 4,5%. Даже при отсутствии ветра разница температур может вызвать необходимую вентиляцию. Автор не видел ни одной платформы или береговой установки с принудительной вентиляцией в технологической зоне. Это отличается от закрытых помещений, которые всегда зависят от механической вентиляции. Ветровая вентиляция рассчитывается по формуле:

Qw = CdAwUr (Cp) 1 / 21Aw2 = 1 (A1 + A2) 2 + 1 (A3 + A4) 2

Q w = ветер на основе воздушного потока скорость (м 3 / с)

C d = Постоянный коэффициент = 0.61

A w = Площадь отверстия для воздушного потока (м 2 )

U r = Базовая скорость ветра (м / с)

C = Коэффициент поверхностного давления, основанный на размерах области (w, l и h) и сторонах, которые имеют отверстия, можно извлечь из BS5925 [21].

2.4.2 Философия / расчеты HVAC

Три основные цели проектирования HVAC включают:

1.

Обеспечение свежего воздуха через принудительную или естественную вентиляцию.

2.

Снижение (в горячей зоне) и повышение (в холодной зоне) температуры воздуха до уровня комфорта.

3.

Обеспечьте избыточное или пониженное давление.

Человеческое тело охлаждается потоотделением. В сухой среде капли пота испаряются и создают комфортные условия для работы. В морских районах обычно влажность составляет 100%. Это означает, что воздух насыщен водяным паром.Влажность - это наличие водяного пара в воздухе.

При определенной температуре (например, 24 ° C), если влажность равна нулю, тело может охладиться с большей скоростью, поэтому человеческому телу кажется, что воздух прохладнее. При той же температуре, если воздух насыщен водяным паром, человеческое тело не может охладиться, и поэтому воздух будет казаться теплее. Я не уверен в цифре, но я видел текст, в котором говорилось, что разница от 0% до 100% влажности составляет примерно 6 ° C разницы в ощущении температуры.Это означает, что при температуре 24 ° C и влажности 0% тело может быстрее остыть. Поэтому кажется, что это 21 ° C, тогда как при 24 ° C и 100% влажности человеческое тело не может остыть и может ощущаться как 27 ° C.

Нормальным людям может потребоваться около 40 л / мин свежего воздуха для дыхания. Свежий воздух, как мы уже сказали, содержит около 21% кислорода. Потребляется только около 25% кислорода во вдыхаемом воздухе. Поэтому любой агрегат HVAC для ограниченного пространства с работающим персоналом должен учитывать приток свежего воздуха.Чтобы снизить потребляемую мощность для охлаждения, можно обеспечить циркуляцию большей части внутреннего воздуха.

Избыточное давление реализуется в помещении, в котором проектировщик хочет предотвратить возможное проникновение горючего газа / дыма из внешнего пространства внутрь замкнутого пространства. Например, в техническом помещении, жилом помещении и т. Д. Избыточное давление поддерживается за счет непрерывной подачи свежего воздуха из безопасной зоны. Пониженное давление реализуется в помещении, в котором проектировщик хочет предотвратить распространение опасного газа / запахов в соседние помещения или накопление воспламеняющихся концентраций.Это достигается путем непрерывной продувки внутреннего воздуха в безопасное место. Например, водород, образующийся при работе аккумуляторных батарей, сбрасывается в безопасную зону. Неприятные запахи, возникающие в ванных комнатах и ​​из туалетов, также выводятся в открытую среду. Это предотвратит его попадание в соседние спальни.

Количество людей в помещении, вид деятельности и тепло, выделяемое таким оборудованием, как распределительные щиты, панели, освещение и т. Д., Составляют внутреннее тепловложение.

Некоторые генераторы можно размещать на открытом воздухе, а некоторые в помещении.Наружные блоки могут быть более дорогими, поскольку они должны соответствовать требованиям для опасных зон. Внутренние блоки могут быть дешевле, но они предъявляют определенные требования к характеристикам корпуса, которые могут компенсировать или даже превышать стоимость наружных блоков. Подача свежего воздуха для генераторной установки состоит из трех частей:

1.

Подача свежего воздуха для горения

2.

Подача свежего воздуха для системы охлаждения

3.

Подача свежего воздуха для вентиляции помещения

Воздух для горения и вентиляция помещения не требует подачи большого объема.Для охлаждения генератора обычно используется замкнутая водяная система. Это похоже на систему охлаждения вашего автомобиля. Вода циркулирует в двигателе с помощью насоса. Нагретая вода охлаждается в радиаторе свежим воздухом, подаваемым вентилятором. Резервуар для хранения компенсирует потерю воды. Для достижения более высоких температур без кипения система находится под давлением. Радиаторы имеют очень большую контактную поверхность для максимальной эффективности охлаждения. Несмотря на это, если наружный воздух уже горячий (скажем, 40–45 ° C), изменение температуры воздуха после прохождения через радиатор не превышает нескольких градусов.Требуемый объем охлаждающего воздуха зависит от температуры наружного воздуха. В большинстве случаев дизайн основан на наихудших условиях. Следовательно, при высоких температурах наружного воздуха могут потребоваться очень большие объемы охлаждающего воздуха. Например, если предполагается, что наружная температура составляет 45 ° C, для генератора мощностью 330 кВт требуется 11,7 м 3 / с свежего воздуха. Понятно, что с более холодным наружным воздухом изменение температуры увеличится и, следовательно, уменьшится требуемый объем воздуха.

2.4.3 Чертежи HVAC

Необходимо подготовить несколько документов и чертежей HVAC.Три основных чертежа включают блок-схему, чертеж воздуховода и КИП (DID) и компоновку. Дается краткое описание каждого из них.

Блок-схема : показывает все места, в которых ожидается поток воздуха к ним или из них. Объем свежего воздуха, отработанного воздуха, рециркулируемого воздуха, проход от диффузоров и т. Д. Четко указан для каждой зоны. Вход свежего воздуха и выходящий воздух должны быть сбалансированы. Некоторые помещения могут быть спроектированы с положительным или отрицательным давлением по сравнению с атмосферным давлением.Эта разница давлений очень мала, от 30 до 50 Па. Следует отметить, что атмосферное давление составляет около 100 кПа. Это означает, что перепад давления составляет около 0,05%. Это может быть достигнуто за счет потери давления через жалюзи и заслонки.

Чертеж воздуховодов и КИП : DID для HVAC действует как PID для процесса. Он включает в себя все оборудование / приборы и их сигналы тревоги / управления. Некоторая основная информация в DID, которая должна быть передана в CCR, может включать:

Что такое рабочий статус системы?

Когда должна запуститься резервная система?

Что такое температура, влажность и давление внутри замкнутого пространства?

Каковы выводы детектора токсичных газов (TGD) / детектора горючих газов (CGD)? Должны ли начаться меры по смягчению последствий (например, закрытие заслонок)?

Какие сигналы управления и контроля передаются в CCR и (в ответ на них) какие сигналы должны передаваться в UCP для выполнения действий?

Поскольку HVAC является важным пакетом, обычно все рабочие сигналы передаются на его UCP.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
