Расчет сечения кабеля по мощности, току
Расчет сечения кабеля
Как известно, кабели отличаются между собой количеством жил, материалом изготовления, а также размером сечения. Часто, особенно перед новичками в этом деле, встает вопрос о том, какой кабель выбрать, чтоб одновременно обеспечить стабильную и безопасную работу электроприборов в доме, и не заплатить при этом лишних денег. Ответ прост – требуется выполнить расчет сечения кабеля. Расчет этот проводится, когда известна мощность домашней техники и ток, который будет проходить по этому кабелю. Нужны и некоторые дополнительные сведения о проводах.
Кабель ААШвЭ-110
Кабель ААШвЭ-110 разработан для передачи электрической
энергии к электрофильтрам (механизмам пылеулавливания). Подходит для использования в местах с умеренным и холодным климатами. Может устанавливаться внутри любых помещений. Успешно функционирует в тоннелях и каналах
при условии отсутствия растягивающих нагрузок.
Заказать
Что нужно помнить в первую очередь
В процессе прокладывания электросетей в гараже, квартире или частном доме чаще всего используются кабели с изоляционной оплеткой из резины или поливинилхлорида, который рассчитан на уровень напряжения, не превышающий одного киловольта. Есть марки, которые допустимо использовать на воздухе, в помещении и в стенах. Обычно это кабели АВВГ либо ВВГ с разной площадью сечения и числом жил. Дополнительно используются ПВС и ШВВП для подсоединения электроприборов.
После выполнения расчета избирается максимальное значение сечения из перечня марок кабеля. В «Правилах устройства электроустановок» во всех подробностях описаны рекомендации касательно выбора сечения провода, правила укладки, установки защиты и прочие важные детали.
За нарушение этих правил предусмотрено наказание в виде административных штрафов. Но основная проблема не в этом. Нарушение правил приводит к поломке электрических приборов и может закончиться даже возгоранием.
Почему так важно выбрать правильное сечение
Для того чтоб дать более четкий ответ на этот вопрос, придется обратиться к школьному курсу физики. Ток идет по проводам и нагревает их. Чем выше уровень мощности, тем сильнее нагрев. Активную мощность тока можно определить, руководствуясь формулой:
- P=UI cos =I2*R
- Где R – это активное сопротивление.
Уровень мощности зависим от силы тока и сопротивления. Чем выше степень сопротивления, тем сильнее нагреваются провода. Это же актуально и для тока. Чем он больше, тем сильнее нагревается проводник.
Сопротивление же зависит от материала, из которого изготовлен кабель, длины, а также площади сечения. Если взглянуть на формулу:
- R=*l/S
- Где:
- – это удельное сопротивление;
- l – длина проводника;
- S – площадь поперечного сечения.
Кабель МРШНМнг(A)-HF
Кабель МРШНМнг(A)-HF используется для создания
линий трансляции сигналов на водных транспортных средствах, плавучих и прибрежных сооружениях.
Поддерживается монтаж внутри помещений, а также на палубе при защищенности от ультрафиолетового излучения.
Заказать
Становится понятно, что сопротивление тем выше, чем меньше площадь. А с повышением сопротивления растет и нагрев проводника. Если вы выбрали провод для покупки и измеряете диаметр, помните о том, что площадь вычисляется так:
- S=*d2/4
- Где d – это диаметр.
Не стоит сбрасывать со счетов и удельное сопротивление. Его уровень напрямую зависит от материала, из которого изготовлен провод. К примеру, у алюминия оно больше, чем у меди. Значит при одном и том же значении площади, алюминий будет нагреваться сильнее. Это дает понять причину, почему алюминиевые провода советуют приобретать с большим сечением, чем у медных.
Для удобства пользователей, которым не досуг каждый раз проводить расчет провода, были созданы таблицы норм выбора сечения проводов.
Как рассчитать сечение кабеля по мощности и току
При расчете сечения кабеля следует обратить внимание на общую мощность, которую потребляют электроприборы в доме.
Можно выполнить индивидуальный расчет мощности или же взять приблизительные параметры.
Для более точного расчета составляется структурная схема, на которой изображаются электроприборы. Узнать уровень мощности каждого из них легко, обратив внимание на специальную наклейку или же в инструкции к прибору. Наибольшим уровнем мощности обладают бойлеры, кондиционеры и электроплиты. Общая цифра должна получиться примерно в районе от 5-ти до 15-ти киловатт.
Уже зная уровень мощности, номинальную силу тока можно вычислить по такой формуле:
- I=(PK)/(Ucos)
- Где:
- P – это мощность в ваттах
- U=220 Вольт
- K=0,75 – коэффициент одновременного включения;
- cos =1 для бытовых электроприборов;
Но есть небольшое отличие. Если сеть трехфазная, то воспользоваться необходимо такой формулой:
- I=P/(U√3cos)
- Где U=380 Вольт
Кабель ВБбШнг-ХЛ
Кабель ВБбШнг-ХЛ разработан для распределения
электроэнергии.
Эксплуатируется в сухих и сырых местах. Подходит для кабельных эстакад и блоков. Может устанавливаться на улице. Благодаря морозостойкой оболочке, изделие активно используется в районах
Крайнего Севера. Работаетет в умеренном, холодном и тропическом климатах.
Заказать
Выполнив расчет тока, можно заглянуть в таблицы, которые отпечатаны в «Правилах устройства электроустановок», чтоб определить сечение провода. В этих таблицах обозначены допустимые значения длительного тока для проводов из алюминия и меди с различной изоляционной оплеткой. Округлять получившееся значение лучше в большую сторону, для запаса. Дополнительно можно заглянуть в таблицу расчета сечения кабеля по мощности.
Как рассчитать сечение провода по нагрузке
Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный
Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.Что необходимо для расчёта сечения кабеля по нагрузке
Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.
таблице ниже.
|
Электроприбор |
Мощность, Вт |
|
LCD телевизор |
140-300 |
|
Холодильник |
300-800 |
|
Бойлер |
1500-2500 |
|
Пылесос |
500-2000 |
|
Утюг |
|
|
Электрочайник |
1000-2500 |
|
Микроволновая печь |
700-1500 |
|
Стиральная машина |
2500 |
|
Компьютер |
300-600 |
|
Освещение |
300-1500 |
|
Фен |
1000-2500 |
|
Всего (примерно) |
10000-20000 |
Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:
1.
Для однофазной сети напряжением 220 В:
,где:
— Р – это суммарная мощность для всех электроприборов, Вт;
— U — напряжение сети, В;
— КИ = 0.75 — коэффициент одновременности;
Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.
|
Сечение токо-
|
Медные жилы проводов и кабелей | |||
|
Напряжение 220В |
Напряжение 380В | |||
|
Ток. А |
Мощность. кВТ |
Ток. А |
Мощность кВТ | |
|
1.5 |
19 |
4.1 |
16 |
10.5 |
|
2.5 |
27 |
5.9 |
25 |
16.5 |
|
4 |
38 |
8. |
30 |
19.8 |
|
6 |
46 |
10.1 |
40 |
26.4 |
|
10 |
70 |
15.4 |
50 |
33 |
|
16 |
80 |
18.7 |
75 |
49.5 |
|
25 |
115 |
25.3 |
90 |
59. |
|
35 |
135 |
29.7 |
115 |
75.9 |
|
50 |
175 |
38.5 |
145 |
95.7 |
|
70 |
215 |
47.3 |
180 |
118.8 |
|
95 |
265 |
57.2 |
220 |
145. |
|
120 |
300 |
66 |
260 |
171.6 |
мм
3
4
2|

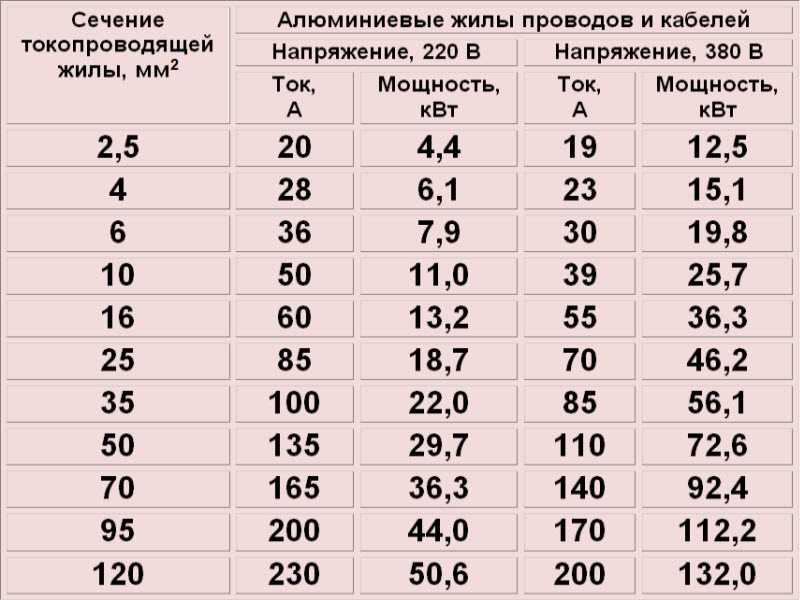

Сечение Tоко-
|
Алюминиевых жилы проводов и кабелей | |||
|
Напряжение 220В |
Напряжение 380В | |||
|
Ток. А |
Мощность. кВТ |
Ток. А |
Мощность кВТ | |
|
2. |
22 |
4.4 |
19 |
12.5 |
|
4 |
28 |
6.1 |
23 |
15.1 |
|
6 |
36 |
7.9 |
30 |
19.8 |
|
10 |
50 |
11 |
39 |
25.7 |
|
16 |
60 |
13. |
55 |
36.3 |
|
25 |
85 |
18.7 |
70 |
46.2 |
|
35 |
100 |
22 |
85 |
56.1 |
|
50 |
135 |
29.7 |
110 |
72.6 |
|
70 |
165 |
36.3 |
140 |
92. |
|
95 |
200 |
44 |
170 |
112.2 |
|
120 |
230 |
50.6 |
200 |
132 |
5
2
4Расчёт сечения кабеля по нагрузке для помещений
Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне.
Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.
Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС.
Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные!
Площадь поперечного сечения в диаметр преобразование круг пересечение диаметр поперечное сечение электрический кабель формула проводника диаметр провода и проводка и расчет поперечное сечение AGW American Wire Gauge толщина сплошного провода формула проводимость удельное сопротивление многожильный провод литц длина ток
площадь поперечного сечения в диаметр конверсионный круг пересечение поперечное сечение диаметр электрический кабель формула проводника диаметр провода и проводка и расчетное сечение AGW American Wire Gauge толщина сплошного провода формула проводимость удельное сопротивление многожильный провод литц длина ток — sengpielaudio Sengpiel Berlin| Немецкая версия |
Conversion and calculation − cross section < > diameter
● Cable diameter to circle cross-sectional area and vice versa ●
Round электрический кабель , проводник , провод , шнур , строка , проводка и веревка
Поперечное сечение — это просто двумерное изображение среза объекта. Часто задаваемый вопрос: Как можно преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга или площадь поперечного сечения A (плоскость среза) на диаметр кабеля d ? Почему значение диаметра больше значения площади? Потому что это не то же самое. Сопротивление обратно пропорционально площади поперечного сечения провода. Требуемое сечение электрической линии зависит от следующих факторов: 1) Номинальное напряжение. Чистая форма. (трехфазный (DS) / переменный ток (WS)) 2) Предохранитель — входной резерв = Максимально допустимый ток (А) 3) По графику передаваемая мощность (кВА) 4) Длина кабеля в метрах (м) 5) Допустимое падение напряжения (% от номинального напряжения) 6) Материал линии. Медь (Cu) или алюминий (Al) |
| Используемый браузер не поддерживает JavaScript. Вы увидите программу, но функция не будет работать.  |
«Единицей измерения» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если взять за площадь квадрат этой меры.
Гибкая проволока (многожильная проволока), состоящая из множества тонких проволок, требует на 14 % большего диаметра по сравнению со сплошной проволокой.
| Площадь поперечного сечения не является диаметром. |
| Сечение – это площадь. Диаметр является линейной мерой. Этого не может быть. Диаметр кабеля в миллиметрах не является поперечным сечением кабеля в квадратных миллиметра. |
Поперечное сечение или площадь поперечного сечения – это площадь такого разреза. Это не обязательно должен быть круг. Коммерчески доступный размер провода (кабель) в качестве поперечного сечения. , 16 мм 2 . |
r = радиус провода или кабеля
| На сопротивление проводника влияют четыре фактора: 1) площадь поперечного сечения проводника А , рассчитанная по диаметру d 2) длина проводника 3) температура в проводнике 4) материал, из которого состоит проводник |
Не существует точной формулы для минимального размера провода из максимальной силы тока . Это зависит от многих обстоятельств, например, если расчет ведется для постоянного, переменного тока или даже для трехфазного тока, свободно ли освобождается кабель или находится под земля. Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения , а также от наличия цельного или многожильного провода. И всегда есть хороший, но неудовлетворительный совет использовать из соображений безопасности более толстый и, следовательно, более дорогой кабель . Часто возникают вопросы о падении напряжения на проводах. |
Падение напряжения Δ В
Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (RHO) IS:
I = Ток в амперах l = Длина провода (кабеля) в метрах (умножить на 2, потому что всегда есть обратный провод) ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или том удельное сопротивление) меди = 0,01724 Ом×мм 2 /м (также Ом×м) (Ом для l = 1 м длины и A = 1 мм 2 площадь поперечного сечения провода ) ρ = 1 / σ A = площадь поперечного сечения в мм 2 σ = сигма, электропроводность (электропроводность) меди = 55 5 90 м S/ · |
|
Производная единица удельного электрического сопротивления в системе СИ ρ равна Ом × м, сокращенная от
чистый Ом × мм/м.
Обратной величиной удельного электрического сопротивления является электропроводность.
Electrical conductance and electrical resistance ρ = 1/ κ = 1/ о
Разница между удельным электрическим сопротивлением и электропроводностью
| Проводимость в сименсах пропорциональна сопротивлению в омах. |
| Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обе стороны знака ↔ . |
| Величина электропроводности (conductance) и удельного электрического сопротивления (удельное сопротивление) — постоянная материала, зависящая от температуры.  В основном это дается при 20 или 25°C. |
Сопротивление = удельное сопротивление x длина / площадь
| Удельное сопротивление проводников зависит от температуры. В ограниченном диапазоне температур приблизительно линейна: где α температурный коэффициент, T температура и T 0 любая температура, , например Тл 0 = 293,15 К = 20°С, при котором известно удельное электрическое сопротивление ρ ( Тл 0 ). |
Преобразование сопротивления в электрическую проводимость
Преобразование обратной величины сименса в омы
1 ом [Ом] = 1 / сименс [1/с] Ом]
Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обоих направлениях ↔ знак. |
1 миллисименс = 0,001 МОм = 1000 Ом
| Математически проводимость обратно пропорциональна сопротивлению: Символом проводимости является заглавная буква «G», а единицей измерения является мОм, то есть «Ом», написанный наоборот. Позже единица mho была заменена единицей Siemens – сокращенно буквой «S». |
Калькулятор: закон Ома
Таблица типовых кабелей громкоговорителей
| Диаметр троса d | 0,798 мм | 0,977 мм | 1,128 мм | 1,382 мм | 1,784 мм | 2,257 мм | 2,764 мм | 3,568 мм |
| Номинальное сечение кабеля A | 0,5 мм 2 | 0,75 мм 2 | 1,0 мм 2 | 1,5 мм 2 | 2,5 мм 2 | 4,0 мм 2 | 6,0 мм 2 | 10,0 мм 2 |
| Максимальный электрический ток | 3 А | 7,6 А | 10,4 А | 13,5 А | 18,3 А | 25 А | 32 А | — |
Всегда учитывайте, что сечение должно быть больше при большей мощности и длине кабеля
, но также и при меньшем импедансе.
Вот таблица, показывающая возможные потери мощности.
| Длина кабеля в м | Сечение в мм 2 | Сопротивление в Ом | Потеря питания на | Коэффициент демпфирования при | ||
| Полное сопротивление 8 Ом | Полное сопротивление 4 Ом | Полное сопротивление 8 Ом | Полное сопротивление 4 Ом | |||
| 1 | 0,75 | 0,042 | 0,53% | 1,05% | 98 | 49 |
| 1,50 | 0,021 | 0,31% | 0,63% | 123 | 62 | |
| 2,50 | 0,013 | 0,16% | 0,33% | 151 | 75 | |
| 4,00 | 0,008 | 0,10% | 0,20% | 167 | 83 | |
| 2 | 0,75 | 0,084 | 1,06% | 2,10% | 65 | 33 |
| 1,50 | 0,042 | 0,62% | 1,26% | 85 | 43 | |
| 2,50 | 0,026 | 0,32% | 0,66% | 113 | 56 | |
| 4,00 | 0,016 | 0,20% | 0,40% | 133 | 66 | |
| 5 | 0,75 | 0,210 | 2,63% | 5,25% | 32 | 16 |
| 1,50 | 0,125 | 1,56% | 3,13% | 48 | 24 | |
| 2,50 | 0,065 | 0,81% | 1,63% | 76 | 38 | |
| 4,00 | 0,040 | 0,50% | 1,00% | 100 | 50 | |
| 10 | 0,75 | 0,420 | 5,25% | 10,50% | 17 | 9 |
| 1,50 | 0,250 | 3,13% | 6,25% | 28 | 14 | |
| 2,50 | 0,130 | 1,63% | 3,25% | 47 | 24 | |
| 4,00 | 0,080 | 1,00% | 2,00% | 67 | 33 | |
| 20 | 0,75 | 0,840 | 10,50% | 21,00% | 9 | 5 |
| 1,50 | 0,500 | 6,25% | 12,50% | 15 | 7 | |
| 2,50 | 0,260 | 3,25% | 6,50% | 27 | 13 | |
| 4,00 | 0,160 | 2,00% | 4,00% | 40 | 20 | |
Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge
| Чаще всего мы используем четные числа, такие как 18, 16, 14 и т. д. Если вы получили нечетный ответ, например 17, 19 и т. д., используйте ближайшее меньшее четное число. AWG расшифровывается как American Wire Gauge и относится к прочности проводов. Эти номера AWG показывают диаметр и, соответственно, поперечное сечение в виде кода. Они используются только в США. Иногда вы найдете номера AWG также в каталогах и технических данных в Европе. |
Американский калибр проводов — таблица AWG
| AWG номер | 46 | 45 | 44 | 43 | 42 | 41 | 40 | 39 | 38 | 37 | 36 | 35 | 34 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр в дюймах | 0,0016 | 0,0018 | 0,0020 | 0,0022 | 0,0024 | 0,0027 | 0,0031 | 0,0035 | 0,0040 | 0,0045 | 0,0050 | 0,0056 | 0,0063 |
| Диаметр (Ø) в мм | 0,04 | 0,05 | 0,05 | 0,06 | 0,06 | 0,07 | 0,08 | 0,09 | 0,10 | 0,11 | 0,13 | 0,14 | 0,16 |
| Сечение в мм 2 | 0,0013 | 0,0016 | 0,0020 | 0,0025 | 0,0029 | 0,0037 | 0,0049 | 0,0062 | 0,0081 | 0,010 | 0,013 | 0,016 | 0,020 |
| | |||||||||||||
| AWG номер | 33 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 |
| Диаметр в дюймах | 0,0071 | 0,0079 | 0,0089 | 0,0100 | 0,0113 | 0,0126 | 0,0142 | 0,0159 | 0,0179 | 0,0201 | 0,0226 | 0,0253 | 0,0285 |
| Диаметр (Ø) в мм | 0,18 | 0,20 | 0,23 | 0,25 | 0,29 | 0,32 | 0,36 | 0,40 | 0,45 | 0,51 | 0,57 | 0,64 | 0,72 |
| Сечение в мм 2 | 0,026 | 0,032 | 0,040 | 0,051 | 0,065 | 0,080 | 0,10 | 0,13 | 0,16 | 0,20 | 0,26 | 0,32 | 0,41 |
| | |||||||||||||
| AWG номер | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 |
| Диаметр в дюймах | 0,0319 | 0,0359 | 0,0403 | 0,0453 | 0,0508 | 0,0571 | 0,0641 | 0,0719 | 0,0808 | 0,0907 | 0,1019 | 0,1144 | 0,1285 |
| Диаметр (Ø) в мм | 0,81 | 0,91 | 1,02 | 1,15 | 1,29 | 1,45 | 1,63 | 1,83 | 2,05 | 2,30 | 2,59 | 2,91 | 3,26 |
| Сечение в мм 2 | 0,52 | 0,65 | 0,82 | 1,0 | 1,3 | 1,7 | 2. 1 | 2,6 | 3,3 | 4.2 | 5,3 | 6,6 | 8,4 |
| | |||||||||||||
| AWG номер | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 (1/0) (0) | 00 (2/0) (-1) | 000 (3/0) (-2) | 0000 (4/0) (-3) | 00000 (5/0) (-4) | 000000 (6/0) (-5) |
| Диаметр в дюймах | 0,1443 | 0,1620 | 0,1819 | 0,2043 | 0,2294 | 0,2576 | 0,2893 | 0,3249 | 0,3648 | 0,4096 | 0,4600 | 0,5165 | 0,5800 |
| Диаметр (Ø) в мм | 3,67 | 4.11 | 4,62 | 5.19 | 5,83 | 6,54 | 7,35 | 8,25 | 9,27 | 10. 40 | 11,68 | 13.13 | 14,73 |
| Сечение в мм 2 | 10,6 | 13,3 | 16,8 | 21.1 | 26,7 | 33,6 | 42,4 | 53,5 | 67,4 | 85,0 | 107,2 | 135,2 | 170,5 |
Как длина кабеля гасит высокие частоты?
| задняя часть | Поисковая система | дом |
5 шагов для расчета диаметра кабеля в пучке
Один из часто получаемых нами запросов заключается в том, чтобы указать общий диаметр (OD) настраиваемых пучков кабелей, которые указываются в кавычках. Этот запрос возникает часто, поскольку подрядчикам по электроснабжению необходимо иметь возможность оценить, согласуются ли их планы друг с другом, а приблизительная оценка дает им ощущение, что их первоначальные предположения и расчеты верны, или они хотят добавить небольшой запас.
ошибки в стоимости кабелепровода, или если они действительно должны хрустеть числами, чтобы гарантировать, что все соответствует стандартам Национального электротехнического кодекса (NEC).
Как OEM-производитель, перерабатывающий предварительно изготовленный провод, мы не производим сами провода, и у каждого производителя есть свои допуски в отношении наружного диаметра для каждого типа оболочки провода.
Здесь мы используем средние значения спецификаций производителя, чтобы дать нам возможность оценить внешний диаметр жгута проводов для наших собственных необходимых расчетов, а именно емкости барабана. Сам расчет является вопросом математики, и с известными данными его можно сформулировать и рассчитать с помощью простых электронных таблиц Excel.
Этот расчет помогает определить, имеет ли запланированный канал правильный размер или нет. Самый простой способ измерить кабельный жгут — использовать небольшой измерительный инструмент, называемый OD-Tape. OD-ленты используются в электротехнике и сантехнике для измерения как длины, так и общего наружного диаметра.
Чтобы оценить жгут, отрежьте по одному 3-дюймовому отрезку для каждого проводника в вашем жгуте, склейте их все вместе и используйте рулетку для измерения внешнего диаметра.
Вычисление диаметра может быть таким же простым, как его измерение с использованием более сложного математического подхода.
Вот 5 шагов:
1. Найдите измерение наружного диаметра одиночной жилы одного из проводов. Это измерение, вероятно, будет в дюймах или миллиметрах.
2. Используйте стандартную формулу для расчета площади поперечного сечения одного провода, используя формулу площади для круга, т. е. площадь равна квадрату диаметра, умноженному на 3,14 (пи) и деленному на четыре. Например, 2-дюймовый провод будет иметь площадь 3,14 квадратных дюйма, потому что 2 x 2 x 3,14, деленное на 4, = 3,14.
3. Сосчитайте количество проводов в жгуте.
4. Умножьте количество проводов на площадь одного провода. Это даст вам общую площадь. Чтобы продолжить пример, предположим, что у вас есть 30 проводов одинакового размера. Общая площадь составит 94,2 квадратных дюйма (3,14 х 30). Этот пример относится к пучку проводов одинакового размера в пучке. Для составного жгута с несколькими проводниками размера AWG это лишь немного сложнее. Чтобы рассчитать, вы просто выполняете расчеты площади для каждого размера провода, то есть вычисляете площадь одного провода и умножаете ее на количество проводов одинакового размера (так, если № 14 — это 10 проводов, умножьте наружный диаметр на 10; если № 12 равно 20, умножьте OD на 20). Наконец, вы должны сложить все площади вместе, чтобы вычислить общую площадь.
5. Рассчитайте диаметр пучка, используя ту же формулу площади, измененную для определения диаметра: Диаметр = квадратный корень (4 площади / 3,14) В примере: Диаметр = квадратный корень (4 x (94,2 / 3,14) = 4 x 30 = 120)
Диаметр = квадратный корень (120) Диаметр = 10,95 дюйма
(Обратите внимание, что эти наружные диаметры не являются фактическими наружными диаметрами определенного размера AWG или типа любого данного производителя, и каждый производитель может варьироваться в пределах UL рекомендации по допускам)
Пример: составной пучок с различными размерами AWG: 3 x #14 (диаметр 0,140 дюйма) 5 x #12 (диаметром 0,120 дюйма) 1 x #8 (диаметром 0,250 дюйма) )
D = 1,2 В (3 x 1,19² + 5 x 1,40² + 1 x 1,65²)
(1,19²=0,0196 + 1,40²=0,0144 + 1,65²=0,0625)
D = 1,2 В ( 3 x 0,0196 + 5 x 0,0144 + 1 x 0,0625)
D = 1,2 В (0,0588 + 0,0720 + 0,0625)
D = 1,2 В (0,1933) D = 1,2 x 0,4397
D = .
