Расчет автомата по мощности 380

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий. Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик.

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей. Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке.

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Расчет мощности онлайн-калькулятором

В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.

Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.

Автомат 63а трехфазный сколько киловатт

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий.

Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик. Правильно выполненные расчеты помогут выбрать наиболее оптимальный вариант для конкретных условий эксплуатации.

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8.

В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А.

Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей. Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке.

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Расчет мощности онлайн-калькулятором

В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.

Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий.

Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик. Правильно выполненные расчеты помогут выбрать наиболее оптимальный вариант для конкретных условий эксплуатации.

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А.

Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей. Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке.

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Расчет мощности онлайн-калькулятором

В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.

Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.

Автоматический выключатель автомат c63 служит для защиты электрической линии от короткого замыкания и токов перегрузки. Также он является коммутационным аппаратом, то-есть им можно включать и отключать нагрузку

Содержание

Модульный автомат C63

В этой статье рассматривается модульный автомат C63. Модульным автомат называется из-за того, что каждый его полюс – это отдельный стандартный модуль. Изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульные автоматы отличаются от других видов автоматов методом изготовления корпусов и сборки. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Ширина модуля обычно 18 мм. Впрочем, у некоторых компаний производителей ширина модуля автомата может различаться. У ABB ширина модуля автомата 17,5мм. А вот у Siemens модуль автомата 17,6мм.

В некоторых сериях специализированные модульные однополюсные автоматы могут быть нестандартной ширины. Но, все равно, измеряются в стандартных модулях компании производителя. К примеру, автомат может быть шириной 0,5 модуля или 1,5 модуля.

Как правило, с задней стороны модульного автоматического выключателя расположена защёлка. Защелка позволяет крепить автоматы на DIN рейки, расположенные в электрощите.

Обычно, серии модульных автоматических выключателей выпускают на номинальный ток до 125 ампер. Чаще всего, бытовые серии автоматов изготавливаются на ток до 63 ампер.

Общие характеристики автоматического выключателя c63, их маркировка

При любом количестве полюсов автомат c63 имеет следующие общие характеристики: номинальный ток, коммутационная способность, класс токоограничения. Кроме того, значение этих характеристик промаркированы на автоматическом выключателе.

Номинальный ток автомата c63

Номинальный ток In автомата c63 равен 63 амперам. То есть, автомат может бесконечно долгое время не отключаясь пропускать через себя ток силой 63 ампера или меньше при средней температуре 30°C. При снижении температуры номинальный ток будет увеличиваться. В случае увеличения температуры номинальный ток будет снижаться.

Коммутационная или отключающая способность автомата c63

Коммутационная способность – это возможность автомата отключится при токе короткого замыкания определенной силы. Естественно, автоматический выключатель должен при этом остаться работоспособным. Как правило, маркировка силы тока указана в прямоугольной рамке на корпусе автомата. Бытовые модульные автоматы обычно имеют коммутационную способность 4500A (4,5 kA), 6000A (6 kA). Чем коммутационная способность больше, тем автомат качественней и дороже.

Класс токоограничения автомата c63

По определению, во время короткого замыкания автомат отключается, разрывая контакты. Ток короткого замыкания может достигать несколько тысяч ампер. Поэтому между контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, данное обстоятельство может привести к выходу автомата из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится она с помощью дугогасительной камеры.

Класс токоограничения автоматического выключателя показывает, за какое время происходит гашение дуги. Существует три класса токоограничения автоматических выключателей. Третий класс токоограничения означает, что дуга гасится за 3-6 миллисекунд (0,003-0,006 секунды). При втором классе гашение дуги происходит за 10 миллисекунд (0,01 секунды). На первый класс ограничение не установлены и гашение происходит более, чем 10 миллисекунд.

Маркировка класса токоограничения нанесена на автомат в виде квадратной рамки с цифрами 3 или 2. Обычно, она расположена под прямоугольной рамкой коммутационной способности или рядом с ней. Если маркировки нет, то это автомат с первым классом токоограничения.

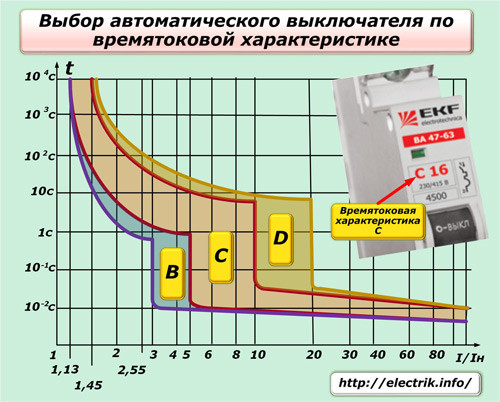

Времятоковые характеристики электромагнитного и теплового расцепителей автомата C63

Каждый автомат имеет два расцепителя – тепловой (биметаллическая пластина) и электромагнитный (реле максимального тока). По сути, при помощи этих расцепителей происходит автоматическое отключение. Параметры силы тока, при котором происходит отключение, и времени, за которое отключение происходит, называются времятоковыми характеристиками автомата.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата C63 промаркированы на автомате в виде буквы C. Соответственно, эта буква изображена перед числом, обозначающим номинальный ток. Например, в данном случае перед числом 63.

Времятоковые характеристики теплового расцепителя для автомата c63

Несомненно, чем больше мощность нагрузки подключеной к автомату, тем больше сила тока проходящая через автомат. Слишком большая сила тока способна повредить кабель, идущий от автомата к электроприбору. Значит, задача автомата отключить ток до того, как его сила достигнет величин, способных повредить кабель.

Времятоковые характеристики теплового расцепителя для автомата c63 составляют интервал от 1,13 In до 1,45 In. Строго говоря, при прохождении через тепловой расцепитель автомата C63 тока, равному 1,13 от номинального, он выключится за время, равное или более часа. Во время прохождения тока 1,45 от номинального выключится менее, чем за час.

Так или иначе, автомат c63 выключится тепловым расцепителем в течении часа или более при токе 71,19 Ампер (1,13 × 63A = 71,19A). И выключится за время менее часа при токе 91,35 Ампера (1,45 × 63A = 91,35A).

При повышении силы тока более 91,35 Ампер время отключения автомата будет уменьшаться. Наконец, если сила тока достигнет значений достаточных для отключения электромагнитного расцепителя, то отключать автомат будет уже этот расцепитель.

Времятоковые характеристики электромагнитного расцепителя автомата C63

Автомат C63 будет отключаться электромагнитным расцепителем, когда сила тока, протекающая через автомат, станет в пять раз больше номинального тока автомата. Одновременно, время отключения составит более 0,1 секунды. При токе, превышающий номинальный в десять раз, автомат отключится за 0,1 секунды или менее.

При силе тока 315 Ампер автомат c63 отключится за время более 0,1 секунды. Таким образом, когда сила тока достигнет 630 Ампер – за 0,1 секунды или еще быстрее.

Сечение кабеля для автомата c63

Сечение кабеля для автомата c63 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c63 более, чем час времени может протекать ток 71,19 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 16 мм² меди. Кабель с медными жилами сечением 16 мм² может длительно выдерживать протекание тока в среднем 75 Ампер, в неблагоприятных для себя условиях. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.

С другой стороны, через автомат c63, примерно, в течении часа может протекать ток 91,35 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже может нагревать медный проводник сечением 16 мм². Это не полезно для кабеля, однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. После автомата c63 сечение его должно составлять 25 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания. Единственное исключение провод СИП от опоры до ввода в дом.

Другие характеристики для одно-1p(п) двух-2p(п) трех-3p(п) и четырехполюсного 4p(п) автомата c63

Некоторые характеристики автомата c63 изменяются в зависимости от количества фаз сети, в которой используется автомат. Точнее, изменяется номинальная напряжение и мощность подключаемой к автомату нагрузки.

Безусловно, для однофазной сети, где используются однополюсные или двухполюсные автоматы C63, характеристики будут иметь свои определенные значения. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C63, эти характеристики будут другими. Разумеется, изменяется также схема подключения автомата.

Итак, однополюсные и двухполюсные автоматы применяются в однофазной сети. Трехполюсные и четырехполюсные используются в трехфазной сети.

Бывает, что двухполюсные автоматы используются в двухфазной сети. Но в быту двухфазные сети обычно отсутствуют. Исключением могут быть признаны не заземленные выходы однофазного генератора и разделительного трансформатора.

Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевой оставляют не разомкнутым. С другой стороны, двухполюсные и четырехполюсные автоматы размыкают и фазные и нулевой проводник одновременно.

По сути, существуют две разновидности двухполюсных автоматов – 2п и 1п+n. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных автоматов, соединенных механически. Стало быть, в этом случае оба полюса имеют защиту.

Двухполюсные 1п+n состоят из однополюсного автомата и однополюсного рубильника, также механически соединенных. Иначе говоря, полюс размыкающий нулевой проводник не содержит автоматических расцепителей, а только механизм, размыкающий контакты. Контакты размыкаются с помощью механического привода при отключении автомата, размыкающего фазный проводник. Другими словами, полюс n защиты не имеет.

Соответственно, четырехполюсные автоматы 4п состоят из четырех полноценных однофазных автоматов, а автоматы 3п+n из трех однополюсных автоматов и однополюсного рубильника.

Номинальное напряжение автоматического выключателя C63

Номинальное напряжение автомата C63 обозначено маркировкой на корпусе. Так, для однополюсных и двухполюсных автоматов оно обычно составляет 230 – 400 вольт. Как принято, для трехполюсных и четырехполюсных 400 вольт.

Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока применяются автоматы с другим устройством и маркировкой в виде прямой линии -.

Мощность нагрузки (На сколько киловатт автомат C63?)

Итак, мощность нагрузки автоматического выключателя c63 зависит от количества фаз сети. Очевидно, что в трехфазной сети к автомату можно подключить нагрузку большей мощности чем в однофазной.

Как полагается, однополюсный и двухполюсные автоматы c63 предназначены для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P=U×I, можно определить мощность нагрузки, которую можно подключить к автомату. P=220×63=13860 Ватт. P=230×63=14490 Ватт.

Мощность нагрузки для однополюсного и двухполюсного автоматов c63 равна 13860 – 14490 Ватт. Безусловно, лучше ограничить мощность подключенного электроприбора до 14 КилоВатт. Это позволит не перегревать кабель и не вызывать частое отключение автомата. Тем более, что напряжение в сети обычно понижено. По новому госту напряжение однофазной сети должно быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%. Но обычно оно минус 10% или ниже и намного реже плюс.

Трехполюсные и четырехполюсные автоматы, как принято, предназначены для трехфазной сети. Напряжение бытовой трехфазной сети составляет 380-400 вольт. По формуле P=U×I, таким образом, выясняем что мощность нагрузки для трех- и четырехполюсных автоматов c63 23940 – 25200 Ватт. Так же, как для однофазной сети лучше ограничить мощность электроприемника до 24 КилоВатт.

Где применяется автомат c63

Чаще всего, в быту автомат C63 может применяться как вводной, до счетчика. Естественно, если выделенная мощность составляет 14 кВт для однофазной сети или 24 кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.

Однополюсные и двухполюсные автоматы c63, как принято, могут быть применены как автоматы на отдельный электроприбор мощностью около 14 килоВатт. Безусловно, только если вводной автомат выше по номинальному току.

Трехполюсные и четырехполюсные автоматы c63 также могут применяться для отдельного электроприемника мощностью 24 КилоВатта.

Строго говоря, автомат c63 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты сети с подключенными в нее осветительными и нагревательными приборами, так и для защиты сети с двигателями, трансформаторами, а также различными электронными электроприборами. Однако, настоящее его применение – это сеть со смешанной нагрузкой.

По сути, автомат с обозначением буквы C предназначен для защиты сети, к которой подключены разные виды нагрузок. С другой стороны, для более корректной защиты сети нередко приходится применять автоматы с другими характеристиками. К примеру, для защиты сети, в которую подключен двигатель с большим пусковым током, устанавливается автомат с характеристиками D.

Схема подключения однополюсного автомата c63

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.

В случае, если кроме цифр на схеме и (или) на контактах есть обозначение буквы N, то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

Как было замечено ранее, автомат c63 используется в быту чаще всего в качестве вводного. Так, в бытовых условиях редко используются электроприборы с мощностью, которая бы потребовала автомата на номинальный ток 63 ампера. На выше расположенной схеме показано использование однополюсного автоматического выключателя C63 в качестве вводного автомата.

На данной схеме показано применение автомата c63 для отдельной цепи. Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата. К тому же, счетчик электроэнергии должен быть рассчитан на номинальный ток не меньший, чем у вводного автомата.

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда.

Узнать цену или купить автомат c63 можно, перейдя по ссылкам. Как можно увидеть, цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…

6 важных критериев выбора автоматического выключателя



Основное назначение автоматического выключателя – защита электропроводки от токов короткого замыкания (в дальнейшем КЗ) и перегрузок электросети. Если произойдет аварийная ситуация и по домашней проводке пройдет сверхток, изоляция кабеля мгновенно расплавится, а сама проводка вспыхнет, как бенгальские огни. Результат будет, как Вы понимаете, плачевный – возникновения пожара и что еще хуже – поражение электрическим током. Чтобы такого не произошло, в квартирном щитке нужно обязательно установить автомат (а лучше несколько) с подходящими характеристиками. О том, как выбрать автоматический выключатель по току, сечению кабеля и остальным техническим характеристикам, читайте дальше! Сразу же советуем обязательно просмотреть видео инструкцию, предоставленную ниже, в которой наглядно показывается методика расчета нужных параметров автоматики.

Содержание:

Основные критерии выбора
Недопустимые ошибки при покупке

Что защищает автоматический выключатель

Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.

Ведь при перегрузке кабеля или возникновении короткого замыкания возрастает сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.

Особенно сильно возрастает сила тока при коротком замыкании. Величина силы тока может возрасти до нескольких тысяч ампер. Конечно, никакой кабель не способен долго продержаться при такой нагрузке. Тем более, кабель сечением 2,5 кв. мм, который часто используют для прокладки электропроводки в частных домовладениях и квартирах. Он попросту загорится, как бенгальский огонь. А открытый огонь в помещении может привести к пожару.

Поэтому правильный расчет автоматического выключателя играет очень большую роль. Аналогичная ситуация возникает при перегрузках — автоматический выключатель защищает именно электропроводку.

Когда нагрузка превышает допустимое значение, сила тока резко возрастает, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к возникновению короткого замыкания. А последствия такой ситуации предсказуемы – открытый огонь и пожар!

Автомат вводной: особенности выбора и виды

При подаче электричества в квартиру на этажном электрощите могут быть установлены следующие аппараты коммутации ввода:

автоматический выключатель;
предохранители;
пакетный выключатель;
рубильник.

Вводной автомат (ВА) – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание (КЗ). От перечисленных аппаратов он отличается большей величиной номинального тока. На фото изображен щит с расположенным в нем сверху вводным автоматом.

Щит с автоматическим выключателем

Правильнее называть устройство – вводный автоматический выключатель. Поскольку он ближе других устройств находится к воздушной линии, аппарат должен обладать повышенной коммутационной стойкостью (ПКС), характеризующей нормальное срабатывание устройства при возникновении КЗ (максимальный ток, при котором автоматический выключатель способен хотя бы однократно разомкнуть электрическую цепь). Показатель указывается на маркировке прибора.

Типы автоматов ввода

Подача электричества к объекту зависит от его потребностей и схемы электросети. При этом подбираются соответствующие типы автоматов.

Однополюсный

Вводный выключатель с одним полюсом применяется в электросети с одной фазой. Устройство подключается к питанию через клемму (1) сверху, а нижняя клемма (2) соединяется с отходящим проводом (рис. ниже).

Схема однополюсного автомата

Автомат с одним полюсом устанавливается в разрыв фазного провода и отключает его от нагрузки при возникновении аварийной ситуации (рис. ниже). По принципу действия он ничем не отличается от автоматов, установленных на отводящих линиях, но его номинал по току выше (40 А).

Схема вводного однополюсного автомата

Питающая фаза красного цвета подключается к нему, а затем – к счетчику, после чего распределяется на групповые автоматы. Нейтральный провод синего цвета проходит сразу на счетчик, а с него на шину N, затем подключается к каждой линии.

Автомат ввода, установленный перед счетчиком, должен быть опломбирован.

Вводной автомат защищает кабель ввода от перегрева. Если КЗ произойдет на одной из линий ответвлений от него, сработает ее автомат, а другая линия останется работоспособной. Подобная схема подключения позволяет быстро найти и устранить неисправность во внутренней сети.

Двухполюсный

Двухполюсник представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

Не допускается установка двух однополюсников вместо одного двухполюсника.

Вводной автомат с двумя полюсами применяется при однофазном вводе из-за особенностей схем подключения в домах старой постройки. В квартиру делается ответвление от стояка межэтажного электрощита однофазной двухпроводной линией. Жэковский электрик может случайно поменять местами провода, ведущие в квартиру. При этом нейтраль окажется на вводном однофазном автомате, а фаза – на нулевых шинах.

Чтобы обеспечить полную гарантию отключения, надо обесточить квартирный щиток с помощью двухполюсника. Кроме того, часто приходится менять пакетный выключатель в этажном щите. Здесь удобнее сразу поставить вместо него двухполюсный вводной автомат.

В квартиру нового дома идет сеть с фазой, нейтралью и заземлением со стандартной цветовой маркировкой. Здесь также не исключена возможность перепутывания проводов из-за низкой квалификации электрика или просто ошибки.

Еще одной причиной установки двухполюсника является замена пробок. На старых квартирных щитках еще остались пробки, которые установлены на фазе и на нуле. Схема соединений при этом остается прежней.

ПУЭ запрещают установку предохранителей в нулевых рабочих проводах.

Двухполюсник в данной ситуации установить удобнее, поскольку нет необходимости переделывать схему.

При подключении электричества к частному дому по схеме ТТ двухполюсник необходим, так как в такой системе возможно появления разности потенциалов между нейтральным и заземляющим проводом.

На рис. ниже изображена схема подключения электричества в квартиру с однофазным вводом через двухполюсный автомат.

Схема ввода с двухполюсным автоматом

Питающая фаза подается на него, а затем – на счетчик и на устройство противопожарного защитного заземления УЗО, после чего распределяется на групповые автоматы. Нейтральный провод проходит сразу на счетчик, с него на УЗО, шину N, а затем подключается к УЗО каждой линии. Нулевой проводник заземления зеленого цвета подключается сразу к шине PE, а с нее подходит к заземляющим контактам розеток №1 и №2.

Вводной автоматический выключатель защищает кабель ввода от перегрева и КЗ. Он также может сработать при КЗ на отдельной линии, если там неисправен другой автомат. Номиналы счетчика и противопожарного УЗО подбираются выше (50 А). В этом случае устройства будут также защищены вводным автоматом от перегрузок.

Трехполюсный

Устройство применяется для трехфазной сети, чтобы обеспечить одновременное отключение всех фаз при перегрузке или коротком замыкании внутренней сети.

К каждой клемме трехполюсника подключается по фазе. На рис. ниже изображены его внешний вид и схема, где для каждого контура существуют отдельные тепловой и электромагнитный расцепители, а также дугогасительная камера.

Трехполюсный автомат в шкафу и его схема

При подключении к частному дому вводной автоматический выключатель устанавливается перед электросчетчиком с защитой на 63 А (рис. ниже). После счетчика ставится УЗО на ток утечки 300 мА. Это связано с большой протяженностью электропроводки дома, где имеет место высокий фон утечки.

После УЗО осуществляется разделение линий от распределительных шин (2) и (4) к розеткам, освещению, а также отдельным группам (6) подачи напряжения в пристройки, трехфазным нагрузкам и другим мощным потребителям.

Трехфазная сеть частного дома

Расчет автомата ввода

Независимо от того, является автомат вводным или нет, его рассчитывают путем суммирования токов отходящих к нагрузкам линий. Для этого определяется мощность всех подключаемых потребителей. Номинал определяется для одновременного включения всех потребителей электроэнергии. По этому максимальному току подбирается ближайший номинал автомата из стандартного ряда в сторону уменьшения.

Какой телевизионный кабель лучше: особенности выбора

Мощность вводного автомата зависит от номинального тока. При трехфазном питании мощность определяется тем, как подключены нагрузки.

Требуется также определить количество аппаратов коммутации. На ввод требуется только один выключатель, а затем по одному на каждую линию.

На мощные приборы типа электрокотла, водонагревателя, духового шкафа необходимо установить отдельные автоматы. В щитке должно быть предусмотрено место для установки дополнительных автоматических выключателей.

Выбор ВА

Выбор устройства производится по нескольким параметрам:

Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%!,(MISSING) приводя к стандартному ряду в сторону уменьшения.
Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (Iпуск>Iном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (Iпуск>Iном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (Iпуск>Iном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
Установленная мощность.
Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
Величина линейного напряжения.
Частота тока.
Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.

Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.

Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.

Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.

Выбор вводного автомата в зависимости от типа заземления:

Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.

Схемы распространенных типов заземлений

Установка

Почему выбивает автомат в щитке

Автомат ввода устанавливается в щитке сверху, с левой стороны. Отводящие линии удобно монтировать сверху вниз. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В таком случае полного разрыва питающей цепи не происходит.

Монтаж обычно производится на DIN-рейку, при отключении питания.

Видео про электрощит

Критерии для выбора номиналов автомата по параметрам

Ответ на вопрос, как скоммутировать вводной электрощит, можно получить из видео ниже.

Как показывает практика, подключение вводного автомата не является сложной работой. Важно правильно рассчитать его по мощности, продумать схему соединений и установить с учетом особенностей, приведенных в статье.

Источник: elquanta.ru

3

Электрические вводы для трёхфазной сети

В квартирах, оборудованных электрическими плитами, а также некоторых домах может быть проведена трёхфазная сеть. В качестве вводных устройств используют трёхполюсные или четырёхполюсные АВ. Трёхполюсник применятся для одновременного отключения всех фаз сети в случае возникновения короткого замыкания (КЗ) или перегрузки. К каждой клемме прибора подключается отдельная фаза. После ВА устанавливается счетчик, защита которого должна быть 63 А. Поскольку в доме электропроводка имеет большую длину, то существует большой риск утечки тока. С этой целью после счетчика устанавливается УЗО на ток утечки 300 мА.

Четырёхполюсные автоматы являются довольно редким вариантом для использования их в трёхфазной сети. Они используются в случае подвода четырёхпроводной электросети. Главным отличием его от трёхполюсного автомата является то, что здесь нулевой провод подводится к четвертому полюсу после подключения на первых трёх фазовых проводов. Дальнейшая схема распределения проводов происходит по аналогии с трёхполюсным вводным устройством. Часто можно встретить варианты применения четырёхполюсного автомата для подключения четырёх фаз. В этом случае при замыкании на одной из линий будут обесточиваться все четыре.

При выборе вводного автомата для трёхфазной сети нужно сложить все нагрузки, приходящиеся на каждую фазу в отдельности. Рабочий ток автомата подсчитать просто. Для этого полученную сумму в киловаттах умножают на 1,52 (коэффициент для напряжения 380 В). Номинальный же ток автомата должен быть выше рабочего, поэтому подбираем для него ближайшее значение. Это условие действует в случае одинаковой нагрузки на все три фазы. В случае если на какую-то из них приходится большая нагрузка, расчет ведут по максимальному значению, показатель которого в киловаттах умножается на коэффициент 4,55 (для напряжения 220 В).

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Как выбрать автоматический выключатель для дома, квартиры — Хозяин Дома

Вопрос о том, как выбрать автоматический выключатель для дома, квартиры или дачи встаёт перед нами не часто. Однако, когда возникает необходимость такого выбора, к решению этого вопроса нужно подходить со всей ответственностью.

Параметры автоматического выключателя должны соответствовать максимальной интенсивности электроэнергии в доме. Чем выше его значение, тем больше электрических устройств могут быть использованы одновременно.

При всём при этом безопасность людей, находящихся в доме, является приоритетом в любом случае. Какие нюансы необходимо учитывать при выборе?

Значение автоматических выключателей в электросистеме дома

Для защиты внутренней электропроводки здания, дома, дачи, квартиры от короткого замыкания, применяются автоматические выключатели, которые устанавливаются на каждую защищаемую линию в распределительном щите и на вводе в дом.

Номинал каждого автоматического выключателя в амперах зависит от разрешенной мощности для вводного автомата и от нагрузки в линии, перед который ставиться автомат, которая не может превышать мощности, которую может передавать кабель определенного сечения.

Учитывая все эти требования решение вопроса о выборе автоматического выключателя становится не совсем простым, но вполне выполнимым делом.

Выбор автоматического выключателя в зависимости от назначения

Правильное планирование и монтаж электрической системы в вашем доме или квартире предоставит комфортное и удобное освещение, а так же и стабильную и безопасную работу всего электрооборудования.

Приобретая автоматы для обеспечения экстренного отключения электропитания при превышении допустимой нагрузки в сети, следует обратить внимание на их качество и наличие сертификации или декларирования.

На этих элементах экономить не стоит.

Очень важно обеспечить установку автомата с соответствующей мощностью если вы прокладываете или меняете электропроводку в деревянном доме, как на объекте с повышенной потенциальной пожароопасностью.

Подбор основного вводного автомата

При подключении дома к электроснабжению, по проекту вам выдается разрешение на определенную мощность, которая определена в документах. При подключении к сети 220 В разрешенную мощность делим на 220 и получаем вводной ток, на который должен быть рассчитан автомат.

Выбор автоматического выключателя в зависимости от назначения: главный или линейный

Например, вам разрешили мощность 15 кВт. Находим разрешенный ток: 15000/220=68 А. Это означает, что вводной автомат можно ставить номиналом в 70 А и в щите все остальные автоматы должны быть рассчитаны на меньший ток срабатывания, для сохранения селективности отключения.

Читайте также  Как найти распаечную коробку в квартире

Ещё один пример расчёта для разрешенной мощности 20 кВт: 20000/220=90,0 А.

Подбор автоматических выключателей на отдельные линии

В лучшем случае для дома, квартиры нужен проект, который должны делать специалисты. Если проекта нет, то при выборе автоматов можно руководствоваться простыми правилами, которые с большой вероятностью позволят вам сделать правильный выбор. Подбор нагрузки выключателей на отдельные линии осуществляется аналогично подбору главного выключателя.

Один из способов определить соответствующее значение главного выключателя в вашем доме, это суммирование мощности всех устройств, которые работают, или могут работать одновременно.

Это, как правило, холодильник, телевизор, посудомоечная машина, стиральная машина, компьютер. Кроме того, не забывайте об освещении, отопительном котле и водонагревателе.  Таким же образом рассчитывайте нагрузку на линейные автоматы.

Ознакомьтесь с общими правилами подбора автоматов на отдельные линии:

Распределяйте нагрузку равномерно по комнатам, этажам. Желательно подключать каждую комнату или группу комнат на отдельный автомат
Сечение отходящих кабелей определяется нагрузкой и для большинства случаев будет достаточно кабеля 3х2,5, способного нести подключенную нагрузку до 5,9 кВт, а для его защиты устанавливать автомат не более 25А, а для большей надежности лучше ставить на 20А
При расчете нагрузки на одной линии, ее общая мощность не должна превышать мощность, которую может выдержать кабель.
Любой автомат в щите должен иметь меньший номинал по току, чем вводной автомат.
Для надежного срабатывания автоматов желательно сознательно уменьшать номинал автоматов и ставить на линии розеток автомат на 16А, на линии освещения 10А

Во время капитального ремонта квартиры или после новоселья, производиться монтаж новой электропроводки, с использованием медного кабеля, устанавливаются новые розетки и выключатели, подключаются электрические теплые полы и кондиционеры. Устанавливается новый электрический щит, счетчик и автоматические выключатели.

Каждая отдельная линия должна быть обеспечена автоматическим выключателем, который защищает её от перегрузки или короткого замыкания

Если щит собирает профессиональный электрик, которому можно доверять, то можно положиться на его опыт и знания.

Если монтаж электрооборудования производиться своими силами или нужна информация, для проверки работы электрика, то есть несложные рекомендации, без расчетов и формул, придерживаясь которых вы всегда сможете правильно выбрать автоматические выключатели для щита и кабель для квартиры.

Советы по выбору автоматического выключателя

Автомат защищает цепь от перегрузки и если на один питающий кабель вы подключите несколько мощных электроприборов, например электрочайник, стиральная машина, СВЧ печь и другие приборы, и суммарный ток будет выше, чем номинал автомата, он обесточит защищаемую цепь.

Автоматические выключатели на линии розеток нужно ставить на 16А, на линии освещения 10А. При этом вводной автомат должен иметь больший ток срабатывания, в данном случае 20А. Если вводной автомат стоит на 16А, то все остальные автоматические выключатели должны быть установлены на ток 10А и ниже.

Выбор автоматического выключателя по производителю

Не стоит экономить на автоматах, которые должны защищать вас от поражения электрическим током, а ваше имущество от пожара или неисправности. Нужно использовать только автоматы известных производителей.

Они могут стоить в 2-3 раза дороже, чем китайские или российские сделанные в Китае, но они обеспечивают уровень защиты в несколько десятков раз выше. Многие китайские автоматы после нескольких срабатываний могут вообще перестать реагировать на КЗ.

Нормальные автоматы способны сработать 10.000 раз, без потери надежности.

Вводной автоматический выключатель в квартиру

Перед счетчиком на кабеле ввода в квартиру стоит автомат. Его величина определена проектом электроснабжения и вы не имеете право ставить вместо него автоматический выключатель на больший ток. Вводной автомат защищает общедомовую сеть от перегрузок и короткого замыкания в вашей квартире. Увеличить номинал по току автомата, можно только по разрешению энергоснабжающей организации.

Выбор кабеля для прокладки электропроводки

По новым правилам, внутри жилых помещений, можно прокладывать новые кабели с жилами из меди.

Сечение жил в кабеле на розетки или на отдельную комнату, кухню или ванную комнату, нужно прокладывать 2,5 квадрата, например NYM 32,5 трех проводный кабель. На сеть освещения, в комнату или квартиру, берется кабель NYM 3х1,5.

Этим же кабелем делается разводка освещения по комнате. На стиральную машину достаточно кабеля NYM 32,5. Выбирать кабель меньшего сечения не целесообразно.

Источник: http://hozayindoma.ru/remont/kak-vybrat-avtomaticheskij-vyklyuchatel-dlya-doma-kvartiry.html

Основные критерии выбора

Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.

Ток КЗ. Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА. Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т.д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:

Ток срабатывания. Одновременно с рабочим током автомата нужно подобрать его номинал по току срабатывания. Как Вы знаете, при включении мощных электроприборов пусковой ток может быть значительно Выше номинального (вплоть до 12 кратного значения). Чтобы автоматический выключатель не сработал, восприняв включение двигателя, как короткое замыкание, нужно правильно выбрать класс коммутационного аппарата. На сегодняшний день для бытового применения могут использоваться классы B, C и D. Для дома и квартиры лучше всего выбрать устройство класса B, если в кухне установлена газовая плита и нет мощных потребителей электроэнергии. Если установлена электроплита либо мощный электрический котел, лучше подобрать подходящий автомат класса C. Ну и если у Вас в частном доме задействованы электродвигатели большой мощности, необходимо осуществить выбор коммутационного аппарата с маркировкой «D».
Селективность. Данный термин подразумевает отключение в аварийной ситуации только определенного, проблемного участка, а не всей электроэнергии в доме. Тут уже нужно немного вникнуть в логическую цепочку и выбрать номиналы автоматических выключателей согласно обслуживающей линии. Вершину так называемого разветвления должен занимать вводной автомат, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Номинальный ток вводного коммутационного аппарата должен превышать значение рабочего тока всех остальных, нижестоящих автоматических выключателей в щитке. Для частного дома рекомендуется на ввод выбрать аппарат на 40А, на электроплиту – 32А, на электроприборы до 5 кВт – 25А, розетки – 16А и освещение – 10А. При выборе такого варианта сборки распределительного щитка условие селективности будет удовлетворено.
Количество полюсов. Еще один, не менее важный критерий выбора, с которым, как правило, возникает меньше всего вопросов. Итак, для однофазной сети 220 Вольт на ввод рекомендуется выбрать двухполюсный однофазный автомат. На освещение и отдельно подключаемую бытовую технику (к примеру, стиральную машину, водонагреватель, кондиционер) нужно подобрать подходящий однополюсный автоматический выключатель. Если у Вас в доме трехфазная электросеть, на ввод купите четырехполюсный коммутационный аппарат. Ну и для защиты двигателя от сверхтоков нужно выбрать трехполюсный автомат на 380 Вольт.
Завод изготовитель. Очень важно правильно выбрать фирму автомата, иначе при покупке подделки далеко не факт, что указанные выше параметры по факту являются такими же. В результате, при токе КЗ электромагнитный расцепитель может не сработать и как следствие – пожар в доме. Чтобы такого не произошло рекомендуется осуществлять подбор коммутационных аппаратов и другой автоматики только от качественных фирм. Рейтинг лучших производителей автоматических выключателей мы предоставили в соответствующей статье!

Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры. Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки — устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет вводного автоматического выключателя

Система электропроводки делится на группы. Каждая группа имеет свой кабель с определенным сечением и автоматические выключатели с номинальным током удовлетворяющему этому сечению.

Чтобы выбрать сечение кабеля и номинальный ток автомата, нужно произвести расчет предполагаемой нагрузки. Этот расчет производят, суммируя мощности приборов, которые будут подключены к участку. Суммарная мощность позволит определить ток, протекающий через проводку.

Определить величину тока можно по следующей формуле:

Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В (U=220 В).

Несмотря на то, что формула применяется для активных нагрузок, которые создают обычные лампочки или приборы с нагревательным элементом (электрочайники, обогреватели), она все же поможет приблизительно определить величину тока на данном участке. Теперь нам нужно выбрать токопроводящий кабель. Зная величину тока, мы по таблице сможем выбрать сечение кабеля для данного тока.

После этого можно производить расчет автоматического выключателя для электропроводки данной группы. Помните, что автомат должен отключиться раньше, чем произойдет перегрев кабеля, поэтому номинал автомата выбираем ближайшее меньшее значение от расчетного тока.

Смотрим на величину номинального тока на автомате и сравниваем ее с максимально допустимой величиной тока для провода с данным сечением. Если допустимый ток для кабеля меньше, чем номинальный ток, указанный на автомате, выбираем кабель с большим сечением.

Похожие материалы на сайте:

Как работает автоматический выключатель

Понравилась статья — сохрани на стену!

Вводные автоматы и их выбор

Чем отличается автоматический защитный выключатель от вводного автомата? С технической точки зрения ничем. Это устройство, предназначенное для автоматического отключения электросетей в случае перегрузки и короткого замыкания. Разница лишь в назначении, и схеме подключения. Если обычный (групповой) автомат работает в рамках одной или нескольких линий, то вводное устройство отвечает за подключение (отключение) всего объекта, будь то промышленное предприятие или квартира (частный дом).

Внешне вводной защитный автомат выглядит как обычный выключатель.

Он может быть 1, 2, 3 или даже 4 полюсным, в зависимости от схемы электропитания вашего объекта.

Устройство и принцип работы

В компактном корпусе находится механизм включения: два контакта, подвижный и неподвижный. При переводе рукоятки взвода в рабочее положение, контакты замыкаются и механически фиксируются во включенном состоянии.

Цепь, по которой протекает электроток, последовательно включает в себя два защитных устройства. Одно срабатывает при превышении установленного порога по температуре и току (биметаллическая пластина), второе размыкает контакты при коротком замыкании, а точнее при значительном превышении значения тока (электромагнитный расцепитель).

Если сила тока постепенно превышает допустимую величину (указана на маркировке автомата), пластина нагревается и механически размыкает контакты. При возникновении короткого замыкания, ток возрастает лавинообразно, и приводит в действие электромагнитный расцепитель. Для многополюсных автоматов достаточно превышения параметров хотя бы по одной линии. Отключится весь пакет контактов.

Во всех случаях срабатывания защиты, после исчезновения опасности автоматический выключатель не возвращается в исходное состояние. Для включения требуется человек.

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Совет: не обязательно рассчитывать потребление энергии, суммируя мощность всех электроприборов.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Это интересно: если вернуться на 20–30 лет назад, когда в каждой люстре были только лампы накаливания, двухкомнатная квартира при полном освещении могла расходовать 500–700 Вт только на свет.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%! (MISSING)Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Для справки: большинство производителей электротехнических изделий, выпускают защитные автоматы следующих номиналов по току срабатывания:

2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А …

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Важно: такое подключение целесообразно для системы заземления TN-S. Если у вас в доме организована схема TN-C, можно устанавливать однополюсный автомат.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей.

Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца. Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.

Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Что по этому поводу думает энергосбыт

Допустим, вы организовали образцовую электропроводку в доме, рассчитали с точностью до ампера каждого потребителя, и хотите получить на входе определенную нагрузку по току. А при обращении к энергетикам, вы получили отказ. Следует знать, что компанию энергосбыта не интересует, какой вводной автомат выбираете вы. У них есть лимиты на подводящую электрическую линию, или ближайшую трансформаторную подстанцию. И превысить эти нормативы никто не имеет права: иначе не будет возможности подключать следующих желающих, или вся линия будет работать в режиме постоянных перегрузок.

Поэтому перед тем, как планировать схему энергоснабжения своего жилища, посетите организацию, которая будет поставлять вам электричество.

Вы хотите изменить параметры вводного выключателя (если его выбивает)

Одна из причин — у вас постоянно выбивает вводной автомат одновременно с внутренним, в распределительном щитке. Причем раньше этого не было. Почему так происходит? На домашнем щитке есть выключатели с аналогичным значением по максимальной силе тока. Например, у вас в подъезде стоял керамический предохранитель на 25 А (дома старой постройки). После ремонта его заменили на современный автомат 20 А. И распределительные выключатели в квартире имеют такой же номинал. Казалось бы, проще заменить автомат на входе, и все встанет на свои места. Однако это чревато штрафом от энергоснабжающей компании.

Придется переделывать домашний щиток, и устанавливать групповые автоматы с меньшим значением.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90%!о(MISSING)бъектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Видео по теме

Источник: ProFazu.ru

2

Двухполюсный автомат ввода – стандартное решение для типовых квартир

При перепадах напряжения и с целью защиты собственного жилища в настоящее время для однофазной сети используют вводной автомат на 25А, 32А либо 50А. По своей сути двухполюсник – так ещё называют двухполюсный автомат – представляет собой конструкцию двух объединенных между собой однополюсных автоматов, имеющих единый рычаг отключения и общую блокировку между механизмами отключения. Почему у него такая конструкция? Дело в том, что Правила электрических установок, которыми руководствуются при работе с электроэнергией, запрещают разрыв нулевого провода. Двухполюсники монтируются и на фазу, и на ноль, а при срабатывании происходит полное обесточивание.

Важно! Запрещена установка двух однополюсных вводных устройств вместо одного двухполюсника.

Двухполюсный автомат – это, по сути, два объединенных между собой однополюсных с единым рычагом отключения

Двухполюсные автоматы применяют при замене проводки в старом жилом фонде. Там, как правило, идет двухпроводная электропроводка, состоящая из фазы и нуля. Заземление в ней отсутствует. В новом жилищном фонде также распространена установка двухполюсников для отключения всей квартиры. Дело в том, что по причине низкой квалификации электриков или при самостоятельной установке вводного автомата существует вероятность неправильного подключения ввода. Иногда провода могут быть перепутаны, что не исключает поражения электрическим током при отключении лишь автомата, идущего на определенную линию проводки в квартире. С применением двухполюсника такой вариант отпадает.

Подключение двухполюсного устройства ввода происходит путем подачи на него фазы, которая от него отходит на счетчик, а затем на устройство защитного отключения. После этого фаза распределяется на установленные автоматические выключатели. Нейтральный провод подключается на второй полюс, затем заходит на счетчик, после чего идет на УЗО каждой отдельной линии. Заземление идет напрямую к шине РЕ (Protect Earth), а затем уже на точки, установленные в квартире. К двухполюснику он никак не подключается. При таком подключении вводной автомат будет срабатывать не только при проблемах на линии ввода, но и в случае проблем на отдельно взятой линии в квартирной проводке, если автомат, стоящий на ней, по каким-то причинам вышел из строя.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

B — срабатывает при превышении номинального тока в 3-5 раз;
C — если он превышен в 5-10 раз;
D — если больше в  10-20 раз.
Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Квартирный щиток. Замена автоматов и установка УЗО

Квартирный щиток, как заменить автоматы и установить в квартирном щитке УЗО? В предыдущей статье я заменил в квартирном щитке счетчик СО-505 на счетчик Меркурий 201. Теперь нужно заменить автоматы и установить УЗО в квартирный щиток, сделать это необходимо по нескольким причинам. Ниже на фото показан квартирный щиток и схема щитка от застройщика на момент сдачи дома.

Зачем надо менять в квартирном щитке автоматы и установливать УЗО?Потому что квартирный щиток собран застройщиком с грубыми нарушениями, а именно:

во-первых — сечение вводного провода ППВ (в простонародье называемого «лапшой»), который с этажного щитка приходит в квартирный щиток, составляет 4 кв.мм.

и на такой провод для его защиты, устанавливается вводной автомат на 25А не более, а застройщик поставил в квартирный щиток вводной автомат на 40А, т.е. получается, что в случае высокой нагрузки в квартире, наш вводной провод расплавится, а автомат на 40А не отключится.

Поэтому в квартирный щиток необходимо установить вводной автомат на 25А для защиты провода ППВ 4 кв.мм.;

во-вторых — отходящие автоматы в квартирном щитке установлены на 25А, что также является грубым нарушением.

Потому что все бытовые розетки рассчитаны на ток не более 16А, да и то, если эти розетки от качественных производителей, а если Турция или Китай, то там и 16А не будет.

Свет и розетки в квартире подключены проводом ППВ 3х2,5, один провод от автомата 25А в квартирном щитке идет и на свет и на розетки. Установим в квартирный щиток автоматы с номинальным током 16А, чтобы не расплавились наши розетки;

в третьих — выкинем все китайские автоматы IEK, и установим в квартирный щиток более надежные автоматы ABB «домашней» серии SH 200;

в четвертых — установим в квартирный щиток УЗО от ABB «домашней» серии FH 202 с номинальным током на 40А, на ступень выше, чем вводной автомат на 25А. УЗО у известных брендов ABB, Schneider Electric, Legrand на 32А не бывает.

Отмечу, что в этажном щитке УЗО 50А с током утечки в 30 мА у нас было установлено, но опять же — это Sassin из Китая, которому не стоит доверять свою жизнь.

Но убирать мы китайское УЗО в этажном щитке не будем, оставим его в качестве дополнительной дифзащиты.

Т.к. в квартирный щиток мы добавляем УЗО, то схема квартирного щитка относительно первоначальной схемы щитка от застройщика поменяется.

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать — это отключить вводной автомат и УЗО в этажном щитке.

Затем откручиваем металлическую панель (пластрон) в квартирном щитке и «помечаем» изолентой провода, синей — рабочий ноль N , желто-зеленой — защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи.

Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А

Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.

Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой.

Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.

Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.

Проверяем затяжку контактов автоматов и УЗО. Подаем напряжение в квартирный щиток включив УЗО в этажном щитке. Включаем вводной автомат 25А, проверяем работу УЗО нажатием кнопки «ТЕСТ», оно должно отключиться. Далее подаем напряжение потребителям в квартире, включив однополюсные автоматы.

Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.

Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Автоматы, УЗО. Добавьте в закладки постоянную ссылку.

Источник: https://elektroschyt.ru/kvartirnyj-shhitok/

Источники:

• https://samelectrik.ru/6-vazhnyx-kriteriev-vybora-avtomaticheskogo-vyklyuchatelya.html
• https://electricvdome.ru/avtomaticheskie-vikluchateli/raschet-avtomaticheskogo-vyklyuchatelya.html
• https://derevyannie-doma.com/instruktsii/avtomat-vvodnoy-osobennosti-vybora-vvodnogo-avtomata.html
• http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektroschetchiki/vvodnoj-avtomat.html
• https://stroychik.ru/elektrika/vybor-avtomata
• http://stroim42.ru/2018/09/07/какой-вводной-автомат-поставить-на-кв/



Выбор и расчет мощности автоматического выключателя

В данной статье мы расскажем, как подобрать и рассчитать мощность автоматического выключателя, а так же опишем принцип его назначения.

Автоматический выключатель или проще в народе — автомат «пробка», по назначению, должен защищать линию от разрушения электрическим током, значения которого могут превышать расчетное значение для этой проводной сети. Говоря более простым языком, автоматы служат для защиты электро-сетей и электрического оборудования от перегрузок и токов короткого замыкания, а так же отключений электрических цепей и оперативных нечастых включений.

Для примера, возьмем частый случай, а именно кухонную комнату, где электромонтаж розеток выполнен кабелем ВВГ 3-2,5 предельное значение тока для такого кабеля будет равняться 25А. После нам нужно подсчитать суммарную мощность электроприборов подключенных к этой линии сети и узнать, не будет ли превышено значение этого показателя.

Расчет мощности электроприборов на кухне:

• холодильник 0.5 kW+ микроволновка 1.6 kW+ телевизор 0.4 kW + чайник 2.0 kW + блендер 0.1 kW = 4.6 kW

Получившиеся от электроприборов киловатты переводим в Ватты 4.5 kW * 1000 = 4500 W

Далее, Ваты (W) переводим в Амперы, для этого приводим простейшую формулу P (мощность) / U (Напряжение) = I (сила тока)

Зачастую устанавливая автомат для кухни, принимают во внимание коэффициент спроса, который рассчитывается от количества потребителей, т.е.:

• количество потребителей 2 коэффициент 0,8
• количество потребителей 3 коэффициент 0,75
• количество потребителей 5-200 коэффициент 0,7

Для нашего случая, выберем число потребителей в количестве 3-х, с учетом коэффициента рабочий ток составит 15,33 А.

После определения рабочего тока нашей проводки, подбираем автомат «пробку», который эту проводку будет защищать. Номинал автомата выбирается либо равным номинальному току проводки, либо меньшим. Иногда используют автомат с номиналом, немного превышающим рабочий ток проводки, в нашем случае подойдет автомат на 16А.

Стандартно номинал автоматов по току, составляет: 6, 10, 16, 20, 25, 32, 40, 50, 63.

Сечение и материал кабеля проводки

При выборе автомата, помимо подключенной нагрузке (рабочему току) весомую роль играет сечение кабеля сети. Обязательно уточните тип, сечение и марку отходящего кабеля (если нет возможности уточнить все показатели, то необходимо знать хотя бы сечение) и только после этого устанавливайте нужный Вам автомат.

И так, уточняем сечение жил провода и сверяемся с таблицей, нет ли превышения максимально допустимого тока для данного проводника.

Сечение жилы мм2	Для меди	Для алюминия
0,75	11	8
1,0	15	11
1,5	17	13
2,5	25	19
4,0	35	28
6,0	42	32
10	60	47
16	80	60

Подобный расчет и выбор автоматического выключателя применим к гаражу или рабочему месту, где могут использоваться разные виды сварочного оборудования и прочих инструментов. Но, чаще в гараже проложена разводка освещения, выполненная под нагрузку 16А на одну точку и то, только на освещение. Значит и автоматы защиты по стандарту стоят 16А из-за этого и бывают проблемы с напряжением в гараже приводящие к поломке оборудования. Берегите свой силовой аппарат!

Как производится расчет автоматического выключателя

Те времена, когда на электрических щитках квартир или частных домов можно было встретить традиционные керамические пробки, уже давно прошли. Сейчас повсеместно применяются автоматические выключатели новой конструкции – так называемые автоматы защиты.

Для чего предназначены эти устройства? Как правильно произвести расчет автоматического выключателя в каждом конкретном случае? Конечно, основная функция этих устройств заключается в защите электросети от коротких замыканий и перегрузок.

Автомат должен отключаться, когда нагрузка существенно превышает допустимую норму или при возникновении короткого замыкания, когда значительно возрастает электрический ток. Однако он должен пропускать ток и работать в нормальном режиме, если вы, например, одновременно включили стиральную машинку и электроутюг.

Что защищает автоматический выключатель

Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.

Ведь при перегрузке кабеля или возникновении короткого замыкания возрастает сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.

Особенно сильно возрастает сила тока при коротком замыкании. Величина силы тока может возрасти до нескольких тысяч ампер. Конечно, никакой кабель не способен долго продержаться при такой нагрузке. Тем более, кабель сечением 2,5 кв. мм, который часто используют для прокладки электропроводки в частных домовладениях и квартирах. Он попросту загорится, как бенгальский огонь. А открытый огонь в помещении может привести к пожару.

Поэтому правильный расчет автоматического выключателя играет очень большую роль. Аналогичная ситуация возникает при перегрузках — автоматический выключатель защищает именно электропроводку.

Когда нагрузка превышает допустимое значение, сила тока резко возрастает, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к возникновению короткого замыкания. А последствия такой ситуации предсказуемы – открытый огонь и пожар!

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки — устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет вводного автоматического выключателя

Система электропроводки делится на группы. Каждая группа имеет свой кабель с определенным сечением и автоматические выключатели с номинальным током удовлетворяющему этому сечению.

Чтобы выбрать сечение кабеля и номинальный ток автомата, нужно произвести расчет предполагаемой нагрузки. Этот расчет производят, суммируя мощности приборов, которые будут подключены к участку. Суммарная мощность позволит определить ток, протекающий через проводку.

Определить величину тока можно по следующей формуле:

1. Р — суммарная мощность всех электроприборов, Вт;
2. U — напряжение сети, В (U=220 В).

Несмотря на то, что формула применяется для активных нагрузок, которые создают обычные лампочки или приборы с нагревательным элементом (электрочайники, обогреватели), она все же поможет приблизительно определить величину тока на данном участке. Теперь нам нужно выбрать токопроводящий кабель. Зная величину тока, мы по таблице сможем выбрать сечение кабеля для данного тока.

После этого можно производить расчет автоматического выключателя для электропроводки данной группы. Помните, что автомат должен отключиться раньше, чем произойдет перегрев кабеля, поэтому номинал автомата выбираем ближайшее меньшее значение от расчетного тока.

Смотрим на величину номинального тока на автомате и сравниваем ее с максимально допустимой величиной тока для провода с данным сечением. Если допустимый ток для кабеля меньше, чем номинальный ток, указанный на автомате, выбираем кабель с большим сечением.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Распределение нагрузки по фазам. Расчет трехфазной сети

Вам необходимо сделать трехфазное питание для дома? О том, как это сделать, читайте описание ниже.

Прежде всего, нужно провести расчет трехфазной цепи.

Порядок распределения нагрузки по фазам

1. Симметрично распределить нагрузку на три фазы. Мощность на каждой фазе будет равна мощности трехфазной нагрузки, кратная трем.

2. Рассчитать нагрузку на каждую фазу.

3. В результате, нужно добиться того, чтобы на каждой фазе, в момент полной загрузки сети, была примерно одинаковая мощность.

4. Определить ток на самой загруженной фазе. После этого необходимо проверить, чтобы при максимальной мощности ток был меньше тока срабатывания входного трехфазного автомата.

Расчет нагрузки по фазам

Допустим, у вас имеется трехфазный двигатель мощностью 1500 Вт. Соответственно, на каждую фазу приходится по 500 Вт активной мощности. Предположим, что cos фи=0,8. Полная мощность равна: 500/0,8. Получается, что 625 Вт нужно распределить на каждую фазу.

Кроме двигателя к фазам, вероятно, подключены и другие потребители. Например, кроме 500 Вт подключается освещение на 200 Вт и конвектор на 300 Вт. Все мощности суммируются по горизонтали. Реактивная мощность остается без изменений (если не используются нагрузки с реактивной составляющей).

По теореме Пифагора можно определить реактивную мощность.

Но на практике это довольно сложные расчеты. Поэтому, это рассчитывается приближенно: 625 Вт + 500 Вт = 1150 Вт. Эта сумма получается больше точных расчетов по формуле, но страшного ничего нет. Расчет произведен с небольшим запасом.

На практике для приблизительных расчетов достаточно сложить все полные мощности и по ним определить мощность автомата для требуемой нагрузки.

Разводка однофазного щитка

Например, к щиту подключаются — плита (варочная панель) 7,2 кВт; духовой шкаф 4,3 кВт; кухня 5,5 кВт; комната 3,5 кВт; ванная 3,5 кВт; двигатель 3-фазный 1,5 кВт; розетка 3-фазная.

Рассмотрим такую ситуацию: у вас была однофазная сеть и теперь дали разрешение на проведение трехфазной. В этом случае нужно все потребители распределить по фазам.

Самый мощный прибор это варочная панель (плита) 7,2 кВт, которую нужно посадить на первую фазу. На вторую подключить духовой шкаф и комнату. В итоге получается 7,8 кВт. А на третью фазу подключить кухню и ванную комнату. Общая мощность получится 9 кВт. Прибавим еще мощность двигателя, разделив ее на каждую фазу одинаково. В итоге получилось: на первой фазе 7,8 кВт; на второй фазе 9,4 кВт; на третьей — 9,6 кВт. Приблизительно распределили нагрузку по фазам по возможности равномерно. Посмотрим, какой в результате получился щиток.

• Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
• Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
• К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

• первая фаза: 7,2+0,6=7,8 кВт;
• вторая фаза: 4,3+3,5+0,6=8,4 кВт;
• третья фаза: 5,5+3,5+0,6=9,6 кВт.

По всем трем фазам максимальная мощность составляет 9,6 кВт. Если проектная мощность 8,8 кВт и входной автомат на 40 Ампер, а у нас проектная мощность на одной из трех фаз 9,6 кВт, то такой автомат не выдержит нагрузку. Если третью фазу загрузить на полную мощность, то этот автомат отключится. Поэтому, входной автомат нужно ставить на 50 Ампер.

Из этого примера видно, что при небольшом количестве потребителей можно полноценно загрузить трехфазную цепь. Иногда возникает необходимость подключить кондиционеры, электрический теплый пол и другие потребители высокой мощности.

Прежде чем покупать электрическое оборудование, надо рассчитать потребляемую мощность. Потянет ли входной автомат и разрешенный лимит по току на электроснабжение дома?

После подсчета всех нагрузок по фазам можно определить, какой мощности нужен входной автомат. Узнать в энергосбыте, какой резерв по току вам дадут. Возможно, разрешение дадут только на 25 Ампер. Придется покупать приборы из расчета на эти 25 Ампер. На фазу дается только 5,5 кВт.

В этом случае, что делать с электроплитой на 7,2 кВт? Современные электроплиты и варочные панели имеют подключение к двухфазной цепи, а иногда и к трехфазной. Кроме земляного и нулевого вывода имеется L1 и L2 (иногда L1, L2, L3). В первом случае для подключения двухфазной цепи, а во втором – подключение трехфазной цепи. Такие мощные нагрузки предусмотрены специально, чтобы можно было их распределить.

Когда делаете проект и запрашиваете проектную мощность, пытайтесь получить разрешение на мощность с запасом.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Вводной автомат. Расчет, выбор вводного автомата для квартиры



Вступление

Здравствуйте. Вводной автомат это обязательное устройство электропроводки квартиры предназначенное для защиты всей электропроводки от перегрева и токов короткого замыкания, а также общего отключения электропитания квартиры. О выборе, расчете вводного автомата пойдет речь в этой статье.

Назначение вводного автомата

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания.

Для предотвращения перегрева проводов используют хорошо испытанное решение : вводной автоматический выключатель (автомат защиты), содержит тепловой и электромагнитный расцепитель. Вводной автомат также обеспечивает выполнение функций отключения всей электросети квартиры и разделение питающей линии от групповых электрических цепей квартиры.

Выбор вводного автомата для электропроводки квартиры

Выбор вводного автомата зависит от следующих условий и величин:

• Величины линейного напряжения;
• Режима нейтрали;
• Частоты тока;
• Характеристик токов короткого замыкания;
• Установленной мощности;

Величина линейного напряжения

Для нашей электросети значение фазного и линейного напряжения для квартиры величины постоянные. Это 220 Вольт или 380 Вольт соответственно.

Частота тока

Частоты тока величина тоже постоянная. Это 50 Герц (Гц).

Режим нейтрали

Режим нейтрали это тип заземления, используемый в вашем доме. В подавляющем большинстве это система TN ,система с глухозаземленной нейтралью c различными ее вариациями (TN-C; TN-C-S; TN-S).

Характеристики токов короткого замыкания

Короткое замыкание это несанкционированное соединение двух фазных проводников или фазного и нулевого рабочего проводников или фазного проводника с системой заземления. Самое опасное короткое замыкание (КЗ), которое учитывается в расчетах электросхем, это замыкание трех фазных проводников находящихся под напряжением.

Ток короткого замыкания это важная характеристика для выбора автомата защиты. Для выбора вводного автомата рассчитывается ожидаемый ток короткого замыкания.

Расчет ожидаемого тока короткого замыкания для трехфазной сети, короткое замыкание (КЗ) между фазами:

• I-ожидаемый ток короткого замыкания, A.
• U-Линейное напряжение,
• p-Удельное сопротивление жилы кабеля, для меди 0, 018, для алюминия 0,027;
• L-Длина защищаемого провода;
• S-Площадь сечения жилы кабеля, мм2;

Расчет ожидаемого тока короткого замыкания (КЗ) между фазой и нейтралью

• Uo-Напряжение между фазой и нейтралью;
• m-Отношение сопротивления нейтрального провода и сопротивлением фазного проводи или площадью сечения фазного и нейтральных проводов, если они изготовлены из одного материала.
• P-Удельное сопротивление жилы кабеля, для меди 0, 018, для алюминия 0,027

Режим нейтрали для выбора вводного автомата

Для различных режимов нейтрали применяются следующие вводные автоматы

Выбор вводного автомата для системы TN-S:

Вводной автомат для системы TN-S должен быть

• Однополюсной с нулем или двухполюсной,
• Трехполюсной с нейтралью или четырехполюсной.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания. так как нулевой и защитный проводники разделены на всем протяжении.

Выбор вводного автомата для системы TN-C:

Для системы питания TN-C вводной автомат защиты устанавливается однополюсной (при электропитании 220 В) или трехполюсной (при питании 380В). Устанавливаются они на фазные рабочие проводники.

Расчет вводного автомата для электросети квартиры

Расчет вводного автомата для электросети квартиры 380 Вольт

Для выбора вводного автомата рассчитываем ток нагрузки:

• Uн-Напряжение сети;
• Pp-Расчетная мощность;
• Cosф-(Косинус фи)Коэффициент мощности;
• Для отстойки от ложного срабатывания номинальный ток теплового расцепителя вводного автомата выбираем на 10% больше:
• Iт.р.=Iр×1,1

Расчет вводного автомата для электросети квартиры 220 Вольт

• Iр=Pр/Uф×cosф
• Uф –фазное напряжение;
• Iт.р.=Iр×1,1

Примечание: Cosф (Косинус фи) Коэффициент мощности: Безразмерная величина характеризирующая наличие в нагрузке реактивной мощности. По сути отношение активной к реактивной мощности.

©Elesant.ru

Нормативные документы

• ГОСТ Р 50571.5-94 (ГОСТ 30331.5-95) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока
• ПУЭ, часть 3, (изд.шестое) Защита и автоматика.

Другие статьи раздела: Электромонтаж





Трехфазный ток — простой расчет

Расчет тока в трехфазной системе был поднят в отзывах на нашем сайте, и это обсуждение, в которое я, кажется, время от времени участвую. Хотя некоторые коллеги предпочитают запоминать формулы или факторы, я предпочитаю решать проблему шаг за шагом, используя базовые принципы. Я подумал, что неплохо было бы написать, как я делаю эти расчеты. Надеюсь, это может оказаться полезным для кого-то еще.

Трехфазное питание и ток

Мощность, потребляемая цепью (одно- или трехфазной), измеряется в ваттах Вт (или кВт).Произведение напряжения и тока является полной мощностью и измеряется в ВА (или кВА). Соотношение между кВА и кВт — это коэффициент мощности (pf):

что также может быть выражено как:

Однофазная система — с этим проще всего иметь дело. Учитывая кВт и коэффициент мощности, можно легко рассчитать кВА. Сила тока — это просто кВА, деленная на напряжение. В качестве примера рассмотрим нагрузку, потребляющую 23 кВт мощности при 230 В и коэффициенте мощности 0.86:

Примечание: вы можете выполнять эти уравнения в ВА, В и А или в кВА, кВ и кА в зависимости от величины параметров, с которыми вы имеете дело. Чтобы преобразовать ВА в кВА, просто разделите на 1000.

Трехфазная система — Основное различие между трехфазной системой и однофазной системой — это напряжение. В трехфазной системе у нас есть линейное напряжение (V _LL ) и фазное напряжение (V _LN ), связанные следующим образом:

или как вариант:

чтобы лучше понять это или получить больше информации, вы можете прочитать статью

«Введение в трехфазную электрическую мощность».

Для меня самый простой способ решить трехфазные проблемы — это преобразовать их в однофазную.Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную кВт. Мощность в кВт на обмотку (однофазная) должна быть разделена на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), питающий данную кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную задачу в однофазную, возьмите общую мощность в кВт (или кВА) и разделите ее на три.

В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0.86 и линейное напряжение 400 В (В _LL ):

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
теперь просто следуйте описанному выше однофазному методу

Достаточно просто. Чтобы найти мощность при заданном токе, умножьте его на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в W. Для трехфазной системы умножьте на три, чтобы получить полную мощность.

Личная записка по методу

Как правило, я запоминаю методику (а не формулы) и переделываю ее каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или неуверен, правильно ли я их запоминаю. Я бы посоветовал всегда стараться запоминать метод, а не просто запоминать формулы. Конечно, если у вас есть суперспособность запоминать формулы, вы всегда можете придерживаться этого подхода.

Использование формул

Вывод формулы — пример

Сбалансированная трехфазная система с общей мощностью P (Вт), коэффициентом мощности pf и линейным напряжением В _LL

Преобразование в однофазную проблему:
P1ph = P3

Полная мощность одной фазы S _{1 фаза} (ВА):
S1ph = P1phpf = P3 × pf

Фазный ток I (A) — полная однофазная мощность, деленная на напряжение между фазой и нейтралью (и данное В _LN = В _LL / √3):
I = S1phVLN = P3 × pf3VLL

Упрощение (и с 3 = √3 x √3):
I = P3 × pf × VLL

Вышеупомянутый метод основан на запоминании нескольких простых принципов и манипулировании проблемой, чтобы дать ответ.

Для получения того же результата можно использовать более традиционные формулы. Их можно легко вывести из вышеприведенного, например:

I = W3 × pf × VLL, в А

Несбалансированные трехфазные системы

Вышеуказанное относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаковый, и каждая фаза обеспечивает или потребляет одинаковое количество энергии. Это типично для систем передачи энергии, электродвигателей и аналогичного оборудования.

Часто, когда задействованы однофазные нагрузки, например, в жилых и коммерческих помещениях, система может быть несбалансированной, так как каждая фаза имеет разный ток и доставляет или потребляет разное количество энергии.

Сбалансированные напряжения

К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими. В этой ситуации, немного подумав, можно распространить вышеупомянутый тип расчета на трехфазные системы с несимметричным током.Ключом к этому является то, что сумма мощности в каждой фазе равна общей мощности системы.

Например, возьмем трехфазную систему 400 В (V _LL ) со следующими нагрузками: фаза 1 = 80 A, фаза 2 = 70 A, фаза 3 = 82 A

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
Полная мощность фазы 1 = 80 x 230 = 18400 ВА = 18,4 кВА
Полная мощность фазы 2 = 70 x 230 = 16100 ВА = 16,1 кВА
Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18.86 кВА
Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

Аналогично, учитывая мощность в каждой фазе, вы можете легко найти фазные токи. Если вам также известен коэффициент мощности, вы можете преобразовать его из кВА в кВт, как показано ранее.

Несбалансированные напряжения

Если напряжения становятся несимметричными или есть другие соображения (например, несбалансированный фазовый сдвиг), то необходимо вернуться к более традиционному анализу сети.Системные напряжения и токи можно найти, подробно изобразив схему и используя законы Кирхгофа и другие сетевые теоремы.

Сетевой анализ не является целью данной заметки. Если вас интересует введение, вы можете просмотреть наш пост: Теория сети — Введение и обзор

КПД и реактивная мощность

Другие факторы, которые следует учитывать при проведении расчетов, могут включать эффективность оборудования.Зная, что эффективность энергопотребляющего оборудования — это выходная мощность, деленная на входную, опять же, это легко подсчитать. Реактивная мощность не обсуждается в статье, а более подробную информацию можно найти в других заметках (просто воспользуйтесь поиском на сайте).

Сводка

Помня, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной мощности, любую трехфазную задачу можно упростить. Разделите кВт на коэффициент мощности, чтобы получить кВА. ВА — это просто ток, умноженный на напряжение, поэтому знание этого и напряжения может дать ток.При вычислении тока используйте фазное напряжение, которое связано с линейным напряжением квадратным корнем из трех. Используя эти правила, можно решить любую трехфазную задачу без необходимости запоминать и / или прибегать к формулам.

Трехфазный ток — простой расчет

Расчет тока в трехфазной системе был поднят в отзывах на нашем сайте, и это обсуждение, в которое я, кажется, время от времени участвую.Хотя некоторые коллеги предпочитают запоминать формулы или факторы, я предпочитаю решать проблему шаг за шагом, используя базовые принципы. Я подумал, что неплохо было бы написать, как я делаю эти расчеты. Надеюсь, это может оказаться полезным для кого-то еще.

Трехфазное питание и ток

Мощность, потребляемая цепью (одно- или трехфазной), измеряется в ваттах Вт (или кВт). Произведение напряжения и тока является полной мощностью и измеряется в ВА (или кВА).Соотношение между кВА и кВт — это коэффициент мощности (pf):

что также может быть выражено как:

Однофазная система — с этим проще всего иметь дело. Учитывая кВт и коэффициент мощности, можно легко рассчитать кВА. Сила тока — это просто кВА, деленная на напряжение. В качестве примера рассмотрим нагрузку, потребляющую 23 кВт мощности при 230 В и коэффициенте мощности 0,86:

.

Примечание: вы можете выполнять эти уравнения в ВА, В и А или в кВА, кВ и кА в зависимости от величины параметров, с которыми вы имеете дело.Чтобы преобразовать ВА в кВА, просто разделите на 1000.

Трехфазная система — Основное различие между трехфазной системой и однофазной системой — это напряжение. В трехфазной системе у нас есть линейное напряжение (V _LL ) и фазное напряжение (V _LN ), связанные следующим образом:

или как вариант:

чтобы лучше понять это или получить больше информации, вы можете прочитать статью

«Введение в трехфазную электрическую мощность».

Для меня самый простой способ решить трехфазные проблемы — это преобразовать их в однофазную.Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную кВт. Мощность в кВт на обмотку (однофазная) должна быть разделена на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), питающий данную кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную задачу в однофазную, возьмите общую мощность в кВт (или кВА) и разделите ее на три.

В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0.86 и линейное напряжение 400 В (В _LL ):

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
теперь просто следуйте описанному выше однофазному методу

Достаточно просто. Чтобы найти мощность при заданном токе, умножьте его на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в W. Для трехфазной системы умножьте на три, чтобы получить полную мощность.

Личная записка по методу

Как правило, я запоминаю методику (а не формулы) и переделываю ее каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или неуверен, правильно ли я их запоминаю. Я бы посоветовал всегда стараться запоминать метод, а не просто запоминать формулы. Конечно, если у вас есть суперспособность запоминать формулы, вы всегда можете придерживаться этого подхода.

Использование формул

Вывод формулы — пример

Сбалансированная трехфазная система с общей мощностью P (Вт), коэффициентом мощности pf и линейным напряжением В _LL

Преобразование в однофазную проблему:
P1ph = P3

Полная мощность одной фазы S _{1 фаза} (ВА):
S1ph = P1phpf = P3 × pf

Фазный ток I (A) — полная однофазная мощность, деленная на напряжение между фазой и нейтралью (и данное В _LN = В _LL / √3):
I = S1phVLN = P3 × pf3VLL

Упрощение (и с 3 = √3 x √3):
I = P3 × pf × VLL

Вышеупомянутый метод основан на запоминании нескольких простых принципов и манипулировании проблемой, чтобы дать ответ.

Для получения того же результата можно использовать более традиционные формулы. Их можно легко вывести из вышеприведенного, например:

I = W3 × pf × VLL, в А

Несбалансированные трехфазные системы

Вышеуказанное относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаковый, и каждая фаза обеспечивает или потребляет одинаковое количество энергии. Это типично для систем передачи энергии, электродвигателей и аналогичного оборудования.

Часто, когда задействованы однофазные нагрузки, например, в жилых и коммерческих помещениях, система может быть несбалансированной, так как каждая фаза имеет разный ток и доставляет или потребляет разное количество энергии.

Сбалансированные напряжения

К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими. В этой ситуации, немного подумав, можно распространить вышеупомянутый тип расчета на трехфазные системы с несимметричным током.Ключом к этому является то, что сумма мощности в каждой фазе равна общей мощности системы.

Например, возьмем трехфазную систему 400 В (V _LL ) со следующими нагрузками: фаза 1 = 80 A, фаза 2 = 70 A, фаза 3 = 82 A

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
Полная мощность фазы 1 = 80 x 230 = 18400 ВА = 18,4 кВА
Полная мощность фазы 2 = 70 x 230 = 16100 ВА = 16,1 кВА
Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18.86 кВА
Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

Аналогично, учитывая мощность в каждой фазе, вы можете легко найти фазные токи. Если вам также известен коэффициент мощности, вы можете преобразовать его из кВА в кВт, как показано ранее.

Несбалансированные напряжения

Если напряжения становятся несимметричными или есть другие соображения (например, несбалансированный фазовый сдвиг), то необходимо вернуться к более традиционному анализу сети.Системные напряжения и токи можно найти, подробно изобразив схему и используя законы Кирхгофа и другие сетевые теоремы.

Сетевой анализ не является целью данной заметки. Если вас интересует введение, вы можете просмотреть наш пост: Теория сети — Введение и обзор

КПД и реактивная мощность

Другие факторы, которые следует учитывать при проведении расчетов, могут включать эффективность оборудования.Зная, что эффективность энергопотребляющего оборудования — это выходная мощность, деленная на входную, опять же, это легко подсчитать. Реактивная мощность не обсуждается в статье, а более подробную информацию можно найти в других заметках (просто воспользуйтесь поиском на сайте).

Сводка

Помня, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной мощности, любую трехфазную задачу можно упростить. Разделите кВт на коэффициент мощности, чтобы получить кВА. ВА — это просто ток, умноженный на напряжение, поэтому знание этого и напряжения может дать ток.При вычислении тока используйте фазное напряжение, которое связано с линейным напряжением квадратным корнем из трех. Используя эти правила, можно решить любую трехфазную задачу без необходимости запоминать и / или прибегать к формулам.

Трехфазный ток — простой расчет

Расчет тока в трехфазной системе был поднят в отзывах на нашем сайте, и это обсуждение, в которое я, кажется, время от времени участвую.Хотя некоторые коллеги предпочитают запоминать формулы или факторы, я предпочитаю решать проблему шаг за шагом, используя базовые принципы. Я подумал, что неплохо было бы написать, как я делаю эти расчеты. Надеюсь, это может оказаться полезным для кого-то еще.

Трехфазное питание и ток

Мощность, потребляемая цепью (одно- или трехфазной), измеряется в ваттах Вт (или кВт). Произведение напряжения и тока является полной мощностью и измеряется в ВА (или кВА).Соотношение между кВА и кВт — это коэффициент мощности (pf):

что также может быть выражено как:

Однофазная система — с этим проще всего иметь дело. Учитывая кВт и коэффициент мощности, можно легко рассчитать кВА. Сила тока — это просто кВА, деленная на напряжение. В качестве примера рассмотрим нагрузку, потребляющую 23 кВт мощности при 230 В и коэффициенте мощности 0,86:

.

Примечание: вы можете выполнять эти уравнения в ВА, В и А или в кВА, кВ и кА в зависимости от величины параметров, с которыми вы имеете дело.Чтобы преобразовать ВА в кВА, просто разделите на 1000.

Трехфазная система — Основное различие между трехфазной системой и однофазной системой — это напряжение. В трехфазной системе у нас есть линейное напряжение (V _LL ) и фазное напряжение (V _LN ), связанные следующим образом:

или как вариант:

чтобы лучше понять это или получить больше информации, вы можете прочитать статью

«Введение в трехфазную электрическую мощность».

Для меня самый простой способ решить трехфазные проблемы — это преобразовать их в однофазную.Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную кВт. Мощность в кВт на обмотку (однофазная) должна быть разделена на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), питающий данную кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную задачу в однофазную, возьмите общую мощность в кВт (или кВА) и разделите ее на три.

В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0.86 и линейное напряжение 400 В (В _LL ):

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
теперь просто следуйте описанному выше однофазному методу

Достаточно просто. Чтобы найти мощность при заданном токе, умножьте его на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в W. Для трехфазной системы умножьте на три, чтобы получить полную мощность.

Личная записка по методу

Как правило, я запоминаю методику (а не формулы) и переделываю ее каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или неуверен, правильно ли я их запоминаю. Я бы посоветовал всегда стараться запоминать метод, а не просто запоминать формулы. Конечно, если у вас есть суперспособность запоминать формулы, вы всегда можете придерживаться этого подхода.

Использование формул

Вывод формулы — пример

Сбалансированная трехфазная система с общей мощностью P (Вт), коэффициентом мощности pf и линейным напряжением В _LL

Преобразование в однофазную проблему:
P1ph = P3

Полная мощность одной фазы S _{1 фаза} (ВА):
S1ph = P1phpf = P3 × pf

Фазный ток I (A) — полная однофазная мощность, деленная на напряжение между фазой и нейтралью (и данное В _LN = В _LL / √3):
I = S1phVLN = P3 × pf3VLL

Упрощение (и с 3 = √3 x √3):
I = P3 × pf × VLL

Вышеупомянутый метод основан на запоминании нескольких простых принципов и манипулировании проблемой, чтобы дать ответ.

Для получения того же результата можно использовать более традиционные формулы. Их можно легко вывести из вышеприведенного, например:

I = W3 × pf × VLL, в А

Несбалансированные трехфазные системы

Вышеуказанное относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаковый, и каждая фаза обеспечивает или потребляет одинаковое количество энергии. Это типично для систем передачи энергии, электродвигателей и аналогичного оборудования.

Часто, когда задействованы однофазные нагрузки, например, в жилых и коммерческих помещениях, система может быть несбалансированной, так как каждая фаза имеет разный ток и доставляет или потребляет разное количество энергии.

Сбалансированные напряжения

К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими. В этой ситуации, немного подумав, можно распространить вышеупомянутый тип расчета на трехфазные системы с несимметричным током.Ключом к этому является то, что сумма мощности в каждой фазе равна общей мощности системы.

Например, возьмем трехфазную систему 400 В (V _LL ) со следующими нагрузками: фаза 1 = 80 A, фаза 2 = 70 A, фаза 3 = 82 A

линия к нейтрали (фаза) напряжение В _LN = 400 / √3 = 230 В
Полная мощность фазы 1 = 80 x 230 = 18400 ВА = 18,4 кВА
Полная мощность фазы 2 = 70 x 230 = 16100 ВА = 16,1 кВА
Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18.86 кВА
Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

Аналогично, учитывая мощность в каждой фазе, вы можете легко найти фазные токи. Если вам также известен коэффициент мощности, вы можете преобразовать его из кВА в кВт, как показано ранее.

Несбалансированные напряжения

Если напряжения становятся несимметричными или есть другие соображения (например, несбалансированный фазовый сдвиг), то необходимо вернуться к более традиционному анализу сети.Системные напряжения и токи можно найти, подробно изобразив схему и используя законы Кирхгофа и другие сетевые теоремы.

Сетевой анализ не является целью данной заметки. Если вас интересует введение, вы можете просмотреть наш пост: Теория сети — Введение и обзор

КПД и реактивная мощность

Другие факторы, которые следует учитывать при проведении расчетов, могут включать эффективность оборудования.Зная, что эффективность энергопотребляющего оборудования — это выходная мощность, деленная на входную, опять же, это легко подсчитать. Реактивная мощность не обсуждается в статье, а более подробную информацию можно найти в других заметках (просто воспользуйтесь поиском на сайте).

Сводка

Помня, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной мощности, любую трехфазную задачу можно упростить. Разделите кВт на коэффициент мощности, чтобы получить кВА. ВА — это просто ток, умноженный на напряжение, поэтому знание этого и напряжения может дать ток.При вычислении тока используйте фазное напряжение, которое связано с линейным напряжением квадратным корнем из трех. Используя эти правила, можно решить любую трехфазную задачу без необходимости запоминать и / или прибегать к формулам.

Как рассчитать трехфазную мощность

Обновлено 12 ноября 2018 г.

Ли Джонсон

Трехфазная мощность — широко используемый метод для выработки и передачи электроэнергии, но вычисления, которые вам необходимо выполнить, немного сложнее чем для однофазных систем.Тем не менее, при работе с уравнениями трехфазной мощности вам не нужно ничего делать, поэтому вы сможете легко решить любую поставленную вам задачу трехфазного питания. Главное, что вам нужно сделать, это найти ток с учетом мощности в цепи или наоборот.

TL; DR (слишком долго; не читал)

Выполните расчет трехфазной мощности по формуле:

P = √3 × pf × I × V

Где pf — коэффициент мощности, I — ток, В, — напряжение и P, — мощность.

Однофазное и трехфазное питание

Однофазное и трехфазное питание — это термины, описывающие электричество переменного тока (AC). Ток в системах переменного тока постоянно изменяется по амплитуде (т. Е. По размеру) и направлению, и это изменение обычно принимает форму синусоидальной волны. Это означает, что он плавно изменяется с серией пиков и спадов, описываемых синусоидальной функцией. В однофазных системах такая волна всего одна.

Двухфазные системы разделяют его на две части.Каждая секция тока сдвинута по фазе с другой на половину цикла. Таким образом, когда одна из волн, описывающих первую часть переменного тока, находится на пике, другая — на минимальном значении.

Однако двухфазное питание встречается нечасто. Трехфазные системы используют тот же принцип разделения тока на противофазные составляющие, но с тремя вместо двух. Три части тока сдвинуты по фазе на треть цикла каждая. Это создает более сложную схему, чем двухфазное питание, но они одинаково компенсируют друг друга.Каждая часть тока одинакова по размеру, но противоположна направлению двух других частей, вместе взятых.

Формула трехфазной мощности

Наиболее важные уравнения трехфазной мощности связывают мощность ( P , в ваттах) с током ( I , в амперах) и зависят от напряжения ( V ). В уравнении также присутствует «коэффициент мощности» ( pf ), который учитывает разницу между реальной мощностью (которая выполняет полезную работу) и полной мощностью (которая подается в схему).Большинство типов расчетов трехфазной мощности выполняется с использованием этого уравнения:

P = √3 × pf × I × V

Здесь просто указано, что мощность является квадратным корнем из трех (около 1,732), умноженным на коэффициент мощности (обычно от 0,85 до 1, см. Ресурсы), ток и напряжение. Не позволяйте символам пугать вас, используя это уравнение; Как только вы включите все необходимые составляющие в уравнение, им будет легко пользоваться.

Преобразование кВт в А

Допустим, у вас есть напряжение, общая мощность в киловаттах (кВт) и коэффициент мощности, и вы хотите знать ток (в амперах) в цепи.Изменив приведенную выше формулу расчета мощности, получим:

I = P / (√3 × pf × V)

Если ваша мощность выражена в киловаттах (т. ватт (умножив на 1000) или оставьте его в киловаттах. Убедитесь, что ваше напряжение указано в киловольтах (кВ = вольт ÷ 1000). Например, если у вас коэффициент мощности 0,85, мощность 1,5 кВт и напряжение 230 В, просто укажите мощность как 1500 Вт и вычислите:

I = P / (√3 × pf × V)

= 1500 Вт / √3 × 0.85 × 230 В

Аналогично, мы могли бы работать с кВ (учитывая, что 230 В = 0,23 кВ), и нашли то же самое:

I = P / (√3 × pf × V)

= 1,5 кВт / √3 × 0,85 × 0,23 кВ

Преобразование ампер в кВт

Для обратного процесса используйте форму приведенного выше уравнения:

P = √3 × pf × I × V

Просто умножьте свои известные значения, чтобы найти ответ. Например, при I = 50 A, V = 250 V и pf = 0.9, это дает:

P = √3 × pf × I × V

= √3 × 0,9 × 50 A × 250 В

Поскольку это большое число, преобразуйте его в кВт, используя (значение в Вт) / 1000 = (значение в киловаттах).

19,486 Вт / 1000 = 19,486 кВт

Как измерить трехфазный ток питания

Когда вашему бизнесу нужно знать, какой у вас уровень мощности.
Вот как можно измерить трехфазный ток.

Возможно, идея измерения трехфазного тока питания кого-то из вас пугает.В конце концов, использование трехфазных источников питания не обязательно означает понимание (или даже интерес) математики, которая стоит за ними.

Тем не менее, некоторым из вас может быть немного любопытно, как оценивается мощность.

Так как же рассчитать трехфазную мощность?

Хотя вы, безусловно, можете взглянуть на техническую статью Википедии, мы думаем, что вы найдете наш простой подход к этой задаче немного более … подходящим для новичков.

При этом, давайте сразу перейдем к делу.Наша первая задача — установить переменные.

Размещение переменных в таблице

Каждый хороший урок должен четко определять переменные в самом начале, и, разумеется, мы хотим, чтобы это был хороший урок. Следовательно, на этот раз мы кратко коснемся ватт, полной мощности и коэффициентов мощности.

Ватт (Вт) — это показатель мощности. Эта единица измерения используется для измерения мощности, потребляемой цепью. Киловатты (кВт) также могут использоваться для измерения этой мощности; один киловатт эквивалентен 1000 ватт.

Полная мощность (ВА или вольт-ампер) рассчитывается путем нахождения произведения напряжения и тока; Полная мощность также может быть измерена в киловольт-амперах (кВА). КВА равна 1000 вольт-ампер.

Коэффициент мощности (pf) — это отношение между киловольт-амперами и киловаттами. Его можно представить как:

кВт = кВА x пф

Обратите внимание, что эту формулу можно алгебраически изменить, чтобы вычислить каждый компонент.Например, коэффициент мощности можно представить как:

pf = кВт / кВА

Напротив, киловольт-амперы могут быть представлены как:

кВА = кВт / пф

Расчет однофазного силового тока

Хотя наша конечная цель — научить вас рассчитывать трехфазный ток питания, мы (и большинство других людей) предполагаем, что обучение вас тому, как рассчитать однофазный ток питания, заложит некоторые важные основы для того, что у вас есть в вашем бизнесе сейчас. и
то, что вам может понадобиться в будущем.

Есть две причины для нашего предположения, первая из которых заключается в том, что вычисление однофазного тока питания намного проще, чем вычисление многофазного или трехфазного тока питания
.

Вторая, более важная причина связана с тем, что вы можете использовать логику и формулу для расчета однофазных силовых токов при расчете многофазных силовых токов.

Но хватит разговоров. Давайте приступим к делу.

Вообще говоря, вы не несете ответственности за вычисление всех значений переменных; некоторые, например, напряжение или коэффициент мощности, будут предоставлены. В конце концов, у вас, по-видимому, нет доступа к вольтметру или любому другому прибору подобного рода.

Сказав это, вы можете легко использовать переменные, значения которых вы знаете, для поиска любых неизвестных значений. Если, например, вам задан коэффициент мощности и мощность, вы можете быстро определить полную мощность.

Помните, что коэффициент мощности — это отношение между киловольт-амперами и киловаттами. Это отношение ранее выражалось как:

кВт = кВА x пф

Если мы алгебраически изменим это уравнение, чтобы найти полную мощность (кВА), мы получим:

кВА = кВт / пф

Таким образом, мы можем разделить нашу мощность на коэффициент мощности, чтобы найти нашу полную мощность.

Что же мы думаем об этой кажущейся мощности?

На этом этапе мы должны ввести новую формулу, которая позволит нам рассчитать ток. К счастью, есть простой:

Ток = кВА (или ВА) / напряжение

Используя эту формулу, мы просто делим рассчитанную нами кВА на напряжение (которое должно быть указано), чтобы вычислить ток.

Расчет трехфазного тока питания

Теперь, когда мы рассчитали однофазный ток питания, мы можем перейти к тому же самому для трехфазных силовых токов.Хотя существует формула для расчета трехфазных токов питания, мы научим вас более интуитивно понятному способу выполнения этой задачи.

Однако, прежде чем мы перейдем к математике, вы должны точно понять, чем трехфазная система отличается от однофазной.

Проще говоря, решающее различие между двумя системами — это напряжение; трехфазные системы имеют линейное напряжение (VLL) и фазное напряжение (VLN).

Соотношение между линейным напряжением и фазным напряжением можно записать как:

VLN = VLL / sqrt (3)

Для наших целей вам не нужно глубоко разбираться в этих двух переменных.Вам нужно только помнить об отношениях между ними.

Вы также не должны беспокоиться о вычислении их обоих; хотя бы один из них будет передан вам.

Используя метод, который мы вам научим, общая идея состоит в том, чтобы преобразовать трехфазную систему в однофазную.

Однако для того, чтобы выполнить это преобразование, вы должны понимать, что для наших целей трехфазная система по существу вырабатывает в 3 раза больше киловатт, чем однофазная; Эта разница в производимой мощности позволяет легко понять, почему некоторые люди переходят на трехфазное питание.

Полная мощность также увеличивается в три раза в трехфазной системе.

Тем не менее, чтобы рассчитать трехфазный ток питания с помощью этого метода, вам нужно разделить мощность на 3, прежде чем подставлять значение в эту формулу:

кВА = кВт / пф

Вы должны заметить, что это точно такая же формула, которая использовалась выше для однофазных систем.

Затем вы должны следовать этой формуле, разделив кВА на напряжение (ваш VLN в случае трехфазной системы), чтобы рассчитать ток.

Однако в этом случае есть дополнительный шаг.

Помните, что вы разделили на 3, чтобы составить уравнение для однофазной системы. Таким образом, из-за этого разделения ваш ответ отражает только результат одной фазы.

Чтобы найти выход трехфазной системы, с которой вы начали, вам нужно только умножить рассчитанный вами ток на 3.

Просто, правда?

Ну только если система сбалансирована.

Хотя наши расчеты предполагают, что трехфазная система будет сбалансирована, на самом деле большинство систем не так удобно сбалансировано.Иными словами, каждая фаза не всегда производит одинаковое количество энергии.

В таких случаях вам придется полагаться на гораздо более сложную математику, чтобы получить точный ответ. Эта математика, однако, слишком сложна (полярные координаты и все такое), чтобы вдаваться в подробности здесь.

Итак, что вы делаете?
Как насчет большей МОЩНОСТИ?

Как оказалось, некоторые источники говорят, что вы можете взять среднее значение трех фаз и использовать это значение в своих уравнениях.Тем не менее, следует отметить, что этот метод не даст точного ответа.

Даже если вы не можете рассчитать точный ответ, имея дело с несбалансированной системой, вы, по крайней мере, выяснили (численно, конечно), что делает трехфазное питание таким популярным ребенком на игровой площадке, который нужен многим предприятиям. их сторона.

А кто знает? Возможно, однажды вы захотите, чтобы он был на вашей стороне. Хотите узнать больше
о мощности вашего предприятия или объекта? Позвоните в службу Precision Motor Repair для устройств Dyna-Phase
и получите трехфазный ток, необходимый для более эффективной работы.

Формулы и расчеты двигателя, Указатель полезных инструментов

Формулы и расчеты, приведенные ниже, следует использовать только для оценки. Заказчик обязан указать требуемые мощность двигателя, крутящий момент и время разгона для своего приложения. Продавец может пожелать проверить указанные заказчиком значения с помощью формул в этом разделе, однако, если есть серьезные сомнения в отношении приложения заказчика или если заказчик требует гарантированной производительности двигателя / приложения, заказчик должен нанять инженера-электрика для точного определения расчеты. Чтобы получить подробное описание каждой формулы, нажмите на ссылки ниже, чтобы перейти прямо к ней. Практические правила (приближение) Механические формулы Крутящий момент, фунт-фут. = л.с. x 5250 об / мин —— л.с. = Крутящий момент x об / мин —— об / мин = 120 x частота Число полюсов 5250 Преобразование температуры Градус C = (Deg F — 32) x 5/9 Deg F = (Deg C x 9/5) + 32 Преобразование температуры Формула 5 R = 1.8 K + 0,6 .K = 5 / 9 (R-0,6) F = 1,8C + 32 C = 5 / 9 (F-32) R = F + 460 .K = C + 273 C = Цельсий, градусы F = Фаренгейт, градусы .K = Кельвин R = Ранкина, градусы до C Темп. к F -17,8 10,8 37,8 65,6 93,3 0 50 100 150 200 32,0 122,0 212,0 302,0 909 148 ,0 908,0 212,0 302,0 909 908 908 176,7 204,4 232,2 250 300 350 400 450 482,0 572,0 662,0 752,0 842,0 260,0 287,7 315.6 343,3 500 550 600 650 932,0 1022,0 1112,0 1202,0 по C Темп. к F 371,1 398,9 426,7 454,4 482,2 700 750 800 850 900 1292,0 1382,0 147214 8 1562,08 ,0 9085,090 537,8 565,6 593,3 621,1 950 1000 1050 1100 1150 1742,0 1832,0 1922,0 2012,0 2102,0 648,9 1350 2192,0 2282,0 2372,0 2462,0 905,4 9,8 1750 1800 1850 по C Темп. по телефону 760.0 787,8 815,6 843,3 872,1 1400 1450 1500 1550 1600 2552,0 2642,0 2732,0 2822,0 2912,0 899,9 3002,0 3092,0 3182,0 3272,0 3362,0 1038,8 1066,6 1094,3 1121,1 1900 1950 2000 2050 3452.0 3542.0 3632.0 3722.0 Высокая инерционная нагрузка t = WK 2 x об / мин 308 x T ср. —— WK 2 = инерция в фунт-фут. 2 t = время разгона в сек. T = Av. ускоряющий момент фунт-фут. T = WK 2 x об / мин 308 xt Частота и количество полюсов электродвигателей переменного тока Инерция, отраженная двигателю = инерция нагрузки Об / мин нагрузки Об / мин двигателя 2 n s = 120 xf P —— f = P xn s 120 — — P = 120 xf n s Взаимосвязь между мощностью, крутящим моментом и скоростью л.с. = T xn 5250 —— T = 5250 л. n s x 100 -3908-39083-7,09 Код кВА / л. С. Код кВА / л. кВА / л.с. A 0-3.14 F 5,0 -5,59 L 9,0-9,99 S 16,0-17,99 B B 5,6 -6,29 M 10,0-11,19 T 18,0-19,99 C 3,55-3,99 N 11,2-12,49 U 20,0-22,39 D 4,0 -4,49 P 12,5-13,99 V 22,4 и выше E 4,5 -4,99 K 8,0 -8,99 0 4 00-15,99 Символы частота в циклах в секунду (CPS) 9 1220 EFF I = ток в амперах E 09 напряжение 209 = мощность в киловаттах кВА = полная мощность в киловольт-амперах л.с. скорость в оборотах в минуту (об / мин) нс = синхронная скорость в оборотах в минуту (об / мин) P = количество полюсов 20 = f T = крутящий момент в фунт-футах = КПД в десятичном виде PF = Коэффициент мощности в десятичном формате Эквивалентная инерция В механических системах все вращающиеся части обычно не работают с одинаковой скоростью .Таким образом, нам нужно определить «эквивалентную инерцию» каждой движущейся части при определенной скорости первичного двигателя. Общий эквивалент WK 2 для системы представляет собой сумму WK 2 каждой части, относящуюся к скорости первичного двигателя. Уравнение говорит: первичный двигатель 39 WK 2 EQ = WK 2 часть N часть N Это уравнение становится общим знаменателем, на котором могут основываться другие вычисления.Для устройств с регулируемой скоростью инерция сначала должна быть рассчитана на низкой скорости. Давайте рассмотрим простую систему, которая имеет первичный двигатель (PM), редуктор и нагрузку. WK 2 = 100 фунт-фут. 2 WK 2 = 900 фунт-фут. 2 (вид на выходном валу) WK 2 = 27000 фунт-фут. 2 Формула утверждает, что эквивалент системы WK 2 равен сумме WK 2 частей на оборотах первичного двигателя, или в данном случае: Примечание: Обороты редуктора = Обороты нагрузки Эквивалент WK 2 равен WK 2 первичного двигателя плюс WK 2 нагрузки.Это равно WK 2 первичного двигателя плюс WK 2 времени редуктора (1/3) 2 плюс WK 2 времени загрузки (1/3) 2 . Это отношение редуктора к ведомой нагрузке выражается формулой, приведенной ранее: WK 2 EQ = WK 2 часть N часть N Первичный двигатель 2 Другими словами, когда деталь вращается со скоростью (N), отличной от скорости первичного двигателя, WK 2 EQ равен WK 2 квадрата передаточного отношения детали. В этом примере результат может быть получен следующим образом: Эквивалент WK 2 равен: Наконец: WK 2 EQ = фунт-фут. 2 pm + 100 фунт-фут. 2 Красный + 3000 фунт-фут 2 Нагрузка WK 2 EQ = 3200 фунт-фут. 2 Общий эквивалент WK 2 — это то, что WK 2 видит первичный двигатель на его скорости. Электрические формулы (Дополнительные формулы см. В разделе «Формулы») I = Амперы; E = Вольт; Eff = Эффективность; pf = коэффициент мощности; кВА = Киловольт-амперы; кВт = Киловатт Ток заторможенного ротора (IL) из данных паспортной таблички Трехфазный: I L = 577 x л.с. x кВА / л.с. E См .: диаграмму кВА / л.с. Однофазный: I L = 1000 x HP x kVA / HP E Влияние линейного напряжения на ток заторможенного ротора (IL) (прибл.) Название двигателя: Название двигателя , 3 фазы, 460 В, код F. I L = 577 x 10 x (5,6 или 6,29) 460 I L = 70,25 или 78,9 Ампер (возможный диапазон) I L @ E LINE = I L @ E N / P x E LINE E N / P ПРИМЕР: Двигатель имеет ток заторможенного ротора (пусковой ток 100 ампер (I L ) при номинальном напряжении, указанном на паспортной табличке (E N). / P ) 230 В. Что такое I L с напряжением 245 В (E LINE ), приложенным к этому двигателю? I L при 245 В. = 100 x 254 В / 230 В I L при 245 В. = 107 ампер Основные расчеты мощности в лошадиных силах Лошадиная сила — это работа, выполненная в единицу времени. Один HP равен 33 000 фут-фунт работы в минуту. Когда источник крутящего момента (T) выполняет работу по вращению (M) вокруг оси, выполняемая работа составляет: радиус x 2 x об / мин x фунт.или 2 TM При вращении со скоростью N об / мин доставленное HP составляет: HP = радиус x 2 x об / мин x фунт 33000 = TN 5,250 Для вертикального или подъемного движения: л.с. W = общий вес в фунтах.поднимается двигателем S = скорость подъема в футах в минуту E = общая механическая эффективность подъемника и зубчатой ​​передачи. Для оценки E = 0,65 для эфф. подъемника и связанного механизма. Для вентиляторов и нагнетателей: л.с. Или HP = Объем (куб. Фут / мин) x давление (фунт.На кв. Фут.) 3300 x Механический КПД вентилятора Или л.с. = Объем (куб. Фут / мин) x давление (фунт на кв. Дюйм ) 229 x Механический КПД вентилятора Для оценки эфф. вентилятора или нагнетателя можно принять равным 0,65. Примечание: Объем воздуха (куб. Фут / мин) напрямую зависит от скорости вентилятора.Развиваемое давление зависит от скорости вентилятора в квадрате. Hp зависит от скорости вращения вентилятора. Для насосов: 0 Или HP = галлонов в минуту x давление в фунтах на кв. Дюйм x удельный вес 1713 x механический КПД насоса л. где общий динамический напор = статический напор + напор трения Для оценки КПД насоса можно принять равным 0.70. Ускоряющий момент Эквивалентная инерция привода с регулируемой скоростью указывает энергию, необходимую для поддержания работы системы. Однако запуск или ускорение системы требует дополнительной энергии. Крутящий момент, необходимый для разгона кузова, равен WK 2 кузова, умноженному на изменение оборотов в минуту, деленному на 308-кратный интервал (в секундах), в котором происходит это ускорение: МОМЕНТ УСКОРЕНИЯ = WK 2 Н (фунт-сила)футов) 308 т Где: 61 0 L N = Изменение оборотов в минуту K = Радиус вращения t = Время разгона (с) WK 2 Invertia 208 = Константа пропорциональности Или T Acc = WK 2 9014 3061 N 8 9002 908 908 9908 908 (308) выводится путем преобразования линейного движения в угловое и с учетом ускорения свободного падения.Если, например, у нас есть просто первичный двигатель и груз без регулировки скорости: Пример 1 WK 2 = 200 фунт-фут. 2 WK 2 = 800 фунт-фут. 2 WK 2 EQ определяется как прежде: WK 2 EQ = WK 2 pm + W908 Нагрузка WK 2 EQ = 200 + 800 WK 2 EQ = 1000 футов.фунт 2 Если мы хотим разогнать эту нагрузку до 1800 об / мин за 1 минуту, доступно достаточно информации, чтобы определить величину крутящего момента, необходимого для ускорения нагрузки. В формуле указано: T Acc = WK 2 EQ N 308t или 1000 x 1800 или 1000 x 1800 или 1000 x 1800 1800000 18480 Другими словами, 97.4 фунт-фут. крутящего момента необходимо приложить, чтобы эта нагрузка вращалась со скоростью 1800 об / мин за 60 секунд. Обратите внимание, что T Acc — это среднее значение ускоряющего момента во время рассматриваемого изменения скорости. Если требуется более точный расчет, может оказаться полезным следующий пример. Пример 2 Время, необходимое для разгона асинхронного двигателя с одной скорости на другую, можно найти из следующего уравнения: t = WR 2 x изменение оборотов в минуту 308 x T Где: T = Среднее значение ускоряющего момента во время рассматриваемого изменения скорости. t = Время, необходимое двигателю для разгона от начальной до конечной скорости. WR 2 = Эффект маховика или момент инерции для ведомого оборудования плюс ротор двигателя в фунто-футах. 2 (WR 2 ведомого оборудования должно относиться к валу двигателя). Теперь будет рассмотрено применение приведенной выше формулы на примере.На рисунке А показаны кривые скорость-крутящий момент для асинхронного двигателя с короткозамкнутым ротором и вентилятора, который он приводит в действие. При любой скорости нагнетателя разница между крутящим моментом, который двигатель может передать на валу, и крутящим моментом, необходимым для нагнетателя, представляет собой крутящий момент, доступный для ускорения. Ссылка на рисунок A показывает, что ускоряющий момент может сильно изменяться в зависимости от скорости. Когда кривые скорость-крутящий момент для двигателя и вентилятора пересекаются, крутящий момент для ускорения отсутствует. Затем двигатель приводит в движение вентилятор с постоянной скоростью и просто передает крутящий момент, необходимый для нагрузки. Для определения общего времени, необходимого для разгона двигателя и нагнетателя, область между кривой «скорость-крутящий момент» двигателя и кривой «скорость-крутящий момент» вентилятора разделена на полосы, концы которых представляют собой прямые линии. Каждая полоса соответствует приросту скорости, происходящему в течение определенного интервала времени. Сплошные горизонтальные линии на рисунке А представляют границы полос; длины штриховых линий — средние ускоряющие моменты для выбранных интервалов скорости.Чтобы рассчитать общее время разгона двигателя и воздуходувки с прямым подключением, необходимо найти время, необходимое для разгона двигателя от начала одного интервала скорости до начала следующего интервала, и сложить инкрементальные времена для все интервалы, чтобы получить общее время разгона. Если WR 2 двигателя, кривая скорость-крутящий момент которого приведена на рисунке A, составляет 3,26 фут-фунт. 2 и WR 2 воздуходувки, относящейся к валу двигателя, имеют длину 15 футов.фунт 2 , общий WR 2 составляет: 15 + 3,26 = 18,26 фут-фунт. 2 , И общее время ускорения составляет: или Рисунок A Кривые, используемые для определения времени, необходимого для разгона асинхронного двигателя и нагнетателя 1 = 46 фунт-фут. Ускоряющие моменты T 9 T 4 = 43,8 фунт-фут. Т 7 = 32.8 фунт-фут. T 2 = 48 фунт-фут. T 5 = 39,8 фунт-фут. T 8 = 29,6 фунт-фут. T 3 = 47 фунт-фут. T 6 = 36,4 фунт-фут. T 9 = 11 фунт-фут. Рабочие циклы Заказы на продажу часто вводятся с пометкой под специальными характеристиками, такими как: —— «Подходит для 10 пусков в час» или —- » Подходит для 3 реверсов в минуту « или ——» Мотор, способный развивать скорость 350 фунтов.ft. 2 « или ——» Подходит для 5 пусков и остановок в час « Заказы с такими примечаниями не могут быть обработаны по двум причинам. Соответствующая группа продуктов должна быть проконсультировались, чтобы увидеть, доступна ли конструкция, которая будет выполнять требуемый рабочий цикл, и, если нет, чтобы определить, подпадает ли требуемый тип конструкции под нашу текущую линейку продуктов. Ни одно из приведенных выше примечаний не содержит достаточно информации для выполнения необходимых расчет цикла.Для проверки рабочего цикла информация о рабочем цикле должна включать следующее: Инерция, отраженная на валу двигателя. Крутящая нагрузка на двигатель на всех этапах рабочего цикла, включая пуски, время работы, остановки или реверсирование. Точное время каждой части цикла. Информация о том, как выполняется каждый шаг цикла. Например, остановка может быть выбегом, механическим торможением, динамическим торможением постоянным током или закупоркой.Обратное движение может быть выполнено путем закупоривания, или двигатель может быть остановлен каким-либо образом, а затем повторно запущен в противоположном направлении. Когда двигатель является многоскоростным, цикл для каждой скорости должен быть полностью определен, включая метод переключения с одной скорости на другую. Любые особые механические проблемы, особенности или ограничения. Получение этой информации и проверка группы продуктов перед вводом заказа могут сэкономить много времени, средств и переписки. Рабочий цикл относится к подробному описанию рабочего цикла, который повторяется в определенный период времени. Этот цикл может включать в себя частые запуски, остановки, реверсирование или остановку. Эти характеристики обычно используются в процессах периодического действия и могут включать в себя галтовочные барабаны, определенные краны, экскаваторы и драглайны, демпферы, приводы для позиционирования затвора или плуга, подъемные мосты, грузовые лифты и подъемники для персонала, экстракторы прессового типа, некоторые питатели, прессы и т.д. определенные типы, подъемники, индексаторы, сверлильные станки, машины для шлакоблоков, сиденья для ключей, тестомесильные машины, тянущие машины, шейкеры (литейные или автомобильные), обжимные и стиральные машины, а также определенные грузовые и легковые автомобили.Список не исчерпывающий. Приводы для этих нагрузок должны быть способны поглощать тепло, выделяемое во время рабочих циклов. Соответствующая теплоемкость потребуется в муфтах скольжения, сцеплениях или двигателях для ускорения или остановки этих приводов или для выдерживания остановок. Это произведение скорости скольжения и крутящего момента, воспринимаемого нагрузкой в ​​единицу времени, которое выделяет тепло в этих компонентах привода. Все события, происходящие во время рабочего цикла, генерируют тепло, которое компоненты привода должны рассеивать. Из-за сложности расчетов рабочего цикла и обширных технических данных для конкретной конструкции двигателя и номинальных характеристик, необходимых для расчетов, заказчику необходимо обратиться к инженеру-электрику для определения размера двигателя с приложением рабочего цикла. Уравнения трехфазной мощности Большая часть энергии переменного тока сегодня вырабатывается и распределяется как трехфазная мощность, при которой три синусоидальных напряжения генерируются в противофазе друг с другом.При однофазном питании переменного тока имеется только одно синусоидальное напряжение. Реальная мощность Линейное напряжение: Вт приложено = 3 1/2 U ll I cos Φ = 3 1/2 U ll I PF (1) где Вт приложено = активная мощность (Вт, Вт) U ll = линейное напряжение (В, вольт) I = ток (А, амперы) PF = cos Φ = коэффициент мощности (0.7 — 0,95) Линейное напряжение: Вт приложено = 3 U ln I cos Φ (2) где U ln = линейное напряжение (В, вольт) Для чисто резистивной нагрузки: PF = cos Φ = 1 резистивные нагрузки преобразует ток в другие формы энергии, такие как тепло индуктивные нагрузки используют магнитные поля как двигатели , соленоиды и реле Коэффициент мощности Типичные коэффициенты мощности: 61 Устройство Коэффициент мощности Лампа люминесцентная без компенсации 0.5 Лампа с люминесцентной компенсацией 0,93 Лампа накаливания 1 Электродвигатель, индукционная нагрузка 100% 0,85 Нагрузка 908 908 908 908 908 индукция Двигатель, индукция, нагрузка 0% 0,17 Двигатель, синхронный 0,9 Духовка, резистивный нагревательный элемент 1 Духовка, индукционная компенсация 85 Чистая резистивная нагрузка 1 Пример — Чистая резистивная нагрузка Для чисто резистивной нагрузки и коэффициента мощности = 1 фактическая мощность при напряжении 400/230 (от линии к линии / линии к нейтрали) 20 ампер Цепь можно рассчитать как Вт применено = 3 1/2 (400 В) (20 А) 1 = 13856 Вт = 13. alexxlab Разное Зернистый стул у новорожденного: причины и что делать alexxlab 19.11.2024 0 Разное Смешанное вскармливание новорожденных: как правильно организовать alexxlab 15.11.2024 0 Разное Простуда у новорожденных: симптомы, причины и методы лечения alexxlab 13.11.2024 0 Разное Сколько должен набрать новорожденный: нормы роста и веса по месяцам alexxlab 12.11.2024 0 Разное Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу alexxlab 12.11.2024 0 Разное Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками alexxlab 12.11.2024 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
