Как разобрать дренажный насос джилекс: Ремонт дренажного насоса своими руками: пошаговый инструктаж

Содержание

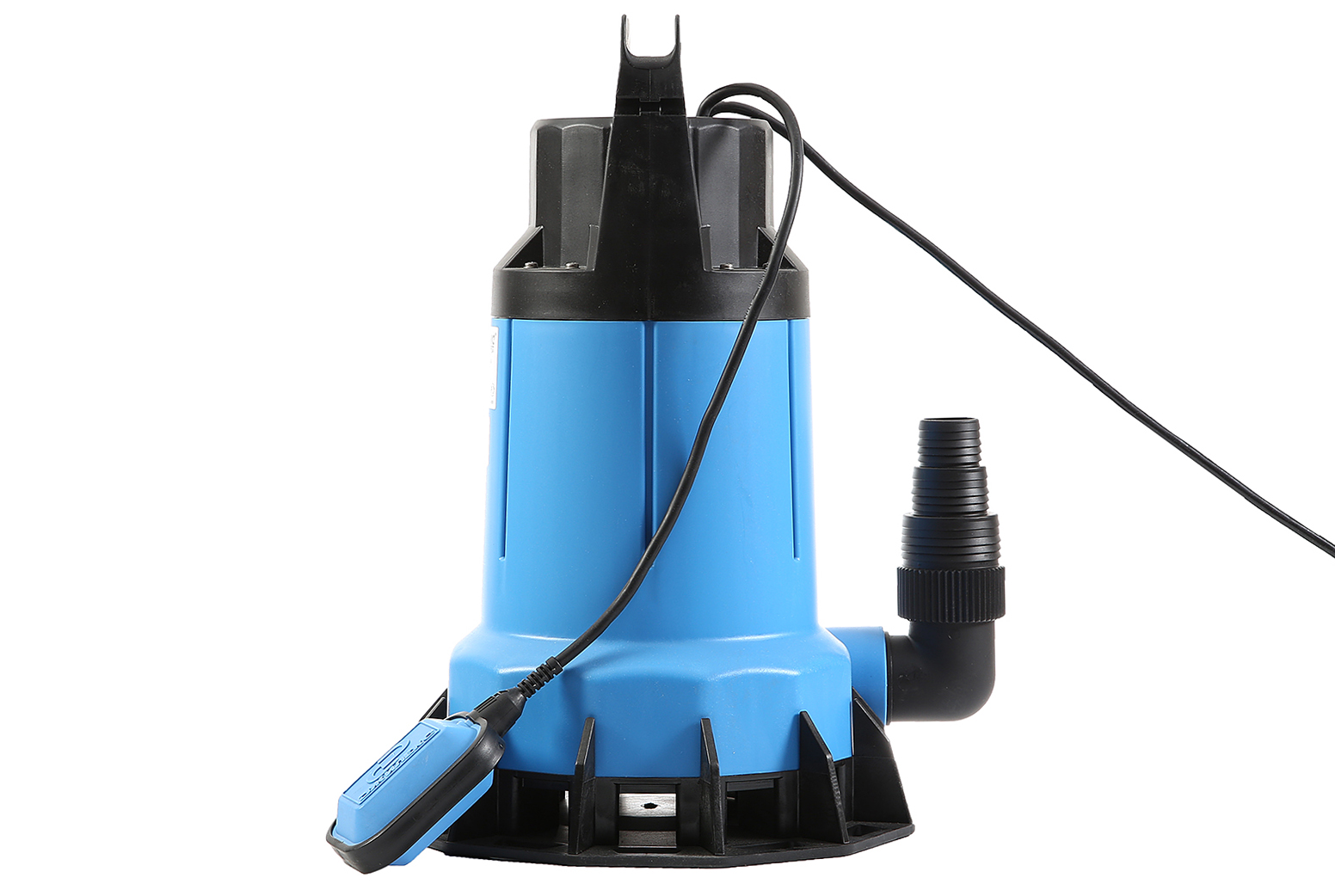

Ремонт дренажного насоса с поплавком: фото, видео пошаговая инструкция

Тяжело найти альтернативу дренажному насосу на частном подворье. Без него станет проблематично откачать подтопленный грунтовыми водами подвал, слить воду из бассейна, освободить затопленные дренажные коллекторы. Однако, техника не вечна, поэтому аппарат может сломаться, а до покупки нового необходимо будет как-то разбираться с решением проблем. В этой ситуации поможет ремонт дренажного насоса с поплавком либо без него.

Особенности конструкций безпоплавковых аппаратов

Примерная скорость откачки воды дренажником составляет около 180 л за минуту. Рабочая мощность зависит от таких факторов:

  • условия, в которых он эксплуатируется;
  • удаленность от источника воды;
  • степени погруженности в жидкость;
  • загрязненности откачиваемой жидкости.

Необходимо учитывать, что ремонт дренажных насосов может понадобится после откачки слишком горячей воды, ведь не все модели предназначены для работы в экстремальных условиях.

Строение дренажного оборудования

Современный дренажный насос без поплавка в конструкции имеет пару патрубков:

  • входной, контактирующий с засасываемой поверхностью жидкости из резервуара;
  • выходной, отводящий воду в определенную владельцем область.

Во время процесса никакие капли жидкости не должны попадать в район электродвигателя, так как это способно привести к выходу его из строя. Для того чтобы не доводить до ремонта фекальных насосов или других дренажников, стоит позаботиться о том, чтобы откачка происходила быстрее притока в емкость.

К канализационным системам можно подключаться посредством патрубков, при этом необходимо очень четко устанавливать их в соотношении с диаметрами канализационных труб, практически исключая возможное появление зазоров.

Основное преимущество дренажного насоса без поплавка заключается в высокой степени мобильности.

При этом ремонт дренажных насосов данного типа осуществляется легче, чем их аналогов.

С этой статьей читают: Что такое дренажный насос

Конструкция поплавковых аппаратов

Схемы с применением поплавков являются более защищенными. Относительно небольшая стоимость данных агрегатов также является положительным фактором. Поплавковый элемент, отвечающий за выключение, располагается, как правило, в отдельном пластиковом боксе.

Существуют два типа таких элементов:

  • легкие, актуальные для отвода воды и в водоснабжении;
  • тяжелые, востребованы в дождевых сточных полостях и канализации.

При выборе поплавка необходимо проконтролировать его максимальную герметичность и качественную изоляцию подводящего кабеля.

Наиболее часто встречающиеся неполадки

Если не работает фекальный насос либо требуется ремонт насосов Джилекс, то вероятными причинами поломок могут быть следующие случаи:

  • перегорела обмотка электродвигателя, при этом может появиться характерный запах;
  • поплавок может быть заклиненным ниже горизонтали пуска;
  • произошел выход из строя пускового конденсатора;
  • крыльчатка расклинена вследствие попадания посторонних механических частиц.

Также необходим ремонт насоса Джилекс своими руками, если слышится гул от него, но прокачка воды не идет:

  • произошел обрыв штока;
  • рабочий клапан поврежден;
  • разболталось крепление штокового амортизатора;
  • поврежден электрокабель.

Этот список включает наиболее популярные причины поломок, но случаются индивидуальные ситуации или же происходит одновременно несколько нештатных ситуаций.

Восстановительные работы

Ремонт насоса Джилекс своими руками или другого дренажного оборудования не всегда возможно провести без специальных инструментов. В некоторых случаях даже они не помогут, так как потребуется дорогостоящая замена деталей или целых узлов.

Наиболее популярными видами ремонта является высвобождение поплавка или удалить блокирующие вращение клетчатки частички. Также удастся самостоятельно зафиксировать амортизатор либо заменить кабель. Фиксация амортизатора проводится в разобранном корпусе. Затягивается резьба на монтажных болтах, и обязательно проводится контрение верхних гаек.

Для ремонта кабеля необходимо некоторое время, а замену сгоревшего конденсатора удастся выполнить не во всех моделях своими руками.

При обрыве штока данная деталь практически не подлежит восстановлению. Придется приобрести новое оборудование. Ремонт клапана относится также к нерентабельным операциям.

Если есть знания по электротехнике и присутствует достаточное количество провода для перемотки электродвигателя, то эта процедура осуществляется в домашних условиях. Некоторые ремонтные мастерские предлагают за относительно небольшую плату выполнить эту часть ремонта насосов Джилекс.

ВИДЕО: Разборка и ремонт дренажника

Восстановление поврежденного кабеля

Не во всех ситуациях можно заметить повреждение кабеля. Перетертую обмотку будет видно снаружи, а вот разрыв во внутренней части без внешних признаков определить проблематично.

Важно определить точку, в которой произошла поломка. Одним из популярных мест является перегиб около вилки либо место входа кабеля в корпус насоса. В этой ситуации опытные специалисты действуют методом ручной проверки.

Для проведения восстановительных работ нужно будет разобрать корпус, но здесь могут ожидать неприятные сюрпризы, связанные с применением экзотических фигурных отверток. Часто это используется для защиты изделия от непрофессионального вмешательства.

С этой статьей читают: Советы по выбору дренажного насоса для грязной воды

При демонтаже крышки нужно проводить аккуратное покачивание, не делая резких рывков, чтобы не повредить обмотку. Полость содержит натяжитель. Его, как правило, демонтируют, отвинтив 3 или 4 болта.

Кабель нужно достать и отрезать выше от места обрыва, после чего потребуется вернуть его обратно. Однако, данная операция не так проста, как кажется на первый взгляд. Разбухший от воды провод увеличится в диаметре и не станет возвращаться в отверстие или паз. На выручку придет небольшое количество машинного масла, облегчающего монтаж.

Муфту можно не вынимать, так как это способно повлечь повреждение детали.

Кабель устанавливается на свое место, при этом возвращается натяжитель и обеспечивается надежная изоляция. Во время монтажа крышки на свое место, необходимо проследить четкое совпадение фиксирующих пазов на корпусе, чтобы обеспечилась максимальная герметичность.

ВИДЕО: Почему не запускается дренажник

Почему не качает рабочий насос

Очень часто техника начинает сбоить не по какой-то конкретной причине, а, например, при критических перепадах напряжения в электросети. Если наблюдается поломка насоса, желательно проверить напряжение. В норме это должно быть 220-240V. Если этот показатель правильный, тогда уже можно решать вопрос с ремонтом.

Во избежание проблем с обмоткой и в целом с работой оборудования необходимо устанавливать стабилизатор напряжения, который в процессе работы выравнивает вилку и вся техника работает корректно.

Схема погружения

Также визуально целый и работоспособный насос может не качать воду по следующим причинам:

  • в водозаборнике скопился воздух;
  • не хватает объема воды для работы – нужно опустить шланг глубже или сам насос, если речь идет о погружном;
  • водозаборник не погружен в воду;
  • если на насосе установлена т.н. «лягушка» - блокиратор холостого хода, она может застрять и обесточить оборудование.

Вышеперечисленные проблемы исправляются очень легко – достаточно либо полностью погрузить в воду водозаборную часть либо наклонить его, чтоб вышел весь воздух или достаточно просто отцепить застрявшую «лягушку». В целом необходимо отметить, что все неполадки надо устранять своевременно и доверять эту работу профессионалам.

ВИДЕО: Ремонт дренажного насоса

Как разобрать дренажный насос и самостоятельно отремонтировать прибор

Мы поддерживаем тех, кто утверждает, что ремонтом сложной техники в целом и насосов в частности должны заниматься только специально обученные люди. И весьма желательно, чтобы это были работники официальных сервисных центров. Однако, если ремонтная мастерская далеко, оборудование не новое и давно лишилось гарантии, а вы разбираетесь в механизмах, можно попытаться провести ремонт или хотя бы диагностику самостоятельно. Давайте посмотрим, как разобрать дренажный насос и, если получится, устранить неисправность.

Перед тем, как разобрать дренажный насос, нужно хотя бы понимать, что у него внутри и как оно там работает. «Дренажники» бывают поверхностными и погружными, вибрационными, вихревыми и центробежными. Вкратце опишем принцип действия и устройство наиболее распространённого типа — погружной центробежной помпы с поплавковым выключателем:

  • Когда уровень воды в приямке или ёмкости, которую обслуживает дренажный насос, повышается до отметки, при которой покрывается поплавковый выключатель, датчик уровня подаёт сигнал на включение электродвигателя.
  • Мотор раскручивает крыльчатку, расположенную в нижней части корпуса. Лопасти заставляют воду быстро двигаться по кругу и создают под собой разряжение, засасывая жидкость снизу через решётку всасывания.
  • Крутясь с большой скоростью, вода выбрасывается через верхний (на некоторых моделях боковой) патрубок в шланг. Принцип действия центробежного дренажного насоса можно сравнить со стаканом чая, в котором мы размешиваем сахар. Если двигать ложечку по кругу слишком интенсивно, вода обязательно выплеснется из стакана. Нечто подобное происходит и здесь, только «стакан» имеет форму частично пустотелого цилиндра, а «ложка» отчасти похожа на корабельный винт и размещается на дне.
    Такая конструкция позволяет создавать значительную центробежную силу и достаточный для откачивания жидкости напор.
Охлаждает двигатель центробежного дренажного насоса вода, поднимающаяся внутри корпуса. Электронная начинка мотора расположена в верхней его части, а масляный картер — в нижней. Масло по мере расходования требуется пополнять, это обязательная процедура обслуживания.

Для начала скажем, что дренажные насосы «приличных» марок — весьма надёжные механизмы, рассчитанные на длительный срок службы. И если помпа не отработала положенное время — причина, как правило, кроется в неправильной эксплуатации либо несвоевременном техобслуживании. Рекомендуем до начала использования насосного оборудования внимательно изучить инструкцию по эксплуатации и безукоснительно её соблюдать.

Прежде чем приступать к разборке и ремонту насоса, следует попытаться предварительно установить возможные причины поломки.

Дренажный насос не работает – двигатель не запускается ↑

  • Лопасти рабочего колеса заклинило посторонним предметом. Это может быть камешек или намотавшийся на вал пучок травы, водорослей. Корпус разобрать, очистить от мусора, проверить целостность всасывающей решётки.
Если помпа используется для откачки грязной воды с большим количеством твёрдых частиц и остатков растений, заклинивание лопастей и засорение внутренних каналов — весьма распространённая неприятность
  • Неисправен поплавковый выключатель. Если вы разбираетесь в электронике, можете попробовать замкнуть контакты реле, чтобы проверить его работоспособность. Стоит проверить, не перетёрся ли провод, идущий от поплавка к помпе.
  • Неисправен конденсатор в электрической цепи питания. Срок его службы в среднем ниже, чем у двигателя. Как правило, он выходит из строя раньше. Доступ к конденсатору в большинстве дренажных помп упрощён и производится в верхней части корпуса через отдельное отверстие.
  • Обрыв в электрической цепи. Вероятность «подгорания» контактов тем выше, чем менее стабильным было электропитание из сети.
  • Вышел из строя двигатель. Скорее всего, прогорела обмотка статора.
  • Заклинил подшипник двигателя.

При работающем двигателе вода не подаётся либо поступает слабо и неравномерно ↑

  • Засорен всасывающий фильтр.
  • Забит песком или травой корпус между наружными стенками и двигателем. Попробуйте сначала промыть насос, погрузив его в чистую воду. Не поможет — придётся разбирать корпус.
  • Засорён патрубок или подающая труба. Отсоедините её для проверки. Возможно, отводящая труба слишком длинная и у помпы не хватает напора её «продавить».
  • «Срезаны» лопасти рабочего колеса.
Проверьте целостность лопастей рабочего колеса
  • Двигатель не развивает достаточной мощности. Причиной может быть как износ по электрической части, так и нарушение герметичности масляной камеры, отсутствие масла.
  • Мотор может не развивать необходимое количество оборотов из-за повышенного износа подшипников. В этом случае его работа должна сопровождаться «нехорошим» гудением. Автомобилисты со стажем знают, как звучит дышащий на ладан подшипник.
  • Перекачиваемая жидкость слишком вязкая либо содержит большое количество твёрдых частиц. Попробуйте приподнять насос, чтобы он не «хватал» мусор со дна.

Насос самопроизвольно отключается ↑

  • «Глючит» поплавковый выключатель.
  • Проблема в электрической цепи. Окисление проводов, перегрев двигателя. Во многих моделях имеется встроенная защита от перегрева. В первую очередь стоит проверить, не греется ли питающий шнур. Возможно, напряжение питания электросети сильно отличается от нормативного и для нормальной работы помпы требуется стабилизатор.
  • Периодическая блокировка лопастей посторонними предметами. Промыть или разобрать дренажный насос, очистить корпус, рабочее колесо, проверить решётку.
  • Жидкость слишком вязкая, имеет высокую температуру либо большой процент твёрдых частиц.

Не получится в пределах одной статьи сполна описать особенности конструкции циркуляционных «дренажников», перечислить все возможные неисправности и методы их устранения. Самостоятельно можно разобрать корпус, проверить его целостность, очистить от загрязнений каналы и лопасти рабочего колеса. Проверить, прокручивается ли мотор, нет ли «клина» подшипника. Убедиться в наличии масла в камере. Но браться за ремонт двигателя и электрической части можно лишь в том случае, если вы в этом хорошо разбираетесь. В противном случае это не только вряд ли приведёт к успеху, но и просто опасно. Правильным решением будет обратиться к профессионалам, желательно в аккредитованную производителем сервисную организацию.

Ремонт своими руками джилекс фекальник

Самое подробное описание: ремонт своими руками джилекс фекальник от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Ремонт дренажного насоса своими руками, увы, возможен не всегда. Определенные неисправности в состоянии устранить только специалисты в условиях специализированной мастерской. Некоторые поломки вовсе нельзя исправить — не спасет даже замена детали, придется покупать новое оборудование. Список самостоятельно устраняемых неисправностей короток, но рассмотрения все же достоин.

Дренажный насос работает просто:

  • мотор приводит в движение крыльчатку, закрепленную на валу;
  • пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
  • под действием центробежной силы жидкость поступает в выпускное отверстие;
  • освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Отверстия располагаются на разном уровне. Это зависит от типа насоса: погружного, поверхностного. Погружные забирают воду снизу, а не сбоку.

Незапланированный ремонт своими руками или в мастерской не понадобится, если соблюдать нехитрые правила эксплуатации оборудования, подробно изложенные в этом видео-ролике производителя. В нем так же рассказывают о принципе работы устройств.

Видео (кликните для воспроизведения).

  1. Произошло замыкание по причине резкого перепада напряжения в электросети, сгорела обмотка.
  2. Поплавок (если речь о приборе с поплавком) заклинило ниже уровня срабатывания (держат стенки колодца, шланги, кабель питания).
  3. Крыльчатку заклинило механическими включениями, попавшими в корпус.
  4. Вышел из строя конденсатор.

Насос не работает, но гудит, если:

  1. Вышел из строя клапан.
  2. Крепление амортизатора на штоке ослабло.
  3. Шток оборвался.
  4. Вышел из строя кабель питания (перетерлись провода внутри общего кабеля).

Перечислены основные неисправности. Для выявления индивидуальных поломок потребуется диагностика.

Важно! Прежде чем бить тревогу, первым делом проверьте сеть — может быть, проблемы с электричеством, а не с насосом.

Из всех перечисленных неисправностей дренажных насосов своими руками можно устранить лишь несколько. Реально освободить поплавок (тут инструкции вряд ли понадобятся), убрать заклинившие крыльчатку механические включения (нельзя стягивать крыльчатку, о чем в видео ниже), закрепить амортизатор, отремонтировать кабель. Для закрепления амортизатора нужно разобрать корпус и попросту подтянуть гайки на болтах крепления, законтрив верхнюю. Это самое простое из всего. Ремонт кабеля потребует времени, но это осуществимо. В отдельных моделях легко заменить конденсатор.

Все остальное не сделать без мастеров, а оборванный шток вообще исправить настолько трудно, что приобретение нового оборудования гораздо целесообразнее. Не удастся самостоятельно заменить клапан (сложно, нерентабельно) и отремонтировать обмотку — потребуется специализированный инструментарий. Впрочем, это не касается дешевых китайских насосов: их либо новые брать, либо самим чинить, так как высококвалифицированный ремонт обойдется дороже.

Гражданин рассказывает нам, как починить прибор, и какие при этом он совершил ошибки — якорь повредил, крыльчатку сломал (ох, и крепки же китайские крыльчатки). Человек работает весело, на пару с телевизором, потому многое проблематично услышать, зато все прекрасно видно. Своими руками он ломал только в начале, а потом уже чинил.

Если шнур питания вышел из строя, насос не включится (очевидно), но иной раз обнаружить неисправность невозможно визуально, то есть провода порвались внутри изолирующего кабеля.

Прежде чем пытаться отремонтировать кабель, надо понять, в каком месте он нарушен. Два наиболее вероятных — место подключения к насосу, отрезок у вилки — то есть наиболее часто перегибаемые участки. Тут понадобится медицинский метод — пальпация. То есть вам придется пальцами сжимать кабель, чтобы порванные провода соединились (с подводной лодки им все равно никуда не деться) — таким образом найдете место обрыва (если не забудете включить оборудование).

Чтобы исправить кабель, нарушенный в месте входа в корпус, его сначала нужно извлечь. Потребуется разборка. Здесь могут ждать сюрпризы: в некоторых ГНОМ-х болты не предназначены для закручивания нормальными отвертками — они сделаны под 3-лепестковую биту (встречается редко, сейчас уже шестиугольные отверстия чаще). Мотивация производителя неизвестна.

Важно! Снимая крышку, не тяните ее, не рвите резко — можно случайно оборвать провода, а они увлекут за собой обмотку мотора. Аккуратно раскачивайте, постепенно крышка ослабнет.

Внутри корпуса находится натяжное устройство. Его нужно снять, отвинтив 3 болта. Вынуть натяжную шайбу. Извлечь кабель. Обрезать его дальше места обрыва проводов и вставить обратно. Здесь может подстерегать очередной сюрприз — разбухший кабель не пройдет в предназначенное для него отверстие. Придется смазать его машинным маслом (вариант с извлечением муфты лучше не рассматривать: можете изуродовать деталь).

Вставив кабель, устанавливают на место натяжное устройство, закручивают болты, собирают схему, изолируют соединения. При установке крышки следите за тем, чтобы шип попал в паз. Не давите.

Мы рассказали о неработающих насосах. Бывает еще, что насос включается, но тут же отключается — он в состоянии работать, но почему-то не хочет. Подобное поведение прибора объясняется либо коротким замыканием в цепи, либо засором проточной области. Проверить цепь и устранить неисправность несложно (замыкание в цепи насосного оборудования ничем не отличается от любого другого замыкания). Если в процессе проверки цепи выявить неисправность не удалось, дело в засоре. Снимите фильтр, диафрагму, прочистите проточную область.

Если насос перестал качать так же весело, как раньше, скорее всего износилось рабочее колесо — надо менять. Расширившийся зазор между рабочим колесом и диафрагмой также может послужить причиной снижения производительности оборудования. Зазор нужно отрегулировать.

В целях профилактики и предупреждения засоров проточной области рекомендуется после работы насоса с загрязненными жидкостями запускать его в чистой воде — это поможет удалить пока еще не скопившиеся примеси.

Важно! Обязательно отключайте оборудование от сети, если собираетесь искать поломки — не забывайте о безопасности.

Самостоятельно мало что можно починить (даже болты подстраивают каверзы, даже замена провода окружена сложностями), а потому надо беречь оборудование. Здесь, как с преступлениями: лучший метод борьбы — профилактика.

Если дренажному насосу придется работать в неподобающих условиях, он выйдет из строя. Дренажный насос не справляется с крупными включениями (допустимые фракции указаны в инструкции). Если предполагается наличие таких включений, используйте фекальный насос с измельчителем.

Видео (кликните для воспроизведения).

Тяжело найти альтернативу дренажному насосу на частном подворье. Без него станет проблематично откачать подтопленный грунтовыми водами подвал, слить воду из бассейна, освободить затопленные дренажные коллекторы. Однако, техника не вечна, поэтому аппарат может сломаться, а до покупки нового необходимо будет как-то разбираться с решением проблем. В этой ситуации поможет ремонт дренажного насоса с поплавком либо без него.

Примерная скорость откачки воды дренажником составляет около 180 л за минуту. Рабочая мощность зависит от таких факторов:

  • условия, в которых он эксплуатируется;
  • удаленность от источника воды;
  • степени погруженности в жидкость;
  • загрязненности откачиваемой жидкости.

Необходимо учитывать, что ремонт дренажных насосов может понадобится после откачки слишком горячей воды, ведь не все модели предназначены для работы в экстремальных условиях.

Строение дренажного оборудования

Современный дренажный насос без поплавка в конструкции имеет пару патрубков:

  • входной, контактирующий с засасываемой поверхностью жидкости из резервуара;
  • выходной, отводящий воду в определенную владельцем область.

Во время процесса никакие капли жидкости не должны попадать в район электродвигателя, так как это способно привести к выходу его из строя. Для того чтобы не доводить до ремонта фекальных насосов или других дренажников, стоит позаботиться о том, чтобы откачка происходила быстрее притока в емкость.

К канализационным системам можно подключаться посредством патрубков, при этом необходимо очень четко устанавливать их в соотношении с диаметрами канализационных труб, практически исключая возможное появление зазоров.

Основное преимущество дренажного насоса без поплавка заключается в высокой степени мобильности. При этом ремонт дренажных насосов данного типа осуществляется легче, чем их аналогов.

Схемы с применением поплавков являются более защищенными. Относительно небольшая стоимость данных агрегатов также является положительным фактором. Поплавковый элемент, отвечающий за выключение, располагается, как правило, в отдельном пластиковом боксе.

Существуют два типа таких элементов:

  • легкие, актуальные для отвода воды и в водоснабжении;
  • тяжелые, востребованы в дождевых сточных полостях и канализации.

При выборе поплавка необходимо проконтролировать его максимальную герметичность и качественную изоляцию подводящего кабеля.

Если не работает фекальный насос либо требуется ремонт насосов Джилекс, то вероятными причинами поломок могут быть следующие случаи:

  • перегорела обмотка электродвигателя, при этом может появиться характерный запах;
  • поплавок может быть заклиненным ниже горизонтали пуска;
  • произошел выход из строя пускового конденсатора;
  • крыльчатка расклинена вследствие попадания посторонних механических частиц.

Также необходим ремонт насоса Джилекс своими руками, если слышится гул от него, но прокачка воды не идет:

  • произошел обрыв штока;
  • рабочий клапан поврежден;
  • разболталось крепление штокового амортизатора;
  • поврежден электрокабель.

Этот список включает наиболее популярные причины поломок, но случаются индивидуальные ситуации или же происходит одновременно несколько нештатных ситуаций.

Ремонт насоса Джилекс своими руками или другого дренажного оборудования не всегда возможно провести без специальных инструментов. В некоторых случаях даже они не помогут, так как потребуется дорогостоящая замена деталей или целых узлов.

Наиболее популярными видами ремонта является высвобождение поплавка или удалить блокирующие вращение клетчатки частички. Также удастся самостоятельно зафиксировать амортизатор либо заменить кабель. Фиксация амортизатора проводится в разобранном корпусе. Затягивается резьба на монтажных болтах, и обязательно проводится контрение верхних гаек.

Для ремонта кабеля необходимо некоторое время, а замену сгоревшего конденсатора удастся выполнить не во всех моделях своими руками.

При обрыве штока данная деталь практически не подлежит восстановлению. Придется приобрести новое оборудование. Ремонт клапана относится также к нерентабельным операциям.

Если есть знания по электротехнике и присутствует достаточное количество провода для перемотки электродвигателя, то эта процедура осуществляется в домашних условиях. Некоторые ремонтные мастерские предлагают за относительно небольшую плату выполнить эту часть ремонта насосов Джилекс.

ВИДЕО: Разборка и ремонт дренажника

Не во всех ситуациях можно заметить повреждение кабеля. Перетертую обмотку будет видно снаружи, а вот разрыв во внутренней части без внешних признаков определить проблематично.

Важно определить точку, в которой произошла поломка. Одним из популярных мест является перегиб около вилки либо место входа кабеля в корпус насоса. В этой ситуации опытные специалисты действуют методом ручной проверки.

Для проведения восстановительных работ нужно будет разобрать корпус, но здесь могут ожидать неприятные сюрпризы, связанные с применением экзотических фигурных отверток. Часто это используется для защиты изделия от непрофессионального вмешательства.

При демонтаже крышки нужно проводить аккуратное покачивание, не делая резких рывков, чтобы не повредить обмотку. Полость содержит натяжитель. Его, как правило, демонтируют, отвинтив 3 или 4 болта.

Кабель нужно достать и отрезать выше от места обрыва, после чего потребуется вернуть его обратно. Однако, данная операция не так проста, как кажется на первый взгляд. Разбухший от воды провод увеличится в диаметре и не станет возвращаться в отверстие или паз. На выручку придет небольшое количество машинного масла, облегчающего монтаж.

Муфту можно не вынимать, так как это способно повлечь повреждение детали.

Кабель устанавливается на свое место, при этом возвращается натяжитель и обеспечивается надежная изоляция. Во время монтажа крышки на свое место, необходимо проследить четкое совпадение фиксирующих пазов на корпусе, чтобы обеспечилась максимальная герметичность.

ВИДЕО: Почему не запускается дренажник

Очень часто техника начинает сбоить не по какой-то конкретной причине, а, например, при критических перепадах напряжения в электросети. Если наблюдается поломка насоса, желательно проверить напряжение. В норме это должно быть 220-240V. Если этот показатель правильный, тогда уже можно решать вопрос с ремонтом.

Во избежание проблем с обмоткой и в целом с работой оборудования необходимо устанавливать стабилизатор напряжения, который в процессе работы выравнивает вилку и вся техника работает корректно.

Также визуально целый и работоспособный насос может не качать воду по следующим причинам:

  • в водозаборнике скопился воздух;
  • не хватает объема воды для работы – нужно опустить шланг глубже или сам насос, если речь идет о погружном;
  • водозаборник не погружен в воду;
  • если на насосе установлена т.н. «лягушка» – блокиратор холостого хода, она может застрять и обесточить оборудование.

Вышеперечисленные проблемы исправляются очень легко – достаточно либо полностью погрузить в воду водозаборную часть либо наклонить его, чтоб вышел весь воздух или достаточно просто отцепить застрявшую «лягушку». В целом необходимо отметить, что все неполадки надо устранять своевременно и доверять эту работу профессионалам.

ВИДЕО: Ремонт дренажного насоса

Дренажный насос на загородном участке – своеобразная палочка-выручалочка при возникновении непредвиденных ситуаций. По конструкции он напоминает оборудование для подачи питьевой воды, однако имеет возможность перемещать загрязненные среды с крупными включениями.

Попытаемся разобраться в слабых сторонах агрегата и выяснить, можно ли произвести ремонт дренажного насоса своими руками при необходимости.

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Сломаться может как новое оборудование, так и прослужившее не один год. Только что купленный аппарат может выйти из строя из-за производственного дефекта, допущенного при сборке: поврежденного поршня или неправильно подсоединенного клапана. Часто поломки случаются по причине неумелого монтажа, если:

  • опустили агрегат на недостаточную глубину;
  • допустили попадание воздуха в отсек для забора воды;
  • водозаборное отверстие находится над водой и не покрыто жидкостью.

Эти недочеты легко исправить простой проверкой, но лучше их не допускать.

Чаще всего проблемы возникают в процессе эксплуатации оборудования. Производителем задаются контрольные параметры, в рамках которых необходимо действовать (они заявлены в техническом паспорте изделия). Если оборудование использовать неправильно, не по назначению, оно просто не выдержит нагрузки.

Например, для дренажного аппарата является нормой перекачка грязной воды. Это значит, что проблемы могут возникнуть, если начать перемещать чистую питьевую воду (для которой предназначены скважинные и колодезные модели). Напротив, слишком крупные загрязнения забивают фильтры, вследствие чего работа насоса приостанавливается.

Также неприятности ожидают, если оборудование работает вхолостую, в «сухом» режиме – обязательно случится перегрев, который не всегда можно исправить самостоятельно. В результате оплошности дело может закончиться дорогим сервисным ремонтом.

Отсутствие профилактики, редкие технические осмотры также могут стать причиной поломки. Многих неприятностей можно избежать, предупредив их заменой одной из деталей или элементарной чисткой.

Существует ряд возможностей отремонтировать оборудование своими руками при условии, если сломанную деталь можно заменить новой или произвести несложную техническую процедуру (например, очистку). Для этого придется разобрать корпус, произвести диагностику, выявить неполадку и подобрать идентичную деталь.

К доступным действиям относится замена конденсатора, крыльчатки или поплавка, ремонт электрокабеля, фиксация амортизатора, удаление крупных кусков глины и песка, застрявших внутри корпуса.

Если треснул чугунный корпус, вышел из строя клапан или перестала функционировать обмотка, следует обратиться в сервисный центр или задуматься о покупке нового насоса. Недорогие дренажные устройства китайского производства стоят недорого, поэтому заказывать серьезный профессиональный ремонт нецелесообразно.

Гибкий элемент – кабель – всегда находится в зоне риска, так как из-за регулярных перекручиваний и перегибов (что часто случается при транспортировке и переустановке оборудования) провода под слоем пластиковой или прорезиненной защиты разрываются, в результате чего прекращается питание насоса.

Необходимо найти место разрыва и выполнить соединение. Эту операцию легко провести, если обрыв произошел около вилки – нужно просто зачистить и соединить провода, напоследок тщательно изолировав место работы.

Обрыв кабеля в зоне подключения к насосу требует больше времени на починку. Сначала необходимо вынуть оборудование из воды, обтереть и просушить его, затем разобрать, чтобы добраться до внутреннего блока подключения. Приготовьтесь к тому, что вместо шестиугольных отверстий столкнетесь с тройными, из-за чего и возникнет сложность с подбором отвертки.

Крышку следует снимать аккуратно, без рывков и усилий. Отвинтив болты, придерживающие натяжной элемент, вы сможете рассмотреть кабель и определить участок разрыва. Изношенный кусок удаляем, монтируем кабель на прежнее место, крепим натяжной элемент, фиксируем болты.

Двигатель работает исправно, однако жидкость или вообще прекратила течь, или поступает мелкими неравномерными рывками. Причин странного явления может быть несколько:

  • Засорена часть подающей магистрали. Это отводящий патрубок или труба подачи. Возник своего рода засор из пучков водорослей и кусков глины. Необходимо отсоединить трубы и прочистить их. Возможно, длина трубы больше, чем рекомендовано производителем, и поэтому недостаточно давления для напора нужной мощности.
  • Износилось рабочее колесо. Изогнуты или повреждены лопасти. Следует разобрать устройство, заменить детали, для начала визуально (насколько это возможно) определив причину неисправности.
  • Жидкость перенасыщена грязью и мусором. Поэтому вода имеет густую консистенцию и с трудом перекачивается. Проблему решаем подъемом всасывающего отверстия на некоторое расстояние от дна, где скапливается осадок.
  • Заметно снизилась мощность двигателя. Что можно определить даже по звуку. Возможны неполадки в подаче электричества, выход из строя подшипников, разгерметизация масляного отсека. Необходима разборка корпуса, чтобы уточнить причину поломки и заменить изношенные детали.

Наиболее часто встречающейся проблемой является засорение фильтра. Чтобы прочистить сетку и всасывающее отверстие, можно попробовать пропустить через насос некоторое количество чистой воды. Если эта процедура не поможет, следует разобрать корпус и прочистить все камеры, удалив камушки, водоросли и щепки.

Разбирая агрегат, обязательно пользуйтесь схемами или инструкциями производителя. Они помогут последовательно снимать части, быстро находить места крепления болтов. В некоторых случаях износ крепежа или ослабление гаек вызывает смещение деталей, что также влияет на производительность аппарата.

Вы подключаете электропитание – а насос не работает, не издает шум и не качает воду. Приготовьтесь к тому, что придется обследовать все оборудование. Вот наиболее распространенные причины отказа двигателя:

  • Нарушение подачи электричества из-за обрыва проводов. Проверяем кабель на ощупь и находим место разрыва. Если аварийный участок в зоне подключения к насосу – действуем, как описано выше.
  • Вышла из строя обмотка статора. Случается по причине работы «всухую». Если самостоятельно заменить не сможете, обратитесь к специалистам.
  • Заклинило подшипник. Проверяем деталь на пригодность, по результатам диагностики чистим или меняем.
  • Всасывающее устройство забило мусором. Производим очистку лопастей и решетки, проверяем целостность действующих элементов и сетки.
  • Сломался поплавковый выключатель. Чтобы проверить его работоспособность, необходимо замкнуть реле. Возможно, проблема в проводе, соединяющем поплавок с насосом.

Если вышел из строя конденсатор – требуется замена. В некоторых моделях к нему предусмотрен специальный доступ, представляющий собой отдельное отверстие в корпусе.

При включении насоса в сеть он начинает работать, однако, спустя некоторое время, самопроизвольно останавливается. Скорее всего, срабатывает защитный механизм из-за перегрева двигателя.

Возможно, причиной является нагревающийся кабель. Стоит проверить соответствие напряжения сети и параметров, заданных производителем. При несовпадении данных нужно приобрести стабилизатор.

Отключение может происходить и по причине забивки лопастей мусором. В данном случае рекомендуем произвести полную процедуру очистки, то есть раскрыть корпус, прочистить внутренние камеры и рабочее колесо, проверить фильтр.

Если засоры происходят довольно часто, перечитайте инструкцию к изделию, чтобы уточнить размер фракций. Возможно, насос не рассчитан на перекачку жидкости с крупными частицами мусора – для измельчения подойдет только фекальный насос

При включении насоса в сеть вылетают пробки или сгорают провода. Причину стоит искать в деталях, непосредственно отвечающих за проводку электроэнергии – кабеле или обмотке статора. Исправность проводов можно проверить с помощью тестера, при обнаружении изношенного участка следует заменить весь кабель или (если разрыв около конца) укоротить его.

Ремонт обмотки – занятие трудоемкое и требующее специальных знаний. Даже при аккуратно проведенной вторичной обмотке не исключено короткое замыкание. Если вам некогда возиться с перегоревшей деталью, отнесите устройство в сервисный центр – возможно, после диагностики посоветуют купить новый насос.

Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.

Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Насосами для скважин пользуются во всем мире. После их изобретения и появления на массовом рынке, популярность этого оборудования стала только расти.

Поверхностный насос Джилекс Джамбо для насосной станции

Однако насосам свойственно ломаться, и исправлять поломку придется в кратчайшие сроки. Не хотите же вы жить неделями без воды. Именно о ремонте насоса мы сейчас и поговорим, а для ближайшего примера возьмем продукцию от компании Джилекс.

Насос – это механизм достаточно простой. Его конструкция не отличается особенной сложностью, однако это только сравнительное суждение. Ведь в нем есть двигатель, контакты, крыльчатка, вал, уплотнители, корпус и т.д.

Все эти части взаимодействуют друг с другом, что приводит к их постепенному изнашиванию. В последствие, понадобится и ремонт насоса.

Плюс к этому стоит заметить, что работает насос в достаточно сложных условиях. Это не касается поверхностных насосов Джилекс, которые собирают вместе с гидроаккумуляторами и устанавливают в отдельных помещениях. Однако даже для такого оборудования часто необходим ремонт.

Что уже и говорить о погружных насосах, например, о представителях линейки Джилекс Водомет. Такое оборудование находите в скважине или колодце постоянно. Как правило, на зиму его не вынимают, что только осложняет ситуацию.

Стоит заметить, что из-за относительной простоты конструкции ремонт всего оборудования вполне реально произвести своими руками. Это конечно, не самый лучший вариант, так как при совершении ошибки вы не только не отремонтируете насос, но только усугубите положение.

Однако в некоторых ситуациях только своими руками можно и обойтись. Главное – это разобраться в особенностях конструкции погружных и поверхностных насосов, а также их типах подключений.

Существует несколько самых популярных и известных поломок насосов, которые следует выделить отдельно. Продиагностировать их тоже довольно легко. Например, если подключено электричество, но насос попросту не реагирует, значит что-то случилось с контактами или подающим проводом.

Погружной насос в разобранном виде, снят ограничитель с верхней части корпуса

Проверить это достаточно легко, если у вас есть возможность разобрать устройство и продиагностировать контакты тестером. Отсутствие сигнала на одном из контактов говорит о его повреждении. Не исключено, что он к этому моменту отсыреет, будет иметь неестественный цвет и т.д.

Если же не реагируют все механизмы, значит перебит кабель. Такое часто случается у погружных насосов типа Водомет, так как их кабель находится в подвешенном состоянии и слабо защищен.

Гул в движке, неравномерная работа, щелчки или «захлебывание» насоса – это все следствие проблем с двигателем или крыльчаткой. Проверить правильность теории можно, если разобрать устройство и осмотреть его самостоятельно. Не исключено, что крыльчатка треснула или же подшипники на вале вращения вышли из строя. Это самые распространенные проблемы.

Если же движок попросту отказывается работать, то проблема уже в нем. Причем с движком мы уже рекомендуем не связываться. Это довольно нежный механизм, особенно у погружных моделей. Например, движок насоса Водомет 50/25 вообще не поддается разборке, но это характерно лишь для некоторых моделей.

Чаще всего перегорает обмотка двигателя, заменить ее можно, но будет ли это выгодно – вопрос насущный. Не исключено, что проще будет попросту заменить его на новый. Тем более что компания Джилекс поставляет запчасти к своей продукции почти во все магазины страны.

В поверхностных насосах, например, в станциях Джилекс Джамбо, движок может вообще перегореть или очень сильно износиться. Все это происходит из-за сухого хода насоса. В отличие от погружных моделей, поверхностные образцы этому моменту очень подвержены, и страдают они от сухого хода порядочно.

Если разговор идет о насосных станциях Джилекс Джамбо, то здесь еще стоит отметить одну широкую поломку, которая встречается очень часто. Она заключается в проблемах с давлением в системе.

Причин этому может быть несколько:

Насосная станция Джилекс Джамбо в процессе ремонтирования

В первом случае сбивается само реле. Его проверить проще всего, так как реле легко настраивается и довольно примитивно. Если при настройке появляются неполадки, значит виновато реле.

В гидроаккумуляторах может разорваться или повредиться мембрана с воздухом. Это можно проверить только при полном или частичном разборе бака. Отсутствие достаточного количества воздуха в мембране приводит к разбалансированию всей системы и, как следствие, падению давления.

Насос тоже может реагировать негативно, но это случается крайне редко. Как правило, из строя выходят рабочие элементы, и устройство попросту не справляется с подкачкой. Но тогда вы бы заметили сопутствующие признаки поломки. Например, легкий гул, слабый напор, плохое вращение крыльчатки и т.д. Во всех иных случаях виновато либо реле, либо гидроаккумулятор.

Теперь рассмотрим непосредственно ремонт насосного оборудования. Стоит понимать, что ремонт погружного образца будет отличаться от ремонта поверхностного.

Для начала обратимся к моделям типа Водомет. Насос Водомет – это погружной образец, который выпускается в разных конфигурациях. Существуют модели линейки 40/50, 55/35, 110/110 и т.д. Однако отличаются они не столько конструкцией, сколько выбором конкретных комплектующих и размерами. В остальном же их конструкция предельно проста и повторяется постоянно.

Отсоединенные расходники, фильтры и водоприемники насоса Водомет

Ремонт насоса Водомет всегда начинается с его разборки. Для этого его нужно аккуратно вынуть из скважины, отключить от системы и просушить насос от воды.

  1. Вынимаем и просушиваем устройство.
  2. Снимаем верхний корпус или крышку.
  3. Снимаем водозаборные механизмы, придется использовать тиски. Но помните, что внутри корпус полый, а потому важно не переусердствовать.
  4. Разбираем насосную часть, если поломка кроется там, то на этом этапе вы ее и устраните. В противном случае придется двигаться к движку.
  5. Снимаем штопорное пластиковое кольцо и вынимаем двигатель.
  6. Аккуратно вытягиваем провода и оцениваем их состояние.
  7. После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности.

Важно заметить, что масло в движке должно быть безвредным. Идеально подойдет глицерин, так как он не вредит и не загрязняет окружающую жидкость.

После разборки насоса устранить неполадку будет довольно легко. Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом.

Поврежденные расходные элементы или вращающиеся части только меняют. Их дешевле купить, чем ремонтировать. Ну а движок уже лучше отправить специалисту, который сможет его разобрать, почистить и отремонтировать, а также гарантировать вам положительный результат.

Как видим, разобрать и отремонтировать насос Водомет довольно легко. Причем не имеет значения, какой именно Водомет вы выбрали, так как принцип конструкции остается одним и тем же.

Насос Водомет, готовый к использованию в скважине

Немного по-другому действуют при ремонте поверхностных насосов и станций типа Джилекс Джамбо. Здесь уже нужно заниматься конкретным решением проблемы. Если барахлит насос, значит нужно снять корпус и проверить все системы.

  1. Отключаем оборудование от электричества, гидроаккумулятора и сливаем жидкость в шланге.
  2. Отвинчиваем заднюю часть корпуса.
  3. Снимаем подвижные части корпуса.
  4. Разбираем камеру насоса.
  5. Убираем крыльчатку уплотнители.
  6. Аккуратно вытягиваем двигатель.
  7. Разбираем с проводами.
  8. После завершения ремонта собираем насос обратно.

Как и в предыдущем случае решить проблему с поломкой можно на любой стадии. Плюс поверхностных насосов в том, что их корпус не цельный, и его легче снять. При этом детали можно непоследовательно вынимать и отключать.

Если проблемы с крыльчаткой или расходниками, то их просто меняют. К контактам придется залезать через камеру движка – это основная проблема, но и здесь ничего сложного быть не должно.

Гидроаккумуляторы разбирают с помощью отключения шланга и отвинчивания пластины. Затем оттуда вытягивают мембрану. Реле желательно самостоятельно не чинить, так как его очень легко повредить.

Произвести ремонт насоса Джилекс не всегда возможно своими силами, но встречается целый ряд мелких неисправностей, ради устранения которых необязательно обращаться в сервисный центр. Домовладельцам, эксплуатирующим насосные агрегаты этой торговой марки у себя дома, не помешает знать, как действовать в случае той или иной поломки. Ведь долго обходиться без водоснабжения крайне некомфортно, лучше попытаться разобрать и отремонтировать аппарат фирмы Джилекс своими руками. Если это не удастся, вы всегда можете отвезти его специалистам.

Главное — при попытке ремонта не нанести еще больший вред агрегату, поэтому действовать нужно аккуратно и начать с выяснения причин неисправности. Для обеспечения водоснабжением частных домашних хозяйств применяются 2 разновидности перекачивающих устройств:

  • погружные насосы Джилекс серии Водомет;
  • поверхностные насосные станции Джилекс Джамбо.

Первые используются для поднятия воды из глубоких скважин или колодцев глубиной от 20 м и подачи воды внутрь жилища. Они постоянно находятся под водой, будучи погруженными на дно скважины. Поверхностные станции располагают снаружи, в техническом помещении либо кессоне, и ставят для перекачивания воды из колодцев или емкостей, глубина которых не превышает 20 м.

Прежде чем думать, что неисправен сам погружной насос Джилекс, желательно убедиться в том, что скважина поставляет достаточно воды. Если ее производительность снизилась в силу разных причин (например заиливания), то при падении уровня автоматика агрегата не позволит ему включиться «на сухую». Поэтому периодические отказы бытового прибора говорят, скорее всего, о недостатке водных ресурсов.

Второй момент: невозможно определить поломку и ее причину, когда агрегат погружен в скважину, его в любом случае придется поднять на поверхность. Исключение — выход из строя автоматического выключателя, через который подается электричество на питание насоса Водомет. При таком раскладе извлекать его не придется.

Возможные причины отказа скважинного агрегата выглядят следующим образом:

  • выход из строя изоляции или механическое повреждение силового кабеля;
  • разрыв электрической цепи внутри насоса;
  • износ деталей крыльчатки;
  • износ подшипников двигателя;
  • истирание контактных щеток;
  • короткое замыкание в обмотке и, как следствие, ее перегорание.

Первые 3 причины можно обнаружить и устранить самостоятельно. Если агрегат при включении издает гул, но не качает, а при касании к нему следует удар током, то перегорел или пересох конденсатор. Что касается замены подшипников, щеток или перемотки двигателя, то за этим придется обращаться в сервисный центр.

Эти комплексные устройства довольно надежны в эксплуатации. Первые проблемы могут возникнуть спустя 4-5 лет после начала работы при условии, что не происходило никаких аварийных ситуаций, при которых насосу приходилось вращать крыльчатку без воды. И то эти неисправности редко возникают в двигателе агрегата, а появляются в других элементах станции:

  • мембранный гидравлический аккумулятор;
  • реле давления;
  • обратный клапан.

Самая распространенная неполадка, ведущая к полному выходу из строя двигателя насоса, — неисправность обратного клапана. Он начинает пропускать воду вследствие износа либо засорения, подающая труба опорожняется, и крыльчатка вращается «на сухую». Также может потерять герметичность резиновая «груша» (мембрана), установленная в бачке гидроаккумулятора. Случаются и неполадки с реле давления, тогда агрегат не включается при появлении водоразбора в доме.

Неисправности, связанные с прекращением подачи к насосу электричества, характеризуются отсутствием признаков «жизни» при включении питания.

Чтобы проверить целостность электрической цепи, необходимо воспользоваться тестером для прозвонки либо мультиметром, включенным в режим измерения сопротивления. Если силовой кабель цел, то надо переходить к внутренней части агрегата, для чего его придется разобрать.

Для разборки понадобится стандартный набор слесарных инструментов, имеющийся в каждом доме и включающий в себя:

  • отвертки;
  • пассатижи;
  • ключи разных размеров;
  • кусачки.

В качестве примера рассмотрим процесс разборки скважинного насоса Джилекс модели Водомет 60/52. Последовательность выполнения работ следующая:

  1. Отключить агрегат от электрической сети и отсоединить подвесное устройство.
  2. Поместить бытовой прибор в тиски, проложив между губками и корпусом толстые резиновые прокладки. Открутить винты крышки, в которой выполнены отверстия для водозабора, и снять ее.
  3. Откроется доступ к валу с насаженными на нем крыльчатками, промежуточными шайбами и стаканами. Их необходимо открутить и снять, раскладывая на подготовленном месте в порядке очередности, чтобы не перепутать при сборке.
  4. Поставить корпус в вертикальное положение таким образом, чтобы вал был направлен вниз. Для этого понадобится поверхность с отверстием либо подходящая подставка.
  5. Легким ударом молотка по верхней крышке через деревянную наставку сдвинуть пластмассовое стопорное кольцо на несколько витков резьбы. Затем поддеть его отверткой, развернуть на 90° и вытащить плоскогубцами. При необходимости отверткой можно воспользоваться как наставкой, по которой надо ударить, чтобы повернуть кольцо.
  6. Вслед за пластиковым стопорным кольцом вытащить двигатель агрегата. Обращайтесь с ним аккуратно, поскольку двигатель заполнен маслом. При необходимости его можно слить.
  7. Демонтировать крышку отсека, куда подключаются провода. Она закреплена на резиновых уплотнителях и выбивается с помощью плоской отвертки.

Теперь, когда насос разобран, есть возможность проверить все электрические цепи, вплоть до обмоток электродвигателя. В ситуации, когда корпус бытового прибора бьет током, надо заменить конденсатор. Внимательно изучите состояние пластиковых рабочих колес, стаканов и промежуточных шайб. При износе они подлежат замене, для чего придется купить или заказать соответствующий ремонтный комплект. Изношенные детали ставить назад бессмысленно, поскольку при вращении вала они все равно не смогут создать необходимое давление в сети водоснабжения.

В отличие от погружных перекачивающих устройств, в насосной станции Джилекс Джамбо чаще всего выходят из строя гидроаккумулятор и реле давления. Могут износиться и щетки двигателя, но для их замены лучше обратиться к специалистам сервисной службы. О перегорании обмоток свидетельствует запах оплавленной изоляции и пластика, проблема, скорее всего, решится только путем замены двигателя.

Резиновая «груша» в бачке гидравлического аккумулятора замене не подлежит, и в случае потери герметичности необходимо поменять бачок целиком. Для проверки достаточно снять гидроаккумулятор, отсоединив его от станции, открутить боковую пробку и золотник, после чего наполнить водой со стороны закачки. Если вода побежит через золотник, аккумулятор следует заменить. Таким же образом поступают с реле давления, не поддающимся регулировке, — меняют элемент целиком.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.3 проголосовавших: 7

Ремонт дренажных насосов своими руками по шагам на vodatyt.ru

На чтение 6 мин. Просмотров 1.1k. Опубликовано Обновлено

Рассмотрим, как произвести ремонт дренажных насосов своими руками, без привлечения профессиональных специалистов. Дренажные насосы – особая разновидность оборудования, предназначенного для перекачки воды. Внешне они схожи с обычными водяными насосами, однако, приспособлены для работы в гораздо более тяжёлых условиях. Они могут использоваться для откачки из скважин воды, насыщенной механическими включениями – взвесью песка, глины и т.д. Но, несмотря на всю свою износостойкость и неприхотливость, дренажная техника время от времени также может выходить из строя.

Самостоятельный ремонт дренажного насоса

Основное преимущество дренажных насосов состоит в простоте их устройства.

Они состоят из трёх основных конструктивных частей:

  • Электродвигатель – вращает вал и лопасти, создающие напор воды.
  • Выключатель-поплавок, предназначенный для автоматического выключения аппарата при осушении скважины.
  • Перекачивающий узел, состоящий из вала с нанизанными на него лопастями.

Все перечисленные узлы агрегата, за исключением поплавка, располагаются в прочном металлическом или полимерном корпусе. Поплавок же может быть либо встроенным в корпус, либо выносной. Самыми распространёнными неисправностями насосной аппаратуры, предназначенной для дренажных работ, следует признать:

  • Сгорание обмотки электродвигателя. Возможно при длительном безостановочном использовании аппарата, либо вследствие работы на сухую.
  • Износ механических частей и узлов.
  • Забивка фильтров и полостей насоса крупными механическими фрагментами, песком или илом.

Диагностика

Произвести ремонт дренажного насоса собственными силами можно в ситуациях, когда поломка не столь существенна. Для этого потребуется произвести диагностику работы прибора, выявить неисправность и попытаться устранить её. Например, не составит особого труда заменить износившуюся или сломанную деталь, либо произвести очистку фильтров. Также в домашних условиях возможно произвести несложный ремонт электрики – заменить перебитый электрокабель, конденсатор.

А вот если в корпусе аппарата появилась трещина, сгорела обмотка электромотора, или перестал действовать клапан – лучше обратиться в специализированную мастерскую, либо приобрести новый насос.

Разрыв питающего электрокабеля устранить достаточно просто, если он переломился около вилки. Труднее ликвидировать разрыв будет на погружных моделях дренажного насоса, в подводном месте. Здесь, из-за вероятности замыкания, нельзя соединять обрыв с помощью простой скрутки.

Потребуется обрезать шнур по месту перелома и присоединить его заново к двигателю. Для этого придётся снять крышку и удалить отрезанный остаток кабеля. Вместо него, при помощи натяжного элемента, прикрепляем длинный шнур с вилкой, после чего ставим крышку на место, аккуратно и тщательно затягиваем крепёжные болты.

Насос работает но не качает воду

В случае, когда электрическая часть насоса, судя по звуку, работает исправно, но вода на поверхность не подаётся, либо напор её существенно слабее, чем ранее.

Причин этому бывает несколько:

  • Забилась водоподающая магистраль – шланг или патрубок. Потребуется отсоединить шланг, подающий воду наверх, от патрубка и прочистить их от загрязнений. Если новый насос не может создать нужного напора, вероятно, длина водопроводных труб превышает технически рекомендованные показатели, и аппарат попросту не может создать нужное давление. Аналогичная причина кроется в чересчур малом диаметре трубопровода. Для увеличения напора потребуется уменьшить длину магистрали, либо увеличить диаметр труб (шланга).
  • Износ рабочего механизма – водонапорного колеса. У него, вследствие постоянного контакта с механическим мусором, содержащимся в воде, со временем могут износиться, погнуться, отломиться лопасти. Устранить такую неполадку можно лишь заменив деталь на новую.
  • Трудности с подачей воды могут возникнуть из-за слишком низкого расположения насоса или его всасывающей трубки. У дна колодца всегда наблюдается повышенная концентрация ила, взвешенного песка и глины. Подобная взвесь с трудом проходит сквозь фильтры, и напор падает. Для решения такой проблемы следует поднять насос повыше от дна скважины.
  • Забились фильтры. Промыть их можно мощьной струёй проточной воды. В особо «тяжёлых» случаях придётся разобрать корпус и прочистить механизм вручную.
  • При снижении мощности электромотора, возможно, произошла разгерметизация корпуса или водяных шлангов, вышли из строя подшипники, недостаточное напряжение в питающей электросети.
  • Неисправности электрической части можно определить, «прозвонив» проводку аппарата при помощи специального прибора – омметра. Он покажет обрыв проводки или сгоревшую обмотку электромотора.

Для точного определения неисправности и самостоятельного ремонта дренажного насоса придётся произвести его разборку. Делать это следует аккуратно, чтобы не повредить детали и узлы аппарата.

Как разобрать дренажный насос

Разбор производится в несколько последовательных этапов:

  1. Переворачиваем насос фильтрами вверх и аккуратно зажимаем корпус в тисках. Снимаем фильтрующую сетку, затем защитный кожух, под которым установлено рабочее колесо. У разных моделей он крепиться на болтах, клипсах, или закручивается с помощью резьбы.
  2. Откручиваем фиксирующую гайку, удерживающую крыльчатку на штоке. Такие гайки имеют левую резьбу, поэтому откручиваются они поворотом по часовой стрелке. Снимаем крыльчатку, и, если она износилась, заменяем на новую.
  3. Когда рабочее колесо целое, следует продолжить разборку до выявления причины неисправности. Откручиваем соединительные болты на корпусе, в результате чего он разделяется на две составляющие, соединённые друг с другом шлейфом разноцветных проводов. Если потребуется их отсоединять, следует предварительно сфотографировать их расположение.
  4. Чтобы отделить электродвигатель от корпуса, следует слегка постучать по штоку молотком, поскольку он впрессовывается в корпус весьма плотно. После изъятия мотора из корпуса производится диагностика электрической части насосного оборудования.

Как разобрать поплавок

Иногда причина того, что насос не желает работать, кроется в неисправности поплавкового механизма. Он предназначается для защиты аппарата от работы на сухую. Для ремонта дренажного насоса с поплавком потребуется разобрать это устройство и осмотреть его изнутри. Чтобы вскрыть поплавок, следует отвинтить соединительные болты на его корпусе, затем поддеть стыковочный шов отвёрткой. Внутри находится свободно перекатывающийся шарик, перемещение которого включает/отключает электропитание.

Бывает, что шарик самопроизвольно стопориться, блокируя запуск мотора. Причиной залипания бывает также потеря корпусом поплавка герметичности, вследствие чего шарик ржавеет, или обрастает минеральными отложениями. Для исправления ситуации нужно почистить его и хорошенько герметизировать швы.

Как отключить поплавок на дренажном насосе

В некоторых ситуациях потребуется полная замена поплавкового устройства. В этом случае понадобится сначала отсоединить его от насоса. Поплавок является частью электрической системы насосного оборудования, и снабжён рычажком с размыкателем цепи. Чтобы отключить его, потребуется отсоединить провода, и заменить неисправный узел.

Если же в наличии запасного поплавка нет в наличии, а работоспособность насоса нужно восстановить немедленно, в качестве временной меры можно соединить провода, ведущие к поплавку напрямую, без размыкателя. При этом надо следить, чтобы место стыковки проводов было поднято выше уровня воды. В противном случае высока вероятность короткого замыкания. Следить за работой дренажного насоса с отключенным поплавком придётся «в ручном режиме», иначе возможно его поломка при понижении уровня откачиваемой воды.

Дренажные насосы ремонт своими руками

Подробно: дренажные насосы ремонт своими руками от настоящего мастера для сайта olenord.com.

Тяжело найти альтернативу дренажному насосу на частном подворье. Без него станет проблематично откачать подтопленный грунтовыми водами подвал, слить воду из бассейна, освободить затопленные дренажные коллекторы. Однако, техника не вечна, поэтому аппарат может сломаться, а до покупки нового необходимо будет как-то разбираться с решением проблем. В этой ситуации поможет ремонт дренажного насоса с поплавком либо без него.

Примерная скорость откачки воды дренажником составляет около 180 л за минуту. Рабочая мощность зависит от таких факторов:

  • условия, в которых он эксплуатируется;
  • удаленность от источника воды;
  • степени погруженности в жидкость;
  • загрязненности откачиваемой жидкости.

Необходимо учитывать, что ремонт дренажных насосов может понадобится после откачки слишком горячей воды, ведь не все модели предназначены для работы в экстремальных условиях.

Строение дренажного оборудования

Современный дренажный насос без поплавка в конструкции имеет пару патрубков:

  • входной, контактирующий с засасываемой поверхностью жидкости из резервуара;
  • выходной, отводящий воду в определенную владельцем область.

Во время процесса никакие капли жидкости не должны попадать в район электродвигателя, так как это способно привести к выходу его из строя. Для того чтобы не доводить до ремонта фекальных насосов или других дренажников, стоит позаботиться о том, чтобы откачка происходила быстрее притока в емкость.

К канализационным системам можно подключаться посредством патрубков, при этом необходимо очень четко устанавливать их в соотношении с диаметрами канализационных труб, практически исключая возможное появление зазоров.

Нет видео.

Видео (кликните для воспроизведения).

Основное преимущество дренажного насоса без поплавка заключается в высокой степени мобильности. При этом ремонт дренажных насосов данного типа осуществляется легче, чем их аналогов.

Схемы с применением поплавков являются более защищенными. Относительно небольшая стоимость данных агрегатов также является положительным фактором. Поплавковый элемент, отвечающий за выключение, располагается, как правило, в отдельном пластиковом боксе.

Существуют два типа таких элементов:

  • легкие, актуальные для отвода воды и в водоснабжении;
  • тяжелые, востребованы в дождевых сточных полостях и канализации.

При выборе поплавка необходимо проконтролировать его максимальную герметичность и качественную изоляцию подводящего кабеля.

Если не работает фекальный насос либо требуется ремонт насосов Джилекс, то вероятными причинами поломок могут быть следующие случаи:

  • перегорела обмотка электродвигателя, при этом может появиться характерный запах;
  • поплавок может быть заклиненным ниже горизонтали пуска;
  • произошел выход из строя пускового конденсатора;
  • крыльчатка расклинена вследствие попадания посторонних механических частиц.

Также необходим ремонт насоса Джилекс своими руками, если слышится гул от него, но прокачка воды не идет:

  • произошел обрыв штока;
  • рабочий клапан поврежден;
  • разболталось крепление штокового амортизатора;
  • поврежден электрокабель.

Этот список включает наиболее популярные причины поломок, но случаются индивидуальные ситуации или же происходит одновременно несколько нештатных ситуаций.

Ремонт насоса Джилекс своими руками или другого дренажного оборудования не всегда возможно провести без специальных инструментов. В некоторых случаях даже они не помогут, так как потребуется дорогостоящая замена деталей или целых узлов.

Наиболее популярными видами ремонта является высвобождение поплавка или удалить блокирующие вращение клетчатки частички. Также удастся самостоятельно зафиксировать амортизатор либо заменить кабель. Фиксация амортизатора проводится в разобранном корпусе. Затягивается резьба на монтажных болтах, и обязательно проводится контрение верхних гаек.

Для ремонта кабеля необходимо некоторое время, а замену сгоревшего конденсатора удастся выполнить не во всех моделях своими руками.

При обрыве штока данная деталь практически не подлежит восстановлению. Придется приобрести новое оборудование. Ремонт клапана относится также к нерентабельным операциям.

Если есть знания по электротехнике и присутствует достаточное количество провода для перемотки электродвигателя, то эта процедура осуществляется в домашних условиях. Некоторые ремонтные мастерские предлагают за относительно небольшую плату выполнить эту часть ремонта насосов Джилекс.

ВИДЕО: Разборка и ремонт дренажника

Не во всех ситуациях можно заметить повреждение кабеля. Перетертую обмотку будет видно снаружи, а вот разрыв во внутренней части без внешних признаков определить проблематично.

Важно определить точку, в которой произошла поломка. Одним из популярных мест является перегиб около вилки либо место входа кабеля в корпус насоса. В этой ситуации опытные специалисты действуют методом ручной проверки.

Для проведения восстановительных работ нужно будет разобрать корпус, но здесь могут ожидать неприятные сюрпризы, связанные с применением экзотических фигурных отверток. Часто это используется для защиты изделия от непрофессионального вмешательства.

При демонтаже крышки нужно проводить аккуратное покачивание, не делая резких рывков, чтобы не повредить обмотку. Полость содержит натяжитель. Его, как правило, демонтируют, отвинтив 3 или 4 болта.

Кабель нужно достать и отрезать выше от места обрыва, после чего потребуется вернуть его обратно. Однако, данная операция не так проста, как кажется на первый взгляд. Разбухший от воды провод увеличится в диаметре и не станет возвращаться в отверстие или паз. На выручку придет небольшое количество машинного масла, облегчающего монтаж.

Муфту можно не вынимать, так как это способно повлечь повреждение детали.

Кабель устанавливается на свое место, при этом возвращается натяжитель и обеспечивается надежная изоляция. Во время монтажа крышки на свое место, необходимо проследить четкое совпадение фиксирующих пазов на корпусе, чтобы обеспечилась максимальная герметичность.

ВИДЕО: Почему не запускается дренажник

Очень часто техника начинает сбоить не по какой-то конкретной причине, а, например, при критических перепадах напряжения в электросети. Если наблюдается поломка насоса, желательно проверить напряжение. В норме это должно быть 220-240V. Если этот показатель правильный, тогда уже можно решать вопрос с ремонтом.

Во избежание проблем с обмоткой и в целом с работой оборудования необходимо устанавливать стабилизатор напряжения, который в процессе работы выравнивает вилку и вся техника работает корректно.

Также визуально целый и работоспособный насос может не качать воду по следующим причинам:

  • в водозаборнике скопился воздух;
  • не хватает объема воды для работы – нужно опустить шланг глубже или сам насос, если речь идет о погружном;
  • водозаборник не погружен в воду;
  • если на насосе установлена т.н. «лягушка» – блокиратор холостого хода, она может застрять и обесточить оборудование.

Вышеперечисленные проблемы исправляются очень легко – достаточно либо полностью погрузить в воду водозаборную часть либо наклонить его, чтоб вышел весь воздух или достаточно просто отцепить застрявшую «лягушку». В целом необходимо отметить, что все неполадки надо устранять своевременно и доверять эту работу профессионалам.

ВИДЕО: Ремонт дренажного насоса

Дренажные поплавковые насосы по своим функциональным возможностям превосходят любые другие виды насосного оборудования, поэтому их выход из строя в загородном хозяйстве может вызвать массу проблем. Тратить время и средства, отдавая сломанный насос в мастерскую — нерационально, а если участок с домом расположен в малонаселенной области, то и проблематично. Поэтому владельцам дренажников полезно знать, как сделать ремонт дренажного насоса своими руками в случае его поломки.

Рис.1 Дренажники с поплавковым реле уровня воды

Ремонт дренажных насосов своими руками можно провести с использованием простейшего инструмента в виде тисков, резинового молотка, отверток, плоскогубцев, паяльника, полезно иметь под руками и расходный материал: смазку, силикон. Многие отечественные и зарубежные производители во избежание несанкционированного доступа к внутренним деталям электронасоса делают головки крепежных винтов корпуса специальной формы (трехлучевая звезда). Это никого не останавливает, но перед тем, как разобрать дренажник, придется потратить определенное время на вытачивание отвертки нужного профиля.

Рис. 2 Типовая схема поплавковых дренажных электронасосов

Основная причина данной неисправности — отсутствие подачи напряжения питания на электронасос, поэтому в первую очередь необходимо проверить шнур питания или выключатель, следящий за уровнем воды в насосах, производя работы по следующей схеме:

  • Дренажный насос отключают, проверяют наличие питающего напряжения — если оно поступает, агрегат извлекают их водозаборной емкости.
  • Далее необходимо визуально проверить кабель питания на наличие внутренних и внешних обрывов, повреждений изоляции.

Рис. 3 Поплавки к насосам и дренажник в разрезе

Самые проблемные места у кабеля питания — точка входа в насос и место соединения с вилкой, их придется проверять в первую очередь. Лучше это делать с подключенным электронасосом путем изгиба или надавливания на провода, во избежание поражения электрическим током диагностику следует проводить в перчатках.

  • Если насос не заработал и место возможного обрыва пальцеванием не прощупывается, придется приступить к разборке электронасоса. Для этого в некоторых случаях могут понадобиться тиски и резиновый молоток. Последовательно снимают все детали (их лучше раскладывать на столе в такой же последовательности) и извлекают двигатель из корпуса легким покачиванием или с применением дополнительных инструментов (тиски, резиновый молоток).
  • После извлечения электродвигателя и доступа к питающим проводам их с помощью мультиметра прозванивают. При обнаружении обрыва, если он произошел на небольшом расстоянии от концов провода (это случается чаще всего), лучше отрезать небольшой кусок в месте повреждения, слегка укоротив кабель, и вновь подсоединить оставшиеся концы.

Рис. 4 Дренажник в разобранном виде

  • Еще одна причина остановки насоса — неисправный поплавок выключателя или его повреждение, при этом он не следит за уровнем воды. Во время ремонта может понадобиться замена поплавка с выпаиванием его из схемы дренажника.

Если обрыв произошел ближе к середине, кабель следует полностью заменить — эксплуатация в воде соединенного или спаянного провода опасна для электронасоса и самого владельца.

Рис. 5 Некачественное насосное оборудование — первый дренажник разбирали после 3-х месяцев работы

Некоторые российские и китайские производители выпускают некачественные дренажные электронасосы. Если мы разберем такой дренажник, то не отличим алюминиевой обмотки с медным напылением (микс) от настоящей меди. Помимо того, что алюминий существенно увеличивает потери и снижает КПД устройства, корпуса двигателей во многих моделях сделаны из обычной стали. При постоянном соприкосновении с водой они ржавеют и пропускают воду, которая попадает в обмотку, и электронасос сгорает — при подаче напряжения он не работает.

Модель электронасоса с термозащитой при перегреве может спасти двигатель от перегорания в случае попадания воды в обмотку, при ее срабатывании дренажник отключается и не работает.

В этом случае ремонт дренажного насоса с поплавком заключается в извлечении двигателя и его просушке, корпус желательно покрыть водоотталкивающим составом.

Еще одна распространенная неисправность — нарушение изоляции между корпусом и двигателем поплавкового насоса, разрушение подшипника сальника на валу в дренажном насосе. Во всех этих случаях вода проникает в корпус и вызывает межвитковое замыкание, останавливающее элктродвигатель.

Рис. 6 Разрушенный подшипник сальника на валу электродвигателя и сгоревшая обмотка

Отсутствие подачи воды при работающем насосе может быть вызвано рядом следующих причин:

При попадании грязи или крупных фракций в корпус насоса может остановиться рабочее колесо — поплавковый дренажник будет гудеть, но вода качаться не будет. К таким же последствиям приведет и забивание входной решетки грязью — вода просто не будет доходить до рабочего колеса или ее поток будет существенно ослаблен.

При неправильной эксплуатации может быть сломано рабочее колесо или вал, на который оно насажено, иногда откручивается гайка или винт крепления колеса к валу и оно падает вниз. К отсутствию подачи воды может привести и повреждение корпуса самого электронасоса.

Рис.7 Герметизация сальника и корпуса электродвигателя

В однофазных двигателях для начала работы необходимо обеспечить сдвиг фаз — эту функцию выполняет пусковой конденсатор или обмотка. При их перегорании двигатель не сможет запуститься и вал не будет вращаться, хотя насос и будет гудеть. Поврежденный конденсатор можно заменить, при сгорании обмотки с электронасосом придется расстаться.

Ремонт дренажного насоса с поплавком в большинстве случаев можно сделать своими руками, если не сгорела обмотка. Чтобы избежать выхода электронасоса из строя, обязательно следует приобретать модели с защитой от перегрева в качестве насосных выключателей — это предотвратит перегорание двигателя при засорах, поломках, попадании воды внутрь электродвигателя. Замену неисправному поплавку (реле уровня воды) можно найти в сервисном центре или специализированном магазине.

Дренажный насос на загородном участке – своеобразная палочка-выручалочка при возникновении непредвиденных ситуаций. По конструкции он напоминает оборудование для подачи питьевой воды, однако имеет возможность перемещать загрязненные среды с крупными включениями.

Попытаемся разобраться в слабых сторонах агрегата и выяснить, можно ли произвести ремонт дренажного насоса своими руками при необходимости.

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Сломаться может как новое оборудование, так и прослужившее не один год. Только что купленный аппарат может выйти из строя из-за производственного дефекта, допущенного при сборке: поврежденного поршня или неправильно подсоединенного клапана. Часто поломки случаются по причине неумелого монтажа, если:

  • опустили агрегат на недостаточную глубину;
  • допустили попадание воздуха в отсек для забора воды;
  • водозаборное отверстие находится над водой и не покрыто жидкостью.

Эти недочеты легко исправить простой проверкой, но лучше их не допускать.

Чаще всего проблемы возникают в процессе эксплуатации оборудования. Производителем задаются контрольные параметры, в рамках которых необходимо действовать (они заявлены в техническом паспорте изделия). Если оборудование использовать неправильно, не по назначению, оно просто не выдержит нагрузки.

Например, для дренажного аппарата является нормой перекачка грязной воды. Это значит, что проблемы могут возникнуть, если начать перемещать чистую питьевую воду (для которой предназначены скважинные и колодезные модели). Напротив, слишком крупные загрязнения забивают фильтры, вследствие чего работа насоса приостанавливается.

Также неприятности ожидают, если оборудование работает вхолостую, в «сухом» режиме – обязательно случится перегрев, который не всегда можно исправить самостоятельно. В результате оплошности дело может закончиться дорогим сервисным ремонтом.

Отсутствие профилактики, редкие технические осмотры также могут стать причиной поломки. Многих неприятностей можно избежать, предупредив их заменой одной из деталей или элементарной чисткой.

Существует ряд возможностей отремонтировать оборудование своими руками при условии, если сломанную деталь можно заменить новой или произвести несложную техническую процедуру (например, очистку). Для этого придется разобрать корпус, произвести диагностику, выявить неполадку и подобрать идентичную деталь.

К доступным действиям относится замена конденсатора, крыльчатки или поплавка, ремонт электрокабеля, фиксация амортизатора, удаление крупных кусков глины и песка, застрявших внутри корпуса.

Если треснул чугунный корпус, вышел из строя клапан или перестала функционировать обмотка, следует обратиться в сервисный центр или задуматься о покупке нового насоса. Недорогие дренажные устройства китайского производства стоят недорого, поэтому заказывать серьезный профессиональный ремонт нецелесообразно.

Гибкий элемент – кабель – всегда находится в зоне риска, так как из-за регулярных перекручиваний и перегибов (что часто случается при транспортировке и переустановке оборудования) провода под слоем пластиковой или прорезиненной защиты разрываются, в результате чего прекращается питание насоса.

Необходимо найти место разрыва и выполнить соединение. Эту операцию легко провести, если обрыв произошел около вилки – нужно просто зачистить и соединить провода, напоследок тщательно изолировав место работы.

Обрыв кабеля в зоне подключения к насосу требует больше времени на починку. Сначала необходимо вынуть оборудование из воды, обтереть и просушить его, затем разобрать, чтобы добраться до внутреннего блока подключения. Приготовьтесь к тому, что вместо шестиугольных отверстий столкнетесь с тройными, из-за чего и возникнет сложность с подбором отвертки.

Крышку следует снимать аккуратно, без рывков и усилий. Отвинтив болты, придерживающие натяжной элемент, вы сможете рассмотреть кабель и определить участок разрыва. Изношенный кусок удаляем, монтируем кабель на прежнее место, крепим натяжной элемент, фиксируем болты.

Двигатель работает исправно, однако жидкость или вообще прекратила течь, или поступает мелкими неравномерными рывками. Причин странного явления может быть несколько:

  • Засорена часть подающей магистрали. Это отводящий патрубок или труба подачи. Возник своего рода засор из пучков водорослей и кусков глины. Необходимо отсоединить трубы и прочистить их. Возможно, длина трубы больше, чем рекомендовано производителем, и поэтому недостаточно давления для напора нужной мощности.
  • Износилось рабочее колесо. Изогнуты или повреждены лопасти. Следует разобрать устройство, заменить детали, для начала визуально (насколько это возможно) определив причину неисправности.
  • Жидкость перенасыщена грязью и мусором. Поэтому вода имеет густую консистенцию и с трудом перекачивается. Проблему решаем подъемом всасывающего отверстия на некоторое расстояние от дна, где скапливается осадок.
  • Заметно снизилась мощность двигателя. Что можно определить даже по звуку. Возможны неполадки в подаче электричества, выход из строя подшипников, разгерметизация масляного отсека. Необходима разборка корпуса, чтобы уточнить причину поломки и заменить изношенные детали.

Наиболее часто встречающейся проблемой является засорение фильтра. Чтобы прочистить сетку и всасывающее отверстие, можно попробовать пропустить через насос некоторое количество чистой воды. Если эта процедура не поможет, следует разобрать корпус и прочистить все камеры, удалив камушки, водоросли и щепки.

Разбирая агрегат, обязательно пользуйтесь схемами или инструкциями производителя. Они помогут последовательно снимать части, быстро находить места крепления болтов. В некоторых случаях износ крепежа или ослабление гаек вызывает смещение деталей, что также влияет на производительность аппарата.

Вы подключаете электропитание – а насос не работает, не издает шум и не качает воду. Приготовьтесь к тому, что придется обследовать все оборудование. Вот наиболее распространенные причины отказа двигателя:

  • Нарушение подачи электричества из-за обрыва проводов. Проверяем кабель на ощупь и находим место разрыва. Если аварийный участок в зоне подключения к насосу – действуем, как описано выше.
  • Вышла из строя обмотка статора. Случается по причине работы «всухую». Если самостоятельно заменить не сможете, обратитесь к специалистам.
  • Заклинило подшипник. Проверяем деталь на пригодность, по результатам диагностики чистим или меняем.
  • Всасывающее устройство забило мусором. Производим очистку лопастей и решетки, проверяем целостность действующих элементов и сетки.
  • Сломался поплавковый выключатель. Чтобы проверить его работоспособность, необходимо замкнуть реле. Возможно, проблема в проводе, соединяющем поплавок с насосом.

Если вышел из строя конденсатор – требуется замена. В некоторых моделях к нему предусмотрен специальный доступ, представляющий собой отдельное отверстие в корпусе.

При включении насоса в сеть он начинает работать, однако, спустя некоторое время, самопроизвольно останавливается. Скорее всего, срабатывает защитный механизм из-за перегрева двигателя.

Возможно, причиной является нагревающийся кабель. Стоит проверить соответствие напряжения сети и параметров, заданных производителем. При несовпадении данных нужно приобрести стабилизатор.

Отключение может происходить и по причине забивки лопастей мусором. В данном случае рекомендуем произвести полную процедуру очистки, то есть раскрыть корпус, прочистить внутренние камеры и рабочее колесо, проверить фильтр.

Если засоры происходят довольно часто, перечитайте инструкцию к изделию, чтобы уточнить размер фракций. Возможно, насос не рассчитан на перекачку жидкости с крупными частицами мусора – для измельчения подойдет только фекальный насос

При включении насоса в сеть вылетают пробки или сгорают провода. Причину стоит искать в деталях, непосредственно отвечающих за проводку электроэнергии – кабеле или обмотке статора. Исправность проводов можно проверить с помощью тестера, при обнаружении изношенного участка следует заменить весь кабель или (если разрыв около конца) укоротить его.

Ремонт обмотки – занятие трудоемкое и требующее специальных знаний. Даже при аккуратно проведенной вторичной обмотке не исключено короткое замыкание. Если вам некогда возиться с перегоревшей деталью, отнесите устройство в сервисный центр – возможно, после диагностики посоветуют купить новый насос.

Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.

Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Хороший хозяйственник дачного участка или владелец частного дома хотя бы один сталкивался с проблемой откачивания воды. Такая неприятность могла произойти в следствии затопления подвальных помещений после обильных дождей или таяния снега, необходимости откачки воды из бассейна на даче или частного дома, колодца или канализационного отстойника.

Для этих целей понадобится дренажный насос. Ответственные владельцы такого оборудования стараются следить за техническим состоянием и вовремя проводить ремонт дренажного насоса, чтобы избежать поломок насосного агрегата в неподходящий момент и чтобы он смог включаться как надо.

Под дренажным подразумевается насос, который предназначается для откачивания (дренажа) какой-либо жидкости или обеспечения работы канализации в нормальном режиме. Часто путают дренажный насос с фекальным. Это происходит по незнанию. Ведь при одинаковом принципе работы и назначению они похожи, но жидкости, которые они перекачивают разные.

Дренажный насос Гардена классик

Применение фекального насоса возможно для откачивания жидкости с примесями диаметром до 8 мм. Для предотвращения попадания во внутрь рабочей камеры лишних примесей устанавливают измельчитель. Возможность измельчения и удаления 98% мусора позволяет проводить крайне редко ремонт агрегата.

Дренажный насос не имеет измельчителя в своей компоновке. В защитных целях его оборудуют сетчатым фильтром, который собирает более крупные частицы примесей размером до 10 мм. Работа дренажного насоса осуществляется подачей жидкости при помощи крыльчатки, а так же других элементов системы. После этого жидкость, которая была нагнетенная насосом из емкости или источника воды, попадает в шланг. Освобожденное место внутри корпуса занимает новая жидкость, которая поступает из отверстия входа.
к меню ↑

Рассмотрим основные проблемы, с которыми связан ремонт дренажного насоса и которые встречаются чаще всего:

  • происходит гудение насоса, но при этом он не качает воду;
  • при включении агрегата выбивает автоматический выключатель сети или вылетают пробки;
  • сильная вибрация или перегрев;
  • слабое давление жидкости на выходе;
  • поломка реле давления или гидравлического аккумулятора;
  • размораживание агрегата.

Часто встречается проблема, когда не качает дренажный насос, но при этом продолжает гудеть. В таком случае может создаваться слабое давление жидкости или вовсе отсутствовать.

Устройство дренажного насоса

Наиболее часто встречаемыми причинами почему насос гудит, но не качает воду являются:

  • малый уровень перекачиваемой жидкости;
  • межвитковое замыкание электродвигателя;
  • поломка по механической части;
  • проблемы, возникшие с воздушным клапаном.

Расположение дренажного насоса в водной среде обязательно, так как они считаются погружным насосным оборудованием. Для предотвращения использования дренажного агрегата без жидкости (в сухую), на него устанавливают дополнительную защиту в виде поплавкового выключателя. Поплавковый выключатель способен автоматически отключить агрегат если появился недостаточные уровень перекачиваемой жидкости.

Такое отключение возможно благодаря шарику, который расположен внутри поплавка. При смене уровня воды он меняет местоположение в поплавке и замыкает или размыкает контакты в электрической цепи. Иногда случается так, что двигатель гудит или работает, но при этом не выполняется перекачка жидкости. Такое связано с режимом кавитации. Кавитация возникает если у оборудования чрезмерная мощность, в связи с чем вода не всегда успевает просачиваться через лопасти крыльчатки. Для решения такой ситуации насос следует опустить поглубже.

Отсутствие движения у электродвигателя может быть связано с межвитковым замыканием. Эту электрическую поломку можно выявить если выполнить включение двигателя и он начнет гудеть, а при этом будет греться кабель питания. Межвитковое замыкание, в основном, происходит в связи с работой оборудования в сухой среде. Ведь охлаждение двигателя выполняется перекачиваемой водой. Без воды двигатель работает на холостом ходу и перегревается, чем вызывает нарушение изоляции его обмотки.

Механическая неисправность проявляется при работе двигателя. Если он включается, но не крутится и гудит. Такое может случится при поломке лопастей рабочего колеса. Отломанные его части могут заклинить вращающийся вал. Или же при заклинивании вала может нарушиться работоспособность системы подшипников.

Все это при такой долговременной работе еще приведет к межвитковому замыканию и тогда придется выполнять ремонт дренажного насоса. Для того, чтобы убедиться в данной поломке, потребуется отключить питание и достать оборудование из водной среды. После этого необходимо прокрутить крыльчатку на валу. Если прокрутить крыльчатку не удается, то придется разбирать аппарат.

На некоторые насосы для дренажа устанавливают специальные клапана, которые спускают воздух. Расположенный в клапане шарик часто залипает. Это происходит при работе аппарата в сложной среде и попадании воды с примесями во внутрь агрегата. Залипание шарика нарушает постоянный отвод накапливающегося воздуха и двигатель начинает работать на холостом ходу. Для восстановления работоспособности иногда достаточно дать насосу поработать в чистой воде. Отверстие клапана немного очищается от налипшей грязи и налета.

При включении электродвигателя может выключаться автоматический выключатель или перегорают предохранители на пробках и плавиться кабель, питающий насос. Это происходит при заклинивании вала в подшипниках или при сгорании электродвигателя. Если сгорел электродвигатель, будет слышен характерный горелый запах.

Ремонт поплавкового выключателя

Произойти такое могло, когда было сделано неправильное подключение аппарата, выбрана не та сеть питания — 380 В вместо 220 В. Самому лучше не разбирать насос в этом случае, так как его все-равно придется относить дренажный насос в ремонт в сервисную мастерскую для дальнейшей перемотки обмоток якоря. Для убеждения в неисправности обмоток можно замерить их сопротивление изоляции.

Минимальное сопротивление изоляции для включения в работу агрегата должно составлять 0,2 МОм.

Как уже говорилось выше некоторые модели дренажников оснащаются термореле, которые отключают аппарат при перегреве. При его отсутствии приходится внимательно следить, что бы насос не находился длительное время вне перекачиваемой жидкости в рабочем состоянии. При длительной работе в сухую корпус аппарата будет перегреваться, что повлечет за собой смещение, закрепленного с помощью эпоксидного клея, магнита, который, в свою очередь, может заклинить перекачивающий поршень.

После отслоения магнита может начаться внутренняя вибрация и пойдет цепная реакция о насосу, что в итоге выводит из строя всю механику и электронику. В следствии этого весь аппарат становится грудой металлолома. Специалисты считают, что в большинстве случаев после таких поломок ремонт для дренажного насоса будет экономически не выгодным.

При своевременном обнаружении данного дефекта следует обратиться в сервисный центр. Там проведут соответствующие диагностики оборудования, заменят нарушенные детали и установят на место сам магнит. Самостоятельный ремонт может повлечь за собой череду неправильных действий, что скажется на работоспособности.

Сначала разбирается аппарат полностью и достается аккуратно магнит. После этого нанесите на корпус и магнит продольные насечки для лучшего сцепления. После чего наносится стекольный герметик или новый эпоксидный клей, замена поизносившихся деталей и сборка насоса в обратном порядке.

Дренажники, как поверхностные так и погружные, обладают поломкой в виде слабого давления на выходе. Существует несколько причин такой поломки:

Наиболее часто засоряется фильтр. Давление перекачиваемой жидкости через рукав (шланг) может резко упасть или прекратиться совсем. Основными симптомами этого являются перегрев мотора или перегруженная работа устройства и сильный его шум.У поверхностных станции при изнашивании повреждается рукав или ослабляется хомут, который затягивает крепление на рукав.

Это способствует подсасыванию ненужного воздуха в насосную систему и теряется способность поднимать воду с источника. Решение у этой проблемы простое — потребуется осмотреть все соединения на трубах и стяжных хомутах.

Бывает, что все вроде в порядке. В этом случае может быть малый ход у вибратора. Для устранения этой неисправности разбирается устройство и подлаживается дополнительная шайба вибрационный шток. Подкладка одной шайбы не всегда помогает. Может потребоваться еще несколько таких же, что определяется методом подбора. Уплотнители и мембраны должны обязательно находится в целостности и без повреждений.
к меню ↑


к меню ↑

Перечисленные выше неисправности для дренажного насоса не всегда можно устранить самостоятельно. Самостоятельно можно закрепить ослабший амортизатор, освободить или заменить поплавок, устранить механические повреждения, который повлекли за собой заклинивание крыльчатки, выполнить замену питающего кабеля.

Самое простое из всего этого будет закрепление амортизатора. Для этого потребуется разобрать корпус устройства и затянуть разболтавшиеся гайки на крепежных болтах. Обязательно необходимо законтрить верхнюю гайку, чтобы не было дальнейшего разболчивания. Для замены кабеля питания потребуется некоторое время. Замена конденсатора возможна в некоторых моделях дренажников.

Остальные неисправности практически не возможно устранить без привлечения сервисных мастерских. Например, при оборванном штоке проще и порой дешевле приобрести новое оборудование, чем выполнить разборку и попытаться ремонтировать. Замена клапана — сложная и нерентабельная затея для самостоятельного решения проблемы. Замена сгоревшей обмотки должна выполняться в специализированных мастерских.

Разборка дренажного насоса Беламос DWP CS

При возникновении необходимости ремонта насосного оборудования необходимо выяснить вероятную причину его поломки, которыми часто являются:

  1. Несоблюдения сроков периодического осмотра и ремонта оборудования.
  2. Эксплуатация оборудования выполнялась неправильно. При эксплуатации устройства превышались его рабочие параметры.
  3. Перекачиваемая жидкость содержит твердые примеси больших размеров нежели требуется.
  4. Длительное использование насоса в сухом режиме.
  5. Монтаж оборудования был выполнен неправильно или не качественно.
  6. Выведен со строя гидроаккумулятор, реле, отсутствует фильтр.

При появлении первых намеков на поломку следует немедленно проверить следующие узлы устройства:
Идеальное расстояние между электромагнитными катушками и поршнем нужно выставить от 0,4 до 0,5 см. При несоблюдении этих расстояний будет происходить биение катушек при слишком большом промежутке и перегреваться мотор при малом.

Осушение водоема дренажным насосом

Поршень не должен иметь механических повреждений и дефектов, его состояние должно быть эластичное. Закрывающий входные отверстия клапан должен иметь зазор между корпусом от 0,7 до 0,8 мм. Воздух должен проходить свободно при вдувании на стороне забора. Часто случается, что плохая работа насоса не связана с его поломкой. Могут быть перепады электроэнергии в сети.

Нет видео.
Видео (кликните для воспроизведения).

Поэтому, перед тем, как начинается разборка устройства убедитесь в соответствие сетевого напряжения, которое должно составлять 220-240 В. Следует отметить, что для долговременной и надежной работы насосного оборудования необходимо своевременно проводить технический осмотр и обслуживание устройства и следовать правилам технической эксплуатации.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.6 проголосовавших: 23

погружные для грязной воды, как разобрать и ремонт своими руками, принцип работы и устройство поплавка

Область эксплуатации дренажных насосов огромная, именно поэтому данный инструмент должен быть у каждого хозяина частного дома. Предназначен насос для принудительной откачки дождевых вод и сточных жидкостей из всевозможных емкостей и углублений. Есть бытовые приборы с маленькой мощностью, а есть также промышленное оборудование, рассчитанное на масштабные работы.

Назначение и особенности

Большая часть загородных домов оснащена автономными системами водоснабжения. Главными рабочими элементами данных систем являются бытовые дренажные насосы. Именно от эффективности их работы зависит долговечность всей постройки.

С помощью помпы, предназначенной для выполнения дренажа, можно реализовать целый ряд задач:

  • выкачка с подтопленных участков воды, которая появляется в результате сильных осадков, таяния снег или же поднятия уровня грунтовых вод;
  • выкачка воды из траншей и котлованов, созданных во время строительства;
  • осушение участков, расположенных в низине;
  • для грязной воды, которую выкачивают из погребов и подвалов;
  • очистка колодцев от отложений на стенах шахт и в донной части;
  • переброска грязной жидкой среды между модулями локальных очистных конструкций;
  • выкачка жидкости из природного водоема для дальнейшей ее эксплуатации в качестве полива растений.

Дренажные насосы со встроенным поплавковым выключателем можно также использовать для перекачивания чистой воды, к примеру, для наполнения накопительных емкостей.

Сфера эксплуатации насосов огромная, это и делает их популярными среди владельцев загородных домов и дач. Все оборудование, независимо от типа, имеет похожее устройство. К главным комплектующим относится ротор, нагнетательная камера, рабочее колесо, статор двигателя и поплавковый выключатель. Эффективность и долговечность работы инструмента, как правило, зависит от качества сальников, предназначенные для воздухонепроницаемости электродвигателя от сточных вод. В дорогих моделях их производят из керамики. Корпус производится из нержавеющей стали или чугуна, которые отличаются устойчивостью к образованию коррозии и к механическим воздействиям.

Управляется насос с помощью поплавкового выключателя, который в автоматическом режиме включает и выключает привод. Данный элемент – это коробка из пластика, внутри которой расположен шарик из стали и электрический переключатель.

Суть работы дренажного насоса заключается в том, что жидкость, которая откачивается, переливается в функционирующую камеру, где под влиянием насоса и поворотов работающего колеса перемещается вверх – в сторону выводящего трубопровода, охлаждая привод.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

  • Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
  • Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
  • Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
  • Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Схема подключения каждого оборудования отличается, перед эксплуатацией рекомендуется изучить инструкцию или проконсультироваться со специалистом.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

  • Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт. Трехфазные модели частными лицами эксплуатируются очень редко.
  • Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах. Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
  • Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
  • Чем выше производительность, тем будет выше скорость перекачки жидкости.
  • Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
  • Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
  • Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как правило, для производства современных дренажных насосов применяется чугун и нержавеющая сталь совместно с другими материалами, которые понадобятся для сборки корпуса оборудования и других комплектующих:

  • нержавеющая сталь – качественный прочный материал, который прослужит много лет;
  • чугун – отличается высокой прочностью, но весит много и стоит дорого;
  • пластик – бюджетный вариант, который прослужит сравнительно недолго.

Популярно оборудование, корпус которого пластиковый, а колесо стальное. Такая модель идеально сочетает в себе доступную цену и высокое качество. Не так давно на рынке появились такие модели с полимерными рабочими лопастями, они дешевле своих технологичных аналогов. Отличаются длительным сроком эксплуатации, прочностью и надежностью.

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

  • поплавок, присоединенный к насосу для заполнения резервуара, отключает при всплытии и подключает при достижении нижней границы оборудование;
  • для автоматической станции – включение при достижении верхней границы уровня воды и отключение на нижней;
  • клапаны с сервоприводом – выключатель сигнализирует о закрытии, когда емкость полностью наполнена и открытии, когда резервуар практически пустой;
  • диспетчерский пункт – контроль превышения и недостатка воды.

Допускается вариант подключения двух насосов к одному поплавку. Один насос будет наполнять емкость, когда поплавок будет находиться внизу, второй будет выкачивать воду, когда поплавок поднимется вверх. Такой способ покажет хороший результат только, если вода будет подаваться в емкость без сбоев.

Принципы работы и монтаж

Монтаж оборудования надо, прежде всего, начинать с измерения уровня тока, он должен быть ниже допустимого. Специалисты советуют монтировать поплавок в углублении.

Для установки понадобится кабель и маленький грузик, который есть в наборе:

  • груз нанизывают на шнур, после чего определяется ход поплавка;
  • защелка закрепит грузик;
  • кабель фиксируется с внешней стороны;
  • выключатель подключается к насосу.

Устанавливать поплавок самостоятельно можно только в том случае, если оборудование не зависает внутри емкости. Если одновременно устанавливается несколько поплавков, их располагают в специальной штанге. Для этого применяют пластиковую трубку. Для правильной установки надо самостоятельно выставить поплавок, отрегулировать его, установить так, чтобы радиус работы поплавков не соприкасался, закрепить кабели хомутами.

Вмонтированный в системе аппарат может присоединяться к поплавку двумя способами:

  • если мощность меньше 1,2 кВ, то подключается он напрямую через сетевой провод;
  • если мощность выше 1,2 кВ, подключение выполняется через электромагнитное реле или другое коммутирующее звено.

Поплавковый выключатель работает следующим образом:

  • Насос со встроенным поплавком при наполнении емкости отключает выключатель при всплытии, когда резервуар полностью наполняется водой. При опускании на дно оборудование включится при пустом баке.
  • Если резервуар полностью наполнится, то поплавковый выключатель окажется на поверхности, оборудование функционирует автоматически. Когда резервуар опустошится, устройство остановит свою работу.
  • Выключатель дает команду и клапан закрывается в случае поднятия на поверхность. В такой ситуации резервуар наполняется. При попадании на дно клапан открывается и емкость опустошается.

Обслуживание и ремонт

Зачастую поплавок выходит из строя, из-за того, что он забивается грязью. Отремонтировать поплавок своими руками несложно. Для этого надо пропустить через поплавок струю чистой жидкости. Если после данных процедур, деталь не стала работоспособной, при этом, что повреждений никаких не видно, проще заменить механизм новым. Потому что сложная, как правило, обходится дорого.

Обзор дренажного насоса Wilo TM 327 с поплавковым выключателем смотрите в видео ниже.

Неисправности и способы ремонта дренажных насосов с поплавком

На чтение 6 мин. Просмотров 262 Опубликовано Обновлено

Дренажные насосы на дачных участках выполняют не самые приятные операции. С их помощью осушают сточные колодцы, бассейны, подвалы, помогают септикам производить сброс очищенной (осветленной) воды за пределы территории. Но, как и все оборудование этого типа, дренажные насосные установки имеют свойство со временем выходить из строя. Поэтому приходит момент, когда потребуется ремонт дренажных насосов.

Как устроен дренажный насос

Этот тип насосного оборудования относится к категории «центробежных». На вал электродвигателя насажена крыльчатка, которая и перекачивает воду. По этому принципу работает большое количество разных моделей. Но дренажная от остальных отличается тем, что у нее крыльчатка изготовлена из стали, при этом стенки лопастей толще, чем у обычных приборов. Кроме того, проход между корпусом агрегата и стенками, ограждающими камеру подачи и отсек, где располагается электродвигатель, больше. Это позволяет свободно перемещаться по зазору песку, мелким камешкам, органическим включениям и прочим частицам с большими размерами.

Производители предлагают дренажные насосы с поплавковым выключателем. Последний реагирует на уровень откачиваемой воды. И если он снизился до критической отметки, насос тут же отключается. Поплавок выполняет функции защиты от сухого хода.

Причины поломки

Причин неисправностей дренажных насосов не так много. Но выявить одну из них не всегда просто. К тому же может выйти из строя отработавший много лет агрегат или только что приобретенный. В последнем случае это может быть заводской дефект, либо были допущены ошибки при монтаже насосного оборудования. К примеру, насос был опущен на недостаточную глубину, поэтому всасывающее отверстие оказалось над поверхностью водной глади.

Чаще все неисправности проявляют себя в процессе работы прибора. Очень важно правильно эксплуатировать его по контрольным параметрам, которые производитель обязательно указывает в паспорте изделия. Если насосное устройство использовать неправильно, нагрузки просто разрушат его, выведут из строя рабочие узлы и детали. К таким контрольным параметрам относятся размеры частиц, расположенных в перекачиваемой воде. Если они больше, чем указано в паспорте, это в первую очередь приведет к выходу из строя крыльчатки или электродвигателя.

То же самое можно сказать, если насосный агрегат работает вхолостую. Охлаждение электродвигателя производится перекачиваемой водой. Если она в корпус насоса не попадает, через несколько минут работы мотор перегреется и высока вероятность, что его обмотки сгорят.

Отсутствие профилактики тоже может стать причиной выхода из строя дренажного насоса. Большое количество поломок можно предупредить, если вовремя обнаружить предпосылки для их появления.

Виды поломок и способы их устранения

Принцип работы поплавкового выключателя

Можно разделить поломки на простые и сложные. Последние невозможно исправить своими руками. К примеру, произвести ремонт электродвигателя. К категории простых относятся неисправности, которые можно устранить, не обращаясь в сервисный центр. Обычно это замена вышедшей из строя детали на новую или банальная чистка внутренностей насосной установки.

Банальная ситуация – не работает дренажный насос с поплавковым выключателем — не включается при необходимости.

Причины:

  • Вышел из строя электрический кабель питания. Это нередко случается при его перегибах, перекрутках, или в процессе транспортировки отошла одна из клемм прибора. Найти обрыв не всегда получается, поэтому оптимальное решение – сделать замену на новый провод. Важно грамотно открыть крышку клеммной коробки. Под ней находится резиновая прокладка, которая создает герметичное примыкание к коробке. Если манжета порвется, придется менять и ее. Главная задача при замене питающего кабеля – точно подсоединить жилы нового провода к клеммам. Перепутать ничего нельзя.
  • Одна из причин касается самого поплавкового выключателя. Работает он по принципу рычага, который то соединяет клеммы между собой, отчего подается питание на электродвигатель, то разъединяет их. Часто случается так, что плоскости соприкосновения клемм покрываются грязью или ржавчиной. Их надо просто очистить любыми средствами, для чего придется разобрать дренажный насос с внешним поплавком, очистить клеммы и собрать устройство заново.
  • Иногда происходит излом провода, который соединяет поплавок с насосом. Чтобы проверить, так ли это на самом деле, необходимо параллельно установить новый провод и попробовать включить насос. Если он заработал, проблема именно в кабеле. Его и надо заменить.

Причины на самом деле несложные. Но не всегда надо с ними разбираться самостоятельно. Находящийся в воде прибор создаст большие проблемы с его вскрытием за счет заржавевших крепежных деталей. Поэтому лучше отвезти его в сервисный центр.

Если вода слишком грязная, насос может засориться

Вторая поломка: гудит электродвигатель, но насос не качает воду. Причины:

  • засорился подающий трубопровод;
  • большой износ крыльчатки или полный излом лопастей;
  • размеры примеси в перекачиваемой воде больше паспортных;
  • упало напряжение в сети.

Первую проблему решить несложно. Надо поднять насос из колодца, открутить подающий шланг и промыть его напором воды. Вторая решается более сложными манипуляциями – придется заменить крыльчатку на новую, вскрыв камеру всасывания жидкости. Проблема с падением напряжения решается установкой в сеть питания повышающего трансформатора.

Третья неприятность: гудит насос, но не крутиться. Эта одна из сложных поломок, в основе которой лежит заклинивание подшипников. Своими руками, если вы не специалист по ремонту насосного оборудования, устранить эту неприятность не получится. Но есть и другая причина, не менее неприятная. Может сгореть одна из обмоток электродвигателя. Его придется менять на новый или производить ремонт в плане установки новых обмоток (всех без исключения, даже неповрежденных).

При включении дренажного насоса выбивает автомат. Здесь две причины:

  • короткое замыкание между витками обмотки мотора;
  • короткое замыкание между жилами питающего кабеля.

С первой причиной справиться самостоятельно невозможно. Насос придется везти в сервисный центр. Как показывает практика, даже в центре мастера не берутся за перемотку двигателя. Поэтому оптимальный вариант – приобрести новый насос. Вторую проблему можно решить самостоятельно. Главное точно определить, что она является причиной выбивания автомата. Для этого можно использовать мультиметр, проверив провод на сопротивление.

Чтобы избежать серьезных поломок, рекомендуется периодически проводить осмотр оборудования и его профилактику.

Профилактика и обслуживание дренажного насоса

Чтобы насосная установка прослужила долго и на создавала больших проблем, надо следовать рекомендациям производителя. Это касается правил монтажа и эксплуатации.

Один раз в год надо дренажные насосы вскрывать и очищать от залипшей грязи и мусора внутри отсеков прибора. В это же время проверяются детали на износ. Это в первую очередь касается защитной сетки, расположенной внутри всасывающего патрубка, и крыльчатки. К последней особые требования: она не должна быть меньше в размерах. Это влияет на производительность агрегата. Если параметры крыльчатки стали меньше, ее надо заменить.

Обязательно в процессе обслуживания проверяется поплавок, вскрывается клеммная коробка, в которой очищаются контакты. Проверяется питающий провод на предмет изломов и обнаружения поломок жил. Учтите, что даже простая чистка внутренних полостей дренажного насоса увеличит его эксплуатационный ресурс в несколько раз.

Ремонт сливного насоса GE Washer WPGT9350COPL

  • Для данного обсуждения сердечник состоит из следующего, как одно целое: поворотного лезвия, крышки, резинового уплотнения, шпинделя и магнита. Чтобы удалить сердечник, осторожно подденьте отверткой с плоской головкой по всему верхнему краю и осторожно извлеките сердечник из корпуса.

  • Место для снятия рычага - НЕ непосредственно под вращающимся лезвием, а под крышкой, которая находится непосредственно НИЖЕ вращающегося лезвия.Если вы посмотрите на изображение этого шага, вы увидите, что насос стоит вертикально.

  • Если двигаться сверху вниз, то сначала находится поворотный нож, затем под поворотным ножом - крышка (которая закрывает корпус насоса), затем небольшой зазор между крышкой и корпусом корпуса, а затем черное уплотнительное кольцо. а затем остальной корпус корпуса. Осторожно подденьте небольшой зазор между крышкой и корпусом, чтобы удалить сердцевину.

  • Сердечник удерживается на месте только резиновым стопором и магнитными силами.Одним из преимуществ удаления сердечника является то, что у вас будет полный доступ для удаления мусора из боковых камер насоса, и его будет легче очистить.

  • Однако, если вы все же решите сделать этот шаг, вы должны понимать, что вы можете нарушить целостность насоса, введя воду и другие посторонние материалы в центральную камеру. Так что делайте этот шаг только в том случае, если вы готовы заменить помпу или можете ее отремонтировать.

  • После того, как я снял сердечник с моего насоса, я мог ясно видеть, что центральная камера также была заполнена гнилостной водой, и я предположил, что резиновое уплотнение было предупреждено и больше не выполняет свою работу по предотвращению проникновения воды, и я заменил свой насос. .

  • Я не инженер-механик, но думаю, что если вы захотите отремонтировать насос, вам придется полностью очистить и высушить его, добавить новую смазку в сердечник и нанести силиконовый герметик на резиновую пробку, чтобы попытаться и повторно закройте пробку, когда вставите ее обратно в насос.

  • Затем дайте герметику полностью высохнуть перед повторной установкой насоса в шайбу и проверкой его.

  • Насос

    засорен после использования стиральной машины | Руководства по дому

    Ваша стиральная машина может внезапно перестать сливать воду после использования по разным причинам, но часто это засорение сливного насоса. Мелкие предметы имеют обыкновение попадать в стиральную машину, и они могут застрять в насосе, как и мелкие предметы одежды.Очистить насос несложно, и, возможно, вам даже не придется разбирать стиральную машину, чтобы это сделать.

    Простые исправления

    В некоторых стиральных машинах есть ловушки для монет, предназначенные для улавливания мелких предметов. Если там что-то застряло, машина может не слить воду, пока вы не удалите этот предмет. Сифон обычно находится в нижней части машины и сконструирован таким образом, что вы легко можете его очистить. Если вы ничего там не найдете или ваша машина не имеет ловушки для монет, вы можете обнаружить засор, отсоединив сливной шланг от выпускного отверстия на задней панели машины.В шланге или сливном отверстии может быть ворс или даже носок.

    Разборка машины

    Если вам нужно осмотреть сам дренажный насос, вы должны снять крышку с машины. Процедура для машины с верхней загрузкой отличается от процедуры для машины с фронтальной загрузкой. Отключив его и отодвинув от стены, вы обычно можете снять крышку с погрузчика с верхней загрузкой, отвинтив или отвинтив панель управления и подняв крышку. Чтобы разобрать фронтальный погрузчик, вы обычно откручиваете и снимаете верхнюю часть, затем снимаете уплотнение с дверцы и откручиваете корпус лотка для моющего средства.Выкрутив винты в нижней части устройства, вы сможете снять переднюю панель.

    Поиск и устранение неисправностей сливного насоса

    Сливной насос находится рядом с нижней частью машины и находится в полупрозрачном корпусе, поэтому вы сможете увидеть, не застрял ли в нем носок или другой предмет. Если это так, вы можете снять его с помощью острогубцев после отсоединения сливного шланга, ослабив зажим отверткой. Если в корпусе ничего нет, ткните пальцем и пощупайте крыльчатки.В случае поломки помпу необходимо заменить. Также возможно обрыв ремня привода насоса. Если так, то это будет очевидно, и вы сможете заменить ремень.

    Контроль пуха

    Вы можете предотвратить повторение проблемы, наблюдая за тем, что вы кладете в стиральную машину. Однако даже если вы это сделаете, ворс - это факт жизни, и вам, возможно, придется периодически очищать его от дренажного отверстия. Вы можете предотвратить засорение дренажных труб ворсинками, обернув нейлоновый чулок вокруг выхода сливного шланга.Он улавливает ворсинки, которые в противном случае стекали бы в канализацию, и вы можете легко удалить ворсинки, сняв чулок. Вы должны делать это не реже одного раза в месяц - вы можете быть удивлены количеством ворса, которое найдете.

    Ссылки

    Writer Bio

    Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов.Как ландшафтный строитель, он помог основать две садоводческие компании.

    Как заменить фильтр сливного насоса стиральной машины Frigidaire, если он треснул

    Фильтр бака сливного насоса представляет собой пластиковый фильтр с большими отверстиями. Он ловит более крупные предметы, такие как монеты, пуговицы и украшения. Но если он треснет или переполнится, он не сможет выполнять свою работу. Закажите запасную деталь № 134640200 для нового фильтра для ванны для стиральной машины Frigidaire. Затем выполните следующие действия, чтобы установить его.

    1.Отключите стиральную машину и отключите местное водоснабжение.

    Каждый раз, когда вы собираетесь отремонтировать прибор или заменить сломанную деталь, сначала отключайте прибор от сети. Во время этого ремонта вам также нужно будет отодвинуть шайбу подальше от стены. Чтобы было больше места, вы можете отсоединить стиральную машину от стены. Для этого отключите местное водоснабжение. Затем отсоедините линии горячей и холодной воды от машины и установите шланги на пол. Вам может понадобиться полотенце, чтобы собрать оставшуюся в шлангах воду.

    2. Разберите стиральную машину снаружи.

    Начните со снятия верхней панели доступа. Подойдите к задней части машины и открутите винты по заднему краю панели. Затем слегка потяните его вперед по направлению к задней части машины, чтобы он не касался выступа панели управления спереди. Теперь вы можете поднять панель и отложить ее в сторону.

    Далее отсоединяем проводку. Сначала отсоедините черный разъем шнура питания на задней стороне стиральной машины. Снимите зажим, фиксирующий зеленый провод заземления.Кроме того, с помощью плоскогубцев сожмите заднюю часть удерживающего зажима, удерживающего шнур питания на кронштейне по краю. Протолкните зажим через отверстие, чтобы провода свободно свисали. Теперь вы можете снять кронштейн, ослабив пять винтов, удерживающих задний монтажный кронштейн на месте. Пока вы все еще находитесь за прибором, ослабьте винт, удерживающий сливной шланг на месте. Оставьте сливной шланг прикрепленным, но снимите с него гибкий кронштейн.

    После этого открутите винты вокруг задней панели доступа.Затем снимите панель с нижнего паза и отложите в сторону. Поскольку сливной шланг все еще на месте, просто наклоните его к левой стороне прибора, а не отодвигайте панель дальше.

    3. Разберите внутреннюю часть стиральной машины, чтобы получить доступ к фильтру бака сливного насоса.

    Снимите ремень в задней части барабана, вращая шкив. Затем отложите ремень в сторону.

    Затем найдите место, где черный шланг соединяется с воздушной камерой на левой стороне машины под барабаном.Положите ткань, чтобы уловить оставшуюся воду, а затем ослабьте зажим, фиксирующий шланг над камерой. Высвободите черный конец шланга и дайте ему свободно свисать.

    Сдвиньте немного вправо и ослабьте хомут на другом конце. Убедитесь, что шланг отсоединен с обоих концов, но не снимайте его с машины, просто оставьте его на земле. Внутри правого конца шланга находится фильтр сливного бака. Вы можете вытащить его вручную. Снимите колпачок со старого фильтра, нажав отверткой с плоским жалом четыре фиксирующих зажима.

    Теперь вы можете установить крышку фильтра на новый фильтр бачка дренажного насоса. Расположите колпачок так, чтобы он защелкнулся над четырьмя выступами. Убедитесь, что он встал на место со слышимым щелчком. Затем вставьте новый фильтр в шланг. На фильтре есть один выступ, который должен совпадать с вырезом шланга. Вставляя фильтр на место, потяните за кромку шланга, чтобы он плотно прилегал к краю крышки.

    4. Соберите внутреннюю часть шайбы.

    Наденьте правый конец или конец шланга с фильтром на соединение с баком.Снова затяните зажим. Затем подсоедините черный шланг к воздушной камере. Проденьте шланг над белой воздушной камерой. Ослабьте зажим с помощью плоскогубцев и сдвиньте его вверх с двух концов, чтобы закрепить их. Удалите излишки воды со дна стиральной машины, прежде чем переходить к следующим шагам.

    После этого переустановите ремень. Это коснется маленького черного шкива мотора в нижней части шайбы. Оберните ремень вокруг левого края ведущего шкива. Как только он натянется, начните вращать шкив, чтобы продвинуть остальную часть ремня на место.Прокрутите приводной шкив вперед и назад, чтобы убедиться, что ремень полностью закреплен на обоих шкивах.

    5. Соберите шайбу снаружи.

    Сначала поверните заднюю панель доступа за угол машины, не натягивая сливной шланг. Слегка приподнимите его, чтобы он вошел в нижнюю канавку, и убедитесь, что он совпадает со всеми отверстиями для винтов по краю. Убедитесь, что сливной шланг не зажат между панелью и корпусом стиральной машины. Снова затяните все винты с внешней стороны панели.

    Также прикрепите два винта в нижнем левом углу, которые удерживают заднюю панель на месте напротив платы управления двигателем внутри.

    Вставьте сливной шланг в фиксирующий зажим в верхней части шайбы. Кроме того, снова оберните фиксатор вокруг сливного шланга в том месте, где он входит в шайбу, и прикрутите его.

    После этого установите задний монтажный кронштейн на место вдоль верхнего края задней панели доступа. Удерживая его на месте, затягивайте три винта в задней части и по одному в каждом верхнем углу.

    После закрепления кронштейна протолкните белый фиксирующий зажим обратно через отверстие. Вставьте зажим заземляющего провода на место на краю кронштейна и подключите жгут проводов шнура питания.

    Последний шаг - переустановка верхней панели крышки. Установите его на шайбу примерно в дюйме от панели управления. Затем сдвиньте его на место так, чтобы передний край вошел под выступ панели управления. Закрепите его винтами по заднему краю.

    Теперь вы можете вернуть шайбу на место на расстоянии нескольких дюймов от стены.Снова подсоедините водопроводные линии, если вы отсоединяли их раньше, и вставьте конец сливного шланга обратно в стену. Включите местное водоснабжение и снова включите стиральную машину.

    Для получения дополнительных руководств по ремонту бытовой техники просмотрите наши ресурсы на сайте Dan Marc Appliance. Вы также можете связаться с нашей командой, чтобы получить совет по устранению неполадок или назначить встречу для обращения в службу поддержки.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
