Как разобрать кран с картриджем: Картридж для смесителя: замена, размеры, разновидности, ремонт

Содержание

Картридж для смесителя: замена, размеры, разновидности, ремонт

При разборе крана в ванной или кухне, одной из деталей является цилиндр с тремя отверстиями и многочисленными пластиковыми пластинами. Это картридж для смесителя, который необходим для регулировки напора и температуры воды.

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

  1. Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
  2. После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;

    Демонтаж декоративной заглушки крана с помощью отвертки

  3. Под заглушкой находится винт, который удерживает рычаг керамического крана.
    Его нужно выкрутить и аккуратно снять крышку;

    Так выглядит отверстие под декоративной крышечкой

  4. Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).

    Снятие прижимной гайки в смесителе

  5. Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

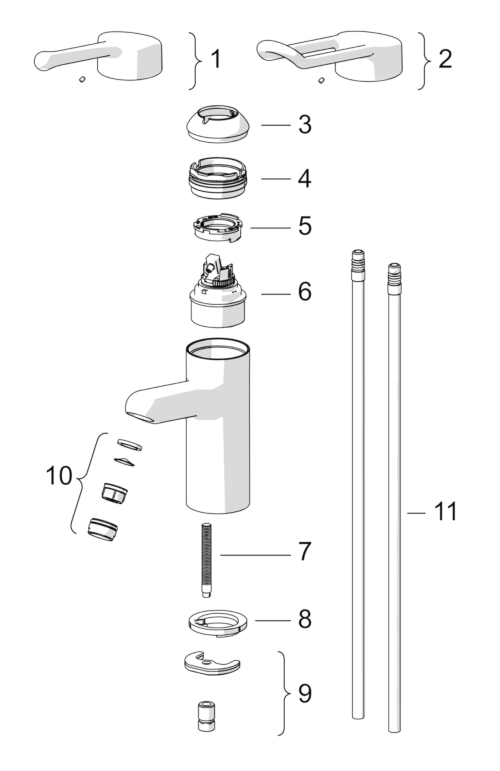

Смеситель с картриджем в разобранном виде

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется. В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана.

Кухонный смеситель Blanco TALOS-S

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях.

Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko).

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Демонстрация снятия картриджа в разрезе

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

  1. Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
  2. Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;
  3. Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;

    Прикипевшая ручка в разрезе

  4. Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

  1. Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;

    Установка картриджа в смеситель

  2. Далее, прикручивается фиксирующая гайка и кольцо;
  3. После нужно установить рычаг смесителя и привинтить его;

    Завинчиваем винтик обратно

  4. Отверстие под винт закрывается декоративной плашкой.

    Установка декоративной плашки

Популярные размеры картриджа

Естественно, что типоразмеры картриджей стандартизированы для каждой модели смесителя. Для умывальника, раковин и душа наиболее распространены размеры 28 мм, 35 мм и 32 мм. В это же время, для ванной комнаты чаще всего применяются детали от 40 мм до 46 мм (в частности, в Grohe и Kaiser). Но почему такая разность в практически одинаковых смесителях?

Считается, что чем больше керамический смеситель для однорычажного крана – тем он лучше. Справедливости ради, стоит отметить, что у китайских кранов (за исключением FRAP), где диаметр излива, зачастую, больше, чем у фирменных, это правило действительно выполняется. Но для фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и других) большой картридж не всегда является синонимом качества.

Технические характеристики (диаметры) разных картриджей смесителя

Рассмотрим технические характеристики на примере картриджа с латунным штоком Touch-Z:

  • Диаметр – 45 мм;
  • Высота с ножкой – от 60 мм до 65 мм;
  • Высота картриджа без штока – 47 мм – 50 мм.

Аналогично по характеристикам можно выбрать картридж для смесителя на кухне. В качестве примера рассмотрим Potato. Здесь важен диаметр поворотного излива – рекомендуется использовать размеры от 26 мм до 30 мм. Для подвода шлангов используется отверстие от 38 мм до 40, в зависимости от модели.

Перечисленные размеры считаются стандартными, но для многих оригинальных смесителей они не подойдут из-за слишком большого диаметра. В таких случаях используются нестандартные комплектующие на 18 мм, 20 мм и 22 мм. Подводка шлангов также может производиться в отверстиях 25 мм до 26 и более.

Разновидности картриджей для смесителей

Картриджи классифицируются по устройству и принципу работы. По устройству бывают такие разновидности:

  1. Шаровые. Оборудованы шаром с одним или двумя отверстиями. Во время работы за счет такого запорного механизма производится контроль напора и температуры воды. При передвижении рычага, шарик закрывает один или оба отверстия от патрубков холодной и горячей воды, за счет чего и происходит смешение;

    Так выглядят шаровые картриджи

  2. Дисковые. Действуют аналогично шаровым, но здесь вместо шарика установлен специальный диск. Если шаровые могут устанавливаться исключительно в однорычажных смесителях, то дисковые подходят и для двухвентильных вариантов.

    Принцип работы дискового картриджа

По используемому материалу они бывают:

  1. Металлические;
  2. Керамические.

    Картридж керамический для смесителя GROHE

По принципу работы, как озвучено выше, картриджи делятся на два вида:

  1. Для однорычажных кранов;

    Типичный картридж однорычажных кранов

  2. Для термостатов;
  3. Душевой кабины (двухрычажные).

    Картриджи смесителя душевой кабины

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма накладок для установки в пазы.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Керамический картридж для крана

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для смесителя для душевой кабины

Картридж для смесителя душевой кабины еще называется дивертор. Он предназначен не только на 3 позиции смешивания воды, как стандартные детали, а на 4 положения и более. Количество зависит от подключенных устройств (к примеру, если используется гидробокс то дивертор работает на 5 положений).

Картридж для смесителя душевой кабины

Для переключения позиций используется латунный стержень с пластинами, который вращается на 360 градусов вокруг своей оси. Такой угол позволяет сочетать несколько режимов смешения – до 6 положений рычага.

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Картридж термостатический для смесителя

Термостатический картридж используется для смесителя, оборудованного термостатом. С одной стороны такого крана имеется специальная шкала температур, где можно выбрать нужные параметры. Термостатический запор постоянно находится в заданном положении, поддерживая температуру и напор на определенном уровне.

Картридж для термостататического смесителя

Это устройство часто используется в общественных местах, например, для умывальников или биде.

Ремонт картриджа смесителя

Косметический ремонт картриджа смесителя можно произвести своими руками. Но, сразу отметим, что это касается только поломок, связанных с засорением рабочих поверхностей или износом упорных колец. Если истерлись пластины или шарики, появились трещины и т. д., то устройство подлежит замене. Ни профессионально, ни самостоятельно отремонтировать его не выйдет.

Конструкция разборного картриджа

Что можно сделать при косметическом ремонте однорычажного смесителя:

  1. Смазать пластины. Смазка керамических пластин в картридже необходима для уменьшения силы трения и продления их долговечности. Для этого могут использоваться различные масляные растворы или специальные герметики;
  2. Регулировка термостатического картриджа. Иногда случается, что устройство при частом использовании «сбрасывает» настройки. Для устранения этой проблемы нет необходимости обращаться к специалистам;

    Регулировка термостатического картриджа

  3. Чаще всего используется кухонный смеситель, в результате чего его картридж быстрее засоряется различными частицами, которые присутствуют в воде. Почистить рабочие части запора может при помощи небольшой щетки, уксуса или горячей воды (если это не запрещено в инструкции пользователя).

Видео: разборка картриджа однорычажного смесителя
https://www.youtube.com/watch?v=5PkkfSig46I

Основные неисправности

Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.

Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.

Капает из аэратора из-за неисправности смесителя (фото носит иллюстративный характер)

Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:

  1. Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
  2. Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.

Как выбрать картридж для смесителя

Чтобы правильно выбрать картридж для смесителя, нужно обращать внимание на основные характеристики устройства. Это:

  1. Конструкция. Картриджи бывают разборные и неразборные. Последние более доступны, но они не подлежат чистке и смазке, у них нельзя извлечь прокладки и т. д., из-за чего ломаются чаще разборных;

    Китайский картридж с пластиковым штоком

  2. Размер. Неправильный выбор размера может стать не только причиной шума или тугого вращения рычага. Из-за нарушенной работы при контроле напора может снизиться эффективность работы всего смесителя – треснуть шланг от душа или износиться резьба в кране;
  3. Форма и количество нижних отверстий. Это –основной параметр выбора нужного картриджа. Модели для кухни, ванной, душа отличаются между собой количество пазов и выступов. Картридж с другим количество отверстий, чем имеется на кране, вы попросту не сможете установить.

    Пазы в картридже и смесителе

Естественно, лучше покупать качественные модели европейский производителей. Хорошие отзывы про Grohe, Кайзер и Blanco. Но, при необходимости, можно подобрать неплохие китайские варианты. Это Potato, Frap и другие.

Читайте по теме:

Смеситель для ванной комнаты с душем: выбор, требования и монтаж

Ремонт смесителя своими руками (однорычажного и двухвентильного)

Как разобрать смеситель (кран) в ванной и на кухне за 11 простых шагов

Устройство водопроводного крана

Устройство смесителя для кухни и ванной с душем

Как разобрать смеситель и заменить картридж

Здравствуйте уважаемые читатели сайта sesaga.ru. Однорычажные смесители получили очень большую популярность в быту из-за своей надежности и простоты в эксплуатации.

Эти смесители позволяют движением одной руки регулировать температуру и напор воды, причем такое стало возможно при использовании керамического картриджа, являющегося основным компонентом смесителя.

Сама конструкция картриджа и материалы рассчитаны на достаточно продолжительное время использования, но из-за качества нашей водопроводной воды картриджи выходят из строя раньше положенного срока. Как правило, это происходит из-за присутствия в воде песка или мелких абразивных частиц, действующих на поверхность подвижных керамических пластин как наждачная бумага, из-за чего и происходит их быстрый износ.

А так как считается, что эти пластины не восстанавливаются и проще купить новый картридж, чем восстанавливать старый, поэтому будем его менять целиком.

1. Замена картриджа смесителя.

Сама процедура замены картриджа очень простая и не требует супер пуперовского инструмента. Как правило, используется самый обычный инструмент, который всегда есть в доме у любого хозяина. Исключением может быть лишь шестигранник, который из-за своего редкого использования в быту не всегда можно найти дома.

Но и шестигранник можно заменить плоской или крестовой отверткой. Все будет зависеть от типа головки винта, которым крепится ручка к рычагу картриджа.

Итак.
1. Перекрываем холодную и горячую воду входными вентилями.
2. Снимаем пластмассовую заглушку, которая в ручке закрывает отверстие для винта. Как правило, на ней нанесены красный и синий цвета, символически обозначающие холодную и горячую воду. Снять ее можно кончиком ножа или плоской отверткой.

Также существуют заглушки и другой конструкции. На фотографии ниже заглушка изготовлена в виде полукруглой полосы.

3. При помощи отвертки или шестигранника выкручиваем стопорный винт и снимаем ручку смесителя, потянув ее вверх. Ручка пойдет с некоторым усилием, поэтому пугаться не надо, но и дергать сильно тоже не следует, чтобы не сломать посадочное гнездо на ручке.

4. Откручиваем декоративную крышку, которая находится под рычагом смесителя, и затем гаечным ключом выкручиваем прижимную гайку.

5. Вынимаем картридж и осматриваем место, где он был установлен. Если видны песчинки или грязь, то все это обязательно смываем.

Затем берем старый картридж в качестве образца и с ним идем в магазин покупать новый. Устанавливаем картридж в обратной последовательности.

2. На заметку.

Не всегда при слабом напоре воды из смесителя, или течи воды из под его ручки виноват картридж. Как правило, при слабом напоре воды из смесителя процентах в восьмидесяти виноват аэратор. Внутри головки аэратора находятся сетки, предназначенные для смешивания воды с воздухом, чтобы струя из крана выходила мягкой и равномерной.

Так вот на этих сетках и скапливается грязь, которая проходит вместе с водой. А если Вы не чистили аэратор и когда его первый раз открутите, то увидите много интересного: песок, окалину, ржавчину.

Откручивается головка руками, ну а если будет идти туго, то это можно сделать гаечным ключом или плоскогубцами. Как раз, для этих целей на ней предусмотрены грани. Но делать это надо аккуратно, чтобы не повредить никелированное покрытие на металле. Я предпочитаю выкручивать плоскогубцами, предварительно подложив под губки плоскогубцев салфетку для мытья посуды.

Вот приблизительно такой чистой должна быть сеточка аэратора.

А если Вы никогда не чистили аэратор смесителя, то прочитайте эту статью, в ней я подробно постарался описать чистку аэратора смесителя.

Ну и второй распространенной неисправностью по вине картриджа является течь из под ручки смесителя. Попробуйте закрутить на один-два оборота прижимную гайку. Возможно, ее давление на картридж ослабло и между резиновыми прокладками и корпусом смесителя просачивается вода.

Теперь я думаю, что Вы без труда сможете разобрать смеситель и заменить картридж, а заодно, устранить самые распространенные неисправности.
Удачи!

Как правильно разобрать однорычажный смеситель — пошаговая инструкция

Являясь наиболее функциональными кранами для ванных и кухонь, однорычажные смесители получили заслуженную славу простых и стильных кранов. Несмотря на долговечность запорной арматуры этого типа, элементы конструкции со временем изнашиваются и смеситель выходит из строя. В таком случае требуется разборка устройства и замена дефектных деталей. Благодаря несложному устройству и доступности запчастей для восстановления работоспособности современных вентилей, отложите вызов сантехника и приступайте к самостоятельному ремонту. Единственное, что для этого нужно – разобраться в конструкции всех типов однорычажных смесителей и особенностях их ремонта и обслуживания.

Устройство однорычажного смесителя

Давление и температурный режим воды на выходе из смесителя регулируется положением его рычага. При этом напор плавно меняется при перемещении ручки в вертикальном направлении, а температура – при изменении положения джойстика в горизонтальной плоскости. Простота регулировки обусловлена оригинальной конструкцией крана, который состоит из таких деталей:

Отличия в смесителях с рычагом заключаются как во внешнем оформлении, так и в том, какую конструкцию имеет сменный картридж.

Виды

Несмотря на огромное разнообразие моделей однорычажных смесителей, их можно разделить на два вида, в зависимости от устройства кран-буксы (сменного элемента):

  • смесители с керамическим картриджем;
  • краны с шаровым картриджем.

Вентили и того, и другого типа, имеют как достоинства, так и недостатки.

Кран с шаровым картриджем

Шаровый смеситель имеет высокую надежность и длительный срок службы

Название этого картриджа обусловлено формой его основного элемента. Регулирующее устройство выполнено в форме полого шара с тремя отверстиями для протока воды. Он встроен в корпус посредством картриджной гильзы. Необходимое уплотнение создают подпружиненные фторопластовые вставки, дополнительный прижим к которым происходит за счёт давления жидкости. Материал уплотнителей обеспечивает лёгкое скольжение сферы внутри гильзы. Требуемый напор воды обеспечивается частичным или полным перекрытием отверстий в сфере и корпусе, а регулировка температуры – вариантами их совмещения. Из-за того, что смешение воды происходит внутри шара, картридж подвержен образованию накипи. Именно она и является одной из причин, способной вывести его из строя. Другими недостатками шаровых вентилей можно считать:

  • низкую ремонтопригодность;
  • относительно высокую стоимость;
  • быстрый износ резиновых уплотнителей.

Несмотря на это, краны со сферическими элементами отлично выдерживают гидравлические удары и перепады давления, а кроме того, имеют более низкую чувствительность к включениям, которые присутствуют в водопроводной воде.

Смеситель с керамическим картриджем

Схема устройства смесителя с керамическим картриджем

Современные сменные картриджи с блоками керамических пластин по праву получили признание многих пользователей. Долговечность такого решения и относительно низкая стоимость позволили снизить их цену, а также расходы на ремонт в случае поломки.

Надёжность конструкции такого типа обеспечивают два или три керамических диска, обработанные при помощи ультразвука. Точность механической шлифовки такого класса позволила достичь требуемой гладкости деталей, что способствует идеальному примыканию их рабочих частей.

Плавное и бесшумное перемещение дисков керамического картриджа обеспечено на протяжении всего срока его службы.

Диски находятся один над другим и имеют отверстия для прохождения воды. Верхняя пластина присоединяется к управляющему стержню, а нижняя жёстко установлена в корпусе картриджа. При повороте ручки диски смещаются относительно друг друга, благодаря чему их отверстия частично или полностью совпадают. За счёт этого и происходит смешивание жидкости. Величина напора изменяется перемещением верхней пластины.

Картриджи для смесителя

В картриджах с тремя керамическими дисками подвижным является средний элемент. Такие устройства разработаны специально для водопроводов с низким рабочим давлением. Их особенностью является смешивание воды не между пластинами, а в корпусе вентиля, что позволяет существенно снизить гидравлическое сопротивление внутри прибора.

Керамические картриджи с тремя дисками идеально подходят для работы в водопроводных сетях с низким давлением, поскольку не снижают напор воды при смешивании.

Недостатком картриджей с керамическими элементами является их чувствительность к механическим включениям. Абразивное действие мелких частичек песка или накипи способствует быстрому выходу оборудования из строя. Вместе с тем нельзя не отметить и достоинство таких кран-букс: они имеют более низкую цену, а их замена не представляет трудностей даже для людей без опыта слесарных работ.

Установка фильтров механической очистки воды значительно увеличивает срок службы смесителей шарового и картриджного типа.

Необходимые инструменты

Разборка однорычажного смесителя для ванной или кухни не представляет сложностей. Единственная трудность, с которой можно столкнуться – образование накипи на нижней части рычага и его прикипание к штоку картриджа. В остальном для работы понадобятся:

  • набор отвёрток;
  • комплект шестигранных ключей;
  • разводной и гаечные ключи;
  • пассатижи с длинными губками или круглогубцы;
  • нож.

Если вы не знаете, какой картридж установлен в смесителе, то, прежде чем купить деталь для замены, разберите кран и достаньте дефектный механизм. Отправившись с ним на рынок или в строительный гипермаркет, вы будете уверены в том, что приобрели картридж аналогичной конструкции.

Разбор смесителя с керамическим картриджем

Для извлечения картриджа достаточно разобрать верхнюю часть смесителя

Как и в других случаях ремонта или установки сантехнического оборудования, надо перекрыть подачу воды на входе в квартиру. После этого обязательно проверьте, насколько плотно закрыты краны на стояке, открыв расходные вентили на кухне или в ванной. Кроме того, подготовьте какой-нибудь таз и тряпку для удаления воды, пролившейся при демонтаже.

Смесители, встроенные в мойку, имеют уязвимые места в виде резиновой прокладки или картриджа, при повреждении или изнашивании которых устройство начинает протекать. Для устранения неисправности воспользуйтесь нашей инструкцией по разборке:

  1. Демонтируйте кран. Для этого при помощи разводного ключа отверните гайки гибкой подводки, после чего приподнимите смеситель над мойкой и выверните шланги из посадочных мест.

    Обратите внимание: Некоторые краны оборудованы декоративным кожухом, который снимают на самом первом этапе. При этом надо соблюдать осторожность, так как защитные элементы часто изготавливают из хрупких сплавов.

  2. С помощью ножа или тонкой плоской отвёртки подденьте и снимите заглушку.
  3. Воспользовавшись шестигранным ключом, отверните крепёжный винт.
  4. Снимите рычаг. В этом случае проблемой может оказаться его прикипание к корпусу. Устранить последствия длительной эксплуатации смесителя можно, полив на место сопряжения кипятком или обработав его машинным маслом.
  5. Удалите защитный чехол, после чего открутите прижимную гайку. Последняя бывает двух видов: под рожковый ключ или с углублениями на гранях. Возможно, в процессе работы придётся воспользоваться плоскогубцами с длинными губками.
  6. Вытяните картридж из корпуса.

Важно: обязательно запомните или зарисуйте положение картриджа в корпусе смесителя, чтобы при установке новой детали собрать устройство правильно.

Видео-инструкция по разбору картриджного смесителя

Дальнейшая разборка керамического картриджа бессмысленна, поскольку он неремонтопригоден и является расходным материалом. Выбирая деталь для замены, отдайте предпочтение силиконовым уплотнительным элементам. Они более долговечны и не так подвержены вредному воздействию влаги.

Разбираем смеситель шарового типа

Подготовьтесь к работе точно так же, как и в вышеописанном случае. Приступая к работе, следует понимать, что смесители с шаровым картриджем менее ремонтопригодны, чем их керамические аналоги, поэтому надо быть готовым к полной замене крана. Если же неполадки заключаются в слабом напоре воды на выходе из излива или незначительном подтекании крана, то самостоятельная разборка и ремонт смесителя может устранить проблему.

Слабая струя воды может свидетельствовать о засорении сетки аэратора грязью или накипью. Для её очищения отверните гайку с излива крана, извлеките и промойте деталь под сильной струёй. После этого соберите излив в обратном порядке.

При протекании крана потребуется заменить резиновые уплотнения новыми элементами. Работу выполняйте в таком порядке:

  1. Удалите красно-синюю заглушку и выверните винт крепления рычага.
  2. Снимите рычаг. Прилагая усилие, не забывайте, что ручки, корпуса и штоки картриджей бюджетных кранов имеют крайне низкую прочность.
  3. Надавливая отвёрткой на выемки пробки, проворачивайте резьбовое соединение по часовой стрелке.
  4. Демонтируйте купол крана, воспользовавшись плоскогубцами. После этого снимите пластиковый защитный элемент. Протечка крана чаще всего связана с изношенностью уплотнения, которое находится на пластиковой детали.
  5. Вытащите шар из гильзы. При повреждении или деформации сферического элемента, его необходимо заменить.
  6. Плоская тонкая отвёртка поможет извлечь подпружиненные уплотнения. При замене последних обязательно надо установить новые пружины, так как со временем они теряют жёсткость.
  7. После замены уплотнительных элементов установите шар, а затем смонтируйте остальные детали смесителя.
  8. Подключив воду, проверьте исправность устройства при различном напоре и температуре.
Схема разбора шарового смесителя

Видео: как разобрать шаровый смеситель

Совет: при сборке смесителя обязательно смазывайте все подвижные части силиконовой смазкой.

Разборка картриджевых керамических или шаровых смесителей под силу каждому, кто хоть раз держал в руках инструмент. Простота конструкции этих кранов даёт возможность с большой долей вероятности полностью восстановить работоспособность устройств, не прибегая к услугам опытных сантехников.

Оцените статью: Поделитесь с друзьями!

Разборка однорычажного смесителя для кухни +Фото и Видео

Разборка однорычажного смесителя для кухни + фото и Видео. Если напор воды на кухне или в ванной комнате стал намного меньше, чем был, не получается плотно перекрыть кран для воды, значит, нужно отремонтировать сантехнику. Для этого необязательно привлекать специалистов, так как сделать разборку однорычажного смесителя для кухни можно своими руками.

Давайте узнаем, как разобрать смеситель и отремонтировать его.

Устройство и разновидности

Перед тем, как начать ремонтные работы, нужно для начала разобраться с устройством смесителя в кухне. Такой кран, как правило, имеет одну ручку регулировки, которая закреплена накладками при помощи одного винта. Он может быть с картриджем и шаровым. Главный же элемент таких кранов – картридж. Внутри него и выполняется смешивание холодной и горячей воды. Он расположен в корпусе, и внутри есть 3 керамических диска с перфорацией. Благодаря особой технологии производства получается обеспечить плотное прилегание дисков, и они не пропускают воду.

Во время работы системы оба диска остаются неподвижными, а третий, подвижный диск, связан с рычагом переключения. При изменении положения ручки происходи смещение  отверстия, и подается определенное количество горячей и холодной воды, которая смешивается в корпусе. Давайте подробнее рассмотрим, из чего состоит шаровой смеситель. Его название пошло именно от конструктивной особенности. В составе устройства есть полый шар, который сделан из нержавеющей стали и размещенный в корпусе крана. При поворачивании ручки шар начинает двигаться за счет особого штыря, и вода начинает поступать. Наличие особых резиновых прокладок помогает обеспечить герметичность системы.

Разбираем кран своими руками

Инструменты и приспособления

Перед тем, как начать изучать материал по починке крана, нужно подготовить все инструменты, которые потребуются в работе:

  • Небольшая отвертка.
  • Шестигранник (ключ).
  • Плоскогубцы.
  • Разводной ключ.
  • Смазка.

Также вам потребуется небольшой отрезок ткани, который даст возможность защитить элементы из хрома при снятии. Для того, чтобы защитить руки, используйте перчатки.

Как разобрать смеситель

Чтобы не испортить элементы при разборке смесителя для кухни однорычажного типа, предлагаем рассмотреть, как правильно его разбирать. То, в какой последовательности будут выполнены действия, будут зависеть от особенностей конструкции крана. Давайте рассмотрим каждый из видов отдельно.

С картриджем

Разобрать кран с картриджем можно по последовательности, показанной в видео в конце этой статьи.

Как разобрать смеситель шарового типа

Несмотря на то, что модели с картриджем намного популярнее, шаровые модели тоже пользуются спросом. Он показан в этом видео

Как починить однорычажный смеситель

Порядок действий, которые следует выполнять, будет зависеть от неисправности, которая появилась. Давайте разберемся, как починить смеситель в зависимости от возникшей проблемы.

Устраняем засор

Понять, что у вас именно засор очень просто – будет слабый напор воды. Для устранения засора нужно:

  1. Разобрать однорычажный смеситель для кухни, сняв с излива гайку.
  2. Достать и хорошо промыть сетку, удалить все абразивные вещества.
  3. Установить все обратно.

Это самая простая из всех возможных неисправностей.

Как заменить уплотнительные резинки

При малой герметичности элементов кран начнет протекать. В этой ситуации следует сменить уплотнители из резины на новые (прокладки). Это можно сделать следующим образом, как показано в видео:

Как устранить неполадки с переключателем

Если при переключении режима работы крана появляются трудности, можно исправить неполадку так. При выборе смазочного материала обращайте внимание на составы универсального типа, которые предлагают многие производители и о которых появились положительные отзывы.

Как заменить уплотнительные резинки золотниками

Когда будут готовы уплотнительные резинки, можно приступить к работе:

  • Переведите рычаг крана в положение «закрыто».
  • Разберите конструкцию, отсоедините шланг душа.
  • Снимите декоративный колпачок, открутите винтовое крепление. Достаньте кнопку переключателя.
  • Аккуратно достаньте золотник.
  • Поменяйте уплотнители и смажьте их особой пастой для дополнительной герметичности.
  • Соберите переключатель в обратном порядке.

Полезный совет! Чтобы не возникло проблем с установкой золотника, для начала стоит смочить резинки уплотнения водой.

Как заменить пружины переключателя

Если есть трудности с тем, как возвращать переключатель в исходное положение, возможно, требуется замена пружины. Для ремонта стоит выбрать пружинку с диаметром поменьше и с дополнительным защитным покрытием.

Выполнять ремонт следует в такой последовательности:

  • Разберите кран.
  • Достаньте шток, на который накручена пружинка и снимите ее.
  • При помощи плоскогубцев накрутите новую пружину на шток.
  • Соберите и установите переключатель.

Как видите, это совсем несложно.

Картриджи

Не всегда замена уплотнительных прокладок дает возможность решить все неисправности, и в этом случае может потребоваться замена картриджа для смесителя. Сделать работы по ремонту вы можете своими руками, главное, чтобы куплены нужные инструменты и подходящая деталь для замены.

Как заменить картридж

Давайте подробнее рассмотрим, как заменить картридж в смесителе, чтобы вы смогли сделать это своими руками. Работы следует выполнять так же, как показано в видео:

Обратите внимание, что новый картридж должен быть таким же, как и старый. Покупать новый элемент лучше, если на руках будет старый.

Чтобы новый картридж прослужил как можно дольше, выбирайте товар только от проверенных производителей.

Как отремонтировать картридж

Перед тем, как сделать покупку нового картриджа, убедитесь в том, что старый точно не подлежит ремонту. Как выполнить ремонт, смотрите в видео:

Профилактика

Проблема в том, не всегда ремонтные работы могут восстановить работоспособность смесителя, и тогда приходиться покупать новый. Чтобы это произошло не раньше времени, для начала стоит купить хорошую модель смесителя и вовремя проводить относительно простые действия для профилактики.

Итак, рекомендуем:

  1. Купить смеситель из латуни. Такие изделия имеют высокие прочностные характеристики и служат намного дольше, чем изделия, сделанные из силумина.
  2. В самом начале установить хороший фильтр для воды.
  3. Прочесть инструкцию, которая идет в комплекте к каждому смесителю,  в котором описано, что делать до установки и во время ремонтных работ. Видео по теме разборки шарового крана помогут избежать типичных ошибок.
  4. Обработать место соединения при помощи герметика. Для соединений на резьбе  лучше использовать ФУМ ленту.
  5. Вовремя проводить профилактические осмотры и обязательно менять уплотнители.

Заключение

Даже достаточно подробные мастер-классы не всегда помогают разобраться с тем, как разбирать смеситель однорычажного типа для кухни. Видео, которые выкладывают большинство пользователей, становятся прекрасной альтернативой. Мы решили подобрать для вас несколько видео по теме о том, как снимать смесители, чтобы можно было их отремонтировать. Видео даст возможность разобраться и понять, как выполнять работы. Теперь мы точно уверены, что вы знаете, как разобрать смеситель, и сможете сделать это самостоятельно!



Самостоятельный ремонт однорычажного смесителя для кухни и ванной, как разобрать

Содержание статьи:

Однорычажные смесители – сантехническое устройство, которое популярно в квартирах, а также санузлах общественных зданий и предприятий. Они удобны, надежны и просты в ремонте. Почти любую неисправность в них можно устранить своими руками. Главное понять, как правильно разобрать однорычажный смеситель.

Особенности однорычажных смесителей

Однорычажный смеситель

Однорычажный смеситель – это устройство подачи воды, состоящее из одной регулировочной ручки, излива и корпуса со смешивающим механизмом внутри.

Картридж

Механизм, которым оснащают все современные смесители. Его основу составляют керамических пластины с отверстиями и шток, на котором сидит рычаг. В основании есть три отверстия. Через два из них поступает горячая и холодная вода, которая, смешиваясь внутри подвижной (красной) керамической пластины, вытекают через третье отверстие, а оттуда направляется в излив крана. При повороте рычага происходит смещение пластины, из-за чего меняется напор и соотношение холодной и горячей воды.

«Шарик»

Представляет собой устройство в виде полого шара из нержавеющей стали с тремя отверстиями. Принцип работы похожий: холодная и горячая вода поступают через два отверстия, а после смешивания общим потоком выходят через третье. Движение поворотного рычага смещает шар, таким образом регулируют температуру и напор струи.

Популярность рычажных смесителей объясняется простотой монтажа и ухода, разнообразием дизайнов, надежностью. Но работая с водой низкого качества, они часто засоряются и выходят из строя. Полностью отремонтировать их механизмы практически невозможно. Получится лишь заменить старую деталь целиком, а также поменять уплотнители и резиновые прокладки. Стоят расходники недорого, а продаются в любом сантехническом магазине.

Алгоритмы разбора однорычажных смесителей

Разбор конструкции

Прежде чем разбирать однорычажный кран, нужно подготовиться. Понадобятся следующие инструменты: небольшая отвертка, шестигранный и разводной ключи, плоскогубцы. Чтобы не повредить поверхность хромированных элементов, используют кусок мягкой ткани, а для защиты рук – перчатки.

Общая схема разборки однорычажного смесителя с картриджем состоит из следующих шагов:

  1. Перекрывают воду и снимают красно-синий индикатор (пластиковую заглушку).
  2. Шестигранным ключом отвинчивают фиксирующий болт под заглушкой.
  3. Снимают рычаг смесителя и руками демонтируют декоративную крышку.
  4. Разводным ключом откручивают монтажную гайку и вынимают картридж.

Чтобы разобрать однорычажный шаровый смеситель в ванной или на кухне, придерживаются похожей схемы.

  1. Снимают пластиковый индикатор горячей и холодной воды, откручивают фиксирующий винт и снимают рычаг.
  2. Откручивают декоративную гайку. Используют ткань, чтобы не повредить покрытие.
  3. Вынимают шар и остальные детали.

Разбирать будет проще, если снять устройство с раковины или мойки. Придется ослабить крепления и открутить шланги подводки. Вся работа займет не более 10 минут. Главное, не забыть перекрыть воду в помещении.

Подбор и приобретение нужных запчастей

Картридж смесителя

Ремонт смесителя подразумевает замену какой-либо его составной части – внутренних расходных элементов и внешних деталей конструкции. Если речь идет о замене излива, рычага управления или лейки душа, обращают внимание не только на качество, но и внешний вид. Их цвет может отличаться от цвета корпуса смесителя.

Чаще всего ремонт связан с заменой расходных материалов. Но предугадать сложно, какая деталь может понадобиться. Поэтому рекомендуется всегда под рукой держать ремкомплект, в котором собраны самые необходимы комплектующие: картридж, кран-букса и набор уплотнителей.

Идти за новым картриджем стоит тогда, когда будет демонтирован старый, так как существует вероятность, что деталь не подойдет. Даже внешне похожие устройства от одного производителя могут быть оснащены механизмами разного размера. Типоразмер всех картриджей колеблется от 28 до 46 мм.

Картриджи могут отличаться по высоте. Разница бывает в несколько миллиметров и заметить ее довольно сложно. Даже материалы могут отличаться, смешивающие механизмы изготавливают из металла и керамики. Вот поэтому во время покупки нового картриджа важно иметь с собой неисправный элемент.

Легче всего заменить аэратор – сетчатый фильтр, который вкручивается в излив. Не придется разбирать смеситель, достаточно купить новую деталь и вкрутить ее на место старой. Сеточки изготавливают из металла, цветных металлов, полимеров, спрессованного алюминия и пластика. Они бывают вакуумные, поворотные и со светодиодной подсветкой. В данном случае выбор ограничивается лишь пожеланиями покупателя. Главное, чтобы аэратор был подходящего диаметра.

Инструменты для ремонта своими руками

Обычно ремонт своими руками однорычажного смесителя для кухни или ванной не занимает много времени. Необходимо выяснить, какую поломку придется устранять и заранее подготовить инструменты, которые могут пригодиться – набор ключей, шестигранный ключ, пассатижи, плоскую и крестовую отвертки, нож, набор уплотнителей и сменные картриджи. Хотя, если этих предметов нет, как и желания заниматься ремонтом смесителя, всегда можно вызвать сантехника.

Практически любая неисправность приводит к тому, что устройство приходится разбирать. Чаще всего владельцы однорычажных шаровых смесителей сталкиваются со следующими проблемами:

  • Слабый напор. Чтобы починить, выкручивают аэратор, тщательно промывают его под струей воды и устанавливают обратно. При необходимости покупают новую деталь.
  • Потеря герметичности шарового механизма. Снимают рычаг, демонтируют старый уплотнитель под фиксирующей гайкой, устанавливают новый и крепят его на место.
  • Трудности с регулировкой температуры воды. Обычно проблема в самом механизме. Разбирают смеситель, при обнаружении неисправностей меняют «шарик», уплотнительные резинки и собирают устройство.
  • Поломка переключателя душа. Проблема заключается в поврежденных прокладках золотника или износе пружины, которая не возвращает кнопку в обратное положение. В первом случае снимают декоративный колпачок переключателя и меняют уплотнитель, а во втором – пружину.

Несмотря на то, что картриджевые устройства имеют другое строение, некоторые неисправности в них устраняют тем же способом. Это касается прочистки аэратора, замены уплотнительных колец и ремонта переключателя душа. А есть схожие проблемы, которые решают иным способом.

  • Устранение течи. Снимают рычаг смесителя, при помощи ключа подтягивают крепежную гайку и пробуют пустить воду. Главное, сильно не перетягивать, чтобы в дальнейшем избежать поломки штока.
  • Износ механизма. Разбирают смеситель, осуществляют демонтаж старого картриджа и осматривают его на наличие трещин, через которые может течь вода. Вставляют новую деталь. Если она не шевелится, значит, заняла правильное положение.

Большинство проблем решают заменой уплотнителей. Но если под рукой нет расходников, прокладки можно попробовать вырезать из куска резины толщиной не более 4 мм.

Рекомендации по уходу

Конструкция из латуни

Устройство больше не придется ремонтировать, если во время его приобретения и в процессе эксплуатации следовать рекомендациям экспертов:

  • Покупать устройства из латуни, они прочные и долговечные в отличие от изделий из силумина.
  • Вместе с монтажом смесителя желательно установить хороший фильтр для очистки воды.
  • Стыковочные места обрабатывать герметиком, а на все резьбовые соединения наматывать фум-ленту.
  • Не стоит ждать пока появится течь, а регулярно проверять состояние резиновых прокладок.
  • Во время покупки необходимо внимательно ознакомиться с характеристиками устройства, а перед монтажом изучить схему установки и сборки.

Не менее серьезно подходят уходу за внешним видом смесителя для кухонной мойки, раковины или ванны. Мыльной водой и лимонным соком удаляют пятна и разводы, образовавшиеся на корпусе. Для этого губку или мягкую тряпку смачивают одним из этих растворов и протирают все детали крана.

Более сложные загрязнения удаляют при помощи специальных моющих средств. Они эффективны и не содержат агрессивных веществ, способных навредить хромированной поверхности. К таким относятся: Grohe GrohClean, Ravak Cleaner Chrome, Meine Liebe. Главное, ознакомится с инструкцией, чтобы не превысить рекомендованную дозировку.

Категорически нельзя чистить смесители металлическими щетками или грубыми губками. Запрещены средства, содержащие муравьиную и фосфорную кислоту, уксус, хлор и щелочь. После каждой чистки остатки любого средства, даже специального, следует смывать водой и насухо протирать поверхность тряпкой.

И все же образование течи – самое неприятное, что может случиться с краном. Если ее вовремя не устранить, в дальнейшем его придется заменить. Поэтому так важно разбираться в устройстве смесителя, а также иметь под рукой все необходимые запчасти и инструменты для его ремонта.

устройство керамического картриджа и шарового крана, видео по разбору

Являясь самыми функциональными и практичными кранами для кухни и ванной, однорычажные смесители заслужено получили славу стильных и простых кранов. Невзирая на долгий срок службы запорной арматуры данного типа, элементы конструкции все равно изнашиваются со временем, и устройство выходит из строя. В этом случае необходима разборка смесителя и замена его дефектных элементов.

За счет несложного строения смесителя и доступности запасных частей для восстановления работы современных кранов, можно отложить вызов сантехника и начать ремонт своими руками. Единственное, что необходимо – это понять конструкцию всех видов однорычажных смесителей и особенности их обслуживания и ремонта.

Конструкция однорычажного смесителя: общие сведения

На выходе из смесителя температурный режим и давление воды регулируется с помощью установки его рычага в определенное положение. Причем напор плавно изменяется во время перемещения ручки по вертикали, а температура – во время изменения положения джойстика по горизонтали. Легкость регулировки объясняется уникальной конструкцией крана, состоящего из следующих деталей:

  • джойстик (рукоятка, рычаг) смесителя;
  • корпус смесителя;
  • сменный картридж;
  • крышка корпуса;
  • нижняя часть для подсоединения гибкой подводки;
  • фиксирующая скоба;
  • излив с аэратором.

Различия в смесителях с рычагом состоят как во внешнем виде, так и в конструкции сменного картриджа.

Разновидности

Невзирая на большой ассортимент моделей однорычажных смесителей для кухни и ванной, их условно можно поделить на два основных вида, с учетом устройства сменного элемента (кран-букса):

  • шаровой картриджный смеситель;
  • смесители с керамическим картриджем.

Вентили и обоих видов имеют свои преимущества и недостатки.

Смеситель с шаровым картриджем

Название данного картриджа объясняется формой его главного элемента. Устройство для регулировки сделано в виде полого шара и для протока воды оборудовано тремя отверстиями. Он установлен в корпус с помощью картриджной гильзы. Требуемое уплотнение создают фторопластовые подпружиненные вставки, к которым дополнительный прижим происходит благодаря давлению воды. Материал уплотнителей позволяет легко скользить сфере внутри гильзы.

Необходимое давление воды обеспечивается полным либо частичным закрытием отверстий в корпусе и сфере, а регулировка температурного режима – вариантами их комбинирования. Так как смешивание жидкостей проходит внутри шара, то картридж подвергается появлению накипи. Именно накипь и является одной из основных причин, которая способна привести к его поломке. Еще одним недостатками шаровых смесителей можно считать:

  • быстрый износ резиновых прокладок;
  • относительно дорогую стоимость;
  • плохую ремонтопригодность.

Невзирая на это, вентили со сферическими элементами великолепно выдерживают перепады давления и гидравлические удары, а помимо этого, имеют более слабую чувствительность к включениям и взвесям, присутствующим в магистральном водопроводе.

Вентили с керамическим картриджем

На сегодняшний день сменные керамические картриджи по праву получили признание у многих потребителей. Относительно небольшая стоимость и долговечность этого решения дали возможность уменьшить их цену, а также в случае поломки затраты на ремонт.

Надежность смесителей этого вида обеспечивают два или три специальных диска, которые обработаны с помощью ультразвука. Точность шлифовки этого класса дала возможность достигнуть необходимой гладкости деталей, это и способствует идеальному примыканию всех рабочих элементов.

Бесшумное и плавное перемещение дисков картриджа с керамическим блоком обеспечено в течение всего срока его эксплуатации.

Диски для прохождения воды имеют отверстия и расположены один над другим. Верхняя пластинка подсоединяется к стержню управления, а нижняя жестко зафиксирована в корпусе картриджа. Во время поворота рычага диски перемещаются относительно друг друга, за счет этого их отверстия совпадают полностью или частично. Благодаря этому и происходит перемешивание жидкостей. Давление меняется смещением верхней пластины.

В сменных керамических картриджах с тремя дисками подвижен только средний элемент. Эти устройства изготовлены специально для водопроводов с плохим рабочим давлением. Особенностью этих устройств является перемешивание жидкости не между пластинами, а в корпусе смесителя, что дает возможность значительно уменьшить внутри прибора гидравлическое сопротивление.

Картриджи с тремя керамическими дисками отлично подойдут для работы в центральной магистрали с низким напором, так как не снижают во время смешивания давление воды.

Минусом керамических картриджей с дисками является их высокая чувствительность к механическим взвесям и включениям, которые находятся в воде. Абразивное воздействие накипи или мелких крупинок песка способствует быстрому выходу из строя устройства. При этом нельзя не отметить и преимущество этих вентилей: у них более низкая стоимость, а их замена не создает сложностей даже для людей без опыта сантехнических работ.

Установка фильтров для очистки воды существенно увеличивает время эксплуатации смесителей картриджного и шарового типа.

Инструменты для разборки смесителя

Разборка крана рычажного типа в кухне или ванной не представляет особых трудностей. Единственная сложность, с которой можно в некоторых случаях столкнуться – появление накипи внизу рычага и его прикипание к стержню картриджа. В остальном для разборки будут необходимы:

  • набор шестигранных ключей;
  • комплект отверток;
  • нож;
  • круглогубцы или пассатижи с длинными губками;
  • гаечные и разводные ключи.

В случае, когда вы не знаете, какой картридж находится в устройстве, то, перед тем как приобрести деталь для замены, нужно разобрать смеситель и достать поврежденный механизм. Отправившись с ним в строительный магазин или на рынок, вы можете быть уверены в том, что купили картридж такой же конструкции.

Как разобрать смеситель с картриджем керамического типа?

Как и в остальных случаях установки или ремонта сантехнических устройств, необходимо закрыть на входе в квартиру подачу воды. Затем непременно проверьте, как плотно на стояке закрыты краны, открыв в ванной или на кухне расходные вентили. Помимо этого, для удаления воды, которая прольется во время демонтажа, подготовьте какую-то тряпку и таз.

Смесители, которые встроены в раковину, имеют уязвимые места в виде картриджа или резинового уплотнителя, при их изнашивании или повреждении вентиль начинает протекать. Для исправления этой неисправности воспользуйтесь пошаговой инструкцией по разборке смесителя:

  • Демонтируйте смеситель. Для чего с помощью разводного ключа открутите гайки гибкой подводки, затем поднимите кран над раковиной и снимите шланги со своих посадочных мест. Важно: Некоторые смесители оснащены декоративным кожухом, его необходимо снять на самом первом этапе. Причем нужно соблюдать осторожность, поскольку защитные элементы зачастую сделаны из хрупких сплавов.
  • При помощи плоской тонкой отвертки или ножа подденьте и удалите заглушку.
  • Отверните крепежный винт, воспользовавшись шестигранным ключом.
  • Демонтируйте рычаг. В данном случае проблемой может являться прикипание рычага к корпусу. Избавиться от последствий продолжительной эксплуатации смесителя можно, если обработать место сопряжения машинным маслом или полить на него кипятком.
  • Снимите защитный чехол, затем выкрутите прижимную гайку, которая может быть двух видов: с углублениями на гранях или под рожковый ключ. Вероятно, во время работы нужно будет использовать пассатижи с длинными губками.
  • Достаньте из корпуса картридж.

Внимание: непременно зарисуйте или запомните положение в корпусе смесителя картриджа, чтобы во время установки новой детали правильно собрать всю конструкцию.

Последующая разборка картриджа с керамическим блоком бессмысленна, так как он неремонтопригоден и относится к расходным материалам. Подбирая запчасти для замены, лучше всего отдать предпочтение силиконовым элементам для уплотнения. Они не так подвергаются вредному действию влаги и более долговечны.

Как разобрать смеситель однорычажный шарового типа?

Подготовка к работе происходит точно так же, как и в описанном выше случае. Начиная работу, необходимо понимать, что краны с шаровым картриджем не настолько ремонтопригодны, как их керамические собратья, потому нужно быть готовым к полной замене смесителя. Когда же неисправности заключаются в незначительном подтекании смесителя или слабом давлении воды на выходе из крана, то самостоятельный ремонт и разборка смесителя сможет помочь устранить данную проблему.

Слабый напор воды может указывать на засорение сетки аэратора накипью или грязью. Для ее очистки открутите гайку с излива смесителя, достаньте и промойте эту деталь. Затем в обратном порядке соберите излив.

Во время протекания смесителя необходимо поменять резиновые прокладки на новые уплотнители. Работу необходимо выполнять в следующем порядке:

  • Снимите красно-синюю заглушку и открутите винт крепежа рычага.
  • Удалите рычаг. Прилагая небольшое усилие, помня о том, что штоки, корпус и ручки картриджей недорогих смесителей имеют очень слабую прочность.
  • Надавливая на выемки пробки отверткой, поворачивайте по часовой стрелке резьбовое соединение.
  • Снимите купол крана с помощью плоскогубцев. Затем демонтируйте защитный пластиковый элемент. Как правило, протечка крана связана с изношенностью прокладки, которая расположена в пластиковой детали.
  • Достаньте из гильзы шар. При деформации или повреждении сферического элемента, его нужно поменять.
  • Тонкая плоская отвертка позволит достать подпружиненные уплотнения. Во время замены последних непременно необходимо установить новые пружины, поскольку через время они потеряют жесткость.
  • После замены прокладок установите шар, а после соберите в обратном порядке остальные части устройства.
  • Подсоединив воду, проверьте исправность смесителя при разной температуре и давлении воды.

Рекомендация: Во время сборки крана непременно смазывайте силиконовой смазкой все подвижные элементы.

Профилактика поломок

Чтобы продлить время эксплуатации крана на кухне или в ванной без ремонта, специалисты советуют выполнять профилактические мероприятия и внимательно подходить к выбору смесителя.

  • Во время приобретения лучше выбрать тяжелые латунные смесители. Они гораздо прочней, и прослужат намного дольше, в отличие от силуминовых изделий.
  • Прежде чем разобрать смеситель, изучите внимательно инструкцию, просмотрите видео по этой теме и, если возможно, посоветуйтесь со специалистами.
  • Все резьбовые части сажайте на фум-ленту, а элементы соединений обрабатывайте дополнительно герметиком.
  • Выполняйте профилактические осмотры и замены прокладок. Так протекание смесителя не застанет вас неожиданно.

Разборка шаровых или картриджевых керамических смесителей под силу любому человеку, который хоть раз в жизни в руках держал инструмент. Простота конструкции данных вентилей позволяет с большой вероятностью восстановить полностью работоспособность прибора, не прибегая к помощи профессиональных сантехников.

Lamy Pen Tutorial | : silviasblog.com:

[Заявление об ограничении ответственности: я никоим образом не связан с компанией Lamy, поэтому имейте в виду, что информация, представленная на этом сайте, может быть неточной или актуальной.]

Когда дело доходит до рисования перьевыми ручками, я предпочитаю свои ручки Lamy, поскольку их способность писать почти в каждой позиции легендарна.

Недавно я заметил, что все больше и больше людей интересуются ими, но лишь немногие знают факты, поэтому я решил написать это небольшое руководство.Я очень надеюсь, что это поможет некоторым из вас, и если у вас еще остались вопросы, не стесняйтесь спрашивать меня, шансы, что я могу знать ответ, не так уж и плохи :).

Немного справочной информации о Лами. Lamy - немецкая компания (кстати, находится в Гейдельберге), которая производит высококачественные пишущие инструменты и аксессуары, в основном перьевые ручки. В Германии дети в школе пишут только перьевыми ручками (и не водонепроницаемыми стираемыми чернилами), и Lamy, вероятно, является самым популярным среди них брендом уже много лет.

Чтобы удовлетворить потребности всех своих клиентов, компания регулярно производит ручки в новых цветах, стилях, материалах и т. Д. Внутренняя часть этих ручек и перья остаются почти такими же, меняются только цвета и материалы. Ах да, цены, конечно;).

Вот лишь небольшая часть моей частной коллекции Лами:

Что я считаю более важным, чем внешний вид пера, так это перо:

Перья можно купить отдельно, , (каждое перо подойдет для любого пера - все они сделаны одинаково!), И они бывают разных размеров. Также есть специальный наконечник для левшей, его размер средний (приятный для письма, но, возможно, немного большой для рисования?), Хотя AFAIK большинство левшей не столкнутся с какими-либо проблемами при использовании обычных наконечников.

Вы можете получить перо с этими наконечниками:

  • EF (сверхтонкий)
  • F (штраф)
  • M (средний)
  • МК (средний курсив)
  • B (полужирный)
  • левый (левый, средний)
  • Перья для каллиграфии (1.1 мм, 1,5 мм, 1,9 мм)

Для наброска вам следует попробовать EF перо или F, в зависимости от того, что вам больше нравится. Перья изготавливаются либо из стали (черный или серебристый), либо из золота (только F, M, B). Я никогда не наблюдал различий между черными стальными перьями и серебристыми стальными перьями, но здесь - это большая разница между стальными перьями и золотыми перьями, последнее гораздо более эластичное и, следовательно, более приятное для письма. .К сожалению, золотые перья не входят в EF, они великолепны для рисования :).

[Дополнительная информация о перьях Lamy, апрель 2010 г.]

Как поменять перья.

Возьмите перо и перо. Поскольку менять перья немного беспорядочно, вы также можете надеть одноразовые перчатки и взять для работы лист бумаги для заметок.

Переверните ручку вверх ногами:

Бледно-розовый кружок указывает на то место, куда нужно поставить крышку…

… одной рукой осторожно нажмите на колпачок, а другой рукой потяните за ручку…

… это должно удалить острие пера.Вымойте снятый наконечник теплой водой (никогда не используйте для чистки мыло или что-либо другое, просто теплую воду) и осторожно вытрите его бумажным полотенцем.

Теперь возьмите ручку и аккуратно вставьте новое перо…

… пока он не достигнет своего конечного положения.

Поздравляю, все готово :)!

Обратите внимание: этот метод не подходит для каллиграфических перьев. Если вы хотите избавиться от каллиграфического наконечника, вам придется использовать пальцы вместо колпачка пера, или вы можете использовать метод ленты.

Как залить чернила в ручку.

Чернила Lamy продаются во флаконах и картриджах (в упаковке по пять штук)…

… и доступен в следующих цветах:

  • синий
  • черный
  • красный
  • бирюза
  • фиолетовый
  • сине-черный
  • зеленый

Синие чернила можно стирать обычными ластиками. Ни одна из этих чернил не является водостойкой.

(Меня иногда спрашивали, что такое ластики и как они используются, поэтому я сделал эту небольшую запись в блоге об этих изящных маленьких инструментах.)

Регулярно чистить перо полезно, но нужно чистить каждый раз, когда вы хотите изменить цвет используемых чернил. В противном случае ваша ручка будет иметь довольно уродливый цвет грязи. Я уверен, что ты не хочешь.

Все, что вам нужно для чистки ручки, - это чашка с теплой водой (подойдет водопроводная вода, дистиллированная вода будет еще лучше) и пустой конвертер.

Наполняйте и опорожняйте преобразователь снова и снова и меняйте воду, если она стала слишком грязной.Повторяйте эту процедуру, пока вода не станет чистой. Теперь ваше перо очищено и готово к заправке новым чернильным картриджем.

Теперь, если вы собираетесь набросать набросок и нарисовать ручкой, вам наверняка понравятся водостойкие чернила , а поскольку чернила, поставляемые с вашим Lamy, совсем не водонепроницаемы, пришло время замените его водостойкими чернилами, такими как Noodler.

Для этого есть две возможности .

Безопасный метод - получить преобразователь , заполнить его чернилами и использовать в ручке.С ним нетрудно справиться, единственное, что я возражаю в отношении конвертера, это то, что он имеет тенденцию всасывать слишком много воздуха и слишком мало чернил, и это утомительная процедура наполнения этой штуковины до приемлемой степени.

Второй способ - использовать одноразовый шприц для заправки картриджа с чернилами. Что ж, я предполагаю, что вы все достаточно взрослые, чтобы знать, что вам следует быть очень осторожными при работе со шприцем. Всегда закрывайте его сразу после использования.И не позволяйте своим детям / домашним животным / всем остальным играть с ними. Преимущества этого метода в том, что он намного дешевле и у вас будет больше чернил в ручке. (Проверьте фотографию для сравнения размеров картриджа с чернилами и конвертера.)

Полезные хитрости.

Возможно, вы рисуете пером с помощью F-кончика…

, и вы хотели бы иметь более тонкий наконечник для рисования деталей. Вместо того, чтобы использовать перо EF, просто поверните перо! 🙂

Сначала это может показаться немного царапающим, но это работает!

***

Продолжение следует, но до тех пор вы можете проверить страницу Pen & Ink , которая приведет вас ко всем записям в этом блоге о ручке и чернилах.

***

Наслаждайтесь ручкой!

Нравится:

Нравится Загрузка ...

1/2 дюйма поворотные керамические дисковые картриджные клапаны для горячего и холодного ремонта Продажа

Совместимость

Чтобы подтвердить, что эта деталь подходит вашему автомобилю, введите данные вашего автомобиля ниже.

Эта деталь совместима с автомобилем (ами) 0 .Показать все подходящие автомобили

Эта деталь совместима с 1 автомобилями, соответствующими

Эта деталь несовместима с

  • Год
  • Марка
  • Модель
  • Субмодель
  • Накладка
  • Двигатель
Описание:
Керамический дисковый картридж с поворотом на 1/2 дюйма Комплект для ремонта горячего и холодного оборудования

Спецификация:
Общая высота: 45 мм
Ширина: 23 мм
Расстояние от талии до основания: 24 мм
Диаметр шлицевого вала: 8.2 мм
Количество зубьев на шлице: 20
Диаметр основания: 18 мм
Диаметр талии: 23 мм

Включение: против часовой стрелки

Выключить: по часовой стрелке


Характеристики:
BSP 1/2 "резьба
Резиновое уплотнительное кольцо внизу
Диски изготовлены из латуни и керамики
. Оба диска подходят как для горячей, так и для холодной воды
Подходит для большинства британских смесителей для кухонных и ванных комнат с двойными ручками
20 зубьев на шлице, в котором также просверлены отверстия и нарезана резьба под винт 4 мм
Клапан с резиновым диском красного цвета вращается по часовой стрелке для включения и, поворачивается против часовой стрелки для закрытия.Этот клапан с красным резиновым уплотнительным кольцом обычно используется с правой стороны
Резиновый дисковый клапан синего цвета вращается против часовой стрелки для включения и поворота по часовой стрелке для закрытия. Этот клапан с синим резиновым уплотнительным кольцом обычно используется с левой стороны.

В пакет включено:
1 x 1/2 "BSP латунно-керамический дисковый клапан, левая сторона
1 x 1/2" BSP латунный керамический дисковый клапан, правая сторона

Транспортиры с бесплатными картриджами | Виниловый двигатель

На этой странице вы можете бесплатно скачать транспортиры для выравнивания картриджа для быстрого и точного совмещения выступа картриджа / иглы, смещения и нулевых точек.У нас есть поистине универсальные двухточечные инструменты, такие как Stupid Protractor, и специальные типы тонармов для Audiocraft, Helius, Heybrook, Linn, Rega и Thorens, все с простыми инструкциями, подробно описывающими, как выровнять картридж.

Чтобы определить, какой транспортир подходит для вашего тонарма, прочтите руководство пользователя транспортира Seb и внимательно проверьте масштаб после печати и при необходимости измените размер.

Другие полезные инструменты для выравнивания

База данных тонармов
Установочные размеры и данные по центровке для большинства проигрывателей и тонармов - оригинальные и лучшие!

Калькулятор центровки Pro
Последняя версия калькулятора центровки VE - это швейцарский армейский нож инструментов для центровки, теперь со сравнительными графиками ошибок отслеживания и искажений для 4 тонармов / центровок

  • Сравните стандартную геометрию ваших рук с наиболее популярными геометриями центровки
  • Расчет оптимальной геометрии центровки для вашего тонарма
  • Сравните геометрию и искажения до 4 различных тонармов
  • Оптимизируйте выравнивание для вашей собственной коллекции пластинок, отрегулировав оптимальные радиусы канавок
  • Найдите оптимальное монтажное расстояние для известной эффективной длины
  • Расчет геометрии тонарма своими руками

Калькулятор смещения выступа
Оцените влияние изменения вылета иглы при сохранении исходного угла картриджа в корпусе головки

Транспортиры универсальные (универсальные)

Глупые транспортиры

Пара универсальных двухточечных транспортиров, в одном из которых используется более распространенный метод выравнивания Бервальда, который используется в 99% коммерческих продуктов, а в другом - Loefgren B (объяснение различий см. В руководстве пользователя Seb выше).Простой, точный и широко совместимый. Если вы не уверены, какой тип использовать, и хотите получить бесплатную альтернативу обычным покупным дизайнам, загрузите этот.

Транспортир Стивенсона

Еще один универсальный транспортир, на этот раз использующий метод совмещения Стивенсона с нулевыми точками на 60,325 мм и 117,42 мм. Это особенно полезно для дужек, которые имеют ограниченное пространство в слотах хэдшелла и не могут быть должным образом совмещены с типом Бервальда.

Транспортир Чпраца

Предназначен для того, чтобы пользователи могли выровнять свой картридж на любых двух нулевых точках между 60 и 150 мм.Быстрый и простой способ для экспериментаторов оценить акустические достоинства различных методов юстировки. Например, это можно было бы использовать вместе с базой данных тонармов для сравнения согласованности производителей тонармов с популярным типом Baerwald, который можно найти в большинстве послепродажных транспортиров.

Универсальный транспортир V.2.0

Зеркальный транспортир, разновидность классического двухточечного транспортира - подходит только для опытных пользователей!

Угловой транспортир Кирнса универсальный

Транспортир Arc подходит в качестве транспортира для выравнивания картриджа только для тонармов определенной длины / монтажных расстояний (см. Прилагаемые инструкции)

Транспортиры поворотные

Эти транспортиры предназначены для тонармов или используют альтернативную методологию центровки.

Транспортир AudioCraft AC300C

Подходит только для тонарма Audiocraft AC300C

Транспортир Helius Aureus

Подходит только для тонарма Helius Aureus

Heybrook Универсальный транспортир для центровки

Универсальный двухточечный транспортир, использующий выбранные Хейбруком нулевые точки 63,5 и 120 мм

Linn Ittok / LVX / LVX + транспортир / монтажный шаблон

Этот инструмент подходит для точной установки и выравнивания всех тонармов Linn.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
