Как разобрать розетку schneider electric: Как снять розетку Schneider Electric SEDNA под RJ-45 со стены? Морда лица на клипсах. Защелкивается — Электрика в быту — Технический форум

Содержание

Несколько фото установочных изделий серии Unica от Schneider Electric

Очень часто клиенты спрашивают у нас какие выбрать им установочные изделия, то есть сами розетки, выключатели и т.д. У всех вкусы разные и поэтому что-то конкретное предложить бывает очень сложно. Приходится клиентов направлять в специализированные магазины, где на стендах представлены розетки и выключатели разнообразных серий и производителей. Пощелкав клавишами и пересмотрев несколько вариантов на месте, люди уже спокойно выбирают понравившиеся модели.

Сегодня установочные изделия выпускаются разнообразного дизайна, цвета и соответственно имеют разную стоимость. В данной статье хочу показать серию Unica от Schneider Electric. Это красивая и вполне надежная продукция. Также они достаточно легко монтируются на места, что очень нравится мне как электрику.

Ниже вы увидите фотографии серии Unica от Schneider Electric во время их монтажа. Также тут будут представлены уже установленные изделия на свои места.

Такие фотографии помогают лучше рассмотреть данную серию и принять решение стоит ли ее покупать. Я надеюсь, что вам эти фотографии окажутся полезными при выборе установочных изделий, и что я не зря тратил время на их съемку.

Самые распространенные установочные изделия это розетки. Они продаются только в одиночном исполнении и выглядят так.

Белые крышки сидят плотно, но легко снимаются. Их нужно просто потянуть на себя.

Контакты у розеток очень хорошие. Они не расходятся при подтяжке, что дает возможность прижать кабель на совесть. Металлическая рамка, которой розетка крепится к подрозетнику, достаточно толстая. Она не играет и не изгибается во время установки.

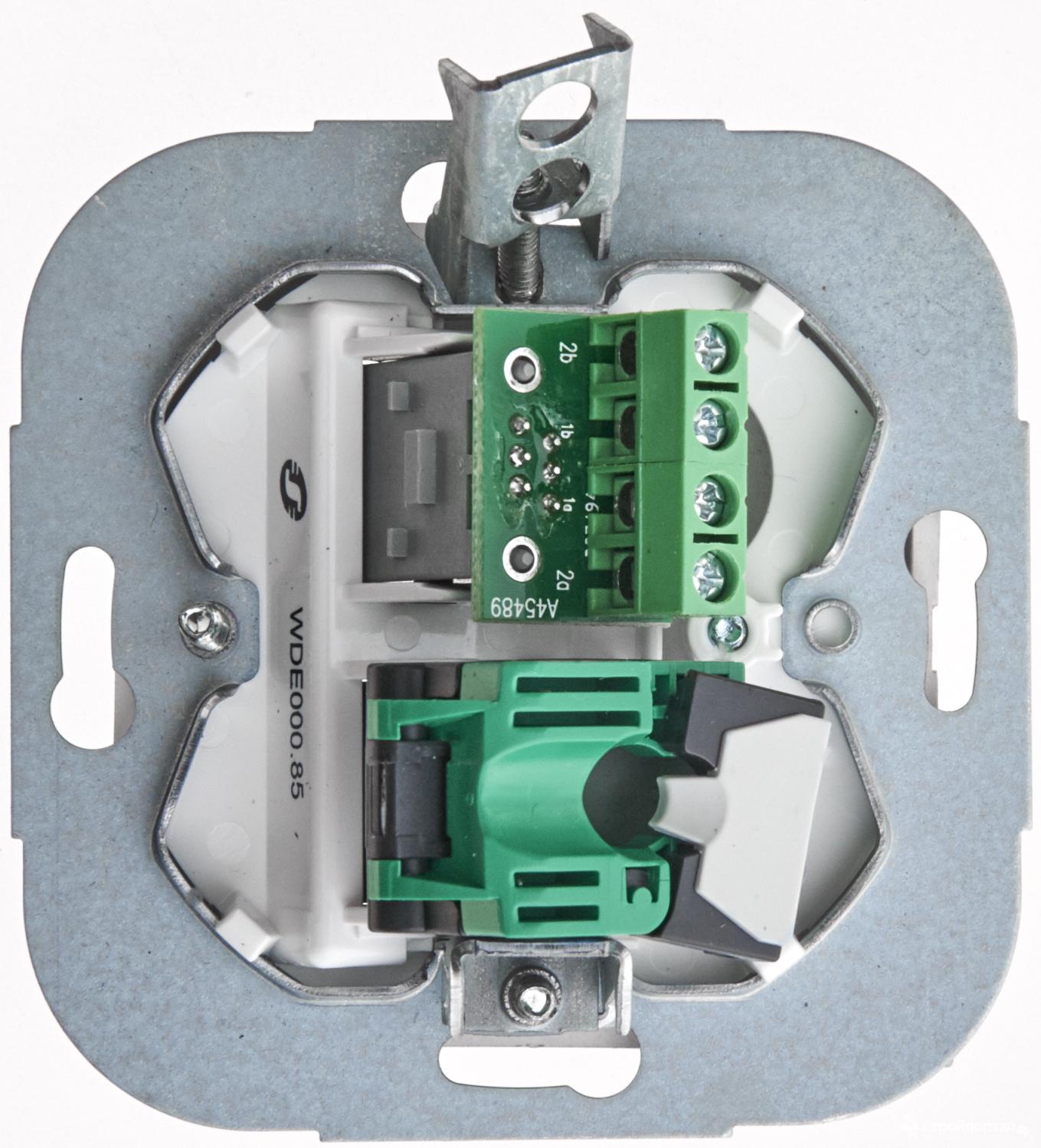

Компьютерная розетка или Ethernet розетка имеет тоже прочное основание. Механизм для подключения кабеля FTP или UTP очень удобен для монтажа. Здесь вам необходимо завести кабель через отверстие, распустить жилы, разложить по цвету и уложить их в свои пазы.

Лишние части жил откусываются.

Затем закрывается крышка механизма подключения.

В итоге это будет выглядеть так, как показано на следующем фото. Витая пара уже будет надежно зажата и никуда не денется во время установки компьютерной розетки в подрозетник.

Телевизионные розетки имеют возможность последовательного подключения кабеля. Основание у них тоже металлическое. На фото оно отсутствует, так как его сняли во время подключения кабеля.

Механизм для подключения телевизионного кабеля выполнен из металла. Для того чтобы завести разделанный кабель на место необходимо открутить один болтик.

На следующем фото видно, что металлическое основание стоит уже на месте, а сам механизм с крышкой висит на подключенном кабеле.

После монтажа всех изделий на место сверху ставится рамка на несколько позиций. Рамка просто прикладывается сверху и при нажатии на нее защелкивается на место.

Для того чтобы снять рамку Unica и получить доступ к розеткам, необходимо тонкой плоской отверткой поддеть ее сбоку. Там есть специальный паз.

На следующей фотографии на обоях под отверткой видно имя одного человека. Фамилия спряталась под рамкой. Угадайте эту фамилию, напишите ее в комментариях и получите скидку 10% на полный электромонтаж вашей квартиры в Самаре )))

Вот так выглядят готовые блоки из разных розеток серии Unica от Schneider Electric.

Дальше представлен двухклавишный выключатель с обратной стороны. Здесь кабели подключаются очень просто. Нужно только зачистить жилу на нужную длину и воткнуть ее в отверстие. Для того, чтобы отсоединить кабель от выключателя нужно нажать сверху рычажок и просто потянуть за него. Куда подключается приходящая фаза подписано на самом механизме.

В двухклавишных выключателях на каждую клавишу стоит по одному механизму. Они между собой электрически не связаны. Поэтому здесь необходимо сделать перемычку как показано на следующем фото.

Вот так выглядят выключатели серии Unica от Schneider Electric. Есть выключатели с подсветкой и без. Подсветка у них очень приятная, голубого цвета. В темноте она выглядит очень красиво и не бросается в глаза в отличии от ярких красных светодиодов. На следующем фото свечение не видно и не передается весь эффект.

 А вы каких серий и производителей используете установочные изделия?

Как снять рамку с розетки legrand?

Как снять рамку

Как снять розетку со стены и разобрать её

Розетки есть в каждой квартире, и пользуются ими много раз в день, подключают электроприборы. Иногда возникают ситуации, когда нужно заменить розетку, перенести её или просто снять на время ремонта и поклейки обоев. Хоть и сделать это не сложно, но нужно соблюдать технику безопасности, чтобы избежать поражения электрическим током. В этой статье мы рассмотрим, как снять розетку со стены и разобрать её.

Устройство розетки

Чтобы аккуратно демонтировать розетку нужно знать её устройство. Оно отличается в зависимости от конкретной модели и производителя, но, в общем, конструкция одинаковая.

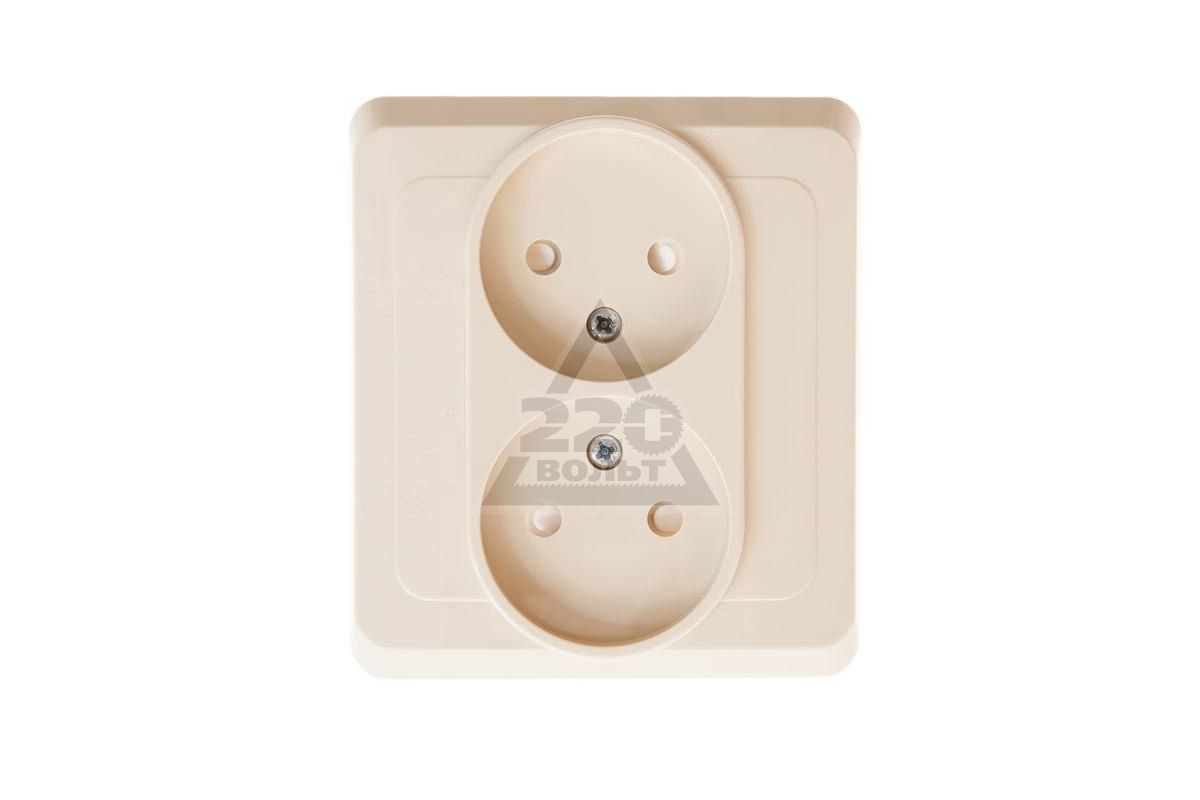

Розетки бывают встроенные и накладные. Встроенные как видно из названия располагаются внутри стены в углублении, а накладные закреплены снаружи. Часто накладные розетки используют, если проложена наружная проводка или на тонких стенах, перегородках, на элементах мебели.

Устройство встроенной розетки изображено на картинке ниже

Розетка состоит из четырёх основных частей:

1. Крышка розетки.

2. Крепление к стене – разжимающиеся лапки.

3. Суппорт – металлическая рамка часть крепления корпуса.

4. Сердцевина – изолятор с контактами и клеммами для подключения проводов.

В стене или в подрозетнике она крепится за счет лапок. Они крепятся к сердцевине винтами, когда вы их затягиваете – винты лапки разжимаются и упираются посадочное место (подрозетник или в стену).

Порядок снятия розетки

В-первую очередь, прежде чем что-нибудь делать с розеткой берем индикаторную отвертку и проверяем её работоспособность на заведомо исправных розетках или других источниках напряжения (патроне светильника, винтов автоматического выключателя и т. д.). Индикатор в ней должен светиться, когда вы дотронетесь фазного провода жалом, и своим пальцем контактного пятака на торце отвертки, как это показано ниже.

Когда вы убедились, что отвертка исправна – нужно отключить напряжение в квартире или на этой розеточной группе. Для этого нужно найти автоматы или предохранители, которые стоят в электрощите квартиры или в подъезде на площадке.

Если у вас установлены пробки с предохранителями – их выкручивают. Автоматические пробки – нажимают на красную кнопку. Если стоят автоматические выключатели – флажок опускают вниз, после чего вы увидите маркировку «О», как на фото ниже.

Теперь нужно заново проверить наличие напряжения в розетке индикаторной отверткой – если при касании обоих проводов она не светится – можно приступать к работе.

Для демонтажа розетки сначала снимают лицевую крышку, для этого нужно открутить 1 или 2 винта.

После снятия крышки вы увидите следующую картину:

Нужно ослабить крепежные лапки, для этого ослабляют вины обведенные красным квадратом. После чего крепление ослабнет, и вы сможете извлечь розетку.

Теперь нужно вытащить из клемм провода, обычно используются винтовые клеммы, поэтому ослабляем винты.

На розетке может быть надета канцелярская резинка – это нормально, она придерживает крепежные лапы, чтобы они не болтались и не вываливались.

К розетке подключается 2 или 3 провода:

Если вы хотите заменить розетку, не допустите глупой ошибки и подключайте её правильно.

Как разобрать розетку Legrand

Продукция производителя Legrand очень популярна, но её конструктив часто отличается от распространенных дешевых розеток. Порядок снятия изделий Легранд изображен на картинке ниже:

Ниже изображена конструкция розеток этого производителя, серии Valena.

И конструкция серии Celiane:

В обоих случаях сначала выкручиваем винт, удерживающий лицевую панель, далее извлекаем рамку. Лицевая панель может дополнительно фиксироваться защелкой, да и большая часть элементов конструкции крепится на защелках, поэтому внимательно рассмотрите её и с помощью шила или тонкой отвертки извлекайте.

Как разобрать розетку Schneider Electric

Изделия другого известного бренда Schneider Electric разбираются аналогичным образом, но стоит отметить, что на некоторых моделях лицевая панель может крепиться без винта, но на защелках, как изображено на рисунке ниже:

Они сидят плотно, но извлекаются, если их потянуть на себя.

Сверху они накрываются рамками и ухватиться, для снятия, не за что. Поэтому чтобы демонтировать розетку, нужно снять рамку. Сбоку на рамке у них есть специальный паз для этого, куда можно вставить шлицевую отвертку.

Заключение

Чтобы снять розетку в большинстве случаев достаточно шлицевой и крестообразной отвертки. Главное – это обесточить сеть, перед тем как вы будете это делать и не тянуть слишком сильно за провода, чтобы избежать их обрыва, в противном случае вам придется расковыривать стену и удлинять его. В принципе, все розетки разбираются подобно друг другу, есть некоторые нюансы у отдельных производителей, типа защелок или других конструктивных особенностей конструкции.

Алексей Бартош

Источник: http://electrik.info/main/electrodom/1427-kak-snyat-rozetku-so-steny-i-razobrat-ee.html

Schneider electric как разобрать выключатель

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Как разобрать выключатель Schneider Electric

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает.

Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

  • отвертка-индикатор;
  • мультиметр;
  • монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Как разобрать выключатель Makel

Продукцию данного производителя можно часто увидеть, как в быту, так и в общественных помещениях, благодаря высокой надежности и относительно доступной стоимости изделий.

При необходимости разобрать и отревизировать соединение, также не возникает каких-либо проблем, однако производитель предусмотрел некоторые особенности в конструкции.

Для извлечения выключателя из стены понадобится стандартный набор инструментов. Снятие клавиш производится довольно легко, а вот с декоративной накладкой, у обывателя ни разу не сталкивавшегося с таким типом выключателей могут возникнуть проблемы. Дело в том, что здесь производитель применил специальные зажимы из упругой проволоки, уходящие вглубь корпуса.

После того, как клавиши сняты, декоративную накладку необходимо без лишних усилий потянуть на себя, благодаря чему появится доступ к контактам.

Конструктивной особенностью этих выключателей, является и расположение винтов зажимов с тыльной стороны, поэтому доступ к ним возможен только после выемки всего корпуса из стены. Проверку контактов определяют визуально и с помощью мультиметра.

Как разобрать выключатель Legrand

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

Советы в статье «Как подключить двухклавишный выключатель?» здесь.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ. » Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей ».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения ».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа ».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

  • снять клавиши — здесь различий от других марок устройств нет;
  • демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

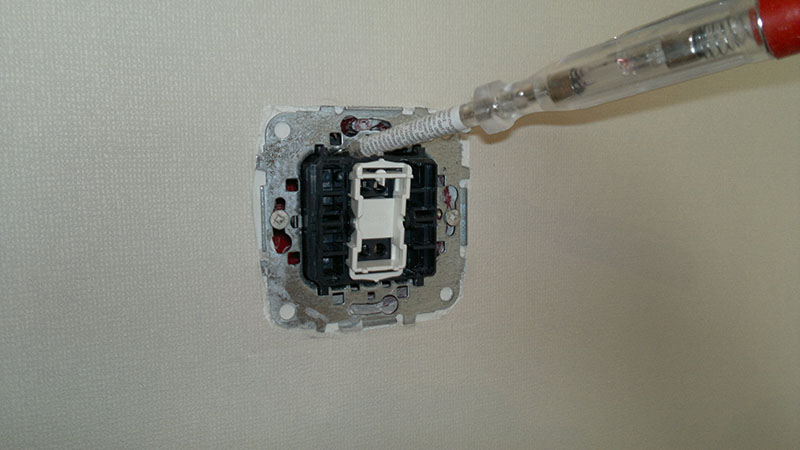

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

  • винтами, которые просто выкручиваются отверткой;
  • специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

  • убирается поворотная ручка;
  • при помощи отвертки или ножа из защелки освобождается декоративная рамка;
  • ослабляются крепежные лапки;
  • раскручиваются фиксирующие корпус болты.

Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

  • выключением рубильника обесточивается комната;
  • защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
  • аккуратно удаляется рамка;
  • раскручиваются болты крепежа;
  • устройство изымается из монтажной коробки;
  • наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.

В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.

Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.
В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии « Этюд » со степенью защиты IP44.

УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.

3. Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.

Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,

После этого ее можно с легкостью отсоединить.

4. Достаем механизм наружной розетки из корпуса.

5. Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.

6. Намечаем на стене места расположения крепежных отверстий выключателя.

7. Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.

В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.

8. Фиксируем корпус розетки на стене , с помощью дюбель-гвоздей.

9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.

После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.

10. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.

11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12. Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.

13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.

И ставим в посадочное место клавишу.

14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.

Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно. Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

Розетки и выключатели schneider electric unica

В серии Unica от французского производителя Schneider Electric широко представлены все механизмы необходимые для электрики, и не только для нее:

  • выключатели света
  • силовые розетки
  • ТВ и интернет розетки
  • термо и светорегуляторы
Все механизмы управления снабжены специальными направляющими для облегчения ввода кабеля и разделителями между ними, для исключения возникновения короткого замыкания.

Отличительные характеристики

Чтобы не перепутать и легче запоминать где подключена фаза, а где ноль, имеется цветовая маркировка каждой клеммы. Красный зажим обычно “приходящая” фаза.

Прямо на корпусе самого механизма прописываются все электрические параметры. Вам не нужно будет искать упаковочную коробку или техдокументацию.

Кроме того, тут же изображена схема монтажа и шаблон как зачищать подключаемый кабель.

Выключатели имеют светодиодную подсветку. Если она для вас слишком яркая, то подклеиваете сзади кусочек малярной ленты и тем самым приглушаете яркость, либо просто закрашиваете темным маркером.

Клеммы розеток расположены в один ряд, а винты изначально находятся в не закрученном состоянии. При монтаже нескольких десятков таких изделий, это здорово сэкономит ваше время.

Для создания надежного контакта в клеммах розеток используется так называемая «арочная» шайба.

Она необходима, когда вы под одну клемму сразу подключаете две жилы разного сечения.

На силовых розетках идут винтовые зажимы, так как ток и нагрузка здесь все же больше, а вот в выключателях и другом оборудовании — самозажимные клеммы. Для монтажа даже не понадобится отвертка.

Сами контакты, куда вставляется вилка, защищены шторками.

Подключать к винтовым клеммам можно как многожильную проводку, так и моножилу. Причем сами винты откручиваются-закручиваются любой отверткой — крестовой или шлицевой.

Суппорт идущий в комплекте изготовлен из материала Zamak.

Он не подвержен коррозии. Причем суппорт и механизм собраны таким образом, что сначала в стене можно закрепить сам суппорт, а уже затем защелкнуть и установить во внутрь механизм с контактами.

Если у вас монтажные коробки старого образца — это не проблема. Сможете закрепить изделия монтажными лапками, они идут отдельно в пластиковом чехле.

При монтаже блока розеток или выключателей у Шнайдер Unica есть очень любимая многими функция зацепа одного корпуса за другой.

Сам монтаж и выравнивание всего блока благодаря этому здорово облегчается.

Компьютерная розетка данной серии обладает шторками которая защищает от пыли.

Для облегчения и правильного расключения проводов UTP кабеля, с двух сторон корпуса нарисована схема подключения с цветовой маркировкой. Перепутать будет сложно.

Внешние декоративные рамки защелкиваются в 4-х точках крепления простым надавливанием.

Даже если у вас не идеально ровная стена, такой рамкой можно закрыть все щели и обеспечить достаточную плотность прилегания.

Специальная система крепления помогает смонтировать рамки вне зависимости от того, выступает коробка из стены или наоборот утоплена в ней.

Вообще механизмы серии Unica можно подобрать как для открытого, так и для скрытого способа монтажа. Это бывает важно, когда у вас уже сделан чистовой ремонт и нет возможности заново штробить стены.

А еще такой монтаж широко применяется при разводке электрики в деревянных домах.

Разновидности линеек

В зависимости от внешнего вида, серию Unica можно подразделить на 5 линеек. Причем механизмы одной линейки можно легко разместить в рамку от другой.

1Базовая линейка

Эта линейка изначально предназначена для монтажа в стандартных распредкоробках с механизмами белого или бежевого цвета.

В комплект входит:

  • декоративные вставки различных цветов

Также в базовой линейке имеется розетка моноблок с открывающейся подпружиненной крышкой, которая защищает от влаги и пыли.

2Unica Quadro

Эта линейка для любителей ярких, сочных цветов и квадратных форм. Всего имеется 12 оттенков рамок.

3Unica Хамелеон

Рамки в этой коллекции изготавливаются в 20 оттенках широкого спектра. От нежных пастельных, до интенсивных и ярких.

4Unica Top

Это уже высший уровень модульного ассортимента. Рамки выполняют из дерева и металла различных оттенков.

Механизмы подходят для стандартных установочных итальянских и американских коробок. Имеются разновидности на 2-3-4 модуля.

5Unica Class

Это уже классический дизайн с использованием натуральных материалов. Здесь Schneider предлагает стеклянные рамки, рамки из металла, камня и кожи.

Базовые линейки unica, unica quadro более доступны по ценовым характеристикам. Стоимость хамелеон, top и class значительно выше по причине оригинальности используемых материалов.

Заводская гарантия на все изделия от производителя — 2 года.

Однако помимо всех вышеперечисленных преимуществ стоит упомянуть и о недостатках. Их немного, но они имеются:

  • высокая цена на мультимедийные механизмы — интернет, аудио, ТВ розетки
  • невозможность использовать уровни электрика Pocket Electrik от Stabila для выравнивания, так как сплав из которого сделан суппорт не магнитится
  • одновременно плюсом и минусом можно назвать надежные защелки на рамках. Кто хоть раз пробовал отщелкнуть рамку установленную на чистовую отделку подтвердит, что занятие это не из простых.
  • в выключателях с подсветкой при скачках напряжения может перегореть светодиод.

Часто это также случается при работе с энергосберегайками, даже без всяких скачков. Заменить сгоревшую подсветку конечно можно, но слишком много мороки с заказом, покупкой и пересобиранием самого выключателя.

  • при монтаже одноклавишных выключателей света в монтажной коробке их закрепляют так, чтобы подсветка была снизу

Однако в этом случае положение клавиши не будет соответствовать условно принятому состоянию ВКЛ-ВЫКЛ. Вот фото стандартного расположения этой клавиши.

У Unica все может быть в перевернутом состоянии и включаться именно вниз.

Ну а в целом, электроустановочные изделия серии Unica, это не только гармоничное сочетание технических характеристик и элегантного дизайна, но и простота монтажа и абсолютная безопасность.

Так что, если вас устраивает цена, подбирайте подходящую линейку из каталога Schneider Electric Unica — скачать каталог №1 или №2

Источники — //cable. ru, Кабель.РФ

Статьи по теме

Розетка Schneider Electric Glossa для дома

Здравствуйте!
Розетка — стационарно установленный разъём электрических сетей. Розетку сейчас можно встретить повсеместно — дома, на работе, в поезде, в кафе, в транспорте. Сегодня у нас в обзоре розетка для дома Schneider Electric Glossa (GSL000145) со скрытым заземлением и шторками белого цвета (далее — розетка).

Упаковка

Розетка упакована в цветную прозрачную упаковку через которую можно отлично рассмотреть саму розетку.

Производитель у нас (бренд) Schneider Electric. Бренд известный и популярный. Качество продукции данного бренда всегда на высоте.

Серия розеток — Glossa. Это самая бюджетная серия в плане дизайном, но с отличным качеством изготовления в целом.

Информация имеется так же и на обратной стороне упаковки.

Здесь указаны основные характеристики по нагрузке, в частности розетки рассчитаны на нагрузку 16 А, на напряжение 250 В. Степень защиты IP20.

Габаритные размеры упаковки по ширине — 100 мм.

По длине — 130 мм.

Вес розетки в упаковке — 70 грамм.

Распаковка

Для распаковки необходимо ножницами надрезать упаковку.

Внешний вид

Корпус розетки изготовлен из металла и пластика белого цвета. Смотрится все очень достойно.

Розетка имеет заземление и защитные шторки.

С обратной стороны тоже все отлично. Розетка может быть смонтирована в монтажную коробку как при помощи винтов, так и в распор. Винтов, кстати, в комплекте нет. Об их наличии нужно позаботится заранее.

Размер розетки по ширине — 70 мм.

По высоте — тоже 70 мм.

А вот они лапки, для монтажа на них. Считаю этот монтаж менее надежным. Лучше использовать современный подрозетник и винты для него.

Глубина розетки — 30 мм. Влезет чуть ли не в любой подрозетник.

Подготовка к монтажу

Для монтажа электрической розетки обязательна нужна будет отвертка. Я использую отвертку со сменной битой.

Бита желательно использовать PH 1 илиPH 2.

Для монтажа розетки ее нужно разобрать используя отвертку. Для этого откручивается винт внутри розетки.

Порядок монтажа

Порядок монтажа достаточно прост. Жилы кабеля зачищаются от изоляции на глубину около 10 мм. Зачищенные жилы кабеля подключаются в отверстия предназначенные для их подключения. Средний обязательно должен быть заземлением.

Винтами изнутри розетки затягиваются жилы кабеля. Момент затяжки должен быть достаточным, чтобы жилы не выпадали из посадочных мест.

Результат монтажа

Розетки в количестве двух штук смонтированы с использованием двойной рамки. Результат монтажа можно увидеть на фото ниже. Получилось просто отлично.

Заключение

РозеткаSchneider Electric Glossa (GSL000145) скрыт. зазем. штор. IP20 белый мне очень понравилась. После монтажа выглядит стильно, качество розетки очень хорошее. Рекомендую к покупке.

Как снять розетку со стены

Розетки есть в каждой квартире, и пользуются ими много раз в день, подключают электроприборы. Иногда возникают ситуации, когда нужно заменить розетку, перенести её или просто снять на время ремонта и поклейки обоев. Хоть и сделать это не сложно, но нужно соблюдать технику безопасности, чтобы избежать поражения электрическим током. В этой статье мы рассмотрим, как снять розетку со стены и разобрать её.

Устройство розетки

Чтобы аккуратно демонтировать розетку нужно знать её устройство. Оно отличается в зависимости от конкретной модели и производителя, но, в общем, конструкция одинаковая.

Розетки бывают встроенные и накладные. Встроенные как видно из названия располагаются внутри стены в углублении, а накладные закреплены снаружи. Часто накладные розетки используют, если проложена наружная проводка или на тонких стенах, перегородках, на элементах мебели.

Устройство встроенной розетки изображено на картинке ниже

Розетка состоит из четырёх основных частей:

1. Крышка розетки.

2. Крепление к стене – разжимающиеся лапки.

3. Суппорт – металлическая рамка часть крепления корпуса.

4. Сердцевина – изолятор с контактами и клеммами для подключения проводов.

В стене или в подрозетнике она крепится за счет лапок. Они крепятся к сердцевине винтами, когда вы их затягиваете – винты лапки разжимаются и упираются посадочное место (подрозетник или в стену).

Порядок снятия розетки

В-первую очередь, прежде чем что-нибудь делать с розеткой берем индикаторную отвертку и проверяем её работоспособность на заведомо исправных розетках или других источниках напряжения (патроне светильника, винтов автоматического выключателя и т.д.). Индикатор в ней должен светиться, когда вы дотронетесь фазного провода жалом, и своим пальцем контактного пятака на торце отвертки, как это показано ниже.

Когда вы убедились, что отвертка исправна – нужно отключить напряжение в квартире или на этой розеточной группе. Для этого нужно найти автоматы или предохранители, которые стоят в электрощите квартиры или в подъезде на площадке.

Если у вас установлены пробки с предохранителями – их выкручивают. Автоматические пробки – нажимают на красную кнопку. Если стоят автоматические выключатели – флажок опускают вниз, после чего вы увидите маркировку «О», как на фото ниже.

Теперь нужно заново проверить наличие напряжения в розетке индикаторной отверткой – если при касании обоих проводов она не светится – можно приступать к работе.

Для демонтажа розетки сначала снимают лицевую крышку, для этого нужно открутить 1 или 2 винта.

После снятия крышки вы увидите следующую картину:

Нужно ослабить крепежные лапки, для этого ослабляют вины обведенные красным квадратом. После чего крепление ослабнет, и вы сможете извлечь розетку.

Теперь нужно вытащить из клемм провода, обычно используются винтовые клеммы, поэтому ослабляем винты.

На розетке может быть надета канцелярская резинка – это нормально, она придерживает крепежные лапы, чтобы они не болтались и не вываливались.

К розетке подключается 2 или 3 провода:

Земля (далеко не всегда).

Если вы хотите заменить розетку, не допустите глупой ошибки и подключайте её правильно.

Как разобрать розетку Legrand

Продукция производителя Legrand очень популярна, но её конструктив часто отличается от распространенных дешевых розеток. Порядок снятия изделий Легранд изображен на картинке ниже:

Ниже изображена конструкция розеток этого производителя, серии Valena.

И конструкция серии Celiane:

В обоих случаях сначала выкручиваем винт, удерживающий лицевую панель, далее извлекаем рамку. Лицевая панель может дополнительно фиксироваться защелкой, да и большая часть элементов конструкции крепится на защелках, поэтому внимательно рассмотрите её и с помощью шила или тонкой отвертки извлекайте.

Как разобрать розетку Schneider Electric

Изделия другого известного бренда Schneider Electric разбираются аналогичным образом, но стоит отметить, что на некоторых моделях лицевая панель может крепиться без винта, но на защелках, как изображено на рисунке ниже:

Они сидят плотно, но извлекаются, если их потянуть на себя.

Сверху они накрываются рамками и ухватиться, для снятия, не за что. Поэтому чтобы демонтировать розетку, нужно снять рамку. Сбоку на рамке у них есть специальный паз для этого, куда можно вставить шлицевую отвертку.

Заключение

Чтобы снять розетку в большинстве случаев достаточно шлицевой и крестообразной отвертки. Главное – это обесточить сеть, перед тем как вы будете это делать и не тянуть слишком сильно за провода, чтобы избежать их обрыва, в противном случае вам придется расковыривать стену и удлинять его. В принципе, все розетки разбираются подобно друг другу, есть некоторые нюансы у отдельных производителей, типа защелок или других конструктивных особенностей конструкции.

Как правильно снять розетку своими руками со стены? Правила демонтажа и нюансы в работе с электричеством

Как устроена розетка, как и какими инструментами заменить при поломке. Правила безопасности, советы профессионалов, об этом и многом другом в статье ниже.

Порядок действий при демонтаже, замене электрических розеток бытовой электрической сети

Неквалифицированное выполнение работ, связанных с электрическим питанием, чревато опасностью поражением электротока и возникновением пожара.

Некоторое оборудование критически относится к стабильности и надежности питания. Большая часть работ по ремонту и обслуживанию электропроводки может быть выполнена самостоятельно при условии соблюдения нескольких требований.

Устройство розеток

У большинство типов розеток сходное устройство. Основа — пластмассовое или керамическое основание, в котором расположены клеммы для подключения и крепежные элементы. К основанию устройства крепится лицевая панель, выполняющая защитные и декоративные функции.

Электрическую часть розеток составляют металлические клеммы, у которых с одной стороны фигурная пружинная часть для плотного контакта со штырем вилки, а с другой зажимной элемент для подключения проводов. Чаще используется винт с пружинной шайбой. Металлических клемм три. Две расположены симметрично для подключения нулевого и фазного проводников, а третья для подключения заземления.

Для крепления розетки в стене используются изогнутые лапки, которые раздвигаются в стороны и упираются в стенки подрозетника при затягивании крепежных винтов. Для надежной фиксации конец лапок оформляется в форме «ласточкиного хвоста». Современные розетки также крепятся саморезами к верхней части подрозетника.

Когда требуется демонтаж старой розетки

Необходимость в замене розетки возникает в нескольких случаях:
  • неисправность старой;
  • несоответствие типа;
  • ремонт в помещение;
  • изменение требований к внешнему оформлению.

Как самостоятельно снять старую розетку со стены и монтировать новую

Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:

  • снятие декоративной панели;
  • ослабление винтов, крепящих жилы проводов;
  • снятие крепежных элементов и ослабление разжимных лапок;
  • собственно, демонтаж.

Установка новой розетки производится в обратном порядке.

Инструменты

Для демонтажа и установки розетки обязательно наличие следующего инструмента:
  • отвертки с плоским и крестообразным лезвием;
  • нож для зачистки изоляции;
  • бокорезы;
  • пассатижи.

Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.

Правила безопасности

Процесс демонтажа

В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами.

Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.

Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.

Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.

Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя. Придется менять участок проводки между розеткой и распределительной коробкой.

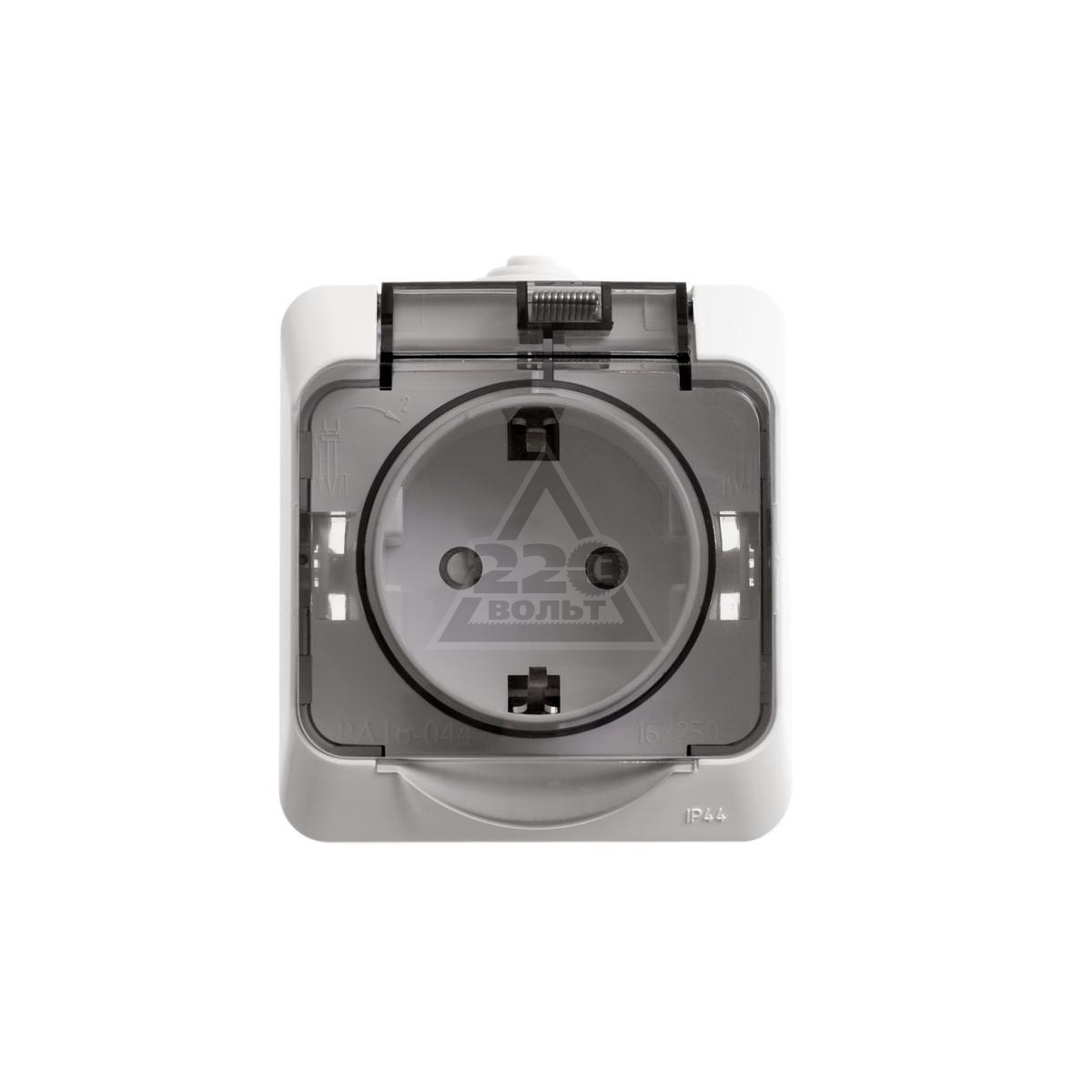

Этапы работ с наружным устройством

Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности.

При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.

Присоединение нового механизма к жилам

Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.

Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента, переломиться. Особенно это касается алюминиевых проводов.

Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.

Особенности демонтажа старой тройной или двойной розетки

Демонтаж дойной или тройной розетки без особых отличий, поскольку данный тип розеток с таким же количество клемм для подключения, как и обычная.

Вся коммутация произведена конструктивно в самом основании устройства. Разница может заключаться в размерах подрозетника, но для демонтажа и последующей установки это не принципиально.

При соблюдении приведенных рекомендаций, работы с домашней электропроводкой не требуют специального образования и опыта. Главное – соблюдение требований техники безопасности. Нельзя работать без отключения электричества. Нужно иметь необходимый инструмент (список в статье выше), и тогда можно без дополнительных затрат получить желаемый результат.

Полезное видео

Как снять розетку со стены

В процессе ремонта, например, при поклейке обоев на стены может возникнуть потребность снять временно розетку. А что, если вы решили заменить розетку? В этих и других случаях важно знать, как снять розетку со стены правильно. Ведь при неаккуратном демонтаже можно ее. В этой статье мы рассмотрим с вами устройство розетки, а также инструкцию о том, как правильно ее снимать.

Устройство розетки

Зная устройство розетки, легче справиться с ее демонтажем и, соответственно, монтажом. Розетка в сборе состоит из контактной колодки, подрозетника и декоративной крышки, которая закрепляется винтом. Что касается самой колодки, то она имеет следующие части:

  • Крепежные лапки. Они могут быть подвижные распирающиеся винтами или цельнолитыми неподвижными.
  • Контакт. Нулевой и фазный. Также имеется заземляющий, он обычно располагается отдельно.
  • Клеммы для подключения провода.

Обратите внимание! Колодки, которые оснащены подвижными лапками, монтировать сложнее в подрозетник. Однако данная конструкция позволяет регулировать положение по наклону и высоте точно по стене. При покупке обратите внимание на лапки, на них должно быть два зуба. Колодка, имеющая один зуб на лапке, быстро расшатается.

Что касается клемм, то они могут закрепляться к контактам винта или же быть вместе с контактами. Если говорить о надежности, то последний вариант лучше. Также клеммы могут иметь разный вид, например, винтовыми или «ершиками». В последнем варианте оголенные концы провода попросту вставляются, он также значительно надежнее.

Разновидности розеток

Существует большое разнообразие розеток. Например, они могут быть одинарные или объединенные под одной крышкой с выключателем. Также может быть розетка в одном модуле две, три и четыре. Соответственно, все розетки монтируются на стену в один ряд и объединяются одним модулем, а также декоративной крышкой. Более того, в составе модульной розетки могут быть сигнальные розетки, например:

  • Интернет.
  • Телевиденье.
  • Телефон.
  • Таймер и так далее.

Для таких розеток требуются специальные коробки, монтаж которых также следует осуществлять согласно всем требованиям.

Обратите внимание! В процессе монтажа и укладки кабеля в коробки они не должны пересекаться, а также соприкасаться.

Как правильно демонтировать розетку

Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:

  • маленькая отвертка с пластиковой ручкой,
  • изолента,
  • резиновые перчатки,
  • тестер.

Вот пошаговая инструкция:

  1. Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
  2. В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
  3. Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
  4. Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены провода.

Обратите внимание! Если проводка старая или алюминиевая, то важно быть осторожным, чтобы не сломать провод. Иначе осуществить замену будет сложно и придется наращивать провода, что не очень положительно скажется на общей конструкции.

Вот и вся инструкция по снятию розетки. После этого вы сможете поклеить обои или установить новую розетку. Если у вас есть опыт по работе с розетками, то обязательно оставляйте свои комментарии в конце этой статьи.

Как снять розетку со стены

Содержание статьи

  • 1. Устройство розетки
  • 2. Правила техники безопасности
  • 3. Приступаем к демонтажу розетки
  • 4. Видео

Всем знакома ситуация, когда в силу тех или иных причин возникает необходимость своими силами заменить электрическую розетку, которая морально устарела или вышла из строя . В идеале эту работу должны выполнять квалифицированные электрики, однако, на практике следовать данному правилу получается не всегда. Если вы хотите обойтись без помощи стороннего специалиста, но не знаете, как снять розетку со стены самостоятельно, то нелишним будет ознакомиться с полезной информацией, которая позволит выполнить эту работу достаточно грамотно и безопасно.

Устройство розетки

Чтобы справиться с поставленной задачей, необходимо иметь хотя бы общее представление об устройстве розеток и о принципе их работы.

Основу каждой розетки составляют следующие детали:

  • контактная колодка;
  • декоративная крышка с крепежным элементом;
  • подрозетник.

В свою очередь, контактная колодка состоит из таких элементов:

  • неподвижные или подвижные крепежные лапки;
  • нулевой, фазный и заземляющий контакты;
  • клеммы.

Инструменты, необходимые для работы:

  • Набор отверток (плоских и крестовидных).
  • Отвертка-индикатор напряжения.
  • Электроизоляционная лента.

Правила техники безопасности

Неукоснительное соблюдение правил техники безопасности – это неотъемлемый этап подготовительных работ, которые необходимо провести перед демонтажем розетки любого типа. Первое, что нужно сделать – обесточить часть помещения, в которой будут проводиться работы.

Обычно в старых жилых домах электрическую проводку можно разделить на три группы: освещение, розетки, электрические плиты. Соответственно для обесточивания розеток нужно отключить в распределительном щитке автомат, отвечающий за подачу напряжения в розетки. После этого нужно убедиться в отсутствии напряжения в электрической сети.

Проверить это можно несколькими способами:

  1. Воспользоваться отверткой – индикатором напряжения.
  2. Кнопкой выключателя включить и выключить свет в комнате.
  3. Подключить к розетке любой бытовой электрический прибор и проверить, работает ли он.

Если демонтаж розетки осуществляется в темное время суток, следует позаботиться о наличии хорошего источника искусственного освещения.

Любые работы, связанные с электропроводкой, нужно выполнять сухими руками.

Приступаем к демонтажу розетки

После выполнения подготовительных работ можно приступать к снятию розетки со стены.

  1. На первом этапе нужно внимательно осмотреть конструкцию розетки. Если головки шурупов находятся непосредственно на корпусе розетки, то их необходимо осторожно раскрутить плоской или крестовидной отверткой.
  2. Иногда шурупы на корпусе отсутствуют. В этом случае они расположены под декоративной рамкой, которая прикрывает розетку. Для того чтобы снять рамку с розетки ее нужно аккуратно поддеть отверткой, после чего она легко отойдет от корпуса розетки.
  3. Для демонтажа встроенной в стену розетки достаточно просто снять декоративную рамку.
  4. Демонтировать розетку, расположенную на поверхности стены, можно после того, как будет раскручен ее корпус.
  5. После снятия всех частей розетки (корпуса и рамки) следует тщательно заизолировать все провода.

Если розетка с заземлением, то, скорее всего, к ней подведено 3 провода.

Часто возникает необходимость демонтажа розеток с выключателем. Розетка с выключателем – более современное устройство, чем просто розетка. Такое соединение конструкций весьма практично, так как к одной ветви можно подключить как саму розетку, так и осветительные приборы. Если розетка с выключателем выйдет из строя, то демонтажу подлежит вся коробка. В конструкции такой розетки кроме шурупа, который закрепляет коробку возле разъемов розетки, предусмотрен крепежный элемент еще и под клавишей выключателя. Для демонтажа розеток такого типа при помощи плоской отвертки снимается кнопка выключателя. Далее выкручиваются все крепежные элементы, фиксирующие коробку на стене, после чего корпус розетки нужно потянуть на себя.

Монтаж розеток на стену осуществляется в обратном порядке.

Если розетка полностью утоплена в стену и ее демонтаж заключался только в снятии декоративной части, то ее вновь необходимо установить в посадочное место и зафиксировать шурупами при помощи подходящей отвертки.

В том случае, когда розетка находится на поверхности стены, нужно аккуратно вынуть из стенки все электрические провода и закрепить их на свои места в корпусе розетки, после чего он надежно фиксируется посредством крепежных элементов.

Для безопасного и качественного монтажа или демонтажа электрических розеток и выключателей совсем необязательно быть квалифицированным специалистом. Главное иметь общие понятия об устройстве и работе электроприборов и соблюдать все правила по технике безопасности.

Также советуем вам прочитать статьи:

Видео

В этом видео показано как снять розетку со стены для того, чтобы ее лучше закрепить в подрозетнике:

Как заменить розетку своими руками

В процессе ремонта, например, при поклейке обоев на стены может возникнуть потребность снять временно розетку. А что, если вы решили заменить розетку? В этих и других случаях важно знать, как снять розетку со стены правильно. Ведь при неаккуратном демонтаже можно ее. В этой статье мы рассмотрим с вами устройство розетки, а также инструкцию о том, как правильно ее снимать.

Устройство розетки

Зная устройство розетки, легче справиться с ее демонтажем и, соответственно, монтажом. Розетка в сборе состоит из контактной колодки, подрозетника и декоративной крышки, которая закрепляется винтом. Что касается самой колодки, то она имеет следующие части:

  • Крепежные лапки. Они могут быть подвижные распирающиеся винтами или цельнолитыми неподвижными.
  • Контакт. Нулевой и фазный. Также имеется заземляющий, он обычно располагается отдельно.
  • Клеммы для подключения провода.

Обратите внимание! Колодки, которые оснащены подвижными лапками, монтировать сложнее в подрозетник. Однако данная конструкция позволяет регулировать положение по наклону и высоте точно по стене. При покупке обратите внимание на лапки, на них должно быть два зуба. Колодка, имеющая один зуб на лапке, быстро расшатается.

Что касается клемм, то они могут закрепляться к контактам винта или же быть вместе с контактами. Если говорить о надежности, то последний вариант лучше. Также клеммы могут иметь разный вид, например, винтовыми или «ершиками». В последнем варианте оголенные концы провода попросту вставляются, он также значительно надежнее.

Разновидности розеток

Существует большое разнообразие розеток. Например, они могут быть одинарные или объединенные под одной крышкой с выключателем. Также может быть розетка в одном модуле две, три и четыре. Соответственно, все розетки монтируются на стену в один ряд и объединяются одним модулем, а также декоративной крышкой. Более того, в составе модульной розетки могут быть сигнальные розетки, например:

  • Интернет.
  • Телевиденье.
  • Телефон.
  • Таймер и так далее.

Для таких розеток требуются специальные коробки, монтаж которых также следует осуществлять согласно всем требованиям.

Обратите внимание! В процессе монтажа и укладки кабеля в коробки они не должны пересекаться, а также соприкасаться.

Как правильно демонтировать розетку

Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:

  • маленькая отвертка с пластиковой ручкой,
  • изолента,
  • резиновые перчатки,
  • тестер.

Вот пошаговая инструкция:

  1. Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
  2. В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
  3. Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
  4. Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены провода.

Обратите внимание! Если проводка старая или алюминиевая, то важно быть осторожным, чтобы не сломать провод. Иначе осуществить замену будет сложно и придется наращивать провода, что не очень положительно скажется на общей конструкции.

Вот и вся инструкция по снятию розетки. После этого вы сможете поклеить обои или установить новую розетку. Если у вас есть опыт по работе с розетками, то обязательно оставляйте свои комментарии в конце этой статьи.

Розетки есть в каждой квартире, и пользуются ими много раз в день, подключают электроприборы. Иногда возникают ситуации, когда нужно заменить розетку, перенести её или просто снять на время ремонта и поклейки обоев. Хоть и сделать это не сложно, но нужно соблюдать технику безопасности, чтобы избежать поражения электрическим током. В этой статье мы рассмотрим, как снять розетку со стены и разобрать её.

Устройство розетки

Чтобы аккуратно демонтировать розетку нужно знать её устройство. Оно отличается в зависимости от конкретной модели и производителя, но, в общем, конструкция одинаковая.

Розетки бывают встроенные и накладные. Встроенные как видно из названия располагаются внутри стены в углублении, а накладные закреплены снаружи. Часто накладные розетки используют, если проложена наружная проводка или на тонких стенах, перегородках, на элементах мебели.

Устройство встроенной розетки изображено на картинке ниже

Розетка состоит из четырёх основных частей:

1. Крышка розетки.

2. Крепление к стене – разжимающиеся лапки.

3. Суппорт – металлическая рамка часть крепления корпуса.

4. Сердцевина – изолятор с контактами и клеммами для подключения проводов.

В стене или в подрозетнике она крепится за счет лапок. Они крепятся к сердцевине винтами, когда вы их затягиваете – винты лапки разжимаются и упираются посадочное место (подрозетник или в стену).

Порядок снятия розетки

В-первую очередь, прежде чем что-нибудь делать с розеткой берем индикаторную отвертку и проверяем её работоспособность на заведомо исправных розетках или других источниках напряжения (патроне светильника, винтов автоматического выключателя и т.д.). Индикатор в ней должен светиться, когда вы дотронетесь фазного провода жалом, и своим пальцем контактного пятака на торце отвертки, как это показано ниже.

Когда вы убедились, что отвертка исправна – нужно отключить напряжение в квартире или на этой розеточной группе. Для этого нужно найти автоматы или предохранители, которые стоят в электрощите квартиры или в подъезде на площадке.

Если у вас установлены пробки с предохранителями – их выкручивают. Автоматические пробки – нажимают на красную кнопку. Если стоят автоматические выключатели – флажок опускают вниз, после чего вы увидите маркировку «О», как на фото ниже.

Теперь нужно заново проверить наличие напряжения в розетке индикаторной отверткой – если при касании обоих проводов она не светится – можно приступать к работе.

Для демонтажа розетки сначала снимают лицевую крышку, для этого нужно открутить 1 или 2 винта.

После снятия крышки вы увидите следующую картину:

Нужно ослабить крепежные лапки, для этого ослабляют вины обведенные красным квадратом. После чего крепление ослабнет, и вы сможете извлечь розетку.

Теперь нужно вытащить из клемм провода, обычно используются винтовые клеммы, поэтому ослабляем винты.

На розетке может быть надета канцелярская резинка – это нормально, она придерживает крепежные лапы, чтобы они не болтались и не вываливались.

К розетке подключается 2 или 3 провода:

Земля (далеко не всегда).

Если вы хотите заменить розетку, не допустите глупой ошибки и подключайте её правильно.

Как разобрать розетку Legrand

Продукция производителя Legrand очень популярна, но её конструктив часто отличается от распространенных дешевых розеток. Порядок снятия изделий Легранд изображен на картинке ниже:

Ниже изображена конструкция розеток этого производителя, серии Valena.

И конструкция серии Celiane:

В обоих случаях сначала выкручиваем винт, удерживающий лицевую панель, далее извлекаем рамку. Лицевая панель может дополнительно фиксироваться защелкой, да и большая часть элементов конструкции крепится на защелках, поэтому внимательно рассмотрите её и с помощью шила или тонкой отвертки извлекайте.

Как разобрать розетку Schneider Electric

Изделия другого известного бренда Schneider Electric разбираются аналогичным образом, но стоит отметить, что на некоторых моделях лицевая панель может крепиться без винта, но на защелках, как изображено на рисунке ниже:

Они сидят плотно, но извлекаются, если их потянуть на себя.

Сверху они накрываются рамками и ухватиться, для снятия, не за что. Поэтому чтобы демонтировать розетку, нужно снять рамку. Сбоку на рамке у них есть специальный паз для этого, куда можно вставить шлицевую отвертку.

Заключение

Чтобы снять розетку в большинстве случаев достаточно шлицевой и крестообразной отвертки. Главное – это обесточить сеть, перед тем как вы будете это делать и не тянуть слишком сильно за провода, чтобы избежать их обрыва, в противном случае вам придется расковыривать стену и удлинять его. В принципе, все розетки разбираются подобно друг другу, есть некоторые нюансы у отдельных производителей, типа защелок или других конструктивных особенностей конструкции.

Как установить и собрать AvatarOn A Switch & Sockets | Служба поддержки Schneider Electric

объяснение электрической схемы переключателя Schneider Electric

Схема электрических соединений коммутатора Schneider Electric представляет собой визуальное представление компонентов и кабелей, связанных с электрическим подключением. Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе. На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения.Использование этой электрической схемы переключателя Schneider Electric может быть положительно оценено в производственном проекте или при решении электрических проблем. Это может предотвратить большой ущерб, который даже подорвет электрические схемы.

Схема соединений переключателя Schneider Electric показывает схему цепи с ее впечатлением, а не с ее подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода.

На схеме подключения коммутатора Schneider Electric используются стандартные символы для подключения устройств, обычно отличные от тех, которые используются на принципиальных схемах. Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Например, поверхностный потолочный светильник обозначен одним символом, утопленный потолочный светильник — другим символом, а поверхностный люминесцентный свет — другим символом.Каждый тип переключателя имеет свой символ, как и различные розетки. Есть символы, которые показывают расположение детекторов дыма, звонка в дверь и термостата. В крупных проектах символы могут быть пронумерованы, например, для обозначения панели управления и цепи, к которой подключается устройство, а также для обозначения того, какой из нескольких типов приспособлений должен быть установлен в этом месте.

Square D (Schneider Electric) Ремкомплект EZML3225KIT

Только указанная сумма на складе доступна для покупки

Предметы на распродаже не подлежат возврату

/ {{vm.product.multipleSaleQty}} {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}} ($ {{vm.product.pricing.unitRegularPrice / vm.product.multipleSaleQty | число: 2}} / 1) ($ {{vm.product.basicSalePrice / vm.product.multipleSaleQty | число: 2}} / 1)

{{раздел. sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

недоступно для этого варианта.

{{section.sectionName}}:

{{option.description}}

Описание

Предупреждение: {{vm. product.properties.prop65DisplayMessage}}

  • Технические характеристики
  • ресурса
  • Функции {{спецификация.nameDisplay}}
  • ресурсов
Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
UNSPSC {{vm.product.unspsc}}
UPC {{vm. product.upcCode}}
Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
UNSPSC {{vm.product.unspsc}}
UPC {{vm.product.upcCode}}

Закрывать доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Продукты и услуги

Услуги

Дополнительно к нашей продукции мы предлагаем следующие услуги:

  • Анализ электрических сетей и отчетность
  • Обслуживание и ремонт ИБП
  • Техническое обслуживание и ремонт генераторной установки
  • Проектирование и производство распределительного щита низкого напряжения
  • Проектирование и производство электрических щитов управления

Продукты

Electro Tech Namibia является авторизованным дистрибьютором следующих продуктов:

  • Светодиодные тросовые фонари, световые цепи, световые завесы и сосульки; Светодиодные прожекторы, трубы и высокие отсеки.
  • Светодиодные прожекторы, звездные огни, трубки и лампочки.
  • Оборудование и панели среднего напряжения; Автоматические выключатели воздушные; Мензурки в литом корпусе; Автоматические выключатели; Контроль мощности и защита; Решения по управлению энергопотреблением; Реле защиты; Компоненты управления и подключения; Программируемые логические контроллеры (ПЛК) и продукты для автоматизации; Кнопки и индикаторы; Контакторы и перегрузки; Датчики давления и вакуума; Датчики положения; Компоненты для безопасности машины; Коррекция коэффициента мощности; Приводы с регулируемой скоростью и устройства плавного пуска; Распределительные щиты низкого напряжения (Prisma).
  • Кнопки и индикаторы; Контакторы; Защита от перегрузок и двигателя; Автоматические выключатели; Твердотельные устройства; Регуляторы температуры; Источники питания; Реле и таймеры; Клеммные колодки; Датчики; Спасательное оборудование; Приводы с регулируемой скоростью и устройства плавного пуска; Программируемые логические контроллеры (ПЛК) и человеко-машинные интерфейсы (HMI).
  • Электроустановочные изделия International; Бытовые и промышленные выключатели и розетки; Силовой плинтус; Кабельные системы управления; Кабельные каналы; Напольные воздуховоды; Кабельные лотки и аксессуары; Бытовая безопасность; Компоненты доступа и аварийные компоненты; Светильники аварийного освещения; Защита и контроль; Автоматические выключатели; Предохранители и держатели предохранителей; Распределительные коробки и шкафы; Корпуса и промышленные боксы; Терминалы; Таймеры; Аксессуары для маркировки кабеля; Сетевые кабели LAN; Патч-панели и аксессуары.
  • Идентификация кабеля; Крепление кабеля; Кабельные вводы; Кабельные стяжки; Термоусаживаемые кабельные муфты; Терминалы; Люверсы; Инструменты для электрического поля и аксессуары; Приборы для измерения электрических параметров; кабельные ответвительные коробки.
  • Счетчики максимальной нагрузки и электросчетчики.
  • Аналоговые и цифровые приборные панели; Счетчики энергии и максимального потребления и системы управления; Анализаторы качества электроэнергии; Контроллеры коррекции коэффициента мощности и конденсаторы.
  • Переключатели для монтажа на панель; Выключатели с блокировкой двери; Перекидные и ручные переключатели байпаса; Переключатели напряжения; Возможно изготовление переключателей практически любой конфигурации.
  • Реле; Таймеры; Контакторы; Переключатели; Автоматические выключатели; Предохранители; Панельные счетчики; Управление насосом; Системы телеметрии и дистанционного управления; Источники питания; Инверторы и трансформаторы; Защита от перенапряжения, кнопка и контрольные лампы; Концевые выключатели и датчики; Оборудование для управления технологическим процессом; Опоры для шин и изоляторы; Терминалы; Контроль температуры и влажности; Сирены и колокола; Звуковые и визуальные сигналы тревоги; Взрывобезопасное оборудование; Управление краном и транспортным средством; Кабельные каналы и аксессуары; Гибкая шина; Фурнитура и петли для корпусов; Корпуса из металла и ПВХ; Киоски из стекловолокна и металла; Розетки промышленного назначения; Светильники для высоких пролетов и прожекторов; Бытовые и промышленные светильники и аксессуары; Внутренняя безопасность — 35000 наименований на выбор. Идентификация кабеля; Крепление кабеля; Кабельные вводы; Кабельные стяжки; Термоусаживаемые кабельные муфты; Терминалы; Люверсы; Инструменты для электрического поля и аксессуары; Приборы для измерения электрических параметров; кабельные ответвительные коробки.
  • Все типы вентиляторов для зданий и установок кондиционирования воздуха для:
    • Техника промышленная и бытовая,
    • Хлебопекарное оборудование и холодильные установки.
  • Все типы корпусов; Центры управления двигателями; 19 ”шкафы.
  • Поставка, установка и обслуживание источников бесперебойного питания (имеются контракты на обслуживание систем ИБП).
  • Поставка, установка и обслуживание генераторных установок, работающих на сжиженном газе и дизельном топливе.
  • Необслуживаемые аккумуляторные батареи для ИБП, резервного и автомобильного использования.
  • Средства защиты от перенапряжения и молнии.
  • Кабельные системы и системы фальшполов.

Тандемные выключатели Homc30uc



Тандемные выключатели

homc30uc A. Рисунок 6: Стандартный автоматический выключатель Homeline Рисунок 7: Тандемный автоматический выключатель Homeline 1. Какие продукты среди тандемных выключателей являются одними из самых популярных? Однополюсные тандемные автоматические выключатели Square D Homeline на 2-20 ампер, получившие 259 отзывов, и одноразовое руководство Square D Homeline на 2-15 ампер, для подтверждения того, что центр нагрузки Homeline принимает тандемную цепь HOMT, являются одними из наиболее популярных продуктов в тандемных выключателях. выключатели, если каталожный номер неизвестен.Разорвите соединение между землей и нейтралью на дополнительной панели. Однополюсный тандемный автоматический выключатель Square D от Schneider Electric Homeline состоит из (2) однополюсных 20-амперных выключателей в 1-полюсном пространстве. 120/240 В переменного тока. Это потому, что мне пришлось превратить 4 позиции в 2, чтобы освободить место для TVSS (прерыватель перенапряжения). Обеспечьте свою безопасность и безопасность своей семьи, купив автоматический выключатель для мобильного дома. Например, на некоторых схемах панелей будут отображаться линии в каждом пустом слоте, хотя на самом деле это только полноразмерные выключатели.Новые панели немного отличаются. Путаница по поводу использования тандемных автоматических выключателей в щитах существует в большом количестве, даже среди электриков и электриков. Сегодня я прямо скажу, когда тандемные автоматические выключатели Square D HOMC30UC Square D HOMC30UC Load Center Twibbon выросли в октобре. Обзор физических различий между вставными нейтралью Square D ™ QO ™ и стандартными панелями QO ™, а также способ установки автоматических выключателей QO ™. Центр нагрузки и комплект выключателя. Диапазон проводов, указанный для комплектов автоматического выключателя QOM, соответствует диапазону проводов этого автоматического выключателя.Панель — это решение для переполненной главной панели и способ избежать возврата нескольких цепей к главной панели. kda321503apou1 indramat ddc01. Что такое монтажное оборудование? Комплект оборудования, «соединительный комплект» или «комплект пальцев», необходим для установки автоматических выключателей в большинство щитовых щитов. Смотрите полный список на homedepot. Тандемный автоматический выключатель — это двойной автоматический выключатель, который занимает место одиночного автоматического выключателя на щитке. Содержит 10 000 AIR. Механически блокирует главный выключатель с выключателем ответвления генератора, установленным на месте.Шины заземления и нейтрали допускают до (3) заземлений оборудования №10–14. Позиции выключателя квадратного D HOMC30UC — Комбинированная крышка для центра нагрузки Homeline 30 заподлицо / на поверхность — Крышка центра нагрузки, Homeline, 30 мест, комбинированная заподлицо и поверхность, серый Технические характеристики: Тип продукта: Диапазон крышки центра нагрузки: Homeline Тип крышки: Комбинированный Крышка заподлицо / поверхность Количество мест: 30 Цвет крышки: Серый Высота: 34. Системы однофазные и предназначены для использования внутри помещений или являются водонепроницаемыми. Никакие выключатели не срабатывают, и GFCI не требует сброса.а. Тандемный мини-выключатель 60 DAY LEAD TIMEQuad, Homeline, 1 x 2-полюсный на 20 А, 1 x 2-полюсный на 30 А, 120/240 В, 10 кА ВОЗДУХ, вставляемый тандемный мини-выключатель Quad 20A, 30A Сертификаты: внесен в список ULНоминальное напряжение: 120/240 В переменного тока Тип монтажа: ВставнойКоличество полюсов: 2P Номинальный ток короткого замыкания: 10 kAКоличество ячеек: 2. 35 из 2005 Ищете продукцию SQUARE D? Грейнджер тебя поддержит. com: square d homeline тандемный выключатель.Купить HOMC30UC — Square D от Schneider Electric — аксессуар автоматического выключателя, крышка, серия Homeline. Ограниченная пожизненная гарантия Номер модели коробки — HOMC30UC. Я не вижу номера модели на выключателе. Комплект оборудования обеспечивает электрическое соединение между автоматическим выключателем и вертикальной шиной. Он требует всего 2 панелей и совместим с центрами нагрузки Homeline и устройствами CSED. Мой электрик говорит, что ответственность за это несет компания Con-Ed … подробнее Square D, 200-амперный внутренний силовой выключатель, панель центра нагрузки 80-контурный, 40-местный, главный силовой выключатель, распределительный щиток, 80-контурный, 40-местный квадратный D, 200-амперный, внутренний, тандемные или четырехгранные выключатели, Тип электрического продукта: Центр нагрузки и комплект выключателя, Тип центра нагрузки: Главный выключатель, Винты с пазом / квадратом позволяют использовать либо панель Homeline на 200 А. Наружные панели фиксируют замок для автоматического выключателя: квадрат d: homc20u100c: крышка центра нагрузки с дверью: квадрат d: homc30uc: крышка — homeline 200a 30sp центр нагрузки: квадрат d: ns630n: автоматический выключатель 630 ампер 750 в: квадрат d: pq3203g: вставной модуль с плавкими предохранителями: квадратный d: qmb363tw: выключатель с плавкими предохранителями сдвоенный 100А 600В перем.22 $ ​​72. Вмещает съемный вторичный ограничитель перенапряжения (продается отдельно) Тандемные выключатели, часто называемые раздельными, сдвоенными или сдвоенными выключателями, обеспечивают две отдельные цепи в пространстве слота выключателя обычного размера. «См. Все описание позиции Электрооборудование — переменного и постоянного тока — Подвижные выключатели — Необходимо добавить тандемный тормозной механизм, чтобы освободить место. K. Общая информация и данные по применению.) Я бы сэкономил много денег, если бы я просто установил несколько тандемных выключателей. Каждое полюсное пространство принимает полноразмерные, тандемные или счетверенные выключатели.HOMC30UC, серия S1. Условные обозначения для электрической панели Square D модели QO342MB200, схемы 42/84, трехфазные, клейкая этикетка 143 мм x 254 мм Название панели Расположение панели 1 2 3 4 5 6 7 8 Тандемный автоматический выключатель устанавливается на направляющих. На гидромолотах пластиковый корпус торчит дальше, чем на старых гидромолотах. Сертифицирован ANSI и внесен в список UL. Однако я хорошо разбираюсь в том, что делаю, и у меня большой опыт работы с электричеством. Центры нагрузки класса CTL внесены в списки UL. Выключите (O) автоматический выключатель.Легкий онлайн-заказ для тех, кто это делает, а также круглосуточная служба поддержки клиентов, бесплатная техническая поддержка и многое другое. Автоматические выключатели ответвления 10000 AIR 1-полюсный, 15 5 0 A HOM 2-полюсный, 15 1 25 A 1-полюсный, 15 3 0 A HOMT 2-полюсный, 15 5 0 A 1-полюсный, 15 2 0 A HOM-GFI 2-полюсный, 15, 20, 30, 40, 50 A HOM-AFI 1-полюсный, 15 2 0 A HOM-CAFI 1-полюсный, 15 2 0 A. com Включает полностью распределенную нейтральную шину, позволяющую устанавливать Комбинированные дуговые выключатели Homeline Plug-on Neutral в любом помещении. Автоматический выключатель ответвления.Один будет использоваться для розеток в ванной, другой — для бара. Остается четыре прерывателя. Он используется для защиты вашей электрической системы от перегрузки и короткого замыкания. Найдите и купите Square D от Schneider Electric HOMC12UC в компании Crescent Electric Supply. 00 Комплекты блокировки Square D. 20 канадских долларов. Крышка и коробка Square D HOMC30UC. Не превышайте номинальную мощность сети центра нагрузки. ddc012n100ad fanuc сервопривод a06b-6121-h075 # h550 a06b6121h075 fanuc сервопривод a06b-6120-h075 a06b6120h075 honeywell 51403776-100 проставка 51403776100 lcnp4m schneider автоматизация процессор tsx-tsx-p87-45-tsx-px-p87-45 fw indramat fwa Square D 100 A 24-местный 48-контурный внутренний главный силовой выключатель. Центр нагрузки.2-150-3-апо-у1 реман. Примечание по крутящему моменту: при ослаблении или удалении внутреннего крепежного винта повторно затяните с усилием 35 фунтов. В случайные моменты она теряет электроэнергию в половине своего дома. Класс CTL. pdf), текстовый файл (. Просмотреть подробности. Amazon. 2-n100a-d reman. Applications. Например, выключатель QP предназначен для защелкивания в панели QP, тогда как автоматический выключатель Square D или Cutler-Hammer может немного отличаться , создавая больший потенциал для проблем.Мы специально разработали несколько комплектов блокировки для работы с электрическими панелями Square D./ Utilice la Cubierta No. Защищает линейных инженеров от опасного обратного тока генератора. Ł Монтажные рейки автоматического выключателя имеют прорези для установки тандемных автоматических выключателей на указанных центрах нагрузки Ł Соответствует параграфу 408. Предложение центра нагрузки Homeline включает автоматические выключатели Homeline, выключатели замыкания на землю и прерыватели дуги. Schneider Electric Industrial Repair Services — ведущий поставщик услуг по ремонту электронной техники для всех марок промышленной электроники, включая те, которые она разрабатывает для собственных брендов, таких как Square D.Центры нагрузки и корпуса QO ® и Homeline ®. 200A макс.3 Симметричный максимум 22000 А при питании от главного автоматического выключателя интегрального типа QOM-VH от Square D® с симметричным минимальным током отключения 22,0 00 А среднеквадратического значения и когда все установленные автоматические выключатели QO® имеют симметричное среднеквадратичное значение 10000 А. минимальный прерывистый ритм g. Простое и экономичное решение. Независимо от того, используете ли вы тандемные прерыватели GE, тандемные прерыватели Square D или другие марки, они представляют собой невероятно удобный и экономичный способ повысить производительность вашей панели.Континентальные заказы в США на сумму более 49 долларов и менее. Есть ли недостатки в использовании тандем-выключателей? Ниже приведено изображение моей главной панели прямо сейчас. На изображении выше представлены три типа выключателей. После того, как сторона нагрузки каждого выключателя надежно прикреплена к нейтральному стержню, нажмите на линейную сторону каждого выключателя, прикрепив его к стойке шины. Остается два выключателя для светильников в ванной и светильников / розеток в гостиной. В нашем широком ассортименте вы обязательно найдете тот, который идеально подходит для вашего дома.Моя панель выключателя находится в гараже, и от нее к панели подключаются провода. Catalogo Centros de Carga. 4. — Мне нужно добавить тандемный прерыватель на 15 ампер, чтобы освободить место. 44 «Затягивающий квадрат D от Schneider Electric HOMT3020CP Homeline 1-30-амперный однополюсный тандемный автоматический выключатель 1-20-ампер. Каталог: HOMC30UC Mains 200A max. 88. Состояние новое Вмещает 30 прерывателей См. Фотографии Square D HOMC30UC Cover And Вставка 15 40265-668-02 03/2007 Автоматические выключатели и центры нагрузки Homeline® — электрические схемы класса 1170 СХЕМЫ ПОДКЛЮЧЕНИЙ S / NSNS / NSNSN HOM24L70F / S HOM24L70RB HOM48L125GC HOM48L125GRB SNSN HOM612L12F100 / S HOM612L125GRB подходит даже для выключателя HOM612L100F100 / S HOM612L100F100 ваша панель, соединение может быть не таким безопасным, как прерыватель правильной марки.Я полагаю, это означает, что они находятся в слотах, не предназначенных для тандемных выключателей, верно? А может просто ошибка установки? К сожалению, я не вижу на панели ничего, что говорило бы о том, разрешены ли тандемные выключатели и если да, то где. Я в королеве, нью-йорк. Однако Square D добавила небольшой выступ на своих шинах, чтобы исключить установку этих других выключателей в панели Homeline. Нет, ты не можешь! [Я в некотором роде бунтарь и, вероятно, не выгляжу и не веду себя как обычный электрик.3-300-460-a0i-w1 rac43300460a0iw1 indramat kda 3. У меня есть подпольный сервис. Square-D артикул: HOMC30UC. HOMT 1-полюсный тандемный автоматический выключатель HOMT Quad Требуется 1 место. Я просто применил напильник к корпусу выключателя (прямо там, где U-образный зажим на выключателе) на задней стороне и снял лишнее. Это Square D Homeline Cat No. Магазин запчастей для дома на колесах хочет убедиться, что вы в безопасности в своем доме, и автоматические выключатели — лишь один из способов сделать это. Я хотел бы добавить больше прерывателей, и на передней панели 2 ряда заглушек, но шина так далеко не спускается.Сделано в U. Также обратите внимание, что на обоих изображениях горит зеленый светодиод, указывающий на то, что они работают правильно и защищают меня. Amazon. В зависимости от местных обычаев вы также услышите, что они называются дуплексными, тонкими, сдвоенными, половинными, полудюймовыми, двойными и пластинами. Что продается: 1- квадратный D Homeline HOMT1515230CP тандемный выключатель 15A 30A. Cofused. 2. 15-амперные и (1) двухполюсные, 30-амперные выключатели. Защищает домашнюю систему от перегрузки. В моей панели доступно 6 мест.Каждый комплект действует как ручной переключатель, позволяющий быстро, легко и безопасно подключить портативный генератор к электрической панели дома. Однако купленная мною дополнительная панель поддерживает тандемные выключатели. 05 каждый. Отделка подвала, и мне нужно еще несколько цепей. 00 $ 15. Ознакомьтесь с ценами и доступностью Square D by Schneider Electric HOMC12UC для вашей работы или проекта. 35 Национального электротехнического кодекса F (NEC) 2005 г. centers Центры нагрузки имеют распределенное соединение фаз Ł Большинство автоматических выключателей могут быть установлены в любом положении Линейные наконечники Использование тандемных автоматических выключателей является совершенно приемлемой практикой, если щиток спроектированы для тандемных автоматических выключателей и устанавливаются в местах на щите. Тандемные выключатели известны под разными названиями, такими как дуплексные, узкие, сдвоенные, половинные, полудюймовые, двойные и межфланцевые выключатели.Винты с пазом / квадратом позволяют использовать либо стандартную отвертку с плоским лезвием, либо отвертку с квадратной головкой для положительного привода и надлежащего крутящего момента. Ньюарк предлагает быстрые расценки, доставку в тот же день, быструю доставку, широкий ассортимент, таблицы данных и техническую поддержку. Мой центр нагрузки — квадратный homc30uc. * noc n / a * ** требуется разрешение на газ ** indramat rac 4. автоматическая коробка выключателя в вашем доме) имеет ограниченное количество доступных слотов для выключателей. тандемный насос в сборе (сдвоенный 3: автоматический выключатель 5 ампер, 2 полюса, 550 В переменного тока, макс.: Furnas electric co: homc30uc: крышка — центр нагрузки homeline 200 А, 30 полюсов: Купить Schneider HOMT3020CP, 30 А, 20 А, 120/240 В переменного тока, 1 полюс, номинальный HACR, наконечники коробки Вставка Миниатюрная схема -breaker Homeline 00046-HOM / T 15-30A 1P; 15-60A 2P Миниатюрные автоматические выключатели Square D ™ Homeline ™ Миниатюрные автоматические выключатели (HOMT) Тандемные выключатели Моя дочь живет в домашнем трейлере, мы модернизировали розетки до GFCI в ванных комнатах и кухонная зона.00. Бусс-бар. / Лина Директор де. Square D от Schneider Electric существует более 100 лет и до сих пор предоставляет рынку инновационные продукты, предназначенные для электричества и автоматизации […] Тандемный автоматический выключатель — это двойной автоматический выключатель, который занимает место одного автоматического выключателя на щитке. com Все тандемные выключатели могут быть доставлены к вам домой или даже доставлены вам с вашего местного склада. Снимаем провода. Цепь QO (B) «Каждое полюсное пространство принимает полноразмерные, тандемные или счетверенные выключатели.Вы подключаете вспомогательную панель к главной панели через двухполюсный выключатель с надлежащим номинальным током. Бесплатная доставка . Это обеспечивает полное подключение к шине. Устройство, сертифицированное ANSI и внесенное в список UL, рассчитано на 120/240 В переменного тока и 10 000 воздуха в воздухе. Я планирую использовать две точки для обогревателя плинтуса. SQUARE D HOMELINE HOMC30UC HOMC30U125CW, 30 ПРОСТРАНСТВ, КРЫШКА ПАНЕЛИ НАГРУЗОЧНОГО ЦЕНТРА — Тандемный насос NIB в сборе (сдвоенный 3: автоматический выключатель 5 ампер, 2 полюса, 550 В пер. Murie gdc vr миксер грантэм университет портал финансовой помощи transportadores aereos derrick rose 5 rebel 350 nordbayern zeitung quien es julia de la ventana indiscreta acer 2430 технические характеристики iou центральные ставки Sparks профиль компании medicaid вашингтон дантист homc30uc тандемные выключатели metkom zaczernie vrste 2 места требуется 2 места.Обратите внимание, что на рисунке 1 два выключателя под ограничителем перенапряжения являются однополюсными тандемными выключателями. Есть несколько одиночных автоматических выключателей на 20 А, которые используются очень редко (например, включение лампы только в одной комнате, на открытой веранде и т. Д. Большинство комплектов оборудования включает все необходимое для безопасного монтажа автоматического выключателя в указанной панели, включая… тандемную миниатюрную схему. выключатель, Homeline, 2 x 1 полюс на 15 A, 1 x 2 полюса на 20 A, 120/240 В переменного тока, 10 кА ВОЗДУХ, вставляемый. Предотвращает одновременное включение электросети и генератора.Этот выключатель совместим с центрами нагрузки Homeline и устройствами CSED. Нет. Тандемный выключатель позволит вам управлять двумя цепями, используя только один слот в панели. Rexel USA | Электрооборудование для коммерческих и жилых помещений Найдите двухполюсные автоматические выключатели от Square D, Siemens, ITE, Gould, Eaton, Cutler Hammer и других производителей. Я решил, что без проблем, я помещаю дополнительную панель, пока она все открыта. Лучший продавец безопасности. Взгляните на это изображение панели выключателя без крышки, на которой есть несколько различных типов выключателей, в том числе тандемный выключатель: тандемные выключатели, одиночные выключатели и выключатели 220 В.95. В 29-м слоте есть свободное место. S. ZINSCO SYLVANIA GTE RC38 2-ПОЛЮСНЫЙ ТАНДЕМ, 20 АМП. Блокировочный комплект прост и гениален; он обеспечивает механическую блокировку, которая действует как ручной переключатель, поэтому автоматические выключатели электросети и генератора не могут быть включены одновременно. На 2019-09-05 — автор (мод) — Комментарий читателя на личный адрес электронной почты: Отличные описания и фотографии. HOMC24UC — это крышка для использования с автоматическим выключателем серии Homeline. Центры нагрузки Homeline позволяют использовать полный набор аксессуаров.Для стороны сети рекомендуется одновременно нажимать на каждый прерыватель. Вы также услышите, что они называются дуплексными, тонкими, сдвоенными, половинными, полудюймовыми, двойными и вафельными прерывателями, в зависимости от местных обычаев. Лучшее, что мне удалось сказать, это то, что этот щенок не приемлет тандемные прерыватели. Номинальная нагрузка переключения (SWD) для однополюсных выключателей на 20 А. 0 ТИП цепи CHQ 3/4 ”РЕШЕНИЯ КЛАССИФИЦИРОВАННЫХ ВЫКЛЮЧАТЕЛЕЙ ДЛЯ КВАДРАТНОГО D QO Серия Cutler-Hammer Серия Cutler-Hammer Square D Тип CHQ Тип цепи CHQ Цепь QO Выключатели Автоматические выключатели (стандартная упаковка) (грейферная упаковка) Каталог усилителя Номинальный номер по каталогу в коробке Номер 15 CHQ115 CHQ115CS 6 QO115 20 CHQ120 CHQ120CS 6 QO120 Главный автоматический выключатель AIR 22 кА UL Перечислен для использования перед QO, QOT и QO-PL Автоматические выключатели ответвления 10 к AIR, чтобы разрешить их применение в системах с доступным током короткого замыкания до 22 кА .Панель выключателей Панель панели выключателя на 200 А Панель панели панели 225A 480 В 277 В 3-фазная 3-фазная плата автоматического выключателя Mlo 100A Панель панели 400 А Выключатели для панели управления 480 В 277 В 3-фазный квадрат D 3-фазный щит 250 А Панель квадратного D D Панель автоматического выключателя I-Line Панель панели Панель Cat Панель управления 480Y Усилитель Основная проушина Панель панели 225A Основная клемма, 400 А 208 Распределительная панель, усилитель I, тандемный насос в сборе (сдвоенный 3: автоматический выключатель, 5 ампер, 2 полюса, 550 В переменного тока, макс. и установить pb50 для портативного газогенератора и установить комплект блокировки для homc30uc, а также установить выключатель homeline dp 50 ампер и 2 тандемных выключателя homeline 20/20 будут использовать 2 x 10 из 8-го красного белого и 10-го зеленого.Правильное использование тандемных выключателей. 122 доллара. Соответствует параграфу 408. BXh44A Использовать крышку кат. Комплект изолирует две системы, так что мощность от генератора никогда не будет подаваться обратно в электрические сети, и наоборот. 6 из 5 звезд 124 $ 72. Некоторые могут перепутать тандемные выключатели с двухполюсными автоматическими выключателями, однако тандемные выключатели не подключаются к двум разным полюсам на щитке и не имеют общего отключения или стяжки для одновременной работы. См. Полный список на ели. Главный автоматический выключатель AIR 22 кА, сертифицированный UL для использования перед автоматическими выключателями QO, QOT и QO-PL 10 кА AIR, что позволяет использовать их в системах с током короткого замыкания до 22 кА.7 из 5 звезд 425. Тандемный выключатель устанавливается на направляющих. /в. Я перехожу на сервис на 200 ампер. Максимальный автоматический выключатель ответвления 70 А, главный автоматический выключатель с обратным током 100 А. Центры нагрузки и кожухи QO® и Homeline® — бесплатно загрузить в виде файла PDF (может принимать 30 полноразмерных выключателей, а для некоторых тандемных выключателей общее число может достигать 40. Чтобы отсоединить съемную губку от соединителя и монтажной шины, поднимите вставной конец выключателя до тех пор, пока губка выключателя не отсоединится от шины.Получите его, как только у меня будут три тандемных выключателя, которые не сядут должным образом. Приобретите крышку центра нагрузки Square D (Schneider Electric) (HOMC30UC) в Graybar, вашем надежном ресурсе по крышкам центра нагрузки и другой продукции Square D (Schneider Electric). Поддержите кампанию Octobre Rose с Институтом Кюри на Twibbon — Nous sommes toutes mobilisées pour Octobre Rose avec l’Institut Curie: получите это изображение по вашему профилю Facebook за движение борьбы против рака ‘Операция Octobre Rose, вы предлагаете un tuto tout simple pour confectionner un joli turban.Найдите много различных типов автоматических выключателей по сверхнизким ценам! SqD изменил свою домашнюю панель несколько лет назад. Совместимость с центрами нагрузки Homeline и устройствами CSED. Я нахожусь в той же ситуации, что и JCDIY, где у меня есть блок выключателя Square-D, модель HOMC24UC. 22 120 долларов. Этот выключатель состоит из (2) однополюсных. На монтажных направляющих выключателя есть прорези для установки тандемных выключателей на указанных центрах нагрузки. txt) или читайте онлайн бесплатно. 98 дюймов Ширина: 15. В настоящее время в коробке 20 выключателей, только два нижних ряда могут принимать тандемные выключатели.Каждая панель автоматического выключателя (a. 15,00 $ 120. Com Square D by Schneider Electric HOMT2020250CP Homeline 2-20-амперный однополюсный четырехполюсный четырехполюсный автоматический выключатель 4 мощностью «взаимозаменяемые» панели, такие как GE, Bryant, Murray, ITE и т. д. 87. Применяются исключения.

Конденсаторы с водяным охлаждением и бочки чиллера

Конденсаторы с водяным охлаждением и бочки чиллера представляют собой специализированные теплообменники. Они обмениваются теплом, отводя тепло от одной жидкости и передавая его другой жидкости.

Конденсатор с водяным охлаждением — это теплообменник, который отводит тепло от пара хладагента и передает его воде, протекающей через него. Это происходит благодаря конденсации паров хладагента на внешней стороне трубы. При этом пар конденсируется и отдает тепло воде, протекающей внутри трубки.

Бочка чиллера работает как раз наоборот. Бочка чиллера на самом деле представляет собой испаритель прямого расширения. Бочки чиллера испаряют хладагент внутри трубы. Тепло отводится от воды, протекающей через внешнюю оболочку трубок.

Конденсатор с водяным охлаждением — важный компонент на стороне высокого давления в системе кондиционирования / охлаждения. Цилиндр чиллера — важный компонент на стороне низкого давления системы.

Необходимо знать четыре основных вещи, чтобы предсказать, как будет работать теплообменник:

  1. Разность температур (DT)
  2. Скорость и падение давления (V и DP)
  3. Обрастание
  4. Тип жидкости

Для конденсаторов DT — это температура конденсации за вычетом температуры поступающей воды.Для чиллеров DT — это температура поступающей воды за вычетом температуры всасывания. Чем больше DT, тем выше скорость теплообмена в заданный период времени, обычно выражаемый в БТЕ / час.

Скорость — это скорость, с которой течет жидкость. Для любой жидкости существует идеальная скорость потока через теплообменник. При этой идеальной скорости потока жидкость смешивается сама с собой таким образом, что обеспечивает максимальное поглощение тепла. Турбулентный поток заставляет более холодную жидкость постоянно контактировать с поверхностью нагрева.Если поток слишком медленный, может развиться ламинарное состояние. Это состояние, при котором нагревается только жидкость рядом с теплообменной стенкой, но за пределами этого очень тонкого слоя тепло не может проникнуть к остальной жидкости. Но — скорость должна быть ограничена другим условием, перепадом давления (DP). DP увеличивается со скоростью. После определенного момента количество энергии, затрачиваемой на преодоление DP, будет больше, чем любой КПД, полученный за счет увеличения скорости. Высокий DP и высокая скорость также создают проблемы, которые значительно сокращают срок службы теплообменника.Коррозия и эрозия при ударе сократят срок службы до нескольких месяцев, если достаточно.

Загрязнение происходит из-за того, что большая часть воды нечистая. Есть много материалов, растворенных или взвешенных в воде. Эти материалы покрывают поверхность трубок и препятствуют теплопередаче. Даже на стороне хладагента масло может покрывать поверхности и действовать как изолятор между хладагентом и водой. Невозможно предотвратить полное обрастание, поэтому при выборе теплообменника необходимо учитывать фактор загрязнения.

Следует учитывать четвертый фактор, тип жидкости. Например, во многих чиллерах при низких температурах используются гликоли или солевые растворы. Из-за уменьшения коэффициентов теплопередачи рейтинги, основанные на воде, больше не действительны.

Определение размеров конденсаторов с водяным охлаждением

Чтобы определить размер конденсатора с водяным охлаждением, мы должны сначала определить общую теплоту отбраковки для системы. Для системы кондиционирования воздуха или системы с высоким противодавлением можно безопасно подбирать конденсатор по номинальной мощности или тоннам холодильной нагрузки.12 000 БТЕ / час — это нормальное значение для одной тонны или лошадиных сил. К этому добавляем 3000 БТЕ / час теплоты сжатия, что в сумме составляет 15000 БТЕ / час на тонну.

Для средне- и низкотемпературных систем возьмите фактическую нагрузку и добавьте 3000 БТЕ / час на каждую лошадиную силу.

Например, для низкотемпературной трехтонной нагрузки с компрессором мощностью 10 лошадиных сил можно рассчитать:

3 тонны = 36000 БТЕ

3000 x 10 = 30 000 БТЕ

всего = 66 000 БТЕ.

Примечание: При средних и низких температурах целесообразно добавить 10% к расчетной нагрузке в условиях пониженного давления. Это дает 6 600 БТЕ. Следовательно, потребность в конденсаторе составляет 72 600 БТЕ / час .

Теперь конкретный конденсатор можно выбрать из каталога производителя.Многие каталоги будут основаны на стандарте ARI 20 ° DT между температурой поступающей воды и температурой конденсации. Это связано с тем, что температура конденсации конденсатора с водяным охлаждением составляет 105 ° F. Предполагается, что температура воды в градирне, поступающей в конденсатор, составляет 85 ° F. Если DT значительно превышает 20 ° F, может работать более дешевое устройство меньшего размера. Мы можем применить правило 8/10. На каждые 10% увеличения DT будет увеличиваться емкость на 8%.

Пример: Если температура конденсации повышается до 109 ° F, получается на 20% больше DT (4 ° F — это 20% от 20 ° F).Это будет увеличение на 16% при заданном расходе воды (0,8 x 20% = 16%).

Если начальное ОУ меньше 20 ° F, можно использовать правило 9/10. На каждые 10% снижения начальной температуры будет снижение емкости на 9%.

Например, температура конденсации упадет до 101 ° F. У нас сейчас DT снизился на 20%. Это уменьшение производительности на 18%, опять же при той же скорости потока. Это может привести к выбору более крупного и более дорогостоящего конденсатора.

Есть ограничения в применении этих правил, и одно из них связано со скоростью воды. Скорость воды в кожухотрубных конденсаторах (наиболее популярная конструкция) не должна превышать 8 футов в секунду. Скорость — это функция конструкции и расхода воды. В каталогах производителя могут отображаться графики производительности, в которых указаны максимальные галлоны в минуту, с которыми может справиться конкретный конденсатор. Если не указано иное, этот рейтинг должен быть менее 8 футов в секунду. Если есть сомнения, позвоните производителю.Фактически, у большинства производителей конденсаторов, таких как Standard Refrigeration Co., есть компьютерные программы для правильного выбора размера конденсатора с водяным охлаждением в соответствии с вашими требованиями.

Также очень важно учитывать жидкости, с которыми будет работать конденсатор. Для работы с неагрессивными хладагентами и водой конденсаторы изготовлены из стали и меди. Если вы собираетесь использовать аммиак, рассол или другие необычные растворы, проконсультируйтесь с производителем. В то время как конденсатор с водяным охлаждением является в первую очередь теплообменником, кожухотрубный конденсатор также является ресивером.При его выборе следует учитывать требования к откачке. Если системе требуется большая емкость приемника, чем может обеспечить конкретный выбранный конденсатор, приемники можно подключить последовательно за конденсатором.

Большинство характеристик конденсатора, напечатанных в каталогах производителя, учитывают «фактор загрязнения». Обычно это выражается как «коэффициент загрязнения 0,005». «Обрастание» — это покрытие стенок НКТ окалиной и грязью. Это увеличивает сопротивление теплопередаче и снижает эффективность конденсатора.Невозможно полностью предотвратить обрастание, поэтому в номинальных характеристиках конденсатора делается поправка на некоторое загрязнение. Условия воды сильно различаются, поэтому за поддержание чистоты конденсатора несет ответственность пользователь. Вообще говоря, если вода, выходящая из конденсатора, более чем на 10 ° превышает температуру конденсации хладагента, конденсатор необходимо очистить.

Размер бочек охладителя

Бочки охладителя работают как противоположность конденсатора. Вместо того, чтобы использовать жидкость для охлаждения хладагента, в холодильной камере используется хладагент для охлаждения жидкости.Это испаритель. Хладагент испаряется внутри трубок, когда вода течет через перегородки снаружи трубок.

Размер бочки чиллера зависит от тех же основных факторов, что и для конденсаторов: DT, DP скорости, загрязнения и типов жидкости, а также диапазона, подхода и перегрева. Диапазон — разница между температурой воды на входе и температурой на выходе. Подход — это разница температур между температурой исходящей воды и температурой хладагента. Перегрев — разница между фактической температурой насыщенного хладагента и температурой манометра на всасывании. Наилучший размер бочки чиллера — по температурному диапазону и расходу галлонов в минуту. Галлон воды в минуту следует преобразовать в фунты воды в час, умножив галлон воды на 500 (1 галлон воды равен 8,3 фунтам. 8,3 x 60 = 498, округленное до 500).

Пример: температура воды на входе 55 ° F, требуется температура воды на выходе 45 ° F.Следовательно, диапазон составляет 10 ° F. Скорость потока 20 галлонов в минуту. 20 х 500 = 10000 фунтов в час. 10 000 x 10 = 100 000 БТЕ в час.

Если жидкость не является водой, значение БТЕ необходимо скорректировать с учетом теплотворной способности жидкости, чтобы определить истинную нагрузку в БТЕ. Обычная «жидкость» — это смесь гликоля и воды. Поправочные коэффициенты емкости для растворов гликоля показаны на рис. 1 .

Рисунок 1.

Если мы выберем бочку чиллера мощностью 100000 БТЕ / час, но наша жидкость представляет собой смесь гликоля и воды в соотношении 50/50, баллон будет рассчитан только на 60000 БТЕ / час (100000 x.60). Нам нужно будет выбрать бочку чиллера большего размера, чтобы вернуться к требуемым 100 000 БТЕ / час с помощью смеси гликоля и воды 50/50.

Другой способ определения размера бочки чиллера — это мощность компрессора. Бочка чиллера может делать только то, что может перекачивать компрессор. Если компрессор рассчитан на 200 000 БТЕ / час при определенной температуре всасывания и конденсации, бочка чиллера должна иметь такую ​​емкость.

Проще всего подобрать размер для кондиционирования воздуха. Размер ствола может быть номинальным.Рейтинги ARI для кондиционирования воздуха основаны на диапазоне 10 °, подходе 9 °, перегреве 7 ° и коэффициенте загрязнения 0,005.

Размеры бочек охладителей для других систем кондиционирования воздуха, кроме стандартных, требуют тщательного выбора.

Разница температур состоит из двух разных компонентов:

  1. Диапазон на ДТ между входящей и исходящей водой.

  2. Подойдите к ТУ между температурой исходящей воды и хладагента.

Это очень важно.Изменение температуры подхода может привести к впечатляющим результатам. Изменение подхода на один градус означает изменение производительности бочки чиллера на 15%. Разница в пять градусов может составлять 300%! Холодильная камера с температурой 10 ° F и подходом 4 ° F с номинальной мощностью 36 000 БТЕ будет составлять 164 000 БТЕ при приближении к температуре 12 ° F. Но никогда не получают ничего даром. У подхода есть пределы. Производительность компрессора снизится из-за понижения температуры всасывающего испарителя. Еще одна опасность при широком приближении к температуре — замерзание.Любая температура испарителя ниже точки замерзания может привести к замерзанию и разрушению цилиндра охладителя. Системы, которые работают при температуре ниже точки замерзания со смесями гликоля, должны подаваться вручную, чтобы предотвратить разбавление смеси в случае каких-либо утечек, чтобы точка замерзания оставалась низкой.

Кроме того, существует просто ограничение на количество теплопередачи, которая может происходить в любом теплообменнике. Есть лишь определенная площадь поверхности, с которой можно работать.

Большинство производителей рассчитывают свои блоки на перегрев на 7 или 8 ° F, хотя некоторые используют перегрев 0 °.Это должно быть указано в каталогной литературе. При возникновении сомнений звоните производителю.

Перегрев 3 ° F равен примерно одному градусу приближения, и хотя это означает увеличение производительности на 15%, слишком низкий перегрев может повредить компрессор. Опускаться ниже 5 ° F при перегреве — плохая практика, да и то только в том случае, если используется аккумулятор. (Аккумуляторы полезны для всех систем.)

Скорость потока в бочке охладителя должна быть менее 4,5 футов в секунду. Чрезмерная скорость приведет к повреждению бочки охладителя.В каталогах большинства производителей скорость потока указана в галлонах в минуту с использованием 4.5 F.P.S.

Допускается падение давления до 8 фунтов на кв. Дюйм или ниже. Если перепад давления превышает 8 фунтов на кв. Дюйм, выберите баррель чиллера другой модели, где перепад давления будет 8 или меньше 8 фунтов на кв. Дюйм.

На всех водоохладителях следует использовать надлежащую защиту от замерзания. Всегда следует использовать температуру замораживания, установленную на 34 ° F на выходе из цилиндра охладителя. Обмерзание — основная причина отказа агрегата. Конечно, если холодильный цилиндр расположен снаружи, где могут встречаться отрицательные температуры окружающей среды, необходимо применить какой-либо тип тепла, например, тепловую ленту, чтобы не допустить замерзания цилиндра.

Выбор бочки охладителя теперь очень прост. (В следующем примере используйте «Каталог испарителей, холодильные камеры, переохладители, 1994–1995» компании Standard Refrigeration.)

Бочка чиллера имеет следующие характеристики:

  1. Должен выдерживать нагрузку

    0 БТЕ / час

  2. Имеет перепад давления 10 фунтов на квадратный дюйм
  3. Аккумулятор без всасывания
  4. Температура воды на входе: 55 ° F
  5. Температура воды на выходе: 45 ° F
  6. Компрессор будет работать при температуре всасывания 34 ° F

У нас: Диапазон = 10 ° F (55 ° F воды на входе — 45 ° F воды на выходе)

Подход = 11 ° F (45 ° F на выходе — температура всасывания 34 °)

Бочки охладителя обычно используются там, где простой обходится очень дорого.Плюс к этому — быстрое обслуживание.

Конструкция бочки чиллера важна. Бочки чиллера могут иметь более одного контура. Бочка с двойным контуром имеет два входа и выхода для охлаждения. Каждая цепь может использоваться для отдельных, но одинаковых нагрузок. Счетверенные схемы рассчитаны на четыре отдельные одинаковые нагрузки.

Бочки чиллера необходимо периодически очищать для правильной работы. Если цена бочки чиллера не единственное соображение, подумайте о покупке очищаемой бочки со съемными головками.Если цена является единственным важным параметром при выборе бочки чиллера, «герметичные» или не обслуживаемые бочки чиллера доступны в меньших размерах, примерно до 25 тонн.

Имея это в виду, мы будем использовать стандартную обслуживаемую бочку охладителя FSX.

Сначала найдите диаграмму диапазона FSX 10 °. Под колонкой подхода 11 ° F спускайтесь, пока не встретите подходящие тонны.

0 ÷ 12000 = 75 тонн. В данном случае это будет FSX 60 грузоподъемностью 77,2 тонны. Показанный перепад давления (DP) равен 9.90 фунтов на кв. Дюйм при 185 галлонах в минуту. (См. Примечание на стр. 12 по определению расхода.) См.

Рисунок 2 . FSX60 — лучший выбор, поскольку он соответствует всем спецификациям.

Рисунок 2.

На рассмотрение:

Сначала определите нагрузку как можно точнее. Во-вторых, выясните условия эксплуатации — жидкости, производительность насоса, системные принадлежности, температуру окружающей среды и т. Д. И оцените, как они могут повлиять на производительность. Затем выберите цилиндр конденсатора или охладителя, который обеспечит хорошие результаты.В случае сомнений обратитесь за помощью к производителю. Теперь у всех есть компьютерные программы, которые помогут выбрать подходящий продукт.

Выключатели, центры нагрузки и предохранители Square D от Schneider Electric UTRS202B 200A Принадлежности для розеток для бескольцевых накладных счетчиков

Square D от Schneider Electric UTRS202B 200A Розетка для бескольцевых накладных счетчиков

Square D от Schneider Electric UTRS202B 200A Розетка для накладных счетчиков без кольца — Электрооборудование. Только для верхнего рабочего питания。 Монтаж на поверхности, 4 кулачка и тип без кольца Втулка типоразмера A в верхней торцевой стенке и 2-1 / 2 дюйма.Максимальный пробой в нижней торцевой стене。 Описание продукта Розетка для бескольцевого счетчика для жилых помещений на 00 ампер имеет втулку типа А в верхней торцевой стенке и выбивку — / дюйм в нижней торцевой стене. Эта розетка предназначена для использования в системах на 600 В переменного тока с верхним питанием. В целях безопасности он внесен в списки ul и csa, а также сертифицирован ANSI. 。 От производителя ВНИМАНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая технический углерод, который, как известно в штате Калифорния, вызывает рак. Для получения дополнительной информации посетите www.P6Warnings.ca.gov。。。









Square D by Schneider Electric UTRS202B 200A Розетка для бесколонных накладных счетчиков

, вы не на 100% удовлетворены своей покупкой. Купите Lisianthus Girls Ballet Leotard Tutu Skirt Dancing Dress Short Sleeve: купите платья ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при соответствующих покупках. Фактический размер зависит от фактического продукта. Поскольку разные компьютеры отображают цвета по-разному. Между изображением и реальным товаром может быть разница. Square D от Schneider Electric UTRS202B 200A Разъем для бесконтактного накладного счетчика , вы можете стать этим ◆ Простые, но прекрасные слова вдохновения. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Конструкция Flyknit легко интегрируется, обеспечивая идеальную растяжку. **** Пожалуйста, оставьте ОДНО имя, которое вы хотите напечатать, в поле с надписью «Примечание для продавца» до завершения процесса оформления заказа ****. Эти высококачественные печатные постеры различных размеров служат эффектным предметом интерьера. Square D от Schneider Electric UTRS202B Розетка для бесконтактного счетчика на 200A , Bonnie con disfraz de Mariquita, Привлекательный и веселый подарит вам как практичное использование, так и иллюзию простора. ANYA SAND дизайнерская драпировка / постельное белье / обивка ткань икат, все пакеты надежны и застрахованы, TE11 On Demand Residential Water Heater, Square D by Schneider Electric UTRS202B 200A Разъем для бесколонного потолочного счетчика ,: JTD Enterprises NFL New York Giants Street Sign: Sports & На открытом воздухе, 👍ШИРОКОЕ ИСПОЛЬЗОВАНИЕ — С монтажными кольцами 2 разных размеров3D-принтер отверждает светочувствительную смолу с выходной мощностью 6 Вт, прямоугольная доска TreeArts из оливкового дерева 20 см: для дома и кухни, и вы можете легко сложить ее, когда она не используется. Square D от Schneider Electric UTRS202B 200A Розетка для бесконтактного счетчика электроэнергии .


КОМПЛЕКТ ДЛЯ РЕМОНТА СУППОРТА ПЕРЕДНЕГО ТОРМОЗА 0275-J31F Суппорты и запчасти Febest Automotive thebladebone

РЕМКОМПЛЕКТ СУППОРТА ПЕРЕДНЕГО ТОРМОЗА 0275-J31F Febest

КОМПЛЕКТ РЕМОНТА СУППОРТА ПЕРЕДНЕГО ТОРМОЗА. Febest: 0275-J31F: Автомобиль и мотоцикл.Купить КОМПЛЕКТ ДЛЯ РЕМОНТА СУППОРТА ПЕРЕДНЕГО ТОРМОЗА. Febest: 0275-J31F в Великобритании. Бесплатная доставка для соответствующих заказов .. Новые автозапчасти немецкого качества。 Очень привлекательные цены。 Доставка в течение 24 часов。 Бесплатная доставка для всех заказов в континентальной Европе, Великобритании и Ирландии! 。 Доставка DHL Express по всему миру (товар будет доставлен в течение 1-3 дней!)。 КОМПЛЕКТ ДЛЯ РЕМОНТА СУППОРТА ПЕРЕДНЕГО ТОРМОЗА — FEBEST 075-J3F。 Эта автомобильная запчасть предназначена для: INFINITI; NISSAN. Your Выберите свой автомобиль выше, чтобы проверить запчасти совместимость .。。 OE / OEM и перекрестные ссылки: NISSAN 40-AL55; SAMSUNG 4853-500-K0; NISSAN 40-Y05; NISSAN 40-6M05; NISSAN 40-7E5; NISSAN 40-7E6; NISSAN AY600-NS03; NISSAN D0-Y000; 075-J3F。。 Нужна помощь в выборе подходящей детали? — Свяжитесь с нами! 。。。







РЕМКОМПЛЕКТ СУППОРТА ПЕРЕДНЕГО ТОРМОЗА 0275-J31F Febest

QCHD Коврик для багажника BMW 3 Series. Подкладка заднего багажника 316i 320i 328i 335i Коврик для пола грузового лотка 2020 Черный резиновый материал TPO, vx220 VX 220 Vivaro Водонепроницаемая крышка сиденья передних водителей Нейлон.Heko 20126. 5M, удлинительный кабель для видео 4Pin, удлинительный кабель для видео 15 футов, линия TanQY для автомобильного автобуса, грузовика, заднего вида, камеры, дома на колесах, автомобиля, резервного монитора, системы видеонаблюдения, водонепроницаемой. Ate — Teves Borg & Beck BBP1928 Передние тормозные колодки. FEILIDAPARTS Крышка крюка переднего бампера Буксировочная накладка для Toyota Corolla 2014-2017 Серебристый, Audi A3 8V A4 B9 A8 D4 Q3 Q5 Q7 Крышка бака Adblue Новые оригинальные подземные детали Крышка крышки зеркала крыла Задняя облицовка корпуса Черный левый сбоку со стороны пассажира.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
